水星 Mercury 4/5 HP 0A855097 THRU 0G710612 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-815128 · 共 15 个部位 · 517 条零件

1АКСЕССУАРЫ 2КАРБЮРАТОР 3КРОНШТЕЙНЫ ЗАЖИМНЫЕ И ПОВОРОТНЫЕ 4ОБТЕКАТЕЛЬ 5БЛОК ЦИЛИНДРОВ/КОЛЕНВАЛ/ПОРШЕНЬ 6КОРПУС ВАЛА ПРИВОДА/РЕДУКТОР 7ТОПЛИВНЫЙ БАК (СЕРИЙНАЯ ГРУППА №1)8ТОПЛИВНЫЙ БАК (СЕРИЙНАЯ ГРУППА №2)9КОМПОНЕНТЫ РЕДУКТОРА 10КОМПОНЕНТЫ МАГНЕТО И ЗАЖИГАНИЯ 11ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 12РУЧНОЙ СТАРТЕР 13КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 14КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 15КОМПОНЕНТЫ ДРОССЕЛЯ

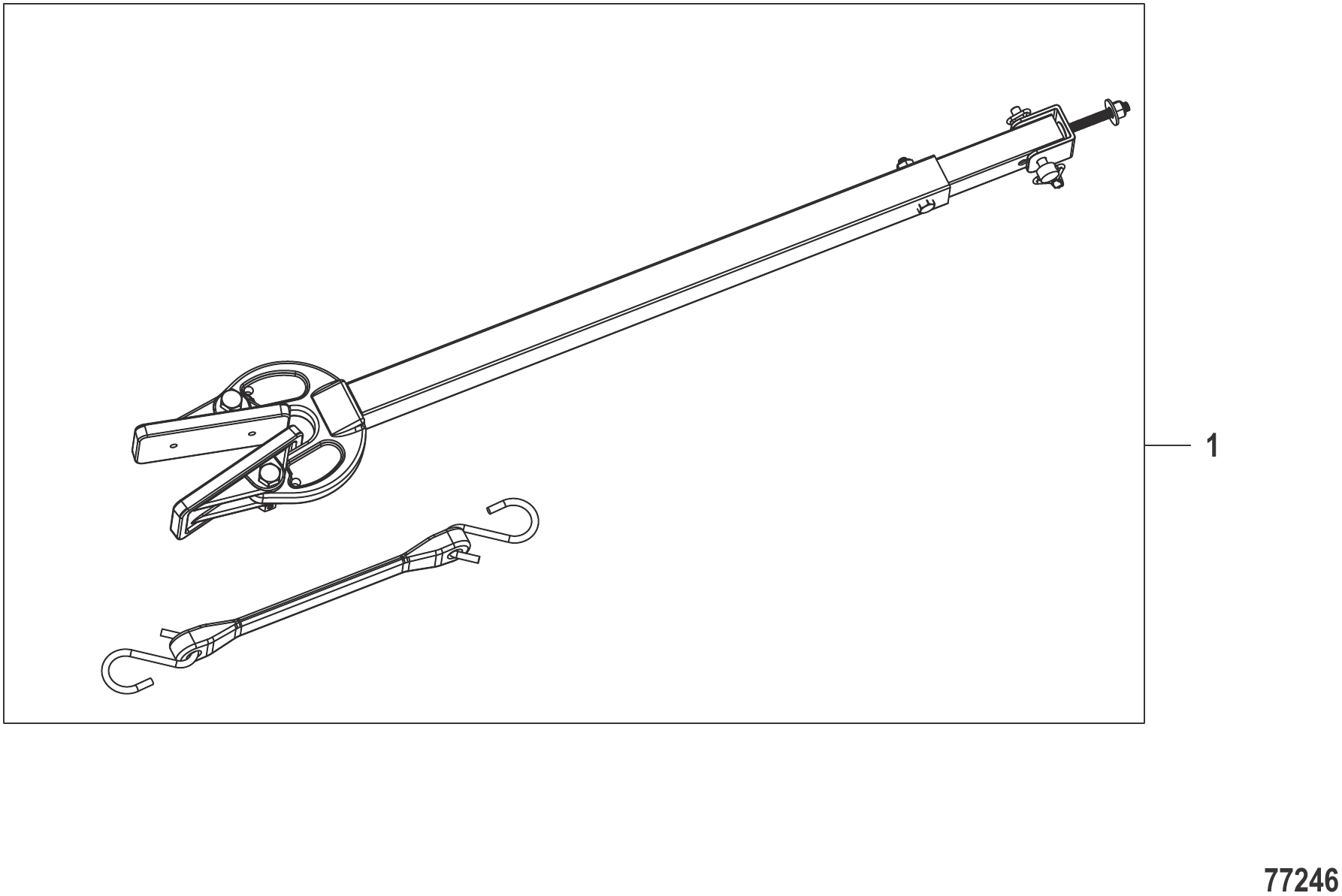

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	8M0219903	Кронштейн для транспортировки	1
-	8M0214785	Комплект предохранителей Mini, 58В	1
-	NSS	NOT SOLD SEPARATE	1
-	NSS	NOT SOLD SEPARATE	1
-	NSS	NOT SOLD SEPARATE	1
-	8M6011383	Преобразователь N2K	1
-	8M0219605	Краска серая	1
-	8M0224318	Удлинитель жгута проводов, 1М	1
-	8M0224319	Удлинитель жгута проводов, 2М	1
-	8M0234879	Комплект блокировки рулевого управления клинового типа	1
-	8M0221374	Винт (M4 x 12) со скруглённой головкой	1
-	8M0142829	Винт (M6 x 20)	3
-	8M0240846	Комплект барашковых винтов для тонкого транца	1
-	43430	Шайба	2
-	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
-	401378	ГАЙКА (M8)	2

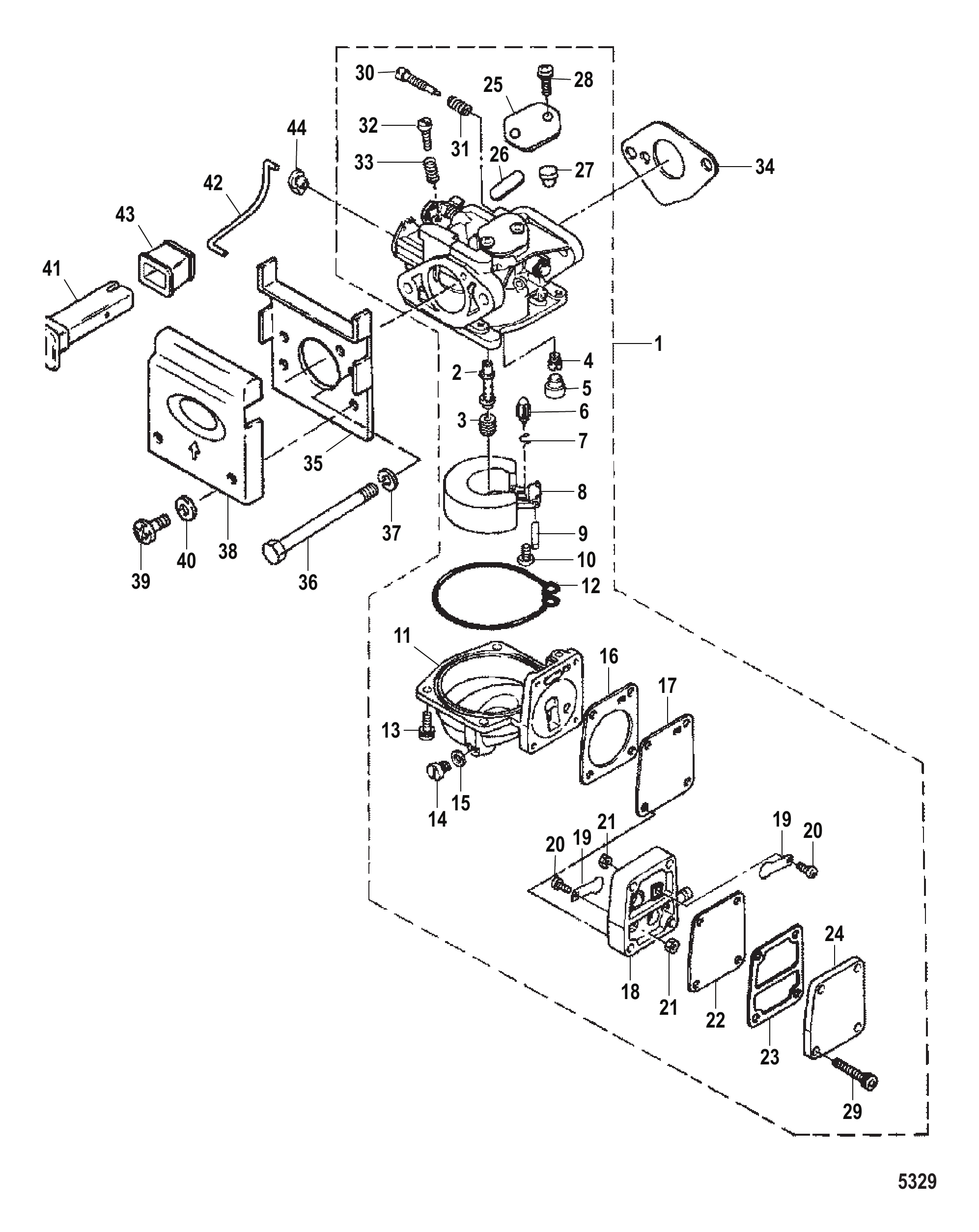

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	812647T1	КАРБЮРАТОР	1
1	812648T	КАРБЮРАТОР	1
2	812650	Главный жиклёр	1
3	19249	Жиклёр главный (#80)	1
4	162512	Жиклёр холостого хода (#55)	1
4	16251	ЖИКЛЕР ХОЛОСТОГО ХОДА (#52)	1
5	16252	КРЫШКА	1
6	16254	ИГЛА ПОПЛАВКА	1
7	16255	ЗАЖИМ	1
8	16253	ПОПЛАВОК	1
9	16256	ШТИФТ	1
10	16257	ВИНТ	1
11	16258	ПОПЛАВКОВАЯ КАМЕРА	1
12	16259	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	16260	ВИНТ (M4 x 12)	4
14	16261	ВИНТ СЛИВНОЙ	1
15	16262	ПРОКЛАДКА	1
16	16326	ПРОКЛАДКА	1
17	16325	ДИАФРАГМА	1
18	16268	КОРПУС НАСОСА	1
19	16269	ОБРАТНЫЙ КЛАПАН	2
20	16270	ВИНТ	2
21	16271	ГАЙКА	2
22	16275	ДИАФРАГМА	1
23	16274	ПРОКЛАДКА	1
24	16272	КРЫШКА насоса	1
25	855540	Крышка карбюратора	1
26	855541	Прокладка	1
27	8555411	Прокладка	1
28	855542	Винт	2
29	16273	ВИНТ	4
29	162606	Винт	4
30	16265	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
30	812935	Винт регулировочный	1
31	16266	ПРУЖИНА	1
32	16263	ВИНТ	1
33	16264	ПРУЖИНА	1
34	16327	ПРОКЛАДКА	1
35	16328	КРОНШТЕЙН	1
36	16329	БОЛТ (M6 x 85)	2
36	16329002	Болт	2
37	16818	Стопорная шайба	2
38	812936	Пластина перегородки	1
39	16334	ВИНТ	2
40	16335	ШАЙБА	2
41	163312	Тяга воздушной заслонки	1
42	827662	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
43	163321	Втулка уплотнительная	1
44	16333	ТЯГА быстросъёмная	1
-	855546A1	Ремкомплект карбюратора	1
-	16115A1	Комплект прокладок головки блока цилиндров	1

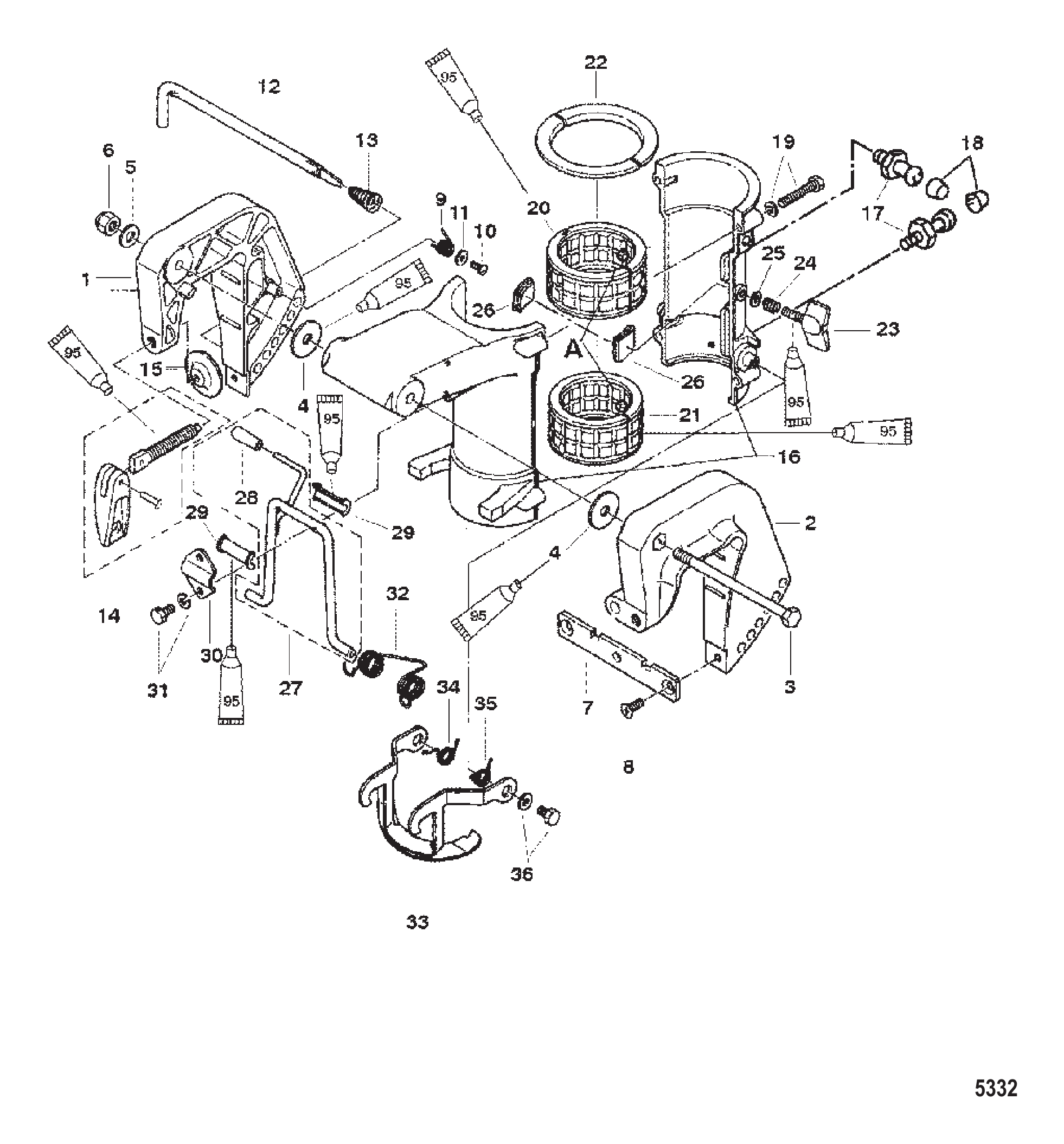

Рис. 3КРОНШТЕЙНЫ ЗАЖИМНЫЕ И ПОВОРОТНЫЕ CLAMP AND SWIVEL BRACKETS

REF	Номер детали	Наименование	Кол-во
1	9622T6	Кронштейн струбцины правый	1
2	96231	Хомут кронштейна левый борт	1
3	95373	Болт кронштейна струбцины	1
4	95375	Шайба винта кронштейна струбцины	2
5	16192	Шайба	1
6	815088	ГАЙКА (M8)	1
7	16193	Дистанционная пластина кронштейна струбцины	1
8	16194	Винт дистанционной пластины	2
9	161951	ПРУЖИНА	1
10	16196	Винт пружины кронштейна струбцины	1
11	16197	Шайба винта пружины кронштейна струбцины	1
12	16198	Упорный стержень	1
13	8150931	Пружина	1
14	16200	Винт струбцины в сборе	2
15	95379	Подушка	2
16	813029T1	Поворотный кронштейн	1
17	824969	НИППЕЛЬ для смазки	2
18	808599	Крышка	2
19	82304230	БОЛТ	4
20	824966	ВТУЛКА (ВЕРХНЯЯ)	1
21	824967	ВТУЛКА (НИЖНЯЯ)	1
22	16204	Упорная пластина	2
23	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
24	953838	Пружина	1
25	16826	Шайба нержавеющая	1
26	162051	ФРИКЦИОННАЯ ПЛАСТИНА	2
27	825112A2	Упор в сборе, наклонный	1
28	162081	РУКОЯТКА	1
29	825113	ВТУЛКА	2
30	16210	Установочная пластина упора наклона	1
31	162111	БОЛТ	2
32	16212	Пружина упора наклона	1
33	16213	Рычаг блокировки заднего хода	1
34	16215	Пружина рычага блокировки заднего хода (правая)	1
35	16216	Пружина рычага блокировки заднего хода (левая)	1
36	82304223	БОЛТ	2

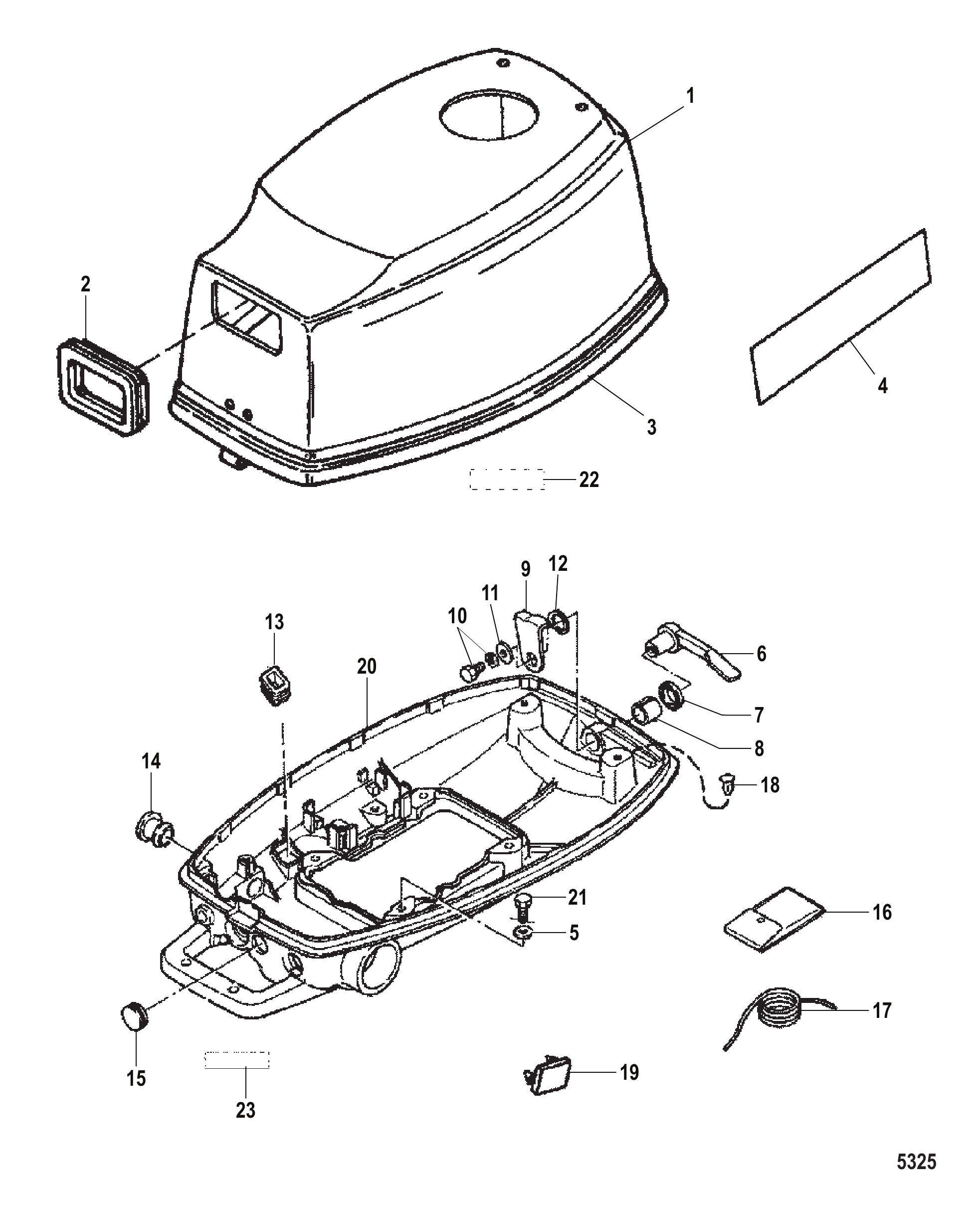

Рис. 4ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9626A1	Верхний кожух в сборе	1
1	815038A2	Верхний кожух в сборе	1
2	162282	Сальник резиновый	1
3	810751	САЛЬНИК Резиновый	1
4	810780	ПЕРЕГОРОДКА Звукоизолирующая	1
5	16826	Шайба нержавеющая	4
6	162181	РЫЧАГ КРЮЧКА	1
7	16219	Сальник	1
8	16220	Втулка	1
9	16222	Крышка крючка	1
10	162111	БОЛТ	1
11	953921	Шайба нержавеющая	1
12	16221	Волнистая шайба	1
13	16231	ВТУЛКА ФИКСАТОРА ПУСКОВОГО ШНУРА	1
14	16225	Втулка рычага дросселя	1
15	16226	Втулка	1
16	16229	Набор инструментов	1
17	16230	СТРАХОВОЧНЫЙ ТРОС	1
18	18670	Пробка	2
19	815037	ПРОБКА	1
20	825984A2	Нижний кожух	1
21	16832	Болт (M6 x 16)	4
22	856985A2	Наклейка с информацией о маркировке EPA	1
22	804661A00	Наклейка с информацией о маркировке EPA	1
22	804661A01	Наклейка с информацией о маркировке EPA	1
22	804661A02	Наклейка с информацией о маркировке EPA	1
22	804661A03	Наклейка с информацией о маркировке EPA	1
22	804661A04	Наклейка с информацией о маркировке EPA	1
22	804661A05	Наклейка с информацией о маркировке EPA	1
23	16227	Наклейка топливного крана	1

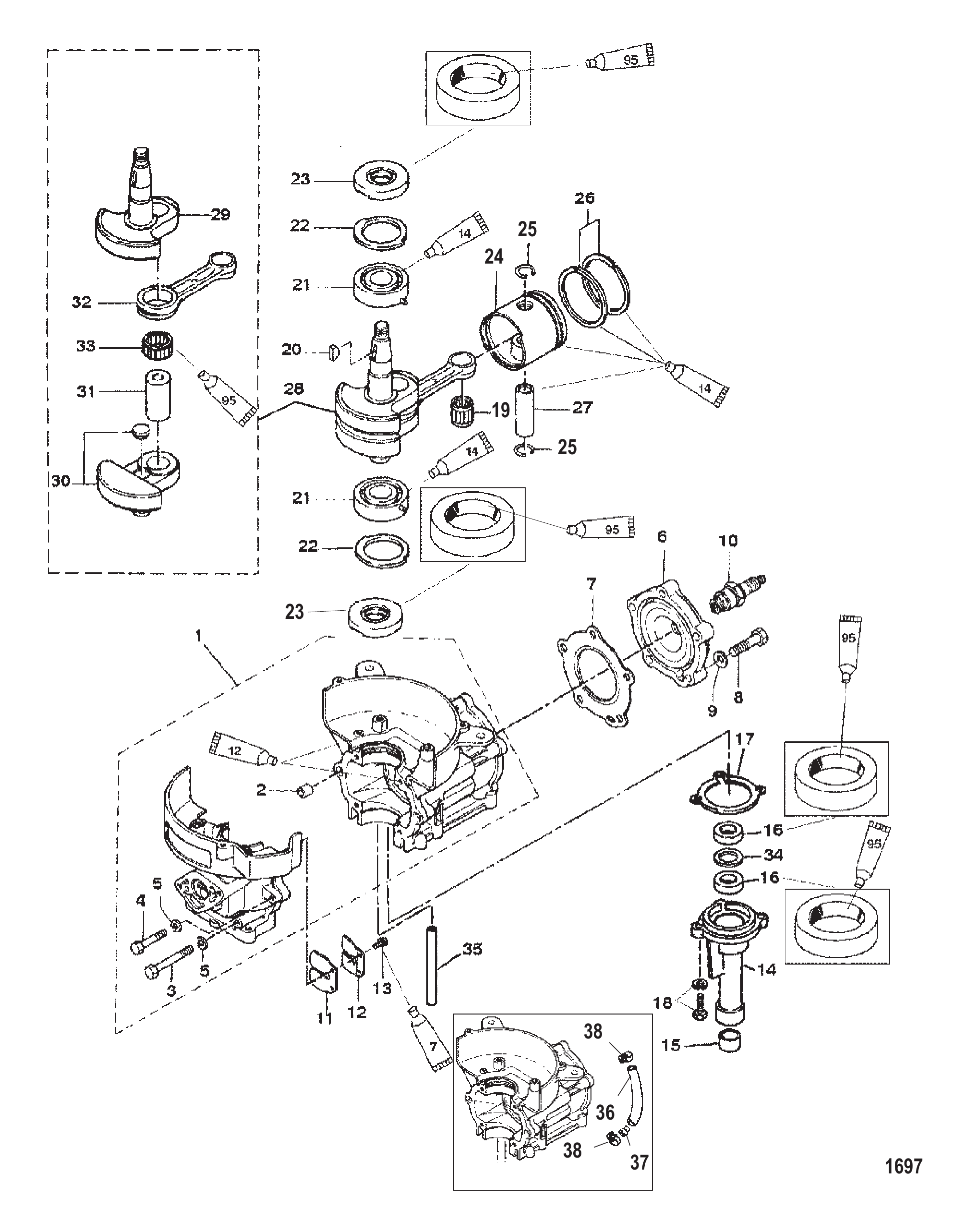

Рис. 5БЛОК ЦИЛИНДРОВ/КОЛЕНВАЛ/ПОРШЕНЬ CYLINDER BLOCK/CRANKSHAFT/PISTON

REF	Номер детали	Наименование	Кол-во
1	8150131	Блок цилиндра	1
1	815013A5	Блок цилиндров	1
2	16119	Штифт установочный	2
3	16695	Болт блока цилиндров	4
4	815063	ВИНТ	2
5	16818	Стопорная шайба	6
6	96301	Головка цилиндра	1
7	812939	Прокладка головки цилиндра	1
8	16698	Болт головки цилиндра	5
8	16126	Болт	5
9	4002217	ШАЙБА	5
10	17719547	Свеча зажигания (NGK#BPR7HS-10)	1
10	97184	Свеча зажигания (NGK#BP7HS-10)	1
11	16706	Лепестковый клапан	1
12	16707	Упор лепесткового клапана	1
12	17666	СТОПОРНАЯ ПЛАСТИНА ЛЕПЕСТКОВОГО КЛАПАНА	1
13	16820	Винт упора лепесткового клапана	2
14	8150162	Корпус	1
15	815017	Втулка	1
16	16703	Сальник масляной головки	2
17	16704	Прокладка головки	1
18	82304217	БОЛТ	2
19	16052	Подшипник роликовый	1
20	16053	Шпонка коленчатого вала	1
21	16049	Подшипник шариковый коленчатого вала	2
22	16050	Упорная пластина	2
23	16051	Сальник коленчатого вала	2
-	9615A01	Поршень в сборе	2
-	9616A01	Поршень в сборе	AR
24	9615T	Поршень	1
24	9616T	Поршень	AR
25	16057	Зажим	2
26	16054	Кольцо поршневое	2
26	16055	Кольцо поршневое	AR
27	16056	Палец поршневой	1
28	9614	Коленчатый вал в сборе	1
29	NSS	NOT SOLD SEPARATE Crankshaft	1
30	NSS	NOT SOLD SEPARATE Crankshaft	1
31	813046	Палец кривошипа	1
32	813047	Шатун	1
33	813048	Подшипник	1
34	815018	Проставка	1
35	823976	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ	1
36	8129404	Шланг резиновый (1 метр)	1
37	42657A3	Обратный клапан	1
38	95224	Хомут	2
-	16115A1	Комплект прокладок головки блока цилиндров	1
-	815040T1	Головка блока цилиндров в сборе	1
-	815040T03	Головка блока цилиндров в сборе	1
-	815042T1	Головка блока цилиндров в сборе	1
-	815042T03	Головка блока цилиндров в сборе	1

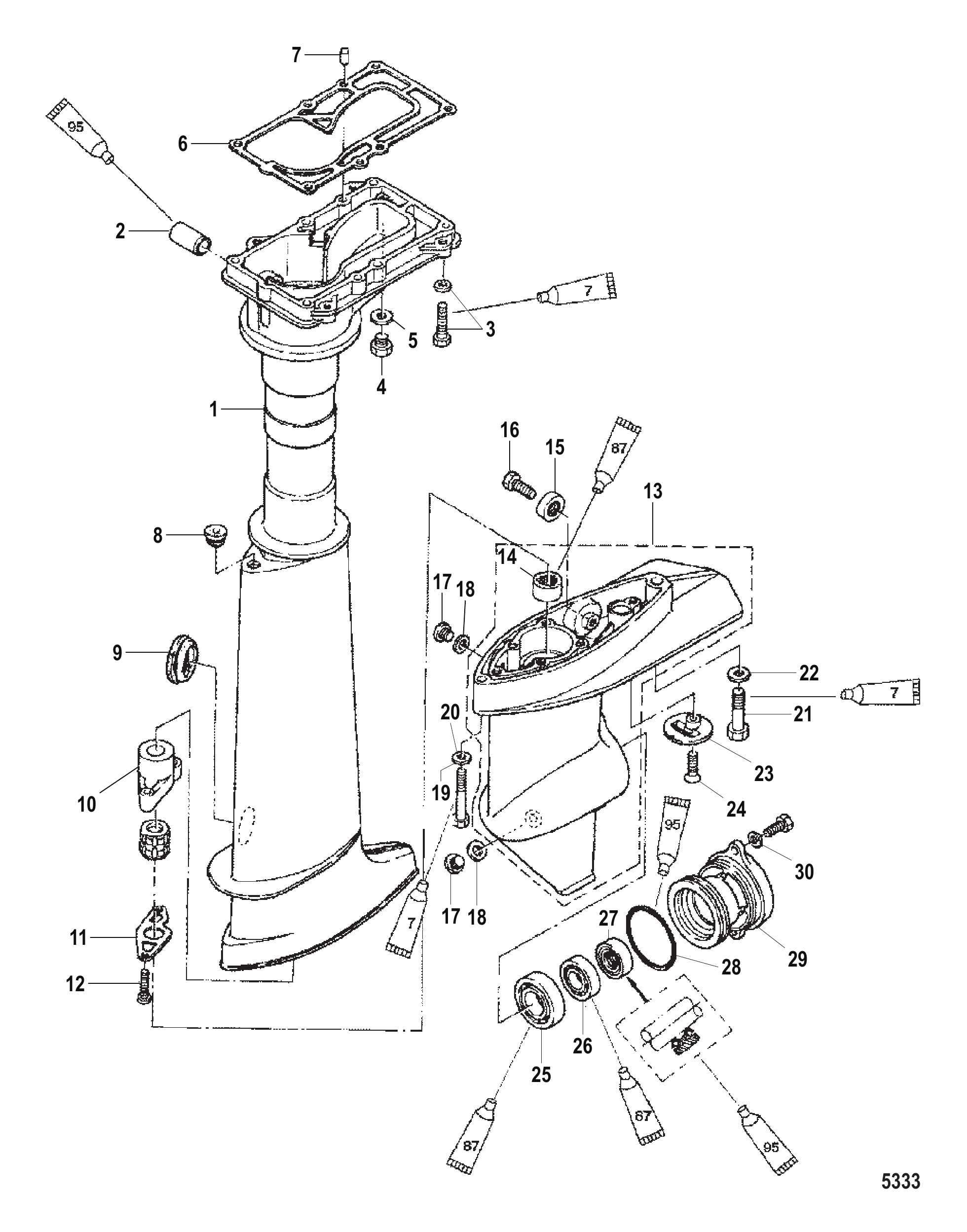

Рис. 6КОРПУС ВАЛА ПРИВОДА/РЕДУКТОР DRIVESHAFT HOUSING/GEAR HOUSING

REF	Номер детали	Наименование	Кол-во
1	825134A1	Корпус в сборе гребного вала	1
1	825136A1	КОРПУС В СБОРЕ Гребной вал	1
2	16114	Втулка рычага переключения	1
3	82304224	БОЛТ	6
4	16116	Пробка водяная	1
4	803592	Пробка промывочная	1
5	95220	Прокладка	1
6	16115	Прокладка корпуса гребного вала	1
7	16119	Штифт установочный	2
8	161181	Втулка	1
9	16117	Втулка корпуса гребного вала	1
10	827663A1	Корпус в сборе	1
11	16121	Фиксатор втулки гребного вала	1
12	16122	Винт	2
12	16123	Винт (25 мм)	2
13	825132T17	РЕДУКТОР В СБОРЕ	1
13	9621T6	Корпус редуктора в сборе	1
14	16124	Втулка корпуса редуктора	1
15	823912	АНОД	1
15	875208	Анод	1
16	16832	Болт (M6 x 16)	1
17	953683	Пробка	2
18	95220	Прокладка	2
19	161251	Болт	1
20	16826	Шайба нержавеющая	1
21	16126	Болт	1
22	16192	Шайба	1
23	16133	Сетка водозаборная	1
24	16134	Винт	1
25	16128	Подшипник шариковый	1
26	16132	Подшипник шариковый гребного вала	1
27	16130	Сальник масляный	1
28	16131	Уплотнительное кольцо	1
29	825118T	Корпус	1
30	82304213	БОЛТ	2
-	825132T15	РЕДУКТОР В СБОРЕ В комплекте	1
-	825132T16	РЕДУКТОР В СБОРЕ В комплекте	1
-	9621T5	РЕДУКТОР В СБОРЕ В комплекте	1
-	16115A1	Комплект прокладок головки блока цилиндров	1
-	95220A2	РЕМКОМПЛЕКТ УПЛОТНЕНИЙ Редуктор	1

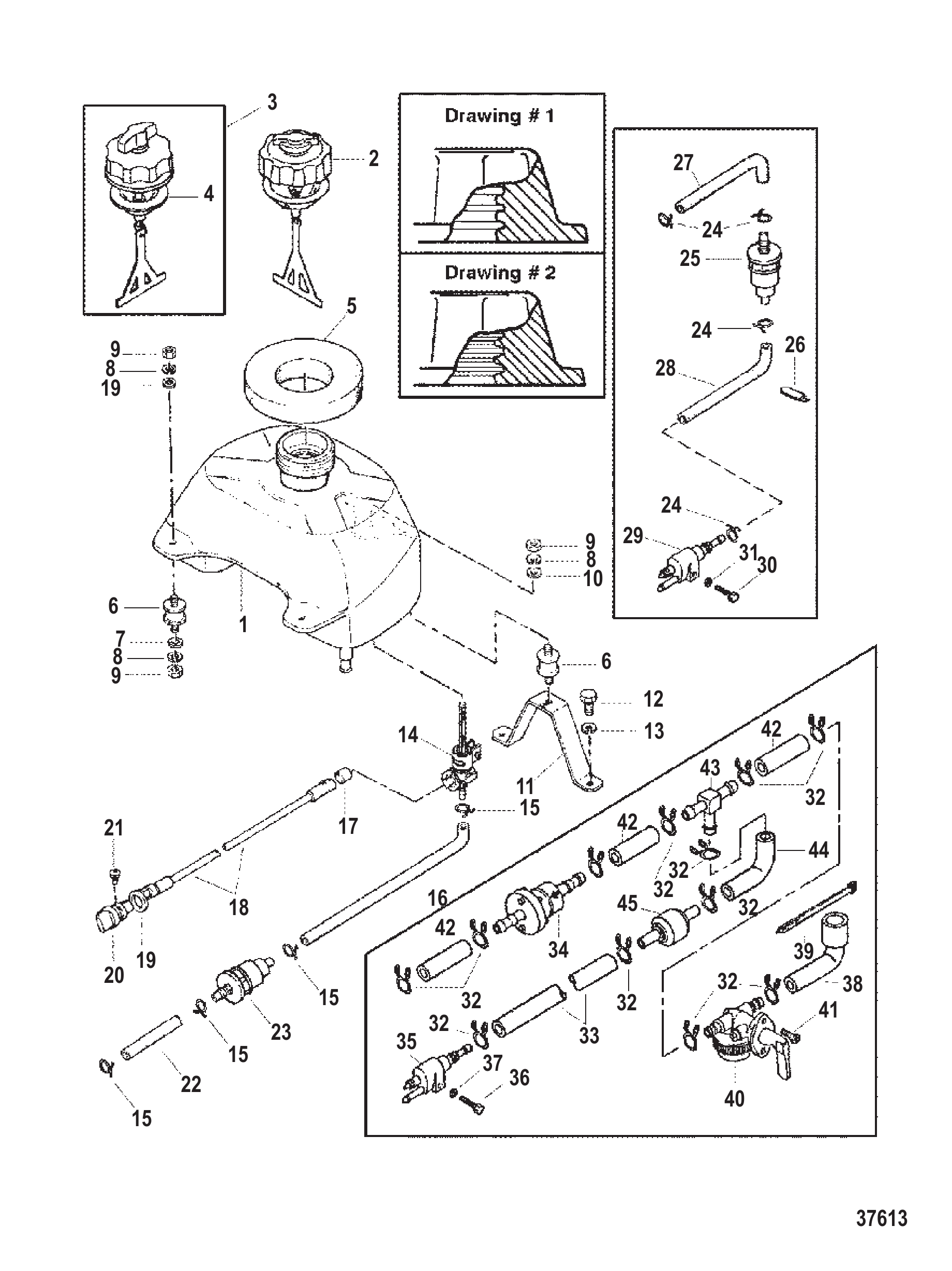

Рис. 7ТОПЛИВНЫЙ БАК (СЕРИЙНАЯ ГРУППА №1) FUEL TANK (SERIAL GROUP #1)

REF	Номер детали	Наименование	Кол-во
1	824964A2	БАК В СБОРЕ Топливный	1
2	824962A2	КРЫШКА	1
3	8129523	Крышка	1
3	812952	Крышка	1
4	815087	ПРОКЛАДКА	1
5	16235	УПЛОТНЕНИЕ ТОПЛИВНОГО БАКА	1
6	16236	КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА	3
7	953921	Шайба нержавеющая	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	5
9	400212	ГАЙКА (M6) Нержавеющая сталь	5
10	16238	ШАЙБА	1
11	16239	КРОНШТЕЙН ТОПЛИВНОГО БАКА	1
12	16832	Болт (M6 x 16)	2
13	400256	СТОПОРНАЯ ШАЙБА (M6)	2
14	16240	ТОПЛИВНЫЙ КРАН В СБОРЕ	1
15	95395	Зажим нержавеющая сталь	4
16	16246	ТОПЛИВНЫЙ ШЛАНГ	1
17	16242	ТРУБКА ТЯГИ ТОПЛИВНОГО КРАНА	1
18	16241	ТЯГА ТОПЛИВНОГО КРАНА	1
19	16244	РЕЗИНОВОЕ УПЛОТНЕНИЕ ТЯГИ ТОПЛИВНОГО КРАНА	1
20	16243	РУЧКА ТЯГИ ТОПЛИВНОГО КРАНА	1
21	16245	ВИНТ РУЧКИ	1
22	16247	ТОПЛИВНЫЙ ШЛАНГ (117 мм)	1
23	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
24	95395	Зажим нержавеющая сталь	4
25	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
26	95306	Зажим провода	2
27	17669	ШЛАНГ (5-1/4")	1
28	17668	ШЛАНГ (6-1/2")	1
29	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
30	4000333	ВИНТ (M6 x 40)	1
31	16826	Шайба нержавеющая	1
32	95395	Зажим нержавеющая сталь	11
33	815041	ШЛАНГ РЕЗИНОВЫЙ (110 мм)	1
34	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
35	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
36	4000333	ВИНТ (M6 x 40)	1
37	16826	Шайба нержавеющая	1
38	815043	УГОЛОК ПЕРЕХОДНОЙ	1
39	815044	ХОМУТ ПЛАСТИКОВЫЙ	1
40	815045	ТОПЛИВНЫЙ КРАН В СБОРЕ	1
41	815046	ВИНТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	815047	ШЛАНГ РЕЗИНОВЫЙ (30 мм)	3
43	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
44	815049	ШЛАНГ РЕЗИНОВЫЙ	1
45	815048	СОЕДИНИТЕЛЬ ПЛАСТИКОВЫЙ	1
-	815596A2	КОМПЛЕКТ АДАПТЕРА ТОПЛИВНОГО БАКА	1

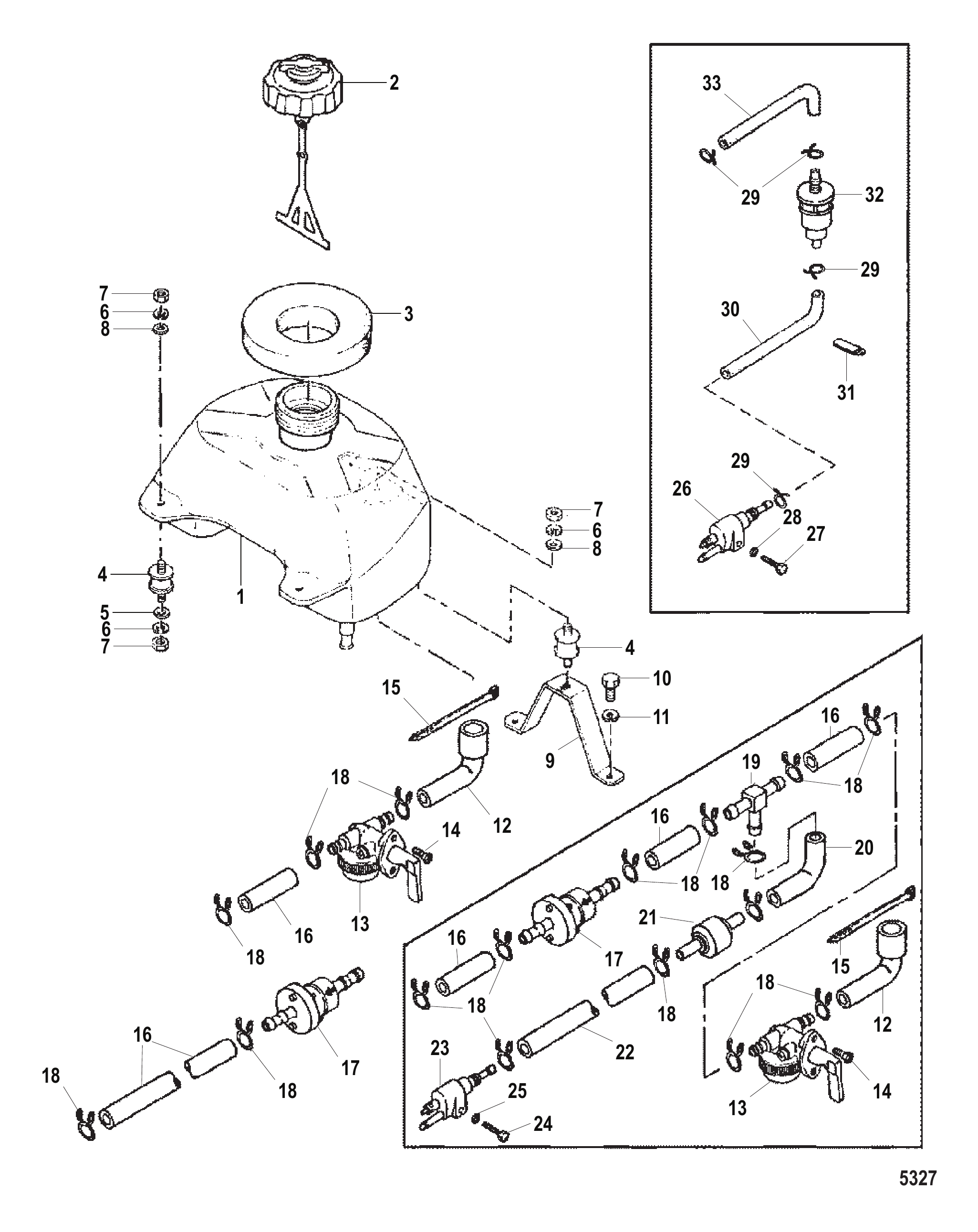

Рис. 8ТОПЛИВНЫЙ БАК (СЕРИЙНАЯ ГРУППА №2) FUEL TANK (SERIAL GROUP #2)

REF	Номер детали	Наименование	Кол-во
1	824964A2	БАК В СБОРЕ Топливный	1
2	824962A2	КРЫШКА	1
3	162352	Сальник	1
3	16235	УПЛОТНЕНИЕ ТОПЛИВНОГО БАКА	1
4	16236	КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА	3
5	953921	Шайба нержавеющая	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	5
7	400212	ГАЙКА (M6) Нержавеющая сталь	5
8	16238	ШАЙБА	3
9	16239	КРОНШТЕЙН ТОПЛИВНОГО БАКА	1
10	16832	Болт (M6 x 16)	2
11	400256	СТОПОРНАЯ ШАЙБА (M6)	2
12	815043	УГОЛОК ПЕРЕХОДНОЙ	1
13	815045	ТОПЛИВНЫЙ КРАН В СБОРЕ	1
14	815046	ВИНТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	815044	ХОМУТ ПЛАСТИКОВЫЙ	1
16	824965	ШЛАНГ (80 мм) (маслоподача)	2/3
17	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
18	95395	Зажим нержавеющая сталь	5/11
19	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
20	815049	ШЛАНГ РЕЗИНОВЫЙ	1
21	815048	СОЕДИНИТЕЛЬ ПЛАСТИКОВЫЙ	1
22	815041	ШЛАНГ РЕЗИНОВЫЙ (110 мм)	1
23	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
24	4000333	ВИНТ (M6 x 40)	1
25	16826	Шайба нержавеющая	1
26	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
27	4000333	ВИНТ (M6 x 40)	1
28	16826	Шайба нержавеющая	1
29	95395	Зажим нержавеющая сталь	4
30	17668	ШЛАНГ (6-1/2")	1
31	95306	Зажим провода	2
32	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
33	17669	ШЛАНГ (5-1/4")	1

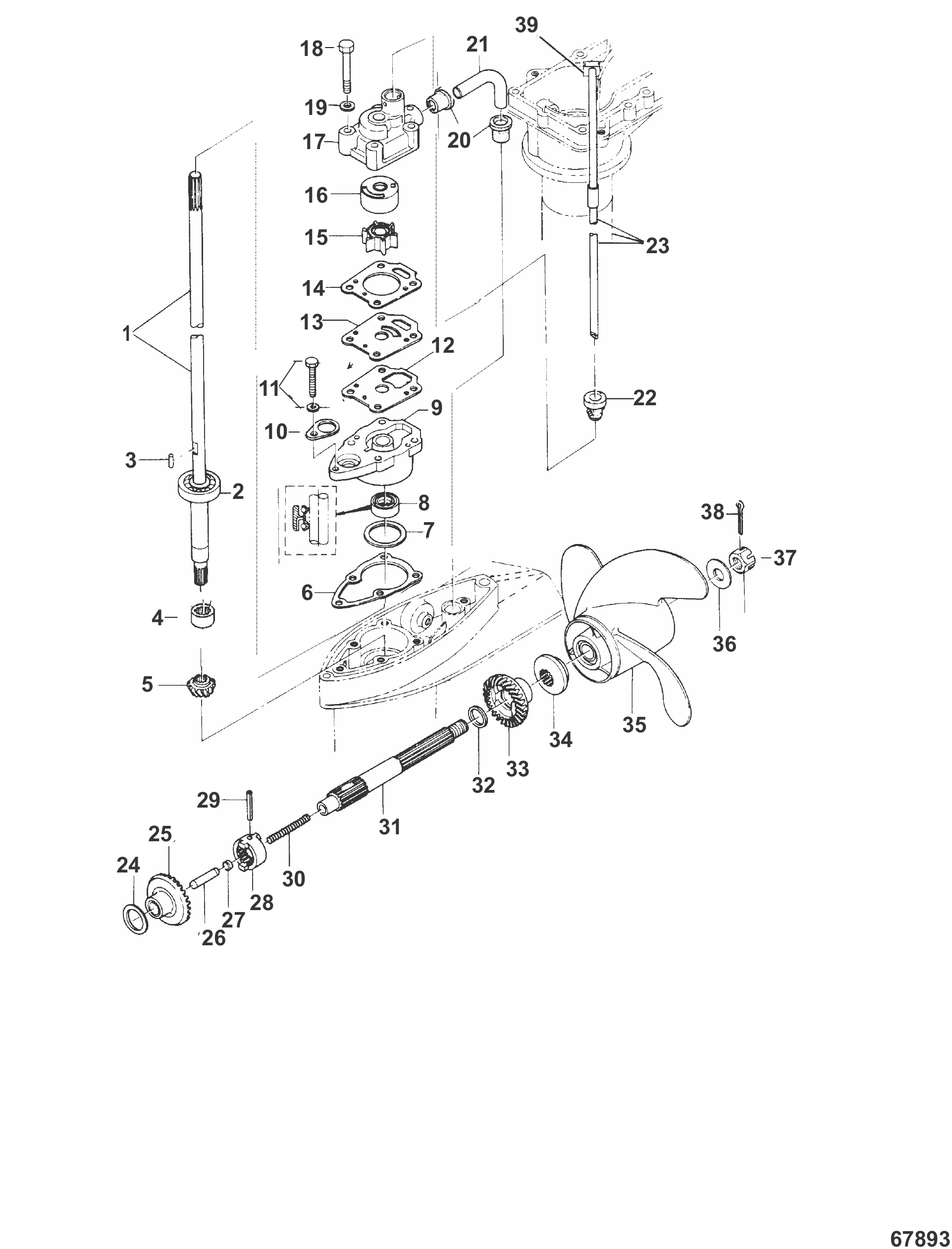

Рис. 9КОМПОНЕНТЫ РЕДУКТОРА GEAR HOUSING COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	161351	Вал приводной	1
1	161361	Вал приводной	1
2	95347	Подшипник гребного вала	1
3	16155	Шпонка	1
4	16124	Втулка корпуса редуктора	1
5	16138	Шестерня	1
6	16164	Прокладка нижнего корпуса водяного насоса	1
6	16164003	Прокладка	1
7	161631	Шайба регулировочная (0.1) (0.1)	AR
7	8132761	Шайба регулировочная (0.15) (0.15)	AR
8	16162	Сальник масляный нижнего корпуса водяного насоса	1
9	826053T	КОРПУС (НИЖНИЙ)	1
10	16165	Фиксатор втулки тяги кулачка	1
11	823042	Болт	1
12	16160	Прокладка пластины корпуса водяного насоса	1
12	16160004	Прокладка	1
13	16159	Пластина корпуса водяного насоса	1
14	16158	Прокладка корпуса водяного насоса	1
14	16158009	Прокладка	1
15	161543	Крыльчатка	1
16	16157	Втулка корпуса верхнего водяного насоса	1
17	16156	Корпус верхний водяного насоса	1
18	161251	Болт	4
19	16826	Шайба нержавеющая	4
20	16168	Сальник шланга водяного насоса	2
21	16167	Шланг водяного насоса	1
22	16171	Сальник нижней водяной трубки	1
23	16169	Трубка водяная	1
23	16170	Трубка водяная	1
24	16141	Прокладка регулировочная (0.1)	AR
24	813277	Прокладка (0.15)	AR
25	812944	Шестерня	1
26	16152	Толкатель кулачка	1
27	16153	Фиксатор пружины муфты	1
28	812946	Муфта	1
29	16150	Штифт муфты	1
30	17667	ПРУЖИНА СЦЕПЛЕНИЯ	1
31	195133	Гребной вал	1
32	16140	Шайба	1
33	8129451	Шестерня заднего хода	1
34	161451	Держатель упорный	1
34	16145Q01	Упорная шайба	1
35	812949	Гребной винт (стандартный)	1
35	812949002	ГРЕБНОЙ ВИНТ	1
35	812950	Гребной винт (шаг 8")	OPT
35	812950002	ГРЕБНОЙ ВИНТ	OPT
35	16144	Гребной винт (шаг 6")	OPT
35	812951A1	Гребной винт (шаг 6" повышенной тяги)	1
36	16146	Шайба	1
37	16147	Гайка гребного винта	1
38	815026	Шплинт	1
39	810753	НАПРАВЛЯЮЩАЯ	1
-	825132T15	РЕДУКТОР В СБОРЕ В комплекте	1
-	825132T16	РЕДУКТОР В СБОРЕ В комплекте	1
-	9621T5	РЕДУКТОР В СБОРЕ В комплекте	1
-	95220A2	РЕМКОМПЛЕКТ УПЛОТНЕНИЙ Редуктор	1
-	16159A1	РЕМКОМПЛЕКТ Водяной насос	1

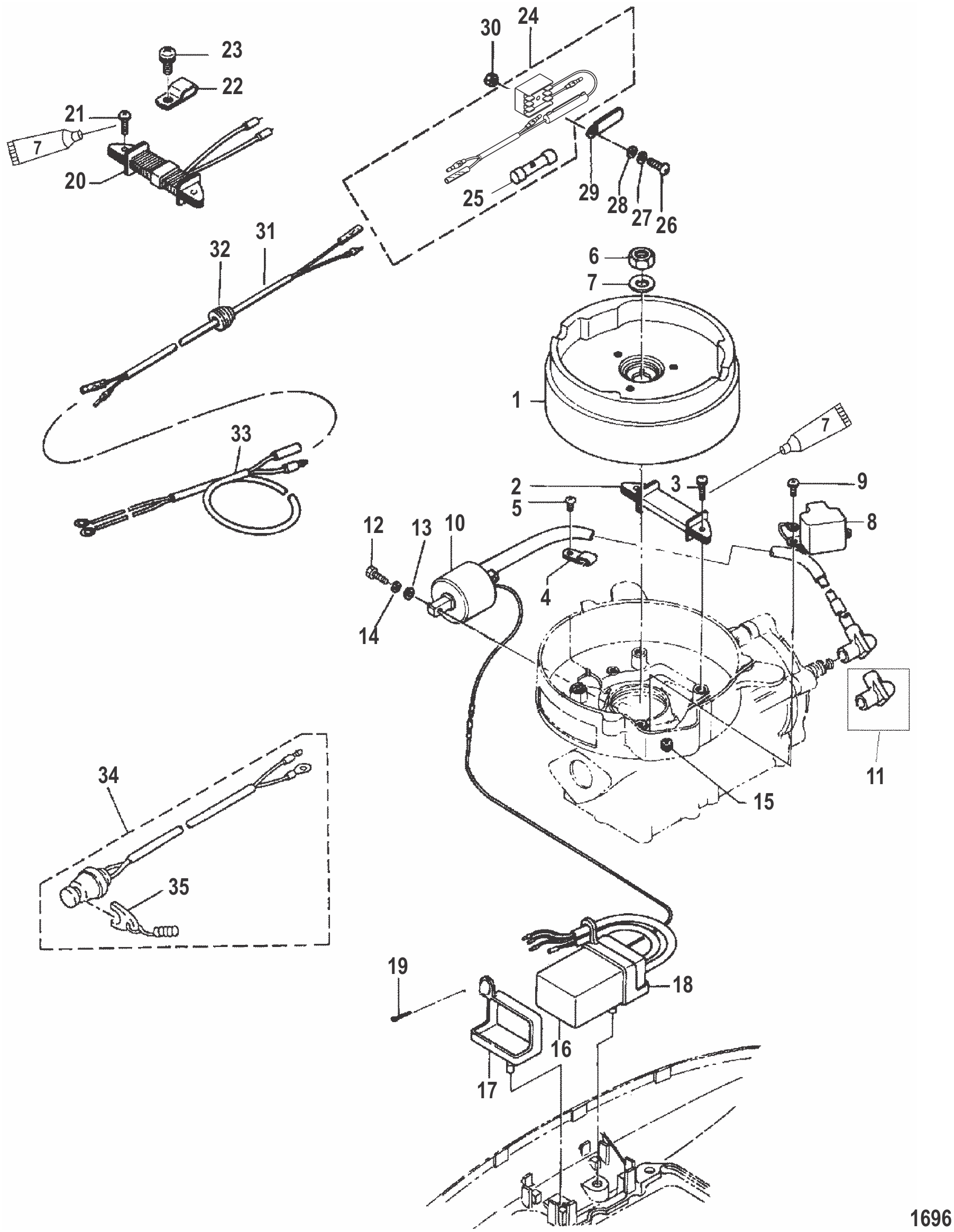

Рис. 10КОМПОНЕНТЫ МАГНЕТО И ЗАЖИГАНИЯ MAGNETO AND IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	815024	Маховик	1
2	16058T	Катушка возбуждения	1
3	16059	Винт	2
4	16060	Хомут генератора	1
5	16821	Винт	1
6	16071	ГАЙКА МАХОВИКА	1
7	16072	ШАЙБА МАХОВИКА	1
8	160661	Катушка датчика импульсов	1
9	16067	ВИНТ	2
10	16064A1	КАТУШКА В СБОРЕ Зажигание	1
11	855543	Колпачок с сопротивлением	1
12	167051	Болт (M6 x 20)	2
13	16818	Стопорная шайба	2
14	809931044	ШАЙБА	2
15	16068	ВТУЛКА КАТУШКИ ПУЛЬСАРА	1
16	16061T	БЛОК CD	1
16	16061T04	Блок CD	1
17	16062	Демпфер блока CD (передний)	1
17	878061	Передний демпфер	1
18	878062	Демпфер	1
19	815026	Шплинт	1
20	16074T	ГЕНЕРАТОР	1
21	16059	Винт	2
22	16060	Хомут генератора	1
23	16821	Винт	1
24	16076	ВЫПРЯМИТЕЛЬ	1
24	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
25	16077	ПРЕДОХРАНИТЕЛЬ	1
26	16123	Винт (25 мм)	1
26	16078	ВИНТ	1
27	16079	СТОПОРНАЯ ШАЙБА	1
28	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	813275	Хомут	1
30	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	16822	Удлинитель жгута проводов	1
32	16823	Втулка уплотнительная	1
33	16082	КАБЕЛЬ АККУМУЛЯТОРА	1
34	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
34	823037A04	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
35	823054	Чека безопасности	1

Рис. 11ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование	Кол-во
-	815128	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 4/5 л.с.	1
-	15818A94	Комплект наклеек	1
-	15818A96	КОМПЛЕКТ НАКЛЕЕК	1
-	830153A96	КОМПЛЕКТ НАКЛЕЕК	1
-	13681A96	КОМПЛЕКТ НАКЛЕЕК	1
-	815307A94	КОМПЛЕКТ НАКЛЕЕК	1
-	815582A94	КОМПЛЕКТ НАКЛЕЕК	1
-	815307A97	КОМПЛЕКТ НАКЛЕЕК	1
-	850480A97	КОМПЛЕКТ НАКЛЕЕК	1
-	815582A97	КОМПЛЕКТ НАКЛЕЕК	1
-	10102980	Руководство владельца	1

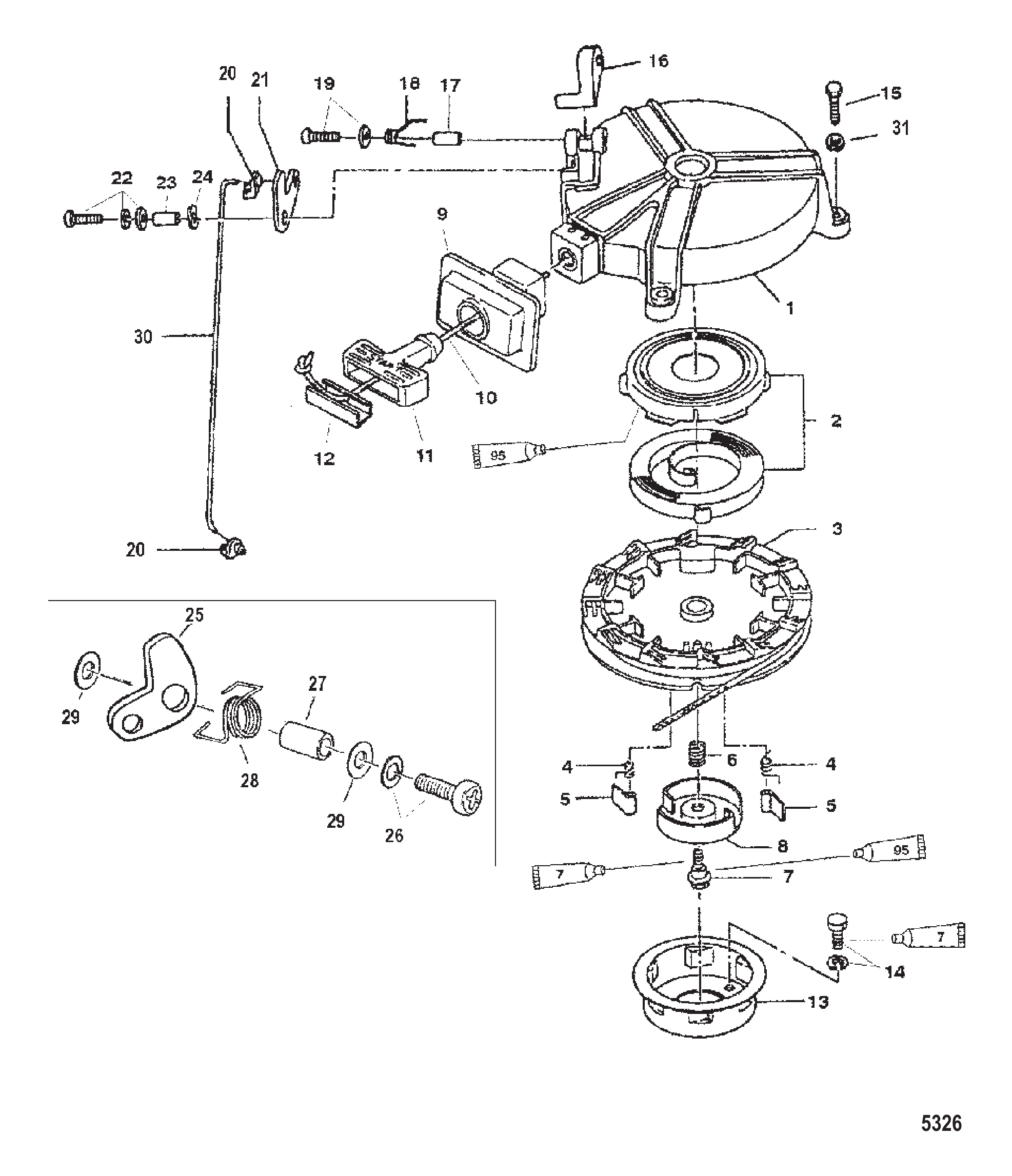

Рис. 12РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
-	812632A3	Стартер в сборе, ручной	1
1	812632	Корпус стартера	1
2	812645T	Комплект пружин стартера	1
3	812633	Шкив стартера	1
4	812634	Пружина возвратная	2
5	812635	Храповик	2
6	812636	Пружина фрикционная	1
7	812637	Болт	1
8	812638	Фрикционная пластина	1
9	161101	Пластина уплотнительная	1
10	12066Q9	Трос	1
11	812640	Рукоятка шнура стартера	1
12	812641	Фиксатор	1
13	812642	Ролик стартера	1
14	168281	Винт со стопорной шайбой	3
15	810755	ВИНТ	3
16	17634	Замок стартера	1
17	17637	Втулка	1
18	17638	Пружина	1
19	8555449	Винтовой узел	1
20	176431	ЗАЩЕЛКА ТЯГИ	2
21	812643	Кулачок блокировки стартера	1
22	855544	Винтовой узел	1
23	855545	Втулка	1
24	17641	Шайба волнистая	1
25	8126431	Стопорный кулачок стартера	1
26	804364	ВИНТ	1
27	804365	ВТУЛКА	1
28	804366	ПРУЖИНА	1
29	16826	Шайба нержавеющая	2
30	17642001	Тяга	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	3

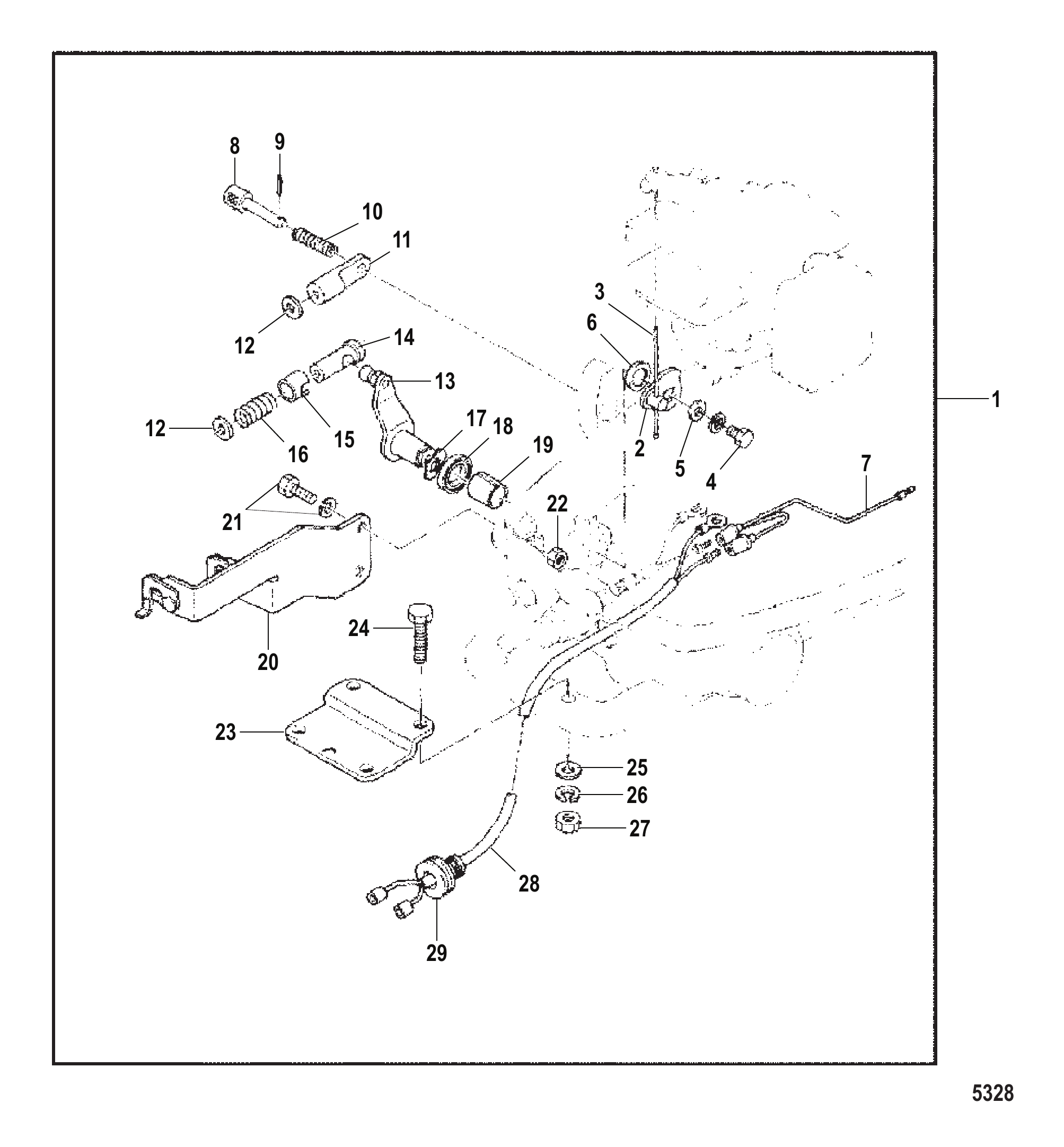

Рис. 13КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	16840A2	Комплект крепления дистанционного управления	1
2	16848	Рычаг троса дросселя	1
3	17034	ТРОС ДРОССЕЛЯ	1
4	162111	БОЛТ	1
5	953921	Шайба нержавеющая	1
6	16849	Втулка рычага троса дросселя	1
7	17035	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ СТОП)	1
8	17031	ШТИФТ СТОПОРНЫЙ	1
9	17033	ШТИФТ СТОПОРНЫЙ	1
10	17032	ШТИФТ ПРУЖИННЫЙ СТОПОРНЫЙ	1
11	17030	ВТУЛКА	1
12	17029	ШАЙБА	2
13	16847	Рычаг дросселя	1
14	17026	КРОНШТЕЙН	1
15	17027	КРЫШКА	1
16	17028	ПРУЖИНА	1
17	16221	Волнистая шайба	1
18	16219	Сальник	1
19	16220	Втулка	1
20	17023	КРОНШТЕЙН	1
21	162233	Винт	2
22	400212	ГАЙКА (M6) Нержавеющая сталь	2
23	17024	ПЛАСТИНА КРЮК РУЛЕВОГО УПРАВЛЕНИЯ	1
24	4000354	ВИНТ (M8 x 30)	2
25	16192	Шайба	2
26	17025	ШАЙБА СТОПОРНАЯ	2
27	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
28	17162	ЖГУТ ПРОВОДОВ В СБОРЕ (5.9М)	1
29	16823	Втулка уплотнительная	1

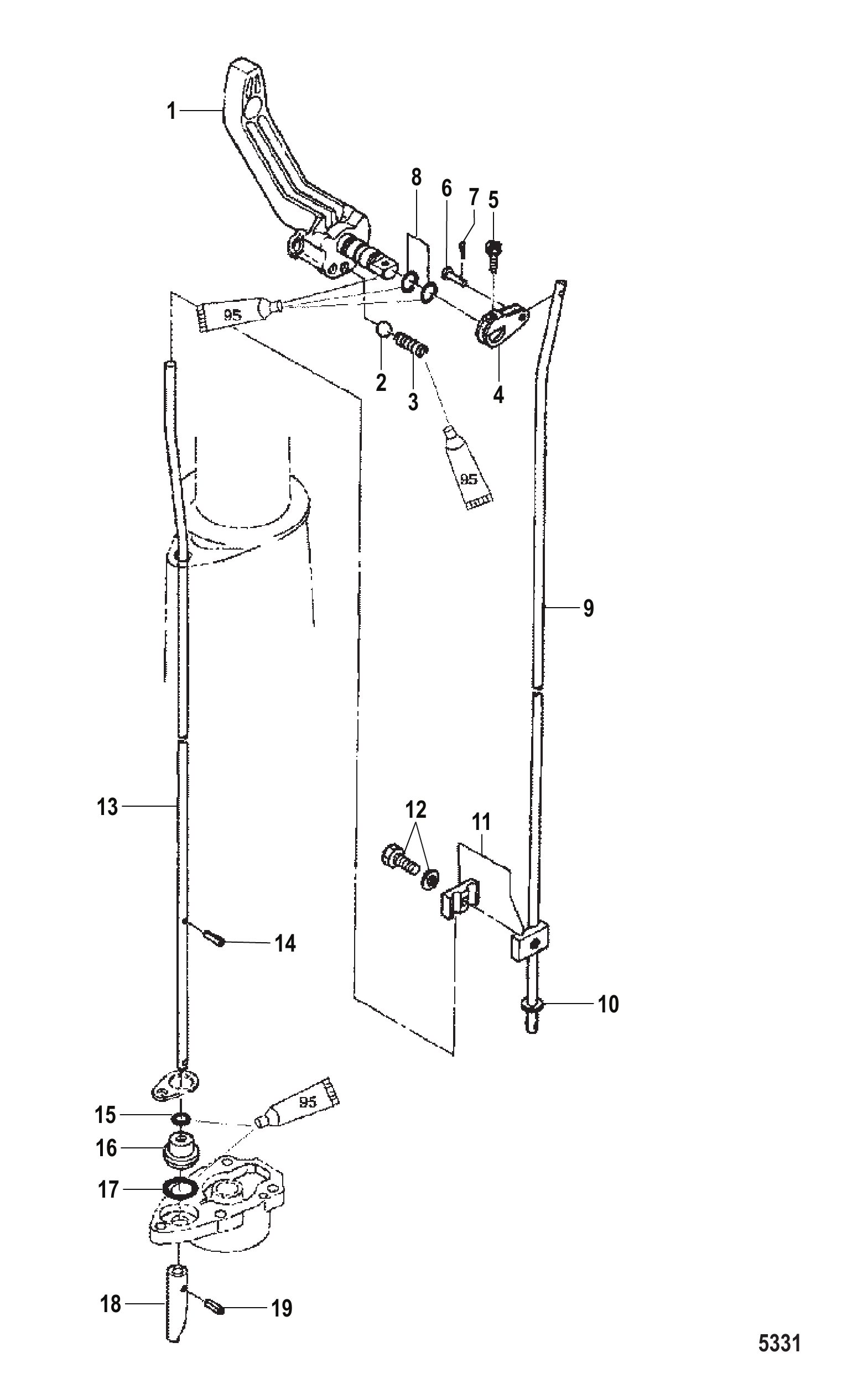

Рис. 14КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	8130275	Рычаг переключения	1
2	812937	Стопор	1
3	813028	Пружина	1
4	16184	Рычаг тяги переключения	1
5	16185	Болт рычага тяги переключения	1
6	16188	Штифт рычага переключения	1
7	16189	Шплинт	1
8	16181	Кольцо уплотнительное рычага переключения	2
9	16186	Тяга переключения	1
9	16187	Тяга переключения	1
10	16826	Шайба нержавеющая	1
11	16190	Соединение (комплект)	1
12	82304213	БОЛТ	1
13	16173	Тяга кулачка	1
13	16174	Тяга кулачка	1
14	16179	Штифт	1
15	161771	Кольцо уплотнительное	1
16	16176	Втулка тяги кулачка	1
17	16178	Кольцо уплотнительное нижнее тяги кулачка	1
18	16172	Кулачок	1
19	16175	Штифт кулачка муфты	1
-	95220A2	РЕМКОМПЛЕКТ УПЛОТНЕНИЙ Редуктор	1

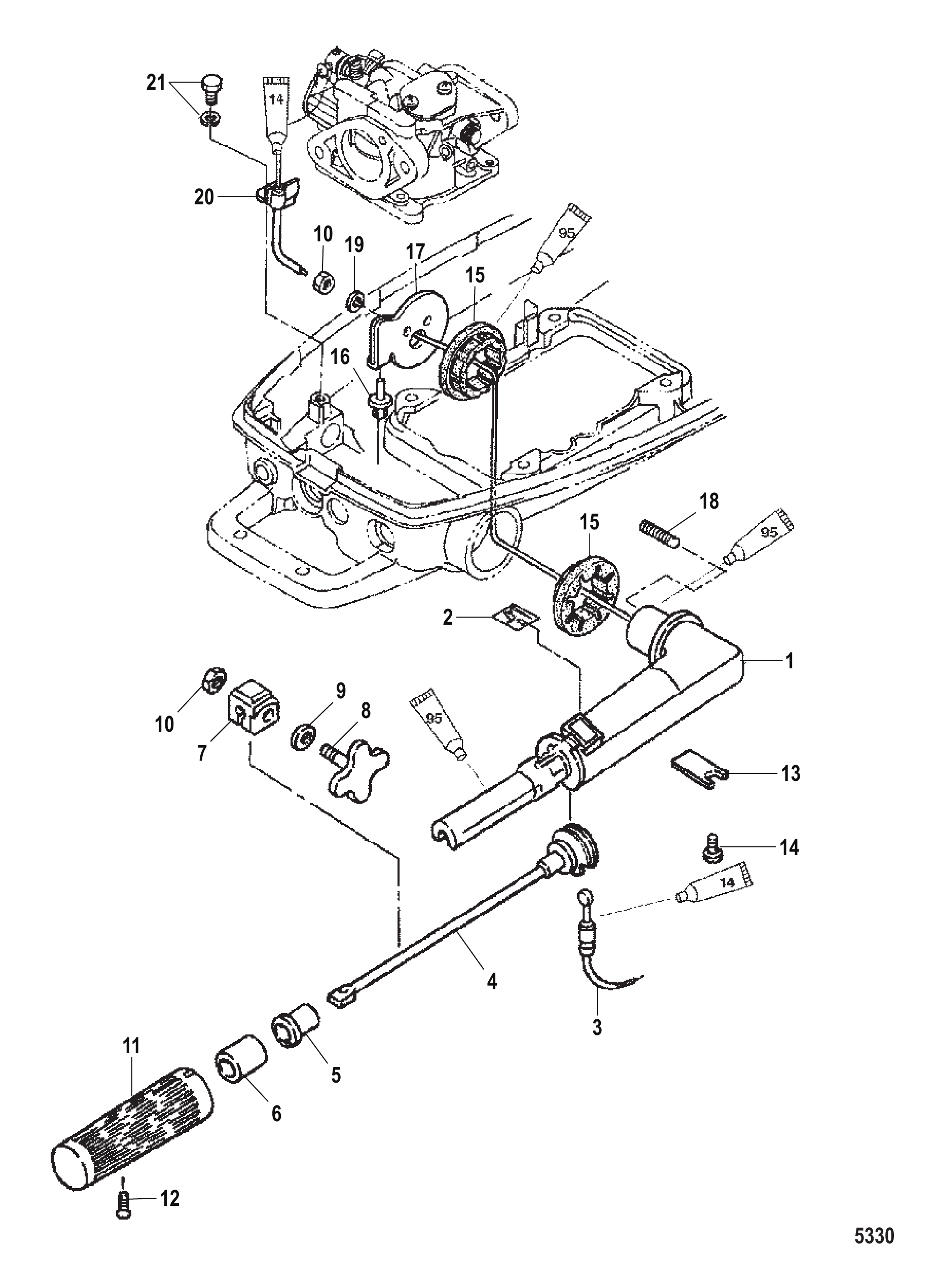

Рис. 15КОМПОНЕНТЫ ДРОССЕЛЯ THROTTLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	16075T4	Рукоятка рулевого управления	1
2	16090	НАКЛЕЙКА	1
3	16088	ТРОС ДРОССЕЛЯ	1
4	16093	ВАЛ ДРОССЕЛЯ	1
5	16336	ВТУЛКА	1
6	16191	Проставка	1
7	813026	Фрикционная накладка	1
8	16087	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
9	16826	Шайба нержавеющая	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	3
11	16086	РУЧКА	1
12	16094	ВИНТ РУЧКИ	1
13	16338	КРОНШТЕЙН вала дроссельной заслонки	1
14	16827	Винт	1
15	160831	Втулка	2
16	16085	ШТИФТ (ПЛАСТИК)	1
17	16084	ФИКСАТОР РУКОЯТКИ	1
18	815028	Шпилька с болтом	2
19	400256	СТОПОРНАЯ ШАЙБА (M6)	2
20	16089	КРОНШТЕЙН ТРОСА ДРОССЕЛЯ	1
21	168281	Винт со стопорной шайбой	1
