水星 Mercury 40, 400 4 CYL ARCHIVE CAT 29937 - — взрыв-схемы и запчасти

两冲程化油器 · ARCHIVE CAT 29937 · 共 34 个部位 · 1457 条零件

1АКСЕССУАРЫ 2КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ 3ТОПЛИВНЫЙ НАСОС 4НАСОСНАЯ УСТАНОВКА 5ОБТЕКАТЕЛЬ 6КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)7КОМПОНЕНТЫ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ II)8СБОРКА СТАРТЕРА 9ПОВОРОТНЫЙ КРОНШТЕЙН 10ГИДРОПОДЪЕМ (S/N-0D182000 ДО 0G357070)(ЧЕРНАЯ ПРОБКА)11КОМПЛЕКТ АДАПТЕРА РУЛЕВОЙ РУКОЯТКИ (JET 30)12ГИДРОПОДЪЕМ (S/N-0G357070 и ВЫШЕ)(ЖЕЛТАЯ ЗАЛИВНАЯ ПРОБКА)13ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 14ПЕРЕМОТКА СТАРТЕРА 15МАХОВИК, СТАТОР И СТАРТЕР 16БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)17КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)18РУЛЕВОЙ УЗЕЛ 19КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 20КРОНШТЕЙН ТРАНЦА/ЗАЖИМА (S/N 0D182000 и ВЫШЕ)21РЕДУКТОР (ГРЕБНОЙ ВАЛ)22РЕДУКТОР (ВЕДУЩИЙ ВАЛ)23РУЧНОЙ НАКЛОН КОНСТРУКЦИЯ I-ДЛИННЫЙ ВАЛ (S/N-0C159200 и ВЫШЕ)24КРОНШТЕЙН КРЕПЛЕНИЯ (ДИЗАЙН С БОЛТОМ - S/N 0D181999 И РАНЕЕ)25АДАПТЕРНАЯ ПЛИТА/ВАЛ ПЕРЕКЛЮЧЕНИЯ 26ШТАНГИ УПРАВЛЕНИЯ ДРОССЕЛЕМ (МЕТАЛЛИЧЕСКИЕ ШАРНИРЫ)27КРЫШКИ И КРЫШКА ВЫПУСКА 28КРОНШТЕЙН ТРАНЦА (S/N 0D181999 и НИЖЕ)29КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 30КОМПОНЕНТЫ ЭЛЕКТРОБЛОКА 31Комплект переключателя наклона 32ШТАНГИ УПРАВЛЕНИЯ ДРОССЕЛЕМ (ПЛАСТИКОВЫЕ ШАРНИРЫ)33КЛЮЧ, ЗАСЛОНКА И КОМПЛЕКТ СИГНАЛА 34ГИДРОПОДЪЕМ-ДЛИННЫЙ ВАЛ (S/N-0C159200 ДО 0D181999)

Рис. 1АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
828155A2	Комплект защиты от обледенения карбюратора	1
828155A7	Комплект защиты от обледенения карбюратора	1
825294A2	Комплект переоборудования для кнопки запуска на кожухе	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
822462A1	Комплект переоборудования для электростартера	1
822462A4	Комплект переоборудования стартера	1
812432A5	Комплект крепления двигателя (крепление струбциной)	1
812432T5	Комплект крепления двигателя	1
824072A3	Комплект удлинителя (22.5)	1
824072A4	Комплект удлинителя (22.5)	1
824072A3	Комплект удлинителя (22.5)	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
827387A2	Комплект ограничителя мощности	1
827606A2	Комплект ограничителя мощности	1
15000A1	Комплект замка зажигания с дистанционным управлением	1
15000A7	Комплект замка зажигания дистанционного	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
822573A11	Комплект датчика указателя гидроподъёма	1
822573A12	Комплект датчика гидроподъема	1
822344A6	Комплект гидроподъёма	1
822344A11	Комплект гидроподъёма	1
18286A18	Комплект переключателя тримма (10.00 футов)	1
826557A1	Комплект крепления дистанционного управления	1
824477A3	Комплект жгута проводов дистанционного управления и обогатителя	1
822465A1	Кронштейн рулевого управления в сборе	1
822465A2	Кронштейн рулевого управления в сборе	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
821455A8	Комплект румпеля 30/40 2-тактный	1
821455T8	Комплект румпеля	1
821455A9	Комплект румпеля 30/40 2-тактный	1
821455T9	ORD 821455T 8 Mercury / Quicksilver	1

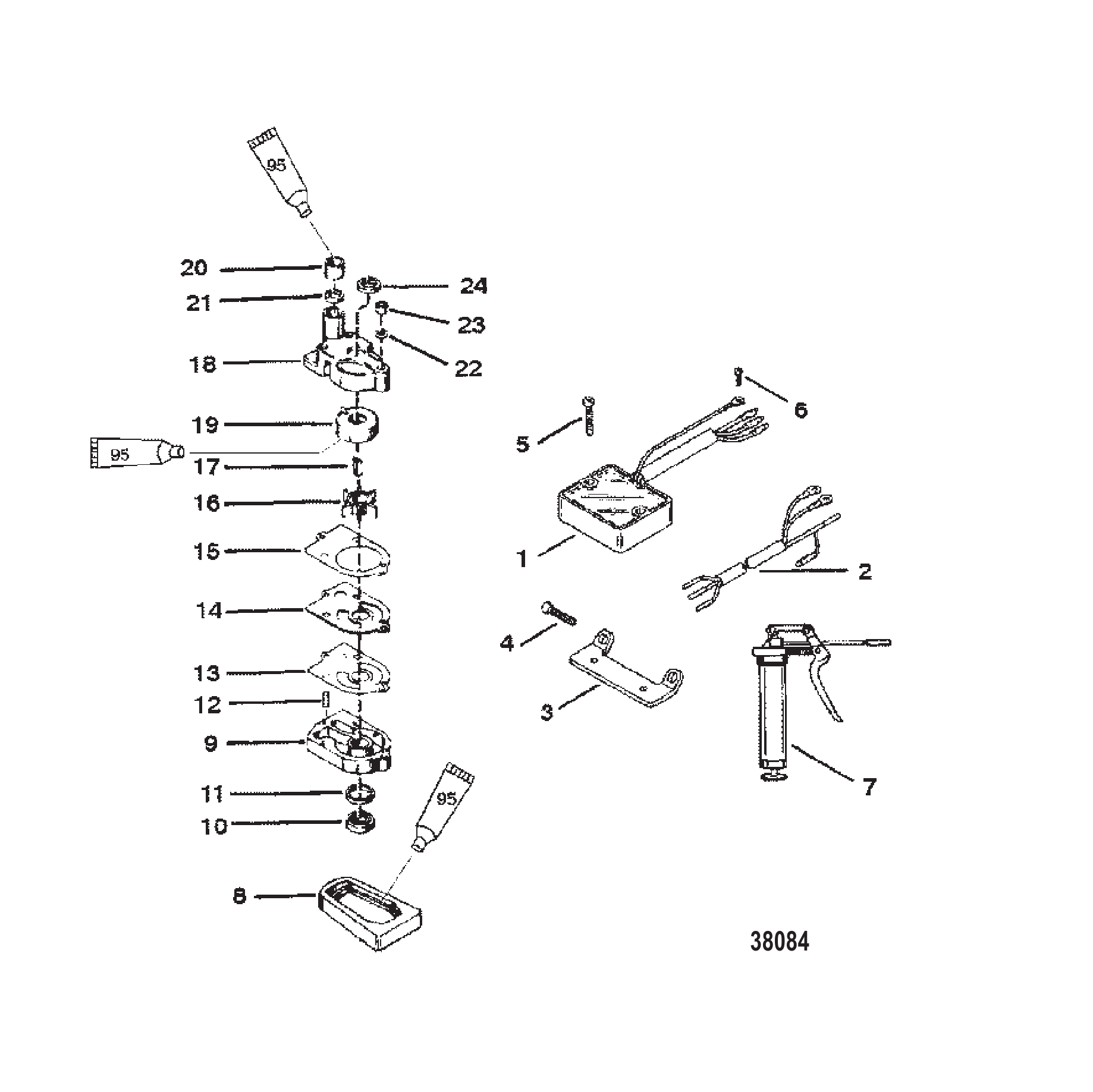

Рис. 2КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	821889A31	Ограничитель оборотов	1
2	823147A3	Жгут проводов в сборе, ограничитель оборотов	1
3	826580	КРОНШТЕЙН	1
4	76213	Винт (.250-20 x 1.120)	2
5	40011109	Винт (M5 x 25) нержавеющая сталь	2
6	62568	Винт (#10-16 x .375)	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	37721	Сальник выпускной трубки	1
8	37721001	Сальник @2	1
9	77177A1	Основание водяного насоса в сборе	1
10	79831	Сальник масляный	1
11	90562	САЛЬНИК (1.254 x .312)	1
12	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
13	19553	Прокладка нижняя	1
14	54705	ЛИЦЕВАЯ ПЛАСТИНА	1
14	32768	ЛИЦЕВАЯ ПЛАСТИНА	1
15	19551	Прокладка верхняя	1
16	89983	Крыльчатка	1
16	89983T	Крыльчатка	1
17	56662	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
17	8M0032837	Шпонка @5	1
18	77822A1	Корпус водяного насоса в сборе	1
19	48753	Вставка	1
20	38452	САЛЬНИК Резиновый	1
21	38453	ШАЙБА Нейлоновая	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	13438	Гайка (.250-28)	3
23	8267119	Гайка (.250-28)	3
24	20273	Кольцо уплотнительное резиновое	1
-	85491A90	Комплект прокладок	1
-	79831A1	Комплект сальников	1
-	77177A3	Комплект водяного насоса	1

Рис. 3ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

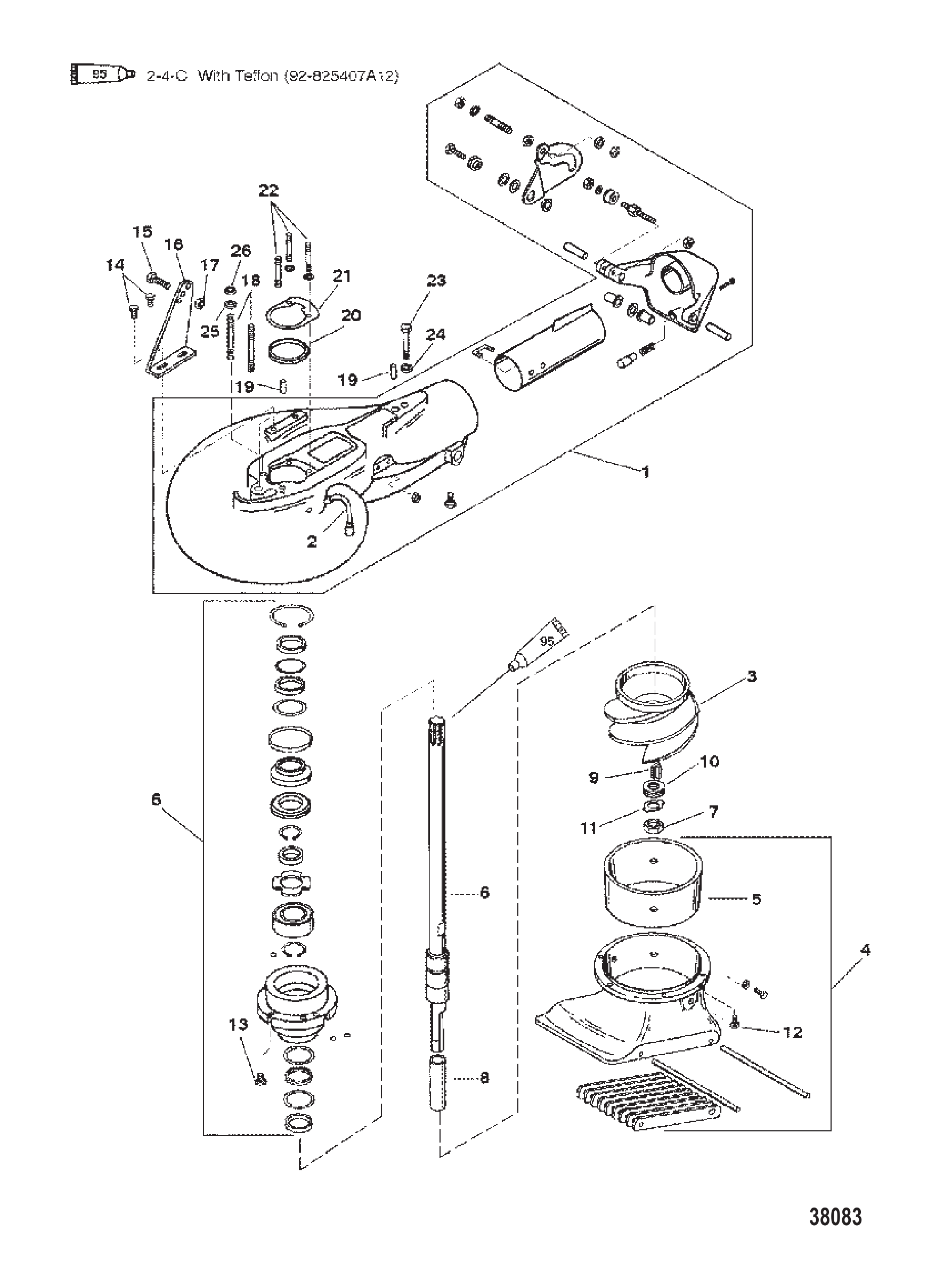

Рис. 4НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	80140040	Водомётный насос в сборе	1
-	80140140	Водомётный насос в сборе	1
1	80141140	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	80141440	Крыльчатка	1
3	855708T40	Крыльчатка	1
4	80141240	Корпус водозаборника	1
5	8271881	Втулка	1
5	827188T1	Гильза	1
6	80141340	Гребной вал	1
7	827190	ГАЙКА	1
8	827189	ВТУЛКА	1
9	801405625	Шпонка рабочего колеса	1
10	801404625	Прокладка рабочего колеса	8
11	801403625	Шайба стопорная	1
12	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
13	19923088	ВИНТ (.250-20 x .875)	4
14	19923062	ВИНТ (.250-20 x .625)	2
15	60411	ВИНТ (.312-18 x 1.250)	1
16	801410	Кронштейн опоры троса	1
17	67980	Гайка (.312-18)	1
17	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
18	808718	Шпилька	2
19	801406	Установочный штифт	2
20	801418	Опорное кольцо водяного насоса	1
21	801408	Прокладка основания водяного насоса	1
22	33778	Шпилька	3
23	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
24	45175	Шайба (.406 x .750 x .104)	1
24	8M0214963	Шайба	1
25	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2

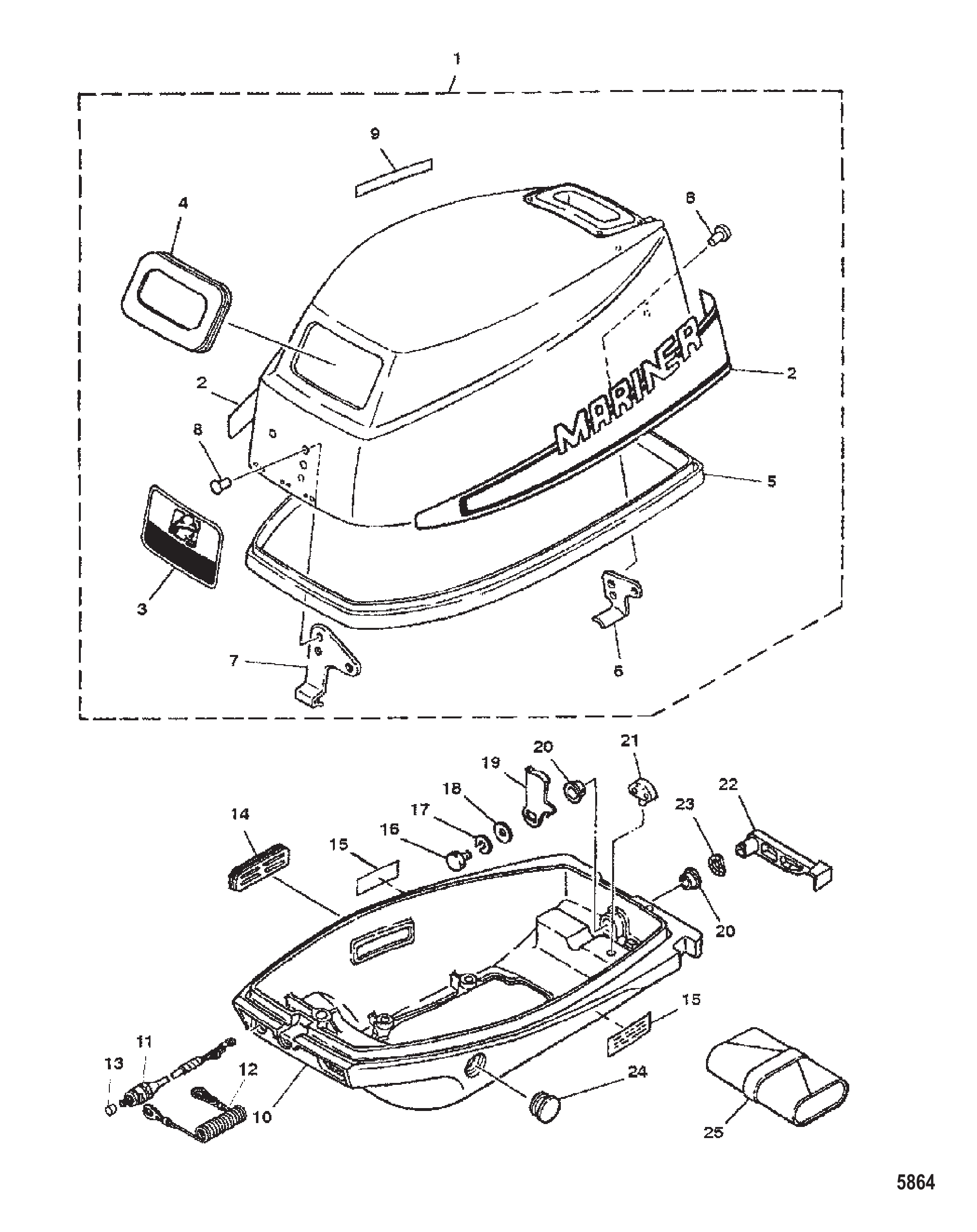

Рис. 5ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9378M	Верхний кожух в сборе	1
2	95400M	Комплект наклеек боковых и задних	1
3	95401M	Наклейка передняя	1
4	91653M	Сальник	1
5	95587M	Сальник	1
6	94655M	Держатель	1
7	94656M	Крюк	1
8	814489M	Заклёпка	4
9	81202M	Наклейка индикатора переключения	1
10	9394M	Нижний кожух	1
11	851902M	Выключатель в сборе стоп	1
12	97756M	Упор	1
13	852837	Колпачок	1
14	83277M	Втулка	1
15	94730M	Наклейка боковая	2
16	91772M	Болт	1
17	82214M	Шайба	1
17	881379	Шайба	1
17	82214M	Шайба	1
18	81794M	Шайба	1
18	804339	ШАЙБА	1
18	81794M	Шайба	1
19	84914M	Зажим кожуха	1
19	84914001	Рычаг	1
20	81949M	Втулка рычага зажима кожуха	2
21	80033M	Держатель	1
22	95402M	Рычаг	1
23	81869M	Шайба	1
24	84669M	Втулка	1
25	81669M	Набор инструментов	1
25	803581	Набор инструментов	1

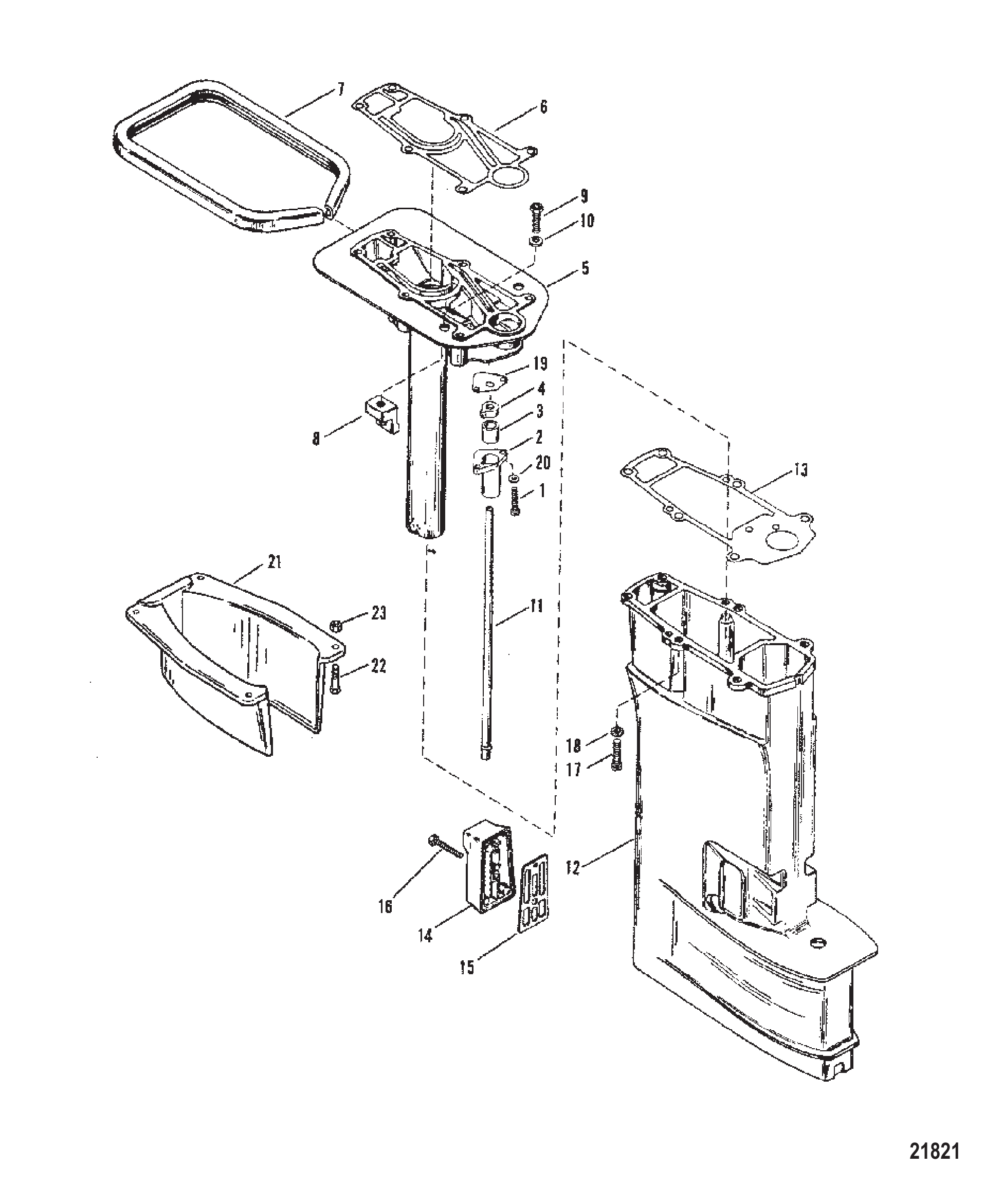

Рис. 6КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	400035	ВИНТ (M5 x 16)	2
1	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
2	96248A1	Корпус водяной трубки в сборе	1
3	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
4	96247	Проставка водяной трубки	1
4	889715	ПРОСТАВКА водяной трубки	1
5	99702A6	Переходная пластина в сборе	1
5	99702A7	Переходная пластина в сборе	1
6	416704	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
6	41670006	ПРОКЛАДКА Переходной пластины	1
7	158662	Уплотнение опорной пластины	1
8	41211	КРОНШТЕЙН верхней опоры	2
9	40011128	Винт (M6 x 20) нержавеющая сталь	2
9	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
9	40007128	Винт (M6 x 20) (используется с поз. №10)	2
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	85116	Трубка водяная (короткий вал)	1
11	86292	Труба водяная (длинный вал)	1
12	9097A2	Корпус гребного вала в сборе (короткий вал) (чёрный)	1
12	9097T5	Корпус гребного вала в сборе	1
12	9098A2	Корпус гребного вала в сборе (длинный вал) (чёрный)	1
12	9098T5	Корпус гребного вала в сборе	1
12	9097A3	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ ВАЛ) (СЕРЫЙ)	1
12	9097T6	КОРПУС ГРЕБНОГО ВАЛА-GR	1
12	9098A3	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ ВАЛ) (СЕРЫЙ)	1
12	9098A6	КОРПУС В СБОРЕ Гребной вал	1
12	9097A4	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ) (TRACKER)	1
12	9098A4	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ) (TRACKER)	1
12	9098T5	Корпус гребного вала в сборе	1
13	433373	Прокладка корпуса гребного вала	1
13	433374	Прокладка корпуса гребного вала	1
14	14534	Крышка разгрузочного клапана холостого хода	1
15	14621	Прокладка крышки	1
16	14742	ВИНТ (.250-20 x 1.25) КРЫШКИ	1
17	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
17	1993870	ВИНТ (M8 x 70)	6
18	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
19	19583	Прокладка (применять где применимо)	1
19	433373	Прокладка корпуса гребного вала	1
20	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
21	17258T6	КРЫШКА ТРИММА (СЕРАЯ)	1
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
21	17258F4	КРЫШКА ТРИММА (TRACKER)	1
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
22	40011128	Винт (M6 x 20) нержавеющая сталь	4
22	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
23	401196	ГАЙКА (M6)	4
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

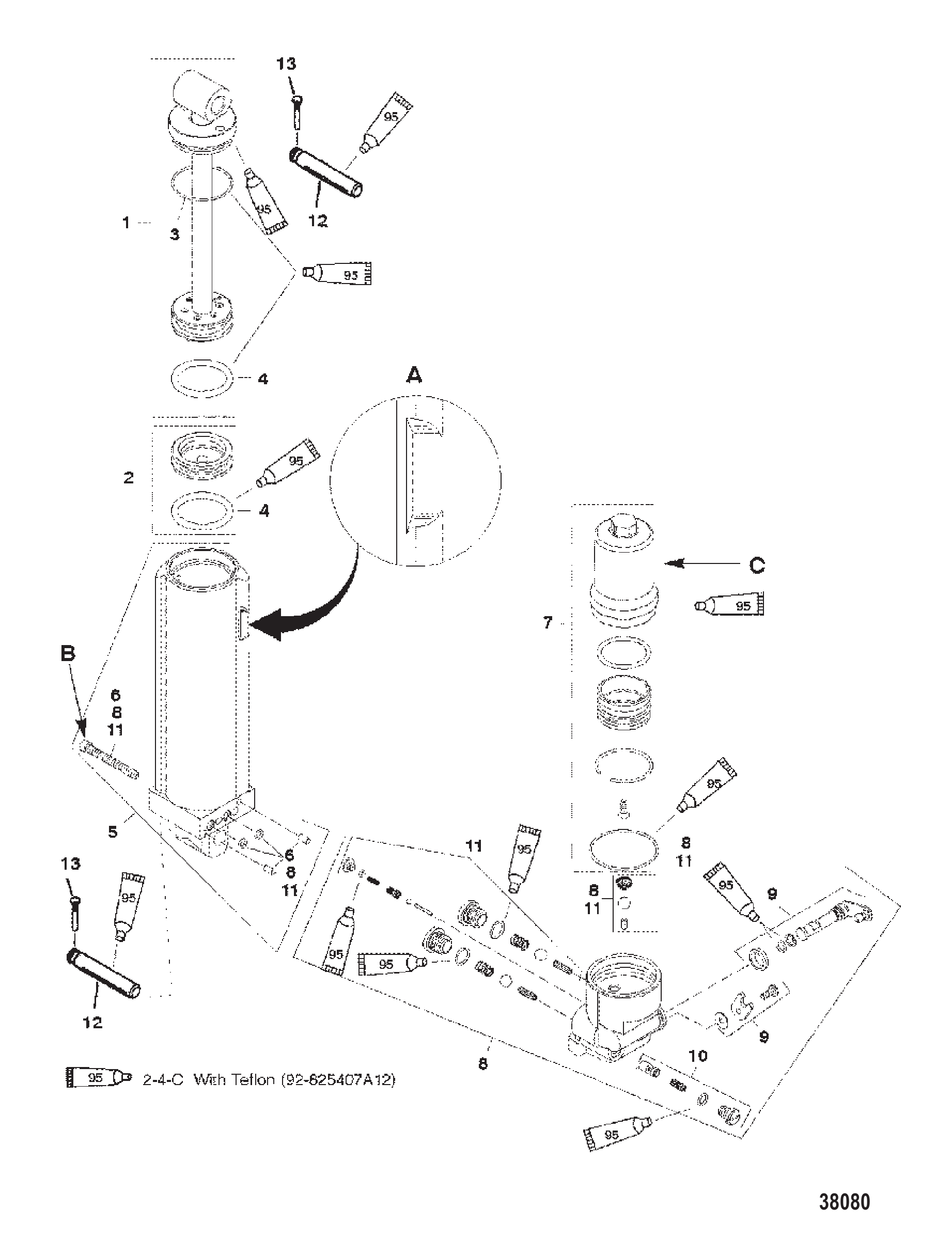

Рис. 7КОМПОНЕНТЫ РУЧНОГО НАКЛОНА (КОНСТРУКЦИЯ II) MANUAL TILT COMPONENTS (DESIGN II)

REF	Номер детали	Наименование	Кол-во
-	830050A2	Узел ручного тримма	1
-	8M0118570	Узел ручного тримма	1
1	813427A1	Шток амортизатора в сборе	1
1	8M0118572	Комплект штока амортизатора	1
2	813430A1	Поршень в сборе, память тримма	1
2	893903A01	Комплект поршня	1
3	809872A1	Комплект уплотнительных колец, цилиндр	1
3	893917A01	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O-RING	2
5	811224A1	Цилиндр в сборе	1
5	893918A01	Комплект цилиндра	1
6	813433A2	Комплект винтов и уплотнений	1
6	893919A01	Комплект винта/уплотнения	1
7	813454A2	Узел аккумулятора	1
7	893920A01	Комплект аккумулятора	1
8	813455A4	Узел корпуса клапана	1
8	8M0118574	Узел корпуса клапана	1
9	813457A3	Комплект кулачка	1
9	893923A01	Комплект кулачка	1
10	809881A1	Комплект клапана Velocity	1
10	893924A01	Комплект клапана	1
11	809882A1	Ремонтный комплект	1
11	893925A01	Ремонтный комплект	1
-	809880A2	Комплект уплотнительных колец	1
-	893922A01	Комплект уплотнительных колец	1
12	19607	Штифт	2
13	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

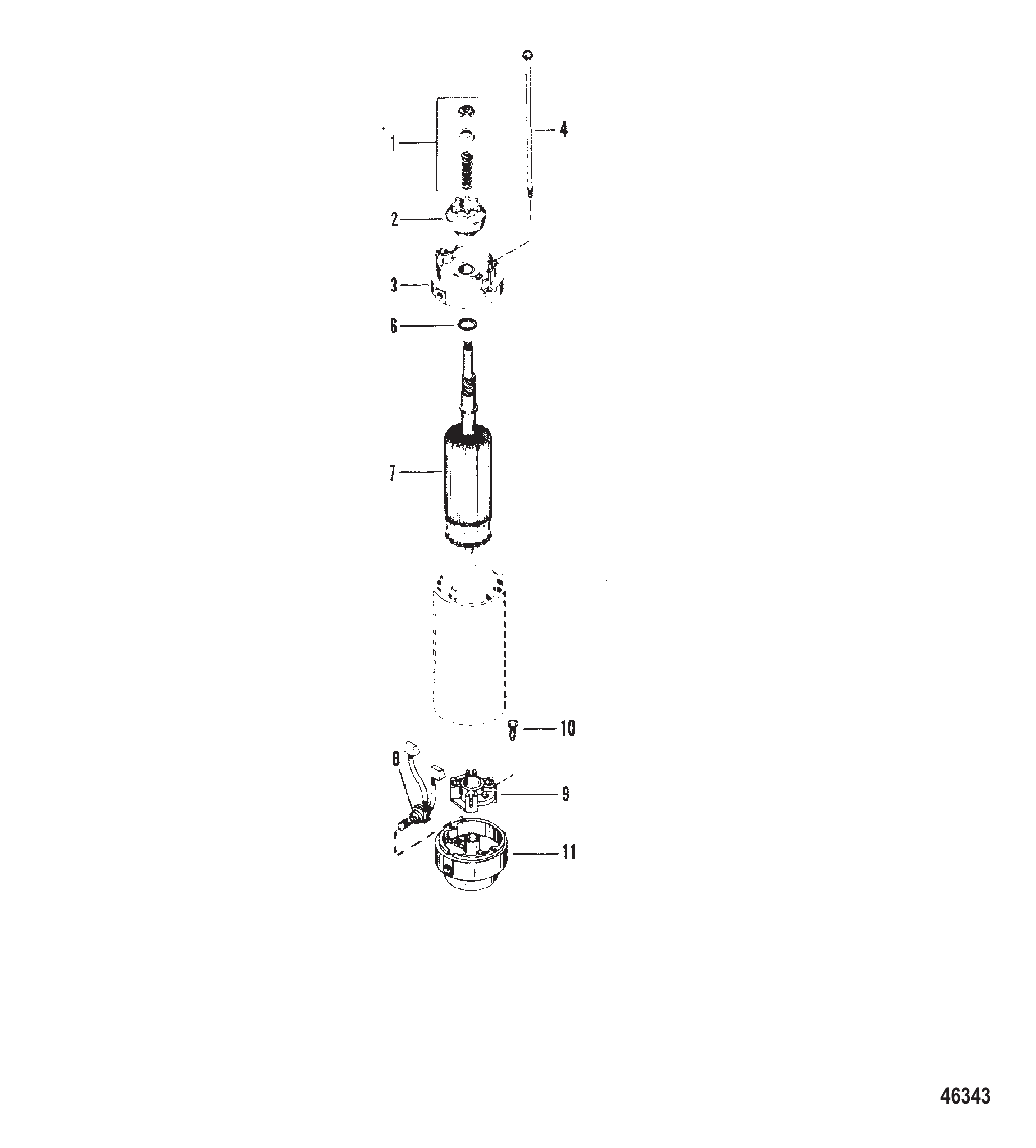

Рис. 8СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate THRU BOLT	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

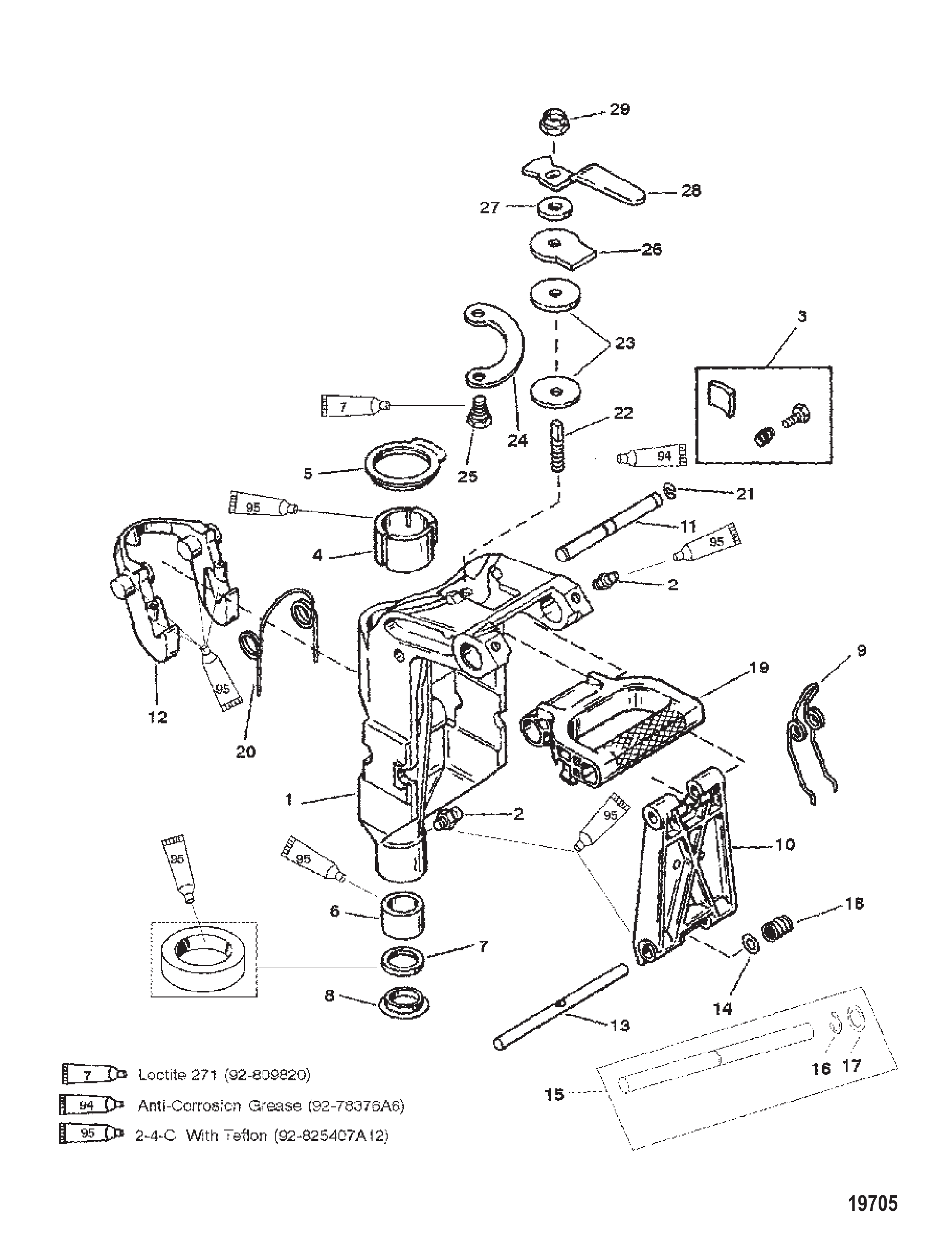

Рис. 9ПОВОРОТНЫЙ КРОНШТЕЙН SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	8831A6	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A7	Поворотный кронштейн в сборе	1
1	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
1	8831A5	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831T08	Поворотный кронштейн чёрный	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A10	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	NSS	NOT SOLD SEPARATE	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F4	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
19	42085F2	Рукоятка для переноски	1
19	42085F5	Рукоятка для переноски	1
19	42085F3	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	82130014	ВИНТ (M6 x 14)	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

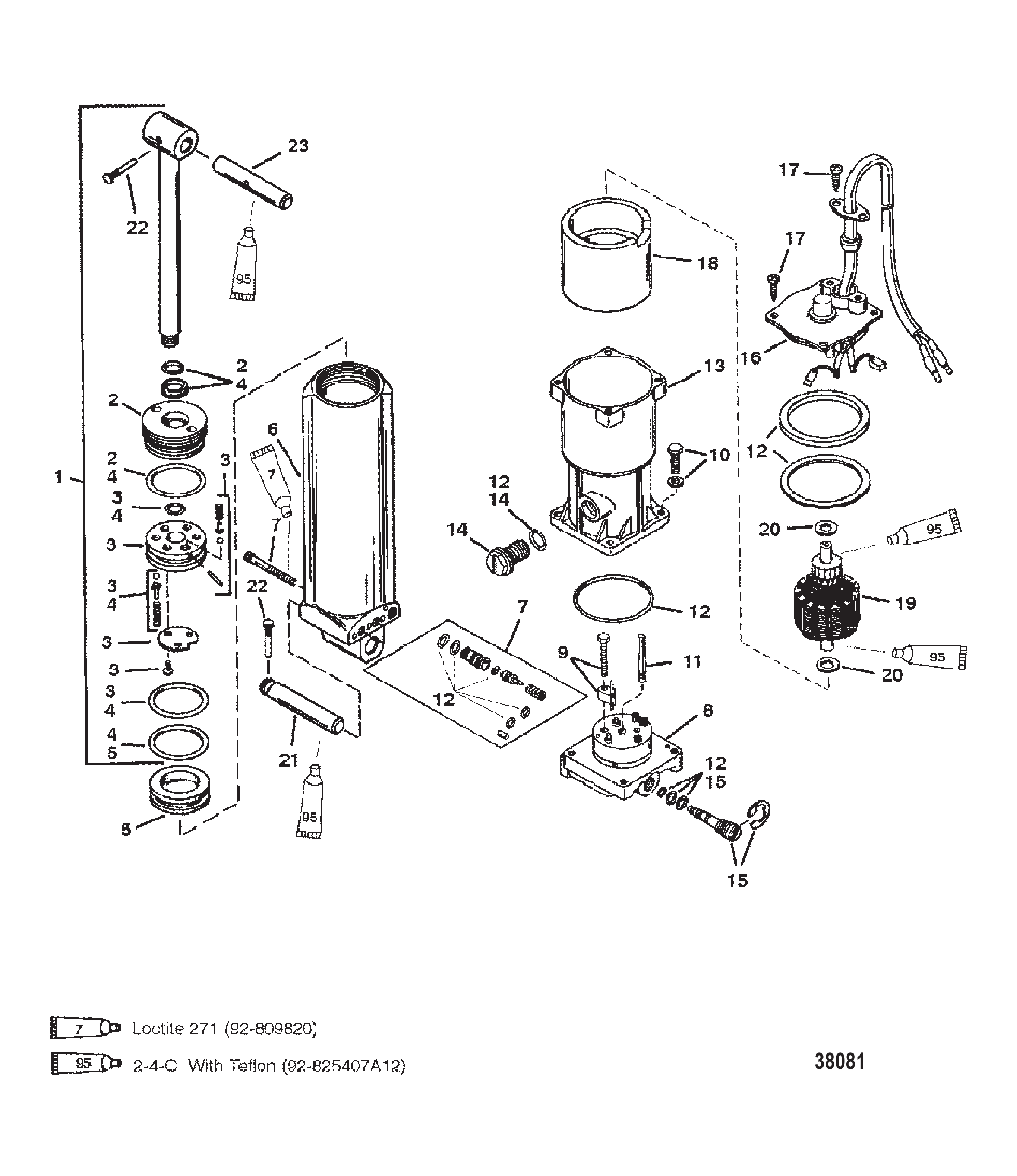

Рис. 10ГИДРОПОДЪЕМ (S/N-0D182000 ДО 0G357070)(ЧЕРНАЯ ПРОБКА) POWER TRIM (S/N-0D182000 THRU 0G357070)(BLACK PLUG)

REF	Номер детали	Наименование	Кол-во
-	822870A1	Насосный узел	1
-	830150T2	Насосный узел силового тримма	1
01	8134271	Комплект штока амортизатора	1
01	893943A01	Комплект штока амортизатора	1
02	813428	Крышка торцевая в сборе цилиндра подъема	1
03	813429	Поршень амортизатора в сборе	1
04	813432A3	Ремкомплект уплотнений цилиндра	1
05	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
06	811228	КОМПЛЕКТ ЦИЛИНДРА	1
06	893904T01	Узел цилиндра	1
07	811226A1	Комплект винта и уплотнения	1
07	811678A6	Комплект винтов и уплотнений	1
08	8116706	Ремкомплект насоса/коллектора	1
08	809901A1	Насос/мотор в сборе	1
09	823180A1	Комплект коромысла	1
09	809901A2	Насосный блок с коллектором в сборе	1
10	813436	Комплект винтов	1
11	811671	ПРИВОДНОЙ ВАЛ	1
12	811672A3	Комплект уплотнительных колец	1
12	811672A4	Комплект уплотнительных колец	1
13	811673	РЕЗЕРВУАР	1
13	809901A1	Насос/мотор в сборе	1
14	813435	Комплект пробок	1
14	8134351	Пробка	1
15	813442A2	Узел ручного сброса в сборе	1
15	893929A01	Комплект предохранительного клапана	1
16	811677	КОМПЛЕКТ КРЫШКИ Резервуар	1
16	809885A1	Комплект мотора	1
17	813446	Винт	1
18	811674	РЕЗЕРВУАР/МОТОР	1
18	809885A1	Комплект мотора	1
19	811675	ЯКОРЬ	1
20	811676	КОМПЛЕКТ УПОРНОЙ ШАЙБЫ	1
21	19607	Штифт	1
22	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
23	822869	Штифт	1
23	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

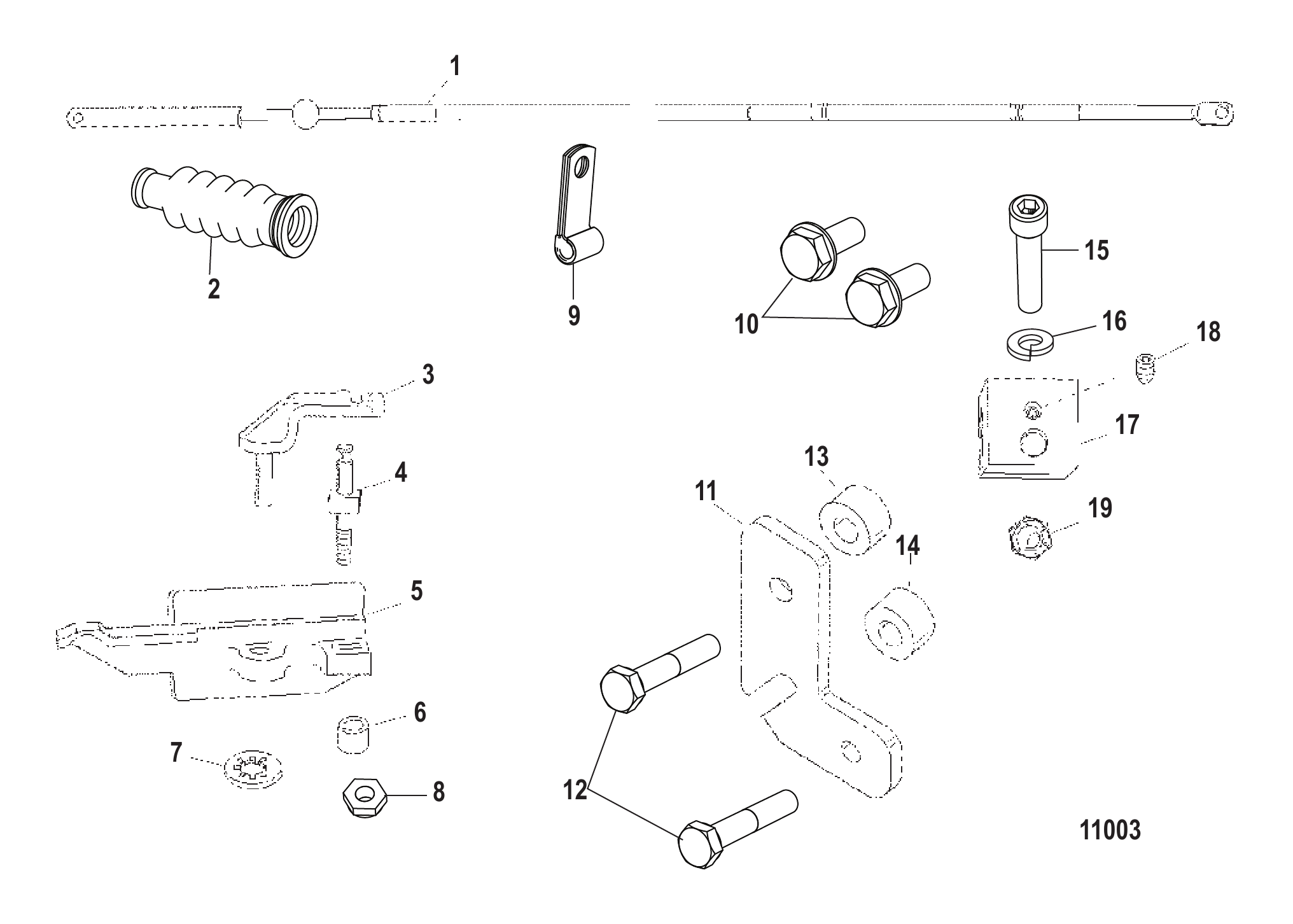

Рис. 11КОМПЛЕКТ АДАПТЕРА РУЛЕВОЙ РУКОЯТКИ (JET 30) TILLER HANDLE ADAPTOR KIT (JET 30)

REF	Номер детали	Наименование	Кол-во
-	850000A1	Комплект переходника 30 Jet	1
1	832001A5	Узел троса дроссельной заслонки/переключения передач	1
2	85552	ЧЕХОЛ	1
2	85552001	ЧЕХОЛ	1
3	812615	Фиксатор	1
4	812612	Шпилька	1
5	812616	Ползун	1
6	832055	Втулка	1
7	812607	КОЛЬЦО	1
8	35045	ГАЙКА (.250-28)	1
8	826709109	Гайка (.250-28) нержавеющая сталь	1
9	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
10	812832	Винт (#10-16 x .500)	2
10	878608	Винт (#10-16 x .500)	2
11	828093	Пластина	1
12	69267	Винт (.312-18 x 1.750)	2
13	17406	Проставка	1
14	816086	Втулка	1
15	805543	Винт (1.25 дюйма)	1
16	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
17	828094	Фиксатор троса переключения передач	1
18	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
19	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1

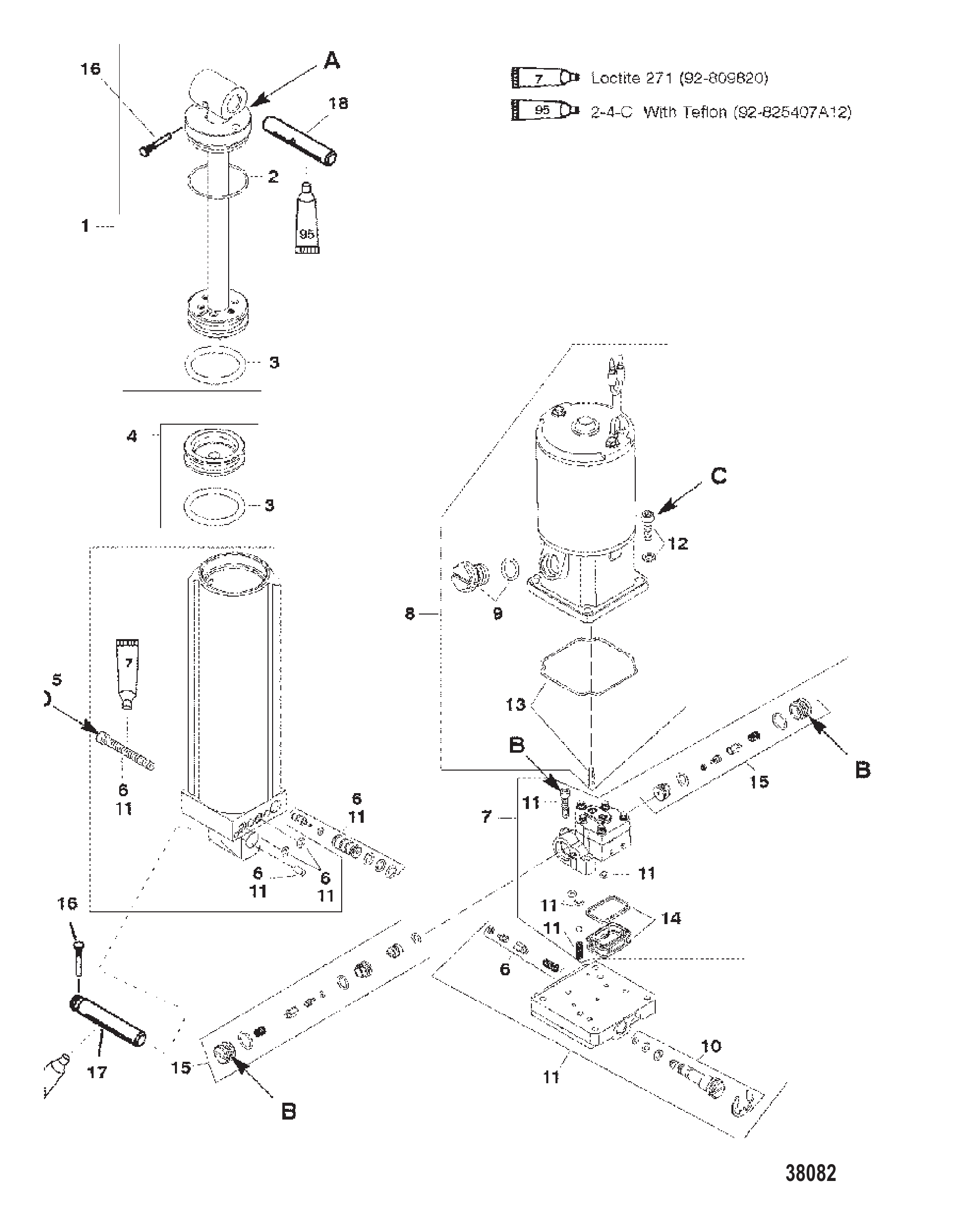

Рис. 12ГИДРОПОДЪЕМ (S/N-0G357070 и ВЫШЕ)(ЖЕЛТАЯ ЗАЛИВНАЯ ПРОБКА) POWER TRIM (S/N-0G357070 and UP)(YELLOW FILL PLUG)

REF	Номер детали	Наименование	Кол-во
-	830150A1	Насосный узел силового тримма	1
-	830150T2	Насосный узел силового тримма	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	NSS	NOT SOLD SEPARATE O-ring	2
4	810776A1	Поршень в сборе с памятью	1
4	8M0171822	Ремкомплект поршня памяти	1
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A1	Комплект мотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	19607	Штифт	1
18	822869	Штифт	1
18	822869001	ПАЛЕЦ АНКЕРНЫЙ	1

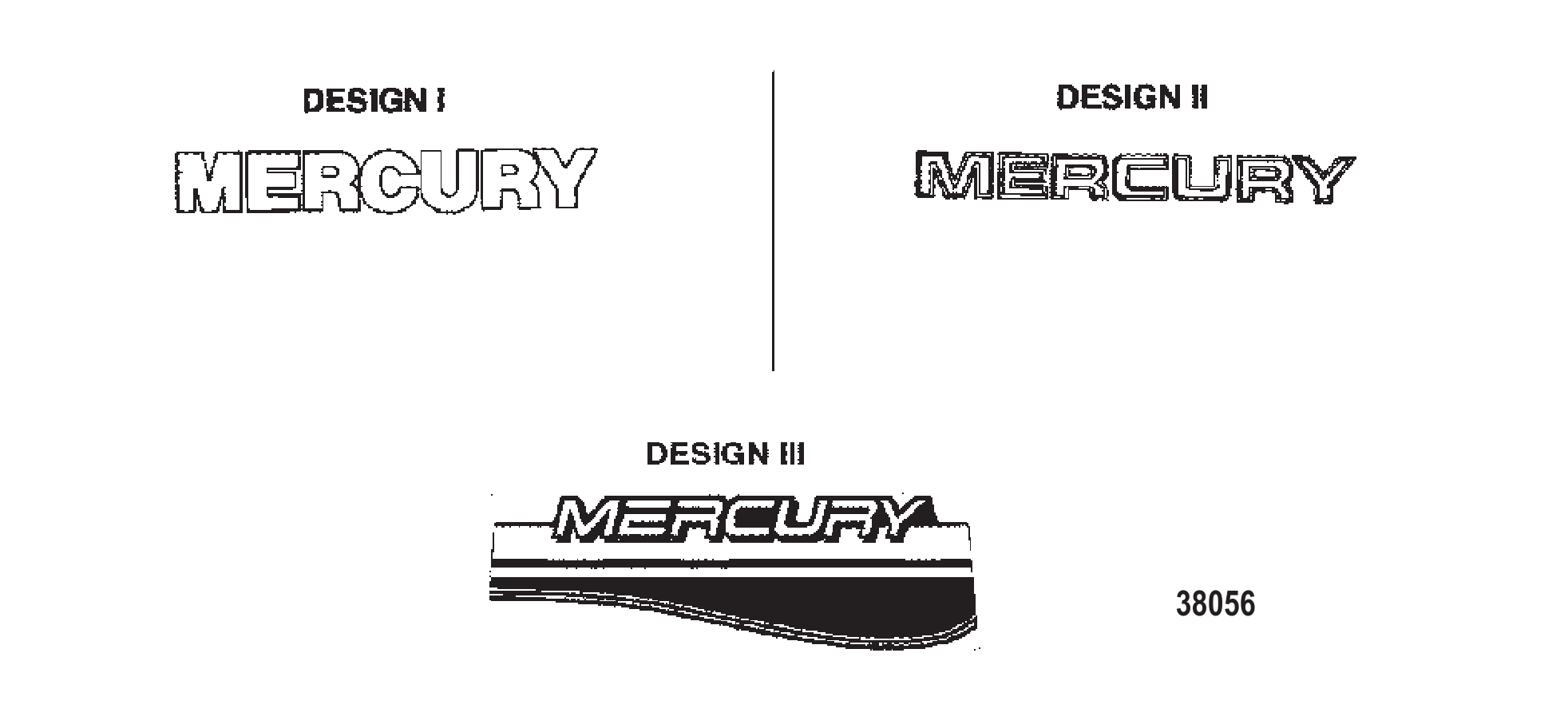

Рис. 13ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

Номер детали	Наименование	Кол-во
814698	Каталог запчастей 40 л.с./30 водомёт	1
814323A90	Комплект наклеек	1
814323A94	Комплект наклеек	1
814323A96	Комплект наклеек	1
814323A96	Комплект наклеек	1
822166A92	Комплект наклеек	1
810462A94	Комплект наклеек	1
810462A97	Комплект наклеек	1
810462A97	Комплект наклеек	1
826324A95	Комплект наклеек	1
826324A97	Комплект наклеек	1
826324A97	Комплект наклеек	1
815626A93	Комплект наклеек	1
824732A94	Комплект наклеек	1
824732A96	Комплект наклеек	1
826323A95	Комплект наклеек	1
826323A96	Комплект наклеек	1
826323A96	Комплект наклеек	1
10118970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10134970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10160970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1

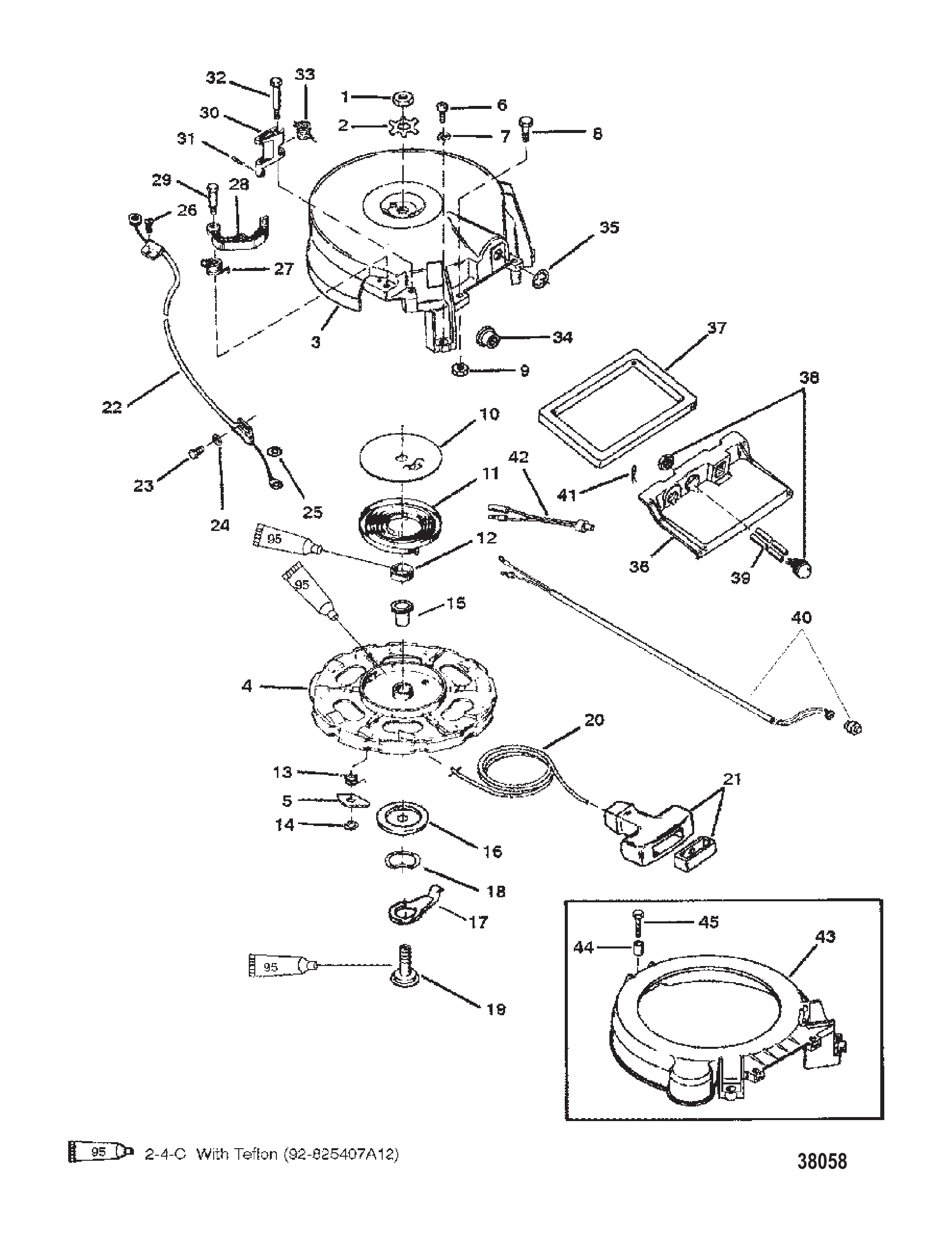

Рис. 14ПЕРЕМОТКА СТАРТЕРА STARTER REWIND

REF	Номер детали	Наименование	Кол-во
1	20166	Гайка вала шкива (левая резьба)	1
2	61004	Стопорная шайба гайки вала шкива	1
3	186471	Корпус стартера	1
4	44255A1	Узел шкива стартера	1
5	44508	Собачка стартера	1
6	54523	ВИНТ (.312-18 x 1.00)	3
7	26993	СТОПОРНАЯ ШАЙБА (.312)	3
7	8M0204647	Стопорная шайба (.312)	3
8	45210	Винт (.190-32 x 1.250)	2
9	20190	Гайка (#10-32)	2
9	8267086	Гайка (#10-32)	2
10	61002	Пластина	1
11	39502A1	Пружина	1
11	39502T02	Пружина-стартер	1
12	87649	Втулка	1
13	87651	Пружина	1
14	87706	Стопорное кольцо E-образное	1
15	63061	Проставка	1
16	35559	ШАЙБА	1
17	94962	Рычаг	1
18	20160	Шайба волнистая	1
19	87656	Вал шкива	1
20	12066A9	Трос стартера	1
20	12066Q10	Трос стартера @2	1
20	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
20	47341A11	Комплект шнура с рукояткой ручного запуска	1
21	85174A1	Рукоятка троса стартера в сборе	1
22	188881	Трос блокировки	1
23	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	1
24	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
25	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	1
26	812832	Винт (#10-16 x .500)	1
26	878608	Винт (#10-16 x .500)	1
27	761401	Пружина	1
28	428201	Кулачок	1
29	76138	ВИНТ (.312-18 x 1.120)	1
30	79371	Привод	1
31	27769	ШПЛИНТ	2
31	26811	ШПЛИНТ	2
32	76137	ВИНТ (1-5/8 ДЮЙМА)	1
33	76139	ПРУЖИНА	1
34	42690	Втулка троса стартера	1
34	8M0183792	Втулка троса	1
35	818853	КОЛЬЦО СТОПОРНОЕ	1
36	813544A1	Узел упора	1
36	813544	Упор	1
37	813641	Сальник	1
38	8168772	Груша подкачки топлива	1
38	858763	Груша подкачки	1
39	99130122	Трубка (20,00 футов, бухта) дренажная	1
39	892024122	Шланг (240.00 дюймов, бухта)	1
40	89591A5	Жгут проводов в сборе с выключателем стоп	1
41	36002	ШПЛИНТ	2
42	11149A2	Трос в сборе (6.00 дюймов)	1
43	812617	Крышка маховика	1
44	812611	ПРОСТАВКА Винт крышки	3
45	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3

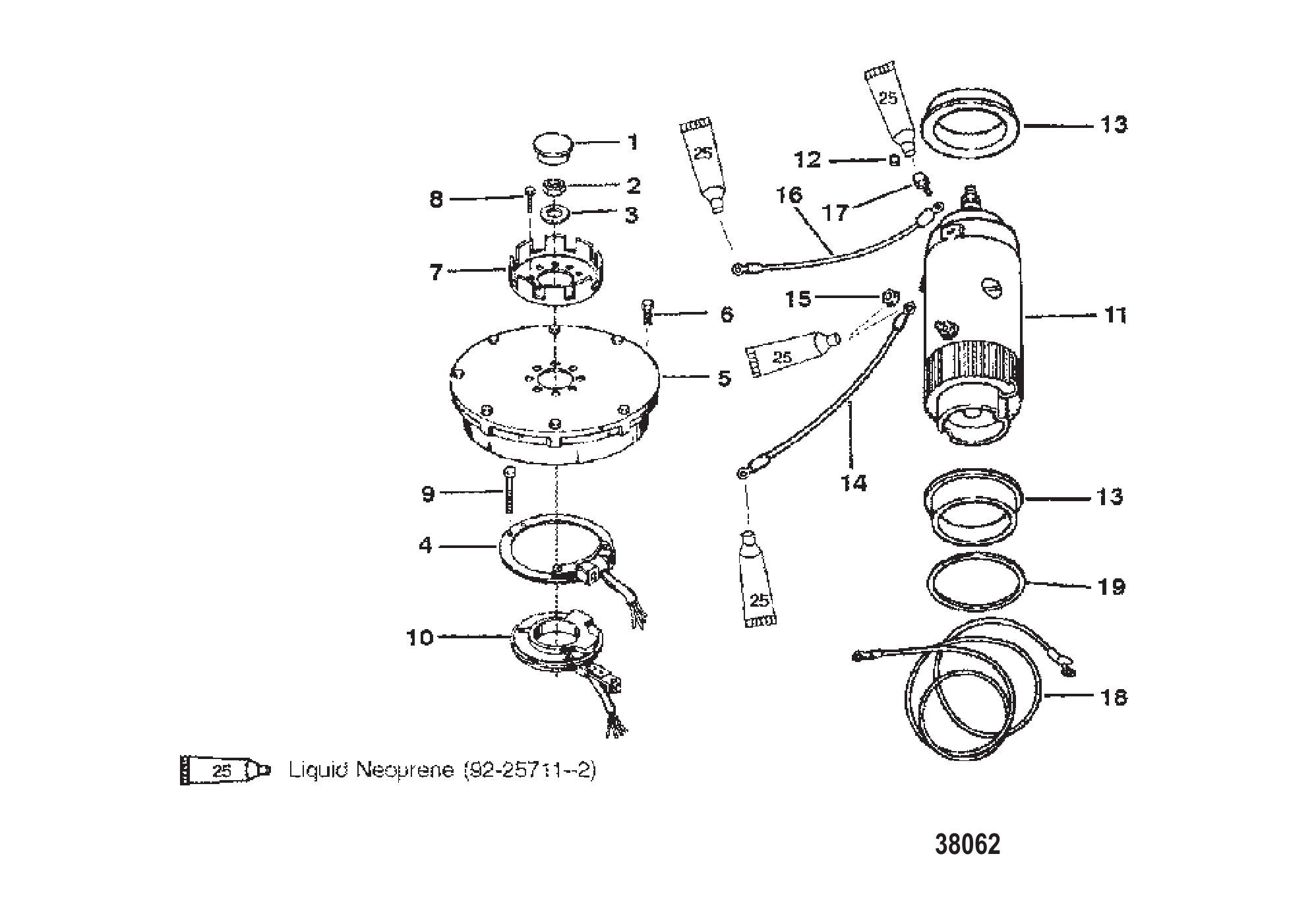

Рис. 15МАХОВИК, СТАТОР И СТАРТЕР FLYWHEEL, STATOR AND STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	22339	ГАЙКА (.625-18) МАХОВИКА	1
2	8M0214915	Гайка	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	5454A62	Статор	1
4	832074A6	Комплект статора	1
4	5454A63	Статор	1
4	832075A20	Комплект статора зажигания	1
4	9710A46	Статор	1
4	832074A6	Комплект статора	1
4	818535A15	Статор	1
4	832075A20	Комплект статора зажигания	1
4	9710A45	Статор	1
5	8722A16	Маховик	1
5	8722A17	Маховик	1
5	8722A13	Маховик	1
5	8722A15	Маховик	1
5	8722T19	Маховик	1
6	32417	ВИНТ (.250-28 x .625)	8
7	88755	ХРАПОВИК	1
8	68997	ВИНТ (.312-24 x .750)	8
9	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
10	96452A5	Узел датчика	1
11	73521	СТАРТЕР В СБОРЕ	1
11	898265005	Стартер	1
12	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
12	8M0043376	Упор	2
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	88439A20	Провод стартера (чёрный)	1
15	64015	Гайка (.250-20) клеммы стартерного соленоида	1
16	93388A7	Трос в сборе (черный)	1
16	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	88439A4	Кабель в сборе аккумулятор - отрицательный	1
18	88439A3	Кабель в сборе положительный - аккумулятор	1
19	56774	ПРОСТАВКА	AR

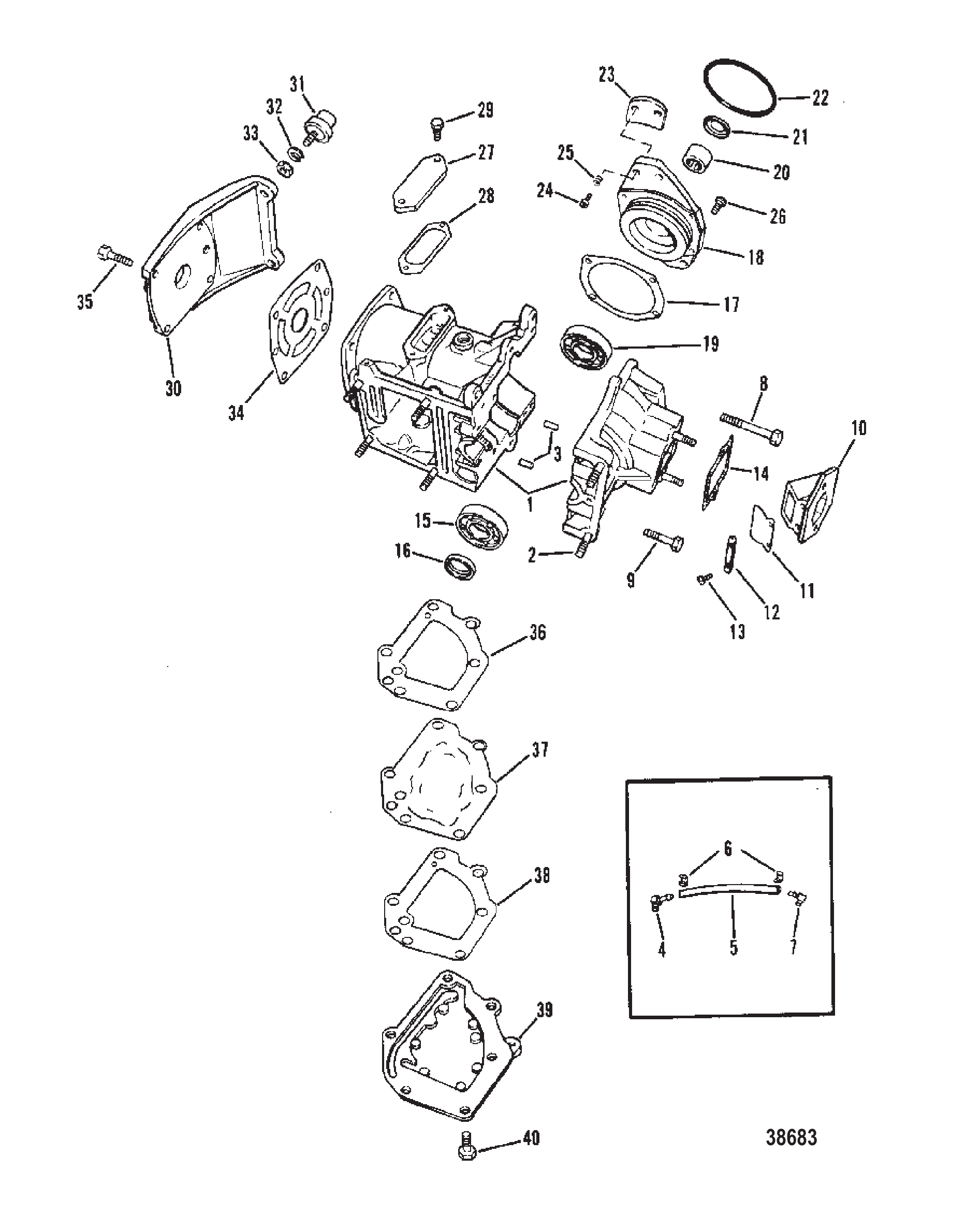

Рис. 16БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8694A3	Блок цилиндров	1
2	66021	ШПИЛЬКА	8
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	89275	Штуцер слива/прокачки	1
5	9912688	Трубка (36.00 дюймов, бухта)	1
6	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
7	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	1
8	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	70726	Блок лепестковых клапанов	1
11	35836	ЛЕПЕСТКОВЫЙ ВПУСКНОЙ КЛАПАН	2
12	22215	ДЕРЖАТЕЛЬ ЛЕПЕСТКОВОГО КЛАПАНА	2
13	28430	ВИНТ (#6-32 x .25)	4
14	35739	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ К КАРТЕРУ	1
14	357391	Прокладка	1
15	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
16	56397	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
17	31412A1	Регулировочная шайба	AR
18	6352A1	Корпус подшипника верхний в сборе	1
19	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
20	31410	Подшипник роликовый верхнего корпуса подшипников	1
21	66301	САЛЬНИК МАСЛЯНЫЙ	1
22	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
23	34598	Прижимная скоба	2
24	36205	ВИНТ (#10-24 x .563)	4
25	34731	ПРУЖИНА ФИКСАТОРА ХОМУТА	4
26	39002	ВИНТ (1/2")	4
27	35658	КРЫШКА ПЕРЕПУСКНОГО ОКНА	1
28	35657	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
29	20720	ВИНТ (.190-24 x .62)	2
30	7070A1	Крышка блока цилиндров в сборе	1
31	66019	ОПОРА РЕЗИНОВАЯ КРЫШКИ К ВЕРХНЕМУ КОЖУХУ	2
32	20202	Шайба стопорная резиновой опоры	2
33	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
34	416151	ПРОКЛАДКА КРЫШКИ К БЛОКУ ЦИЛИНДРОВ	1
35	76630	ВИНТ (.250-20 x 1.00)	4
35	8M0214943	Винт	4
36	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
37	46234	ПЛАСТИНА ОТРАЖАТЕЛЯ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
38	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
39	46171	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
40	49668	Винт (.250-20 x .750)	6
-	78139A80	Комплект прокладок
-	87096A79	Головка блока в сборе	1

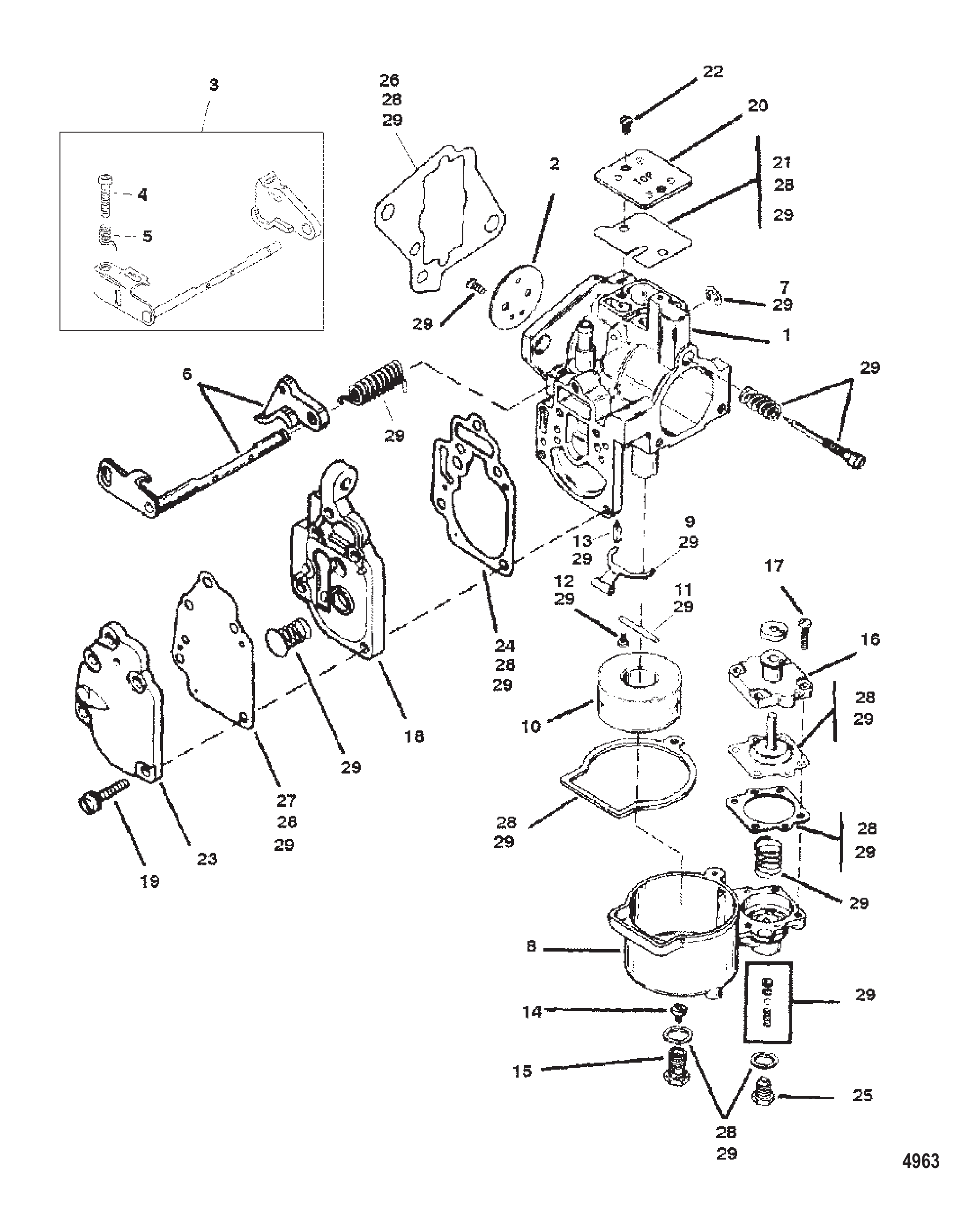

Рис. 17КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9503A20	КАРБЮРАТОР (6)(WMC-66)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A21	КАРБЮРАТОР (8)(WMC-74)	1
1	9266T22	Карбюратор	1
1	9266T22	Карбюратор	1
1	8846T20	КАРБЮРАТОР (WMC-61)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	8846T25	КАРБЮРАТОР (WMC-80A) (9.9)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	9726T11	КАРБЮРАТОР (WMC-63-Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T15	КАРБЮРАТОР (WMC-77) (Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	804707	ВАЛ	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	813022	Вал дроссельной заслонки (включая винт и пружину)	1
6	19267	Вал дроссельной заслонки (включая винт и пружину)	1
7	F10167	КОЛЬЦО	1
8	9164	Топливная камера	1
9	824401	РЫЧАГ ПОПЛАВКА	1
10	91691	Поплавок	1
11	F10064	ВАЛ	1
12	5902	Винт (#6-32 x .187)	1
13	803861	Игла впускного клапана	1
14	5315	Жиклёр главный топливный (.042) (6)	1
14	5317	Жиклёр (.046)	1
14	6246	ЖИКЛЁР (.048)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
15	9171	Держатель жиклёра	1
16	813618	Крышка диафрагмы	1
16	823648	Крышка диафрагмы	1
17	9697	Винт крышки диафрагмы	4
18	15827A1	КОРПУС	1
18	9702	Комплект крышки топливного насоса	1
19	9643	Винт крышки топливного насоса	5
20	9699	Крышка пластины	1
21	44426	Прокладка	1
22	9696	Винт крышки	2
23	96371	Крышка топливного насоса	1
23	9637	Крышка топливного насоса	1
24	9633	Прокладка	1
25	9762	Пробка	1
26	192061	Прокладка карбюратора	1
27	9635	Диафрагма/прокладка	1
28	97611	Комплект прокладок/диафрагм	1
29	8237072	Ремкомплект	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

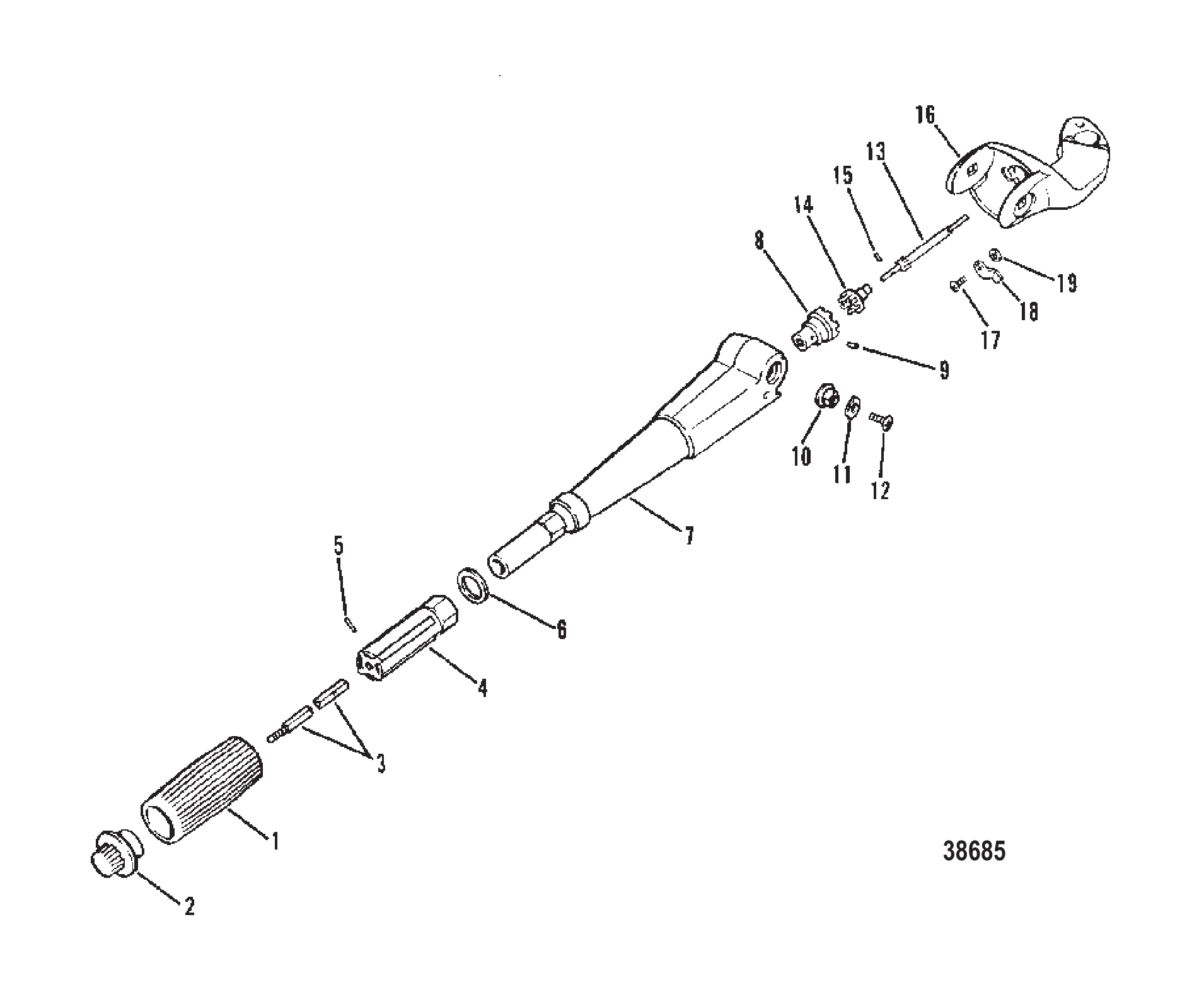

Рис. 18РУЛЕВОЙ УЗЕЛ STEERING HANDLE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	60850A6	Рулевая рукоятка в сборе	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
2	62251	Рукоятка рычага дросселя	1
3	66393	ВАЛ	1
4	66394A1	Рукоятка вала дроссельной заслонки в сборе	1
5	46152	ШТИФТ РУКОЯТКИ ДРОССЕЛЯ	1
6	62252	Шайба рукоятки дросселя к рулевому рычагу	1
7	60850	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
8	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
9	27088	ШАРИК ФИКСАТОРА ШЕСТЕРНИ НА ВАЛУ ДРОССЕЛЯ	1
10	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
11	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
12	96138	Винт (.250-28 x .620)	2
13	60857A2	Универсальный шарнир в сборе	1
14	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
15	27088	ШАРИК ФИКСАТОРА ШЕСТЕРНИ НА ВАЛУ ДРОССЕЛЯ	1
16	96130A1	Кронштейн рулевой тяги	1
17	62233	Винт (#10-16 x .625) пружины фиксатора к кронштейну	2
18	72847	ПРУЖИНА ФИКСАТОРА - РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4

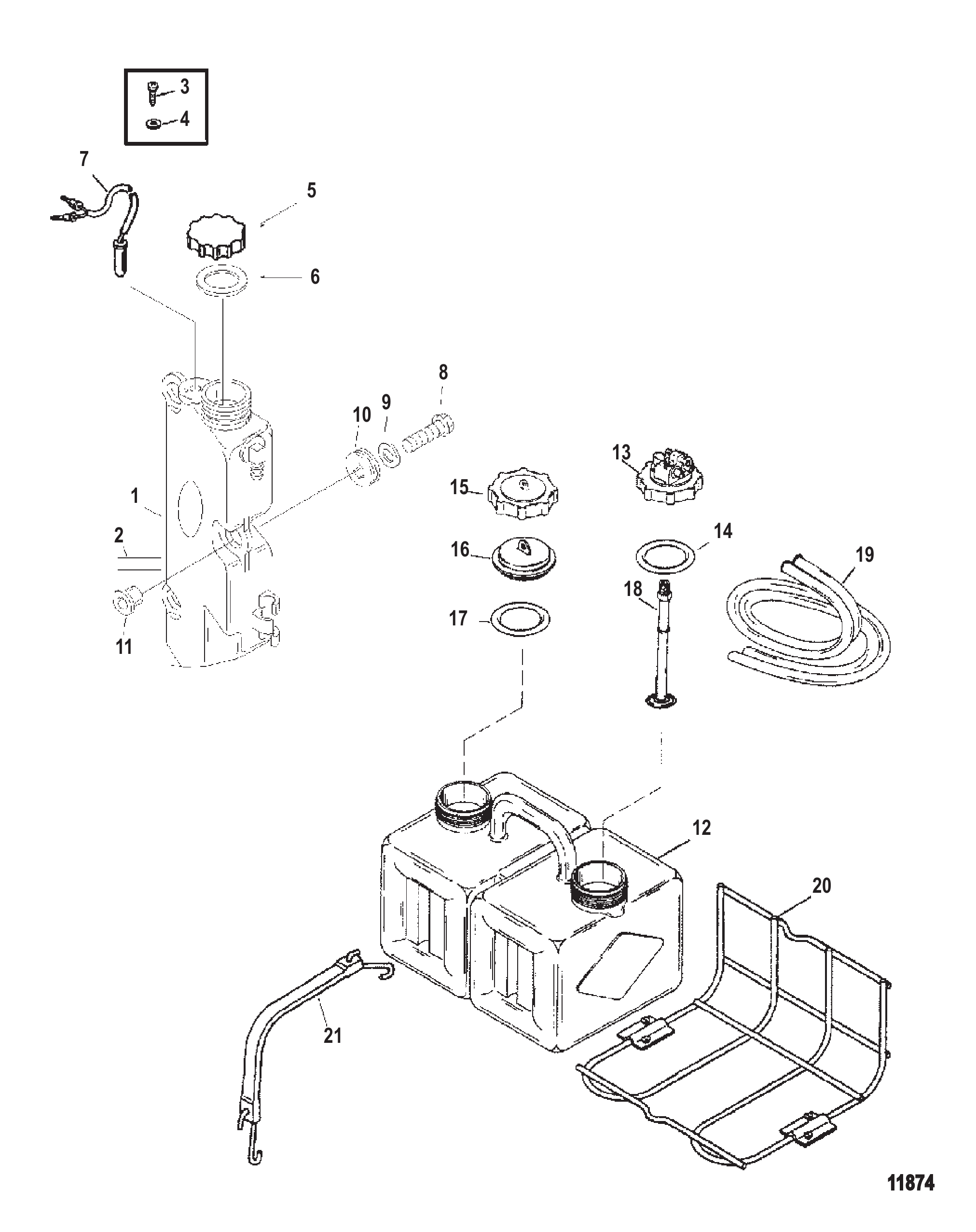

Рис. 19КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

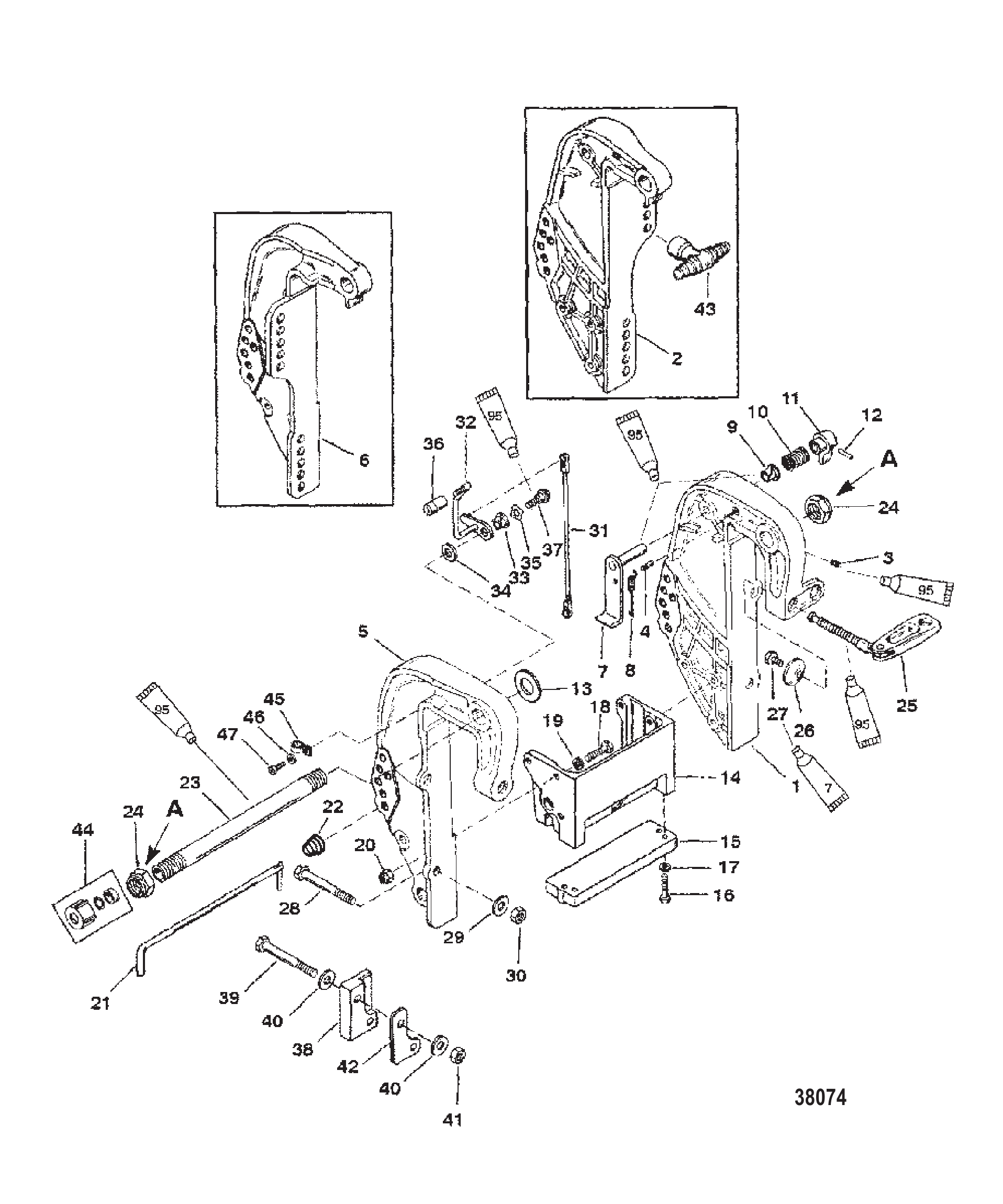

Рис. 20КРОНШТЕЙН ТРАНЦА/ЗАЖИМА (S/N 0D182000 и ВЫШЕ) TRANSOM/CLAMP BRACKET (S/N 0D182000 and ABOVE)

REF	Номер детали	Наименование	Кол-во
1	822868A1	Узел зажимного кронштейна	1
1	8M0084195	Кронштейн зажимной чёрный	1
1	822868A2	Узел зажимного кронштейна	1
2	822866A1	Узел кронштейна транца	1
2	822866T04	Кронштейн транца - левый борт	1
2	822866A2	Узел кронштейна транца	1
2	822866A3	Узел кронштейна транца	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99604	Штифт с канавкой	1
5	822867F1	Зажимной кронштейн	1
5	822867F2	Зажимной кронштейн	1
6	822865F2	Кронштейн транца	1
6	822865T05	Кронштейн транца - правый борт	1
6	822865F3	Кронштейн транца	1
6	822865F4	Кронштейн транца	1
7	19618A2	Рычаг в сборе, фиксатор наклона	1
7	893704T01	Рычаг фиксатора наклона	1
7	19618A3	Рычаг в сборе, фиксатор наклона	1
7	19618A2	Рычаг в сборе, фиксатор наклона	1
7	19618A5	Рычаг в сборе стопора откидывания	1
8	99622	Пружина	1
9	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
10	812708	Пружина	1
11	812709T	Ручка	1
11	812709	Ручка	1
11	812709T6	Ручка	1
11	812709	Ручка	1
11	812709F1	Ручка	1
11	812709	Ручка	1
12	99615	Штифт с канавкой	1
13	19619	Шайба	2
14	18486F5	Кронштейн якорный	1
14	18486A08	Комплект якорного кронштейна	1
14	18486F6	Кронштейн якорный	1
14	18486A08	Комплект якорного кронштейна	1
14	18486F7	Кронштейн анодный	1
15	818298A1	Комплект анода	1
15	818298Q1	Комплект анода	1
16	4000330	ВИНТ (M6 x 25)	2
16	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	4000354	ВИНТ (M8 x 30)	5
18	4000355	ВИНТ (M8 x 35)	1
19	400257	СТОПОРНАЯ ШАЙБА (M8)	4
20	400635	ГАЙКА (M8)	2
20	401388	ГАЙКА (M8) Нержавеющая сталь	2
21	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
21	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
22	821461	ПРУЖИНА	1
23	19614	Труба наклона	1
23	8M0041938	Трубка наклона	1
24	826164	Гайка (.875-14)	2
24	8M0231351	Контргайка	2
25	818883A1	Винт барашковый в сборе	2
26	818884	ШАЙБА	2
27	768042	Винт с буртиком шестигранный	2
28	814259	Винт (.500-20 x 4.00)	4
29	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
29	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
30	8M0027784	Гайка	4
30	82671117	ГАЙКА (.500-20)	4
31	1938525	ТЯГА	1
31	8M0084737	Тяга	1
32	19615A4	Рычаг в сборе, наклон	1
32	19615A05	Рычаг в сборе, наклон	1
33	812707	Втулка	1
34	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
34	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
35	99611	Волнистая шайба	1
36	19621	Ручка наклона	1
36	8M0007469	Ручка тримма	1
37	19611	Винт (.375-16 x .62)	1
38	812432F5	Монтажный кронштейн	1
38	812433F5	Кронштейн крепления	1
39	88432	Винт (.375-24 x 4.00)	4
40	29395	ШАЙБА (.390 x 1.00 x .06)	8
40	8M0042641	Шайба (.390 x 1.00 x .06)	8
41	134371	Гайка (.375-24)	4
41	862903	Гайка (.375-24)	4
42	821722	Прокладка регулировочная	4
43	812434A2	Гайка Т-образной рукоятки	1
44	19624A1	Комплект уплотнений	1
45	26550	Хомут	1
45	22740	ЗАЖИМ	1
46	69205	С-ОБРАЗНАЯ ШАЙБА	1
46	8M0084613	Пружинная шайба	1
47	812832	Винт (#10-16 x .500)	1
47	878608	Винт (#10-16 x .500)	1

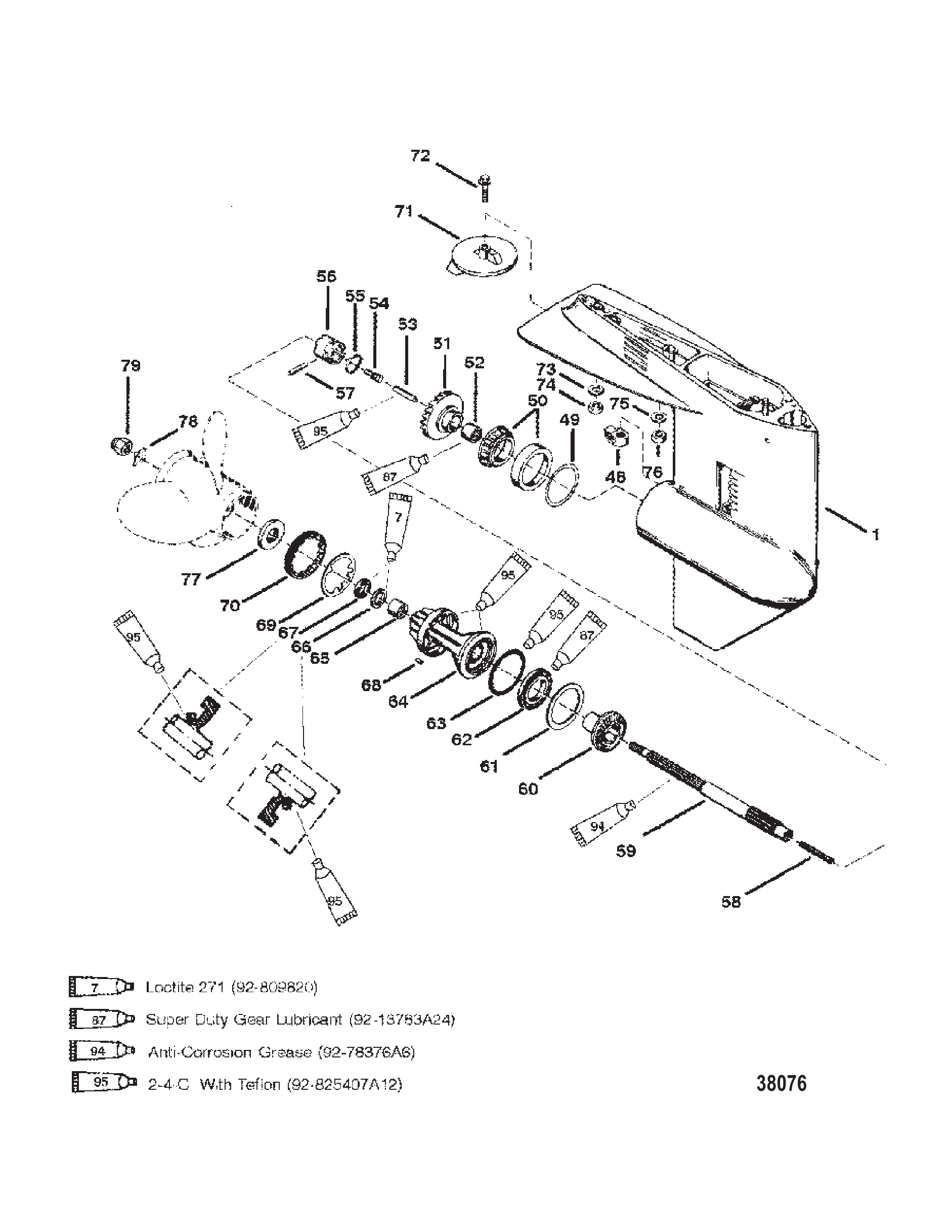

Рис. 21РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPSHAFT)

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
-	9539A15	Корпус редуктора в сборе	1
-	9539T15	Корпус редуктора, короткий, чёрный	1
-	9539A16	Корпус редуктора в сборе	1
-	9539A18	Корпус редуктора в сборе	1
-	9539T18	Корпус редуктора, длинный, чёрный	1
-	9539A19	Корпус редуктора в сборе	1
-	9539T18	Корпус редуктора, длинный, чёрный	1
-	9539A12	Корпус редуктора в сборе	1
-	9539T12	Корпус редуктора, длинный, травяной	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
1	9539A13	Корпус редуктора в сборе	1
1	9539T13	ORD 1643-9539T 1 Mercury / Quicksilver	1
48	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
48	760394	Кулачок управления переключением	1
49	38374A1	Набор регулировочных шайб, обойма подшипника — корпус редуктора (.002-3-5-10)	AR
50	38356A1	Набор подшипников	1
51	55608A4	Шестерня переднего хода в сборе	1
51	55608T4	Шестерня переднего хода в сборе	1
52	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
53	38441	ТОЛКАТЕЛЬ Кулачка	1
54	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
55	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
56	92911	ХРАПОВИК Скользящей муфты	1
56	92911T	Муфта сцепления	1
57	38113	ШТИФТ Крестовины храповика к гребному валу	1
57	8M0020942	Палец крестовой @2	1
58	39845	ПРУЖИНА СЖАТИЯ - ТОЛКАТЕЛЬ КУЛАЧКА	1
58	815418	ПРУЖИНА	1
59	75365	Гребной вал	1
60	79158	Шестерня заднего хода	1
60	79158T	Шестерня заднего хода	1
61	32004	УПОРНАЯ ШАЙБА - ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
62	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
62	20839T	Подшипник шариковый	1
63	31986	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ПОДШИПНИКА	1
64	69386A1	Обойма подшипника в сборе	1
64	69386T1	Обойма подшипника в сборе	1
65	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
66	69188	САЛЬНИК Масляного корпуса подшипника	1
66	8M0205511	Сальник масляный	1
67	69189	САЛЬНИК Масляного корпуса подшипника	1
67	8M0203757	Сальник масляный	1
68	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
69	53012	Стопорная шайба крышки редуктора	1
70	87763	Гайка корпуса редуктора	1
71	316404	Пластина триммера	1
71	31640Q4	ТРИММЕР	1
72	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
73	45175	Шайба (.406 x .750 x .104)	1
73	8M0214963	Шайба	1
74	34863	ГАЙКА (.375-24)	1
74	8M0204726	Гайка (.375-24) латунная	1
75	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
76	8M0204653	Гайка	1
77	73345A1	Упорная шайба, передняя	1
78	76281	Шайба стопорная гайки гребного винта	1
78	8M0214942	Шайба стопорная	1
79	69578A1	Комплект гайки гребного винта	1
79	69578Q1	Комплект гайки гребного винта	1
-	85491A90	Комплект прокладок	1
-	79831A1	Комплект сальников	1

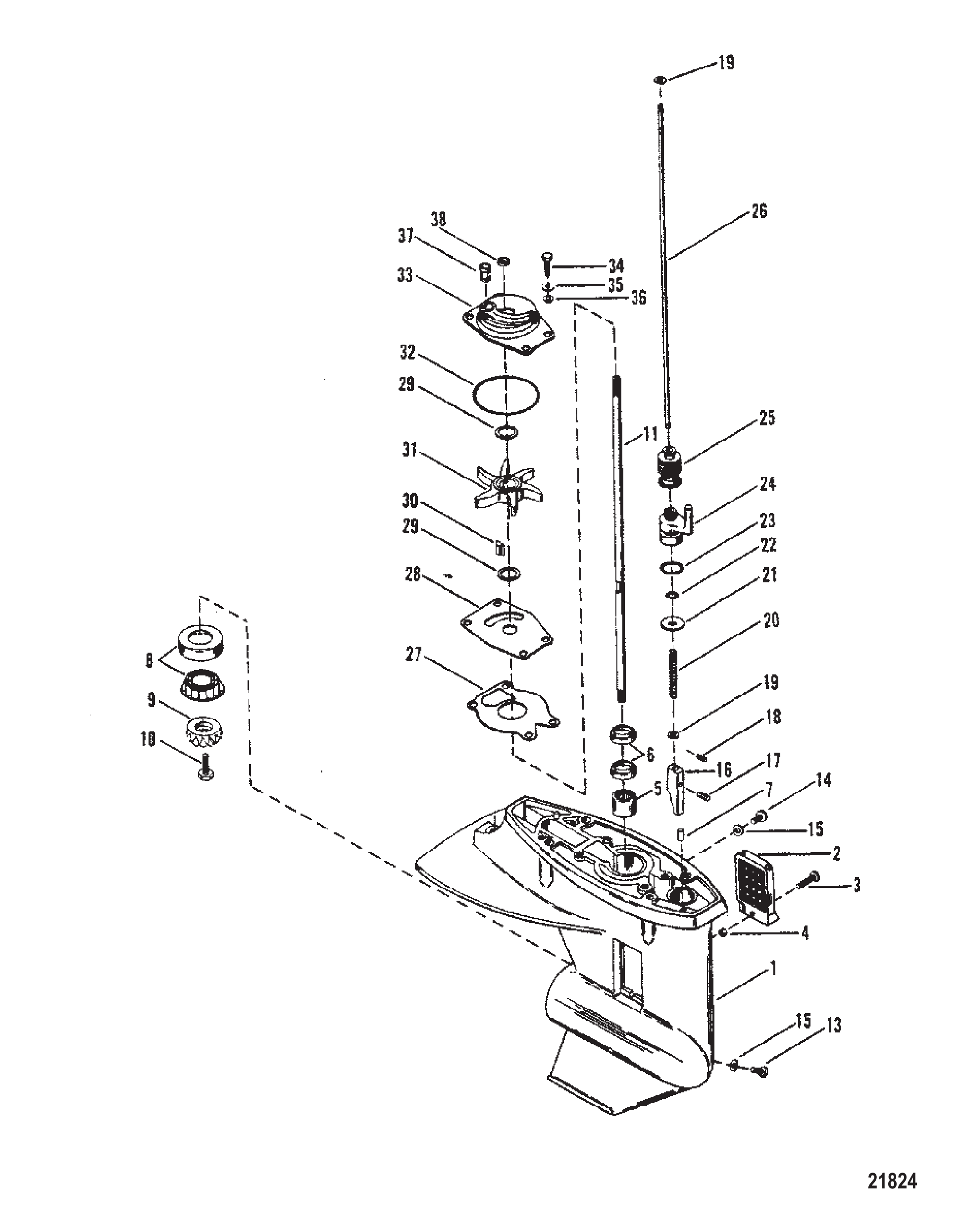

Рис. 22РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	8669A13	Корпус редуктора в сборе (короткий) (чёрный)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A14	Корпус редуктора в сборе (длинный) (чёрный)	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A15	Корпус редуктора в сборе (короткий) (серый)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A16	Корпус редуктора в сборе (длинный) (серый)	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
-	8669A23	Корпус редуктора в сборе (короткий) (Tracker)	1
-	8669A24	Корпус редуктора в сборе (длинный) (Tracker)	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
2	41134	СЕТКА	1
2	41133	СЕТКА водозаборного отверстия	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	41326	ПОДШИПНИК роликовый	1
6	99325	Уплотнение	2
7	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
7	8M0084726	Штифт установочный	2
8	98294A1	Подшипниковый узел роликовый	1
9	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
10	49908	Винт (.250-28 x .750)	1
11	99199	Гребной вал	1
11	99198	Гребной вал	1
13	14834A1	Винт	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	28634A1	Ремкомплект винтов	1
14	79953Q04	Ремкомплект сливного винта	1
15	805726	Уплотнительное кольцо резиновое	2
15	8M0204684	Кольцо уплотнительное резиновое	2
16	85562A1	Кулачок переключения в сборе	1
16	85562A2	Кулачок переключения передач	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	993261	Прокладка основания водяного насоса	1
28	85083	Пластина передняя	1
29	86645	Шайба крыльчатки	2
29	8M0204722	Шайба	2
30	85119	Шпонка	1
30	8M0214993	Шпонка @5	1
31	850893	Крыльчатка	1
31	8M0204712	Крыльчатка	1
32	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
33	99157A1	Насос водяной в сборе	1
33	99157A02	Насос водяной в сборе	1
34	90883	Винт (M5 x 16)	4
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
36	85095	Втулка винта водяного насоса	4
36	8M0214959	Втулка @5	4
34	4000328	ВИНТ (M6 x 16)	4
34	8M0214928	ВИНТ (M6 x 16)	4
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
37	85090	Сальник водяной трубки	1
37	85090001	Сальник	1
38	86203	Кольцо уплотнительное гребного вала резиновое	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A2	Комплект сальников	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

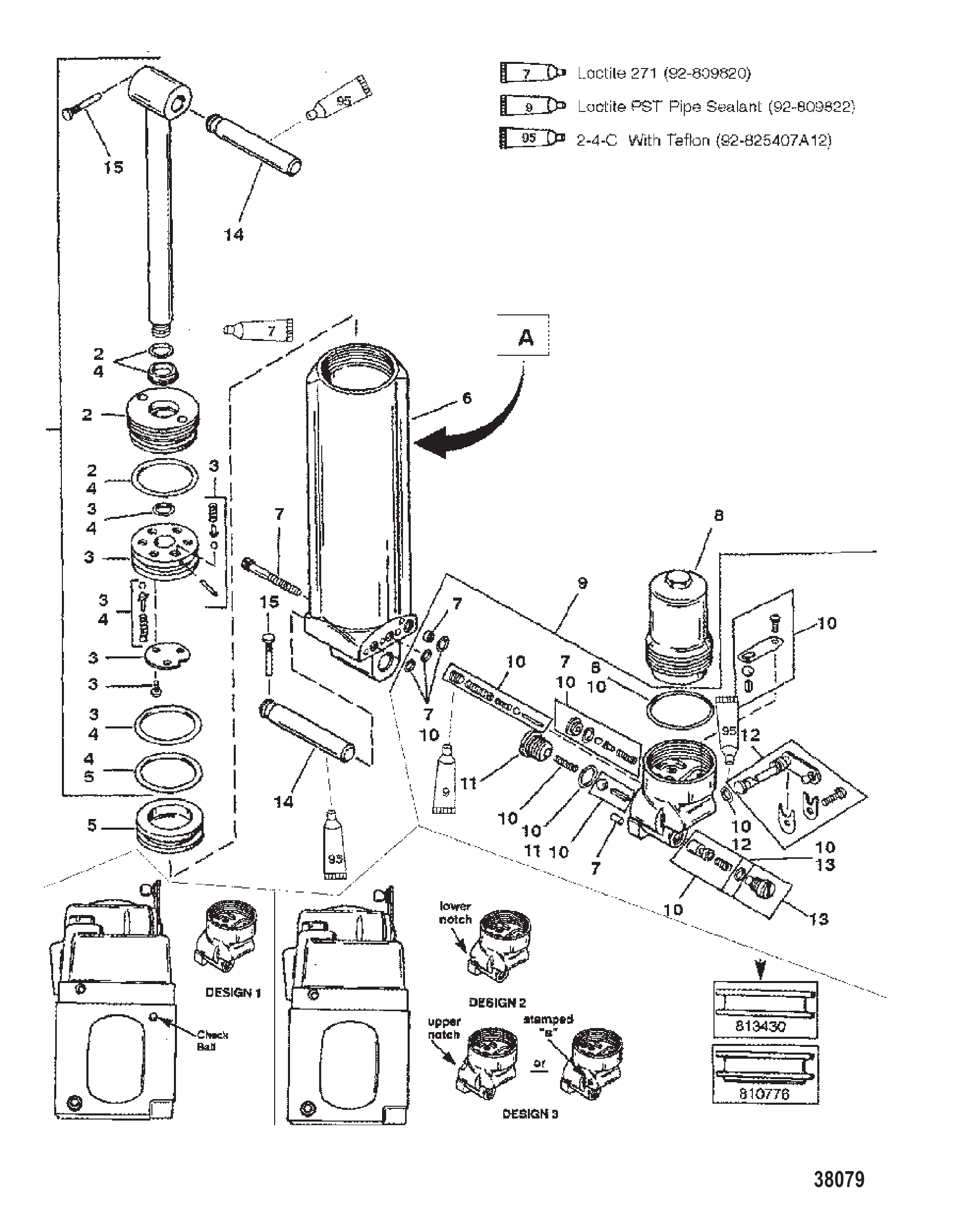

Рис. 23РУЧНОЙ НАКЛОН КОНСТРУКЦИЯ I-ДЛИННЫЙ ВАЛ (S/N-0C159200 и ВЫШЕ) MANUAL TILT DESIGN I-LONG SHAFT S/N-0C159200 and UP

REF	Номер детали	Наименование	Кол-во
-	19300A3	Насосный узел тримма (включает все детали на этой странице)	1
-	8M0118570	Узел ручного тримма	1
-	19300A7	Насосный узел тримма (включает все детали на этой странице)	1
-	8M0118570	Узел ручного тримма	1
1	8134272	Комплект штока амортизатора	1
1	8M0118572	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	8134291	Поршень амортизатора	1
4	813432A2	Ремонтный комплект цилиндра	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	813430A1	Поршень в сборе, память тримма	1
5	893903A01	Комплект поршня	1
6	810777	КОМПЛЕКТ ЦИЛИНДРА	1
6	8112241	КОМПЛЕКТ ЦИЛИНДРА	1
6	893918A01	Комплект цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
8	813454A1	Аккумулятор	1
8	893920A01	Комплект аккумулятора	1
9	813455A3	Узел клапанного блока	1
9	8M0118574	Узел корпуса клапана	1
10	813456A3	Ремонтный комплект	1
10	813456A4	Ремонтный комплект	1
10	813456A4	Ремонтный комплект	1
11	813458	Комплект пробки	1
11	813458A2	Комплект пробки	1
12	813457A1	Комплект узла кулачка	1
12	813457A2	Комплект кулачка	1
12	813455A4	Узел корпуса клапана	1
13	813459	Комплект пробки	1
14	19607	Штифт	2
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

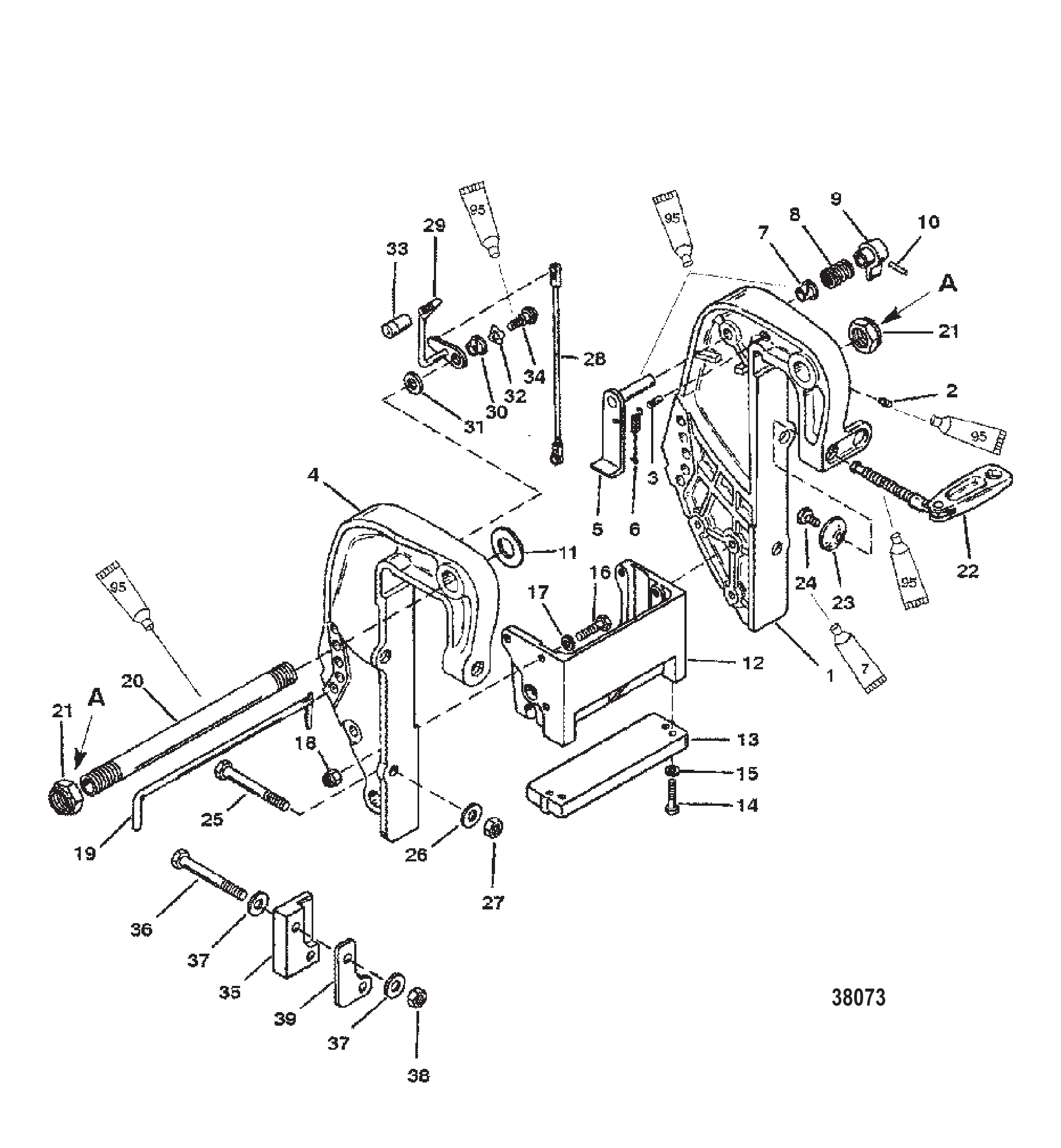

Рис. 24КРОНШТЕЙН КРЕПЛЕНИЯ (ДИЗАЙН С БОЛТОМ - S/N 0D181999 И РАНЕЕ) CLAMP BRACKET (THUMB SCREW DESIGN-S/N 0D181999 and BELOW)

REF	Номер детали	Наименование	Кол-во
1	818881A2	Кронштейн в сборе, транцевый	1
1	818881A3	Кронштейн в сборе, транцевый	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	818880F1	Кронштейн транцевый	1
4	818880F2	Кронштейн транцевый	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
19	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	826164	Гайка (.875-14)	2
21	8M0231351	Контргайка	2
22	818883A1	Винт барашковый в сборе	2
23	818884	ШАЙБА	2
24	768042	Винт с буртиком шестигранный	2
25	814259	Винт (.500-20 x 4.00)	4
26	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
26	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
27	8M0027784	Гайка	4
27	82671117	ГАЙКА (.500-20)	4
28	1938525	ТЯГА	1
28	8M0084737	Тяга	1
29	19615A4	Рычаг в сборе, наклон	1
29	19615A05	Рычаг в сборе, наклон	1
30	812707	Втулка	1
31	815796	Шайба	1
32	99611	Волнистая шайба	1
33	19621	Ручка наклона	1
33	8M0007469	Ручка тримма	1
34	19611	Винт (.375-16 x .62)	1
35	812432F5	Монтажный кронштейн	1
35	812433F5	Кронштейн крепления	1
36	88432	Винт (.375-24 x 4.00)	4
37	29395	ШАЙБА (.390 x 1.00 x .06)	8
37	8M0042641	Шайба (.390 x 1.00 x .06)	8
38	134371	Гайка (.375-24)	4
38	862903	Гайка (.375-24)	4
39	821722	Прокладка регулировочная	4

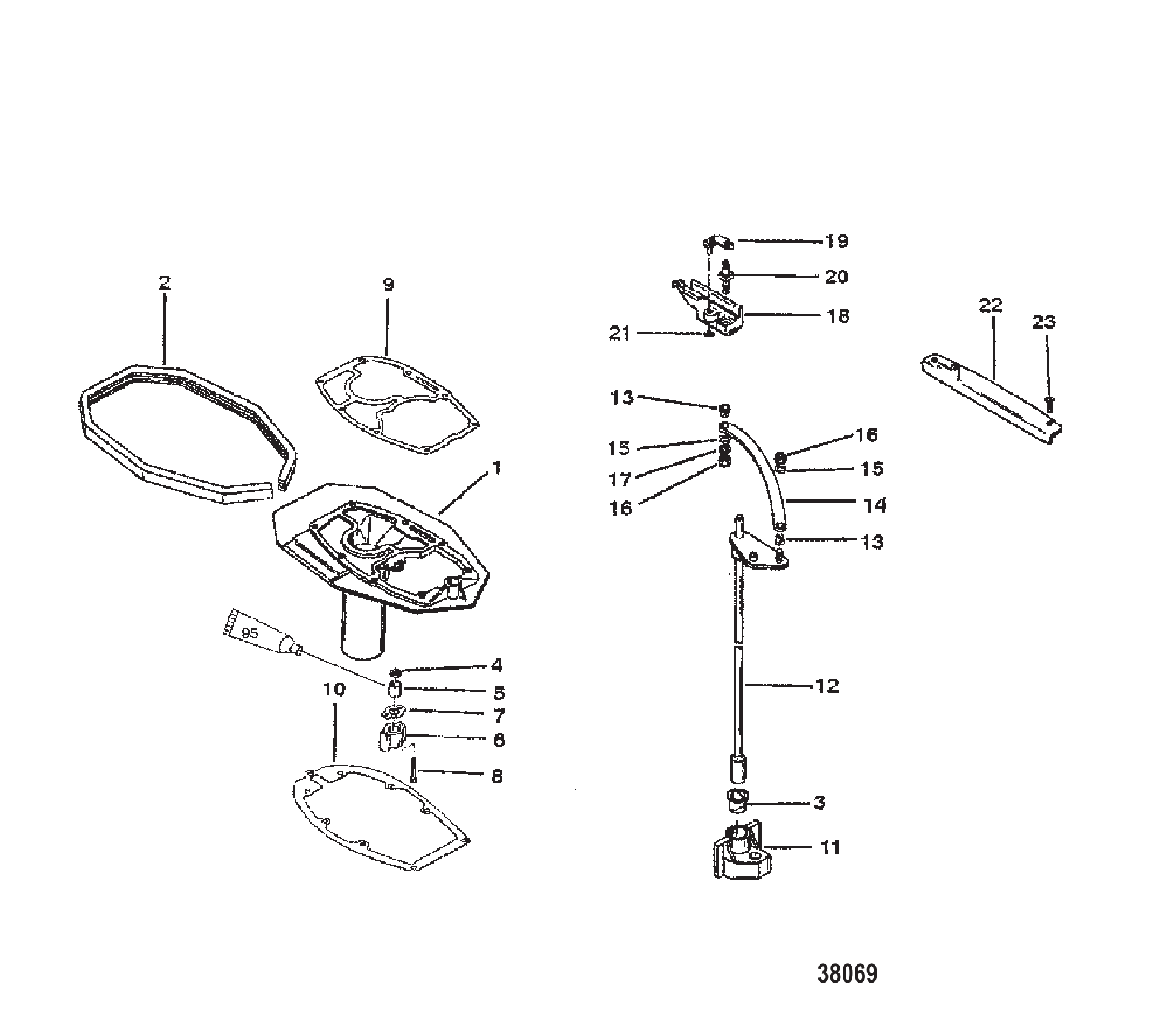

Рис. 25АДАПТЕРНАЯ ПЛИТА/ВАЛ ПЕРЕКЛЮЧЕНИЯ ADAPTOR PLATE/SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	18868A1	Переходная пластина в сборе, выпуск	1
2	158663	Уплотнение опорной пластины	1
3	27132	ВТУЛКА	1
4	38453	ШАЙБА Нейлоновая	1
5	38452	САЛЬНИК Резиновый	1
6	79799	Корпус	1
7	797971	Прокладка	1
8	79798	Винт (#10-32 x 1.380)	2
9	796501	Прокладка	1
10	385011	Прокладка	1
11	933361	Направляющая вала переключения (монтажное приспособление)	1
12	19462A3	Рычаг в сборе, вал переключения	1
12	19462A2	Рычаг в сборе, вал переключения	1
13	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
14	812613	Тяга переключения	1
15	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
16	35045	ГАЙКА (.250-28)	2
16	826709109	Гайка (.250-28) нержавеющая сталь	2
17	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
18	812616	Ползун	1
19	812615	Фиксатор	1
20	812612	Шпилька	1
21	812607	КОЛЬЦО	1
22	8126141	Фиксатор	1
23	812832	Винт (#10-16 x .500)	2
23	878608	Винт (#10-16 x .500)	2
-	85491A90	Комплект прокладок	1
-	814278A93	Головка блока цилиндров в сборе	1
-	814278T93	Головка блока цилиндров 40	1

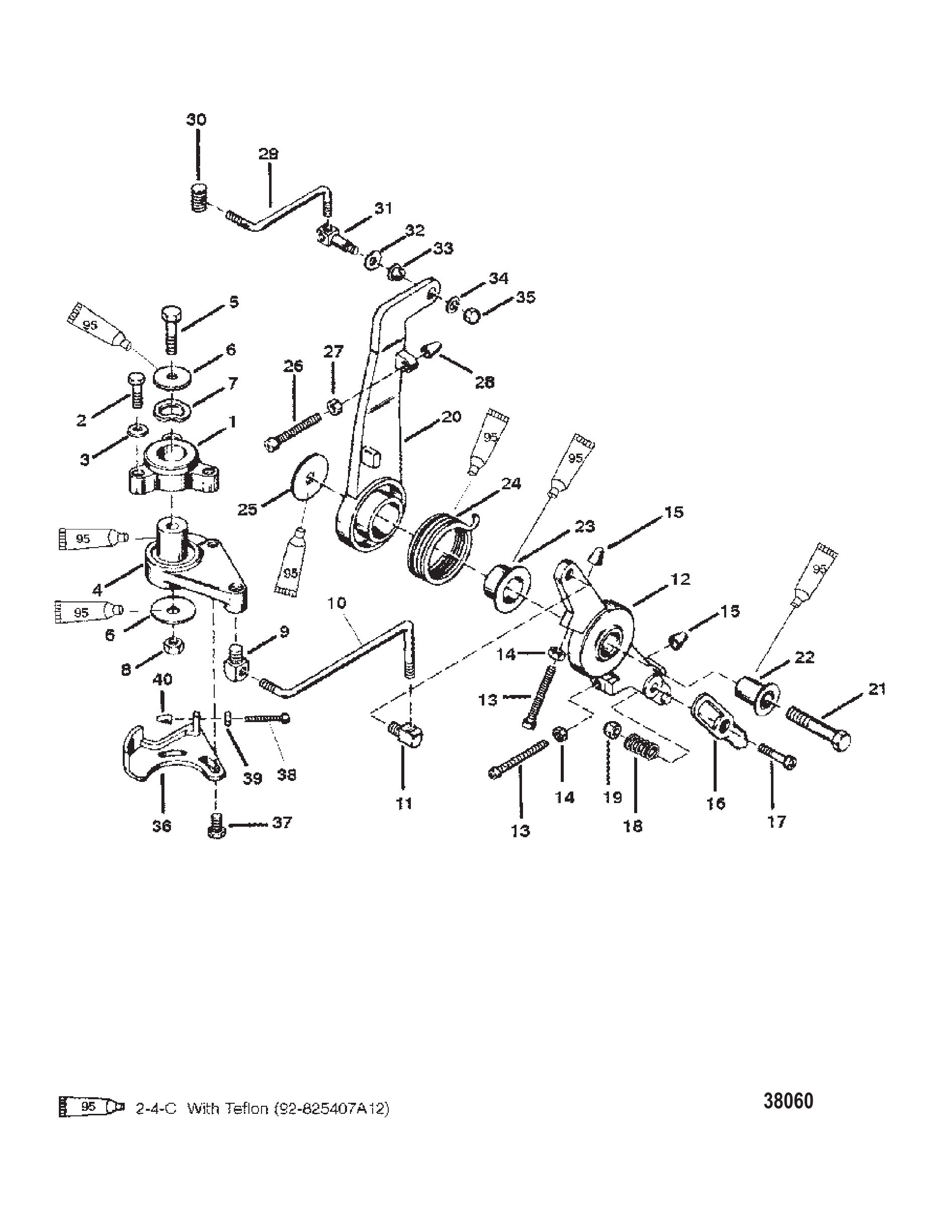

Рис. 26ШТАНГИ УПРАВЛЕНИЯ ДРОССЕЛЕМ (МЕТАЛЛИЧЕСКИЕ ШАРНИРЫ) THROTTLE CONTROL LINKAGE (METAL LINK ROD SWIVELS)

REF	Номер детали	Наименование	Кол-во
1	72040T	Кронштейн привода дроссельной заслонки	1
2	53576	ВИНТ (.312-18 x 1.125)	3
3	26993	СТОПОРНАЯ ШАЙБА (.312)	3
3	8M0204647	Стопорная шайба (.312)	3
4	815603A1	Узел привода дроссельной заслонки	1
5	21449	ВИНТ (.312-24 x 2.00)	1
6	25893	Шайба	2
7	62172	Волнистая шайба	1
8	29250	ГАЙКА (.312-24) ВИНТОВ ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
9	57440	ВЕРТЛЮГ	1
10	72043	СОЕДИНИТЕЛЬНАЯ ТЯГА	1
11	57440	ВЕРТЛЮГ	1
12	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
13	89778	Винт рычага дроссельной заслонки (2-1/4 дюйма)	1
13	25158	ВИНТ (.190-32 x 1.75) РЫЧАГ ДРОССЕЛЯ	1
14	68219	Гайка (#10-32) нержавеющая сталь	2
15	48039	КРЫШКА	2
16	39483	ЗАЩЕЛКА	1
17	22486	ВИНТ (.250-28 x .880)	1
17	69026	ВИНТ (.250-28 x .880)	1
18	20099	Пружина	1
19	35045	ГАЙКА (.250-28)	1
19	826709109	Гайка (.250-28) нержавеющая сталь	1
20	815607A1	Узел рычага опережения зажигания	1
21	818165	ВИНТ (.375-16 x 1.75)	1
22	55164	Втулка	1
23	55171	Втулка	1
24	55162	Пружина	1
25	68410	ШАЙБА	1
25	46765	ШАЙБА (.390 x 1.50 x .120)	1
26	25158	ВИНТ (.190-32 x 1.75) РЫЧАГ ДРОССЕЛЯ	1
27	68219	Гайка (#10-32) нержавеющая сталь	1
28	48039	КРЫШКА	1
29	76056	ТЯГА СОЕДИНИТЕЛЬНАЯ (2-1/2 ДЮЙМА)	1
30	74897	Ось поворота	1
30	74897T	Ось поворота	1
31	77013A1	Верлюга	1
32	29402	ШАЙБА ВОЛНОВАЯ	1
33	26856	ВТУЛКА	1
34	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	1
36	66778	ПЛАСТИНА	1
36	66778T	Пластина дроссельной заслонки	1
37	46420	ВИНТ (#10-24 x .500)	2
38	23015	ВИНТ (.190-32 x 1.00) РЕГУЛИРОВКИ ДРОССЕЛЯ	1
39	68219	Гайка (#10-32) нержавеющая сталь	1
40	48039	КРЫШКА	1

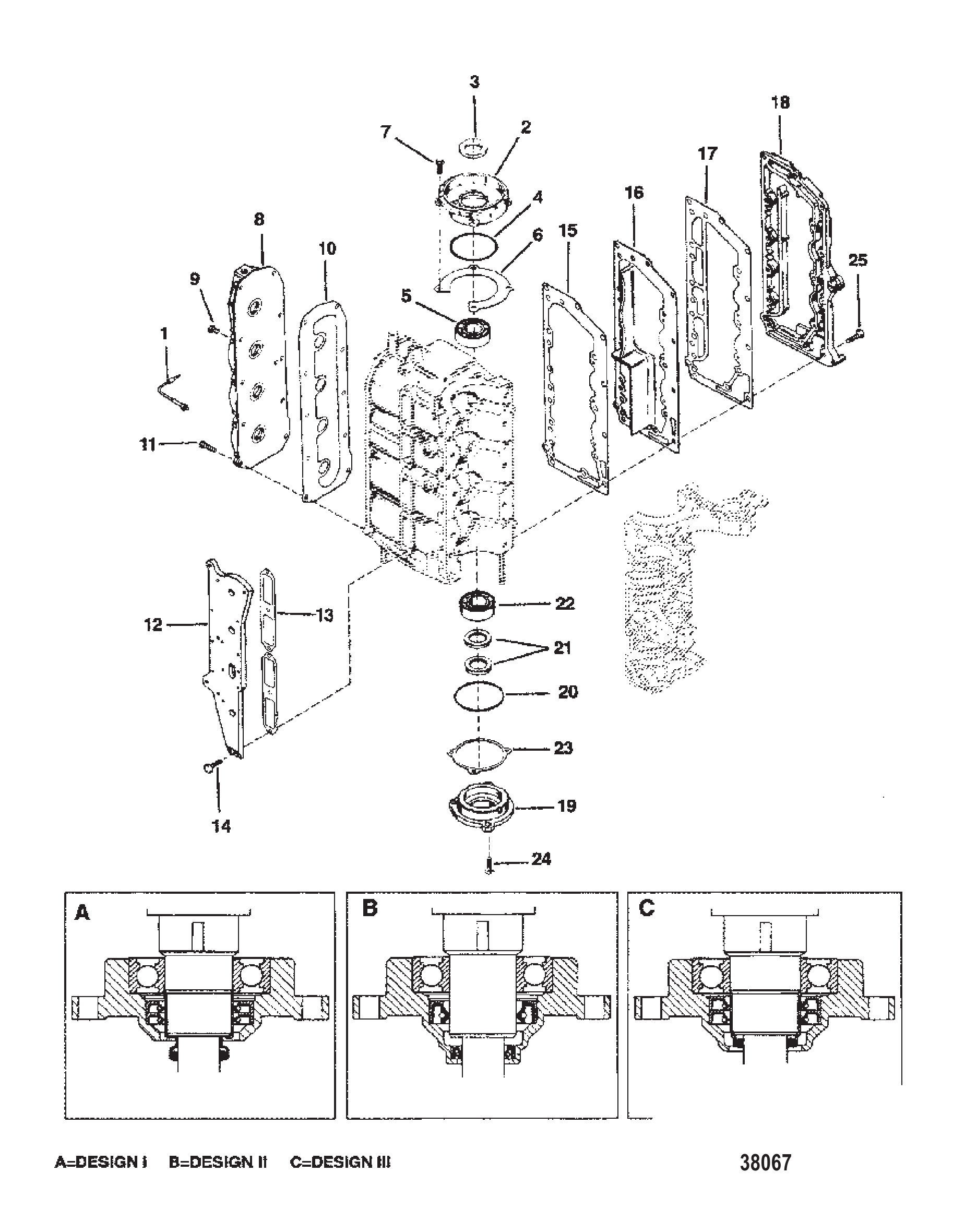

Рис. 27КРЫШКИ И КРЫШКА ВЫПУСКА END CAPS AND EXHAUST COVER

REF	Номер детали	Наименование	Кол-во
1	16775A3	Датчик температуры (электрический)	1
2	5826A2	Заглушка в сборе	1
3	41953	Сальник	1
4	20081	Кольцо уплотнительное	1
5	63742	Подшипник шариковый	1
5	63742T	Подшипник шариковый	1
6	72538A1	Прокладка (.005-10)	AR
7	824941	ВИНТ (.312-18 x .750)	4
8	8360A1	Крышка в сборе	1
9	328021	Пробка трубная (.125-27)	1
9	328022	Пробка трубная (.125-27) латунная	1
10	437772	Прокладка	1
11	76630	ВИНТ (.250-20 x 1.00)	10
11	8M0214943	Винт	10
12	188274	Крышка в сборе перепускного канала	1
12	18827T4	Крышка порта термостата	1
13	279361	Прокладка	2
14	90198	ВИНТ	6
14	20540	Винт (.250-20 x .62)	6
15	854913	Прокладка	1
16	904211	Пластина перегородки - выпускного коллектора	1
16	90421T01	Пластина-отражатель	1
17	854924	Прокладка	1
18	77381	КРЫШКА	1
19	9843A2	Заглушка в сборе нижняя	1
19	9843T2	Заглушка в сборе	1
19	9843A3	Заглушка в сборе нижняя	1
19	9843T3	Заглушка в сборе	1
20	32546	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	32546	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	41953	Сальник	2
21	66301	САЛЬНИК МАСЛЯНЫЙ	1
21	41953	Сальник	1
21	41953	Сальник	2
22	63742	Подшипник шариковый	1
22	63742T	Подшипник шариковый	1
22	63742	Подшипник шариковый	1
22	63742T	Подшипник шариковый	1
23	20085A1	Комплект регулировочных шайб (.005-10)	AR
24	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
25	37562	Винт (.312-18 x 1.00) нержавеющая сталь	15
-	85491A90	Комплект прокладок	1
-	814278A93	Головка блока цилиндров в сборе	1
-	814278T93	Головка блока цилиндров 40	1

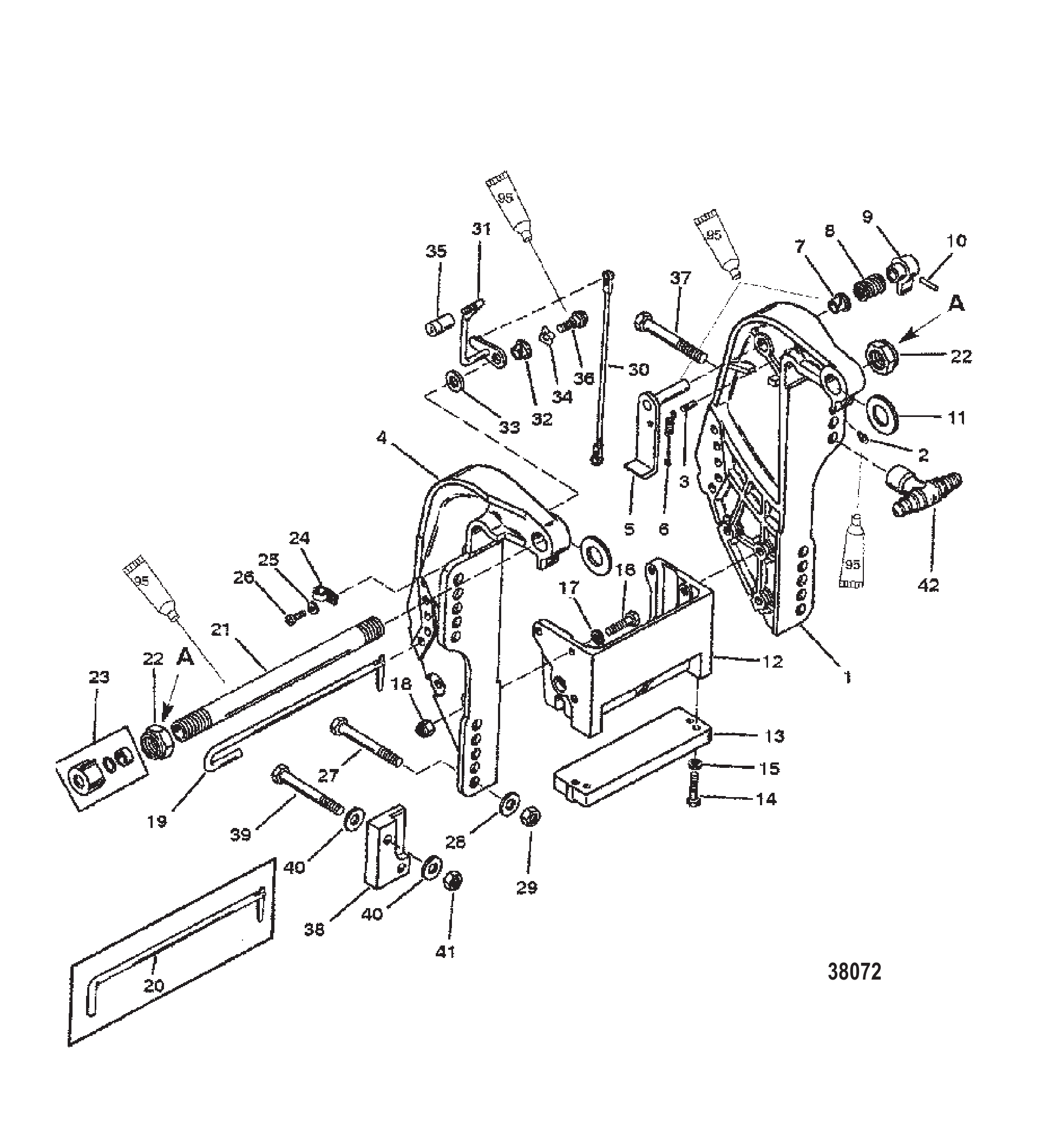

Рис. 28КРОНШТЕЙН ТРАНЦА (S/N 0D181999 и НИЖЕ) TRANSOM BRACKET (S/N 0D181999 and BELOW)

REF	Номер детали	Наименование	Кол-во
1	9751A1	Узел кронштейна транца	1
1	9751A2	Узел кронштейна транца	1
2	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
2	8M0169588	Штуцер для смазки	1
3	99604	Штифт с канавкой	1
4	9750T	Кронштейн транца	1
4	9750T6	Кронштейн транца	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
5	893704T01	Рычаг фиксатора наклона	1
5	19618A3	Рычаг в сборе, фиксатор наклона	1
5	19618A2	Рычаг в сборе, фиксатор наклона	1
6	99622	Пружина	1
7	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
8	812708	Пружина	1
9	812709T	Ручка	1
9	812709	Ручка	1
9	812709T6	Ручка	1
9	812709	Ручка	1
10	99615	Штифт с канавкой	1
11	19619	Шайба	2
12	18486F5	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
12	18486F6	Кронштейн якорный	1
12	18486A08	Комплект якорного кронштейна	1
13	818298A1	Комплект анода	1
13	818298Q1	Комплект анода	1
14	4000330	ВИНТ (M6 x 25)	2
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	4000354	ВИНТ (M8 x 30)	5
16	4000355	ВИНТ (M8 x 35)	1
17	400257	СТОПОРНАЯ ШАЙБА (M8)	4
18	400635	ГАЙКА (M8)	2
18	401388	ГАЙКА (M8) Нержавеющая сталь	2
19	19613A1	Узел пальца наклона	1
20	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
20	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	19624A1	Комплект уплотнений	1
24	22740	ЗАЖИМ	1
25	69205	С-ОБРАЗНАЯ ШАЙБА	1
25	8M0084613	Пружинная шайба	1
26	812832	Винт (#10-16 x .500)	1
26	878608	Винт (#10-16 x .500)	1
27	814259	Винт (.500-20 x 4.00)	4
28	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
28	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
29	8M0027784	Гайка	4
29	82671117	ГАЙКА (.500-20)	4
30	1938525	ТЯГА	1
30	8M0084737	Тяга	1
31	19615A4	Рычаг в сборе, наклон	1
31	19615A05	Рычаг в сборе, наклон	1
32	812707	Втулка	1
33	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
33	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
33	815796	Шайба	1
34	99611	Волнистая шайба	1
35	19621	Ручка наклона	1
35	8M0007469	Ручка тримма	1
36	19611	Винт (.375-16 x .62)	1
37	76841	ВИНТ (.500-20 x 3.500)	2
38	812432F5	Монтажный кронштейн	1
38	812433F5	Кронштейн крепления	1
39	88432	Винт (.375-24 x 4.00)	4
40	29395	ШАЙБА (.390 x 1.00 x .06)	8
40	8M0042641	Шайба (.390 x 1.00 x .06)	8
41	134371	Гайка (.375-24)	4
41	862903	Гайка (.375-24)	4
42	812434A2	Гайка Т-образной рукоятки	2

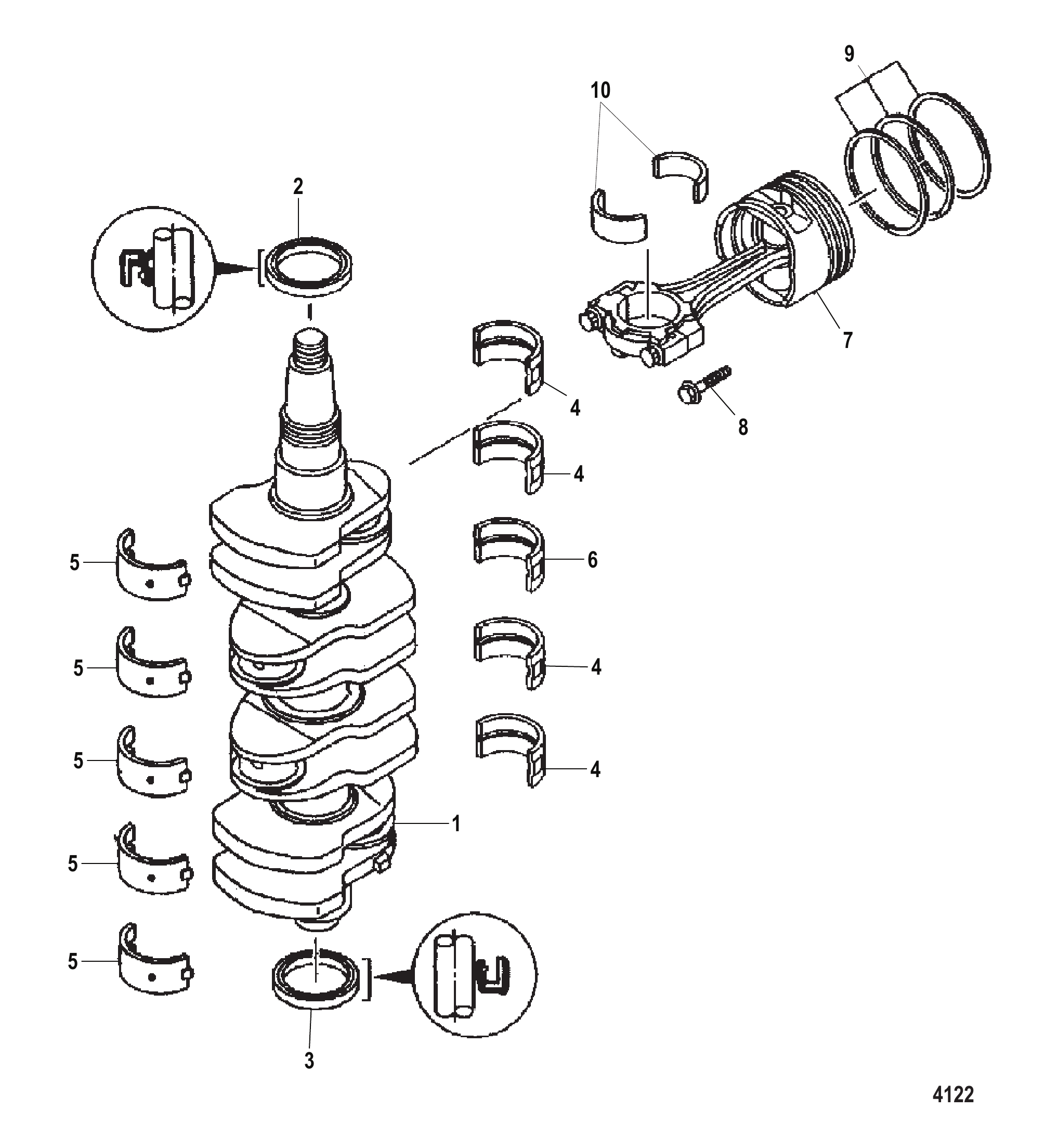

Рис. 29КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895A05	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895A12	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T02	Комплект поршневых колец	4
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	858732A06	Комплект прокладок	1
-	881421T04	Головка блока цилиндров в сборе	1

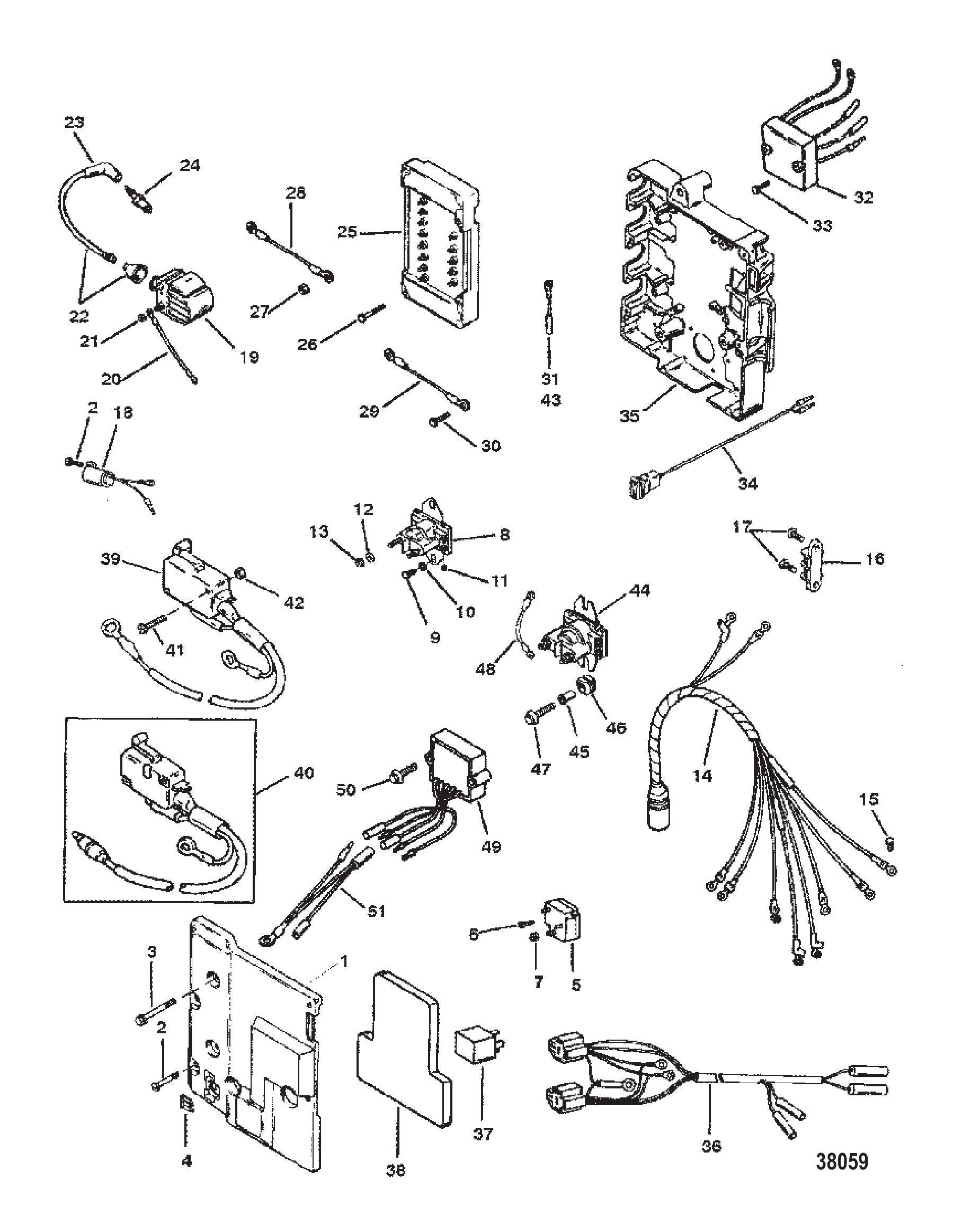

Рис. 30КОМПОНЕНТЫ ЭЛЕКТРОБЛОКА ELECTRICAL BOX COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	19106	Крышка электрического блока	1
2	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	6
2	418051	ВИНТ (#10-24 x .620)	6
3	19639	Винт (.250-20 x 2.25)	3
4	812619	Предохранитель жёлтый - 20 ампер	2
5	816770	Выпрямитель	1
5	8M0058226	Выпрямитель	1
6	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	2
6	418051	ВИНТ (#10-24 x .620)	2
7	45076	Гайка (#10-32) латунная клемма блока выключателя	3
8	96054	Соленоид в сборе стартера	1
8	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	2
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	64015	Гайка (.250-20) клеммы стартерного соленоида	2
14	18672A2	Жгут проводов в сборе (используется с поз. №18)	1
14	18672A6	Жгут проводов в сборе (серый провод с кольцевым наконечником)	1
14	18672A8	Жгут проводов в сборе (серый провод со штыревым разъёмом)	1
-	88807A14	Кабель в сборе (кольцевой/штыревой разъём)	1
-	88807A15	Кабель в сборе (кольцевой/гнездовой разъём)	1
15	812832	Винт (#10-16 x .500)	1
15	878608	Винт (#10-16 x .500)	1
16	638131	КЛЕММНАЯ КОЛОДКА	1
17	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	2
17	418051	ВИНТ (#10-24 x .620)	2
17	62568	Винт (#10-16 x .375)	2
18	16731A1	ПЕРЕКЛЮЧАТЕЛЬ MERCURY СТАРОЙ КОНСТРУКЦИИ	1
18	16731T01	Переключатель в сборе	1
19	7370A13	Катушка зажигания в сборе	4
19	8M0230859	Катушка зажигания в сборе	4
20	60466A19	Кабель в сборе	4
21	45076	Гайка (#10-32) латунная клемма блока выключателя	8
22	813715A12	Провод в сборе свечи зажигания	1
23	63709A1	Комплект наконечника/клеммы свечи зажигания	4
24	97182	Свеча зажигания	4
24	896329833	Свеча зажигания #L78V @4	4
24	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	4
24	896329898	Свеча зажигания #QL76V @4	4
25	5772A5	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	1
25	5772A7	Блок переключателей в сборе	1
26	812987	Винт (#10-24 x 1.250)	4
27	45076	Гайка (#10-32) латунная клемма блока выключателя	13
28	88818A1	Кабель в сборе (зелёный)	1
28	88819A1	Кабель в сборе (зелёный/белый)	1
28	88820A1	Кабель в сборе (зелёный/чёрный)	1
28	88821A1	Кабель в сборе (зелёный/красный)	1
29	88807A30	Кабель в сборе (чёрный)	1
30	812832	Винт (#10-16 x .500)	1
30	878608	Винт (#10-16 x .500)	1
31	813060A1	Кабель в сборе	1
32	14857A10	Модуль в сборе предупреждения о масле	1
32	14857A16	Модуль предупреждения о масле	1
33	812987	Винт (#10-24 x 1.250)	2
34	19637	Гнездо предохранителя	1
35	187581	Блок электрический	1
35	18758T1	Блок электрический	1
36	18895A1	Жгут проводов в сборе	1
37	19761	Реле	2
38	812850	Опора	1
39	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
40	74605A8	Выключатель в сборе	1
41	90342	ВИНТ (#4-40 x .630)	2
42	24832	ГАЙКА (#4-40)	2
43	11149A1	Кабель в сборе (3.00 дюйма)	1
44	818999A2	Соленоид в сборе	1
45	818968	ВТУЛКА	2
45	8M0214955	Втулка	2
46	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
46	8M0207785	Втулка	2
47	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
48	88439A11	Кабель в сборе (чёрный)	1
49	815279T	Регулятор напряжения	1
49	8M0084173	Регулятор напряжения	1
50	822970	Винт (#10-24 x 1.385)	2
51	813524A2	Кабель в сборе	1

Рис. 31Комплект переключателя наклона Trim Switch Kit

REF	Номер детали	Наименование	Кол-во
-	18286A17	Комплект выключателя тримма	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	18286A28	Выключатель	1
4	19209	Винт (#10-32 x 2.25)	2
5	813523	Винт (#10-16 x 2.25)	2
6	848017A2	Жгут проводов в сборе тримма	1
7	849614A2	Жгут проводов в сборе выключателя тримма	1

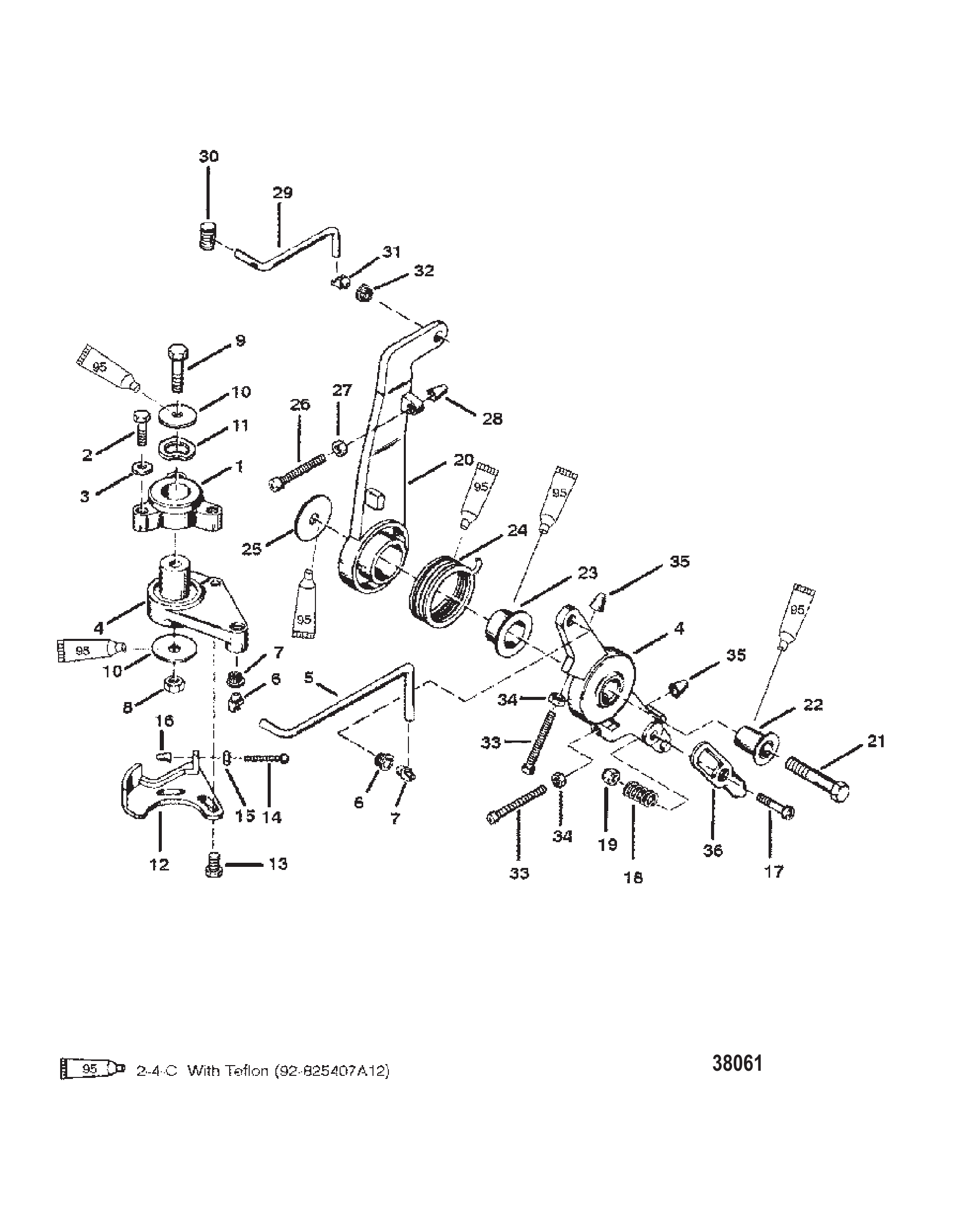

Рис. 32ШТАНГИ УПРАВЛЕНИЯ ДРОССЕЛЕМ (ПЛАСТИКОВЫЕ ШАРНИРЫ) THROTTLE CONTROL LINKAGE (PLASTIC LINK ROD SWIVELS)

REF	Номер детали	Наименование	Кол-во
1	72040T	Кронштейн привода дроссельной заслонки	1
2	53576	ВИНТ (.312-18 x 1.125)	3
3	26993	СТОПОРНАЯ ШАЙБА (.312)	3
3	8M0204647	Стопорная шайба (.312)	3
4	815603A1	Узел привода дроссельной заслонки	1
5	815605	СОЕДИНИТЕЛЬНАЯ ТЯГА	1
5	878171	Тяга-связка	1
6	93421	ШАР ПОВОРОТНОГО УЗЛА	2
7	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	2
8	29250	ГАЙКА (.312-24) ВИНТОВ ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
9	21449	ВИНТ (.312-24 x 2.00)	1
10	25893	Шайба	2
11	62172	Волнистая шайба	1
12	66778	ПЛАСТИНА	1
12	66778T	Пластина дроссельной заслонки	1
13	46420	ВИНТ (#10-24 x .500)	2
14	23015	ВИНТ (.190-32 x 1.00) РЕГУЛИРОВКИ ДРОССЕЛЯ	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	22486	ВИНТ (.250-28 x .880)	1
17	69026	ВИНТ (.250-28 x .880)	1
18	20099	Пружина	1
19	35045	ГАЙКА (.250-28)	1
19	826709109	Гайка (.250-28) нержавеющая сталь	1
20	815607A1	Узел рычага опережения зажигания	1
21	818165	ВИНТ (.375-16 x 1.75)	1
22	55164	Втулка	1
23	55171	Втулка	1
24	55162	Пружина	1
25	68410	ШАЙБА	1
25	46765	ШАЙБА (.390 x 1.50 x .120)	1
26	25158	ВИНТ (.190-32 x 1.75) РЫЧАГ ДРОССЕЛЯ	1
27	68219	Гайка (#10-32) нержавеющая сталь	1
28	48039	КРЫШКА	1
29	815604	СОЕДИНИТЕЛЬНАЯ ТЯГА	1
30	74897	Ось поворота	1
30	74897T	Ось поворота	1
31	93421	ШАР ПОВОРОТНОГО УЗЛА	1
32	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
33	89778	Винт рычага дроссельной заслонки (2-1/4 дюйма)	1
33	25158	ВИНТ (.190-32 x 1.75) РЫЧАГ ДРОССЕЛЯ	1
34	68219	Гайка (#10-32) нержавеющая сталь	2
35	48039	КРЫШКА	2
36	39483	ЗАЩЕЛКА	1

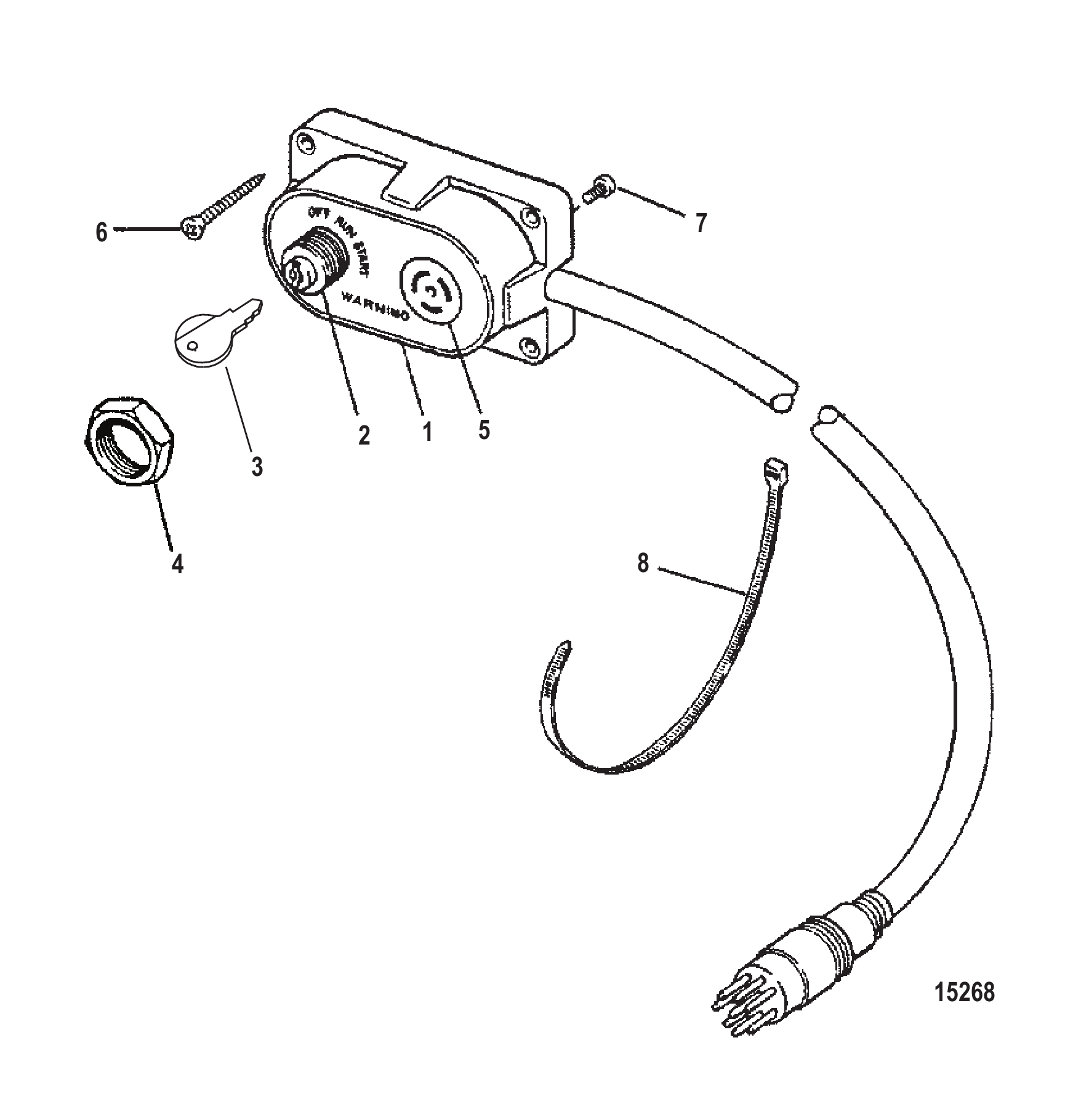

Рис. 33КЛЮЧ, ЗАСЛОНКА И КОМПЛЕКТ СИГНАЛА KEY, CHOKE AND HORN KIT

REF	Номер детали	Наименование	Кол-во
-	15000A1	Комплект замка зажигания с дистанционным управлением	1
-	15000A7	Комплект замка зажигания дистанционного	1
1	15000	КОРПУС	1
2	88107	Замок зажигания (ключ см. ниже)	1
2	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
3	894911	Ключ зажигания (1A)	1
3	894912	Ключ зажигания (1B)	1
3	894913	Ключ зажигания (1C)	1
3	894914	Ключ зажигания (1D)	1
3	894915	Ключ зажигания (1E)	1
3	894916	Ключ зажигания (1F)	1
3	894917	Ключ зажигания (2A)	1
3	894918	Ключ зажигания (2B)	1
3	894919	Ключ зажигания (2C)	1
3	8949110	Ключ зажигания (2D)	1
3	8949111	Ключ зажигания (2E)	1
3	8949112	Ключ зажигания (2F)	1
4	93543	ГАЙКА Специальная - Хромированная латунь	1
4	879755	Гайка специальная - черный нейлон	1
5	16564A1	Звуковой сигнал в сборе, предупреждающий	1
6	47994	ВИНТ (#10 x 1.50)	4
7	62568	Винт (#10-16 x .375)	4
8	816311	Стяжка (8.00 дюймов)	5
8	816311T	СТЯЖКА (8.00 дюймов)	5

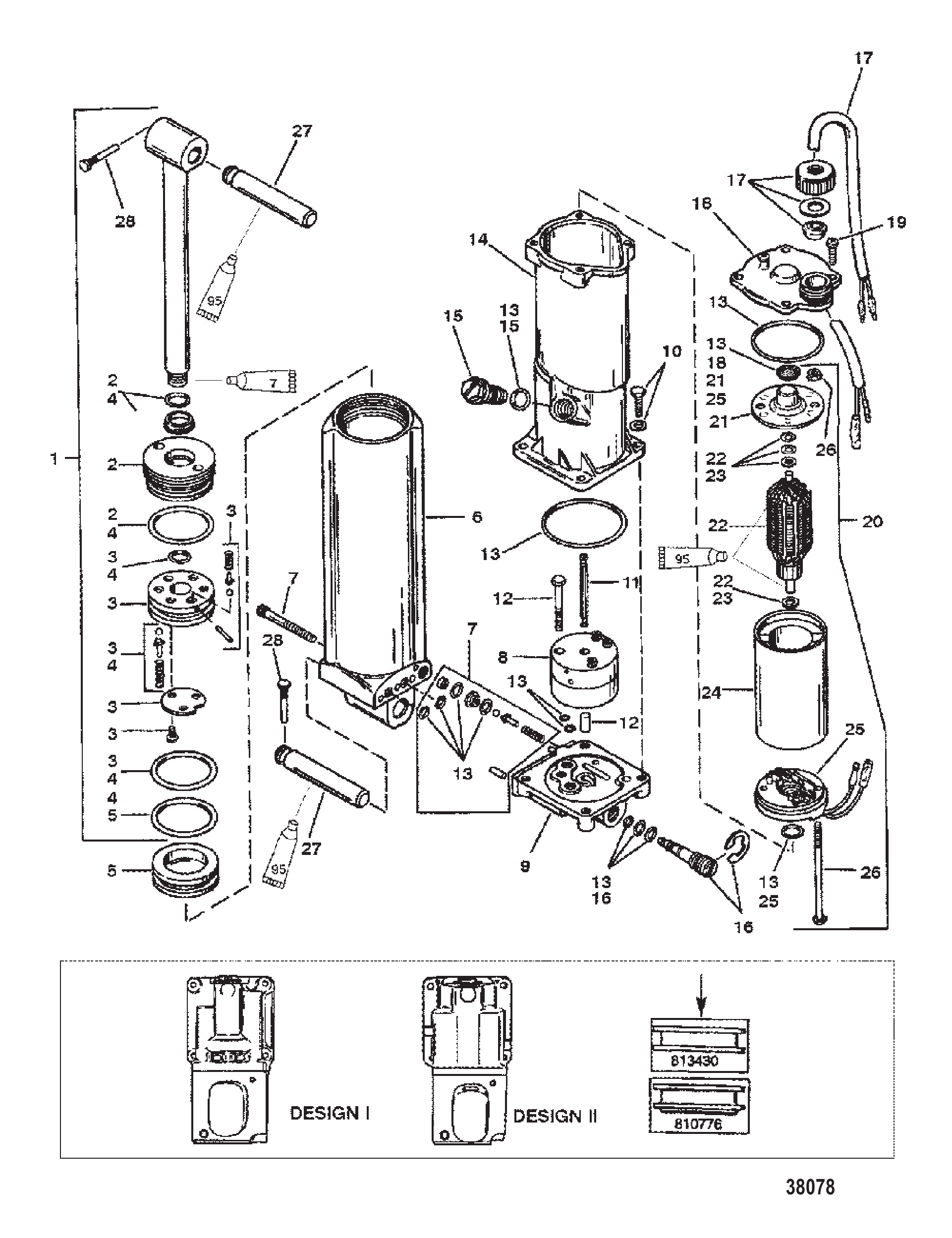

Рис. 34ГИДРОПОДЪЕМ-ДЛИННЫЙ ВАЛ (S/N-0C159200 ДО 0D181999) POWER TRIM-LONG SHAFT (S/N-0C159200 THRU 0D181999)

REF	Номер детали	Наименование	Кол-во
1	8134271	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813429	Поршень амортизатора в сборе	1
4	813432A3	Ремкомплект уплотнений цилиндра	1
5	813430A1	Поршень в сборе, память тримма	1
5	893903A01	Комплект поршня	1
5	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
6	810777	КОМПЛЕКТ ЦИЛИНДРА	1
6	811228	КОМПЛЕКТ ЦИЛИНДРА	1
6	893904T01	Узел цилиндра	1
7	813433A1	Комплект винта и уплотнения	1
7	893919A01	Комплект винта/уплотнения	1
7	811226A1	Комплект винта и уплотнения	1
7	811678A6	Комплект винтов и уплотнений	1
8	811227	НАСОС	1
9	813441	Коллектор в сборе	1
9	811225	КОЛЛЕКТОР В СБОРЕ	1
10	813436	Комплект винтов	1
11	813437	Вал приводной	1
12	813438	Комплект винтов и штифтов	1
13	813439A2	Комплект уплотнения	1
13	813439A3	Комплект уплотнительных колец	1
14	813434A1	Резервуар	1
15	813435	Комплект пробок	1
15	8134351	Пробка	1
16	813442A2	Узел ручного сброса в сборе	1
16	893929A01	Комплект предохранительного клапана	1
17	811698	ЖГУТ ПРОВОДОВ В СБОРЕ	1
18	813445	Комплект крышки бачка	1
19	813446	Винт	1
20	813447	Комплект мотора	1
21	813448	Концевая крышка	1
22	813449A1	Якорь	1
23	813450	Комплект упорной шайбы	1
24	813451	Комплект корпуса и магнита	1
25	813452	Комплект концевого каркаса	1
26	813453	Комплект болта и гайки	1
27	19607	Штифт	2
28	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
-	19217A5	Насосный узел тримма в сборе	1
-	854472A3	Комплект силового тримма	1
