水星 Mercury 40 (TWIN CARB) (W/OIL INJECTION) 6E9-015001 THRU 09785866 - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-814840 · 共 52 个部位 · 2211 条零件

1НИЖНИЙ КОЖУХ 2КАРБЮРАТОР 3КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 4КАРТЕР И ГОЛОВКА ЦИЛИНДРА 5КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 6КОРПУС РЕДУКТОРА 7ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ)8ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ РЕЛЕ СТАРТЕРА)9ТОПЛИВНЫЙ НАСОС, ШЛАНГИ И ФИЛЬТР 10ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЙ ШЛАНГ (ПЛАСТИК)11ТОПЛИВНЫЙ БАК И ШЛАНГ (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ)12СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 13МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 14ВПУСКНОЙ КОЛЛЕКТОР 15СБОРКА НИЖНЕГО РЕДУКТОРА 16МАГНЕТО 17МАСЛЯНЫЙ НАСОС 18ТАБЛИЦА ВИНТОВ 19РУЧНОЙ СТАРТЕР 20КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 21Сервисные/вспомогательные материалы 22СТАРТЕР 23РУЛЕВАЯ РУКОЯТКА 24УПРАВЛЕНИЕ ДРОССЕЛЕМ 25РЫЧАГ/ШТИФТ НАКЛОНА 26ВЕРХНИЙ КАПОТ 27КАРБЮРАТОР 28СБОРКА НИЖНЕГО РЕДУКТОРА 29ВПУСКНОЙ КОЛЛЕКТОР 30ТОПЛИВНЫЙ НАСОС, ШЛАНГИ И ФИЛЬТР 31МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 32РЫЧАГ/ШТИФТ НАКЛОНА 33УПРАВЛЕНИЕ ДРОССЕЛЕМ 34НИЖНИЙ КОЖУХ 35ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ РЕЛЕ СТАРТЕРА)36КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 37ТАБЛИЦА ВИНТОВ 38РУЛЕВАЯ РУКОЯТКА 39КАРТЕР И ГОЛОВКА ЦИЛИНДРА 40ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ)41МАСЛЯНЫЙ НАСОС 42КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 43КОРПУС РЕДУКТОРА 44РУЧНОЙ СТАРТЕР 45СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 46ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЙ ШЛАНГ (ПЛАСТИК)47Сервисные/вспомогательные материалы 48ВЕРХНИЙ КАПОТ 49ТОПЛИВНЫЙ БАК И ШЛАНГ (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ)50КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 51МАГНЕТО 52СТАРТЕР

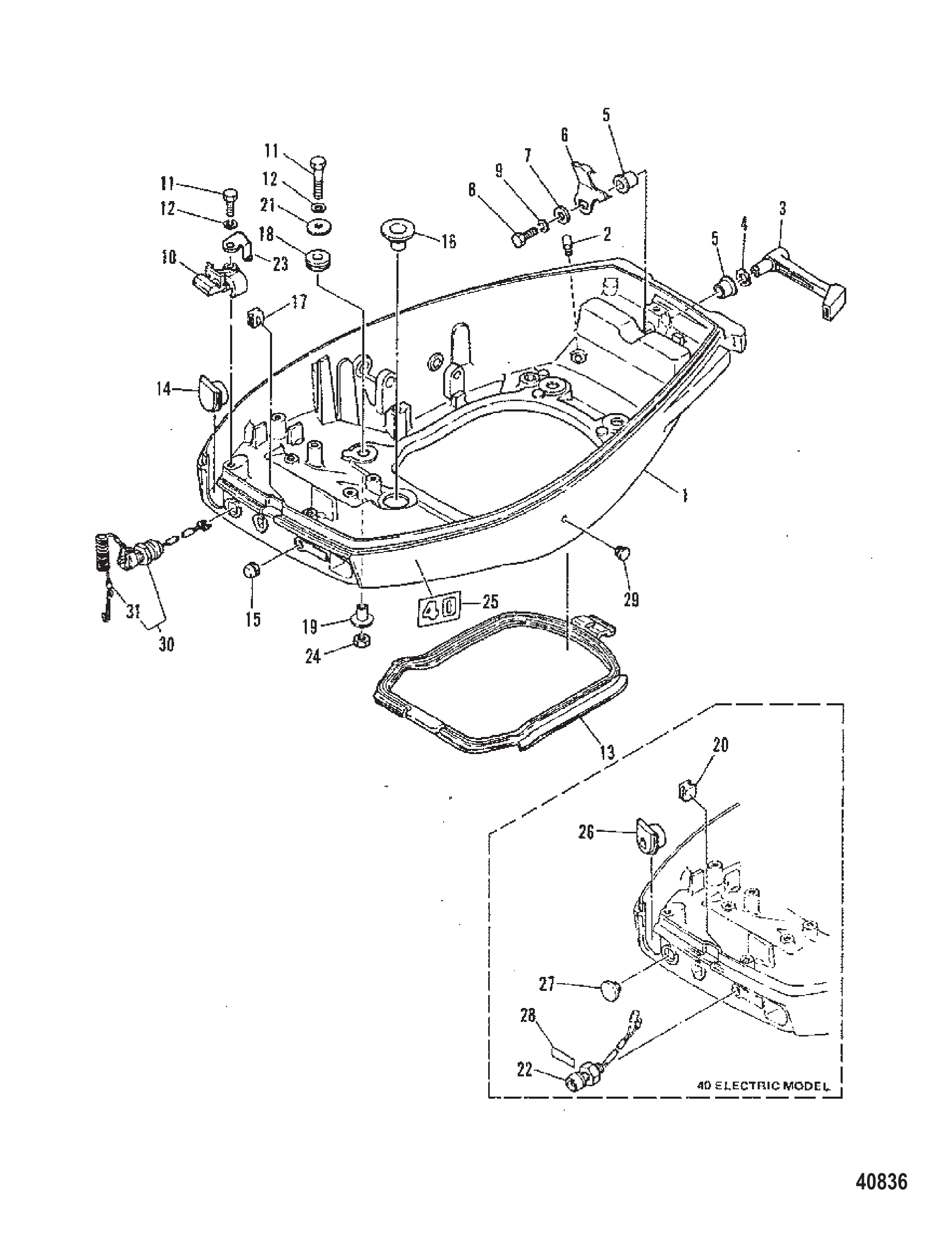

Рис. 1НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	814524M	Нижний кожух	1
1	814525M	Нижний кожух	1
2	83616M	ШТУЦЕР	1
3	95409M	РЫЧАГ ЗАЖИМНОЙ	1
4	81869M	Шайба	1
5	81949M	Втулка рычага зажима кожуха	2
6	84914M	Зажим кожуха	1
7	81794M	Шайба	1
8	84315M	Болт	1
8	84088M	ВИНТ (M6 x 10)	1
9	82212M	Стопорная шайба	1
10	93104M	ПЛАСТИНА	1
11	83285M	БОЛТ	5
12	82214M	Шайба	5
13	97674M	САЛЬНИК	1
14	93100M	ВТУЛКА (M, ML, E И EL)	1
15	814526M	Втулка уплотнительная	1
16	83608M	ВТУЛКА	1
17	83609M	ВТУЛКА	1
18	97675M	ВТУЛКА (НЕ ИСПОЛЬЗУЕТСЯ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ)	4
19	97676M	ВТУЛКА	4
20	83728M	Втулка (опция)	1
21	81796M	ШАЙБА	4
22	41308M	Индикатор (электрический)	1
23	42436M	Кронштейн	1
24	82389M	Гайка	4
25	83761M	НАКЛЕЙКА HP	2
26	94476M	Втулка уплотнительная	1
27	82066M	Втулка уплотнительная	1
28	814527M	Наклейка (электрическая)	1
29	97726M	Втулка уплотнительная	1
30	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
31	97756M	Упор	1

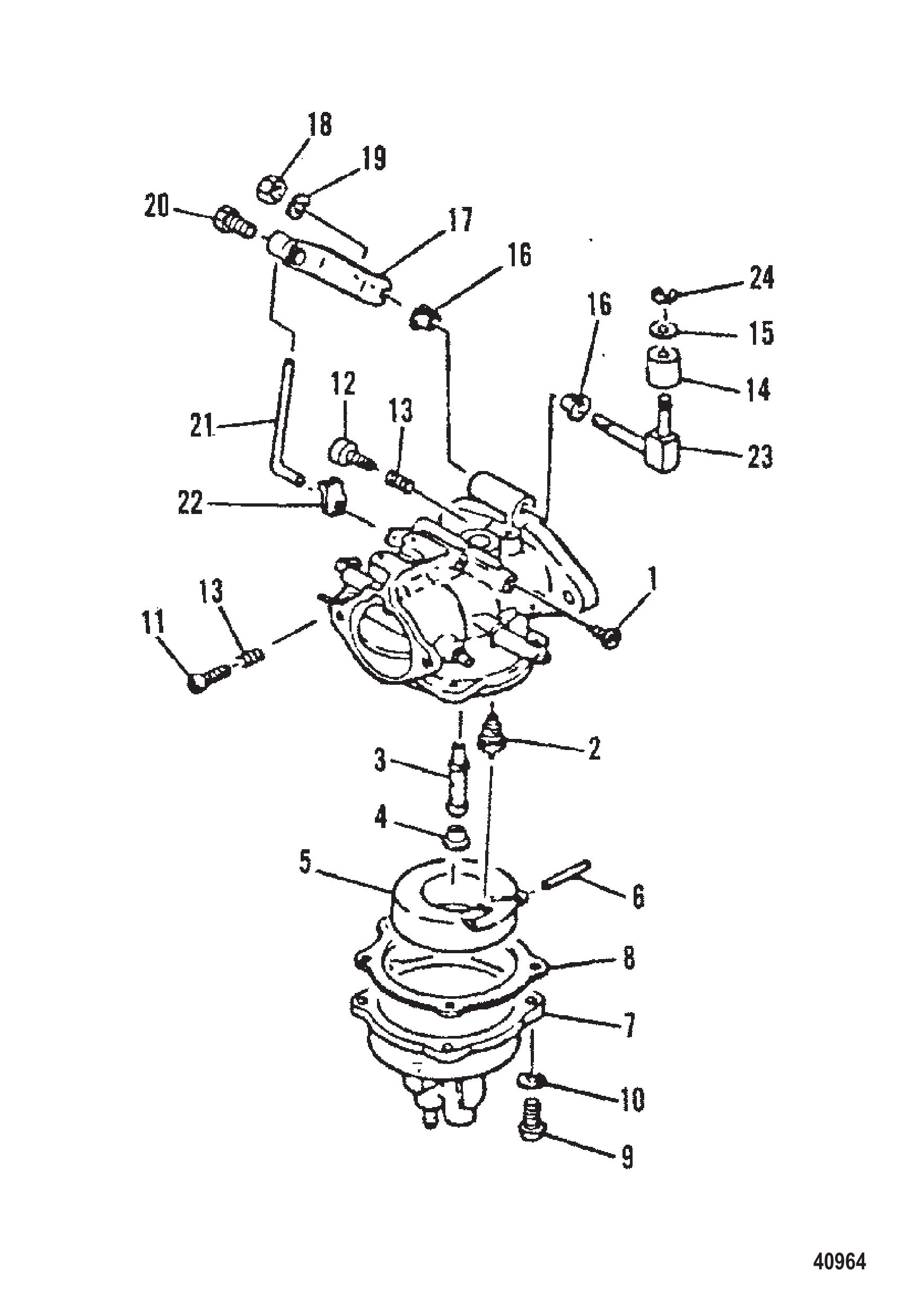

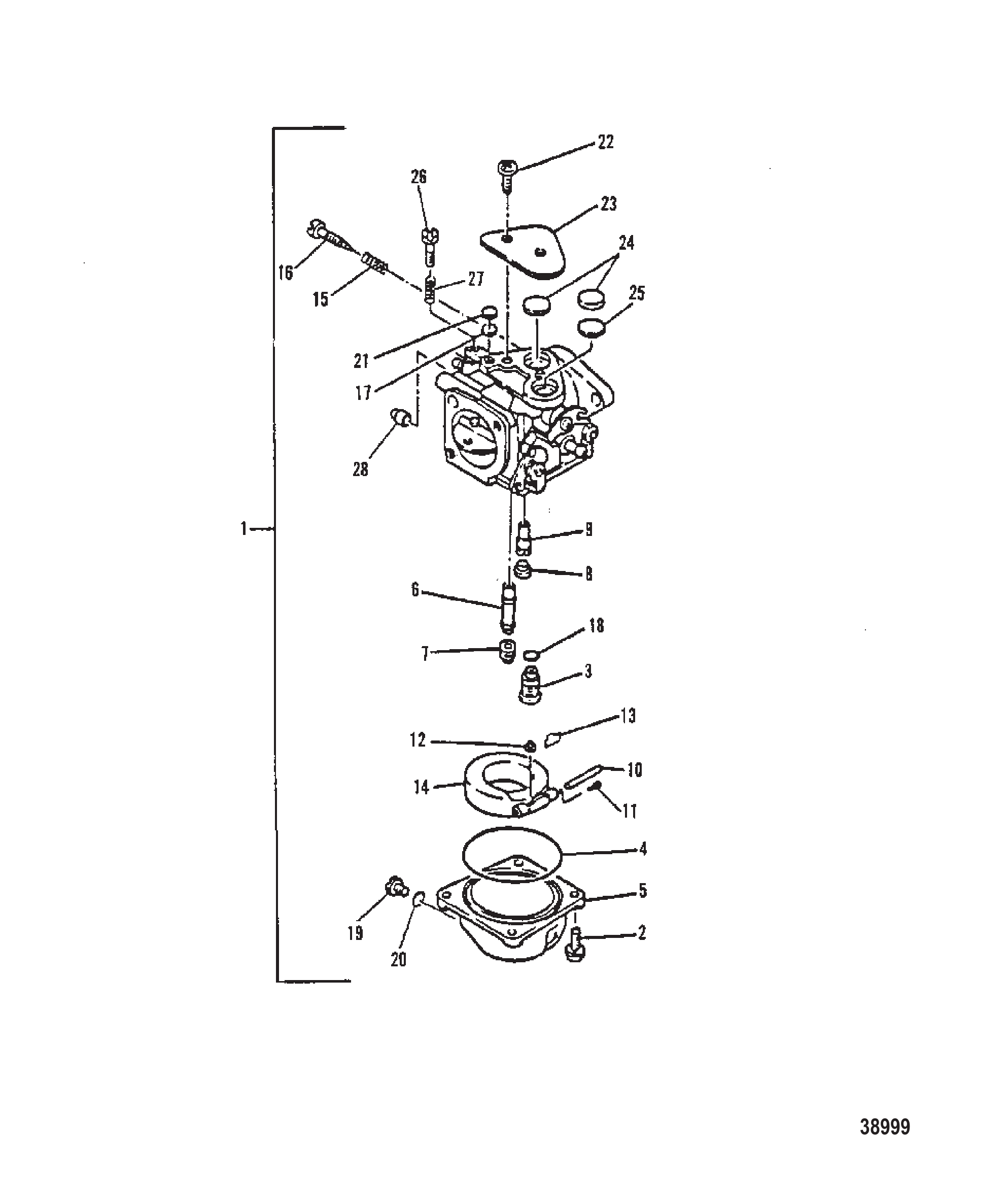

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	7952M	Узел карбюратора	1
1	80578M	Жиклёр холостого хода (#60)	1
2	80593M	Комплект клапана/седла впускного	1
3	80576M	Главный распылитель	1
4	80582M	Главный жиклёр (#140)	1
4	82580M	Главная пластина (#145)	1
5	80591M	Поплавок	1
6	80592M	Ось поплавка	1
6	84765M	Гайка поплавка	1
6	11794M	Штифт	1
7	83200M	Поплавковая камера
8	80590M	Прокладка поплавковой камеры	1
9	82515M	Винт	4
10	82206M	СТОПОРНАЯ ШАЙБА	4
11	82623M	Винт регулировки холостого хода	1
11	83509M	Винт (M4 x 10)	1
12	80573M	Винт	1
13	80575M	Пружина	2
14	84454M	Втулка оси дроссельной заслонки	1
15	82209M	Шайба	1
16	81941M	Втулка оси дроссельной заслонки	2
17	80622M	Рычаг дроссельной заслонки	1
18	82379M	ГАЙКА	1
18	83763M	Гайка	1
19	82208M	Шайба	1
19	82186M	Шайба	1
20	81558M	СТОПОРНЫЙ ВИНТ РЫЧАГА ДРОССЕЛЯ	1
20	83112M	Винт	1
21	83160M	СОЕДИНИТЕЛЬНАЯ ТЯГА РЫЧАГА ДРОССЕЛЯ	1
22	81191M	Кронштейн	1
22	16333	ТЯГА быстросъёмная	1
23	84772M	РЫЧАГ ДРОССЕЛЯ	1
23	811037M	РЫЧАГ ДРОССЕЛЯ	1
24	82328M	СТОПОРНОЕ КОЛЬЦО	1
-	84773M	Ремкомплект карбюратора	1
-	811038M	Ремкомплект карбюратора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

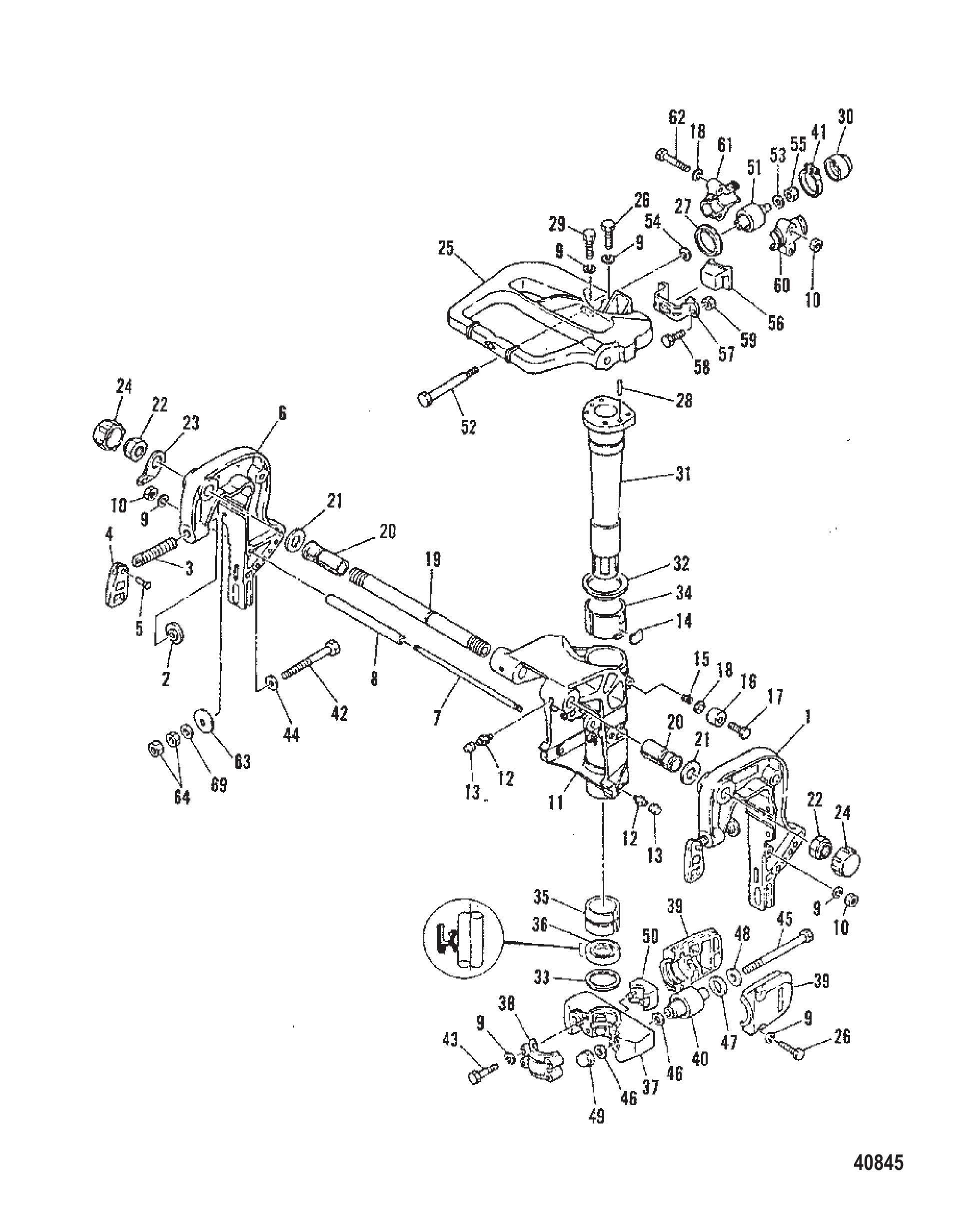

Рис. 3КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9822M	КРОНШТЕЙН ЗАЖИМА (ЛЕВЫЙ БОРТ)	1
2	80638M	Подушка	2
3	83481M	Винт струбцины транца	2
4	11868M	РУКОЯТКА	2
5	81889M	Штифт	2
6	9823M	Кронштейн струбцины правый (правый борт)	1
7	83472M	Шпилька	1
8	19258M	Проставка	1
9	82215M	Стопорная шайба	14
10	82382M	Гайка	4
11	9821M	Кронштейн поворотный	1
12	82369M	Штуцер	4
13	81439M	Колпачок пресс-масленки	4
14	80633M	Пластина фрикционная	1
15	83488M	Пружина	1
16	83490M	Сальник	1
17	43106M	Болт	1
18	82217M	Шайба	5
19	18974M	БОЛТ	1
20	41313M	ВТУЛКА	2
21	81836M	Шайба	2
22	81787M	Гайка	2
22	879172252	Гайка	2
23	19111M	Пластина	1
24	81388M	Колпачок	2
24	811914M	Колпачок	2
24	811914M	Колпачок	2
25	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
25	8M0057160	Кронштейн	1
26	95416M	БОЛТ	6
27	83505M	Уплотнение резиновое	2
28	82368M	Штифт установочный	2
29	814575M	Болт	2
29	82442M	Болт	2
30	83912M	Колпачок	2
31	83907M	Вал	1
32	83482M	Шайба	1
33	83487M	Шайба	1
34	83483M	Втулка	1
35	83485M	Втулка	1
36	83486M	Сальник масляный	1
37	83492M	Корпус нижней резиновой опоры	1
37	83492T	Корпус	1
38	83491M	Корпус нижней резиновой опоры	1
39	83512M	Крышка нижнего крепления	2
40	83914M	Демпфер нижнего крепления	2
40	8M0050006	Опора	2
41	83507M	Хомут	2
41	827148M	Хомут	2
42	84970M	Болт	4
43	82468M	БОЛТ	4
43	85277614	Болт	4
44	814576M	Шайба	8
44	82220M	Шайба	8
45	83510M	Болт	2
46	84429M	Шайба	4
47	81860M	Шайба	2
48	83915M	Шайба	2
49	82397M	ГАЙКА КОРОНЧАТАЯ	2
50	83511M	Демпфер нижнего крепления резиновый	1
51	83910M	Демпфер верхнего крепления	2
51	8M0121495	Опора	2
52	83501M	Болт	2
53	83911M	Шайба	2
54	83504M	Шайба	2
55	84295M	ГАЙКА НЕЙЛОНОВАЯ	2
56	83496M	Демпфер верхнего крепления резиновый	1
57	83497M	Кронштейн	1
58	82405M	Болт	2
59	82389M	Гайка	2
60	83498M	Крышка верхнего резинового крепления	2
61	83499M	Крышка верхнего резинового крепления	2
62	83506M	Болт	4
63	81812M	ШАЙБА	4
64	82395M	Гайка	8

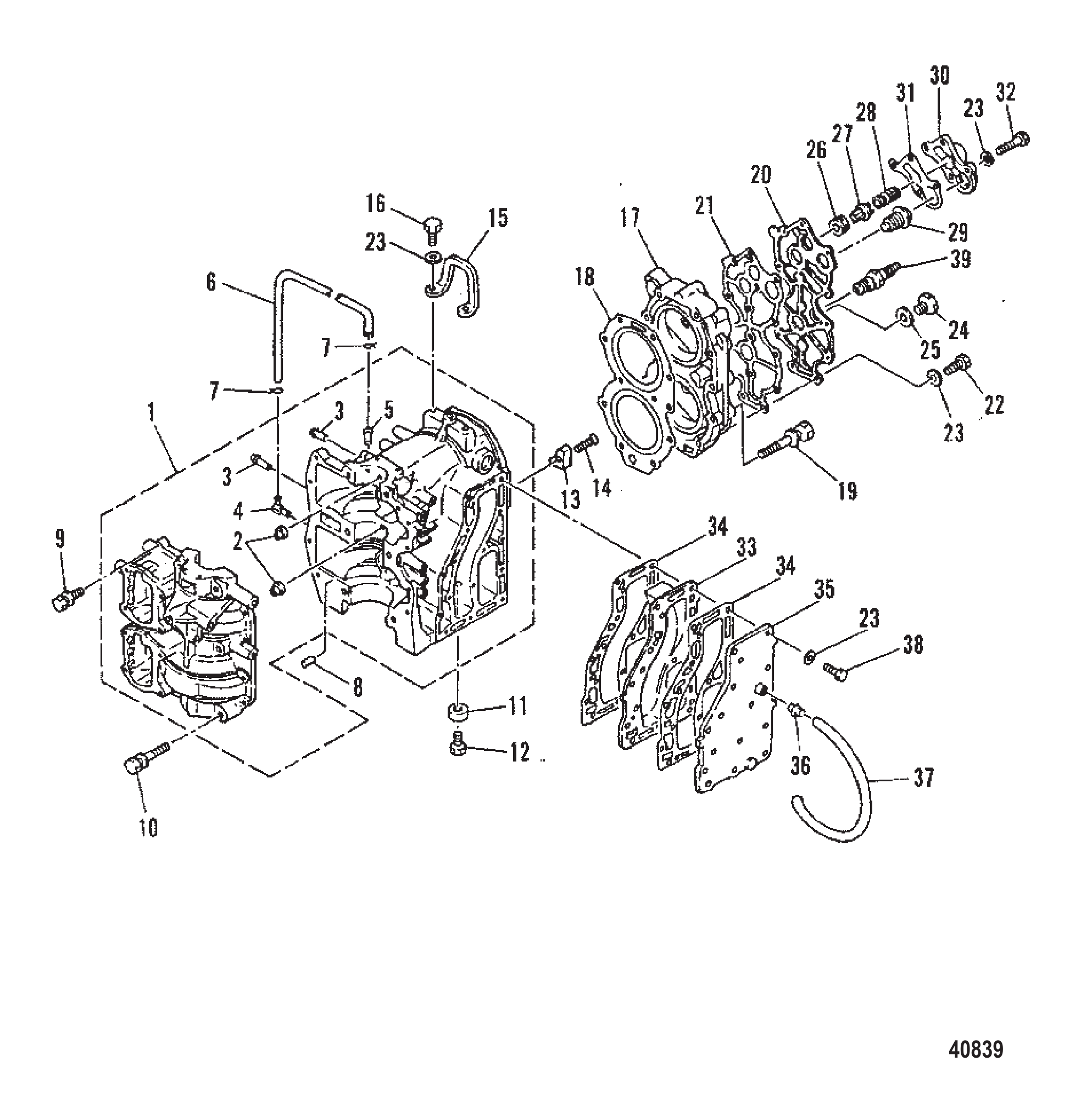

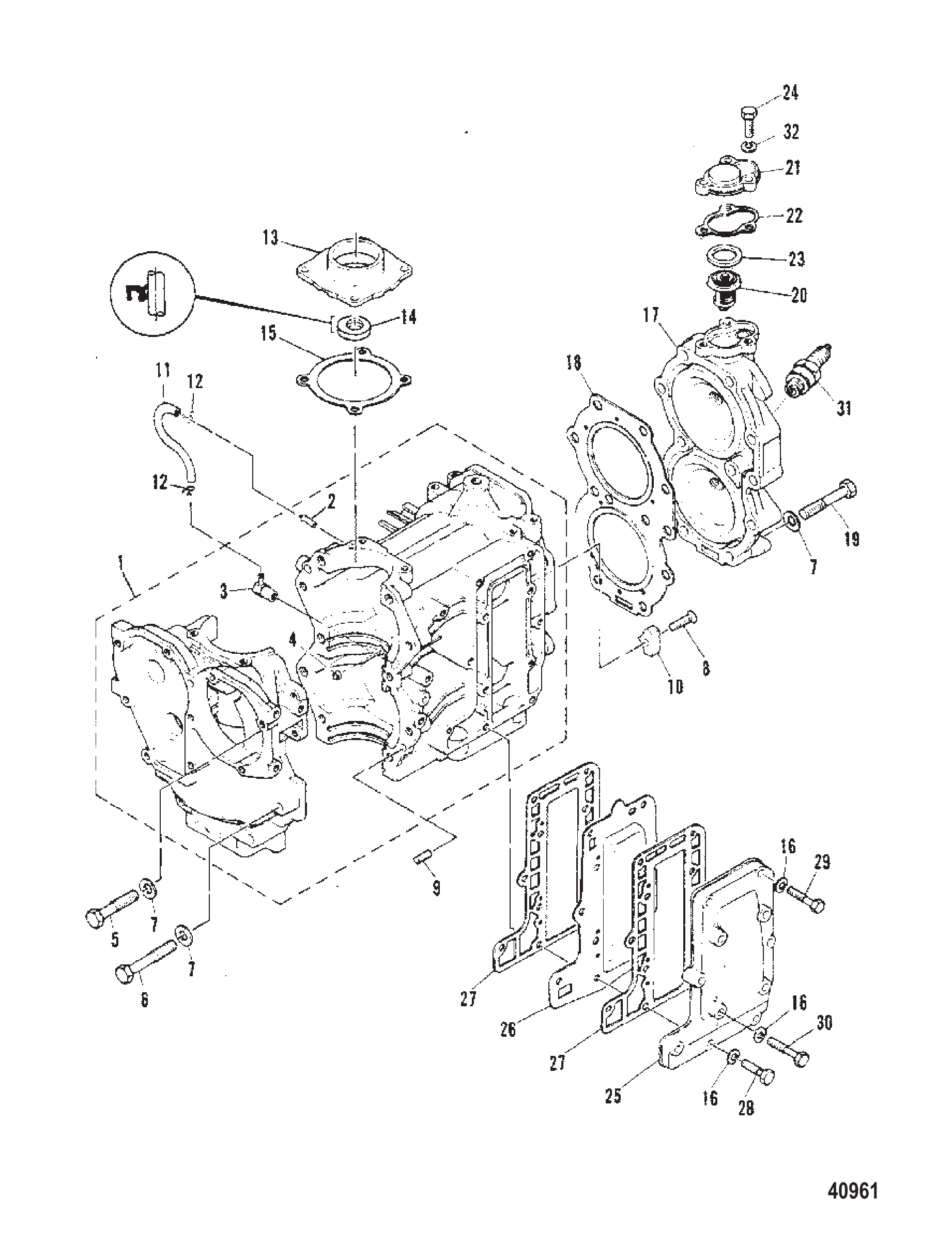

Рис. 4КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	8399M	Картер в сборе	1
1	9369M	Блок цилиндров	1
1	7871M	Картер в сборе	1
2	80122M	Штуцер слива картера	1
3	80727M	Обратный клапан в сборе	1
4	80107M	Клапан	1
5	41885M	Болт	2
5	82406M	БОЛТ С ШАЙБОЙ	2
6	41884M	Болт (M8 x 55)	8
6	8M0101617	Болт	8
6	82408M	БОЛТ	8
7	80564M	ШАЙБА	21
8	95209M	Винт	1
8	82167M	ВИНТ	1
8	95209M	Винт	1
9	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
10	84732M	Анод	1
11	82000M	Шланг	1
11	811045M	Шланг	1
12	82046M	Хомут шланга	2
13	81564M	Корпус сальника (верхний)	1
14	82245M	Сальник коленвала (верхний)	1
15	81565M	Прокладка корпуса сальника	1
16	82199M	ШАЙБА	4
16	82214M	Шайба	4
17	8400M	ГОЛОВКА ЦИЛИНДРА	1
18	81555M	Прокладка головки цилиндра	1
18	81555	Прокладка	1
19	41885M	Болт	11
19	82407M	БОЛТ	11
20	81098M	ТЕРМОСТАТ	1
20	99080M	ТЕРМОСТАТ	1
21	81030M	Крышка термостата	1
22	81031M	Прокладка крышки термостата	1
22	81031	Прокладка	1
23	81835M	ШАЙБА	1
24	83539M	Болт (M6 x 20)	3
24	84058M	Болт (M6 x 20)	3
25	81569M	Крышка выпускная наружная	1
26	81568M	Крышка выпускная внутренняя	1
27	81570M	Прокладка выпускной крышки	2
27	81570	Прокладка	2
28	82453M	Болт	1
28	82405M	Болт	1
28	84239M	БОЛТ	1
28	82405M	Болт	1
29	96293M	Болт	4
29	83285M	БОЛТ	4
29	84488M	БОЛТ	4
29	83285M	БОЛТ	4
30	92523M	БОЛТ	6
30	83285M	БОЛТ	6
31	82371M	СВЕЧА ЗАЖИГАНИЯ B-7HS (NGK)	2
31	8M0114739	SP B7HS-82 @4 Mercury / Quicksilver	2
32	82197M	ШАЙБА	3
32	82212M	Стопорная шайба	3
-	96586M	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (СМ. ПРИМЕЧАНИЕ)	1
-	18969M	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
-	92574M	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (СМ. ПРИМЕЧАНИЕ)	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

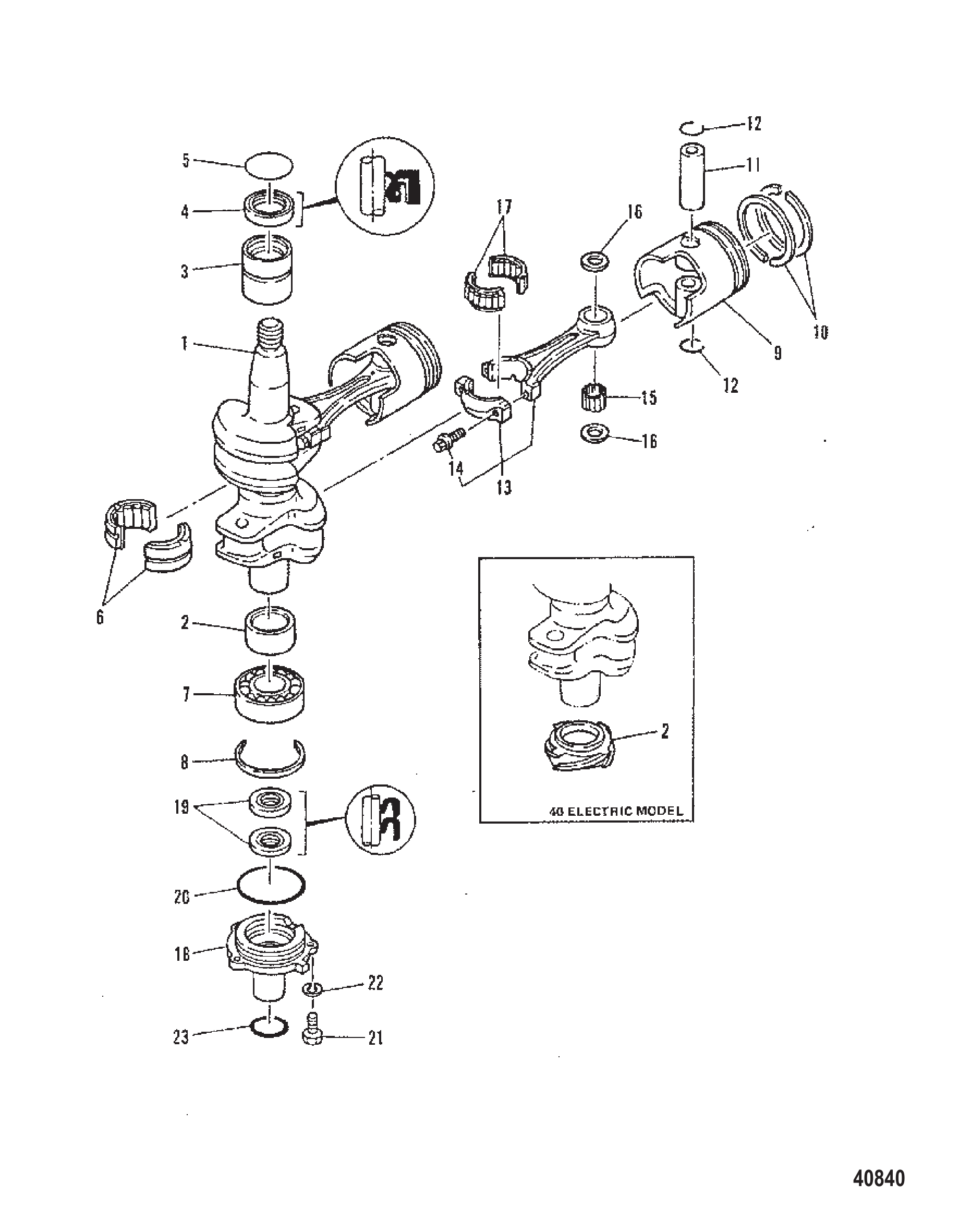

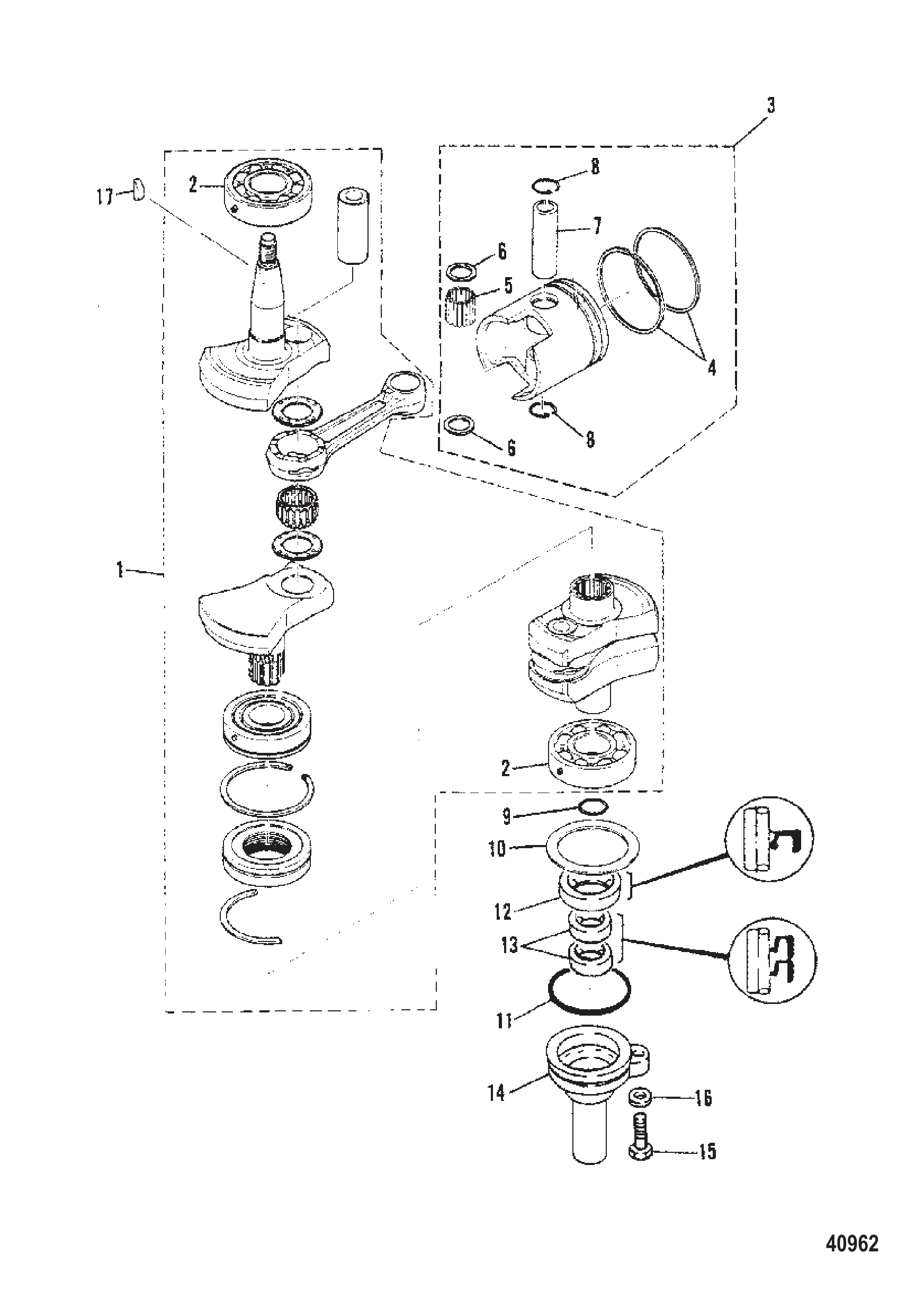

Рис. 5КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9245M	Коленчатый вал в сборе	1
1	6849M	Коленчатый вал в сборе	1
1	9245M	Коленчатый вал в сборе	1
2	82307M	Подшипник коленчатого вала	2
2	82307T	Подшипник шариковый	2
3	8375M	Поршень в сборе (STD)	2
3	8376M	Поршень в сборе (1-й ремонтный 0.S. 67.25 MM)	AR
3	8377M	Поршень в сборе	AR
4	81095M	Комплект колец поршня (STD)	2
4	81095T	Комплект поршневых колец	2
4	81096M	Комплект колец поршня (1-й ремонтный 0.S. 67.25 MM)	AR
4	81096T	Комплект поршневых колец	AR
4	81097M	Комплект колец поршня (2-й ремонтный O.S. 67.50 MM)	AR
4	81097T	Комплект поршневых колец	AR
5	84452M	Подшипник игольчатый	62
6	81829M	Шайба подшипника шатуна	4
7	80565M	Палец поршневой	2
8	82345M	Кольцо стопорное	4
9	82268M	Кольцо уплотнительное коленчатого вала к приводному валу	1
10	81842M	Проставка внутреннего подшипника	1
11	84751M	Кольцо уплотнительное корпуса сальника	1
11	84089M	Уплотнительное кольцо	1
12	43111M	Сальник масляный большой	1
12	84752M	Сальник масляный большой	1
12	84752M	Сальник масляный большой	1
13	83347M	Сальник масляный малый	2
14	84753M	Корпус сальника (нижний)	1
14	8M0059029	Корпус	1
15	94526M	Болт	1
15	82453M	Болт	1
15	82405M	Болт	1
16	82214M	Шайба	1
17	81914M	ШПОНКА	1
17	8M0057164	ШПОНКА @2	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

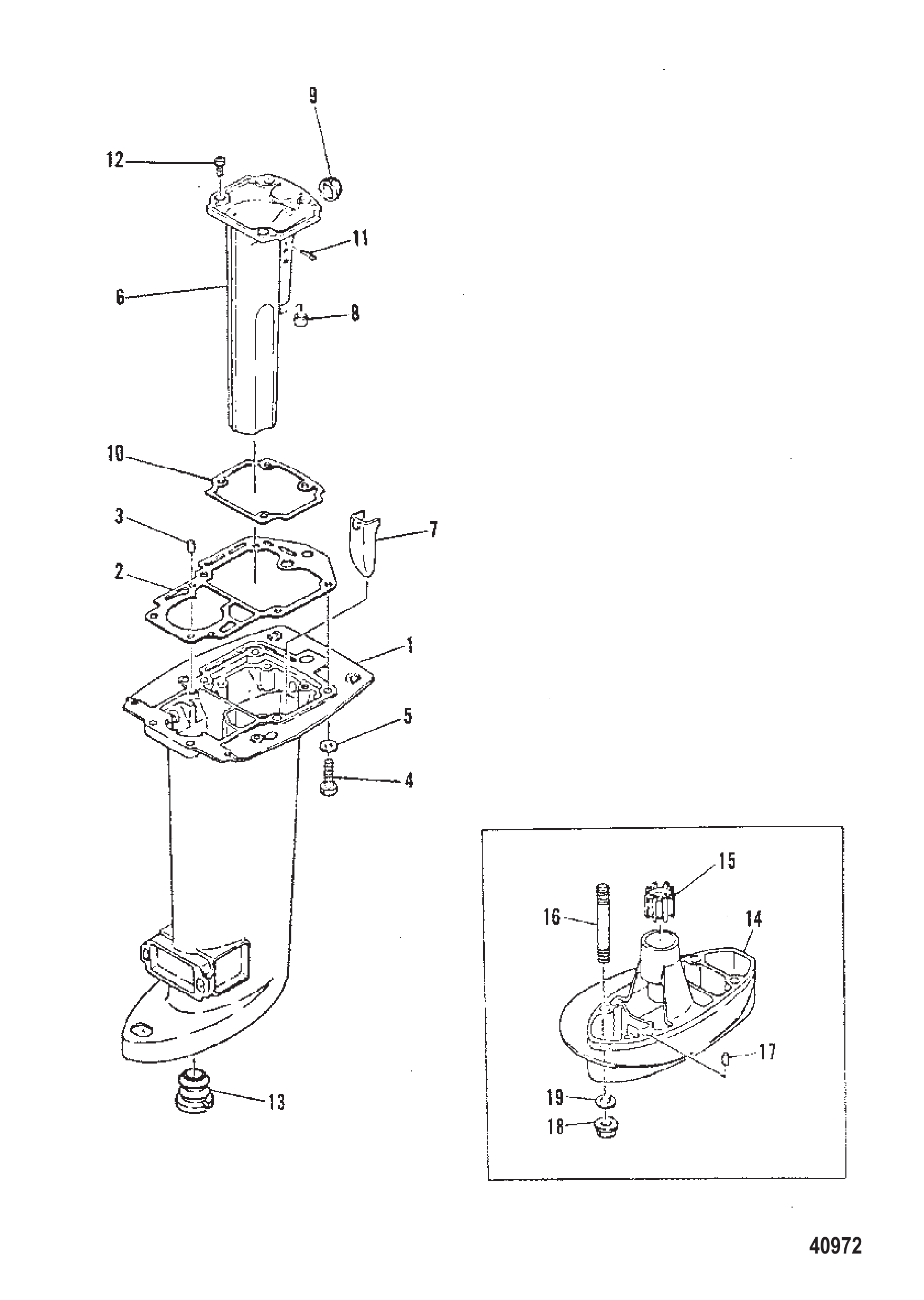

Рис. 6КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9244M	КОРПУС ВАЛА ПРИВОДА	1
1	7842M	КОРПУС ВАЛА ПРИВОДА	1
1	7843M	КОРПУС ВАЛА ПРИВОДА	1
2	84775M	ПРОКЛАДКА	1
2	84775	Прокладка	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	82465M	Болт	6
4	95416M	БОЛТ	6
5	82217M	Шайба	6
6	83306M	КОЛЛЕКТОР	1
7	84776M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
7	84777M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
8	81574M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
9	81572M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	81573M	Прокладка выпускного коллектора	1
10	826991M	Прокладка	1
11	82131M	ШПЛИНТ	1
11	82132M	ШПЛИНТ	1
12	83870M	Винт	4
13	43114M	Сальник	1
14	84783M	Удлинитель (сверхдлинный вал)	1
15	84784M	Втулка	1
16	84785M	Шпилька	4
17	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
18	84786M	Гайка	4
19	82220M	Шайба	4
-	41899M	Комплект прокладок редуктора	1
-	84828M	Комплект прокладок редуктора	1
-	41899M	Комплект прокладок редуктора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

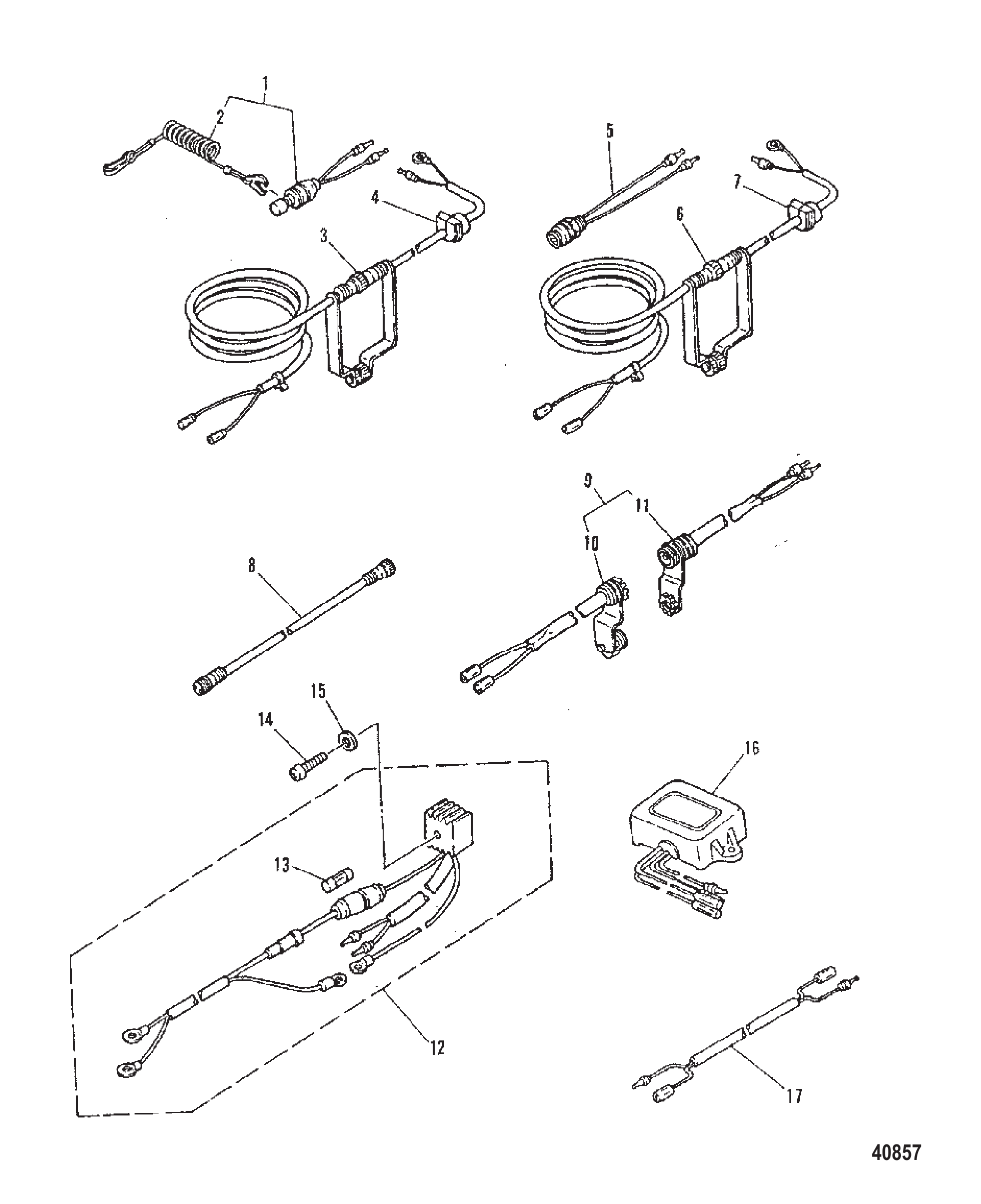

Рис. 7ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ) ELECTRICAL (KILL SWITCH ASSEMBLY)

REF	Номер детали	Наименование	Кол-во
1	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
1	97765M	Выключатель стоп в сборе	1
2	97756M	Упор	1
3	93053M	ВЫКЛЮЧАТЕЛЬ ОСТАНОВКИ ПРИ ПОДЪЁМЕ	1
4	94536M	ВТУЛКА	1
5	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
6	93053M	ВЫКЛЮЧАТЕЛЬ ОСТАНОВКИ ПРИ ПОДЪЁМЕ	1
7	94536M	ВТУЛКА	1
8	84959M	Удлинитель (2 м) для выключателя стоп	1
9	84124M	РАЗЪЕМ	1
10	99051M	РАЗЪЕМ	1
11	99052M	РАЗЪЕМ	1
12	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
12	8M0060278	ВЫПРЯМИТЕЛЬ	1
13	81522M	ПРЕДОХРАНИТЕЛЬ	1
14	82521M	Винт	1
14	83108M	ВИНТ	1
15	82211M	Шайба	1
16	84125M	Регулятор напряжения в сборе	1
16	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
17	14773M	Провод	1

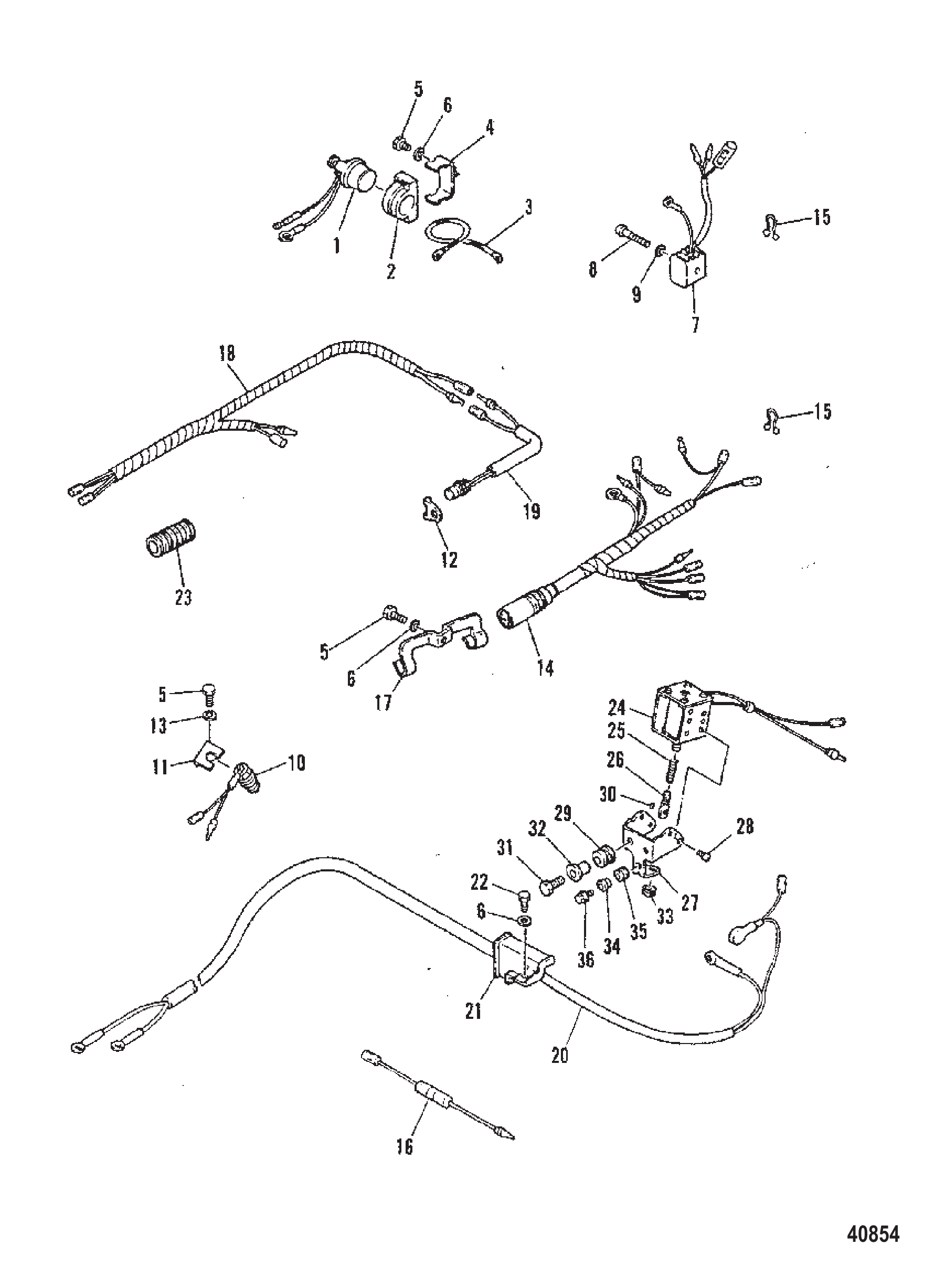

Рис. 8ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ РЕЛЕ СТАРТЕРА) ELECTRICAL (STARTER RELAY ASSEMBLY)

REF	Номер детали	Наименование	Кол-во
1	95642M	СОЛЕНОИД	1
1	825096T01	СОЛЕНОИД СТАРТЕРА	1
2	814992M	Кронштейн	1
3	814993M	Провод	1
4	814994M	Пластина	1
5	84247M	Болт	3
5	826957M	Болт	3
6	82214M	Шайба	3
7	814995M	Выпрямитель	1
8	82521M	Винт	1
8	83108M	ВИНТ	1
9	82211M	Шайба	1
10	97684M	Выключатель нейтрали в сборе	1
11	97683M	Кронштейн	1
12	815004M	Пластина	1
13	82212M	Стопорная шайба	1
14	814996M	Жгут проводов в сборе	1
15	814997M	Хомут	3
16	814998M	Провод	1
17	814999M	Кронштейн	1
18	815001M	Удлинитель	1
19	815003M	Термовыключатель	1
20	815000M	Жгут проводов в сборе	1
21	97066M	Хомут	1
22	813477M	БОЛТ	1
22	91772M	Болт	1
23	815002M	Изолятор	1
24	97685M	Соленоид в сборе	1
24	97685T	Соленоид	1
25	84701M	Тяга троса	1
26	84702M	Крюк тяги троса	1
27	97686M	Кронштейн соленоида	1
28	17661M	Винт	4
29	93114M	Демпфер	2
29	881304	Втулка уплотнительная	2
30	82258M	Кольцо уплотнительное	1
31	82405M	Болт	2
32	82851M	Втулка	2
32	804344003	Втулка	2
33	82060M	Втулка уплотнительная	1
34	97688M	Втулка	1
35	97687M	Втулка уплотнительная	1
36	91686M	Болт	1

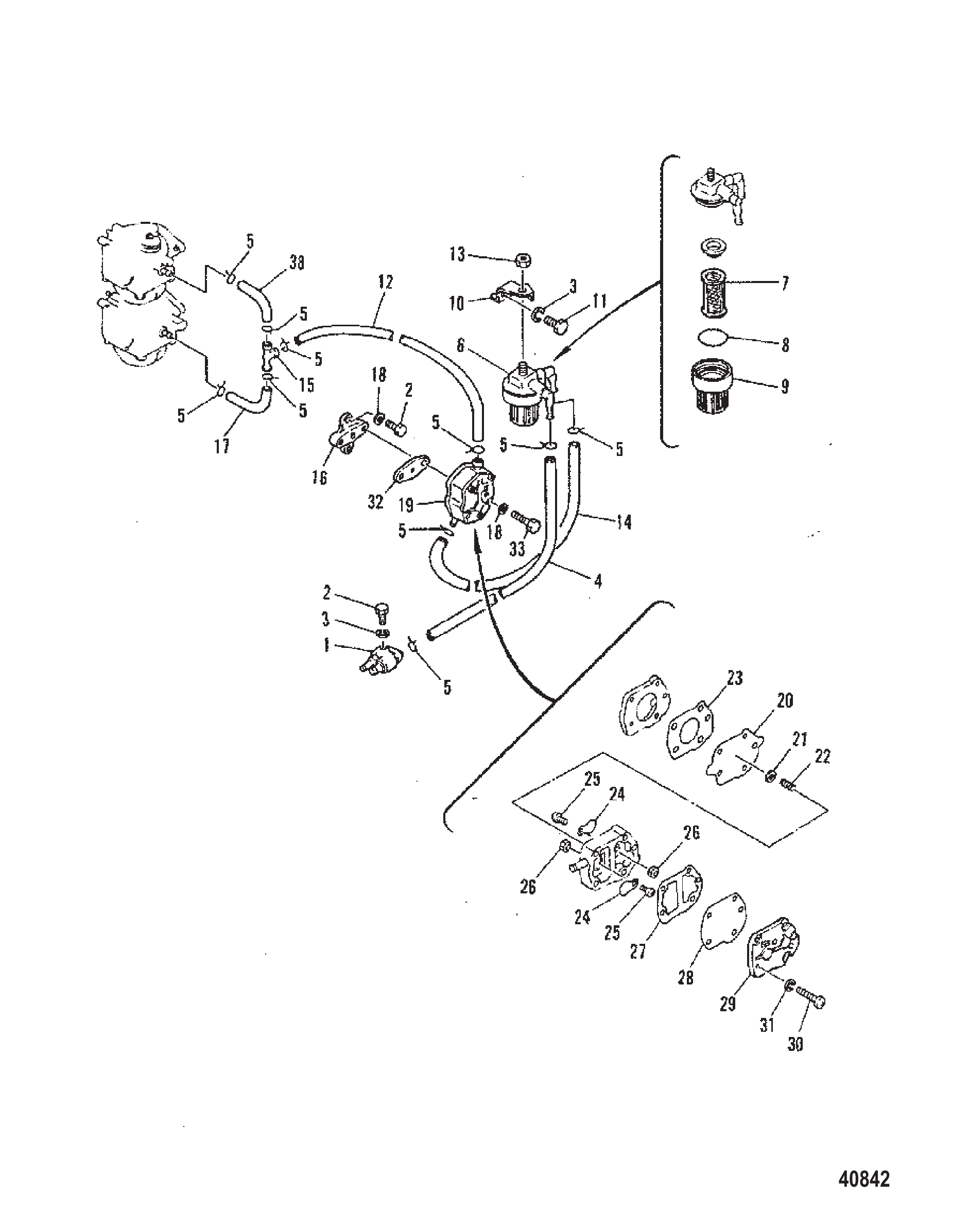

Рис. 9ТОПЛИВНЫЙ НАСОС, ШЛАНГИ И ФИЛЬТР FUEL PUMP, LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	83539M	Болт (M6 x 20)	3
2	84058M	Болт (M6 x 20)	3
3	82214M	Шайба	2
4	82012M	Шланг	1
5	82047M	Хомут	10
6	11931M	ФИЛЬТР В СБОРЕ	1
6	826964T	Фильтр топливный	1
6	826964M	Фильтр в сборе	1
6	826964T	Фильтр топливный	1
7	11934M	ФИЛЬТР	1
7	826965T	Фильтр топливный	1
7	826965M	Фильтр	1
7	826965T	Фильтр топливный	1
8	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	826966M	Уплотнительное кольцо	1
8	826966T	Уплотнительное кольцо	1
9	11935M	СТАКАН ФИЛЬТРА	1
9	826967M	Стакан	1
10	814568M	Кронштейн	1
11	84247M	Болт	1
11	826957M	Болт	1
12	82012M	Шланг	1
13	82382M	Гайка	1
14	11841M	Шланг	1
14	82012M	Шланг	1
14	82012M	Шланг	1
15	97083M	Тройник	1
16	814569M	Кронштейн	1
17	82012M	Шланг	2
18	82214M	Шайба	4
19	43113M	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
19	43113T	ТОПЛИВНЫЙ НАСОС	1
20	80606M	Диафрагма	1
21	80611M	Пластина	1
22	80610M	Пружина	1
23	80613M	Прокладка	1
23	80613	Прокладка	1
24	41888M	Клапан обратный	2
25	41889M	Винт (M3 x 5)	2
26	82537M	Гайка	2
27	80614M	Прокладка	1
27	80614	Прокладка	1
28	84141M	Диафрагма	1
29	80607M	Крышка	1
30	82522M	Винт	3
31	82208M	Шайба	3
31	82186M	Шайба	3
32	80757M	Прокладка топливного насоса к картеру	2
32	80757	Прокладка	2
33	82428M	Болт	2
33	827043M	Болт	2
-	814556M	Комплект прокладок головки блока цилиндров	1

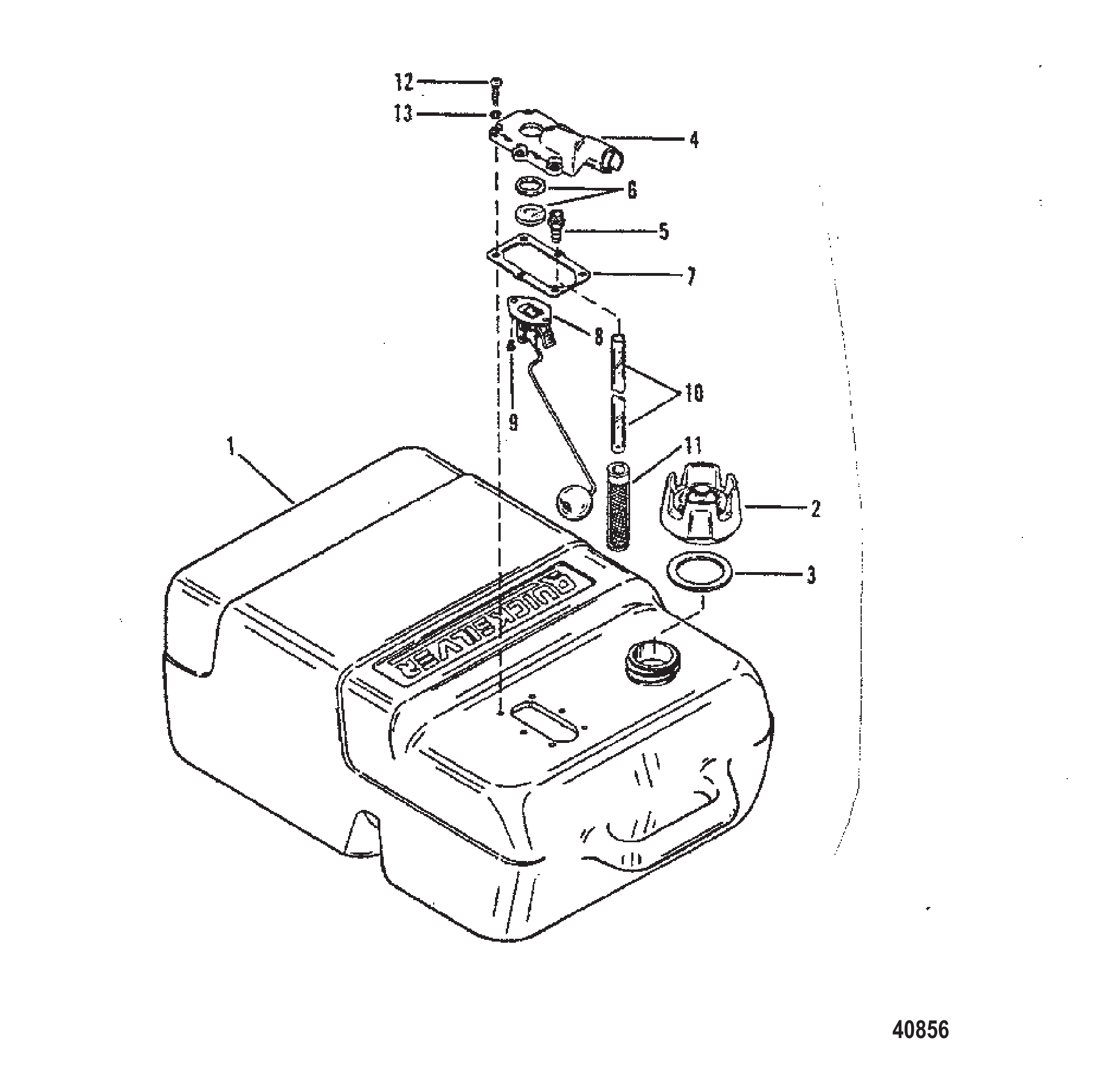

Рис. 10ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЙ ШЛАНГ (ПЛАСТИК) FUEL TANK AND FUEL LINE (PLASTIC)

REF	Номер детали	Наименование	Кол-во
1	812410A1	Топливный бак в сборе	1
2	816976A1	Крышка топливная в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	816977	Прокладка крышки топливного бака	1
3	8169771	Прокладка крышки топливного бака	1
4	17792A1	Корпус заборника в сборе	1
5	18030	ПЕРЕХОДНИК	1
5	826178	Разъём	1
6	98542A1	Окно в сборе	1
7	18026	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
8	17971A2	ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ	1
9	62568	Винт (#10-16 x .375)	2
10	18028	ШЛАНГ	1
10	8M0175544	Комплект топливного разъёма 3.2	1
11	18029	ФИЛЬТР	1
11	823534	Сетка топливного фильтра	1
12	18027	ВИНТ (.190-24) КОРПУСА ЗАБОРНИКА	6
13	29070	ШАЙБА	6

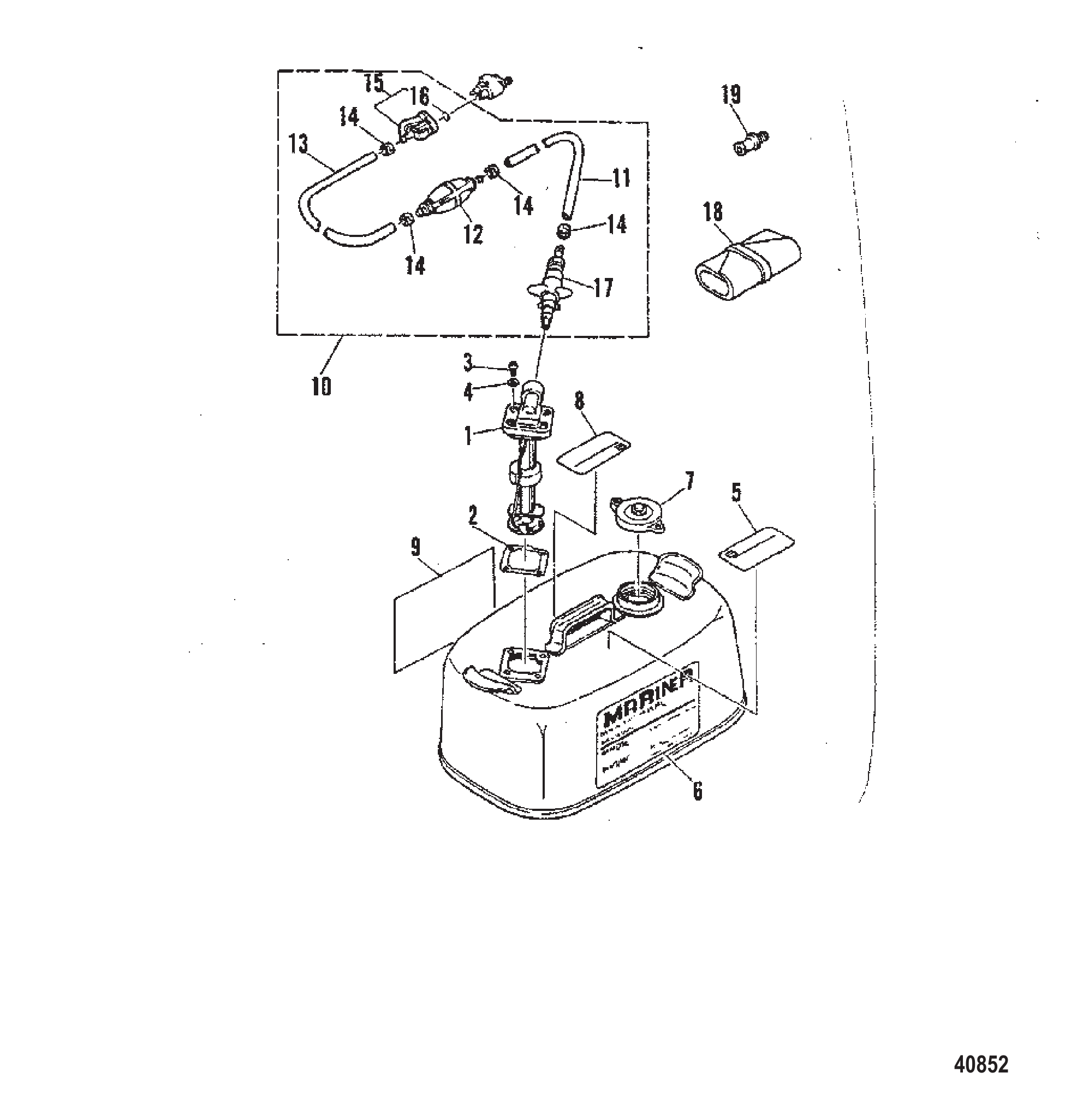

Рис. 11ТОПЛИВНЫЙ БАК И ШЛАНГ (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ) FUEL TANK AND LINE (ORIGINAL EQUIPMENT)

REF	Номер детали	Наименование	Кол-во
1	95499M	Измеритель топлива в сборе	1
2	95500M	Прокладка топливомера в сборе	1
3	95502M	Винт	4
4	95501M	Сальник	4
5	95489M	Наклейка верхняя (английский)	1
6	14617M	Наклейка	1
7	18962M	Крышка топливного бака	1
8	95503M	Наклейка верхняя (французский)	1
9	95504M	Наклейка боковая (французский)	1
10	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
10	877683Q12	Топливный шланг в сборе (12 футов)	1
11	16571M	Шланг	1
12	17149M	Груша подкачки	1
12	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
13	16571M	Шланг	1
14	18855M	ХОМУТ ШЛАНГА	4
14	16574M	ХОМУТ ШЛАНГА	4
15	16609M	ТОПЛИВНЫЙ РАЗЪЕМ (СТОРОНА ДВИГАТЕЛЯ)	1
15	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
16	82789M	Уплотнительное кольцо	1
17	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
17	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
18	81669M	Набор инструментов	1
18	803581	Набор инструментов	1
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1

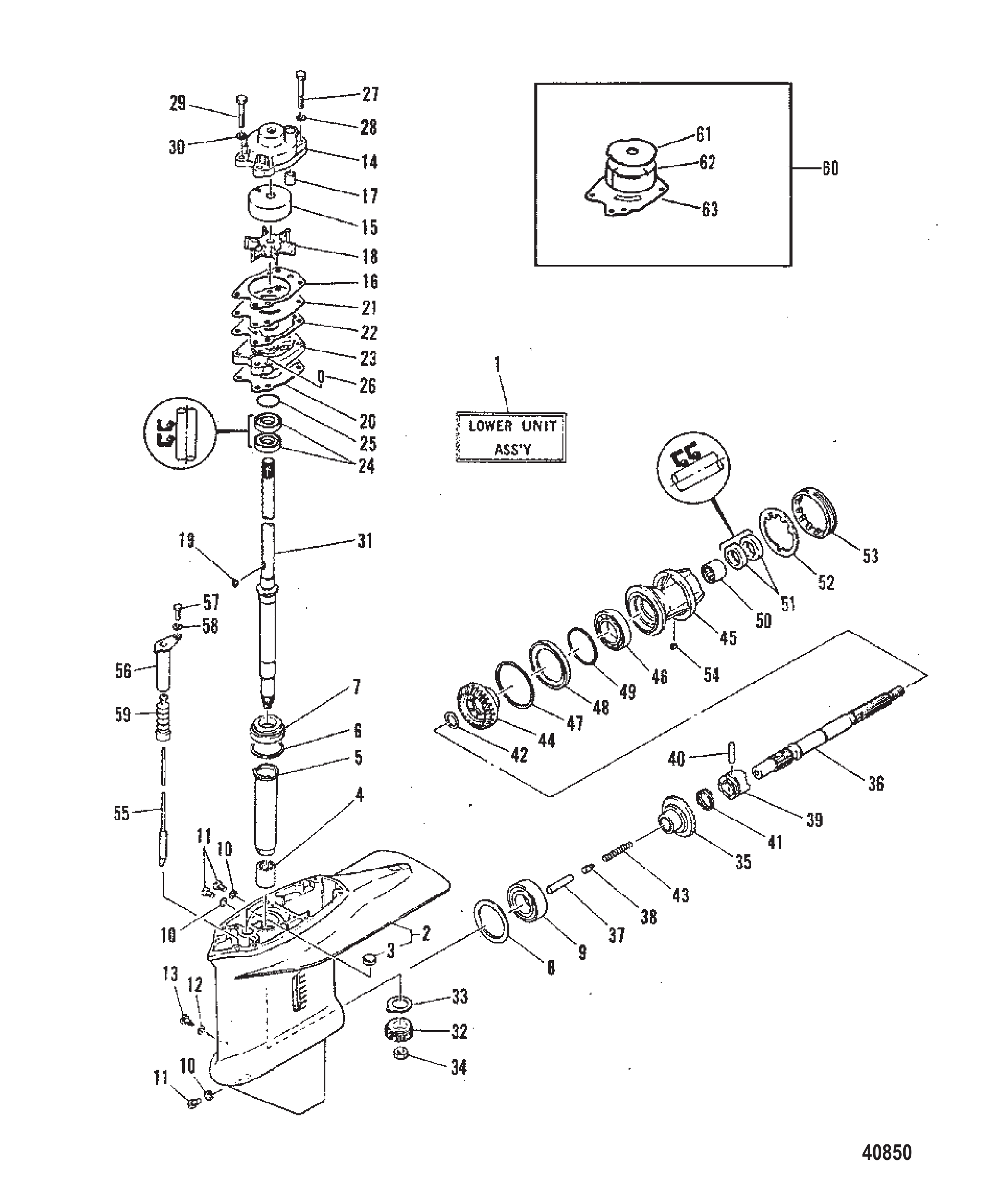

Рис. 12СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9680M	Корпус редуктора в сборе (короткий)	1
1	9681M	Корпус редуктора в сборе (длинный)	1
2	9573M	Корпус редуктора в сборе	1
3	83857M	ПРОБКА	1
4	82316M	Подшипник игольчатый	1
4	82316T	Подшипник	1
5	83868M	Втулка приводного вала	1
6	19148M	Регулировочная шайба ведущей шестерни (0.10ММ)	AR
6	81469M	Шайба регулировочная шестерни привода (0.12 ММ)	AR
6	19148002	Регулировочная шайба @5	AR
6	19149M	Регулировочная шайба ведущей шестерни (0.15ММ)	AR
6	19150M	Регулировочная шайба ведущей шестерни (0.18ММ)	AR
6	19151M	Регулировочная шайба ведущей шестерни (0.30ММ)	AR
6	19148004	Регулировочная шайба @5	AR
6	19152M	Регулировочная шайба ведущей шестерни (0.40ММ)	AR
6	19153M	Регулировочная шайба ведущей шестерни (0.50ММ)	AR
7	98933M	Подшипник конический роликовый	1
7	82319T	Подшипник	1
8	19154M	Регулировочная шайба передней шестерни (0.10ММ)	AR
8	19155M	Регулировочная шайба передней шестерни (0.12ММ)	AR
8	19148003	Регулировочная шайба @5	AR
8	19156M	Регулировочная шайба передней шестерни (0.15ММ)	AR
8	19157M	Регулировочная шайба передней шестерни (0.18ММ)	AR
8	19158M	Регулировочная шайба	AR
8	19159M	Регулировочная шайба передней шестерни (0.40ММ)	AR
8	81460M	Шайба регулировочная шестерни переднего хода (0.50 ММ)	AR
9	82320M	Подшипник роликовый конический	1
9	82320T	Подшипник	1
10	81987M	ПРОКЛАДКА	3
10	81987	Прокладка	3
11	81924M	ПРОБКА	3
12	95610M	Прокладка	1
12	95610	Прокладка	1
13	83392M	ВИНТ	1
14	83396M	Крышка водяного насоса	1
15	83403M	Вставка	1
16	83398M	Прокладка водяного насоса	1
16	83398	Прокладка	1
17	81426M	Сальник	1
18	99971M	Крыльчатка	1
19	83444M	Шпонка водяного насоса	1
20	83865M	Прокладка водяного насоса	1
20	83865	Прокладка	1
21	83400M	Пластина опорная	1
22	83399M	Прокладка водяного насоса	1
22	83399	Прокладка @2	1
23	83864M	Основание водяного насоса	1
23	8M0070508	Водяной насос	1
24	82233M	Сальник масляный	2
24	854017	Сальник масляный	2
25	82275M	Кольцо уплотнительное	1
26	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
27	84057M	Болт	2
28	82217M	Шайба	2
29	82468M	БОЛТ	2
29	85277614	Болт	2
30	82217M	Шайба	2
31	83866M	Вал приводной (короткий)	1
31	83867M	Вал приводной (длинный)	1
32	83869M	Шестерня ведущая	1
32	83869T	Ведущая шестерня	1
33	81455M	Подшипник упорный	1
34	81772M	Гайка ведущей шестерни	1
35	83877M	Шестерня переднего хода	1
35	83877T	Шестерня	1
36	94531M	Вал гребной	2
37	83419M	Толкатель кулачковый	1
38	81475M	Муфта переключения	1
39	81473M	Муфта скользящая	1
39	81473T	Муфта сцепления	1
40	81903M	Палец крестовый	1
41	81474M	Кольцо пальца крестового	1
42	81837M	Шайба	1
43	83429M	Пружина нажимная	1
44	83879M	Шестерня заднего хода	1
44	83879T	Шестерня	1
45	83880M	ОБОЙМА ПОДШИПНИКА	1
45	8M0121494	Корпус	1
46	82296M	ПОДШИПНИК ШАРИКОВЫЙ	1
46	82296T	Шарикоподшипник	1
47	19160M	Регулировочная шайба шестерни заднего хода (0.10 мм)	AR
47	81464M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.12 ММ)	AR
47	19163002	Регулировочная шайба @5	AR
47	19161M	Регулировочная шайба шестерни заднего хода (0.15 мм)	AR
47	19162M	Регулировочная шайба шестерни заднего хода (0.18 мм)	AR
47	19163M	Шайба регулировочная (0.30ММ)	AR
47	19163001	Регулировочная шайба @5	AR
47	19164M	Регулировочная шайба шестерни заднего хода (0.40 мм)	AR
47	19165M	Шайба	AR
48	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	1
49	82289M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
50	82317M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	82233M	Сальник масляный	2
51	854017	Сальник масляный	2
52	81877M	ШАЙБА СТОПОРНАЯ	1
53	81450M	ГАЙКА	1
53	8M0059031	Гайка	1
54	81916M	ШПОНКА	1
55	83881M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ ВАЛ)	1
55	83882M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ ВАЛ)	1
56	83883M	ВТУЛКА КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
57	82451M	БОЛТ	1
57	82423M	БОЛТ	1
58	82214M	Шайба	1
59	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
60	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
61	83449M	ВСТАВКА	1
62	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
63	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
-	94533M	Комплект прокладок нижнего узла	1
-	84363M	Ремкомплект	1
-	84363T	Ремкомплект	1

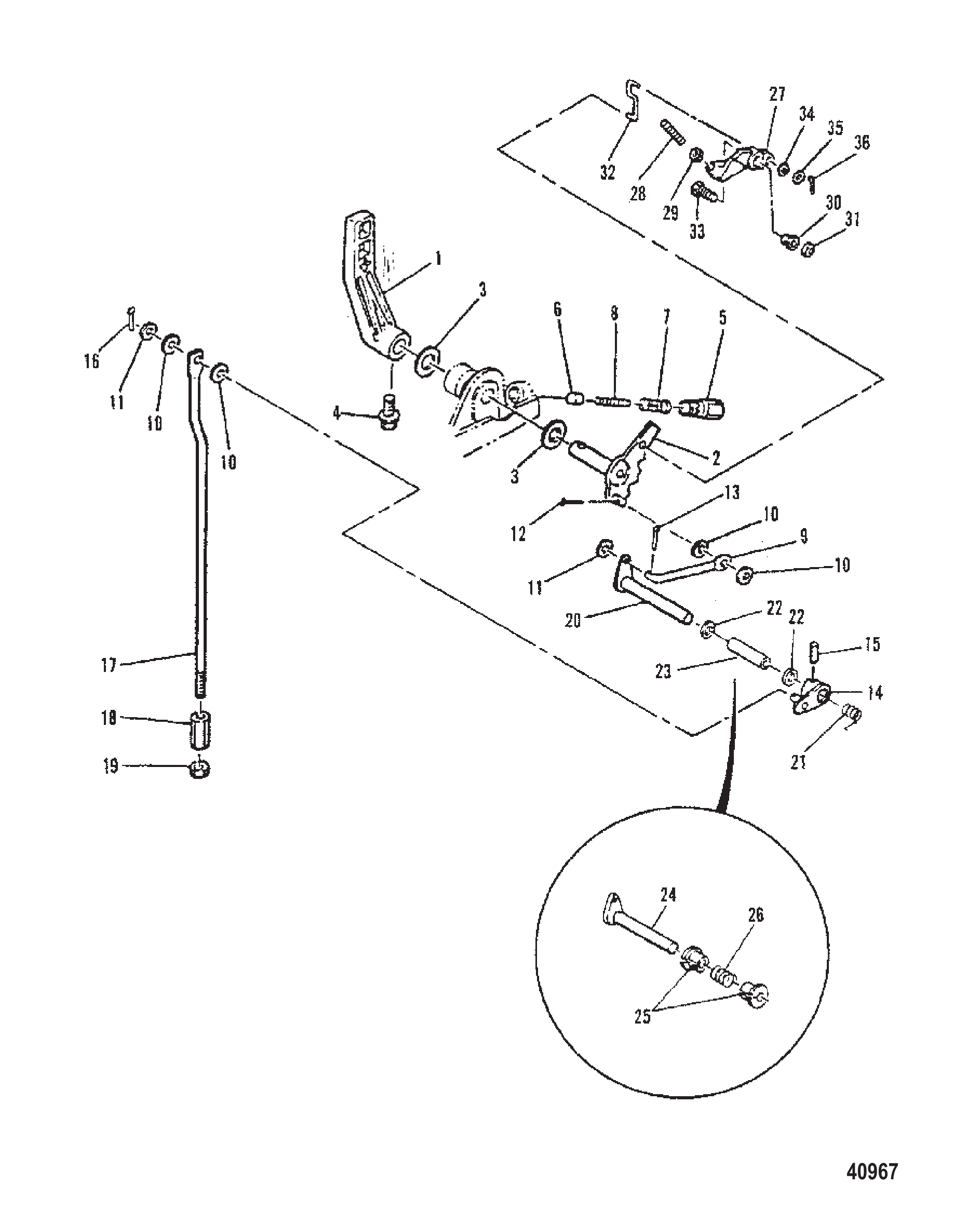

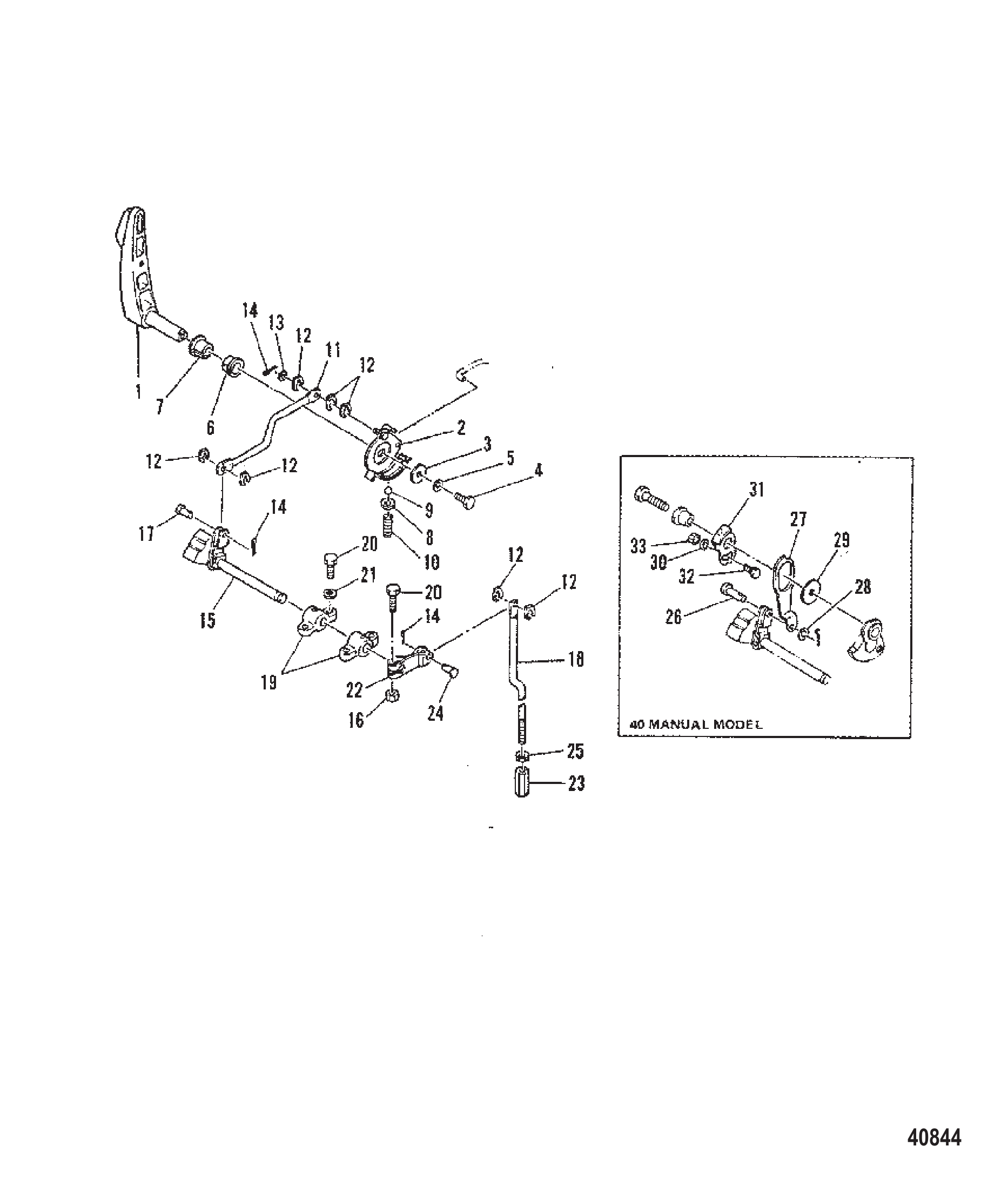

Рис. 13МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	84865M	РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
2	84653M	ВАЛ КУЛАЧКОВЫЙ	1
3	81851M	ШАЙБА	2
4	84830M	Болт	1
5	84459M	ФИКСАТОР ФИКСАЦИИ ПЕРЕКЛЮЧЕНИЯ	1
6	84460M	ПЛУНЖЕР КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
7	84461M	ПРУЖИНА СЖАТИЯ	1
8	84462M	ПРУЖИНА СЖАТИЯ	1
9	81595M	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
10	81843M	ШАЙБА	4
11	82211M	Шайба	2
12	82125M	Шплинт	1
13	82124M	ШПЛИНТ	1
13	16189	Шплинт	1
13	82125M	Шплинт	1
14	84867M	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
15	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
16	82127M	ШПЛИНТ	1
17	81596M	ТЯГА ПЕРЕКЛЮЧЕНИЯ ВЕРХНЯЯ	1
18	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
19	81767M	ГАЙКА	1
20	97139M	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
21	97140M	ПРУЖИНА	1
22	81846M	ШАЙБА	2
23	97142M	ВТУЛКА	1
24	84866M	Рычаг тяги переключения	1
25	81946M	Втулка	2
26	82108M	Пружина натяжения	1
27	91648M	РЫЧАГ	1
28	41883M	Шпилька	1
29	82378M	Гайка	1
29	82388M	Гайка (M5)	1
30	83310M	Втулка	1
31	81969M	Шайба	1
32	91650M	Тяга	1
33	83539M	Болт (M6 x 20)	1
33	84058M	Болт (M6 x 20)	1
34	81865M	Шайба волнистая	2
35	82196M	ШАЙБА	2
35	82211M	Шайба	2
36	82125M	Шплинт	2

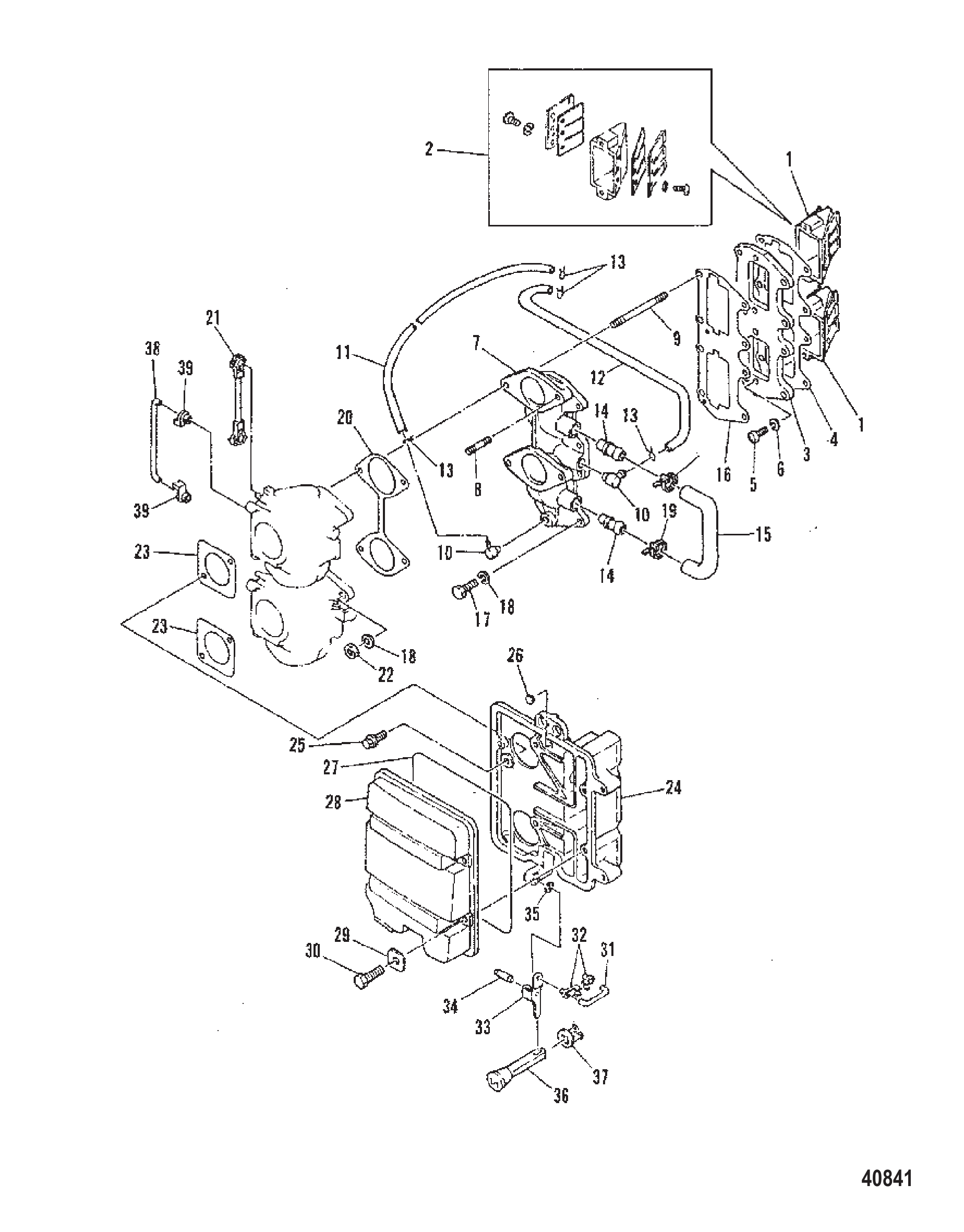

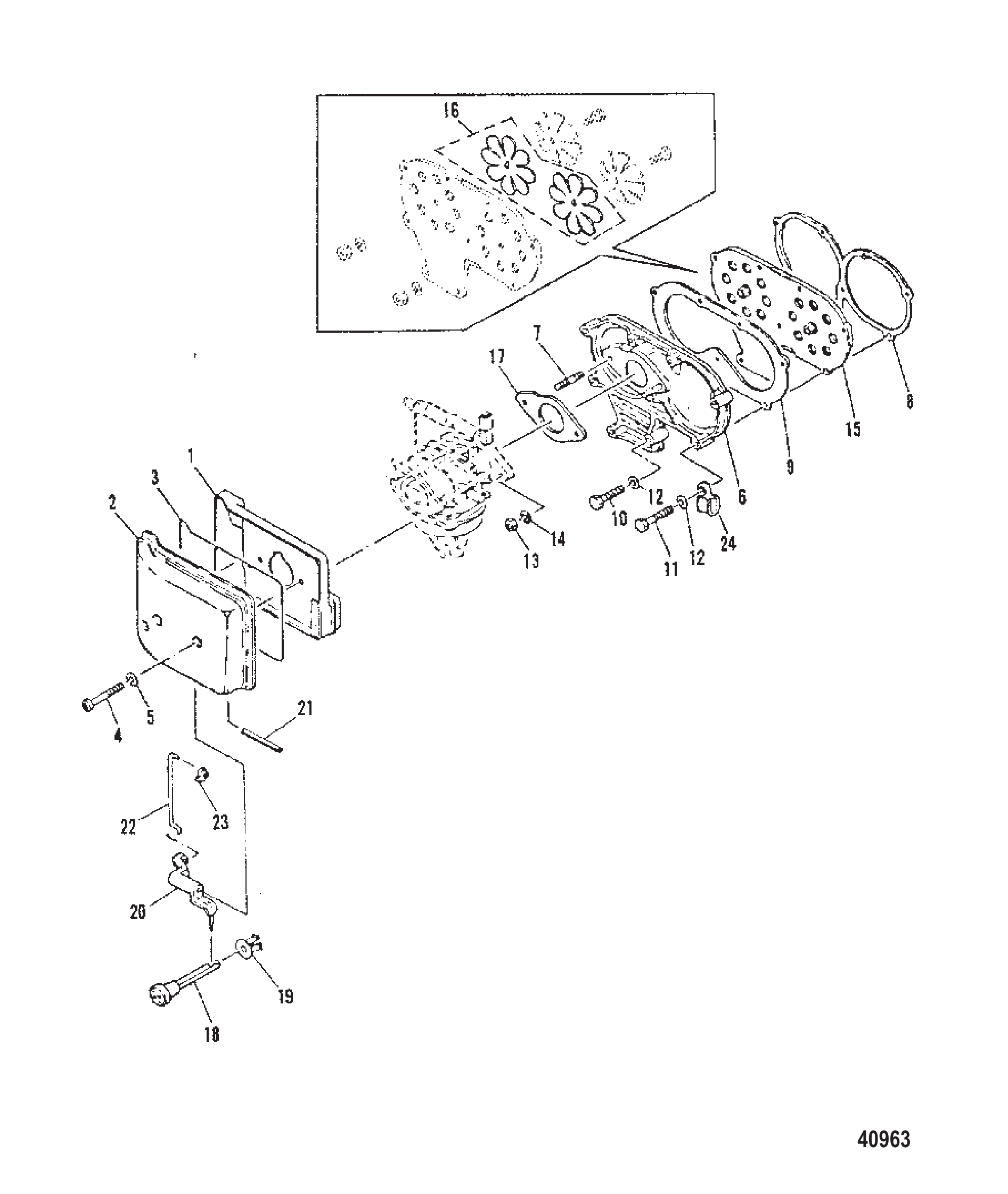

Рис. 14ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	92576M	Крышка воздухозаборника (внутренняя)	1
2	92577M	Крышка воздухозаборника (наружная)	1
3	92578M	Прокладка крышки	1
3	84757M	Уплотнительное кольцо	1
4	84245M	Винт	2
4	82522M	Винт	2
5	82196M	ШАЙБА	2
5	82211M	Шайба	2
6	80570M	Впускной коллектор	1
6	80570002	Коллектор впускной	1
7	91735M	Шпилька крепления карбюратора	2
8	80569M	Прокладка впускного коллектора	1
9	80571M	Прокладка лепесткового клапана	1
10	82405M	Болт	2
11	83285M	БОЛТ	7
12	82199M	ШАЙБА	9
12	82214M	Шайба	9
13	82380M	Гайка	2
13	82389M	Гайка	2
14	82199M	ШАЙБА	2
14	82214M	Шайба	2
15	84758M	Лепестковый клапан в сборе	1
15	811027M	Лепестковый клапан	1
16	84759M	Комплект лепестков (ограничители лепестков не входят)	1
17	80572M	Прокладка коллектора карбюратора	1
17	80572	Прокладка	1
18	83960M	Ручка воздушной заслонки	1
19	84760M	Втулка	1
20	84761M	Рычаг воздушной заслонки	1
21	84762M	Роликовый штифт	1
22	92579M	Тяга воздушной заслонки	1
23	81191M	Кронштейн	1
23	16333	ТЯГА быстросъёмная	1
24	82034M	Хомут шланга	1
24	96348M	Хомут	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	84773M	Ремкомплект карбюратора	1
-	811038M	Ремкомплект карбюратора	1

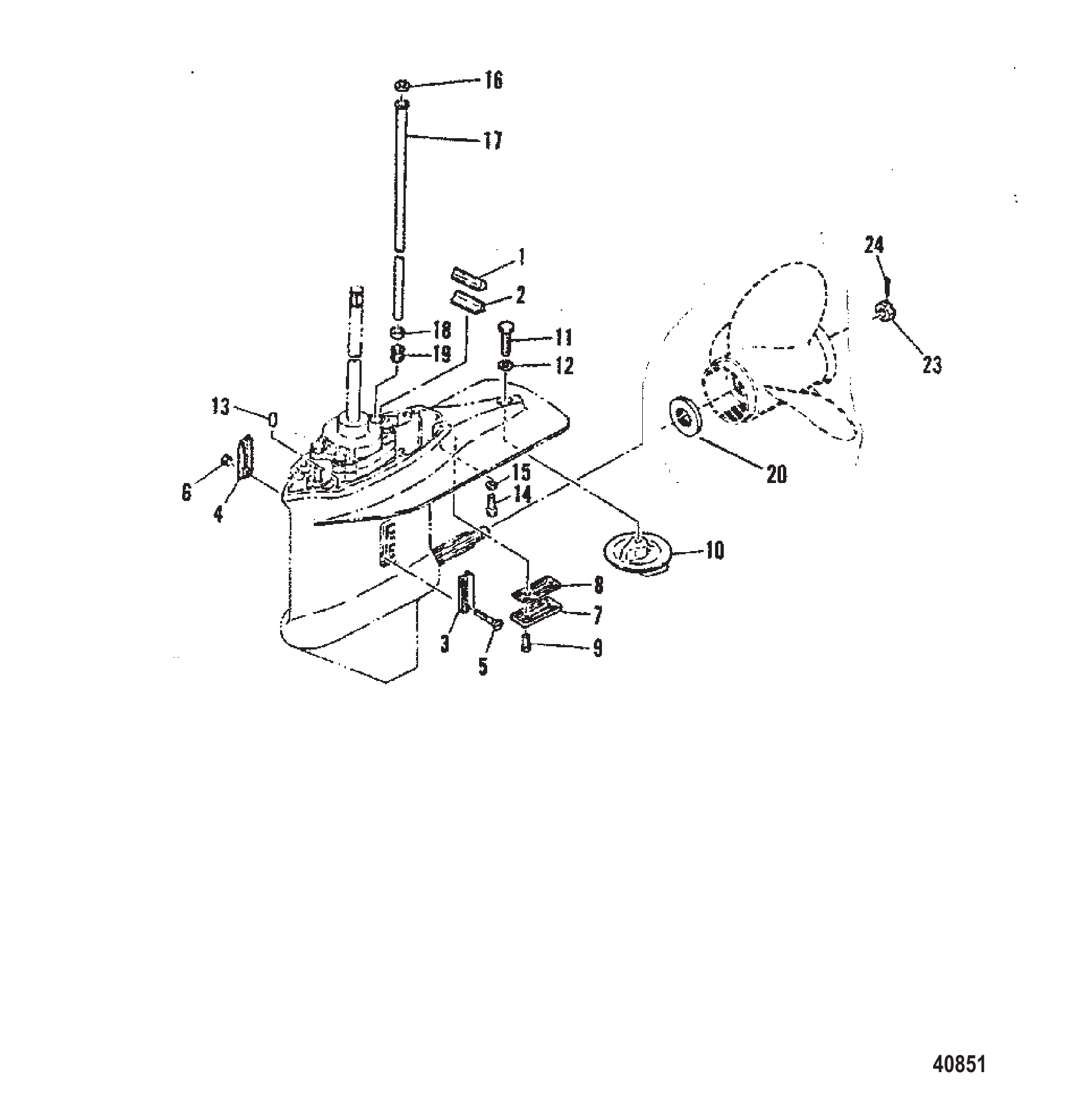

Рис. 15СБОРКА НИЖНЕГО РЕДУКТОРА LOWER GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	81448M	САЛЬНИК	1
2	81449M	Сальник направляющий	1
3	19166M	Крышка водозаборника (правый борт)	1
4	19167M	Крышка водозаборника (левый борт)	1
5	83858M	ВИНТ	1
6	81781M	ГАЙКА	1
6	8528165	ГАЙКА	1
7	95417M	Пластина	1
7	835081M	Пластина	1
8	95418M	Прокладка	1
8	835082M	Прокладка	1
9	83870M	Винт	2
9	83870M	Винт	1
10	83859M	ПЛАСТИНА ТРИММА	1
10	83859T	Трим-планка	1
11	94532M	Болт	1
12	82218M	ШАЙБА СТОПОРНАЯ	1
13	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
14	95416M	БОЛТ	6
15	82215M	Стопорная шайба	6
16	81852M	ШАЙБА	1
17	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
17	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
18	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	81427M	САЛЬНИК	1
20	73345A1	Упорная шайба, передняя	1
20	92647M	Шайба упорная	1
20	73345A1	Упорная шайба, передняя	1
21	84445M	Проставка	1
21	84445T	Проставка	1
22	83700M	Шайба	1
23	81775M	ГАЙКА ГРЕБНОГО ВИНТА	1
23	859935	ГАЙКА ГРЕБНОГО ВИНТА	1
24	82132M	ШПЛИНТ	1
24	89961	Штифт	1
-	94533M	Комплект прокладок нижнего узла	1

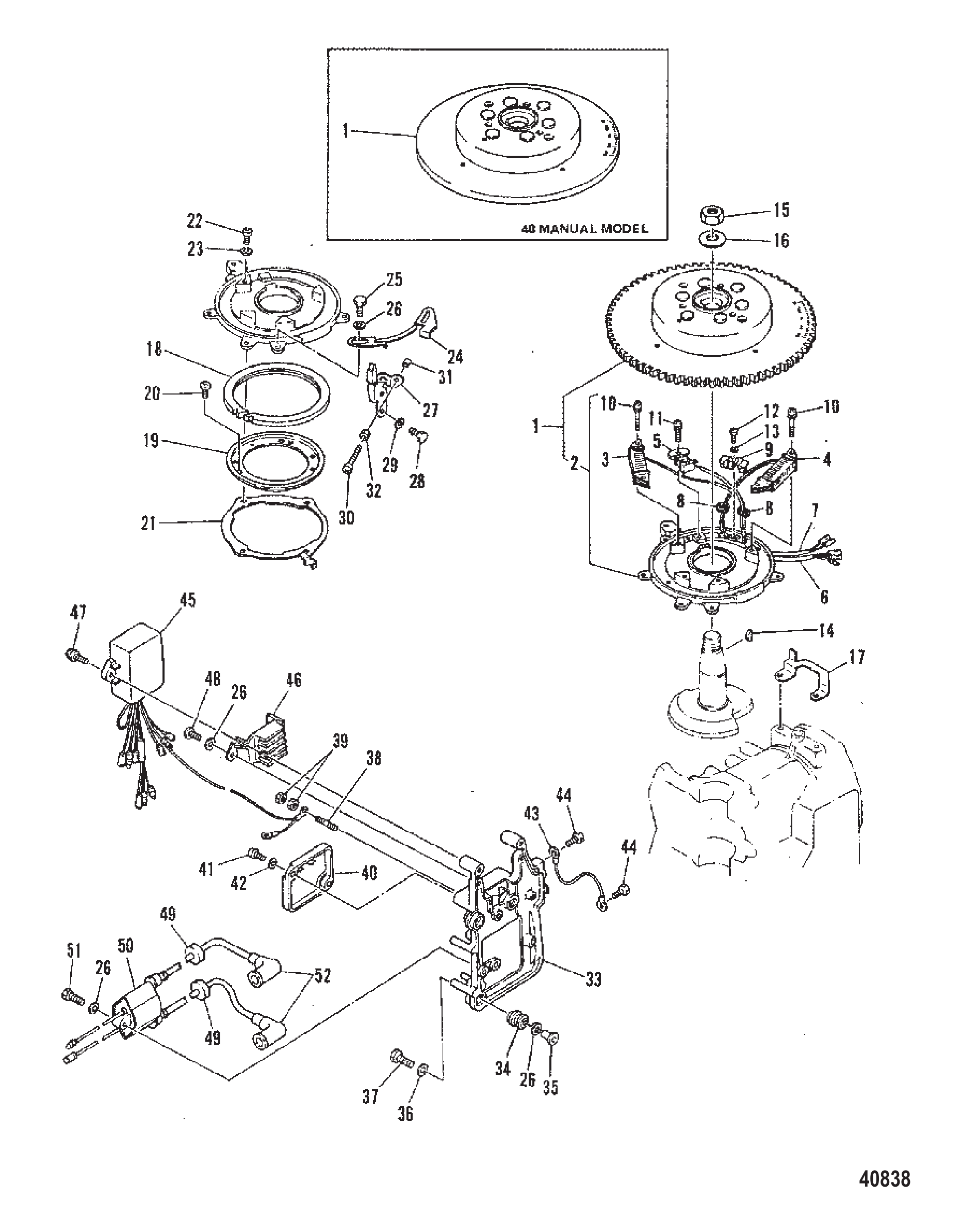

Рис. 16МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	814537M	Маховик в сборе	1
1	814538M	Маховик в сборе	1
1	814538M	Маховик в сборе	1
2	814539M	Основание в сборе	1
3	814540M	Катушка зарядки в сборе	1
4	814541M	Катушка освещения в сборе	1
5	814542M	Катушка датчика в сборе	1
6	814543M	Провод в сборе	1
7	814544M	Провод в сборе	1
8	814545M	Втулка уплотнительная	2
9	814546M	Хомут	1
10	97803M	Винт с шайбой	4
11	811177M	Винт	2
12	82499M	Винт	1
13	82184M	СТОПОРНАЯ ШАЙБА	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	81915M	Шпонка маховика	1
15	81773M	Гайка маховика	1
15	893789	Гайка	1
16	84436M	Шайба	1
16	893762	Шайба (18 X 36 X 3)	1
17	814547M	Кронштейн	1
18	83566M	Фиксатор	1
19	19139M	Фиксатор	1
20	11832M	ВИНТ	4
21	83569M	Пластина	1
22	14232M	Винт	4
23	82208M	Шайба	4
23	82186M	Шайба	4
24	814570M	Стопор	1
25	84315M	Болт	2
25	84088M	ВИНТ (M6 x 10)	2
26	82214M	Шайба	9
27	814571M	Стопор	1
28	84247M	Болт	2
28	826957M	Болт	2
29	82212M	Стопорная шайба	2
30	83924M	Винт	1
31	81415M	Колпачок	1
32	82381M	ГАЙКА	1
32	82390M	Гайка (M6)	1
33	814986M	Кронштейн	1
34	93114M	Демпфер	3
34	881304	Втулка уплотнительная	3
35	82851M	Втулка	3
35	804344003	Втулка	3
36	83769M	ШАЙБА	3
37	83285M	БОЛТ	3
38	84870M	ШПИЛЬКА	1
39	82389M	Гайка	2
40	93115M	Крышка	1
41	83356M	Винт	2
42	82211M	Шайба	2
43	81250M	Провод заземления	1
44	813477M	БОЛТ	2
44	91772M	Болт	2
45	814987M	Блок CDI в сборе	1
45	814988M	Блок CDI в сборе	1
45	822884T	Блок CDI	1
45	822884M	Блок CDI в сборе	1
45	822884T	Блок CDI	1
46	93116M	Держатель	1
47	814989M	Болт	2
48	11832M	ВИНТ	2
49	82069M	Втулка уплотнительная	2
50	814990M	Катушка зажигания	1
50	814990T	Катушка зажигания	1
51	83285M	БОЛТ	2
52	63709A1	Комплект наконечника/клеммы свечи зажигания	2
52	814991M	Колпачок свечи	2
52	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	2

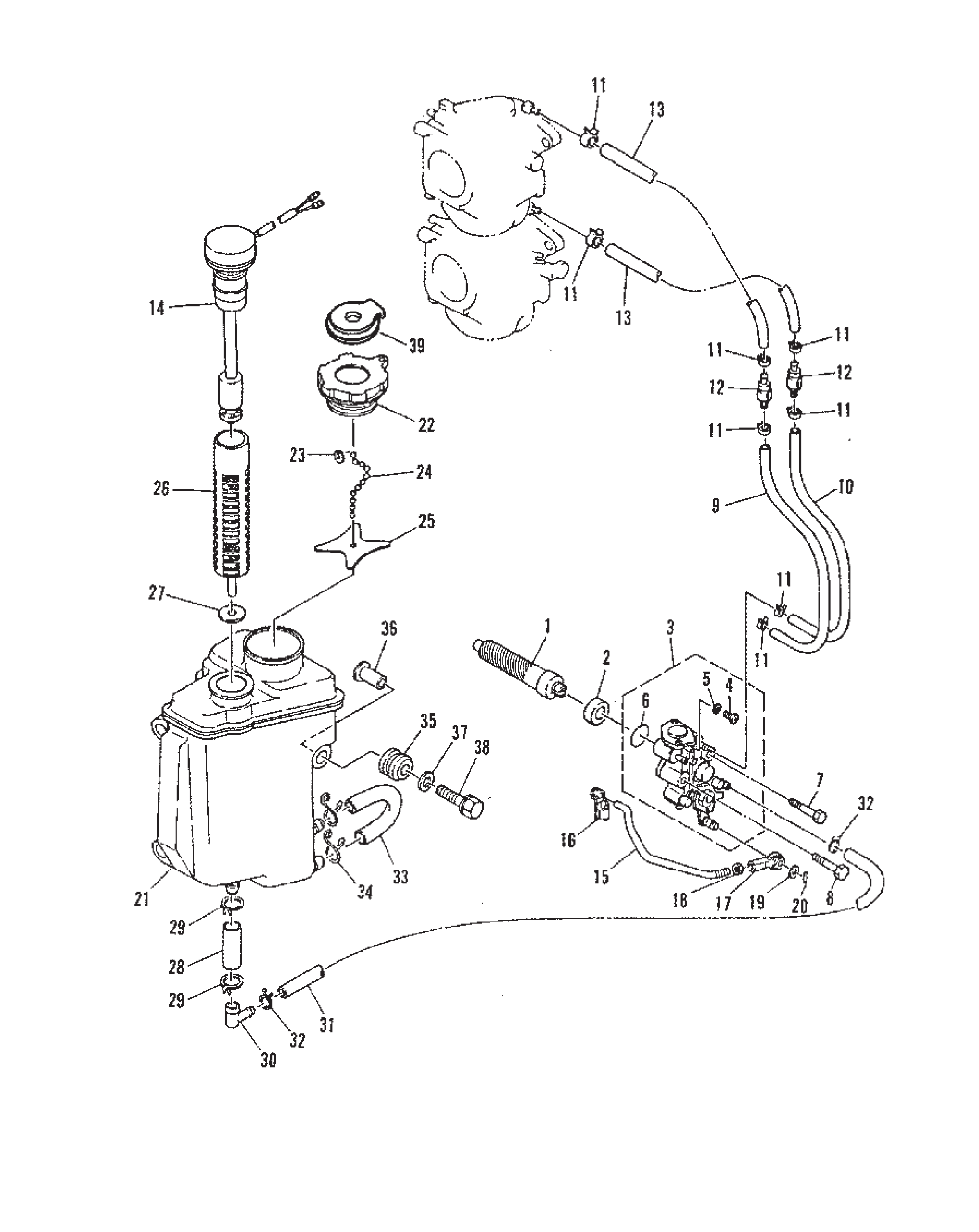

Рис. 17МАСЛЯНЫЙ НАСОС OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	814577M	Шестерня ведомая	1
2	814578M	Втулка	1
3	814579M	Насос маслоподачи в сборе	1
4	814580M	Винт сливной пробки	1
5	814581M	Прокладка	1
6	814582M	Уплотнительное кольцо	1
7	814583M	Болт	1
8	814584M	Болт	1
9	811045M	Шланг	1
10	811045M	Шланг	1
11	814585M	Зажим	8
12	814586M	Обратный клапан	2
13	814587M	Шланг	2
14	814968M	Датчик уровня масла в сборе	1
14	822883M	Датчик уровня масла в сборе	1
14	822883M	Датчик уровня масла в сборе	1
15	814588M	Штанга	1
16	97742M	Тяга соединительная	1
17	16715M	Соединение	1
18	82379M	ГАЙКА	1
18	83763M	Гайка	1
19	83768M	Шайба	1
20	814589M	Хомут	1
21	814590M	Масляный бак	1
22	814591M	Крышка	1
23	814592M	Шайба	2
24	814593M	Цепь	1
25	814594M	Пластина	1
26	814595M	Маслоприёмник	1
27	814596M	Прокладка	1
28	811142M	Шланг	1
29	814598M	Зажим	2
30	814599M	Соединитель	1
31	814600M	Шланг	1
32	82047M	Хомут	2
33	814966M	Шланг	1
34	814967M	Зажим	2
35	93114M	Демпфер	3
35	881304	Втулка уплотнительная	3
36	82851M	Втулка	3
36	804344003	Втулка	3
37	83769M	ШАЙБА	3
38	83285M	БОЛТ	3
39	811015M	Крюк	1

Рис. 18ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
--	84977M	Гребной винт (алюминиевый)(шаг 14")	1
--	82827M	Гребной винт (алюминиевый)(шаг 13")	1
--	QA3814R	BLKDI 9 7/8R13 Mercury / Quicksilver	1
--	88168A4	Гребной винт (стальной)(шаг 12")	1
--	82826M	ГРЕБНОЙ ВИНТ (ШАГ 12") (АЛЮМИНИЕВЫЙ)	1
--	QA3812R	БЛОК 9.9 R12P	1
--	84976M	Гребной винт (алюминиевый)(шаг 11 1/4")	1
--	QA3810R	BLKD 9.9 R11P Mercury / Quicksilver	1
--	81649M	Гребной винт (алюминиевый)(шаг 10 1/2")	1
--	QA3808R	BLKD 9.9 R10P Mercury / Quicksilver	1
-	88166A4	Гребной винт (стальной)(шаг 9")	1
--	81647M	Гребной винт (алюминиевый)(шаг 9")	1
--	8M0057165	BLMX 9.9X9 Mercury / Quicksilver	1
--	81648M	Гребной винт (алюминиевый)(шаг 8")	1
--	8M0050007	BLMX 9 7/8R8 Mercury / Quicksilver	1

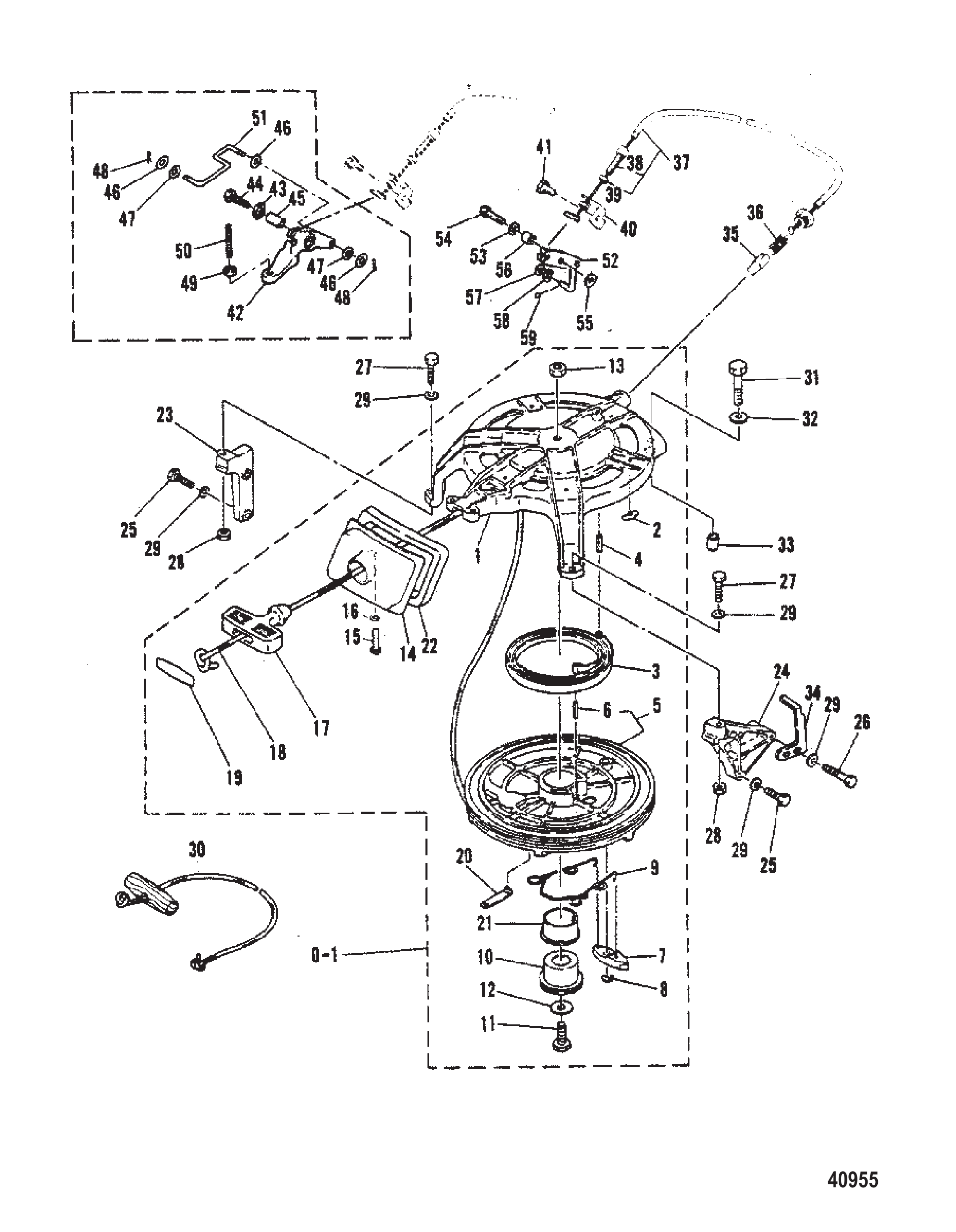

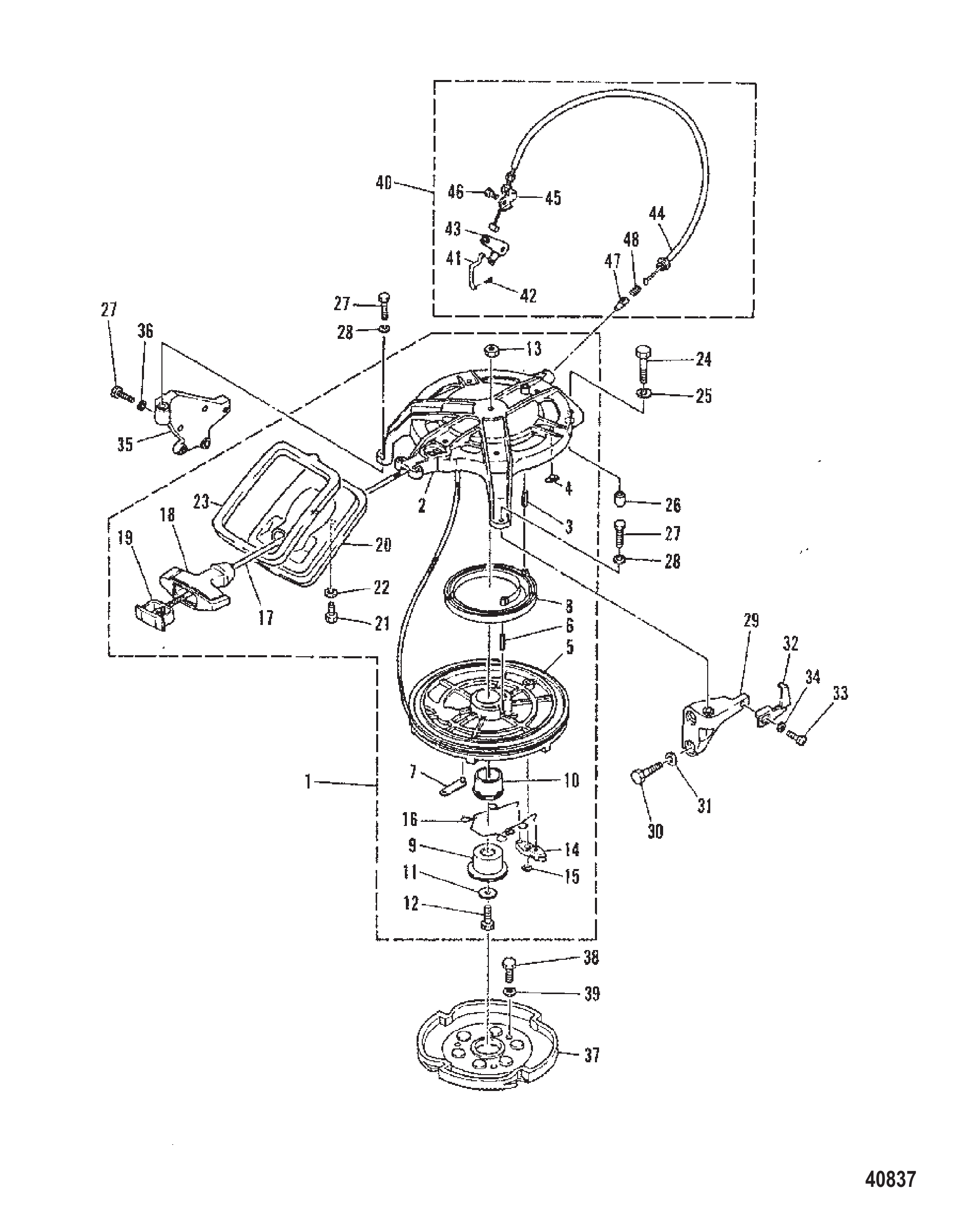

Рис. 19РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
0-1	92597M	Стартер в сборе	1
1	7102M	Корпус стартера	1
1	811912M	Корпус	1
2	83585M	Пробка корпуса стартера	6
3	83588M	Пружина стартера	1
4	82157M	Штифт	1
5	83587M	Шкив стартера	1
6	82157M	Штифт	1
7	84894M	Собачка стартера	1
8	84895M	Стопорное кольцо	1
9	83591M	Пружина собачки	1
10	83590M	Вал шкива	1
11	84342M	Болт	1
12	81801M	Шайба	1
13	82382M	Гайка	1
14	80600M	Направляющая троса стартера	1
15	84247M	Болт	2
15	826957M	Болт	2
16	82199M	ШАЙБА	2
16	82214M	Шайба	2
17	80063M	Рукоятка стартера	1
17	814491A1	Рукоятка	1
18	79629A1	Трос стартера	1
18	12066Q10	Трос стартера @2	1
19	41882M	Крышка	1
19	814491A1	Рукоятка	1
19	84892M	Крышка	1
19	41882M	Крышка	1
20	84893M	Зажим	1
21	83589M	Втулка	1
22	93107M	Сальник	1
23	84465M	Кронштейн корпуса стартера (правый борт)	1
24	84466M	Кронштейн корпуса стартера (левый борт, ручной)	1
25	82405M	Болт	4
26	82428M	Болт	1
26	827043M	Болт	1
27	84237M	БОЛТ	2
27	83285M	БОЛТ	2
28	82380M	Гайка	2
28	82389M	Гайка	2
29	82199M	ШАЙБА	7
29	82214M	Шайба	7
30	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
30	47341A11	Комплект шнура с рукояткой ручного запуска	1
31	84236M	Болт	1
31	82442M	Болт	1
32	82202M	ШАЙБА	1
32	82217M	Шайба	1
33	82162M	Установочный штифт	1
33	14229M	Штифт	1
34	96341M	Пластина зажигания	1
35	81106M	Плунжер блокировки стартера	1
36	82079M	Пружина блокировки стартера	1
37	81108M	Трос блокировки стартера	1
38	81746M	Болт	1
39	82380M	Гайка	2
39	82389M	Гайка	2
40	81109M	Кронштейн блокировки стартера	1
41	84315M	Болт	1
41	84088M	ВИНТ (M6 x 10)	1
42	91648M	РЫЧАГ	1
43	81969M	Шайба	1
44	83539M	Болт (M6 x 20)	1
44	84058M	Болт (M6 x 20)	1
45	83310M	Втулка	1
46	82196M	ШАЙБА	3
46	82211M	Шайба	3
47	81865M	Шайба волнистая	2
48	82125M	Шплинт	1
49	82378M	Гайка	2
49	82388M	Гайка (M5)	2
50	41883M	Шпилька	1
50	91649M	Шпилька	1
51	91650M	Тяга	1
52	81107M	Тяга стопора стартера	1
53	81867M	Шайба	1
54	83539M	Болт (M6 x 20)	1
54	84058M	Болт (M6 x 20)	1
55	82199M	ШАЙБА	1
55	82214M	Шайба	1
56	82929M	Втулка	1
57	82196M	ШАЙБА	1
57	82211M	Шайба	1
58	81866M	Шайба	1
59	82125M	Шплинт	1

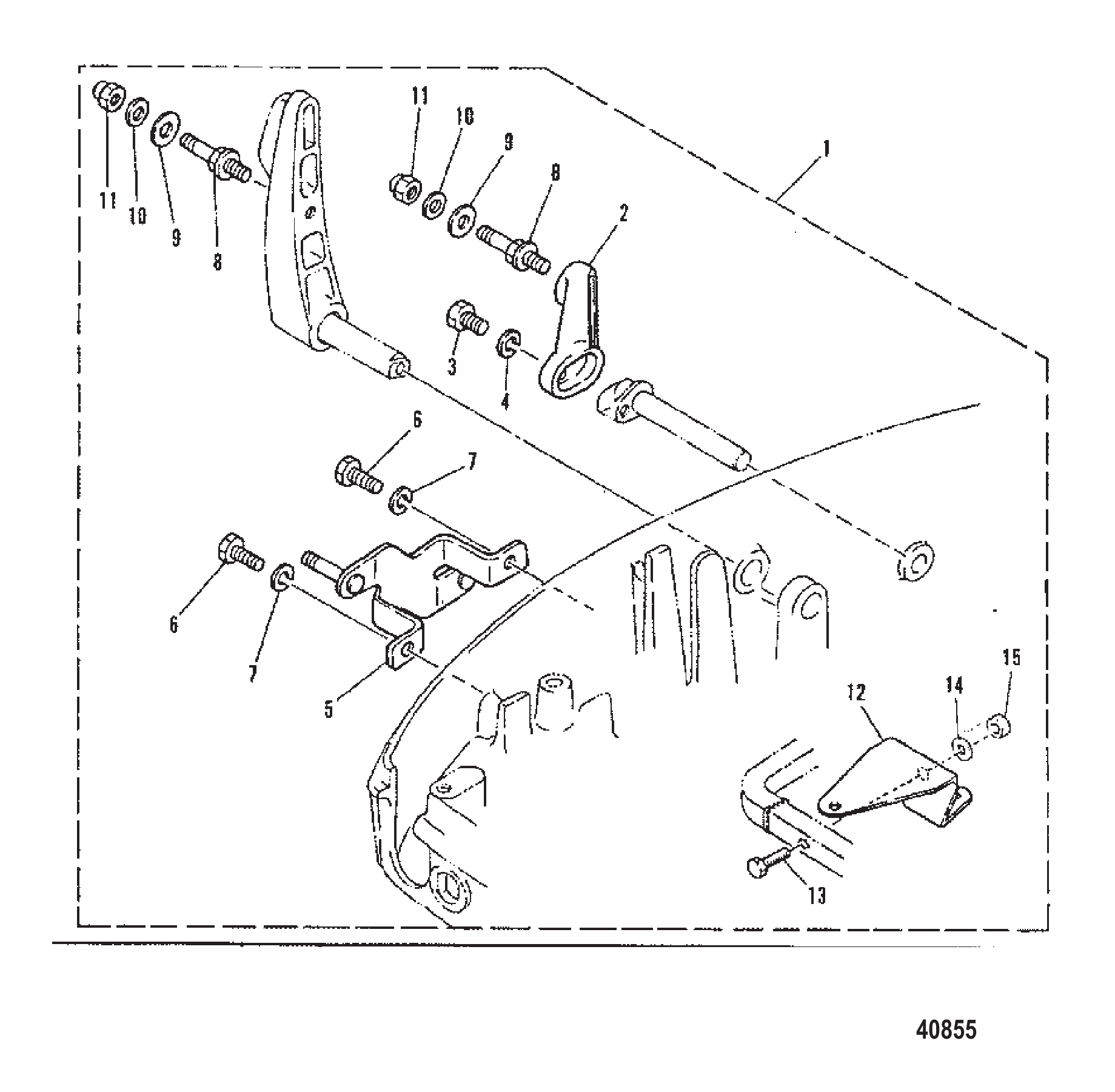

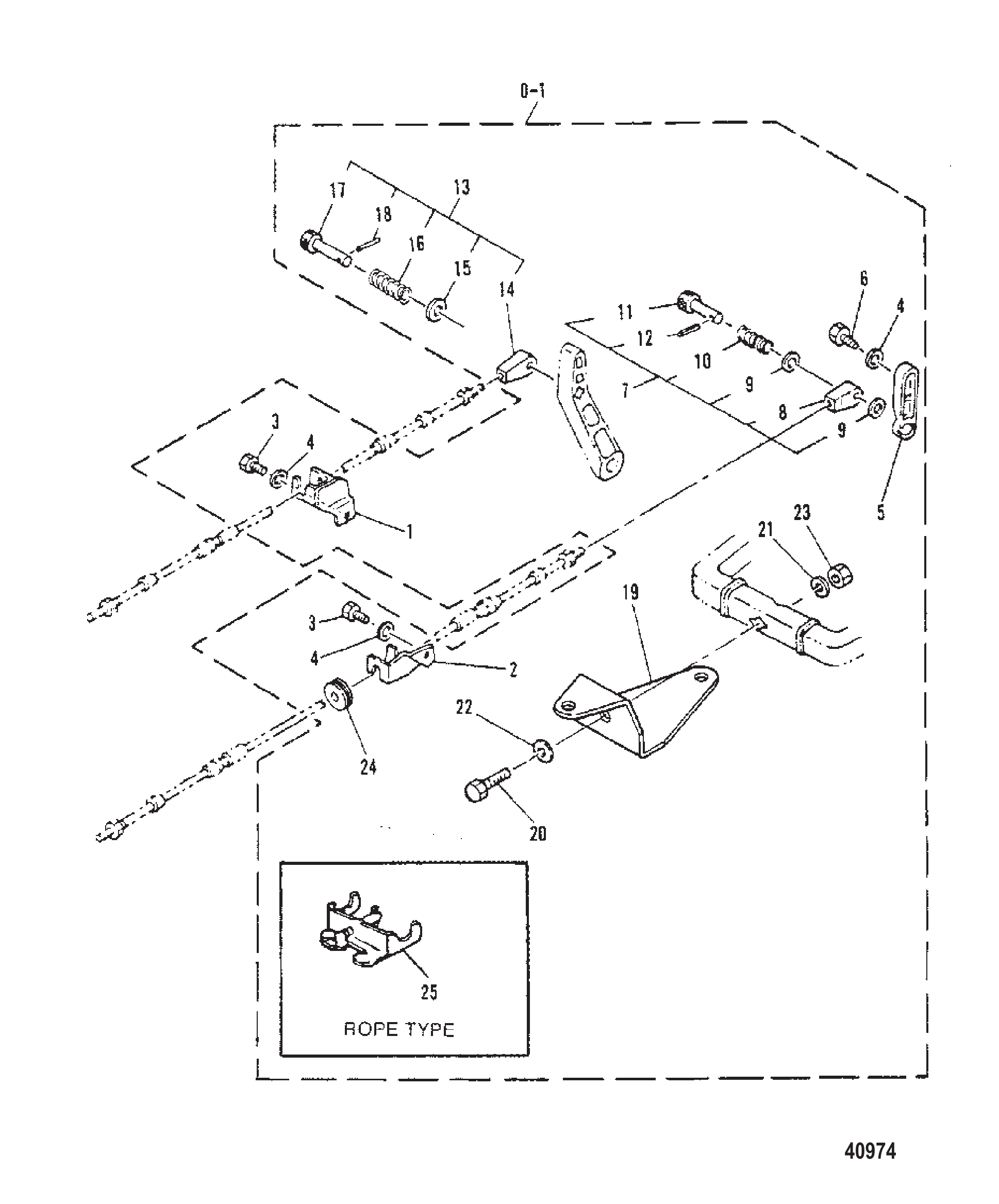

Рис. 20КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0-1	43991A1	Комплект крепления шарового типа	1
0-1	43990A1	Комплект крепления дистанционного управления	1
0-1	8M0116998	Комплект крепления дистанционного управления	1
1	84221M	Кронштейн переключения передач	1
2	83717M	Кронштейн дросселя	1
3	91725M	Болт	2
3	826957M	Болт	2
3	83395M	Болт	2
3	826957M	Болт	2
4	82214M	Шайба	3
5	84222M	Рычаг дросселя	1
6	91772M	Болт	1
7	83933M	Наконечник троса дросселя	1
7	83723M	Наконечник троса дроссельной заслонки	1
8	83934M	Наконечник троса	1
8	83724M	Наконечник троса	1
9	82216M	Шайба	2
10	83725M	Пружина	1
11	83726M	Крючок	1
11	814499M	Крючок	1
12	82146M	Штифт	1
13	83719M	Наконечник троса переключения	1
14	83720M	Наконечник троса	1
15	82216M	Шайба	1
16	83721M	Пружина	1
17	83722M	Крючок	1
17	814500M	Крючок	1
18	82146M	Штифт	1
19	91635M	Кронштейн рулевого управления (шаровой тип)	1
19	84220M	Кронштейн рулевого управления	1
19	11670T	Кронштейн	1
20	82474M	Болт	1
20	91636M	Болт	1
20	91636M	Болт	1
21	82248M	Сальник масляный	1
22	82220M	Шайба	1
23	81785M	Контргайка	1
23	82395M	Гайка	1
24	97031M	Втулка	1
25	83727M	Кронштейн (тросовый тип)	1

Рис. 21Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	18583	Руководство по запчастям 20 л.с. / 25 л.с. SEA PRO / MARATHON 25 SUPER 15
-	11044940	Руководство владельца (чёрное)
-	11046940	Руководство владельца (серое)
-	816756940	Руководство пользователя (SEA PRO 25)
-	816758940	Руководство пользователя (MARATHON 25)
-	13480A88	Комплект наклеек (черный-20) исполнение I
-	13239A88	Комплект наклеек (черный-25) исполнение I
-	811304A91	Комплект наклеек (SeaPro 25) исполнение I
-	821574A92	Комплект наклеек (черный-Super 15)
-	810461A92	Комплект наклеек	1
-	824091A94	Комплект наклеек (черный-20) исполнение II
-	824091A00	Комплект наклеек (черный 20/Jet 20)
-	808499A94	Комплект наклеек (черный-25) дизайн II
-	808499A00	Комплект наклеек (черный 25)
-	821574A94	Комплект наклеек (черный-Super 15) дизайн II
-	826307A95	Комплект наклеек черный - Super 15/Seapro 15 XD
-	811304A94	Комплект наклеек (черный Sea Pro 25) дизайн II
-	811304A00	Комплект наклеек (черный Seapro 25)
-	824092A94	Комплект наклеек (серый-20) дизайн II
-	824092A03	Комплект наклеек (серый 20)
-	824088A94	Комплект наклеек (серый-25) дизайн II
-	824088A03	Комплект наклеек (серый 25)
-	811305A91	Комплект наклеек (Marathon 25)
-	8588361	Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 25
-	821401A92	Комплект наклеек (серый-Super 15)
-	8588361	Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 25
-	13480A93	Комплект наклеек (25 America)
-	824731A94	Комплект наклеек (Tracker 25)

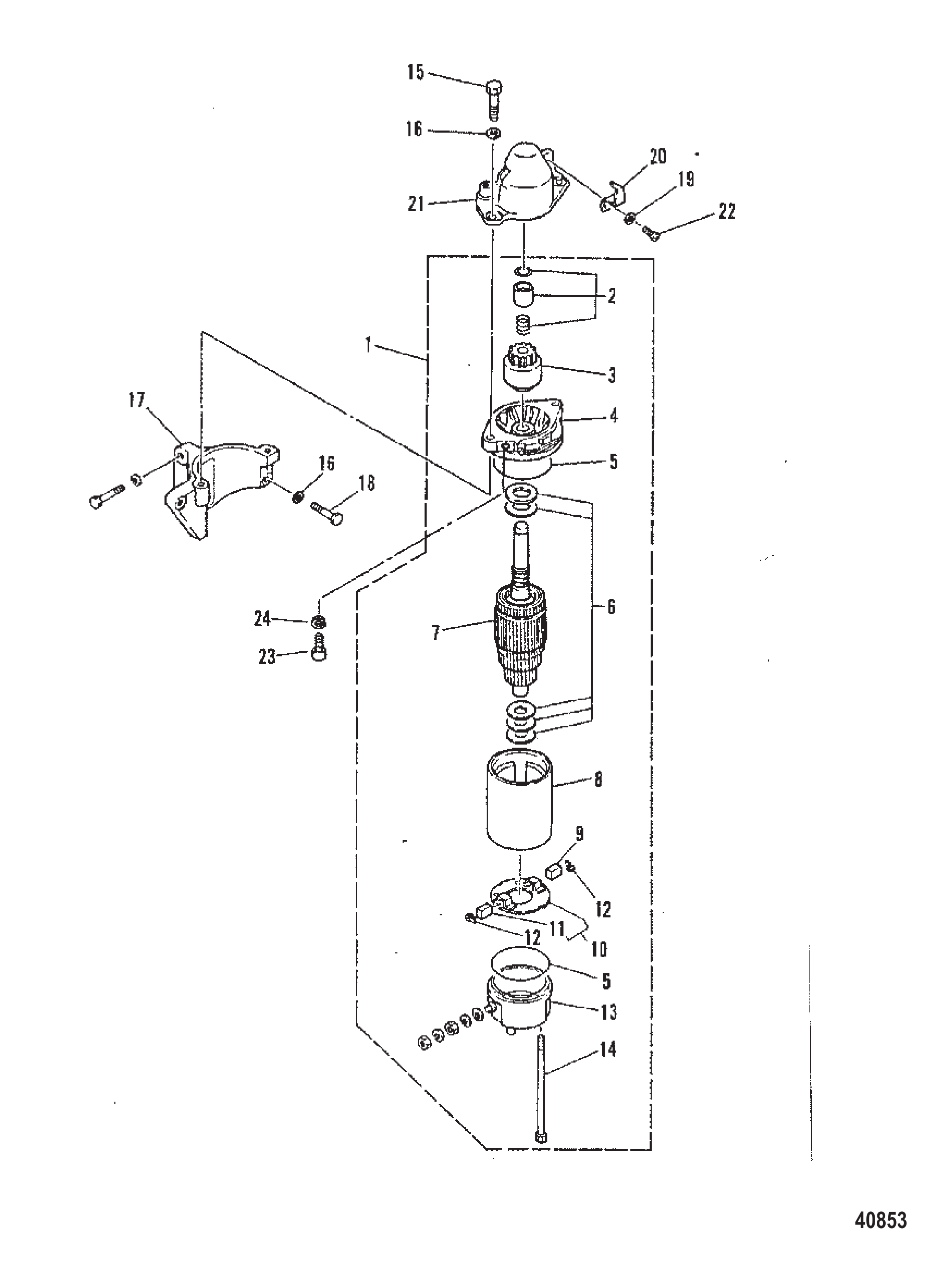

Рис. 22СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	814980M	Стартер в сборе	1
2	96360M	КОМПЛЕКТ СТОПОРА ШЕСТЕРНИ	1
3	97694M	ШЕСТЕРНЯ	1
3	97694T	ШЕСТЕРНЯ	1
4	814981M	Кронштейн (передний)	1
5	814982M	Уплотнительное кольцо	2
6	96364M	КОМПЛЕКТ ШАЙБ	1
7	96365M	ЯКОРЬ	1
8	96366M	СТАТОР	1
9	96368M	ЩЁТКА (+)	1
10	96367M	ДЕРЖАТЕЛЬ ЩЁТОК	1
11	96369M	ЩЁТКА (-)	1
12	84927M	ПРУЖИНА ЩЁТКИ	2
13	96370M	КРЫШКА	1
14	84929M	БОЛТ	2
15	82442M	Болт	2
16	82217M	Шайба	4
17	814983M	Кронштейн	1
18	82441M	БОЛТ	2
19	82211M	Шайба	1
20	814984M	Пластина газораспределения	1
21	814985M	Крышка	1
22	83523M	Винт	1
23	96371M	БОЛТ	1
24	82215M	Стопорная шайба	1

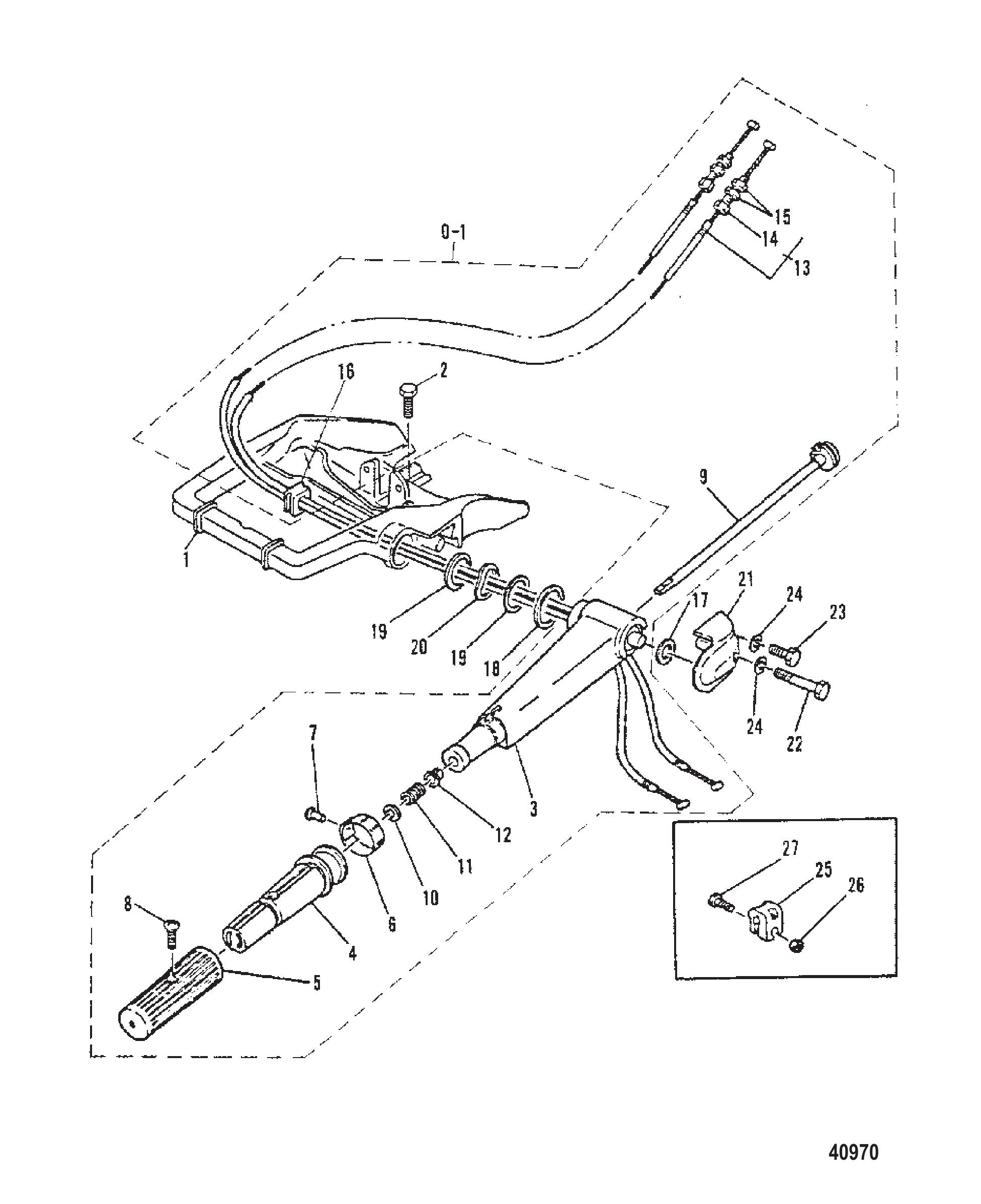

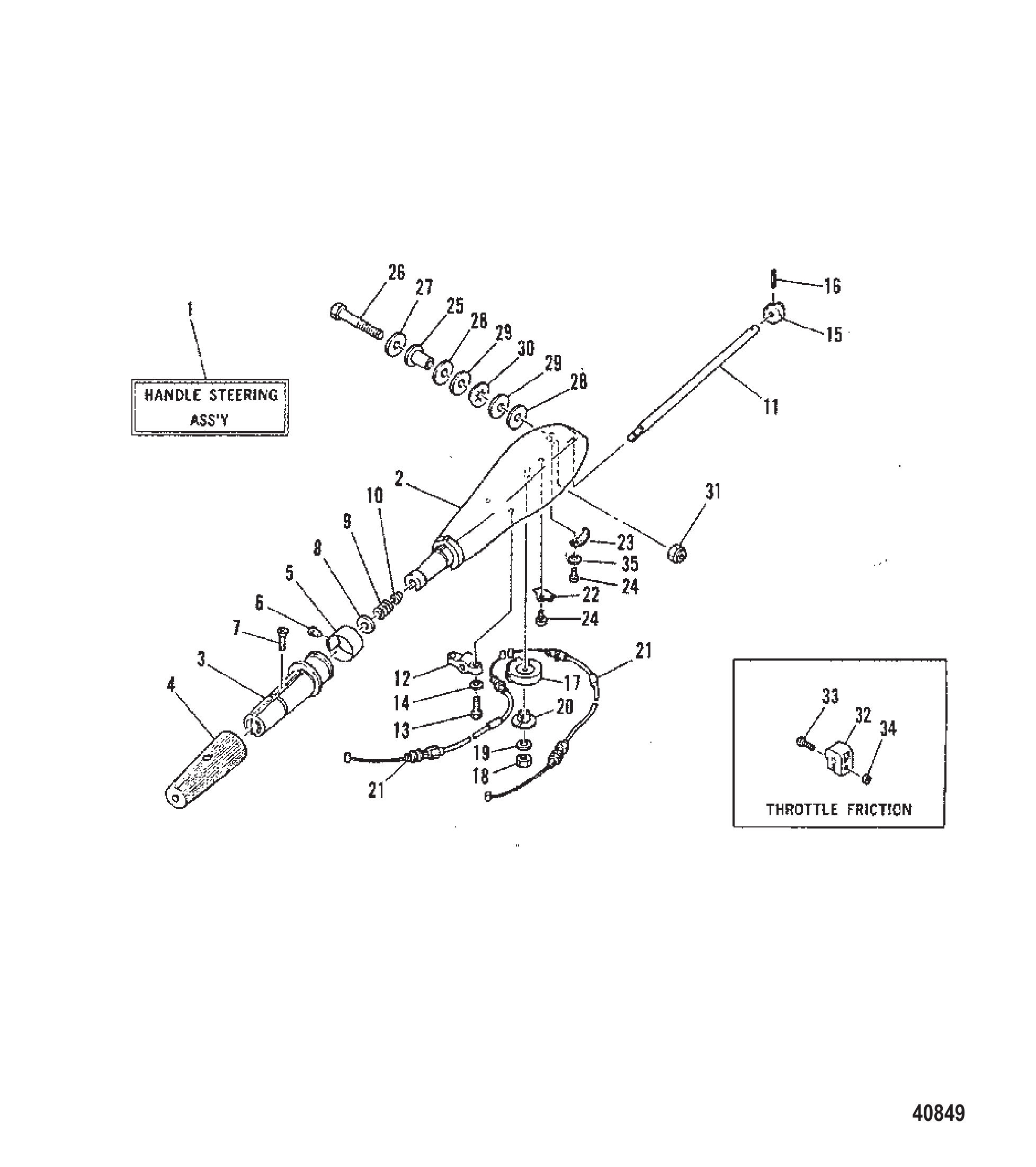

Рис. 23РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	81138M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
1	19113M	КРОНШТЕЙН	1
2	84830M	Болт	4
0-1	92570M	РУКОЯТКА В СБОРЕ РУЛЕВОГО УПРАВЛЕНИЯ	1
0-1	95673M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
3	84849M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
3	96664M	РУКОЯТКА	1
4	81585M	Рукоятка	1
5	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
5	8M0080456	Рукоятка	1
5	84854M	РЕЗИНОВАЯ РУКОЯТКА	1
5	8M0080456	Рукоятка	1
6	42432M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	97773M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	92586M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	97773M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
7	81907M	Заклёпка	1
8	82483M	Винт	1
8	811916M	Винт	1
9	84856M	РЫЧАГ ДРОССЕЛЯ	1
10	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
10	82220M	Шайба	1
11	82095M	Пружина	1
12	81945M	Втулка	1
13	41892M	ТРОС В СБОРЕ ДРОССЕЛЯ	2
14	81747M	БОЛТ ТРОСА	2
14	815139M	БОЛТ	2
15	81765M	ГАЙКА	4
16	82064M	ВТУЛКА	1
17	82119M	ПРОСТАВКА	1
18	81861M	ПРОСТАВКА	1
19	84850M	ШАЙБА	2
20	84851M	ВОЛНОВАЯ ШАЙБА	1
21	84852M	ФИКСАТОР	1
22	84853M	БОЛТ	1
22	84931M	БОЛТ	1
23	84058M	Болт (M6 x 20)	1
24	82214M	Шайба	2
25	82895M	Фрикционная шайба	OPT
26	83056M	Гайка	OPT
27	84058M	Болт (M6 x 20)	OPT

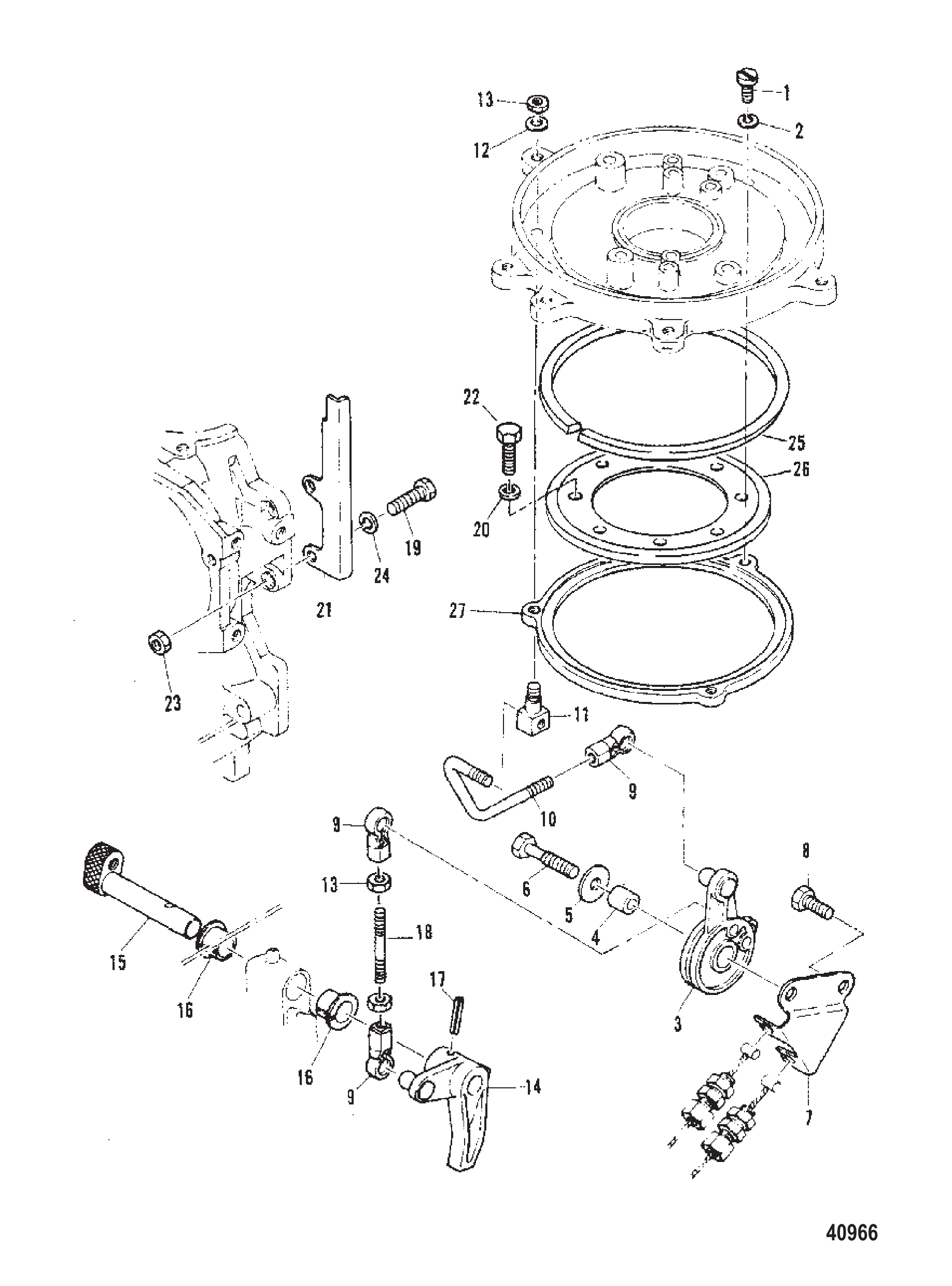

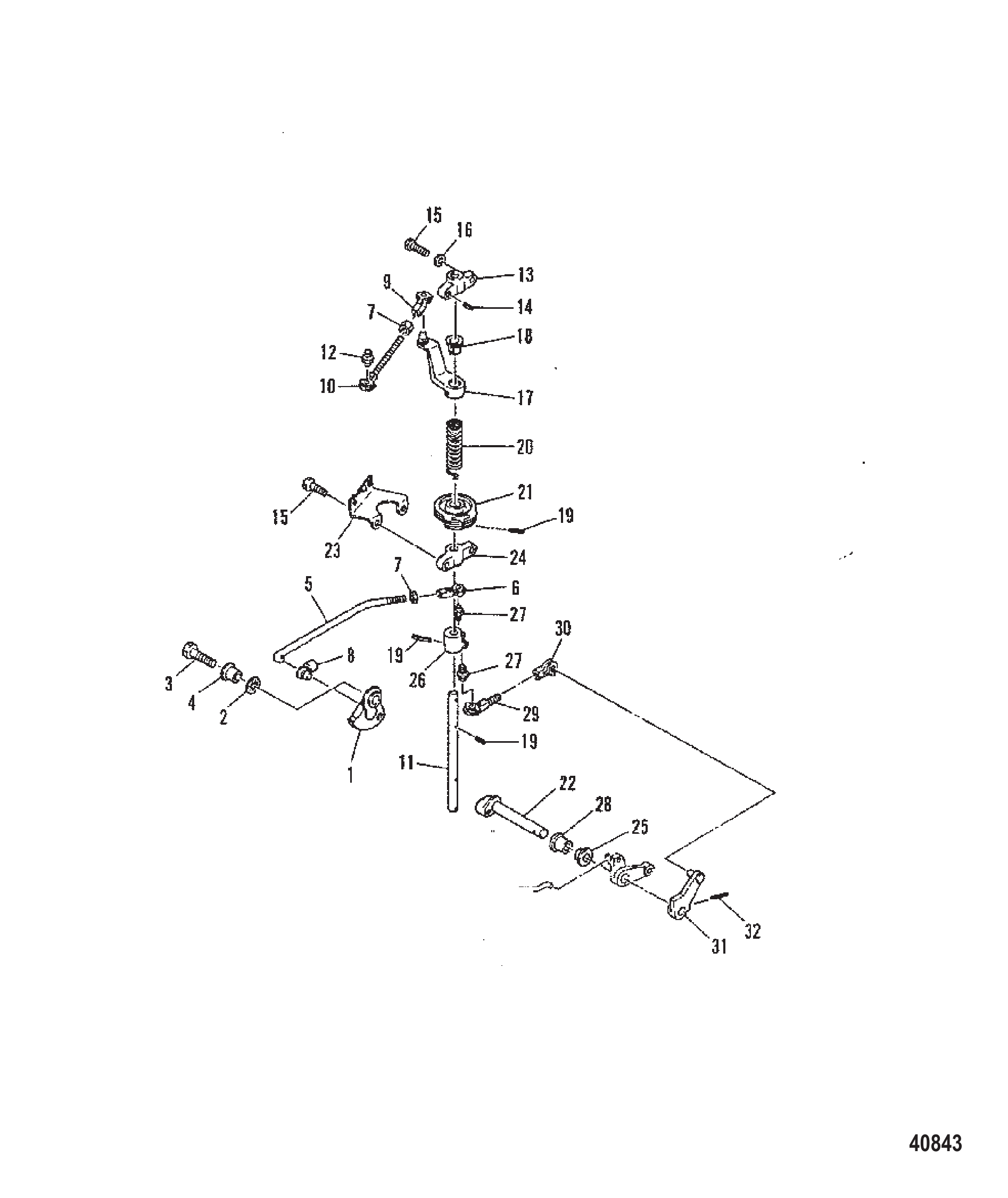

Рис. 24УПРАВЛЕНИЕ ДРОССЕЛЕМ THROTTLE CONTROL

REF	Номер детали	Наименование	Кол-во
1	82490M	Винт крепления основания	3
1	83523M	Винт	3
2	82196M	ШАЙБА	3
2	82211M	Шайба	3
3	81581M	Кулачок управления магнето	1
3	81581T	Рычаг	1
4	83310M	Втулка	1
5	81969M	Шайба	1
6	82405M	Болт	1
7	81563M	Кронштейн троса дросселя	1
8	84303M	БОЛТ	1
8	91772M	Болт	1
9	81225M	Наконечник	3
9	16715M	Соединение	3
10	81582M	Тяга управления магнето	1
11	80629M	Шарнир тяги	1
12	81789M	Шайба	1
13	82378M	Гайка	3
13	82388M	Гайка (M5)	3
14	91651M	Рычаг вала дроссельной заслонки	1
14	92589M	Рычаг вала дроссельной заслонки	1
15	81134M	Вал дросселя	1
16	81946M	Втулка	2
17	82156M	Штифт роликовый	1
18	81722M	Тяга	1
19	83539M	Болт (M6 x 20)	4
19	84058M	Болт (M6 x 20)	4
20	82199M	ШАЙБА	4
20	82214M	Шайба	4
21	96378M	Упор основания магнето	1
21	80628M	Упор основания магнето	1
22	83539M	Болт (M6 x 20)	4
22	84058M	Болт (M6 x 20)	4
23	82380M	Гайка	2
23	82389M	Гайка	2
24	82199M	ШАЙБА	4
24	82214M	Шайба	4
25	92572M	Пластина фрикционная	1
26	92573M	Фиксатор основания магнето (верхний)	1
27	96379M	Фиксатор основания магнето	1
27	83199M	Фиксатор основания магнето	1

Рис. 25РЫЧАГ/ШТИФТ НАКЛОНА TILT LEVER/PIN

REF	Номер детали	Наименование	Кол-во
1	83460M	Палец	2
1	19257M	Штифт	2
2	83458M	Шайба	1
3	83462M	Шайба	2
4	83457M	Волнистая шайба	2
5	14278M	Упор откидывания	1
6	42441M	Упор откидывания	1
7	83463M	Палец	1
7	95450M	Штифт	1
8	83464M	Вал	1
9	83461M	Стопорное кольцо	5
10	83493M	ШАЙБА	1
11	83909M	ПРУЖИНА СЖАТИЯ	1
12	14260M	Рычаг в сборе (откидывание)	1
13	83467M	Рычаг наклона	1
14	82444M	Болт	1
14	84313M	Болт	1
15	83465M	Пружина	1
16	83468M	Тяга стопорная	1
17	81395M	Крышка	1
18	83905M	Кронштейн фиксации наклона	1
19	83906M	Кронштейн фиксации наклона	1
20	83479M	Фиксатор наклона	1
21	83477M	Палец	1
22	83478M	Палец	1
23	83476M	Пружина	2
24	82128M	Шплинт	4
25	83480M	Проставка	1
26	814972M	Штифт наклона в сборе	1
26	814972T	Штифт откидывания	1
27	84044M	Стопор фиксации наклона	1
28	82146M	Штифт	1
29	814973M	Пружина	1
30	83494M	ПРУЖИНА	1
31	83495M	ЗАКЛЕПКА	1

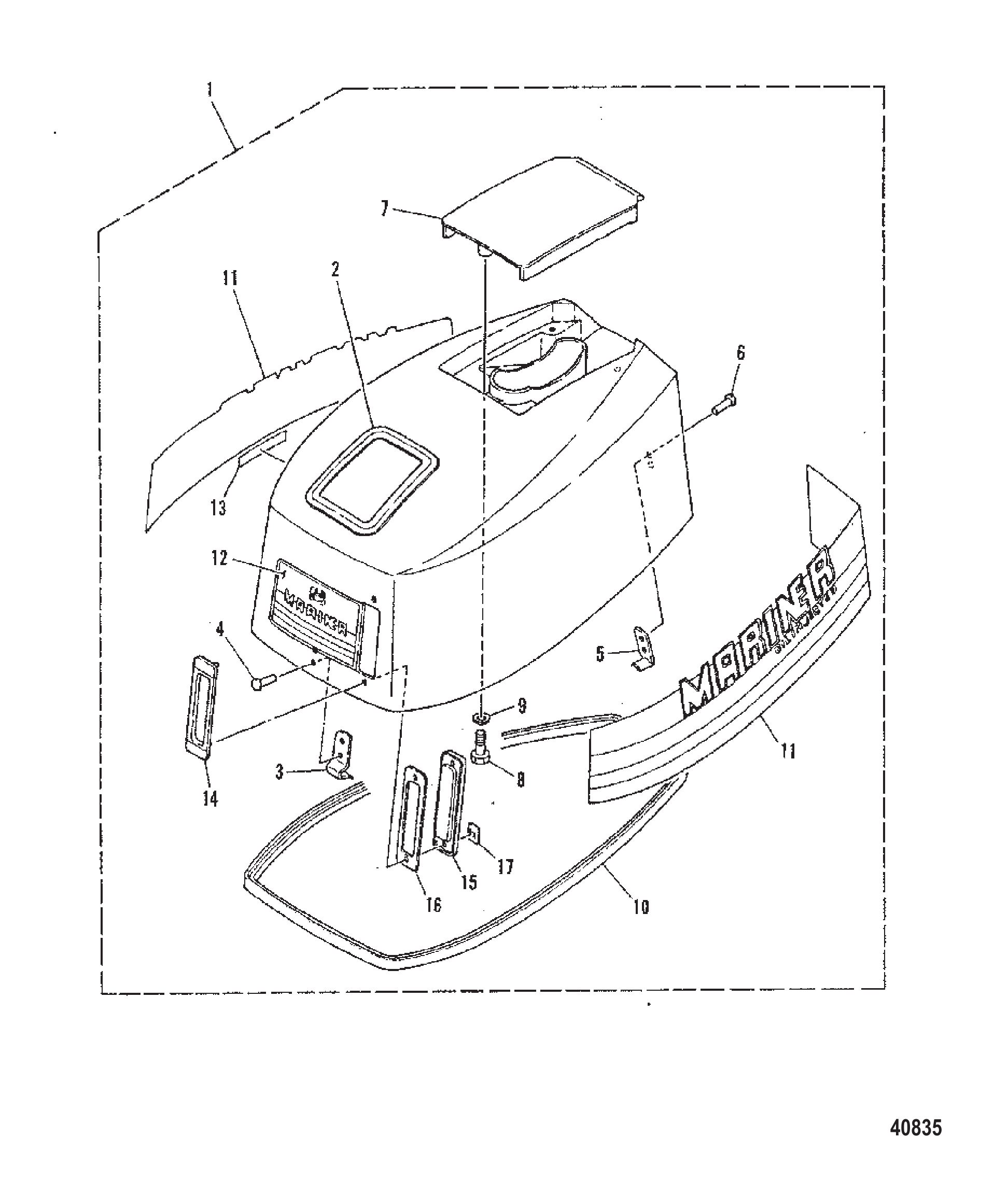

Рис. 26ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	811860M	Верхний кожух в сборе	1
1	811989M	Верхний кожух в сборе	1
1	811860M	Верхний кожух в сборе	1
1	814495M	Верхний кожух
1	811860M	Верхний кожух в сборе
1	811861M	Верхний кожух в сборе	1
1	811988M	Верхний кожух в сборе	1
1	811861M	Верхний кожух в сборе	1
1	814503M	Верхний кожух в сборе	1
1	811861M	Верхний кожух в сборе	1
2	84900M	Сальник	1
3	814513M	Кронштейн	1
4	814489M	Заклёпка	2
5	83212M	Держатель хомута	1
6	84903M	Заклепка	2
7	814515M	Молдинг	1
8	84247M	Болт	3
8	826957M	Болт	3
9	82214M	Шайба	3
10	83600M	САЛЬНИК	1
11	810935A92	Комплект наклеек (механический/электрический)	1
12	N.S.S.	Not Sold Separate DECAL-FRONT (PART OF 37-810935A92)	1
11	814516M	Комплект наклеек	1
11	95445M	КОМПЛЕКТ НАКЛЕЕК БОКОВОЙ	1
11	814517M	Комплект наклеек	1
12	814518M	Наклейка передняя	1
13	81202M	Наклейка индикатора переключения	1
14	814519M	Рама	1
15	814520M	Окно	1
15	814521M	Окно	1
16	814522M	Сальник	1
17	814523M	Скоростная гайка	2

Рис. 27КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9660M	Карбюратор в сборе (верхний)	1
1	9676M	Карбюратор в сборе (нижний)	1
1	814564M	Карбюратор	1
1	814565M	Карбюратор	1
1	811361M	Карбюратор	1
1	811363M	Карбюратор	1
1	811362M	Карбюратор	1
1	811364M	Карбюратор	1
2	814566M	Винт	8
2	11796M	Винт (M4 x 14)	8
3	17050M	Игольчатый клапан в комплекте	2
4	83362M	Уплотнительное кольцо	2
5	94495M	Корпус поплавковой камеры	2
6	97727M	Главный жиклёр	2
7	42437M	Главный жиклёр (# 170)	2
8	83369M	Крышка	2
8	8M0080455	Пробка	2
9	42438M	Жиклёр холостого хода (# 75)	2
10	97730M	Рычаг иглы	2
11	82500M	Винт (M4 x 8)	2
12	92639M	Ось поплавка	2
13	82781M	Зажим	2
13	8M0120624	Зажим @2	2
14	83363M	Поплавок	2
14	891730A01	Комплект поплавка	2
15	94499M	Пружина	2
16	17067M	Винт регулировочный	2
17	97732M	Пластина	2
18	97070M	Уплотнительное кольцо	2
19	81293M	Винт сливной	2
20	94498M	Уплотнительное кольцо	2
21	97733M	Прокладка	2
22	19147M	Винт	4
23	97734M	Пластина	2
24	97735M	Прокладка	4
25	97736M	Пластина	2
26	81277M	Винт регулировки холостого хода	1
27	82080M	Пружина	1
28	19233M	Втулка (нижняя)	1
-	17068M	Ремкомплект карбюратора	1

Рис. 28СБОРКА НИЖНЕГО РЕДУКТОРА LOWER GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	81448M	САЛЬНИК	1
2	81449M	Сальник направляющий	1
3	19166M	Крышка водозаборника (правый борт)	1
4	19167M	Крышка водозаборника (левый борт)	1
5	83858M	ВИНТ	1
6	81781M	ГАЙКА	1
6	8528165	ГАЙКА	1
7	95417M	Пластина	1
7	835081M	Пластина	1
8	95418M	Прокладка	1
8	835082M	Прокладка	1
9	83870M	Винт	2
9	83870M	Винт	1
10	83859M	ПЛАСТИНА ТРИММА	1
10	83859T	Трим-планка	1
11	94532M	Болт	1
12	82218M	ШАЙБА СТОПОРНАЯ	1
13	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
14	95416M	БОЛТ	6
15	82215M	Стопорная шайба	6
16	81852M	ШАЙБА	1
17	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
17	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
18	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	81427M	САЛЬНИК	1
20	73345A1	Упорная шайба, передняя	1
20	92647M	Шайба упорная	1
20	73345A1	Упорная шайба, передняя	1
21	84445M	Проставка	1
21	84445T	Проставка	1
22	83700M	Шайба	1
23	81775M	ГАЙКА ГРЕБНОГО ВИНТА	1
23	859935	ГАЙКА ГРЕБНОГО ВИНТА	1
24	82132M	ШПЛИНТ	1
24	89961	Штифт	1
-	94533M	Комплект прокладок нижнего узла	1

Рис. 29ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	94493M	Лепестковый клапан в сборе	2
2	84954M	Комплект лепестков (ограничители лепестков не входят)	1
3	83354M	Впускной коллектор	1
4	83355M	Прокладка впускного коллектора	1
4	83355	Прокладка @2	1
5	83356M	Винт	4
6	82208M	Шайба	4
6	82186M	Шайба	4
7	97720M	Впускной коллектор	1
8	81728M	Шпилька	2
8	811028M	Шпилька	2
9	97721M	Шпилька	2
10	80717M	Обратный клапан в сборе	2
11	811045M	Шланг	1
12	811045M	Шланг	1
13	82046M	Хомут шланга	4
14	97722M	Соединение трубки	2
15	97723M	Шланг	1
16	83355M	Прокладка впускного коллектора	1
16	83355	Прокладка @2	1
17	82405M	Болт	6
18	82214M	Шайба	10
19	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
20	97725M	Прокладка	1
20	97725	Прокладка	1
21	97844M	Тяга рычага	1
21	810939M	Тяга	1
22	82389M	Гайка	4
23	97716M	Прокладка пластины	2
23	97716	Прокладка	2
24	814563M	Крышка	1
25	91686M	Болт	4
26	97726M	Втулка уплотнительная	1
27	97714M	Сальник	1
28	97715M	Наружная крышка	1
29	97717M	Шайба	4
30	84247M	Болт	4
30	826957M	Болт	4
31	97718M	Тяга привода воздушной заслонки	1
32	81191M	Кронштейн	2
32	16333	ТЯГА быстросъёмная	2
33	97719M	Рычаг воздушной заслонки	1
34	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
35	81865M	Шайба волнистая	1
36	83960M	Ручка воздушной заслонки	1
37	84760M	Втулка	1
38	810938M	Тяга	1
39	81191M	Кронштейн	2
39	16333	ТЯГА быстросъёмная	2
-	814556M	Комплект прокладок головки блока цилиндров	1
-	17068M	Ремкомплект карбюратора	1

Рис. 30ТОПЛИВНЫЙ НАСОС, ШЛАНГИ И ФИЛЬТР FUEL PUMP, LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	83539M	Болт (M6 x 20)	3
2	84058M	Болт (M6 x 20)	3
3	82214M	Шайба	2
4	82012M	Шланг	1
5	82047M	Хомут	10
6	11931M	ФИЛЬТР В СБОРЕ	1
6	826964T	Фильтр топливный	1
6	826964M	Фильтр в сборе	1
6	826964T	Фильтр топливный	1
7	11934M	ФИЛЬТР	1
7	826965T	Фильтр топливный	1
7	826965M	Фильтр	1
7	826965T	Фильтр топливный	1
8	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	826966M	Уплотнительное кольцо	1
8	826966T	Уплотнительное кольцо	1
9	11935M	СТАКАН ФИЛЬТРА	1
9	826967M	Стакан	1
10	814568M	Кронштейн	1
11	84247M	Болт	1
11	826957M	Болт	1
12	82012M	Шланг	1
13	82382M	Гайка	1
14	11841M	Шланг	1
14	82012M	Шланг	1
14	82012M	Шланг	1
15	97083M	Тройник	1
16	814569M	Кронштейн	1
17	82012M	Шланг	2
18	82214M	Шайба	4
19	43113M	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
19	43113T	ТОПЛИВНЫЙ НАСОС	1
20	80606M	Диафрагма	1
21	80611M	Пластина	1
22	80610M	Пружина	1
23	80613M	Прокладка	1
23	80613	Прокладка	1
24	41888M	Клапан обратный	2
25	41889M	Винт (M3 x 5)	2
26	82537M	Гайка	2
27	80614M	Прокладка	1
27	80614	Прокладка	1
28	84141M	Диафрагма	1
29	80607M	Крышка	1
30	82522M	Винт	3
31	82208M	Шайба	3
31	82186M	Шайба	3
32	80757M	Прокладка топливного насоса к картеру	2
32	80757	Прокладка	2
33	82428M	Болт	2
33	827043M	Болт	2
-	814556M	Комплект прокладок головки блока цилиндров	1

Рис. 31МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	814485M	Рукоятка переключения передач	1
2	94507M	Пластина кулачка рукоятки	1
3	81794M	Шайба	1
4	91772M	Болт	1
5	82212M	Стопорная шайба	1
6	41823M	Втулка	1
7	814572M	Втулка	1
8	83531M	Втулка	1
9	82348M	Шарик	1
10	82084M	Пружина	1
11	97743M	Тяга	1
12	83533M	Шайба	7
13	82211M	Шайба	1
14	82125M	Шплинт	3
15	97744M	Вал	1
16	97745M	Гайка	1
17	83540M	Палец вилки	1
18	83542M	Тяга переключения	1
19	83537M	Кронштейн	2
20	83539M	Болт (M6 x 20)	5
20	84058M	Болт (M6 x 20)	5
21	82214M	Шайба	4
22	83538M	Рычаг тяги переключения	1
23	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
24	83540M	Палец вилки	1
25	81767M	ГАЙКА	1
26	97116M	Палец вилки (ручной)	1
27	97753M	Упор ограничителя дросселя	1
28	82208M	Шайба	1
28	82186M	Шайба	1
29	81796M	ШАЙБА	1
30	82211M	Шайба	1
31	97758M	Ограничитель дросселя	1
32	82417M	Болт	1
33	82388M	Гайка (M5)	1

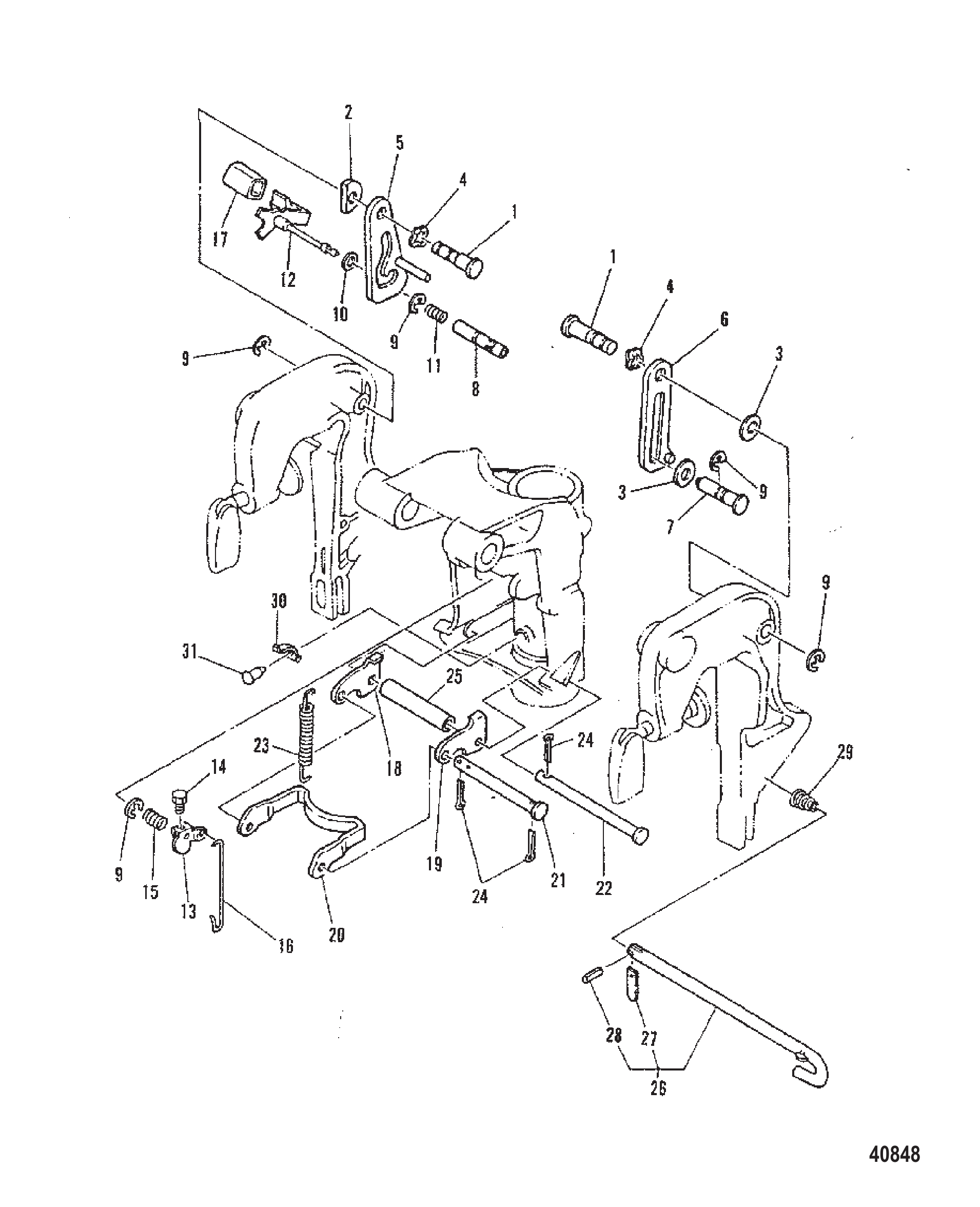

Рис. 32РЫЧАГ/ШТИФТ НАКЛОНА TILT LEVER/PIN

REF	Номер детали	Наименование	Кол-во
1	83460M	Палец	2
1	19257M	Штифт	2
2	83458M	Шайба	1
3	83462M	Шайба	2
4	83457M	Волнистая шайба	2
5	14278M	Упор откидывания	1
6	42441M	Упор откидывания	1
7	83463M	Палец	1
7	95450M	Штифт	1
8	83464M	Вал	1
9	83461M	Стопорное кольцо	5
10	83493M	ШАЙБА	1
11	83909M	ПРУЖИНА СЖАТИЯ	1
12	14260M	Рычаг в сборе (откидывание)	1
13	83467M	Рычаг наклона	1
14	82444M	Болт	1
14	84313M	Болт	1
15	83465M	Пружина	1
16	83468M	Тяга стопорная	1
17	81395M	Крышка	1
18	83905M	Кронштейн фиксации наклона	1
19	83906M	Кронштейн фиксации наклона	1
20	83479M	Фиксатор наклона	1
21	83477M	Палец	1
22	83478M	Палец	1
23	83476M	Пружина	2
24	82128M	Шплинт	4
25	83480M	Проставка	1
26	814972M	Штифт наклона в сборе	1
26	814972T	Штифт откидывания	1
27	84044M	Стопор фиксации наклона	1
28	82146M	Штифт	1
29	814973M	Пружина	1
30	83494M	ПРУЖИНА	1
31	83495M	ЗАКЛЕПКА	1

Рис. 33УПРАВЛЕНИЕ ДРОССЕЛЕМ THROTTLE CONTROL

REF	Номер детали	Наименование	Кол-во
1	97740M	Кулачок акселератора	1
2	81868M	ВОЛНОВАЯ ШАЙБА	1
3	83285M	БОЛТ	1
4	94503M	Втулка кольцевая	1
5	97741M	Тяга акселератора	1
6	16715M	Соединение	1
7	82388M	Гайка (M5)	2
8	97742M	Тяга соединительная	1
9	83957M	Тяга	1
9	84101M	Тяга управления магнето	1
10	84100M	Фиксатор тяги	1
11	83555M	Соединительная тяга вала	1
12	84305M	Соединение	1
13	83547M	Кронштейн	1
14	82154M	Роликовый штифт	1
15	83539M	Болт (M6 x 20)	2
15	84058M	Болт (M6 x 20)	2
16	82214M	Шайба	1
17	811365M	Рычаг управления магнето	1
17	83548M	Рычаг управления магнето	1
18	81946M	Втулка	1
19	82149M	Роликовый штифт (18.5 мм)	3
20	83549M	Пружина	1
21	83919M	Шкив	1
22	814573M	Вал управления дросселем	1
23	83551M	Кронштейн	1
24	83537M	Кронштейн	1
25	81946M	Втулка	1
26	97739M	Рычаг управления магнето	1
27	84305M	Соединение	2
28	814574M	Втулка	1
29	83921M	Тяга	1
30	16715M	Соединение	1
31	83526M	Рычаг управления дросселем	1
32	82158M	Роликовый штифт	1

Рис. 34НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	814524M	Нижний кожух	1
1	814525M	Нижний кожух	1
2	83616M	ШТУЦЕР	1
3	95409M	РЫЧАГ ЗАЖИМНОЙ	1
4	81869M	Шайба	1
5	81949M	Втулка рычага зажима кожуха	2
6	84914M	Зажим кожуха	1
7	81794M	Шайба	1
8	84315M	Болт	1
8	84088M	ВИНТ (M6 x 10)	1
9	82212M	Стопорная шайба	1
10	93104M	ПЛАСТИНА	1
11	83285M	БОЛТ	5
12	82214M	Шайба	5
13	97674M	САЛЬНИК	1
14	93100M	ВТУЛКА (M, ML, E И EL)	1
15	814526M	Втулка уплотнительная	1
16	83608M	ВТУЛКА	1
17	83609M	ВТУЛКА	1
18	97675M	ВТУЛКА (НЕ ИСПОЛЬЗУЕТСЯ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ)	4
19	97676M	ВТУЛКА	4
20	83728M	Втулка (опция)	1
21	81796M	ШАЙБА	4
22	41308M	Индикатор (электрический)	1
23	42436M	Кронштейн	1
24	82389M	Гайка	4
25	83761M	НАКЛЕЙКА HP	2
26	94476M	Втулка уплотнительная	1
27	82066M	Втулка уплотнительная	1
28	814527M	Наклейка (электрическая)	1
29	97726M	Втулка уплотнительная	1
30	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
31	97756M	Упор	1

Рис. 35ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ РЕЛЕ СТАРТЕРА) ELECTRICAL (STARTER RELAY ASSEMBLY)

REF	Номер детали	Наименование	Кол-во
1	95642M	СОЛЕНОИД	1
1	825096T01	СОЛЕНОИД СТАРТЕРА	1
2	814992M	Кронштейн	1
3	814993M	Провод	1
4	814994M	Пластина	1
5	84247M	Болт	3
5	826957M	Болт	3
6	82214M	Шайба	3
7	814995M	Выпрямитель	1
8	82521M	Винт	1
8	83108M	ВИНТ	1
9	82211M	Шайба	1
10	97684M	Выключатель нейтрали в сборе	1
11	97683M	Кронштейн	1
12	815004M	Пластина	1
13	82212M	Стопорная шайба	1
14	814996M	Жгут проводов в сборе	1
15	814997M	Хомут	3
16	814998M	Провод	1
17	814999M	Кронштейн	1
18	815001M	Удлинитель	1
19	815003M	Термовыключатель	1
20	815000M	Жгут проводов в сборе	1
21	97066M	Хомут	1
22	813477M	БОЛТ	1
22	91772M	Болт	1
23	815002M	Изолятор	1
24	97685M	Соленоид в сборе	1
24	97685T	Соленоид	1
25	84701M	Тяга троса	1
26	84702M	Крюк тяги троса	1
27	97686M	Кронштейн соленоида	1
28	17661M	Винт	4
29	93114M	Демпфер	2
29	881304	Втулка уплотнительная	2
30	82258M	Кольцо уплотнительное	1
31	82405M	Болт	2
32	82851M	Втулка	2
32	804344003	Втулка	2
33	82060M	Втулка уплотнительная	1
34	97688M	Втулка	1
35	97687M	Втулка уплотнительная	1
36	91686M	Болт	1

Рис. 36КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9822M	КРОНШТЕЙН ЗАЖИМА (ЛЕВЫЙ БОРТ)	1
2	80638M	Подушка	2
3	83481M	Винт струбцины транца	2
4	11868M	РУКОЯТКА	2
5	81889M	Штифт	2
6	9823M	Кронштейн струбцины правый (правый борт)	1
7	83472M	Шпилька	1
8	19258M	Проставка	1
9	82215M	Стопорная шайба	14
10	82382M	Гайка	4
11	9821M	Кронштейн поворотный	1
12	82369M	Штуцер	4
13	81439M	Колпачок пресс-масленки	4
14	80633M	Пластина фрикционная	1
15	83488M	Пружина	1
16	83490M	Сальник	1
17	43106M	Болт	1
18	82217M	Шайба	5
19	18974M	БОЛТ	1
20	41313M	ВТУЛКА	2
21	81836M	Шайба	2
22	81787M	Гайка	2
22	879172252	Гайка	2
23	19111M	Пластина	1
24	81388M	Колпачок	2
24	811914M	Колпачок	2
24	811914M	Колпачок	2
25	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
25	8M0057160	Кронштейн	1
26	95416M	БОЛТ	6
27	83505M	Уплотнение резиновое	2
28	82368M	Штифт установочный	2
29	814575M	Болт	2
29	82442M	Болт	2
30	83912M	Колпачок	2
31	83907M	Вал	1
32	83482M	Шайба	1
33	83487M	Шайба	1
34	83483M	Втулка	1
35	83485M	Втулка	1
36	83486M	Сальник масляный	1
37	83492M	Корпус нижней резиновой опоры	1
37	83492T	Корпус	1
38	83491M	Корпус нижней резиновой опоры	1
39	83512M	Крышка нижнего крепления	2
40	83914M	Демпфер нижнего крепления	2
40	8M0050006	Опора	2
41	83507M	Хомут	2
41	827148M	Хомут	2
42	84970M	Болт	4
43	82468M	БОЛТ	4
43	85277614	Болт	4
44	814576M	Шайба	8
44	82220M	Шайба	8
45	83510M	Болт	2
46	84429M	Шайба	4
47	81860M	Шайба	2
48	83915M	Шайба	2
49	82397M	ГАЙКА КОРОНЧАТАЯ	2
50	83511M	Демпфер нижнего крепления резиновый	1
51	83910M	Демпфер верхнего крепления	2
51	8M0121495	Опора	2
52	83501M	Болт	2
53	83911M	Шайба	2
54	83504M	Шайба	2
55	84295M	ГАЙКА НЕЙЛОНОВАЯ	2
56	83496M	Демпфер верхнего крепления резиновый	1
57	83497M	Кронштейн	1
58	82405M	Болт	2
59	82389M	Гайка	2
60	83498M	Крышка верхнего резинового крепления	2
61	83499M	Крышка верхнего резинового крепления	2
62	83506M	Болт	4
63	81812M	ШАЙБА	4
64	82395M	Гайка	8

Рис. 37ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	73146A40	Гребной винт (шаг 19")	1
-	73146A45	BLMX 10X19 Mercury / Quicksilver	1
-	73144A40	Винт в сборе (алюминиевый)(шаг 17")	1
-	73144A45	BLMX 10X17 Mercury / Quicksilver	1
-	91818A5	Гребной винт	1
-	73142A40	Гребной винт (шаг 16")	1
-	73142A45	BLMX 10X16 Mercury / Quicksilver	1
-	76232A5	Гребной винт (шаг 15")	1
-	855862A46	VENG S 15 RH Mercury / Quicksilver	1
-	73140A40	Винт в сборе (алюминиевый)(шаг 15")	1
-	73140A45	BLMX 10.1X15 Mercury / Quicksilver	1
-	76230A5	Гребной винт (шаг 14")	1
-	855860A46	VENG S 14 RH Mercury / Quicksilver	1
-	73138A40	Винт в сборе (алюминиевый)(шаг 14")	1
-	73138A45	BLMX 10.3X14 Mercury / Quicksilver	1
-	76228A5	Гребной винт (шаг 13")	1
-	855858A46	VENG S 13 RH Mercury / Quicksilver	1
-	73136A40	Гребной винт в сборе (алюминиевый)(шаг 13")	1
-	73136A45	BLMX 10.4X13 Mercury / Quicksilver	1
-	79792A5	Гребной винт (шаг 12")	1
-	855856A46	VENG S 12 RH Mercury / Quicksilver	1
-	73134A40	Гребной винт в сборе (алюминиевый)(шаг 12")	1
-	73134A45	BLMX 10.6X12 Mercury / Quicksilver	1
-	85632A40	Гребной винт (шаг 11")	1
-	85632A45	BLMX 10.9X11 Mercury / Quicksilver	1
-	42740A10	Гребной винт (шаг 10-1/2")	1
-	42740A45	BLMX 12X10.5 Mercury / Quicksilver	1
-	73132A40	Гребной винт в сборе (алюминиевый)(шаг 10")	1
-	73132A45	BLMX 11.3X10 Mercury / Quicksilver	1
-	97868A5	Гребной винт	1
-	97868A46	VENG M 9 RH Mercury / Quicksilver	1
-	87818A10	Гребной винт (шаг 9")	1
-	87818A45	BLMX 12.3X9 Mercury / Quicksilver	1
-	42738A10	Гребной винт (шаг 8")	1
-	42738A45	BLMX 12.5X8 Mercury / Quicksilver	1

Рис. 38РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	95419A1	Рукоятка в сборе рулевая	1
2	84971M	Рукоятка рулевая	1
3	81585M	Рукоятка	1
4	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
4	8M0080456	Рукоятка	1
5	97747M	Указатель дроссельной заслонки	1
6	81907M	Заклёпка	1
7	18847M	Винт	1
7	811916M	Винт	1
8	82220M	Шайба	1
9	82095M	Пружина	1
10	81945M	Втулка	1
11	83516M	Вал рукоятки рулевого управления	1
12	83517M	Кронштейн	1
13	84058M	Болт (M6 x 20)	2
14	82214M	Шайба	2
15	80778M	Шестерня	1
16	82151M	Штифт роликовый	1
17	83518M	Шестерня ведущая	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	83519M	Втулка	1
21	97748M	Трос дроссельной заслонки	2
22	83521M	Держатель троса	1
23	83522M	Держатель троса	1
24	84313M	Болт	2
25	81950M	Втулка	1
26	94514M	Болт	1
27	83524M	Шайба	1
28	81853M	Шайба	2
29	81815M	Шайба	2
30	81870M	Шайба волнистая	1
31	81786M	Гайка нейлоновая	1
32	82895M	Фрикционная шайба	1
33	84058M	Болт (M6 x 20)	1
34	83056M	Гайка	1
35	82211M	Шайба	2

Рис. 39КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	814550M	Картер в сборе	1
1	814551M	Картер в сборе	1
2	81258M	Штифт	2
3	83329M	Штуцер	2
4	80727M	Обратный клапан в сборе	1
5	80122M	Штуцер слива картера	1
6	83328M	Шланг	1
7	82046M	Хомут шланга	2
8	82368M	Штифт установочный	2
9	41837M	Болт	9
10	41838M	Болт	6
11	83394M	Анод	1
12	84247M	Болт	1
12	826957M	Болт	1
13	83330M	Анод	1
14	82168M	Винт	1
15	814553M	Кронштейн	1
16	82439M	Болт	2
17	8562M	Головка цилиндра	1
18	95414M	Прокладка	1
18	95414	Прокладка	1
19	41884M	Болт (M8 x 55)	11
19	8M0101617	Болт	11
20	97703M	Крышка	1
21	97704M	Прокладка	1
22	83539M	Болт (M6 x 20)	11
22	84058M	Болт (M6 x 20)	11
23	82214M	Шайба	31
24	81926M	Пробка	1
25	81990M	Прокладка	1
26	82067M	Втулка уплотнительная	1
27	81267M	Клапан	1
28	83340M	Пружина	1
29	814554M	ТЕРМОСТАТ	1
29	814554T01	ТЕРМОСТАТ	1
30	97705M	Крышка	1
31	814555M	Прокладка	1
31	814555	Прокладка	1
32	83285M	БОЛТ	4
33	97707M	Крышка внутренняя	1
34	83338M	Прокладка	2
34	83338	Прокладка @2	2
34	83338M	Прокладка	1
34	83338	Прокладка @2	1
34A	827176M	Прокладка	1
35	97708M	Крышка наружная	1
36	80756M	Штуцер	1
36	94716M	Соединитель	1
37	94476M	Втулка уплотнительная	1
38	82405M	Болт	16
39	82372M	Свеча зажигания	2
39	8M0157387	Свеча зажигания BR8HS @4	2
-	822878M	Головка блока цилиндров в сборе	1
-	822879M	Головка блока цилиндров в сборе	1
-	814556M	Комплект прокладок головки блока цилиндров	1
-	94533M	Комплект прокладок нижнего узла	1

Рис. 40ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (УЗЕЛ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ) ELECTRICAL (KILL SWITCH ASSEMBLY)

REF	Номер детали	Наименование	Кол-во
1	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
1	97765M	Выключатель стоп в сборе	1
2	97756M	Упор	1
3	93053M	ВЫКЛЮЧАТЕЛЬ ОСТАНОВКИ ПРИ ПОДЪЁМЕ	1
4	94536M	ВТУЛКА	1
5	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
6	93053M	ВЫКЛЮЧАТЕЛЬ ОСТАНОВКИ ПРИ ПОДЪЁМЕ	1
7	94536M	ВТУЛКА	1
8	84959M	Удлинитель (2 м) для выключателя стоп	1
9	84124M	РАЗЪЕМ	1
10	99051M	РАЗЪЕМ	1
11	99052M	РАЗЪЕМ	1
12	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
12	8M0060278	ВЫПРЯМИТЕЛЬ	1
13	81522M	ПРЕДОХРАНИТЕЛЬ	1
14	82521M	Винт	1
14	83108M	ВИНТ	1
15	82211M	Шайба	1
16	84125M	Регулятор напряжения в сборе	1
16	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
17	14773M	Провод	1

Рис. 41МАСЛЯНЫЙ НАСОС OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	384073	Пробка трубная (.500-14)	1
2	479452	ПРОБКА	1
3	858581	Уплотнительное кольцо	2
3	62705001	Кольцо уплотнительное	2
4	858580	Установочный штифт	2
4	41275M	Установочный штифт	2
5	881900T	ОПОРА	1
5	881900T03	Опора	1
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	859129	ГАЙКА (M12)	2
9	896963	Гайка (M12)	2
10	4010750	ВИНТ (M8 x 50) ХОМУТ	8
11	858579T3	Масляный насос	1
12	858719	Болт (M6 x 45)	6
12	8M0052670	Винт	6
13	804349	САЛЬНИК	1
14	878562T2	Кронштейн тяги переключения	1
14	878562T8	Кронштейн	1
15	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
16	82130020	ВИНТ (M6 x 20)	3
17	878560	Стакан	1
18	98889	Защёлка	1
19	8238053	Сальник	1
19	8M0043168	Сальник	1
20	879996A1	Выключатель	1
20	8M0052930	Выключатель в сборе	1
21	88075020	ВИНТ (M3 x 20)	2

Рис. 42КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	814557M	Коленчатый вал	1
2	814558M	Проставка	1
2	814559M	Шестерня	1
3	83341M	Подшипник	1
3	83341T	Подшипник	1
4	82249M	САЛЬНИК Масляный	1
5	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
6	97837M	Подшипник	1
6	97837T	Подшипник	1
7	814560M	Подшипник шариковый	1
7	814560T	Подшипник шариковый	1
8	814561M	Стопорное кольцо	1
9	8563M	Поршень	2
9	8564M	Поршень	AR
9	8564T	Поршень	AR
9	8565M	Поршень	AR
9	8565T	Поршень	AR
10	83896M	Комплект поршневых колец	2
10	83896T	Комплект поршневых колец	2
10	83897M	Комплект поршневых колец	AR
10	83897T	Комплект поршневых колец	AR
10	83898M	Комплект поршневых колец	AR
10	83898T	Комплект поршневых колец	AR
9	811828M	Поршень	2
9	811828T	Поршень	2
9	811829M	Поршень	AR
9	811830M	Поршень	AR
10	822880M	Комплект поршневых колец	2
10	822880T	Комплект поршневых колец	2
10	822881M	Комплект поршневых колец	AR
10	822882M	Комплект поршневых колец	AR
11	83345M	Палец	2
11	83345T	Палец поршневой	2
12	81264M	ЗАЖИМ	4
13	8808M	Шатун в сборе	2
13	8808T	Шатун в сборе	2
14	81715M	Болт	2
15	82353M	Подшипник	56
16	81831M	ШАЙБА УПОРНАЯ	4
17	97710M	Подшипник	2
18	814562M	Корпус	1
19	83347M	Сальник масляный малый	2
20	82286M	Кольцо уплотнительное	1
21	83539M	Болт (M6 x 20)	3
21	84058M	Болт (M6 x 20)	3
22	82214M	Шайба	3
23	83348M	Кольцо уплотнительное	1
-	814556M	Комплект прокладок головки блока цилиндров	1

Рис. 43КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 44РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	814528M	Стартер в сборе ручной	1
2	7102M	Корпус стартера	1
2	811912M	Корпус	1
2	811912M	Корпус	1
3	82157M	Штифт	1
4	83585M	Пробка корпуса стартера	6
5	83587M	Шкив стартера	1
6	82157M	Штифт	1
7	84893M	Зажим	1
8	83588M	Пружина стартера	1
9	83590M	Вал шкива	1
10	83589M	Втулка	1
11	81801M	Шайба	1
12	84342M	Болт	1
13	82382M	Гайка	1
14	84894M	Собачка стартера	1
15	84895M	Стопорное кольцо	1
16	83591M	Пружина собачки	1
17	12066A9	Трос стартера	1
17	12066Q10	Трос стартера @2	1
18	814491M	Рукоятка	1
19	814492M	КРЫШКА	1
20	814531M	Направляющая	1
21	84247M	Болт	2
21	826957M	Болт	2
22	82212M	Стопорная шайба	2
23	814532M	Сальник	1
24	97749M	Болт	1
25	82215M	Стопорная шайба	1
26	14229M	Штифт	1
27	82405M	Болт	5
28	82212M	Стопорная шайба	2
29	814533M	Кронштейн	1
30	82441M	БОЛТ	2
31	82217M	Шайба	2
32	814534M	Рычаг	1
33	83523M	Винт	1
34	82211M	Шайба	1
35	814535M	Кронштейн	1
36	82214M	Шайба	3
37	814536M	Шкив	1
38	82438M	Болт	3
39	82217M	Шайба	3
40	93105M	БЛОКИРОВКА В СБОРЕ ЗАЩИТНАЯ	1
41	83595M	Тяга	1
42	82125M	Шплинт	1
43	83596M	Рычаг	1
44	83597M	Трос останова стартера	1
45	93106M	Кронштейн	1
46	813477M	БОЛТ	1
46	91772M	Болт	1
47	81106M	Плунжер блокировки стартера	1
48	82079M	Пружина блокировки стартера	1

Рис. 45СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9680M	Корпус редуктора в сборе (короткий)	1
1	9681M	Корпус редуктора в сборе (длинный)	1
2	9573M	Корпус редуктора в сборе	1
3	83857M	ПРОБКА	1
4	82316M	Подшипник игольчатый	1
4	82316T	Подшипник	1
5	83868M	Втулка приводного вала	1
6	19148M	Регулировочная шайба ведущей шестерни (0.10ММ)	AR
6	81469M	Шайба регулировочная шестерни привода (0.12 ММ)	AR
6	19148002	Регулировочная шайба @5	AR
6	19149M	Регулировочная шайба ведущей шестерни (0.15ММ)	AR
6	19150M	Регулировочная шайба ведущей шестерни (0.18ММ)	AR
6	19151M	Регулировочная шайба ведущей шестерни (0.30ММ)	AR
6	19148004	Регулировочная шайба @5	AR
6	19152M	Регулировочная шайба ведущей шестерни (0.40ММ)	AR
6	19153M	Регулировочная шайба ведущей шестерни (0.50ММ)	AR
7	98933M	Подшипник конический роликовый	1
7	82319T	Подшипник	1
8	19154M	Регулировочная шайба передней шестерни (0.10ММ)	AR
8	19155M	Регулировочная шайба передней шестерни (0.12ММ)	AR
8	19148003	Регулировочная шайба @5	AR
8	19156M	Регулировочная шайба передней шестерни (0.15ММ)	AR
8	19157M	Регулировочная шайба передней шестерни (0.18ММ)	AR
8	19158M	Регулировочная шайба	AR
8	19159M	Регулировочная шайба передней шестерни (0.40ММ)	AR
8	81460M	Шайба регулировочная шестерни переднего хода (0.50 ММ)	AR
9	82320M	Подшипник роликовый конический	1
9	82320T	Подшипник	1
10	81987M	ПРОКЛАДКА	3
10	81987	Прокладка	3
11	81924M	ПРОБКА	3
12	95610M	Прокладка	1
12	95610	Прокладка	1
13	83392M	ВИНТ	1
14	83396M	Крышка водяного насоса	1
15	83403M	Вставка	1
16	83398M	Прокладка водяного насоса	1
16	83398	Прокладка	1
17	81426M	Сальник	1
18	99971M	Крыльчатка	1
19	83444M	Шпонка водяного насоса	1
20	83865M	Прокладка водяного насоса	1
20	83865	Прокладка	1
21	83400M	Пластина опорная	1
22	83399M	Прокладка водяного насоса	1
22	83399	Прокладка @2	1
23	83864M	Основание водяного насоса	1
23	8M0070508	Водяной насос	1
24	82233M	Сальник масляный	2
24	854017	Сальник масляный	2
25	82275M	Кольцо уплотнительное	1
26	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
27	84057M	Болт	2
28	82217M	Шайба	2
29	82468M	БОЛТ	2
29	85277614	Болт	2
30	82217M	Шайба	2
31	83866M	Вал приводной (короткий)	1
31	83867M	Вал приводной (длинный)	1
32	83869M	Шестерня ведущая	1
32	83869T	Ведущая шестерня	1
33	81455M	Подшипник упорный	1
34	81772M	Гайка ведущей шестерни	1
35	83877M	Шестерня переднего хода	1
35	83877T	Шестерня	1
36	94531M	Вал гребной	2
37	83419M	Толкатель кулачковый	1
38	81475M	Муфта переключения	1
39	81473M	Муфта скользящая	1
39	81473T	Муфта сцепления	1
40	81903M	Палец крестовый	1
41	81474M	Кольцо пальца крестового	1
42	81837M	Шайба	1
43	83429M	Пружина нажимная	1
44	83879M	Шестерня заднего хода	1
44	83879T	Шестерня	1
45	83880M	ОБОЙМА ПОДШИПНИКА	1
45	8M0121494	Корпус	1
46	82296M	ПОДШИПНИК ШАРИКОВЫЙ	1
46	82296T	Шарикоподшипник	1
47	19160M	Регулировочная шайба шестерни заднего хода (0.10 мм)	AR
47	81464M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.12 ММ)	AR
47	19163002	Регулировочная шайба @5	AR
47	19161M	Регулировочная шайба шестерни заднего хода (0.15 мм)	AR
47	19162M	Регулировочная шайба шестерни заднего хода (0.18 мм)	AR
47	19163M	Шайба регулировочная (0.30ММ)	AR
47	19163001	Регулировочная шайба @5	AR
47	19164M	Регулировочная шайба шестерни заднего хода (0.40 мм)	AR
47	19165M	Шайба	AR
48	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	1
49	82289M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
50	82317M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	82233M	Сальник масляный	2
51	854017	Сальник масляный	2
52	81877M	ШАЙБА СТОПОРНАЯ	1
53	81450M	ГАЙКА	1
53	8M0059031	Гайка	1
54	81916M	ШПОНКА	1
55	83881M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ ВАЛ)	1
55	83882M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ ВАЛ)	1
56	83883M	ВТУЛКА КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
57	82451M	БОЛТ	1
57	82423M	БОЛТ	1
58	82214M	Шайба	1
59	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
60	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
61	83449M	ВСТАВКА	1
62	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
63	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
-	94533M	Комплект прокладок нижнего узла	1
-	84363M	Ремкомплект	1
-	84363T	Ремкомплект	1

Рис. 46ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЙ ШЛАНГ (ПЛАСТИК) FUEL TANK AND FUEL LINE (PLASTIC)

REF	Номер детали	Наименование	Кол-во
1	812410A1	Топливный бак в сборе	1
2	816976A1	Крышка топливная в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	816977	Прокладка крышки топливного бака	1
3	8169771	Прокладка крышки топливного бака	1
4	17792A1	Корпус заборника в сборе	1
5	18030	ПЕРЕХОДНИК	1
5	826178	Разъём	1
6	98542A1	Окно в сборе	1
7	18026	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
8	17971A2	ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ	1
9	62568	Винт (#10-16 x .375)	2
10	18028	ШЛАНГ	1
10	8M0175544	Комплект топливного разъёма 3.2	1
11	18029	ФИЛЬТР	1
11	823534	Сетка топливного фильтра	1
12	18027	ВИНТ (.190-24) КОРПУСА ЗАБОРНИКА	6
13	29070	ШАЙБА	6

Рис. 47Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 48ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	811860M	Верхний кожух в сборе	1
1	811989M	Верхний кожух в сборе	1
1	811860M	Верхний кожух в сборе	1
1	814495M	Верхний кожух
1	811860M	Верхний кожух в сборе
1	811861M	Верхний кожух в сборе	1
1	811988M	Верхний кожух в сборе	1
1	811861M	Верхний кожух в сборе	1
1	814503M	Верхний кожух в сборе	1
1	811861M	Верхний кожух в сборе	1
2	84900M	Сальник	1
3	814513M	Кронштейн	1
4	814489M	Заклёпка	2
5	83212M	Держатель хомута	1
6	84903M	Заклепка	2
7	814515M	Молдинг	1
8	84247M	Болт	3
8	826957M	Болт	3
9	82214M	Шайба	3
10	83600M	САЛЬНИК	1
11	810935A92	Комплект наклеек (механический/электрический)	1
12	N.S.S.	Not Sold Separate DECAL-FRONT (PART OF 37-810935A92)	1
11	814516M	Комплект наклеек	1
11	95445M	КОМПЛЕКТ НАКЛЕЕК БОКОВОЙ	1
11	814517M	Комплект наклеек	1
12	814518M	Наклейка передняя	1
13	81202M	Наклейка индикатора переключения	1
14	814519M	Рама	1
15	814520M	Окно	1
15	814521M	Окно	1
16	814522M	Сальник	1
17	814523M	Скоростная гайка	2

Рис. 49ТОПЛИВНЫЙ БАК И ШЛАНГ (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ) FUEL TANK AND LINE (ORIGINAL EQUIPMENT)

REF	Номер детали	Наименование	Кол-во
1	95499M	Измеритель топлива в сборе	1
2	95500M	Прокладка топливомера в сборе	1
3	95502M	Винт	4
4	95501M	Сальник	4
5	95489M	Наклейка верхняя (английский)	1
6	14617M	Наклейка	1
7	18962M	Крышка топливного бака	1
8	95503M	Наклейка верхняя (французский)	1
9	95504M	Наклейка боковая (французский)	1
10	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
10	877683Q12	Топливный шланг в сборе (12 футов)	1
11	16571M	Шланг	1
12	17149M	Груша подкачки	1
12	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
13	16571M	Шланг	1
14	18855M	ХОМУТ ШЛАНГА	4
14	16574M	ХОМУТ ШЛАНГА	4
15	16609M	ТОПЛИВНЫЙ РАЗЪЕМ (СТОРОНА ДВИГАТЕЛЯ)	1
15	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
16	82789M	Уплотнительное кольцо	1
17	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
17	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
18	81669M	Набор инструментов	1
18	803581	Набор инструментов	1
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1

Рис. 50КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	814484A1	Крепёжный комплект	1
2	814974M	Рычаг дросселя	1
3	84247M	Болт	1
3	826957M	Болт	1
4	82212M	Стопорная шайба	1
5	814975M	Кронштейн	1
6	84247M	Болт	2
6	826957M	Болт	2
7	82212M	Стопорная шайба	2
8	814976M	Крюк	2
9	814977M	Шайба	4
10	814978M	Шайба	4
11	814979M	Гайка	4
12	83698M	Крюк механического рулевого управления	1
13	91636M	Болт	1
14	82220M	Шайба	1
15	82395M	Гайка	1

Рис. 51МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	814537M	Маховик в сборе	1
1	814538M	Маховик в сборе	1
1	814538M	Маховик в сборе	1
2	814539M	Основание в сборе	1
3	814540M	Катушка зарядки в сборе	1
4	814541M	Катушка освещения в сборе	1
5	814542M	Катушка датчика в сборе	1
6	814543M	Провод в сборе	1
7	814544M	Провод в сборе	1
8	814545M	Втулка уплотнительная	2
9	814546M	Хомут	1
10	97803M	Винт с шайбой	4
11	811177M	Винт	2
12	82499M	Винт	1
13	82184M	СТОПОРНАЯ ШАЙБА	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	81915M	Шпонка маховика	1
15	81773M	Гайка маховика	1
15	893789	Гайка	1
16	84436M	Шайба	1
16	893762	Шайба (18 X 36 X 3)	1
17	814547M	Кронштейн	1
18	83566M	Фиксатор	1
19	19139M	Фиксатор	1
20	11832M	ВИНТ	4
21	83569M	Пластина	1
22	14232M	Винт	4
23	82208M	Шайба	4
23	82186M	Шайба	4
24	814570M	Стопор	1
25	84315M	Болт	2
25	84088M	ВИНТ (M6 x 10)	2
26	82214M	Шайба	9
27	814571M	Стопор	1
28	84247M	Болт	2
28	826957M	Болт	2
29	82212M	Стопорная шайба	2
30	83924M	Винт	1
31	81415M	Колпачок	1
32	82381M	ГАЙКА	1
32	82390M	Гайка (M6)	1
33	814986M	Кронштейн	1
34	93114M	Демпфер	3
34	881304	Втулка уплотнительная	3
35	82851M	Втулка	3
35	804344003	Втулка	3
36	83769M	ШАЙБА	3
37	83285M	БОЛТ	3
38	84870M	ШПИЛЬКА	1
39	82389M	Гайка	2
40	93115M	Крышка	1
41	83356M	Винт	2
42	82211M	Шайба	2
43	81250M	Провод заземления	1
44	813477M	БОЛТ	2
44	91772M	Болт	2
45	814987M	Блок CDI в сборе	1
45	814988M	Блок CDI в сборе	1
45	822884T	Блок CDI	1
45	822884M	Блок CDI в сборе	1
45	822884T	Блок CDI	1
46	93116M	Держатель	1
47	814989M	Болт	2
48	11832M	ВИНТ	2
49	82069M	Втулка уплотнительная	2
50	814990M	Катушка зажигания	1
50	814990T	Катушка зажигания	1
51	83285M	БОЛТ	2
52	63709A1	Комплект наконечника/клеммы свечи зажигания	2
52	814991M	Колпачок свечи	2
52	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	2

Рис. 52СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1
