水星 Mercury 40B (THRU PROP. EXHAUST) EL-676-B400420 THRU B405250 - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-84134 · 共 44 个部位 · 1640 条零件

1КАРБЮРАТОР 2УПРАВЛЕНИЕ ДРОССЕЛЕМ 3КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 4РУЛЕВАЯ РУКОЯТКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ)5КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6ЭЛЕКТРОСТАРТЕР 7РУЧНОЙ СТАРТЕР 8СИСТЕМА КРЕПЛЕНИЯ 9ТОПЛИВНЫЙ БАК (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ)10ВПУСКНОЙ КОЛЛЕКТОР 11МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 12КАРТЕР И ГОЛОВКА ЦИЛИНДРА 13ЗАМЕНА ИЛИ ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК 14ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 15КОРПУС РЕДУКТОРА 16МАХОВИК МАГНЕТО 17ЭЛЕКТРОЗАПУСК 18СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА 19ТОПЛИВНЫЙ НАСОС 20ОБТЕКАТЕЛЬ 21ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 22РЕДУКТОР В СБОРЕ 23КАРБЮРАТОР 24СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА 25ОБТЕКАТЕЛЬ 26КАРТЕР И ГОЛОВКА ЦИЛИНДРА 27КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 28КОРПУС РЕДУКТОРА 29ЭЛЕКТРОЗАПУСК 30ЭЛЕКТРОСТАРТЕР 31МАХОВИК МАГНЕТО 32ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 33ТОПЛИВНЫЙ НАСОС 34ТОПЛИВНЫЙ БАК (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ)35ЗАМЕНА ИЛИ ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК 36РЕДУКТОР В СБОРЕ 37МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 38ВПУСКНОЙ КОЛЛЕКТОР 39СИСТЕМА КРЕПЛЕНИЯ 40ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 41РУЧНОЙ СТАРТЕР 42КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 43РУЛЕВАЯ РУКОЯТКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ)44УПРАВЛЕНИЕ ДРОССЕЛЕМ

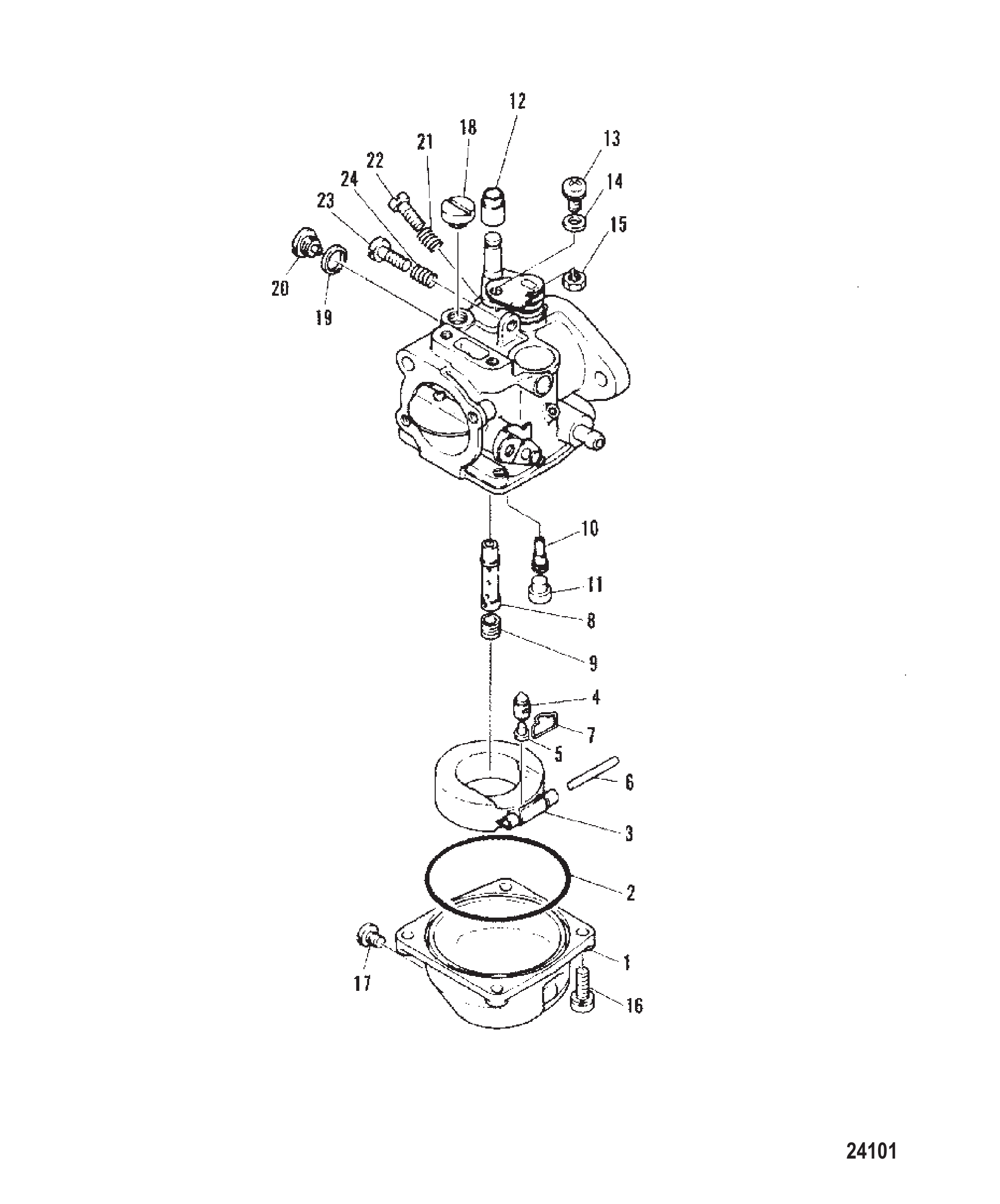

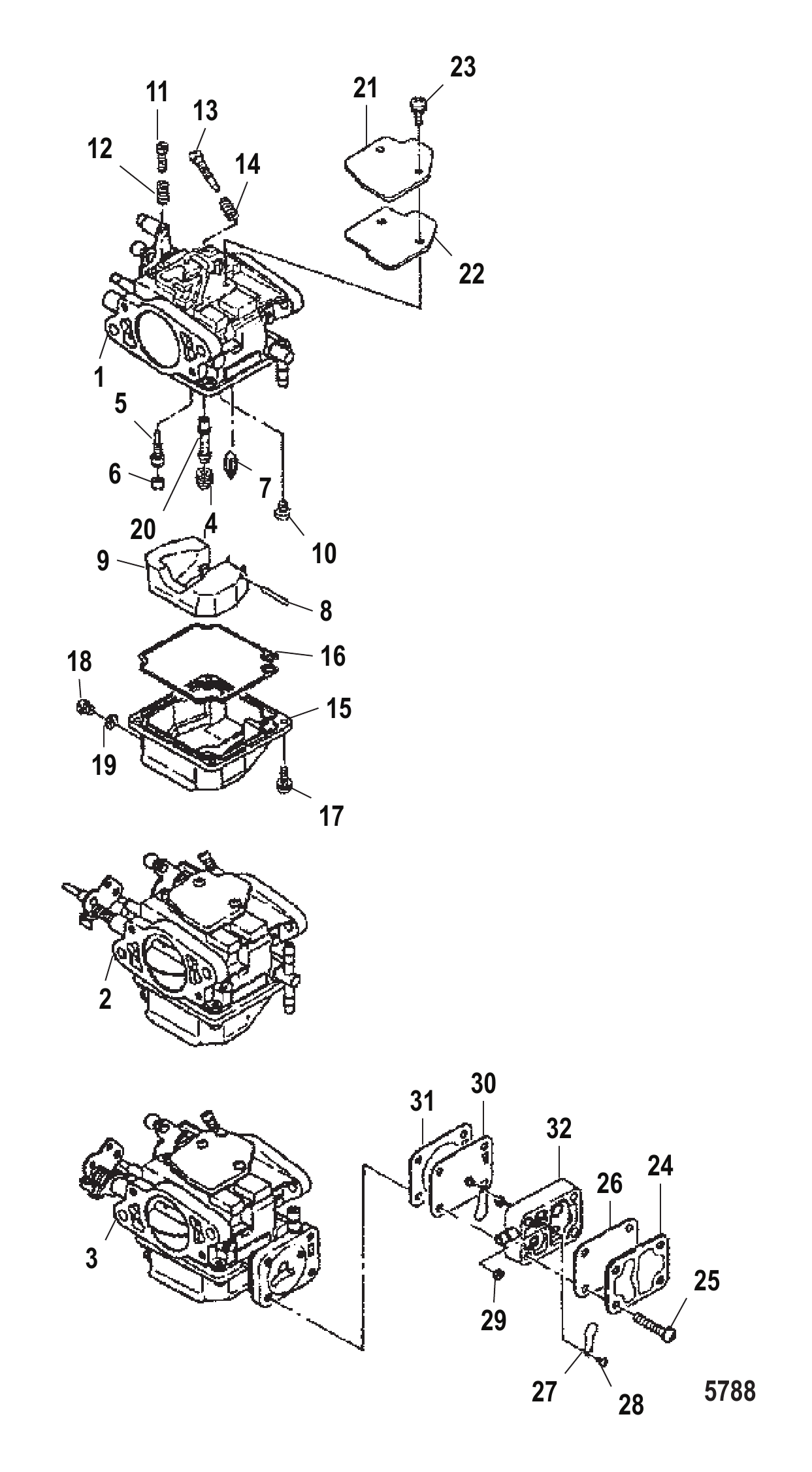

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	853720A2	Карбюратор	1
1	853720A5	Карбюратор	1
2	853720A3	Карбюратор	1
2	853720A6	Карбюратор	1
3	853720A4	Карбюратор	1
3	853720A7	Карбюратор	1
4	162503	Жиклёр главный (#122)	3
4	803883	Главный жиклёр (#132)	2
4	162504	Жиклёр главный (#135)	1
5	162513	Жиклёр холостого хода (#66)	3
5	162514	Жиклёр холостого хода (#80)	3
6	855566	Пробка	3
7	162542	Игла поплавка	3
8	162561	Штифт	3
9	162532	Поплавок	3
10	8536981	ВИНТ	3
11	162631	Винт	1
12	162641	Пружина (11 мм)	1
13	8129355	Винт регулировки холостого хода	3
14	162641	Пружина (11 мм)	3
15	162583	Поплавковая камера (верхний/средний карбюратор)	2
15	162584	Поплавковая камера (нижний карбюратор)	1
16	855567	Прокладка	3
17	162603	Винт	12
18	162613	Винт сливной	3
19	8555671	Прокладка	3
20	8126502	Главный жиклёр	3
20	8126503	Главный жиклёр	3
21	8555401	Крышка карбюратора	3
22	8555412	Прокладка	3
23	8555421	Винт	6
24	855568	Крышка	1
25	162604	Винт	4
26	855569	Прокладка	1
27	851812	Обратный клапан	2
28	851813	Винт	2
29	851814	Гайка	2
30	8537312	Диафрагма	1
31	8555691	Прокладка	1
32	8537291	Корпус насоса	1
-	853780A2	Ремкомплект карбюратора	1

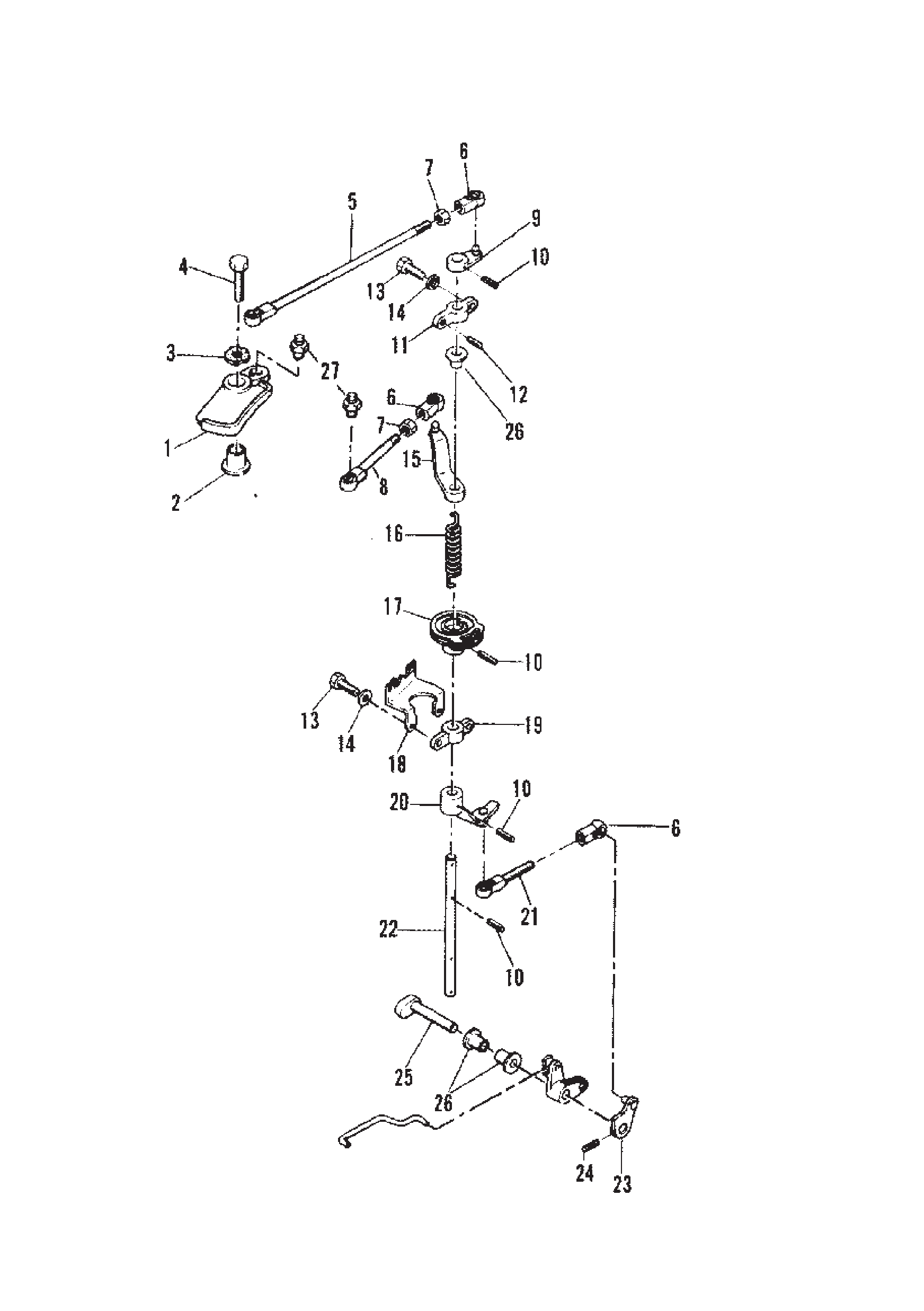

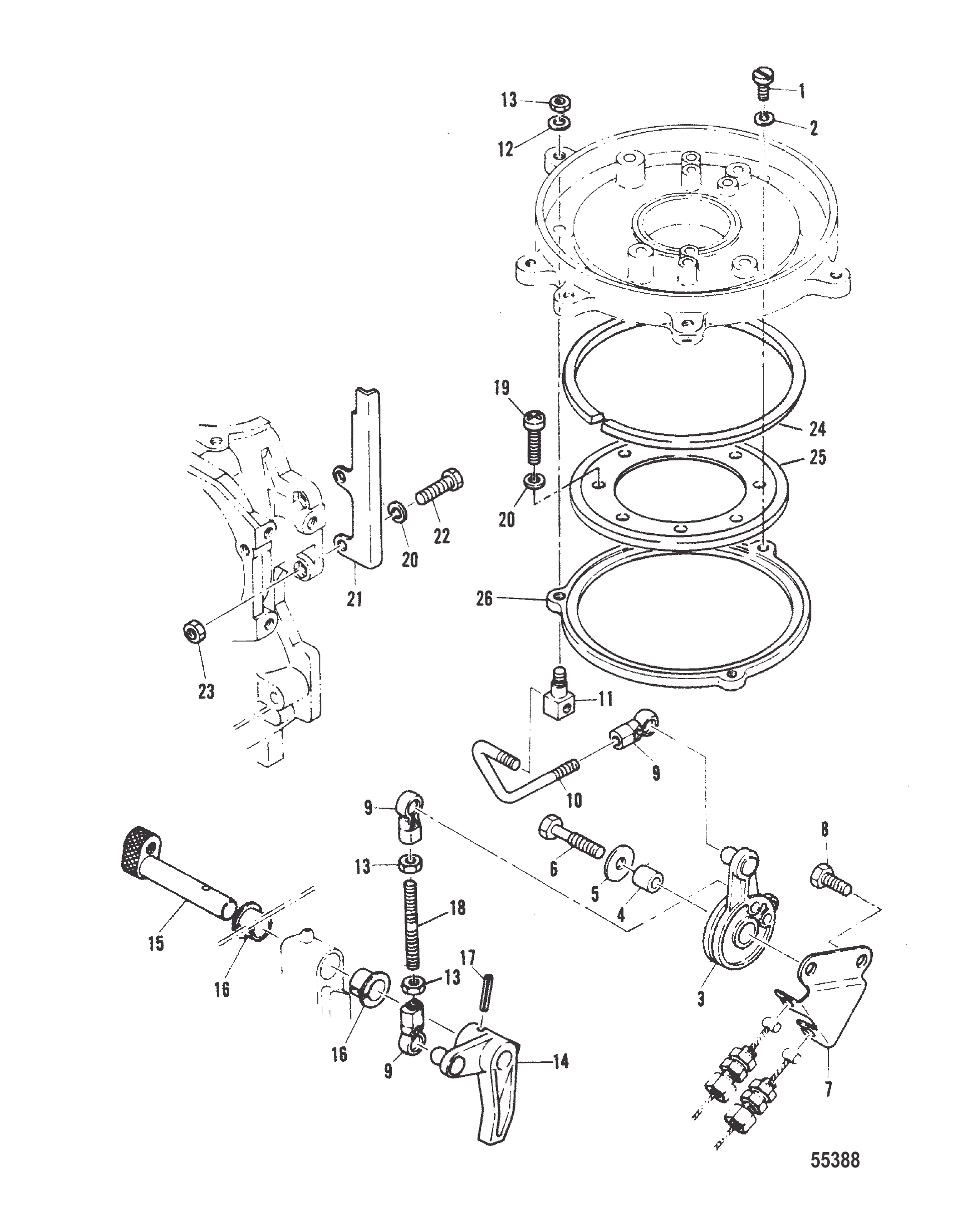

Рис. 2УПРАВЛЕНИЕ ДРОССЕЛЕМ THROTTLE CONTROL

REF	Номер детали	Наименование	Кол-во
1	82490M	Винт крепления основания	3
2	82211M	Шайба	3
3	81581M	Кулачок управления магнето	1
3	81581T	Рычаг	1
4	83310M	Втулка	1
5	81969M	Шайба	1
6	82405M	Болт	1
7	81563M	Кронштейн троса дросселя	1
8	84303M	БОЛТ	1
8	91772M	Болт	1
9	81225M	Наконечник	3
9	16715M	Соединение	3
10	81582M	Тяга управления магнето	1
11	80629M	Шарнир тяги	1
12	81789M	Шайба	1
13	82378M	Гайка	3
13	82388M	Гайка (M5)	3
14	41890M	Рычаг вала дросселя	1
15	81134M	Вал дросселя	1
16	81946M	Втулка	2
17	82156M	Штифт роликовый	1
18	81722M	Тяга	1
19	83539M	Болт (M6 x 20)	2
19	84058M	Болт (M6 x 20)	2
20	82214M	Шайба	4
21	96378M	Упор основания магнето	1
22	83539M	Болт (M6 x 20)	4
22	84058M	Болт (M6 x 20)	4
23	82380M	Гайка	2
23	82389M	Гайка	2
24	92572M	Пластина фрикционная	1
25	92573M	Фиксатор основания магнето (верхний)	1
26	96379M	Фиксатор основания магнето	1

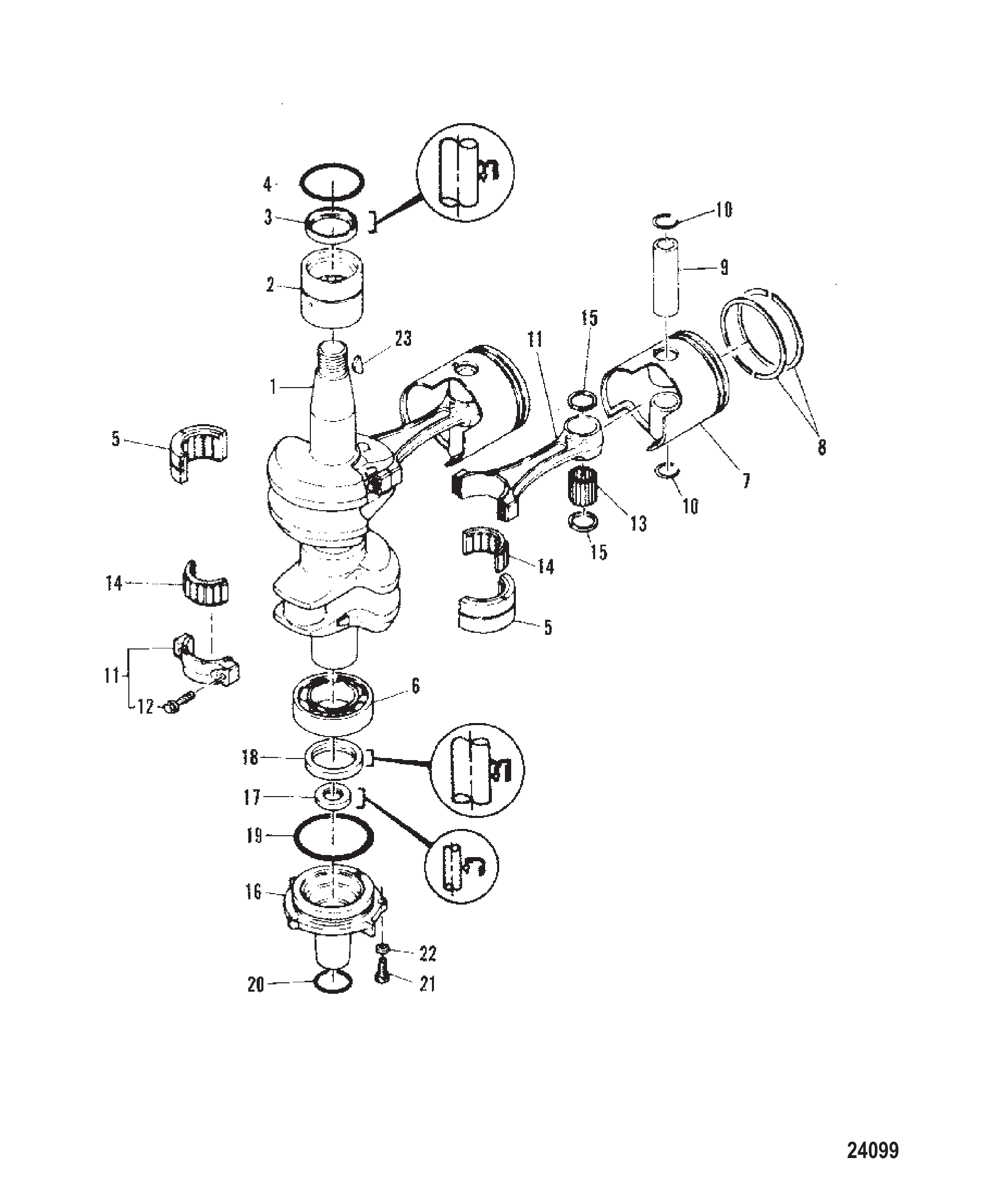

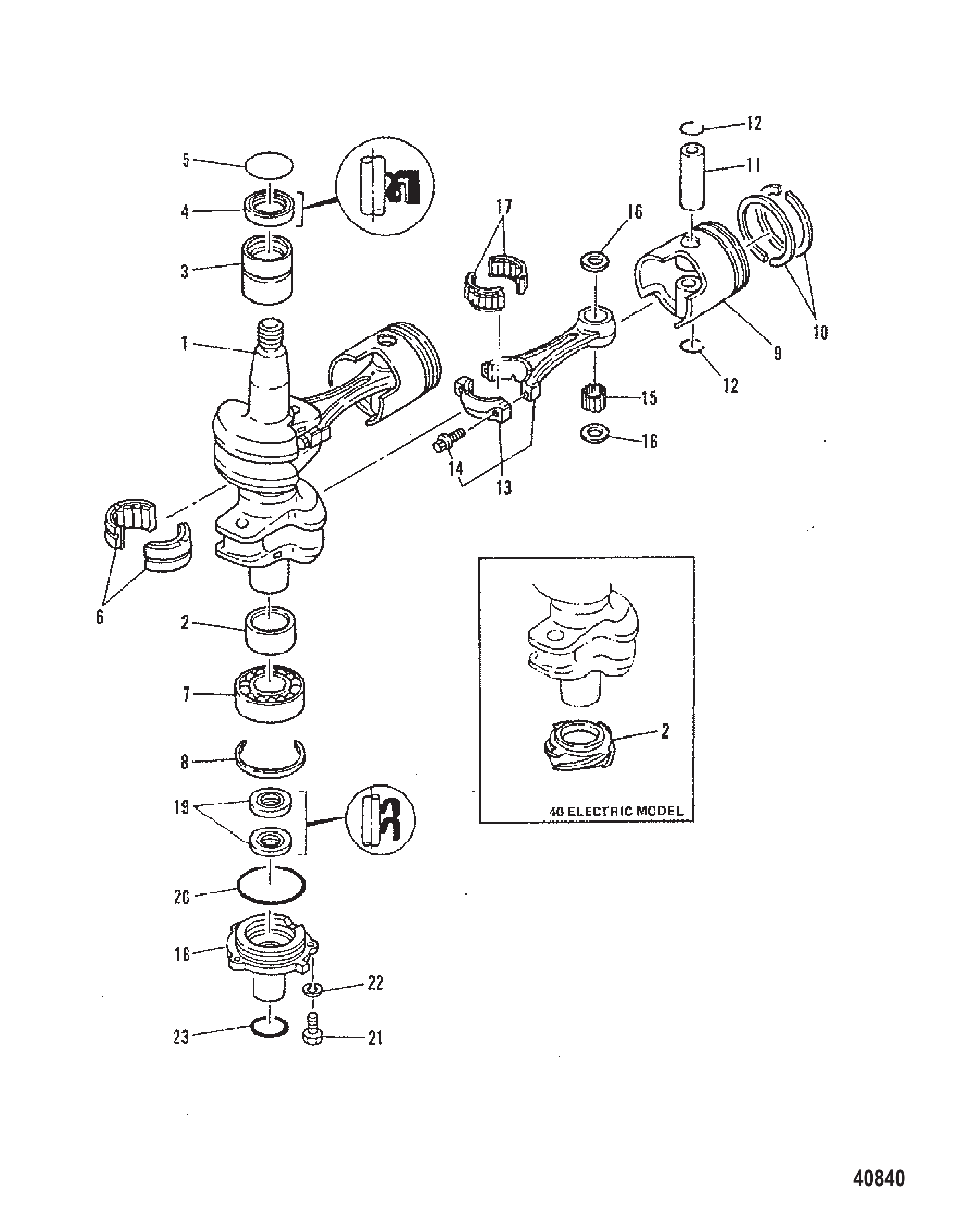

Рис. 3КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	814557M	Коленчатый вал	1
2	814558M	Проставка	1
2	814559M	Шестерня	1
3	83341M	Подшипник	1
3	83341T	Подшипник	1
4	82249M	САЛЬНИК Масляный	1
5	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
6	97837M	Подшипник	1
6	97837T	Подшипник	1
7	814560M	Подшипник шариковый	1
7	814560T	Подшипник шариковый	1
8	814561M	Стопорное кольцо	1
9	8563M	Поршень	2
9	8564M	Поршень	AR
9	8564T	Поршень	AR
9	8565M	Поршень	AR
9	8565T	Поршень	AR
10	83896M	Комплект поршневых колец	2
10	83896T	Комплект поршневых колец	2
10	83897M	Комплект поршневых колец	AR
10	83897T	Комплект поршневых колец	AR
10	83898M	Комплект поршневых колец	AR
10	83898T	Комплект поршневых колец	AR
9	811828M	Поршень	2
9	811828T	Поршень	2
9	811829M	Поршень	AR
9	811830M	Поршень	AR
10	822880M	Комплект поршневых колец	2
10	822880T	Комплект поршневых колец	2
10	822881M	Комплект поршневых колец	AR
10	822882M	Комплект поршневых колец	AR
11	83345M	Палец	2
11	83345T	Палец поршневой	2
12	81264M	ЗАЖИМ	4
13	8808M	Шатун в сборе	2
13	8808T	Шатун в сборе	2
14	81715M	Болт	2
15	82353M	Подшипник	56
16	81831M	ШАЙБА УПОРНАЯ	4
17	97710M	Подшипник	2
18	814562M	Корпус	1
19	83347M	Сальник масляный малый	2
20	82286M	Кольцо уплотнительное	1
21	83539M	Болт (M6 x 20)	3
21	84058M	Болт (M6 x 20)	3
22	82214M	Шайба	3
23	83348M	Кольцо уплотнительное	1
-	814556M	Комплект прокладок головки блока цилиндров	1

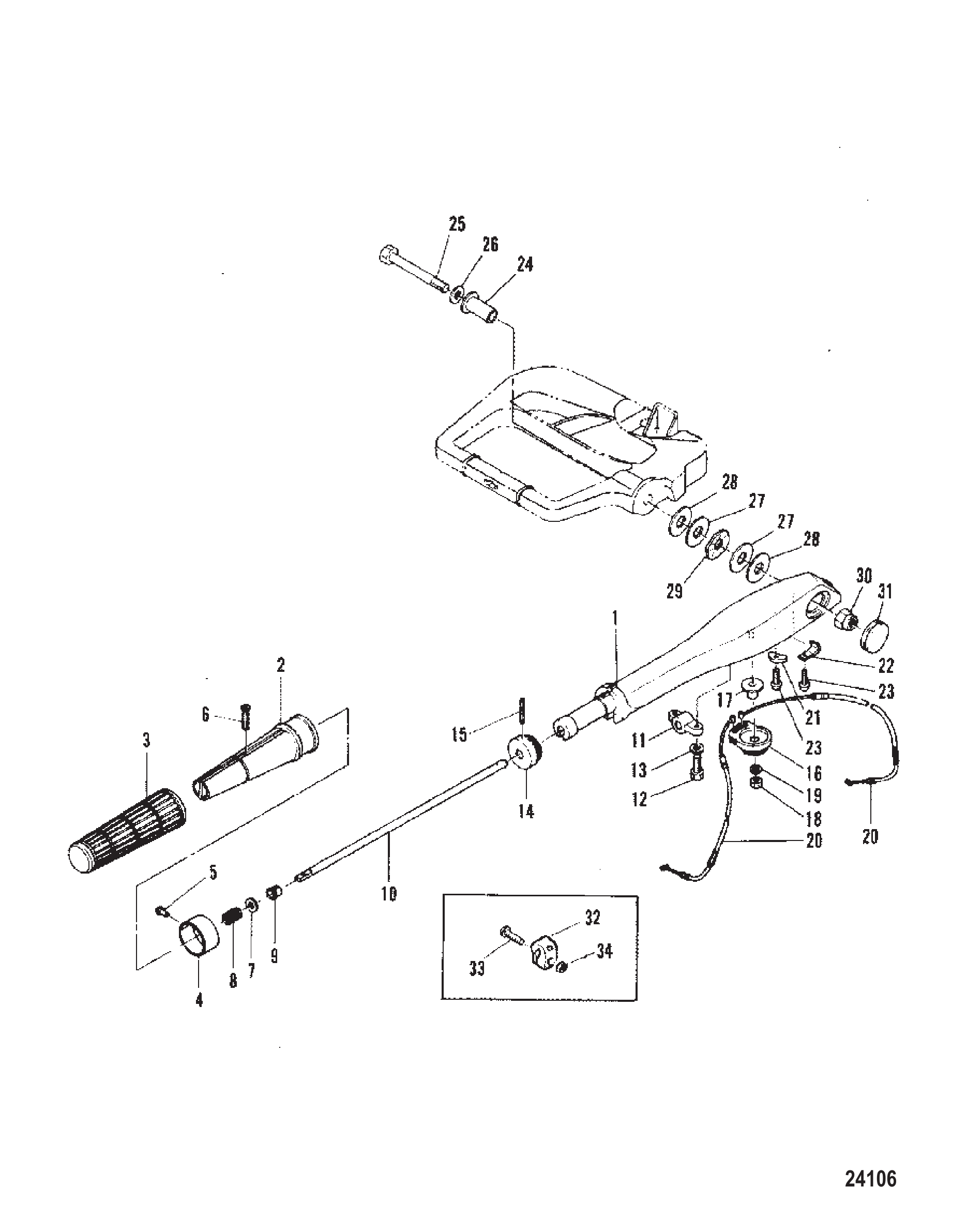

Рис. 4РУЛЕВАЯ РУКОЯТКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ) STEERING HANDLE (MANUAL START MODEL)

REF	Номер детали	Наименование	Кол-во
0-1	83871M	Рукоятка в сборе рулевая	1
1	84971M	Рукоятка рулевая	1
1	83514M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	80509M	Резиновая прокладка	1
4	83515M	Указатель дроссельной заслонки	1
5	81907M	Заклёпка	1
6	82483M	Винт	1
7	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	83517M	Кронштейн	1
12	82452M	Болт	2
13	82214M	Шайба	2
14	80778M	Шестерня	1
15	82151M	Штифт роликовый	1
16	83518M	Шестерня ведущая	1
17	83519M	Втулка	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	83520M	Трос дроссельной заслонки	2
21	83521M	Держатель троса	1
22	83522M	Держатель троса	1
23	83523M	Винт	2
24	81950M	Втулка	1
25	81710M	Болт	1
26	83524M	Шайба	1
27	81853M	Шайба	2
28	81815M	Шайба	2
29	81870M	Шайба волнистая	1
30	81786M	Гайка нейлоновая	1
31	83525M	Колпачок	1
32	82895M	Фрикционная шайба	1
33	82452M	Болт	1
34	83056M	Гайка	1

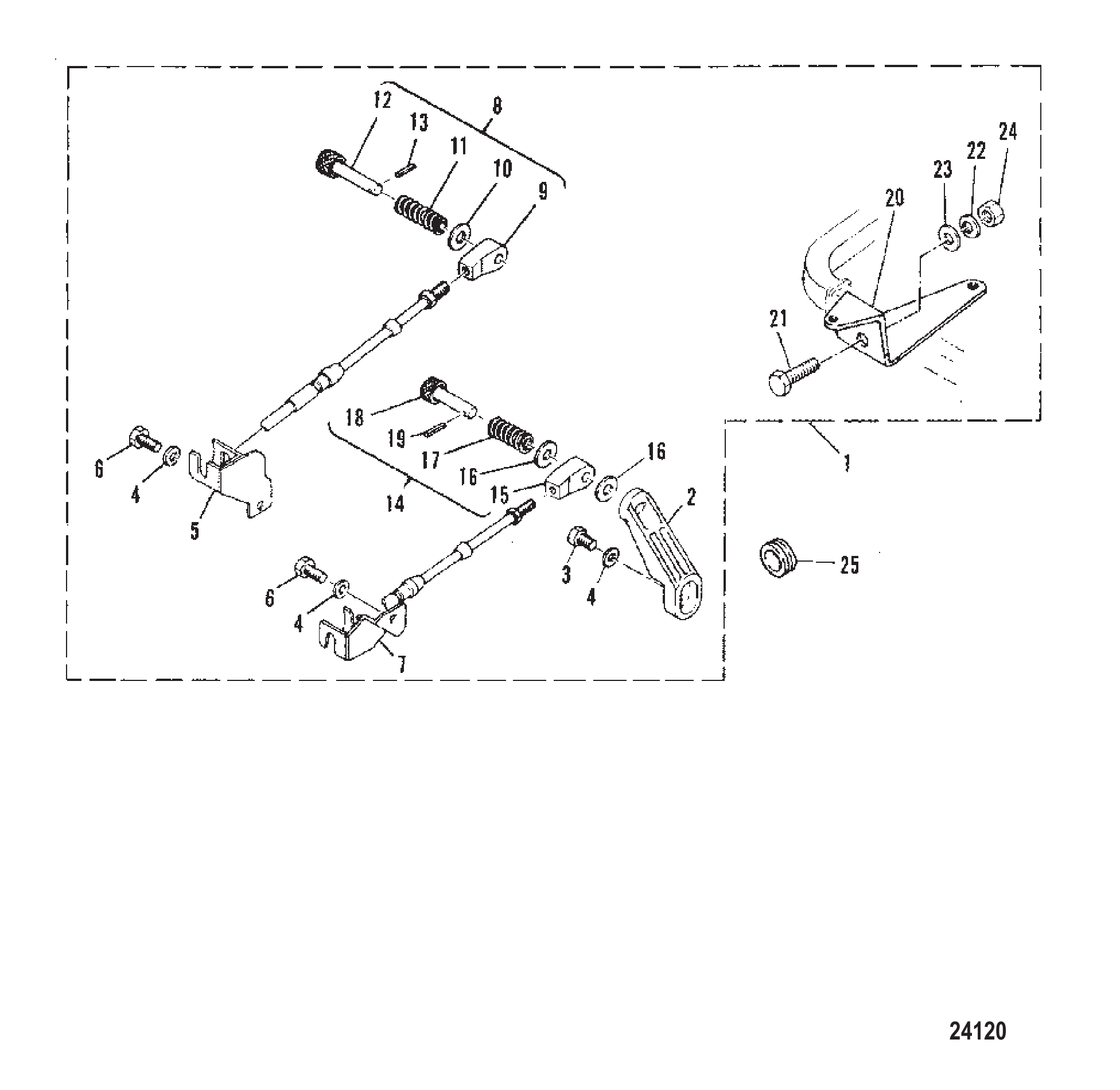

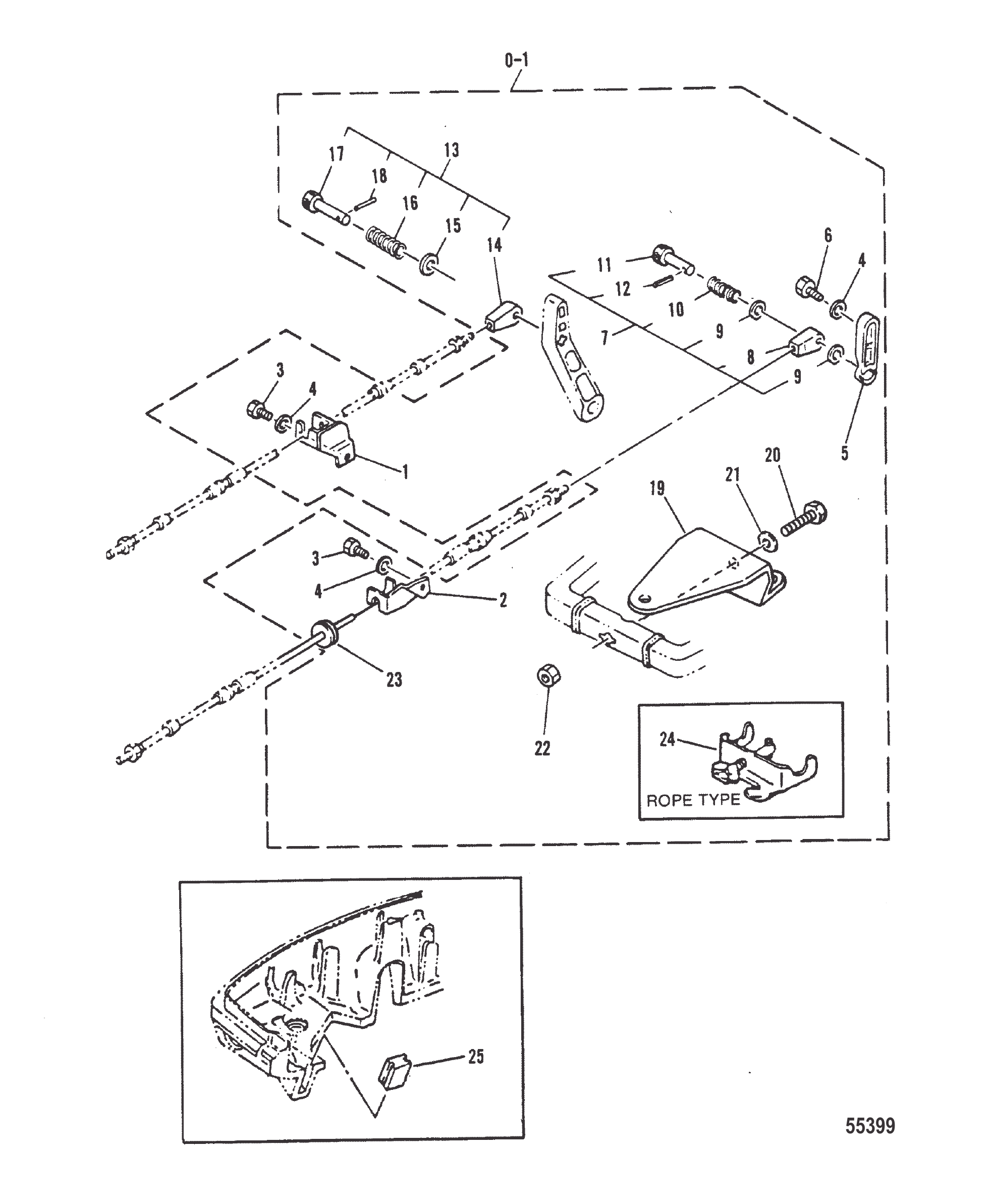

Рис. 5КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0-1	43991A1	Комплект крепления шарового типа	1
1	84221M	Кронштейн переключения передач	1
2	83717M	Кронштейн дросселя	1
3	83395M	Болт	2
3	826957M	Болт	2
4	82214M	Шайба	3
5	84222M	Рычаг дросселя	1
6	91772M	Болт	1
7	83933M	Наконечник троса дросселя	1
8	83934M	Наконечник троса	1
9	82216M	Шайба	2
10	83725M	Пружина	1
11	83726M	Крючок	1
11	814499M	Крючок	1
12	82146M	Штифт	1
13	83719M	Наконечник троса переключения	1
14	83720M	Наконечник троса	1
15	82216M	Шайба	1
16	83721M	Пружина	1
17	83722M	Крючок	1
17	814500M	Крючок	1
18	82146M	Штифт	1
19	91635M	Кронштейн рулевого управления (шаровой тип)	1
20	82474M	Болт	1
20	91636M	Болт	1
21	82220M	Шайба	1
22	81785M	Контргайка	1
23	97031M	Втулка	1
24	83727M	Кронштейн (тросовый тип)	1
25	83728M	Втулка (опция)	1

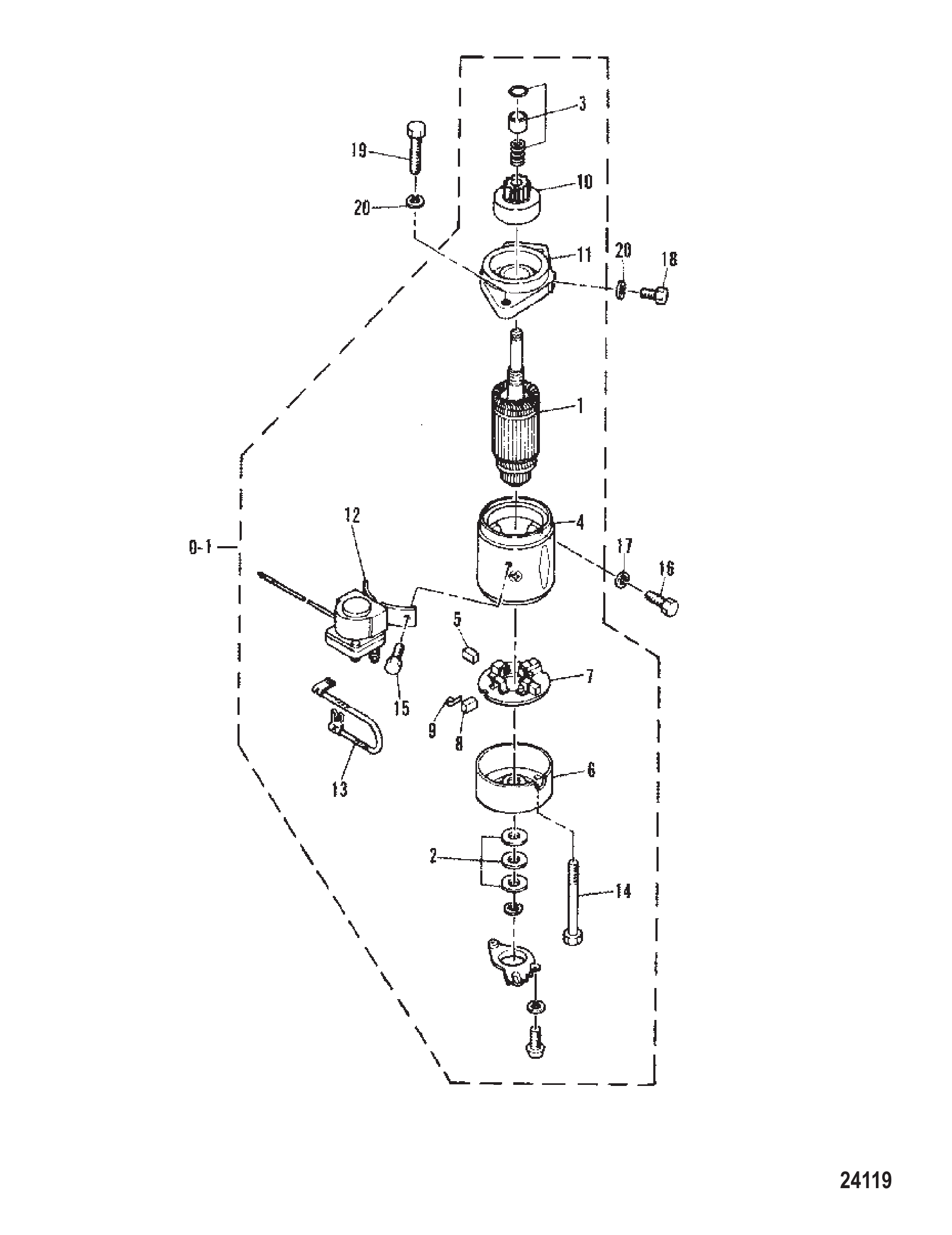

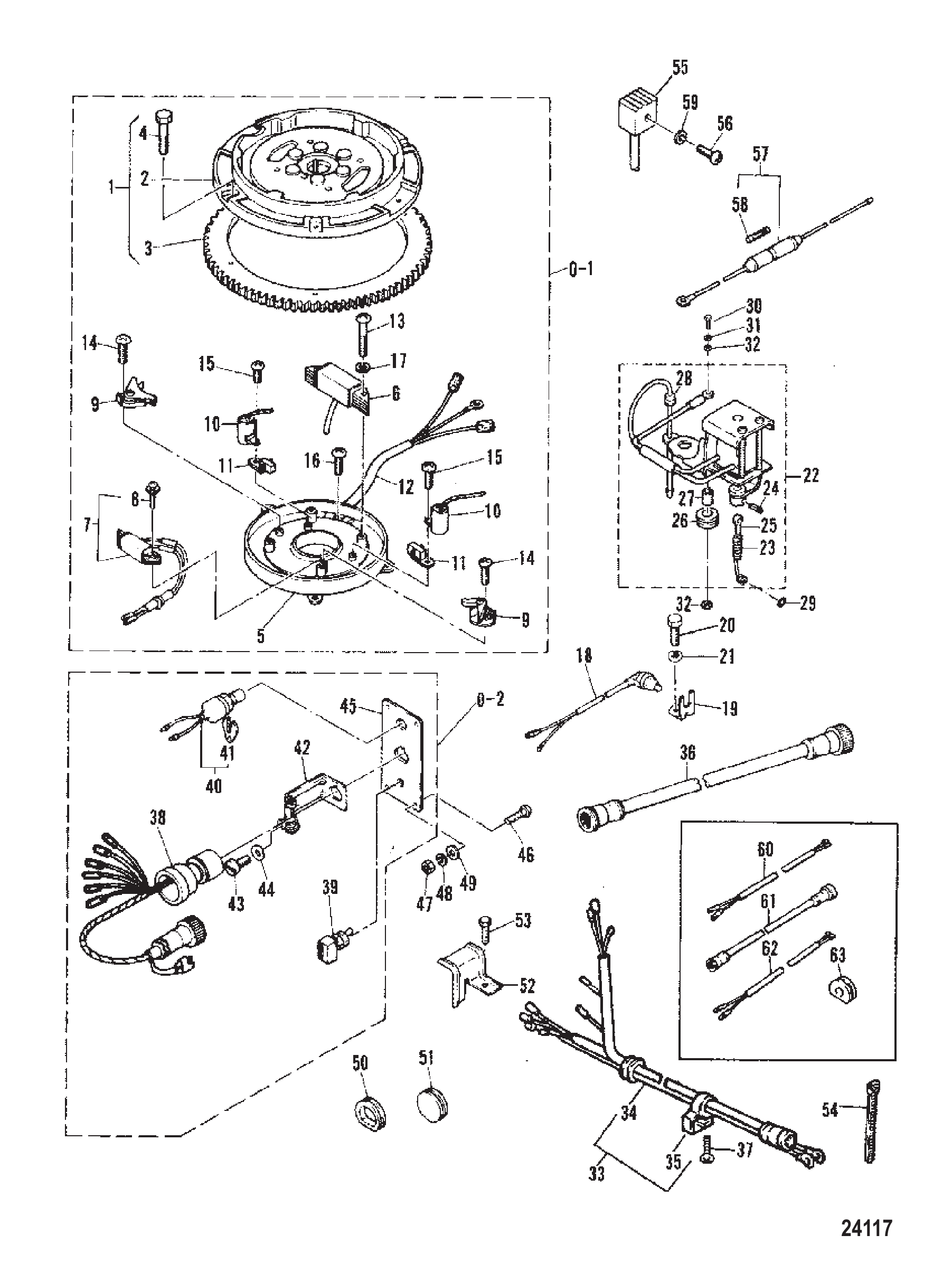

Рис. 6ЭЛЕКТРОСТАРТЕР ELECTRIC STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
0-1	81490M	Стартер в сборе	1
1	83651M	Якорь	1
2	83652M	Комплект шайб	1
3	81505M	Кольцо	1
4	81493M	Статор	1
5	81494M	Щётка (+)	2
6	81499M	Задняя крышка	1
7	81507M	Щёткодержатель	1
8	81495M	Щётка (-)	2
9	81496M	Пружина щетки	4
10	81504M	Шестерня	1
11	83654M	Кронштейн передний	1
12	81513M	Выключатель	1
13	81497M	Провод	1
14	81500M	Болт	1
15	82420M	Болт	2
16	82436M	БОЛТ	1
17	82215M	Стопорная шайба	1
18	84342M	Болт	1
19	82441M	БОЛТ	2
20	82200M	Шайба стопорная	3

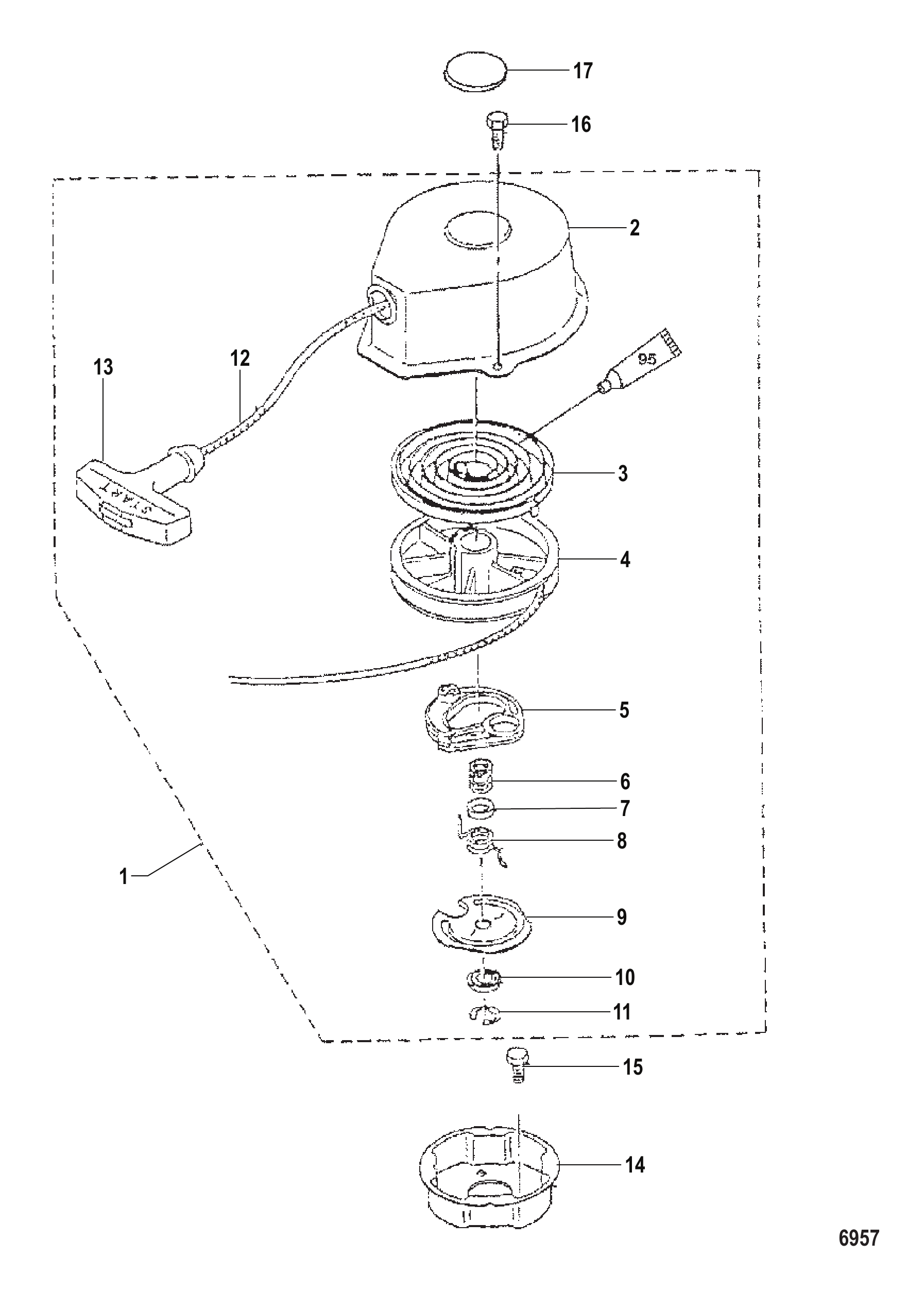

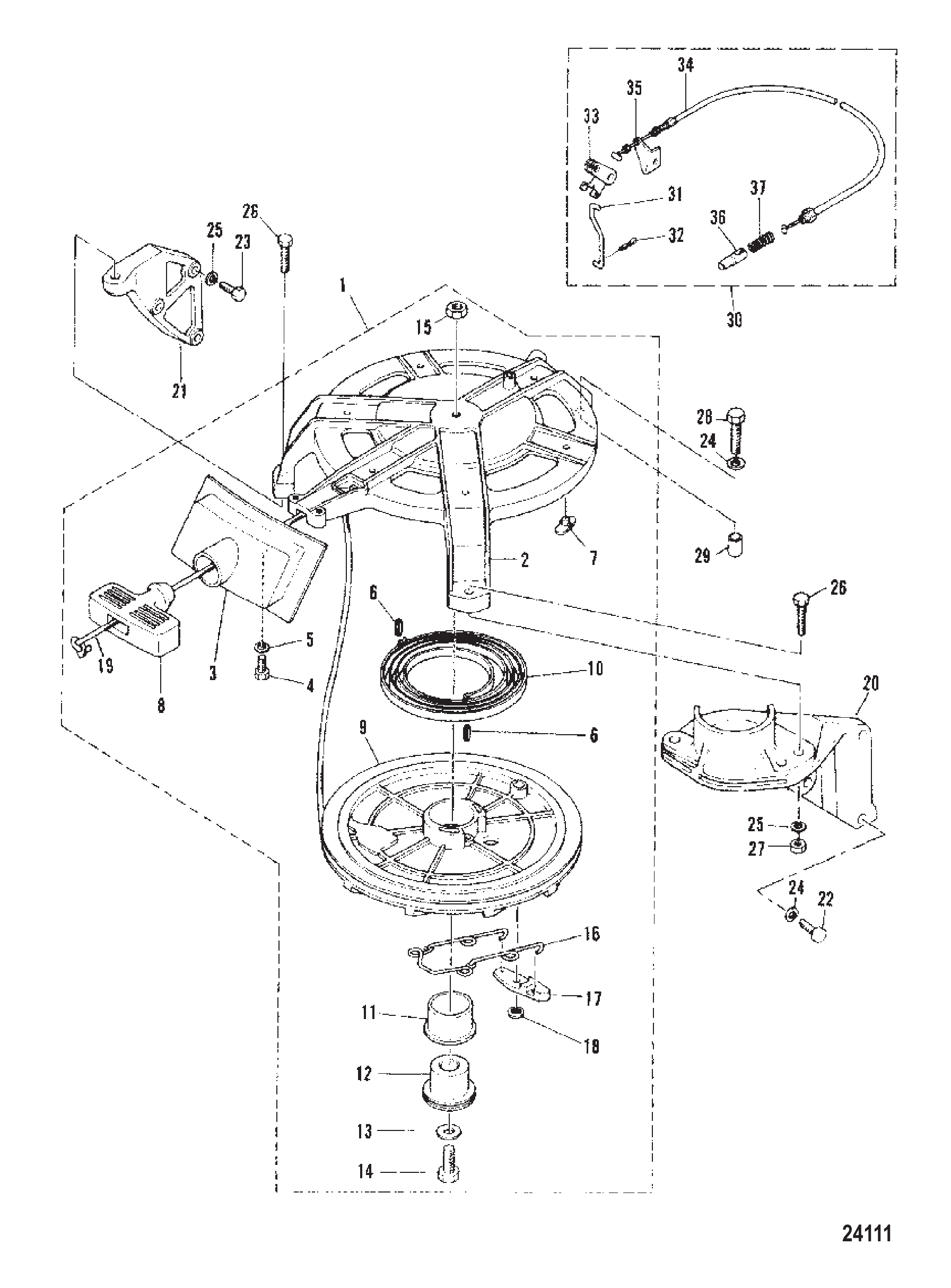

Рис. 7РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066Q9	Трос	1
12	12066Q10	Трос стартера @2	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
16	16828	Болт	2
17	95251	Пробка корпуса стартера	1

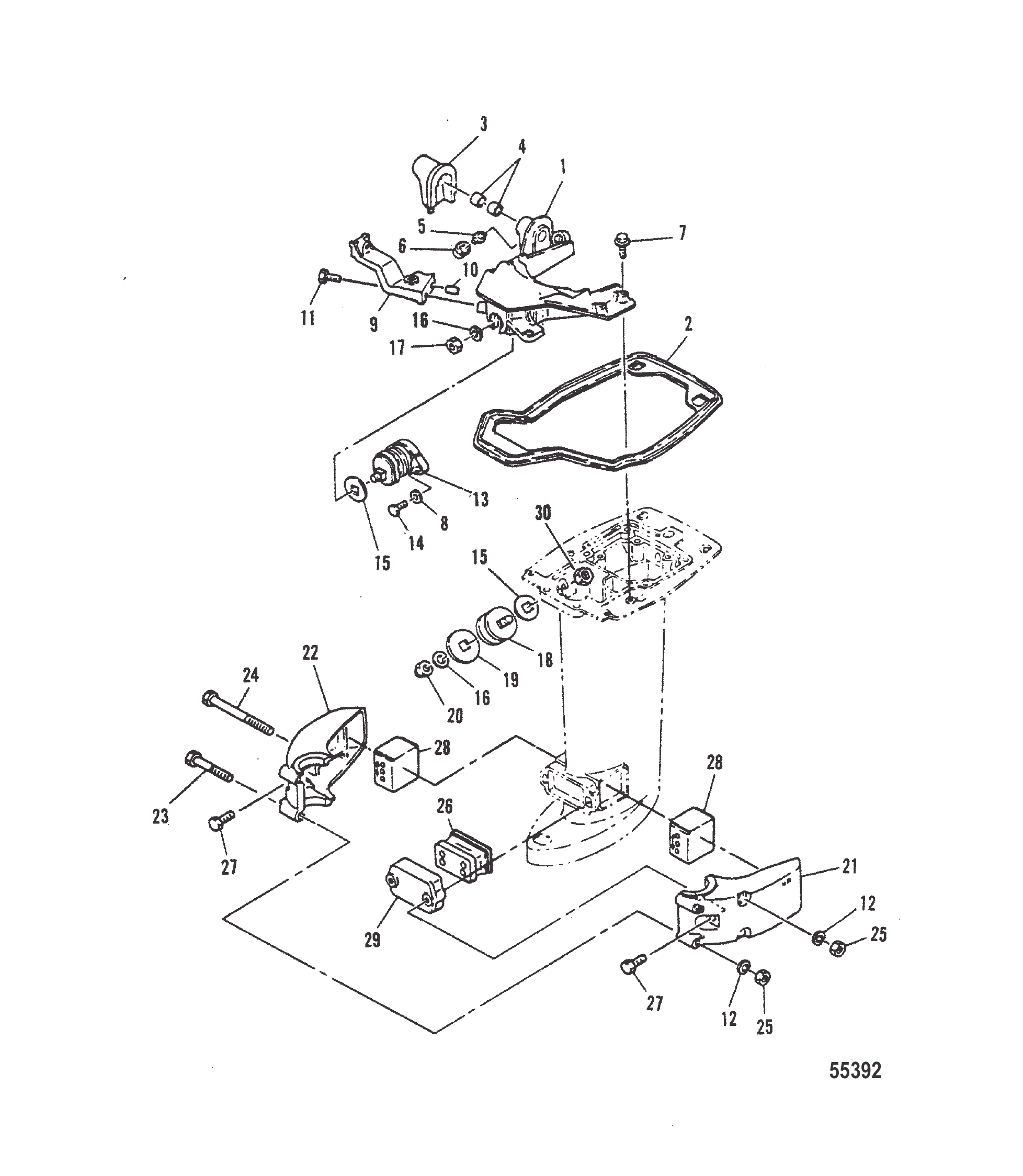

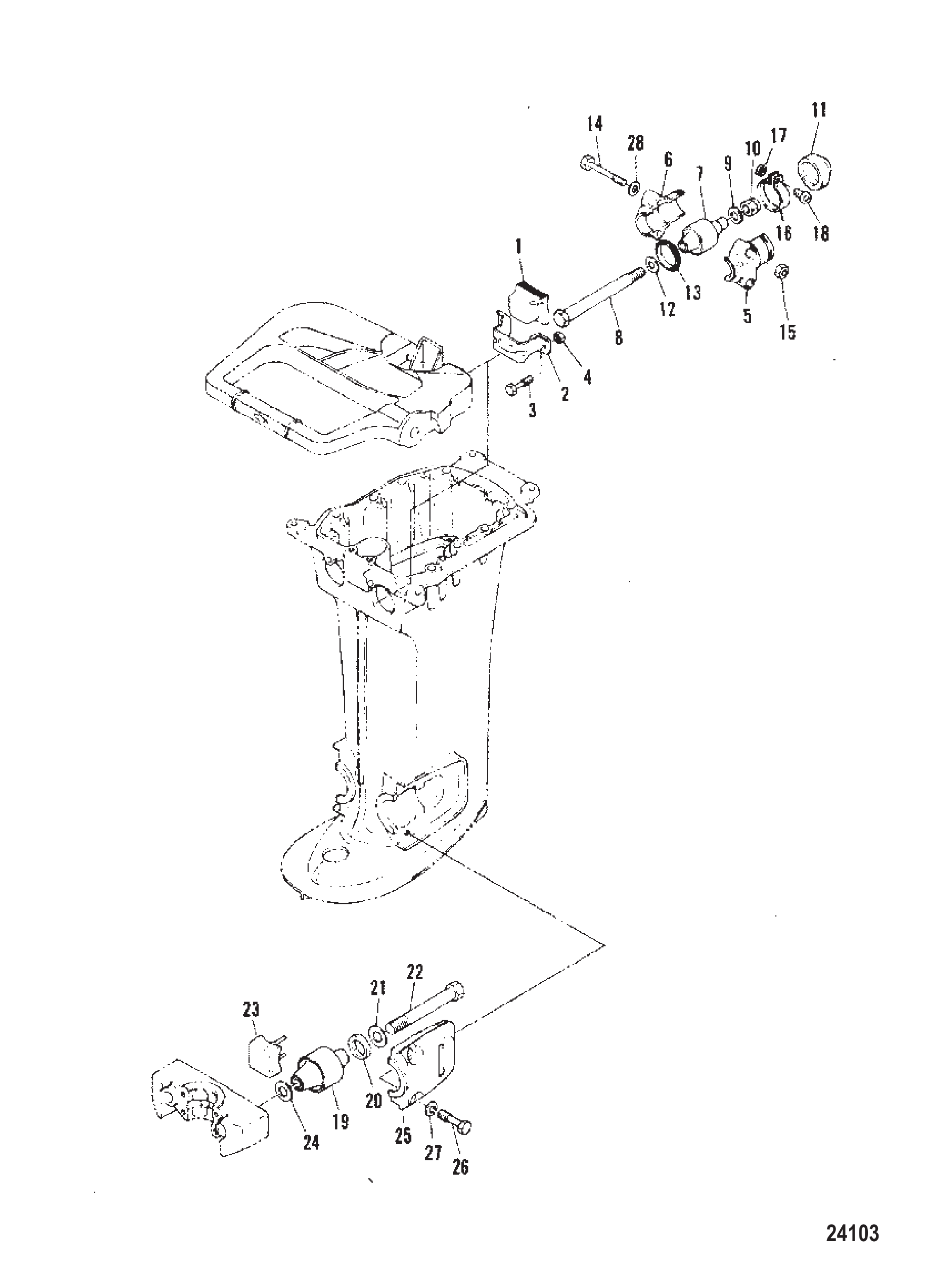

Рис. 8СИСТЕМА КРЕПЛЕНИЯ MOUNTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	95548M	КРОНШТЕЙН	1
2	84838M	РЕЗИНОВЫЙ САЛЬНИК	1
3	84840M	РЕЗИНОВЫЙ САЛЬНИК	1
4	81930M	ВТУЛКА	2
5	82369M	Штуцер	1
6	81439M	Колпачок пресс-масленки	1
7	84839M	БОЛТ	4
8	82214M	Шайба	3
9	80657M	КРОНШТЕЙН	1
10	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	1
11	82451M	БОЛТ	1
11	82423M	БОЛТ	1
12	82217M	Шайба	4
13	84841M	ОПОРА ВЕРХНЯЯ ПЕРЕДНЯЯ	1
14	84058M	Болт (M6 x 20)	2
15	80662M	ПРОКЛАДКА ОПОРЫ	3
16	82219M	Шайба	3
17	82395M	Гайка	1
18	82557M	Опора верхняя боковая	2
18	8M0121332	Опора	2
19	81612M	Прокладка опоры	2
20	82396M	Гайка корончатая	2
21	84842M	Корпус нижний	1
22	84843M	Корпус нижний	1
23	84844M	Болт	2
24	41893M	Болт	2
25	82392M	Гайка	4
25	82382M	Гайка	4
26	84846M	Опора нижняя передняя	1
27	82464M	Болт	2
27	43106M	Болт	2
28	84848M	Опора нижняя боковая	2
29	84847M	Крышка нижней опоры	1
30	82395M	Гайка	2

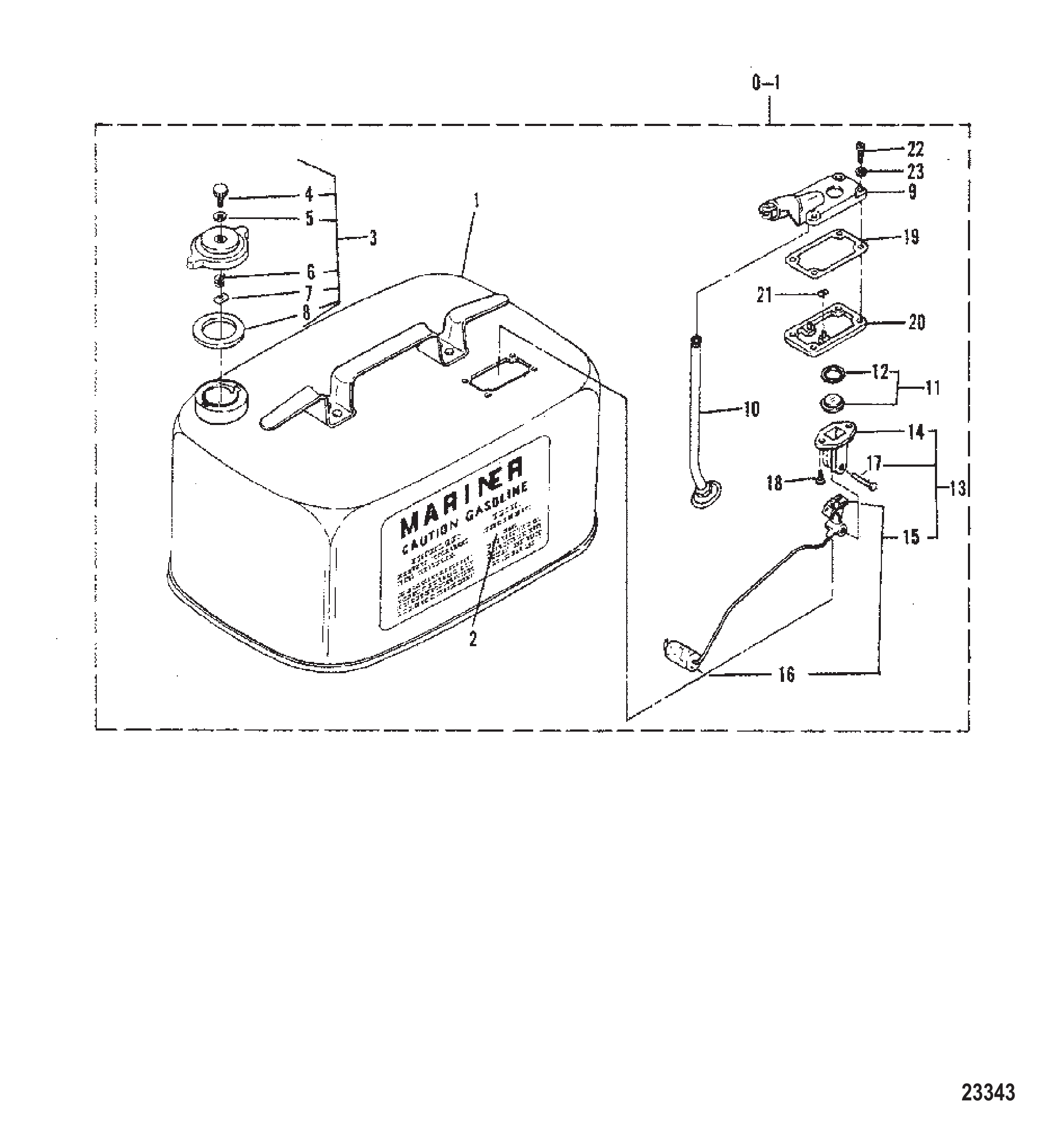

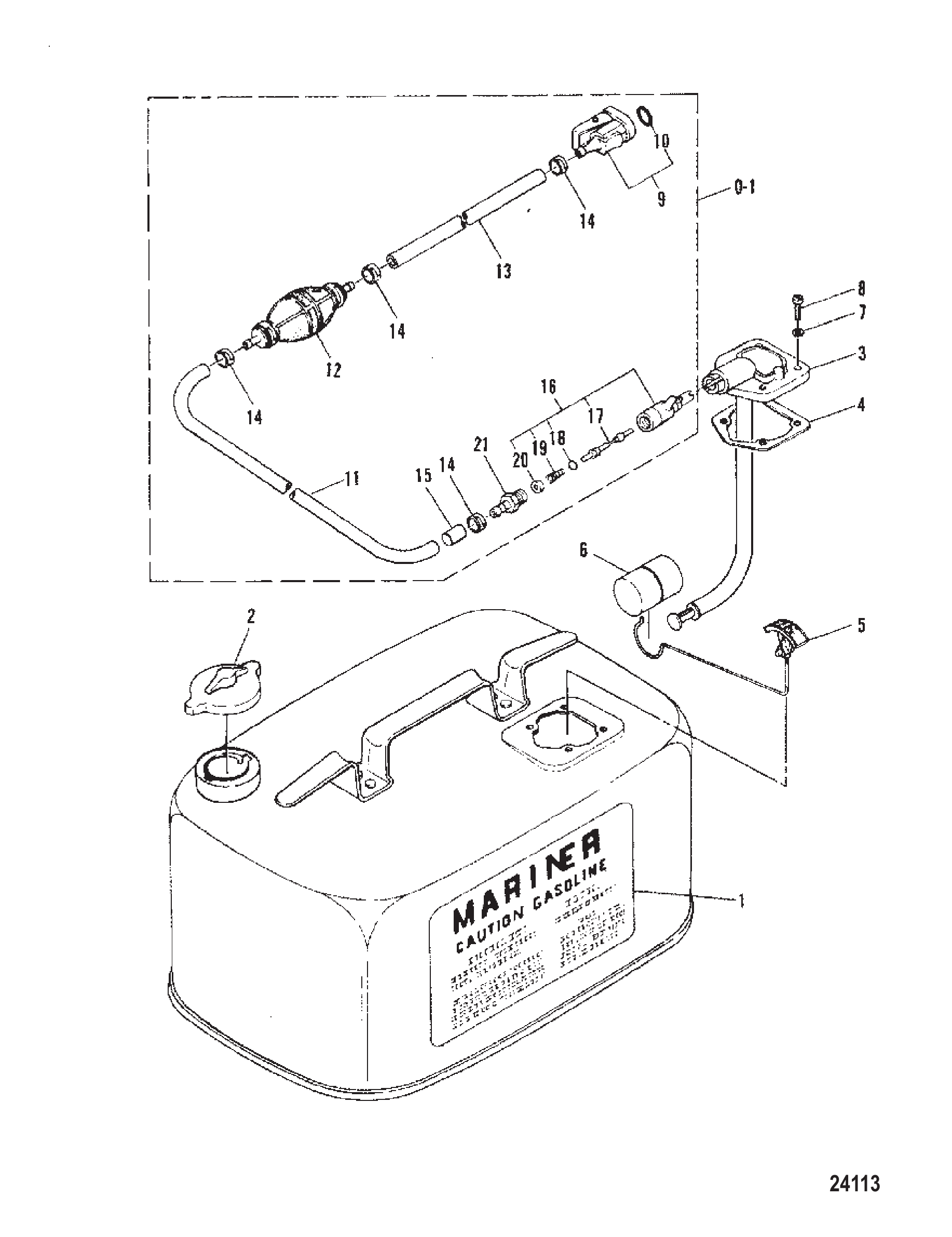

Рис. 9ТОПЛИВНЫЙ БАК (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ) FUEL TANK (ORIGINAL EQUIPMENT)

REF	Номер детали	Наименование	Кол-во
1	82984M	НАКЛЕЙКА БОКОВАЯ	1
2	83617M	КРЫШКА ТОПЛИВНОГО БАКА	1
3	83618M	ТОПЛИВОМЕР В СБОРЕ	1
4	81320M	Прокладка корпуса к баку	1
5	81318M	Указатель уровня топлива	1
6	81319M	Поплавок	1
7	80271M	Шайба винта корпуса	4
8	82496M	Винт крепления корпуса	4
0-1	83628M	Топливопровод в сборе	1
9	81042M	Корпус в сборе, сторона двигателя	1
10	82789M	Уплотнительное кольцо	1
11	84955M	Корпус соединителя шланга к груше	1
12	81325M	Груша ручной подкачки	1
13	82023M	Шланг от груши к соединителю двигателя	1
14	80752M	Хомут шланга	4
15	81327M	ВТУЛКА	1
16	30185A1	Корпус байонетного разъема в сборе	1
17	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
18	20415	Кольцо уплотнительное стержня переходника	1
19	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
20	30188	ШАЙБА ПЕРЕХОДНИКА	1
21	63187	Штуцер елочный (.250-18) топливной линии	1

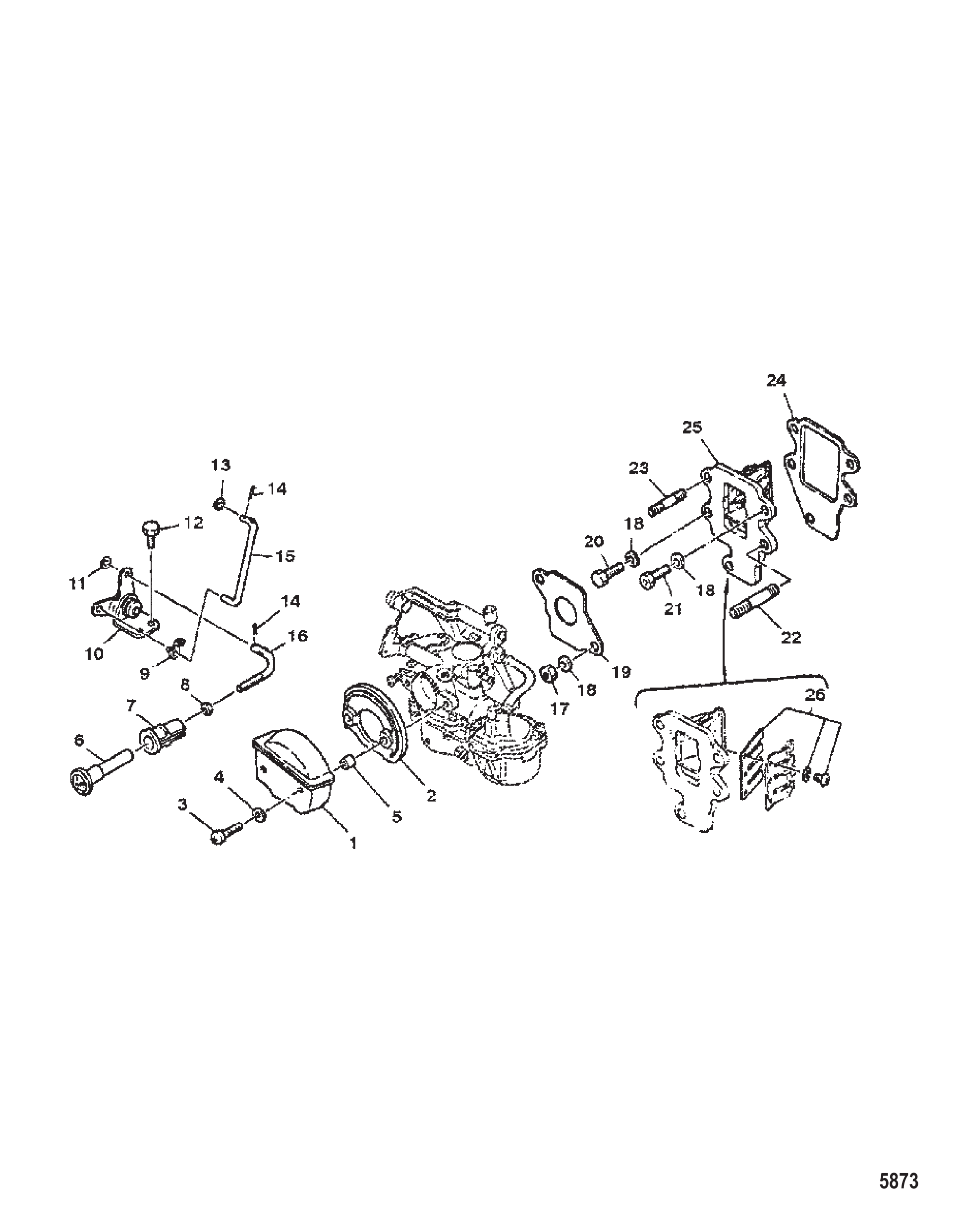

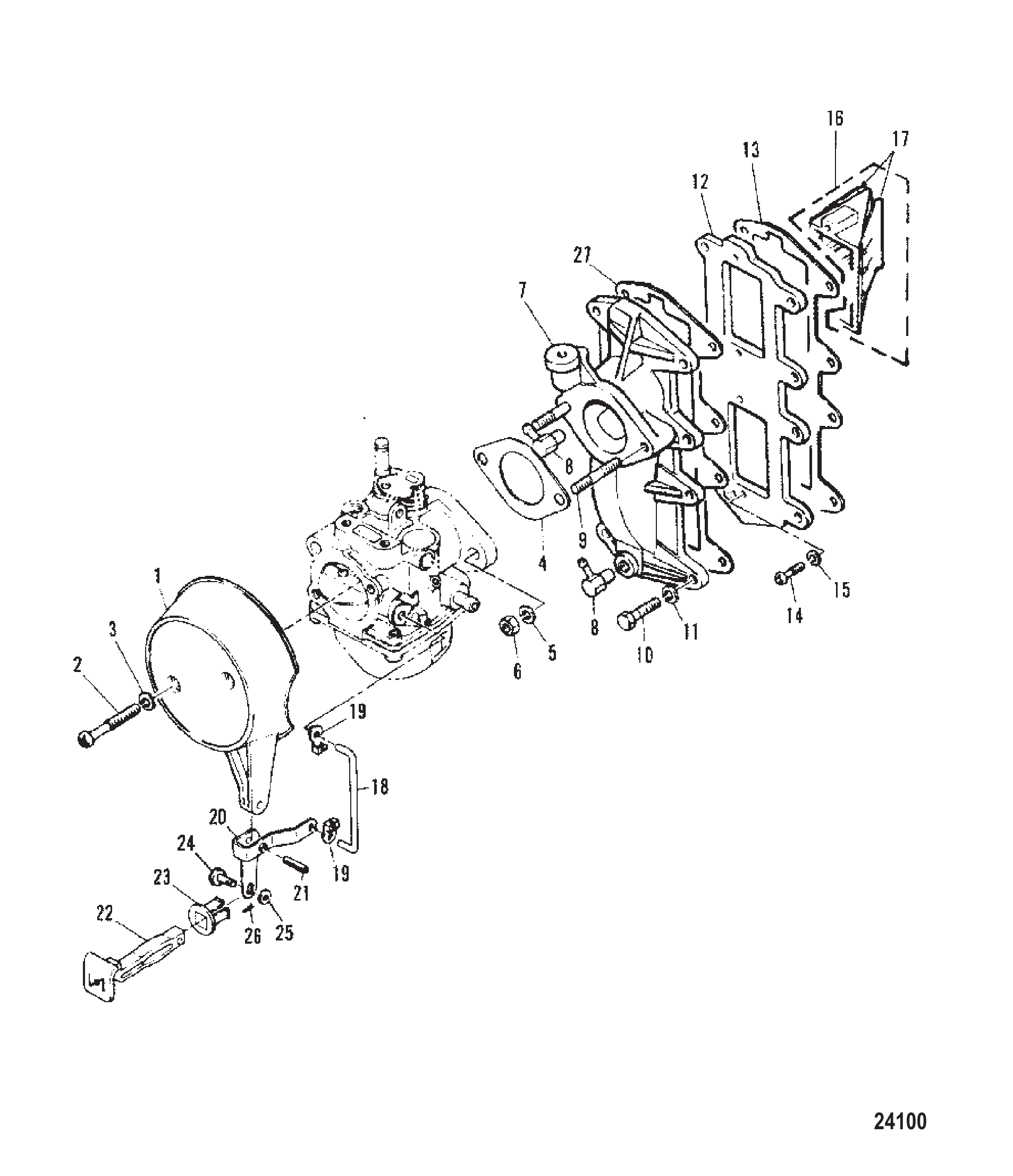

Рис. 10ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	94733M	Крышка воздухозаборника (наружная)	1
2	94734M	Крышка воздухозаборника (внутренняя)	1
3	83108M	ВИНТ	2
4	82211M	Шайба	2
5	94765M	ХОМУТ	2
6	83287M	РУЧКА ПОДСОСА	1
7	80231M	ВТУЛКА	1
8	80245M	Гайка	1
9	16333	ТЯГА быстросъёмная	1
10	94754M	ТЯГА В СБОРЕ	1
11	82207M	ШАЙБА	1
12	91772M	Болт	1
13	82933M	ШАЙБА	1
14	82050M	Шплинт	2
15	94755M	ТЯГА	1
16	94753M	ТЯГА	1
17	82390M	Гайка (M6)	2
18	82214M	Шайба	5
19	80734M	ПРОКЛАДКА	1
20	82423M	БОЛТ	2
21	94766M	Болт	1
22	80232M	Шпилька	1
23	81729M	ШПИЛЬКА	1
24	83244M	ПРОКЛАДКА	1
25	94750M	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
26	94752M	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	94756M	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1

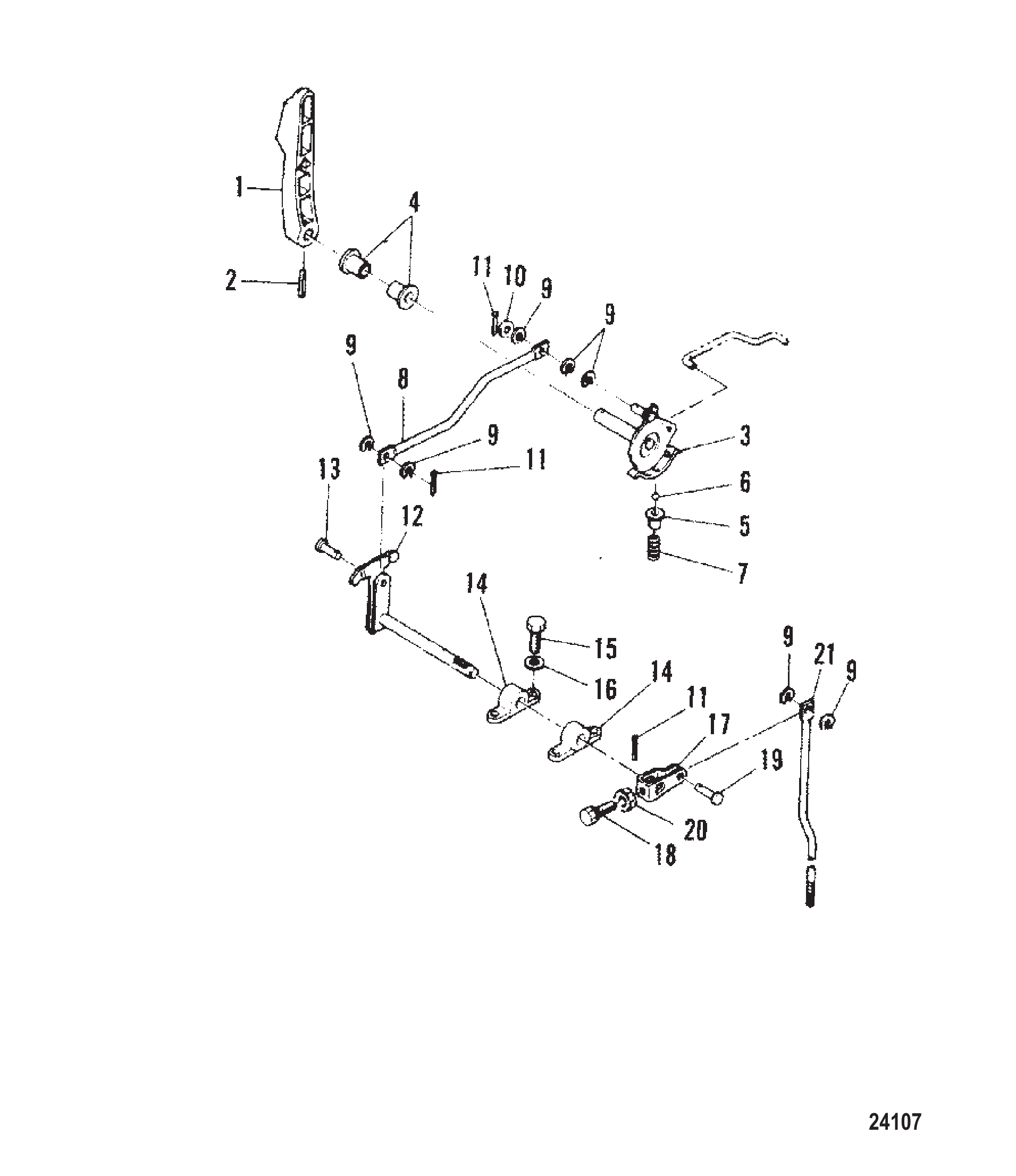

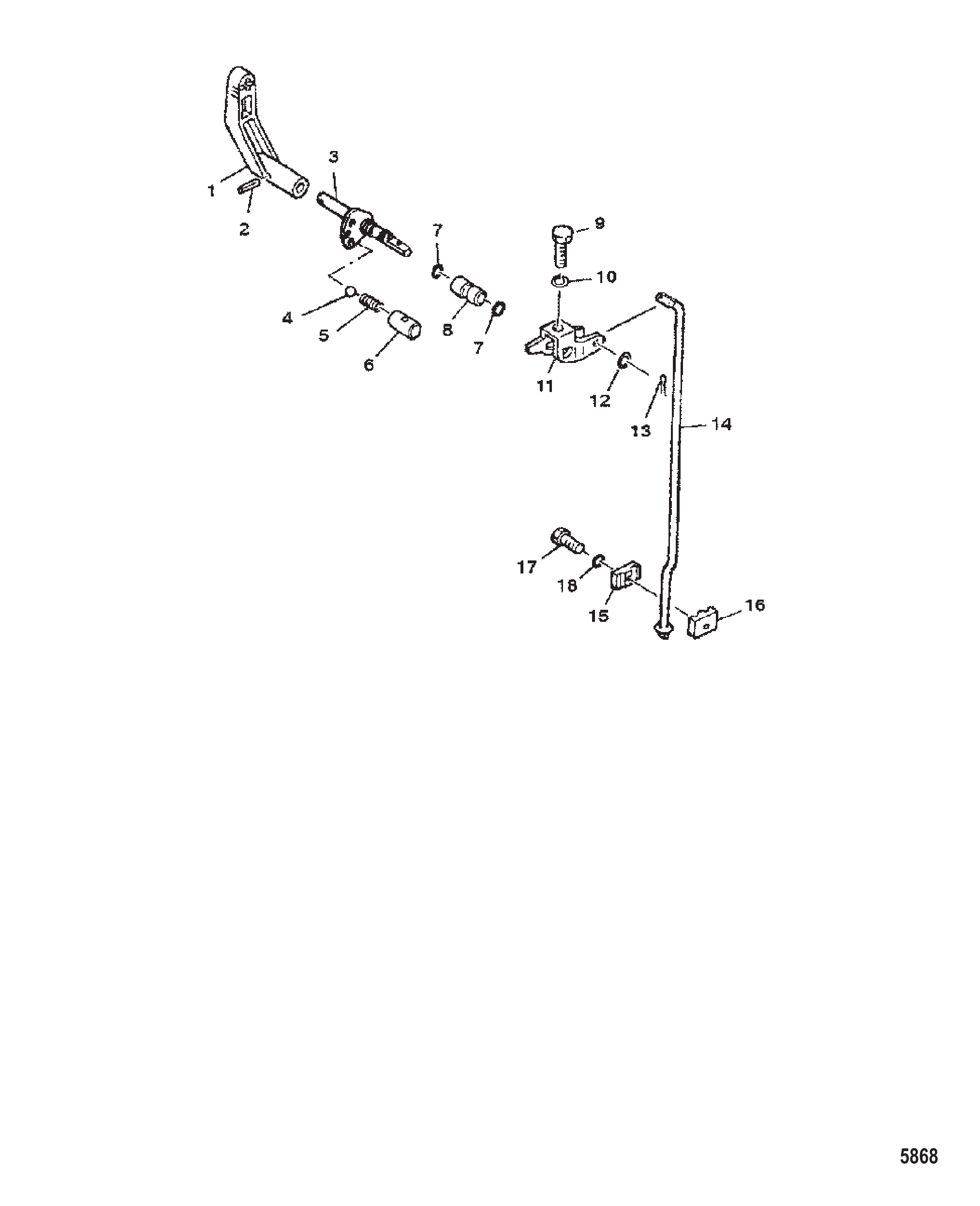

Рис. 11МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	81066M	Рукоятка переключения передач	1
2	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
3	81068M	Вал	1
4	82348M	Шарик	1
5	82084M	Пружина	1
6	81061M	Втулка	1
7	814496M	Кольцо уплотнительное	2
8	83094M	Втулка	1
9	82447M	Болт	1
10	82186M	Шайба	1
11	81390M	Рычаг вала переключения	1
12	82213M	Шайба	1
13	82125M	Шплинт	1
14	82680M	Тяга переключения	1
15	80049M	Разъём	1
16	80050M	Разъём	1
17	84058M	Болт (M6 x 20)	1
18	881379	Шайба	1
18	82214M	Шайба	1

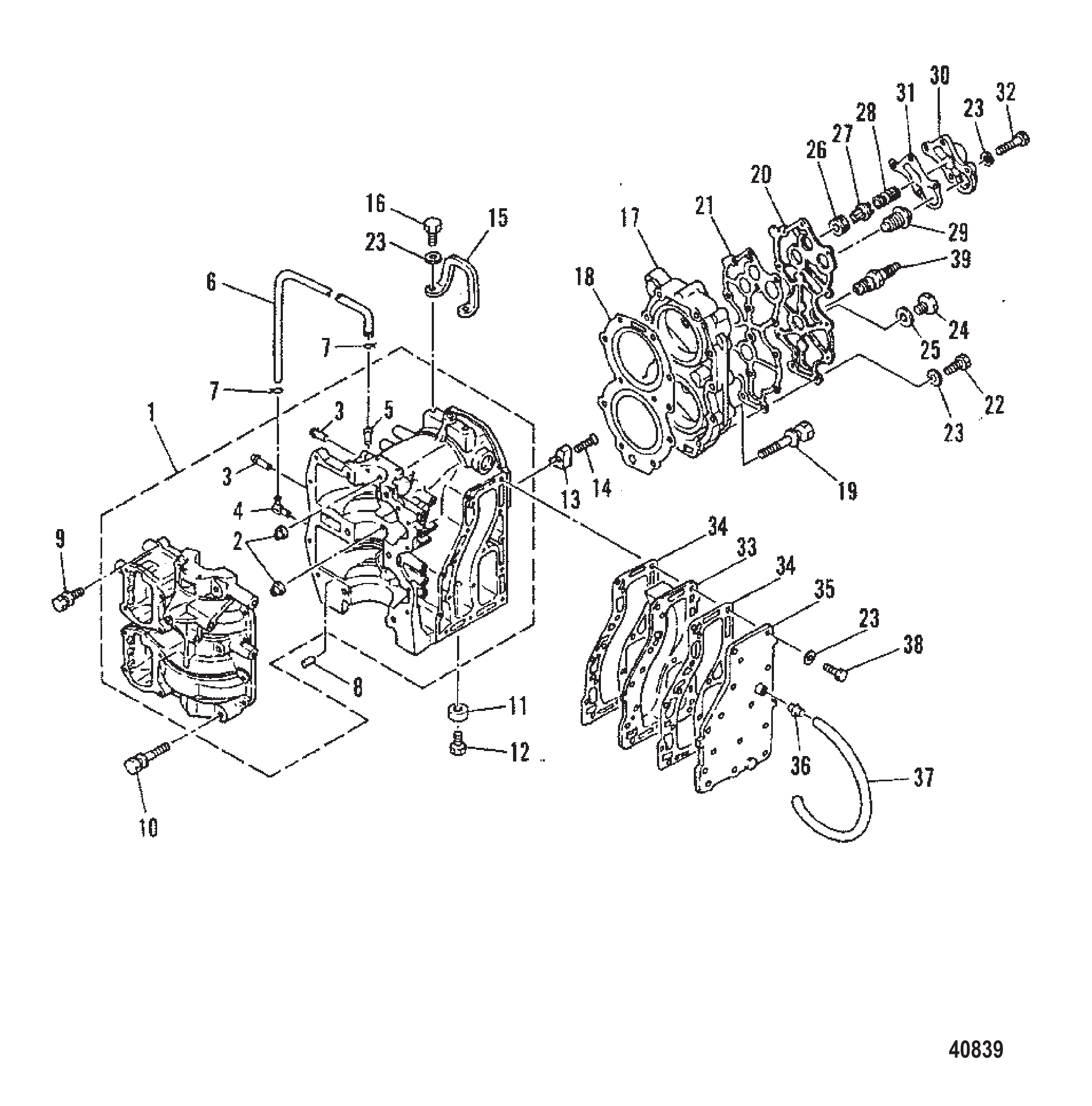

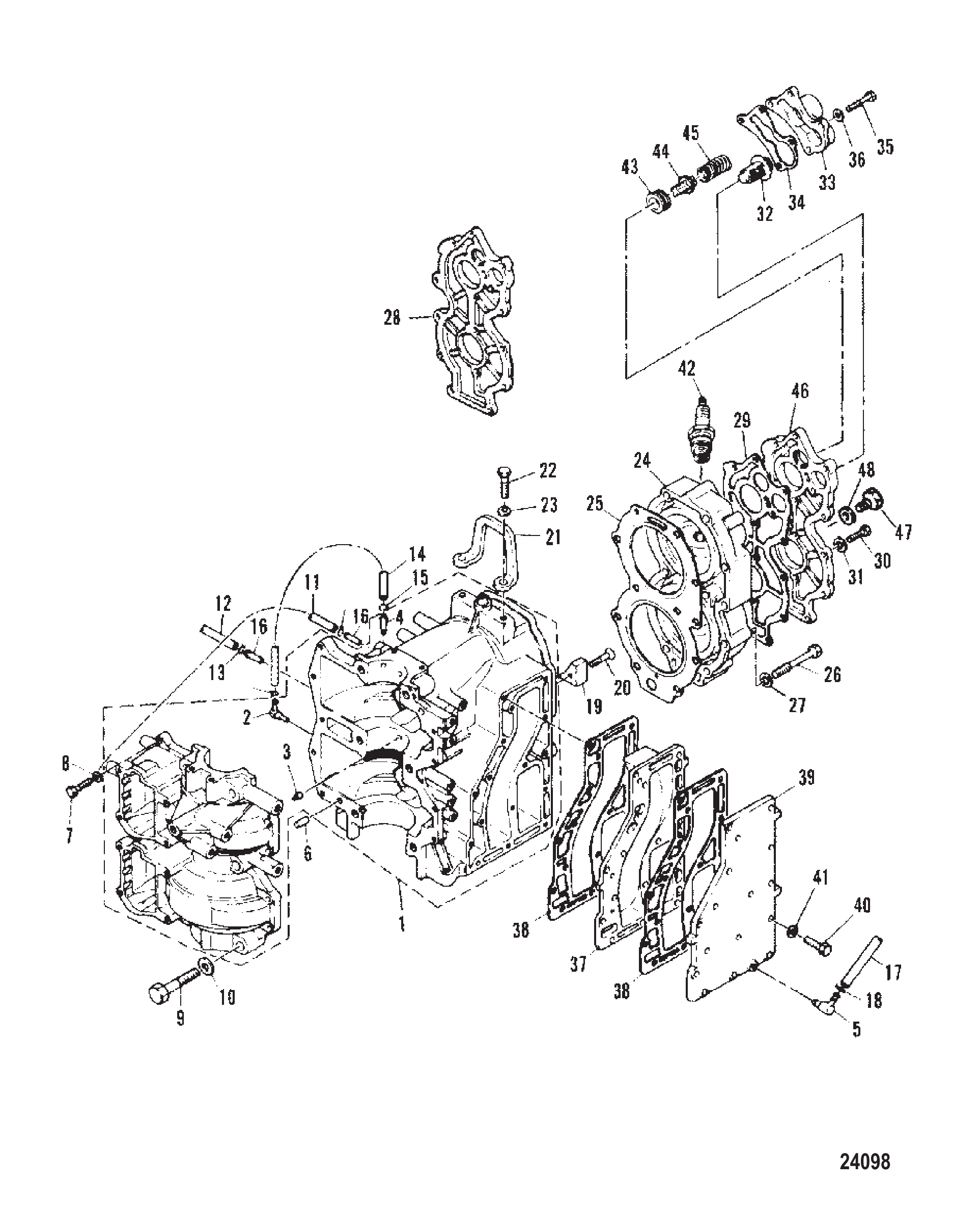

Рис. 12КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	814550M	Картер в сборе	1
1	814551M	Картер в сборе	1
2	81258M	Штифт	2
3	83329M	Штуцер	2
4	80727M	Обратный клапан в сборе	1
5	80122M	Штуцер слива картера	1
6	83328M	Шланг	1
7	82046M	Хомут шланга	2
8	82368M	Штифт установочный	2
9	41837M	Болт	9
10	41838M	Болт	6
11	83394M	Анод	1
12	84247M	Болт	1
12	826957M	Болт	1
13	83330M	Анод	1
14	82168M	Винт	1
15	814553M	Кронштейн	1
16	82439M	Болт	2
17	8562M	Головка цилиндра	1
18	95414M	Прокладка	1
18	95414	Прокладка	1
19	41884M	Болт (M8 x 55)	11
19	8M0101617	Болт	11
20	97703M	Крышка	1
21	97704M	Прокладка	1
22	83539M	Болт (M6 x 20)	11
22	84058M	Болт (M6 x 20)	11
23	82214M	Шайба	31
24	81926M	Пробка	1
25	81990M	Прокладка	1
26	82067M	Втулка уплотнительная	1
27	81267M	Клапан	1
28	83340M	Пружина	1
29	814554M	ТЕРМОСТАТ	1
29	814554T01	ТЕРМОСТАТ	1
30	97705M	Крышка	1
31	814555M	Прокладка	1
31	814555	Прокладка	1
32	83285M	БОЛТ	4
33	97707M	Крышка внутренняя	1
34	83338M	Прокладка	2
34	83338	Прокладка @2	2
34	83338M	Прокладка	1
34	83338	Прокладка @2	1
34A	827176M	Прокладка	1
35	97708M	Крышка наружная	1
36	80756M	Штуцер	1
36	94716M	Соединитель	1
37	94476M	Втулка уплотнительная	1
38	82405M	Болт	16
39	82372M	Свеча зажигания	2
39	8M0157387	Свеча зажигания BR8HS @4	2
-	822878M	Головка блока цилиндров в сборе	1
-	822879M	Головка блока цилиндров в сборе	1
-	814556M	Комплект прокладок головки блока цилиндров	1
-	94533M	Комплект прокладок нижнего узла	1

Рис. 13ЗАМЕНА ИЛИ ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК FUEL TANK REPLACEMENT OR ADDITIONAL

REF	Номер детали	Наименование	Кол-во
0-1	1529A21	Топливный бак в сборе	1
1	1529	БАК топливный	1
2	75881	НАКЛЕЙКА ТОПЛИВНОГО БАКА	1
3	25392A2	Крышка заливной горловины в сборе	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	49221	Шайба (.187 x .500 x .062) неопреновая	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	25568	Прокладка крышки заливной горловины к топливному баку	1
0-2	64841A1	Разъем с датчиком в сборе	1
9	64841A3	Крышка топливного бака	1
10	33909A3	Трубка	1
11	54920A1	Линза датчика топлива в сборе	1
12	54921	ПРОКЛАДКА СТЕКЛА ДАТЧИКА ТОПЛИВА	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	20427	Поплавок датчика уровня топлива	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	74711	Шайба крепёжного винта крышки топливного бака	4

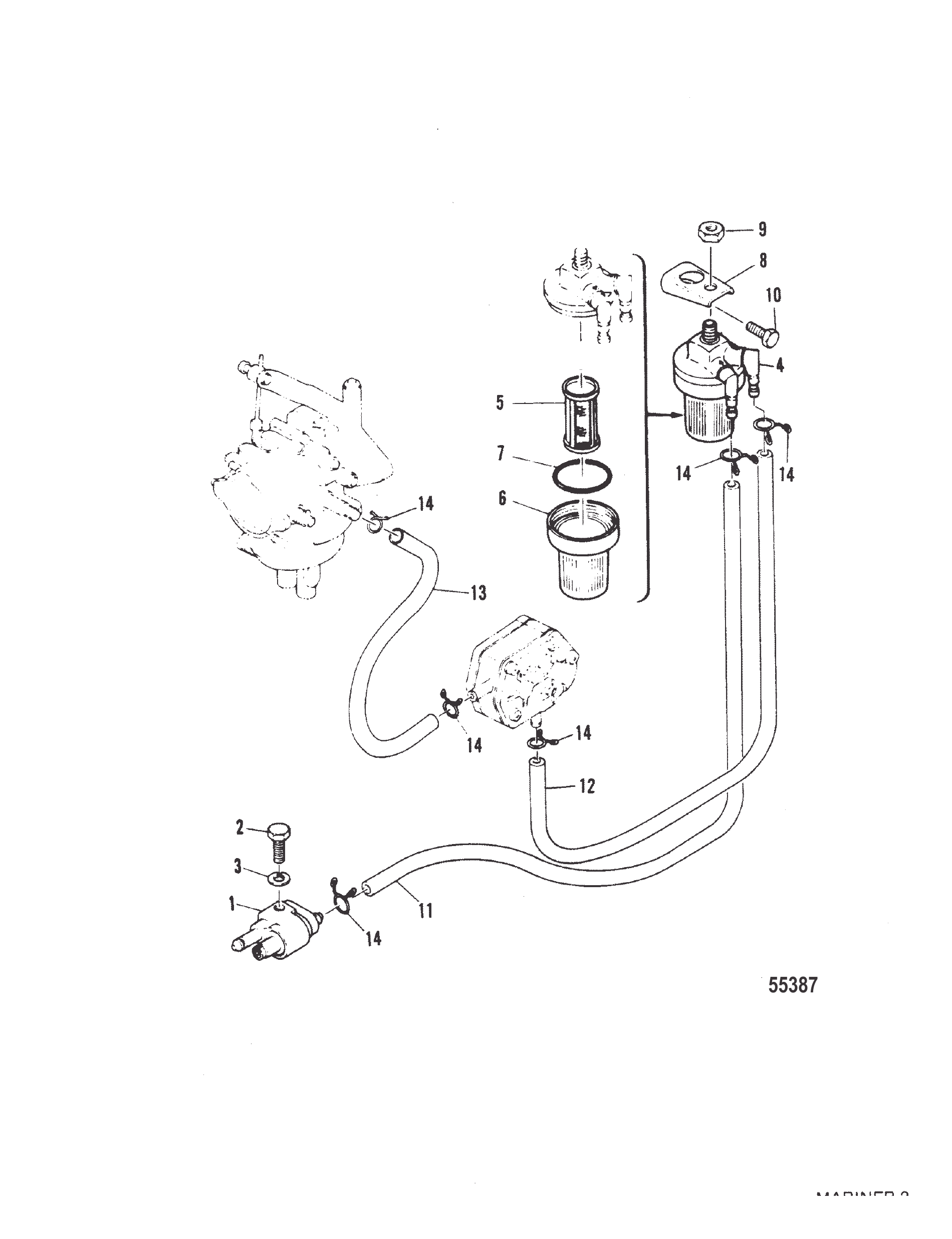

Рис. 14ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
1	95483M	СОЕДИНИТЕЛЬ	1
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	83539M	Болт (M6 x 20)	1
2	84058M	Болт (M6 x 20)	1
3	82214M	Шайба	1
4	11931M	ФИЛЬТР В СБОРЕ	1
4	826964T	Фильтр топливный	1
5	11934M	ФИЛЬТР	1
5	826965T	Фильтр топливный	1
6	11935M	СТАКАН ФИЛЬТРА	1
6	82784M	ЧАША ТОПЛИВНОГО ФИЛЬТРА	1
6	11935M	СТАКАН ФИЛЬТРА	1
7	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
9	82382M	Гайка	1
10	84303M	БОЛТ	1
10	91772M	Болт	1
11	84956M	ТОПЛИВНАЯ ЛИНИЯ ОТ СОЕДИНИТЕЛЯ К ФИЛЬТРУ	1
11	82012M	Шланг	1
12	81566M	ТОПЛИВНАЯ ЛИНИЯ ОТ ТОПЛИВНОГО ФИЛЬТРА К ТОПЛИВНОМУ НАСОСУ	1
12	81112M	ШЛАНГ	1
13	80605M	ШЛАНГ ОТ ТОПЛИВНОГО НАСОСА К КАРБЮРАТОРУ	1
13	81324M	ШЛАНГ	1
14	82047M	Хомут	6

Рис. 15КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

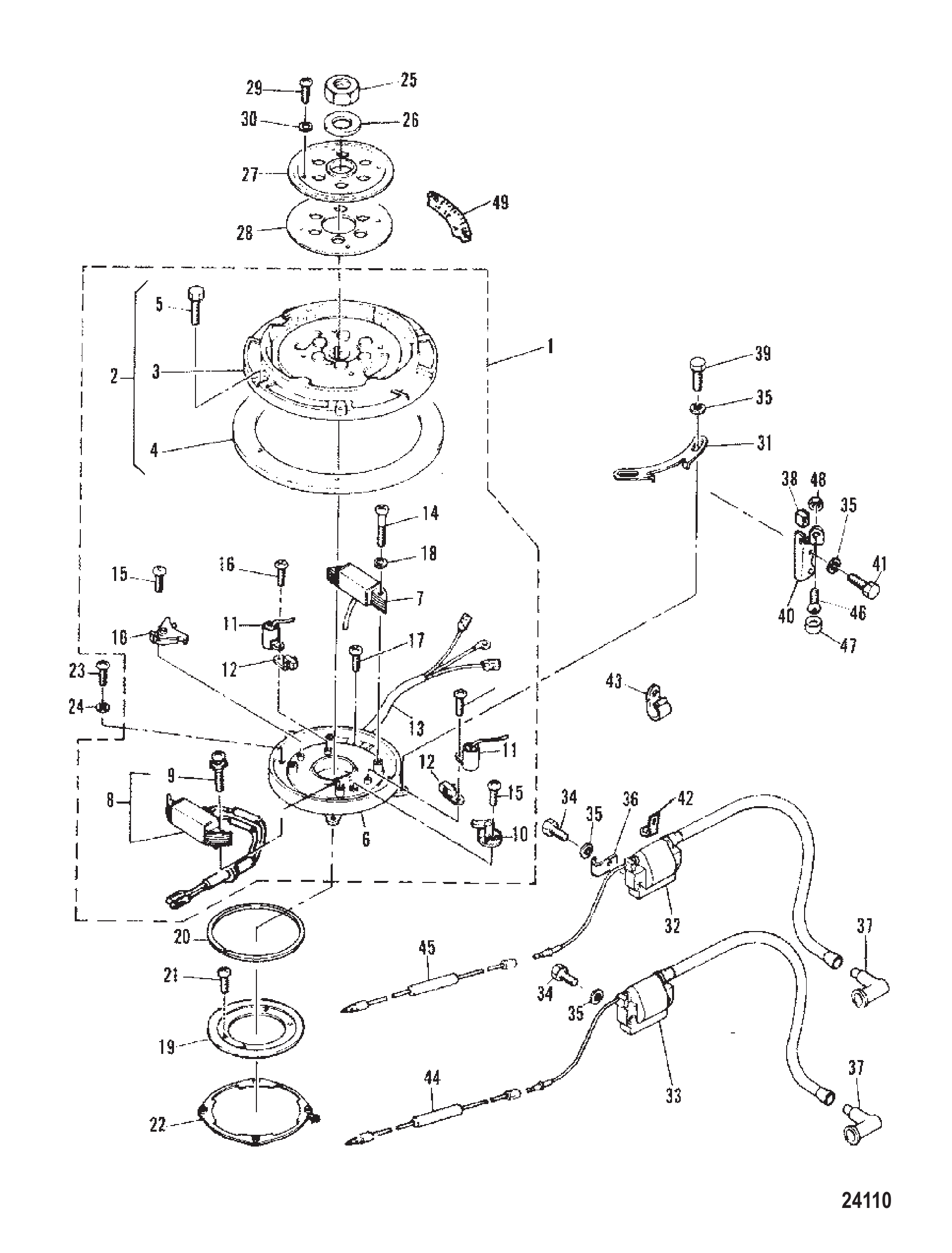

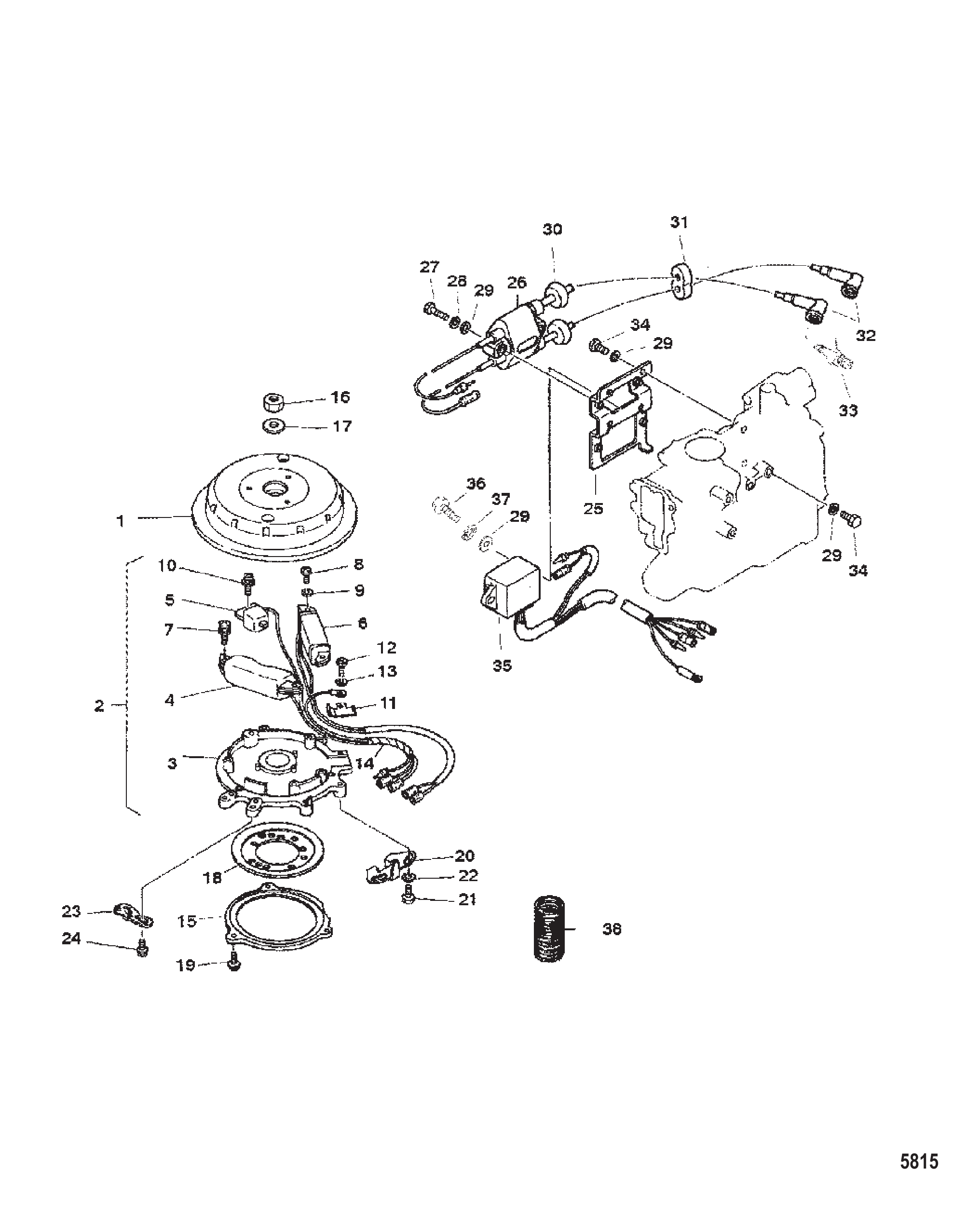

Рис. 16МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9303M	Ротор в сборе	1
2	827157M	Основание в сборе	1
3	827158M	Основание	1
4	41829M	Катушка зарядки в сборе	1
4	41829T	Катушка	1
5	41830M	Катушка датчика импульсов в сборе	1
6	15313M	Катушка освещения	1
7	96346M	Винт с шайбой	2
8	83108M	ВИНТ	2
9	82186M	Шайба	2
10	91691M	Винт с шайбой	1
11	11437M	Хомут	1
12	82500M	Винт (M4 x 8)	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	11439M	Провод	1
15	84667M	Фиксатор	1
16	81769M	Гайка	1
17	81805M	Шайба	1
18	84668M	Фиксатор	1
19	827160M	Винт (M5 x 10)	3
20	827161M	Упор	1
21	826957M	Болт	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	94731M	Кулачок	1
24	827162M	Болт	2
25	827163M	Кронштейн	1
26	95188T	КАТУШКА ЗАЖИГАНИЯ	1
27	82405M	Болт	2
28	82212M	Стопорная шайба	2
29	881379	Шайба	7
29	82214M	Шайба	7
30	82069M	Втулка уплотнительная	2
31	827164M	Втулка	1
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
33	82370M1	Свеча зажигания	2
33	813472	NGK BR6HS @10 Mercury / Quicksilver	2
34	84368M	Болт	5
35	827165M	Блок CDI	1
36	84058M	Болт (M6 x 20)	2
37	82213M	Шайба	2
38	827166M	Трубка	1

Рис. 17ЭЛЕКТРОЗАПУСК ELECTRIC START

REF	Номер детали	Наименование	Кол-во
0-1	7106M	Магнето маховика в сборе (электростартер)	1
1	7107M	Маховик в сборе	1
2	83556M	Зубчатый венец	1
3	80711M	Зубчатый венец	1
4	83558M	Болт	4
5	83559M	Основание магнето	1
6	83560M	Катушка зажигания	1
7	83561M	Катушка зарядки	1
8	80557M	Винт	2
9	81021M	Прерыватель	2
10	83562M	Конденсатор	2
11	80003M	МАСЛЕНКА	2
12	83563M	Провод выводной	1
13	83564M	Винт	2
14	80001M	ВИНТ	2
15	80002M	Винт	2
16	83565M	Винт	1
17	82186M	Шайба	2
18	83633M	Выключатель нейтрали в сборе	1
19	83634M	Кронштейн	1
20	84247M	Болт	1
21	82197M	ШАЙБА	1
22	83636M	Катушка соленоида	1
23	83637M	Провод	1
24	82145M	Штифт роликовый	1
25	84411M	Крюк для вытягивания проволоки	1
26	83638M	Втулка уплотнительная	2
27	83639M	Втулка	2
28	80726M	Втулка уплотнительная	1
29	82258M	Кольцо уплотнительное	1
30	82419M	Болт	2
31	82193M	Шайба стопорная	2
32	83640M	Шайба	4
33	83641M	Жгут проводов в сборе (двигатель)	1
34	83644M	Провод в сборе	1
35	82039M	Хомут	1
36	83643M	Жгут проводов в сборе (от панели переключателей к жгуту двигателя)	1
37	81759M	Винт самонарезающий	1
0-2	82993M	Панель переключателей в сборе	1
38	82994M	Главный переключатель	1
39	81534M	Переключатель подсоса	1
40	82689M	Переключатель стоп в сборе	1
41	81531M	Ограничитель	1
42	81537M	Кронштейн хомута троса	1
43	82487M	Винт	1
44	82206M	СТОПОРНАЯ ШАЙБА	1
45	81533M	Панель переключателей	1
46	80164M	Винт	4
47	82377M	Гайка	4
48	82184M	СТОПОРНАЯ ШАЙБА	4
49	82799M	Шайба	4
50	81590M	Втулка уплотнительная	1
51	82066M	Втулка уплотнительная	1
52	83649M	Хомут жгута проводов	1
53	82420M	Болт	1
54	81541M	Хомут троса переключателя	1
55	81652M	Выпрямитель	1
56	83108M	ВИНТ	1
57	81655M	Держатель предохранителя в сборе	1
58	81522M	ПРЕДОХРАНИТЕЛЬ	1
59	82193M	Шайба стопорная	1
60	83642M	Удлинитель провода, длина 5 м	1
61	81538M	Жгут проводов удлинительный, длина 2 м	1
62	83645M	Удлинитель провода (2 м) для выключателя стоп	1
63	84975M	Втулка уплотнительная	1

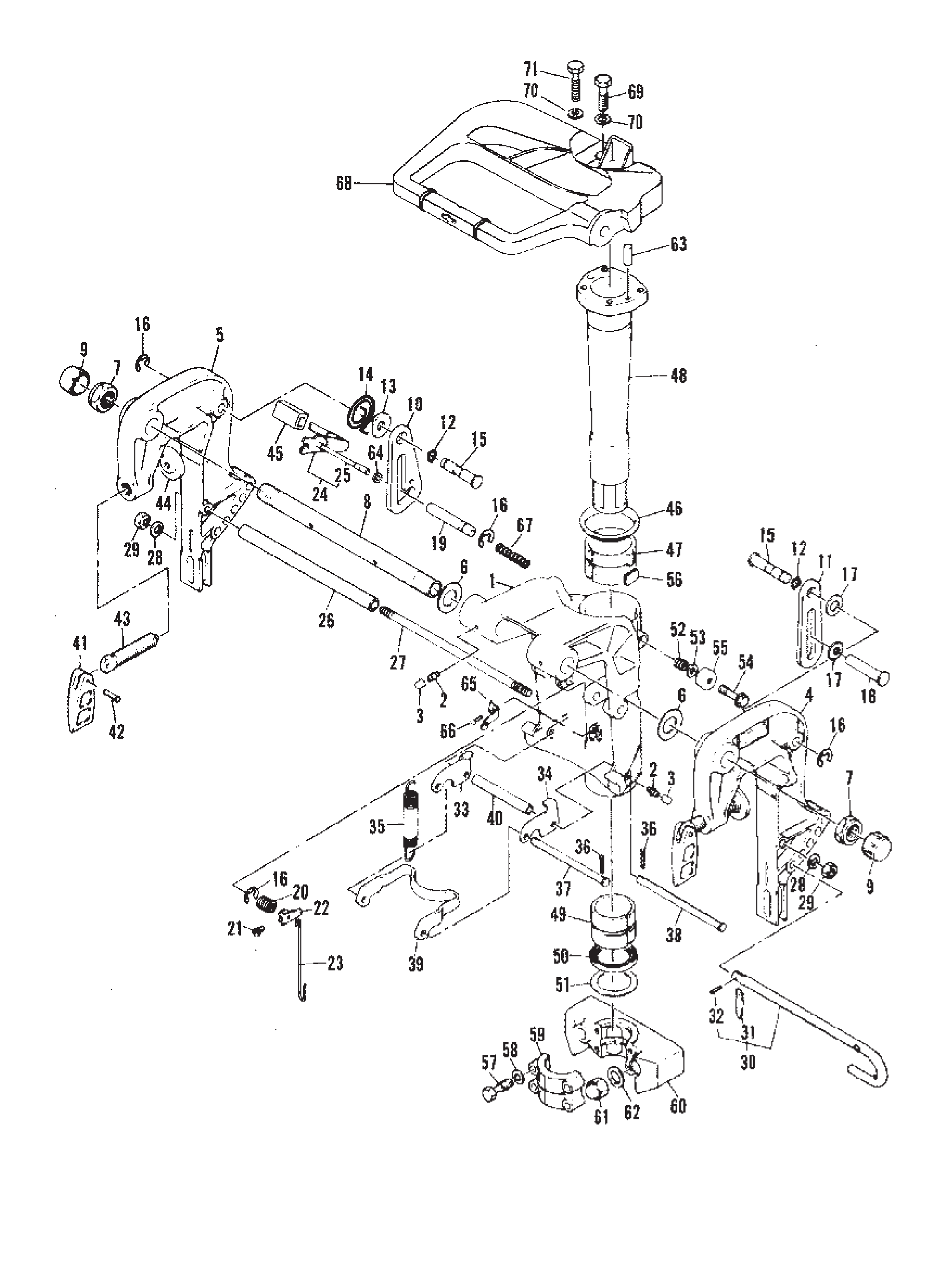

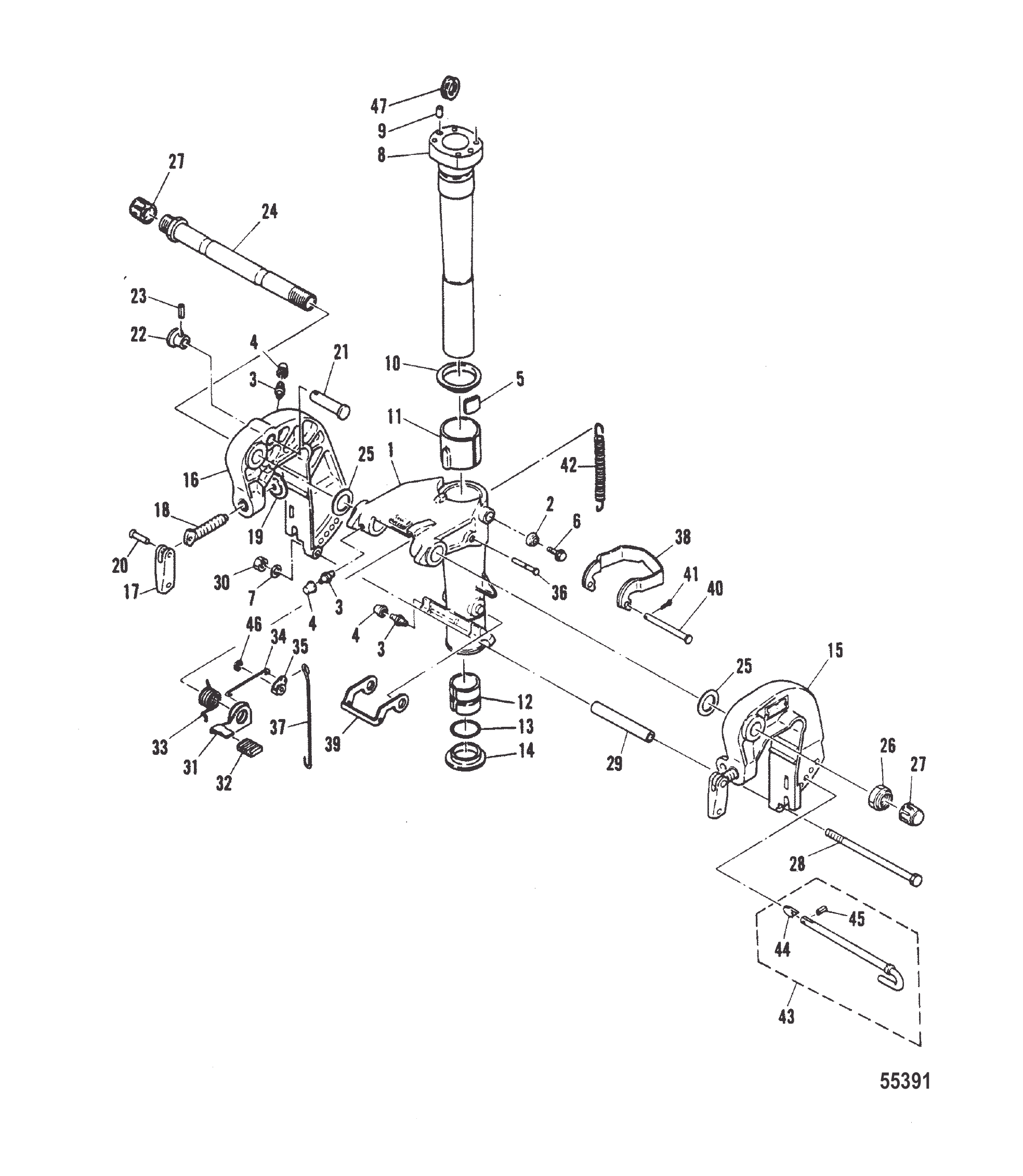

Рис. 18СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	9246M	Кронштейн поворотный	1
2	91637M	Сальник	1
3	82369M	Штуцер	4
4	81439M	Колпачок пресс-масленки	4
5	80633M	Пластина фрикционная	1
6	96382M	Винт	1
7	82217M	Шайба	1
8	84833M	Вал поворотный рулевой	1
9	82368M	Штифт установочный	2
10	81873M	Шайба	1
11	81964M	Втулка поворотного вала верхняя	1
12	81961M	Втулка поворотного вала нижняя	1
13	82274M	Кольцо уплотнительное втулки поворотного вала	1
14	81959M	Втулка	1
15	8245M	Кронштейн левый	1
15	9797M	Кронштейн	1
16	8246M	Кронштейн правый	1
17	80048M	Рукоятка струбцины транца	2
17	809959M	Рукоятка	2
18	81756M	Винт	2
19	80638M	Подушка	2
20	81888M	Штифт роликовый	2
21	84835M	Вал упора откидывания	1
22	95650M	Головка вала упора откидывания	1
23	82148M	Штифт роликовый	1
24	91639M	Болт рулевого управления	1
25	81836M	Шайба	2
26	81787M	Гайка	1
26	879172252	Гайка	1
27	81388M	Колпачок	2
27	811914M	Колпачок	2
28	82924M	Болт	1
29	81979M	Проставка кронштейна струбцины	1
29	19108M	Проставка	1
30	82392M	Гайка	1
30	82382M	Гайка	1
31	91640M	Рычаг фиксатора/расфиксатора	1
30	91641M	Крышка рычага	1
33	91642M	Пружина натяжная	1
34	91643M	Тяга рычага фиксатора реверса	1
35	80648M	Кулачок наклона	1
36	91644M	Штифт	1
36	19109M	Штифт	1
37	80645M	Штанга рычага фиксатора реверса	1
38	84837M	Крюк фиксатора реверса — задний	1
39	80643M	Крюк фиксатора реверса — передний	1
40	81882M	Штифт	1
41	82125M	Шплинт	1
42	82105M	Пружина фиксатора реверса	1
42	19110M	Пружина	1
43	94569M	Штифт в сборе фиксатора наклона	1
44	82857M	Пластина стопорная	1
45	82144M	Штифт роликовый	1
46	82330M	Стопорное кольцо	1
47	82070M	Втулка уплотнительная	1

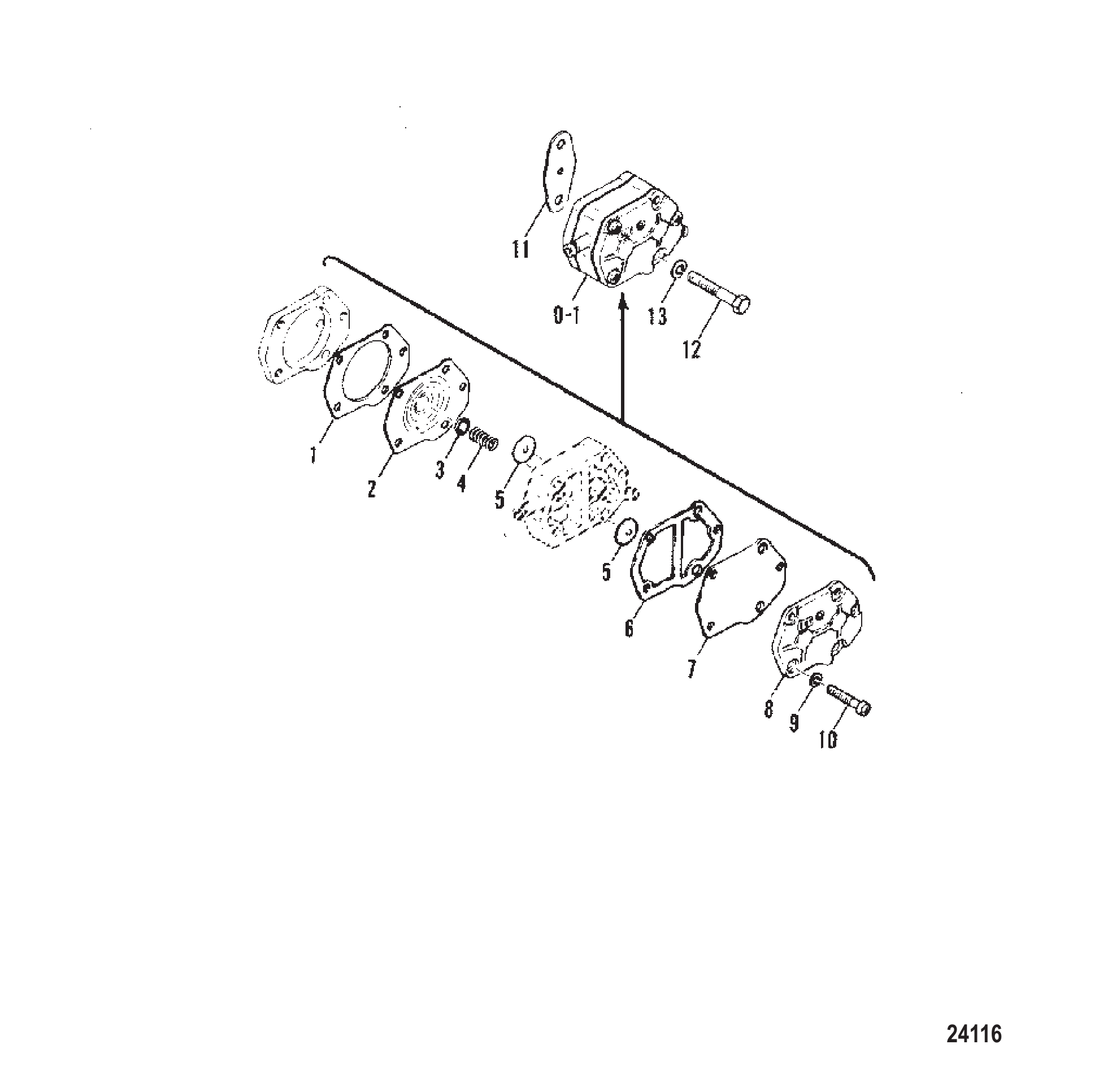

Рис. 19ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

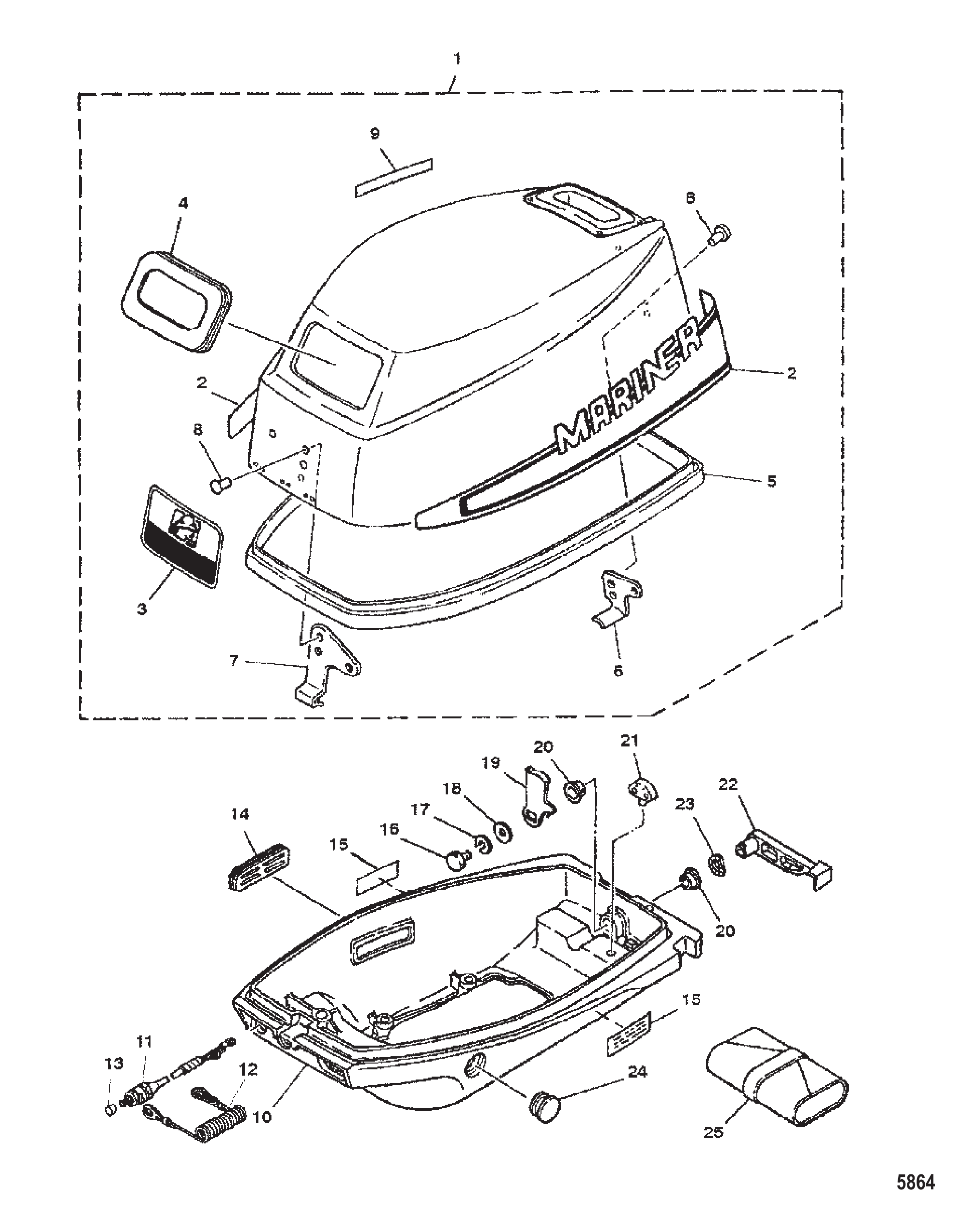

Рис. 20ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9378M	Верхний кожух в сборе	1
2	95400M	Комплект наклеек боковых и задних	1
3	95401M	Наклейка передняя	1
4	91653M	Сальник	1
5	95587M	Сальник	1
6	94655M	Держатель	1
7	94656M	Крюк	1
8	814489M	Заклёпка	4
9	81202M	Наклейка индикатора переключения	1
10	9394M	Нижний кожух	1
11	851902M	Выключатель в сборе стоп	1
12	97756M	Упор	1
13	852837	Колпачок	1
14	83277M	Втулка	1
15	94730M	Наклейка боковая	2
16	91772M	Болт	1
17	82214M	Шайба	1
17	881379	Шайба	1
17	82214M	Шайба	1
18	81794M	Шайба	1
18	804339	ШАЙБА	1
18	81794M	Шайба	1
19	84914M	Зажим кожуха	1
19	84914001	Рычаг	1
20	81949M	Втулка рычага зажима кожуха	2
21	80033M	Держатель	1
22	95402M	Рычаг	1
23	81869M	Шайба	1
24	84669M	Втулка	1
25	81669M	Набор инструментов	1
25	803581	Набор инструментов	1

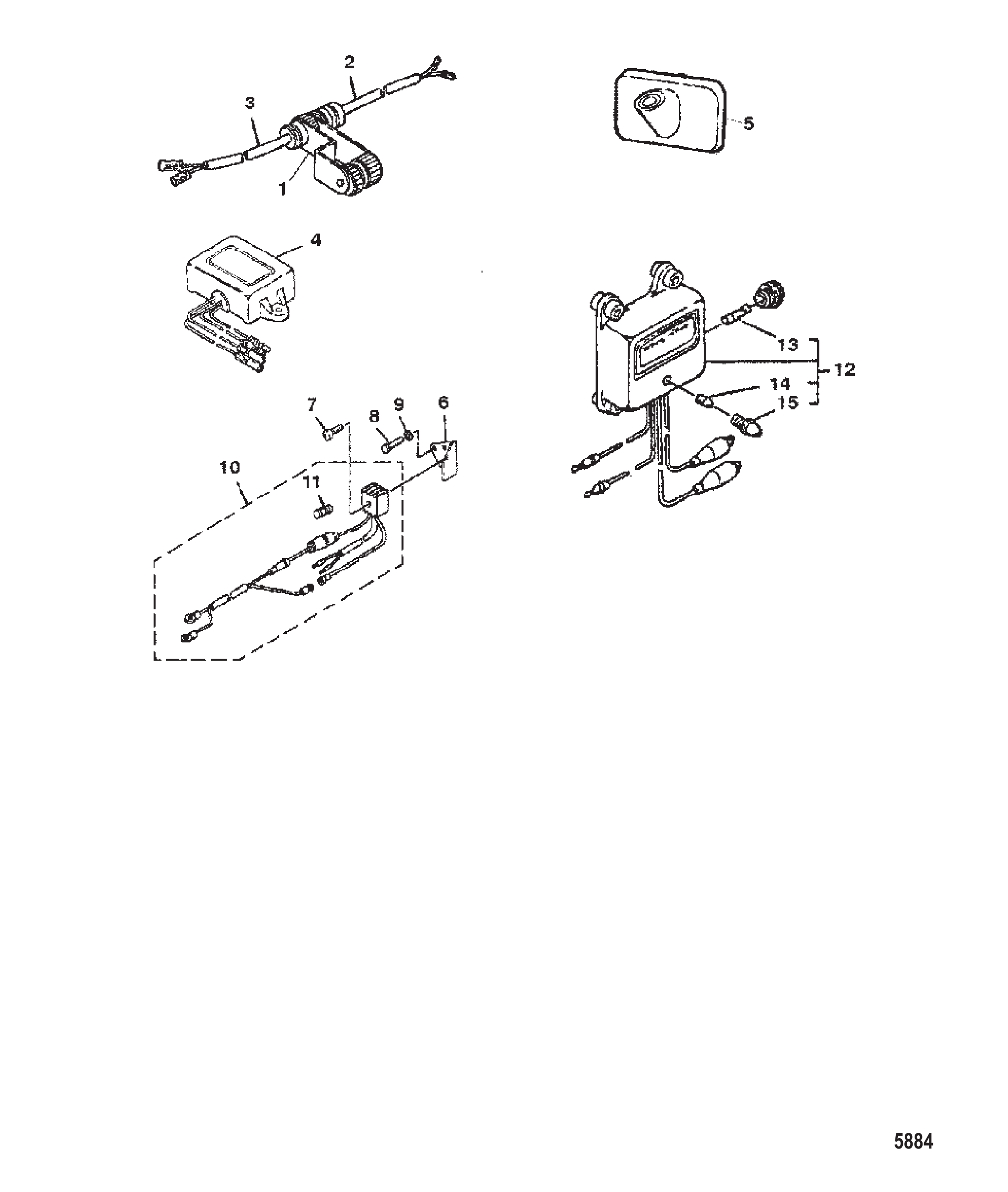

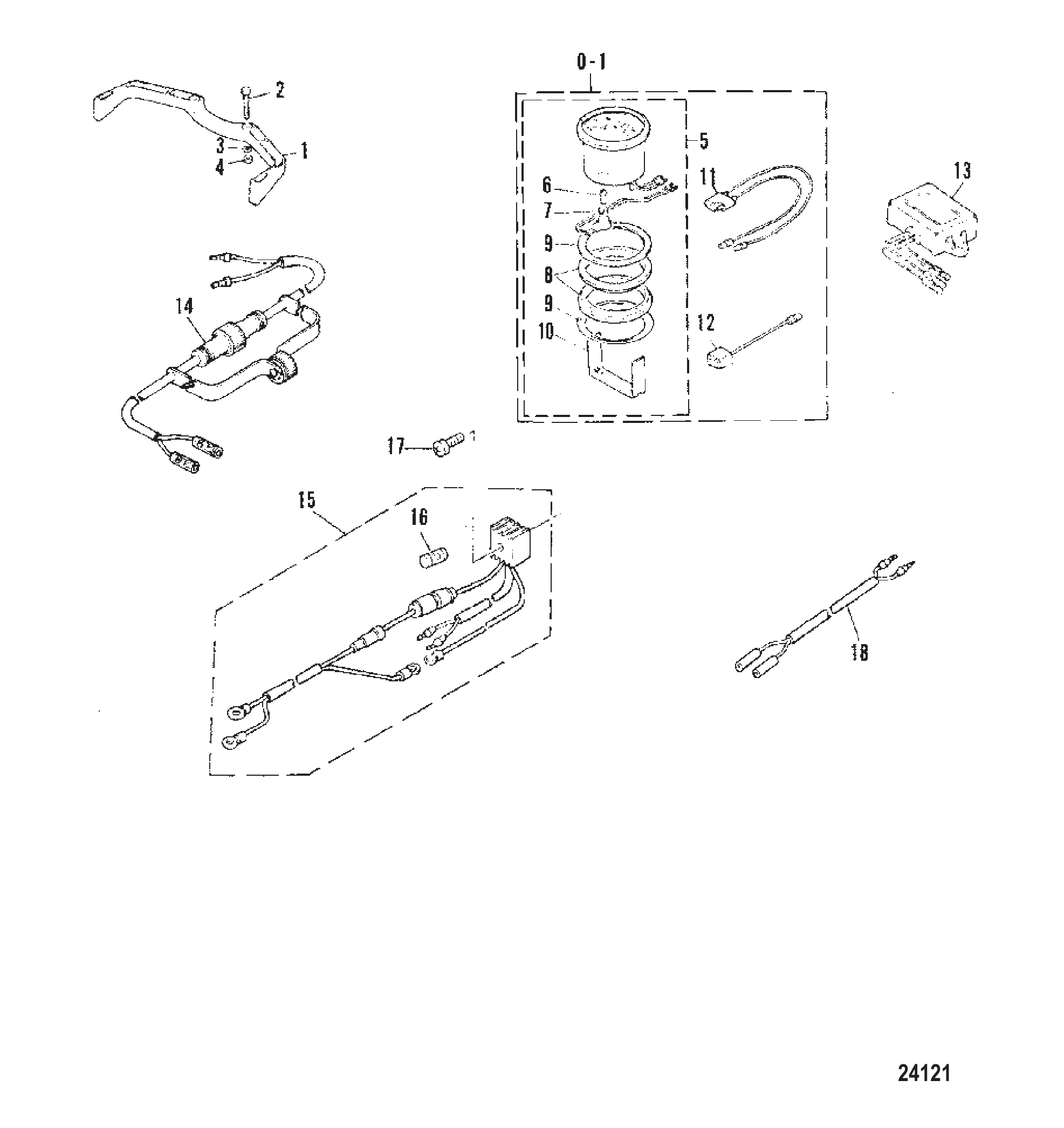

Рис. 21ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	84124M	РАЗЪЕМ	1
2	99051M	РАЗЪЕМ	1
3	99052M	РАЗЪЕМ	1
4	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
5	97130M	НАПРАВЛЯЮЩАЯ ТРОСА	1
6	84680M	ПЛАСТИНА	1
7	83108M	ВИНТ	1
8	8527764	Болт	2
9	82214M	Шайба	2
10	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
10	8M0060278	ВЫПРЯМИТЕЛЬ	1
11	81522M	ПРЕДОХРАНИТЕЛЬ	1
12	80713M	ВЫПРЯМИТЕЛЬ	1
13	83733M	ПРЕДОХРАНИТЕЛЬ	1
14	83731M	ЛАМПА	1
15	83732M	РАССЕИВАТЕЛЬ	1

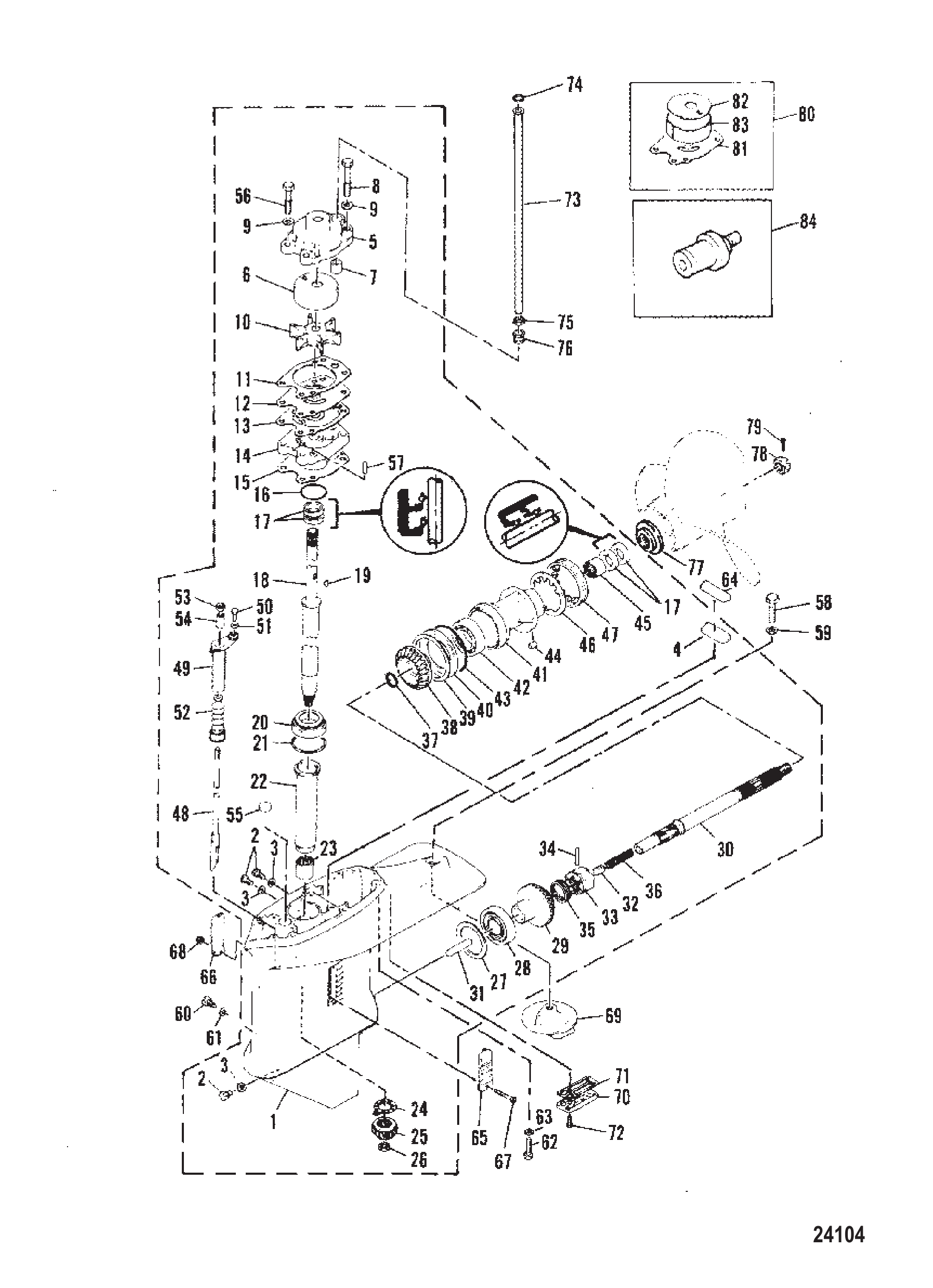

Рис. 22РЕДУКТОР В СБОРЕ GEARHOUSING ASS'Y

REF	Номер детали	Наименование	Кол-во
0-1	7122M	Корпус редуктора в сборе (короткий вал)	1
0-1	7123M	Корпус редуктора в сборе (длинный вал)	1
1	7121M	Корпус редуктора в сборе	1
2	81924M	ПРОБКА	3
3	81987M	ПРОКЛАДКА	3
4	81449M	Сальник направляющий	1
5	83396M	Крышка водяного насоса	1
6	83403M	Вставка	1
7	81426M	Сальник	1
8	82469M	Болт	2
9	82217M	Шайба	4
10	83397M	Крыльчатка	1
11	83398M	Прокладка водяного насоса	1
12	83400M	Пластина опорная	1
13	83399M	Прокладка водяного насоса	1
14	83864M	Основание водяного насоса	1
15	83865M	Прокладка водяного насоса	1
16	82275M	Кольцо уплотнительное	1
17	83406M	Сальник масляный	4
18	83866M	Вал приводной (короткий)	1
18	83867M	Вал приводной (длинный)	1
18	83895M	Вал приводной (сверхдлинный)	1
19	83444M	Шпонка водяного насоса	1
20	82319M	Подшипник роликовый конический	1
21	81467M	Шайба регулировочная шестерни привода (0.05 ММ)	AR
21	81468M	Шайба регулировочная шестерни привода (0.08 ММ)	AR
21	81469M	Шайба регулировочная шестерни привода (0.12 ММ)	AR
21	81470M	Шайба регулировочная шестерни привода (0.30 ММ)	AR
21	81471M	Шайба регулировочная шестерни привода (0.50 ММ)	AR
22	83868M	Втулка приводного вала	1
23	82316M	Подшипник игольчатый	1
24	81455M	Подшипник упорный	1
25	83869M	Шестерня ведущая	1
26	81772M	Гайка ведущей шестерни	1
27	81456M	Шайба регулировочная шестерни переднего хода (0.05 ММ)	AR
27	81457M	Шайба регулировочная шестерни переднего хода (0.08 ММ)	AR
27	81458M	Шайба регулировочная шестерни переднего хода (0.12 ММ)	AR
27	81459M	Шайба регулировочная шестерни переднего хода (0.30 ММ)	AR
27	81460M	Шайба регулировочная шестерни переднего хода (0.50 ММ)	AR
28	82320M	Подшипник роликовый конический	1
29	83877M	Шестерня переднего хода	1
30	83878M	Вал гребного винта	1
31	83419M	Толкатель кулачковый	1
32	81475M	Муфта переключения	1
33	81473M	Муфта скользящая	1
34	81903M	Палец крестовый	1
35	81474M	Кольцо пальца крестового	1
36	83429M	Пружина нажимная	1
37	81837M	Шайба	1
38	83879M	Шестерня заднего хода	1
39	81462M	Шайба регулировочная шестерни заднего хода (0.05 ММ)	AR
39	81463M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.08 ММ)	AR
39	81464M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.12 ММ)	AR
39	81465M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.30 ММ)	AR
39	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	AR
40	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	1
41	83880M	ОБОЙМА ПОДШИПНИКА	1
42	82296M	ПОДШИПНИК ШАРИКОВЫЙ	1
43	82289M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
44	81916M	ШПОНКА	1
45	82317M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
46	81877M	ШАЙБА СТОПОРНАЯ	1
47	81450M	ГАЙКА	1
48	83881M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ ВАЛ)	1
48	83882M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ ВАЛ)	1
48	83902M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
49	83883M	ВТУЛКА КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
50	82451M	БОЛТ	1
51	82214M	Шайба	1
52	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
53	81767M	ГАЙКА	1
54	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
55	83857M	ПРОБКА	1
56	82468M	БОЛТ	2
57	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
58	83860M	БОЛТ	1
59	82218M	ШАЙБА СТОПОРНАЯ	1
60	83392M	ВИНТ	1
61	81986M	ПРОКЛАДКА	1
62	82465M	Болт	6
63	82215M	Стопорная шайба	6
64	81448M	САЛЬНИК	1
65	81443M	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
66	81444M	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
67	83858M	ВИНТ	1
68	81781M	ГАЙКА	1
69	83859M	ПЛАСТИНА ТРИММА	1
70	83862M	ПЛАСТИНА	1
71	83861M	ПРОКЛАДКА	1
72	83870M	Винт	2
73	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
73	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
73	83903M	ТРУБКА ВОДЯНАЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
74	81852M	ШАЙБА	1
75	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
76	81427M	САЛЬНИК	1
77	73345	УПОРНАЯ ШАЙБА	1
78	81775M	ГАЙКА ГРЕБНОГО ВИНТА	1
79	84428M	ШПЛИНТ	1
80	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
81	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
82	83449M	ВСТАВКА	1
83	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
84	80218M	Пробка	1
-	84362M	КОМПЛЕКТ ПРОКЛАДОК	1
-	84363M	Ремкомплект	1

Рис. 23КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	7132M	Карбюратор в сборе	1
1	83361M	Поплавковая камера	1
2	83362M	Уплотнительное кольцо	1
3	83363M	Поплавок	1
4	83364M	Ремкомплект иглы/седла впускного	1
5	81698M	Штифт впускной иглы	1
6	83365M	Штифт	1
7	82781M	Зажим	1
8	83887M	Главный жиклёр	1
9	83367M	Главный жиклёр (# 155)	1
10	83888M	Жиклёр холостого хода (# 55)	1
11	83369M	Крышка	1
12	83370M	Втулка	1
13	83371M	Винт	1
14	83372M	Шайба	1
15	82378M	Гайка	1
16	83373M	Винт	4
17	83374M	Винт	1
18	83375M	Винт	1
19	83376M	Шайба	1
20	81292M	Винт	1
21	82073M	Пружина	1
22	83889M	Винт регулировки качества смеси холостого хода	1
23	81277M	Винт регулировки холостого хода	1
24	82080M	Пружина	1
-	84167M	Комплект прокладок	1
-	84475M	Ремонтный комплект	1

Рис. 24СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	6996M	Кронштейн поворотный	1
2	82369M	Штуцер	4
3	81439M	Колпачок пресс-масленки	4
4	8439M	Кронштейн струбцины (левый борт)	1
4	6997M	Кронштейн струбцины (левый борт)	1
5	8440M	Кронштейн струбцины (правый борт)	1
5	6998M	Кронштейн струбцины (правый борт)	1
6	81836M	Шайба	2
7	81787M	Гайка	2
8	81387M	Шпилька кронштейна струбцины	1
9	81388M	Колпачок	2
10	84968M	Упор откидывания (правый борт)	1
10	83455M	Упор откидывания (правый борт)	1
11	84969M	Упор откидывания (левый борт)	1
11	83456M	Упор наклона (левый)	1
12	83457M	Волнистая шайба	2
13	83458M	Шайба	1
14	83459M	Пружинный рычаг возврата	1
15	83460M	Палец	2
16	83461M	Стопорное кольцо	5
17	83462M	Шайба	2
18	83463M	Палец	1
19	83464M	Вал	1
20	83465M	Пружина	1
21	82444M	Болт	1
22	83467M	Рычаг наклона	1
23	83468M	Тяга стопорная	1
24	83469M	Рычаг в сборе (наклон)	1
25	83470M	Палец	1
26	83471M	Проставка	1
27	83472M	Шпилька	1
28	82215M	Стопорная шайба	2
29	82392M	Гайка	2
30	83904M	Палец в сборе (наклон)	1
31	84044M	Стопор фиксации наклона	1
32	82145M	Штифт роликовый	1
33	83905M	Кронштейн фиксации наклона	1
34	83906M	Кронштейн фиксации наклона	1
35	83476M	Пружина	1
36	82752M	Шплинт	4
37	83477M	Палец	1
38	83478M	Палец	1
39	83479M	Фиксатор наклона	1
40	83480M	Проставка	1
41	81382M	Рукоятка струбцины транца	2
42	81889M	Штифт	2
43	83481M	Винт струбцины транца	2
44	80638M	Подушка	2
45	81395M	Крышка	1
46	83482M	Шайба	1
47	83483M	Втулка	1
48	83907M	Вал	1
49	83485M	Втулка	1
50	83486M	Сальник масляный	1
51	83487M	Шайба	1
52	83488M	Пружина	1
53	82217M	Шайба	1
54	82464M	Болт	1
55	83490M	Сальник	1
56	80633M	Пластина фрикционная	1
57	82465M	Болт	4
58	82215M	Стопорная шайба	4
59	83491M	Корпус нижней резиновой опоры	1
60	83492M	Корпус нижней резиновой опоры	1
61	82397M	ГАЙКА КОРОНЧАТАЯ	2
62	84429M	Шайба	2
63	82368M	Штифт установочный	2
64	83493M	ШАЙБА	1
65	83494M	ПРУЖИНА	1
66	83495M	ЗАКЛЕПКА	1
67	83909M	ПРУЖИНА СЖАТИЯ	1
68	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
69	82465M	Болт	2
70	82215M	Стопорная шайба	4
71	82466M	БОЛТ	2

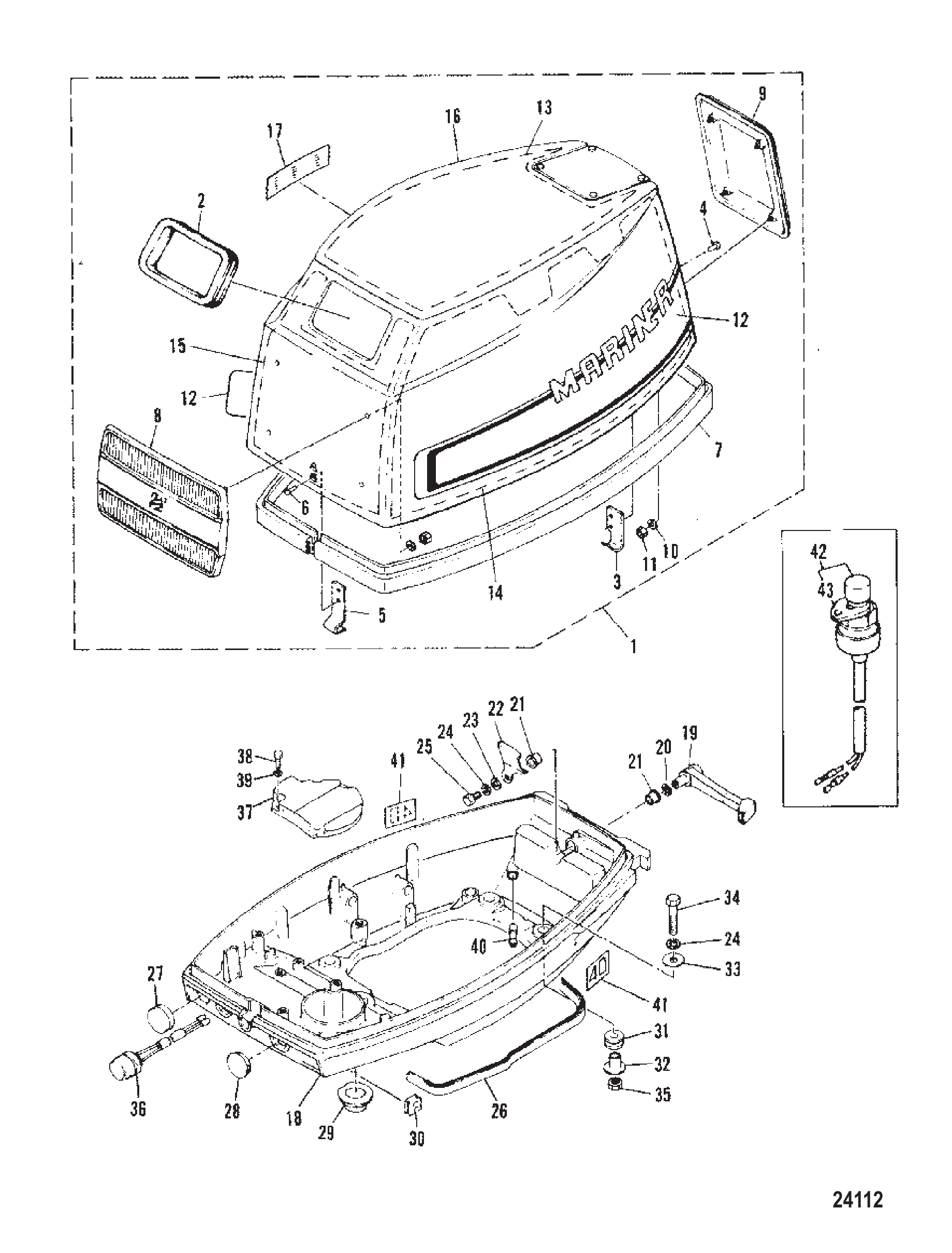

Рис. 25ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	7103M	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	80601M	Резиновое уплотнение стартера	1
3	83212M	Держатель хомута	1
4	83599M	ЗАКЛЕПКА	2
5	83137M	Крюк	1
6	83143M	ЗАКЛЕПКА	2
7	83600M	САЛЬНИК	1
8	83601M	ЭМБЛЕМА ПЕРЕДНЯЯ	1
9	83602M	ЭМБЛЕМА ЗАДНЯЯ	1
10	82196M	ШАЙБА	8
11	82388M	Гайка (M5)	8
12	82866M	НАКЛЕЙКА	1
13	83926M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
14	83927M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	2
15	83928M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
16	83929M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
17	81202M	Наклейка индикатора переключения	1
18	7104M	НИЖНИЙ КОЖУХ НИЖНИЙ	1
19	83605M	РЫЧАГ ЗАЖИМА	1
20	81869M	Шайба	1
21	81949M	Втулка рычага зажима кожуха	2
22	81145M	ЗАЖИМ	1
23	81794M	Шайба	1
24	82197M	ШАЙБА	5
25	84315M	Болт	1
26	83606M	САЛЬНИК	1
27	81589M	ВТУЛКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ)	1
28	83607M	ВТУЛКА	1
29	83608M	ВТУЛКА	1
30	83609M	ВТУЛКА	1
31	82065M	ВТУЛКА	4
32	83610M	ВТУЛКА	4
33	81796M	ШАЙБА	4
34	84237M	БОЛТ	4
35	83611M	ГАЙКА	4
36	83612M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп (МОДЕЛЬ С РУЧНЫМ УПРАВЛЕНИЕМ)	1
37	83613M	КРЫШКА	1
38	84247M	Болт	3
39	82199M	ШАЙБА	3
40	83616M	ШТУЦЕР	1
41	83761M	НАКЛЕЙКА HP	2
42	83615M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
43	81531M	Ограничитель	1

Рис. 26КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	6982M	КАРТЕР В СБОРЕ	1
2	80727M	Обратный клапан в сборе	1
3	81258M	Штифт	2
4	80122M	Штуцер слива картера	1
5	83326M	ШТУЦЕР	1
6	82368M	Штифт установочный	2
7	82405M	Болт	9
8	81792M	ШАЙБА	9
9	83327M	Болт	6
10	81807M	ШАЙБА	6
11	82000M	Шланг	1
12	81999M	ШЛАНГ	1
13	82046M	Хомут шланга	4
14	83328M	Шланг	1
15	82046M	Хомут шланга	2
16	83329M	Штуцер	2
17	81323M	ШЛАНГ	1
18	82047M	Хомут	2
19	83330M	Анод	1
20	82168M	Винт	1
21	83331M	Головка блока цилиндров	1
22	82439M	Болт	2
23	82200M	Шайба стопорная	2
24	6983M	Головка цилиндра	1
25	83332M	Прокладка головки цилиндра	1
26	82408M	БОЛТ	11
27	80564M	ШАЙБА	11
28	83333M	Крышка головки цилиндра	1
29	83334M	Прокладка крышки головки	1
30	83539M	Болт (M6 x 20)	11
31	82199M	ШАЙБА	11
32	81098M	ТЕРМОСТАТ	1
33	83335M	Крышка термостата	1
34	83336M	Прокладка термостата	1
35	84237M	БОЛТ	4
36	82199M	ШАЙБА	4
37	83337M	Внутренняя крышка выхлопа	1
38	83338M	Прокладка	2
39	83339M	Наружная крышка выхлопа	1
40	82405M	Болт	16
41	82199M	ШАЙБА	16
42	82372M	Свеча зажигания	2
43	82067M	Втулка уплотнительная	1
44	81267M	Клапан	1
45	83340M	Пружина	1
46	84953M	Крышка головки цилиндра	1
47	81926M	Пробка	1
48	81990M	Прокладка	1
-	84133M	Блок силовой головки в сборе	1
-	84167M	Комплект прокладок	1

Рис. 27КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	6984M	Коленчатый вал	1
2	83341M	Подшипник	1
3	82249M	САЛЬНИК Масляный	1
4	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	82313M	Игольчатый подшипник	1
6	82304M	Подшипник	1
7	7124M	Поршень (стандартный 74.96 ММ)	2
7	7125M	Поршень (стандартный 74.97 ММ)	2
7	7126M	Поршень (стандартный 74.98 ММ)	2
7	7127M	Поршень (1-й ремонтный размер 75.25 ММ)	2
7	7128M	Поршень (2-й ремонтный размер 75.50 ММ)	2
8	83896M	Комплект поршневых колец	2
8	83897M	Комплект поршневых колец	2
8	83898M	Комплект поршневых колец	2
9	83345M	Палец	2
10	81264M	ЗАЖИМ	4
11	6860M	Шатун в сборе	2
12	81715M	Болт	4
13	82353M	Подшипник	56
14	82311M	Игольчатый подшипник	2
15	81831M	ШАЙБА УПОРНАЯ	4
16	83346M	Корпус сальника	1
17	83347M	Сальник масляный малый	1
18	82248M	Сальник масляный	1
19	82286M	Кольцо уплотнительное	1
20	83348M	Кольцо уплотнительное	1
21	84247M	Болт	3
22	82214M	Шайба	3
23	81915M	Шпонка маховика	1
-	84167M	Комплект прокладок	1

Рис. 28КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 29ЭЛЕКТРОЗАПУСК ELECTRIC START

REF	Номер детали	Наименование	Кол-во
0-1	7106M	Магнето маховика в сборе (электростартер)	1
1	7107M	Маховик в сборе	1
2	83556M	Зубчатый венец	1
3	80711M	Зубчатый венец	1
4	83558M	Болт	4
5	83559M	Основание магнето	1
6	83560M	Катушка зажигания	1
7	83561M	Катушка зарядки	1
8	80557M	Винт	2
9	81021M	Прерыватель	2
10	83562M	Конденсатор	2
11	80003M	МАСЛЕНКА	2
12	83563M	Провод выводной	1
13	83564M	Винт	2
14	80001M	ВИНТ	2
15	80002M	Винт	2
16	83565M	Винт	1
17	82186M	Шайба	2
18	83633M	Выключатель нейтрали в сборе	1
19	83634M	Кронштейн	1
20	84247M	Болт	1
21	82197M	ШАЙБА	1
22	83636M	Катушка соленоида	1
23	83637M	Провод	1
24	82145M	Штифт роликовый	1
25	84411M	Крюк для вытягивания проволоки	1
26	83638M	Втулка уплотнительная	2
27	83639M	Втулка	2
28	80726M	Втулка уплотнительная	1
29	82258M	Кольцо уплотнительное	1
30	82419M	Болт	2
31	82193M	Шайба стопорная	2
32	83640M	Шайба	4
33	83641M	Жгут проводов в сборе (двигатель)	1
34	83644M	Провод в сборе	1
35	82039M	Хомут	1
36	83643M	Жгут проводов в сборе (от панели переключателей к жгуту двигателя)	1
37	81759M	Винт самонарезающий	1
0-2	82993M	Панель переключателей в сборе	1
38	82994M	Главный переключатель	1
39	81534M	Переключатель подсоса	1
40	82689M	Переключатель стоп в сборе	1
41	81531M	Ограничитель	1
42	81537M	Кронштейн хомута троса	1
43	82487M	Винт	1
44	82206M	СТОПОРНАЯ ШАЙБА	1
45	81533M	Панель переключателей	1
46	80164M	Винт	4
47	82377M	Гайка	4
48	82184M	СТОПОРНАЯ ШАЙБА	4
49	82799M	Шайба	4
50	81590M	Втулка уплотнительная	1
51	82066M	Втулка уплотнительная	1
52	83649M	Хомут жгута проводов	1
53	82420M	Болт	1
54	81541M	Хомут троса переключателя	1
55	81652M	Выпрямитель	1
56	83108M	ВИНТ	1
57	81655M	Держатель предохранителя в сборе	1
58	81522M	ПРЕДОХРАНИТЕЛЬ	1
59	82193M	Шайба стопорная	1
60	83642M	Удлинитель провода, длина 5 м	1
61	81538M	Жгут проводов удлинительный, длина 2 м	1
62	83645M	Удлинитель провода (2 м) для выключателя стоп	1
63	84975M	Втулка уплотнительная	1

Рис. 30ЭЛЕКТРОСТАРТЕР ELECTRIC STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
0-1	81490M	Стартер в сборе	1
1	83651M	Якорь	1
2	83652M	Комплект шайб	1
3	81505M	Кольцо	1
4	81493M	Статор	1
5	81494M	Щётка (+)	2
6	81499M	Задняя крышка	1
7	81507M	Щёткодержатель	1
8	81495M	Щётка (-)	2
9	81496M	Пружина щетки	4
10	81504M	Шестерня	1
11	83654M	Кронштейн передний	1
12	81513M	Выключатель	1
13	81497M	Провод	1
14	81500M	Болт	1
15	82420M	Болт	2
16	82436M	БОЛТ	1
17	82215M	Стопорная шайба	1
18	84342M	Болт	1
19	82441M	БОЛТ	2
20	82200M	Шайба стопорная	3

Рис. 31МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	6999M	Магнето маховика в сборе (ручной запуск)	1
2	7100M	Маховик (без зубчатого венца)	1
3	83556M	Зубчатый венец	1
4	83557M	Кольцо грузов	1
5	83558M	Болт	4
6	83559M	Основание магнето	1
7	83560M	Катушка зажигания	1
8	83561M	Катушка зарядки	1
9	80557M	Винт	2
10	81021M	Прерыватель	2
11	83562M	Конденсатор	2
12	80003M	МАСЛЕНКА	2
13	83563M	Провод выводной	1
14	83564M	Винт	2
15	80001M	ВИНТ	2
16	80002M	Винт	2
17	83565M	Винт	1
18	82186M	Шайба	2
19	83567M	Фиксатор основания магнето	1
20	83566M	Фиксатор	1
21	83568M	Винт	4
22	83569M	Пластина	1
23	83570M	Винт	4
24	82193M	Шайба стопорная	4
25	81773M	Гайка маховика	1
26	81834M	Шайба	1
27	83571M	Крышка	1
28	83572M	Прокладка	1
29	83570M	Винт	4
30	82196M	ШАЙБА	4
31	83922M	Упор основания магнето	1
32	83575M	Катушка зажигания (верхний цилиндр)	1
33	83576M	Катушка зажигания (нижний цилиндр)	1
34	84237M	БОЛТ	4
35	82197M	ШАЙБА	8
36	83577M	Хомут	1
37	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	2
37	80935M	ЗАЩИТНЫЙ КОЛПАЧОК (ПОДАВИТЕЛЬ ПОМЕХ)	2
38	83578M	Колпачок	1
39	84315M	Болт	2
40	83923M	Упор основания магнето	1
41	84247M	Болт	2
42	83580M	Хомут	2
43	82042M	Хомут	1
44	83581M	Диод (нижняя катушка зажигания)	1
45	83582M	Диод (верхняя катушка зажигания)	1
46	83924M	Винт	1
47	81415M	Колпачок	1
48	82381M	ГАЙКА	1
49	83925M	Наклейка метки зажигания	1

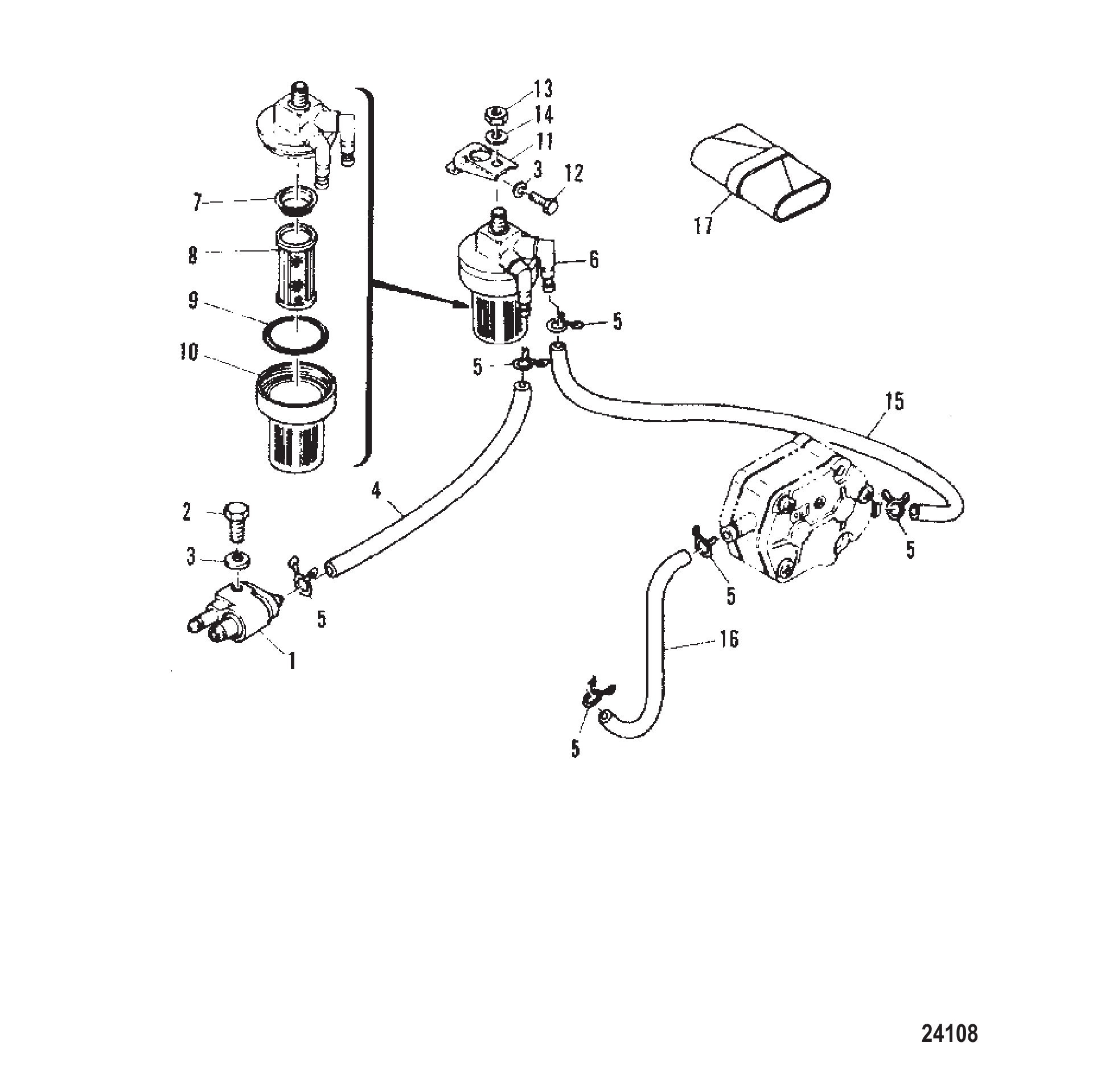

Рис. 32ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	81041M	Соединитель топливной трубки	1
2	83539M	Болт (M6 x 20)	1
3	82197M	ШАЙБА	2
4	84972M	Шланг	1
4	83619M	Шланг	1
5	82047M	Хомут	6
6	80617M	Фильтр в сборе топливный	1
7	82790M	Прокладка	1
8	82783M	Элемент фильтра	1
9	82792M	Уплотнительное кольцо	1
10	82784M	ЧАША ТОПЛИВНОГО ФИЛЬТРА	1
11	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
12	84247M	Болт	1
13	82382M	Гайка	1
14	82200M	Шайба стопорная	1
15	84973M	Шланг	1
15	83621M	Шланг	1
16	82010M	Топливная магистраль	1
17	80277M	Набор инструментов	1
-	84167M	Комплект прокладок	1

Рис. 33ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
0-1	84139M	Топливный насос в сборе	1
1	80613M	Прокладка	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	84650M	Обратный клапан	2
6	80614M	Прокладка	1
7	84141M	Диафрагма	1
8	80607M	Крышка	1
9	82208M	Шайба	3
10	82522M	Винт	3
11	80757M	Прокладка топливного насоса к картеру	1
12	82428M	Болт	2
13	82199M	ШАЙБА	2
-	84167M	Комплект прокладок	1

Рис. 34ТОПЛИВНЫЙ БАК (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ) FUEL TANK (ORIGINAL EQUIPMENT)

REF	Номер детали	Наименование	Кол-во
1	82984M	НАКЛЕЙКА БОКОВАЯ	1
2	83617M	КРЫШКА ТОПЛИВНОГО БАКА	1
3	83618M	ТОПЛИВОМЕР В СБОРЕ	1
4	81320M	Прокладка корпуса к баку	1
5	81318M	Указатель уровня топлива	1
6	81319M	Поплавок	1
7	80271M	Шайба винта корпуса	4
8	82496M	Винт крепления корпуса	4
0-1	83628M	Топливопровод в сборе	1
9	81042M	Корпус в сборе, сторона двигателя	1
10	82789M	Уплотнительное кольцо	1
11	84955M	Корпус соединителя шланга к груше	1
12	81325M	Груша ручной подкачки	1
13	82023M	Шланг от груши к соединителю двигателя	1
14	80752M	Хомут шланга	4
15	81327M	ВТУЛКА	1
16	30185A1	Корпус байонетного разъема в сборе	1
17	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
18	20415	Кольцо уплотнительное стержня переходника	1
19	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
20	30188	ШАЙБА ПЕРЕХОДНИКА	1
21	63187	Штуцер елочный (.250-18) топливной линии	1

Рис. 35ЗАМЕНА ИЛИ ДОПОЛНИТЕЛЬНЫЙ ТОПЛИВНЫЙ БАК FUEL TANK REPLACEMENT OR ADDITIONAL

REF	Номер детали	Наименование	Кол-во
0-1	1529A21	Топливный бак в сборе	1
1	1529	БАК топливный	1
2	75881	НАКЛЕЙКА ТОПЛИВНОГО БАКА	1
3	25392A2	Крышка заливной горловины в сборе	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	49221	Шайба (.187 x .500 x .062) неопреновая	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	25568	Прокладка крышки заливной горловины к топливному баку	1
0-2	64841A1	Разъем с датчиком в сборе	1
9	64841A3	Крышка топливного бака	1
10	33909A3	Трубка	1
11	54920A1	Линза датчика топлива в сборе	1
12	54921	ПРОКЛАДКА СТЕКЛА ДАТЧИКА ТОПЛИВА	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	20427	Поплавок датчика уровня топлива	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	74711	Шайба крепёжного винта крышки топливного бака	4

Рис. 36РЕДУКТОР В СБОРЕ GEARHOUSING ASS'Y

REF	Номер детали	Наименование	Кол-во
0-1	7122M	Корпус редуктора в сборе (короткий вал)	1
0-1	7123M	Корпус редуктора в сборе (длинный вал)	1
1	7121M	Корпус редуктора в сборе	1
2	81924M	ПРОБКА	3
3	81987M	ПРОКЛАДКА	3
4	81449M	Сальник направляющий	1
5	83396M	Крышка водяного насоса	1
6	83403M	Вставка	1
7	81426M	Сальник	1
8	82469M	Болт	2
9	82217M	Шайба	4
10	83397M	Крыльчатка	1
11	83398M	Прокладка водяного насоса	1
12	83400M	Пластина опорная	1
13	83399M	Прокладка водяного насоса	1
14	83864M	Основание водяного насоса	1
15	83865M	Прокладка водяного насоса	1
16	82275M	Кольцо уплотнительное	1
17	83406M	Сальник масляный	4
18	83866M	Вал приводной (короткий)	1
18	83867M	Вал приводной (длинный)	1
18	83895M	Вал приводной (сверхдлинный)	1
19	83444M	Шпонка водяного насоса	1
20	82319M	Подшипник роликовый конический	1
21	81467M	Шайба регулировочная шестерни привода (0.05 ММ)	AR
21	81468M	Шайба регулировочная шестерни привода (0.08 ММ)	AR
21	81469M	Шайба регулировочная шестерни привода (0.12 ММ)	AR
21	81470M	Шайба регулировочная шестерни привода (0.30 ММ)	AR
21	81471M	Шайба регулировочная шестерни привода (0.50 ММ)	AR
22	83868M	Втулка приводного вала	1
23	82316M	Подшипник игольчатый	1
24	81455M	Подшипник упорный	1
25	83869M	Шестерня ведущая	1
26	81772M	Гайка ведущей шестерни	1
27	81456M	Шайба регулировочная шестерни переднего хода (0.05 ММ)	AR
27	81457M	Шайба регулировочная шестерни переднего хода (0.08 ММ)	AR
27	81458M	Шайба регулировочная шестерни переднего хода (0.12 ММ)	AR
27	81459M	Шайба регулировочная шестерни переднего хода (0.30 ММ)	AR
27	81460M	Шайба регулировочная шестерни переднего хода (0.50 ММ)	AR
28	82320M	Подшипник роликовый конический	1
29	83877M	Шестерня переднего хода	1
30	83878M	Вал гребного винта	1
31	83419M	Толкатель кулачковый	1
32	81475M	Муфта переключения	1
33	81473M	Муфта скользящая	1
34	81903M	Палец крестовый	1
35	81474M	Кольцо пальца крестового	1
36	83429M	Пружина нажимная	1
37	81837M	Шайба	1
38	83879M	Шестерня заднего хода	1
39	81462M	Шайба регулировочная шестерни заднего хода (0.05 ММ)	AR
39	81463M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.08 ММ)	AR
39	81464M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.12 ММ)	AR
39	81465M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.30 ММ)	AR
39	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	AR
40	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	1
41	83880M	ОБОЙМА ПОДШИПНИКА	1
42	82296M	ПОДШИПНИК ШАРИКОВЫЙ	1
43	82289M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
44	81916M	ШПОНКА	1
45	82317M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
46	81877M	ШАЙБА СТОПОРНАЯ	1
47	81450M	ГАЙКА	1
48	83881M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ ВАЛ)	1
48	83882M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ ВАЛ)	1
48	83902M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
49	83883M	ВТУЛКА КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
50	82451M	БОЛТ	1
51	82214M	Шайба	1
52	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
53	81767M	ГАЙКА	1
54	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
55	83857M	ПРОБКА	1
56	82468M	БОЛТ	2
57	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
58	83860M	БОЛТ	1
59	82218M	ШАЙБА СТОПОРНАЯ	1
60	83392M	ВИНТ	1
61	81986M	ПРОКЛАДКА	1
62	82465M	Болт	6
63	82215M	Стопорная шайба	6
64	81448M	САЛЬНИК	1
65	81443M	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
66	81444M	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
67	83858M	ВИНТ	1
68	81781M	ГАЙКА	1
69	83859M	ПЛАСТИНА ТРИММА	1
70	83862M	ПЛАСТИНА	1
71	83861M	ПРОКЛАДКА	1
72	83870M	Винт	2
73	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
73	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
73	83903M	ТРУБКА ВОДЯНАЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
74	81852M	ШАЙБА	1
75	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
76	81427M	САЛЬНИК	1
77	73345	УПОРНАЯ ШАЙБА	1
78	81775M	ГАЙКА ГРЕБНОГО ВИНТА	1
79	84428M	ШПЛИНТ	1
80	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
81	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
82	83449M	ВСТАВКА	1
83	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
84	80218M	Пробка	1
-	84362M	КОМПЛЕКТ ПРОКЛАДОК	1
-	84363M	Ремкомплект	1

Рис. 37МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	83528M	Рукоятка переключения передач	1
2	83529M	Штифт роликовый	1
3	83530M	Пластина кулачка рукоятки	1
4	81946M	Втулка	2
5	83531M	Втулка	1
6	82348M	Шарик	1
7	82084M	Пружина	1
8	83532M	Тяга	1
9	83533M	Шайба	7
10	82196M	ШАЙБА	1
11	82125M	Шплинт	3
12	83534M	Вал	1
13	83536M	Штифт с проушиной	1
14	83537M	Кронштейн	2
15	83539M	Болт (M6 x 20)	4
16	82199M	ШАЙБА	4
17	83538M	Рычаг тяги переключения	1
18	83539M	Болт (M6 x 20)	1
19	83540M	Палец вилки	1
20	82380M	Гайка	1
21	83542M	Тяга переключения	1

Рис. 38ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	83350M	Крышка	1
2	83351M	Винт	2
3	82195M	Шайба	2
4	83352M	Прокладка карбюратора	1
5	82197M	ШАЙБА	2
6	82380M	Гайка	2
7	83353M	Впускной коллектор	1
8	80727M	Обратный клапан в сборе	2
9	81728M	Шпилька	2
10	82405M	Болт	8
11	82197M	ШАЙБА	8
12	83354M	Впускной коллектор	1
13	83355M	Прокладка впускного коллектора	1
14	83356M	Винт	4
15	82193M	Шайба стопорная	4
16	83357M	Лепестковый клапан в сборе	2
17	84954M	Комплект лепестков (ограничители лепестков не входят)	1
18	83358M	Тяга привода воздушной заслонки	1
19	81191M	Кронштейн	2
20	83359M	Рычаг воздушной заслонки	1
21	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
22	81578M	Ручка воздушной заслонки	1
23	82063M	Втулка	1
24	81880M	Палец	1
25	81865M	Шайба волнистая	1
26	82051M	Шплинт	1
27	83360M	Прокладка впускного коллектора	1
-	84167M	Комплект прокладок	1

Рис. 39СИСТЕМА КРЕПЛЕНИЯ MOUNTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	83496M	Демпфер верхнего крепления резиновый	1
2	83497M	Кронштейн	1
3	82453M	Болт	2
4	82389M	Гайка	2
5	83498M	Крышка верхнего резинового крепления	2
6	83499M	Крышка верхнего резинового крепления	2
7	83910M	Демпфер верхнего крепления	2
8	83501M	Болт	2
9	83911M	Шайба	2
10	83502M	Гайка нейлоновая	2
11	83912M	Колпачок	2
12	83504M	Шайба	2
13	83505M	Уплотнение резиновое	2
14	83506M	Болт	4
15	82400M	Гайка	4
16	83507M	Хомут	2
17	83508M	Гайка	2
18	83913M	Винт	2
19	83914M	Демпфер нижнего крепления	2
20	81860M	Шайба	2
21	83915M	Шайба	2
22	83510M	Болт	2
23	83511M	Демпфер нижнего крепления резиновый	1
24	84429M	Шайба	2
25	83512M	Крышка нижнего крепления	2
26	82465M	Болт	4
27	82215M	Стопорная шайба	4
28	82217M	Шайба	4
-	84362M	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 40ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	93057M	Рукоятка для переноски	1
2	83327M	Болт	2
3	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	2
4	82384M	ГАЙКА МАХОВИКА	2
0-1	84311M	Комплект тахометра	1
5	84476M	Тахометр в сборе	1
6	80007M	Лампа	1
7	84348M	Патрон лампы	1
8	84349M	Демпфер	2
9	84350M	Шайба	2
10	84351M	Пластина	1
11	84352M	Удлинительный провод	1
12	84353M	Разъём	2
13	84125M	Регулятор напряжения в сборе	1
14	80052M	Жгут проводов в сборе	1
15	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
16	81522M	ПРЕДОХРАНИТЕЛЬ	1
17	82492M	Винт	1
18	84470M	Удлинитель провода	1

Рис. 41РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	7101M	Стартер в сборе с ручным запуском	1
2	7102M	Корпус стартера	1
3	83583M	Направляющая троса стартера	1
4	84247M	Болт	2
5	82197M	ШАЙБА	2
6	82157M	Штифт	2
7	83585M	Пробка корпуса стартера	6
8	80063M	Рукоятка стартера	1
9	83587M	Шкив стартера	1
10	83588M	Пружина стартера	1
11	83589M	Втулка	1
12	83590M	Вал шкива	1
13	81801M	Шайба	1
14	84342M	Болт	1
15	82382M	Гайка	1
16	83591M	Пружина собачки	1
17	84894M	Собачка стартера	1
18	82331M	Кольцо стопорное	1
19	79629A1	Трос стартера	1
20	83629M	Кронштейн (левый борт)	1
21	83593M	Кронштейн (правый борт)	1
22	82441M	БОЛТ	4
23	82405M	Болт	3
24	82200M	Шайба стопорная	5
25	82197M	ШАЙБА	5
26	84237M	БОЛТ	2
27	82380M	Гайка	2
28	84236M	Болт	1
29	82162M	Установочный штифт	1
30	83594M	Блокировка стартера в сборе	1
31	83595M	Тяга	1
32	82125M	Шплинт	1
33	83596M	Рычаг	1
34	83597M	Трос останова стартера	1
35	83598M	Кронштейн	1
36	81106M	Плунжер блокировки стартера	1
37	82079M	Пружина блокировки стартера	1

Рис. 42КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	83635M	Комплект крепления дистанционного управления	1
2	83716M	Рычаг дросселя	1
3	82448M	Болт	1
4	82212M	Стопорная шайба	3
5	83718M	Болт дистанционного управления	1
6	83395M	Болт	2
7	83932M	Кронштейн дистанционного управления	1
8	83719M	Наконечник троса переключения	1
9	83720M	Наконечник троса	1
10	82216M	Шайба	1
11	83721M	Пружина	1
12	83722M	Крючок	1
13	82146M	Штифт	1
14	83933M	Наконечник троса дросселя	1
15	83934M	Наконечник троса	1
16	82216M	Шайба	2
17	83725M	Пружина	1
18	83726M	Крючок	1
19	82146M	Штифт	1
20	83698M	Крюк механического рулевого управления	1
21	82474M	Болт	1
22	82218M	ШАЙБА СТОПОРНАЯ	1
23	82220M	Шайба	1
24	82395M	Гайка	1
25	83728M	Втулка (опция)	1

Рис. 43РУЛЕВАЯ РУКОЯТКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ) STEERING HANDLE (MANUAL START MODEL)

REF	Номер детали	Наименование	Кол-во
0-1	83871M	Рукоятка в сборе рулевая	1
1	84971M	Рукоятка рулевая	1
1	83514M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	80509M	Резиновая прокладка	1
4	83515M	Указатель дроссельной заслонки	1
5	81907M	Заклёпка	1
6	82483M	Винт	1
7	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	83517M	Кронштейн	1
12	82452M	Болт	2
13	82214M	Шайба	2
14	80778M	Шестерня	1
15	82151M	Штифт роликовый	1
16	83518M	Шестерня ведущая	1
17	83519M	Втулка	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	83520M	Трос дроссельной заслонки	2
21	83521M	Держатель троса	1
22	83522M	Держатель троса	1
23	83523M	Винт	2
24	81950M	Втулка	1
25	81710M	Болт	1
26	83524M	Шайба	1
27	81853M	Шайба	2
28	81815M	Шайба	2
29	81870M	Шайба волнистая	1
30	81786M	Гайка нейлоновая	1
31	83525M	Колпачок	1
32	82895M	Фрикционная шайба	1
33	82452M	Болт	1
34	83056M	Гайка	1

Рис. 44УПРАВЛЕНИЕ ДРОССЕЛЕМ THROTTLE CONTROL

REF	Номер детали	Наименование	Кол-во
1	83917M	Кулачок	1
2	81946M	Втулка	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	81713M	Болт	1
5	83544M	Соединительная тяга	1
6	81225M	Наконечник	3
7	82378M	Гайка	2
8	83918M	Рычаг управления магнето	1
9	83546M	Рычаг управления магнето	1
10	82149M	Роликовый штифт (18.5 мм)	4
11	83547M	Кронштейн	1
12	82154M	Роликовый штифт	1
13	83539M	Болт (M6 x 20)	3
14	82199M	ШАЙБА	3
15	83548M	Рычаг управления магнето	1
16	83549M	Пружина	1
17	83919M	Шкив	1
18	83551M	Кронштейн	1
19	83537M	Кронштейн	1
20	83920M	Рычаг управления магнето	1
21	83921M	Тяга	1
22	83555M	Соединительная тяга вала	1
23	83526M	Рычаг управления дросселем	1
24	82158M	Роликовый штифт	1
25	83527M	Вал управления дросселем	1
26	81946M	Втулка	3
27	84305M	Соединение	2
