水星 Mercury 40C (TWIN CARB) 6E9-000106 THRU 6E9-007665 (M) - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-97668 · 共 48 个部位 · 1753 条零件

1С.D.I. МАГНЕТО ЗАЖИГАНИЯ 2КАРБЮРАТОР 3СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА 4ОБТЕКАТЕЛЬ 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 7КОРПУС РЕДУКТОРА 8ЭЛЕКТРОСТАРТЕР 9КОМПОНЕНТЫ ЭЛЕКТРОСТАРТЕРА 10ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 11ТОПЛИВНЫЙ НАСОС 12ТОПЛИВНЫЙ БАК И ШЛАНГ В СБОРЕ (ОРИГИНАЛЬНЫЕ) 24 ЛИТРА/6,3 ГАЛЛОНА 13СБОРКА ТОПЛИВНОГО БАКА (НЕ ОРИГИНАЛЬНЫЙ БАК)14УЗЕЛ РЕДУКТОРА 15МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 16ВПУСКНОЙ КОЛЛЕКТОР 17СИСТЕМА КРЕПЛЕНИЯ 18ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 19ТАБЛИЦА ВИНТОВ 20РУЧНОЙ СТАРТЕР 21КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 22СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 23РУЛЕВАЯ РУКОЯТКА 24УПРАВЛЕНИЕ ДРОССЕЛЕМ 25КАРБЮРАТОР 26УПРАВЛЕНИЕ ДРОССЕЛЕМ 27КОРПУС РЕДУКТОРА 28ЭЛЕКТРОСТАРТЕР 29РУЛЕВАЯ РУКОЯТКА 30ОБТЕКАТЕЛЬ 31ТАБЛИЦА ВИНТОВ 32СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА 33КАРТЕР И ГОЛОВКА ЦИЛИНДРА 34СИСТЕМА КРЕПЛЕНИЯ 35ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 36ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 37СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 38ТОПЛИВНЫЙ БАК И ШЛАНГ В СБОРЕ (ОРИГИНАЛЬНЫЕ) 24 ЛИТРА/6,3 ГАЛЛОНА 39КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 40КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 41РУЧНОЙ СТАРТЕР 42КОМПОНЕНТЫ ЭЛЕКТРОСТАРТЕРА 43УЗЕЛ РЕДУКТОРА 44ВПУСКНОЙ КОЛЛЕКТОР 45ТОПЛИВНЫЙ НАСОС 46С.D.I. МАГНЕТО ЗАЖИГАНИЯ 47СБОРКА ТОПЛИВНОГО БАКА (НЕ ОРИГИНАЛЬНЫЙ БАК)48МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

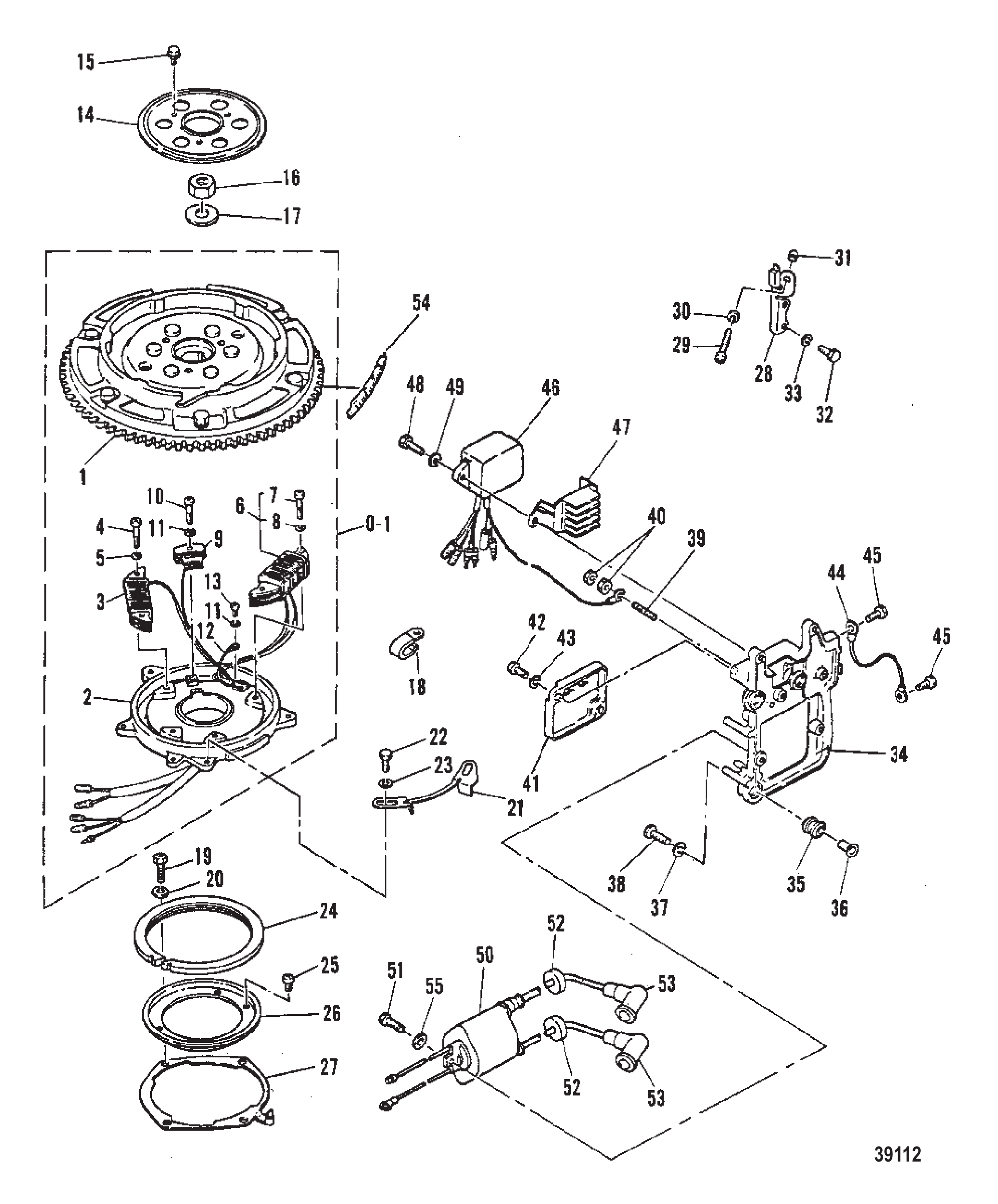

Рис. 1С.D.I. МАГНЕТО ЗАЖИГАНИЯ C.D.I. MAGNETO IGNITION

REF	Номер детали	Наименование	Кол-во
0-1	7985M	Магнето CDI в сборе (E и EL)	1
0-1	7986M	Магнето маховика в сборе (M и ML)	1
1	7987M	Маховик в сборе (E и EL)	1
1	7988M	Маховик в сборе (M и ML)	1
2	93108M	Основание магнето в сборе	1
3	84879M	КАТУШКА ЗАЖИГАНИЯ	1
4	84880M	ВИНТ	2
5	82186M	Шайба	2
6	93049M	Катушка освещения в сборе	1
7	84880M	ВИНТ	2
8	82186M	Шайба	2
9	84877M	Импульсный датчик	1
10	84882M	Винт	2
11	82184M	СТОПОРНАЯ ШАЙБА	3
12	84883M	Провод заземления	1
13	82499M	Винт	1
14	93109M	Крышка	1
15	93110M	БОЛТ	3
16	81773M	Гайка маховика	1
17	84436M	Шайба	1
18	82042M	Хомут	2
19	84655M	Винт	4
20	82193M	Шайба стопорная	4
21	97679M	Упор основания магнето	1
22	84315M	Болт	2
23	82212M	Стопорная шайба	2
23	82212M	Стопорная шайба	2
24	83566M	Фиксатор	1
25	42761M	Винт	4
26	83567M	Фиксатор основания магнето	1
27	83569M	Пластина	1
28	83579M	Упор основания магнето	1
29	83924M	Винт	1
30	82381M	ГАЙКА	1
31	81415M	Колпачок	1
32	84247M	Болт	2
33	82212M	Стопорная шайба	2
34	93113M	Кронштейн	1
35	93114M	Демпфер	3
36	82851M	Втулка	3
37	82979M	ШАЙБА	3
38	82405M	Болт	3
39	84870M	ШПИЛЬКА	1
40	82380M	Гайка	2
41	93115M	Крышка	1
42	83356M	Винт	2
43	82211M	Шайба	2
44	81250M	Провод заземления	1
45	84303M	БОЛТ	2
46	84872M	Блок CDI в сборе	1
47	93116M	Держатель	1
48	82405M	Болт	2
49	82214M	Шайба	2
50	84874M	Катушка зажигания	1
51	82405M	Болт	2
52	82069M	Втулка уплотнительная	2
53	80935M	ЗАЩИТНЫЙ КОЛПАЧОК (ПОДАВИТЕЛЬ ПОМЕХ)	2
54	84888M	Наклейка метки зажигания	1
55	82214M	Шайба	2

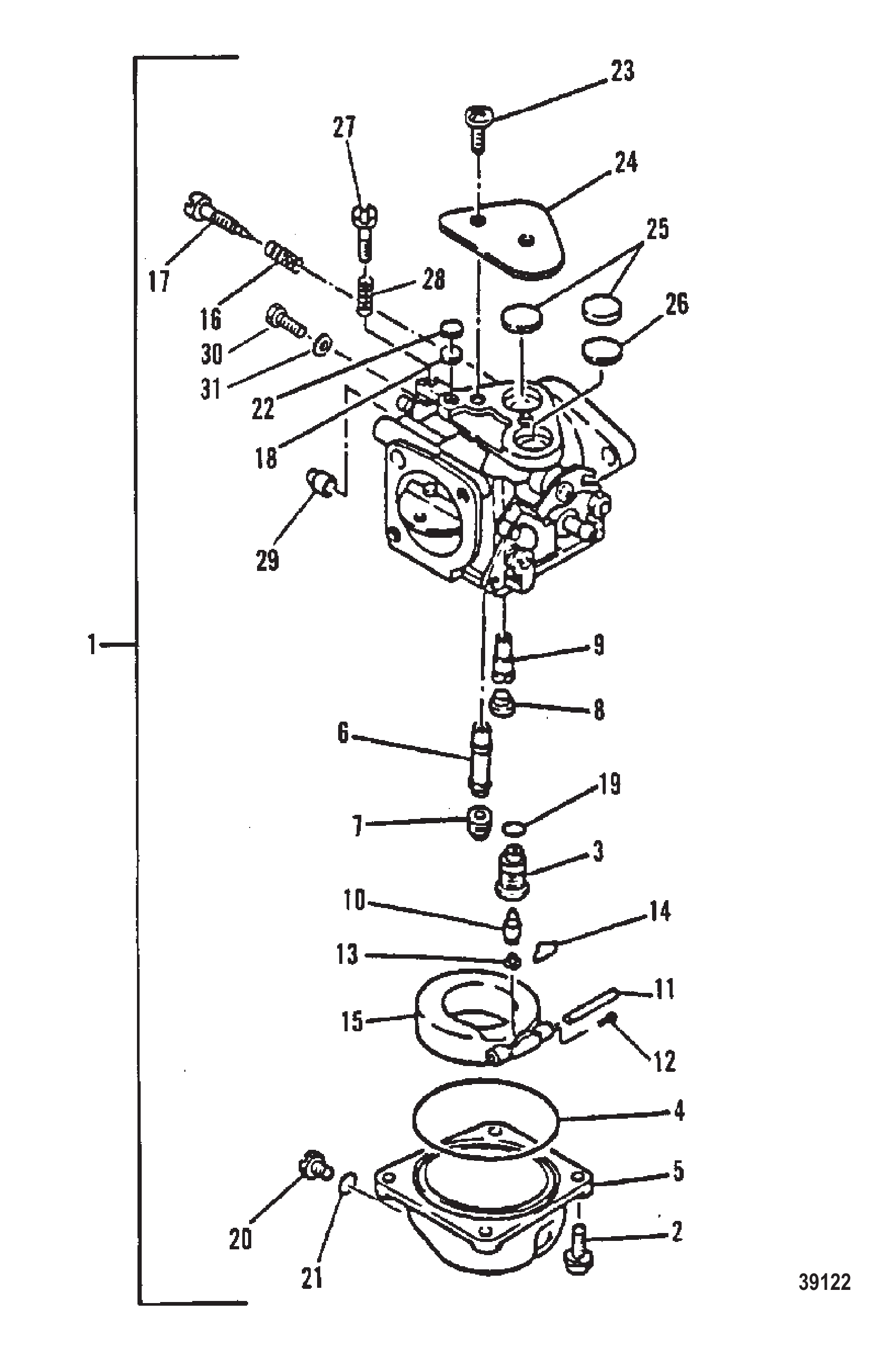

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	7132M	Карбюратор в сборе	1
1	83361M	Поплавковая камера	1
2	83362M	Уплотнительное кольцо	1
3	83363M	Поплавок	1
4	83364M	Ремкомплект иглы/седла впускного	1
5	81698M	Штифт впускной иглы	1
6	83365M	Штифт	1
7	82781M	Зажим	1
8	83887M	Главный жиклёр	1
9	83367M	Главный жиклёр (# 155)	1
10	83888M	Жиклёр холостого хода (# 55)	1
11	83369M	Крышка	1
12	83370M	Втулка	1
13	83371M	Винт	1
14	83372M	Шайба	1
15	82378M	Гайка	1
16	83373M	Винт	4
17	83374M	Винт	1
18	83375M	Винт	1
19	83376M	Шайба	1
20	81292M	Винт	1
21	82073M	Пружина	1
22	83889M	Винт регулировки качества смеси холостого хода	1
23	81277M	Винт регулировки холостого хода	1
24	82080M	Пружина	1
-	84167M	Комплект прокладок	1
-	84475M	Ремонтный комплект	1

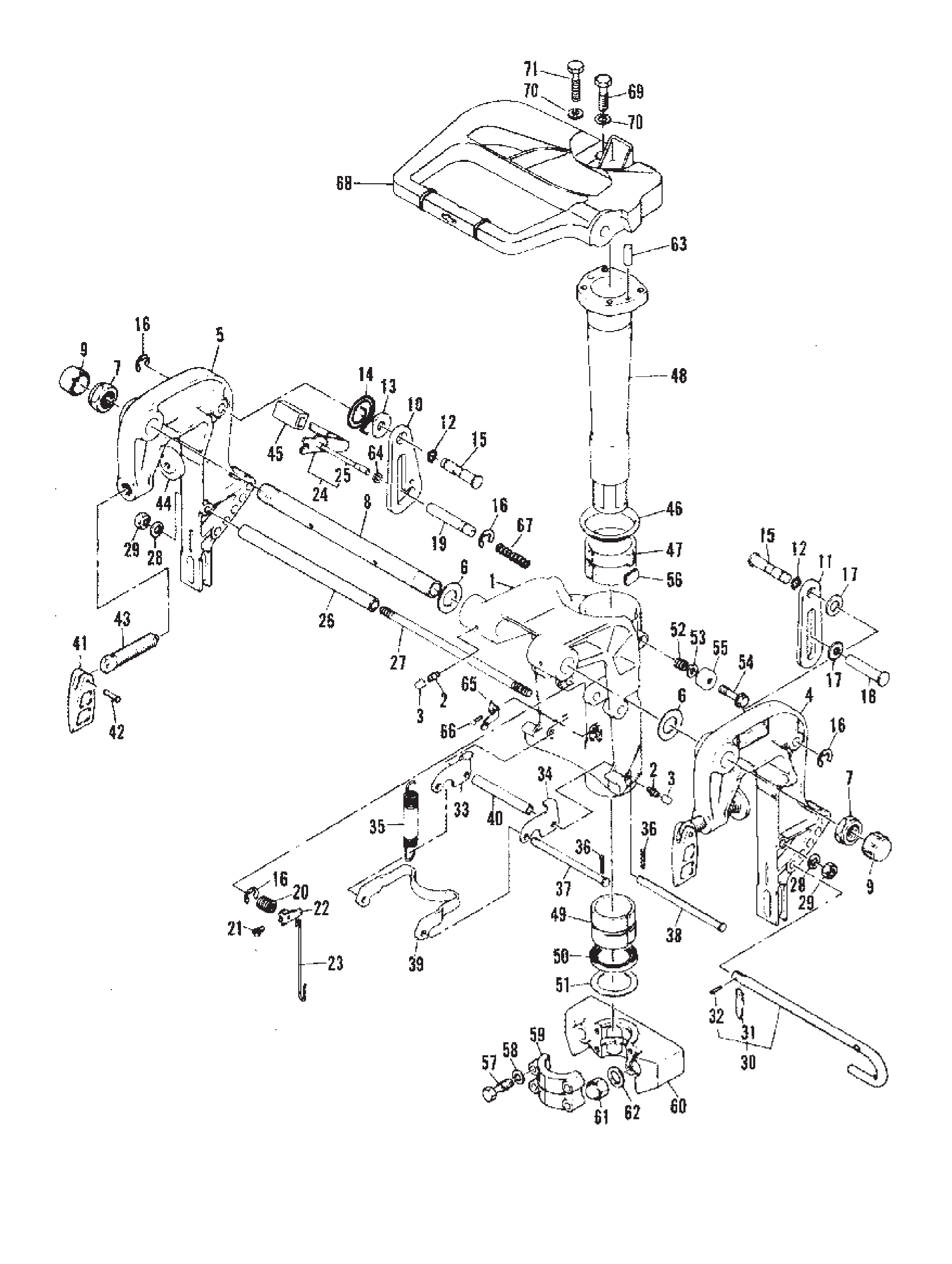

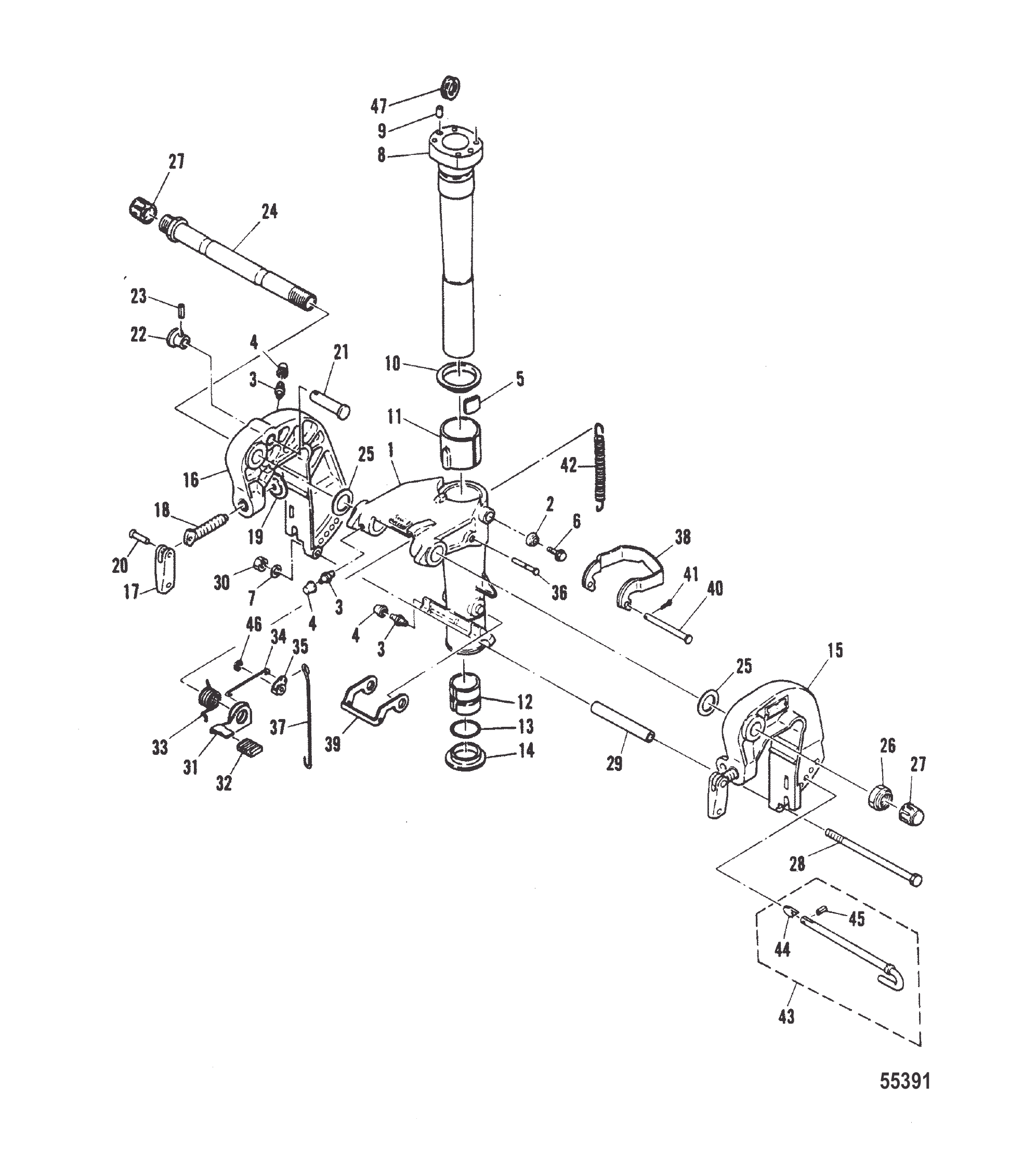

Рис. 3СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	6996M	Кронштейн поворотный	1
2	82369M	Штуцер	4
3	81439M	Колпачок пресс-масленки	4
4	8439M	Кронштейн струбцины (левый борт)	1
4	6997M	Кронштейн струбцины (левый борт)	1
5	8440M	Кронштейн струбцины (правый борт)	1
5	6998M	Кронштейн струбцины (правый борт)	1
6	81836M	Шайба	2
7	81787M	Гайка	2
8	81387M	Шпилька кронштейна струбцины	1
9	81388M	Колпачок	2
10	84968M	Упор откидывания (правый борт)	1
10	83455M	Упор откидывания (правый борт)	1
11	84969M	Упор откидывания (левый борт)	1
11	83456M	Упор наклона (левый)	1
12	83457M	Волнистая шайба	2
13	83458M	Шайба	1
14	83459M	Пружинный рычаг возврата	1
15	83460M	Палец	2
16	83461M	Стопорное кольцо	5
17	83462M	Шайба	2
18	83463M	Палец	1
19	83464M	Вал	1
20	83465M	Пружина	1
21	82444M	Болт	1
22	83467M	Рычаг наклона	1
23	83468M	Тяга стопорная	1
24	83469M	Рычаг в сборе (наклон)	1
25	83470M	Палец	1
26	83471M	Проставка	1
27	83472M	Шпилька	1
28	82215M	Стопорная шайба	2
29	82392M	Гайка	2
30	83904M	Палец в сборе (наклон)	1
31	84044M	Стопор фиксации наклона	1
32	82145M	Штифт роликовый	1
33	83905M	Кронштейн фиксации наклона	1
34	83906M	Кронштейн фиксации наклона	1
35	83476M	Пружина	1
36	82752M	Шплинт	4
37	83477M	Палец	1
38	83478M	Палец	1
39	83479M	Фиксатор наклона	1
40	83480M	Проставка	1
41	81382M	Рукоятка струбцины транца	2
42	81889M	Штифт	2
43	83481M	Винт струбцины транца	2
44	80638M	Подушка	2
45	81395M	Крышка	1
46	83482M	Шайба	1
47	83483M	Втулка	1
48	83907M	Вал	1
49	83485M	Втулка	1
50	83486M	Сальник масляный	1
51	83487M	Шайба	1
52	83488M	Пружина	1
53	82217M	Шайба	1
54	82464M	Болт	1
55	83490M	Сальник	1
56	80633M	Пластина фрикционная	1
57	82465M	Болт	4
58	82215M	Стопорная шайба	4
59	83491M	Корпус нижней резиновой опоры	1
60	83492M	Корпус нижней резиновой опоры	1
61	82397M	ГАЙКА КОРОНЧАТАЯ	2
62	84429M	Шайба	2
63	82368M	Штифт установочный	2
64	83493M	ШАЙБА	1
65	83494M	ПРУЖИНА	1
66	83495M	ЗАКЛЕПКА	1
67	83909M	ПРУЖИНА СЖАТИЯ	1
68	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
69	82465M	Болт	2
70	82215M	Стопорная шайба	4
71	82466M	БОЛТ	2

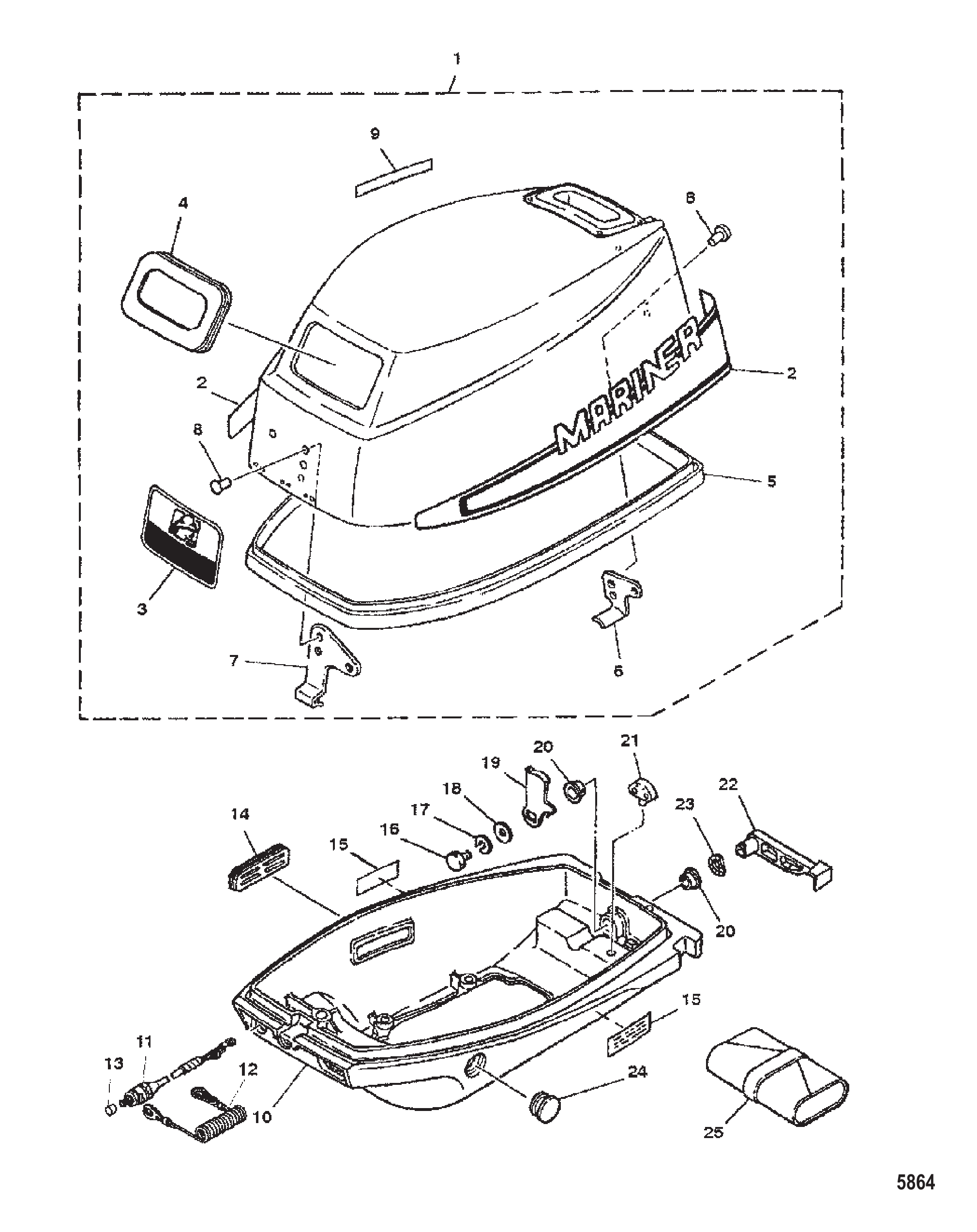

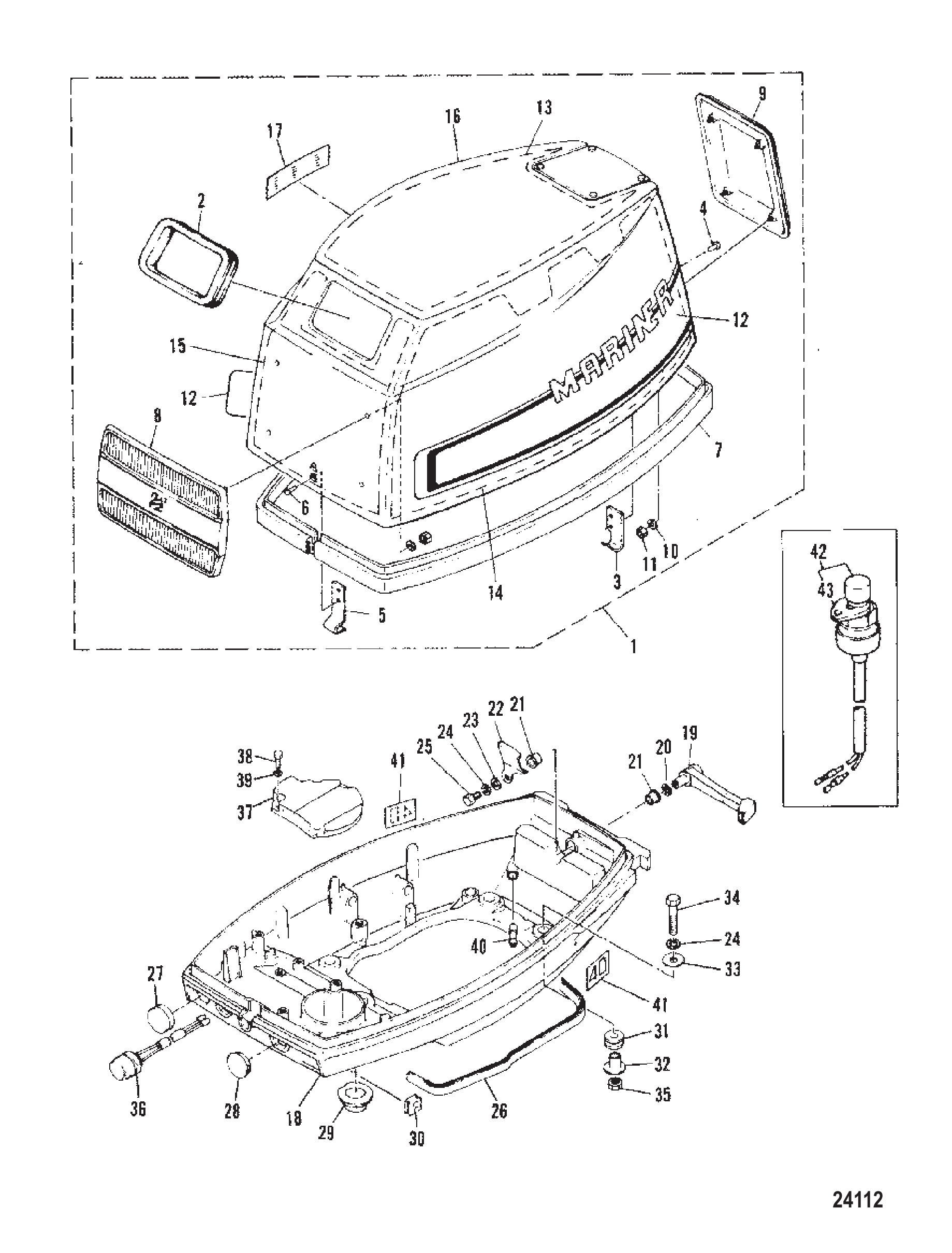

Рис. 4ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	7103M	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	80601M	Резиновое уплотнение стартера	1
3	83212M	Держатель хомута	1
4	83599M	ЗАКЛЕПКА	2
5	83137M	Крюк	1
6	83143M	ЗАКЛЕПКА	2
7	83600M	САЛЬНИК	1
8	83601M	ЭМБЛЕМА ПЕРЕДНЯЯ	1
9	83602M	ЭМБЛЕМА ЗАДНЯЯ	1
10	82196M	ШАЙБА	8
11	82388M	Гайка (M5)	8
12	82866M	НАКЛЕЙКА	1
13	83926M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
14	83927M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	2
15	83928M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
16	83929M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
17	81202M	Наклейка индикатора переключения	1
18	7104M	НИЖНИЙ КОЖУХ НИЖНИЙ	1
19	83605M	РЫЧАГ ЗАЖИМА	1
20	81869M	Шайба	1
21	81949M	Втулка рычага зажима кожуха	2
22	81145M	ЗАЖИМ	1
23	81794M	Шайба	1
24	82197M	ШАЙБА	5
25	84315M	Болт	1
26	83606M	САЛЬНИК	1
27	81589M	ВТУЛКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ)	1
28	83607M	ВТУЛКА	1
29	83608M	ВТУЛКА	1
30	83609M	ВТУЛКА	1
31	82065M	ВТУЛКА	4
32	83610M	ВТУЛКА	4
33	81796M	ШАЙБА	4
34	84237M	БОЛТ	4
35	83611M	ГАЙКА	4
36	83612M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп (МОДЕЛЬ С РУЧНЫМ УПРАВЛЕНИЕМ)	1
37	83613M	КРЫШКА	1
38	84247M	Болт	3
39	82199M	ШАЙБА	3
40	83616M	ШТУЦЕР	1
41	83761M	НАКЛЕЙКА HP	2
42	83615M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
43	81531M	Ограничитель	1

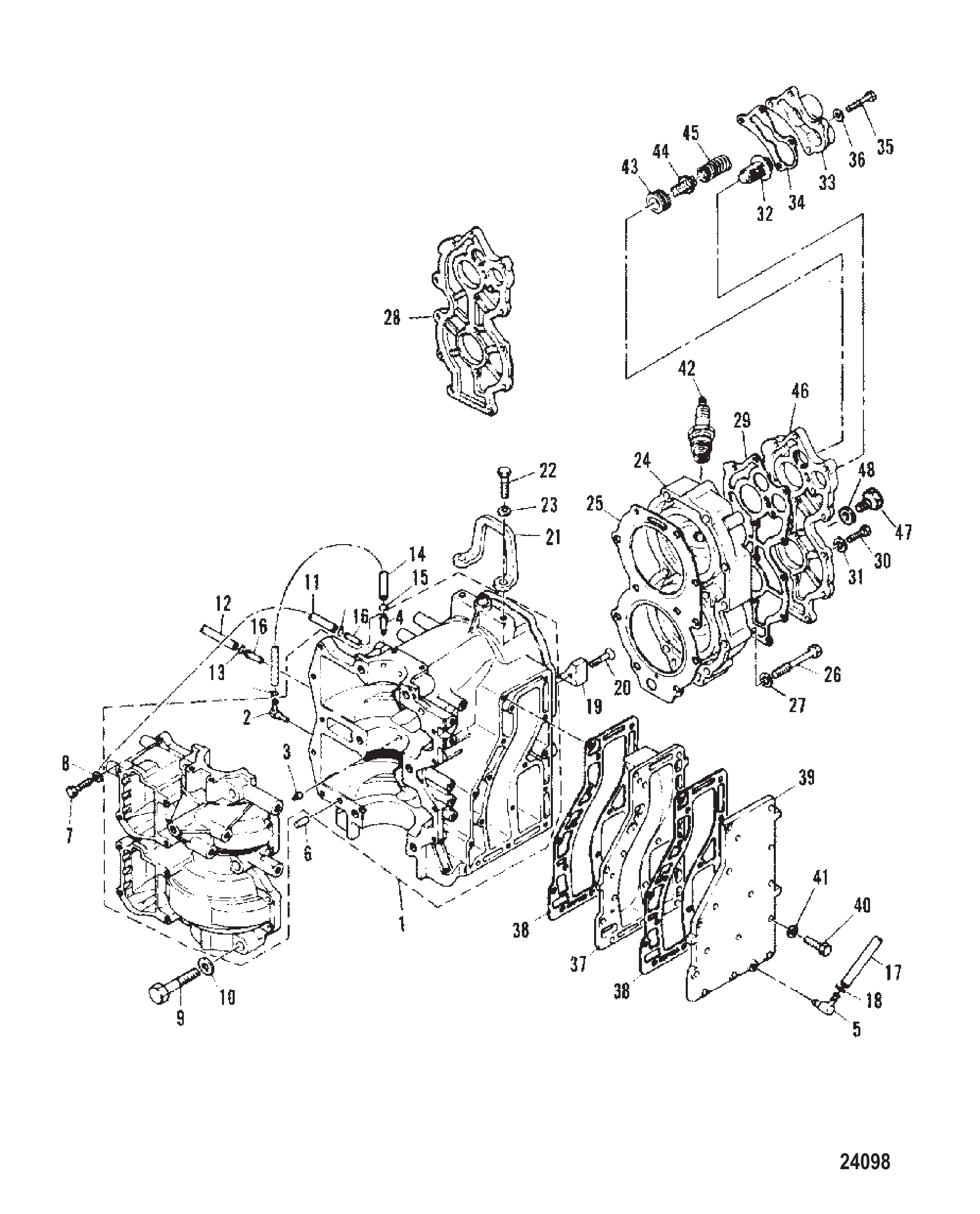

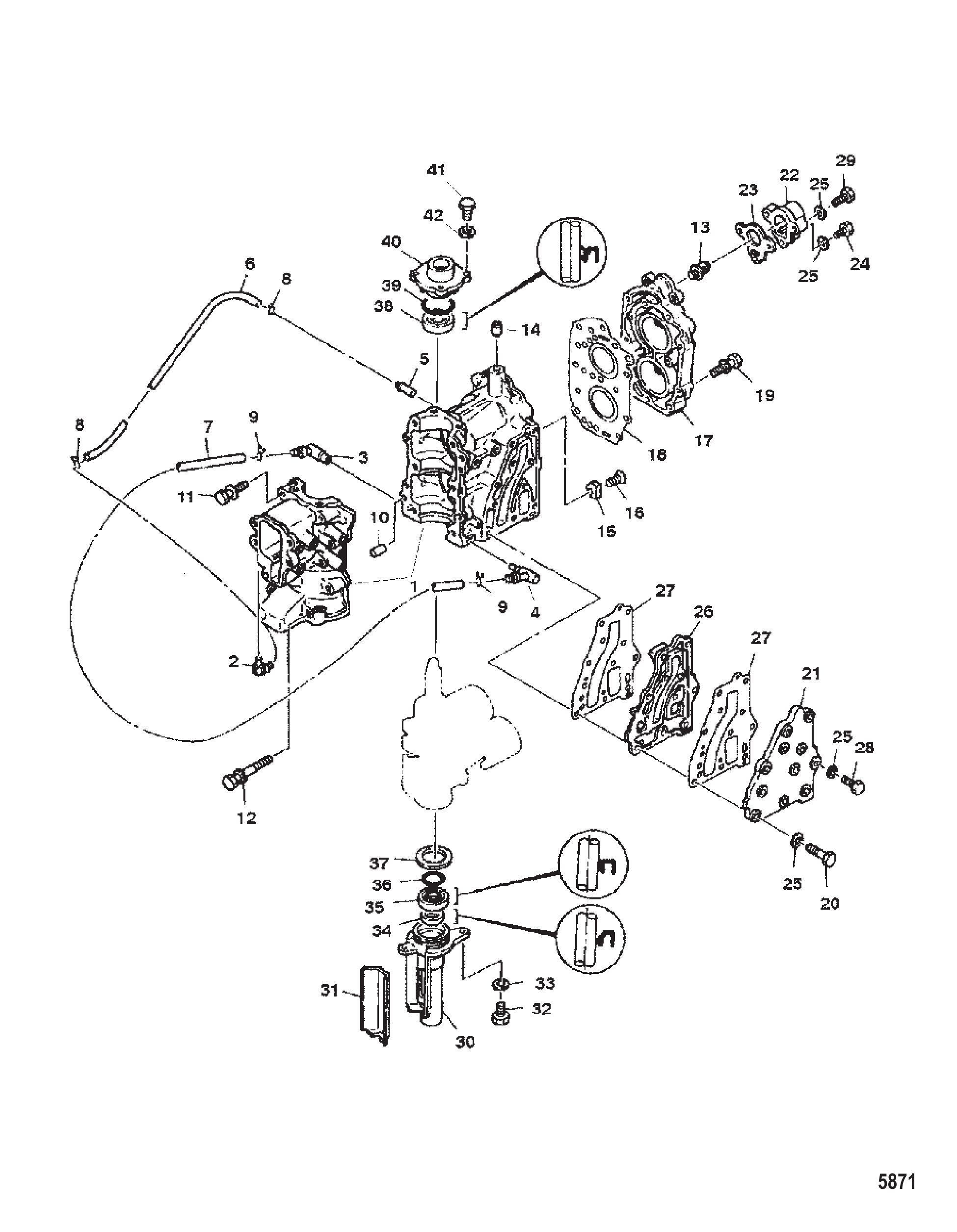

Рис. 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	6982M	КАРТЕР В СБОРЕ	1
2	80727M	Обратный клапан в сборе	1
3	81258M	Штифт	2
4	80122M	Штуцер слива картера	1
5	83326M	ШТУЦЕР	1
6	82368M	Штифт установочный	2
7	82405M	Болт	9
8	81792M	ШАЙБА	9
9	83327M	Болт	6
10	81807M	ШАЙБА	6
11	82000M	Шланг	1
12	81999M	ШЛАНГ	1
13	82046M	Хомут шланга	4
14	83328M	Шланг	1
15	82046M	Хомут шланга	2
16	83329M	Штуцер	2
17	81323M	ШЛАНГ	1
18	82047M	Хомут	2
19	83330M	Анод	1
20	82168M	Винт	1
21	83331M	Головка блока цилиндров	1
22	82439M	Болт	2
23	82200M	Шайба стопорная	2
24	6983M	Головка цилиндра	1
25	83332M	Прокладка головки цилиндра	1
26	82408M	БОЛТ	11
27	80564M	ШАЙБА	11
28	83333M	Крышка головки цилиндра	1
29	83334M	Прокладка крышки головки	1
30	83539M	Болт (M6 x 20)	11
31	82199M	ШАЙБА	11
32	81098M	ТЕРМОСТАТ	1
33	83335M	Крышка термостата	1
34	83336M	Прокладка термостата	1
35	84237M	БОЛТ	4
36	82199M	ШАЙБА	4
37	83337M	Внутренняя крышка выхлопа	1
38	83338M	Прокладка	2
39	83339M	Наружная крышка выхлопа	1
40	82405M	Болт	16
41	82199M	ШАЙБА	16
42	82372M	Свеча зажигания	2
43	82067M	Втулка уплотнительная	1
44	81267M	Клапан	1
45	83340M	Пружина	1
46	84953M	Крышка головки цилиндра	1
47	81926M	Пробка	1
48	81990M	Прокладка	1
-	84133M	Блок силовой головки в сборе	1
-	84167M	Комплект прокладок	1

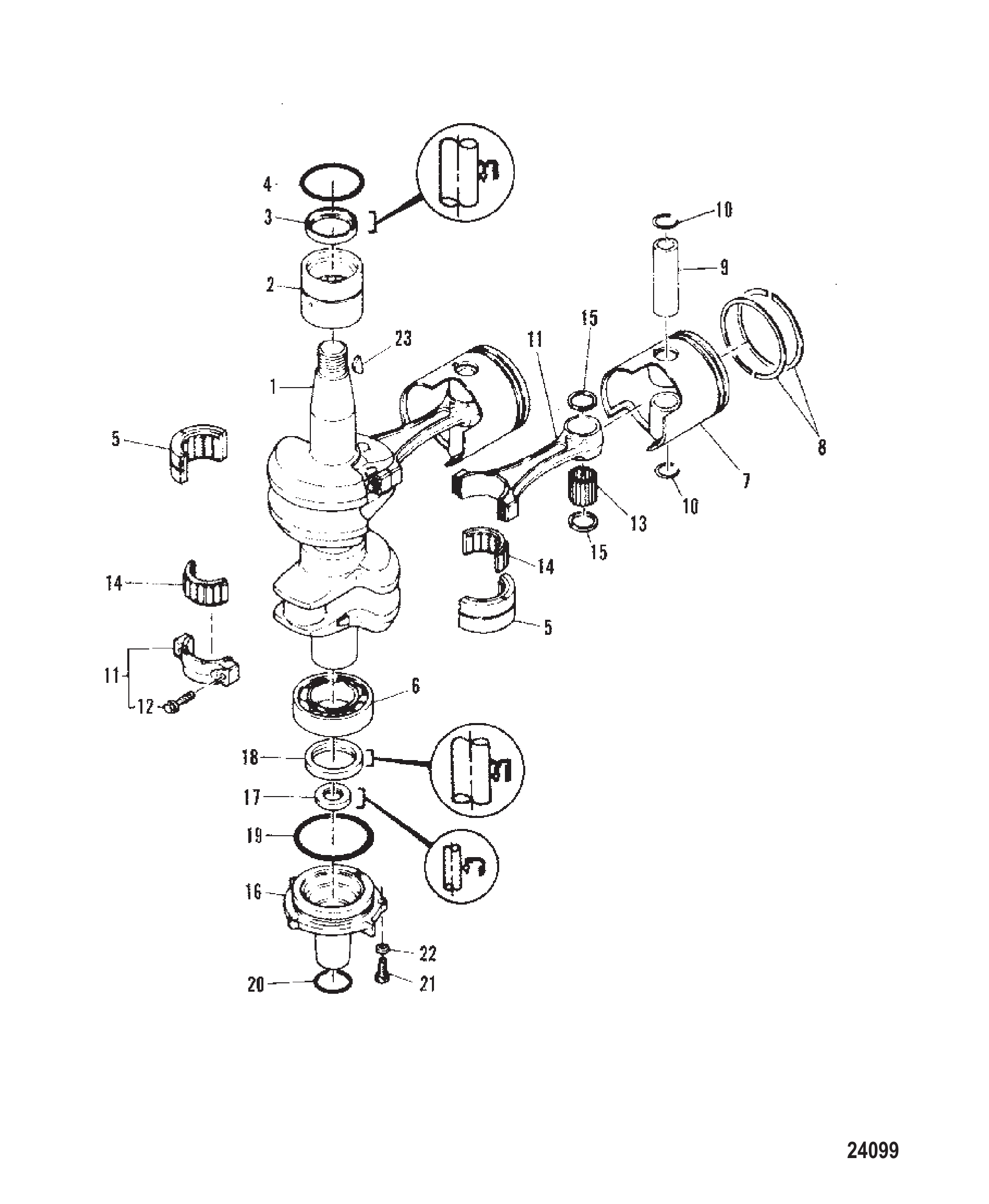

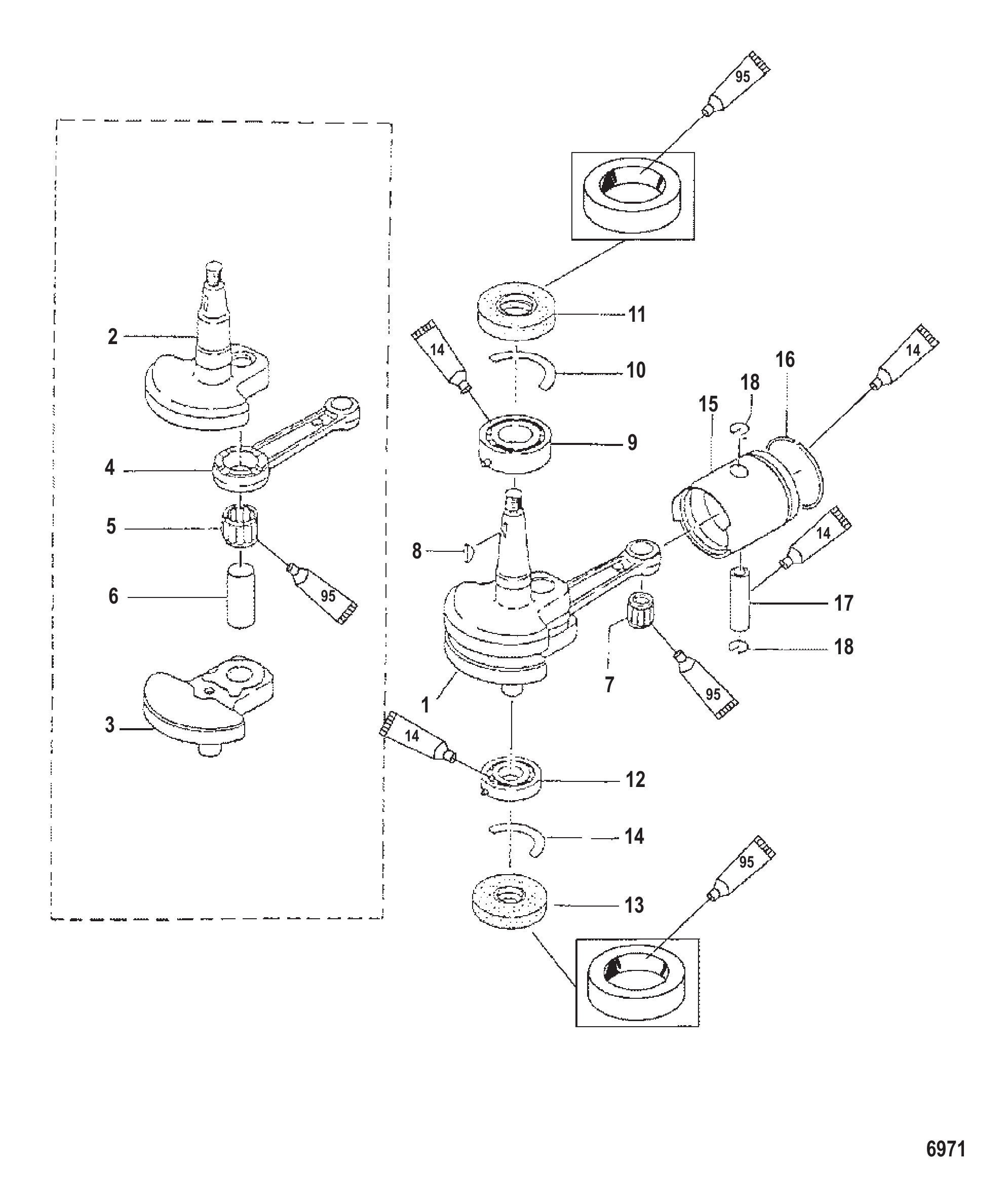

Рис. 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	6984M	Коленчатый вал	1
2	83341M	Подшипник	1
3	82249M	САЛЬНИК Масляный	1
4	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	82313M	Игольчатый подшипник	1
6	82304M	Подшипник	1
7	7124M	Поршень (стандартный 74.96 ММ)	2
7	7125M	Поршень (стандартный 74.97 ММ)	2
7	7126M	Поршень (стандартный 74.98 ММ)	2
7	7127M	Поршень (1-й ремонтный размер 75.25 ММ)	2
7	7128M	Поршень (2-й ремонтный размер 75.50 ММ)	2
8	83896M	Комплект поршневых колец	2
8	83897M	Комплект поршневых колец	2
8	83898M	Комплект поршневых колец	2
9	83345M	Палец	2
10	81264M	ЗАЖИМ	4
11	6860M	Шатун в сборе	2
12	81715M	Болт	4
13	82353M	Подшипник	56
14	82311M	Игольчатый подшипник	2
15	81831M	ШАЙБА УПОРНАЯ	4
16	83346M	Корпус сальника	1
17	83347M	Сальник масляный малый	1
18	82248M	Сальник масляный	1
19	82286M	Кольцо уплотнительное	1
20	83348M	Кольцо уплотнительное	1
21	84247M	Болт	3
22	82214M	Шайба	3
23	81915M	Шпонка маховика	1
-	84167M	Комплект прокладок	1

Рис. 7КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

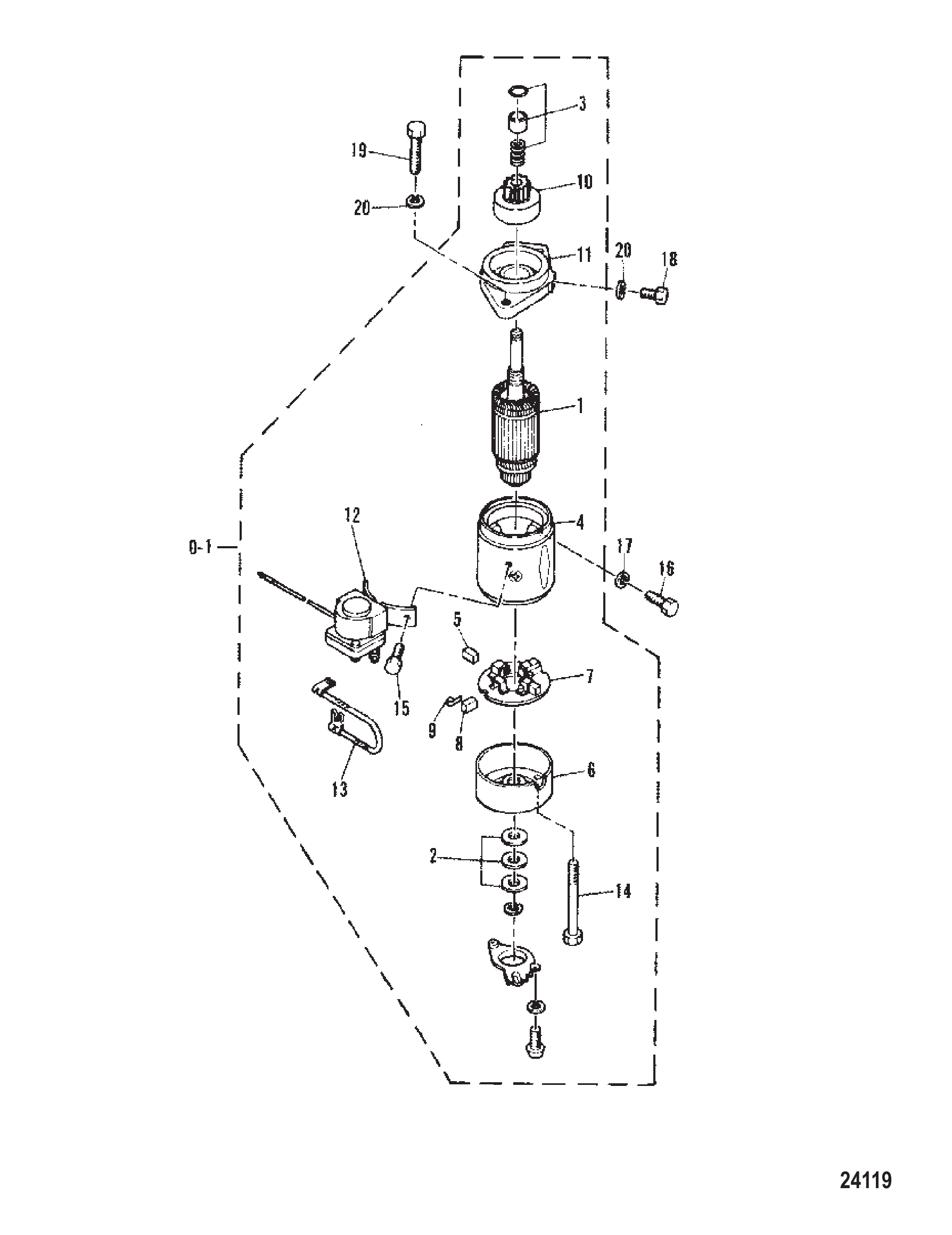

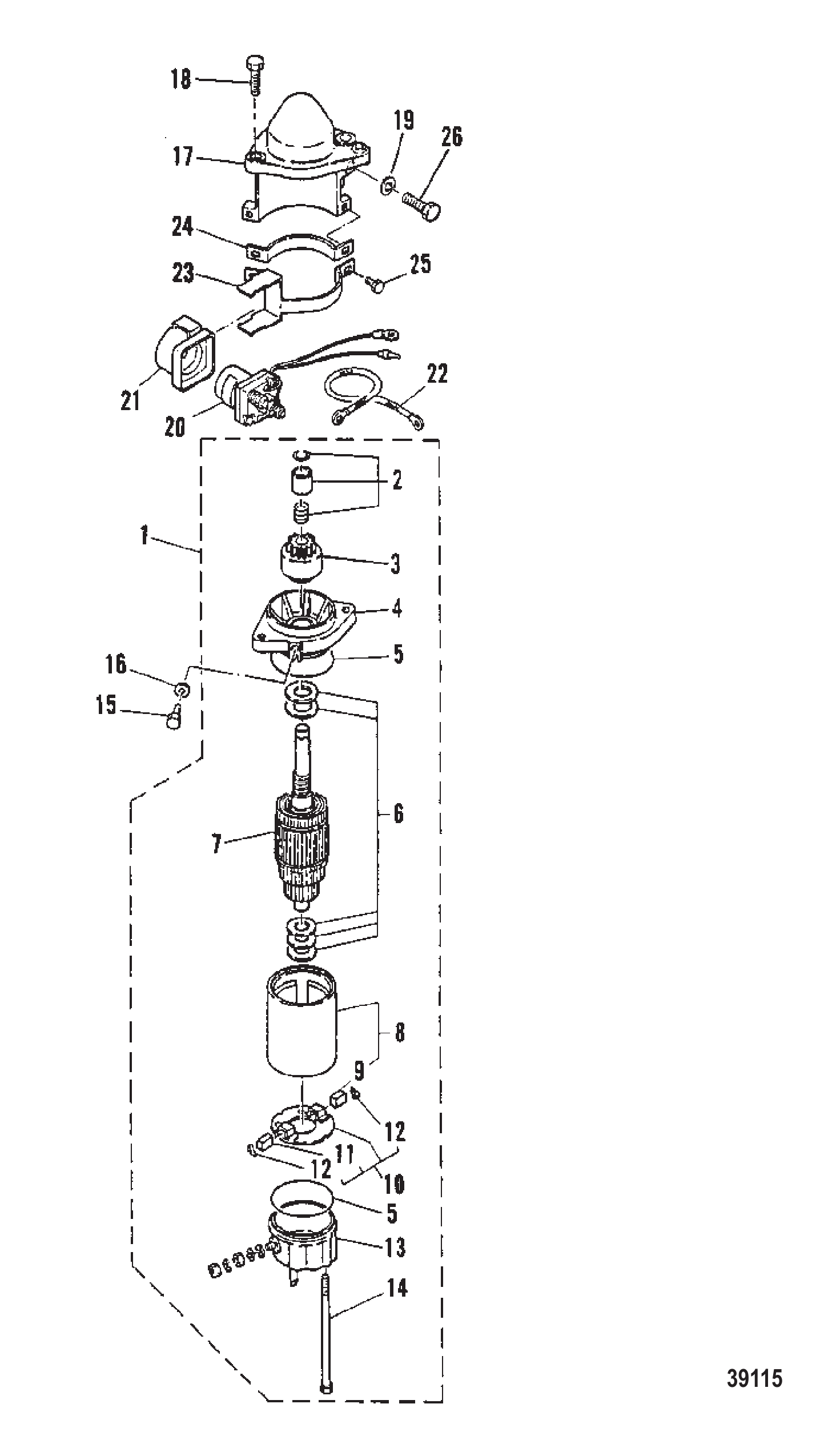

Рис. 8ЭЛЕКТРОСТАРТЕР ELECTRIC STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
0-1	81490M	Стартер в сборе	1
1	83651M	Якорь	1
2	83652M	Комплект шайб	1
3	81505M	Кольцо	1
4	81493M	Статор	1
5	81494M	Щётка (+)	2
6	81499M	Задняя крышка	1
7	81507M	Щёткодержатель	1
8	81495M	Щётка (-)	2
9	81496M	Пружина щетки	4
10	81504M	Шестерня	1
11	83654M	Кронштейн передний	1
12	81513M	Выключатель	1
13	81497M	Провод	1
14	81500M	Болт	1
15	82420M	Болт	2
16	82436M	БОЛТ	1
17	82215M	Стопорная шайба	1
18	84342M	Болт	1
19	82441M	БОЛТ	2
20	82200M	Шайба стопорная	3

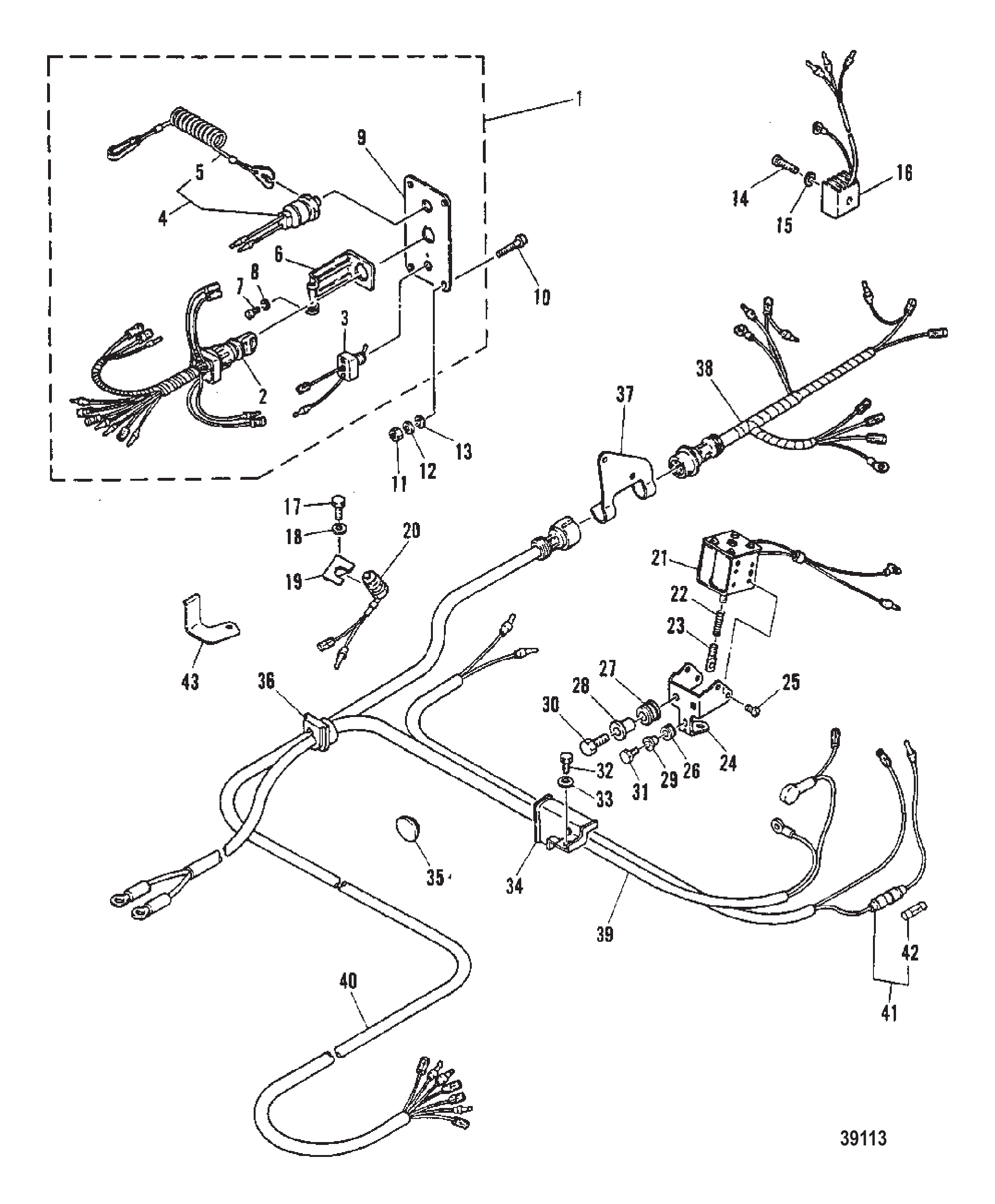

Рис. 9КОМПОНЕНТЫ ЭЛЕКТРОСТАРТЕРА ELECTRIC START COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95644M	Панель в сборе (переключатель)	1
2	95645M	Замок зажигания	1
2	95410M	Главный выключатель	1
2	84943M	Замок зажигания	1
3	84944M	Выключатель подсоса	1
4	97682M	Выключатель стоп в сборе	1
5	97756M	Упор	1
6	81537M	Кронштейн хомута троса	1
7	82487M	Винт	1
8	82184M	СТОПОРНАЯ ШАЙБА	1
9	42435M	Панель	1
10	84946M	Винт	4
10	80164M	Винт	4
11	82377M	Гайка	4
12	82184M	СТОПОРНАЯ ШАЙБА	4
12	82208M	Шайба	4
13	82847M	Шайба	4
14	83108M	ВИНТ	1
14	82521M	Винт	1
15	82211M	Шайба	1
16	81652M	Выпрямитель	1
17	84247M	Болт	1
18	82212M	Стопорная шайба	1
19	97683M	Кронштейн	1
20	97684M	Выключатель нейтрали в сборе	1
21	97685M	Соленоид в сборе	1
22	84701M	Тяга троса	1
23	84702M	Крюк тяги троса	1
24	97686M	Кронштейн соленоида	1
25	84312M	Винт	4
26	97687M	Втулка уплотнительная	1
27	93114M	Демпфер	2
28	82851M	Втулка	2
29	97688M	Втулка	1
30	82405M	Болт	2
31	91686M	Болт	1
32	84303M	БОЛТ	1
33	82214M	Шайба	1
34	97066M	Хомут	1
35	82066M	Втулка уплотнительная	1
36	94476M	Втулка уплотнительная	1
37	95411M	Кронштейн жгута проводов	1
37	94477M	Кронштейн жгута проводов	1
38	95412M	Жгут проводов в сборе	1
38	97690M	Жгут проводов в сборе	1
39	97691M	Жгут проводов в сборе	1
40	84711M	Удлинитель	1
41	97692M	Жгут проводов в сборе	1
42	81522M	ПРЕДОХРАНИТЕЛЬ	1
43	42436M	Кронштейн	1

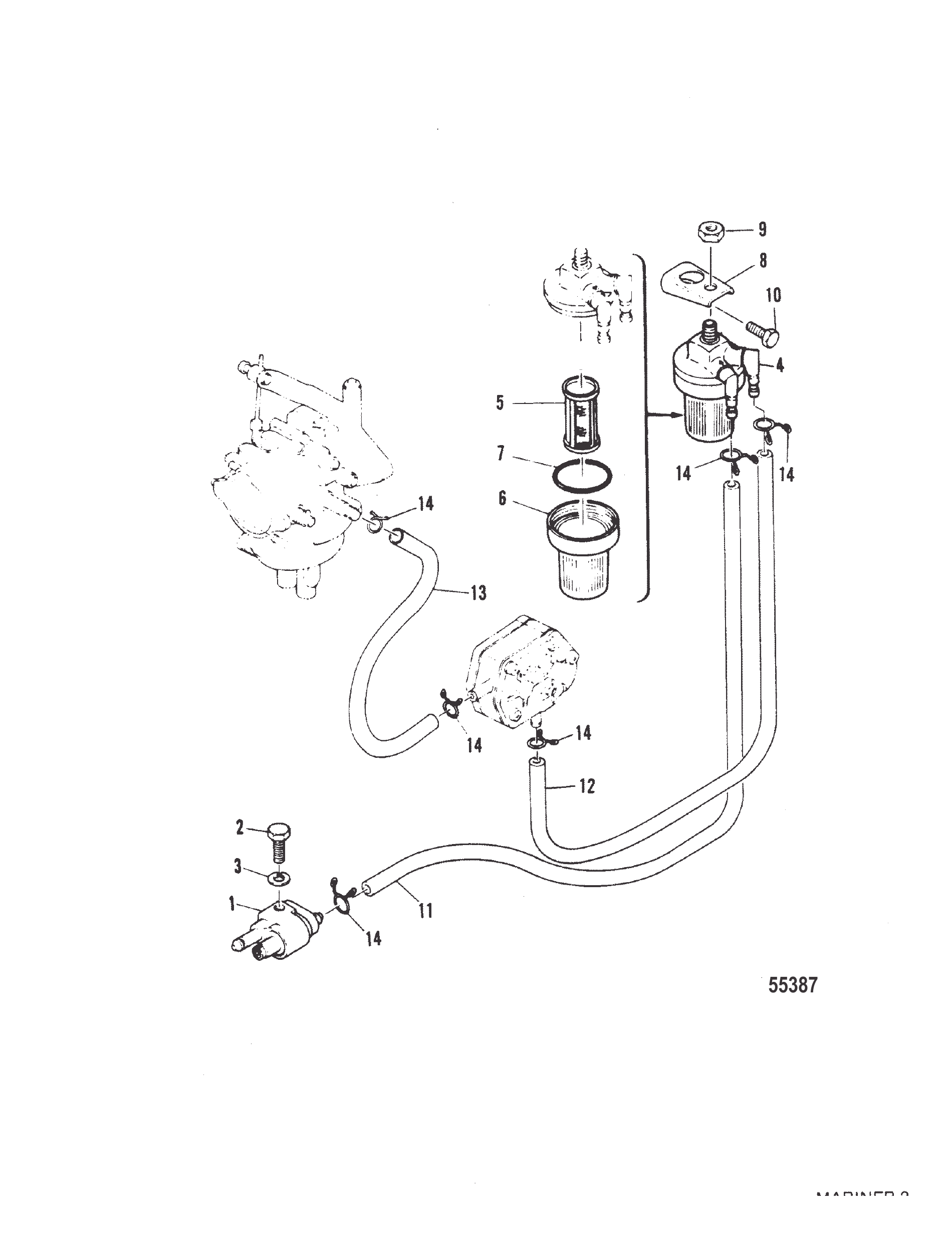

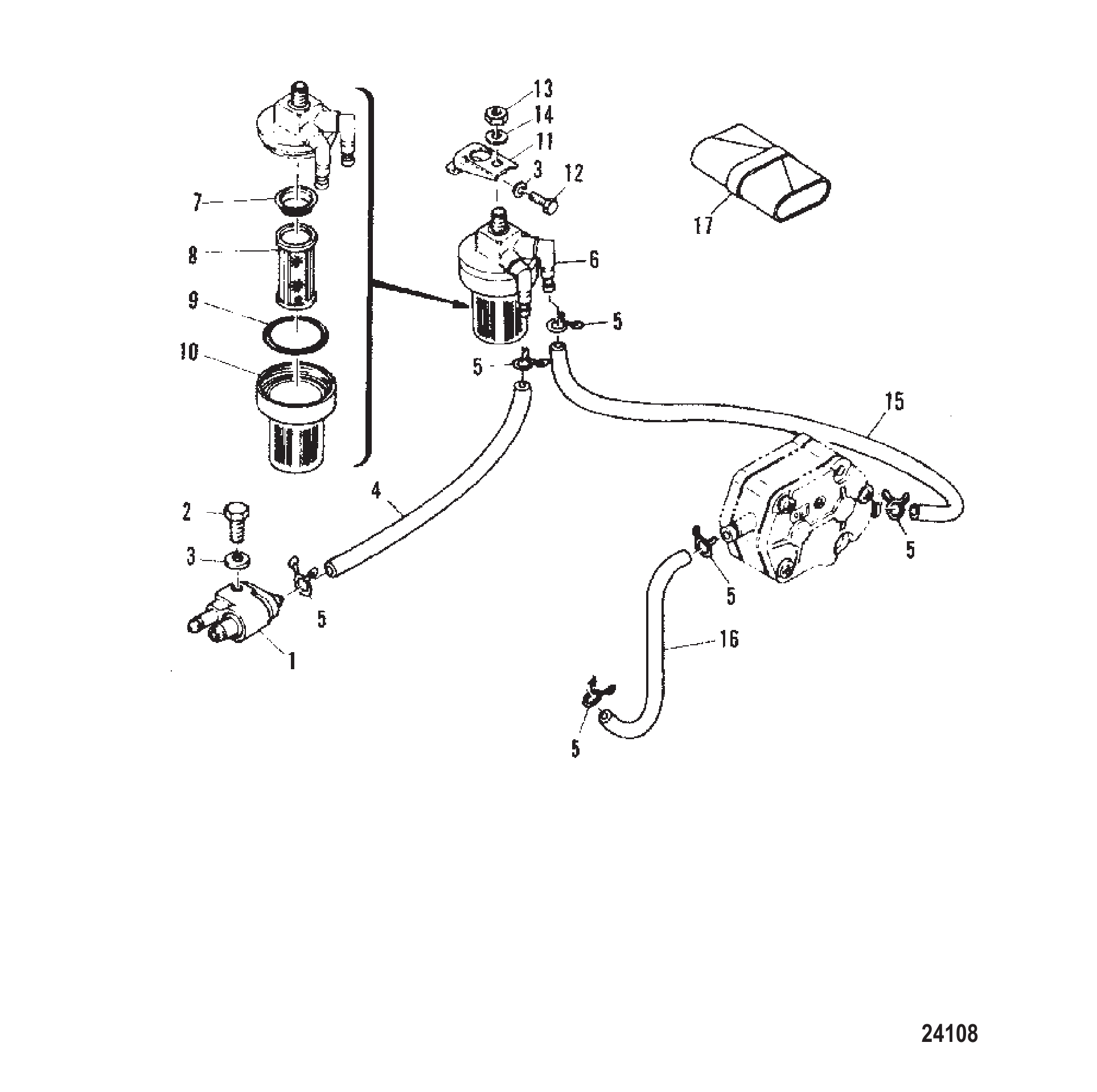

Рис. 10ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	81041M	Соединитель топливной трубки	1
2	83539M	Болт (M6 x 20)	1
3	82197M	ШАЙБА	2
4	84972M	Шланг	1
4	83619M	Шланг	1
5	82047M	Хомут	6
6	80617M	Фильтр в сборе топливный	1
7	82790M	Прокладка	1
8	82783M	Элемент фильтра	1
9	82792M	Уплотнительное кольцо	1
10	82784M	ЧАША ТОПЛИВНОГО ФИЛЬТРА	1
11	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
12	84247M	Болт	1
13	82382M	Гайка	1
14	82200M	Шайба стопорная	1
15	84973M	Шланг	1
15	83621M	Шланг	1
16	82010M	Топливная магистраль	1
17	80277M	Набор инструментов	1
-	84167M	Комплект прокладок	1

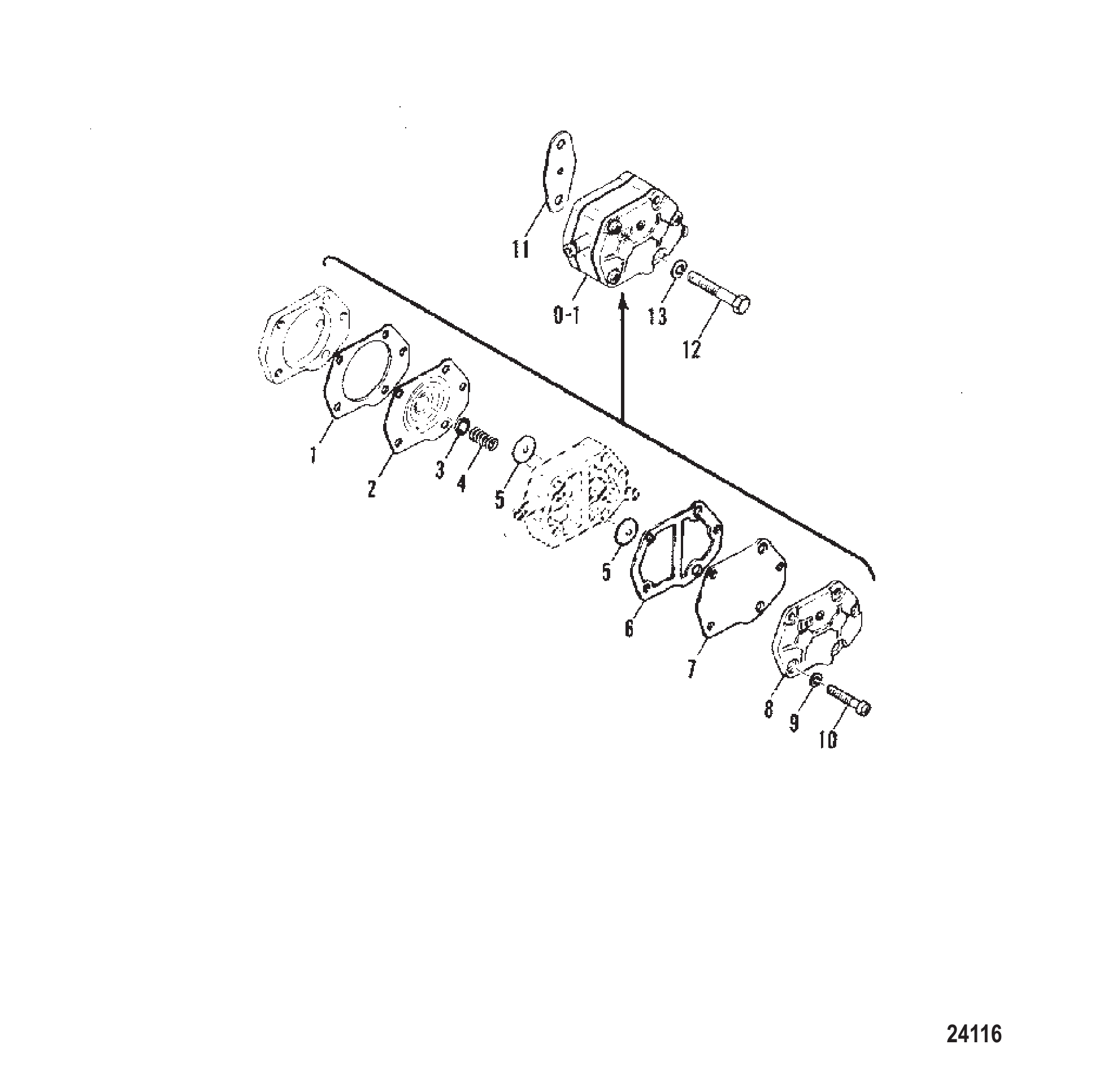

Рис. 11ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
0-1	84139M	Топливный насос в сборе	1
1	80613M	Прокладка	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	84650M	Обратный клапан	2
6	80614M	Прокладка	1
7	84141M	Диафрагма	1
8	80607M	Крышка	1
9	82208M	Шайба	3
10	82522M	Винт	3
11	80757M	Прокладка топливного насоса к картеру	1
12	82428M	Болт	2
13	82199M	ШАЙБА	2
-	84167M	Комплект прокладок	1

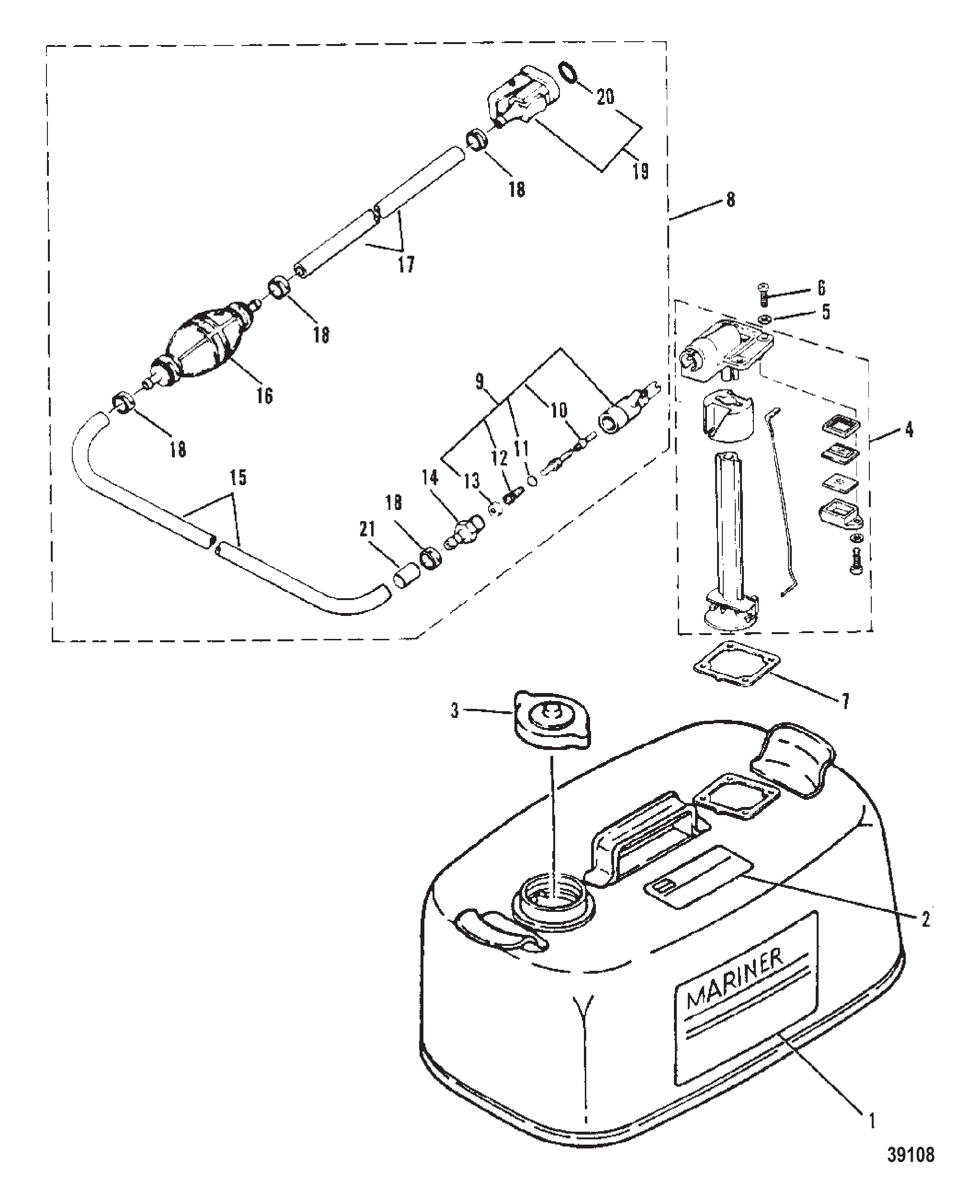

Рис. 12ТОПЛИВНЫЙ БАК И ШЛАНГ В СБОРЕ (ОРИГИНАЛЬНЫЕ) 24 ЛИТРА/6,3 ГАЛЛОНА FUEL TANK & FUEL LINE ASSY (ORIGINAL) 24 Litre/6.3 Gallons

REF	Номер детали	Наименование	Кол-во
1	95498M	Наклейка боковая (английский)	2
1	95504M	Наклейка боковая (французский)	2
2	95489M	Наклейка верхняя (английский)	1
2	95503M	Наклейка верхняя (французский)	1
3	14221M	Крышка топливного бака	1
4	95499M	Измеритель топлива в сборе	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	95500M	Прокладка топливомера в сборе	1
8	95216M	Топливная магистраль в сборе	1
9	30185A1	Корпус байонетного разъема в сборе	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
11	20415	Кольцо уплотнительное стержня переходника	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	14210M	Корпус соединителя шланга к груше	1
16	14211M	Груша топливного насоса ручной подкачки	1
17	14212M	Шланг от груши к соединителю двигателя	1
18	80752M	Хомут шланга	4
19	14213M	Соединитель топливный, сторона двигателя	1
20	82789M	Уплотнительное кольцо	1
21	81327M	ВТУЛКА	1

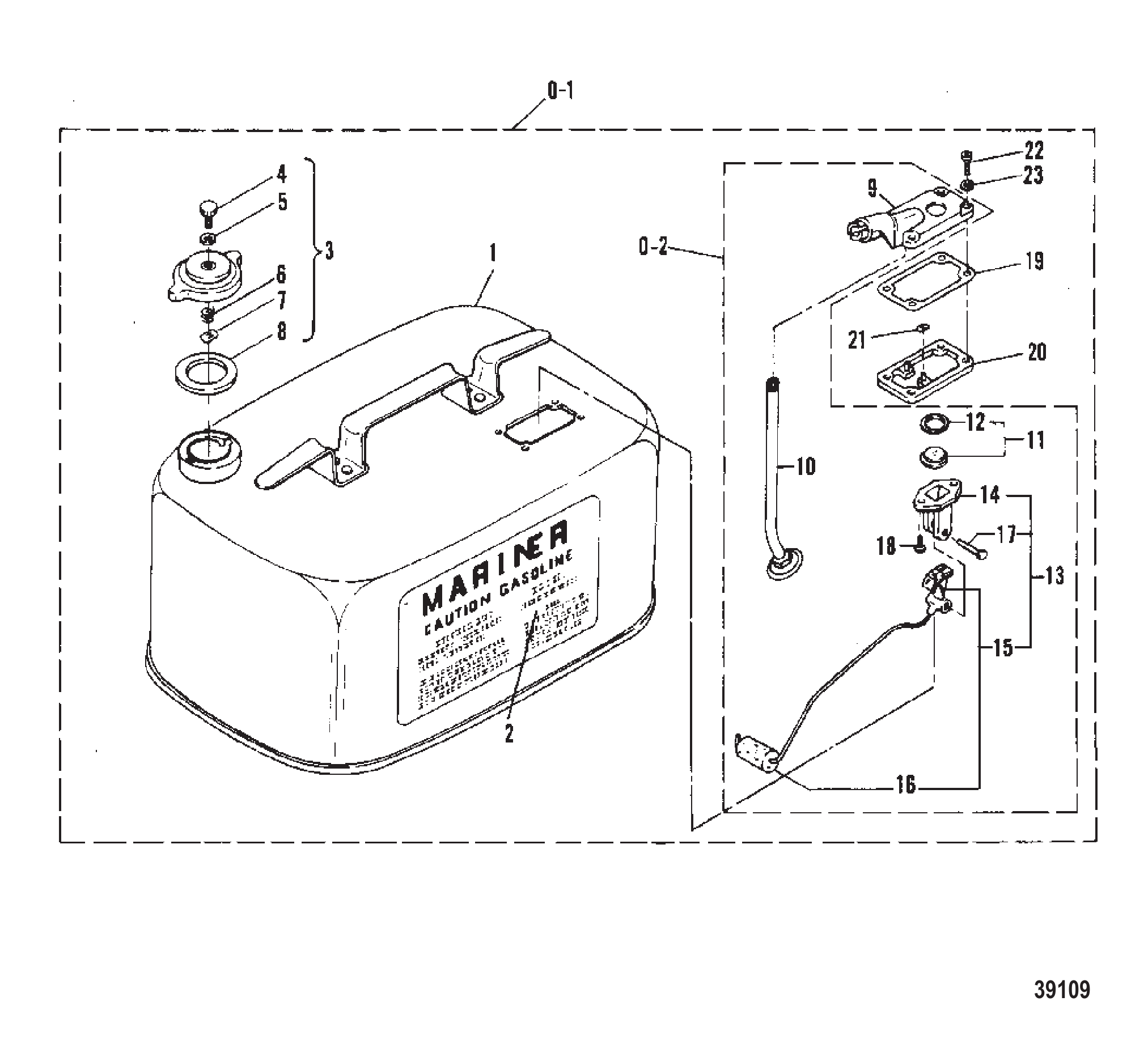

Рис. 13СБОРКА ТОПЛИВНОГО БАКА (НЕ ОРИГИНАЛЬНЫЙ БАК) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	Номер детали	Наименование	Кол-во
0-1	1529A21	Топливный бак в сборе	1
1	1529	БАК топливный	1
2	75881	НАКЛЕЙКА ТОПЛИВНОГО БАКА	1
3	25392A2	Крышка заливной горловины в сборе	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	49221	Шайба (.187 x .500 x .062) неопреновая	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	25568	Прокладка крышки заливной горловины к топливному баку	1
0-2	64841A1	Разъем с датчиком в сборе	1
9	64841A3	Крышка топливного бака	1
10	33909A3	Трубка	1
11	54920A1	Линза датчика топлива в сборе	1
12	54921	ПРОКЛАДКА СТЕКЛА ДАТЧИКА ТОПЛИВА	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	20427	Поплавок датчика уровня топлива	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	74711	Шайба крепёжного винта крышки топливного бака	4

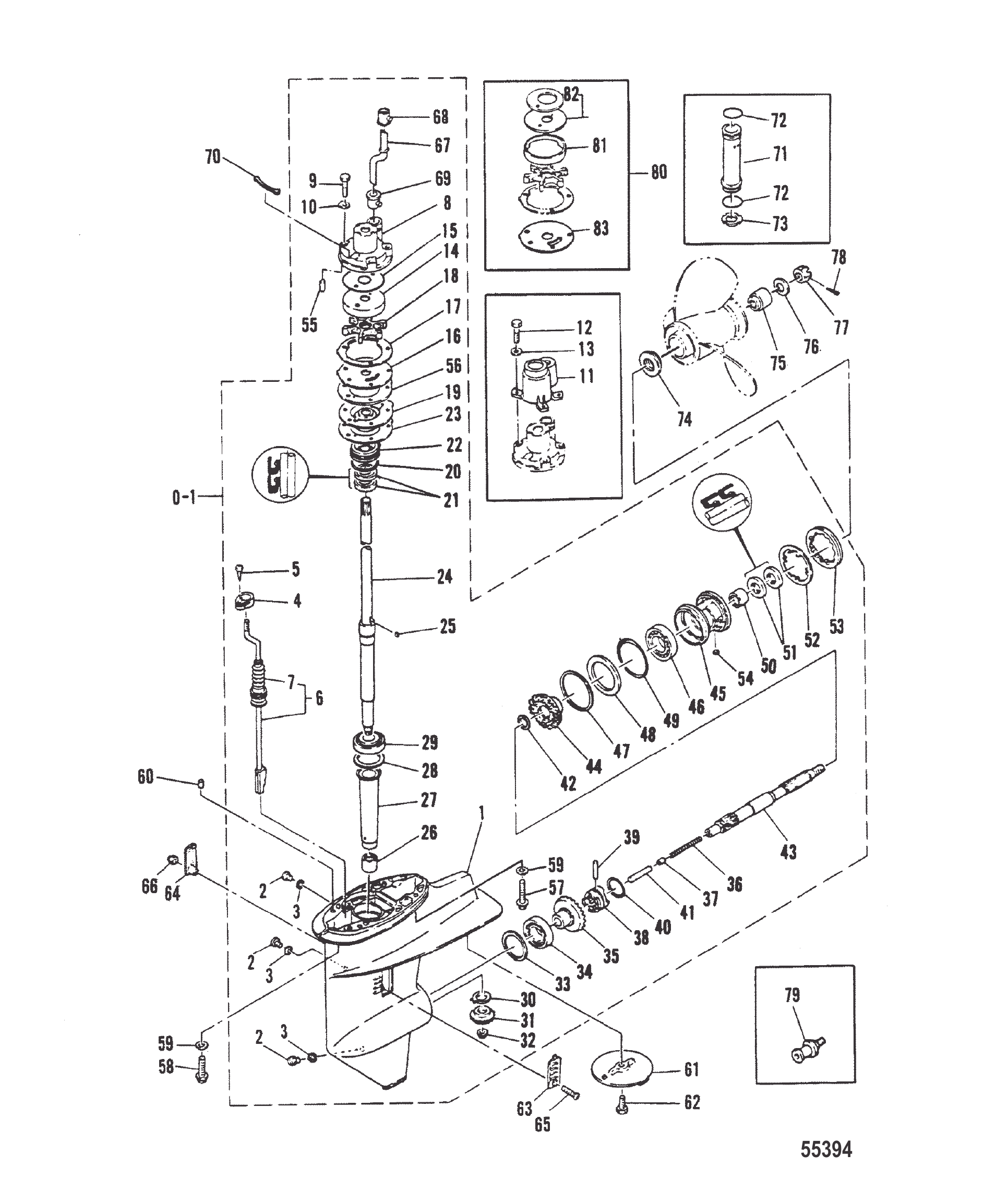

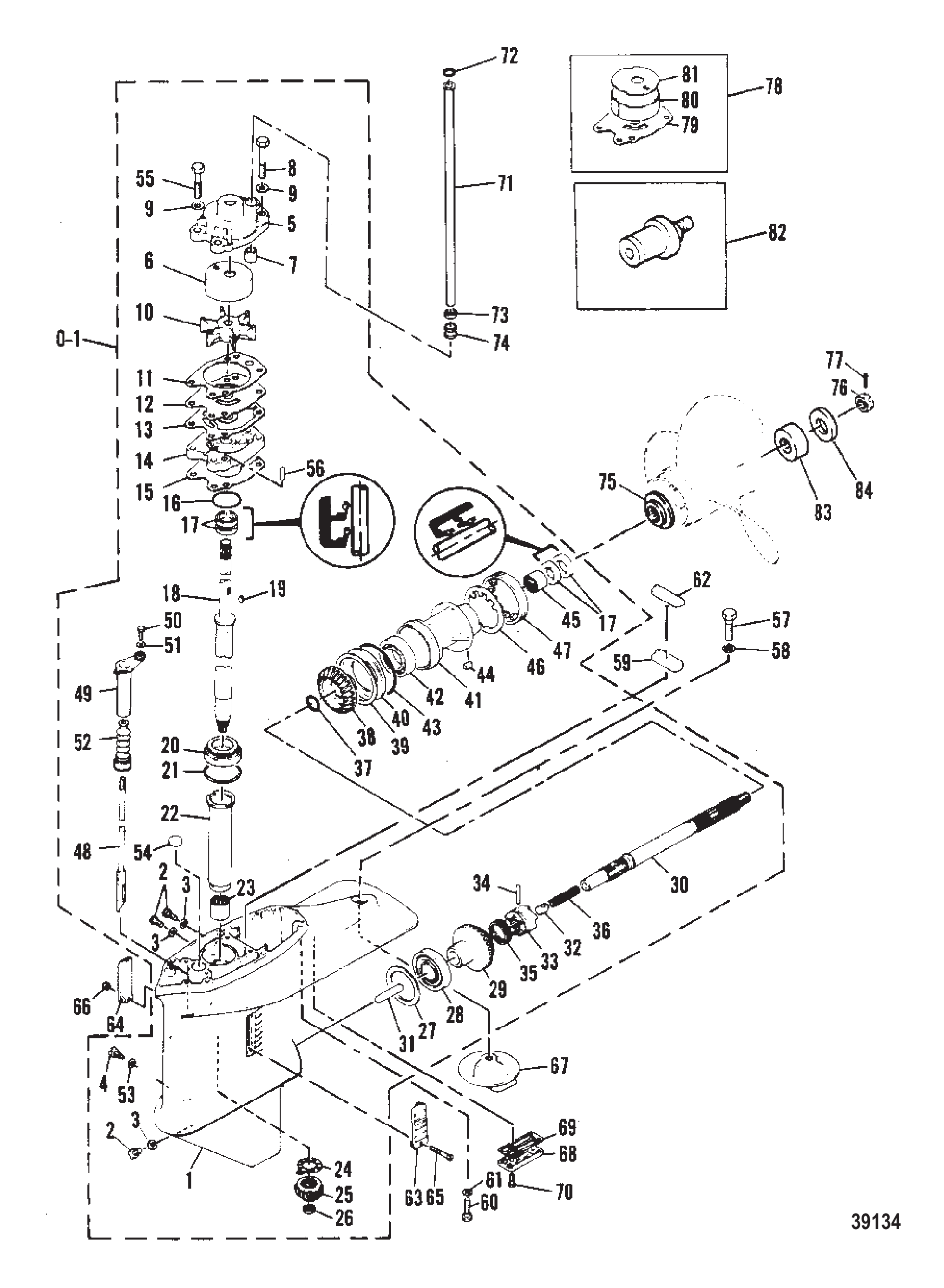

Рис. 14УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7994M	Корпус редуктора в сборе (M и E) (см. примечание)	1
1	7995M	Корпус редуктора в сборе (ML и EL) (см. примечание)	1
1	9383M	Корпус редуктора в сборе	1
1	7121M	Корпус редуктора в сборе	1
2	81924M	ПРОБКА	3
3	81987M	ПРОКЛАДКА	3
4	83392M	ВИНТ	1
5	83396M	Крышка водяного насоса	1
6	83403M	Вставка	1
7	81426M	Сальник	1
8	84057M	Болт	2
9	82217M	Шайба	4
10	99971M	Крыльчатка	1
11	83398M	Прокладка водяного насоса	1
12	83400M	Пластина опорная	1
13	83399M	Прокладка водяного насоса	1
14	83864M	Основание водяного насоса	1
15	83865M	Прокладка водяного насоса	1
16	82275M	Кольцо уплотнительное	1
17	83406M	Сальник масляный	4
18	83866M	Вал приводной (короткий)	1
18	83867M	Вал приводной (длинный)	1
18	83895M	Вал приводной (сверхдлинный)	1
19	83444M	Шпонка водяного насоса	1
20	98933M	Подшипник конический роликовый	1
21	81467M	Шайба регулировочная шестерни привода (0.05 ММ)	AR
21	81468M	Шайба регулировочная шестерни привода (0.08 ММ)	AR
21	81469M	Шайба регулировочная шестерни привода (0.12 ММ)	AR
21	81470M	Шайба регулировочная шестерни привода (0.30 ММ)	AR
21	81471M	Шайба регулировочная шестерни привода (0.50 ММ)	AR
22	83868M	Втулка приводного вала	1
23	82316M	Подшипник игольчатый	1
24	81455M	Подшипник упорный	1
25	83869M	Шестерня ведущая	1
26	81772M	Гайка ведущей шестерни	1
27	81456M	Шайба регулировочная шестерни переднего хода (0.05 ММ)	AR
27	81457M	Шайба регулировочная шестерни переднего хода (0.08 ММ)	AR
27	81458M	Шайба регулировочная шестерни переднего хода (0.12 ММ)	AR
27	81459M	Шайба регулировочная шестерни переднего хода (0.30 ММ)	AR
27	81460M	Шайба регулировочная шестерни переднего хода (0.50 ММ)	AR
28	82320M	Подшипник роликовый конический	1
29	83877M	Шестерня переднего хода	1
30	94531M	Вал гребной	1
31	83419M	Толкатель кулачковый	1
32	81475M	Муфта переключения	1
33	81473M	Муфта скользящая	1
34	81903M	Палец крестовый	1
35	81474M	Кольцо пальца крестового	1
36	83429M	Пружина нажимная	1
37	81837M	Шайба	1
38	83879M	Шестерня заднего хода	1
39	81462M	Шайба регулировочная шестерни заднего хода (0.05 ММ)	AR
39	81463M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.08 ММ)	AR
39	81464M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.12 ММ)	AR
39	81465M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.30 ММ)	AR
39	81466M	Регулировочная шайба шестерни заднего хода (0.50 мм)	AR
40	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	1
41	83880M	ОБОЙМА ПОДШИПНИКА	1
42	82296M	ПОДШИПНИК ШАРИКОВЫЙ	1
43	82289M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
44	81916M	ШПОНКА	1
45	82317M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
46	81877M	ШАЙБА СТОПОРНАЯ	1
47	81450M	ГАЙКА	1
48	83881M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ ВАЛ)	1
48	83882M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ ВАЛ)	1
48	83902M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
49	83883M	ВТУЛКА КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
50	82451M	БОЛТ	1
51	82214M	Шайба	1
52	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
53	95610M	Прокладка	1
54	83857M	ПРОБКА	1
55	82468M	БОЛТ	2
56	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
57	94532M	Болт	1
58	82218M	ШАЙБА СТОПОРНАЯ	1
59	81449M	Сальник направляющий	1
60	95416M	БОЛТ	6
61	82215M	Стопорная шайба	6
62	81448M	САЛЬНИК	1
63	97091M	Крышка водозаборника	1
64	97092M	Крышка водозаборника	1
65	83858M	ВИНТ	1
66	81781M	ГАЙКА	1
67	83859M	ПЛАСТИНА ТРИММА	1
68	95417M	Пластина	1
68	83862M	ПЛАСТИНА	1
69	95418M	Прокладка	1
69	83861M	ПРОКЛАДКА	1
70	83870M	Винт	2
71	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
71	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
71	83903M	ТРУБКА ВОДЯНАЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
72	81852M	ШАЙБА	1
73	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
74	81427M	САЛЬНИК	1
75	73345A1	Упорная шайба, передняя	1
76	81775M	ГАЙКА ГРЕБНОГО ВИНТА	1
77	82131M	ШПЛИНТ	1
78	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
79	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
80	83449M	ВСТАВКА	1
81	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
82	95633M	ПРОБКА	1
82	80218M	Пробка	1
83	84445M	Проставка	1
84	83700M	Шайба	1
-	94533M	Комплект прокладок нижнего узла	1
-	84363M	Ремкомплект	1

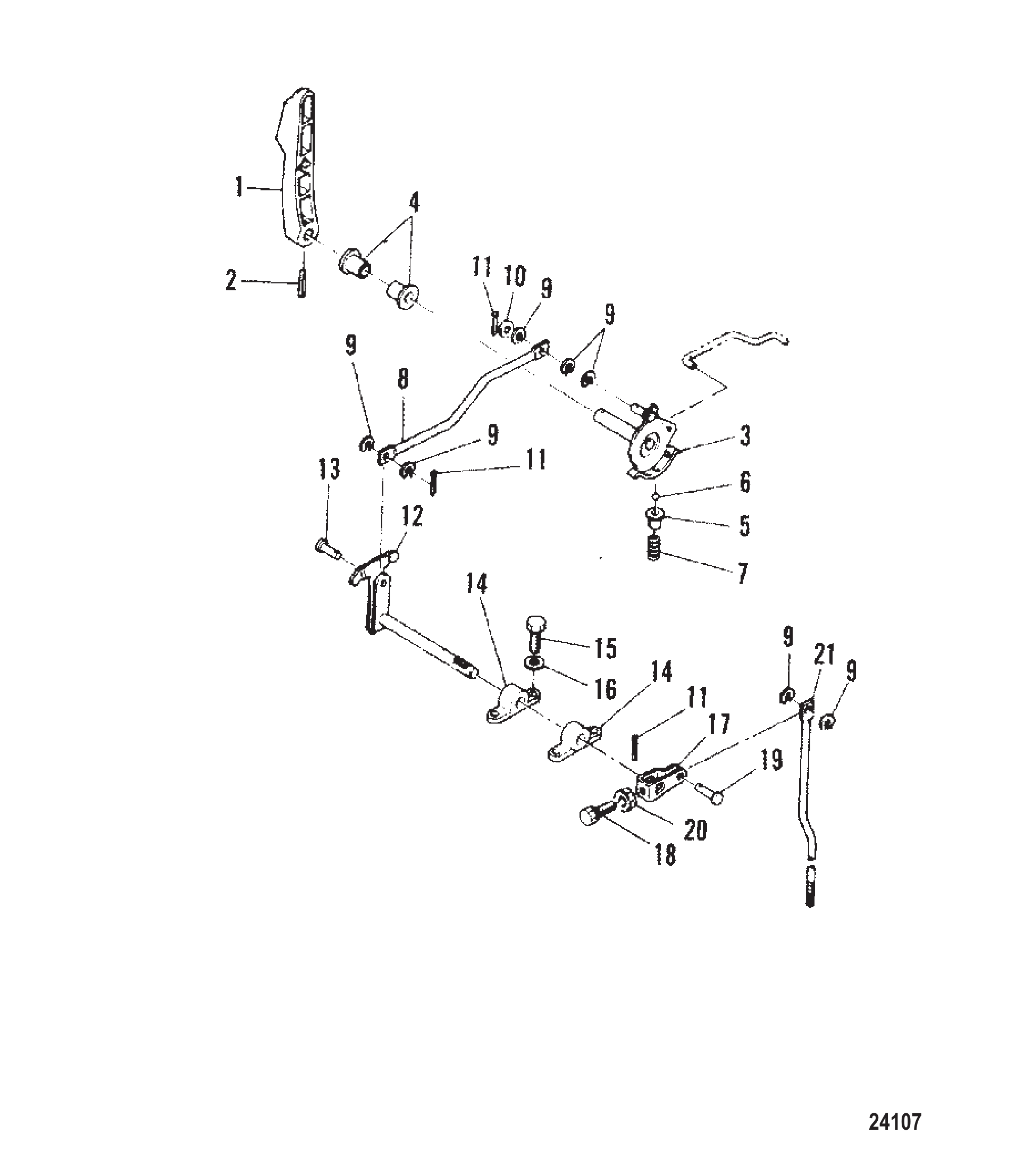

Рис. 15МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	83528M	Рукоятка переключения передач	1
2	83529M	Штифт роликовый	1
3	83530M	Пластина кулачка рукоятки	1
4	81946M	Втулка	2
5	83531M	Втулка	1
6	82348M	Шарик	1
7	82084M	Пружина	1
8	83532M	Тяга	1
9	83533M	Шайба	7
10	82196M	ШАЙБА	1
11	82125M	Шплинт	3
12	83534M	Вал	1
13	83536M	Штифт с проушиной	1
14	83537M	Кронштейн	2
15	83539M	Болт (M6 x 20)	4
16	82199M	ШАЙБА	4
17	83538M	Рычаг тяги переключения	1
18	83539M	Болт (M6 x 20)	1
19	83540M	Палец вилки	1
20	82380M	Гайка	1
21	83542M	Тяга переключения	1

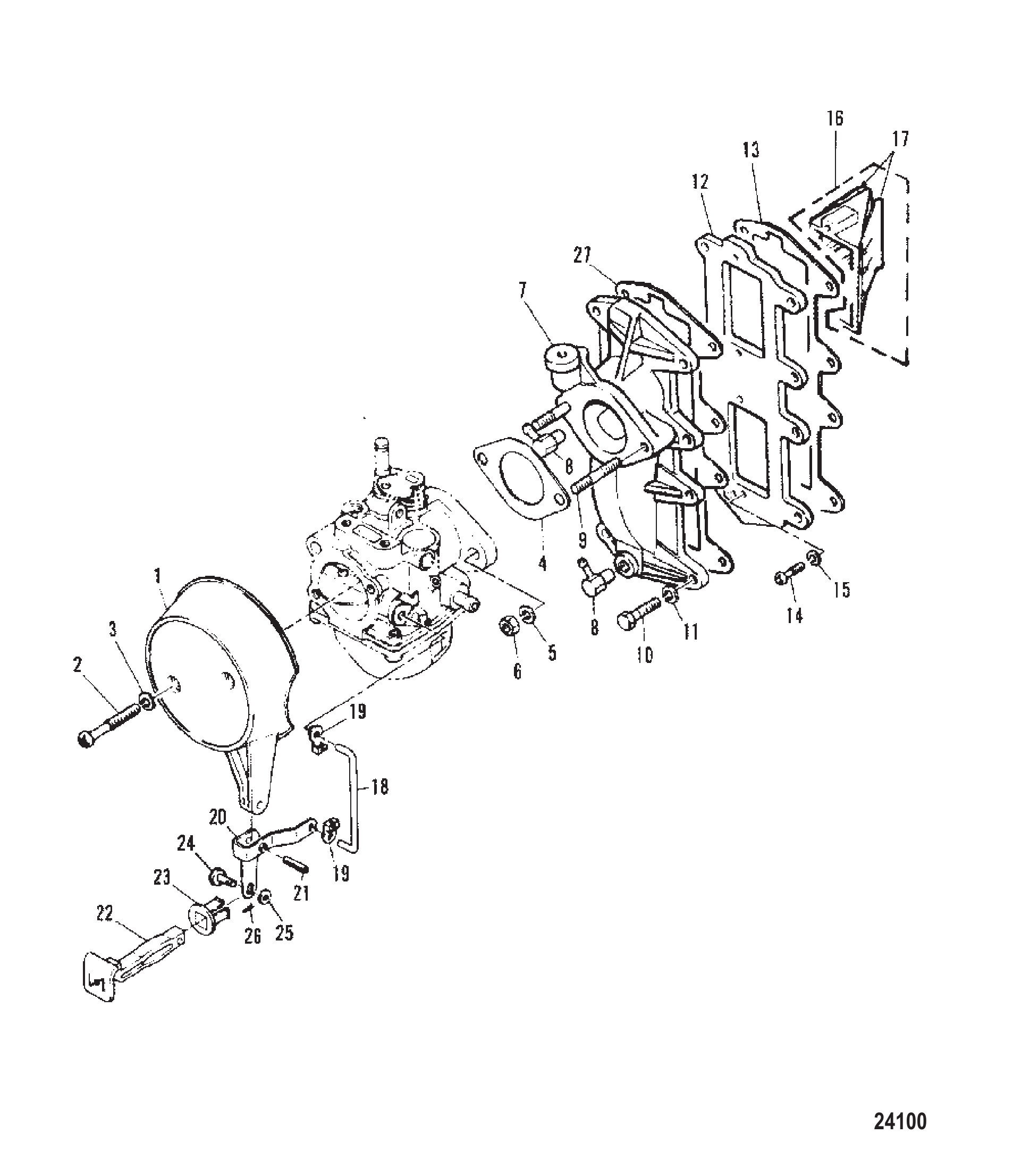

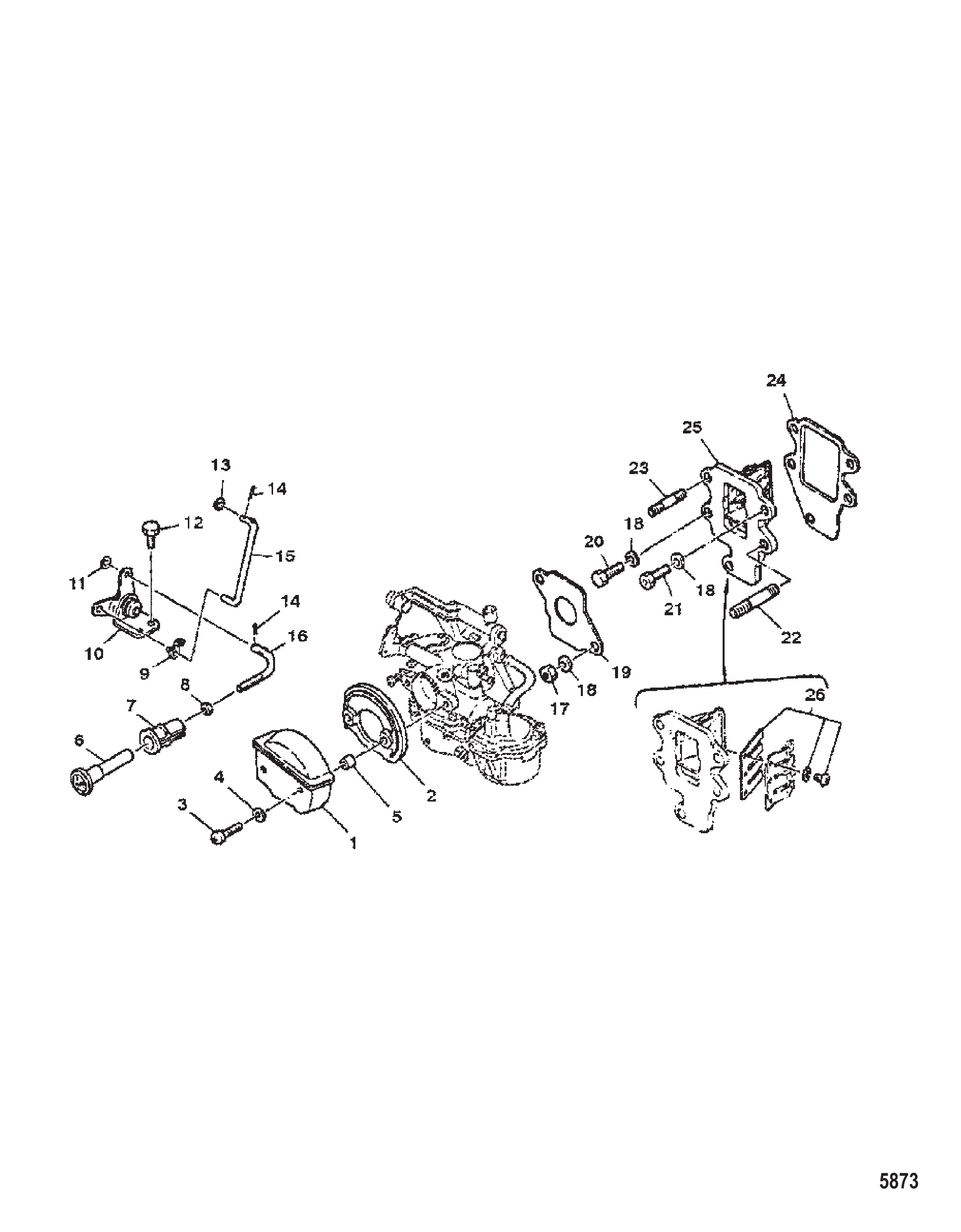

Рис. 16ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	83350M	Крышка	1
2	83351M	Винт	2
3	82195M	Шайба	2
4	83352M	Прокладка карбюратора	1
5	82197M	ШАЙБА	2
6	82380M	Гайка	2
7	83353M	Впускной коллектор	1
8	80727M	Обратный клапан в сборе	2
9	81728M	Шпилька	2
10	82405M	Болт	8
11	82197M	ШАЙБА	8
12	83354M	Впускной коллектор	1
13	83355M	Прокладка впускного коллектора	1
14	83356M	Винт	4
15	82193M	Шайба стопорная	4
16	83357M	Лепестковый клапан в сборе	2
17	84954M	Комплект лепестков (ограничители лепестков не входят)	1
18	83358M	Тяга привода воздушной заслонки	1
19	81191M	Кронштейн	2
20	83359M	Рычаг воздушной заслонки	1
21	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
22	81578M	Ручка воздушной заслонки	1
23	82063M	Втулка	1
24	81880M	Палец	1
25	81865M	Шайба волнистая	1
26	82051M	Шплинт	1
27	83360M	Прокладка впускного коллектора	1
-	84167M	Комплект прокладок	1

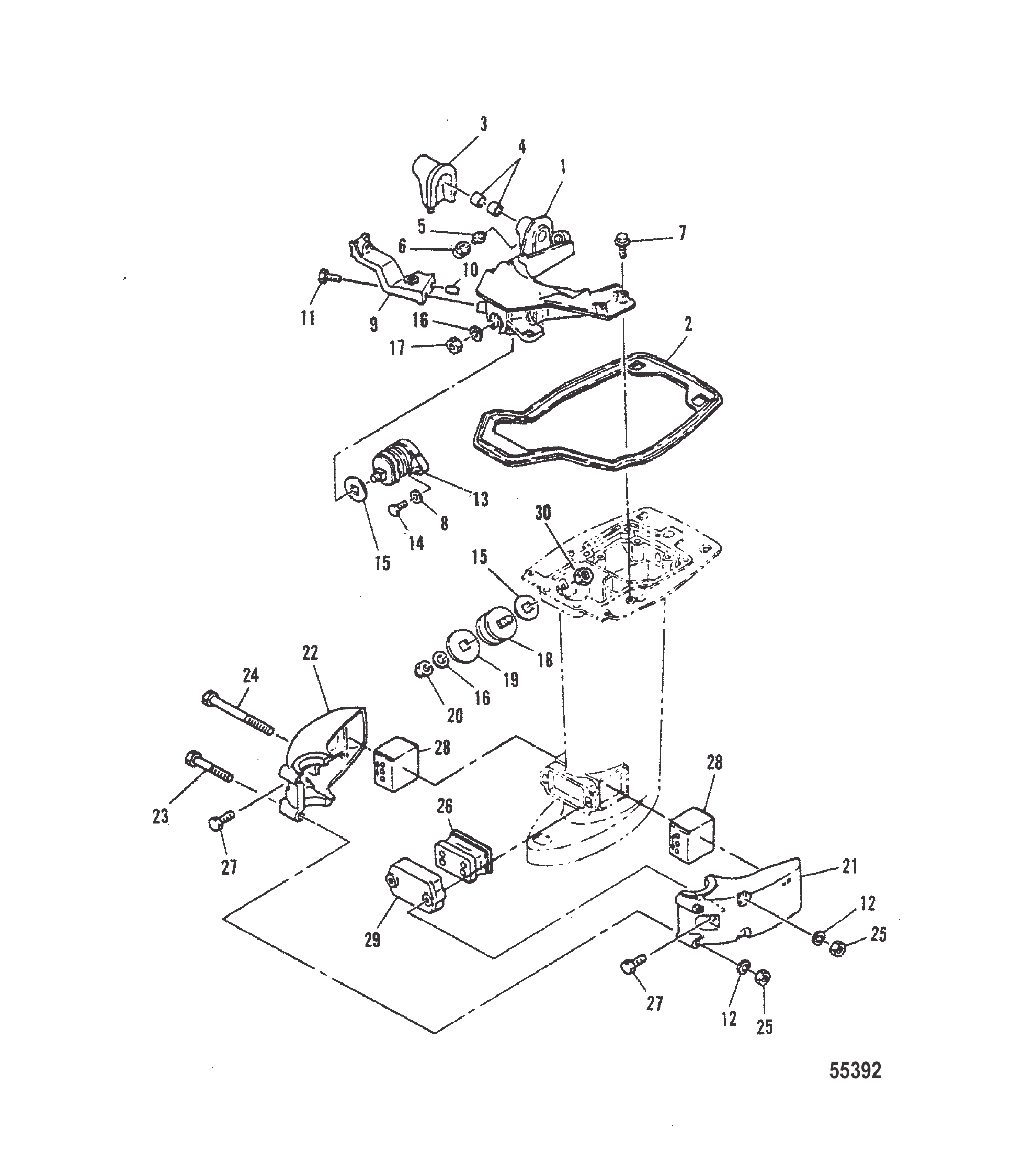

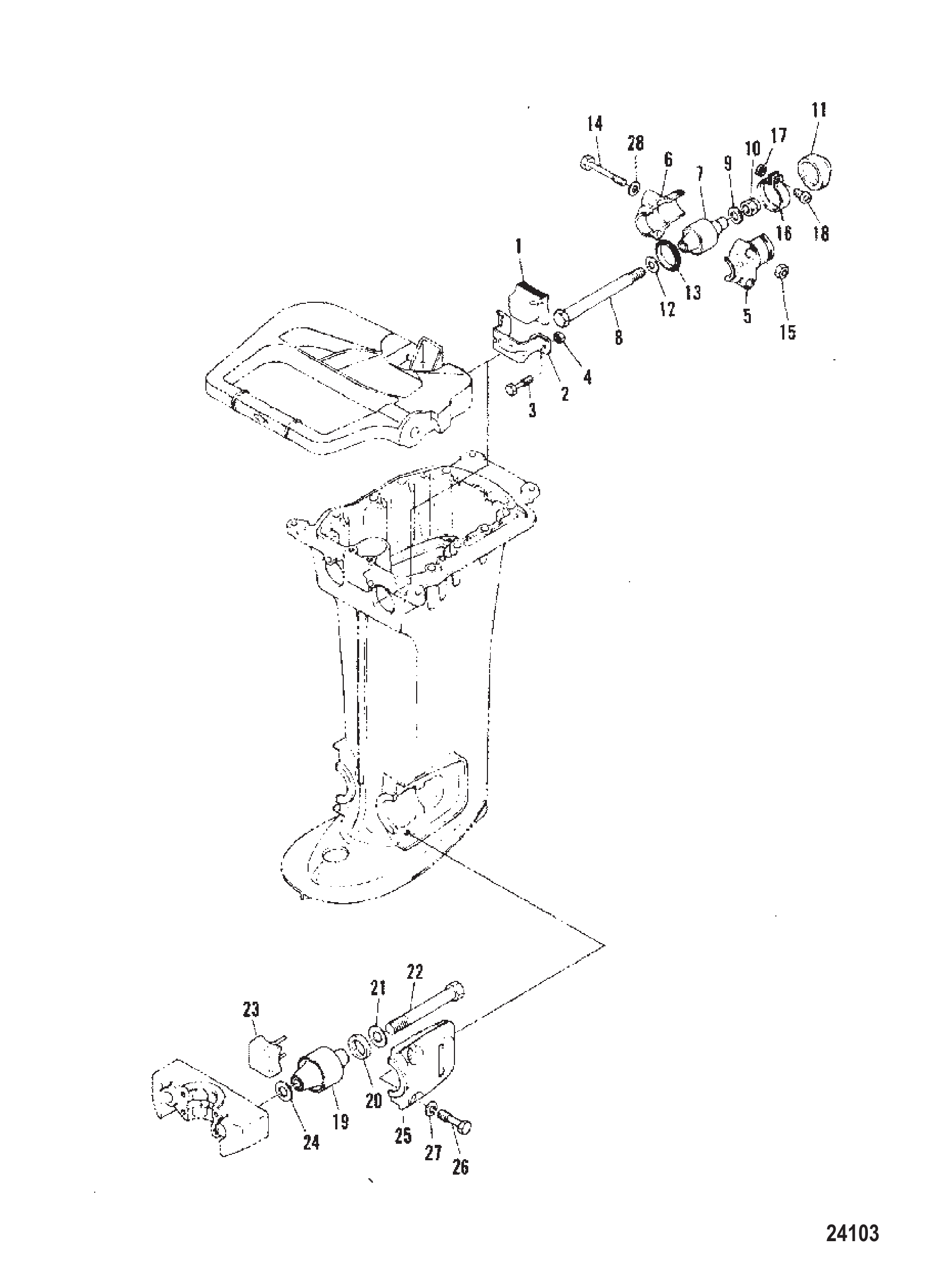

Рис. 17СИСТЕМА КРЕПЛЕНИЯ MOUNTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	83496M	Демпфер верхнего крепления резиновый	1
2	83497M	Кронштейн	1
3	82453M	Болт	2
4	82389M	Гайка	2
5	83498M	Крышка верхнего резинового крепления	2
6	83499M	Крышка верхнего резинового крепления	2
7	83910M	Демпфер верхнего крепления	2
8	83501M	Болт	2
9	83911M	Шайба	2
10	83502M	Гайка нейлоновая	2
11	83912M	Колпачок	2
12	83504M	Шайба	2
13	83505M	Уплотнение резиновое	2
14	83506M	Болт	4
15	82400M	Гайка	4
16	83507M	Хомут	2
17	83508M	Гайка	2
18	83913M	Винт	2
19	83914M	Демпфер нижнего крепления	2
20	81860M	Шайба	2
21	83915M	Шайба	2
22	83510M	Болт	2
23	83511M	Демпфер нижнего крепления резиновый	1
24	84429M	Шайба	2
25	83512M	Крышка нижнего крепления	2
26	82465M	Болт	4
27	82215M	Стопорная шайба	4
28	82217M	Шайба	4
-	84362M	КОМПЛЕКТ ПРОКЛАДОК	1

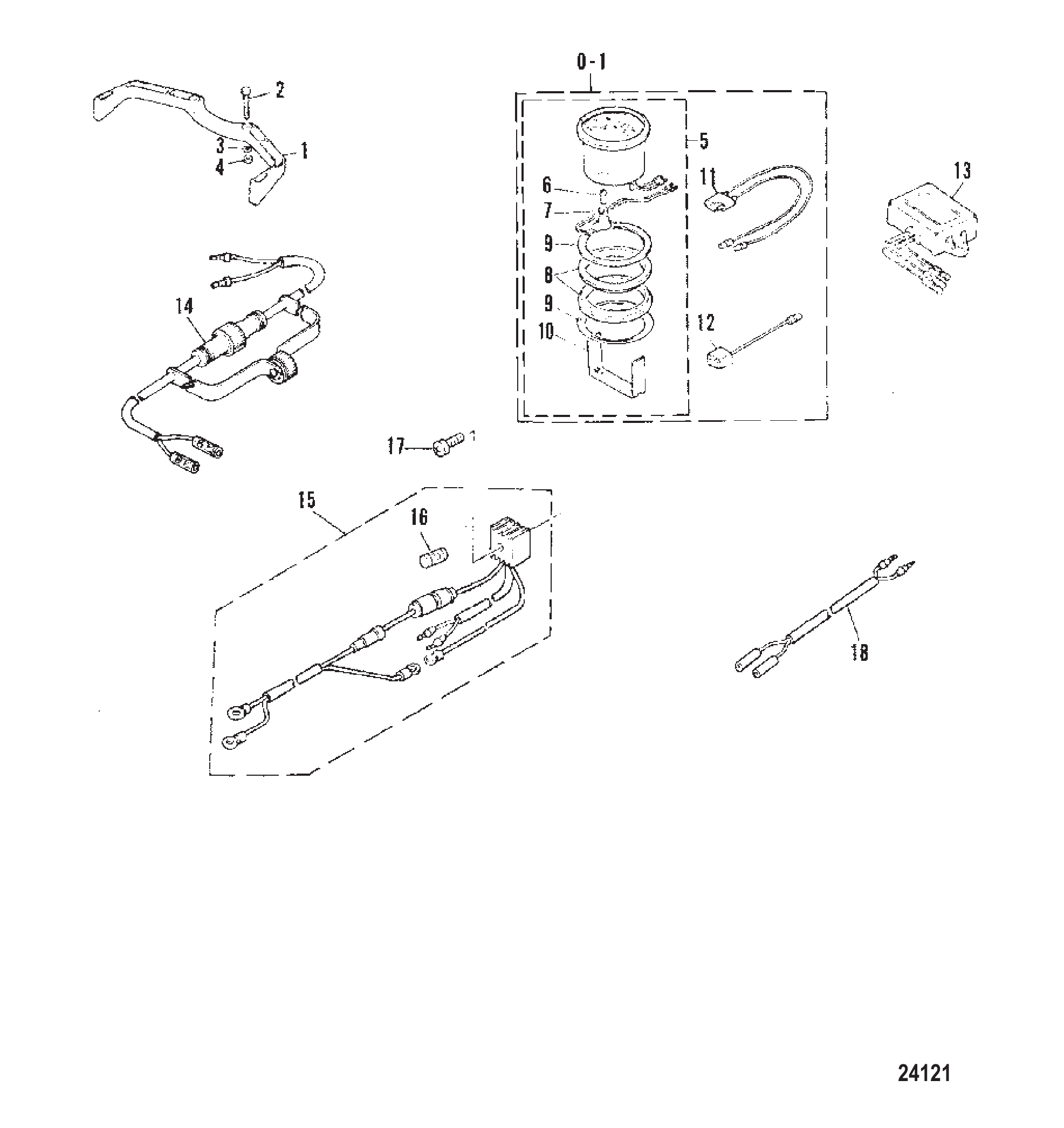

Рис. 18ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	93057M	Рукоятка для переноски	1
2	83327M	Болт	2
3	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	2
4	82384M	ГАЙКА МАХОВИКА	2
0-1	84311M	Комплект тахометра	1
5	84476M	Тахометр в сборе	1
6	80007M	Лампа	1
7	84348M	Патрон лампы	1
8	84349M	Демпфер	2
9	84350M	Шайба	2
10	84351M	Пластина	1
11	84352M	Удлинительный провод	1
12	84353M	Разъём	2
13	84125M	Регулятор напряжения в сборе	1
14	80052M	Жгут проводов в сборе	1
15	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
16	81522M	ПРЕДОХРАНИТЕЛЬ	1
17	82492M	Винт	1
18	84470M	Удлинитель провода	1

Рис. 19ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	73146A4	Гребной винт (алюминиевый)(шаг 19")	1
-	73144A4	Винт (шаг 17")(алюминиевый)	1
-	73142A4	Гребной винт (алюминиевый)(шаг 16")	1
-	91818A4	Гребной винт (стальной)(шаг 16")	1
-	73140A4	Винт (шаг 15")(алюминиевый)	1
-	76232A4	Гребной винт (стальной)(шаг 15")	1
-	73138A4	Винт (шаг 14")(алюминиевый)	1
-	76230A4	Гребной винт (стальной)(шаг 14")	1
-	73136A4	Винт (шаг 13")(алюминиевый)	1
-	76228A4	Гребной винт (стальной)(шаг 13")	1
-	73134A4	Винт (шаг 12")(алюминиевый)	1
-	79792A4	Гребной винт (стальной)(шаг 12")	1
-	85632A4	Гребной винт (алюминиевый)(шаг 11")	1
-	73132A4	Винт (шаг 10")(алюминиевый)	1
-	87818A1	Гребной винт (алюминиевый)(шаг 9")	1
-	97868A1	Гребной винт (стальной)(шаг 9")	1

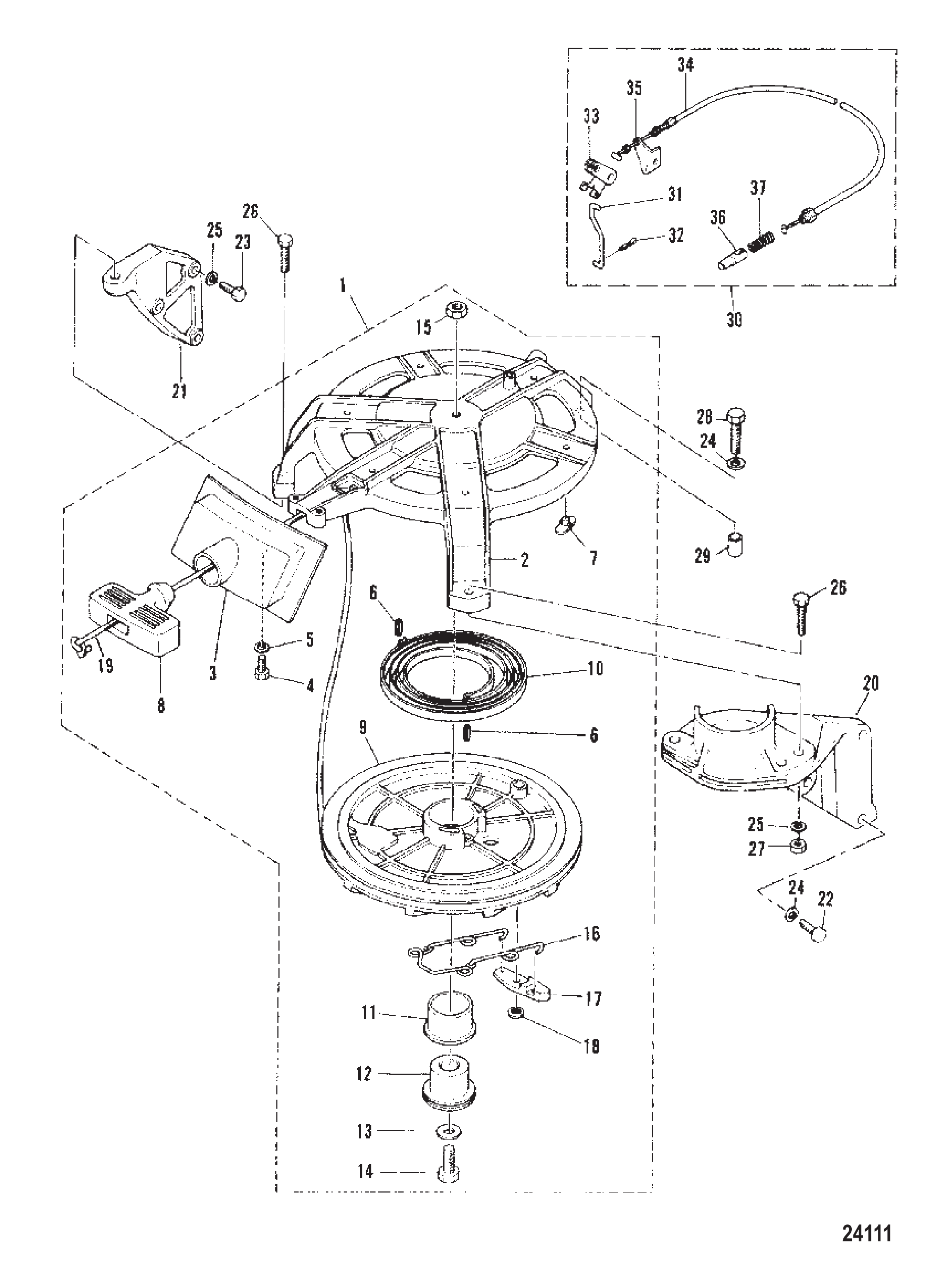

Рис. 20РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	7101M	Стартер в сборе с ручным запуском	1
2	7102M	Корпус стартера	1
3	83583M	Направляющая троса стартера	1
4	84247M	Болт	2
5	82197M	ШАЙБА	2
6	82157M	Штифт	2
7	83585M	Пробка корпуса стартера	6
8	80063M	Рукоятка стартера	1
9	83587M	Шкив стартера	1
10	83588M	Пружина стартера	1
11	83589M	Втулка	1
12	83590M	Вал шкива	1
13	81801M	Шайба	1
14	84342M	Болт	1
15	82382M	Гайка	1
16	83591M	Пружина собачки	1
17	84894M	Собачка стартера	1
18	82331M	Кольцо стопорное	1
19	79629A1	Трос стартера	1
20	83629M	Кронштейн (левый борт)	1
21	83593M	Кронштейн (правый борт)	1
22	82441M	БОЛТ	4
23	82405M	Болт	3
24	82200M	Шайба стопорная	5
25	82197M	ШАЙБА	5
26	84237M	БОЛТ	2
27	82380M	Гайка	2
28	84236M	Болт	1
29	82162M	Установочный штифт	1
30	83594M	Блокировка стартера в сборе	1
31	83595M	Тяга	1
32	82125M	Шплинт	1
33	83596M	Рычаг	1
34	83597M	Трос останова стартера	1
35	83598M	Кронштейн	1
36	81106M	Плунжер блокировки стартера	1
37	82079M	Пружина блокировки стартера	1

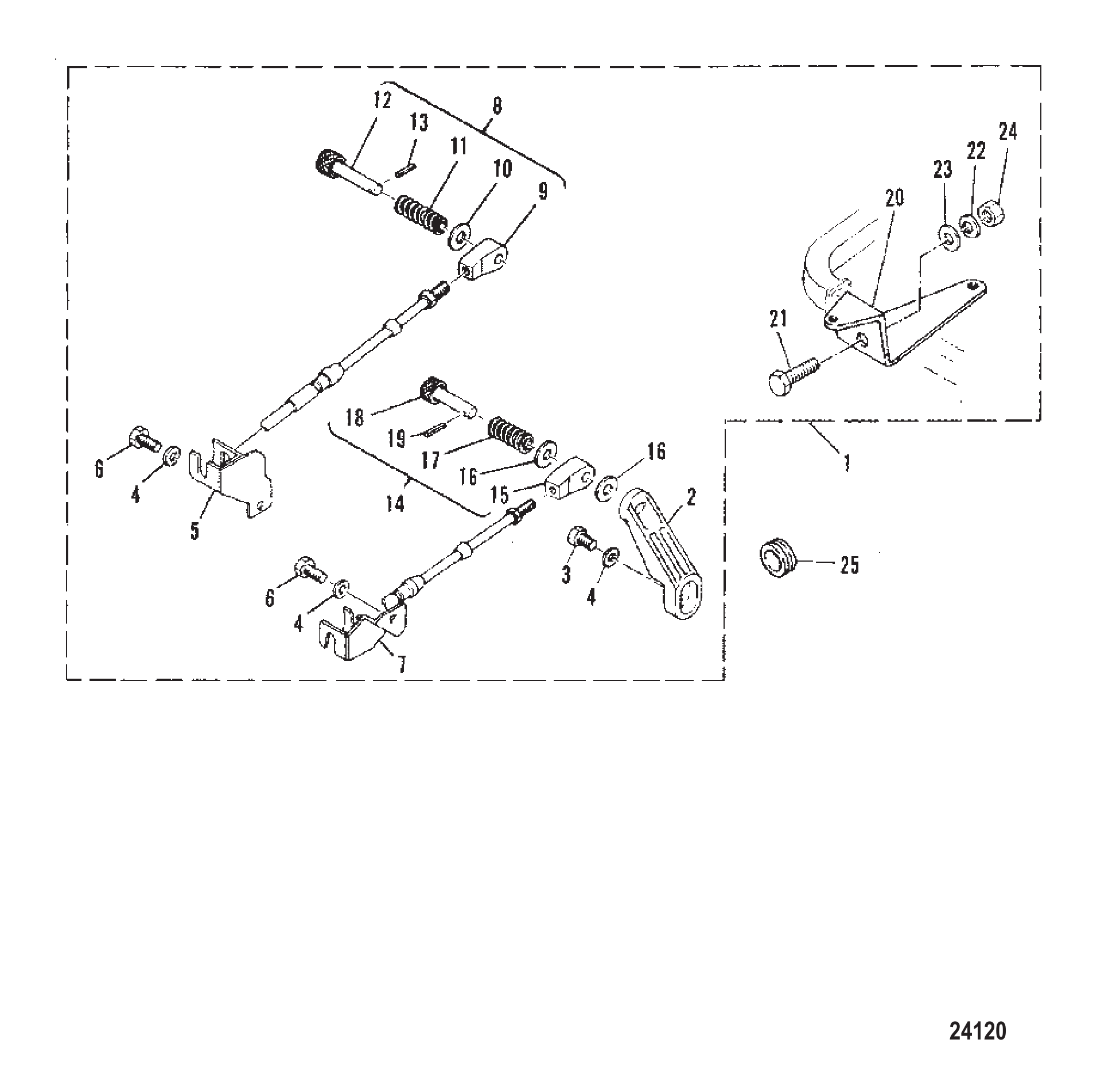

Рис. 21КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	83635M	Комплект крепления дистанционного управления	1
2	83716M	Рычаг дросселя	1
3	82448M	Болт	1
4	82212M	Стопорная шайба	3
5	83718M	Болт дистанционного управления	1
6	83395M	Болт	2
7	83932M	Кронштейн дистанционного управления	1
8	83719M	Наконечник троса переключения	1
9	83720M	Наконечник троса	1
10	82216M	Шайба	1
11	83721M	Пружина	1
12	83722M	Крючок	1
13	82146M	Штифт	1
14	83933M	Наконечник троса дросселя	1
15	83934M	Наконечник троса	1
16	82216M	Шайба	2
17	83725M	Пружина	1
18	83726M	Крючок	1
19	82146M	Штифт	1
20	83698M	Крюк механического рулевого управления	1
21	82474M	Болт	1
22	82218M	ШАЙБА СТОПОРНАЯ	1
23	82220M	Шайба	1
24	82395M	Гайка	1
25	83728M	Втулка (опция)	1

Рис. 22СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE AND SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	97668	Каталог запчастей 40 л.с.	1

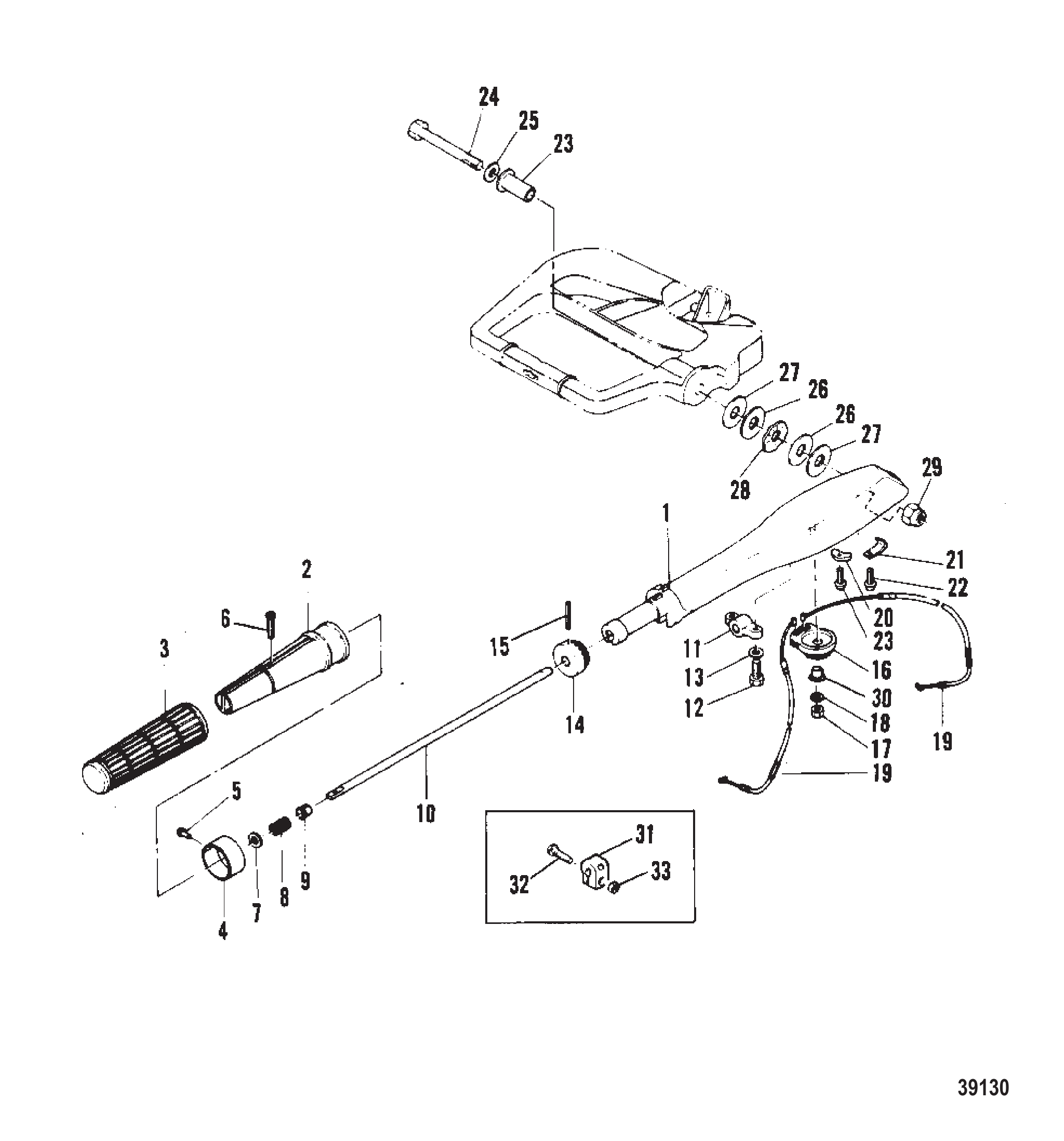

Рис. 23РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
0-1	95419M	Рукоятка рулевого управления в сборе (не используется с дистанционным управлением)	1
0-1	97746M	Рукоятка рулевого управления в сборе (не используется с дистанционным управлением)	1
1	84971M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
4	97747M	Указатель дроссельной заслонки	1
5	81907M	Заклёпка	1
6	84300M	ВИНТ	1
7	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	83517M	Кронштейн	1
12	84058M	Болт (M6 x 20)	2
13	82214M	Шайба	2
14	80778M	Шестерня	1
15	82151M	Штифт роликовый	1
16	83518M	Шестерня ведущая	1
16	94512M	Шестерня ведущая	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	97748M	Трос дроссельной заслонки	2
20	83521M	Держатель троса	1
21	83522M	Держатель троса	1
22	83523M	Винт	2
23	81950M	Втулка	1
24	94514M	Болт	1
25	83524M	Шайба	1
26	81853M	Шайба	2
27	81815M	Шайба	2
28	81870M	Шайба волнистая	1
29	81786M	Гайка нейлоновая	1
30	83519M	Втулка	1
31	82895M	Фрикционная шайба	1
32	84058M	Болт (M6 x 20)	1
33	83056M	Гайка	1

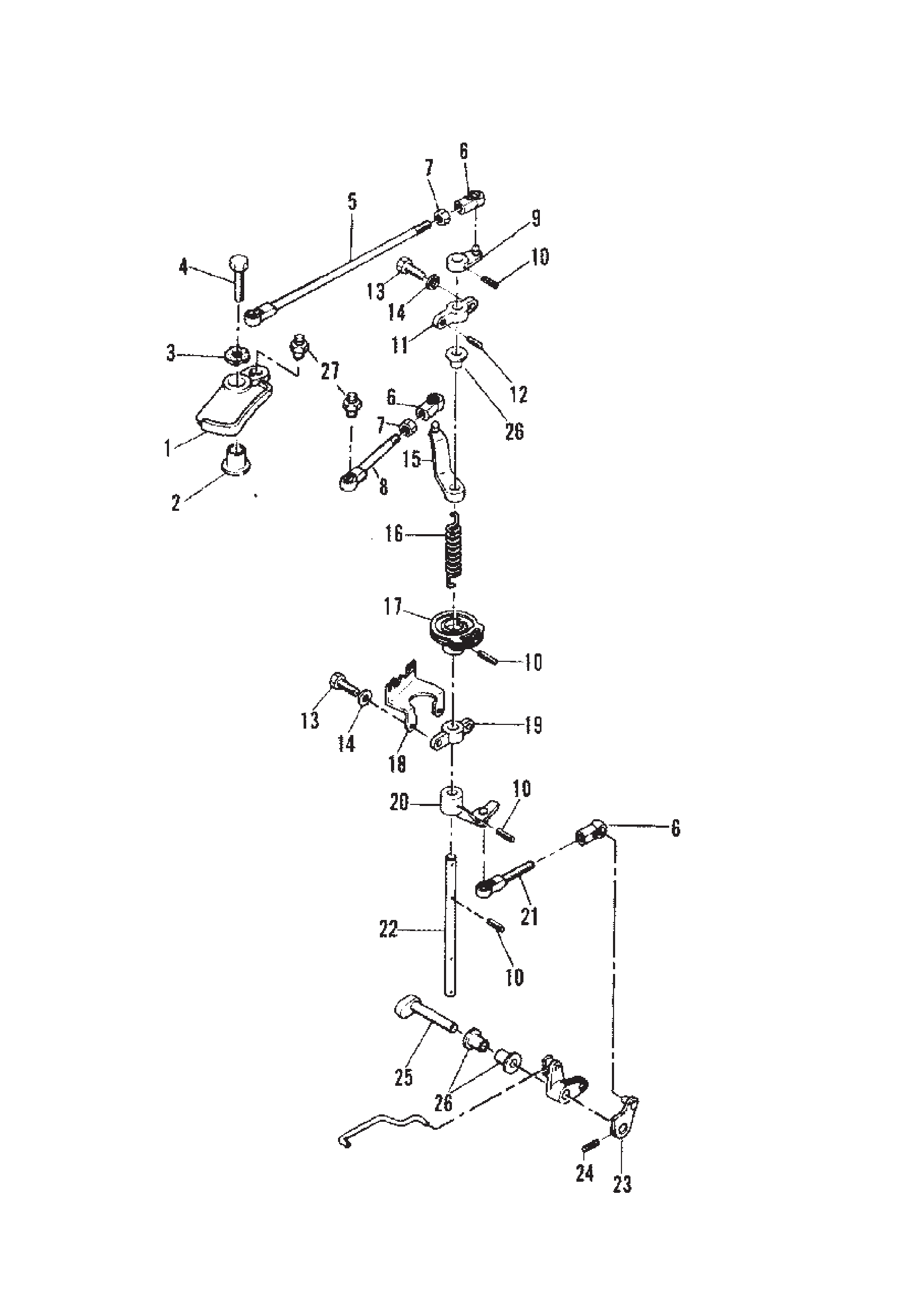

Рис. 24УПРАВЛЕНИЕ ДРОССЕЛЕМ THROTTLE CONTROL

REF	Номер детали	Наименование	Кол-во
1	83917M	Кулачок	1
2	81946M	Втулка	1
3	81868M	ВОЛНОВАЯ ШАЙБА	1
4	81713M	Болт	1
5	83544M	Соединительная тяга	1
6	81225M	Наконечник	3
7	82378M	Гайка	2
8	83918M	Рычаг управления магнето	1
9	83546M	Рычаг управления магнето	1
10	82149M	Роликовый штифт (18.5 мм)	4
11	83547M	Кронштейн	1
12	82154M	Роликовый штифт	1
13	83539M	Болт (M6 x 20)	3
14	82199M	ШАЙБА	3
15	83548M	Рычаг управления магнето	1
16	83549M	Пружина	1
17	83919M	Шкив	1
18	83551M	Кронштейн	1
19	83537M	Кронштейн	1
20	83920M	Рычаг управления магнето	1
21	83921M	Тяга	1
22	83555M	Соединительная тяга вала	1
23	83526M	Рычаг управления дросселем	1
24	82158M	Роликовый штифт	1
25	83527M	Вал управления дросселем	1
26	81946M	Втулка	3
27	84305M	Соединение	2

Рис. 25КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8567M	Карбюратор в сборе (верхний)	1
1	8568M	Карбюратор в сборе (нижний)	1
2	83373M	Винт	8
3	94726M	Седло клапана	2
4	83362M	Уплотнительное кольцо	2
5	94495M	Корпус поплавковой камеры	2
6	97727M	Главный жиклёр	2
7	42437M	Главный жиклёр (# 170)	2
8	83369M	Крышка	2
9	42438M	Жиклёр холостого хода (# 75)	2
10	83364M	Ремкомплект иглы/седла впускного	2
11	97730M	Рычаг иглы	2
12	97731M	Винт	2
13	92639M	Ось поплавка	2
14	82781M	Зажим	2
15	83363M	Поплавок	2
16	94499M	Пружина	2
17	83889M	Винт регулировки качества смеси холостого хода	2
18	97732M	Пластина	2
19	97070M	Уплотнительное кольцо	2
20	81293M	Винт сливной	2
21	94498M	Уплотнительное кольцо	2
22	97733M	Прокладка	2
23	83371M	Винт	4
24	97734M	Пластина	2
25	97735M	Прокладка	4
26	97736M	Пластина	2
27	81277M	Винт регулировки холостого хода	1
28	82080M	Пружина	1
29	83370M	Втулка	1
30	97082M	ВИНТ С ШАЙБОЙ (ВЕРХНИЙ) - ЛЕВАЯ РЕЗЬБА	1
31	83372M	Шайба	1
-	97667M	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1

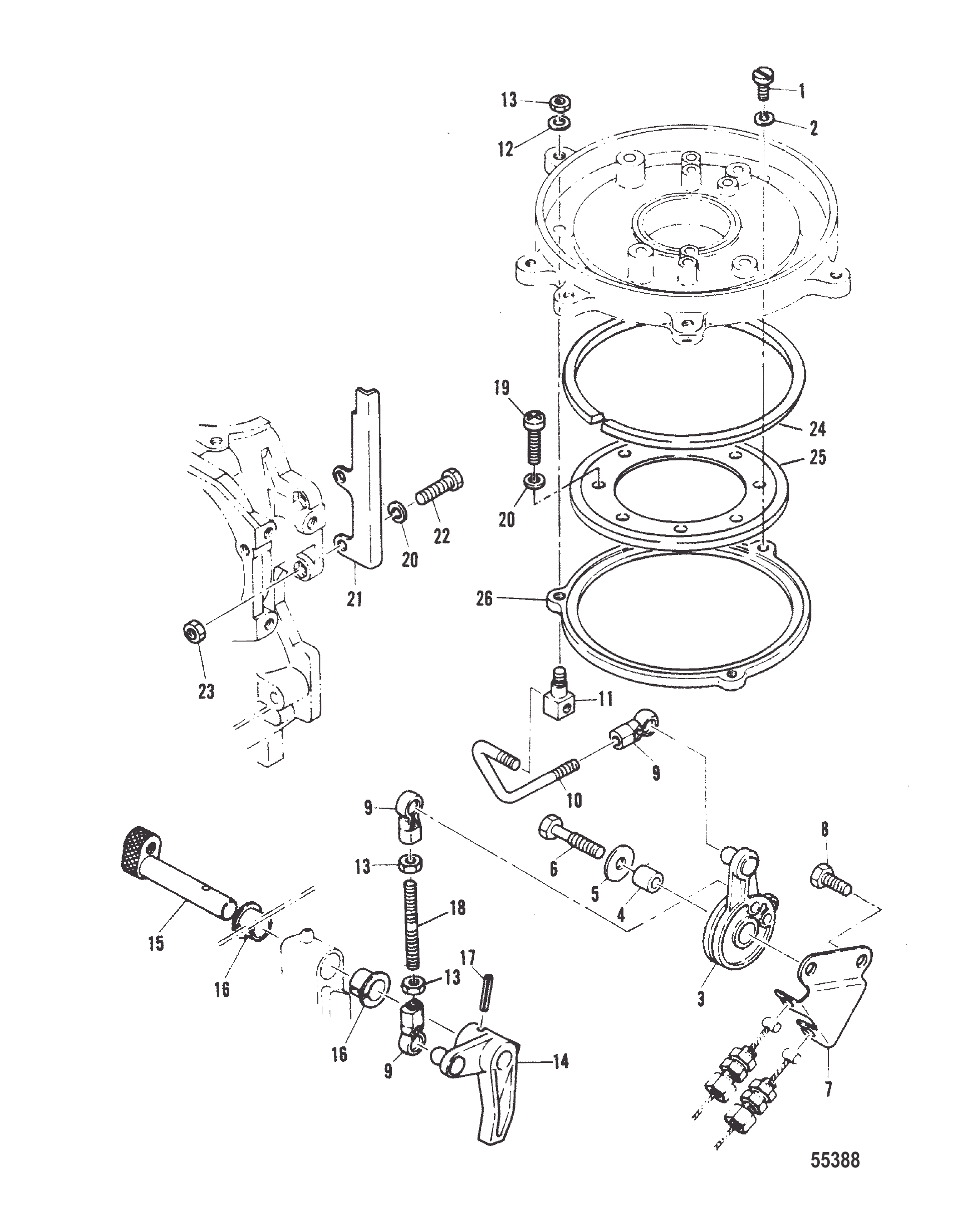

Рис. 26УПРАВЛЕНИЕ ДРОССЕЛЕМ THROTTLE CONTROL

REF	Номер детали	Наименование	Кол-во
1	82490M	Винт крепления основания	3
2	82211M	Шайба	3
3	81581M	Кулачок управления магнето	1
3	81581T	Рычаг	1
4	83310M	Втулка	1
5	81969M	Шайба	1
6	82405M	Болт	1
7	81563M	Кронштейн троса дросселя	1
8	84303M	БОЛТ	1
8	91772M	Болт	1
9	81225M	Наконечник	3
9	16715M	Соединение	3
10	81582M	Тяга управления магнето	1
11	80629M	Шарнир тяги	1
12	81789M	Шайба	1
13	82378M	Гайка	3
13	82388M	Гайка (M5)	3
14	41890M	Рычаг вала дросселя	1
15	81134M	Вал дросселя	1
16	81946M	Втулка	2
17	82156M	Штифт роликовый	1
18	81722M	Тяга	1
19	83539M	Болт (M6 x 20)	2
19	84058M	Болт (M6 x 20)	2
20	82214M	Шайба	4
21	96378M	Упор основания магнето	1
22	83539M	Болт (M6 x 20)	4
22	84058M	Болт (M6 x 20)	4
23	82380M	Гайка	2
23	82389M	Гайка	2
24	92572M	Пластина фрикционная	1
25	92573M	Фиксатор основания магнето (верхний)	1
26	96379M	Фиксатор основания магнето	1

Рис. 27КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 28ЭЛЕКТРОСТАРТЕР ELECTRIC STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	97693M	СТАРТЕР В СБОРЕ	1
2	96360M	КОМПЛЕКТ СТОПОРА ШЕСТЕРНИ	1
3	97694M	ШЕСТЕРНЯ	1
3	97694T	ШЕСТЕРНЯ	1
4	96362M	КРЫШКА	1
5	96363M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
6	96364M	КОМПЛЕКТ ШАЙБ	1
7	96365M	ЯКОРЬ	1
8	96366M	СТАТОР	1
9	96368M	ЩЁТКА (+)	1
10	96367M	ДЕРЖАТЕЛЬ ЩЁТОК	1
11	96369M	ЩЁТКА (-)	1
12	84927M	ПРУЖИНА ЩЁТКИ	2
14	84929M	БОЛТ	2
13	96370M	КРЫШКА	1
15	96371M	БОЛТ	1
16	82202M	ШАЙБА	1
16	82217M	Шайба	1
17	97695M	КРОНШТЕЙН	1
17	97695T	КРОНШТЕЙН	1
18	42762M	БОЛТ	2
19	82214M	Шайба	2
20	95642M	СОЛЕНОИД	1
20	825096T01	СОЛЕНОИД СТАРТЕРА	1
20	96357M	СОЛЕНОИД	1
20	96357T	СОЛЕНОИД	1
21	95643M	КРОНШТЕЙН РЕЛЕ	1
21	8M0010250	КРОНШТЕЙН	1
21	84934M	КРОНШТЕЙН РЕЛЕ	1
22	97696M	ПРОВОД	1
23	97697M	ПЛАСТИНА КРЕПЛЕНИЯ ВЫКЛЮЧАТЕЛЯ	1
24	97698M	КРОНШТЕЙН РЕЛЕ	1
25	84247M	Болт	2
25	826957M	Болт	2
26	82441M	БОЛТ	3

Рис. 29РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	95606M	Указатель	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	881379	Шайба	2
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	2
22	81761M	Гайка	6
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	804159	Болт (M8 x 35)	2
29	82956M	Втулка	2
30	827043M	Болт	1

Рис. 30ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9378M	Верхний кожух в сборе	1
2	95400M	Комплект наклеек боковых и задних	1
3	95401M	Наклейка передняя	1
4	91653M	Сальник	1
5	95587M	Сальник	1
6	94655M	Держатель	1
7	94656M	Крюк	1
8	814489M	Заклёпка	4
9	81202M	Наклейка индикатора переключения	1
10	9394M	Нижний кожух	1
11	851902M	Выключатель в сборе стоп	1
12	97756M	Упор	1
13	852837	Колпачок	1
14	83277M	Втулка	1
15	94730M	Наклейка боковая	2
16	91772M	Болт	1
17	82214M	Шайба	1
17	881379	Шайба	1
17	82214M	Шайба	1
18	81794M	Шайба	1
18	804339	ШАЙБА	1
18	81794M	Шайба	1
19	84914M	Зажим кожуха	1
19	84914001	Рычаг	1
20	81949M	Втулка рычага зажима кожуха	2
21	80033M	Держатель	1
22	95402M	Рычаг	1
23	81869M	Шайба	1
24	84669M	Втулка	1
25	81669M	Набор инструментов	1
25	803581	Набор инструментов	1

Рис. 31ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	82766	Гребной винт	1
-	82764	Гребной винт	1
-	82765	Гребной винт	1
-	80547M	ГРЕБНОЙ ВИНТ	1
-	82763	Гребной винт	1
-	81090M	ГРЕБНОЙ ВИНТ	1
-	94780M	ГРЕБНОЙ ВИНТ	1
-	94781M	ГРЕБНОЙ ВИНТ	1

Рис. 32СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	9246M	Кронштейн поворотный	1
2	91637M	Сальник	1
3	82369M	Штуцер	4
4	81439M	Колпачок пресс-масленки	4
5	80633M	Пластина фрикционная	1
6	96382M	Винт	1
7	82217M	Шайба	1
8	84833M	Вал поворотный рулевой	1
9	82368M	Штифт установочный	2
10	81873M	Шайба	1
11	81964M	Втулка поворотного вала верхняя	1
12	81961M	Втулка поворотного вала нижняя	1
13	82274M	Кольцо уплотнительное втулки поворотного вала	1
14	81959M	Втулка	1
15	8245M	Кронштейн левый	1
15	9797M	Кронштейн	1
16	8246M	Кронштейн правый	1
17	80048M	Рукоятка струбцины транца	2
17	809959M	Рукоятка	2
18	81756M	Винт	2
19	80638M	Подушка	2
20	81888M	Штифт роликовый	2
21	84835M	Вал упора откидывания	1
22	95650M	Головка вала упора откидывания	1
23	82148M	Штифт роликовый	1
24	91639M	Болт рулевого управления	1
25	81836M	Шайба	2
26	81787M	Гайка	1
26	879172252	Гайка	1
27	81388M	Колпачок	2
27	811914M	Колпачок	2
28	82924M	Болт	1
29	81979M	Проставка кронштейна струбцины	1
29	19108M	Проставка	1
30	82392M	Гайка	1
30	82382M	Гайка	1
31	91640M	Рычаг фиксатора/расфиксатора	1
30	91641M	Крышка рычага	1
33	91642M	Пружина натяжная	1
34	91643M	Тяга рычага фиксатора реверса	1
35	80648M	Кулачок наклона	1
36	91644M	Штифт	1
36	19109M	Штифт	1
37	80645M	Штанга рычага фиксатора реверса	1
38	84837M	Крюк фиксатора реверса — задний	1
39	80643M	Крюк фиксатора реверса — передний	1
40	81882M	Штифт	1
41	82125M	Шплинт	1
42	82105M	Пружина фиксатора реверса	1
42	19110M	Пружина	1
43	94569M	Штифт в сборе фиксатора наклона	1
44	82857M	Пластина стопорная	1
45	82144M	Штифт роликовый	1
46	82330M	Стопорное кольцо	1
47	82070M	Втулка уплотнительная	1

Рис. 33КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	827168M	Картер	1
2	80727M	Обратный клапан в сборе	1
3	84661M	Сливной штуцер	1
4	83326M	ШТУЦЕР	1
5	80122M	Штуцер слива картера	1
6	811045M	Шланг	1
7	82012M	Шланг	1
8	82046M	Хомут шланга	2
9	98974M	Зажим	2
10	82359M	Установочный штифт	2
11	95592M	БОЛТ	8
12	95593M	БОЛТ	2
13	11919M	ТЕРМОСТАТ	1
13	11919001	Термостат	1
14	14214M	ШТИФТ УСТАНОВОЧНЫЙ	1
15	84732M	Анод	1
16	95594M	ВИНТ	1
17	8213M	ГОЛОВКА ЦИЛИНДРА	1
18	95595M	ПРОКЛАДКА	1
18	95595	Прокладка	1
19	43092M	БОЛТ (M6 x 14)	13
20	804124	Болт	10
21	95598M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (НАРУЖНАЯ)	1
22	83241M	КРЫШКА	1
23	83242M	ПРОКЛАДКА	1
23	83242	Прокладка	1
24	82405M	Болт	1
25	82214M	Шайба	14
26	95596M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	1
27	95597	Прокладка	2
28	826957M	Болт	1
29	14262M	БОЛТ	2
30	814493M	КОРПУС (НИЖНИЙ)	1
31	94762M	САЛЬНИК	1
32	826957M	Болт	2
33	881379	Шайба	2
33	82214M	Шайба	2
34	82165M	САЛЬНИК МАСЛЯНЫЙ	1
35	18843M	САЛЬНИК МАСЛЯНЫЙ	1
36	95602M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
37	81841M	ШАЙБА	1
38	14195M	САЛЬНИК МАСЛЯНЫЙ	1
39	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
40	83246M	КОРПУС (ВЕРХНИЙ)	1
41	852776	Болт	4
42	881379	Шайба	4
42	82214M	Шайба	4
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 34СИСТЕМА КРЕПЛЕНИЯ MOUNTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	95548M	КРОНШТЕЙН	1
2	84838M	РЕЗИНОВЫЙ САЛЬНИК	1
3	84840M	РЕЗИНОВЫЙ САЛЬНИК	1
4	81930M	ВТУЛКА	2
5	82369M	Штуцер	1
6	81439M	Колпачок пресс-масленки	1
7	84839M	БОЛТ	4
8	82214M	Шайба	3
9	80657M	КРОНШТЕЙН	1
10	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	1
11	82451M	БОЛТ	1
11	82423M	БОЛТ	1
12	82217M	Шайба	4
13	84841M	ОПОРА ВЕРХНЯЯ ПЕРЕДНЯЯ	1
14	84058M	Болт (M6 x 20)	2
15	80662M	ПРОКЛАДКА ОПОРЫ	3
16	82219M	Шайба	3
17	82395M	Гайка	1
18	82557M	Опора верхняя боковая	2
18	8M0121332	Опора	2
19	81612M	Прокладка опоры	2
20	82396M	Гайка корончатая	2
21	84842M	Корпус нижний	1
22	84843M	Корпус нижний	1
23	84844M	Болт	2
24	41893M	Болт	2
25	82392M	Гайка	4
25	82382M	Гайка	4
26	84846M	Опора нижняя передняя	1
27	82464M	Болт	2
27	43106M	Болт	2
28	84848M	Опора нижняя боковая	2
29	84847M	Крышка нижней опоры	1
30	82395M	Гайка	2

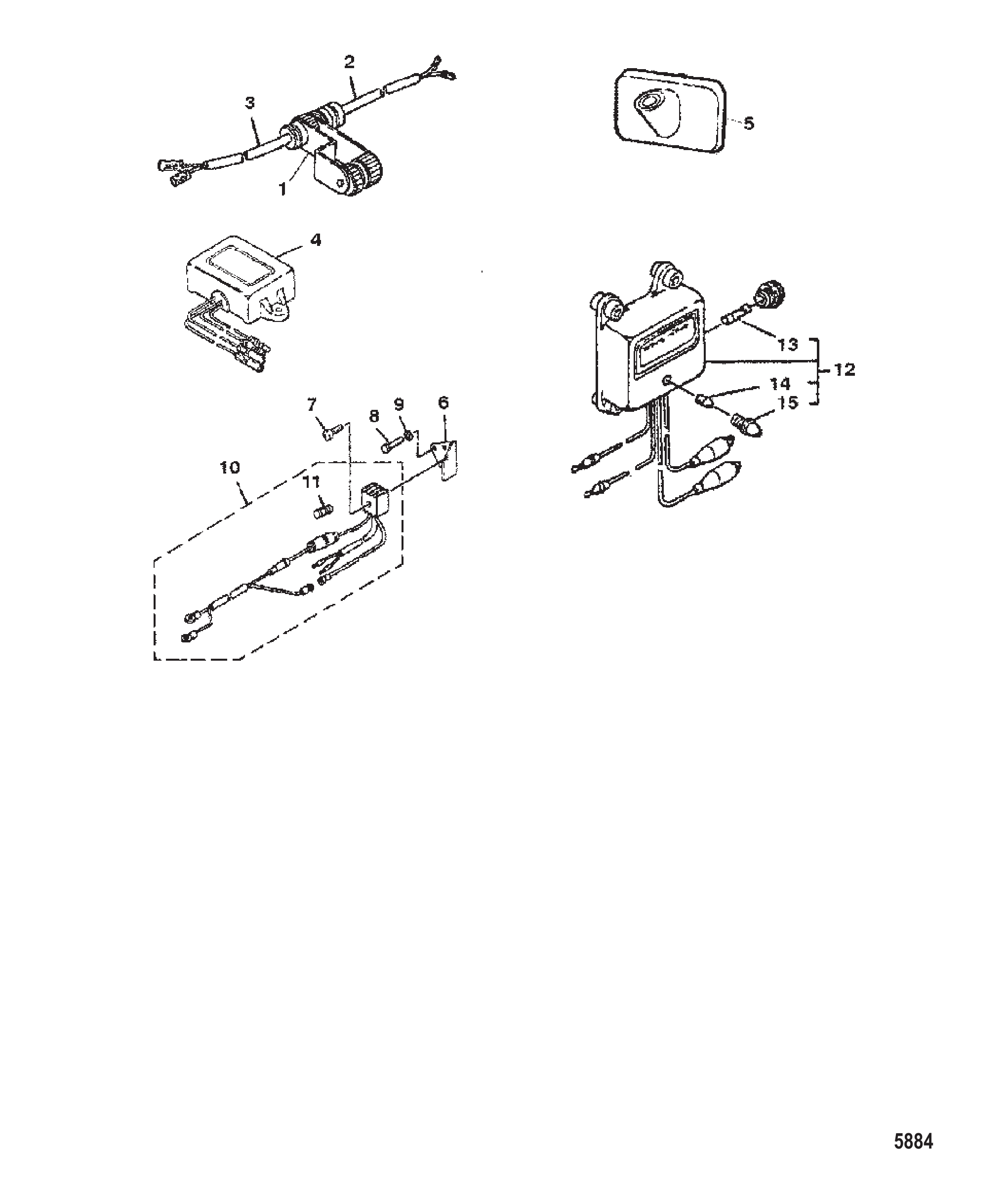

Рис. 35ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	84124M	РАЗЪЕМ	1
2	99051M	РАЗЪЕМ	1
3	99052M	РАЗЪЕМ	1
4	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
5	97130M	НАПРАВЛЯЮЩАЯ ТРОСА	1
6	84680M	ПЛАСТИНА	1
7	83108M	ВИНТ	1
8	8527764	Болт	2
9	82214M	Шайба	2
10	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
10	8M0060278	ВЫПРЯМИТЕЛЬ	1
11	81522M	ПРЕДОХРАНИТЕЛЬ	1
12	80713M	ВЫПРЯМИТЕЛЬ	1
13	83733M	ПРЕДОХРАНИТЕЛЬ	1
14	83731M	ЛАМПА	1
15	83732M	РАССЕИВАТЕЛЬ	1

Рис. 36ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
1	95483M	СОЕДИНИТЕЛЬ	1
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	83539M	Болт (M6 x 20)	1
2	84058M	Болт (M6 x 20)	1
3	82214M	Шайба	1
4	11931M	ФИЛЬТР В СБОРЕ	1
4	826964T	Фильтр топливный	1
5	11934M	ФИЛЬТР	1
5	826965T	Фильтр топливный	1
6	11935M	СТАКАН ФИЛЬТРА	1
6	82784M	ЧАША ТОПЛИВНОГО ФИЛЬТРА	1
6	11935M	СТАКАН ФИЛЬТРА	1
7	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
9	82382M	Гайка	1
10	84303M	БОЛТ	1
10	91772M	Болт	1
11	84956M	ТОПЛИВНАЯ ЛИНИЯ ОТ СОЕДИНИТЕЛЯ К ФИЛЬТРУ	1
11	82012M	Шланг	1
12	81566M	ТОПЛИВНАЯ ЛИНИЯ ОТ ТОПЛИВНОГО ФИЛЬТРА К ТОПЛИВНОМУ НАСОСУ	1
12	81112M	ШЛАНГ	1
13	80605M	ШЛАНГ ОТ ТОПЛИВНОГО НАСОСА К КАРБЮРАТОРУ	1
13	81324M	ШЛАНГ	1
14	82047M	Хомут	6

Рис. 37СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE AND SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	10126980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	824052R2	Руководство по техническому обслуживанию	1
-	824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
-	808553A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808553A00	КОМПЛЕКТ НАКЛЕЕК	1
-	809689A96	КОМПЛЕКТ НАКЛЕЕК	1
-	804696A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808559A96	КОМПЛЕКТ НАКЛЕЕК	1
-	855418A97	КОМПЛЕКТ НАКЛЕЕК	1
-	809688A00	Комплект наклеек	1
-	808554A96	КОМПЛЕКТ НАКЛЕЕК	1
-	812563A00	Комплект наклеек	1
-	808558A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808562A03	Комплект наклеек	1
-	813033A96	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A96	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A97	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A97	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A97	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A00	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
-	808591A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808680A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808621A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808602A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808652A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808641A96	КОМПЛЕКТ НАКЛЕЕК	1
-	85557713	НАКЛЕЙКА Информация на этикетке EPA	1
-	855577A13	REF SOB 09-18 Mercury / Quicksilver	1

Рис. 38ТОПЛИВНЫЙ БАК И ШЛАНГ В СБОРЕ (ОРИГИНАЛЬНЫЕ) 24 ЛИТРА/6,3 ГАЛЛОНА FUEL TANK & FUEL LINE ASSY (ORIGINAL) 24 Litre/6.3 Gallons

REF	Номер детали	Наименование	Кол-во
1	95498M	Наклейка боковая (английский)	2
1	95504M	Наклейка боковая (французский)	2
2	95489M	Наклейка верхняя (английский)	1
2	95503M	Наклейка верхняя (французский)	1
3	14221M	Крышка топливного бака	1
4	95499M	Измеритель топлива в сборе	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	95500M	Прокладка топливомера в сборе	1
8	95216M	Топливная магистраль в сборе	1
9	30185A1	Корпус байонетного разъема в сборе	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
11	20415	Кольцо уплотнительное стержня переходника	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	14210M	Корпус соединителя шланга к груше	1
16	14211M	Груша топливного насоса ручной подкачки	1
17	14212M	Шланг от груши к соединителю двигателя	1
18	80752M	Хомут шланга	4
19	14213M	Соединитель топливный, сторона двигателя	1
20	82789M	Уплотнительное кольцо	1
21	81327M	ВТУЛКА	1

Рис. 39КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	91531	Коленчатый вал в сборе	1
1	91531	Коленчатый вал в сборе	1
1	879147T16	Коленчатый вал в сборе	1
1	822892	Коленчатый вал в сборе	1
1	822892T02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Crankshaft	1
3	NSS	NOT SOLD SEPARATE Crankshaft	1
4	813269	Шатун	1
5	813270	Подшипник	1
6	813271	Палец кривошипа	1
6	813271001	ШАТУННАЯ ШЕЙКА-TH	1
7	95227	Подшипник роликовый	1
8	95229	Шпонка	1
9	95228	Подшипник шариковый	1
9	898101936	Подшипник	1
10	95230	Пластина	1
11	95232	Сальник масляный коленчатого вала верхний	1
12	95307	Подшипник шариковый	1
12	95307	Подшипник шариковый	1
12	822894	Шариковый подшипник	1
13	95308	Сальник коленчатого вала нижний	1
13	95308	Сальник коленчатого вала нижний	1
13	822897	Сальник масляный коленчатого вала нижний	1
14	822896	Нижняя упорная пластина	1
15	9154A01	Поршень в сборе	1
15	8M0103754	Поршень в сборе	1
15	9183A01	Поршень в сборе	1
15	8M0103753	Поршень в сборе	1
15	9154	Поршень	1
15	9154A01	Поршень в сборе	1
15	9183	Поршень	AR
16	95234	Кольцо поршневое	1
16	95309	Кольцо поршневое	AR
17	95235	Палец поршневой	1
17	898101917	Палец поршневой	1
18	952366	Зажим	2
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1

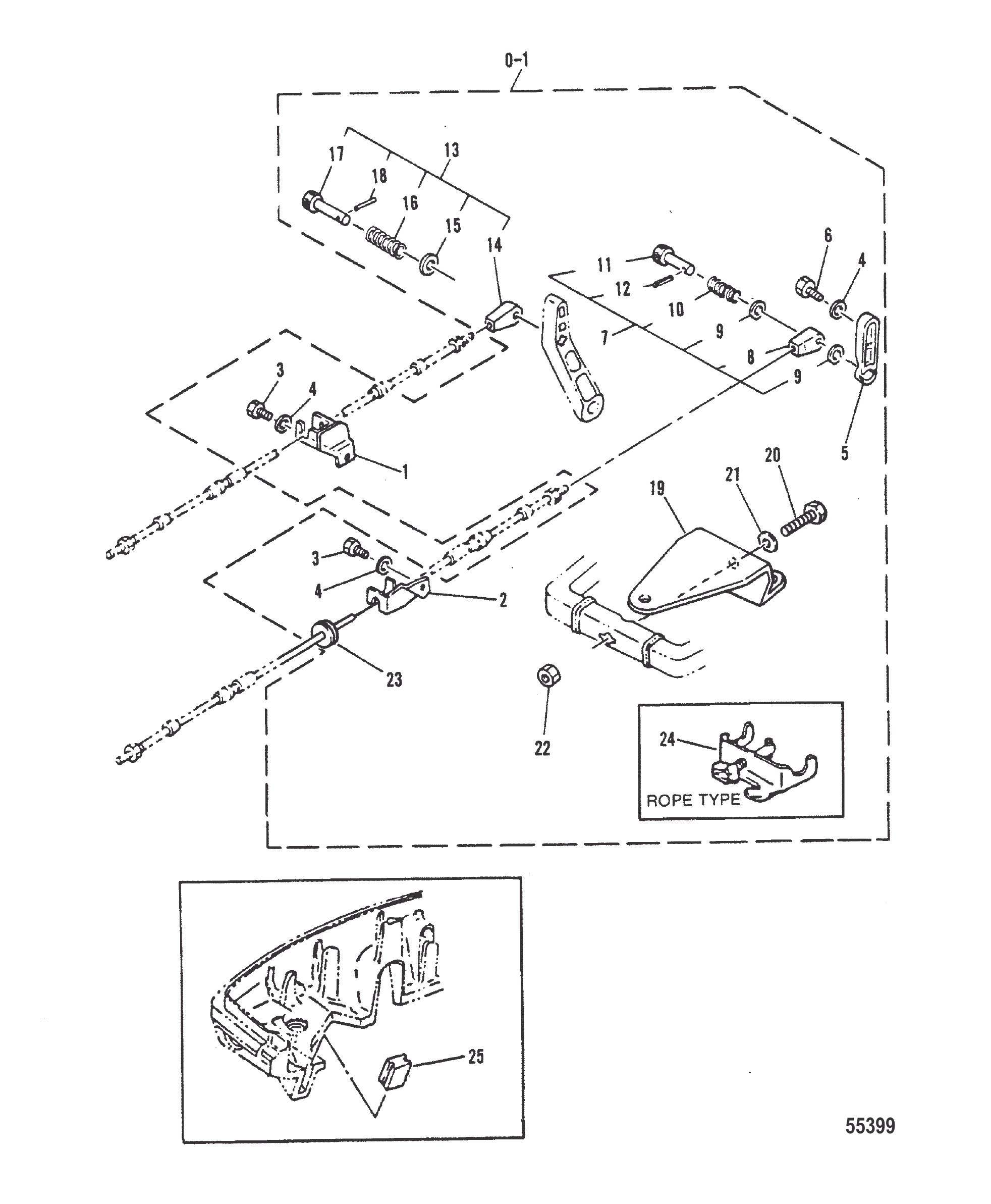

Рис. 40КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0-1	43991A1	Комплект крепления шарового типа	1
1	84221M	Кронштейн переключения передач	1
2	83717M	Кронштейн дросселя	1
3	83395M	Болт	2
3	826957M	Болт	2
4	82214M	Шайба	3
5	84222M	Рычаг дросселя	1
6	91772M	Болт	1
7	83933M	Наконечник троса дросселя	1
8	83934M	Наконечник троса	1
9	82216M	Шайба	2
10	83725M	Пружина	1
11	83726M	Крючок	1
11	814499M	Крючок	1
12	82146M	Штифт	1
13	83719M	Наконечник троса переключения	1
14	83720M	Наконечник троса	1
15	82216M	Шайба	1
16	83721M	Пружина	1
17	83722M	Крючок	1
17	814500M	Крючок	1
18	82146M	Штифт	1
19	91635M	Кронштейн рулевого управления (шаровой тип)	1
20	82474M	Болт	1
20	91636M	Болт	1
21	82220M	Шайба	1
22	81785M	Контргайка	1
23	97031M	Втулка	1
24	83727M	Кронштейн (тросовый тип)	1
25	83728M	Втулка (опция)	1

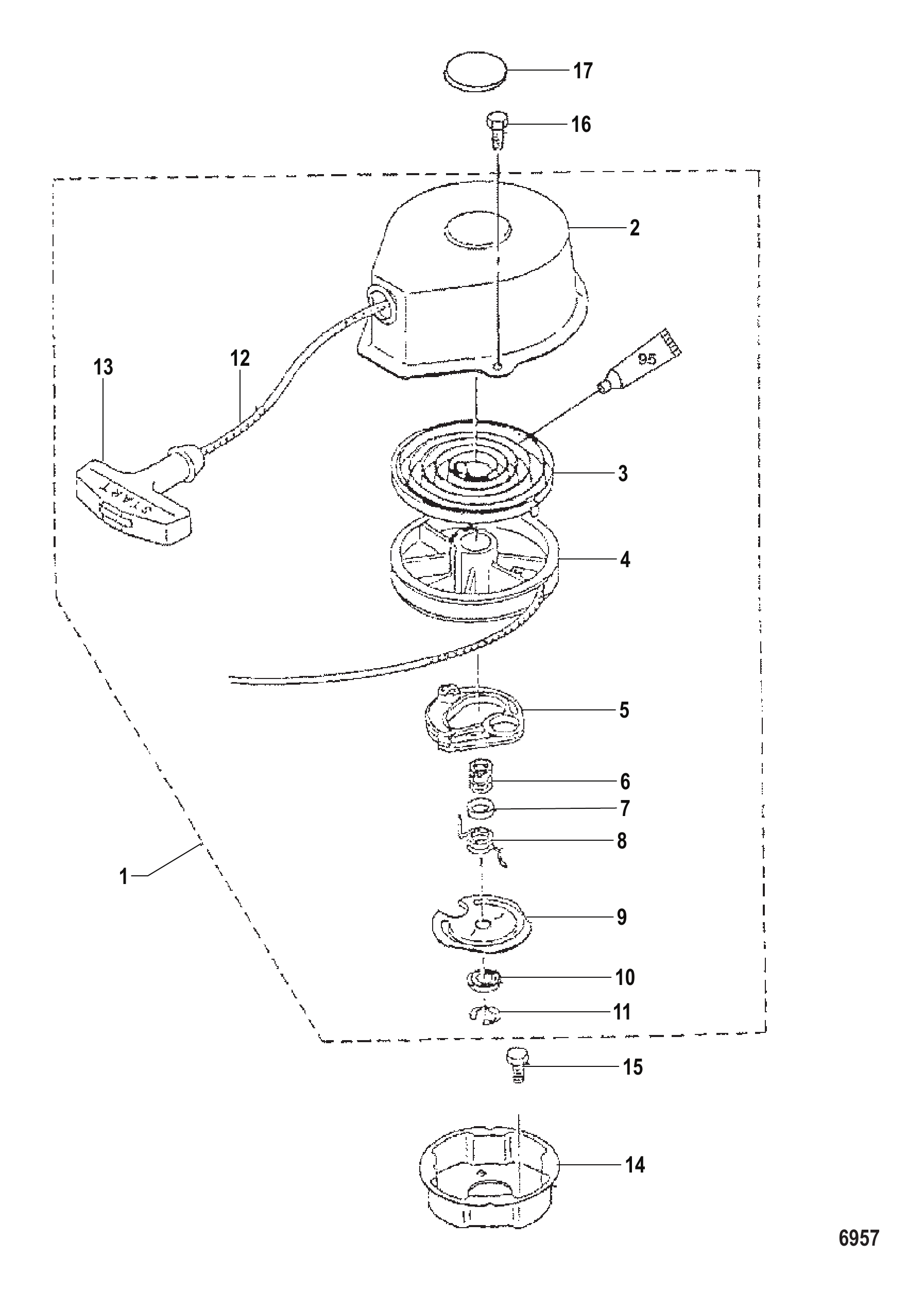

Рис. 41РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066Q9	Трос	1
12	12066Q10	Трос стартера @2	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
16	16828	Болт	2
17	95251	Пробка корпуса стартера	1

Рис. 42КОМПОНЕНТЫ ЭЛЕКТРОСТАРТЕРА ELECTRIC START COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95644M	Панель в сборе (переключатель)	1
2	95645M	Замок зажигания	1
2	95410M	Главный выключатель	1
2	84943M	Замок зажигания	1
3	84944M	Выключатель подсоса	1
4	97682M	Выключатель стоп в сборе	1
5	97756M	Упор	1
6	81537M	Кронштейн хомута троса	1
7	82487M	Винт	1
8	82184M	СТОПОРНАЯ ШАЙБА	1
9	42435M	Панель	1
10	84946M	Винт	4
10	80164M	Винт	4
11	82377M	Гайка	4
12	82184M	СТОПОРНАЯ ШАЙБА	4
12	82208M	Шайба	4
13	82847M	Шайба	4
14	83108M	ВИНТ	1
14	82521M	Винт	1
15	82211M	Шайба	1
16	81652M	Выпрямитель	1
17	84247M	Болт	1
18	82212M	Стопорная шайба	1
19	97683M	Кронштейн	1
20	97684M	Выключатель нейтрали в сборе	1
21	97685M	Соленоид в сборе	1
22	84701M	Тяга троса	1
23	84702M	Крюк тяги троса	1
24	97686M	Кронштейн соленоида	1
25	84312M	Винт	4
26	97687M	Втулка уплотнительная	1
27	93114M	Демпфер	2
28	82851M	Втулка	2
29	97688M	Втулка	1
30	82405M	Болт	2
31	91686M	Болт	1
32	84303M	БОЛТ	1
33	82214M	Шайба	1
34	97066M	Хомут	1
35	82066M	Втулка уплотнительная	1
36	94476M	Втулка уплотнительная	1
37	95411M	Кронштейн жгута проводов	1
37	94477M	Кронштейн жгута проводов	1
38	95412M	Жгут проводов в сборе	1
38	97690M	Жгут проводов в сборе	1
39	97691M	Жгут проводов в сборе	1
40	84711M	Удлинитель	1
41	97692M	Жгут проводов в сборе	1
42	81522M	ПРЕДОХРАНИТЕЛЬ	1
43	42436M	Кронштейн	1

Рис. 43УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	9360M	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ ВАЛ)	1
0-1	9361M	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ И СВЕРХДЛИННЫЙ ВАЛ)	1
0-1	9804M	Корпус редуктора в сборе	1
1	9362M	Корпус редуктора в сборе	1
2	81924M	ПРОБКА	3
3	81987M	ПРОКЛАДКА	3
3	81987	Прокладка	3
4	84787M	Фиксатор вала переключения	1
5	84788M	Винт	1
6	83069M	Вал переключения в сборе (короткий вал)	1
6	83052M	Вал переключения в сборе (длинный вал)	1
6	83805M	Вал переключения в сборе (сверхдлинный вал)	1
7	82914M	Пыльник	1
8	95651M	Корпус водяного насоса	1
9	84790M	Болт (короткий вал)	3
9	804124	Болт	3
10	84791M	Шайба (короткий вал)	3
11	84792M	Крышка водяного насоса (длинный вал)	1
12	96293M	Болт	3
12	83285M	БОЛТ	3
13	82214M	Шайба	3
14	95652M	Вставка водяного насоса	1
15	95653M	Сальник	1
16	95654M	Опорная пластина	1
17	41273M	Прокладка корпуса	1
17	41273	ПРОКЛАДКА	1
18	84797M	Крыльчатка	1
19	95655M	Защитное кольцо сальника	1
19	811173M	Протектор	1
20	84054M	Уплотнительное кольцо	1
21	82233M	Сальник масляный	2
21	854017	Сальник масляный	2
22	41271M	Крышка сальника	1
23	41272M	Прокладка протектора	1
23	84799	Прокладка	1
24	84800M	Вал приводной (короткий вал)	1
24	84801M	Вал приводной (длинный вал)	1
24	84802M	Вал приводной (сверхдлинный вал)	1
25	81603M	ШПОНКА	1
26	84803M	Подшипник роликовый (нижний)	1
27	84804M	Втулка приводного вала	1
28	81638M	Регулировочная шайба приводного вала (.05 мм)	AR
28	81639M	Регулировочная шайба приводного вала (.08 мм)	AR
28	81640M	Регулировочная шайба приводного вала (.12 мм)	AR
28	19118M	Регулировочная шайба	AR
28	81641M	Регулировочная шайба (.30 мм)	AR
28	19121M	Регулировочная шайба	AR
28	81642M	Регулировочная шайба приводного вала (.50 мм)	AR
28	19123001	Регулировочная шайба @5	AR
29	84805M	Подшипник роликовый конический (верхний)	1
29	84805T	Подшипник	1
30	81624M	Упорная шайба	1
31	84806M	Шестерня ведущая	1
31	84806T	Шестерня ведущая	1
32	84807M	ГАЙКА	1
33	81626M	ШАЙБА РЕГУЛИРОВОЧНАЯ ПЕРЕДНЕЙ ПЕРЕДАЧИ (.05 ММ)	AR
33	81627M	ШАЙБА РЕГУЛИРОВОЧНАЯ ПЕРЕДНЕЙ ПЕРЕДАЧИ (.08 ММ)	AR
33	81628M	ШАЙБА РЕГУЛИРОВОЧНАЯ ПЕРЕДНЕЙ ПЕРЕДАЧИ (.12 ММ)	AR
33	18955M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
33	81629M	ШАЙБА РЕГУЛИРОВОЧНАЯ ПЕРЕДНЕЙ ПЕРЕДАЧИ (.30 ММ)	AR
33	18958M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
33	81630M	ШАЙБА РЕГУЛИРОВОЧНАЯ ПЕРЕДНЕЙ ПЕРЕДАЧИ (.50 ММ)	AR
33	18960M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
34	82321M	ПОДШИПНИК	1
34	82321T	ПОДШИПНИК	1
35	84808M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
35	84808T	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
36	82078M	ПРУЖИНА СЖАТИЯ	1
37	80679M	ПРУЖИНА СКОЛЬЗЯЩАЯ	1
38	81644M	МУФТА	1
38	81644T	МУФТА	1
39	81899M	ПАЛЕЦ КРЕСТОВИНЫ	1
40	80678M	КОЛЬЦО	1
41	80680M	ПЛУНЖЕР ПЕРЕКЛЮЧЕНИЯ	1
42	81831M	ШАЙБА УПОРНАЯ	1
43	84809M	ВАЛ ГРЕБНОГО ВИНТА	1
43	19124A1	КОМПЛЕКТ ВАЛА ГРЕБНОГО ВИНТА	1
44	84810M	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
44	84810T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
45	84811M	ОБОЙМА ПОДШИПНИКА	1
45	8M0119783	ОБОЙМА ПОДШИПНИКА	1
46	82295M	ПОДШИПНИК РОЛИКОВЫЙ	1
46	82295T	ПОДШИПНИК ШАРИКОВЫЙ	1
47	81633M	ШАЙБА РЕГУЛИРОВОЧНАЯ ЗАДНЕЙ ПЕРЕДАЧИ (.05 ММ)	AR
47	81634M	ШАЙБА РЕГУЛИРОВОЧНАЯ ЗАДНЕЙ ПЕРЕДАЧИ (.08 ММ)	AR
47	81635M	ШАЙБА РЕГУЛИРОВОЧНАЯ ЗАДНЕЙ ПЕРЕДАЧИ (.12 ММ)	AR
47	19126M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
47	81636M	ШАЙБА РЕГУЛИРОВОЧНАЯ ЗАДНЕЙ ПЕРЕДАЧИ (.30 ММ)	AR
47	19129M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
47	81637M	ШАЙБА РЕГУЛИРОВОЧНАЯ ЗАДНЕЙ ПЕРЕДАЧИ (.50 ММ)	AR
47	19131M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
48	81632M	ШАЙБА УПОРНАЯ	1
49	84812M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
49	811175M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
50	82315M	ПОДШИПНИК РОЛИКОВЫЙ	1
51	84813M	САЛЬНИК МАСЛЯНЫЙ	2
52	84814M	ШАЙБА СТОПОРНАЯ	1
53	81619M	ГАЙКА	1
53	8M0073430	ГАЙКА	1
54	81916M	ШПОНКА	1
55	41275M	Установочный штифт	2
56	95656M	ПРОКЛАДКА ВОДЯНОГО НАСОСА	1
57	94720M	БОЛТ	2
58	81711M	БОЛТ	2
59	82220M	Шайба	4
60	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
61	82795M	ТРИММЕР	1
61	82795T	ТРИММЕР	1
62	82477M	БОЛТ	1
63	41896M	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ (ЛЕВЫЙ БОРТ)	1
64	41897M	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ (ПРАВЫЙ БОРТ)	1
65	84300M	ВИНТ	1
65	811916M	Винт	1
66	81781M	ГАЙКА	1
66	8528165	ГАЙКА	1
67	81605M	ВОДЯНАЯ ТРУБКА (КОРОТКИЙ ВАЛ)	1
67	84816M	ВОДЯНАЯ ТРУБКА (ДЛИННЫЙ ВАЛ)	1
67	84817M	ВОДЯНАЯ ТРУБКА (СВЕРХДЛИННЫЙ ВАЛ)	1
68	84818M	САЛЬНИК ВЕРХНИЙ	1
69	80239M	САЛЬНИК НИЖНИЙ	1
70	84819M	САЛЬНИК	1
71	84820M	УДЛИНИТЕЛЬ ВОДЯНОЙ ТРУБКИ (ДЛИННЫЙ И СВЕРХДЛИННЫЙ ВАЛ) (СМ. ПРИМЕЧАНИЕ)	1
72	84821M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (ДЛИННЫЙ И СВЕРХДЛИННЫЙ ВАЛ)	2
73	41277M	ПЛАСТИНА (ДЛИННЫЙ И СВЕРХДЛИННЫЙ ВАЛ)	1
74	81650M	УПОРНАЯ СТУПИЦА ПЕРЕДНЕГО ХОДА	1
74	859917	УПОРНАЯ ШАЙБА	1
75	84823M	УПОРНАЯ СТУПИЦА ЗАДНЕГО ХОДА	1
75	859895	УПОРНАЯ СТУПИЦА	1
76	82222M	ШАЙБА	1
76	859905	ШАЙБА	1
77	81774M	ГАЙКА ГРЕБНОГО ВИНТА	1
78	82131M	ШПЛИНТ	1
78	82132M	ШПЛИНТ	1
79	95633M	ПРОБКА	1
79	8M0121335	ПРОБКА	1
80	95657M	КОМПЛЕКТ ВОДЯНОГО НАСОСА - ХРОМ	1
81	95658M	ВСТАВНАЯ ГИЛЬЗА	1
82	95653M	Сальник	1
83	95659M	ОПОРНАЯ ПЛАСТИНА	1
83	95660M	КОМПЛЕКТ ПРОКЛАДОК НИЖНЕГО БЛОКА	1
83	95660T	Комплект прокладок	1
83	95661M	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
83	95661T	Ремонтный комплект	1

Рис. 44ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	94733M	Крышка воздухозаборника (наружная)	1
2	94734M	Крышка воздухозаборника (внутренняя)	1
3	83108M	ВИНТ	2
4	82211M	Шайба	2
5	94765M	ХОМУТ	2
6	83287M	РУЧКА ПОДСОСА	1
7	80231M	ВТУЛКА	1
8	80245M	Гайка	1
9	16333	ТЯГА быстросъёмная	1
10	94754M	ТЯГА В СБОРЕ	1
11	82207M	ШАЙБА	1
12	91772M	Болт	1
13	82933M	ШАЙБА	1
14	82050M	Шплинт	2
15	94755M	ТЯГА	1
16	94753M	ТЯГА	1
17	82390M	Гайка (M6)	2
18	82214M	Шайба	5
19	80734M	ПРОКЛАДКА	1
20	82423M	БОЛТ	2
21	94766M	Болт	1
22	80232M	Шпилька	1
23	81729M	ШПИЛЬКА	1
24	83244M	ПРОКЛАДКА	1
25	94750M	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
26	94752M	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	94756M	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1

Рис. 45ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

Рис. 46С.D.I. МАГНЕТО ЗАЖИГАНИЯ C.D.I. MAGNETO IGNITION

REF	Номер детали	Наименование	Кол-во
0-1	7985M	Магнето CDI в сборе (E и EL)	1
0-1	7986M	Магнето маховика в сборе (M и ML)	1
1	7987M	Маховик в сборе (E и EL)	1
1	7988M	Маховик в сборе (M и ML)	1
2	93108M	Основание магнето в сборе	1
3	84879M	КАТУШКА ЗАЖИГАНИЯ	1
4	84880M	ВИНТ	2
5	82186M	Шайба	2
6	93049M	Катушка освещения в сборе	1
7	84880M	ВИНТ	2
8	82186M	Шайба	2
9	84877M	Импульсный датчик	1
10	84882M	Винт	2
11	82184M	СТОПОРНАЯ ШАЙБА	3
12	84883M	Провод заземления	1
13	82499M	Винт	1
14	93109M	Крышка	1
15	93110M	БОЛТ	3
16	81773M	Гайка маховика	1
17	84436M	Шайба	1
18	82042M	Хомут	2
19	84655M	Винт	4
20	82193M	Шайба стопорная	4
21	97679M	Упор основания магнето	1
22	84315M	Болт	2
23	82212M	Стопорная шайба	2
23	82212M	Стопорная шайба	2
24	83566M	Фиксатор	1
25	42761M	Винт	4
26	83567M	Фиксатор основания магнето	1
27	83569M	Пластина	1
28	83579M	Упор основания магнето	1
29	83924M	Винт	1
30	82381M	ГАЙКА	1
31	81415M	Колпачок	1
32	84247M	Болт	2
33	82212M	Стопорная шайба	2
34	93113M	Кронштейн	1
35	93114M	Демпфер	3
36	82851M	Втулка	3
37	82979M	ШАЙБА	3
38	82405M	Болт	3
39	84870M	ШПИЛЬКА	1
40	82380M	Гайка	2
41	93115M	Крышка	1
42	83356M	Винт	2
43	82211M	Шайба	2
44	81250M	Провод заземления	1
45	84303M	БОЛТ	2
46	84872M	Блок CDI в сборе	1
47	93116M	Держатель	1
48	82405M	Болт	2
49	82214M	Шайба	2
50	84874M	Катушка зажигания	1
51	82405M	Болт	2
52	82069M	Втулка уплотнительная	2
53	80935M	ЗАЩИТНЫЙ КОЛПАЧОК (ПОДАВИТЕЛЬ ПОМЕХ)	2
54	84888M	Наклейка метки зажигания	1
55	82214M	Шайба	2

Рис. 47СБОРКА ТОПЛИВНОГО БАКА (НЕ ОРИГИНАЛЬНЫЙ БАК) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	Номер детали	Наименование	Кол-во
0-1	1529A21	Топливный бак в сборе	1
1	1529	БАК топливный	1
2	75881	НАКЛЕЙКА ТОПЛИВНОГО БАКА	1
3	25392A2	Крышка заливной горловины в сборе	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	49221	Шайба (.187 x .500 x .062) неопреновая	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	25568	Прокладка крышки заливной горловины к топливному баку	1
0-2	64841A1	Разъем с датчиком в сборе	1
9	64841A3	Крышка топливного бака	1
10	33909A3	Трубка	1
11	54920A1	Линза датчика топлива в сборе	1
12	54921	ПРОКЛАДКА СТЕКЛА ДАТЧИКА ТОПЛИВА	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	20427	Поплавок датчика уровня топлива	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	74711	Шайба крепёжного винта крышки топливного бака	4

Рис. 48МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	94506M	Рукоятка переключения передач	1
2	94507M	Пластина кулачка рукоятки	1
3	81952M	ВТУЛКА	2
3	41823M	Втулка	2
4	83531M	Втулка	1
5	82348M	Шарик	1
6	82084M	Пружина	1
7	97743M	Тяга	1
8	83533M	Шайба	7
9	82211M	Шайба	1
10	82125M	Шплинт	3
11	97744M	Вал	1
12	97116M	Палец вилки (ручной)	1
12	83540M	Палец вилки	1
13	83537M	Кронштейн	2
14	83539M	Болт (M6 x 20)	4
14	84058M	Болт (M6 x 20)	4
15	82214M	Шайба	4
16	83538M	Рычаг тяги переключения	1
17	83539M	Болт (M6 x 20)	1
17	84058M	Болт (M6 x 20)	1
18	83540M	Палец вилки	1
19	97745M	Гайка	1
20	83542M	Тяга переключения	1
21	81794M	Шайба	1
22	91772M	Болт	1
23	82212M	Стопорная шайба	1
24	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
25	81767M	ГАЙКА	1
26	97753M	Упор ограничителя дросселя	1
27	82193M	Шайба стопорная	1
27	82186M	Шайба	1
