水星 Mercury 5 HP 0G710613 THRU 0T894438 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-804067 · 共 16 个部位 · 718 条零件

1Аксессуары 2Карбюратор 3КРЕПЕЖНЫЕ И ПОВОРОТНЫЕ КРОНШТЕЙНЫ 4ОБТЕКАТЕЛЬ 5БЛОК ЦИЛИНДРОВ/КОЛЕНВАЛ/ПОРШЕНЬ 6КОРПУС ВАЛА ПРИВОДА/РЕДУКТОР 7КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 8Топливный Бак 9КОМПОНЕНТЫ РЕДУКТОРА 10МАГНИТО И КОМПОНЕНТЫ ЗАЖИГАНИЯ 11РУЧНОЙ СТАРТЕР 12Комплект крепления дистанционного управления 13Сервисные/вспомогательные материалы 14КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 15КОМПОНЕНТЫ ДРОССЕЛЯ 16Инструменты

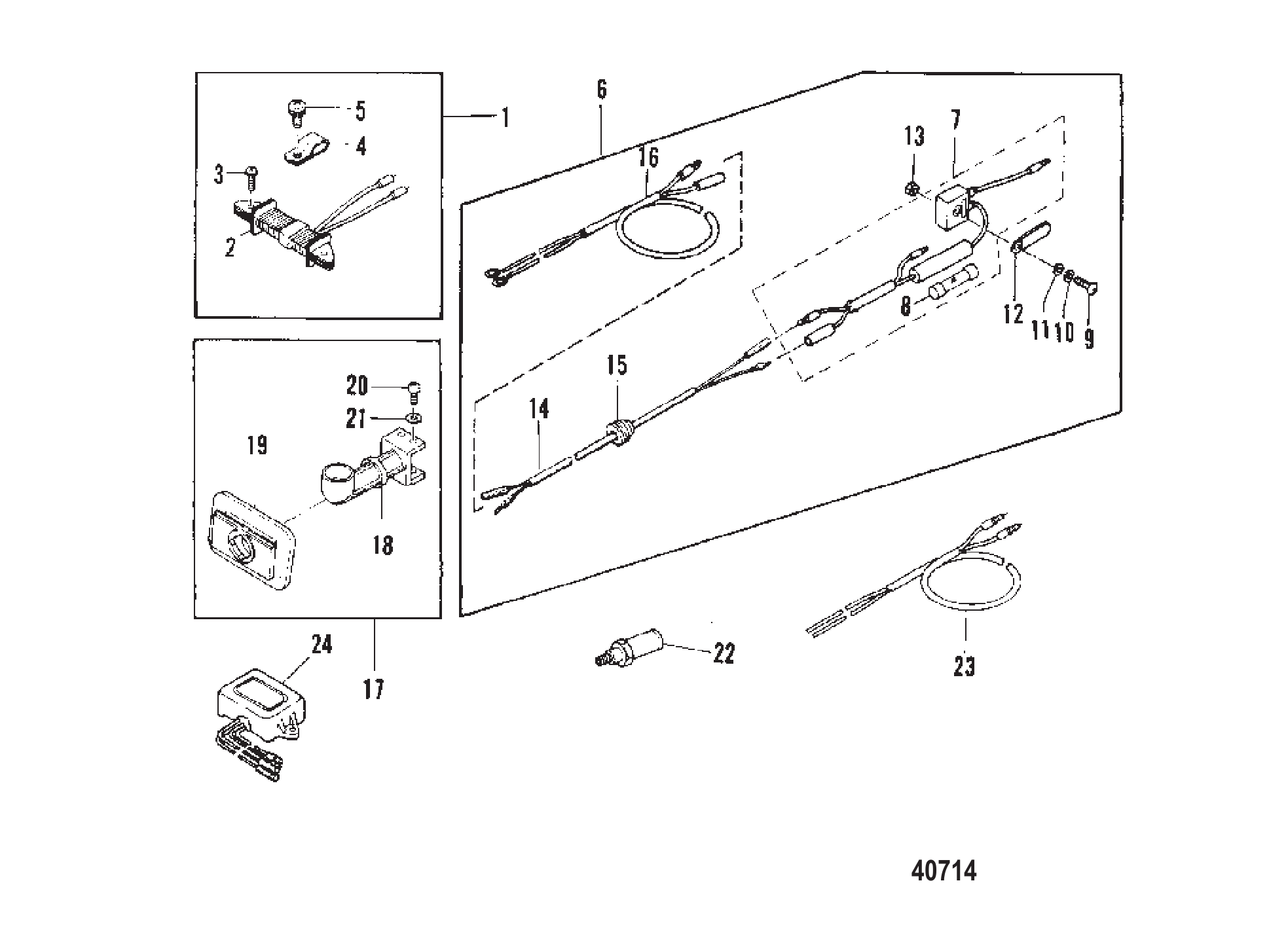

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	16837A2	КОМПЛЕКТ ГЕНЕРАТОРА	1
2	16074	ГЕНЕРАТОР	1
2	16074T	ГЕНЕРАТОР	1
3	16059	Винт	2
4	16060	Хомут генератора	1
5	16821	Винт	1
6	16838A2	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
6	16838A4	КОМПЛЕКТ ЗАРЯДКИ АККУМУЛЯТОРА	1
7	16076	ВЫПРЯМИТЕЛЬ	1
7	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
8	16077	ПРЕДОХРАНИТЕЛЬ	1
9	16078	ВИНТ	1
10	16079	СТОПОРНАЯ ШАЙБА	1
11	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	8M0108373	Шайба	1
12	95306	Зажим провода	1
12	8M0130961	Хомут	1
12	813275	Хомут	1
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	16822	Удлинитель жгута проводов	1
15	16823	Втулка уплотнительная	1
16	16082	КАБЕЛЬ АККУМУЛЯТОРА	1
17	16839A2	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
17	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
18	16112	Кронштейн	1
18	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
19	16113	Пластина уплотнительная	1
20	16827	Винт	4
21	16826	Шайба нержавеющая	4
22	16841A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
22	16841Q02	Комплект для промывки	1
23	17175A2	КОМПЛЕКТ ЖГУТА ПРОВОДОВ ОСВЕЩЕНИЯ	1
24	84125M	Регулятор напряжения в сборе	1
24	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1

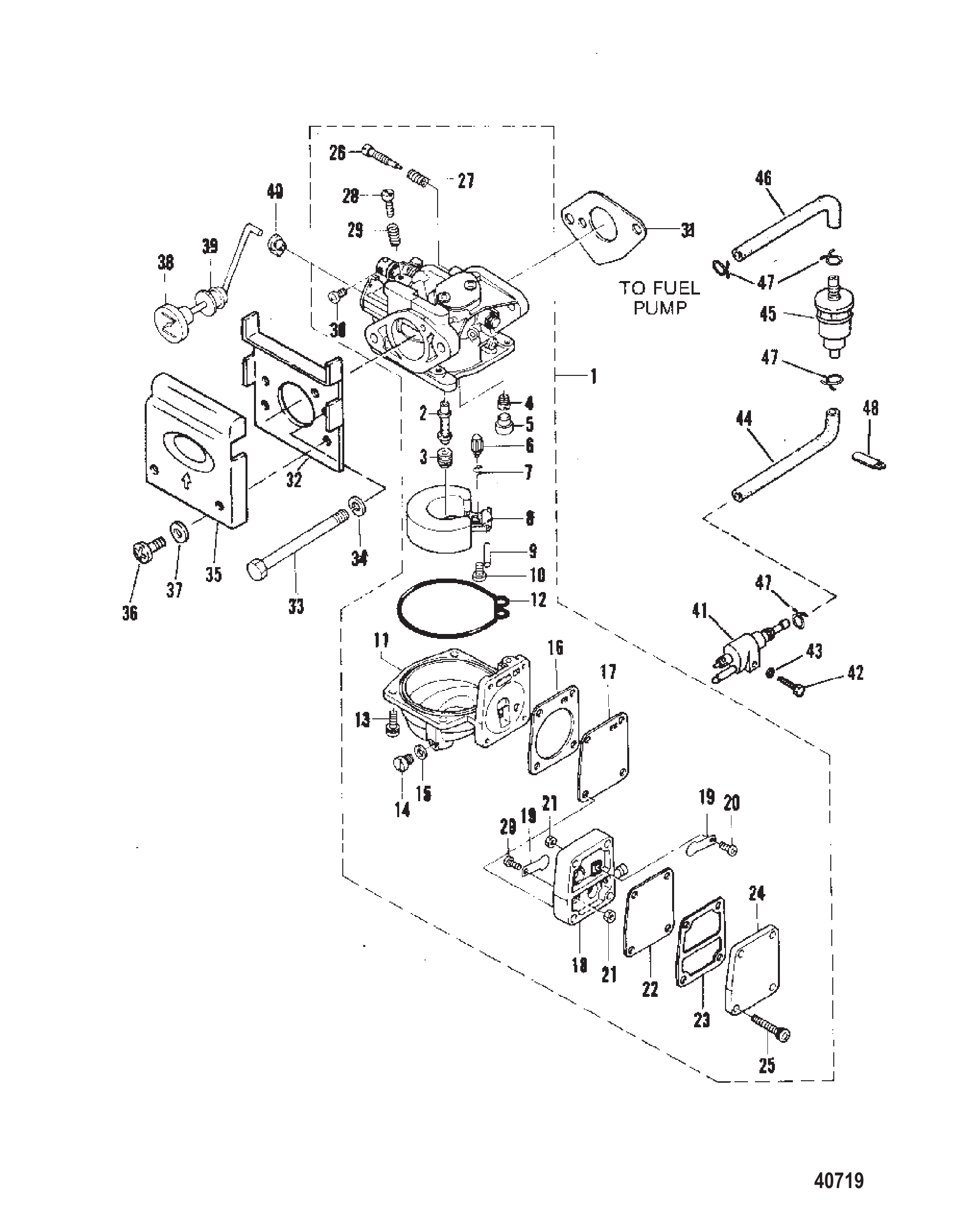

Рис. 2Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9628	Карбюратор	1
1	812647T1	КАРБЮРАТОР	1
1	9720	Карбюратор	1
1	812648T	КАРБЮРАТОР	1
1	812647	Карбюратор	1
1	812647T1	КАРБЮРАТОР	1
1	812648	Карбюратор	1
1	812648T	КАРБЮРАТОР	1
2	16249	ГЛАВНЫЙ ЖИКЛЕР	1
2	19248	Главный жиклёр	1
2	812649	Главный жиклёр	1
2	812650	Главный жиклёр	1
3	16250	ГЛАВНЫЙ ЖИКЛЕР (#78)	1
3	19249	Жиклёр главный (#80)	1
3	16250	ГЛАВНЫЙ ЖИКЛЕР (#78)	1
4	16251	ЖИКЛЕР ХОЛОСТОГО ХОДА (#52)	1
4	19250	Жиклёр холостого хода (#55)	1
4	16251	ЖИКЛЕР ХОЛОСТОГО ХОДА (#52)	1
5	16252	КРЫШКА	1
6	16254	ИГЛА ПОПЛАВКА	1
7	16255	ЗАЖИМ	1
8	16253	ПОПЛАВОК	1
9	16256	ШТИФТ	1
10	16257	ВИНТ	1
11	16258	ПОПЛАВКОВАЯ КАМЕРА	1
12	16259	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	16260	ВИНТ (M4 x 12)	4
14	16261	ВИНТ СЛИВНОЙ	1
15	16262	ПРОКЛАДКА	1
16	16326	ПРОКЛАДКА	1
17	16325	ДИАФРАГМА	1
18	16268	КОРПУС НАСОСА	1
19	16269	ОБРАТНЫЙ КЛАПАН	2
20	16270	ВИНТ	2
21	16271	ГАЙКА	2
22	16275	ДИАФРАГМА	1
23	16274	ПРОКЛАДКА	1
24	16272	КРЫШКА насоса	1
25	16273	ВИНТ	4
25	162606	Винт	4
26	16265	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
26	812935	Винт регулировочный	1
27	16266	ПРУЖИНА	1
28	16263	ВИНТ	1
29	16264	ПРУЖИНА	1
30	16267	ВИНТ	1
31	16327	ПРОКЛАДКА	1
32	16328	КРОНШТЕЙН	1
32	8M0207654	КРОНШТЕЙН	1
33	16329	БОЛТ (M6 x 85)	2
33	855809003	Болт	2
34	16818	Стопорная шайба	2
35	16330	ПЛАСТИНА отражательная	1
35	812936	Пластина перегородки	1
35	812936	Пластина перегородки	1
36	16334	ВИНТ	2
37	16335	ШАЙБА	2
38	16331	ТЯГА воздушной заслонки	1
39	16332	ВТУЛКА уплотнительная	1
40	16333	ТЯГА быстросъёмная	1
41	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
41	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
42	4000333	ВИНТ (M6 x 40)	1
43	16826	Шайба нержавеющая	1
44	17668	ШЛАНГ (6-1/2")	1
45	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
45	8M0157133	Топливный фильтр	1
46	17669	ШЛАНГ (5-1/4")	1
47	95395	Зажим нержавеющая сталь	4
48	95306	Зажим провода	2
48	8M0130961	Хомут	2

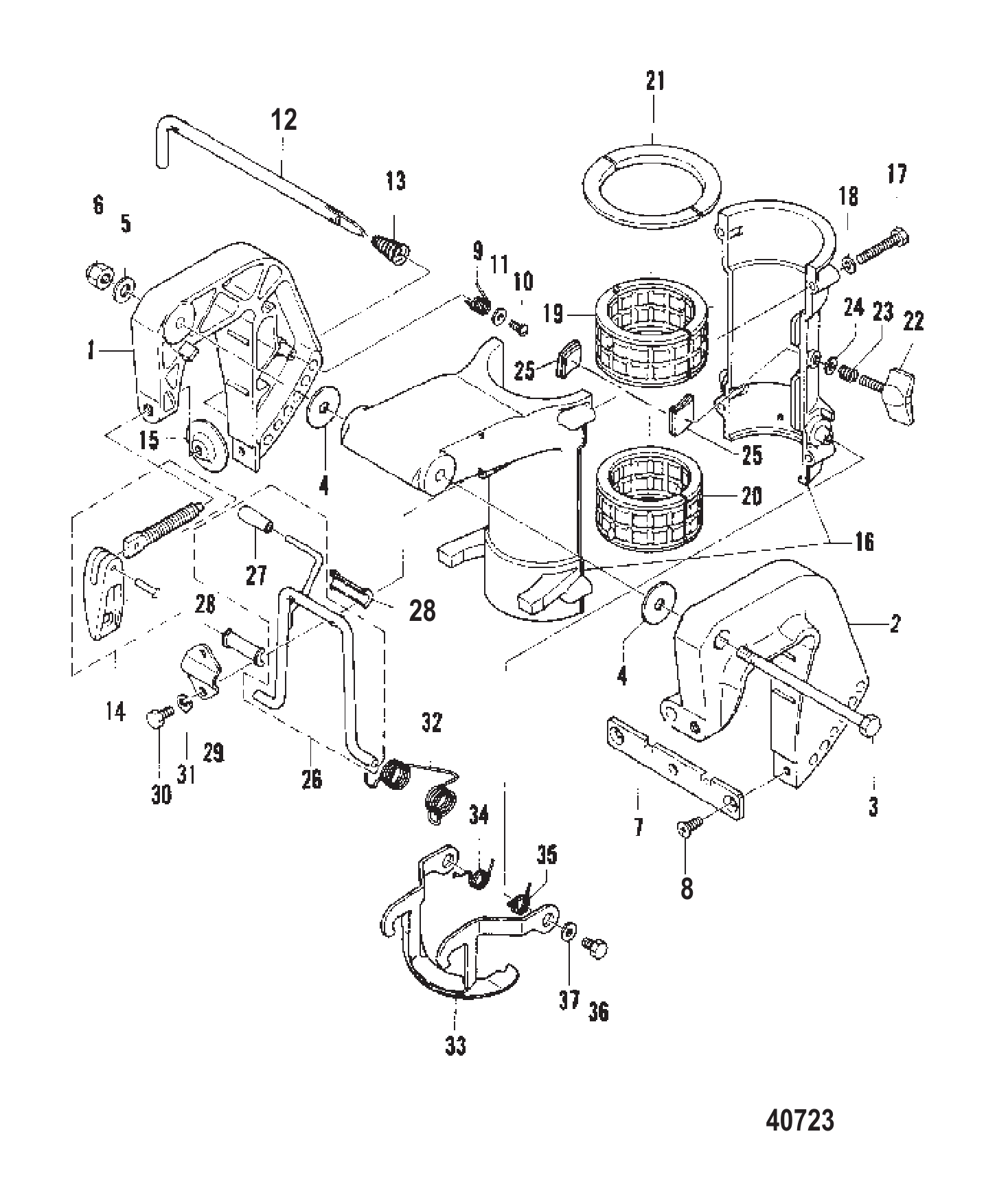

Рис. 3КРЕПЕЖНЫЕ И ПОВОРОТНЫЕ КРОНШТЕЙНЫ Clamp and Swivel Brackets

REF	Номер детали	Наименование	Кол-во
1	9622	Кронштейн струбцины (правый борт)	1
1	9622T6	Кронштейн струбцины правый	1
2	9623	Кронштейн струбцины (левый борт)	1
2	96231	Хомут кронштейна левый борт	1
3	95373	Болт кронштейна струбцины	1
3	898101337	Винт	1
4	95375	Шайба винта кронштейна струбцины	2
5	16192	Шайба	1
6	16829	Гайка болта кронштейна струбцины	1
6	95374	Гайка нейлоновая	1
7	16193	Дистанционная пластина кронштейна струбцины	1
8	16194	Винт дистанционной пластины	2
9	16195	Пружина кронштейна струбцины	1
9	161951	ПРУЖИНА	1
10	16196	Винт пружины кронштейна струбцины	1
11	16197	Шайба винта пружины кронштейна струбцины	1
12	16198	Упорный стержень	1
12	16198004	Тяга упорная	1
13	16199	Пружина упорного стержня	1
13	8150931	Пружина	1
14	16200	Винт струбцины в сборе	2
14	8M0059063	Винт	2
15	95379	Подушка	2
16	813029	Поворотный кронштейн	1
16	813029T1	Поворотный кронштейн	1
16	9624	Поворотный кронштейн	1
16	813029T1	Поворотный кронштейн	1
17	16201	Болт	4
18	16826	Шайба нержавеющая	4
19	16202	Втулка поворотного кронштейна (верхняя)	1
19	8M0057473	Втулка	1
20	16203	Втулка поворотного кронштейна (нижняя)	1
21	16204	Упорная пластина	2
22	16206	Винт	1
22	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
23	95383	Пружина регулировочного винта	1
23	953838	Пружина	1
25	16205	Фрикционная пластина поворотного кронштейна	2
25	162051	ФРИКЦИОННАЯ ПЛАСТИНА	2
26	16207	Упор в сборе (наклон)	1
26	8M0045584	Упор откидывания	1
27	16208	Рукоятка	1
27	16207A3	Комплект упора откидывания	1
28	16209	Втулка упора наклона	2
28	16207A3	Комплект упора откидывания	2
29	16210	Установочная пластина упора наклона	1
29	16210002	Пластина установочная	1
30	16211	Болт установочной пластины	2
30	95396	Болт корпуса стартера	2
31	16819	Стопорная шайба винта пластины	2
31	400256	СТОПОРНАЯ ШАЙБА (M6)	2
32	16212	Пружина упора наклона	1
33	16213	Рычаг блокировки заднего хода	1
34	16215	Пружина рычага блокировки заднего хода (правая)	1
35	16216	Пружина рычага блокировки заднего хода (левая)	1
36	16214	Болт	2
36	16223	Болт (M6 x 14)	2
37	16826	Шайба нержавеющая	2

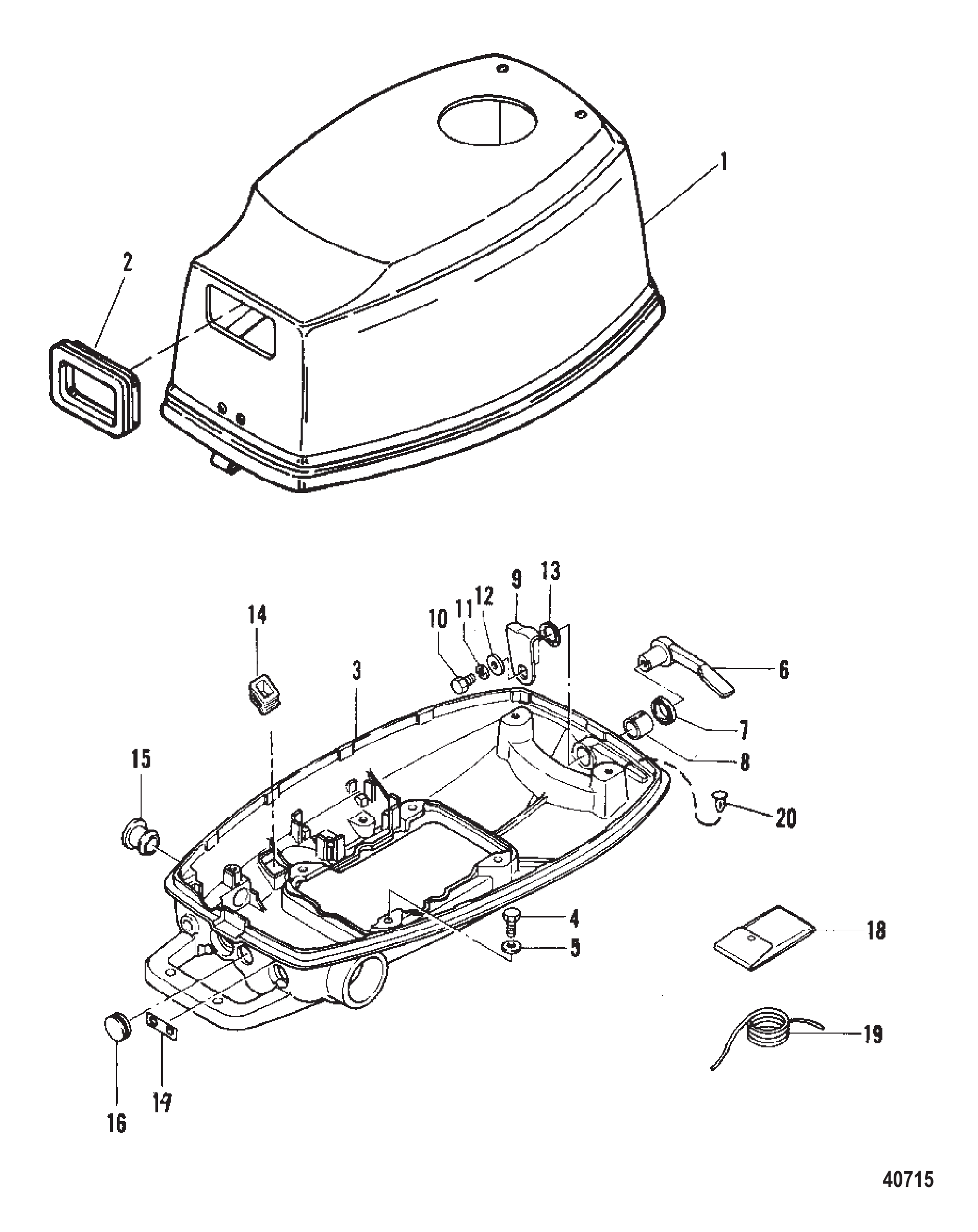

Рис. 4ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	9626	Верхний кожух в сборе	1
1	9626A1	Верхний кожух в сборе	1
1	9721	Верхний кожух в сборе	1
2	16228	Втулка верхнего кожуха	1
2	162282	Сальник резиновый	1
3	9625	Нижний кожух	1
3	825984A2	Нижний кожух	1
4	16824	Болт нижнего кожуха	4
4	16832	Болт (M6 x 16)	4
5	16826	Шайба нержавеющая	4
6	16218	Рычаг крючка	1
6	162181	РЫЧАГ КРЮЧКА	1
7	16219	Сальник	1
8	16220	Втулка	1
9	16222	Крышка крючка	1
10	16223	Болт (M6 x 14)	1
11	16819	Стопорная шайба винта пластины	1
11	400256	СТОПОРНАЯ ШАЙБА (M6)	1
12	16237	ШАЙБА БОЛТА КРЮЧКА КРЫШКИ	1
12	953921	Шайба нержавеющая	1
13	16221	Волнистая шайба	1
14	16231	ВТУЛКА ФИКСАТОРА ПУСКОВОГО ШНУРА	1
15	16225	Втулка рычага дросселя	1
16	16226	Втулка	1
17	16227	Наклейка топливного крана	1
18	16229	Набор инструментов	1
19	16230	СТРАХОВОЧНЫЙ ТРОС	1
20	18670	Пробка	2

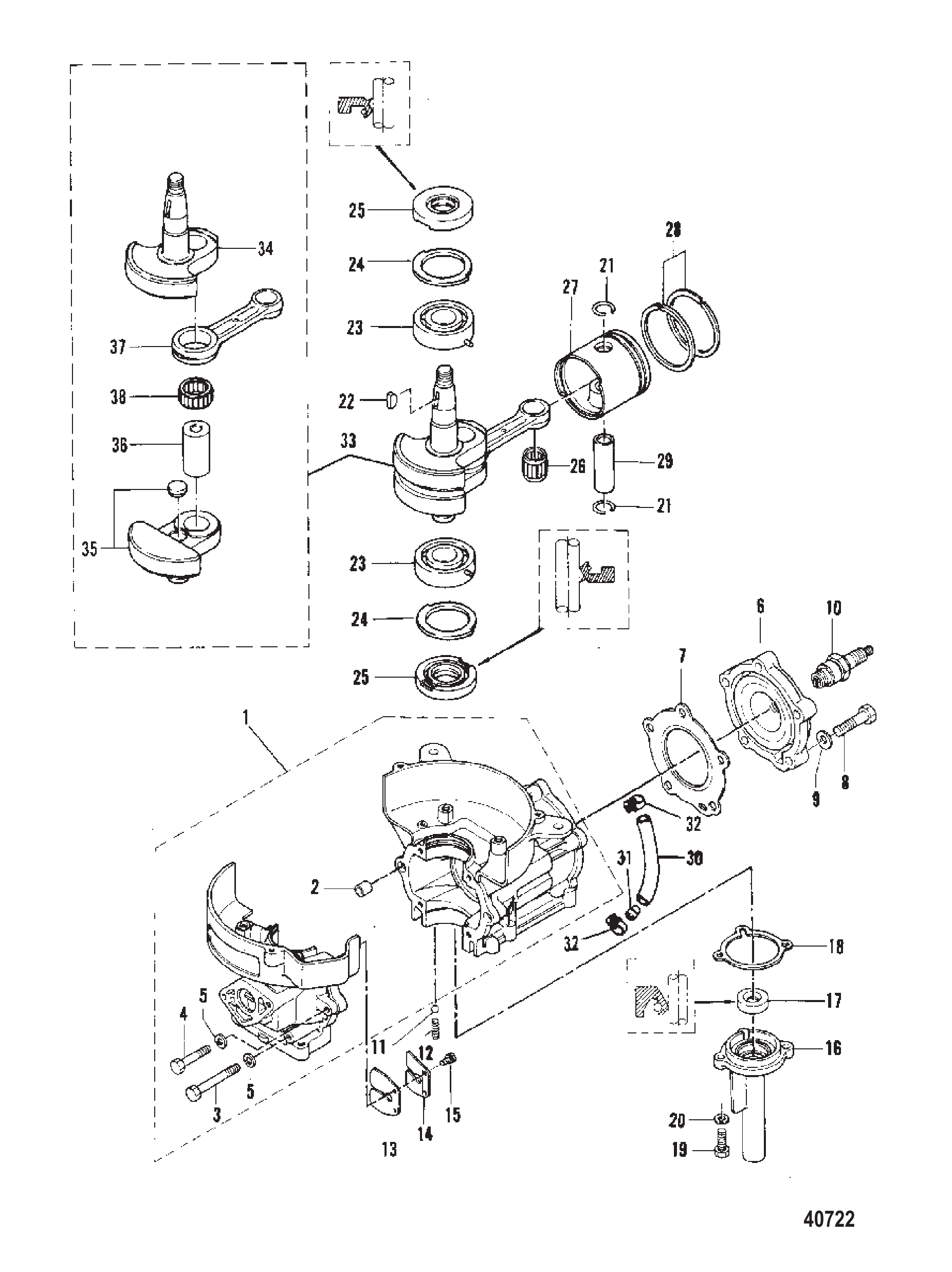

Рис. 5БЛОК ЦИЛИНДРОВ/КОЛЕНВАЛ/ПОРШЕНЬ Cylinder Block/Crankshaft/Piston

REF	Номер детали	Наименование	Кол-во
1	9629	Блок цилиндров	1
1	812938	Блок цилиндра	1
2	95218	Штифт установочный	2
3	16695	Болт блока цилиндров	4
4	16696	Болт	2
5	16818	Стопорная шайба	6
6	9630	Головка цилиндров	1
6	96301	Головка цилиндра	1
7	16697	Прокладка головки цилиндра	1
7	812939015	ПРОКЛАДКА	1
7	812939	Прокладка головки цилиндра	1
7	812939015	ПРОКЛАДКА	1
8	16698	Болт головки цилиндра	5
8	16126	Болт	5
9	16699	Шайба болта головки цилиндра	5
9	4002217	ШАЙБА	5
10	97184	Свеча зажигания (NGK#BP7HS-10)	1
10	8M0114744	SP BP7HS-10 @4 Mercury / Quicksilver	1
11	16700	Обратный клапан	1
12	16701	Пружина обратного клапана	1
13	16706	Лепестковый клапан	1
14	16707	Упор лепесткового клапана	1
14	17666	СТОПОРНАЯ ПЛАСТИНА ЛЕПЕСТКОВОГО КЛАПАНА	1
15	16820	Винт упора лепесткового клапана	2
16	16702	Головка блока цилиндров	1
16	8150162	Корпус	1
17	16703	Сальник масляной головки	1
17	8M0101649	Сальник	1
18	16704	Прокладка головки	1
18	8M0152378	Прокладка картера	1
19	16705	Болт	2
20	16819	Стопорная шайба винта пластины	2
20	400256	СТОПОРНАЯ ШАЙБА (M6)	2
21	16057	Зажим	2
22	16053	Шпонка коленчатого вала	1
23	16049	Подшипник шариковый коленчатого вала	2
24	16050	Упорная пластина	2
24	8537122	Пластина упорная	2
25	16051	Сальник коленчатого вала	2
26	16052	Подшипник роликовый	1
27	9615	Поршень	1
27	9615T	Поршень	1
27	9616	Поршень	AR
27	9616T	Поршень	AR
28	16054	Кольцо поршневое	2
28	8M0080357	Комплект поршневых колец	2
28	16055	Кольцо поршневое	AR
28	8M0080356	Комплект поршневых колец	AR
29	16056	Палец поршневой	1
29	898101918	Палец поршневой	1
30	812940	Шланг (160 мм)	1
30	8M0057112	ШЛАНГ	1
31	42657A1	Обратный клапан картера	1
31	42657A3	Обратный клапан	1
32	95224	Хомут	2
33	9614	Коленчатый вал в сборе	1
33	879147T15	Коленчатый вал	1
34	813044	Коленчатый вал	1
35	813045	Коленчатый вал	1
35	9614	Коленчатый вал в сборе	1
36	813046	Палец кривошипа	1
36	813046002	ШАТУННАЯ ШЕЙКА	1
37	813047	Шатун	1
38	813048	Подшипник	1
-	19252	Головка блока цилиндров в сборе (комплект)	1
-	815040T05	PH 4 2S Mercury / Quicksilver	1
-	813024	Головка блока цилиндров в сборе	1
-	19253	Головка блока цилиндров в сборе (комплект)	1
-	813025	Головка блока цилиндров в сборе	1

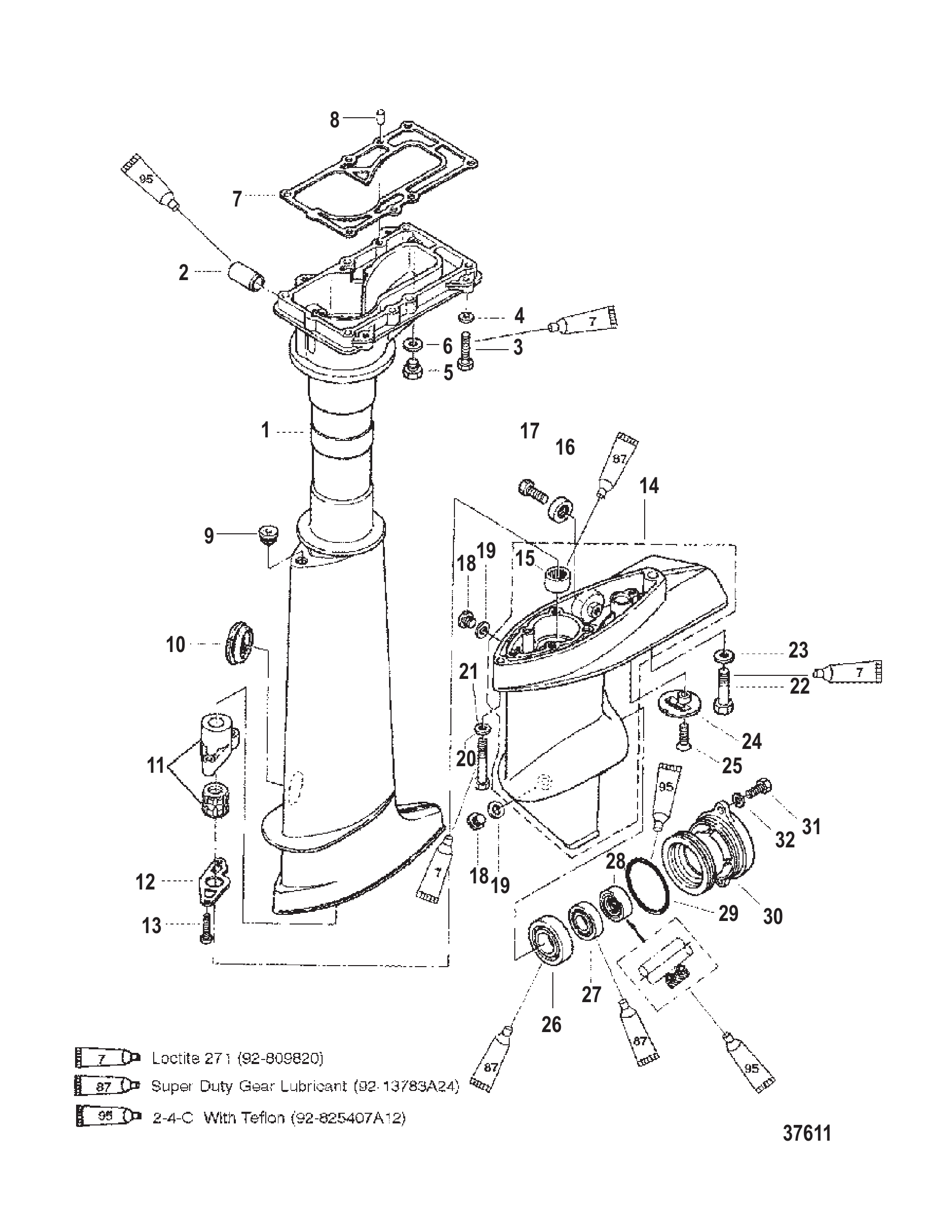

Рис. 6КОРПУС ВАЛА ПРИВОДА/РЕДУКТОР Driveshaft Housing/Gear Housing

REF	Номер детали	Наименование	Кол-во
1	812942	Корпус гребного вала	1
1	825134A1	Корпус в сборе гребного вала	1
1	812943	Корпус гребного вала	1
1	8M0089106	Корпус гребного вала длинный	1
1	9618	Корпус гребного вала	1
1	825134A1	Корпус в сборе гребного вала	1
1	9619	Корпус гребного вала	1
1	8M0089106	Корпус гребного вала длинный	1
2	16114	Втулка рычага переключения	1
3	16830	Болт	6
4	16826	Шайба нержавеющая	6
5	16116	Пробка водяная	1
5	879194296	Пробка водяная	1
6	95220	Прокладка	1
6	8M0082880	Комплект уплотнений сливной пробки	1
7	16115	Прокладка корпуса гребного вала	1
7	812947001	ПРОКЛАДКА	1
8	16119	Штифт установочный	2
9	16118	Втулка кулачкового вала	1
9	161181	Втулка	1
10	16117	Втулка корпуса гребного вала	1
11	16120	Втулка гребного вала	1
11	827663A1	Корпус в сборе	1
12	16121	Фиксатор втулки гребного вала	1
13	16122	Винт	2
13	823042067	ВИНТ	2
13	16123	Винт (25 мм)	2
14	9620	Корпус редуктора в сборе	1
14	825132T30	Корпус редуктора в сборе	1
14	9621	Корпус редуктора в сборе	1
14	9621T6	Корпус редуктора в сборе	1
15	16124	Втулка корпуса редуктора	1
16	16127	Анод	1
16	823912	АНОД	1
17	16832	Болт (M6 x 16)	1
18	95368	Пробка масляная	2
18	8M0229353	Пробка	2
19	95220	Прокладка	2
19	8M0082880	Комплект уплотнений сливной пробки	2
20	16125	Болт корпуса редуктора (передний)	1
21	16826	Шайба нержавеющая	1
22	16126	Болт	1
23	16192	Шайба	1
24	16133	Сетка водозаборная	1
25	16134	Винт	1
26	16128	Подшипник шариковый	1
27	16132	Подшипник шариковый гребного вала	1
28	16130	Сальник масляный	1
29	16131	Уплотнительное кольцо	1
30	16129	Корпус гребного вала	1
30	825118T	Корпус	1
31	16824	Болт нижнего кожуха	2
31	16832	Болт (M6 x 16)	2
32	16826	Шайба нержавеющая	2

Рис. 7КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	16115A1	Комплект прокладок головки блока цилиндров	1
-	16115A03	Комплект прокладок	1
0	16259	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
0	16262	ПРОКЛАДКА	1
0	16327	ПРОКЛАДКА	1
0	812939	Прокладка головки цилиндра	1
0	812939015	ПРОКЛАДКА	1
0	16703	Сальник масляной головки	2
0	8M0101649	Сальник	2
0	16704	Прокладка головки	1
0	8M0152378	Прокладка картера	1
0	16051	Сальник коленчатого вала	2
0	16115	Прокладка корпуса гребного вала	1
0	812947001	ПРОКЛАДКА	1

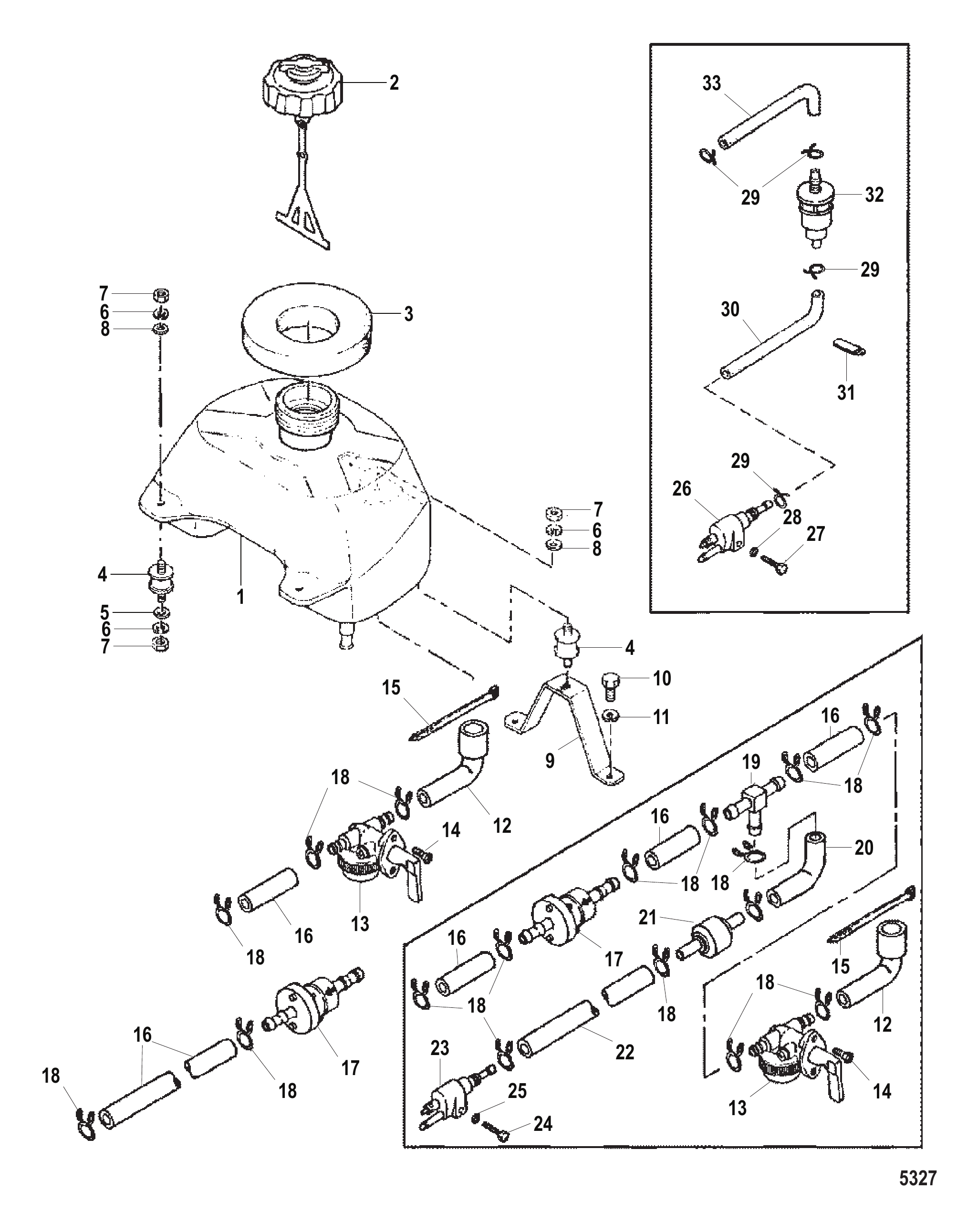

Рис. 8Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	824964A2	БАК В СБОРЕ Топливный	1
1	824964A03	См. поз. 13-18	1
2	824962A2	КРЫШКА	1
2	8M0060029	Крышка топливного бака в сборе	1
3	162352	Сальник	1
3	8M0099393	Сальник	1
4	16236	КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА	3
5	953921	Шайба нержавеющая	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	5
7	400212	ГАЙКА (M6) Нержавеющая сталь	5
8	16238	ШАЙБА	3
8	898101937	Шайба	3
9	16239	КРОНШТЕЙН ТОПЛИВНОГО БАКА	1
9	8M0046049	Кронштейн	1
10	16832	Болт (M6 x 16)	2
11	400256	СТОПОРНАЯ ШАЙБА (M6)	2
12	815043	УГОЛОК ПЕРЕХОДНОЙ	1
13	815045	ТОПЛИВНЫЙ КРАН В СБОРЕ	1
14	815046	ВИНТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	815044	ХОМУТ ПЛАСТИКОВЫЙ	1
15	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
16	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	2
16	8M0057113	Трубка	2
17	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
17	8M0157133	Топливный фильтр	1
18	95395	Зажим нержавеющая сталь	5
12	815043	УГОЛОК ПЕРЕХОДНОЙ	1
13	815045	ТОПЛИВНЫЙ КРАН В СБОРЕ	1
14	815046	ВИНТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	815044	ХОМУТ ПЛАСТИКОВЫЙ	1
15	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
16	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	3
16	8M0057113	Трубка	3
17	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
17	8M0157133	Топливный фильтр	1
18	95395	Зажим нержавеющая сталь	11
19	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
20	815049	ШЛАНГ РЕЗИНОВЫЙ	1
20	8M0168427	Шланг	1
21	815048	СОЕДИНИТЕЛЬ ПЛАСТИКОВЫЙ	1
22	815041	ШЛАНГ РЕЗИНОВЫЙ (110 мм)	1
22	851848032	ШЛАНГ резиновый (110 мм)	1
23	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
23	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
24	4000333	ВИНТ (M6 x 40)	1
25	16826	Шайба нержавеющая	1
26	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
26	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
27	4000333	ВИНТ (M6 x 40)	1
28	16826	Шайба нержавеющая	1
29	95395	Зажим нержавеющая сталь	4
30	17668	ШЛАНГ (6-1/2")	1
31	813275	Хомут	2
32	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
32	8M0157133	Топливный фильтр	1
33	17669	ШЛАНГ (5-1/4")	1

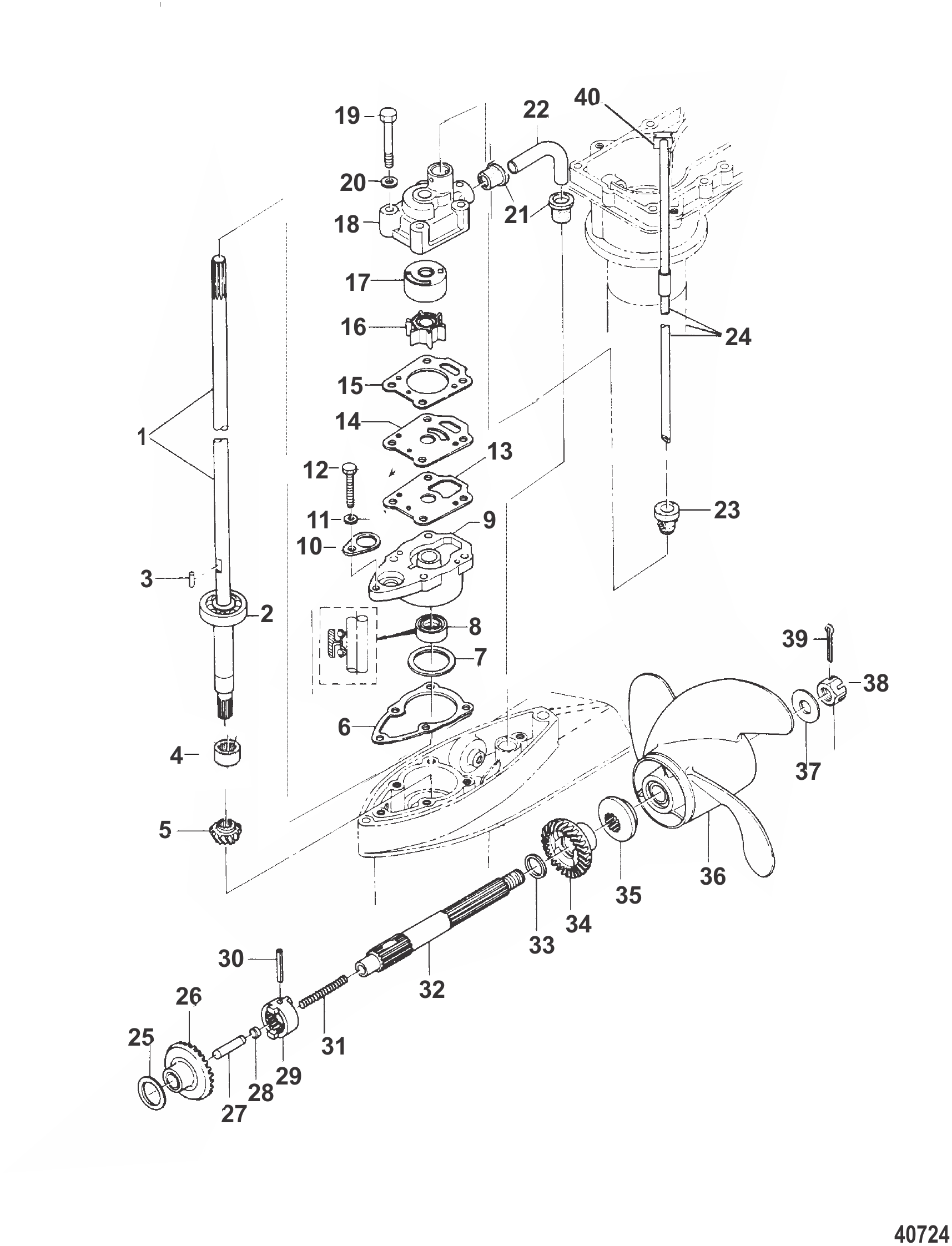

Рис. 9КОМПОНЕНТЫ РЕДУКТОРА Gear Housing Components

REF	Номер детали	Наименование	Кол-во
1	16135	Гребной вал	1
1	8M0076367	Гребной вал	1
1	16136	Гребной вал	1
1	8M0076368	Гребной вал	1
2	95347	Подшипник гребного вала	1
3	16155	Шпонка	1
4	NSS	NOT SOLD SEPARATE	1
5	16138	Шестерня	1
5	8M0122680	Редуктор в сборе	1
6	16164	Прокладка нижнего корпуса водяного насоса	1
6	16164003	Прокладка	1
7	16163	Шайба регулировочная нижнего корпуса водяного насоса (0.1)	AR
7	161631	Шайба регулировочная (0.1) (0.1)	AR
7	813276	Прокладка корпуса нижнего водяного насоса (0.15)	AR
7	8132761	Шайба регулировочная (0.15) (0.15)	AR
8	16162	Сальник масляный нижнего корпуса водяного насоса	1
9	16161	Корпус водяного насоса (нижний)	1
10	16165	Фиксатор втулки тяги кулачка	1
11	16166	Болт нержавеющая сталь	1
11	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
12	16826	Шайба нержавеющая	1
13	16160	Прокладка пластины корпуса водяного насоса	1
13	16160004	Прокладка	1
14	16159	Пластина корпуса водяного насоса	1
15	16158	Прокладка корпуса водяного насоса	1
15	8M0155369	Прокладка	1
16	16154	Крыльчатка	1
16	8M0204676	Крыльчатка	1
17	16157	Втулка корпуса верхнего водяного насоса	1
18	16156	Корпус верхний водяного насоса	1
18	8M0188429	Водяной насос	1
19	16125	Болт корпуса редуктора (передний)	4
20	16826	Шайба нержавеющая	4
21	16168	Сальник шланга водяного насоса	2
22	16167	Шланг водяного насоса	1
22	8M0188428	Водяная трубка нижняя	1
23	16171	Сальник нижней водяной трубки	1
24	16169	Трубка водяная	1
24	16170	Трубка водяная	1
25	16141	Прокладка регулировочная (0.1)	AR
25	813277	Прокладка (0.15)	AR
26	812944	Шестерня	1
26	8M0122680	Редуктор в сборе	1
26	16137	Шестерня гребного вала	1
26	812944	Шестерня	1
27	16152	Толкатель кулачка	1
28	16153	Фиксатор пружины муфты	1
29	812946	Муфта	1
29	16149	Муфта	1
30	16150	Штифт муфты	1
31	17667	ПРУЖИНА СЦЕПЛЕНИЯ	1
32	19513	Гребной вал	1
32	195133	Гребной вал	1
32	16148	Гребной вал	1
32	195133	Гребной вал	1
33	16140	Шайба	1
34	812945	Шестерня гребного вала	1
34	8129451	Шестерня заднего хода	1
34	16139	Шестерня гребного вала	1
34	8129451	Шестерня заднего хода	1
35	16145	Упор гребного винта	1
35	16145Q01	Упорная шайба	1
36	812949	Гребной винт (стандартный)	1
36	812949A02	Гребной винт Black Max 7.8 X 7 RH AL 3 BL	1
36	16142	Гребной винт (стандартный)	1
36	812949A02	Гребной винт Black Max 7.8 X 7 RH AL 3 BL	1
36	812950	Гребной винт (шаг 8")	OPT.
36	812950A02	Гребной винт Black Max 7.8 X 8 RH AL 3 BL	OPT.
36	16143	Гребной винт (шаг 8")	OPT.
36	812950A02	Гребной винт Black Max 7.8 X 8 RH AL 3 BL	OPT.
36	16144	Гребной винт (шаг 6")	OPT.
36	16144A01	Гребной винт	OPT.
36	812951A1	Гребной винт (шаг 6" повышенной тяги)	1
36	812951A02	Гребной винт Black Max 8.4 X 6 RH AL 3 BL — повышенной тяги	1
36	16836A1	Гребной винт (шаг 6" повышенной тяги)	1
36	812951A02	Гребной винт Black Max 8.4 X 6 RH AL 3 BL — повышенной тяги	1
37	16146	Шайба	1
38	16147	Гайка гребного винта	1
39	16073	ШПЛИНТ ГАЙКИ ГРЕБНОГО ВИНТА	1
39	815026	Шплинт	1
40	18876	Втулка уплотнительная водяной трубки	1

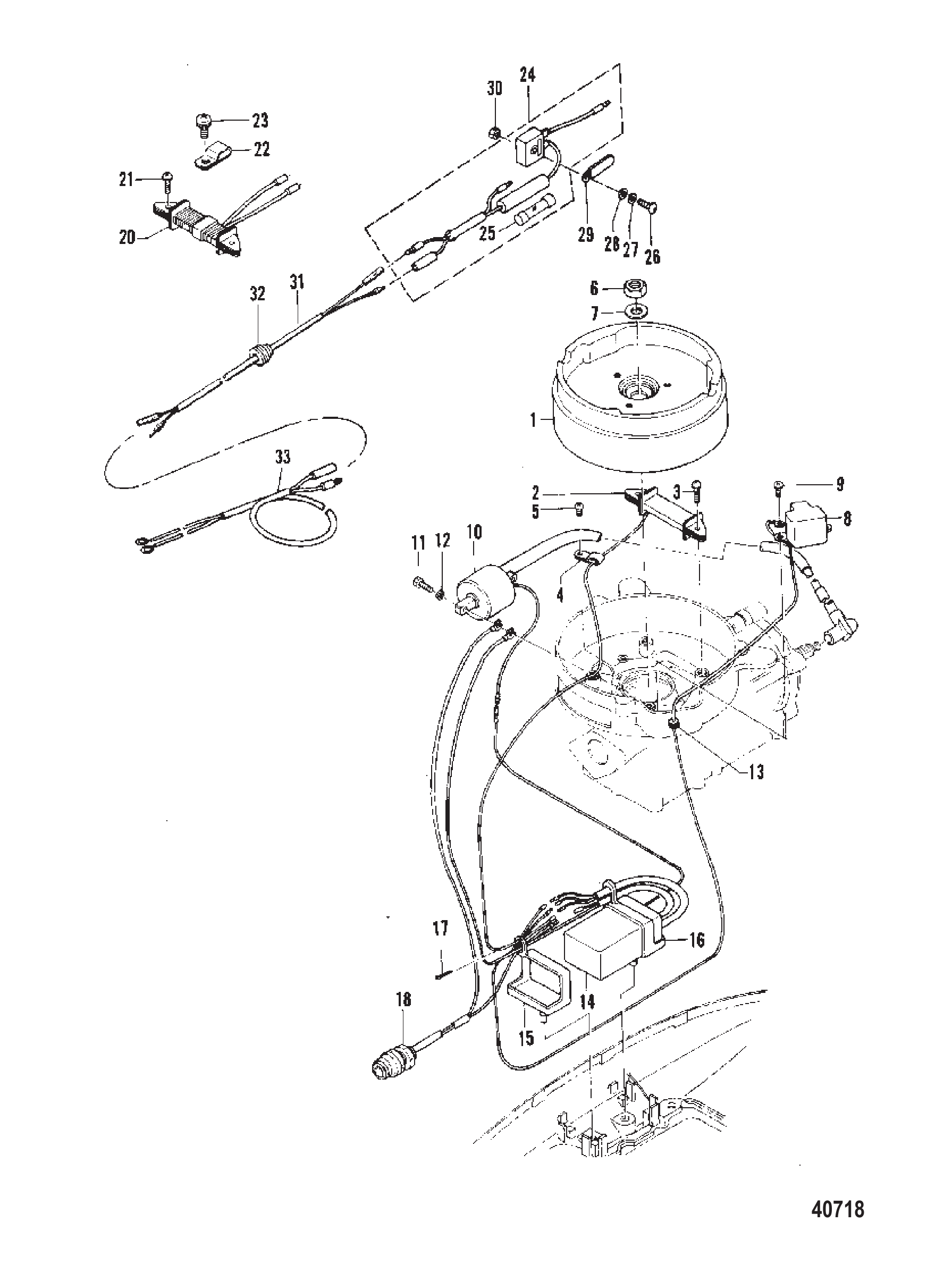

Рис. 10МАГНИТО И КОМПОНЕНТЫ ЗАЖИГАНИЯ Magneto and Ignition Components

REF	Номер детали	Наименование	Кол-во
1	9617	Маховик	1
1	815024	Маховик	1
1	8M0110989	Маховик	1
2	16058	Катушка возбуждения	1
2	16058T	Катушка возбуждения	1
3	16059	Винт	2
4	16060	Хомут генератора	1
5	16821	Винт	1
6	16071	ГАЙКА МАХОВИКА	1
7	16072	ШАЙБА МАХОВИКА	1
8	16066	КАТУШКА ПУЛЬСАРА	1
8	160661	Катушка датчика импульсов	1
9	16067	ВИНТ	2
10	16064	Катушка зажигания	1
10	815113T02	Катушка зажигания	1
11	16065	БОЛТ КАТУШКИ ЗАЖИГАНИЯ	2
12	16818	Стопорная шайба	2
13	16068	ВТУЛКА КАТУШКИ ПУЛЬСАРА	1
14	16061	Блок CD	1
14	16061T04	Блок CD	1
15	16062	Демпфер блока CD (передний)	1
15	878061	Передний демпфер	1
16	16063	Демпфер блока CD (задний)	1
16	878062	Демпфер	1
17	16073	ШПЛИНТ ГАЙКИ ГРЕБНОГО ВИНТА	1
17	815026	Шплинт	1
18	16069	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП	1
18	823037A04	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
20	16074	ГЕНЕРАТОР	1
20	16074T	ГЕНЕРАТОР	1
21	16059	Винт	2
22	16060	Хомут генератора	1
23	16821	Винт	1
24	16076	ВЫПРЯМИТЕЛЬ	1
24	16076A1	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
25	16077	ПРЕДОХРАНИТЕЛЬ	1
26	16078	ВИНТ	1
27	16079	СТОПОРНАЯ ШАЙБА	1
28	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
28	8M0108373	Шайба	1
29	95306	Зажим провода	1
29	8M0130961	Хомут	1
30	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	16822	Удлинитель жгута проводов	1
32	16823	Втулка уплотнительная	1
33	16082	КАБЕЛЬ АККУМУЛЯТОРА	1

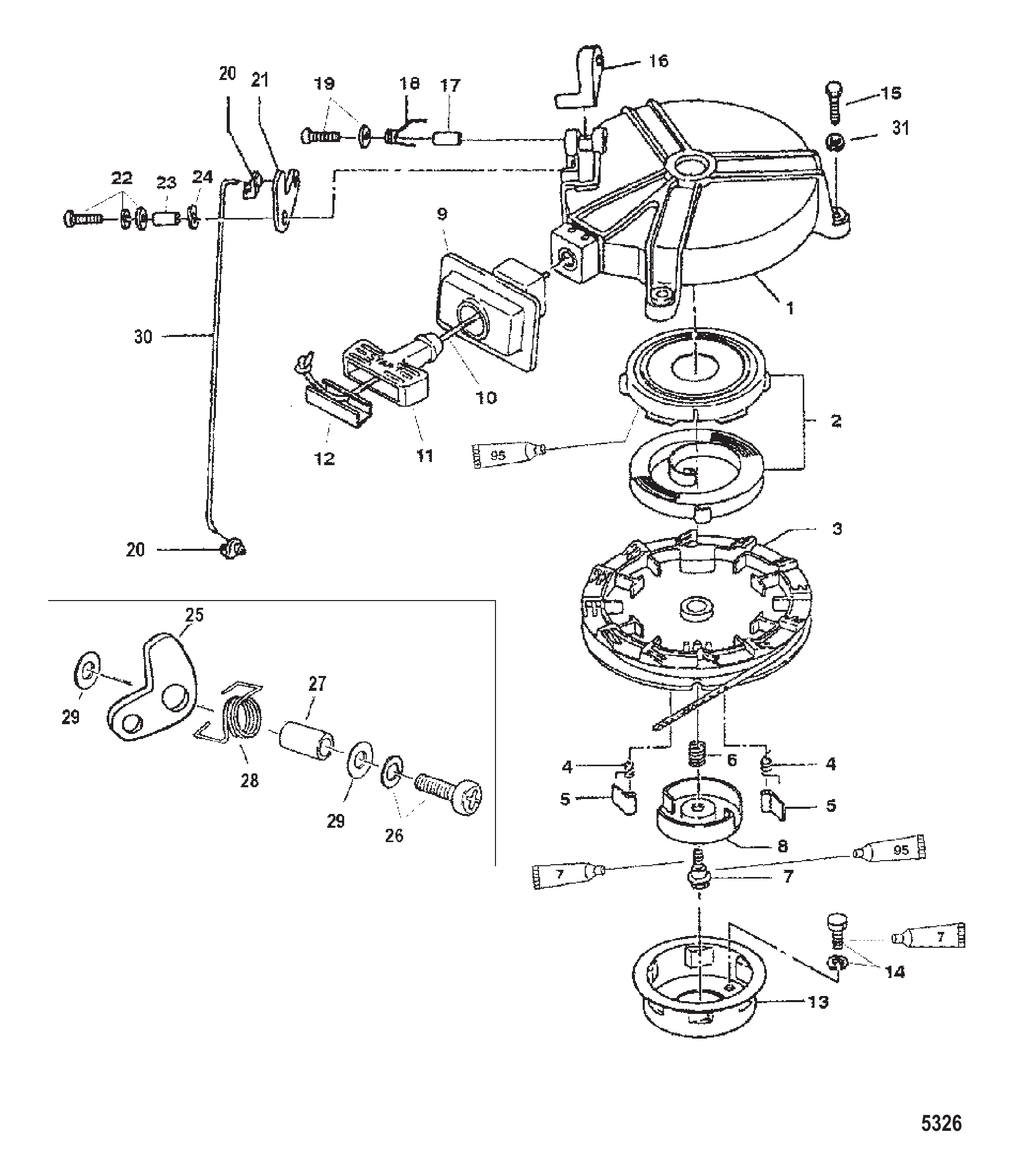

Рис. 11РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	812632A3	Стартер в сборе, ручной	1
-	8M0227446	Стартер с возвратной пружиной	1
1	812632	Корпус стартера	1
1	8M0227442	Корпус стартера	1
2	812645T	Комплект пружин стартера	1
3	812633	Шкив стартера	1
4	812634	Пружина возвратная	2
5	812635	Храповик	2
5	8M0060217	Храповик	2
6	812636	Пружина фрикционная	1
7	812637	Болт	1
7	8M0060218	Болт	1
8	812638	Фрикционная пластина	1
9	161101	Пластина уплотнительная	1
10	12066Q9	Трос	1
10	12066Q10	Трос стартера @2	1
11	812640	Рукоятка шнура стартера	1
12	812641	Фиксатор	1
13	812642	Ролик стартера	1
14	168281	Винт со стопорной шайбой	3
15	810755	ВИНТ	3
16	17634	Замок стартера	1
17	17637	Втулка	1
17	895130	Втулка	1
18	17638	Пружина	1
18	812645007	ПРУЖИНА	1
19	8555449	Винтовой узел	1
20	176431	ЗАЩЕЛКА ТЯГИ	2
20	8M0169412	ТЯГА С ФИКСАТОРОМ	2
21	812643	Кулачок блокировки стартера	1
22	855544	Винтовой узел	1
23	855545	Втулка	1
24	17641	Шайба волнистая	1
25	8126431	Стопорный кулачок стартера	1
26	804364	ВИНТ	1
27	804365	ВТУЛКА	1
28	804366	ПРУЖИНА	1
28	804366001	Пружина фиксатора пускового кулачка	1
29	16826	Шайба нержавеющая	2
30	17642001	Тяга	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	3

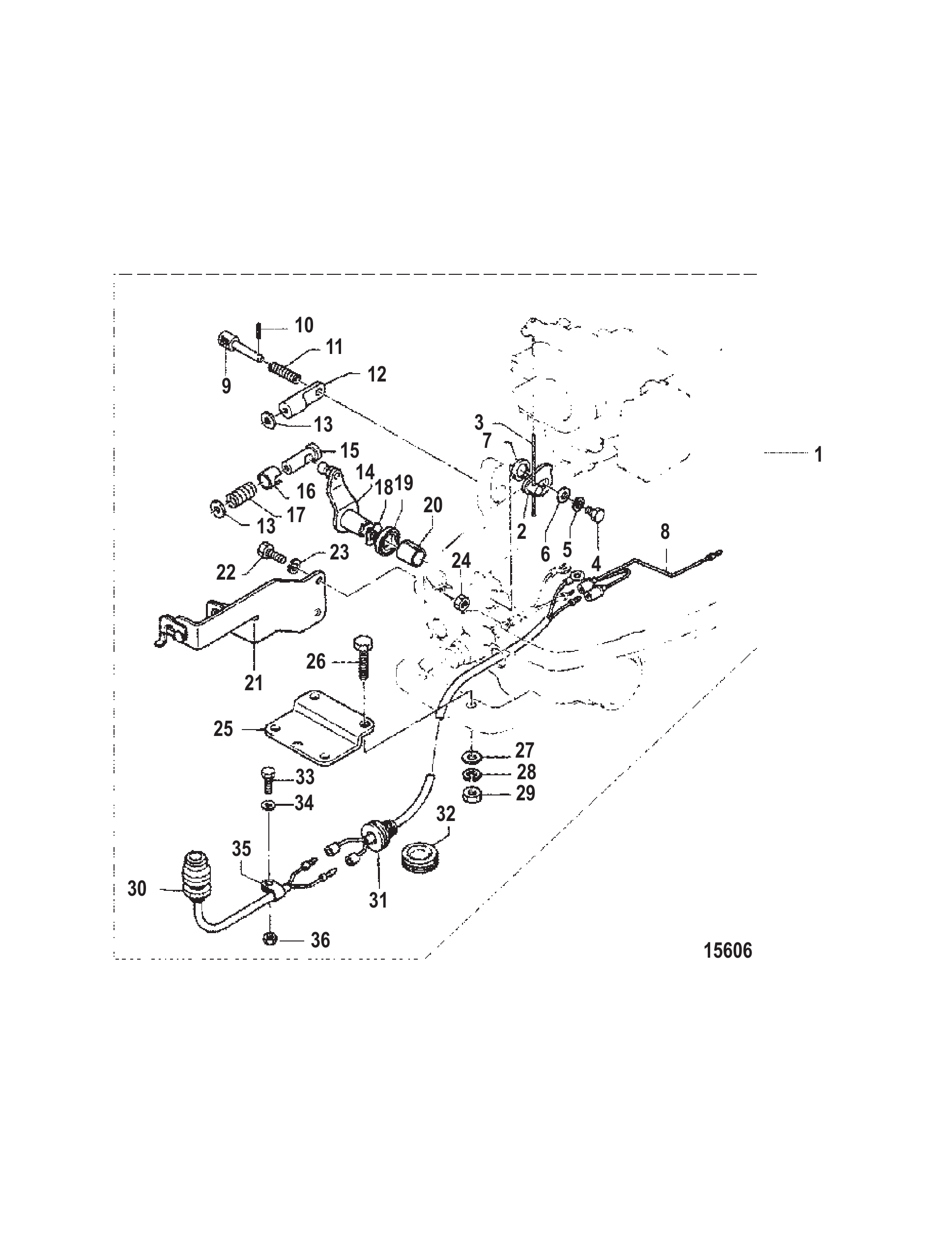

Рис. 12Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
1	16840A2	Комплект крепления дистанционного управления	1
2	16848	Рычаг троса дросселя	1
3	17034	ТРОС ДРОССЕЛЯ	1
4	16223	Болт (M6 x 14)	1
5	16819	Стопорная шайба винта пластины	1
5	400256	СТОПОРНАЯ ШАЙБА (M6)	1
6	16224	Шайба болта рычага троса дросселя	1
6	953921	Шайба нержавеющая	1
7	16849	Втулка рычага троса дросселя	1
8	17035	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ СТОП)	1
9	17031	ШТИФТ СТОПОРНЫЙ	1
10	17033	ШТИФТ СТОПОРНЫЙ	1
11	17032	ШТИФТ ПРУЖИННЫЙ СТОПОРНЫЙ	1
12	17030	ВТУЛКА	1
13	17029	ШАЙБА	2
14	16847	Рычаг дросселя	1
15	17026	КРОНШТЕЙН	1
16	17027	КРЫШКА	1
17	17028	ПРУЖИНА	1
18	16221	Волнистая шайба	1
19	16219	Сальник	1
20	16220	Втулка	1
21	17023	КРОНШТЕЙН	1
22	16832	Болт (M6 x 16)	2
23	16819	Стопорная шайба винта пластины	2
23	400256	СТОПОРНАЯ ШАЙБА (M6)	2
24	16825	Гайка	2
24	400212	ГАЙКА (M6) Нержавеющая сталь	2
25	17024	ПЛАСТИНА КРЮК РУЛЕВОГО УПРАВЛЕНИЯ	1
26	17022	БОЛТ ПЛАСТИНА	2
26	4000354	ВИНТ (M8 x 30)	2
27	16192	Шайба	2
28	17025	ШАЙБА СТОПОРНАЯ	2
29	17172	ГАЙКА	2
29	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
30	17171	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП	1
30	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
31	17162	ЖГУТ ПРОВОДОВ В СБОРЕ (5.9М)	1
32	16226	Втулка	1
33	17174	БОЛТ ХОМУТА ВЫКЛЮЧАТЕЛЯ СТОП	1
34	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
34	8M0108373	Шайба	1
35	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
36	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1

Рис. 13Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
804067	Каталог запчастей 4/5 л.с.	1
173081	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
17308R02	Руководство по обслуживанию	1
87819110	НАКЛЕЙКА переключения передач (F-N-R)	1
15818A96	КОМПЛЕКТ НАКЛЕЕК	1
15818A00	Комплект наклеек	1
15818A00	Комплект наклеек	1
8M0098745	Наклейка сервисного комплекта	1
830153A00	Комплект наклеек	1
8M0098745	Наклейка сервисного комплекта	1
13681A96	КОМПЛЕКТ НАКЛЕЕК	1
13681A00	Комплект наклеек	1
13681A00	Комплект наклеек	1
815307A97	КОМПЛЕКТ НАКЛЕЕК	1
815307A01	Комплект наклеек	1
815307A01	Комплект наклеек	1
815307A03	Комплект наклеек Mariner 4	1
850480A97	КОМПЛЕКТ НАКЛЕЕК	1
850480A01	Комплект наклеек	1
850480A01	Комплект наклеек	1
850480A03	Комплект наклеек Mariner 5	1
815582A01	Комплект наклеек	1
815582A03	Комплект наклеек 4 Sailmate	1
10102050	Руководство владельца	1
10102V50	Руководство владельца	1
10102040	Руководство владельца	1
10102V30	Руководство владельца	1
10102020	Руководство владельца	1
10102020	Руководство владельца	1
856985A2	Наклейка с информацией о маркировке EPA	1
804661A00	Наклейка с информацией о маркировке EPA	1
804661A01	Наклейка с информацией о маркировке EPA	1
804661A02	Наклейка с информацией о маркировке EPA	1
804661A03	Наклейка с информацией о маркировке EPA	1
804661A04	Наклейка с информацией о маркировке EPA	1
804661A05	Наклейка с информацией о маркировке EPA	1

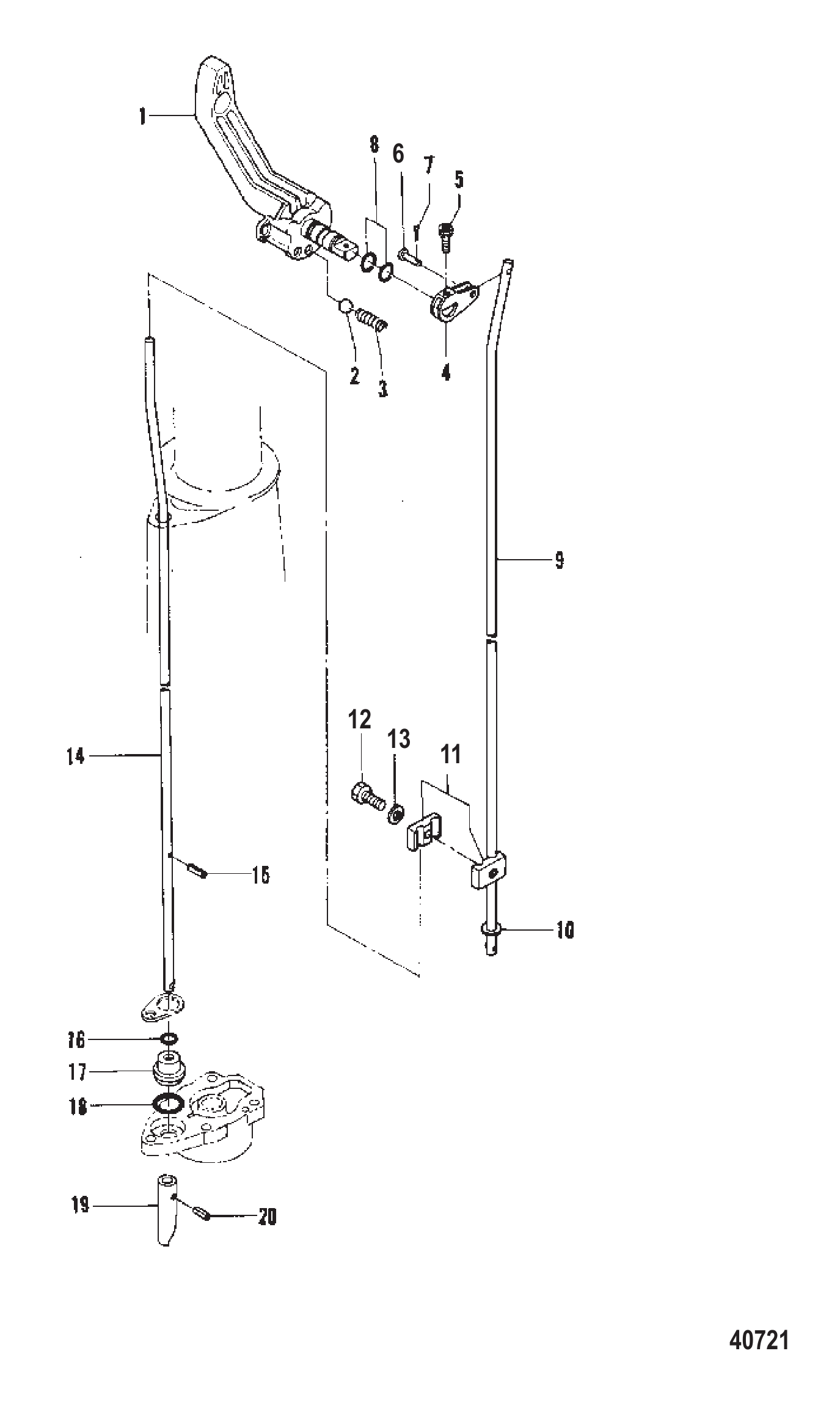

Рис. 14КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	813027	Рычаг переключения передач	1
1	8130275	Рычаг переключения	1
1	16180	Рычаг переключения	1
1	8130275	Рычаг переключения	1
2	812937	Стопор	1
2	16182	Упор рычага переключения	1
2	812937	Стопор	1
3	813028	Пружина	1
3	16183	Пружина упора рычага переключения	1
3	813028	Пружина	1
4	16184	Рычаг тяги переключения	1
5	16185	Болт рычага тяги переключения	1
6	16188	Штифт рычага переключения	1
7	16189	Шплинт	1
8	16181	Кольцо уплотнительное рычага переключения	2
9	16186	Тяга переключения	1
9	16187	Тяга переключения	1
10	16826	Шайба нержавеющая	1
11	16190	Соединение (комплект)	1
12	16832	Болт (M6 x 16)	1
13	16826	Шайба нержавеющая	1
14	16173	Тяга кулачка	1
14	8M0044705	Тяга переключения передач	1
14	16174	Тяга кулачка	1
14	8M0058365	Тяга переключения передач	1
15	16179	Штифт	1
16	16177	Кольцо уплотнительное верхнее тяги кулачка	1
16	161771	Кольцо уплотнительное	1
17	16176	Втулка тяги кулачка	1
17	8M0135927	Комплект втулок и уплотнительных колец	1
18	16178	Кольцо уплотнительное нижнее тяги кулачка	1
19	16172	Кулачок	1
19	8M0090459	Кулачок сцепления	1
20	16175	Штифт кулачка муфты	1

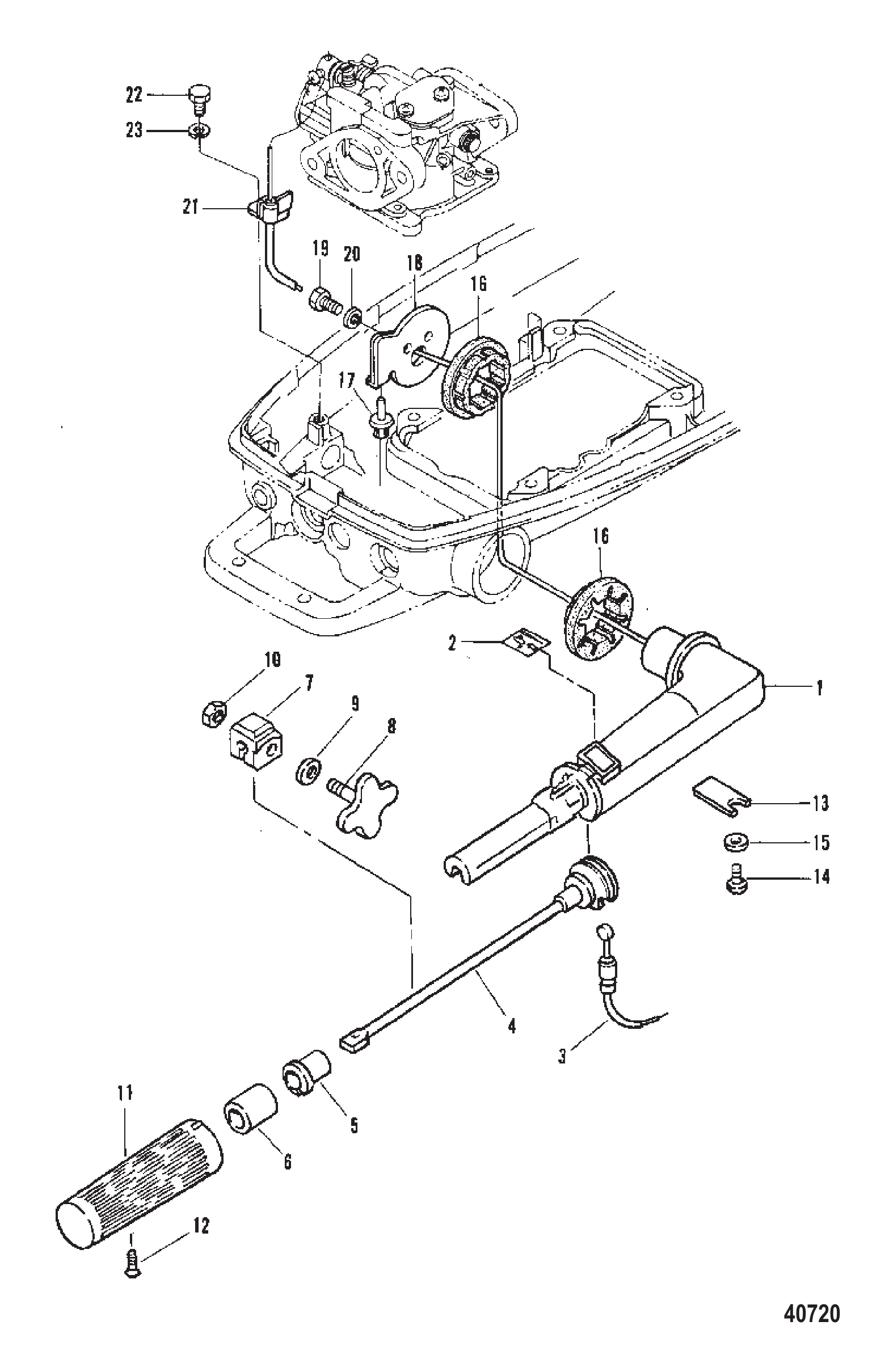

Рис. 15КОМПОНЕНТЫ ДРОССЕЛЯ Throttle Components

REF	Номер детали	Наименование	Кол-во
1	16075	РУКОЯТКА ДРОССЕЛЯ	1
1	16075T4	Рукоятка рулевого управления	1
2	16090	НАКЛЕЙКА	1
2	8M0097201	Наклейка румпеля	1
3	16088	ТРОС ДРОССЕЛЯ	1
4	16093	ВАЛ ДРОССЕЛЯ	1
5	16336	ВТУЛКА	1
6	16191	Проставка	1
7	813026	Фрикционная накладка	1
7	16337	ФРИКЦИОННАЯ НАКЛАДКА	1
7	813026	Фрикционная накладка	1
8	16087	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
9	16826	Шайба нержавеющая	1
10	16825	Гайка	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	16086	РУЧКА	1
12	16094	ВИНТ РУЧКИ	1
13	16338	КРОНШТЕЙН вала дроссельной заслонки	1
14	16827	Винт	1
15	16826	Шайба нержавеющая	1
16	16083	ВТУЛКА РУКОЯТКИ	2
16	16083005	ВТУЛКА	2
17	16085	ШТИФТ (ПЛАСТИК)	1
18	16084	ФИКСАТОР РУКОЯТКИ	1
18	8M0207656	Фиксатор	1
19	16824	Болт нижнего кожуха	2
19	16832	Болт (M6 x 16)	2
20	16819	Стопорная шайба винта пластины	2
20	400256	СТОПОРНАЯ ШАЙБА (M6)	2
21	16089	КРОНШТЕЙН ТРОСА ДРОССЕЛЯ	1
22	16828	Болт	1
23	16818	Стопорная шайба	1

Рис. 16Инструменты Tools

Номер детали	Наименование	Кол-во
83166M	Комплект оправки подшипника	1
83165T	СЪЁМНИК В СБОРЕ	1
31229A7	Комплект съёмников для подшипника	1
58222A1	Индикаторный инструмент	1
890451	Инструмент-адаптер прямого напряжения	1
24937A1	Фиксатор	1
8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
24937A1	Фиксатор	1
83164M	Съёмник маховика	1
8M0227579	СЪЁМНИК МАХОВИКА	1
99750A1	Мультиметр	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
27780	СЪЕМНИК	1
29287	КАЛИБР ИНСТРУМЕНТ	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
99379	Стробоскоп	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
