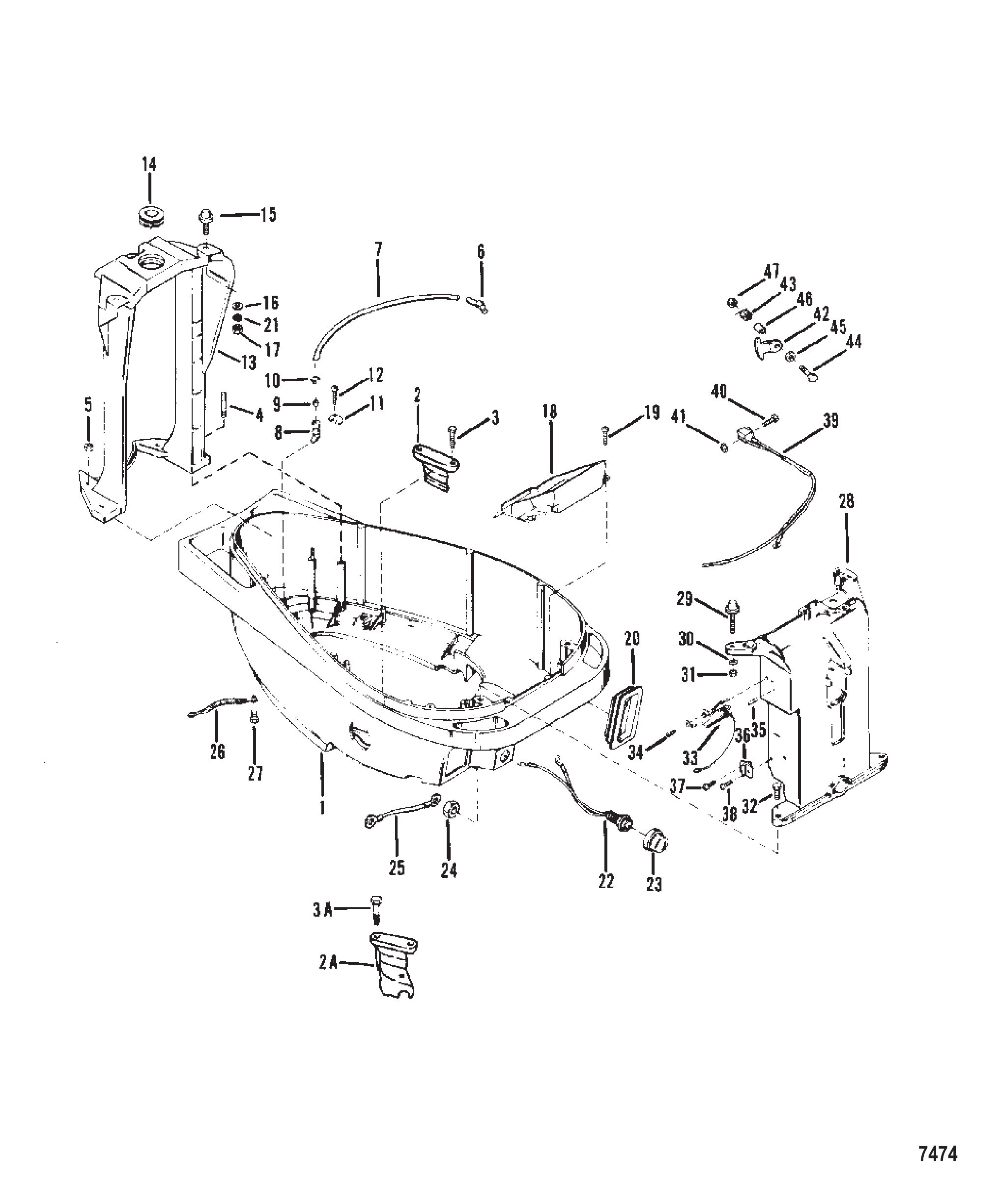

Рис. 1НИЖНИЙ КОЖУХ И ОПОРНЫЕ КРОНШТЕЙНЫ BOTTOM COWL AND SUPPORT BRACKETS

REF	Номер детали	Наименование	Кол-во
1	7715A4	Кожух нижний в сборе	1
1	7715A5	Кожух нижний в сборе	1
2	88926T	Крышка нижнего кожуха	1
2	88926F1	Крышка	1
3	28636	ВИНТ (.250-20 x .750)	2
2A	948801	Пробка нижнего кожуха	1
3A	28636	ВИНТ (.250-20 x .750)	2
4	56766	ШПИЛЬКА (.250-20/.250-28 x 1.380)	4
5	20184	Гайка (1/4-28X7/32) резиновой опоры	4
5	8M0207775	Гайка @5	4
6	78279	Угольник	1
6	8M0207781	Угольник	1
7	7568054	ШЛАНГ Контрольной струи к нижнему кожуху (14 дюймов)	1
7	7568058	ШЛАНГ (15.00 дюймов)	1
8	69791	Форсунка контрольной струи шланга к кожуху	1
9	90882	Втулка распылителя	1
10	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	66849	ХОМУТ СОПЛА	1
12	48408	Винт (#10-16 x .500) клеммной колодки	1
13	720201	Кронштейн задней опоры	1
14	52723	Втулка заднего опорного кронштейна	1
15	60577	РЕЗИНОВАЯ ОПОРА - КРОНШТЕЙН ОПОРЫ	2
16	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	AR
16	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	AR
17	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
18	72466	ПОДДОН ДЛЯ КАПЕЛЬ	1
19	48409	Винт (#10-16 x .625) нержавеющая сталь	3
20	37695	Чехол троса управления	1
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	69508A31	Выключатель в сборе - стоп	1
23	99525A1	Крышка в сборе	1
24	69844	Гайка выключателя стоп	1
25	62190A8	Провод в сборе оранжевый кнопки стоп	1
26	88238A4	Трос в сборе поддона	2
26	88238T01	Трос в сборе	2
27	62568	Винт (#10-16 x .375)	2
28	42660A1	Кронштейн в сборе передней опоры	1
29	31014	Подушка резиновая - передний опорный кронштейн	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
32	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
33	58124A20	Переключатель в сборе Mercury	1
33	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
34	69235	ВИНТ (.190-24 x .500) Переключатель к переднему кронштейну (0.50 Дюйма)	1
35	36242	ШТИФТ РОЛИКОВЫЙ	2
36	45915	КЛЕММНАЯ КОЛОДКА	1
37	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	1
38	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
39	74605A4	Переключатель в сборе нейтрального пуска	1
40	64332	Винт (#4-40 x .750)	2
41	24832	ГАЙКА (#4-40)	2
42	97411	Привод	1
43	88099	Пружина привода блокировки	1
44	37892	ВИНТ (.190-32 x 1.00) ШКИВ К СТАРТЕРУ	1
45	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
46	88100	Проставка винта привода	1
47	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	1
47	859124	ГАЙКА (#10-32) Нержавеющая сталь	1

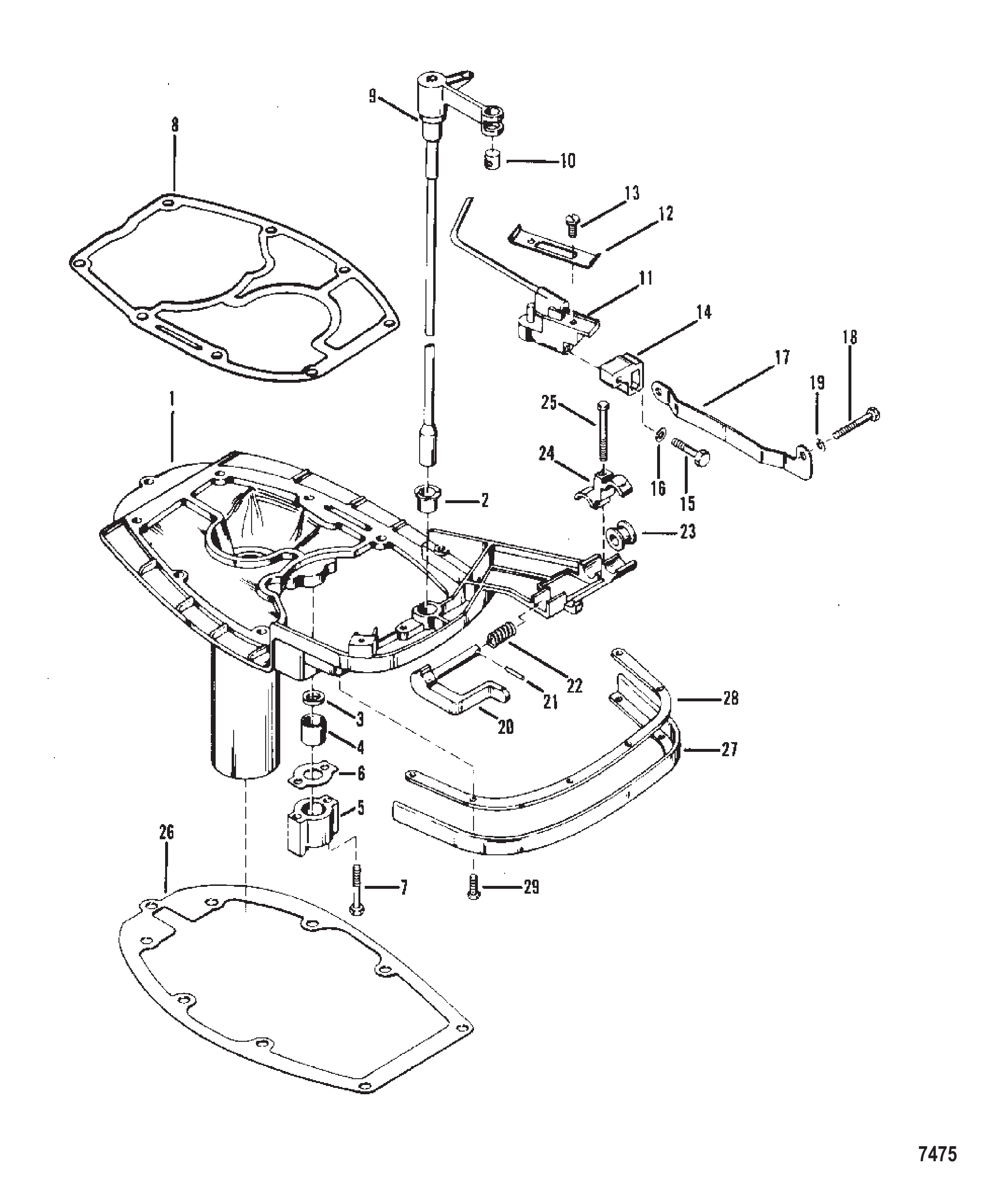

Рис. 2ВЫХЛОПНАЯ ПЛИТА И ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ EXHAUST PLATE AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	42819A2	Пластина в сборе удлинителя выхлопа	1
2	27132	ВТУЛКА	1
3	38453	ШАЙБА Нейлоновая	1
4	38452	САЛЬНИК Резиновый	1
5	79799	Корпус	1
6	797971	Прокладка	1
7	79798	Винт (#10-32 x 1.380)	2
8	796501	Прокладка	1
9	76632A3	Вал переключения в сборе верхний короткий	1
9	76632A4	Вал переключения в сборе верхний длинный	1
10	60572	ГИЛЬЗА	1
10	8M0221994	Штуцер	1
11	74739A3	Привод в сборе управления переключением	1
12	37934	ПРУЖИНА Троса переключения	1
13	38069	ВИНТ Пружины к приводу	1
14	37932	ПОДШИПНИК Нейлоновый - Привод управления переключением	1
15	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
16	21272	ШАЙБА СТОПОРНАЯ (.250) ВИНТА ПОДШИПНИКА	1
17	37935	НАПРАВЛЯЮЩАЯ Подшипника управления переключением	1
18	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	59037A2	Рычаг тросов дросселя и переключения	1
21	23928	ШТИФТ	2
21	239281	Штифт роликовый	2
22	38005	ПРУЖИНА Рычага быстрого разъединения	2
23	37927	ВТУЛКА Нейлоновая Нейлоновая - Рычаг быстрого разъединения	2
24	37926	ФИКСАТОР Нейлоновый подшипник	1
25	37923	ВИНТ (.250-28 x 1.250) ПЕРЕХОДНИК К НИЖНЕМУ КОЖУХУ	1
26	385011	Прокладка	1
27	38156	САЛЬНИК Резиновый - Пластина удлинителя выхлопа	1
28	99136	Резиновое уплотнение (полоса)	1
29	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	6
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

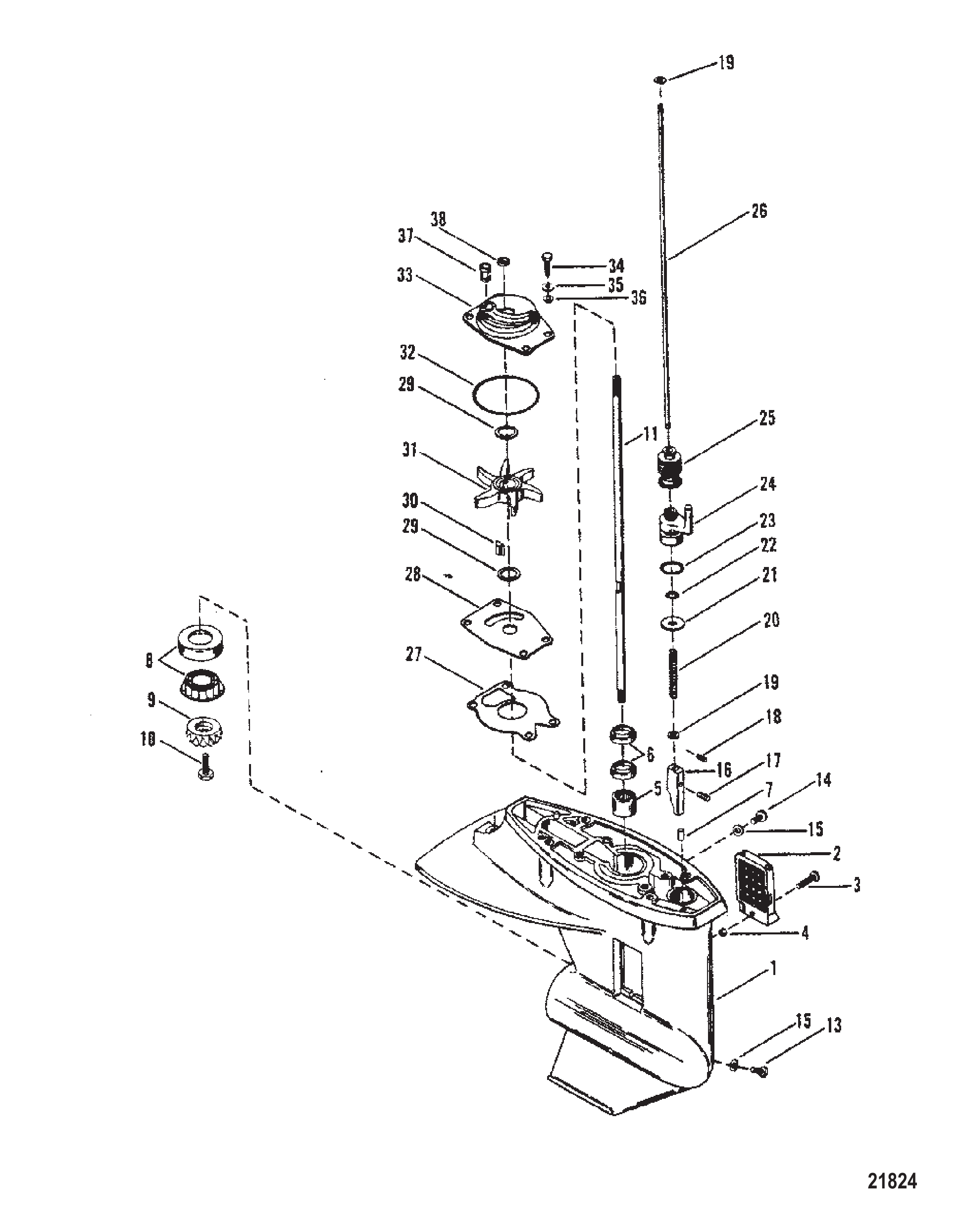

Рис. 3РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	8669A13	Корпус редуктора в сборе (короткий) (чёрный)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A14	Корпус редуктора в сборе (длинный) (чёрный)	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A15	Корпус редуктора в сборе (короткий) (серый)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A16	Корпус редуктора в сборе (длинный) (серый)	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
-	8669A23	Корпус редуктора в сборе (короткий) (Tracker)	1
-	8669A24	Корпус редуктора в сборе (длинный) (Tracker)	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
2	41134	СЕТКА	1
2	41133	СЕТКА водозаборного отверстия	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	41326	ПОДШИПНИК роликовый	1
6	99325	Уплотнение	2
7	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
7	8M0084726	Штифт установочный	2
8	98294A1	Подшипниковый узел роликовый	1
9	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
10	49908	Винт (.250-28 x .750)	1
11	99199	Гребной вал	1
11	99198	Гребной вал	1
13	14834A1	Винт	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	28634A1	Ремкомплект винтов	1
14	79953Q04	Ремкомплект сливного винта	1
15	805726	Уплотнительное кольцо резиновое	2
15	8M0204684	Кольцо уплотнительное резиновое	2
16	85562A1	Кулачок переключения в сборе	1
16	85562A2	Кулачок переключения передач	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	993261	Прокладка основания водяного насоса	1
28	85083	Пластина передняя	1
29	86645	Шайба крыльчатки	2
29	8M0204722	Шайба	2
30	85119	Шпонка	1
30	8M0214993	Шпонка @5	1
31	850893	Крыльчатка	1
31	8M0204712	Крыльчатка	1
32	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
33	99157A1	Насос водяной в сборе	1
33	99157A02	Насос водяной в сборе	1
34	90883	Винт (M5 x 16)	4
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
36	85095	Втулка винта водяного насоса	4
36	8M0214959	Втулка @5	4
34	4000328	ВИНТ (M6 x 16)	4
34	8M0214928	ВИНТ (M6 x 16)	4
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
37	85090	Сальник водяной трубки	1
37	85090001	Сальник	1
38	86203	Кольцо уплотнительное гребного вала резиновое	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A2	Комплект сальников	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

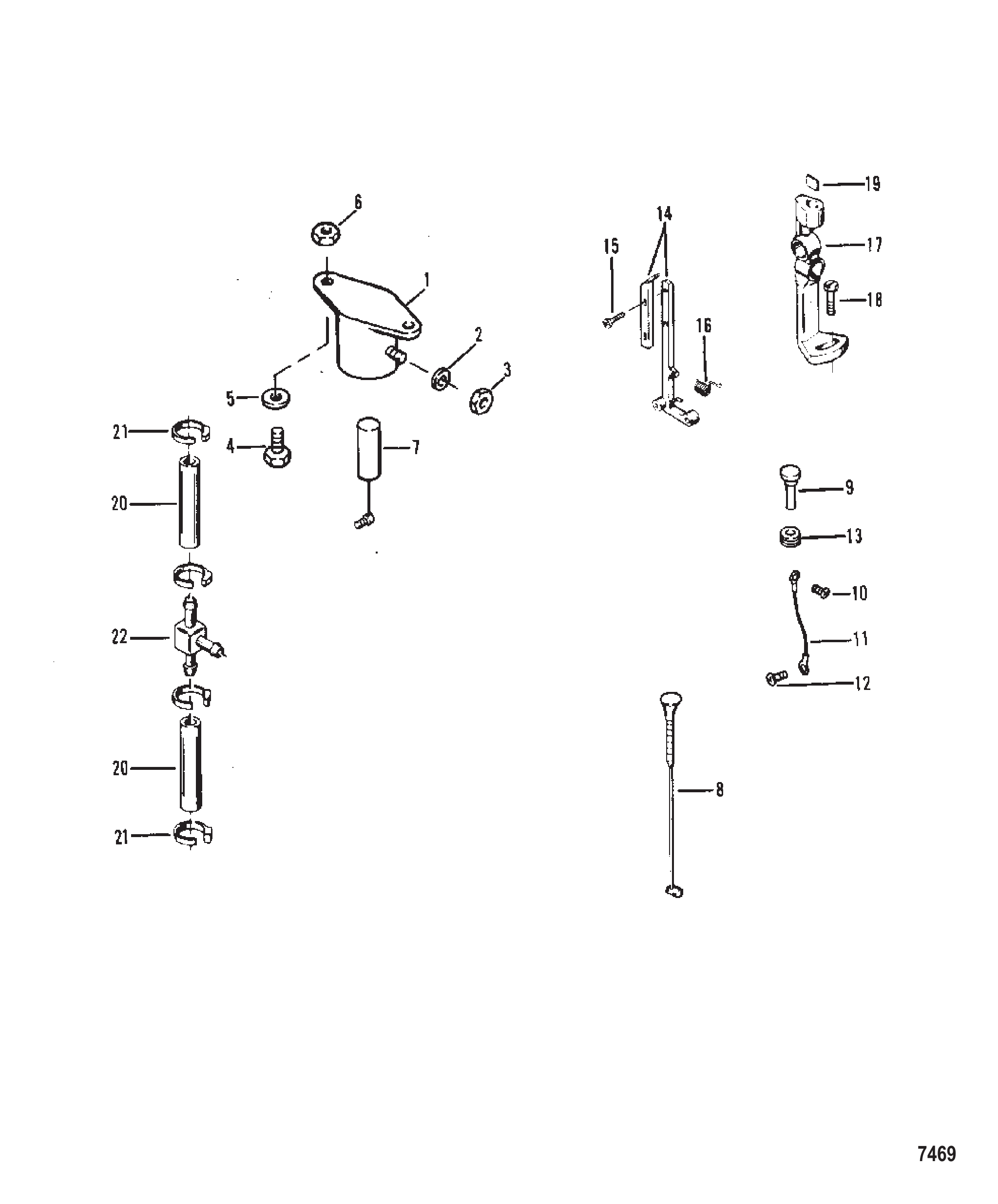

Рис. 4КАРБЮРАТОРНЫЕ ТЯГИ / СОЛЕНОИД ПОДСАСЫВАНИЯ CARBURETOR LINKAGE/CHOKE SOLENOID

REF	Номер детали	Наименование	Кол-во
1	54293A11	Соленоид воздушной заслонки в сборе	1
2	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	26066	Винт (.312-24 x 1.75) соленоида воздушной заслонки к переднему кронштейну	2
5	26993	СТОПОРНАЯ ШАЙБА (.312)	2
5	8M0204647	Стопорная шайба (.312)	2
6	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
7	56074A8	Плунжер в сборе соленоида воздушной заслонки	1
8	90241	РУЧКА Подсос	1
9	90242A1	РУЧКА В СБОРЕ	1
10	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
11	49589	Скоба ручки подсоса к тяге подсоса	1
12	62568	Винт (#10-16 x .375)	1
13	20116	Втулка ручки воздушной заслонки	1
14	85966A1	Тяга в сборе воздушной заслонки	1
15	86042	Винт тяги воздушной заслонки	2
15	77614A1	Комплект винтов	2
16	60288	ПРУЖИНА ТЯГИ ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	53719A2	Кронштейн в сборе, датчик	1
18	66104	ВИНТ (#8-32 x .790)	1
19	89694	Шпонка муфты вала дроссельной заслонки	1
20	99127109	Шланг (57,00 дюймов, бухта)	2
20	8M0108355	Шланг (57 дюймов, бухта)	2
21	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1

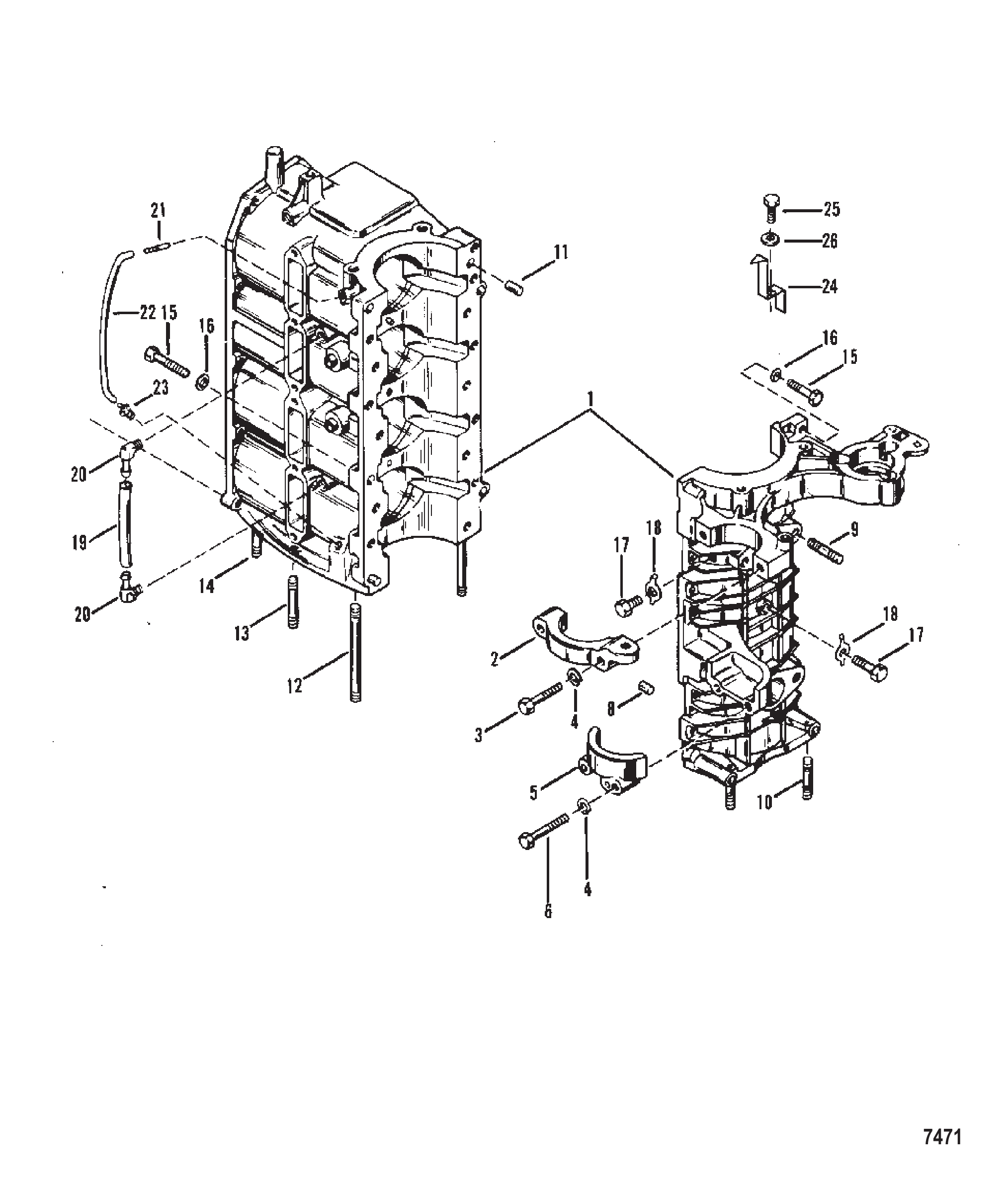

Рис. 5БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8981A6	Блок цилиндров в сборе	1
2	72038	КРОНШТЕЙН ВЕРХНИЙ СТАРТЕРА	1
3	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	2
4	26993	СТОПОРНАЯ ШАЙБА (.312)	4
4	8M0204647	Стопорная шайба (.312)	4
5	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
6	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	2
8	20032	Штифт направляющий блока цилиндров к коренному подшипнику	2
9	68164	Шпилька карбюратора (1.25 дюйма)	4
9	64936	ШПИЛЬКА	4
10	68165	Шпилька картера к корпусу гребного вала (1.625 дюйма)	2
11	20033	Штифт направляющий установочный	2
11	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
12	87901	Шпилька блока цилиндров к корпусу гребного вала (4 дюйма)	2
13	68166	Шпилька (.312 x 2.125) блока цилиндров к корпусу гребного вала (2.125 дюйма)	2
14	68167	Шпилька (.312-18/.312-24 x 2.560) блока цилиндров к корпусу гребного вала (2.50 дюйма)	2
15	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	13
15	31984	ВИНТ (.312-18 x 1.375)	3
15	73275	ВИНТ (.312-18 x 2.88) КРЕПЛЕНИЕ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (2.875 ДЮЙМА)	2
16	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	17
16	8M0042642	Шайба (.323 x .562 x .063)	17
17	20359	Винт (.375-16 x 1.00)	1
17	98260	ВИНТ (.375-16 x .620)	2
18	20091	Шайба стопорная стопорного винта среднего подшипника	3
19	99127109	Шланг (57,00 дюймов, бухта)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	99664	Угольник выхлопной пластины	2
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
21	65857	РАЗЪЕМ	1
21	56759	ШТУЦЕР ЕРШОВЫЙ	1
22	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
23	42867	Обратный клапан нижнего дренажного шланга	1
23	428671	Обратный клапан	1
24	99156	Метка установки зажигания	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
-	97469A87	Головка блока цилиндров в сборе	1
-	97469T87	Головка блока цилиндров морская	1

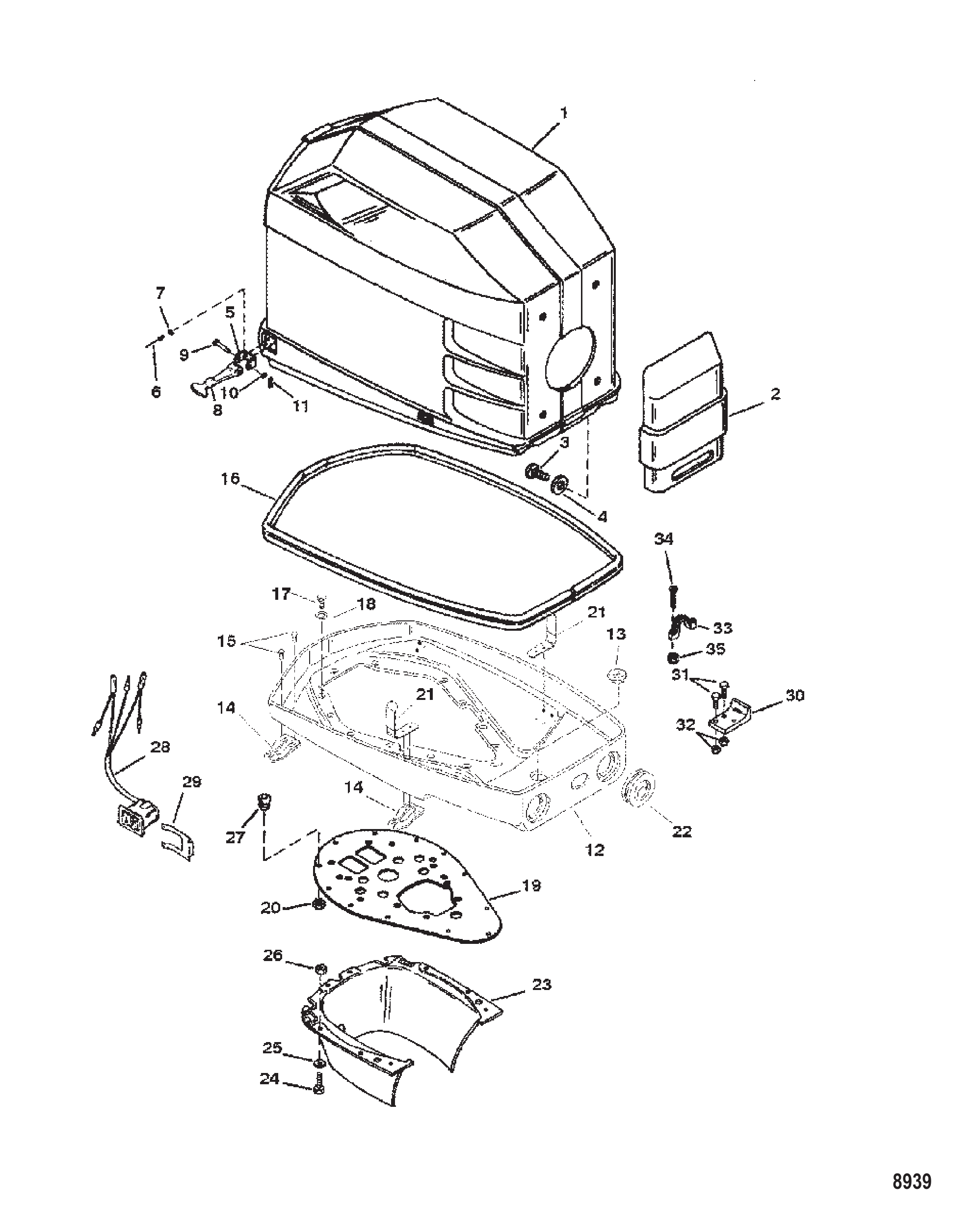

Рис. 6ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	817704A22	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	817704A23	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	817704T23	ВЕРХНИЙ КОЖУХ СЕРЫЙ	1
2	817706A3	ПЕРЕДНЯЯ КРЫШКА	1
2	817706A4	ПЕРЕДНЯЯ КРЫШКА	1
3	69570	Винт (#10-16 x .750)	4
4	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	4
5	71602	Вилка	4
5	8M0192198	ВИЛКА	4
5	716021	Вилка	4
6	816771	Заклёпка	12
7	847883	ШАЙБА (.192 x .375 x .033)	12
8	817708	Прижим	4
9	58712	Палец вильчатый	4
10	847883	ШАЙБА (.192 x .375 x .033)	4
11	21071	ШПЛИНТ	4
11	210711	Шплинт	4
12	848164A7	НИЖНИЙ ПОДДОН	1
12	848164T7	НИЖНИЙ КОЖУХ ЧЕРНЫЙ	1
12	817709A13	НИЖНИЙ ПОДДОН	1
12	848164T8	НИЖНИЙ КОЖУХ СЕРЫЙ	1
13	815784	КРЫШКА	2
14	13734	Фиксатор	4
14	8M0192190	ФИКСАТОР	4
14	137341	Фиксатор	4
15	848172	ЗАКЛЕПКА (ВЫТЯЖНАЯ)	16
16	8177121	Сальник (6.79 футов, бухта)	1
16	817712003	Уплотнение (6.79 футов)	1
17	38601	ВИНТ (.250-28 x 1.250)	11
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	11
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	11
19	8221882	ПЛАСТИНА	1
19	822188T2	ПЛАСТИНА	1
20	35045	ГАЙКА (.250-28)	11
20	826709109	Гайка (.250-28) нержавеющая сталь	11
21	848165	РАСКОС	2
22	8177131	Втулка уплотнительная	2
22	8177133	Втулка уплотнительная	2
23	847894A1	ЮБКА	1
23	847894T1	ЮБКА ЧЕРНАЯ	1
23	847894A2	ЮБКА	1
24	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	8
25	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	16
26	35045	ГАЙКА (.250-28)	8
26	826709109	Гайка (.250-28) нержавеющая сталь	8
27	126021	Втулка	1
27	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
28	18286A40	Переключатель в сборе	1
28	8M0235192	Переключатель тримма	1
29	8124431	Фиксатор (применять где применимо)	1
29	8M0032848	Держатель переключателя	1
30	847897	КРОНШТЕЙН Топливный разъем	1
31	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	814101	Гайка (.250-20) нержавеющая сталь	2
32	8M0207776	ГАЙКА	2
33	88621	Фиксатор тросов управления	1
34	69020	ВИНТ (#10-32 x .875)	2
34	690201	ВИНТ (#10-32 x .875)	2
35	29488	ГАЙКА (#10-32)	2
35	8M0204718	Гайка	2

Рис. 7ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	814201	Руководство по ремонту 200 XRI (EFI) (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	8162491	Руководство по обслуживанию	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	813032A89	Комплект наклеек	1
-	814171A89	Комплект наклеек (юбилейная модель)	1
-	13492900	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

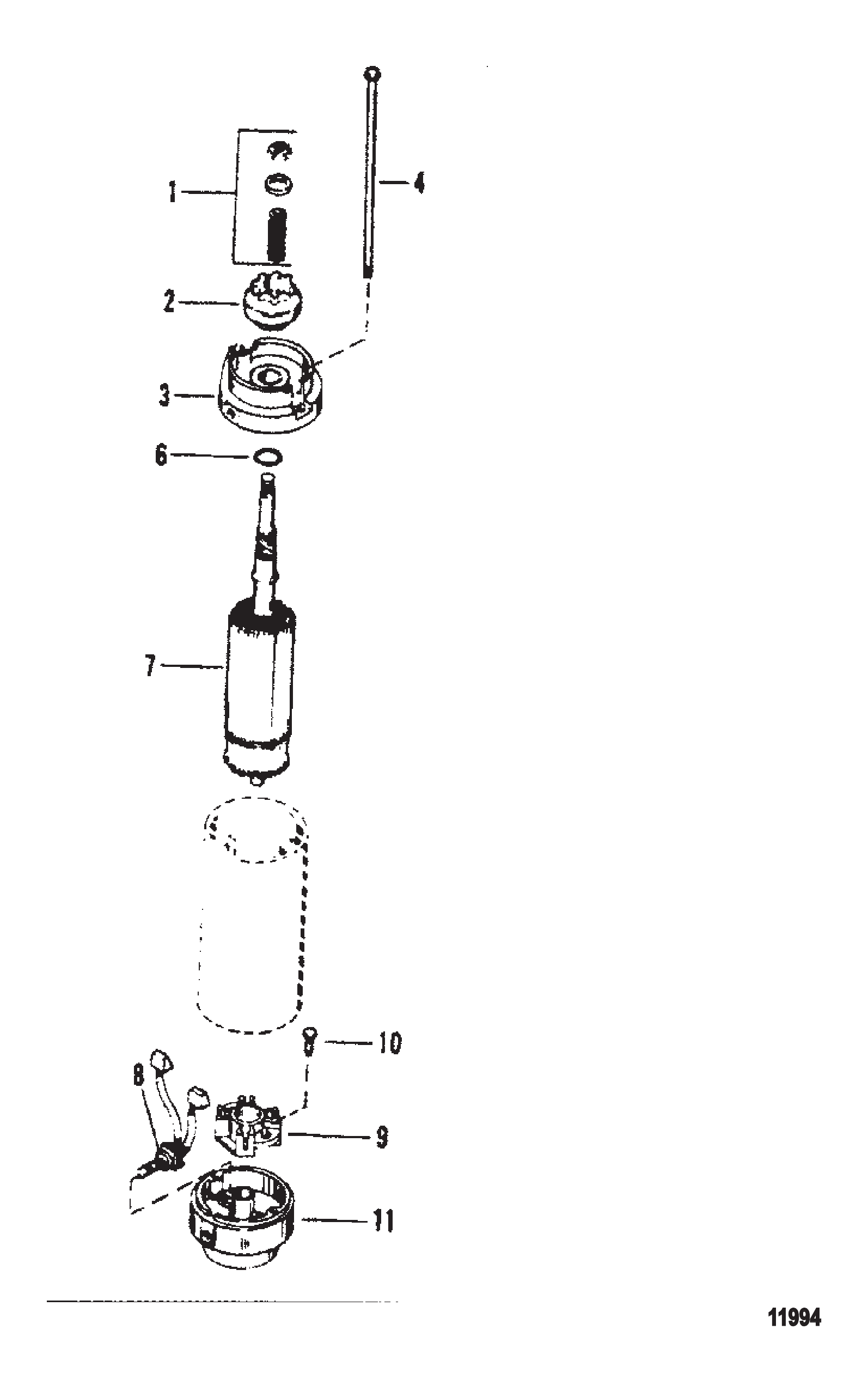

Рис. 8КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
-	893893	Стартер	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate Washer	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	N.S.S.	Not Sold Separate Screw	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

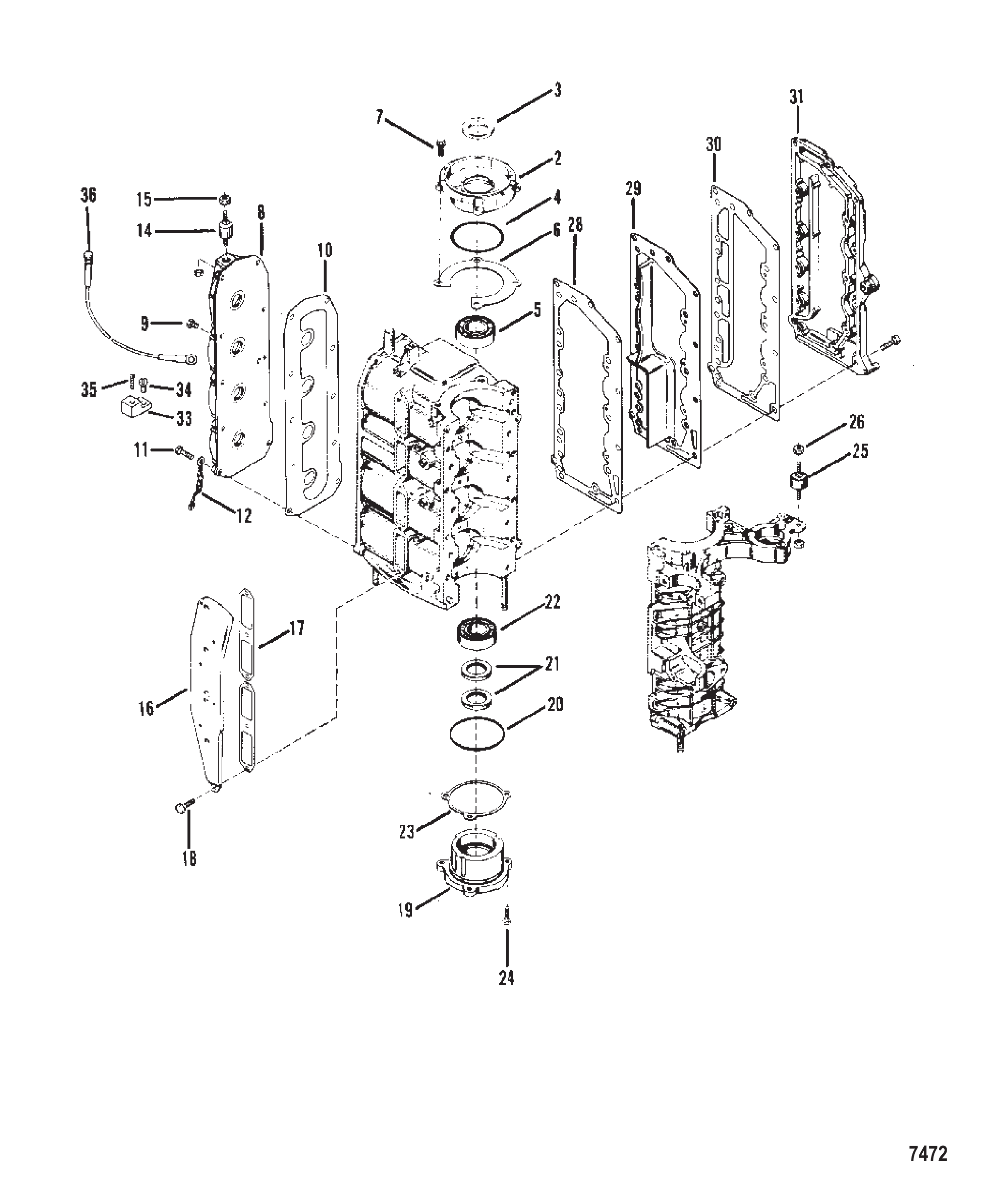

Рис. 9КРЫШКИ И КРЫШКА ВЫПУСКА END CAPS AND EXHAUST COVER

REF	Номер детали	Наименование	Кол-во
2	5826A2	Заглушка в сборе	1
3	41953	Сальник	1
4	20081	Кольцо уплотнительное	1
5	63742	Подшипник шариковый	1
5	63742T	Подшипник шариковый	1
6	72538A1	Прокладка (.005-10)	AR
7	73274	ВИНТ ВЕРХНЕЙ КОНЦЕВОЙ КРЫШКИ (0.75 ДЮЙМА)	4
7	824941	ВИНТ (.312-18 x .750)	4
8	8360A1	Крышка в сборе	1
9	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
9	328022	Пробка трубная (.125-27) латунная	1
10	437772	Прокладка	1
11	69100	ВИНТ КРЕПЛЕНИЯ КРЫШКИ ПЕРЕПУСКНОГО ОКНА (1")	10
11	8M0214943	Винт	10
12	46933A7	Трос в сборе	2
14	90435	ОПОРА	1
15	20184	Гайка (1/4-28X7/32) резиновой опоры	2
15	8M0207775	Гайка @5	2
16	18827A1	Крышка в сборе перепускного канала	1
17	279361	Прокладка	2
18	90198	ВИНТ	6
18	20540	Винт (.250-20 x .62)	6
19	6635A1	Заглушка в сборе нижняя	1
19	6635T1	Торцевая крышка	1
20	20081	Кольцо уплотнительное	1
21	41953	Сальник	2
22	63742	Подшипник шариковый	1
22	63742T	Подшипник шариковый	1
23	20085A1	Комплект регулировочных шайб (.005-10)	AR
24	29256	ВИНТ (.312-18 x .875)	3
25	90435	ОПОРА	2
26	20184	Гайка (1/4-28X7/32) резиновой опоры	4
26	8M0207775	Гайка @5	4
28	854912	Прокладка блока цилиндров к дефлекторной пластине	1
28	854913	Прокладка	1
29	90421	ПЛАСТИНА перегородки - выпускного коллектора	1
29	90421T01	Пластина-отражатель	1
30	854922	Прокладка дефлекторной пластины к крышке выпускного коллектора	1
30	854924	Прокладка	1
31	77381	КРЫШКА	1
32	37562	Винт (.312-18 x 1.00) нержавеющая сталь	14
32	38837	ВИНТ (.312-18 x 1.12)	1
33	45915	КЛЕММНАЯ КОЛОДКА	1
34	62568	Винт (#10-16 x .375)	1
35	28192	ВИНТ (#10-24 x .50)	1
35	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
36	96829A1	Датчик температуры 260 коричневый	1
36	16775A2	Датчик температуры 300 коричневый и зеленый	1
36	16775A1	Датчик температуры в сборе	1
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

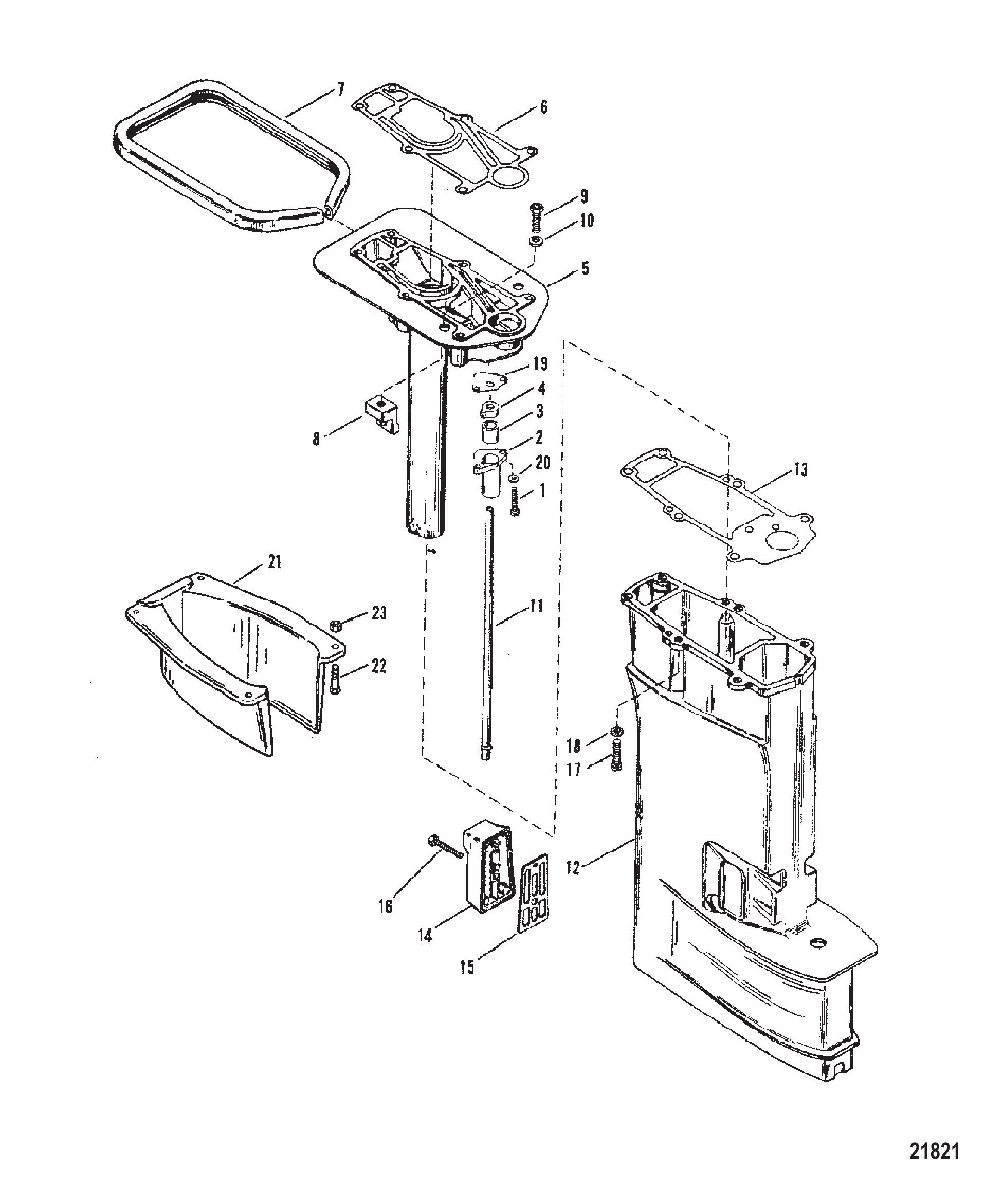

Рис. 10КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	400035	ВИНТ (M5 x 16)	2
1	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
2	96248A1	Корпус водяной трубки в сборе	1
3	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
4	96247	Проставка водяной трубки	1
4	889715	ПРОСТАВКА водяной трубки	1
5	99702A6	Переходная пластина в сборе	1
5	99702A7	Переходная пластина в сборе	1
6	416704	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
6	41670006	ПРОКЛАДКА Переходной пластины	1
7	158662	Уплотнение опорной пластины	1
8	41211	КРОНШТЕЙН верхней опоры	2
9	40011128	Винт (M6 x 20) нержавеющая сталь	2
9	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
9	40007128	Винт (M6 x 20) (используется с поз. №10)	2
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	85116	Трубка водяная (короткий вал)	1
11	86292	Труба водяная (длинный вал)	1
12	9097A2	Корпус гребного вала в сборе (короткий вал) (чёрный)	1
12	9097T5	Корпус гребного вала в сборе	1
12	9098A2	Корпус гребного вала в сборе (длинный вал) (чёрный)	1
12	9098T5	Корпус гребного вала в сборе	1
12	9097A3	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ ВАЛ) (СЕРЫЙ)	1
12	9097T6	КОРПУС ГРЕБНОГО ВАЛА-GR	1
12	9098A3	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ ВАЛ) (СЕРЫЙ)	1
12	9098A6	КОРПУС В СБОРЕ Гребной вал	1
12	9097A4	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ) (TRACKER)	1
12	9098A4	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ) (TRACKER)	1
12	9098T5	Корпус гребного вала в сборе	1
13	433373	Прокладка корпуса гребного вала	1
13	433374	Прокладка корпуса гребного вала	1
14	14534	Крышка разгрузочного клапана холостого хода	1
15	14621	Прокладка крышки	1
16	14742	ВИНТ (.250-20 x 1.25) КРЫШКИ	1
17	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
17	1993870	ВИНТ (M8 x 70)	6
18	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
19	19583	Прокладка (применять где применимо)	1
19	433373	Прокладка корпуса гребного вала	1
20	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
21	17258T6	КРЫШКА ТРИММА (СЕРАЯ)	1
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
21	17258F4	КРЫШКА ТРИММА (TRACKER)	1
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
22	40011128	Винт (M6 x 20) нержавеющая сталь	4
22	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
23	401196	ГАЙКА (M6)	4
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

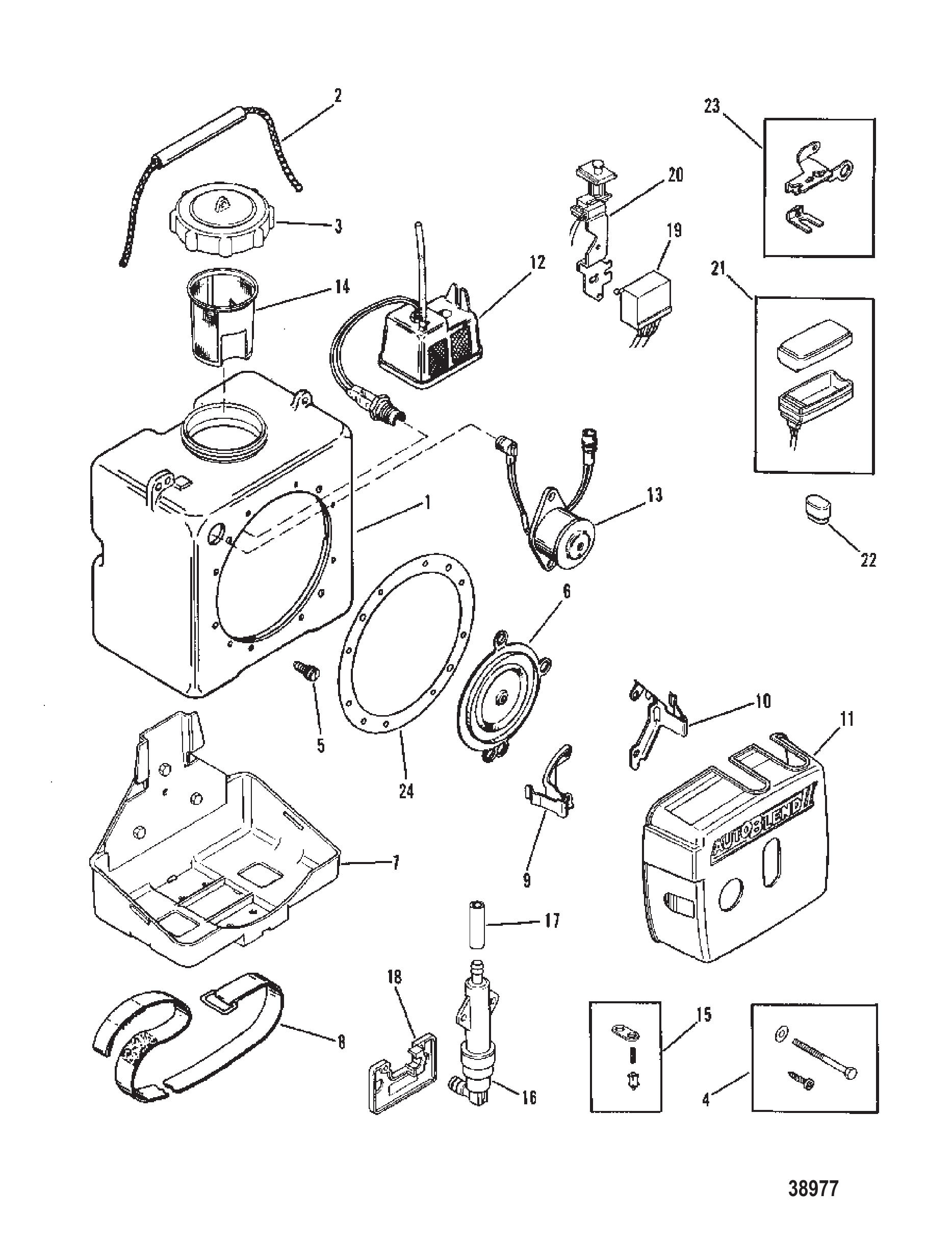

Рис. 11АВТОСМЕШИВАНИЕ AUTO-BLEND

REF	Номер детали	Наименование	Кол-во
-	130195	Узел автоматического смешивания	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	16619	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	16620	Комплект кронштейнов крепления	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16626	Крышка	1
12	16624	Комплект датчика масляного фильтра и уровня	1
13	16625	Комплект сигнала	1
14	16618	Маслоприёмник	1
15	16615	КОМПЛЕКТ обратных клапанов	1
16	18576	Комплект топливного фильтра	1
17	13992	Виниловая трубка	1
18	16621	Пластина	1
19	16627	Комплект модуля	1
20	16628	Комплект кнопки проверки	1
21	16629	Комплект корпуса батареи (ИСПОЛЬЗУЕТСЯ БАТАРЕЯ 9 В)	1
22	16630	Комплект уплотнительной втулки	1
23	16631	Комплект кронштейна	1
24	16616	Комплект прокладок	1

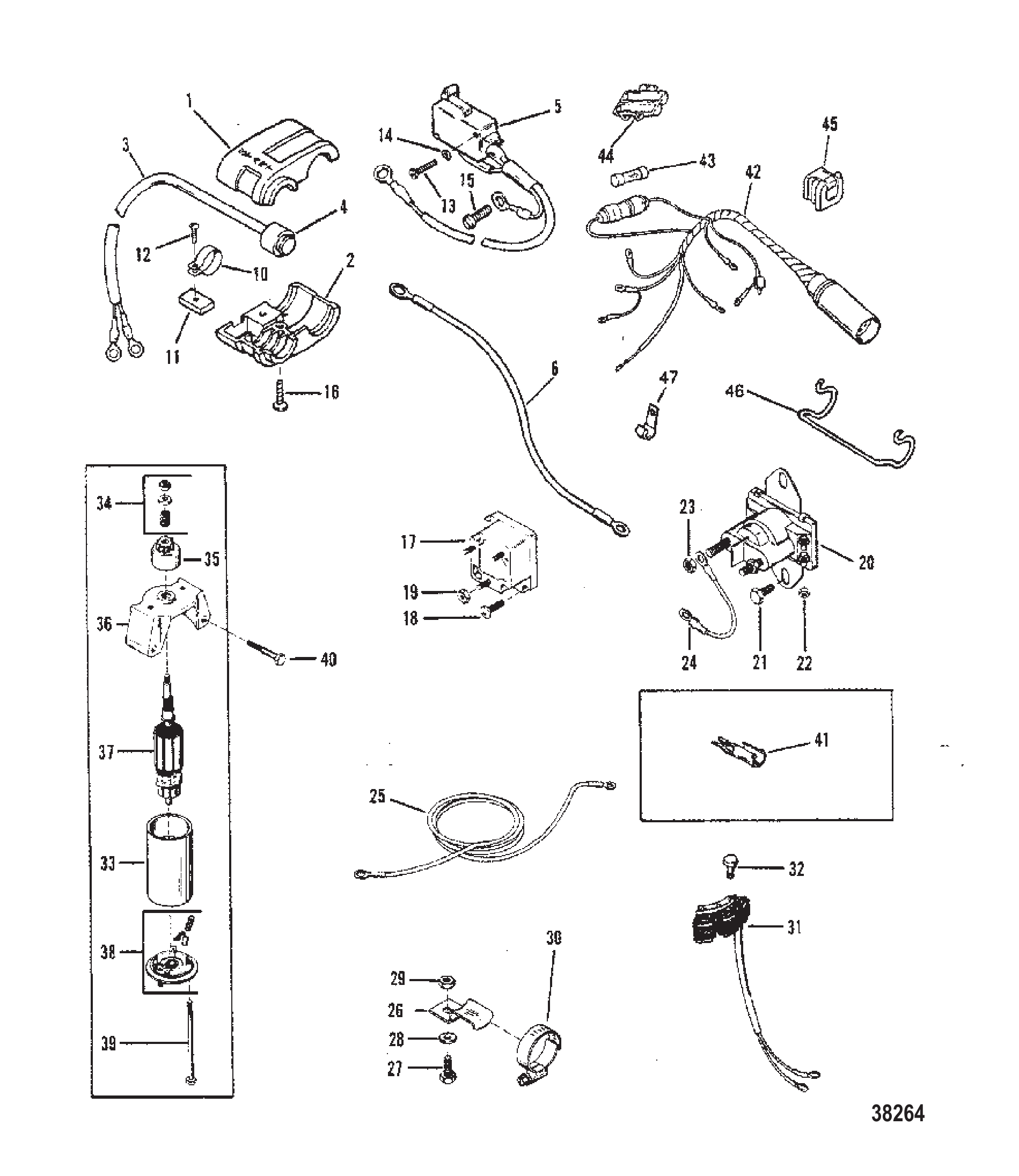

Рис. 12ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

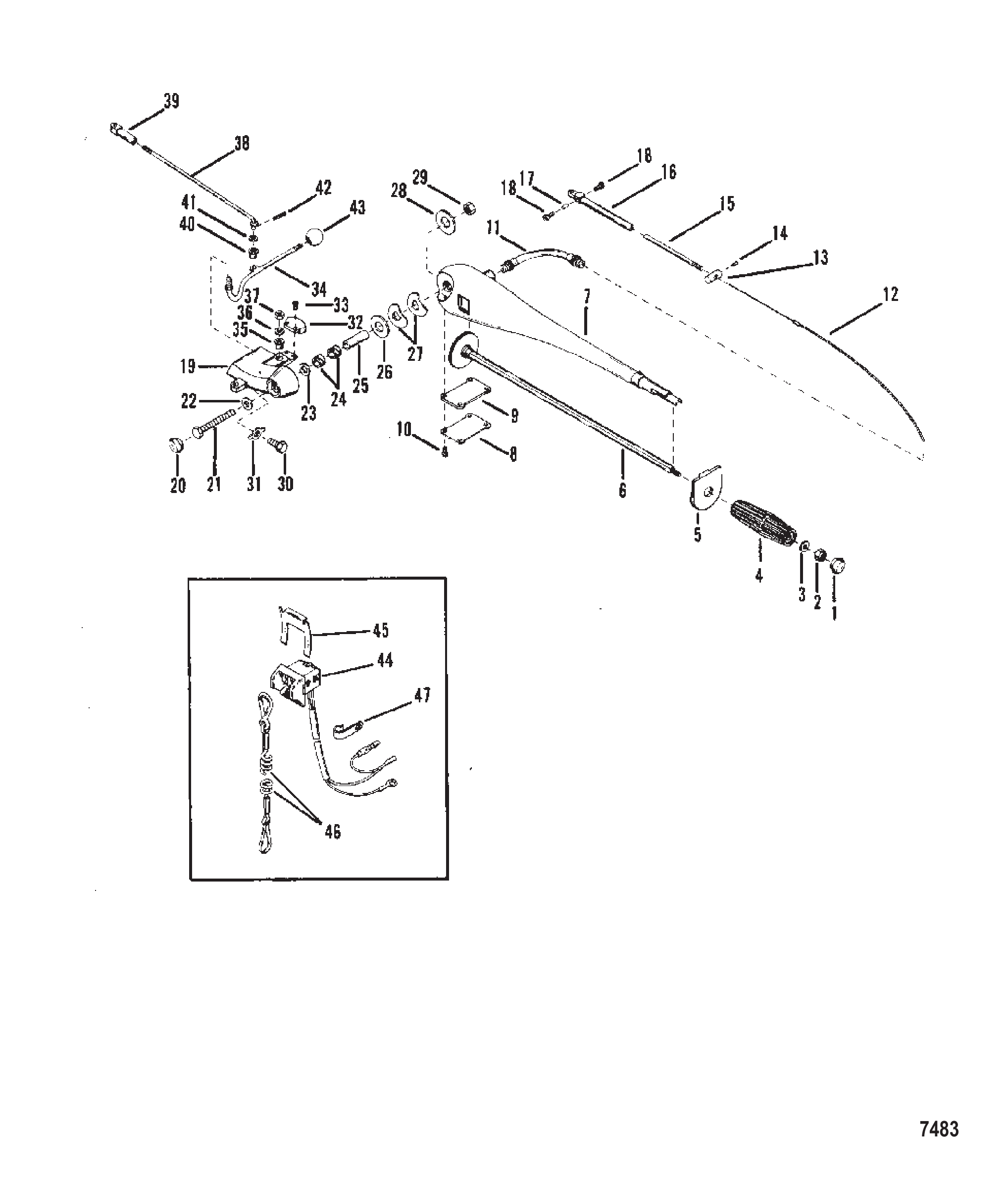

Рис. 13РУЛЕВОЙ УЗЕЛ STEERING HANDLE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	48416	Крышка	1
2	20586	Гайка (.250-28) винта защелки	1
2	826709109	Гайка (.250-28) нержавеющая сталь	1
3	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	1
3	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
4	58192A1	Рукоятка	1
5	48414	Корпус	1
6	48516A1	Узел ведущего колеса/штока	1
7	48405A2	Узел рычага	1
8	48519	Пластина	1
9	48518	Прокладка	1
10	28192	ВИНТ (#10-24 x .50)	4
10	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	4
11	785511	Кабельный канал	1
12	48520	Трос дроссельной заслонки	1
13	89613	Разъём тяги управления	1
14	89601	Винт	1
14	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
15	895661	Направляющая труба	1
15	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
16	43433	Направляющая	1
16	8M0204660	НАПРАВЛЯЮЩАЯ	1
17	20007	Анкер	1
18	20518	Винт установочный (#8-32)	2
18	8M0204644	КОМПЛЕКТ ВИНТОВ	2
19	48404T	Кронштейн рукоятки	1
19	48404T8	Кронштейн	1
20	48416	Крышка	1
21	48476	Винт	1
21	823597	Винт (.500-20 x 2.50)	1
22	48477	Шайба (.505 внутр. диам.)	1
23	48526	Шайба (.630 внутр. диам.)	1
24	28919	ВТУЛКА НЕЙЛОНОВАЯ - ПРОСТАВКА ВАЛА ШКИВА	2
25	48525	Проставка	1
26	48527	Шайба (1-35/64 дюйм. наружн. диам.)	1
26	38000	ШАЙБА	1
27	48478	Шайба волнистая	2
28	49636	Шайба (наружный диаметр 1-3/4 дюйма)	1
29	20220	Гайка (.500-20)	1
29	82671317	ГАЙКА (.500-20)	1
30	35786	ВИНТ (.375-24 x 1.00) КРОНШТЕЙН К ДВИГАТЕЛЮ	2
31	43589	Шайба с усиком	2
32	78812A1	Фиксатор	1
33	48409	Винт (#10-16 x .625) нержавеющая сталь	2
34	485681	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
35	48237	Втулка вала переключения передач	1
36	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
37	34863	ГАЙКА (.375-24)	1
37	8M0204726	Гайка (.375-24) латунная	1
38	49563	Тяга переключения передач	1
38	8128061	Штанга	1
39	48419	Наконечник тяги переключения передач	1
39	48419T	Наконечник тяги-2.16 IN	1
40	48475	Втулка (исполнение II)	1
41	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
42	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
43	98530	РУЧКА	1
44	11083A11	Выключатель в сборе стоп	1
45	12044	ФИКСАТОР КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ	1
45	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
46	15920A54	Шнур аварийного останова в сборе	1
46	15920Q54	ШНУР В СБОРЕ	1
47	64855	ХОМУТ ВЫКЛЮЧАТЕЛЯ СТОП	1
47	648552	ЗАЖИМ	1
--	52148A1	Комплект автопилота	1

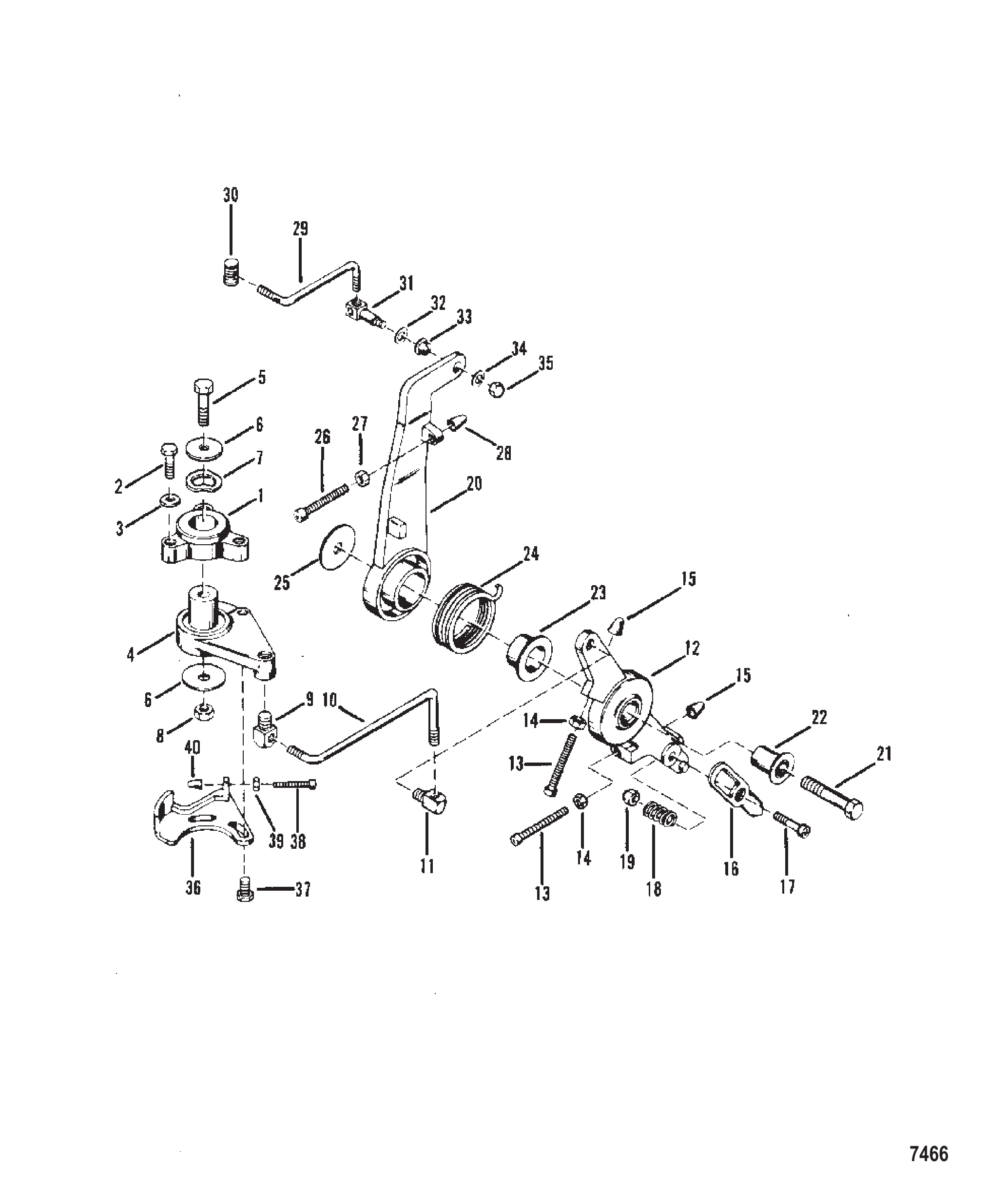

Рис. 14Тяга управления дросселем Throttle Control Linkage

REF	Номер детали	Наименование	Кол-во
1	72040	КРОНШТЕЙН ПРИВОДА ДРОССЕЛЯ	1
2	53576	ВИНТ (.312-18 x 1.125)	3
3	26993	СТОПОРНАЯ ШАЙБА (.312)	3
3	8M0204647	Стопорная шайба (.312)	3
4	72032	ПРИВОД ДРОССЕЛЯ	1
4	815603A1	Узел привода дроссельной заслонки	1
5	21449	ВИНТ (.312-24 x 2.00)	1
6	25893	Шайба	2
7	62172	Волнистая шайба	1
8	29250	ГАЙКА (.312-24) ВИНТОВ ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
9	57440	ВЕРТЛЮГ	1
10	72043	СОЕДИНИТЕЛЬНАЯ ТЯГА	1
11	57440	ВЕРТЛЮГ	1
12	76560	Рычаг дросселя	1
12	815603A1	Узел привода дроссельной заслонки	1
13	55903	Винт регулировочный - рычаг дросселя	1
13	89778	Винт рычага дроссельной заслонки (2-1/4 дюйма)	1
13	25158	ВИНТ (.190-32 x 1.75) РЫЧАГ ДРОССЕЛЯ	1
14	68219	Гайка (#10-32) нержавеющая сталь	2
15	48039	КРЫШКА	2
16	39483	ЗАЩЕЛКА	1
17	22486	ВИНТ (.250-28 x .880)	1
17	69026	ВИНТ (.250-28 x .880)	1
18	20099	Пружина	1
19	20586	Гайка (.250-28) винта защелки	1
19	826709109	Гайка (.250-28) нержавеющая сталь	1
20	76559A1	Рычаг опережения зажигания	1
20	815607A1	Узел рычага опережения зажигания	1
21	55337	Винт (.375-16 x 1.75)	1
21	818165	ВИНТ (.375-16 x 1.75)	1
22	55164	Втулка	1
23	55171	Втулка	1
24	55162	Пружина	1
25	68410	ШАЙБА	1
25	46765	ШАЙБА (.390 x 1.50 x .120)	1
26	25158	ВИНТ (.190-32 x 1.75) РЫЧАГ ДРОССЕЛЯ	1
27	68219	Гайка (#10-32) нержавеющая сталь	1
28	48039	КРЫШКА	1
29	76056	ТЯГА СОЕДИНИТЕЛЬНАЯ (2-1/2 ДЮЙМА)	1
30	74897	Ось поворота	1
30	74897T	Ось поворота	1
31	77013A1	Верлюга	1
32	29402	ШАЙБА ВОЛНОВАЯ	1
33	26856	ВТУЛКА	1
34	33786	Шайба винта экрана	1
34	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	1
36	66778	ПЛАСТИНА	1
36	66778T	Пластина дроссельной заслонки	1
37	46420	ВИНТ (#10-24 x .500)	2
38	23015	ВИНТ (.190-32 x 1.00) РЕГУЛИРОВКИ ДРОССЕЛЯ	1
39	68219	Гайка (#10-32) нержавеющая сталь	1
40	48039	КРЫШКА	1

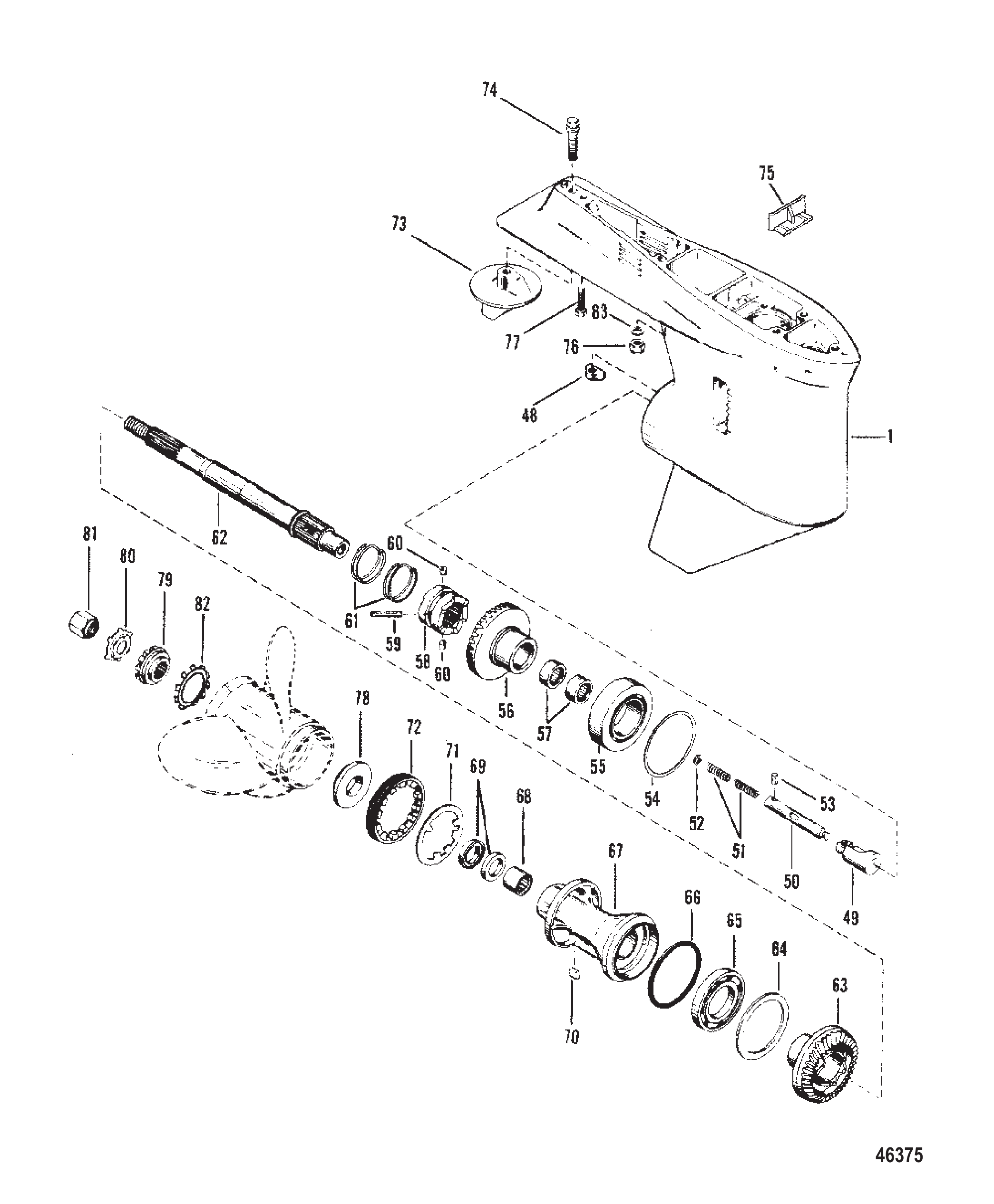

Рис. 15РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

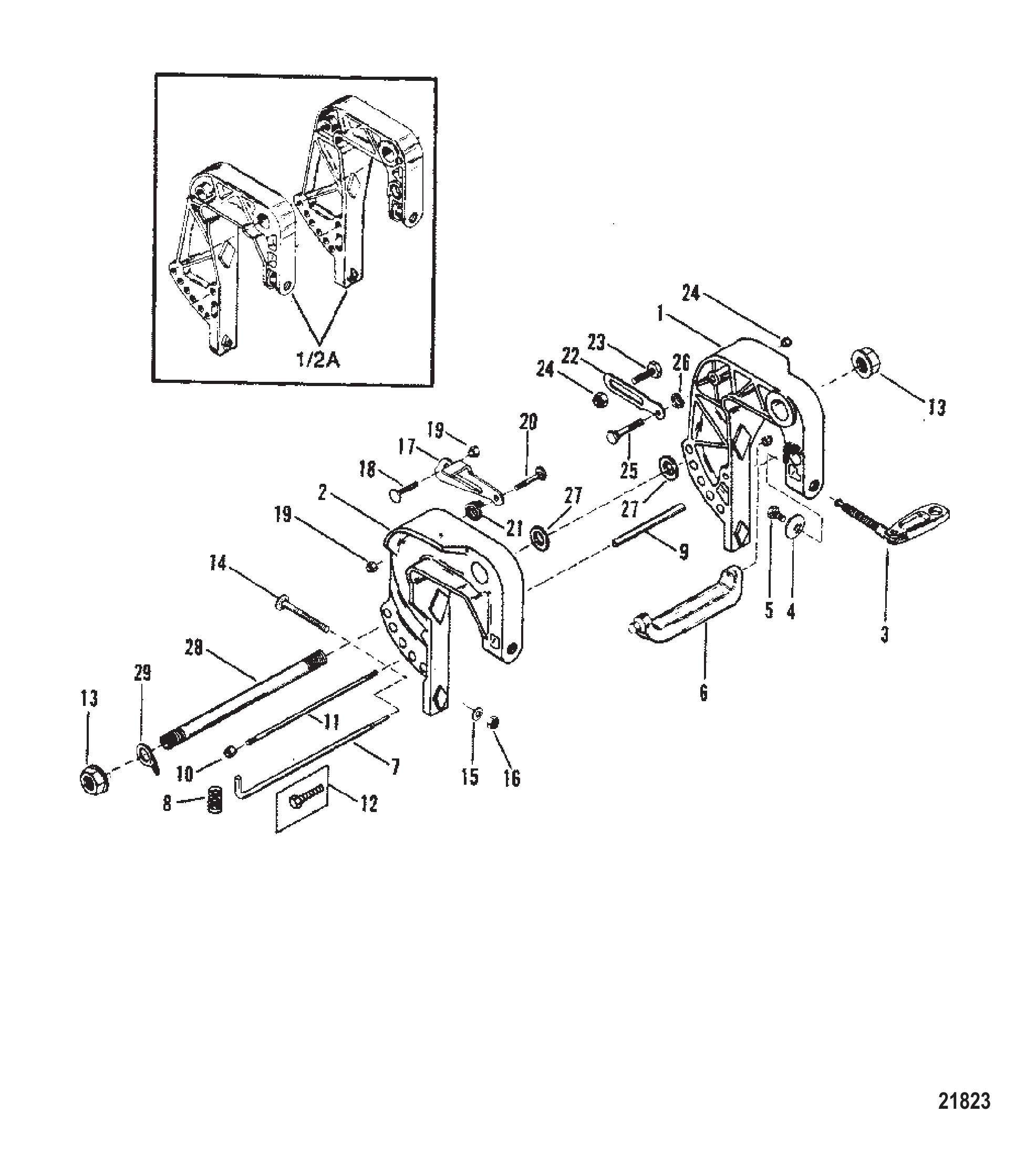

Рис. 16СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1/2A	8794A5	Кронштейн в сборе транцевый (левый/правый) (черный)	1
1/2A	8794A6	Кронштейн в сборе транцевый (левый/правый) (серый)	1
1	8794A7	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A5	Кронштейн в сборе транцевый (правый) (черный)	1
1	8794A8	Кронштейн в сборе транцевый (левый) (серый)	1
1	8794A7	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A6	Кронштейн в сборе транцевый (правый) (серый)	1
1	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
1	8794A10	Кронштейн в сборе транцевый (левый) (серый)	1
1	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A8	Кронштейн в сборе транцевый (правый) (серый)	1
2	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
1	8794A11	Кронштейн в сборе транцевый (левый) (Tracker)	1
1	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A9	Кронштейн в сборе транцевый (правый) (Tracker)	1
2	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	41042	РУЧКА для переноски	1
7	99929A1	Палец откидной в сборе	1
7	56373A2	Палец наклона в сборе	1
8	92995	ПРУЖИНА	1
9	41041	ПРОСТАВКА	1
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
11	99928	Шпилька	1
9	818538	ПРОСТАВКА	1
12	4000333	ВИНТ (M6 x 40)	2
13	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
14	814945	Винт (.312-18 x 3.500) нержавеющая сталь, крепление струбцины к транцу	2
15	67981	Шайба болта струбцины	2
16	815848	Гайка (.312)	2
17	96965	Рычаг упора наклона - левый борт	1
18	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
19	35045	ГАЙКА (.250-28)	2
19	826709109	Гайка (.250-28) нержавеющая сталь	2
20	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
21	44581	Пружина	1
22	90901	Лента упора откидывания - левый борт	1
23	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
24	35045	ГАЙКА (.250-28)	2
24	826709109	Гайка (.250-28) нержавеющая сталь	2
25	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
26	31030	Шайба волнистая стопора откидывания	1
27	71421	Шайба нейлоновая трубы наклона	2
28	41171	ТРУБА наклона	1
28	8M0035075	Труба наклона	1
29	30954	Стопорное кольцо	1
29	8M0085928	ЗАЖИМ	1

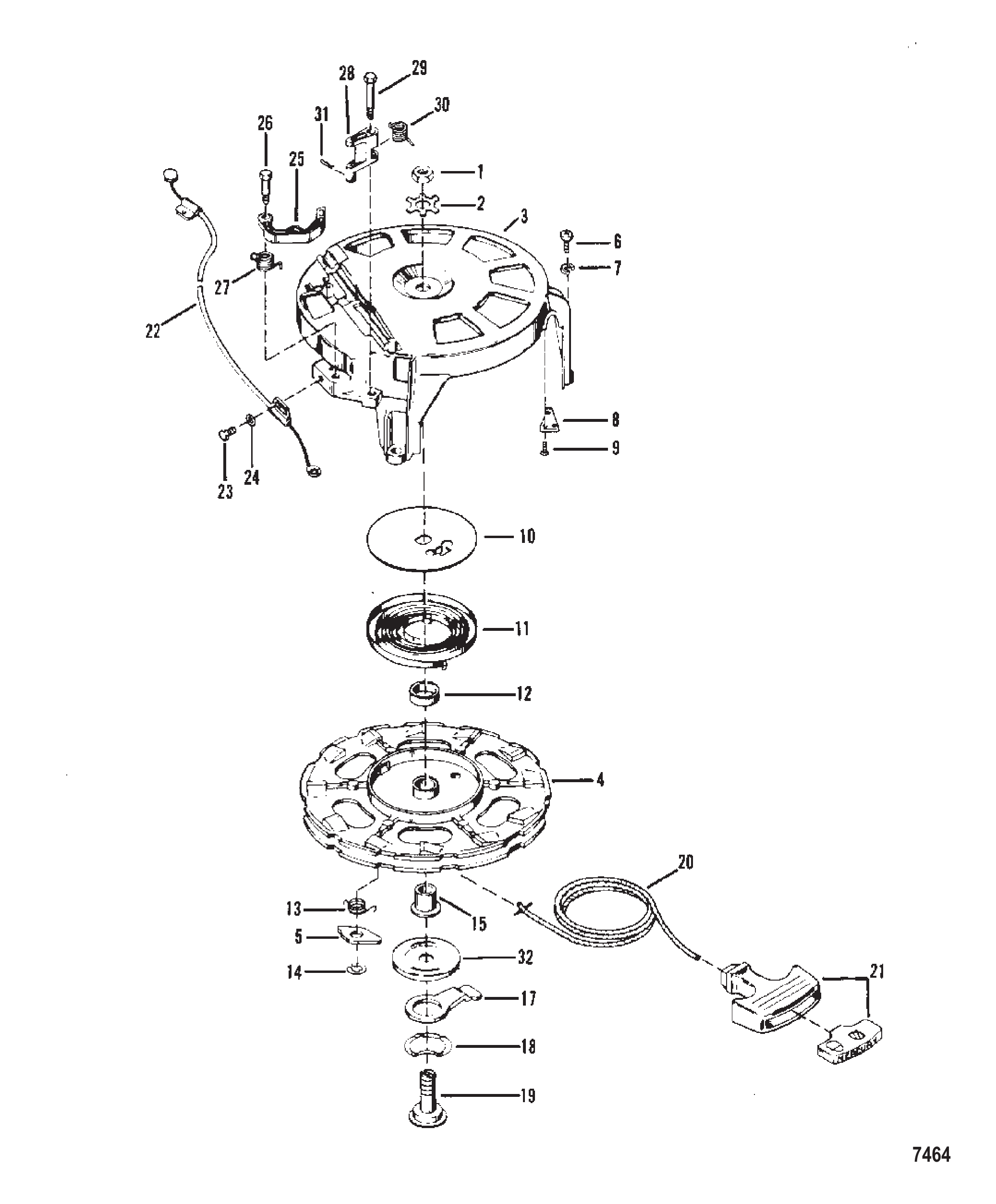

Рис. 17ПЕРЕМОТКА СТАРТЕРА STARTER REWIND

REF	Номер детали	Наименование	Кол-во
1	20166	Гайка вала шкива (левая резьба)	1
2	61004	Стопорная шайба гайки вала шкива	1
3	890162	Корпус стартера	1
4	44255A1	Узел шкива стартера	1
5	44508	Собачка стартера	1
6	54523	ВИНТ (.312-18 x 1.00)	3
7	20202	Шайба стопорная резиновой опоры	3
8	37691	Пластина направляющей троса	1
9	35881	ВИНТ (#6-32 x .250) ПРИВОД - ПЛАСТИНА НАПРАВЛЯЮЩЕЙ ТРОСА	3
9	358811	Винт (#6-32 x .250)	3
10	61002	Пластина	1
11	39502A1	Пружина	1
11	39502T02	Пружина-стартер	1
12	87649	Втулка	1
13	87651	Пружина	1
14	87706	Стопорное кольцо E-образное	1
15	63061	Проставка	1
17	94962	Рычаг	1
18	20160	Шайба волнистая	1
19	87656	Вал шкива	1
20	12066A9	Трос стартера	1
20	12066Q10	Трос стартера @2	1
20	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
20	47341A11	Комплект шнура с рукояткой ручного запуска	1
21	85174A1	Рукоятка троса стартера в сборе	1
22	76568	Трос блокировки	1
23	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
24	33786	Шайба винта экрана	2
24	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	42820	Кулачок блокировки	1
25	428201	Кулачок	1
26	76138	ВИНТ (.312-18 x 1.120)	1
27	76140	ПРУЖИНА	1
27	761401	Пружина	1
28	79371	Привод	1
29	76137	ВИНТ (1-5/8 ДЮЙМА)	1
30	76139	ПРУЖИНА	1
31	27769	ШПЛИНТ	1
31	26811	ШПЛИНТ	1
32	35559	ШАЙБА	1
-	89016A3	Стартер в сборе ручной	1
