水星 Mercury 6 2 CYL (International) 0N027903 THRU 0N055109 - — взрыв-схемы и запчасти

两冲程化油器 · International - Cat.# 90-889473003 · 共 19 个部位 · 628 条零件

1Аксессуары 2Карбюратор 3КРЕПЕЖНЫЕ И ПОВОРОТНЫЕ КРОНШТЕЙНЫ 4ОБТЕКАТЕЛЬ 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6Блок цилиндров 7Картер редуктора 8Электрические компоненты 9Комплект электростартера 10Топливный бак (пластиковый - 3,2 галлона)11Картер редуктора (приводной вал)12Редуктор, гребной вал 13Переключение передач 14ВПУСКНОЙ КОЛЛЕКТОР 15РУЧНОЙ СТАРТЕР 16Сервисные/вспомогательные материалы 17Рулевая рукоятка 18ДРОССЕЛЬНАЯ ЗАСЛОНКА 19Инструменты

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	853799A4	Кабельный жгут желтый	1
2	853799A3	Кабельный жгут белый	1
3	803799A1	Тестер зажигания	1
4	804977A1	Комплект генератора	1
4	804977T01	Комплект генератора	1
5	82303115	ВИНТ	2
6	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
7	803798A1	Комплект выпрямителя	1
7	8M0123939	Комплект выпрямителя	1

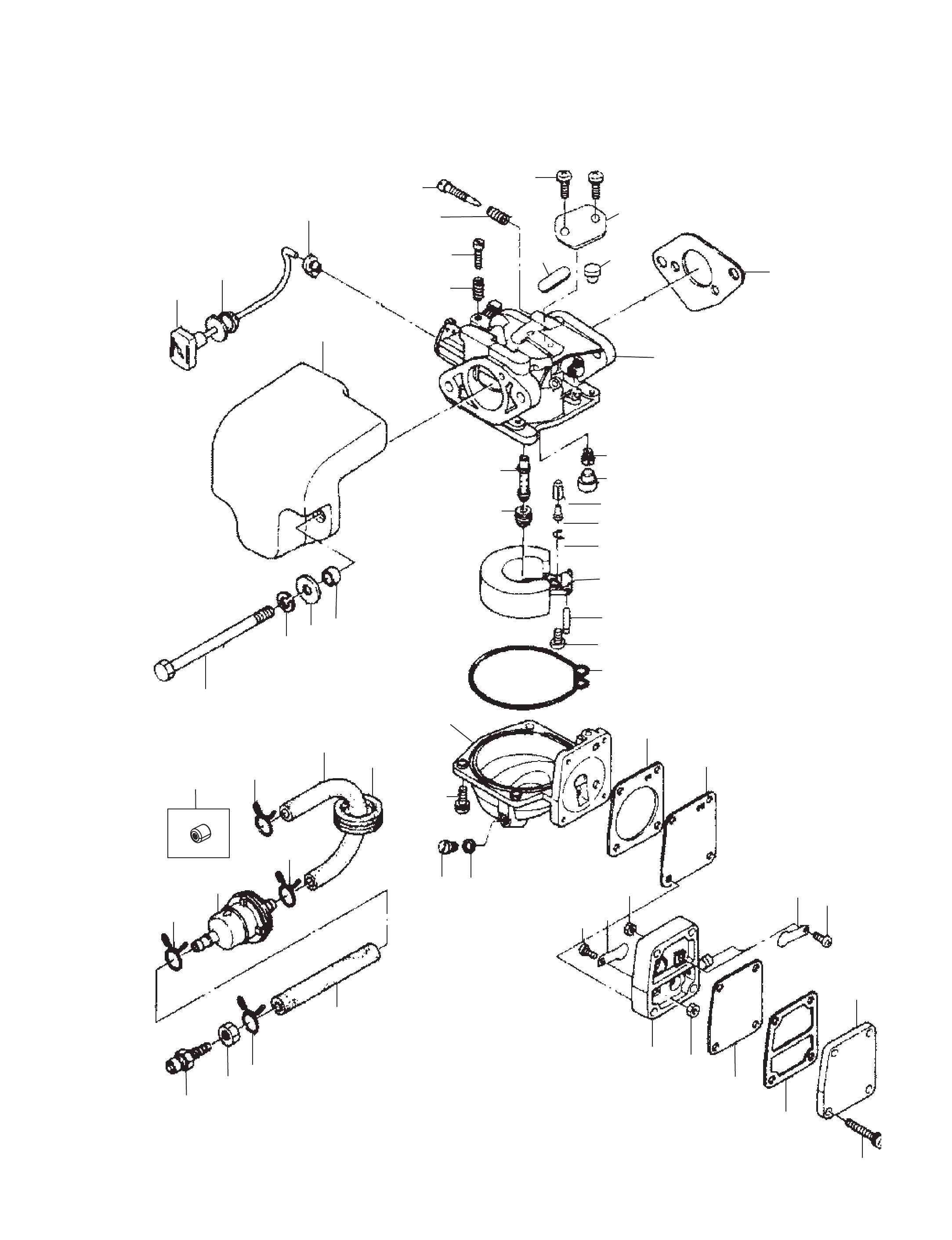

Рис. 2Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803687A04	Карбюратор	1
1	803687T04	Карбюратор	1
1	803687A3	Карбюратор	1
1	803687T03	Карбюратор	1
2	803692003	РАСПЫЛИТЕЛЬ главный	1
2	8036922	Распылитель главный	1
3	803688003	ЖИКЛЕР главный (#80) (#80)	1
3	8036882	Жиклёр главный (#98)	1
4	8036892	Жиклёр холостого хода (#48)	1
5	16252	КРЫШКА	1
6	16253	ПОПЛАВОК	1
7	162544	Игольчатый клапан поплавка	1
7	898101063	Клапан поплавковый	1
8	853721	Палец клапана	1
9	16255	ЗАЖИМ	1
10	16256	ШТИФТ	1
11	162571	Винт	1
12	8036911	Поплавковая камера	1
12	803691T01	Поплавковая камера	1
13	16259	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	162601	Винт	4
15	16261	ВИНТ СЛИВНОЙ	1
16	16262	ПРОКЛАДКА	1
17	16263	ВИНТ	1
18	16264	ПРУЖИНА	1
19	8129351	Винт регулировочный пилотный	1
20	16266	ПРУЖИНА	1
21	16268	КОРПУС НАСОСА	1
22	16269	ОБРАТНЫЙ КЛАПАН	2
23	8518131	Винт	2
24	8518141	Гайка	2
25	16272	КРЫШКА насоса	1
26	162606	Винт	4
27	16274	ПРОКЛАДКА	1
28	16275	ДИАФРАГМА	1
29	16325	ДИАФРАГМА	1
30	16326	ПРОКЛАДКА	1
31	855540	Крышка карбюратора	1
32	855541	Прокладка	1
33	8555411	Прокладка	1
34	855542	Винт	2
35	16327	ПРОКЛАДКА	1
36	8537151	Проставка	2
37	16329	БОЛТ (M6 x 85)	2
37	855809003	Болт	2
38	400256	СТОПОРНАЯ ШАЙБА (M6)	2
39	953921	Шайба нержавеющая	2
40	8036971	Глушитель воздушный	1
41	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
41	8M0157133	Топливный фильтр	1
42	804889130	Трубка	1
43	804889130	Трубка	1
44	162262	Втулка уплотнительная	1
45	95395	Зажим нержавеющая сталь	4
46	853736	Топливный разъём	1
47	17480	Гайка	1
48	8036951	Тяга воздушной заслонки	1
48	8M0155129	Тяга воздушной заслонки	1
49	16332	ВТУЛКА уплотнительная	1
50	16333	ТЯГА быстросъёмная	1
51	42657A3	Обратный клапан	2
-	803826A2	Ремкомплект карбюратора	1
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1

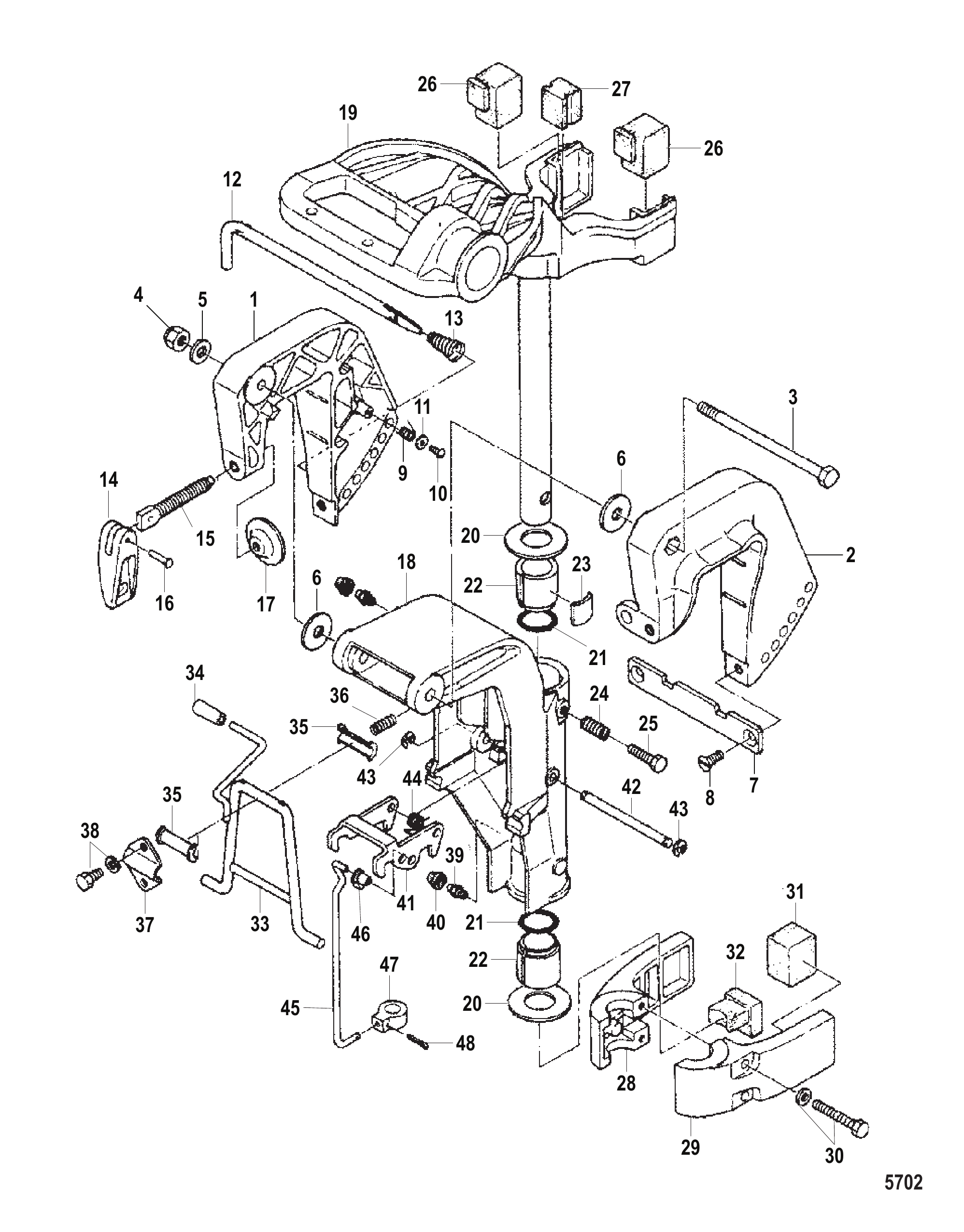

Рис. 3КРЕПЕЖНЫЕ И ПОВОРОТНЫЕ КРОНШТЕЙНЫ Clamp and Swivel Brackets

REF	Номер детали	Наименование	Кол-во
1	9622T6	Кронштейн струбцины правый	1
2	96231	Хомут кронштейна левый борт	1
3	95373	Болт кронштейна струбцины	1
3	898101337	Винт	1
4	815088	ГАЙКА (M8)	1
4	95374	Гайка нейлоновая	1
5	16192	Шайба	1
6	95375	Шайба винта кронштейна струбцины	2
7	161931	ДИСТАНЦИОННАЯ ПЛАСТИНА	1
8	16194	Винт дистанционной пластины	2
9	161951	ПРУЖИНА	1
10	16196	Винт пружины кронштейна струбцины	1
11	16197	Шайба винта пружины кронштейна струбцины	1
12	16198	Упорный стержень	1
12	16198004	Тяга упорная	1
13	8150931	Пружина	1
13	815093003	Пружина	1
14	16200	Винт струбцины в сборе	2
14	8M0059063	Винт	2
15	NSS	NOT SOLD SEPARATE Clamp Screw	2
16	NSS	NOT SOLD SEPARATE Pin	2
17	95379	Подушка	2
18	8037721	Кронштейн поворотный	1
18	803772T01	Снято с производства, заказ 8M0192162	1
19	8037731	Вал рулевого управления	1
19	803773T01	Вал рулевого управления	1
20	8037741	Упорная пластина	2
21	8126412	Уплотнительное кольцо	2
22	163366	Втулка	2
23	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
24	953831	Пружина	1
25	4000354	ВИНТ (M8 x 30)	1
26	8037753	Подушка резиновая	2
27	8037781	Резиновый демпфер	1
28	8037762	Кронштейн крепления (правый борт)	1
28	803776T08	Кронштейн	1
29	8037763	Кронштейн крепления (левый борт)	1
29	803776T09	Кронштейн	1
30	82304222	БОЛТ Нержавеющая сталь	2
30	8M0102279	Болт	2
31	8037754	Подушка резиновая	2
32	8037755	Подушка резиновая	1
33	815094A1	Стопор в сборе (наклон)	1
33	815094A04	Стопор наклона в сборе	1
34	NSS	NOT SOLD SEPARATE Grip	1
35	825113	ВТУЛКА	2
36	813028	Пружина	1
37	16210	Установочная пластина упора наклона	1
37	16210002	Пластина установочная	1
38	162111	БОЛТ	2
38	8230427	Болт в сборе (M6 x 12)	2
39	824969	НИППЕЛЬ для смазки	2
40	808599	Крышка	2
41	8040451	Замок реверса	1
42	8040461	Вал блокировки реверса	1
43	953181	Стопорное кольцо E-образное	2
44	804905	Пружина	1
45	8037871	Тяга блокировки реверса	1
46	853748	Быстросъёмное соединение тяги	1
47	804906	Соединение	1
48	81502612	Шплинт	1
48	8150267	Шплинт	1

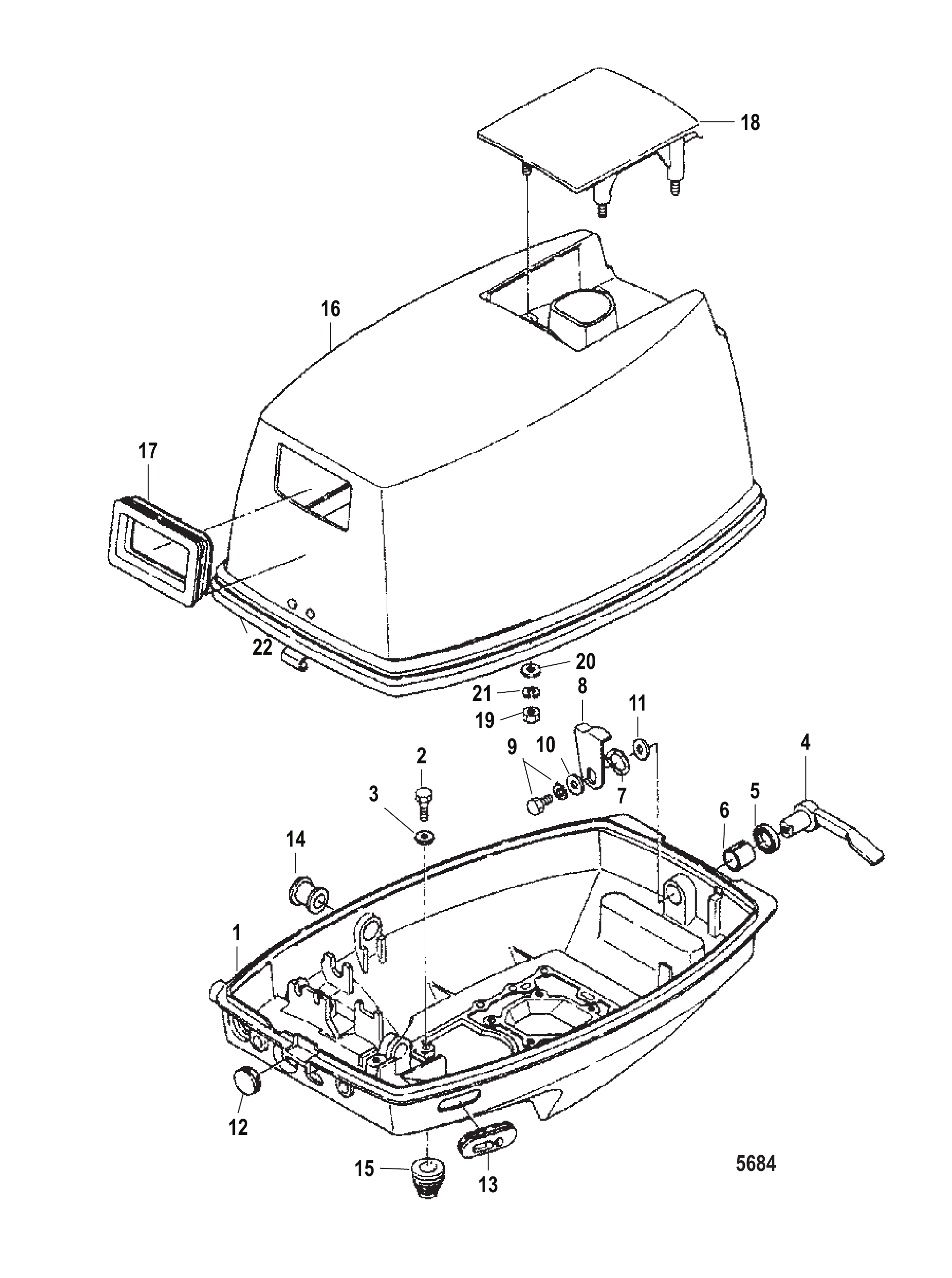

Рис. 4ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	8037911	Нижний кожух	1
1	803791T01	Нижний кожух	1
2	16705	Болт	2
3	16826	Шайба нержавеющая	2
4	162188	РЫЧАГ КРЮЧКА	1
4	162181	РЫЧАГ КРЮЧКА	1
5	16219	Сальник	1
6	16220	Втулка	1
7	16221	Волнистая шайба	1
8	16222	Крышка крючка	1
9	162111	БОЛТ	1
9	8230427	Болт в сборе (M6 x 12)	1
10	953921	Шайба нержавеющая	1
11	953922	ШАЙБА	1
12	16226	Втулка	1
13	162312	Втулка уплотнительная	1
14	162284	Втулка уплотнительная	1
15	16823	Втулка уплотнительная	1
16	803792A06	Верхний кожух в сборе	1
16	8M0062861	Верхний кожух чёрный	1
16	803792A07	Верхний кожух в сборе	1
16	8M0062862	Верхний кожух серебристый	1
16	803792A4	Верхний кожух в сборе	1
16	8M0062861	Верхний кожух чёрный	1
16	803792A05	Верхний кожух в сборе	1
16	8M0062862	Верхний кожух серебристый	1
17	162282	Сальник резиновый	1
18	8037932	Рукоятка наклона	1
18	803793T02	Рукоятка наклона	1
19	400212	ГАЙКА (M6) Нержавеющая сталь	4
20	16826	Шайба нержавеющая	4
21	400256	СТОПОРНАЯ ШАЙБА (M6)	4
22	810751	САЛЬНИК Резиновый	1
22	8M0130233	Уплотнение верхнего кожуха	1

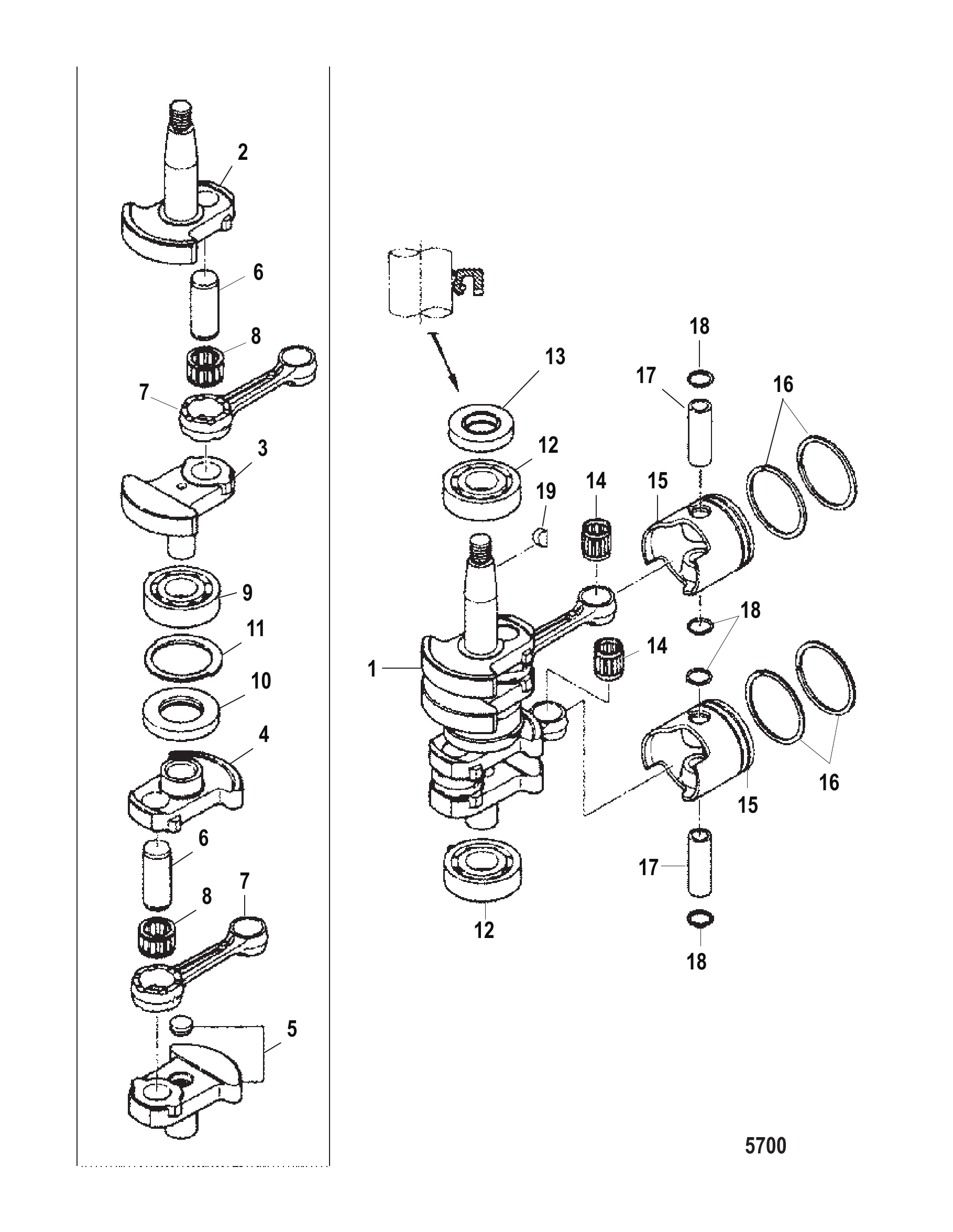

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	804885A1	Коленчатый вал в сборе	1
1	8M0047721	Коленчатый вал в сборе	1
2	8048851	Коленчатый вал	1
2	804885T01	КОЛЕНЧАТЫЙ ВАЛ	1
3	8048852	Коленчатый вал	1
3	804885T02	КОЛЕНЧАТЫЙ ВАЛ	1
4	8048853	Коленчатый вал	1
4	804885T03	КОЛЕНЧАТЫЙ ВАЛ	1
5	8048854	Коленчатый вал	1
5	804885T04	КОЛЕНЧАТЫЙ ВАЛ	1
6	8036731	Палец кривошипа	2
7	8036741	Шатун	2
7	803674T01	ШАТУН	2
8	8036751	Подшипник игольчатый	2
9	16049	Подшипник шариковый коленчатого вала	1
10	85370711	Сальник масляный	1
11	8537122	Пластина упорная	1
12	16049	Подшипник шариковый коленчатого вала	2
13	803514	САЛЬНИК Масляный	1
13	898101285	Сальник масляный	1
14	8036752	Подшипник игольчатый	2
15	804886	Поршень	2
15	804886T	ORD 700-8M0103785 Mercury / Quicksilver	2
15	8048865	Поршень	AR
15	804886T05	ORD 8M0103786 Mercury / Quicksilver	AR
16	803678A3	ПОРШНЕВОЕ КОЛЬЦО	1
16	8M0080355	ПОРШНЕВОЕ КОЛЬЦО	1
16	803678A4	ПОРШНЕВОЕ КОЛЬЦО	AR
16	8M0080355	ПОРШНЕВОЕ КОЛЬЦО	2
16	8M0080354	ПОРШНЕВОЕ КОЛЬЦО	AR
17	8036801	Палец поршневой	2
18	16057	Зажим	4
19	16053	Шпонка коленчатого вала	1
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1
-	803679A3	КОРОТКИЙ БЛОК В СБОРЕ	1

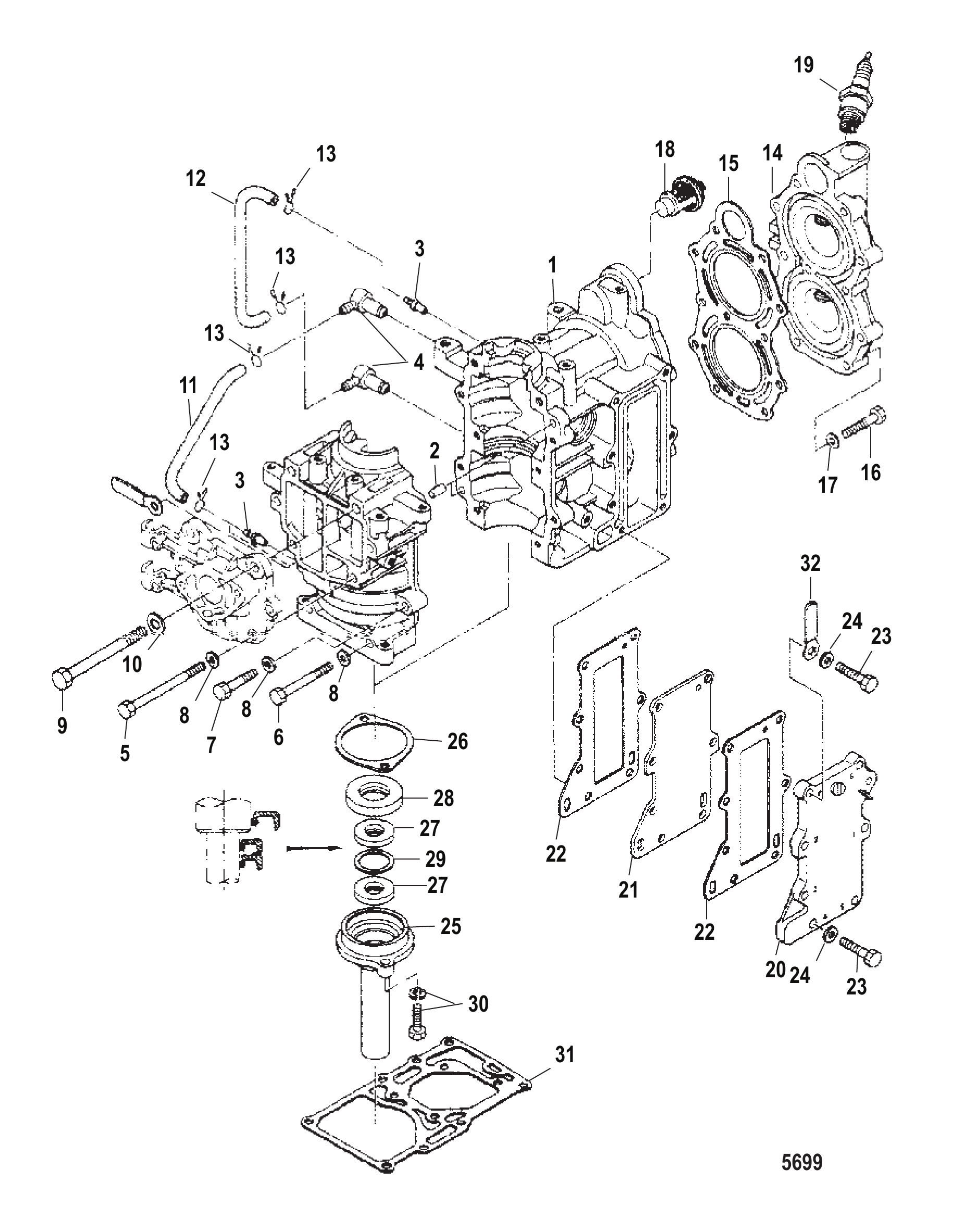

Рис. 6Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	803660A3	БЛОК ЦИЛИНДРОВ	1
1	803660T04	БЛОК ЦИЛИНДРОВ	1
2	16119	Штифт установочный	2
3	8129601	Ниппель	2
4	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	2
4	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	2
5	166983	Болт	4
6	166984	Болт	2
7	166985	Болт	2
8	809931044	ШАЙБА	8
9	8150687	Болт	2
10	4002217	ШАЙБА	2
11	8129405	Трубка смазки (230 мм)	1
11	8129404	Шланг резиновый (1 метр)	1
12	8129405	Трубка смазки (230 мм)	1
12	8129404	Шланг резиновый (1 метр)	1
13	95224	Хомут	4
14	8036622	Головка цилиндра	1
14	803662T02	ГОЛОВКА ЦИЛИНДРОВ	1
15	8036637	Прокладка	1
15	8M0146268	ПРОКЛАДКА	1
16	166985	Болт	11
17	809931044	ШАЙБА	11
18	803665	Термостат	1
18	8M0228411	ТЕРМОСТАТ	1
19	97184	Свеча зажигания (NGK#BP7HS-10)	2
19	8M0114744	SP BP7HS-10 @4 Mercury / Quicksilver	2
19	17719547	Свеча зажигания (NGK#BPR7HS-10)	OPT
20	8036662	Крышка выпускная наружная	1
21	8036664	Крышка выпускная внутренняя	1
22	80366314	Прокладка	1
22	803663027	ПРОКЛАДКА	1
23	8150683	Болт	7
24	809931044	ШАЙБА	7
25	8537132	Головка картера	1
25	853713T02	ГОЛОВКА КРИВОШИПА	1
26	8036639	Прокладка	1
26	8M0147008	ПРОКЛАДКА	1
27	85370712	Сальник масляный	2
28	85370710	Сальник масляный	1
29	8537155	Проставка	1
30	82304217	БОЛТ	2
30	167051	Болт (M6 x 20)	2
31	80366310	Прокладка	1
31	8M0151533	ПРОКЛАДКА	1
32	813275	Хомут	2
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1
-	803679A3	КОРОТКИЙ БЛОК В СБОРЕ	1

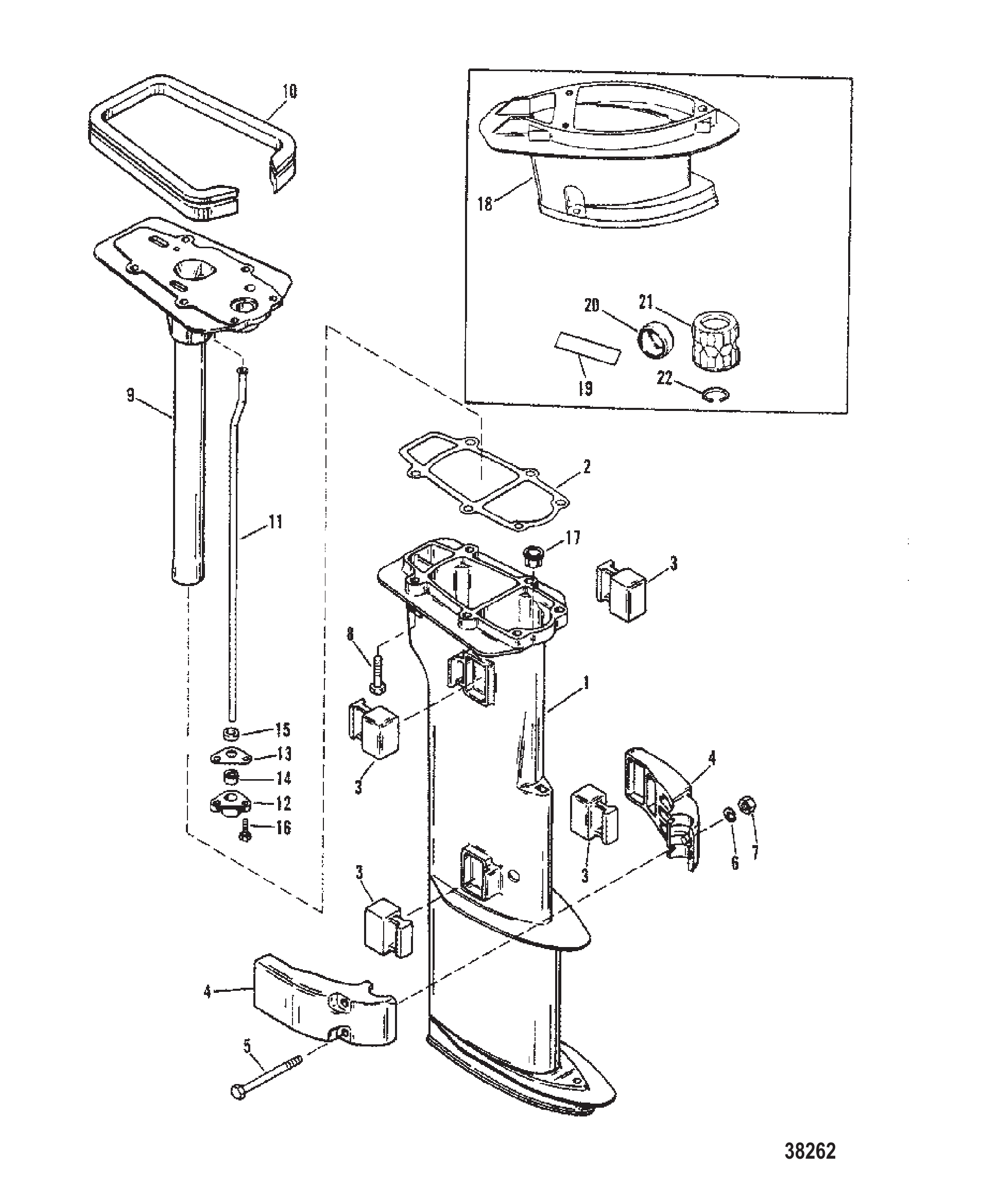

Рис. 7Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

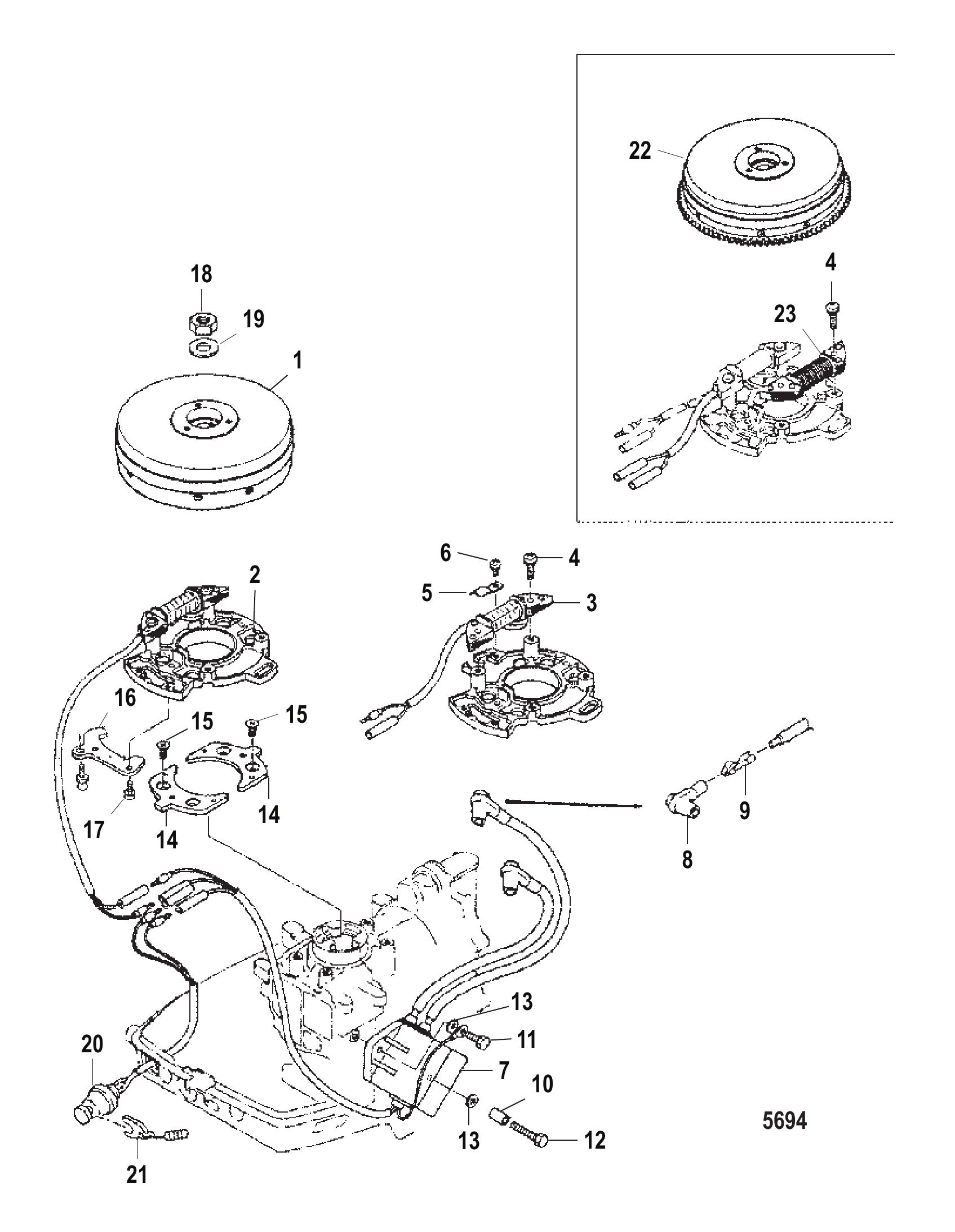

Рис. 8Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8049761	Чашка маховика	1
1	804976T01	ЧАШКА МАХОВИКА	1
2	804987A1	ПЛАСТИНА В СБОРЕ С КАТУШКОЙ	1
2	8M0135298	ПЛАСТИНА КАТУШКИ	1
3	804988	Катушка возбуждения	1
3	804988T	КАТУШКА ЗАЖИГАНИЯ	1
4	804989	Винт	2
4	82303115	ВИНТ	2
5	804990	Держатель	1
6	8230314	ВИНТ	1
7	8037041	Блок CD	1
7	803704T01	БЛОК CD	1
8	8555431	Колпачок	2
8	855543	Колпачок с сопротивлением	2
9	NSS	NOT SOLD SEPARATE Terminal	2
10	8537156	Проставка	1
11	16705	Болт	1
12	168308	БОЛТ	1
13	16826	Шайба нержавеющая	2
14	804890	Установочная пластина	2
14	804890T	УСТАНОВОЧНАЯ ПЛАСТИНА	2
15	16194	Винт дистанционной пластины	4
16	8048911	Упор	1
17	8555441	Винт	2
18	16071	ГАЙКА МАХОВИКА	1
19	16072	ШАЙБА МАХОВИКА	1
20	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
21	823054	Чека безопасности	1
22	804976	Чашка маховика (электрическая)	1
22	804976T	ЧАШКА МАХОВИКА	1
23	804977A1	Комплект генератора	1
23	804977T01	Комплект генератора	1

Рис. 9Комплект электростартера Electric Start Kit

REF	Номер детали	Наименование	Кол-во
-	804975A1	КОМПЛЕКТ СТАРТЕРА	1
-	804975T01	ЭЛЕКТРИЧЕСКИЙ СТАРТЕРНЫЙ КОМПЛЕКТ	1
-	804976	Чашка маховика (электрическая)	1
-	804976T	ЧАШКА МАХОВИКА	1
-	804977A1	Комплект генератора	1
-	804977T01	Комплект генератора	1
-	803835A1	Стартер в сборе	1
-	803835T01	Стартер	1
-	804978	Болт	2
-	161267	Болт	2
-	804979	Стопорная шайба	2
-	17025	ШАЙБА СТОПОРНАЯ	2
-	803839	Кронштейн	1
-	8049781	Болт	2
-	823042073	ВИНТ	2
-	804979	Стопорная шайба	2
-	853809	Стартер соленоида	1
-	853809T	Соленоид	1
-	82304212	БОЛТ	1
-	879194274	Болт	1
-	400212	ГАЙКА (M6) Нержавеющая сталь	1
-	803840	Выключатель нейтрали	1
-	8M0127937	Выключатель нейтрали	1
-	803841	Привод	1
-	9539211	Шайба (электрическая)	1
-	804980A1	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
-	804980T01	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
-	16123	Винт (25 мм)	1
-	16079	СТОПОРНАЯ ШАЙБА	1
-	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	803563	Хомут	1
-	803563005	Хомут	1
-	813275	Хомут	1
-	8107551	БОЛТ	1
-	853815	Провод аккумуляторный	1
-	8M0069793	Кабель аккумулятора	1
-	853813A1	Жгут проводов с предохранителем	1
-	8538151	Жгут проводов стартера в сборе	1
-	8M0069818	Кабель заземления	1
-	8538161	Крышка	2
-	853816	Крышка	1
-	953952	ХОМУТ	1
-	804981	Главный выключатель в сборе	1

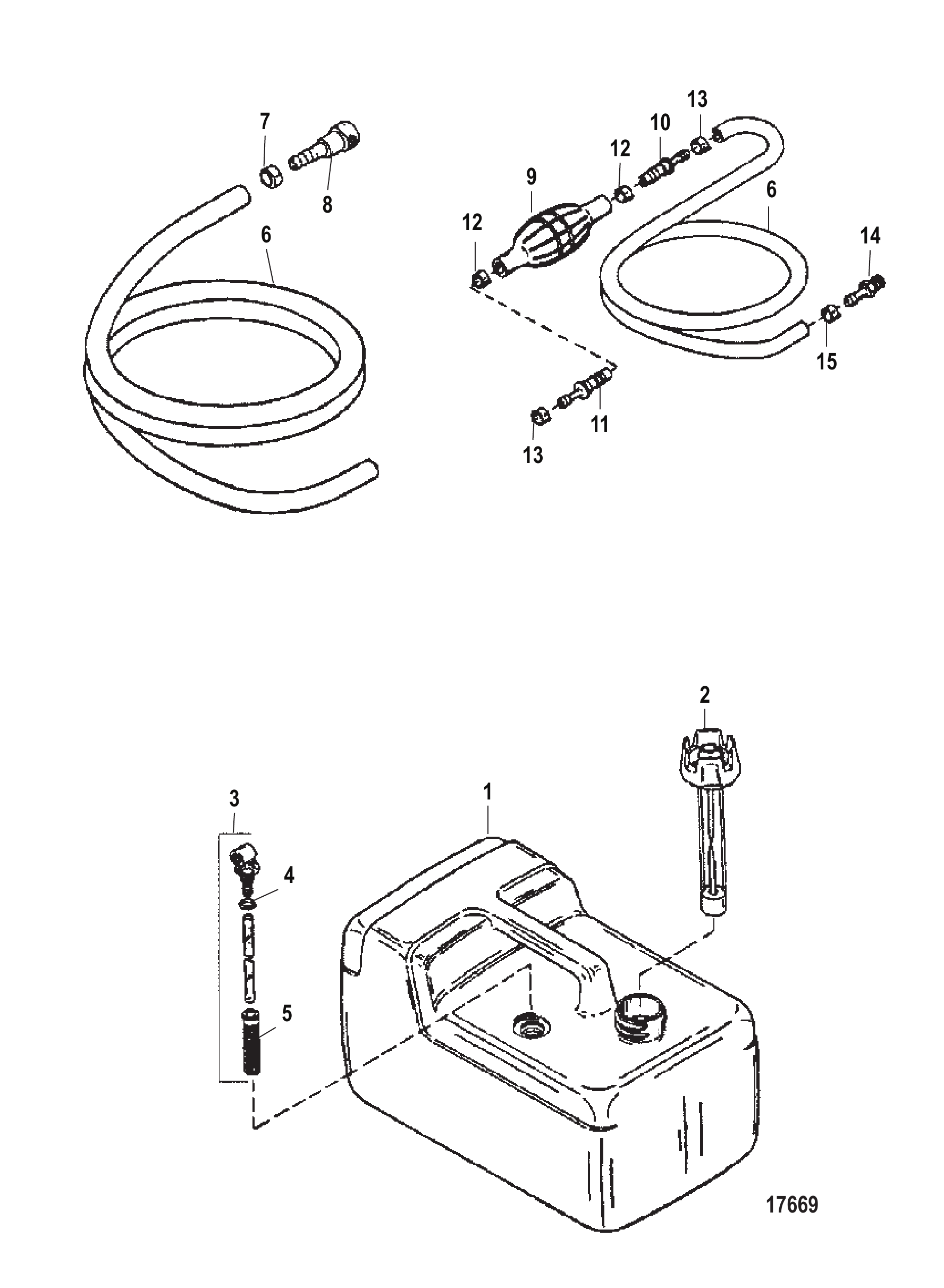

Рис. 10Топливный бак (пластиковый - 3,2 галлона) Fuel Tank (Plastic - 3.2 Gallon)

REF	Номер детали	Наименование	Кол-во
1	859061A1	ТОПЛИВНЫЙ БАК В СБОРЕ	1
2	823535	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
NS	8169771	Прокладка крышки топливного бака	1
3	823531A1	Комплект топливного разъёма	1
3	8M0175544	Комплект топливного разъёма 3.2	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	881807	Топливопровод в сборе	1
6	8M0126969	Топливная линия	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330Q5	ГРУША РУЧНОГО ПОДКАЧИВАНИЯ В СБОРЕ	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A3	Обратный клапан в сборе	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	41582Q7	Хомут	2
14	89771Q2	Разъем (.250-18)	1
15	41582Q7	Хомут	1

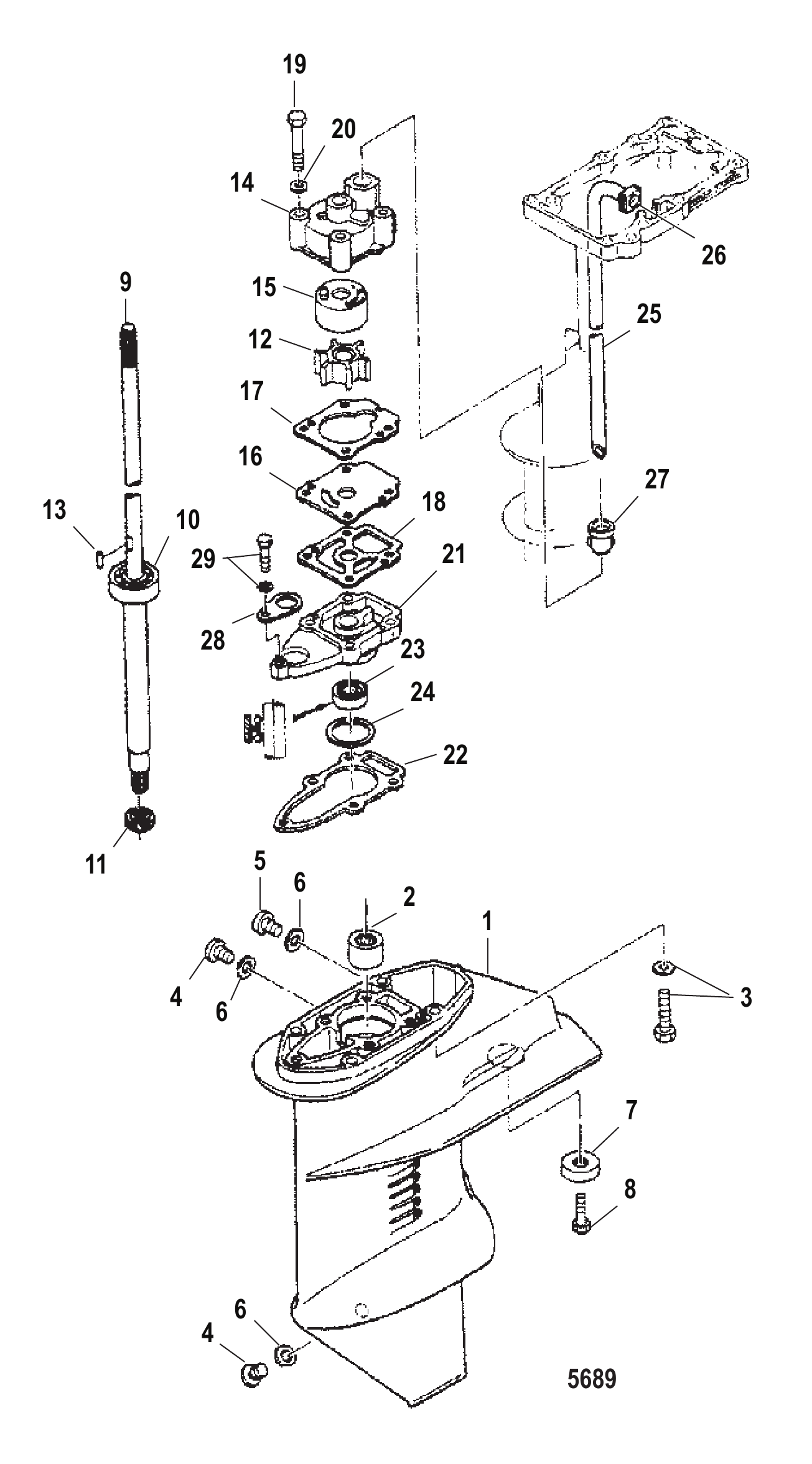

Рис. 11Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	803729A5	Корпус редуктора в сборе полный (короткий)	1
-	8M0172380	GC 6-9.8 2S SH Mercury / Quicksilver	1
-	803729A6	Корпус редуктора в сборе полный (длинный)	1
-	8M0070902	GC 6-9.8 2S LG Mercury / Quicksilver	1
1	803729A4	Корпус редуктора в сборе базовый	1
1	803729T04	ORD1668-803729A14 Mercury / Quicksilver	1
2	8036753	Подшипник игольчатый	1
3	82304230	БОЛТ	4
3	8M0147119	Болт	4
4	953683	Пробка	2
4	8M0229353	Пробка	2
5	953683	Пробка	1
5	8M0229353	Пробка	1
6	95220	Прокладка	3
6	8M0082880	Комплект уплотнений сливной пробки	3
7	823913	АНОД	1
7	823913Q	АНОД	1
8	16832	Болт (M6 x 16)	1
9	8037382	Вал приводной	1
9	803738T15	ORD 45-8M0065069 Mercury / Quicksilver	1
9	8037383	Вал приводной	1
9	803738T16	ДЛИННЫЙ ПРИВОДНОЙ ВАЛ	1
10	161326	Подшипник шариковый	1
11	8037401	Шестерня ведущая	1
11	8M0156176	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
12	8037481	Крыльчатка	1
12	8M0214945	КРЫЛЬЧАТКА	1
13	9521811	Штифт роликовый - нержавеющая сталь	1
14	8037502	Корпус водяного насоса верхний	1
14	803750A02	КОРПУС ВОДЯНОГО НАСОСА ВЕРХНИЙ В СБОРЕ	1
15	8037511	Втулка нержавеющая сталь	1
16	8037531	Направляющая пластина нержавеющая сталь	1
17	161585	Прокладка	1
17	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
18	161586	Прокладка	1
18	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
19	161268	Болт нержавеющий	4
19	879194305	Болт	4
20	16826	Шайба нержавеющая	4
21	8037503	Корпус водяного насоса нижний	1
21	803750A01	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
22	161587	Прокладка	1
22	8M0072139	ПРОКЛАДКА	1
23	95348	Сальник масляный гребного вала	1
24	8537955	Прокладка регулировочная	AR
25	8037552	Труба водяная	1
25	8037553	Труба водяная	1
26	8048991	Втулка уплотнительная	1
27	804903	Втулка	1
28	16165	Фиксатор втулки тяги кулачка	1
29	823042	Болт	1
-	853792A5	Ремкомплект водяного насоса	1
-	803750A03	Комплект водяного насоса - полный	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1

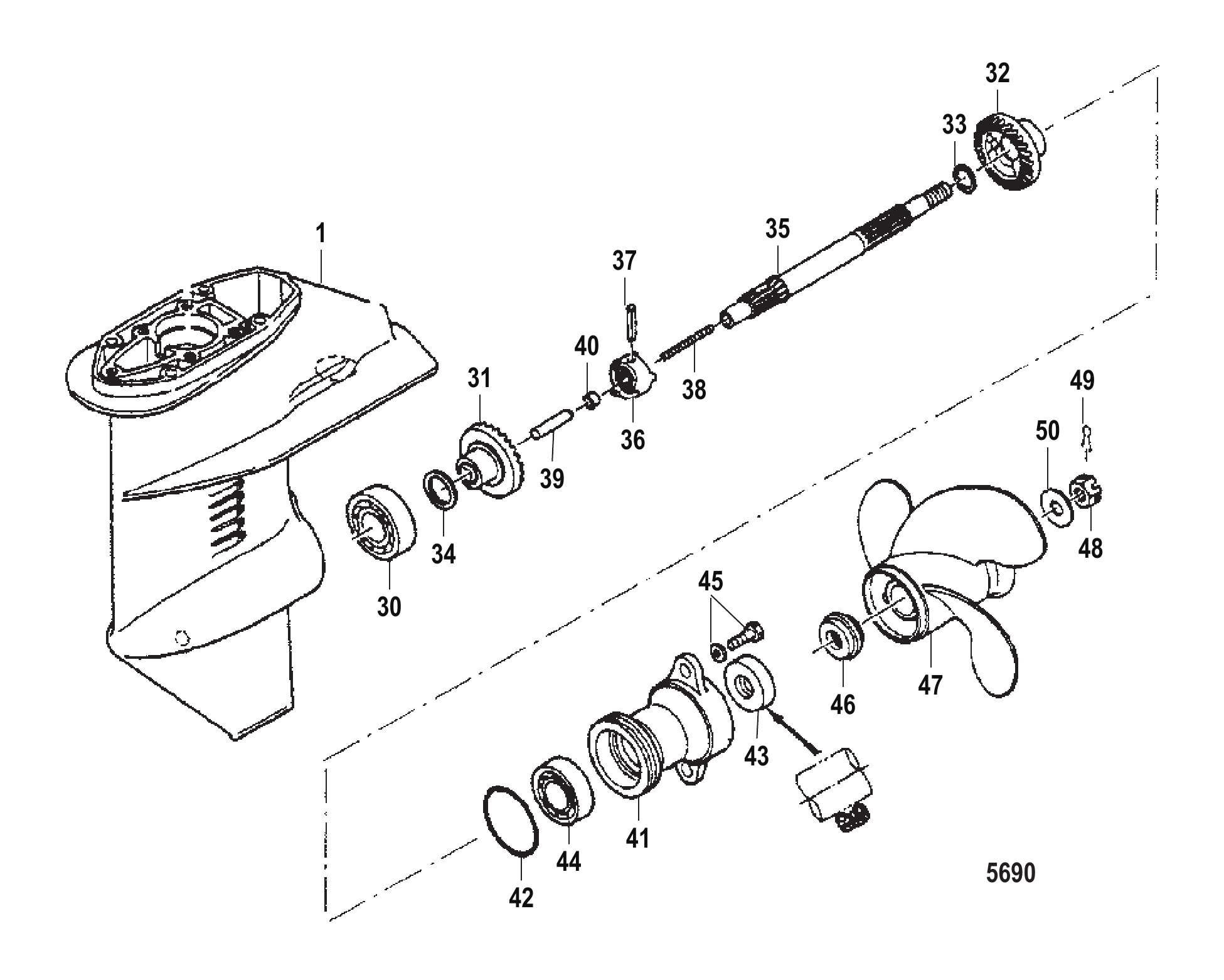

Рис. 12Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	803729A5	Корпус редуктора в сборе полный (короткий)	1
-	8M0172380	GC 6-9.8 2S SH Mercury / Quicksilver	1
-	803729A6	Корпус редуктора в сборе полный (длинный)	1
-	8M0070902	GC 6-9.8 2S LG Mercury / Quicksilver	1
1	803729A4	Корпус редуктора в сборе базовый	1
1	803729T04	ORD1668-803729A14 Mercury / Quicksilver	1
30	8037331	Подшипник шариковый	1
31	8037391	Шестерня переднего хода	1
31	8M0156174	Коническая шестерня в сборе	1
32	8037411	Шестерня заднего хода	1
32	8M0156178	Коническая шестерня C	1
33	16140	Шайба	1
34	16141	Прокладка регулировочная (0.1)	AR
34	813277	Прокладка (0.15)	AR
35	8037441	Вал гребного винта	1
35	8M0070782	Вал гребного винта	1
36	8037451	Муфта	1
37	16150	Штифт муфты	1
38	176674	ПРУЖИНА (51 мм)	1
38	892777002	Пружина (58 мм)	1
39	16152	Толкатель кулачка	1
40	8537642	Фиксатор	1
41	803732A2	Корпус в сборе с подшипником	1
41	803732T03	Корпус в сборе с подшипником	1
42	16131	Уплотнительное кольцо	1
43	16130	Сальник масляный	1
44	16128	Подшипник шариковый	1
45	82304233	БОЛТ	2
45	167051	Болт (M6 x 20)	2
46	8037431	Упорный держатель	1
46	8M0131240	Упорный держатель	1
47	804974	Гребной винт (8.5)	1
47	897618A10	Гребной винт Black Max	1
47	804974003	ГРЕБНОЙ ВИНТ (6.5)	1
47	897610A10	BLMX 8.9X6.5 Mercury / Quicksilver	1
47	804974002	Гребной винт (7)	1
47	897614A10	Гребной винт Black Max	1
48	16147	Гайка гребного винта	1
49	815026	Шплинт	1
50	16146	Шайба	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1

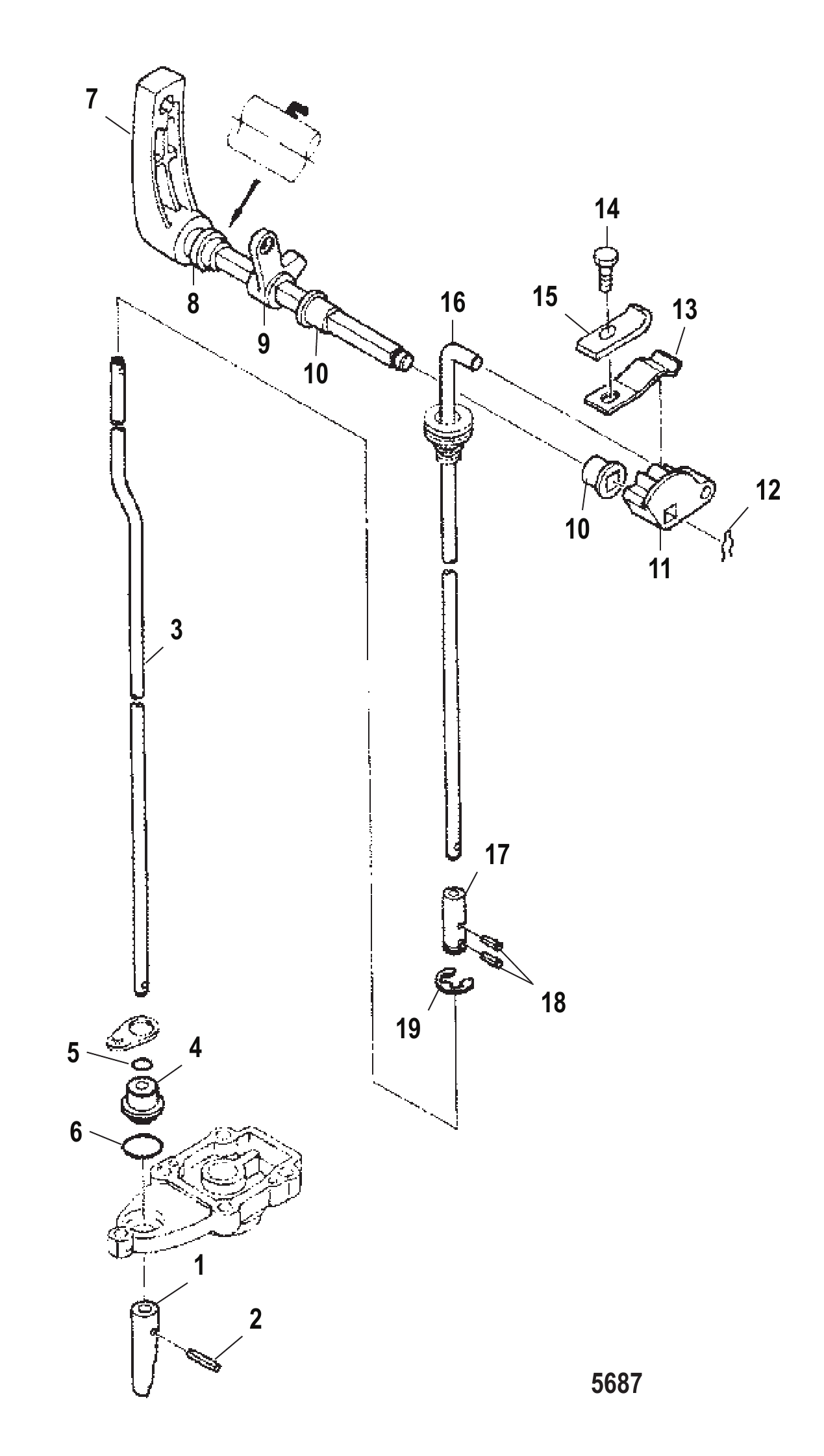

Рис. 13Переключение передач Gear Shift

REF	Номер детали	Наименование	Кол-во
1	16172	Кулачок	1
1	8M0090459	Кулачок сцепления	1
2	8150263	Шплинт	1
3	8037602	Штанга кулачковая	1
3	8037603	Штанга кулачковая	1
4	16176	Втулка тяги кулачка	1
4	8M0135927	Комплект втулок и уплотнительных колец	1
5	161771	Кольцо уплотнительное	1
6	16178	Кольцо уплотнительное нижнее тяги кулачка	1
7	8037631	Рычаг переключения	1
8	8037591	Втулка уплотнительная	1
9	804904	Рычаг блокировки стартера	1
10	163361	Втулка	2
11	8037681	Рычаг штанги переключения	1
12	851863	Зажим	1
13	851864	Стопор	1
13	8M0138736	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
14	8107551	БОЛТ	1
15	8518641	ХОМУТ	1
15	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
16	8037662	Штанга переключения	1
17	8037671	Соединение	1
18	8150263	Шплинт	2
19	953182	Стопорное кольцо E-образное	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1

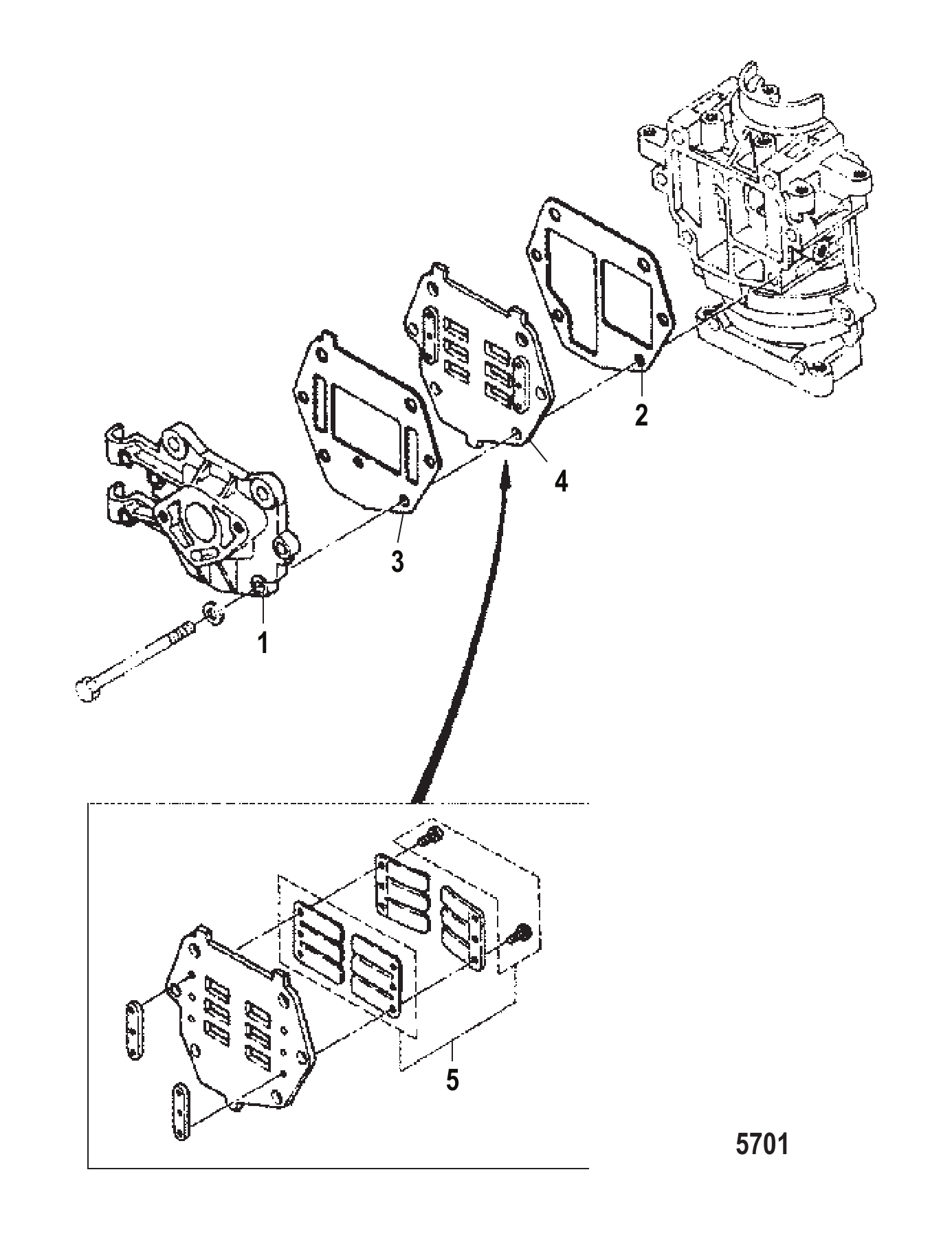

Рис. 14ВПУСКНОЙ КОЛЛЕКТОР Inlet Manifold

REF	Номер детали	Наименование	Кол-во
1	804887	Впускной коллектор	1
1	804887T	Впускной коллектор	1
2	80366311	Прокладка внутренняя	1
2	803663032	ПРОКЛАДКА	1
3	80366312	Прокладка наружная	1
3	803663026	ПРОКЛАДКА	1
4	803686A2	Лепестковый клапан в сборе	1
4	803686T02	Лепестковый клапан	1
5	804888A1	Комплект лепестковых клапанов	1
5	803686T02	Лепестковый клапан	1
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1
-	803679A3	КОРОТКИЙ БЛОК В СБОРЕ	1

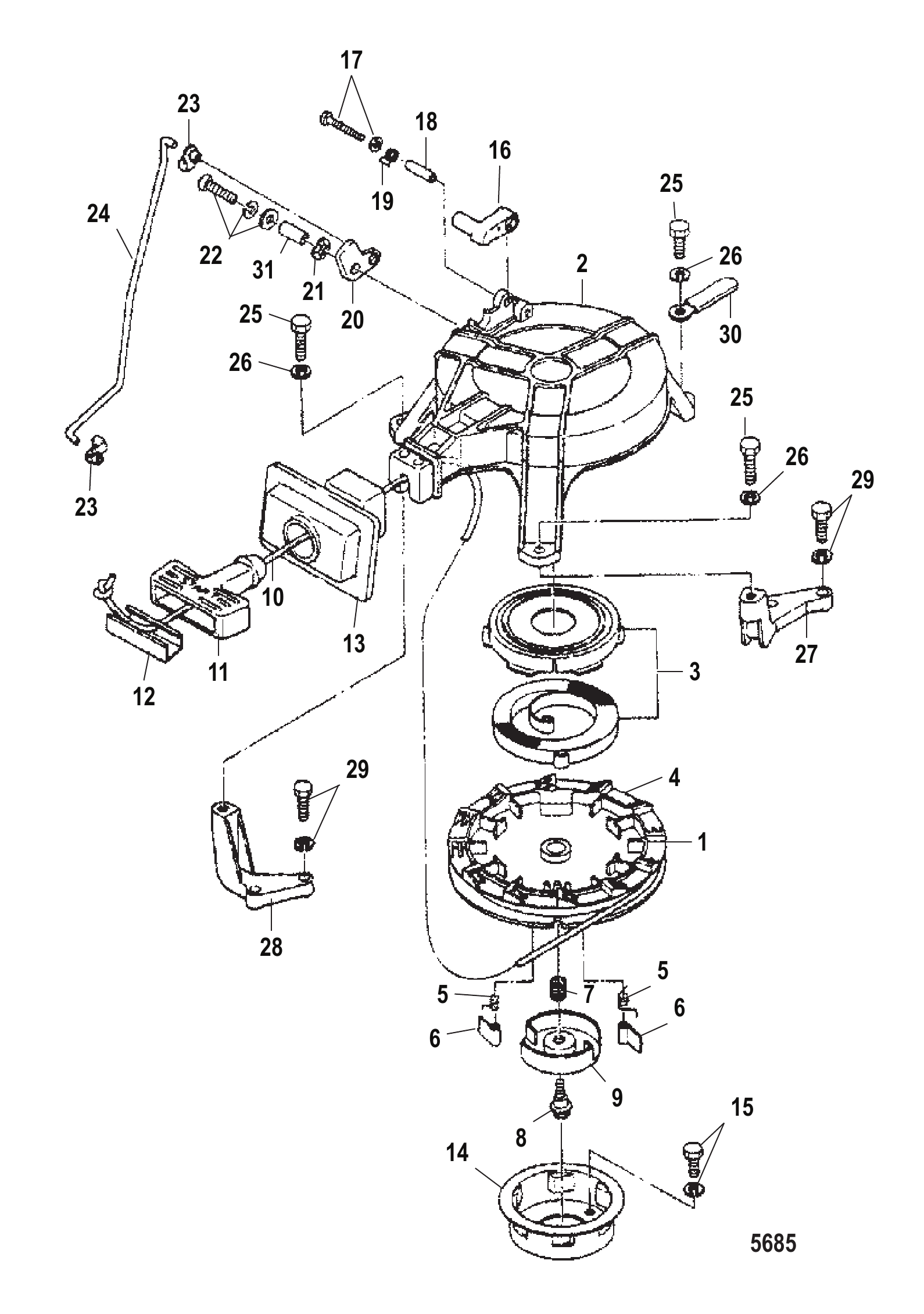

Рис. 15РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	803716A2	Стартер в сборе ручной	1
1	803716T02	Стартер ручной	1
2	8037162	Корпус стартера	1
2	803716T	Корпус стартера	1
3	812645T	Комплект пружин стартера	1
4	812633	Шкив стартера	1
5	812634	Пружина возвратная	2
6	812635	Храповик	2
6	8M0060217	Храповик	2
7	812636	Пружина фрикционная	1
8	812637	Болт	1
8	8M0060218	Болт	1
9	812638	Фрикционная пластина	1
10	12066Q9	Трос	1
10	12066Q10	Трос стартера @2	1
11	812640	Рукоятка шнура стартера	1
12	16109	Уплотнительное кольцо	1
13	161101	Пластина уплотнительная	1
14	812642	Ролик стартера	1
15	168281	Винт со стопорной шайбой	3
16	17634	Замок стартера	1
17	8555449	Винтовой узел	1
18	17637	Втулка	1
18	895130	Втулка	1
19	17638	Пружина	1
19	812645007	ПРУЖИНА	1
20	8037211	Кулачок	1
21	17641	Шайба волнистая	1
22	855544	Винтовой узел	1
23	898101933	Тяга быстросъёмная	2
24	8036815	Фиксатор тяги стартера	1
25	16705	Болт	3
26	400256	СТОПОРНАЯ ШАЙБА (M6)	3
27	8049001	Кронштейн стартера	1
28	8049002	Кронштейн стартера	1
29	168282	Болт	4
30	813275	Хомут	1
31	855545	Втулка	1

Рис. 16Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
889473003	Каталог запчастей 6/8 л.с. International	1
10236030	Руководство по эксплуатации	1
10265081	Руководство по эксплуатации	1
889469A03	Комплект наклеек	1
8M0098707	Наклейка - сервисный комплект	1
889470A03	Комплект наклеек	1
8M0098707	Наклейка - сервисный комплект	1
889471A03	Комплект наклеек	1
889472A03	Комплект наклеек	1

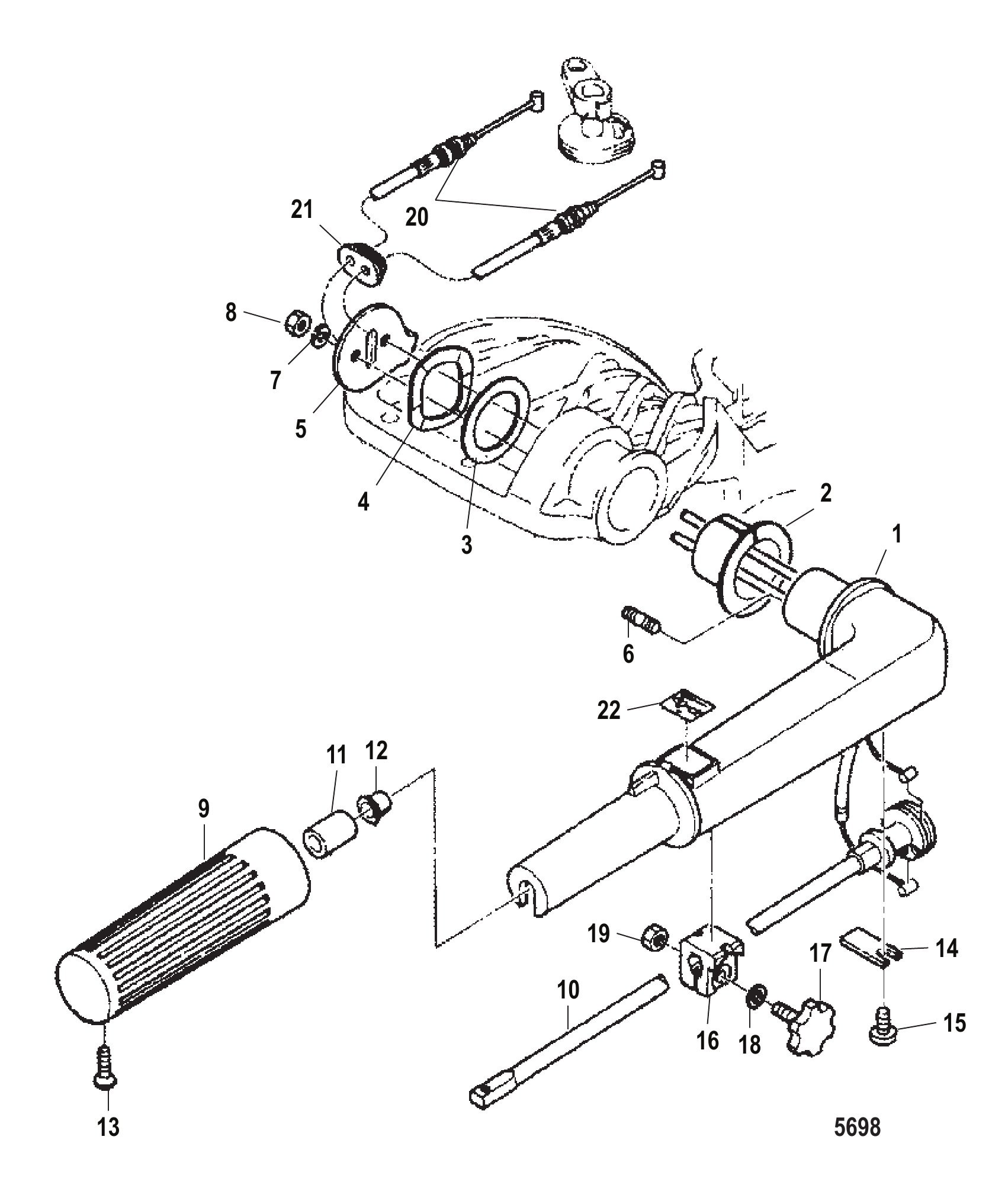

Рис. 17Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	16075T4	Рукоятка рулевого управления	1
2	8518584	ВТУЛКА	1
3	804508	Шайба	1
4	804017	ВОЛНОВАЯ ШАЙБА	1
5	804896	Ограничитель	1
6	815028	Шпилька с болтом	2
7	400256	СТОПОРНАЯ ШАЙБА (M6)	2
8	400212	ГАЙКА (M6) Нержавеющая сталь	2
9	160862	Рукоятка	1
9	8M0065582	Рукоятка	1
10	160933	Вал дроссельной заслонки	1
10	16093	ВАЛ ДРОССЕЛЯ	1
11	16191	Проставка	1
12	16336	ВТУЛКА	1
13	16094	ВИНТ РУЧКИ	1
14	8037152	Кронштейн	1
14	16338	КРОНШТЕЙН вала дроссельной заслонки	1
15	16827	Винт	1
16	813026	Фрикционная накладка	1
17	804897	Регулировочный винт	1
17	16087	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
18	16826	Шайба нержавеющая	1
19	400212	ГАЙКА (M6) Нержавеющая сталь	1
20	804898	Трос дросселя	2
21	804899	Втулка	1
22	16090	НАКЛЕЙКА	1
22	8M0097201	Наклейка румпеля	1

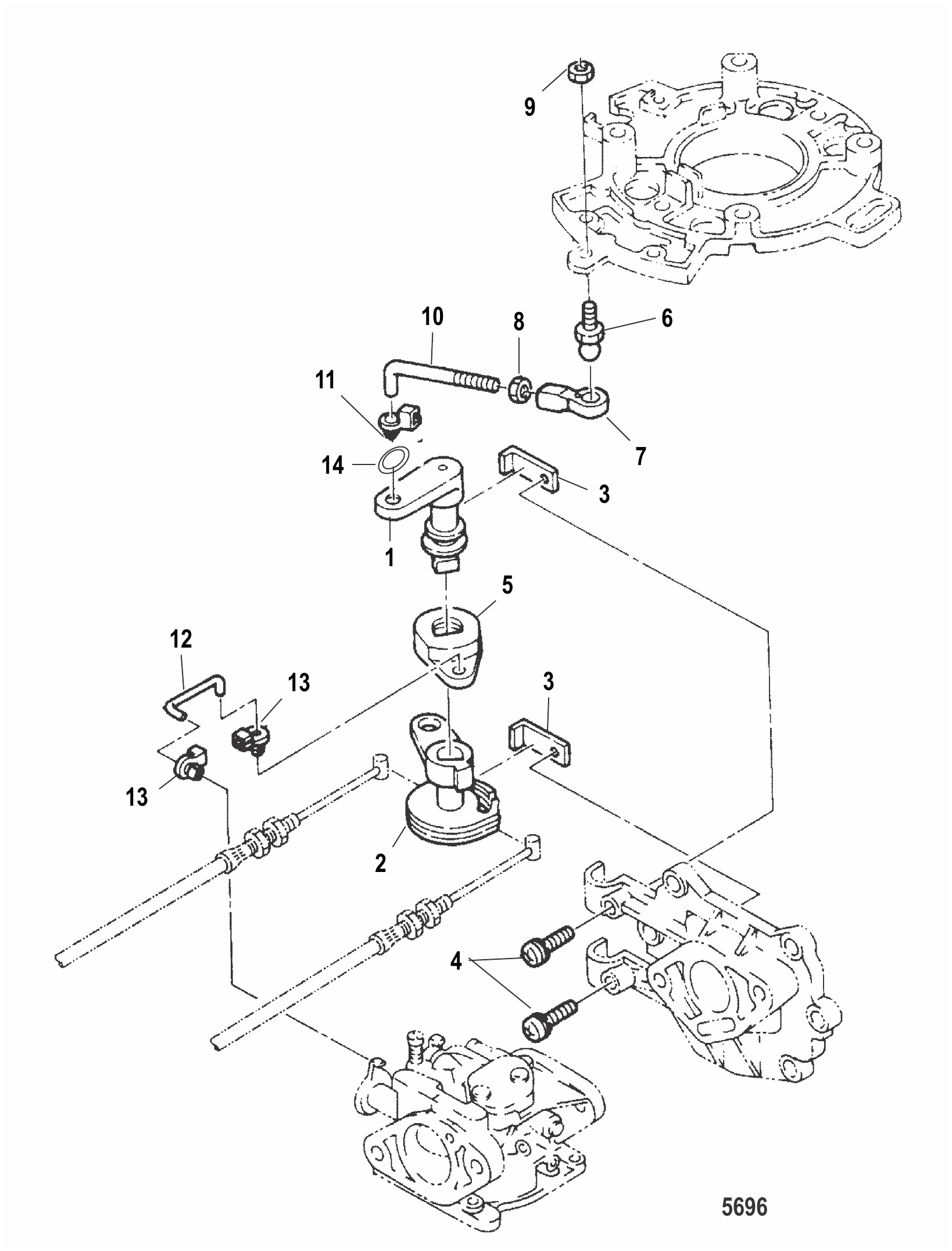

Рис. 18ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8037091	Рычаг опережения зажигания	1
2	804892	Барабан дросселя	1
3	804893	Держатель	2
3	8M0102999	Держатель	2
4	16059	Винт	2
5	804894	Рычаг дросселя	1
6	853744	Шаровой шарнир	1
6	853744001	Шарнир шаровой	1
7	853745	Колпачок	1
8	8537225	Гайка	1
8	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	400212	ГАЙКА (M6) Нержавеющая сталь	1
10	8036814	Тяга опережения зажигания	1
11	853748	Быстросъёмное соединение тяги	1
12	804895	Тяга дроссельной связи	1
12	8M0102314	Соединительная тяга	1
13	16333	ТЯГА быстросъёмная	2

Рис. 19Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	85399620	КОМПЛЕКТ СЪЁМНИК ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК	1
1	895195A01	Комплект съёмника подшипника	1
2	8031332	Фланец	1
3	8031333	Вал	1
4	1614010	Шайба	1
5	85372220	ГАЙКА	1
6	8031336	Фланец	1
