水星 Mercury 6 HP 0D281000 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-81128694 · 共 85 个部位 · 3492 条零件

1СБОРКА КАРБЮРАТОРА (15)2Карбюратор (6/8)(9.9 -USA-S/N-0G112449/BEL-S/N-9831799 & Ниже)3РУЧНОЙ СТАРТЕР (КОНСТРУКЦИЯ I)4Комплект прокладок - полный - головка цилиндров и нижний блок 5Топливный бак (3,2 галлона)6КРЕПЕЖНАЯ СКОБА 7Карбюратор (15)(USA-S/N-0G112449/BEL-S/N-9831799 & Ниже)8Корпус редуктора (ведущий вал-Конструкция I-См. ссылку №17)9Сервисные/вспомогательные материалы 10ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)11Специальный инструмент 12Топливный бак (6,6 галлона)13Компоненты зажигания 14Топливный фильтр в сборе (USA-1B153168/BEL-0P360021 и выше)15ТЯГА И КОМПЛЕКТУЮЩИЕ 16Схема смазки 17Редуктор (карданный вал) (передаточное число 2,00:1)18ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (МОДЕЛИ С БОКОВЫМ ПЕРЕКЛЮЧЕНИЕМ)19КОЛЕНВАЛ, ПОРШНИ И МАХОВИК 20Ручной стартер 21ЭЛЕКТРОКОМПОНЕНТЫ 22Корпус редуктора (ведущий вал-Конструкция I-См. чертеж ведущего вала)23Поворотный кронштейн 24КОЛЕНВАЛ (6/8)(9.9-USA-0G112449/BEL-9831799 & Ниже)25Привод дросселя и переключения передач (боковое переключение)26Аксессуары 27Картер редуктора (гребной вал — Конструкция II — см. чертеж ведущего вала)28КАРБЮРАТОР WMC 17\17B\17C\18\18A\18B\20/20A/20B\23 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВАЯ РУКОЯТКА 30Топливный фильтр в сборе 31КАРБЮРАТОР (WMC5A/WMC5B/WMC7/WMC7A/WMC19/WMC19A)32Топливный фильтр в сборе (USA-1B153167/BEL-0P360020 и ниже)33ТЯГА КАРБЮРАТОРА 34Инструменты 35Компоненты крепления дистанционного управления 36Редуктор вал гребного винта - передаточное число 2,00:1 37БЛОК ЦИЛИНДРОВ И КРЫШКИ 38КОМПОНЕНТЫ ЗАЖИГАНИЯ 39КОЛЕНВАЛ, ПОРШНИ И МАХОВИК (6/8/9.9)40АКСЕССУАРЫ НАКЛЕЙКА MARINER 41КОЖУХИ 42КОМПЛЕКТУЮЩИЕ ДЛЯ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 43Картер редуктора (ведущий вал) (Конструкция II — см. ссылку №41)44Карбюратор (9.9/15)(USA-S/N-0G112450/BEL-S/N-9831800 & Выше)45СБОРКА КАРБЮРАТОРА 46Блок цилиндров и крышки 47Электрические компоненты 48Кожухи 49СБОРКА ТОПЛИВНОГО ФИЛЬТРА 50ШАТУН И КОМПОНЕНТЫ (ЭЛЕКТРИЧЕСКИЙ ДЛИННЫЙ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ)51Поворотный механизм и рулевая рукоятка 52ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (МОДЕЛИ С ПЕРЕКЛЮЧЕНИЕМ НА РУЛЕВОЙ РУКОЯТКЕ)53КОРПУС РЕДУКТОРА 54КОЛЕНВАЛ, ПОРШНИ И МАХОВИК (15)55Ручной стартер (Конструкция II)56Кронштейн-хомут 57ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА 58ЭЛЕКТРОКОМПОНЕНТЫ (РЕГУЛЯТОР НАПРЯЖЕНИЯ И ЖГУТ ПРОВОДОВ)59КОЛЕНВАЛ (15)(9.9-S/N-USA-0G112450/BEL-9831800 & Выше)60Картер редуктора 61ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 62Аксессуары 63Карбюратор (15)(USA-S/N-0G112449/BEL-S/N-9831799 & Ниже)64Карбюратор (6/8)(9.9 -USA-S/N-0G112449/BEL-S/N-9831799 & Ниже)65Карбюратор (9.9/15)(USA-S/N-0G112450/BEL-S/N-9831800 & Выше)66Кронштейн-хомут 67Кожухи 68КОЛЕНВАЛ (15)(9.9-S/N-USA-0G112450/BEL-9831800 & Выше)69КОЛЕНВАЛ (6/8)(9.9-USA-0G112449/BEL-9831799 & Ниже)70Блок цилиндров и крышки 71Картер редуктора 72Электрические компоненты 73Топливный фильтр в сборе 74Редуктор (карданный вал) (передаточное число 2,00:1)75Редуктор вал гребного винта - передаточное число 2,00:1 76Компоненты зажигания 77ТЯГА И КОМПЛЕКТУЮЩИЕ 78Ручной стартер 79Компоненты крепления дистанционного управления 80Сервисные/вспомогательные материалы 81Поворотный кронштейн 82Поворотный механизм и рулевая рукоятка 83Привод дросселя и переключения передач (боковое переключение)84ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)85Инструменты

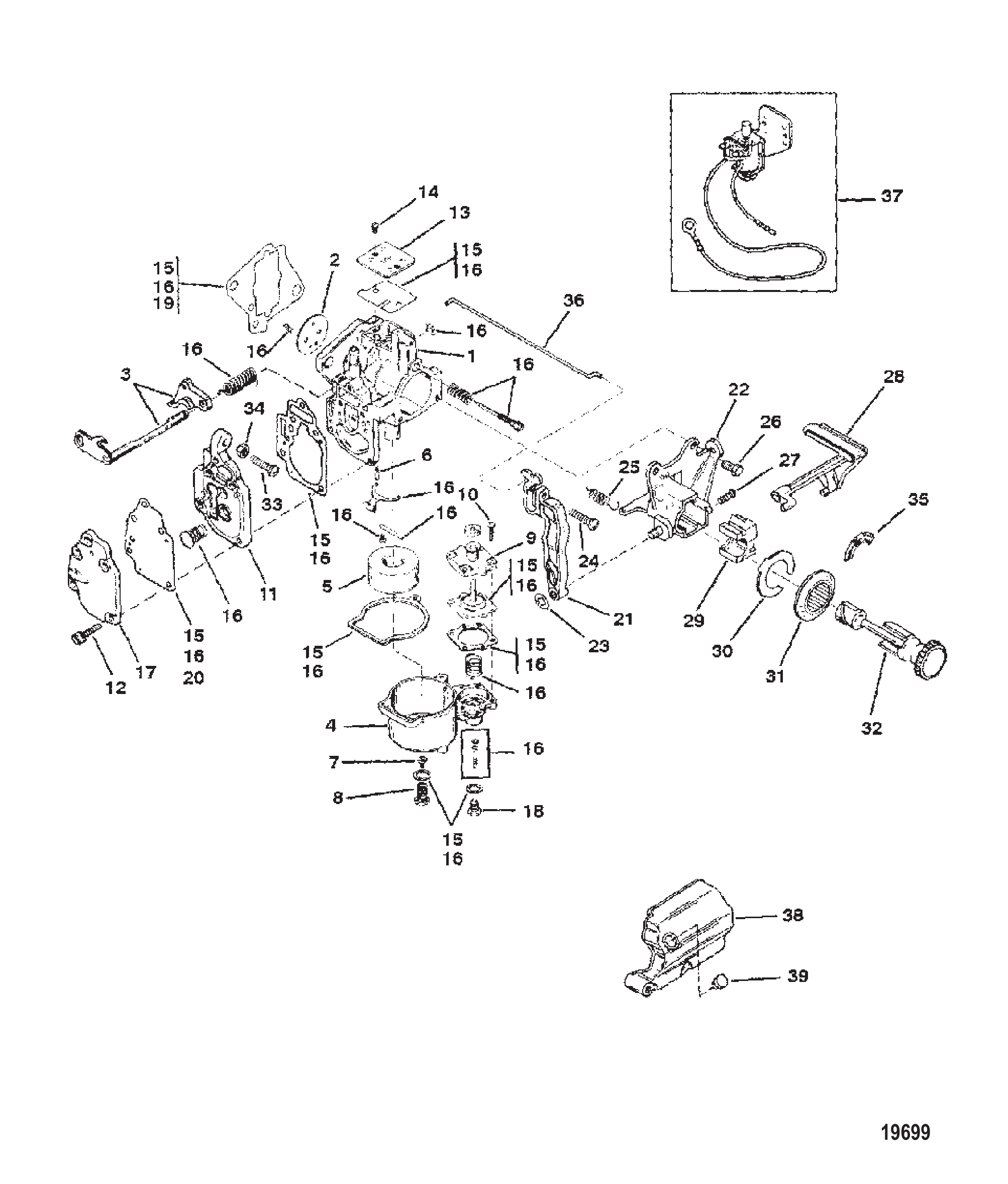

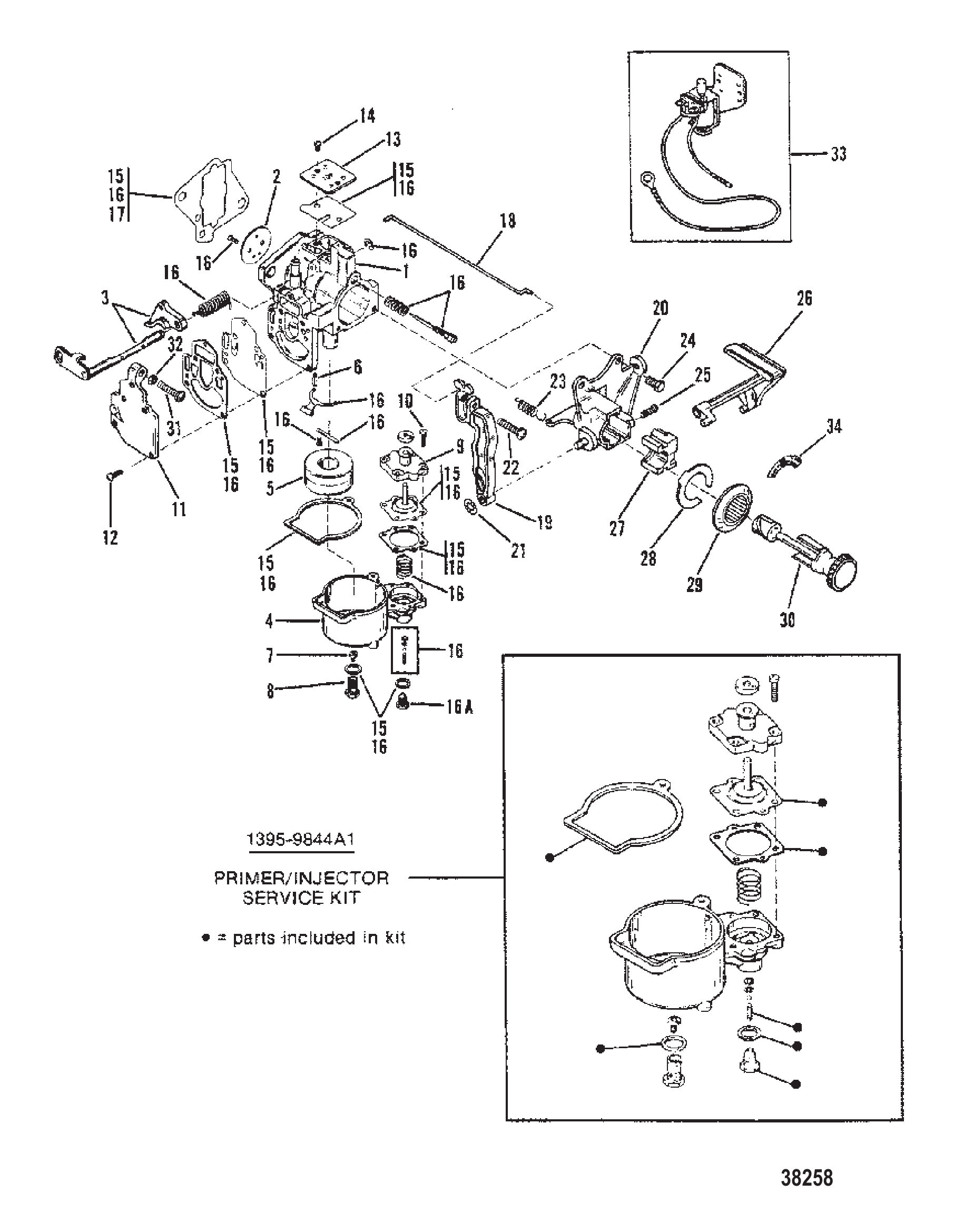

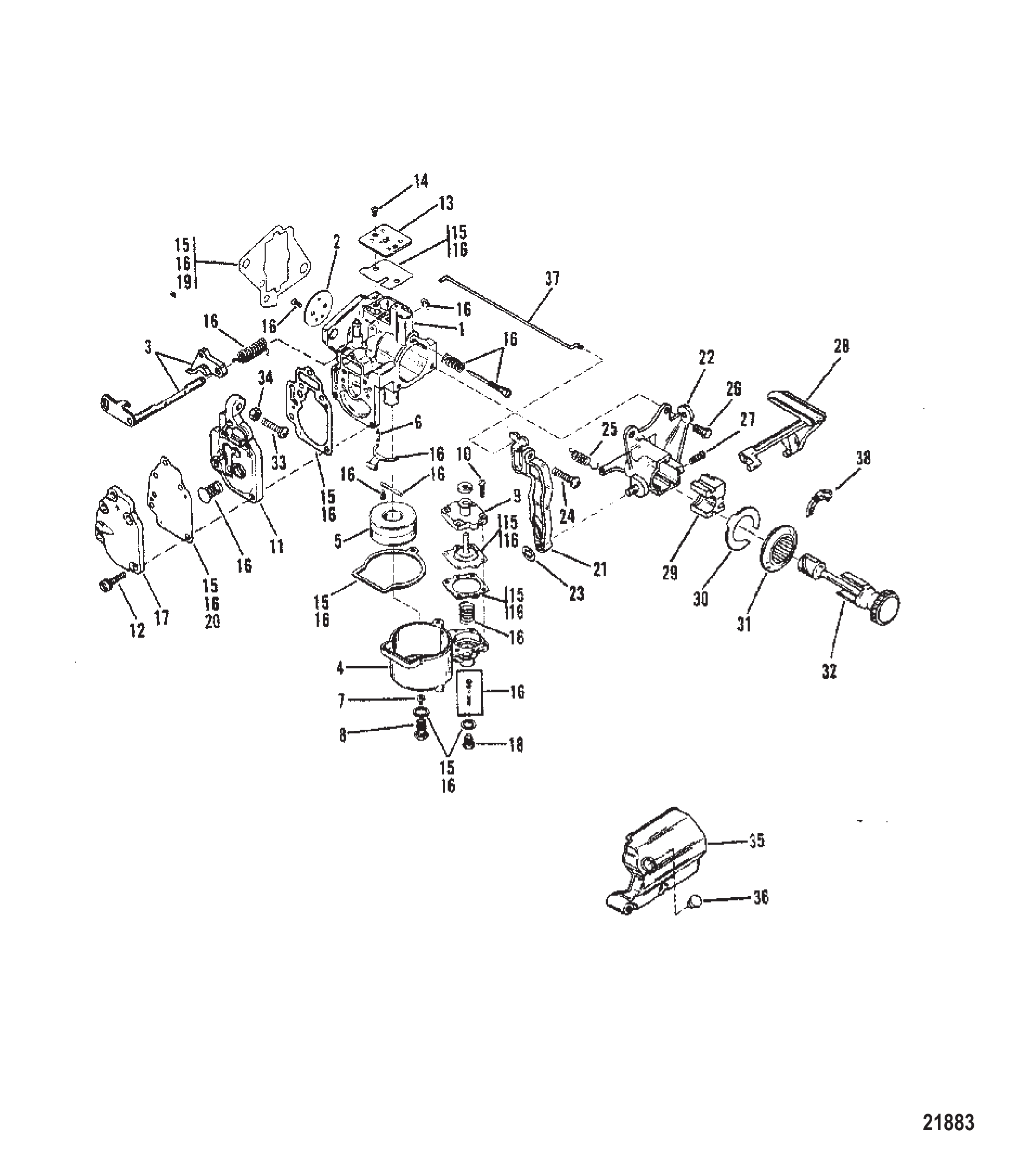

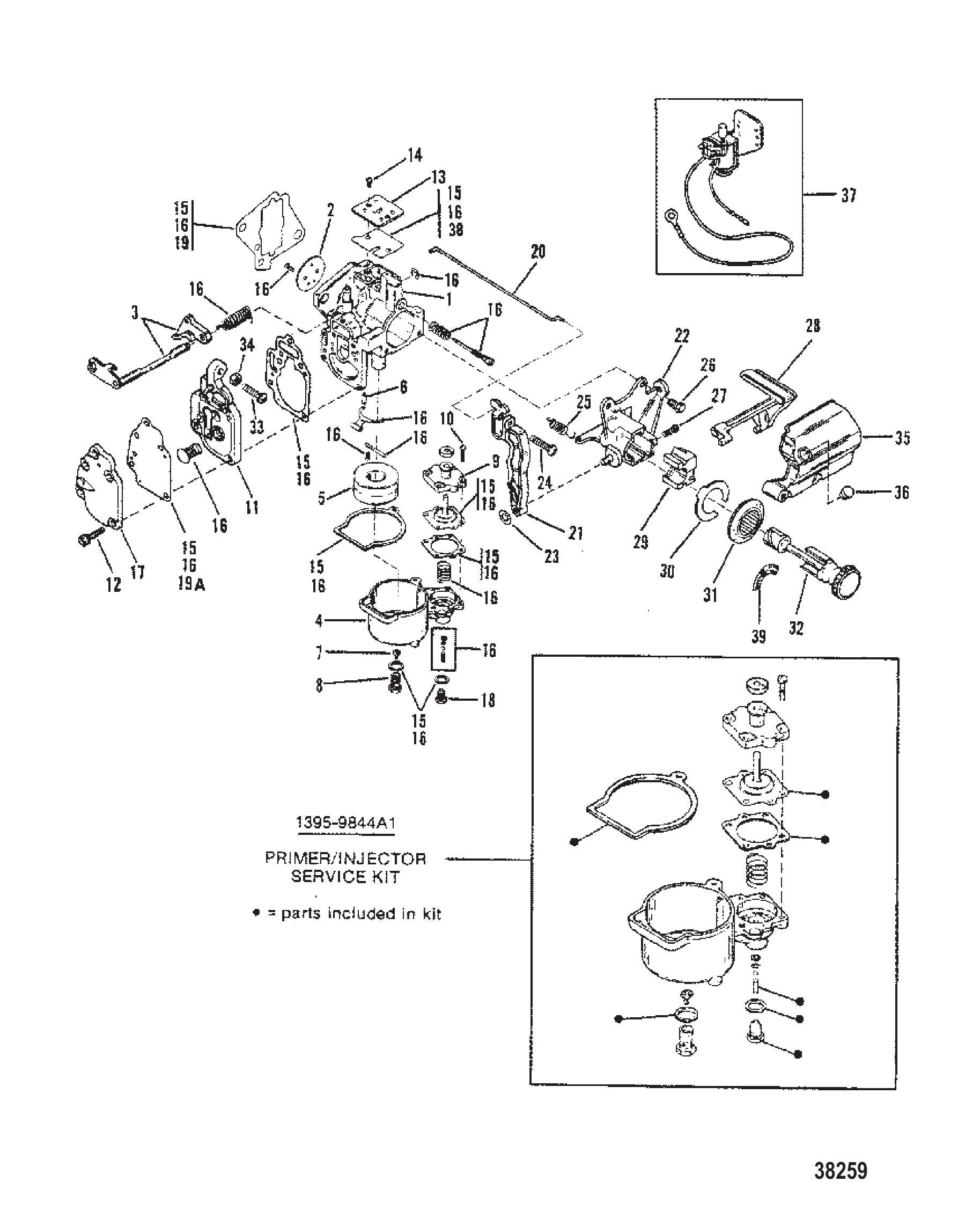

Рис. 1СБОРКА КАРБЮРАТОРА (15) CARBURETOR ASSEMBLY (15)

REF	Номер детали	Наименование	Кол-во
1	9726A3	КАРБЮРАТОР (WMC-39)	1
1	9726T19	КАРБЮРАТОР	1
2	19268	Дроссельная заслонка (WMC-33/33A)	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	4215	Жиклёр главной топливной системы (.066)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	9803	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	19269	Ремонтный комплект	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	97877	Гайка нажимная	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	40056110	ВИНТ (M5 x 30)	2
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	17442	Крышка	1
36	47579	ПРОБКА	1
37	445541	Провод холостого хода	1
38	12970	Наклейка (медленно/быстро)	1
38	129701	Наклейка	1

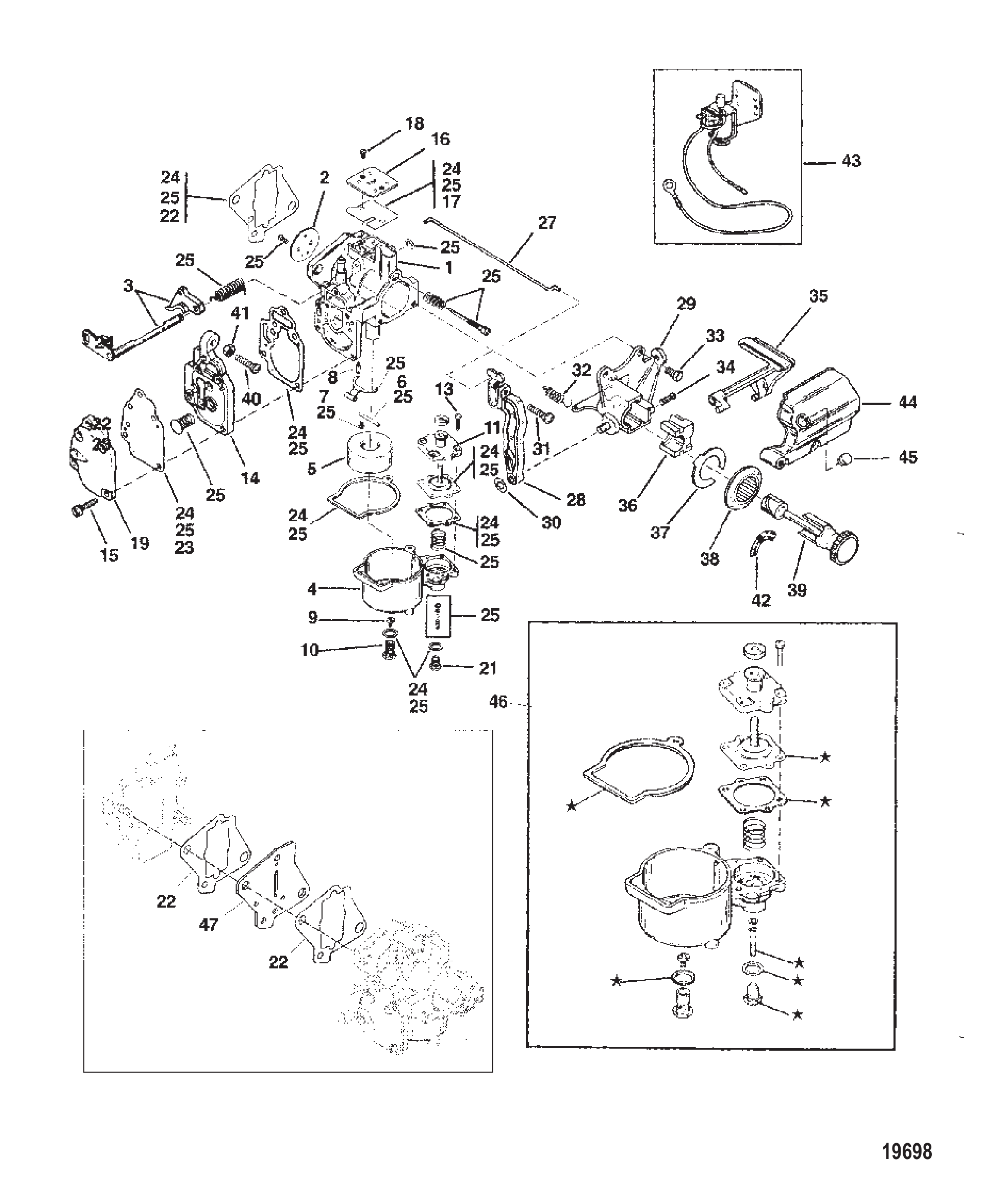

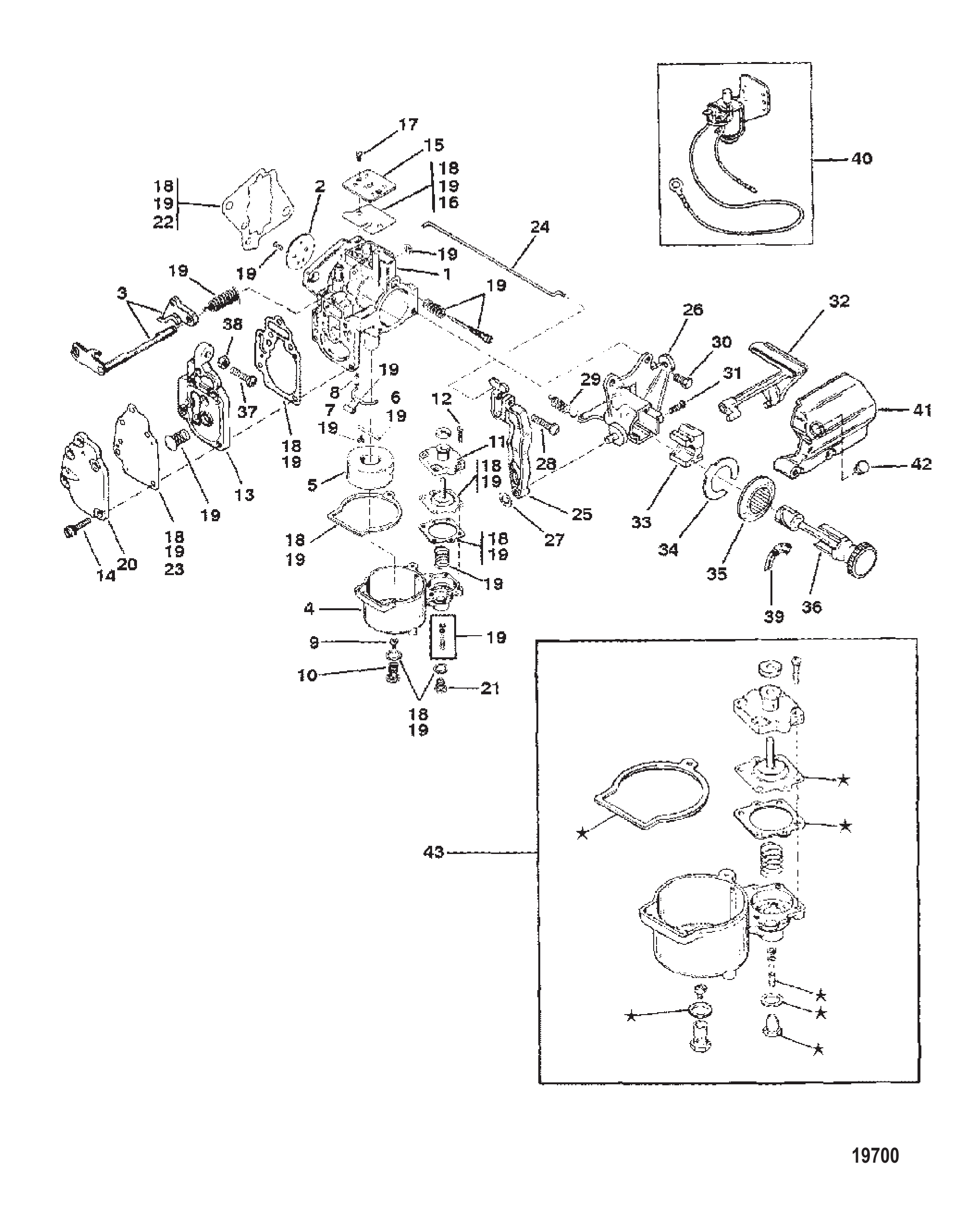

Рис. 2Карбюратор (6/8)(9.9 -USA-S/N-0G112449/BEL-S/N-9831799 & Ниже) Carb (6/8)(9.9 -USA-S/N-0G112449/BEL-S/N-9831799 & Below)

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	875207	Тройник	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0141907	Комплект тросов - газ и реверс GEN II	1
-	899712A01	Комплект кабелей контроля цепи	1
-	44357T2	Приспособление для промывки	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
-	8M0204704	Шайба	2
-	82671117	ГАЙКА (.500-20)	2
-	8M0204734	Гайка (.500-20) шестигранная, латунная	6
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1
-	8M0161912	Комплект клапана сброса давления	1
-	8M0238017	Комплект балансировочного шланга	1
-	8M0238025	Комплект дистанционного крепления FSM	1
-	8M0244440	Комплект рулевого цилиндра	1
-	8M0244442	Комплект рулевого цилиндра, передний	1

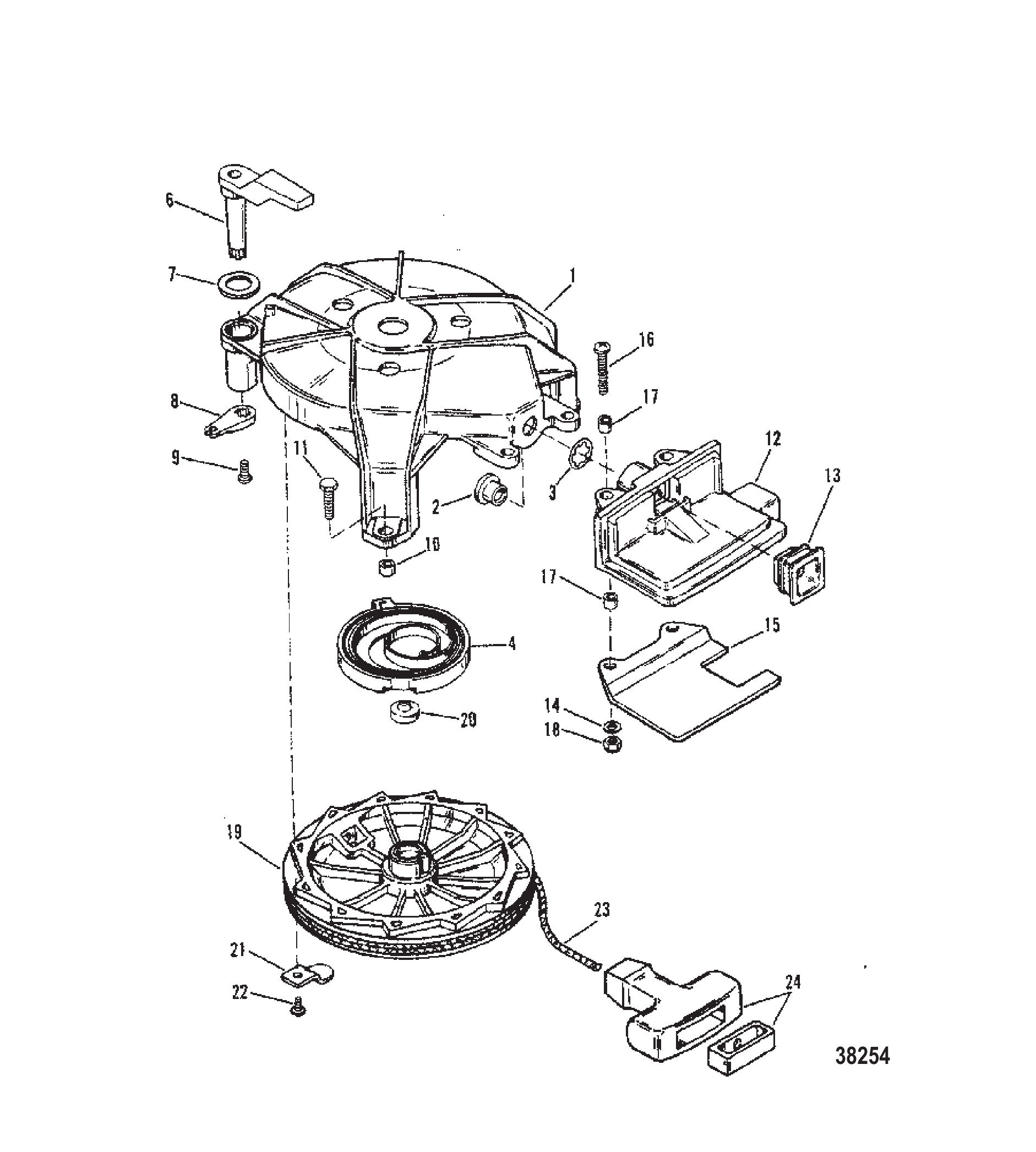

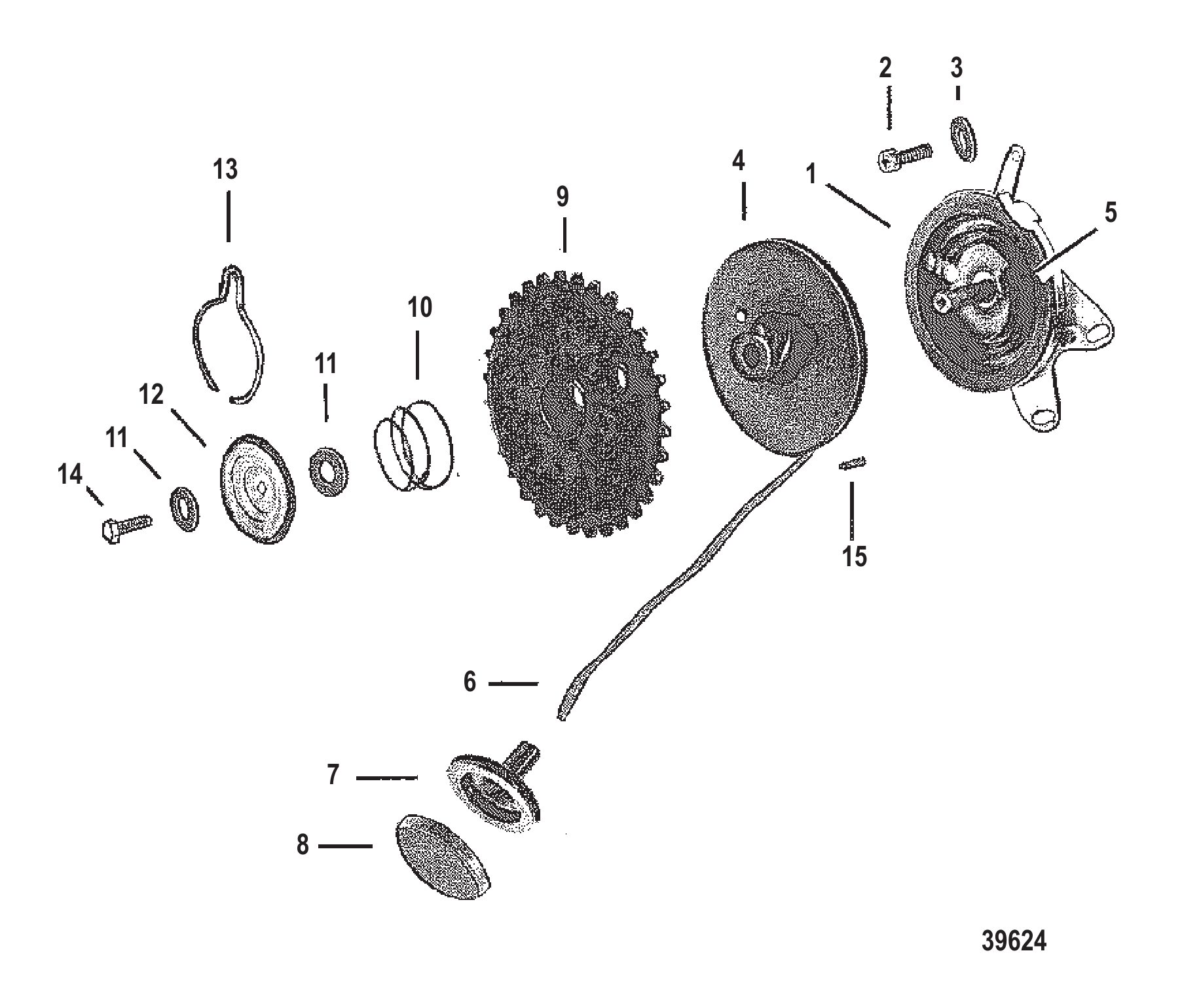

Рис. 3РУЧНОЙ СТАРТЕР (КОНСТРУКЦИЯ I) MANUAL STARTER (DESIGN I)

REF	Номер детали	Наименование	Кол-во
1	42207A1	Корпус стартера в сборе	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	42689	Кольцо стопорное	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	42194A2	Пружина в сборе ручного стартера	1
6	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
6	42171T	Рычаг	1
7	56681	ШАЙБА (.203 x .500 x .032)	1
7	8M0204666	ШАЙБА (.203 x .500 x .032)	1
8	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
8	42173T	Рычаг	1
9	48408	Винт (#10-16 x .500) клеммной колодки	1
10	43787	Распорная втулка винта корпуса стартера	3
11	40011128	Винт (M6 x 20) нержавеющая сталь	3
11	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
12	42094	Упор	1
12	19018T	Упор рукоятки стартера	1
12	19018	Упор	1
12	19018T	Упор рукоятки стартера	1
13	44180	Втулка троса	1
14	4002313	ШАЙБА	2
15	12674	Опора	1
16	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
17	309772	Проставка	4
18	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	42034A1	Шкив стартера	1
19	42034A2	Шкив в сборе ручного стартера	1
20	427071	Крышка шкива стартера	1
20	817362	Крышка шкива стартера (заглушка)	1
21	42209	Шкив ручного стартера	3
22	48408	Винт (#10-16 x .500) клеммной колодки	3
23	12066A9	Трос стартера	1
23	12066Q10	Трос стартера @2	1
24	85174A1	Рукоятка троса стартера в сборе	1

Рис. 4Комплект прокладок - полный - головка цилиндров и нижний блок Gasket Set Components-Complete-Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	19674A2	Комплект выключателя/шнура безопасности	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	879899K04	Комплект системного тахометра/спидометра, серая шкала	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	879897K03	Системный тахометр, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	879899K14	Комплект системного тахометра/спидометра, белая шкала	1
-	889223K32	Комплект тахометра / спидометра	1
-	879897K13	Системный тахометр, белая шкала	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	859187A1	Датчик тримма в сборе	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
21	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	19674A1	Выключатель аварийного останова в сборе	1
29	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	88334A2	КОМПЛЕКТ MERCATHODE	1
40	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41	22793	ВИНТ (#9-14 x .875)	2
42	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
43	72958A5	Электрод в сборе	1
44	72957A5	Анод в сборе	1
44	8M0181304	Анод в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
46	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
47	79091	Предохранитель 20 А	1
47	8M0207796	Предохранитель 20 А	1
48	95084A10	Трос в сборе (5.00 дюймов) красный	1
48	8M0207788	Трос в сборе	1
49	95084A13	Трос в сборе (64.00 дюймов)	1
50	45076	Гайка (#10-32) латунная клемма блока выключателя	4
51	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

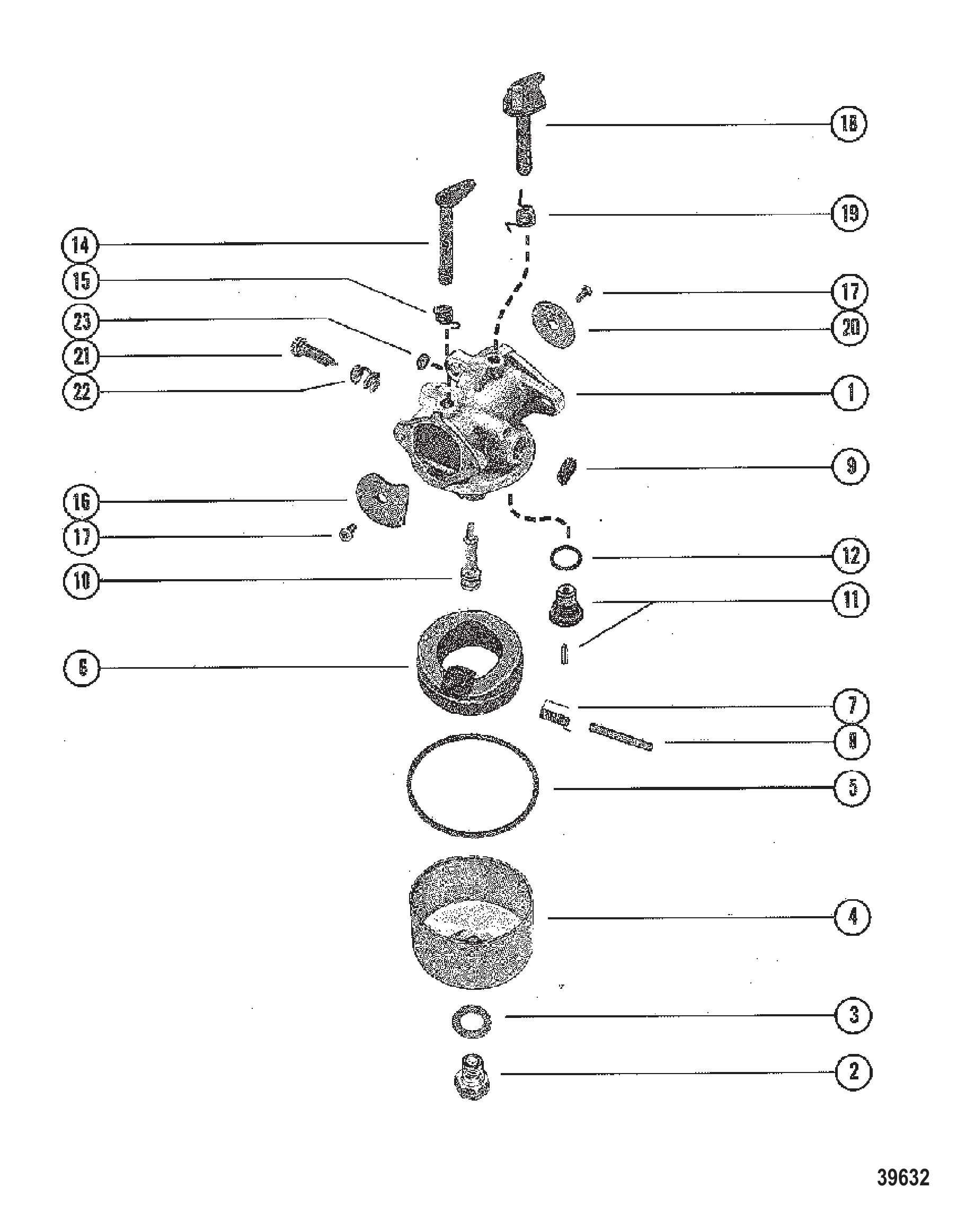

Рис. 5Топливный бак (3,2 галлона) Fuel Tank Assembly (3.2 Gallon)

REF	Номер детали	Наименование	Кол-во
1	7069	Карбюратор	1
1	89977A2	Ремкомплект карбюратора	1
1	8402	Карбюратор	1
2	6043	ФИКСАТОР ЖИКЛЁРА (.041)	1
3	NSS	NOT SOLD SEPARATE GASKET, JET RETAINER	2
4	8155	Поплавковая камера топлива	1
5	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
6	5898	Поплавок	1
7	5904	Пружина поплавка	1
8	NSS	NOT SOLD SEPARATE FLOAT PIN	1
9	4805	Сетчатый фильтр	1
10	5900	Распылитель	1
10	8671	Распылитель	1
11	NSS	NOT SOLD SEPARATE INLET NEEDLE, SEAT AND GASKET	1
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	1
14	5896	Вал воздушной заслонки	1
15	5905	Пружина возвратная воздушной заслонки	1
16	5897	Клапан воздушной заслонки	1
17	5902	Винт (#6-32 x .187)	2
18	5894	Вал дроссельной заслонки	1
19	5903	Пружина возвратная дроссельной заслонки	1
20	6480	КЛАПАН ДРОССЕЛЬНЫЙ	1
20	8670	Клапан	1
20	8670	Клапан	1
21	NSS	NOT SOLD SEPARATE IDLE NNEDLE	1
22	6103	ПРУЖИНА ИГЛЫ ХОЛОСТОГО ХОДА	1
23	NSS	NOT SOLD SEPARATE WLECH PLUG, CARBURETOR (5/16")	1
--	NSS	NOT SOLD SEPARATE CAP PLUG, CARBURETOR	2
-	7262	Комплект прокладок для ремонта карбюратора	1
-	7263	Ремонтный комплект деталей	1
-	8672	Ремонтный комплект	1

Рис. 6КРЕПЕЖНАЯ СКОБА CLAMP BRACKET

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

Рис. 7Карбюратор (15)(USA-S/N-0G112449/BEL-S/N-9831799 & Ниже) Carb (15)(USA-S/N-0G112449/BEL-S/N-9831799 & Below)

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	875207	Тройник	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0141907	Комплект тросов - газ и реверс GEN II	1
-	899712A01	Комплект кабелей контроля цепи	1
-	44357T2	Приспособление для промывки	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
-	8M0204704	Шайба	2
-	82671117	ГАЙКА (.500-20)	2
-	8M0204734	Гайка (.500-20) шестигранная, латунная	6
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1
-	8M0161912	Комплект клапана сброса давления	1
-	8M0238017	Комплект балансировочного шланга	1
-	8M0238025	Комплект дистанционного крепления FSM	1
-	8M0244440	Комплект рулевого цилиндра	1
-	8M0244442	Комплект рулевого цилиндра, передний	1

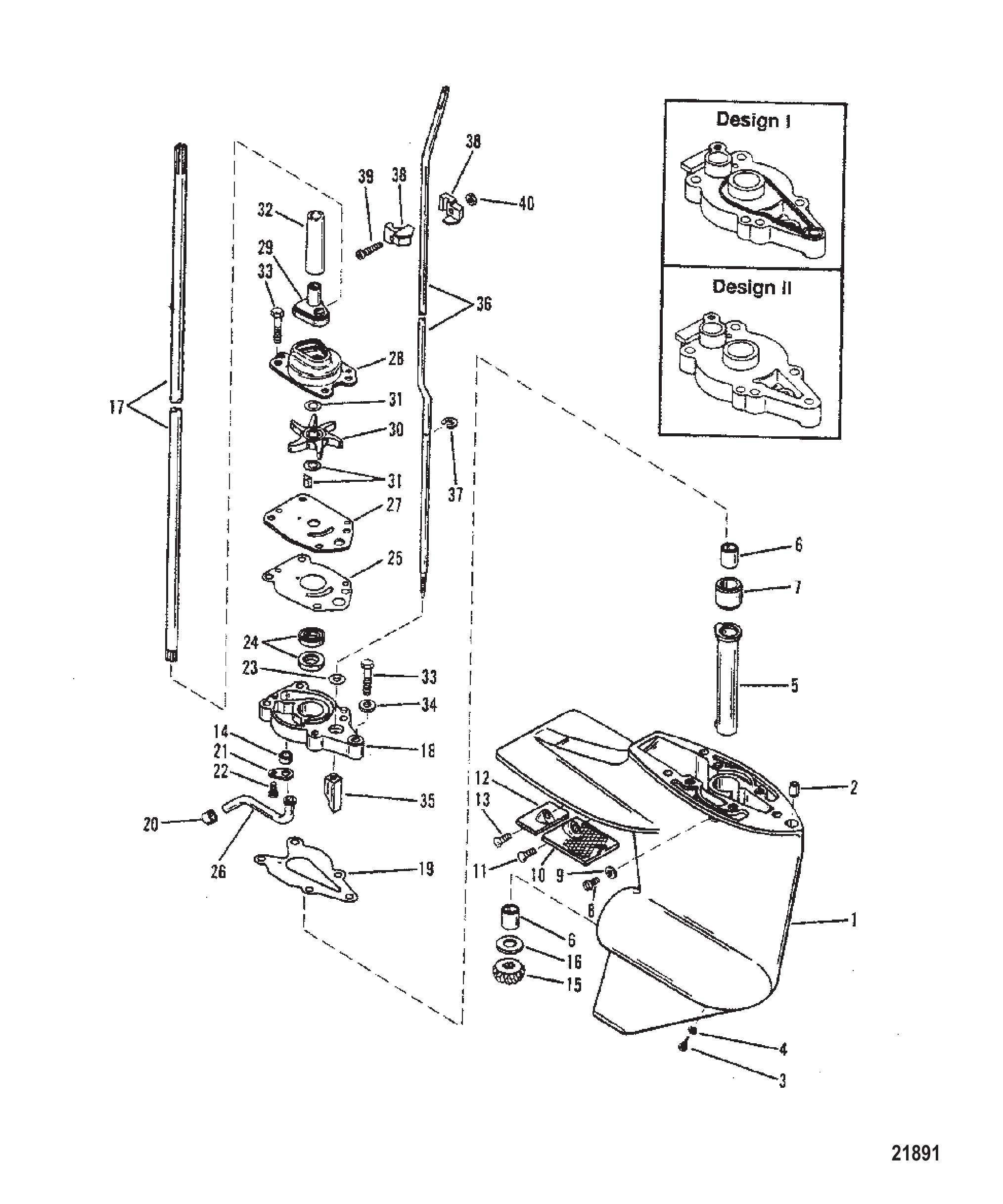

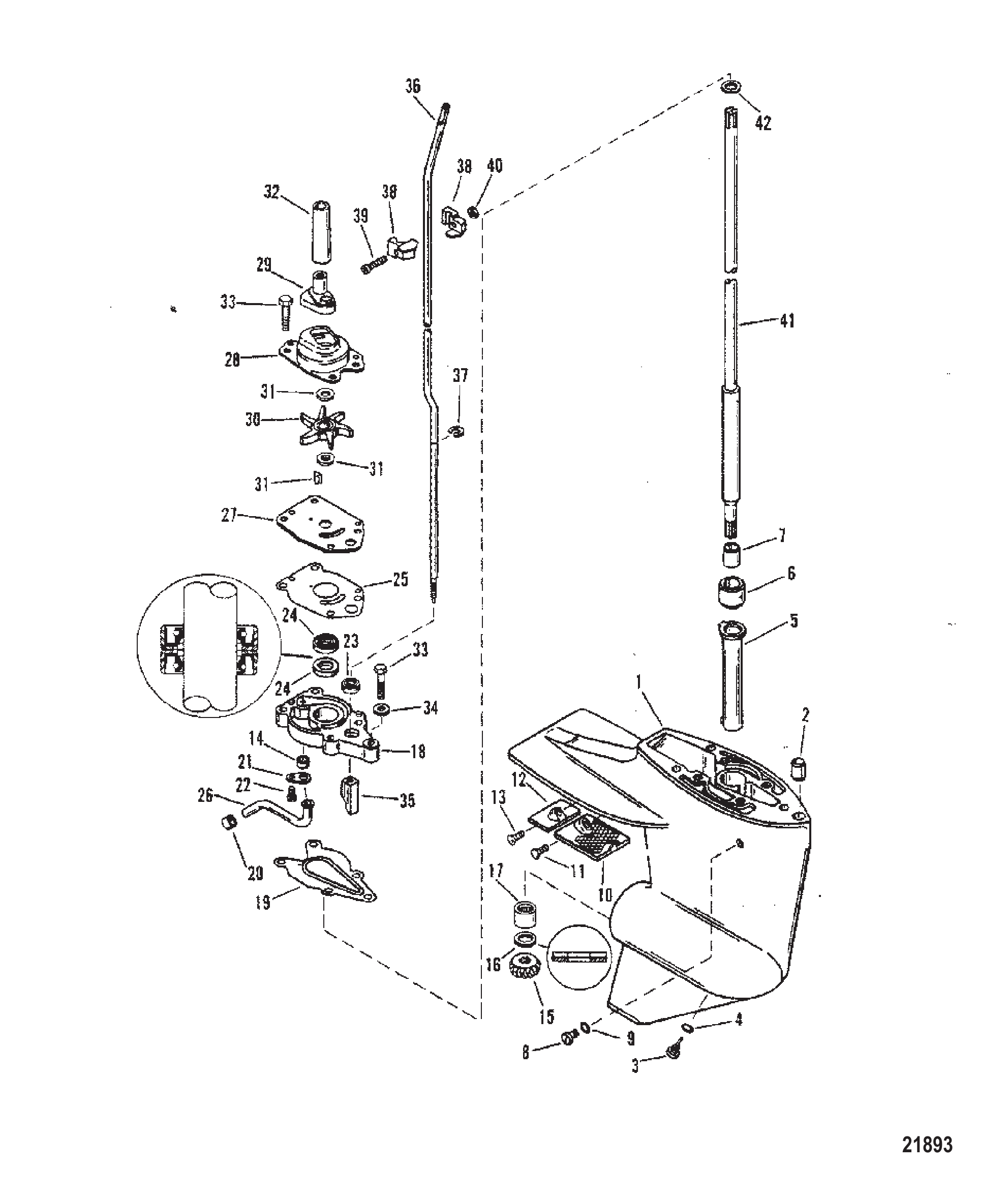

Рис. 8Корпус редуктора (ведущий вал-Конструкция I-См. ссылку №17) Gear Hsg (Driveshaft-Design I-Refer to Reference #17)

REF	Номер детали	Наименование	Кол-во
-	8833A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) ЧЕРНЫЙ	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A10	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) ЧЕРНЫЙ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A11	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) СЕРЫЙ	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A12	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) СЕРЫЙ	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A1	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A4	КОРПУС РЕДУКТОРА В СБОРЕ	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892	Винт магнитный	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	42086A1	КОМПЛЕКТ ВТУЛКИ	1
6	41345	ВТУЛКА	2
7	42191	Втулка	1
7	42191001	Втулка	1
8	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19643	Сальник	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	420411	Шестерня ведущая	1
16	41369	ШАЙБА упорная	1
17	42192	Гребной вал (короткий)	1
17	42193	Гребной вал (длинный)	1
17	12367	Вал гребной (X-LONG)	1
18	42040A3	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
19	192041	Прокладка (см. чертёж Design II)	1
19	42040A3	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	41365	САЛЬНИК масляный	2
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A1	ШПОНКА В СБОРЕ	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	44467	Направляющая	1
33	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
36	12368	Вал переключения (X-LONG)	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40056109	ВИНТ (M5 x 25)	1
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 9Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	889453003	Каталог запчастей 200/225 DFI (3,0 л) (DTS)	1
-	859769R2	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	10233030	Руководство по эксплуатации	1
-	10233040	Руководство по эксплуатации	1
-	10233050	Руководство по эксплуатации	1
-	10233060	Руководство по эксплуатации	1
-	10234060	Руководство по установке	1
-	88343311	Наклейка California-Very Low Emission	1
-	804658A03	Наклейка с информацией о маркировке EPA	1
-	804658A04	Наклейка с информацией о маркировке EPA	1
-	804658A05	Наклейка с информацией о маркировке EPA	1
-	804658A06	Наклейка с информацией о маркировке EPA	1

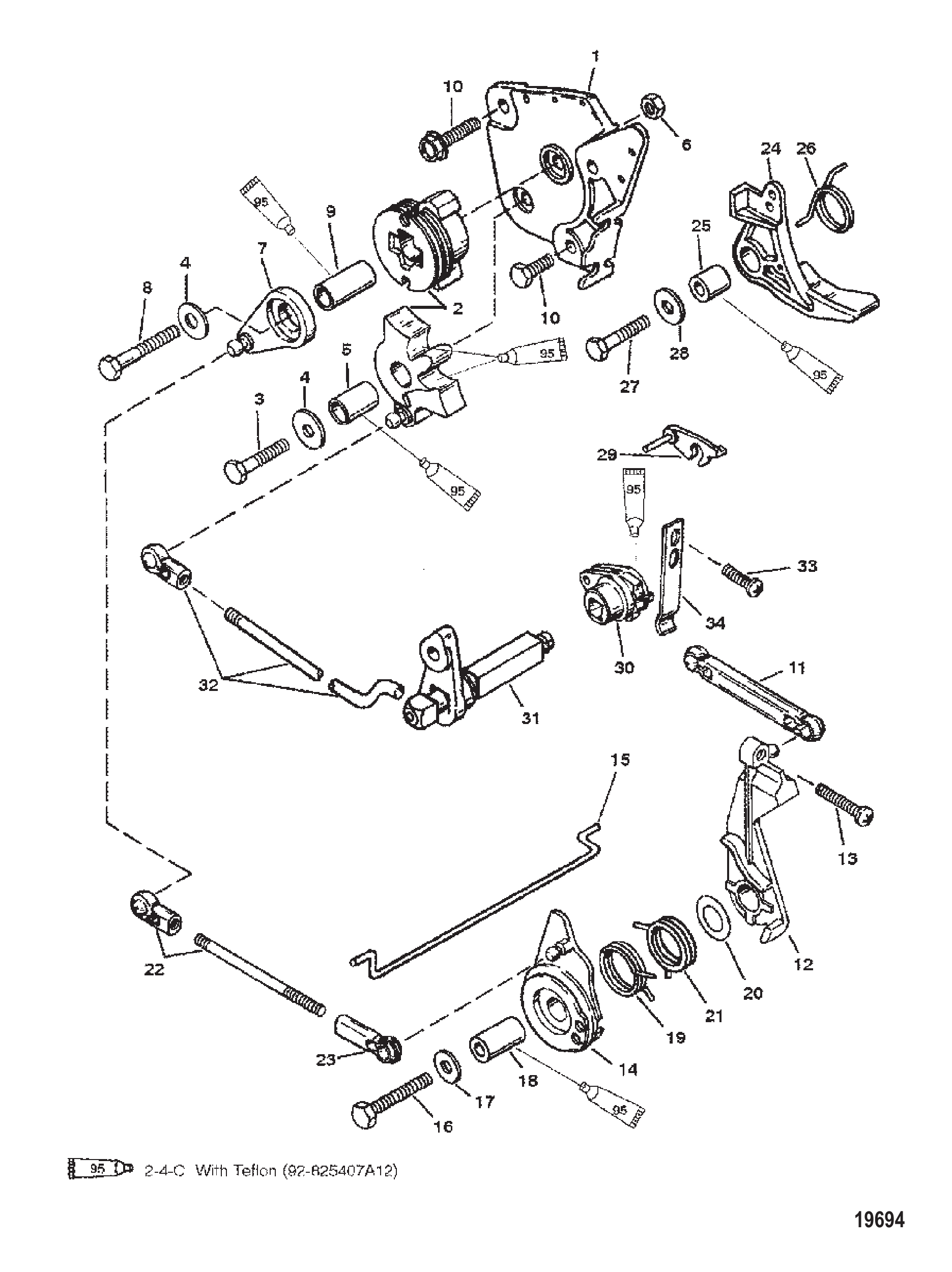

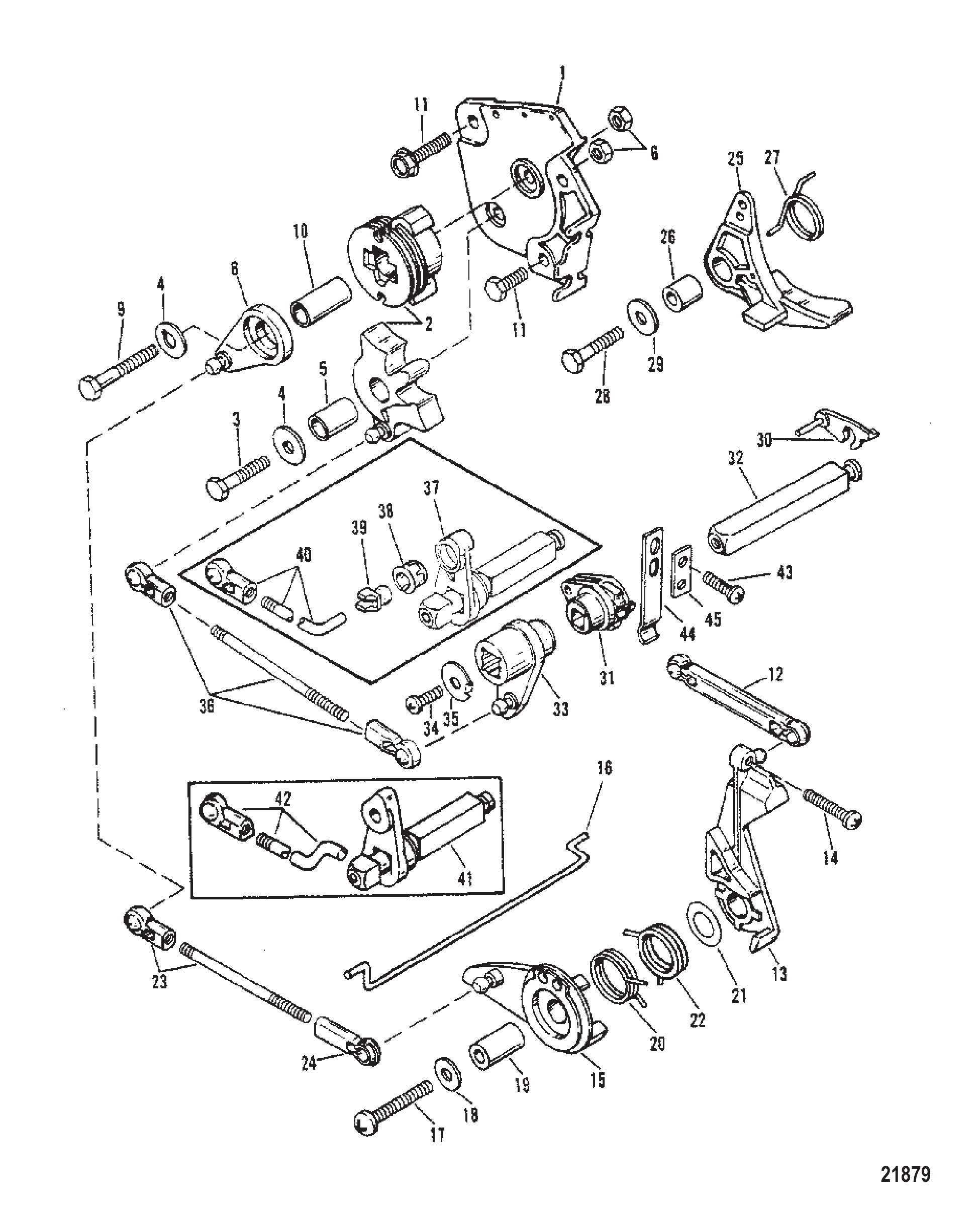

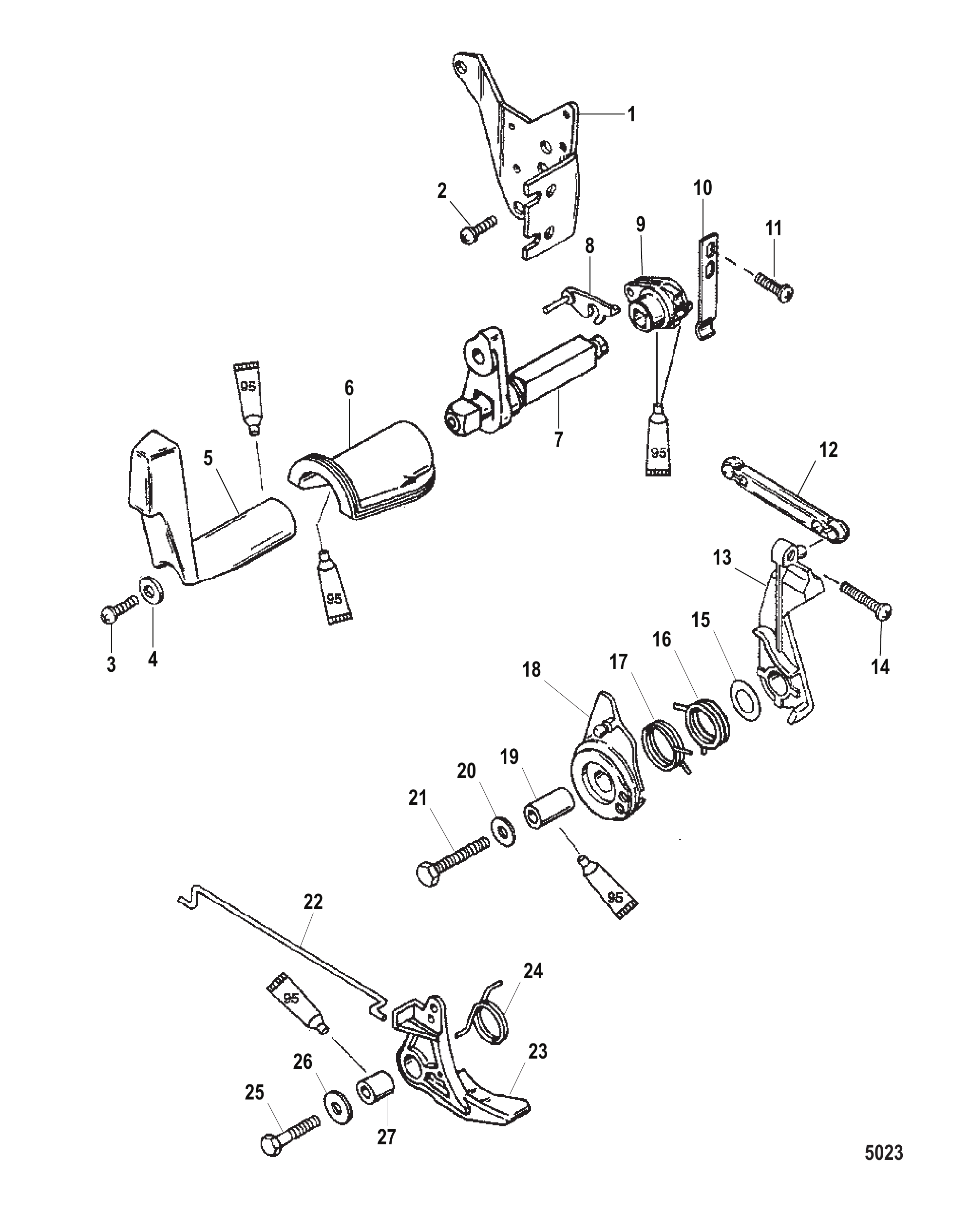

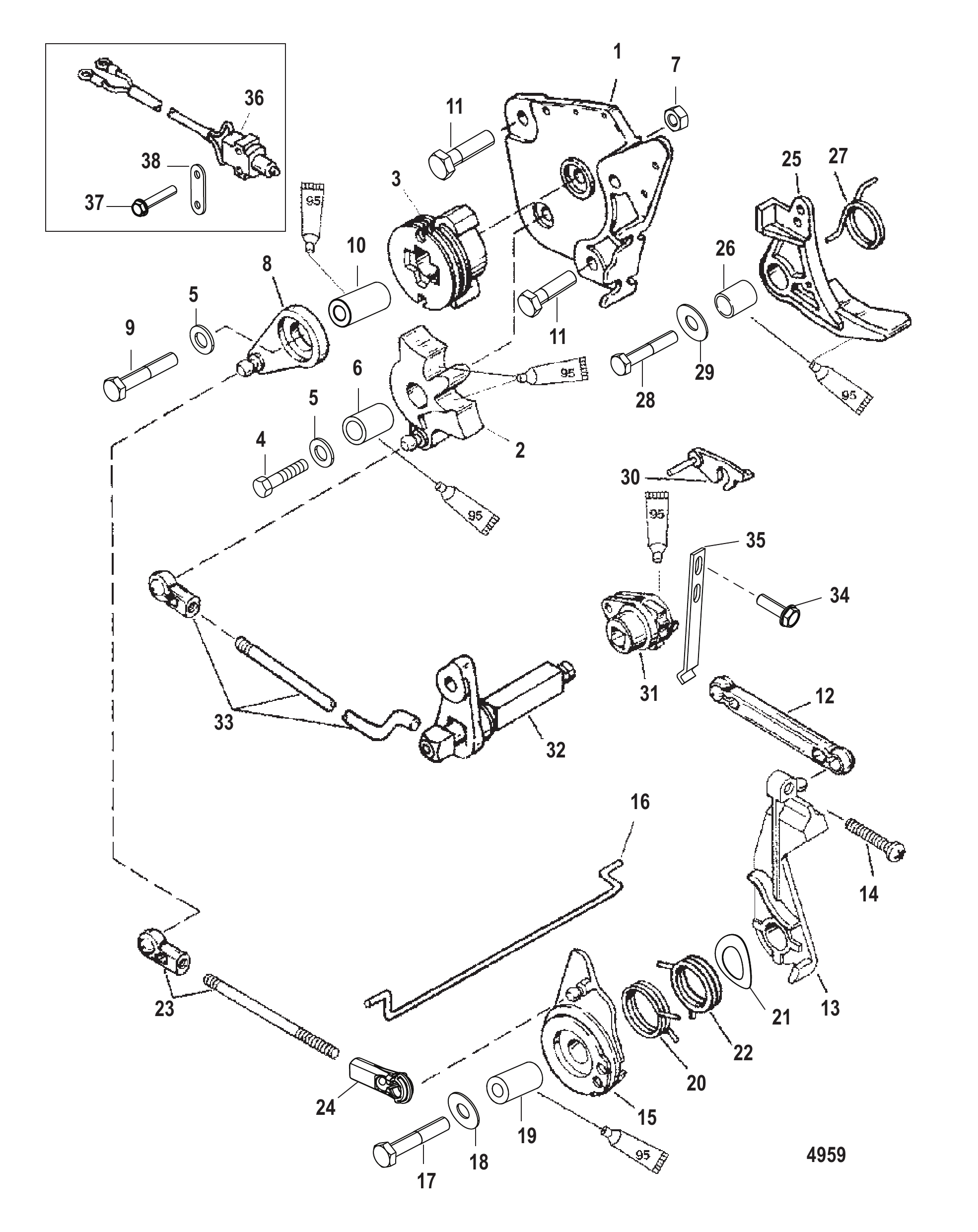

Рис. 10ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)

REF	Номер детали	Наименование	Кол-во
1	421481	Площадка управления	1
1	8M0047593	ПЛОЩАДКА УПРАВЛЕНИЯ	1
2	94085A1	Шестерня	1
3	826650	Винт (M6 x 30)	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42151	РЫЧАГ ОСНОВНОЙ	1
8	4000333	ВИНТ (M6 x 40)	1
9	42150	ПРОСТАВКА (ДЛИННАЯ)	1
9	856738	Проставка	1
10	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
11	421671	Тяга синхронизации	1
12	421631	Рычаг управления	1
13	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
14	421662	Привод	1
15	42161	ТЯГА БЛОКИРОВКИ	1
16	4000333	ВИНТ (M6 x 40)	1
17	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
18	421621	Втулка	1
19	42164	ПРУЖИНА	1
20	69708	Шайба волнистая винта фиксатора и рычага	1
21	13676	Пружина	1
22	19385A1	Тяга газа в сборе	1
22	8M0084745	Тяга газа в сборе	1
23	19384	Гнездо	1
23	8M0084742	Гнездо	1
24	421592	Рычаг	1
25	421581	Втулка	1
26	42160	ПРУЖИНА	1
27	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
28	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
29	42156	РЫЧАГ	1
30	42153	РЫЧАГ	1
31	8155501	Вал переключения передач	1
32	815567A1	Тяга переключения передач	1
32	815567T02	Тяга переключения передач в сборе	1
33	400011	Винт (M5 x 8)	2
34	39627	ПРУЖИНА	1

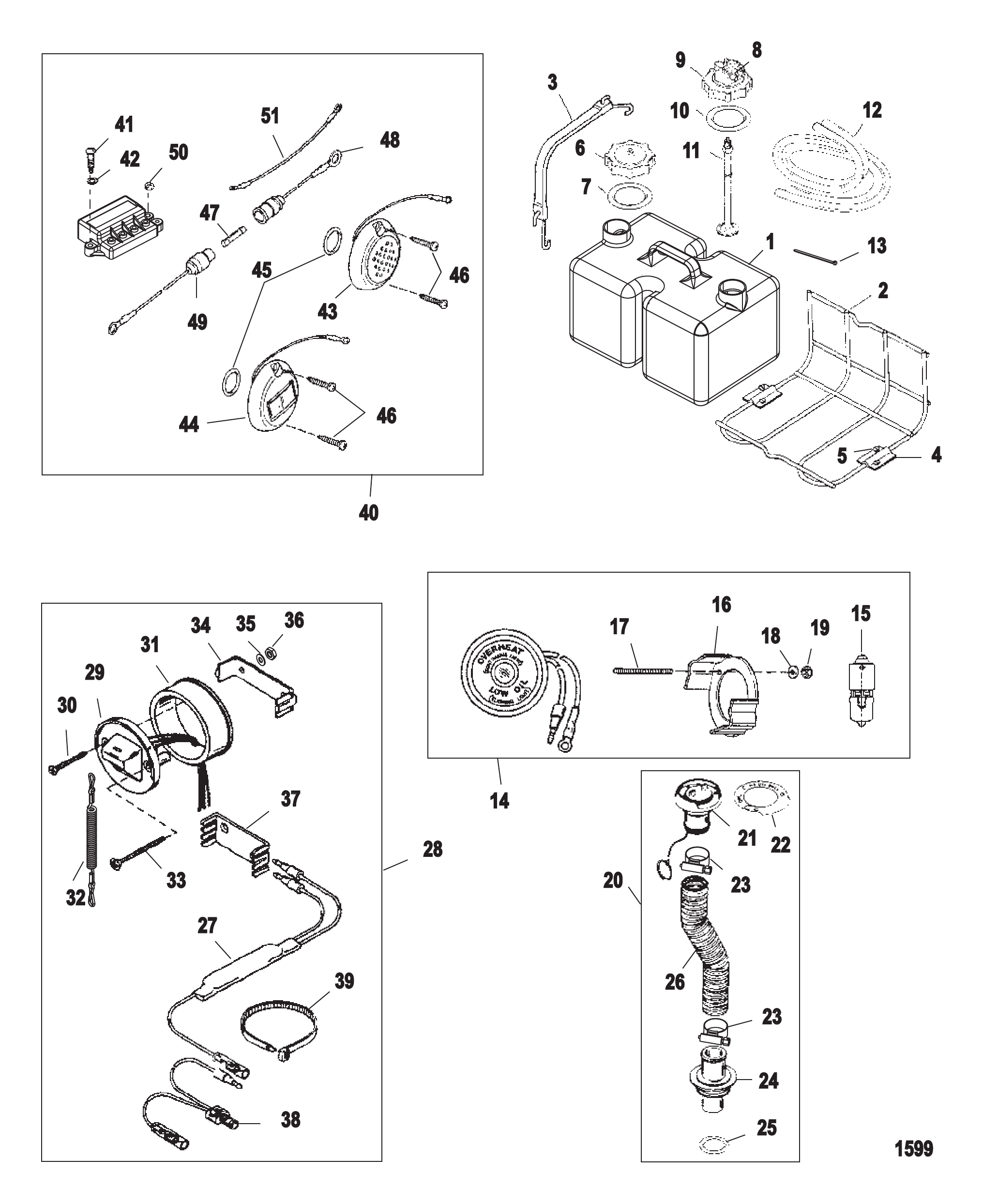

Рис. 11Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	19674A2	Комплект выключателя/шнура безопасности	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	879899K04	Комплект системного тахометра/спидометра, серая шкала	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	879897K03	Системный тахометр, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	879899K14	Комплект системного тахометра/спидометра, белая шкала	1
-	889223K32	Комплект тахометра / спидометра	1
-	879897K13	Системный тахометр, белая шкала	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	859187A1	Датчик тримма в сборе	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
21	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	19674A1	Выключатель аварийного останова в сборе	1
29	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	88334A2	КОМПЛЕКТ MERCATHODE	1
40	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41	22793	ВИНТ (#9-14 x .875)	2
42	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
43	72958A5	Электрод в сборе	1
44	72957A5	Анод в сборе	1
44	8M0181304	Анод в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
46	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
47	79091	Предохранитель 20 А	1
47	8M0207796	Предохранитель 20 А	1
48	95084A10	Трос в сборе (5.00 дюймов) красный	1
48	8M0207788	Трос в сборе	1
49	95084A13	Трос в сборе (64.00 дюймов)	1
50	45076	Гайка (#10-32) латунная клемма блока выключателя	4
51	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

Рис. 12Топливный бак (6,6 галлона) Fuel Tank Assembly (6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	19674A2	Комплект выключателя/шнура безопасности	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	879899K04	Комплект системного тахометра/спидометра, серая шкала	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	879897K03	Системный тахометр, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	879899K14	Комплект системного тахометра/спидометра, белая шкала	1
-	889223K32	Комплект тахометра / спидометра	1
-	879897K13	Системный тахометр, белая шкала	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	859187A1	Датчик тримма в сборе	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
21	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	19674A1	Выключатель аварийного останова в сборе	1
29	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	88334A2	КОМПЛЕКТ MERCATHODE	1
40	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41	22793	ВИНТ (#9-14 x .875)	2
42	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
43	72958A5	Электрод в сборе	1
44	72957A5	Анод в сборе	1
44	8M0181304	Анод в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
46	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
47	79091	Предохранитель 20 А	1
47	8M0207796	Предохранитель 20 А	1
48	95084A10	Трос в сборе (5.00 дюймов) красный	1
48	8M0207788	Трос в сборе	1
49	95084A13	Трос в сборе (64.00 дюймов)	1
50	45076	Гайка (#10-32) латунная клемма блока выключателя	4
51	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

Рис. 13Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	12343	Свеча зажигания (NGK #BP8HS-10)	2
16	8M0114745	Свеча зажигания BP8HS-10 @4	2
16	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
16	816737Q	Свеча зажигания NGK BP8HN-10@10	2
16	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
17	69355	Стяжка (5.50 дюймов)	1
17	8M0214940	Стяжка	1

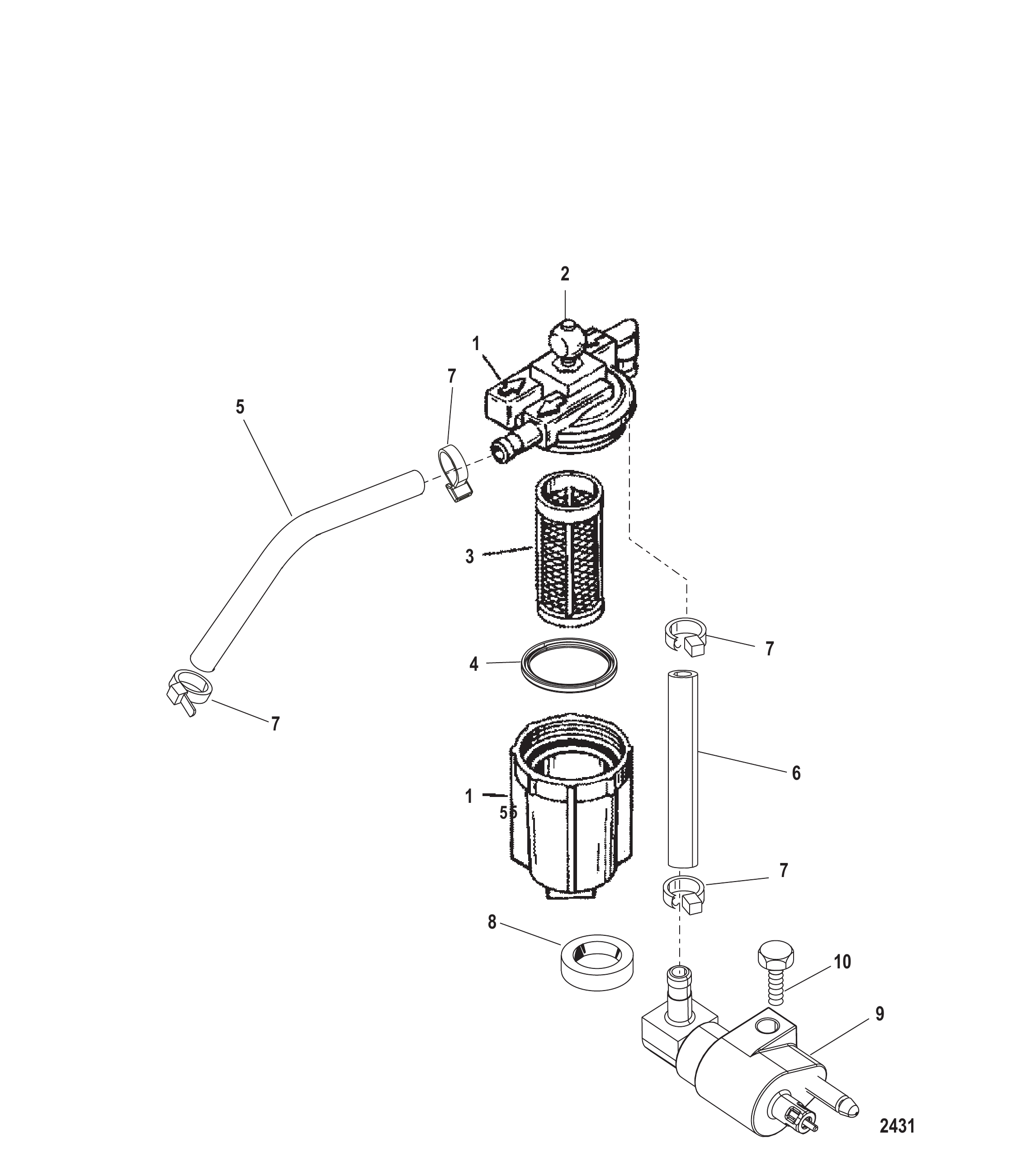

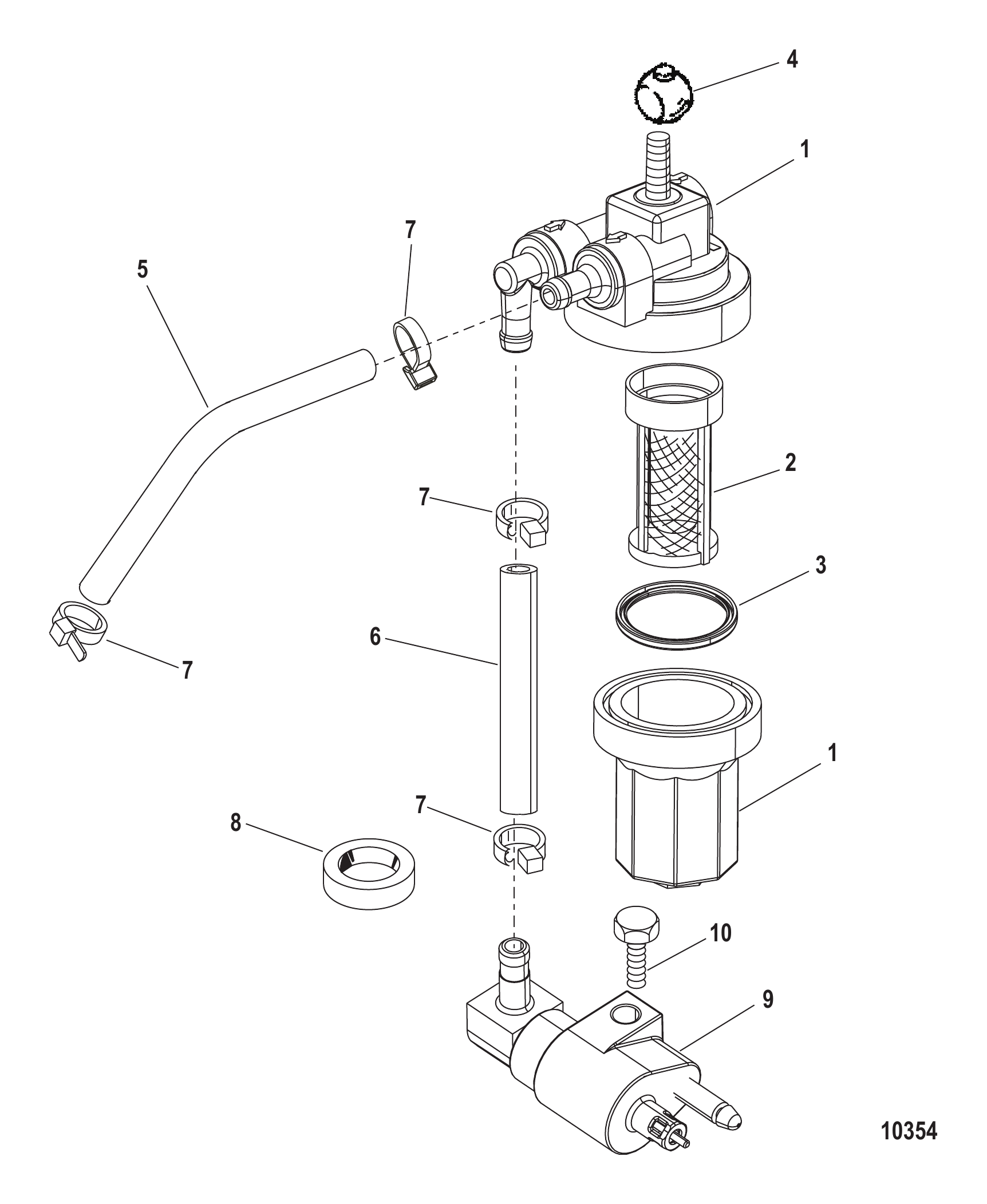

Рис. 14Топливный фильтр в сборе (USA-1B153168/BEL-0P360021 и выше) Fuel Filter Assembly (USA-1B153168/BEL-0P360021 and Up)

REF	Номер детали	Наименование	Кол-во
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	896375K01	Комплект фильтров топливных	1
2	896375Q01	Комплект фильтров топливных	1
3	98277001	Уплотнение топливного фильтра	1
4	858731	Шарик топливного фильтра	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

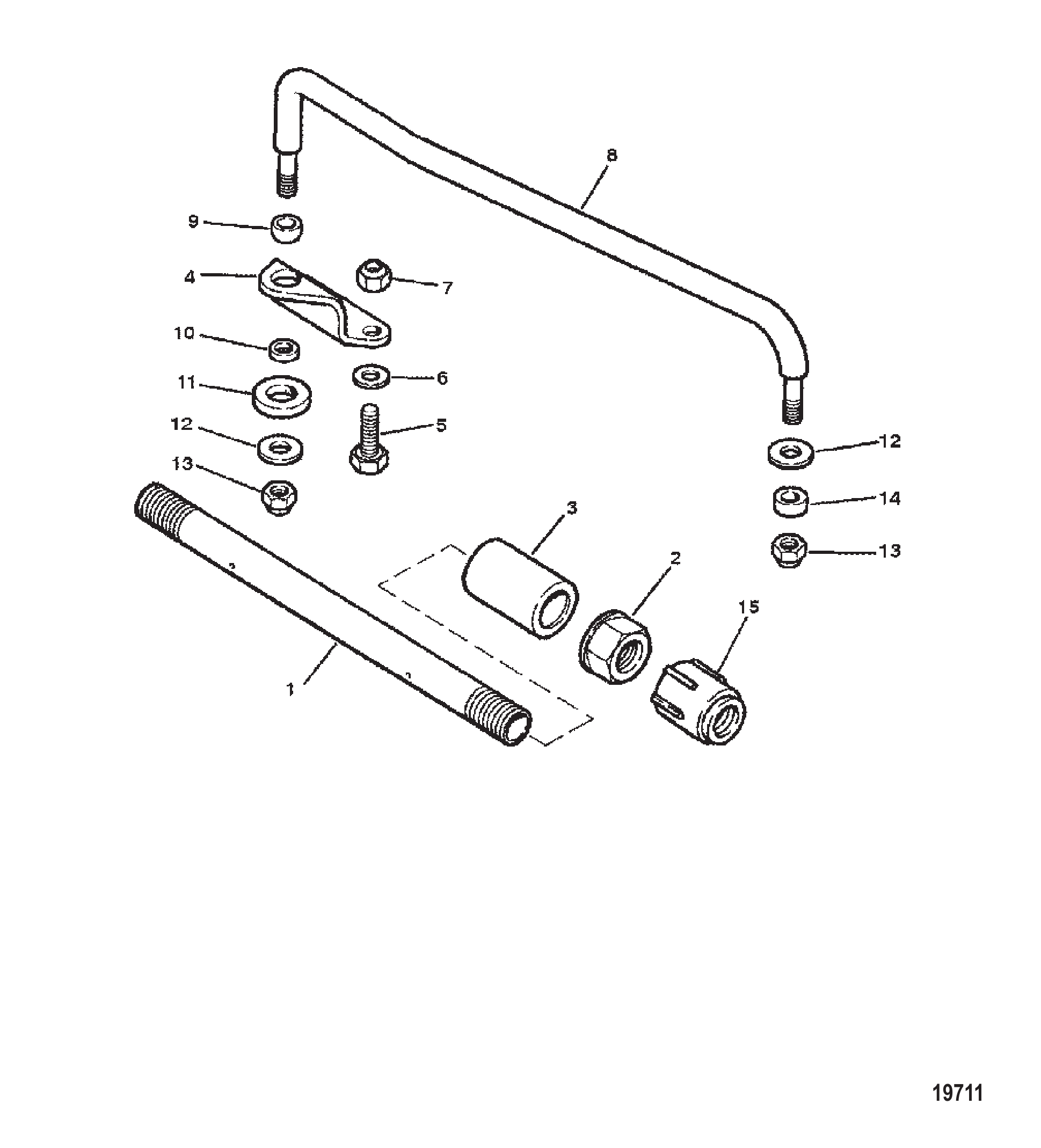

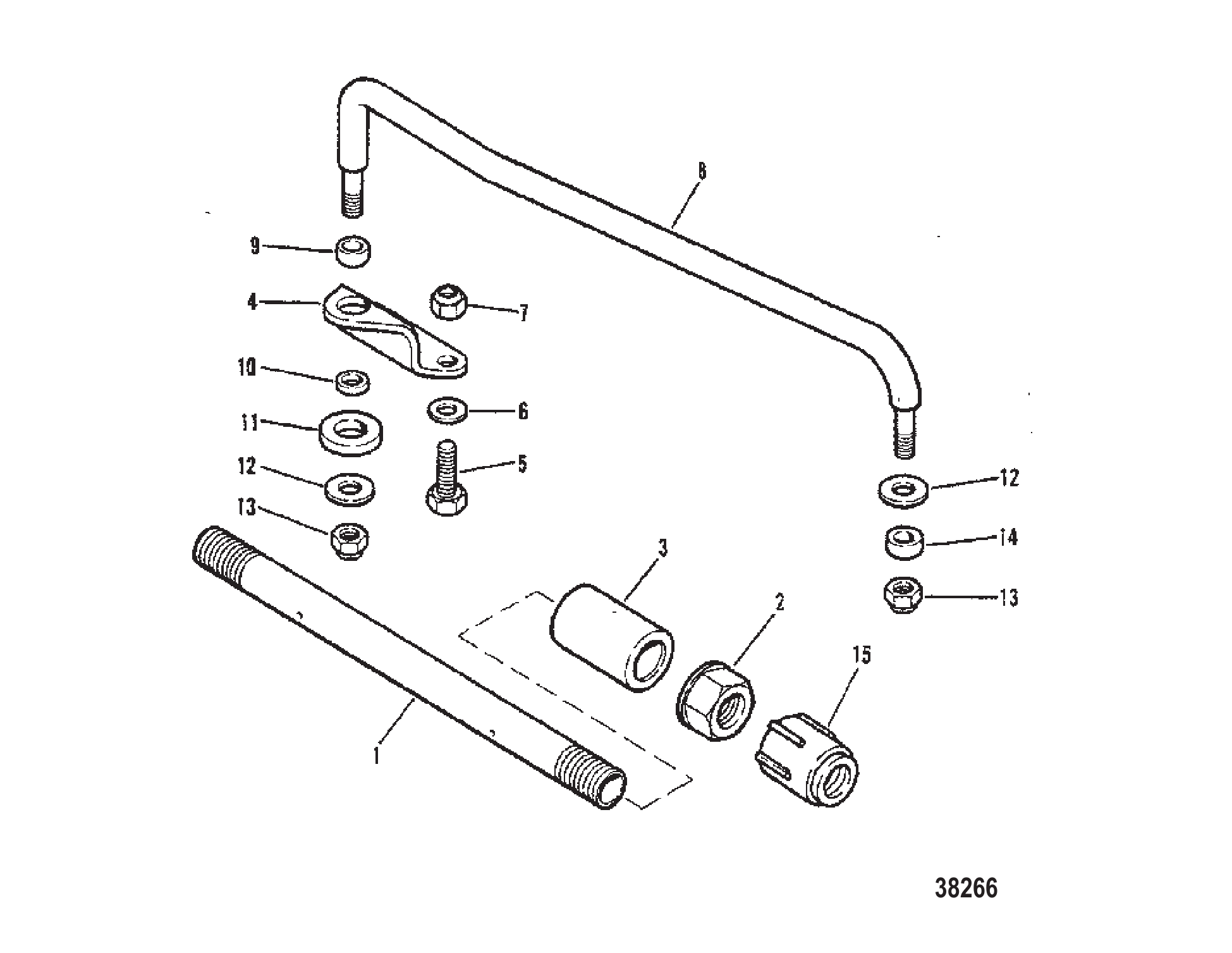

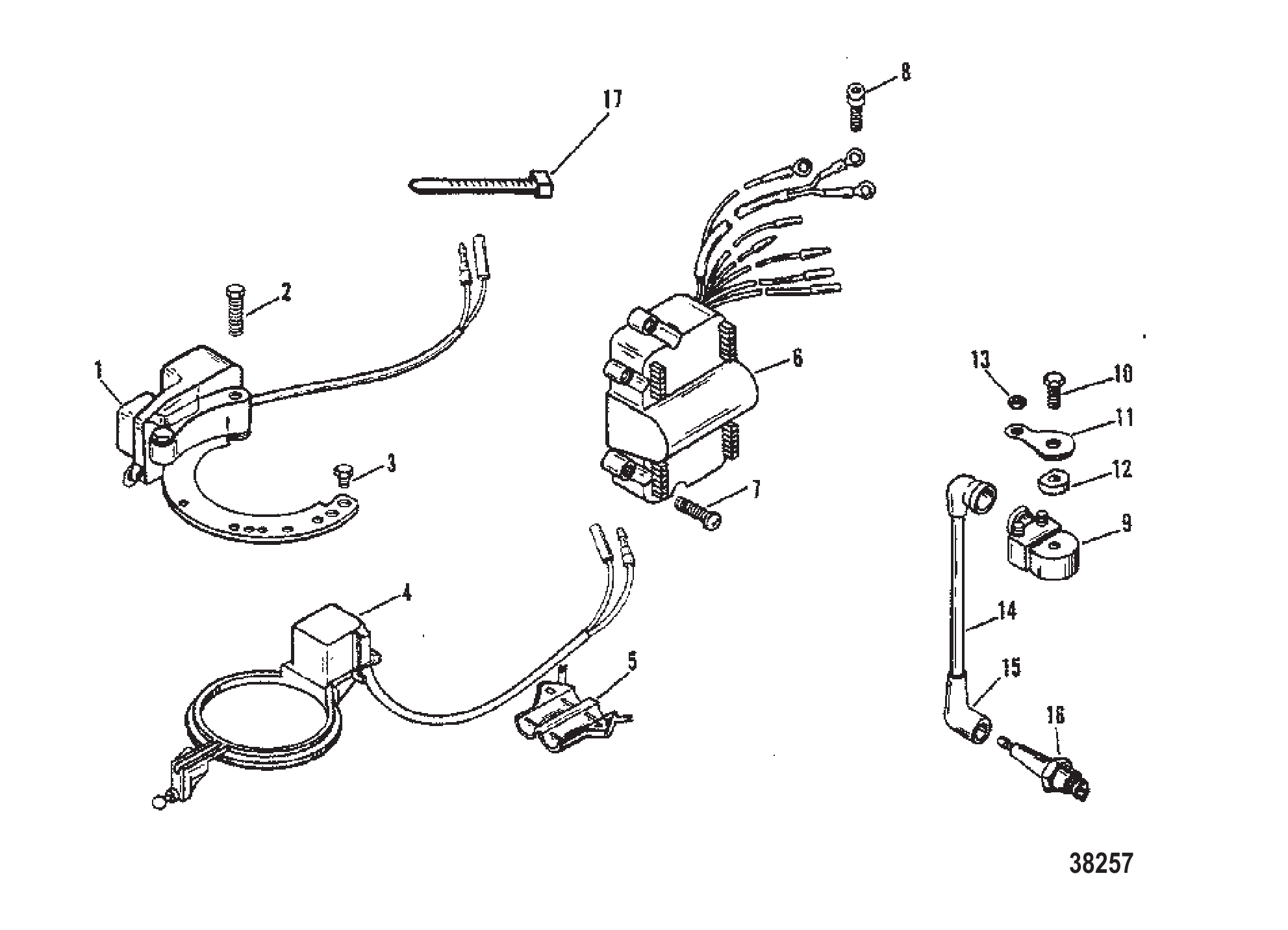

Рис. 15ТЯГА И КОМПЛЕКТУЮЩИЕ Link Rod and Components

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	12343	Свеча зажигания (NGK #BP8HS-10)	2
16	8M0114745	Свеча зажигания BP8HS-10 @4	2
16	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
16	816737Q	Свеча зажигания NGK BP8HN-10@10	2
16	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
17	69355	Стяжка (5.50 дюймов)	1
17	8M0214940	Стяжка	1

Рис. 16Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	19674A2	Комплект выключателя/шнура безопасности	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	879899K04	Комплект системного тахометра/спидометра, серая шкала	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	879897K03	Системный тахометр, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	879899K14	Комплект системного тахометра/спидометра, белая шкала	1
-	889223K32	Комплект тахометра / спидометра	1
-	879897K13	Системный тахометр, белая шкала	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	859187A1	Датчик тримма в сборе	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
21	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	19674A1	Выключатель аварийного останова в сборе	1
29	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	88334A2	КОМПЛЕКТ MERCATHODE	1
40	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41	22793	ВИНТ (#9-14 x .875)	2
42	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
43	72958A5	Электрод в сборе	1
44	72957A5	Анод в сборе	1
44	8M0181304	Анод в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
46	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
47	79091	Предохранитель 20 А	1
47	8M0207796	Предохранитель 20 А	1
48	95084A10	Трос в сборе (5.00 дюймов) красный	1
48	8M0207788	Трос в сборе	1
49	95084A13	Трос в сборе (64.00 дюймов)	1
50	45076	Гайка (#10-32) латунная клемма блока выключателя	4
51	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

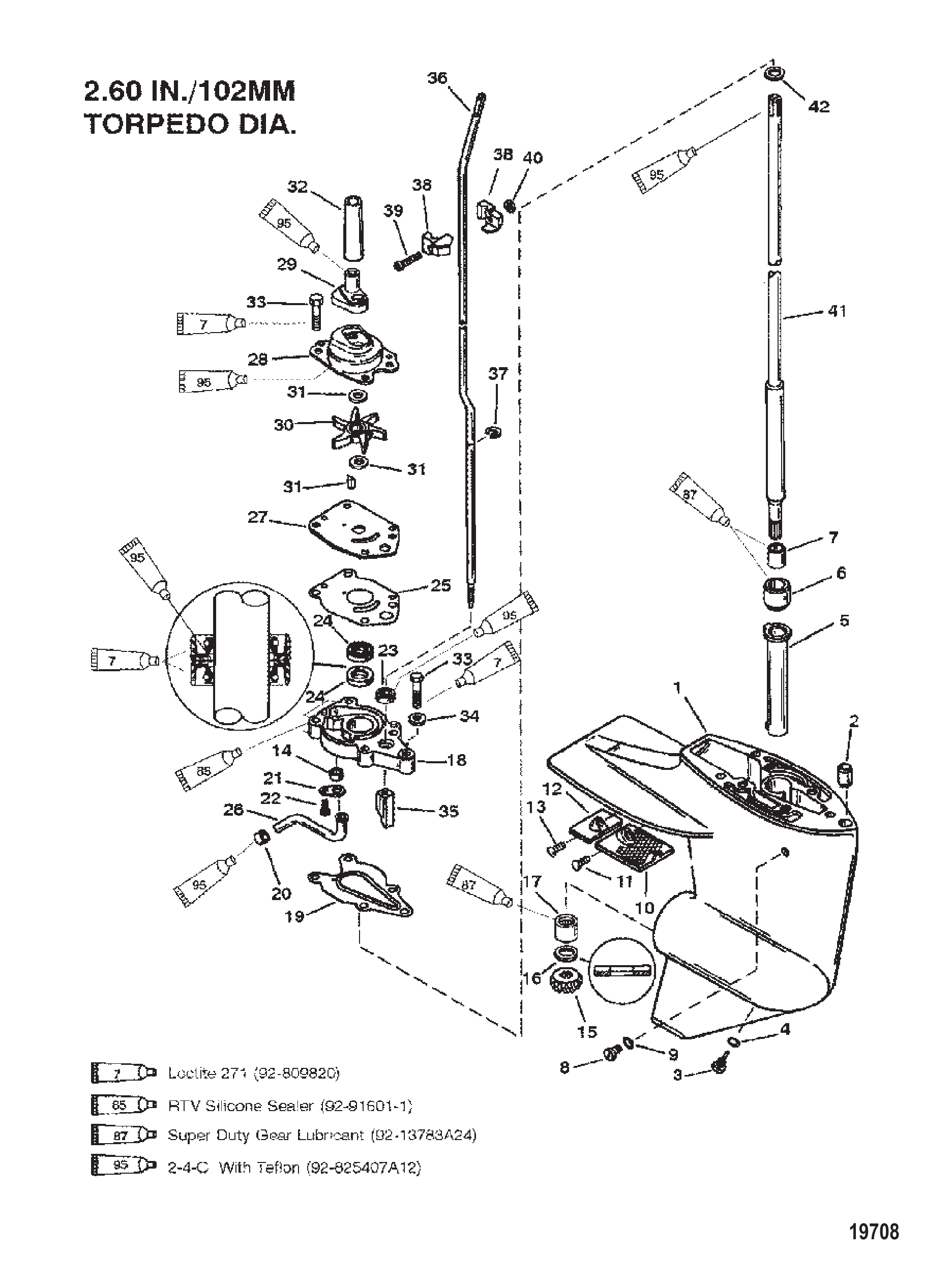

Рис. 17Редуктор (карданный вал) (передаточное число 2,00:1) Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

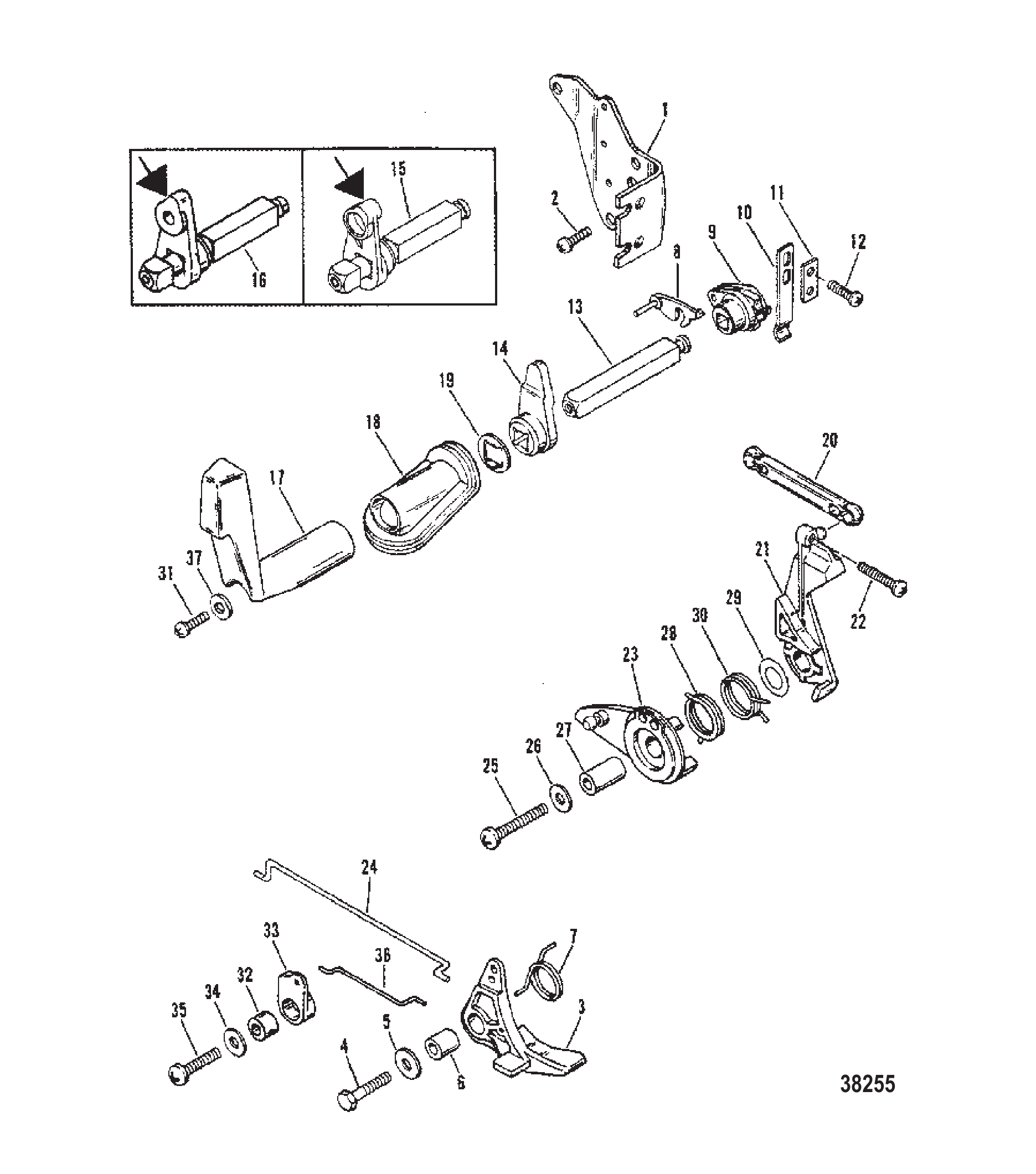

Рис. 18ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (МОДЕЛИ С БОКОВЫМ ПЕРЕКЛЮЧЕНИЕМ) THROTTLE AND SHIFT LINKAGE (SIDE SHIFT MODELS)

REF	Номер детали	Наименование	Кол-во
1	42181	КРОНШТЕЙН ТРОСА	1
2	4000117	ВИНТ (M5 x 20)	2
3	125732	РЫЧАГ	1
3	421592	Рычаг	1
4	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
5	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
5	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
6	421581	Втулка	1
7	42160	ПРУЖИНА	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
12	4000114	ВИНТ (M5 x 16)	2
12	400035	ВИНТ (M5 x 16)	2
12	400011	Винт (M5 x 8)	2
13	42152	ВАЛ ПЕРЕКЛЮЧЕНИЯ (СОСТАВНОЙ)	1
14	421541	Привод (составной вал переключения)	1
15	815550A1	Вал переключения передач (с шаровым гнездом)	1
16	8155501	Вал переключения передач	1
17	42157	РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ (ИСПОЛЬЗОВАТЬ С ПОЗ. №13 И 14 ИЛИ 15)	1
17	815550A1	Вал переключения передач (с шаровым гнездом)	1
17	421571	Рукоятка переключения	1
18	44459	Втулка уплотнительная	1
18	44459001	Втулка уплотнительная	1
19	12003	ШАЙБА С УШКОМ (СТАРАЯ КОНСТРУКЦИЯ)	1
20	421671	Тяга синхронизации	1
21	421631	Рычаг управления	1
22	40056110	ВИНТ (M5 x 30)	1
22	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
23	421662	Привод	1
24	42161	ТЯГА БЛОКИРОВКИ	1
25	4000333	ВИНТ (M6 x 40)	1
26	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
26	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
27	421621	Втулка	1
28	13676	Пружина	1
29	69708	Шайба волнистая винта фиксатора и рычага	1
30	42164	ПРУЖИНА	1
31	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
32	42182	ВТУЛКА	1
32	421821	Втулка	1
33	42183	ПРИВОД	1
34	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
34	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
35	40011128	Винт (M6 x 20) нержавеющая сталь	1
35	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
36	42184	ТЯГА	1
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1

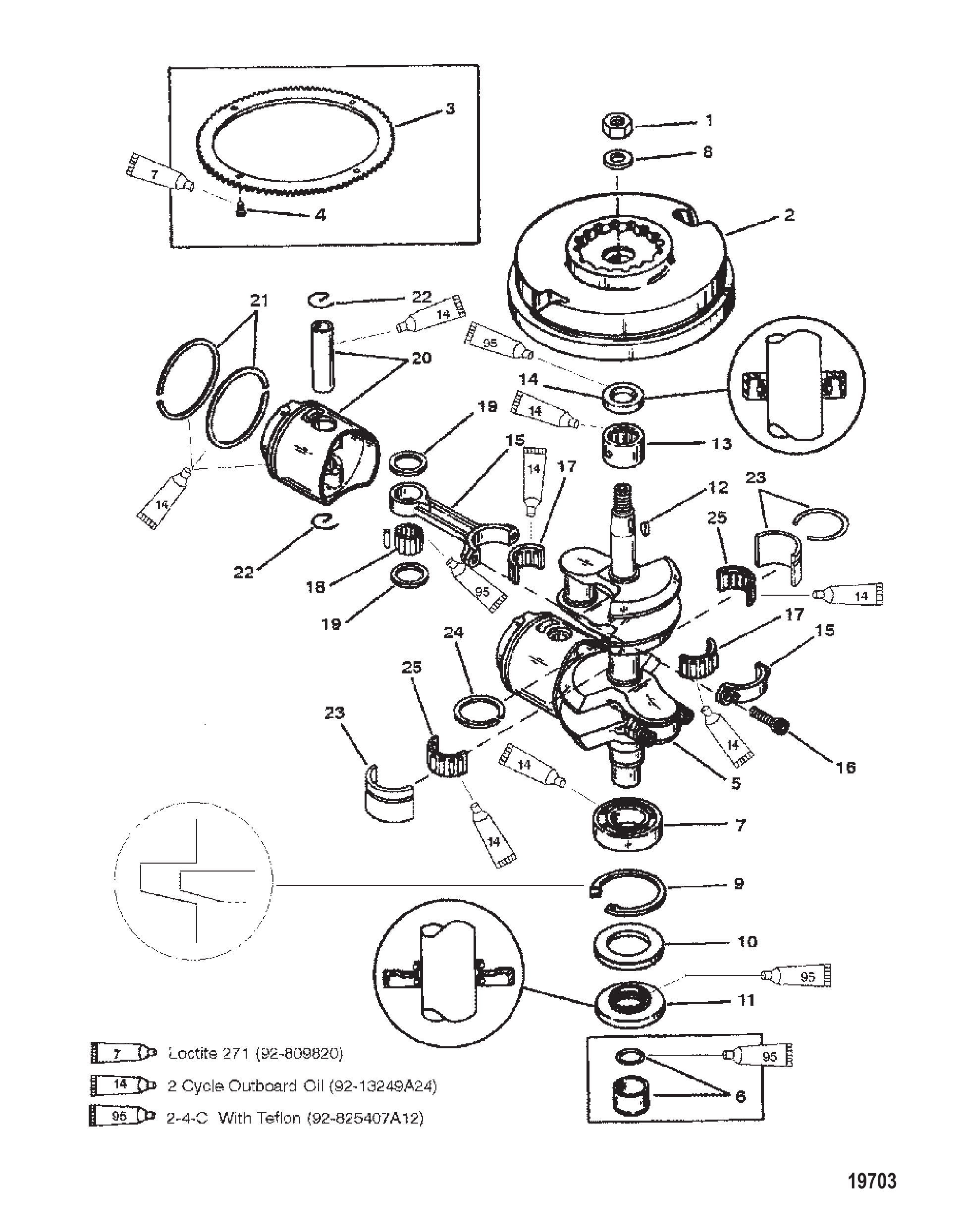

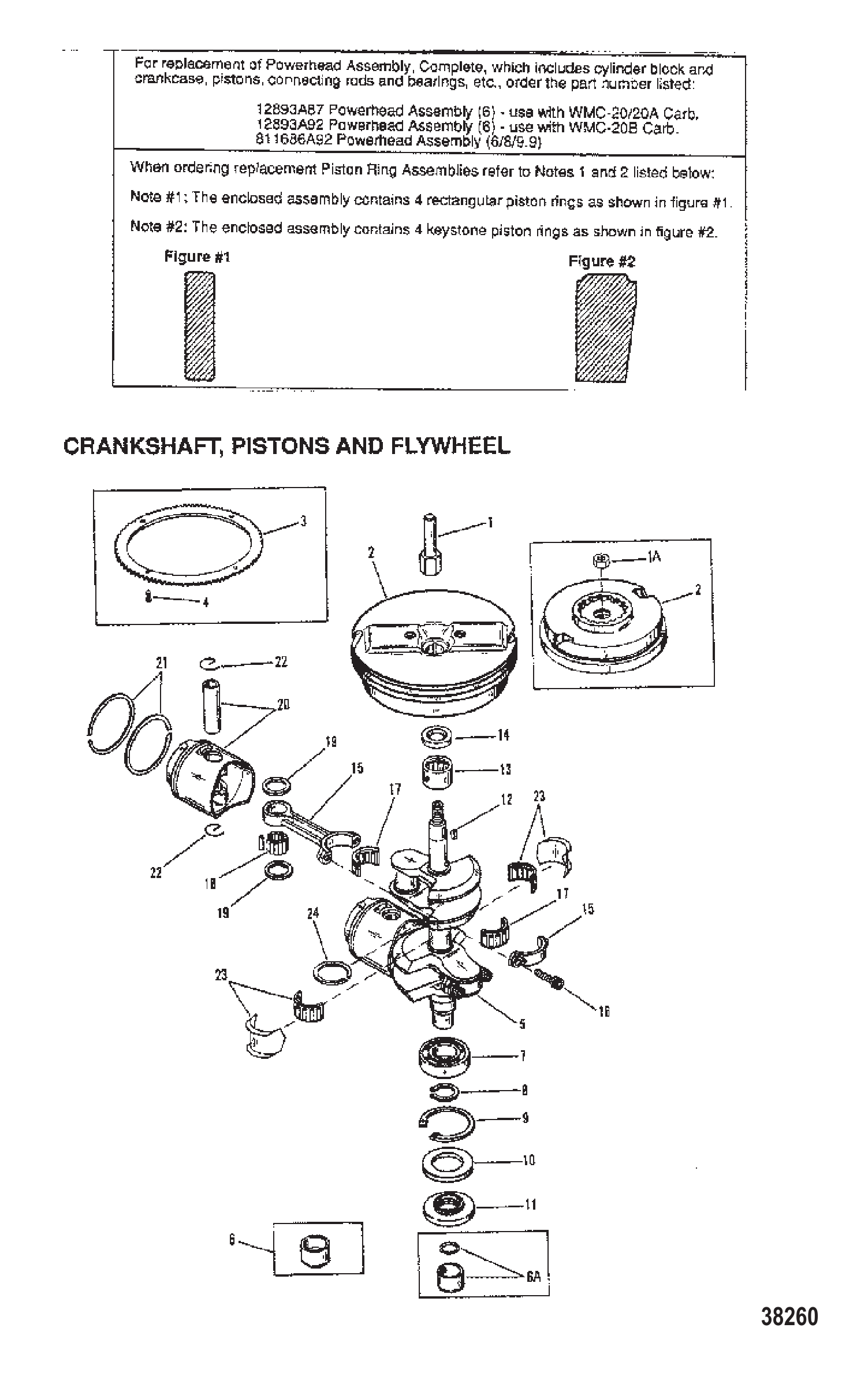

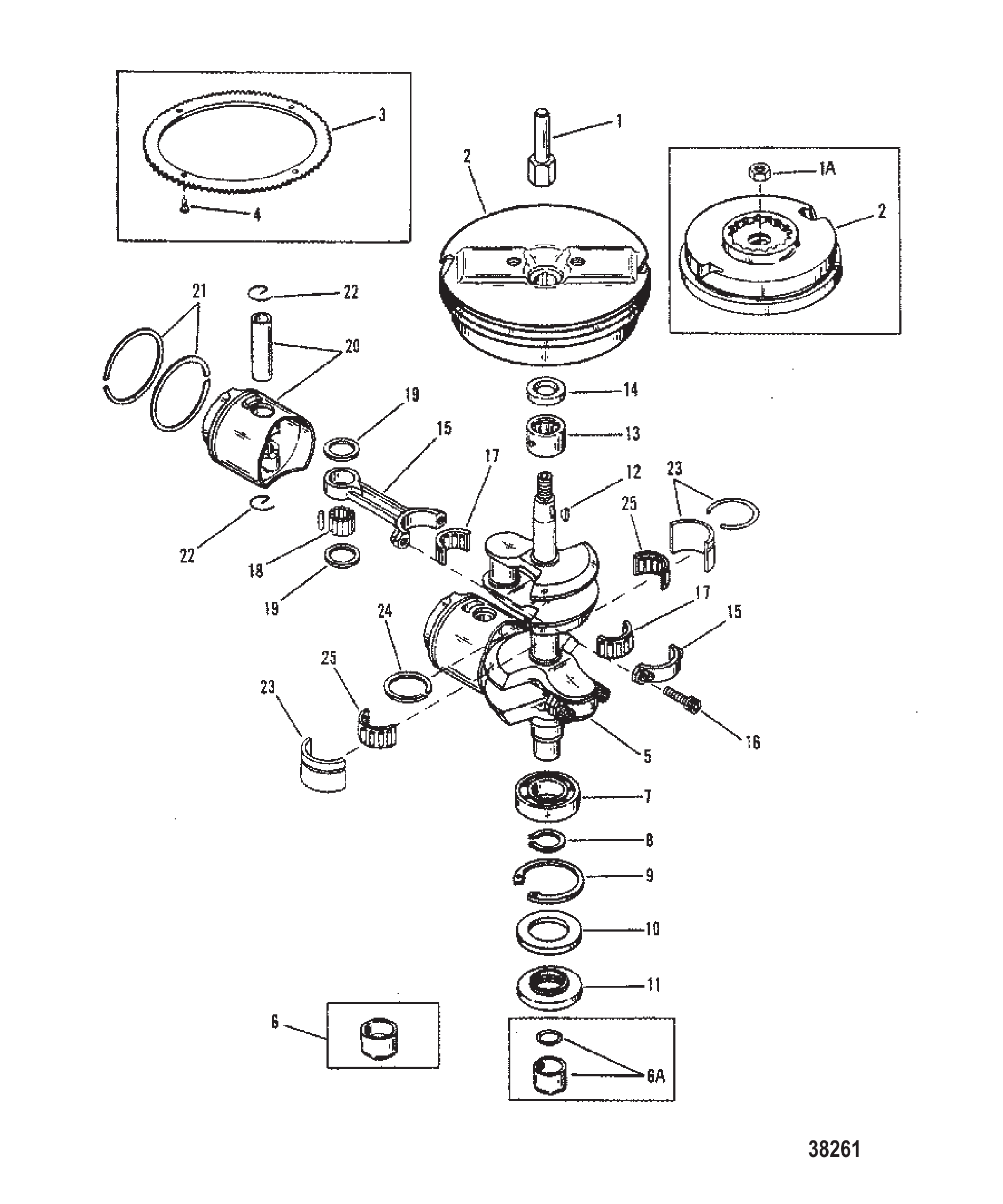

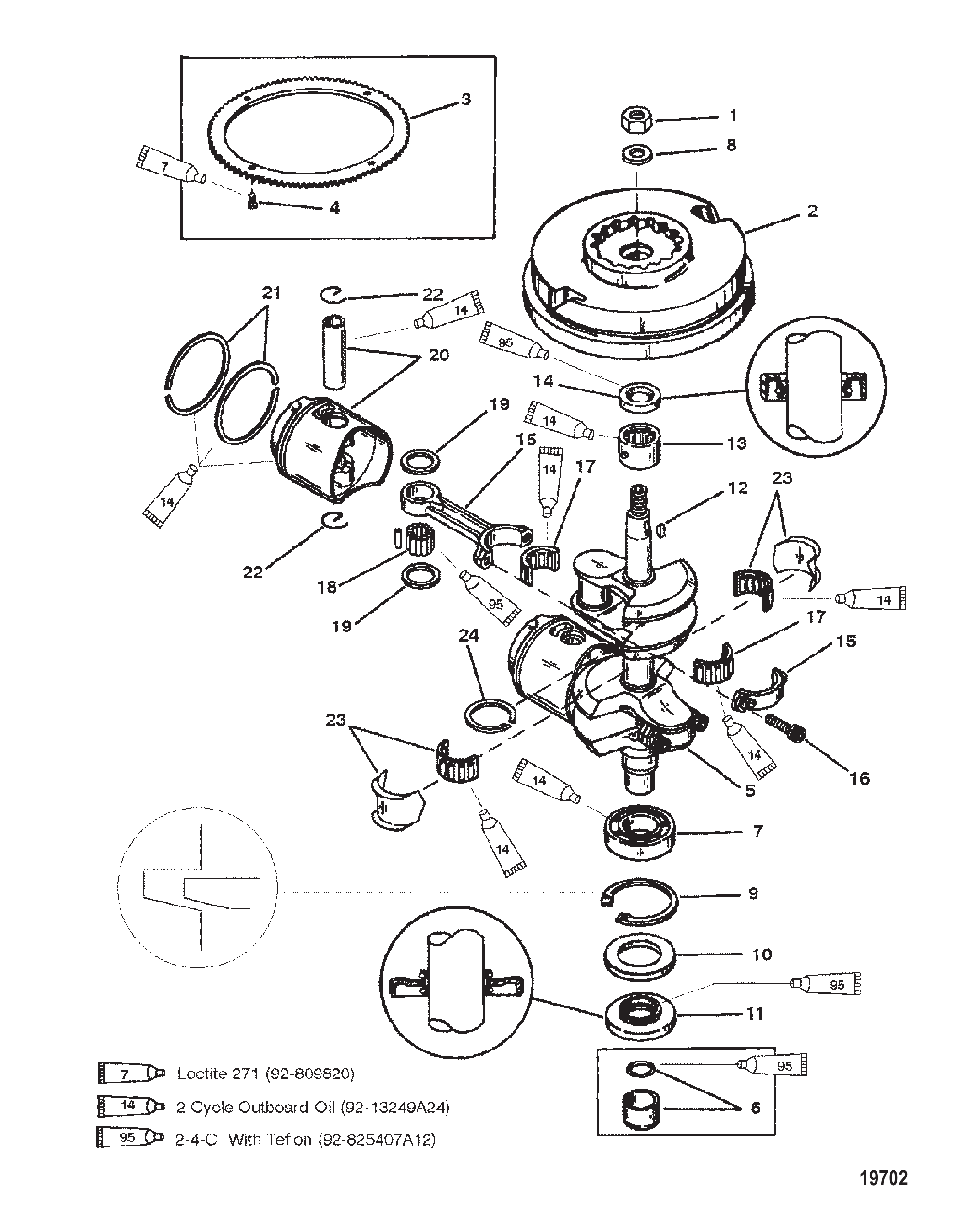

Рис. 19КОЛЕНВАЛ, ПОРШНИ И МАХОВИК Crankshaft Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	7069	Карбюратор	1
1	89977A2	Ремкомплект карбюратора	1
1	8402	Карбюратор	1
2	6043	ФИКСАТОР ЖИКЛЁРА (.041)	1
3	NSS	NOT SOLD SEPARATE GASKET, JET RETAINER	2
4	8155	Поплавковая камера топлива	1
5	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
6	5898	Поплавок	1
7	5904	Пружина поплавка	1
8	NSS	NOT SOLD SEPARATE FLOAT PIN	1
9	4805	Сетчатый фильтр	1
10	5900	Распылитель	1
10	8671	Распылитель	1
11	NSS	NOT SOLD SEPARATE INLET NEEDLE, SEAT AND GASKET	1
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	1
14	5896	Вал воздушной заслонки	1
15	5905	Пружина возвратная воздушной заслонки	1
16	5897	Клапан воздушной заслонки	1
17	5902	Винт (#6-32 x .187)	2
18	5894	Вал дроссельной заслонки	1
19	5903	Пружина возвратная дроссельной заслонки	1
20	6480	КЛАПАН ДРОССЕЛЬНЫЙ	1
20	8670	Клапан	1
20	8670	Клапан	1
21	NSS	NOT SOLD SEPARATE IDLE NNEDLE	1
22	6103	ПРУЖИНА ИГЛЫ ХОЛОСТОГО ХОДА	1
23	NSS	NOT SOLD SEPARATE WLECH PLUG, CARBURETOR (5/16")	1
--	NSS	NOT SOLD SEPARATE CAP PLUG, CARBURETOR	2
-	7262	Комплект прокладок для ремонта карбюратора	1
-	7263	Ремонтный комплект деталей	1
-	8672	Ремонтный комплект	1

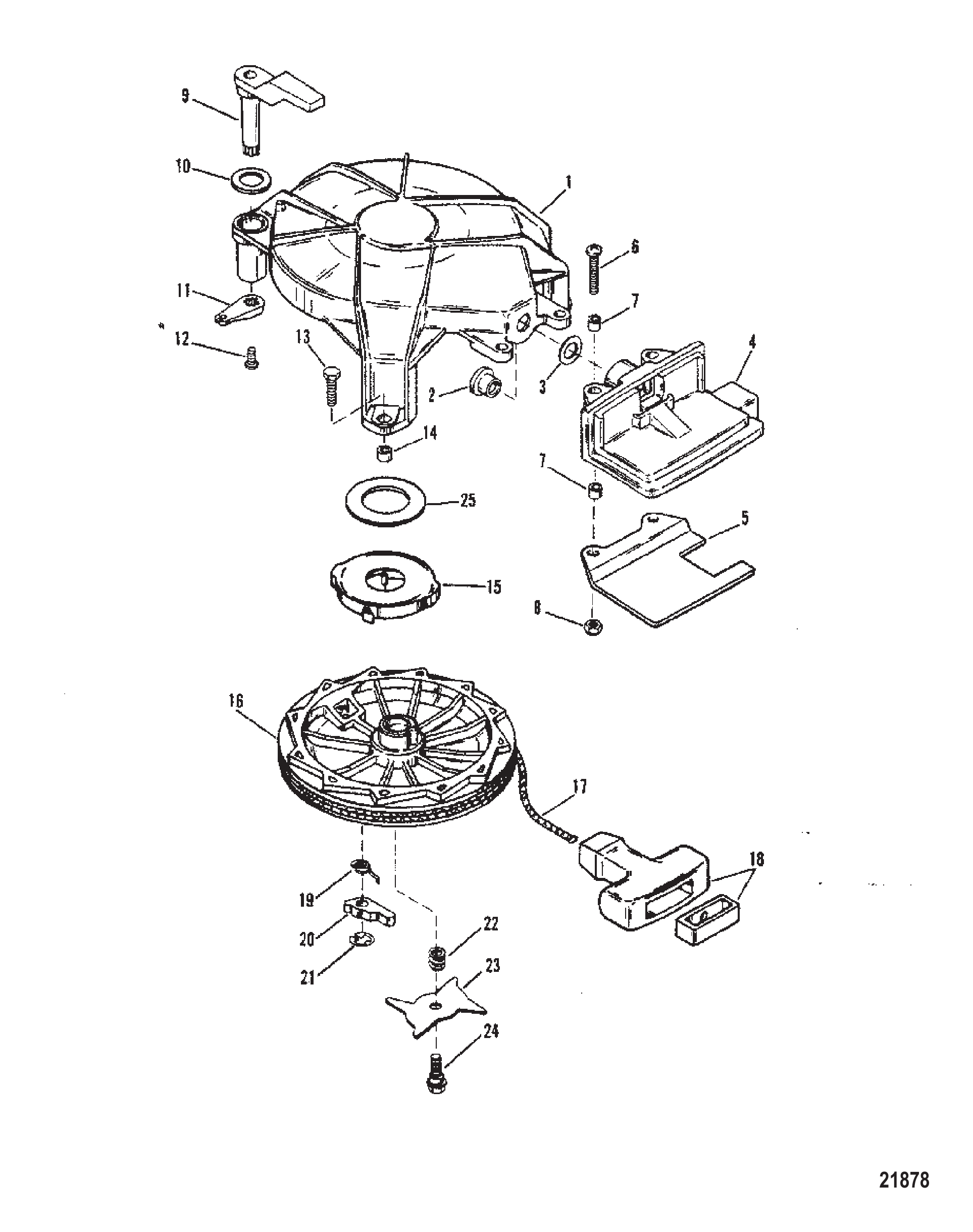

Рис. 20Ручной стартер Manual Starter

REF	Номер детали	Наименование	Кол-во
1	75764	КРОНШТЕЙН В СБОРЕ СТАРТЕРА РУЧНОГО ЗАПУСКА	1
2	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	3
3	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	77568	ШКИВ СТАРТЕРА	1
5	70167	Пружина стартера возвратная	1
6	90892A2	Шнур стартера в сборе (включает 2 заклёпки)	1
7	70396	Рукоятка пускового шнура	1
8	70394	Колпачок рукоятки стартера	1
9	90324	ШЕСТЕРНЯ ШЕСТЕРНЯ СТАРТЕРА С ВОЗВРАТОМ	1
10	70288	Пружина шестерни	1
11	90323	ШАЙБА ШЕСТЕРНИ	2
12	90322	ФИКСАТОР ПРУЖИНЫ ШЕСТЕРНИ	1
13	90321	ПРУЖИНА ТОРСИОННАЯ - ШЕСТЕРНЯ	1
14	79644	Винт (.190-32 x .880) фиксатор пружины	1
15	70180	Заклёпка шкива стартера	2

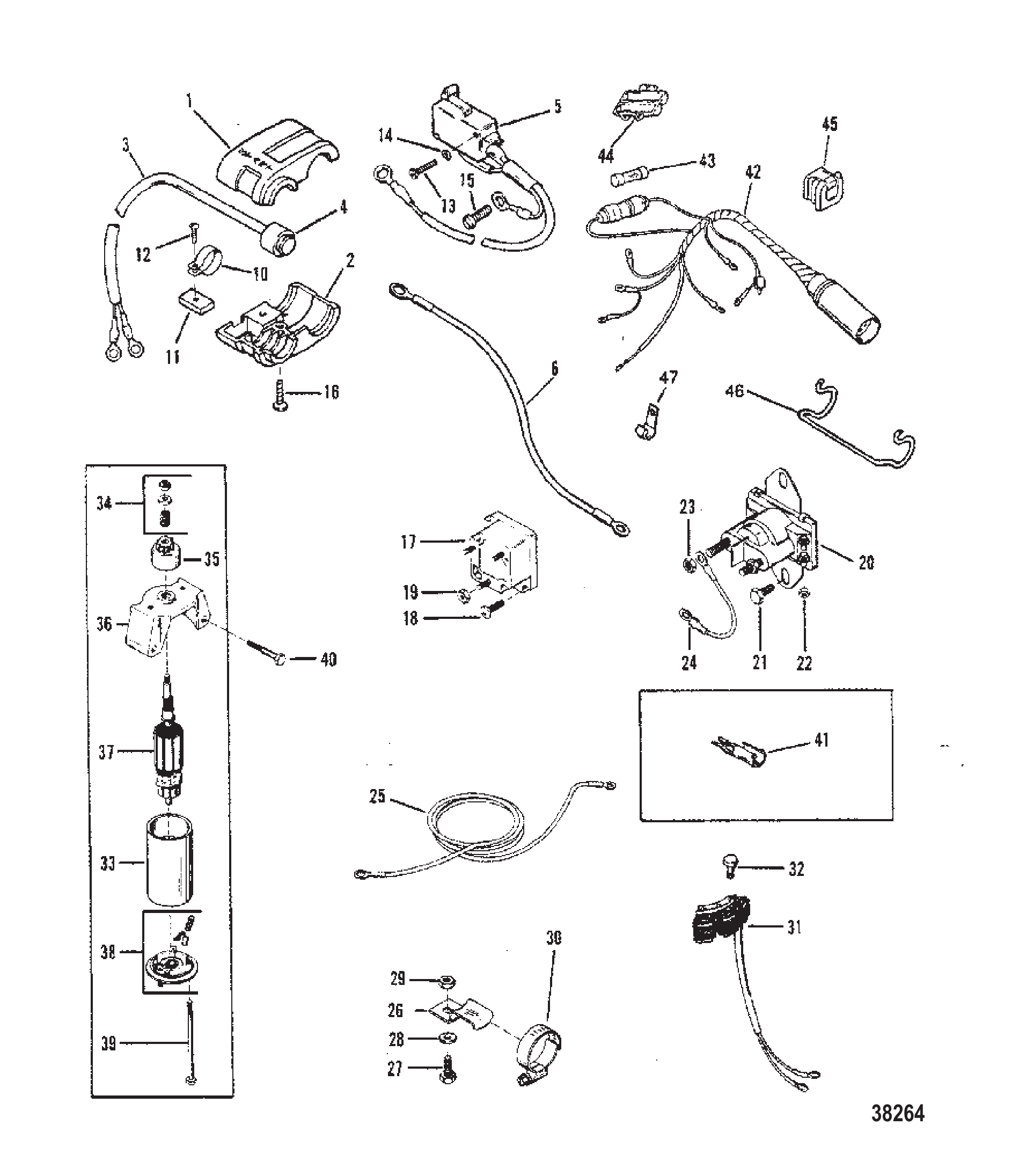

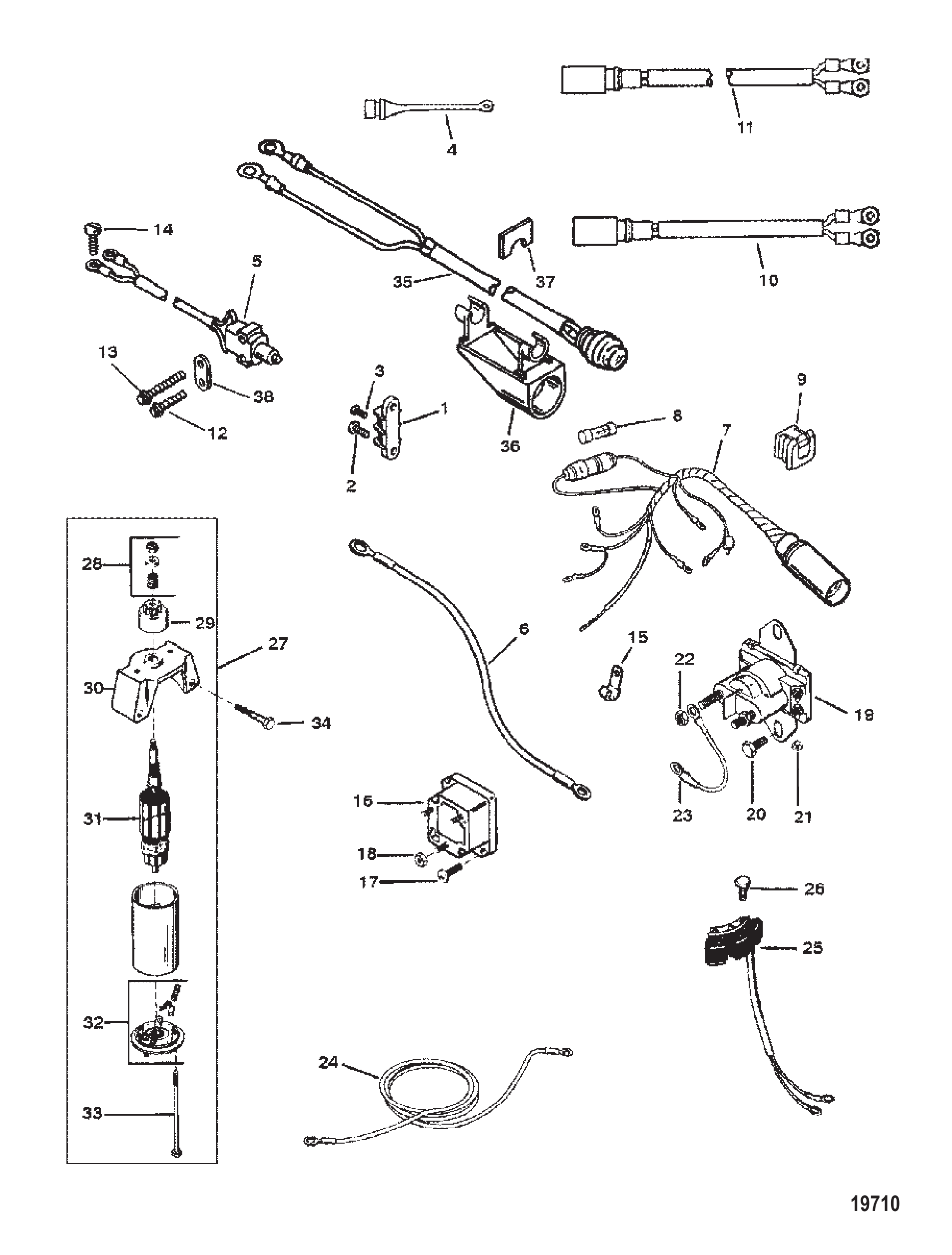

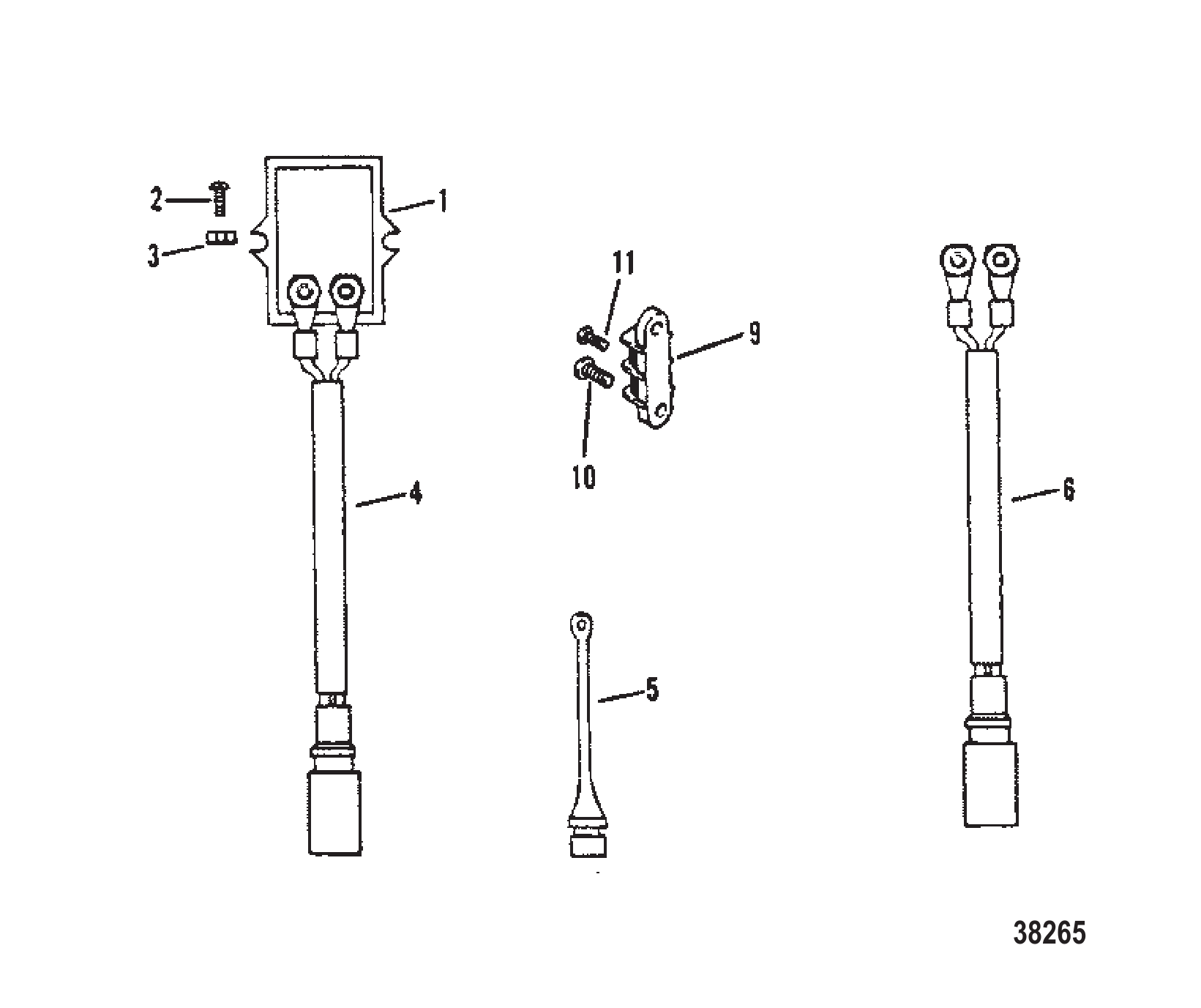

Рис. 21ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

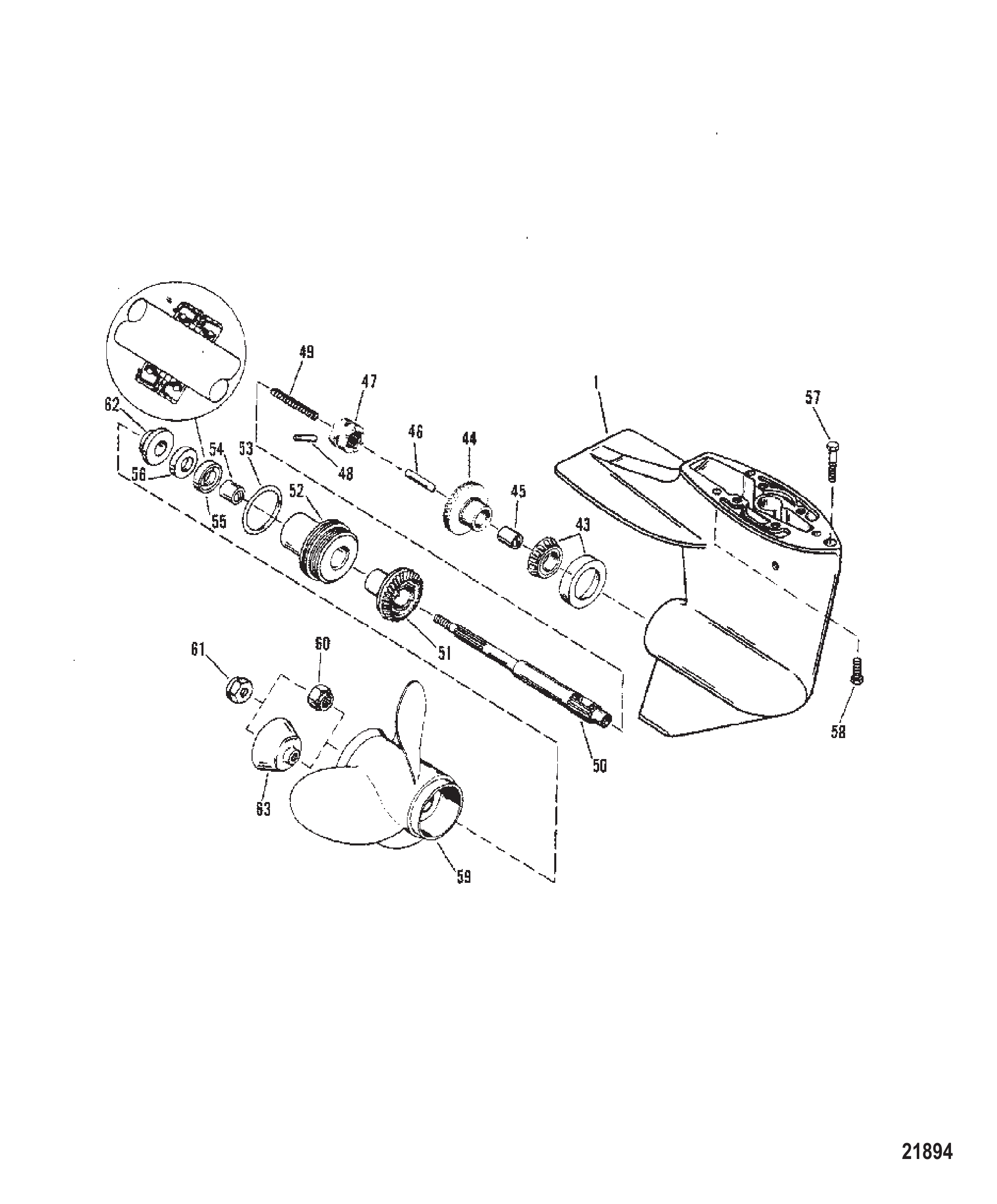

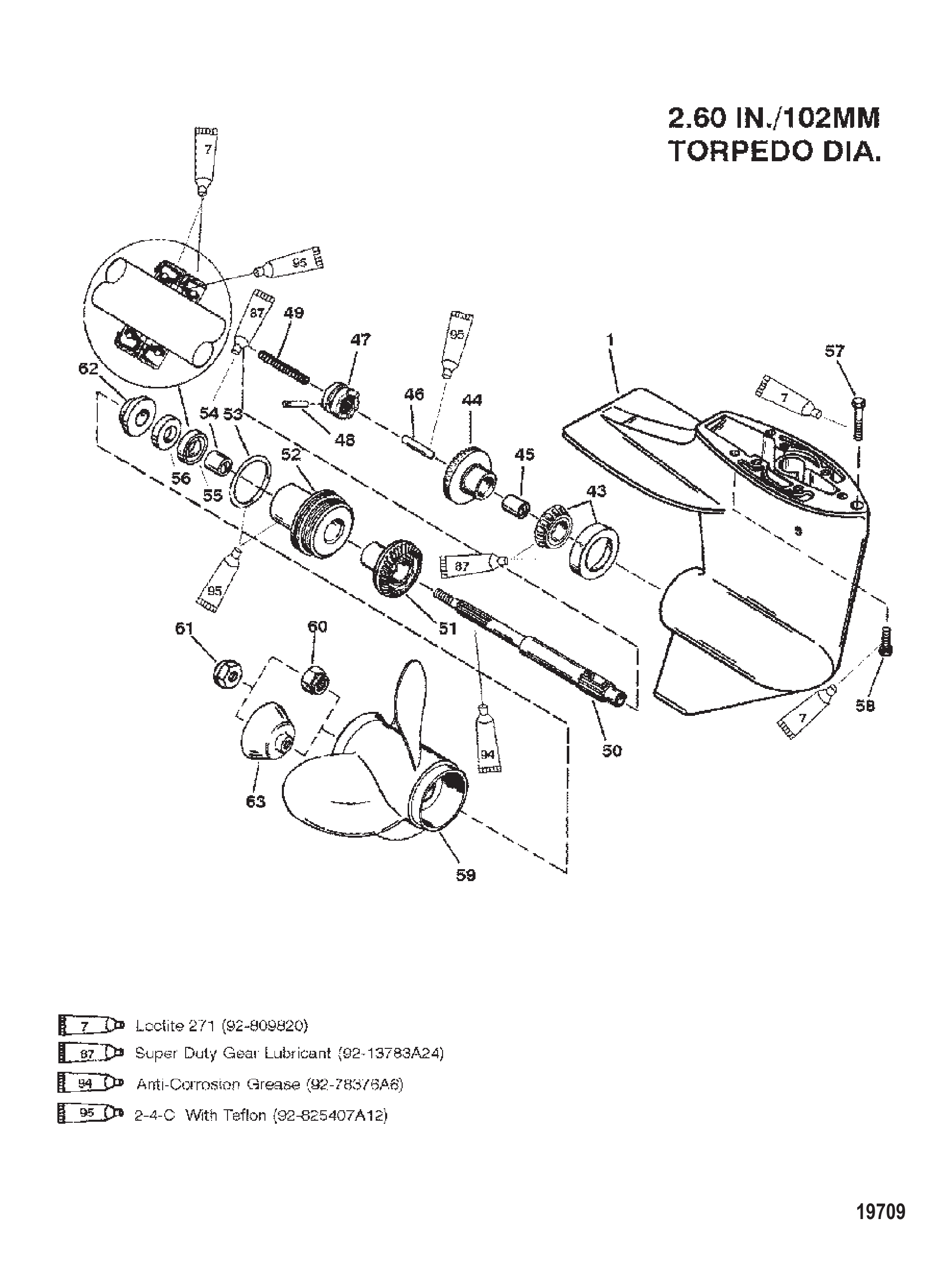

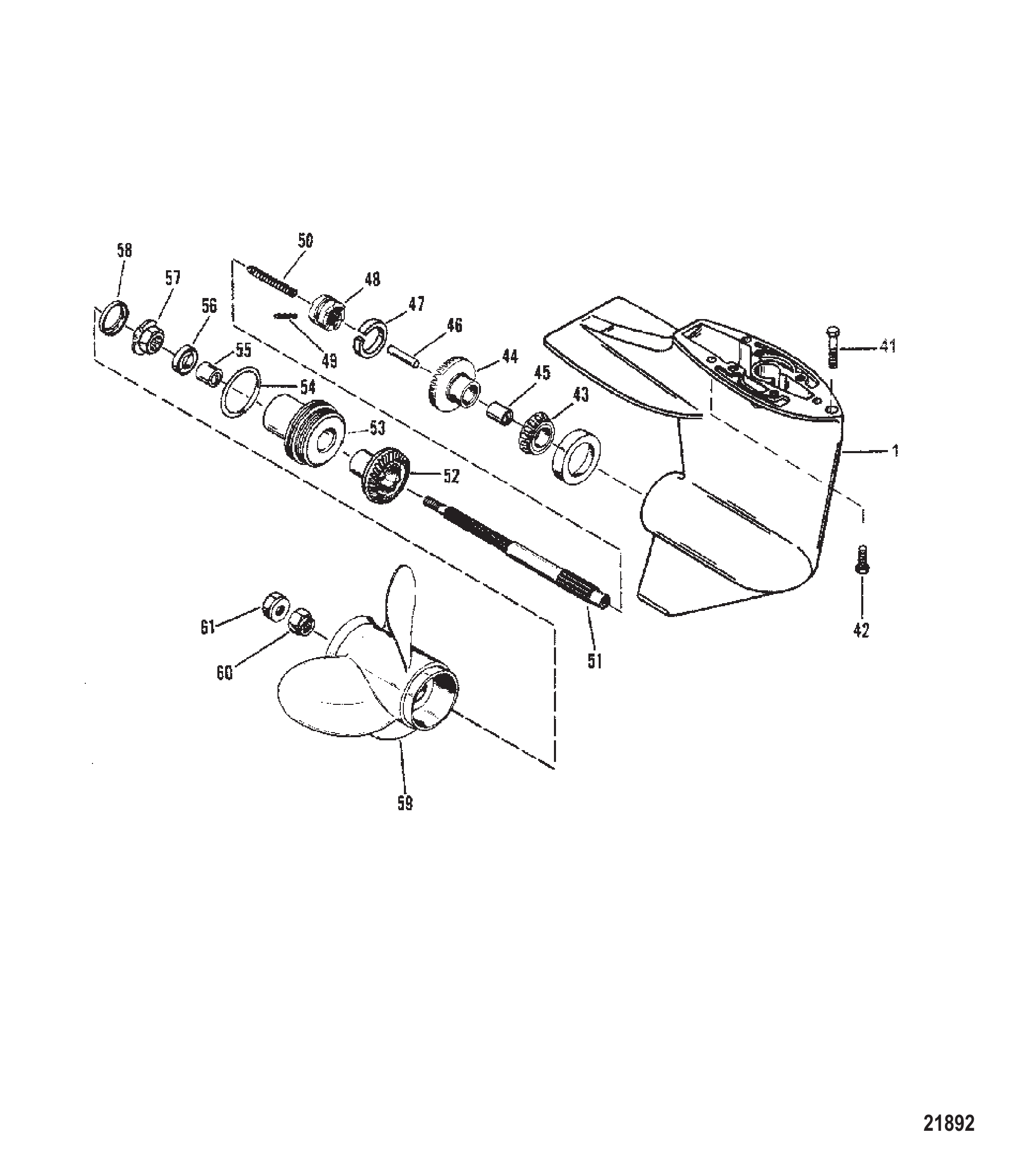

Рис. 22Корпус редуктора (ведущий вал-Конструкция I-См. чертеж ведущего вала) Gear Hsg (Propshaft-Design I-Refer to Driveshaft Drawing)

REF	Номер детали	Наименование	Кол-во
-	8833A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) ЧЕРНЫЙ	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A10	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) ЧЕРНЫЙ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A11	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) СЕРЫЙ	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A12	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) СЕРЫЙ	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A1	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A4	КОРПУС РЕДУКТОРА В СБОРЕ	1
41	13403	Винт	1
41	82407110	ВИНТ (M8 x 50)	1
42	13402	Винт (M8 x 30)	2
42	8240717	Винт (M8 x 30)	2
43	41347A1	Подшипник роликовый в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	41371A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	32449	СТОПОРНОЕ КОЛЬЦО	1
48	43217	Муфта	1
49	30535	ШТИФТ КРЕСТОВИНЫ	1
50	42204	Пружина	1
51	41370	Гребной вал	1
52	44115	Шестерня заднего хода	1
52	44115T	Шестерня заднего хода	1
53	42144A2	Обойма подшипника в сборе	1
53	42144T2	Обойма подшипника	1
54	33145	Кольцо уплотнительное (1.984 x .139)	1
54	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
55	41368	ВТУЛКА	1
56	66022	САЛЬНИК МАСЛЯНЫЙ	1
57	42037	Упорная ступица	1
58	42201	Крышка	1
59	42522A12	Гребной винт (9X9)	1
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	17874A12	ГРЕБНОЙ ВИНТ (9" X 10-1/2")	1
59	828158A12	ГРЕБНОЙ ВИНТ Black Max	1
59	42524A12	Гребной винт (9.75 x 6.50)	1
59	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
60	42091	Проставка	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1

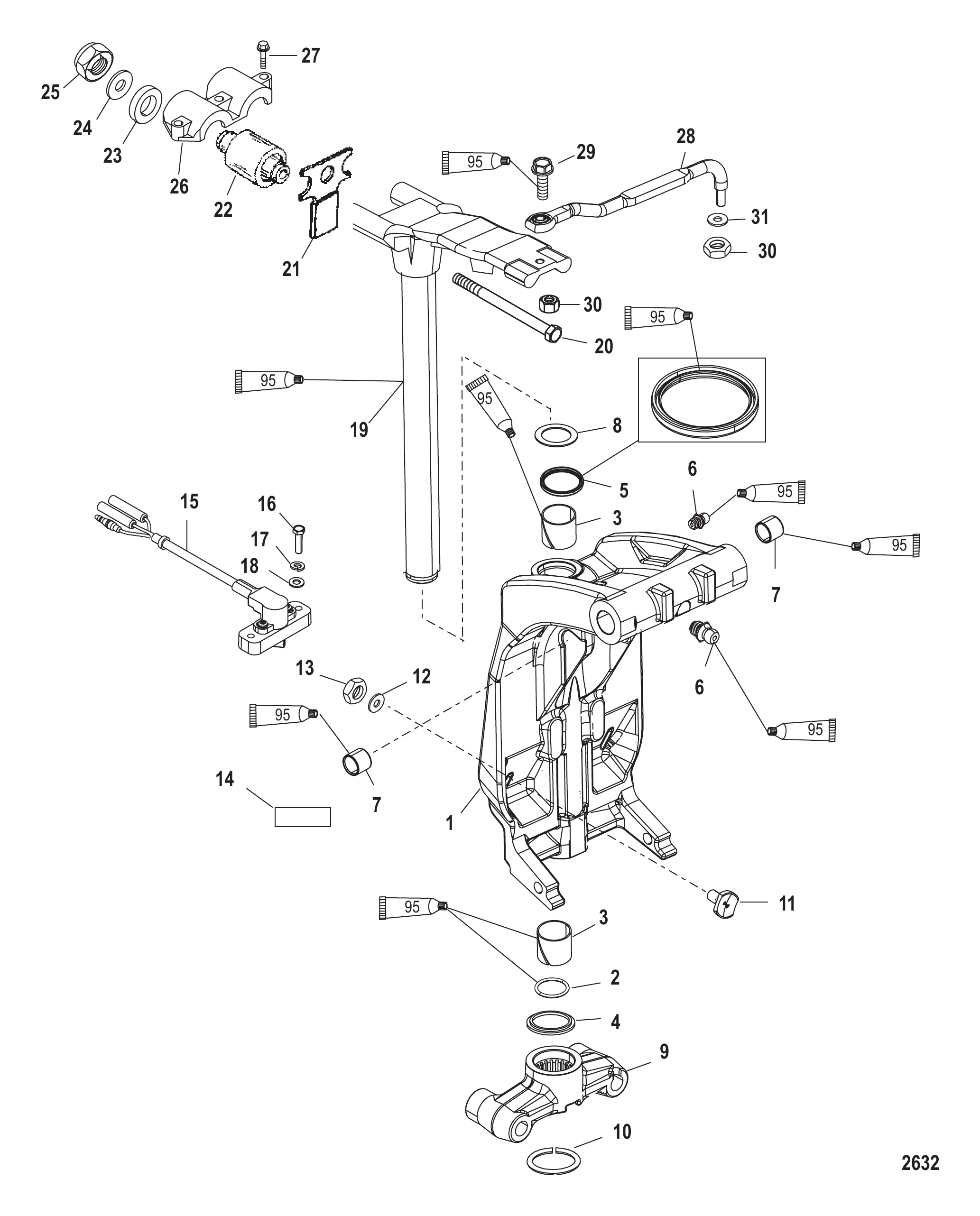

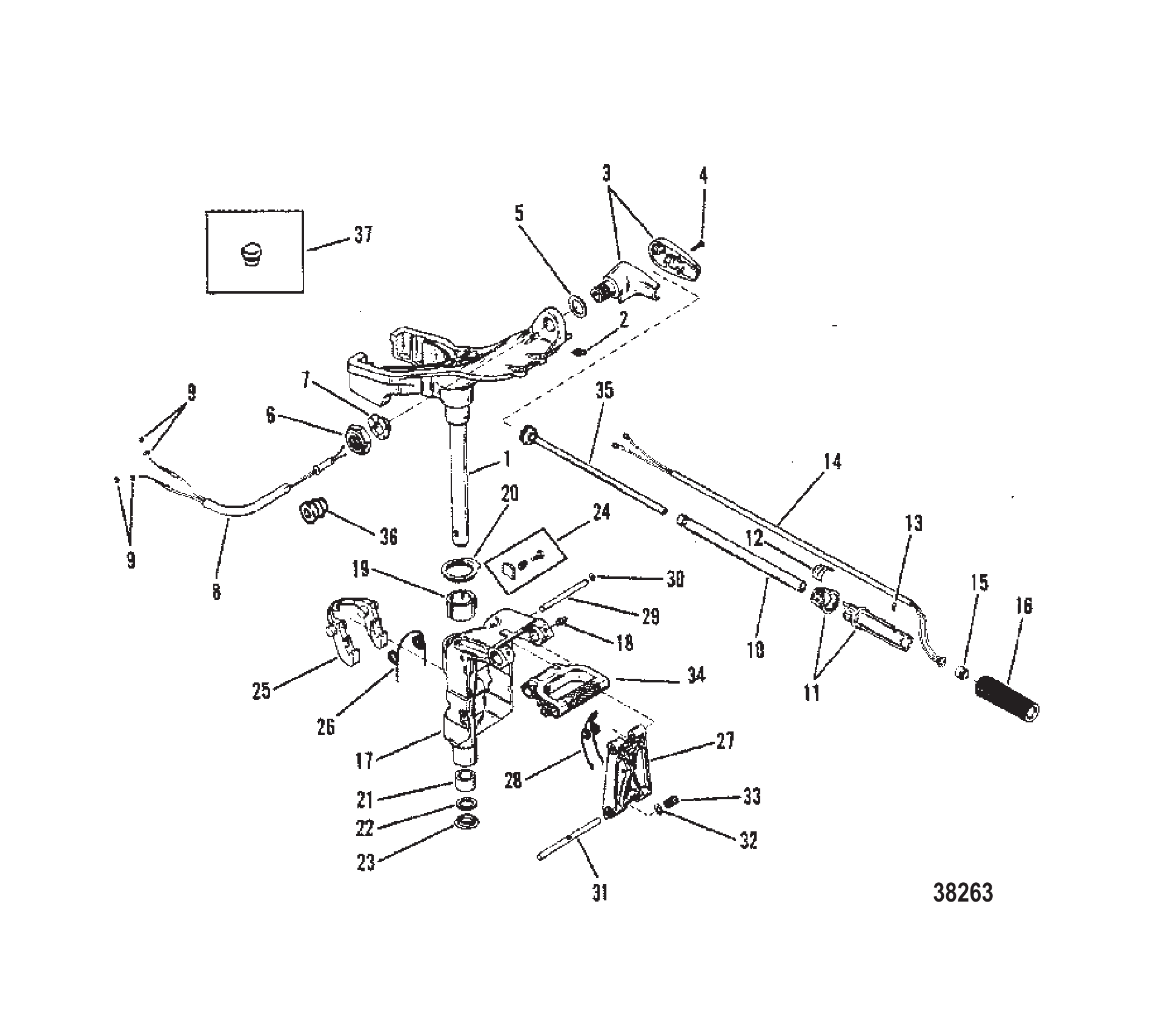

Рис. 23Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
-	889453003	Каталог запчастей 200/225 DFI (3,0 л) (DTS)	1
-	859769R2	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	10233030	Руководство по эксплуатации	1
-	10233040	Руководство по эксплуатации	1
-	10233050	Руководство по эксплуатации	1
-	10233060	Руководство по эксплуатации	1
-	10234060	Руководство по установке	1
-	88343311	Наклейка California-Very Low Emission	1
-	804658A03	Наклейка с информацией о маркировке EPA	1
-	804658A04	Наклейка с информацией о маркировке EPA	1
-	804658A05	Наклейка с информацией о маркировке EPA	1
-	804658A06	Наклейка с информацией о маркировке EPA	1

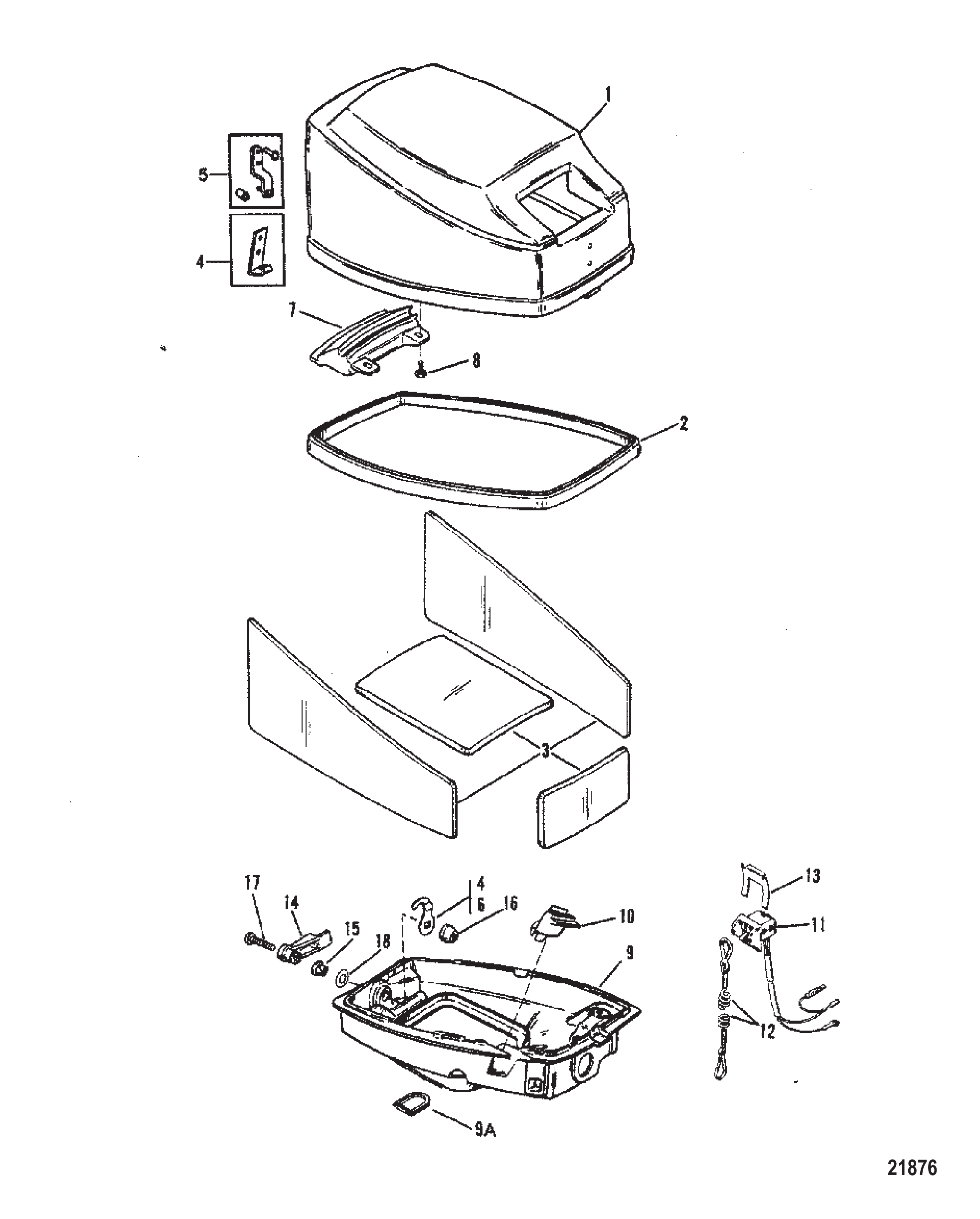

Рис. 24КОЛЕНВАЛ (6/8)(9.9-USA-0G112449/BEL-9831799 & Ниже) Crankshaft (6/8)(9.9-USA-0G112449/BEL-9831799 & Below)

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
10	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

Рис. 25Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
-	889453003	Каталог запчастей 200/225 DFI (3,0 л) (DTS)	1
-	859769R2	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	10233030	Руководство по эксплуатации	1
-	10233040	Руководство по эксплуатации	1
-	10233050	Руководство по эксплуатации	1
-	10233060	Руководство по эксплуатации	1
-	10234060	Руководство по установке	1
-	88343311	Наклейка California-Very Low Emission	1
-	804658A03	Наклейка с информацией о маркировке EPA	1
-	804658A04	Наклейка с информацией о маркировке EPA	1
-	804658A05	Наклейка с информацией о маркировке EPA	1
-	804658A06	Наклейка с информацией о маркировке EPA	1

Рис. 26Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	875207	Тройник	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0141907	Комплект тросов - газ и реверс GEN II	1
-	899712A01	Комплект кабелей контроля цепи	1
-	44357T2	Приспособление для промывки	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
-	8M0204704	Шайба	2
-	82671117	ГАЙКА (.500-20)	2
-	8M0204734	Гайка (.500-20) шестигранная, латунная	6
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1
-	8M0161912	Комплект клапана сброса давления	1
-	8M0238017	Комплект балансировочного шланга	1
-	8M0238025	Комплект дистанционного крепления FSM	1
-	8M0244440	Комплект рулевого цилиндра	1
-	8M0244442	Комплект рулевого цилиндра, передний	1

Рис. 27Картер редуктора (гребной вал — Конструкция II — см. чертеж ведущего вала) Gear Hsg (Propshaft-Design II-Refer to Driveshaft Drawing)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
43	41347A1	Подшипник роликовый в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	821924A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	821930	Муфта	1
47	821930A1	Муфта сцепления в сборе	1
48	823951	ШТИФТ КРЕСТОВИНЫ	1
49	42204	Пружина	1
50	821929	Вал гребной	1
51	8219261	Шестерня заднего хода - 13/26	1
51	821926T1	Шестерня заднего хода — 13/26	1
52	42144A3	Обойма подшипника в сборе	1
52	42144T3	Обойма подшипника	1
53	33145	Кольцо уплотнительное (1.984 x .139)	1
53	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
54	821927	Втулка	1
55	99325	Уплотнение	1
56	821928	Сальник масляный	1
57	13403	Винт	1
57	82407110	ВИНТ (M8 x 50)	1
58	13402	Винт (M8 x 30)	2
58	8240717	Винт (M8 x 30)	2
59	42522A12	Гребной винт (9X9)	1
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	42524A12	Гребной винт (9.75 x 6.50)	1
59	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
62	821932	Ступица упорная	1
63	822559	Стакан блока обратного выхлопа	1
63	822559Q01	Стакан	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1

Рис. 28КАРБЮРАТОР WMC 17\17B\17C\18\18A\18B\20/20A/20B\23 CARBURETOR WMC 17\17B\17C\18\18A\18B\20/20A/20B\23

$CARBURETOR WMC 17\17B\17C\18\18A\18B\20/20A/20B\23$

REF	Номер детали	Наименование	Кол-во
1	9503A11	КАРБЮРАТОР (6)(WMC-20B)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A12	КАРБЮРАТОР (8)(WMC-18B)	1
1	9266T22	Карбюратор	1
1	8846A14	КАРБЮРАТОР	1
1	8846A24	Комплект карбюратора	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
3	9472	Вал дроссельной заслонки	1
3	804707	ВАЛ	1
3	9698	Вал (WMC-17C/18A/18B/20A/20B)	1
3	804707	ВАЛ	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	5315	Жиклёр главный топливный (.042) (6)	1
7	5317	Жиклёр (.046)	1
7	5213	Жиклёр главный (.056)	1
7	6359	ЖИКЛЁР (.052)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9174	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9177	Крышка пластины	1
13	9699	Крышка пластины	1
14	9172	Винт крышки	2
14	9696	Винт крышки	2
14	9696	Винт крышки	2
15	9725	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9648	Ремонтный комплект деталей	1
16	96481	Ремонтный комплект	1
16	813023	Ремонтный комплект	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
19A	9635	Диафрагма/прокладка	1
20	445541	Провод холостого хода	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	97877	Гайка нажимная	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	40056110	ВИНТ (M5 x 30)	2
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
33	92799	ВИНТ (#10-16 x 1.12)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	17442	Крышка	1
36	47579	ПРОБКА	1
37	823433	Воздушная заслонка электрическая	1
38	44426	Прокладка	1
39	12970	Наклейка (медленно/быстро)	1
39	129701	Наклейка	1

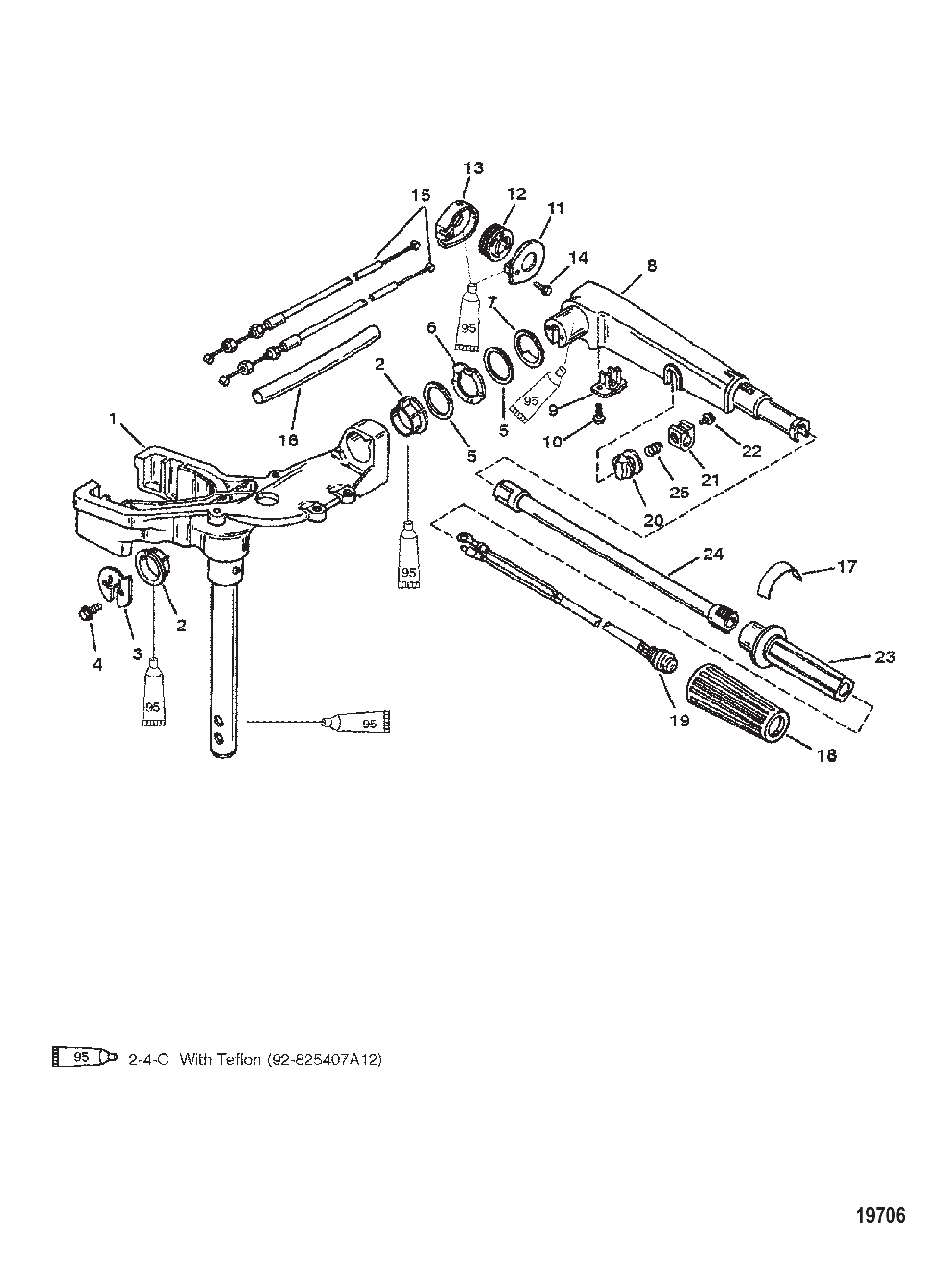

Рис. 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВАЯ РУКОЯТКА SWIVEL BRACKET AND STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	42213A6	Поворотная труба (черная)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
1	42213A7	Поворотная труба (серая)	1
1	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
1	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
2	8M0169589	Штуцер для смазки	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	44397A15	Кронштейн в сборе (черный)	1
3	44397A16	Кронштейн в сборе (серый)	1
4	40019109	ВИНТ (M5 x 25)	3
4	4005688	ВИНТ (M4 x 20)	3
4	40011110	Винт (M5 x 30) нержавеющая сталь	3
5	177821	КРОНШТЕЙН ШАЙБЫ	1
5	177821	КРОНШТЕЙН ШАЙБЫ	1
6	90068F2	Гайка, чёрная	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
6	816880	Гайка	1
7	85973	Втулка кронштейна	1
7	817026	Втулка	1
8	42210	Трос дроссельной заслонки (переключение румпеля)	1
8	422111	Трос дроссельной заслонки (боковое переключение)	1
9	400212	ГАЙКА (M6) Нержавеющая сталь	AR
10	99333A2	Труба рулевого управления в сборе	1
11	14025A4	Рукоятка газа в сборе (румпель переключения передач)	1
11	823609A10	Комплект выключателя стоп - рукоятка газа	1
11	14170A5	Рукоятка газа в сборе (дистанционное переключение)	1
11	823609A10	Комплект выключателя стоп - рукоятка газа	1
12	13239	Наклейка дросселя (наносится на рукоятку)	1
12	140121	Наклейка дросселя (наносится на трубку) (чёрная)	1
12	140122	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - СЕРАЯ 3-1/3" X 1-1/4")	1
12	140123	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - 3.15"X 2-1/2")	1
12	140124	НАКЛЕЙКА (МЕЖДУНАРОДНЫЕ СИМВОЛЫ)	1
13	37342	Винт (#12-14 x .375) рукоятки дросселя	1
14	823609A10	Комплект выключателя стоп - рукоятка газа	1
15	11099A1	ЧЕХОЛ В СБОРЕ	1
16	99589	Рукоятка	1
16	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
17	8831A1	Поворотный кронштейн в сборе (чёрный)	1
17	8831A13	Поворотный кронштейн - чёрный	1
17	8831A2	Поворотный кронштейн в сборе (серый)	1
17	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
18	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
18	8M0169589	Штуцер для смазки	3
19	42140	ВТУЛКА ВЕРХНЯЯ	1
20	420801	Подшипник упорный - верхний	1
20	42080T01	Подшипник	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	42077	Сальник	1
23	42373	Упорная шайба нижняя	1
24	42124A1	Пластина в сборе Co-Pilot	1
25	42141	КРЮК ФИКСАТОРА РЕВЕРСА	1
25	8M0075731	Крюк реверса	1
26	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
27	420822	Кронштейн	1
27	42082T04	Кронштейн	1
28	42130	ПРУЖИНА	1
28	421301	Пружина	1
29	42081	Штифт	1
29	420811	Штифт	1
30	13194	Кольцо стопорное	2
31	42083	Штифт поворотный	1
31	830741A1	Палец поворотный в сборе	1
32	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
33	42128	ПРУЖИНА	1
34	42085F1	Рукоятка для переноски	1
34	420852	Рукоятка черная	1
35	975501	ТРУБКА В СБОРЕ	1
36	12602	Втулка уплотнительная	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
37	19564	Люверс старого образца	1
37	8M0179867	ВТУЛКА	1

Рис. 30Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

Рис. 31КАРБЮРАТОР (WMC5A/WMC5B/WMC7/WMC7A/WMC19/WMC19A) CARBURETOR (WMC5A/WMC5B/WMC7/WMC7A/WMC19/WMC19A)

REF	Номер детали	Наименование	Кол-во
1	9503A5	Сборка карбюратора	1
1	9266A7	Сборка карбюратора	1
1	9266T22	Карбюратор	1
1	8846A8	Сборка карбюратора	1
1	8846A24	Комплект карбюратора	1
2	9473	Клапан дроссельной заслонки	1
3	9472	Вал дроссельной заслонки	1
3	804707	ВАЛ	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	9548	Главный топливный жиклёр (.039)	1
7	5317	Жиклёр (.046)	1
7	5213	Жиклёр главный (.056)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9174	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
11	9702	Комплект крышки топливного насоса	1
12	9173	Винт крышки топливного насоса	5
13	9177	Крышка пластины	1
14	9172	Винт крышки	2
14	9696	Винт крышки	2
15	9761	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9475	Ремкомплект	1
16	96481	Ремонтный комплект	1
16A	9762	Пробка	1
17	192061	Прокладка карбюратора	1
18	445541	Провод холостого хода	1
19	128053	Рычаг ускоренного холостого хода	1
20	12803	Кронштейн подкачки	1
21	97877	Гайка нажимная	1
21	821979	Гайка	1
22	79964	Винт (#6-32 x .750)	1
22	12110	ВИНТ (#6-32 x .750)	1
23	11277	Пружина натяжения	1
24	40056110	ВИНТ (M5 x 30)	2
25	79965	Винт (#8-32 x .500) нержавеющая сталь	1
26	112731	РЫЧАГ ПОДКАЧКИ	1
27	11280	Блок кулачка	1
28	11278	Стопорное кольцо	1
29	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
30	12802	Ручка подкачки	1
30	128022	Ручка подкачки	1
31	40056110	ВИНТ (M5 x 30)	1
32	400211	ГАЙКА (M5) Нержавеющая сталь	1
33	823433	Воздушная заслонка электрическая	1
34	12970	Наклейка (медленно/быстро)	1
34	129701	Наклейка	1
-	42364A91	Комплект прокладок	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 32Топливный фильтр в сборе (USA-1B153167/BEL-0P360020 и ниже) Fuel Filter Assembly (USA-1B153167/BEL-0P360020 and Below)

REF	Номер детали	Наименование	Кол-во
1	891642A11	Топливный фильтр в сборе (шланг 11 дюймов входит в сборку)	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	858731	Шарик топливного фильтра	1
3	87946K04	Комплект топливного фильтра	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

Рис. 33ТЯГА КАРБЮРАТОРА Carburetor Linkage

REF	Номер детали	Наименование	Кол-во
1	7069	Карбюратор	1
1	89977A2	Ремкомплект карбюратора	1
1	8402	Карбюратор	1
2	6043	ФИКСАТОР ЖИКЛЁРА (.041)	1
3	NSS	NOT SOLD SEPARATE GASKET, JET RETAINER	2
4	8155	Поплавковая камера топлива	1
5	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
6	5898	Поплавок	1
7	5904	Пружина поплавка	1
8	NSS	NOT SOLD SEPARATE FLOAT PIN	1
9	4805	Сетчатый фильтр	1
10	5900	Распылитель	1
10	8671	Распылитель	1
11	NSS	NOT SOLD SEPARATE INLET NEEDLE, SEAT AND GASKET	1
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	1
14	5896	Вал воздушной заслонки	1
15	5905	Пружина возвратная воздушной заслонки	1
16	5897	Клапан воздушной заслонки	1
17	5902	Винт (#6-32 x .187)	2
18	5894	Вал дроссельной заслонки	1
19	5903	Пружина возвратная дроссельной заслонки	1
20	6480	КЛАПАН ДРОССЕЛЬНЫЙ	1
20	8670	Клапан	1
20	8670	Клапан	1
21	NSS	NOT SOLD SEPARATE IDLE NNEDLE	1
22	6103	ПРУЖИНА ИГЛЫ ХОЛОСТОГО ХОДА	1
23	NSS	NOT SOLD SEPARATE WLECH PLUG, CARBURETOR (5/16")	1
--	NSS	NOT SOLD SEPARATE CAP PLUG, CARBURETOR	2
-	7262	Комплект прокладок для ремонта карбюратора	1
-	7263	Ремонтный комплект деталей	1
-	8672	Ремонтный комплект	1

Рис. 34Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0168921	Набор инструментов диагностики CDS G3	1
23	8M0150597	Инструмент — тройник для проверки жгута исполнительного механизма переключения	1
24	8M0160428	Съёмная пластина	1
25	8M0149526	Сверлильная колодка 2 дюйма, 5 отверстий	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1
-	8M0238033	Оправка поршня цилиндра	1
-	8M0238034	Оправка крышки цилиндра	1
-	8M0239112	Оправка крышки цилиндра	1

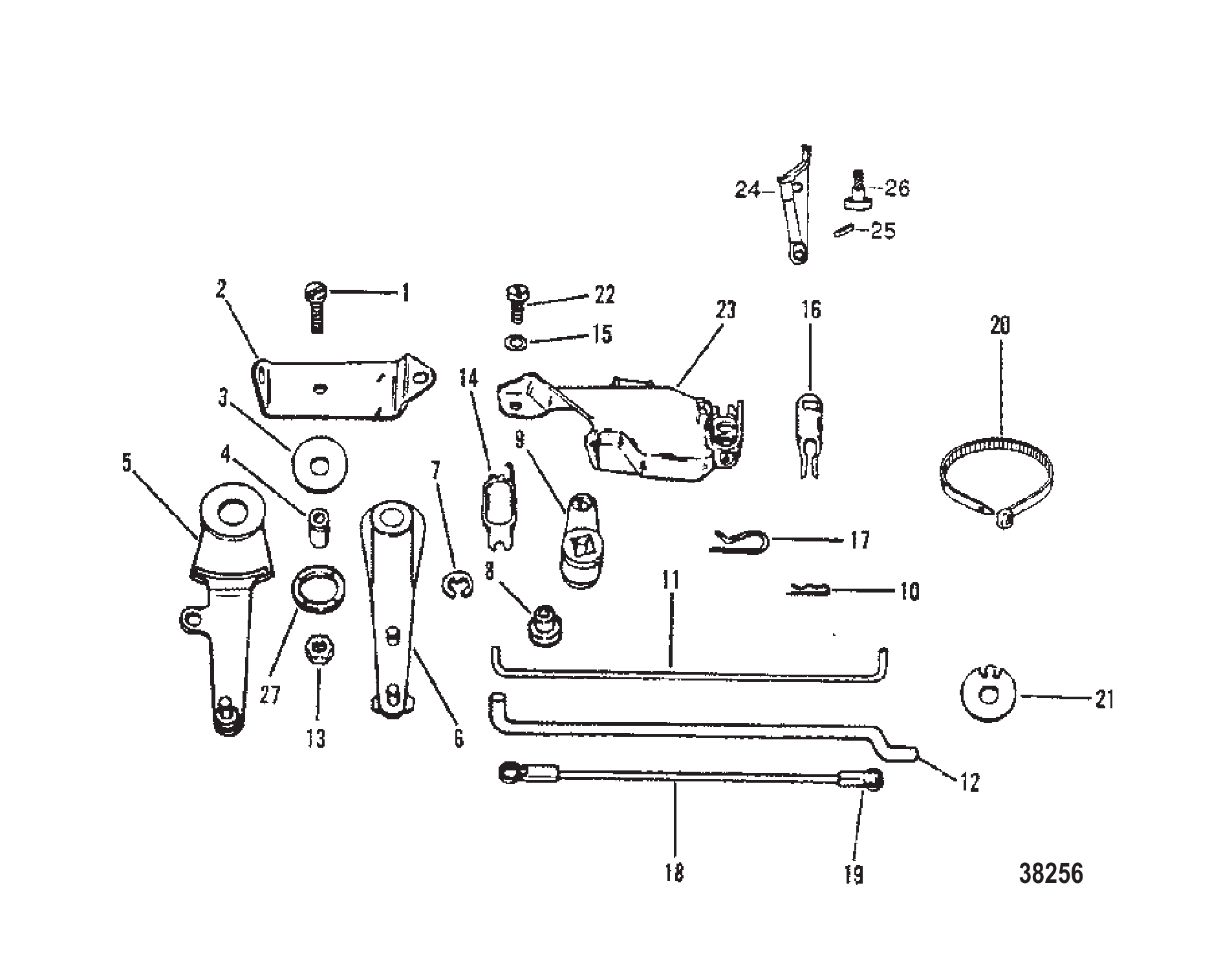

Рис. 35Компоненты крепления дистанционного управления Remote Control Attaching Components

REF	Номер детали	Наименование	Кол-во
1	4000332	ВИНТ (M6 x 35)	1
2	42809	Кронштейн рычага управления	1
3	56681	ШАЙБА (.203 x .500 x .032)	2
3	8M0204666	ШАЙБА (.203 x .500 x .032)	2
3	12132	ШАЙБА (.520 x 1.500 x .06)	1
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
4	42806	Втулка	1
4	823807	ВТУЛКА	1
5	42810A2	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
5	42810A4	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
6	428071	Рычаг управления дроссельной заслонкой	1
6	428071	Рычаг управления дроссельной заслонкой	1
7	61319	Стопорное кольцо E-образное	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
9	42800	Рычаг	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
11	42741	Тяга переключения	1
11	815550A1	Вал переключения передач (с шаровым гнездом)	1
5	42810A8	Рычаг управления в сборе	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
12	8155691	Тяга переключения передач	1
12	878169	Тяга переключения	1
13	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	428021	Фиксатор	1
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	424291	Фиксатор	2
17	11372	ЗАЖИМ	1
18	19385A2	Тяга дроссельной заслонки в сборе	1
18	8M0084741	Тяга дроссельной заслонки в сборе	1
19	19384	Гнездо	1
19	8M0084742	Гнездо	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
23	42805A3	Кронштейн в сборе	1
24	11373	ШТИФТ ЗАЩЕЛКИ	1
25	23928	ШТИФТ	1
25	239281	Штифт роликовый	1
26	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	1
27	12134	ШАЙБА ВОЛНОВАЯ	1

Рис. 36Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

Рис. 37БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND COVERS

REF	Номер детали	Наименование	Кол-во
1	8473A13	Блок цилиндров в сборе	1
1	8473T20	Блок цилиндров	1
1	8473A12	Блок цилиндров в сборе	1
1	8473T21	Блок цилиндров	1
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195981	Прокладка лепесткового блока	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	42044	Лепесток	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	17863A1	Крышка впускная в сборе	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
40	99664	Угольник выхлопной пластины	1
40	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

Рис. 38КОМПОНЕНТЫ ЗАЖИГАНИЯ IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	12343	Свеча зажигания (NGK #BP8HS-10)	2
16	8M0114745	Свеча зажигания BP8HS-10 @4	2
16	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
16	816737Q	Свеча зажигания NGK BP8HN-10@10	2
16	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
17	69355	Стяжка (5.50 дюймов)	1
17	8M0214940	Стяжка	1

Рис. 39КОЛЕНВАЛ, ПОРШНИ И МАХОВИК (6/8/9.9) CRANKSHAFT, PISTONS AND FLYWHEEL (6/8/9.9)

REF	Номер детали	Наименование	Кол-во
1	42691	Вал маховика	1
1A	818591	ГАЙКА (M14)	1
2	8908A2	Маховик в сборе	1
2	859231T6	Маховик	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	99301	Зубчатый венец	1
4	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
4	88190313	ВИНТ (M5 x 13)	4
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	42890	Сальник коленвала масляный (исполнение I)	1
6	818630A1	Втулка	1
6A	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	20940	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА (МАЛОЕ)(СТАРАЯ КОНСТРУКЦИЯ)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9756A2	ПОРШЕНЬ В СБОРЕ	2
20	9756T2	Поршень в сборе	2
21	42079A4	Кольцо в сборе	1
21	18514A4	Комплект поршневых колец	1
22	42202	Стопорное кольцо	4
23	41373A1	Комплект подшипников средней коренной опоры	1
24	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1

Рис. 40АКСЕССУАРЫ НАКЛЕЙКА MARINER Accessories Decal Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242337	КОМПЛЕКТ НАКЛЕЕК Mariner 2 - 9.9 HP	1
2	8M0097201	Наклейка румпеля	1

Рис. 41КОЖУХИ COWLS

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
10	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

Рис. 42КОМПЛЕКТУЮЩИЕ ДЛЯ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	4000332	ВИНТ (M6 x 35)	1
2	42809	Кронштейн рычага управления	1
3	56681	ШАЙБА (.203 x .500 x .032)	2
3	8M0204666	ШАЙБА (.203 x .500 x .032)	2
3	12132	ШАЙБА (.520 x 1.500 x .06)	1
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
4	42806	Втулка	1
4	823807	ВТУЛКА	1
5	42810A2	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
5	42810A4	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
6	428071	Рычаг управления дроссельной заслонкой	1
6	428071	Рычаг управления дроссельной заслонкой	1
7	61319	Стопорное кольцо E-образное	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
9	42800	Рычаг	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
11	42741	Тяга переключения	1
11	815550A1	Вал переключения передач (с шаровым гнездом)	1
5	42810A8	Рычаг управления в сборе	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
12	8155691	Тяга переключения передач	1
12	878169	Тяга переключения	1
13	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	428021	Фиксатор	1
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	424291	Фиксатор	2
17	11372	ЗАЖИМ	1
18	19385A2	Тяга дроссельной заслонки в сборе	1
18	8M0084741	Тяга дроссельной заслонки в сборе	1
19	19384	Гнездо	1
19	8M0084742	Гнездо	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
23	42805A3	Кронштейн в сборе	1
24	11373	ШТИФТ ЗАЩЕЛКИ	1
25	23928	ШТИФТ	1
25	239281	Штифт роликовый	1
26	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	1
27	12134	ШАЙБА ВОЛНОВАЯ	1

Рис. 43Картер редуктора (ведущий вал) (Конструкция II — см. ссылку №41) Gear Hsg (Driveshaft)(Design II-Refer to Reference #41)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	14834A1	Винт	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	805726	Уплотнительное кольцо резиновое	1
4	8M0204684	Кольцо уплотнительное резиновое	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	28634A1	Ремкомплект винтов	1
8	79953Q04	Ремкомплект сливного винта	1
9	805726	Уплотнительное кольцо резиновое	1
9	8M0204684	Кольцо уплотнительное резиновое	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	2
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	41365	САЛЬНИК масляный	2
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	44467	Направляющая	1
33	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40056109	ВИНТ (M5 x 25)	1
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
41	823389	Гребной вал (короткий)	1
41	823390	Гребной вал (длинный)	1
42	822248	Упорная шайба	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

Рис. 44Карбюратор (9.9/15)(USA-S/N-0G112450/BEL-S/N-9831800 & Выше) Carb (9.9/15)(USA-S/N-0G112450/BEL-S/N-9831800 & Up)

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	875207	Тройник	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0141907	Комплект тросов - газ и реверс GEN II	1
-	899712A01	Комплект кабелей контроля цепи	1
-	44357T2	Приспособление для промывки	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
-	8M0204704	Шайба	2
-	82671117	ГАЙКА (.500-20)	2
-	8M0204734	Гайка (.500-20) шестигранная, латунная	6
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1
-	8M0161912	Комплект клапана сброса давления	1
-	8M0238017	Комплект балансировочного шланга	1
-	8M0238025	Комплект дистанционного крепления FSM	1
-	8M0244440	Комплект рулевого цилиндра	1
-	8M0244442	Комплект рулевого цилиндра, передний	1

Рис. 45СБОРКА КАРБЮРАТОРА Carburetor Assembly

REF	Номер детали	Наименование	Кол-во
1	7069	Карбюратор	1
1	89977A2	Ремкомплект карбюратора	1
1	8402	Карбюратор	1
2	6043	ФИКСАТОР ЖИКЛЁРА (.041)	1
3	NSS	NOT SOLD SEPARATE GASKET, JET RETAINER	2
4	8155	Поплавковая камера топлива	1
5	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
6	5898	Поплавок	1
7	5904	Пружина поплавка	1
8	NSS	NOT SOLD SEPARATE FLOAT PIN	1
9	4805	Сетчатый фильтр	1
10	5900	Распылитель	1
10	8671	Распылитель	1
11	NSS	NOT SOLD SEPARATE INLET NEEDLE, SEAT AND GASKET	1
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	1
14	5896	Вал воздушной заслонки	1
15	5905	Пружина возвратная воздушной заслонки	1
16	5897	Клапан воздушной заслонки	1
17	5902	Винт (#6-32 x .187)	2
18	5894	Вал дроссельной заслонки	1
19	5903	Пружина возвратная дроссельной заслонки	1
20	6480	КЛАПАН ДРОССЕЛЬНЫЙ	1
20	8670	Клапан	1
20	8670	Клапан	1
21	NSS	NOT SOLD SEPARATE IDLE NNEDLE	1
22	6103	ПРУЖИНА ИГЛЫ ХОЛОСТОГО ХОДА	1
23	NSS	NOT SOLD SEPARATE WLECH PLUG, CARBURETOR (5/16")	1
--	NSS	NOT SOLD SEPARATE CAP PLUG, CARBURETOR	2
-	7262	Комплект прокладок для ремонта карбюратора	1
-	7263	Ремонтный комплект деталей	1
-	8672	Ремонтный комплект	1

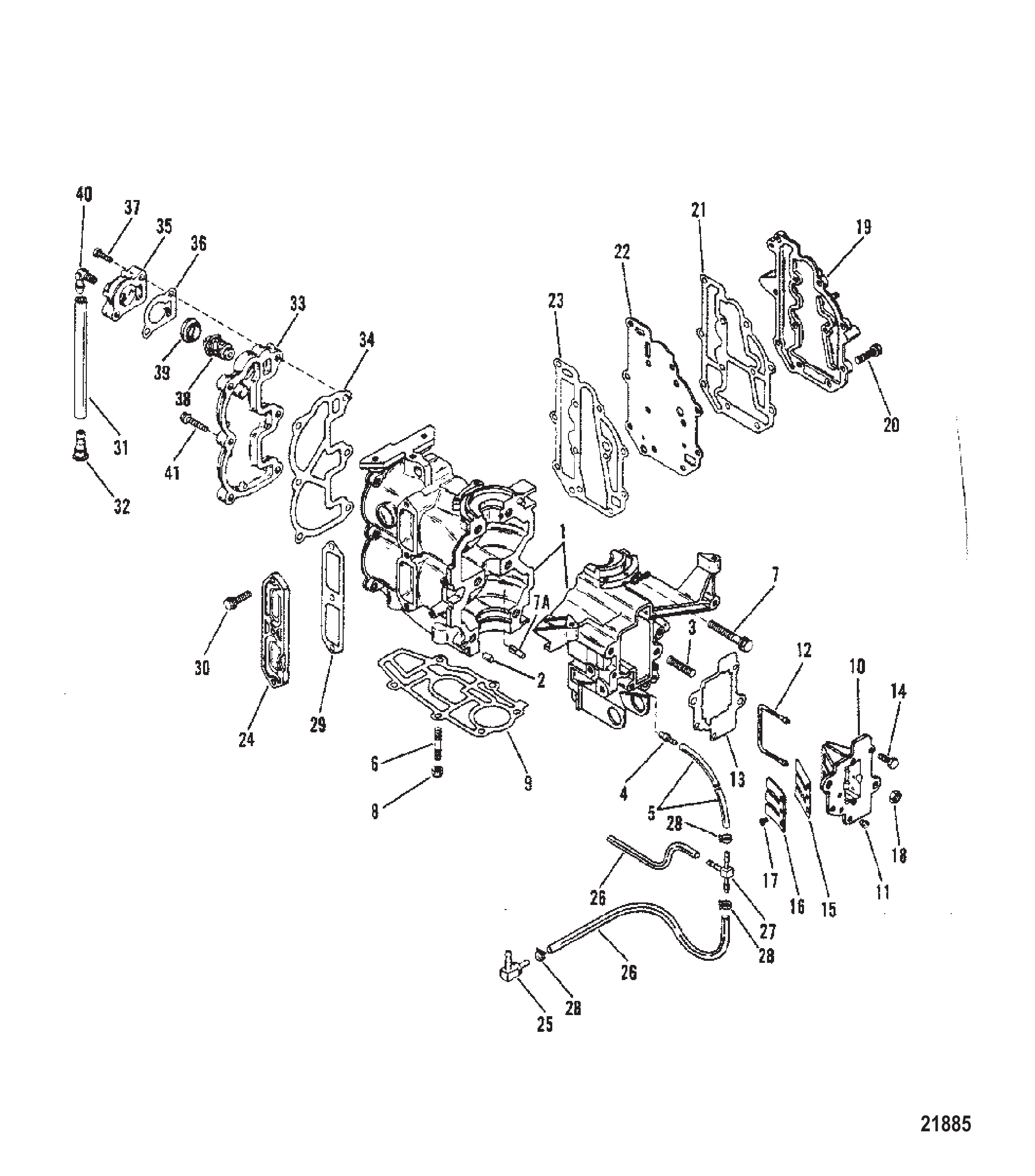

Рис. 46Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	8473A13	Блок цилиндров в сборе	1
1	8473T20	Блок цилиндров	1
1	8473A12	Блок цилиндров в сборе	1
1	8473T21	Блок цилиндров	1
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195981	Прокладка лепесткового блока	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	42044	Лепесток	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	17863A1	Крышка впускная в сборе	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
40	99664	Угольник выхлопной пластины	1
40	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

Рис. 47Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

Рис. 48Кожухи Cowls

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
10	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

Рис. 49СБОРКА ТОПЛИВНОГО ФИЛЬТРА FUEL FILTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

Рис. 50ШАТУН И КОМПОНЕНТЫ (ЭЛЕКТРИЧЕСКИЙ ДЛИННЫЙ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ) LINK ROD AND COMPONENTS (ELECTRIC LONG W/REMOTE CONTROL)

REF	Номер детали	Наименование	Кол-во
1	30664	Трубка	1
1	8M0041936	Труба наклона	1
2	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
3	113841	ПРОСТАВКА	1
4	11607	КРОНШТЕЙН	1
5	4000354	ВИНТ (M8 x 30)	2
6	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	2
7	400635	ГАЙКА (M8)	2
7	401388	ГАЙКА (M8) Нержавеющая сталь	2
8	11606	СОЕДИНИТЕЛЬНАЯ ТЯГА (ПРАВЫЙ БОРТ)	1
8	11606T	ORD 11606A 1 Mercury / Quicksilver	1
9	29698	ШАРОВОЙ ШАРНИР	1
10	71970	ШАЙБА (.390 x .546 x .12)	1
10	8M0109680	Шайба (.39 X .546 X.12)	1
11	30521	ШАЙБА (.97 x .56 x .19)	1
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	3
13	34863	ГАЙКА (.375-24)	2
13	8M0204726	Гайка (.375-24) латунная	2
14	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
14	8M0151156	ПРОСТАВКА	1
15	78862A2	Комплект уплотнений	1
15	19624A1	Комплект уплотнений	1

Рис. 51Поворотный механизм и рулевая рукоятка Swivel Head and Steering Handle

REF	Номер детали	Наименование	Кол-во
-	889453003	Каталог запчастей 200/225 DFI (3,0 л) (DTS)	1
-	859769R2	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	10233030	Руководство по эксплуатации	1
-	10233040	Руководство по эксплуатации	1
-	10233050	Руководство по эксплуатации	1
-	10233060	Руководство по эксплуатации	1
-	10234060	Руководство по установке	1
-	88343311	Наклейка California-Very Low Emission	1
-	804658A03	Наклейка с информацией о маркировке EPA	1
-	804658A04	Наклейка с информацией о маркировке EPA	1
-	804658A05	Наклейка с информацией о маркировке EPA	1
-	804658A06	Наклейка с информацией о маркировке EPA	1

Рис. 52ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (МОДЕЛИ С ПЕРЕКЛЮЧЕНИЕМ НА РУЛЕВОЙ РУКОЯТКЕ) THROTTLE AND SHIFT LINKAGE (TILLER HANDLE SHIFT MODELS)

REF	Номер детали	Наименование	Кол-во
1	42148	ПЛОЩАДКА УПРАВЛЕНИЯ	1
1	421482	Площадка управления	1
2	94085A1	Шестерня	1
3	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	42151	РЫЧАГ ОСНОВНОЙ	1
9	4000333	ВИНТ (M6 x 40)	1
10	42150	ПРОСТАВКА (ДЛИННАЯ)	1
10	856738	Проставка	1
11	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40056110	ВИНТ (M5 x 30)	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	421662	Привод	1
16	42161	ТЯГА БЛОКИРОВКИ	1
17	4000333	ВИНТ (M6 x 40)	1
18	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
18	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
19	421621	Втулка	1
20	42164	ПРУЖИНА	1
21	69708	Шайба волнистая винта фиксатора и рычага	1
22	13676	Пружина	1
23	19385A1	Тяга газа в сборе	1
23	8M0084745	Тяга газа в сборе	1
24	19384	Гнездо	1
24	8M0084742	Гнездо	1
25	42159	РЫЧАГ	1
25	421592	Рычаг	1
26	421581	Втулка	1
27	42160	ПРУЖИНА	1
28	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
29	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
29	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
30	42156	РЫЧАГ	1
31	42153	РЫЧАГ	1
32	42152	ВАЛ ПЕРЕКЛЮЧЕНИЯ (СОСТАВНОЙ)	1
33	421551	Рычаг (составной вал переключения)	1
34	400035	ВИНТ (M5 x 16)	1
35	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
36	1938511	ТЯГА ПЕРЕКЛЮЧЕНИЯ (СОСТАВНАЯ 2 ЧАСТИ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
37	815550A1	Вал переключения передач (с шаровым гнездом)	1
38	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
39	93421	ШАР ПОВОРОТНОГО УЗЛА	1
40	1938522	ТЯГА SWIFT (1 ЧАСТЬ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
40	815550A1	Вал переключения передач (с шаровым гнездом)	1
41	8155501	Вал переключения передач	1
42	815567A1	Тяга переключения передач	1
42	815567T02	Тяга переключения передач в сборе	1
43	4000114	ВИНТ (M5 x 16)	2
43	400035	ВИНТ (M5 x 16)	2
43	400011	Винт (M5 x 8)	2
44	39627	ПРУЖИНА	1
45	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	2

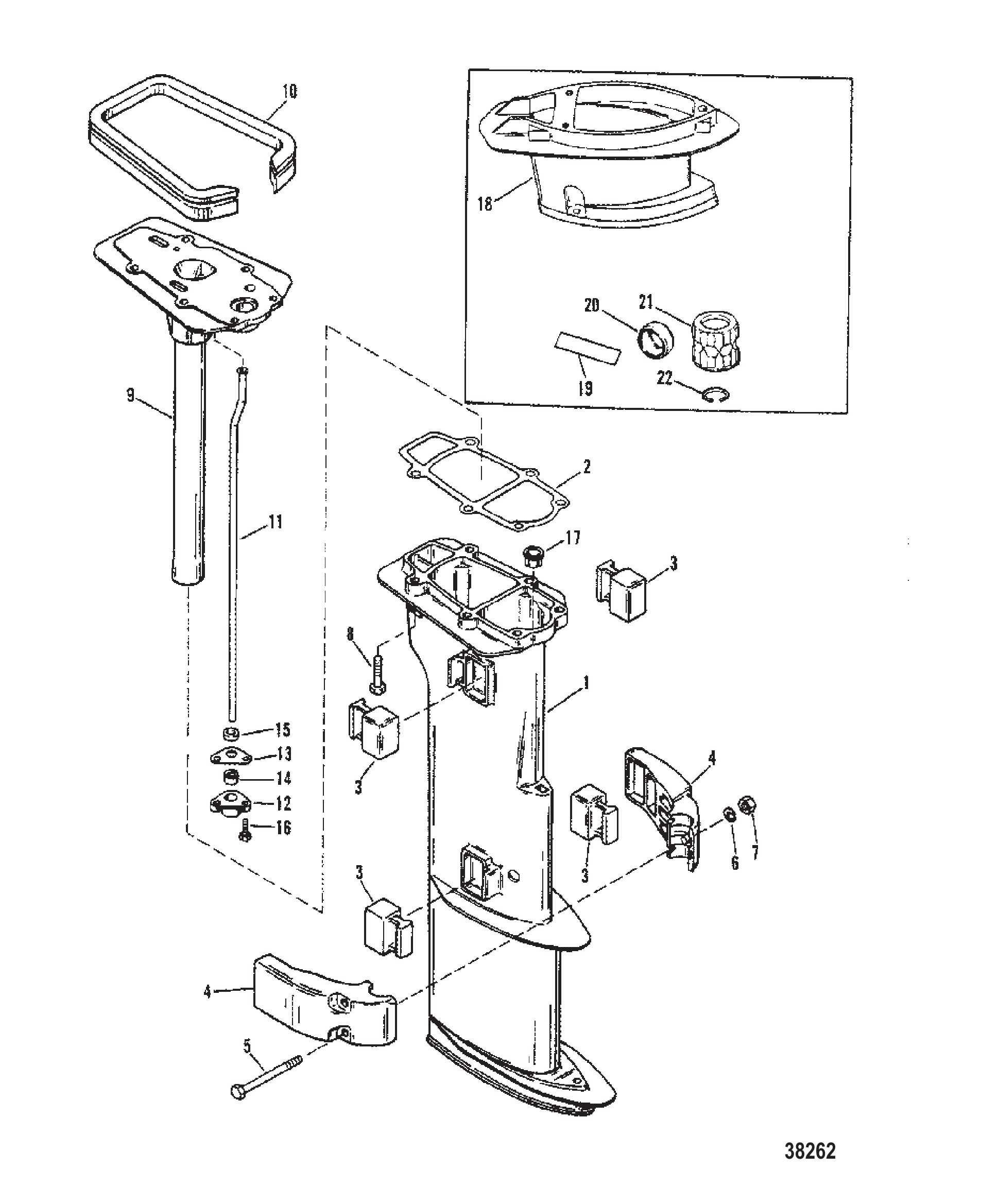

Рис. 53КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

Рис. 54КОЛЕНВАЛ, ПОРШНИ И МАХОВИК (15) CRANKSHAFT, PISTONS AND FLYWHEEL (15)

REF	Номер детали	Наименование	Кол-во
1	42691	Вал маховика	1
1A	818591	ГАЙКА (M14)	1
2	8908A2	Маховик в сборе	1
2	859231T6	Маховик	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	99301	Зубчатый венец	1
4	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
4	88190313	ВИНТ (M5 x 13)	4
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	42890	Сальник коленвала масляный (исполнение I)	1
6	818630A1	Втулка	1
6A	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	20940	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА (МАЛОЕ)(СТАРАЯ КОНСТРУКЦИЯ)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9747A2	Поршень в сборе (стандартный)	2
20	9747T2	Поршень в сборе	2
20	9747A4	Поршень в сборе (0.015 ремонтный)	2
21	18212A4	Комплект поршневых колец (стандартный)	1
21	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
22	42202	Стопорное кольцо	4
23	17794A1	Подшипник	1
24	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
25	42076A1	Подшипник роликовый в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

Рис. 55Ручной стартер (Конструкция II) Manual Starter (Design II)

REF	Номер детали	Наименование	Кол-во
1	422071	Корпус стартера	1
1	42207T02	Заказ 8M0070659	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	19018	Упор	1
4	19018T	Упор рукоятки стартера	1
5	12674	Опора	1
6	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
7	309772	Проставка	4
8	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	4
8	401385	ГАЙКА (M5) Нержавеющая сталь	4
9	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
9	42171T	Рычаг	1
10	56681	ШАЙБА (.203 x .500 x .032)	1
10	8M0204666	ШАЙБА (.203 x .500 x .032)	1
11	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
11	42173T	Рычаг	1
12	48408	Винт (#10-16 x .500) клеммной колодки	1
13	40011128	Винт (M6 x 20) нержавеющая сталь	3
13	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
14	43787	Распорная втулка винта корпуса стартера	3
15	86857	Пружина	1
15	86857T01	Пружина	1
16	420343	Шкив стартера	1
16	42034T04	Шкив стартера	1
17	12066A9	Трос стартера	1
17	12066Q10	Трос стартера @2	1
18	85174A1	Рукоятка троса стартера в сборе	1
19	86851	Пружина	2
19	86851T02	Пружина @2	2
20	86850	Кулачок	2
20	868501	Кулачок	2
21	86849	Кольцо стопорное	2
21	86849T01	Кольцо @2	2
22	86852	Пружина	1
22	868523	Пружина	1
23	86853	Кулачок	1
23	86853T01	Кулачок	1
24	818838	ВИНТ	1
24	826253	Винт (.250-20 x .625)	1
25	90478	ПОДУШКА	1
25	833161T	Прокладка войлочная	1

Рис. 56Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

Рис. 57ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА Throttle and Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	421483	Площадка управления	1
1	8M0047593	ПЛОЩАДКА УПРАВЛЕНИЯ	1
2	94085A1	Шестерня	1
3	NSS	NOT SOLD SEPARATE (Gear)	1
4	826650	Винт (M6 x 30)	1
5	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
5	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
6	856737	Проставка	1
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	42151	РЫЧАГ ОСНОВНОЙ	1
9	4000333	ВИНТ (M6 x 40)	1
10	856738	Проставка	1
11	4000328	ВИНТ (M6 x 16)	2
11	8M0214928	ВИНТ (M6 x 16)	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	421662	Привод	1
16	42161	ТЯГА БЛОКИРОВКИ	1
17	4000333	ВИНТ (M6 x 40)	1
18	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
19	421621	Втулка	1
20	42164	ПРУЖИНА	1
21	69708	Шайба волнистая винта фиксатора и рычага	1
22	13676	Пружина	1
23	19385A1	Тяга газа в сборе	1
23	8M0084745	Тяга газа в сборе	1
24	19384	Гнездо	1
24	8M0084742	Гнездо	1
25	421592	Рычаг	1
26	421581	Втулка	1
27	42160	ПРУЖИНА	1
28	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
29	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
30	42156	РЫЧАГ	1
31	42153	РЫЧАГ	1
32	8155501	Вал переключения передач	1
33	815567A1	Тяга переключения передач	1
33	815567T02	Тяга переключения передач в сборе	1
34	400011	Винт (M5 x 8)	2
35	39627	ПРУЖИНА	1
36	813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
37	88075020	ВИНТ (M3 x 20)	2
38	824923	ПЛАСТИНА	1

Рис. 58ЭЛЕКТРОКОМПОНЕНТЫ (РЕГУЛЯТОР НАПРЯЖЕНИЯ И ЖГУТ ПРОВОДОВ) ELECTRIC COMPONENTS (VOLTAGE REGULATOR AND HARNESS)

REF	Номер детали	Наименование	Кол-во
1	95845	Регулятор напряжения	1
1	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
2	92799	ВИНТ (#10-16 x 1.12)	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	2
4	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
5	71663	Пробка	1
6	65017A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)	1
6	65017A10	ЖГУТ ПРОВОДОВ В СБОРЕ, клемма аккумулятора (62 дюйм. - ЧЕРНЫЙ/КРАСНЫЙ)	1
9	63813	Клеммная колодка	1
9	638131	КЛЕММНАЯ КОЛОДКА	1
10	48409	Винт (#10-16 x .625) нержавеющая сталь	2
11	62568	Винт (#10-16 x .375)	2

Рис. 59КОЛЕНВАЛ (15)(9.9-S/N-USA-0G112450/BEL-9831800 & Выше) Crankshaft (15)(9.9-S/N-USA-0G112450/BEL-9831800 & Up)

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
10	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

Рис. 60Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

Рис. 61ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	90686	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 4 л.с.	1
-	89319A80	Комплект наклеек	1
-	77586A78	Комплект прокладок	1
-	87905A5	Ремкомплект топливного насоса (выносной топливный бак)	1

Рис. 62Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	841970T01	КОМПЛЕКТ ОБНОВЛЕНИЯ ЖЕСТКОГО КРЕПЛЕНИЯ	1

Рис. 63Карбюратор (15)(USA-S/N-0G112449/BEL-S/N-9831799 & Ниже) Carb (15)(USA-S/N-0G112449/BEL-S/N-9831799 & Below)

REF	Номер детали	Наименование	Кол-во
1	9726A3	КАРБЮРАТОР (WMC-39)	1
1	9726T19	КАРБЮРАТОР	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	4215	Жиклёр главной топливной системы (.066)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	12970	Наклейка (медленно/быстро)	1
35	129701	Наклейка	1
36	445541	Провод холостого хода	1
37	823433	Воздушная заслонка электрическая	1
38	174421	КРЫШКА КАРБЮРАТОРА	1
39	47579	ПРОБКА	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 64Карбюратор (6/8)(9.9 -USA-S/N-0G112449/BEL-S/N-9831799 & Ниже) Carb (6/8)(9.9 -USA-S/N-0G112449/BEL-S/N-9831799 & Below)

REF	Номер детали	Наименование	Кол-во
1	9266A14	КАРБЮРАТОР	1
1	9266T22	Карбюратор	1
1	9266A16	КАРБЮРАТОР	1
1	9266T22	Карбюратор	1
1	9503A13	КАРБЮРАТОР	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	8846A14	КАРБЮРАТОР	1
1	8846A24	Комплект карбюратора	1
2	9473	Клапан дроссельной заслонки	1
2	94731	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
3	9698	Вал (WMC-17C/18A/18B/20A/20B)	1
3	804707	ВАЛ	1
3	96981	Вал	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	F10064	ВАЛ	1
7	5902	Винт (#6-32 x .187)	1
8	879194048	Впускной клапан	1
8	803861	Игла впускного клапана	1
9	5315	Жиклёр главный топливный (.042) (6)	1
9	5317	Жиклёр (.046)	1
9	6359	ЖИКЛЁР (.052)	1
10	9171	Держатель жиклёра	1
11	813618	Крышка диафрагмы	1
12	823648	Крышка диафрагмы	1
13	9697	Винт крышки диафрагмы	4
14	15827A1	КОРПУС	1
14	9702	Комплект крышки топливного насоса	1
15	9643	Винт крышки топливного насоса	5
16	9699	Крышка пластины	1
17	44426	Прокладка	1
18	9696	Винт крышки	2
19	96371	Крышка топливного насоса	1
20	9637	Крышка топливного насоса	1
21	9762	Пробка	1
22	192061	Прокладка карбюратора	1
23	9635	Диафрагма/прокладка	1
24	97611	Комплект прокладок/диафрагм	1
25	96481	Ремонтный комплект	1
26	8237072	Ремкомплект	1
27	445541	Провод холостого хода	1
28	128053	Рычаг ускоренного холостого хода	1
29	12803	Кронштейн подкачки	1
30	821979	Гайка	1
31	79964	Винт (#6-32 x .750)	1
31	12110	ВИНТ (#6-32 x .750)	1
32	11277	Пружина натяжения	1
33	400018	ВИНТ (M5 x 12)	2
34	79965	Винт (#8-32 x .500) нержавеющая сталь	1
35	112731	РЫЧАГ ПОДКАЧКИ	1
36	11280	Блок кулачка	1
37	11278	Стопорное кольцо	1
38	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
39	128022	Ручка подкачки	1
40	40056110	ВИНТ (M5 x 30)	1
41	400211	ГАЙКА (M5) Нержавеющая сталь	1
42	12970	Наклейка (медленно/быстро)	1
42	129701	Наклейка	1
43	823433	Воздушная заслонка электрическая	1
44	174421	КРЫШКА КАРБЮРАТОРА	1
45	47579	ПРОБКА	1
46	9844A1	Сервисный комплект праймер/форсунка	1
47	12750A1	ОГРАНИЧИТЕЛЬНАЯ ПЛАСТИНА	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 65Карбюратор (9.9/15)(USA-S/N-0G112450/BEL-S/N-9831800 & Выше) Carb (9.9/15)(USA-S/N-0G112450/BEL-S/N-9831800 & Up)

REF	Номер детали	Наименование	Кол-во
-	8846A16	КАРБЮРАТОР	1
-	8846T28	КАРБЮРАТОР (WMC-102)	1
-	8846A17	КАРБЮРАТОР	1
-	8846T28	КАРБЮРАТОР (WMC-102)	1
-	9726A5	Карбюратор	1
-	9726T18	КАРБЮРАТОР (WMC-83)	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	F10064	ВАЛ	1
7	5902	Винт (#6-32 x .187)	1
8	879194048	Впускной клапан	1
8	803861	Игла впускного клапана	1
9	6246	ЖИКЛЁР (.048)	1
9	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
10	9171	Держатель жиклёра	1
11	823648	Крышка диафрагмы	1
12	9697	Винт крышки диафрагмы	4
13	15827A1	КОРПУС	1
13	9702	Комплект крышки топливного насоса	1
14	9643	Винт крышки топливного насоса	5
15	9699	Крышка пластины	1
16	44426	Прокладка	1
17	9696	Винт крышки	2
18	97611	Комплект прокладок/диафрагм	1
19	8237072	Ремкомплект	1
20	9637	Крышка топливного насоса	1
21	9762	Пробка	1
22	192061	Прокладка карбюратора	1
23	9635	Диафрагма/прокладка	1
24	445541	Провод холостого хода	1
25	128053	Рычаг ускоренного холостого хода	1
26	12803	Кронштейн подкачки	1
27	821979	Гайка	1
28	79964	Винт (#6-32 x .750)	1
28	12110	ВИНТ (#6-32 x .750)	1
29	11277	Пружина натяжения	1
30	400018	ВИНТ (M5 x 12)	2
31	79965	Винт (#8-32 x .500) нержавеющая сталь	1
32	112731	РЫЧАГ ПОДКАЧКИ	1
33	11280	Блок кулачка	1
34	11278	Стопорное кольцо	1
35	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
36	128022	Ручка подкачки	1
37	40056110	ВИНТ (M5 x 30)	1
38	400211	ГАЙКА (M5) Нержавеющая сталь	1
39	12970	Наклейка (медленно/быстро)	1
39	129701	Наклейка	1
40	823433	Воздушная заслонка электрическая	1
41	174421	КРЫШКА КАРБЮРАТОРА	1
42	47579	ПРОБКА	1
43	9844A1	Сервисный комплект праймер/форсунка	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	12750A1	ОГРАНИЧИТЕЛЬНАЯ ПЛАСТИНА	1

Рис. 66Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

Рис. 67Кожухи Cowls

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
10	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

Рис. 68КОЛЕНВАЛ (15)(9.9-S/N-USA-0G112450/BEL-9831800 & Выше) Crankshaft (15)(9.9-S/N-USA-0G112450/BEL-9831800 & Up)

REF	Номер детали	Наименование	Кол-во
1	818591	ГАЙКА (M14)	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	99301	Зубчатый венец	1
4	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
4	88190313	ВИНТ (M5 x 13)	4
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9747A2	Поршень в сборе (стандартный)	2
20	9747T2	Поршень в сборе	2
20	9747A4	Поршень в сборе (0.015 ремонтный)	2
21	18212A4	Комплект поршневых колец (стандартный)	1
21	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
22	422021	Стопорное кольцо	4
23	17794A1	Подшипник	1
24	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
25	42076A1	Подшипник роликовый в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1
-	19072A97	Головка блока цилиндров в сборе	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	19072A97	Головка блока цилиндров в сборе	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 69КОЛЕНВАЛ (6/8)(9.9-USA-0G112449/BEL-9831799 & Ниже) Crankshaft (6/8)(9.9-USA-0G112449/BEL-9831799 & Below)

REF	Номер детали	Наименование	Кол-во
1	818591	ГАЙКА (M14)	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	99301	Зубчатый венец	1
4	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
4	88190313	ВИНТ (M5 x 13)	4
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	2
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9756A2	ПОРШЕНЬ В СБОРЕ	2
20	9756T2	Поршень в сборе	2
21	18514A4	Комплект поршневых колец	1
22	422021	Стопорное кольцо	4
23	41373A1	Комплект подшипников средней коренной опоры	1
24	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
-	12893A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A97	Головка блока цилиндров в сборе	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 70Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	8473A13	Блок цилиндров в сборе	1
1	8473T20	Блок цилиндров	1
1	8473A12	Блок цилиндров в сборе	1
1	8473T21	Блок цилиндров	1
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195981	Прокладка лепесткового блока	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	42044	Лепесток	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	17863A1	Крышка впускная в сборе	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
40	99664	Угольник выхлопной пластины	1
40	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

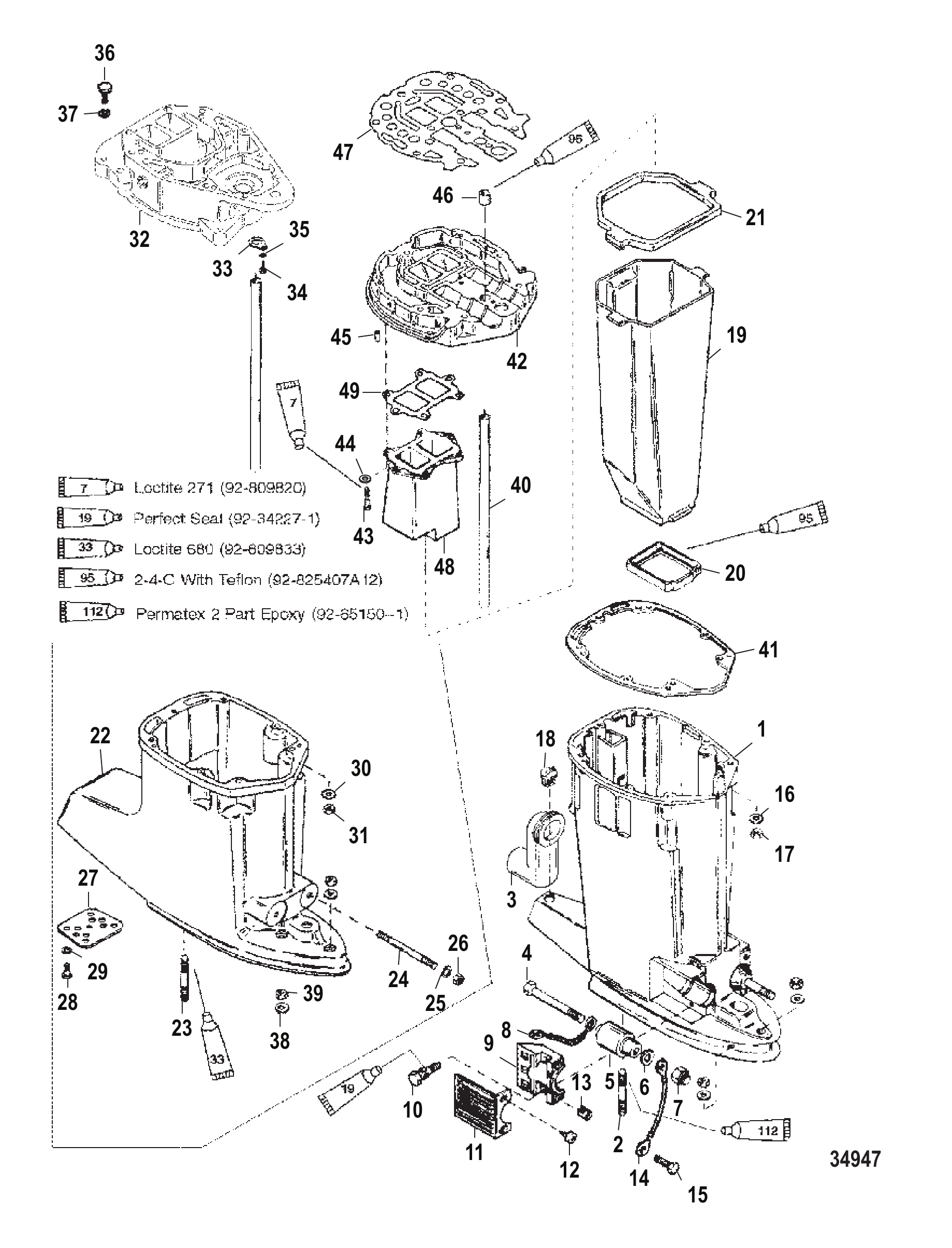

Рис. 71Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8343T15	Корпус в сборе гребного вала	1
2	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
3	849330	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	816054T1	Нижняя опора	2
6	816056	Шайба	4
7	82670817	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	822838	Шайба (.401 x .745 x .097)	10
17	46335	ГАЙКА (.375-24)	10
18	64649	ПРОБКА	1
19	18276	Трубка выхлопная	1
19	18276T	ВЫПУСКНАЯ ТРУБА	1
20	66350	САЛЬНИК (НИЖНИЙ)	1
20	66350001	Сальник	1
21	177261	САЛЬНИК (ВЕРХНИЙ)	1
21	8M0039076	САЛЬНИК	1
22	818900T8	Корпус гребного вала	1
22	818900T24	Корпус гребного вала	1
23	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
24	818908	ШПИЛЬКА (.500-13/.500-20 x 4.120)	2
25	816056	Шайба	2
26	28040	ГАЙКА (.500-20)	2
26	898832	Гайка (.500-20)	2
27	818909	ПЛАСТИНА-ЗАГЛУШКА ВЫХЛОПНОГО КАНАЛА	1
28	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
29	847539	ШАЙБА	1
30	822838	Шайба (.401 x .745 x .097)	10
31	826709113	Гайка (.375-24) нержавеющая сталь	2
31	8M0204726	Гайка (.375-24) латунная	2
31	34932	ГАЙКА (.375-24)	8
31	82671013	ГАЙКА (.375-24) Нержавеющая сталь	8
32	848284T11	Пластина в сборе удлинителя выхлопа	1
33	8476581	Фиксатор	1
34	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
36	91903	Винт (.437-14 x 1.750)	3
37	822836	Шайба (.445 x .805 x .108)	3
38	822836	Шайба (.445 x .805 x .108)	3
39	134391	Гайка (.4375-20)	3
39	859116	ГАЙКА (.437-20)	3
40	8476503	Водяная трубка	1
40	67295	Труба водяная (длинная)(жиклёр)	1
40	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
41	991734	Прокладка	1
42	18233A5	Пластина в сборе	1
43	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
43	823258	Винт (.312-18 x 1.250) (.312-18 X 1-1/4)	6
44	822714	Шайба	6
45	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
45	823106	Установочный штифт (.875)	2
45	8M0043826	Штифт установочный	2
46	88397	Сальник	1
46	38970	САЛЬНИК X-LONG	1
47	183074	Прокладка	1
48	848545T1	Удлинитель выхлопа	1
48	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
48	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
49	782461	Прокладка	1
-	813859A95	Комплект прокладок	1

Рис. 72Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	638131	КЛЕММНАЯ КОЛОДКА	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	2
3	62568	Винт (#10-16 x .375)	2
4	71663	Пробка	1
5	813960A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
5	813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
7	12334A2	Жгут проводов двигателя в сборе	1
8	79091	Предохранитель 20 А	1
8	8M0207796	Предохранитель 20 А	1
9	12152	ФИКСАТОР	1
10	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
11	65017A10	ЖГУТ ПРОВОДОВ В СБОРЕ, клемма аккумулятора (62 дюйм. - ЧЕРНЫЙ/КРАСНЫЙ)	1
12	4001167	ВИНТ (M3.5 x 16) Нержавеющая сталь	2
13	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
13	88075020	ВИНТ (M3 x 20)	2
14	62568	Винт (#10-16 x .375)	1
15	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
15	8M0024808	J-образный зажим	1
16	816770	Выпрямитель	1
16	8M0058226	Выпрямитель	1
17	48409	Винт (#10-16 x .625) нержавеющая сталь	2
18	45076	Гайка (#10-32) латунная клемма блока выключателя	3
19	850189	СОЛЕНОИД СТАРТЕРА	1
19	8M0185143	СОЛЕНОИД СТАРТЕРА	1
20	4000327	ВИНТ (M6 x 14)	2
21	45076	Гайка (#10-32) латунная клемма блока выключателя	2
22	64015	Гайка (.250-20) клеммы стартерного соленоида	2
23	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
24	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
24	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
25	86704A2	СТАТОР В СБОРЕ	1
25	86704A10	СТАТОР Вспомогательный	1
26	4000123	ВИНТ (M5 x 30)	3
27	90983A1	СТАРТЕР В СБОРЕ	1
27	8M0033984	СТАРТЕР	1
28	96561	Комплект привода	1
29	96562	Привод	1
30	96563	Концевая крышка	1
30	96563T	ТОРЦЕВАЯ КРЫШКА	1
31	96565	Якорь	1
32	96564	Концевая крышка	1
32	96564T	ТОРЦЕВАЯ КРЫШКА	1
33	96566	Сквозной болт	2
34	421251	Болт (M8 x 55) картер к блоку цилиндров	2
34	42125	ВИНТ (M8 x 55)	2
35	823609A6	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Пуск/Стоп	1
36	8239171	Корпус переключателя	1
36	889734	КОРПУС переключателя	1
37	824918	ЗАЖИМ	1
38	824923	ПЛАСТИНА	1

Рис. 73Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

Рис. 74Редуктор (карданный вал) (передаточное число 2,00:1) Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
-	8833A19	Корпус редуктора в сборе	1
-	8833T19	Корпус редуктора в сборе	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8833A20	Корпус редуктора в сборе	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	2
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	444671	Направляющая	1
33	8248327	Винт (M6 x 30)	5
33	8M0214957	Винт	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
41	823389	Гребной вал (короткий)	1
41	823390	Гребной вал (длинный)	1
42	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 75Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
-	8833A19	Корпус редуктора в сборе	1
-	8833T19	Корпус редуктора в сборе	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8833A20	Корпус редуктора в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	821924A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	821930A1	Муфта сцепления в сборе	1
48	823951	ШТИФТ КРЕСТОВИНЫ	1
49	42204	Пружина	1
50	821929	Вал гребной	1
51	8219261	Шестерня заднего хода - 13/26	1
51	821926T1	Шестерня заднего хода — 13/26	1
52	42144A3	Обойма подшипника в сборе	1
52	42144T3	Обойма подшипника	1
53	33145	Кольцо уплотнительное (1.984 x .139)	1
53	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
54	821927	Втулка	1
55	99325	Уплотнение	1
56	821928	Сальник масляный	1
57	82407110	ВИНТ (M8 x 50)	1
58	8240717	Винт (M8 x 30)	2
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
59	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
62	821932	Ступица упорная	1
62	8219321	Ступица упорная (1.510 диам.)	1
63	822559A1	Узел чашки блока отвода выхлопных газов	1
63	822559Q01	Стакан	1
-	41365A3	Ремкомплект уплотнений	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 76Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	12343	Свеча зажигания (NGK #BP8HS-10)	2
16	8M0114745	Свеча зажигания BP8HS-10 @4	2
16	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
16	816737Q	Свеча зажигания NGK BP8HN-10@10	2
16	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
17	69355	Стяжка (5.50 дюймов)	1
17	8M0214940	Стяжка	1

Рис. 77ТЯГА И КОМПЛЕКТУЮЩИЕ Link Rod and Components

REF	Номер детали	Наименование	Кол-во
1	306641	Труба наклона	1
1	8M0041936	Труба наклона	1
2	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
3	113841	ПРОСТАВКА	1
4	11607	КРОНШТЕЙН	1
5	4000354	ВИНТ (M8 x 30)	2
6	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	2
7	400635	ГАЙКА (M8)	2
7	401388	ГАЙКА (M8) Нержавеющая сталь	2
8	11606	СОЕДИНИТЕЛЬНАЯ ТЯГА (ПРАВЫЙ БОРТ)	1
8	11606T	ORD 11606A 1 Mercury / Quicksilver	1
8	14071	Тяга (левый борт)	1
8	11606A2	КРЕПЁЖНЫЙ КОМПЛЕКТ ЛЕВОГО БОРТА	1
9	29698	ШАРОВОЙ ШАРНИР	1
10	71970	ШАЙБА (.390 x .546 x .12)	1
10	8M0109680	Шайба (.39 X .546 X.12)	1
11	30521	ШАЙБА (.97 x .56 x .19)	1
12	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	3
13	34863	ГАЙКА (.375-24)	2
13	8M0204726	Гайка (.375-24) латунная	2
14	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
14	8M0151156	ПРОСТАВКА	1
15	19624A1	Комплект уплотнений	1

Рис. 78Ручной стартер Manual Starter

REF	Номер детали	Наименование	Кол-во
1	75764	КРОНШТЕЙН В СБОРЕ СТАРТЕРА РУЧНОГО ЗАПУСКА	1
2	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	3
3	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	77568	ШКИВ СТАРТЕРА	1
5	70167	Пружина стартера возвратная	1
6	90892A2	Шнур стартера в сборе (включает 2 заклёпки)	1
7	70396	Рукоятка пускового шнура	1
8	70394	Колпачок рукоятки стартера	1
9	90324	ШЕСТЕРНЯ ШЕСТЕРНЯ СТАРТЕРА С ВОЗВРАТОМ	1
10	70288	Пружина шестерни	1
11	90323	ШАЙБА ШЕСТЕРНИ	2
12	90322	ФИКСАТОР ПРУЖИНЫ ШЕСТЕРНИ	1
13	90321	ПРУЖИНА ТОРСИОННАЯ - ШЕСТЕРНЯ	1
14	79644	Винт (.190-32 x .880) фиксатор пружины	1
15	70180	Заклёпка шкива стартера	2

Рис. 79Компоненты крепления дистанционного управления Remote Control Attaching Components

REF	Номер детали	Наименование	Кол-во
1	4000332	ВИНТ (M6 x 35)	1
2	42809	Кронштейн рычага управления	1
3	56681	ШАЙБА (.203 x .500 x .032)	2
3	8M0204666	ШАЙБА (.203 x .500 x .032)	2
3	12132	ШАЙБА (.520 x 1.500 x .06)	1
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
4	42806	Втулка	1
4	823807	ВТУЛКА	1
5	42810A2	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
5	42810A4	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
6	428071	Рычаг управления дроссельной заслонкой	1
6	428071	Рычаг управления дроссельной заслонкой	1
7	61319	Стопорное кольцо E-образное	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
9	42800	Рычаг	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
11	42741	Тяга переключения	1
11	815550A1	Вал переключения передач (с шаровым гнездом)	1
5	42810A8	Рычаг управления в сборе	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
12	8155691	Тяга переключения передач	1
12	878169	Тяга переключения	1
13	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	428021	Фиксатор	1
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	424291	Фиксатор	2
17	11372	ЗАЖИМ	1
18	19385A2	Тяга дроссельной заслонки в сборе	1
18	8M0084741	Тяга дроссельной заслонки в сборе	1
19	19384	Гнездо	1
19	8M0084742	Гнездо	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
23	42805A3	Кронштейн в сборе	1
24	11373	ШТИФТ ЗАЩЕЛКИ	1
25	23928	ШТИФТ	1
25	239281	Штифт роликовый	1
26	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	1
27	12134	ШАЙБА ВОЛНОВАЯ	1

Рис. 80Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896328005	Каталог запчастей 225 PRO XS (3.0L) DFI	1
-	841916	Руководство по обслуживанию	1
-	841916R01	Руководство по обслуживанию	1
-	841915050	Руководство владельца	1
-	841915051	Руководство владельца	1
-	841915060	Руководство владельца	1
-	841914050	Руководство по установке	1
-	841914051	Руководство по установке	1
-	841914060	Руководство по установке	1
-	898246A05	Наклейка с информацией об экологической маркировке EPA	1
-	898246A06	Наклейка с информацией об экологической маркировке EPA	1

Рис. 81Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	NSS	NOT SOLD SEPARATE Decal-Serail Overlaminate	1
15	859187A1	Датчик тримма в сборе	1
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	859129	ГАЙКА (M12)	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	8M0033179	Винт (M8 x 40)	3
27	8M0084475	Винт (M8 x 40)	3
28	92876A10	Тяга в сборе	1
28	92876A12	Тяга в сборе	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	826709113	Гайка (.375-24) нержавеющая сталь	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

Рис. 82Поворотный механизм и рулевая рукоятка Swivel Head and Steering Handle

REF	Номер детали	Наименование	Кол-во
1	42213A24	Поворотная головка	1
1	42213A25	Поворотная головка	1
1	42213A26	Поворотная головка	1
1	42213A24	Поворотная головка	1
2	823939	ВТУЛКА	2
3	822147	Пластина румпеля	1
3	8221471	ПЛАСТИНА	1
4	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
4	4006731	ВИНТ (M6 x 16)	2
5	822145	Шайба	2
6	826792	Шайба волнистая	1
7	822146	Шайба	1
8	821468A8	Рычаг рулевой рукоятки в сборе	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
8	821468A9	Рычаг рулевой рукоятки в сборе	1
8	821468T9	ORD 821468A66 Mercury / Quicksilver	1
9	822441	ФИКСАТОР	1
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	822148A3	Комплект крышки	1
11	822148A2	Комплект крышки	1
12	822150	Шкив	1
13	NSS	NOT SOLD SEPARATE Pulley Case (PART OF REF. #11)	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	432429	Трос дроссельной заслонки	2
15	43242T09	Трос газа	2
15	432426	Трос дроссельной заслонки	2
16	9600910	Втулка	1
16	960099	ВТУЛКА (12.00 дюймов)	1
17	8242002	Наклейка	1
17	8242001	Наклейка	1
17	8242004	Наклейка	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A1	Выключатель стоп в сборе	1
19	8M0104615	Выключатель в сборе	1
20	821972	Рукоятка дросселя	1
20	821972T	Ручка газа	1
21	821971	Фиксатор дросселя	1
21	892995	Фиксатор дросселя	1
22	4000330	ВИНТ (M6 x 25)	1
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
23	822429	РУКОЯТКА Дросселя	1
23	821465	РУКОЯТКА ДРОССЕЛЯ	1
24	821463A1	Труба румпеля	1
24	821463T01	Труба румпеля	1
25	96203	Пружина	1

Рис. 83Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	421811	Кронштейн троса	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
4	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
5	421571	Рукоятка переключения	1
6	44459	Втулка уплотнительная	1
6	44459001	Втулка уплотнительная	1
7	8155501	Вал переключения передач	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	400011	Винт (M5 x 8)	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	69708	Шайба волнистая винта фиксатора и рычага	1
16	42164	ПРУЖИНА	1
17	13676	Пружина	1
18	421662	Привод	1
19	421621	Втулка	1
20	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
21	4000333	ВИНТ (M6 x 40)	1
22	42161	ТЯГА БЛОКИРОВКИ	1
23	421592	Рычаг	1
24	42160	ПРУЖИНА	1
25	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
26	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
27	421581	Втулка	1

Рис. 84ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)

REF	Номер детали	Наименование	Кол-во
1	421481	Площадка управления	1
1	8M0047593	ПЛОЩАДКА УПРАВЛЕНИЯ	1
2	94085A1	Шестерня	1
3	826650	Винт (M6 x 30)	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42151	РЫЧАГ ОСНОВНОЙ	1
8	4000333	ВИНТ (M6 x 40)	1
9	42150	ПРОСТАВКА (ДЛИННАЯ)	1
9	856738	Проставка	1
10	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
11	421671	Тяга синхронизации	1
12	421631	Рычаг управления	1
13	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
14	421662	Привод	1
15	42161	ТЯГА БЛОКИРОВКИ	1
16	4000333	ВИНТ (M6 x 40)	1
17	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
18	421621	Втулка	1
19	42164	ПРУЖИНА	1
20	69708	Шайба волнистая винта фиксатора и рычага	1
21	13676	Пружина	1
22	19385A1	Тяга газа в сборе	1
22	8M0084745	Тяга газа в сборе	1
23	19384	Гнездо	1
23	8M0084742	Гнездо	1
24	421592	Рычаг	1
25	421581	Втулка	1
26	42160	ПРУЖИНА	1
27	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
28	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
29	42156	РЫЧАГ	1
30	42153	РЫЧАГ	1
31	8155501	Вал переключения передач	1
32	815567A1	Тяга переключения передач	1
32	815567T02	Тяга переключения передач в сборе	1
33	400011	Винт (M5 x 8)	2
34	39627	ПРУЖИНА	1

Рис. 85Инструменты Tools

Номер детали	Наименование	Кол-во
31229A7	Комплект съёмников для подшипника	1
37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
NSS	NOT SOLD SEPARATE Collet Jaws (SNAP ON #CG40-9)	1
NSS	NOT SOLD SEPARATE Collet Jaws (SNAP ON #CG41-13)	1
NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON #CG40-4)	1
NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON #CG41-11)	1
83163M	Фиксатор маховика	1
8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
83164M	Съёмник маховика	1
8M0227579	СЪЁМНИК МАХОВИКА	1
804761001	Съёмник маховика (2 л.с.)	1
37429	Шайба корпуса редуктора	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
29287	КАЛИБР ИНСТРУМЕНТ	1
34569A1	Съёмник в сборе со скользящим молотком	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
