水星 Mercury 6C HP 6H8-000317 THRU 010381 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-17158 · 共 40 个部位 · 1449 条零件

1С.D.I. МАГНИТО 2КАРБЮРАТОР 3КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 4ОБТЕКАТЕЛЬ 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 7КОРПУС РЕДУКТОРА 8ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ)9ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЕ МАГИСТРАЛИ (ОРИГИНАЛЬНЫЕ)(14 ЛИТРОВ)10ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (ОРИГИНАЛЬНЫЕ)(12 ЛИТРОВ)11УЗЕЛ РЕДУКТОРА 12МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 13ВПУСКНОЙ КОЛЛЕКТОР 14ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 15ТАБЛИЦА ВИНТОВ 16РУЧНОЙ СТАРТЕР 17КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 18ЗАЩЕЛКА РЕВЕРСА 19РУЛЕВАЯ РУКОЯТКА 20ДРОССЕЛЬНАЯ ЗАСЛОНКА 21КАРБЮРАТОР 22ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ)23РУЧНОЙ СТАРТЕР 24КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 25ОБТЕКАТЕЛЬ 26ДРОССЕЛЬНАЯ ЗАСЛОНКА 27КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 28ТАБЛИЦА ВИНТОВ 29РУЛЕВАЯ РУКОЯТКА 30КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 31КОРПУС РЕДУКТОРА 32МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 33ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЕ МАГИСТРАЛИ (ОРИГИНАЛЬНЫЕ)(14 ЛИТРОВ)34ВПУСКНОЙ КОЛЛЕКТОР 35С.D.I. МАГНИТО 36КАРТЕР И ГОЛОВКА ЦИЛИНДРА 37ЗАЩЕЛКА РЕВЕРСА 38УЗЕЛ РЕДУКТОРА 39ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 40ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (ОРИГИНАЛЬНЫЕ)(12 ЛИТРОВ)

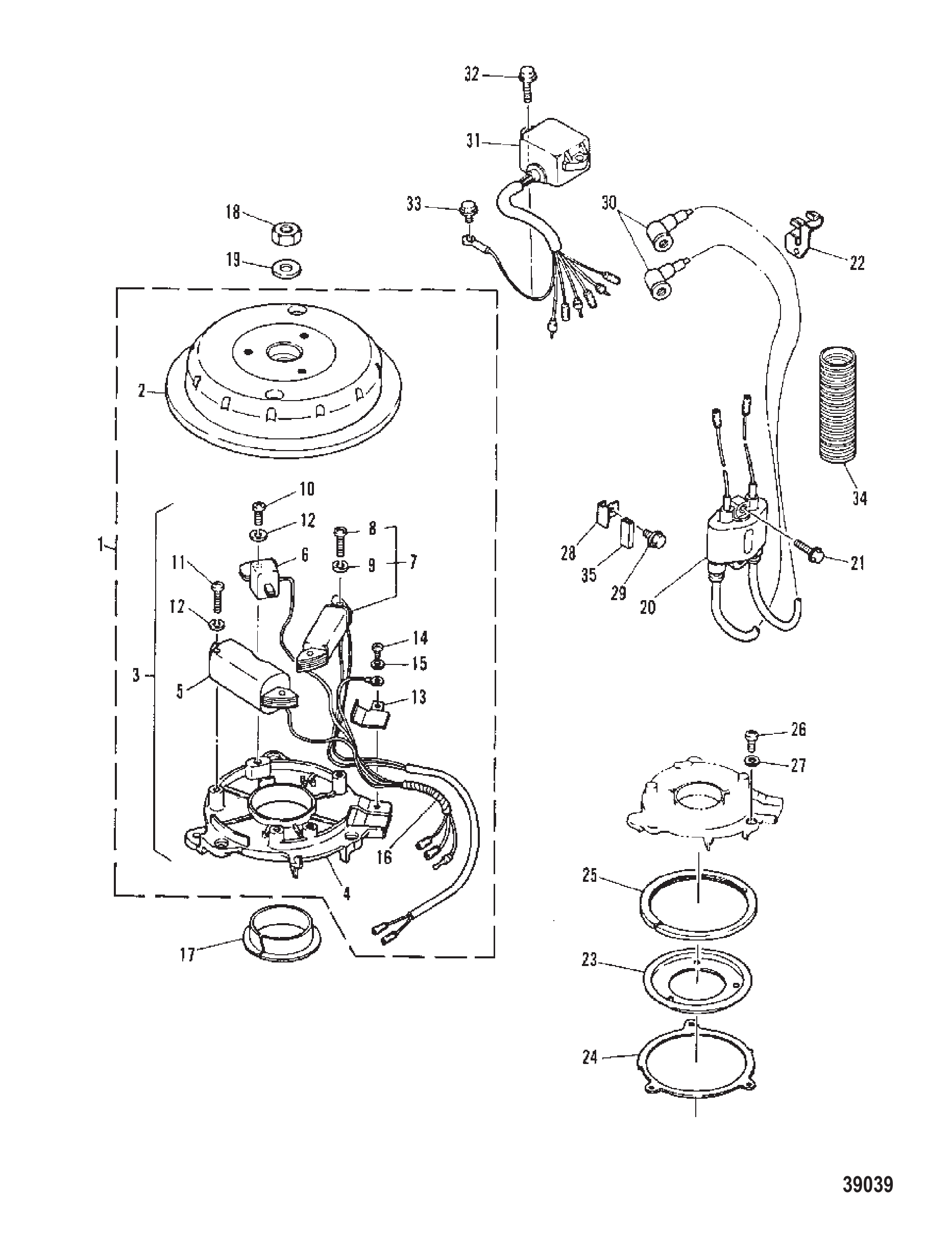

Рис. 1С.D.I. МАГНИТО C.D.I. MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9302M	Магнето в сборе	1
2	9303M	Ротор в сборе	1
3	11435M	Основание в сборе	1
4	11436M	Основание магнето	1
5	41829M	Катушка зарядки в сборе	1
5	41829T	Катушка	1
6	41830M	Катушка датчика импульсов в сборе	1
7	41866M	Катушка освещения в сборе (см. примечание)	1
8	82521M	Винт	2
8	83108M	ВИНТ	2
9	82208M	Шайба	2
9	82186M	Шайба	2
10	95178M	Винт	1
11	95174M	Винт	2
11	815005M	Винт	2
12	82208M	Шайба	3
12	82186M	Шайба	3
13	11437M	Хомут	1
14	82513M	Винт	1
14	82500M	Винт (M4 x 8)	1
15	82184M	СТОПОРНАЯ ШАЙБА	1
15	82206M	СТОПОРНАЯ ШАЙБА	1
16	11439M	Провод	1
17	11440M	Втулка	1
18	81769M	Гайка	1
19	81805M	Шайба	1
20	11441M	Катушка зажигания в сборе	1
21	11945M	Болт	2
22	11442M	Кронштейн	1
23	11443M	Фиксатор основания магнето	1
24	11444M	Фиксатор основания магнето	1
25	92572M	Пластина фрикционная	1
26	83523M	Винт	3
27	82211M	Шайба	3
28	11445M	Упор основания магнето	1
29	95456M	Болт	1
30	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	2
30	63709A1	Комплект наконечника/клеммы свечи зажигания	2
31	41305M	Блок переключателей в сборе	1
32	91674M	Болт	2
33	95456M	Болт	1
34	11446M	Трубка	1
35	11447M	Колпачок	1

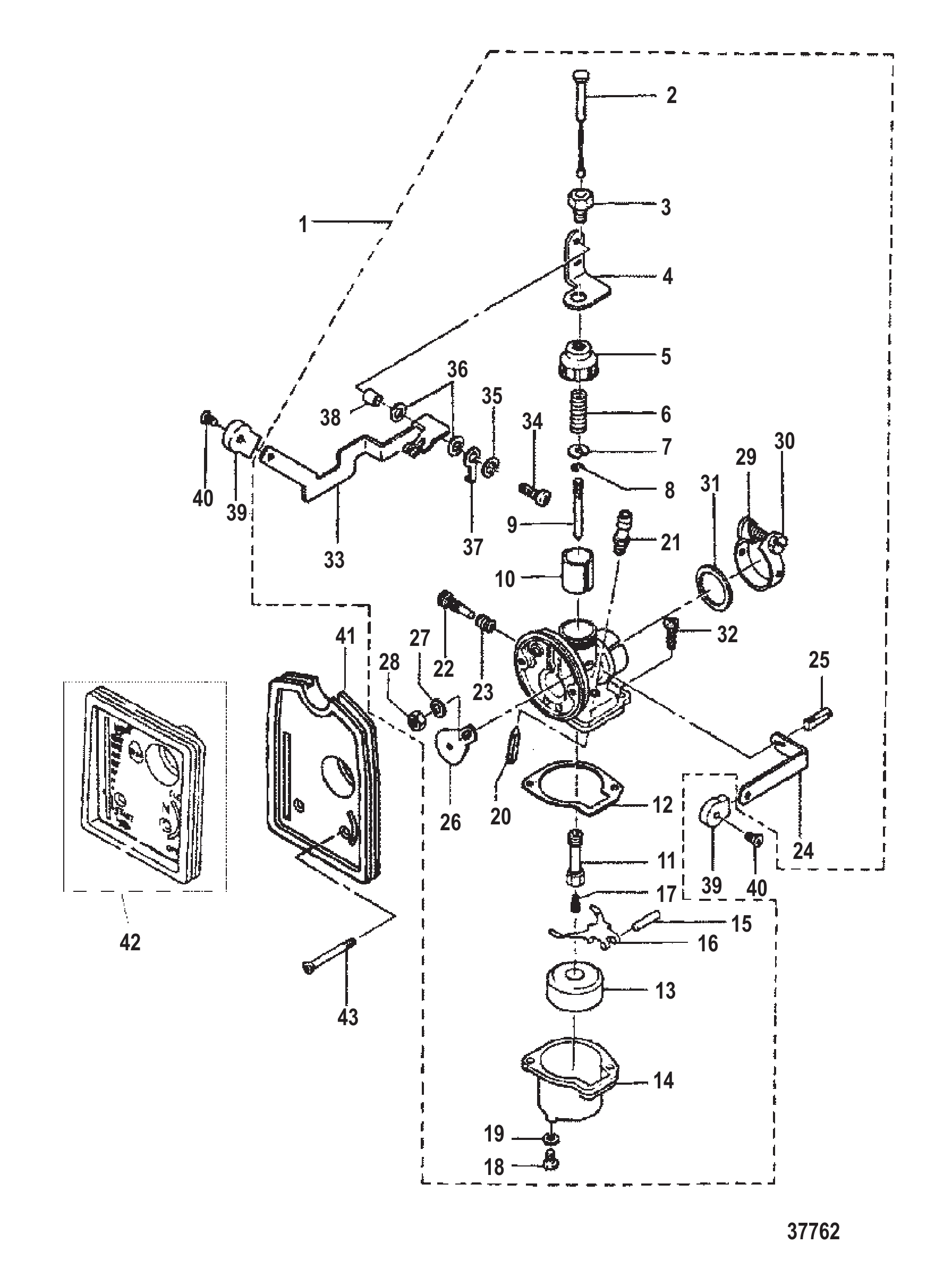

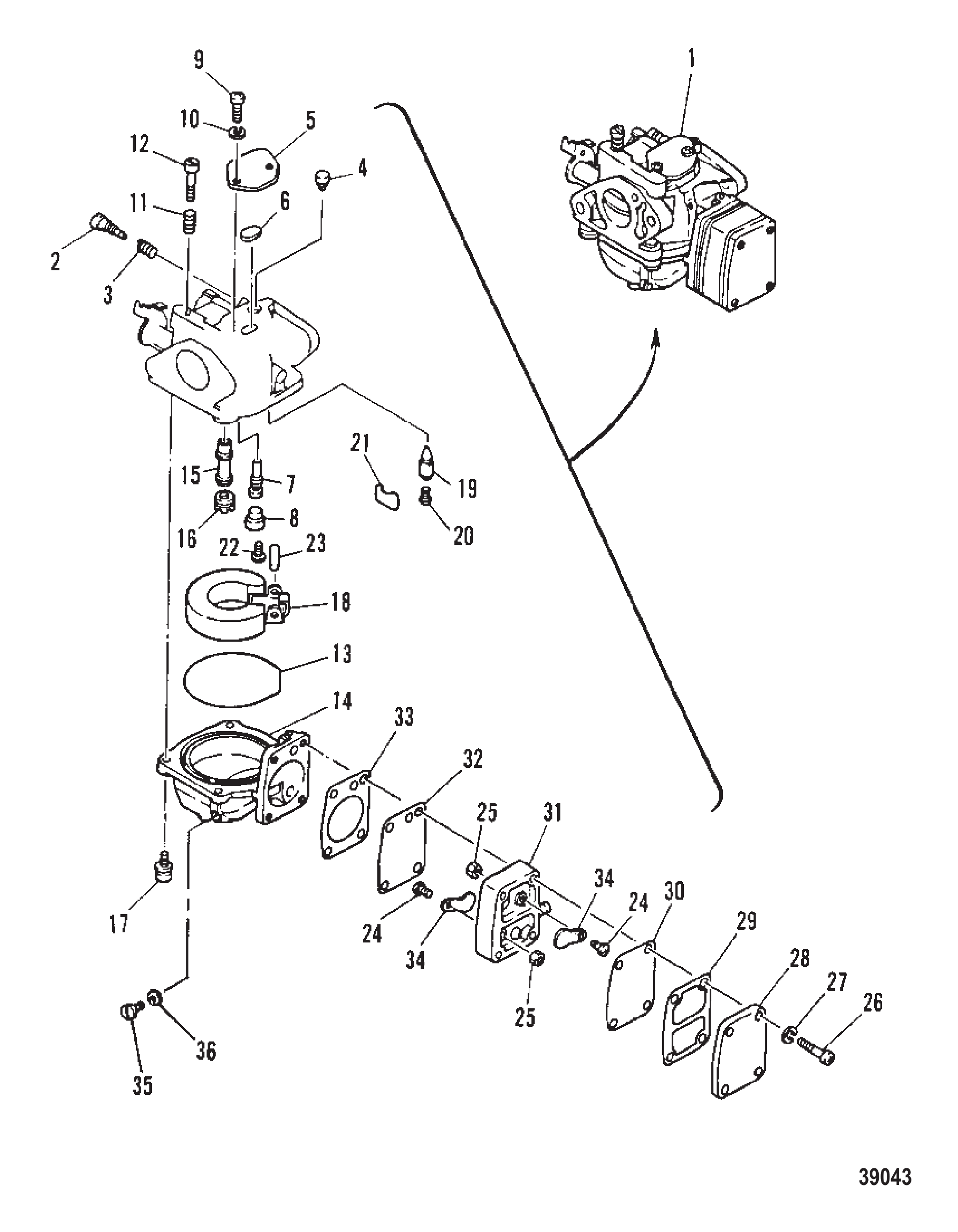

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

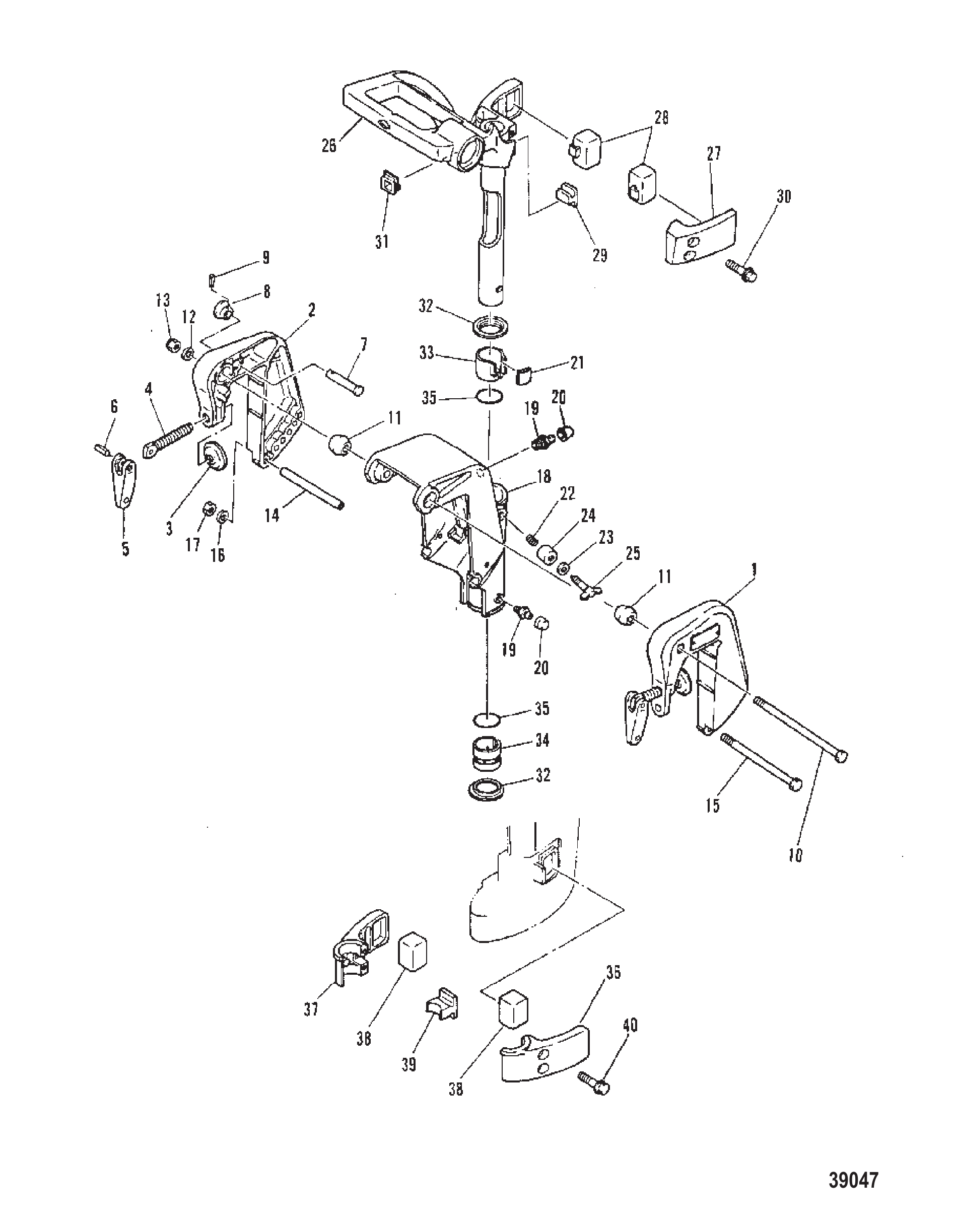

Рис. 3КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9309M	Кронштейн зажима (левый борт)	1
2	9310M	Кронштейн зажима (правый борт)	1
3	80638M	Подушка	2
4	11529M	Винт зажима транца	2
4	81755M	Винт	2
5	91784M	Рукоятка	2
6	41267M	Штифт	2
6	852812	Штифт	2
7	84835M	Вал упора откидывания	1
8	95650M	Головка вала упора откидывания	1
9	82148M	Штифт роликовый	1
10	11530M	Болт	1
11	11531M	Фрикционная накладка	2
12	82217M	Шайба	1
13	84295M	ГАЙКА НЕЙЛОНОВАЯ	1
14	94568M	Втулка	1
15	11532M	Болт	1
16	82214M	Шайба	1
17	82389M	Гайка	1
18	9311M	Кронштейн поворотный	1
19	82369M	Штуцер	2
20	81439M	Колпачок пресс-масленки	2
21	11533M	Фрикционная пластина	1
22	83488M	Пружина	1
23	82217M	Шайба	1
24	11534M	Сальник	1
25	11535M	Винт фрикционной накладки	1
26	15437M	Кронштейн рулевого управления	1
27	11537M	Крышка верхней опоры	1
28	11538M	Верхняя боковая опора	2
29	11539M	Верхняя передняя опора	1
30	91788M	Болт	2
31	11540M	Втулка уплотнительная	1
32	11541M	Шайба упорная	2
33	11542M	Втулка поворотного вала	1
34	11543M	Втулка поворотного вала	1
35	11544M	Кольцо уплотнительное	2
36	11545M	Корпус нижней опоры	1
37	11546M	Корпус нижней опоры	1
38	11547M	Нижняя боковая опора	2
39	11548M	Нижняя боковая опора	1
40	91788M	Болт	2

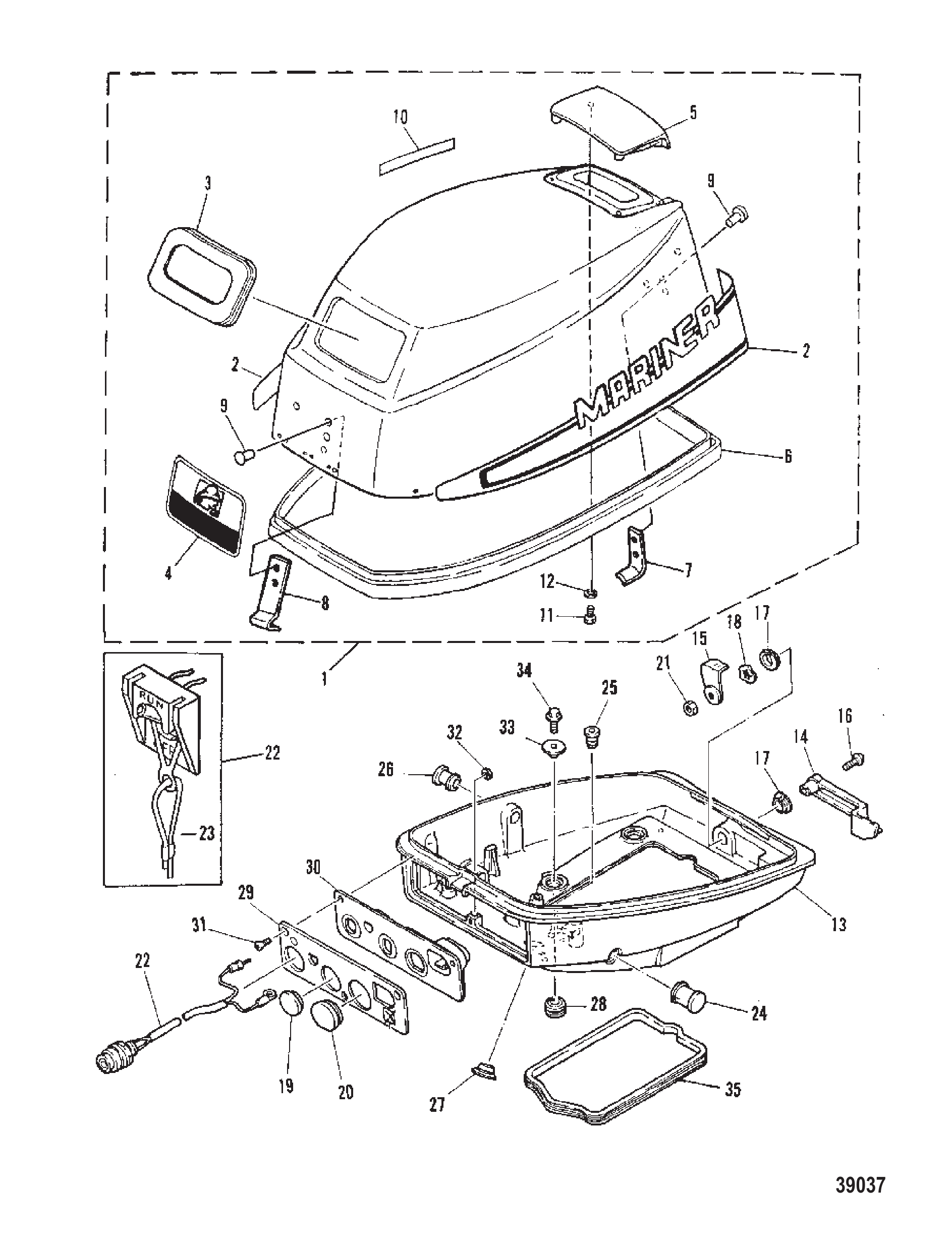

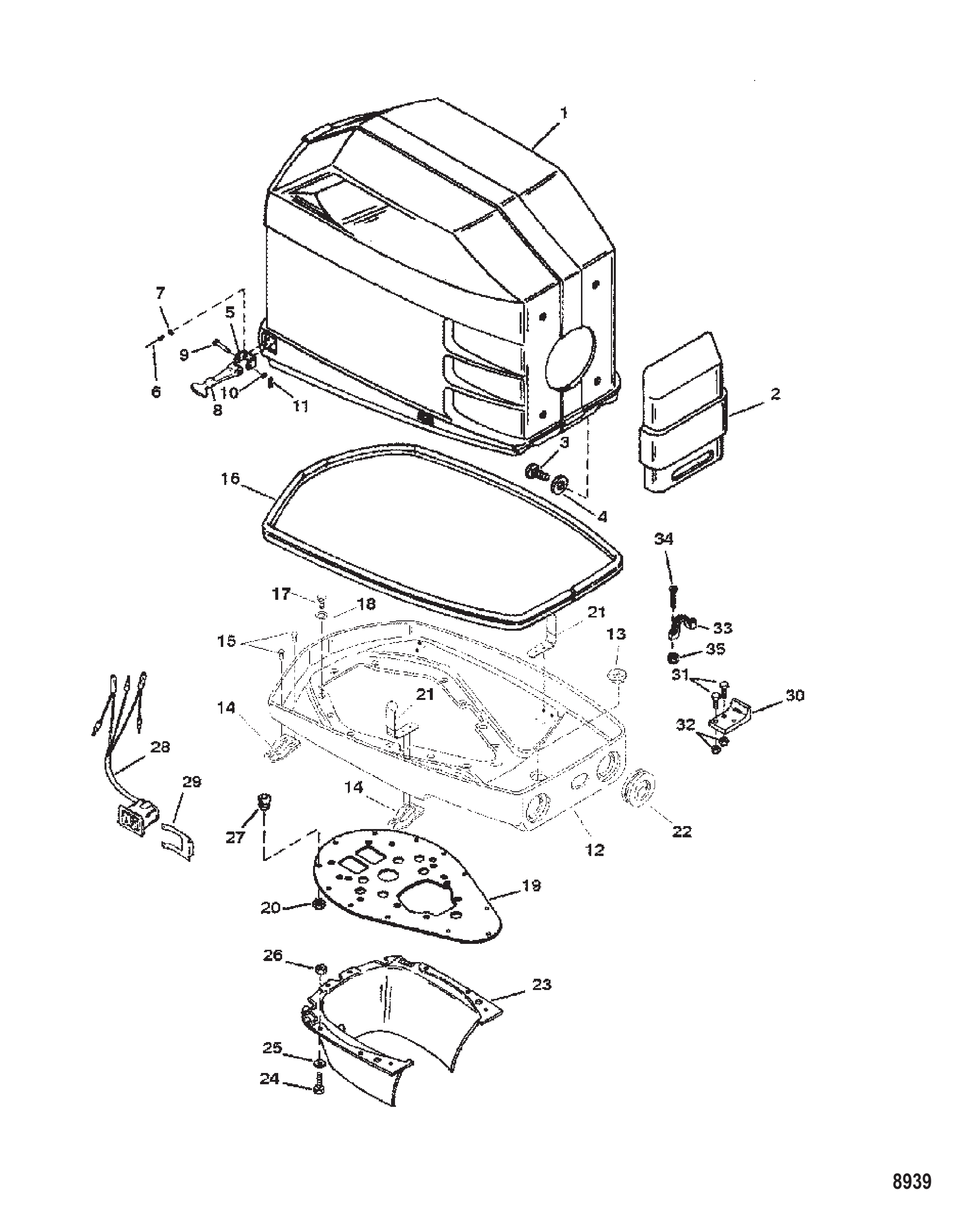

Рис. 4ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	817704A22	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	817704A23	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	817704T23	ВЕРХНИЙ КОЖУХ СЕРЫЙ	1
2	817706A3	ПЕРЕДНЯЯ КРЫШКА	1
2	817706A4	ПЕРЕДНЯЯ КРЫШКА	1
3	69570	Винт (#10-16 x .750)	4
4	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	4
5	71602	Вилка	4
5	8M0192198	ВИЛКА	4
5	716021	Вилка	4
6	816771	Заклёпка	12
7	847883	ШАЙБА (.192 x .375 x .033)	12
8	817708	Прижим	4
9	58712	Палец вильчатый	4
10	847883	ШАЙБА (.192 x .375 x .033)	4
11	21071	ШПЛИНТ	4
11	210711	Шплинт	4
12	848164A7	НИЖНИЙ ПОДДОН	1
12	848164T7	НИЖНИЙ КОЖУХ ЧЕРНЫЙ	1
12	817709A13	НИЖНИЙ ПОДДОН	1
12	848164T8	НИЖНИЙ КОЖУХ СЕРЫЙ	1
13	815784	КРЫШКА	2
14	13734	Фиксатор	4
14	8M0192190	ФИКСАТОР	4
14	137341	Фиксатор	4
15	848172	ЗАКЛЕПКА (ВЫТЯЖНАЯ)	16
16	8177121	Сальник (6.79 футов, бухта)	1
16	817712003	Уплотнение (6.79 футов)	1
17	38601	ВИНТ (.250-28 x 1.250)	11
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	11
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	11
19	8221882	ПЛАСТИНА	1
19	822188T2	ПЛАСТИНА	1
20	35045	ГАЙКА (.250-28)	11
20	826709109	Гайка (.250-28) нержавеющая сталь	11
21	848165	РАСКОС	2
22	8177131	Втулка уплотнительная	2
22	8177133	Втулка уплотнительная	2
23	847894A1	ЮБКА	1
23	847894T1	ЮБКА ЧЕРНАЯ	1
23	847894A2	ЮБКА	1
24	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	8
25	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	16
26	35045	ГАЙКА (.250-28)	8
26	826709109	Гайка (.250-28) нержавеющая сталь	8
27	126021	Втулка	1
27	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
28	18286A40	Переключатель в сборе	1
28	8M0235192	Переключатель тримма	1
29	8124431	Фиксатор (применять где применимо)	1
29	8M0032848	Держатель переключателя	1
30	847897	КРОНШТЕЙН Топливный разъем	1
31	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	814101	Гайка (.250-20) нержавеющая сталь	2
32	8M0207776	ГАЙКА	2
33	88621	Фиксатор тросов управления	1
34	69020	ВИНТ (#10-32 x .875)	2
34	690201	ВИНТ (#10-32 x .875)	2
35	29488	ГАЙКА (#10-32)	2
35	8M0204718	Гайка	2

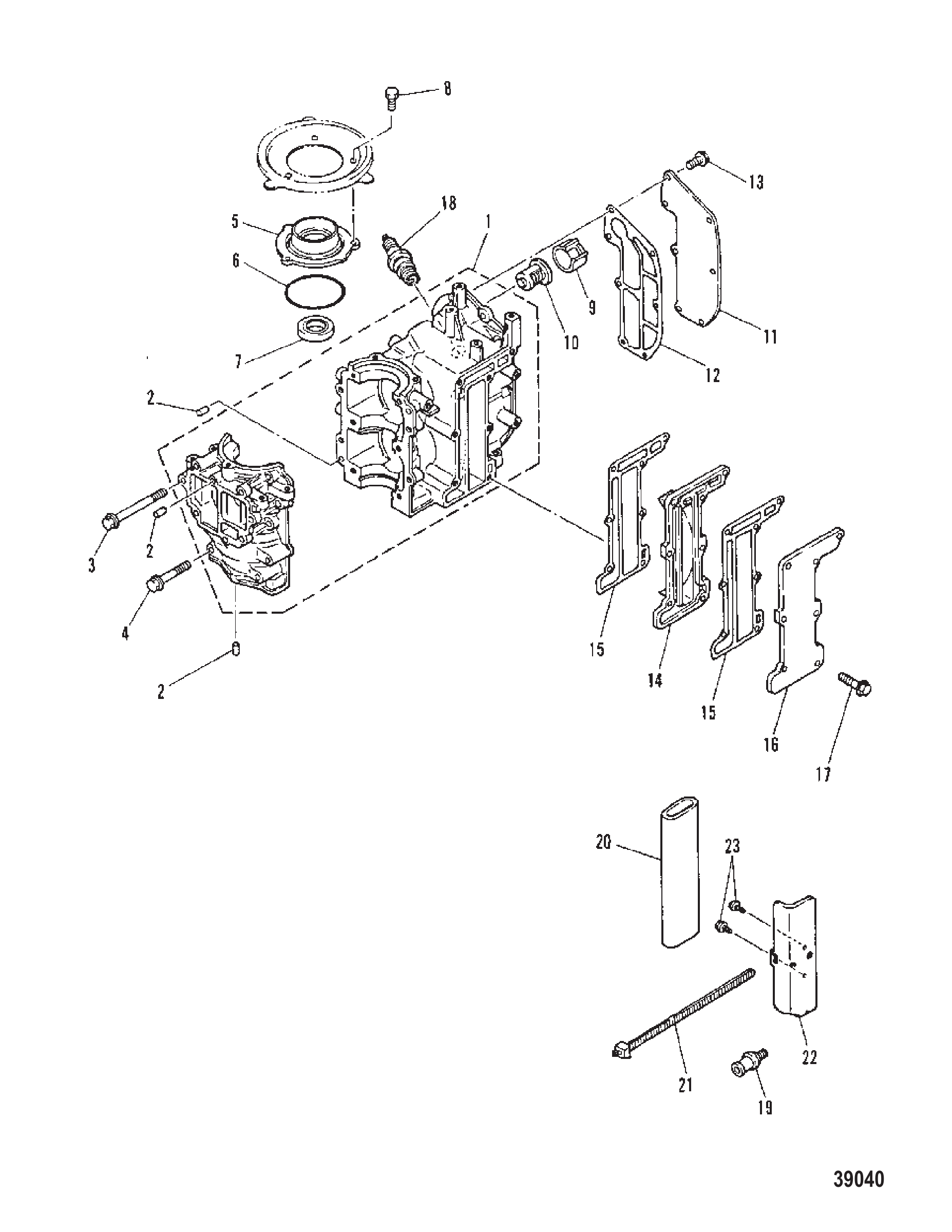

Рис. 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9304M	Картер в сборе	1
2	82354M	ШТИФТ УСТАНОВОЧНЫЙ	4
3	11448M	Болт с шайбой	6
4	11449M	Болт с шайбой	4
5	14201M	Корпус сальника	1
6	11451M	Кольцо уплотнительное	1
7	14195M	САЛЬНИК МАСЛЯНЫЙ	1
8	84247M	Болт	3
8	826957M	Болт	3
9	11452M	Хомут	1
10	11919M	ТЕРМОСТАТ	1
10	11919001	Термостат	1
11	11453M	Крышка головки цилиндра	1
12	11454M	Прокладка крышки головки	1
13	91686M	Болт	7
14	11455M	Внутренняя крышка выхлопа	1
15	11456M	Прокладка внутренней крышки выхлопа	2
15	11456	ПРОКЛАДКА	2
16	11457M	Наружная крышка выхлопа	1
17	11945M	Болт	7
18	41263M	СВЕЧА ЗАЖИГАНИЯ	2
18	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
18	11458M	Свеча зажигания (NGK # B6HS10)	2
18	8M0114738	Свеча зажигания B6HS-10 @4	2
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1
20	80277M	Набор инструментов	1
20	803581	Набор инструментов	1
21	95485M	Стяжка	1
21	61990	Стяжка (14.00 дюймов)	1
22	11459M	Кронштейн набора инструментов	1
23	95456M	Болт	2
-	11434M	Комплект прокладок	1
-	11948M	Узел силовой головки	1
-	11949M	Узел силовой головки в сборе	1
-	11948M	Узел силовой головки	1

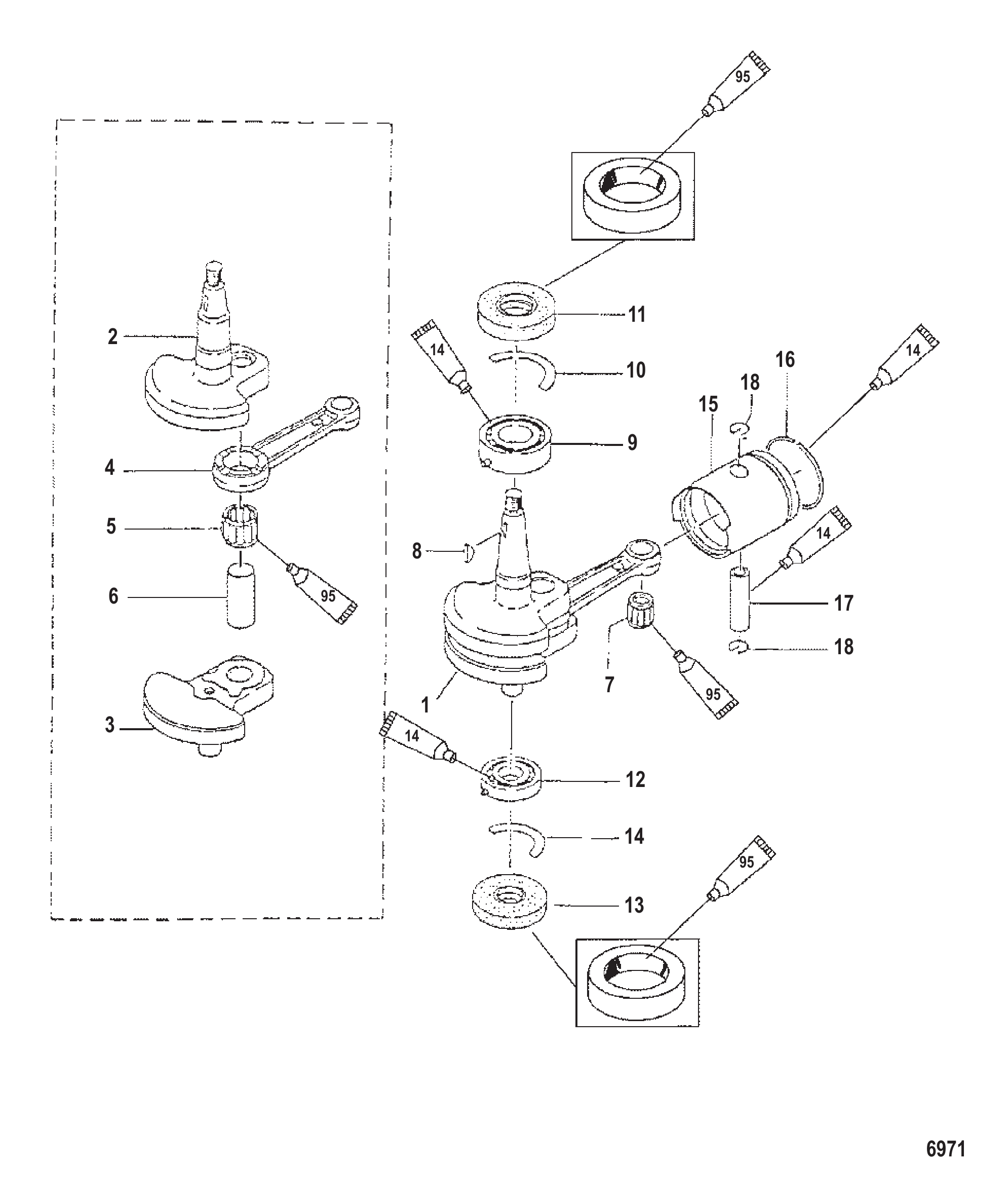

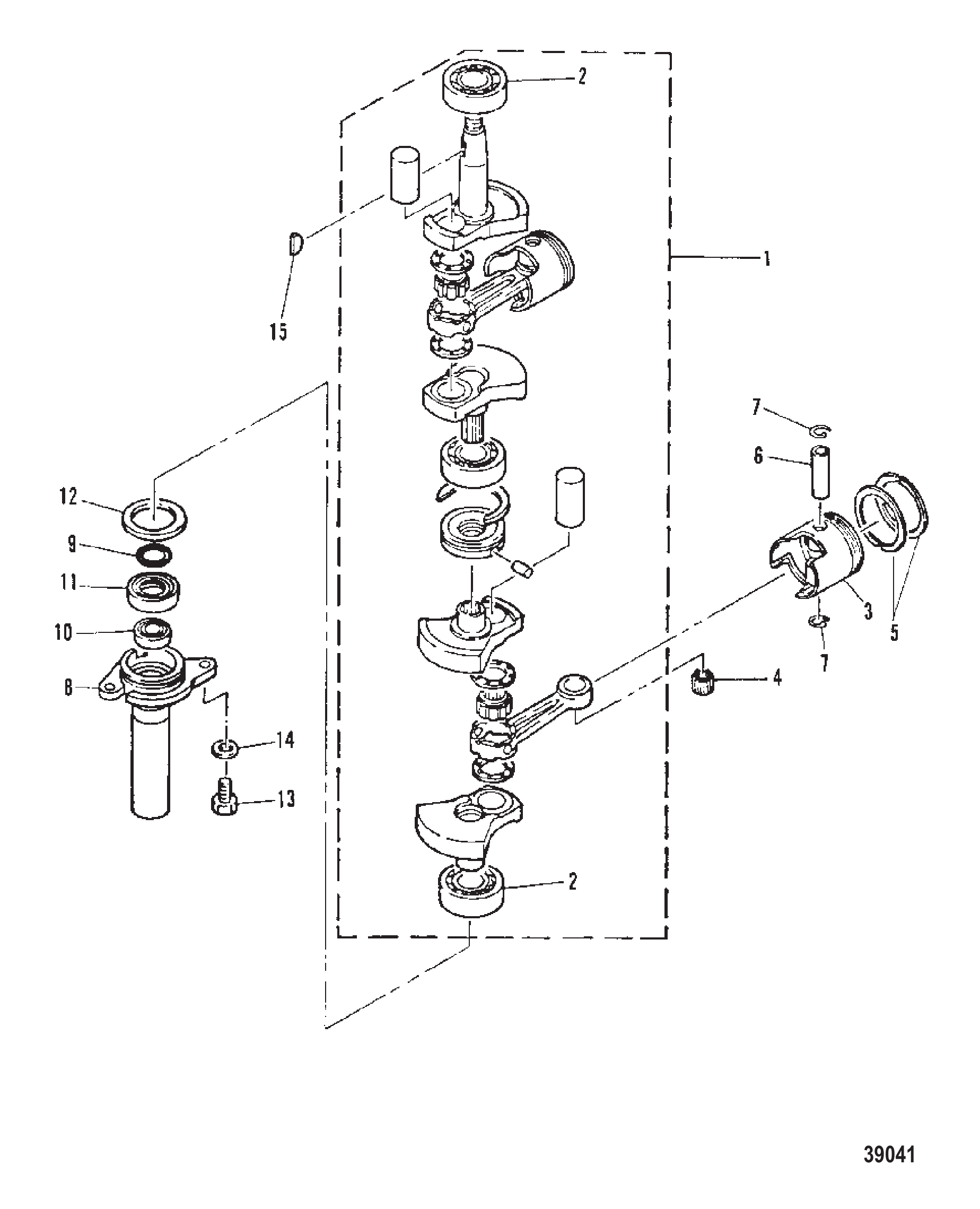

Рис. 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	91531	Коленчатый вал в сборе	1
1	91531	Коленчатый вал в сборе	1
1	879147T16	Коленчатый вал в сборе	1
1	822892	Коленчатый вал в сборе	1
1	822892T02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Crankshaft	1
3	NSS	NOT SOLD SEPARATE Crankshaft	1
4	813269	Шатун	1
5	813270	Подшипник	1
6	813271	Палец кривошипа	1
6	813271001	ШАТУННАЯ ШЕЙКА-TH	1
7	95227	Подшипник роликовый	1
8	95229	Шпонка	1
9	95228	Подшипник шариковый	1
9	898101936	Подшипник	1
10	95230	Пластина	1
11	95232	Сальник масляный коленчатого вала верхний	1
12	95307	Подшипник шариковый	1
12	95307	Подшипник шариковый	1
12	822894	Шариковый подшипник	1
13	95308	Сальник коленчатого вала нижний	1
13	95308	Сальник коленчатого вала нижний	1
13	822897	Сальник масляный коленчатого вала нижний	1
14	822896	Нижняя упорная пластина	1
15	9154A01	Поршень в сборе	1
15	8M0103754	Поршень в сборе	1
15	9183A01	Поршень в сборе	1
15	8M0103753	Поршень в сборе	1
15	9154	Поршень	1
15	9154A01	Поршень в сборе	1
15	9183	Поршень	AR
16	95234	Кольцо поршневое	1
16	95309	Кольцо поршневое	AR
17	95235	Палец поршневой	1
17	898101917	Палец поршневой	1
18	952366	Зажим	2
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1

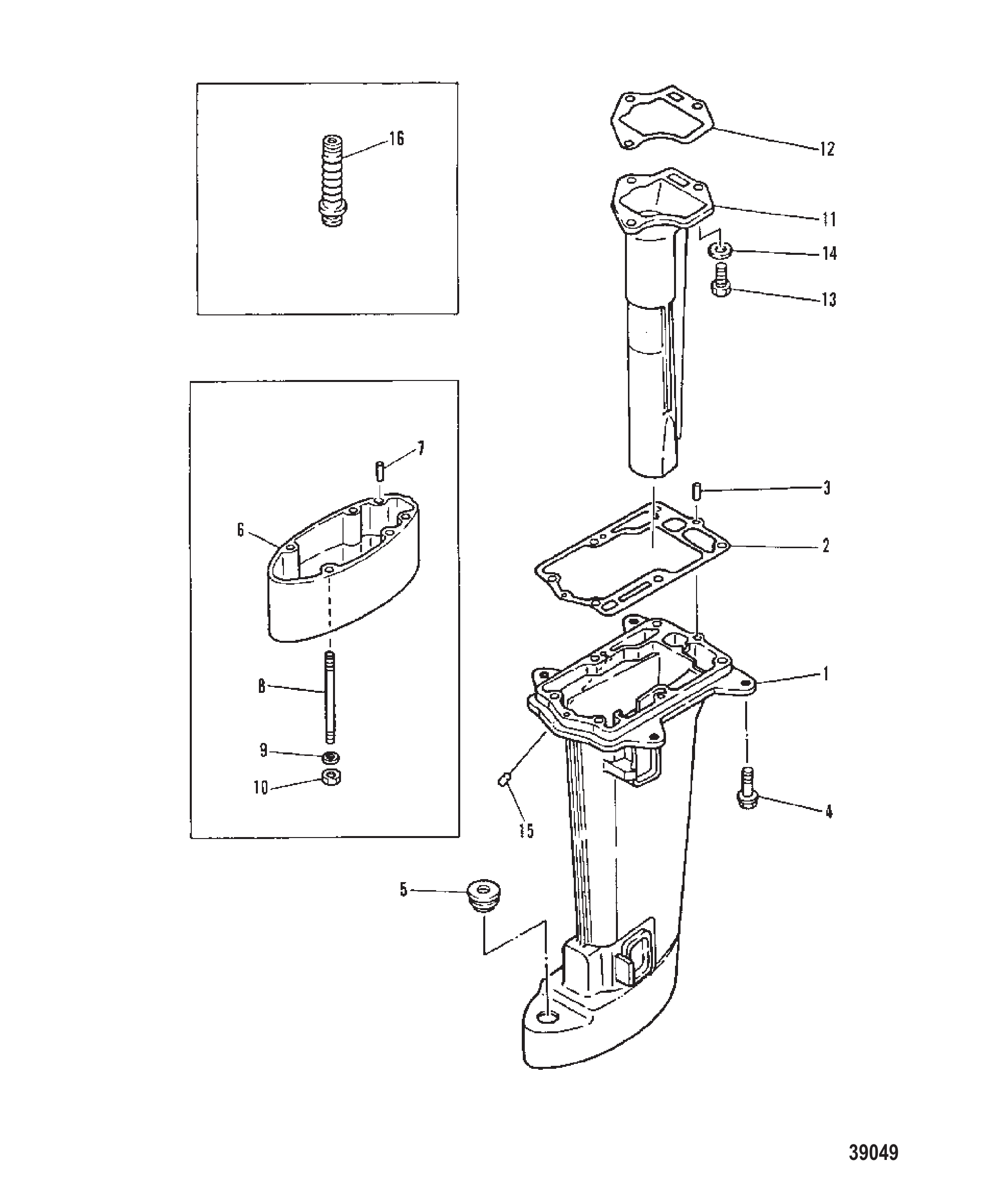

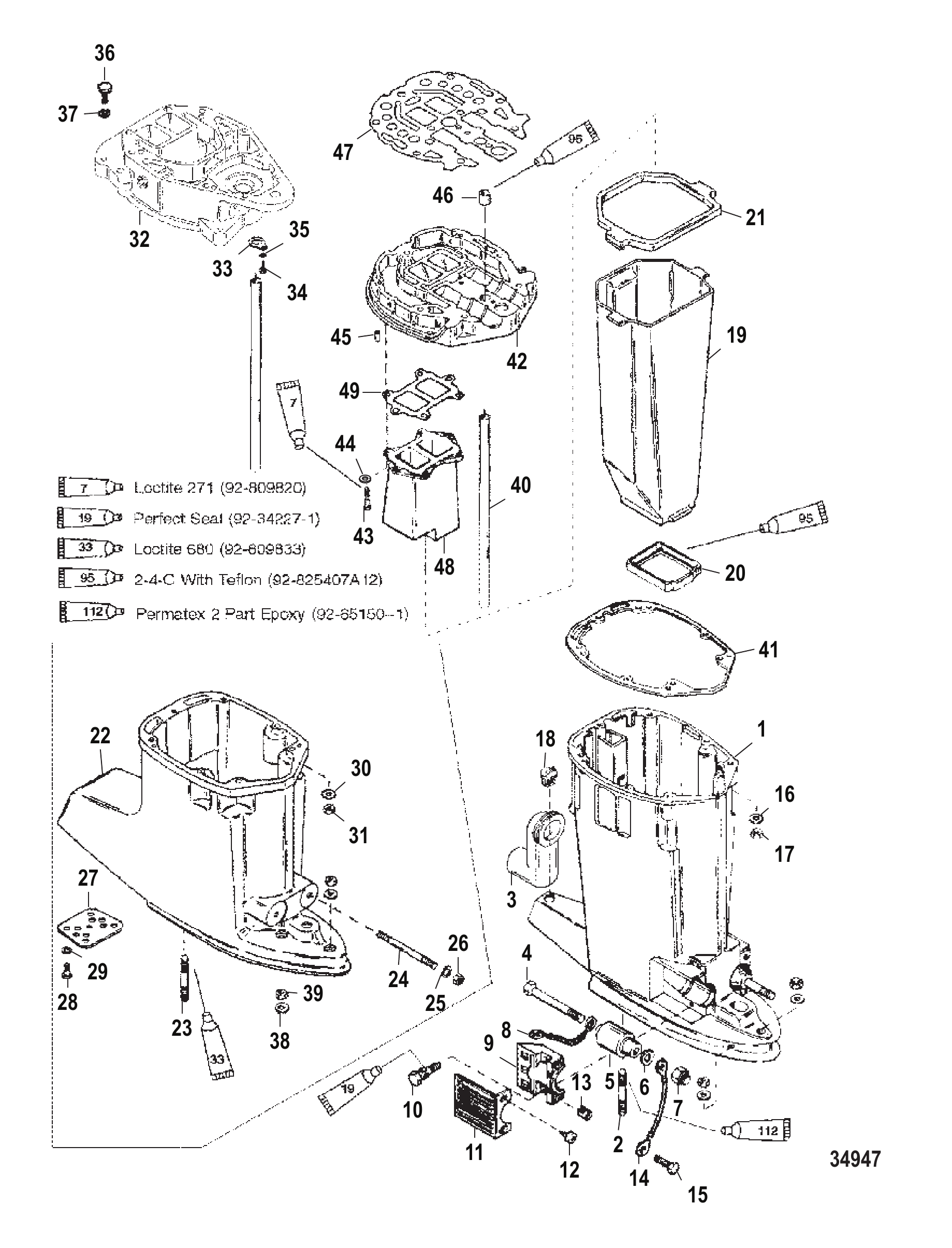

Рис. 7КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8343T15	Корпус в сборе гребного вала	1
2	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
3	849330	ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА	1
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	816054T1	Нижняя опора	2
6	816056	Шайба	4
7	82670817	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	822838	Шайба (.401 x .745 x .097)	10
17	46335	ГАЙКА (.375-24)	10
18	64649	ПРОБКА	1
19	18276	Трубка выхлопная	1
19	18276T	ВЫПУСКНАЯ ТРУБА	1
20	66350	САЛЬНИК (НИЖНИЙ)	1
20	66350001	Сальник	1
21	177261	САЛЬНИК (ВЕРХНИЙ)	1
21	8M0039076	САЛЬНИК	1
22	818900T8	Корпус гребного вала	1
22	818900T24	Корпус гребного вала	1
23	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
24	818908	ШПИЛЬКА (.500-13/.500-20 x 4.120)	2
25	816056	Шайба	2
26	28040	ГАЙКА (.500-20)	2
26	898832	Гайка (.500-20)	2
27	818909	ПЛАСТИНА-ЗАГЛУШКА ВЫХЛОПНОГО КАНАЛА	1
28	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
29	847539	ШАЙБА	1
30	822838	Шайба (.401 x .745 x .097)	10
31	826709113	Гайка (.375-24) нержавеющая сталь	2
31	8M0204726	Гайка (.375-24) латунная	2
31	34932	ГАЙКА (.375-24)	8
31	82671013	ГАЙКА (.375-24) Нержавеющая сталь	8
32	848284T11	Пластина в сборе удлинителя выхлопа	1
33	8476581	Фиксатор	1
34	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
36	91903	Винт (.437-14 x 1.750)	3
37	822836	Шайба (.445 x .805 x .108)	3
38	822836	Шайба (.445 x .805 x .108)	3
39	134391	Гайка (.4375-20)	3
39	859116	ГАЙКА (.437-20)	3
40	8476503	Водяная трубка	1
40	67295	Труба водяная (длинная)(жиклёр)	1
40	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
41	991734	Прокладка	1
42	18233A5	Пластина в сборе	1
43	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
43	823258	Винт (.312-18 x 1.250) (.312-18 X 1-1/4)	6
44	822714	Шайба	6
45	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
45	823106	Установочный штифт (.875)	2
45	8M0043826	Штифт установочный	2
46	88397	Сальник	1
46	38970	САЛЬНИК X-LONG	1
47	183074	Прокладка	1
48	848545T1	Удлинитель выхлопа	1
48	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
48	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
49	782461	Прокладка	1
-	813859A95	Комплект прокладок	1

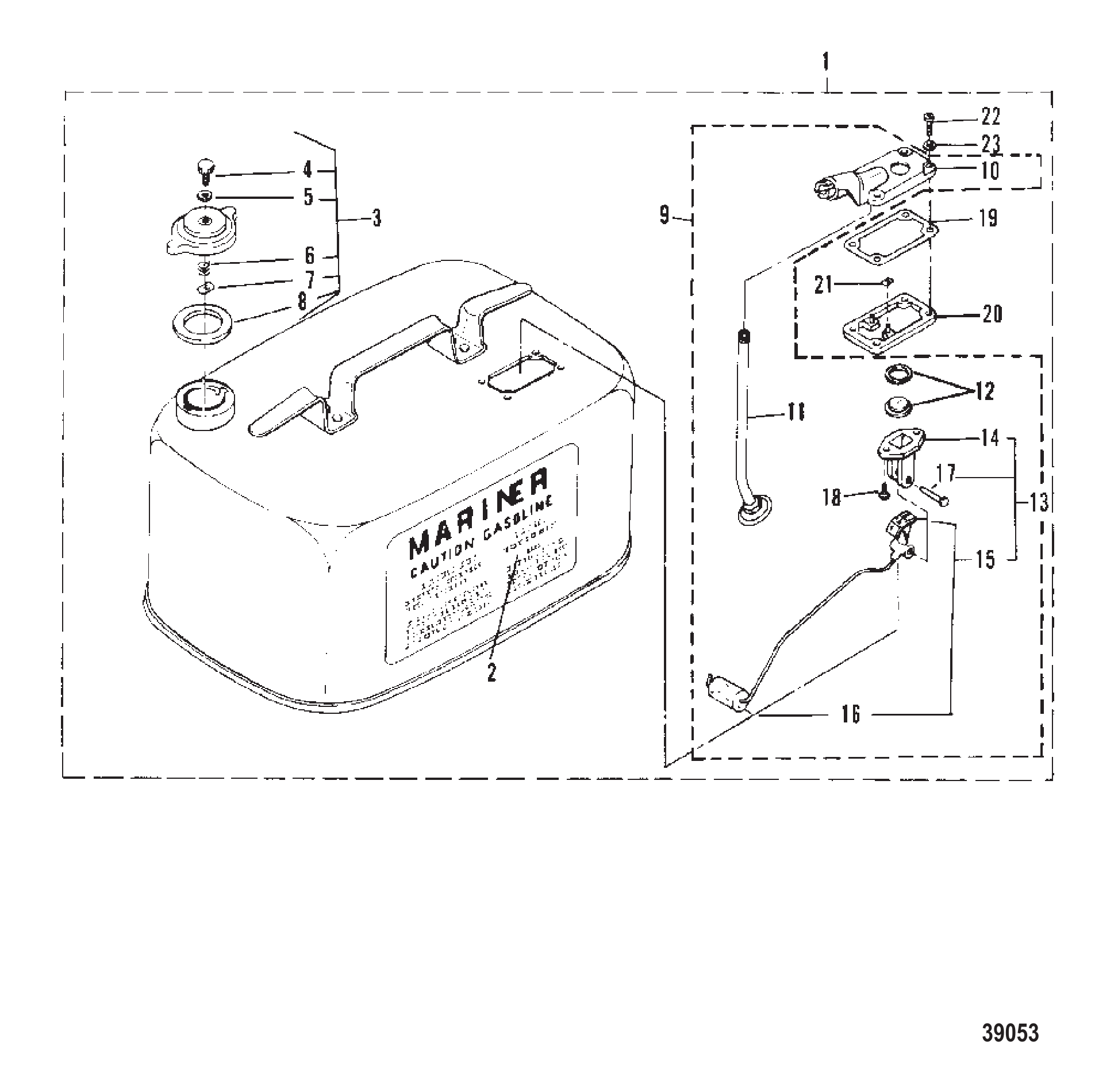

Рис. 8ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ) FUEL TANK (NOT ORIGINAL EQUIPMENT TANK)

REF	Номер детали	Наименование	Кол-во
1	1529A26	Топливный бак в сборе (6 галлонов)	1
2	99734A1	Наклейка топливного бака	1
2	13921	Наклейка	1
3	99734A1	Наклейка топливного бака	1
3	13921	Наклейка	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	1
5	8M0204663	ШАЙБА @5	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	41065	ПРОКЛАДКА	1
9	64841A1	Разъем с датчиком в сборе	1
10	64841A3	Крышка топливного бака	1
10	17792A1	Корпус заборника в сборе	1
11	75239	Трубка	1
12	98542A1	Окно в сборе	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	99274	Поплавок	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	29070	ШАЙБА	4

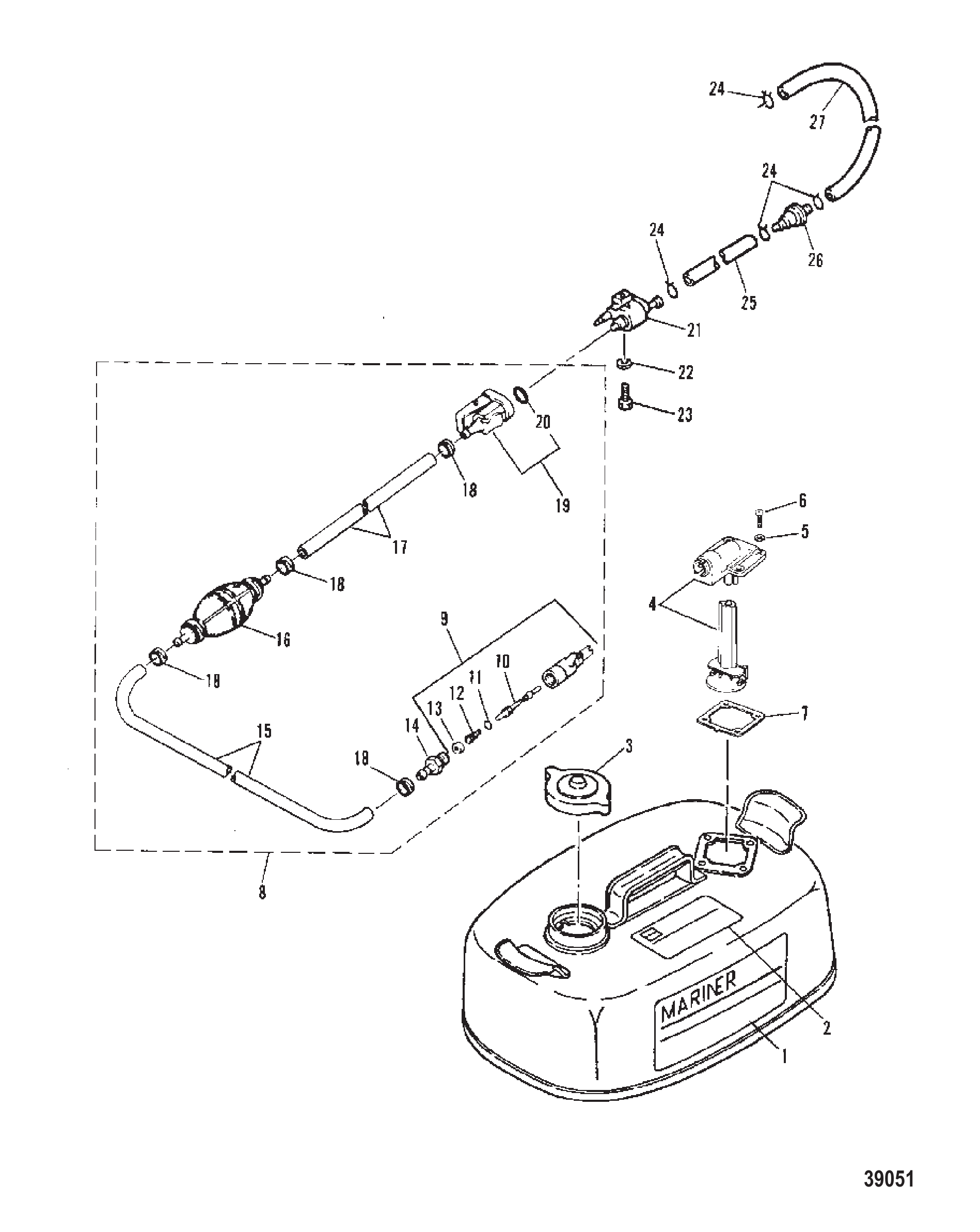

Рис. 9ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЕ МАГИСТРАЛИ (ОРИГИНАЛЬНЫЕ)(14 ЛИТРОВ) FUEL TANK AND FUEL LINES (ORIGINAL)(14 LITRE)

REF	Номер детали	Наименование	Кол-во
1	95539M	Наклейка боковая (английский)	1
1	95540M	Наклейка боковая (французский)	1
2	95489M	Наклейка верхняя (английский)	1
2	95503M	Наклейка верхняя (французский)	1
3	14223M	Крышка топливного бака в сборе	1
3	18962M	Крышка топливного бака	1
4	95541M	Корпус в сборе топливного разъема	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	95500M	Прокладка топливомера в сборе	1
8	16570M	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
8	877681Q8	Топливный шланг в сборе (8 футов)	1
9	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
9	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
10	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
11	20415	Кольцо уплотнительное стержня переходника	1
11	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	16571M	Шланг	1
16	17149M	Груша подкачки	1
16	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
17	16573M	Шланг от груши к разъему двигателя	1
17	16571M	Шланг	1
18	16574M	ХОМУТ ШЛАНГА	4
19	16609M	ТОПЛИВНЫЙ РАЗЪЕМ (СТОРОНА ДВИГАТЕЛЯ)	1
19	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
20	82789M	Уплотнительное кольцо	1
21	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
22	82214M	Шайба	1
23	82405M	Болт	1
24	82047M	Хомут	4
25	94806M	Шланг	1
25	82012M	Шланг	1
26	80365M	Топливный фильтр	1
27	97129M	Шланг	1
27	82012M	Шланг	1

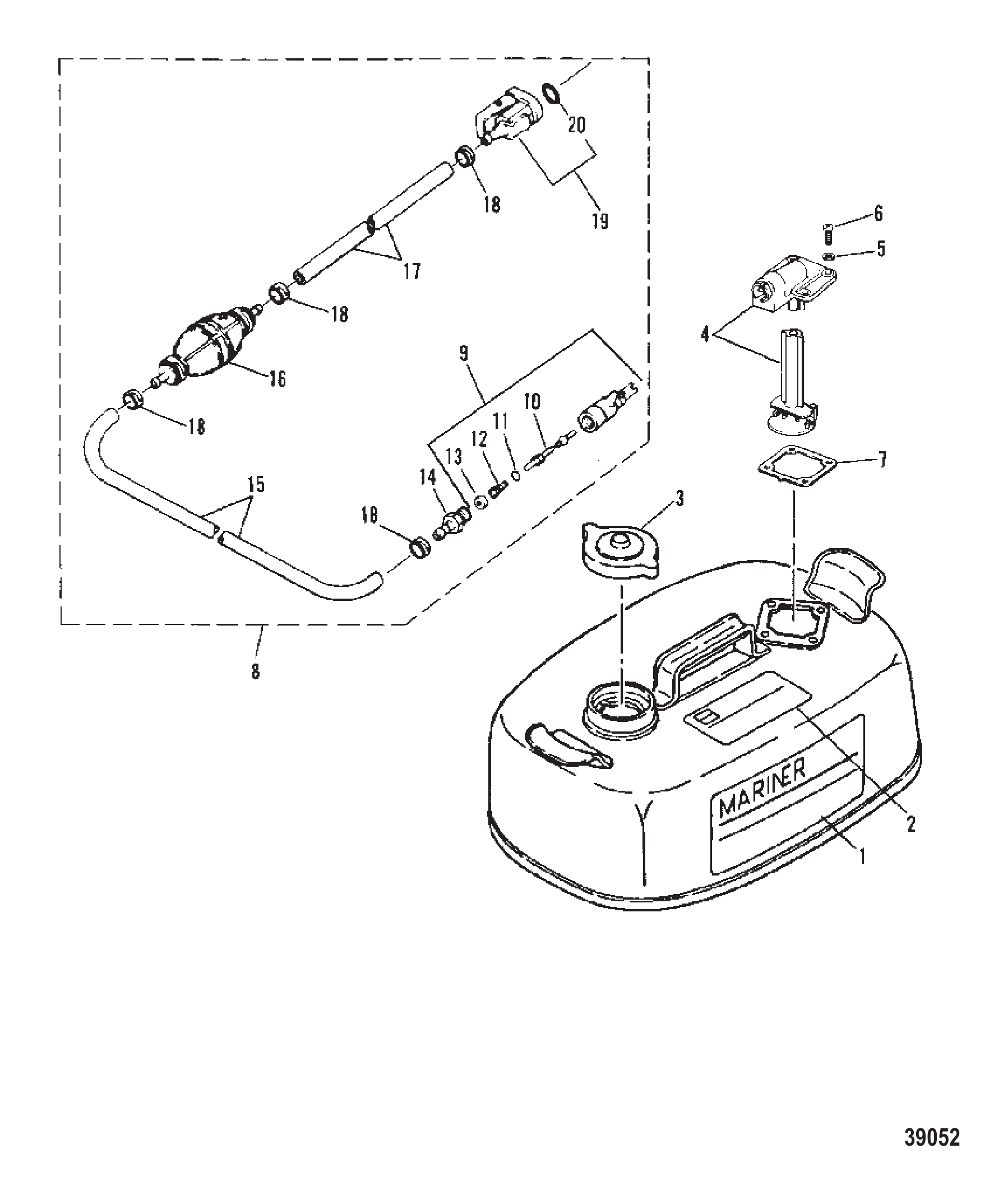

Рис. 10ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (ОРИГИНАЛЬНЫЕ)(12 ЛИТРОВ) FUEL TANK AND FUEL LINE (ORIGINAL)(12 LITRE)

REF	Номер детали	Наименование	Кол-во
1	95488M	Наклейка боковая	1
2	95489M	Наклейка верхняя (английский)	1
3	14223M	Крышка топливного бака в сборе	1
3	18962M	Крышка топливного бака	1
4	83584M	Корпус в сборе топливного разъема	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	81320M	Прокладка корпуса к баку	1
8	16721M	Топливная магистраль в сборе	1
9	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
9	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
10	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
11	20415	Кольцо уплотнительное стержня переходника	1
11	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	16722M	Шланг топливного бака с грушей	1
15	94727M	Шланг	1
16	16723M	Груша подкачки	1
16	89396Q01	Груша подкачки @4	1
17	16724M	Шланг	1
17	94727M	Шланг	1
18	16725M	Хомут	4
19	14213M	Соединитель топливный, сторона двигателя	1
19	14213Q	Штуцер топливный (2 шт.)	1
20	82789M	Уплотнительное кольцо	1

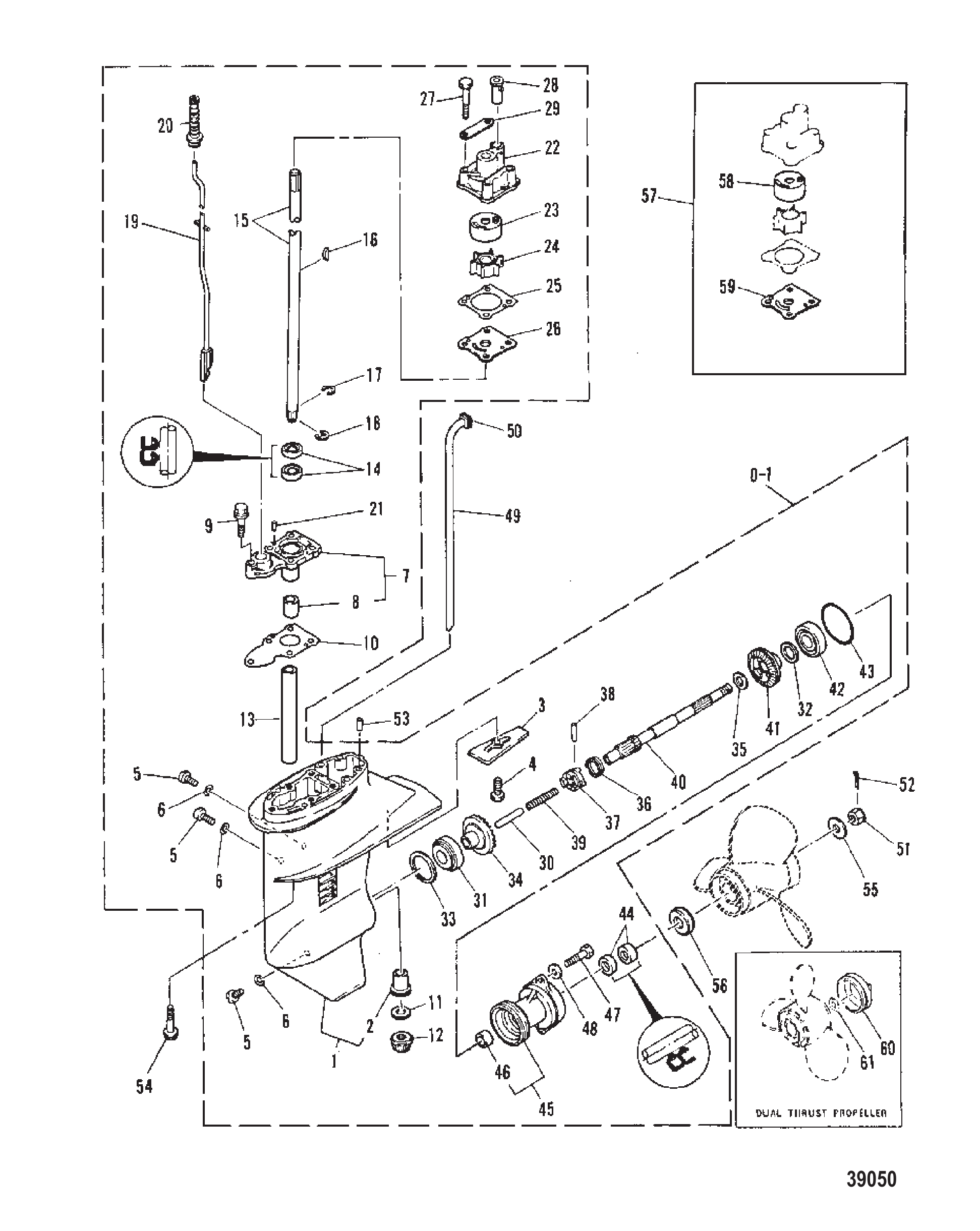

Рис. 11УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	9314M	Корпус редуктора в сборе	1
0-1	9315M	Корпус редуктора в сборе	1
1	9316M	Корпус редуктора в сборе базовый	1
2	11570M	Втулка гребного вала	1
3	14205M	Анод	1
4	91772M	Болт	1
5	81924M	ПРОБКА	3
6	81987M	ПРОКЛАДКА	3
6	81987	Прокладка	3
7	11572M	Корпус подшипника	1
8	11573M	Втулка	1
9	92523M	БОЛТ	1
9	83285M	БОЛТ	1
10	11574M	Прокладка нижнего корпуса	1
11	11575M	Упорная шайба (0.8 мм)	1
11	11576M	Упорная шайба (1.0 мм)	1
11	11577M	Упорная шайба (1.2 мм)	1
11	11578M	Упорная шайба (1.4 мм)	1
12	11579M	Шестерня ведущая	1
13	11580M	Втулка упорная	1
14	11464M	Сальник масляный	2
15	11581M	Вал приводной	1
15	11582M	Вал приводной	1
15	11583M	Вал приводной	1
16	81912M	Шпонка приводного вала крыльчатки	1
17	11584M	Зажим	1
18	82331M	Кольцо стопорное	1
19	14206M	Узел кулачка переключения	1
19	14207M	Узел кулачка переключения	1
19	14208M	Узел кулачка переключения	1
20	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
21	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
22	11588M	Корпус водяного насоса	1
22	8M0121497	Корпус	1
23	11589M	Вставка картриджа	1
24	11590M	Крыльчатка	1
25	11591M	Прокладка водяного насоса	1
25	11591	ПРОКЛАДКА	1
26	11592M	Наружная пластина картриджа	1
27	92536M	Болт	4
27	84657M	БОЛТ	4
28	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
29	11593M	Пластина	2
30	11594M	Плунжер переключения	1
31	84805M	Подшипник роликовый конический (верхний)	1
31	84805T	Подшипник	1
32	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
33	81638M	Регулировочная шайба приводного вала (.05 мм)	AR
33	81639M	Регулировочная шайба приводного вала (.08 мм)	AR
33	81640M	Регулировочная шайба приводного вала (.12 мм)	AR
33	19118M	Регулировочная шайба	AR
33	81641M	Регулировочная шайба (.30 мм)	AR
33	19121M	Регулировочная шайба	AR
33	81642M	Регулировочная шайба приводного вала (.50 мм)	AR
33	19123001	Регулировочная шайба @5	AR
34	11595M	Шестерня переднего хода в сборе	1
35	11596M	Шайба	1
36	81013M	Кольцо поперечного штифта	1
37	11597M	Собачка сцепления	1
38	11598M	Штифт поперечный	1
39	14209M	Пружина	1
40	11599M	Вал гребного винта	1
41	11647M	Шестерня заднего хода в сборе	1
42	95475M	Подшипник шестерни заднего хода	1
42	82291T	Подшипник	1
43	82281M	Уплотнительное кольцо крышки корпуса редуктора	1
44	82226M	Сальник масляный	2
45	11648M	Крышка нижнего корпуса	1
46	11649M	Втулка	1
47	91725M	Болт	2
47	826957M	Болт	2
48	82214M	Шайба	3
49	11650M	Трубка водяная	1
49	11651M	Трубка водяная	1
49	11652M	Водяная трубка	1
50	11653M	Сальник водяного насоса	1
50	852859	Сальник	1
51	84087M	Гайка	1
51	859933	ГАЙКА ГРЕБНОГО ВИНТА	1
52	99046M	Шплинт	1
52	815026	Шплинт	1
53	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
54	11561M	БОЛТ	4
55	84275M	Шайба	1
55	859894	ПРОСТАВКА	1
56	11654M	Проставка	1
57	11657M	Ремкомплект водяного насоса Chrome	1
58	11658M	Вставка картриджа	1
59	11659M	Наружная пластина картриджа	1
60	11599M	Вал гребного винта	1
61	84974M	ШАЙБА	1
-	11655M	Комплект прокладок	1
-	11656M	Ремонтный комплект	1
-	11656T	Ремонтный комплект	1

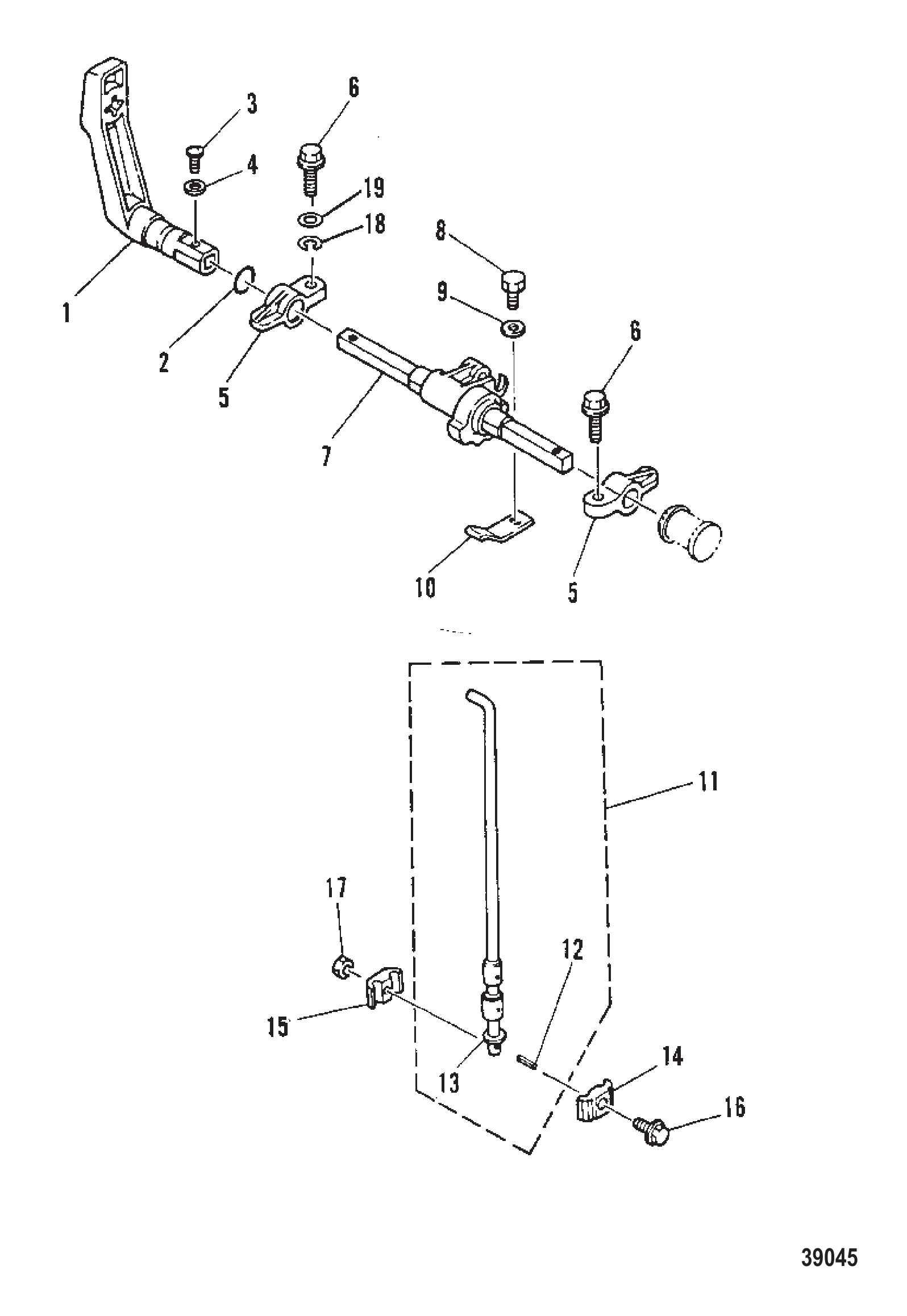

Рис. 12МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11510M	Рукоятка переключения передач	1
2	91774M	Уплотнительное кольцо	1
3	83356M	Винт	1
4	82211M	Шайба	1
5	17366M	Кронштейн	2
6	83539M	Болт (M6 x 20)	2
6	84058M	Болт (M6 x 20)	2
7	11512M	Рычаг тяги переключения	1
8	91772M	Болт	1
9	82214M	Шайба	1
10	11513M	Пружина	1
11	11514M	Тяга переключения в сборе	1
12	91793M	Пружинный штифт	1
13	82211M	Шайба	1
14	11515M	Соединитель тяги переключения	1
15	11516M	Соединитель тяги переключения	1
16	11517M	Болт	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	82213M	Шайба	1

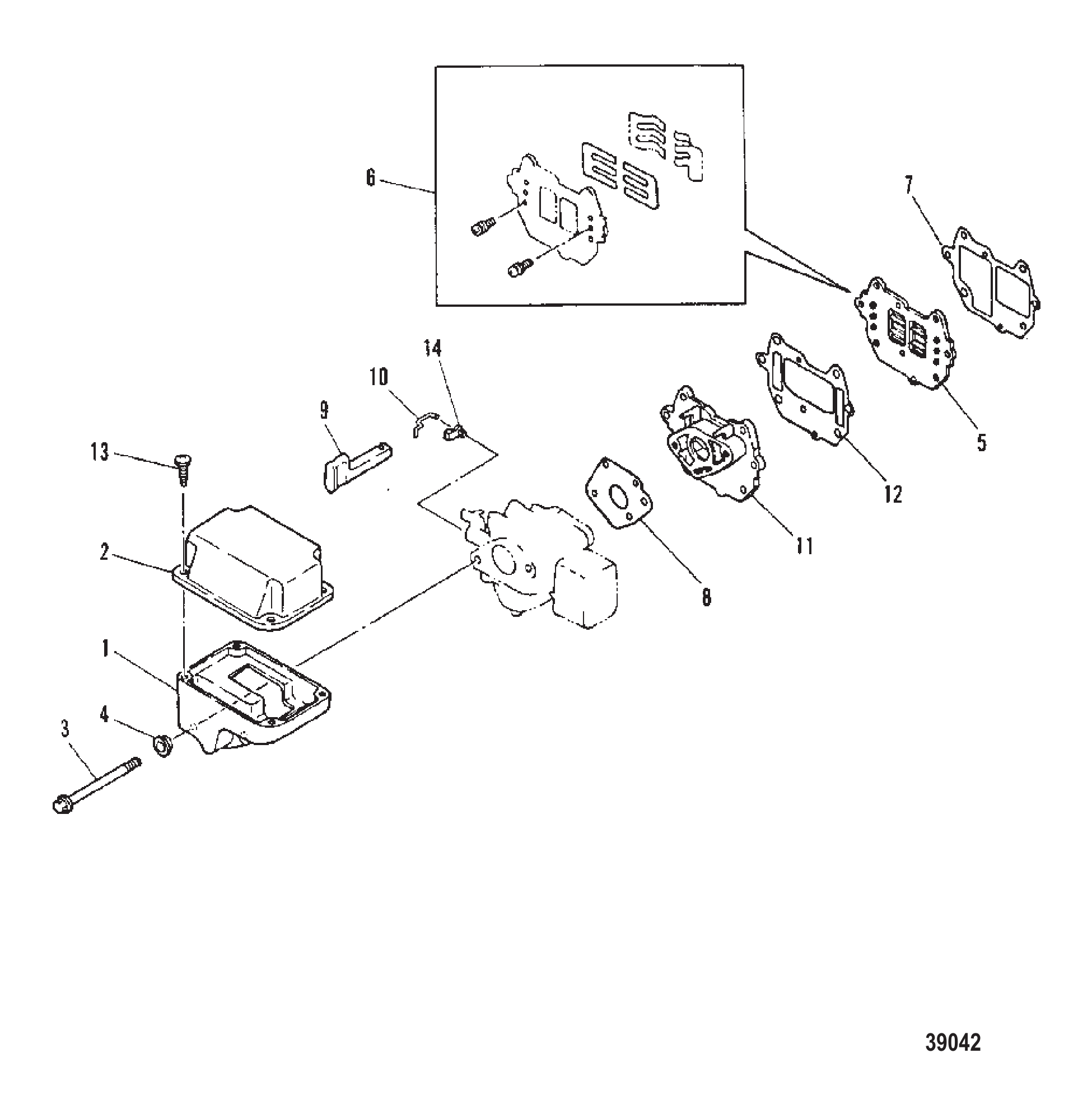

Рис. 13ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	11465M	Крышка воздухозаборника (наружная)	1
2	11466M	Крышка воздухозаборника (внутренняя)	1
3	11467M	Винт	2
4	17044M	ВТУЛКА	2
5	11469M	Лепестковый клапан в сборе	1
6	11470M	Комплект лепестковых клапанов (ограничители не входят)	1
7	11471M	Прокладка лепесткового клапана	1
8	11472M	Прокладка карбюратора	1
9	11473M	Ручка воздушной заслонки	1
10	11474M	Тяга воздушной заслонки	1
11	11475M	Впускной коллектор	1
12	11476M	Прокладка впускного коллектора	1
13	96610M	Винт	4
14	81191M	Кронштейн	1
14	16333	ТЯГА быстросъёмная	1
-	11434M	Комплект прокладок	1

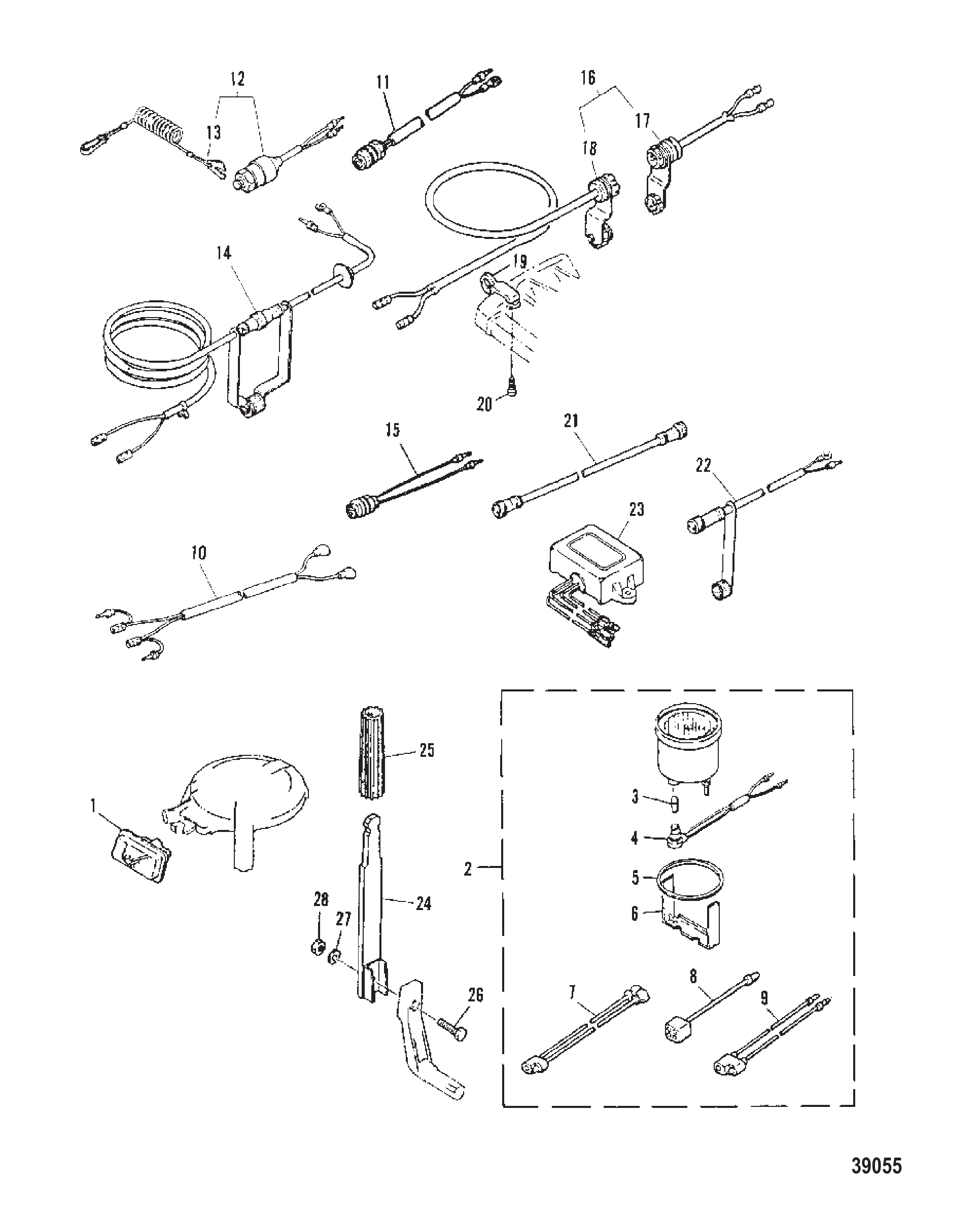

Рис. 14ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	11903M	Направляющая стартерного шнура	1
2	43984A1	Комплект тахометра	1
3	99055M	Лампа	1
4	99056M	Патрон лампы	1
4	99056A1	Лампа индикатора неисправности	1
5	99057M	Демпфер	1
6	99058M	Пластина	1
7	99059M	Провод	1
8	84353M	Разъём	2
9	84352M	Удлинительный провод	1
10	99060M	Удлинительный провод	1
11	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97765M	Выключатель стоп в сборе	1
13	97756M	Упор	1
14	84964M	Удлинитель (5 м)	1
15	93102M	Выключатель в сборе стоп	1
16	84124M	РАЗЪЕМ	1
17	99051M	РАЗЪЕМ	1
18	99052M	РАЗЪЕМ	1
19	84327M	Держатель	1
20	84328M	Винт	1
21	84959M	Удлинитель (2 м) для выключателя стоп	1
22	99053M	Шнур со штепсельным разъёмом в сборе	1
23	84125M	Регулятор напряжения в сборе	1
23	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
24	11902M	Рукоятка переключения передач - верхнее крепление переключения	1
25	80380M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
26	83285M	БОЛТ	1
27	82214M	Шайба	1
28	82389M	Гайка	1

Рис. 15ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	11672M	Гребной винт 3-лопастной алюминиевый (шаг 8-1/2)	1
-	11673M	Гребной винт 3-лопастной алюминиевый (шаг 7-1/2)	1
-	11896M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 7)	1
-	11674M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 6-1/2)	1
-	11897M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 5)	1

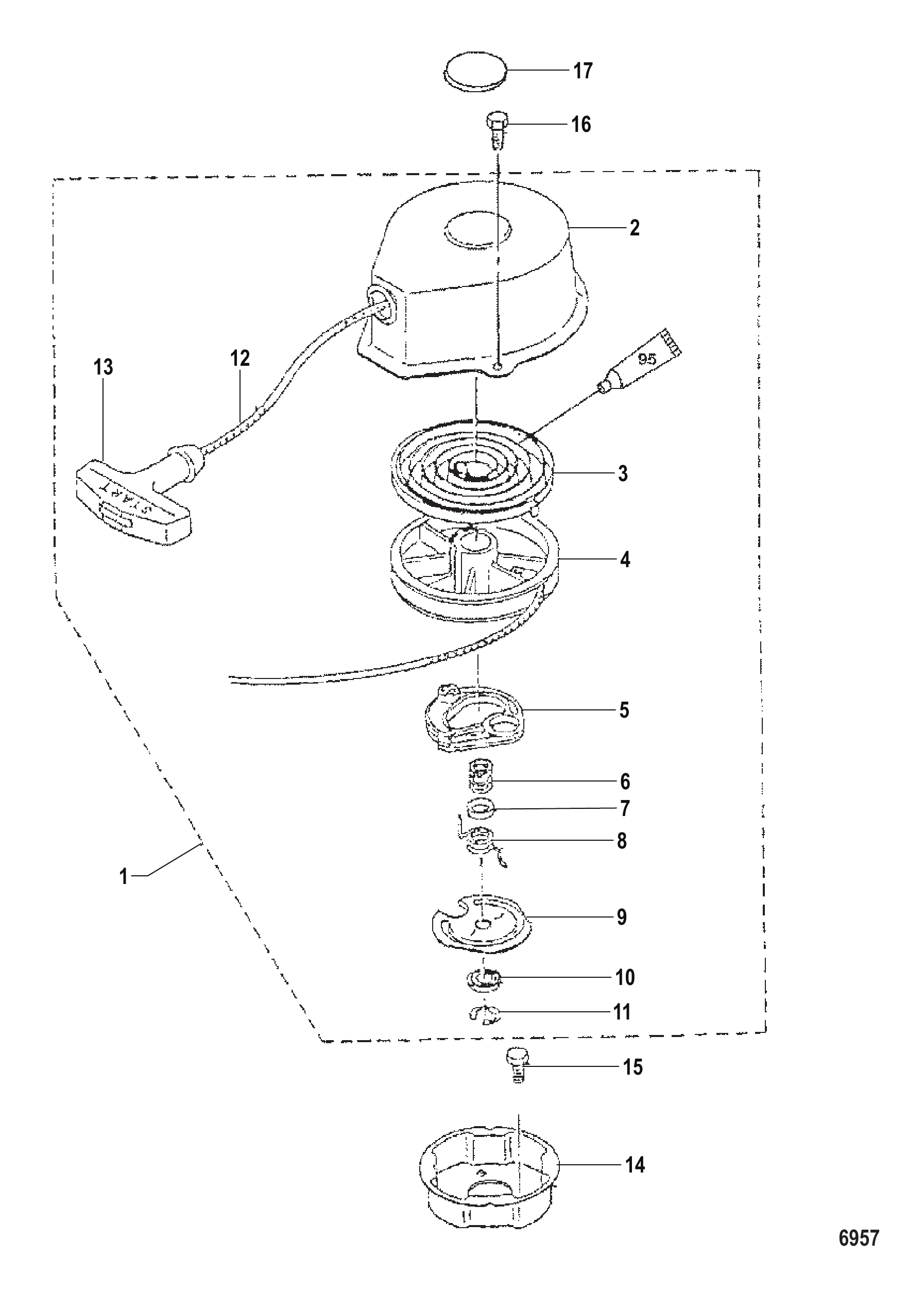

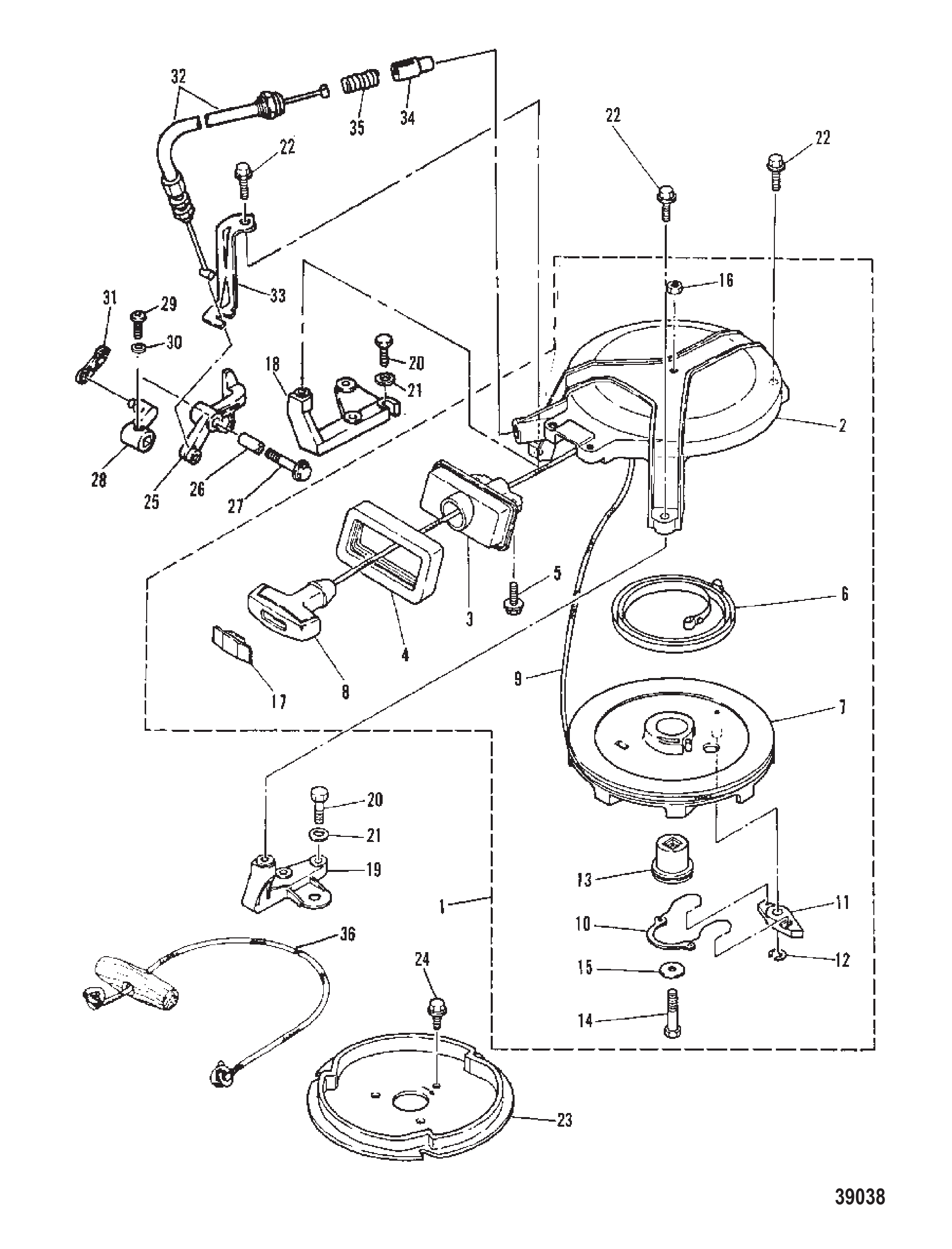

Рис. 16РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066Q9	Трос	1
12	12066Q10	Трос стартера @2	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
16	16828	Болт	2
17	95251	Пробка корпуса стартера	1

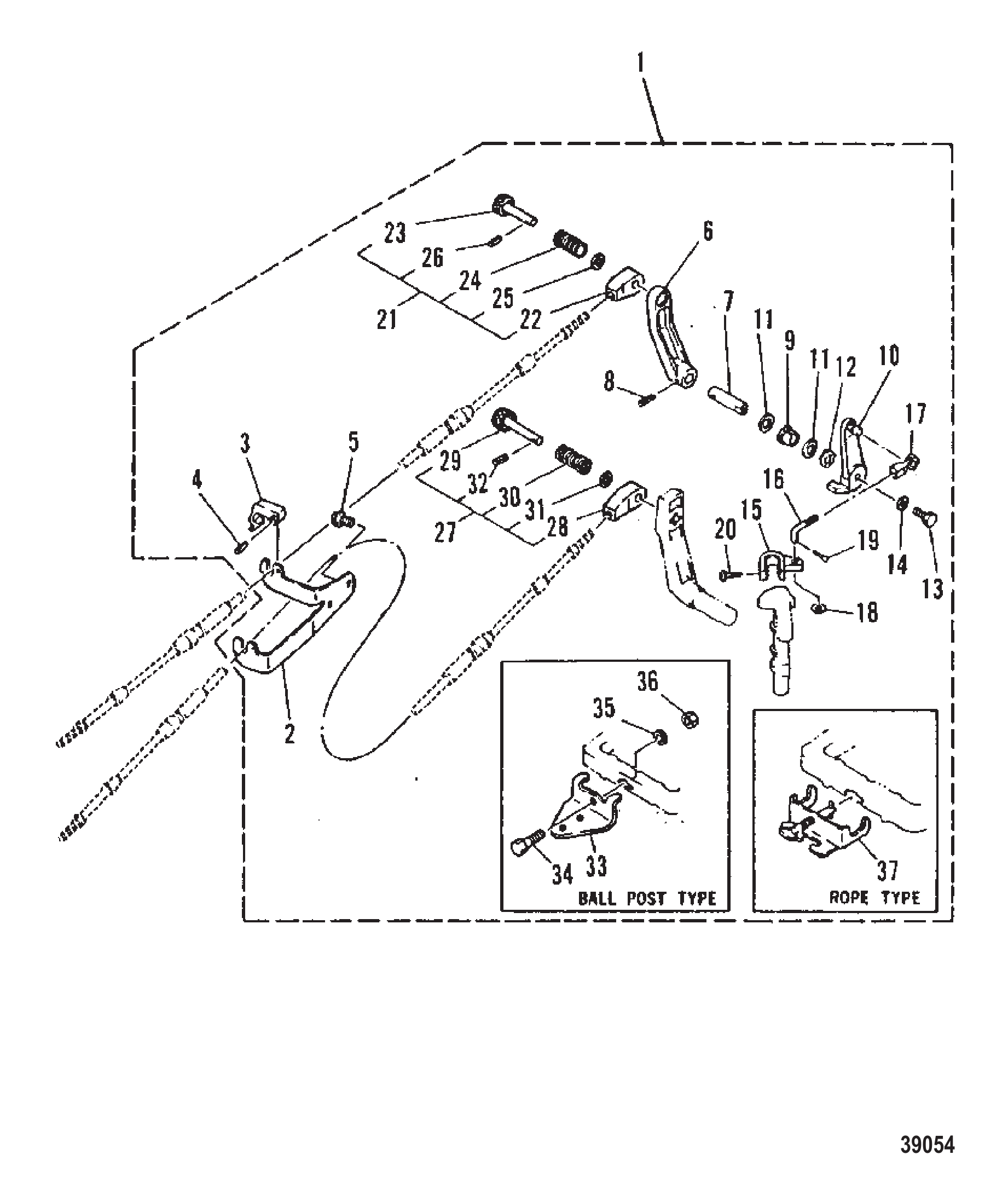

Рис. 17КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	11661A1	КРЕПЕЖНЫЙ КОМПЛЕКТ (ТИП С ШАРОВЫМ ШТИФТОМ)	1
2	11662M	КРОНШТЕЙН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
3	84113M	ЗАЖИМ ТРОСА	2
4	82146M	Штифт	2
5	95456M	Болт	2
6	11663M	РЫЧАГ УПРАВЛЕНИЯ МАГНЕТО	1
7	11664M	ВАЛ	1
8	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
9	81946M	Втулка	1
10	11665M	РЫЧАГ УПРАВЛЕНИЯ МАГНЕТО	1
11	81846M	ШАЙБА	2
12	11666M	ШАЙБА ВОЛНОВАЯ	1
13	82879M	БОЛТ	1
14	82211M	Шайба	1
15	11667M	РЫЧАГ УПРАВЛЕНИЯ МАГНЕТО	1
16	11668M	ТЯГА	1
17	81225M	Наконечник	1
17	16715M	Соединение	1
18	83768M	Шайба	1
19	82129M	ШПЛИНТ	1
19	84301M	ШПЛИНТ	1
20	11669M	ВИНТ	1
21	84109M	НАКОНЕЧНИК В СБОРЕ ТРОСА (ДРОССЕЛЬ)	1
22	84110M	НАКОНЕЧНИК ТРОСА	1
23	83726M	Крючок	1
23	814499M	Крючок	1
24	83725M	Пружина	1
25	82217M	Шайба	1
26	82146M	Штифт	1
27	84106M	НАКОНЕЧНИК В СБОРЕ ТРОСА (ПЕРЕКЛЮЧЕНИЕ)	1
28	84107M	НАКОНЕЧНИК ТРОСА	1
29	83722M	Крючок	1
29	814500M	Крючок	1
30	83721M	Пружина	1
31	82217M	Шайба	1
32	82146M	Штифт	1
33	11670M	Кронштейн рулевого управления (шаровой тип)	1
33	11670T	Кронштейн	1
34	91636M	Болт	1
35	82220M	Шайба	1
36	81785M	Контргайка	1
37	83727M	Кронштейн (тросовый тип)	OPT

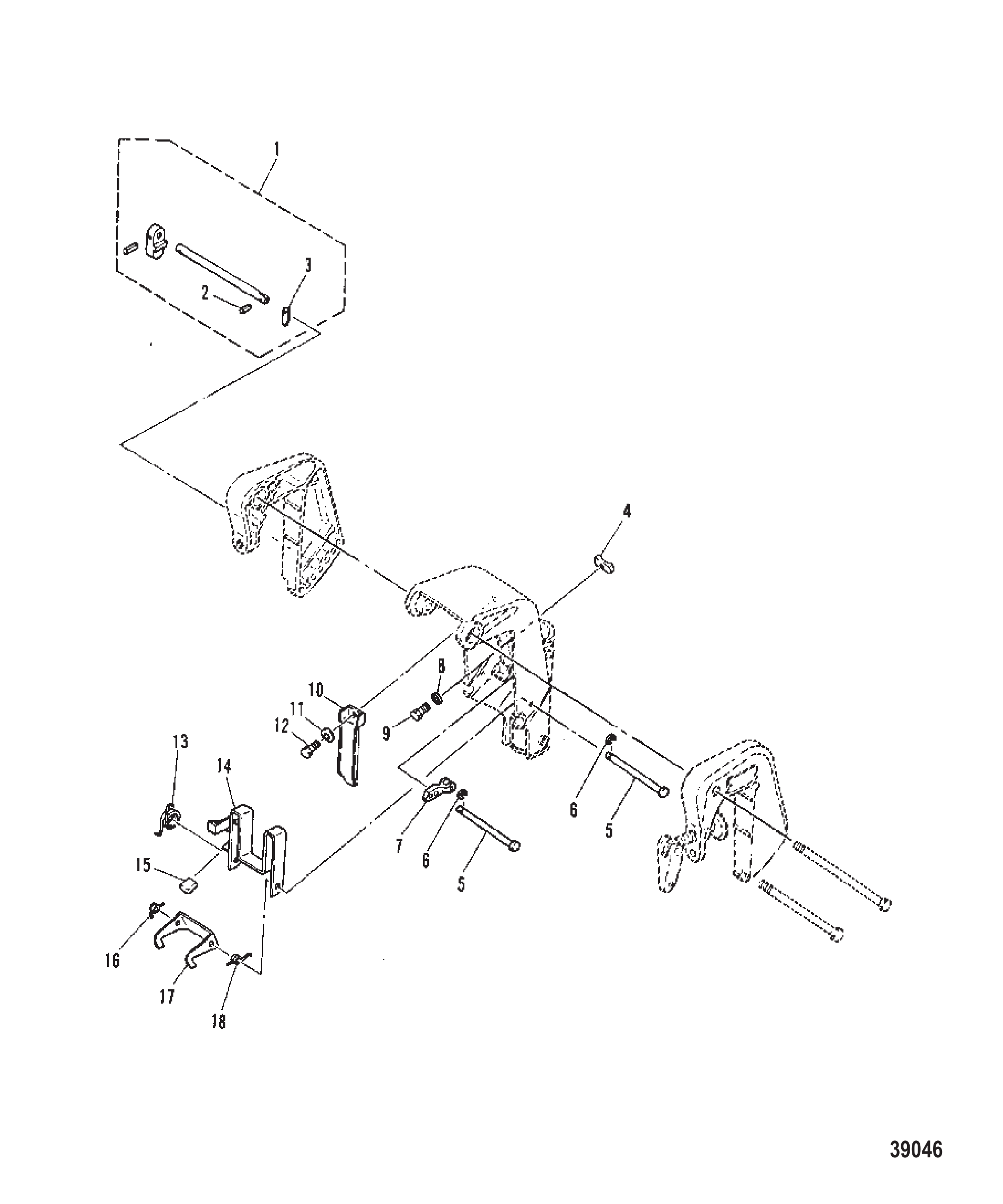

Рис. 18ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	11518M	ТЯГА НАКЛОНА В СБОРЕ	1
2	82144M	Штифт роликовый	1
3	82857M	Пластина стопорная	1
4	11519M	ВЕРХНИЙ УПОР КРЕПЛЕНИЯ	1
5	11520M	ВАЛ СТОПОРА РЕВЕРСА	2
6	82330M	Стопорное кольцо	2
7	11521M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
8	82214M	Шайба	1
9	84088M	ВИНТ (M6 x 10)	1
10	11522M	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
11	82217M	Шайба	1
12	95546M	БОЛТ	1
13	11523M	ПРУЖИНА	1
14	11524M	РЫЧАГ ПРИВОДА МАЛОЙ ВОДЫ	1
15	11525M	КРЫШКА	1
16	11526M	ПРУЖИНА	1
17	11527M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
18	11528M	ПРУЖИНА	1

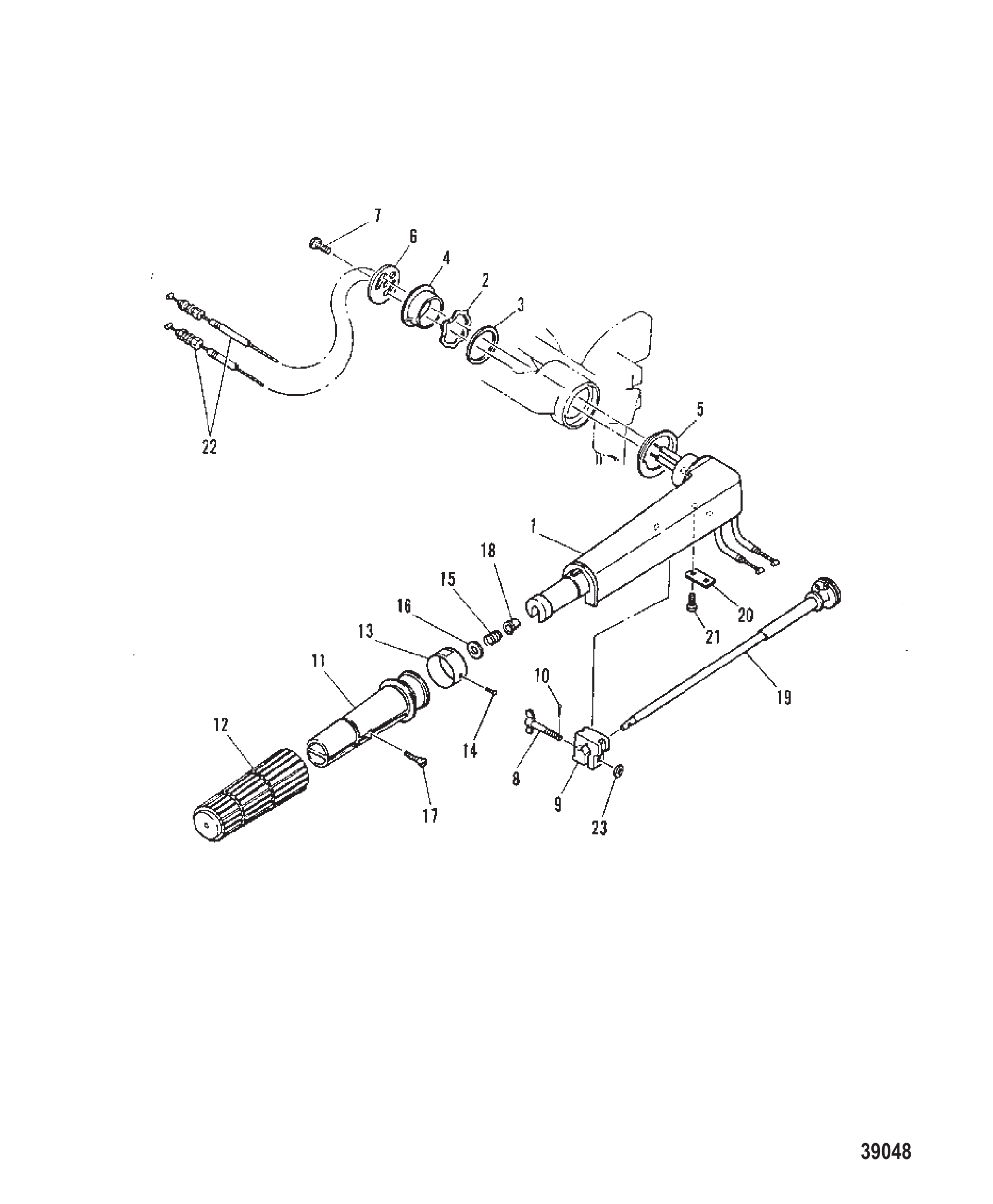

Рис. 19РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	14204M	РУЛЕВОЕ КОЛЕСО	1
2	11550M	ШАЙБА ВОЛНОВАЯ	1
3	11551M	ШАЙБА ПЛОСКАЯ	1
4	11552M	ВТУЛКА	1
5	11953M	ВТУЛКА	1
6	11554M	Крышка	1
7	91725M	Болт	1
7	826957M	Болт	1
8	17363M	Болт	1
9	11556M	Деталь	1
10	82125M	Шплинт	1
11	81585M	Рукоятка	1
12	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
12	8M0080456	Рукоятка	1
13	11557M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
14	81907M	Заклёпка	1
15	82095M	Пружина	1
17	8400M	ГОЛОВКА ЦИЛИНДРА	1
18	81945M	Втулка	1
19	11558M	Рычаг	1
20	91769M	КРОНШТЕЙН	1
20	18848M	Кронштейн	1
21	83570M	Винт	2
21	14232M	Винт	2
22	11954M	ТРОС ДРОССЕЛЯ	2
22	8M0121334	Трос дросселя	2
23	83768M	Шайба	1

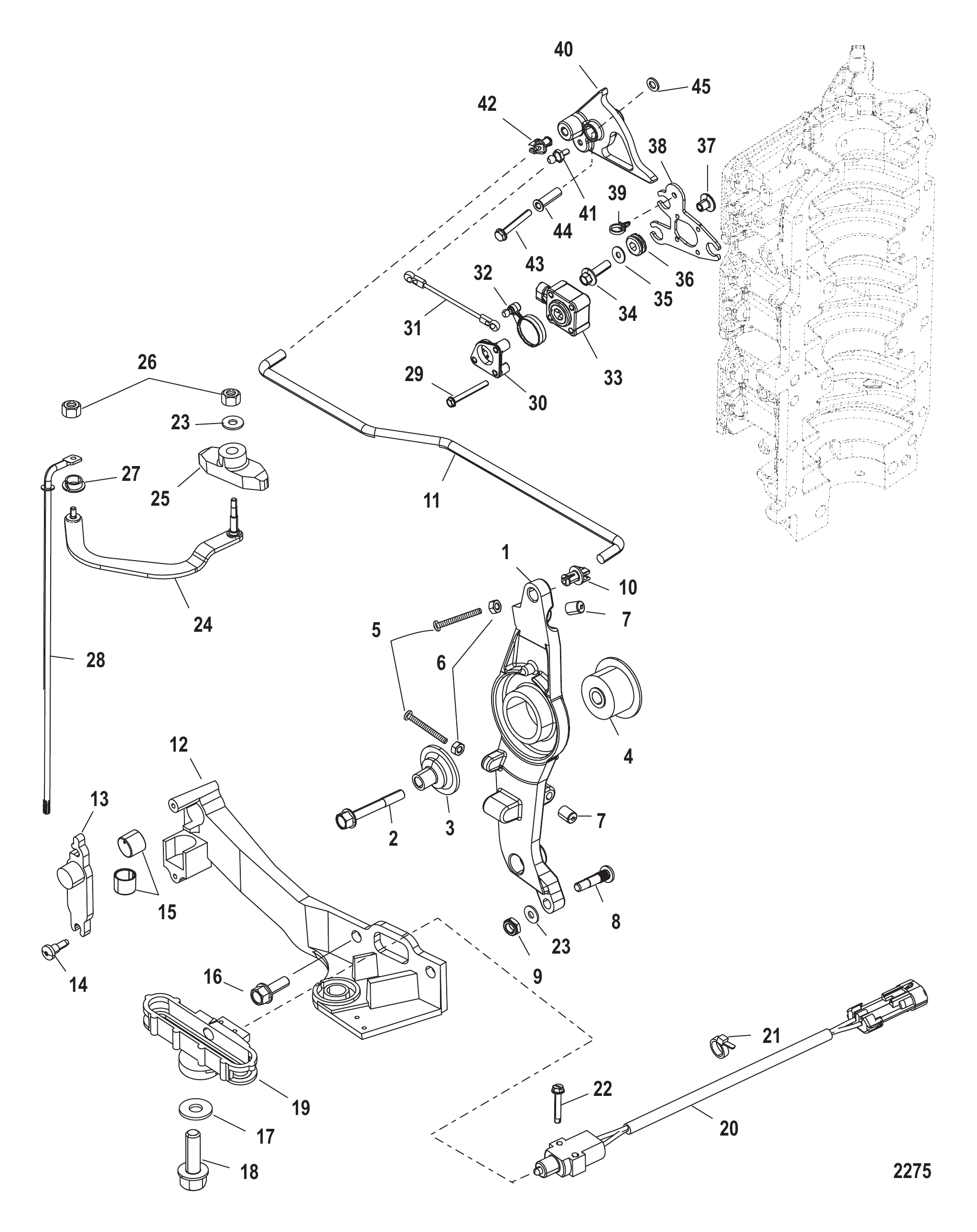

Рис. 20ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8252682	Рычаг	1
2	81893460	ВИНТ (M8 x 60)	1
3	887605	Втулка	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	884834	Тяга	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	43430	Шайба	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	896662	Кронштейн направляющий	1
19	8M0039052	Направляющая кронштейна	1
20	889514A01	Выключатель	1
20	8M0207794	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	35459	ШАЙБА	2
24	883142A03	Ремонтный комплект тяги переключения	1
25	8539683	Ползун	1
26	401366	ГАЙКА (M6) Нержавеющая сталь	2
27	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	8240701	Вал переключения передач верхний	1
28	8M0036408	Вал переключения	1
28	8240702	Вал переключения передач верхний	1
28	8M0187153	Вал переключения верхний XL	1
29	40011113	Винт (M5 x 45) нержавеющая сталь	3
30	8582261	КРЫШКА TPS	1
31	883082	Тяга	1
31	8M0008111	Тяга	1
32	883081	Рычаг	1
33	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
33	8M6005165	TPI Mercury / Quicksilver	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	856954	Втулка	3
38	8544862	Кронштейн	1
39	858932	ЗАЖИМ	1
40	858353T5	Кулачковый узел	1
41	8235694	Шарик резьбовой	1
42	932481	Втулка	1
42	8M0215006	Втулка поворотная	1
43	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
44	8807371	Втулка	1
45	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1

Рис. 21КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9692M	Карбюратор в сборе	1
1	9693M	Карбюратор в сборе	1
1	9694M	Карбюратор в сборе	1
2	83889M	Винт регулировки качества смеси холостого хода	1
3	94499M	Пружина	1
4	11477M	Крышка	1
5	11478M	Пластина	1
6	11479M	Прокладка	1
7	11480M	Жиклёр холостого хода (#45)	1
8	83369M	Крышка	1
8	8M0080455	Пробка	1
9	82509M	Винт	2
9	82568M	Болт @2	2
10	82184M	СТОПОРНАЯ ШАЙБА	2
10	82206M	СТОПОРНАЯ ШАЙБА	2
11	82080M	Пружина	1
12	81277M	Винт регулировки холостого хода	1
13	11483M	Прокладка поплавковой камеры	1
14	17358M	Корпус поплавковой камеры	1
15	11485M	Главный жиклёр	1
15	11486M	Главный жиклёр	1
15	17359M	Главный жиклёр	1
16	11487M	Главный жиклёр (#98)	1
16	11488M	Главный жиклёр (#100)	1
16	17360M	Главный жиклёр (#98)	1
17	83373M	Винт	4
17	11796M	Винт (M4 x 14)	4
18	11489M	Поплавок	1
19	11490M	Игольчатый клапан поплавка	1
20	92639M	Ось поплавка	1
21	82781M	Зажим	1
21	8M0120624	Зажим @2	1
22	82500M	Винт (M4 x 8)	1
23	97730M	Рычаг иглы	1
24	11492M	Винт	2
25	11493M	Гайка	2
26	11494M	Винт	4
27	82184M	СТОПОРНАЯ ШАЙБА	4
27	82206M	СТОПОРНАЯ ШАЙБА	4
28	11495M	Крышка насоса	1
29	11496M	Прокладка	1
29	11496T	Прокладка	1
30	11497M	Диафрагма	1
31	11498M	Корпус насоса	1
32	11499M	Диафрагма	1
32	11499T	Диафрагма	1
33	11500M	Прокладка	1
34	11501M	Обратный клапан	2
35	17361M	Сливной винт	1
36	17362M	Шайба	1
-	11502M	Ремкомплект	1

Рис. 22ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ) FUEL TANK (NOT ORIGINAL EQUIPMENT TANK)

REF	Номер детали	Наименование	Кол-во
1	1529A26	Топливный бак в сборе (6 галлонов)	1
2	99734A1	Наклейка топливного бака	1
2	13921	Наклейка	1
3	99734A1	Наклейка топливного бака	1
3	13921	Наклейка	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	1
5	8M0204663	ШАЙБА @5	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	41065	ПРОКЛАДКА	1
9	64841A1	Разъем с датчиком в сборе	1
10	64841A3	Крышка топливного бака	1
10	17792A1	Корпус заборника в сборе	1
11	75239	Трубка	1
12	98542A1	Окно в сборе	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	99274	Поплавок	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	29070	ШАЙБА	4

Рис. 23РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	9300M	Стартер в сборе с ручным запуском	1
2	9301M	Корпус стартера	1
3	11422M	Направляющая троса стартера	1
4	11423M	Сальник	1
5	91686M	Болт	2
6	95484M	Пружина	1
7	11424M	Барабан шкива	1
8	95468M	Рукоятка	1
9	79629A1	Трос стартера	1
9	12066Q10	Трос стартера @2	1
10	11425M	Пружинная собачка привода	1
11	83252M	Собачка привода	1
12	84895M	Стопорное кольцо	1
13	11426M	Втулка	1
14	83285M	БОЛТ	1
15	92564M	ШАЙБА	1
16	82380M	Гайка	1
16	82389M	Гайка	1
17	41882M	Крышка	1
17	814491A1	Рукоятка	1
18	11427M	Кронштейн	1
19	11428M	Кронштейн	1
20	83539M	Болт (M6 x 20)	4
20	84058M	Болт (M6 x 20)	4
21	82214M	Шайба	4
22	91674M	Болт	3
23	11429M	Шкив стартера	1
24	11430M	Болт	3
25	17365M	Рычаг	1
25	11943M	Рычаг	1
26	11944M	Втулка	1
27	11945M	Болт	1
28	11946M	Рычаг тяги переключения	1
29	83356M	Винт	1
30	82211M	Шайба	1
31	11947M	Тяга	1
32	11941M	Трос стопора стартера	1
33	11942M	Кронштейн	1
34	81106M	Плунжер блокировки стартера	1
35	82079M	Пружина блокировки стартера	1
36	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
36	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 24КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9305M	Коленчатый вал в сборе	1
2	82299M	Подшипник	2
2	18859T	Подшипник	2
3	9306M	Поршень	2
4	91721M	Подшипник	2
5	11462M	Комплект колец поршня (STD)	2
5	11462T	Комплект поршневых колец	2
6	95601M	Палец поршня	2
6	80005M	Палец поршня	2
7	82342M	Стопорное кольцо пальца поршня	4
8	11463M	Корпус нижнего сальника	1
9	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
10	14202M	Сальник масляный	1
11	94663M	Сальник масляный нижний	1
11	18843M	САЛЬНИК МАСЛЯНЫЙ	1
12	81841M	ШАЙБА	1
13	91725M	Болт	1
13	826957M	Болт	1
14	82214M	Шайба	1
15	81913M	Шпонка маховика	1
15	893761	Шпонка	1
-	11434M	Комплект прокладок	1

Рис. 25ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9372M	Верхний кожух в сборе	1
1	9373M	Верхний кожух в сборе	1
2	11938M	Комплект боковых наклеек	1
2	11939M	Комплект боковых наклеек	1
3	11403M	Сальник	1
4	11940M	Наклейка передняя	1
5	11937M	Формованная накладка воздуховода	1
6	95587M	Сальник	1
7	11406M	Держатель хомута	1
8	11407M	Крючок	1
9	83140M	Заклепка	4
10	81202M	Наклейка индикатора переключения	1
11	84303M	БОЛТ	4
11	91772M	Болт	4
12	82214M	Шайба	4
13	9509M	Нижний кожух	1
14	11408M	Рычаг зажима	1
15	91660M	Крючковый зажим	1
16	91661M	Болт	1
16	8527876	Винт	1
17	F11409	Втулка	2
17	F12146	Пружина	2
18	81869M	Шайба	1
19	11410M	Пробка	1
20	11411M	Пробка	1
21	82381M	ГАЙКА	1
21	82390M	Гайка (M6)	1
22	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
22	93102M	Выключатель в сборе стоп	1
23	97756M	Упор	1
24	11412M	Пробка	1
25	11413M	Втулка уплотнительная	1
26	11414M	Втулка	1
27	11415M	Пробка	1
28	11416M	Втулка	4
28	11416T	Втулка уплотнительная	4
29	11417M	Панель	1
30	11418M	Кронштейн	1
31	11419M	Винт	3
32	82378M	Гайка	1
32	82388M	Гайка (M5)	1
33	11420M	Втулка	4
34	91674M	Болт	4
35	11421M	Уплотнение	1

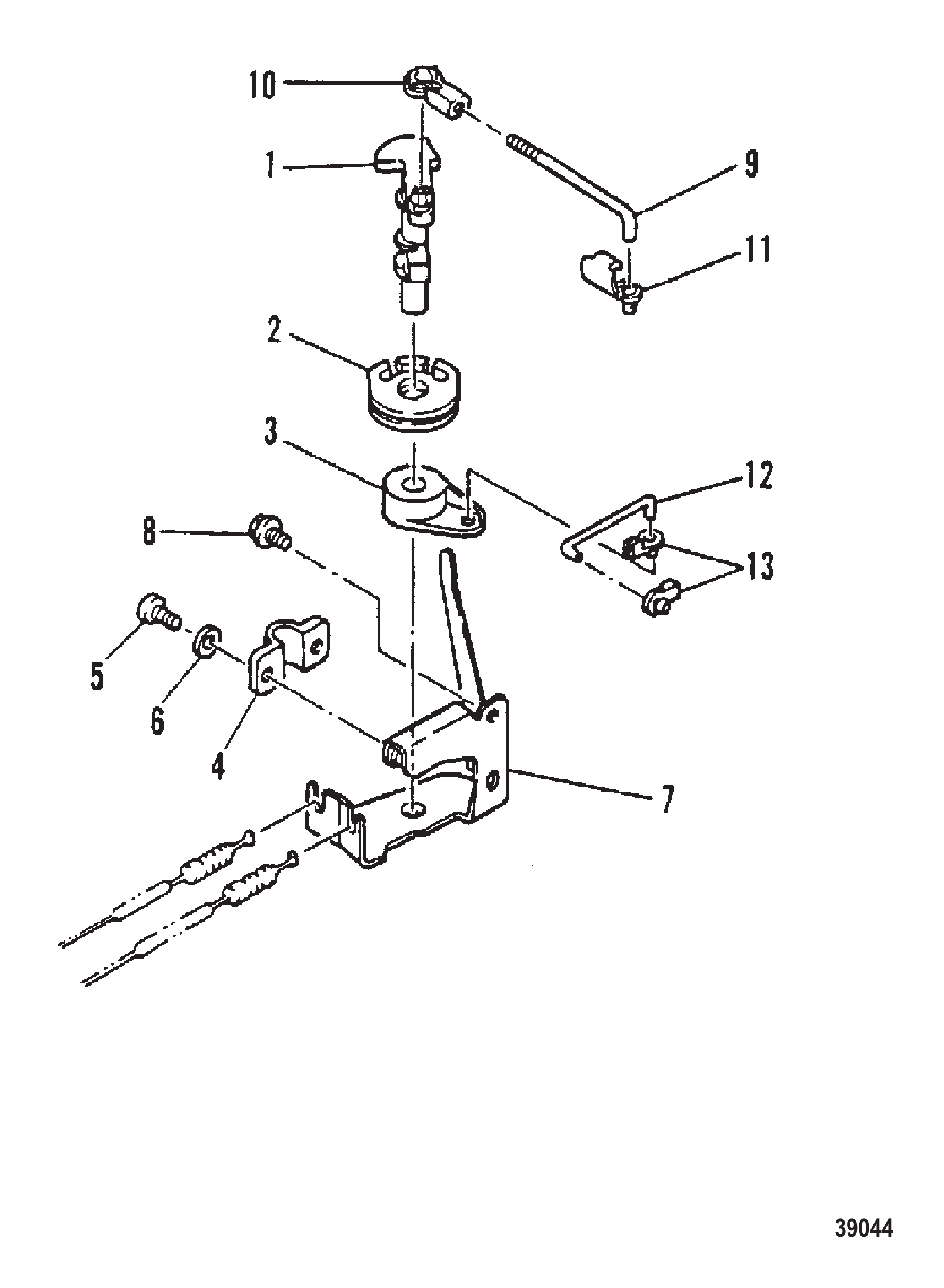

Рис. 26ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11503M	Рычаг управления магнето	1
2	11504M	Шкив	1
3	11950M	Рычаг свободного ускорения	1
4	11506M	Кронштейн	1
5	83523M	Винт	2
6	82211M	Шайба	2
7	11951M	Кронштейн троса дросселя	1
8	95456M	Болт	2
9	11508M	Тяга	1
10	16715M	Соединение	1
11	97742M	Тяга соединительная	1
12	11509M	Тяга ускорения	1
13	81191M	Кронштейн	2
13	16333	ТЯГА быстросъёмная	2

Рис. 27КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	11661A1	КРЕПЕЖНЫЙ КОМПЛЕКТ (ТИП С ШАРОВЫМ ШТИФТОМ)	1
2	11662M	КРОНШТЕЙН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
3	84113M	ЗАЖИМ ТРОСА	2
4	82146M	Штифт	2
5	95456M	Болт	2
6	11663M	РЫЧАГ УПРАВЛЕНИЯ МАГНЕТО	1
7	11664M	ВАЛ	1
8	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
9	81946M	Втулка	1
10	11665M	РЫЧАГ УПРАВЛЕНИЯ МАГНЕТО	1
11	81846M	ШАЙБА	2
12	11666M	ШАЙБА ВОЛНОВАЯ	1
13	82879M	БОЛТ	1
14	82211M	Шайба	1
15	11667M	РЫЧАГ УПРАВЛЕНИЯ МАГНЕТО	1
16	11668M	ТЯГА	1
17	81225M	Наконечник	1
17	16715M	Соединение	1
18	83768M	Шайба	1
19	82129M	ШПЛИНТ	1
19	84301M	ШПЛИНТ	1
20	11669M	ВИНТ	1
21	84109M	НАКОНЕЧНИК В СБОРЕ ТРОСА (ДРОССЕЛЬ)	1
22	84110M	НАКОНЕЧНИК ТРОСА	1
23	83726M	Крючок	1
23	814499M	Крючок	1
24	83725M	Пружина	1
25	82217M	Шайба	1
26	82146M	Штифт	1
27	84106M	НАКОНЕЧНИК В СБОРЕ ТРОСА (ПЕРЕКЛЮЧЕНИЕ)	1
28	84107M	НАКОНЕЧНИК ТРОСА	1
29	83722M	Крючок	1
29	814500M	Крючок	1
30	83721M	Пружина	1
31	82217M	Шайба	1
32	82146M	Штифт	1
33	11670M	Кронштейн рулевого управления (шаровой тип)	1
33	11670T	Кронштейн	1
34	91636M	Болт	1
35	82220M	Шайба	1
36	81785M	Контргайка	1
37	83727M	Кронштейн (тросовый тип)	OPT

Рис. 28ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	11672M	Гребной винт 3-лопастной алюминиевый (шаг 8-1/2)	1
-	11673M	Гребной винт 3-лопастной алюминиевый (шаг 7-1/2)	1
-	11896M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 7)	1
-	11674M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 6-1/2)	1
-	11897M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 5)	1

Рис. 29РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	14204M	РУЛЕВОЕ КОЛЕСО	1
2	11550M	ШАЙБА ВОЛНОВАЯ	1
3	11551M	ШАЙБА ПЛОСКАЯ	1
4	11552M	ВТУЛКА	1
5	11953M	ВТУЛКА	1
6	11554M	Крышка	1
7	91725M	Болт	1
7	826957M	Болт	1
8	17363M	Болт	1
9	11556M	Деталь	1
10	82125M	Шплинт	1
11	81585M	Рукоятка	1
12	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
12	8M0080456	Рукоятка	1
13	11557M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
14	81907M	Заклёпка	1
15	82095M	Пружина	1
17	8400M	ГОЛОВКА ЦИЛИНДРА	1
18	81945M	Втулка	1
19	11558M	Рычаг	1
20	91769M	КРОНШТЕЙН	1
20	18848M	Кронштейн	1
21	83570M	Винт	2
21	14232M	Винт	2
22	11954M	ТРОС ДРОССЕЛЯ	2
22	8M0121334	Трос дросселя	2
23	83768M	Шайба	1

Рис. 30КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9309M	Кронштейн зажима (левый борт)	1
2	9310M	Кронштейн зажима (правый борт)	1
3	80638M	Подушка	2
4	11529M	Винт зажима транца	2
4	81755M	Винт	2
5	91784M	Рукоятка	2
6	41267M	Штифт	2
6	852812	Штифт	2
7	84835M	Вал упора откидывания	1
8	95650M	Головка вала упора откидывания	1
9	82148M	Штифт роликовый	1
10	11530M	Болт	1
11	11531M	Фрикционная накладка	2
12	82217M	Шайба	1
13	84295M	ГАЙКА НЕЙЛОНОВАЯ	1
14	94568M	Втулка	1
15	11532M	Болт	1
16	82214M	Шайба	1
17	82389M	Гайка	1
18	9311M	Кронштейн поворотный	1
19	82369M	Штуцер	2
20	81439M	Колпачок пресс-масленки	2
21	11533M	Фрикционная пластина	1
22	83488M	Пружина	1
23	82217M	Шайба	1
24	11534M	Сальник	1
25	11535M	Винт фрикционной накладки	1
26	15437M	Кронштейн рулевого управления	1
27	11537M	Крышка верхней опоры	1
28	11538M	Верхняя боковая опора	2
29	11539M	Верхняя передняя опора	1
30	91788M	Болт	2
31	11540M	Втулка уплотнительная	1
32	11541M	Шайба упорная	2
33	11542M	Втулка поворотного вала	1
34	11543M	Втулка поворотного вала	1
35	11544M	Кольцо уплотнительное	2
36	11545M	Корпус нижней опоры	1
37	11546M	Корпус нижней опоры	1
38	11547M	Нижняя боковая опора	2
39	11548M	Нижняя боковая опора	1
40	91788M	Болт	2

Рис. 31КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9312M	КОРПУС Гребного вала	1
1	9313M	КОРПУС Гребного вала	1
2	11560M	ПРОКЛАДКА	1
3	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
4	11561M	БОЛТ	6
5	11562M	ВТУЛКА	1
6	11563M	УДЛИНИТЕЛЬ	1
7	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
8	11564M	ШПИЛЬКА	4
9	82214M	Шайба	4
10	11565M	ГАЙКА	4
11	11566M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	11567M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	17364M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
12	11568M	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
13	84058M	Болт (M6 x 20)	3
14	82214M	Шайба	3
15	11569M	ТРУБА	1
16	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1

Рис. 32МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11510M	Рукоятка переключения передач	1
2	91774M	Уплотнительное кольцо	1
3	83356M	Винт	1
4	82211M	Шайба	1
5	17366M	Кронштейн	2
6	83539M	Болт (M6 x 20)	2
6	84058M	Болт (M6 x 20)	2
7	11512M	Рычаг тяги переключения	1
8	91772M	Болт	1
9	82214M	Шайба	1
10	11513M	Пружина	1
11	11514M	Тяга переключения в сборе	1
12	91793M	Пружинный штифт	1
13	82211M	Шайба	1
14	11515M	Соединитель тяги переключения	1
15	11516M	Соединитель тяги переключения	1
16	11517M	Болт	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	82213M	Шайба	1

Рис. 33ТОПЛИВНЫЙ БАК И ТОПЛИВНЫЕ МАГИСТРАЛИ (ОРИГИНАЛЬНЫЕ)(14 ЛИТРОВ) FUEL TANK AND FUEL LINES (ORIGINAL)(14 LITRE)

REF	Номер детали	Наименование	Кол-во
1	95539M	Наклейка боковая (английский)	1
1	95540M	Наклейка боковая (французский)	1
2	95489M	Наклейка верхняя (английский)	1
2	95503M	Наклейка верхняя (французский)	1
3	14223M	Крышка топливного бака в сборе	1
3	18962M	Крышка топливного бака	1
4	95541M	Корпус в сборе топливного разъема	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	95500M	Прокладка топливомера в сборе	1
8	16570M	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
8	877681Q8	Топливный шланг в сборе (8 футов)	1
9	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
9	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
10	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
11	20415	Кольцо уплотнительное стержня переходника	1
11	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	16571M	Шланг	1
16	17149M	Груша подкачки	1
16	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
17	16573M	Шланг от груши к разъему двигателя	1
17	16571M	Шланг	1
18	16574M	ХОМУТ ШЛАНГА	4
19	16609M	ТОПЛИВНЫЙ РАЗЪЕМ (СТОРОНА ДВИГАТЕЛЯ)	1
19	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
20	82789M	Уплотнительное кольцо	1
21	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
22	82214M	Шайба	1
23	82405M	Болт	1
24	82047M	Хомут	4
25	94806M	Шланг	1
25	82012M	Шланг	1
26	80365M	Топливный фильтр	1
27	97129M	Шланг	1
27	82012M	Шланг	1

Рис. 34ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	11465M	Крышка воздухозаборника (наружная)	1
2	11466M	Крышка воздухозаборника (внутренняя)	1
3	11467M	Винт	2
4	17044M	ВТУЛКА	2
5	11469M	Лепестковый клапан в сборе	1
6	11470M	Комплект лепестковых клапанов (ограничители не входят)	1
7	11471M	Прокладка лепесткового клапана	1
8	11472M	Прокладка карбюратора	1
9	11473M	Ручка воздушной заслонки	1
10	11474M	Тяга воздушной заслонки	1
11	11475M	Впускной коллектор	1
12	11476M	Прокладка впускного коллектора	1
13	96610M	Винт	4
14	81191M	Кронштейн	1
14	16333	ТЯГА быстросъёмная	1
-	11434M	Комплект прокладок	1

Рис. 35С.D.I. МАГНИТО C.D.I. MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9302M	Магнето в сборе	1
2	9303M	Ротор в сборе	1
3	11435M	Основание в сборе	1
4	11436M	Основание магнето	1
5	41829M	Катушка зарядки в сборе	1
5	41829T	Катушка	1
6	41830M	Катушка датчика импульсов в сборе	1
7	41866M	Катушка освещения в сборе (см. примечание)	1
8	82521M	Винт	2
8	83108M	ВИНТ	2
9	82208M	Шайба	2
9	82186M	Шайба	2
10	95178M	Винт	1
11	95174M	Винт	2
11	815005M	Винт	2
12	82208M	Шайба	3
12	82186M	Шайба	3
13	11437M	Хомут	1
14	82513M	Винт	1
14	82500M	Винт (M4 x 8)	1
15	82184M	СТОПОРНАЯ ШАЙБА	1
15	82206M	СТОПОРНАЯ ШАЙБА	1
16	11439M	Провод	1
17	11440M	Втулка	1
18	81769M	Гайка	1
19	81805M	Шайба	1
20	11441M	Катушка зажигания в сборе	1
21	11945M	Болт	2
22	11442M	Кронштейн	1
23	11443M	Фиксатор основания магнето	1
24	11444M	Фиксатор основания магнето	1
25	92572M	Пластина фрикционная	1
26	83523M	Винт	3
27	82211M	Шайба	3
28	11445M	Упор основания магнето	1
29	95456M	Болт	1
30	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	2
30	63709A1	Комплект наконечника/клеммы свечи зажигания	2
31	41305M	Блок переключателей в сборе	1
32	91674M	Болт	2
33	95456M	Болт	1
34	11446M	Трубка	1
35	11447M	Колпачок	1

Рис. 36КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9304M	Картер в сборе	1
2	82354M	ШТИФТ УСТАНОВОЧНЫЙ	4
3	11448M	Болт с шайбой	6
4	11449M	Болт с шайбой	4
5	14201M	Корпус сальника	1
6	11451M	Кольцо уплотнительное	1
7	14195M	САЛЬНИК МАСЛЯНЫЙ	1
8	84247M	Болт	3
8	826957M	Болт	3
9	11452M	Хомут	1
10	11919M	ТЕРМОСТАТ	1
10	11919001	Термостат	1
11	11453M	Крышка головки цилиндра	1
12	11454M	Прокладка крышки головки	1
13	91686M	Болт	7
14	11455M	Внутренняя крышка выхлопа	1
15	11456M	Прокладка внутренней крышки выхлопа	2
15	11456	ПРОКЛАДКА	2
16	11457M	Наружная крышка выхлопа	1
17	11945M	Болт	7
18	41263M	СВЕЧА ЗАЖИГАНИЯ	2
18	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
18	11458M	Свеча зажигания (NGK # B6HS10)	2
18	8M0114738	Свеча зажигания B6HS-10 @4	2
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1
20	80277M	Набор инструментов	1
20	803581	Набор инструментов	1
21	95485M	Стяжка	1
21	61990	Стяжка (14.00 дюймов)	1
22	11459M	Кронштейн набора инструментов	1
23	95456M	Болт	2
-	11434M	Комплект прокладок	1
-	11948M	Узел силовой головки	1
-	11949M	Узел силовой головки в сборе	1
-	11948M	Узел силовой головки	1

Рис. 37ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	11518M	ТЯГА НАКЛОНА В СБОРЕ	1
2	82144M	Штифт роликовый	1
3	82857M	Пластина стопорная	1
4	11519M	ВЕРХНИЙ УПОР КРЕПЛЕНИЯ	1
5	11520M	ВАЛ СТОПОРА РЕВЕРСА	2
6	82330M	Стопорное кольцо	2
7	11521M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
8	82214M	Шайба	1
9	84088M	ВИНТ (M6 x 10)	1
10	11522M	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
11	82217M	Шайба	1
12	95546M	БОЛТ	1
13	11523M	ПРУЖИНА	1
14	11524M	РЫЧАГ ПРИВОДА МАЛОЙ ВОДЫ	1
15	11525M	КРЫШКА	1
16	11526M	ПРУЖИНА	1
17	11527M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
18	11528M	ПРУЖИНА	1

Рис. 38УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	9314M	Корпус редуктора в сборе	1
0-1	9315M	Корпус редуктора в сборе	1
1	9316M	Корпус редуктора в сборе базовый	1
2	11570M	Втулка гребного вала	1
3	14205M	Анод	1
4	91772M	Болт	1
5	81924M	ПРОБКА	3
6	81987M	ПРОКЛАДКА	3
6	81987	Прокладка	3
7	11572M	Корпус подшипника	1
8	11573M	Втулка	1
9	92523M	БОЛТ	1
9	83285M	БОЛТ	1
10	11574M	Прокладка нижнего корпуса	1
11	11575M	Упорная шайба (0.8 мм)	1
11	11576M	Упорная шайба (1.0 мм)	1
11	11577M	Упорная шайба (1.2 мм)	1
11	11578M	Упорная шайба (1.4 мм)	1
12	11579M	Шестерня ведущая	1
13	11580M	Втулка упорная	1
14	11464M	Сальник масляный	2
15	11581M	Вал приводной	1
15	11582M	Вал приводной	1
15	11583M	Вал приводной	1
16	81912M	Шпонка приводного вала крыльчатки	1
17	11584M	Зажим	1
18	82331M	Кольцо стопорное	1
19	14206M	Узел кулачка переключения	1
19	14207M	Узел кулачка переключения	1
19	14208M	Узел кулачка переключения	1
20	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
21	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
22	11588M	Корпус водяного насоса	1
22	8M0121497	Корпус	1
23	11589M	Вставка картриджа	1
24	11590M	Крыльчатка	1
25	11591M	Прокладка водяного насоса	1
25	11591	ПРОКЛАДКА	1
26	11592M	Наружная пластина картриджа	1
27	92536M	Болт	4
27	84657M	БОЛТ	4
28	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
29	11593M	Пластина	2
30	11594M	Плунжер переключения	1
31	84805M	Подшипник роликовый конический (верхний)	1
31	84805T	Подшипник	1
32	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
33	81638M	Регулировочная шайба приводного вала (.05 мм)	AR
33	81639M	Регулировочная шайба приводного вала (.08 мм)	AR
33	81640M	Регулировочная шайба приводного вала (.12 мм)	AR
33	19118M	Регулировочная шайба	AR
33	81641M	Регулировочная шайба (.30 мм)	AR
33	19121M	Регулировочная шайба	AR
33	81642M	Регулировочная шайба приводного вала (.50 мм)	AR
33	19123001	Регулировочная шайба @5	AR
34	11595M	Шестерня переднего хода в сборе	1
35	11596M	Шайба	1
36	81013M	Кольцо поперечного штифта	1
37	11597M	Собачка сцепления	1
38	11598M	Штифт поперечный	1
39	14209M	Пружина	1
40	11599M	Вал гребного винта	1
41	11647M	Шестерня заднего хода в сборе	1
42	95475M	Подшипник шестерни заднего хода	1
42	82291T	Подшипник	1
43	82281M	Уплотнительное кольцо крышки корпуса редуктора	1
44	82226M	Сальник масляный	2
45	11648M	Крышка нижнего корпуса	1
46	11649M	Втулка	1
47	91725M	Болт	2
47	826957M	Болт	2
48	82214M	Шайба	3
49	11650M	Трубка водяная	1
49	11651M	Трубка водяная	1
49	11652M	Водяная трубка	1
50	11653M	Сальник водяного насоса	1
50	852859	Сальник	1
51	84087M	Гайка	1
51	859933	ГАЙКА ГРЕБНОГО ВИНТА	1
52	99046M	Шплинт	1
52	815026	Шплинт	1
53	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
54	11561M	БОЛТ	4
55	84275M	Шайба	1
55	859894	ПРОСТАВКА	1
56	11654M	Проставка	1
57	11657M	Ремкомплект водяного насоса Chrome	1
58	11658M	Вставка картриджа	1
59	11659M	Наружная пластина картриджа	1
60	11599M	Вал гребного винта	1
61	84974M	ШАЙБА	1
-	11655M	Комплект прокладок	1
-	11656M	Ремонтный комплект	1
-	11656T	Ремонтный комплект	1

Рис. 39ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	11903M	Направляющая стартерного шнура	1
2	43984A1	Комплект тахометра	1
3	99055M	Лампа	1
4	99056M	Патрон лампы	1
4	99056A1	Лампа индикатора неисправности	1
5	99057M	Демпфер	1
6	99058M	Пластина	1
7	99059M	Провод	1
8	84353M	Разъём	2
9	84352M	Удлинительный провод	1
10	99060M	Удлинительный провод	1
11	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97765M	Выключатель стоп в сборе	1
13	97756M	Упор	1
14	84964M	Удлинитель (5 м)	1
15	93102M	Выключатель в сборе стоп	1
16	84124M	РАЗЪЕМ	1
17	99051M	РАЗЪЕМ	1
18	99052M	РАЗЪЕМ	1
19	84327M	Держатель	1
20	84328M	Винт	1
21	84959M	Удлинитель (2 м) для выключателя стоп	1
22	99053M	Шнур со штепсельным разъёмом в сборе	1
23	84125M	Регулятор напряжения в сборе	1
23	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
24	11902M	Рукоятка переключения передач - верхнее крепление переключения	1
25	80380M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
26	83285M	БОЛТ	1
27	82214M	Шайба	1
28	82389M	Гайка	1

Рис. 40ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (ОРИГИНАЛЬНЫЕ)(12 ЛИТРОВ) FUEL TANK AND FUEL LINE (ORIGINAL)(12 LITRE)

REF	Номер детали	Наименование	Кол-во
1	95488M	Наклейка боковая	1
2	95489M	Наклейка верхняя (английский)	1
3	14223M	Крышка топливного бака в сборе	1
3	18962M	Крышка топливного бака	1
4	83584M	Корпус в сборе топливного разъема	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	81320M	Прокладка корпуса к баку	1
8	16721M	Топливная магистраль в сборе	1
9	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
9	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
10	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
11	20415	Кольцо уплотнительное стержня переходника	1
11	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	16722M	Шланг топливного бака с грушей	1
15	94727M	Шланг	1
16	16723M	Груша подкачки	1
16	89396Q01	Груша подкачки @4	1
17	16724M	Шланг	1
17	94727M	Шланг	1
18	16725M	Хомут	4
19	14213M	Соединитель топливный, сторона двигателя	1
19	14213Q	Штуцер топливный (2 шт.)	1
20	82789M	Уплотнительное кольцо	1
