水星 Mercury 7.5, 75 HP 7125388 THRU 0A197113 - — взрыв-схемы и запчасти

两冲程化油器 · Canada - Cat.# 90-13716 · 共 28 个部位 · 1171 条零件

1БЛОК ЦИЛИНДРОВ И КАРТЕР 2МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ 3СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА 4СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ 5ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 8РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ 9ЭЛЕКТРОКОМПОНЕНТЫ 10КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)11РЕДУКТОР (ВЕДУЩИЙ ВАЛ)12РЕДУКТОР (ГРЕБНОЙ ВАЛ)13НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 14КАРБЮРАТОР (TILLOTSON, МАРКИРОВКА 1364-7902 ИЛИ 1364-7909)15КАРБЮРАТОР (WALBRO, МАРКИРОВКА WMB-1/WMB-2/WMB-3/WMB-4)16КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ 17СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ 18КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 19БЛОК ЦИЛИНДРОВ И КАРТЕР 20КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)21ЭЛЕКТРОКОМПОНЕНТЫ 22МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ 23РЕДУКТОР (ВЕДУЩИЙ ВАЛ)24РЕДУКТОР (ГРЕБНОЙ ВАЛ)25РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ 26РУЛЕВАЯ РУКОЯТКА И ШАРНИРЫ ДРОССЕЛЯ 27СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА 28ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА

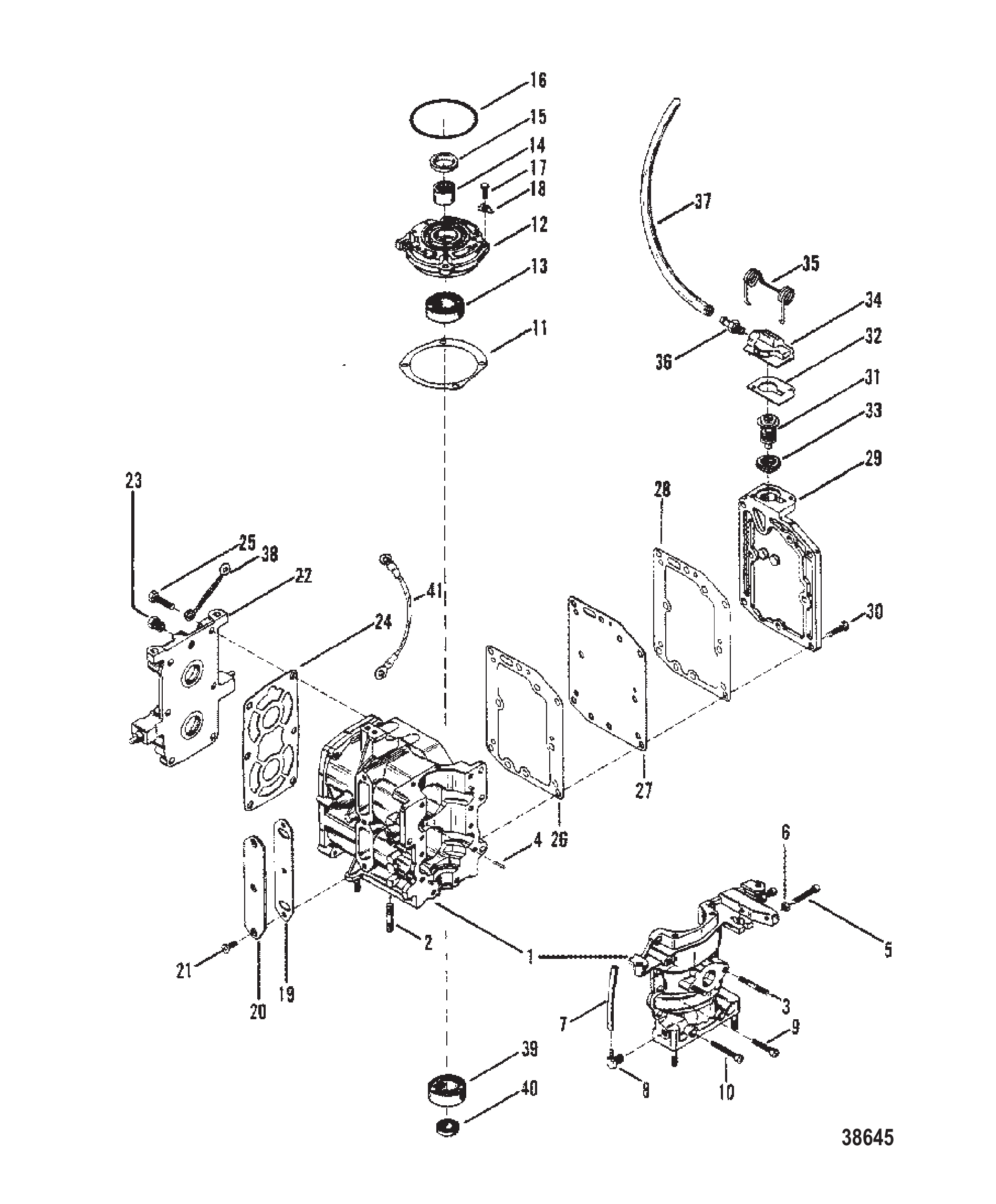

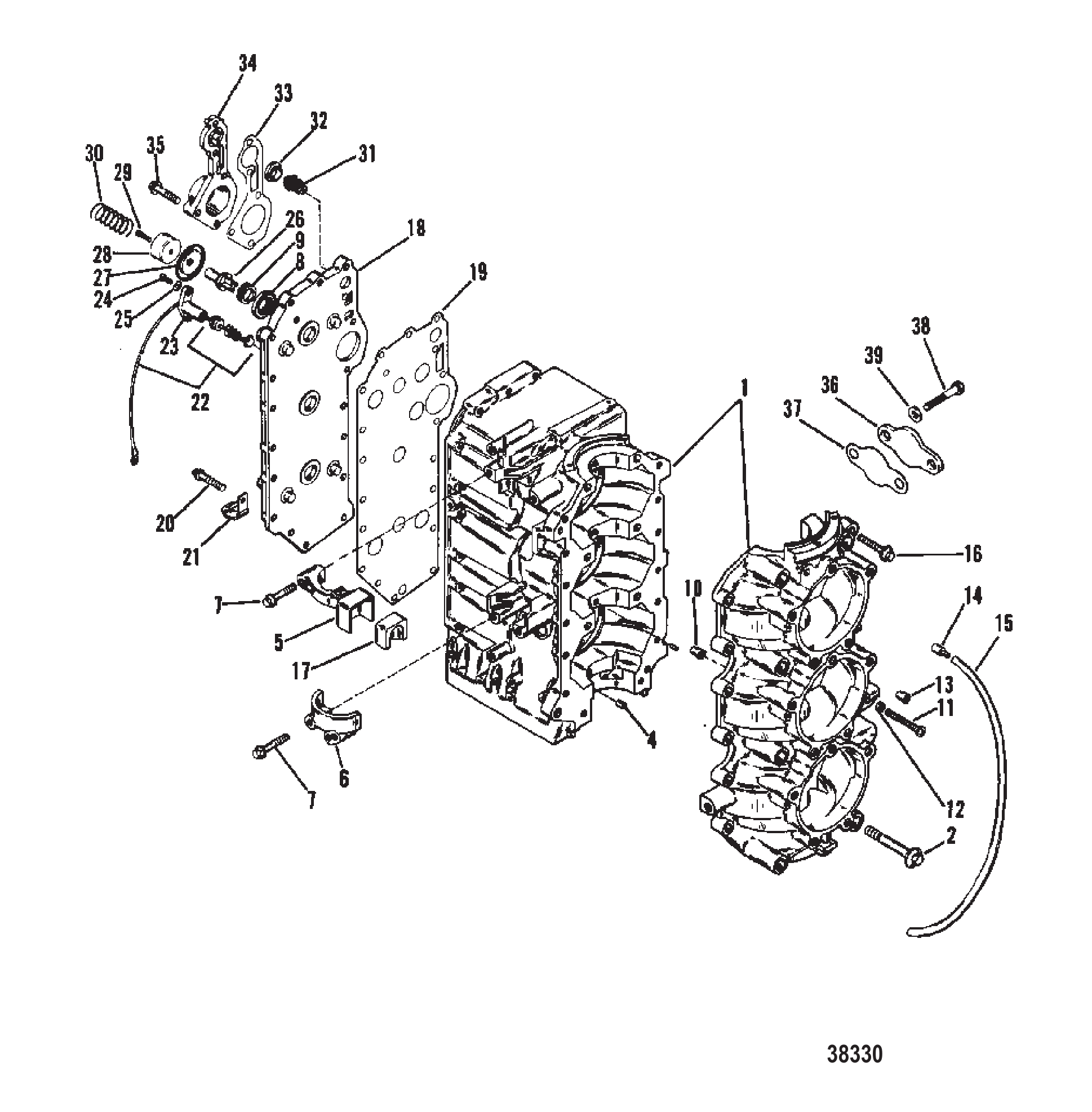

Рис. 1БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	8947A7	Блок цилиндров в сборе	1
1	8947A8	Блок цилиндров в сборе	1
1	8947A19	Блок цилиндров в сборе	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	8
3	67296	Штифт (обоймы подшипника)	3
4	20033	Штифт направляющий установочный	1
5	42884	Крышка стартера (верхняя)	1
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	4009550	ВИНТ КРЫШКИ СТАРТЕРА	4
8	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
9	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
10	42657A1	Обратный клапан картера	2
11	42978	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
12	400202	ГАЙКА КОНТРГАЙКА - РЕГУЛИРОВОЧНЫЙ ВИНТ	1
13	42942	Колпачок регулировочного винта	1
14	42623	Обратный клапан (запрессовываемый)	1
15	99130122	Трубка (20,00 футов, бухта) дренажная	1
16	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	12
17	99162	Чехол масляного бака	1
18	9003T	Крышка блока цилиндров	1
19	430052	ПРОКЛАДКА крышки блока цилиндров	1
20	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	14
21	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	4
22	78799	Датчик температуры (19.50 дюйма)	1
23	44290	Фиксатор датчика температуры	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	2
25	56681	ШАЙБА (.203 x .500 x .032)	2
26	86596	Тарельчатый клапан	1
27	64877	ДИАФРАГМА	1
28	94182	Шайба	1
29	69570	Винт (#10-16 x .750)	1
30	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
31	75692	ТЕРМОСТАТ (143 ГРАД.)	1
32	62386	Прокладка термостата	1
33	430062	ПРОКЛАДКА крышки термостата	1
34	42885T	Крышка термостата	1
35	4011135	ВИНТ (M8 x 1.25 x 35) КРОНШТЕЙН	5
36	12621	Крышка масляной подушки без масляного впрыска	1
37	12620	Прокладка крышки без масляного впрыска	1
38	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
39	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2

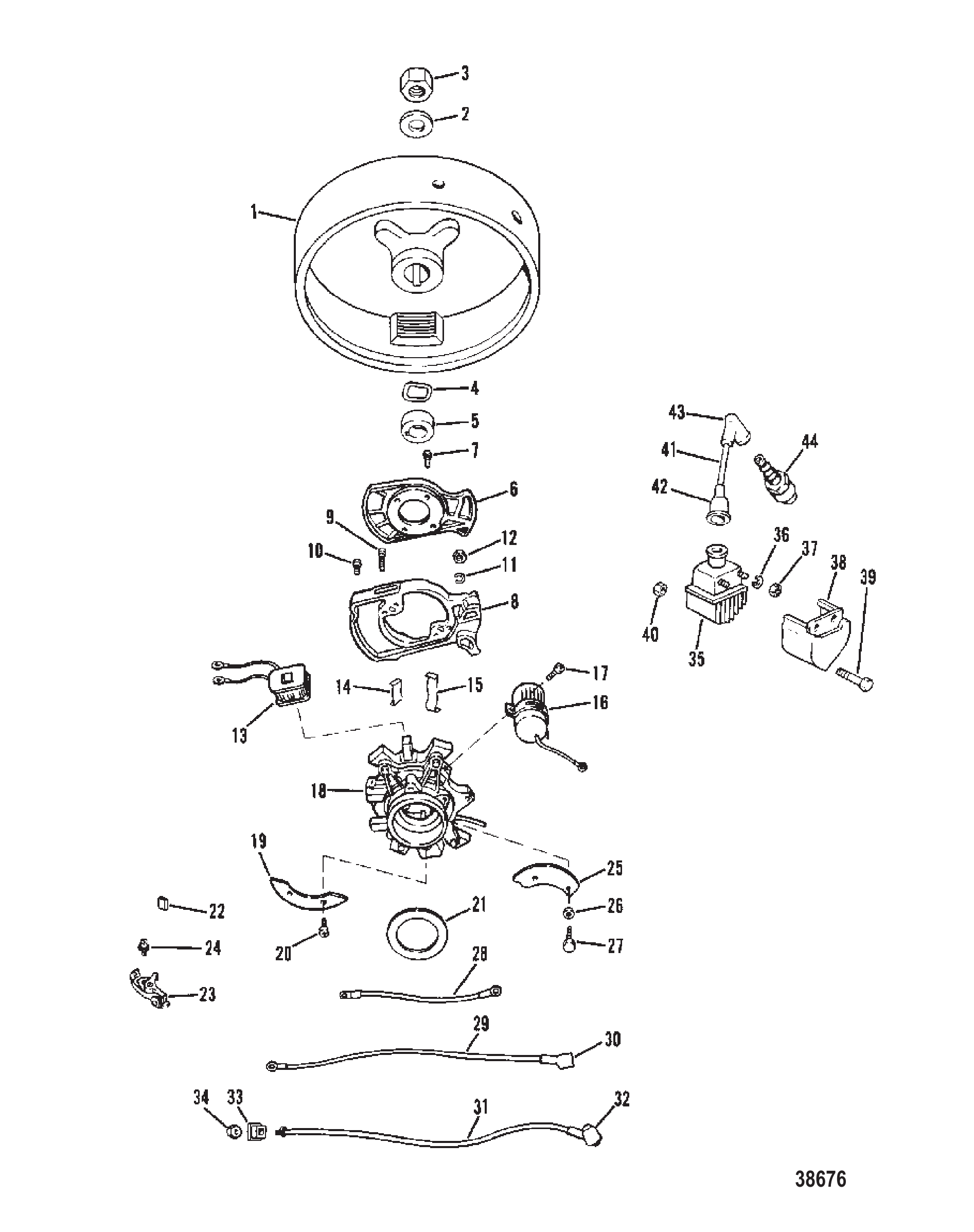

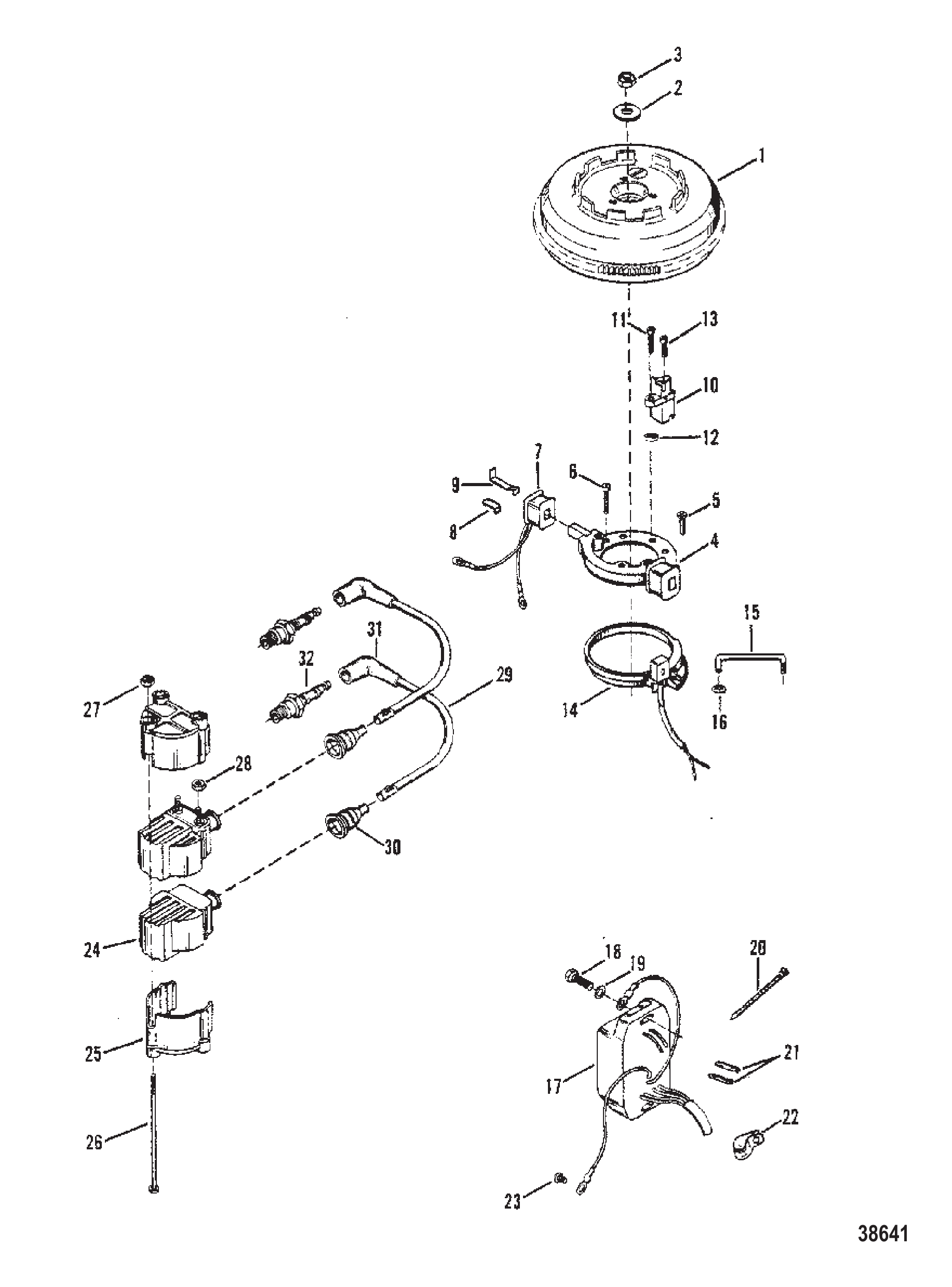

Рис. 2МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ FLYWHEEL AND IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	4475A1	Маховик в сборе	1
2	36245	ШАЙБА ГАЙКИ МАХОВИКА	1
3	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
4	35629	ШАЙБА ВОЛНОВАЯ - НАТЯЖЕНИЕ КУЛАЧКА	1
5	4465	Кулачок	1
6	4524A1	Крышка в сборе	1
7	60491	ВИНТ (#8-32 x .620) КРЫШКИ К МОДУЛЮ	2
8	4516A2	Модуль зажигания в сборе	1
9	59800	ВИНТ МОДУЛЯ К СТАТОРУ (9/16")	2
10	36046	ВИНТ КРЕПЛЕНИЯ ПРОВОДА МОДУЛЯ-КАТУШКИ (1/4")	3
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
12	45076	Гайка (#10-32) латунная клемма блока выключателя	2
13	4470A1	Катушка в сборе	1
13	4469A1	Катушка в сборе	1
14	59538	Зажим крепления катушки	2
14	59538T	Зажим @2	2
15	59539	Зажим крепления катушки	2
16	4463	Конденсатор в сборе	1
17	62269	Винт (#10-32 x .437) вентиляции - гидравлический насос	2
18	4476A1	Статор в сборе	1
18	4476A6	Статор в сборе	1
19	4458	Пластина крепления статора	2
20	35400	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (3/8")	4
21	33910015	Регулировочная шайба пластины статора к верхней торцевой крышке	1
22	3989	Фитиль-смазка кулачка	1
23	4318A2	Корпус статора в сборе	1
24	56266	Винт крепления статора к корпусу (3/8")	2
25	56520	КУЛАЧОК	1
26	69054	ВИНТ (.250-20 x .620) СОЛЕНОИД К ГЛУШИТЕЛЮ	2
27	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	1
28	56757A5	Провод перемычки в сборе (ЧЕРНЫЙ-4-1/4")	1
29	56318A11	Провод в сборе (ЗЕЛЕНЫЙ-12-1/4")	1
30	38938	СБОРКА ПРОВОДА ЧЕХЛА	1
31	56316A4	Кабель в сборе корпуса статора (БЕЛЫЙ-103/4")	1
32	38938	СБОРКА ПРОВОДА ЧЕХЛА	1
33	4460	Изолятор кабеля к корпусу контактов	1
34	56325	ГАЙКА ИЗОЛЯТОРА ТРОСА	1
35	4528A3	Катушка зажигания в сборе	1
35	4528T2	Катушка зажигания	1
36	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
37	45076	Гайка (#10-32) латунная клемма блока выключателя	2
38	66355	КРЫШКА	1
39	61530	Винт	3
40	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	3
41	99215A25	Провод высокого напряжения в сборе	1
41	813715A1	Провод	1
42	2854	ЧЕХОЛ КАТУШКИ ЗАЖИГАНИЯ	1
42	2854T01	Колпачок @3	1
43	63709A1	Комплект наконечника/клеммы свечи зажигания	1
44	97182	Свеча зажигания	1
44	896329833	Свеча зажигания #L78V @4	1
44	75739	СВЕЧА ЗАЖИГАНИЯ	1
44	14103Q	ORD 896329838 Mercury / Quicksilver	1

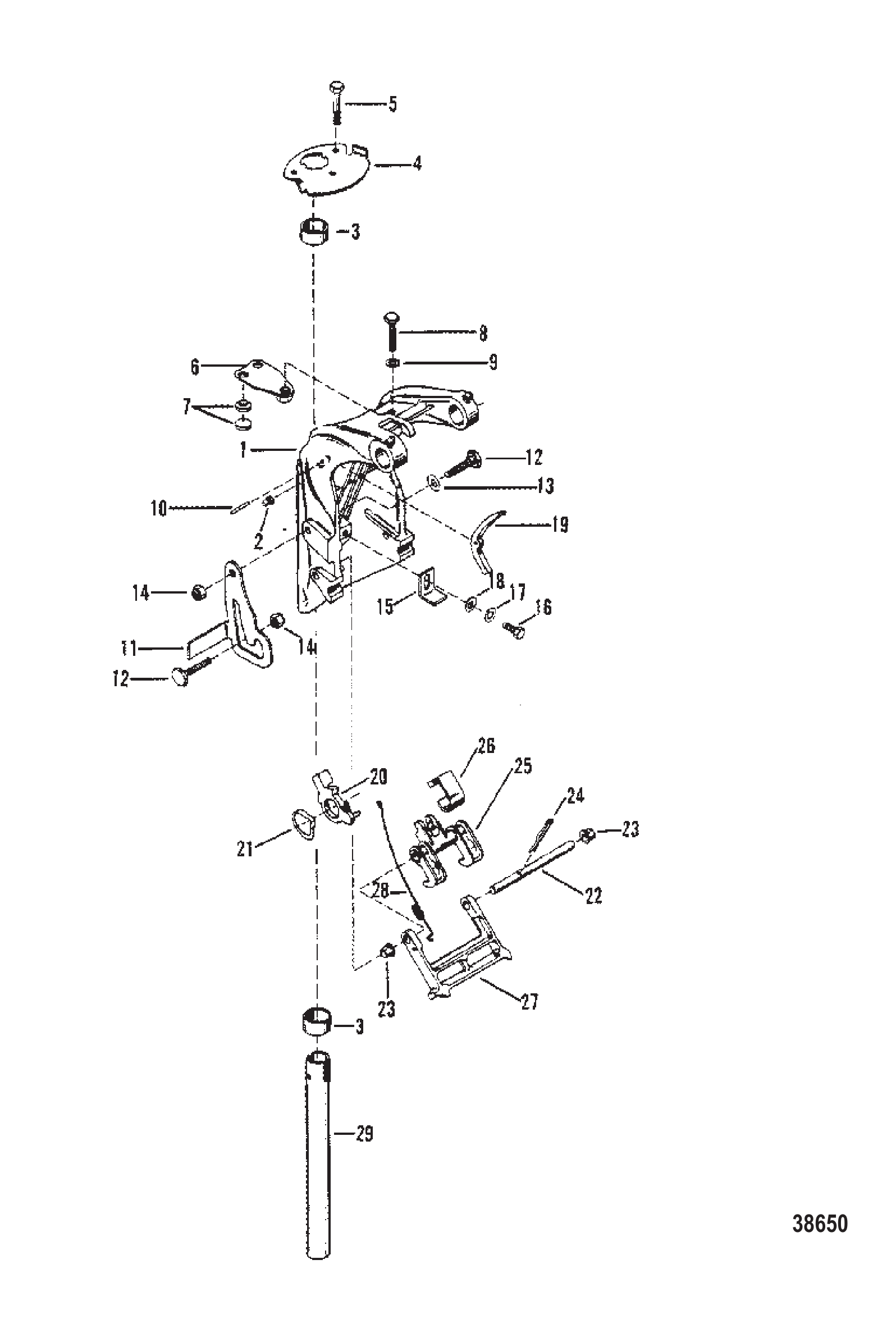

Рис. 3СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7324A1	Кронштейн поворотный в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	64028	Втулка поворотного кронштейна	2
4	77334	ПЛАСТИНА CO-PILOT	1
5	78038	ВИНТ (.250-20 x 1.75) ДИСКА CO-PILOT К СЕДЛУ	3
6	72845A1	Пластина в сборе струбцины - CO-PILOT	1
7	20203	Диск	4
8	36154	ВИНТ (.250-28 x 1.380)	1
9	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
10	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
11	879841	Рычаг стопора откидывания в сборе	1
11	87984A1	Рычаг в сборе стопора откидывания	1
12	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	2
13	31030	Шайба волнистая стопора откидывания	1
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	72794	УПОР БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
16	71056	Винт (.250-28 x .560) упора реверса к поворотному кронштейну	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
18	71055	Шайба пальца рычага переключения	1
19	63554	Направляющая пружины	1
20	79744	Рычаг управления - кронштейн троллинга	1
21	63631	Волнистая шайба рычага кронштейна троллинга	1
22	71419	Тяга блокировки реверса к кронштейну переключателя	1
23	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	63628	Рычаг фиксатора реверса	1
25	63628T	Рычаг	1
26	61007	Фиксатор тяги - блокировка реверса	1
27	63559	Кронштейн троллинга	1
27	63559T	Кронштейн	1
28	63630	Пружина растяжения — кронштейн троллинга	1
29	66559	ТРУБКА ПОВОРОТНОГО КРОНШТЕЙНА К СЕДЛУ	1

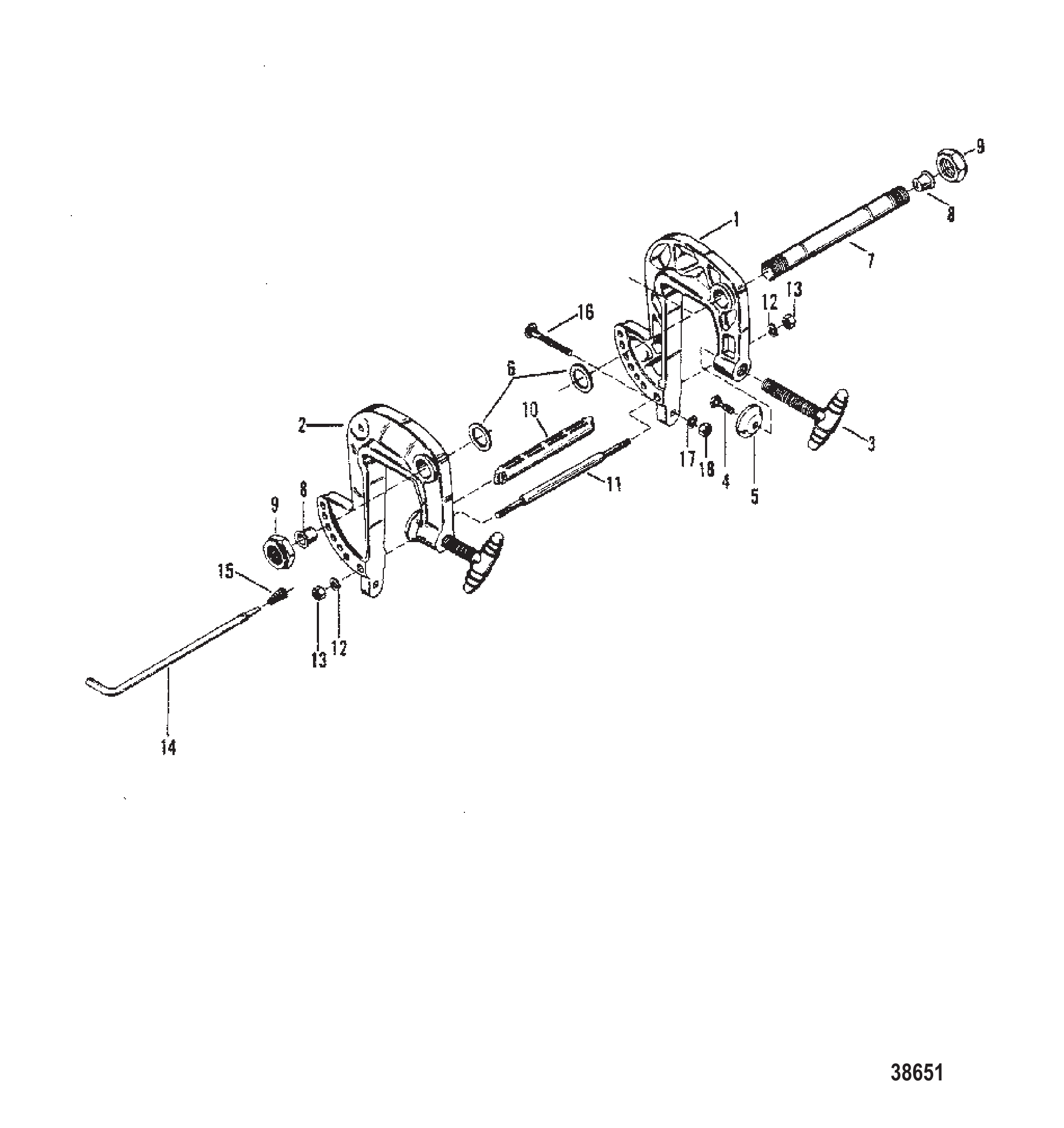

Рис. 4СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5570A3	Струбцина в сборе (левый борт)	1
2	5571A3	Струбцина в сборе (правый борт)	1
3	77190A3	Барашковый винт в сборе	2
4	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
4	768042	Винт с буртиком шестигранный	2
5	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
5	818884	ШАЙБА	2
6	71421	Шайба нейлоновая трубы наклона	2
7	96962	Труба наклона - зажим к поворотному кронштейну	1
8	39333	ПРОБКА ТРУБКИ НАКЛОНА	2
9	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
10	71420	Рукоятка переносная	1
11	71417	Шпилька кронштейна струбцины	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
14	71418A2	Палец в сборе стопора откидывания	1
15	62143	Пружина фиксатора наклона	1
16	67982	Болт крепления струбцины к лодке	2
17	67983	Шайба болта струбцины	2
18	56374	ГАЙКА (.250-20)	2
18	8267098	Гайка (.250-20) нержавеющая сталь	2

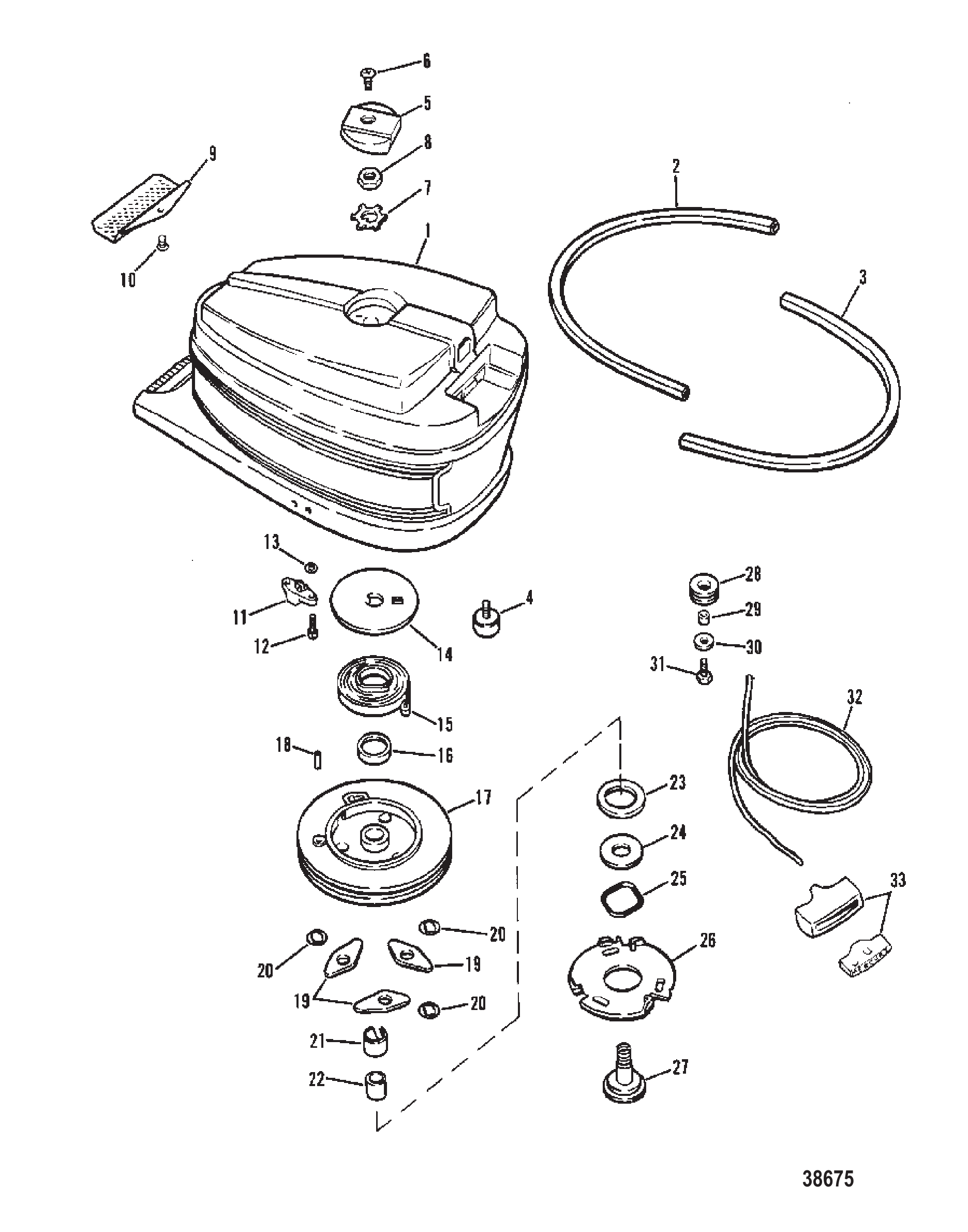

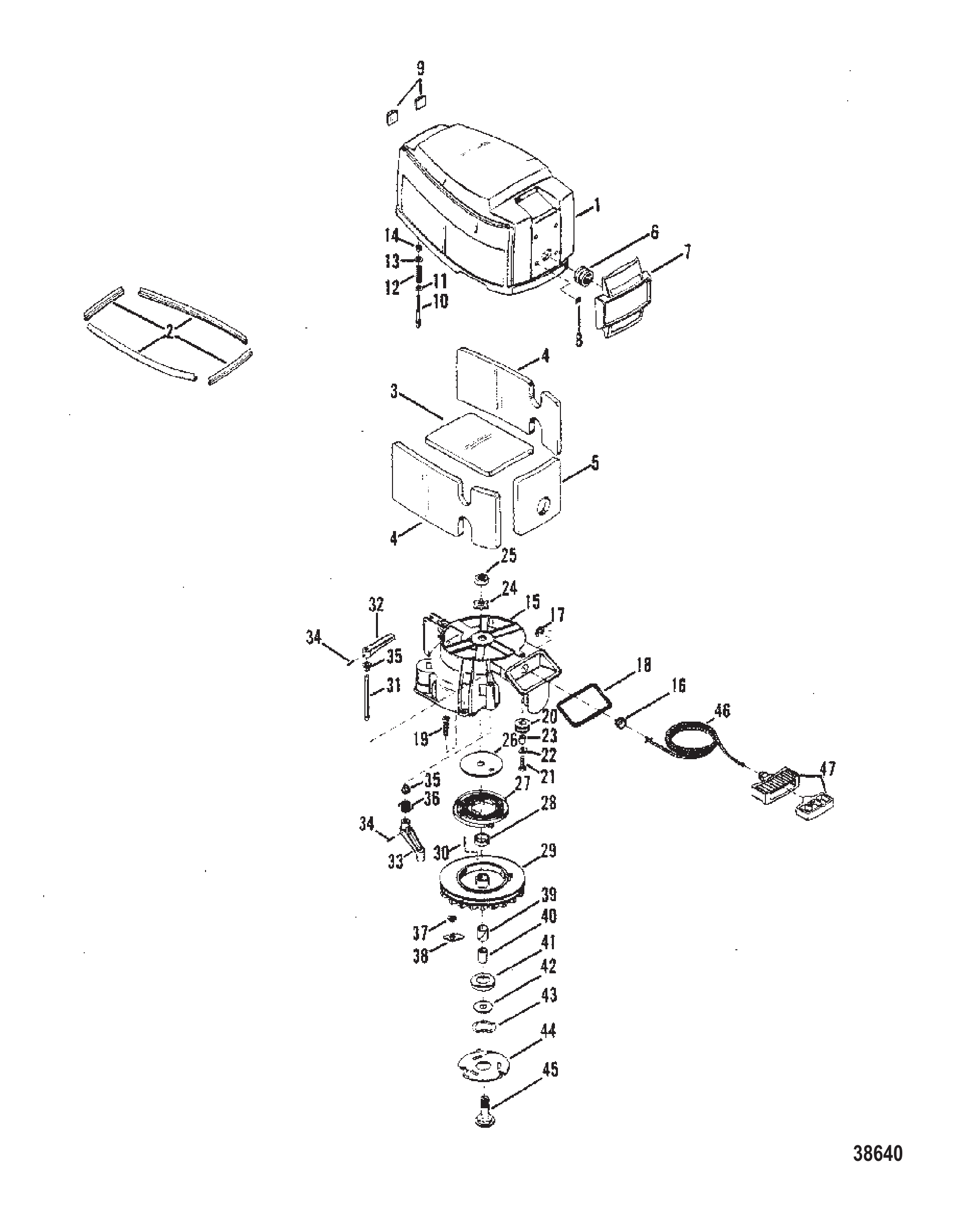

Рис. 5ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА TOP COWL AND STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7668A2	Верхний кожух в сборе	1
2	39538	ПОЛОСА ЗВУКОИЗОЛЯЦИИ - ЗАДНЯЯ	1
3	39537	ПОЛОСА ЗВУКОИЗОЛЯЦИИ - ПЕРЕДНЯЯ	1
4	66018	ОПОРА РЕЗИНОВАЯ ВЕРХНЕГО КОЖУХА	2
5	89096	КРЫШКА ТРИММА ВЕРХНИЙ КОЖУХ	1
6	64652	ВИНТ КРЕПЛЕНИЯ КРЫШКИ ТРИММА К ВЕРХНЕМУ КОЖУХУ	1
7	20165	Шайба стопорная гайки вала шкива	1
8	20166	Гайка вала шкива (левая резьба)	1
9	64601	КРЫШКА ВЕНТИЛЯЦИИ ВЕРХНЕГО КОЖУХА	1
10	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
11	39257	КРОНШТЕЙН КРЕПЛЕНИЯ ВЕРХНЕГО КОЖУХА	1
11	39258	КРОНШТЕЙН КРЕПЛЕНИЯ ВЕРХНЕГО КОЖУХА	1
12	39514	ВИНТ КРЕПЛЕНИЯ КРОНШТЕЙНА К ВЕРХНЕМУ КОЖУХУ (1-1/8")	4
13	39143	ШАЙБА (.253 x .625 x .0937) ВИНТ КРОНШТЕЙНА	4
14	20155	Фиксатор пружины стартера	1
15	29340A1	Пружина стартера возвратная	1
15	29340T02	Пружина возвратная	1
16	28912	ВТУЛКА ВАЛА ШКИВА	1
17	93696A2	Шкив стартера в сборе	1
18	22896	ФИКСАТОР ПАЛЬЦА ТРОСА СТАРТЕРА	1
19	30596	СОБАЧКА СТАРТЕРА	3
20	36206	ШАЙБА ВОЛНОВАЯ - СОБАЧКА СТАРТЕРА	3
21	28919	ВТУЛКА НЕЙЛОНОВАЯ - ПРОСТАВКА ВАЛА ШКИВА	1
22	61005	Распорная втулка вала шкива	1
23	26179	Фиксатор	1
24	35559	ШАЙБА	1
25	20160	Шайба волнистая	1
26	30595	ПЛАСТИНА	1
27	35558	ВАЛ ШКИВА	1
28	93695	Винт пускового шкива	1
29	30977	Распорная втулка опорного винта	1
29	309772	Проставка	1
30	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
31	28789	ВИНТ (.190-24 x .750) КРЕПЛЕНИЕ ШКИВА К ВЕРХНЕМУ КОЖУХУ	1
32	12066A9	Трос стартера	1
32	12066Q10	Трос стартера @2	1
33	79470A1	Комплект фиксатора троса	1

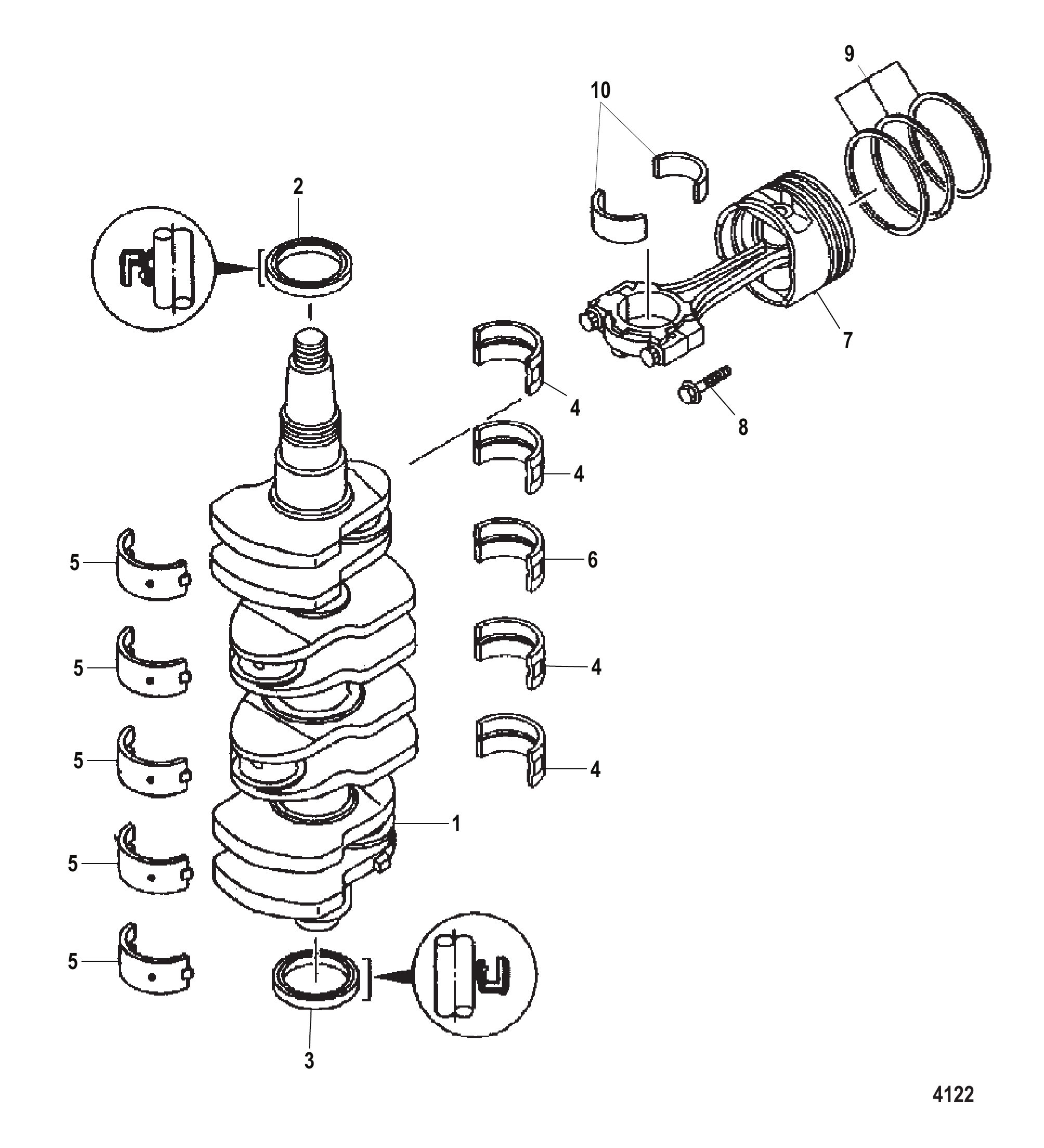

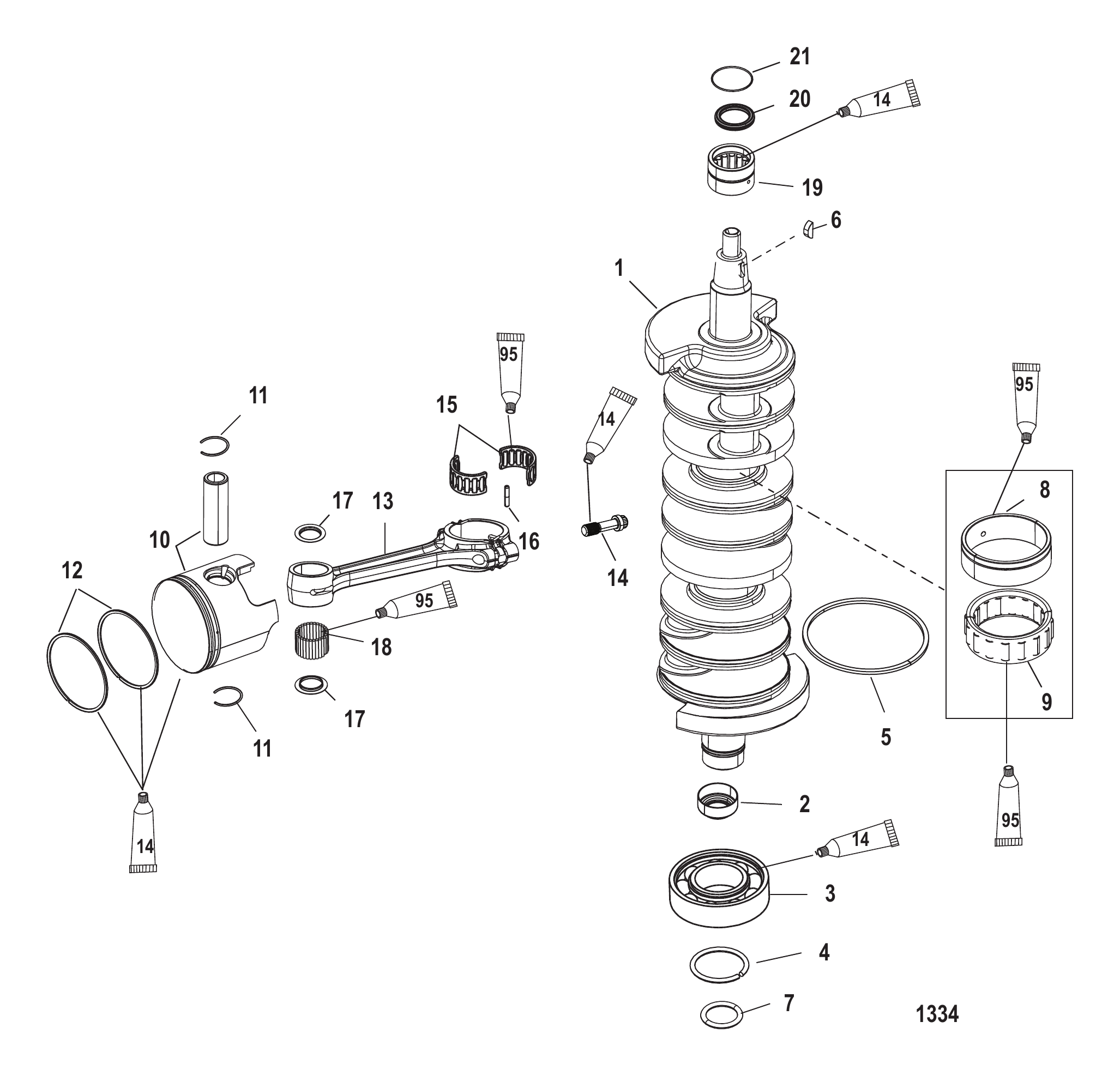

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895A05	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895A12	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T02	Комплект поршневых колец	4
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	858732A06	Комплект прокладок	1
-	881421T04	Головка блока цилиндров в сборе	1

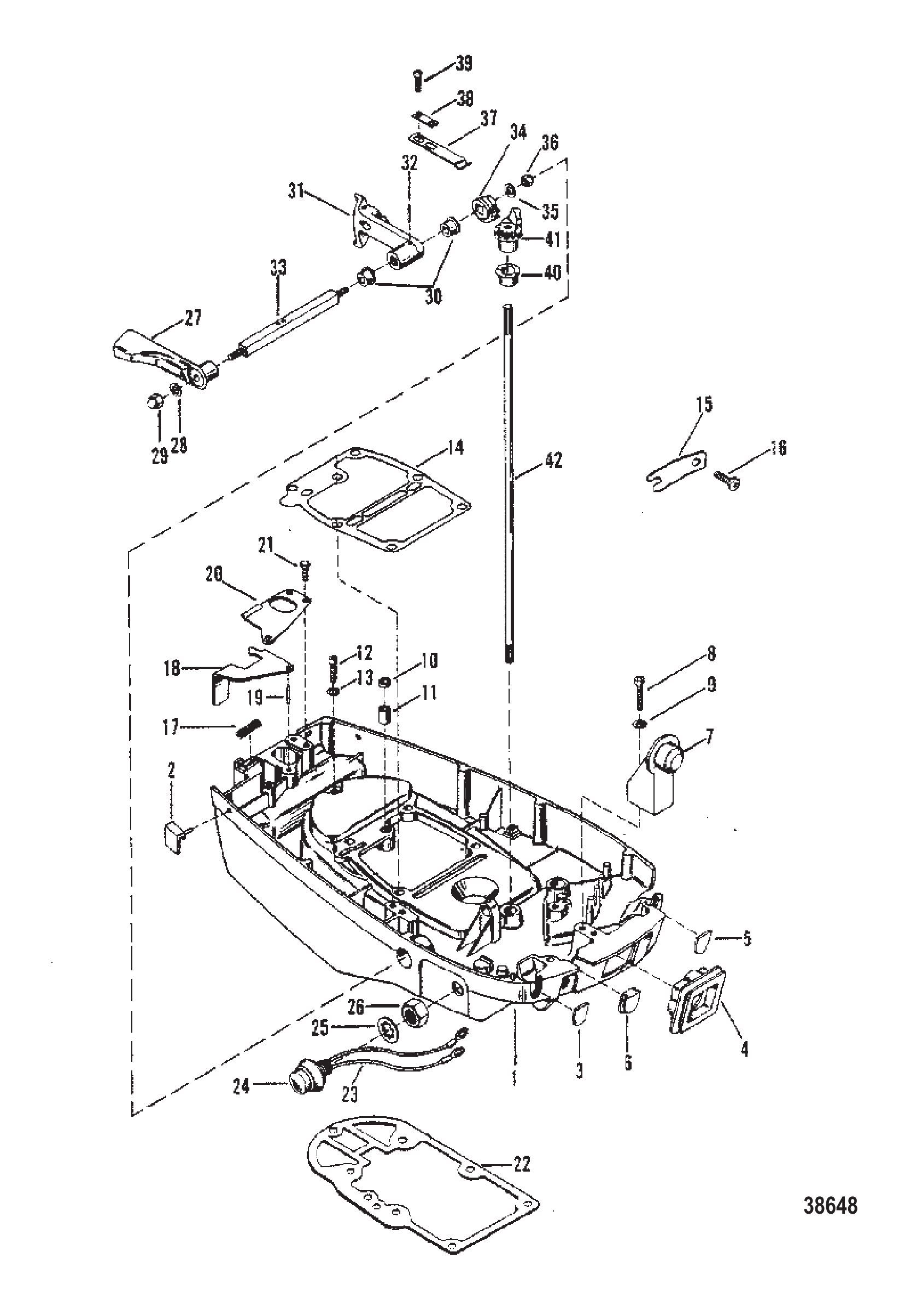

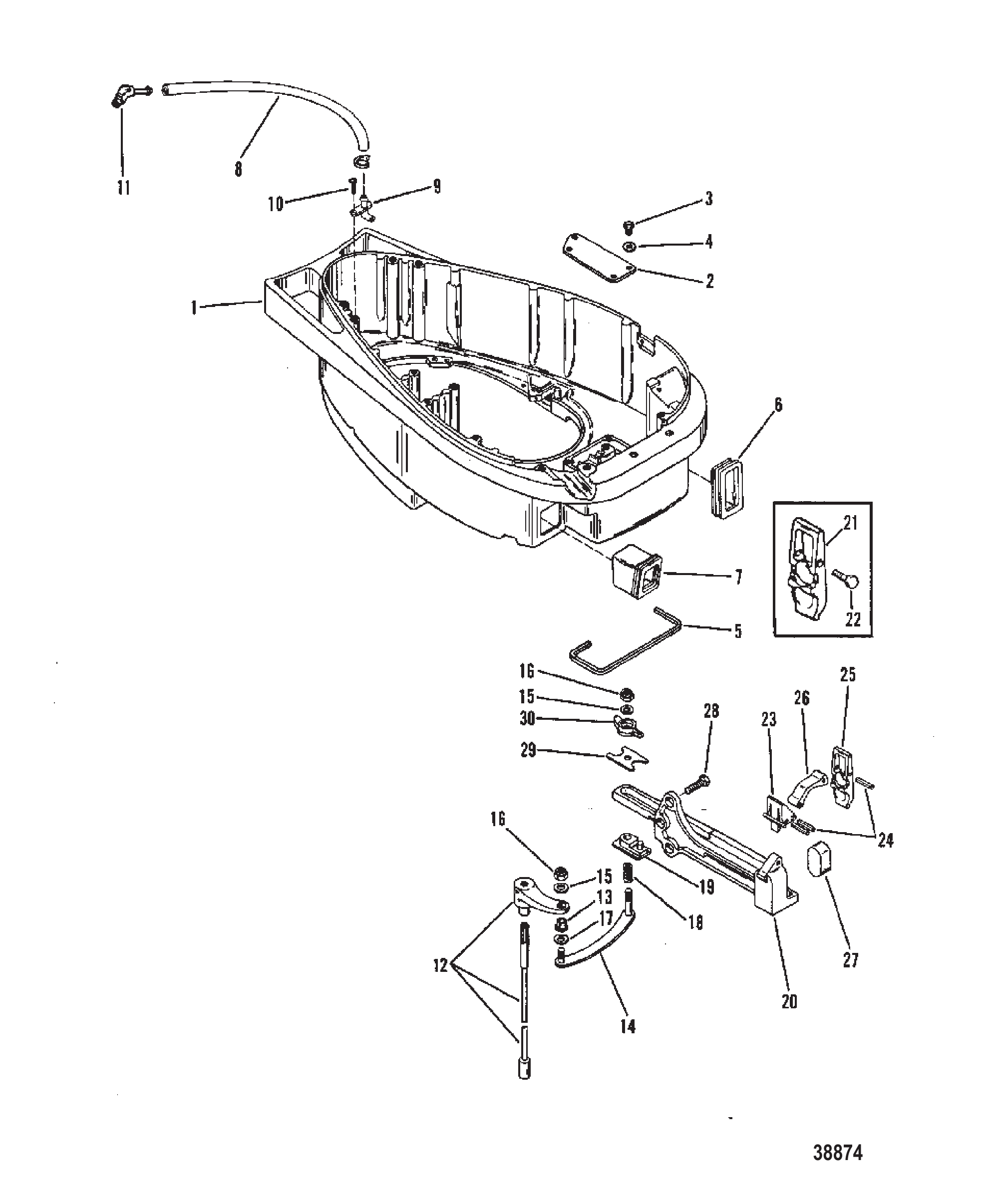

Рис. 7НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	87081	Нижняя часть кожуха	1
1	8708T6	Нижний кожух	1
2	74303	Крышка воздухозаборника	1
3	62568	Винт (#10-16 x .375)	4
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	73646	ПРОКЛАДКА НИЖНЕГО КОЖУХА	1
6	39616	ЧЕХОЛ ТРОСА УПРАВЛЕНИЯ - НИЖНИЙ КОЖУХ	1
7	37637	Чехол топливного разъёма - нижний кожух	1
8	99127109	Шланг (57,00 дюймов, бухта)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	52889	Форсунка, компонент сборки нижнего кожуха	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	78279	Угольник	1
11	8M0207781	Угольник	1
12	60304A54	Вал переключения передач верхний в сборе	1
13	26856	ВТУЛКА	1
14	73402	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
15	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
16	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
17	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
18	20099	Пружина	1
19	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
20	52732A6	Кронштейн крепления тросов управления	1
21	98889	Защёлка	1
22	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
23	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
23	87609A1	Комплект рычага	1
24	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
25	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
26	65799T	Тяга фиксатора рычага к крышке	1
26	87609A1	Комплект рычага	1
27	39519	ЧАШКА	1
28	35386	ВИНТ (.312-18 x 1.00)	3
29	52100	Износостойкая пластина	1
30	38279	ЗАЩЕЛКА	1
30	8M0036768	ЗАЩЕЛКА	1
-	73645A87	Комплект прокладок	1

Рис. 8РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ MISCELLANEOUS PARTS AND ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	814180	Руководство по ремонту 200 л.с. (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	89221A88	Комплект прокладок	1
-	11143900	Руководство владельца	1
-	11142900	Руководство владельца	1
-	812563A94	Комплект наклеек (черный 200 длинный)	1
-	808562A94	Комплект наклеек (черный 200 XL/CXL)	1
-	813038A89	Комплект наклеек (КРАСНЫЙ/ОРАНЖЕВЫЙ)	1
-	813038A90	Комплект наклеек (СЕРЕБРИСТЫЙ)	1

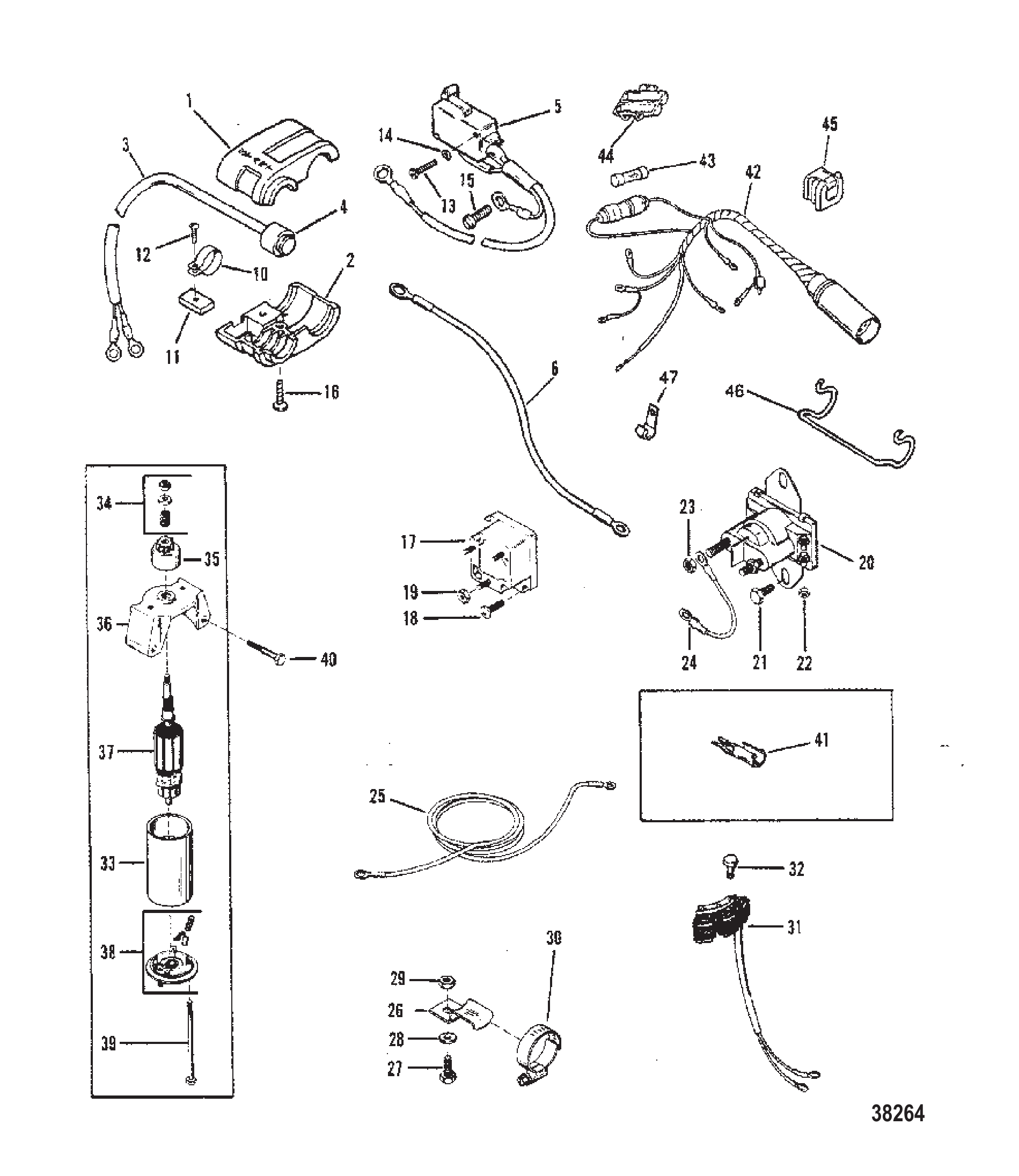

Рис. 9ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

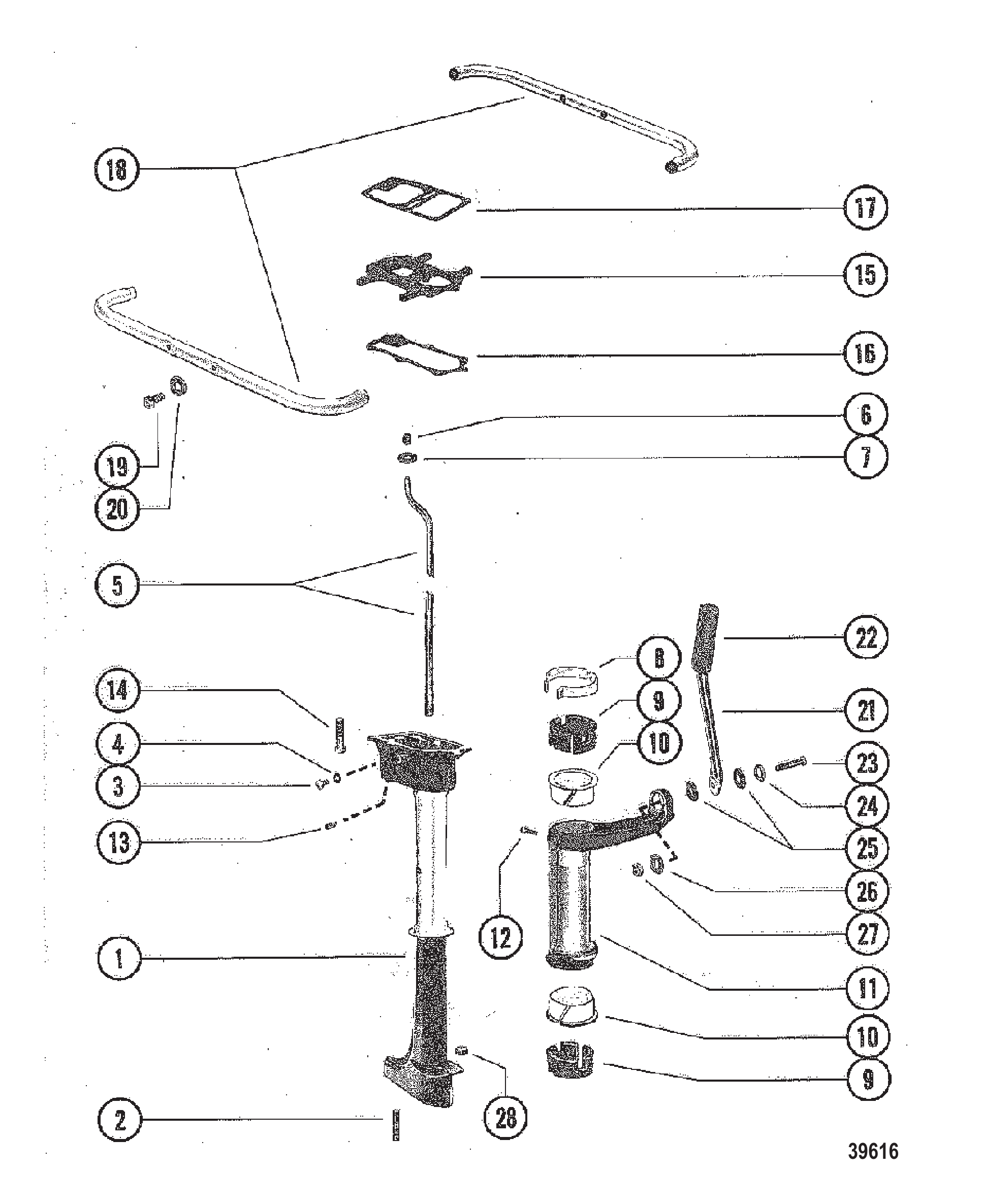

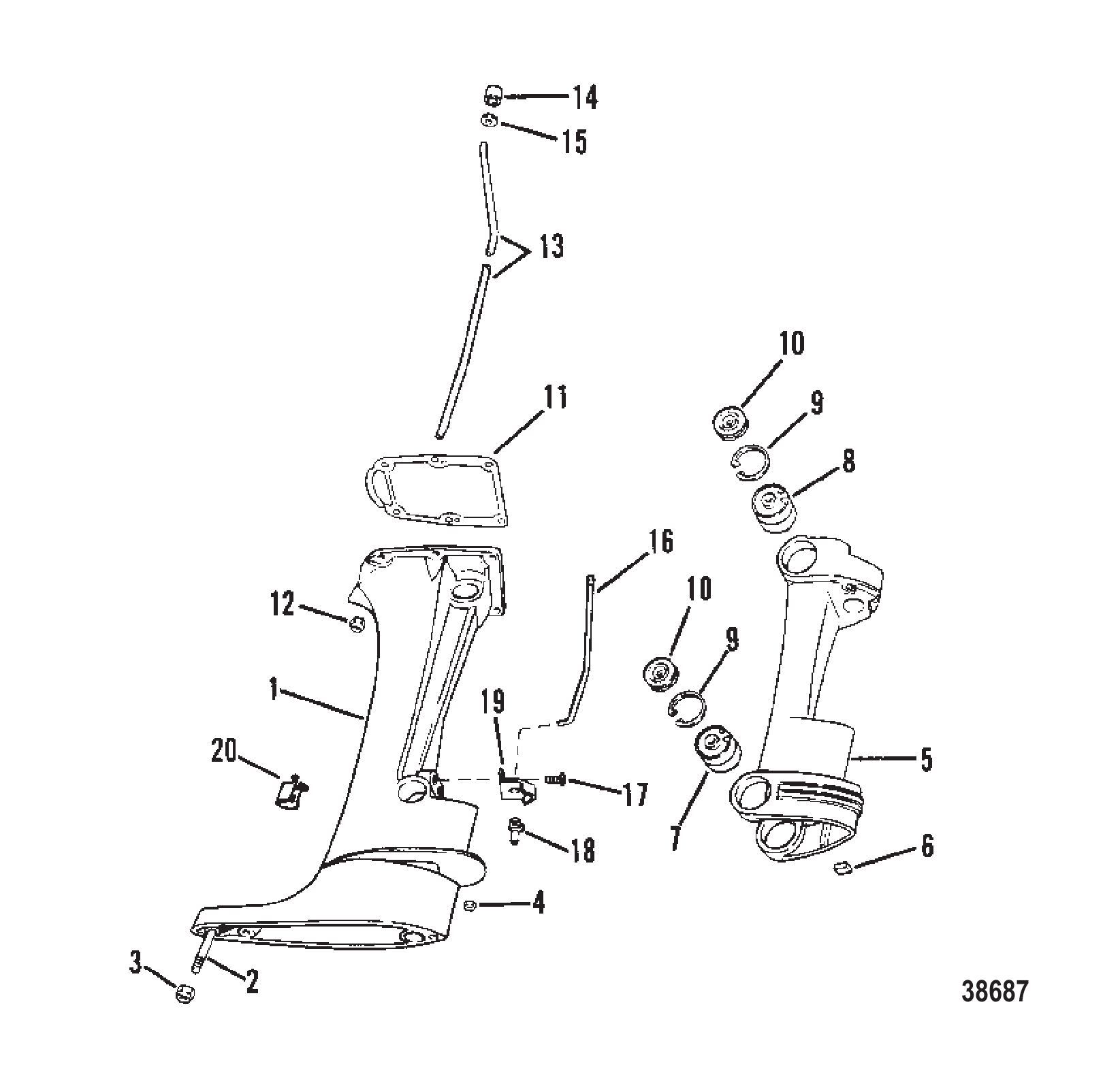

Рис. 10КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8456A1	Корпус в сборе приводного вала	1
1	8452A1	Корпус в сборе приводного вала	1
2	66373	ШПИЛЬКА	1
3	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
3	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
4	34863	ГАЙКА (.375-24)	1
4	8M0204726	Гайка (.375-24) латунная	1
5	8450A1	Седло	1
6	64076	Упор осевой — седло	1
7	79896A1	Опора нижняя и верхняя	2
7	79896A1	Опора нижняя и верхняя	2
8	79985A1	Опора в сборе верхняя	2
8	79896A1	Опора нижняя и верхняя	2
9	26406	Стопорное кольцо - верхняя и нижняя опора	4
10	79907	Крышка нижней опоры	4
11	59079	Прокладка	1
12	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	6
13	31940	ТРУБКА ВЫПУСКА ВОДЫ	1
13	32077	ТРУБКА ВЫПУСКА ВОДЫ	1
14	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
15	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
16	71057	Тяга блокировки реверса	1
17	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	2
18	65216	КУЛАЧОК ЗАМКА РЕВЕРСА	1
19	72007	ФИКСАТОР КУЛАЧКА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
20	93145	БЛОК ПРИВОДНОГО ВАЛА	1
-	78139A80	Комплект прокладок	1

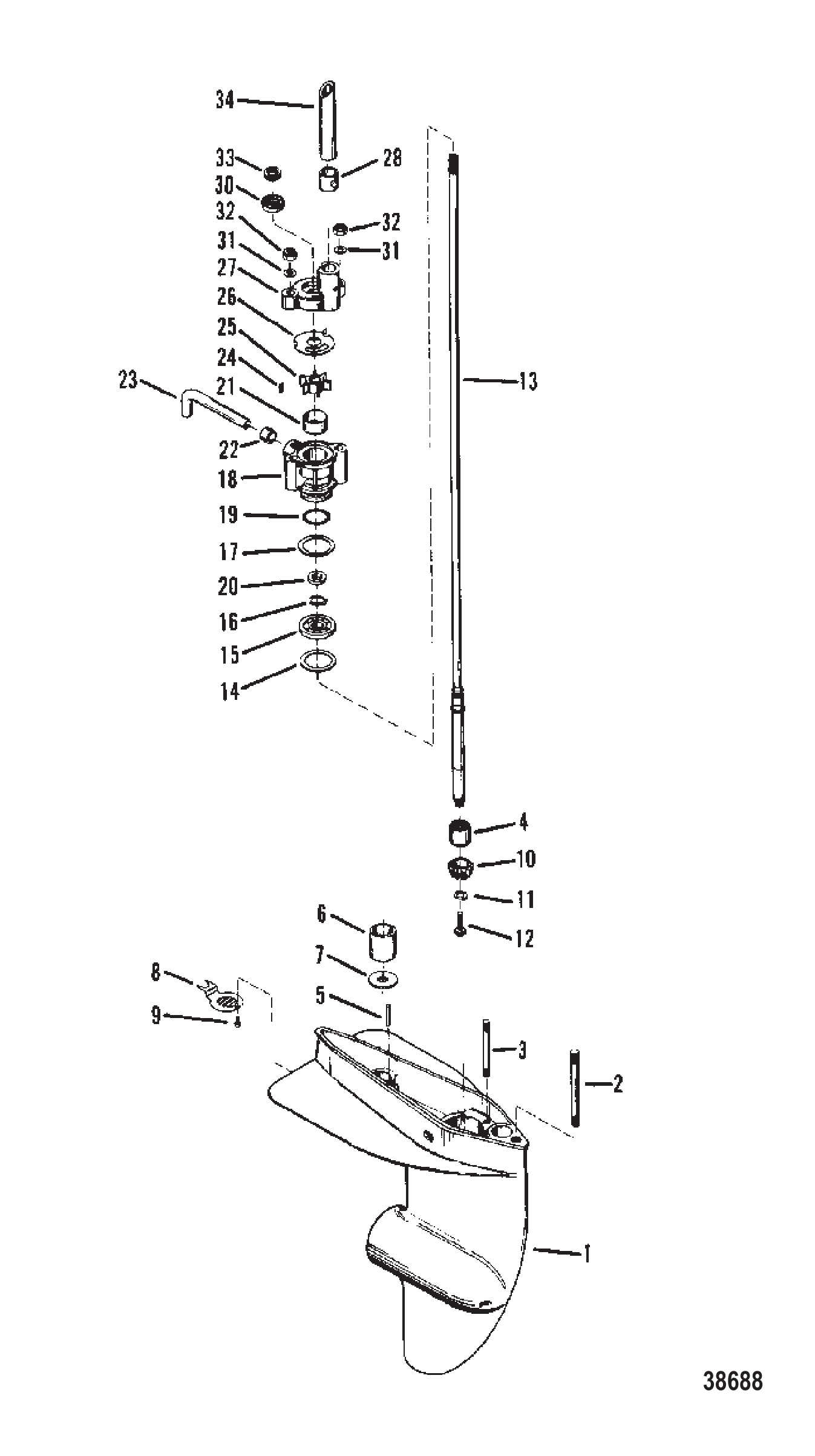

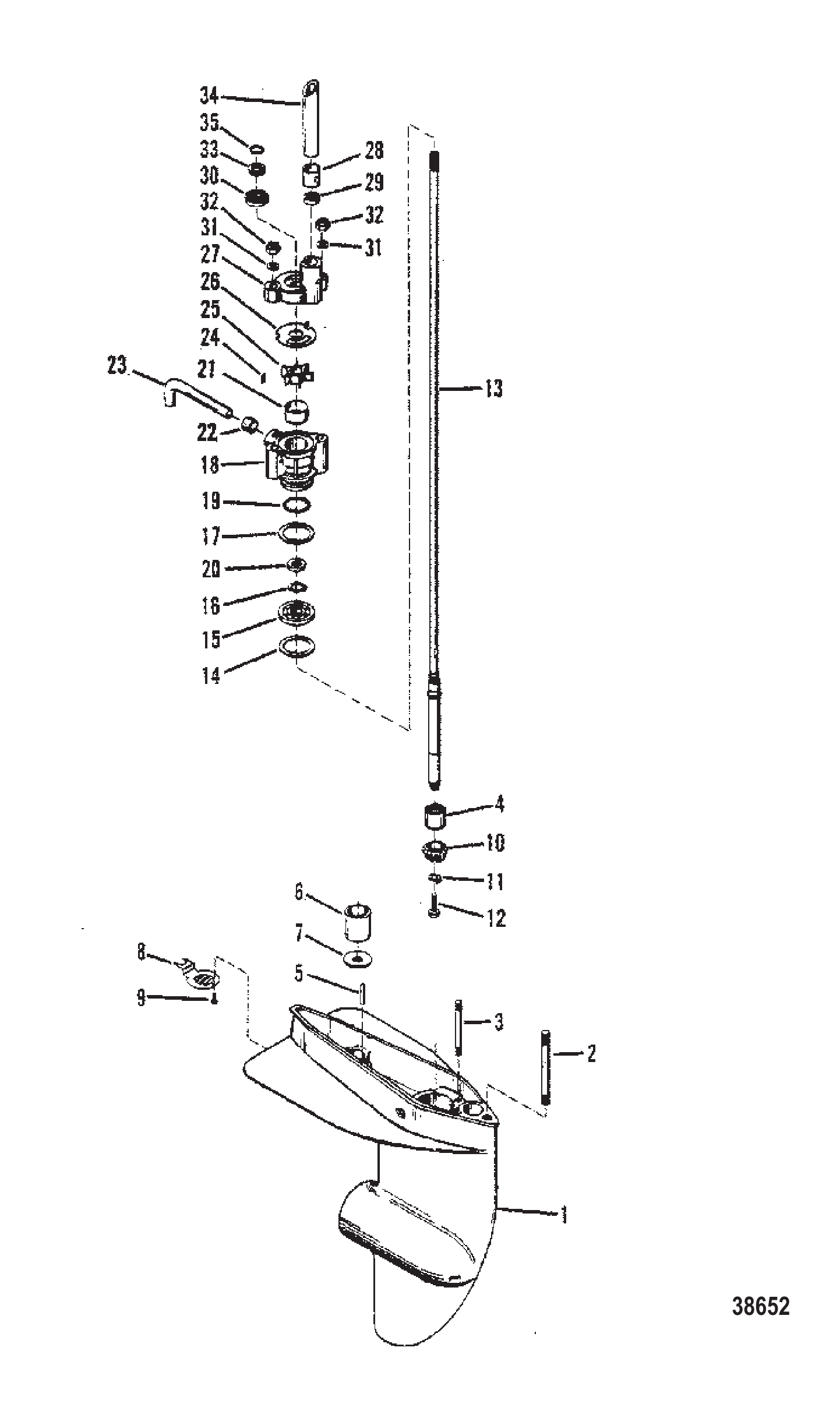

Рис. 11РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	25612	Винт сетки водозаборника	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	13438	Гайка (.250-28)	2
32	8267119	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
-	78139A80	Комплект прокладок	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1
-	77066A1	Комплект сальников водяного насоса	1

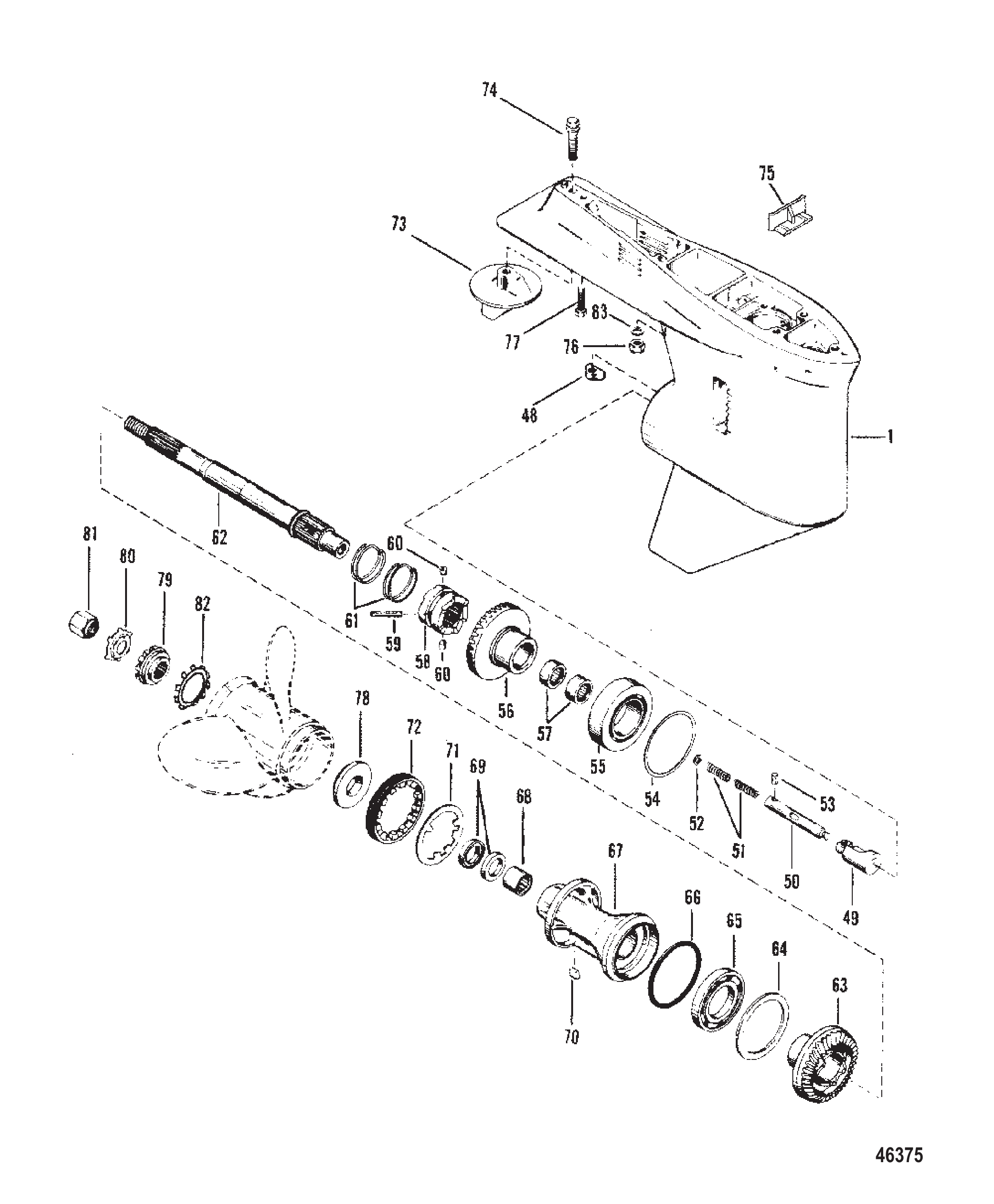

Рис. 12РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 13НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	6587A5	Нижний кожух в сборе	1
2	95925	Заглушка нижнего кожуха	3
3	74360	Заглушка нижнего кожуха	1
4	39778	ВТУЛКА ТОПЛИВНОГО АДАПТЕРА - НИЖНИЙ КОЖУХ	1
5	66353	КРЫШКА ДОСТУПА	1
6	65479	КРЫШКА СМОТРОВОГО ОТВЕРСТИЯ	1
7	39474	ЗАЩЕЛКА АНКЕРА - НИЖНИЙ КОЖУХ	1
8	22483	ВИНТ (.250-28 x 1.12) АНКЕРА ЗАЩЕЛКИ	2
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
10	86214	Подшипник уплотнения водяной трубы	1
10	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
11	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
12	38111	ВИНТ НИЖНЕГО КОЖУХА (3/4")	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	89937	Прокладка	1
15	74354	Фиксатор	1
16	48408	Винт (#10-16 x .500) клеммной колодки	1
17	78810	Пружина	1
18	78809	Рычаг защелки - нижний кожух	1
19	71422	Подшипник игольчатый	1
19	714221	Подшипник	1
20	78808	Корпус защелки - нижний кожух	1
21	32228	ВИНТ (#10-32 x .625)	3
22	39050	ПРОКЛАДКА	1
23	69508A31	Выключатель в сборе - стоп	1
24	99525A1	Крышка в сборе	1
25	69845	Шайба стопорная	1
26	69844	Гайка выключателя стоп	1
27	66376	РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
27	93730T	Рукоятка	1
27	93730	Рукоятка управления переключением	1
27	93730T	Рукоятка	1
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	39305	ГАЙКА	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	66375	ВТУЛКА НЕЙЛОНОВАЯ - РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	2
31	74350	Рычаг управления переключением (дистанционный)	1
32	25905	Штифт фиксатора кулачка к валу переключения	1
33	66379	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ГОРИЗОНТАЛЬНЫЙ)	1
34	66377	СЕКТОР ШЕСТЕРНИ РУКОЯТКИ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	20361	Гайка (.250-28)	1
36	8267089	Гайка (.250-28)	1
37	39627	ПРУЖИНА	1
38	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
39	25764	Винт (.190-32 x .50)	2
40	27132	ВТУЛКА	1
41	86686A1	Вал переключения передач с сектором	1
42	71660	Вал переключения верхний	1
-	89014A80	Комплект прокладок

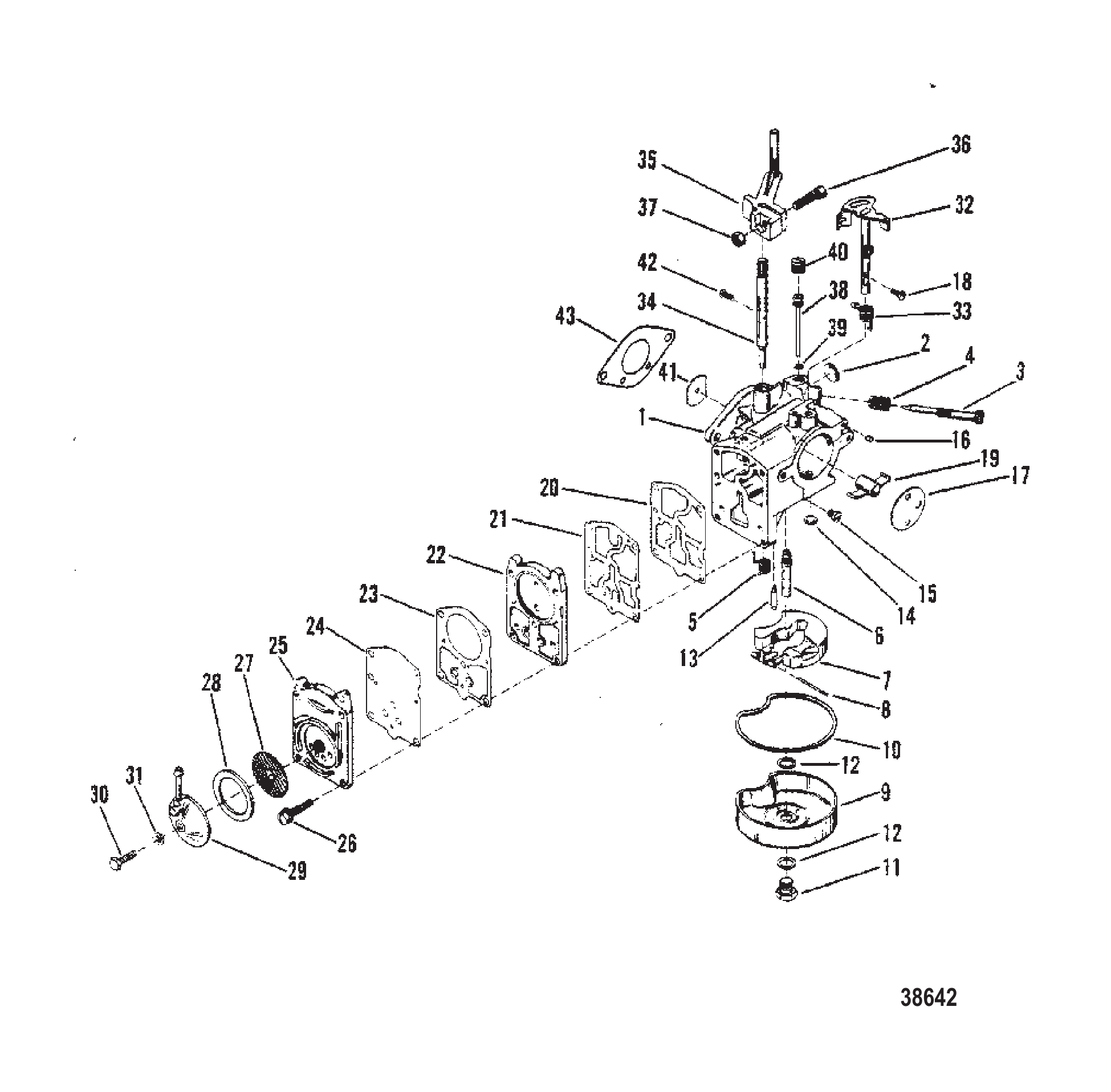

Рис. 14КАРБЮРАТОР (TILLOTSON, МАРКИРОВКА 1364-7902 ИЛИ 1364-7909) CARBURETOR (TILLOTSON STAMPED 1364-7902 or 1364-7909)

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
2	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (LARGE)	1
3	NSS	NOT SOLD SEPARATE ISCREW, DLE MIXTURE	1
4	NSS	NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW	1
5	NSS	NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT	1
6	NSS	NOT SOLD SEPARATE MAIN NOZZLE	1
7	9293	Поплавок	1
8	NSS	NOT SOLD SEPARATE PIN, FLOAT	1
9	5127	Поплавковая камера топлива	1
10	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
11	5128	Винт поплавковой камеры топлива	1
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW	2
13	6141	ИГЛА ВПУСКНАЯ	1
14	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (SMALL)	1
15	7570	Жиклёр .040 (175)	1
15	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	1
16	NSS	NOT SOLD SEPARATE PLUG, BODY CHANNEL	2
17	7274	Заслонка воздушная	1
18	NSS	NOT SOLD SEPARATE SCREW, CHOKE SHUTTER	2
19	69764	Вентури	1
20	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
21	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
22	5129	Корпус топливного насоса	1
23	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
24	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
25	5131	Корпус фильтра	1
26	5132	Винт поплавковой камеры топлива	4
26	808612	Винт с шайбой (#8-32 x .750)	4
27	5758	Сетка фильтра	1
28	5207	Прокладка крышки фильтра	1
29	8149	Крышка сетчатого фильтра (впускного)	1
29	99941	Крышка	1
30	NSS	NOT SOLD SEPARATE SCREW, STRAINER COVER	1
31	NSS	NOT SOLD SEPARATE GASKET, STRAINER COVER SCREW	1
32	7273	Вал воздушной заслонки	1
33	NSS	NOT SOLD SEPARATE SPRING, RETURN - CHOKE SHAFT	1
34	7571	Вал дроссельной заслонки	1
35	44425	Рычаг дросселя	1
36	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
36	38055	ВИНТ (.190-32 x .620)	1
37	87599	Гайка	1
38	NSS	NOT SOLD SEPARATE IDLE TUBE	1
39	NSS	NOT SOLD SEPARATE GASKET, IDLE TUBE	1
40	23178	ВИНТ-ПРОБКА ГЛАВНОГО ЖИКЛЁРА	1
41	7572	Заслонка дроссельная	1
42	NSS	NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER	2
43	63309	Прокладка карбюратора к лепестковому блоку	1
-	5135	Комплект прокладок	1
-	5137	Комплект диафрагм и прокладок	1
-	7569	Ремонтный комплект деталей	1
-	879194026	Ремкомплект карбюратора	1
-	7573	Ремонтный комплект деталей	1
-	879194026	Ремкомплект карбюратора	1
-	89014A80	Комплект прокладок	1

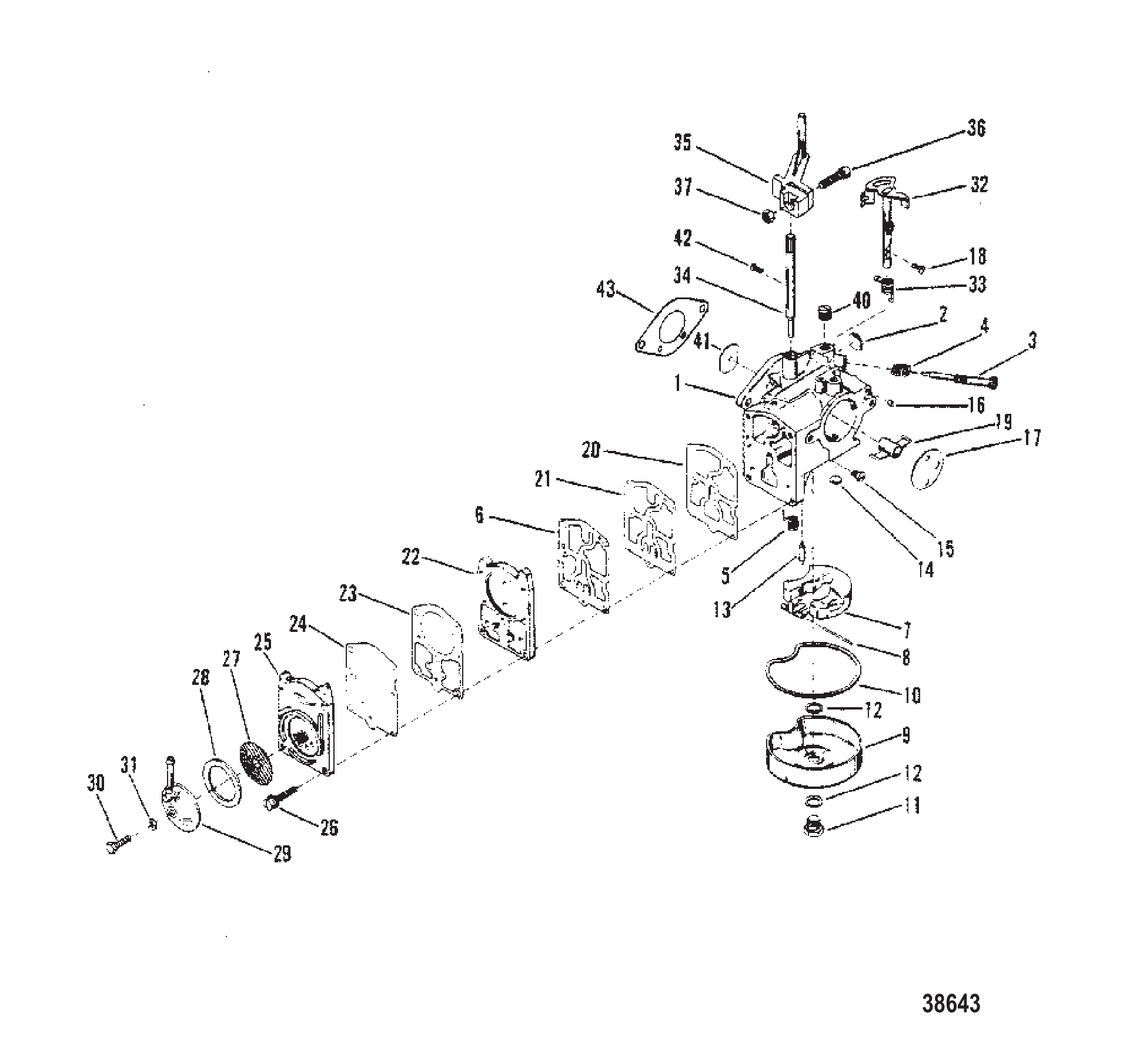

Рис. 15КАРБЮРАТОР (WALBRO, МАРКИРОВКА WMB-1/WMB-2/WMB-3/WMB-4) CARBURETOR (WALBRO STAMPED WMB-1/WMB-2 /WMB-3/WMB-4

REF	Номер детали	Наименование	Кол-во
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	NSS	NOT SOLD SEPARATE WLECH PLUG, BODY CHANNEL (LARGE)	1
3	NSS	NOT SOLD SEPARATE SCREW, IDLE MIXTURE	1
4	NSS	NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW	1
5	NSS	NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT	1
6	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
7	9293	Поплавок	1
8	NSS	NOT SOLD SEPARATE PIN, FLOAT	1
9	5127	Поплавковая камера топлива	1
10	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
11	9025	Винт крепления топливной камеры к карбюратору	1
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW	2
13	9022	Игла и пружина впускного клапана	1
14	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (SMALL)	1
15	7570	Жиклёр .040 (175)	1
15	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	1
16	NSS	NOT SOLD SEPARATE PLUG, BODY CHANNEL	2
17	7274	Заслонка воздушная	1
18	NSS	NOT SOLD SEPARATE SCREW, CHOKE SHUTTER	2
19	NSS	NOT SOLD SEPARATE VENTURI	1
20	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
21	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
22	5129	Корпус топливного насоса	1
23	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
24	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
25	5131	Корпус фильтра	1
26	5132	Винт поплавковой камеры топлива	4
26	808612	Винт с шайбой (#8-32 x .750)	4
27	5758	Сетка фильтра	1
28	5207	Прокладка крышки фильтра	1
29	8149	Крышка сетчатого фильтра (впускного)	1
29	99941	Крышка	1
30	NSS	NOT SOLD SEPARATE SCREW, STRAINER COVER	1
31	NSS	NOT SOLD SEPARATE GASKET, STRAINER COVER SCREW	1
32	7273	Вал воздушной заслонки	1
33	NSS	NOT SOLD SEPARATE SPRING, RETURN - CHOKE SHAFT	1
34	7571	Вал дроссельной заслонки	1
35	44425	Рычаг дросселя	1
36	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
36	38055	ВИНТ (.190-32 x .620)	1
37	87599	Гайка	1
40	23178	ВИНТ-ПРОБКА ГЛАВНОГО ЖИКЛЁРА	1
41	7572	Заслонка дроссельная	1
42	NSS	NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER	2
43	63309	Прокладка карбюратора к лепестковому блоку	1
-	9026	Комплект ремонтных деталей	1
-	9027	Комплект диафрагм и прокладок	1
-	89014A80	Комплект прокладок	1

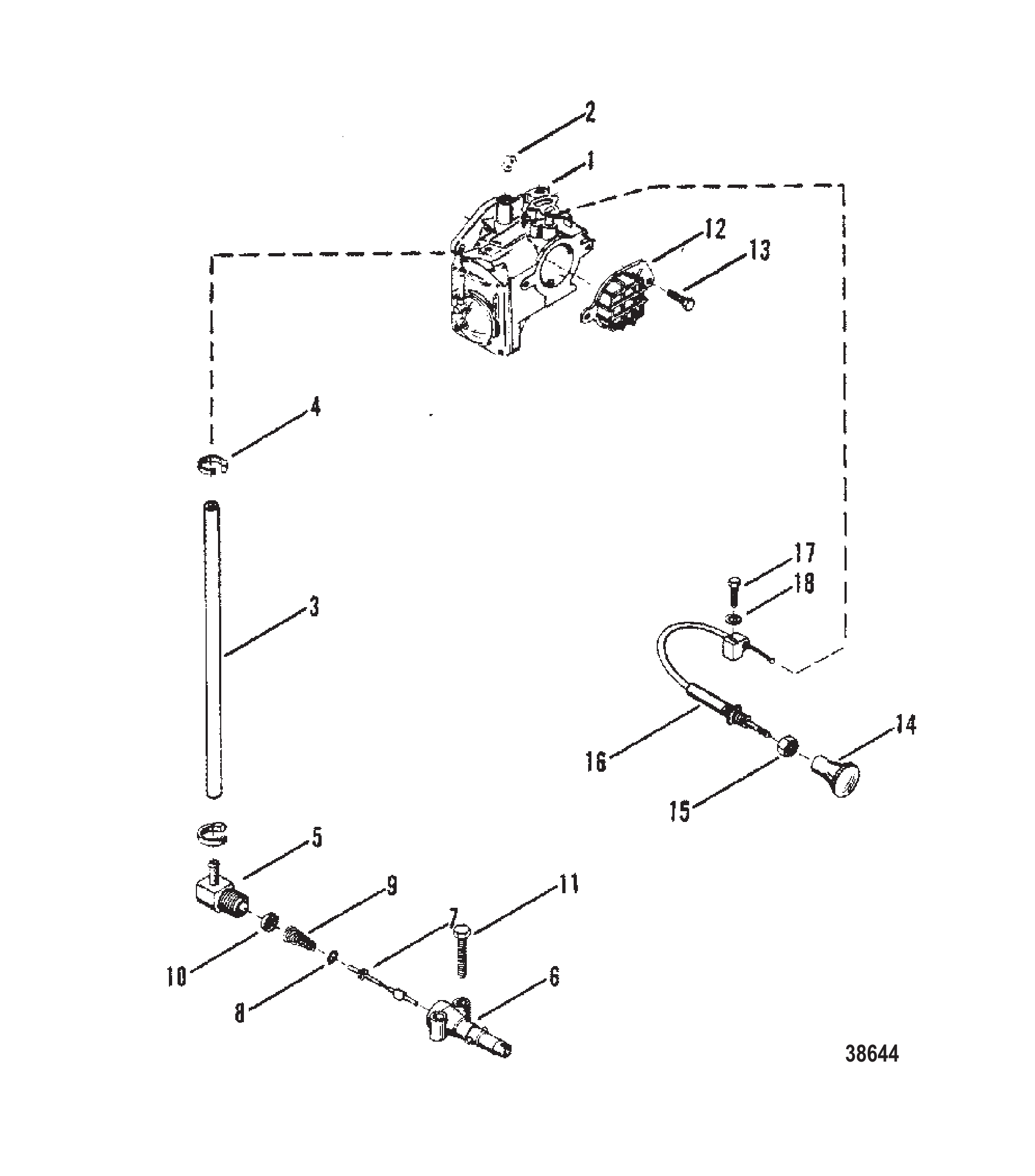

Рис. 16КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ CARBURETOR AND CHOKE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	99127109	Шланг (57,00 дюймов, бухта)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
5	63981	Штуцер топливной линии к переходнику	1
6	22833	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)	1
7	23069	ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА	1
8	20415	Кольцо уплотнительное стержня переходника	1
8	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
9	23067	ПРУЖИНА ШТОКА ПЕРЕХОДНИКА	1
9	23067T	Пружина	1
10	30188	ШАЙБА ПЕРЕХОДНИКА	1
11	37923	ВИНТ (.250-28 x 1.250) ПЕРЕХОДНИК К НИЖНЕМУ КОЖУХУ	1
12	65552	СЕТКА КАРБЮРАТОРА	1
13	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
14	86381	Ручка воздушной заслонки	1
15	73710	ГАЙКА КРЕПЛЕНИЯ ТРОСА ВОЗДУШНОЙ ЗАСЛОНКИ К НИЖНЕМУ КОЖУХУ	1
16	72465	ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	45862	ВИНТ (#10-32 x .875) КАБЕЛЬ ПОДСОСА К КАРБЮРАТОРУ	1
18	34680	ВИНТ КРЕПЛЕНИЯ ТРОСА ПОДСОСА	1
-	89014A80	Комплект прокладок

Рис. 17СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5570A3	Струбцина в сборе (левый борт)	1
2	5571A3	Струбцина в сборе (правый борт)	1
3	77190A3	Барашковый винт в сборе	2
4	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
4	768042	Винт с буртиком шестигранный	2
5	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
5	818884	ШАЙБА	2
6	71421	Шайба нейлоновая трубы наклона	2
7	96962	Труба наклона - зажим к поворотному кронштейну	1
8	39333	ПРОБКА ТРУБКИ НАКЛОНА	2
9	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
10	71420	Рукоятка переносная	1
11	71417	Шпилька кронштейна струбцины	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
14	71418A2	Палец в сборе стопора откидывания	1
15	62143	Пружина фиксатора наклона	1
16	67982	Болт крепления струбцины к лодке	2
17	67983	Шайба болта струбцины	2
18	56374	ГАЙКА (.250-20)	2
18	8267098	Гайка (.250-20) нержавеющая сталь	2

Рис. 18КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	842753A02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198001	Уплотнительное кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A1	Обойма в сборе	2
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	843200T03	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
10	843200T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
10	843199T03	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	822373A09	Шатун в сборе	6
13	8M0125869	Комплект шатуна	6
14	94320	Винт (.375-24 x 1.250)	12
15	43012A1	Комплект подшипника с сепаратором	12
15	8M0235070	Подшипник с сепаратором	12
16	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	Упорная шайба	12
18	88258001	ПОДШИПНИК игольчатый	204
18	8M0204715	Иглы подшипника @102	204
19	816773A2	Подшипник в сборе (верхний)	1
20	859093	САЛЬНИК	1
21	823683	Уплотнительное кольцо (1.989 x .070)	1
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

Рис. 19БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	7693A2	Сборка блока цилиндров	1
1	7694A2	Сборка блока цилиндров	1
2	72809	ШПИЛЬКА (.250-20/.250-28 x 1.620) ГОЛОВКА БЛОКА	6
2	728091	Шпилька (.250 x 1.620)	6
3	66357	ШПИЛЬКА (.250-28 x 1.00) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	657461	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625)	2
4	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
4	8M0084726	Штифт установочный	2
5	54467	ВИНТ РЕГУЛИРОВОЧНЫЙ - УПРАВЛЕНИЕ ДРОССЕЛЕМ (1-1/4")	2
5	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	42863	Обратный клапан	1
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
11	31412A1	Регулировочная шайба	AR
12	6413A1	Корпус в сборе верхний подшипника	1
13	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
14	31410	Подшипник роликовый верхнего корпуса подшипников	1
15	66301	САЛЬНИК МАСЛЯНЫЙ	1
16	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
17	76611	ВИНТ (.216-24 x .500) КОРПУС ВЕРХНЕГО ПОДШИПНИКА	4
18	78102	Шайба стопорная	4
19	78032	ПРОКЛАДКА КРЫШКИ ВПУСКНОГО ОТВЕРСТИЯ	1
19	780321	Прокладка	1
19	43336	Прокладка крышки впускного коллектора	1
20	78033	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ	1
21	26537	Винт (#10-24 x .500) крышки впускного коллектора к блоку цилиндров	3
22	7465A1	Крышка в сборе блока цилиндров	1
23	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
23	328022	Пробка трубная (.125-27) латунная	1
23	99664	Угольник выхлопной пластины	1
23	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
24	41382	Прокладка крышки блока цилиндров	1
25	76630	ВИНТ (.250-20 x 1.00)	6
25	8M0214943	Винт	6
26	41383	Прокладка блока цилиндров к дефлекторной пластине	1
27	85935	Пластина отражательная - выпускной коллектор	1
28	41383	Прокладка блока цилиндров к дефлекторной пластине	1
29	74919	Крышка выпускного коллектора	1
29	74919T	Крышка	1
28	89014	ПРОКЛАДКА ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЫ	1
29	89013A1	Крышка выпускного коллектора	1
30	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
31	75692	ТЕРМОСТАТ (143 ГРАД.)	1
32	88346	Прокладка крышки термостата	1
33	62386	Прокладка термостата	1
33	8M0204714	Прокладка @4	1
34	85920	Крышка термостата	1
35	88464	Фиксатор пружины - крышки термостата	1
36	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
36	291112	Фитинг	1
37	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	46933A1	Провод заземления	1
39	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
40	66301	САЛЬНИК МАСЛЯНЫЙ	1
41	63415A6	Провод в сборе черный (электрический)	1

Рис. 20КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7601A3	Корпус в сборе гребного вала	1
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
1	7723A4	Корпус в сборе гребного вала	1
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	79953	Винт (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	20260	Шайба сливной и заливной пробки	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	88996	ТРУБКА водяная	1
5	88997	ТРУБКА водяная	1
6	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
7	86214	Подшипник уплотнения водяной трубы	1
7	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
8	79791	Зажим системы Co-Pilot	1
9	88669	Опора резиновая - корпуса гребного вала	2
10	74308	Втулка резиновой подушки	2
11	68990A3	Кронштейн в сборе рулевой тяги	1
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
11	89744A1	Кронштейн в сборе рулевой тяги	1
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
12	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	88184	Пробка корпуса гребного вала	1
14	69067	ВИНТ (.250-20 x 1.375)	6
15	90253	ПЛАСТИНА ПЕРЕХОДНИК	1
15	98319	ПЛАСТИНА ПЕРЕХОДНАЯ	1
16	88138	Прокладка пластины к корпусу гребного вала	1
16	41631	Прокладка пластины	1
16	90254	ПРОКЛАДКА ПЛАСТИНЫ К КОРПУСУ ГРЕБНОГО ВАЛА	1
16	41631	Прокладка пластины	1
17	88139	Прокладка пластины к головке блока	1
17	41632	Прокладка	1
17	92875	ПРОКЛАДКА ПЛАСТИНЫ К ГОЛОВКЕ БЛОКА	1
17	41632	Прокладка	1
18	87664	Рукоятка для переноски	1
19	54615	ВИНТ (.250-20 x .625) РУКОЯТКА К ПЕРЕХОДНОЙ ПЛАСТИНЕ	4
20	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
21	87667	Рукоятка рулевого управления	1
21	87667T	Рукоятка румпеля	1
22	87668	Ручка рулевого управления	1
23	63327	Винт крепления рулевой рукоятки к кронштейну (1 1/2")	1
23	31984	ВИНТ (.312-18 x 1.375)	1
24	53166	СТОПОРНАЯ ШАЙБА (.312)	1
25	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	2
26	26825	ШАЙБА (.328 x .750 x .06) ВИНТ ТОПЛИВНОГО БАКА	1
27	68292	Гайка (.312-18)	1
27	8M0204668	Гайка (.312-18)	1
28	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
28	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	75311	Переходник корпуса гребного вала (5")	1
-	75311T	ПЕРЕХОДНИК	1
-	76265	Блок подшипника гребного вала	1
-	94909	Корпус подшипника гребного вала	1
-	88139A79	КОМПЛЕКТ ПРОКЛАДОК	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 21ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

Рис. 22МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ FLYWHEEL AND IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	6105A9	Маховик в сборе	1
2	36245	ШАЙБА ГАЙКИ МАХОВИКА	1
3	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
4	5209A3	Статор в сборе	1
4	5209A9	Пакет пластин в сборе	1
5	35400	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (3/8")	1
6	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3
7	6119A1	Катушка в сборе (провода 5-1/2" и 6-3/8")	1
7	6120A1	Катушка в сборе (провода 1-3/4" и 3-1/2")	1
8	59538	Зажим крепления катушки	2
8	59538T	Зажим @2	2
9	85446	ЗАЖИМ КРЕПЛЕНИЯ КАТУШКИ	2
10	85365	КЛЕММНАЯ КОЛОДКА	1
11	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
11	38055	ВИНТ (.190-32 x .620)	1
12	46438	ГАЙКА (#10-32)	1
13	22654	ВИНТ (.190-32 x .38) ПРОВОДОВ К КЛЕММНОЙ КОЛОДКЕ	1
14	7283A2	Корпус в сборе триггера	1
14	7283A3	Пластина триггера	1
15	42501	Тяга корпуса триггера к рычагу дроссельной заслонки	1
16	65110	ГАЙКА	1
17	6222A10	Блок переключателей в сборе	1
17	899883229	Блок переключателей в сборе	1
18	20189	Винт (.190-32 x .75) крепления коробки переключателя	2
19	56681	ШАЙБА (.203 x .500 x .032)	2
19	8M0204666	ШАЙБА (.203 x .500 x .032)	2
20	61990	Стяжка (14.00 дюймов)	5
21	5790811	ГИЛЬЗА (10.00 дюймов бухта)	2
22	53883	ЗАЖИМ ПРОВОДОВ БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
23	45218	Винт (#10-32 x .380) провода блока выключателя	1
24	5288A2	Катушка зажигания в сборе	2
24	8M0166172	Катушка зажигания	2
25	66355	КРЫШКА	2
26	72074	ВИНТ КРЫШКИ КАТУШКИ К ЗАДНЕМУ КРОНШТЕЙНУ (4-5/8")	3
27	20110	Гайка (#10-32) крепления стопора лепесткового клапана	3
28	45076	Гайка (#10-32) латунная клемма блока выключателя	4
29	99215A25	Провод высокого напряжения в сборе	2
29	813715A1	Провод	2
30	2854	ЧЕХОЛ КАТУШКИ ЗАЖИГАНИЯ	2
30	2854T01	Колпачок @3	2
31	63709A1	Комплект наконечника/клеммы свечи зажигания	2
32	97186	Свеча зажигания (NGK #B9HS-10)	2
32	813418	Свеча зажигания NGK BR9HS @10	2
32	86866	Свеча зажигания
32	896329828	Свеча зажигания #QL77JC4 @4

Рис. 23РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A12	Корпус редуктора в сборе	1
-	7360A13	Корпус редуктора в сборе	1
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	28642	ВИНТ (#2 x 0.25) СЕТКА ВПУСКНОГО ОТВЕРСТИЯ	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	75034	Гребной вал	1
13	75033	Гребной вал	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
29	86214	Подшипник уплотнения водяной трубы	1
29	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	20361	Гайка (.250-28)	2
32	8267089	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
35	62704	Кольцо уплотнительное (.362 x .103)	1
-	89014A80	Комплект прокладок	1
-	77066A1	Комплект сальников водяного насоса	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1

Рис. 24РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 25РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ MISCELLANEOUS PARTS AND ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	13716	Каталог запчастей 7.5 / 9.8 л.с.	1
-	110853	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	89569A80	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	43162A84	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	89571A80	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	43166A84	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	89014A80	Комплект прокладок	AR

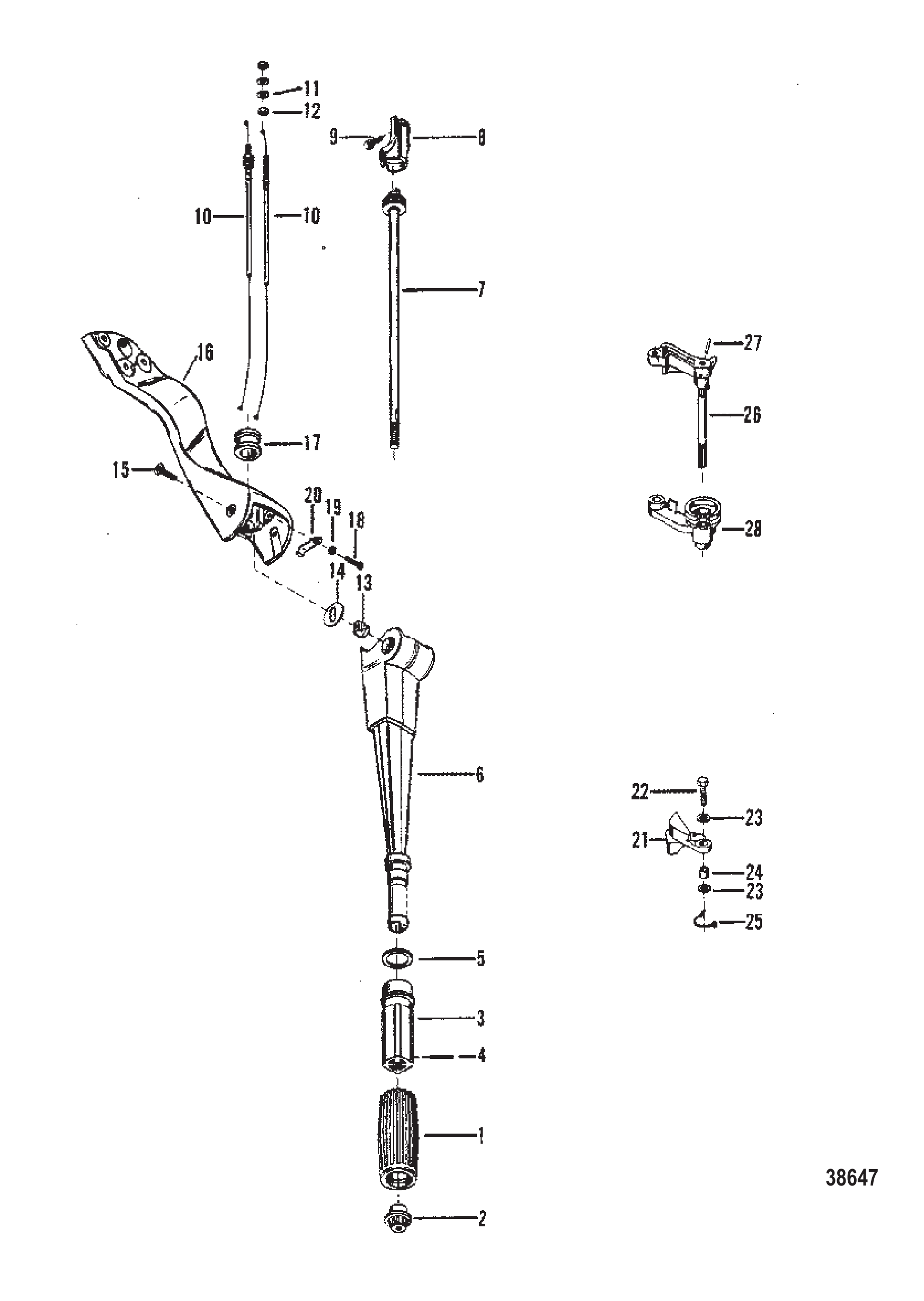

Рис. 26РУЛЕВАЯ РУКОЯТКА И ШАРНИРЫ ДРОССЕЛЯ STEERING HANDLE AND THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
-	77194A2	Рукоятка в сборе рулевая	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
2	77237	ЗАГЛУШКА РУКОЯТКИ	1
3	77238A1	Рукоятка вала дроссельной заслонки	1
4	31656	Палец рукоятки рулевого управления	1
5	62252	Шайба рукоятки дросселя к рулевому рычагу	1
6	77194	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
7	97379	Вал дроссельной заслонки	1
7	973791	ВАЛ ДРОССЕЛЯ
8	77203	НАПРАВЛЯЮЩАЯ ТРОСА	1
9	69069	ВИНТ (.250-28 x .750) БЛОК К РУЛЕВОМУ РЫЧАГУ	1
10	86210	Трос дросселя	2
11	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	4
12	21825	ГАЙКА (.250-28)	4
13	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
14	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
15	96138	Винт (.250-28 x .620)	2
16	96432	Кронштейн рулевой тяги	1
16	96432F1	Кронштейн рулевого управления	1
17	67272	Кронштейн втулки	1
18	62233	Винт (#10-16 x .625) пружины фиксатора к кронштейну	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
20	72847	ПРУЖИНА ФИКСАТОРА - РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	2
21	86212	Толкатель ограничителя оборотов	1
22	20653	Винт (.250-28 x 1.00)	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
24	63320	Втулка винта следящего элемента ограничителя скорости	1
25	39042	ПРУЖИНА ТОЛКАТЕЛЯ ОГРАНИЧИТЕЛЯ ОБОРОТОВ НЕЙТРАЛИ	1
26	66374A2	Рычаг в сборе управления дроссельной заслонкой	1
27	76207	Штифт роликовый рычага управления дросселем	1
28	86070	Катушка дросселя	1

Рис. 27СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7324A1	Кронштейн поворотный в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	64028	Втулка поворотного кронштейна	2
4	77334	ПЛАСТИНА CO-PILOT	1
5	78038	ВИНТ (.250-20 x 1.75) ДИСКА CO-PILOT К СЕДЛУ	3
6	72845A1	Пластина в сборе струбцины - CO-PILOT	1
7	20203	Диск	4
8	36154	ВИНТ (.250-28 x 1.380)	1
9	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
10	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
11	87984A1	Рычаг в сборе стопора откидывания	1
11	879841	Рычаг стопора откидывания в сборе	1
12	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	2
13	31030	Шайба волнистая стопора откидывания	1
14	20361	Гайка (.250-28)	2
14	8267089	Гайка (.250-28)	2
15	72794	УПОР БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
16	71056	Винт (.250-28 x .560) упора реверса к поворотному кронштейну	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
18	71055	Шайба пальца рычага переключения	1
19	63554	Направляющая пружины	1
20	79744	Рычаг управления - кронштейн троллинга	1
21	63631	Волнистая шайба рычага кронштейна троллинга	1
22	71419	Тяга блокировки реверса к кронштейну переключателя	1
23	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	63628	Рычаг фиксатора реверса	1
25	63628T	Рычаг	1
26	61007	Фиксатор тяги - блокировка реверса	1
27	63559	Кронштейн троллинга	1
27	63559T	Кронштейн	1
28	63630	Пружина растяжения — кронштейн троллинга	1
29	66559	ТРУБКА ПОВОРОТНОГО КРОНШТЕЙНА К СЕДЛУ	1

Рис. 28ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА TOP COWL AND STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7264A10	Верхний кожух в сборе	1
2	654893	УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА (16-1/2")	5
3	66942	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ - ВЕРХНЕЕ, РАННИЙ ТИП ДВИГАТЕЛЯ	1
4	85544	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ БОКОВОЕ РАННЕГО ТИПА ДВИГАТЕЛЯ	2
5	69522	Звукоизоляционный кожух - передний, ранний стиль двигателя	1
6	39086	ВТУЛКА ЗАЩЕЛКИ КОЖУХА - ВЕРХНИЙ КОЖУХ	1
7	71502	Крышка передняя	2
8	65517	ГАЙКА РЕГУЛИРОВКИ СКОРОСТИ - ПЕРЕДНЯЯ КРЫШКА К ВЕРХНЕМУ КОЖУХУ	4
9	69346	Бампер кожуха - задний	2
10	72856	ШТИФТ ЗАЩЕЛКИ ВЕРХНЕГО КОЖУХА	1
11	98500	ШАЙБА ФИКСАТОРА ВЕРХНЕГО КОЖУХА (НИЖНЯЯ)	1
12	79351	Пружина сжатия -- защелка кожуха	1
13	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
14	20184	Гайка (1/4-28X7/32) резиновой опоры	1
14	8M0207775	Гайка @5	1
15	91871A1	Корпус в сборе стартера	1
16	77859A1	Направляющая троса	1
16	58657	Направляющая троса стартера	1
17	77860	КОЛЬЦО СТОПОРНОЕ - НАПРАВЛЯЮЩАЯ ТРОСА (АЛЮМИНИЙ)	1
17	72168	СТОПОРНОЕ КОЛЬЦО	1
18	654991	УПЛОТНЕНИЕ КОРПУСА СТАРТЕРА К ВЕРХНЕМУ КОЖУХУ	1
19	72862	ВИНТ (.250-28 x 1.00) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА К КАРТЕРУ
20	93695	Винт пускового шкива	1
21	28789	ВИНТ (.190-24 x .750) КРЕПЛЕНИЕ ШКИВА К ВЕРХНЕМУ КОЖУХУ	1
22	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
23	30977	Распорная втулка опорного винта	1
23	309772	Проставка	1
24	20165	Шайба стопорная гайки вала шкива	1
25	20166	Гайка вала шкива (левая резьба)	1
26	20155	Фиксатор пружины стартера	1
27	29340A1	Пружина стартера возвратная	1
27	29340T02	Пружина возвратная	1
28	28912	ВТУЛКА ВАЛА ШКИВА	1
29	93696A2	Шкив стартера в сборе	1
30	22896	ФИКСАТОР ПАЛЬЦА ТРОСА СТАРТЕРА	1
31	74359	Вал блокировки	1
32	74353	Рычаг фиксатора	1
33	74351	Рычаг-толкатель	1
34	38489	ШТИФТ Роликовый	2
35	26856	ВТУЛКА	2
36	74347	Пружина кручения - вал блокировки	1
37	36206	ШАЙБА ВОЛНОВАЯ - СОБАЧКА СТАРТЕРА	3
38	30596	СОБАЧКА СТАРТЕРА	3
39	28919	ВТУЛКА НЕЙЛОНОВАЯ - ПРОСТАВКА ВАЛА ШКИВА	1
40	61005	Распорная втулка вала шкива	1
41	26179	Фиксатор	1
42	35559	ШАЙБА	1
43	20160	Шайба волнистая	1
44	30595	ПЛАСТИНА	1
45	35558	ВАЛ ШКИВА	1
46	28985A2	Трос стартера в сборе	1
46	12066Q10	Трос стартера @2	1
47	79470A1	Комплект фиксатора троса	1
