水星 Mercury 75 4 CYL 6432901 THRU 09854990 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-13289 · 共 54 个部位 · 1870 条零件

1АВТОСМЕШИВАНИЕ 2AUTO-BLEND (БЕЗ СИГНАЛЬНОГО ГОРНА)3НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 4КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)5РЫЧАГИ КАРБЮРАТОРА 6ОБТЕКАТЕЛЬ И ПЕРЕДНЯЯ КРЫШКА 7КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН 8БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)9КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)10ТОРЦЕВЫЕ КРЫШКИ, КОЛЛЕКТОР И КРЫШКА ВЫПУСКА 11ПЛАСТИНА УДЛИНИТЕЛЯ ВЫПУСКА 12МАХОВИК, СТАТОР И КАТУШКА ЗАЖИГАНИЯ 13ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС)14ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (ТРЕУГОЛЬНЫЙ ТОПЛИВНЫЙ НАСОС)15РЕДУКТОР (ВЕДУЩИЙ ВАЛ)16РЕДУКТОР (ГРЕБНОЙ ВАЛ)17ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 18КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 19НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ)20Насос гидроподъема (Prestolite Round Motor)21СТАРТЕР И ЖГУТ ПРОВОДОВ 22СБОРКА СТАРТЕРА (BOSCH)23СБОРКА СТАРТЕРА (PRESTOLITE)24ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 25РЫЧАГ ДРОССЕЛЯ И РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ 26ВЕРХНИЙ КОЖУХ И ОПОРНЫЕ КРОНШТЕЙНЫ 27КРОНШТЕЙН ТРАНЦА 28АВТОСМЕШИВАНИЕ 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 30СБОРКА СТАРТЕРА (BOSCH)31КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)32ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 33ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС)34КРОНШТЕЙН ТРАНЦА 35ТОРЦЕВЫЕ КРЫШКИ, КОЛЛЕКТОР И КРЫШКА ВЫПУСКА 36МАХОВИК, СТАТОР И КАТУШКА ЗАЖИГАНИЯ 37СБОРКА СТАРТЕРА (PRESTOLITE)38РЫЧАГИ КАРБЮРАТОРА 39БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)40РЕДУКТОР (ВЕДУЩИЙ ВАЛ)41НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 42ПЛАСТИНА УДЛИНИТЕЛЯ ВЫПУСКА 43КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)44КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 45СТАРТЕР И ЖГУТ ПРОВОДОВ 46Насос гидроподъема (Prestolite Round Motor)47КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН 48РЫЧАГ ДРОССЕЛЯ И РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ 49AUTO-BLEND (БЕЗ СИГНАЛЬНОГО ГОРНА)50РЕДУКТОР (ГРЕБНОЙ ВАЛ)51НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ)52ОБТЕКАТЕЛЬ И ПЕРЕДНЯЯ КРЫШКА 53ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (ТРЕУГОЛЬНЫЙ ТОПЛИВНЫЙ НАСОС)54ВЕРХНИЙ КОЖУХ И ОПОРНЫЕ КРОНШТЕЙНЫ

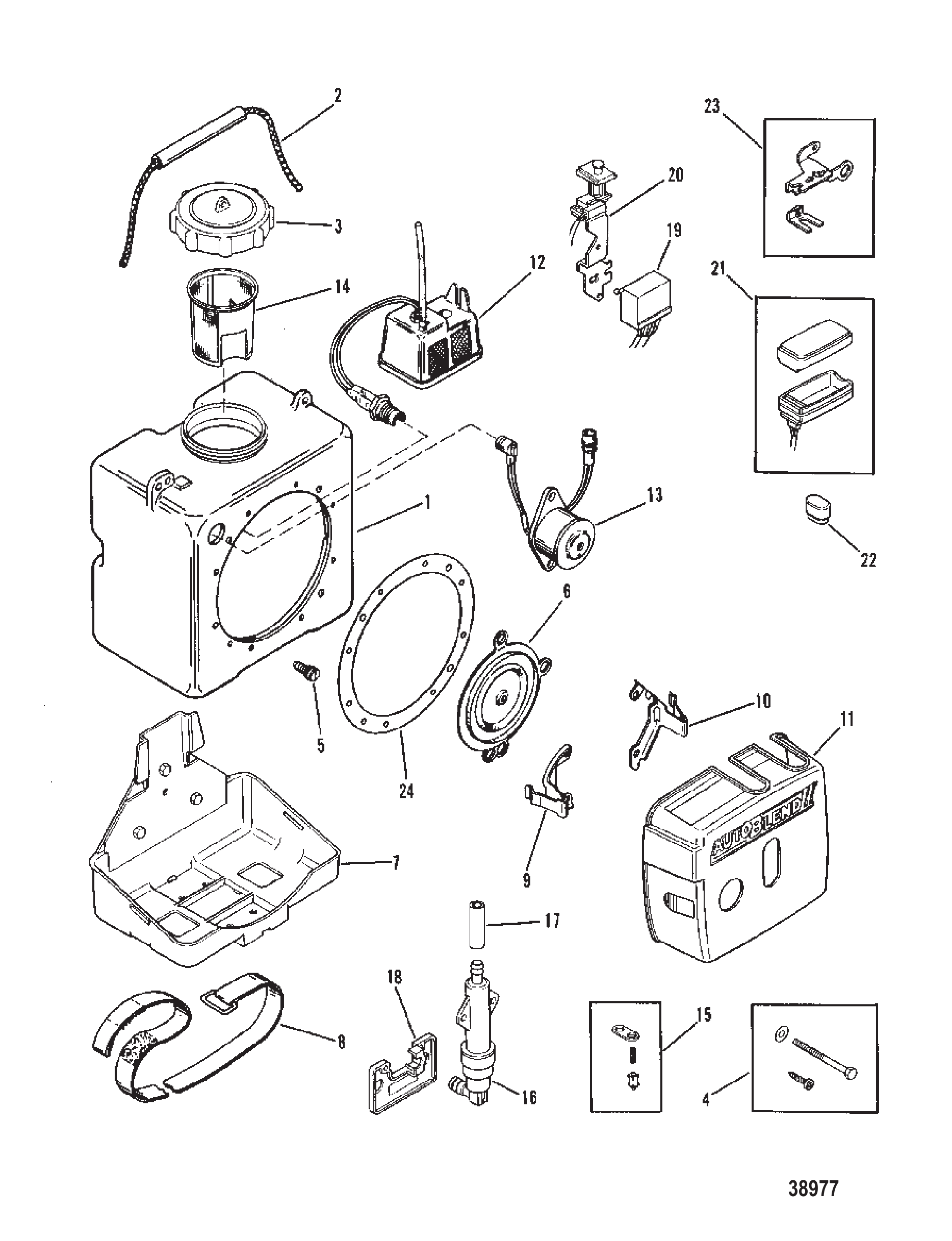

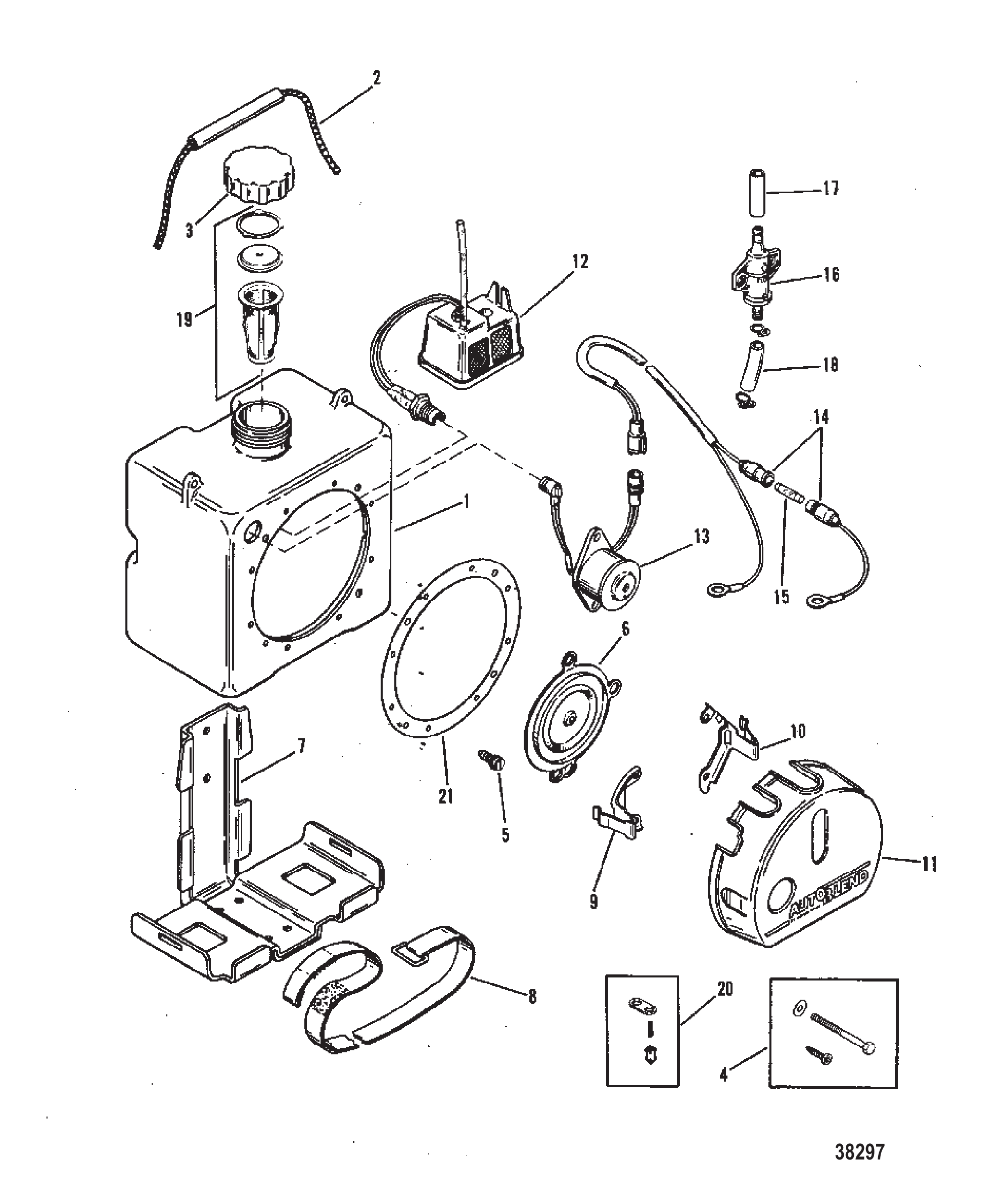

Рис. 1АВТОСМЕШИВАНИЕ AUTO-BLEND

REF	Номер детали	Наименование	Кол-во
-	130195	Узел автоматического смешивания	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	16619	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	16620	Комплект кронштейнов крепления	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16626	Крышка	1
12	16624	Комплект датчика масляного фильтра и уровня	1
13	16625	Комплект сигнала	1
14	16618	Маслоприёмник	1
15	16615	КОМПЛЕКТ обратных клапанов	1
16	18576	Комплект топливного фильтра	1
17	13992	Виниловая трубка	1
18	16621	Пластина	1
19	16627	Комплект модуля	1
20	16628	Комплект кнопки проверки	1
21	16629	Комплект корпуса батареи (ИСПОЛЬЗУЕТСЯ БАТАРЕЯ 9 В)	1
22	16630	Комплект уплотнительной втулки	1
23	16631	Комплект кронштейна	1
24	16616	Комплект прокладок	1

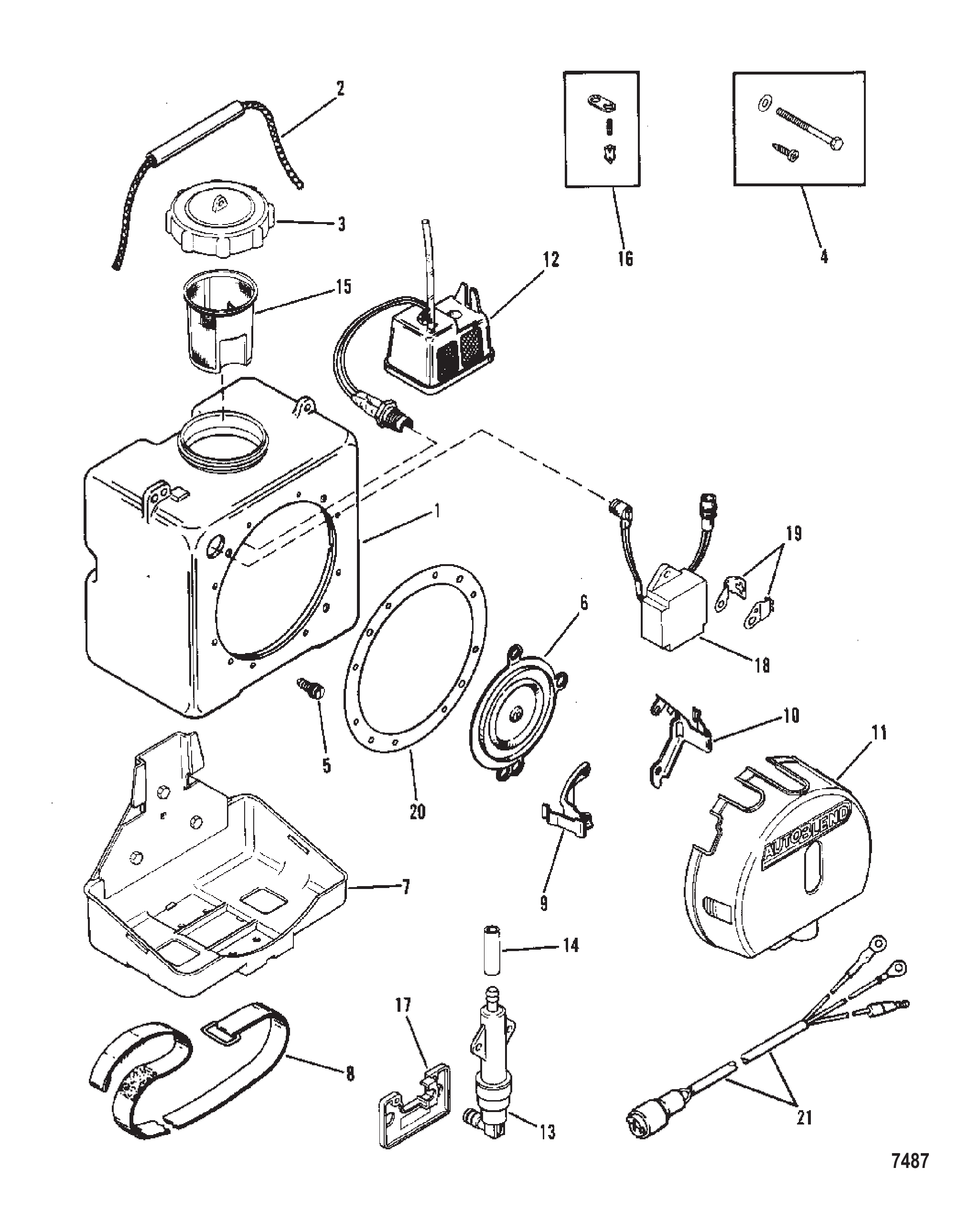

Рис. 2AUTO-BLEND (БЕЗ СИГНАЛЬНОГО ГОРНА) AUTO-BLEND (WITHOUT WARNING HORN)

REF	Номер детали	Наименование	Кол-во
1	130194	Узел автоматического смешивания	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	16619	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	16620	Комплект кронштейнов крепления	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16613	КРЫШКА	1
12	13985	Комплект масляного фильтра/датчика	1
13	16617	Комплект фильтров топливных	1
13	18576	Комплект топливного фильтра	1
14	13992	Виниловая трубка	1
15	16618	Маслоприёмник	1
16	16615	КОМПЛЕКТ обратных клапанов	1
17	16621	Пластина	1
18	16622	Комплект модуля	1
18	19265	Комплект модуля	1
19	16623	Комплект кронштейна	1
20	16616	Комплект прокладок	1
21	14585A1	Жгут проводов в сборе автоматического смешивания	1

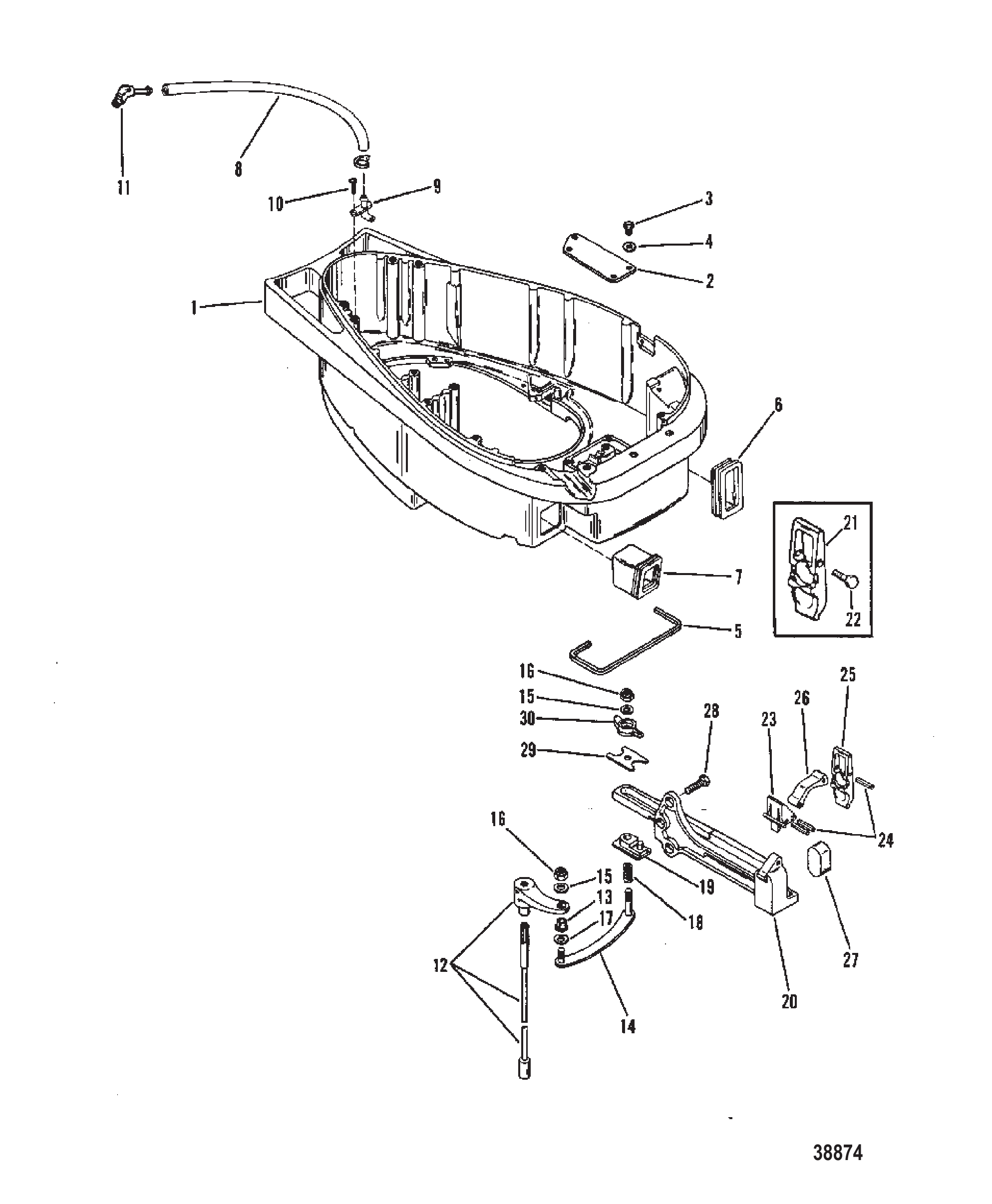

Рис. 3НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	87081	Нижняя часть кожуха	1
1	8708T6	Нижний кожух	1
2	74303	Крышка воздухозаборника	1
3	62568	Винт (#10-16 x .375)	4
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	73646	ПРОКЛАДКА НИЖНЕГО КОЖУХА	1
6	39616	ЧЕХОЛ ТРОСА УПРАВЛЕНИЯ - НИЖНИЙ КОЖУХ	1
7	37637	Чехол топливного разъёма - нижний кожух	1
8	99127109	Шланг (57,00 дюймов, бухта)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	52889	Форсунка, компонент сборки нижнего кожуха	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	78279	Угольник	1
11	8M0207781	Угольник	1
12	60304A54	Вал переключения передач верхний в сборе	1
13	26856	ВТУЛКА	1
14	73402	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
15	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
16	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
17	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
18	20099	Пружина	1
19	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
20	52732A6	Кронштейн крепления тросов управления	1
21	98889	Защёлка	1
22	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
23	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
23	87609A1	Комплект рычага	1
24	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
25	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
26	65799T	Тяга фиксатора рычага к крышке	1
26	87609A1	Комплект рычага	1
27	39519	ЧАШКА	1
28	35386	ВИНТ (.312-18 x 1.00)	3
29	52100	Износостойкая пластина	1
30	38279	ЗАЩЕЛКА	1
30	8M0036768	ЗАЩЕЛКА	1
-	73645A87	Комплект прокладок	1

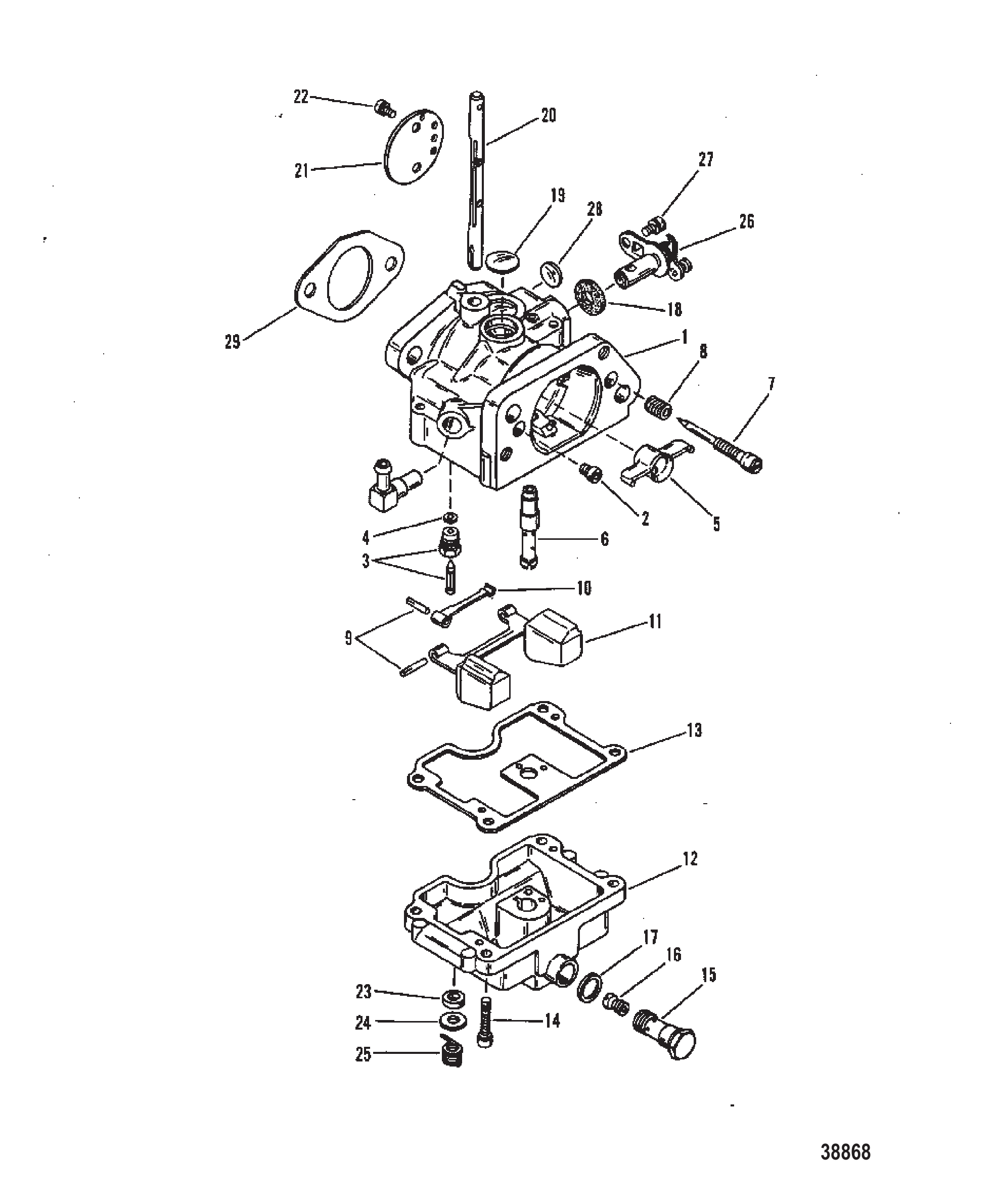

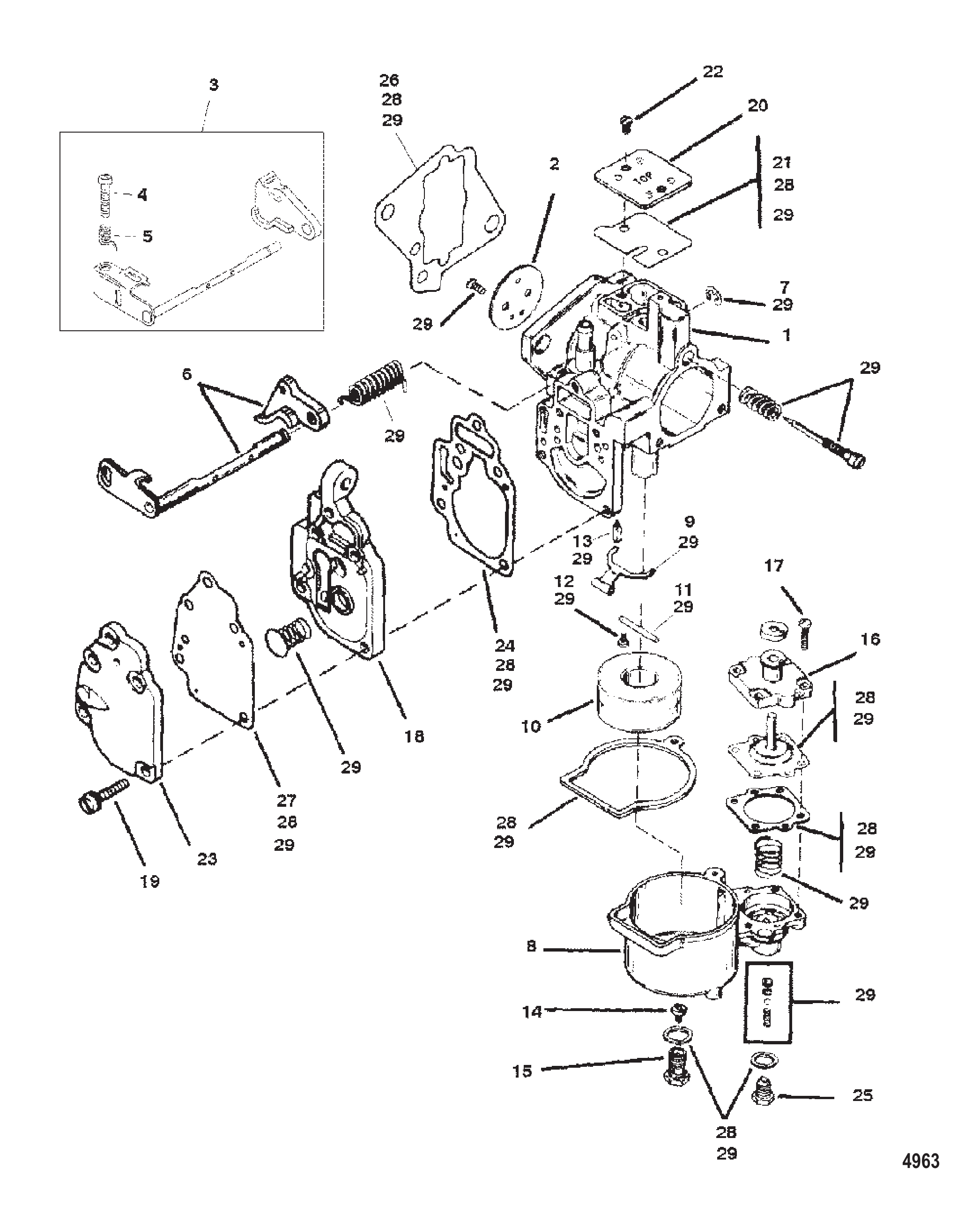

Рис. 4КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	6071A41	КАРБЮРАТОР В СБОРЕ	1
1	6071A57	КАРБЮРАТОР	1
1	6071A42	КАРБЮРАТОР В СБОРЕ	1
1	6071A58	КАРБЮРАТОР	1
1	6071A57	КАРБЮРАТОР	1
1	6071A58	КАРБЮРАТОР	1
2	5733	Жиклёр главный (.092)	2
3	192711	Игла и седло впускного клапана	2
4	NSS	NOT SOLD SEPARATE GASKET-INLET NEEDLE AND SEAT	2
5	52106A1	Вентури пластиковый	2
6	NSS	NOT SOLD SEPARATE NOZZLE	2
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	2
8	NSS	NOT SOLD SEPARATE SPRING-IDLE MIXTURE	2
9	NSS	NOT SOLD SEPARATE FLOAT PIN	6
10	NSS	NOT SOLD SEPARATE FLOAT LEVER	2
11	19273	Поплавок	2
12	6195	ПОПЛАВКОВАЯ КАМЕРА	2
12	9483	Топливная камера (WM 15/16A/18)	2
13	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	2
14	NSS	NOT SOLD SEPARATE SCREW-FUEL BOWL	8
15	6199	ПРОБКА ГЛАВНОГО ЖИКЛЁРА	2
16	3518	Жиклёр (.082)	2
17	NSS	NOT SOLD SEPARATE GASKET-MAIN JET PLUG	2
18	NSS	NOT SOLD SEPARATE SCREEN-FUEL INLET	2
19	NSS	NOT SOLD SEPARATE WELCH PLUG (9/16")	4
20	4807	Вал дроссельной заслонки	1
20	7942	ВАЛ ДРОССЕЛЬНОЙ	1
21	7639	Клапан дроссельной заслонки	2
22	NSS	NOT SOLD SEPARATE SCREW-VALVE TO THROTTLE SHAFT	4
23	6204	САЛЬНИК ВАЛА ДРОССЕЛЯ	2
24	6203	ШАЙБА ВАЛА ДРОССЕЛЯ	2
25	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	2
26	6198	КЛАПАН В СБОРЕ ОБОГАТИТЕЛЬ	2
27	NSS	NOT SOLD SEPARATE SCREW-ENRICHMENT BRACKET	2
28	NSS	NOT SOLD SEPARATE WELCH PLUG (7/16")	2
29	73377	ПРОКЛАДКА КАРБЮРАТОРА	2
29	733771	Прокладка карбюратора	2
-	6200	РЕМКОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	2
-	19274	Ремонтный комплект	2
-	812953	Ремкомплект карбюратора	2
-	19272	Ремонтный комплект	2
-	812953	Ремкомплект карбюратора	2
-	73645A87	Комплект прокладок	1

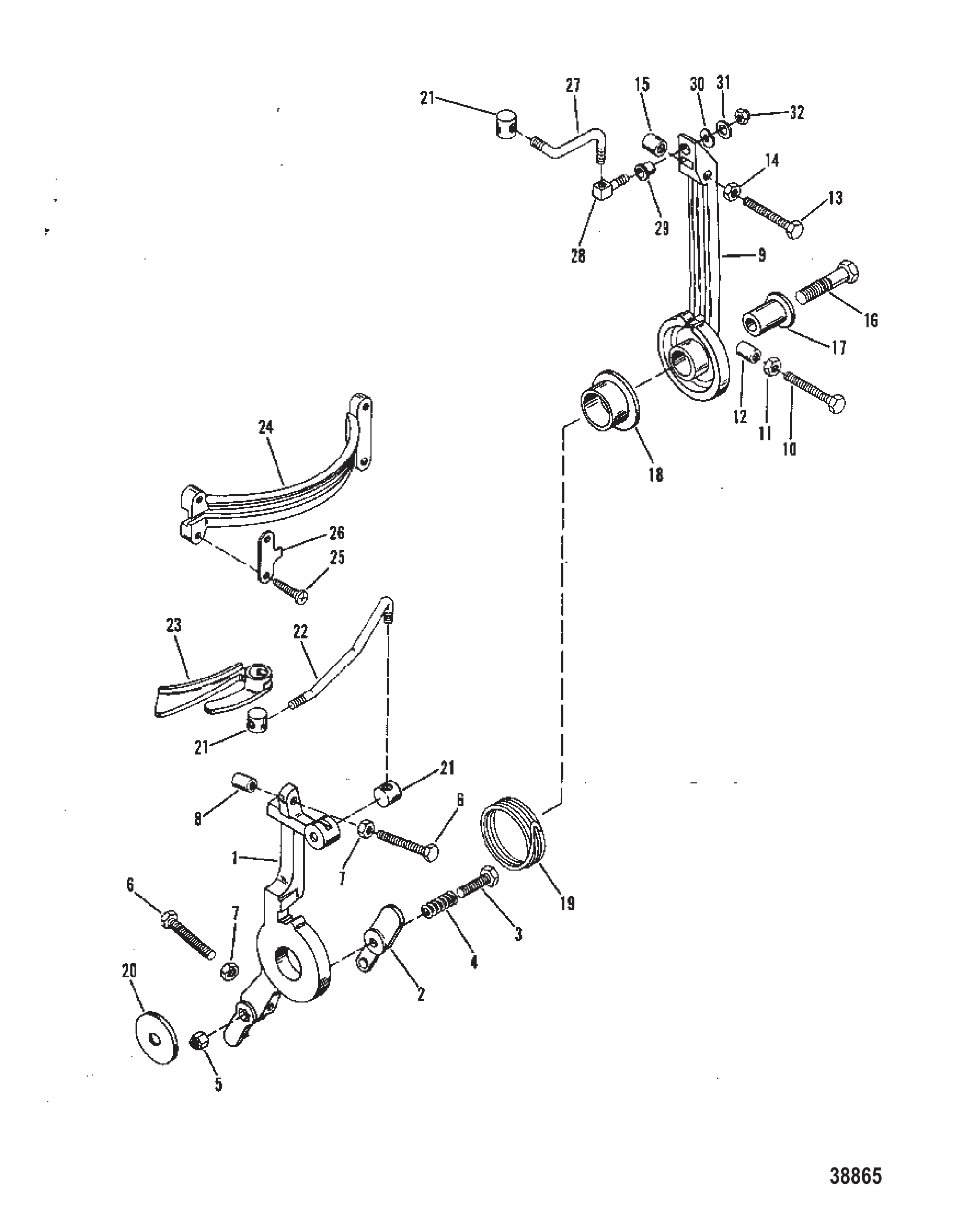

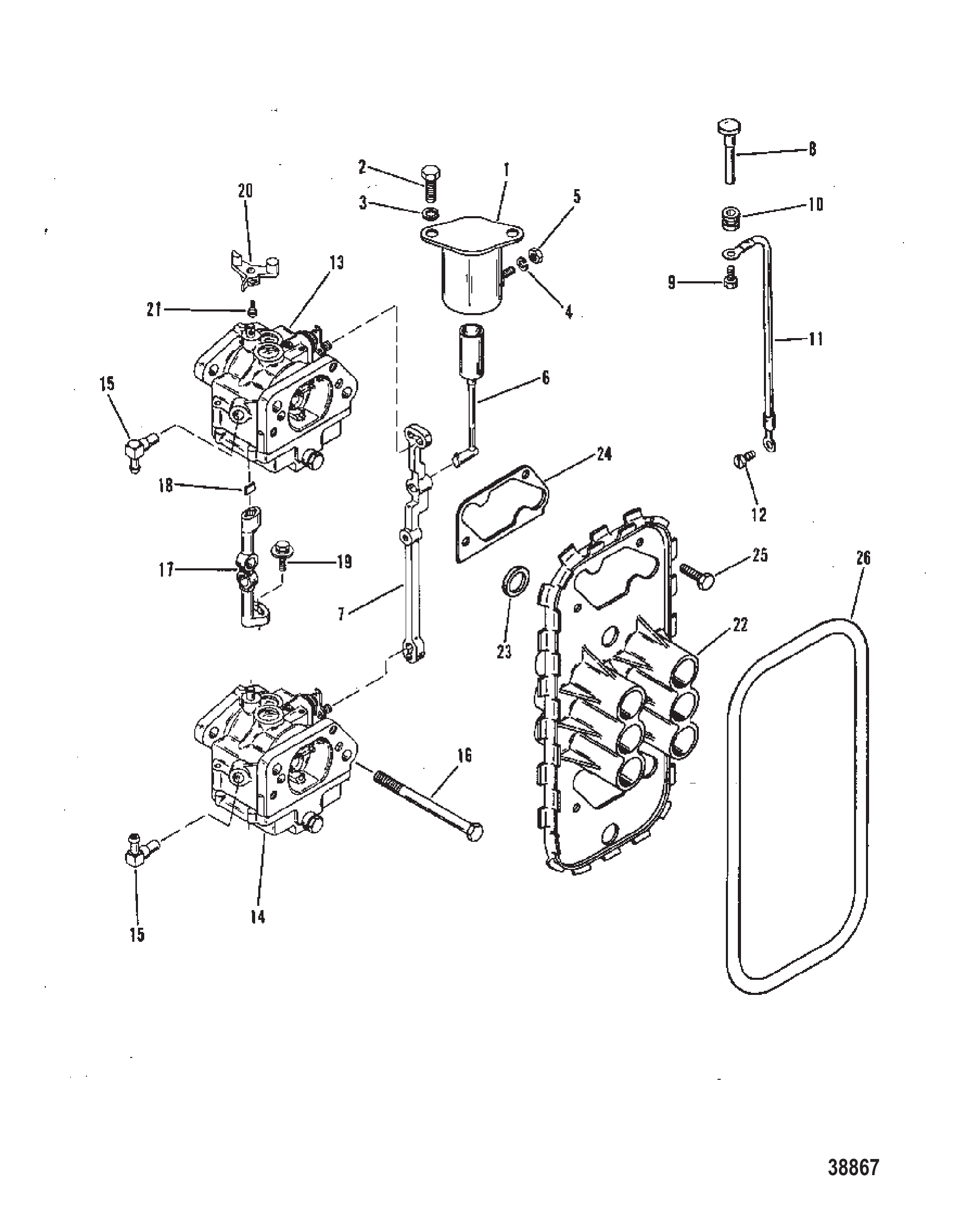

Рис. 5РЫЧАГИ КАРБЮРАТОРА CARBURETOR LINKAGE

REF	Номер детали	Наименование	Кол-во
1	54293A10	ЭЛЕКТРОМАГНИТ В СБОРЕ (воздушная заслонка)	1
2	59645	ВИНТ (.312-18 x .750) КРОНШТЕЙН К КАРТЕРУ (3/4")	2
2	824941	ВИНТ (.312-18 x .750)	2
3	26993	СТОПОРНАЯ ШАЙБА (.312)	2
3	8M0204647	Стопорная шайба (.312)	2
4	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
5	68219	Гайка (#10-32) нержавеющая сталь	1
6	89008A2	ПЛУНЖЕР В СБОРЕ СОЛЕНОИДА ВОЗДУШНОЙ ЗАСЛОНКИ	1
7	73400	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
8	90242A1	РУЧКА В СБОРЕ	1
9	77137	ВИНТ (.190-16 x .620)	1
10	20116	Втулка ручки воздушной заслонки	1
11	74263	Трос ручки подсоса к тяге подсоса (чёрный)	1
12	62568	Винт (#10-16 x .375)	1
13	6071A41	КАРБЮРАТОР В СБОРЕ	1
13	6071A57	КАРБЮРАТОР	1
14	6071A42	КАРБЮРАТОР В СБОРЕ	1
14	6071A58	КАРБЮРАТОР	1
15	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	2
15	19688	Штуцер	2
16	52743	Винт (.312-18 x 3.750) карбюратора к картеру	4
17	53720A2	СОЕДИНИТЕЛЬНЫЙ УЗЕЛ НИЖНЕГО КАРБЮРАТОРА	1
18	89694	Шпонка муфты вала дроссельной заслонки	1
19	66104	ВИНТ (#8-32 x .790)	1
20	73847	ПРИВОД ДРОССЕЛЯ (ВЕРХНИЙ КАРБЮРАТОР)	1
21	60293	ВИНТ (#5-40 x .500) РЫЧАГА К КАРБЮРАТОРУ	1
22	73408	ПЛАСТИНА КАРБЮРАТОРА	1
23	73398	ПРОКЛАДКА ПЛАСТИНЫ КАРБЮРАТОРА	2
24	76952	ПРОКЛАДКА ПЛАСТИНЫ КАРБЮРАТОРА К КАРБЮРАТОРУ	2
25	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
26	73647	САЛЬНИК ПЛАСТИНЫ КАРБЮРАТОРА	1

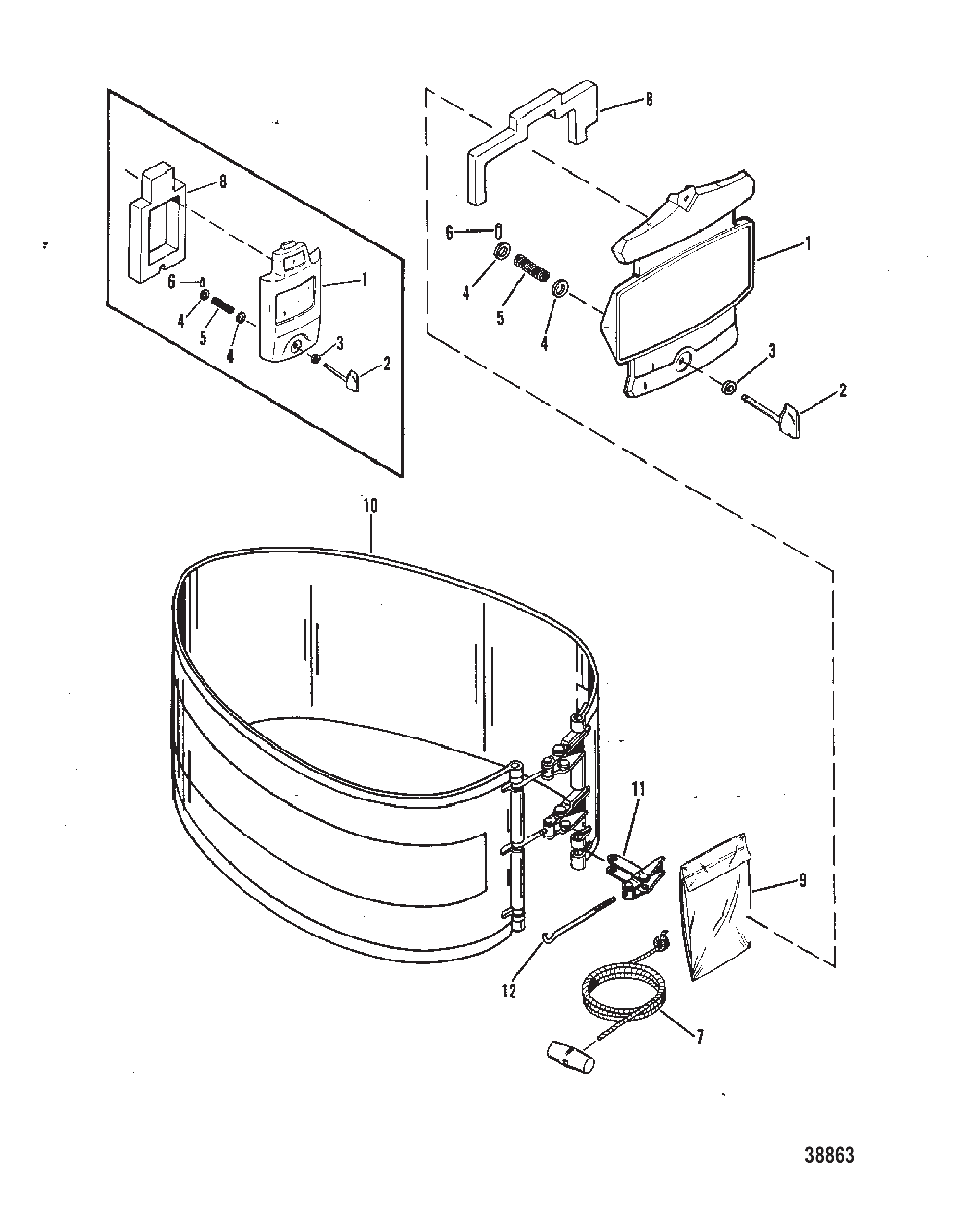

Рис. 6ОБТЕКАТЕЛЬ И ПЕРЕДНЯЯ КРЫШКА COWLING AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	7927A8	ПЕРЕДНЯЯ КРЫШКА В СБОРЕ	1
1	6393A6	ПЕРЕДНЯЯ КРЫШКА	1
2	56849	РУЧКА ПЕРЕДНЕЙ КРЫШКИ КОЖУХА	1
2	73786	РУЧКА	1
3	30771	Шайба	2
4	75246	Шайба	2
5	30772	Пружина	1
6	29077	ШТИФТ ЦИЛИНДРИЧЕСКИЙ	1
7	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
7	47341A11	Комплект шнура с рукояткой ручного запуска	1
8	94923	Шумоизоляционная подушка	2
8	76434	Уплотнение звукоизолирующее	2
9	38674	ЗВУКОИЗОЛИРУЮЩЕЕ ПОКРЫТИЕ	1
10	3248A16	КОЖУХ ОБТЕКАТЕЛЬНЫЙ В СБОРЕ	1
10	6394A7	КОЖУХ ОБТЕКАТЕЛЬНЫЙ	1
11	46785A1	Замок кожуха в сборе	2
12	30413	КРЮК	2

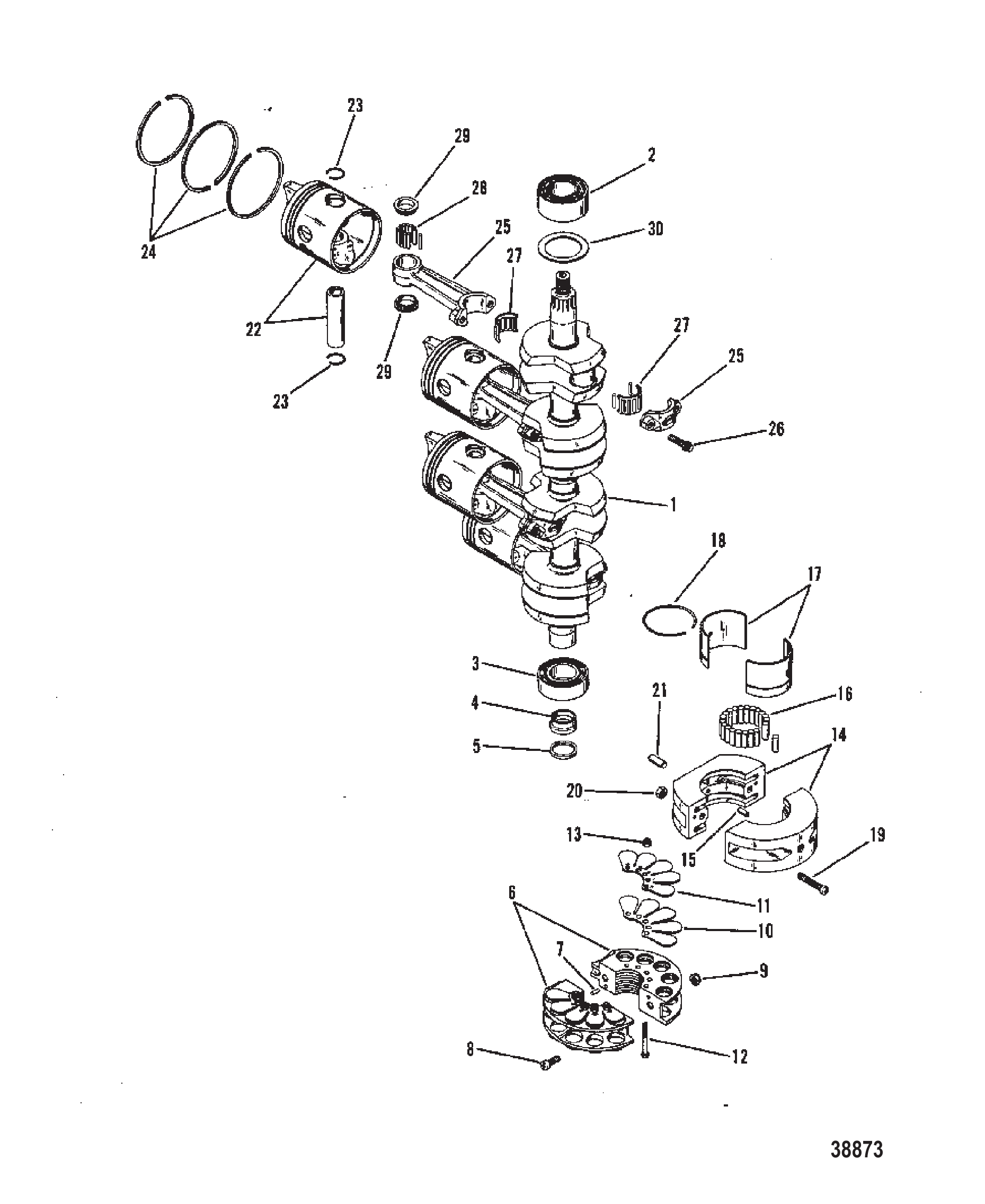

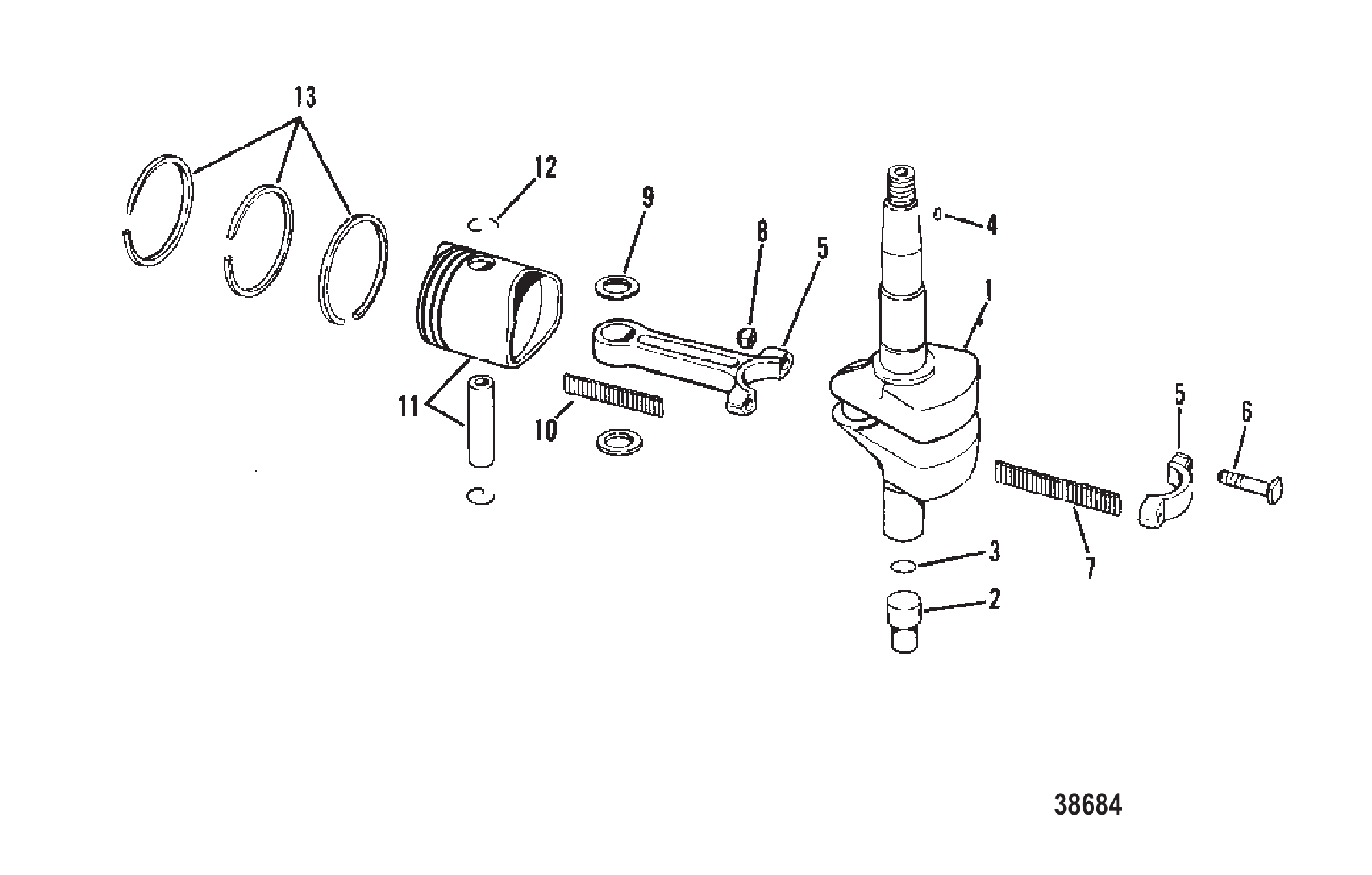

Рис. 7КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН CRANKSHAFT, PISTON AND CONNECTING ROD

REF	Номер детали	Наименование	Кол-во
1	9074A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	62567	Подшипник шариковый верхний	1
2	62567T	ШАРИКОВЫЙ ПОДШИПНИК	1
3	63742	Подшипник шариковый	1
3	63742T	Подшипник шариковый	1
4	54196A6	Корпус в сборе	1
5	65800	НАБИВКА	1
6	5266A5	ПОДШИПНИКОВЫЙ УЗЕЛ КОРЕННОЙ (ЛЕПЕСТКОВОГО ТИПА)	2
6	5266T5	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	2
7	20032	Штифт направляющий блока цилиндров к коренному подшипнику	4
8	45775	ВИНТ (#12-28 x .560)	4
9	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	4
10	56007A1	Комплект лепестковых клапанов главного подшипника (подобранный)	2
11	56008	Стопор лепестковый главного подшипника лепестковых клапанов	8
12	62204	Винт крепления стопора лепестков	20
13	53153	ГАЙКА КРЕПЕЖНОГО ВИНТА УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	20
14	5397A4	ПОДШИПНИКОВЫЙ УЗЕЛ СРЕДНЕЙ КОРЕННОЙ ОПОРЫ	1
15	20032	Штифт направляющий блока цилиндров к коренному подшипнику	2
16	71422	Подшипник игольчатый	56
16	714221	Подшипник	56
17	26113	Обойма	1
17	26113T	Обойма среднего коренного подшипника	1
18	26933	КОЛЬЦО Стопорное	1
19	22968	ВИНТ (.250-28 x 1.25) КРЕПЛЕНИЯ ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	2
20	20184	Гайка (1/4-28X7/32) резиновой опоры	2
20	8M0207775	Гайка @5	2
21	47246	ШТИФТ УСТАНОВОЧНЫЙ СТУПЕНЧАТЫЙ	1
22	8896A3	ПОРШЕНЬ В СБОРЕ	4
22	9137A12	Поршень в сборе - стандартный	4
22	8897A2	ПОРШЕНЬ В СБОРЕ	AR
22	9137A13	Поршень в сборе - .015	AR
22	8898A2	ПОРШЕНЬ В СБОРЕ	AR
22	9137A14	Поршень в сборе - .030	AR
23	52035	Стопорное кольцо	8
23	857196	Стопорное кольцо	8
24	78816A12	Кольцо	1
24	78811A12	Комплект поршневых колец - .015 ремонтный размер	1
24	88392A12	Комплект поршневых колец - .030 ремонтный размер	1
25	8101A3	Шатун в сборе	4
26	91012	Винт (.250-28 специальный)	8
27	62596A1	Кривошипный подшипник в сборе	4
28	47270	ПОДШИПНИК	116
28	8M0214934	Подшипник игольчатый @200	116
29	47247	ШАЙБА	8
29	8M0032839	Шайба @5	8
30	38095A1	ПРОКЛАДКА ВЕРХНЕГО ШАРИКОВОГО ПОДШИПНИКА	AR
-	73645A87	Комплект прокладок	1

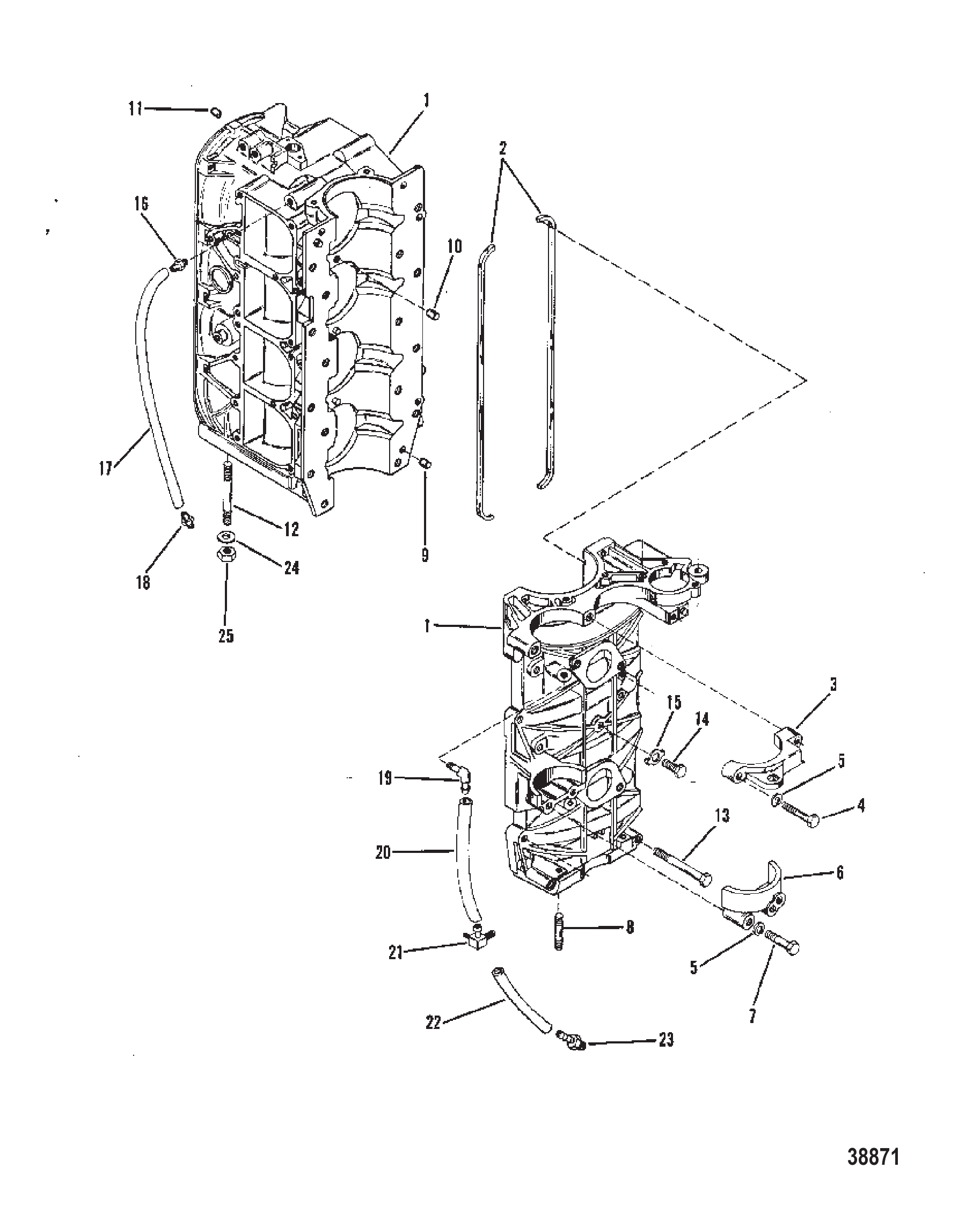

Рис. 8БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8338A3	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	53650	ПРОКЛАДКА КАРТЕР К БЛОКУ ЦИЛИНДРОВ	2
3	56029	Крышка стартера (верхняя)	1
3	56029T	КРЫШКА	1
4	31984	ВИНТ (.312-18 x 1.375)	1
4	35385	ВИНТ (.312-18 x 1-3/4)	1
5	26993	СТОПОРНАЯ ШАЙБА (.312)	4
5	8M0204647	Стопорная шайба (.312)	4
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	1
7	73658	ВИНТ КРЕПЛЕНИЯ КРЫШКИ К КАРТЕРУ (5-1/2")	1
8	64281	Шпилька (.375-16/.375-24 x 1.880)	2
9	20033	Штифт направляющий установочный	2
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	63779	Штифт установочный (.250 x .625)	2
11	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	3
12	64282	Шпилька (4 дюйма) крепления блока цилиндров к выпускной плите (4")	6
13	57841	Винт (.312-18 x 2.750)	2
13	74824	Винт (.312-18 x 1.250)	2
13	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	12
14	20359	Винт (.375-16 x 1.00)	1
15	20091	Шайба стопорная стопорного винта среднего подшипника	1
16	42866	Обратный клапан дренажа цилиндра (верхний)	1
17	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
18	42867	Обратный клапан нижнего дренажного шланга	1
18	428671	Обратный клапан	1
19	99664	Угольник выхлопной пластины	1
19	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
20	99127109	Шланг (57,00 дюймов, бухта)	1
20	8M0108355	Шланг (57 дюймов, бухта)	1
21	130342	Тройник (.131 нар. диам.)	1
22	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
23	65857	РАЗЪЕМ	1
23	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	25970	Шайба маховика	8
24	20553	Шайба (.406 x .734 x .063)	8
25	69254	ГАЙКА	2
25	34932	ГАЙКА (.375-24)	6
25	82671013	ГАЙКА (.375-24) Нержавеющая сталь	6
-	97471A32	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
-	97471T87	ГОЛОВКА БЛОКА ЦИЛИНДРОВ MARINE	1
-	97471A87	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	97471T87	ГОЛОВКА БЛОКА ЦИЛИНДРОВ MARINE	1

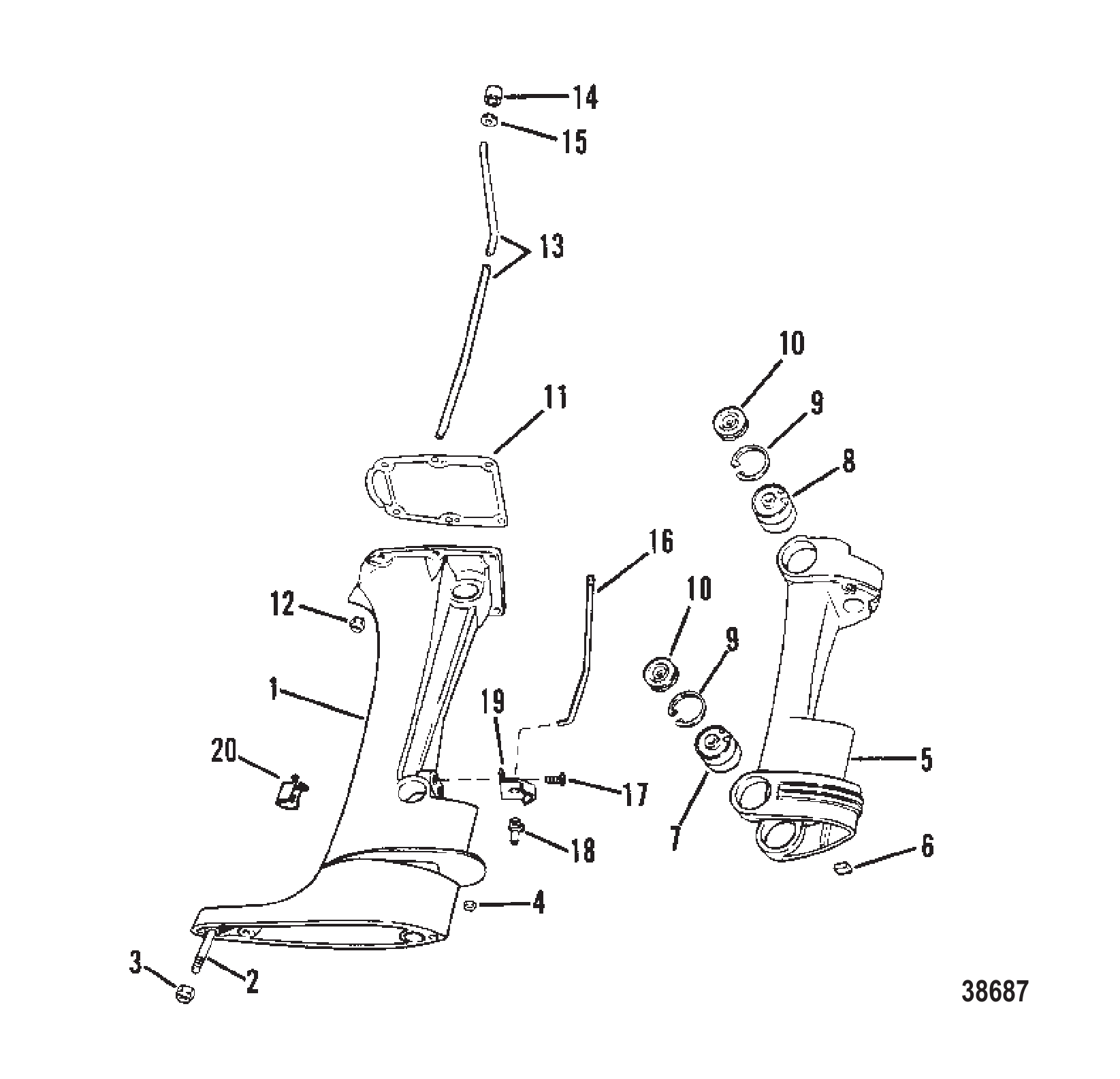

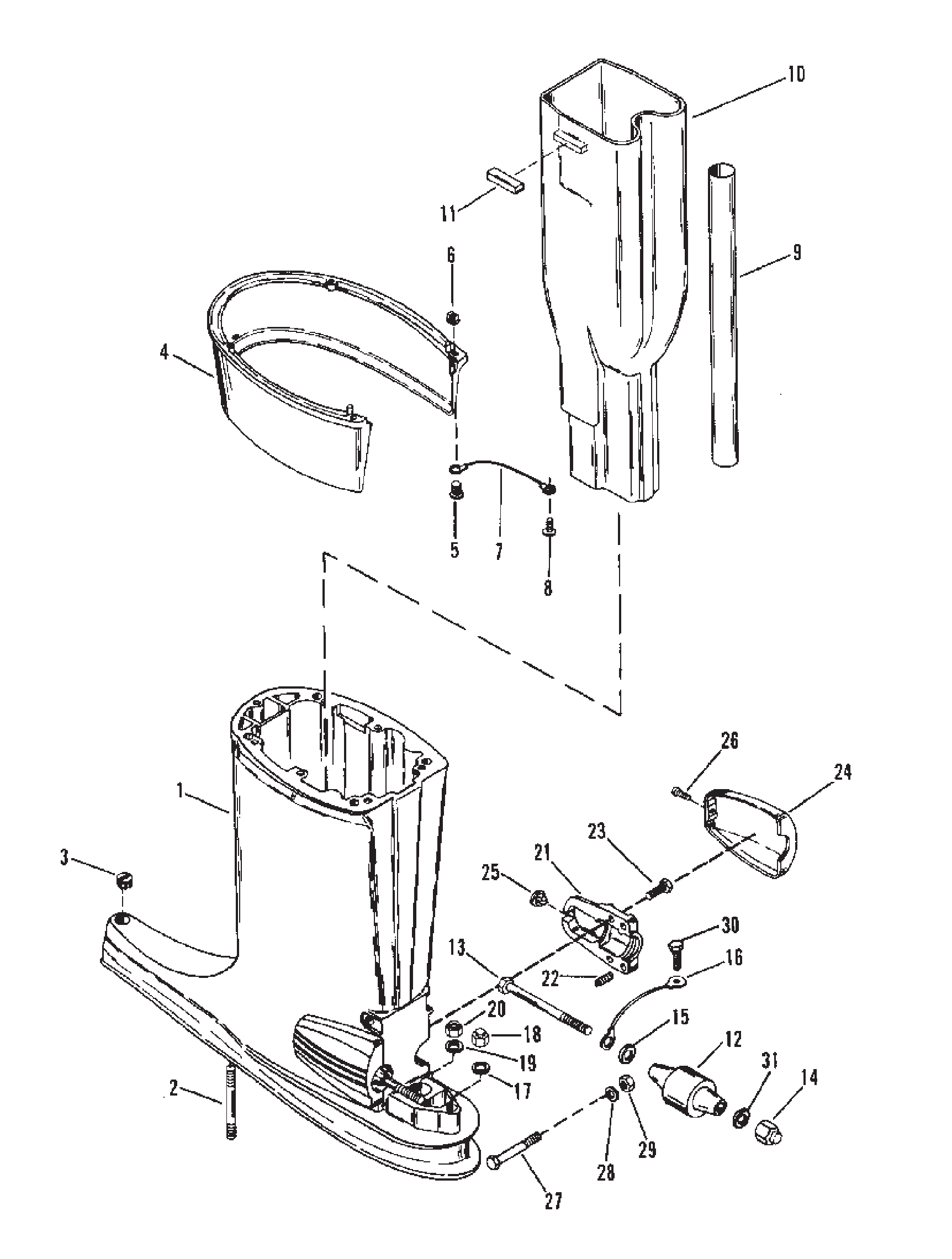

Рис. 9КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5239A4	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА - MERCURY	1
1	5239A51	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА - MARINER	1
2	56295	Шпилька (.437 x 2.69)	2
3	64649	ПРОБКА	1
4	37417	Накладка крышки Mercury	1
4	37417F2	КРЫШКА ТРИММА MARINER	1
5	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	4
6	92012	Втулка винта крышки тримма	4
6	8M0079730	Комплект уплотнительных втулок	4
7	88238A4	Трос в сборе поддона	2
7	88238T01	Трос в сборе	2
8	62568	Винт (#10-16 x .375)	2
9	60897	Трубка впуска воды	1
10	78184T	ТРУБА ВЫПУСКНАЯ	1
11	65638	ЧЕХОЛ ВЫПУСКНОЙ ТРУБЫ	2
12	75298	Резиновая опора - нижняя	2
13	43426	Винт (5-3/4")	2
14	25096	ГАЙКА	2
15	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
16	88238A2	Кабель заземления в сборе	1
16	88238A10	Кабель заземления в сборе	1
17	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
18	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
19	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
20	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
20	8M0204653	Гайка	2
21	35608	ХОМУТ НИЖНЕЙ ОПОРЫ К КОРПУСУ ВЕРТИКАЛЬНОГО ВАЛА	2
22	35522	ПРУЖИНА	4
23	29256	ВИНТ (.312-18 x .875)	4
24	35474T	Крышка	2
24	35474F2	Крышка хомута нижней опоры	2
25	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	2
26	87884	Винт (#12-14 x .920)	2
27	28200	ВИНТ (.375-24 x 2.875) КОРПУС ВАЛА ПРИВОДА	1
28	34714	ВИНТ КРЕПЛЕНИЯ КОРПУСА	2
29	25269	ГАЙКА (.375-24)	1
30	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
31	49339	Шайба (.8125)	2

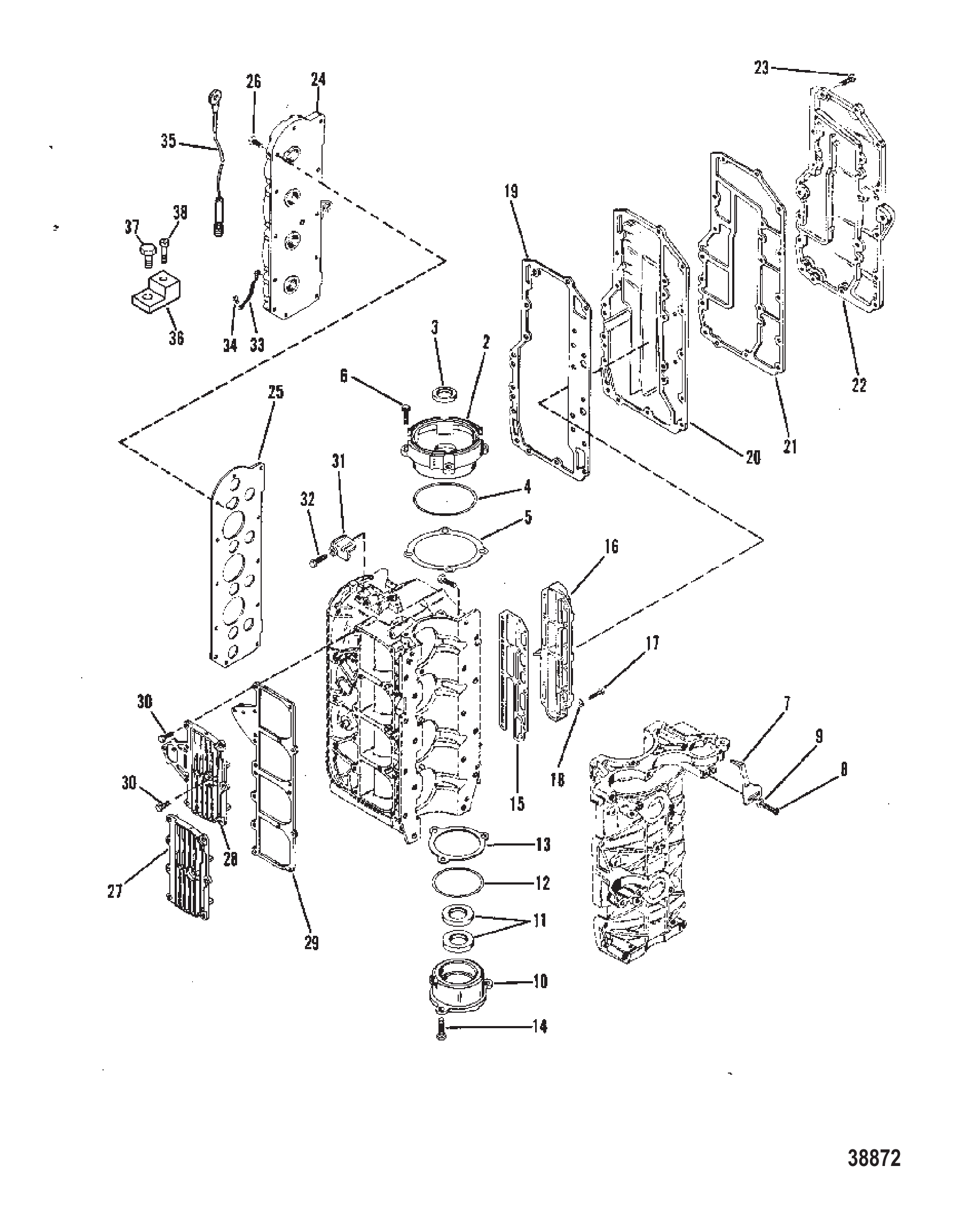

Рис. 10ТОРЦЕВЫЕ КРЫШКИ, КОЛЛЕКТОР И КРЫШКА ВЫПУСКА END CAPS, MANIFOLD AND EXHAUST COVER

REF	Номер детали	Наименование	Кол-во
2	5940A2	ЗАГЛУШКА В СБОРЕ ВЕРХНЯЯ	1
3	41953	Сальник	1
4	47254	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ВЕРХНЕЙ ТОРЦЕВОЙ КРЫШКИ	1
5	73644A1	Шайба регулировочная верхней торцевой крышки (.006-8-10)	AR
6	73169	ВИНТ КРЕПЛЕНИЯ ВЕРХНЕЙ КОНЦЕВОЙ КРЫШКИ (1")	4
6	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	4
7	43352	Указатель момента зажигания	1
8	98510	ВИНТ (.250-20 x .75) УКАЗАТЕЛЬ ЗАЖИГАНИЯ (3/4")	1
8	65746	ВИНТ (.250-20 x .750)	1
9	20533	Шайба	1
10	5410A1	ЗАГЛУШКА В СБОРЕ НИЖНЯЯ	1
10	5410T1	ЗАГЛУШКА В СБОРЕ	1
11	41953	Сальник	2
12	32546	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	20085A1	Комплект регулировочных шайб (.005-10)	AR
14	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	3
14	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	3
15	73665	ПРОКЛАДКА КРЫШКИ ВОДЯНОЙ РУБАШКИ	1
16	76198	Крышка водяной рубашки блока цилиндров	1
17	53167	ВИНТ (.312-18 x .880)	16
17	53167T	ВИНТ .312-18X .88	16
18	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	16
18	8M0042642	Шайба (.323 x .562 x .063)	16
19	854981	Прокладка блока цилиндров к дефлекторной пластине	1
20	73436	ПЛАСТИНА ДЕФЛЕКТОРА	1
21	854961	Прокладка дефлекторной пластины к крышке выпускного коллектора	1
22	78277A1	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
23	53576	ВИНТ (.312-18 x 1.125)	18
24	8340	Крышка блока цилиндров	1
25	961711	ПРОКЛАДКА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
26	69100	ВИНТ КРЕПЛЕНИЯ КРЫШКИ ПЕРЕПУСКНОГО ОКНА (1")	12
26	8M0214943	Винт	12
27	733201	Крышка перепускного окна - верхняя	1
27	14429T	КРЫШКА ПЕРЕПУСКНОГО ОКНА - ВЕРХНЯЯ	1
27	14429A1	КРЫШКА ПЕРЕПУСКНОГО КАНАЛА	1
28	87872	Крышка перепускного окна — нижняя	1
29	73645	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
30	49668	Винт (.250-20 x .750)	14
31	37440	Кронштейн опоры крепления блока цилиндров	1
32	35386	ВИНТ (.312-18 x 1.00)	1
33	46933A3	Стяжка в сборе, масса, от головки блока к нижнему кожуху	2
34	62568	Винт (#10-16 x .375)	2
35	96829A1	Датчик температуры 260 коричневый	1
36	45915	КЛЕММНАЯ КОЛОДКА	1
37	62568	Винт (#10-16 x .375)	1
38	28192	ВИНТ (#10-24 x .50)	1
38	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
-	73645A87	Комплект прокладок	1

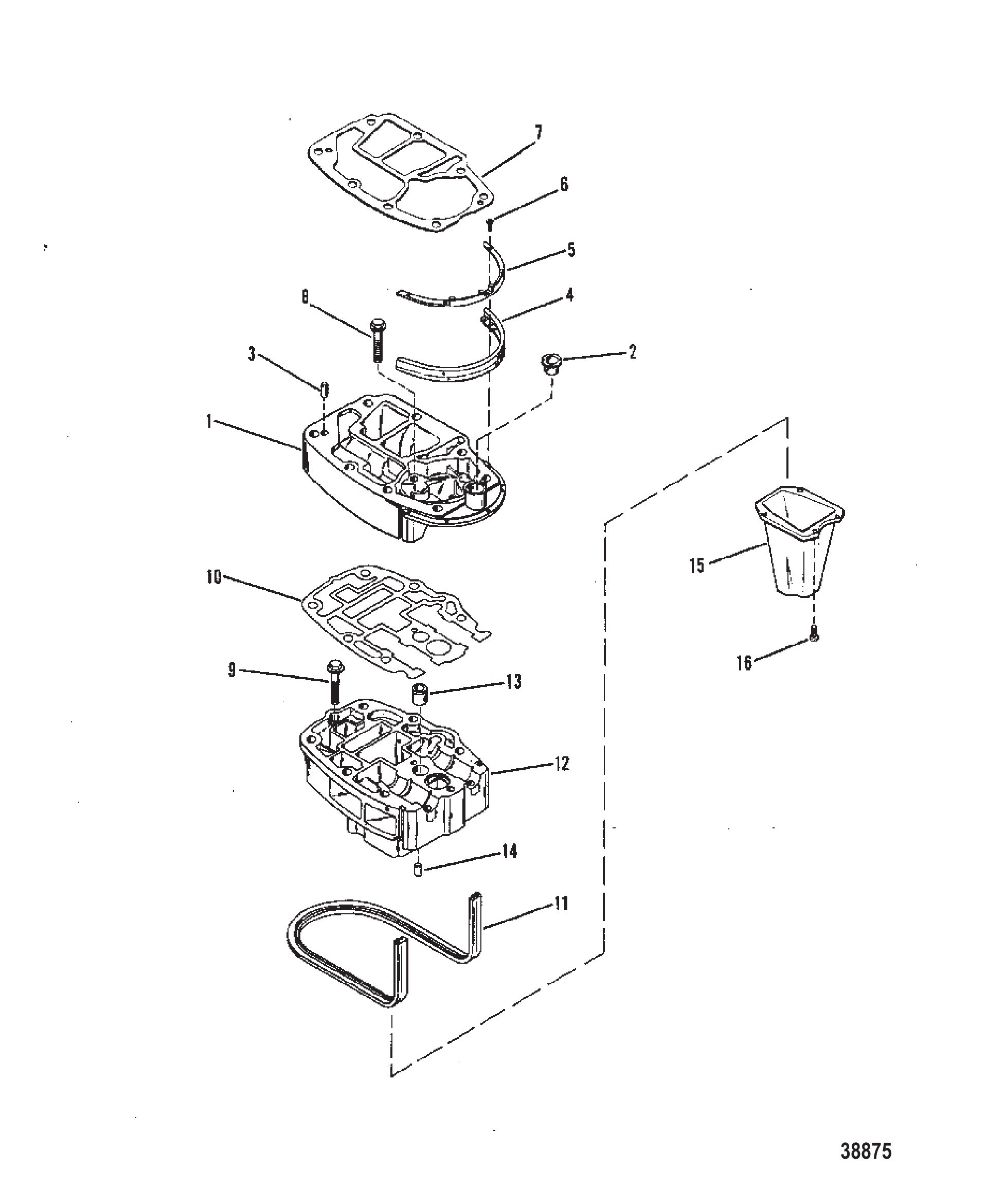

Рис. 11ПЛАСТИНА УДЛИНИТЕЛЯ ВЫПУСКА EXHAUST EXTENSION PLATE

REF	Номер детали	Наименование	Кол-во
1	43289A2	ПЛАСТИНА В СБОРЕ УДЛИНИТЕЛЬ ВЫПУСКА	1
2	27132	ВТУЛКА	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	37918	САЛЬНИК ПЛАСТИНЫ УДЛИНИТЕЛЯ ВЫХЛОПА	1
5	99358	Фиксирующая планка — пластина удлинителя выхлопа	1
6	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	5
7	69238	ПРОКЛАДКА ГОЛОВКИ БЛОКА	1
7	692381	ПРОКЛАДКА	1
8	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	2
9	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	7
10	66102	ПРОКЛАДКА ПЛАСТИНЫ КОРПУСА ВАЛА ПРИВОДА	1
10	661021	ПРОКЛАДКА	1
11	60898	Сальник пластины корпуса гребного вала	1
12	43290A4	ПЛАСТИНА В СБОРЕ КОРПУС ГРЕБНОГО ВАЛА	1
13	38970	САЛЬНИК X-LONG	1
14	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
15	99698	Трубка выхлопная	1
16	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	4
-	73645A87	Комплект прокладок	1

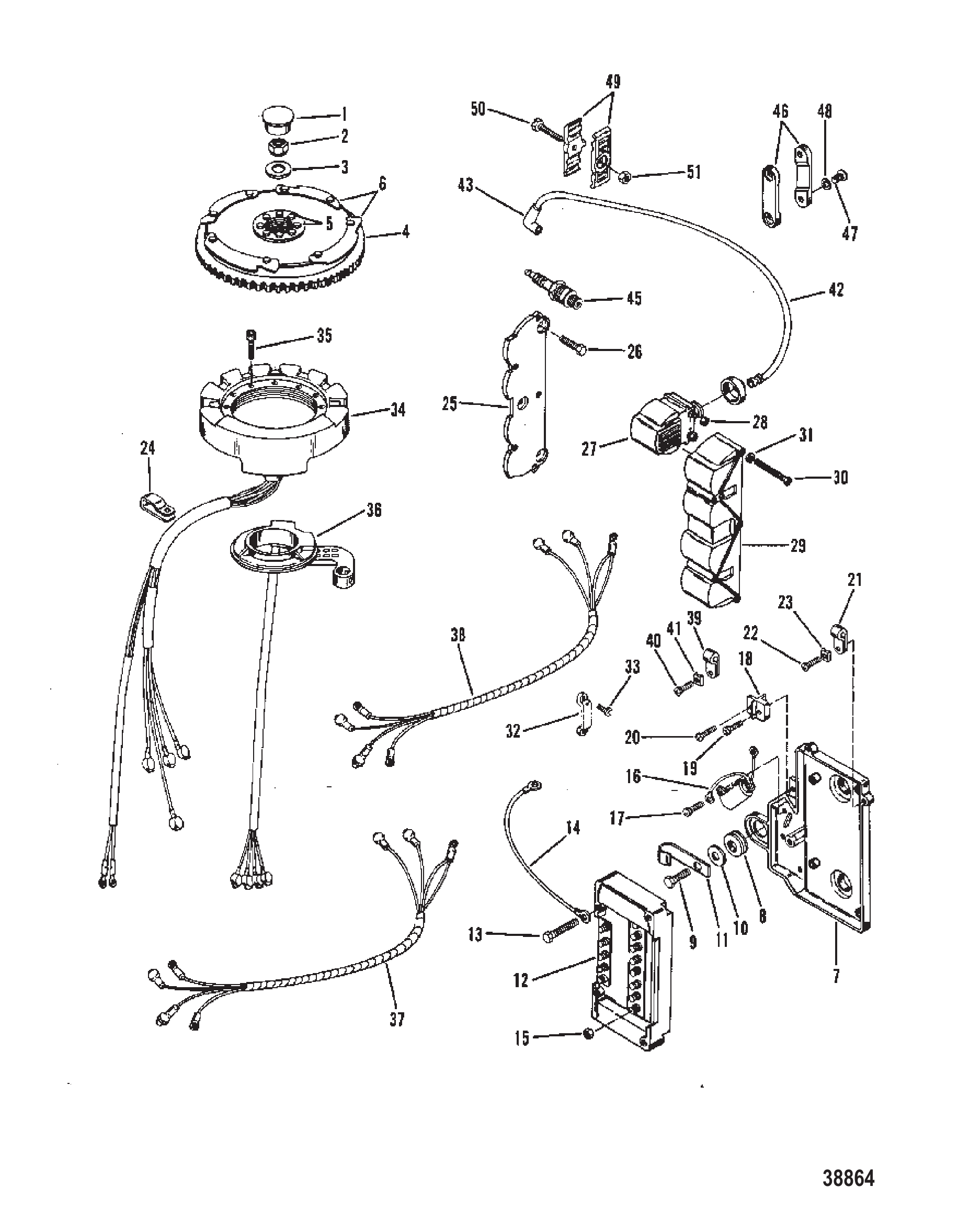

Рис. 12МАХОВИК, СТАТОР И КАТУШКА ЗАЖИГАНИЯ FLYWHEEL, STATOR AND IGNITION COIL

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	52901	Гайка (.625-18)	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	8722A6	МАХОВИК В СБОРЕ	1
5	68997	ВИНТ (.312-24 x .750)	8
6	32417	ВИНТ (.250-28 x .625)	8
7	90332	ПЛАСТИНА БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
8	57009	ВТУЛКА ПРОВОДКИ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ	3
8	57009001	Втулка уплотнительная	3
9	59645	ВИНТ (.312-18 x .750) КРОНШТЕЙН К КАРТЕРУ (3/4")	3
9	824941	ВИНТ (.312-18 x .750)	3
10	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
11	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
12	5772A2	Коммутатор в сборе	1
12	5772A7	Блок переключателей в сборе	1
13	20619	Винт (#12-24 x 1.25) коробки выключателя и "J" зажима к пластине	4
14	65999A5	ПРОВОД В СБОРЕ	2
15	45076	Гайка (#10-32) латунная клемма блока выключателя	13
16	58124A19	ВЫКЛЮЧАТЕЛЬ MERCURY В СБОРЕ	1
17	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	1
18	66986	КЛЕММНАЯ КОЛОДКА	1
19	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
19	38055	ВИНТ (.190-32 x .620)	1
20	42813	Винт (#10-32 X .380)	1
21	22875	ЗАЖИМ	2
22	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
23	69205	С-ОБРАЗНАЯ ШАЙБА	2
23	8M0084613	Пружинная шайба	2
24	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
25	73395	ПЛАСТИНА КРЕПЛЕНИЯ КАТУШКИ ЗАЖИГАНИЯ	1
26	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
27	7370A13	Катушка зажигания в сборе	4
27	8M0230859	Катушка зажигания в сборе	4
28	45076	Гайка (#10-32) латунная клемма блока выключателя	8
29	87554	Крышка	1
30	88856	ВИНТ (.190-32 x 2.00)	5
31	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	5
32	77672	ХОМУТ ПЕРВИЧНОГО ЖГУТА ПРОВОДОВ	1
33	48408	Винт (#10-16 x .500) клеммной колодки	2
34	5454A26	СТАТОР В СБОРЕ	1
35	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
36	96453A2	ПЛАСТИНА ТРИГГЕРА В СБОРЕ	1
37	77617	ЖГУТ ПРОВОДОВ ПЕРВИЧНЫЙ (ЦИЛИНДРЫ 1 И 2)	1
38	77618	ЖГУТ ПРОВОДОВ ПЕРВИЧНЫЙ (ЦИЛИНДРЫ 3 И 4)	1
39	39844	ХОМУТ КРЕПЛЕНИЯ ЖГУТА ПРОВОДОВ	1
39	45806	ХОМУТ	1
40	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
41	69205	С-ОБРАЗНАЯ ШАЙБА	1
41	8M0084613	Пружинная шайба	1
42	99215A25	Провод высокого напряжения в сборе	4
42	813715A1	Провод	4
43	63709A1	Комплект наконечника/клеммы свечи зажигания	4
45	97182	Свеча зажигания	4
45	896329833	Свеча зажигания #L78V @4	4
45	14103570	СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)	4
45	14103Q	ORD 896329838 Mercury / Quicksilver	4
46	78278	Фиксатор проволочный	2
47	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
48	21273	ШАЙБА ВИНТА КРЫШКИ КАТУШКИ	2
49	63319	Фиксатор провода свечи зажигания	2
50	46378	ВИНТ (.250-28 x 1.00)	1
51	20013	Гайка (.250-28) стопорного винта	1

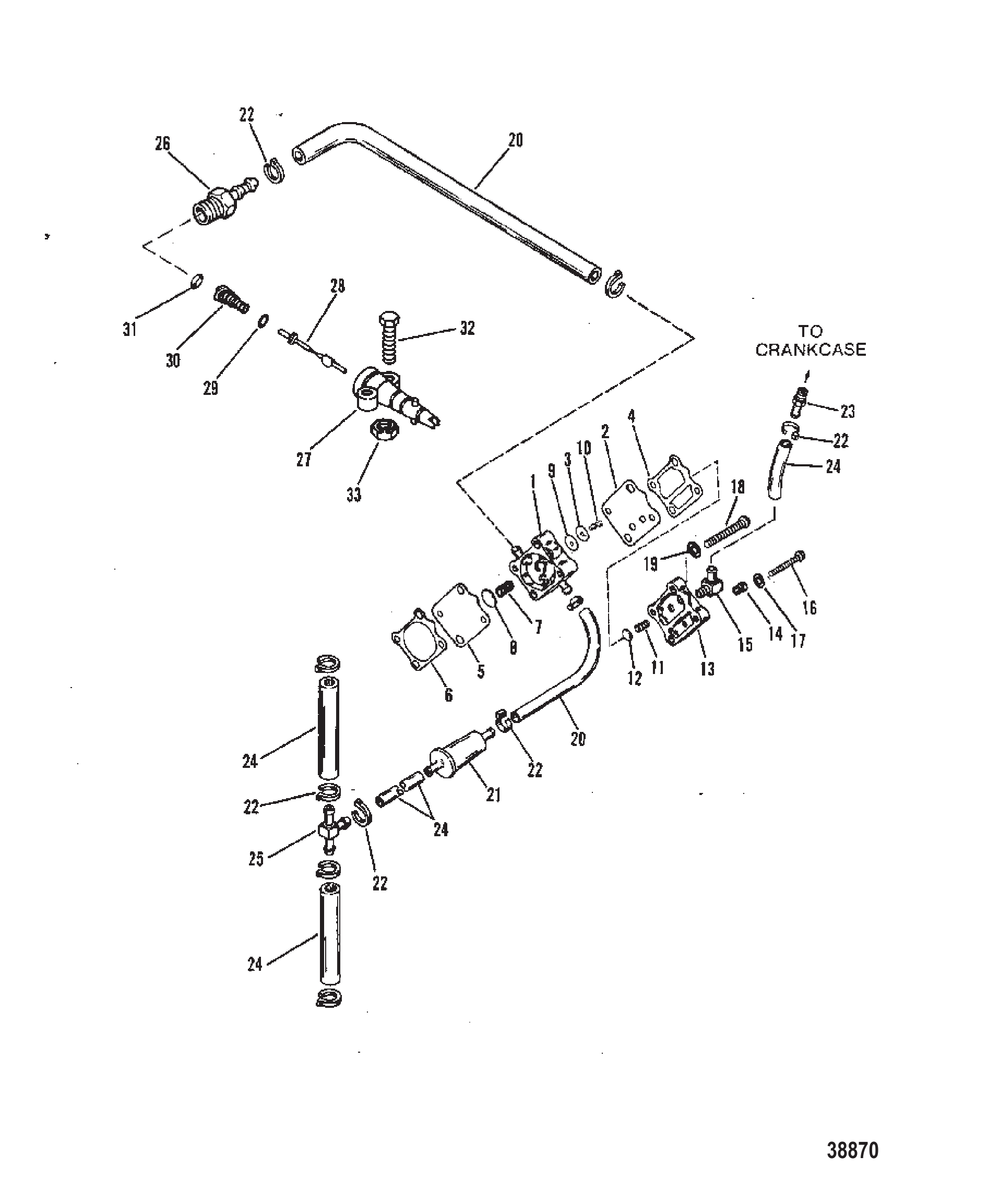

Рис. 13ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС) FUEL PUMP AND FUEL LINES (SQUARE FUEL PUMP)

REF	Номер детали	Наименование	Кол-во
1	14360A15	НАСОС В СБОРЕ ТОПЛИВНЫЙ	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A1	КОМПЛЕКТ ДИАФРАГМ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
5	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
6	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
7	NSS	NOT SOLD SEPARATE SPRING	1
8	NSS	NOT SOLD SEPARATE CAP	1
9	NSS	NOT SOLD SEPARATE DISC-RUBBER	2
10	NSS	NOT SOLD SEPARATE RETAINER	2
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	98775A2	Пластина	1
13	987752	Пластина	1
14	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
15	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
15	19688	Штуцер	1
16	90190	ВИНТ ТОПЛИВНОГО НАСОСА	1
16	73013	ВИНТ 10-32 x 1.50	1
17	27736	ШАЙБА	1
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
18	40057132	ВИНТ ТОПЛИВНОГО НАСОСА	2
19	4002215	ШАЙБА ВИНТА ТОПЛИВНОГО НАСОСА	2
20	9912970	Трубка	2
20	8M0108349	Шланг (70 дюймов, бухта)	2
21	134301	Фильтр топливный	1
21	816296Q2	Фильтр топливный	1
22	73498	ХОМУТ	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	64705	ШТУЦЕР ВПУСКА НАСОСА	1
24	99127109	Шланг (57,00 дюймов, бухта)	4
24	8M0108355	Шланг (57 дюймов, бухта)	4
25	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
26	34982	РАЗЪЕМ	1
27	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
28	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
28	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
29	20415	Кольцо уплотнительное стержня переходника	1
29	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
30	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
31	30188	ШАЙБА ПЕРЕХОДНИКА	1
32	36154	ВИНТ (.250-28 x 1.380)	2
33	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
-	73645A87	Комплект прокладок	1

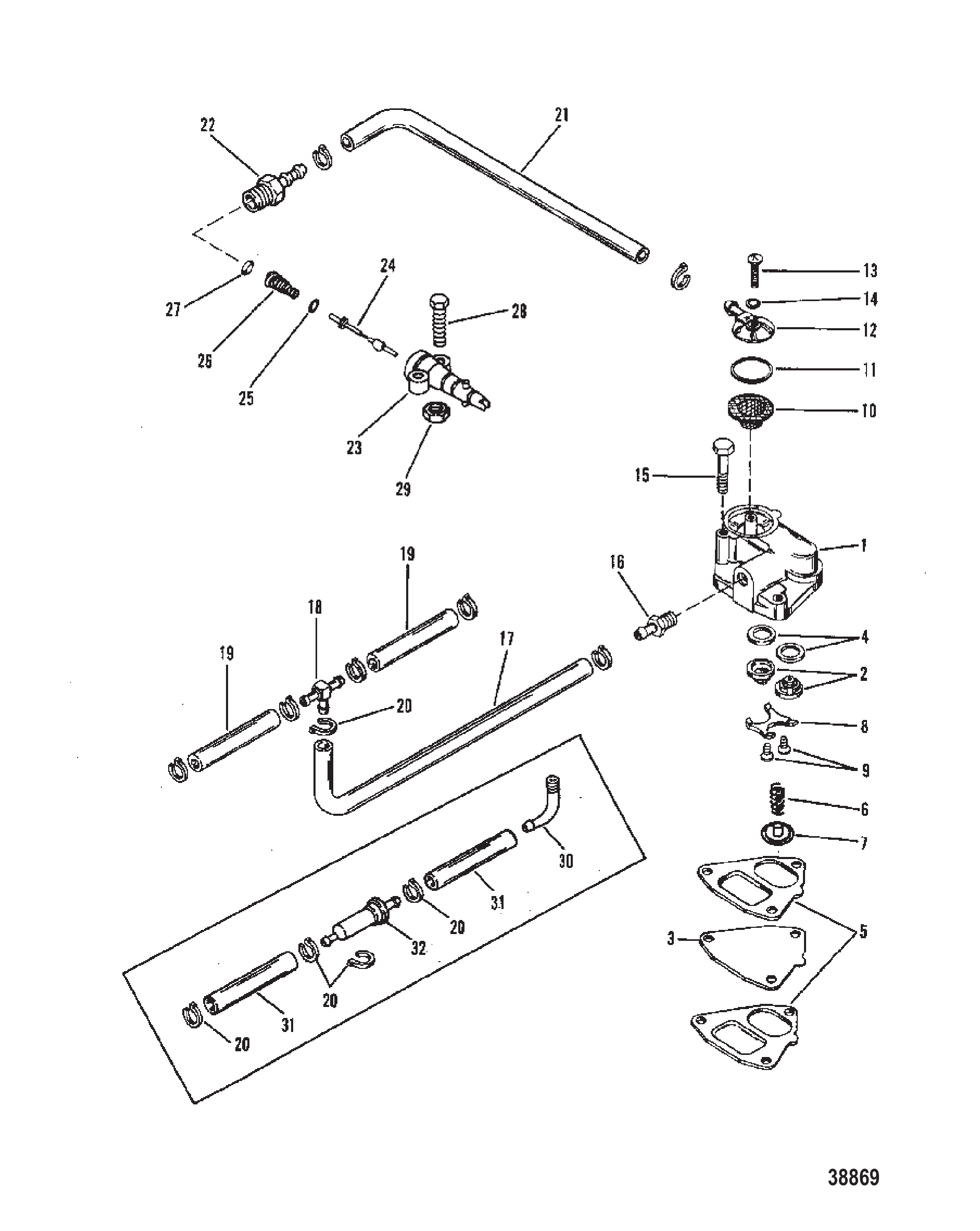

Рис. 14ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (ТРЕУГОЛЬНЫЙ ТОПЛИВНЫЙ НАСОС) FUEL PUMP AND FUEL LINES (TRIANGLE FUEL PUMP)

REF	Номер детали	Наименование	Кол-во
1	73434A5	НАСОС В СБОРЕ ТОПЛИВНЫЙ	1
2	30430A13	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
2	8M0084276	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА	1
3	55278A5	ДИАФРАГМА В СБОРЕ	1
4	NSS	NOT SOLD SEPARATE GASKET-CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE GASKET-FUEL PUMP	2
6	86207	Пружина сжатия	1
7	86252	Заглушка торца пружины	1
8	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
9	43725	Винт (#6-32 x .380) крепления фиксатора к корпусу	2
10	73532	ФИЛЬТР ТОПЛИВНЫЙ	1
11	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
12	14805A2	КРЫШКА ТОПЛИВНОГО ФИЛЬТРА	1
13	37370	Винт (#10-32 x .580) заднего щитка к верхнему кожуху	1
14	25848	Прокладка винта крышки	1
15	70939	Винт	1
15	69067	ВИНТ (.250-20 x 1.375)	2
16	64705	ШТУЦЕР ВПУСКА НАСОСА	1
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
19	99127109	Шланг (57,00 дюймов, бухта)	2
19	8M0108355	Шланг (57 дюймов, бухта)	2
20	73498	ХОМУТ	8
20	816311T	СТЯЖКА (8.00 дюймов)	8
21	99127109	Шланг (57,00 дюймов, бухта)	1
21	8M0108355	Шланг (57 дюймов, бухта)	1
22	63187	Штуцер елочный (.250-18) топливной линии	1
23	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
24	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
24	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
25	20415	Кольцо уплотнительное стержня переходника	1
25	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
26	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
27	30188	ШАЙБА ПЕРЕХОДНИКА	1
28	36154	ВИНТ (.250-28 x 1.380)	2
29	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
30	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
30	19688	Штуцер	1
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	13430	Фильтр топливный	1
32	816296Q03	Фильтр топливный @3	1
-	73645A87	Комплект прокладок	1

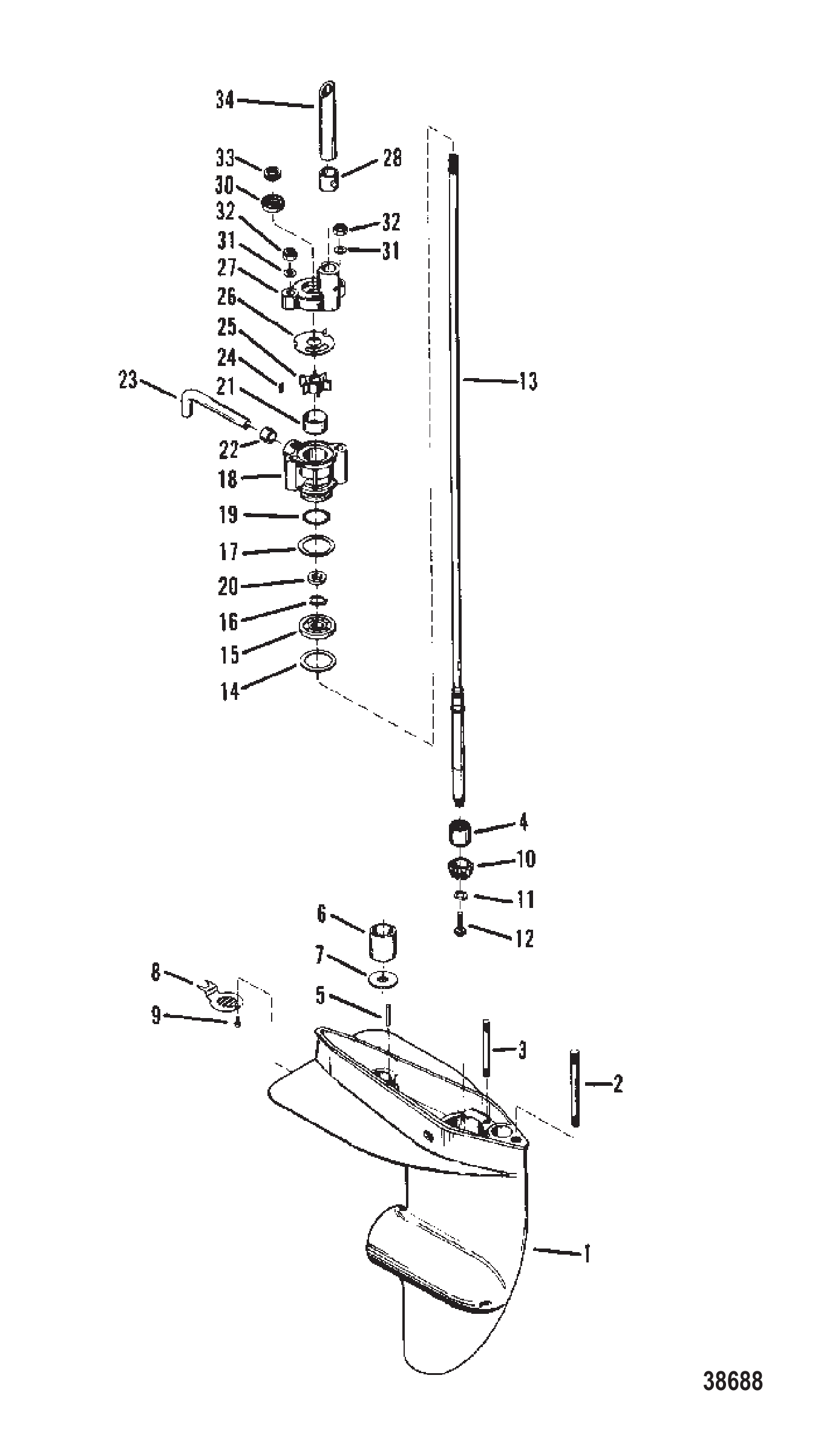

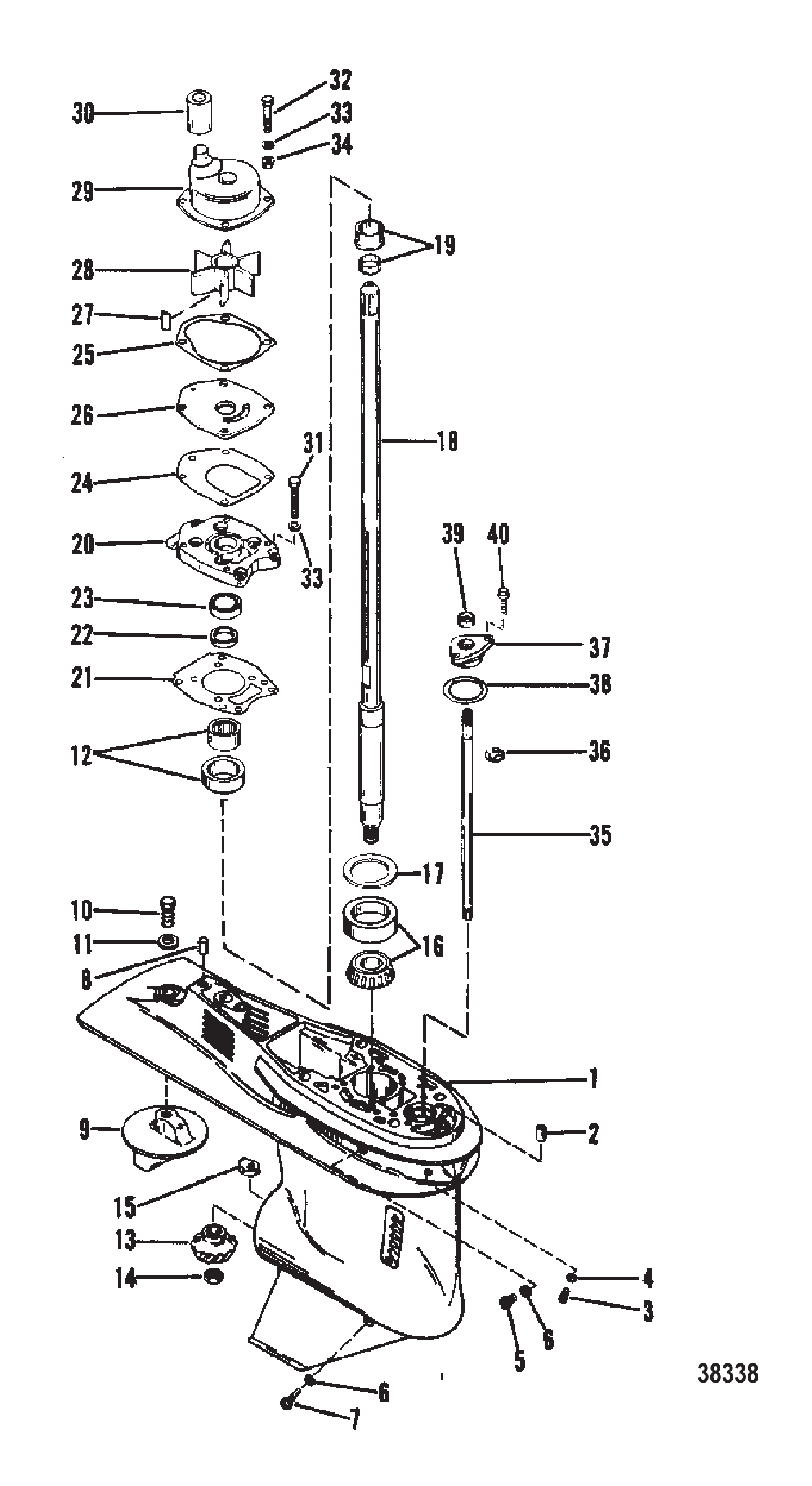

Рис. 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9011A7	Корпус редуктора в сборе, чёрный	1
-	9011A13	Сборка корпуса редуктора X-Long, черный	1
-	9011G34	GC 75/90 XL -BLK Mercury / Quicksilver	1
-	9011A9	Корпус редуктора в сборе, серый	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1
-	9011A14	Сборка корпуса редуктора X-Long, серый	1
-	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
1	9011A6	Корпус редуктора в сборе, чёрный	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A8	Корпус редуктора в сборе, серый	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
4	20262	Шайба винта вентиляции смазки	1
4	19643	Сальник	1
5	79953	Винт (.375-16 x .250)	1
5	79953Q04	Ремкомплект сливного винта	1
6	20260	Шайба сливной и заливной пробки	2
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
7	67892	Винт магнитный	1
7	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	31640A1	Пластина-триммер в сборе, корпус редуктора	1
9	31640Q4	ТРИММЕР	1
10	15942	Винт (.437-14 x 1.250)	1
10	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12	43040T1	СБОРКА ВОДИТЕЛЯ	1
13	44484	Шестерня ведущая (13 зубьев)	1
13	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
14	35921	ГАЙКА (.625-18)	1
15	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
15	760394	Кулачок управления переключением	1
16	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
17	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
17	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
18	43032A4	Вал гребной в сборе, особо удлинённый	1
19	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
20	43055A2	Сборка крышки, алюминиевая крышка	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
21	43047	ПРОКЛАДКА КРЫШКИ К КОРПУСУ РЕДУКТОРА	1
21	8M0214931	ПРОКЛАДКА	1
22	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	8M0245495	САЛЬНИК	1
24	43033	ПРОКЛАДКА КРЫШКИ К ПЕРЕДНЕЙ ПЛАСТИНЕ	1
24	430331	Прокладка	1
25	43034	ПРОКЛАДКА ВОДЯНОГО НАСОСА К ПЕРЕДНЕЙ ПЛАСТИНЕ	1
25	430341	Прокладка алюминиевой крышки	1
26	43050	ПЕРЕДНЯЯ ПЛАСТИНА	1
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	43037	ШПОНКА	1
27	8M0204723	ШПОНКА	1
28	430261	Крыльчатка	1
28	43026T2	КРЫЛЬЧАТКА	1
29	43024A3	СБОРКА ВОДЯНОГО НАСОСА	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	4000330	ВИНТ (M6 x 25)	6
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	6
32	4000332	ВИНТ (M6 x 35)	4
33	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	10
34	43045	ИЗОЛЯТОР	4
34	8M0204659	ИЗОЛЯТОР @4	4
35	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
35	43049A1	Вал переключения в сборе, особо удлинённый	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A1	СБОРКА ВТУЛКИ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	76384	Сальник втулки вала переключения передач	1
39	8M0246145	САЛЬНИК	1
40	40011128	Винт (M6 x 20) нержавеющая сталь	2
40	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
-	43035A1	Комплект сальников корпуса редуктора
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА
-	43024A4	Ремонтный комплект водяного насоса
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

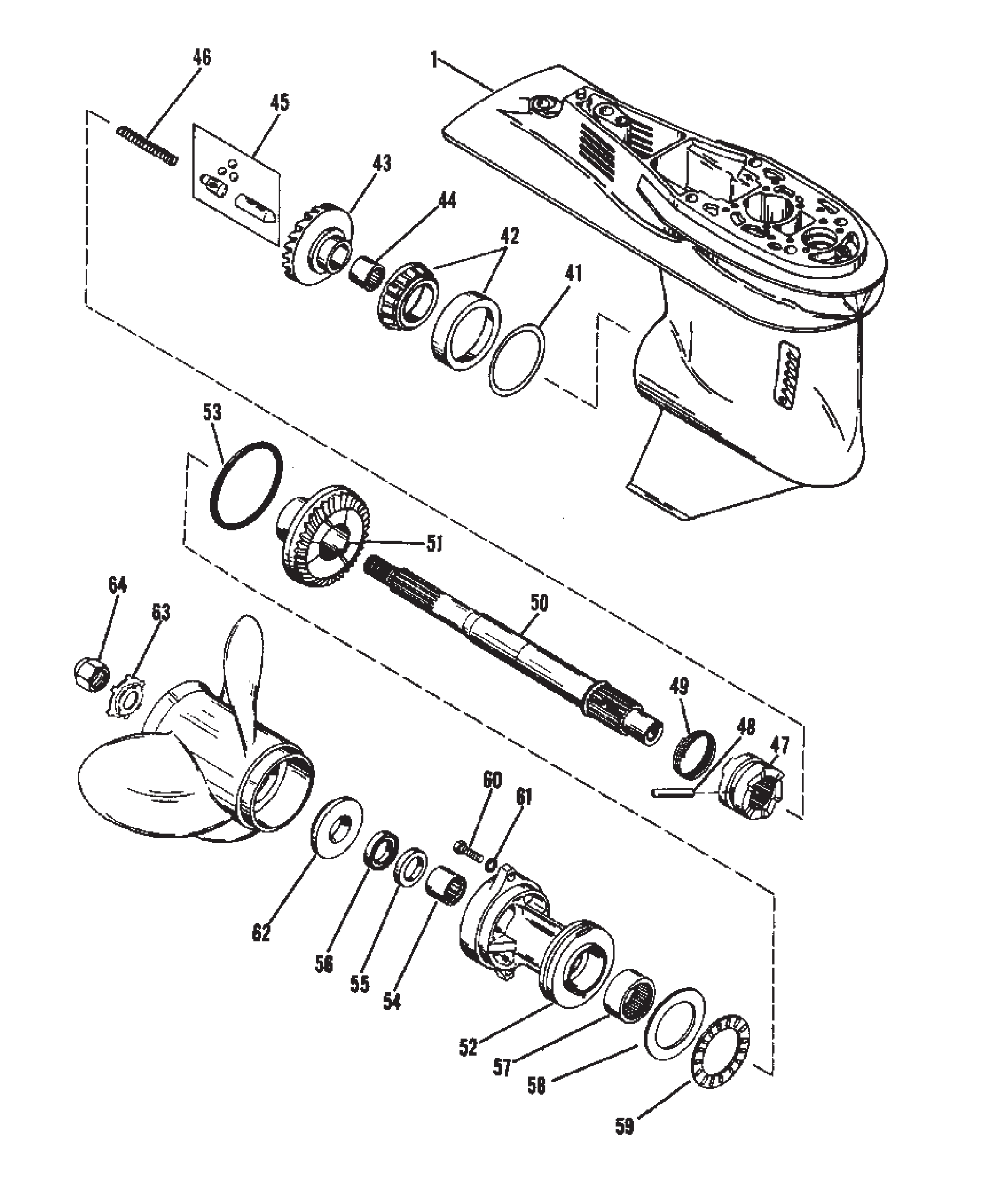

Рис. 16РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9011A7	Корпус редуктора в сборе, чёрный	1
-	9011A13	Сборка корпуса редуктора X-Long, черный	1
-	9011G34	GC 75/90 XL -BLK Mercury / Quicksilver	1
-	9011A9	Корпус редуктора в сборе, серый	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1
-	9011A14	Сборка корпуса редуктора X-Long, серый	1
-	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
1	9011A6	Корпус редуктора в сборе, чёрный	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A8	Корпус редуктора в сборе, серый	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
41	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
41	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
43	12634T02	РЕДУКТОР В СБОРЕ	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	12777	Храповик	1
47	822539T	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
48	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	12635	Шестерня заднего хода	1
51	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
52	8M0168901	КОРПУС В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
53	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	30956	Подшипник игольчатый	1
54	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
55	8M0248882	САЛЬНИК @5	1
56	70081	Сальник масляный наружный	1
56	8M0205729	САЛЬНИК	1
57	12578	Подшипник игольчатый	1
57	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	4000354	ВИНТ (M8 x 30)	2
61	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
62	13191A1	УПОРНАЯ ШАЙБА	1
62	13191Q01	УПОРНАЯ ШАЙБА	1
63	31210	Шайба стопорная гайки гребного винта	1
63	816629Q	ШАЙБА СТОПОРНАЯ	1
64	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
64	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	43035A1	Комплект сальников корпуса редуктора
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 17ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование
-	13725	Каталог запчастей 70/75/80/90 л.с. (3 цилиндра)
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока
-	43529A86	КОМПЛЕКТ НАКЛЕЕК (MERCURY 70)
-	43529A89	КОМПЛЕКТ НАКЛЕЕК
-	43575A87	КОМПЛЕКТ НАКЛЕЕК (MARINER 75)
-	815628A92	Комплект наклеек
-	13020A87	Комплект наклеек (MERCURY 75) рукоятка
-	810457A90	Комплект наклеек
-	43601A87	Комплект наклеек (MARINER 75)
-	13488A86	Комплект наклеек (MERCURY 80)
-	13488A89	Комплект наклеек
-	12565A87	Комплект наклеек (MERCURY 90)
-	12565A89	Комплект наклеек
-	11623A87	Комплект наклеек (MARINER 90)
-	815628A92	Комплект наклеек
-	12428870	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (MERCURY)
-	12428871	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
-	14699870	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (MARINER)
-	14699871	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

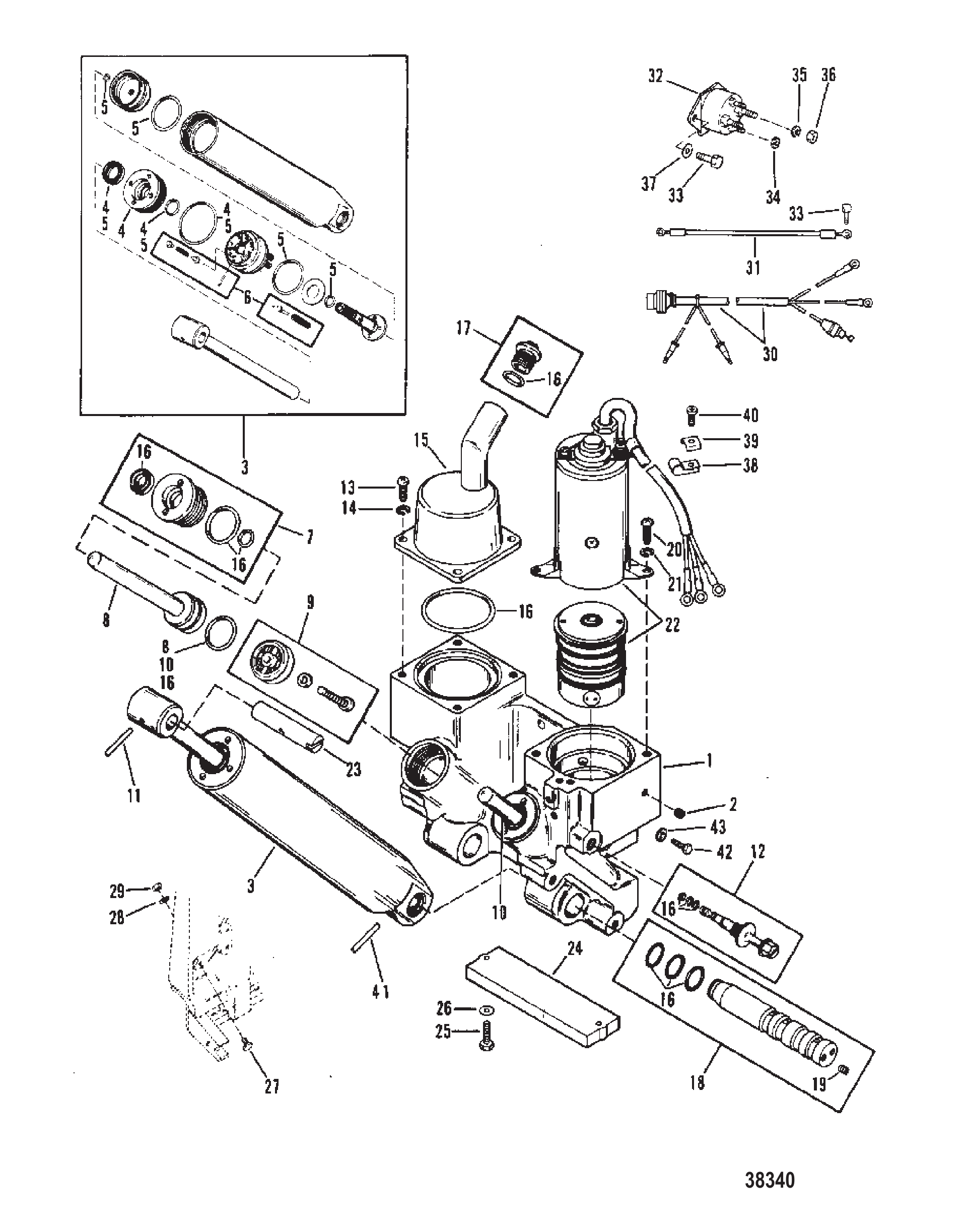

Рис. 18КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
12	99660A1	Сборка клапана	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
15	99642	Крышка	1
16	48462A1	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
19	99616	Резьбовая пробка	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
23	99625	Вал	1
24	43396A1	Сборка анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	996301	Пластина-фиксатор	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
31	88807A13	Трос в сборе	2
32	96158	Соленоид стартера	2
33	40007106	Винт (M5 x 13) крышки без масляного впрыска	5
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	64015	Гайка (.250-20) клеммы стартерного соленоида	4
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
38	22875	ЗАЖИМ	2
39	69205	С-ОБРАЗНАЯ ШАЙБА	2
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
41	44431	Штифт канавки нижний	1
42	4000377	ВИНТ (M10 x 30)	6
43	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 19НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

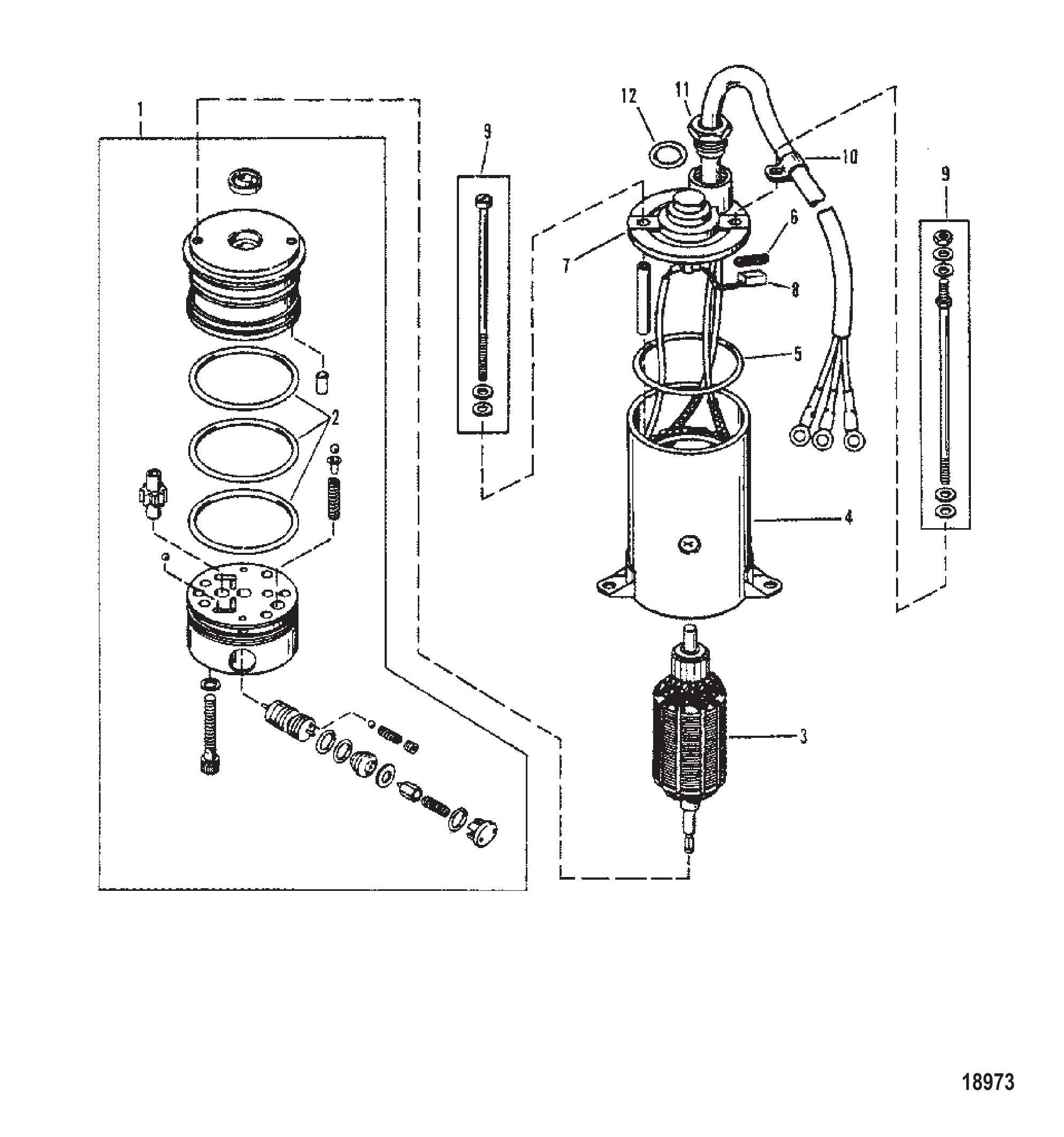

Рис. 20Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
4	99186	Насос в сборе (система гидроподъёма)	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

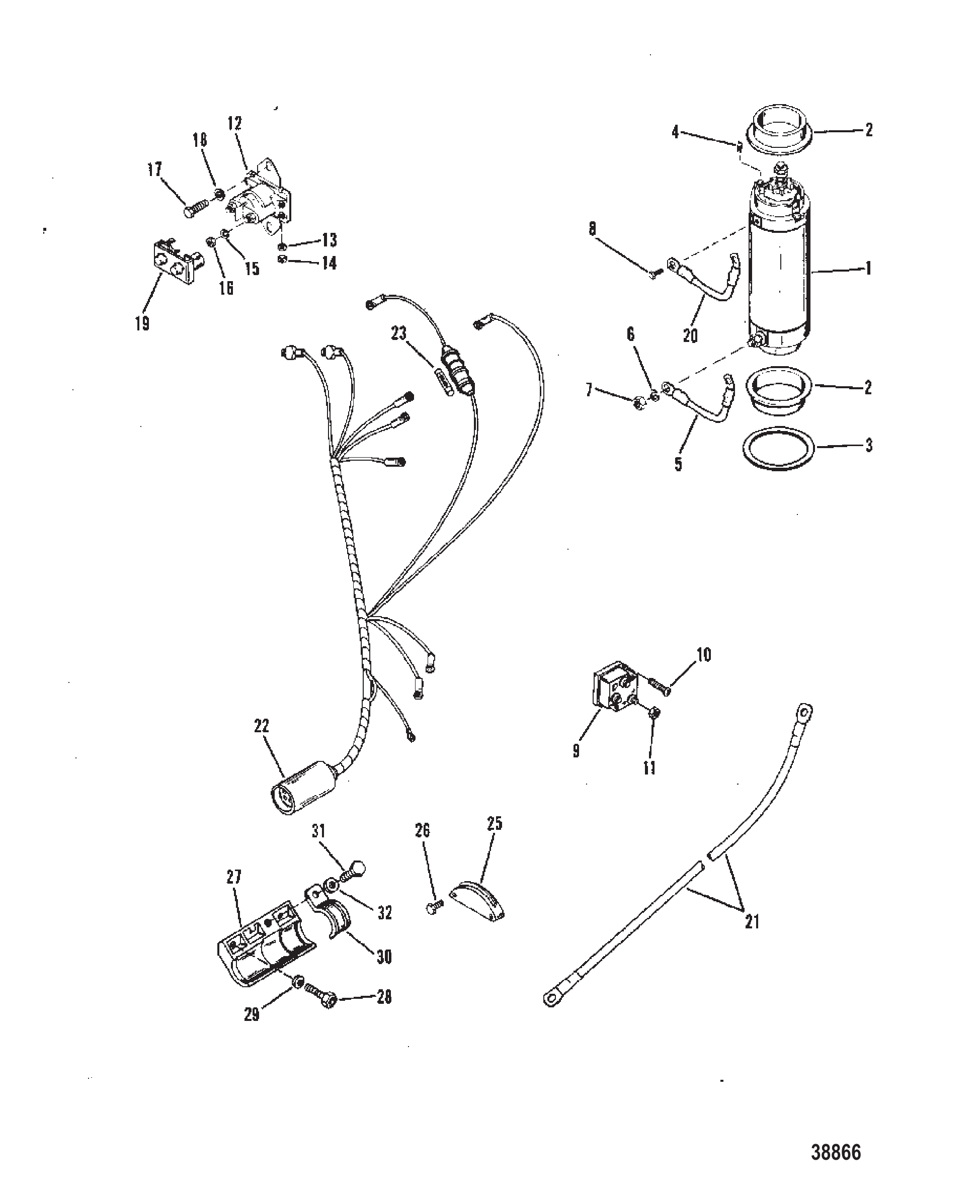

Рис. 21СТАРТЕР И ЖГУТ ПРОВОДОВ STARTER MOTOR AND WIRING HARNESS

REF	Номер детали	Наименование	Кол-во
1	66015	СТАРТЕР В СБОРЕ	1
1	893891T	Стартер в сборе	1
2	56703	ВТУЛКА СТАРТЕРА	2
2	8M0034918	Втулка	2
3	56774	ПРОСТАВКА	1
4	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
4	8M0043376	Упор	2
5	93389A8	ПРОВОД ОТ МОТОРА К СОЛЕНОИДУ (ЖЕЛТЫЙ)	1
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
9	62351A1	Выпрямитель	1
9	8M0058226	Выпрямитель	1
10	37656	Винт (#10-32 x .620) щитка к опорному кронштейну	2
11	45076	Гайка (#10-32) латунная клемма блока выключателя	3
12	96054	Соленоид в сборе стартера	1
12	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
13	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
14	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	94330	Гайка (.250-20) латунная	2
17	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
19	97861	Изолятор	1
20	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
21	88439A3	Кабель в сборе положительный - аккумулятор	1
21	88439A4	Кабель в сборе аккумулятор - отрицательный	1
22	96233A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
23	79091	Предохранитель 20 А	1
23	8M0207796	Предохранитель 20 А	1
25	88608	Хомут жгута проводов	1
26	28636	ВИНТ (.250-20 x .750)	2
27	89047	КРОНШТЕЙН ЖГУТА ПРОВОДОВ	1
28	32228	ВИНТ (#10-32 x .625)	2
29	38833	ШАЙБА	2
30	88751	ХОМУТ	1
31	28636	ВИНТ (.250-20 x .750)	1
32	20533	Шайба	1

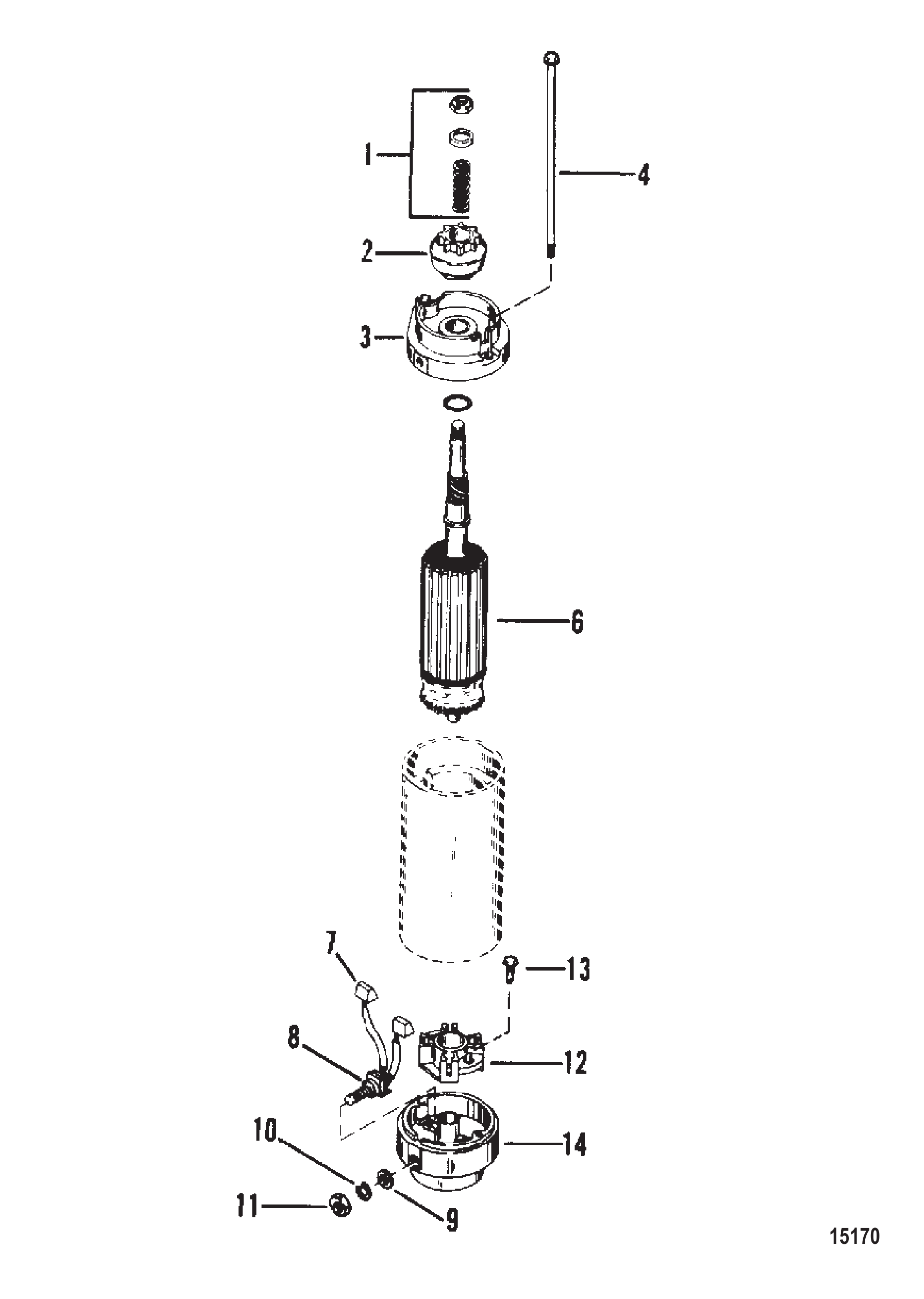

Рис. 22СБОРКА СТАРТЕРА (BOSCH) STARTER MOTOR ASSEMBLY (BOSCH)

REF	Номер детали	Наименование	Кол-во
-	66015	СТАРТЕР В СБОРЕ	1
-	893891T	Стартер в сборе	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75385	Сквозной болт	2
6	75386	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	79215	Крышка коллектора	1
14	15386001	ТОРЦЕВАЯ КРЫШКА	1

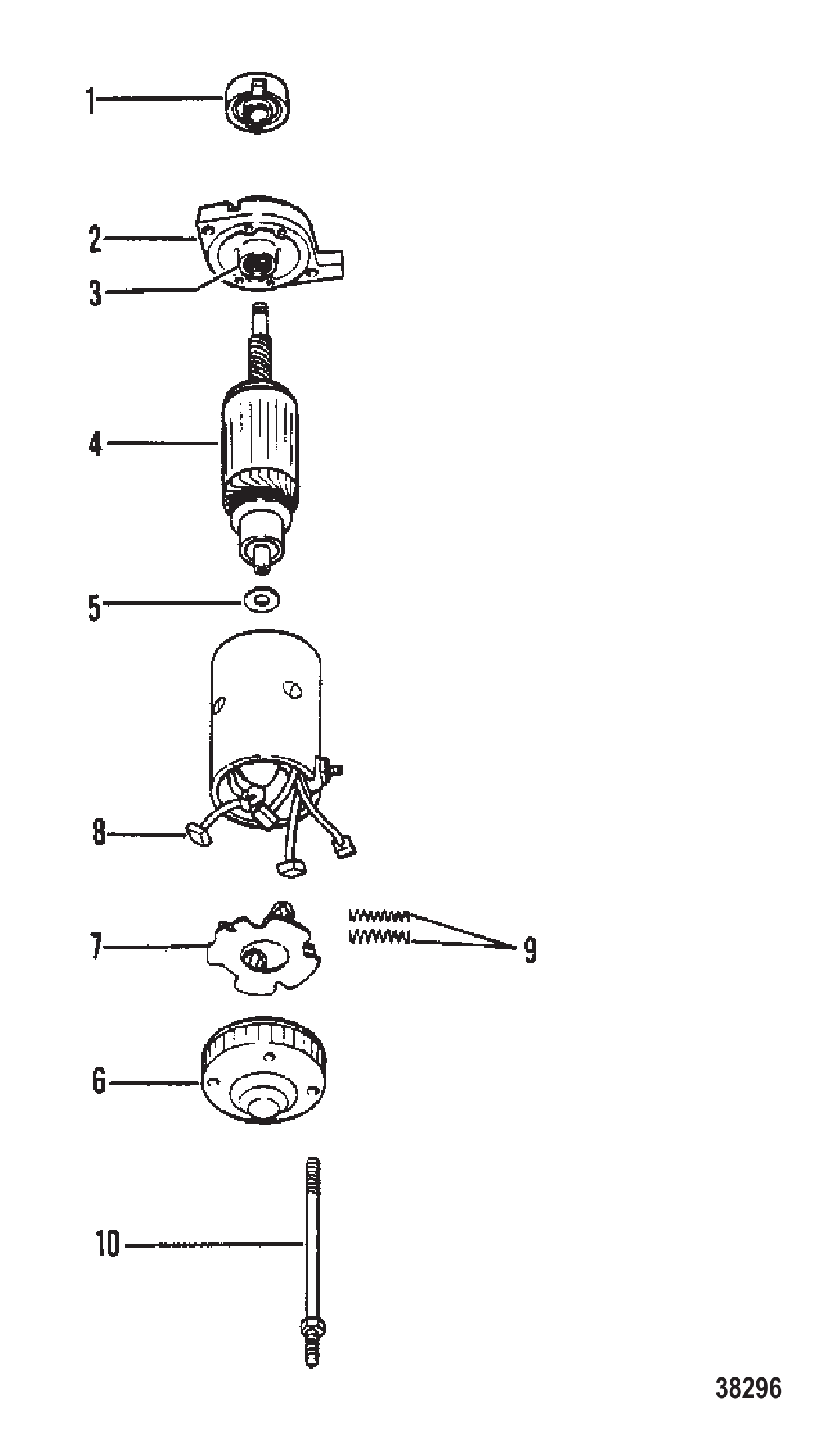

Рис. 23СБОРКА СТАРТЕРА (PRESTOLITE) STARTER MOTOR ASSEMBLY (PRESTOLITE)

REF	Номер детали	Наименование	Кол-во
1	8848	Привод электродвигателя	1
2	8852	Пластина в сборе со стороны привода	1
3	8853	Втулка пластины со стороны привода	1
4	8857	Якорь	1
5	8856	Комплект упорных шайб якоря	1
6	8849	Крышка в сборе со стороны коллектора	1
7	8850	Пластина/держатель щёток в сборе	1
8	8851	Комплект щёток и клемм	1
9	8854	Комплект пружин щёток (2 пружины в комплекте)	2
10	8855	Болт сквозной — крышка к пластине (1/4-28)	1

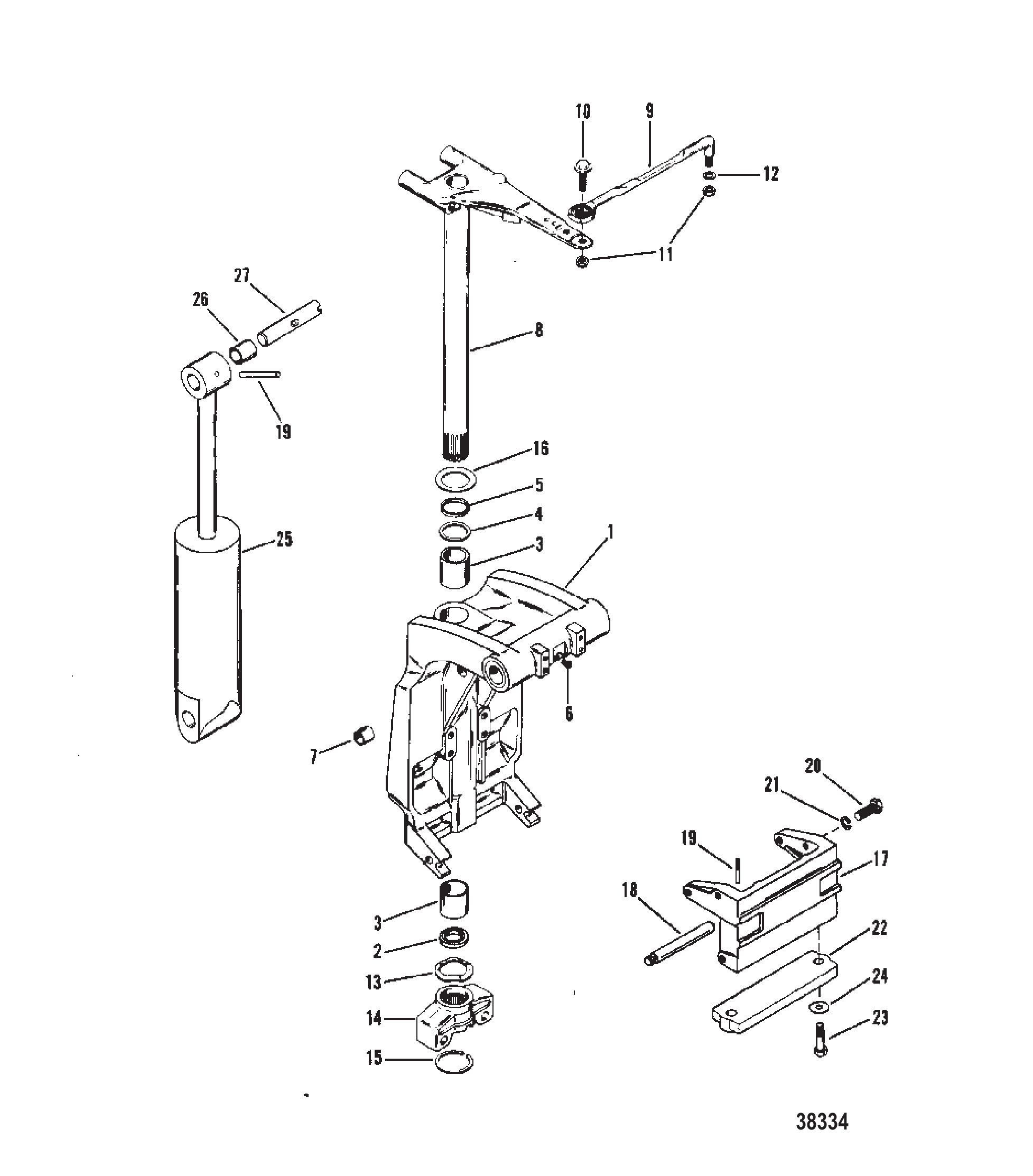

Рис. 24ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A4	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	8710A13	Сборка поворотного кронштейна	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
7	99608	Втулка	2
8	99661A2	Поворотная цапфа в сборе, круглый конец, чёрный	1
8	99661A4	Поворотная цапфа в сборе, Mariner, круглый конец, серый	1
8	12079A2	Сборка поворотного пальца	1
8	12079A3	Сборка поворотного пальца	1
9	92876A1	Тяга рулевая в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
11	34863	ГАЙКА (.375-24)	2
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
13	78854	Волнистая шайба	1
14	42961A1	Вилка в сборе, нижняя	1
14	42961A2	Вилка в сборе, нижняя	1
15	67684	Кольцо стопорное	1
16	67670	Шайба	1
17	99653	Кронштейн	1
18	99619	Вал нижний	1
19	13794	Штифт канавки цилиндра тримма (верхний)	2
20	4000377	ВИНТ (M10 x 30)	6
21	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
22	43396A1	Сборка анода	1
23	4000332	ВИНТ (M6 x 35)	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
25	99724A2	Амортизатор, чёрный	1
25	99724A3	Амортизатор, серый	1
-	41760A2	Ремонтный комплект амортизатора	1
26	99608	Втулка	2
27	99625	Вал	1
-	43004A86	Комплект прокладок

Рис. 25РЫЧАГ ДРОССЕЛЯ И РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ THROTTLE LEVER AND SPARK ADVANCE LEVER

REF	Номер детали	Наименование	Кол-во
1	73416T	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
1	73416	РЫЧАГ	1
2	73404	ФИКСАТОР РЫЧАГА ДРОССЕЛЯ	1
3	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
4	20099	Пружина	1
5	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
6	73654	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ (1-3/4")	2
6	69029	ВИНТ (.250-28 x 1.750)	2
7	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
8	52023	Крышка	1
9	73414	РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
10	73656	ВИНТ РЕГУЛИРОВКИ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ (1-1/2")	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	73655	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ (2")	1
13	67916	Винт (.250-28 x 2.00)	1
14	29598	ГАЙКА (.250-28) Нержавеющая сталь	1
15	52023	Крышка	1
16	55337	Винт (.375-16 x 1.75)	1
16	818165	ВИНТ (.375-16 x 1.75)	1
17	55164	Втулка	1
18	55171	Втулка	1
19	86310	Пружина	1
19	73375	ПРУЖИНА	1
20	46765	ШАЙБА (.390 x 1.50 x .120)	1
21	60572	ГИЛЬЗА	3
21	8M0221994	Штуцер	3
22	73374	ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
23	73432	КУЛАЧОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
24	77001	КОРПУС КУЛАЧКА ДРОССЕЛЯ	1
25	69013	ВИНТ (#10-16 x .880) КРЫШКА ТРИММА	4
26	77158	ПРОСТАВКА КОРПУСА КУЛАЧКА ДРОССЕЛЯ	1
27	77010	ТЯГА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
28	76158A1	ПОВОРОТНЫЙ УЗЕЛ СОЕДИНИТЕЛЬНОЙ ТЯГИ С РЫЧАГОМ	1
29	26856	ВТУЛКА	1
30	29402	ШАЙБА ВОЛНОВАЯ	1
31	33786	Шайба винта экрана	1
31	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
32	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1

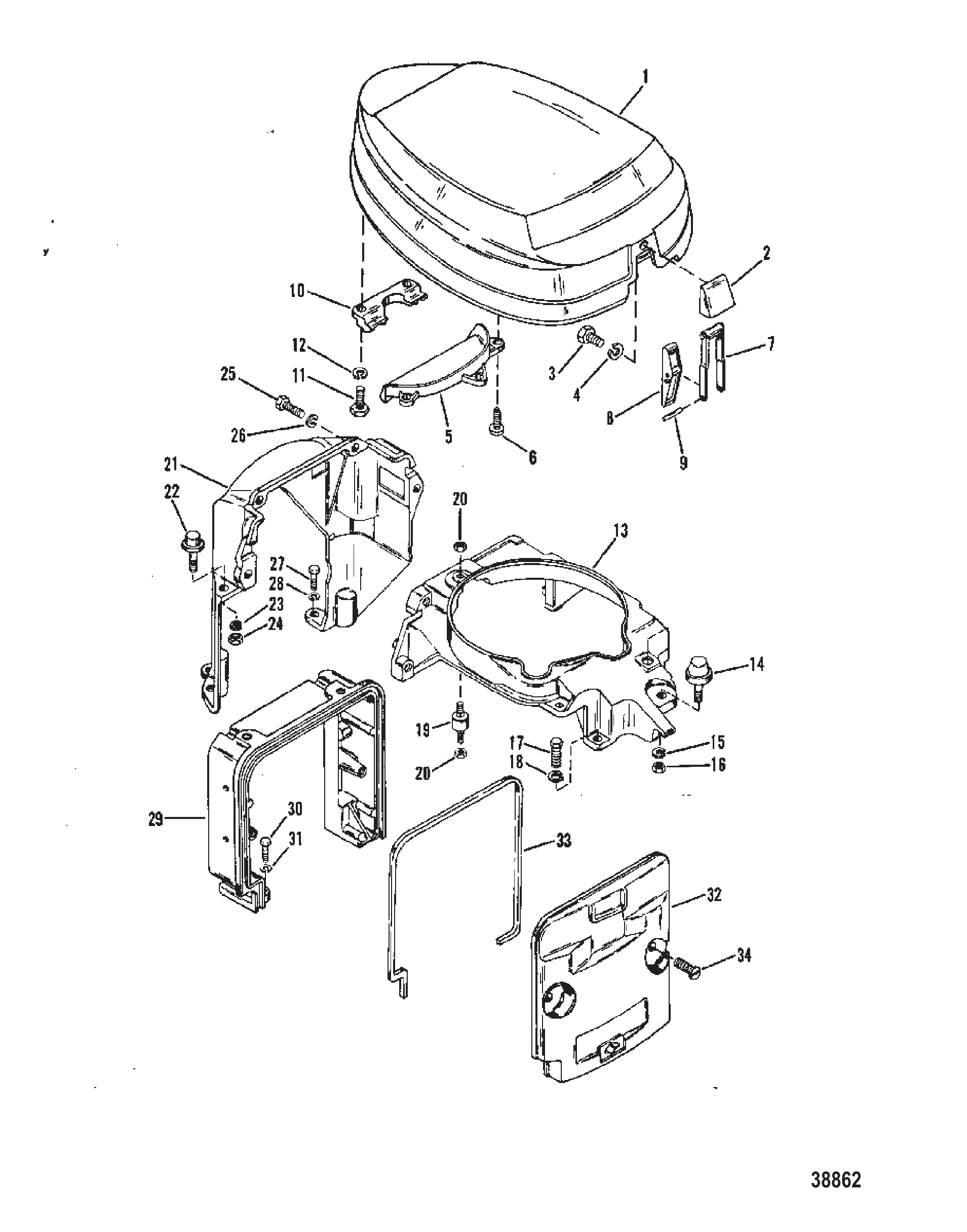

Рис. 26ВЕРХНИЙ КОЖУХ И ОПОРНЫЕ КРОНШТЕЙНЫ TOP COWL AND SUPPORT BRACKETS

REF	Номер детали	Наименование	Кол-во
1	7934	КАПОТ ВЕРХНИЙ В СБОРЕ	1
1	6392F4	ВЕРХНИЙ КОЖУХ В СБОРЕ MARINER	1
1	6392T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	93122A1	Узел фиксатора	1
2	76440	Узел фиксатора	1
3	53167	ВИНТ (.312-18 x .880)	1
3	53167T	ВИНТ .312-18X .88	1
3	25299	ВИНТ (.312-18 x .75) КРЕПЛЕНИЕ УКАЗАТЕЛЯ	1
4	39107	СТОПОРНАЯ ШАЙБА (.312-24)	1
5	76370	Экран	1
5	76433	Экран	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	52739	Петля рычага защёлки кожуха	1
8	94918T	Рычаг петли защёлки кожуха	1
8	94918F1	Рычаг	1
9	58998	Палец шарнира рычага	1
10	55455	Крючок защёлки верхнего кожуха - задний	1
11	22956	ВИНТ (.250-28 x .880) ЗАДНЕГО КРЮКА К ВЕРХНЕМУ КОЖУХУ	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	73401	ОПОРА РАМЫ - ВЕРХНИЙ КОЖУХ	1
13	73401T	Рама	1
14	37640	Резиновая опора поддерживающей рамы	1
15	26993	СТОПОРНАЯ ШАЙБА (.312)	1
15	8M0204647	Стопорная шайба (.312)	1
16	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	1
17	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
18	26993	СТОПОРНАЯ ШАЙБА (.312)	2
18	8M0204647	Стопорная шайба (.312)	2
19	90435	ОПОРА	3
20	20184	Гайка (1/4-28X7/32) резиновой опоры	6
20	8M0207775	Гайка @5	6
21	52468	Кронштейн задней опоры верхнего кожуха	1
22	31014	Подушка резиновая - передний опорный кронштейн	2
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
24	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
25	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
26	26993	СТОПОРНАЯ ШАЙБА (.312)	4
26	8M0204647	Стопорная шайба (.312)	4
27	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
28	26993	СТОПОРНАЯ ШАЙБА (.312)	4
28	8M0204647	Стопорная шайба (.312)	4
29	99649T	Передняя опора рамы	1
30	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
31	26993	СТОПОРНАЯ ШАЙБА (.312)	2
31	8M0204647	Стопорная шайба (.312)	2
32	89590	Крышка глушителя	1
33	76168A2	Прокладка крышки глушителя	1
34	28638	ВИНТ (.250-20 x .750)	2

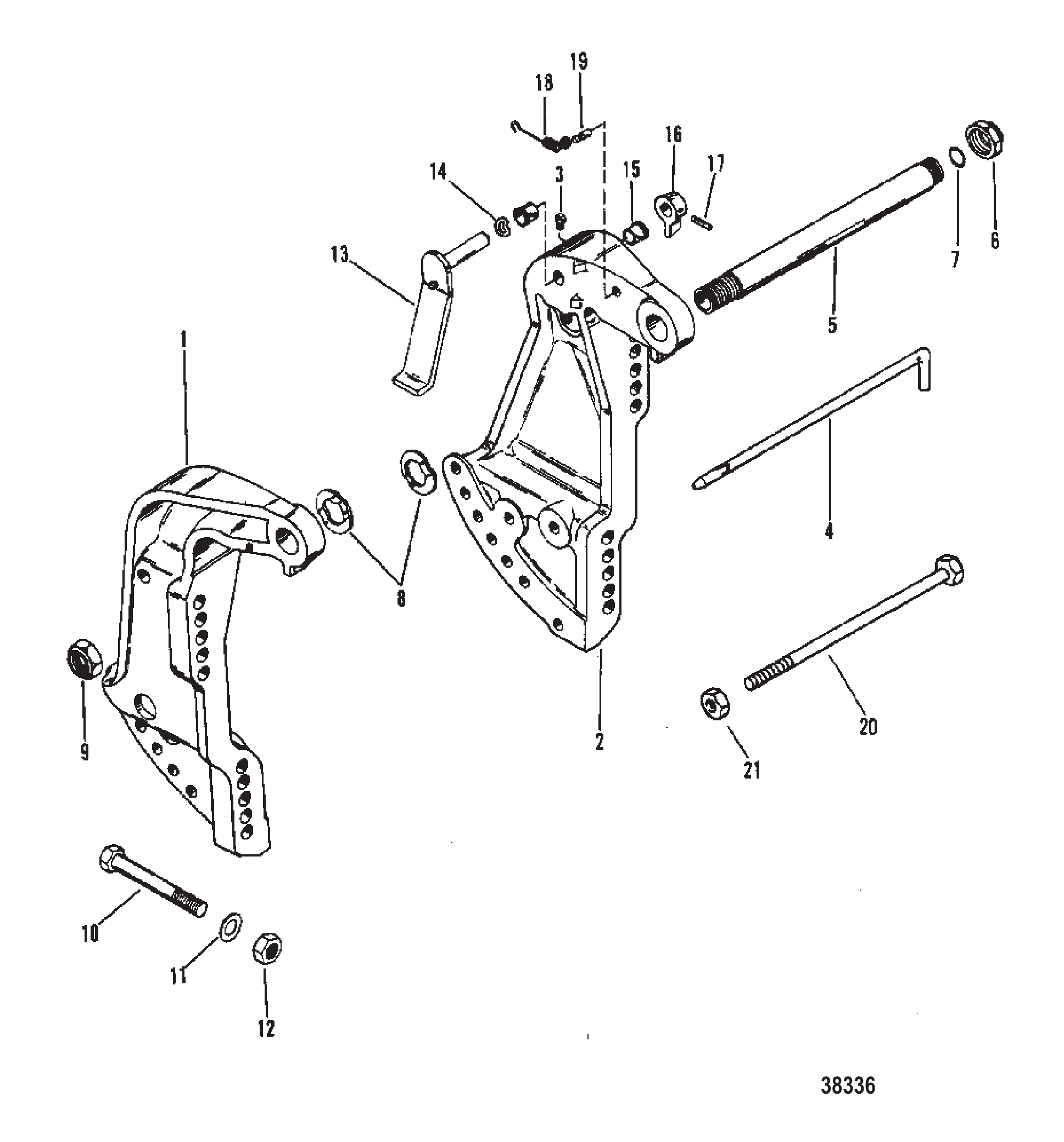

Рис. 27КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
5	99170A1	Труба наклона, силовой триммер	1
6	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	2
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	8M0027784	Гайка	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1

Рис. 28АВТОСМЕШИВАНИЕ AUTO-BLEND

REF	Номер детали	Наименование	Кол-во
-	1301930	Автоматическое смешивание	1
1	13982	Комплект масляного бака	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	13986	Крышка масляного бака	1
4	13994	Комплект крепежа	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	13990	Кронштейн	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	13991	Крышка	1
11	16613	КРЫШКА	1
12	13985	Комплект масляного фильтра/датчика	1
13	13987	Комплект звукового сигнала	1
14	13988	Жгут проводов в сборе	1
15	13989	Предохранитель (.5 А)	1
16	13981	Комплект топливного фильтра	1
16	18089	КОМПЛЕКТ ФИЛЬТРОВ ТОПЛИВНЫХ	1
17	13992	Виниловая трубка	1
18	13995	Комплект топливных трубок	1
19	15387A1	МАСЛЯНЫЙ ФИЛЬТР-ОТСТОЙНИК В СБОРЕ	1
20	16615	КОМПЛЕКТ обратных клапанов	1
21	16616	Комплект прокладок	1

Рис. 29ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 30СБОРКА СТАРТЕРА (BOSCH) STARTER MOTOR ASSEMBLY (BOSCH)

REF	Номер детали	Наименование	Кол-во
-	66015	СТАРТЕР В СБОРЕ	1
-	893891T	Стартер в сборе	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75385	Сквозной болт	2
6	75386	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	79215	Крышка коллектора	1
14	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 31КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8456A1	Корпус в сборе приводного вала	1
1	8452A1	Корпус в сборе приводного вала	1
2	66373	ШПИЛЬКА	1
3	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
3	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
4	34863	ГАЙКА (.375-24)	1
4	8M0204726	Гайка (.375-24) латунная	1
5	8450A1	Седло	1
6	64076	Упор осевой — седло	1
7	79896A1	Опора нижняя и верхняя	2
7	79896A1	Опора нижняя и верхняя	2
8	79985A1	Опора в сборе верхняя	2
8	79896A1	Опора нижняя и верхняя	2
9	26406	Стопорное кольцо - верхняя и нижняя опора	4
10	79907	Крышка нижней опоры	4
11	59079	Прокладка	1
12	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	6
13	31940	ТРУБКА ВЫПУСКА ВОДЫ	1
13	32077	ТРУБКА ВЫПУСКА ВОДЫ	1
14	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
15	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
16	71057	Тяга блокировки реверса	1
17	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	2
18	65216	КУЛАЧОК ЗАМКА РЕВЕРСА	1
19	72007	ФИКСАТОР КУЛАЧКА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
20	93145	БЛОК ПРИВОДНОГО ВАЛА	1
-	78139A80	Комплект прокладок	1

Рис. 32ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	814201	Руководство по ремонту 200 XRI (EFI) (V-6)	1
-	8140981	Руководство по обслуживанию	1
-	8162491	Руководство по обслуживанию	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	813032A89	Комплект наклеек	1
-	814171A89	Комплект наклеек (юбилейная модель)	1
-	13492900	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

Рис. 33ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (КВАДРАТНЫЙ ТОПЛИВНЫЙ НАСОС) FUEL PUMP AND FUEL LINES (SQUARE FUEL PUMP)

REF	Номер детали	Наименование	Кол-во
1	14360A15	НАСОС В СБОРЕ ТОПЛИВНЫЙ	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A1	КОМПЛЕКТ ДИАФРАГМ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
5	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
6	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
7	NSS	NOT SOLD SEPARATE SPRING	1
8	NSS	NOT SOLD SEPARATE CAP	1
9	NSS	NOT SOLD SEPARATE DISC-RUBBER	2
10	NSS	NOT SOLD SEPARATE RETAINER	2
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	98775A2	Пластина	1
13	987752	Пластина	1
14	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
15	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
15	19688	Штуцер	1
16	90190	ВИНТ ТОПЛИВНОГО НАСОСА	1
16	73013	ВИНТ 10-32 x 1.50	1
17	27736	ШАЙБА	1
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
18	40057132	ВИНТ ТОПЛИВНОГО НАСОСА	2
19	4002215	ШАЙБА ВИНТА ТОПЛИВНОГО НАСОСА	2
20	9912970	Трубка	2
20	8M0108349	Шланг (70 дюймов, бухта)	2
21	134301	Фильтр топливный	1
21	816296Q2	Фильтр топливный	1
22	73498	ХОМУТ	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	64705	ШТУЦЕР ВПУСКА НАСОСА	1
24	99127109	Шланг (57,00 дюймов, бухта)	4
24	8M0108355	Шланг (57 дюймов, бухта)	4
25	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
26	34982	РАЗЪЕМ	1
27	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
28	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
28	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
29	20415	Кольцо уплотнительное стержня переходника	1
29	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
30	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
31	30188	ШАЙБА ПЕРЕХОДНИКА	1
32	36154	ВИНТ (.250-28 x 1.380)	2
33	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
-	73645A87	Комплект прокладок	1

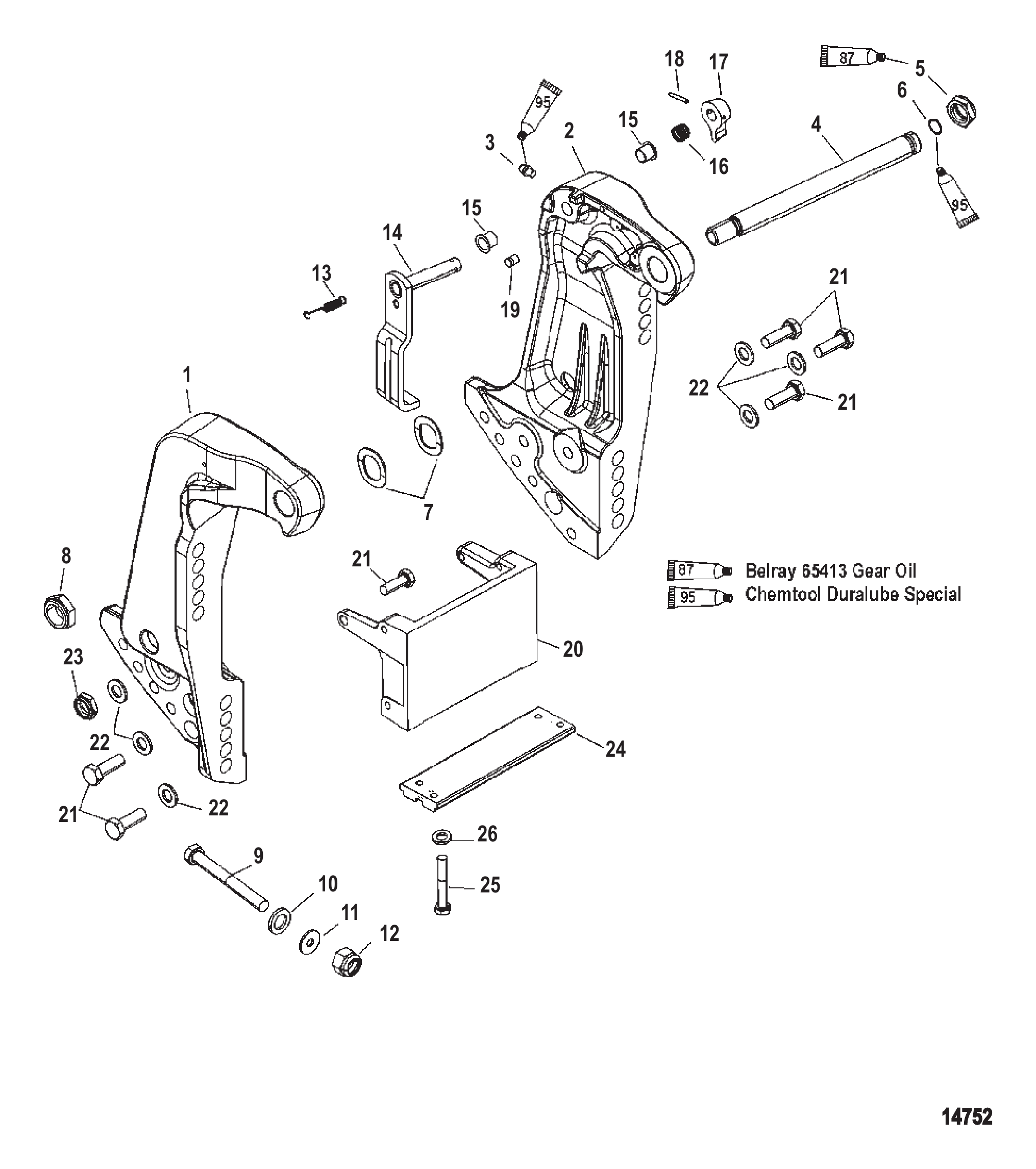

Рис. 34КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 35ТОРЦЕВЫЕ КРЫШКИ, КОЛЛЕКТОР И КРЫШКА ВЫПУСКА END CAPS, MANIFOLD AND EXHAUST COVER

REF	Номер детали	Наименование	Кол-во
2	5940A2	ЗАГЛУШКА В СБОРЕ ВЕРХНЯЯ	1
3	41953	Сальник	1
4	47254	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ВЕРХНЕЙ ТОРЦЕВОЙ КРЫШКИ	1
5	73644A1	Шайба регулировочная верхней торцевой крышки (.006-8-10)	AR
6	73169	ВИНТ КРЕПЛЕНИЯ ВЕРХНЕЙ КОНЦЕВОЙ КРЫШКИ (1")	4
6	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	4
7	43352	Указатель момента зажигания	1
8	98510	ВИНТ (.250-20 x .75) УКАЗАТЕЛЬ ЗАЖИГАНИЯ (3/4")	1
8	65746	ВИНТ (.250-20 x .750)	1
9	20533	Шайба	1
10	5410A1	ЗАГЛУШКА В СБОРЕ НИЖНЯЯ	1
10	5410T1	ЗАГЛУШКА В СБОРЕ	1
11	41953	Сальник	2
12	32546	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	20085A1	Комплект регулировочных шайб (.005-10)	AR
14	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	3
14	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	3
15	73665	ПРОКЛАДКА КРЫШКИ ВОДЯНОЙ РУБАШКИ	1
16	76198	Крышка водяной рубашки блока цилиндров	1
17	53167	ВИНТ (.312-18 x .880)	16
17	53167T	ВИНТ .312-18X .88	16
18	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	16
18	8M0042642	Шайба (.323 x .562 x .063)	16
19	854981	Прокладка блока цилиндров к дефлекторной пластине	1
20	73436	ПЛАСТИНА ДЕФЛЕКТОРА	1
21	854961	Прокладка дефлекторной пластины к крышке выпускного коллектора	1
22	78277A1	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
23	53576	ВИНТ (.312-18 x 1.125)	18
24	8340	Крышка блока цилиндров	1
25	961711	ПРОКЛАДКА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
26	69100	ВИНТ КРЕПЛЕНИЯ КРЫШКИ ПЕРЕПУСКНОГО ОКНА (1")	12
26	8M0214943	Винт	12
27	733201	Крышка перепускного окна - верхняя	1
27	14429T	КРЫШКА ПЕРЕПУСКНОГО ОКНА - ВЕРХНЯЯ	1
27	14429A1	КРЫШКА ПЕРЕПУСКНОГО КАНАЛА	1
28	87872	Крышка перепускного окна — нижняя	1
29	73645	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
30	49668	Винт (.250-20 x .750)	14
31	37440	Кронштейн опоры крепления блока цилиндров	1
32	35386	ВИНТ (.312-18 x 1.00)	1
33	46933A3	Стяжка в сборе, масса, от головки блока к нижнему кожуху	2
34	62568	Винт (#10-16 x .375)	2
35	96829A1	Датчик температуры 260 коричневый	1
36	45915	КЛЕММНАЯ КОЛОДКА	1
37	62568	Винт (#10-16 x .375)	1
38	28192	ВИНТ (#10-24 x .50)	1
38	72169	ВИНТ (#10-24 x .500) ПЛАСТИНА	1
-	73645A87	Комплект прокладок	1

Рис. 36МАХОВИК, СТАТОР И КАТУШКА ЗАЖИГАНИЯ FLYWHEEL, STATOR AND IGNITION COIL

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	52901	Гайка (.625-18)	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	8722A6	МАХОВИК В СБОРЕ	1
5	68997	ВИНТ (.312-24 x .750)	8
6	32417	ВИНТ (.250-28 x .625)	8
7	90332	ПЛАСТИНА БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
8	57009	ВТУЛКА ПРОВОДКИ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ	3
8	57009001	Втулка уплотнительная	3
9	59645	ВИНТ (.312-18 x .750) КРОНШТЕЙН К КАРТЕРУ (3/4")	3
9	824941	ВИНТ (.312-18 x .750)	3
10	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
11	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
12	5772A2	Коммутатор в сборе	1
12	5772A7	Блок переключателей в сборе	1
13	20619	Винт (#12-24 x 1.25) коробки выключателя и "J" зажима к пластине	4
14	65999A5	ПРОВОД В СБОРЕ	2
15	45076	Гайка (#10-32) латунная клемма блока выключателя	13
16	58124A19	ВЫКЛЮЧАТЕЛЬ MERCURY В СБОРЕ	1
17	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	1
18	66986	КЛЕММНАЯ КОЛОДКА	1
19	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
19	38055	ВИНТ (.190-32 x .620)	1
20	42813	Винт (#10-32 X .380)	1
21	22875	ЗАЖИМ	2
22	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
23	69205	С-ОБРАЗНАЯ ШАЙБА	2
23	8M0084613	Пружинная шайба	2
24	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
25	73395	ПЛАСТИНА КРЕПЛЕНИЯ КАТУШКИ ЗАЖИГАНИЯ	1
26	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
27	7370A13	Катушка зажигания в сборе	4
27	8M0230859	Катушка зажигания в сборе	4
28	45076	Гайка (#10-32) латунная клемма блока выключателя	8
29	87554	Крышка	1
30	88856	ВИНТ (.190-32 x 2.00)	5
31	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	5
32	77672	ХОМУТ ПЕРВИЧНОГО ЖГУТА ПРОВОДОВ	1
33	48408	Винт (#10-16 x .500) клеммной колодки	2
34	5454A26	СТАТОР В СБОРЕ	1
35	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
36	96453A2	ПЛАСТИНА ТРИГГЕРА В СБОРЕ	1
37	77617	ЖГУТ ПРОВОДОВ ПЕРВИЧНЫЙ (ЦИЛИНДРЫ 1 И 2)	1
38	77618	ЖГУТ ПРОВОДОВ ПЕРВИЧНЫЙ (ЦИЛИНДРЫ 3 И 4)	1
39	39844	ХОМУТ КРЕПЛЕНИЯ ЖГУТА ПРОВОДОВ	1
39	45806	ХОМУТ	1
40	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
41	69205	С-ОБРАЗНАЯ ШАЙБА	1
41	8M0084613	Пружинная шайба	1
42	99215A25	Провод высокого напряжения в сборе	4
42	813715A1	Провод	4
43	63709A1	Комплект наконечника/клеммы свечи зажигания	4
45	97182	Свеча зажигания	4
45	896329833	Свеча зажигания #L78V @4	4
45	14103570	СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)	4
45	14103Q	ORD 896329838 Mercury / Quicksilver	4
46	78278	Фиксатор проволочный	2
47	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
48	21273	ШАЙБА ВИНТА КРЫШКИ КАТУШКИ	2
49	63319	Фиксатор провода свечи зажигания	2
50	46378	ВИНТ (.250-28 x 1.00)	1
51	20013	Гайка (.250-28) стопорного винта	1

Рис. 37СБОРКА СТАРТЕРА (PRESTOLITE) STARTER MOTOR ASSEMBLY (PRESTOLITE)

REF	Номер детали	Наименование	Кол-во
1	8848	Привод электродвигателя	1
2	8852	Пластина в сборе со стороны привода	1
3	8853	Втулка пластины со стороны привода	1
4	8857	Якорь	1
5	8856	Комплект упорных шайб якоря	1
6	8849	Крышка в сборе со стороны коллектора	1
7	8850	Пластина/держатель щёток в сборе	1
8	8851	Комплект щёток и клемм	1
9	8854	Комплект пружин щёток (2 пружины в комплекте)	2
10	8855	Болт сквозной — крышка к пластине (1/4-28)	1

Рис. 38РЫЧАГИ КАРБЮРАТОРА CARBURETOR LINKAGE

REF	Номер детали	Наименование	Кол-во
1	445541	Провод холостого хода	1
2	128053	Рычаг ускоренного холостого хода	1
3	12803	Кронштейн подкачки	1
4	821979	Гайка	1
5	79964	Винт (#6-32 x .750)	1
5	12110	ВИНТ (#6-32 x .750)	1
6	11277	Пружина натяжения	1
7	400018	ВИНТ (M5 x 12)	2
8	79965	Винт (#8-32 x .500) нержавеющая сталь	1
9	112731	РЫЧАГ ПОДКАЧКИ	1
10	11280	Блок кулачка	1
11	11278	Стопорное кольцо	1
12	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
13	128022	Ручка подкачки	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	400211	ГАЙКА (M5) Нержавеющая сталь	1
16	129701	Наклейка	1
17	823433	Воздушная заслонка электрическая	1
18	12750A1	ОГРАНИЧИТЕЛЬНАЯ ПЛАСТИНА	1
19	192061	Прокладка карбюратора	2
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 39БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8694A3	Блок цилиндров	1
2	66021	ШПИЛЬКА	8
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	89275	Штуцер слива/прокачки	1
5	9912688	Трубка (36.00 дюймов, бухта)	1
6	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
7	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	1
8	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	70726	Блок лепестковых клапанов	1
11	35836	ЛЕПЕСТКОВЫЙ ВПУСКНОЙ КЛАПАН	2
12	22215	ДЕРЖАТЕЛЬ ЛЕПЕСТКОВОГО КЛАПАНА	2
13	28430	ВИНТ (#6-32 x .25)	4
14	35739	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ К КАРТЕРУ	1
14	357391	Прокладка	1
15	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
16	56397	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
17	31412A1	Регулировочная шайба	AR
18	6352A1	Корпус подшипника верхний в сборе	1
19	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
20	31410	Подшипник роликовый верхнего корпуса подшипников	1
21	66301	САЛЬНИК МАСЛЯНЫЙ	1
22	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
23	34598	Прижимная скоба	2
24	36205	ВИНТ (#10-24 x .563)	4
25	34731	ПРУЖИНА ФИКСАТОРА ХОМУТА	4
26	39002	ВИНТ (1/2")	4
27	35658	КРЫШКА ПЕРЕПУСКНОГО ОКНА	1
28	35657	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
29	20720	ВИНТ (.190-24 x .62)	2
30	7070A1	Крышка блока цилиндров в сборе	1
31	66019	ОПОРА РЕЗИНОВАЯ КРЫШКИ К ВЕРХНЕМУ КОЖУХУ	2
32	20202	Шайба стопорная резиновой опоры	2
33	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
34	416151	ПРОКЛАДКА КРЫШКИ К БЛОКУ ЦИЛИНДРОВ	1
35	76630	ВИНТ (.250-20 x 1.00)	4
35	8M0214943	Винт	4
36	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
37	46234	ПЛАСТИНА ОТРАЖАТЕЛЯ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
38	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
39	46171	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
40	49668	Винт (.250-20 x .750)	6
-	78139A80	Комплект прокладок
-	87096A79	Головка блока в сборе	1

Рис. 40РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	25612	Винт сетки водозаборника	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	13438	Гайка (.250-28)	2
32	8267119	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
-	78139A80	Комплект прокладок	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1
-	77066A1	Комплект сальников водяного насоса	1

Рис. 41НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	87081	Нижняя часть кожуха	1
1	8708T6	Нижний кожух	1
2	74303	Крышка воздухозаборника	1
3	62568	Винт (#10-16 x .375)	4
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	73646	ПРОКЛАДКА НИЖНЕГО КОЖУХА	1
6	39616	ЧЕХОЛ ТРОСА УПРАВЛЕНИЯ - НИЖНИЙ КОЖУХ	1
7	37637	Чехол топливного разъёма - нижний кожух	1
8	99127109	Шланг (57,00 дюймов, бухта)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	52889	Форсунка, компонент сборки нижнего кожуха	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	78279	Угольник	1
11	8M0207781	Угольник	1
12	60304A54	Вал переключения передач верхний в сборе	1
13	26856	ВТУЛКА	1
14	73402	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
15	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
16	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
17	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
18	20099	Пружина	1
19	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
20	52732A6	Кронштейн крепления тросов управления	1
21	98889	Защёлка	1
22	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
23	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
23	87609A1	Комплект рычага	1
24	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
25	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
26	65799T	Тяга фиксатора рычага к крышке	1
26	87609A1	Комплект рычага	1
27	39519	ЧАШКА	1
28	35386	ВИНТ (.312-18 x 1.00)	3
29	52100	Износостойкая пластина	1
30	38279	ЗАЩЕЛКА	1
30	8M0036768	ЗАЩЕЛКА	1
-	73645A87	Комплект прокладок	1

Рис. 42ПЛАСТИНА УДЛИНИТЕЛЯ ВЫПУСКА EXHAUST EXTENSION PLATE

REF	Номер детали	Наименование	Кол-во
1	43289A2	ПЛАСТИНА В СБОРЕ УДЛИНИТЕЛЬ ВЫПУСКА	1
2	27132	ВТУЛКА	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	37918	САЛЬНИК ПЛАСТИНЫ УДЛИНИТЕЛЯ ВЫХЛОПА	1
5	99358	Фиксирующая планка — пластина удлинителя выхлопа	1
6	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	5
7	69238	ПРОКЛАДКА ГОЛОВКИ БЛОКА	1
7	692381	ПРОКЛАДКА	1
8	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	2
9	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	7
10	66102	ПРОКЛАДКА ПЛАСТИНЫ КОРПУСА ВАЛА ПРИВОДА	1
10	661021	ПРОКЛАДКА	1
11	60898	Сальник пластины корпуса гребного вала	1
12	43290A4	ПЛАСТИНА В СБОРЕ КОРПУС ГРЕБНОГО ВАЛА	1
13	38970	САЛЬНИК X-LONG	1
14	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
15	99698	Трубка выхлопная	1
16	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	4
-	73645A87	Комплект прокладок	1

Рис. 43КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9503A20	КАРБЮРАТОР (6)(WMC-66)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A21	КАРБЮРАТОР (8)(WMC-74)	1
1	9266T22	Карбюратор	1
1	9266T22	Карбюратор	1
1	8846T20	КАРБЮРАТОР (WMC-61)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	8846T25	КАРБЮРАТОР (WMC-80A) (9.9)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	9726T11	КАРБЮРАТОР (WMC-63-Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T15	КАРБЮРАТОР (WMC-77) (Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	804707	ВАЛ	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	813022	Вал дроссельной заслонки (включая винт и пружину)	1
6	19267	Вал дроссельной заслонки (включая винт и пружину)	1
7	F10167	КОЛЬЦО	1
8	9164	Топливная камера	1
9	824401	РЫЧАГ ПОПЛАВКА	1
10	91691	Поплавок	1
11	F10064	ВАЛ	1
12	5902	Винт (#6-32 x .187)	1
13	803861	Игла впускного клапана	1
14	5315	Жиклёр главный топливный (.042) (6)	1
14	5317	Жиклёр (.046)	1
14	6246	ЖИКЛЁР (.048)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
15	9171	Держатель жиклёра	1
16	813618	Крышка диафрагмы	1
16	823648	Крышка диафрагмы	1
17	9697	Винт крышки диафрагмы	4
18	15827A1	КОРПУС	1
18	9702	Комплект крышки топливного насоса	1
19	9643	Винт крышки топливного насоса	5
20	9699	Крышка пластины	1
21	44426	Прокладка	1
22	9696	Винт крышки	2
23	96371	Крышка топливного насоса	1
23	9637	Крышка топливного насоса	1
24	9633	Прокладка	1
25	9762	Пробка	1
26	192061	Прокладка карбюратора	1
27	9635	Диафрагма/прокладка	1
28	97611	Комплект прокладок/диафрагм	1
29	8237072	Ремкомплект	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 44КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 45СТАРТЕР И ЖГУТ ПРОВОДОВ STARTER MOTOR AND WIRING HARNESS

REF	Номер детали	Наименование	Кол-во
1	66015	СТАРТЕР В СБОРЕ	1
1	893891T	Стартер в сборе	1
2	56703	ВТУЛКА СТАРТЕРА	2
2	8M0034918	Втулка	2
3	56774	ПРОСТАВКА	1
4	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
4	8M0043376	Упор	2
5	93389A8	ПРОВОД ОТ МОТОРА К СОЛЕНОИДУ (ЖЕЛТЫЙ)	1
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
9	62351A1	Выпрямитель	1
9	8M0058226	Выпрямитель	1
10	37656	Винт (#10-32 x .620) щитка к опорному кронштейну	2
11	45076	Гайка (#10-32) латунная клемма блока выключателя	3
12	96054	Соленоид в сборе стартера	1
12	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
13	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
14	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	94330	Гайка (.250-20) латунная	2
17	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
19	97861	Изолятор	1
20	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
21	88439A3	Кабель в сборе положительный - аккумулятор	1
21	88439A4	Кабель в сборе аккумулятор - отрицательный	1
22	96233A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
23	79091	Предохранитель 20 А	1
23	8M0207796	Предохранитель 20 А	1
25	88608	Хомут жгута проводов	1
26	28636	ВИНТ (.250-20 x .750)	2
27	89047	КРОНШТЕЙН ЖГУТА ПРОВОДОВ	1
28	32228	ВИНТ (#10-32 x .625)	2
29	38833	ШАЙБА	2
30	88751	ХОМУТ	1
31	28636	ВИНТ (.250-20 x .750)	1
32	20533	Шайба	1

Рис. 46Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
4	99186	Насос в сборе (система гидроподъёма)	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

Рис. 47КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН CRANKSHAFT, PISTON AND CONNECTING ROD

REF	Номер детали	Наименование	Кол-во
1	7334A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	79952A1	ОБОЙМА В СБОРЕ	1
3	62704	Кольцо уплотнительное (.362 x .103)	1
4	20094	Шпонка сегментная привода маховика	2
5	7395A2	ШАТУН В СБОРЕ	1
6	87374	Винт (.250-28 x 1.030) шатуна	2
7	26815	ПОДШИПНИК Игольчатый ШАТУННОЙ ШЕЙКИ	29
7	8M0045032	ИГОЛЬЧАТЫЙ ПОДШИПНИК @100	29
8	20061	Гайка винта шатуна	2
9	65967	ШАЙБА ФИКСАЦИИ ИГОЛЬЧАТОГО ПОДШИПНИКА	2
10	31505	Подшипник игольчатый поршневого пальца	20
11	7391A3	ПОРШЕНЬ В СБОРЕ	1
11	7391T3	ПОРШЕНЬ	1
12	21666	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
13	21665A12	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	1
-	78139A80	Комплект прокладок	1

Рис. 48РЫЧАГ ДРОССЕЛЯ И РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ THROTTLE LEVER AND SPARK ADVANCE LEVER

REF	Номер детали	Наименование	Кол-во
1	73416T	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
1	73416	РЫЧАГ	1
2	73404	ФИКСАТОР РЫЧАГА ДРОССЕЛЯ	1
3	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
4	20099	Пружина	1
5	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
6	73654	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ (1-3/4")	2
6	69029	ВИНТ (.250-28 x 1.750)	2
7	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
8	52023	Крышка	1
9	73414	РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
10	73656	ВИНТ РЕГУЛИРОВКИ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ (1-1/2")	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	73655	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ (2")	1
13	67916	Винт (.250-28 x 2.00)	1
14	29598	ГАЙКА (.250-28) Нержавеющая сталь	1
15	52023	Крышка	1
16	55337	Винт (.375-16 x 1.75)	1
16	818165	ВИНТ (.375-16 x 1.75)	1
17	55164	Втулка	1
18	55171	Втулка	1
19	86310	Пружина	1
19	73375	ПРУЖИНА	1
20	46765	ШАЙБА (.390 x 1.50 x .120)	1
21	60572	ГИЛЬЗА	3
21	8M0221994	Штуцер	3
22	73374	ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
23	73432	КУЛАЧОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
24	77001	КОРПУС КУЛАЧКА ДРОССЕЛЯ	1
25	69013	ВИНТ (#10-16 x .880) КРЫШКА ТРИММА	4
26	77158	ПРОСТАВКА КОРПУСА КУЛАЧКА ДРОССЕЛЯ	1
27	77010	ТЯГА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
28	76158A1	ПОВОРОТНЫЙ УЗЕЛ СОЕДИНИТЕЛЬНОЙ ТЯГИ С РЫЧАГОМ	1
29	26856	ВТУЛКА	1
30	29402	ШАЙБА ВОЛНОВАЯ	1
31	33786	Шайба винта экрана	1
31	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
32	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1

Рис. 49AUTO-BLEND (БЕЗ СИГНАЛЬНОГО ГОРНА) AUTO-BLEND (WITHOUT WARNING HORN)

REF	Номер детали	Наименование	Кол-во
1	130194	Узел автоматического смешивания	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	16619	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	16620	Комплект кронштейнов крепления	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16613	КРЫШКА	1
12	13985	Комплект масляного фильтра/датчика	1
13	16617	Комплект фильтров топливных	1
13	18576	Комплект топливного фильтра	1
14	13992	Виниловая трубка	1
15	16618	Маслоприёмник	1
16	16615	КОМПЛЕКТ обратных клапанов	1
17	16621	Пластина	1
18	16622	Комплект модуля	1
18	19265	Комплект модуля	1
19	16623	Комплект кронштейна	1
20	16616	Комплект прокладок	1
21	14585A1	Жгут проводов в сборе автоматического смешивания	1

Рис. 50РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 51НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 52ОБТЕКАТЕЛЬ И ПЕРЕДНЯЯ КРЫШКА COWLING AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	7927A8	ПЕРЕДНЯЯ КРЫШКА В СБОРЕ	1
1	6393A6	ПЕРЕДНЯЯ КРЫШКА	1
2	56849	РУЧКА ПЕРЕДНЕЙ КРЫШКИ КОЖУХА	1
2	73786	РУЧКА	1
3	30771	Шайба	2
4	75246	Шайба	2
5	30772	Пружина	1
6	29077	ШТИФТ ЦИЛИНДРИЧЕСКИЙ	1
7	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
7	47341A11	Комплект шнура с рукояткой ручного запуска	1
8	94923	Шумоизоляционная подушка	2
8	76434	Уплотнение звукоизолирующее	2
9	38674	ЗВУКОИЗОЛИРУЮЩЕЕ ПОКРЫТИЕ	1
10	3248A16	КОЖУХ ОБТЕКАТЕЛЬНЫЙ В СБОРЕ	1
10	6394A7	КОЖУХ ОБТЕКАТЕЛЬНЫЙ	1
11	46785A1	Замок кожуха в сборе	2
12	30413	КРЮК	2

Рис. 53ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (ТРЕУГОЛЬНЫЙ ТОПЛИВНЫЙ НАСОС) FUEL PUMP AND FUEL LINES (TRIANGLE FUEL PUMP)

REF	Номер детали	Наименование	Кол-во
1	73434A5	НАСОС В СБОРЕ ТОПЛИВНЫЙ	1
2	30430A13	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
2	8M0084276	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА	1
3	55278A5	ДИАФРАГМА В СБОРЕ	1
4	NSS	NOT SOLD SEPARATE GASKET-CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE GASKET-FUEL PUMP	2
6	86207	Пружина сжатия	1
7	86252	Заглушка торца пружины	1
8	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
9	43725	Винт (#6-32 x .380) крепления фиксатора к корпусу	2
10	73532	ФИЛЬТР ТОПЛИВНЫЙ	1
11	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
12	14805A2	КРЫШКА ТОПЛИВНОГО ФИЛЬТРА	1
13	37370	Винт (#10-32 x .580) заднего щитка к верхнему кожуху	1
14	25848	Прокладка винта крышки	1
15	70939	Винт	1
15	69067	ВИНТ (.250-20 x 1.375)	2
16	64705	ШТУЦЕР ВПУСКА НАСОСА	1
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
19	99127109	Шланг (57,00 дюймов, бухта)	2
19	8M0108355	Шланг (57 дюймов, бухта)	2
20	73498	ХОМУТ	8
20	816311T	СТЯЖКА (8.00 дюймов)	8
21	99127109	Шланг (57,00 дюймов, бухта)	1
21	8M0108355	Шланг (57 дюймов, бухта)	1
22	63187	Штуцер елочный (.250-18) топливной линии	1
23	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
24	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
24	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
25	20415	Кольцо уплотнительное стержня переходника	1
25	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
26	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
27	30188	ШАЙБА ПЕРЕХОДНИКА	1
28	36154	ВИНТ (.250-28 x 1.380)	2
29	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
30	64704	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ К КАРБЮРАТОРУ	1
30	19688	Штуцер	1
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	13430	Фильтр топливный	1
32	816296Q03	Фильтр топливный @3	1
-	73645A87	Комплект прокладок	1

Рис. 54ВЕРХНИЙ КОЖУХ И ОПОРНЫЕ КРОНШТЕЙНЫ TOP COWL AND SUPPORT BRACKETS

REF	Номер детали	Наименование	Кол-во
1	7934	КАПОТ ВЕРХНИЙ В СБОРЕ	1
1	6392F4	ВЕРХНИЙ КОЖУХ В СБОРЕ MARINER	1
1	6392T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	93122A1	Узел фиксатора	1
2	76440	Узел фиксатора	1
3	53167	ВИНТ (.312-18 x .880)	1
3	53167T	ВИНТ .312-18X .88	1
3	25299	ВИНТ (.312-18 x .75) КРЕПЛЕНИЕ УКАЗАТЕЛЯ	1
4	39107	СТОПОРНАЯ ШАЙБА (.312-24)	1
5	76370	Экран	1
5	76433	Экран	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	52739	Петля рычага защёлки кожуха	1
8	94918T	Рычаг петли защёлки кожуха	1
8	94918F1	Рычаг	1
9	58998	Палец шарнира рычага	1
10	55455	Крючок защёлки верхнего кожуха - задний	1
11	22956	ВИНТ (.250-28 x .880) ЗАДНЕГО КРЮКА К ВЕРХНЕМУ КОЖУХУ	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	73401	ОПОРА РАМЫ - ВЕРХНИЙ КОЖУХ	1
13	73401T	Рама	1
14	37640	Резиновая опора поддерживающей рамы	1
15	26993	СТОПОРНАЯ ШАЙБА (.312)	1
15	8M0204647	Стопорная шайба (.312)	1
16	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	1
17	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
18	26993	СТОПОРНАЯ ШАЙБА (.312)	2
18	8M0204647	Стопорная шайба (.312)	2
19	90435	ОПОРА	3
20	20184	Гайка (1/4-28X7/32) резиновой опоры	6
20	8M0207775	Гайка @5	6
21	52468	Кронштейн задней опоры верхнего кожуха	1
22	31014	Подушка резиновая - передний опорный кронштейн	2
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
24	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
25	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
26	26993	СТОПОРНАЯ ШАЙБА (.312)	4
26	8M0204647	Стопорная шайба (.312)	4
27	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
28	26993	СТОПОРНАЯ ШАЙБА (.312)	4
28	8M0204647	Стопорная шайба (.312)	4
29	99649T	Передняя опора рамы	1
30	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
31	26993	СТОПОРНАЯ ШАЙБА (.312)	2
31	8M0204647	Стопорная шайба (.312)	2
32	89590	Крышка глушителя	1
33	76168A2	Прокладка крышки глушителя	1
34	28638	ВИНТ (.250-20 x .750)	2
