水星 Mercury 8K HP 680-001986 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-804373 · 共 38 个部位 · 1300 条零件

1ВПУСКНОЙ КОЛЛЕКТОР 2КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ОПЦИЯ)3ОБТЕКАТЕЛЬ 4РУЛЕВАЯ РУКОЯТКА 5МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 6КОРПУС РЕДУКТОРА 7СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 8КАРТЕР И ГОЛОВКА ЦИЛИНДРА 9РУЧНОЙ СТАРТЕР 10КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 11КАРБЮРАТОР 12ТОПЛИВНЫЙ БАК 13МАХОВИК МАГНЕТО 14ДРОССЕЛЬНАЯ ЗАСЛОНКА 15ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 16КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 17ЗАЩЕЛКА РЕВЕРСА 18ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ 19ТАБЛИЦА ВИНТОВ 20КАРБЮРАТОР 21КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 22ОБТЕКАТЕЛЬ 23КАРТЕР И ГОЛОВКА ЦИЛИНДРА 24КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 25КОРПУС РЕДУКТОРА 26МАХОВИК МАГНЕТО 27ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ 28ТОПЛИВНЫЙ БАК 29СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 30МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 31ВПУСКНОЙ КОЛЛЕКТОР 32ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 33ТАБЛИЦА ВИНТОВ 34РУЧНОЙ СТАРТЕР 35КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ОПЦИЯ)36ЗАЩЕЛКА РЕВЕРСА 37РУЛЕВАЯ РУКОЯТКА 38ДРОССЕЛЬНАЯ ЗАСЛОНКА

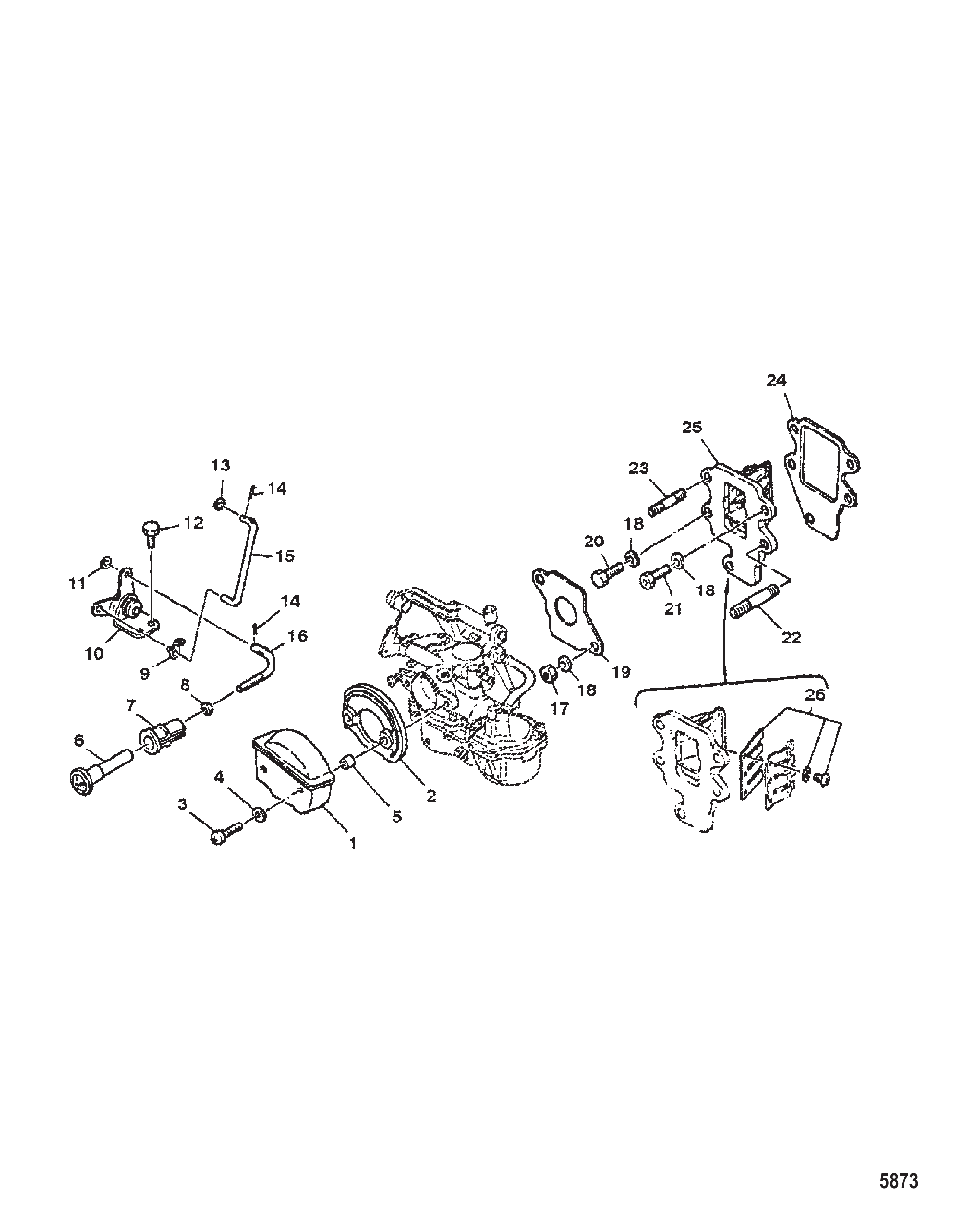

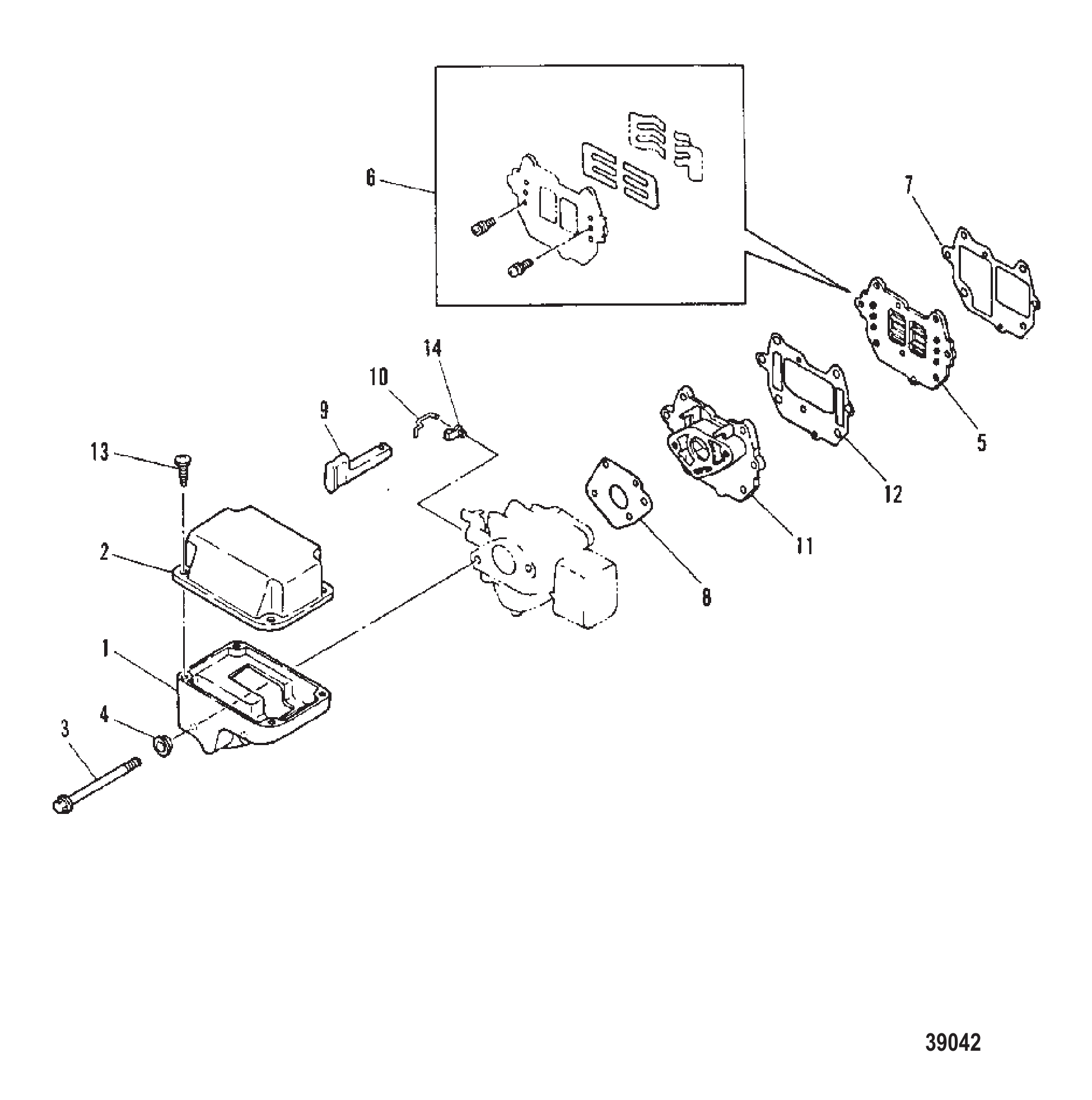

Рис. 1ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	11465M	Крышка воздухозаборника (наружная)	1
2	11466M	Крышка воздухозаборника (внутренняя)	1
3	11467M	Винт	2
4	17044M	ВТУЛКА	2
5	11469M	Лепестковый клапан в сборе	1
6	11470M	Комплект лепестковых клапанов (ограничители не входят)	1
7	11471M	Прокладка лепесткового клапана	1
8	11472M	Прокладка карбюратора	1
9	11473M	Ручка воздушной заслонки	1
10	11474M	Тяга воздушной заслонки	1
11	11475M	Впускной коллектор	1
12	11476M	Прокладка впускного коллектора	1
13	96610M	Винт	4
14	81191M	Кронштейн	1
14	16333	ТЯГА быстросъёмная	1
-	11434M	Комплект прокладок	1

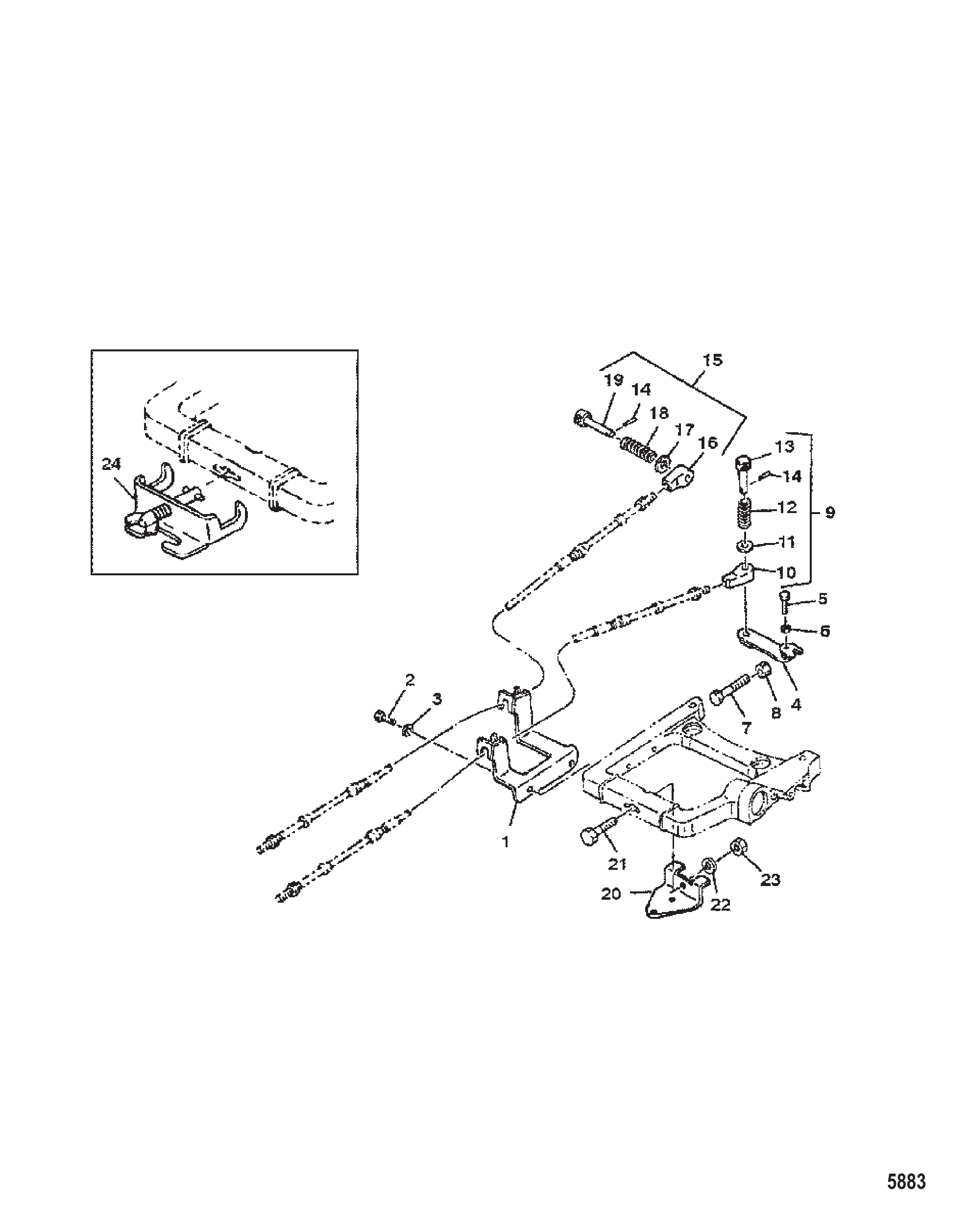

Рис. 2КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ОПЦИЯ) REMOTE CONTROL ATTACHING KIT OPTIONAL

REF	Номер детали	Наименование	Кол-во
-	43986A1	Комплект крепления дистанционного управления	1
1	84224M	Кронштейн	1
2	852776	Болт	2
3	881379	Шайба	2
3	82214M	Шайба	2
4	84225M	Рычаг	1
5	82447M	Болт	1
6	82211M	Шайба	1
7	84657M	БОЛТ	1
8	8528163	ГАЙКА	1
9	814502M	Наконечник троса	1
10	83724M	Наконечник троса	1
11	82217M	Шайба	1
12	83721M	Пружина	1
13	814500M	Крючок	1
14	82146M	Штифт	2
15	814501M	Наконечник троса	1
16	84227M	Наконечник троса	1
17	82217M	Шайба	1
18	83725M	Пружина	1
19	814499M	Крючок	1
20	11670M	Кронштейн рулевого управления (шаровой тип)	1
20	11670T	Кронштейн	1
21	91636M	Болт	1
22	82220M	Шайба	1
23	81785M	Контргайка	1
24	83727M	Кронштейн (тросовый тип)	1

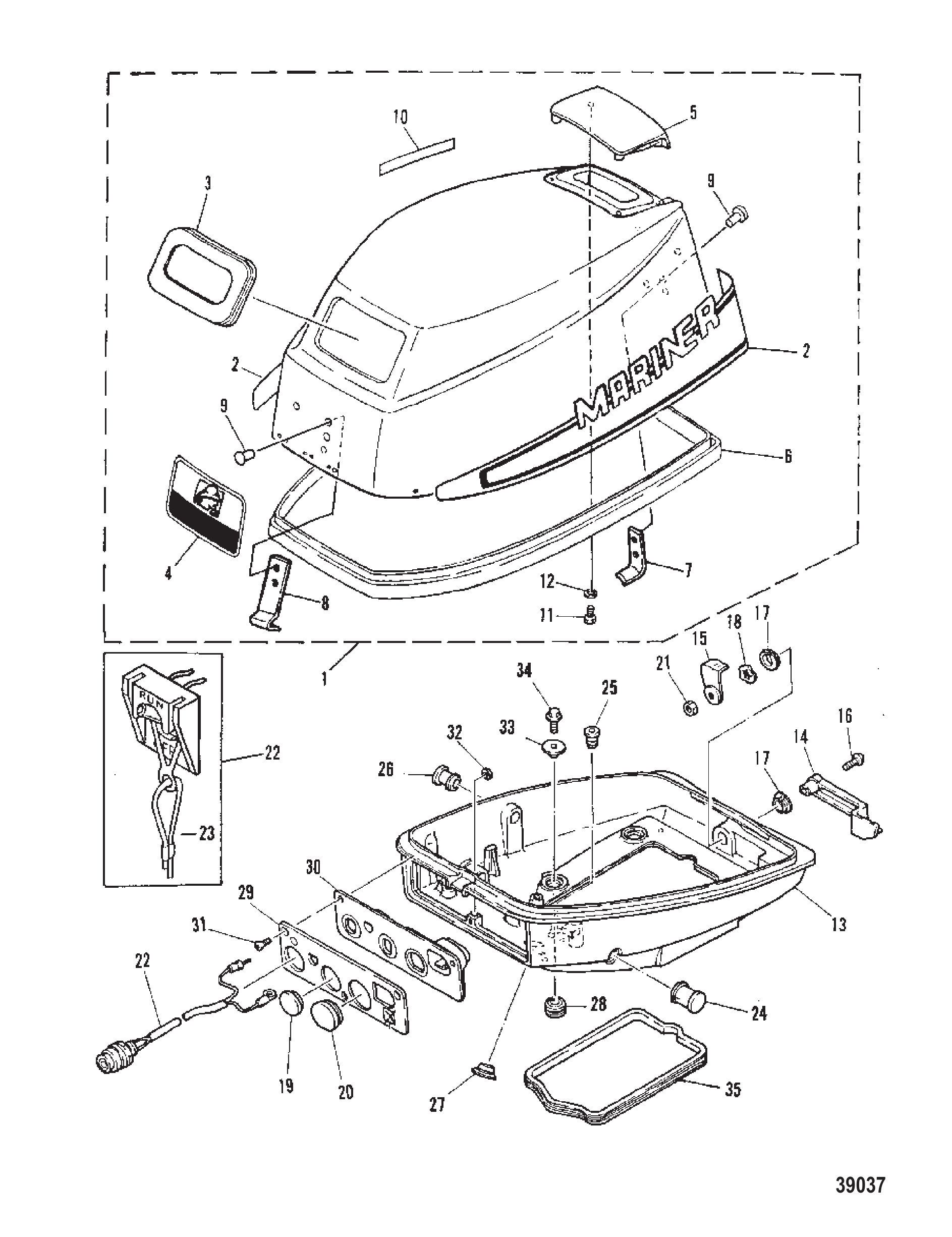

Рис. 3ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9372M	Верхний кожух в сборе	1
1	9373M	Верхний кожух в сборе	1
2	11938M	Комплект боковых наклеек	1
2	11939M	Комплект боковых наклеек	1
3	11403M	Сальник	1
4	11940M	Наклейка передняя	1
5	11937M	Формованная накладка воздуховода	1
6	95587M	Сальник	1
7	11406M	Держатель хомута	1
8	11407M	Крючок	1
9	83140M	Заклепка	4
10	81202M	Наклейка индикатора переключения	1
11	84303M	БОЛТ	4
11	91772M	Болт	4
12	82214M	Шайба	4
13	9509M	Нижний кожух	1
14	11408M	Рычаг зажима	1
15	91660M	Крючковый зажим	1
16	91661M	Болт	1
16	8527876	Винт	1
17	F11409	Втулка	2
17	F12146	Пружина	2
18	81869M	Шайба	1
19	11410M	Пробка	1
20	11411M	Пробка	1
21	82381M	ГАЙКА	1
21	82390M	Гайка (M6)	1
22	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
22	93102M	Выключатель в сборе стоп	1
23	97756M	Упор	1
24	11412M	Пробка	1
25	11413M	Втулка уплотнительная	1
26	11414M	Втулка	1
27	11415M	Пробка	1
28	11416M	Втулка	4
28	11416T	Втулка уплотнительная	4
29	11417M	Панель	1
30	11418M	Кронштейн	1
31	11419M	Винт	3
32	82378M	Гайка	1
32	82388M	Гайка (M5)	1
33	11420M	Втулка	4
34	91674M	Болт	4
35	11421M	Уплотнение	1

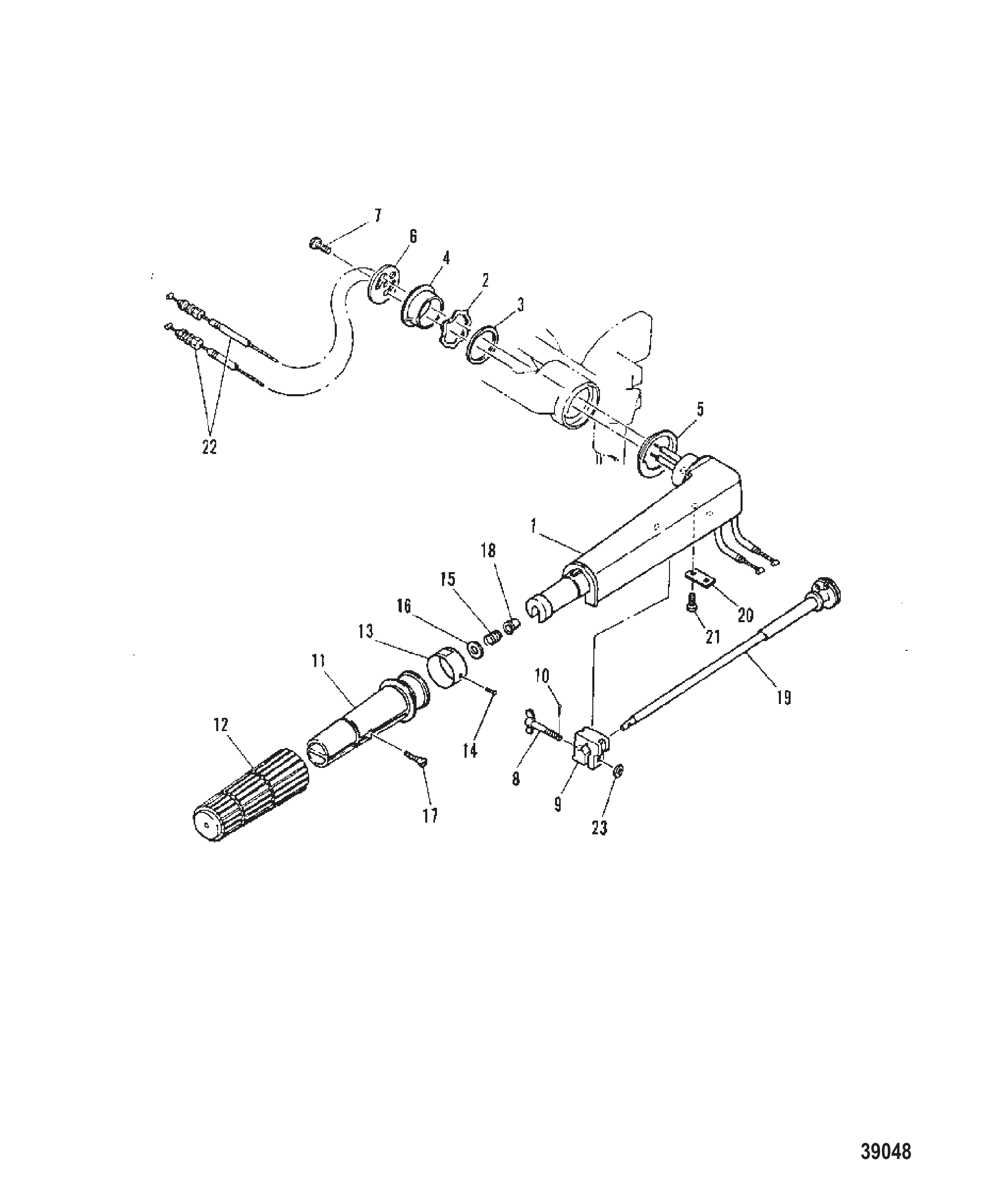

Рис. 4РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	14204M	РУЛЕВОЕ КОЛЕСО	1
2	11550M	ШАЙБА ВОЛНОВАЯ	1
3	11551M	ШАЙБА ПЛОСКАЯ	1
4	11552M	ВТУЛКА	1
5	11953M	ВТУЛКА	1
6	11554M	Крышка	1
7	91725M	Болт	1
7	826957M	Болт	1
8	17363M	Болт	1
9	11556M	Деталь	1
10	82125M	Шплинт	1
11	81585M	Рукоятка	1
12	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
12	8M0080456	Рукоятка	1
13	11557M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
14	81907M	Заклёпка	1
15	82095M	Пружина	1
17	8400M	ГОЛОВКА ЦИЛИНДРА	1
18	81945M	Втулка	1
19	11558M	Рычаг	1
20	91769M	КРОНШТЕЙН	1
20	18848M	Кронштейн	1
21	83570M	Винт	2
21	14232M	Винт	2
22	11954M	ТРОС ДРОССЕЛЯ	2
22	8M0121334	Трос дросселя	2
23	83768M	Шайба	1

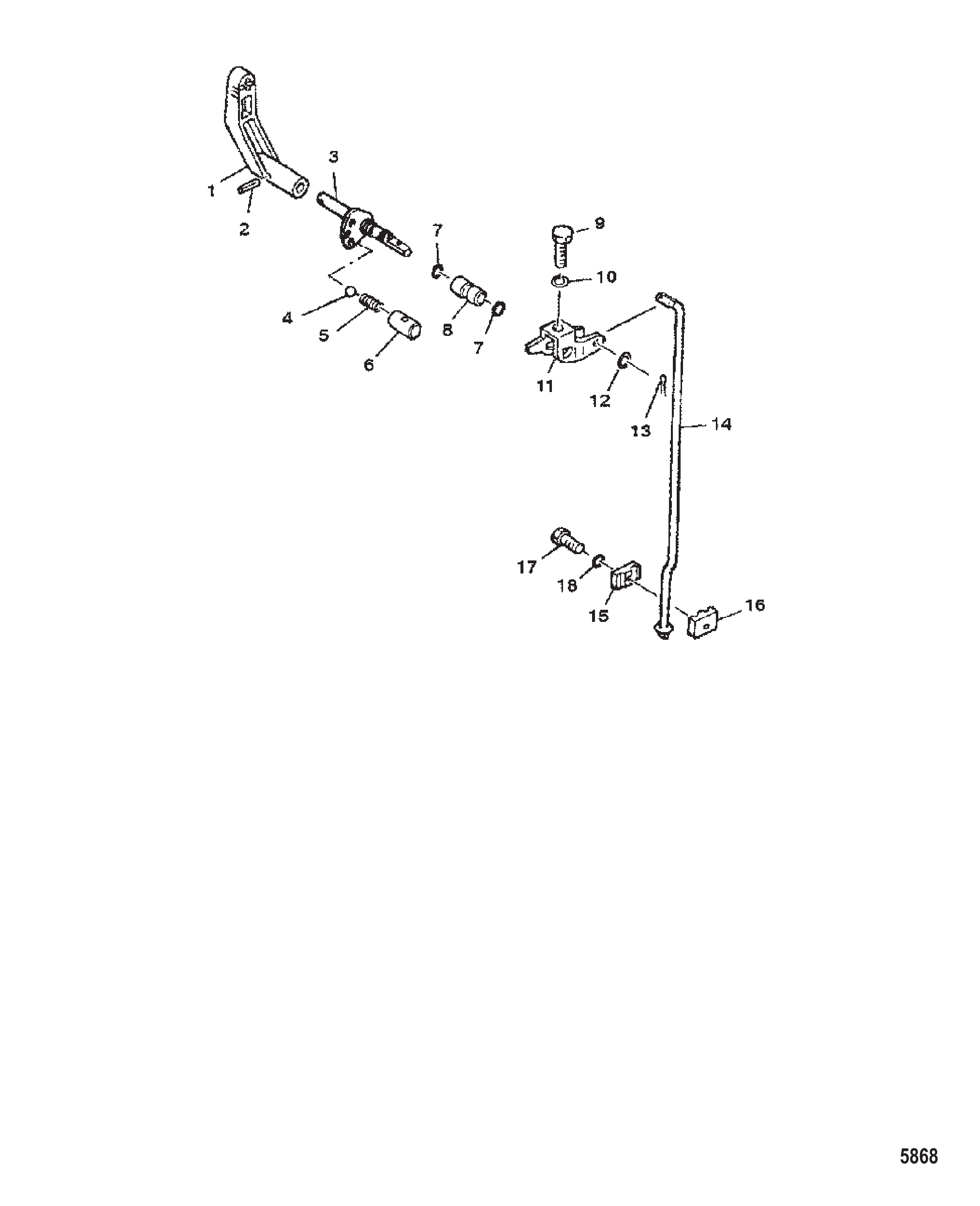

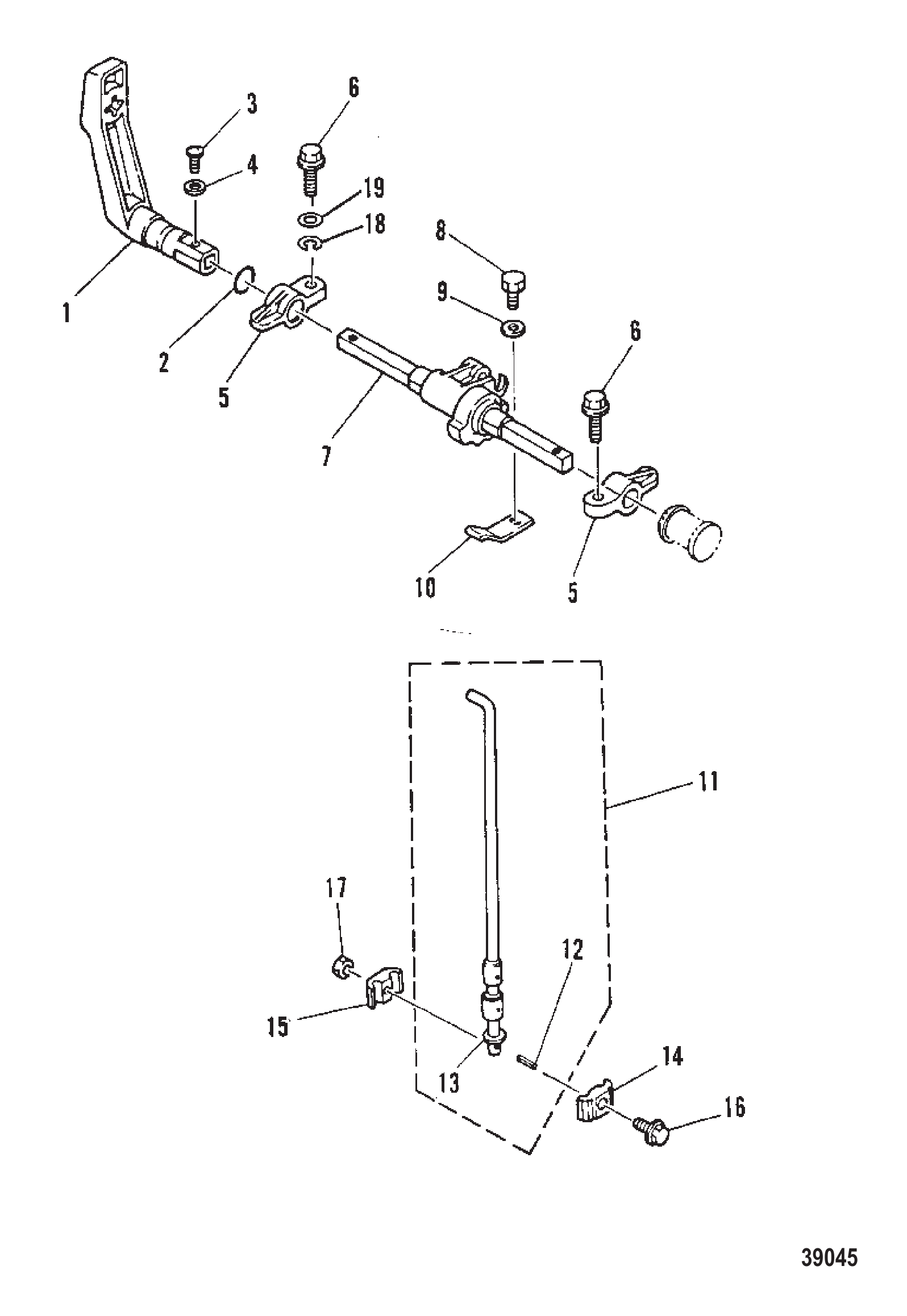

Рис. 5МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11510M	Рукоятка переключения передач	1
2	91774M	Уплотнительное кольцо	1
3	83356M	Винт	1
4	82211M	Шайба	1
5	17366M	Кронштейн	2
6	83539M	Болт (M6 x 20)	2
6	84058M	Болт (M6 x 20)	2
7	11512M	Рычаг тяги переключения	1
8	91772M	Болт	1
9	82214M	Шайба	1
10	11513M	Пружина	1
11	11514M	Тяга переключения в сборе	1
12	91793M	Пружинный штифт	1
13	82211M	Шайба	1
14	11515M	Соединитель тяги переключения	1
15	11516M	Соединитель тяги переключения	1
16	11517M	Болт	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	82213M	Шайба	1

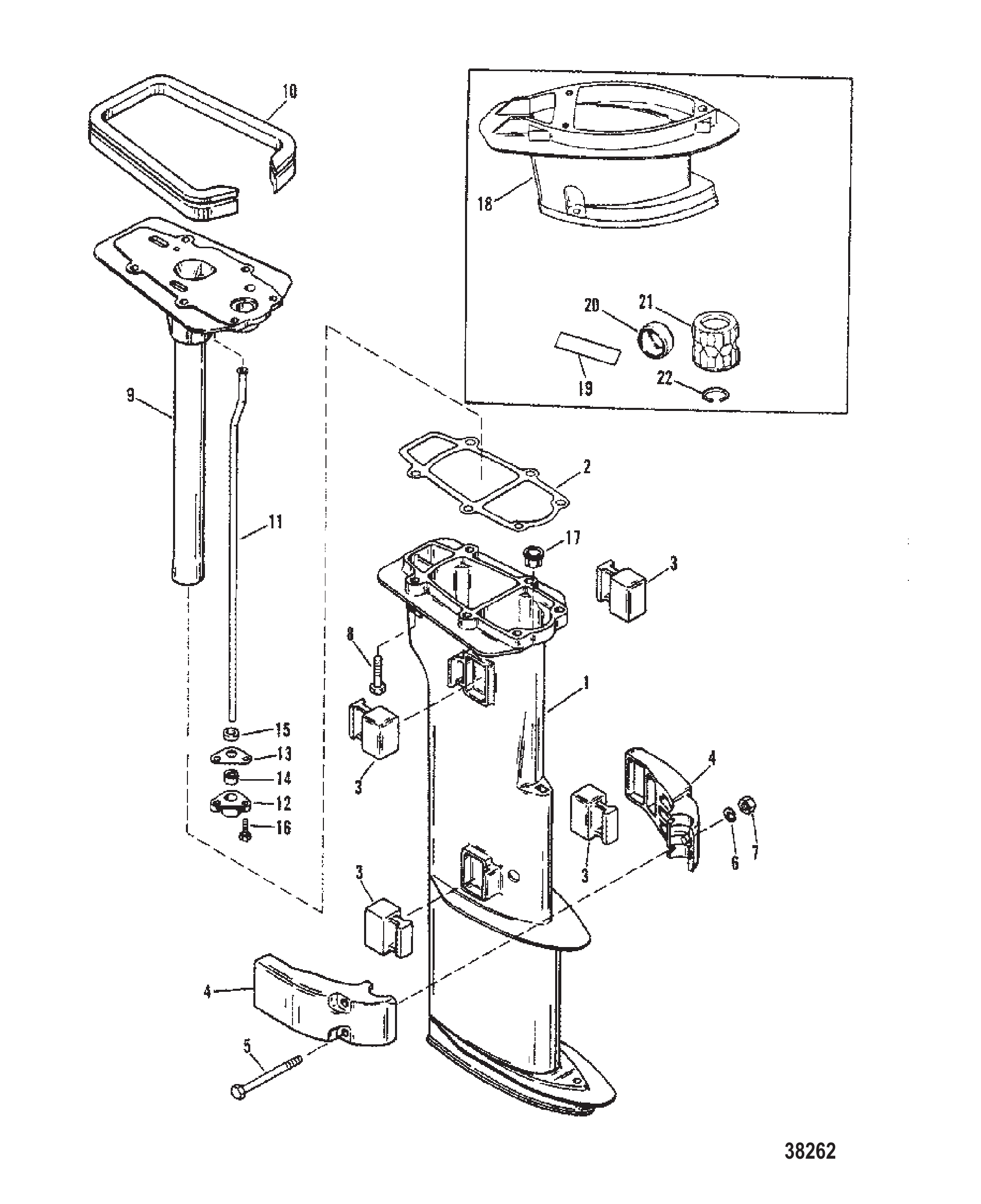

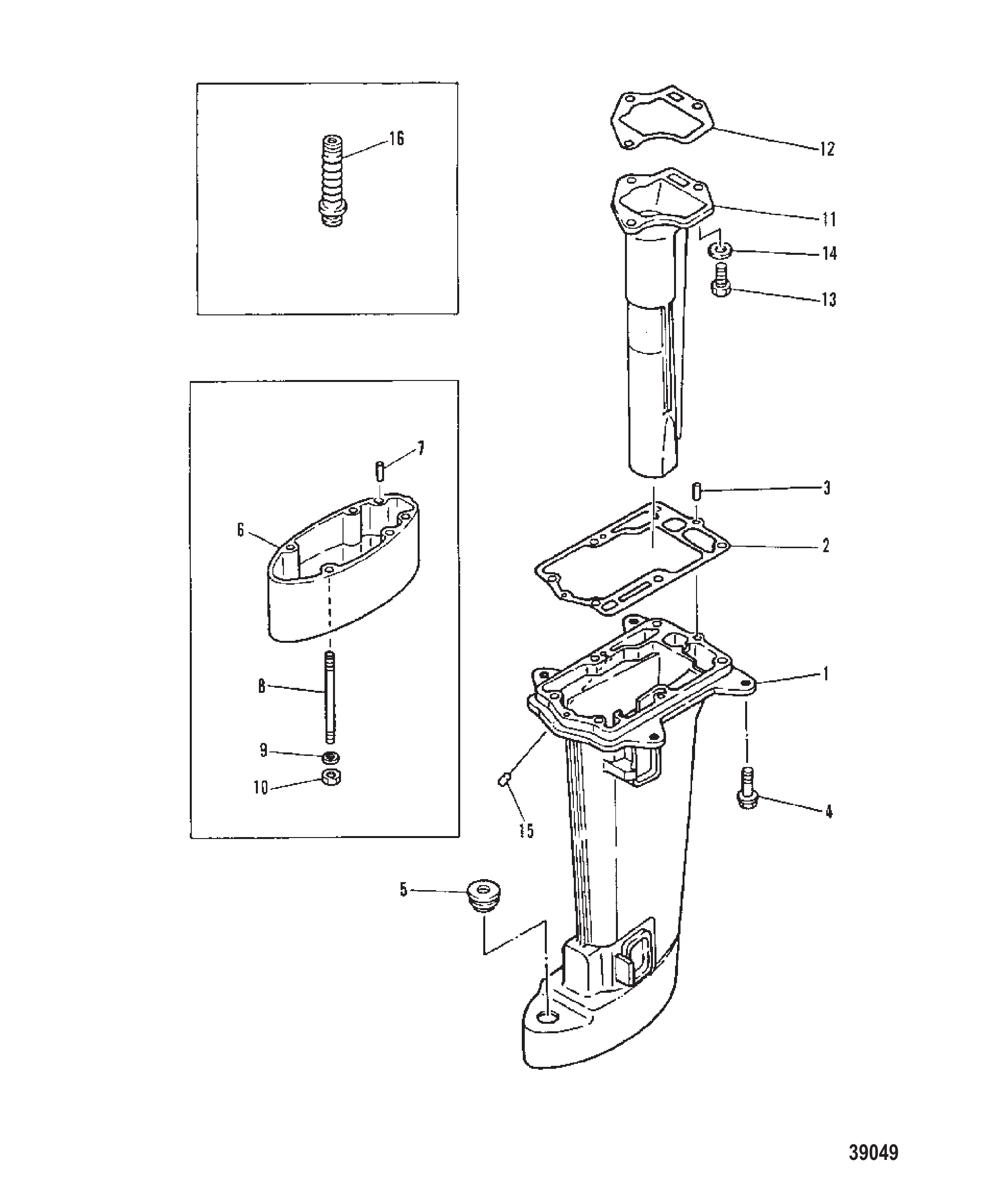

Рис. 6КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9312M	КОРПУС Гребного вала	1
1	9313M	КОРПУС Гребного вала	1
2	11560M	ПРОКЛАДКА	1
3	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
4	11561M	БОЛТ	6
5	11562M	ВТУЛКА	1
6	11563M	УДЛИНИТЕЛЬ	1
7	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
8	11564M	ШПИЛЬКА	4
9	82214M	Шайба	4
10	11565M	ГАЙКА	4
11	11566M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	11567M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	17364M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
12	11568M	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
13	84058M	Болт (M6 x 20)	3
14	82214M	Шайба	3
15	11569M	ТРУБА	1
16	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1

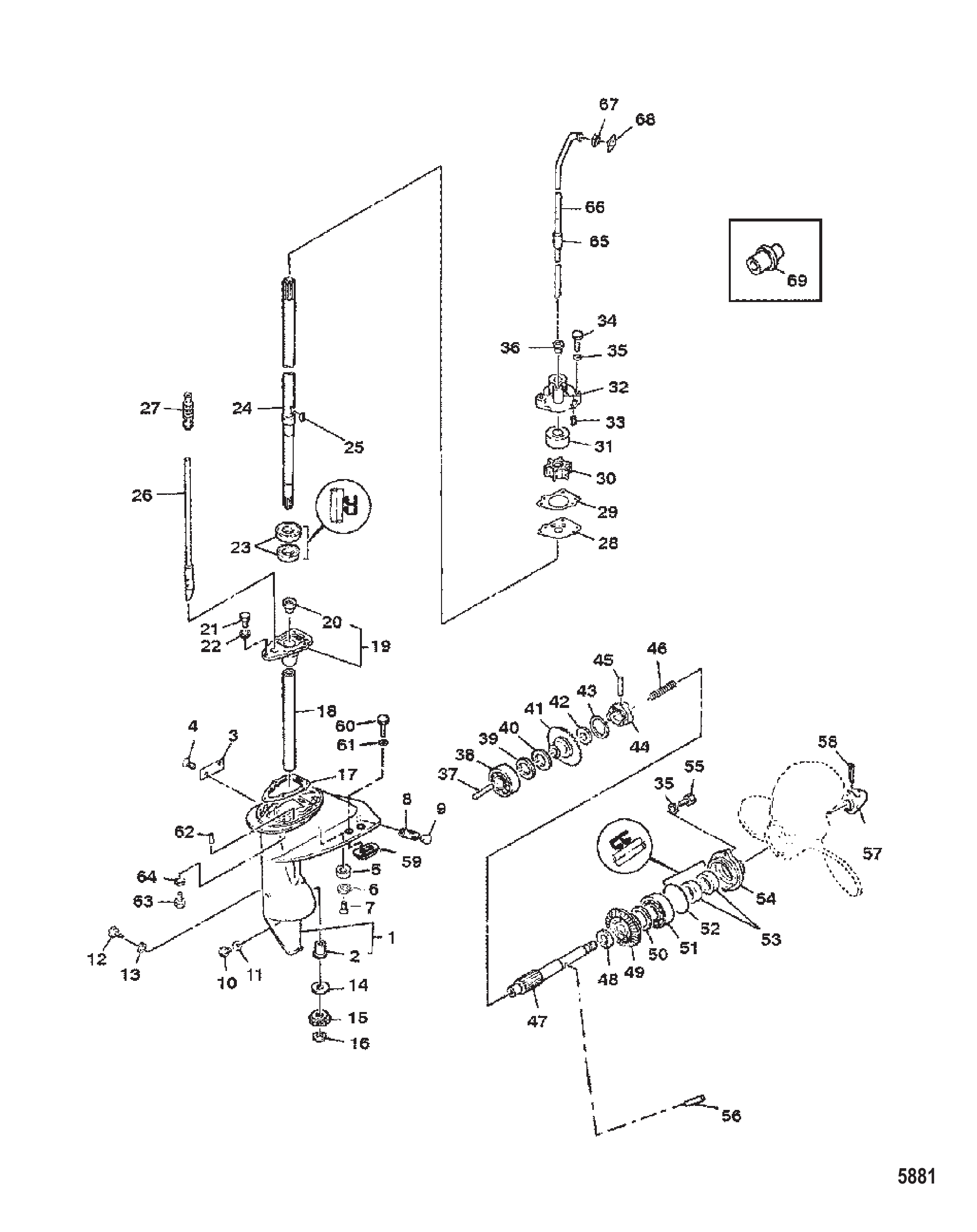

Рис. 7СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	9835M	Корпус редуктора в сборе	1
-	9836M	Корпус редуктора в сборе	1
1	9837M	Корпус редуктора в сборе	1
2	80536M	Втулка	1
3	83091M	Крышка	1
4	95467M	ВИНТ	2
5	95609M	АНОД	1
6	827055M	Шайба	1
7	91772M	Болт	1
8	80246M	Хомут	1
9	81920M	ПРОБКА	1
10	81924M	ПРОБКА	3
11	81987	Прокладка	3
12	81752M	ВИНТ	1
13	95610	Прокладка	1
14	80538M	УПОРНАЯ ШАЙБА	1
14	80539M	УПОРНАЯ ШАЙБА	1
14	80540M	УПОРНАЯ ШАЙБА	1
14	80541M	УПОРНАЯ ШАЙБА	1
15	82542M	ШЕСТЕРНЯ ВЕДУЩАЯ	1
16	82332M	КОЛЬЦО СТОПОРНОЕ	1
17	80535M	ПРОКЛАДКА	1
18	81983M	ВТУЛКА	1
19	805377T	КОРПУС	1
20	80536M	Втулка	1
21	84058M	Болт (M6 x 20)	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	82228M	САЛЬНИК МАСЛЯНЫЙ	2
24	81086M	ВАЛ ПРИВОДНОЙ	1
24	81087M	ВАЛ ПРИВОДНОЙ	1
25	81912M	Шпонка приводного вала крыльчатки	1
26	81071M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	81072M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
27	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
28	81077M	ПЛАСТИНА НАРУЖНАЯ	1
28	81078M	ПЛАСТИНА НАРУЖНАЯ	1
29	81075	Прокладка	1
30	95611M	КРЫЛЬЧАТКА	1
31	80902M	ВСТАВКА	1
31	81076M	ВСТАВКА	1
32	81074T	КОРПУС ВОДЯНОГО НАСОСА	1
33	82357M	ШТИФТ УСТАНОВОЧНЫЙ	2
34	827043M	Болт	3
35	881379	Шайба	5
35	82214M	Шайба	5
36	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
37	81014M	ПЛУНЖЕР	1
38	82291T	Подшипник	1
38	82291001	ПОДШИПНИК	1
39	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
40	80174M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	80175M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	81809M	ШАЙБА	AR
41	80542M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
42	82560M	ШАЙБА	1
43	82339M	КОЛЬЦО	1
44	81089M	МУФТА	1
45	82362M	ШТИФТ УСТАНОВОЧНЫЙ	1
46	82077M	ПРУЖИНА	1
46	82077001	ПРУЖИНА	1
47	95406M	ВАЛ ГРЕБНОГО ВИНТА	1
48	81824M	УПОРНАЯ ШАЙБА	1
49	80544M	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
50	80258M	Регулировочная шайба	AR
50	19148005	Регулировочная шайба @2	AR
50	80259M	Регулировочная шайба	AR
50	80260M	Регулировочная шайба	AR
50	879172251	Прокладка регулировочная @5	AR
51	8528001	Подшипник	1
52	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
53	82226M	Сальник масляный	2
54	82548M	КРЫШКА	1
55	84058M	Болт (M6 x 20)	2
56	81901M	ШТИФТ ПРИВОДНОЙ	1
57	80545M	Гайка гребного винта	1
57	859931	ГАЙКА ГРЕБНОГО ВИНТА	1
58	82132M	ШПЛИНТ	1
58	89961	Штифт	1
59	18852M	Анод	1
60	91686M	Болт	2
61	827055M	Шайба	2
62	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
63	84058M	Болт (M6 x 20)	4
64	881379	Шайба	4
64	82214M	Шайба	4
65	82021M	Втулка	1
66	82547M	Трубка водяная	1
66	81079M	Трубка водяная	1
67	81080M	Резина	1
68	81081M	Пластина установочная	1
69	95633M	ПРОБКА	OPT
69	8M0121335	ПРОБКА	OPT
-	84181T	Ремкомплект водяного насоса	1
-	95615M	Комплект водяного насоса - хром	OPT
-	84172M	Комплект прокладок нижнего блока	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

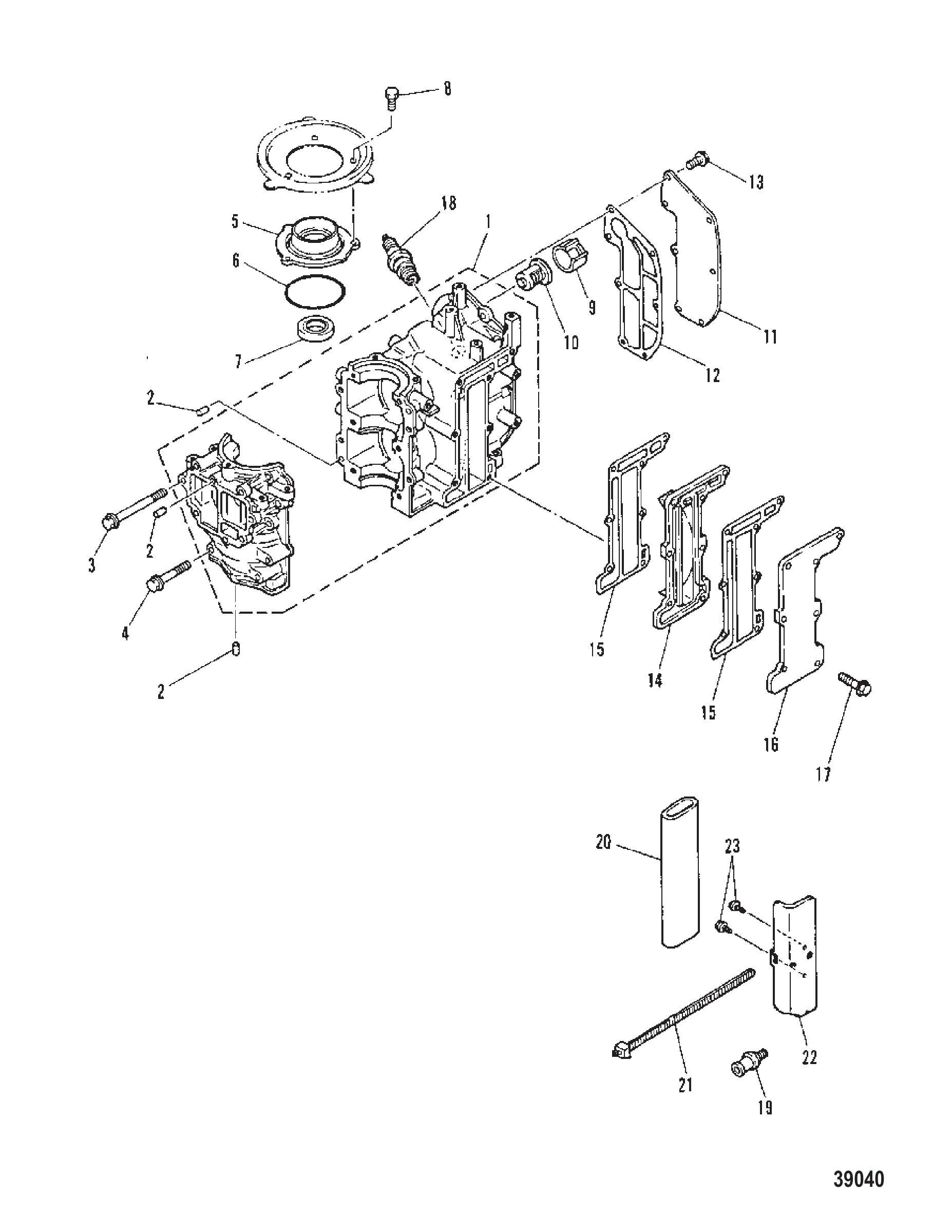

Рис. 8КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9304M	Картер в сборе	1
2	82354M	ШТИФТ УСТАНОВОЧНЫЙ	4
3	11448M	Болт с шайбой	6
4	11449M	Болт с шайбой	4
5	14201M	Корпус сальника	1
6	11451M	Кольцо уплотнительное	1
7	14195M	САЛЬНИК МАСЛЯНЫЙ	1
8	84247M	Болт	3
8	826957M	Болт	3
9	11452M	Хомут	1
10	11919M	ТЕРМОСТАТ	1
10	11919001	Термостат	1
11	11453M	Крышка головки цилиндра	1
12	11454M	Прокладка крышки головки	1
13	91686M	Болт	7
14	11455M	Внутренняя крышка выхлопа	1
15	11456M	Прокладка внутренней крышки выхлопа	2
15	11456	ПРОКЛАДКА	2
16	11457M	Наружная крышка выхлопа	1
17	11945M	Болт	7
18	41263M	СВЕЧА ЗАЖИГАНИЯ	2
18	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
18	11458M	Свеча зажигания (NGK # B6HS10)	2
18	8M0114738	Свеча зажигания B6HS-10 @4	2
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1
20	80277M	Набор инструментов	1
20	803581	Набор инструментов	1
21	95485M	Стяжка	1
21	61990	Стяжка (14.00 дюймов)	1
22	11459M	Кронштейн набора инструментов	1
23	95456M	Болт	2
-	11434M	Комплект прокладок	1
-	11948M	Узел силовой головки	1
-	11949M	Узел силовой головки в сборе	1
-	11948M	Узел силовой головки	1

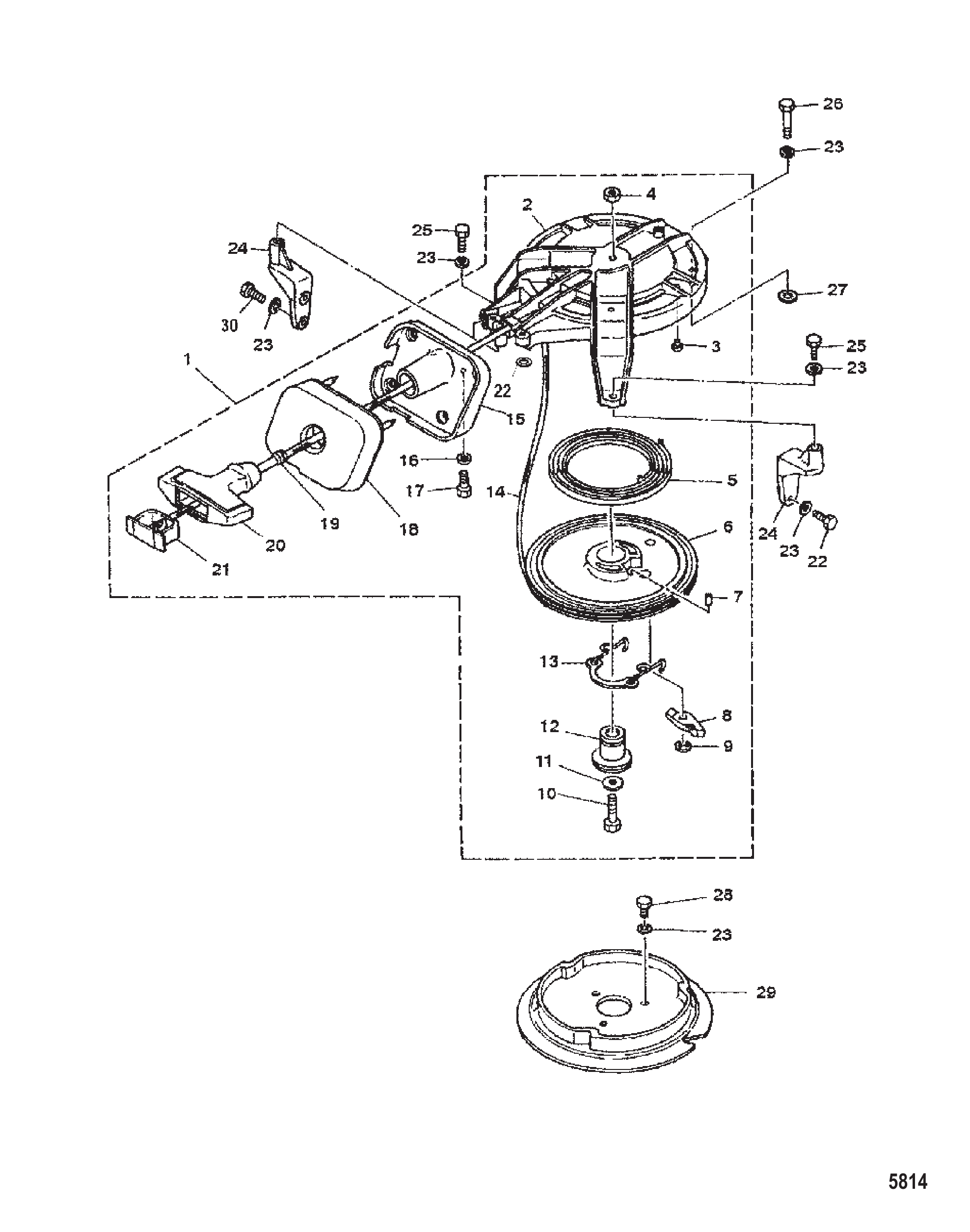

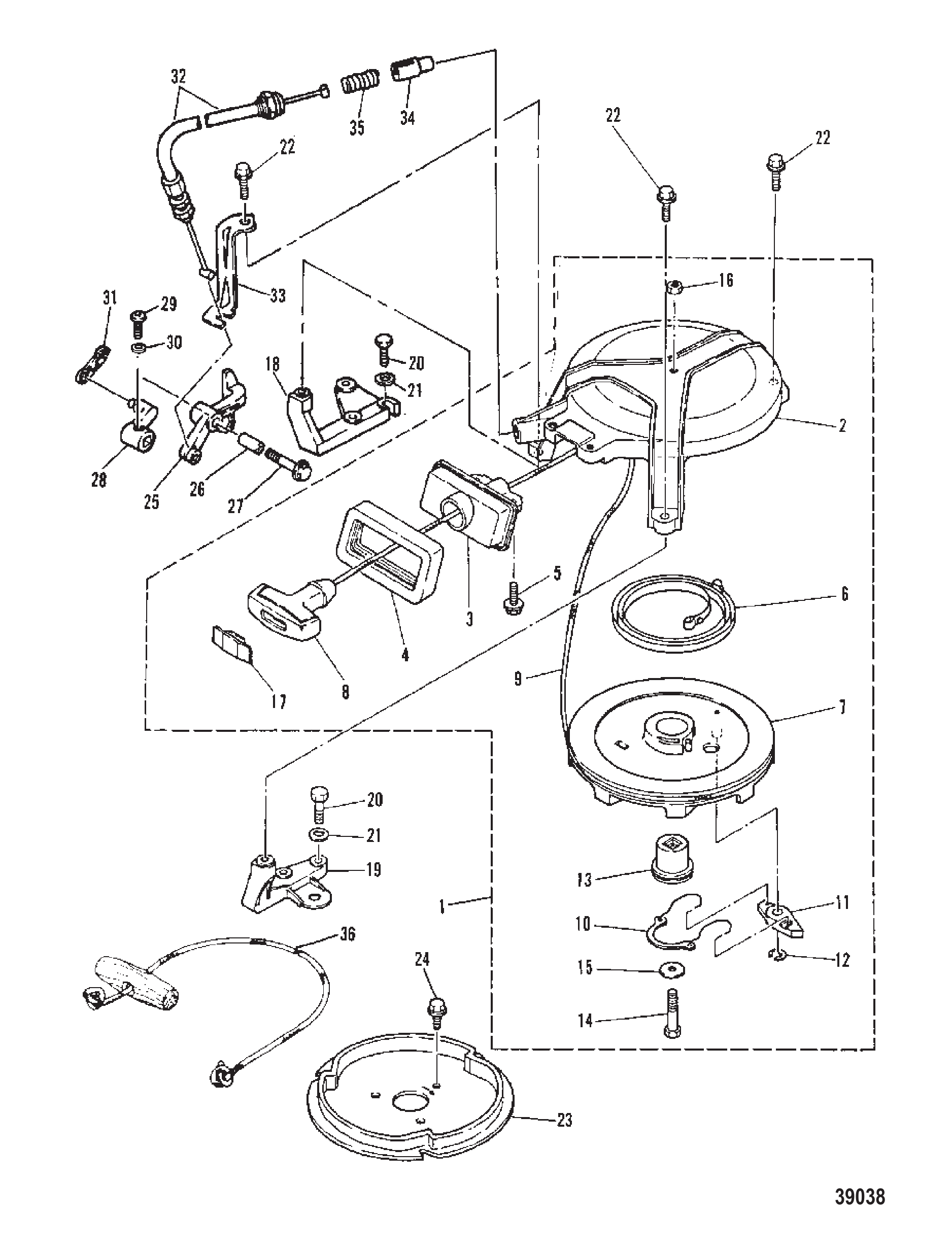

Рис. 9РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	9300M	Стартер в сборе с ручным запуском	1
2	9301M	Корпус стартера	1
3	11422M	Направляющая троса стартера	1
4	11423M	Сальник	1
5	91686M	Болт	2
6	95484M	Пружина	1
7	11424M	Барабан шкива	1
8	95468M	Рукоятка	1
9	79629A1	Трос стартера	1
9	12066Q10	Трос стартера @2	1
10	11425M	Пружинная собачка привода	1
11	83252M	Собачка привода	1
12	84895M	Стопорное кольцо	1
13	11426M	Втулка	1
14	83285M	БОЛТ	1
15	92564M	ШАЙБА	1
16	82380M	Гайка	1
16	82389M	Гайка	1
17	41882M	Крышка	1
17	814491A1	Рукоятка	1
18	11427M	Кронштейн	1
19	11428M	Кронштейн	1
20	83539M	Болт (M6 x 20)	4
20	84058M	Болт (M6 x 20)	4
21	82214M	Шайба	4
22	91674M	Болт	3
23	11429M	Шкив стартера	1
24	11430M	Болт	3
25	17365M	Рычаг	1
25	11943M	Рычаг	1
26	11944M	Втулка	1
27	11945M	Болт	1
28	11946M	Рычаг тяги переключения	1
29	83356M	Винт	1
30	82211M	Шайба	1
31	11947M	Тяга	1
32	11941M	Трос стопора стартера	1
33	11942M	Кронштейн	1
34	81106M	Плунжер блокировки стартера	1
35	82079M	Пружина блокировки стартера	1
36	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
36	47341A11	Комплект шнура с рукояткой ручного запуска	1

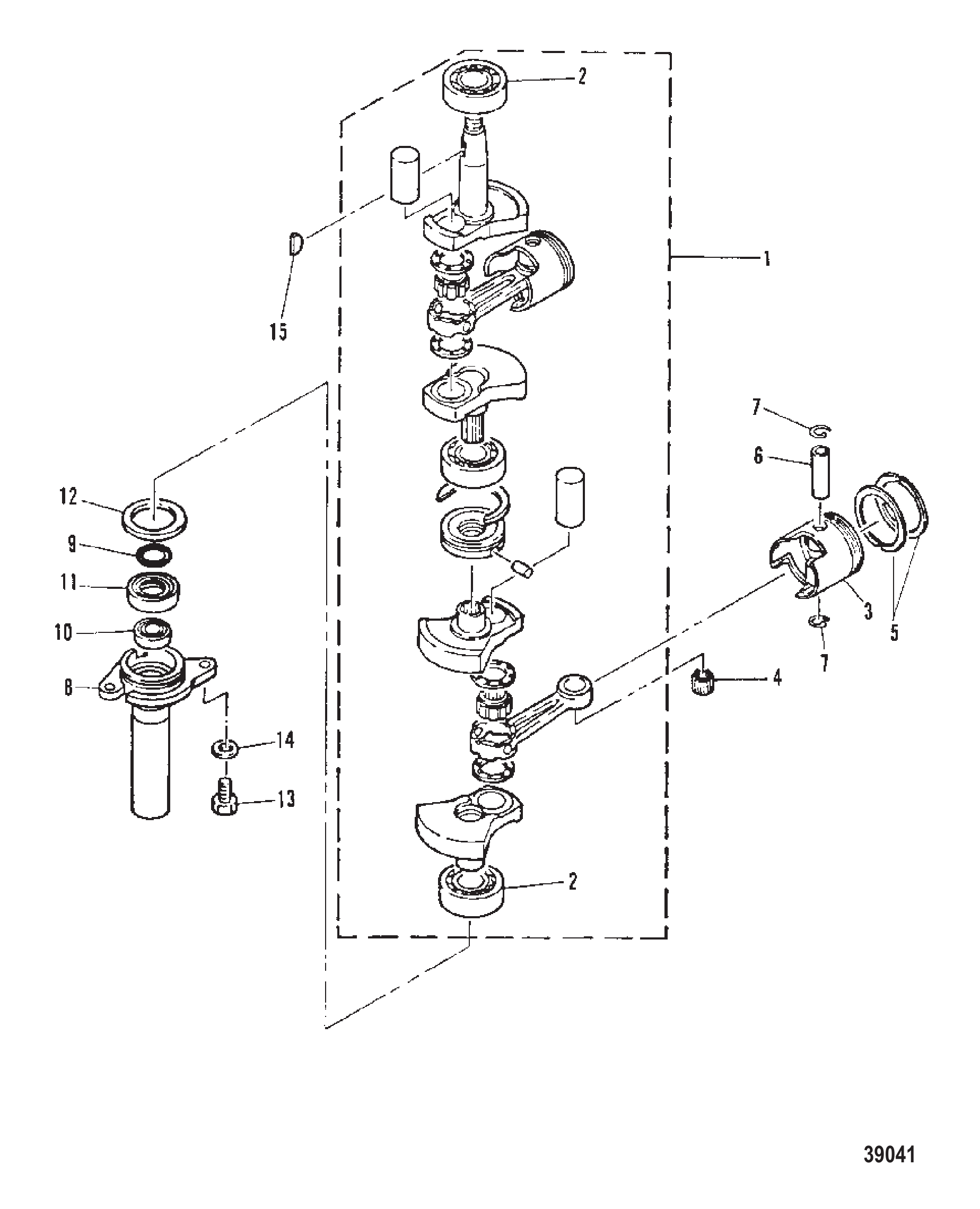

Рис. 10КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9305M	Коленчатый вал в сборе	1
2	82299M	Подшипник	2
2	18859T	Подшипник	2
3	9306M	Поршень	2
4	91721M	Подшипник	2
5	11462M	Комплект колец поршня (STD)	2
5	11462T	Комплект поршневых колец	2
6	95601M	Палец поршня	2
6	80005M	Палец поршня	2
7	82342M	Стопорное кольцо пальца поршня	4
8	11463M	Корпус нижнего сальника	1
9	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
10	14202M	Сальник масляный	1
11	94663M	Сальник масляный нижний	1
11	18843M	САЛЬНИК МАСЛЯНЫЙ	1
12	81841M	ШАЙБА	1
13	91725M	Болт	1
13	826957M	Болт	1
14	82214M	Шайба	1
15	81913M	Шпонка маховика	1
15	893761	Шпонка	1
-	11434M	Комплект прокладок	1

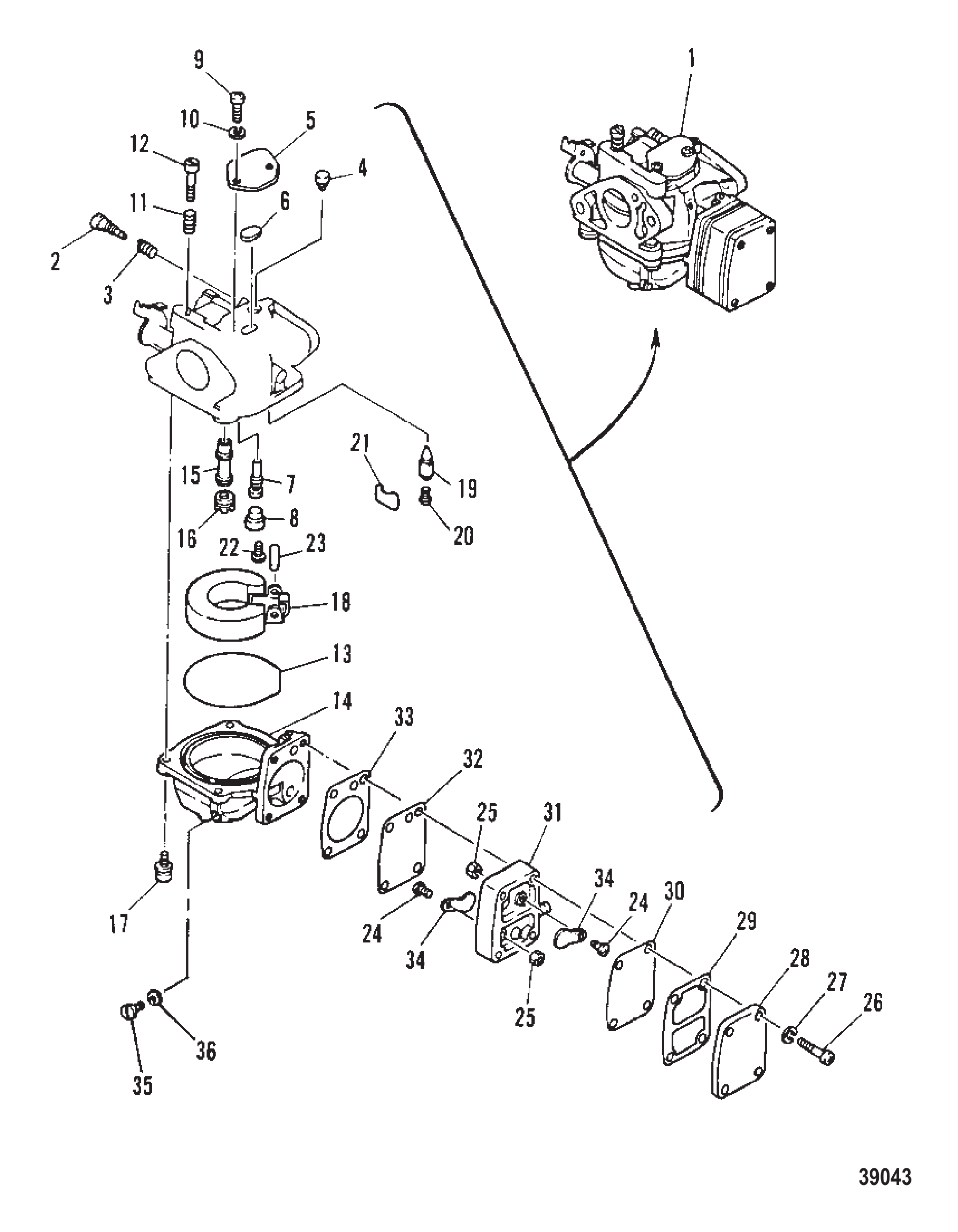

Рис. 11КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9692M	Карбюратор в сборе	1
1	9693M	Карбюратор в сборе	1
1	9694M	Карбюратор в сборе	1
2	83889M	Винт регулировки качества смеси холостого хода	1
3	94499M	Пружина	1
4	11477M	Крышка	1
5	11478M	Пластина	1
6	11479M	Прокладка	1
7	11480M	Жиклёр холостого хода (#45)	1
8	83369M	Крышка	1
8	8M0080455	Пробка	1
9	82509M	Винт	2
9	82568M	Болт @2	2
10	82184M	СТОПОРНАЯ ШАЙБА	2
10	82206M	СТОПОРНАЯ ШАЙБА	2
11	82080M	Пружина	1
12	81277M	Винт регулировки холостого хода	1
13	11483M	Прокладка поплавковой камеры	1
14	17358M	Корпус поплавковой камеры	1
15	11485M	Главный жиклёр	1
15	11486M	Главный жиклёр	1
15	17359M	Главный жиклёр	1
16	11487M	Главный жиклёр (#98)	1
16	11488M	Главный жиклёр (#100)	1
16	17360M	Главный жиклёр (#98)	1
17	83373M	Винт	4
17	11796M	Винт (M4 x 14)	4
18	11489M	Поплавок	1
19	11490M	Игольчатый клапан поплавка	1
20	92639M	Ось поплавка	1
21	82781M	Зажим	1
21	8M0120624	Зажим @2	1
22	82500M	Винт (M4 x 8)	1
23	97730M	Рычаг иглы	1
24	11492M	Винт	2
25	11493M	Гайка	2
26	11494M	Винт	4
27	82184M	СТОПОРНАЯ ШАЙБА	4
27	82206M	СТОПОРНАЯ ШАЙБА	4
28	11495M	Крышка насоса	1
29	11496M	Прокладка	1
29	11496T	Прокладка	1
30	11497M	Диафрагма	1
31	11498M	Корпус насоса	1
32	11499M	Диафрагма	1
32	11499T	Диафрагма	1
33	11500M	Прокладка	1
34	11501M	Обратный клапан	2
35	17361M	Сливной винт	1
36	17362M	Шайба	1
-	11502M	Ремкомплект	1

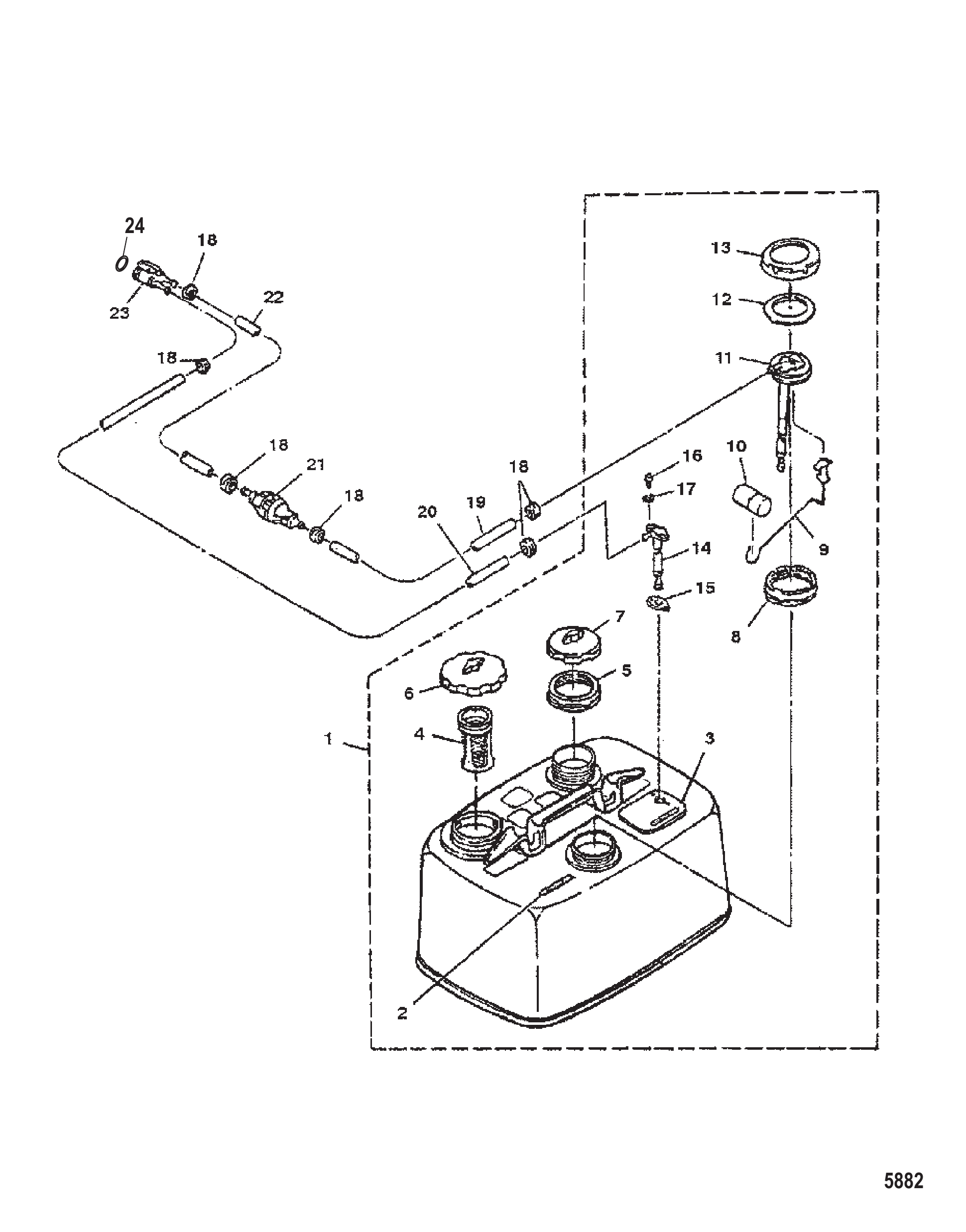

Рис. 12ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	9522M	Топливный бак в сборе	1
2	94703M	Наклейка (верхняя)	1
3	94704M	Наклейка	1
4	95568M	Фильтр-сетка	1
5	97620M	Гайка	1
6	814497M	Крышка	1
7	814498M	Крышка	1
8	97622M	Гайка	1
9	14274M	Указатель	1
10	81319M	Поплавок	1
11	95616M	Топливный датчик	1
12	97623M	Прокладка	1
13	97624M	Опора	1
14	99954M	Корпус разъёма	1
15	16720M	Прокладка	1
16	95502M	Винт	2
17	95501M	Сальник	2
18	16725M	Хомут	6
19	94727M	Шланг	1
20	16571M	Шланг	1
21	89396Q38	Груша подкачки	1
21	89396Q01	Груша подкачки @4	1
22	94727M	Шланг	1
23	95569M	Топливный разъём	1
24	82789M	Уплотнительное кольцо	1

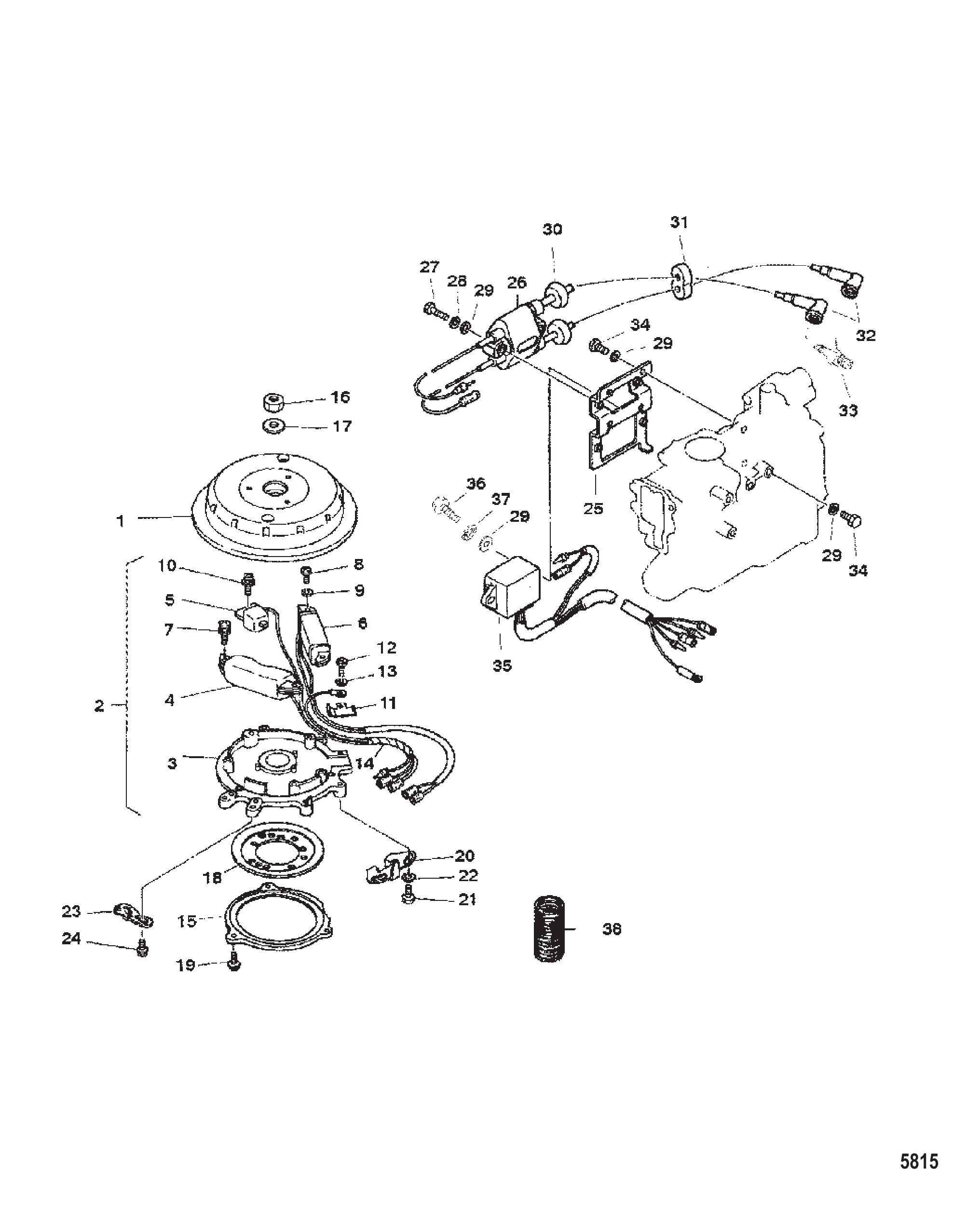

Рис. 13МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9303M	Ротор в сборе	1
2	827157M	Основание в сборе	1
3	827158M	Основание	1
4	41829M	Катушка зарядки в сборе	1
4	41829T	Катушка	1
5	41830M	Катушка датчика импульсов в сборе	1
6	15313M	Катушка освещения	1
7	96346M	Винт с шайбой	2
8	83108M	ВИНТ	2
9	82186M	Шайба	2
10	91691M	Винт с шайбой	1
11	11437M	Хомут	1
12	82500M	Винт (M4 x 8)	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	11439M	Провод	1
15	84667M	Фиксатор	1
16	81769M	Гайка	1
17	81805M	Шайба	1
18	84668M	Фиксатор	1
19	827160M	Винт (M5 x 10)	3
20	827161M	Упор	1
21	826957M	Болт	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	94731M	Кулачок	1
24	827162M	Болт	2
25	827163M	Кронштейн	1
26	95188T	КАТУШКА ЗАЖИГАНИЯ	1
27	82405M	Болт	2
28	82212M	Стопорная шайба	2
29	881379	Шайба	7
29	82214M	Шайба	7
30	82069M	Втулка уплотнительная	2
31	827164M	Втулка	1
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
33	82370M1	Свеча зажигания	2
33	813472	NGK BR6HS @10 Mercury / Quicksilver	2
34	84368M	Болт	5
35	827165M	Блок CDI	1
36	84058M	Болт (M6 x 20)	2
37	82213M	Шайба	2
38	827166M	Трубка	1

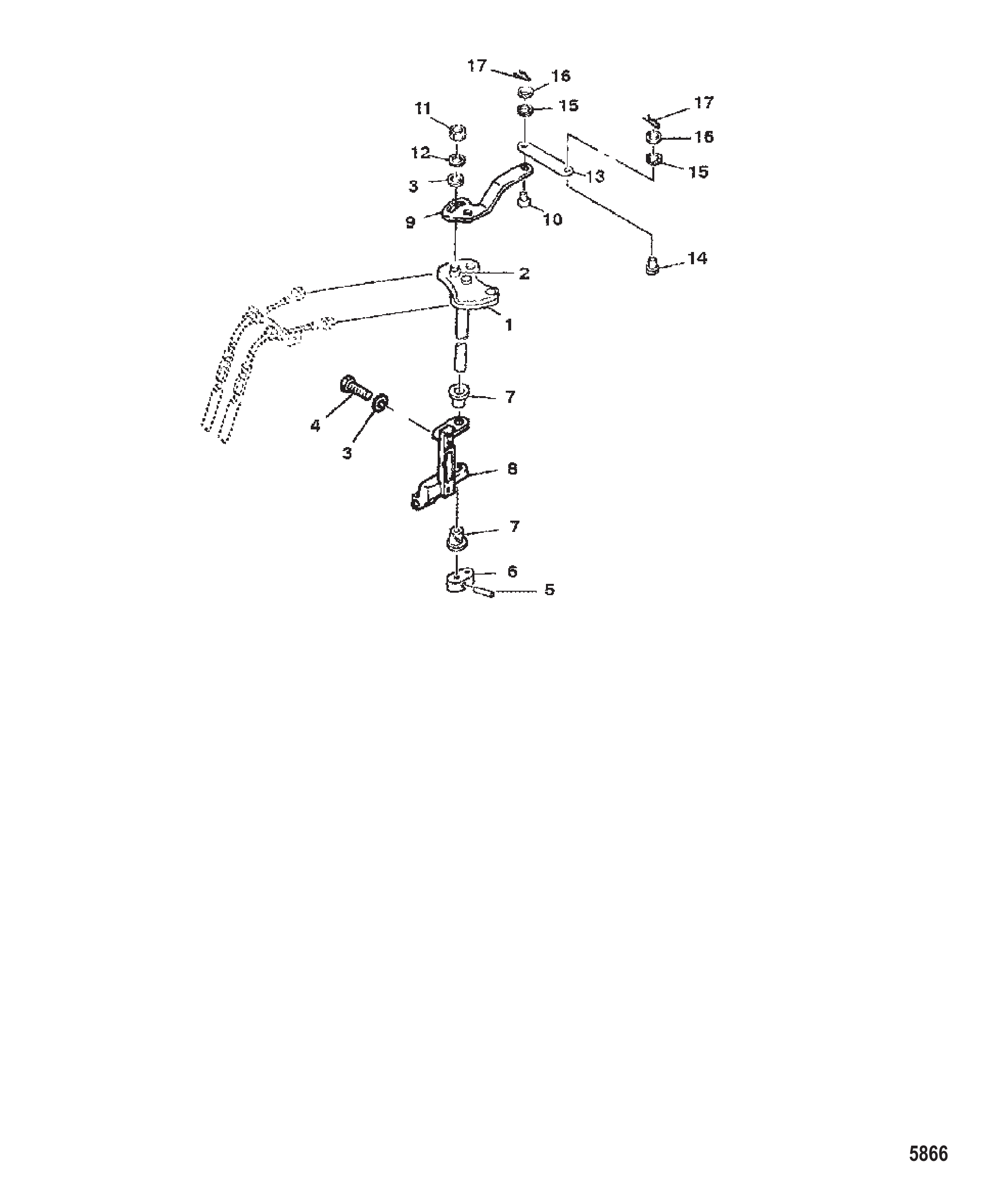

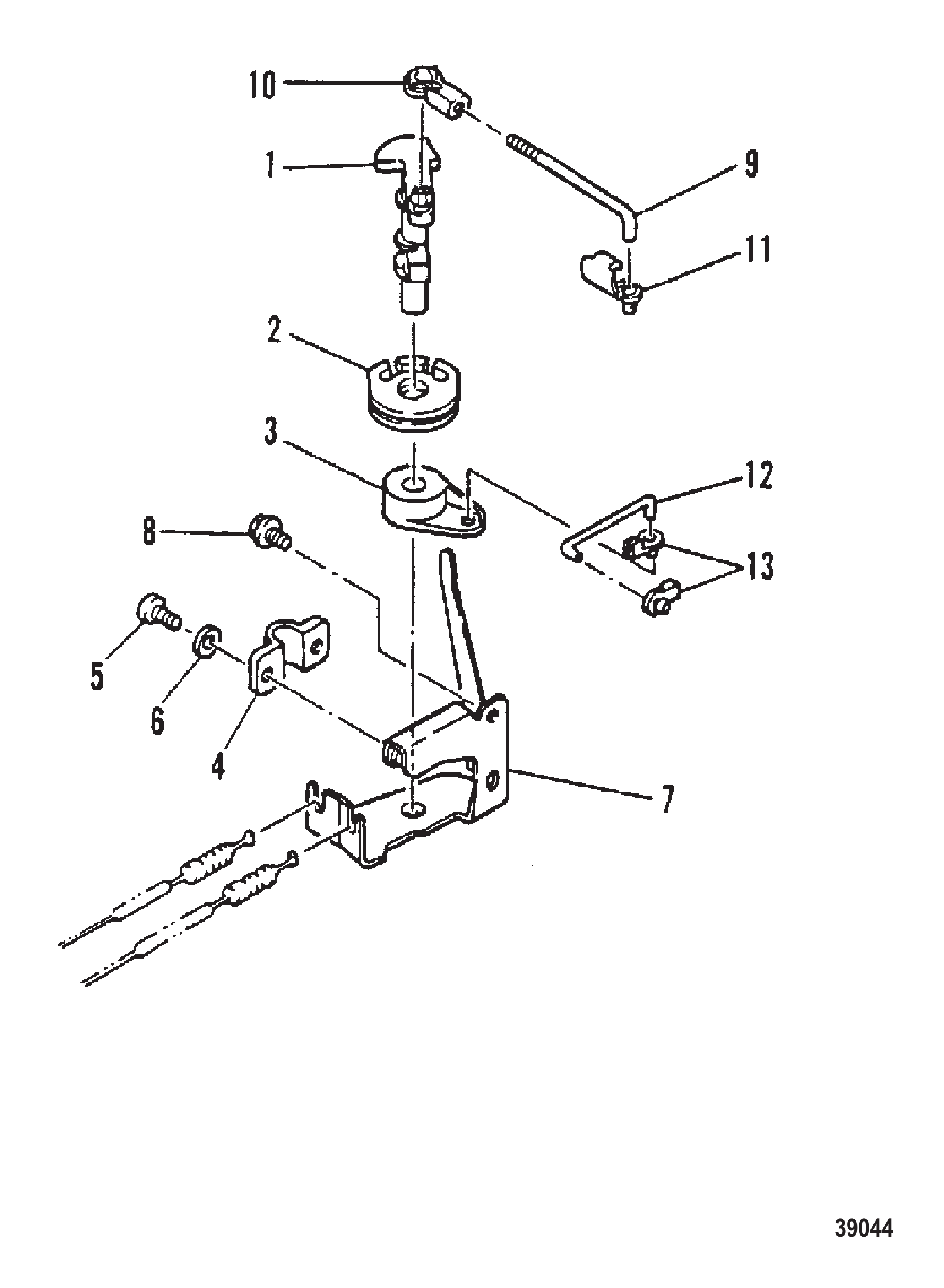

Рис. 14ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11503M	Рычаг управления магнето	1
2	11504M	Шкив	1
3	11950M	Рычаг свободного ускорения	1
4	11506M	Кронштейн	1
5	83523M	Винт	2
6	82211M	Шайба	2
7	11951M	Кронштейн троса дросселя	1
8	95456M	Болт	2
9	11508M	Тяга	1
10	16715M	Соединение	1
11	97742M	Тяга соединительная	1
12	11509M	Тяга ускорения	1
13	81191M	Кронштейн	2
13	16333	ТЯГА быстросъёмная	2

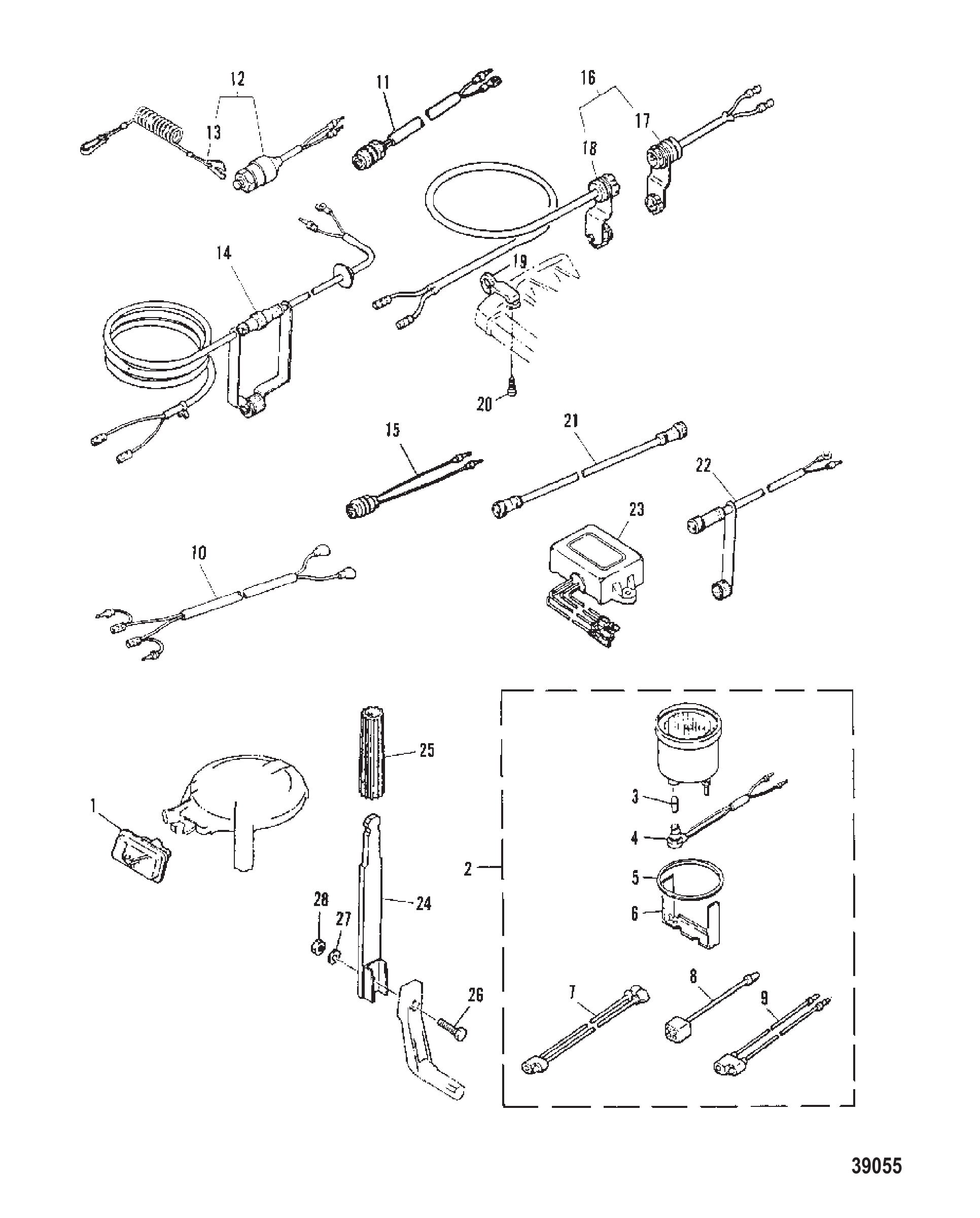

Рис. 15ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	11903M	Направляющая стартерного шнура	1
2	43984A1	Комплект тахометра	1
3	99055M	Лампа	1
4	99056M	Патрон лампы	1
4	99056A1	Лампа индикатора неисправности	1
5	99057M	Демпфер	1
6	99058M	Пластина	1
7	99059M	Провод	1
8	84353M	Разъём	2
9	84352M	Удлинительный провод	1
10	99060M	Удлинительный провод	1
11	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97765M	Выключатель стоп в сборе	1
13	97756M	Упор	1
14	84964M	Удлинитель (5 м)	1
15	93102M	Выключатель в сборе стоп	1
16	84124M	РАЗЪЕМ	1
17	99051M	РАЗЪЕМ	1
18	99052M	РАЗЪЕМ	1
19	84327M	Держатель	1
20	84328M	Винт	1
21	84959M	Удлинитель (2 м) для выключателя стоп	1
22	99053M	Шнур со штепсельным разъёмом в сборе	1
23	84125M	Регулятор напряжения в сборе	1
23	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
24	11902M	Рукоятка переключения передач - верхнее крепление переключения	1
25	80380M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
26	83285M	БОЛТ	1
27	82214M	Шайба	1
28	82389M	Гайка	1

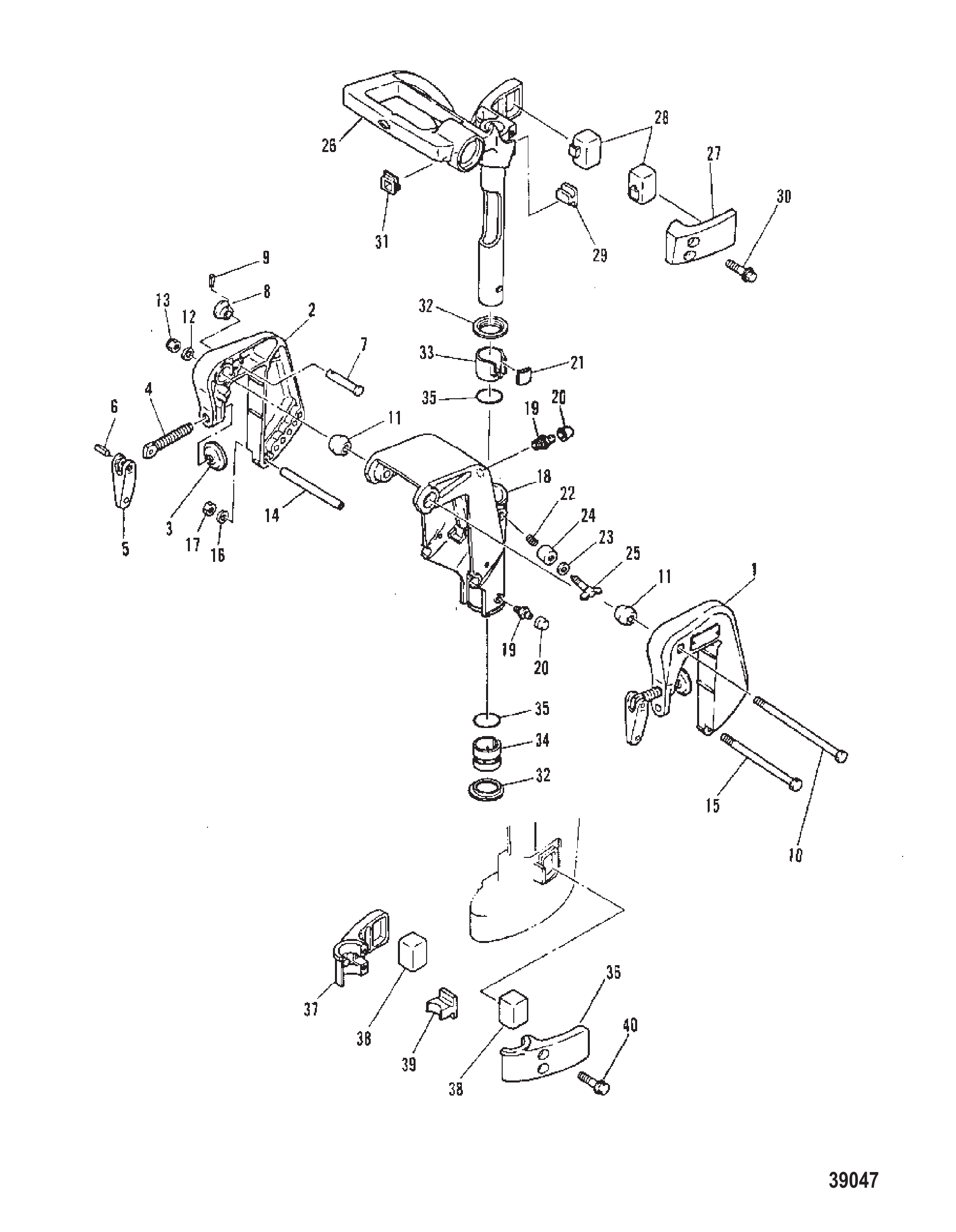

Рис. 16КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9309M	Кронштейн зажима (левый борт)	1
2	9310M	Кронштейн зажима (правый борт)	1
3	80638M	Подушка	2
4	11529M	Винт зажима транца	2
4	81755M	Винт	2
5	91784M	Рукоятка	2
6	41267M	Штифт	2
6	852812	Штифт	2
7	84835M	Вал упора откидывания	1
8	95650M	Головка вала упора откидывания	1
9	82148M	Штифт роликовый	1
10	11530M	Болт	1
11	11531M	Фрикционная накладка	2
12	82217M	Шайба	1
13	84295M	ГАЙКА НЕЙЛОНОВАЯ	1
14	94568M	Втулка	1
15	11532M	Болт	1
16	82214M	Шайба	1
17	82389M	Гайка	1
18	9311M	Кронштейн поворотный	1
19	82369M	Штуцер	2
20	81439M	Колпачок пресс-масленки	2
21	11533M	Фрикционная пластина	1
22	83488M	Пружина	1
23	82217M	Шайба	1
24	11534M	Сальник	1
25	11535M	Винт фрикционной накладки	1
26	15437M	Кронштейн рулевого управления	1
27	11537M	Крышка верхней опоры	1
28	11538M	Верхняя боковая опора	2
29	11539M	Верхняя передняя опора	1
30	91788M	Болт	2
31	11540M	Втулка уплотнительная	1
32	11541M	Шайба упорная	2
33	11542M	Втулка поворотного вала	1
34	11543M	Втулка поворотного вала	1
35	11544M	Кольцо уплотнительное	2
36	11545M	Корпус нижней опоры	1
37	11546M	Корпус нижней опоры	1
38	11547M	Нижняя боковая опора	2
39	11548M	Нижняя боковая опора	1
40	91788M	Болт	2

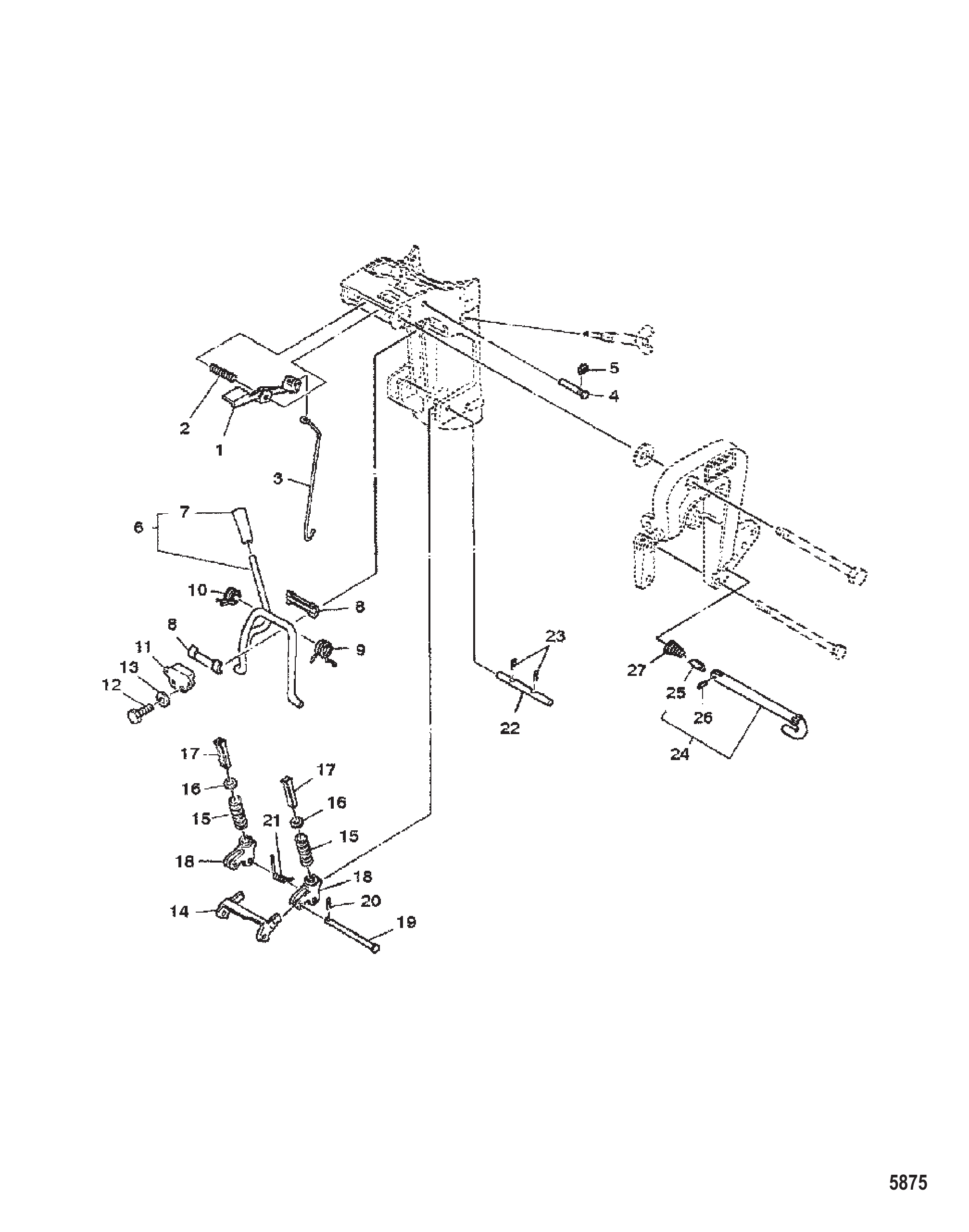

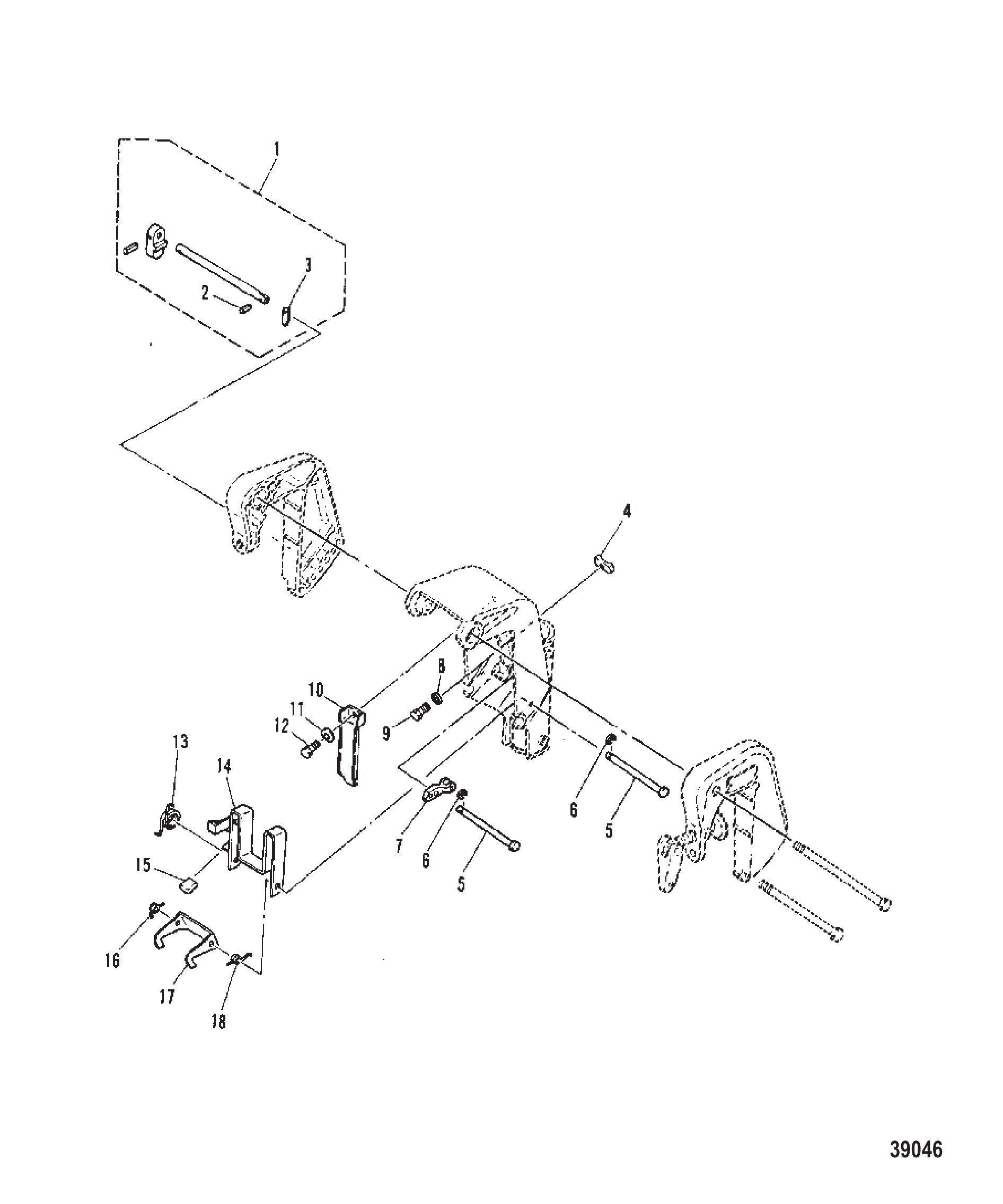

Рис. 17ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	11518M	ТЯГА НАКЛОНА В СБОРЕ	1
2	82144M	Штифт роликовый	1
3	82857M	Пластина стопорная	1
4	11519M	ВЕРХНИЙ УПОР КРЕПЛЕНИЯ	1
5	11520M	ВАЛ СТОПОРА РЕВЕРСА	2
6	82330M	Стопорное кольцо	2
7	11521M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
8	82214M	Шайба	1
9	84088M	ВИНТ (M6 x 10)	1
10	11522M	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
11	82217M	Шайба	1
12	95546M	БОЛТ	1
13	11523M	ПРУЖИНА	1
14	11524M	РЫЧАГ ПРИВОДА МАЛОЙ ВОДЫ	1
15	11525M	КРЫШКА	1
16	11526M	ПРУЖИНА	1
17	11527M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
18	11528M	ПРУЖИНА	1

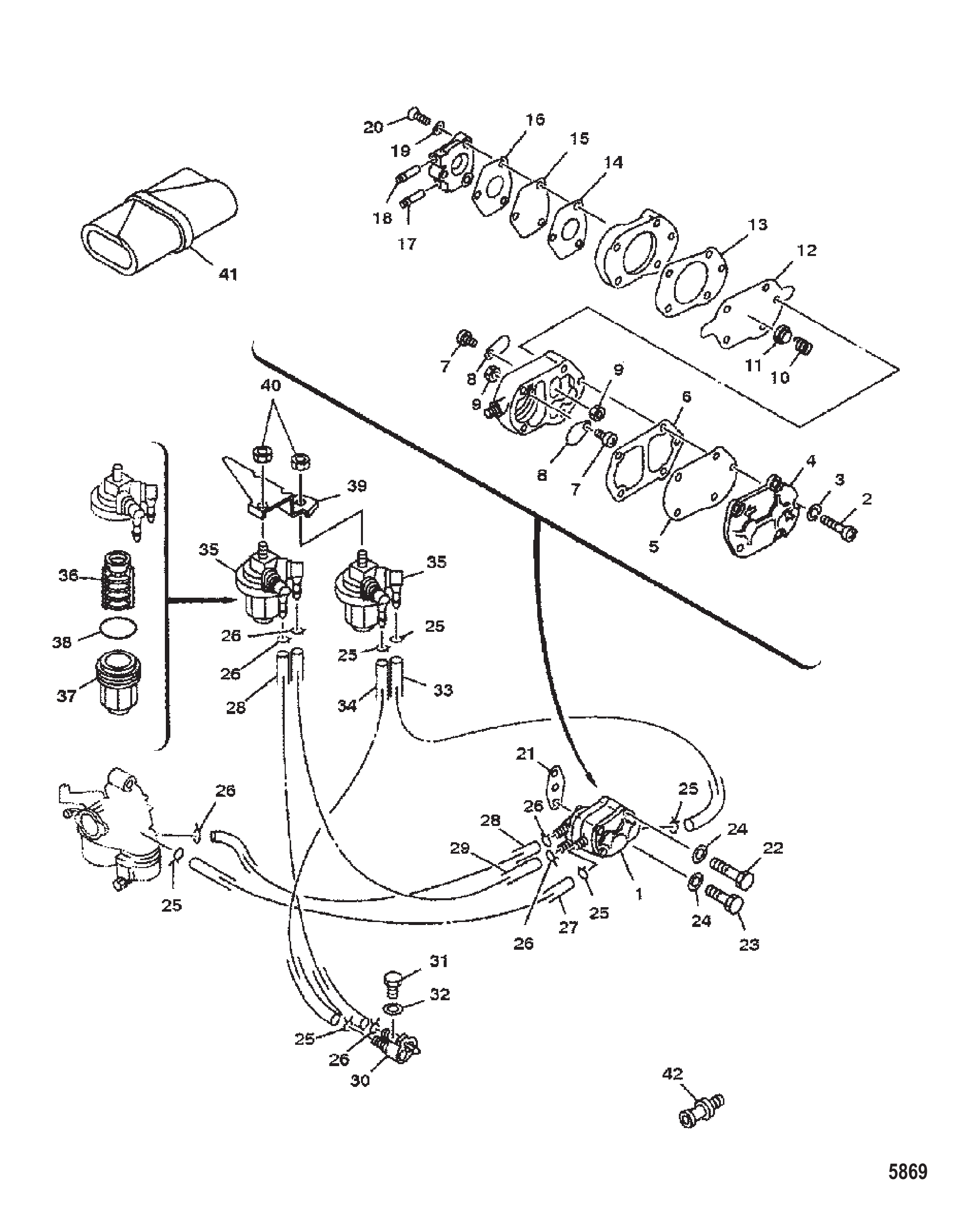

Рис. 18ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL PUMP/FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	804358T1	Насос в сборе топливный	1
2	804362	ВИНТ	3
2	82522M	Винт	3
3	82186M	Шайба	3
4	804361	КОРПУС	1
4	80607M	Крышка	1
5	84141M	Диафрагма	1
6	80614	Прокладка	1
7	41889M	Винт (M3 x 5)	2
8	41888M	Клапан обратный	2
9	82537M	Гайка	2
10	80610M	Пружина	1
11	80611M	Пластина	1
12	80606M	Диафрагма	1
13	80613	Прокладка	1
14	94718M	Прокладка	1
15	804359	ДИАФРАГМА	1
16	804360	ДИАФРАГМА	1
17	94716M	Соединитель	1
18	826971M	Соединитель	1
19	94725M	Шайба стопорная	3
20	94724M	Винт	3
21	80757	Прокладка	1
22	84931M	БОЛТ	1
23	858719	Болт (M6 x 45)	1
23	8M0052670	Винт	1
24	82214M	Шайба	2
25	98974M	Зажим	6
26	82047M	Хомут	6
27	82012M	Шланг	1
28	82012M	Шланг	2
29	94759M	Шланг	1
30	95604M	Соединитель	1
31	84058M	Болт (M6 x 20)	1
32	881379	Шайба	1
32	82214M	Шайба	1
33	804078	Шланг	1
34	82012M	Шланг	1
35	826964T	Фильтр топливный	2
36	826965M	Фильтр	2
36	826965T	Фильтр топливный	2
37	826967M	Стакан	2
38	826966M	Уплотнительное кольцо	2
38	826966T	Уплотнительное кольцо	2
39	804374	КРОНШТЕЙН	1
40	82382M	Гайка	2
41	81669M	Набор инструментов	1
41	803581	Набор инструментов	1
42	95633M	ПРОБКА	1
42	8M0121335	ПРОБКА	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 19ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	11672M	Гребной винт 3-лопастной алюминиевый (шаг 8-1/2)	1
-	11673M	Гребной винт 3-лопастной алюминиевый (шаг 7-1/2)	1
-	11896M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 7)	1
-	11674M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 6-1/2)	1
-	11897M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 5)	1

Рис. 20КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9692M	Карбюратор в сборе	1
1	9693M	Карбюратор в сборе	1
1	9694M	Карбюратор в сборе	1
2	83889M	Винт регулировки качества смеси холостого хода	1
3	94499M	Пружина	1
4	11477M	Крышка	1
5	11478M	Пластина	1
6	11479M	Прокладка	1
7	11480M	Жиклёр холостого хода (#45)	1
8	83369M	Крышка	1
8	8M0080455	Пробка	1
9	82509M	Винт	2
9	82568M	Болт @2	2
10	82184M	СТОПОРНАЯ ШАЙБА	2
10	82206M	СТОПОРНАЯ ШАЙБА	2
11	82080M	Пружина	1
12	81277M	Винт регулировки холостого хода	1
13	11483M	Прокладка поплавковой камеры	1
14	17358M	Корпус поплавковой камеры	1
15	11485M	Главный жиклёр	1
15	11486M	Главный жиклёр	1
15	17359M	Главный жиклёр	1
16	11487M	Главный жиклёр (#98)	1
16	11488M	Главный жиклёр (#100)	1
16	17360M	Главный жиклёр (#98)	1
17	83373M	Винт	4
17	11796M	Винт (M4 x 14)	4
18	11489M	Поплавок	1
19	11490M	Игольчатый клапан поплавка	1
20	92639M	Ось поплавка	1
21	82781M	Зажим	1
21	8M0120624	Зажим @2	1
22	82500M	Винт (M4 x 8)	1
23	97730M	Рычаг иглы	1
24	11492M	Винт	2
25	11493M	Гайка	2
26	11494M	Винт	4
27	82184M	СТОПОРНАЯ ШАЙБА	4
27	82206M	СТОПОРНАЯ ШАЙБА	4
28	11495M	Крышка насоса	1
29	11496M	Прокладка	1
29	11496T	Прокладка	1
30	11497M	Диафрагма	1
31	11498M	Корпус насоса	1
32	11499M	Диафрагма	1
32	11499T	Диафрагма	1
33	11500M	Прокладка	1
34	11501M	Обратный клапан	2
35	17361M	Сливной винт	1
36	17362M	Шайба	1
-	11502M	Ремкомплект	1

Рис. 21КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9309M	Кронштейн зажима (левый борт)	1
2	9310M	Кронштейн зажима (правый борт)	1
3	80638M	Подушка	2
4	11529M	Винт зажима транца	2
4	81755M	Винт	2
5	91784M	Рукоятка	2
6	41267M	Штифт	2
6	852812	Штифт	2
7	84835M	Вал упора откидывания	1
8	95650M	Головка вала упора откидывания	1
9	82148M	Штифт роликовый	1
10	11530M	Болт	1
11	11531M	Фрикционная накладка	2
12	82217M	Шайба	1
13	84295M	ГАЙКА НЕЙЛОНОВАЯ	1
14	94568M	Втулка	1
15	11532M	Болт	1
16	82214M	Шайба	1
17	82389M	Гайка	1
18	9311M	Кронштейн поворотный	1
19	82369M	Штуцер	2
20	81439M	Колпачок пресс-масленки	2
21	11533M	Фрикционная пластина	1
22	83488M	Пружина	1
23	82217M	Шайба	1
24	11534M	Сальник	1
25	11535M	Винт фрикционной накладки	1
26	15437M	Кронштейн рулевого управления	1
27	11537M	Крышка верхней опоры	1
28	11538M	Верхняя боковая опора	2
29	11539M	Верхняя передняя опора	1
30	91788M	Болт	2
31	11540M	Втулка уплотнительная	1
32	11541M	Шайба упорная	2
33	11542M	Втулка поворотного вала	1
34	11543M	Втулка поворотного вала	1
35	11544M	Кольцо уплотнительное	2
36	11545M	Корпус нижней опоры	1
37	11546M	Корпус нижней опоры	1
38	11547M	Нижняя боковая опора	2
39	11548M	Нижняя боковая опора	1
40	91788M	Болт	2

Рис. 22ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9372M	Верхний кожух в сборе	1
1	9373M	Верхний кожух в сборе	1
2	11938M	Комплект боковых наклеек	1
2	11939M	Комплект боковых наклеек	1
3	11403M	Сальник	1
4	11940M	Наклейка передняя	1
5	11937M	Формованная накладка воздуховода	1
6	95587M	Сальник	1
7	11406M	Держатель хомута	1
8	11407M	Крючок	1
9	83140M	Заклепка	4
10	81202M	Наклейка индикатора переключения	1
11	84303M	БОЛТ	4
11	91772M	Болт	4
12	82214M	Шайба	4
13	9509M	Нижний кожух	1
14	11408M	Рычаг зажима	1
15	91660M	Крючковый зажим	1
16	91661M	Болт	1
16	8527876	Винт	1
17	F11409	Втулка	2
17	F12146	Пружина	2
18	81869M	Шайба	1
19	11410M	Пробка	1
20	11411M	Пробка	1
21	82381M	ГАЙКА	1
21	82390M	Гайка (M6)	1
22	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
22	93102M	Выключатель в сборе стоп	1
23	97756M	Упор	1
24	11412M	Пробка	1
25	11413M	Втулка уплотнительная	1
26	11414M	Втулка	1
27	11415M	Пробка	1
28	11416M	Втулка	4
28	11416T	Втулка уплотнительная	4
29	11417M	Панель	1
30	11418M	Кронштейн	1
31	11419M	Винт	3
32	82378M	Гайка	1
32	82388M	Гайка (M5)	1
33	11420M	Втулка	4
34	91674M	Болт	4
35	11421M	Уплотнение	1

Рис. 23КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9304M	Картер в сборе	1
2	82354M	ШТИФТ УСТАНОВОЧНЫЙ	4
3	11448M	Болт с шайбой	6
4	11449M	Болт с шайбой	4
5	14201M	Корпус сальника	1
6	11451M	Кольцо уплотнительное	1
7	14195M	САЛЬНИК МАСЛЯНЫЙ	1
8	84247M	Болт	3
8	826957M	Болт	3
9	11452M	Хомут	1
10	11919M	ТЕРМОСТАТ	1
10	11919001	Термостат	1
11	11453M	Крышка головки цилиндра	1
12	11454M	Прокладка крышки головки	1
13	91686M	Болт	7
14	11455M	Внутренняя крышка выхлопа	1
15	11456M	Прокладка внутренней крышки выхлопа	2
15	11456	ПРОКЛАДКА	2
16	11457M	Наружная крышка выхлопа	1
17	11945M	Болт	7
18	41263M	СВЕЧА ЗАЖИГАНИЯ	2
18	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
18	11458M	Свеча зажигания (NGK # B6HS10)	2
18	8M0114738	Свеча зажигания B6HS-10 @4	2
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1
20	80277M	Набор инструментов	1
20	803581	Набор инструментов	1
21	95485M	Стяжка	1
21	61990	Стяжка (14.00 дюймов)	1
22	11459M	Кронштейн набора инструментов	1
23	95456M	Болт	2
-	11434M	Комплект прокладок	1
-	11948M	Узел силовой головки	1
-	11949M	Узел силовой головки в сборе	1
-	11948M	Узел силовой головки	1

Рис. 24КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9305M	Коленчатый вал в сборе	1
2	82299M	Подшипник	2
2	18859T	Подшипник	2
3	9306M	Поршень	2
4	91721M	Подшипник	2
5	11462M	Комплект колец поршня (STD)	2
5	11462T	Комплект поршневых колец	2
6	95601M	Палец поршня	2
6	80005M	Палец поршня	2
7	82342M	Стопорное кольцо пальца поршня	4
8	11463M	Корпус нижнего сальника	1
9	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
10	14202M	Сальник масляный	1
11	94663M	Сальник масляный нижний	1
11	18843M	САЛЬНИК МАСЛЯНЫЙ	1
12	81841M	ШАЙБА	1
13	91725M	Болт	1
13	826957M	Болт	1
14	82214M	Шайба	1
15	81913M	Шпонка маховика	1
15	893761	Шпонка	1
-	11434M	Комплект прокладок	1

Рис. 25КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

Рис. 26МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9303M	Ротор в сборе	1
2	827157M	Основание в сборе	1
3	827158M	Основание	1
4	41829M	Катушка зарядки в сборе	1
4	41829T	Катушка	1
5	41830M	Катушка датчика импульсов в сборе	1
6	15313M	Катушка освещения	1
7	96346M	Винт с шайбой	2
8	83108M	ВИНТ	2
9	82186M	Шайба	2
10	91691M	Винт с шайбой	1
11	11437M	Хомут	1
12	82500M	Винт (M4 x 8)	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	11439M	Провод	1
15	84667M	Фиксатор	1
16	81769M	Гайка	1
17	81805M	Шайба	1
18	84668M	Фиксатор	1
19	827160M	Винт (M5 x 10)	3
20	827161M	Упор	1
21	826957M	Болт	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	94731M	Кулачок	1
24	827162M	Болт	2
25	827163M	Кронштейн	1
26	95188T	КАТУШКА ЗАЖИГАНИЯ	1
27	82405M	Болт	2
28	82212M	Стопорная шайба	2
29	881379	Шайба	7
29	82214M	Шайба	7
30	82069M	Втулка уплотнительная	2
31	827164M	Втулка	1
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
33	82370M1	Свеча зажигания	2
33	813472	NGK BR6HS @10 Mercury / Quicksilver	2
34	84368M	Болт	5
35	827165M	Блок CDI	1
36	84058M	Болт (M6 x 20)	2
37	82213M	Шайба	2
38	827166M	Трубка	1

Рис. 27ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL PUMP/FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	804358T1	Насос в сборе топливный	1
2	804362	ВИНТ	3
2	82522M	Винт	3
3	82186M	Шайба	3
4	804361	КОРПУС	1
4	80607M	Крышка	1
5	84141M	Диафрагма	1
6	80614	Прокладка	1
7	41889M	Винт (M3 x 5)	2
8	41888M	Клапан обратный	2
9	82537M	Гайка	2
10	80610M	Пружина	1
11	80611M	Пластина	1
12	80606M	Диафрагма	1
13	80613	Прокладка	1
14	94718M	Прокладка	1
15	804359	ДИАФРАГМА	1
16	804360	ДИАФРАГМА	1
17	94716M	Соединитель	1
18	826971M	Соединитель	1
19	94725M	Шайба стопорная	3
20	94724M	Винт	3
21	80757	Прокладка	1
22	84931M	БОЛТ	1
23	858719	Болт (M6 x 45)	1
23	8M0052670	Винт	1
24	82214M	Шайба	2
25	98974M	Зажим	6
26	82047M	Хомут	6
27	82012M	Шланг	1
28	82012M	Шланг	2
29	94759M	Шланг	1
30	95604M	Соединитель	1
31	84058M	Болт (M6 x 20)	1
32	881379	Шайба	1
32	82214M	Шайба	1
33	804078	Шланг	1
34	82012M	Шланг	1
35	826964T	Фильтр топливный	2
36	826965M	Фильтр	2
36	826965T	Фильтр топливный	2
37	826967M	Стакан	2
38	826966M	Уплотнительное кольцо	2
38	826966T	Уплотнительное кольцо	2
39	804374	КРОНШТЕЙН	1
40	82382M	Гайка	2
41	81669M	Набор инструментов	1
41	803581	Набор инструментов	1
42	95633M	ПРОБКА	1
42	8M0121335	ПРОБКА	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 28ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	9522M	Топливный бак в сборе	1
2	94703M	Наклейка (верхняя)	1
3	94704M	Наклейка	1
4	95568M	Фильтр-сетка	1
5	97620M	Гайка	1
6	814497M	Крышка	1
7	814498M	Крышка	1
8	97622M	Гайка	1
9	14274M	Указатель	1
10	81319M	Поплавок	1
11	95616M	Топливный датчик	1
12	97623M	Прокладка	1
13	97624M	Опора	1
14	99954M	Корпус разъёма	1
15	16720M	Прокладка	1
16	95502M	Винт	2
17	95501M	Сальник	2
18	16725M	Хомут	6
19	94727M	Шланг	1
20	16571M	Шланг	1
21	89396Q38	Груша подкачки	1
21	89396Q01	Груша подкачки @4	1
22	94727M	Шланг	1
23	95569M	Топливный разъём	1
24	82789M	Уплотнительное кольцо	1

Рис. 29СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	9835M	Корпус редуктора в сборе	1
-	9836M	Корпус редуктора в сборе	1
1	9837M	Корпус редуктора в сборе	1
2	80536M	Втулка	1
3	83091M	Крышка	1
4	95467M	ВИНТ	2
5	95609M	АНОД	1
6	827055M	Шайба	1
7	91772M	Болт	1
8	80246M	Хомут	1
9	81920M	ПРОБКА	1
10	81924M	ПРОБКА	3
11	81987	Прокладка	3
12	81752M	ВИНТ	1
13	95610	Прокладка	1
14	80538M	УПОРНАЯ ШАЙБА	1
14	80539M	УПОРНАЯ ШАЙБА	1
14	80540M	УПОРНАЯ ШАЙБА	1
14	80541M	УПОРНАЯ ШАЙБА	1
15	82542M	ШЕСТЕРНЯ ВЕДУЩАЯ	1
16	82332M	КОЛЬЦО СТОПОРНОЕ	1
17	80535M	ПРОКЛАДКА	1
18	81983M	ВТУЛКА	1
19	805377T	КОРПУС	1
20	80536M	Втулка	1
21	84058M	Болт (M6 x 20)	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	82228M	САЛЬНИК МАСЛЯНЫЙ	2
24	81086M	ВАЛ ПРИВОДНОЙ	1
24	81087M	ВАЛ ПРИВОДНОЙ	1
25	81912M	Шпонка приводного вала крыльчатки	1
26	81071M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	81072M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
27	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
28	81077M	ПЛАСТИНА НАРУЖНАЯ	1
28	81078M	ПЛАСТИНА НАРУЖНАЯ	1
29	81075	Прокладка	1
30	95611M	КРЫЛЬЧАТКА	1
31	80902M	ВСТАВКА	1
31	81076M	ВСТАВКА	1
32	81074T	КОРПУС ВОДЯНОГО НАСОСА	1
33	82357M	ШТИФТ УСТАНОВОЧНЫЙ	2
34	827043M	Болт	3
35	881379	Шайба	5
35	82214M	Шайба	5
36	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
37	81014M	ПЛУНЖЕР	1
38	82291T	Подшипник	1
38	82291001	ПОДШИПНИК	1
39	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
40	80174M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	80175M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	81809M	ШАЙБА	AR
41	80542M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
42	82560M	ШАЙБА	1
43	82339M	КОЛЬЦО	1
44	81089M	МУФТА	1
45	82362M	ШТИФТ УСТАНОВОЧНЫЙ	1
46	82077M	ПРУЖИНА	1
46	82077001	ПРУЖИНА	1
47	95406M	ВАЛ ГРЕБНОГО ВИНТА	1
48	81824M	УПОРНАЯ ШАЙБА	1
49	80544M	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
50	80258M	Регулировочная шайба	AR
50	19148005	Регулировочная шайба @2	AR
50	80259M	Регулировочная шайба	AR
50	80260M	Регулировочная шайба	AR
50	879172251	Прокладка регулировочная @5	AR
51	8528001	Подшипник	1
52	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
53	82226M	Сальник масляный	2
54	82548M	КРЫШКА	1
55	84058M	Болт (M6 x 20)	2
56	81901M	ШТИФТ ПРИВОДНОЙ	1
57	80545M	Гайка гребного винта	1
57	859931	ГАЙКА ГРЕБНОГО ВИНТА	1
58	82132M	ШПЛИНТ	1
58	89961	Штифт	1
59	18852M	Анод	1
60	91686M	Болт	2
61	827055M	Шайба	2
62	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
63	84058M	Болт (M6 x 20)	4
64	881379	Шайба	4
64	82214M	Шайба	4
65	82021M	Втулка	1
66	82547M	Трубка водяная	1
66	81079M	Трубка водяная	1
67	81080M	Резина	1
68	81081M	Пластина установочная	1
69	95633M	ПРОБКА	OPT
69	8M0121335	ПРОБКА	OPT
-	84181T	Ремкомплект водяного насоса	1
-	95615M	Комплект водяного насоса - хром	OPT
-	84172M	Комплект прокладок нижнего блока	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 30МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	81066M	Рукоятка переключения передач	1
2	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
3	81068M	Вал	1
4	82348M	Шарик	1
5	82084M	Пружина	1
6	81061M	Втулка	1
7	814496M	Кольцо уплотнительное	2
8	83094M	Втулка	1
9	82447M	Болт	1
10	82186M	Шайба	1
11	81390M	Рычаг вала переключения	1
12	82213M	Шайба	1
13	82125M	Шплинт	1
14	82680M	Тяга переключения	1
15	80049M	Разъём	1
16	80050M	Разъём	1
17	84058M	Болт (M6 x 20)	1
18	881379	Шайба	1
18	82214M	Шайба	1

Рис. 31ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	94733M	Крышка воздухозаборника (наружная)	1
2	94734M	Крышка воздухозаборника (внутренняя)	1
3	83108M	ВИНТ	2
4	82211M	Шайба	2
5	94765M	ХОМУТ	2
6	83287M	РУЧКА ПОДСОСА	1
7	80231M	ВТУЛКА	1
8	80245M	Гайка	1
9	16333	ТЯГА быстросъёмная	1
10	94754M	ТЯГА В СБОРЕ	1
11	82207M	ШАЙБА	1
12	91772M	Болт	1
13	82933M	ШАЙБА	1
14	82050M	Шплинт	2
15	94755M	ТЯГА	1
16	94753M	ТЯГА	1
17	82390M	Гайка (M6)	2
18	82214M	Шайба	5
19	80734M	ПРОКЛАДКА	1
20	82423M	БОЛТ	2
21	94766M	Болт	1
22	80232M	Шпилька	1
23	81729M	ШПИЛЬКА	1
24	83244M	ПРОКЛАДКА	1
25	94750M	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
26	94752M	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	94756M	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1

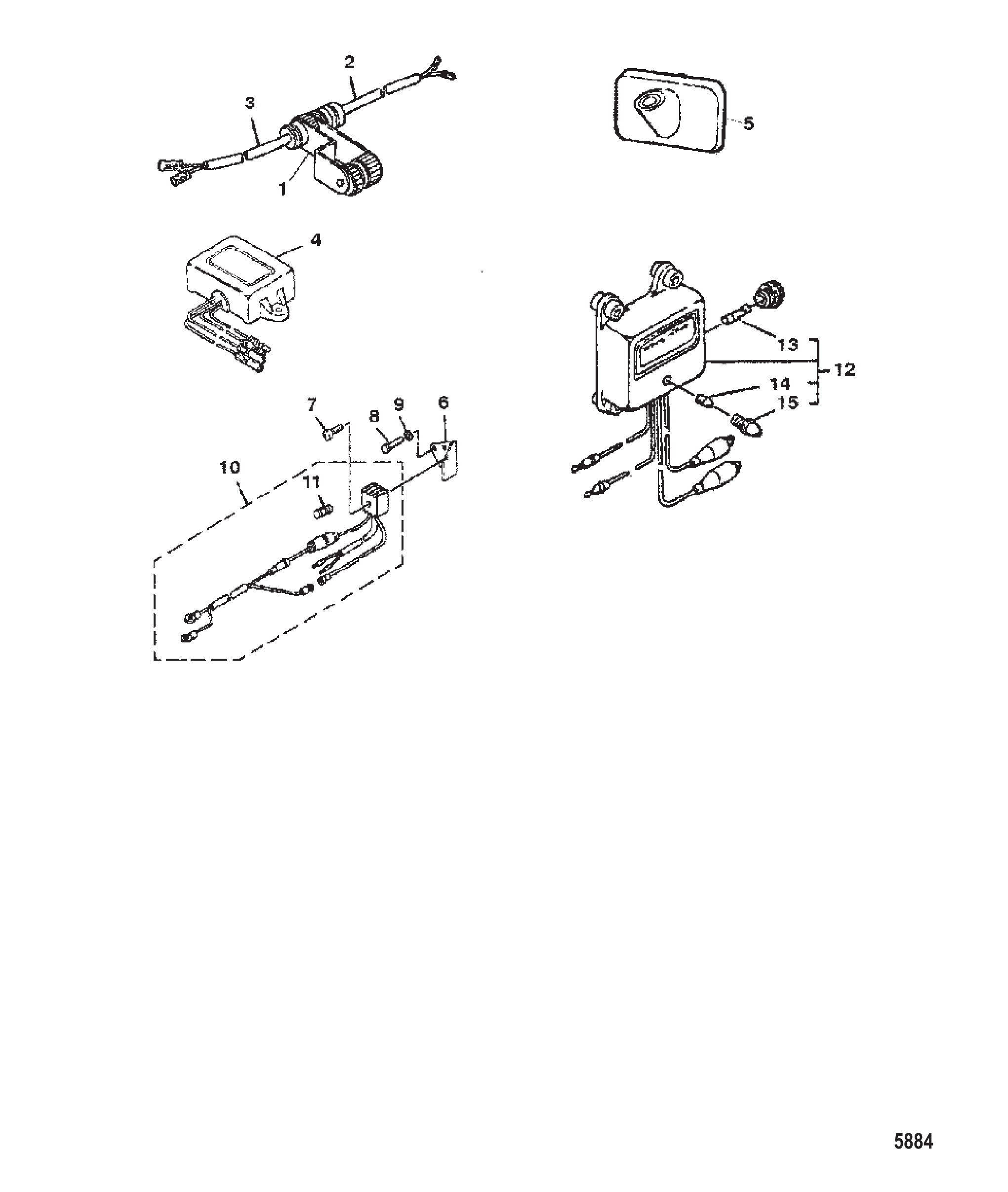

Рис. 32ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	84124M	РАЗЪЕМ	1
2	99051M	РАЗЪЕМ	1
3	99052M	РАЗЪЕМ	1
4	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
5	97130M	НАПРАВЛЯЮЩАЯ ТРОСА	1
6	84680M	ПЛАСТИНА	1
7	83108M	ВИНТ	1
8	8527764	Болт	2
9	82214M	Шайба	2
10	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
10	8M0060278	ВЫПРЯМИТЕЛЬ	1
11	81522M	ПРЕДОХРАНИТЕЛЬ	1
12	80713M	ВЫПРЯМИТЕЛЬ	1
13	83733M	ПРЕДОХРАНИТЕЛЬ	1
14	83731M	ЛАМПА	1
15	83732M	РАССЕИВАТЕЛЬ	1

Рис. 33ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	82766	Гребной винт	1
-	82764	Гребной винт	1
-	82765	Гребной винт	1
-	80547M	ГРЕБНОЙ ВИНТ	1
-	82763	Гребной винт	1
-	81090M	ГРЕБНОЙ ВИНТ	1
-	94780M	ГРЕБНОЙ ВИНТ	1
-	94781M	ГРЕБНОЙ ВИНТ	1

Рис. 34РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	827169M	Стартер в сборе возвратный	1
2	8398M	Корпус стартера	1
2	83981	Корпус стартера	1
3	80604M	Пробка	1
4	8528163	ГАЙКА	1
5	95588M	Пружина	1
6	83250M	Шкив стартера	1
7	82157M	Штифт	1
8	83252M	Собачка привода	1
9	84895M	Стопорное кольцо	1
10	83285M	БОЛТ	1
10	85277613	Болт	1
11	81557M	Шайба	1
12	95590M	Вал	1
13	95589M	Пружина	1
14	12066Q9	Трос	1
14	12066Q10	Трос стартера @2	1
15	96567M	Направляющая	1
16	82214M	Шайба	2
16	881379	Шайба	2
16	82214M	Шайба	2
17	826957M	Болт	2
17	84058M	Болт (M6 x 20)	2
18	98967M	Сальник	1
19	98968M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
20	814491A1	Рукоятка	1
21	814492M	КРЫШКА	1
22	82214M	Шайба	2
23	881379	Шайба	10
23	82214M	Шайба	10
24	83258M	Кронштейн	1
25	84058M	Болт (M6 x 20)	2
26	826958M	БОЛТ (M6 x 35)	1
27	81804M	Шайба	1
28	91772M	Болт	3
29	41316M	Шкив	1
30	852776	Болт	4

Рис. 35КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ОПЦИЯ) REMOTE CONTROL ATTACHING KIT OPTIONAL

REF	Номер детали	Наименование	Кол-во
-	43986A1	Комплект крепления дистанционного управления	1
1	84224M	Кронштейн	1
2	852776	Болт	2
3	881379	Шайба	2
3	82214M	Шайба	2
4	84225M	Рычаг	1
5	82447M	Болт	1
6	82211M	Шайба	1
7	84657M	БОЛТ	1
8	8528163	ГАЙКА	1
9	814502M	Наконечник троса	1
10	83724M	Наконечник троса	1
11	82217M	Шайба	1
12	83721M	Пружина	1
13	814500M	Крючок	1
14	82146M	Штифт	2
15	814501M	Наконечник троса	1
16	84227M	Наконечник троса	1
17	82217M	Шайба	1
18	83725M	Пружина	1
19	814499M	Крючок	1
20	11670M	Кронштейн рулевого управления (шаровой тип)	1
20	11670T	Кронштейн	1
21	91636M	Болт	1
22	82220M	Шайба	1
23	81785M	Контргайка	1
24	83727M	Кронштейн (тросовый тип)	1

Рис. 36ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	84664M	Рычаг наклона	1
2	82090M	Пружина	1
3	84665M	Стержень фиксатора наклона	1
4	84666M	Штифт	1
5	82327M	Стопорное кольцо	1
6	80519M	Рычаг в сборе стопора наклона	1
7	80100M	Ручка наклона	1
8	80097M	Втулка	2
9	82111M	Пружина	1
10	82110M	Пружина	1
11	80976M	Кронштейн	1
12	82405M	Болт	2
13	881379	Шайба	2
13	82214M	Шайба	2
14	80522M	Пластина	1
15	82097M	Пружина	2
16	80525M	Стопор	2
17	80521M	Рычаг фиксатора наклона	2
18	80523M	Пластина	2
19	81883M	ШТИФТ	1
20	82051M	Шплинт	1
21	82112M	Пружина	1
22	80527M	Вал	1
23	82049M	Шплинт	2
24	811016M	Штифт в сборе наклона	1
25	82857M	Пластина стопорная	1
26	82144M	Штифт роликовый	1
27	815007M	ПРУЖИНА	1

Рис. 37РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	95606M	Указатель	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	881379	Шайба	2
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	2
22	81761M	Гайка	6
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	804159	Болт (M8 x 35)	2
29	82956M	Втулка	2
30	827043M	Болт	1

Рис. 38ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	83070M	Вал дроссельной заслонки в сборе	1
2	82872M	Бобышка	1
3	881379	Шайба	3
3	82214M	Шайба	3
4	826958M	БОЛТ (M6 x 35)	2
5	14264M	Штифт роликовый	1
6	81091M	Растяжка	1
7	81945M	Втулка	2
8	83269M	Кронштейн	1
9	83267M	Рычаг управления магнето	1
10	80501M	Штифт вильчатый	1
11	8528163	ГАЙКА	1
12	881355	Стопорная шайба	1
12	82212M	Стопорная шайба	1
13	83268M	Рычаг	1
14	81878M	Штифт	1
15	81865M	Шайба волнистая	2
16	82209M	Шайба	2
17	82051M	Шплинт	2

水星 Mercury 8K HP 680-001986 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 8K HP 680-001986 & Up - — взрыв-схемы и запчасти
