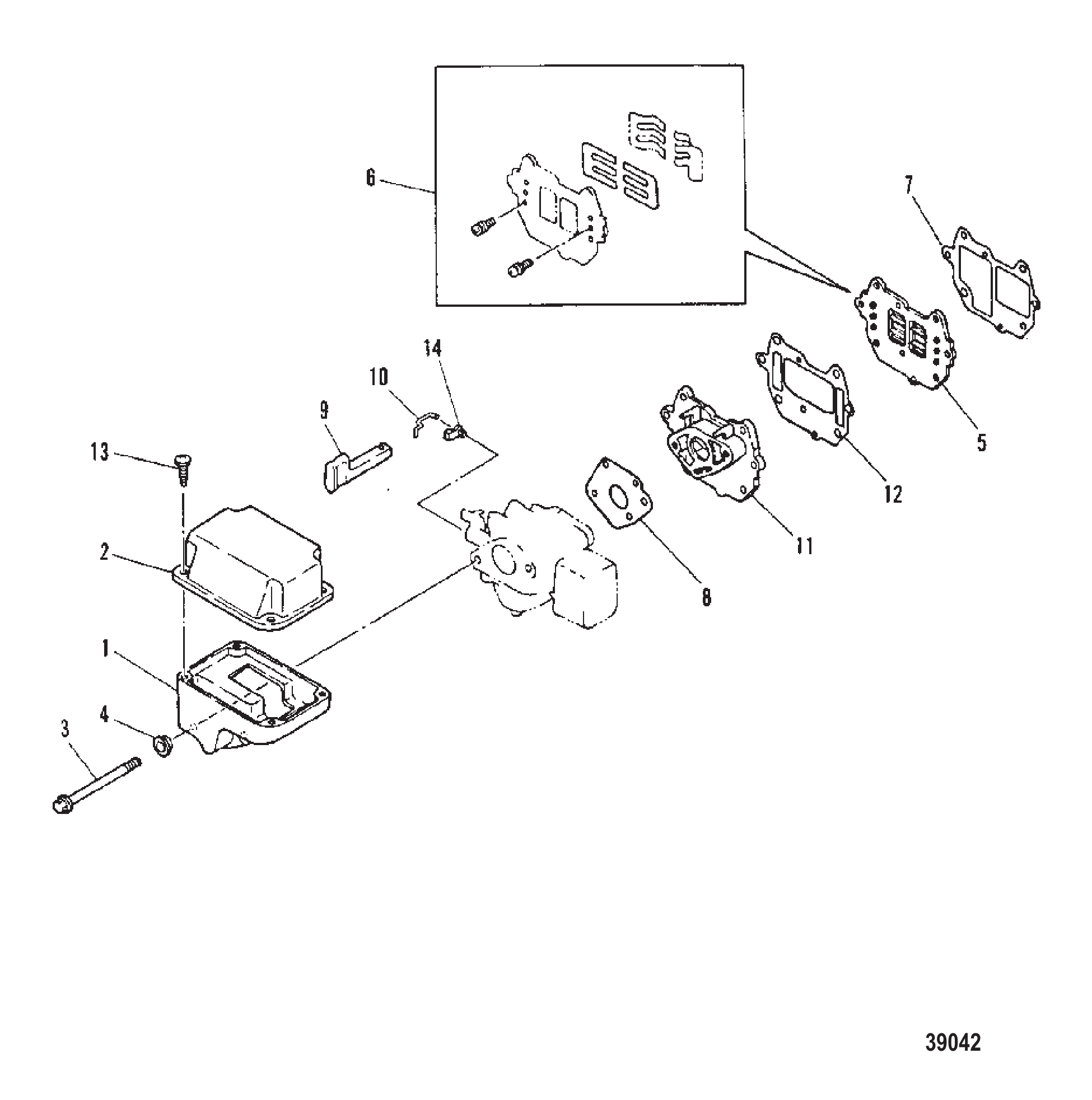

Рис. 1ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	11465M	Крышка воздухозаборника (наружная)	1
2	11466M	Крышка воздухозаборника (внутренняя)	1
3	11467M	Винт	2
4	17044M	ВТУЛКА	2
5	11469M	Лепестковый клапан в сборе	1
6	11470M	Комплект лепестковых клапанов (ограничители не входят)	1
7	11471M	Прокладка лепесткового клапана	1
8	11472M	Прокладка карбюратора	1
9	11473M	Ручка воздушной заслонки	1
10	11474M	Тяга воздушной заслонки	1
11	11475M	Впускной коллектор	1
12	11476M	Прокладка впускного коллектора	1
13	96610M	Винт	4
14	81191M	Кронштейн	1
14	16333	ТЯГА быстросъёмная	1
-	11434M	Комплект прокладок	1

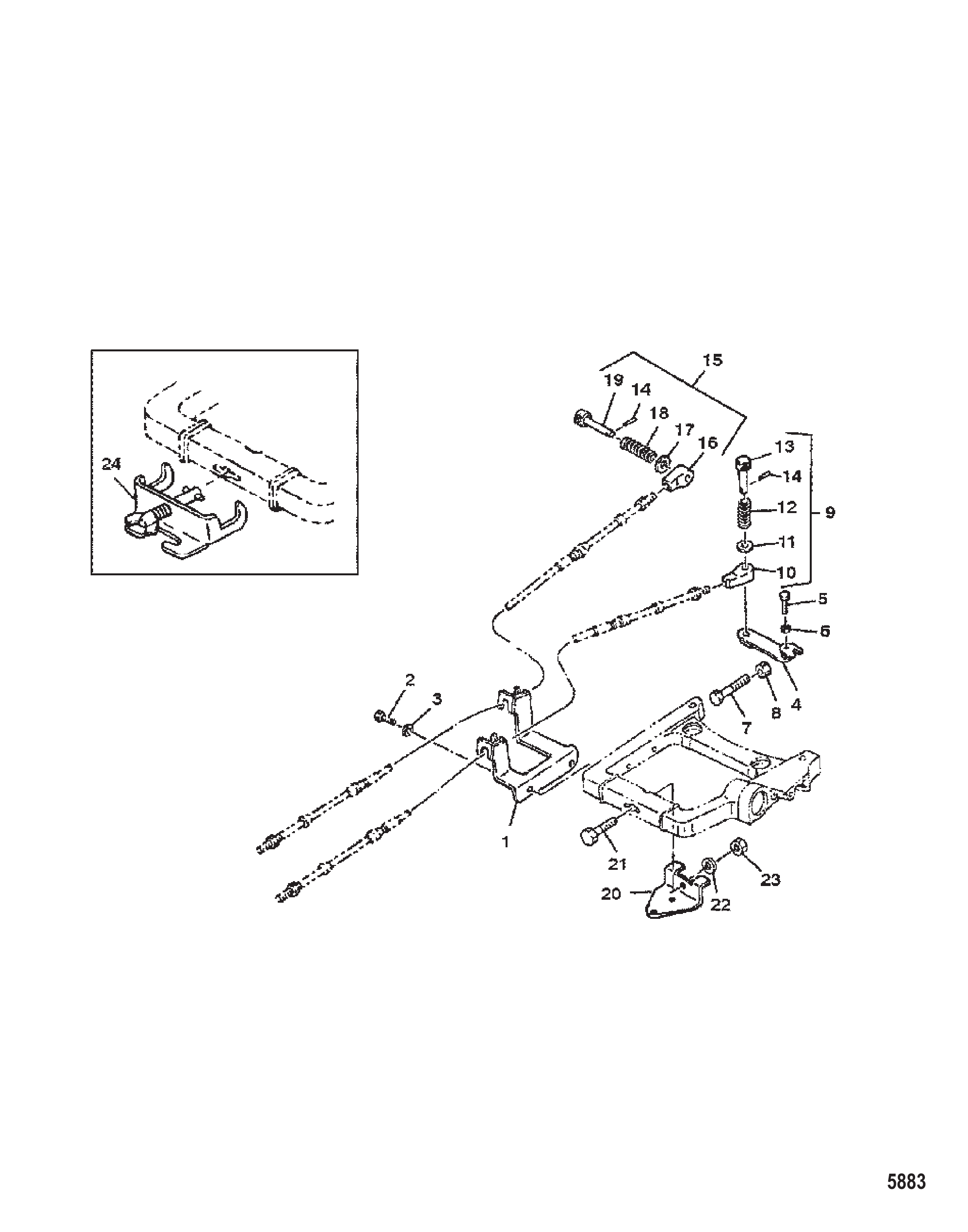

Рис. 2КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ОПЦИЯ) REMOTE CONTROL ATTACHING KIT OPTIONAL

REF	Номер детали	Наименование	Кол-во
-	43986A1	Комплект крепления дистанционного управления	1
1	84224M	Кронштейн	1
2	852776	Болт	2
3	881379	Шайба	2
3	82214M	Шайба	2
4	84225M	Рычаг	1
5	82447M	Болт	1
6	82211M	Шайба	1
7	84657M	БОЛТ	1
8	8528163	ГАЙКА	1
9	814502M	Наконечник троса	1
10	83724M	Наконечник троса	1
11	82217M	Шайба	1
12	83721M	Пружина	1
13	814500M	Крючок	1
14	82146M	Штифт	2
15	814501M	Наконечник троса	1
16	84227M	Наконечник троса	1
17	82217M	Шайба	1
18	83725M	Пружина	1
19	814499M	Крючок	1
20	11670M	Кронштейн рулевого управления (шаровой тип)	1
20	11670T	Кронштейн	1
21	91636M	Болт	1
22	82220M	Шайба	1
23	81785M	Контргайка	1
24	83727M	Кронштейн (тросовый тип)	1

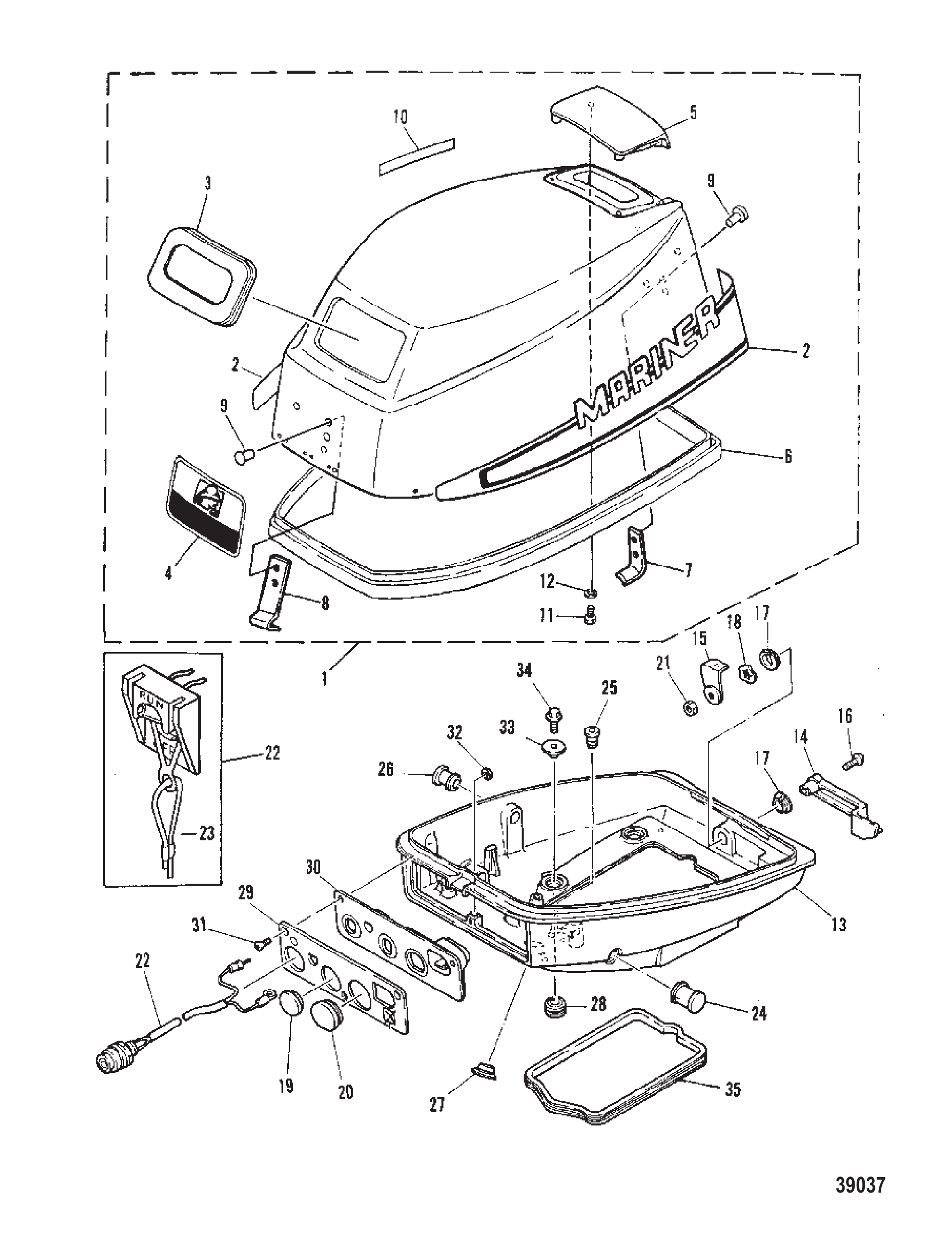

Рис. 3ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9372M	Верхний кожух в сборе	1
1	9373M	Верхний кожух в сборе	1
2	11938M	Комплект боковых наклеек	1
2	11939M	Комплект боковых наклеек	1
3	11403M	Сальник	1
4	11940M	Наклейка передняя	1
5	11937M	Формованная накладка воздуховода	1
6	95587M	Сальник	1
7	11406M	Держатель хомута	1
8	11407M	Крючок	1
9	83140M	Заклепка	4
10	81202M	Наклейка индикатора переключения	1
11	84303M	БОЛТ	4
11	91772M	Болт	4
12	82214M	Шайба	4
13	9509M	Нижний кожух	1
14	11408M	Рычаг зажима	1
15	91660M	Крючковый зажим	1
16	91661M	Болт	1
16	8527876	Винт	1
17	F11409	Втулка	2
17	F12146	Пружина	2
18	81869M	Шайба	1
19	11410M	Пробка	1
20	11411M	Пробка	1
21	82381M	ГАЙКА	1
21	82390M	Гайка (M6)	1
22	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
22	93102M	Выключатель в сборе стоп	1
23	97756M	Упор	1
24	11412M	Пробка	1
25	11413M	Втулка уплотнительная	1
26	11414M	Втулка	1
27	11415M	Пробка	1
28	11416M	Втулка	4
28	11416T	Втулка уплотнительная	4
29	11417M	Панель	1
30	11418M	Кронштейн	1
31	11419M	Винт	3
32	82378M	Гайка	1
32	82388M	Гайка (M5)	1
33	11420M	Втулка	4
34	91674M	Болт	4
35	11421M	Уплотнение	1

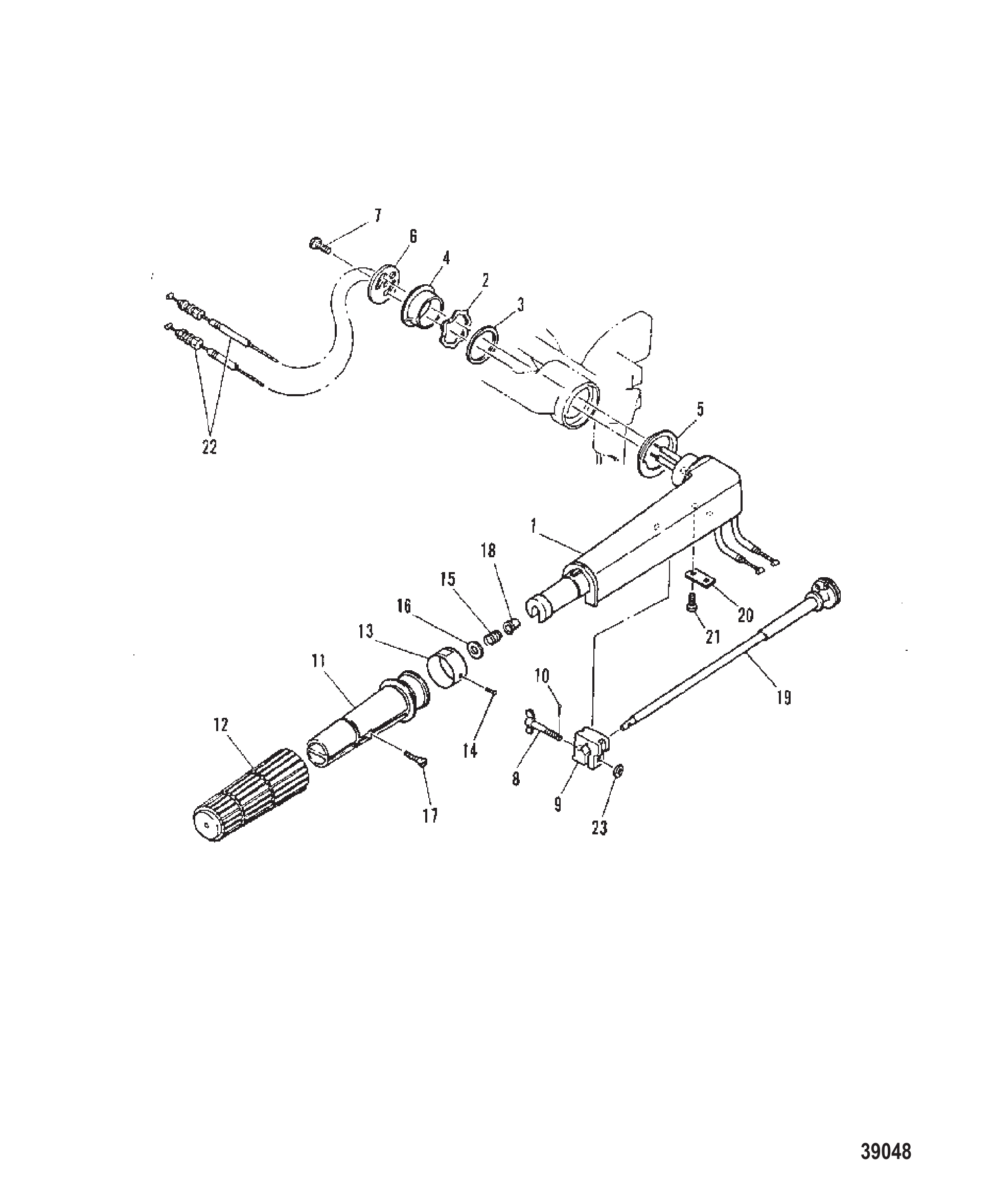

Рис. 4РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	14204M	РУЛЕВОЕ КОЛЕСО	1
2	11550M	ШАЙБА ВОЛНОВАЯ	1
3	11551M	ШАЙБА ПЛОСКАЯ	1
4	11552M	ВТУЛКА	1
5	11953M	ВТУЛКА	1
6	11554M	Крышка	1
7	91725M	Болт	1
7	826957M	Болт	1
8	17363M	Болт	1
9	11556M	Деталь	1
10	82125M	Шплинт	1
11	81585M	Рукоятка	1
12	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
12	8M0080456	Рукоятка	1
13	11557M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
14	81907M	Заклёпка	1
15	82095M	Пружина	1
17	8400M	ГОЛОВКА ЦИЛИНДРА	1
18	81945M	Втулка	1
19	11558M	Рычаг	1
20	91769M	КРОНШТЕЙН	1
20	18848M	Кронштейн	1
21	83570M	Винт	2
21	14232M	Винт	2
22	11954M	ТРОС ДРОССЕЛЯ	2
22	8M0121334	Трос дросселя	2
23	83768M	Шайба	1

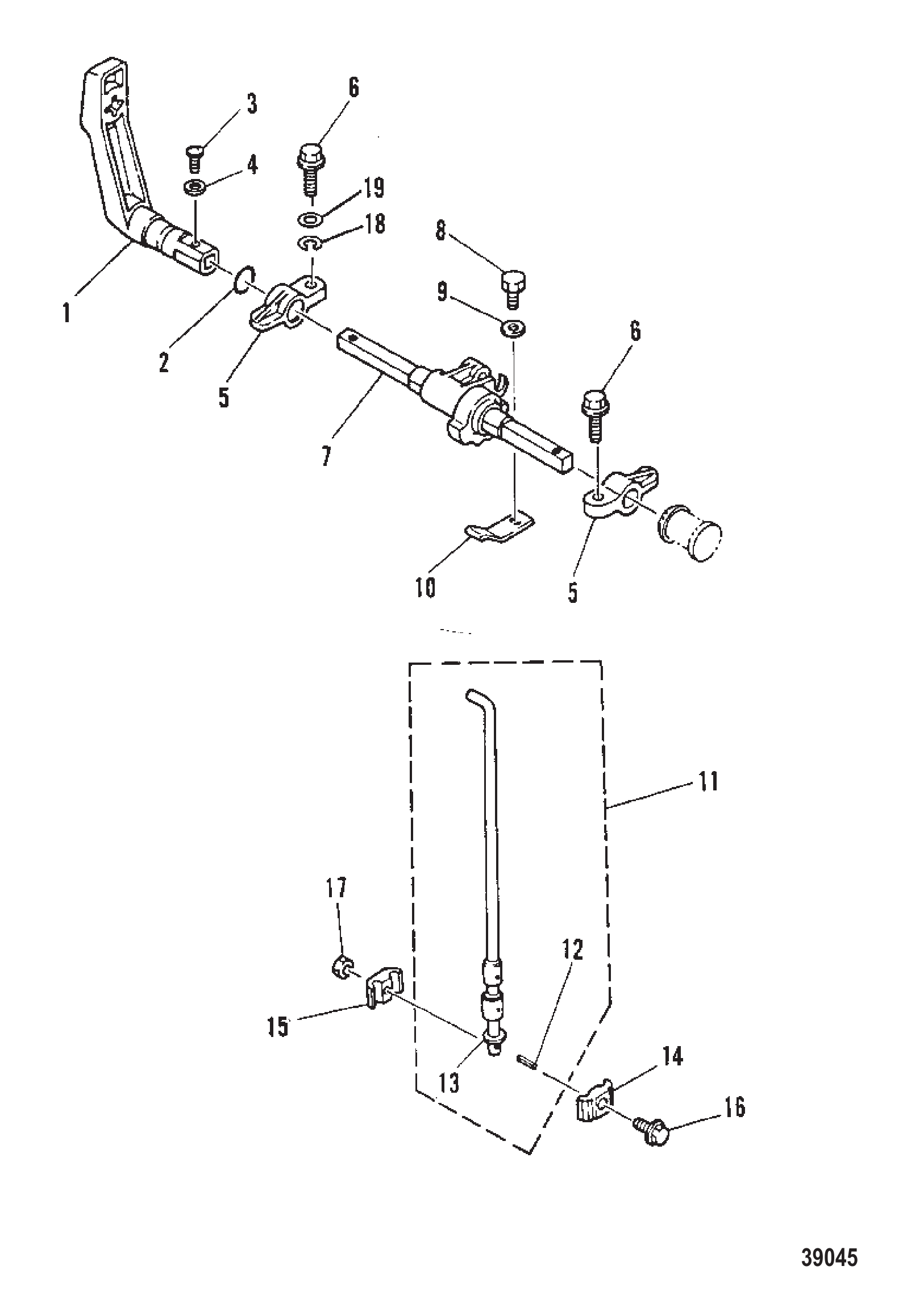

Рис. 5МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11510M	Рукоятка переключения передач	1
2	91774M	Уплотнительное кольцо	1
3	83356M	Винт	1
4	82211M	Шайба	1
5	17366M	Кронштейн	2
6	83539M	Болт (M6 x 20)	2
6	84058M	Болт (M6 x 20)	2
7	11512M	Рычаг тяги переключения	1
8	91772M	Болт	1
9	82214M	Шайба	1
10	11513M	Пружина	1
11	11514M	Тяга переключения в сборе	1
12	91793M	Пружинный штифт	1
13	82211M	Шайба	1
14	11515M	Соединитель тяги переключения	1
15	11516M	Соединитель тяги переключения	1
16	11517M	Болт	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	82213M	Шайба	1

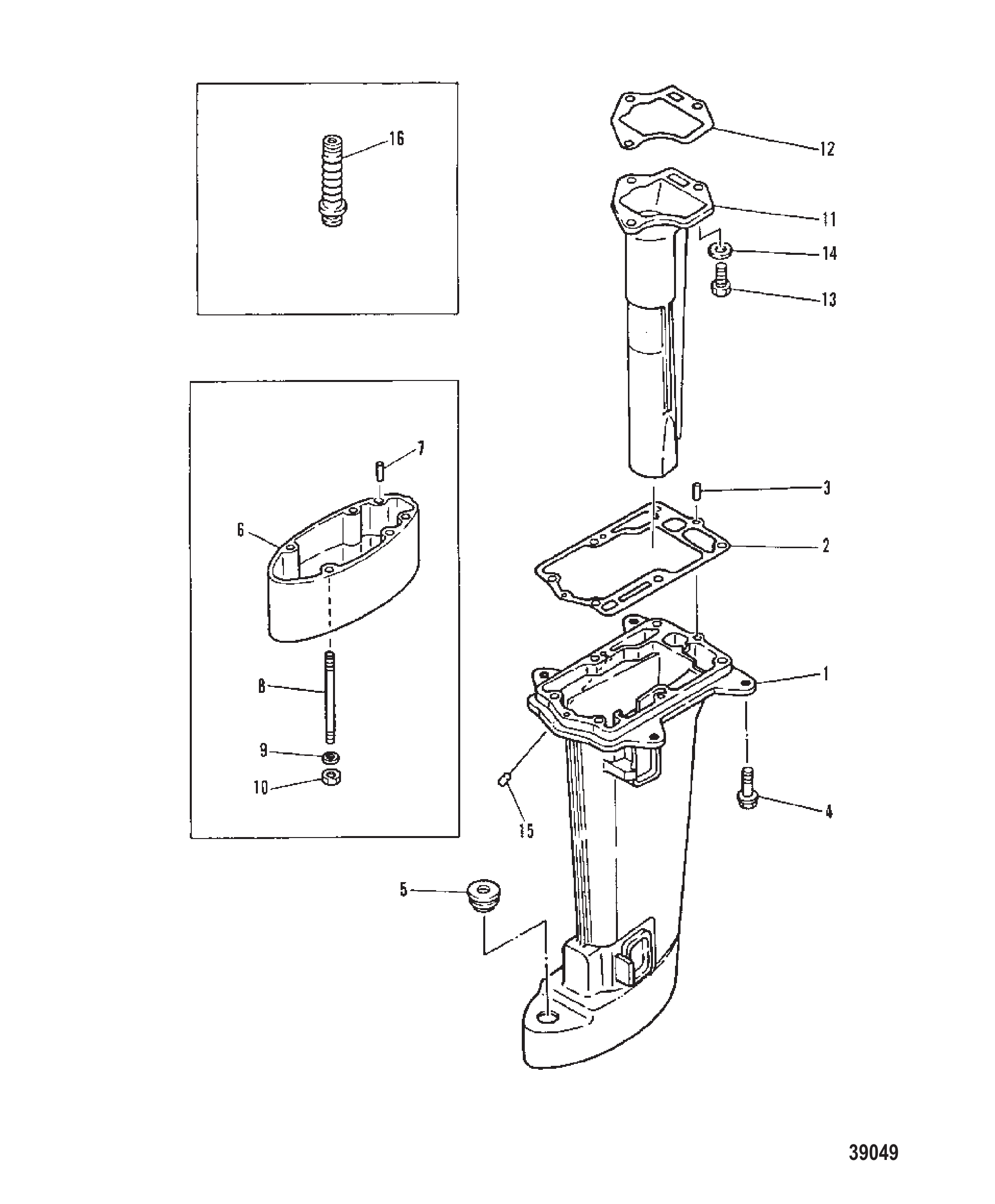

Рис. 6КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9312M	КОРПУС Гребного вала	1
1	9313M	КОРПУС Гребного вала	1
2	11560M	ПРОКЛАДКА	1
3	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
4	11561M	БОЛТ	6
5	11562M	ВТУЛКА	1
6	11563M	УДЛИНИТЕЛЬ	1
7	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
8	11564M	ШПИЛЬКА	4
9	82214M	Шайба	4
10	11565M	ГАЙКА	4
11	11566M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	11567M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	17364M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
12	11568M	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
13	84058M	Болт (M6 x 20)	3
14	82214M	Шайба	3
15	11569M	ТРУБА	1
16	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1

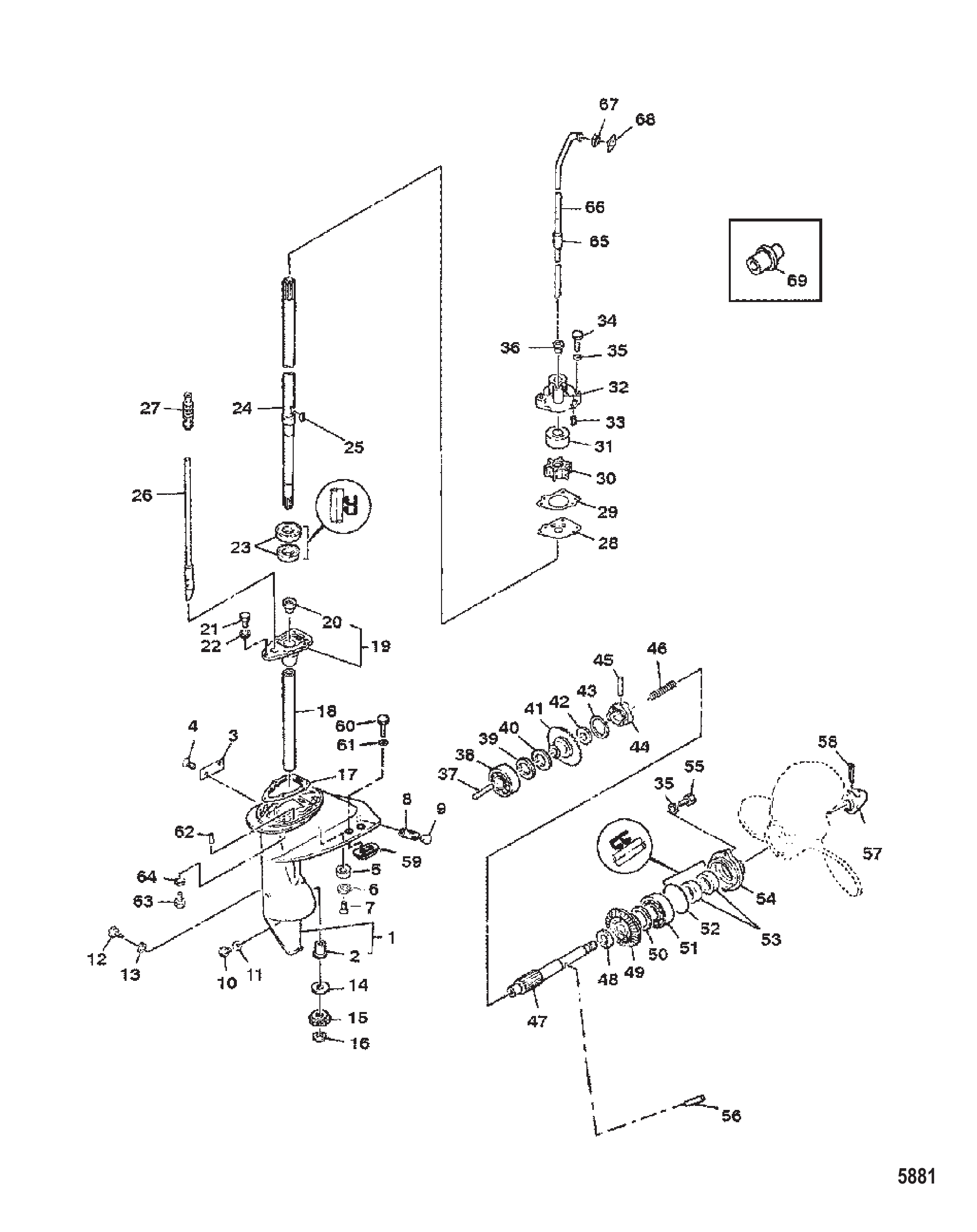

Рис. 7СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	9835M	Корпус редуктора в сборе	1
-	9836M	Корпус редуктора в сборе	1
1	9837M	Корпус редуктора в сборе	1
2	80536M	Втулка	1
3	83091M	Крышка	1
4	95467M	ВИНТ	2
5	95609M	АНОД	1
6	827055M	Шайба	1
7	91772M	Болт	1
8	80246M	Хомут	1
9	81920M	ПРОБКА	1
10	81924M	ПРОБКА	3
11	81987	Прокладка	3
12	81752M	ВИНТ	1
13	95610	Прокладка	1
14	80538M	УПОРНАЯ ШАЙБА	1
14	80539M	УПОРНАЯ ШАЙБА	1
14	80540M	УПОРНАЯ ШАЙБА	1
14	80541M	УПОРНАЯ ШАЙБА	1
15	82542M	ШЕСТЕРНЯ ВЕДУЩАЯ	1
16	82332M	КОЛЬЦО СТОПОРНОЕ	1
17	80535M	ПРОКЛАДКА	1
18	81983M	ВТУЛКА	1
19	805377T	КОРПУС	1
20	80536M	Втулка	1
21	84058M	Болт (M6 x 20)	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	82228M	САЛЬНИК МАСЛЯНЫЙ	2
24	81086M	ВАЛ ПРИВОДНОЙ	1
24	81087M	ВАЛ ПРИВОДНОЙ	1
25	81912M	Шпонка приводного вала крыльчатки	1
26	81071M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	81072M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
27	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
28	81077M	ПЛАСТИНА НАРУЖНАЯ	1
28	81078M	ПЛАСТИНА НАРУЖНАЯ	1
29	81075	Прокладка	1
30	95611M	КРЫЛЬЧАТКА	1
31	80902M	ВСТАВКА	1
31	81076M	ВСТАВКА	1
32	81074T	КОРПУС ВОДЯНОГО НАСОСА	1
33	82357M	ШТИФТ УСТАНОВОЧНЫЙ	2
34	827043M	Болт	3
35	881379	Шайба	5
35	82214M	Шайба	5
36	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
37	81014M	ПЛУНЖЕР	1
38	82291T	Подшипник	1
38	82291001	ПОДШИПНИК	1
39	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
40	80174M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	80175M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	81809M	ШАЙБА	AR
41	80542M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
42	82560M	ШАЙБА	1
43	82339M	КОЛЬЦО	1
44	81089M	МУФТА	1
45	82362M	ШТИФТ УСТАНОВОЧНЫЙ	1
46	82077M	ПРУЖИНА	1
46	82077001	ПРУЖИНА	1
47	95406M	ВАЛ ГРЕБНОГО ВИНТА	1
48	81824M	УПОРНАЯ ШАЙБА	1
49	80544M	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
50	80258M	Регулировочная шайба	AR
50	19148005	Регулировочная шайба @2	AR
50	80259M	Регулировочная шайба	AR
50	80260M	Регулировочная шайба	AR
50	879172251	Прокладка регулировочная @5	AR
51	8528001	Подшипник	1
52	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
53	82226M	Сальник масляный	2
54	82548M	КРЫШКА	1
55	84058M	Болт (M6 x 20)	2
56	81901M	ШТИФТ ПРИВОДНОЙ	1
57	80545M	Гайка гребного винта	1
57	859931	ГАЙКА ГРЕБНОГО ВИНТА	1
58	82132M	ШПЛИНТ	1
58	89961	Штифт	1
59	18852M	Анод	1
60	91686M	Болт	2
61	827055M	Шайба	2
62	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
63	84058M	Болт (M6 x 20)	4
64	881379	Шайба	4
64	82214M	Шайба	4
65	82021M	Втулка	1
66	82547M	Трубка водяная	1
66	81079M	Трубка водяная	1
67	81080M	Резина	1
68	81081M	Пластина установочная	1
69	95633M	ПРОБКА	OPT
69	8M0121335	ПРОБКА	OPT
-	84181T	Ремкомплект водяного насоса	1
-	95615M	Комплект водяного насоса - хром	OPT
-	84172M	Комплект прокладок нижнего блока	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

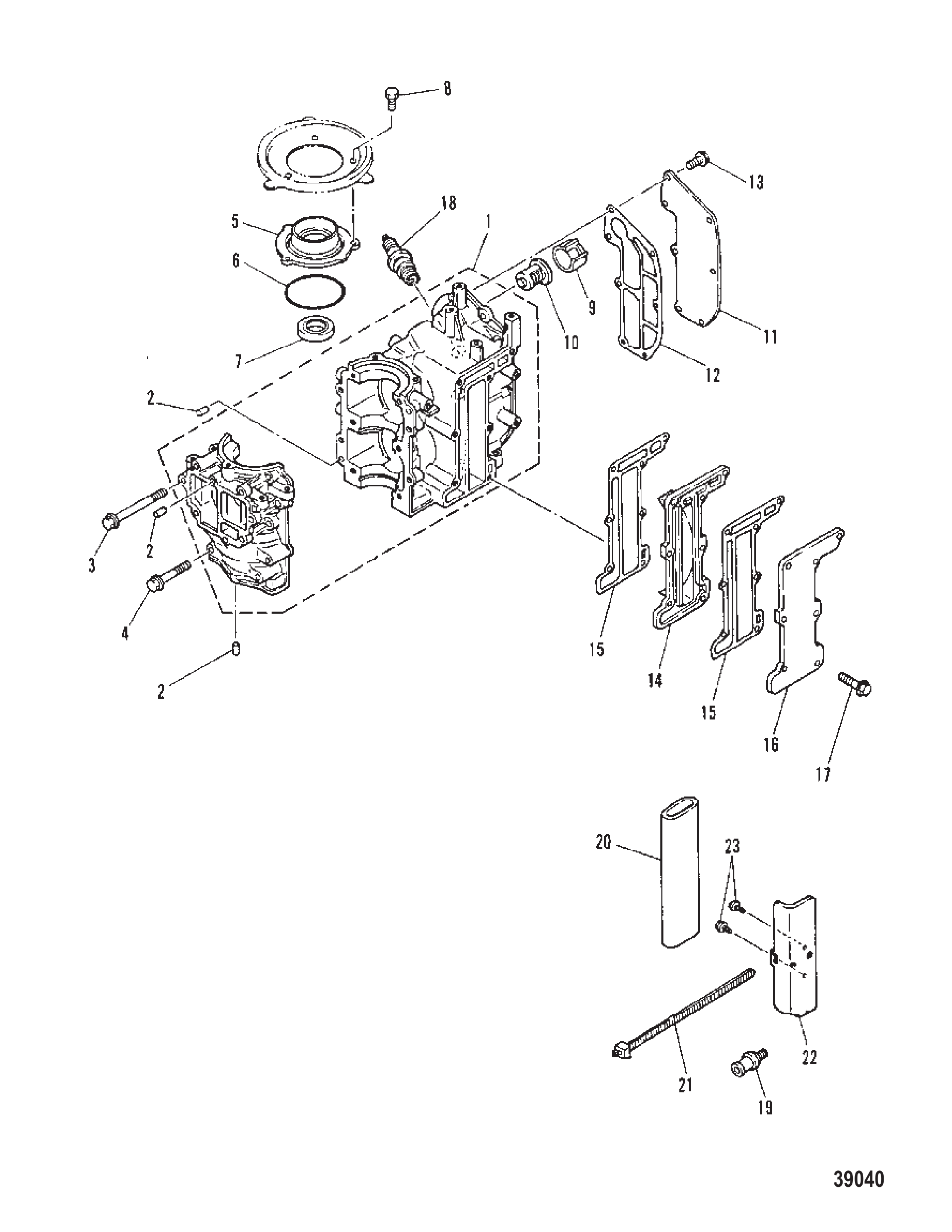

Рис. 8КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9304M	Картер в сборе	1
2	82354M	ШТИФТ УСТАНОВОЧНЫЙ	4
3	11448M	Болт с шайбой	6
4	11449M	Болт с шайбой	4
5	14201M	Корпус сальника	1
6	11451M	Кольцо уплотнительное	1
7	14195M	САЛЬНИК МАСЛЯНЫЙ	1
8	84247M	Болт	3
8	826957M	Болт	3
9	11452M	Хомут	1
10	11919M	ТЕРМОСТАТ	1
10	11919001	Термостат	1
11	11453M	Крышка головки цилиндра	1
12	11454M	Прокладка крышки головки	1
13	91686M	Болт	7
14	11455M	Внутренняя крышка выхлопа	1
15	11456M	Прокладка внутренней крышки выхлопа	2
15	11456	ПРОКЛАДКА	2
16	11457M	Наружная крышка выхлопа	1
17	11945M	Болт	7
18	41263M	СВЕЧА ЗАЖИГАНИЯ	2
18	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
18	11458M	Свеча зажигания (NGK # B6HS10)	2
18	8M0114738	Свеча зажигания B6HS-10 @4	2
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1
20	80277M	Набор инструментов	1
20	803581	Набор инструментов	1
21	95485M	Стяжка	1
21	61990	Стяжка (14.00 дюймов)	1
22	11459M	Кронштейн набора инструментов	1
23	95456M	Болт	2
-	11434M	Комплект прокладок	1
-	11948M	Узел силовой головки	1
-	11949M	Узел силовой головки в сборе	1
-	11948M	Узел силовой головки	1

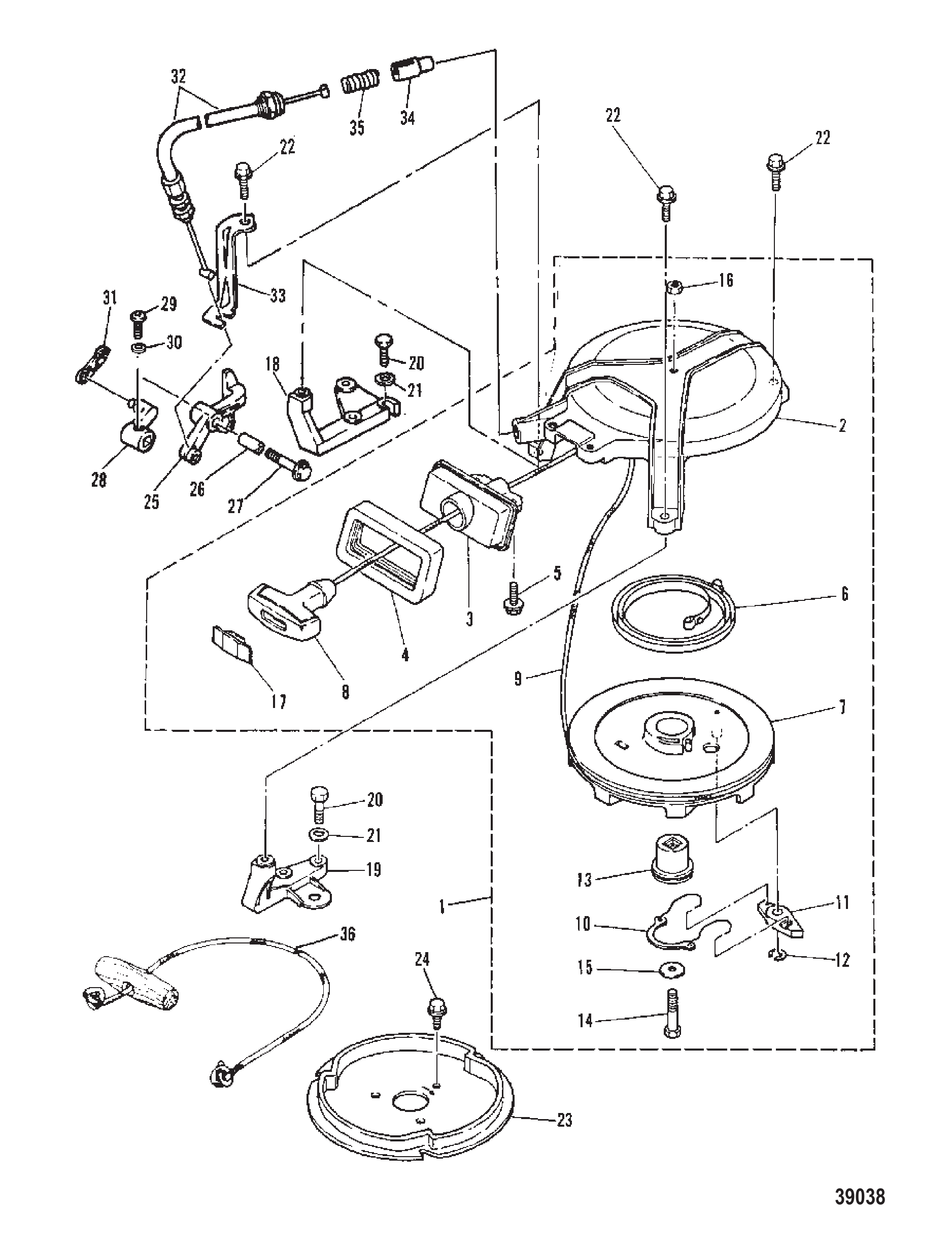

Рис. 9РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	9300M	Стартер в сборе с ручным запуском	1
2	9301M	Корпус стартера	1
3	11422M	Направляющая троса стартера	1
4	11423M	Сальник	1
5	91686M	Болт	2
6	95484M	Пружина	1
7	11424M	Барабан шкива	1
8	95468M	Рукоятка	1
9	79629A1	Трос стартера	1
9	12066Q10	Трос стартера @2	1
10	11425M	Пружинная собачка привода	1
11	83252M	Собачка привода	1
12	84895M	Стопорное кольцо	1
13	11426M	Втулка	1
14	83285M	БОЛТ	1
15	92564M	ШАЙБА	1
16	82380M	Гайка	1
16	82389M	Гайка	1
17	41882M	Крышка	1
17	814491A1	Рукоятка	1
18	11427M	Кронштейн	1
19	11428M	Кронштейн	1
20	83539M	Болт (M6 x 20)	4
20	84058M	Болт (M6 x 20)	4
21	82214M	Шайба	4
22	91674M	Болт	3
23	11429M	Шкив стартера	1
24	11430M	Болт	3
25	17365M	Рычаг	1
25	11943M	Рычаг	1
26	11944M	Втулка	1
27	11945M	Болт	1
28	11946M	Рычаг тяги переключения	1
29	83356M	Винт	1
30	82211M	Шайба	1
31	11947M	Тяга	1
32	11941M	Трос стопора стартера	1
33	11942M	Кронштейн	1
34	81106M	Плунжер блокировки стартера	1
35	82079M	Пружина блокировки стартера	1
36	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
36	47341A11	Комплект шнура с рукояткой ручного запуска	1

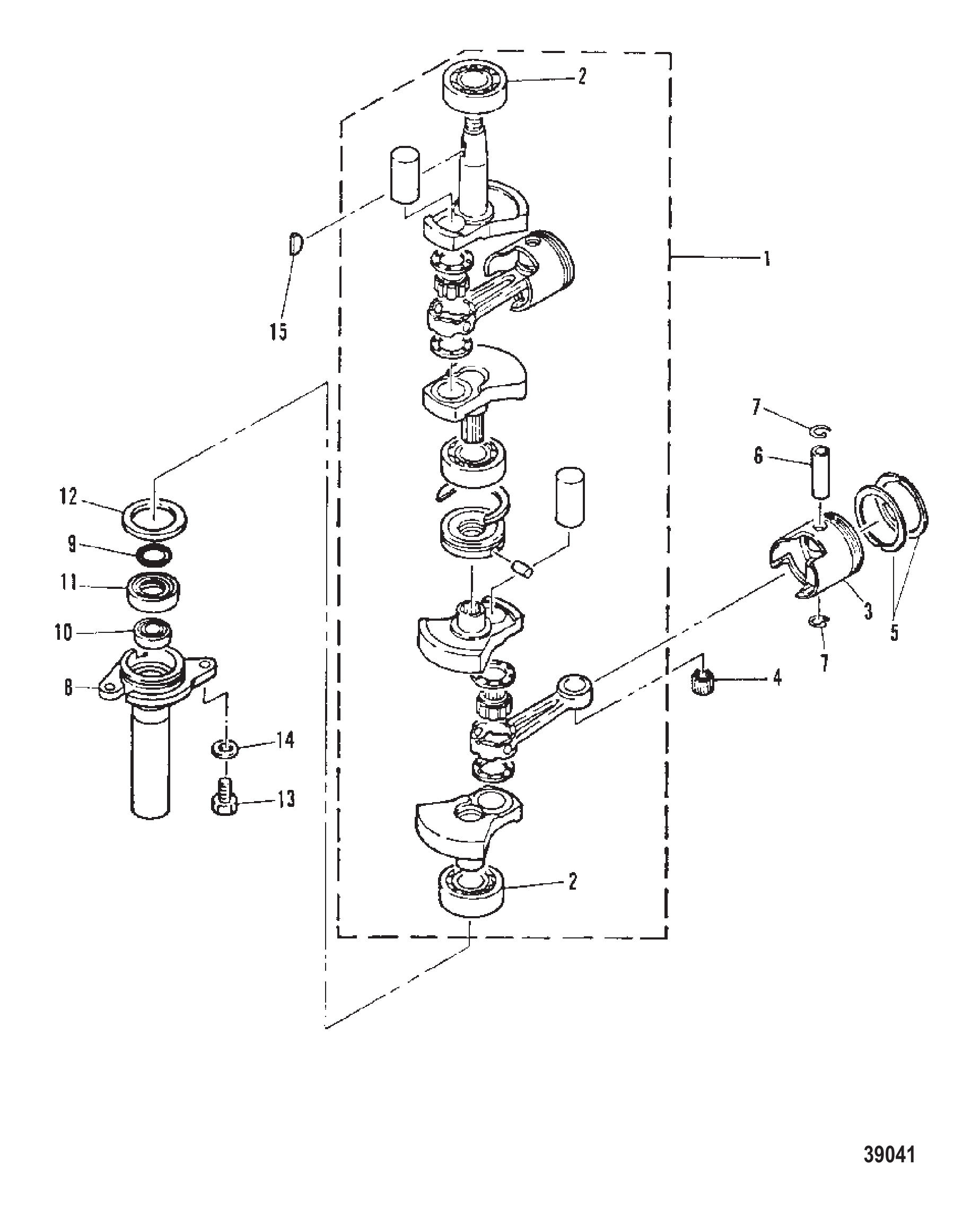

Рис. 10КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9305M	Коленчатый вал в сборе	1
2	82299M	Подшипник	2
2	18859T	Подшипник	2
3	9306M	Поршень	2
4	91721M	Подшипник	2
5	11462M	Комплект колец поршня (STD)	2
5	11462T	Комплект поршневых колец	2
6	95601M	Палец поршня	2
6	80005M	Палец поршня	2
7	82342M	Стопорное кольцо пальца поршня	4
8	11463M	Корпус нижнего сальника	1
9	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
10	14202M	Сальник масляный	1
11	94663M	Сальник масляный нижний	1
11	18843M	САЛЬНИК МАСЛЯНЫЙ	1
12	81841M	ШАЙБА	1
13	91725M	Болт	1
13	826957M	Болт	1
14	82214M	Шайба	1
15	81913M	Шпонка маховика	1
15	893761	Шпонка	1
-	11434M	Комплект прокладок	1

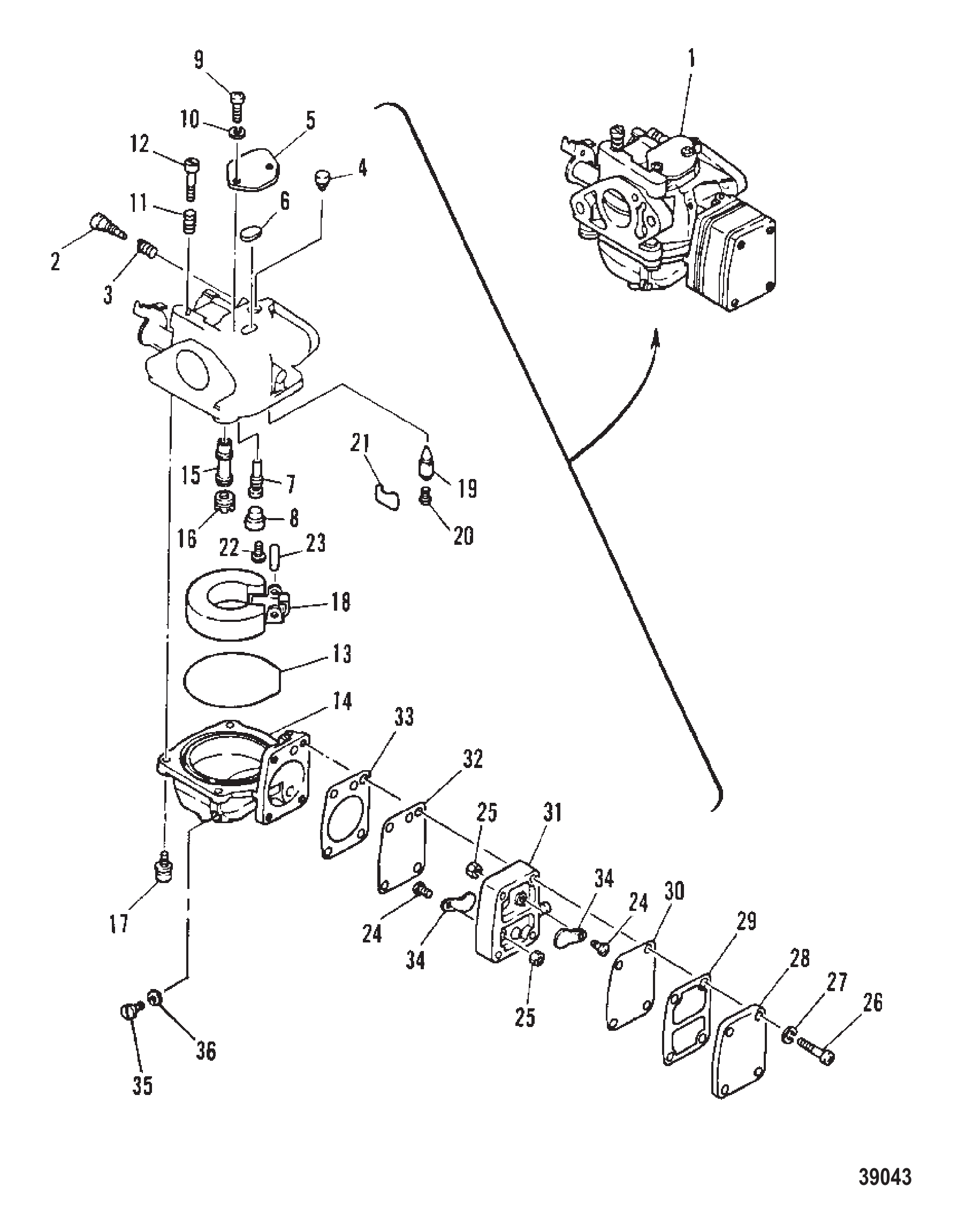

Рис. 11КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9692M	Карбюратор в сборе	1
1	9693M	Карбюратор в сборе	1
1	9694M	Карбюратор в сборе	1
2	83889M	Винт регулировки качества смеси холостого хода	1
3	94499M	Пружина	1
4	11477M	Крышка	1
5	11478M	Пластина	1
6	11479M	Прокладка	1
7	11480M	Жиклёр холостого хода (#45)	1
8	83369M	Крышка	1
8	8M0080455	Пробка	1
9	82509M	Винт	2
9	82568M	Болт @2	2
10	82184M	СТОПОРНАЯ ШАЙБА	2
10	82206M	СТОПОРНАЯ ШАЙБА	2
11	82080M	Пружина	1
12	81277M	Винт регулировки холостого хода	1
13	11483M	Прокладка поплавковой камеры	1
14	17358M	Корпус поплавковой камеры	1
15	11485M	Главный жиклёр	1
15	11486M	Главный жиклёр	1
15	17359M	Главный жиклёр	1
16	11487M	Главный жиклёр (#98)	1
16	11488M	Главный жиклёр (#100)	1
16	17360M	Главный жиклёр (#98)	1
17	83373M	Винт	4
17	11796M	Винт (M4 x 14)	4
18	11489M	Поплавок	1
19	11490M	Игольчатый клапан поплавка	1
20	92639M	Ось поплавка	1
21	82781M	Зажим	1
21	8M0120624	Зажим @2	1
22	82500M	Винт (M4 x 8)	1
23	97730M	Рычаг иглы	1
24	11492M	Винт	2
25	11493M	Гайка	2
26	11494M	Винт	4
27	82184M	СТОПОРНАЯ ШАЙБА	4
27	82206M	СТОПОРНАЯ ШАЙБА	4
28	11495M	Крышка насоса	1
29	11496M	Прокладка	1
29	11496T	Прокладка	1
30	11497M	Диафрагма	1
31	11498M	Корпус насоса	1
32	11499M	Диафрагма	1
32	11499T	Диафрагма	1
33	11500M	Прокладка	1
34	11501M	Обратный клапан	2
35	17361M	Сливной винт	1
36	17362M	Шайба	1
-	11502M	Ремкомплект	1

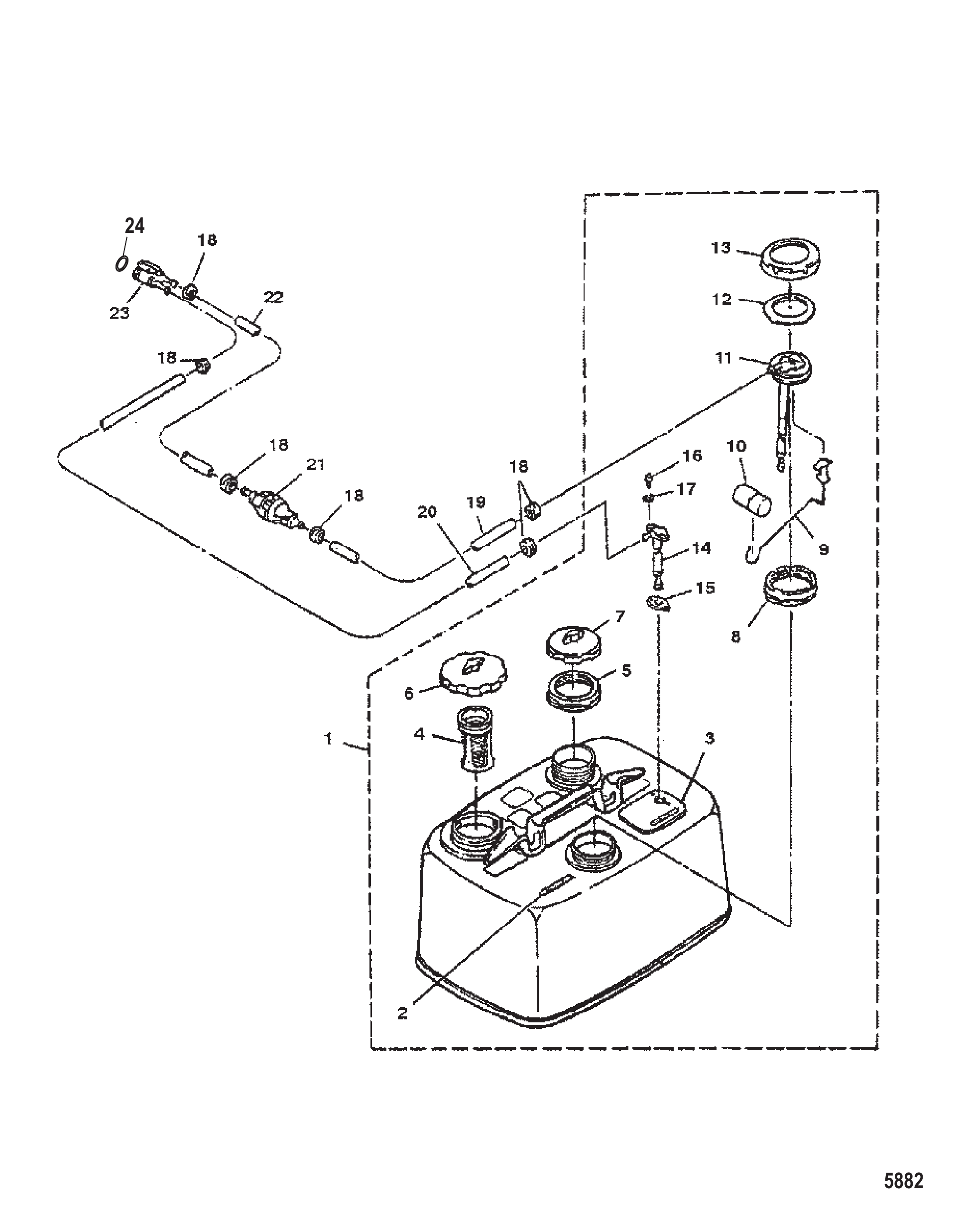

Рис. 12ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	9522M	Топливный бак в сборе	1
2	94703M	Наклейка (верхняя)	1
3	94704M	Наклейка	1
4	95568M	Фильтр-сетка	1
5	97620M	Гайка	1
6	814497M	Крышка	1
7	814498M	Крышка	1
8	97622M	Гайка	1
9	14274M	Указатель	1
10	81319M	Поплавок	1
11	95616M	Топливный датчик	1
12	97623M	Прокладка	1
13	97624M	Опора	1
14	99954M	Корпус разъёма	1
15	16720M	Прокладка	1
16	95502M	Винт	2
17	95501M	Сальник	2
18	16725M	Хомут	6
19	94727M	Шланг	1
20	16571M	Шланг	1
21	89396Q38	Груша подкачки	1
21	89396Q01	Груша подкачки @4	1
22	94727M	Шланг	1
23	95569M	Топливный разъём	1
24	82789M	Уплотнительное кольцо	1

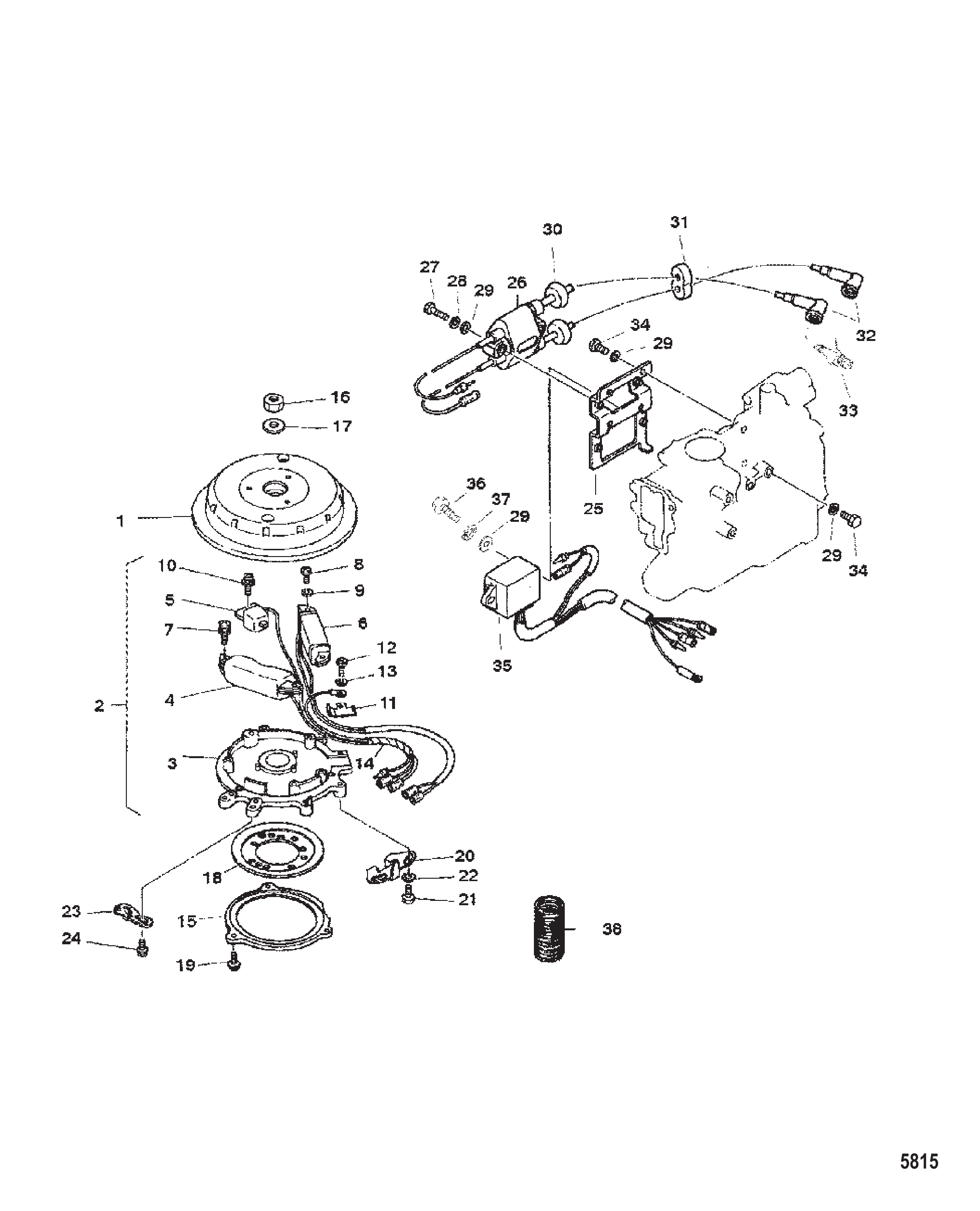

Рис. 13МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9303M	Ротор в сборе	1
2	827157M	Основание в сборе	1
3	827158M	Основание	1
4	41829M	Катушка зарядки в сборе	1
4	41829T	Катушка	1
5	41830M	Катушка датчика импульсов в сборе	1
6	15313M	Катушка освещения	1
7	96346M	Винт с шайбой	2
8	83108M	ВИНТ	2
9	82186M	Шайба	2
10	91691M	Винт с шайбой	1
11	11437M	Хомут	1
12	82500M	Винт (M4 x 8)	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	11439M	Провод	1
15	84667M	Фиксатор	1
16	81769M	Гайка	1
17	81805M	Шайба	1
18	84668M	Фиксатор	1
19	827160M	Винт (M5 x 10)	3
20	827161M	Упор	1
21	826957M	Болт	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	94731M	Кулачок	1
24	827162M	Болт	2
25	827163M	Кронштейн	1
26	95188T	КАТУШКА ЗАЖИГАНИЯ	1
27	82405M	Болт	2
28	82212M	Стопорная шайба	2
29	881379	Шайба	7
29	82214M	Шайба	7
30	82069M	Втулка уплотнительная	2
31	827164M	Втулка	1
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
33	82370M1	Свеча зажигания	2
33	813472	NGK BR6HS @10 Mercury / Quicksilver	2
34	84368M	Болт	5
35	827165M	Блок CDI	1
36	84058M	Болт (M6 x 20)	2
37	82213M	Шайба	2
38	827166M	Трубка	1

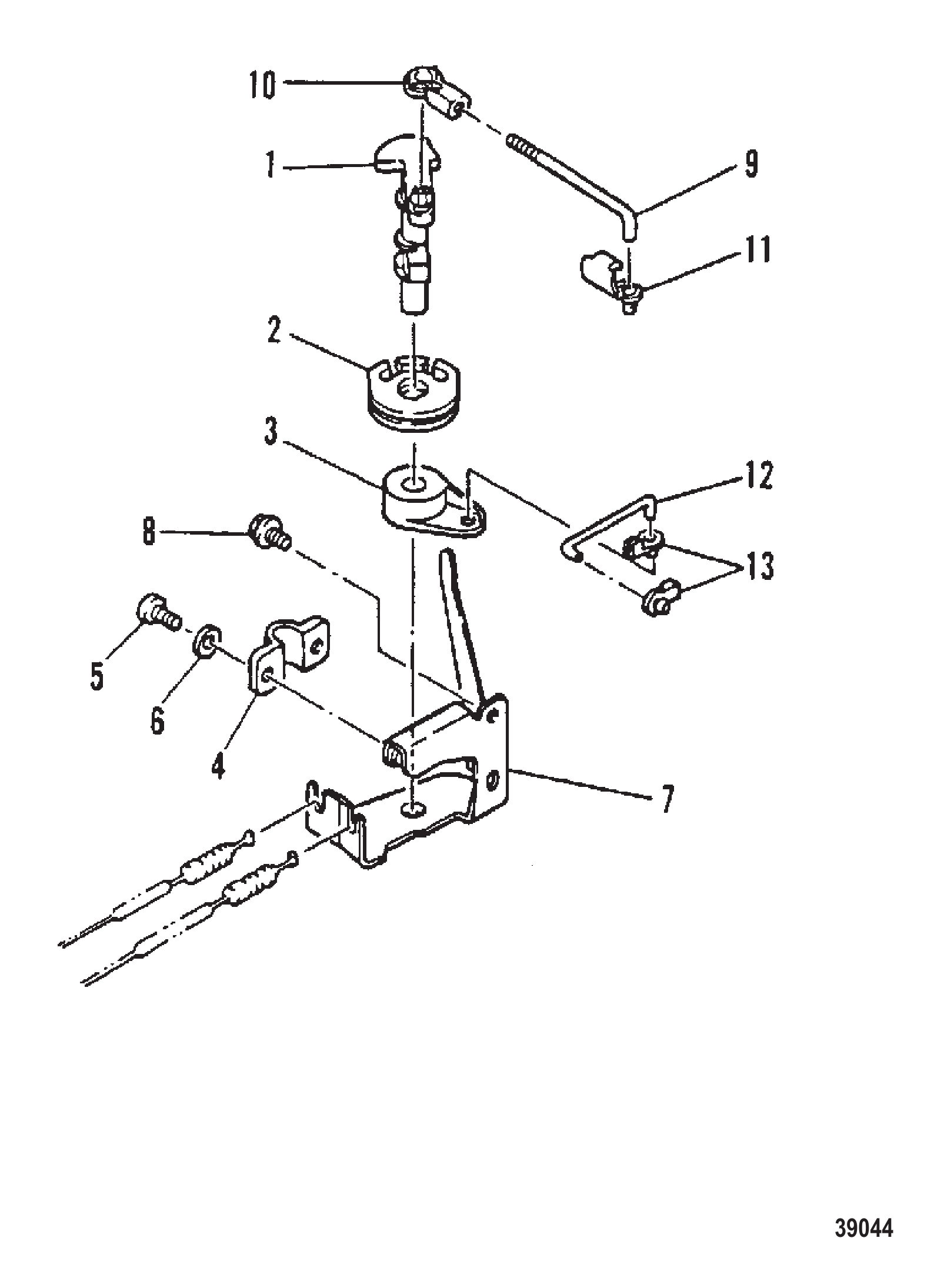

Рис. 14ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11503M	Рычаг управления магнето	1
2	11504M	Шкив	1
3	11950M	Рычаг свободного ускорения	1
4	11506M	Кронштейн	1
5	83523M	Винт	2
6	82211M	Шайба	2
7	11951M	Кронштейн троса дросселя	1
8	95456M	Болт	2
9	11508M	Тяга	1
10	16715M	Соединение	1
11	97742M	Тяга соединительная	1
12	11509M	Тяга ускорения	1
13	81191M	Кронштейн	2
13	16333	ТЯГА быстросъёмная	2

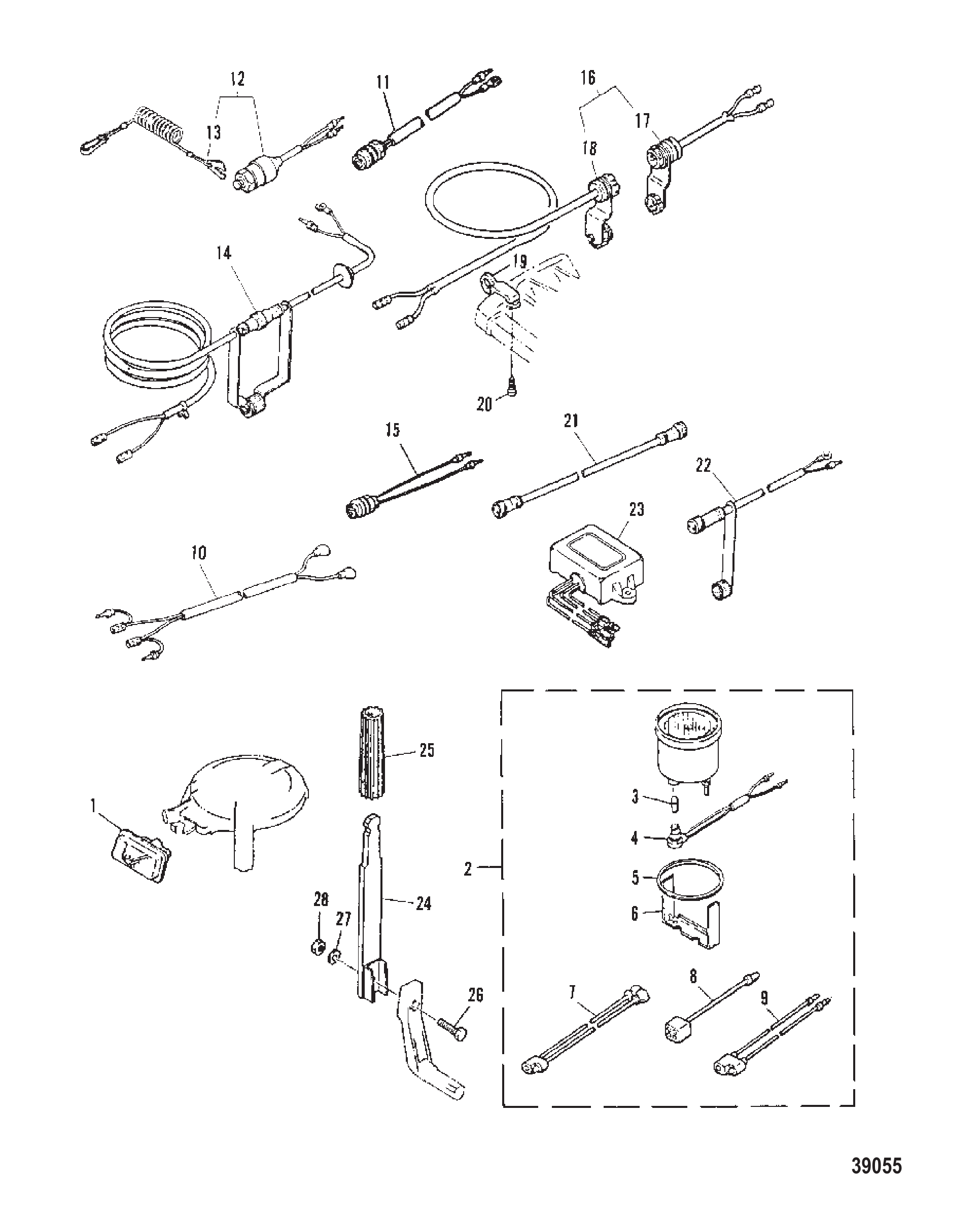

Рис. 15ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	11903M	Направляющая стартерного шнура	1
2	43984A1	Комплект тахометра	1
3	99055M	Лампа	1
4	99056M	Патрон лампы	1
4	99056A1	Лампа индикатора неисправности	1
5	99057M	Демпфер	1
6	99058M	Пластина	1
7	99059M	Провод	1
8	84353M	Разъём	2
9	84352M	Удлинительный провод	1
10	99060M	Удлинительный провод	1
11	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
12	97765M	Выключатель стоп в сборе	1
13	97756M	Упор	1
14	84964M	Удлинитель (5 м)	1
15	93102M	Выключатель в сборе стоп	1
16	84124M	РАЗЪЕМ	1
17	99051M	РАЗЪЕМ	1
18	99052M	РАЗЪЕМ	1
19	84327M	Держатель	1
20	84328M	Винт	1
21	84959M	Удлинитель (2 м) для выключателя стоп	1
22	99053M	Шнур со штепсельным разъёмом в сборе	1
23	84125M	Регулятор напряжения в сборе	1
23	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
24	11902M	Рукоятка переключения передач - верхнее крепление переключения	1
25	80380M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
26	83285M	БОЛТ	1
27	82214M	Шайба	1
28	82389M	Гайка	1

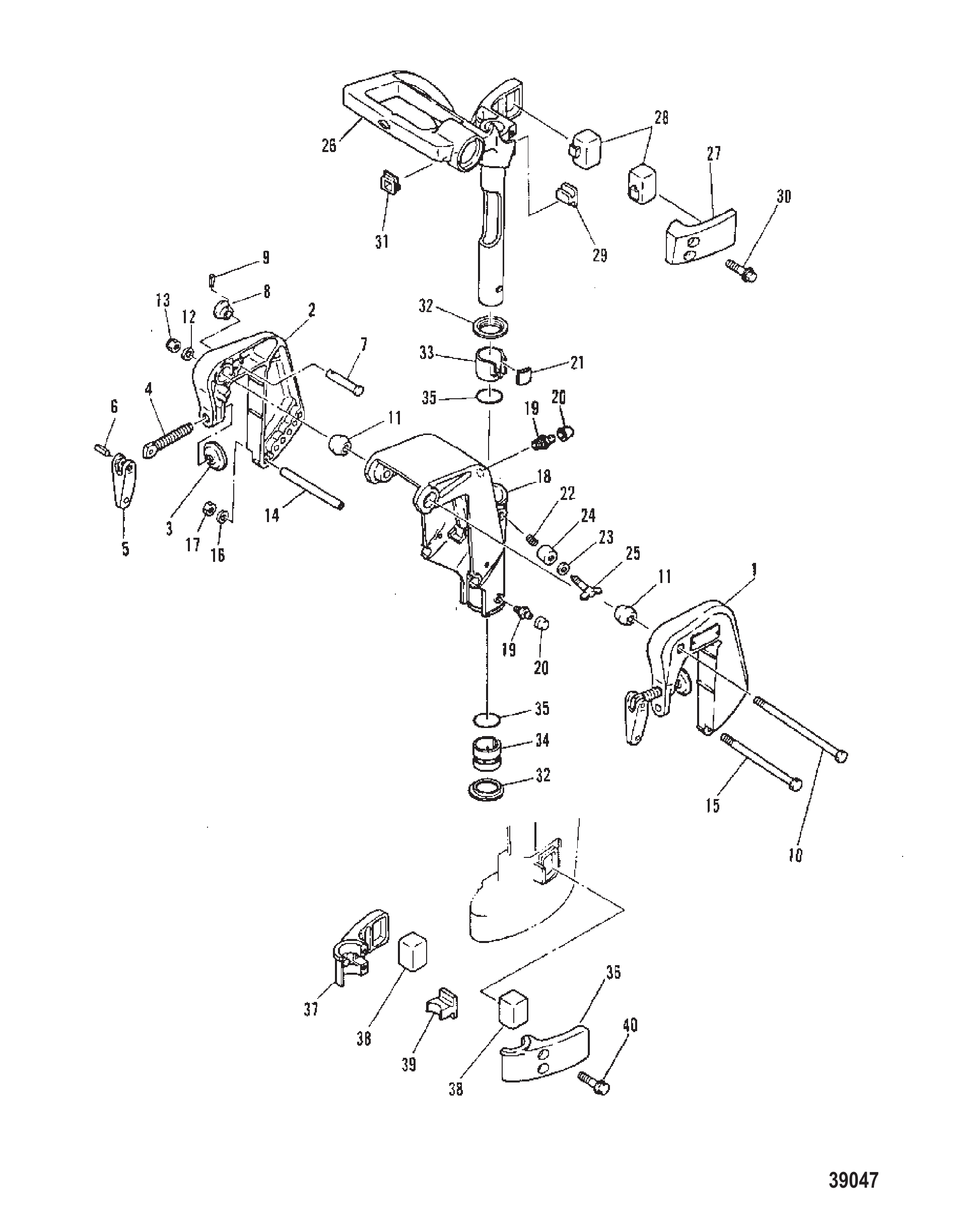

Рис. 16КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9309M	Кронштейн зажима (левый борт)	1
2	9310M	Кронштейн зажима (правый борт)	1
3	80638M	Подушка	2
4	11529M	Винт зажима транца	2
4	81755M	Винт	2
5	91784M	Рукоятка	2
6	41267M	Штифт	2
6	852812	Штифт	2
7	84835M	Вал упора откидывания	1
8	95650M	Головка вала упора откидывания	1
9	82148M	Штифт роликовый	1
10	11530M	Болт	1
11	11531M	Фрикционная накладка	2
12	82217M	Шайба	1
13	84295M	ГАЙКА НЕЙЛОНОВАЯ	1
14	94568M	Втулка	1
15	11532M	Болт	1
16	82214M	Шайба	1
17	82389M	Гайка	1
18	9311M	Кронштейн поворотный	1
19	82369M	Штуцер	2
20	81439M	Колпачок пресс-масленки	2
21	11533M	Фрикционная пластина	1
22	83488M	Пружина	1
23	82217M	Шайба	1
24	11534M	Сальник	1
25	11535M	Винт фрикционной накладки	1
26	15437M	Кронштейн рулевого управления	1
27	11537M	Крышка верхней опоры	1
28	11538M	Верхняя боковая опора	2
29	11539M	Верхняя передняя опора	1
30	91788M	Болт	2
31	11540M	Втулка уплотнительная	1
32	11541M	Шайба упорная	2
33	11542M	Втулка поворотного вала	1
34	11543M	Втулка поворотного вала	1
35	11544M	Кольцо уплотнительное	2
36	11545M	Корпус нижней опоры	1
37	11546M	Корпус нижней опоры	1
38	11547M	Нижняя боковая опора	2
39	11548M	Нижняя боковая опора	1
40	91788M	Болт	2

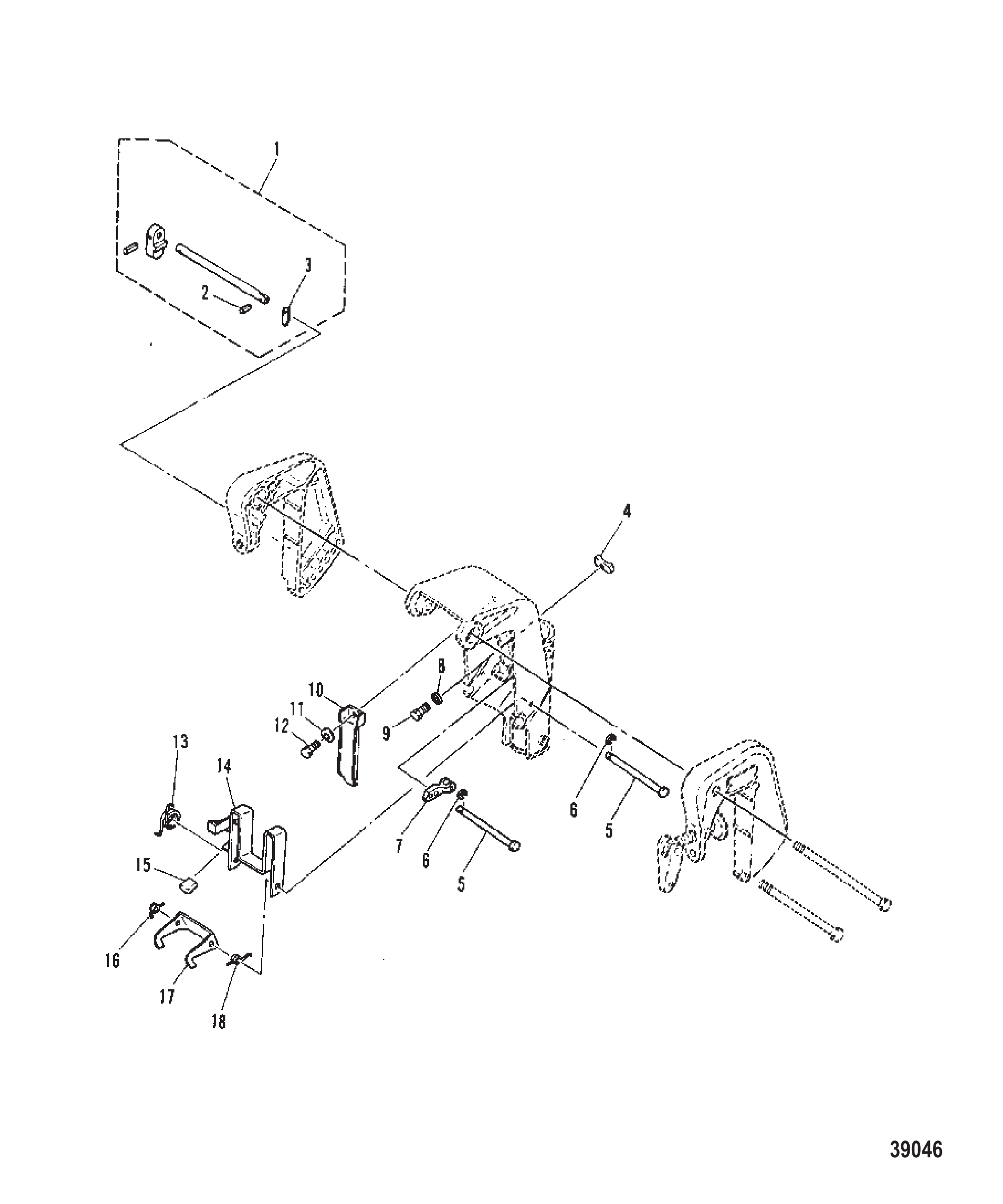

Рис. 17ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	11518M	ТЯГА НАКЛОНА В СБОРЕ	1
2	82144M	Штифт роликовый	1
3	82857M	Пластина стопорная	1
4	11519M	ВЕРХНИЙ УПОР КРЕПЛЕНИЯ	1
5	11520M	ВАЛ СТОПОРА РЕВЕРСА	2
6	82330M	Стопорное кольцо	2
7	11521M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
8	82214M	Шайба	1
9	84088M	ВИНТ (M6 x 10)	1
10	11522M	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
11	82217M	Шайба	1
12	95546M	БОЛТ	1
13	11523M	ПРУЖИНА	1
14	11524M	РЫЧАГ ПРИВОДА МАЛОЙ ВОДЫ	1
15	11525M	КРЫШКА	1
16	11526M	ПРУЖИНА	1
17	11527M	ПЛАСТИНА СТОПОРА НАКЛОНА	1
18	11528M	ПРУЖИНА	1

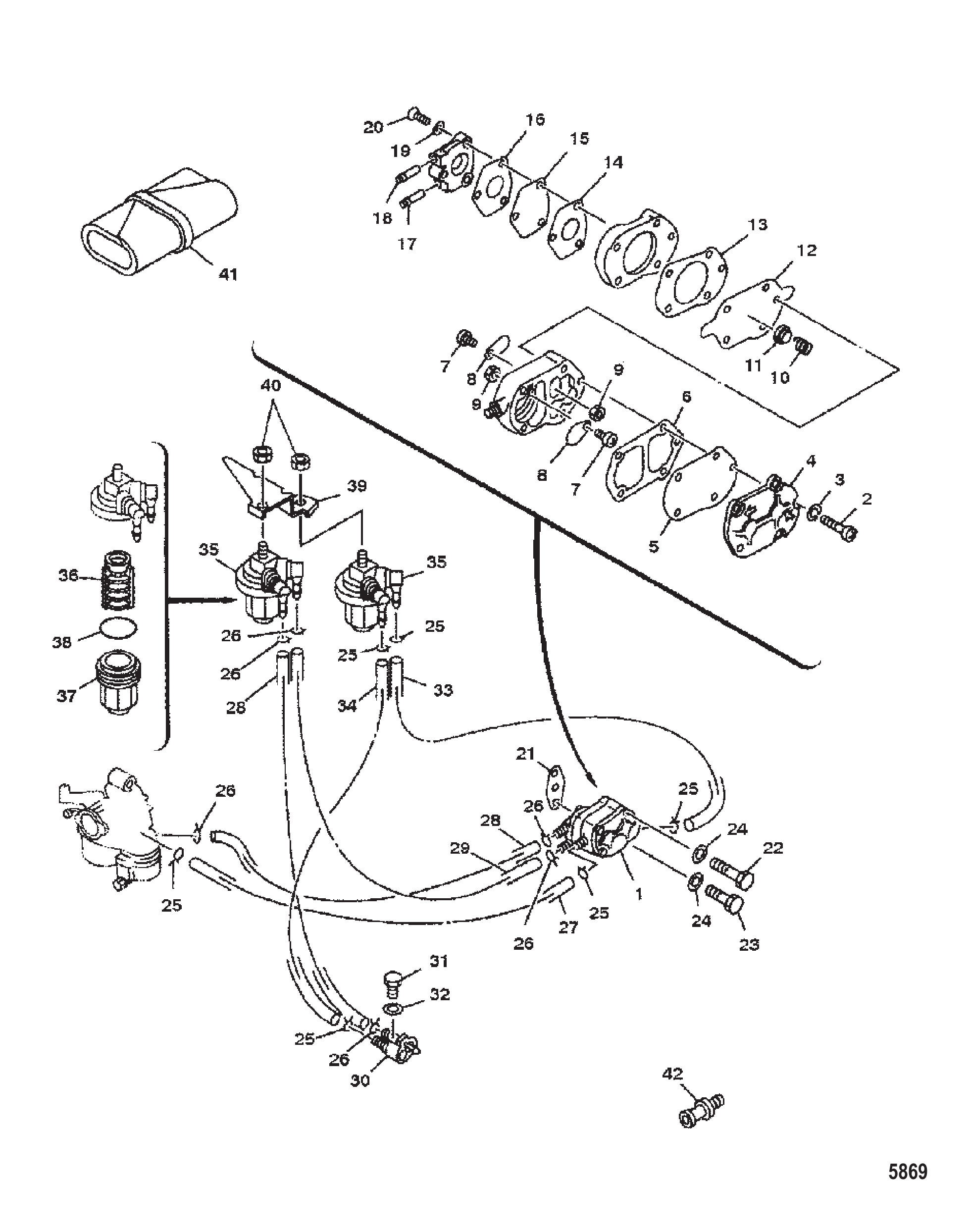

Рис. 18ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL PUMP/FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	804358T1	Насос в сборе топливный	1
2	804362	ВИНТ	3
2	82522M	Винт	3
3	82186M	Шайба	3
4	804361	КОРПУС	1
4	80607M	Крышка	1
5	84141M	Диафрагма	1
6	80614	Прокладка	1
7	41889M	Винт (M3 x 5)	2
8	41888M	Клапан обратный	2
9	82537M	Гайка	2
10	80610M	Пружина	1
11	80611M	Пластина	1
12	80606M	Диафрагма	1
13	80613	Прокладка	1
14	94718M	Прокладка	1
15	804359	ДИАФРАГМА	1
16	804360	ДИАФРАГМА	1
17	94716M	Соединитель	1
18	826971M	Соединитель	1
19	94725M	Шайба стопорная	3
20	94724M	Винт	3
21	80757	Прокладка	1
22	84931M	БОЛТ	1
23	858719	Болт (M6 x 45)	1
23	8M0052670	Винт	1
24	82214M	Шайба	2
25	98974M	Зажим	6
26	82047M	Хомут	6
27	82012M	Шланг	1
28	82012M	Шланг	2
29	94759M	Шланг	1
30	95604M	Соединитель	1
31	84058M	Болт (M6 x 20)	1
32	881379	Шайба	1
32	82214M	Шайба	1
33	804078	Шланг	1
34	82012M	Шланг	1
35	826964T	Фильтр топливный	2
36	826965M	Фильтр	2
36	826965T	Фильтр топливный	2
37	826967M	Стакан	2
38	826966M	Уплотнительное кольцо	2
38	826966T	Уплотнительное кольцо	2
39	804374	КРОНШТЕЙН	1
40	82382M	Гайка	2
41	81669M	Набор инструментов	1
41	803581	Набор инструментов	1
42	95633M	ПРОБКА	1
42	8M0121335	ПРОБКА	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 19ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	11672M	Гребной винт 3-лопастной алюминиевый (шаг 8-1/2)	1
-	11673M	Гребной винт 3-лопастной алюминиевый (шаг 7-1/2)	1
-	11896M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 7)	1
-	11674M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 6-1/2)	1
-	11897M	ГРЕБНОЙ ВИНТ 3-ЛОПАСТНОЙ АЛЮМИНИЕВЫЙ (ШАГ 5)	1
