水星 Mercury 8W HP (Marathon) 677-057507 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-11360 · 共 40 个部位 · 1439 条零件

1КАРБЮРАТОР 2КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 3ОБТЕКАТЕЛЬ 4КАРТЕР И ГОЛОВКА ЦИЛИНДРА 5КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 6КОРПУС РЕДУКТОРА 7МАХОВИК МАГНЕТО 8ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 9ТОПЛИВНЫЙ БАК/МАГИСТРАЛЬ (ОРИГИНАЛЬНАЯ КОМПЛЕКТАЦИЯ)10ТОПЛИВНЫЙ БАК не оригинальное оборудование 11УЗЕЛ РЕДУКТОРА 12МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 13ВПУСКНОЙ КОЛЛЕКТОР 14ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 15ТАБЛИЦА ВИНТОВ 16РУЧНОЙ СТАРТЕР 17КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 18ЗАЩЕЛКА РЕВЕРСА 19РУЛЕВАЯ РУКОЯТКА 20ДРОССЕЛЬНАЯ ЗАСЛОНКА 21КАРБЮРАТОР 22КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 23ОБТЕКАТЕЛЬ 24КАРТЕР И ГОЛОВКА ЦИЛИНДРА 25КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 26КОРПУС РЕДУКТОРА 27МАХОВИК МАГНЕТО 28ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 29ТОПЛИВНЫЙ БАК не оригинальное оборудование 30УЗЕЛ РЕДУКТОРА 31МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 32ВПУСКНОЙ КОЛЛЕКТОР 33ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 34ТАБЛИЦА ВИНТОВ 35РУЧНОЙ СТАРТЕР 36КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 37ЗАЩЕЛКА РЕВЕРСА 38РУЛЕВАЯ РУКОЯТКА 39ДРОССЕЛЬНАЯ ЗАСЛОНКА 40ТОПЛИВНЫЙ БАК/МАГИСТРАЛЬ (ОРИГИНАЛЬНАЯ КОМПЛЕКТАЦИЯ)

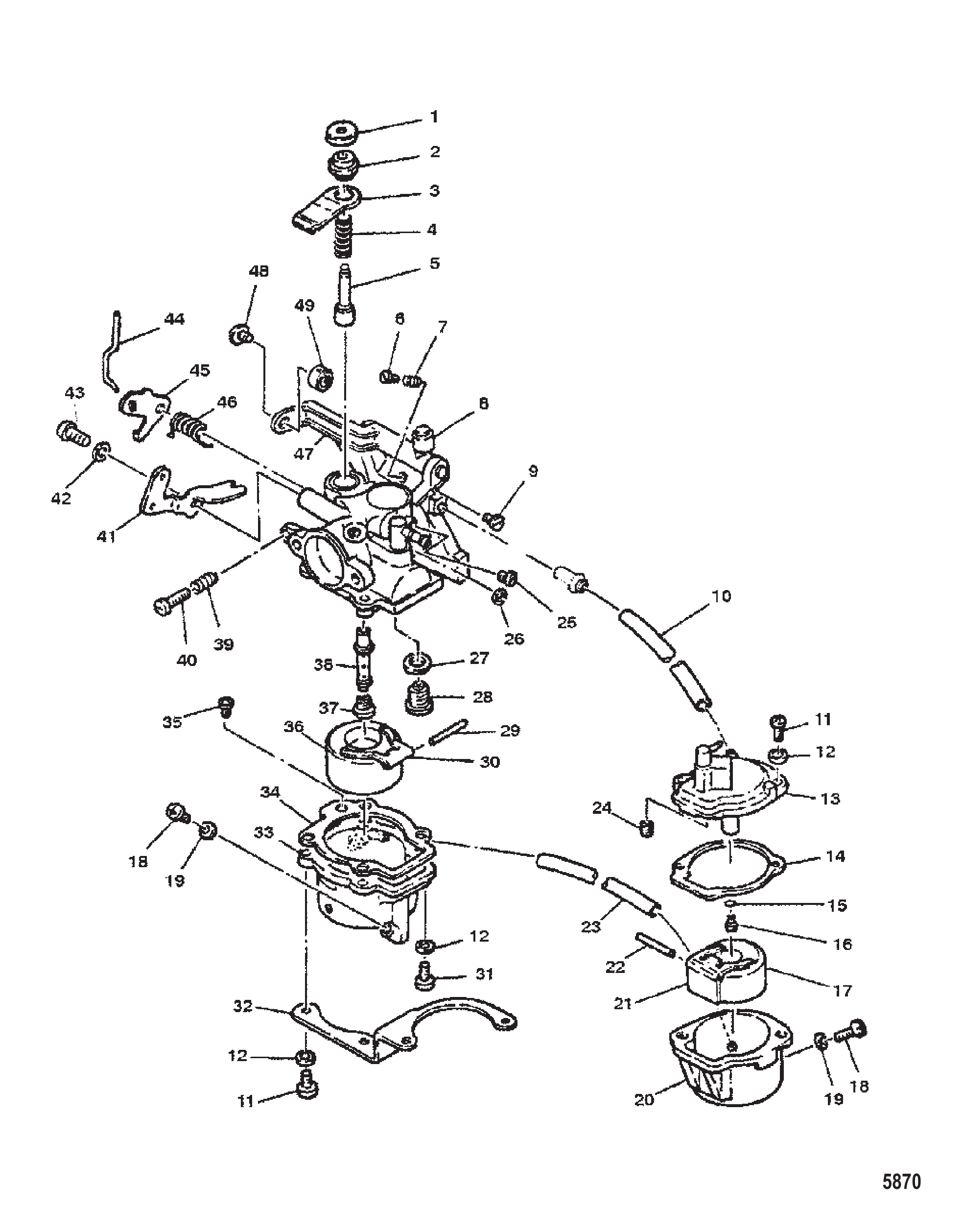

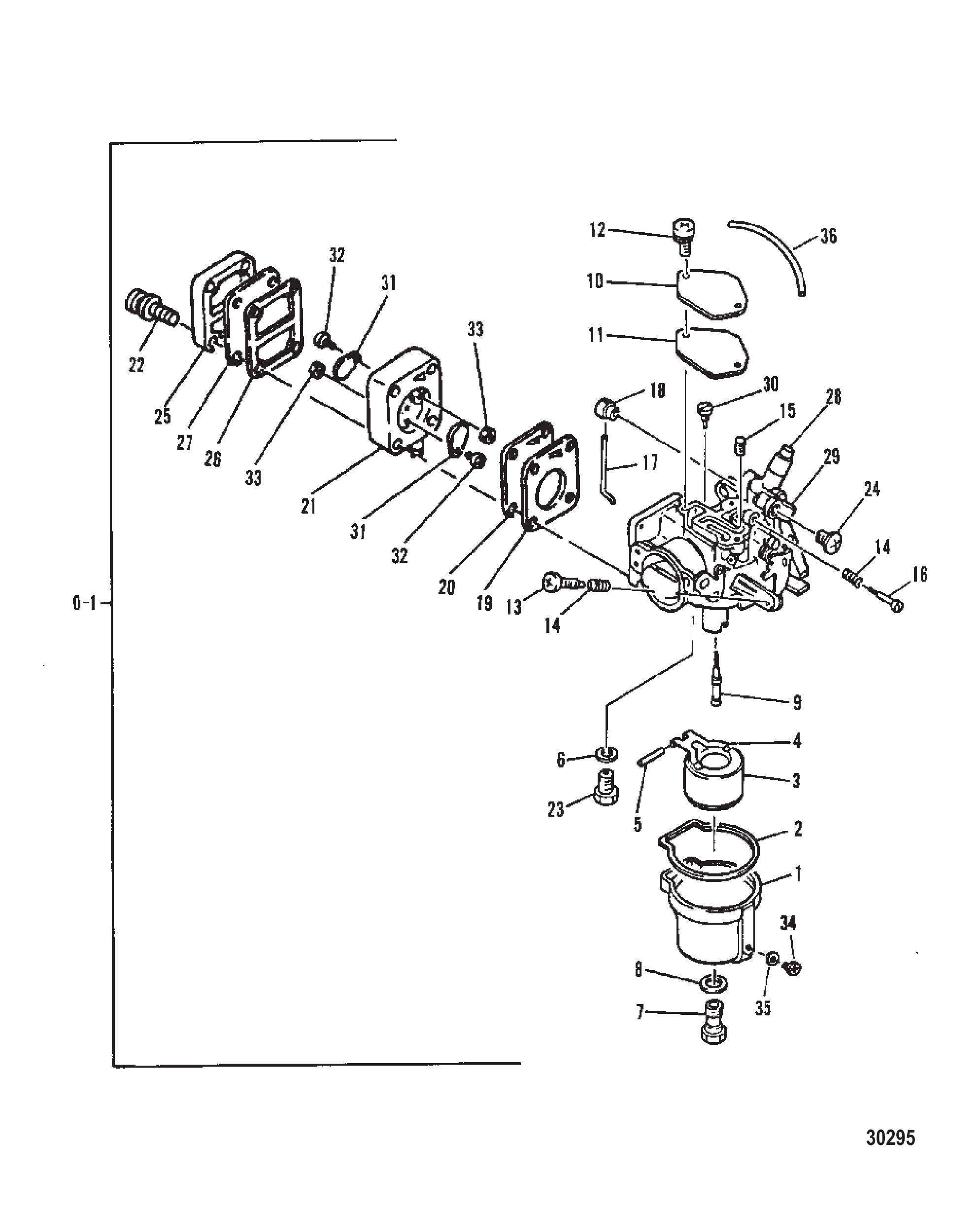

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
-	811009T	Карбюратор	1
1	80196M	Крышка	1
2	80197M	Колпачок	1
3	80199M	Пластина	1
4	80194M	Пружина	1
5	80195M	Плунжер	1
6	80573M	Винт	1
7	8095791	Пружина	1
8	80227M	Втулка	1
9	811011M	Жиклёр холостого хода (#110)	1
10	97591M	Шланг	1
11	83509M	Винт (M4 x 10)	4
12	82206M	СТОПОРНАЯ ШАЙБА	6
13	94745M	Крышка	1
14	94691M	Прокладка	1
15	94695M	Уплотнительное кольцо	1
16	94694M	Жиклёр холостого хода (#50)	1
17	94696M	Поплавок	1
18	811248M	Винт (M4 x 5)	2
19	13999M	Прокладка	2
20	94744M	Корпус	1
21	94697M	Рычаг	1
22	811249M	Ось поплавка	1
23	94746M	Шланг	1
24	95430M	Седло клапана	1
25	94743M	Жиклёр холостого хода (#48)	1
26	94722M	Стопорное кольцо	1
27	80205M	Прокладка	1
28	11930M	Седло клапана	1
29	80451M	Штифт	1
30	80203M	Рычаг	1
31	83509M	Винт (M4 x 10)	2
32	94747M	Кронштейн	1
33	94735M	Корпус	1
34	80740M	Прокладка	1
35	83089M	Жиклёр (#70) (#70)	1
36	80450M	Поплавок	1
37	94737M	Жиклёр главный (#68)	1
38	811010M	Главное сопло	1
39	80193M	Пружина	1
40	827147M	Винт	1
41	80198M	Рычаг	1
42	83115M	Втулка	1
43	83112M	Винт	1
44	94742M	Тяга	1
45	94741M	Рычаг	1
46	80574M	Пружина	1
47	94740M	Вал	1
48	826939M	Винт	1
49	83300M	Фиксатор	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	94756M	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1

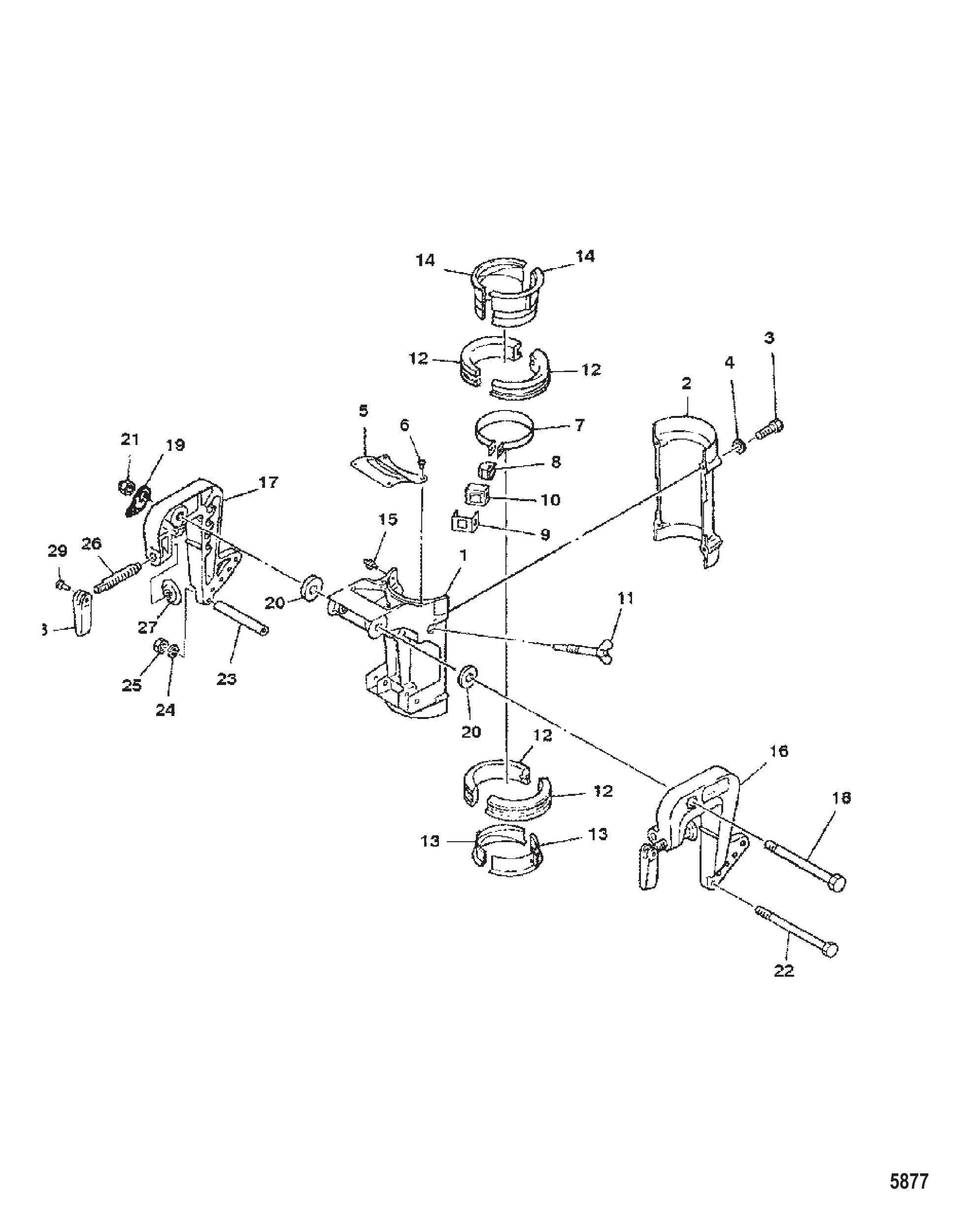

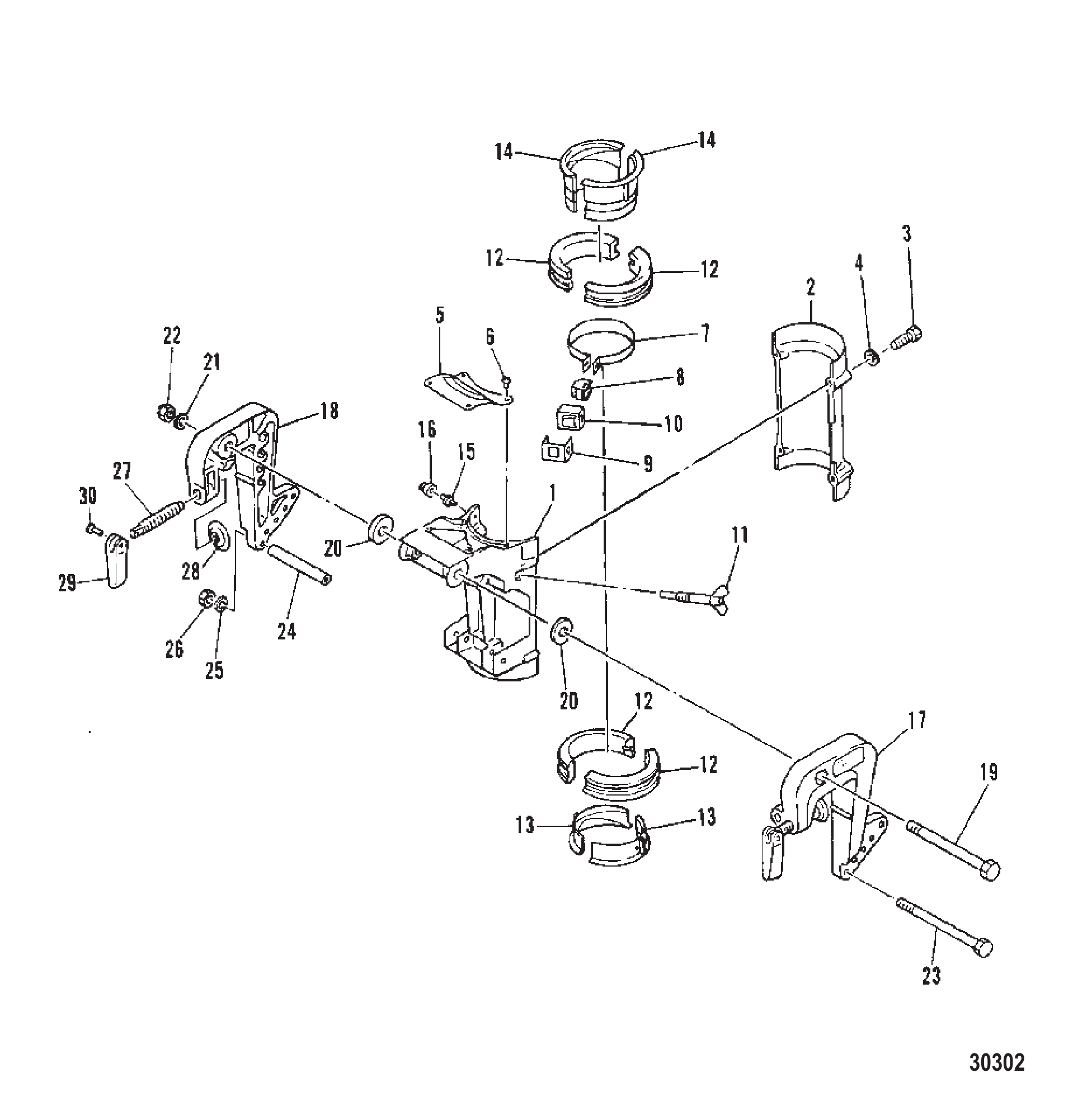

Рис. 2КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9256M	Поворотный кронштейн	1
2	80520M	Поворотный кронштейн (задний)	1
3	827043M	Болт	4
4	881379	Шайба	4
4	82214M	Шайба	4
5	81065M	Крышка	1
6	14265M	Заклёпка	4
7	82889M	Кронштейн	1
8	82890M	Фрикционная пластина	1
9	82891M	Фрикционная пластина	1
10	82892M	Крышка	1
11	81055M	Винт	1
12	81056M	Втулка	4
13	95605M	Втулка	2
14	80513T	Втулка	2
15	82369M	Штуцер	1
16	821596A1	Кронштейн струбцины в сборе, левый борт	1
17	9834M	Кронштейн струбцины, правый борт	1
18	19247M	Болт	1
19	811270M	Пластина	1
20	98970M	Шайба	2
21	81785M	Контргайка	1
22	82921M	Болт	1
23	82116M	Проставка	1
24	82214M	Шайба	1
25	8528163	ГАЙКА	1
26	81755M	Винт	2
27	80638M	Подушка	2
28	11868M	РУКОЯТКА	2
29	81889M	Штифт	2

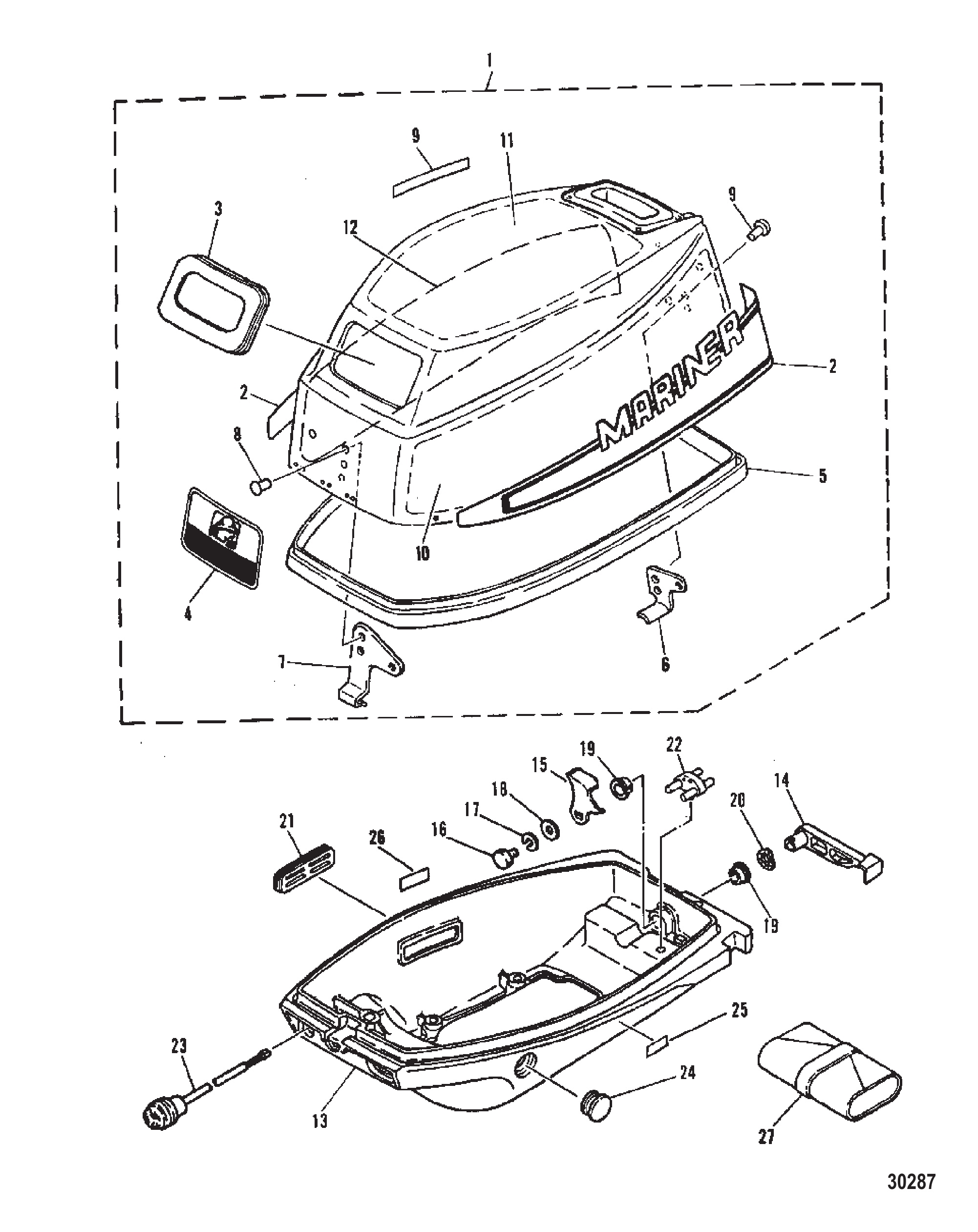

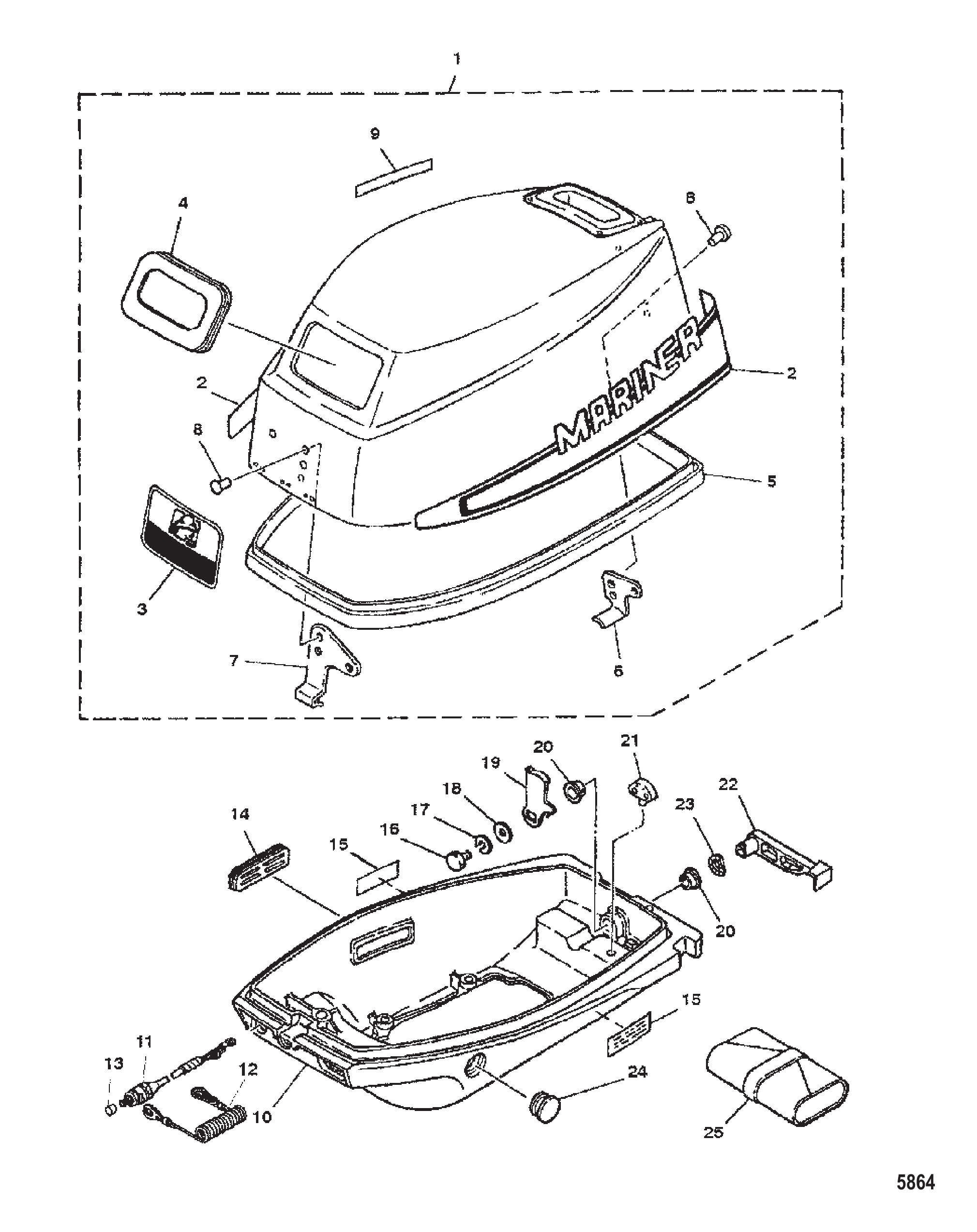

Рис. 3ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9378M	Верхний кожух в сборе	1
2	95400M	Комплект наклеек боковых и задних	1
3	95401M	Наклейка передняя	1
4	91653M	Сальник	1
5	95587M	Сальник	1
6	94655M	Держатель	1
7	94656M	Крюк	1
8	814489M	Заклёпка	4
9	81202M	Наклейка индикатора переключения	1
10	9394M	Нижний кожух	1
11	851902M	Выключатель в сборе стоп	1
12	97756M	Упор	1
13	852837	Колпачок	1
14	83277M	Втулка	1
15	94730M	Наклейка боковая	2
16	91772M	Болт	1
17	82214M	Шайба	1
17	881379	Шайба	1
17	82214M	Шайба	1
18	81794M	Шайба	1
18	804339	ШАЙБА	1
18	81794M	Шайба	1
19	84914M	Зажим кожуха	1
19	84914001	Рычаг	1
20	81949M	Втулка рычага зажима кожуха	2
21	80033M	Держатель	1
22	95402M	Рычаг	1
23	81869M	Шайба	1
24	84669M	Втулка	1
25	81669M	Набор инструментов	1
25	803581	Набор инструментов	1

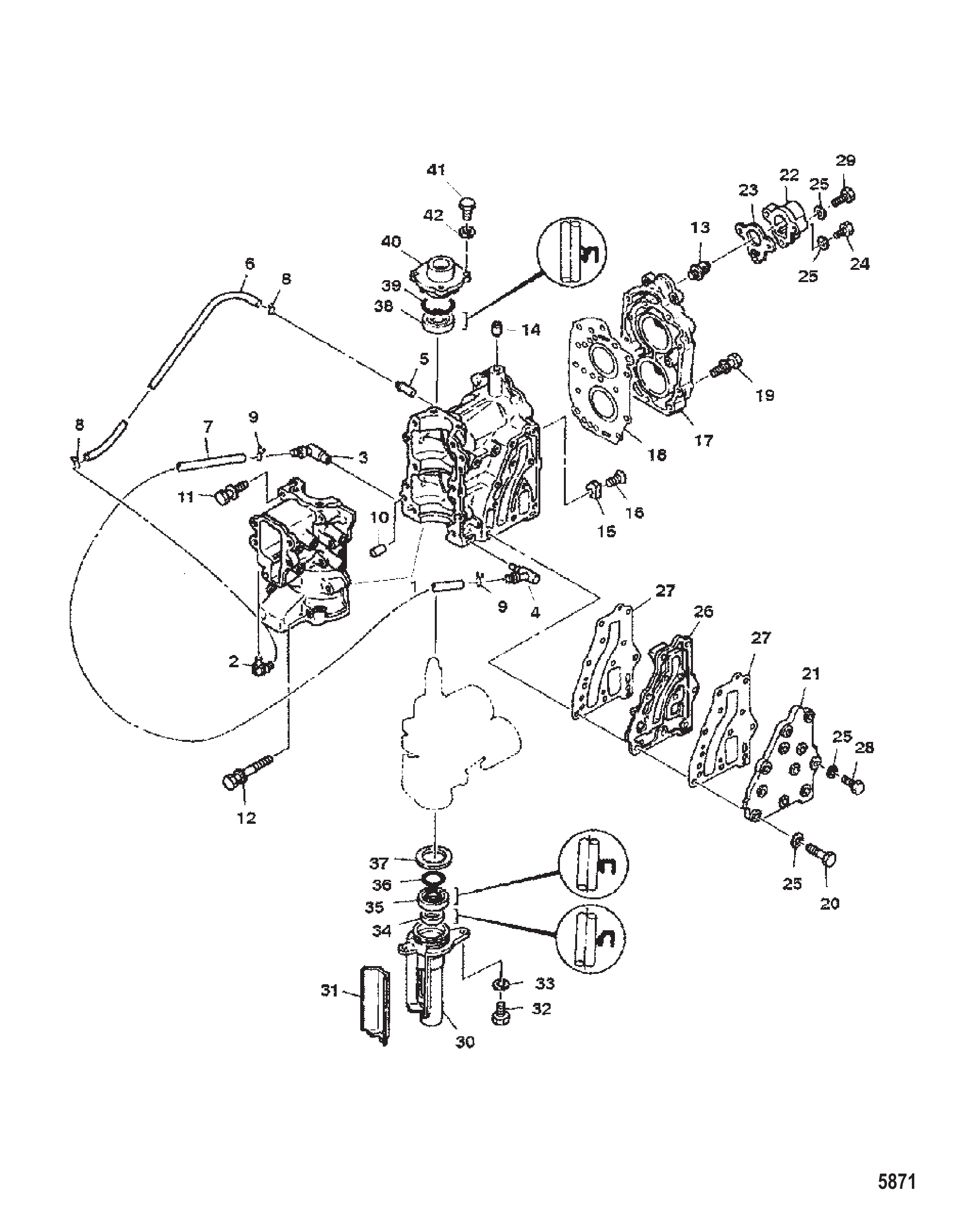

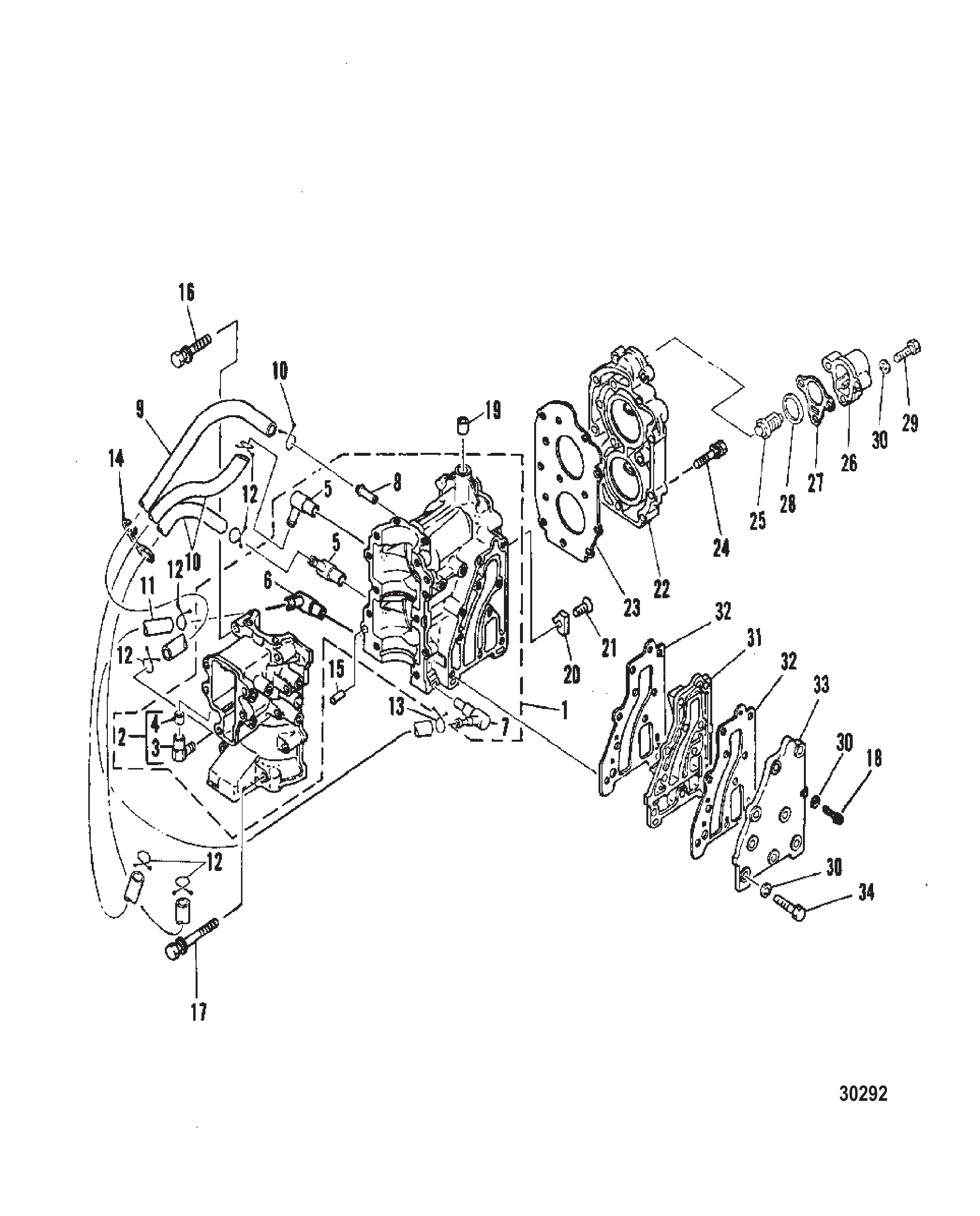

Рис. 4КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	827168M	Картер	1
2	80727M	Обратный клапан в сборе	1
3	84661M	Сливной штуцер	1
4	83326M	ШТУЦЕР	1
5	80122M	Штуцер слива картера	1
6	811045M	Шланг	1
7	82012M	Шланг	1
8	82046M	Хомут шланга	2
9	98974M	Зажим	2
10	82359M	Установочный штифт	2
11	95592M	БОЛТ	8
12	95593M	БОЛТ	2
13	11919M	ТЕРМОСТАТ	1
13	11919001	Термостат	1
14	14214M	ШТИФТ УСТАНОВОЧНЫЙ	1
15	84732M	Анод	1
16	95594M	ВИНТ	1
17	8213M	ГОЛОВКА ЦИЛИНДРА	1
18	95595M	ПРОКЛАДКА	1
18	95595	Прокладка	1
19	43092M	БОЛТ (M6 x 14)	13
20	804124	Болт	10
21	95598M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (НАРУЖНАЯ)	1
22	83241M	КРЫШКА	1
23	83242M	ПРОКЛАДКА	1
23	83242	Прокладка	1
24	82405M	Болт	1
25	82214M	Шайба	14
26	95596M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	1
27	95597	Прокладка	2
28	826957M	Болт	1
29	14262M	БОЛТ	2
30	814493M	КОРПУС (НИЖНИЙ)	1
31	94762M	САЛЬНИК	1
32	826957M	Болт	2
33	881379	Шайба	2
33	82214M	Шайба	2
34	82165M	САЛЬНИК МАСЛЯНЫЙ	1
35	18843M	САЛЬНИК МАСЛЯНЫЙ	1
36	95602M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
37	81841M	ШАЙБА	1
38	14195M	САЛЬНИК МАСЛЯНЫЙ	1
39	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
40	83246M	КОРПУС (ВЕРХНИЙ)	1
41	852776	Болт	4
42	881379	Шайба	4
42	82214M	Шайба	4
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

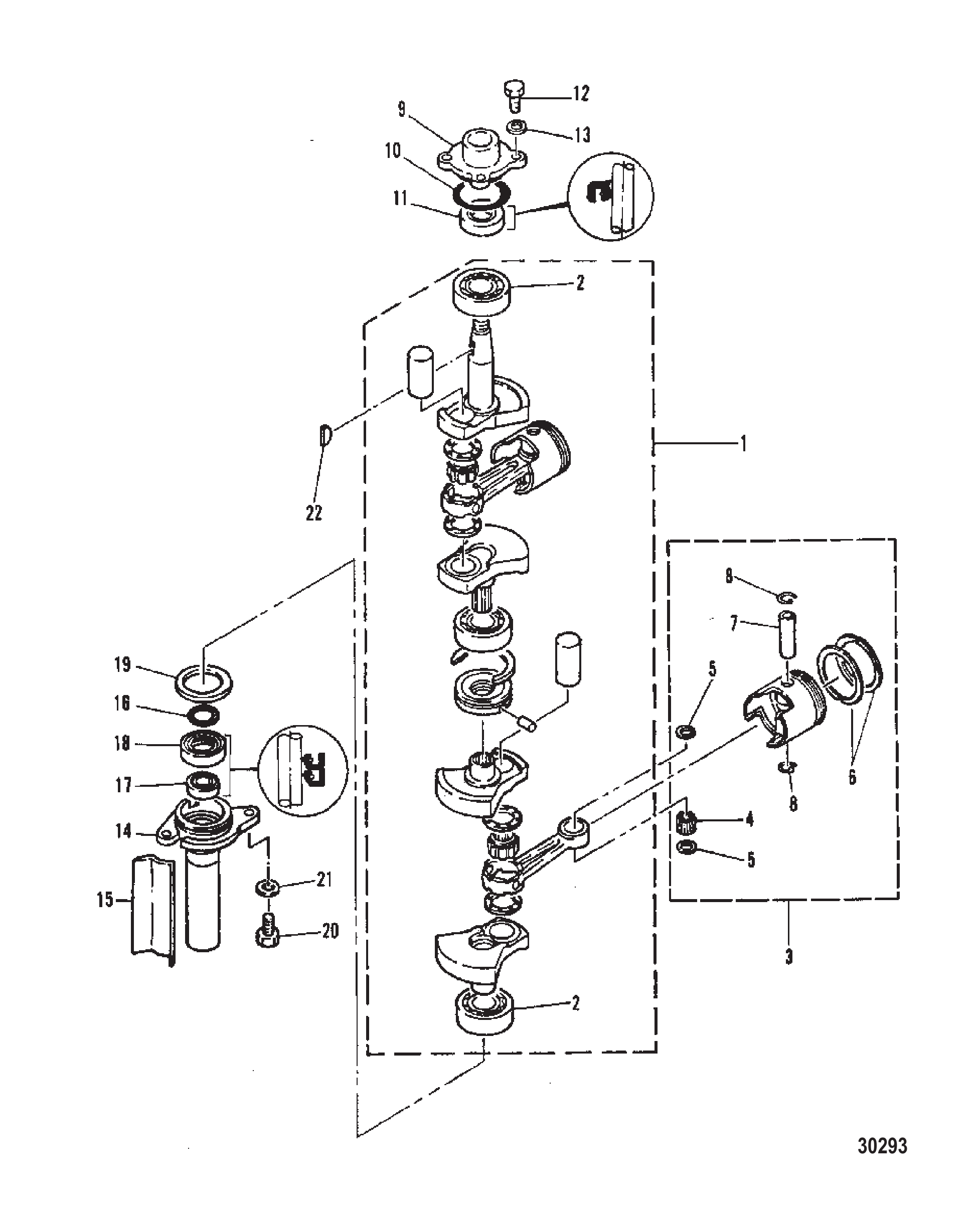

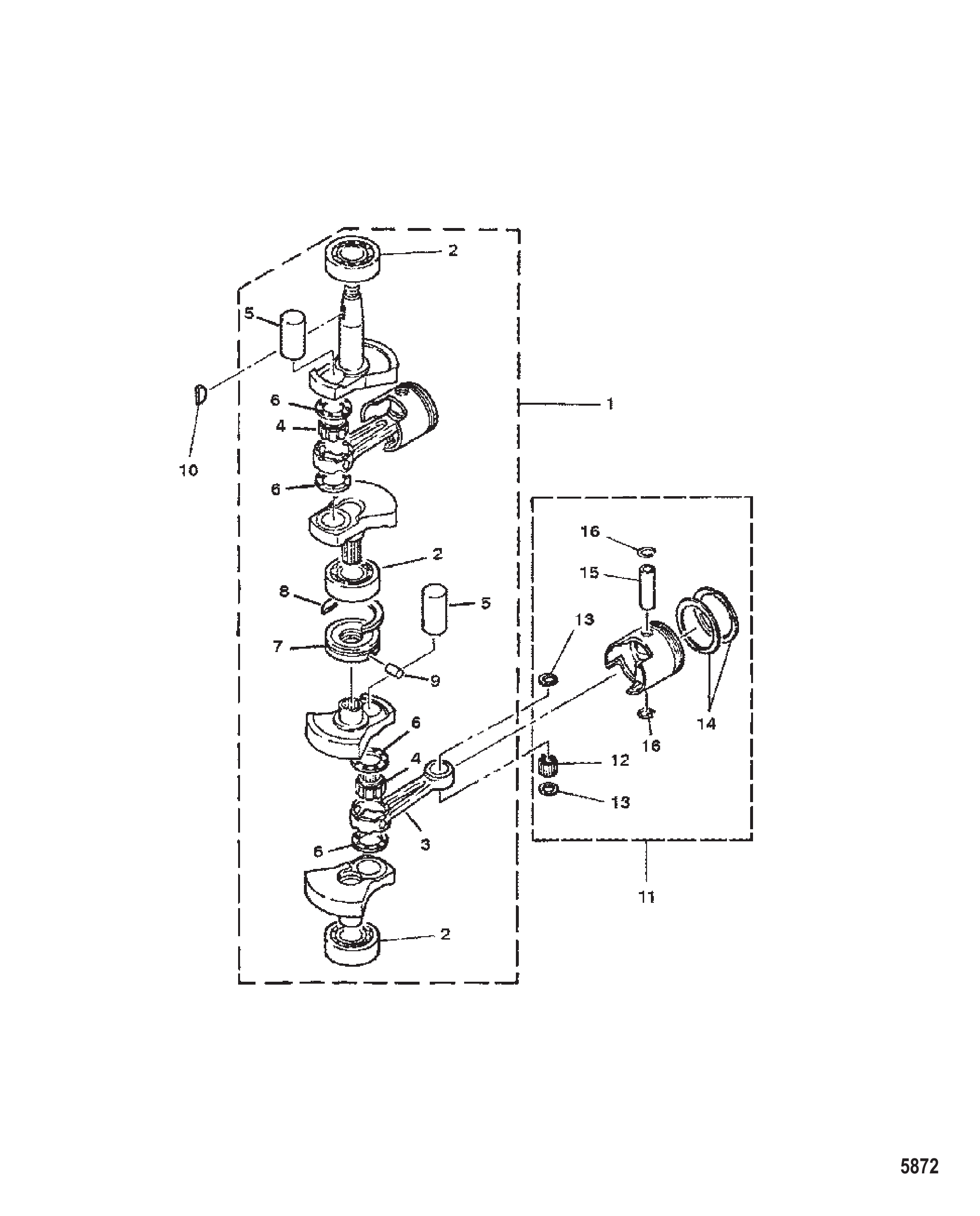

Рис. 5КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9255M	Коленчатый вал в сборе	1
2	18859T	Подшипник	3
3	9492M	Шатун	2
4	94769M	Подшипник	2
5	14193M	Палец	2
6	84620M	Шайба	4
7	84618M	Сальник	1
7	84618001	Сальник	1
8	82935M	Кольцо стопорное	1
9	82145M	Штифт роликовый	1
10	18856M	Шпонка коленчатого вала к маховику	1
10	893761	Шпонка	1
11	8224M	Поршень	2
11	8225M	Поршень	AR
11	8226M	Поршень	AR
12	82350M	Подшипник игольчатый	56
13	81816M	Шайба	4
14	80422T	Комплект поршневых колец	2
14	80423T	Комплект поршневых колец	AR
14	80424M	Комплект поршневых колец	AR
15	80005M	Палец поршня	2
16	82342M	Стопорное кольцо пальца поршня	4
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

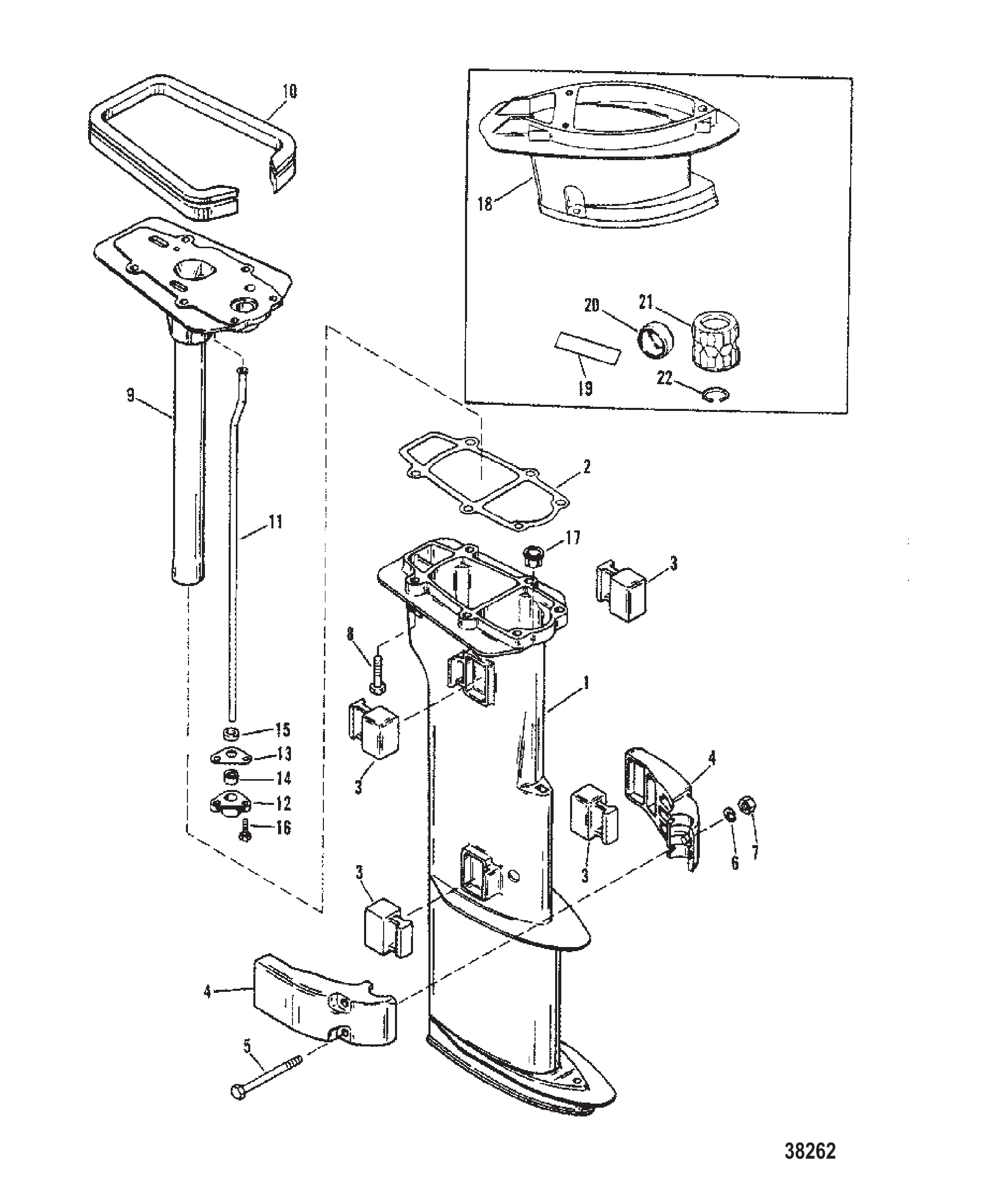

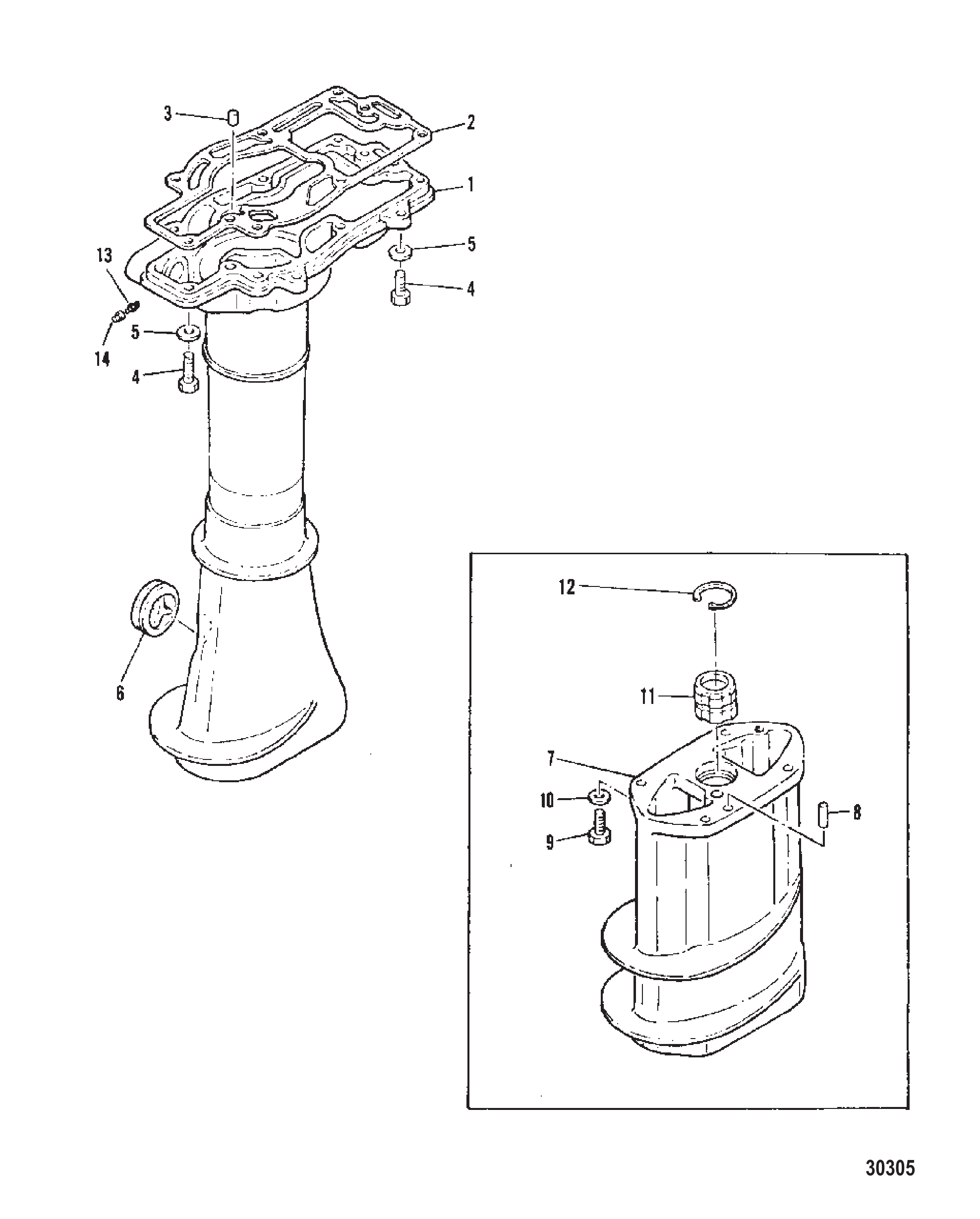

Рис. 6КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

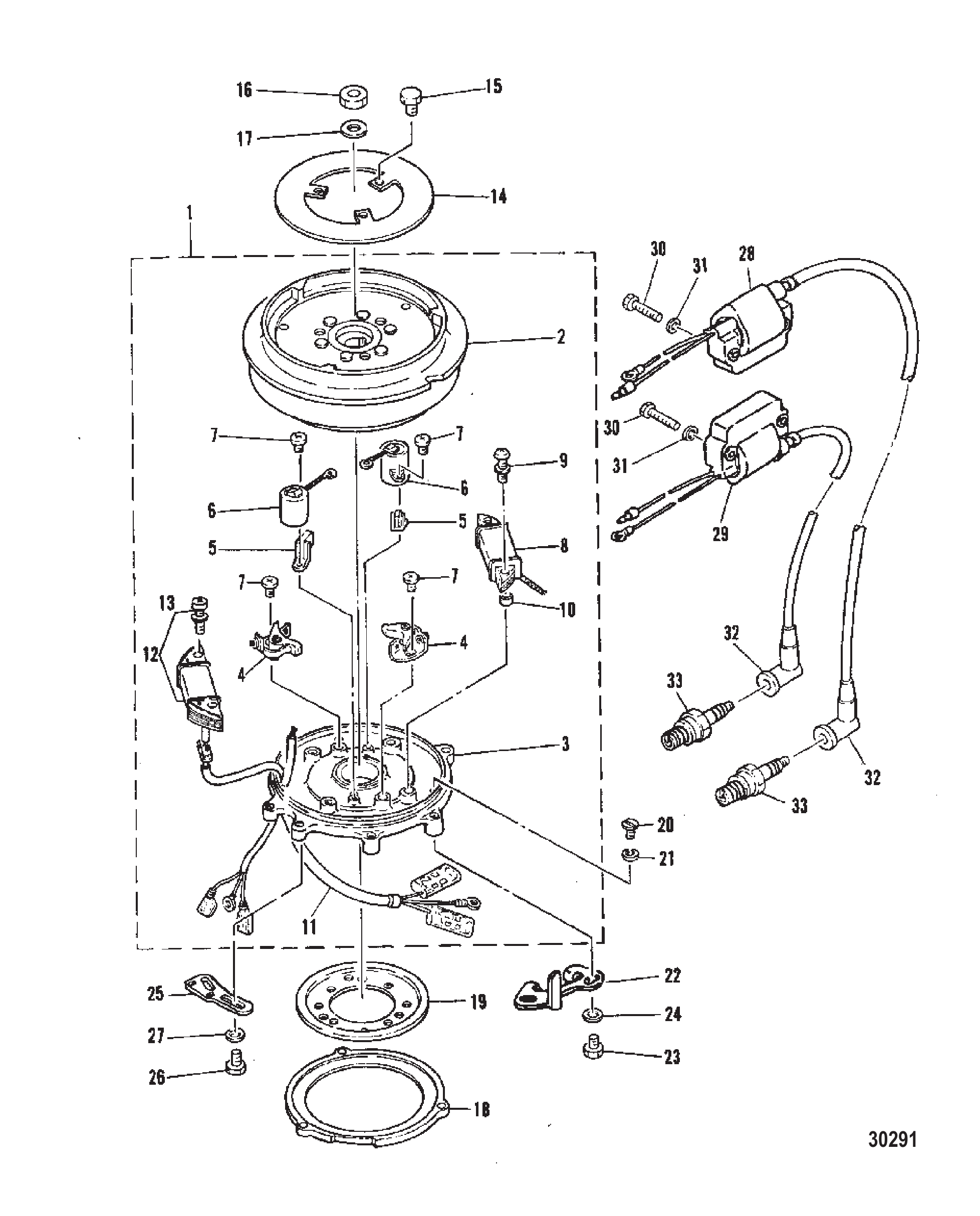

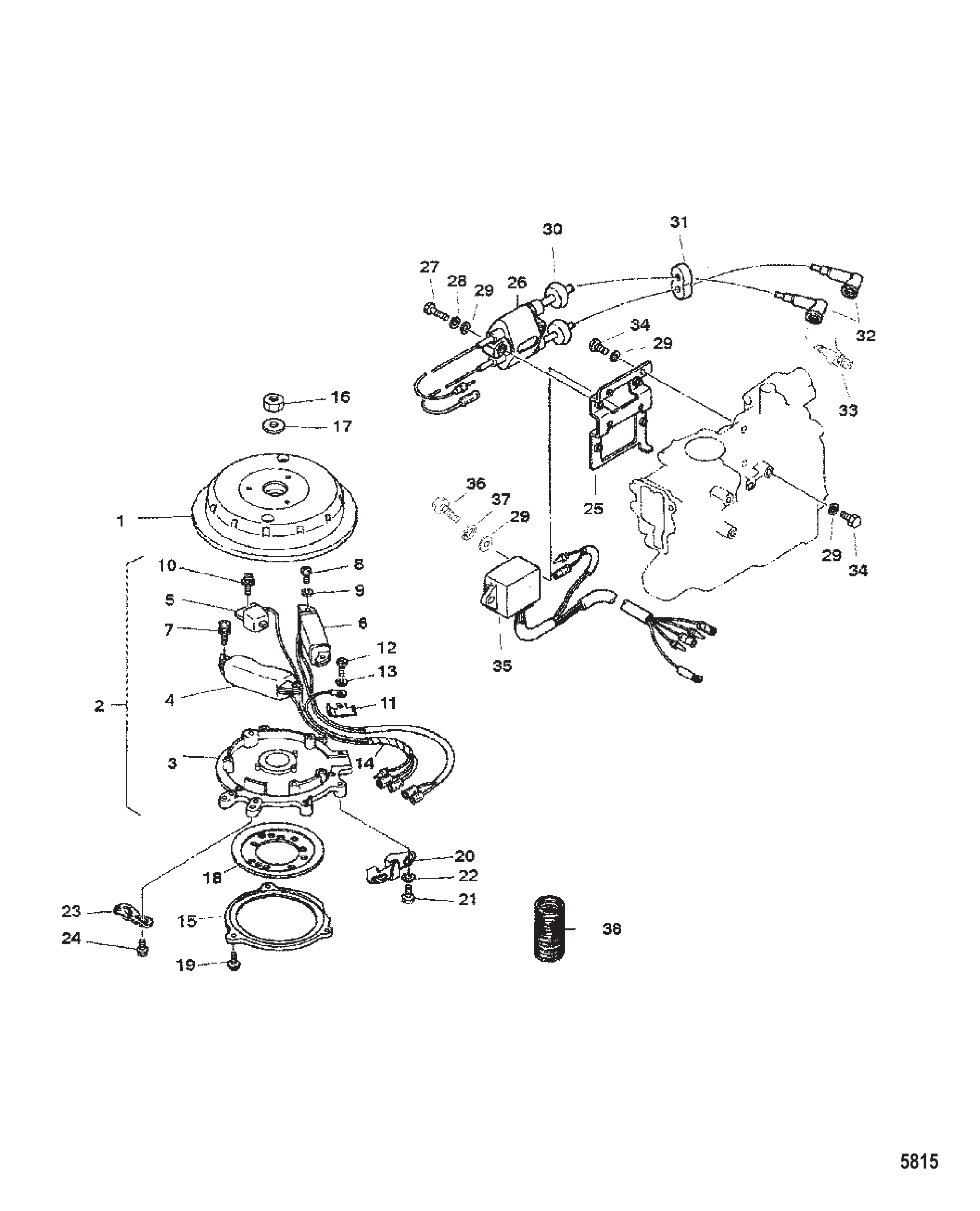

Рис. 7МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9303M	Ротор в сборе	1
2	827157M	Основание в сборе	1
3	827158M	Основание	1
4	41829M	Катушка зарядки в сборе	1
4	41829T	Катушка	1
5	41830M	Катушка датчика импульсов в сборе	1
6	15313M	Катушка освещения	1
7	96346M	Винт с шайбой	2
8	83108M	ВИНТ	2
9	82186M	Шайба	2
10	91691M	Винт с шайбой	1
11	11437M	Хомут	1
12	82500M	Винт (M4 x 8)	1
13	82206M	СТОПОРНАЯ ШАЙБА	1
14	11439M	Провод	1
15	84667M	Фиксатор	1
16	81769M	Гайка	1
17	81805M	Шайба	1
18	84668M	Фиксатор	1
19	827160M	Винт (M5 x 10)	3
20	827161M	Упор	1
21	826957M	Болт	2
22	881379	Шайба	2
22	82214M	Шайба	2
23	94731M	Кулачок	1
24	827162M	Болт	2
25	827163M	Кронштейн	1
26	95188T	КАТУШКА ЗАЖИГАНИЯ	1
27	82405M	Болт	2
28	82212M	Стопорная шайба	2
29	881379	Шайба	7
29	82214M	Шайба	7
30	82069M	Втулка уплотнительная	2
31	827164M	Втулка	1
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
33	82370M1	Свеча зажигания	2
33	813472	NGK BR6HS @10 Mercury / Quicksilver	2
34	84368M	Болт	5
35	827165M	Блок CDI	1
36	84058M	Болт (M6 x 20)	2
37	82213M	Шайба	2
38	827166M	Трубка	1

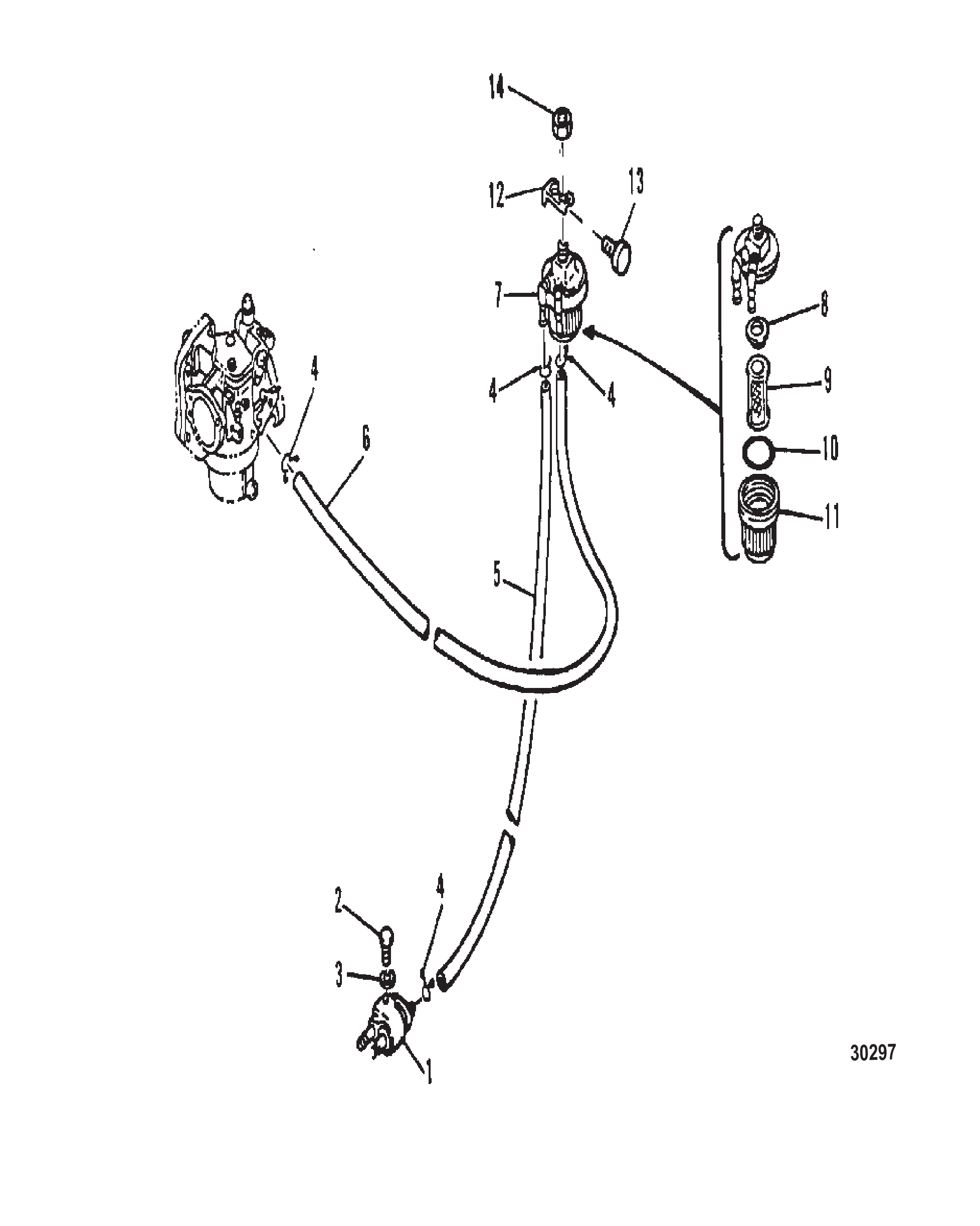

Рис. 8ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	83539M	Болт (M6 x 20)	1
2	84058M	Болт (M6 x 20)	1
3	82214M	Шайба	1
4	82047M	Хомут	4
5	83772M	Шланг от соединителя к фильтру	1
5	82012M	Шланг	1
6	83219M	Шланг от фильтра к карбюратору	1
6	82012M	Шланг	1
7	11931M	ФИЛЬТР В СБОРЕ	1
7	826964T	Фильтр топливный	1
8	82790M	Прокладка	1
9	11934M	ФИЛЬТР	1
9	826965T	Фильтр топливный	1
10	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	11935M	СТАКАН ФИЛЬТРА	1
12	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
13	84315M	Болт	1
13	84088M	ВИНТ (M6 x 10)	1
14	82382M	Гайка	1
-	84161M	Комплект прокладок	1

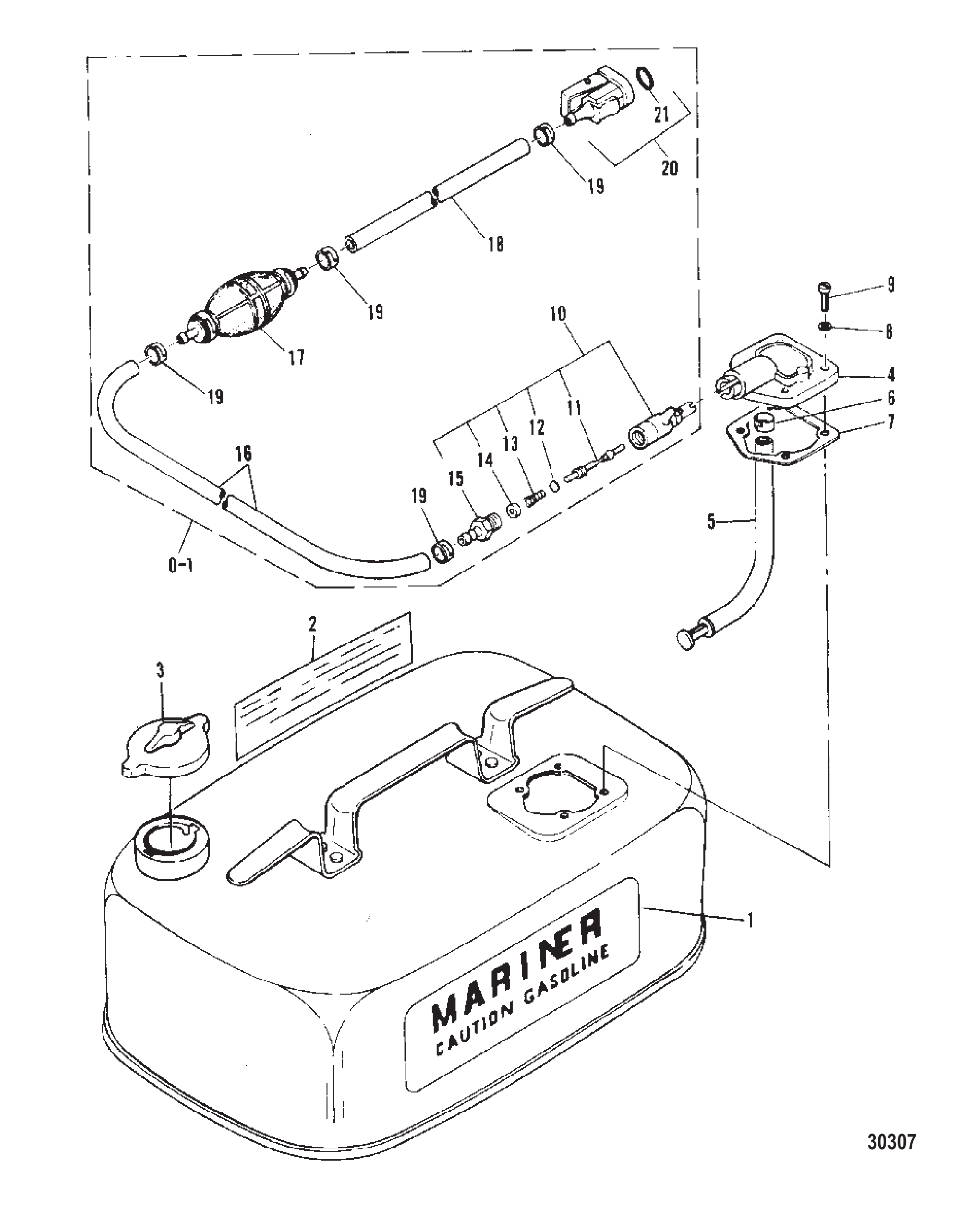

Рис. 9ТОПЛИВНЫЙ БАК/МАГИСТРАЛЬ (ОРИГИНАЛЬНАЯ КОМПЛЕКТАЦИЯ) FUEL TANK/LINE Original Equipment

REF	Номер детали	Наименование	Кол-во
1	95488M	Наклейка боковая	1
2	95489M	Наклейка верхняя (английский)	1
3	14618M	Крышка топливного бака	1
3	18962M	Крышка топливного бака	1
3	95490M	Крышка топливного бака	1
3	18962M	Крышка топливного бака	1
4	83584M	Корпус в сборе топливного разъема	1
5	83626M	ЗАБОРНЫЙ ШЛАНГ	1
5	94727M	Шланг	1
6	80752M	Хомут шланга	1
6	16725M	Хомут	1
7	81320M	Прокладка корпуса к баку	1
8	95501M	Сальник	4
8	80271M	Шайба винта корпуса	4
8	95501M	Сальник	4
9	95502M	Винт	4
9	82526M	Винт крепления корпуса	4
9	83356M	Винт	4
0-1	16721M	Топливная магистраль в сборе	1
0-1	95491M	Топливная магистраль в сборе	1
0-1	16721M	Топливная магистраль в сборе	1
10	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
10	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
11	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
11	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
12	20415	Кольцо уплотнительное стержня переходника	1
12	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
13	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
14	30188	ШАЙБА ПЕРЕХОДНИКА	1
15	63187	Штуцер елочный (.250-18) топливной линии	1
16	16722M	Шланг топливного бака с грушей	1
16	94727M	Шланг	1
16	82024M	Шланг от топливного бака к груше подкачки	1
16	94727M	Шланг	1
17	16723M	Груша подкачки	1
17	89396Q01	Груша подкачки @4	1
17	81325M	Груша ручной подкачки	1
17	89396Q01	Груша подкачки @4	1
18	16724M	Шланг	1
18	94727M	Шланг	1
18	82023M	Шланг от груши к соединителю двигателя	1
18	94727M	Шланг	1
19	16725M	Хомут	4
19	80752M	Хомут шланга	4
19	16725M	Хомут	4
20	14213M	Соединитель топливный, сторона двигателя	1
20	14213Q	Штуцер топливный (2 шт.)	1
20	81042M	Корпус в сборе, сторона двигателя	1
20	14213Q	Штуцер топливный (2 шт.)	1
21	82789M	Уплотнительное кольцо	1

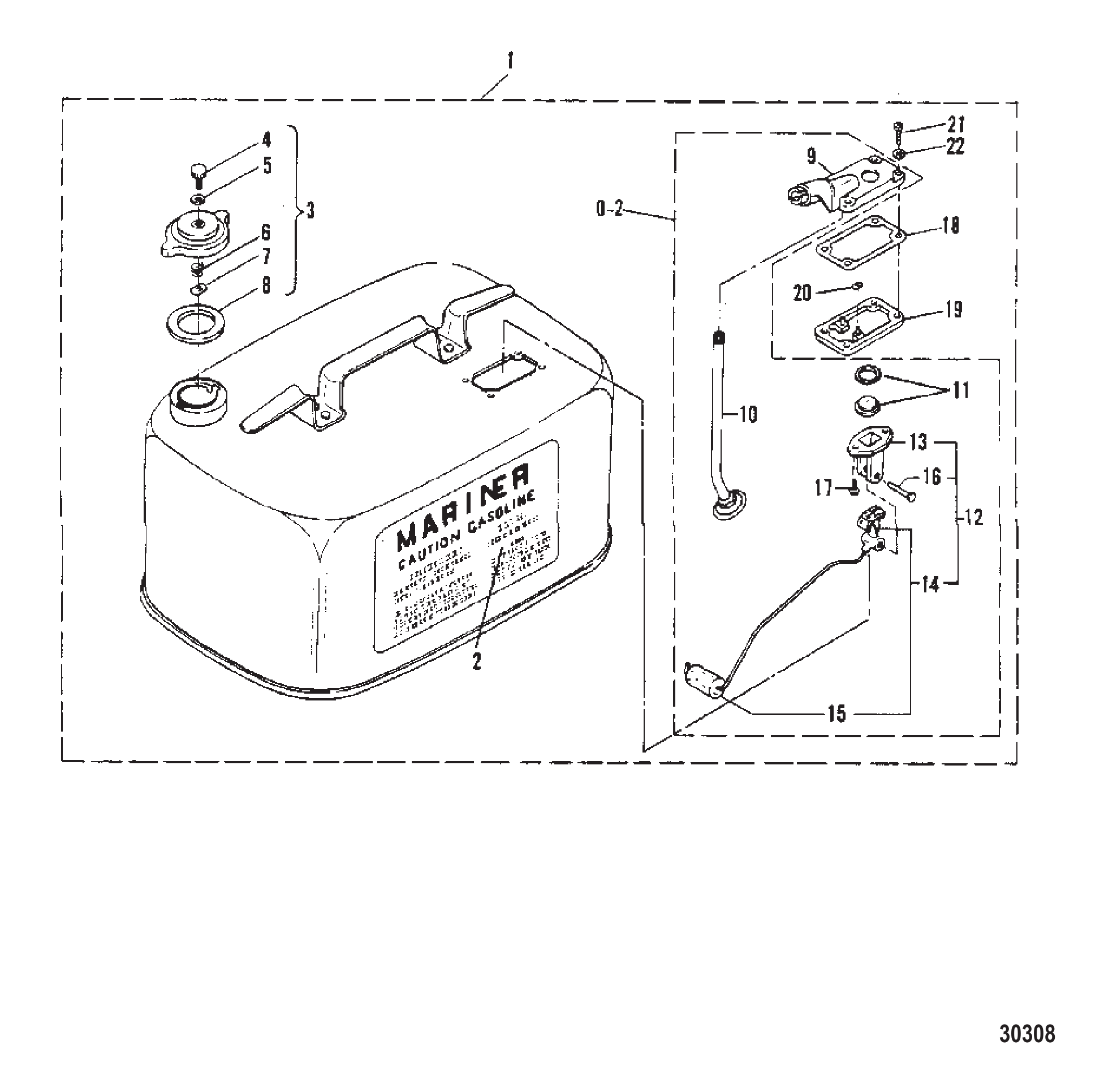

Рис. 10ТОПЛИВНЫЙ БАК не оригинальное оборудование FUEL TANK Not Original Equipment

REF	Номер детали	Наименование	Кол-во
1	1529A26	Топливный бак в сборе (6 галлонов)	1
1	812410A1	Топливный бак в сборе	1
2	99734A1	Наклейка топливного бака	1
2	13921	Наклейка	1
3	41098A1	Крышка в сборе заливная	1
3	18962M	Крышка топливного бака	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	1
5	8M0204663	ШАЙБА @5	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	41065	ПРОКЛАДКА	1
0-2	64841A1	Разъем с датчиком в сборе	1
9	64841A3	Крышка топливного бака	1
9	17792A1	Корпус заборника в сборе	1
10	75239	Трубка	1
11	98542A1	Окно в сборе	1
12	28897A2	Датчик топлива в сборе	1
13	20430	Фиксатор датчика уровня топлива	1
14	28897A1	Указатель с поплавком в сборе	1
15	99274	Поплавок	1
16	20426	Заклепка указателя к фиксатору	1
17	62568	Винт (#10-16 x .375)	2
18	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
19	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
20	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
21	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
22	29070	ШАЙБА	4

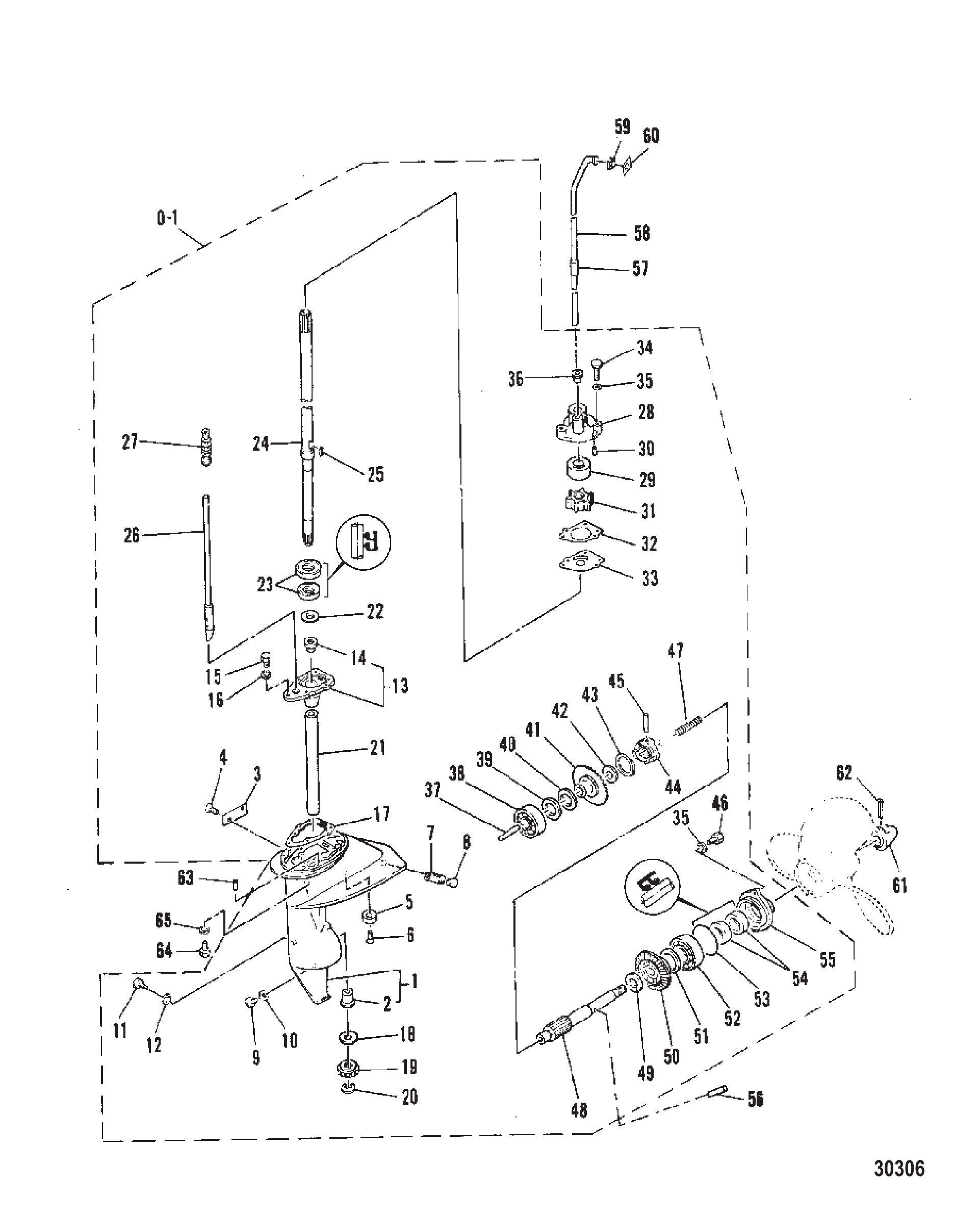

Рис. 11УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	6888M	Корпус редуктора в сборе (короткий вал)	1
0-1	9835M	Корпус редуктора в сборе	1
0-1	6889M	Корпус редуктора в сборе (длинный вал)	1
0-1	9836M	Корпус редуктора в сборе	1
1	6942M	Корпус редуктора в сборе	1
2	80536M	Втулка	1
3	83091M	Крышка	1
4	84238M	Винт	2
4	95467M	ВИНТ	2
5	11922M	Анод	1
5	95609M	АНОД	1
5	95609M	АНОД	1
6	91772M	Болт	1
6	82791M	Болт	1
7	80246M	Хомут	1
8	81920M	ПРОБКА	1
9	81924M	ПРОБКА	3
10	81987M	ПРОКЛАДКА	3
10	81987	Прокладка	3
11	81752M	ВИНТ	1
12	95610M	Прокладка	1
12	95610	Прокладка	1
13	80537M	Корпус подшипника	1
14	80536M	Втулка	1
15	84058M	Болт (M6 x 20)	2
16	82214M	Шайба	2
17	80535M	ПРОКЛАДКА	1
18	80538M	УПОРНАЯ ШАЙБА	1
18	80539M	УПОРНАЯ ШАЙБА	1
18	80540M	УПОРНАЯ ШАЙБА	1
18	80541M	УПОРНАЯ ШАЙБА	1
19	82542M	ШЕСТЕРНЯ ВЕДУЩАЯ	1
20	82332M	КОЛЬЦО СТОПОРНОЕ	1
21	81983M	ВТУЛКА	1
22	81809M	ШАЙБА	AR
23	82228M	САЛЬНИК МАСЛЯНЫЙ	2
24	81086M	ВАЛ ПРИВОДНОЙ	1
24	81087M	ВАЛ ПРИВОДНОЙ	1
24	83748M	Вал гребной (удлинённый-834ММ)	1
24	83753M	Вал гребной (сверхудлинённый-911ММ)	1
25	81912M	Шпонка приводного вала крыльчатки	1
26	81071M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	81072M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	83744M	Кулачок в сборе переключения (сверхдлинный-501ММ)	1
26	83750M	Кулачок в сборе переключения (суперсверхдлинный-578ММ)	1
27	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
28	81074M	Корпус водяного насоса	1
28	81074T	КОРПУС ВОДЯНОГО НАСОСА	1
29	80902M	ВСТАВКА	1
29	81076M	ВСТАВКА	1
30	82357M	ШТИФТ УСТАНОВОЧНЫЙ	2
31	95611M	КРЫЛЬЧАТКА	1
32	81075M	Прокладка водяного насоса	1
32	81075	Прокладка	1
33	81077M	ПЛАСТИНА НАРУЖНАЯ	1
33	81078M	ПЛАСТИНА НАРУЖНАЯ	1
34	82457M	Болт	3
34	827043M	Болт	3
35	82214M	Шайба	5
36	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
37	81014M	ПЛУНЖЕР	1
38	82291M	Подшипник шестерни переднего хода	1
38	82291T	Подшипник	1
39	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
40	80174M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	80175M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
41	80542M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
42	82560M	ШАЙБА	1
43	82339M	КОЛЬЦО	1
44	81089M	МУФТА	1
45	82362M	ШТИФТ УСТАНОВОЧНЫЙ	1
46	84058M	Болт (M6 x 20)	2
47	82077M	ПРУЖИНА	1
48	95406M	ВАЛ ГРЕБНОГО ВИНТА	1
48	81088M	Вал гребного винта	1
49	81824M	УПОРНАЯ ШАЙБА	1
50	80544M	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
51	80258M	Регулировочная шайба	AR
51	19148005	Регулировочная шайба @2	AR
51	80259M	Регулировочная шайба	AR
51	80260M	Регулировочная шайба	AR
51	879172251	Прокладка регулировочная @5	AR
52	82294M	Подшипник роликовый шестерни заднего хода	1
52	8528001	Подшипник	1
53	82283M	Кольцо уплотнительное	1
53	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
53	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	82226M	Сальник масляный	2
55	82548M	КРЫШКА	1
56	81901M	ШТИФТ ПРИВОДНОЙ	1
57	82021M	Втулка	1
58	82547M	Трубка водяная	1
58	81079M	Трубка водяная	1
58	83745M	Трубка водяная (сверхдлинная-563ММ)	1
58	83752M	Трубка водяная (суперсверхдлинная-640ММ)	1
59	81080M	Резина	1
60	81081M	Пластина установочная	1
61	80545M	Гайка гребного винта	1
61	859931	ГАЙКА ГРЕБНОГО ВИНТА	1
62	82132M	ШПЛИНТ	1
62	89961	Штифт	1
63	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
64	84058M	Болт (M6 x 20)	4
65	82214M	Шайба	4
-	84172M	Комплект прокладок нижнего блока	1
0000	1	(70/75) Mercury / Quicksilver	REPAIR KIT
0000	1	(70/75) Mercury / Quicksilver	REPAIR KIT Water Pump
-	95615M	Комплект водяного насоса - хром	1
-	84161M	Комплект прокладок	1

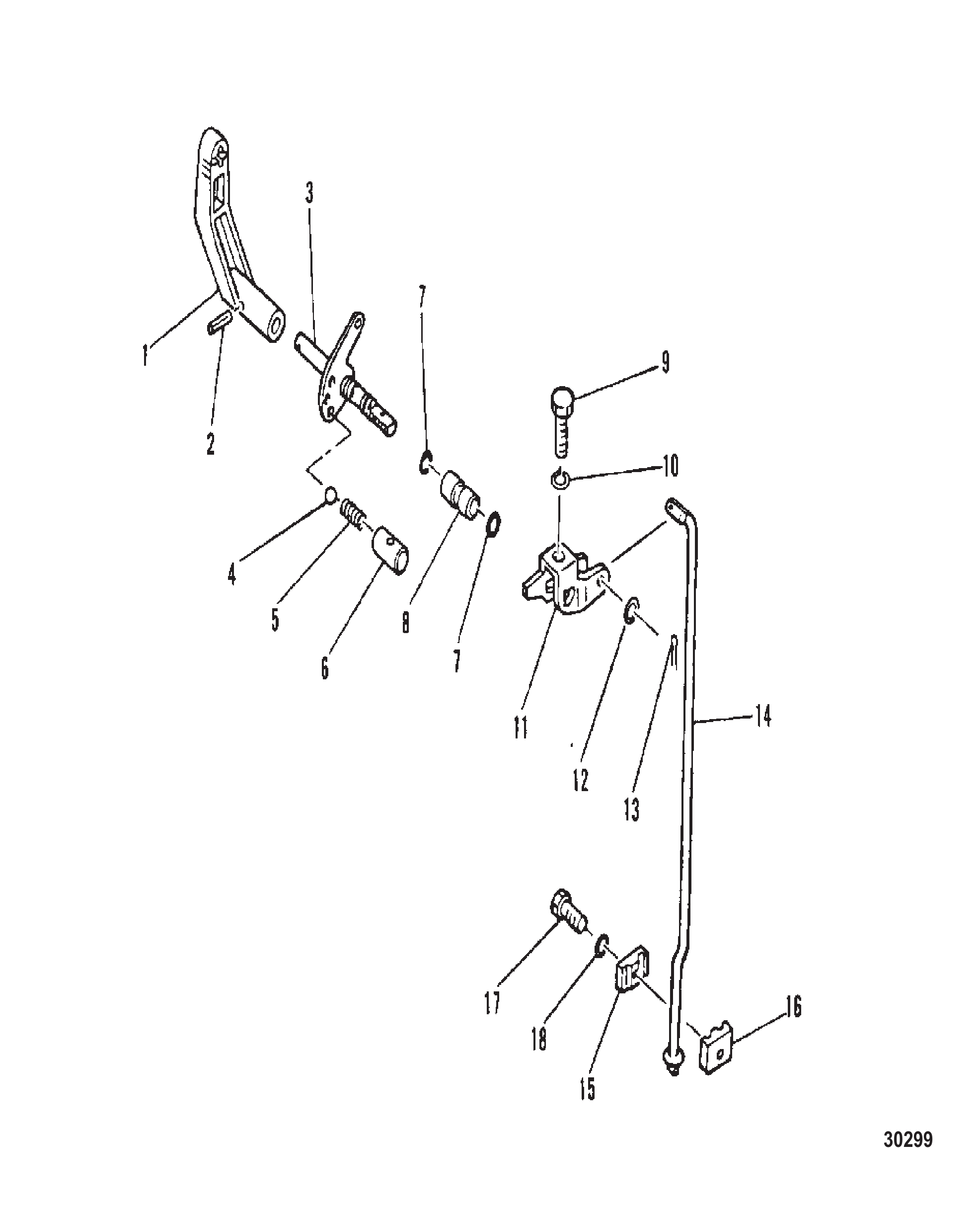

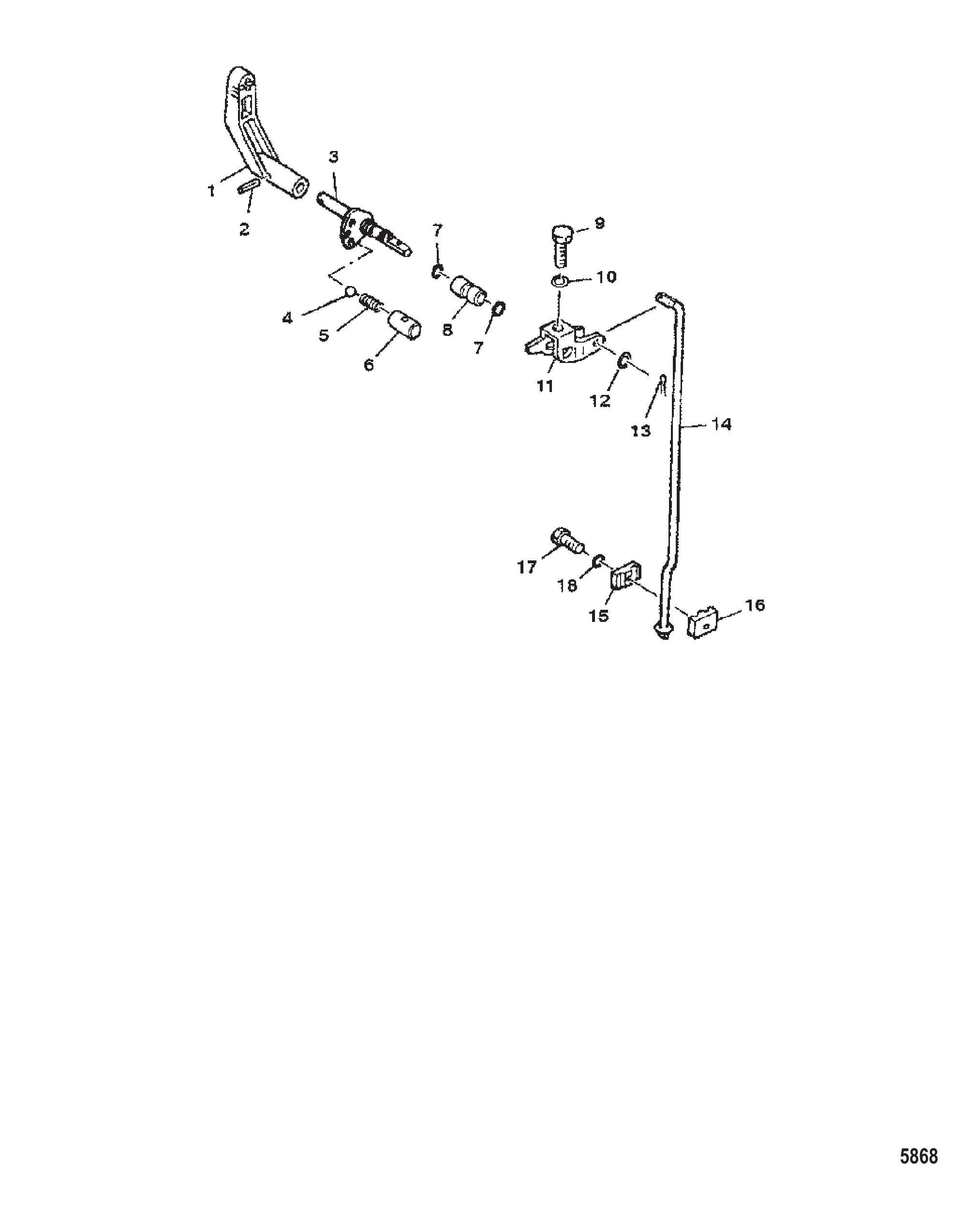

Рис. 12МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	81066M	Рукоятка переключения передач	1
2	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
3	81068M	Вал	1
4	82348M	Шарик	1
5	82084M	Пружина	1
6	81061M	Втулка	1
7	814496M	Кольцо уплотнительное	2
8	83094M	Втулка	1
9	82447M	Болт	1
10	82186M	Шайба	1
11	81390M	Рычаг вала переключения	1
12	82213M	Шайба	1
13	82125M	Шплинт	1
14	82680M	Тяга переключения	1
15	80049M	Разъём	1
16	80050M	Разъём	1
17	84058M	Болт (M6 x 20)	1
18	881379	Шайба	1
18	82214M	Шайба	1

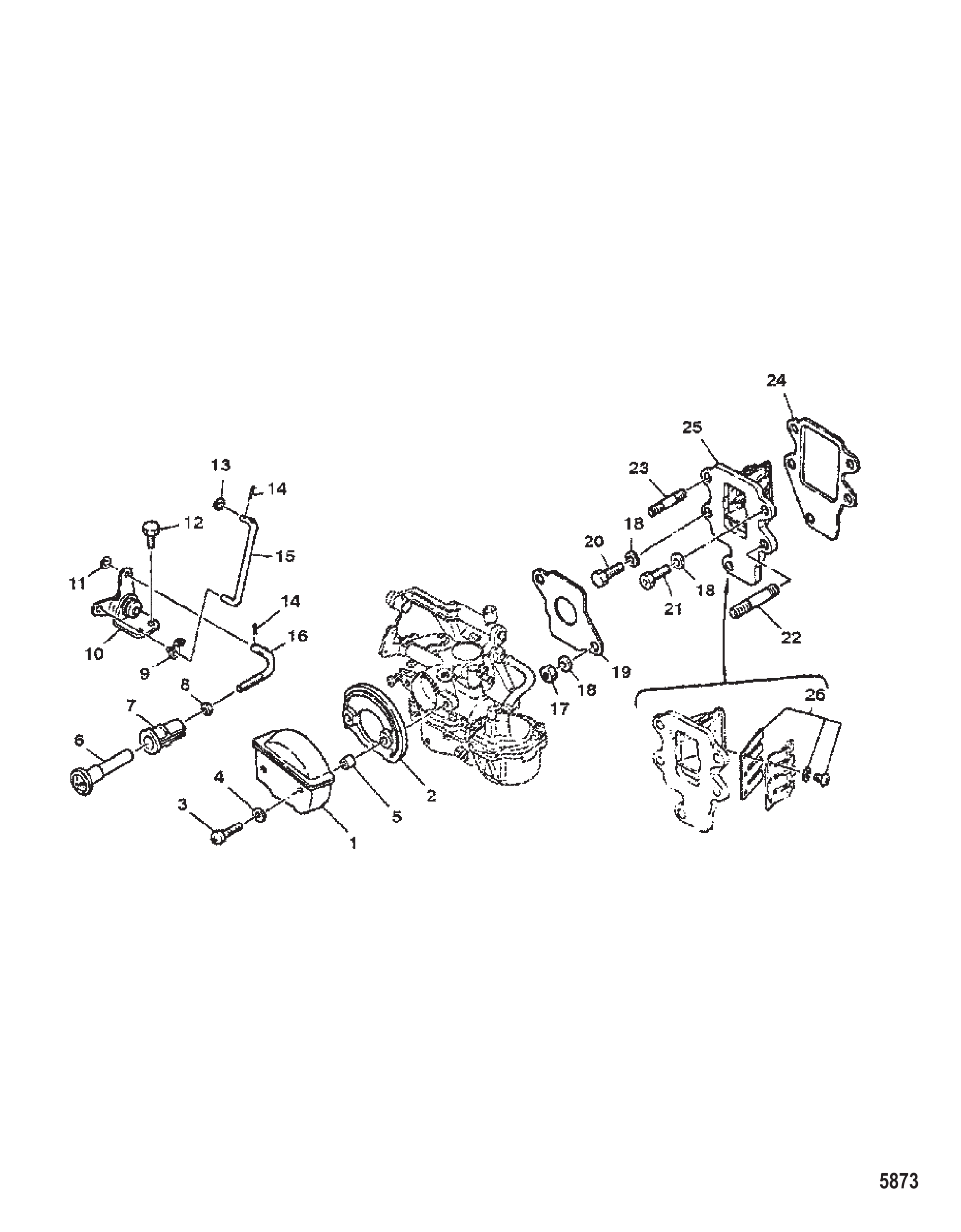

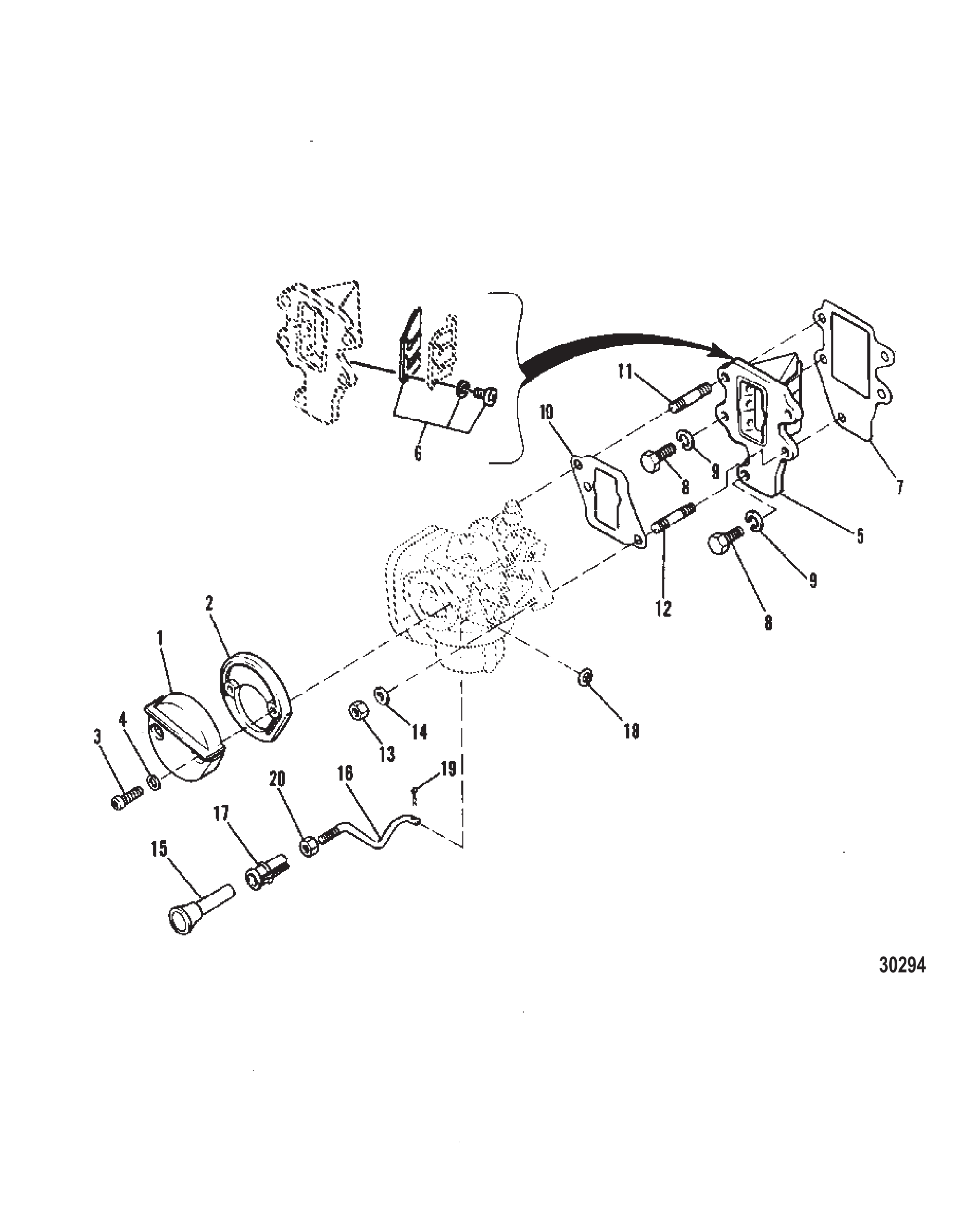

Рис. 13ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	94733M	Крышка воздухозаборника (наружная)	1
2	94734M	Крышка воздухозаборника (внутренняя)	1
3	83108M	ВИНТ	2
4	82211M	Шайба	2
5	94765M	ХОМУТ	2
6	83287M	РУЧКА ПОДСОСА	1
7	80231M	ВТУЛКА	1
8	80245M	Гайка	1
9	16333	ТЯГА быстросъёмная	1
10	94754M	ТЯГА В СБОРЕ	1
11	82207M	ШАЙБА	1
12	91772M	Болт	1
13	82933M	ШАЙБА	1
14	82050M	Шплинт	2
15	94755M	ТЯГА	1
16	94753M	ТЯГА	1
17	82390M	Гайка (M6)	2
18	82214M	Шайба	5
19	80734M	ПРОКЛАДКА	1
20	82423M	БОЛТ	2
21	94766M	Болт	1
22	80232M	Шпилька	1
23	81729M	ШПИЛЬКА	1
24	83244M	ПРОКЛАДКА	1
25	94750M	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
26	94752M	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
-	95600M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	94756M	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
-	827167M	ГОЛОВКА БЛОКА В СБОРЕ	1

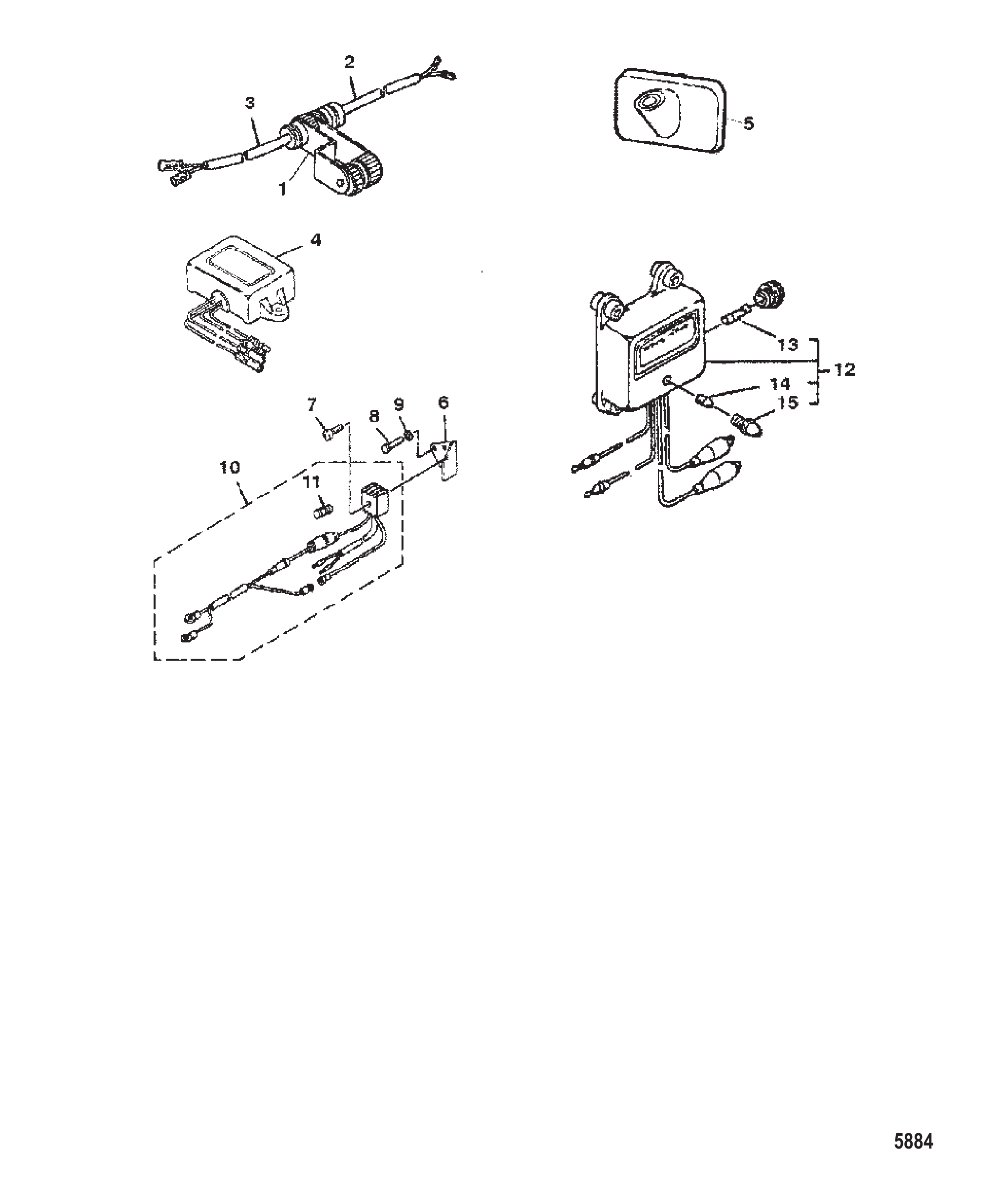

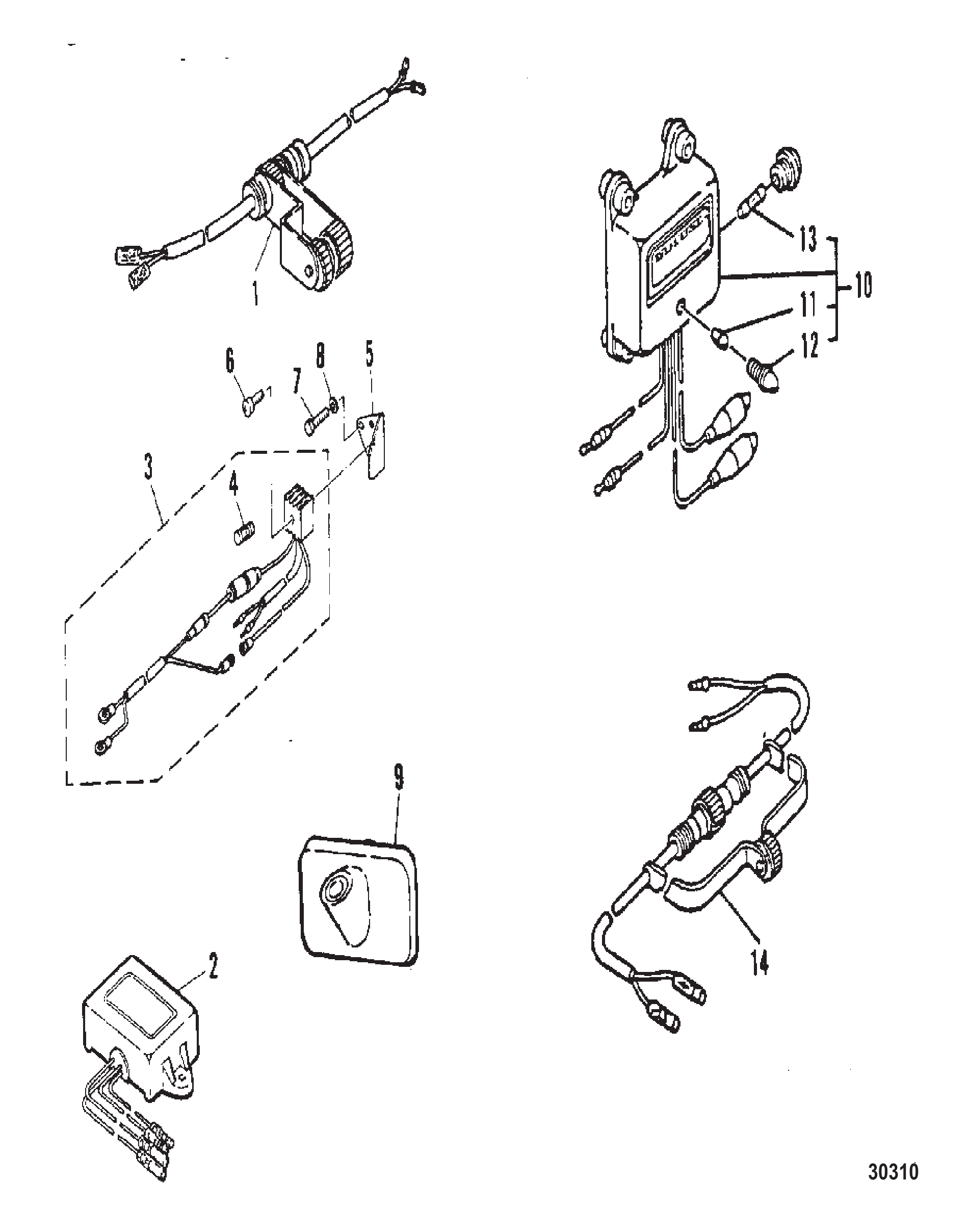

Рис. 14ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	84124M	РАЗЪЕМ	1
2	99051M	РАЗЪЕМ	1
3	99052M	РАЗЪЕМ	1
4	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
5	97130M	НАПРАВЛЯЮЩАЯ ТРОСА	1
6	84680M	ПЛАСТИНА	1
7	83108M	ВИНТ	1
8	8527764	Болт	2
9	82214M	Шайба	2
10	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
10	8M0060278	ВЫПРЯМИТЕЛЬ	1
11	81522M	ПРЕДОХРАНИТЕЛЬ	1
12	80713M	ВЫПРЯМИТЕЛЬ	1
13	83733M	ПРЕДОХРАНИТЕЛЬ	1
14	83731M	ЛАМПА	1
15	83732M	РАССЕИВАТЕЛЬ	1

Рис. 15ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	82766	Гребной винт	1
-	82764	Гребной винт	1
-	82765	Гребной винт	1
-	80547M	ГРЕБНОЙ ВИНТ	1
-	82763	Гребной винт	1
-	81090M	ГРЕБНОЙ ВИНТ	1
-	94780M	ГРЕБНОЙ ВИНТ	1
-	94781M	ГРЕБНОЙ ВИНТ	1

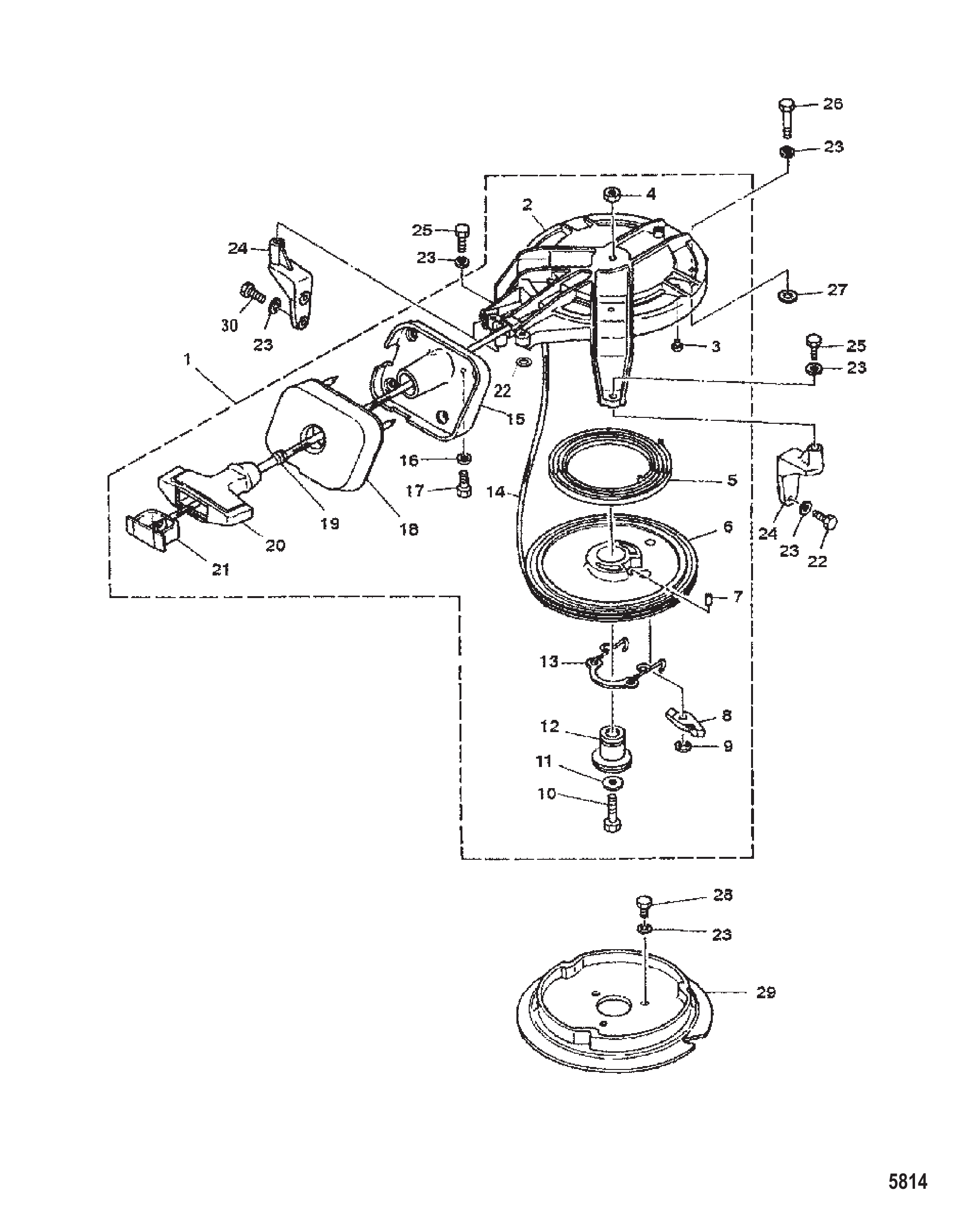

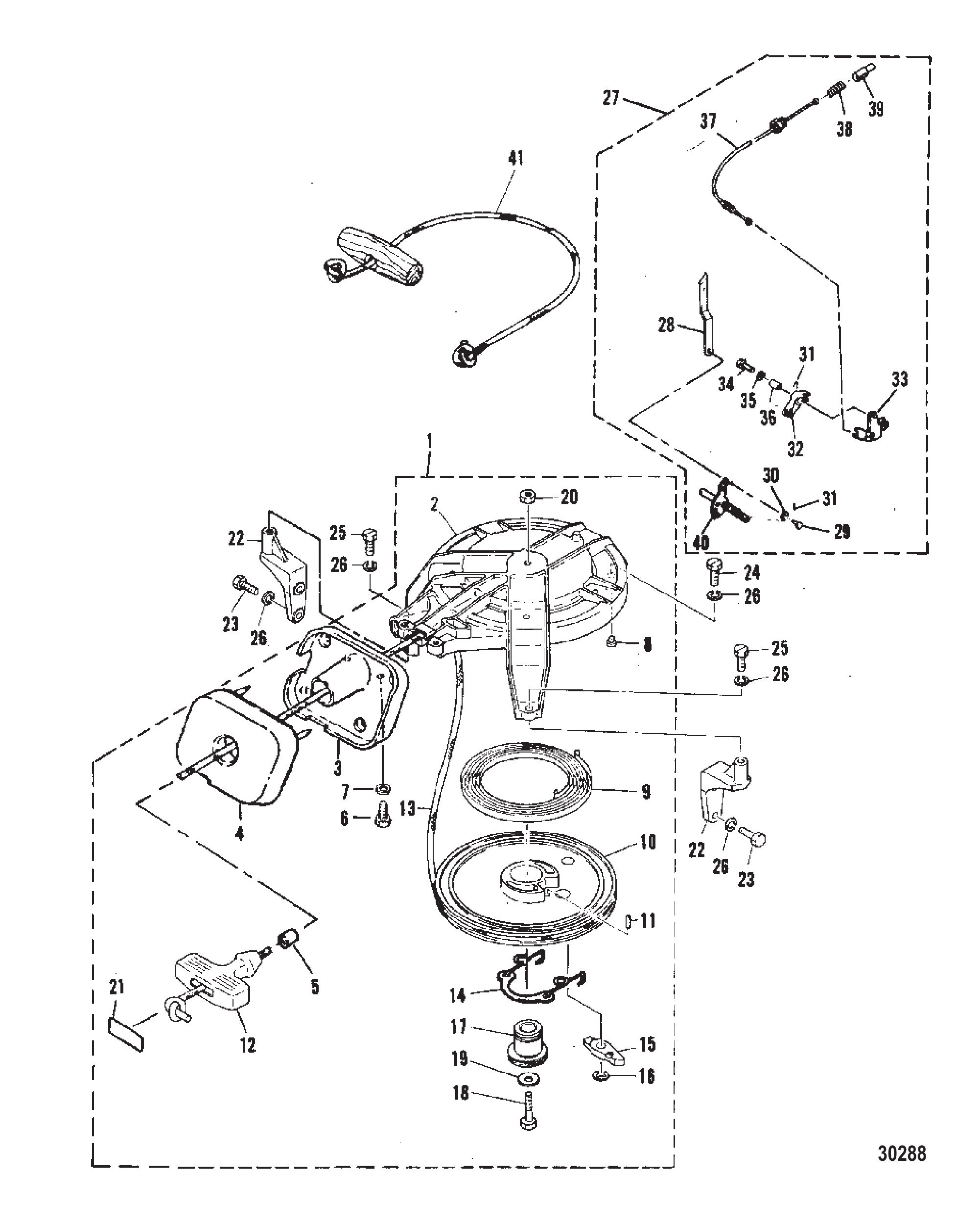

Рис. 16РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	827169M	Стартер в сборе возвратный	1
2	8398M	Корпус стартера	1
2	83981	Корпус стартера	1
3	80604M	Пробка	1
4	8528163	ГАЙКА	1
5	95588M	Пружина	1
6	83250M	Шкив стартера	1
7	82157M	Штифт	1
8	83252M	Собачка привода	1
9	84895M	Стопорное кольцо	1
10	83285M	БОЛТ	1
10	85277613	Болт	1
11	81557M	Шайба	1
12	95590M	Вал	1
13	95589M	Пружина	1
14	12066Q9	Трос	1
14	12066Q10	Трос стартера @2	1
15	96567M	Направляющая	1
16	82214M	Шайба	2
16	881379	Шайба	2
16	82214M	Шайба	2
17	826957M	Болт	2
17	84058M	Болт (M6 x 20)	2
18	98967M	Сальник	1
19	98968M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
20	814491A1	Рукоятка	1
21	814492M	КРЫШКА	1
22	82214M	Шайба	2
23	881379	Шайба	10
23	82214M	Шайба	10
24	83258M	Кронштейн	1
25	84058M	Болт (M6 x 20)	2
26	826958M	БОЛТ (M6 x 35)	1
27	81804M	Шайба	1
28	91772M	Болт	3
29	41316M	Шкив	1
30	852776	Болт	4

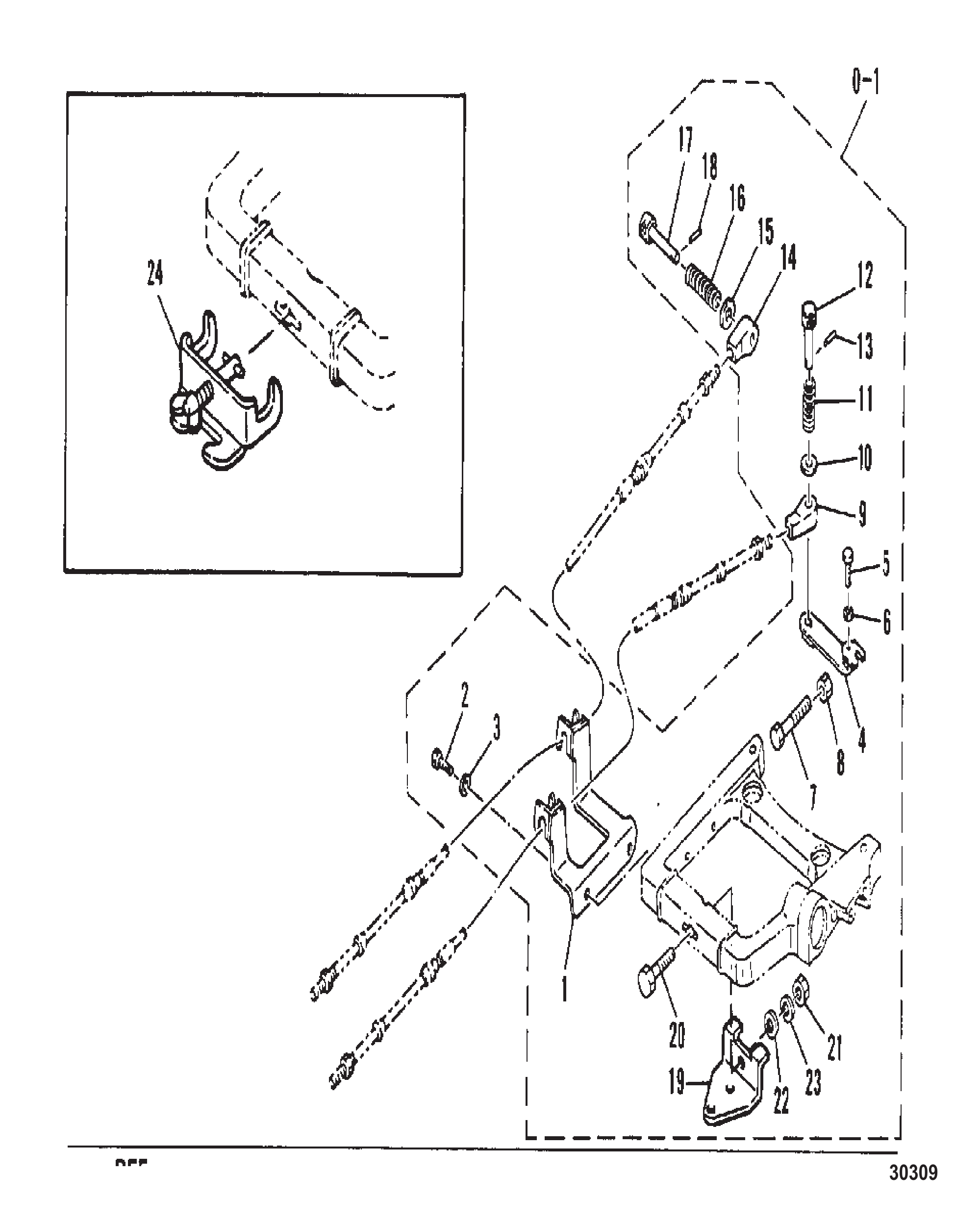

Рис. 17КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0-1	43986A1	Комплект крепления дистанционного управления	1
1	84224M	Кронштейн	1
2	84541M	Болт	2
3	82214M	Шайба	2
4	84225M	Рычаг	1
5	82447M	Болт	1
6	82211M	Шайба	1
7	92536M	Болт	1
7	84657M	БОЛТ	1
8	83611M	ГАЙКА	1
8	82389M	Гайка	1
9	84227M	Наконечник троса	1
10	82217M	Шайба	1
11	83725M	Пружина	1
12	83726M	Крючок	1
12	814499M	Крючок	1
13	82146M	Штифт	1
14	83724M	Наконечник троса	1
15	82217M	Шайба	1
16	83721M	Пружина	1
17	83722M	Крючок	1
17	814500M	Крючок	1
18	82146M	Штифт	1
19	11670M	Кронштейн рулевого управления (шаровой тип)	1
19	11670T	Кронштейн	1
19	83698M	Крюк механического рулевого управления	1
20	91636M	Болт	1
21	81785M	Контргайка	1
22	82220M	Шайба	1
23	82218M	ШАЙБА СТОПОРНАЯ	1
24	83727M	Кронштейн (тросовый тип)	1

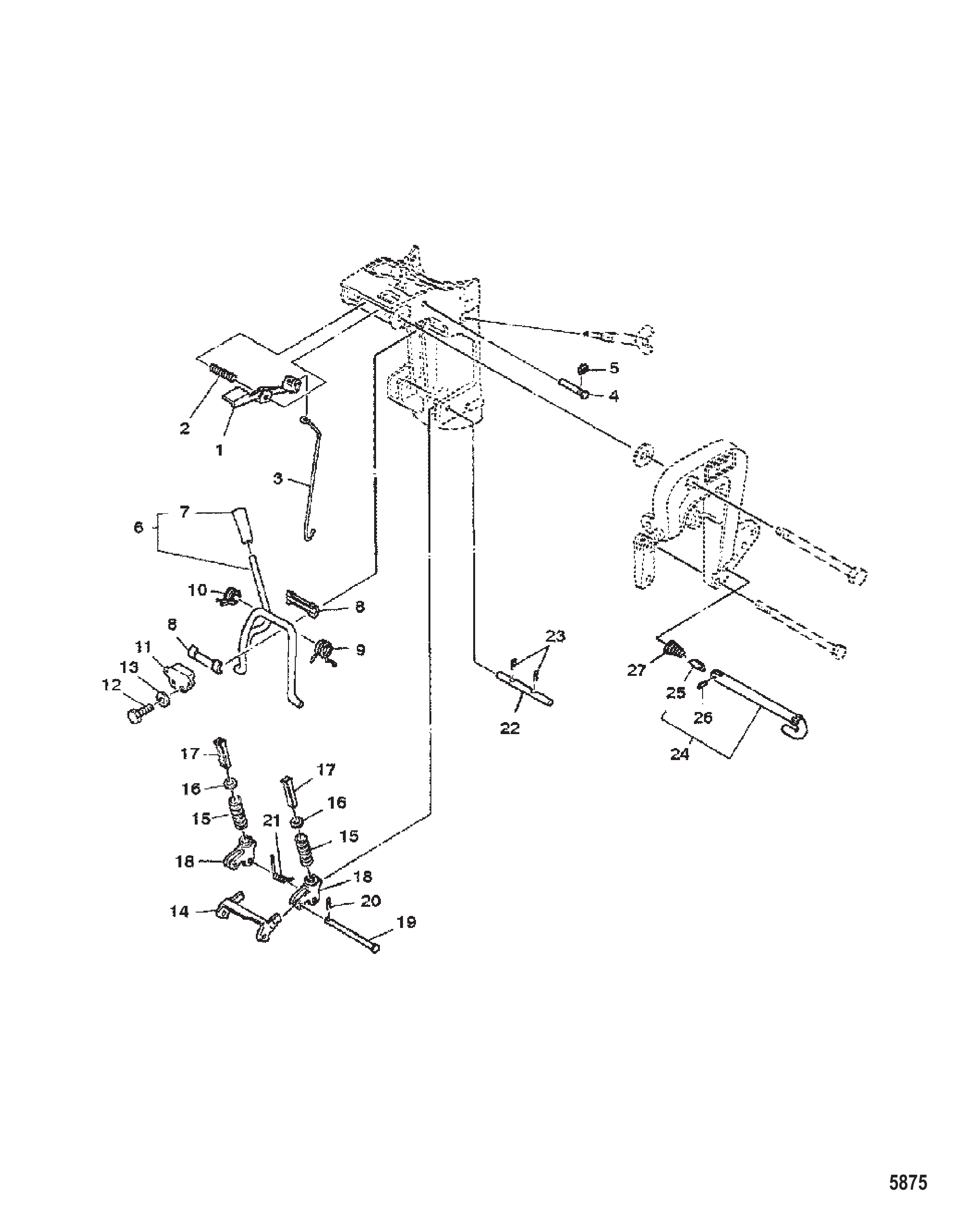

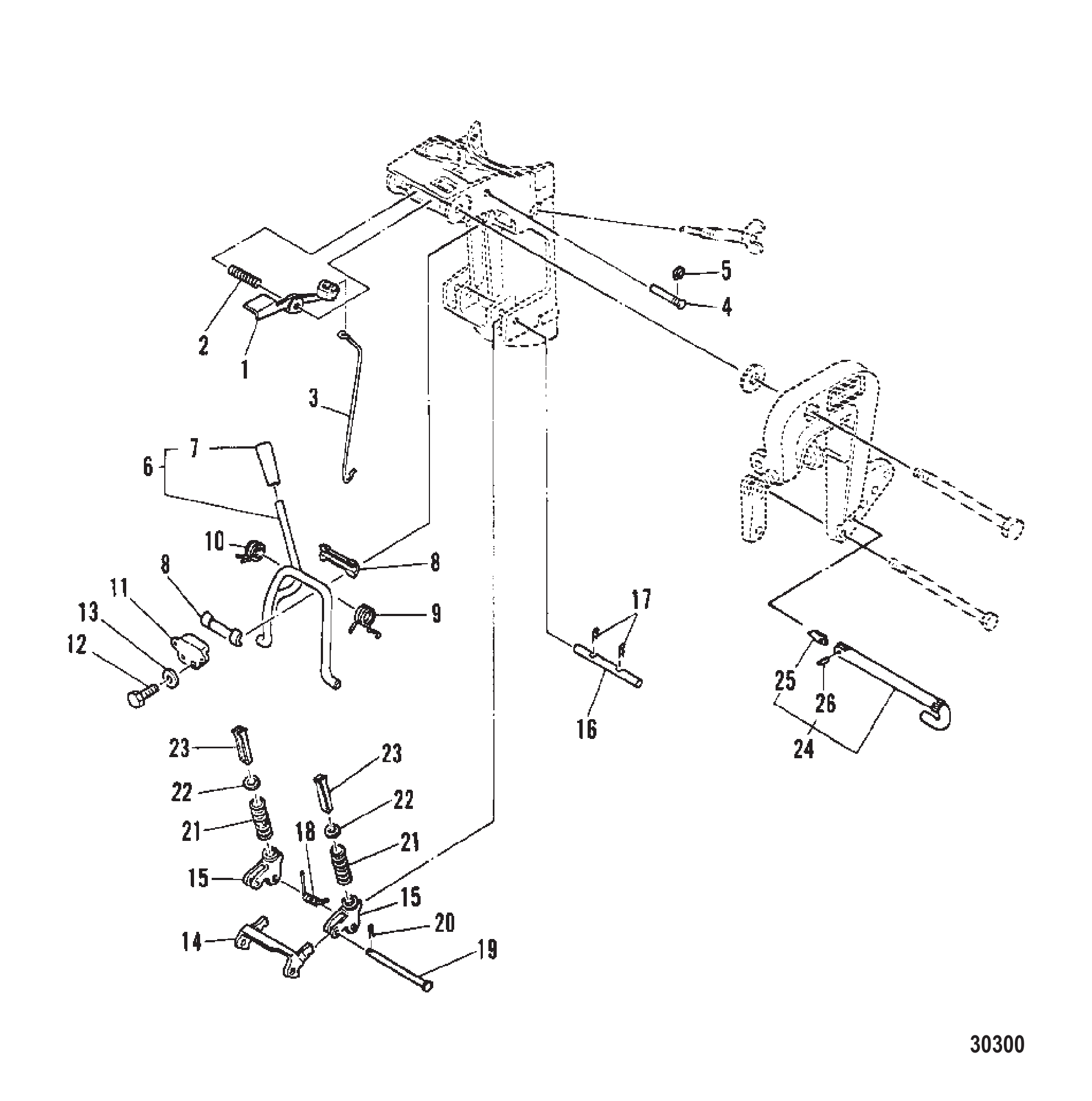

Рис. 18ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	84664M	Рычаг наклона	1
2	82090M	Пружина	1
3	84665M	Стержень фиксатора наклона	1
4	84666M	Штифт	1
5	82327M	Стопорное кольцо	1
6	80519M	Рычаг в сборе стопора наклона	1
7	80100M	Ручка наклона	1
8	80097M	Втулка	2
9	82111M	Пружина	1
10	82110M	Пружина	1
11	80976M	Кронштейн	1
12	82405M	Болт	2
13	881379	Шайба	2
13	82214M	Шайба	2
14	80522M	Пластина	1
15	82097M	Пружина	2
16	80525M	Стопор	2
17	80521M	Рычаг фиксатора наклона	2
18	80523M	Пластина	2
19	81883M	ШТИФТ	1
20	82051M	Шплинт	1
21	82112M	Пружина	1
22	80527M	Вал	1
23	82049M	Шплинт	2
24	811016M	Штифт в сборе наклона	1
25	82857M	Пластина стопорная	1
26	82144M	Штифт роликовый	1
27	815007M	ПРУЖИНА	1

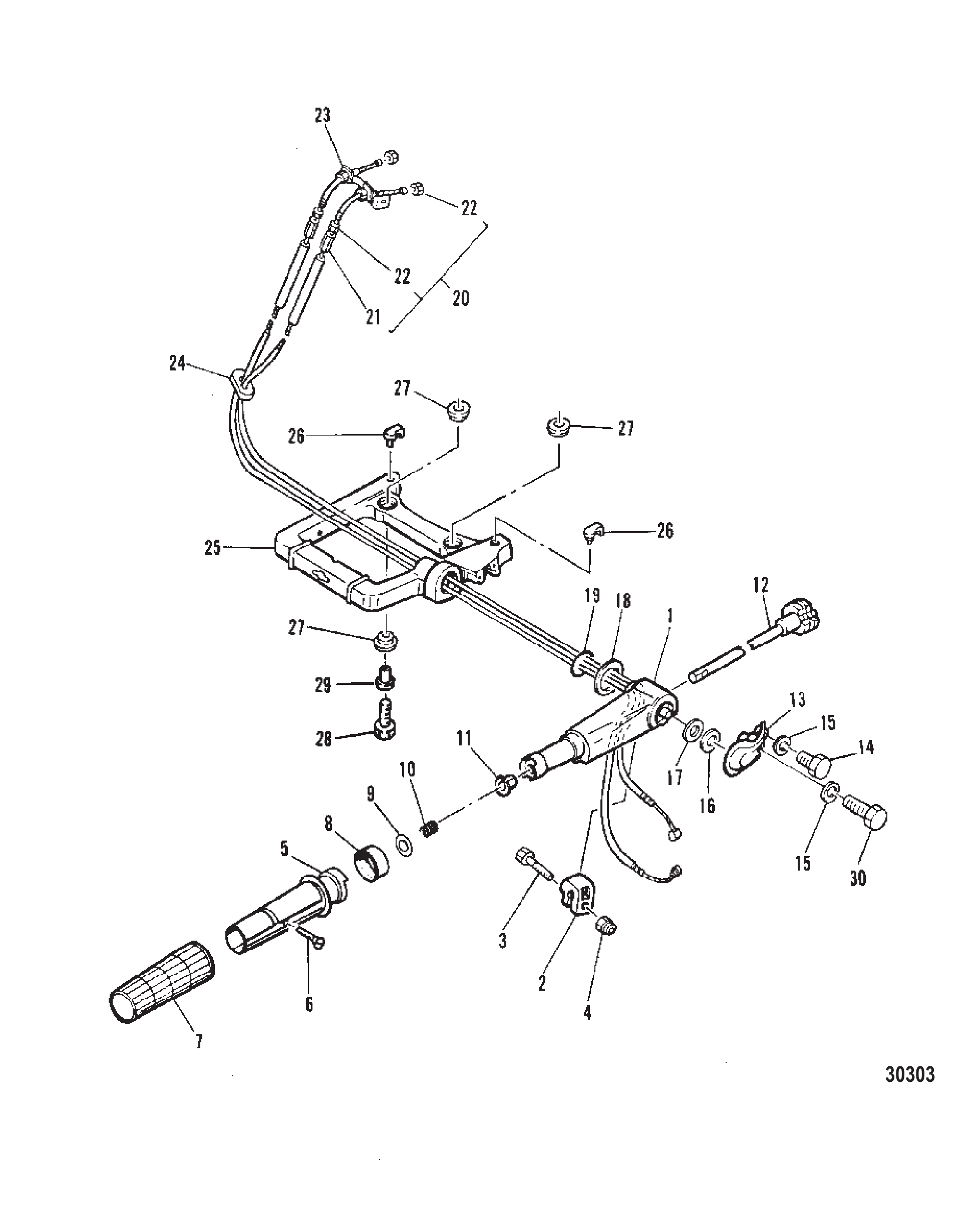

Рис. 19РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	95606M	Указатель	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	881379	Шайба	2
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	2
22	81761M	Гайка	6
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	804159	Болт (M8 x 35)	2
29	82956M	Втулка	2
30	827043M	Болт	1

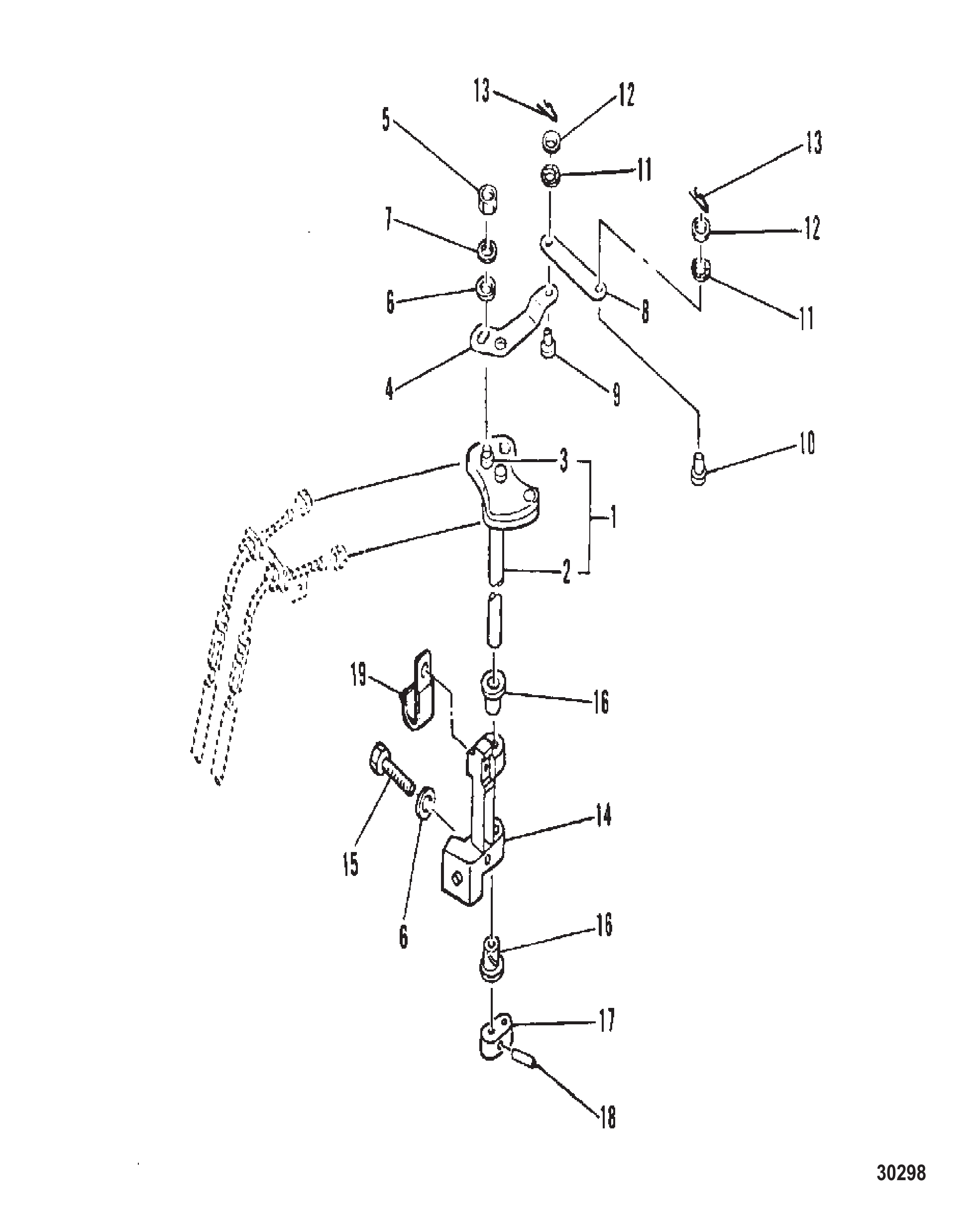

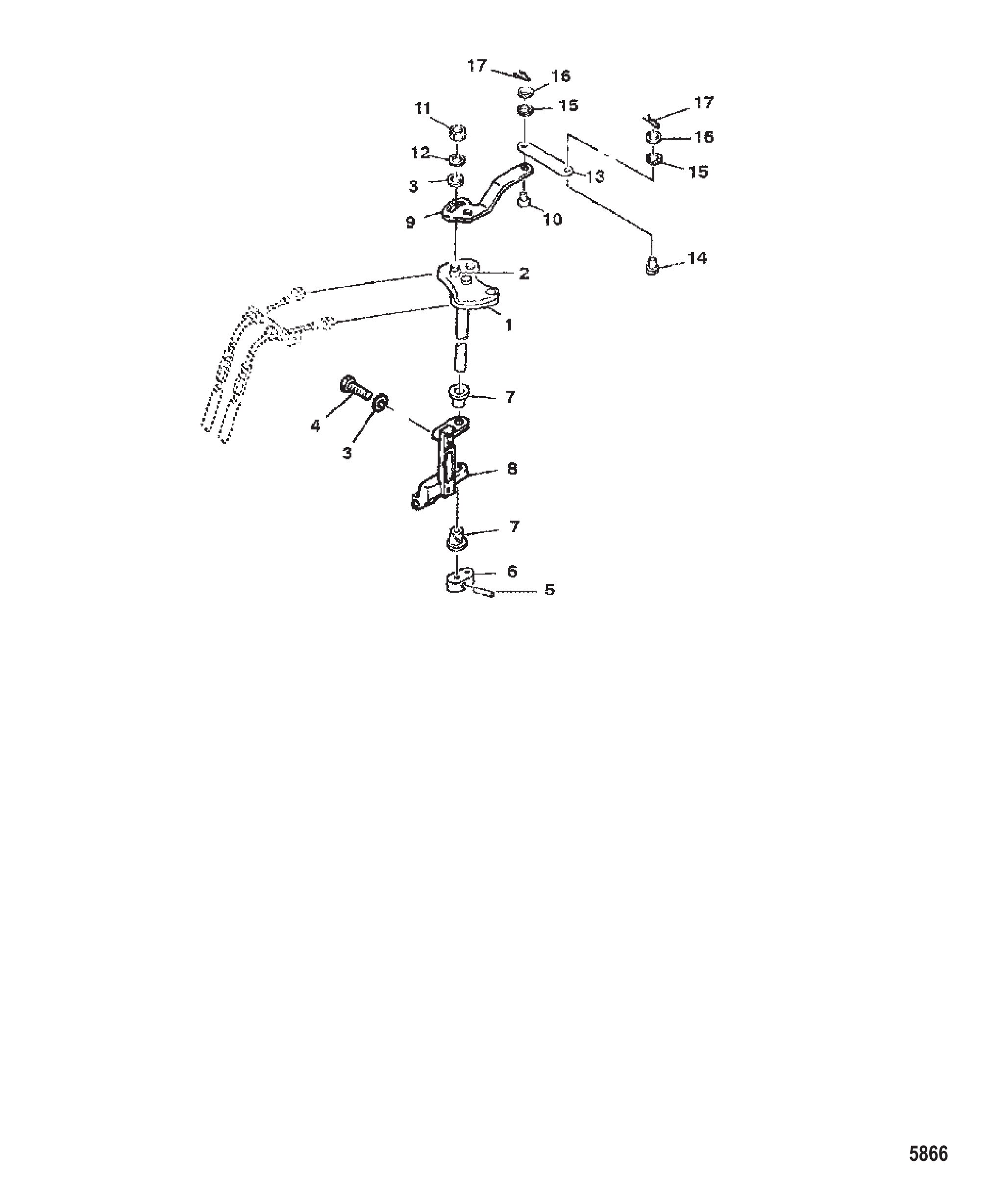

Рис. 20ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	83070M	Вал дроссельной заслонки в сборе	1
2	82872M	Бобышка	1
3	881379	Шайба	3
3	82214M	Шайба	3
4	826958M	БОЛТ (M6 x 35)	2
5	14264M	Штифт роликовый	1
6	81091M	Растяжка	1
7	81945M	Втулка	2
8	83269M	Кронштейн	1
9	83267M	Рычаг управления магнето	1
10	80501M	Штифт вильчатый	1
11	8528163	ГАЙКА	1
12	881355	Стопорная шайба	1
12	82212M	Стопорная шайба	1
13	83268M	Рычаг	1
14	81878M	Штифт	1
15	81865M	Шайба волнистая	2
16	82209M	Шайба	2
17	82051M	Шплинт	2

Рис. 21КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	9523M	Карбюратор в сборе	1
0-1	7189M	Карбюратор в сборе	1
0-1	9523M	Карбюратор в сборе	1
1	14217M	Поплавковая камера	1
1	84252M	Поплавковая камера	1
2	43115M	Прокладка поплавковой камеры	1
3	14180M	Поплавок	1
3	80450M	Поплавок	1
4	80202M	Рычаг поплавка	1
5	80451M	Штифт	1
5	80201M	Ось поплавка	1
5	80451M	Штифт	1
6	80261M	Шайба седла клапана	1
7	83289M	Жиклёр главный (#80)	1
7	84670M	Жиклёр главный (#78)	1
8	80267M	Прокладка	1
8	80267	Прокладка	1
9	14272M	Распылитель главный (#66)	1
9	94664M	Распылитель главный (#66)	1
10	84258M	Пластина	1
11	84259M	Прокладка	1
12	84260M	Винт	2
12	83509M	Винт (M4 x 10)	2
13	82623M	Винт регулировки холостого хода	1
13	83509M	Винт (M4 x 10)	1
14	80329M	Пружина регулировки холостого хода	2
14	814460M	Пружина регулировки холостого хода	2
15	95404M	Жиклёр холостого хода (#44)	1
15	94665M	Жиклёр холостого хода (#42)	1
16	80573M	Винт	1
17	83299M	Тяга	1
18	83300M	Фиксатор	1
19	84261M	Прокладка насоса	2
19	815009	Прокладка	2
20	84262M	Диафрагма насоса	1
21	99966M	Крышка насоса	1
22	80954M	Винт	4
23	14216M	Седло клапана	1
23	11930M	Седло клапана	1
23	80447M	Седло клапана в сборе	1
24	80091M	ВИНТ	1
25	84266M	Крышка насоса	1
26	84264M	Прокладка крышки	1
26	84264	Прокладка	1
27	84265M	Диафрагменный насос	1
28	80227M	Втулка	1
29	81148M	Рычаг в сборе дроссельной заслонки	1
30	80434M	Винт	1
31	41888M	Клапан обратный	2
32	11837M	Винт	2
32	94801M	Винт	2
32	813484M	Винт	2
33	82537M	Гайка	2
34	82512M	Винт	1
35	14218M	Прокладка	1
36	14281M	Трубка	1
-	814480M	Ремонтный комплект	1
-	84473M	Ремонтный комплект	1
-	84473T	Ремонтный комплект карбюратора	1

Рис. 22КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	9256M	Поворотный кронштейн	1
2	80520M	Поворотный кронштейн (задний)	1
3	82457M	Болт	4
3	827043M	Болт	4
4	82214M	Шайба	4
5	81065M	Крышка	1
6	14265M	Заклёпка	4
6	81908M	Заклепка	4
6	14265M	Заклёпка	4
7	82889M	Кронштейн	1
8	82890M	Фрикционная пластина	1
9	82891M	Фрикционная пластина	1
10	82892M	Крышка	1
11	81055M	Винт	1
12	81056M	Втулка	4
13	95605M	Втулка	2
14	80513M	Втулка поворотного вала	2
14	80513T	Втулка	2
15	82369M	Штуцер	1
16	81439M	Колпачок пресс-масленки	1
17	6702M	Кронштейн струбцины левый	1
17	821596A1	Кронштейн струбцины в сборе, левый борт	1
18	6703M	Кронштейн струбцины (правый)	1
19	98969M	Болт	1
20	98970M	Шайба	2
21	81806M	Шайба	1
22	81785M	Контргайка	1
23	82921M	Болт	1
24	82116M	Проставка	1
25	82214M	Шайба	1
26	82389M	Гайка	1
27	81755M	Винт	2
28	80638M	Подушка	2
29	80048M	Рукоятка струбцины транца	2
29	809959M	Рукоятка	2
30	81888M	Штифт роликовый	2

Рис. 23ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9378M	Верхний кожух в сборе	1
1	8396M	Верхний кожух в сборе	1
1	9378M	Верхний кожух в сборе	1
2	95400M	Комплект наклеек боковых и задних	1
2	98972M	Комплект боковых наклеек	1
2	95400M	Комплект наклеек боковых и задних	1
3	91653M	Сальник	1
4	95401M	Наклейка передняя	1
4	98966M	Передняя наклейка	1
4	95401M	Наклейка передняя	1
5	95587M	Сальник	1
6	94655M	Держатель	1
7	94656M	Крюк	1
8	83599M	ЗАКЛЕПКА	4
8	814489M	Заклёпка	4
9	81202M	Наклейка индикатора переключения	1
10	83273M	Шумоизоляционное покрытие	1
10	83232M	Одеяло	1
11	83274M	Шумоизоляционное покрытие	1
11	84321M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
12	95637M	Шумоизоляционное покрытие	1
12	83232M	Одеяло	1
13	9379M	Нижний кожух	1
13	9288M	Нижний кожух	1
13	9379M	Нижний кожух	1
14	95402M	Рычаг	1
15	84914M	Зажим кожуха	1
16	84303M	БОЛТ	1
16	91772M	Болт	1
17	82214M	Шайба	1
18	81794M	Шайба	1
19	81949M	Втулка рычага зажима кожуха	2
20	81869M	Шайба	1
21	83277M	Втулка	1
22	80033M	Держатель	1
23	94772M	Выключатель в сборе стоп	1
23	91622M	Выключатель	1
24	84669M	Втулка	1
25	14270M	Наклейка	1
25	95638M	Наклейка	2
26	14271M	Наклейка	1
27	80277M	Набор инструментов	1
27	803581	Набор инструментов	1

Рис. 24КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	6973M	Картер в сборе	1
2	80727M	Обратный клапан в сборе	1
3	82975M	Угольник обратного клапана	1
4	80107M	Клапан	1
5	82692M	Обратный клапан в сборе	2
6	84661M	Сливной штуцер	1
7	83326M	ШТУЦЕР	1
8	80122M	Штуцер слива картера	1
9	81658M	Шланг	1
9	811045M	Шланг	1
10	84235M	Шланг	2
10	811045M	Шланг	2
11	82992M	Шланг	1
11	82012M	Шланг	1
12	82046M	Хомут шланга	6
13	84656M	Хомут	2
13	98974M	Зажим	2
14	82038M	Хомут	1
15	82359M	Установочный штифт	2
16	95592M	БОЛТ	8
17	95593M	БОЛТ	2
18	84247M	Болт	1
18	826957M	Болт	1
19	14214M	ШТИФТ УСТАНОВОЧНЫЙ	1
19	82161M	Штифт установочный	1
19	14214M	ШТИФТ УСТАНОВОЧНЫЙ	1
20	84732M	Анод	1
21	95594M	ВИНТ	1
22	6964M	Головка цилиндра	1
23	95595M	ПРОКЛАДКА	1
23	95595	Прокладка	1
24	43092M	БОЛТ (M6 x 14)	13
25	11919M	ТЕРМОСТАТ	1
25	11919001	Термостат	1
25	83282M	Термостат	1
26	83241M	КРЫШКА	1
27	83242M	ПРОКЛАДКА	1
27	83242	Прокладка	1
28	81835M	ШАЙБА	1
29	82405M	Болт	3
30	82214M	Шайба	14
31	95596M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	1
32	95596M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	2
33	95598M	КРЫШКА ВЫХЛОПНОГО КОЛЛЕКТОРА (НАРУЖНАЯ)	1
34	84237M	БОЛТ	10
34	83285M	БОЛТ	10
-	95403M	Силовая головка в сборе	1
-	83783M	Силовая головка в сборе	1
-	84161M	Комплект прокладок	1

Рис. 25КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9380M	Коленчатый вал в сборе	1
2	82299M	Подшипник	2
2	18859T	Подшипник	2
3	8224M	Поршень	2
3	8225M	Поршень	AR
3	8226M	Поршень	AR
4	82350M	Подшипник игольчатый	56
5	81816M	Шайба	4
6	80422M	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ (СТАНДАРТ)	2
6	80422T	Комплект поршневых колец	2
6	80423M	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ (1-Й РЕМОНТНЫЙ РАЗМЕР 51.25ММ)	2
6	80423T	Комплект поршневых колец	2
6	80424M	Комплект поршневых колец	2
7	95601M	Палец поршня	2
7	80005M	Палец поршня	2
8	82342M	Стопорное кольцо пальца поршня	4
9	83246M	КОРПУС (ВЕРХНИЙ)	1
10	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	14195M	САЛЬНИК МАСЛЯНЫЙ	1
11	94663M	Сальник масляный нижний	1
11	18843M	САЛЬНИК МАСЛЯНЫЙ	1
12	82423M	БОЛТ	4
13	82214M	Шайба	4
14	94661M	КОРПУС САЛЬНИКА НИЖНИЙ	1
14	814493M	КОРПУС (НИЖНИЙ)	1
15	94662M	САЛЬНИК	1
16	95602M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
17	82165M	САЛЬНИК МАСЛЯНЫЙ	1
18	94663M	Сальник масляный нижний	1
18	18843M	САЛЬНИК МАСЛЯНЫЙ	1
19	81841M	ШАЙБА	1
20	91725M	Болт	2
20	826957M	Болт	2
21	82214M	Шайба	2
22	81913M	Шпонка маховика	1
22	893761	Шпонка	1

Рис. 26КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9396M	КОРПУС ВАЛА ПРИВОДА	1
1	9271M	КОРПУС ВАЛА ПРИВОДА	1
2	83280M	ПРОКЛАДКА	1
2	83280	Прокладка	1
3	82359M	Установочный штифт	2
4	82453M	Болт	7
4	82405M	Болт	7
5	82214M	Шайба	7
6	80533M	КРЫШКА	1
7	83194M	УДЛИНИТЕЛЬ	1
7	82309M	УДЛИНИТЕЛЬ	1
7	82505M	УДЛИНИТЕЛЬ	1
8	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
9	84058M	Болт (M6 x 20)	4
10	82214M	Шайба	4
11	82574M	ВТУЛКА	1
12	82863M	КОЛЬЦО СТОПОРНОЕ	1
13	82369M	Штуцер	1
14	81439M	Колпачок пресс-масленки	1
-	84223M	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
-	84229M	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
-	84230M	КОМПЛЕКТ УДЛИНИТЕЛЯ

Рис. 27МАХОВИК МАГНЕТО FLYWHEEL MAGNETO

REF	Номер детали	Наименование	Кол-во
1	8051M	МАХОВИК-МАГНЕТО В СБОРЕ С КАТУШКОЙ ОСВЕЩЕНИЯ	1
2	94659M	МАХОВИК В СБОРЕ	1
3	94658M	ОСНОВАНИЕ МАГНЕТО	1
4	80930M	Узел прерывателя	2
5	80025M	Лубрикатор	2
6	80558M	Конденсатор	2
7	80023M	Винт	4
7	82500M	Винт (M4 x 8)	4
8	83281M	Катушка зажигания	1
8	83281T	Катушка зажигания	1
9	80557M	Винт	2
9	82522M	Винт	2
10	80555M	ПРОСТАВКА	2
11	95591M	ПРОВОД В СБОРЕ	1
12	83315M	Катушка освещения	1
13	80557M	Винт	2
13	82522M	Винт	2
14	82877M	КРЫШКА	1
15	84315M	Болт	3
15	84088M	ВИНТ (M6 x 10)	3
16	81769M	Гайка	1
17	81805M	Шайба	1
18	84667M	Фиксатор	1
19	84668M	Фиксатор	1
20	83523M	Винт	3
21	82214M	Шайба	3
22	83266M	УПОР ОСНОВАНИЯ МАГНЕТО	1
23	84247M	Болт	2
23	826957M	Болт	2
24	82214M	Шайба	2
25	83264M	КУЛАЧОК УСКОРИТЕЛЯ	1
26	82879M	БОЛТ	2
27	82211M	Шайба	2
28	96569M	КАТУШКА ЗАЖИГАНИЯ ПЕРВИЧНАЯ	1
28	94777M	КАТУШКА ЗАЖИГАНИЯ	1
29	96570M	КАТУШКА ЗАЖИГАНИЯ ВТОРИЧНАЯ	1
29	94778M	КАТУШКА ЗАЖИГАНИЯ	1
30	84237M	БОЛТ	4
30	83285M	БОЛТ	4
31	82214M	Шайба	4
32	84319M	Колпак свечи зажигания (STD)	2
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
32	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	2
32	63709A1	Комплект наконечника/клеммы свечи зажигания	2
33	53098	СВЕЧА ЗАЖИГАНИЯ (AC M42FF)	2
33	8M0114739	SP B7HS-82 @4 Mercury / Quicksilver	2

Рис. 28ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	83539M	Болт (M6 x 20)	1
2	84058M	Болт (M6 x 20)	1
3	82214M	Шайба	1
4	82047M	Хомут	4
5	83772M	Шланг от соединителя к фильтру	1
5	82012M	Шланг	1
6	83219M	Шланг от фильтра к карбюратору	1
6	82012M	Шланг	1
7	11931M	ФИЛЬТР В СБОРЕ	1
7	826964T	Фильтр топливный	1
8	82790M	Прокладка	1
9	11934M	ФИЛЬТР	1
9	826965T	Фильтр топливный	1
10	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	11935M	СТАКАН ФИЛЬТРА	1
12	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
13	84315M	Болт	1
13	84088M	ВИНТ (M6 x 10)	1
14	82382M	Гайка	1
-	84161M	Комплект прокладок	1

Рис. 29ТОПЛИВНЫЙ БАК не оригинальное оборудование FUEL TANK Not Original Equipment

REF	Номер детали	Наименование	Кол-во
1	1529A26	Топливный бак в сборе (6 галлонов)	1
1	812410A1	Топливный бак в сборе	1
2	99734A1	Наклейка топливного бака	1
2	13921	Наклейка	1
3	41098A1	Крышка в сборе заливная	1
3	18962M	Крышка топливного бака	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	1
5	8M0204663	ШАЙБА @5	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	41065	ПРОКЛАДКА	1
0-2	64841A1	Разъем с датчиком в сборе	1
9	64841A3	Крышка топливного бака	1
9	17792A1	Корпус заборника в сборе	1
10	75239	Трубка	1
11	98542A1	Окно в сборе	1
12	28897A2	Датчик топлива в сборе	1
13	20430	Фиксатор датчика уровня топлива	1
14	28897A1	Указатель с поплавком в сборе	1
15	99274	Поплавок	1
16	20426	Заклепка указателя к фиксатору	1
17	62568	Винт (#10-16 x .375)	2
18	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
19	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
20	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
21	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
22	29070	ШАЙБА	4

Рис. 30УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	6888M	Корпус редуктора в сборе (короткий вал)	1
0-1	9835M	Корпус редуктора в сборе	1
0-1	6889M	Корпус редуктора в сборе (длинный вал)	1
0-1	9836M	Корпус редуктора в сборе	1
1	6942M	Корпус редуктора в сборе	1
2	80536M	Втулка	1
3	83091M	Крышка	1
4	84238M	Винт	2
4	95467M	ВИНТ	2
5	11922M	Анод	1
5	95609M	АНОД	1
5	95609M	АНОД	1
6	91772M	Болт	1
6	82791M	Болт	1
7	80246M	Хомут	1
8	81920M	ПРОБКА	1
9	81924M	ПРОБКА	3
10	81987M	ПРОКЛАДКА	3
10	81987	Прокладка	3
11	81752M	ВИНТ	1
12	95610M	Прокладка	1
12	95610	Прокладка	1
13	80537M	Корпус подшипника	1
14	80536M	Втулка	1
15	84058M	Болт (M6 x 20)	2
16	82214M	Шайба	2
17	80535M	ПРОКЛАДКА	1
18	80538M	УПОРНАЯ ШАЙБА	1
18	80539M	УПОРНАЯ ШАЙБА	1
18	80540M	УПОРНАЯ ШАЙБА	1
18	80541M	УПОРНАЯ ШАЙБА	1
19	82542M	ШЕСТЕРНЯ ВЕДУЩАЯ	1
20	82332M	КОЛЬЦО СТОПОРНОЕ	1
21	81983M	ВТУЛКА	1
22	81809M	ШАЙБА	AR
23	82228M	САЛЬНИК МАСЛЯНЫЙ	2
24	81086M	ВАЛ ПРИВОДНОЙ	1
24	81087M	ВАЛ ПРИВОДНОЙ	1
24	83748M	Вал гребной (удлинённый-834ММ)	1
24	83753M	Вал гребной (сверхудлинённый-911ММ)	1
25	81912M	Шпонка приводного вала крыльчатки	1
26	81071M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	81072M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
26	83744M	Кулачок в сборе переключения (сверхдлинный-501ММ)	1
26	83750M	Кулачок в сборе переключения (суперсверхдлинный-578ММ)	1
27	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
28	81074M	Корпус водяного насоса	1
28	81074T	КОРПУС ВОДЯНОГО НАСОСА	1
29	80902M	ВСТАВКА	1
29	81076M	ВСТАВКА	1
30	82357M	ШТИФТ УСТАНОВОЧНЫЙ	2
31	95611M	КРЫЛЬЧАТКА	1
32	81075M	Прокладка водяного насоса	1
32	81075	Прокладка	1
33	81077M	ПЛАСТИНА НАРУЖНАЯ	1
33	81078M	ПЛАСТИНА НАРУЖНАЯ	1
34	82457M	Болт	3
34	827043M	Болт	3
35	82214M	Шайба	5
36	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
37	81014M	ПЛУНЖЕР	1
38	82291M	Подшипник шестерни переднего хода	1
38	82291T	Подшипник	1
39	80543M	Регулировочная шайба шестерни (0.1 мм)	AR
40	80174M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
40	80175M	ШАЙБА РЕГУЛИРОВОЧНАЯ	AR
41	80542M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
42	82560M	ШАЙБА	1
43	82339M	КОЛЬЦО	1
44	81089M	МУФТА	1
45	82362M	ШТИФТ УСТАНОВОЧНЫЙ	1
46	84058M	Болт (M6 x 20)	2
47	82077M	ПРУЖИНА	1
48	95406M	ВАЛ ГРЕБНОГО ВИНТА	1
48	81088M	Вал гребного винта	1
49	81824M	УПОРНАЯ ШАЙБА	1
50	80544M	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
51	80258M	Регулировочная шайба	AR
51	19148005	Регулировочная шайба @2	AR
51	80259M	Регулировочная шайба	AR
51	80260M	Регулировочная шайба	AR
51	879172251	Прокладка регулировочная @5	AR
52	82294M	Подшипник роликовый шестерни заднего хода	1
52	8528001	Подшипник	1
53	82283M	Кольцо уплотнительное	1
53	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
53	15377M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	82226M	Сальник масляный	2
55	82548M	КРЫШКА	1
56	81901M	ШТИФТ ПРИВОДНОЙ	1
57	82021M	Втулка	1
58	82547M	Трубка водяная	1
58	81079M	Трубка водяная	1
58	83745M	Трубка водяная (сверхдлинная-563ММ)	1
58	83752M	Трубка водяная (суперсверхдлинная-640ММ)	1
59	81080M	Резина	1
60	81081M	Пластина установочная	1
61	80545M	Гайка гребного винта	1
61	859931	ГАЙКА ГРЕБНОГО ВИНТА	1
62	82132M	ШПЛИНТ	1
62	89961	Штифт	1
63	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
64	84058M	Болт (M6 x 20)	4
65	82214M	Шайба	4
-	84172M	Комплект прокладок нижнего блока	1
0000	1	(70/75) Mercury / Quicksilver	REPAIR KIT
0000	1	(70/75) Mercury / Quicksilver	REPAIR KIT Water Pump
-	95615M	Комплект водяного насоса - хром	1
-	84161M	Комплект прокладок	1

Рис. 31МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	81066M	Рукоятка переключения передач	1
2	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
3	81068M	Вал	1
4	82348M	Шарик	1
5	82084M	Пружина	1
6	81061M	Втулка	1
7	82263M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	2
7	814496M	Кольцо уплотнительное	2
8	83094M	Втулка	1
9	82447M	Болт	1
10	82208M	Шайба	1
10	82186M	Шайба	1
11	81390M	Рычаг вала переключения	1
12	82213M	Шайба	1
13	82125M	Шплинт	1
14	82680M	Тяга переключения	1
15	80049M	Разъём	1
16	80050M	Разъём	1
17	84058M	Болт (M6 x 20)	1
18	82214M	Шайба	1

Рис. 32ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	82864M	КРЫШКА ВОЗДУХОЗАБОРНИКА (НАРУЖНАЯ)	1
2	80154M	КРЫШКА ВОЗДУХОЗАБОРНИКА (ВНУТРЕННЯЯ)	1
3	81703M	ВИНТ	2
3	84438M	ВИНТ	2
4	82211M	Шайба	2
5	83243M	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
6	84662M	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ (БЕЗ ОГРАНИЧИТЕЛЕЙ)	1
7	83244M	ПРОКЛАДКА	1
8	82423M	БОЛТ	3
9	82214M	Шайба	3
10	83245M	Прокладка	1
11	80232M	Шпилька	1
12	84249M	ШПИЛЬКА	1
13	82381M	ГАЙКА	2
13	82390M	Гайка (M6)	2
14	82214M	Шайба	2
15	83287M	РУЧКА ПОДСОСА	1
16	83265M	ТЯГА ПРИВОДА ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	80231M	ВТУЛКА	1
18	82847M	Шайба	1
19	82050M	Шплинт	1
20	80245M	Гайка	1
-	84161M	Комплект прокладок	1

Рис. 33ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	84124M	РАЗЪЕМ	1
2	84125M	Регулятор напряжения в сборе	1
2	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
3	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
3	8M0060278	ВЫПРЯМИТЕЛЬ	1
4	81522M	ПРЕДОХРАНИТЕЛЬ	1
5	84680M	ПЛАСТИНА	1
6	82492M	Винт	1
6	83108M	ВИНТ	1
7	84315M	Болт	2
7	84088M	ВИНТ (M6 x 10)	2
8	82199M	ШАЙБА	2
8	82214M	Шайба	2
9	97130M	НАПРАВЛЯЮЩАЯ ТРОСА	1
10	80713M	ВЫПРЯМИТЕЛЬ	1
11	83731M	ЛАМПА	1
12	83732M	РАССЕИВАТЕЛЬ	1
13	83733M	ПРЕДОХРАНИТЕЛЬ	1
14	80052M	Жгут проводов в сборе	1

Рис. 34ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	82766	Гребной винт	1
-	82764	Гребной винт	1
-	82765	Гребной винт	1
-	80547M	ГРЕБНОЙ ВИНТ	1
-	82763	Гребной винт	1
-	81090M	ГРЕБНОЙ ВИНТ	1
-	94780M	ГРЕБНОЙ ВИНТ	1
-	94781M	ГРЕБНОЙ ВИНТ	1

Рис. 35РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	9254M	СТАРТЕР РУЧНОЙ В СБОРЕ	1
1	827169M	Стартер в сборе возвратный	1
2	8398M	Корпус стартера	1
3	96567M	Направляющая	1
4	98967M	Сальник	1
5	98968M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	84247M	Болт	2
6	826957M	Болт	2
7	82214M	Шайба	2
7	82214M	Шайба	2
8	80604M	Пробка	1
9	95588M	Пружина	1
10	83250M	Шкив стартера	1
11	82157M	Штифт	1
12	80063M	Рукоятка стартера	1
12	814491A1	Рукоятка	1
13	79629A1	Трос стартера	1
13	12066Q10	Трос стартера @2	1
14	95589M	Пружина	1
15	83252M	Собачка привода	1
16	84895M	Стопорное кольцо	1
17	95590M	Вал	1
18	84237M	БОЛТ	1
18	83285M	БОЛТ	1
19	81557M	Шайба	1
20	82380M	Гайка	1
20	82389M	Гайка	1
21	41882M	Крышка	1
21	814491A1	Рукоятка	1
22	83258M	Кронштейн	2
23	82423M	БОЛТ	4
24	83285M	БОЛТ	1
25	83539M	Болт (M6 x 20)	2
25	84058M	Болт (M6 x 20)	2
26	82214M	Шайба	7
27	81560M	КОМПЛЕКТ БЕЗОПАСНОСТИ СТАРТЕРА	1
28	83254M	ТЯГА	1
29	80501M	Штифт вильчатый	1
30	83768M	Шайба	1
31	82051M	Шплинт	2
32	83253M	Рычаг	1
33	83259M	Кронштейн	1
34	83539M	Болт (M6 x 20)	1
34	84058M	Болт (M6 x 20)	1
35	82979M	ШАЙБА	1
35	83769M	ШАЙБА	1
36	81974M	Втулка	1
37	96568M	Жгут проводов блокировки стартера в сборе	1
38	82079M	Пружина блокировки стартера	1
39	81106M	Плунжер блокировки стартера	1
40	83279M	Вал переключения	1
41	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
41	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 36КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0-1	43986A1	Комплект крепления дистанционного управления	1
1	84224M	Кронштейн	1
2	84541M	Болт	2
3	82214M	Шайба	2
4	84225M	Рычаг	1
5	82447M	Болт	1
6	82211M	Шайба	1
7	92536M	Болт	1
7	84657M	БОЛТ	1
8	83611M	ГАЙКА	1
8	82389M	Гайка	1
9	84227M	Наконечник троса	1
10	82217M	Шайба	1
11	83725M	Пружина	1
12	83726M	Крючок	1
12	814499M	Крючок	1
13	82146M	Штифт	1
14	83724M	Наконечник троса	1
15	82217M	Шайба	1
16	83721M	Пружина	1
17	83722M	Крючок	1
17	814500M	Крючок	1
18	82146M	Штифт	1
19	11670M	Кронштейн рулевого управления (шаровой тип)	1
19	11670T	Кронштейн	1
19	83698M	Крюк механического рулевого управления	1
20	91636M	Болт	1
21	81785M	Контргайка	1
22	82220M	Шайба	1
23	82218M	ШАЙБА СТОПОРНАЯ	1
24	83727M	Кронштейн (тросовый тип)	1

Рис. 37ЗАЩЕЛКА РЕВЕРСА REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	84664M	Рычаг наклона	1
2	82090M	Пружина	1
3	84665M	Стержень фиксатора наклона	1
4	84666M	Штифт	1
5	82327M	Стопорное кольцо	1
6	80519M	Рычаг в сборе стопора наклона	1
7	80100M	Ручка наклона	1
8	80097M	Втулка	2
9	82111M	Пружина	1
10	82110M	Пружина	1
11	80976M	Кронштейн	1
12	82453M	Болт	2
12	82405M	Болт	2
13	82214M	Шайба	2
14	80522M	Пластина	1
15	80523M	Пластина	2
16	80527M	Вал	1
17	82049M	Шплинт	2
18	82112M	Пружина	1
19	81883M	ШТИФТ	1
20	82051M	Шплинт	1
21	82097M	Пружина	2
21	83749M	Пружина	2
22	80525M	Стопор	2
23	80521M	Рычаг фиксатора наклона	2
24	80266M	Штифт фиксатора наклона в сборе	1
25	82857M	Пластина стопорная	1
26	82144M	Штифт роликовый	1

Рис. 38РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	84300M	ВИНТ	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	98971M	Указатель дросселя	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	1
22	81761M	Гайка	3
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	82466M	БОЛТ	2
28	82442M	Болт	2
29	82956M	Втулка	2
30	82457M	Болт	1
30	827043M	Болт	1

Рис. 39ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	83070M	Вал дроссельной заслонки в сборе	1
2	82888M	Соединитель тяги вала	1
2	83070M	Вал дроссельной заслонки в сборе	1
3	82872M	Бобышка	1
4	83267M	Рычаг управления магнето	1
5	82380M	Гайка	1
5	82389M	Гайка	1
6	82214M	Шайба	3
7	82212M	Стопорная шайба	1
8	83268M	Рычаг	1
9	80501M	Штифт вильчатый	1
10	81878M	Штифт	1
11	81865M	Шайба волнистая	2
12	82209M	Шайба	2
13	82051M	Шплинт	2
14	83269M	Кронштейн	1
15	83285M	БОЛТ	2
16	81945M	Втулка	2
17	81091M	Растяжка	1
18	14264M	Штифт роликовый	1
19	82040M	Хомут	1

Рис. 40ТОПЛИВНЫЙ БАК/МАГИСТРАЛЬ (ОРИГИНАЛЬНАЯ КОМПЛЕКТАЦИЯ) FUEL TANK/LINE Original Equipment

REF	Номер детали	Наименование	Кол-во
1	95488M	Наклейка боковая	1
2	95489M	Наклейка верхняя (английский)	1
3	14618M	Крышка топливного бака	1
3	18962M	Крышка топливного бака	1
3	95490M	Крышка топливного бака	1
3	18962M	Крышка топливного бака	1
4	83584M	Корпус в сборе топливного разъема	1
5	83626M	ЗАБОРНЫЙ ШЛАНГ	1
5	94727M	Шланг	1
6	80752M	Хомут шланга	1
6	16725M	Хомут	1
7	81320M	Прокладка корпуса к баку	1
8	95501M	Сальник	4
8	80271M	Шайба винта корпуса	4
8	95501M	Сальник	4
9	95502M	Винт	4
9	82526M	Винт крепления корпуса	4
9	83356M	Винт	4
0-1	16721M	Топливная магистраль в сборе	1
0-1	95491M	Топливная магистраль в сборе	1
0-1	16721M	Топливная магистраль в сборе	1
10	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
10	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
11	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
11	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
12	20415	Кольцо уплотнительное стержня переходника	1
12	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
13	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
14	30188	ШАЙБА ПЕРЕХОДНИКА	1
15	63187	Штуцер елочный (.250-18) топливной линии	1
16	16722M	Шланг топливного бака с грушей	1
16	94727M	Шланг	1
16	82024M	Шланг от топливного бака к груше подкачки	1
16	94727M	Шланг	1
17	16723M	Груша подкачки	1
17	89396Q01	Груша подкачки @4	1
17	81325M	Груша ручной подкачки	1
17	89396Q01	Груша подкачки @4	1
18	16724M	Шланг	1
18	94727M	Шланг	1
18	82023M	Шланг от груши к соединителю двигателя	1
18	94727M	Шланг	1
19	16725M	Хомут	4
19	80752M	Хомут шланга	4
19	16725M	Хомут	4
20	14213M	Соединитель топливный, сторона двигателя	1
20	14213Q	Штуцер топливный (2 шт.)	1
20	81042M	Корпус в сборе, сторона двигателя	1
20	14213Q	Штуцер топливный (2 шт.)	1
21	82789M	Уплотнительное кольцо	1

水星 Mercury 8W HP (Marathon) 677-057507 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 8W HP (Marathon) 677-057507 & Up - — взрыв-схемы и запчасти
