1НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 2КАРБЮРАТОР (TILLOTSON, МАРКИРОВКА 1364-7902 ИЛИ 1364-7909)3КАРБЮРАТОР (WALBRO, МАРКИРОВКА WMB-1/WMB-2/WMB-3/WMB-4)4КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ 5СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КАРТЕР 8КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)9ЭЛЕКТРОКОМПОНЕНТЫ 10МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ 11РЕДУКТОР (ВЕДУЩИЙ ВАЛ)12РЕДУКТОР (ГРЕБНОЙ ВАЛ)13РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ 14РУЛЕВАЯ РУКОЯТКА И ШАРНИРЫ ДРОССЕЛЯ 15СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА 16ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА 17НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 18РЕДУКТОР (ГРЕБНОЙ ВАЛ)19БЛОК ЦИЛИНДРОВ И КАРТЕР 20КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 21ЭЛЕКТРОКОМПОНЕНТЫ 22СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ 23РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ 24РУЛЕВАЯ РУКОЯТКА И ШАРНИРЫ ДРОССЕЛЯ 25КАРБЮРАТОР (TILLOTSON, МАРКИРОВКА 1364-7902 ИЛИ 1364-7909)26МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ 27КАРБЮРАТОР (WALBRO, МАРКИРОВКА WMB-1/WMB-2/WMB-3/WMB-4)28РЕДУКТОР (ВЕДУЩИЙ ВАЛ)29КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)30ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА 31КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ 32СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА

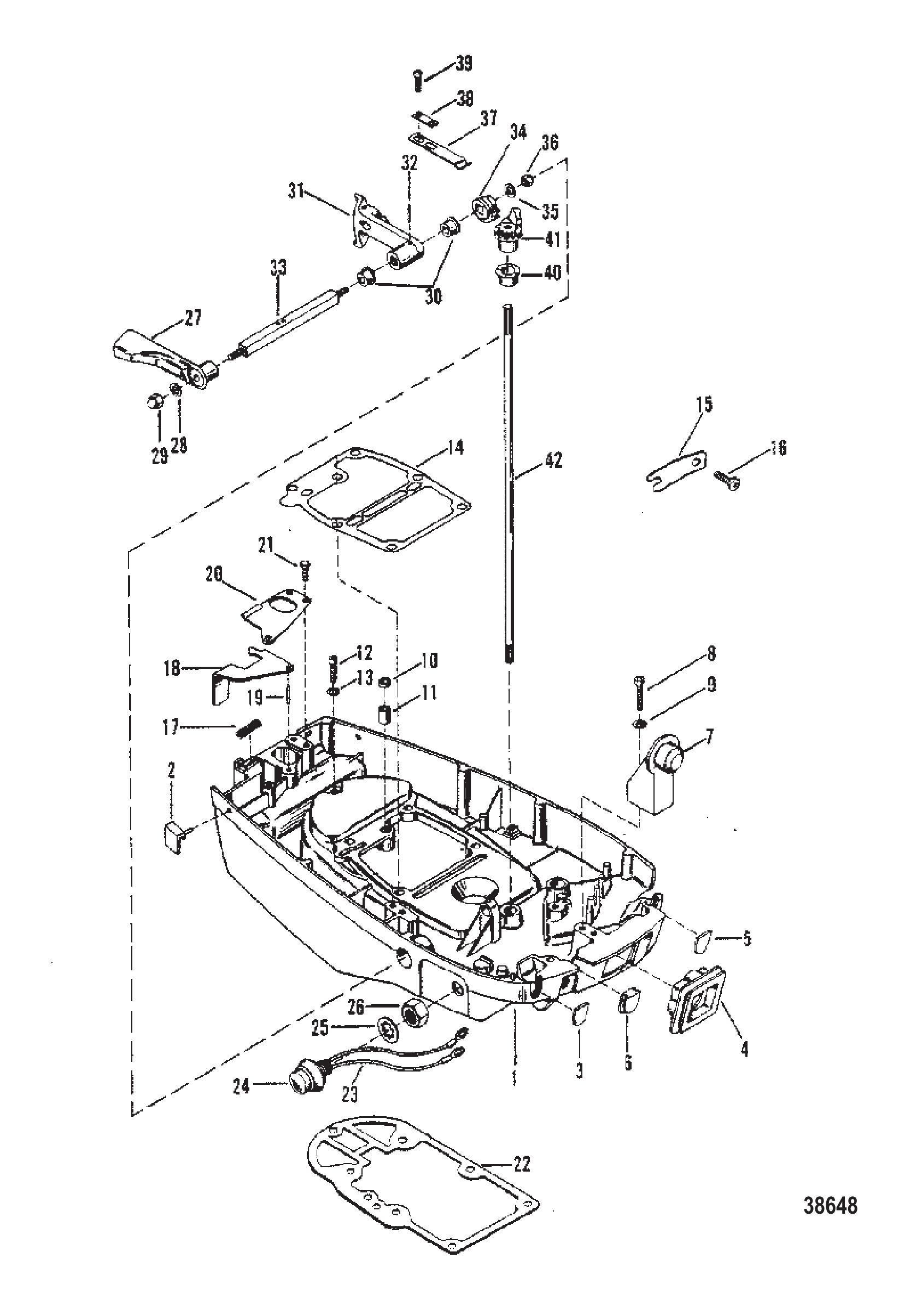

Рис. 1НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	6587A5	Нижний кожух в сборе	1
2	95925	Заглушка нижнего кожуха	3
3	74360	Заглушка нижнего кожуха	1
4	39778	ВТУЛКА ТОПЛИВНОГО АДАПТЕРА - НИЖНИЙ КОЖУХ	1
5	66353	КРЫШКА ДОСТУПА	1
6	65479	КРЫШКА СМОТРОВОГО ОТВЕРСТИЯ	1
7	39474	ЗАЩЕЛКА АНКЕРА - НИЖНИЙ КОЖУХ	1
8	22483	ВИНТ (.250-28 x 1.12) АНКЕРА ЗАЩЕЛКИ	2
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
10	86214	Подшипник уплотнения водяной трубы	1
10	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
11	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
12	38111	ВИНТ НИЖНЕГО КОЖУХА (3/4")	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	89937	Прокладка	1
15	74354	Фиксатор	1
16	48408	Винт (#10-16 x .500) клеммной колодки	1
17	78810	Пружина	1
18	78809	Рычаг защелки - нижний кожух	1
19	71422	Подшипник игольчатый	1
19	714221	Подшипник	1
20	78808	Корпус защелки - нижний кожух	1
21	32228	ВИНТ (#10-32 x .625)	3
22	39050	ПРОКЛАДКА	1
23	69508A31	Выключатель в сборе - стоп	1
24	99525A1	Крышка в сборе	1
25	69845	Шайба стопорная	1
26	69844	Гайка выключателя стоп	1
27	66376	РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
27	93730T	Рукоятка	1
27	93730	Рукоятка управления переключением	1
27	93730T	Рукоятка	1
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	39305	ГАЙКА	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	66375	ВТУЛКА НЕЙЛОНОВАЯ - РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	2
31	74350	Рычаг управления переключением (дистанционный)	1
32	25905	Штифт фиксатора кулачка к валу переключения	1
33	66379	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ГОРИЗОНТАЛЬНЫЙ)	1
34	66377	СЕКТОР ШЕСТЕРНИ РУКОЯТКИ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	20361	Гайка (.250-28)	1
36	8267089	Гайка (.250-28)	1
37	39627	ПРУЖИНА	1
38	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
39	25764	Винт (.190-32 x .50)	2
40	27132	ВТУЛКА	1
41	86686A1	Вал переключения передач с сектором	1
42	71660	Вал переключения верхний	1
-	89014A80	Комплект прокладок

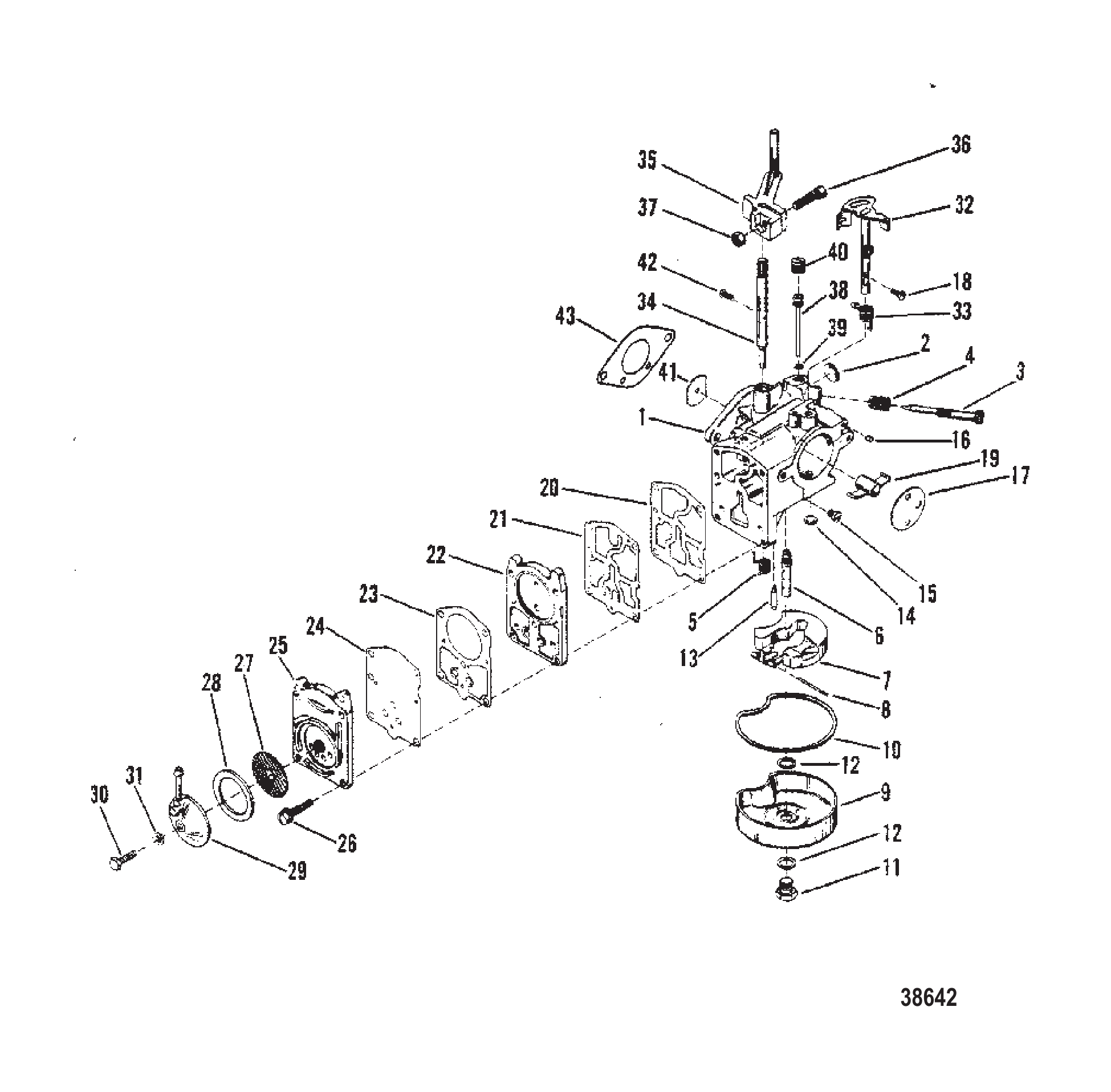

Рис. 2КАРБЮРАТОР (TILLOTSON, МАРКИРОВКА 1364-7902 ИЛИ 1364-7909) CARBURETOR (TILLOTSON STAMPED 1364-7902 or 1364-7909)

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
2	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (LARGE)	1
3	NSS	NOT SOLD SEPARATE ISCREW, DLE MIXTURE	1
4	NSS	NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW	1
5	NSS	NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT	1
6	NSS	NOT SOLD SEPARATE MAIN NOZZLE	1
7	9293	Поплавок	1
8	NSS	NOT SOLD SEPARATE PIN, FLOAT	1
9	5127	Поплавковая камера топлива	1
10	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
11	5128	Винт поплавковой камеры топлива	1
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW	2
13	6141	ИГЛА ВПУСКНАЯ	1
14	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (SMALL)	1
15	7570	Жиклёр .040 (175)	1
15	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	1
16	NSS	NOT SOLD SEPARATE PLUG, BODY CHANNEL	2
17	7274	Заслонка воздушная	1
18	NSS	NOT SOLD SEPARATE SCREW, CHOKE SHUTTER	2
19	69764	Вентури	1
20	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
21	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
22	5129	Корпус топливного насоса	1
23	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
24	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
25	5131	Корпус фильтра	1
26	5132	Винт поплавковой камеры топлива	4
26	808612	Винт с шайбой (#8-32 x .750)	4
27	5758	Сетка фильтра	1
28	5207	Прокладка крышки фильтра	1
29	8149	Крышка сетчатого фильтра (впускного)	1
29	99941	Крышка	1
30	NSS	NOT SOLD SEPARATE SCREW, STRAINER COVER	1
31	NSS	NOT SOLD SEPARATE GASKET, STRAINER COVER SCREW	1
32	7273	Вал воздушной заслонки	1
33	NSS	NOT SOLD SEPARATE SPRING, RETURN - CHOKE SHAFT	1
34	7571	Вал дроссельной заслонки	1
35	44425	Рычаг дросселя	1
36	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
36	38055	ВИНТ (.190-32 x .620)	1
37	87599	Гайка	1
38	NSS	NOT SOLD SEPARATE IDLE TUBE	1
39	NSS	NOT SOLD SEPARATE GASKET, IDLE TUBE	1
40	23178	ВИНТ-ПРОБКА ГЛАВНОГО ЖИКЛЁРА	1
41	7572	Заслонка дроссельная	1
42	NSS	NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER	2
43	63309	Прокладка карбюратора к лепестковому блоку	1
-	5135	Комплект прокладок	1
-	5137	Комплект диафрагм и прокладок	1
-	7569	Ремонтный комплект деталей	1
-	879194026	Ремкомплект карбюратора	1
-	7573	Ремонтный комплект деталей	1
-	879194026	Ремкомплект карбюратора	1
-	89014A80	Комплект прокладок	1

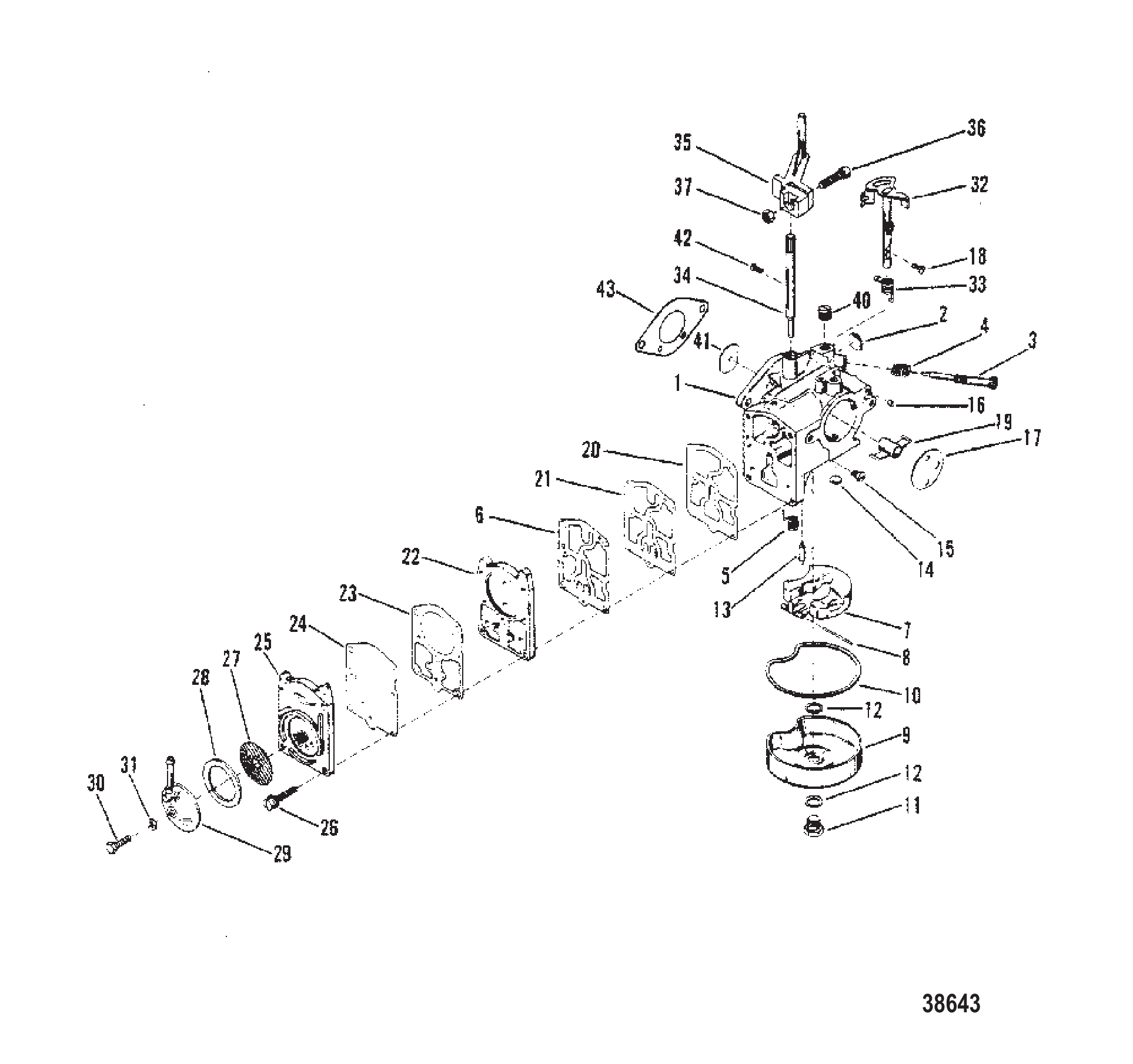

Рис. 3КАРБЮРАТОР (WALBRO, МАРКИРОВКА WMB-1/WMB-2/WMB-3/WMB-4) CARBURETOR (WALBRO STAMPED WMB-1/WMB-2 /WMB-3/WMB-4

REF	Номер детали	Наименование	Кол-во
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	NSS	NOT SOLD SEPARATE WLECH PLUG, BODY CHANNEL (LARGE)	1
3	NSS	NOT SOLD SEPARATE SCREW, IDLE MIXTURE	1
4	NSS	NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW	1
5	NSS	NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT	1
6	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
7	9293	Поплавок	1
8	NSS	NOT SOLD SEPARATE PIN, FLOAT	1
9	5127	Поплавковая камера топлива	1
10	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
11	9025	Винт крепления топливной камеры к карбюратору	1
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW	2
13	9022	Игла и пружина впускного клапана	1
14	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (SMALL)	1
15	7570	Жиклёр .040 (175)	1
15	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	1
16	NSS	NOT SOLD SEPARATE PLUG, BODY CHANNEL	2
17	7274	Заслонка воздушная	1
18	NSS	NOT SOLD SEPARATE SCREW, CHOKE SHUTTER	2
19	NSS	NOT SOLD SEPARATE VENTURI	1
20	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
21	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
22	5129	Корпус топливного насоса	1
23	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
24	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
25	5131	Корпус фильтра	1
26	5132	Винт поплавковой камеры топлива	4
26	808612	Винт с шайбой (#8-32 x .750)	4
27	5758	Сетка фильтра	1
28	5207	Прокладка крышки фильтра	1
29	8149	Крышка сетчатого фильтра (впускного)	1
29	99941	Крышка	1
30	NSS	NOT SOLD SEPARATE SCREW, STRAINER COVER	1
31	NSS	NOT SOLD SEPARATE GASKET, STRAINER COVER SCREW	1
32	7273	Вал воздушной заслонки	1
33	NSS	NOT SOLD SEPARATE SPRING, RETURN - CHOKE SHAFT	1
34	7571	Вал дроссельной заслонки	1
35	44425	Рычаг дросселя	1
36	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
36	38055	ВИНТ (.190-32 x .620)	1
37	87599	Гайка	1
40	23178	ВИНТ-ПРОБКА ГЛАВНОГО ЖИКЛЁРА	1
41	7572	Заслонка дроссельная	1
42	NSS	NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER	2
43	63309	Прокладка карбюратора к лепестковому блоку	1
-	9026	Комплект ремонтных деталей	1
-	9027	Комплект диафрагм и прокладок	1
-	89014A80	Комплект прокладок	1

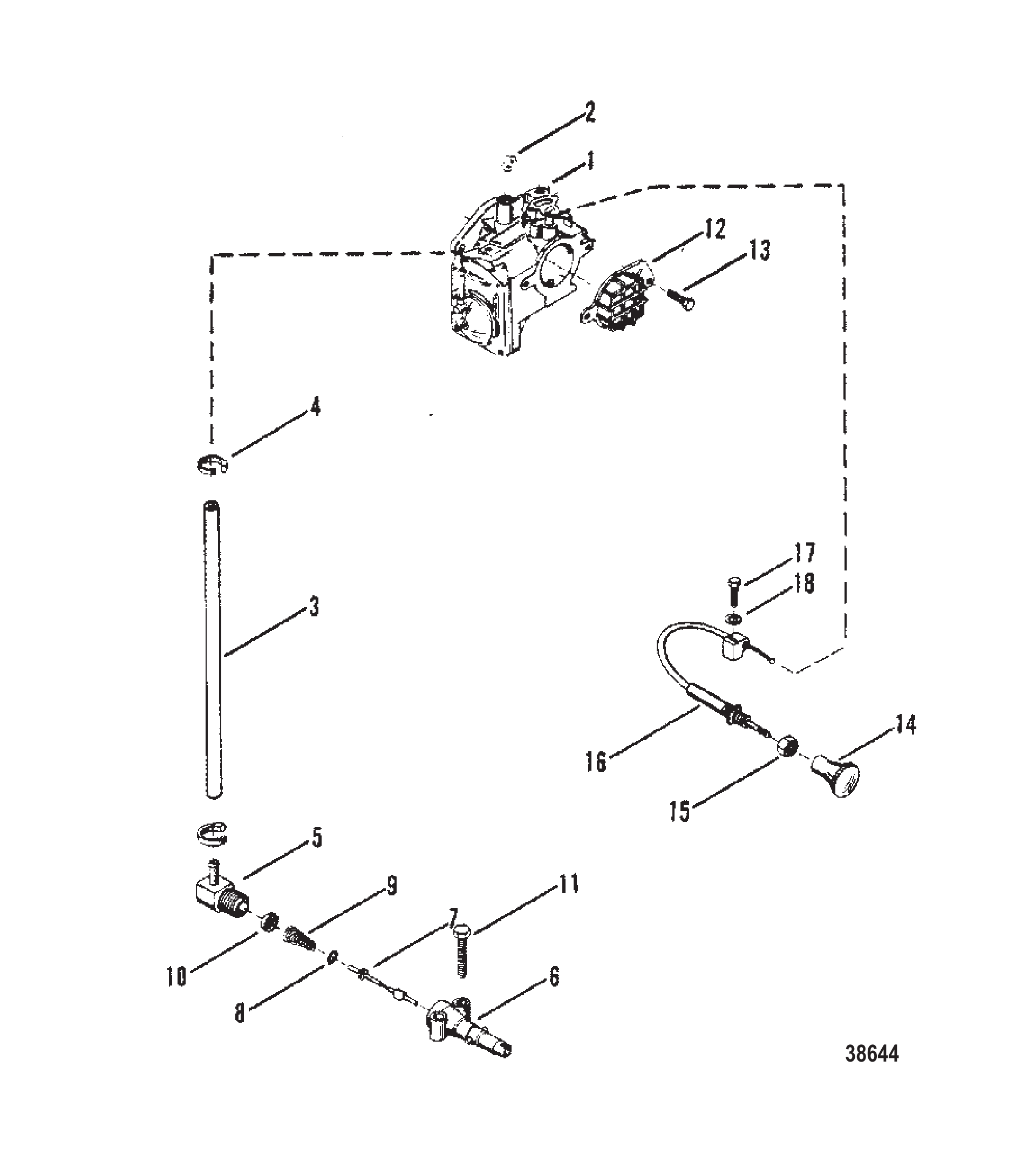

Рис. 4КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ CARBURETOR AND CHOKE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	99127109	Шланг (57,00 дюймов, бухта)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
5	63981	Штуцер топливной линии к переходнику	1
6	22833	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)	1
7	23069	ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА	1
8	20415	Кольцо уплотнительное стержня переходника	1
8	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
9	23067	ПРУЖИНА ШТОКА ПЕРЕХОДНИКА	1
9	23067T	Пружина	1
10	30188	ШАЙБА ПЕРЕХОДНИКА	1
11	37923	ВИНТ (.250-28 x 1.250) ПЕРЕХОДНИК К НИЖНЕМУ КОЖУХУ	1
12	65552	СЕТКА КАРБЮРАТОРА	1
13	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
14	86381	Ручка воздушной заслонки	1
15	73710	ГАЙКА КРЕПЛЕНИЯ ТРОСА ВОЗДУШНОЙ ЗАСЛОНКИ К НИЖНЕМУ КОЖУХУ	1
16	72465	ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	45862	ВИНТ (#10-32 x .875) КАБЕЛЬ ПОДСОСА К КАРБЮРАТОРУ	1
18	34680	ВИНТ КРЕПЛЕНИЯ ТРОСА ПОДСОСА	1
-	89014A80	Комплект прокладок

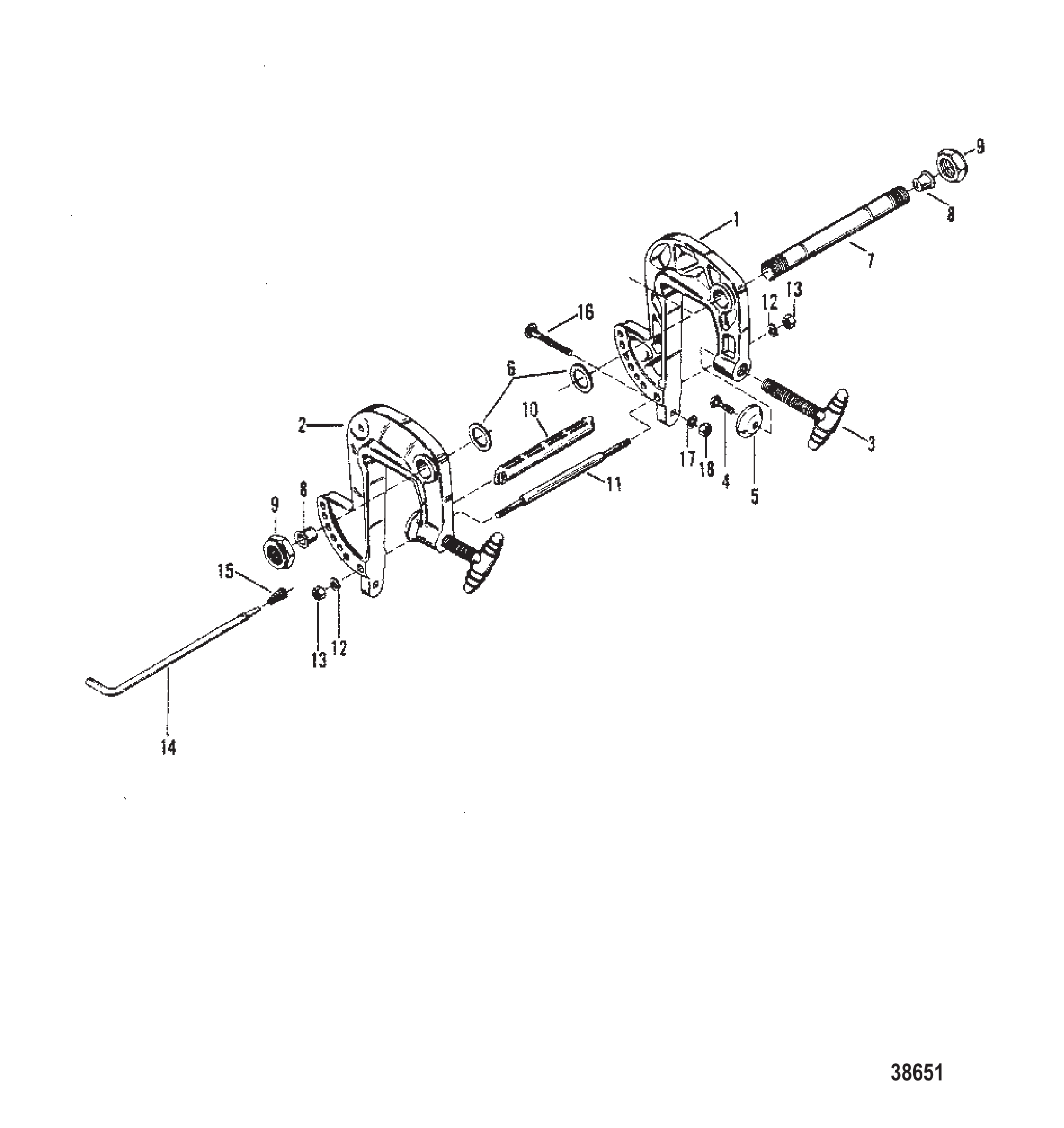

Рис. 5СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5570A3	Струбцина в сборе (левый борт)	1
2	5571A3	Струбцина в сборе (правый борт)	1
3	77190A3	Барашковый винт в сборе	2
4	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
4	768042	Винт с буртиком шестигранный	2
5	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
5	818884	ШАЙБА	2
6	71421	Шайба нейлоновая трубы наклона	2
7	96962	Труба наклона - зажим к поворотному кронштейну	1
8	39333	ПРОБКА ТРУБКИ НАКЛОНА	2
9	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
10	71420	Рукоятка переносная	1
11	71417	Шпилька кронштейна струбцины	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
14	71418A2	Палец в сборе стопора откидывания	1
15	62143	Пружина фиксатора наклона	1
16	67982	Болт крепления струбцины к лодке	2
17	67983	Шайба болта струбцины	2
18	56374	ГАЙКА (.250-20)	2
18	8267098	Гайка (.250-20) нержавеющая сталь	2

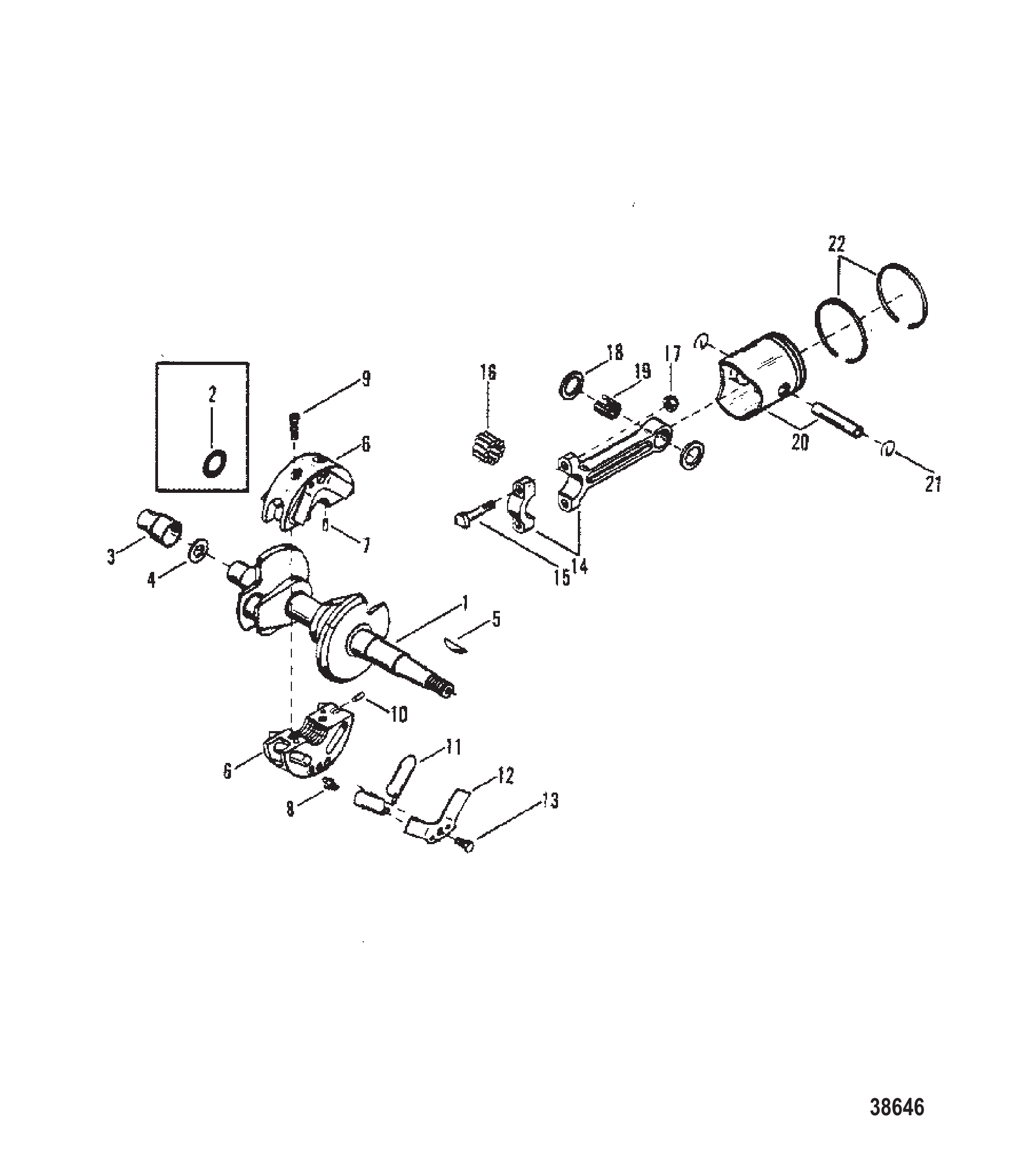

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	5275	Коленчатый вал	1
2	72793	САЛЬНИК КОЛЕНВАЛА	1
1	7271A2	Коленчатый вал в сборе	1
3	79952A1	ОБОЙМА В СБОРЕ	1
4	79960	Шайба-держатель (ранние модели)	1
5	20094	Шпонка сегментная привода маховика	1
6	8122A5	Подшипник главный в сборе (клапанного типа)	1
7	20032	Штифт направляющий блока цилиндров к коренному подшипнику	2
8	65855	ШТИФТ НАПРАВЛЯЮЩИЙ УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	8
9	56781	ВИНТ КРЕПЛЕНИЯ ГЛАВНОГО ПОДШИПНИКА	2
10	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
11	31942A1	Комплект лепестковых клапанов - главный подшипник	1
12	20053	Стопор лепесткового клапана коренного подшипника	4
13	27304	ВИНТ КРЕПЛЕНИЯ УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	4
14	7395A2	ШАТУН В СБОРЕ	2
15	87374	Винт (.250-28 x 1.030) шатуна	4
16	26815	ПОДШИПНИК Игольчатый ШАТУННОЙ ШЕЙКИ	58
16	8M0045032	ИГОЛЬЧАТЫЙ ПОДШИПНИК @100	58
17	20061	Гайка винта шатуна	4
18	65967	ШАЙБА ФИКСАЦИИ ИГОЛЬЧАТОГО ПОДШИПНИКА	4
19	31505	Подшипник игольчатый поршневого пальца	40
20	7391A3	ПОРШЕНЬ В СБОРЕ	2
20	7391T3	ПОРШЕНЬ	2
21	21666	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	4
22	21665A12	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	1
-	75376A79	Головка блока в сборе	1
-	87123A80	Головка блока в сборе	1
-	75380A79	Головка блока в сборе	1
-	87181A80	Головка блока в сборе	1

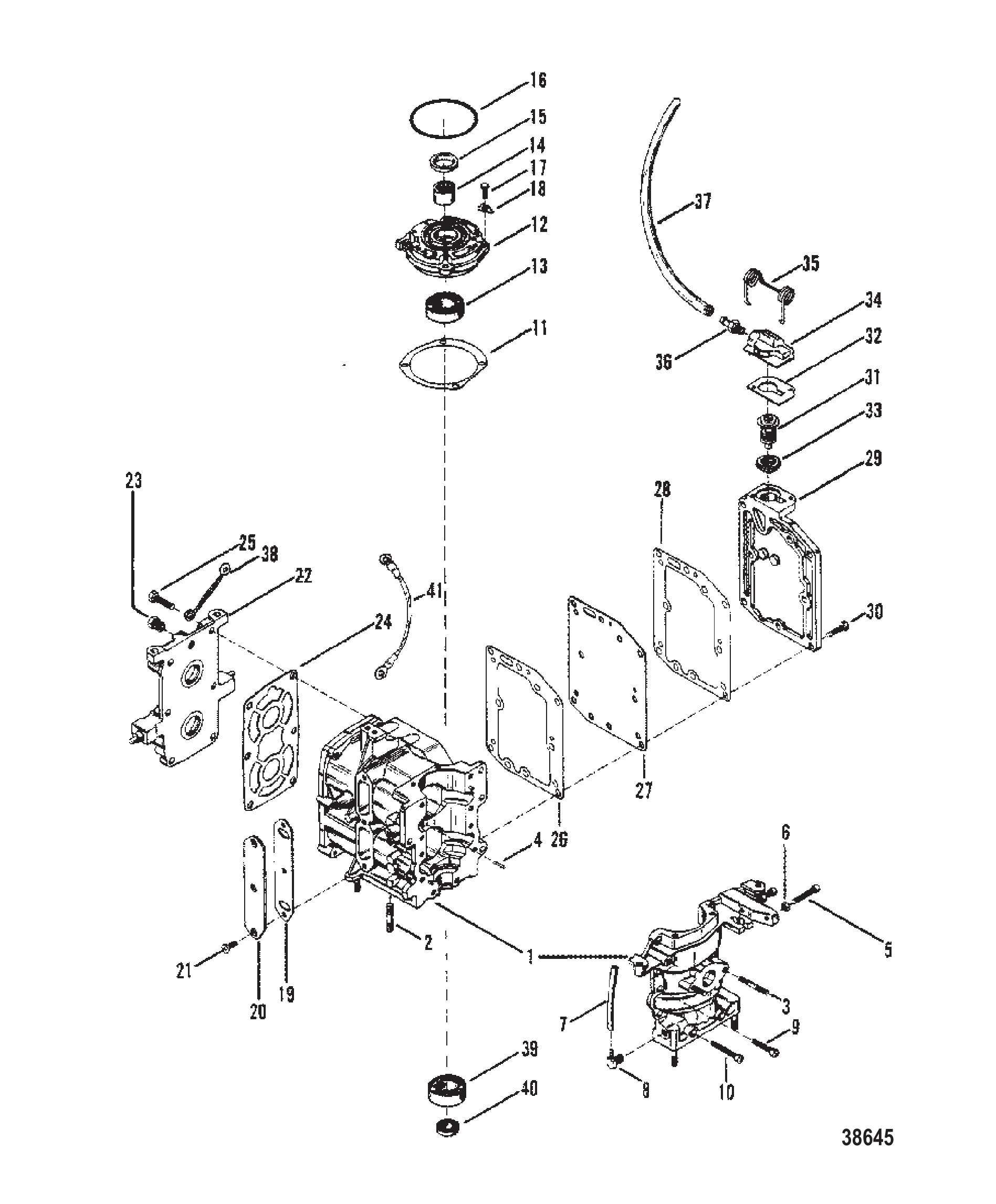

Рис. 7БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	7693A2	Сборка блока цилиндров	1
1	7694A2	Сборка блока цилиндров	1
2	72809	ШПИЛЬКА (.250-20/.250-28 x 1.620) ГОЛОВКА БЛОКА	6
2	728091	Шпилька (.250 x 1.620)	6
3	66357	ШПИЛЬКА (.250-28 x 1.00) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	657461	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625)	2
4	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
4	8M0084726	Штифт установочный	2
5	54467	ВИНТ РЕГУЛИРОВОЧНЫЙ - УПРАВЛЕНИЕ ДРОССЕЛЕМ (1-1/4")	2
5	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	42863	Обратный клапан	1
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
11	31412A1	Регулировочная шайба	AR
12	6413A1	Корпус в сборе верхний подшипника	1
13	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
14	31410	Подшипник роликовый верхнего корпуса подшипников	1
15	66301	САЛЬНИК МАСЛЯНЫЙ	1
16	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
17	76611	ВИНТ (.216-24 x .500) КОРПУС ВЕРХНЕГО ПОДШИПНИКА	4
18	78102	Шайба стопорная	4
19	78032	ПРОКЛАДКА КРЫШКИ ВПУСКНОГО ОТВЕРСТИЯ	1
19	780321	Прокладка	1
19	43336	Прокладка крышки впускного коллектора	1
20	78033	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ	1
21	26537	Винт (#10-24 x .500) крышки впускного коллектора к блоку цилиндров	3
22	7465A1	Крышка в сборе блока цилиндров	1
23	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
23	328022	Пробка трубная (.125-27) латунная	1
23	99664	Угольник выхлопной пластины	1
23	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
24	41382	Прокладка крышки блока цилиндров	1
25	76630	ВИНТ (.250-20 x 1.00)	6
25	8M0214943	Винт	6
26	41383	Прокладка блока цилиндров к дефлекторной пластине	1
27	85935	Пластина отражательная - выпускной коллектор	1
28	41383	Прокладка блока цилиндров к дефлекторной пластине	1
29	74919	Крышка выпускного коллектора	1
29	74919T	Крышка	1
28	89014	ПРОКЛАДКА ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЫ	1
29	89013A1	Крышка выпускного коллектора	1
30	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
31	75692	ТЕРМОСТАТ (143 ГРАД.)	1
32	88346	Прокладка крышки термостата	1
33	62386	Прокладка термостата	1
33	8M0204714	Прокладка @4	1
34	85920	Крышка термостата	1
35	88464	Фиксатор пружины - крышки термостата	1
36	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
36	291112	Фитинг	1
37	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	46933A1	Провод заземления	1
39	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
40	66301	САЛЬНИК МАСЛЯНЫЙ	1
41	63415A6	Провод в сборе черный (электрический)	1

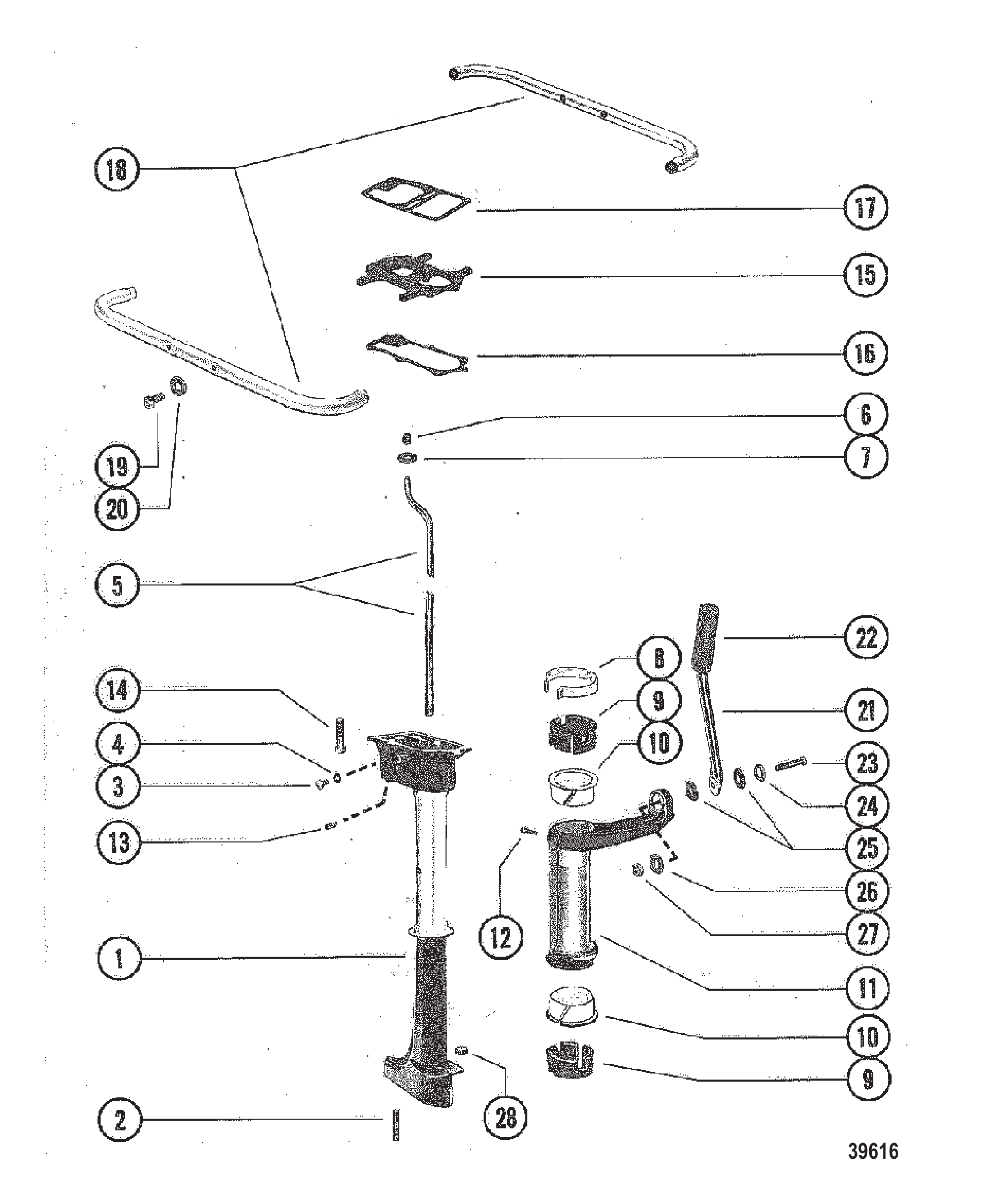

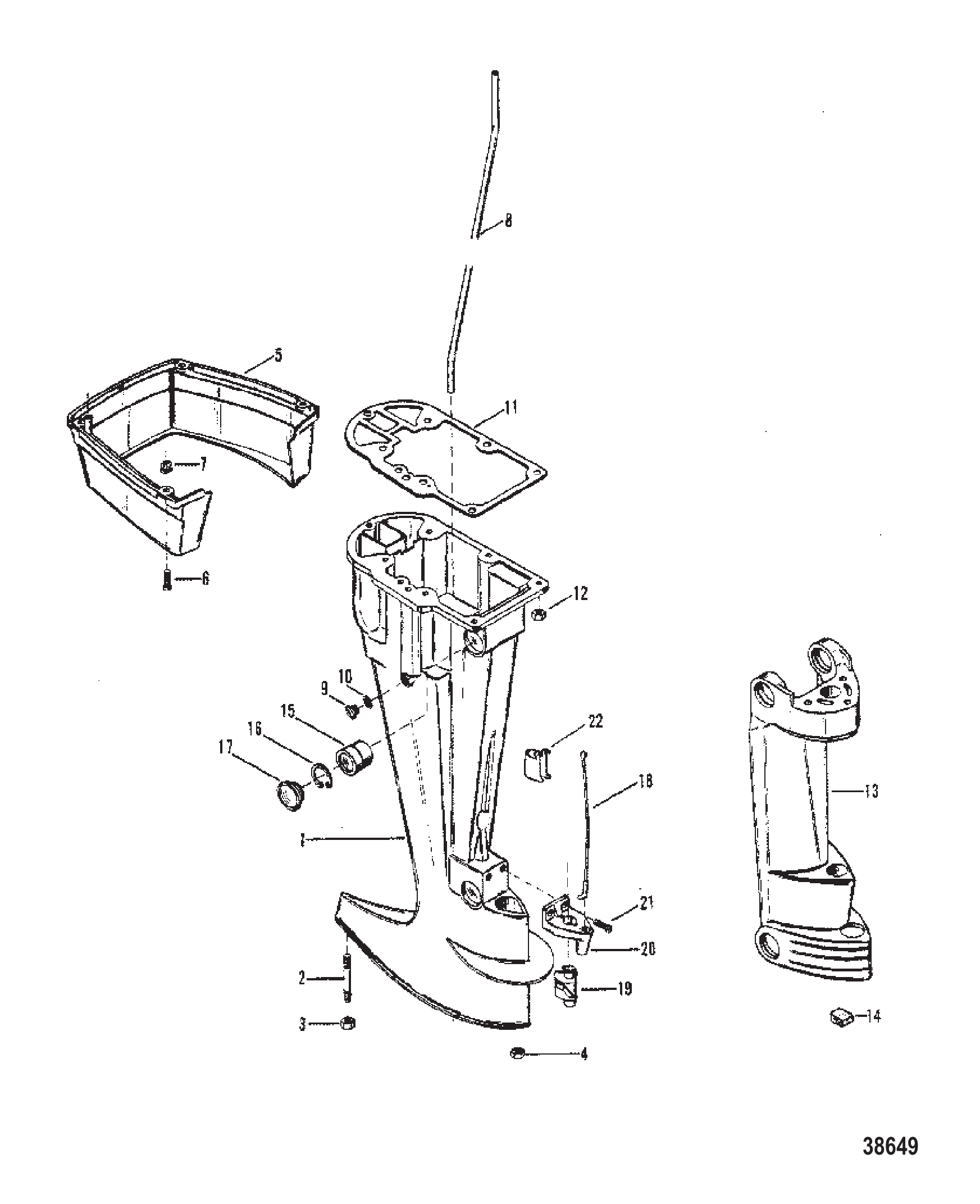

Рис. 8КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7601A3	Корпус в сборе гребного вала	1
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
1	7723A4	Корпус в сборе гребного вала	1
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	79953	Винт (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	20260	Шайба сливной и заливной пробки	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	88996	ТРУБКА водяная	1
5	88997	ТРУБКА водяная	1
6	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
7	86214	Подшипник уплотнения водяной трубы	1
7	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
8	79791	Зажим системы Co-Pilot	1
9	88669	Опора резиновая - корпуса гребного вала	2
10	74308	Втулка резиновой подушки	2
11	68990A3	Кронштейн в сборе рулевой тяги	1
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
11	89744A1	Кронштейн в сборе рулевой тяги	1
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
12	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	88184	Пробка корпуса гребного вала	1
14	69067	ВИНТ (.250-20 x 1.375)	6
15	90253	ПЛАСТИНА ПЕРЕХОДНИК	1
15	98319	ПЛАСТИНА ПЕРЕХОДНАЯ	1
16	88138	Прокладка пластины к корпусу гребного вала	1
16	41631	Прокладка пластины	1
16	90254	ПРОКЛАДКА ПЛАСТИНЫ К КОРПУСУ ГРЕБНОГО ВАЛА	1
16	41631	Прокладка пластины	1
17	88139	Прокладка пластины к головке блока	1
17	41632	Прокладка	1
17	92875	ПРОКЛАДКА ПЛАСТИНЫ К ГОЛОВКЕ БЛОКА	1
17	41632	Прокладка	1
18	87664	Рукоятка для переноски	1
19	54615	ВИНТ (.250-20 x .625) РУКОЯТКА К ПЕРЕХОДНОЙ ПЛАСТИНЕ	4
20	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
21	87667	Рукоятка рулевого управления	1
21	87667T	Рукоятка румпеля	1
22	87668	Ручка рулевого управления	1
23	63327	Винт крепления рулевой рукоятки к кронштейну (1 1/2")	1
23	31984	ВИНТ (.312-18 x 1.375)	1
24	53166	СТОПОРНАЯ ШАЙБА (.312)	1
25	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	2
26	26825	ШАЙБА (.328 x .750 x .06) ВИНТ ТОПЛИВНОГО БАКА	1
27	68292	Гайка (.312-18)	1
27	8M0204668	Гайка (.312-18)	1
28	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
28	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	75311	Переходник корпуса гребного вала (5")	1
-	75311T	ПЕРЕХОДНИК	1
-	76265	Блок подшипника гребного вала	1
-	94909	Корпус подшипника гребного вала	1
-	88139A79	КОМПЛЕКТ ПРОКЛАДОК	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

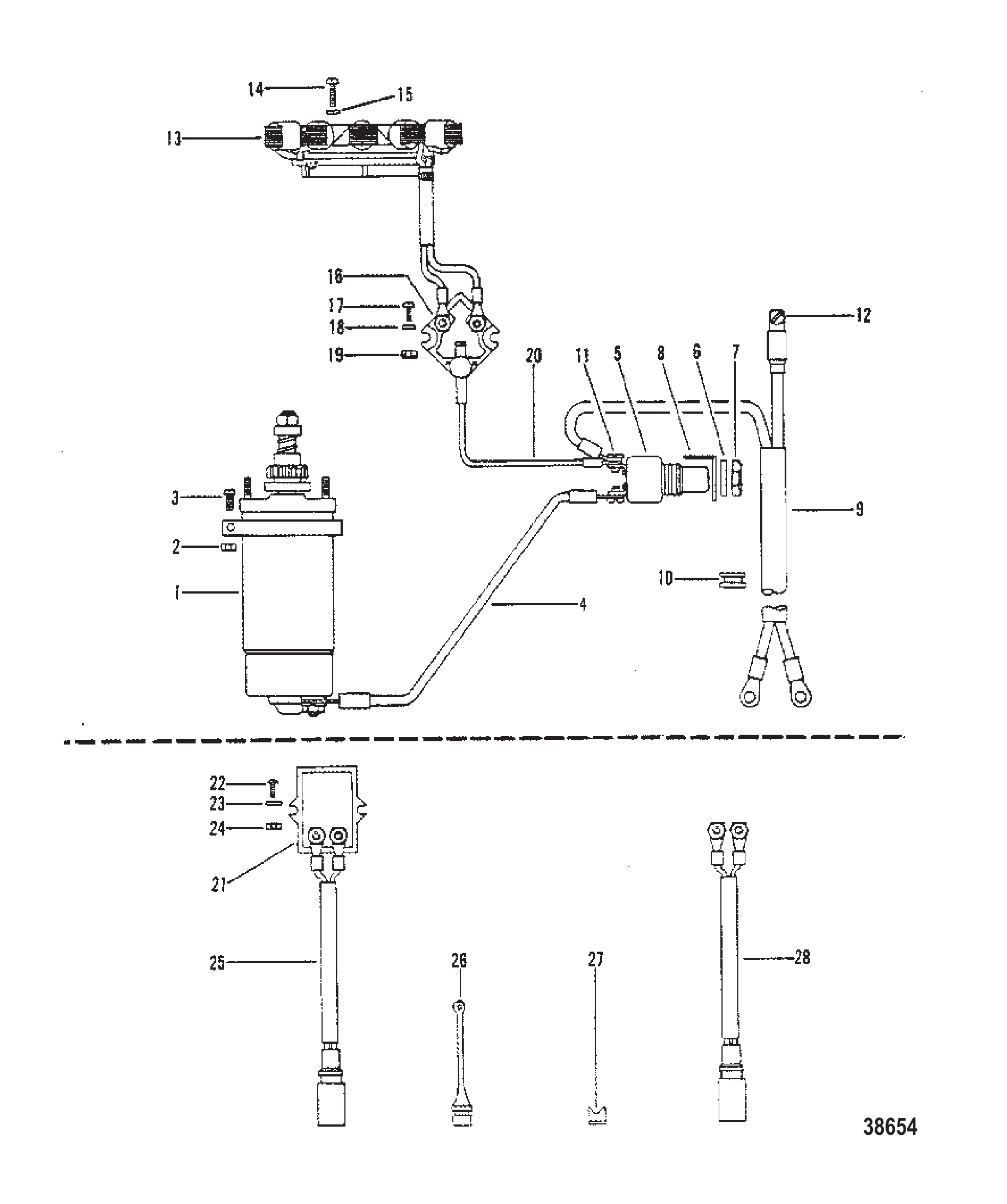

Рис. 9ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	78011	СТАРТЕР В СБОРЕ	1
2	55511	Винт (.312-18 x 1.500)	2
3	26993	СТОПОРНАЯ ШАЙБА (.312)	2
3	8M0204647	Стопорная шайба (.312)	2
4	76741A1	Жгут проводов выключателя запуска (желтый)	1
5	73883	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ ПУСКОВОЙ	1
6	30516	ШАЙБА ВЫКЛЮЧАТЕЛЯ ПУСКА	1
7	74394	Гайка замка зажигания	1
8	74515	Защитный колпачок замка зажигания	1
9	72535A4	Кабель аккумуляторный в сборе	1
10	86361	Втулка кабеля аккумулятора	1
11	45742	ВИНТ (.190-32 x .312) КРЕПЛЕНИЕ КАБЕЛЯ АККУМУЛЯТОРА	1
12	98253	Винт (.250-20 x .500) крепления аккумуляторного кабеля	1
13	74367A12	Статор освещения в сборе	1
13	74367A15	Статор	1
14	73696	ВИНТ КРЕПЛЕНИЯ СТАТОРА ОСВЕЩЕНИЯ (1-5/8")	2
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
16	62351A2	Выпрямитель в сборе	1
16	8M0058226	Выпрямитель	1
17	48408	Винт (#10-16 x .500) клеммной колодки	2
18	62769	Проставка винта выпрямителя	1
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	61393A9	Жгут проводов в сборе	1
21	95845	Регулятор напряжения	1
21	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
22	92799	ВИНТ (#10-16 x 1.12)	2
23	62769	Проставка винта выпрямителя	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
26	71663	Пробка	1
27	74361	Заглушка жгута проводов нижнего кожуха	1
28	65017A4	Жгут проводов освещения (наружный)	1
13	74367A12	Статор освещения в сборе	1
13	74367A15	Статор	1

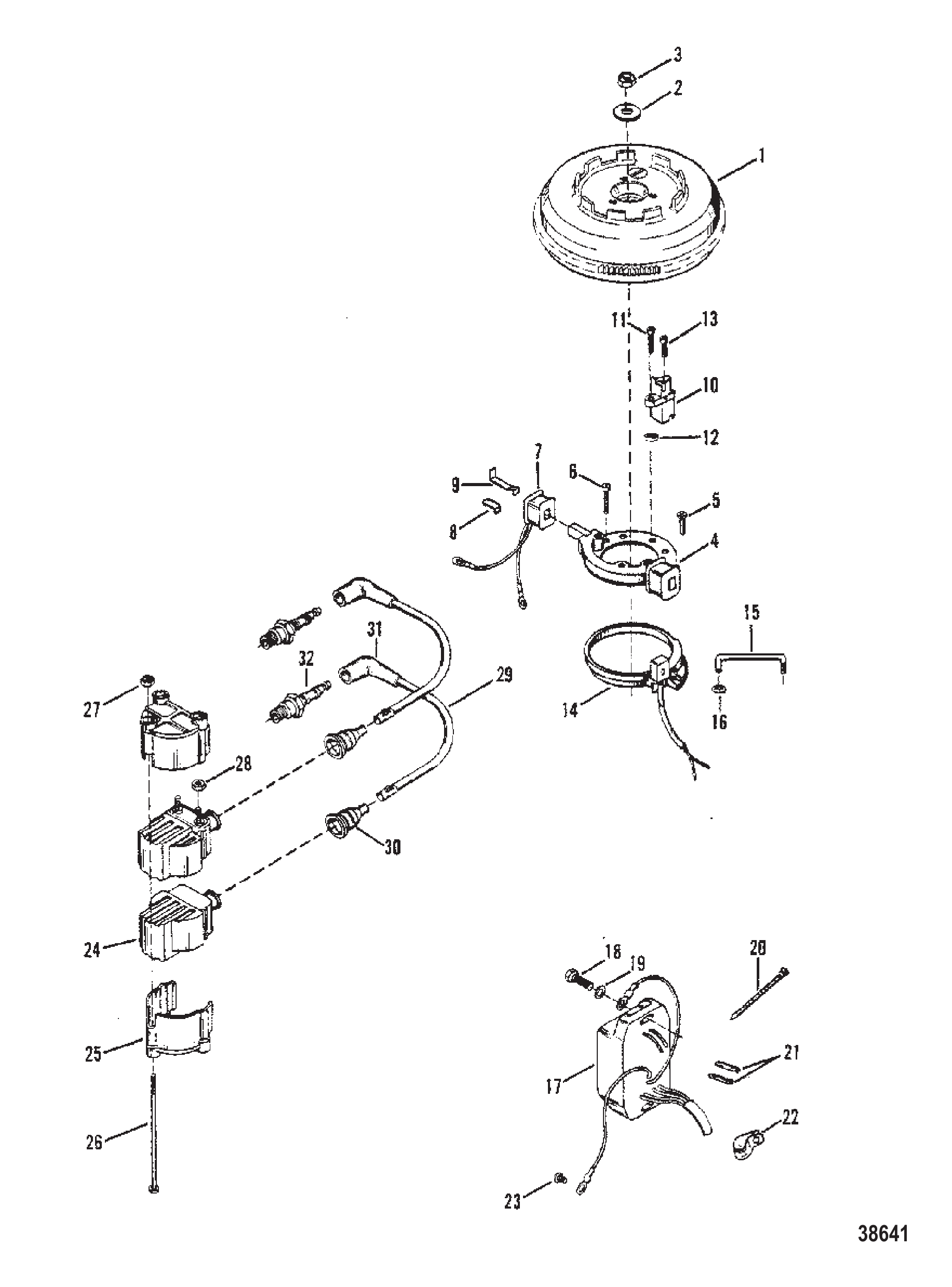

Рис. 10МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ FLYWHEEL AND IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	6105A9	Маховик в сборе	1
2	36245	ШАЙБА ГАЙКИ МАХОВИКА	1
3	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
4	5209A3	Статор в сборе	1
4	5209A9	Пакет пластин в сборе	1
5	35400	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (3/8")	1
6	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3
7	6119A1	Катушка в сборе (провода 5-1/2" и 6-3/8")	1
7	6120A1	Катушка в сборе (провода 1-3/4" и 3-1/2")	1
8	59538	Зажим крепления катушки	2
8	59538T	Зажим @2	2
9	85446	ЗАЖИМ КРЕПЛЕНИЯ КАТУШКИ	2
10	85365	КЛЕММНАЯ КОЛОДКА	1
11	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
11	38055	ВИНТ (.190-32 x .620)	1
12	46438	ГАЙКА (#10-32)	1
13	22654	ВИНТ (.190-32 x .38) ПРОВОДОВ К КЛЕММНОЙ КОЛОДКЕ	1
14	7283A2	Корпус в сборе триггера	1
14	7283A3	Пластина триггера	1
15	42501	Тяга корпуса триггера к рычагу дроссельной заслонки	1
16	65110	ГАЙКА	1
17	6222A10	Блок переключателей в сборе	1
17	899883229	Блок переключателей в сборе	1
18	20189	Винт (.190-32 x .75) крепления коробки переключателя	2
19	56681	ШАЙБА (.203 x .500 x .032)	2
19	8M0204666	ШАЙБА (.203 x .500 x .032)	2
20	61990	Стяжка (14.00 дюймов)	5
21	5790811	ГИЛЬЗА (10.00 дюймов бухта)	2
22	53883	ЗАЖИМ ПРОВОДОВ БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
23	45218	Винт (#10-32 x .380) провода блока выключателя	1
24	5288A2	Катушка зажигания в сборе	2
24	8M0166172	Катушка зажигания	2
25	66355	КРЫШКА	2
26	72074	ВИНТ КРЫШКИ КАТУШКИ К ЗАДНЕМУ КРОНШТЕЙНУ (4-5/8")	3
27	20110	Гайка (#10-32) крепления стопора лепесткового клапана	3
28	45076	Гайка (#10-32) латунная клемма блока выключателя	4
29	99215A25	Провод высокого напряжения в сборе	2
29	813715A1	Провод	2
30	2854	ЧЕХОЛ КАТУШКИ ЗАЖИГАНИЯ	2
30	2854T01	Колпачок @3	2
31	63709A1	Комплект наконечника/клеммы свечи зажигания	2
32	97186	Свеча зажигания (NGK #B9HS-10)	2
32	813418	Свеча зажигания NGK BR9HS @10	2
32	86866	Свеча зажигания
32	896329828	Свеча зажигания #QL77JC4 @4

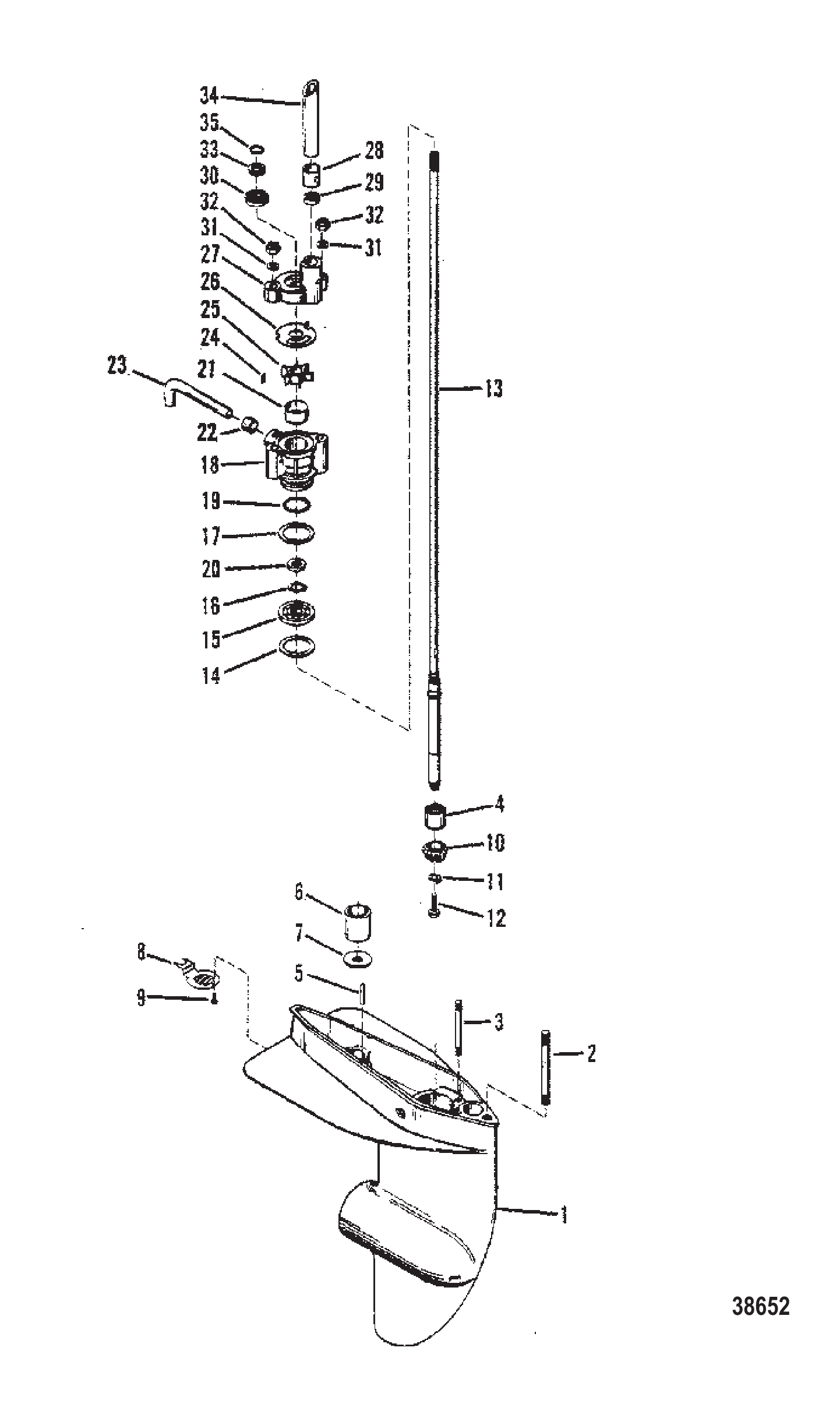

Рис. 11РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A12	Корпус редуктора в сборе	1
-	7360A13	Корпус редуктора в сборе	1
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	28642	ВИНТ (#2 x 0.25) СЕТКА ВПУСКНОГО ОТВЕРСТИЯ	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	75034	Гребной вал	1
13	75033	Гребной вал	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
29	86214	Подшипник уплотнения водяной трубы	1
29	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	20361	Гайка (.250-28)	2
32	8267089	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
35	62704	Кольцо уплотнительное (.362 x .103)	1
-	89014A80	Комплект прокладок	1
-	77066A1	Комплект сальников водяного насоса	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1

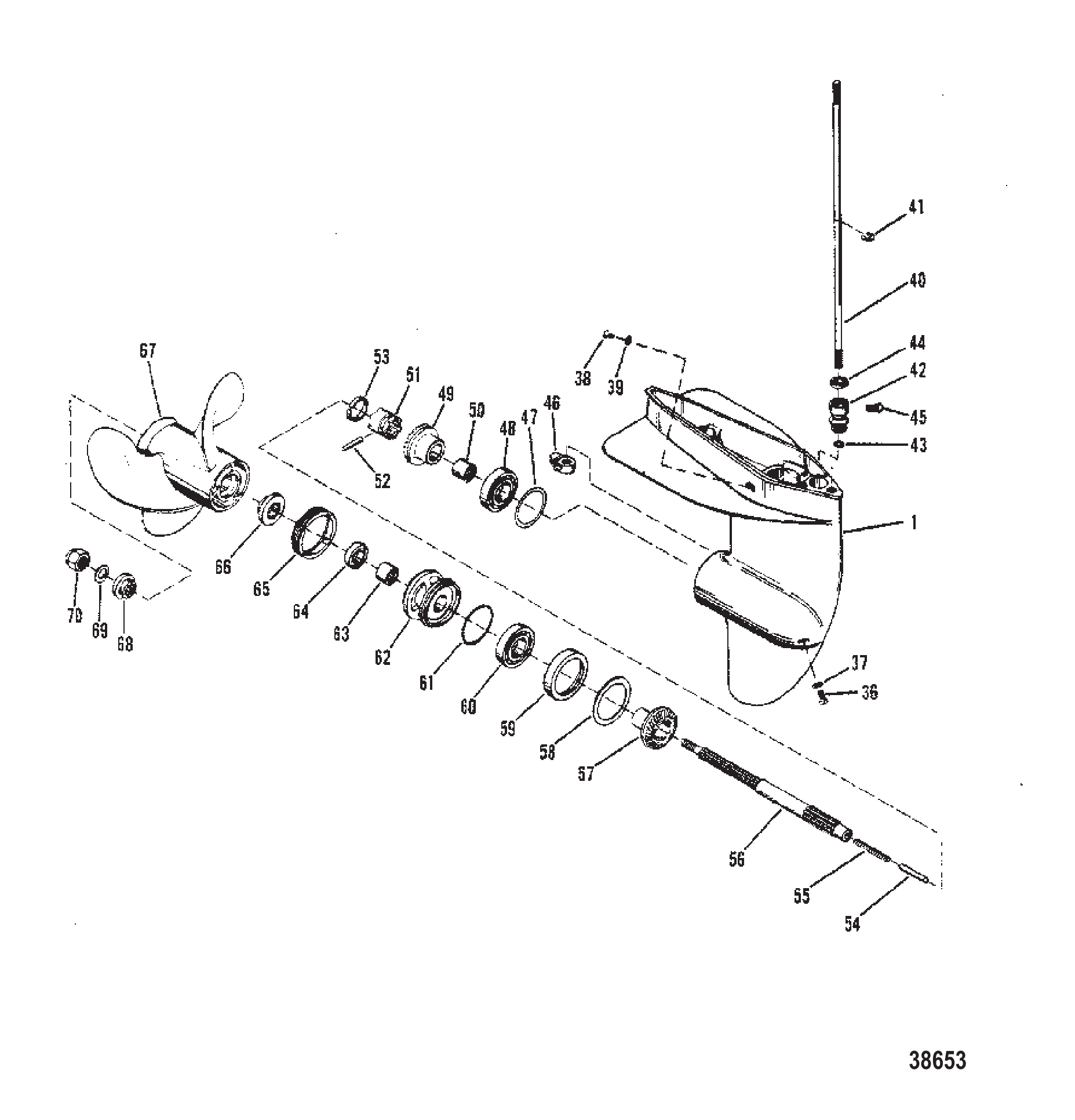

Рис. 12РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A12	Корпус редуктора в сборе	1
-	7360A13	Корпус редуктора в сборе	1
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
36	79953	Винт (.375-16 x .250)	1
36	79953Q04	Ремкомплект сливного винта	1
37	20260	Шайба сливной и заливной пробки	1
37	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
38	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
39	20262	Шайба винта вентиляции смазки	1
39	19643	Сальник	1
40	71659A1	Вал переключения передач в сборе	1
40	71658A1	Вал переключения передач в сборе	1
41	22899	КОЛЬЦО СТОПОРНОЕ	1
42	30676A1	Втулка вала переключения передач в сборе	1
43	26802	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.424 x .103) ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
44	30696	Сальник втулки вала переключения	1
45	39149	ВИНТ (#10-24 x .500)	1
46	44434	Кулачок переключения	1
47	30522A1	Комплект регулировочных шайб шарикоподшипника (.002-3-5-10)	AR
48	21889	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
49	48577A3	Шестерня переднего хода в сборе	1
50	22458	ПОДШИПНИК РОЛИКОВЫЙ ПЕРЕДНЕЙ ШЕСТЕРНИ	1
51	63314	Храповый механизм скользящей муфты	1
52	30535	ШТИФТ КРЕСТОВИНЫ	1
53	32449	СТОПОРНОЕ КОЛЬЦО	1
54	31334	Толкатель кулачка переключения	1
55	76298	Пружина сжатия толкателя кулачка	1
56	75667A2	Гребной вал в сборе	1
57	63316	Шестерня заднего хода	1
58	30532A1	Комплект регулировочных шайб упорной шайбы (.002-3-5-10)	AR
59	71479	Втулка упорная - шестерня реверса	1
60	21889	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
61	30529	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.925 x .103) КОРПУС ПОДШИПНИКА	1
62	72673A1	Корпус подшипника в сборе	1
62	72673T1	Корпус подшипника в сборе	1
63	22458	ПОДШИПНИК РОЛИКОВЫЙ ПЕРЕДНЕЙ ШЕСТЕРНИ	1
64	66022	САЛЬНИК МАСЛЯНЫЙ	1
65	86236	Крышка корпуса редуктора	1
66	86665A1	Втулка направляющая гребного винта	1
67	47670A10	Гребной винт (поставляется с двигателем)	1
67	87572A10	Гребной винт (поставляется с двигателем)	1
67	47922A10	ГРЕБНОЙ ВИНТ	OPT
67	47926A10	ГРЕБНОЙ ВИНТ	OPT
67	47922A10	ГРЕБНОЙ ВИНТ	OPT
68	65439	ПРОСТАВКА ШЛИЦЕВАЯ ГРЕБНОГО ВАЛА	1
68	64075A1	Комплект гайки гребного винта	1
69	79552	Шайба (.453 x .750 x .062) нержавеющая сталь, гребной вал	OPT
70	64075A1	Комплект гайки гребного винта	1
70	89103	ГАЙКА ГРЕБНОГО ВИНТА	1
70	64075A1	Комплект гайки гребного винта	1
-	89014A80	Комплект прокладок	1

Рис. 13РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ MISCELLANEOUS PARTS AND ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	13716	Каталог запчастей 7.5 / 9.8 л.с.	1
-	110853	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	89569A80	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	43162A84	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	89571A80	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	43166A84	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	89014A80	Комплект прокладок	AR

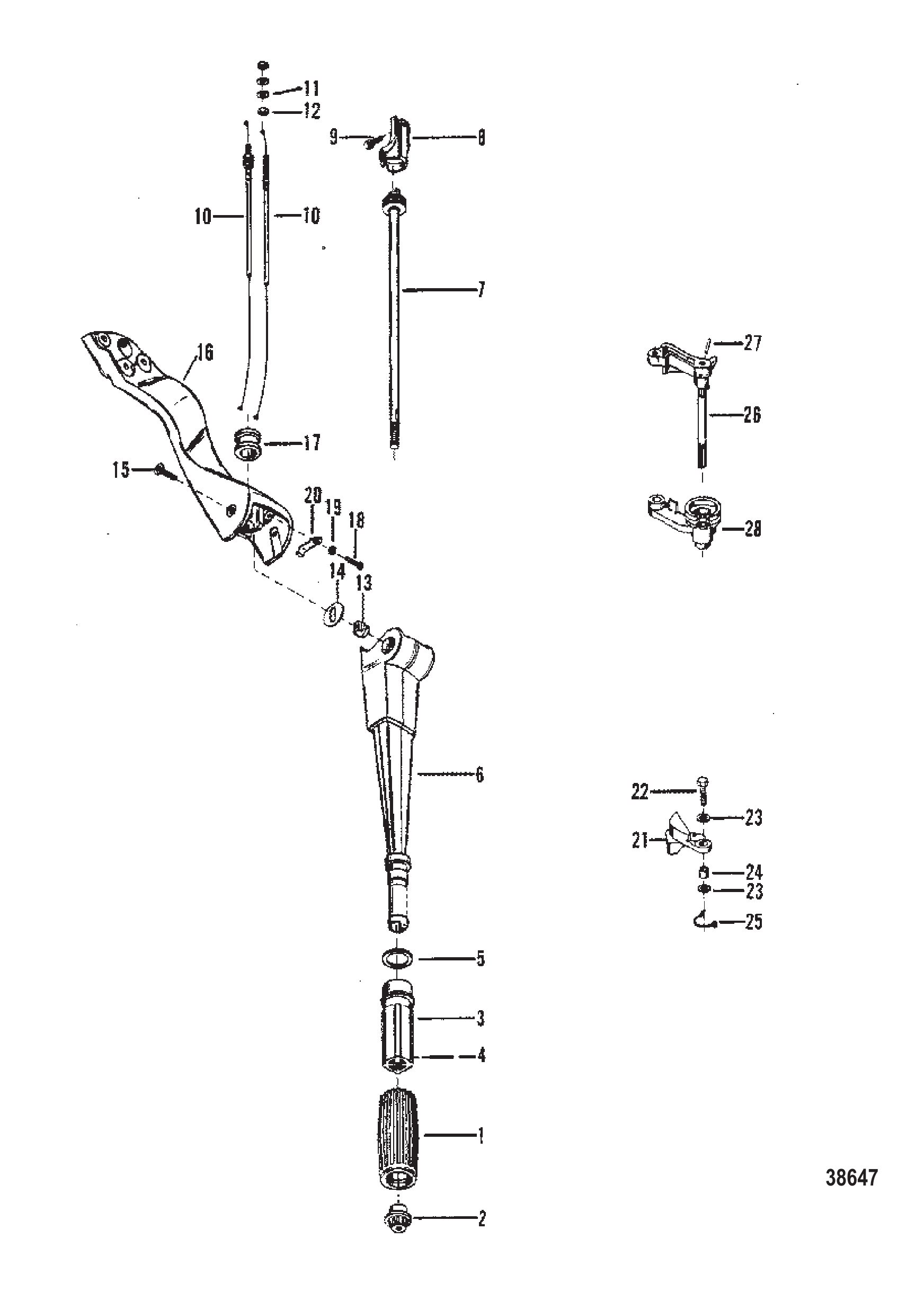

Рис. 14РУЛЕВАЯ РУКОЯТКА И ШАРНИРЫ ДРОССЕЛЯ STEERING HANDLE AND THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
-	77194A2	Рукоятка в сборе рулевая	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
2	77237	ЗАГЛУШКА РУКОЯТКИ	1
3	77238A1	Рукоятка вала дроссельной заслонки	1
4	31656	Палец рукоятки рулевого управления	1
5	62252	Шайба рукоятки дросселя к рулевому рычагу	1
6	77194	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
7	97379	Вал дроссельной заслонки	1
7	973791	ВАЛ ДРОССЕЛЯ
8	77203	НАПРАВЛЯЮЩАЯ ТРОСА	1
9	69069	ВИНТ (.250-28 x .750) БЛОК К РУЛЕВОМУ РЫЧАГУ	1
10	86210	Трос дросселя	2
11	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	4
12	21825	ГАЙКА (.250-28)	4
13	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
14	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
15	96138	Винт (.250-28 x .620)	2
16	96432	Кронштейн рулевой тяги	1
16	96432F1	Кронштейн рулевого управления	1
17	67272	Кронштейн втулки	1
18	62233	Винт (#10-16 x .625) пружины фиксатора к кронштейну	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
20	72847	ПРУЖИНА ФИКСАТОРА - РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	2
21	86212	Толкатель ограничителя оборотов	1
22	20653	Винт (.250-28 x 1.00)	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
24	63320	Втулка винта следящего элемента ограничителя скорости	1
25	39042	ПРУЖИНА ТОЛКАТЕЛЯ ОГРАНИЧИТЕЛЯ ОБОРОТОВ НЕЙТРАЛИ	1
26	66374A2	Рычаг в сборе управления дроссельной заслонкой	1
27	76207	Штифт роликовый рычага управления дросселем	1
28	86070	Катушка дросселя	1

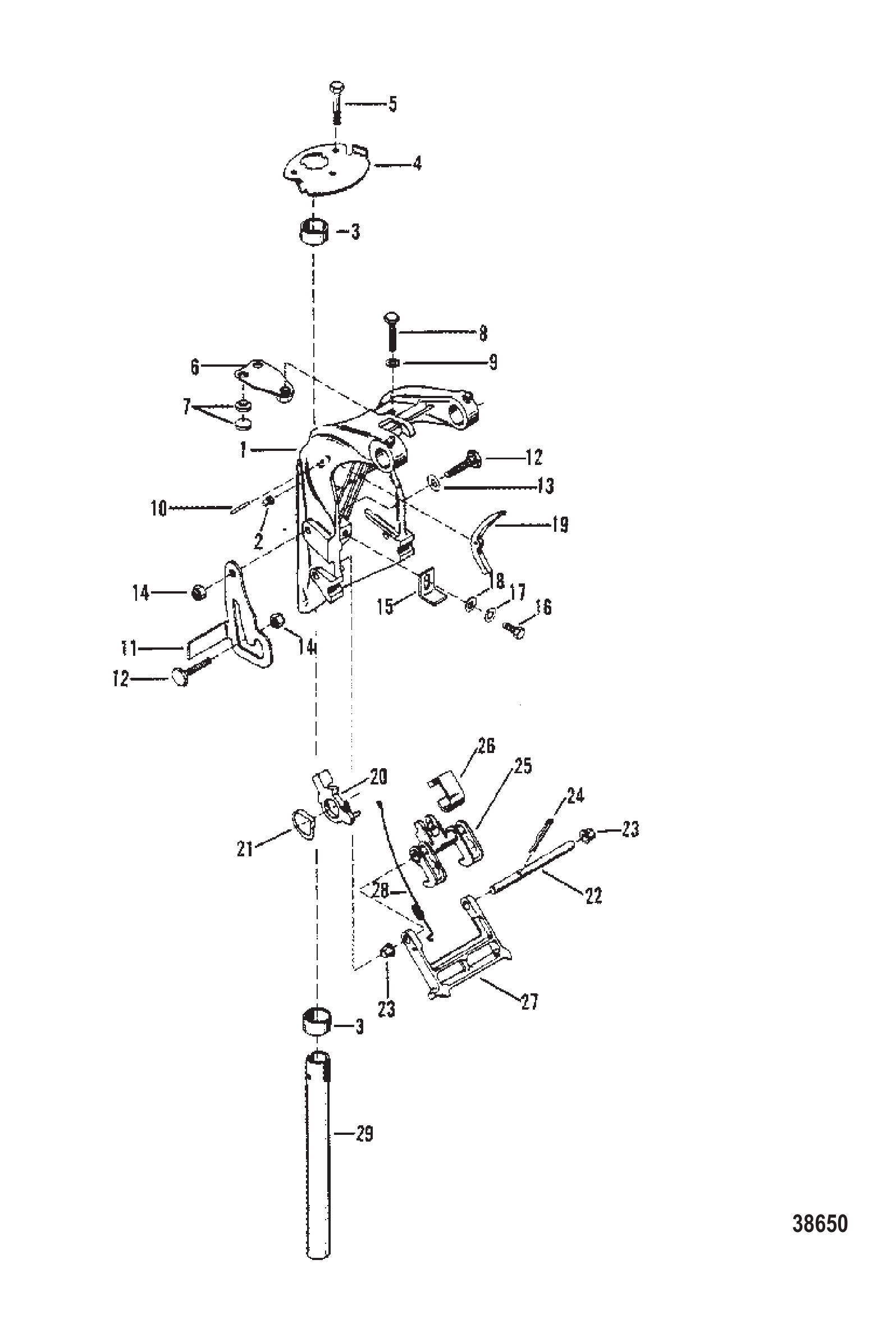

Рис. 15СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7324A1	Кронштейн поворотный в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	64028	Втулка поворотного кронштейна	2
4	77334	ПЛАСТИНА CO-PILOT	1
5	78038	ВИНТ (.250-20 x 1.75) ДИСКА CO-PILOT К СЕДЛУ	3
6	72845A1	Пластина в сборе струбцины - CO-PILOT	1
7	20203	Диск	4
8	36154	ВИНТ (.250-28 x 1.380)	1
9	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
10	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
11	87984A1	Рычаг в сборе стопора откидывания	1
11	879841	Рычаг стопора откидывания в сборе	1
12	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	2
13	31030	Шайба волнистая стопора откидывания	1
14	20361	Гайка (.250-28)	2
14	8267089	Гайка (.250-28)	2
15	72794	УПОР БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
16	71056	Винт (.250-28 x .560) упора реверса к поворотному кронштейну	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
18	71055	Шайба пальца рычага переключения	1
19	63554	Направляющая пружины	1
20	79744	Рычаг управления - кронштейн троллинга	1
21	63631	Волнистая шайба рычага кронштейна троллинга	1
22	71419	Тяга блокировки реверса к кронштейну переключателя	1
23	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	63628	Рычаг фиксатора реверса	1
25	63628T	Рычаг	1
26	61007	Фиксатор тяги - блокировка реверса	1
27	63559	Кронштейн троллинга	1
27	63559T	Кронштейн	1
28	63630	Пружина растяжения — кронштейн троллинга	1
29	66559	ТРУБКА ПОВОРОТНОГО КРОНШТЕЙНА К СЕДЛУ	1

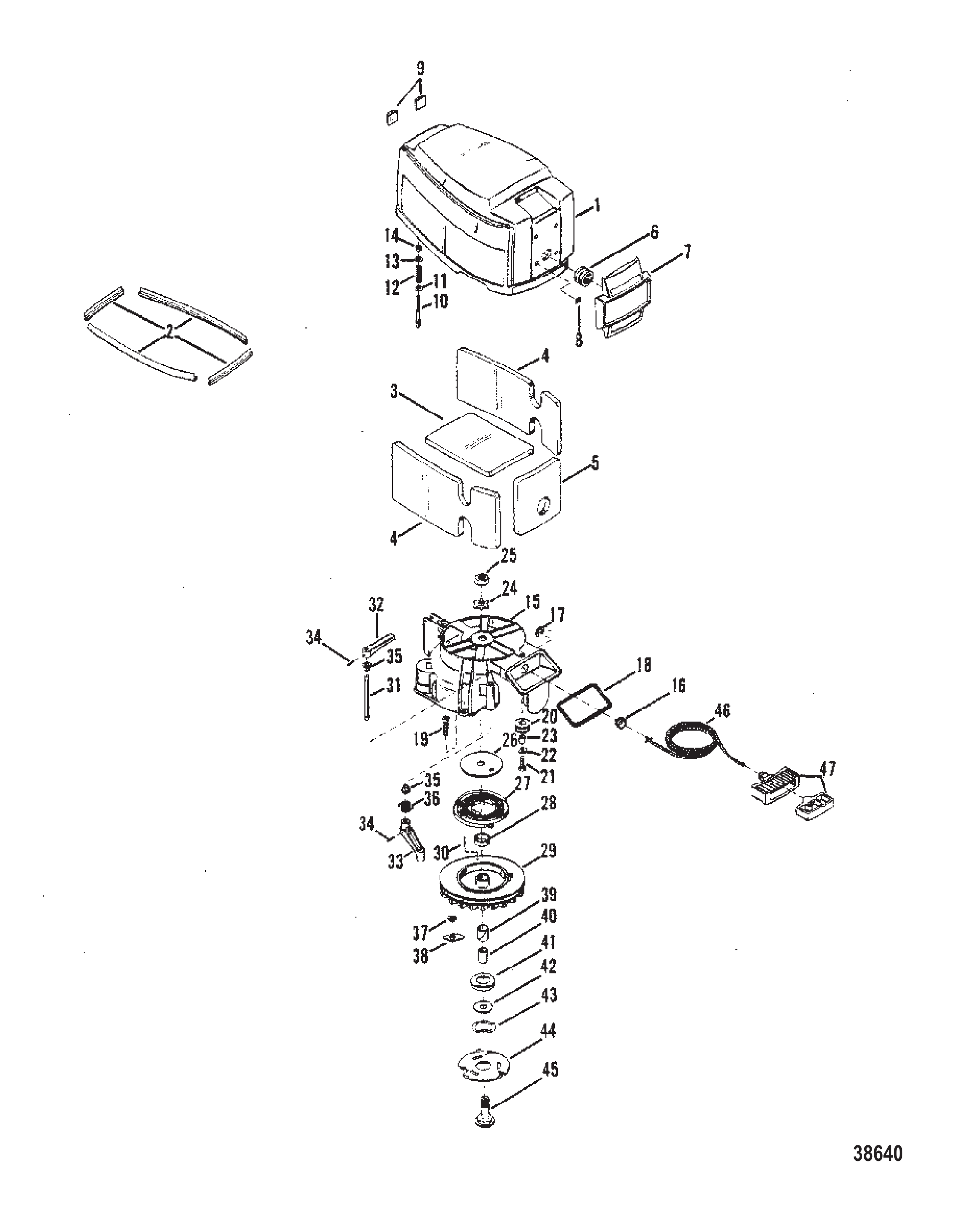

Рис. 16ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА TOP COWL AND STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7264A10	Верхний кожух в сборе	1
2	654893	УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА (16-1/2")	5
3	66942	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ - ВЕРХНЕЕ, РАННИЙ ТИП ДВИГАТЕЛЯ	1
4	85544	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ БОКОВОЕ РАННЕГО ТИПА ДВИГАТЕЛЯ	2
5	69522	Звукоизоляционный кожух - передний, ранний стиль двигателя	1
6	39086	ВТУЛКА ЗАЩЕЛКИ КОЖУХА - ВЕРХНИЙ КОЖУХ	1
7	71502	Крышка передняя	2
8	65517	ГАЙКА РЕГУЛИРОВКИ СКОРОСТИ - ПЕРЕДНЯЯ КРЫШКА К ВЕРХНЕМУ КОЖУХУ	4
9	69346	Бампер кожуха - задний	2
10	72856	ШТИФТ ЗАЩЕЛКИ ВЕРХНЕГО КОЖУХА	1
11	98500	ШАЙБА ФИКСАТОРА ВЕРХНЕГО КОЖУХА (НИЖНЯЯ)	1
12	79351	Пружина сжатия -- защелка кожуха	1
13	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
14	20184	Гайка (1/4-28X7/32) резиновой опоры	1
14	8M0207775	Гайка @5	1
15	91871A1	Корпус в сборе стартера	1
16	77859A1	Направляющая троса	1
16	58657	Направляющая троса стартера	1
17	77860	КОЛЬЦО СТОПОРНОЕ - НАПРАВЛЯЮЩАЯ ТРОСА (АЛЮМИНИЙ)	1
17	72168	СТОПОРНОЕ КОЛЬЦО	1
18	654991	УПЛОТНЕНИЕ КОРПУСА СТАРТЕРА К ВЕРХНЕМУ КОЖУХУ	1
19	72862	ВИНТ (.250-28 x 1.00) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА К КАРТЕРУ
20	93695	Винт пускового шкива	1
21	28789	ВИНТ (.190-24 x .750) КРЕПЛЕНИЕ ШКИВА К ВЕРХНЕМУ КОЖУХУ	1
22	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
23	30977	Распорная втулка опорного винта	1
23	309772	Проставка	1
24	20165	Шайба стопорная гайки вала шкива	1
25	20166	Гайка вала шкива (левая резьба)	1
26	20155	Фиксатор пружины стартера	1
27	29340A1	Пружина стартера возвратная	1
27	29340T02	Пружина возвратная	1
28	28912	ВТУЛКА ВАЛА ШКИВА	1
29	93696A2	Шкив стартера в сборе	1
30	22896	ФИКСАТОР ПАЛЬЦА ТРОСА СТАРТЕРА	1
31	74359	Вал блокировки	1
32	74353	Рычаг фиксатора	1
33	74351	Рычаг-толкатель	1
34	38489	ШТИФТ Роликовый	2
35	26856	ВТУЛКА	2
36	74347	Пружина кручения - вал блокировки	1
37	36206	ШАЙБА ВОЛНОВАЯ - СОБАЧКА СТАРТЕРА	3
38	30596	СОБАЧКА СТАРТЕРА	3
39	28919	ВТУЛКА НЕЙЛОНОВАЯ - ПРОСТАВКА ВАЛА ШКИВА	1
40	61005	Распорная втулка вала шкива	1
41	26179	Фиксатор	1
42	35559	ШАЙБА	1
43	20160	Шайба волнистая	1
44	30595	ПЛАСТИНА	1
45	35558	ВАЛ ШКИВА	1
46	28985A2	Трос стартера в сборе	1
46	12066Q10	Трос стартера @2	1
47	79470A1	Комплект фиксатора троса	1

Рис. 17НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	6587A5	Нижний кожух в сборе	1
2	95925	Заглушка нижнего кожуха	3
3	74360	Заглушка нижнего кожуха	1
4	39778	ВТУЛКА ТОПЛИВНОГО АДАПТЕРА - НИЖНИЙ КОЖУХ	1
5	66353	КРЫШКА ДОСТУПА	1
6	65479	КРЫШКА СМОТРОВОГО ОТВЕРСТИЯ	1
7	39474	ЗАЩЕЛКА АНКЕРА - НИЖНИЙ КОЖУХ	1
8	22483	ВИНТ (.250-28 x 1.12) АНКЕРА ЗАЩЕЛКИ	2
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
10	86214	Подшипник уплотнения водяной трубы	1
10	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
11	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
12	38111	ВИНТ НИЖНЕГО КОЖУХА (3/4")	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	89937	Прокладка	1
15	74354	Фиксатор	1
16	48408	Винт (#10-16 x .500) клеммной колодки	1
17	78810	Пружина	1
18	78809	Рычаг защелки - нижний кожух	1
19	71422	Подшипник игольчатый	1
19	714221	Подшипник	1
20	78808	Корпус защелки - нижний кожух	1
21	32228	ВИНТ (#10-32 x .625)	3
22	39050	ПРОКЛАДКА	1
23	69508A31	Выключатель в сборе - стоп	1
24	99525A1	Крышка в сборе	1
25	69845	Шайба стопорная	1
26	69844	Гайка выключателя стоп	1
27	66376	РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
27	93730T	Рукоятка	1
27	93730	Рукоятка управления переключением	1
27	93730T	Рукоятка	1
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	39305	ГАЙКА	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	66375	ВТУЛКА НЕЙЛОНОВАЯ - РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	2
31	74350	Рычаг управления переключением (дистанционный)	1
32	25905	Штифт фиксатора кулачка к валу переключения	1
33	66379	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ГОРИЗОНТАЛЬНЫЙ)	1
34	66377	СЕКТОР ШЕСТЕРНИ РУКОЯТКИ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	20361	Гайка (.250-28)	1
36	8267089	Гайка (.250-28)	1
37	39627	ПРУЖИНА	1
38	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
39	25764	Винт (.190-32 x .50)	2
40	27132	ВТУЛКА	1
41	86686A1	Вал переключения передач с сектором	1
42	71660	Вал переключения верхний	1
-	89014A80	Комплект прокладок

Рис. 18РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A12	Корпус редуктора в сборе	1
-	7360A13	Корпус редуктора в сборе	1
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
36	79953	Винт (.375-16 x .250)	1
36	79953Q04	Ремкомплект сливного винта	1
37	20260	Шайба сливной и заливной пробки	1
37	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
38	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
39	20262	Шайба винта вентиляции смазки	1
39	19643	Сальник	1
40	71659A1	Вал переключения передач в сборе	1
40	71658A1	Вал переключения передач в сборе	1
41	22899	КОЛЬЦО СТОПОРНОЕ	1
42	30676A1	Втулка вала переключения передач в сборе	1
43	26802	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.424 x .103) ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
44	30696	Сальник втулки вала переключения	1
45	39149	ВИНТ (#10-24 x .500)	1
46	44434	Кулачок переключения	1
47	30522A1	Комплект регулировочных шайб шарикоподшипника (.002-3-5-10)	AR
48	21889	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
49	48577A3	Шестерня переднего хода в сборе	1
50	22458	ПОДШИПНИК РОЛИКОВЫЙ ПЕРЕДНЕЙ ШЕСТЕРНИ	1
51	63314	Храповый механизм скользящей муфты	1
52	30535	ШТИФТ КРЕСТОВИНЫ	1
53	32449	СТОПОРНОЕ КОЛЬЦО	1
54	31334	Толкатель кулачка переключения	1
55	76298	Пружина сжатия толкателя кулачка	1
56	75667A2	Гребной вал в сборе	1
57	63316	Шестерня заднего хода	1
58	30532A1	Комплект регулировочных шайб упорной шайбы (.002-3-5-10)	AR
59	71479	Втулка упорная - шестерня реверса	1
60	21889	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
61	30529	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.925 x .103) КОРПУС ПОДШИПНИКА	1
62	72673A1	Корпус подшипника в сборе	1
62	72673T1	Корпус подшипника в сборе	1
63	22458	ПОДШИПНИК РОЛИКОВЫЙ ПЕРЕДНЕЙ ШЕСТЕРНИ	1
64	66022	САЛЬНИК МАСЛЯНЫЙ	1
65	86236	Крышка корпуса редуктора	1
66	86665A1	Втулка направляющая гребного винта	1
67	47670A10	Гребной винт (поставляется с двигателем)	1
67	87572A10	Гребной винт (поставляется с двигателем)	1
67	47922A10	ГРЕБНОЙ ВИНТ	OPT
67	47926A10	ГРЕБНОЙ ВИНТ	OPT
67	47922A10	ГРЕБНОЙ ВИНТ	OPT
68	65439	ПРОСТАВКА ШЛИЦЕВАЯ ГРЕБНОГО ВАЛА	1
68	64075A1	Комплект гайки гребного винта	1
69	79552	Шайба (.453 x .750 x .062) нержавеющая сталь, гребной вал	OPT
70	64075A1	Комплект гайки гребного винта	1
70	89103	ГАЙКА ГРЕБНОГО ВИНТА	1
70	64075A1	Комплект гайки гребного винта	1
-	89014A80	Комплект прокладок	1

Рис. 19БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	7693A2	Сборка блока цилиндров	1
1	7694A2	Сборка блока цилиндров	1
2	72809	ШПИЛЬКА (.250-20/.250-28 x 1.620) ГОЛОВКА БЛОКА	6
2	728091	Шпилька (.250 x 1.620)	6
3	66357	ШПИЛЬКА (.250-28 x 1.00) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	657461	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625)	2
4	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
4	8M0084726	Штифт установочный	2
5	54467	ВИНТ РЕГУЛИРОВОЧНЫЙ - УПРАВЛЕНИЕ ДРОССЕЛЕМ (1-1/4")	2
5	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	42863	Обратный клапан	1
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
11	31412A1	Регулировочная шайба	AR
12	6413A1	Корпус в сборе верхний подшипника	1
13	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
14	31410	Подшипник роликовый верхнего корпуса подшипников	1
15	66301	САЛЬНИК МАСЛЯНЫЙ	1
16	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
17	76611	ВИНТ (.216-24 x .500) КОРПУС ВЕРХНЕГО ПОДШИПНИКА	4
18	78102	Шайба стопорная	4
19	78032	ПРОКЛАДКА КРЫШКИ ВПУСКНОГО ОТВЕРСТИЯ	1
19	780321	Прокладка	1
19	43336	Прокладка крышки впускного коллектора	1
20	78033	КРЫШКА ВПУСКНОГО ОТВЕРСТИЯ	1
21	26537	Винт (#10-24 x .500) крышки впускного коллектора к блоку цилиндров	3
22	7465A1	Крышка в сборе блока цилиндров	1
23	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
23	328022	Пробка трубная (.125-27) латунная	1
23	99664	Угольник выхлопной пластины	1
23	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
24	41382	Прокладка крышки блока цилиндров	1
25	76630	ВИНТ (.250-20 x 1.00)	6
25	8M0214943	Винт	6
26	41383	Прокладка блока цилиндров к дефлекторной пластине	1
27	85935	Пластина отражательная - выпускной коллектор	1
28	41383	Прокладка блока цилиндров к дефлекторной пластине	1
29	74919	Крышка выпускного коллектора	1
29	74919T	Крышка	1
28	89014	ПРОКЛАДКА ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЫ	1
29	89013A1	Крышка выпускного коллектора	1
30	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
31	75692	ТЕРМОСТАТ (143 ГРАД.)	1
32	88346	Прокладка крышки термостата	1
33	62386	Прокладка термостата	1
33	8M0204714	Прокладка @4	1
34	85920	Крышка термостата	1
35	88464	Фиксатор пружины - крышки термостата	1
36	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
36	291112	Фитинг	1
37	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	46933A1	Провод заземления	1
39	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
40	66301	САЛЬНИК МАСЛЯНЫЙ	1
41	63415A6	Провод в сборе черный (электрический)	1

Рис. 20КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	5275	Коленчатый вал	1
2	72793	САЛЬНИК КОЛЕНВАЛА	1
1	7271A2	Коленчатый вал в сборе	1
3	79952A1	ОБОЙМА В СБОРЕ	1
4	79960	Шайба-держатель (ранние модели)	1
5	20094	Шпонка сегментная привода маховика	1
6	8122A5	Подшипник главный в сборе (клапанного типа)	1
7	20032	Штифт направляющий блока цилиндров к коренному подшипнику	2
8	65855	ШТИФТ НАПРАВЛЯЮЩИЙ УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	8
9	56781	ВИНТ КРЕПЛЕНИЯ ГЛАВНОГО ПОДШИПНИКА	2
10	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
11	31942A1	Комплект лепестковых клапанов - главный подшипник	1
12	20053	Стопор лепесткового клапана коренного подшипника	4
13	27304	ВИНТ КРЕПЛЕНИЯ УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	4
14	7395A2	ШАТУН В СБОРЕ	2
15	87374	Винт (.250-28 x 1.030) шатуна	4
16	26815	ПОДШИПНИК Игольчатый ШАТУННОЙ ШЕЙКИ	58
16	8M0045032	ИГОЛЬЧАТЫЙ ПОДШИПНИК @100	58
17	20061	Гайка винта шатуна	4
18	65967	ШАЙБА ФИКСАЦИИ ИГОЛЬЧАТОГО ПОДШИПНИКА	4
19	31505	Подшипник игольчатый поршневого пальца	40
20	7391A3	ПОРШЕНЬ В СБОРЕ	2
20	7391T3	ПОРШЕНЬ	2
21	21666	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	4
22	21665A12	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	1
-	75376A79	Головка блока в сборе	1
-	87123A80	Головка блока в сборе	1
-	75380A79	Головка блока в сборе	1
-	87181A80	Головка блока в сборе	1

Рис. 21ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	78011	СТАРТЕР В СБОРЕ	1
2	55511	Винт (.312-18 x 1.500)	2
3	26993	СТОПОРНАЯ ШАЙБА (.312)	2
3	8M0204647	Стопорная шайба (.312)	2
4	76741A1	Жгут проводов выключателя запуска (желтый)	1
5	73883	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ ПУСКОВОЙ	1
6	30516	ШАЙБА ВЫКЛЮЧАТЕЛЯ ПУСКА	1
7	74394	Гайка замка зажигания	1
8	74515	Защитный колпачок замка зажигания	1
9	72535A4	Кабель аккумуляторный в сборе	1
10	86361	Втулка кабеля аккумулятора	1
11	45742	ВИНТ (.190-32 x .312) КРЕПЛЕНИЕ КАБЕЛЯ АККУМУЛЯТОРА	1
12	98253	Винт (.250-20 x .500) крепления аккумуляторного кабеля	1
13	74367A12	Статор освещения в сборе	1
13	74367A15	Статор	1
14	73696	ВИНТ КРЕПЛЕНИЯ СТАТОРА ОСВЕЩЕНИЯ (1-5/8")	2
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
16	62351A2	Выпрямитель в сборе	1
16	8M0058226	Выпрямитель	1
17	48408	Винт (#10-16 x .500) клеммной колодки	2
18	62769	Проставка винта выпрямителя	1
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	61393A9	Жгут проводов в сборе	1
21	95845	Регулятор напряжения	1
21	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
22	92799	ВИНТ (#10-16 x 1.12)	2
23	62769	Проставка винта выпрямителя	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
26	71663	Пробка	1
27	74361	Заглушка жгута проводов нижнего кожуха	1
28	65017A4	Жгут проводов освещения (наружный)	1
13	74367A12	Статор освещения в сборе	1
13	74367A15	Статор	1

Рис. 22СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5570A3	Струбцина в сборе (левый борт)	1
2	5571A3	Струбцина в сборе (правый борт)	1
3	77190A3	Барашковый винт в сборе	2
4	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
4	768042	Винт с буртиком шестигранный	2
5	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
5	818884	ШАЙБА	2
6	71421	Шайба нейлоновая трубы наклона	2
7	96962	Труба наклона - зажим к поворотному кронштейну	1
8	39333	ПРОБКА ТРУБКИ НАКЛОНА	2
9	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
10	71420	Рукоятка переносная	1
11	71417	Шпилька кронштейна струбцины	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
14	71418A2	Палец в сборе стопора откидывания	1
15	62143	Пружина фиксатора наклона	1
16	67982	Болт крепления струбцины к лодке	2
17	67983	Шайба болта струбцины	2
18	56374	ГАЙКА (.250-20)	2
18	8267098	Гайка (.250-20) нержавеющая сталь	2

Рис. 23РАЗЛИЧНЫЕ ДЕТАЛИ И АКСЕССУАРЫ MISCELLANEOUS PARTS AND ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	13716	Каталог запчастей 7.5 / 9.8 л.с.	1
-	110853	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	89569A80	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	43162A84	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	13479A86	Комплект наклеек	AR
-	89571A80	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	43166A84	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	13053A86	Комплект наклеек	AR
-	89014A80	Комплект прокладок	AR

Рис. 24РУЛЕВАЯ РУКОЯТКА И ШАРНИРЫ ДРОССЕЛЯ STEERING HANDLE AND THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
-	77194A2	Рукоятка в сборе рулевая	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
2	77237	ЗАГЛУШКА РУКОЯТКИ	1
3	77238A1	Рукоятка вала дроссельной заслонки	1
4	31656	Палец рукоятки рулевого управления	1
5	62252	Шайба рукоятки дросселя к рулевому рычагу	1
6	77194	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
7	97379	Вал дроссельной заслонки	1
7	973791	ВАЛ ДРОССЕЛЯ
8	77203	НАПРАВЛЯЮЩАЯ ТРОСА	1
9	69069	ВИНТ (.250-28 x .750) БЛОК К РУЛЕВОМУ РЫЧАГУ	1
10	86210	Трос дросселя	2
11	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	4
12	21825	ГАЙКА (.250-28)	4
13	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
14	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
15	96138	Винт (.250-28 x .620)	2
16	96432	Кронштейн рулевой тяги	1
16	96432F1	Кронштейн рулевого управления	1
17	67272	Кронштейн втулки	1
18	62233	Винт (#10-16 x .625) пружины фиксатора к кронштейну	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
20	72847	ПРУЖИНА ФИКСАТОРА - РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	2
21	86212	Толкатель ограничителя оборотов	1
22	20653	Винт (.250-28 x 1.00)	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
24	63320	Втулка винта следящего элемента ограничителя скорости	1
25	39042	ПРУЖИНА ТОЛКАТЕЛЯ ОГРАНИЧИТЕЛЯ ОБОРОТОВ НЕЙТРАЛИ	1
26	66374A2	Рычаг в сборе управления дроссельной заслонкой	1
27	76207	Штифт роликовый рычага управления дросселем	1
28	86070	Катушка дросселя	1

Рис. 25КАРБЮРАТОР (TILLOTSON, МАРКИРОВКА 1364-7902 ИЛИ 1364-7909) CARBURETOR (TILLOTSON STAMPED 1364-7902 or 1364-7909)

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
2	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (LARGE)	1
3	NSS	NOT SOLD SEPARATE ISCREW, DLE MIXTURE	1
4	NSS	NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW	1
5	NSS	NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT	1
6	NSS	NOT SOLD SEPARATE MAIN NOZZLE	1
7	9293	Поплавок	1
8	NSS	NOT SOLD SEPARATE PIN, FLOAT	1
9	5127	Поплавковая камера топлива	1
10	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
11	5128	Винт поплавковой камеры топлива	1
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW	2
13	6141	ИГЛА ВПУСКНАЯ	1
14	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (SMALL)	1
15	7570	Жиклёр .040 (175)	1
15	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	1
16	NSS	NOT SOLD SEPARATE PLUG, BODY CHANNEL	2
17	7274	Заслонка воздушная	1
18	NSS	NOT SOLD SEPARATE SCREW, CHOKE SHUTTER	2
19	69764	Вентури	1
20	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
21	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
22	5129	Корпус топливного насоса	1
23	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
24	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
25	5131	Корпус фильтра	1
26	5132	Винт поплавковой камеры топлива	4
26	808612	Винт с шайбой (#8-32 x .750)	4
27	5758	Сетка фильтра	1
28	5207	Прокладка крышки фильтра	1
29	8149	Крышка сетчатого фильтра (впускного)	1
29	99941	Крышка	1
30	NSS	NOT SOLD SEPARATE SCREW, STRAINER COVER	1
31	NSS	NOT SOLD SEPARATE GASKET, STRAINER COVER SCREW	1
32	7273	Вал воздушной заслонки	1
33	NSS	NOT SOLD SEPARATE SPRING, RETURN - CHOKE SHAFT	1
34	7571	Вал дроссельной заслонки	1
35	44425	Рычаг дросселя	1
36	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
36	38055	ВИНТ (.190-32 x .620)	1
37	87599	Гайка	1
38	NSS	NOT SOLD SEPARATE IDLE TUBE	1
39	NSS	NOT SOLD SEPARATE GASKET, IDLE TUBE	1
40	23178	ВИНТ-ПРОБКА ГЛАВНОГО ЖИКЛЁРА	1
41	7572	Заслонка дроссельная	1
42	NSS	NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER	2
43	63309	Прокладка карбюратора к лепестковому блоку	1
-	5135	Комплект прокладок	1
-	5137	Комплект диафрагм и прокладок	1
-	7569	Ремонтный комплект деталей	1
-	879194026	Ремкомплект карбюратора	1
-	7573	Ремонтный комплект деталей	1
-	879194026	Ремкомплект карбюратора	1
-	89014A80	Комплект прокладок	1

Рис. 26МАХОВИК И КОМПОНЕНТЫ ЗАЖИГАНИЯ FLYWHEEL AND IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	6105A9	Маховик в сборе	1
2	36245	ШАЙБА ГАЙКИ МАХОВИКА	1
3	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
4	5209A3	Статор в сборе	1
4	5209A9	Пакет пластин в сборе	1
5	35400	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (3/8")	1
6	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3
7	6119A1	Катушка в сборе (провода 5-1/2" и 6-3/8")	1
7	6120A1	Катушка в сборе (провода 1-3/4" и 3-1/2")	1
8	59538	Зажим крепления катушки	2
8	59538T	Зажим @2	2
9	85446	ЗАЖИМ КРЕПЛЕНИЯ КАТУШКИ	2
10	85365	КЛЕММНАЯ КОЛОДКА	1
11	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
11	38055	ВИНТ (.190-32 x .620)	1
12	46438	ГАЙКА (#10-32)	1
13	22654	ВИНТ (.190-32 x .38) ПРОВОДОВ К КЛЕММНОЙ КОЛОДКЕ	1
14	7283A2	Корпус в сборе триггера	1
14	7283A3	Пластина триггера	1
15	42501	Тяга корпуса триггера к рычагу дроссельной заслонки	1
16	65110	ГАЙКА	1
17	6222A10	Блок переключателей в сборе	1
17	899883229	Блок переключателей в сборе	1
18	20189	Винт (.190-32 x .75) крепления коробки переключателя	2
19	56681	ШАЙБА (.203 x .500 x .032)	2
19	8M0204666	ШАЙБА (.203 x .500 x .032)	2
20	61990	Стяжка (14.00 дюймов)	5
21	5790811	ГИЛЬЗА (10.00 дюймов бухта)	2
22	53883	ЗАЖИМ ПРОВОДОВ БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
23	45218	Винт (#10-32 x .380) провода блока выключателя	1
24	5288A2	Катушка зажигания в сборе	2
24	8M0166172	Катушка зажигания	2
25	66355	КРЫШКА	2
26	72074	ВИНТ КРЫШКИ КАТУШКИ К ЗАДНЕМУ КРОНШТЕЙНУ (4-5/8")	3
27	20110	Гайка (#10-32) крепления стопора лепесткового клапана	3
28	45076	Гайка (#10-32) латунная клемма блока выключателя	4
29	99215A25	Провод высокого напряжения в сборе	2
29	813715A1	Провод	2
30	2854	ЧЕХОЛ КАТУШКИ ЗАЖИГАНИЯ	2
30	2854T01	Колпачок @3	2
31	63709A1	Комплект наконечника/клеммы свечи зажигания	2
32	97186	Свеча зажигания (NGK #B9HS-10)	2
32	813418	Свеча зажигания NGK BR9HS @10	2
32	86866	Свеча зажигания
32	896329828	Свеча зажигания #QL77JC4 @4

Рис. 27КАРБЮРАТОР (WALBRO, МАРКИРОВКА WMB-1/WMB-2/WMB-3/WMB-4) CARBURETOR (WALBRO STAMPED WMB-1/WMB-2 /WMB-3/WMB-4

REF	Номер детали	Наименование	Кол-во
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	NSS	NOT SOLD SEPARATE WLECH PLUG, BODY CHANNEL (LARGE)	1
3	NSS	NOT SOLD SEPARATE SCREW, IDLE MIXTURE	1
4	NSS	NOT SOLD SEPARATE SPRING, IDLE MIXTURE SCREW	1
5	NSS	NOT SOLD SEPARATE SPRING, RETURN - THROTTLE SHAFT	1
6	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
7	9293	Поплавок	1
8	NSS	NOT SOLD SEPARATE PIN, FLOAT	1
9	5127	Поплавковая камера топлива	1
10	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	1
11	9025	Винт крепления топливной камеры к карбюратору	1
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL SCREW	2
13	9022	Игла и пружина впускного клапана	1
14	NSS	NOT SOLD SEPARATE WELCH PLUG, BODY CHANNEL (SMALL)	1
15	7570	Жиклёр .040 (175)	1
15	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	1
16	NSS	NOT SOLD SEPARATE PLUG, BODY CHANNEL	2
17	7274	Заслонка воздушная	1
18	NSS	NOT SOLD SEPARATE SCREW, CHOKE SHUTTER	2
19	NSS	NOT SOLD SEPARATE VENTURI	1
20	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
21	NSS	NOT SOLD SEPARATE DIAPHRAGM, FUEL PUMP	1
22	5129	Корпус топливного насоса	1
23	NSS	NOT SOLD SEPARATE GASKET, FUEL PUMP DIAPHRAGM	1
24	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
25	5131	Корпус фильтра	1
26	5132	Винт поплавковой камеры топлива	4
26	808612	Винт с шайбой (#8-32 x .750)	4
27	5758	Сетка фильтра	1
28	5207	Прокладка крышки фильтра	1
29	8149	Крышка сетчатого фильтра (впускного)	1
29	99941	Крышка	1
30	NSS	NOT SOLD SEPARATE SCREW, STRAINER COVER	1
31	NSS	NOT SOLD SEPARATE GASKET, STRAINER COVER SCREW	1
32	7273	Вал воздушной заслонки	1
33	NSS	NOT SOLD SEPARATE SPRING, RETURN - CHOKE SHAFT	1
34	7571	Вал дроссельной заслонки	1
35	44425	Рычаг дросселя	1
36	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
36	38055	ВИНТ (.190-32 x .620)	1
37	87599	Гайка	1
40	23178	ВИНТ-ПРОБКА ГЛАВНОГО ЖИКЛЁРА	1
41	7572	Заслонка дроссельная	1
42	NSS	NOT SOLD SEPARATE SCREW, THROTTLE SHUTTER	2
43	63309	Прокладка карбюратора к лепестковому блоку	1
-	9026	Комплект ремонтных деталей	1
-	9027	Комплект диафрагм и прокладок	1
-	89014A80	Комплект прокладок	1

Рис. 28РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A12	Корпус редуктора в сборе	1
-	7360A13	Корпус редуктора в сборе	1
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	28642	ВИНТ (#2 x 0.25) СЕТКА ВПУСКНОГО ОТВЕРСТИЯ	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	75034	Гребной вал	1
13	75033	Гребной вал	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
29	86214	Подшипник уплотнения водяной трубы	1
29	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	20361	Гайка (.250-28)	2
32	8267089	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
35	62704	Кольцо уплотнительное (.362 x .103)	1
-	89014A80	Комплект прокладок	1
-	77066A1	Комплект сальников водяного насоса	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1

Рис. 29КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8451A1	Корпус приводного вала в сборе	1
1	8453A1	Корпус приводного вала в сборе	1
2	66373	ШПИЛЬКА	1
3	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
3	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
4	34863	ГАЙКА (.375-24)	1
4	8M0204726	Гайка (.375-24) латунная	1
5	96515	Крышка тримма	1
5	96515F1	Крышка тримма	1
6	69013	ВИНТ (#10-16 x .880) КРЫШКА ТРИММА	4
7	92012	Втулка винта крышки тримма	4
7	8M0079730	Комплект уплотнительных втулок	4
8	39061	ВОДЯНАЯ ТРУБКА	1
8	39062	ВОДЯНАЯ ТРУБКА	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	20260	Шайба сливной и заливной пробки	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	39050	ПРОКЛАДКА	1
12	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	6
13	8448A2	Седло в сборе	1
14	64076	Упор осевой — седло	1
15	79896A1	Опора нижняя и верхняя	4
15	79896A1	Опора нижняя и верхняя	2
15	79895A1	Опора нижняя	2
16	26406	Стопорное кольцо - верхняя и нижняя опора	4
17	79907	Крышка нижней опоры	2
18	71057	Тяга блокировки реверса	1
19	65216	КУЛАЧОК ЗАМКА РЕВЕРСА	1
20	72007	ФИКСАТОР КУЛАЧКА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
21	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	2
22	93145	БЛОК ПРИВОДНОГО ВАЛА	1
-	89014A80	Комплект прокладок	1

Рис. 30ВЕРХНИЙ КОЖУХ И УЗЕЛ СТАРТЕРА TOP COWL AND STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7264A10	Верхний кожух в сборе	1
2	654893	УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА (16-1/2")	5
3	66942	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ - ВЕРХНЕЕ, РАННИЙ ТИП ДВИГАТЕЛЯ	1
4	85544	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ БОКОВОЕ РАННЕГО ТИПА ДВИГАТЕЛЯ	2
5	69522	Звукоизоляционный кожух - передний, ранний стиль двигателя	1
6	39086	ВТУЛКА ЗАЩЕЛКИ КОЖУХА - ВЕРХНИЙ КОЖУХ	1
7	71502	Крышка передняя	2
8	65517	ГАЙКА РЕГУЛИРОВКИ СКОРОСТИ - ПЕРЕДНЯЯ КРЫШКА К ВЕРХНЕМУ КОЖУХУ	4
9	69346	Бампер кожуха - задний	2
10	72856	ШТИФТ ЗАЩЕЛКИ ВЕРХНЕГО КОЖУХА	1
11	98500	ШАЙБА ФИКСАТОРА ВЕРХНЕГО КОЖУХА (НИЖНЯЯ)	1
12	79351	Пружина сжатия -- защелка кожуха	1
13	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
14	20184	Гайка (1/4-28X7/32) резиновой опоры	1
14	8M0207775	Гайка @5	1
15	91871A1	Корпус в сборе стартера	1
16	77859A1	Направляющая троса	1
16	58657	Направляющая троса стартера	1
17	77860	КОЛЬЦО СТОПОРНОЕ - НАПРАВЛЯЮЩАЯ ТРОСА (АЛЮМИНИЙ)	1
17	72168	СТОПОРНОЕ КОЛЬЦО	1
18	654991	УПЛОТНЕНИЕ КОРПУСА СТАРТЕРА К ВЕРХНЕМУ КОЖУХУ	1
19	72862	ВИНТ (.250-28 x 1.00) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА К КАРТЕРУ
20	93695	Винт пускового шкива	1
21	28789	ВИНТ (.190-24 x .750) КРЕПЛЕНИЕ ШКИВА К ВЕРХНЕМУ КОЖУХУ	1
22	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	1
23	30977	Распорная втулка опорного винта	1
23	309772	Проставка	1
24	20165	Шайба стопорная гайки вала шкива	1
25	20166	Гайка вала шкива (левая резьба)	1
26	20155	Фиксатор пружины стартера	1
27	29340A1	Пружина стартера возвратная	1
27	29340T02	Пружина возвратная	1
28	28912	ВТУЛКА ВАЛА ШКИВА	1
29	93696A2	Шкив стартера в сборе	1
30	22896	ФИКСАТОР ПАЛЬЦА ТРОСА СТАРТЕРА	1
31	74359	Вал блокировки	1
32	74353	Рычаг фиксатора	1
33	74351	Рычаг-толкатель	1
34	38489	ШТИФТ Роликовый	2
35	26856	ВТУЛКА	2
36	74347	Пружина кручения - вал блокировки	1
37	36206	ШАЙБА ВОЛНОВАЯ - СОБАЧКА СТАРТЕРА	3
38	30596	СОБАЧКА СТАРТЕРА	3
39	28919	ВТУЛКА НЕЙЛОНОВАЯ - ПРОСТАВКА ВАЛА ШКИВА	1
40	61005	Распорная втулка вала шкива	1
41	26179	Фиксатор	1
42	35559	ШАЙБА	1
43	20160	Шайба волнистая	1
44	30595	ПЛАСТИНА	1
45	35558	ВАЛ ШКИВА	1
46	28985A2	Трос стартера в сборе	1
46	12066Q10	Трос стартера @2	1
47	79470A1	Комплект фиксатора троса	1

Рис. 31КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ CARBURETOR AND CHOKE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	99127109	Шланг (57,00 дюймов, бухта)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
5	63981	Штуцер топливной линии к переходнику	1
6	22833	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)	1
7	23069	ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА	1
8	20415	Кольцо уплотнительное стержня переходника	1
8	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
9	23067	ПРУЖИНА ШТОКА ПЕРЕХОДНИКА	1
9	23067T	Пружина	1
10	30188	ШАЙБА ПЕРЕХОДНИКА	1
11	37923	ВИНТ (.250-28 x 1.250) ПЕРЕХОДНИК К НИЖНЕМУ КОЖУХУ	1
12	65552	СЕТКА КАРБЮРАТОРА	1
13	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
14	86381	Ручка воздушной заслонки	1
15	73710	ГАЙКА КРЕПЛЕНИЯ ТРОСА ВОЗДУШНОЙ ЗАСЛОНКИ К НИЖНЕМУ КОЖУХУ	1
16	72465	ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	45862	ВИНТ (#10-32 x .875) КАБЕЛЬ ПОДСОСА К КАРБЮРАТОРУ	1
18	34680	ВИНТ КРЕПЛЕНИЯ ТРОСА ПОДСОСА	1
-	89014A80	Комплект прокладок

Рис. 32СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7324A1	Кронштейн поворотный в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	64028	Втулка поворотного кронштейна	2
4	77334	ПЛАСТИНА CO-PILOT	1
5	78038	ВИНТ (.250-20 x 1.75) ДИСКА CO-PILOT К СЕДЛУ	3
6	72845A1	Пластина в сборе струбцины - CO-PILOT	1
7	20203	Диск	4
8	36154	ВИНТ (.250-28 x 1.380)	1
9	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
10	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
11	87984A1	Рычаг в сборе стопора откидывания	1
11	879841	Рычаг стопора откидывания в сборе	1
12	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	2
13	31030	Шайба волнистая стопора откидывания	1
14	20361	Гайка (.250-28)	2
14	8267089	Гайка (.250-28)	2
15	72794	УПОР БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
16	71056	Винт (.250-28 x .560) упора реверса к поворотному кронштейну	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
18	71055	Шайба пальца рычага переключения	1
19	63554	Направляющая пружины	1
20	79744	Рычаг управления - кронштейн троллинга	1
21	63631	Волнистая шайба рычага кронштейна троллинга	1
22	71419	Тяга блокировки реверса к кронштейну переключателя	1
23	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	63628	Рычаг фиксатора реверса	1
25	63628T	Рычаг	1
26	61007	Фиксатор тяги - блокировка реверса	1
27	63559	Кронштейн троллинга	1
27	63559T	Кронштейн	1
28	63630	Пружина растяжения — кронштейн троллинга	1
29	66559	ТРУБКА ПОВОРОТНОГО КРОНШТЕЙНА К СЕДЛУ	1
