水星 Mercury 9.9 2 CYL (International) 0N059858 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-803827006 · 共 27 个部位 · 1012 条零件

1Аксессуары 2Аксессуары Декали Mariner 3ВОЗДУШНЫЙ ФИЛЬТР И ТОПЛИВНЫЕ ШЛАНГИ 4Карбюратор 5Кронштейн-хомут 6Кожух 0N159949 и ниже 7Кожух 0N159950 и выше 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 0N233234 и ниже 10Блок цилиндров 0N233235 и выше 11Картер редуктора 12ЭЛЕКТРООБОРУДОВАНИЕ 13Компоненты электростартера 14Топливный бак (пластик - 6,6 галлона)15Редуктор, ведущий вал 16Редуктор, гребной вал 17Переключение передач 18ВПУСКНОЙ КОЛЛЕКТОР 19РУЧНОЙ СТАРТЕР 20Дистанционное управление-4000 боковое крепление (без гидроподъема)21Комплект крепления дистанционного управления 22Блокировка реверса 23Сервисные/вспомогательные материалы 24Поворотный кронштейн 25Тяги дросселя/рулевая рукоятка 26Инструменты 27Компоненты ультрадлинного удлинителя

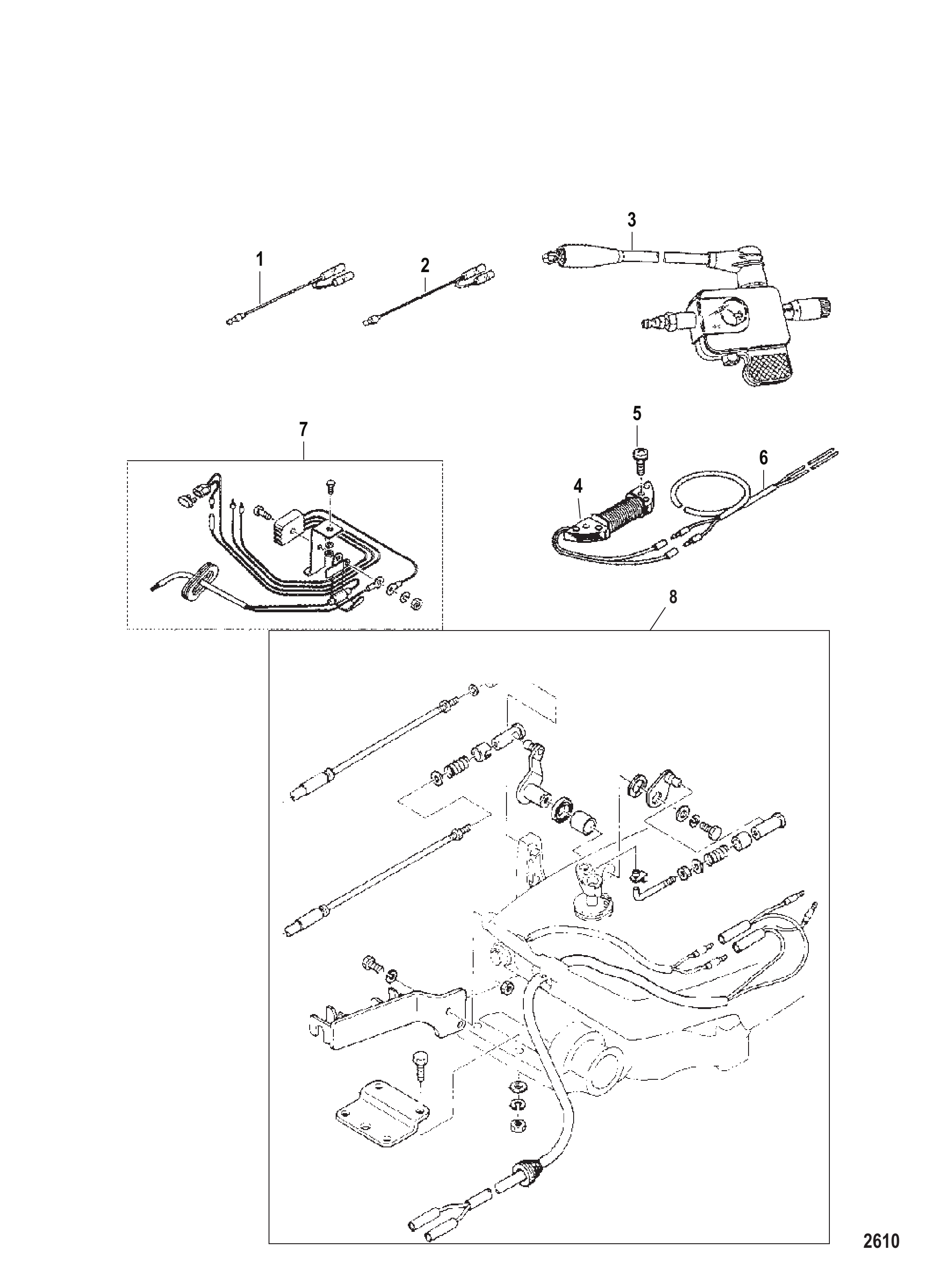

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	853799A4	Кабельный жгут желтый	1
2	853799A3	Кабельный жгут белый	1
3	803799A1	Тестер зажигания	1
4	804977A1	Комплект генератора	1
4	804977T01	Комплект генератора	1
5	82303115	ВИНТ	2
6	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
7	803798A1	Комплект выпрямителя	1
7	8M0123939	Комплект выпрямителя	1
8	803583A05	Комплект крепления дистанционного управления	1
8	8M0059840	Комплект крепления дистанционного управления	1

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242338	Комплект наклеек Mariner 15 - 30	1
2	8M0097201	Наклейка румпеля	1

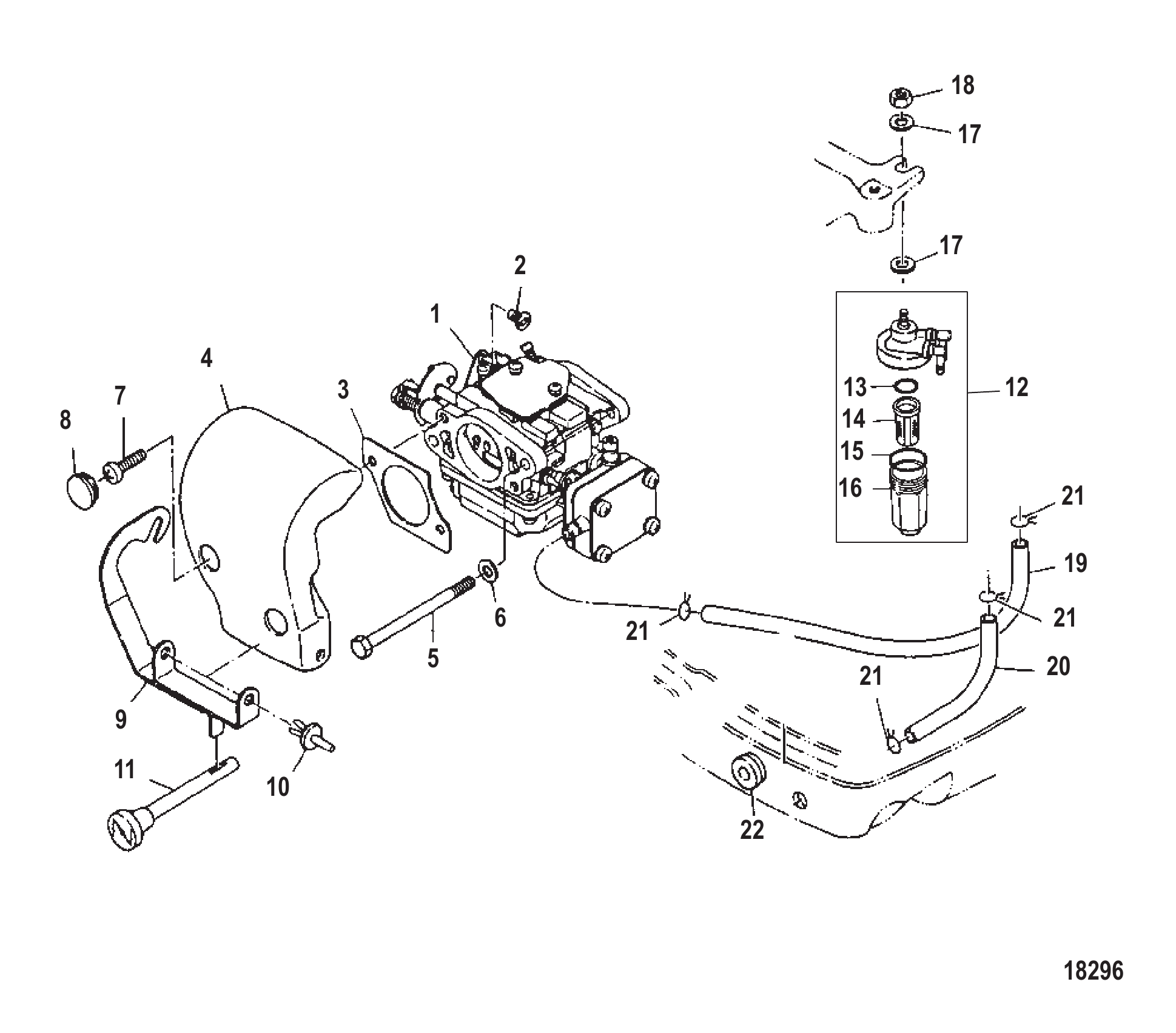

Рис. 3ВОЗДУШНЫЙ ФИЛЬТР И ТОПЛИВНЫЕ ШЛАНГИ Air Silencer and Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
1	803687T01	КАРБЮРАТОР	1
2	803694	Защёлка тяги	1
3	803699	Прокладка	1
3	803699001	ПРОКЛАДКА	1
4	803697	Глушитель воздушный	1
5	163291	Болт	2
6	16826	Шайба нержавеющая	2
7	803698	Винт	2
8	16226	Втулка	2
9	803696	Рычаг подсоса	1
10	16085	ШТИФТ (ПЛАСТИК)	2
11	803695	Тяга воздушной заслонки	1
11	8M0155125	Тяга воздушной заслонки	1
12	853733A2	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
12	8M0088825	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
12	853733T03	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
12	8M0088825	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
13	8518151	Уплотнительное кольцо	1
14	8537331	Фильтр топливный	1
14	853733002	Фильтр	1
15	851815	Кольцо уплотнительное	1
15	851815006	КОЛЬЦО уплотнительное	1
16	8537351	Стакан	1
16	853735002	Чашка	1
17	853701	ШАЙБА	2
17	8M0135942	Шайба	2
18	8537223	Гайка	1
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	95394010	Трубка (185 мм)	1
19	879194470	Шланг	1
20	95394010	Трубка (185 мм)	1
20	879194470	Шланг	1
21	95395	Зажим нержавеющая сталь	4
22	163362	Втулка	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

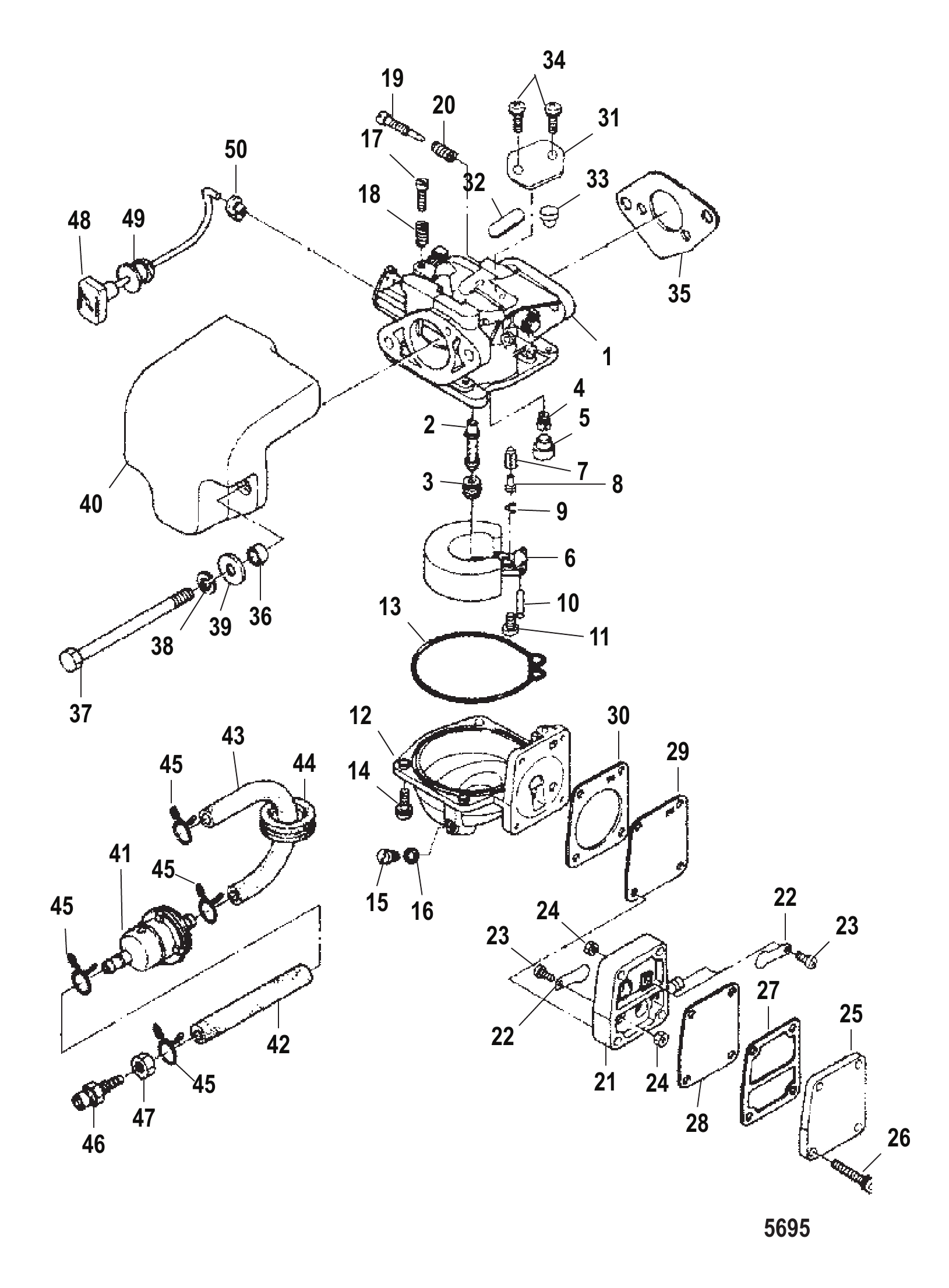

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803687A2	Карбюратор	1
1	803687T02	Карбюратор	1
1	803687A3	Карбюратор	1
1	803687T03	Карбюратор	1
2	8036921	Распылитель главный	1
2	8036922	Распылитель главный	1
3	8036881	Жиклёр главный (#95)	1
3	8036882	Жиклёр главный (#98)	1
4	8036891	Жиклёр холостого хода (#50)	1
4	8036892	Жиклёр холостого хода (#48)	1
5	16252	КРЫШКА	1
6	16253	ПОПЛАВОК	1
7	162544	Игольчатый клапан поплавка	1
7	898101063	Клапан поплавковый	1
8	853721	Палец клапана	1
9	16255	ЗАЖИМ	1
10	16256	ШТИФТ	1
11	162571	Винт	1
12	8036911	Поплавковая камера	1
12	803691T01	Поплавковая камера	1
13	16259	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	162601	Винт	4
15	16261	ВИНТ СЛИВНОЙ	1
16	16262	ПРОКЛАДКА	1
17	16263	ВИНТ	1
18	16264	ПРУЖИНА	1
19	8129351	Винт регулировочный пилотный	1
20	16266	ПРУЖИНА	1
21	16268	КОРПУС НАСОСА	1
22	16269	ОБРАТНЫЙ КЛАПАН	2
23	8518131	Винт	2
24	8518141	Гайка	2
25	16272	КРЫШКА насоса	1
26	162606	Винт	4
27	16274	ПРОКЛАДКА	1
28	16275	ДИАФРАГМА	1
29	16325	ДИАФРАГМА	1
30	16326	ПРОКЛАДКА	1
31	855540	Крышка карбюратора	1
32	855541	Прокладка	1
33	8555411	Прокладка	1
34	855542	Винт	2
35	16327	ПРОКЛАДКА	1
36	8537151	Проставка	2
37	16329	БОЛТ (M6 x 85)	2
37	855809003	Болт	2
38	400256	СТОПОРНАЯ ШАЙБА (M6)	2
39	953921	Шайба нержавеющая	2
40	8036971	Глушитель воздушный	1
41	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
41	8M0157133	Топливный фильтр	1
42	804889130	Трубка	1
43	804889130	Трубка	1
44	162262	Втулка уплотнительная	1
45	95395	Зажим нержавеющая сталь	4
46	853736	Топливный разъём	1
47	17480	Гайка	1
48	8036951	Тяга воздушной заслонки	1
48	8M0155129	Тяга воздушной заслонки	1
49	16332	ВТУЛКА уплотнительная	1
50	16333	ТЯГА быстросъёмная	1
-	803826A2	Ремкомплект карбюратора	1
-	804907A00	Комплект прокладок головки блока	1
-	8M0146273	Комплект прокладок	1
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1

Рис. 5Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

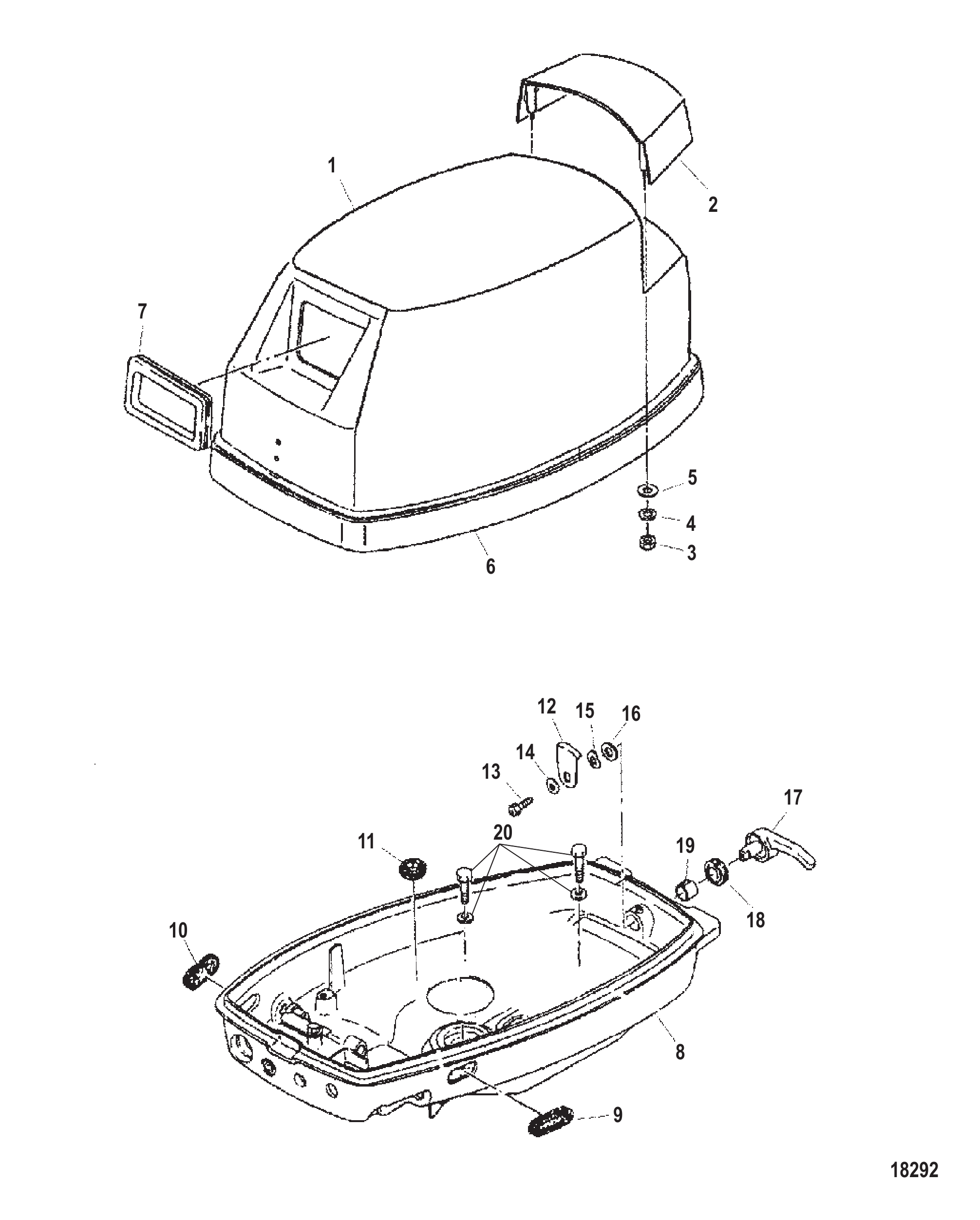

Рис. 6Кожух 0N159949 и ниже Cowling 0N159949 and below

REF	Номер детали	Наименование	Кол-во
1	803792A10	Верхний кожух в сборе черный - без наклеек	1
1	8M0073908	Заказ 100-8M0074337	1
1	803792A11	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0073909	Верхний кожух серебристый	1
1	8M0073910	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0074285	Верхний кожух в сборе чёрный - без наклеек	1
2	803793	Крышка кожуха	1
2	8M0129134	Рукоятка наклона	1
2	8037931	Крышка кожуха	1
2	8M0128843	Рукоятка наклона	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	4
4	400256	СТОПОРНАЯ ШАЙБА (M6)	4
5	953921	Шайба нержавеющая	1
6	851851004	САЛЬНИК резиновый	1
6	8M0094876	Сальник	1
7	162281	Сальник резиновый	1
7	8M0065066	Уплотнение	1
8	803791002	НИЖНИЙ КОЖУХ	1
8	8M0129289	Нижний кожух	1
9	162311	Втулка уплотнительная	1
10	162312	Втулка уплотнительная	1
11	8036675	Сальник масляный	1
12	162221	КРЮЧОК	1
13	16223	Болт (M6 x 14)	1
14	953921	Шайба нержавеющая	1
15	16221	Волнистая шайба	1
16	953922	ШАЙБА	1
17	162186	РЫЧАГ КРЮЧКА	1
18	16219	Сальник	1
19	163365	Втулка	1
20	167051	Болт (M6 x 20)	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

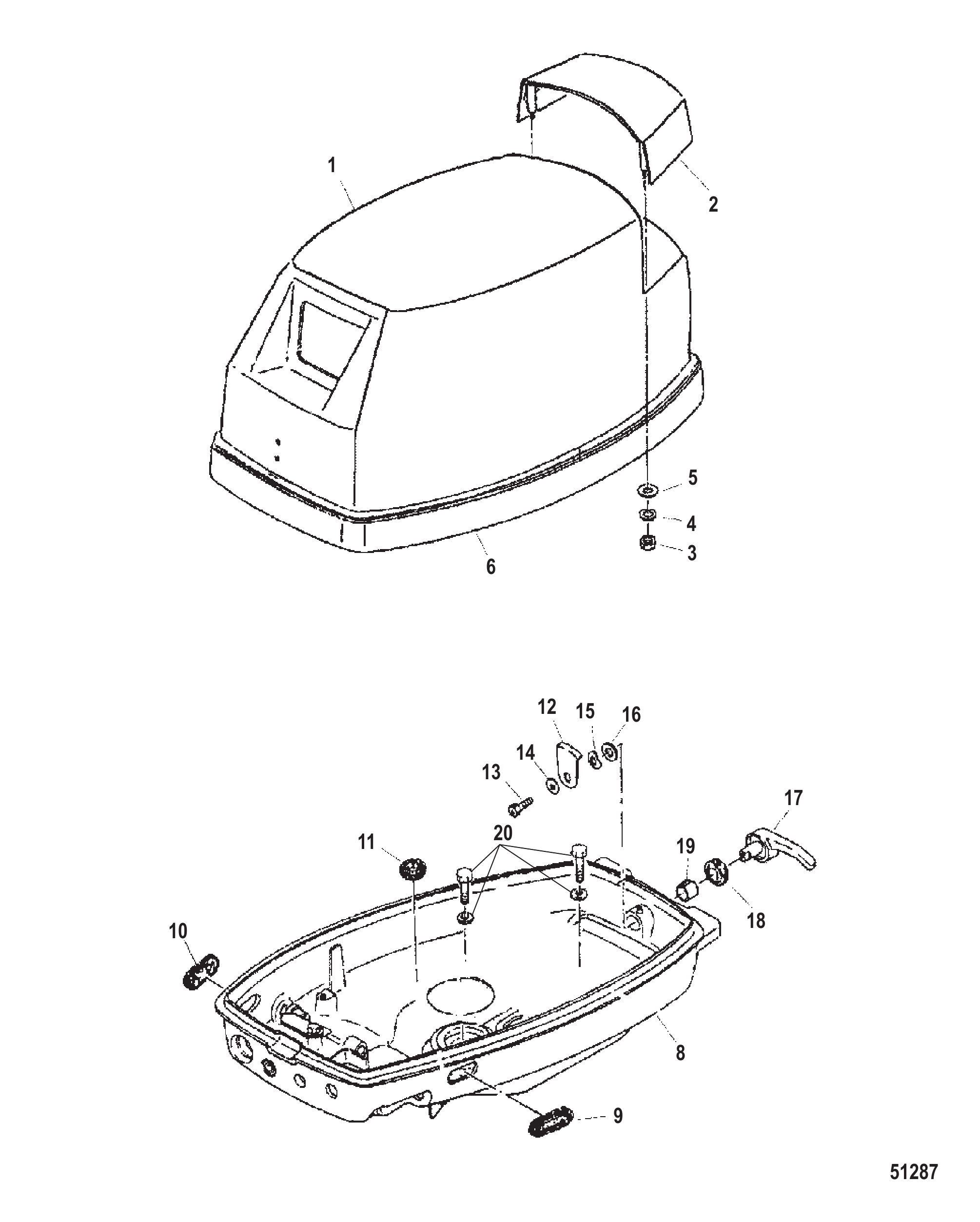

Рис. 7Кожух 0N159950 и выше Cowling 0N159950 and up

REF	Номер детали	Наименование	Кол-во
1	8M0074337	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0073651	ORD 8M0128851 Mercury / Quicksilver	1
1	8M0074339	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0128852	Верхний кожух серебристый	1
1	8M0074285	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0132366	Верхний кожух чёрный	1
2	803793	Крышка кожуха	1
2	8M0129134	Рукоятка наклона	1
2	8037931	Крышка кожуха	1
2	8M0128843	Рукоятка наклона	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	4
4	400256	СТОПОРНАЯ ШАЙБА (M6)	4
5	953921	Шайба нержавеющая	1
6	851851004	САЛЬНИК резиновый	1
6	8M0094876	Сальник	1
8	803791002	НИЖНИЙ КОЖУХ	1
8	8M0129289	Нижний кожух	1
9	162311	Втулка уплотнительная	1
10	162312	Втулка уплотнительная	1
11	8036675	Сальник масляный	1
12	162221	КРЮЧОК	1
13	16223	Болт (M6 x 14)	1
14	953921	Шайба нержавеющая	1
15	16221	Волнистая шайба	1
16	953922	ШАЙБА	1
17	162186	РЫЧАГ КРЮЧКА	1
18	16219	Сальник	1
19	163365	Втулка	1
20	167051	Болт (M6 x 20)	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

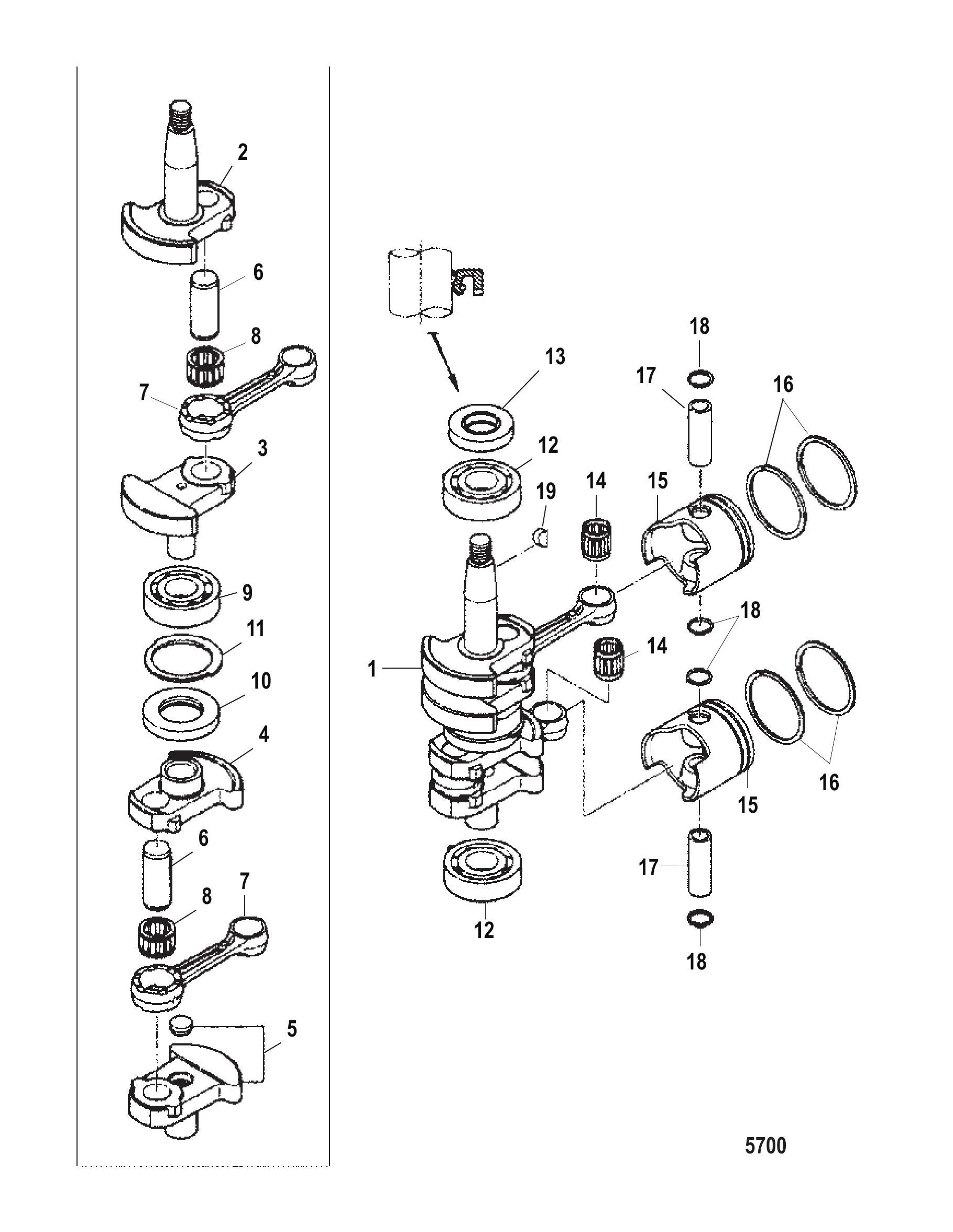

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	804885A1	Коленчатый вал в сборе	1
1	8M0047721	Коленчатый вал в сборе	1
2	8048851	Коленчатый вал	1
2	804885T01	КОЛЕНЧАТЫЙ ВАЛ	1
3	8048852	Коленчатый вал	1
3	804885T02	КОЛЕНЧАТЫЙ ВАЛ	1
4	8048853	Коленчатый вал	1
4	804885T03	КОЛЕНЧАТЫЙ ВАЛ	1
5	8048854	Коленчатый вал	1
5	804885T04	КОЛЕНЧАТЫЙ ВАЛ	1
6	8036731	Палец кривошипа	2
7	8036741	Шатун	2
7	803674T01	ШАТУН	2
8	8036751	Подшипник игольчатый	2
9	16049	Подшипник шариковый коленчатого вала	1
10	85370711	Сальник масляный	1
11	8537122	Пластина упорная	1
12	16049	Подшипник шариковый коленчатого вала	2
13	803514	САЛЬНИК Масляный	1
13	898101285	Сальник масляный	1
14	8036752	Подшипник игольчатый	2
15	804886	Поршень	2
15	804886T	ORD 700-8M0103785 Mercury / Quicksilver	2
15	8048865	Поршень	AR
15	804886T05	ORD 8M0103786 Mercury / Quicksilver	AR
16	803678A3	ПОРШНЕВОЕ КОЛЬЦО	1
16	8M0080355	ПОРШНЕВОЕ КОЛЬЦО	1
16	803678A4	ПОРШНЕВОЕ КОЛЬЦО	AR
16	8M0080355	ПОРШНЕВОЕ КОЛЬЦО	2
16	8M0080354	ПОРШНЕВОЕ КОЛЬЦО	AR
17	8036801	Палец поршневой	2
18	16057	Зажим	4
19	16053	Шпонка коленчатого вала	1
-	804907A00	Комплект прокладок головки блока	1
-	8M0146273	Комплект прокладок	1
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1
-	803679A2	Короткий блок в сборе	1
-	8M0222185	Короткий блок	1
-	803679A3	КОРОТКИЙ БЛОК В СБОРЕ	1

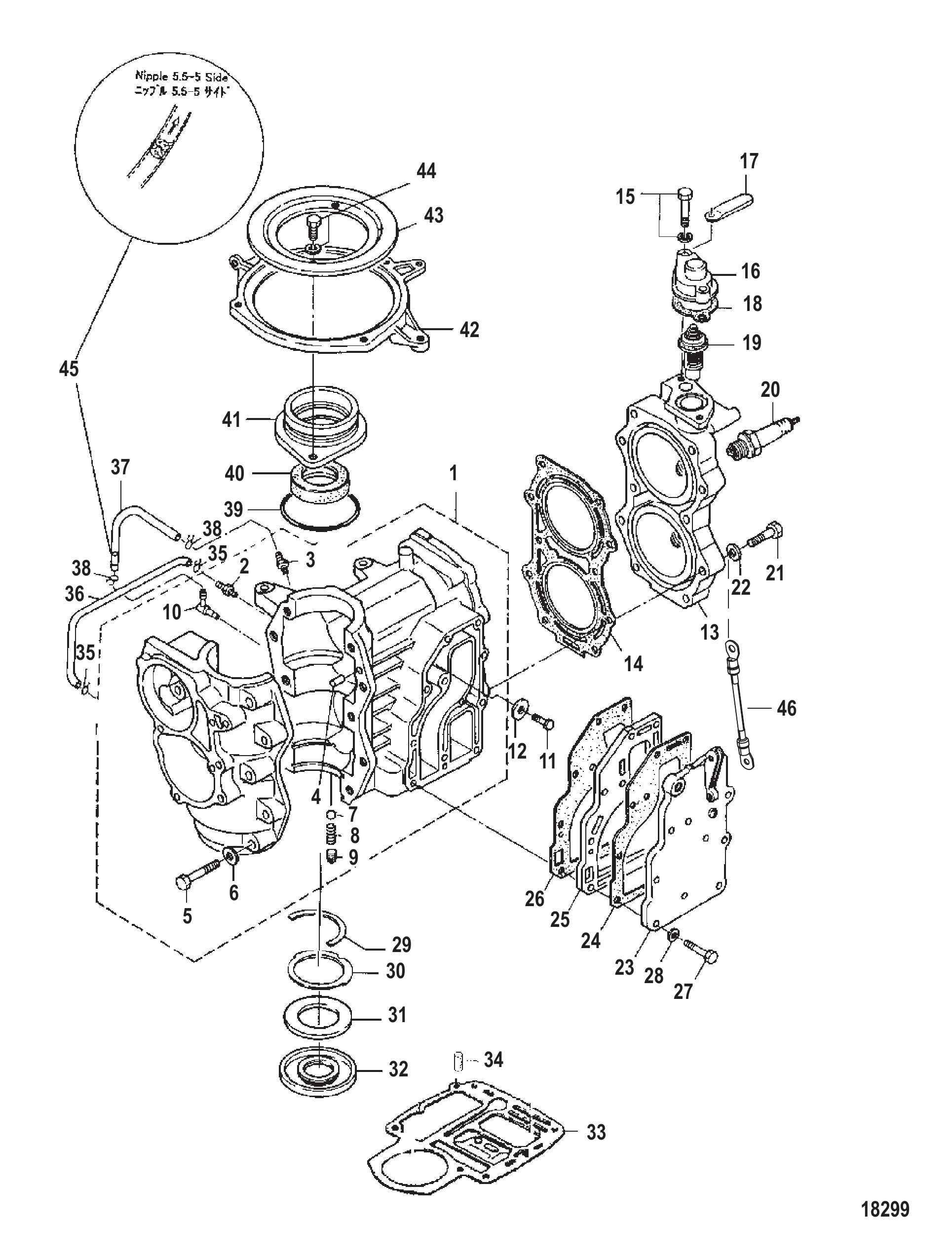

Рис. 9Блок цилиндров 0N233234 и ниже Cylinder Block 0N233234 and below

REF	Номер детали	Наименование	Кол-во
1	803660A1	БЛОК ЦИЛИНДРОВ	1
1	8M0147033	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	803660A06	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8M0114620	БЛОК ЦИЛИНДРОВ	1
2	8129601	Ниппель	2
3	812960	Разъём	1
3	8M0064617	НИППЕЛЬ	1
4	16119	Штифт установочный	2
5	8150686	Болт	10
5	166951	Болт	10
6	8M0074853	ШАЙБА	10
6	16826	Шайба нержавеющая	10
7	16700	Обратный клапан	1
8	8130282	Пружина	1
9	803661	Пробка	1
10	812960006	НИППЕЛЬ	1
11	16832	Болт (M6 x 16)	1
12	823913Q	АНОД	1
13	803662	Головка цилиндра	1
13	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
13	803662003	ГОЛОВКА ЦИЛИНДРА	1
13	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
-	898101264	Заглушка вальцованная	AR
14	803663	Прокладка	1
14	8M0245737	ПРОКЛАДКА	1
14	803663018	ПРОКЛАДКА	1
14	803663034	ПРОКЛАДКА	1
15	16830A1	КОМПЛЕКТ ВИНТОВ	2
16	8537052	КРЫШКА ТЕРМОСТАТА	1
17	8035631	Хомут	1
17	803563005	Хомут	1
18	853702005	Прокладка	1
18	8M0214960	ПРОКЛАДКА	1
19	803665	Термостат	1
19	8M0228411	ТЕРМОСТАТ	1
20	41263M	СВЕЧА ЗАЖИГАНИЯ	2
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
20	828942	Свеча зажигания (NGK# BR7HS-10)	AR
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	AR
21	803664	Болт	10
21	8M0065483	БОЛТ	10
21	8M0106721	БОЛТ	10
22	4002217	ШАЙБА	10
22	879194339	Шайба	10
22	16192	Шайба	10
23	803666	Крышка выпускная наружная	1
23	8M0073135	КРЫШКА В СБОРЕ	1
24	8036631	Прокладка	1
24	803663024	ПРОКЛАДКА	1
25	8036661	Крышка выпускная — внутренняя	1
25	8M0065485	КРЫШКА ВЫПУСКНАЯ	1
26	8036632	Прокладка	1
26	803663025	ПРОКЛАДКА	1
27	4000330	ВИНТ (M6 x 25)	11
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	11
28	879194338	Шайба	11
28	16826	Шайба нержавеющая	11
29	803671	Упорная пластина верхняя	1
30	8036711	Упорное кольцо нижнее	1
31	803670	Уплотнительное кольцо	1
32	8036671	Сальник масляный	1
32	8M0065585	САЛЬНИК	1
33	8036636	Прокладка	1
33	803663020	ПРОКЛАДКА	1
34	16119	Штифт установочный	2
35	95224	Хомут	2
36	95223008	Трубка (280 мм)	1
36	8129404	Шланг резиновый (1 метр)	1
37	95223009	Трубка (220 мм)	1
37	879194473	Трубка	1
38	95332002	Зажим	2
39	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
40	803667	Сальник масляный	1
41	803668	Заглушка верхняя	1
42	803669	Стопорное кольцо	1
43	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
43	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
44	166953	Болт	2
45	42657A3	Обратный клапан	1
-	8M0075401	КОМПЛЕКТ: ПРОВОД ЗАЗЕМЛЕНИЯ/БОЛТ ГОЛОВКИ/ШАЙБА	1
46	853740	Провод заземления	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

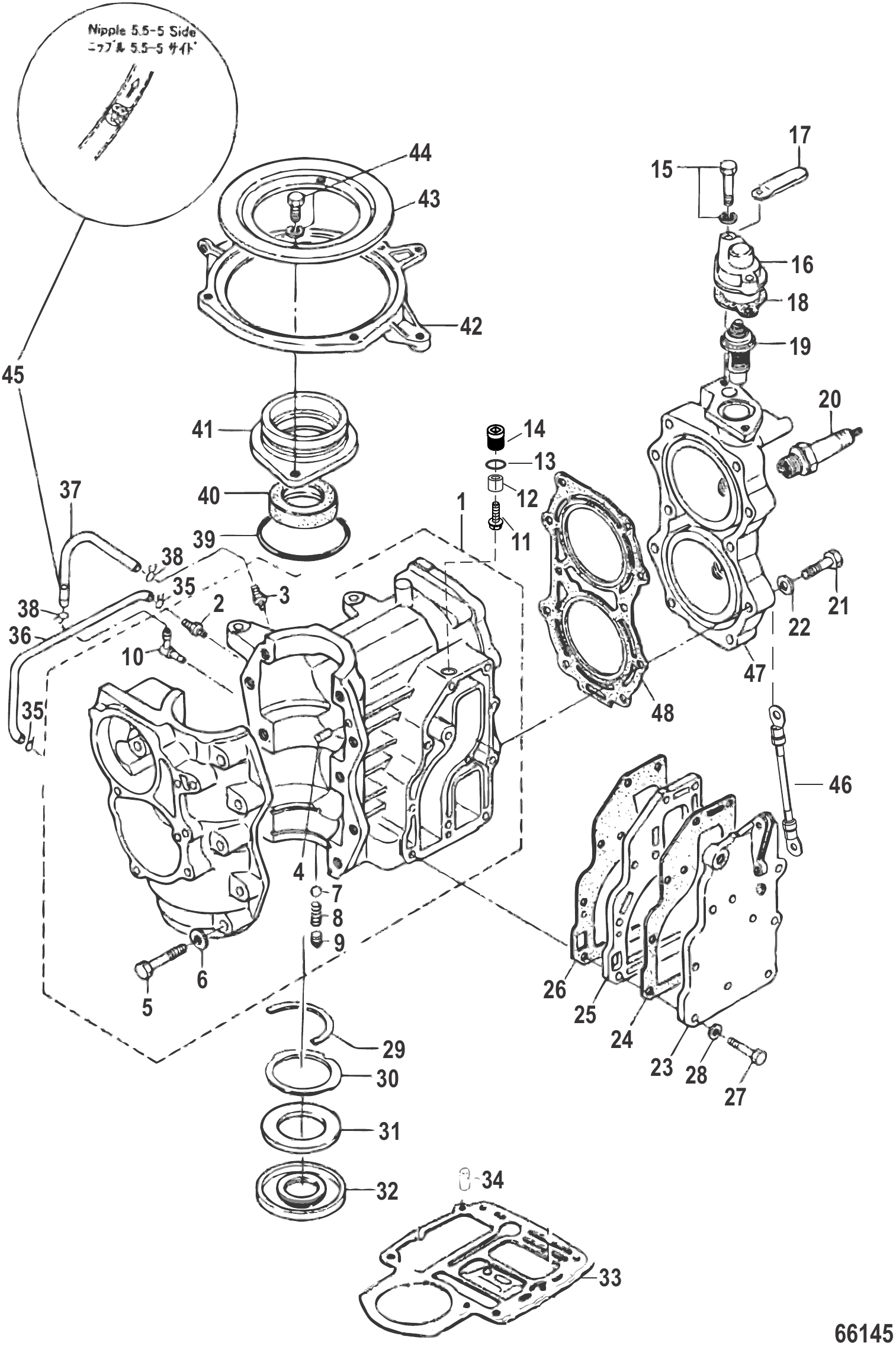

Рис. 10Блок цилиндров 0N233235 и выше Cylinder Block 0N233235 and above

REF	Номер детали	Наименование	Кол-во
1	803660A06	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8M0114620	БЛОК ЦИЛИНДРОВ	1
1	8M0147033	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8M0148782	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	8129601	Ниппель	2
3	812960	Разъём	1
3	8M0064617	НИППЕЛЬ	1
4	16119	Штифт установочный	2
5	8150686	Болт	10
5	166951	Болт	10
6	8M0074853	ШАЙБА	10
6	16826	Шайба нержавеющая	10
7	16700	Обратный клапан	1
8	8130282	Пружина	1
9	803661	Пробка	1
10	812960006	НИППЕЛЬ	1
-	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
11	888786	Винт	1
12	8M0065073	АНОД	1
13	804840010	Кольцо уплотнительное	1
14	8M0065071	ПРОБКА АНОДА	1
15	16830A1	КОМПЛЕКТ ВИНТОВ	2
16	8537052	КРЫШКА ТЕРМОСТАТА	1
17	8035631	Хомут	1
17	803563005	Хомут	1
18	853702005	Прокладка	1
18	8M0214960	ПРОКЛАДКА	1
19	803665	Термостат	1
19	8M0228411	ТЕРМОСТАТ	1
20	41263M	СВЕЧА ЗАЖИГАНИЯ	2
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
20	828942	Свеча зажигания (NGK# BR7HS-10)	OPT
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	OPT
21	803664	Болт	10
21	8M0065483	БОЛТ	10
21	8M0106721	БОЛТ	10
22	4002217	ШАЙБА	10
22	879194339	Шайба	10
22	16192	Шайба	10
23	803666	Крышка выпускная наружная	1
23	8M0073135	КРЫШКА В СБОРЕ	1
24	8036631	Прокладка	1
24	803663024	ПРОКЛАДКА	1
25	8036661	Крышка выпускная — внутренняя	1
25	8M0065485	КРЫШКА ВЫПУСКНАЯ	1
26	8036632	Прокладка	1
26	803663025	ПРОКЛАДКА	1
27	4000330	ВИНТ (M6 x 25)	11
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	11
28	879194338	Шайба	11
28	16826	Шайба нержавеющая	11
29	803671	Упорная пластина верхняя	1
30	8036711	Упорное кольцо нижнее	1
31	803670	Уплотнительное кольцо	1
32	8036671	Сальник масляный	1
32	8M0065585	САЛЬНИК	1
33	8036636	Прокладка	1
33	803663020	ПРОКЛАДКА	1
34	16119	Штифт установочный	2
35	95224	Хомут	2
36	95223008	Трубка (280 мм)	1
36	8129404	Шланг резиновый (1 метр)	1
37	95223009	Трубка (220 мм)	1
37	879194473	Трубка	1
38	95332002	Зажим	2
39	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
40	803667	Сальник масляный	1
41	803668	Заглушка верхняя	1
42	803669	Стопорное кольцо	1
43	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
43	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
44	166953	Болт	2
45	42657A3	Обратный клапан	1
-	8M0075401	КОМПЛЕКТ: ПРОВОД ЗАЗЕМЛЕНИЯ/БОЛТ ГОЛОВКИ/ШАЙБА	1
46	853740	Провод заземления	1
47	803662	Головка цилиндра	1
47	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
47	803662003	ГОЛОВКА ЦИЛИНДРА	1
47	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
-	898101264	Заглушка вальцованная	AR
48	803663	Прокладка	1
48	8M0245737	ПРОКЛАДКА	1
48	803663018	ПРОКЛАДКА	1
48	803663034	ПРОКЛАДКА	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

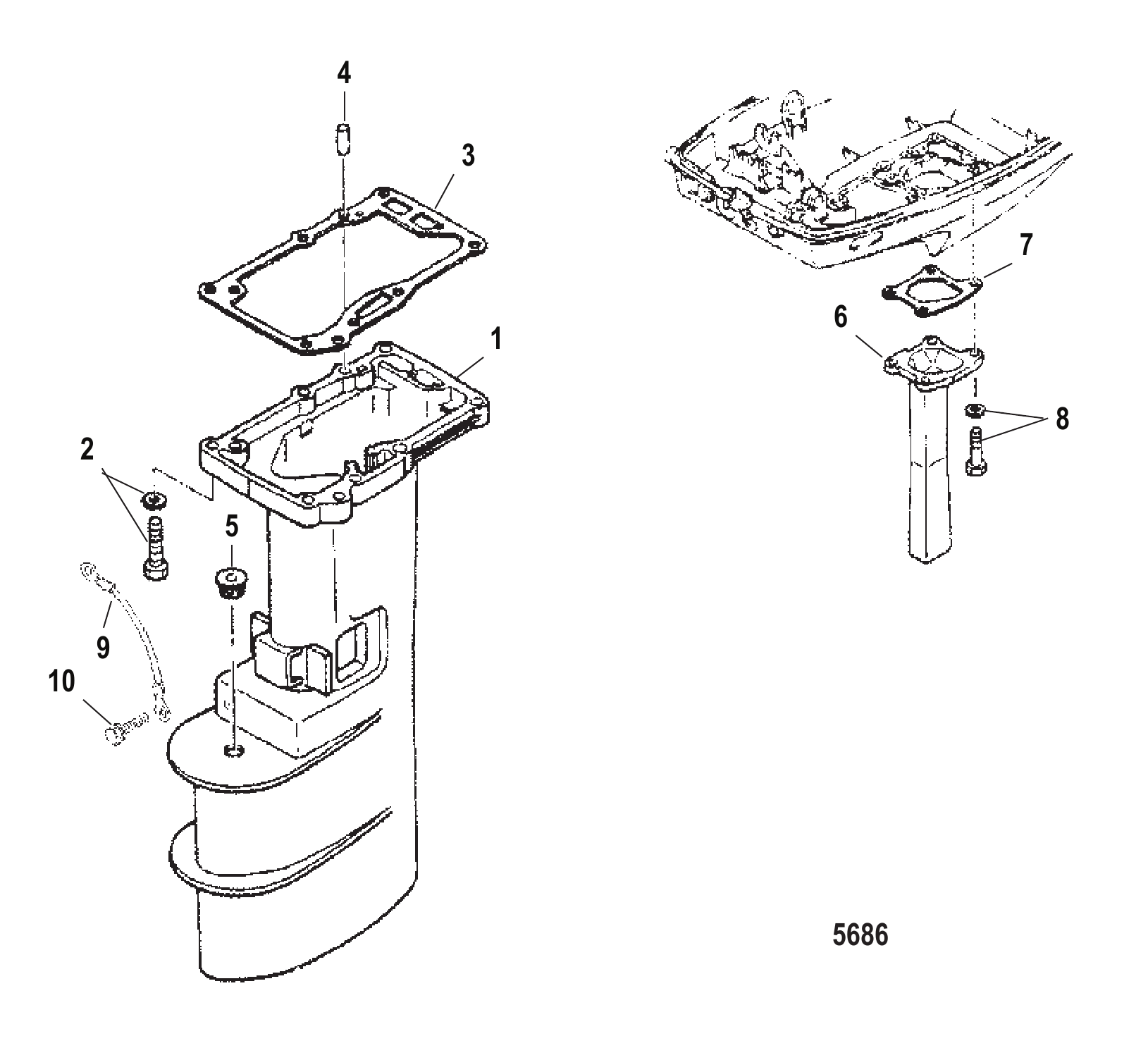

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	804901	Корпус гребного вала (короткий)	1
1	804901T	Корпус редуктора	1
1	804902	Корпус гребного вала (длинный)	1
1	804902T	Корпус редуктора	1
2	82304230	БОЛТ	6
2	8M0147119	Болт	6
3	80366313	Прокладка	1
3	803663028	ПРОКЛАДКА	1
4	161191	Штифт установочный	2
5	161181	Втулка	1
6	8037271	Труба выхлопная	1
7	8037281	Прокладка	1
7	803728002	ПРОКЛАДКА	1
8	82304231	БОЛТ	4
9	878357	Кабель в сборе масса	1
9	898101091	Провод заземления	1
10	82304234	БОЛТ	1
10	8230427	Болт в сборе (M6 x 12)	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1

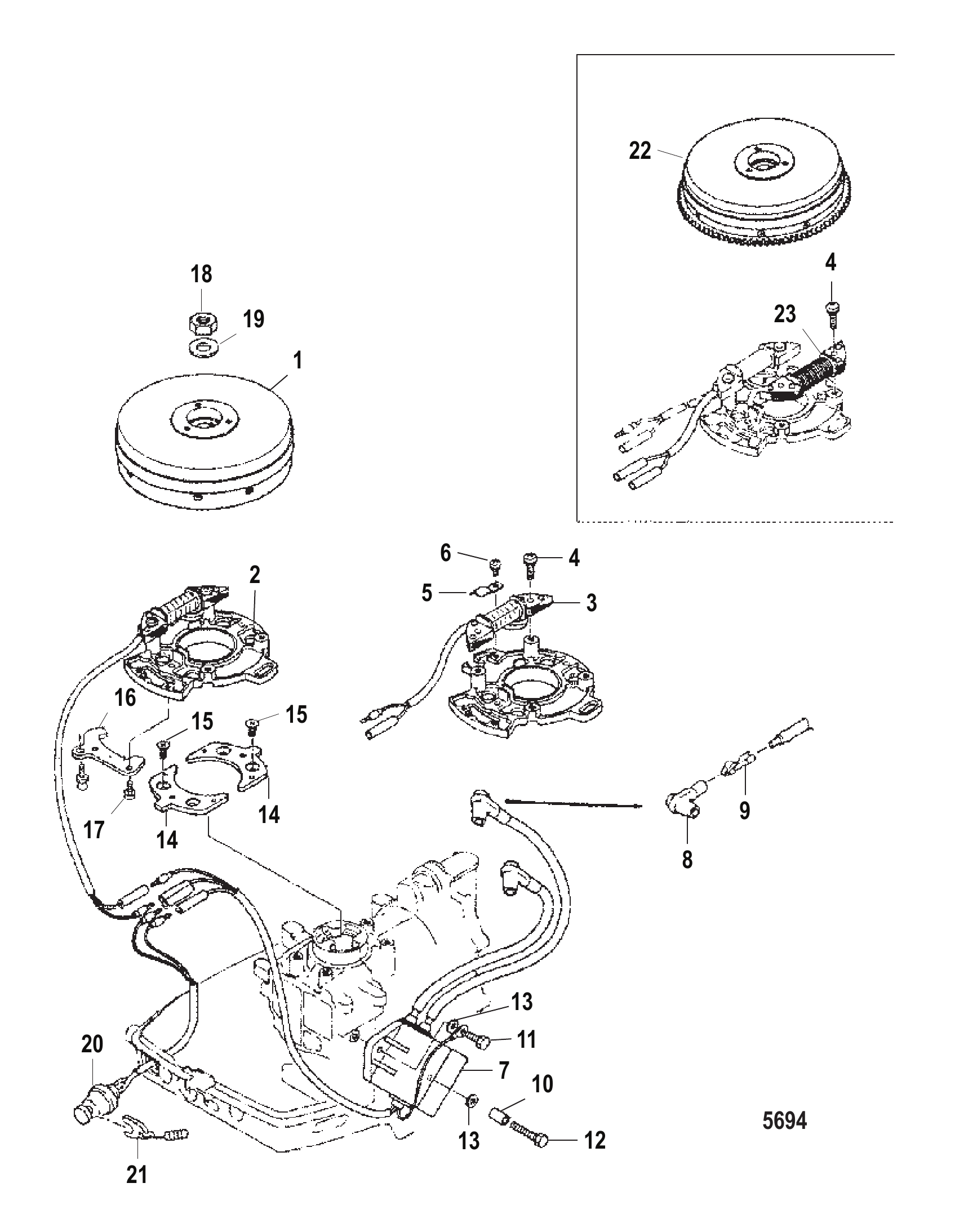

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8049761	Чашка маховика	1
1	804976T01	ЧАШКА МАХОВИКА	1
2	804987A1	ПЛАСТИНА В СБОРЕ С КАТУШКОЙ	1
2	8M0135298	ПЛАСТИНА КАТУШКИ	1
3	804988	Катушка возбуждения	1
3	804988T	КАТУШКА ЗАЖИГАНИЯ	1
4	804989	Винт	2
4	82303115	ВИНТ	2
5	804990	Держатель	1
6	8230314	ВИНТ	1
7	8037041	Блок CD	1
7	803704T01	БЛОК CD	1
8	8555431	Колпачок	2
8	855543	Колпачок с сопротивлением	2
9	NSS	NOT SOLD SEPARATE Terminal	2
10	8537156	Проставка	1
11	16705	Болт	1
12	168308	БОЛТ	1
13	16826	Шайба нержавеющая	2
14	804890	Установочная пластина	2
14	804890T	УСТАНОВОЧНАЯ ПЛАСТИНА	2
15	16194	Винт дистанционной пластины	4
16	804891	Ограничитель пластины катушки	1
16	804891T	Стопор	1
16	8048911	Упор	1
17	8555441	Винт	2
18	16071	ГАЙКА МАХОВИКА	1
19	16072	ШАЙБА МАХОВИКА	1
20	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
21	823054	Чека безопасности	1
22	804976	Чашка маховика (электрическая)	1
22	804976T	ЧАШКА МАХОВИКА	1
23	804977A1	Комплект генератора	1
23	804977T01	Комплект генератора	1

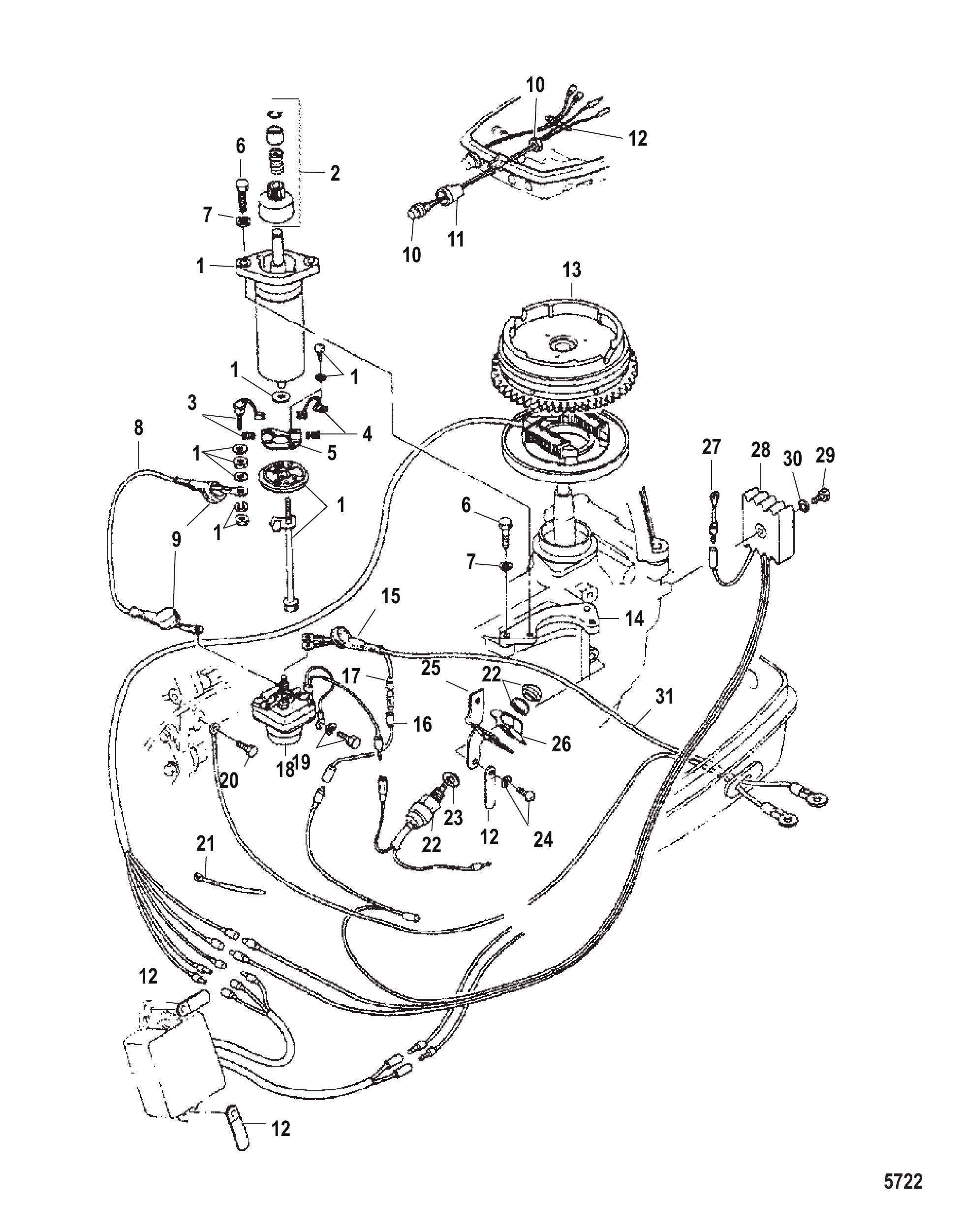

Рис. 13Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
-	884017A1	Комплект стартера электрический	1
-	8M0095390	СТАРТЕРНЫЙ КОМПЛЕКТ-ЭЛЕКТРИЧЕСКИЙ	1
1	803835A1	Стартер в сборе	1
1	803835T01	Стартер	1
2	803836	Шестерня привода	1
3	803837	Комплект щёток (положительная)	1
4	8038371	Комплект щёток (отрицательный)	1
5	803838	Держатель щёток	1
6	161267	Болт	4
7	17025	ШАЙБА СТОПОРНАЯ	4
8	8538151	Жгут проводов стартера в сборе	1
8	8M0069818	Кабель заземления	1
9	8538161	Крышка	2
10	853820A1	Главный выключатель	1
11	853821	Защитный кожух	1
12	8035631	Хомут	4
12	803563005	Хомут	4
13	8037001	Маховик (с зубчатым венцом)	1
13	8M0119848	Маховик	1
14	803839	Кронштейн	1
15	853816	Крышка	1
16	853813A1	Жгут проводов с предохранителем	1
17	853814	Предохранитель	1
18	853809	Стартер соленоида	1
18	853809T	Соленоид	1
19	162235	Болт	1
20	16223	Болт (M6 x 14)	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
22	803840	Выключатель нейтрали	1
22	8M0127937	Выключатель нейтрали	1
23	803842	Проставка	1
24	85554411	ВИНТ	2
25	8037151	Кронштейн	1
26	803841	Привод	1
27	803820	Провод заземления	1
28	8538116	Выпрямитель	1
29	16123	Винт (25 мм)	1
30	16079	СТОПОРНАЯ ШАЙБА	1
31	853815	Провод аккумуляторный	1
31	8M0069793	Кабель аккумулятора	1

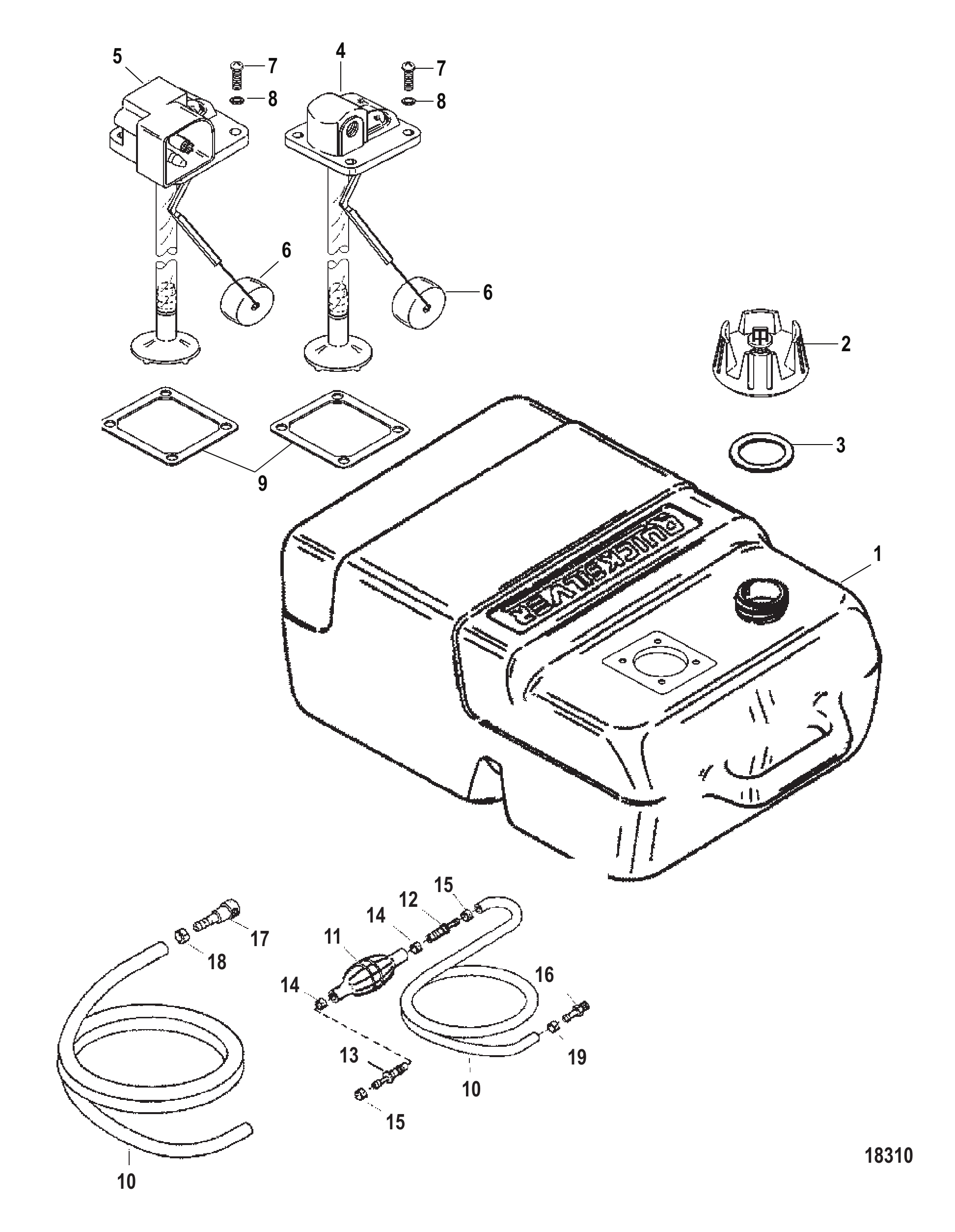

Рис. 14Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic- 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	859063A1	ТОПЛИВНЫЙ БАК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
1	859063A2	ТОПЛИВНЫЙ БАК В СБОРЕ (БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ)	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	859059A2	ТОПЛИВОЗАБОРНИК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
5	859066A2	ТОПЛИВОЗАБОРНИК В СБОРЕ (БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ)
5	8M0084089	ТОПЛИВОЗАБОРНИК В СБОРЕ
6	859056	ПОПЛАВОК	1
7	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	4
8	859080	ШАЙБА (Фибровая)	4
9	859072	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
10	881807	Топливопровод в сборе	1
10	8M0126969	Топливная линия	1
11	13330Q5	ГРУША РУЧНОГО ПОДКАЧИВАНИЯ В СБОРЕ	1
11	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
12	13331A3	Обратный клапан в сборе	1
13	13331A4	Обратный клапан в сборе	1
14	4158210	ХОМУТ Нейлоновый (Большой)	2
15	41582Q7	Хомут	2
16	89771Q2	Разъем (.250-18)	1
17	8537361	Соединитель топливный	1
17	8M0120628	Топливный разъём	1
18	853798	Хомут	1
19	41582Q7	Хомут	1

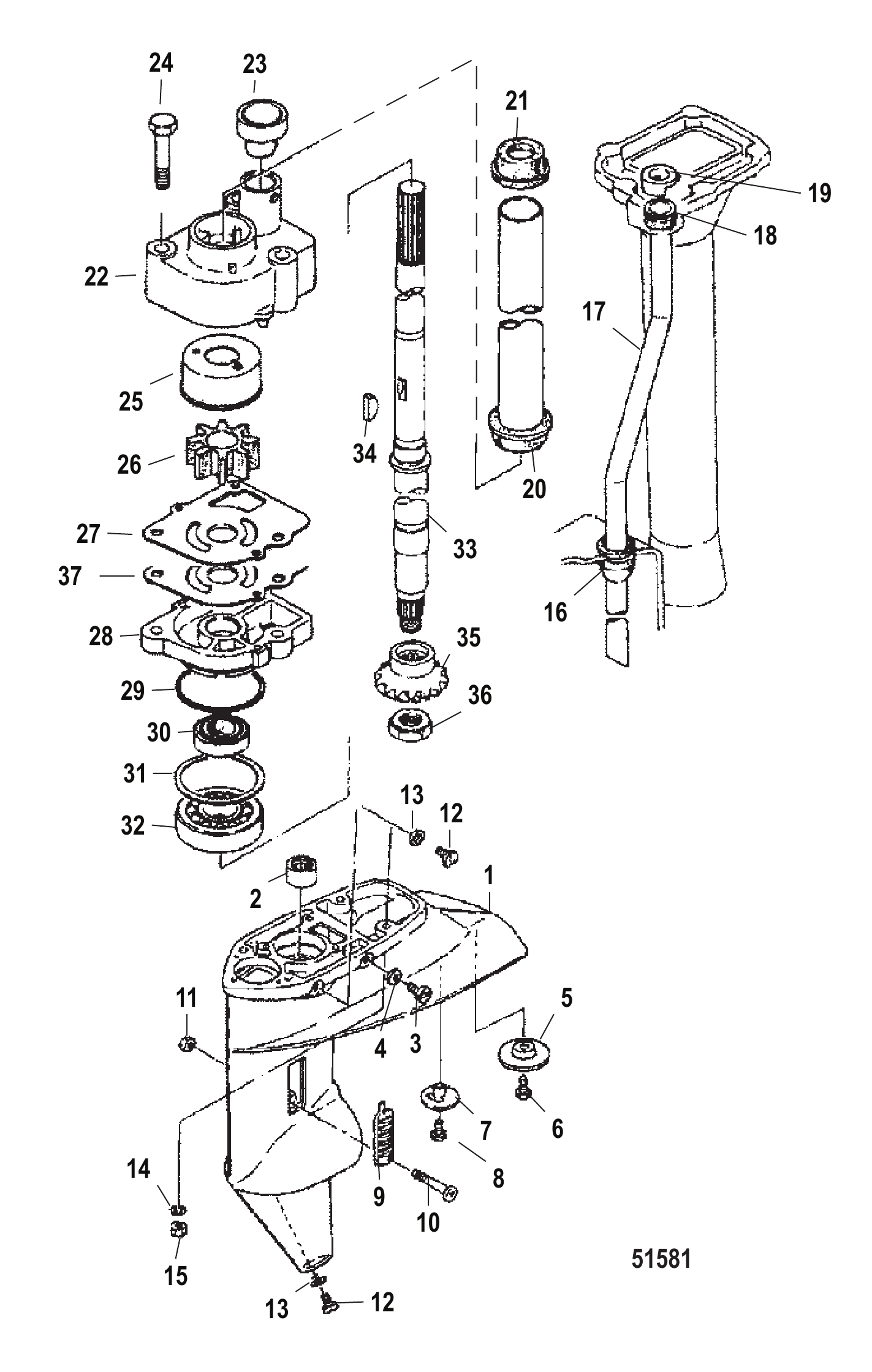

Рис. 15Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	803729A1	Корпус редуктора в сборе	1
-	8M0070903	GC 9.9-18 2S SH Mercury / Quicksilver	1
-	803729A2	Корпус редуктора в сборе	1
-	8M0070904	Корпус редуктора 9.9-15-18 2Т L	1
1	803729A3	Корпус редуктора в сборе базовый	1
1	895154T06	Корпус редуктора в сборе базовый	1
2	160521	Подшипник игольчатый	1
3	953683	Пробка	1
3	8M0229353	Пробка	1
4	95220	Прокладка	1
4	8M0082880	Комплект уплотнений сливной пробки	1
5	803731	Анод	1
5	853762T01	Триммерный плавник	1
6	16832	Болт (M6 x 16)	1
7	16133	Сетка водозаборная	1
8	16134	Винт	1
9	803730	Фильтр водяной	2
9	803730002	Водозаборник	2
10	17635	Винт	1
11	85372216	ГАЙКА	1
11	85372210	Гайка	1
12	953683	Пробка	2
12	8M0229353	Пробка	2
13	95220	Прокладка	2
13	8M0082880	Комплект уплотнений сливной пробки	2
14	853701	ШАЙБА	4
14	8M0135942	Шайба	4
15	853722023	Гайка	4
15	879194337	Гайка	4
16	803758	Направляющая	1
17	803755	Водяная трубка	1
17	8037551	Трубка водяная	1
18	8036673	Сальник	1
19	803756	Стопор	1
20	803754	Защитная труба	1
21	803759	Втулка уплотнительная	1
21	8M0065492	Втулка уплотнительная	1
22	803750	Корпус водяного насоса верхний	1
22	803750A05	Корпус верхней части водяного насоса в сборе	1
23	8036674	Сальник	1
24	823042046	БОЛТ	3
24	879194269	Болт	3
25	803751	Втулка водяного насоса	1
26	803748	Крыльчатка	1
26	8M0214944	Крыльчатка	1
27	803753	Направляющая пластина	1
28	8037501	Корпус водяного насоса нижний	1
28	803750A04	Основание водяного насоса в сборе	1
29	8537096	Кольцо уплотнительное	1
30	803752	Сальник масляный	1
31	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
31	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
31	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
31	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
32	161325	Подшипник шариковый	1
32	16132T05	Подшипник шариковый	1
33	803738	Вал гребной	1
33	8037381	Вал приводной	1
34	803749	Шпонка	1
34	8M0173418	Шпонка	1
35	803740	Шестерня ведущая	1
35	8M0183193	Ведущая шестерня	1
36	85372211	Гайка	1
37	8M0075040	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
-	853792A4	Ремкомплект корпуса редуктора и водяного насоса	1
-	8M0070780	Ремкомплект насоса	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1

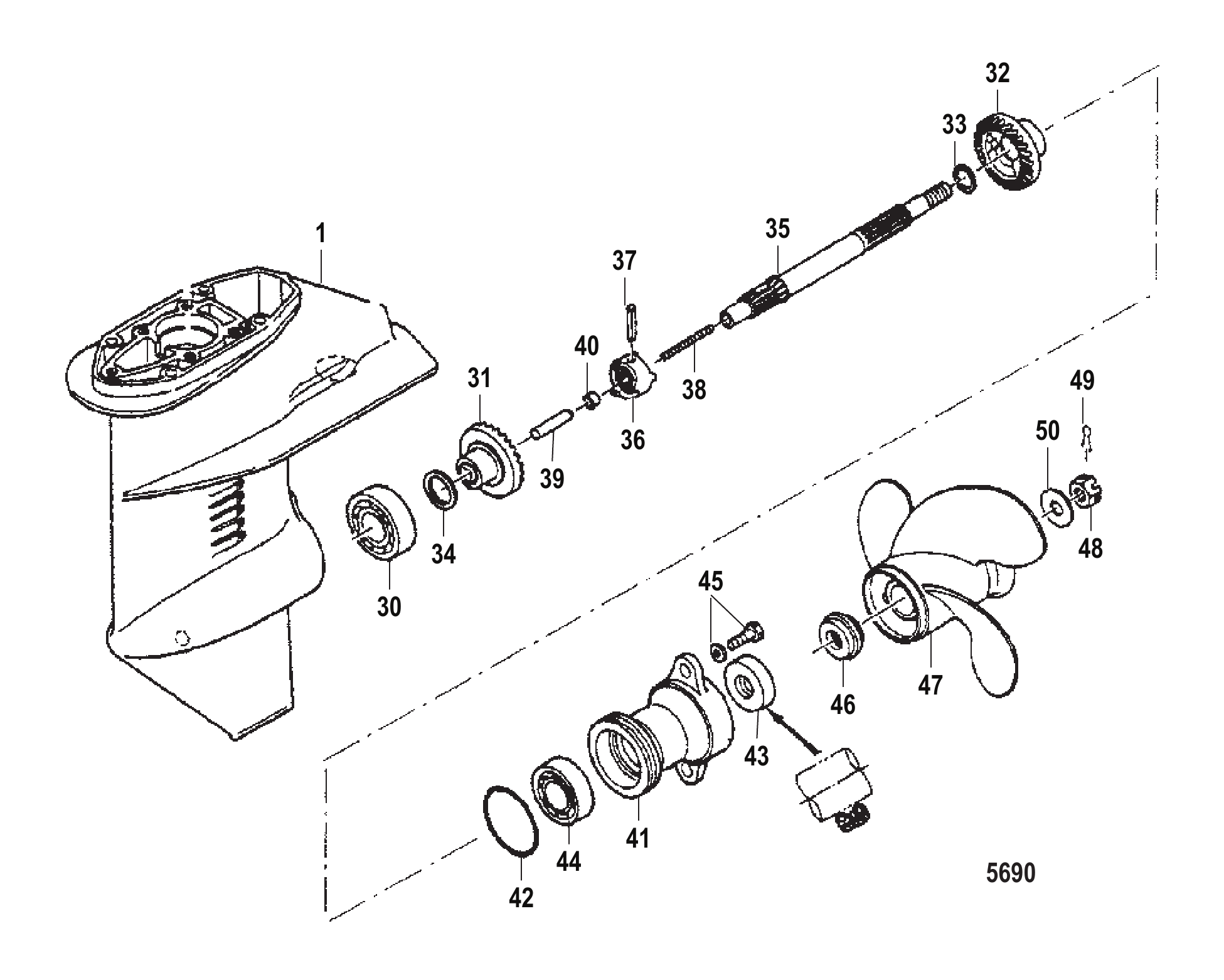

Рис. 16Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	803729A5	Корпус редуктора в сборе полный (короткий)	1
-	8M0172380	GC 6-9.8 2S SH Mercury / Quicksilver	1
-	803729A6	Корпус редуктора в сборе полный (длинный)	1
-	8M0070902	GC 6-9.8 2S LG Mercury / Quicksilver	1
1	803729A4	Корпус редуктора в сборе базовый	1
1	803729T04	ORD1668-803729A14 Mercury / Quicksilver	1
30	8037331	Подшипник шариковый	1
31	8037391	Шестерня переднего хода	1
31	8M0156174	Коническая шестерня в сборе	1
32	8037411	Шестерня заднего хода	1
32	8M0156178	Коническая шестерня C	1
33	16140	Шайба	1
34	16141	Прокладка регулировочная (0.1)	AR
34	813277	Прокладка (0.15)	AR
35	8037441	Вал гребного винта	1
35	8M0070782	Вал гребного винта	1
36	8037451	Муфта	1
37	16150	Штифт муфты	1
38	176674	ПРУЖИНА (51 мм)	1
38	892777002	Пружина (58 мм)	1
39	16152	Толкатель кулачка	1
40	8537642	Фиксатор	1
41	803732A2	Корпус в сборе с подшипником	1
41	803732T03	Корпус в сборе с подшипником	1
42	16131	Уплотнительное кольцо	1
43	16130	Сальник масляный	1
44	16128	Подшипник шариковый	1
45	82304233	БОЛТ	2
45	167051	Болт (M6 x 20)	2
46	8037431	Упорный держатель	1
46	8M0131240	Упорный держатель	1
47	804974	Гребной винт (8.5)	1
47	897618A10	Гребной винт Black Max	1
47	804974003	ГРЕБНОЙ ВИНТ (6.5)	1
47	897610A10	BLMX 8.9X6.5 Mercury / Quicksilver	1
47	804974002	Гребной винт (7)	1
47	897614A10	Гребной винт Black Max	1
48	16147	Гайка гребного винта	1
49	815026	Шплинт	1
50	16146	Шайба	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1

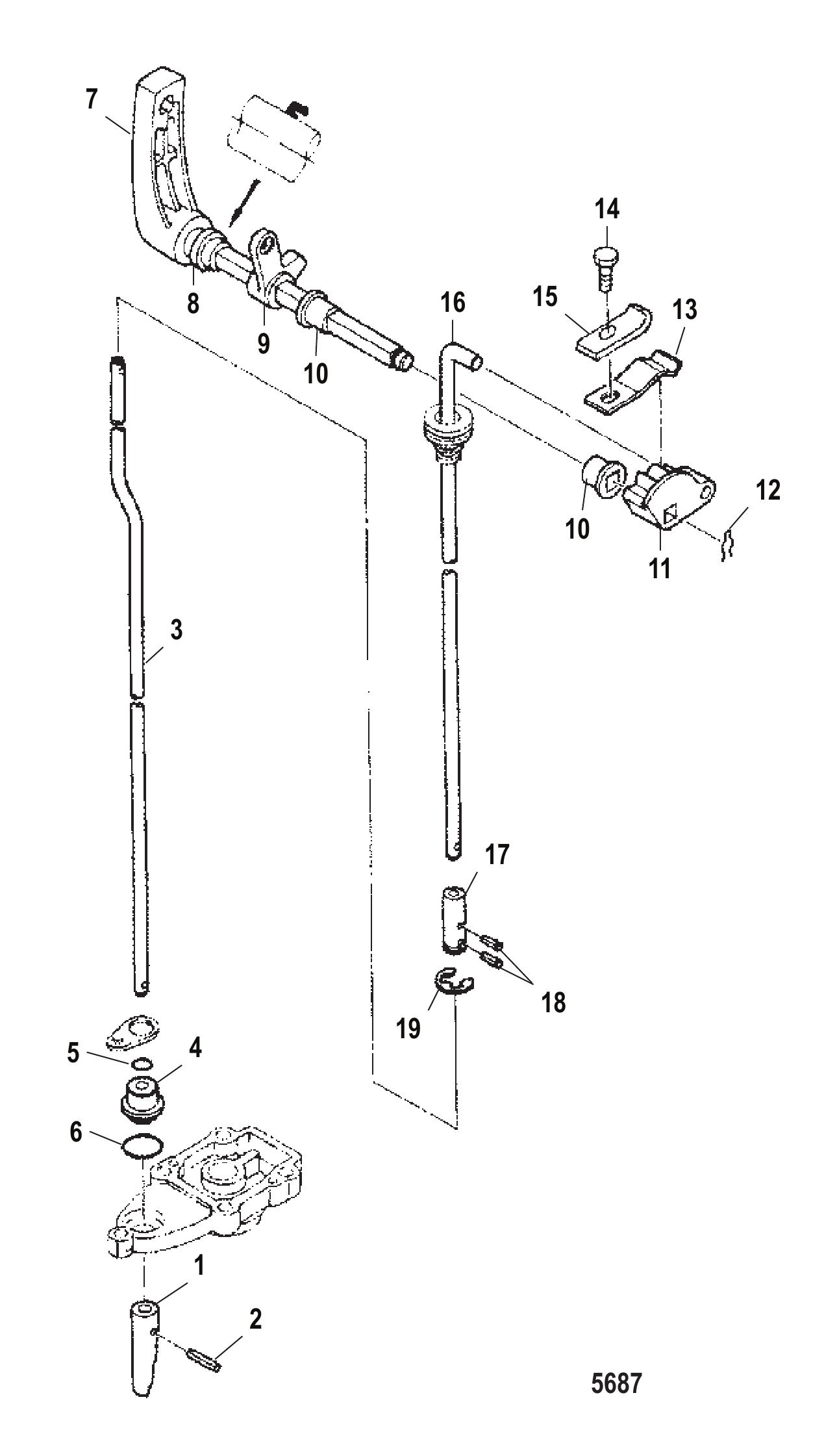

Рис. 17Переключение передач Gear Shift

REF	Номер детали	Наименование	Кол-во
1	16172	Кулачок	1
1	8M0090459	Кулачок сцепления	1
2	8150263	Шплинт	1
3	8037602	Штанга кулачковая	1
3	8037603	Штанга кулачковая	1
4	16176	Втулка тяги кулачка	1
4	8M0135927	Комплект втулок и уплотнительных колец	1
5	161771	Кольцо уплотнительное	1
6	16178	Кольцо уплотнительное нижнее тяги кулачка	1
7	8037631	Рычаг переключения	1
8	8037591	Втулка уплотнительная	1
9	804904	Рычаг блокировки стартера	1
10	163361	Втулка	2
11	8037681	Рычаг штанги переключения	1
12	851863	Зажим	1
13	851864	Стопор	1
13	8M0138736	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
14	8107551	БОЛТ	1
15	8518641	ХОМУТ	1
15	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
16	8037662	Штанга переключения	1
17	8037671	Соединение	1
18	8150263	Шплинт	2
19	953182	Стопорное кольцо E-образное	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1

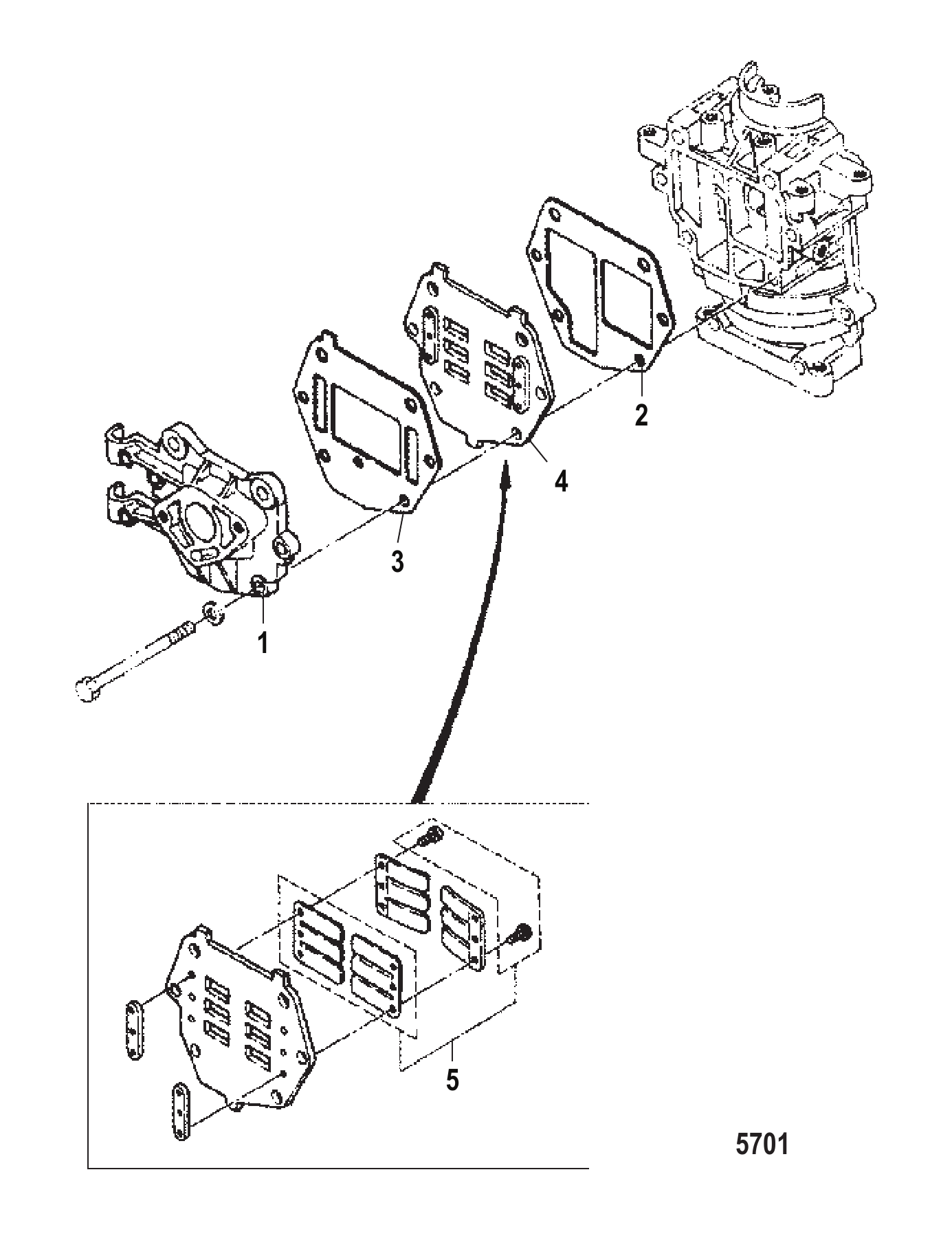

Рис. 18ВПУСКНОЙ КОЛЛЕКТОР Inlet Manifold

REF	Номер детали	Наименование	Кол-во
1	804887	Впускной коллектор	1
1	804887T	Впускной коллектор	1
2	80366311	Прокладка внутренняя	1
2	803663032	ПРОКЛАДКА	1
3	80366312	Прокладка наружная	1
3	803663026	ПРОКЛАДКА	1
4	803686A2	Лепестковый клапан в сборе	1
4	803686T02	Лепестковый клапан	1
5	804888A1	Комплект лепестковых клапанов	1
5	803686T02	Лепестковый клапан	1
-	804907A00	Комплект прокладок головки блока	1
-	8M0146273	Комплект прокладок	1
-	883274A01	Комплект прокладок головки блока	1
-	8M0146271	Комплект прокладок	1
-	803679A2	Короткий блок в сборе	1
-	8M0222185	Короткий блок	1
-	803679A3	КОРОТКИЙ БЛОК В СБОРЕ	1

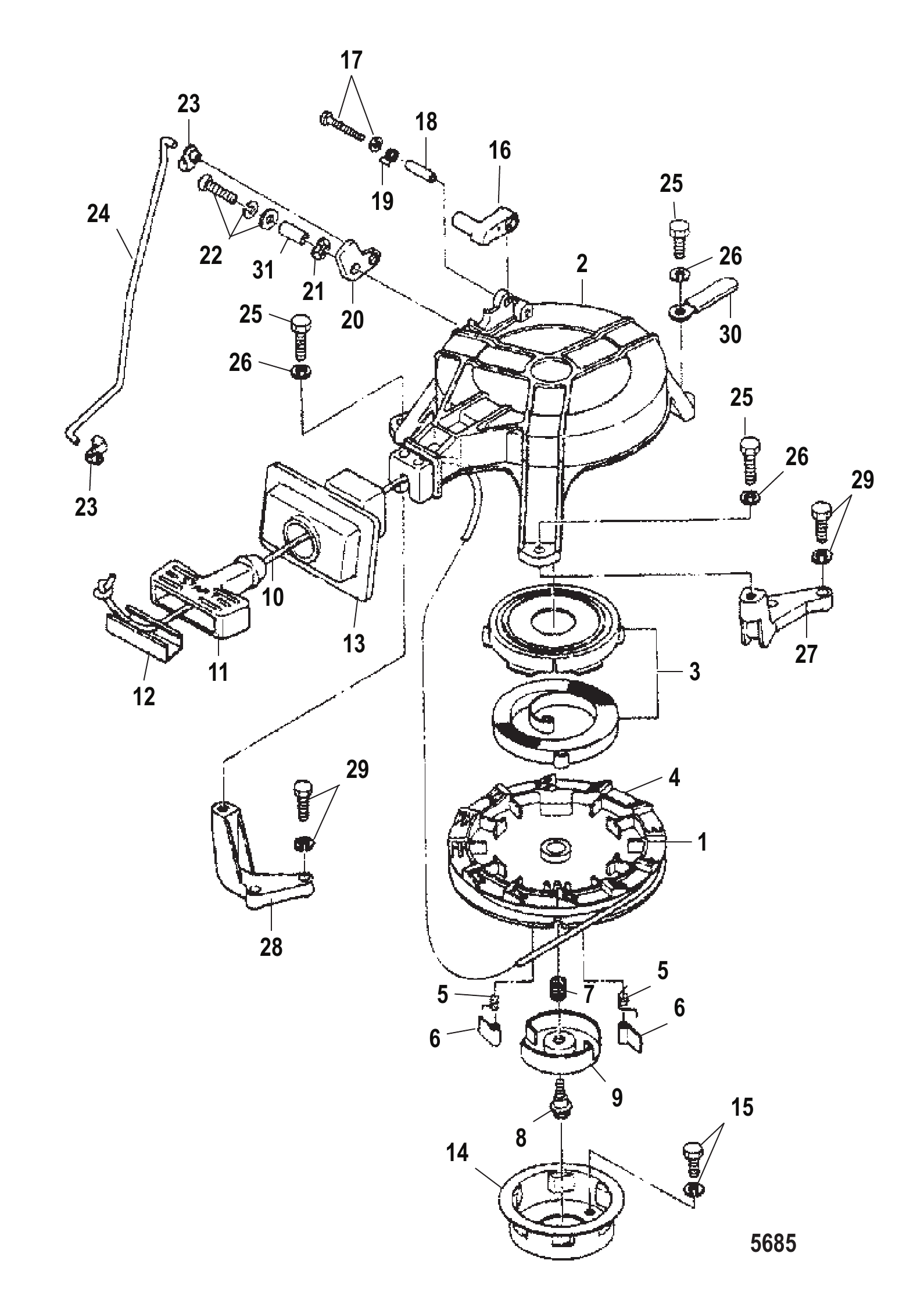

Рис. 19РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	803716A2	Стартер в сборе ручной	1
1	803716T02	Стартер ручной	1
2	8037162	Корпус стартера	1
2	803716T	Корпус стартера	1
3	812645T	Комплект пружин стартера	1
4	812633	Шкив стартера	1
5	812634	Пружина возвратная	2
6	812635	Храповик	2
6	8M0060217	Храповик	2
7	812636	Пружина фрикционная	1
8	812637	Болт	1
8	8M0060218	Болт	1
9	812638	Фрикционная пластина	1
10	12066A9	Трос стартера	1
10	12066Q10	Трос стартера @2	1
11	812640	Рукоятка шнура стартера	1
12	812641	Фиксатор	1
13	161101	Пластина уплотнительная	1
14	812642	Ролик стартера	1
15	168281	Винт со стопорной шайбой	3
16	17634	Замок стартера	1
17	8555449	Винтовой узел	1
18	17637	Втулка	1
18	895130	Втулка	1
19	17638	Пружина	1
19	812645007	ПРУЖИНА	1
20	8037211	Кулачок	1
21	17641	Шайба волнистая	1
22	855544	Винтовой узел	1
23	898101933	Тяга быстросъёмная	2
24	8036815	Фиксатор тяги стартера	1
25	16705	Болт	3
26	400256	СТОПОРНАЯ ШАЙБА (M6)	3
27	8049001	Кронштейн стартера	1
28	8049002	Кронштейн стартера	1
29	168282	Болт	4
30	813275	Хомут	1
31	855545	Втулка	1

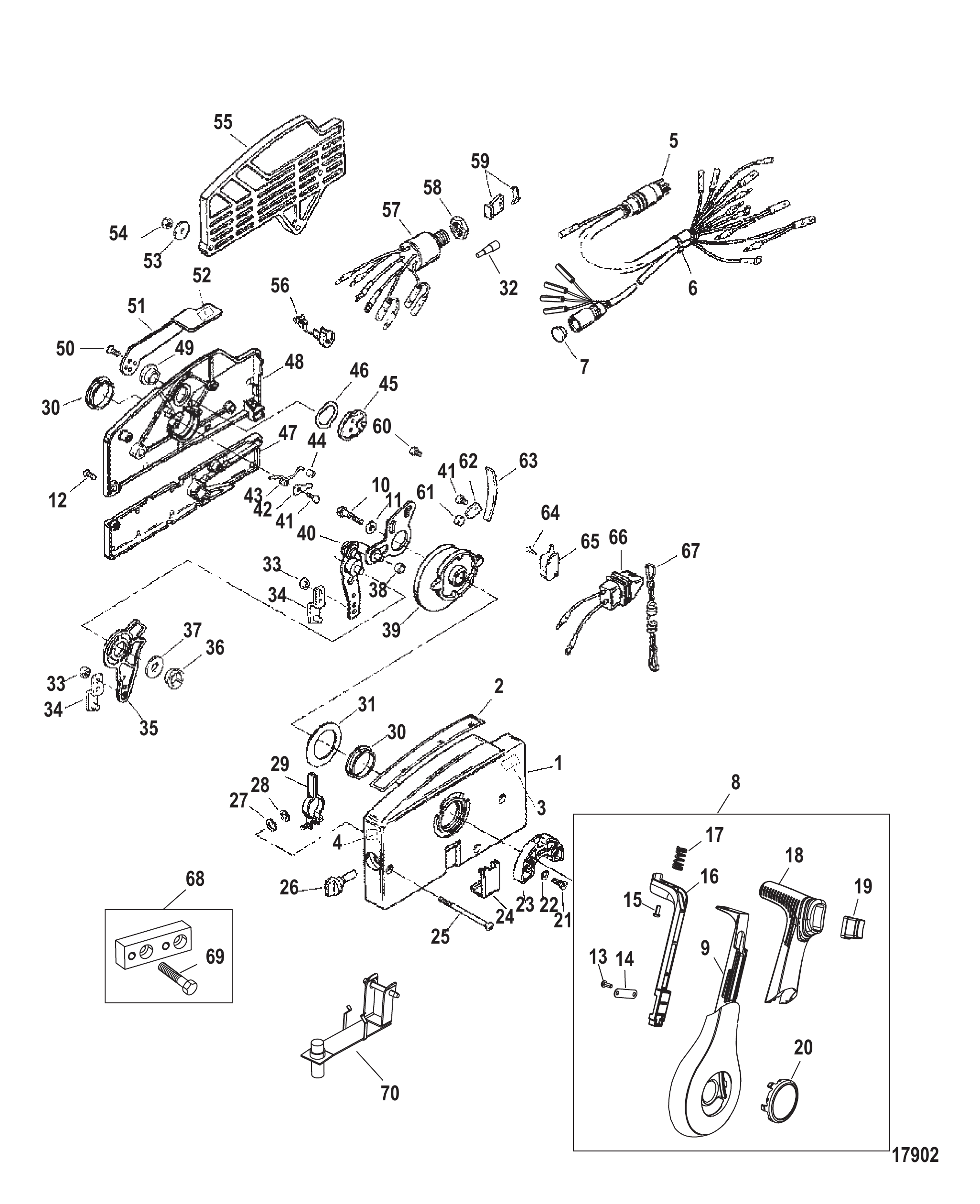

Рис. 20Дистанционное управление-4000 боковое крепление (без гидроподъема) Remote Control-4000 Side Mount (Non Power Trim)

REF	Номер детали	Наименование	Кол-во
-	881170A9	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЭЛЕКТРОСТАРТЕР - БЕЗ ГИДРОПОДЪЕМА	1
-	8M0178532	Дистанционное управление	1
1	NSS	NOT SOLD SEPARATE Housing, Front	1
2	170622	НАКЛЕЙКА (F-N-R)	1
3	NSS	NOT SOLD SEPARATE Decal, Throttle Friction	1
4	NSS	NOT SOLD SEPARATE Decal, Run/Off	1
5	850731A2	Жгут проводов в сборе	1
6	816311T	СТЯЖКА (8.00 дюймов)	AR
7	11023	Пробка	1
8	881148T04	КОМПЛЕКТ РУКОЯТКИ	1
8	8M0205858	КОМПЛЕКТ РУКОЯТКИ - БЕЗ ГИДРОПОДЪЕМА	1
9	NSS	NOT SOLD SEPARATE Hub, Handle	1
10	4007154	ВИНТ (M8 x 30)	1
11	12038	ШАЙБА	1
11	8M0207778	ШАЙБА .344 x .625 x.063	1
12	40118107	ВИНТ (M5 x 18)	5
13	4005685	ВИНТ (M4 x 10)	2
14	16921	Кронштейн опоры стопорной планки	1
15	87775510	ВИНТ (M4 x 10)	1
16	881138	Стопорная планка - красная	1
16	8M0207317	СТОПОРНАЯ ПЛАНКА - ЧЕРНАЯ	1
17	16924	ПРУЖИНА	1
18	8811411	Рукоятка	1
19	881146	Пробка	1
20	881137A1	КРЫШКА/НАКЛЕЙКА В СБОРЕ	1
21	40118107	ВИНТ (M5 x 18)	2
22	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
23	16899	Держатель фиксатора нейтрали	1
23	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
24	16917	Крышка	1
25	40116110	ВИНТ (M6 x 110)	3
25	40116110T	ВИНТ (M6 x 110)	3
26	881145	Ручка регулировки трения дросселя	1
27	16896	Шайба	1
28	13194	Кольцо стопорное	1
29	16895	Рычаг тормоза в сборе	1
30	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
31	16874	Шайба	1
32	13541	Разъём штыревой	AR
32	13540	Колпачок гнездовой	AR
33	401385	ГАЙКА (M5) Нержавеющая сталь	2
34	85899A1	ЗАЖИМ В СБОРЕ	2
35	NSS	NOT SOLD SEPARATE Gear Shift Assembly	1
36	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
37	16870	Шайба	1
38	16873	Ролик кулачковый	1
39	NSS	NOT SOLD SEPARATE Drive Gear	1
40	NSS	NOT SOLD SEPARATE Plate, Stud Assembly	1
41	4005683	ВИНТ (M4 x 6)	2
42	16886	Скоба	1
43	16888	Пружина	1
44	16884	Ролик	1
45	16883	Барабан в сборе	1
46	16922	Шайба волнистая	1
47	NSS	NOT SOLD SEPARATE Cover, Bottom	1
48	NSS	NOT SOLD SEPARATE Cover, Top	1
49	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
50	40118106	ВИНТ (M5 x 12)	2
51	16919A1	РЫЧАГ В СБОРЕ	1
52	NSS	NOT SOLD SEPARATE Decal, Lift for Fast Idle	1
53	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
54	401196	ГАЙКА (M6)	3
55	17063T	ПРОСТАВКА	1
56	71942	Втулка	1
57	17009A5	Переключатель в сборе (ключи см. ниже)	1
58	879755	Гайка специальная - черный нейлон	1
59	90468A1	Крышка в сборе с ключом	2
60	40056105	ВИНТ (M5 x 10)	1
61	16879	Ролик фиксатора	1
62	16880	Скоба	1
63	16882	Пружина	5
64	4005647	ВИНТ (M3 x 16)	2
65	17277	Выключатель в сборе	1
65	17277T	ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ НЕЙТРАЛИ	1
66	91941A8	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
67	15920Q54	ШНУР В СБОРЕ	1
68	850753A1	КОМПЛЕКТ ПРОСТАВОК МОНТАЖНЫХ	1
69	4008820	ВИНТ (M6 x 20)	2
70	892542A01	ИНДИКАТОР - ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ПЕРЕКЛЮЧЕНИЯ	1

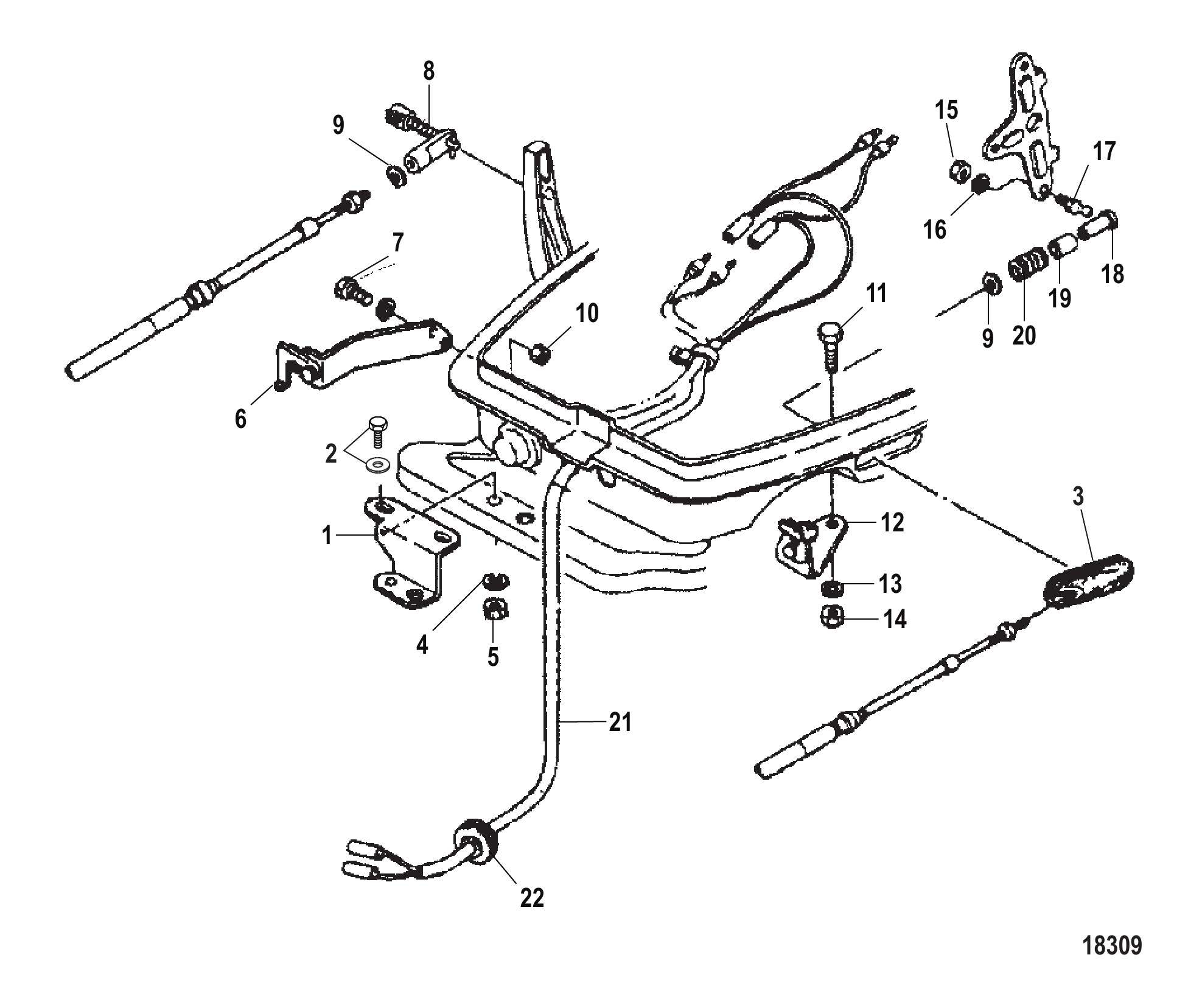

Рис. 21Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	803874A1	Комплект крепления дистанционного управления	1
1	8538022	Пластина крюка рулевого управления	1
2	8230428	Болт	2
3	853803	Втулка уплотнительная	1
4	16192	Шайба	2
5	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
6	803877	Кронштейн	1
7	162233	Винт	2
8	853804	Комплект соединителя переключения	1
9	17029	ШАЙБА	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	803876	Болт	2
11	898103179	Винт	2
12	803875	Кронштейн	1
13	16079	СТОПОРНАЯ ШАЙБА	2
14	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	400212	ГАЙКА (M6) Нержавеющая сталь	1
16	400256	СТОПОРНАЯ ШАЙБА (M6)	1
17	853801	Шаровой шарнир	1
18	17026	КРОНШТЕЙН	1
19	17027	КРЫШКА	1
20	17028	ПРУЖИНА	1
21	853799A1	Трос в сборе (3.9M)	1
21	853799A2	Трос в сборе (5.9M)	1
22	162262	Втулка уплотнительная	1

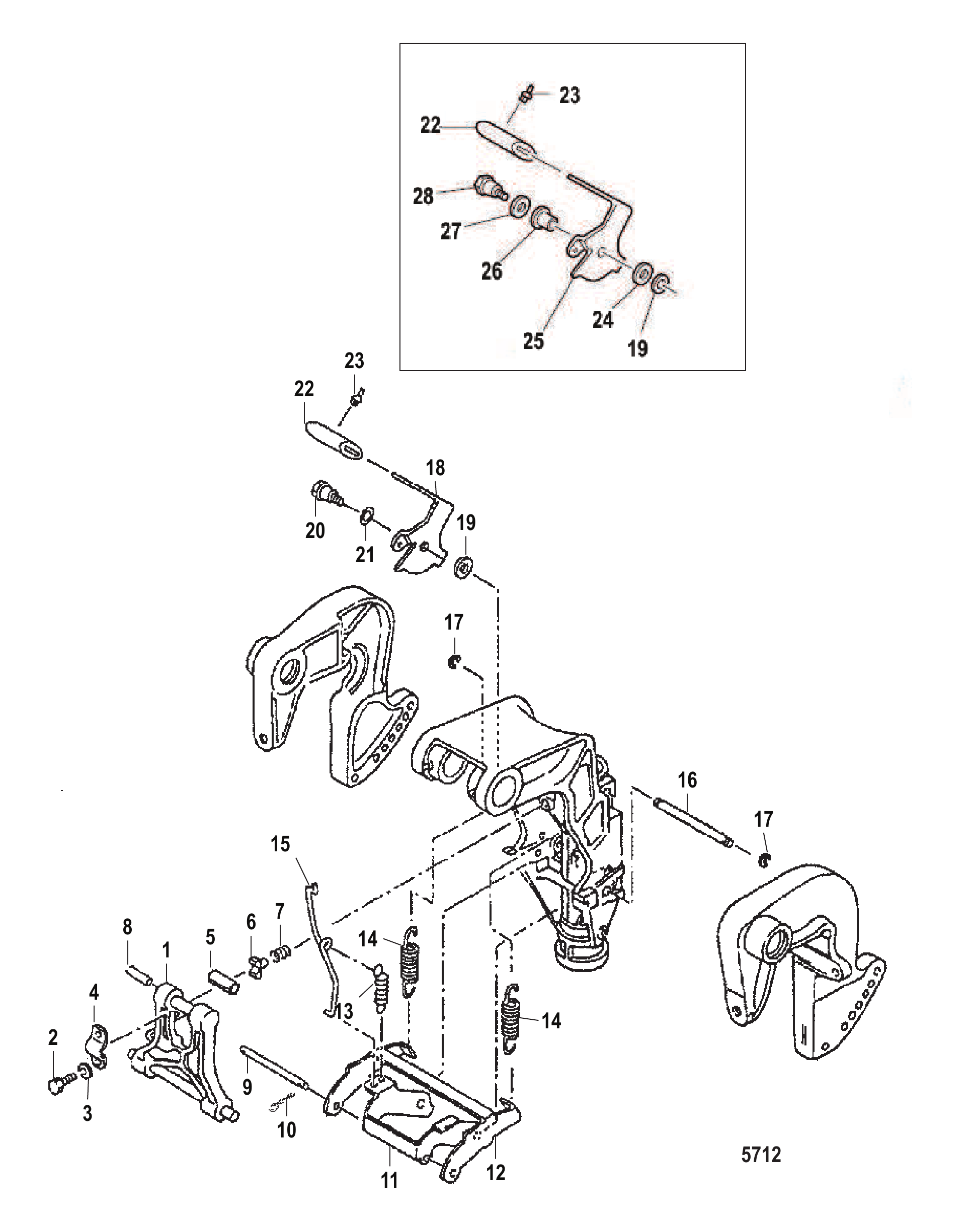

Рис. 22Блокировка реверса Reverse Lock

REF	Номер детали	Наименование	Кол-во
1	803780	Стопор откидывания	1
1	8M0239649	УПОР НАКЛОНА	1
2	168307	БОЛТ	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	803781001	УСТАНОВОЧНАЯ ПЛАСТИНА	1
4	8M0157137	Установочная пластина	1
5	163364	Втулка	1
6	853774	Упор	1
7	953832	Пружина	1
8	170331	ШТИФТ ПРУЖИННЫЙ	1
9	8037841	Штанга блокировки реверса	1
10	8150261	Шплинт	1
11	803783001	РЫЧАГ Блокировки реверса	1
12	803782	Замок реверса	1
13	8037461	Пружина	1
14	803788	Пружина	2
15	803787	Тяга блокировки реверса	2
15	8M0073131	Стопорное звено	2
16	803784002	ВАЛ Блокировки реверса	1
17	160572	Стопорное кольцо E-образное	2
18	803789	Рычаг блокировки реверса	1
18	8M0073129	Рычаг	1
19	895118002	Шайба	1
19	953921	Шайба нержавеющая	1
20	803790	Болт	1
21	17641	Шайба волнистая	1
22	853775	Рукоятка	1
22	8M0183798	Рукоятка	1
23	853776	Кнопка	1
23	8M0245322	Стопор	1
24	953925	ШАЙБА	1
25	8M0073129	Рычаг	1
26	898103107	Втулка	1
27	16192	Шайба	1
28	803790001	БОЛТ С буртиком	1

Рис. 23Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	889473006	Каталог запчастей 6/8/9,8/9,9 2-тактный (International)	1
-	10265081	Руководство по эксплуатации	1

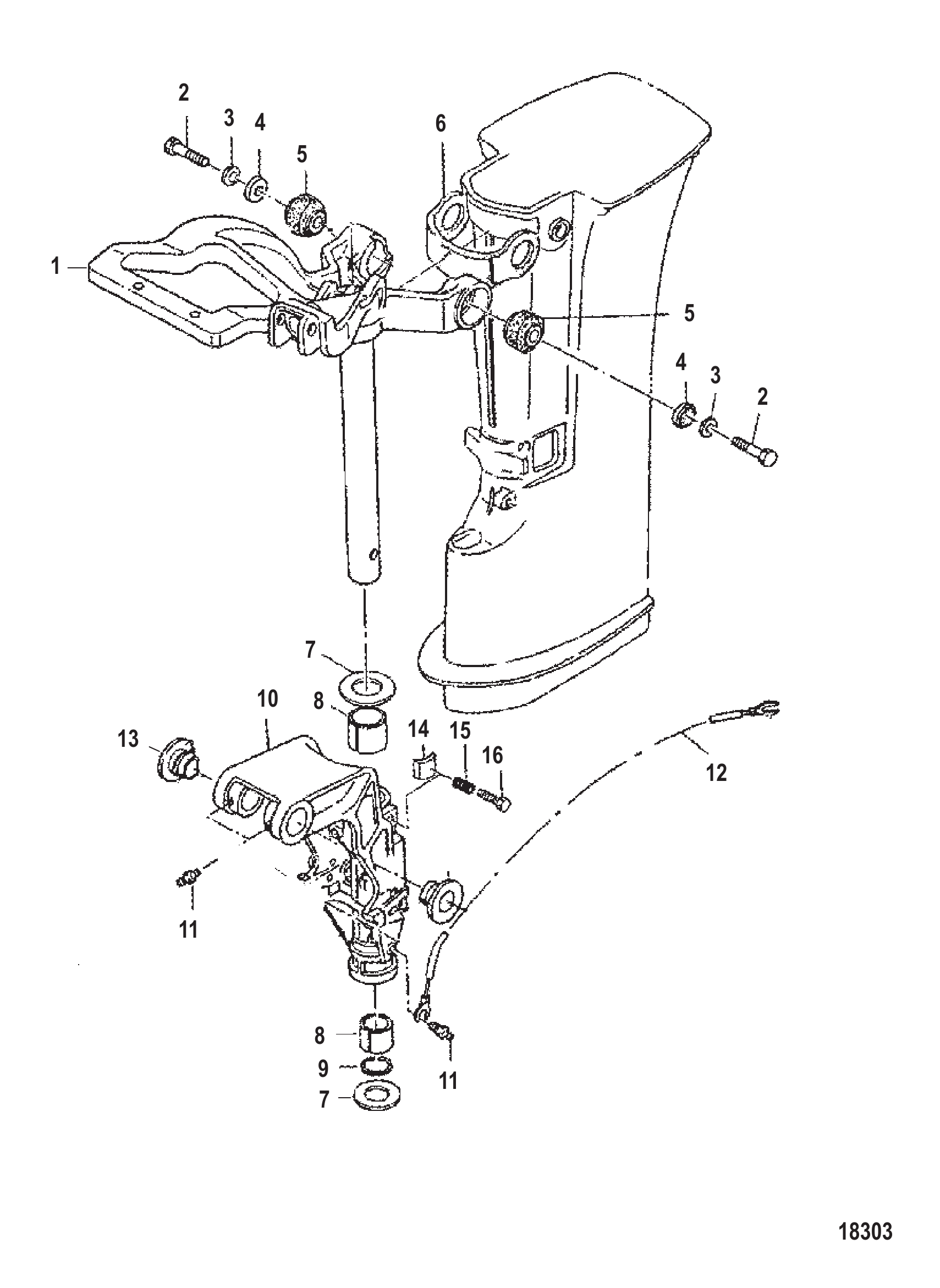

Рис. 24Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	803773	Вал рулевого управления	1
1	8M0149919	ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ	1
2	803777	Болт	2
3	895141	Шайба нержавеющая	2
3	879194340	Шайба	2
4	8538221	Шайба	2
4	8M0056392	Шайба	2
5	8037752	Подушка резиновая (верхняя)	2
5	8M0153613	Кронштейн	2
6	803778	Резиновый демпфер	1
7	803774	Упорная пластина	2
8	163363	Втулка	2
9	161091	Уплотнительное кольцо	1
10	803772	Поворотный кронштейн	1
10	8M0099819	Комплект поворотного кронштейна	1
10	8M0073132	ПОВОРОТНЫЙ КРОНШТЕЙН	1
11	824969	НИППЕЛЬ для смазки	3
12	878357	Кабель в сборе масса	1
12	898101091	Провод заземления	1
13	8537435	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	953831	Пружина	1
16	823042045	БОЛТ	1
16	879194254	Болт	1

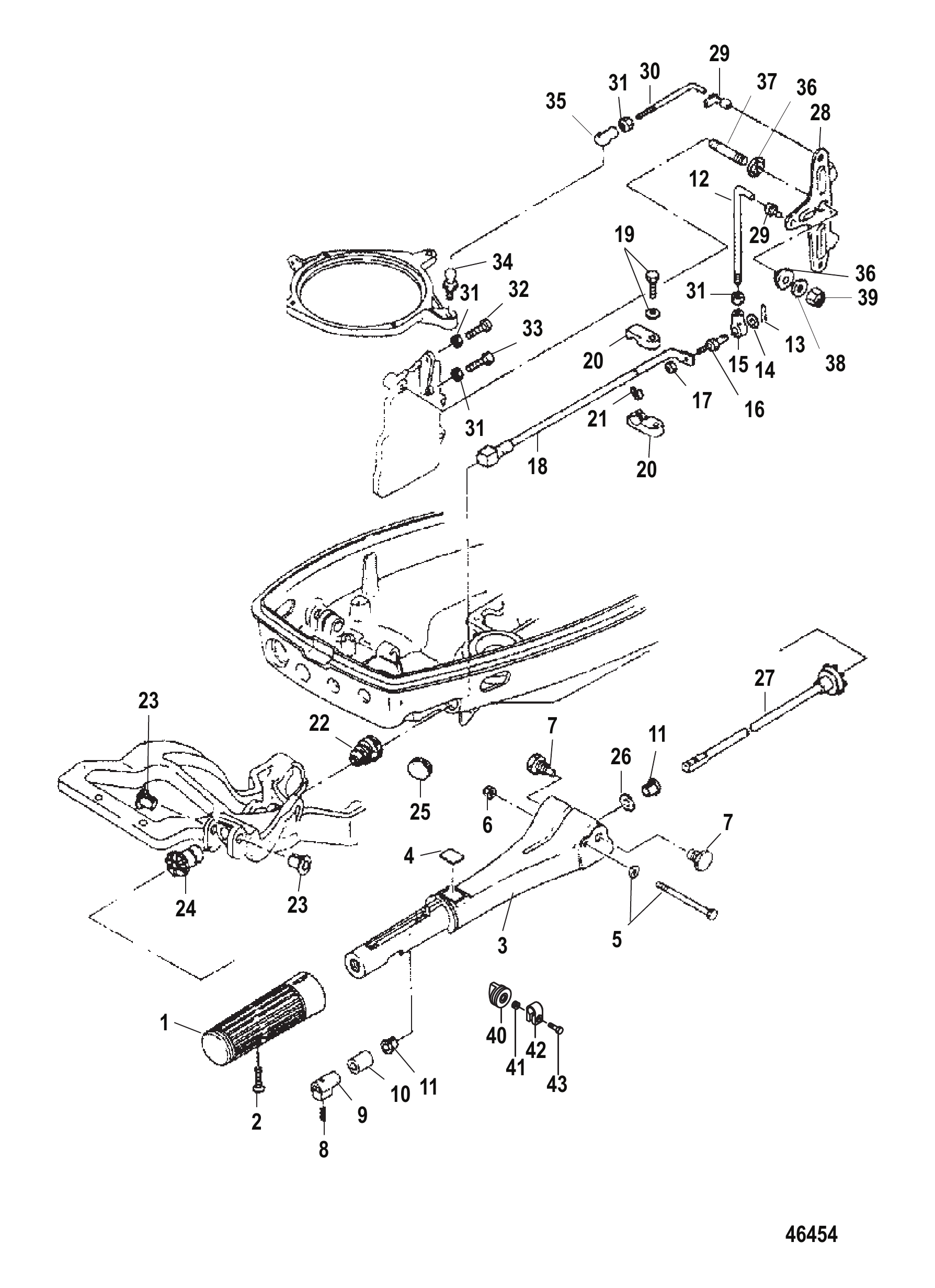

Рис. 25Тяги дросселя/рулевая рукоятка Throttle Linkage/Steering Handle

REF	Номер детали	Наименование	Кол-во
-	16075A3	Рукоятка в сборе	1
-	8M0059950	ORD 8M0130149 Mercury / Quicksilver	1
-	16075A2	Рукоятка в сборе	1
-	8M0133194	Рукоятка в сборе	1
-	8M0055714	Рукоятка в сборе с регулятором трения, включает позиции 25/26/27/28	1
-	8M0133194	Рукоятка в сборе	1
1	160861	Рукоятка	1
2	8150461	Винт	1
3	160752	Рукоятка рулевого управления	1
3	8M0055716	Рукоятка румпеля	1
3	8M0055716	Рукоятка румпеля	1
3	8M0130149	Рукоятка чёрная	1
4	16090	НАКЛЕЙКА	1
4	8M0097201	Наклейка румпеля	1
5	8230422	Болт	1
5	8M0050498	Болт	1
6	8537227	Гайка нейлоновая	1
7	8129352	Болт	2
7	8M0111108	Болт	2
8	8150263	Шплинт	1
9	8537152	Проставка	1
10	16191	Проставка	1
11	16336	ВТУЛКА	1
11	16336	ВТУЛКА	1
11	8M0130166	Втулка	1
12	803710	Тяга соединительная	1
12	803710001	ШАТУН	1
13	8150262	Шплинт	1
14	953925	ШАЙБА	1
15	8537451	Шарнир тяги	1
16	853749	Палец	1
16	853749001	Штифт	1
17	8537226	Гайка	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	803712	Вал дроссельной заслонки	1
19	82304227	БОЛТ	1
20	803715	Кронштейн	2
21	160572	Стопорное кольцо E-образное	1
22	16823	Втулка уплотнительная	1
23	952869	Втулка	2
23	8M0149796	Кольцо	1
24	803711	Шестерня ведущая	1
24	8M0182337	Шестерня	1
25	16226	Втулка	1
26	8537232	Шайба волнистая	1
27	160931	Вал дроссельной заслонки	1
28	803709	Рычаг опережения	1
29	853748	Быстросъёмное соединение тяги	2
30	8036811	Тяга опережения зажигания	1
30	803681006	ШАТУН	1
31	8537225	Гайка	4
31	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
32	853699	ВИНТ	1
32	16123	Винт (25 мм)	1
33	853699	ВИНТ	1
33	16123	Винт (25 мм)	1
34	853744	Шаровой шарнир	1
34	853744001	Шарнир шаровой	1
35	853745	Колпачок	1
36	853743	Втулка	2
37	8537181	Шпилька	1
37	879194297	Шпилька	1
38	853701	ШАЙБА	1
38	8M0135942	Шайба	1
39	815088	ГАЙКА (M8)	1
39	95374	Гайка нейлоновая	1
40	892776	Гайка, компонент 8M0055714	1
40	8M0051383	Гайка	1
41	892777	Пружина нержавеющая, компонент 8M0055714	1
41	8M0051384	Пружина нержавеющая	1
42	813026001	ЗАЖИМ фрикционный - компонент дросселя 8M0055714	1
42	8M0051382	Хомут регулятора трения - дроссель	1
43	823042039	БОЛТ ВХОДИТ В СОСТАВ 8M0055714	1
43	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

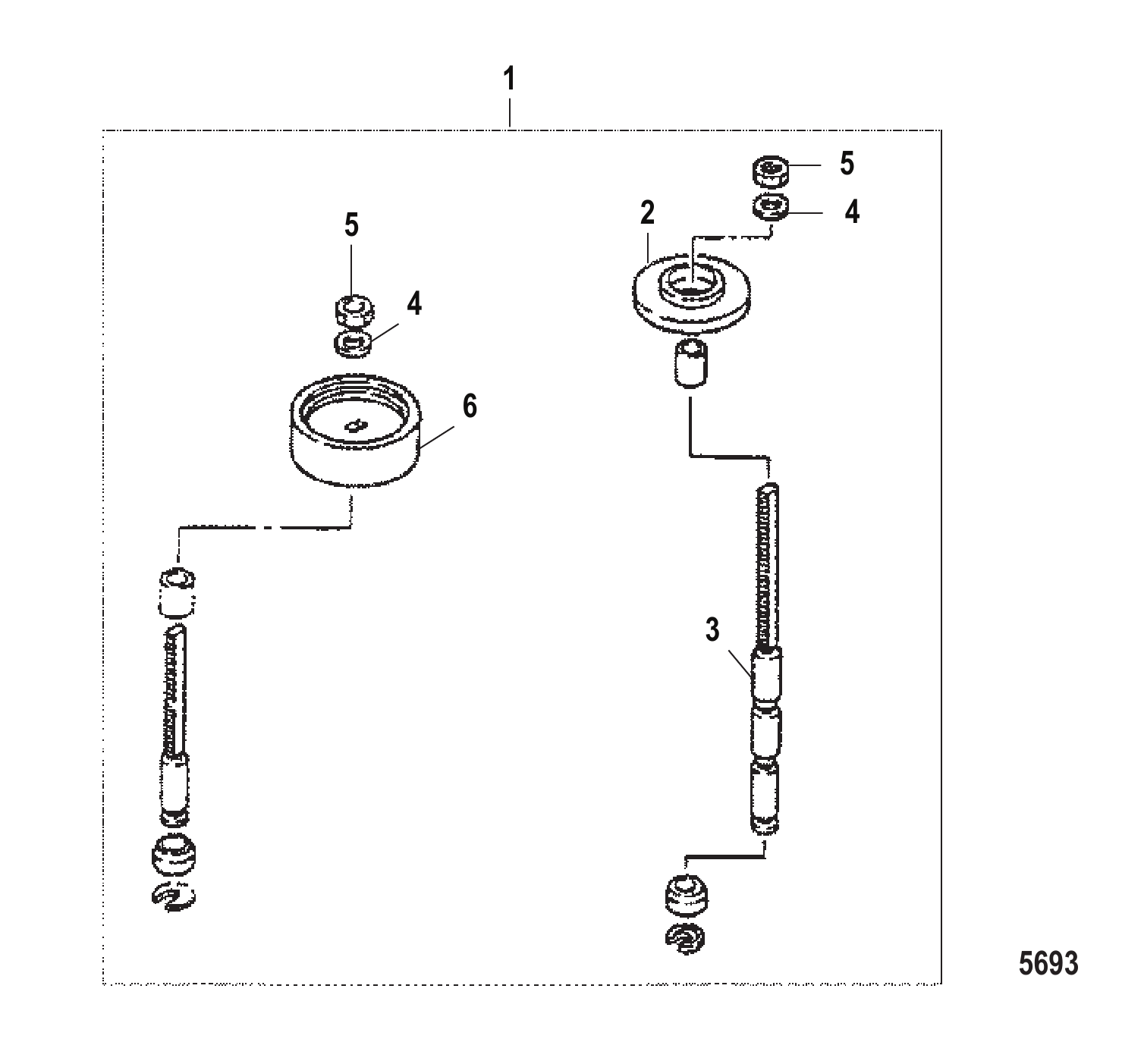

Рис. 26Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	85399620	КОМПЛЕКТ СЪЁМНИК ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК	1
1	895195A01	Комплект съёмника подшипника	1
2	8031332	Фланец	1
3	8031333	Вал	1
4	1614010	Шайба	1
5	85372220	ГАЙКА	1
6	8031336	Фланец	1
0	895216A01	Приспособление для измерения люфта в сборе	1
0	895216002	ИНСТРУМЕНТ Рычаг для измерения люфта	1
0	804552001	Съёмник маховика	1
0	8M0059838	Съёмник маховика	1
0	895220	Инструмент для снятия маховика	1
0	8M0059838	Съёмник маховика	1

Рис. 27Компоненты ультрадлинного удлинителя Ultra Long Extension Components

REF	Номер детали	Наименование	Кол-во
1	853783T08	КОРПУС УДЛИНИТЕЛЯ	1
2	879194299	Шпилька	4
2	879194301	Шпилька с болтом	4
3	853701	ШАЙБА	4
3	8M0135942	Шайба	4
4	17172	ГАЙКА	4
4	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	4
5	803738021	Вал гребной	1
6	803760019	Кулачковая штанга	1
7	803755015	Водяная трубка	1

水星 Mercury 9.9 2 CYL (International) 0N059858 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 9.9 2 CYL (International) 0N059858 & Up - — взрыв-схемы и запчасти
