水星 Mercury K 40 HP 6F5-000711 THRU 6F5325148 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-11862 · 共 20 个部位 · 874 条零件

1Аксессуары 2Магнето C.D.I.3Карбюратор 4КРЕПЛЕНИЕ И ПОВОРОТНЫЙ КРОНШТЕЙН/ЗАЩЕЛКА РЕВЕРСА 5ОБТЕКАТЕЛЬ 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА 8Картер редуктора 9ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 10Топливный насос 11ТОПЛИВНЫЙ БАК/ТОПЛИВНАЯ МАГИСТРАЛЬ (S/N:M-001188/ML-304030 & НИЖЕ)12ТОПЛИВНЫЙ БАК/ТОПЛИВНАЯ МАГИСТРАЛЬ (S/N:M-001189/ML-304031 & ВЫШЕ)13СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 14Впускной коллектор 15СИСТЕМА КРЕПЛЕНИЯ 16ТАБЛИЦА ВИНТОВ 17РУЧНОЙ СТАРТЕР 18Комплект крепления дистанционного управления 19Рулевая рукоятка 20УПРАВЛЕНИЕ ДРОССЕЛЕМ/СЦЕПЛЕНИЕ ПЕРЕДАЧ

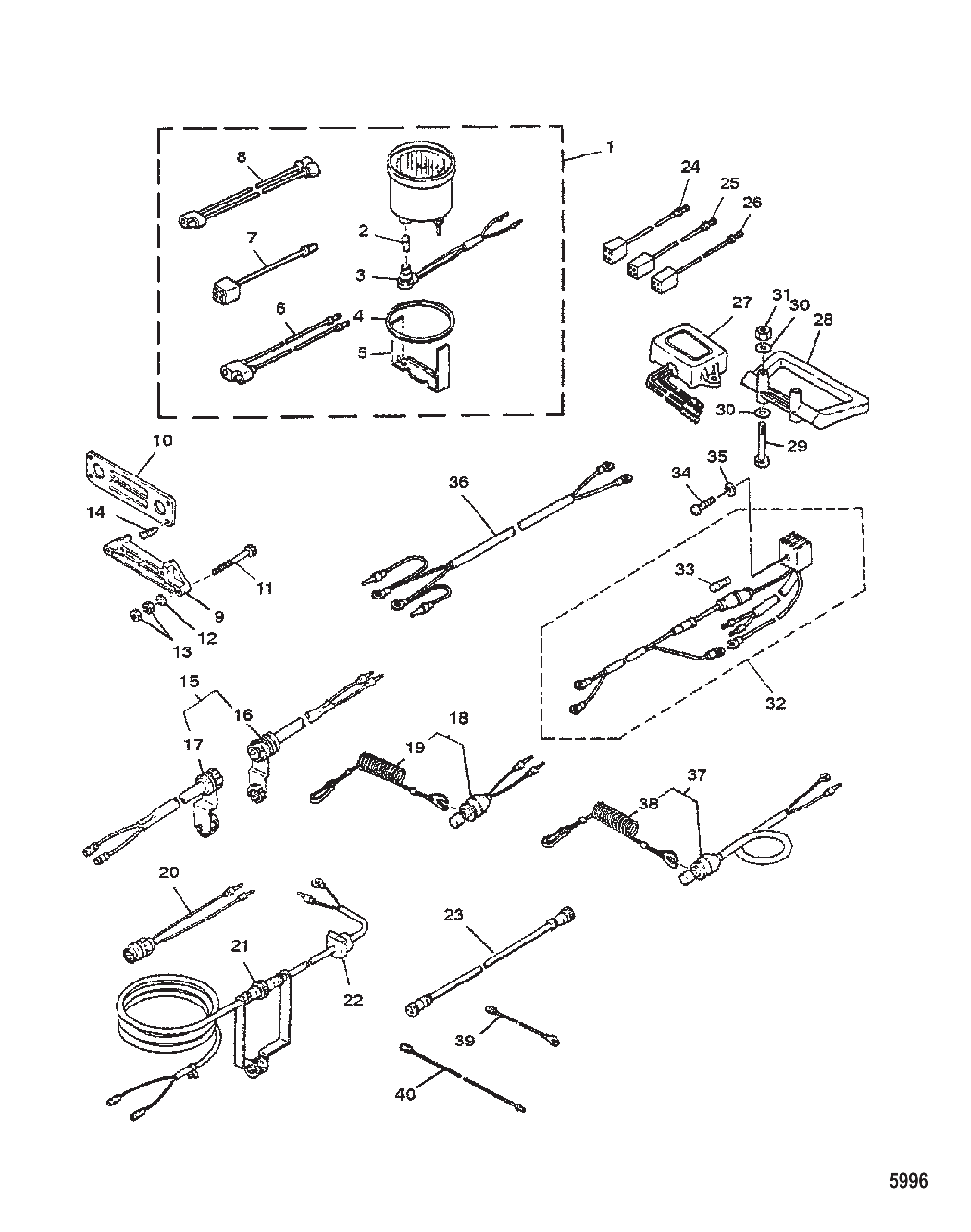

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	43984A1	Комплект тахометра	1
2	99055M	Лампа	1
3	99056A1	Лампа индикатора неисправности	1
4	99057M	Демпфер	1
5	NSS	NOT SOLD SEPARATE Plate	1
6	NSS	NOT SOLD SEPARATE Wire	1
7	NSS	NOT SOLD SEPARATE Wire	1
8	NSS	NOT SOLD SEPARATE Connector	2
9	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
10	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11	84481M	Болт	4
12	82217M	Шайба	4
13	82382M	Гайка	8
14	84482M	Винт	4
15	84124M	РАЗЪЕМ	1
16	99051M	РАЗЪЕМ	1
17	99052M	РАЗЪЕМ	1
18	97765M	Выключатель стоп в сборе	1
19	97756M	Упор	1
20	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
21	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
22	11882M	Втулка уплотнительная	1
23	84959M	Удлинитель (2 м) для выключателя стоп	1
24	11889M	Провод (синий)	AR
25	11890M	Провод (черный)	AR
26	11891M	Провод (желтый)	AR
27	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
28	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
29	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
30	82220M	Шайба	4
31	82395M	Гайка	2
32	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
32	8M0060278	ВЫПРЯМИТЕЛЬ	1
33	81522M	ПРЕДОХРАНИТЕЛЬ	1
34	83108M	ВИНТ	1
35	82211M	Шайба	1
36	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
37	97757M	Выключатель в сборе стоп	1
38	97756M	Упор	1
39	11892M	Провод	1
39	11892M	Провод	1
40	11893M	Провод	1
40	11893M	Провод	1

Рис. 2Магнето C.D.I. C.D.I Magneto

REF	Номер детали	Наименование	Кол-во
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
1	827133M	Ротор	1
1	827133M	Ротор	1
2	11723M	Основание в сборе	1
2	11723M	Основание в сборе	1
2	827191M	Основание в сборе	1
2	827191M	Основание в сборе	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	827135M	Провод	1
3	827135M	Провод	1
4	11727T	Катушка зажигания зарядная в сборе	1
4	11727T	Катушка зажигания зарядная в сборе	1
4	827136M	Катушка зажигания зарядная в сборе	1
4	827136M	Катушка зажигания зарядная в сборе	1
5	97803M	Винт с шайбой	2
6	11728M	Катушка освещения в сборе	1
6	11728M	Катушка освещения в сборе	1
6	827137M	Катушка освещения в сборе	1
6	827137M	Катушка освещения в сборе	1
7	97803M	Винт с шайбой	2
8	11729M	Катушка в сборе датчика	1
8	11729M	Катушка в сборе датчика	1
8	827138M	Катушка в сборе датчика	1
8	827138M	Катушка в сборе датчика	1
9	811177M	Винт	2
10	91699M	Винт с шайбой	1
11	11731M	Сальник масляный	1
12	81773M	Гайка маховика	1
12	893789	Гайка	1
13	84436M	Шайба	1
13	893762	Шайба (18 X 36 X 3)	1
14	11732M	Кольцо уплотнительное	1
15	827043M	Болт	3
16	881379	Шайба	6
16	82214M	Шайба	6
17	11733M	Крышка	1
18	95187M	Винт	6
19	11739M	Блок управления зажиганием в сборе	1
20	11740M	Пластина	1
21	11737T	Блок CDI в сборе	1
22	11734M	Кронштейн	1
23	85277615	Болт	3
24	82217M	Шайба	3
25	11735M	Втулка уплотнительная	3
26	11736M	Втулка	3
27	8528163	ГАЙКА	1
28	95184M	Втулка уплотнительная	2
29	98915M	Изоляционная обмотка (короткая)	1
30	826957M	Болт	1
31	11743M	Пластина	1
32	11741M	Термовыключатель в сборе	1
33	11742M	Провод заземления	1
34	951882	Катушка зажигания	1
34	951882	Катушка зажигания	1
34	95188T	КАТУШКА ЗАЖИГАНИЯ	1
34	95188T	КАТУШКА ЗАЖИГАНИЯ	1
35	82405M	Болт	2
36	63709A1	Комплект наконечника/клеммы свечи зажигания	2
36	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	OPT.
-	11765M	Комплект прокладок головки блока	1

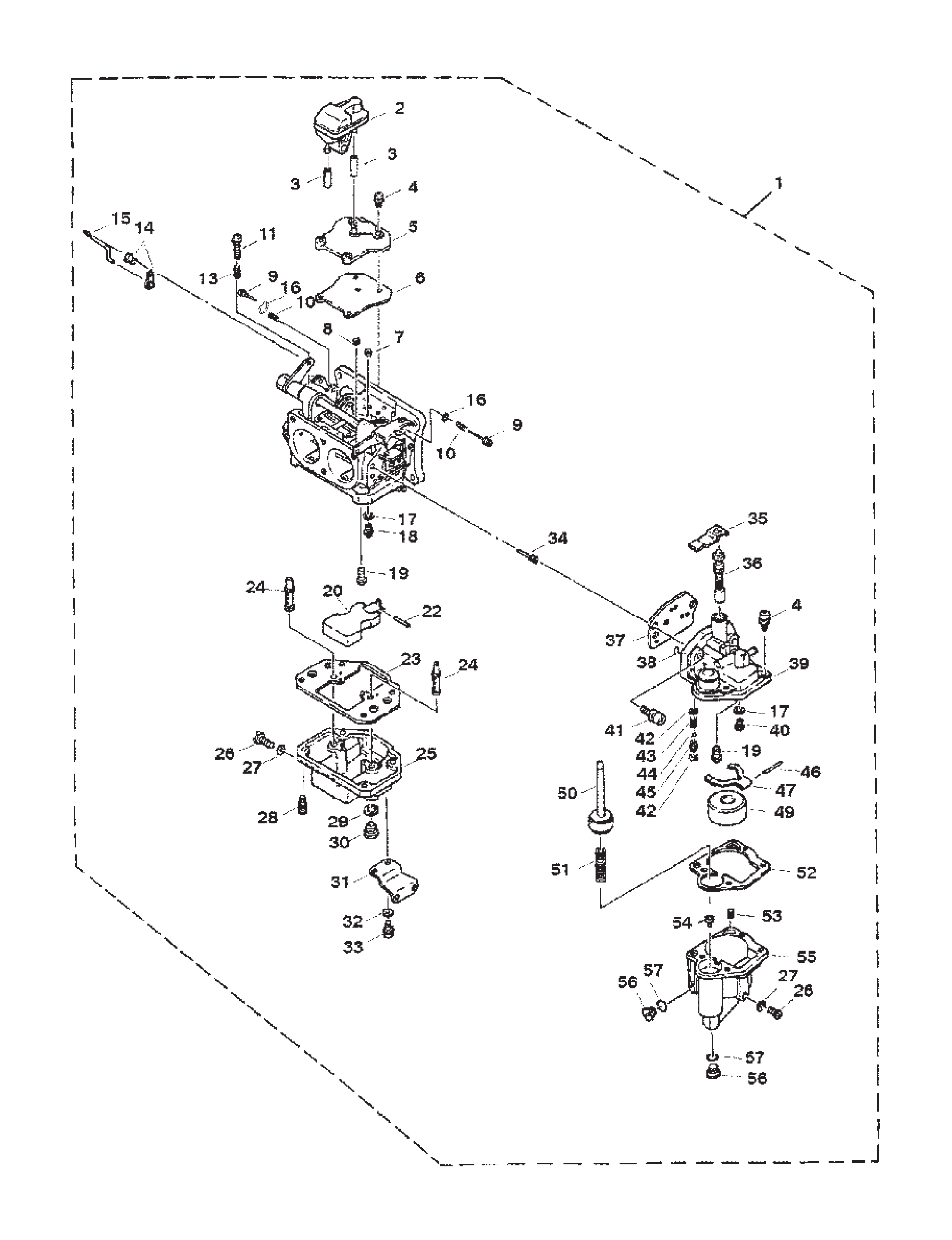

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9333M	Карбюратор	1
2	11834M	Демпфер	1
3	82012M	Шланг	2
4	11796M	Винт (M4 x 14)	8
5	11814M	Пластина	1
6	11795M	Прокладка	1
7	11815M	Жиклёр холостого хода (#90)	2
8	11816M	Жиклёр холостого хода (#60)	2
9	11800M	Винт	2
10	11801M	Пружина	2
11	827147M	Винт	1
11	827147M	Винт	1
12	80738M	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
12	80738M	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
13	80437M	Пружина	1
14	11829M	Фиксатор	2
15	11830M	Тяга	1
16	11802M	Кольцо уплотнительное	2
17	80261M	Шайба седла клапана	2
18	827146M	Седло клапана	1
19	8095711	Винт (M4 x 5)	2
20	954481	ПОПЛАВОК В СБОРЕ	1
20	954481	ПОПЛАВОК В СБОРЕ	1
20	95448M	Поплавок в сборе	1
20	95448M	Поплавок в сборе	1
22	11794M	Штифт	1
23	11792M	Прокладка	1
24	11812M	Главный распылитель	2
25	11811M	Поплавковая камера	1
26	11798M	Пробка сливная	2
27	11799M	Прокладка	2
28	94813M	Винт	4
29	80267	Прокладка	2
30	11813M	Жиклёр главный (#145)	2
31	11831M	Пластина	1
32	84401M	Шайба	4
33	11832M	ВИНТ	4
34	11833M	ЖИКЛЕР	1
35	11827M	ПЛАСТИНА	1
36	11826M	ПЛУНЖЕР	1
37	11818M	ПРОКЛАДКА	1
38	11802M	Кольцо уплотнительное	1
39	11819M	КРЫШКА	1
40	11820M	СЕДЛО КЛАПАНА	1
41	11828M	ВИНТ	2
42	95560M	СЕДЛО	2
43	95559M	ПРУЖИНА	1
44	95574M	ШАРИК	1
45	97576M	СЕДЛО	1
46	11821M	ОСЬ ПОПЛАВКА	1
47	11963M	РЫЧАГ ПОПЛАВКА	1
47	11963M	РЫЧАГ ПОПЛАВКА	1
48	80202M	Рычаг поплавка	1
48	80202M	Рычаг поплавка	1
49	80450M	Поплавок	1
50	11824M	ПЛУНЖЕР	1
51	11825M	ПРУЖИНА	1
52	11823M	ПРОКЛАДКА	1
53	83089M	Жиклёр (#70) (#70)	1
54	852869	ОБРАТНЫЙ КЛАПАН	1
54	852869	ОБРАТНЫЙ КЛАПАН	1
55	11822M	ПОПЛАВКОВАЯ КАМЕРА	1
56	97602M	КЛАПАН	1
57	94699M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	11765M	Комплект прокладок головки блока	1
-	11835T	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1

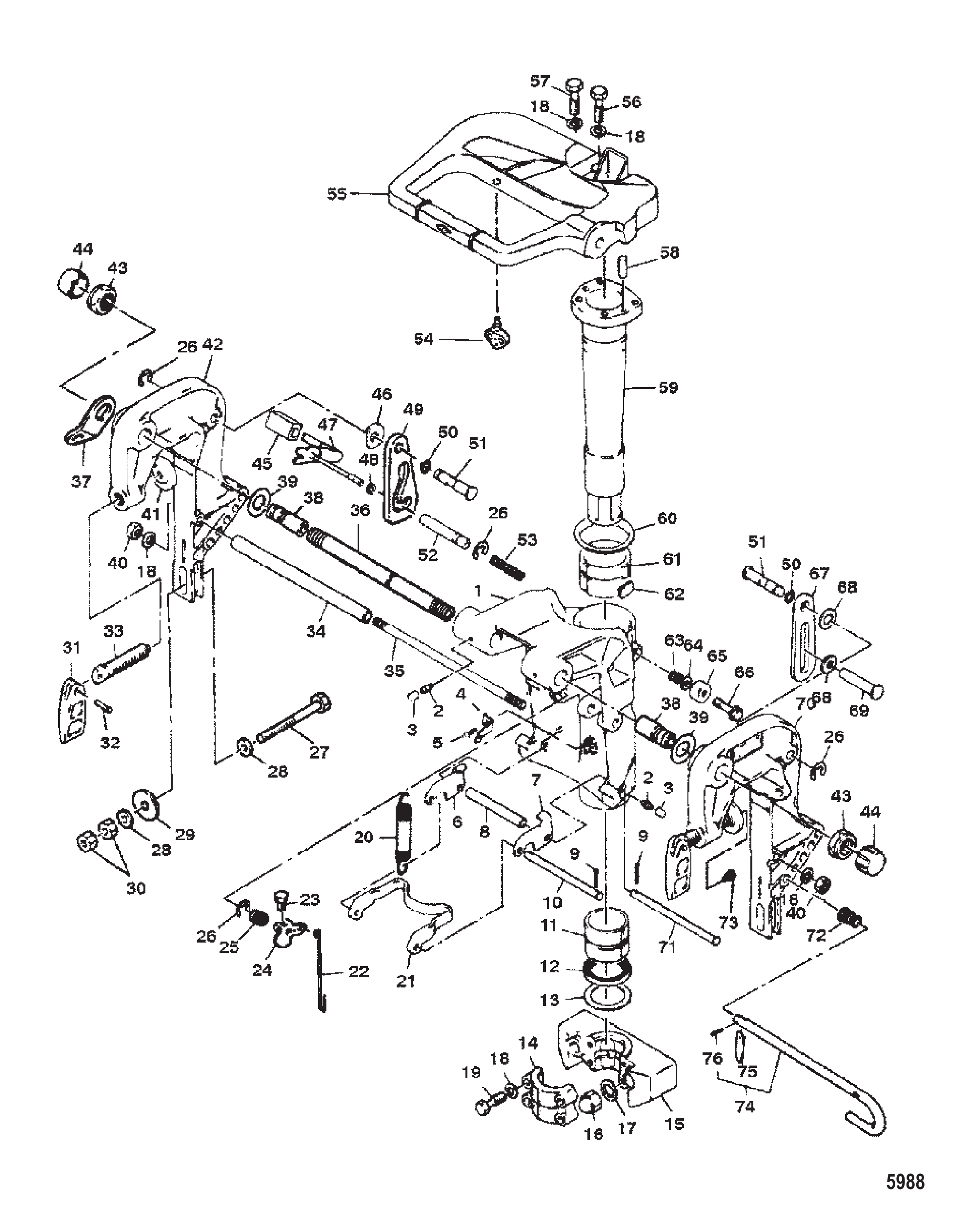

Рис. 4КРЕПЛЕНИЕ И ПОВОРОТНЫЙ КРОНШТЕЙН/ЗАЩЕЛКА РЕВЕРСА Clamp and Swivel Bracket/Reverse Lock

REF	Номер детали	Наименование	Кол-во
1	9821M	Кронштейн поворотный	1
1	9821M	Кронштейн поворотный	1
1	6996M	Кронштейн поворотный	1
1	6996M	Кронштейн поворотный	1
2	82369M	Штуцер	4
3	81439M	Колпачок пресс-масленки	4
4	83494M	ПРУЖИНА	1
5	83495M	ЗАКЛЕПКА	1
6	83905M	Кронштейн фиксации наклона	1
7	83906M	Кронштейн фиксации наклона	1
8	83480M	Проставка	1
9	82128M	Шплинт	4
10	83477M	Палец	1
11	83485M	Втулка	1
12	83486M	Сальник масляный	1
13	83487M	Шайба	1
14	83491M	Корпус нижней резиновой опоры	1
15	83492T	Корпус	1
16	82397M	ГАЙКА КОРОНЧАТАЯ	2
17	84429M	Шайба	4
18	82215M	Стопорная шайба	10
19	85277614	Болт	4
20	83476M	Пружина	2
21	83479M	Фиксатор наклона	1
22	83468M	Тяга стопорная	1
23	84313M	Болт	1
24	83467M	Рычаг наклона	1
25	83465M	Пружина	1
26	83461M	Стопорное кольцо	5
27	84970M	Болт	4
28	814576M	Шайба	8
28	82220M	Шайба	8
29	81812M	ШАЙБА	4
30	82395M	Гайка	8
31	11868M	РУКОЯТКА	2
32	81889M	Штифт	2
33	11869M	ВИНТ	2
34	19258M	Проставка	1
35	83472M	Шпилька	1
36	18974M	БОЛТ	1
36	18974M	БОЛТ	1
36	41312M	Болт кронштейна струбцины	1
36	41312M	Болт кронштейна струбцины	1
37	19111M	Пластина	1
37	19111M	Пластина	1
38	41313M	ВТУЛКА	2
38	41313M	ВТУЛКА	2
39	81836M	Шайба	2
40	82382M	Гайка	2
41	43099M	ШАЙБА	2
42	9823M	Кронштейн струбцины правый (правый борт)	1
43	81787M	Гайка	2
43	879172252	Гайка	2
44	811914M	Колпачок	2
45	81395M	Крышка	1
46	83458M	Шайба	1
47	14260M	Рычаг в сборе (откидывание)	1
48	83493M	ШАЙБА	1
49	14278M	Упор откидывания	1
50	83457M	Волнистая шайба	2
51	19257M	Штифт	2
52	83464M	Вал	1
53	83909M	ПРУЖИНА СЖАТИЯ	1
54	92619M	ДЕРЖАТЕЛЬ СРЕЗНОГО ШТИФТА	1
55	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
55	8M0057160	Кронштейн	1
56	85277615	Болт	2
57	82442M	Болт	2
58	82368M	Штифт установочный	2
59	83907M	Вал	1
60	83482M	Шайба	1
61	83483M	Втулка	1
62	80633M	Пластина фрикционная	1
63	83488M	Пружина	1
64	82217M	Шайба	1
65	83490M	Сальник	1
66	43106M	Болт	1
67	42441M	Упор откидывания	1
68	83462M	Шайба	2
69	95450M	Штифт	1
70	9822M	КРОНШТЕЙН ЗАЖИМА (ЛЕВЫЙ БОРТ)	1
71	83478M	Палец	1
72	814973M	Пружина	1
72	814973M	Пружина	1
73	43097M	БОЛТ	2
74	814972M	Штифт наклона в сборе	1
74	814972T	Штифт откидывания	1
75	84044M	Стопор фиксации наклона	1
76	82145M	Штифт роликовый	1

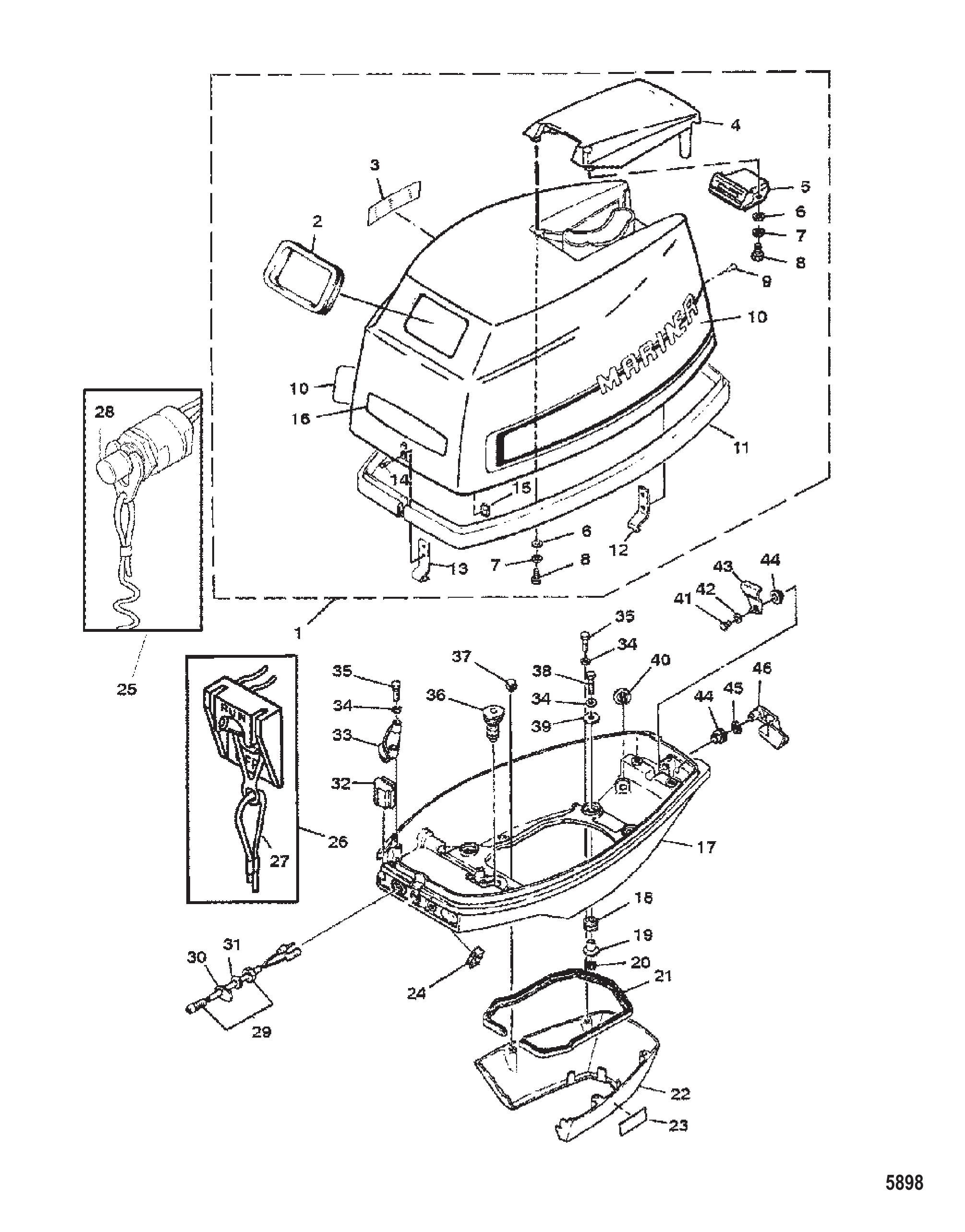

Рис. 5ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	808564M	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
2	11675M	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
3	81202M	Наклейка индикатора переключения	1
4	95444M	НАКЛАДКА	1
4	11679T	НАКЛАДКА	1
5	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
6	82214M	Шайба	4/6
7	82212M	Стопорная шайба	4/6
8	826957M	Болт	4/6
9	84903M	Заклепка	2
10	95445M	КОМПЛЕКТ НАКЛЕЕК БОКОВОЙ	1
11	11678M	УПЛОТНЕНИЕ	1
12	11676M	КРОНШТЕЙН	1
13	11677M	КРОНШТЕЙН	1
14	814489M	Заклёпка	2
15	41300M	ГАЙКА	4
15	41300M	ГАЙКА	4
16	95446M	НАКЛЕЙКА ПЕРЕДНЯЯ	1
16	95446M	НАКЛЕЙКА ПЕРЕДНЯЯ	1
17	9393M	НИЖНИЙ КОЖУХ	1
18	97675M	ВТУЛКА (НЕ ИСПОЛЬЗУЕТСЯ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ)	4
19	97676M	ВТУЛКА	4
20	8528163	ГАЙКА	4
21	11686M	УПЛОТНЕНИЕ	1
22	95447M	ФАРТУК	1
22	95447M	ФАРТУК	1
22	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
22	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
23	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
24	83609M	ВТУЛКА	1
25	97757M	Выключатель в сборе стоп	1
26	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
26	93102M	Выключатель в сборе стоп	1
26	93102M	Выключатель в сборе стоп	1
27	97756M	Упор	1
27	97756M	Упор	1
28	852837	Колпачок	1
28	852837	Колпачок	1
29	41308M	Индикатор (электрический)	1
30	11689M	ДЕРЖАТЕЛЬ	1
31	11690M	ШАЙБА	1
32	11687M	ВТУЛКА	1
33	11685M	ПЛАСТИНА	1
34	82214M	Шайба	8
35	82405M	Болт	4
36	11688M	ВТУЛКА	1
37	11692M	БОЛТ	2
38	83285M	БОЛТ	4
39	81796M	ШАЙБА	4
40	11682M	ШТУЦЕР	1
41	84088M	ВИНТ (M6 x 10)	1
42	81794M	Шайба	1
43	11684M	РЫЧАГ	1
44	81949M	Втулка рычага зажима кожуха	2
45	81869M	Шайба	1
46	11683M	Рычаг	1

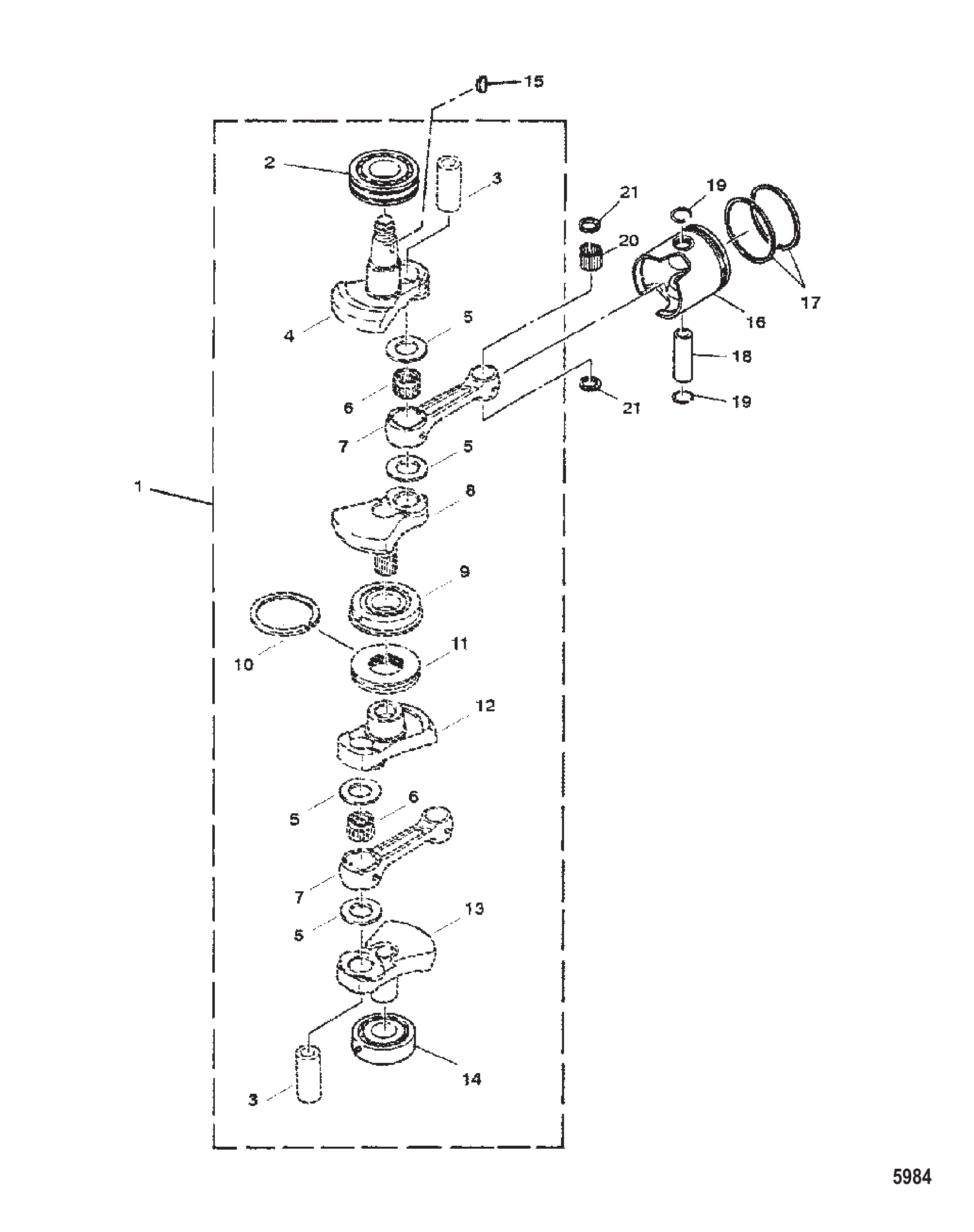

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9327M	Коленчатый вал в сборе	1
2	11766T	Подшипник (верхний)	1
3	13302T	Палец	2
4	851997M	Кривошип	1
5	13305M	Шайба	4
6	13304M	Подшипник	1
7	9486T	Шатун в сборе	2
8	827142M	Кривошип	1
9	13300T	Подшипник	1
10	11760M	Кольцо стопорное	1
11	13301M	Сальник	1
12	827143M	Кривошип	1
13	827144M	Кривошип	1
13	851996M	Коленчатый вал	1
14	11767T	Подшипник (нижний)	1
15	8261001	Шпонка	1
16	9329T	Поршень	2
16	9330M	Поршень	AR
16	9330T	Поршень	AR
16	9331T	Поршень	AR
17	11768T	Комплект поршневых колец	2
17	11769M	Комплект поршневых колец	AR
17	11770T	Комплект поршневых колец	AR
18	11771T	Палец поршневой	2
19	81264M	ЗАЖИМ	4
20	82353M	Подшипник	56
21	81831M	ШАЙБА УПОРНАЯ	4
-	19256M	Головка блока цилиндров в сборе	1

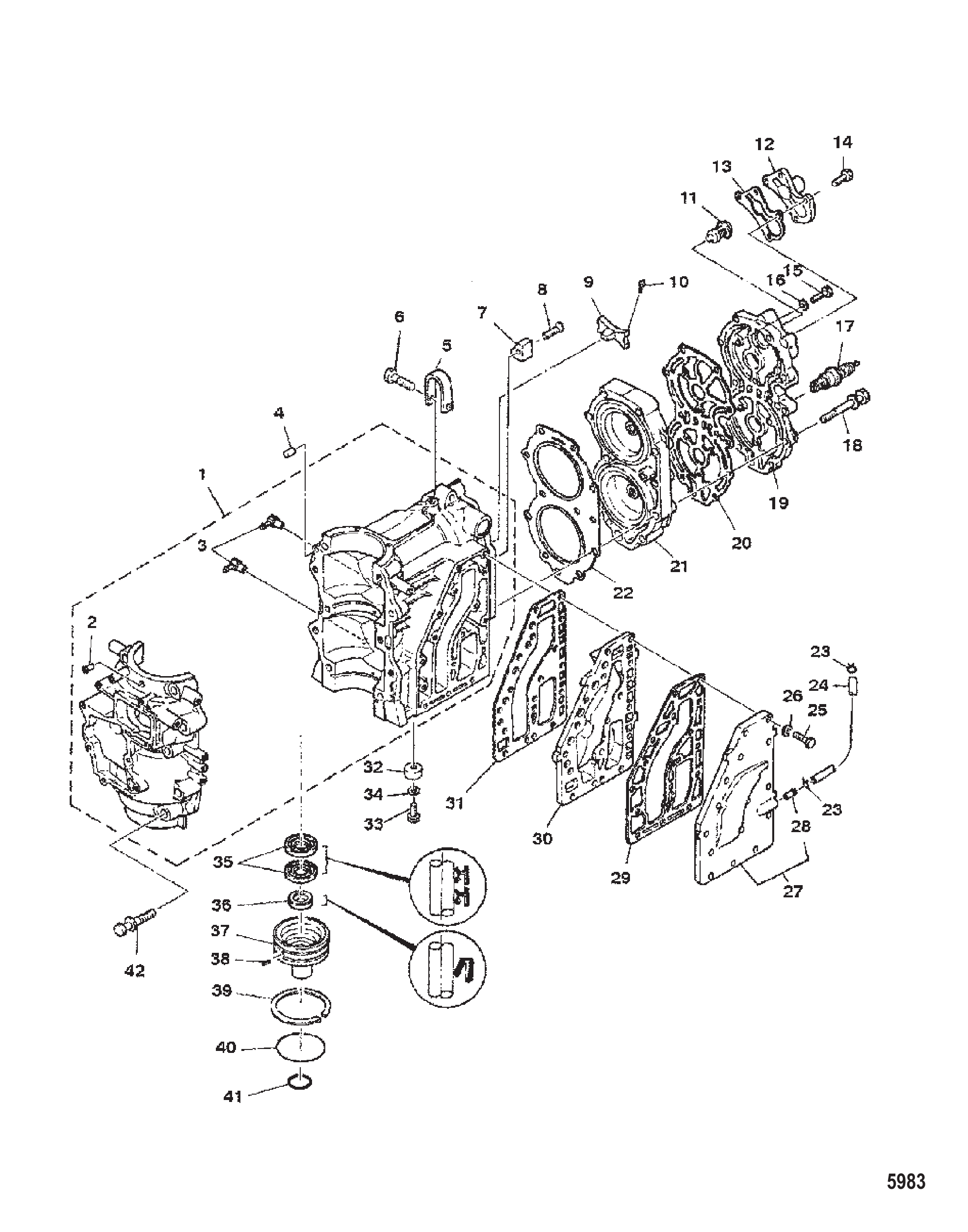

Рис. 7БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА Cylinder Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	9324T	Блок цилиндров	1
2	80122M	Штуцер слива картера	1
3	80727M	Обратный клапан в сборе	2
4	82368M	Штифт установочный	2
5	11744M	Кронштейн	1
6	82442M	Болт	1
7	83330M	Анод	1
8	82168M	Винт	1
9	11761M	Анод	1
10	82522M	Винт	2
11	814554M	ТЕРМОСТАТ	1
11	814554T01	ТЕРМОСТАТ	1
12	19255M	Крышка	1
13	83336M	Прокладка термостата	1
14	8257021	Болт (M6 x 20)	4
15	82405M	Болт	5
16	82214M	Шайба	5
17	82371M	СВЕЧА ЗАЖИГАНИЯ B-7HS (NGK)	2
17	8M0114739	SP B7HS-82 @4 Mercury / Quicksilver	2
18	11746M	Болт	11
19	11747M	Крышка	1
20	11749M	Прокладка	1
21	9325M	Головка блока цилиндров	1
22	11745	ПРОКЛАДКА	1
23	82047M	Хомут	2
24	82012M	Шланг	1
25	82405M	Болт	16
26	82214M	Шайба	16
27	11755M	Крышка выпускная (наружная)	1
28	94716M	Соединитель	1
29	11756	ПРОКЛАДКА	1
30	11753M	Крышка выпускная (внутренняя)	1
31	11754	ПРОКЛАДКА	1
32	83394M	Анод	1
33	826957M	Болт	1
34	881379	Шайба	1
34	82214M	Шайба	1
35	11758M	Сальник масляный	2
36	189721	Сальник масляный	1
36	189721	Сальник масляный	1
36	83347M	Сальник масляный малый	1
36	83347M	Сальник масляный малый	1
37	815118M	Корпус	1
38	82145M	Штифт роликовый	1
39	11760M	Кольцо стопорное	1
40	11759M	Кольцо уплотнительное	1
41	83348M	Кольцо уплотнительное	1
42	41838M	Болт	10
-	19256M	Головка блока цилиндров в сборе	1
-	11765M	Комплект прокладок головки блока	1

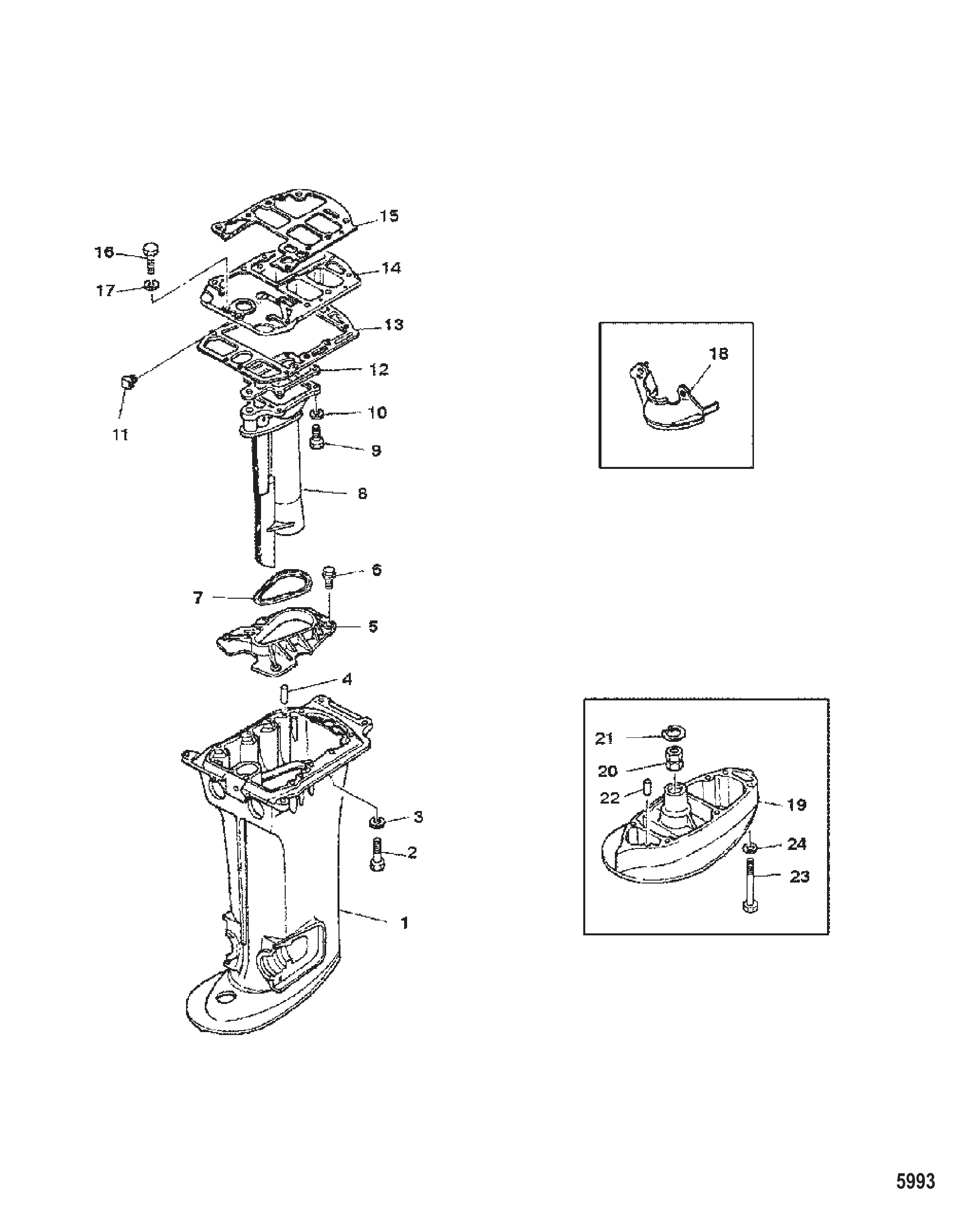

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8584M	Корпус гребного вала	1
1	8585M	Корпус гребного вала	1
2	97749M	Болт	8
3	82215M	Стопорная шайба	8
4	83379M	Штифт	2
5	815116M	Пластина	1
6	82476M	Болт	4
7	83384M	Сальник	1
8	815115M	Коллектор выпускной	1
9	84058M	Болт (M6 x 20)	4
10	82212M	Стопорная шайба	4
11	11888M	Патрубок	1
12	83383M	Прокладка	1
13	19175	Прокладка	1
14	815114M	Пластина выпускная	1
15	11885	ПРОКЛАДКА	1
16	82405M	Болт	3
17	82212M	Стопорная шайба	3
18	92617M	Крышка	1
18	92618M	Крышка	1
19	83891M	Удлинитель	1
20	94529M	Втулка	1
21	94530M	Стопорное кольцо	1
22	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
23	82472M	Болт	6
24	82215M	Стопорная шайба	6
-	99982M	Комплект прокладок редуктора	1
-	11765M	Комплект прокладок головки блока	1

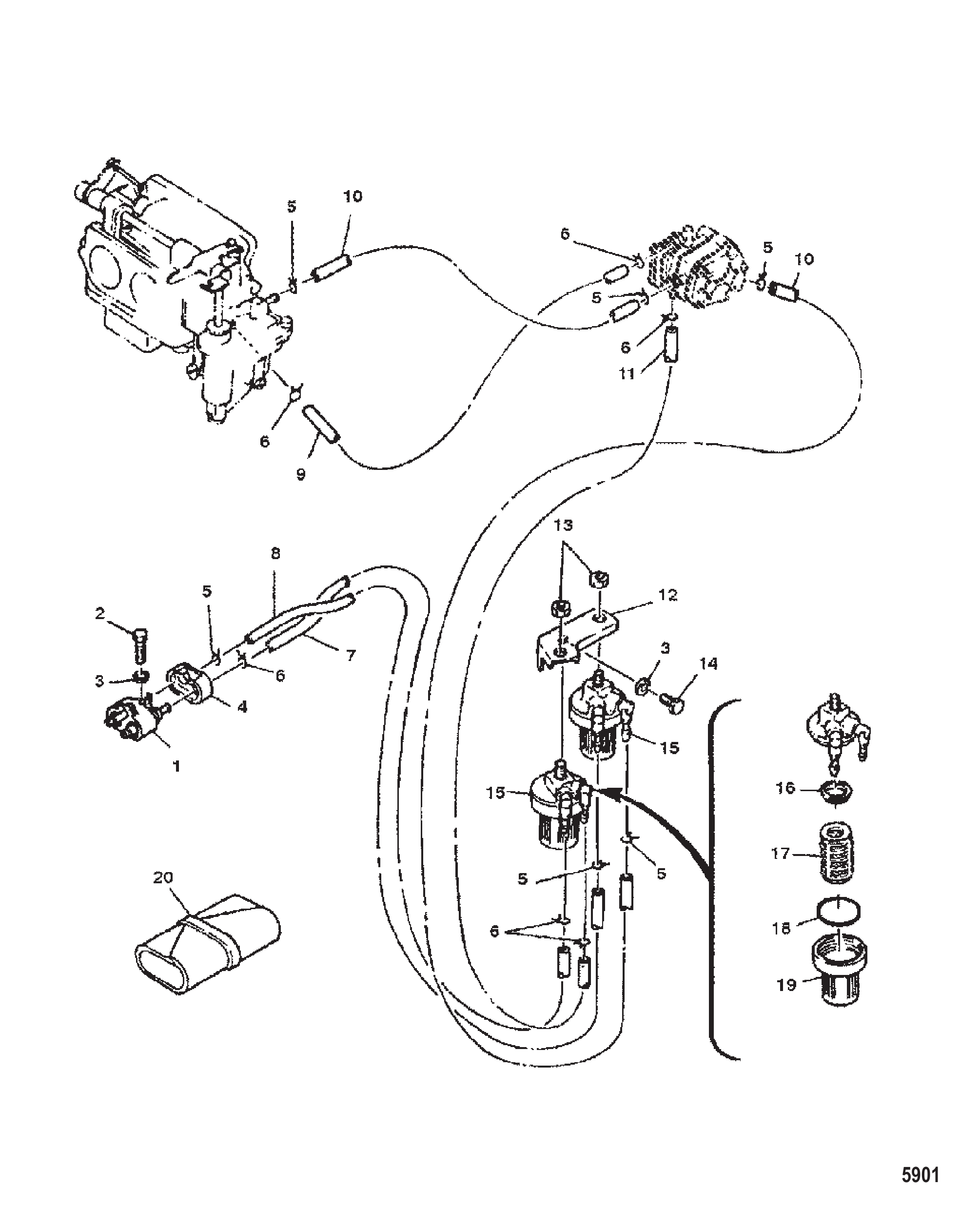

Рис. 9ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР Fuel Lines and Filter

REF	Номер детали	Наименование	Кол-во
1	95604M	Соединитель	1
2	82405M	Болт	1
3	881379	Шайба	AR
3	82214M	Шайба	AR
4	97607M	Втулка уплотнительная	1
5	98974M	Зажим	6
6	82047M	Хомут	6
7	82012M	Шланг	1
8	82012M	Шланг	1
9	11842M	Шланг	1
10	11840M	Шланг	2
11	82012M	Шланг	1
12	11839M	Кронштейн	1
13	82382M	Гайка	2
14	84368M	Болт	1
15	826964T	Фильтр топливный	2
16	82790M	Прокладка	2
16	82790M	Прокладка	2
17	826965M	Фильтр	2
17	826965T	Фильтр топливный	2
18	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
18	826966M	Уплотнительное кольцо	2
18	826966T	Уплотнительное кольцо	2
19	11935M	СТАКАН ФИЛЬТРА	2
19	826967M	Стакан	2
20	81669M	Набор инструментов	1
20	803581	Набор инструментов	1
-	11765M	Комплект прокладок головки блока	1

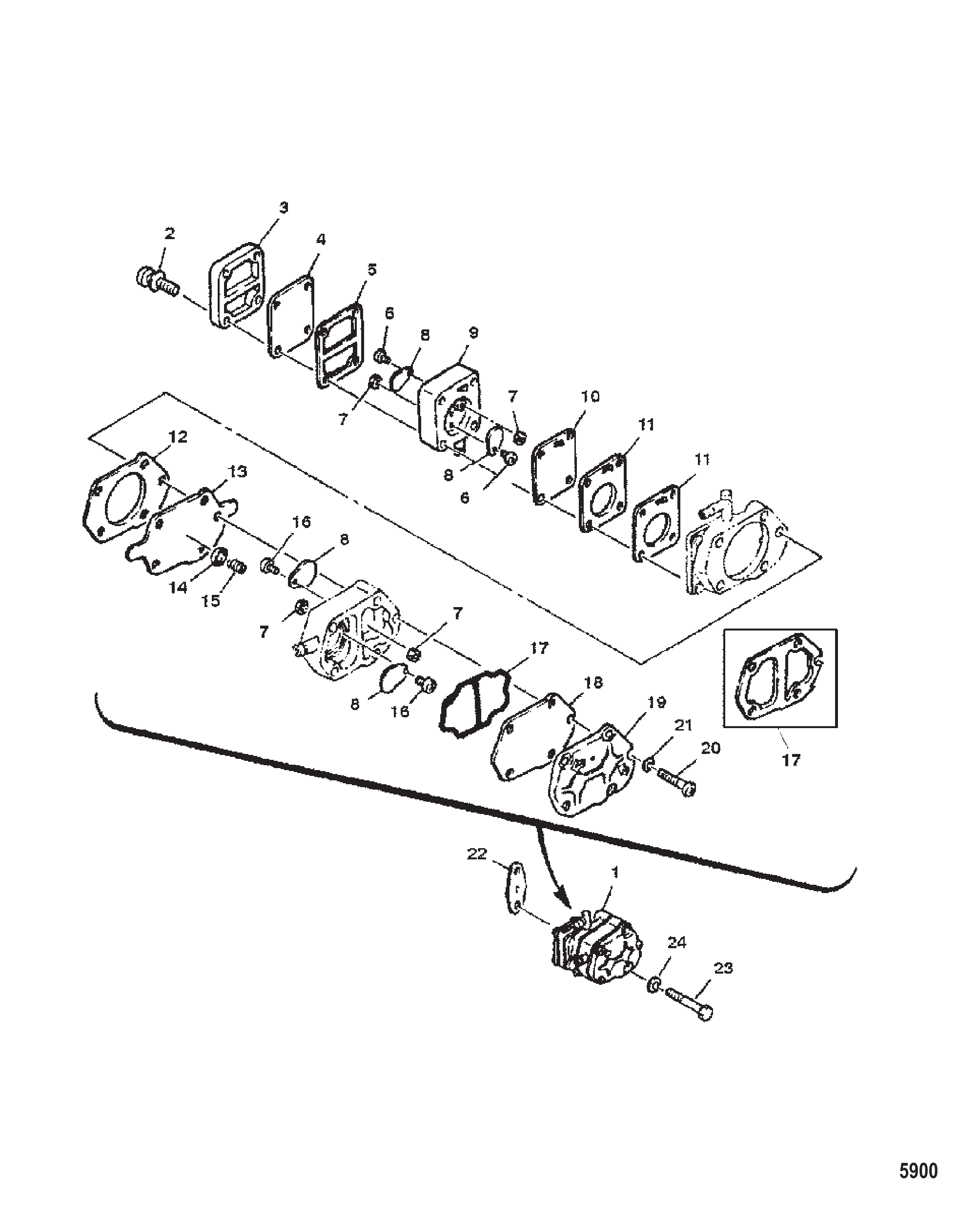

Рис. 10Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	16816M	Насос в сборе топливный	1
2	80954M	Винт	4
3	84266M	Крышка насоса	1
4	84265M	Диафрагменный насос	1
5	815010M	Прокладка	1
5	815010M	Прокладка	1
5	84264	Прокладка	1
5	84264	Прокладка	1
6	11837M	Винт	2
7	82537M	Гайка	4
8	41888M	Клапан обратный	4
9	84263M	Корпус	1
10	84262M	Диафрагма насоса	1
11	815009	Прокладка	1
12	80613	Прокладка	1
13	80606M	Диафрагма	1
14	80611M	Пластина	1
15	80610M	Пружина	1
16	41889M	Винт (M3 x 5)	2
17	80614	Прокладка	1
17	80614	Прокладка	1
17	43095M	Прокладка корпуса к крышке	1
17	43095M	Прокладка корпуса к крышке	1
18	84141M	Диафрагма	1
19	80607M	Крышка	1
20	82522M	Винт	3
21	82186M	Шайба	3
22	80757	Прокладка	1
23	8527765	Болт	2
24	881379	Шайба	2
24	82214M	Шайба	2
-	11765M	Комплект прокладок головки блока	1

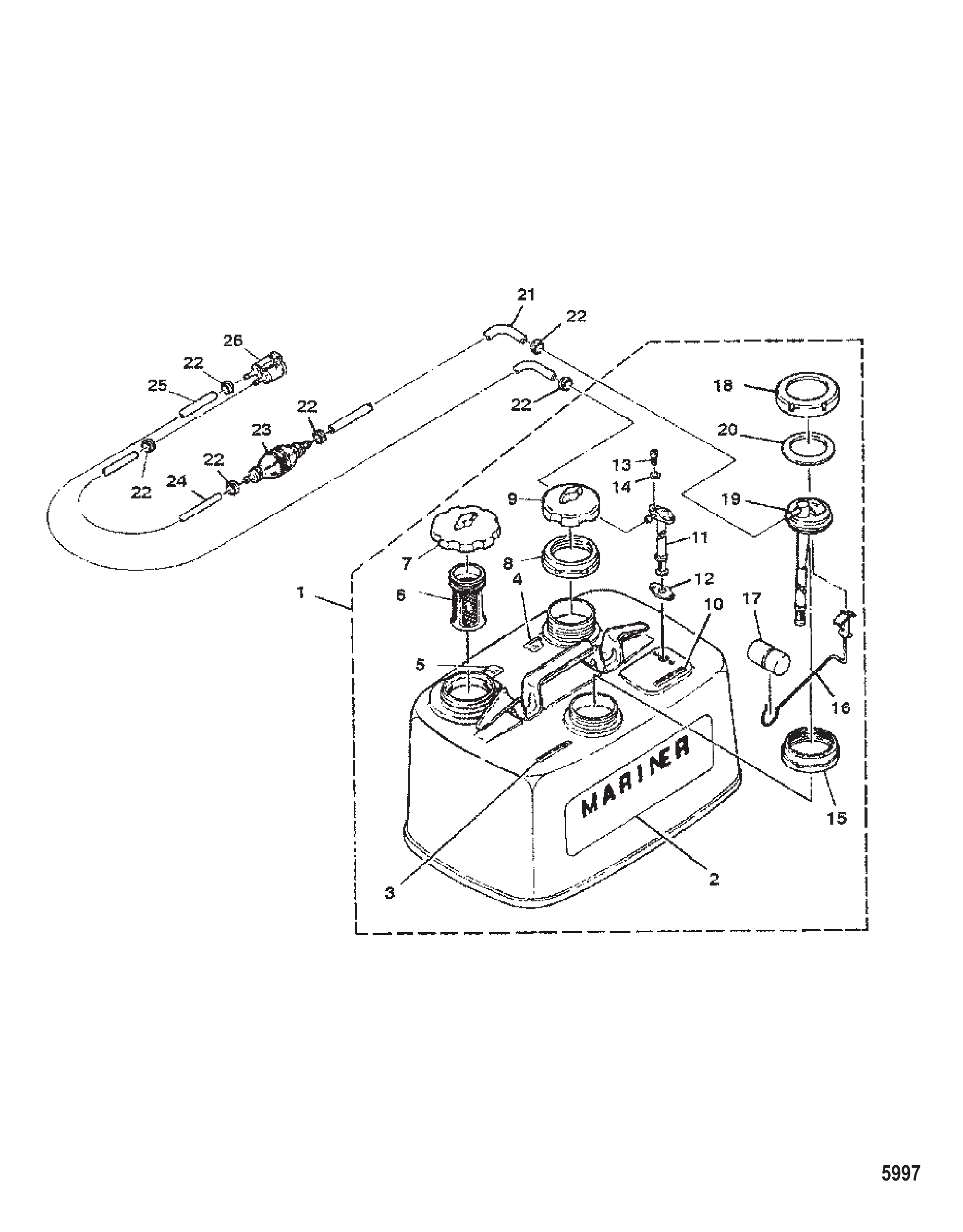

Рис. 11ТОПЛИВНЫЙ БАК/ТОПЛИВНАЯ МАГИСТРАЛЬ (S/N:M-001188/ML-304030 & НИЖЕ) Fuel Tank/Fuel Line (S/N:M-001188/ML-304030 & Below)

REF	Номер детали	Наименование	Кол-во
1	9522M	Топливный бак в сборе	1
2	NSS	NOT SOLD SEPARATE Decal-Side	2
3	NSS	NOT SOLD SEPARATE Decal-Top	1
4	NSS	NOT SOLD SEPARATE Decal-Top	1
5	94702M	Наклейка верхняя	1
6	95568M	Фильтр-сетка	1
7	814497M	Крышка	1
8	NSS	NOT SOLD SEPARATE Nut	1
9	814498M	Крышка	1
10	NSS	NOT SOLD SEPARATE Decal-Top	1
11	99954M	Корпус разъёма	1
12	NSS	NOT SOLD SEPARATE Gasket	1
13	83356M	Винт	2
14	80271M	Шайба винта корпуса	2
14	95501M	Сальник	2
15	NSS	NOT SOLD SEPARATE Nut	1
16	NSS	NOT SOLD SEPARATE Indicator	1
17	81319M	Поплавок	1
18	97624M	Опора	1
19	95616M	Топливный датчик	1
20	97623M	Прокладка	1
21	94727M	Шланг	1
22	16725M	Хомут	6
23	89396Q38	Груша подкачки	1
23	89396Q01	Груша подкачки @4	1
24	94727M	Шланг	1
25	94727M	Шланг	1
26	95569M	Топливный разъём	1

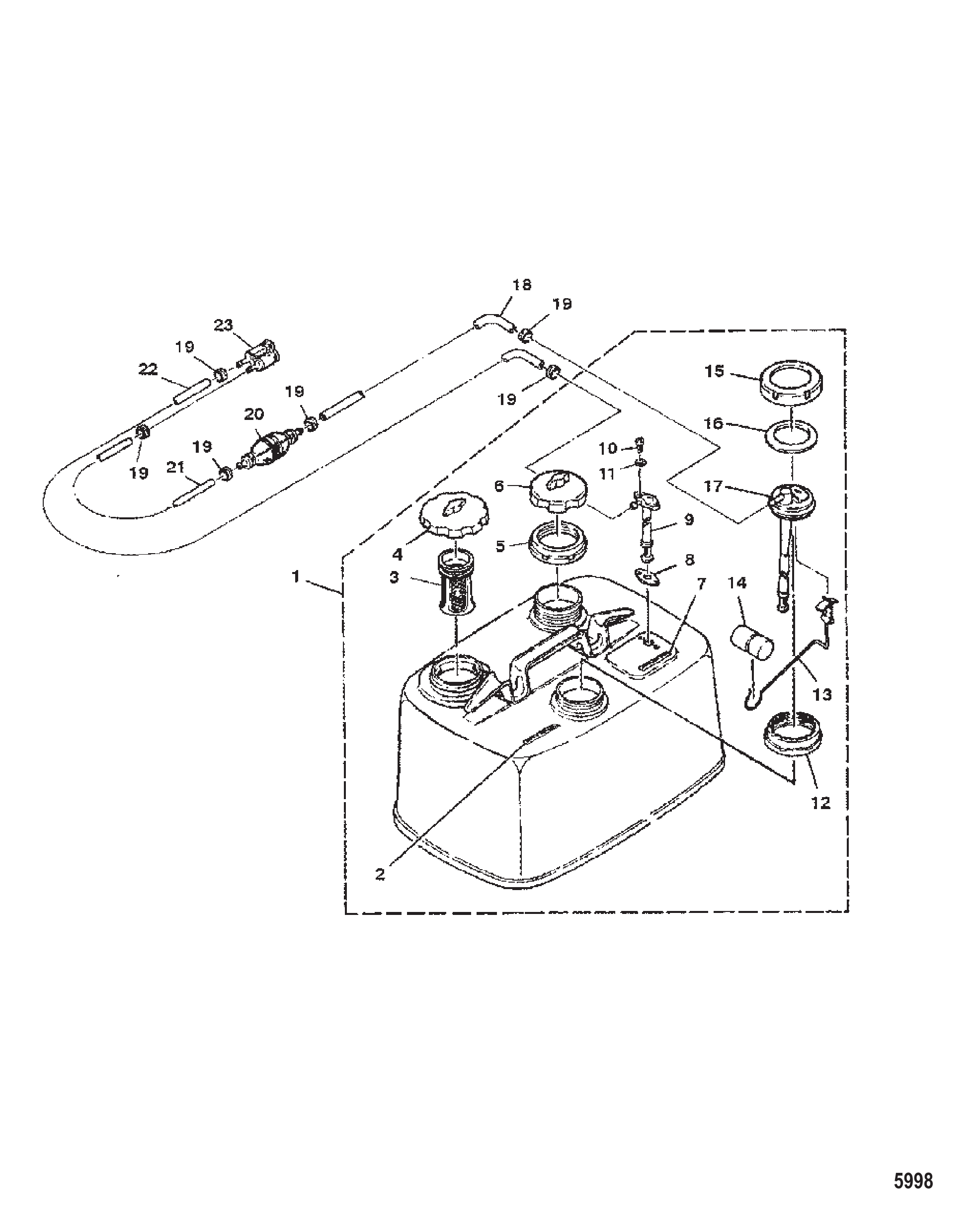

Рис. 12ТОПЛИВНЫЙ БАК/ТОПЛИВНАЯ МАГИСТРАЛЬ (S/N:M-001189/ML-304031 & ВЫШЕ) Fuel Tank/Fuel Line (S/N:M-001189/ML-304031 & Above)

REF	Номер детали	Наименование	Кол-во
1	9522M	Топливный бак в сборе	1
2	NSS	NOT SOLD SEPARATE Decal-Top	1
3	95568M	Фильтр-сетка	1
4	814497M	Крышка	1
5	NSS	NOT SOLD SEPARATE Nut	1
6	814498M	Крышка	1
7	NSS	NOT SOLD SEPARATE Decal-Top	1
8	NSS	NOT SOLD SEPARATE Gasket	1
9	99954M	Корпус разъёма	1
10	95502M	Винт	2
11	95501M	Сальник	2
12	NSS	NOT SOLD SEPARATE Nut	1
13	14274M	Указатель	1
14	81319M	Поплавок	1
15	97624M	Опора	1
16	97623M	Прокладка	1
17	95616M	Топливный датчик	1
18	94727M	Шланг	1
19	16725M	Хомут	6
20	89396Q38	Груша подкачки	1
20	89396Q01	Груша подкачки @4	1
21	94727M	Шланг	1
22	16571M	Шланг	1
23	95569M	Топливный разъём	1

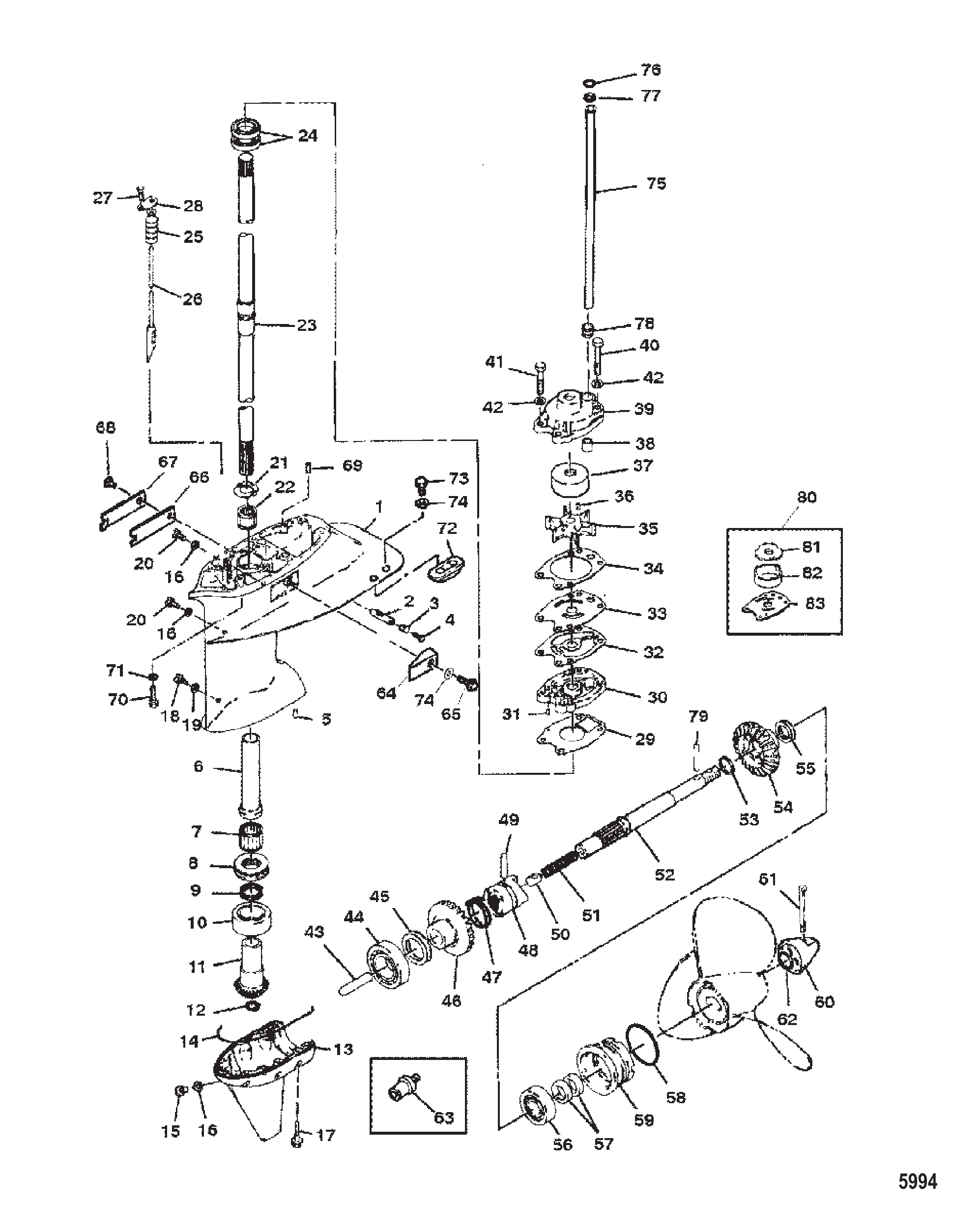

Рис. 13СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА Gear Housing Assembly

REF	Номер детали	Наименование	Кол-во
-	9839M	Корпус редуктора в сборе	1
-	9840M	Корпус редуктора в сборе	1
1	9826M	Корпус редуктора в сборе	1
1	9826M	Корпус редуктора в сборе	1
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
1	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
2	11876M	Крышка	1
3	99968M	Колпачок	1
4	11878M	Винт	1
5	82356M	Штифт установочный	1
6	83409M	Втулка	1
7	83410M	Подшипник игольчатый	1
8	83411M	Подшипник упорный	1
9	83412M	Шайба регулировочная	AR
9	83412001	Шайба регулировочная	AR
9	83413M	Шайба регулировочная	AR
9	83414M	Шайба регулировочная	AR
9	83415M	Шайба регулировочная	AR
10	83416T	Подшипник роликовый	1
11	99972T	Шестерня ведущая	1
12	19259M	Кольцо стопорное	1
13	99969M	Корпус редуктора в сборе (нижний)	1
14	83391M	Сальник	1
15	95632M	Пробка сливная	1
15	95632010	Пробка сливная	1
16	81987	Прокладка	3
17	82476M	Болт	9
18	83392M	ВИНТ	1
19	95610	Прокладка	1
20	81924M	ПРОБКА	2
21	83407M	Шайба упорная	1
22	83408M	Подшипник игольчатый	1
23	83404M	Вал приводной	1
23	83405M	Вал приводной	1
23	92610M	Вал приводной	1
24	854017	Сальник масляный	2
25	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
26	83445M	Кулачок переключения	1
26	83446M	Кулачок переключения	1
26	92615M	Кулачок переключения	1
27	84088M	ВИНТ (M6 x 10)	1
28	82882M	Пластина	1
29	83402M	Прокладка	1
30	83401M	Основание	1
31	82354M	ШТИФТ УСТАНОВОЧНЫЙ	3
32	83399M	Прокладка водяного насоса	1
32	83399	Прокладка @2	1
33	83400M	Пластина опорная	1
34	83398	Прокладка	1
35	99971M	Крыльчатка	1
36	83444M	Шпонка водяного насоса	1
37	83403M	Вставка	1
38	81426M	Сальник	1
39	83396M	Крышка водяного насоса	1
40	84057M	Болт	2
41	85277614	Болт	2
42	82217M	Шайба	4
43	83419M	Толкатель кулачковый	1
44	83420M	Подшипник роликовый	1
45	83421M	Шайба регулировочная	AR
45	83422M	Шайба регулировочная	AR
45	83423M	Шайба регулировочная	AR
45	83424M	Шайба регулировочная	AR
45	83425M	Шайба регулировочная	AR
45	83426M	Шайба регулировочная	AR
46	99973T	Шестерня переднего хода	1
47	81474M	Кольцо пальца крестового	1
48	81473T	Муфта сцепления	1
49	81903M	Палец крестовый	1
50	81475M	Муфта переключения	1
51	83429M	Пружина нажимная	1
52	11879M	Вал гребного винта	1
53	19260M	Шайба	1
53	19260M	Шайба	1
53	83430M	Шайба	1
53	83430M	Шайба	1
54	99975T	Шестерня заднего хода	1
55	83432M	Шайба регулировочная	AR
55	83433M	Шайба регулировочная	AR
55	83434M	Шайба регулировочная	AR
55	83435M	Шайба регулировочная	AR
55	83436M	Шайба регулировочная	AR
55	83437M	Шайба регулировочная	AR
55	83438M	Шайба регулировочная	AR
55	83439M	Шайба регулировочная	AR
56	83440M	Подшипник шариковый	1
57	82229M	САЛЬНИК МАСЛЯНЫЙ	2
58	83441M	Кольцо уплотнительное	1
59	83442M	Крышка	1
60	14279M	Гайка гребного винта	1
61	95295	Шплинт гребного винта	1
62	83447M	Шайба пружинная	1
63	95633M	ПРОБКА	1
63	8M0121335	ПРОБКА	1
64	815117M	Анод	1
64	815117M	Анод	1
64	99978M	Анод	1
64	815117M	Анод	1
64	99978M	Анод	1
64	815117M	Анод	1
65	99979M	Болт	1
66	99980M	Седло	1
67	99977M	Крышка	1
68	84367M	Винт	1
69	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
70	85277615	Болт	6
71	82215M	Стопорная шайба	6
72	18852M	Анод	1
72	18852M	Анод	1
73	826957M	Болт	2
73	826957M	Болт	2
74	827055M	Шайба	3
74	827055M	Шайба	3
75	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
75	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
75	83903M	ТРУБКА ВОДЯНАЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
76	81852M	ШАЙБА	1
77	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
78	81427M	САЛЬНИК	1
79	83443M	Штифт приводной	1
80	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
81	NSS	NOT SOLD SEPARATE Inner Plate	1
82	NSS	NOT SOLD SEPARATE Insert	1
83	NSS	NOT SOLD SEPARATE Outer Plate	1
-	99981T	Ремкомплект водяного насоса	1
-	99982M	Комплект прокладок редуктора	1

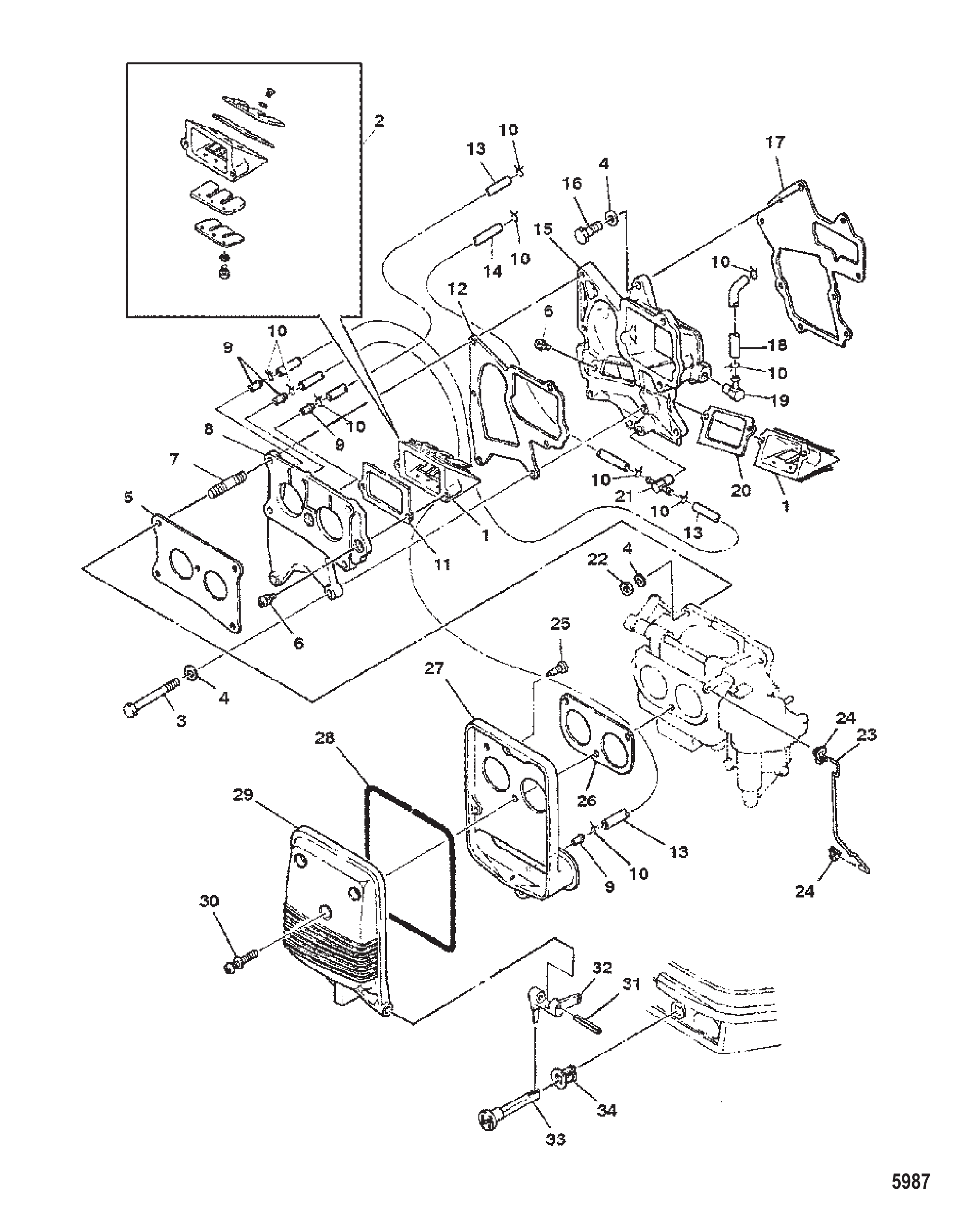

Рис. 14Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	11772M	Клапанная пластина в сборе	2
2	11774M	Комплект лепестковых клапанов	1
3	84658M	БОЛТ	2
4	82214M	Шайба	13
5	11782M	Прокладка	1
6	83356M	Винт	4
7	11779M	Шпилька	4
8	811013M	Крышка	1
9	80122M	Штуцер слива картера	4
10	82046M	Хомут шланга	10
11	11778M	Прокладка	1
12	11781M	Прокладка	1
12	11781	ПРОКЛАДКА	1
13	811045M	Шланг	3
14	811045M	Шланг	1
15	11775M	Коллектор впускной	1
16	82405M	Болт	7
17	11776M	Прокладка	1
17	11776	ПРОКЛАДКА	1
18	811045M	Шланг	1
19	80727M	Обратный клапан в сборе	1
20	11778M	Прокладка	1
21	11791M	Обратный клапан	1
22	8528163	ГАЙКА	4
23	11789M	Штанга	1
24	16333	ТЯГА быстросъёмная	2
25	95526M	Винт	4
26	11786M	Прокладка	1
27	11783M	Крышка	1
28	95558M	Сальник	1
29	11784M	Крышка	1
30	11785M	Винт	3
31	11790M	Штифт	1
32	11787M	Рычаг подсоса	1
33	83960M	Ручка воздушной заслонки	1
34	84760M	Втулка	1
-	11765M	Комплект прокладок головки блока	1
-	11835T	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1

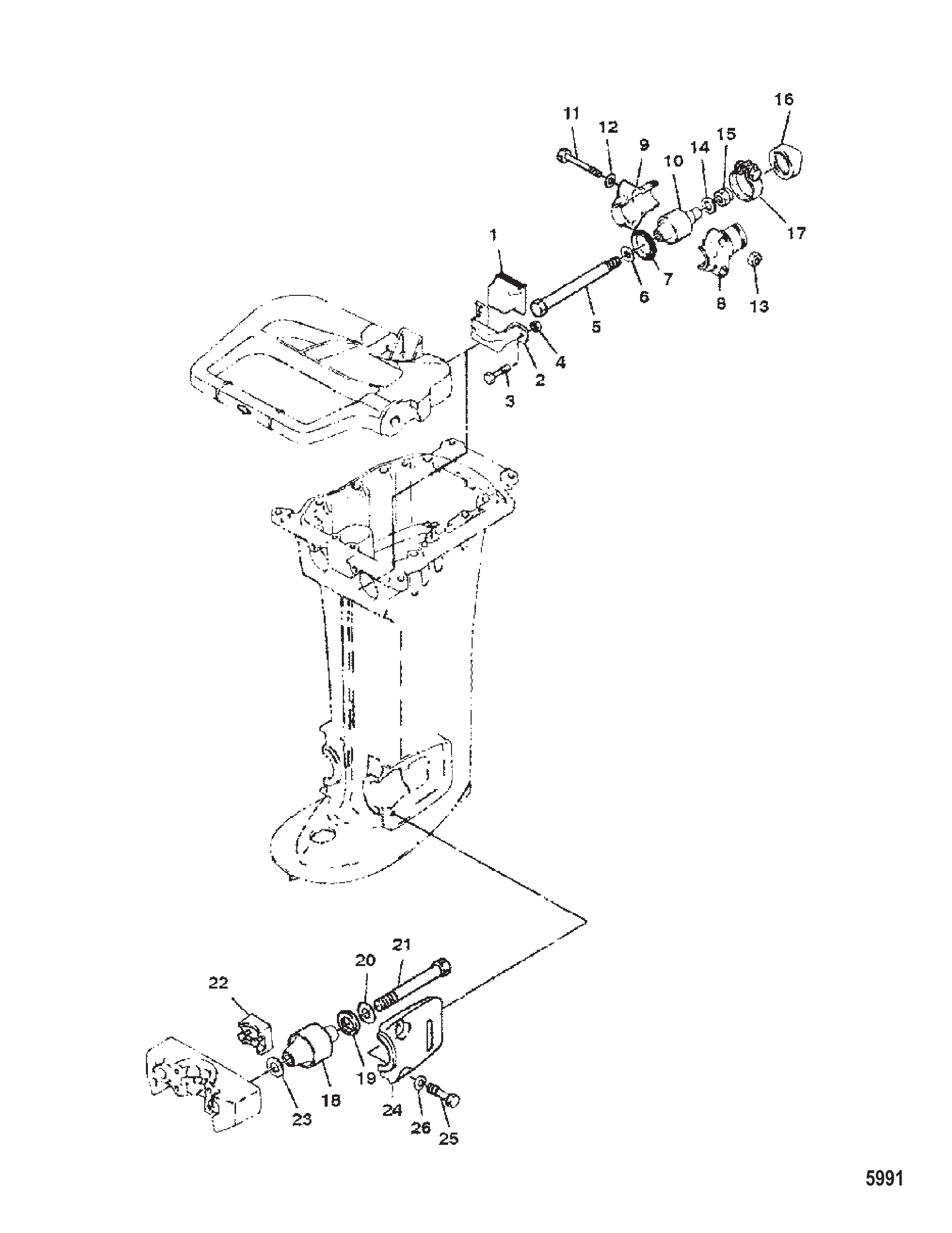

Рис. 15СИСТЕМА КРЕПЛЕНИЯ Mounting System

REF	Номер детали	Наименование	Кол-во
1	83496M	Демпфер верхнего крепления резиновый	1
2	83497M	Кронштейн	1
3	82405M	Болт	2
4	8528163	ГАЙКА	2
5	83501M	Болт	2
6	83911M	Шайба	2
7	83505M	Уплотнение резиновое	2
8	83498M	Крышка верхнего резинового крепления	2
9	83499M	Крышка верхнего резинового крепления	2
10	83910T	Опора	2
10	8M0121495	Опора	2
11	83506M	Болт	4
12	82217M	Шайба	4
13	82382M	Гайка	4
14	83504M	Шайба	2
15	84295M	ГАЙКА НЕЙЛОНОВАЯ	2
16	83912M	Колпачок	2
17	827148M	Хомут	2
18	83914M	Демпфер нижнего крепления	2
18	8M0050006	Опора	2
19	81860M	Шайба	2
20	83915M	Шайба	2
21	83510M	Болт	2
22	83511M	Демпфер нижнего крепления резиновый	1
23	84429M	Шайба	2
24	83512M	Крышка нижнего крепления	2
25	85277615	Болт	4
26	82215M	Стопорная шайба	4

Рис. 16ТАБЛИЦА ВИНТОВ Prop Chart

REF	Номер детали	Наименование	Кол-во
-	96631M	Гребной винт	1
-	96632M	Гребной винт	1
-	96633M	Гребной винт	1
-	8M0059033	BLMX 11 1/2R12 Mercury / Quicksilver	1
-	96634M	Гребной винт	1
-	96635M	Гребной винт	1
-	96636M	Гребной винт	1
-	11904M	Гребной винт	1

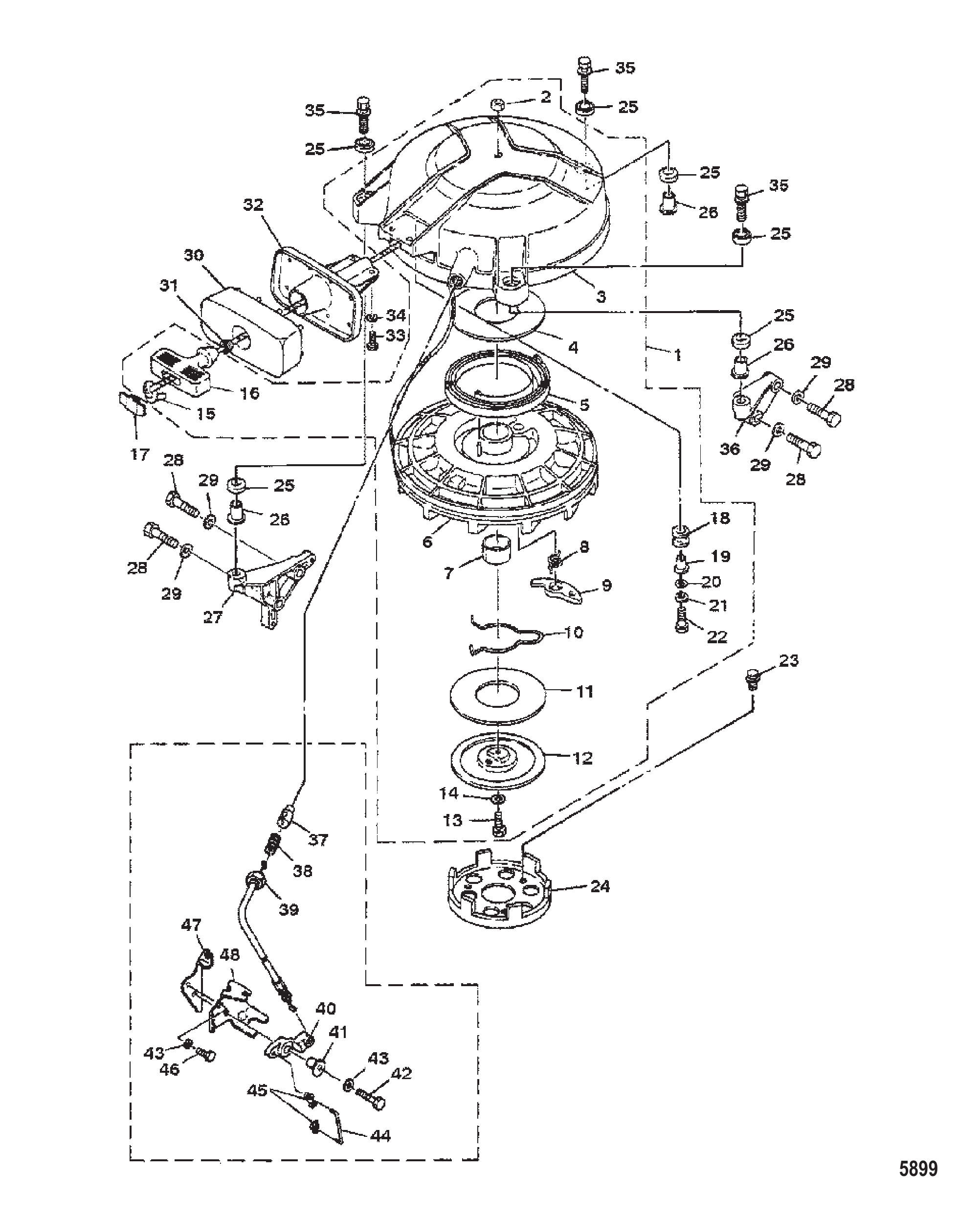

Рис. 17РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	815113M	Стартер в сборе ручной	1
2	82383M	Гайка	1
3	9321T	Корпус стартера	1
4	11707M	ШАЙБА	1
5	826952M	ПРУЖИНА	1
6	11695M	Стартер в сборе ручной	1
7	11701M	ВТУЛКА	1
8	11699M	Пружина	1
9	11696M	СОБАЧКА	1
10	11698M	Пружина	1
11	11703M	ВТУЛКА	1
12	11700M	ПЛАСТИНА	1
13	82441M	БОЛТ	1
14	11702M	ШАЙБА	1
15	12066Q9	Трос	1
15	12066Q10	Трос стартера @2	1
16	814491A1	Рукоятка	1
17	814492M	КРЫШКА	1
17	814492M	КРЫШКА	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
18	11704A1	Комплект шкива	1
19	11705M	Втулка	1
20	11706M	Шайба стопорная	1
21	82212M	Стопорная шайба	1
22	82405M	Болт	1
23	93110M	БОЛТ	3
24	11708M	ШКИВ	1
25	11710M	Втулка	6
26	84489M	Втулка упорная	3
27	11714M	Кронштейн	1
28	82442M	Болт	4
29	82217M	Шайба	4
30	11712M	Сальник	1
31	98968M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	11711M	Направляющая	1
33	826957M	Болт	2
34	881379	Шайба	2
34	82214M	Шайба	2
35	11709M	Болт	3
36	11713M	Кронштейн	1
37	81106M	Плунжер блокировки стартера	1
38	82079M	Пружина блокировки стартера	1
39	11718M	Трос в сборе	1
40	11717M	Рычаг	1
41	94503M	Втулка кольцевая	1
42	804124	Болт	1
43	881379	Шайба	2
43	82214M	Шайба	2
44	11716M	Тяга	1
45	16333	ТЯГА быстросъёмная	2
46	826957M	Болт	1
47	11719M	Кронштейн	1
48	11720M	Кронштейн	1

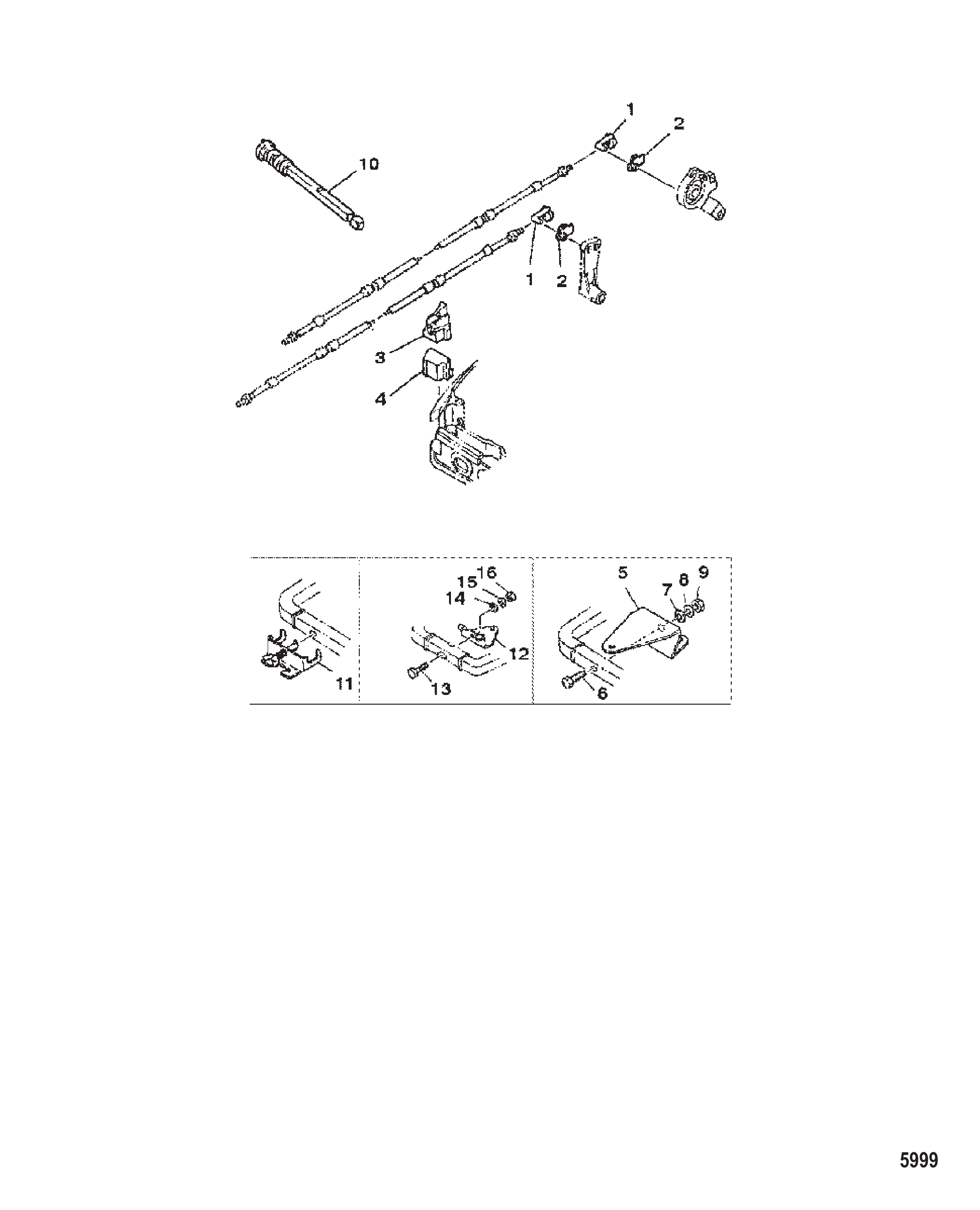

Рис. 18Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	11900A1	Комплект крепления	1
1	11880M	Разъём	2
2	11901M	Соединение	2
2	97742M	Тяга соединительная	2
3	11881M	Хомут	1
4	11882M	Втулка уплотнительная	1
5	NSS	NOT SOLD SEPARATE Bracket (Steering Guide Type)	1
6	91636M	Болт	1
7	82220M	Шайба	1
8	82218M	ШАЙБА СТОПОРНАЯ	1
9	81785M	Контргайка	1
10	11884M	Рукоятка	1
11	83727M	Кронштейн (тросовый тип)	1
11	83727M	Кронштейн (тросовый тип)	1
12	11670M	Кронштейн рулевого управления (шаровой тип)	1
12	11670T	Кронштейн	1
13	91636M	Болт	1
14	82220M	Шайба	1
15	82218M	ШАЙБА СТОПОРНАЯ	1
16	81785M	Контргайка	1

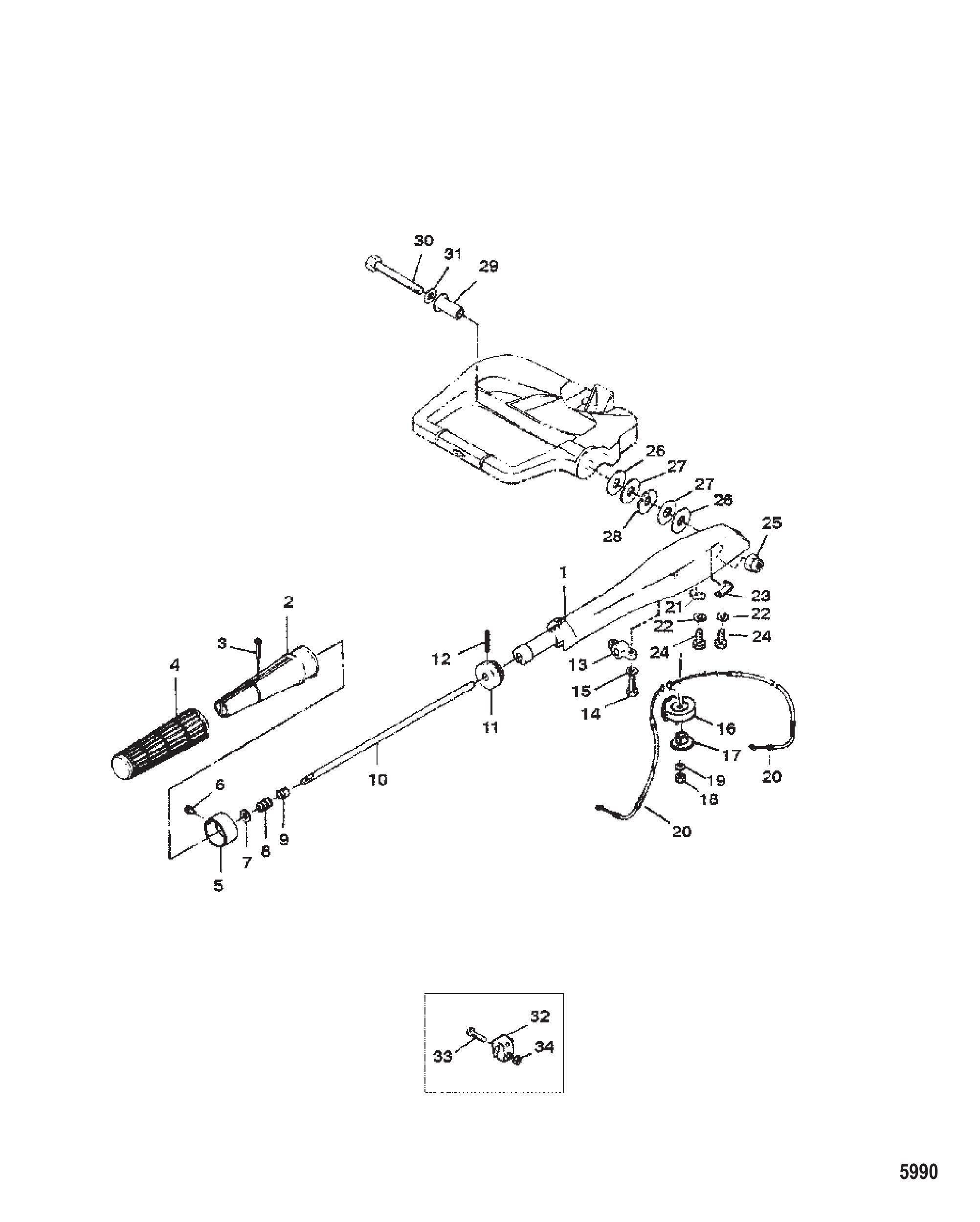

Рис. 19Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
-	11872M	Рукоятка в сборе (рулевая)	1
1	84971M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	811916M	Винт	1
4	954971	РУКОЯТКА РЕЗИНОВАЯ	1
4	8M0080456	Рукоятка	1
5	11873M	Винт	1
6	81907M	Заклёпка	1
7	82220M	Шайба	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	80778M	Шестерня	1
12	82151M	Штифт роликовый	1
13	83517M	Кронштейн	1
14	84058M	Болт (M6 x 20)	2
15	881379	Шайба	2
15	82214M	Шайба	2
16	83518M	Шестерня ведущая	1
17	83519M	Втулка	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	11871M	Трос дроссельной заслонки	2
21	83521M	Держатель троса	1
22	82211M	Шайба	2
23	83522M	Держатель троса	1
24	84313M	Болт	2
25	81786M	Гайка нейлоновая	1
26	81853M	Шайба	2
27	81815M	Шайба	2
28	81870M	Шайба волнистая	1
29	81950M	Втулка	1
30	94514M	Болт	1
31	83524M	Шайба	1
32	82895M	Фрикционная шайба	1
33	84058M	Болт (M6 x 20)	1
34	83056M	Гайка	1

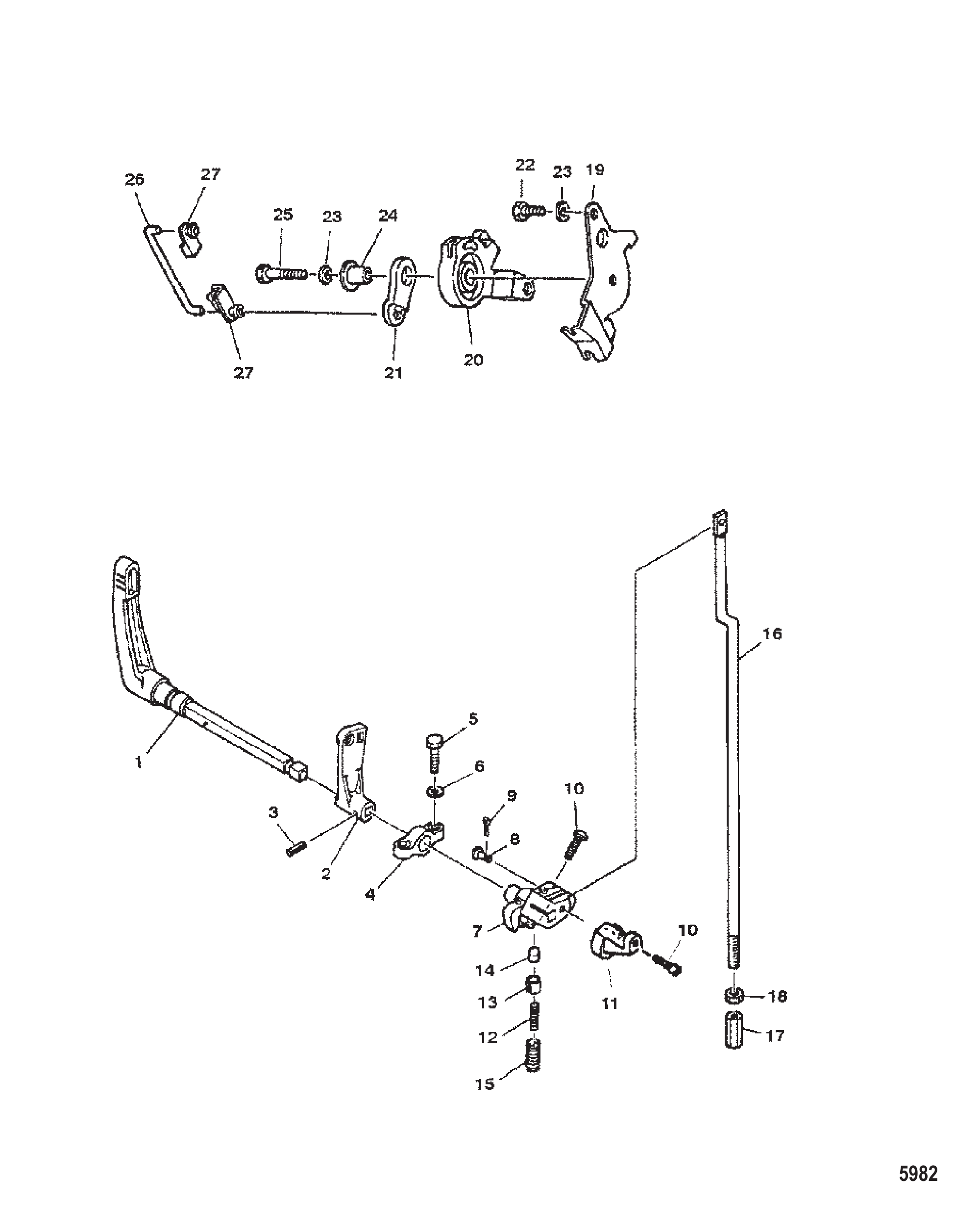

REF	Номер детали	Наименование	Кол-во
1	11848M	Рукоятка переключения передач	1
2	11849M	Рычаг	1
3	11847M	Штифт	1
4	11860M	Кронштейн	1
5	887881	Болт	2
6	82214M	Шайба	2
7	11863M	Рычаг	1
8	11861M	Штифт с вилкой	1
9	82125M	Шплинт	1
10	804377	ВИНТ	2
11	11721M	Рычаг управления переключением	1
12	11867M	Пружина	1
13	11865M	Втулка	1
14	11864M	Плунжер	1
15	11866M	Пружина	1
16	83542M	Тяга переключения	1
17	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
18	81767M	ГАЙКА	1
19	11843M	Кронштейн	1
20	11844M	Шкив	1
21	11845M	Рычаг	1
22	826957M	Болт	1
23	881379	Шайба	2
23	82214M	Шайба	2
24	94503M	Втулка кольцевая	1
25	83285M	БОЛТ	1
26	11846M	Штанга	1
27	97742M	Тяга соединительная	2
