水星 Mercury W40 (W/MARATHON) 6F6-005206 THRU 00365385 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-11895 · 共 42 个部位 · 1514 条零件

1С.D.I. МАГНИТО 2КАРБЮРАТОР 3СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА 4ОБТЕКАТЕЛЬ 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 7КОРПУС РЕДУКТОРА 8ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 9ТОПЛИВНЫЙ НАСОС 10ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ)11ТОПЛИВНЫЙ БАК (ПЛАСТИКОВЫЙ)12ТОПЛИВНЫЙ БАК И КОМПЛЕКТ ТОПЛИВНОГО ШЛАНГА (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ)13УЗЕЛ РЕДУКТОРА 14ВПУСКНОЙ КОЛЛЕКТОР 15СИСТЕМА КРЕПЛЕНИЯ 16ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 17РУЧНОЙ СТАРТЕР 18КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 19Сервисные/вспомогательные материалы 20РУЛЕВАЯ РУКОЯТКА 21УПРАВЛЕНИЕ ДРОССЕЛЕМ/СЦЕПЛЕНИЕМ ПЕРЕДАЧ 22С.D.I. МАГНИТО 23КАРБЮРАТОР 24СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА 25ОБТЕКАТЕЛЬ 26КАРТЕР И ГОЛОВКА ЦИЛИНДРА 27КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 28КОРПУС РЕДУКТОРА 29ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР 30ТОПЛИВНЫЙ НАСОС 31ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ)32УЗЕЛ РЕДУКТОРА 33ВПУСКНОЙ КОЛЛЕКТОР 34СИСТЕМА КРЕПЛЕНИЯ 35ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 36РУЧНОЙ СТАРТЕР 37КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 38Сервисные/вспомогательные материалы 39РУЛЕВАЯ РУКОЯТКА 40УПРАВЛЕНИЕ ДРОССЕЛЕМ/СЦЕПЛЕНИЕМ ПЕРЕДАЧ 41ТОПЛИВНЫЙ БАК И КОМПЛЕКТ ТОПЛИВНОГО ШЛАНГА (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ)42ТОПЛИВНЫЙ БАК (ПЛАСТИКОВЫЙ)

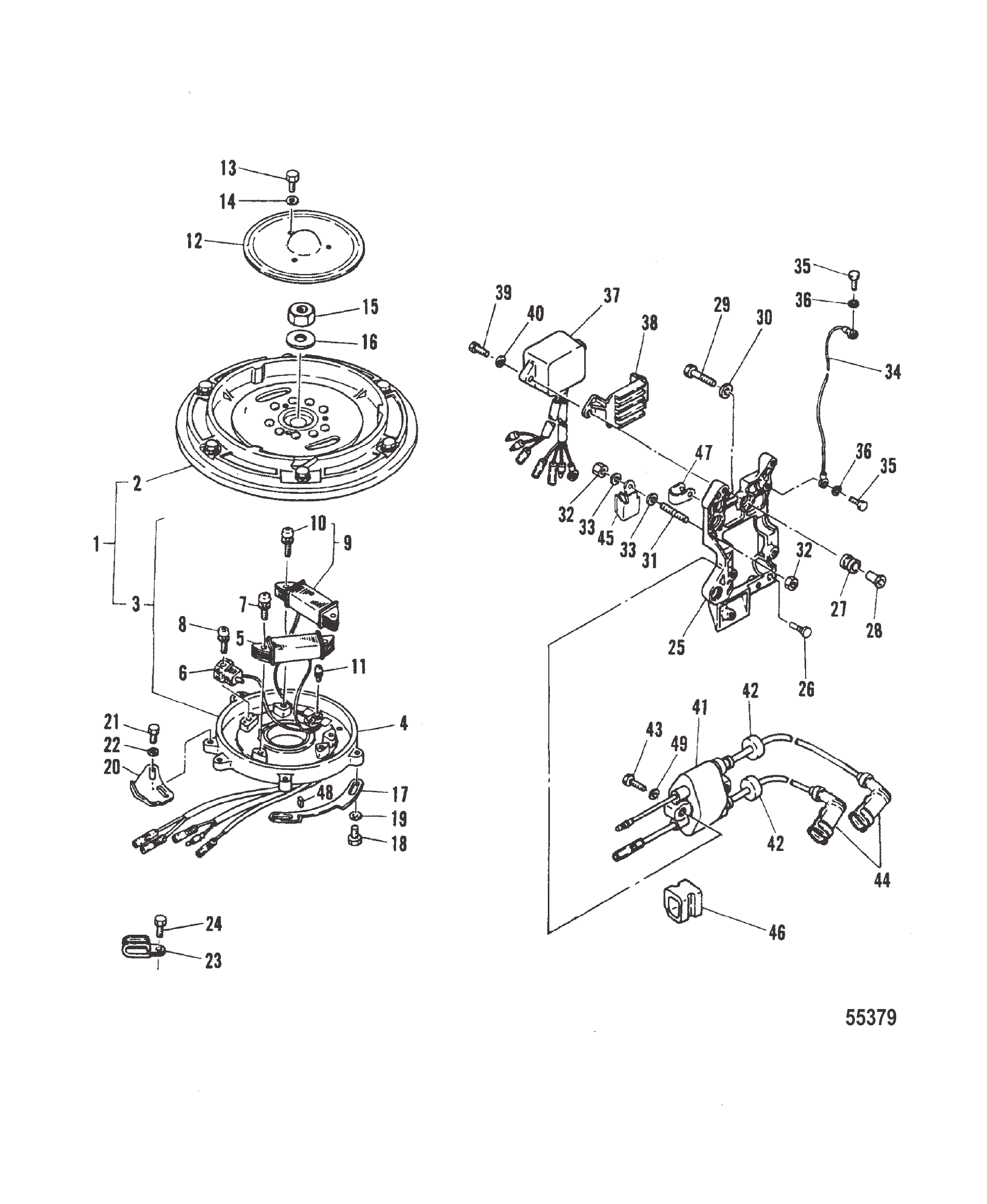

Рис. 1С.D.I. МАГНИТО C.D.I. MAGNETO

REF	Номер детали	Наименование	Кол-во
1	8371M	Узел магнето CDI (модель с ручным запуском)	1
1	8370M	Узел магнето CDI (модель с электростартером)	1
2	8372M	Узел маховика (модель с ручным запуском)	1
2	9514M	Узел маховика (модель с электростартером)	1
2	8369M	Узел маховика (модель с электростартером)	1
2	9514M	Узел маховика (модель с электростартером)	1
3	96342M	Узел основания	1
4	96343M	Основание магнето	1
5	96344M	Узел катушки зарядки	1
6	96345M	Узел катушки датчика	1
7	96346M	Винт с шайбой	2
8	91691M	Винт с шайбой	1
9	94804M	Узел катушки освещения 80 Вт (см. примечание)	1
10	97803M	Винт с шайбой	2
11	91699M	Винт с шайбой	1
11	91693M	Винт с шайбой	1
12	80688M	Крышка	1
13	84303M	БОЛТ	3
13	91772M	Болт	3
14	82213M	Шайба	3
15	81770M	Гайка	1
16	81814M	Шайба	1
17	99950M	Стопор основания магнето	1
18	84303M	БОЛТ	2
18	91772M	Болт	2
19	82213M	Шайба	2
20	95555M	Кулачок	1
21	83523M	Винт	2
21	84313M	Болт	2
22	82211M	Шайба	2
23	96348M	Хомут	1
24	84315M	Болт	1
24	84088M	ВИНТ (M6 x 10)	1
25	96349M	КРОНШТЕЙН	1
26	84869M	ДЕМПФЕР	1
27	81523M	ДЕМПФЕР	3
28	82851M	Втулка	3
28	804344003	Втулка	3
29	82405M	Болт	3
30	82979M	ШАЙБА	3
30	83769M	ШАЙБА	3
31	84870M	ШПИЛЬКА	1
32	82380M	Гайка	2
32	82389M	Гайка	2
33	82214M	Шайба	2
34	84871M	ПРОВОД ЗАЗЕМЛЕНИЯ	1
35	84303M	БОЛТ	2
35	91772M	Болт	2
36	82197M	ШАЙБА	2
36	82212M	Стопорная шайба	2
37	43077M	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	1
37	43077T	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ	1
38	84873M	КРОНШТЕЙН	1
39	82405M	Болт	2
40	82214M	Шайба	2
41	95188M	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	1
41	95188T	КАТУШКА ЗАЖИГАНИЯ	1
42	82069M	Втулка уплотнительная	2
43	82405M	Болт	2
44	80935M	ЗАЩИТНЫЙ КОЛПАЧОК (ПОДАВИТЕЛЬ ПОМЕХ)	2
44	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	2
44	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	2
44	63709A1	Комплект наконечника/клеммы свечи зажигания	2
45	96352M	ХОМУТ	1
46	84876M	ВТУЛКА	1
47	96353M	ХОМУТ	1
48	99952M	ХОМУТ	1
49	82214M	Шайба	2

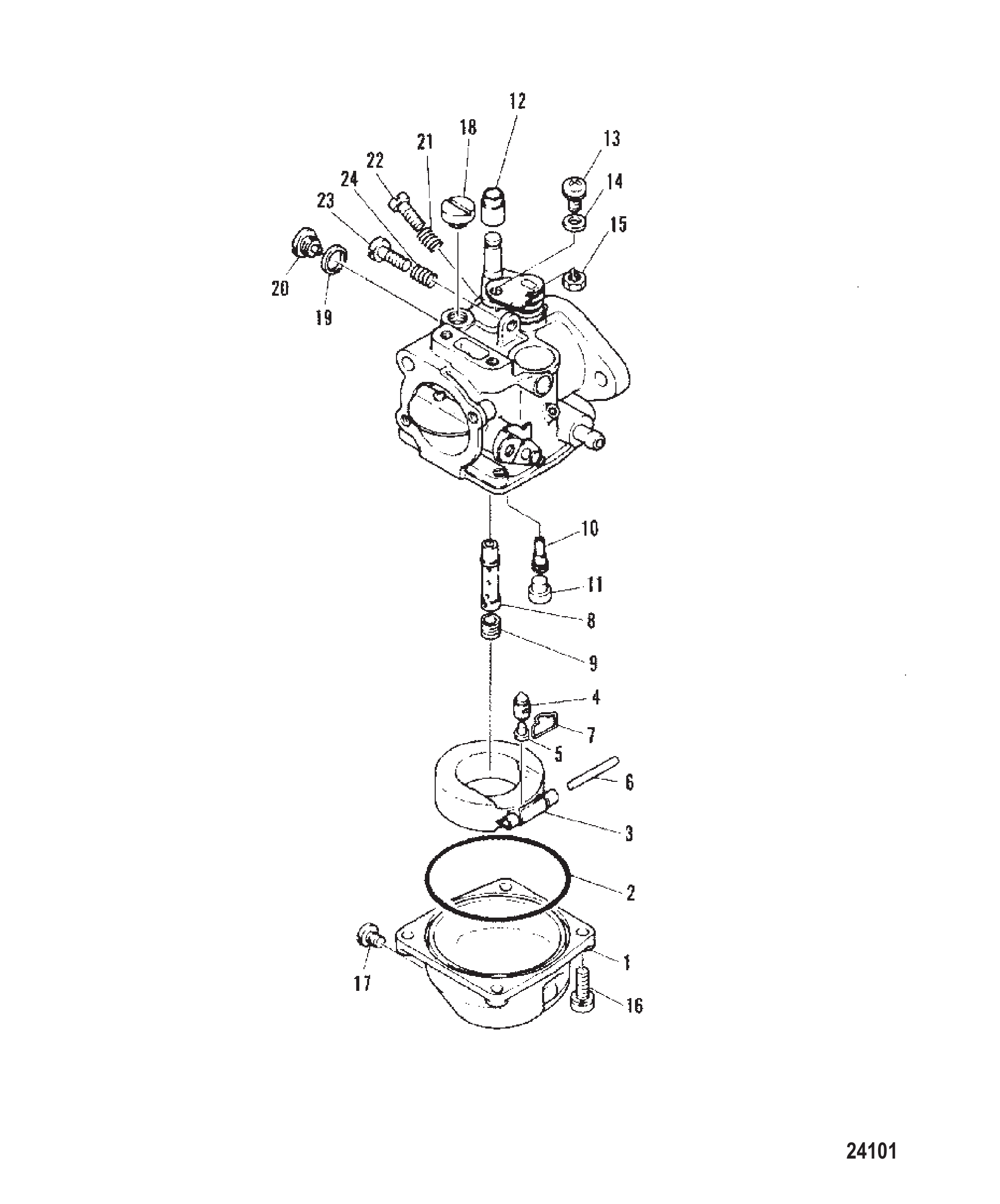

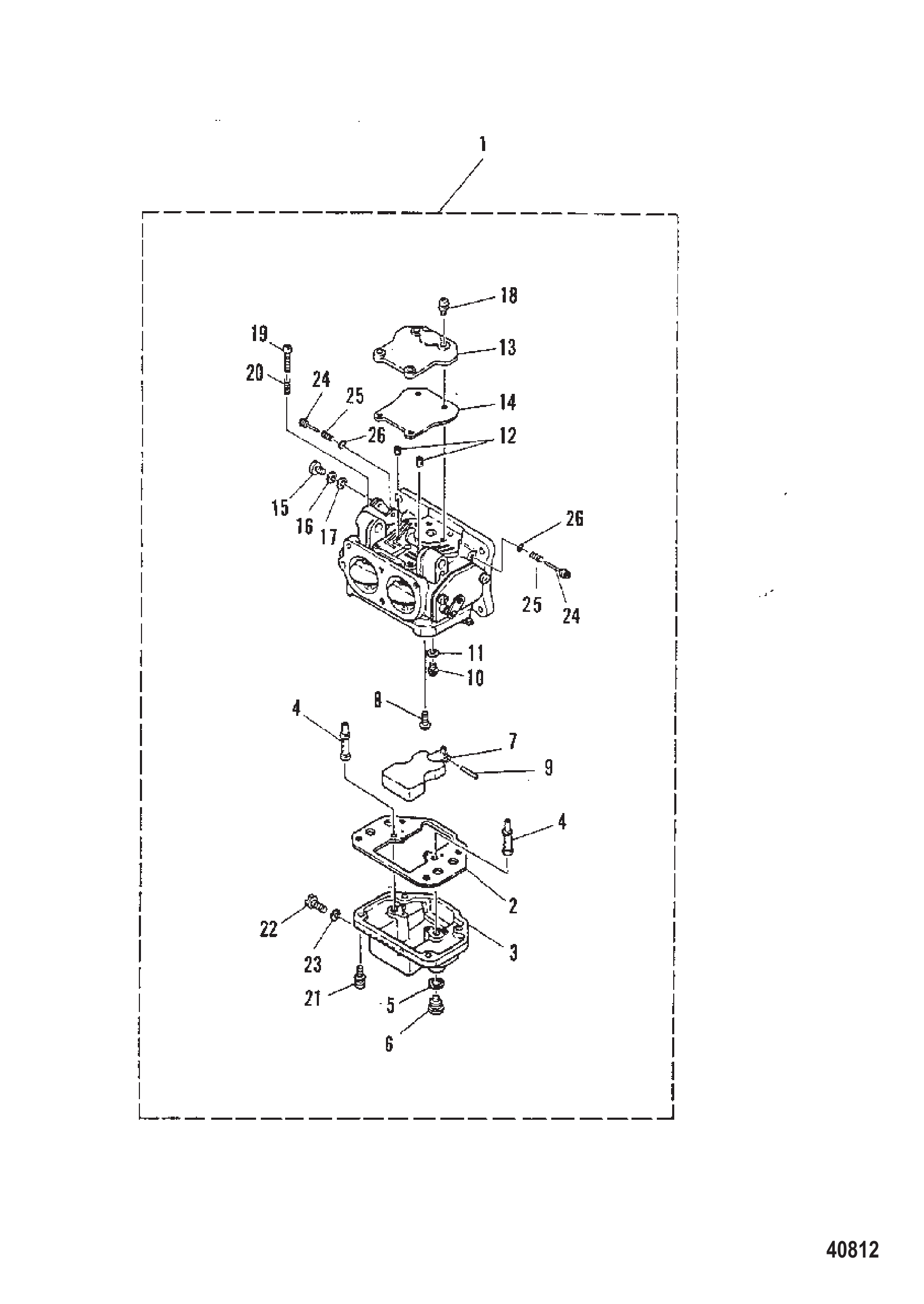

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	7132M	Карбюратор в сборе	1
1	83361M	Поплавковая камера	1
2	83362M	Уплотнительное кольцо	1
3	83363M	Поплавок	1
4	83364M	Ремкомплект иглы/седла впускного	1
5	81698M	Штифт впускной иглы	1
6	83365M	Штифт	1
7	82781M	Зажим	1
8	83887M	Главный жиклёр	1
9	83367M	Главный жиклёр (# 155)	1
10	83888M	Жиклёр холостого хода (# 55)	1
11	83369M	Крышка	1
12	83370M	Втулка	1
13	83371M	Винт	1
14	83372M	Шайба	1
15	82378M	Гайка	1
16	83373M	Винт	4
17	83374M	Винт	1
18	83375M	Винт	1
19	83376M	Шайба	1
20	81292M	Винт	1
21	82073M	Пружина	1
22	83889M	Винт регулировки качества смеси холостого хода	1
23	81277M	Винт регулировки холостого хода	1
24	82080M	Пружина	1
-	84167M	Комплект прокладок	1
-	84475M	Ремонтный комплект	1

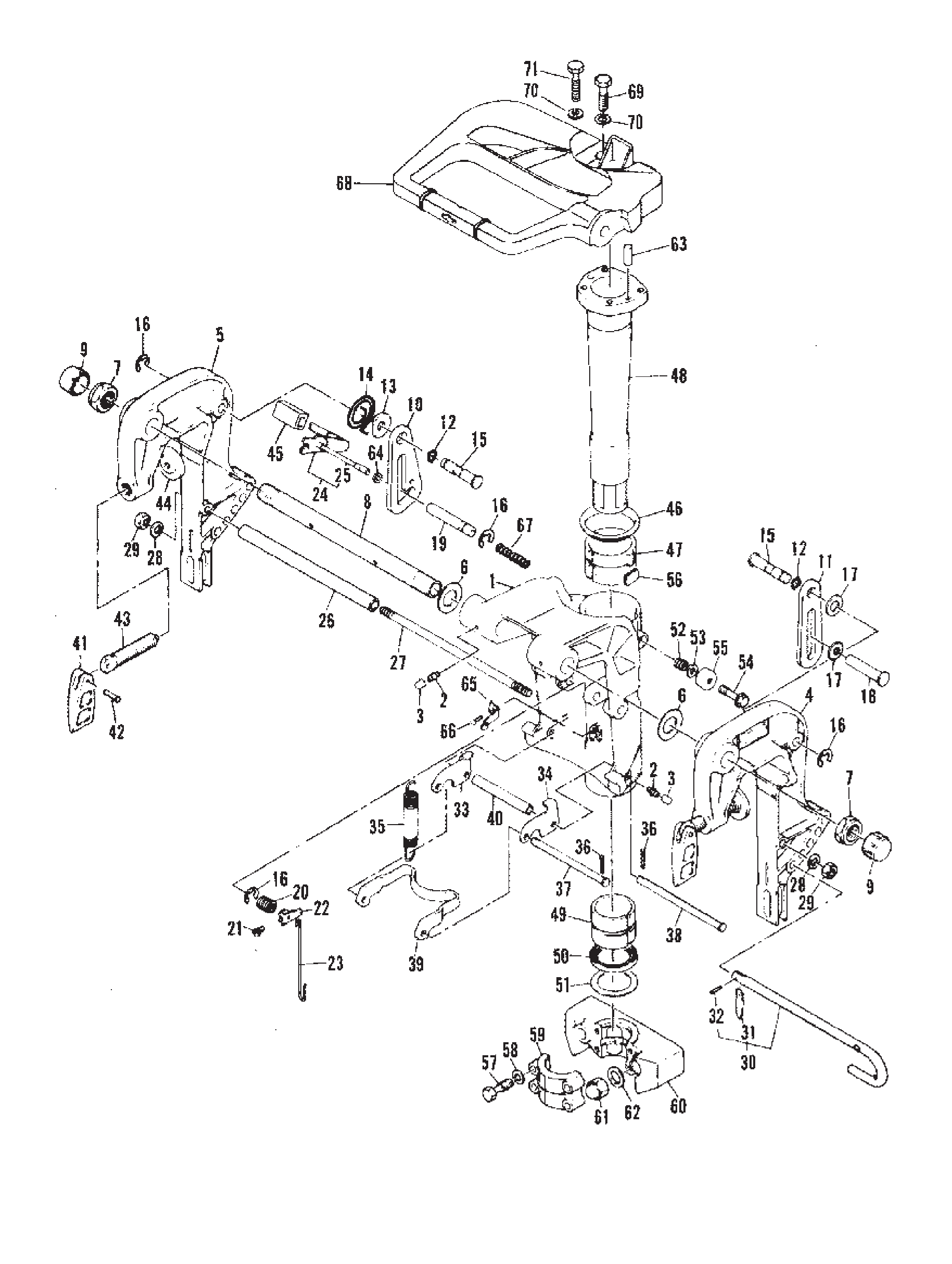

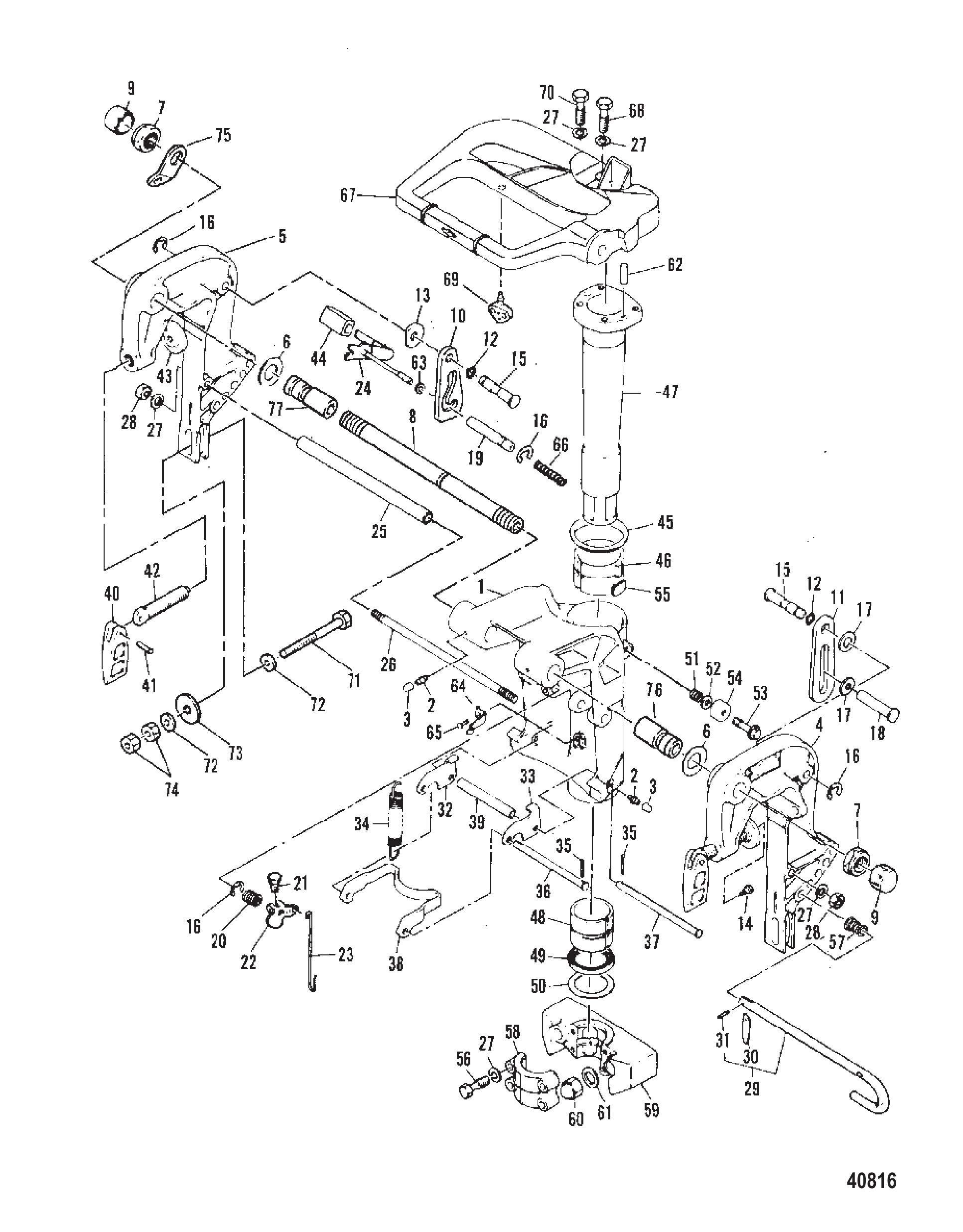

Рис. 3СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	6996M	Кронштейн поворотный	1
2	82369M	Штуцер	4
3	81439M	Колпачок пресс-масленки	4
4	8439M	Кронштейн струбцины (левый борт)	1
4	6997M	Кронштейн струбцины (левый борт)	1
5	8440M	Кронштейн струбцины (правый борт)	1
5	6998M	Кронштейн струбцины (правый борт)	1
6	81836M	Шайба	2
7	81787M	Гайка	2
8	81387M	Шпилька кронштейна струбцины	1
9	81388M	Колпачок	2
10	84968M	Упор откидывания (правый борт)	1
10	83455M	Упор откидывания (правый борт)	1
11	84969M	Упор откидывания (левый борт)	1
11	83456M	Упор наклона (левый)	1
12	83457M	Волнистая шайба	2
13	83458M	Шайба	1
14	83459M	Пружинный рычаг возврата	1
15	83460M	Палец	2
16	83461M	Стопорное кольцо	5
17	83462M	Шайба	2
18	83463M	Палец	1
19	83464M	Вал	1
20	83465M	Пружина	1
21	82444M	Болт	1
22	83467M	Рычаг наклона	1
23	83468M	Тяга стопорная	1
24	83469M	Рычаг в сборе (наклон)	1
25	83470M	Палец	1
26	83471M	Проставка	1
27	83472M	Шпилька	1
28	82215M	Стопорная шайба	2
29	82392M	Гайка	2
30	83904M	Палец в сборе (наклон)	1
31	84044M	Стопор фиксации наклона	1
32	82145M	Штифт роликовый	1
33	83905M	Кронштейн фиксации наклона	1
34	83906M	Кронштейн фиксации наклона	1
35	83476M	Пружина	1
36	82752M	Шплинт	4
37	83477M	Палец	1
38	83478M	Палец	1
39	83479M	Фиксатор наклона	1
40	83480M	Проставка	1
41	81382M	Рукоятка струбцины транца	2
42	81889M	Штифт	2
43	83481M	Винт струбцины транца	2
44	80638M	Подушка	2
45	81395M	Крышка	1
46	83482M	Шайба	1
47	83483M	Втулка	1
48	83907M	Вал	1
49	83485M	Втулка	1
50	83486M	Сальник масляный	1
51	83487M	Шайба	1
52	83488M	Пружина	1
53	82217M	Шайба	1
54	82464M	Болт	1
55	83490M	Сальник	1
56	80633M	Пластина фрикционная	1
57	82465M	Болт	4
58	82215M	Стопорная шайба	4
59	83491M	Корпус нижней резиновой опоры	1
60	83492M	Корпус нижней резиновой опоры	1
61	82397M	ГАЙКА КОРОНЧАТАЯ	2
62	84429M	Шайба	2
63	82368M	Штифт установочный	2
64	83493M	ШАЙБА	1
65	83494M	ПРУЖИНА	1
66	83495M	ЗАКЛЕПКА	1
67	83909M	ПРУЖИНА СЖАТИЯ	1
68	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
69	82465M	Болт	2
70	82215M	Стопорная шайба	4
71	82466M	БОЛТ	2

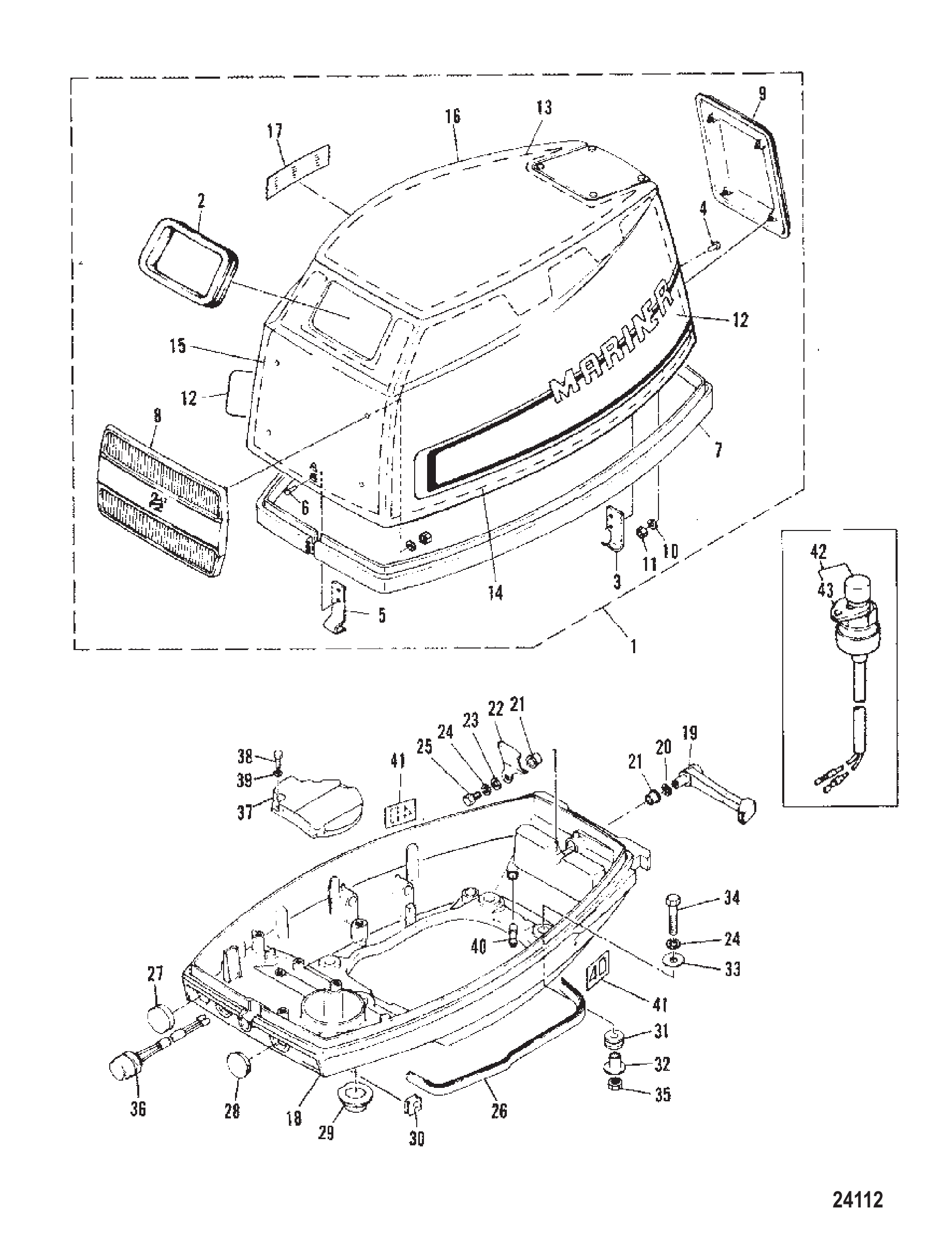

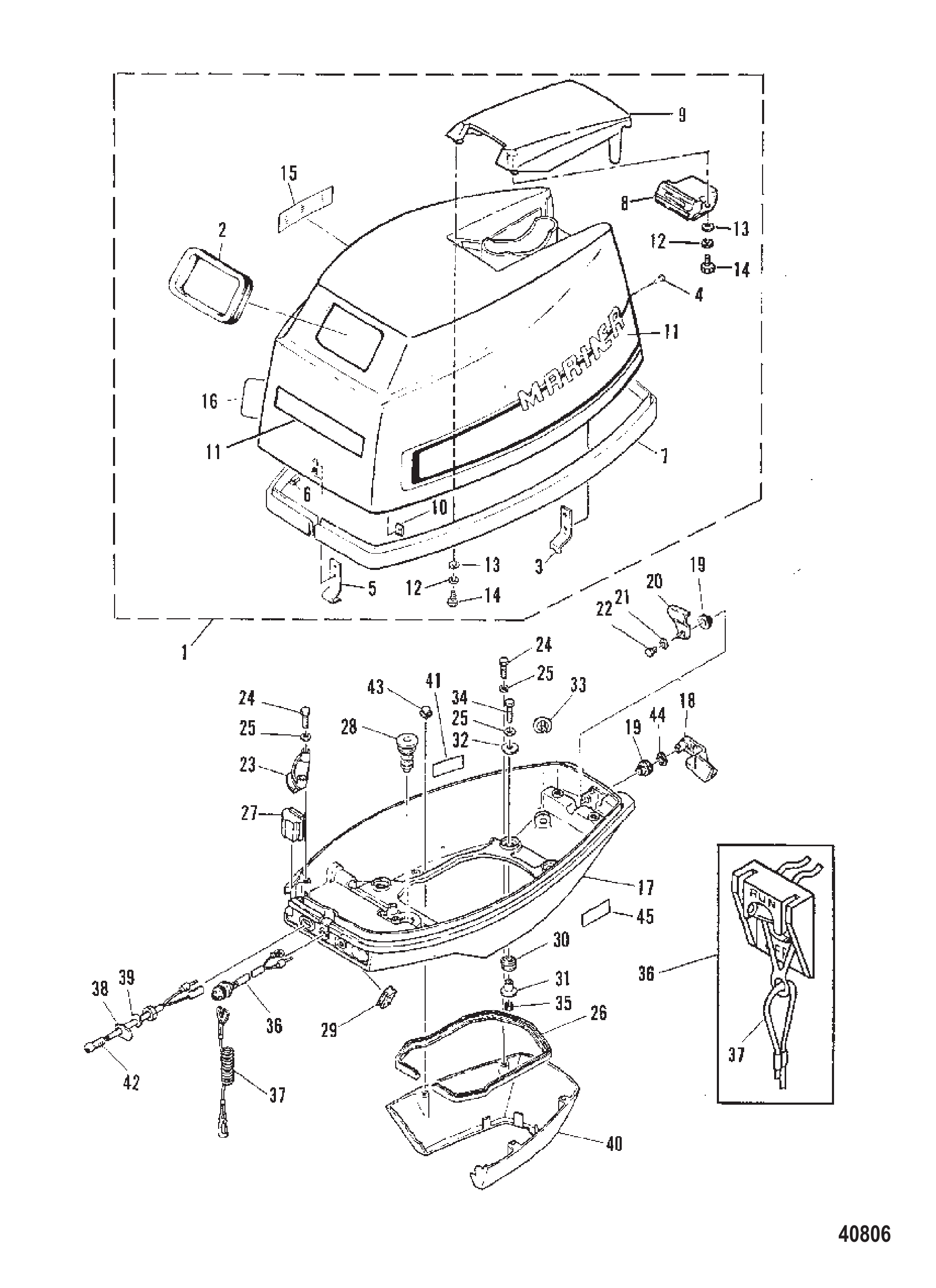

Рис. 4ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	7103M	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	80601M	Резиновое уплотнение стартера	1
3	83212M	Держатель хомута	1
4	83599M	ЗАКЛЕПКА	2
5	83137M	Крюк	1
6	83143M	ЗАКЛЕПКА	2
7	83600M	САЛЬНИК	1
8	83601M	ЭМБЛЕМА ПЕРЕДНЯЯ	1
9	83602M	ЭМБЛЕМА ЗАДНЯЯ	1
10	82196M	ШАЙБА	8
11	82388M	Гайка (M5)	8
12	82866M	НАКЛЕЙКА	1
13	83926M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
14	83927M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	2
15	83928M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
16	83929M	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
17	81202M	Наклейка индикатора переключения	1
18	7104M	НИЖНИЙ КОЖУХ НИЖНИЙ	1
19	83605M	РЫЧАГ ЗАЖИМА	1
20	81869M	Шайба	1
21	81949M	Втулка рычага зажима кожуха	2
22	81145M	ЗАЖИМ	1
23	81794M	Шайба	1
24	82197M	ШАЙБА	5
25	84315M	Болт	1
26	83606M	САЛЬНИК	1
27	81589M	ВТУЛКА (МОДЕЛЬ С РУЧНЫМ ЗАПУСКОМ)	1
28	83607M	ВТУЛКА	1
29	83608M	ВТУЛКА	1
30	83609M	ВТУЛКА	1
31	82065M	ВТУЛКА	4
32	83610M	ВТУЛКА	4
33	81796M	ШАЙБА	4
34	84237M	БОЛТ	4
35	83611M	ГАЙКА	4
36	83612M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп (МОДЕЛЬ С РУЧНЫМ УПРАВЛЕНИЕМ)	1
37	83613M	КРЫШКА	1
38	84247M	Болт	3
39	82199M	ШАЙБА	3
40	83616M	ШТУЦЕР	1
41	83761M	НАКЛЕЙКА HP	2
42	83615M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
43	81531M	Ограничитель	1

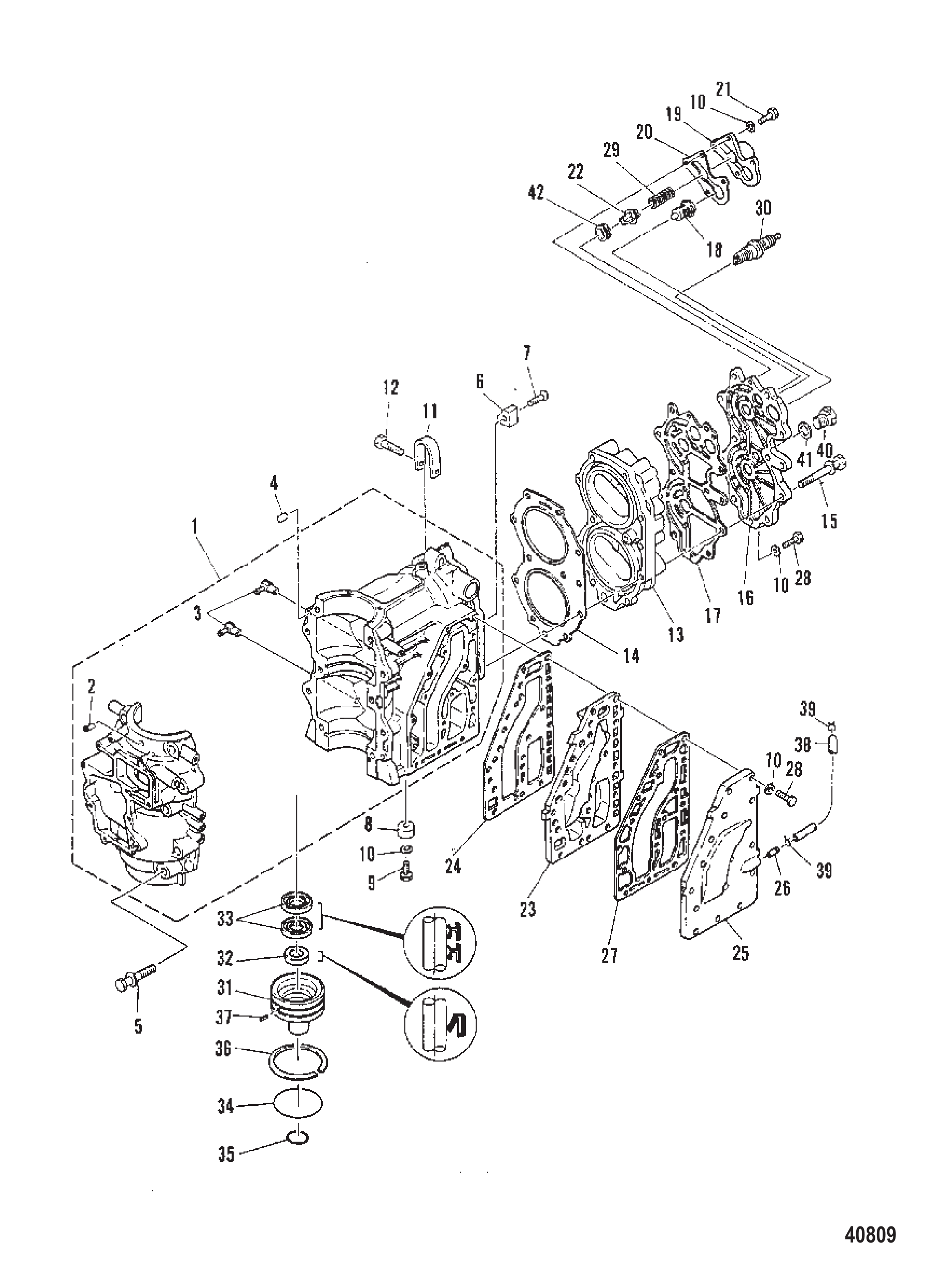

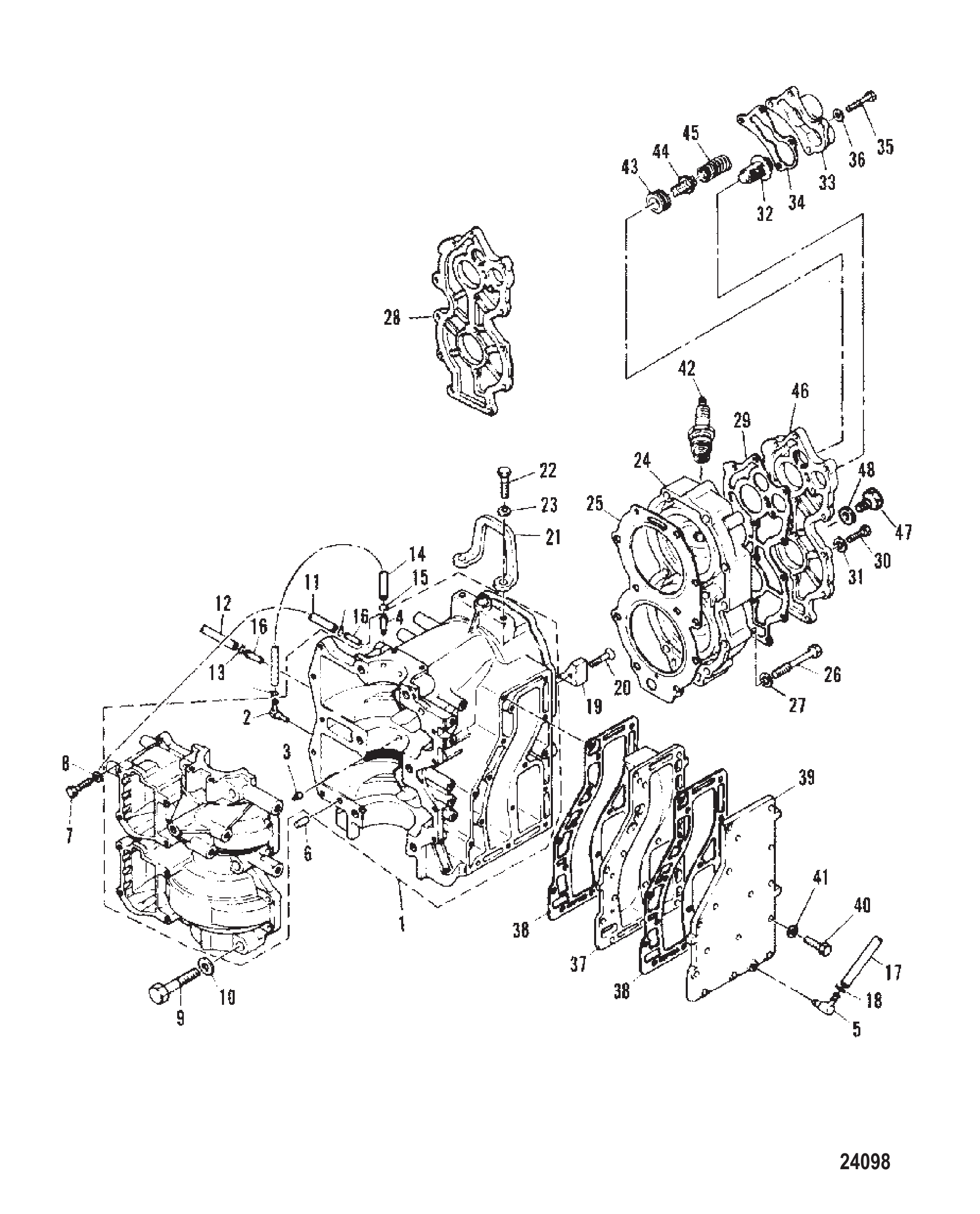

Рис. 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	6982M	КАРТЕР В СБОРЕ	1
2	80727M	Обратный клапан в сборе	1
3	81258M	Штифт	2
4	80122M	Штуцер слива картера	1
5	83326M	ШТУЦЕР	1
6	82368M	Штифт установочный	2
7	82405M	Болт	9
8	81792M	ШАЙБА	9
9	83327M	Болт	6
10	81807M	ШАЙБА	6
11	82000M	Шланг	1
12	81999M	ШЛАНГ	1
13	82046M	Хомут шланга	4
14	83328M	Шланг	1
15	82046M	Хомут шланга	2
16	83329M	Штуцер	2
17	81323M	ШЛАНГ	1
18	82047M	Хомут	2
19	83330M	Анод	1
20	82168M	Винт	1
21	83331M	Головка блока цилиндров	1
22	82439M	Болт	2
23	82200M	Шайба стопорная	2
24	6983M	Головка цилиндра	1
25	83332M	Прокладка головки цилиндра	1
26	82408M	БОЛТ	11
27	80564M	ШАЙБА	11
28	83333M	Крышка головки цилиндра	1
29	83334M	Прокладка крышки головки	1
30	83539M	Болт (M6 x 20)	11
31	82199M	ШАЙБА	11
32	81098M	ТЕРМОСТАТ	1
33	83335M	Крышка термостата	1
34	83336M	Прокладка термостата	1
35	84237M	БОЛТ	4
36	82199M	ШАЙБА	4
37	83337M	Внутренняя крышка выхлопа	1
38	83338M	Прокладка	2
39	83339M	Наружная крышка выхлопа	1
40	82405M	Болт	16
41	82199M	ШАЙБА	16
42	82372M	Свеча зажигания	2
43	82067M	Втулка уплотнительная	1
44	81267M	Клапан	1
45	83340M	Пружина	1
46	84953M	Крышка головки цилиндра	1
47	81926M	Пробка	1
48	81990M	Прокладка	1
-	84133M	Блок силовой головки в сборе	1
-	84167M	Комплект прокладок	1

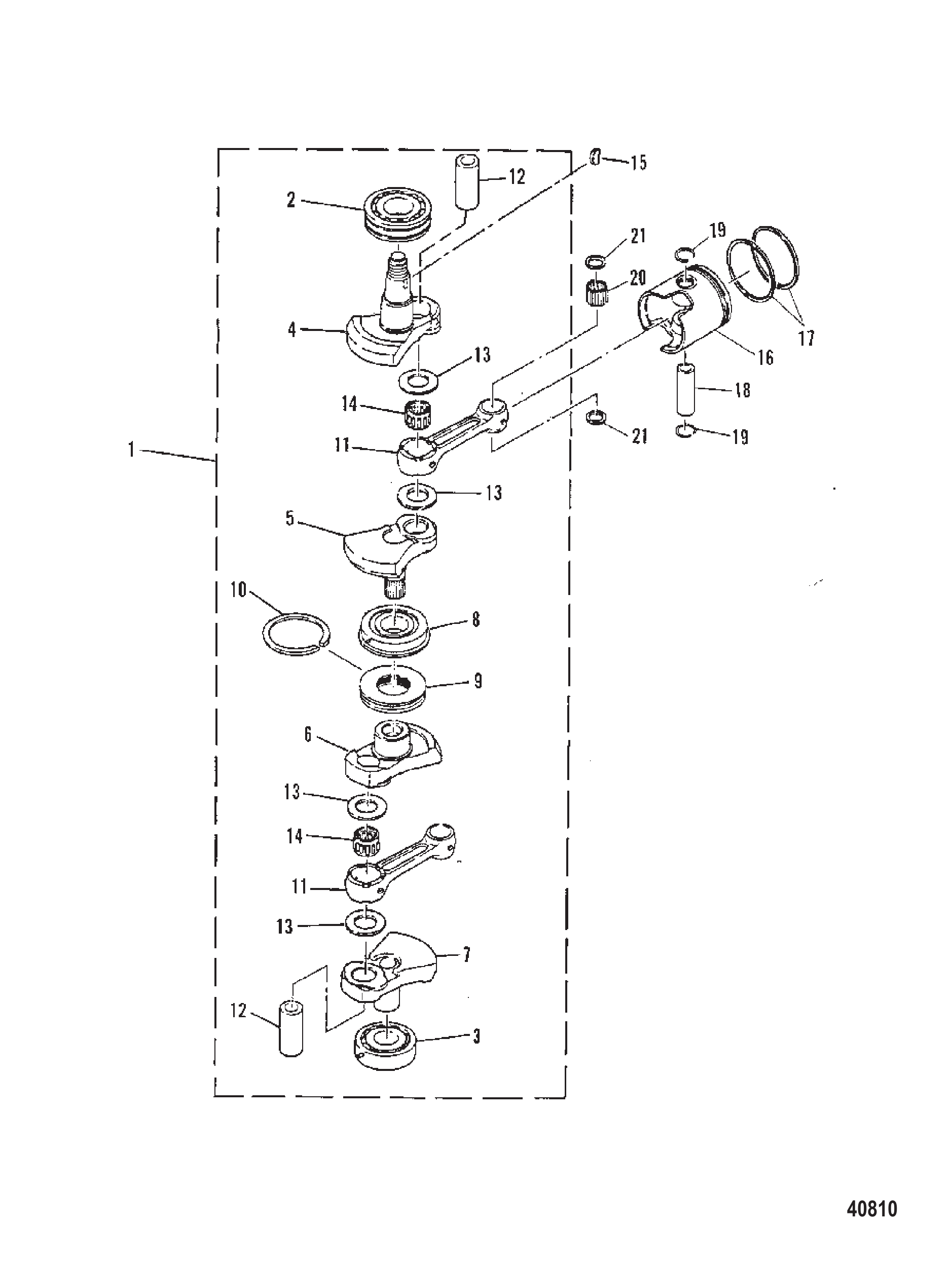

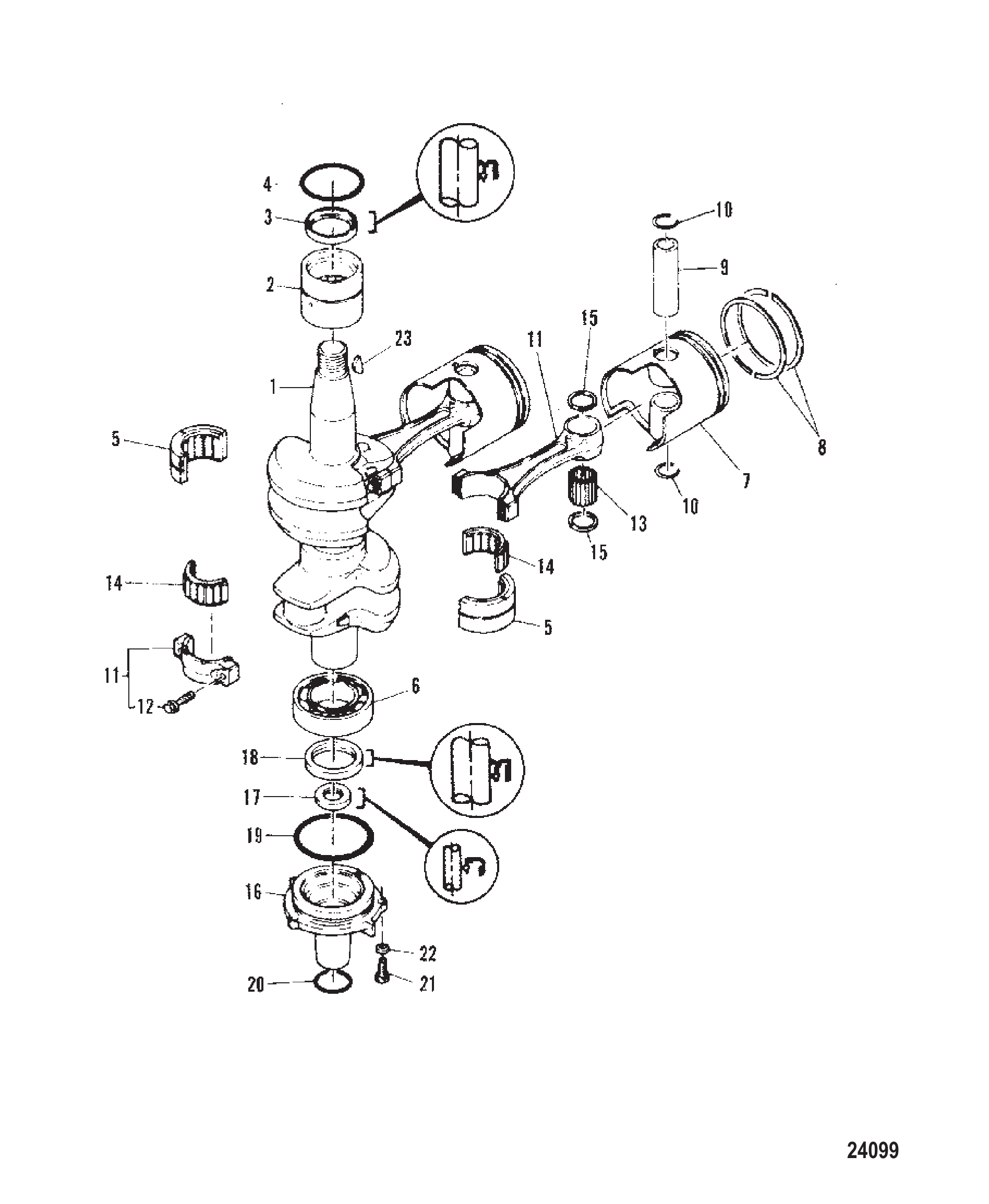

Рис. 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	6984M	Коленчатый вал	1
2	83341M	Подшипник	1
3	82249M	САЛЬНИК Масляный	1
4	82276M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	82313M	Игольчатый подшипник	1
6	82304M	Подшипник	1
7	7124M	Поршень (стандартный 74.96 ММ)	2
7	7125M	Поршень (стандартный 74.97 ММ)	2
7	7126M	Поршень (стандартный 74.98 ММ)	2
7	7127M	Поршень (1-й ремонтный размер 75.25 ММ)	2
7	7128M	Поршень (2-й ремонтный размер 75.50 ММ)	2
8	83896M	Комплект поршневых колец	2
8	83897M	Комплект поршневых колец	2
8	83898M	Комплект поршневых колец	2
9	83345M	Палец	2
10	81264M	ЗАЖИМ	4
11	6860M	Шатун в сборе	2
12	81715M	Болт	4
13	82353M	Подшипник	56
14	82311M	Игольчатый подшипник	2
15	81831M	ШАЙБА УПОРНАЯ	4
16	83346M	Корпус сальника	1
17	83347M	Сальник масляный малый	1
18	82248M	Сальник масляный	1
19	82286M	Кольцо уплотнительное	1
20	83348M	Кольцо уплотнительное	1
21	84247M	Болт	3
22	82214M	Шайба	3
23	81915M	Шпонка маховика	1
-	84167M	Комплект прокладок	1

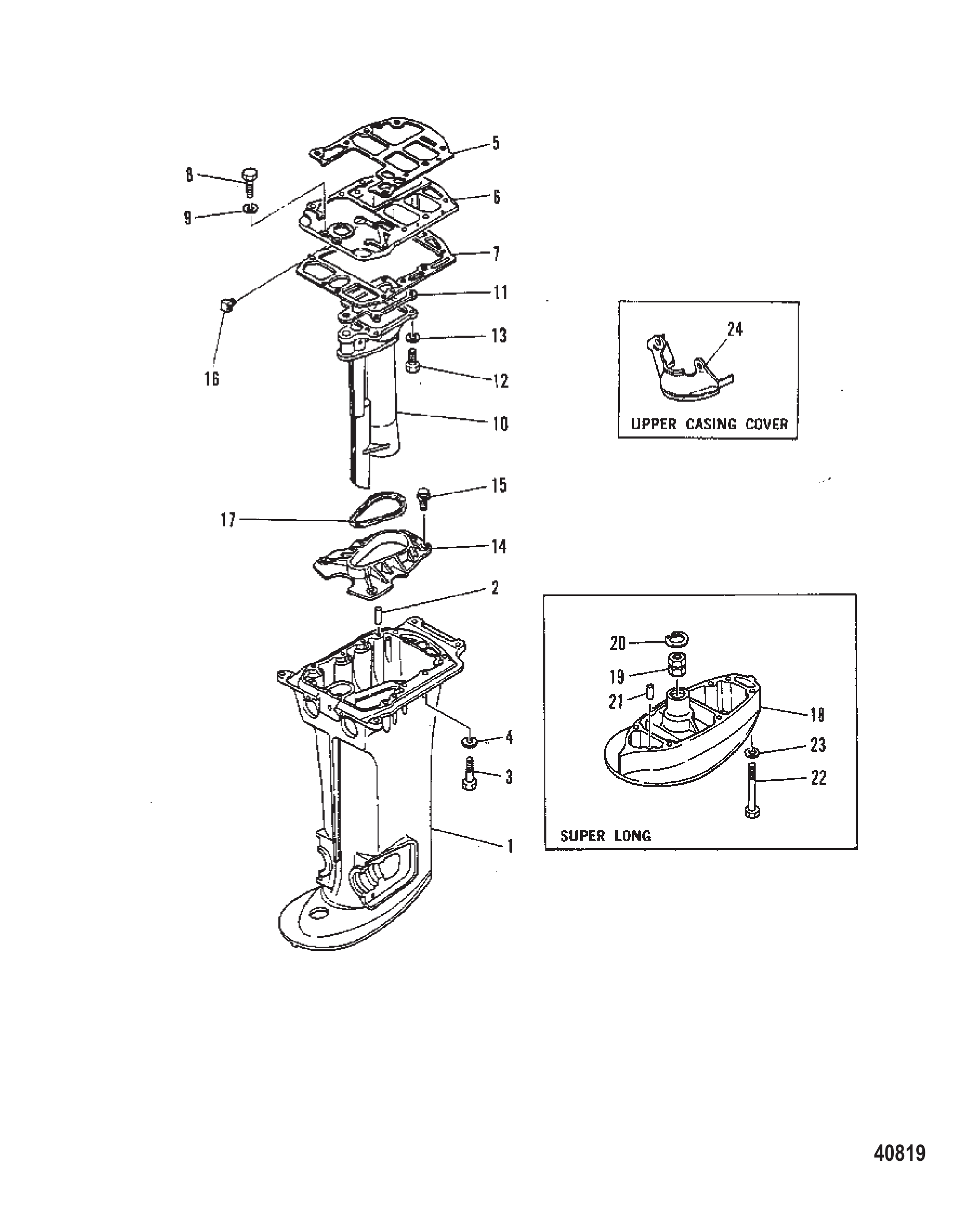

Рис. 7КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

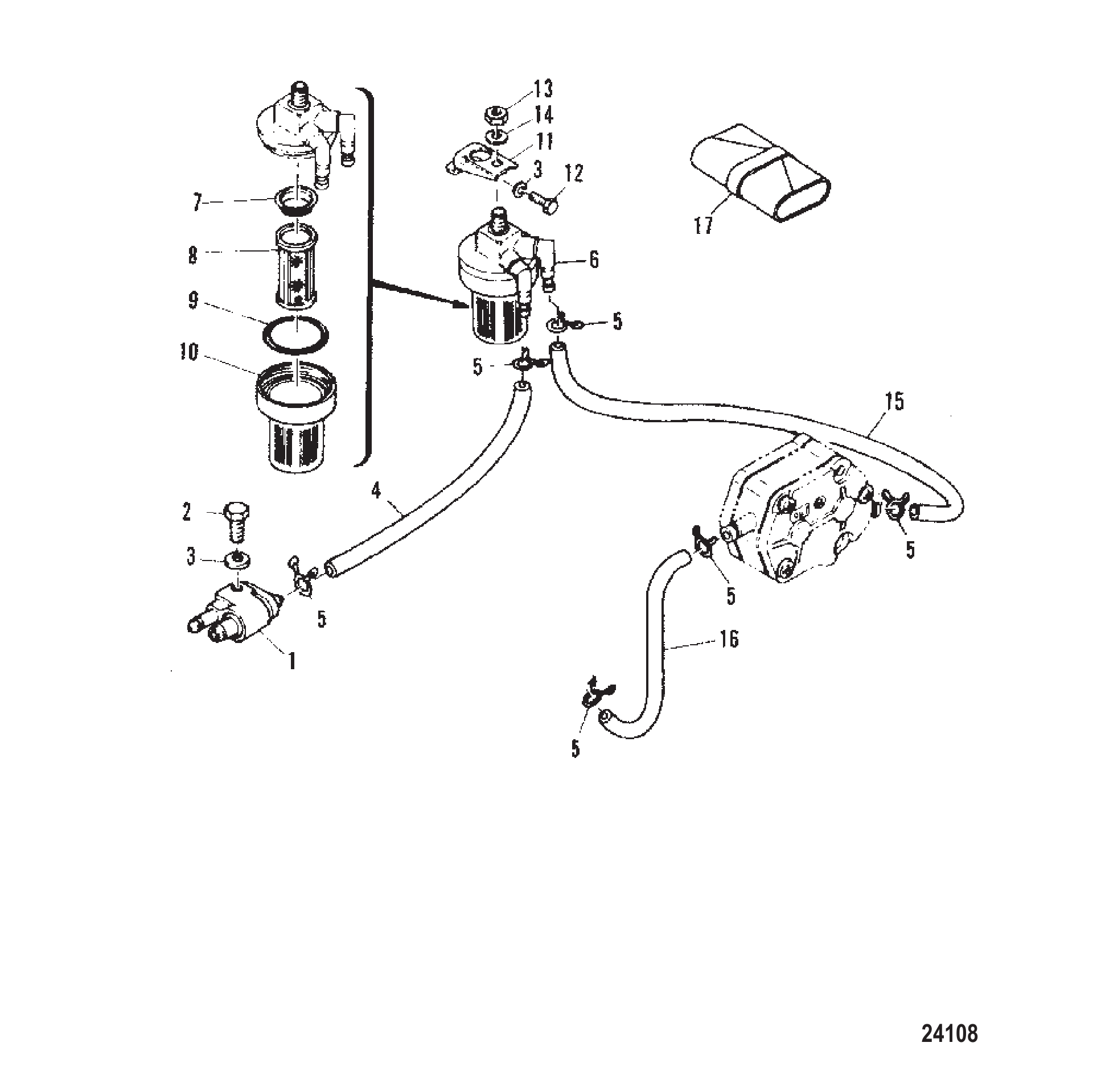

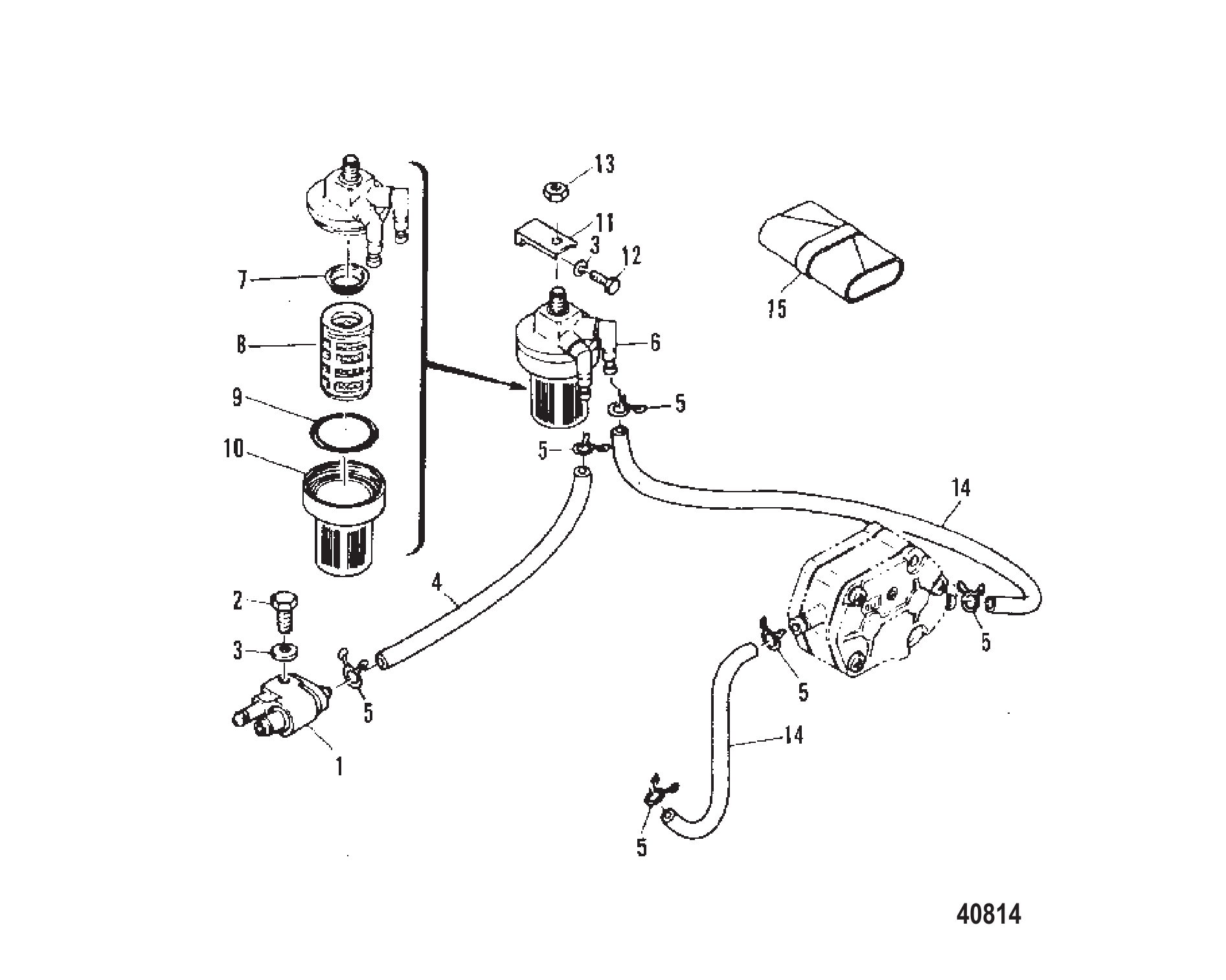

Рис. 8ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	81041M	Соединитель топливной трубки	1
2	83539M	Болт (M6 x 20)	1
3	82197M	ШАЙБА	2
4	84972M	Шланг	1
4	83619M	Шланг	1
5	82047M	Хомут	6
6	80617M	Фильтр в сборе топливный	1
7	82790M	Прокладка	1
8	82783M	Элемент фильтра	1
9	82792M	Уплотнительное кольцо	1
10	82784M	ЧАША ТОПЛИВНОГО ФИЛЬТРА	1
11	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
12	84247M	Болт	1
13	82382M	Гайка	1
14	82200M	Шайба стопорная	1
15	84973M	Шланг	1
15	83621M	Шланг	1
16	82010M	Топливная магистраль	1
17	80277M	Набор инструментов	1
-	84167M	Комплект прокладок	1

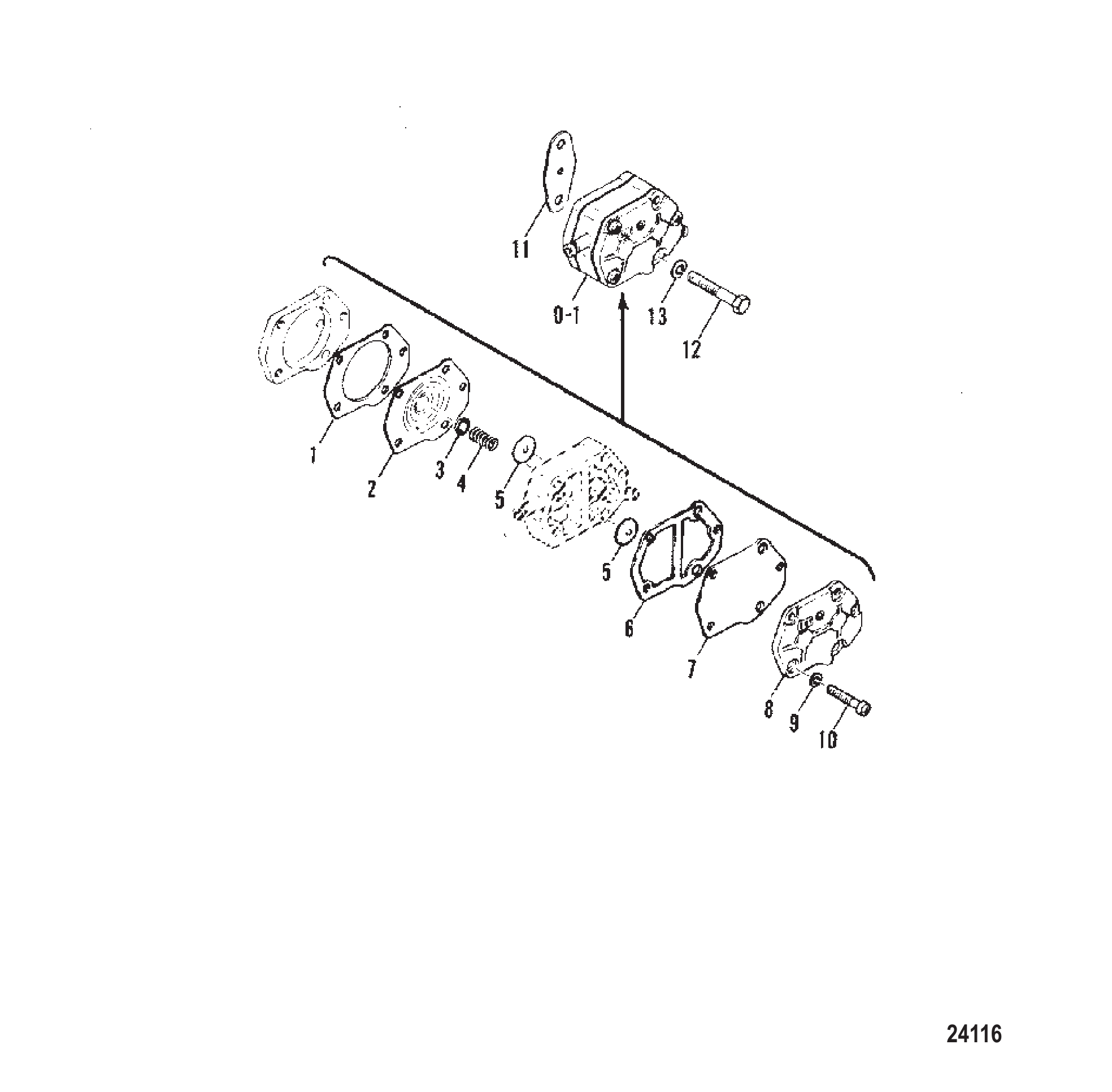

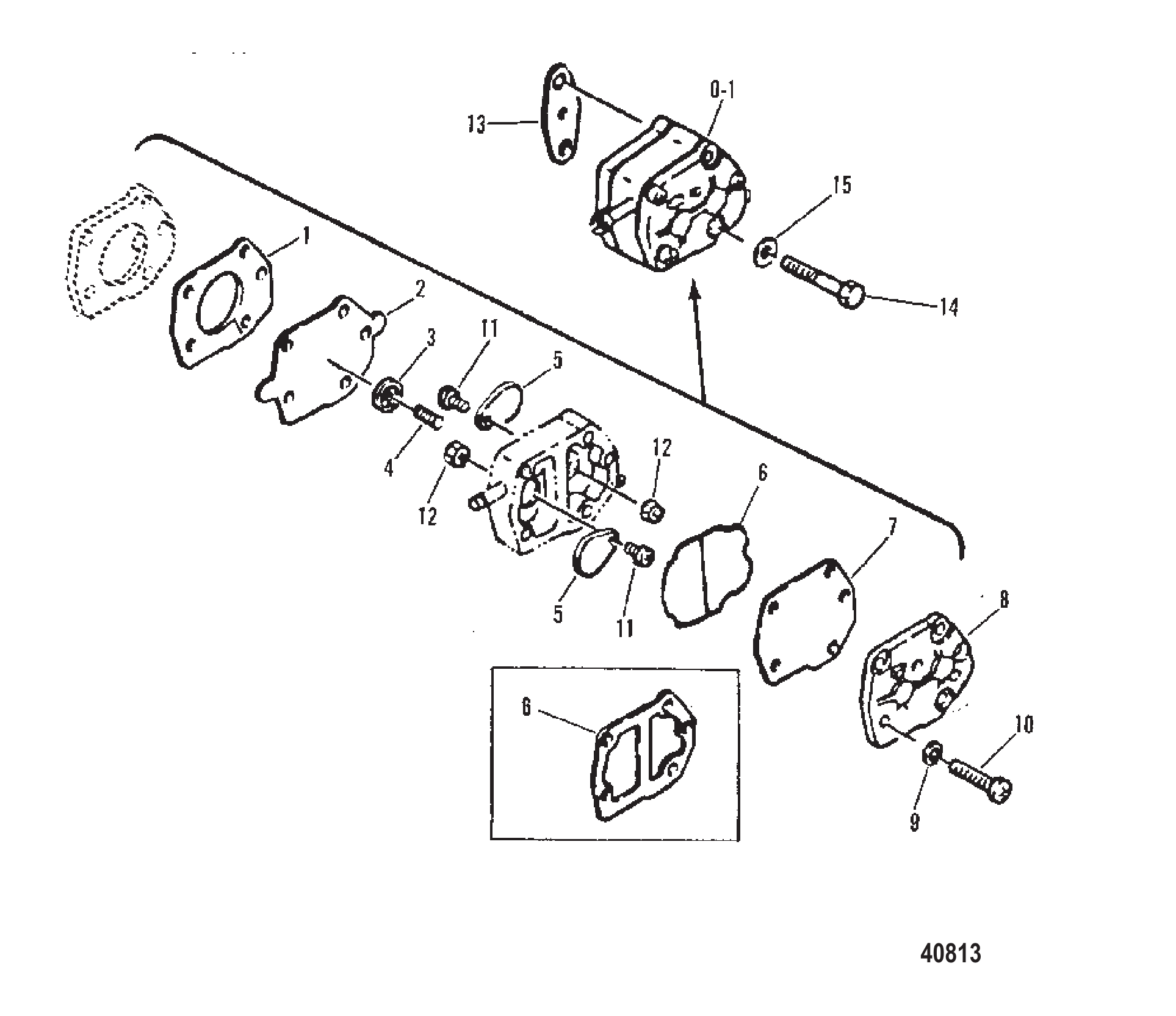

Рис. 9ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
0-1	84139M	Топливный насос в сборе	1
1	80613M	Прокладка	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	84650M	Обратный клапан	2
6	80614M	Прокладка	1
7	84141M	Диафрагма	1
8	80607M	Крышка	1
9	82208M	Шайба	3
10	82522M	Винт	3
11	80757M	Прокладка топливного насоса к картеру	1
12	82428M	Болт	2
13	82199M	ШАЙБА	2
-	84167M	Комплект прокладок	1

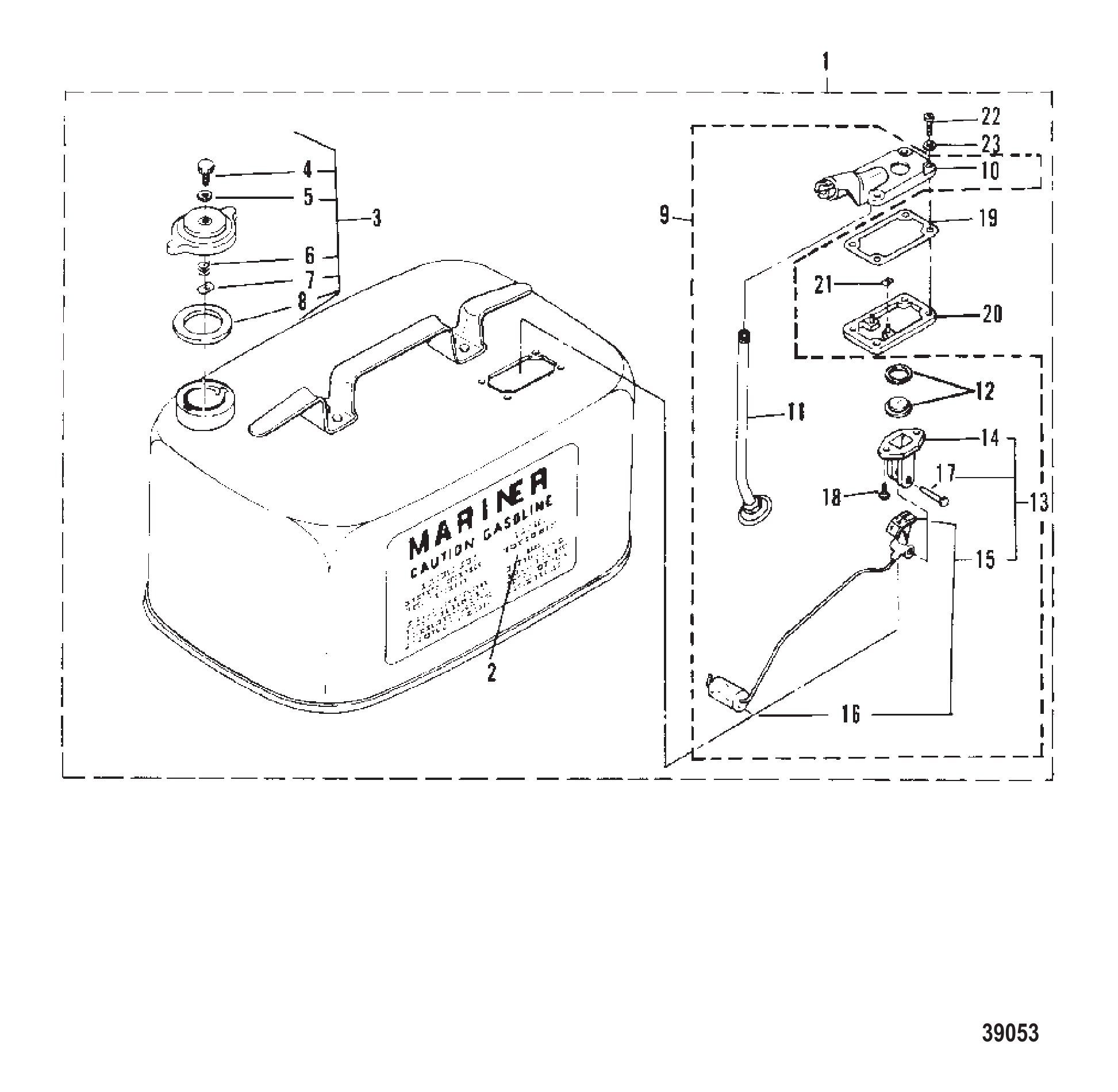

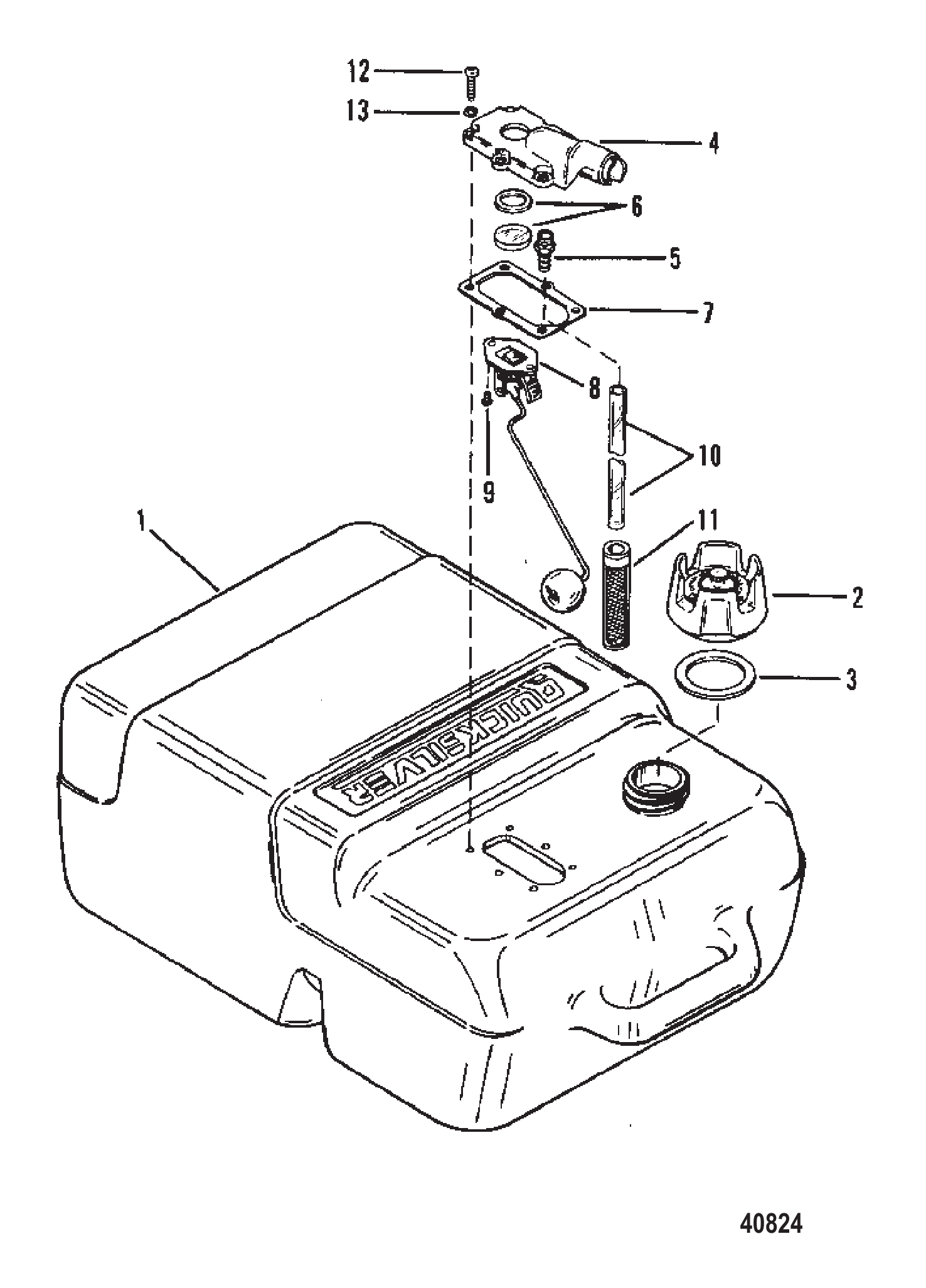

Рис. 10ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ) FUEL TANK (NOT ORIGINAL EQUIPMENT TANK)

REF	Номер детали	Наименование	Кол-во
1	1529A26	Топливный бак в сборе (6 галлонов)	1
2	13291	Наклейка	1
3	14223M	Крышка топливного бака в сборе	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	41065	ПРОКЛАДКА	1
9	64841A1	Разъем с датчиком в сборе	1
10	64841A3	Крышка топливного бака	1
11	75239	Трубка	1
12	98542A1	Окно в сборе	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	99274	Поплавок	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	29070	ШАЙБА	4

Рис. 11ТОПЛИВНЫЙ БАК (ПЛАСТИКОВЫЙ) FUEL TANK (PLASTIC)

REF	Номер детали	Наименование	Кол-во
1	812410A1	Топливный бак в сборе	1
2	18031A1	КРЫШКА ТОПЛИВНОГО БАКА В СБОРЕ	1
3	18032	ПРОКЛАДКА ЗАЛИВНОЙ ПРОБКИ	1
4	17792A1	Корпус заборника в сборе	1
5	18030	ПЕРЕХОДНИК	1
6	98542A1	Окно в сборе	1
7	18026	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
8	17971A2	ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ	1
9	62568	Винт (#10-16 x .375)	2
10	18028	ШЛАНГ	1
11	18029	ФИЛЬТР	1
12	18027	ВИНТ (.190-24) КОРПУСА ЗАБОРНИКА	6
13	29070	ШАЙБА	6

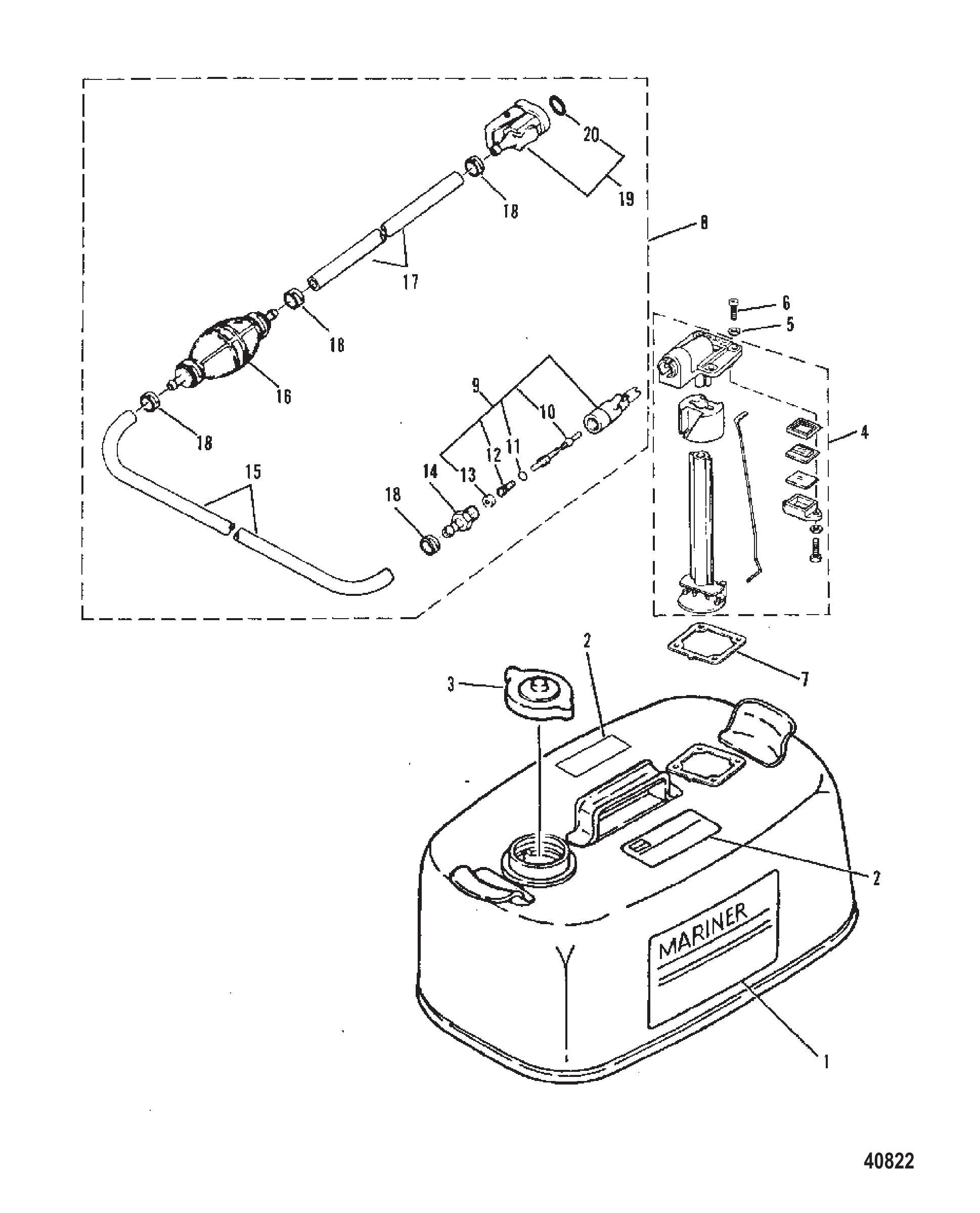

Рис. 12ТОПЛИВНЫЙ БАК И КОМПЛЕКТ ТОПЛИВНОГО ШЛАНГА (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ) FUEL TANK AND FUEL LINE ASSEMBLY (ORIGINAL EQUIPMENT)

REF	Номер детали	Наименование	Кол-во
1	14617M	Наклейка	1
1	95504M	Наклейка боковая (французский)	1
2	95489M	Наклейка верхняя (английский)	1
2	95503M	Наклейка верхняя (французский)	1
3	18962M	Крышка топливного бака	1
4	95499M	Измеритель топлива в сборе	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	95500M	Прокладка топливомера в сборе	1
8	18925M	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
8	16570M	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
9	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
11	20415	Кольцо уплотнительное стержня переходника	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	897711	РАЗЪЕМ (.250-18)	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	16571M	Шланг	1
15	14210M	Корпус соединителя шланга к груше	1
16	17149M	Груша подкачки	1
16	16572M	ГРУША ПОДКАЧКИ	1
17	16573M	Шланг от груши к разъему двигателя	1
17	14212M	Шланг от груши к соединителю двигателя	1
18	16574M	ХОМУТ ШЛАНГА	4
18	80752M	Хомут шланга	4
19	13563A3	Штуцер в сборе топливной линии	1
19	14213M	Соединитель топливный, сторона двигателя	1
20	82789M	Уплотнительное кольцо	1
-	812410A1	Топливный бак в сборе	1

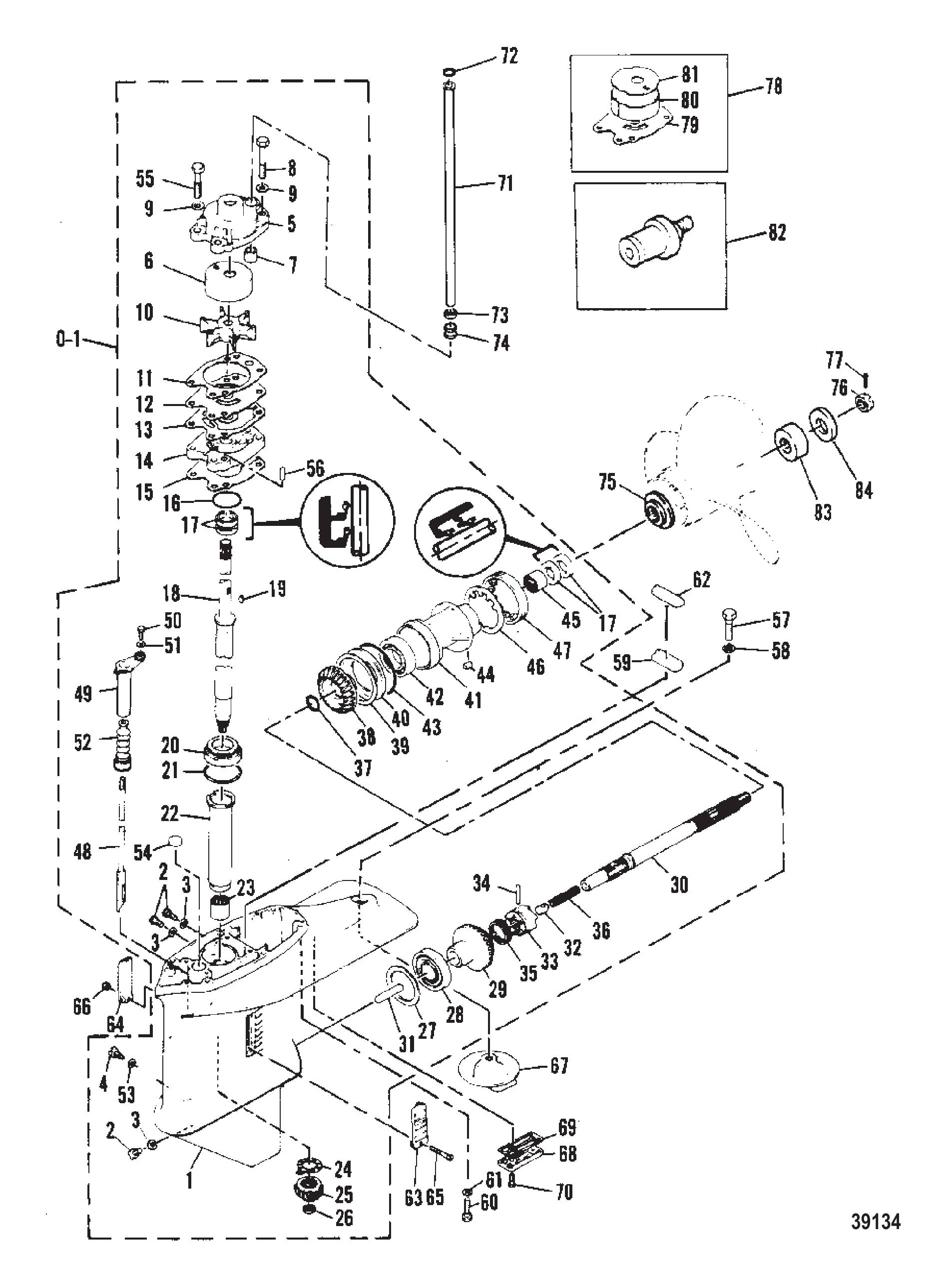

Рис. 13УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7994M	Корпус редуктора в сборе (M и E) (см. примечание)	1
1	7995M	Корпус редуктора в сборе (ML и EL) (см. примечание)	1
1	9383M	Корпус редуктора в сборе	1
1	7121M	Корпус редуктора в сборе	1
2	81924M	ПРОБКА	3
3	81987M	ПРОКЛАДКА	3
4	83392M	ВИНТ	1
5	83396M	Крышка водяного насоса	1
6	83403M	Вставка	1
7	81426M	Сальник	1
8	84057M	Болт	2
9	82217M	Шайба	4
10	99971M	Крыльчатка	1
11	83398M	Прокладка водяного насоса	1
12	83400M	Пластина опорная	1
13	83399M	Прокладка водяного насоса	1
14	83864M	Основание водяного насоса	1
15	83865M	Прокладка водяного насоса	1
16	82275M	Кольцо уплотнительное	1
17	83406M	Сальник масляный	4
18	83866M	Вал приводной (короткий)	1
18	83867M	Вал приводной (длинный)	1
18	83895M	Вал приводной (сверхдлинный)	1
19	83444M	Шпонка водяного насоса	1
20	98933M	Подшипник конический роликовый	1
21	81467M	Шайба регулировочная шестерни привода (0.05 ММ)	AR
21	81468M	Шайба регулировочная шестерни привода (0.08 ММ)	AR
21	81469M	Шайба регулировочная шестерни привода (0.12 ММ)	AR
21	81470M	Шайба регулировочная шестерни привода (0.30 ММ)	AR
21	81471M	Шайба регулировочная шестерни привода (0.50 ММ)	AR
22	83868M	Втулка приводного вала	1
23	82316M	Подшипник игольчатый	1
24	81455M	Подшипник упорный	1
25	83869M	Шестерня ведущая	1
26	81772M	Гайка ведущей шестерни	1
27	81456M	Шайба регулировочная шестерни переднего хода (0.05 ММ)	AR
27	81457M	Шайба регулировочная шестерни переднего хода (0.08 ММ)	AR
27	81458M	Шайба регулировочная шестерни переднего хода (0.12 ММ)	AR
27	81459M	Шайба регулировочная шестерни переднего хода (0.30 ММ)	AR
27	81460M	Шайба регулировочная шестерни переднего хода (0.50 ММ)	AR
28	82320M	Подшипник роликовый конический	1
29	83877M	Шестерня переднего хода	1
30	94531M	Вал гребной	1
31	83419M	Толкатель кулачковый	1
32	81475M	Муфта переключения	1
33	81473M	Муфта скользящая	1
34	81903M	Палец крестовый	1
35	81474M	Кольцо пальца крестового	1
36	83429M	Пружина нажимная	1
37	81837M	Шайба	1
38	83879M	Шестерня заднего хода	1
39	81462M	Шайба регулировочная шестерни заднего хода (0.05 ММ)	AR
39	81463M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.08 ММ)	AR
39	81464M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.12 ММ)	AR
39	81465M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.30 ММ)	AR
39	81466M	Регулировочная шайба шестерни заднего хода (0.50 мм)	AR
40	81461M	ШАЙБА РЕГУЛИРОВОЧНАЯ ШЕСТЕРНИ ЗАДНЕГО ХОДА (0.50 ММ)	1
41	83880M	ОБОЙМА ПОДШИПНИКА	1
42	82296M	ПОДШИПНИК ШАРИКОВЫЙ	1
43	82289M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
44	81916M	ШПОНКА	1
45	82317M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
46	81877M	ШАЙБА СТОПОРНАЯ	1
47	81450M	ГАЙКА	1
48	83881M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ ВАЛ)	1
48	83882M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ ВАЛ)	1
48	83902M	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
49	83883M	ВТУЛКА КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
50	82451M	БОЛТ	1
51	82214M	Шайба	1
52	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
53	95610M	Прокладка	1
54	83857M	ПРОБКА	1
55	82468M	БОЛТ	2
56	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
57	94532M	Болт	1
58	82218M	ШАЙБА СТОПОРНАЯ	1
59	81449M	Сальник направляющий	1
60	95416M	БОЛТ	6
61	82215M	Стопорная шайба	6
62	81448M	САЛЬНИК	1
63	97091M	Крышка водозаборника	1
64	97092M	Крышка водозаборника	1
65	83858M	ВИНТ	1
66	81781M	ГАЙКА	1
67	83859M	ПЛАСТИНА ТРИММА	1
68	95417M	Пластина	1
68	83862M	ПЛАСТИНА	1
69	95418M	Прокладка	1
69	83861M	ПРОКЛАДКА	1
70	83870M	Винт	2
71	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
71	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
71	83903M	ТРУБКА ВОДЯНАЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
72	81852M	ШАЙБА	1
73	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
74	81427M	САЛЬНИК	1
75	73345A1	Упорная шайба, передняя	1
76	81775M	ГАЙКА ГРЕБНОГО ВИНТА	1
77	82131M	ШПЛИНТ	1
78	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
79	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
80	83449M	ВСТАВКА	1
81	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
82	95633M	ПРОБКА	1
82	80218M	Пробка	1
83	84445M	Проставка	1
84	83700M	Шайба	1
-	94533M	Комплект прокладок нижнего узла	1
-	84363M	Ремкомплект	1

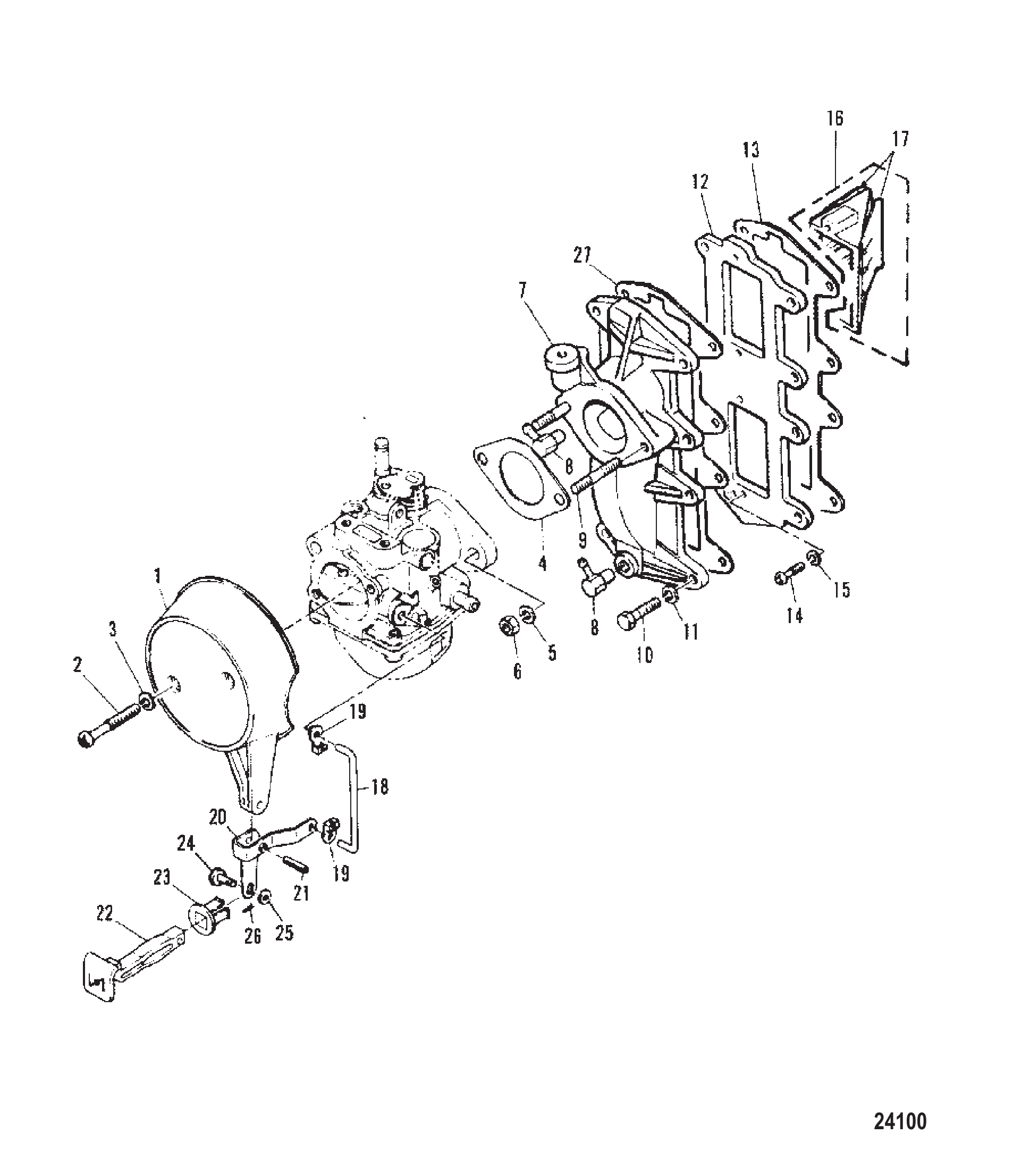

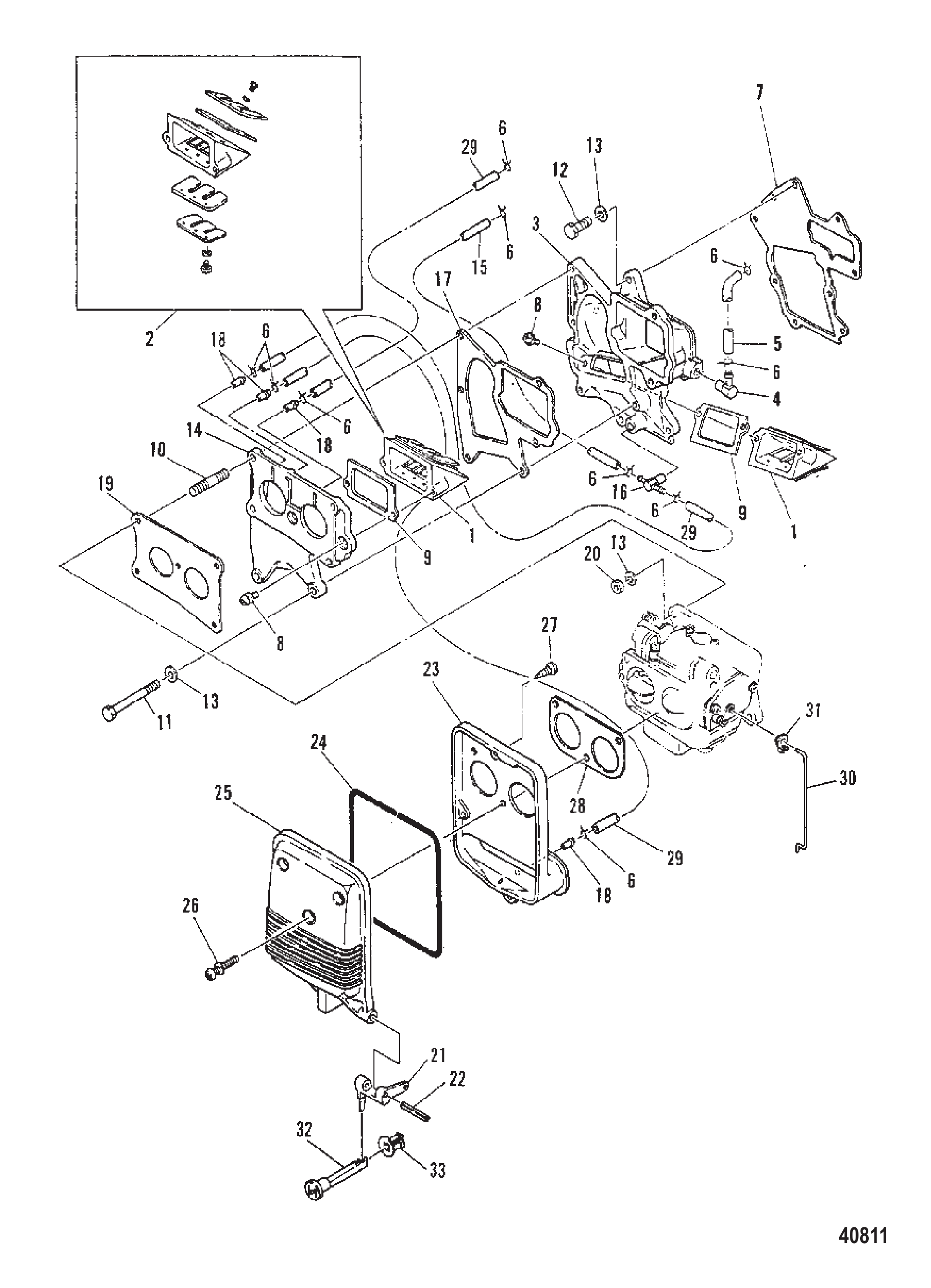

Рис. 14ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	83350M	Крышка	1
2	83351M	Винт	2
3	82195M	Шайба	2
4	83352M	Прокладка карбюратора	1
5	82197M	ШАЙБА	2
6	82380M	Гайка	2
7	83353M	Впускной коллектор	1
8	80727M	Обратный клапан в сборе	2
9	81728M	Шпилька	2
10	82405M	Болт	8
11	82197M	ШАЙБА	8
12	83354M	Впускной коллектор	1
13	83355M	Прокладка впускного коллектора	1
14	83356M	Винт	4
15	82193M	Шайба стопорная	4
16	83357M	Лепестковый клапан в сборе	2
17	84954M	Комплект лепестков (ограничители лепестков не входят)	1
18	83358M	Тяга привода воздушной заслонки	1
19	81191M	Кронштейн	2
20	83359M	Рычаг воздушной заслонки	1
21	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
22	81578M	Ручка воздушной заслонки	1
23	82063M	Втулка	1
24	81880M	Палец	1
25	81865M	Шайба волнистая	1
26	82051M	Шплинт	1
27	83360M	Прокладка впускного коллектора	1
-	84167M	Комплект прокладок	1

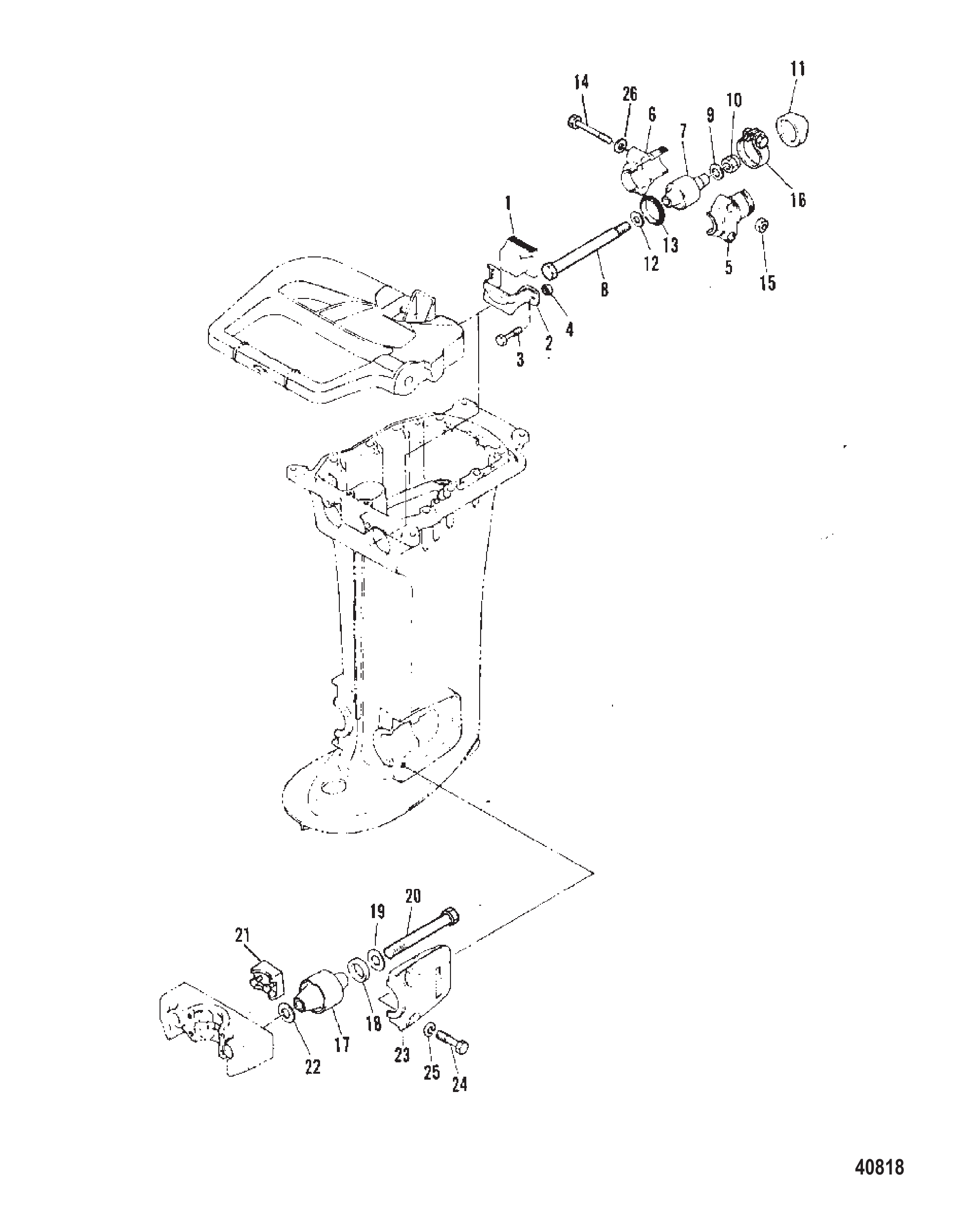

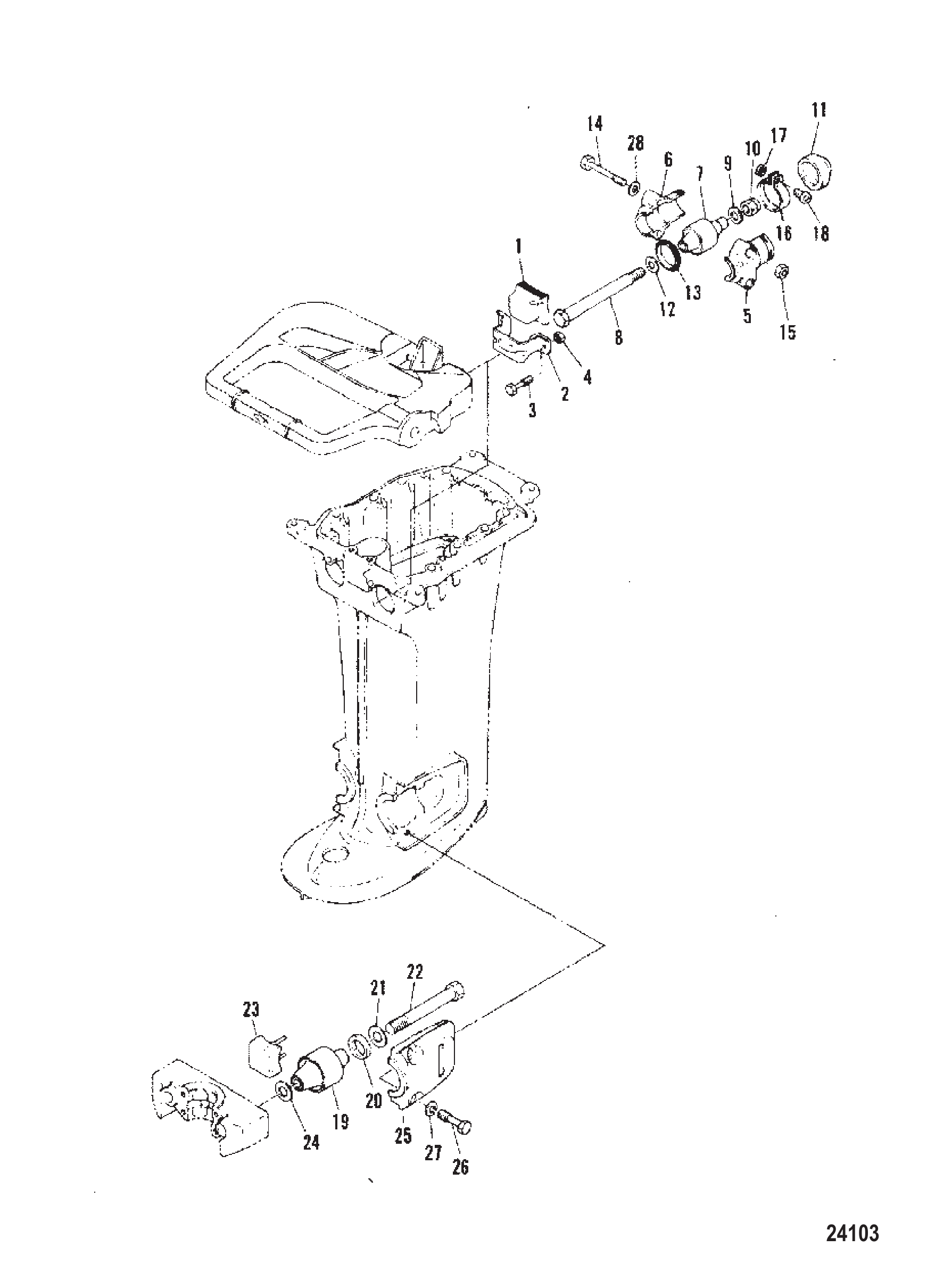

Рис. 15СИСТЕМА КРЕПЛЕНИЯ MOUNTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	83496M	Демпфер верхнего крепления резиновый	1
2	83497M	Кронштейн	1
3	82453M	Болт	2
4	82389M	Гайка	2
5	83498M	Крышка верхнего резинового крепления	2
6	83499M	Крышка верхнего резинового крепления	2
7	83910M	Демпфер верхнего крепления	2
8	83501M	Болт	2
9	83911M	Шайба	2
10	83502M	Гайка нейлоновая	2
11	83912M	Колпачок	2
12	83504M	Шайба	2
13	83505M	Уплотнение резиновое	2
14	83506M	Болт	4
15	82400M	Гайка	4
16	83507M	Хомут	2
17	83508M	Гайка	2
18	83913M	Винт	2
19	83914M	Демпфер нижнего крепления	2
20	81860M	Шайба	2
21	83915M	Шайба	2
22	83510M	Болт	2
23	83511M	Демпфер нижнего крепления резиновый	1
24	84429M	Шайба	2
25	83512M	Крышка нижнего крепления	2
26	82465M	Болт	4
27	82215M	Стопорная шайба	4
28	82217M	Шайба	4
-	84362M	КОМПЛЕКТ ПРОКЛАДОК	1

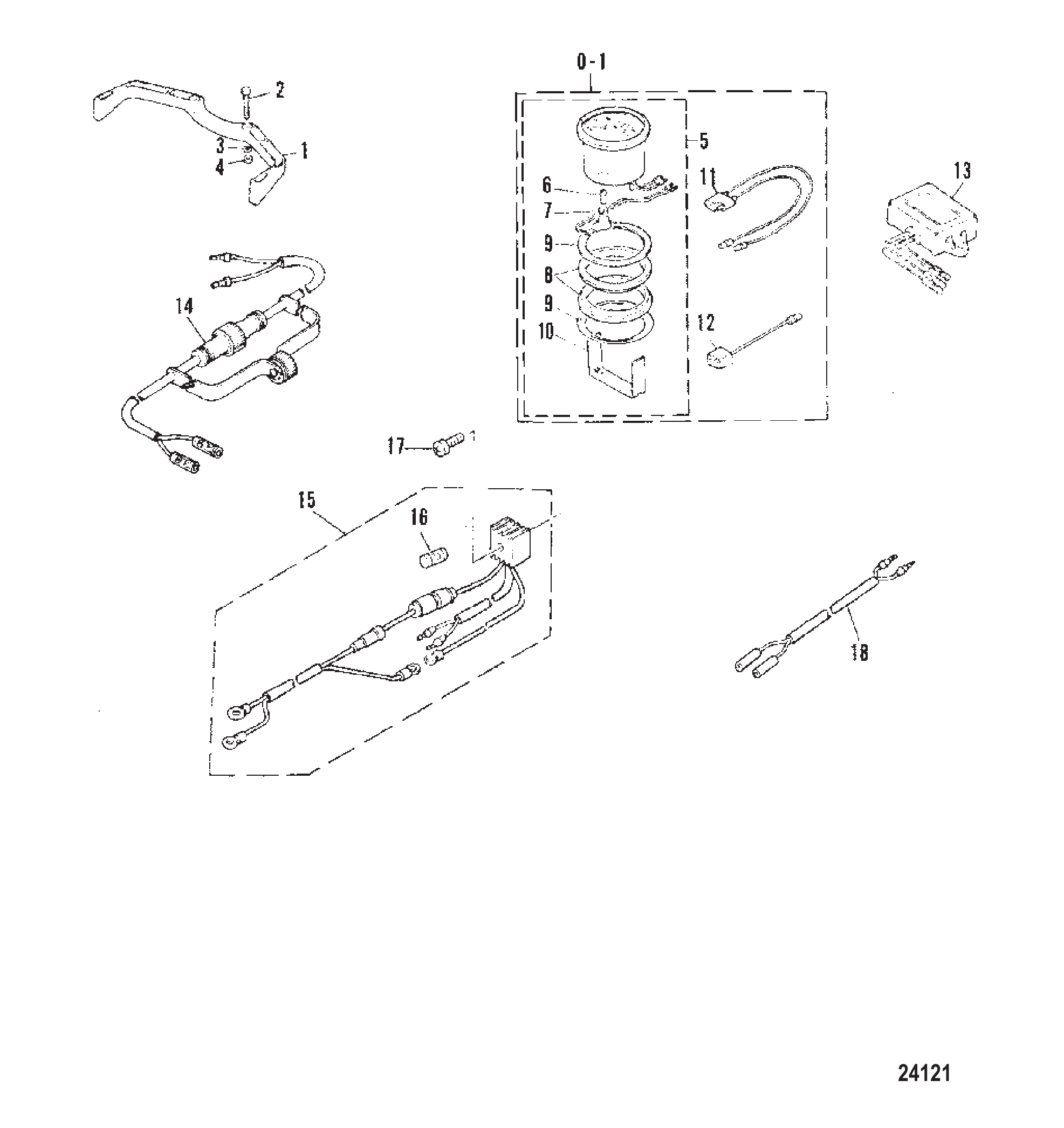

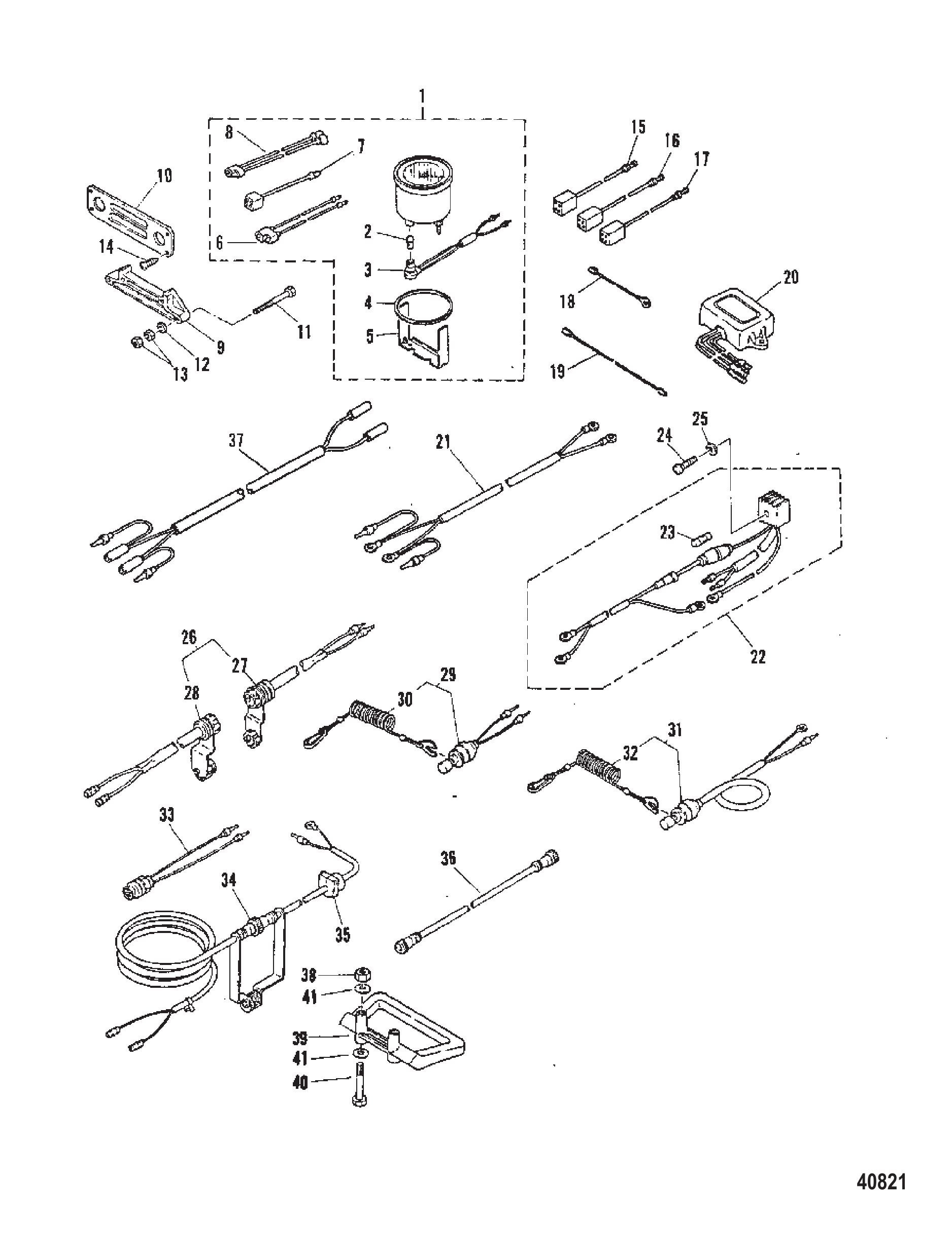

Рис. 16ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	93057M	Рукоятка для переноски	1
2	83327M	Болт	2
3	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	2
4	82384M	ГАЙКА МАХОВИКА	2
0-1	84311M	Комплект тахометра	1
5	84476M	Тахометр в сборе	1
6	80007M	Лампа	1
7	84348M	Патрон лампы	1
8	84349M	Демпфер	2
9	84350M	Шайба	2
10	84351M	Пластина	1
11	84352M	Удлинительный провод	1
12	84353M	Разъём	2
13	84125M	Регулятор напряжения в сборе	1
14	80052M	Жгут проводов в сборе	1
15	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
16	81522M	ПРЕДОХРАНИТЕЛЬ	1
17	82492M	Винт	1
18	84470M	Удлинитель провода	1

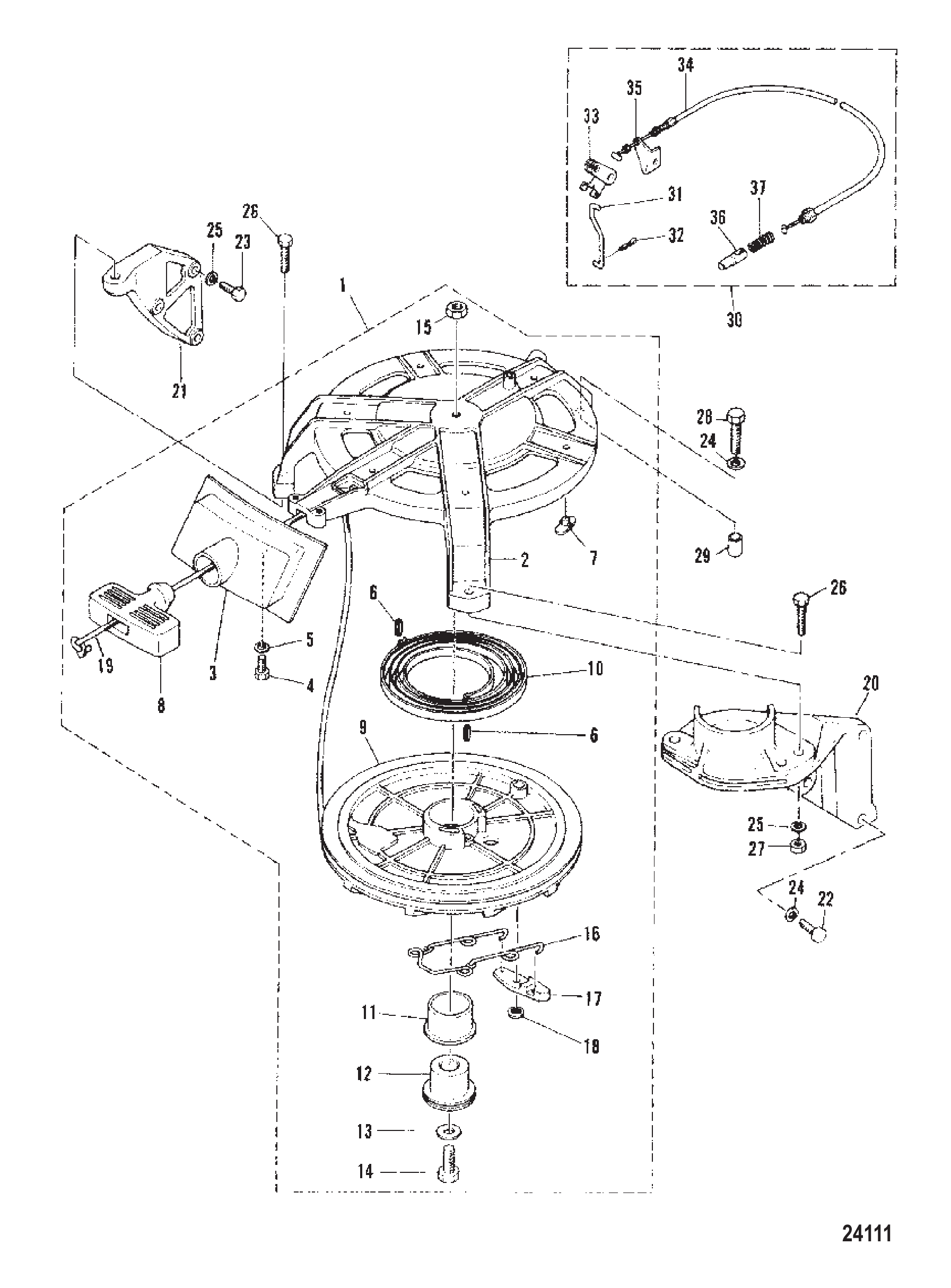

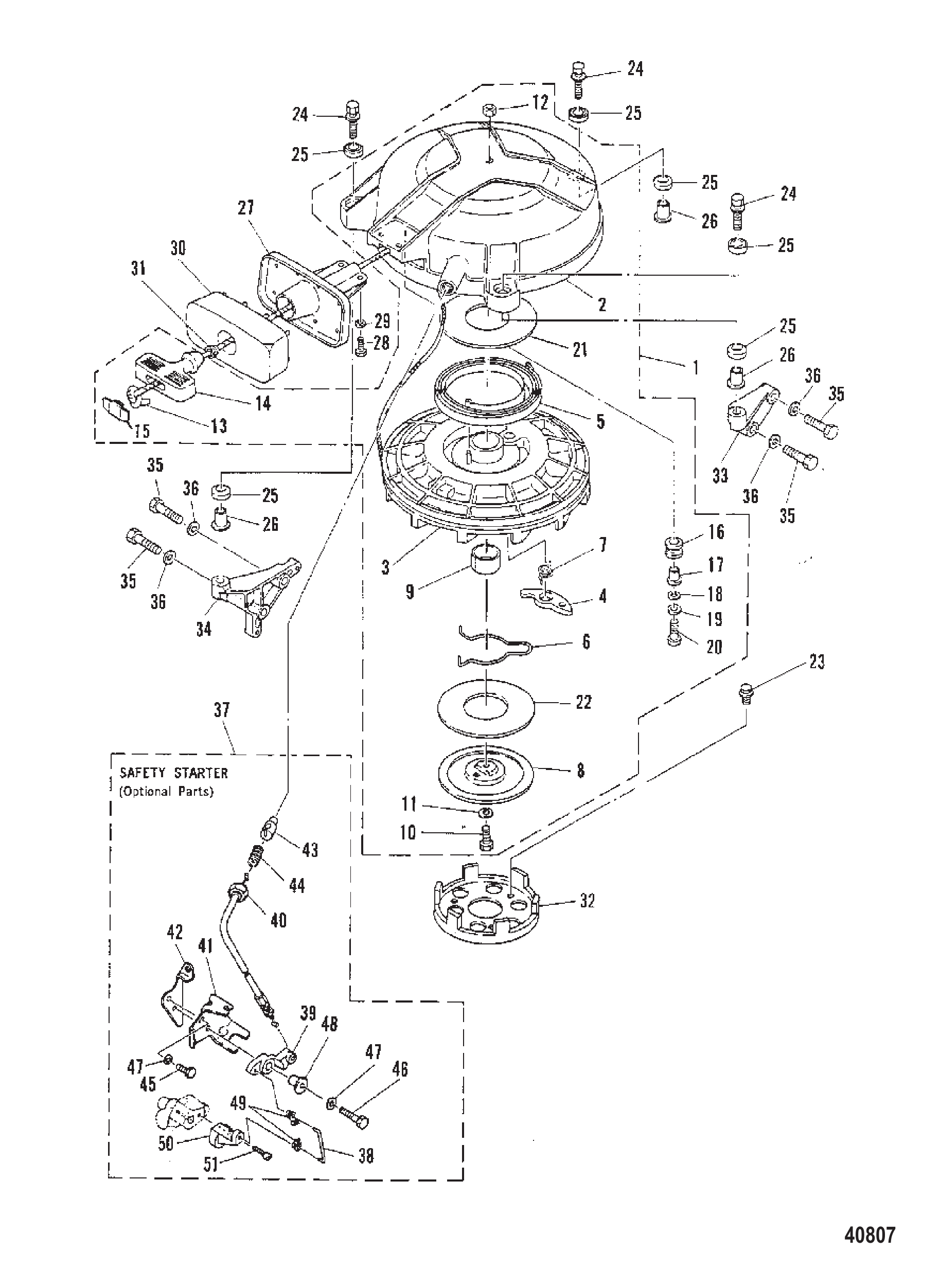

Рис. 17РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	7101M	Стартер в сборе с ручным запуском	1
2	7102M	Корпус стартера	1
3	83583M	Направляющая троса стартера	1
4	84247M	Болт	2
5	82197M	ШАЙБА	2
6	82157M	Штифт	2
7	83585M	Пробка корпуса стартера	6
8	80063M	Рукоятка стартера	1
9	83587M	Шкив стартера	1
10	83588M	Пружина стартера	1
11	83589M	Втулка	1
12	83590M	Вал шкива	1
13	81801M	Шайба	1
14	84342M	Болт	1
15	82382M	Гайка	1
16	83591M	Пружина собачки	1
17	84894M	Собачка стартера	1
18	82331M	Кольцо стопорное	1
19	79629A1	Трос стартера	1
20	83629M	Кронштейн (левый борт)	1
21	83593M	Кронштейн (правый борт)	1
22	82441M	БОЛТ	4
23	82405M	Болт	3
24	82200M	Шайба стопорная	5
25	82197M	ШАЙБА	5
26	84237M	БОЛТ	2
27	82380M	Гайка	2
28	84236M	Болт	1
29	82162M	Установочный штифт	1
30	83594M	Блокировка стартера в сборе	1
31	83595M	Тяга	1
32	82125M	Шплинт	1
33	83596M	Рычаг	1
34	83597M	Трос останова стартера	1
35	83598M	Кронштейн	1
36	81106M	Плунжер блокировки стартера	1
37	82079M	Пружина блокировки стартера	1

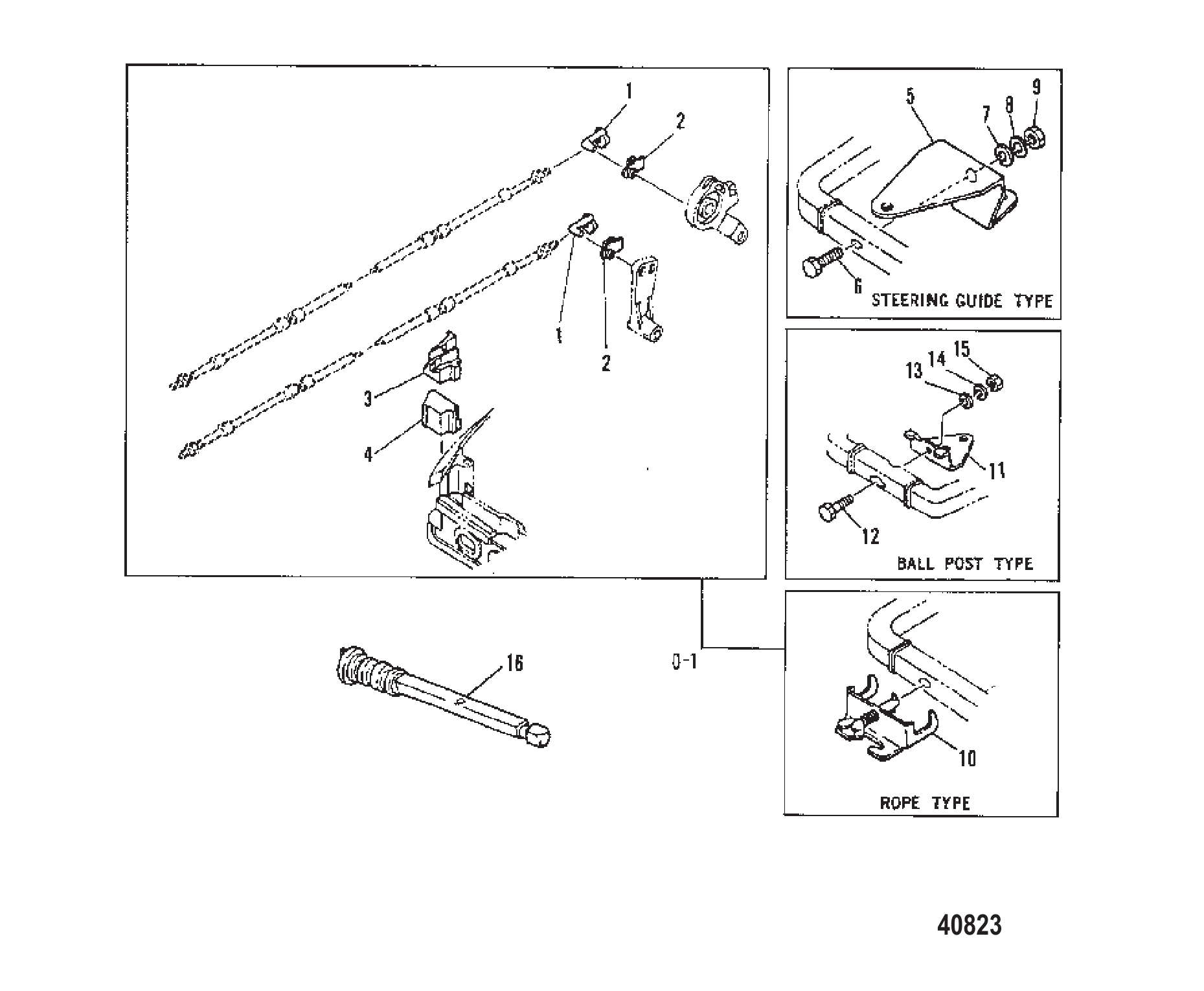

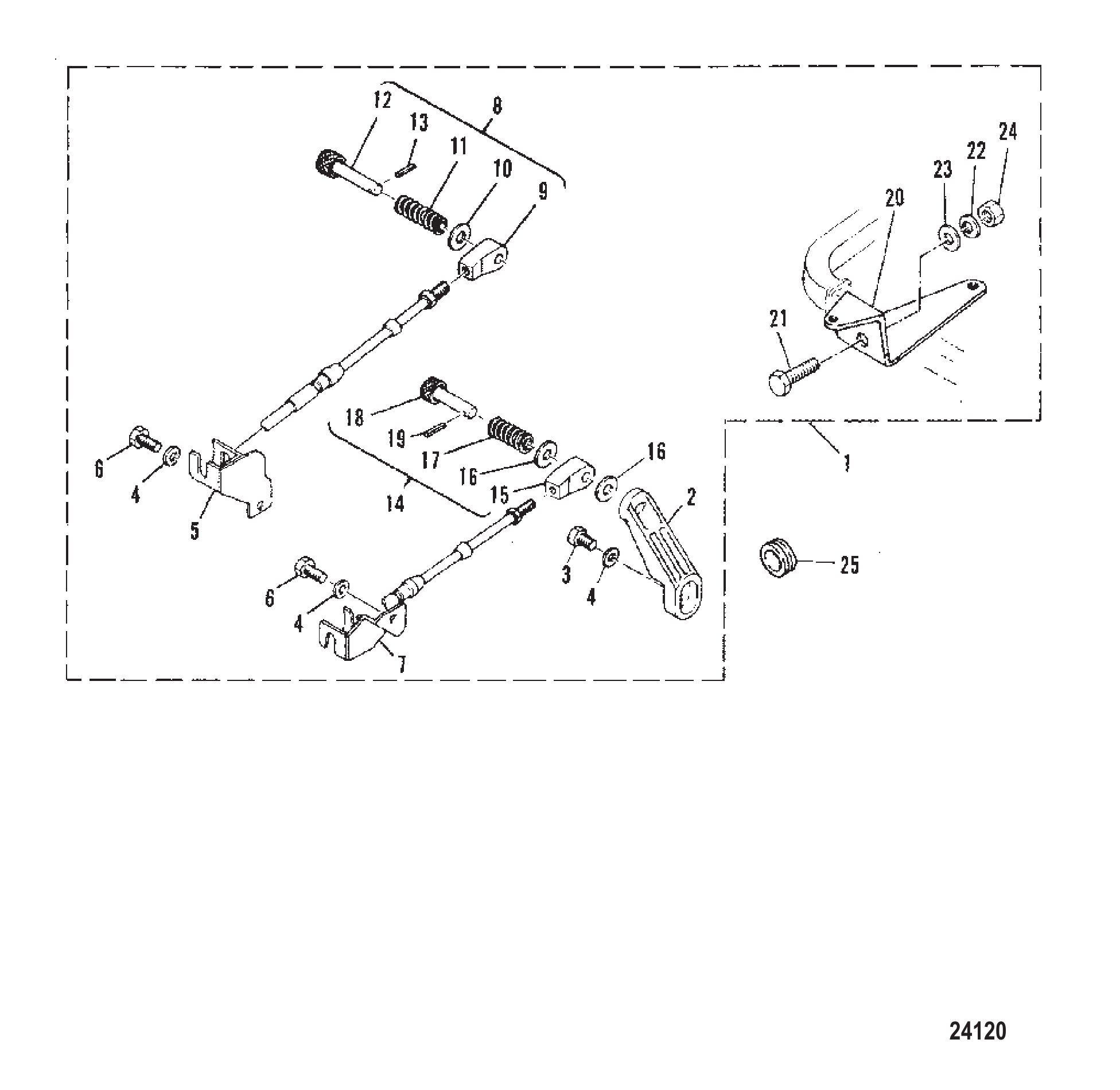

Рис. 18КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
1	83635M	Комплект крепления дистанционного управления	1
2	83716M	Рычаг дросселя	1
3	82448M	Болт	1
4	82212M	Стопорная шайба	3
5	83718M	Болт дистанционного управления	1
6	83395M	Болт	2
7	83932M	Кронштейн дистанционного управления	1
8	83719M	Наконечник троса переключения	1
9	83720M	Наконечник троса	1
10	82216M	Шайба	1
11	83721M	Пружина	1
12	83722M	Крючок	1
13	82146M	Штифт	1
14	83933M	Наконечник троса дросселя	1
15	83934M	Наконечник троса	1
16	82216M	Шайба	2
17	83725M	Пружина	1
18	83726M	Крючок	1
19	82146M	Штифт	1
20	83698M	Крюк механического рулевого управления	1
21	82474M	Болт	1
22	82218M	ШАЙБА СТОПОРНАЯ	1
23	82220M	Шайба	1
24	82395M	Гайка	1
25	83728M	Втулка (опция)	1

Рис. 19Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование
-	81639990	Каталог запчастей XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10
-	816290A90	Комплект наклеек (XR10)
-	816291A92	Комплект наклеек (MAGNUM 10)
-	817633A91	Комплект наклеек (SEA PRO 10)
-	13361A91	Комплект наклеек (MARATHON 10)
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	816755930	Руководство пользователя (SEA PRO 10)
-	816757930	Руководство пользователя (MARATHON 10)

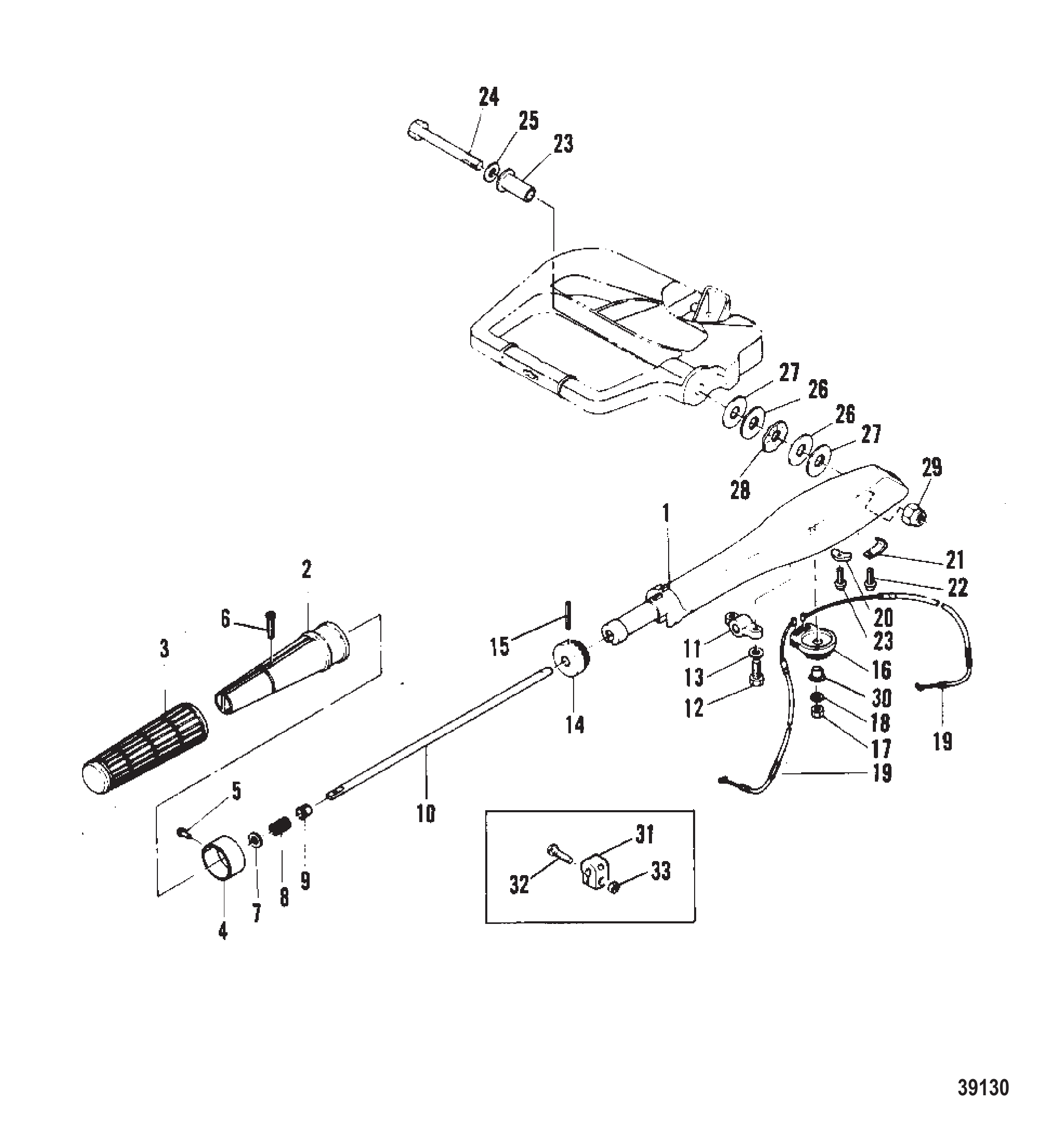

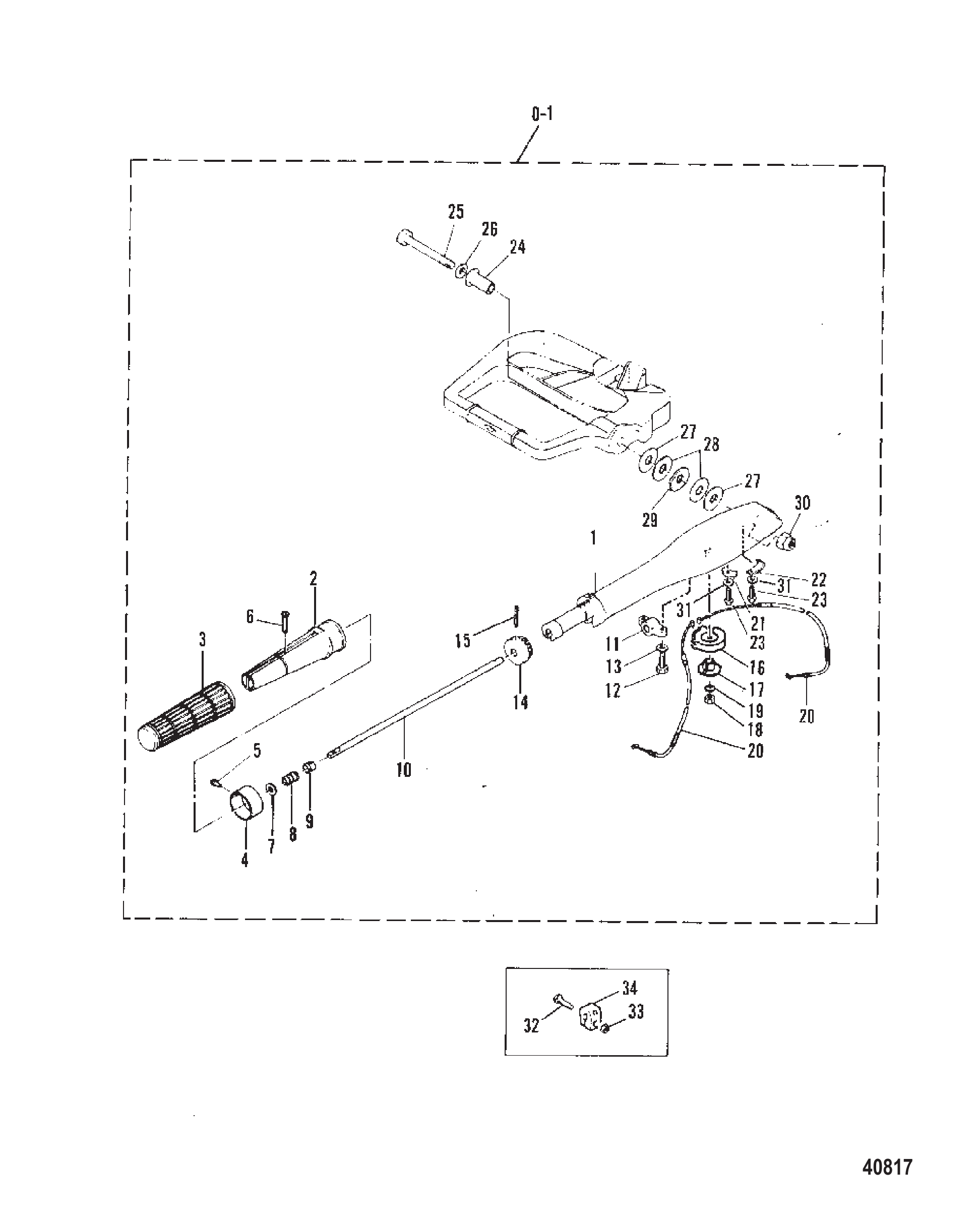

Рис. 20РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
0-1	95419M	Рукоятка рулевого управления в сборе (не используется с дистанционным управлением)	1
0-1	97746M	Рукоятка рулевого управления в сборе (не используется с дистанционным управлением)	1
1	84971M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
4	97747M	Указатель дроссельной заслонки	1
5	81907M	Заклёпка	1
6	84300M	ВИНТ	1
7	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	83517M	Кронштейн	1
12	84058M	Болт (M6 x 20)	2
13	82214M	Шайба	2
14	80778M	Шестерня	1
15	82151M	Штифт роликовый	1
16	83518M	Шестерня ведущая	1
16	94512M	Шестерня ведущая	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	97748M	Трос дроссельной заслонки	2
20	83521M	Держатель троса	1
21	83522M	Держатель троса	1
22	83523M	Винт	2
23	81950M	Втулка	1
24	94514M	Болт	1
25	83524M	Шайба	1
26	81853M	Шайба	2
27	81815M	Шайба	2
28	81870M	Шайба волнистая	1
29	81786M	Гайка нейлоновая	1
30	83519M	Втулка	1
31	82895M	Фрикционная шайба	1
32	84058M	Болт (M6 x 20)	1
33	83056M	Гайка	1

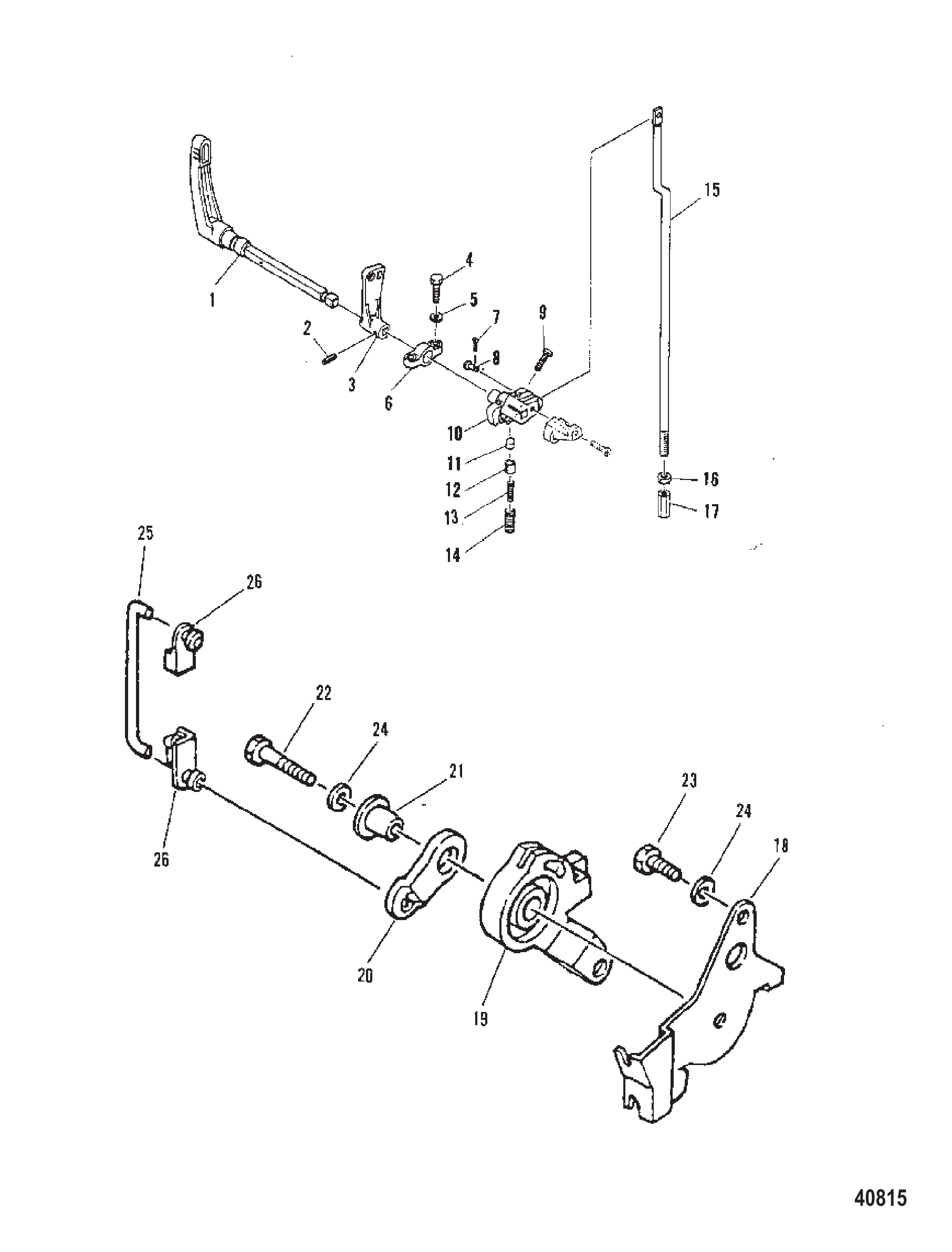

Рис. 21УПРАВЛЕНИЕ ДРОССЕЛЕМ/СЦЕПЛЕНИЕМ ПЕРЕДАЧ THROTTLE CONTROL/GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11848M	Рукоятка переключения передач	1
2	11847M	Штифт	1
3	11849M	Рычаг	1
4	82405M	Болт	2
5	82214M	Шайба	2
6	11860M	Кронштейн	1
7	82125M	Шплинт	1
8	11861M	Штифт с вилкой	1
9	11722M	Винт	1
10	11863M	Рычаг	1
11	11864M	Плунжер	1
12	11865M	Втулка	1
13	11867M	Пружина	1
14	11866M	Пружина	1
15	83542M	Тяга переключения	1
16	81767M	ГАЙКА	1
17	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
18	11843M	Кронштейн	1
19	11844M	Шкив	1
20	11845M	Рычаг	1
21	94503M	Втулка кольцевая	1
22	83285M	БОЛТ	1
23	84247M	Болт	1
24	82214M	Шайба	2
25	11846M	Штанга	1
26	97742M	Тяга соединительная	2

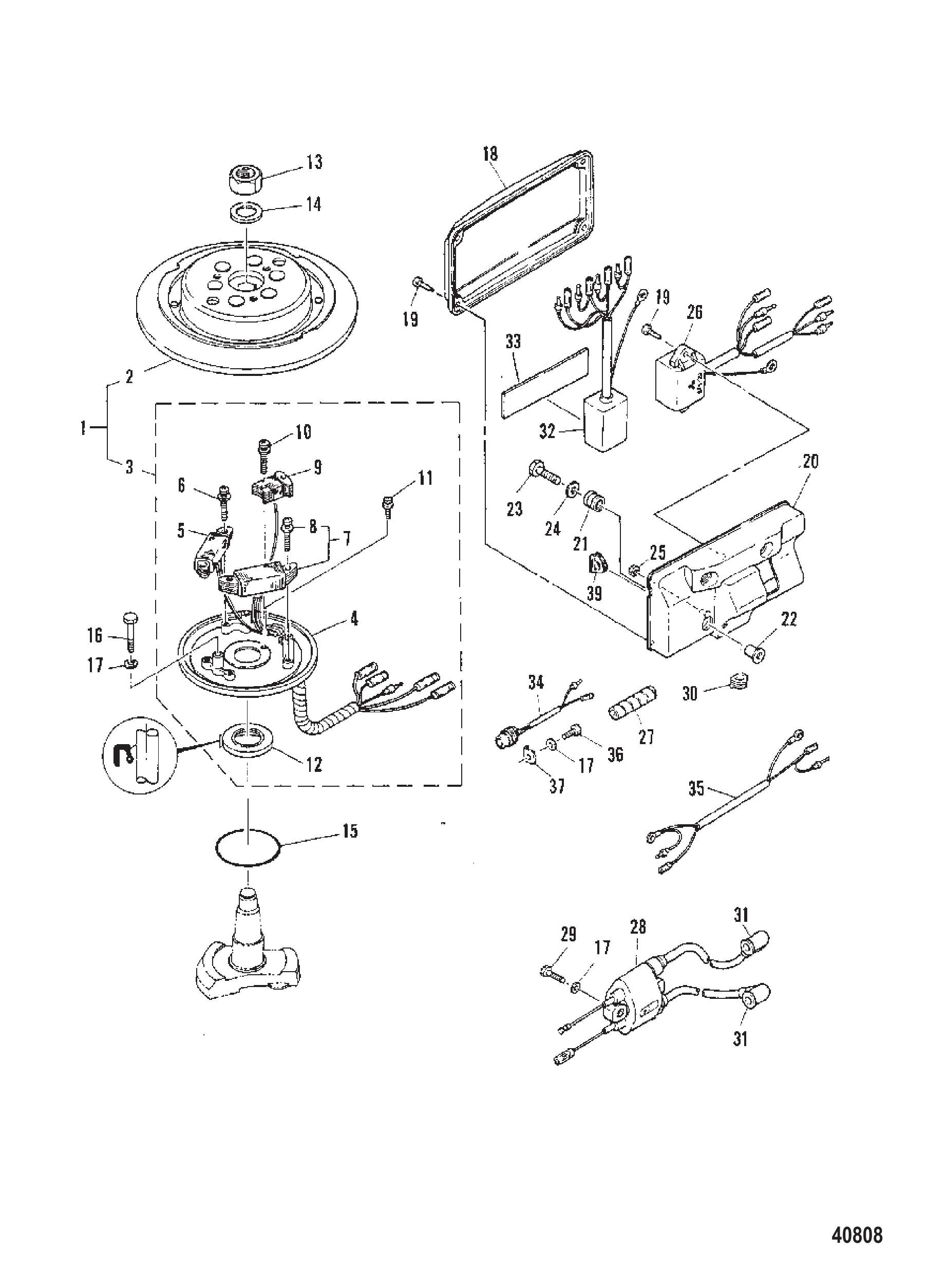

Рис. 22С.D.I. МАГНИТО C.D.I. MAGNETO

REF	Номер детали	Наименование	Кол-во
1	9322M	Магнето	1
2	9323M	Ротор	1
2	827133M	Ротор	1
3	11724M	Основание в сборе	1
3	827134M	Основание в сборе	1
4	11726M	Основание магнето	1
4	827135M	Провод	1
5	11727M	Катушка зарядки в сборе	1
5	827136M	Катушка зажигания зарядная в сборе	1
6	97803M	Винт с шайбой	2
7	11728M	Катушка освещения в сборе	1
7	827137M	Катушка освещения в сборе	1
8	97803M	Винт с шайбой	2
9	11729M	Катушка в сборе датчика	1
9	827138M	Катушка в сборе датчика	1
10	11730M	Винт	2
10	811177M	Винт	2
11	91699M	Винт с шайбой	1
12	11731M	Сальник масляный	1
13	81773M	Гайка маховика	1
14	84436M	Шайба	1
15	11732M	Кольцо уплотнительное	1
16	82428M	Болт	3
17	82214M	Шайба	6
18	11733M	Крышка	1
19	95187M	Винт	6
20	11734M	Кронштейн	1
21	11735M	Втулка уплотнительная	3
22	11736M	Втулка	3
23	82441M	БОЛТ	3
24	82217M	Шайба	3
25	82380M	Гайка	1
26	11737M	Блок переключателей в сборе	1
27	98915M	Изоляционная обмотка (короткая)	1
28	95188M	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	1
29	82405M	Болт	2
30	95184M	Втулка уплотнительная	2
31	80935M	ЗАЩИТНЫЙ КОЛПАЧОК (ПОДАВИТЕЛЬ ПОМЕХ)	OPT
31	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	2
32	11739M	Блок управления зажиганием в сборе	1
33	11740M	Пластина	1
34	11741M	Термовыключатель в сборе	1
35	11742M	Провод заземления	1
36	84247M	Болт	1
37	11743M	Пластина	1
-	11764M	Комплект прокладок головки блока цилиндров	1

Рис. 23КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9332M	Карбюратор	1
1	827145M	Карбюратор	1
2	11792M	Прокладка	1
3	11803M	Поплавковая камера	1
4	11804M	Главный жиклёр	2
5	80267M	Прокладка	2
6	11805M	Главный жиклёр (#150)	2
7	95448M	Поплавок в сборе	1
8	11806M	Винт	1
9	11794M	Штифт	1
10	11807M	Седло клапана в сборе	1
10	827146M	Седло клапана	1
11	80261M	Шайба седла клапана	1
12	11808M	Жиклёр холостого хода (#84)	2
13	11809M	Крышка	1
14	11795M	Прокладка	1
15	83523M	Винт	1
16	82208M	Шайба	1
17	82211M	Шайба	1
18	11796M	Винт (M4 x 14)	4
19	80738M	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
19	827147M	Винт	1
20	80437M	Пружина	1
21	94813M	Винт	4
22	11798M	Пробка сливная	2
23	11799M	Прокладка	2
24	11800M	Винт	2
25	11801M	Пружина	2
26	11802M	Кольцо уплотнительное	2
-	11810M	Ремонтный комплект	1
-	11764M	Комплект прокладок головки блока цилиндров	1

Рис. 24СТРУБЦИНА И ПОВОРОТНАЯ СКОБА/ЗАЩИТА ОТ ЗАДНЕГО ХОДА CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	9821M	Кронштейн поворотный	1
1	6996M	Кронштейн поворотный	1
2	82369M	Штуцер	4
3	81439M	Колпачок пресс-масленки	4
4	9822M	КРОНШТЕЙН ЗАЖИМА (ЛЕВЫЙ БОРТ)	1
5	9823M	Кронштейн струбцины правый (правый борт)	1
5	9684M	Кронштейн струбцины правый (правый борт)	1
5	8929M	Кронштейн крепления правый	1
6	81836M	Шайба	2
7	81787M	Гайка	2
8	18974M	БОЛТ	1
8	41312M	Болт кронштейна струбцины	1
9	81388M	Колпачок	2
10	14278M	Упор откидывания	1
11	42441M	Упор откидывания	1
12	83457M	Волнистая шайба	2
13	83458M	Шайба	1
14	43097M	БОЛТ	2
15	19257M	Штифт	2
15	95449M	Штифт	2
15	83460M	Палец	2
16	83461M	Стопорное кольцо	5
17	83462M	Шайба	2
18	95450M	Штифт	1
18	83463M	Палец	1
19	83464M	Вал	1
20	83465M	Пружина	1
21	82444M	Болт	1
22	83467M	Рычаг наклона	1
23	83468M	Тяга стопорная	1
24	14260M	Рычаг в сборе (откидывание)	1
25	19258M	Проставка	1
25	83471M	Проставка	1
26	83472M	Шпилька	1
27	82215M	Стопорная шайба	10
28	82392M	Гайка	2
29	814972M	Штифт наклона в сборе	1
30	84044M	Стопор фиксации наклона	1
31	82146M	Штифт	1
32	83905M	Кронштейн фиксации наклона	1
33	83906M	Кронштейн фиксации наклона	1
34	83476M	Пружина	2
35	82128M	Шплинт	4
36	83477M	Палец	1
37	83478M	Палец	1
38	83479M	Фиксатор наклона	1
39	83480M	Проставка	1
40	11868M	РУКОЯТКА	2
41	81889M	Штифт	2
42	11869M	ВИНТ	2
43	43099M	ШАЙБА	2
44	81395M	Крышка	1
45	83482M	Шайба	1
46	83483M	Втулка	1
47	83907M	Вал	1
48	83485M	Втулка	1
49	83486M	Сальник масляный	1
50	83487M	Шайба	1
51	83488M	Пружина	1
52	82217M	Шайба	1
53	43106M	Болт	1
54	83490M	Сальник	1
55	80633M	Пластина фрикционная	1
56	82468M	БОЛТ	4
57	814973M	Пружина	1
58	83491M	Корпус нижней резиновой опоры	1
59	83492M	Корпус нижней резиновой опоры	1
60	82397M	ГАЙКА КОРОНЧАТАЯ	2
61	84429M	Шайба	2
62	82368M	Штифт установочный	2
63	83493M	ШАЙБА	1
64	83494M	ПРУЖИНА	1
65	83495M	ЗАКЛЕПКА	1
66	83909M	ПРУЖИНА СЖАТИЯ	1
67	83513M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
68	95416M	БОЛТ	2
69	92619M	ДЕРЖАТЕЛЬ СРЕЗНОГО ШТИФТА	1
70	82466M	БОЛТ	2
71	84970M	Болт	4
72	814576M	Шайба	8
72	82220M	Шайба	8
73	81812M	ШАЙБА	4
74	82395M	Гайка	8
75	19111M	Пластина	1
76	41313M	ВТУЛКА	2

Рис. 25ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	808564M	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9389M	Верхний кожух в сборе	1
2	11675M	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
3	11676M	КРОНШТЕЙН	1
4	84903M	Заклепка	2
5	11677M	КРОНШТЕЙН	1
6	814489M	Заклёпка	2
7	11678M	УПЛОТНЕНИЕ	1
8	95443M	Тахометр	1
8	41299M	Тахометр	1
9	95444M	НАКЛАДКА	1
9	11679M	Молдинг	1
10	41300M	ГАЙКА	4
11	95446M	НАКЛЕЙКА ПЕРЕДНЯЯ	1
12	82212M	Стопорная шайба	6
13	82214M	Шайба	6
14	84247M	Болт	6
15	81202M	Наклейка индикатора переключения	1
16	95445M	КОМПЛЕКТ НАКЛЕЕК БОКОВОЙ	1
17	9525M	Нижний кожух	1
17	9393M	НИЖНИЙ КОЖУХ	1
18	11683M	Рычаг	1
19	95170M	Втулка	2
20	11684M	РЫЧАГ	1
21	81794M	Шайба	1
22	84315M	Болт	1
23	11685M	ПЛАСТИНА	1
24	82405M	Болт	4
25	82214M	Шайба	8
26	11686M	УПЛОТНЕНИЕ	1
27	11687M	ВТУЛКА	1
28	11688M	ВТУЛКА	1
29	83609M	ВТУЛКА	1
30	97675M	ВТУЛКА (НЕ ИСПОЛЬЗУЕТСЯ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ)	4
31	97676M	ВТУЛКА	4
32	81796M	ШАЙБА	4
33	11682M	ШТУЦЕР	1
34	83285M	БОЛТ	4
35	82389M	Гайка	4
36	14222M	ВЫКЛЮЧАТЕЛЬ В СБОРЕ ЗАЖИГАНИЯ - С ЧЕКОЙ	1
36	93102M	Выключатель в сборе стоп	1
37	97756M	Упор	1
38	11689M	ДЕРЖАТЕЛЬ	1
39	11690M	ШАЙБА	1
40	95447M	ФАРТУК	1
40	11691M	Фартук	1
41	14276M	Наклейка боковая	2
42	41308M	Индикатор (электрический)	1
43	11692M	БОЛТ	2
44	81869M	Шайба	1
45	14275M	Наклейка боковая	1
45	11693M	Наклейка боковая	2

Рис. 26КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	9324M	Картер в сборе	1
2	80122M	Штуцер слива картера	1
3	80727M	Обратный клапан в сборе	2
4	82368M	Штифт установочный	2
5	41838M	Болт	10
6	83330M	Анод	1
7	82168M	Винт	1
8	14277M	Анод	1
9	91725M	Болт	1
10	82214M	Шайба	25
11	11744M	Кронштейн	1
12	82442M	Болт	1
13	9326M	Головка цилиндра	1
14	11745M	Прокладка	1
15	11746M	Болт	11
16	11748M	Крышка	1
17	11750M	Прокладка	1
18	814554M	ТЕРМОСТАТ	1
19	97705M	Крышка	1
20	814555M	Прокладка	1
20	97706M	Прокладка термостата	1
21	83285M	БОЛТ	4
22	81267M	Клапан	1
23	11753M	Крышка выпускная (внутренняя)	1
24	11754M	Прокладка	1
25	11755M	Крышка выпускная (наружная)	1
26	80756M	Штуцер	1
27	11756M	Прокладка	1
28	82405M	Болт	20
29	83340M	Пружина	1
30	53098	СВЕЧА ЗАЖИГАНИЯ (AC M42FF)	2
31	815118M	Корпус	1
31	19174M	Корпус	1
31	11757M	Корпус	1
32	83347M	Сальник масляный малый	1
33	11758M	Сальник масляный	2
34	11759M	Кольцо уплотнительное	1
35	83348M	Кольцо уплотнительное	1
36	11760M	Кольцо стопорное	1
37	82145M	Штифт роликовый	1
38	91668M	Шланг	1
39	82047M	Хомут	2
40	81926M	Пробка	1
41	81990M	Прокладка	1
-	11764M	Комплект прокладок головки блока цилиндров	1
-	11763M	Головка блока в сборе	1
-	827139M	Головка блока в сборе	1

Рис. 27КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	9328M	Коленчатый вал в сборе	1
1	827140M	Коленчатый вал в сборе	1
2	11766M	Подшипник (верхний)	1
3	11767M	Подшипник (нижний)	1
4	13296M	Кривошип	1
4	827141M	Кривошип	1
5	13297M	Кривошип	1
5	827142M	Кривошип	1
6	13298M	Коленчатый вал	1
6	827143M	Кривошип	1
7	13299M	Коленчатый вал	1
7	827144M	Кривошип	1
8	13300M	Подшипник	1
9	13301M	Сальник	1
10	11760M	Кольцо стопорное	1
11	9485M	Шатун	2
12	13302M	Палец	2
13	13303M	Шайба	4
14	13304M	Подшипник	2
15	81915M	Шпонка маховика	1
16	9329M	Поршень	2
16	9330M	Поршень	AR
16	9331M	Поршень	AR
17	11768M	Комплект колец поршня	2
17	11769M	Комплект поршневых колец	AR
17	11770M	Комплект колец поршня	AR
18	11771M	Палец поршня	2
19	81264M	ЗАЖИМ	4
20	82353M	Подшипник	56
21	81831M	ШАЙБА УПОРНАЯ	4
-	11763M	Головка блока в сборе	1
-	827139M	Головка блока в сборе	1

Рис. 28КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8584M	Корпус гребного вала	1
1	8585M	Корпус гребного вала	1
2	83379M	Штифт	2
3	97749M	Болт	8
4	82215M	Стопорная шайба	8
5	11885M	Прокладка	1
6	815114M	Пластина выпускная	1
6	11886M	Пластина выпускная	1
7	19175M	Прокладка	1
7	97751M	Прокладка	1
8	82405M	Болт	3
9	82212M	Стопорная шайба	3
10	815115M	Коллектор выпускной	1
10	11960M	Коллектор	1
11	83383M	Прокладка	1
12	84058M	Болт (M6 x 20)	4
13	82212M	Стопорная шайба	4
14	815116M	Пластина	1
15	82476M	Болт	4
16	11888M	Патрубок	1
17	83384M	Сальник	1
18	83891M	Удлинитель	1
19	83892M	Втулка удлинённого вала	1
20	83758M	Стопорное кольцо удлинённого вала	1
21	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
22	82472M	Болт	6
23	82215M	Стопорная шайба	6
24	92617M	Крышка	1
24	92618M	Крышка	1
-	11764M	Комплект прокладок головки блока цилиндров	1
-	99982M	Комплект прокладок редуктора	1

Рис. 29ТОПЛИВНЫЕ МАГИСТРАЛИ И ФИЛЬТР FUEL LINES AND FILTER

REF	Номер детали	Наименование	Кол-во
1	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
2	82405M	Болт	1
3	82214M	Шайба	2
4	13042M	Шланг	1
5	82047M	Хомут	6
6	11931M	ФИЛЬТР В СБОРЕ	1
6	826964M	Фильтр в сборе	1
7	82790M	Прокладка	1
8	11934M	ФИЛЬТР	1
8	826965M	Фильтр	1
9	84957M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	826966M	Уплотнительное кольцо	1
10	11935M	СТАКАН ФИЛЬТРА	1
10	826967M	Стакан	1
11	80620M	КРОНШТЕЙН ТОПЛИВНОГО ФИЛЬТРА	1
12	84247M	Болт	1
13	82382M	Гайка	1
14	82008M	Шланг	2
15	81669M	Набор инструментов	1
-	11764M	Комплект прокладок головки блока цилиндров	1

Рис. 30ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
0-1	43113M	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
1	80613M	Прокладка	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	41888M	Клапан обратный	2
6	80614M	Прокладка	1
6	43095M	Прокладка корпуса к крышке	1
7	84141M	Диафрагма	1
8	43096M	Крышка	1
9	82208M	Шайба	3
10	82522M	Винт	3
11	41889M	Винт (M3 x 5)	2
12	82537M	Гайка	2
13	80757M	Прокладка топливного насоса к картеру	1
14	82428M	Болт	2
15	82214M	Шайба	2
-	11764M	Комплект прокладок головки блока цилиндров	1

Рис. 31ТОПЛИВНЫЙ БАК (НЕ ОРИГИНАЛЬНЫЙ) FUEL TANK (NOT ORIGINAL EQUIPMENT TANK)

REF	Номер детали	Наименование	Кол-во
1	1529A26	Топливный бак в сборе (6 галлонов)	1
2	13291	Наклейка	1
3	14223M	Крышка топливного бака в сборе	1
4	25575	Винт вентиляционного отверстия крышки заливной горловины	1
5	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	1
6	22227	ПРУЖИНА НАТЯЖЕНИЯ ВЕНТИЛЯЦИОННОГО ВИНТА	1
7	28587	ГАЙКА ФИКСАТОРА ПРУЖИНЫ РЕГУЛЯТОРА ОБОРОТОВ	1
8	41065	ПРОКЛАДКА	1
9	64841A1	Разъем с датчиком в сборе	1
10	64841A3	Крышка топливного бака	1
11	75239	Трубка	1
12	98542A1	Окно в сборе	1
13	28897A2	Датчик топлива в сборе	1
14	20430	Фиксатор датчика уровня топлива	1
15	28897A1	Указатель с поплавком в сборе	1
16	99274	Поплавок	1
17	20426	Заклепка указателя к фиксатору	1
18	62568	Винт (#10-16 x .375)	2
19	28862	ПРОКЛАДКА КРЫШКИ В СБОРЕ К РАМЕ	1
20	28860	РАМА ФИКСИРУЮЩАЯ-КРЫШКА ТОПЛИВНОГО БАКА	1
21	28903	ГАЙКА КРЕПЛЕНИЯ РАМЫ К ТОПЛИВНОМУ БАКУ	2
22	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	4
23	29070	ШАЙБА	4

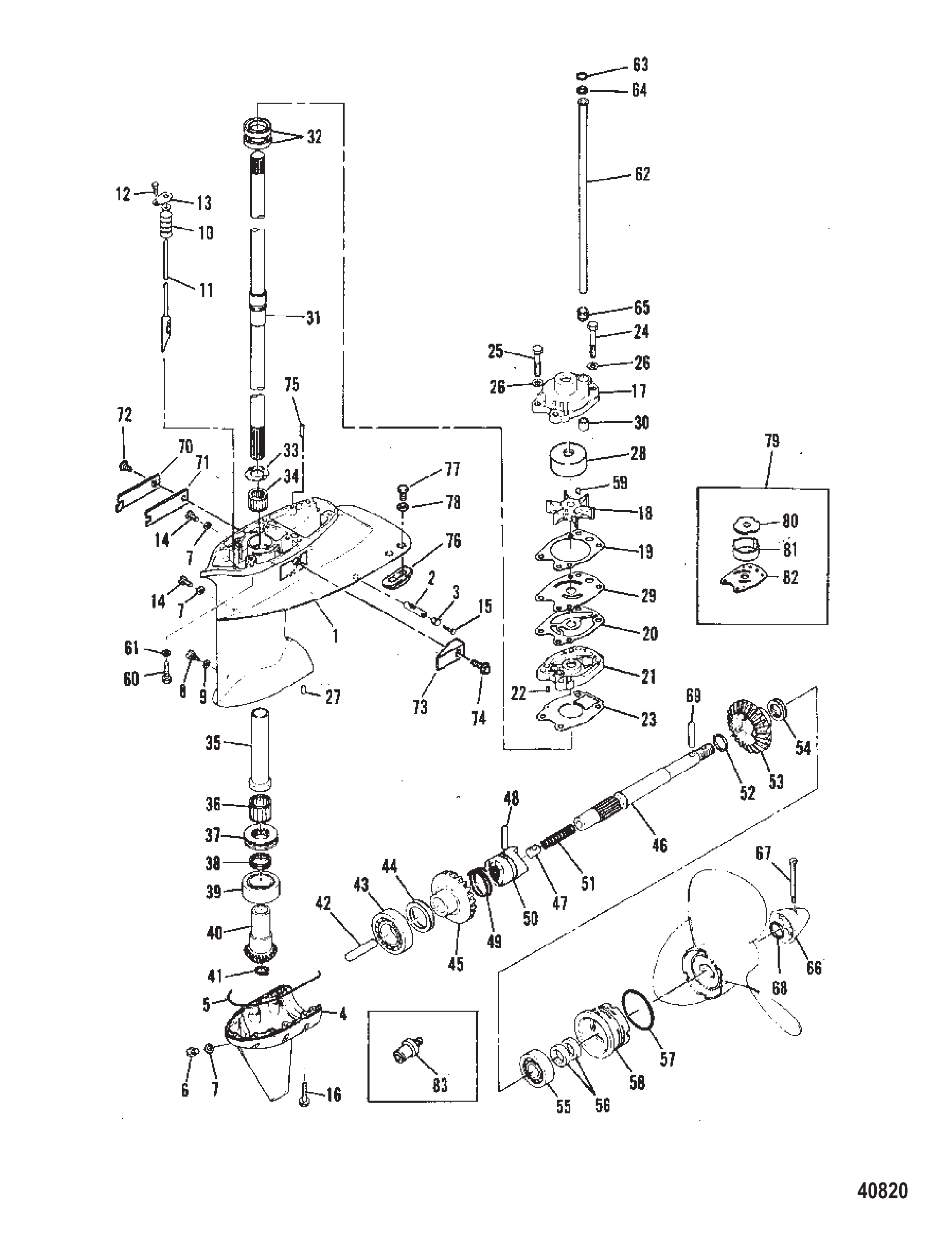

Рис. 32УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	9824M	Корпус редуктора в сборе	1
0-1	9825M	Корпус редуктора в сборе	1
0-1	9840M	Корпус редуктора в сборе	1
1	9826M	Корпус редуктора в сборе	1
1	8844M	Корпус редуктора	1
2	11876M	Крышка	1
3	99968M	Колпачок	1
4	99969M	Корпус редуктора в сборе (нижний)	1
5	83391M	Сальник	1
6	95632M	Пробка сливная	1
7	81987M	ПРОКЛАДКА	3
8	83392M	ВИНТ	1
9	95610M	Прокладка	1
10	82881M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
11	83445M	Кулачок переключения	1
11	83446M	Кулачок переключения	1
11	92615M	Кулачок переключения	1
12	84088M	ВИНТ (M6 x 10)	1
13	82882M	Пластина	1
14	81924M	ПРОБКА	2
15	11878M	Винт	1
16	82476M	Болт	9
17	83396M	Крышка водяного насоса	1
18	99971M	Крыльчатка	1
19	83398M	Прокладка водяного насоса	1
20	83399M	Прокладка водяного насоса	1
21	83401M	Основание	1
22	82354M	ШТИФТ УСТАНОВОЧНЫЙ	3
23	83402M	Прокладка	1
24	84057M	Болт	2
25	82468M	БОЛТ	2
26	82217M	Шайба	4
27	82356M	Штифт установочный	1
28	83403M	Вставка	1
29	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
29	83400M	Пластина опорная	1
30	81426M	Сальник	1
31	83404M	Вал приводной	1
31	83405M	Вал приводной	1
31	92610M	Вал приводной	1
32	82233M	Сальник масляный	2
33	83407M	Шайба упорная	1
34	83408M	Подшипник игольчатый	1
35	83409M	Втулка	1
36	83410M	Подшипник игольчатый	1
37	83411M	Подшипник упорный	1
38	83412M	Шайба регулировочная	AR
38	83413M	Шайба регулировочная	AR
38	83414M	Шайба регулировочная	AR
38	83415M	Шайба регулировочная	AR
39	83416M	Подшипник роликовый	1
40	99972M	Шестерня ведущая	1
41	19259M	Кольцо стопорное	1
42	83419M	Толкатель кулачковый	1
43	83420M	Подшипник роликовый	1
44	83421M	Шайба регулировочная	AR
44	83422M	Шайба регулировочная	AR
44	83423M	Шайба регулировочная	AR
44	83424M	Шайба регулировочная	AR
44	83425M	Шайба регулировочная	AR
44	83426M	Шайба регулировочная	AR
45	99973M	Шестерня переднего хода	1
46	99974M	Вал гребного винта	1
47	81475M	Муфта переключения	1
48	81903M	Палец крестовый	1
49	81474M	Кольцо пальца крестового	1
50	81473M	Муфта скользящая	1
51	83429M	Пружина нажимная	1
52	19260M	Шайба	1
52	83430M	Шайба	1
53	99975M	Шестерня заднего хода	1
54	83432M	Шайба регулировочная	AR
54	83433M	Шайба регулировочная	AR
54	83434M	Шайба регулировочная	AR
54	83435M	Шайба регулировочная	AR
54	83436M	Шайба регулировочная	AR
54	83437M	Шайба регулировочная	AR
54	83438M	Шайба регулировочная	AR
54	83439M	Шайба регулировочная	AR
55	83440M	Подшипник шариковый	1
56	82229M	САЛЬНИК МАСЛЯНЫЙ	2
57	83441M	Кольцо уплотнительное	1
58	83442M	Крышка	1
59	83444M	Шпонка водяного насоса	1
60	95416M	БОЛТ	6
61	82215M	Стопорная шайба	6
62	83451M	ТРУБКА ВОДЯНАЯ (КОРОТКИЙ ВАЛ)	1
62	83452M	ТРУБКА ВОДЯНАЯ (ДЛИННЫЙ ВАЛ)	1
62	83903M	ТРУБКА ВОДЯНАЯ (СВЕРХДЛИННЫЙ ВАЛ)	1
63	81852M	ШАЙБА	1
64	81989M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
65	81427M	САЛЬНИК	1
66	14279M	Гайка гребного винта	1
67	83454M	Шплинт	1
68	83447M	Шайба пружинная	1
69	99976M	Палец приводной	1
70	99977M	Крышка	1
71	99980M	Седло	1
72	84367M	Винт	1
73	815117M	Анод	1
73	99978M	Анод	1
74	99979M	Болт	1
75	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
76	18852M	Анод	1
77	91725M	Болт	2
78	82214M	Шайба	2
79	83884M	КОМПЛЕКТ НАСОСА ВОДЯНОГО - ХРОМ	1
80	83449M	ВСТАВКА	1
81	83450M	ПЛАСТИНА ВНУТРЕННЯЯ КАРТРИДЖА	1
82	83448M	ПЛАСТИНА ЛИЦЕВАЯ	1
83	95633M	ПРОБКА	1
-	99981M	Ремкомплект водяного насоса	1
-	99982M	Комплект прокладок редуктора	1

Рис. 33ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	11773M	Лепестковый клапан в сборе	2
2	92676M	Комплект лепестковых клапанов	1
3	11775M	Коллектор впускной	1
4	80727M	Обратный клапан в сборе	1
5	99990M	Шланг сливной	1
6	82046M	Хомут шланга	10
7	11776M	Прокладка	1
8	83356M	Винт	4
9	11778M	Прокладка	2
10	11779M	Шпилька	4
11	84658M	БОЛТ	2
12	82405M	Болт	7
13	82214M	Шайба	13
14	811013M	Крышка	1
14	11780M	Крышка	1
15	84731M	Шланг	1
16	11791M	Обратный клапан	1
17	11781M	Прокладка	1
18	80122M	Штуцер слива картера	4
19	11782M	Прокладка	1
20	82380M	Гайка	4
21	11787M	Рычаг подсоса	1
22	11790M	Штифт	1
23	11783M	Крышка	1
24	95558M	Сальник	1
25	11784M	Крышка	1
26	11785M	Винт	3
27	95526M	Винт	4
28	11786M	Прокладка	1
29	81995M	Шланг сливной	3
30	11788M	Тяга	1
31	81191M	Кронштейн	1
32	83960M	Ручка воздушной заслонки	1
33	84760M	Втулка	1
-	11764M	Комплект прокладок головки блока цилиндров	1

Рис. 34СИСТЕМА КРЕПЛЕНИЯ MOUNTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	83496M	Демпфер верхнего крепления резиновый	1
2	83497M	Кронштейн	1
3	82405M	Болт	2
4	82389M	Гайка	2
5	83498M	Крышка верхнего резинового крепления	2
6	83499M	Крышка верхнего резинового крепления	2
7	83910M	Демпфер верхнего крепления	2
8	83501M	Болт	2
9	83504M	Шайба	2
10	84295M	ГАЙКА НЕЙЛОНОВАЯ	2
11	83912M	Колпачок	2
12	83911M	Шайба	2
13	83505M	Уплотнение резиновое	2
14	83506M	Болт	4
15	82392M	Гайка	4
16	83507M	Хомут	2
16	827148M	Хомут	2
17	83914M	Демпфер нижнего крепления	2
18	81860M	Шайба	2
19	83915M	Шайба	2
20	83510M	Болт	2
21	83511M	Демпфер нижнего крепления резиновый	1
22	84429M	Шайба	2
23	83512M	Крышка нижнего крепления	2
24	95416M	БОЛТ	4
25	82215M	Стопорная шайба	4
26	82217M	Шайба	4

Рис. 35ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ OPTIONAL PARTS

REF	Номер детали	Наименование	Кол-во
1	43984A1	Комплект тахометра	1
2	99055M	Лампа	1
3	99056M	Патрон лампы	1
4	99057M	Демпфер	1
5	99058M	Пластина	1
6	84352M	Удлинительный провод	1
7	84353M	Разъём	2
8	99059M	Провод	1
9	84479M	Пластина транцевая	1
10	84480M	Винт	1
11	84481M	Болт	4
12	82217M	Шайба	4
13	82392M	Гайка	8
14	84482M	Винт	4
15	11889M	Провод (синий)	AR
16	11891M	Провод (желтый)	AR
17	11891M	Провод (желтый)	AR
18	11892M	Провод	1
19	11893M	Провод	1
20	84125M	Регулятор напряжения в сборе	1
21	99060M	Удлинительный провод	1
22	84329M	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
23	81522M	ПРЕДОХРАНИТЕЛЬ	1
24	82521M	Винт	1
25	82521M	Винт	1
26	84124M	РАЗЪЕМ	1
27	99051M	РАЗЪЕМ	1
28	99052M	РАЗЪЕМ	1
29	97755M	Выключатель стоп дистанционный в сборе (5 м)	1
30	97756M	Упор	1
31	97757M	Выключатель в сборе стоп	1
32	97756M	Упор	1
33	97754M	Выключатель стоп дистанционный в сборе (5 м)	1
34	93053M	ВЫКЛЮЧАТЕЛЬ ОСТАНОВКИ ПРИ ПОДЪЁМЕ	1
35	94536M	ВТУЛКА	1
36	84959M	Удлинитель (2 м) для выключателя стоп	1
37	19261M	Провод	1
38	82395M	Гайка	2
39	11961M	Рукоятка для переноски	1
40	11962M	Болт	2
41	82220M	Шайба	4

Рис. 36РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	815113M	Стартер в сборе ручной	1
1	9320M	Стартер в сборе	1
2	9321M	Корпус стартера	1
3	11695M	Стартер в сборе ручной	1
4	11696M	СОБАЧКА	1
5	11697M	Пружина	1
6	11698M	Пружина	1
7	11699M	Пружина	1
8	11700M	ПЛАСТИНА	1
9	11701M	ВТУЛКА	1
10	82441M	БОЛТ	1
11	11702M	ШАЙБА	1
12	82383M	Гайка	1
13	12066A9	Трос стартера	1
14	814491M	Рукоятка	1
14	80063M	Рукоятка стартера	1
15	814492M	КРЫШКА	1
15	41882M	Крышка	1
16	11704M	Ролик	1
17	11705M	Втулка	1
18	11706M	Шайба стопорная	1
19	82212M	Стопорная шайба	1
20	82405M	Болт	1
21	11707M	ШАЙБА	1
22	11703M	ВТУЛКА	1
23	93110M	БОЛТ	3
24	11709M	Болт	3
25	11710M	Втулка	6
26	84489M	Втулка упорная	3
27	11711M	Направляющая	1
28	84247M	Болт	2
29	82214M	Шайба	2
30	11712M	Сальник	1
31	98968M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	11708M	ШКИВ	1
33	11713M	Кронштейн	1
34	11714M	Кронштейн	1
35	82442M	Болт	4
36	82217M	Шайба	4
37	11715M	Комплект ручного стартера	1
38	11716M	Тяга	1
39	11717M	Рычаг	1
40	11718M	Трос в сборе	1
41	11719M	Кронштейн	1
42	11720M	Кронштейн	1
43	81106M	Плунжер блокировки стартера	1
44	82079M	Пружина блокировки стартера	1
45	83285M	БОЛТ	1
46	84237M	БОЛТ	1
47	82214M	Шайба	2
48	94503M	Втулка кольцевая	1
49	81191M	Кронштейн	2
50	11721M	Рычаг управления переключением	1
51	11722M	Винт	1

Рис. 37КОМПЛЕКТ КРЕПЛЕНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0-1	11900A1	Комплект крепления	1
1	11880M	Разъём	2
2	11901M	Соединение	2
3	11881M	Хомут	1
4	11882M	Втулка уплотнительная	1
5	83698M	Крюк механического рулевого управления	1
6	91636M	Болт	1
7	82220M	Шайба	1
8	82218M	ШАЙБА СТОПОРНАЯ	1
9	81785M	Контргайка	1
10	83727M	Кронштейн (тросовый тип)	1
11	11670M	Кронштейн рулевого управления (шаровой тип)	1
12	91636M	Болт	1
13	82220M	Шайба	1
14	82218M	ШАЙБА СТОПОРНАЯ	1
15	81785M	Контргайка	1
16	11884M	Рукоятка	1

Рис. 38Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	11895	40 Л.С. С MARATHON	1

Рис. 39РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
0-1	11874M	Рукоятка рулевого управления в сборе	1
1	84971M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
4	11875M	Индикатор	1
5	81907M	Заклёпка	1
6	18847M	Винт	1
7	82220M	Шайба	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	83517M	Кронштейн	1
12	84058M	Болт (M6 x 20)	2
13	82214M	Шайба	2
14	80778M	Шестерня	1
15	82151M	Штифт роликовый	1
16	83518M	Шестерня ведущая	1
17	83519M	Втулка	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	11871M	Трос дроссельной заслонки	2
21	83521M	Держатель троса	1
22	83522M	Держатель троса	1
23	82444M	Болт	2
24	81950M	Втулка	1
25	94514M	Болт	1
26	83524M	Шайба	1
27	81853M	Шайба	2
28	81815M	Шайба	2
29	81870M	Шайба волнистая	1
30	81786M	Гайка нейлоновая	1
31	82211M	Шайба	2
32	84058M	Болт (M6 x 20)	1
33	83056M	Гайка	1
34	82895M	Фрикционная шайба	1

Рис. 40УПРАВЛЕНИЕ ДРОССЕЛЕМ/СЦЕПЛЕНИЕМ ПЕРЕДАЧ THROTTLE CONTROL/GEAR SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	11848M	Рукоятка переключения передач	1
2	11847M	Штифт	1
3	11849M	Рычаг	1
4	82405M	Болт	2
5	82214M	Шайба	2
6	11860M	Кронштейн	1
7	82125M	Шплинт	1
8	11861M	Штифт с вилкой	1
9	11722M	Винт	1
10	11863M	Рычаг	1
11	11864M	Плунжер	1
12	11865M	Втулка	1
13	11867M	Пружина	1
14	11866M	Пружина	1
15	83542M	Тяга переключения	1
16	81767M	ГАЙКА	1
17	80652M	СОЕДИНИТЕЛЬ ПЕРЕКЛЮЧЕНИЯ	1
18	11843M	Кронштейн	1
19	11844M	Шкив	1
20	11845M	Рычаг	1
21	94503M	Втулка кольцевая	1
22	83285M	БОЛТ	1
23	84247M	Болт	1
24	82214M	Шайба	2
25	11846M	Штанга	1
26	97742M	Тяга соединительная	2

Рис. 41ТОПЛИВНЫЙ БАК И КОМПЛЕКТ ТОПЛИВНОГО ШЛАНГА (ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ) FUEL TANK AND FUEL LINE ASSEMBLY (ORIGINAL EQUIPMENT)

REF	Номер детали	Наименование	Кол-во
1	14617M	Наклейка	1
1	95504M	Наклейка боковая (французский)	1
2	95489M	Наклейка верхняя (английский)	1
2	95503M	Наклейка верхняя (французский)	1
3	18962M	Крышка топливного бака	1
4	95499M	Измеритель топлива в сборе	1
5	95501M	Сальник	4
6	95502M	Винт	4
7	95500M	Прокладка топливомера в сборе	1
8	18925M	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
8	16570M	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
9	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
10	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
11	20415	Кольцо уплотнительное стержня переходника	1
12	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
13	30188	ШАЙБА ПЕРЕХОДНИКА	1
14	897711	РАЗЪЕМ (.250-18)	1
14	63187	Штуцер елочный (.250-18) топливной линии	1
15	16571M	Шланг	1
15	14210M	Корпус соединителя шланга к груше	1
16	17149M	Груша подкачки	1
16	16572M	ГРУША ПОДКАЧКИ	1
17	16573M	Шланг от груши к разъему двигателя	1
17	14212M	Шланг от груши к соединителю двигателя	1
18	16574M	ХОМУТ ШЛАНГА	4
18	80752M	Хомут шланга	4
19	13563A3	Штуцер в сборе топливной линии	1
19	14213M	Соединитель топливный, сторона двигателя	1
20	82789M	Уплотнительное кольцо	1
-	812410A1	Топливный бак в сборе	1

Рис. 42ТОПЛИВНЫЙ БАК (ПЛАСТИКОВЫЙ) FUEL TANK (PLASTIC)

REF	Номер детали	Наименование	Кол-во
1	812410A1	Топливный бак в сборе	1
2	18031A1	КРЫШКА ТОПЛИВНОГО БАКА В СБОРЕ	1
3	18032	ПРОКЛАДКА ЗАЛИВНОЙ ПРОБКИ	1
4	17792A1	Корпус заборника в сборе	1
5	18030	ПЕРЕХОДНИК	1
6	98542A1	Окно в сборе	1
7	18026	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
8	17971A2	ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ	1
9	62568	Винт (#10-16 x .375)	2
10	18028	ШЛАНГ	1
11	18029	ФИЛЬТР	1
12	18027	ВИНТ (.190-24) КОРПУСА ЗАБОРНИКА	6
13	29070	ШАЙБА	6
