水星 Mercury 200 HP XS SST 6 CYL (2.5L) 1E050629 THRU 1E053875 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · Cat.# 90-8M0055492 · 共 31 个部位 · 913 条零件

1Компоненты воздушного компрессора SN 1B884880 и ниже 2Компоненты воздушного компрессора SN 1B884881 и выше 3Компоненты воздухораспределителя 4Воздухораспределитель/крышка маховика 5ВОЗДУШНЫЕ ШЛАНГИ 6НИЖНИЙ КОЖУХ 7УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 10Головка цилиндра 11Картер редуктора 12ЭЛЕКТРИЧЕСКАЯ ПЛАТА 13Выхлопная пластина 14МАХОВИК/ГЕНЕРАТОР 15ТОПЛИВНЫЕ ШЛАНГИ 16Топливный насос 17ТОПЛИВНЫЕ РЕЙКИ 18КОМПЛЕКТ ПРОКЛАДОК (полная головка блока и нижний блок)19Редуктор (Карданный вал)(IV SSM R/L)20Редуктор (Гребной вал)(IV SSM R/L)21Компоненты системы впрыска масла 22МАСЛЯНЫЕ ЛИНИИ 23КРЕПЛЕНИЕ PCM 24Сервисные/вспомогательные материалы 25СТАРТЕР 26Рычаг дроссельной заслонки 27ВЕРХНИЙ КОКПИТ 28Сборка транцевой плиты 29СБОРКА ЦИЛИНДРА ТРИММЕРА 30Компоненты сепаратора паров 31Водяные шланги

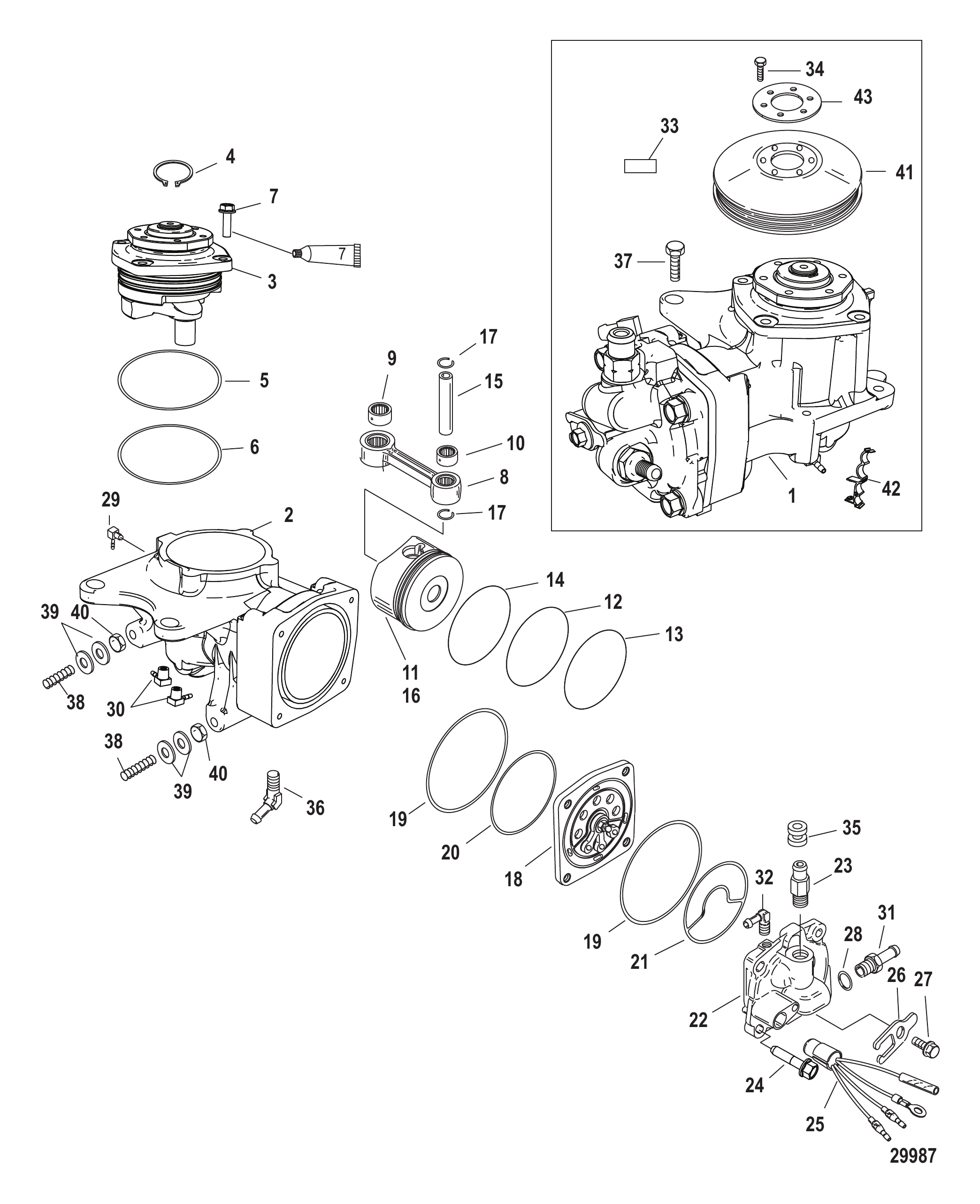

Рис. 1Компоненты воздушного компрессора SN 1B884880 и ниже Air Compressor Components SN 1B884880 and below

REF	Номер детали	Наименование	Кол-во
1	8M0050656	Комплект компрессора воздуха	1
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	8M0050792	Концевая крышка в сборе	1
4	NSS	NOT SOLD SEPARATE Retaining Ring	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston assembly (W/Rings and Pin)	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	835087A04	Комплект головки компрессора	1
22	8M0073890	Комплект головки компрессора	1
23	8307535	Фитинг прямой	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593920	ВИНТ (M6 x 20)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762001	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8M0051194	Шкив компрессора	1
41	8M0138680	Шкив	1
42	8M0024533	Хомут	1
43	884594	Шайба	1
-	832804A03	Комплект уплотнительных колец	1

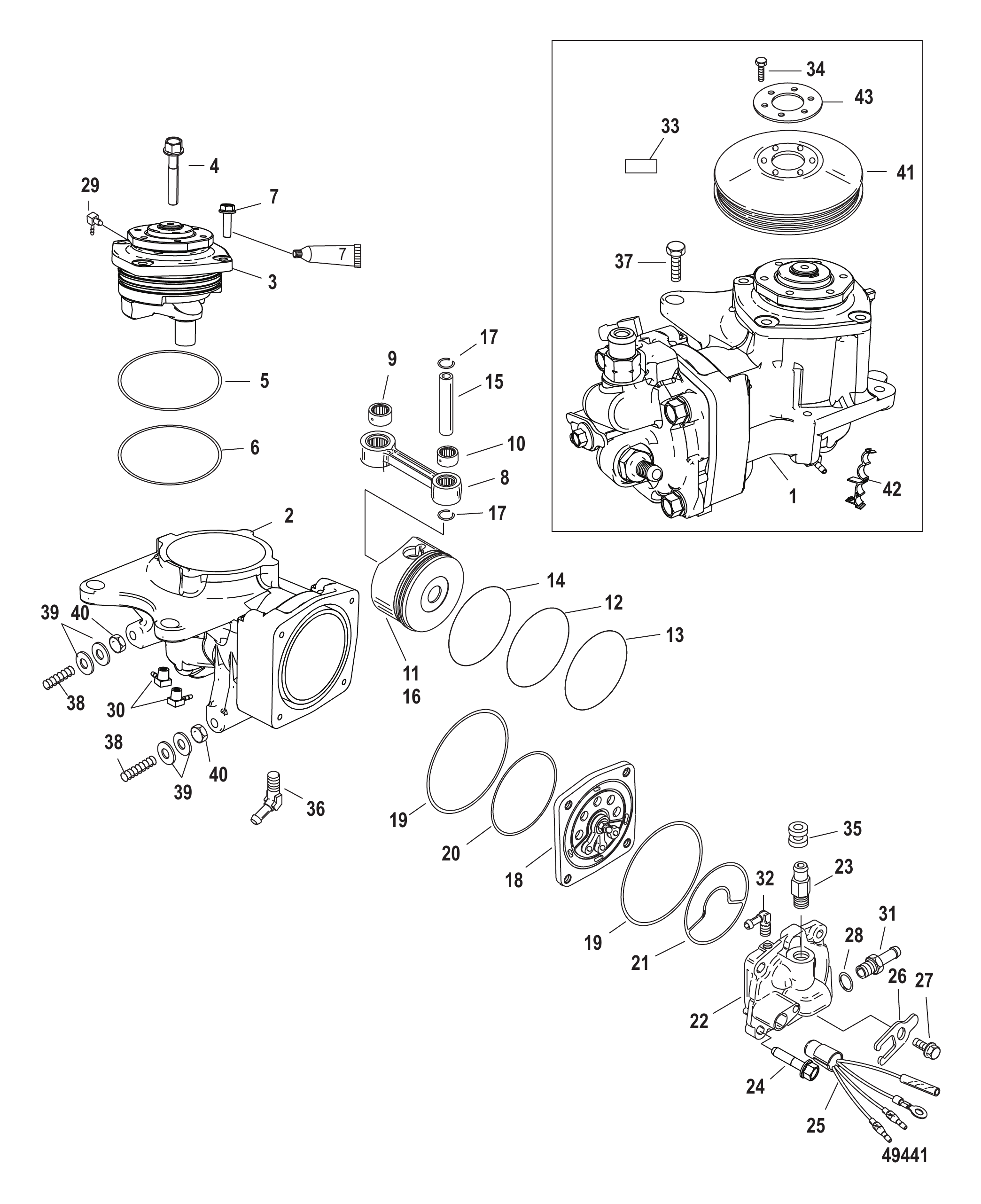

Рис. 2Компоненты воздушного компрессора SN 1B884881 и выше Air Compressor Components SN 1B884881 and up

REF	Номер детали	Наименование	Кол-во
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	8M0060381	Крышка торцевая в сборе	1
4	8M0045380	Винт (M8 x 50)	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston assembly (W/Rings and Pin)	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	8M0073890	Комплект головки компрессора	1
23	8307535	Фитинг прямой	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593920	ВИНТ (M6 x 20)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762001	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8M0051194	Шкив компрессора	1
41	8M0138680	Шкив	1
42	8M0024533	Хомут	1
43	884594	Шайба	1
-	832804A03	Комплект уплотнительных колец	1

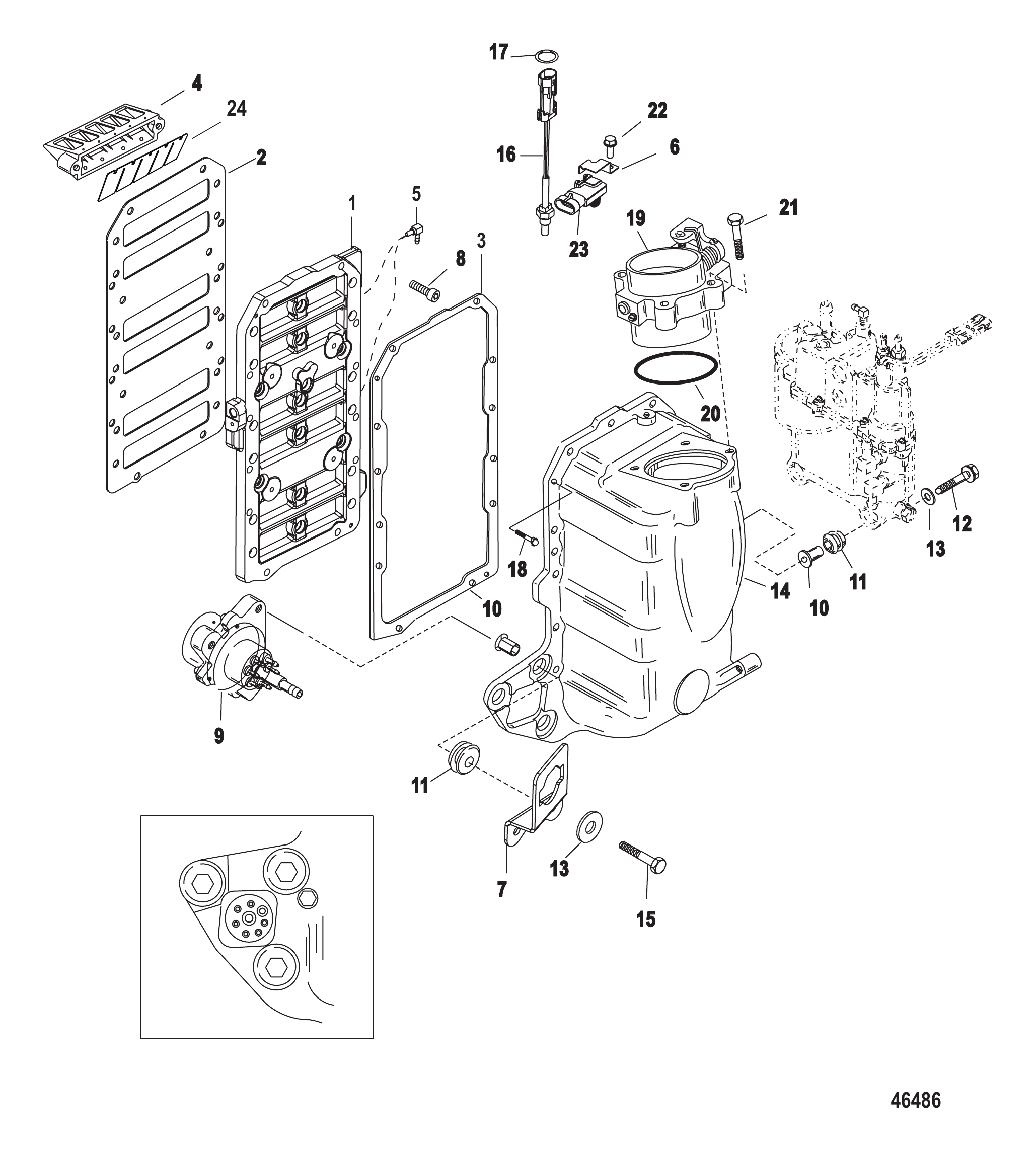

Рис. 3Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	8M0055651	Блок обработки воздуха в сборе	1
1	8M0055654	Комплект переходной пластины	1
2	840484	Прокладка	1
3	840485	Прокладка	1
4	840805T1	Лепестковый блок в сборе	6
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
6	884522	Кронштейн датчика MAP	1
7	892296	КРОНШТЕЙН	1
8	55715	Винт (.250-20 x .880)	12
9	857149T05	Насос масляный в сборе	1
9	8M0185614	МАСЛЯНЫЙ НАСОС	1
10	855364	Втулка	6
11	855362001	Втулка	6
12	81893435	ВИНТ (M8 x 35)	3
12	8M0103814	Винт (M8 x 35 мм)	3
13	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
14	850248T03	Комплект воздушного ресивера	1
15	81893430	ВИНТ (M8 x 30)	3
15	81893435	ВИНТ (M8 x 35)	3
16	885342002	ДАТЧИК В СБОРЕ	1
16	8M0148668	ДАТЧИК В СБОРЕ	1
17	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
18	883942	Винт (M4 x 16)	2
19	855422A1	Комплект дроссельного узла	1
20	855423	Кольцо уплотнительное	1
21	82130040	ВИНТ (M6 x 40)	4
22	1993716	ВИНТ (M6 x 16)	1
23	854445	Датчик MAP	1
23	8M0237529	ДАТЧИК MAP	1
24	8M0020312	Лепестковый клапан	12
-	848040A51	Головка блока цилиндров в сборе (частично)	1

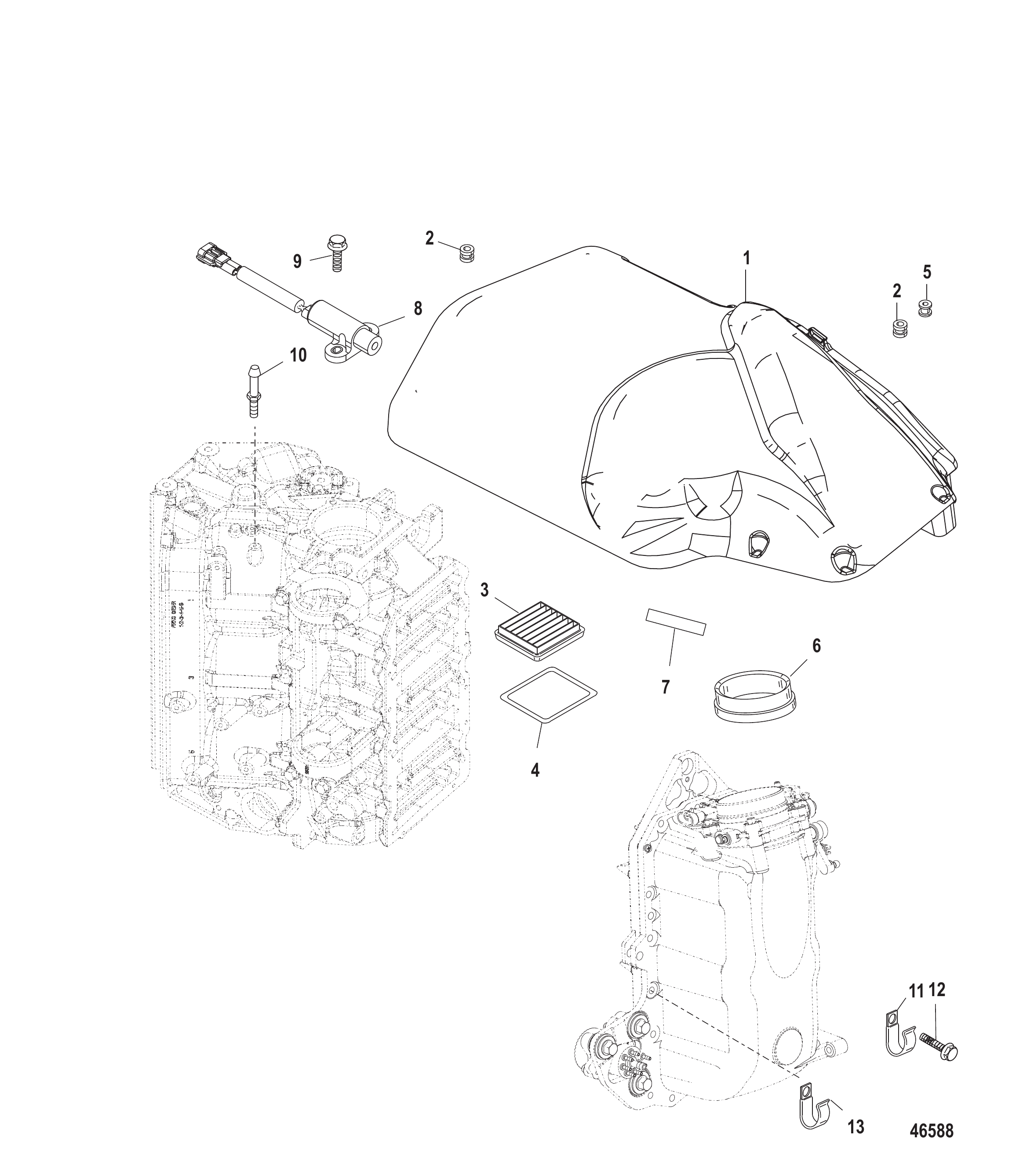

Рис. 4Воздухораспределитель/крышка маховика Air Handler/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
-	8M0042543	Крышка маховика в сборе	1
-	8M0059111	Крышка маховика	1
1	NSS	NOT SOLD SEPARATE FLYWHEEL COVER	1
2	821555001	Втулка уплотнительная	2
2	8M0153609	Втулка уплотнительная	2
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	857101	Втулка	1
6	855613	ВТУЛКА Уплотнительная	1
7	881865	Наклейка предупреждающая — запуск на передаче	1
8	8283582	Датчик	1
8	8M0082988	Датчик положения коленчатого вала	1
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
10	8215832	Штифт специальный (1.5 дюйма)	1
10	8M0042972	Штифт специальный (1.75 дюйма)	1
11	883080	J-образный зажим	2
12	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
-	848040A51	Головка блока цилиндров в сборе (частично)	1

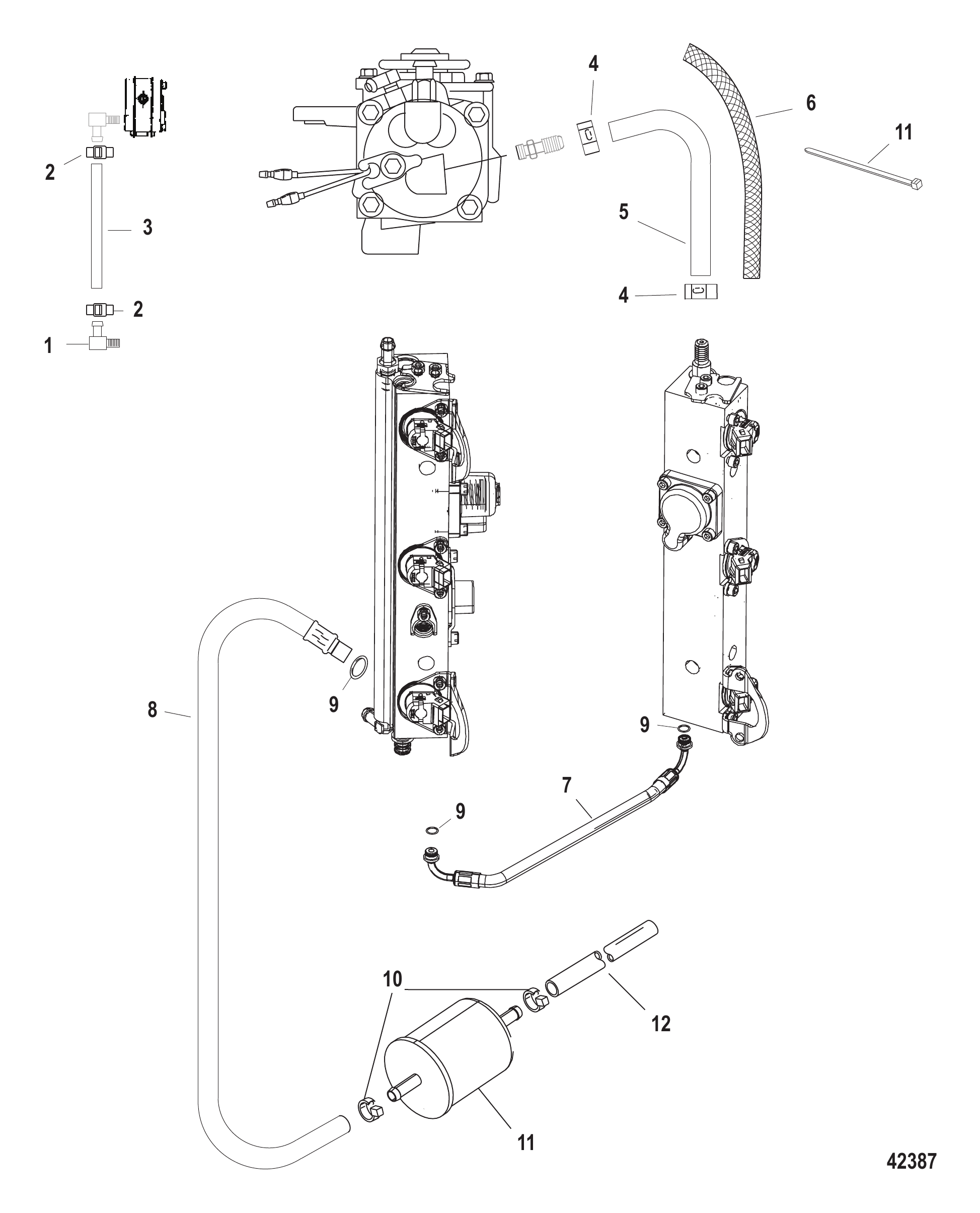

Рис. 5ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	8M0047448	Трубка (.312) (70 дюймов, бухта) (отрезать 6 дюймов)	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823	ШЛАНГ В СБОРЕ С ФИТИНГОМ воздушного баланса	1
7	8M6000383	Шланг в сборе	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
8	8M6000382	Шланг в сборе	1
9	804532	Комплект уплотнительных колец	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	881197	Глушитель воздушный	1
12	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1

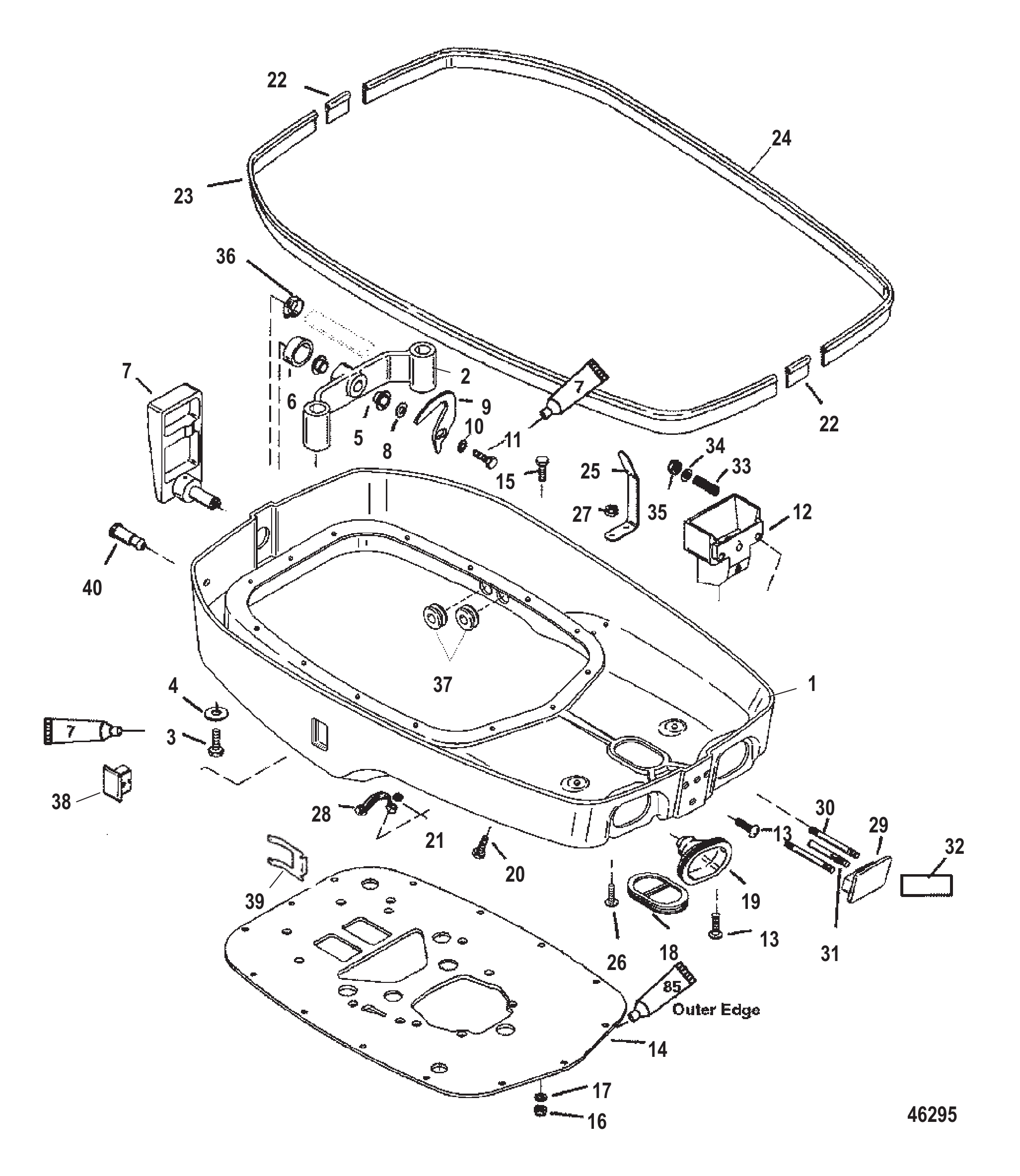

Рис. 6НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	849479T08	Нижний поддон	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	849830T1	Защёлка	1
13	849011	ВИНТ (.250-20 x .750)	2
14	8M0042805	Пластина	1
15	38601	ВИНТ (.250-28 x 1.250)	14
16	826709109	Гайка (.250-28) нержавеющая сталь	14
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
18	849750	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8177133	Втулка уплотнительная	2
20	690201	ВИНТ (#10-32 x .875)	2
21	826709106	Гайка (#10-32) нержавеющая сталь	2
21	8M0204718	Гайка	2
22	849767	САЛЬНИК	2
22	8M0043399	Сальник	2
23	8M0043398	Уплотнение капота	1
24	849765	САЛЬНИК	1
24	8M0043397	Уплотнение капота	1
25	8496191	Раскос	2
26	849011	ВИНТ (.250-20 x .750)	4
27	8267098	Гайка (.250-20) нержавеющая сталь	4
28	NSS	NOT SOLD SEPARATE RETAINER	1
29	849831A1	Защёлка с рукояткой в сборе	1
29	8M0192237	Рукоятка защёлки	1
30	843118	Шпилька (.250-20 x 3.45)	2
31	849832	ШТИФТ	1
32	NSS	NOT SOLD SEPARATE Decal	1
33	842776	Пружина (.420 наружный диаметр)	2
34	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
35	8267098	Гайка (.250-20) нержавеющая сталь	2
36	816311T	СТЯЖКА (8.00 дюймов)	1
37	840404	Втулка уплотнительная	2
37	8M0058484	Втулка	2
38	812830T01	Пробка	1
39	8M0032848	Держатель переключателя
40	76256	Форсунка	1

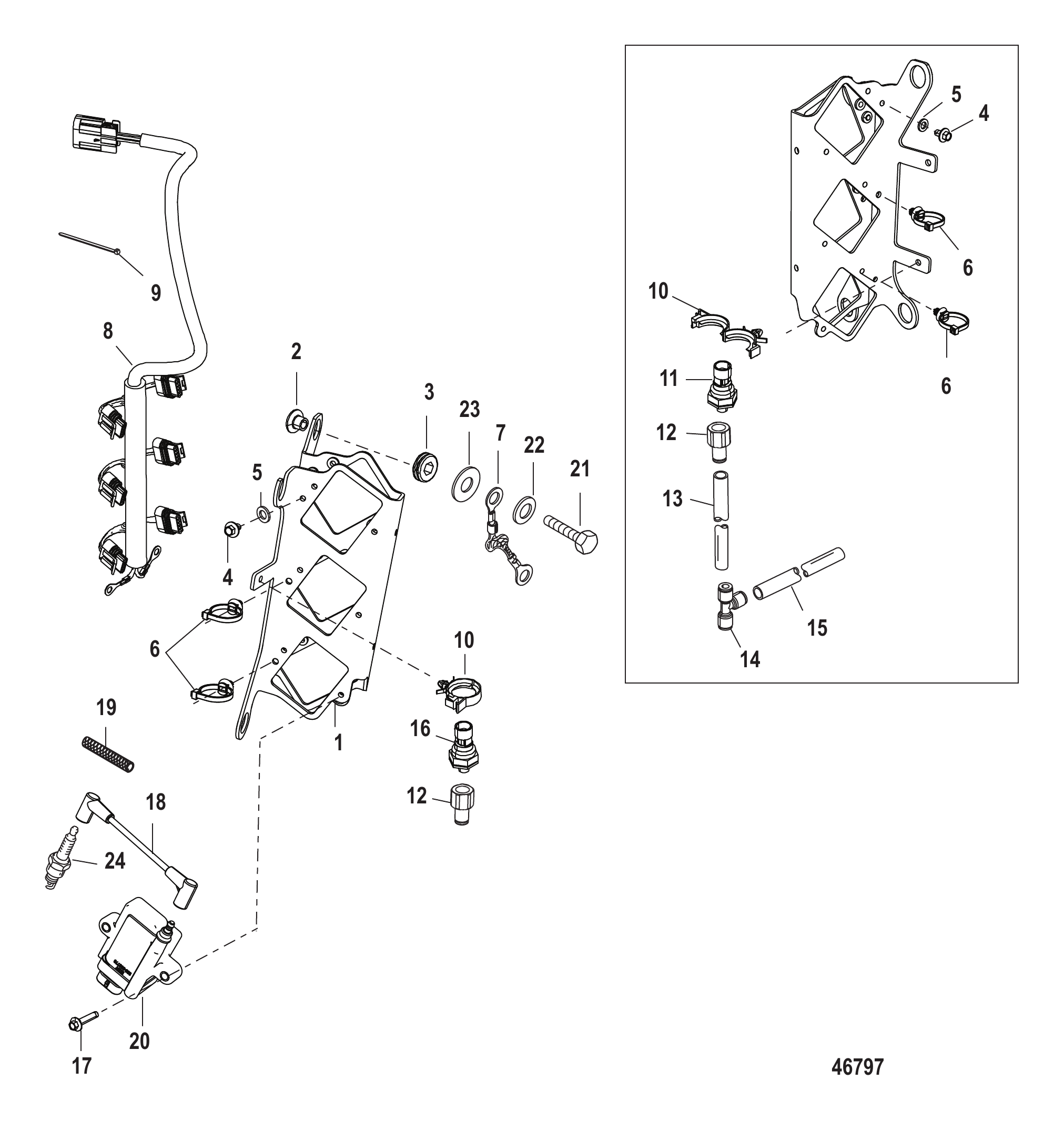

Рис. 7УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly-Complete	1
1	884271	Пластина крепления катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	82129110	ВИНТ (M6 x 10)	2
5	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
5	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	899145	Хомут крепёжный	4
7	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
8	892910T03	ЖГУТ ПРОВОДОВ КАТУШКИ	1
9	816311T	СТЯЖКА (8.00 дюймов)	4
10	883066	Зажим (.865)	2
11	881879010	Датчик	1
11	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
12	892403	ФИТИНГ	2
12	8M0207782	ШТУЦЕР ПРЯМОЙ	2
13	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
14	875207	Тройник	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
17	82129130	ВИНТ (M6 x 30)	12
18	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
19	82854735	ТРУБОПРОВОД	1
20	879984T01	Катушка зажигания	6
20	8M0077471	Катушка зажигания	6
21	60411	ВИНТ (.312-18 x 1.250)	4
22	8M0042642	Шайба (.323 x .562 x .063)	2
23	49436	Шайба	4
24	8M0009927	Свеча зажигания (NGK-IZFR7M)	6

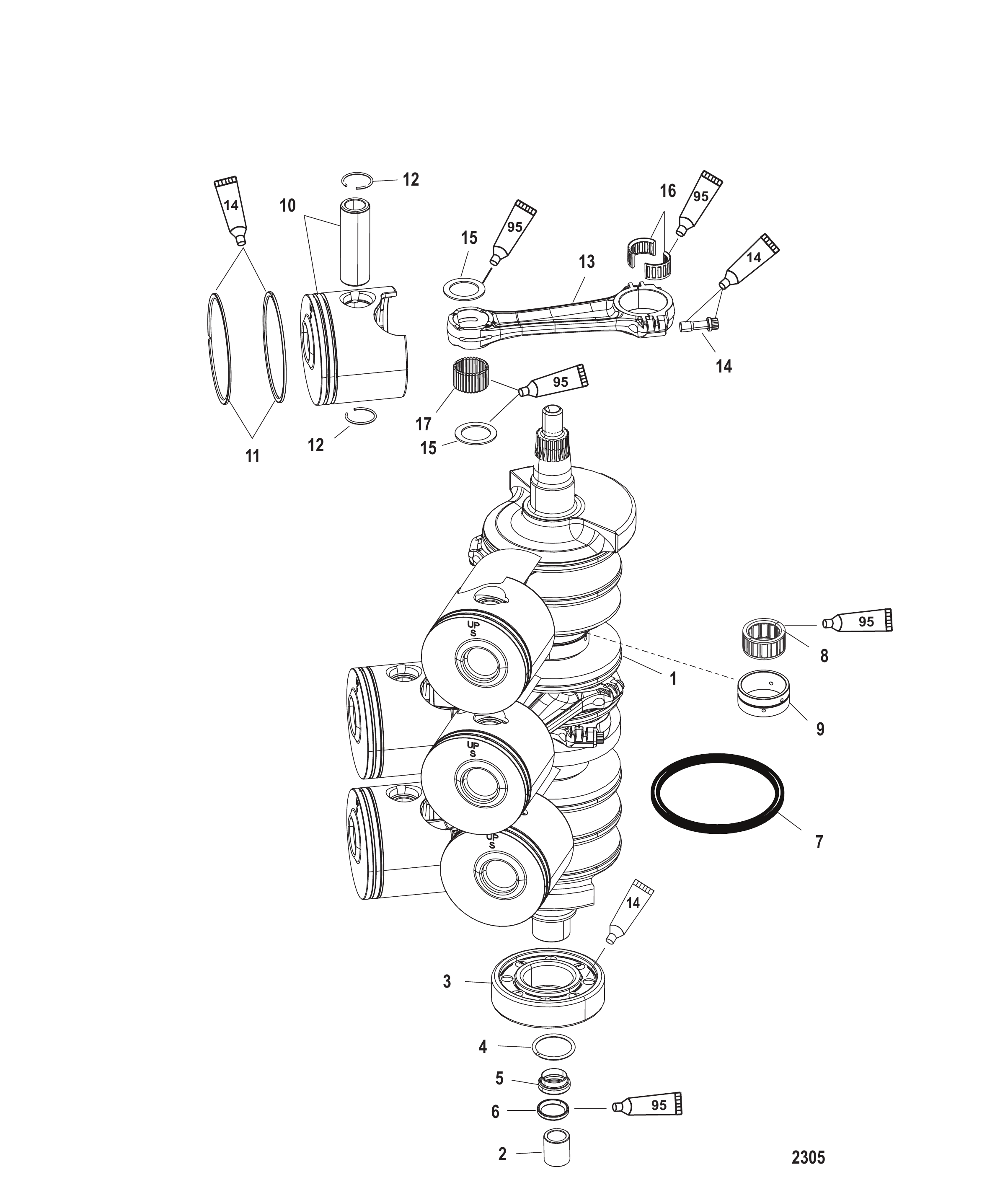

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	850690T7	Коленчатый вал в сборе	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377T	Кольцо уплотнительное	9
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Bearing-Race	2
10	841134T01	Поршень в сборе	3
10	841135T01	Поршень в сборе	3
11	840684A12	Комплект поршневых колец (12 колец в комплекте)	1
12	857196	Стопорное кольцо	12
13	8M0081411	Шатун в сборе	6
14	763491	Винт (.312-24 x .875)	12
15	8M0012298	Упорная шайба	12
16	8M0082405	Комплект подшипников	6
17	822553	Игольчатый подшипник	174
17	8M0204691	Подшипник игольчатый @200	174

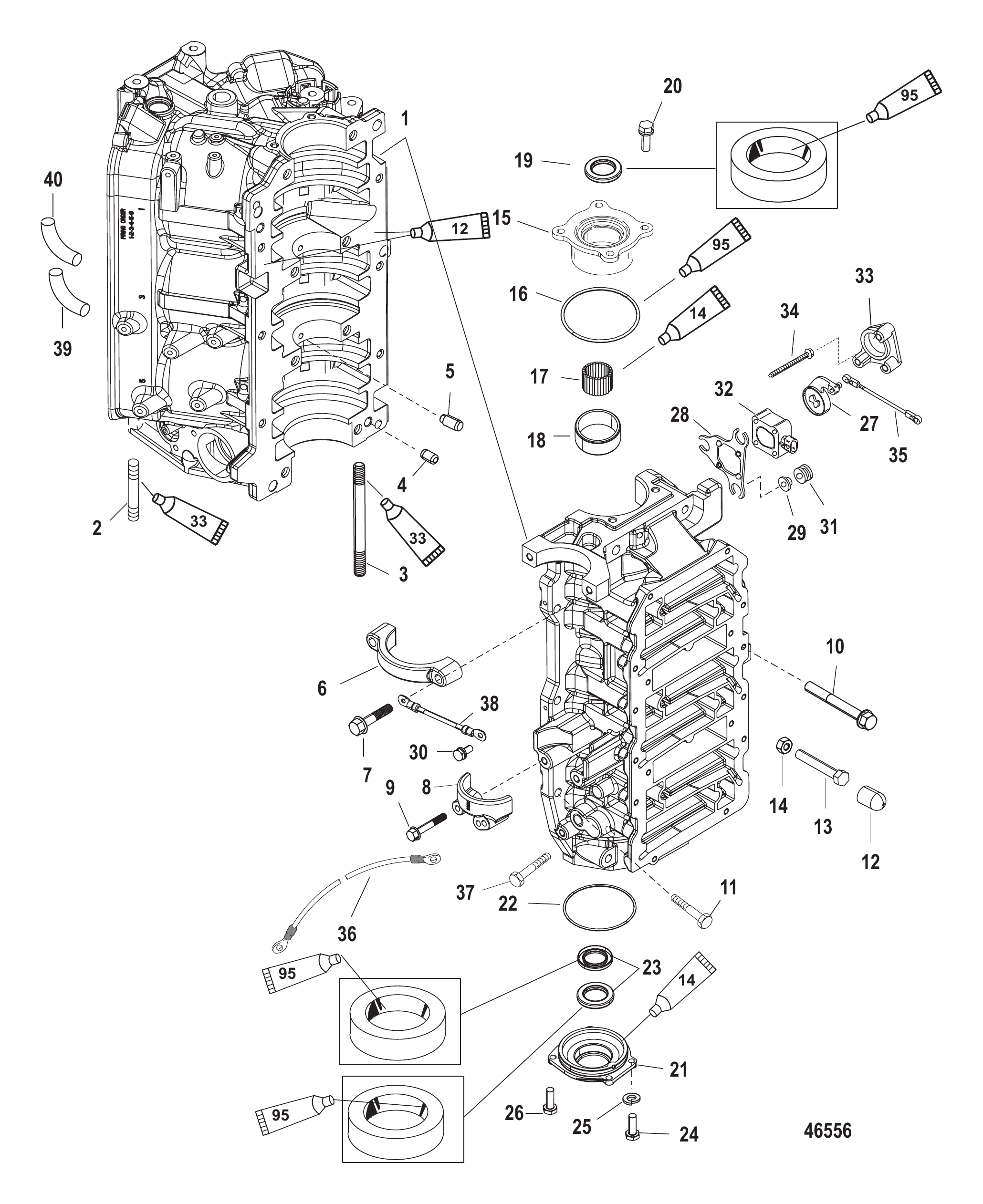

Рис. 9БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	8M8027364	Блок цилиндров в сборе	1
2	8M0034455	ШПИЛЬКА 1.750	6
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	8M0036405	Штифт	2
6	8M0041759	Кронштейн	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	832760T1	ЗАГЛУШКА В СБОРЕ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	NSS	NOT SOLD SEPARATE Bearing Race	1
19	41953	Сальник	1
20	881190	Винт (.312-18 x 1.00)	4
21	8M0050233	Крышка в сборе	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	41953	Сальник	2
24	28636	ВИНТ (.250-20 x .750)	2
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
26	8M0046139	Винт с плоской головкой (.250-20 x 0.75)	2
27	8519371	Рычаг датчика положения дроссельной заслонки	1
28	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
29	856954	Втулка	3
30	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
31	834985	Втулка уплотнительная	3
31	8M0190980	ВТУЛКА	3
32	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
32	8M6005165	TPI Mercury / Quicksilver	1
33	8582261	КРЫШКА TPS	1
34	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
35	8M0008117	ТЯГА В СБОРЕ	1
35	8M0084738	ТЯГА В СБОРЕ	1
36	88439A26	Кабельный жгут аккумулятора — отрицательный	1
36	88439A46	Кабельный жгут аккумулятора — положительный	1
37	81893414	ВИНТ (M8 x 14)	1
38	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
39	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	2
39	8M0108355	Шланг (57 дюймов, бухта)	2
40	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	2
40	8M0108355	Шланг (57 дюймов, бухта)	2

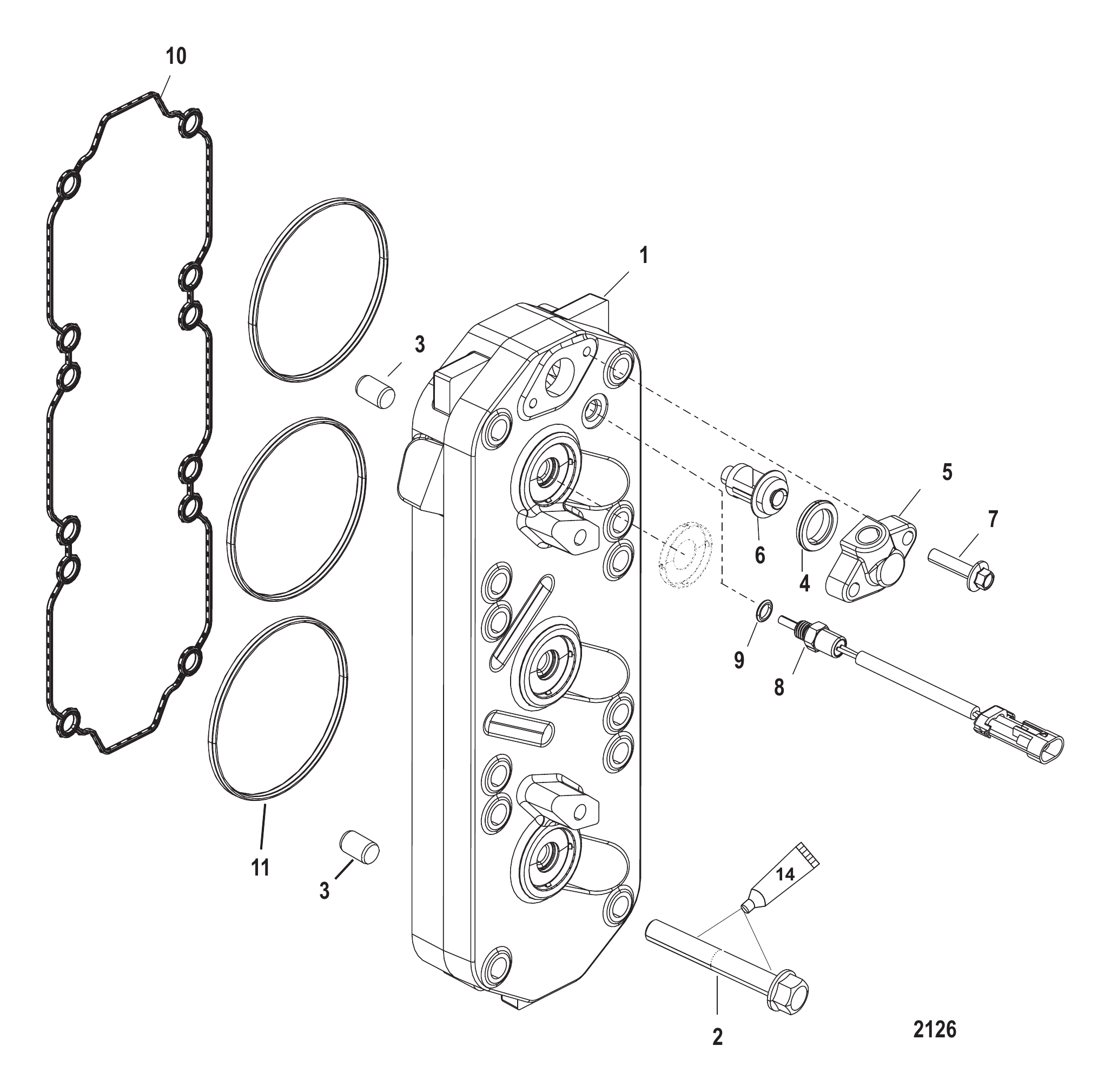

Рис. 10Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	8M8025141	Головка блока цилиндров в сборе	1
1	8M8025142	Головка блока цилиндров в сборе	1
2	878217	Винт (.375-16 x 2.750)	24
2	8M0125882	ВИНТ	24
3	63779	Штифт установочный (.250 x .625)	4
4	62386001	Прокладка	2
4	8M0204714	Прокладка @4	2
5	8307372	Крышка	2
5	8M0039353	КРЫШКА	2
6	833072003	Термостат 62°C (143°F)	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	4
8	885342002	ДАТЧИК В СБОРЕ	2
8	8M0148668	ДАТЧИК В СБОРЕ	2
9	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
10	8584521	САЛЬНИК	2
10	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
11	8597721	Сальник	6

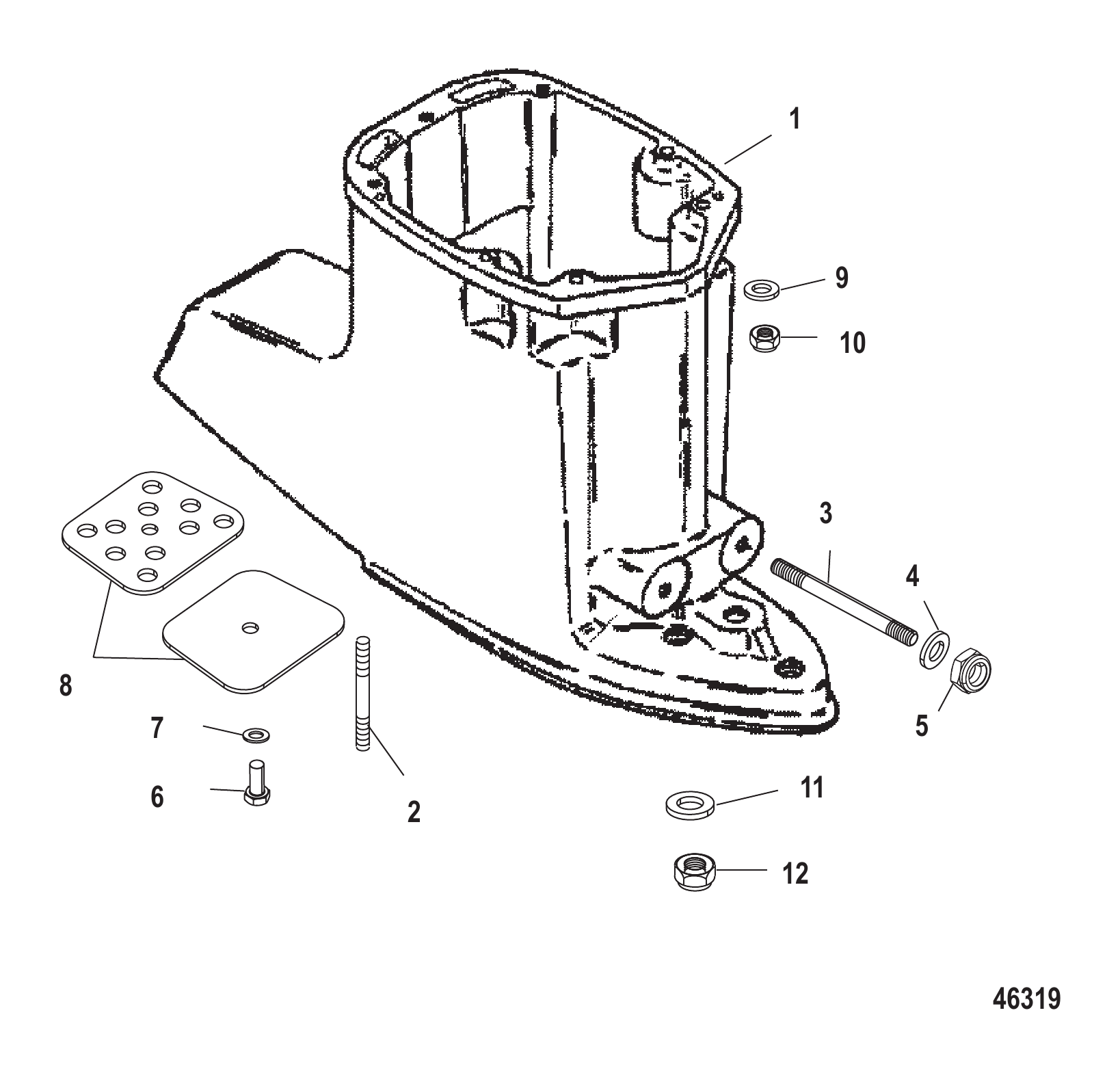

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	818900T24	Корпус гребного вала	1
2	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
3	818908	ШПИЛЬКА (.500-13/.500-20 x 4.120)	2
4	816056	Шайба	2
5	898832	Гайка (.500-20)	2
6	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
7	847539	ШАЙБА	1
8	818909	ПЛАСТИНА-ЗАГЛУШКА ВЫХЛОПНОГО КАНАЛА	1
9	822838	Шайба (.401 x .745 x .097)	10
10	826709113	Гайка (.375-24) нержавеющая сталь	2
10	8M0204726	Гайка (.375-24) латунная	2
10	82671013	ГАЙКА (.375-24) Нержавеющая сталь	8
11	822836	Шайба (.445 x .805 x .108)	3
12	859116	ГАЙКА (.437-20)	3
-	881805A01	Комплект прокладок двигателя	1

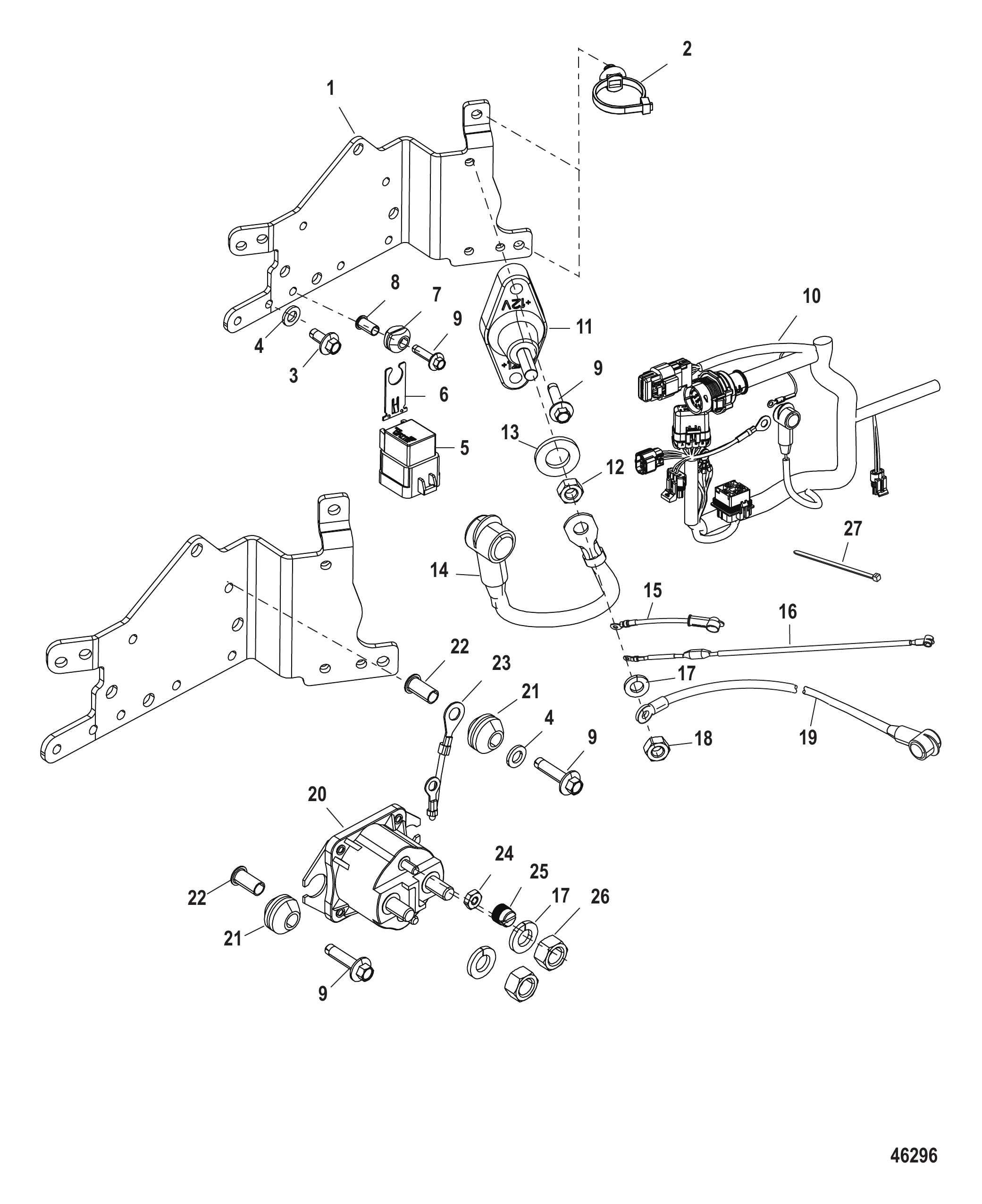

Рис. 12ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	1
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	882751A1	РЕЛЕ В СБОРЕ	1
5	8M0207773	Реле тримма в сборе	1
6	828102	Кронштейн	1
6	8M0207771	Кронштейн крепления	1
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8M0207785	Втулка	1
8	818968	ВТУЛКА	1
8	8M0214955	Втулка	1
9	82129125	ВИНТ (M6 x 25 мм)	5
10	892926T03	ЖГУТ ПРОВОДОВ В СБОРЕ ДВИГАТЕЛЯ	1
-	832969T20	Предохранитель Mini — жёлтый — 20 А	2
-	832969T15	Предохранитель Mini — синий — 15 А	1
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	8M0006811	Трос стартера в сборе	1
16	878231A03	ЖГУТ ПРОВОДОВ В СБОРЕ ПРЕДОХРАНИТЕЛЯ - 100 АМПЕР	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	816311T	СТЯЖКА (8.00 дюймов)	3

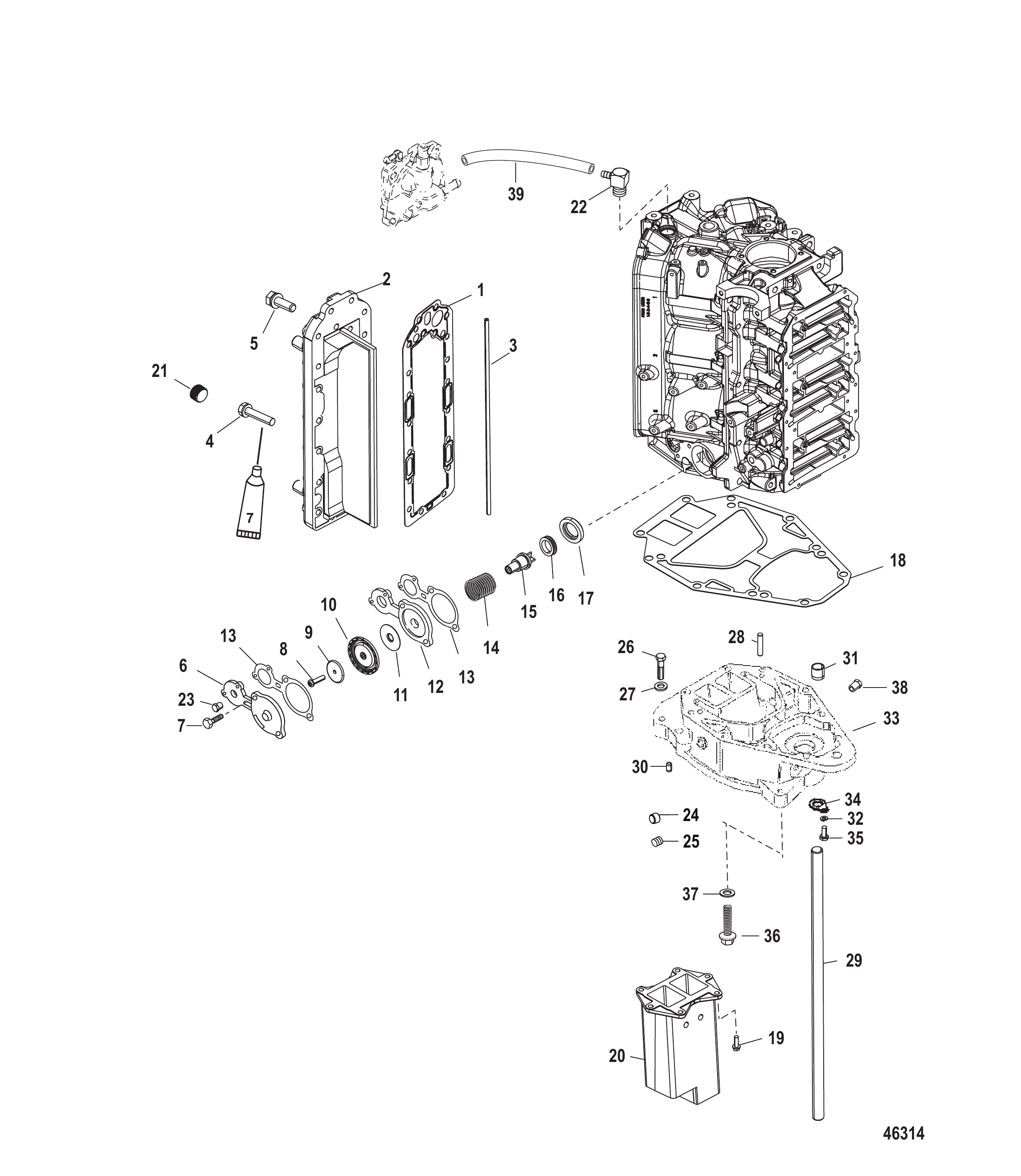

Рис. 13Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	16
5	881190	Винт (.312-18 x 1.00)	2
6	8M0039767	КРЫШКА	1
7	31984	ВИНТ (.312-18 x 1.375)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8231422	Прокладка (головка блока)	1
19	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
20	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
21	428611	Штуцер трубный - латунный (.750-14)	1
21	8M0204679	Штуцер трубки - латунь (.750-14)	1
22	8603001	Штуцер	1
23	36382	Фитинг (.250-18 x .62) латунный	1
24	390721	Пробка трубная (.125-27) латунная	2
25	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	1
25	8M0204657	Заглушка	1
26	91903	Винт (.437-14 x 1.750)	3
27	822836	Шайба (.445 x .805 x .108)	3
28	8M0043826	Штифт установочный	2
29	672951	ТРУБКА ВОДЯНАЯ	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
-	817717A7	Пластина выхлопного удлинителя в сборе (короткая)	1
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
33	NSS	NOT SOLD SEPARATE PLATE, Exhaust Extension	1
34	44260	Фиксатор (короткий)	1
35	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	8M0047146	ВИНТ (0.25-20 x 1.50)	6
37	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	6
38	390721	Пробка трубная (.125-27) латунная	2
39	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
-	881805A01	Комплект прокладок двигателя	1
-	848040A51	Головка блока цилиндров в сборе (частично)	1

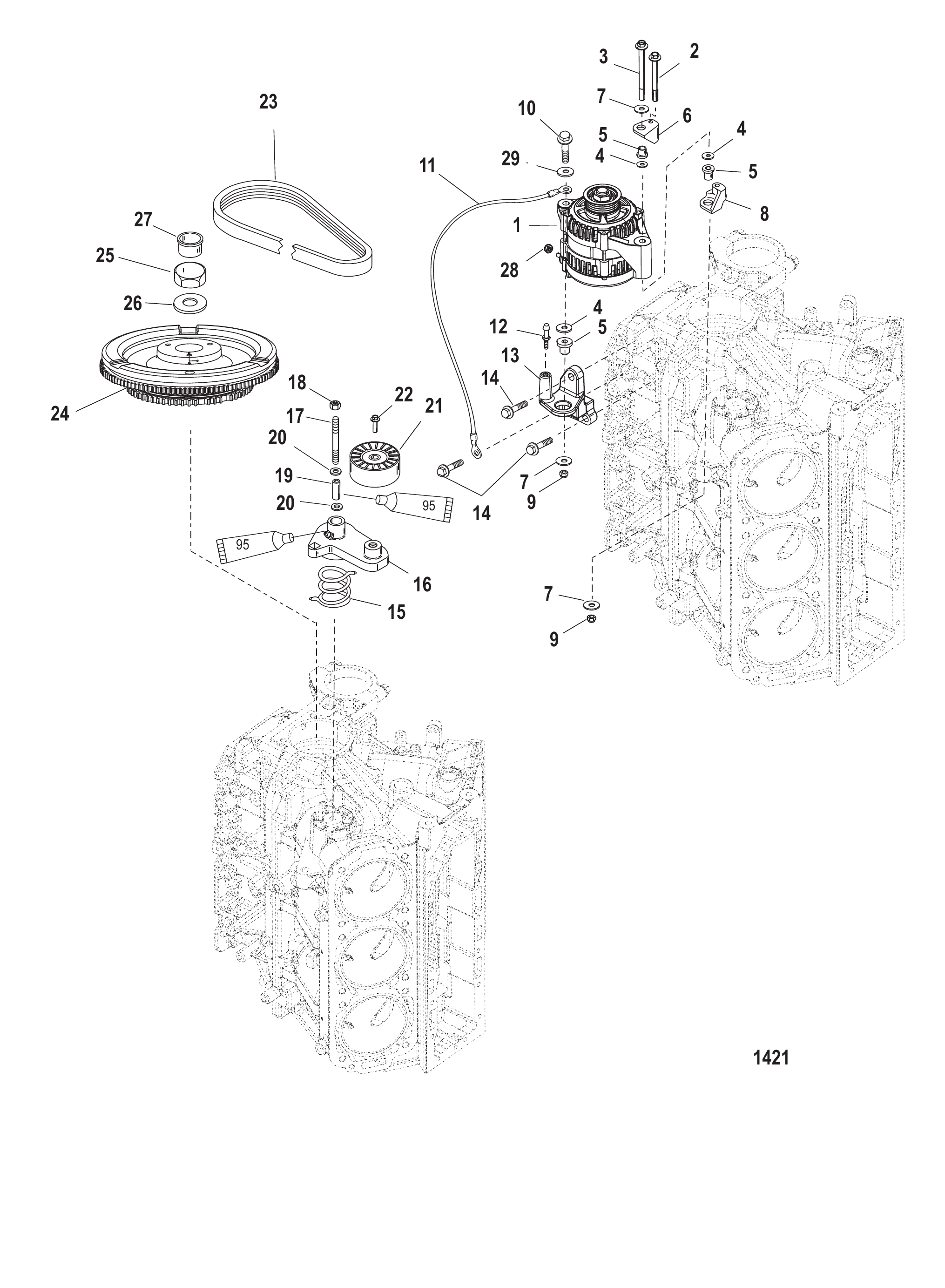

Рис. 14МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	889955A03	Комплект генератора	1
1	8M0064021	Генератор	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	8215832	Штифт специальный (1.5 дюйма)	1
12	8M0042972	Штифт специальный (1.75 дюйма)	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	855798001	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	852385A2	Шкив в сборе	1
21	8M6005030	Шкив в сборе	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	828507Q4	Ремень	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	4002319	ШАЙБА	1

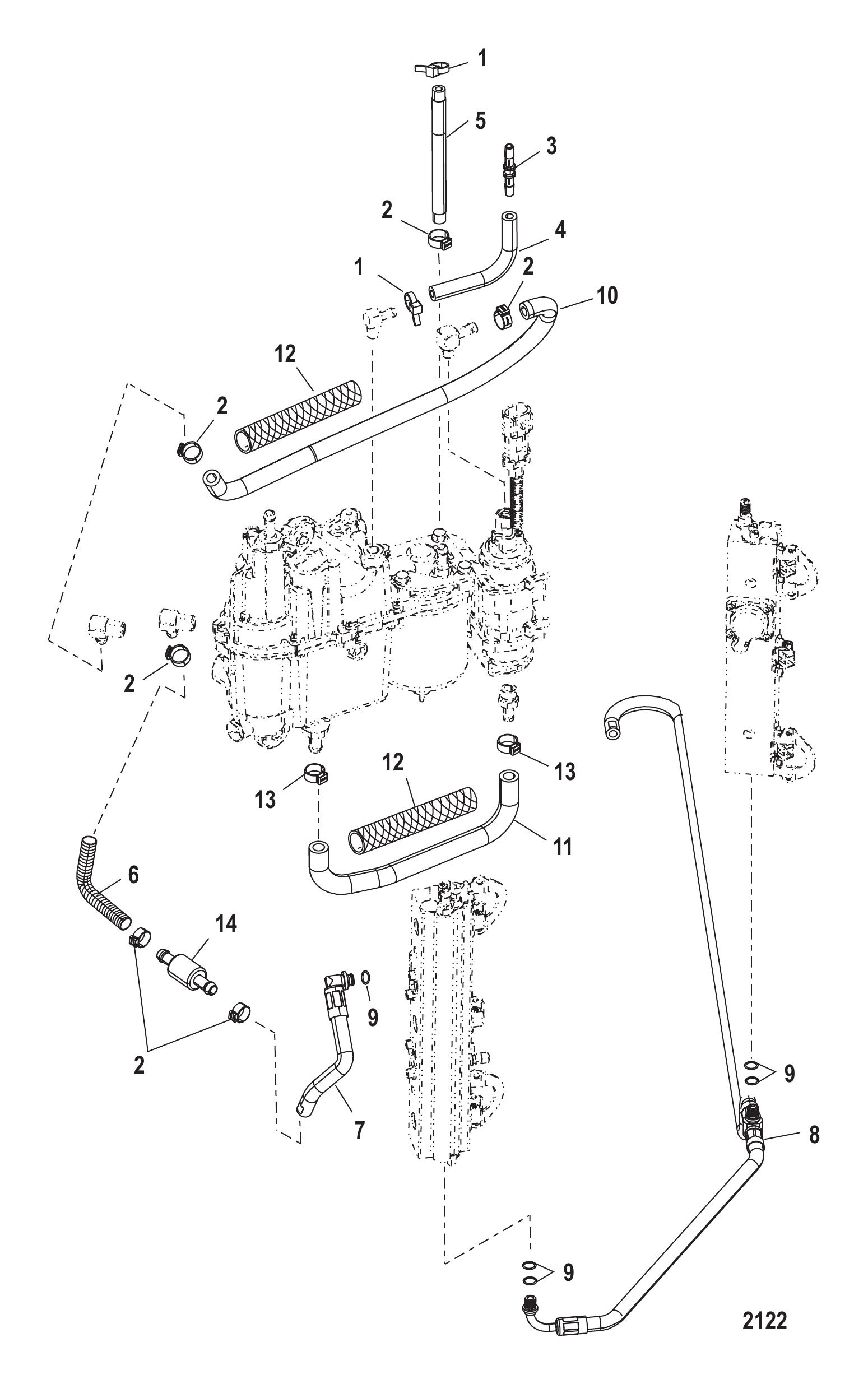

Рис. 15ТОПЛИВНЫЕ ШЛАНГИ Fuel Hoses

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	AR
2	8M0214964	Хомут	AR
3	858955	РАЗЪЕМ	1
4	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	897972	Шланг к топливному насосу	1
5	8M0064784	Шланг формованный импульсный	1
6	858757A1	Шланг в сборе (25.50 дюйма)	1
6	8M0062344	Шланг в сборе	1
7	804822	ШЛАНГ возврата топлива	1
7	8M6001914	Шланг	1
8	804821002	Шланг (14.00 дюймов) топливного баланса	1
8	8M6001755	Шланг в сборе	1
9	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
10	85677870	ШЛАНГ	1
10	8M0064634	Шланг	1
11	85677887	ШЛАНГ	1
11	8M0064635	Шланг	1
12	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
13	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
13	8M0214911	Хомут @5	2
14	8557611	Клапан обратный	1

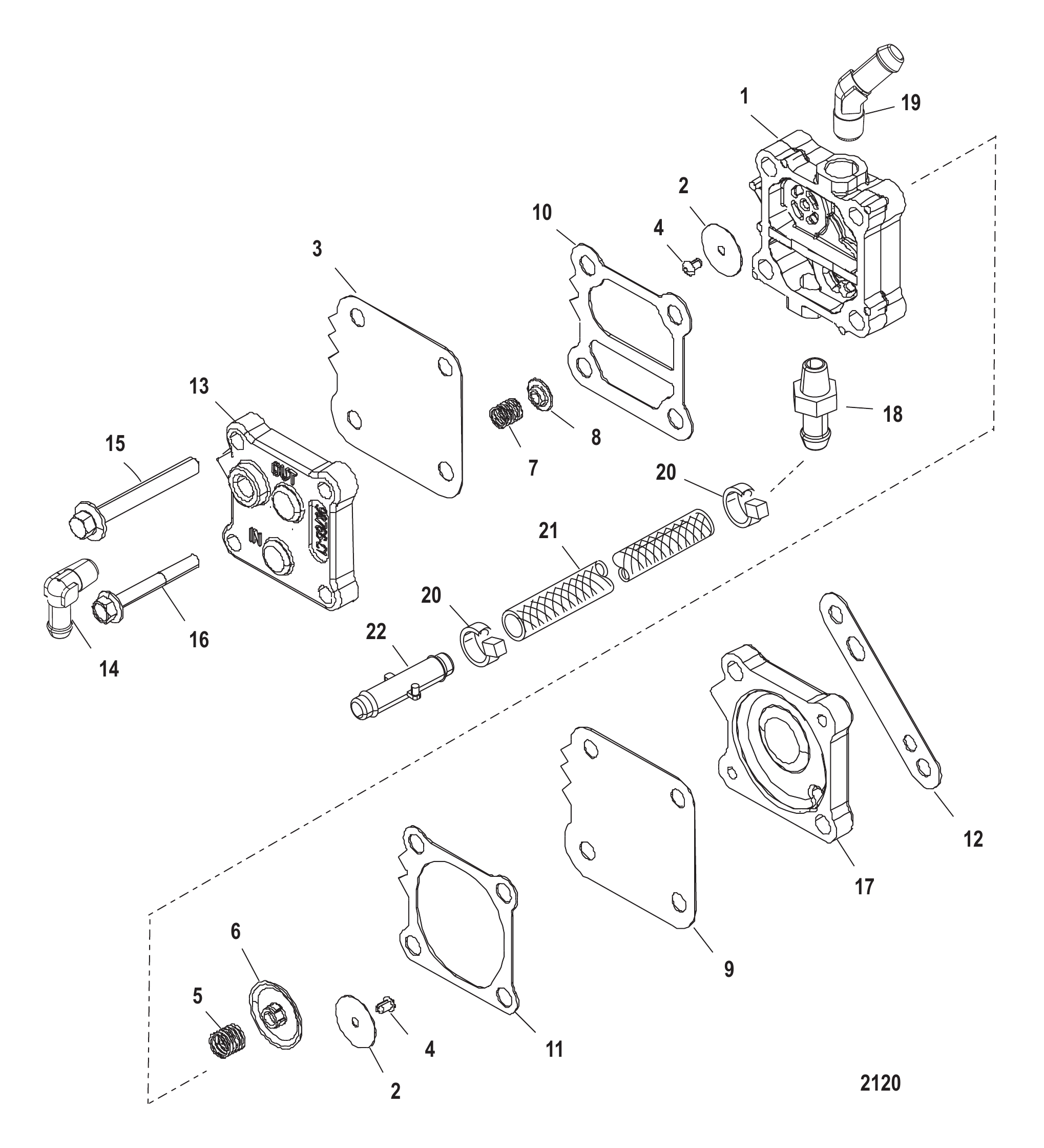

Рис. 16Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360T75	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Body-Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	816311T	СТЯЖКА (8.00 дюймов)	2
21	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
21	8M0043979	Шланг с рукавом в сборе	1
22	822769	Соединитель	1
-	881805A01	Комплект прокладок двигателя	1

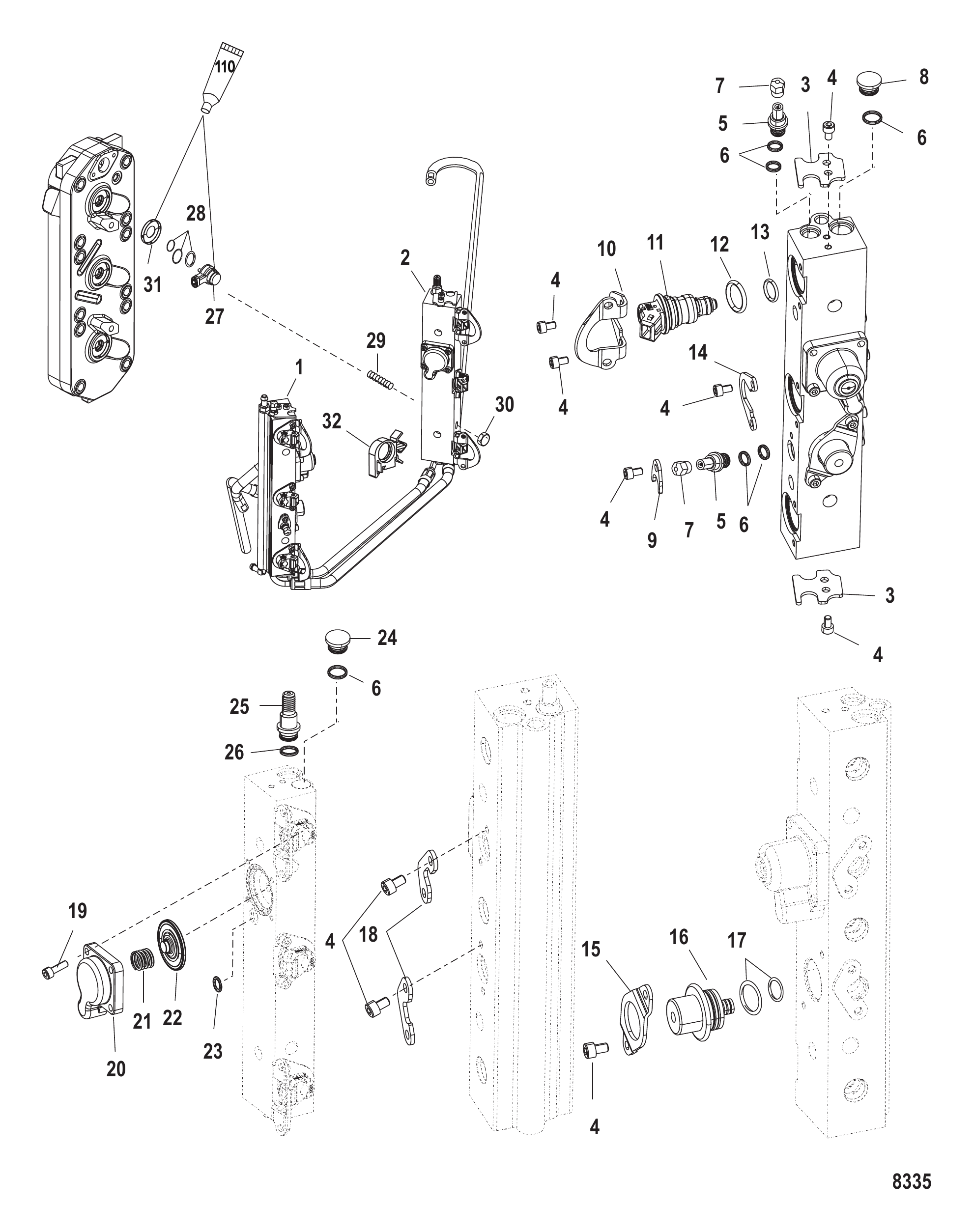

Рис. 17ТОПЛИВНЫЕ РЕЙКИ Fuel Rails

REF	Номер детали	Наименование	Кол-во
-	8M0055705	Топливная рампа в сборе (полная)	1
-	8M0185153	Топливная рампа в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Rail (Port)	1
2	NSS	NOT SOLD SEPARATE Fuel Rail (Starboard)	1
3	804830	ХОМУТ	4
4	804525001	Комплект винтов (2 шт.)(M5 x 10)	16
4	8M0041100	Винт (M5 x 10)	16
5	883542	Клапан в сборе (диаметр .375 дюйма)	2
5	8M0047053	Комплект клапана Шредера	2
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	805515	Колпачок клапана Шредера - латунный	2
7	8M0046566	Крышка клапана	2
8	804835	ЗАГЛУШКА левого борта	1
9	880816	Хомут	1
9	8M0041097	Кронштейн	1
10	8048311	Хомут	4
11	804528	Форсунка	6
11	8M0222157	ТОПЛИВНАЯ ФОРСУНКА	6
12	804530	Комплект уплотнительных колец содержит 6 шт.	1
13	804529	Комплект уплотнительных колец содержит 6 шт.	1
14	804522	Хомут	2
15	880808	Хомут	1
16	880807T04	Воздушный регулятор	1
16	8M0222159	Воздушный регулятор	1
17	880809	Комплект уплотнительных колец	1
18	804832	ХОМУТ	2
19	804526	Комплект винтов (M5 x 16) (2 шт.)	4
20	804535	Крышка	1
20	804535001	Крышка	1
21	804534	Пружина	1
22	804533	Диафрагма в сборе	1
23	804536	Уплотнительное кольцо	2
24	804834	ЗАГЛУШКА правого борта	1
25	804836	ФИТИНГ	1
26	804532	Комплект уплотнительных колец	1
27	884595A01	Воздушная форсунка в сборе	6
27	8M6001744	Воздушная форсунка в сборе	6
28	804875	Ремкомплект форсунки прямого впрыска	6
29	8M0034470	Шпилька (M10 x 92)	4
29	8M0063255	Шпилька M10x92	4
30	826292	ГАЙКА (M10) Латунная/Никелированная	4
31	859404002	Шайба впрыска	6
32	899145	Хомут крепёжный	4

Рис. 18КОМПЛЕКТ ПРОКЛАДОК (полная головка блока и нижний блок) Gasket Set Components Complete Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
-	881805A01	Комплект прокладок двигателя	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	62386001	Прокладка	2
0	8M0204714	Прокладка @4	2
0	65800	НАБИВКА	1
0	190506	Прокладка	1
0	814754	Сальник (12.50 дюймов)	1
0	78690002	Прокладка	2
0	8231422	Прокладка (головка блока)	1
0	183076	Прокладка	1
0	782461	Прокладка	1
0	38970	САЛЬНИК X-LONG	1
0	991734	Прокладка	1
0	25439	Уплотнительное кольцо (.862 x .103)	1
0	426311	Прокладка	1
0	8M0204678	ПРОКЛАДКА	1
0	90011	Кольцо уплотнительное (2.175 x .175)	1
0	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
0	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
0	858524	Прокладка	1
0	38970	САЛЬНИК X-LONG	1

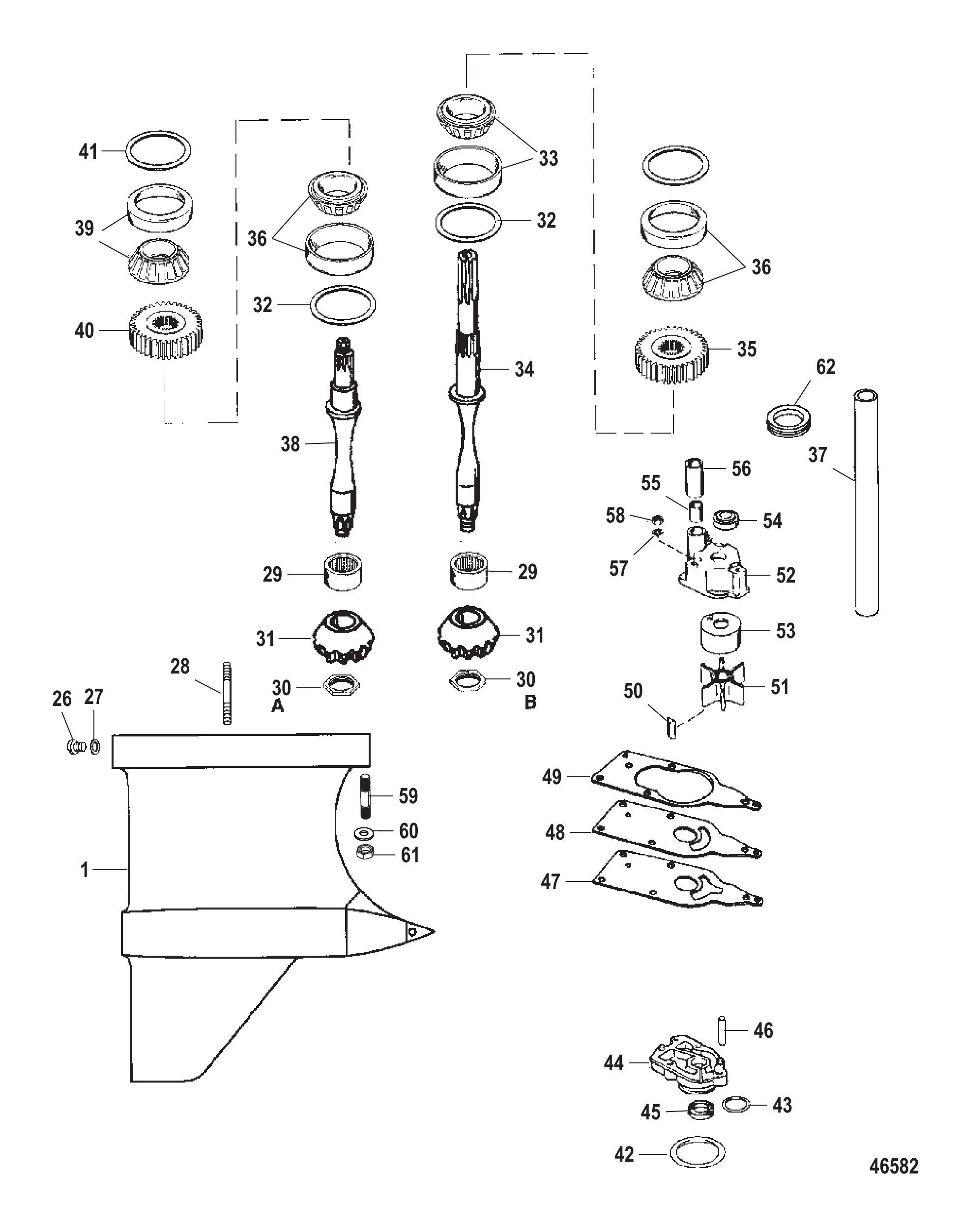

Рис. 19Редуктор (Карданный вал)(IV SSM R/L) Gear Housing (Driveshaft)(IV SSM R/L)

REF	Номер детали	Наименование	Кол-во
-	8M0047906	РЕДУКТОР В СБОРЕ В сборе	1
1	818877A20	Корпус шестерён в сборе	1
26	14834A3	Пробка сливная в сборе - магнитная	2
27	805726	Уплотнительное кольцо резиновое	2
27	8M0204684	Кольцо уплотнительное резиновое	2
28	8M0034449	Шпилька (.312 x 1.69)	2
28	68166	Шпилька (.312 x 2.125) блока цилиндров к корпусу гребного вала (2.125 дюйма)	5
29	8M0051196	Подшипник роликовый	2
30	35921	ГАЙКА (.625-18)	1
30	818932	ГАЙКА ЛЕВАЯ (ПЕРЕДНЯЯ)	1
31	818929	ШЕСТЕРНЯ ВЕДУЩАЯ	2
32	38657A1	Регулировочные прокладки в сборе	3
32	8M0063268	Комплект регулировочных прокладок	3
33	38680T01	Подшипник чашка/конус	1
34	813781T	ВЕРТИКАЛЬНЫЙ ВАЛ (ПЕРЕДНИЙ)	1
34	8M0079371	Вал приводной	1
35	8M0050949	Шестерня противовращения	1
36	38678T01	Подшипник чашка/конус	2
37	8476504	Водяная трубка	1
38	815506	ВЕРТИКАЛЬНЫЙ ВАЛ (ЗАДНИЙ)	1
38	8M0074006	Вал ведомый	1
39	38681A1	Подшипник в сборе	1
40	86640	Шестерня стандартного вращения (ведомая)	1
41	38668A1	Комплект регулировочных шайб	1
42	39695	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
44	821034A1	Основание водяного насоса в сборе	1
45	16977	САЛЬНИК МАСЛЯНЫЙ	2
46	29596T	Штифт установочный	2
47	821305	ПРОКЛАДКА	1
48	85352	ПРИЖИМНАЯ ПЛАСТИНА ПРАВАЯ	1
49	821304	ПРОКЛАДКА	1
50	8M0032834	Шпонка	1
50	8M0214992	ШПОНКА @5	1
51	89984T4	Крыльчатка	1
52	821541A2	Водяной насос в сборе (водяная трубка 3/4 дюйма)	1
53	30915	Вставка	1
54	55905	Сальник масляный	1
55	88397	Сальник	1
56	847685	ГИЛЬЗА	1
57	24812	ШАЙБА	7
58	54947	ГАЙКА (.312-24)	7
59	822118	Шпилька (.437 x 2.500)	8
60	822836	Шайба (.445 x .805 x .108)	8
61	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	8
61	8M0204653	Гайка	8
62	30271	КОЛЬЦО РЕЗИНОВОЕ	1
62	8M0214918	Кольцо @5	1

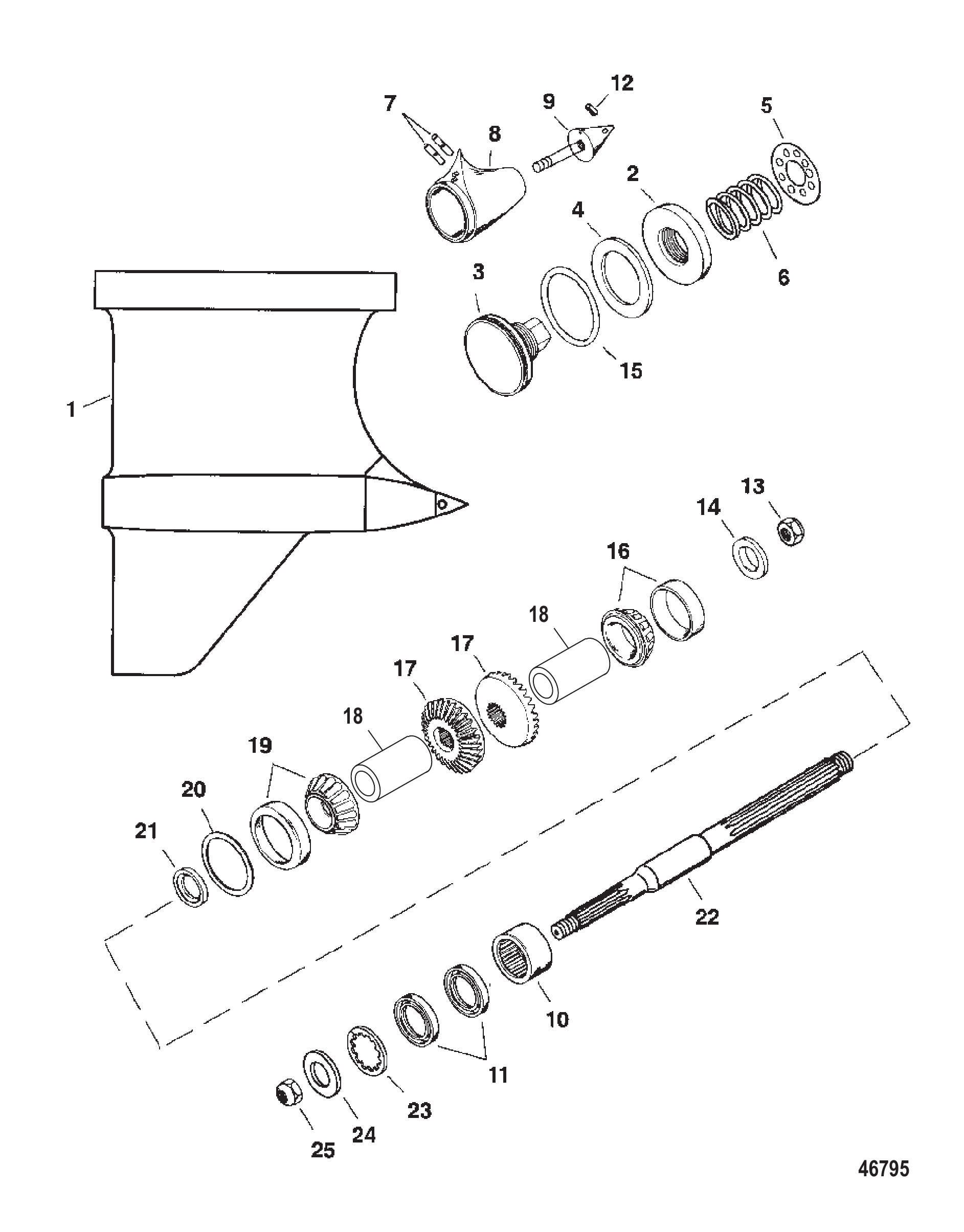

Рис. 20Редуктор (Гребной вал)(IV SSM R/L) Gear Housing (Prop Shaft)(IV SSM R/L)

REF	Номер детали	Наименование	Кол-во
-	8M0047906	РЕДУКТОР В СБОРЕ В сборе	1
1	818877A20	Корпус шестерён в сборе	1
2	65683	ГАЙКА	1
3	NSS	NOT SOLD SEPARATE ANCHOR STUD	1
4	65690	ШАЙБА	1
5	65682	ДИСК	1
6	65691	ПРУЖИНА	1
7	23803	ШТИФТ	2
8	NSS	NOT SOLD SEPARATE NOSE CONE	1
9	87265	Винт	1
10	8M0050403	Подшипник роликовый	1
11	16553	САЛЬНИК масляный	2
12	65700	ПРОБКА	1
13	8M2014641	Гайка (.750-16)	1
14	85354	ВТУЛКА	1
15	85355	КОЛЬЦО QUAD	1
16	35924T1	Подшипник в сборе (передний)	1
17	8M0053620	ШЕСТЕРНЯ Прямозубая (17 зубьев) Задняя	2
18	840477	Проставка (задняя)	2
18	8M0125690	ПРОСТАВКА	2
19	65695A1	Подшипник в сборе (задний)	1
20	38657A1	Регулировочные прокладки в сборе	1
20	8M0063268	Комплект регулировочных прокладок	1
21	39696	ШАЙБА	1
22	8M0053616	ГРЕБНОЙ ВАЛ	1
22	8M0076741	Вал гребного винта	1
23	39701	ШАЙБА	1
24	39698	ШАЙБА	1
25	8276141	Контргайка	1

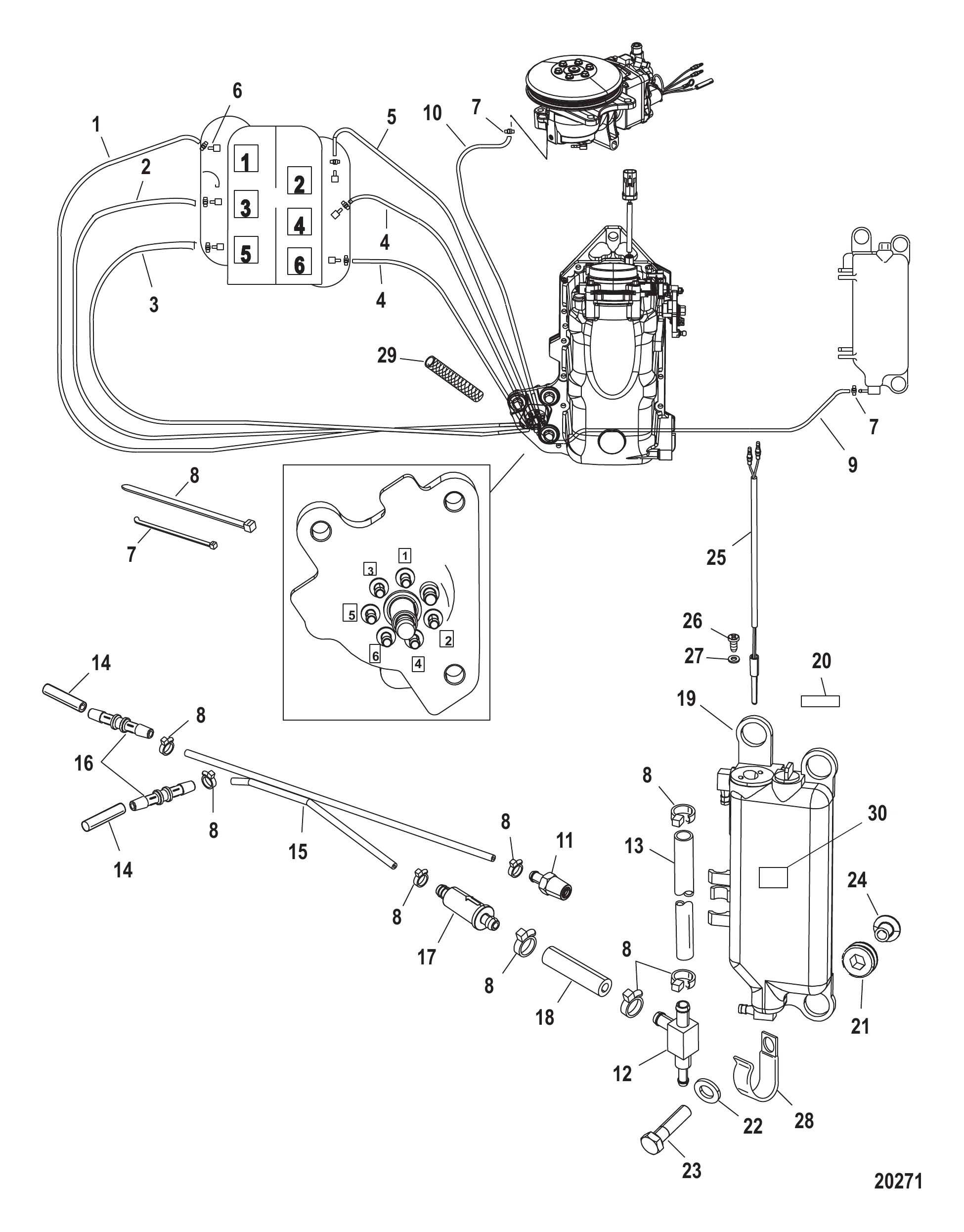

Рис. 21Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
5	8M0054152	Трубка (39.00 дюймов, бухта)	1
6	858805	Обратный клапан	6
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
8	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
9	892830053	Шланг (24.00 дюйма плетёный)	1
10	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
10	8M0054213	Шланг	1
11	8781051	Обратный клапан к блоку	1
12	424254	Штуцер	1
12	8M0207780	Фитинг	1
13	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	NSS	NOT SOLD SEPARATE Cap	2
15	875289	Шланг	1
16	858955	РАЗЪЕМ	2
17	875284T01	Масляный фильтр - в линии	1
18	875283	Шланг (2.00 дюйма)	1
19	833069T9	Резервуар в сборе	1
19	8M0063190	Масляный бак в сборе	1
20	NSS	NOT SOLD SEPARATE Decal-Warning-Oil Overflow	1
21	855362001	Втулка	3
22	49436	Шайба	3
23	60411	ВИНТ (.312-18 x 1.250)	3
24	855364	Втулка	3
25	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
26	58376	Винт (.164-18 x .375)	1
27	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
28	814634	Хомут	1
29	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
30	NSS	NOT SOLD SEPARATE Decal-Oil Recommendation	1

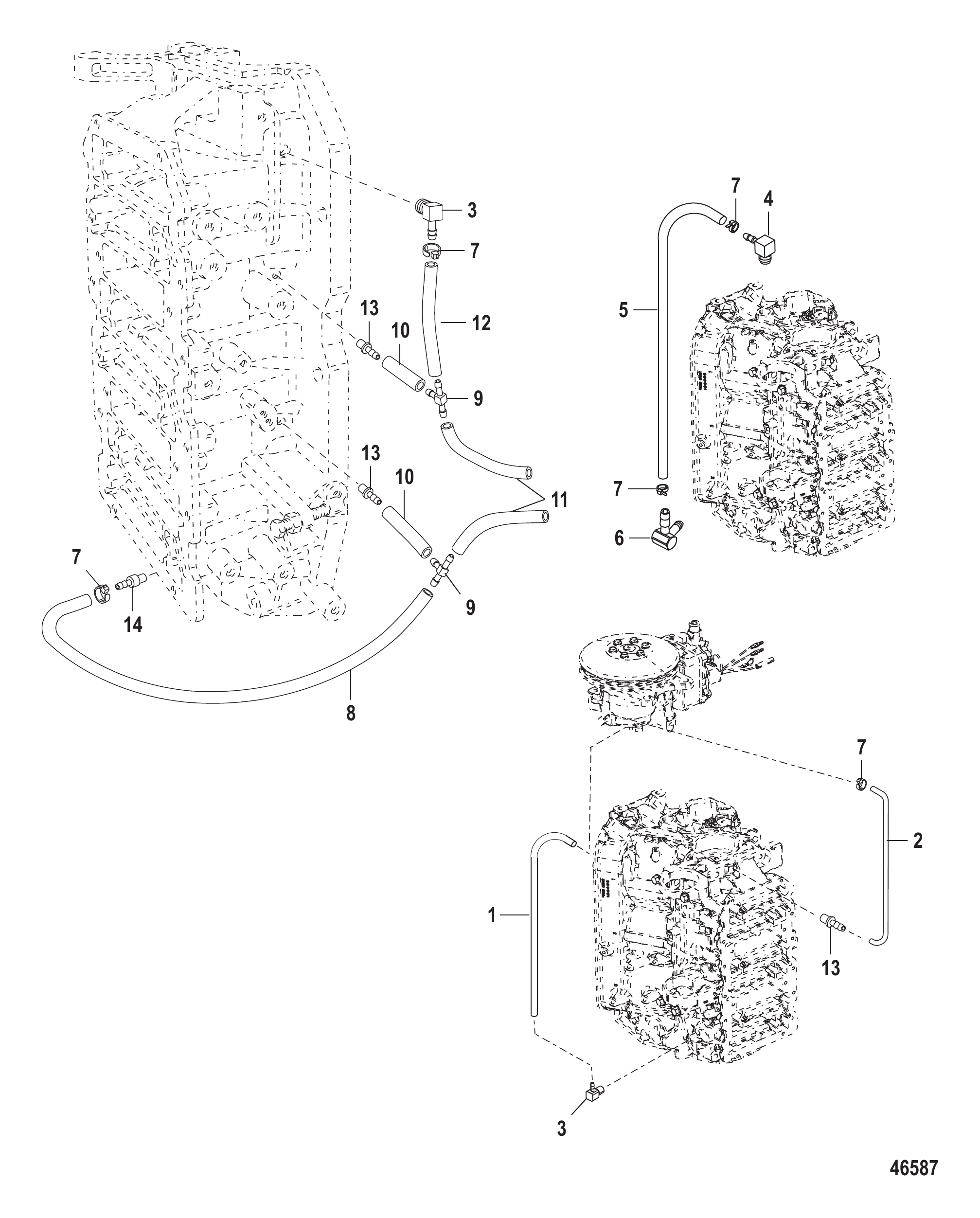

Рис. 22МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	887801	Угловой штуцер 90 градусов (.0625-27)	2
4	8592352	Обратный клапан 90 градусов (.0625-27)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
5	8M0054152	Трубка (39.00 дюймов, бухта)	2
6	151333	ШТУЦЕР	2
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
8	8M0054152	Трубка (39.00 дюймов, бухта)	1
9	59169003	Фитинг тройник	2
10	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
10	8M0054152	Трубка (39.00 дюймов, бухта)	2
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
11	8M0054152	Трубка (39.00 дюймов, бухта)	2
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
13	426233	Обратный клапан	3
14	426982	Обратный клапан	1

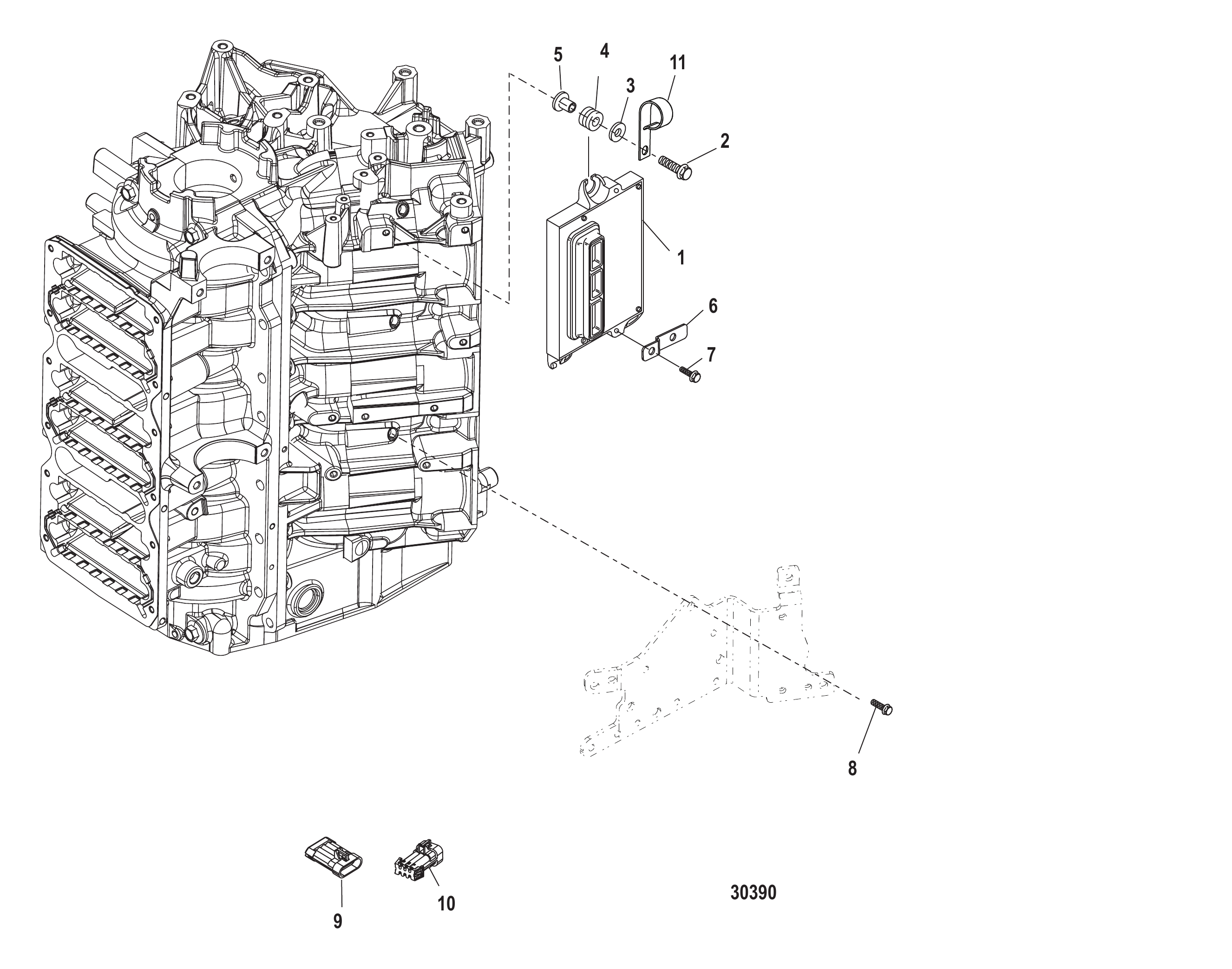

Рис. 23КРЕПЛЕНИЕ PCM PCM Mounting

REF	Номер детали	Наименование	Кол-во
1	8M8025140	Модуль управления движителем PCM	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	858953	КРОНШТЕЙН	1
7	82129114	ВИНТ (M6 x 14)	1
8	82130012	ВИНТ (M6 x 12)	3
9	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
10	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
11	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
11	8M0024808	J-образный зажим	1

Рис. 24Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0055491	КАТАЛОГ ЗАПЧАСТЕЙ 200XS DFI (2.5L) ROS	1
-	840313061	Руководство по установке	1
-	840421	Руководство по обслуживанию	1
-	8M8020357	РУКОВОДСТВО ПО РЕМОНТУ Дополнение	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

Рис. 25СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE THRU BOLT	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	8M0034918	Втулка	2
14	8M0043276	Упор	1

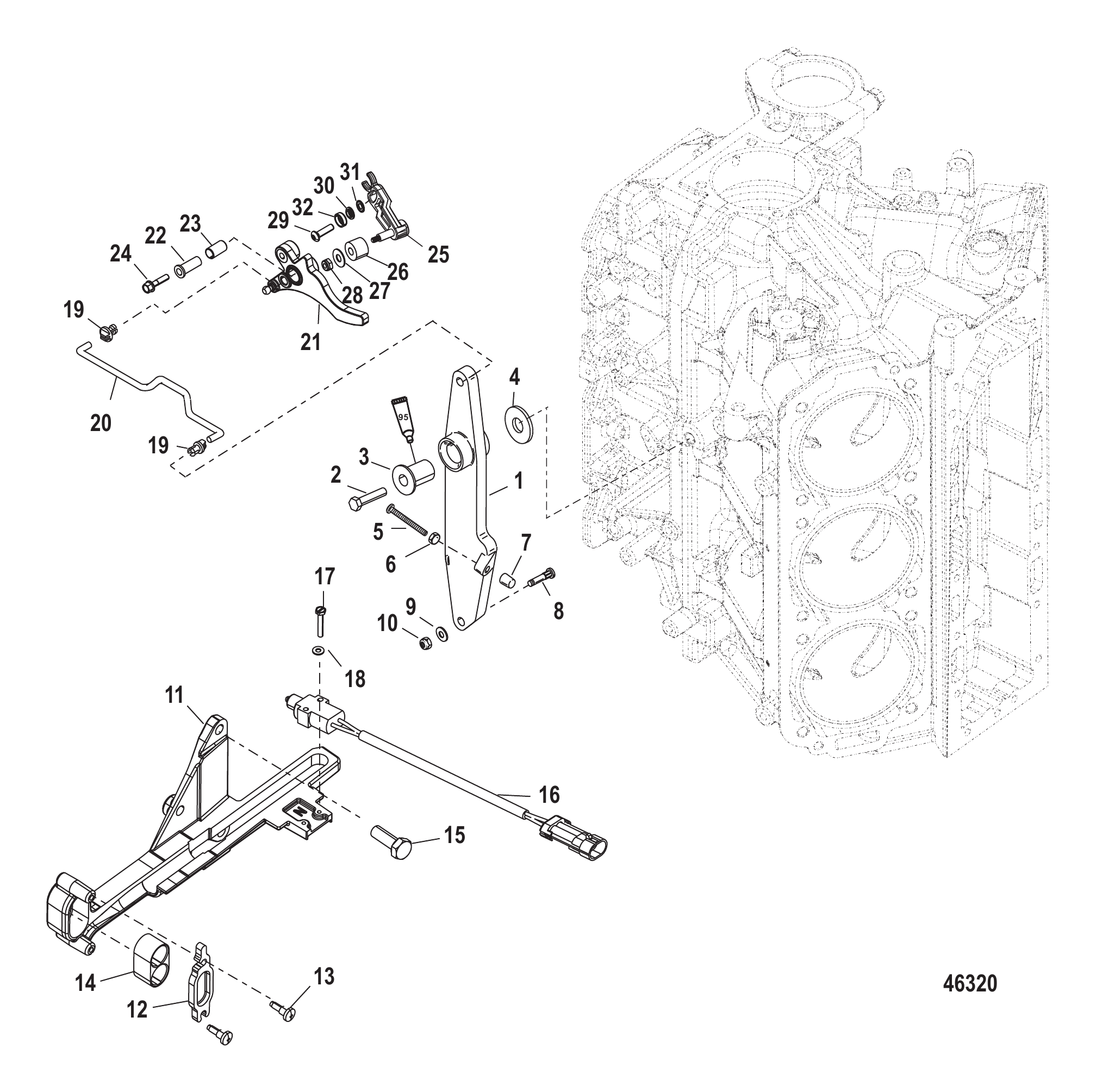

Рис. 26Рычаг дроссельной заслонки Throttle Lever

REF	Номер детали	Наименование	Кол-во
1	8M0040990	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	814283T6	Кронштейн в сборе якорный	1
12	98889	Защёлка	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	39519	ЧАШКА	1
15	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
16	8M0052939	ВЫКЛЮЧАТЕЛЬ	1
16	8M0207794	Выключатель	1
17	77478	ВИНТ (#6-32 x .875)	2
18	27882	ШАЙБА	2
19	932481	Втулка	2
19	8M0215006	Втулка поворотная	2
20	8508152	Тяга	1
21	8562211	КУЛАЧОК	1
22	856895	Втулка	1
23	856896	Подшипник	1
24	81893440	ВИНТ (M8 x 40)	1
25	850286A03	Комплект рычага/ролика дросселя	1
26	889610	РОЛИК	1
26	8M0072162	Ролик	1
27	56681	ШАЙБА (.203 x .500 x .032)	1
27	8M0204666	ШАЙБА (.203 x .500 x .032)	1
28	826709104	Гайка (#8-32) нержавеющая сталь	1
29	889354	Винт специальный	1
30	881992	Шайба катушечная	1
30	8M0095734	Комплект шайб/винтов	1
31	69432	Шайба стопорная наружная (#10)	1
32	881991	Шайба тарельчатая	1
32	8M0095734	Комплект шайб/винтов	1

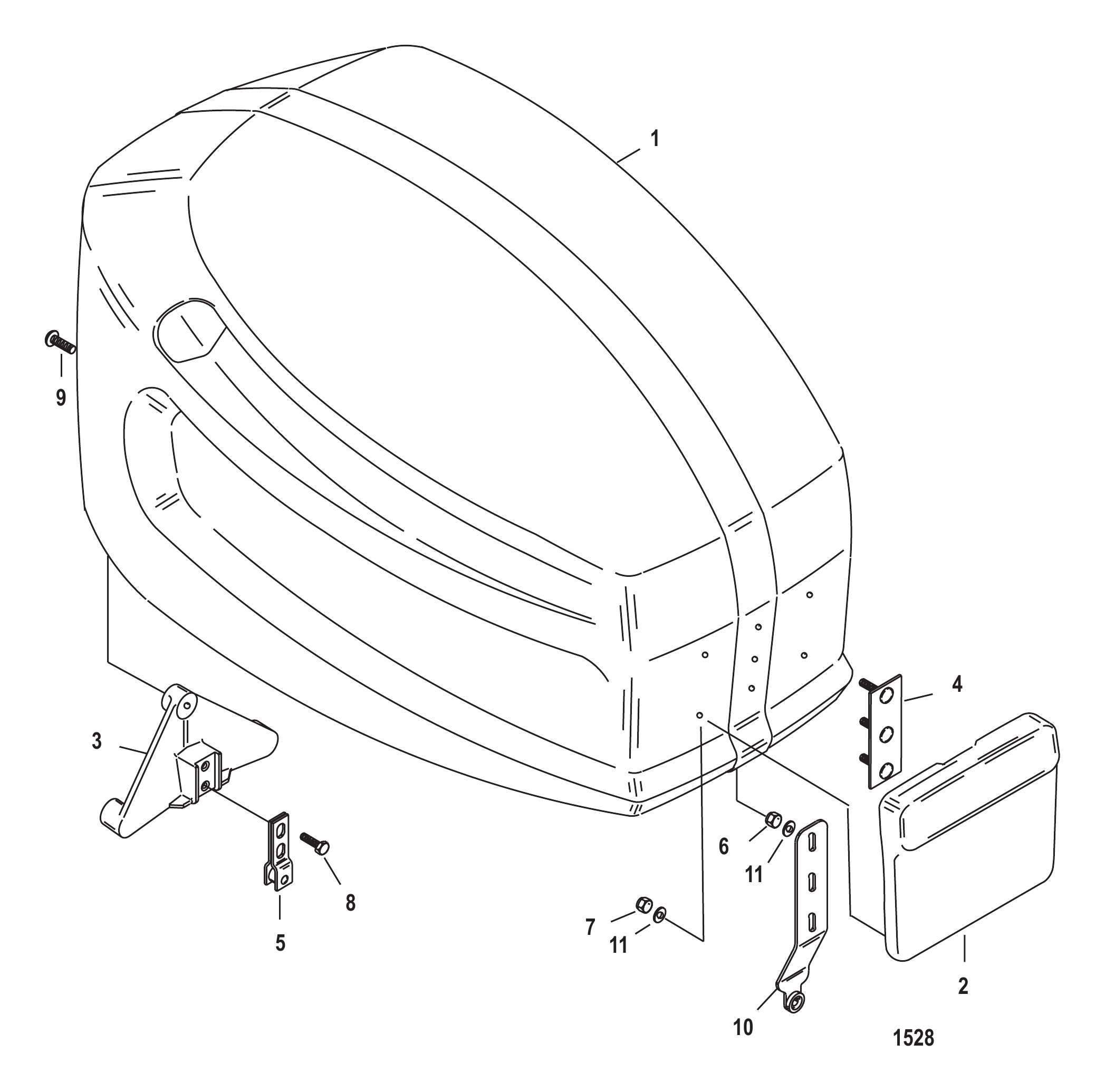

Рис. 27ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	849203T23	Узел верхнего кожуха	1
2	849209A3	Экран	1
3	8488081	Кронштейн защёлки	1
4	849179	ПЛАСТИНА	1
5	893763	Кронштейн фиксатора ролика	1
6	8267098	Гайка (.250-20) нержавеющая сталь	3
7	814101	Гайка (.250-20) нержавеющая сталь	4
7	8M0207776	ГАЙКА	4
8	807717	Винт (.312-18 x .750)	2
9	849011	ВИНТ (.250-20 x .750)	4
10	849834A1	Защёлка	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
-	840323A1	Комплект наклеек (базовый)	1
-	840323A18	Комплект наклеек (дополнительный)	1

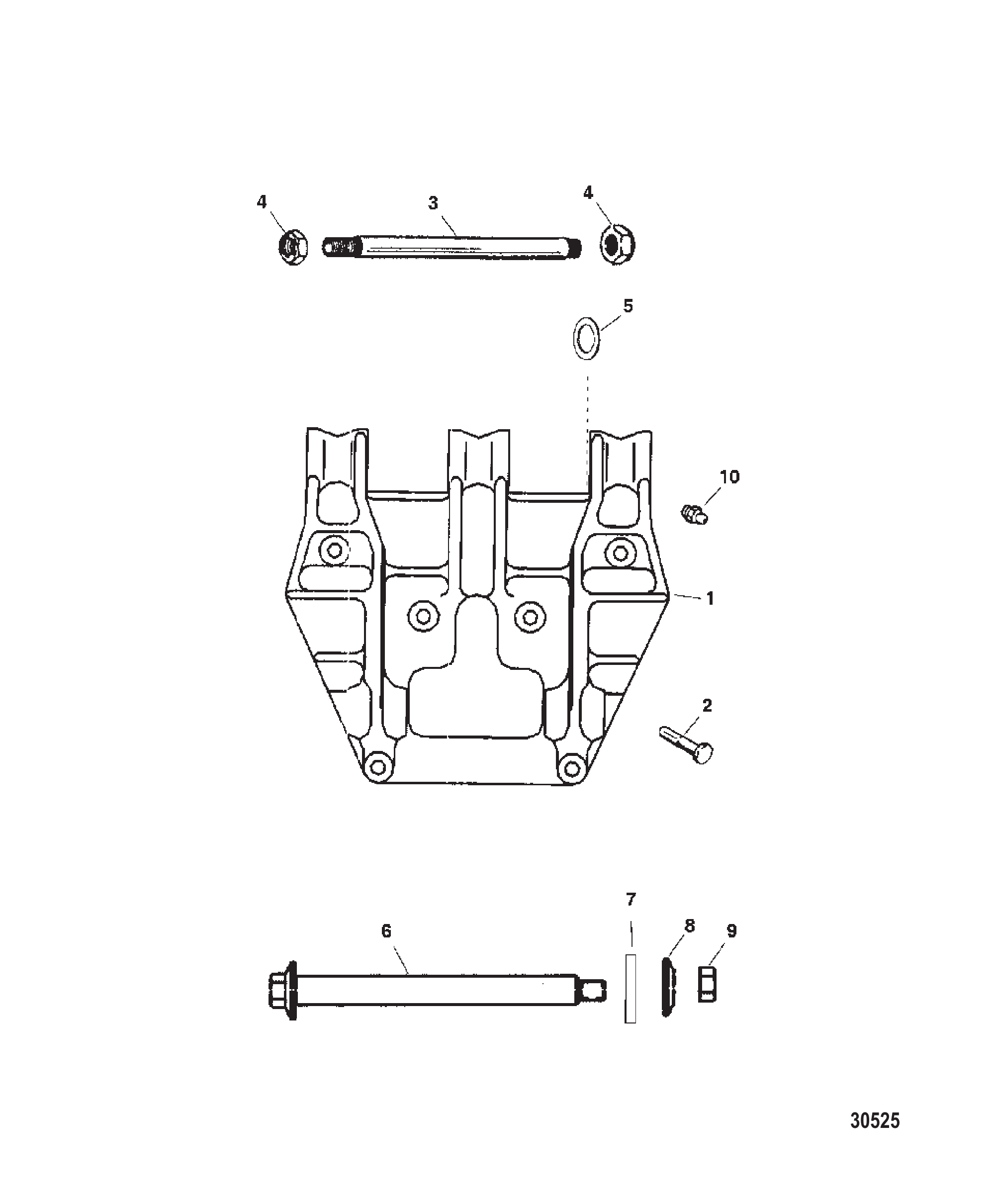

Рис. 28Сборка транцевой плиты Transom Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	8476631	Кронштейн транца - чёрный	1
2	44133	Штифт	2
3	822106T01	Труба наклона в сборе	1
4	82671327	ГАЙКА (1.0-14)	2
5	21158A2	Комплект регулировочных шайб	1
6	822075	Штифт наклона	1
7	59378	Шайба нижнего фиксатора втулки (внутренняя)	1
8	822076	Фиксатор	1
9	82671317	ГАЙКА (.500-20)	1
10	69059	ШТУЦЕР	2
-	11241A18	Крепёжный комплект транца	1
-	46196	ВИНТ (.437-20 x 4.00)	2
-	70832	Винт (.437-20 x 5.00)	4
-	44163	Шайба (.450 x 1.75 x .12)	6
-	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	12
-	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	6
-	8M0204653	Гайка	6

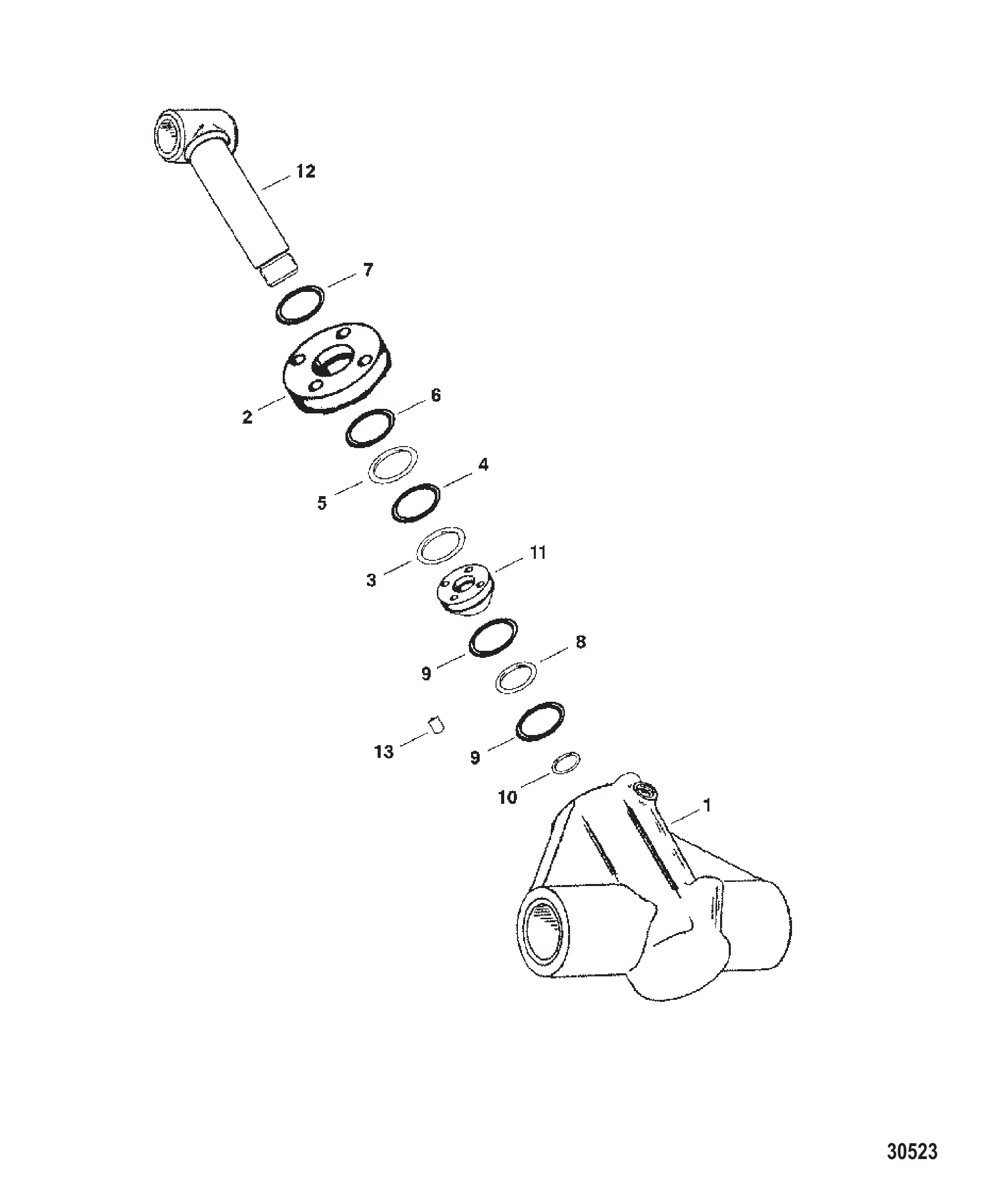

Рис. 29СБОРКА ЦИЛИНДРА ТРИММЕРА TRIM CYLINDER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	44120A5	Цилиндр тримма в сборе (чёрный) в комплекте	1
-	8M0050805	ЦИЛИНДР ТРИМА В СБОРЕ	1
1	NSS	NOT SOLD SEPARATE TRIM CYLINDER HOUSING	1
2	44123	Фиксатор	1
-	11163A1	Ремонтный комплект цилиндра тримма	1
3	NSS	NOT SOLD SEPARATE O-RING	1
4	NSS	NOT SOLD SEPARATE BACK-UP RING	1
5	NSS	NOT SOLD SEPARATE O-RING	1
6	NSS	NOT SOLD SEPARATE BACK-UP RING	4
7	NSS	NOT SOLD SEPARATE WIPER	1
8	NSS	NOT SOLD SEPARATE O-RING	1
9	NSS	NOT SOLD SEPARATE BACK-UP RING	2
10	NSS	NOT SOLD SEPARATE O-RING	1
11	44125	Поршень гидроподъёма	1
12	8185162	Тяга тримма	1
13	822103	Крышка смазочного отверстия	1

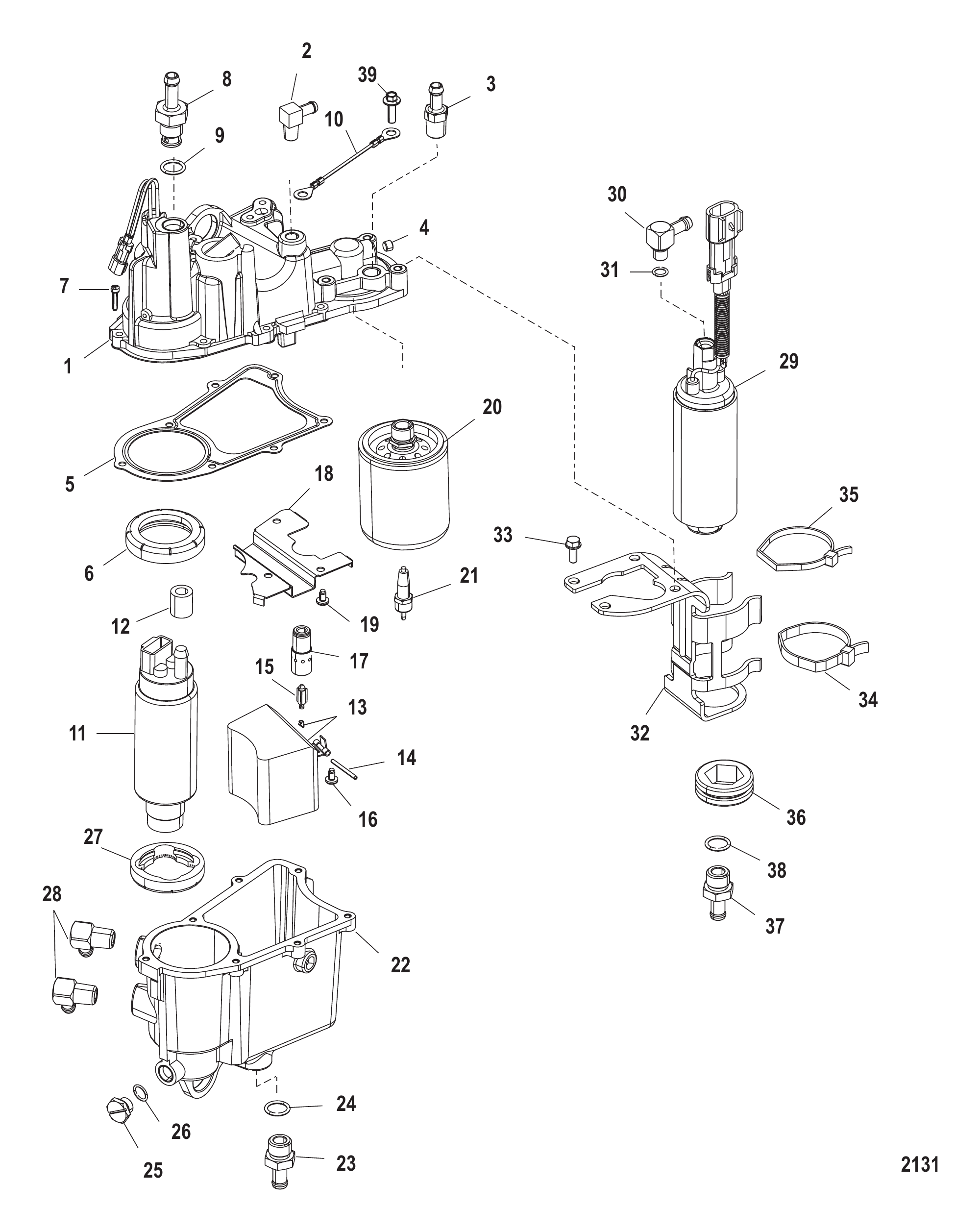

Рис. 30Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	859174T06	Паросборник в сборе, полный	1
-	8M0064972	ПАРООТДЕЛИТЕЛЬ	1
1	855432A06	Комплект крышки	1
1	8M6004919	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE FITTING	1
3	881740	Фитинг прямой	1
4	883208	Пробка	1
5	883252	Прокладка	1
6	803878	Сальник насоса	1
7	808612	Винт с шайбой (#8-32 x .750)	7
8	885186A1	Комплект фитингов	1
9	831985	Кольцо уплотнительное (.468 x .078)	1
10	881831	Провод в сборе	1
11	855427A1	Комплект насоса	1
12	8M6000589	Втулка	1
13	855430A1	Комплект поплавка	1
13	8M6004920	Комплект поплавка	1
14	F10064	ВАЛ	1
15	855431	Игла клапана	1
15	8M6004917	Впускной клапан	1
16	883223	Винт (M6 x 16)	1
17	883247A02	Седло/клапан	1
17	8M6004918	Комплект клапан/седло	1
18	889318002	Дефлектор топлива	1
19	883223	Винт (M6 x 16)	3
20	18458T4	Комплект фильтров	1
21	8285861	Зонд	1
21	8M0204710	ДАТЧИК	1
22	855434T04	Комплект поплавковой камеры	1
23	880862A1	Комплект фитингов	1
24	880863	Уплотнительное кольцо	1
25	855435A1	Комплект пробок	1
26	883209	Кольцо уплотнительное	1
26	8M0062785	Уплотнительное кольцо	1
27	8554331	Сальник насоса	1
28	NSS	NOT SOLD SEPARATE ELBOW	2
29	8M0047624	Узел насоса	1
29	8M0240950	Топливный насос в сборе	1
30	855802A1	Угольник	1
31	883551	Кольцо уплотнительное	1
32	NSS	NOT SOLD SEPARATE BRACKET KIT	1
33	1993716	ВИНТ (M6 x 16)	4
34	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
35	816311T	СТЯЖКА (8.00 дюймов)	10
36	856928	Втулка уплотнительная	1
37	880862A1	Комплект фитингов	1
38	880863	Уплотнительное кольцо	1
39	82130010	ВИНТ (M6 x 10)	1

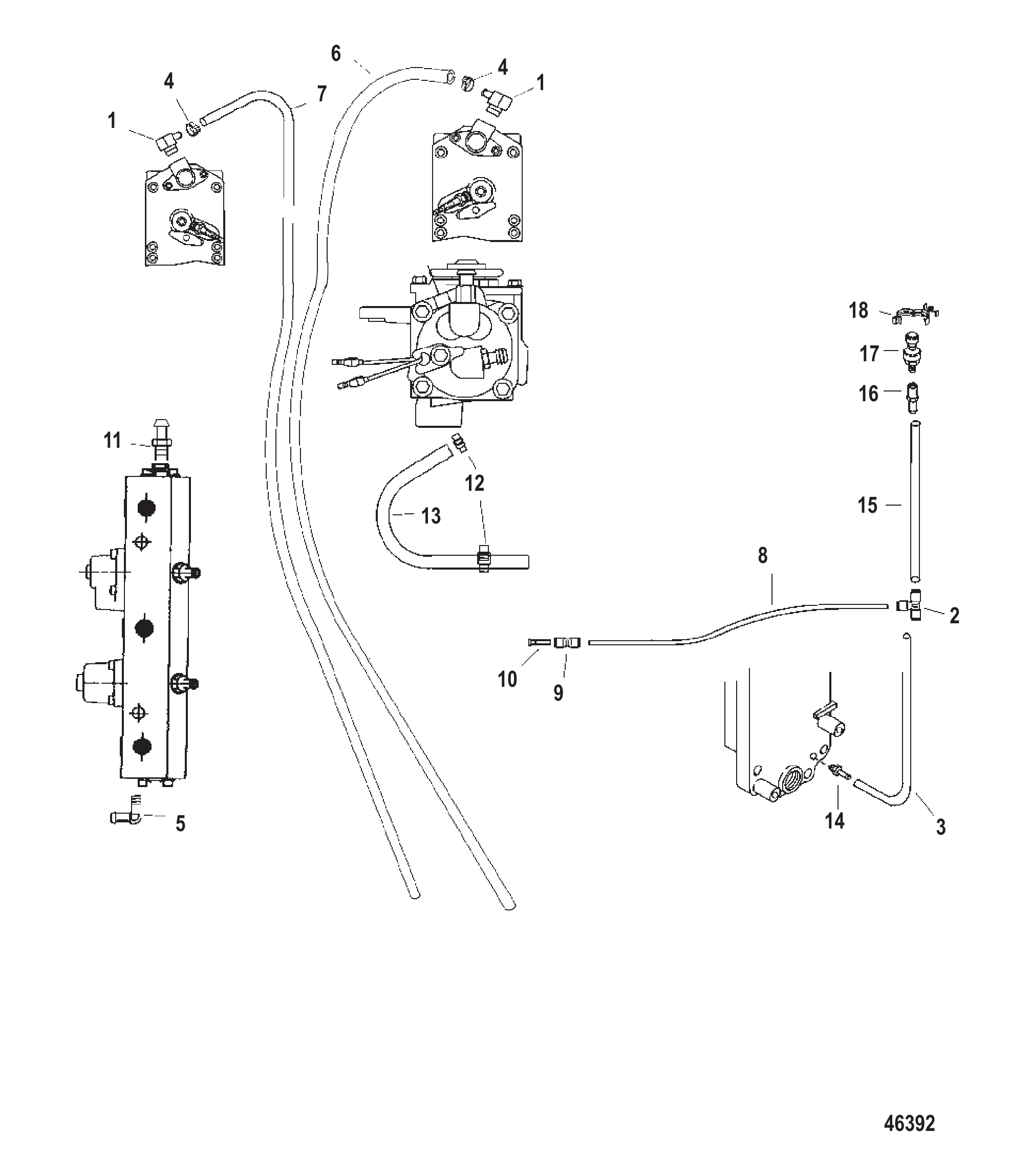

Рис. 31Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	136071	Угольник	2
2	875207	Тройник	1
3	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
4	816311T	СТЯЖКА (8.00 дюймов)	AR
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	77653101	Шланг (48.00 дюймов, бухта)	1
7	77653101	Шланг (48.00 дюймов, бухта)	1
8	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
9	859747	СОЕДИНИТЕЛЬ	1
9	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
10	859732	ПРОБКА	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	881866	Фитинг	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	892403	ФИТИНГ	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	883066	Зажим (.865)	1
