水星 Mercury S3000 0D181027 THRU 0T105373 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-849864R1 · 共 27 个部位 · 692 条零件

1ВОЗДУШНЫЙ ВПУСК/ДРОССЕЛЬНАЯ ЗАСЛОНКА 2СИСТЕМА ПРОДУВКИ 3CHAMP 4ОБТЕКАТЕЛЬ 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И КРЫШКИ 7КОРПУС РЕДУКТОРА 8Комплект E.G.T.9БЛОК УПРАВЛЕНИЯ EFI 10ЭЛЕКТРОКОМПОНЕНТЫ 11ВЫПУСКНАЯ ПЛАСТИНА 12МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 13ТОПЛИВНЫЕ ИНЖЕКТОРЫ 14ТОПЛИВНЫЙ НАСОС 15КОМПЛЕКТ ФИЛЬТРУЮЩЕГО БАКА РЕДУКТОРА 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(IV SSM)17РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(VI SSM)18РЕДУКТОР (ГРЕБНОЙ ВАЛ)(IV SSM)19РЕДУКТОР (ГРЕБНОЙ ВАЛ)(VI SSM)20КОМПЛЕКТ ГИДРАВЛИЧЕСКОГО НАСОСА ТРИМА 21КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА 22СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 23РУЛЕВАЯ ПЛИТА 24СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА 25ДРОССЕЛЬНАЯ ЗАСЛОНКА 26СБОРКА КРОНШТЕЙНА ТРАНЦА 27СБОРКА ЦИЛИНДРА ТРИММЕРА

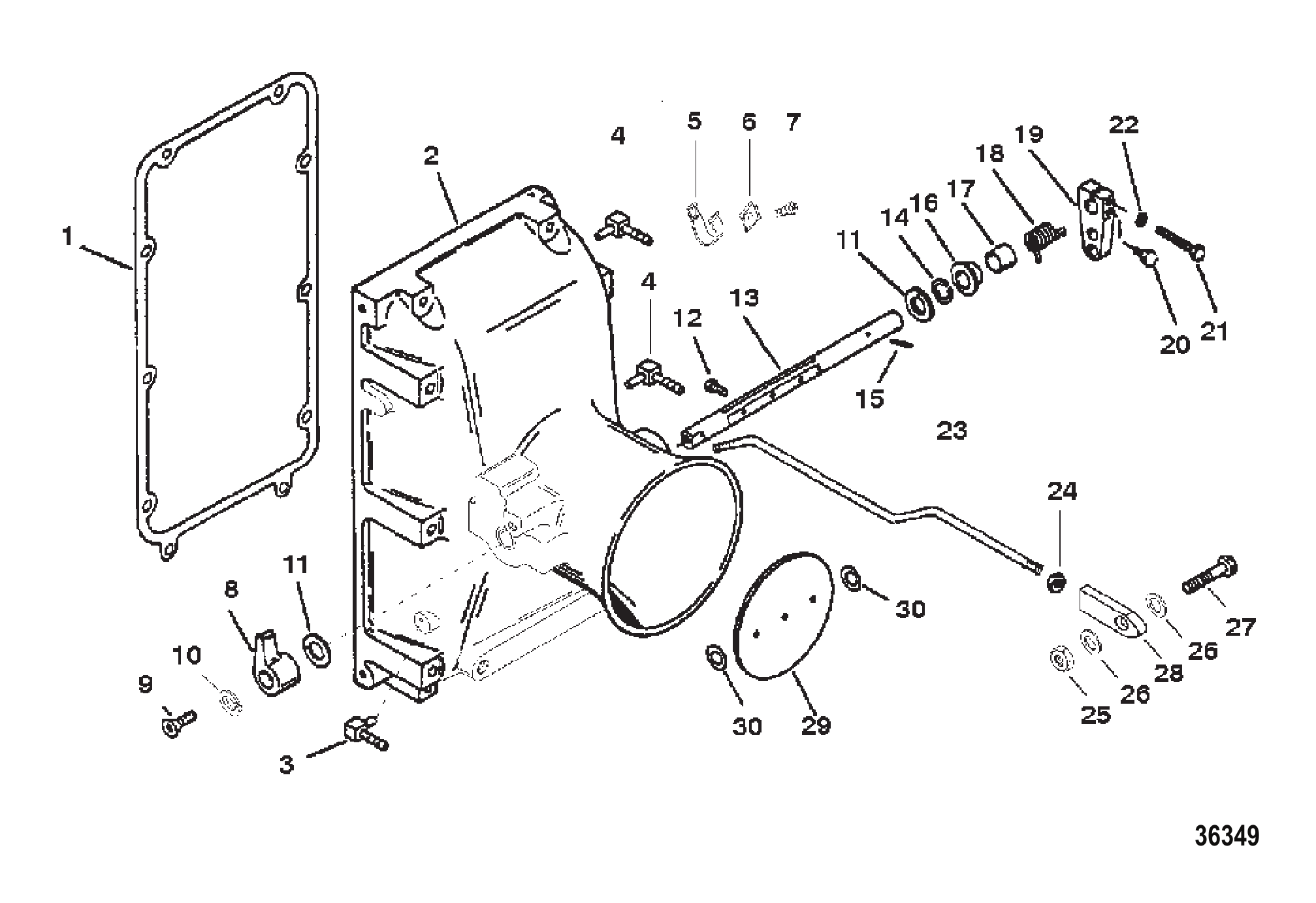

Рис. 1ВОЗДУШНЫЙ ВПУСК/ДРОССЕЛЬНАЯ ЗАСЛОНКА AIR INLET/THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	993163	Прокладка	1
2	816058A6	Впускной узел воздушный	1
2	816058A15	Впускной узел воздушный	1
3	822715	Угловой штуцер (запрессовываемый)	1
4	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
5	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
6	69205	С-ОБРАЗНАЯ ШАЙБА	1
6	8M0084613	Пружинная шайба	1
7	62568	Винт (#10-16 x .375)	1
8	848026A1	Привод	1
9	32417	ВИНТ (.250-28 x .625)	1
10	78968	Шайба стопорная внутренняя (.250)	1
11	848023	УПОРНАЯ ШАЙБА	2
12	90766	ВИНТ (#10-32 x .500)	3
13	815490A3	Вал дроссельной заслонки в сборе	1
14	847882	КОЛЬЦО СТОПОРНОЕ	1
15	24800	ШТИФТ	2
16	848024	ВТУЛКА (С БУРТИКОМ)	1
17	8480251	Втулка (без буртика)	1
18	988941	Пружина	1
19	137261	Рычаг дросселя	1
20	41355	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .25)	1
21	410891	ВИНТ (#8-32 x 1.00)	1
22	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	1
23	8162501	Тяга дроссельной заслонки	1
24	20013	Гайка (.250-28) стопорного винта	1
25	56374	ГАЙКА (.250-20)	1
25	8267098	Гайка (.250-20) нержавеющая сталь	1
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	816742	Винт (.250-20 x 1.250)	2
28	847881	НАКОНЕЧНИК ТЯГИ Правый	1
29	9871510	Заслонка дросселя	1
30	848046A1	Комплект прокладок регулировочных	1
-	814658A6	Комплект прокладок двигателя	1
-	848039A44	Головка блока цилиндров в сборе	1
-	848039A84	Силовая головка в сборе 2.5 RACE	1

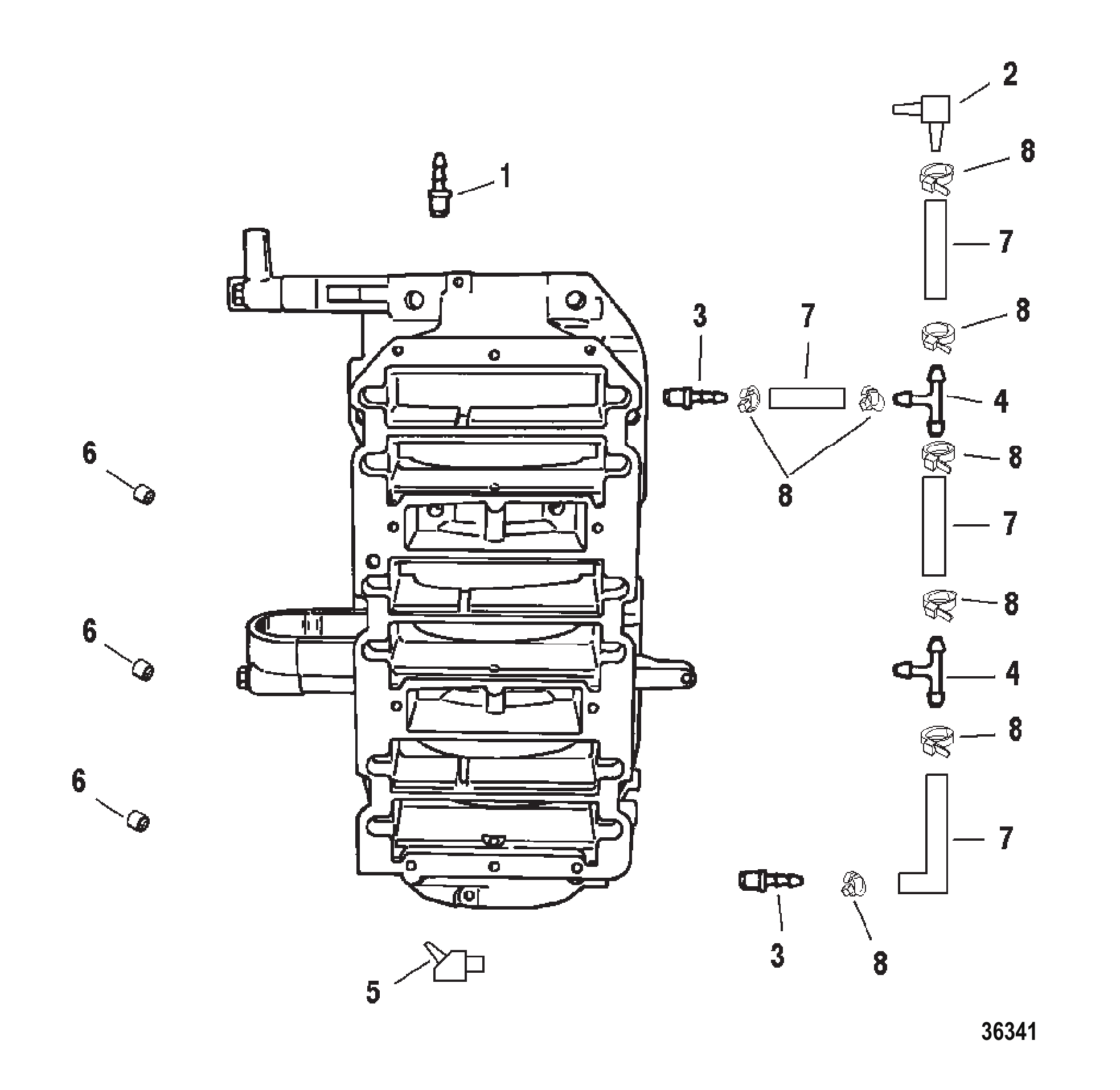

Рис. 2СИСТЕМА ПРОДУВКИ BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	426231	Обратный клапан	1
2	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
3	56759	ШТУЦЕР ЕРШОВЫЙ	2
4	591692	ФИТИНГ ТРОЙНИКОВЫЙ	2
5	818189A1	Обратный клапан (низ картера)	1
6	42657A3	Обратный клапан	3
7	6628570	ТРУБКА Tygon (48.00 дюймов бухта)	AR
7	66285600	Трубка	AR
8	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	8
-	848039A44	Головка блока цилиндров в сборе	1

Рис. 3CHAMP CHAMP

REF	Номер детали	Наименование	Кол-во
-	1878717	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (CHAMP 2.5L) 36.5 куб.см	2
-	848849A10	Электронный блок управления двигателем 8600 LIMITER	1
-	8228441	ПРОКЛАДКА	2
-	840322	Прокладка головки цилиндра (ОПЦИЯ .060)	2
-	848040A27	Головка блока цилиндров в сборе	1
-	848039A46	Головка блока цилиндров в сборе	1
-	840323A15	Комплект наклеек	1

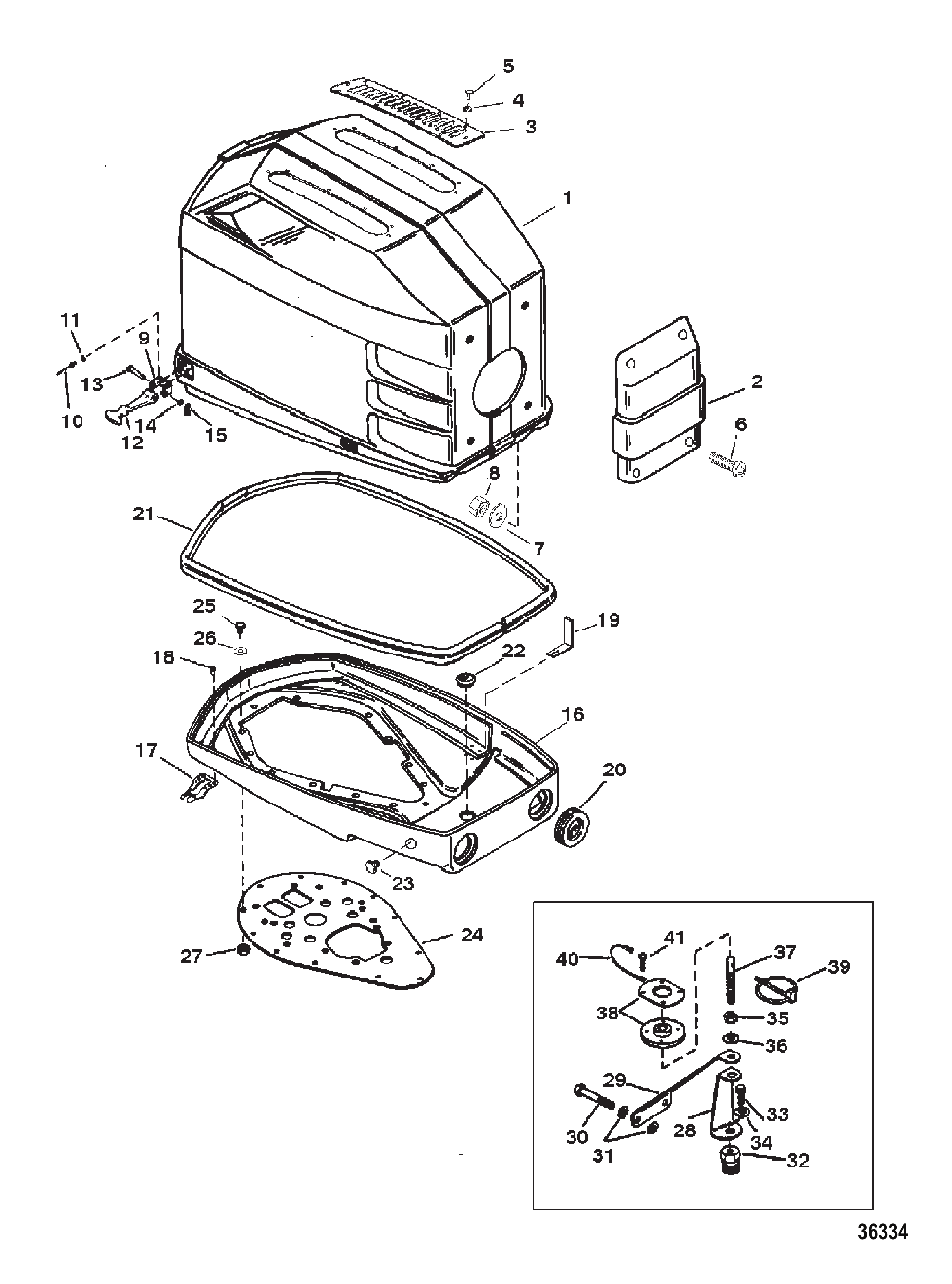

Рис. 4ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	848290A15	Кожух верхний в сборе	1
2	848291	ПЕРЕДНЯЯ КРЫШКА	1
3	788582	Экран	2
4	57238	ШАЙБА	20
5	12147	ЗАКЛЕПКА ВЫТЯЖНАЯ	20
6	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	4
7	56681	ШАЙБА (.203 x .500 x .032)	4
8	29488	ГАЙКА (#10-32)	4
9	71602	Вилка	4
10	816771	Заклёпка	12
11	847883	ШАЙБА (.192 x .375 x .033)	12
12	817708	Прижим	4
13	58712	Палец вильчатый	4
14	847883	ШАЙБА (.192 x .375 x .033)	4
15	21071	ШПЛИНТ	4
-	849850A1	КОМПЛЕКТ НАКЛЕЕК БАЗОВЫЙ	1
-	849850A3	Комплект наклеек (98-99)	1
-	840323A12	Комплект наклеек (2000)	1
16	848164A3	Кожух нижний	1
17	13734	Фиксатор	4
18	848172	ЗАКЛЕПКА (ВЫТЯЖНАЯ)	16
19	848165	РАСКОС	2
20	8177133	Втулка уплотнительная	2
21	8177121	Сальник (6.79 футов, бухта)	1
22	815784	КРЫШКА	2
23	90585	ПРОБКА (жиклёра)	2
24	8221881	ОПОРНАЯ ПЛАСТИНА	1
25	38601	ВИНТ (.250-28 x 1.250)	13
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	13
27	35045	ГАЙКА (.250-28)	13
-	821877A2	Комплект опор кожуха	1
28	8218771	Кронштейн	1
29	821878	Кронштейн	1
30	821933	Винт	2
31	847539	ШАЙБА	4
32	821881	Пробка трубная	1
33	818146	ВИНТ (.312-18 X .88)	1
34	847541	ШАЙБА	1
35	71852	Гайка	1
36	74758	Шайба (.469 x .875 x .063)	1
37	8218791	Штифт	1
38	821880A2	Опора кожуха в сборе	1
39	848126A1	Торсионная скоба	1
40	88238A4	Трос в сборе поддона	1
41	821579	ВИНТ (#10-24 x .500)	4

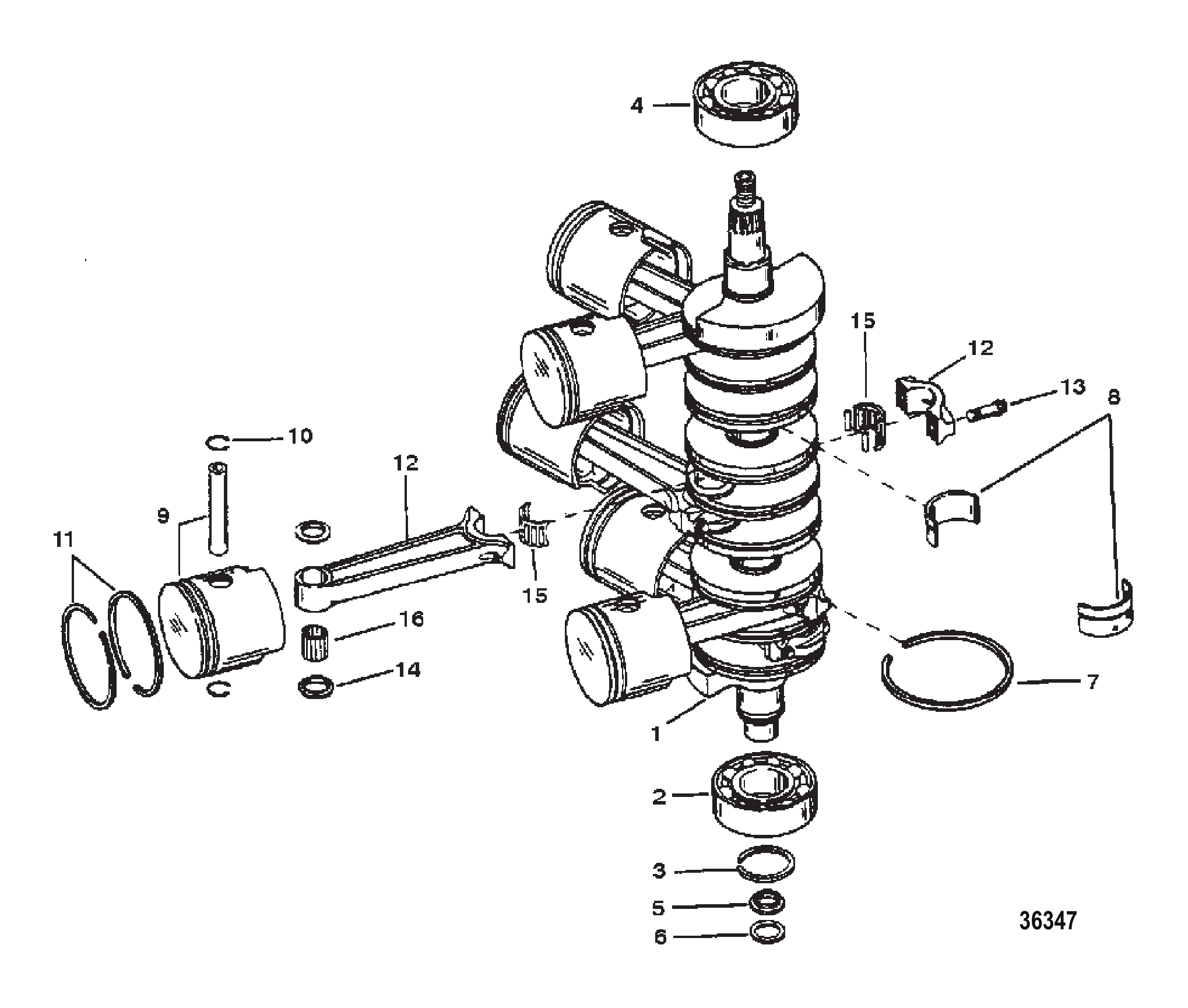

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS, AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	848330T4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
3	67446	Кольцо	1
4	849819	ПОДШИПНИК ШАРИКОВЫЙ (ВЕРХНИЙ)	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	673772	КОЛЬЦО	7
8	16756A8	Подшипник роликовый в сборе	2
9	827352A13	Поршень в сборе (правый борт)	3
9	827353A13	Поршень в сборе (левый борт)	3
10	52035	Стопорное кольцо	12
11	848201A12	Комплект поршневых колец (12 шт. на комплект A12)	1
12	818141A9	Шатун в сборе	6
13	848475	ВИНТ	12
14	812876	Шайба	12
15	821146A1	Подшипник роликовый в сборе	6
16	822553	Игольчатый подшипник	174
-	814658A6	Комплект прокладок двигателя	1
-	848039A44	Головка блока цилиндров в сборе	1

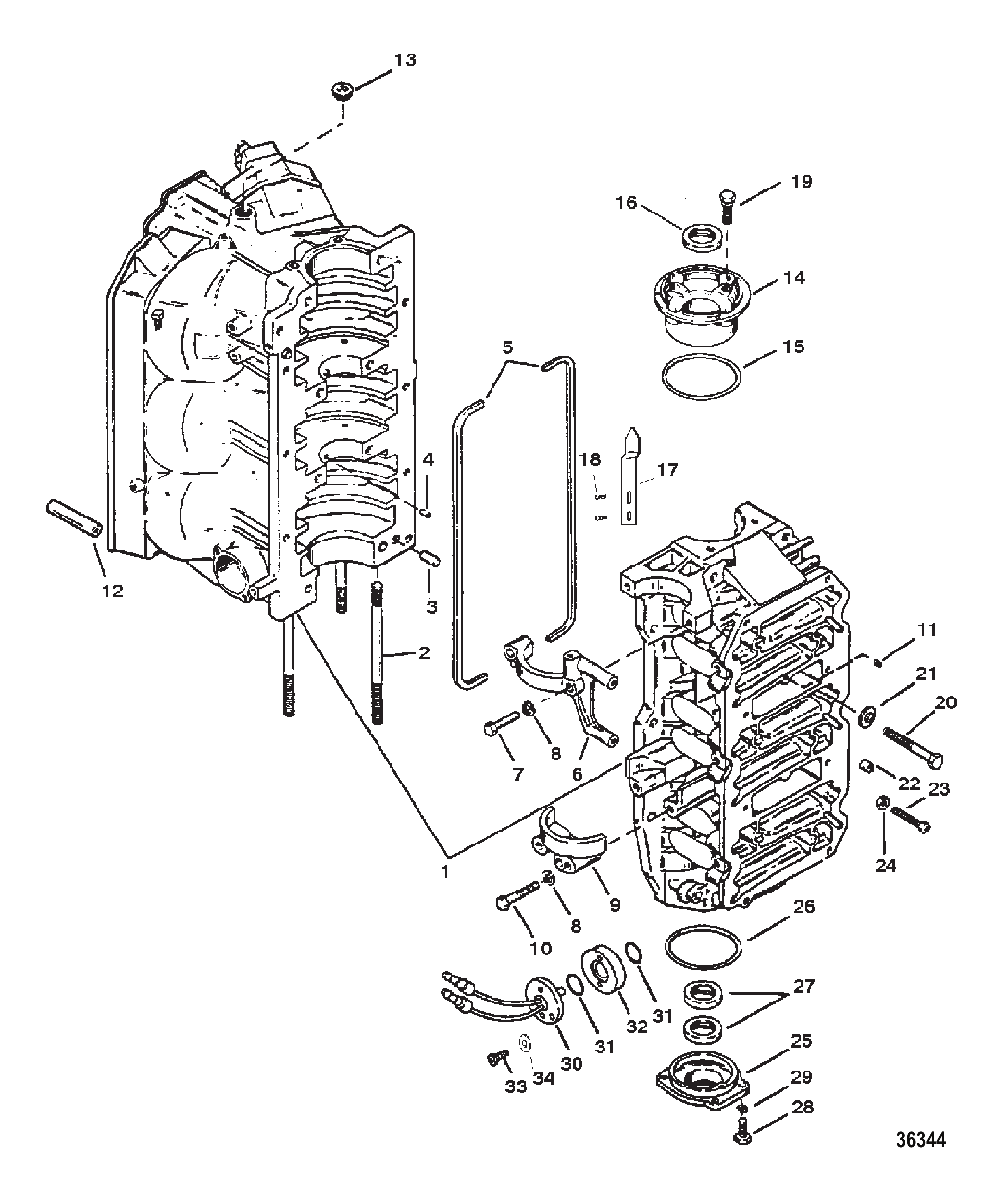

Рис. 6БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	822230A39	Блок цилиндров	1
2	8221821	ШПИЛЬКА (4.625 дюйма)	2
2	822182	Шпилька (4.500 дюйма)	6
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	3
4	67296	Штифт (обоймы подшипника)	2
5	11338	Прокладка	2
6	42249	Крышка (верхняя)	1
7	840202	Винт (.312-18 x 1.500)	2
8	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
10	815549	ВИНТ (.312-18 x 2.00)	2
11	42657A3	Обратный клапан	3
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	4
13	38407	ПРОБКА (.500-14)	1
14	848282A1	Крышка концевая верхняя в сборе	1
15	54030	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.987 x .103)	1
16	41953	Сальник	1
17	848465	КРОНШТЕЙН (ИНДИКАТОР ЗАЖИГАНИЯ)	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	66717	ВИНТ (.375-16 x 3.250)	8
20	823188	Винт (3/8-16 X 3-1/2 дюйм.)	2
20	8231991	Винт (3/8-16 X 1-1/4 дюйм.)	10
21	822838	Шайба (.401 x .745 x .097)	20
22	26852	ЗАГЛУШКА Нейлоновая	1
23	64022	Винт (.250-20 x 2.125)	1
24	64015	Гайка (.250-20) клеммы стартерного соленоида	1
25	8120A1	Крышка нижняя в сборе	1
26	62700	Кольцо уплотнительное (3.237 x .103)	1
27	41953	Сальник	2
28	28636	ВИНТ (.250-20 x .750)	2
28	39669	ВИНТ (.250-20 x .750)	2
29	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
30	13221A1	Датчик в сборе, температура	1
31	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	2
32	816885	Переходник	1
33	34696	ВИНТ (#8-32 x .750)	2
34	20670	ШАЙБА	2
34	847883	ШАЙБА (.192 x .375 x .033)	2
-	814658A6	Комплект прокладок двигателя	1
-	848039A44	Головка блока цилиндров в сборе	1
-	848040A26	Головка блока цилиндров в сборе	1

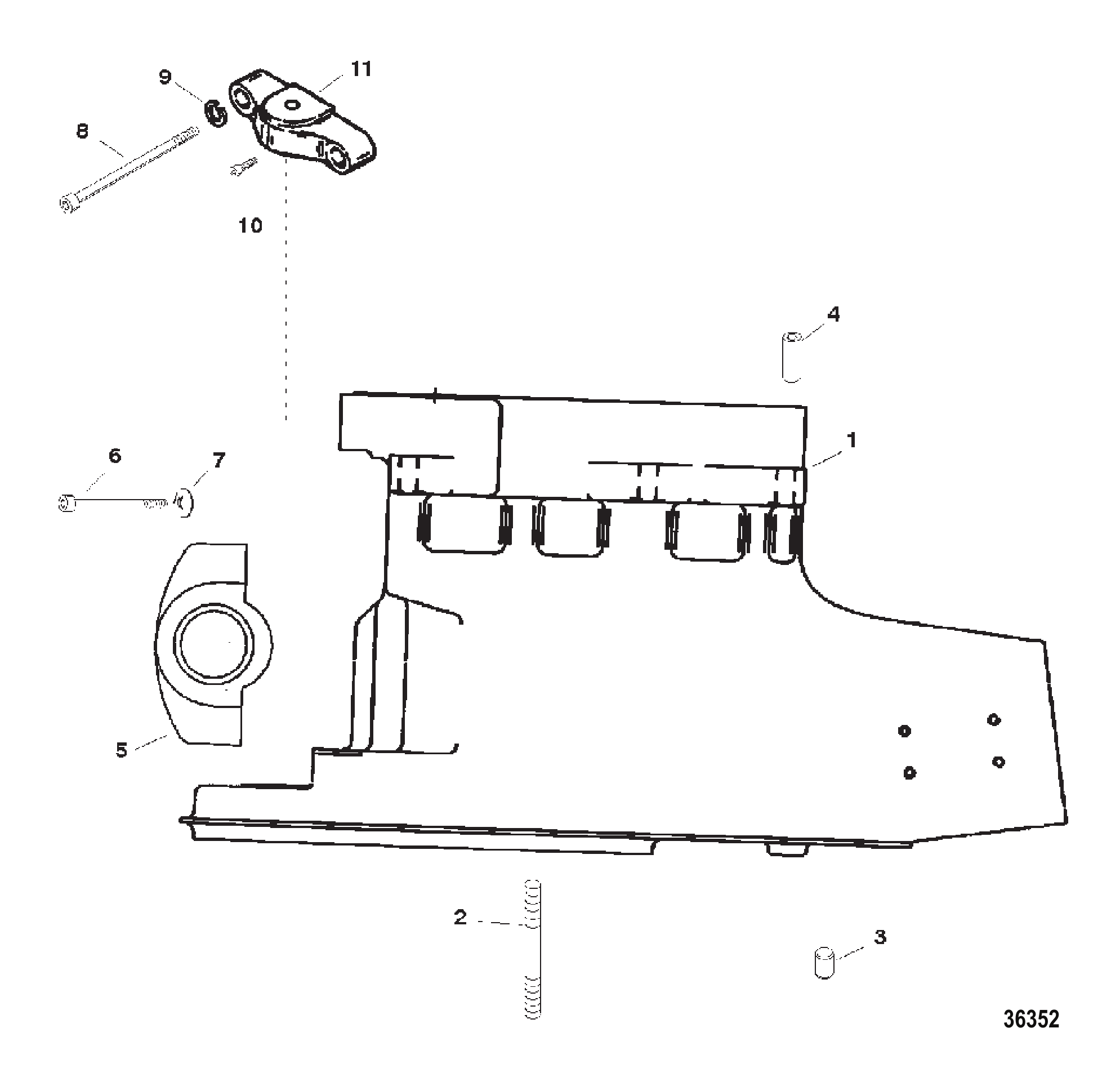

Рис. 7КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	821986A5	Корпус в сборе вала гребного винта	1
2	822118	Шпилька (.437 x 2.500)	8
3	822107	Штифт цилиндрический	2
4	165411	Втулка	2
5	822006A1	Вилка	1
6	995241	Винт (.437-14 x 2.00)	2
7	326481	Шайба (.450 x .690 x .090)	2
8	8221231	ВИНТ (.562 x 2.500)	2
9	180451	ШАЙБА	2
10	8221241	ВИНТ (.375 x 2.00)	1
11	8221221	ВИЛКА (НЕ ВХОДИТ В СОСТАВ КОРПУСА ГРЕБНОГО ВАЛА)	2

Рис. 8Комплект E.G.T. E.G.T. KIT

REF	Номер детали	Наименование	Кол-во
-	847564A1	Комплект датчика EGT	1
1	847564	ИЗМЕРИТЕЛЬ EGT	1
2	8475641	Кронштейн измерительного прибора	1
3	847558A1	Датчик EGT в сборе	2
4	847562A1	Провод в сборе	2
5	847802	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА Щуп	2
6	847559	КОМПЛЕКТ ОБЖИМНЫХ ГИЛЬЗ	2
7	847563	ГИЛЬЗЫ	2

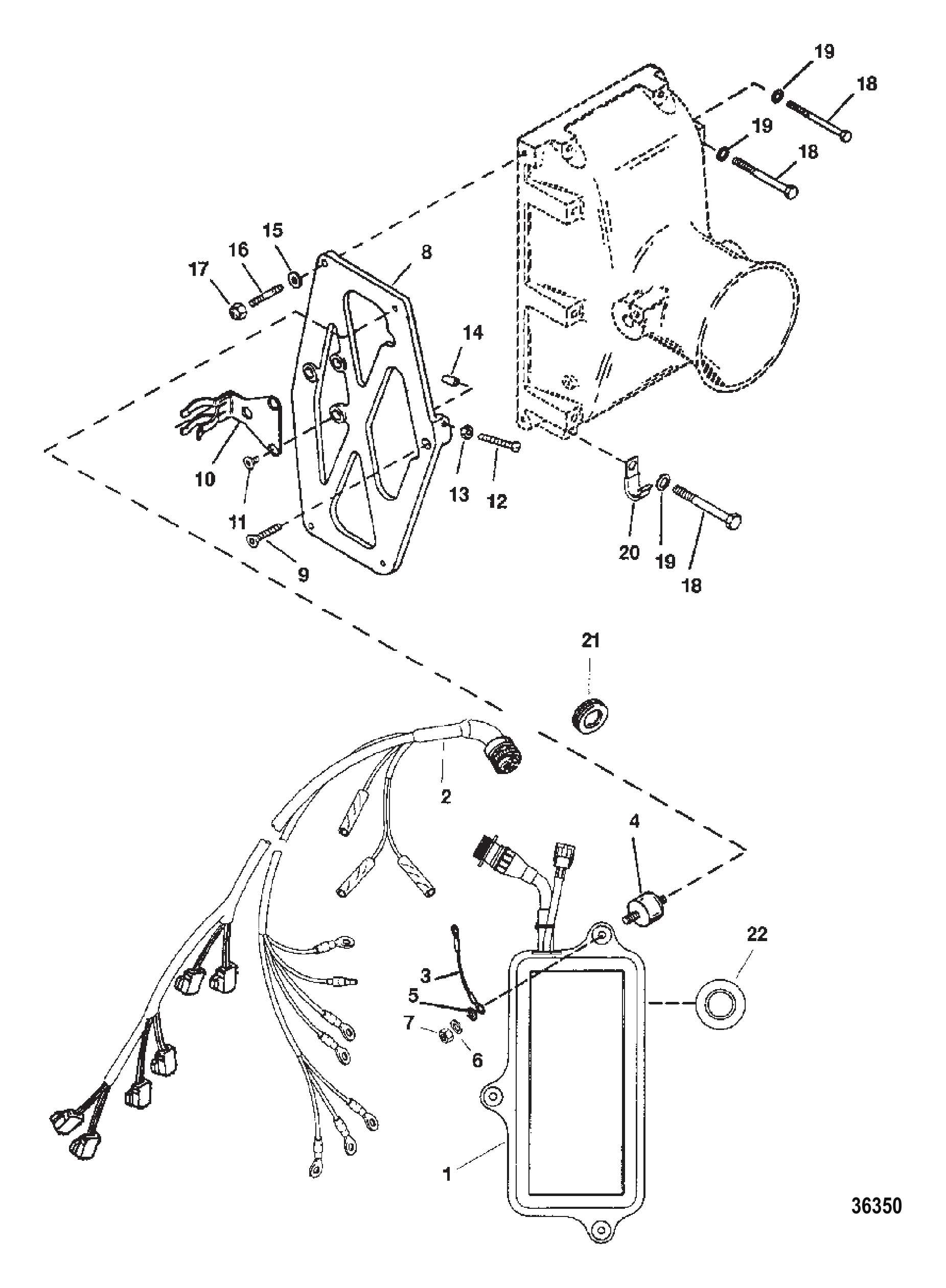

REF	Номер детали	Наименование	Кол-во
1	849849A8	Коробка управления EFI в сборе	1
2	98866A27	Жгут проводов EFI в сборе	1
3	65999A10	Трос в сборе (черный)	1
4	122342	ОПОРА	3
5	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
6	78968	Шайба стопорная внутренняя (.250)	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	3
8	8169582	Кронштейн	1
9	821035	ВИНТ (1/4-20 X 1-1/4)	1
10	821603	Скоба	1
11	821036	ВИНТ (1/4-20 X 3/8)	3
12	13627	Винт (.190-32 x 1.250)	1
13	68219	Гайка (#10-32) нержавеющая сталь	1
14	48039	КРЫШКА	1
15	39143	ШАЙБА (.253 x .625 x .0937) ВИНТ КРОНШТЕЙНА	2
16	56766	ШПИЛЬКА (.250-20/.250-28 x 1.380)	2
17	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	844884	Винт (.250-20 x 3.62)	4
18	63328	Винт (.312-18 x 3.00)	6
19	39143	ШАЙБА (.253 x .625 x .0937) ВИНТ КРОНШТЕЙНА	4
19	34437	Шайба	6
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	2
21	190491	Кольцо соединительное	1
22	11023	Пробка	2

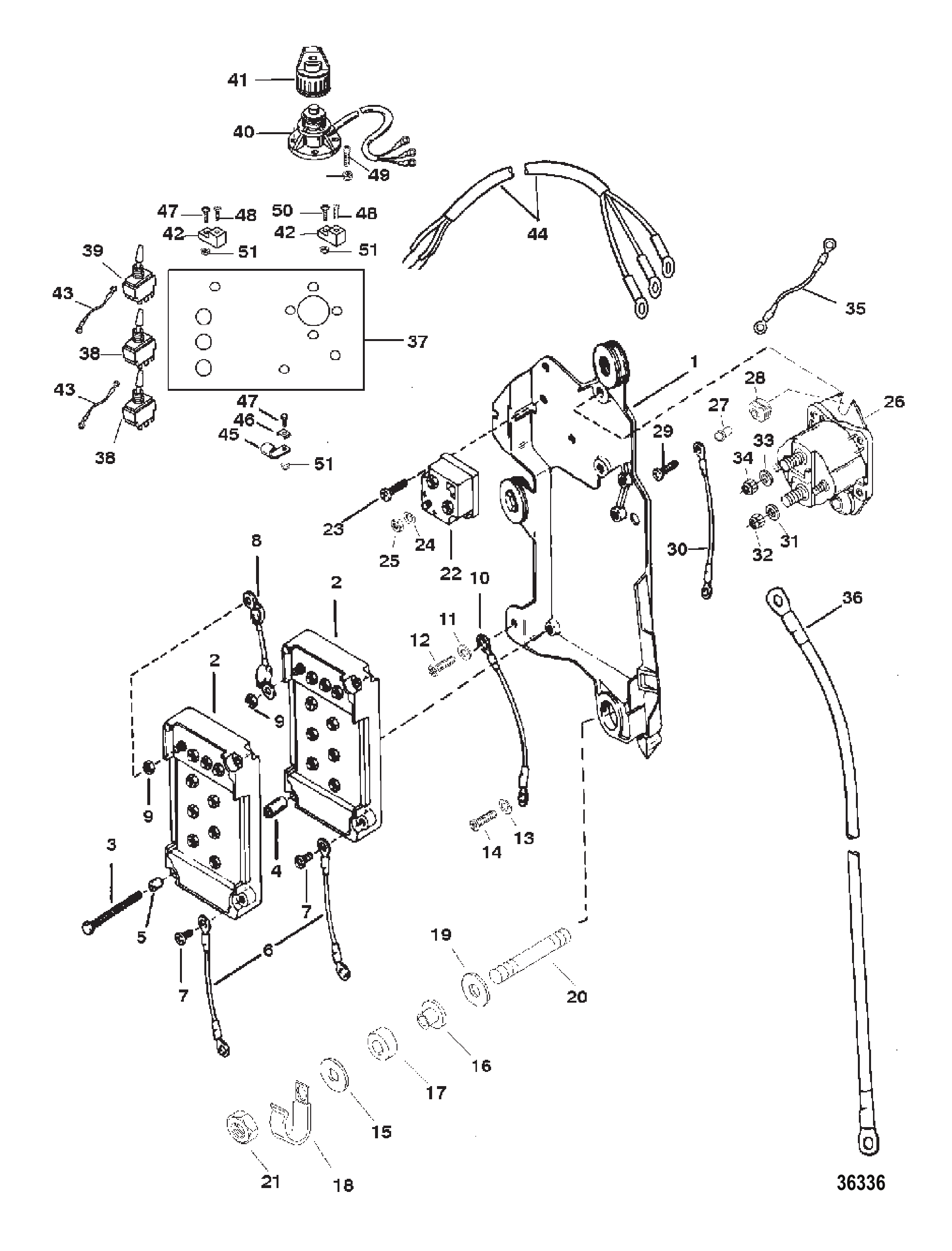

Рис. 10ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	13624	Пластина зажигания	1
2	7778A14	Блок переключателей в сборе	2
3	90815	Винт (#12-24 x 2.250)	2
4	94453	Втулка	2
5	94304	Распорная втулка винта коробки переключателей	2
6	60871A10	Провод в сборе	2
7	62568	Винт (#10-16 x .375)	2
8	62310A2	Трос в сборе	1
9	45076	Гайка (#10-32) латунная клемма блока выключателя	20
10	65999A3	Трос в сборе черный	1
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
12	38055	ВИНТ (.190-32 x .620)	1
13	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
14	42813	Винт (#10-32 X .380)	1
15	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
16	19064	Втулка	3
17	825380	Втулка уплотнительная	3
18	814634	Хомут	2
19	57792	ШАЙБА	3
20	78986	Шпилька (.312-18/.312-24 x 1.750)	3
21	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
22	816770	Выпрямитель	1
23	38055	ВИНТ (.190-32 x .620)	2
24	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
25	45076	Гайка (#10-32) латунная клемма блока выключателя	3
26	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
27	822179	Втулка уплотнительная	2
28	818968	ВТУЛКА	2
29	455611	Винт (.250-20 x 1.120)	2
30	65999A2	Трос в сборе, черный	1
31	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
32	45076	Гайка (#10-32) латунная клемма блока выключателя	2
33	34437	Шайба	2
34	67980	Гайка (.312-18)	2
35	60466A10	Кабель заземления в сборе	1
36	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
36	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
-	76366A4	Электрическая панель в сборе	1
37	76366	Пластина	1
38	66582	ПЕРЕКЛЮЧАТЕЛЬ МОМЕНТАЛЬНЫЙ (СТАРТЕР, ПРАЙМЕР)	2
39	66581	ПЕРЕКЛЮЧАТЕЛЬ ТОПЛИВА	1
40	856654A2	Корпус переключателя в сборе	1
41	75095A2	Крышка	1
42	45915	КЛЕММНАЯ КОЛОДКА	2
43	61393A8	Провод	2
44	93940A2	Жгут проводов в сборе	1
45	22875	ЗАЖИМ	1
46	69205	С-ОБРАЗНАЯ ШАЙБА	1
47	48591	Винт (#10-32 x .500)	2
48	62568	Винт (#10-16 x .375)	2
49	29072	ВИНТ (#10-32 x .625)	2
50	96113	Винт (#10-32 x .880) нержавеющая сталь	1
51	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	5

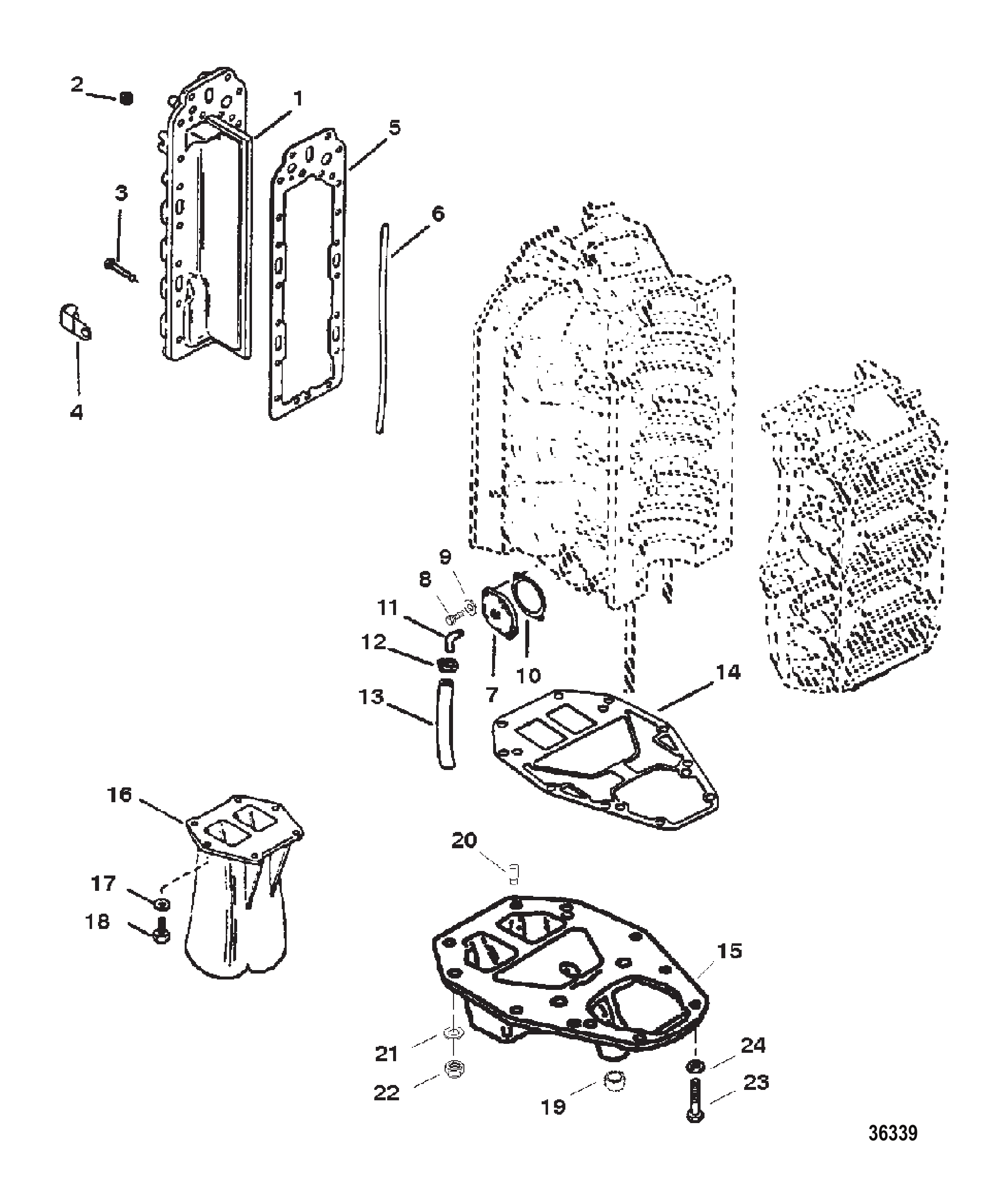

REF	Номер детали	Наименование	Кол-во
1	847609T4	Пластина разделителя выпуска	1
2	328022	Пробка трубная (.125-27) латунная	1
3	848496	ВИНТ (.312-18 x 1.50)	18
3	848497	ВИНТ (.312-18 x 1.00)	2
4	814634	Хомут	2
4	642352	J-ОБРАЗНЫЙ ЗАЖИМ (МАЛЫЙ)	1
5	8475252	Прокладка	1
6	8147542	Сальник	1
7	99193	Крышка перепускного клапана	1
8	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	34437	Шайба	2
10	889072	Прокладка	1
11	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
12	815504104	Хомут червячный	2
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
14	823142	Прокладка	2
-	848166A3	Пластина удлинителя выпускного в сборе	1
15	8481661	Пластина выпускная	1
16	8494881	Диффузор	1
17	822714	Шайба	5
18	8232581	Винт	5
19	88397	Сальник	1
19	38970	САЛЬНИК X-LONG	1
20	16527	ШТИФТ установочный	2
21	822838	Шайба (.401 x .745 x .097)	8
22	82671013	ГАЙКА (.375-24) Нержавеющая сталь	8
23	818218	ВИНТ (.375-16 x 2.500)	2
24	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
-	814658A6	Комплект прокладок двигателя	1
-	848039A44	Головка блока цилиндров в сборе	1

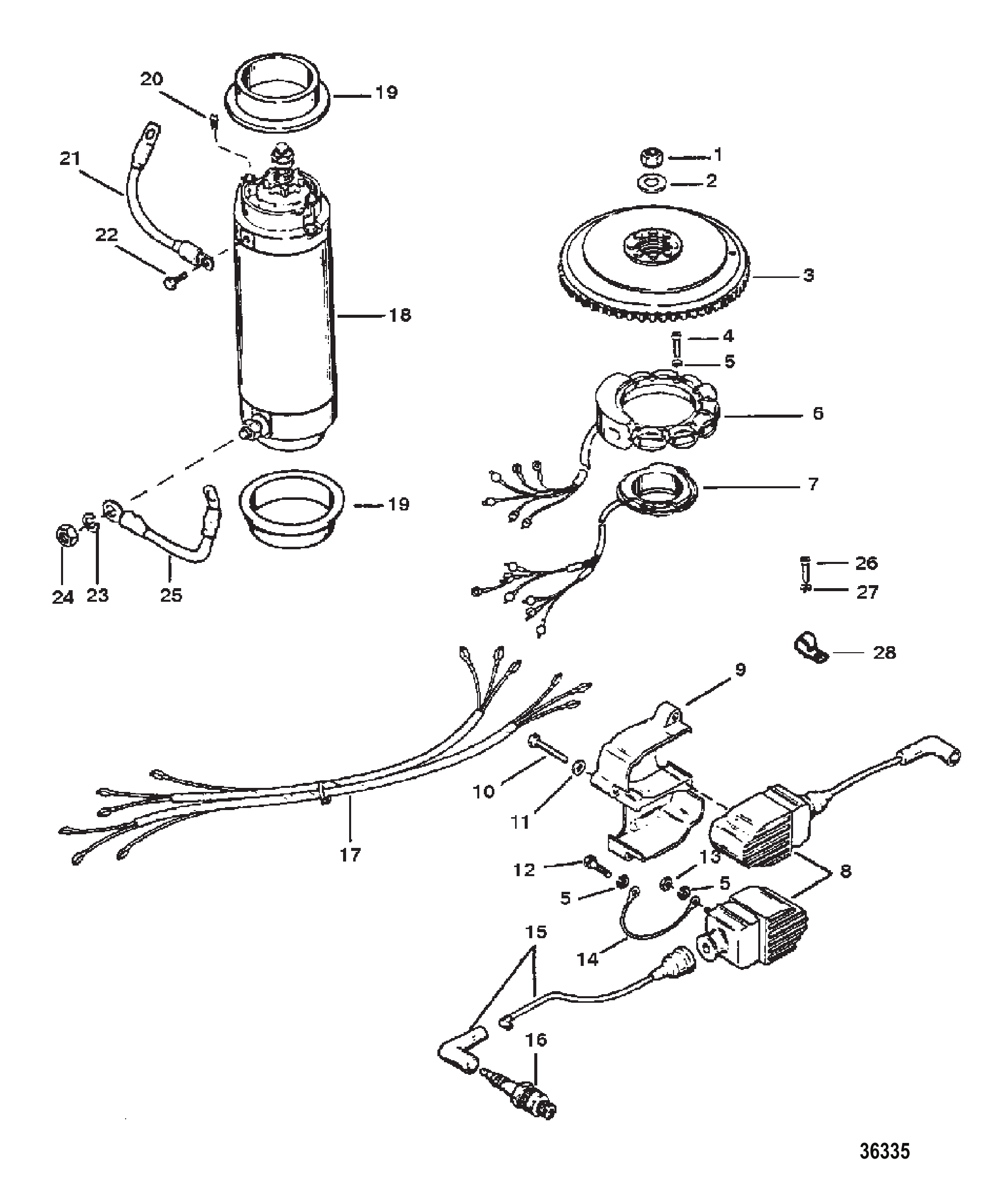

Рис. 12МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ FLYWHEEL STARTER MOTOR AND IGNITION COILS

REF	Номер детали	Наименование	Кол-во
1	52901	Гайка (.625-18)	1
2	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	6080A41	Маховик	1
NS	8M0065245	Ступица маховика	1
4	90028	Винт (#10-32 x 1.125)	6
5	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	24
6	5454A36	Статор	1
7	96455A11	Пластина датчика зажигания в сборе	1
8	832757A4	Комплект катушки	6
9	79743	Крышка	3
10	88447	Винт (.190-32 x 1.62)	12
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
12	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
13	45076	Гайка (#10-32) латунная клемма блока выключателя	12
14	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
15	815358	ТРОС (ВЫСОКОГО НАПРЯЖЕНИЯ)	6
16	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	6
17	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
17	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
18	60594A1	Стартер в сборе	1
19	56703	ВТУЛКА СТАРТЕРА	2
20	68042	Упор резиновый	2
21	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
22	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
24	64015	Гайка (.250-20) клеммы стартерного соленоида	1
25	93389A5	Провод в сборе (6.50 дюйма) жёлтый	1
26	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	1
27	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
28	63153	J-образная защёлка	1

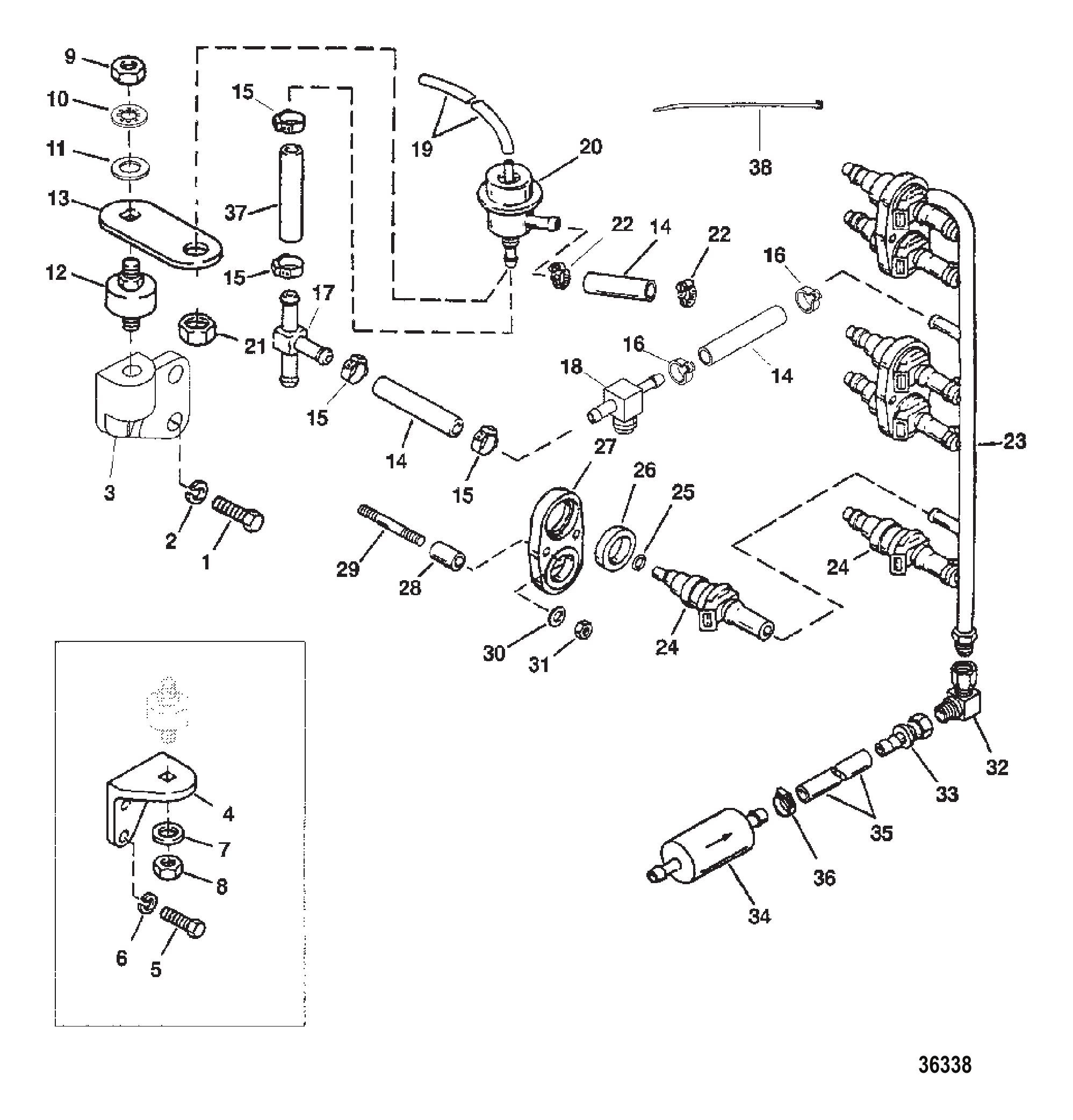

Рис. 13ТОПЛИВНЫЕ ИНЖЕКТОРЫ FUEL INJECTORS

REF	Номер детали	Наименование	Кол-во
1	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
2	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
3	8490211	Кронштейн	1
4	99945	Кронштейн	1
5	28636	ВИНТ (.250-20 x .750)	2
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
7	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
8	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	64015	Гайка (.250-20) клеммы стартерного соленоида	1
10	78968	Шайба стопорная внутренняя (.250)	1
11	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
12	12234	Резиновая подушка	1
13	99944	Опора	1
14	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	AR
15	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
16	12999	Хомут (14.0)	4
17	17207	ШТУЦЕР	1
18	849606	ТРОЙНИК	1
19	6628570	ТРУБКА Tygon (48.00 дюймов бухта)	1
20	120262	РЕГУЛЯТОР ТОПЛИВА	1
21	15018	ГАЙКА	1
22	815504104	Хомут червячный	2
23	172063	ТОПЛИВНАЯ РАМПА	1
24	98818	ФОРСУНКА ТОПЛИВНАЯ	6
25	94219	Сальник	6
26	30271	КОЛЬЦО РЕЗИНОВОЕ	6
27	98716	ФИКСАТОР	3
28	98717	ПРОСТАВКА	6
29	21184	ШПИЛЬКА 1/4-28 x 2	6
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
31	35045	ГАЙКА (.250-28)	6
32	818699	ШТУЦЕР	1
33	69406	Штуцер	1
34	818700	ФИЛЬТР	1
35	84876177	Шланг (84.00 дюйма, бухта)	1
36	848763	ХОМУТ (19.8 мм)	1
36	848764	ХОМУТ (21 мм)	1
37	89713	Шланг	1
38	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
-	814658A6	Комплект прокладок двигателя	1
-	848039A44	Головка блока цилиндров в сборе	1

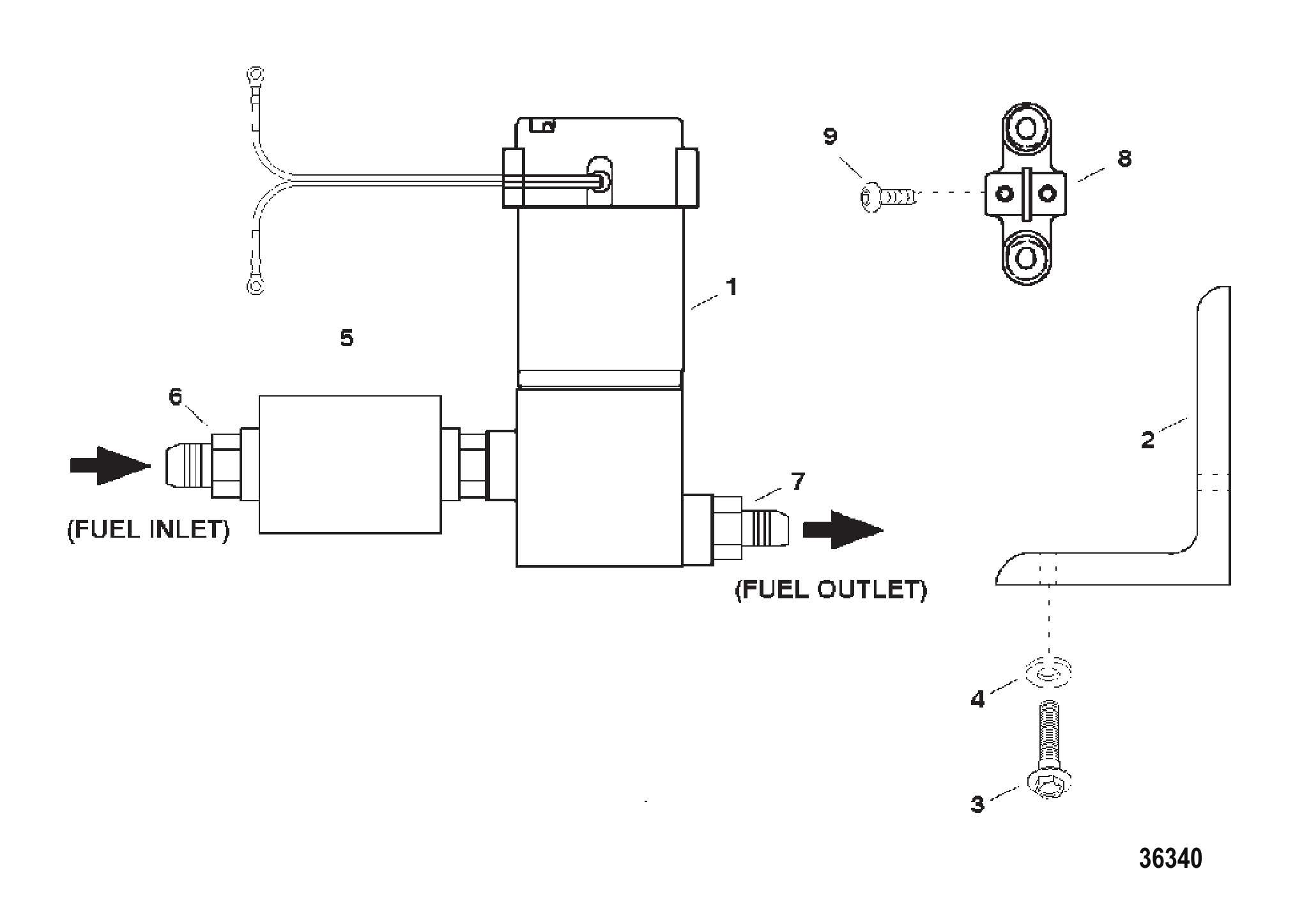

REF	Номер детали	Наименование	Кол-во
-	840368A1	Топливный насос в сборе (полный)	1
1	840368	Насос топливный	1
2	840367	Кронштейн	1
3	8490314	Винт	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	94865	Фильтр топливный	1
6	944631	Штуцер топливный	1
7	94273	Топливный штуцер	1
8	45559	Клеммная колодка	1
9	62568	Винт (#10-16 x .375)	2

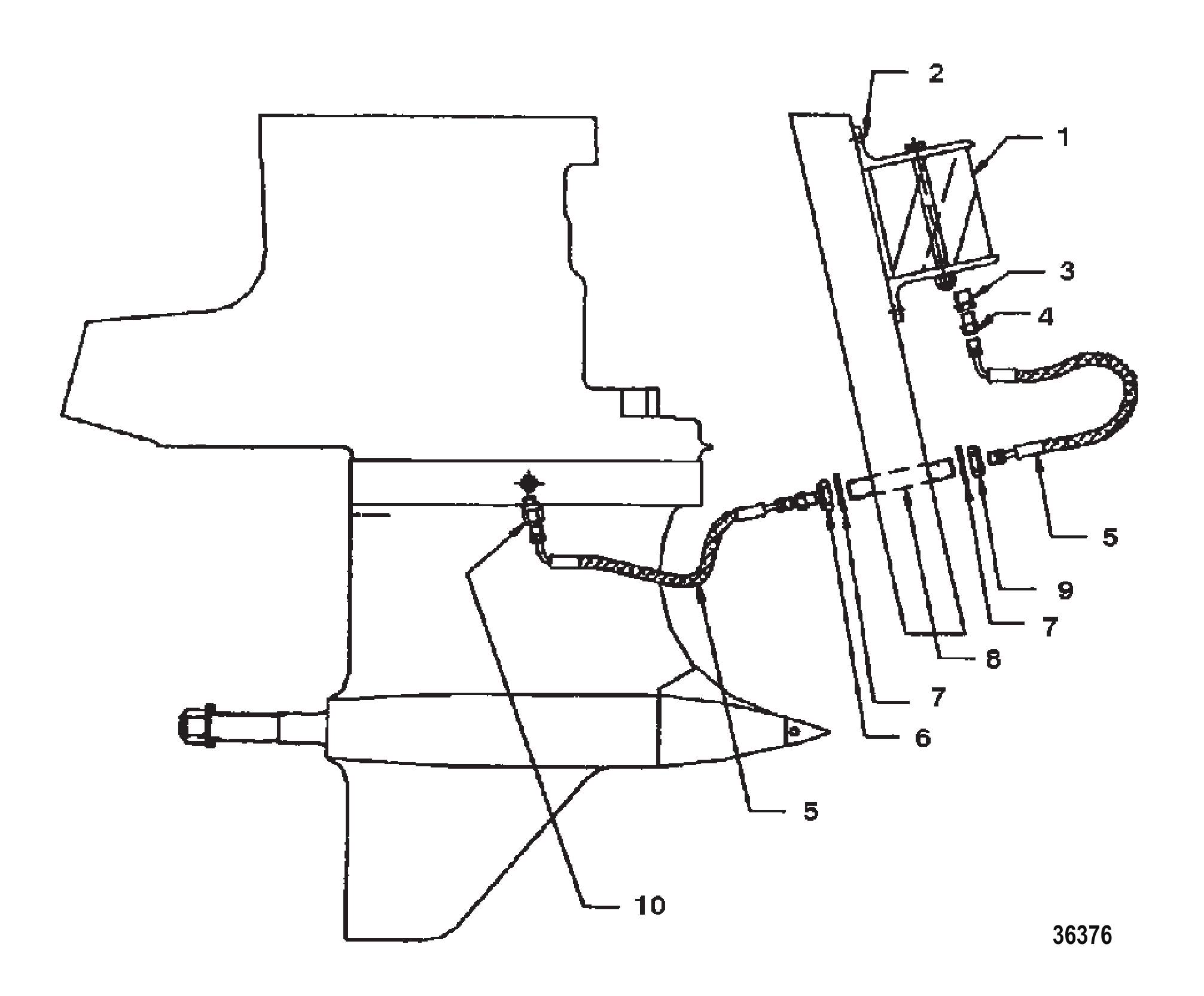

REF	Номер детали	Наименование	Кол-во
-	821085A3	Комплект канистры редуктора	1
1	821085A1	Канистра редуктора	1
2	16862	Винт (.250-10 x 1.25)	4
3	48556	Втулка переходная (.250 до .125)	1
4	48166	Штуцер	1
5	86036	Шланг (стальная оплётка)	2
6	22339	ГАЙКА (.625-18) МАХОВИКА	1
7	36258	ШАЙБА	2
7	47428	ШАЙБА (.660 x 1.120 x .141) Нержавеющая сталь	2
8	847018	ШПИЛЬКА (.625-11 x 4.500)	1
9	69578A1	Комплект гайки гребного винта	1
10	848104A1	Адаптер в сборе	1

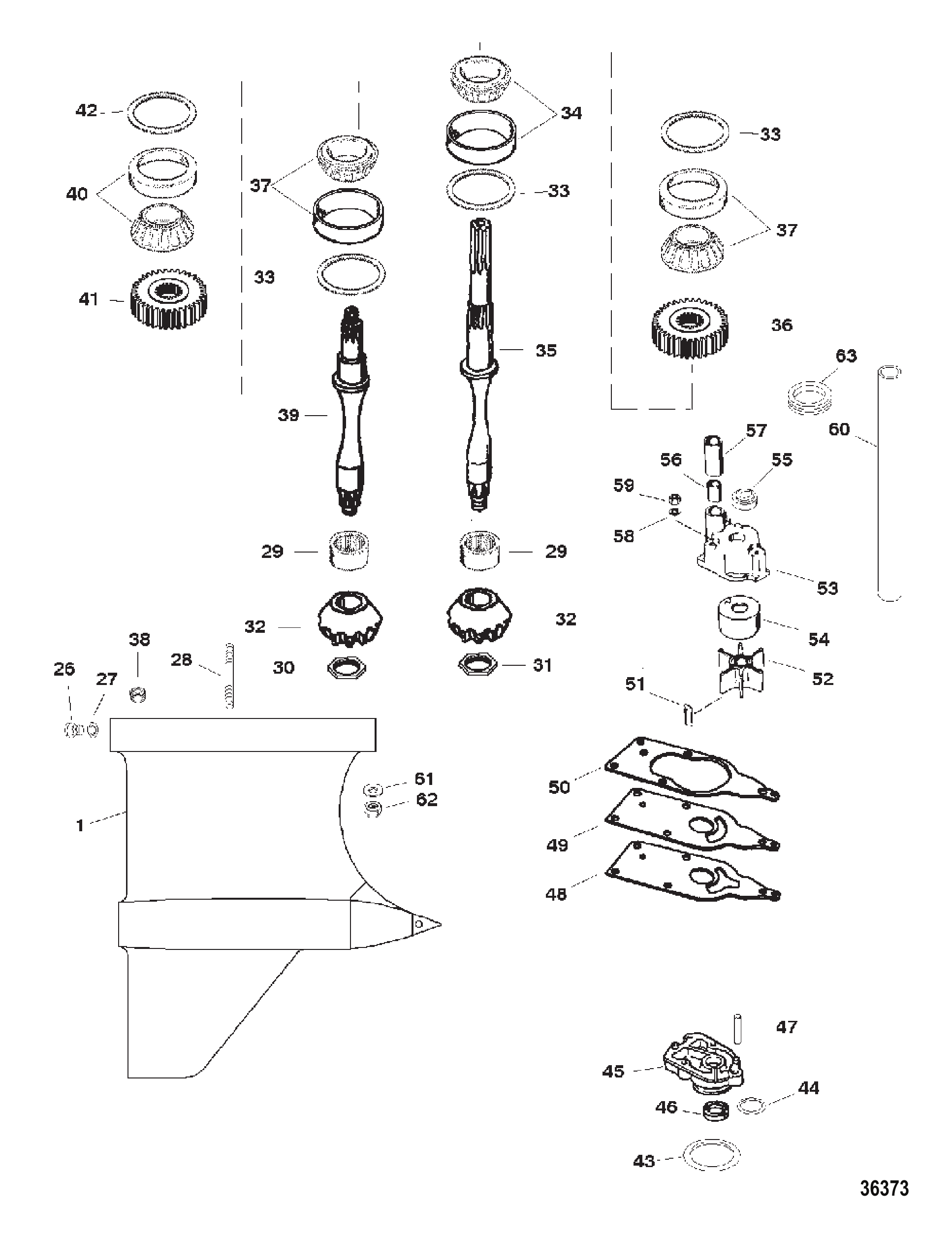

Рис. 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(IV SSM) GEAR HOUSING (DRIVESHAFT)(IV SSM)

REF	Номер детали	Наименование	Кол-во
-	818877A13	Редуктор в сборе (полный)	1
1	818877A14	Корпус шестерён в сборе	1
26	14834A3	Пробка сливная в сборе - магнитная	2
27	805726	Уплотнительное кольцо резиновое	2
28	69058	ШПИЛЬКА (.312-18/.312-24 x 1.690) ВЫПУСКНАЯ ПЛАСТИНА	2
28	68166	Шпилька (.312 x 2.125) блока цилиндров к корпусу гребного вала (2.125 дюйма)	5
29	818905	ПОДШИПНИК РОЛИКОВЫЙ (ПРИВОДНОЙ ВАЛ)	2
30	35921	ГАЙКА (.625-18)	1
31	818932	ГАЙКА ЛЕВАЯ (ПЕРЕДНЯЯ)	1
32	818931A2	Комплект шестерён (1 ведущая/1 ведомая)	2
33	38657A1	Регулировочные прокладки в сборе	3
34	38680A1	Подшипник в сборе (нижний)	1
35	813781	Вал гребной (передний)	1
36	86639	Шестерня (ведущая)	1
37	38678A1	Подшипник в сборе	2
38	73379	ПРОБКА (.250-18)	1
39	815506	ВЕРТИКАЛЬНЫЙ ВАЛ (ЗАДНИЙ)	1
40	38681A1	Подшипник в сборе	1
41	86640	Шестерня стандартного вращения (ведомая)	1
42	38668A1	Комплект регулировочных шайб	1
43	39695	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
44	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
45	821034A1	Основание водяного насоса в сборе	1
46	16977	САЛЬНИК МАСЛЯНЫЙ	2
47	29596	ШТИФТ УСТАНОВОЧНЫЙ	2
48	821305	ПРОКЛАДКА	1
49	85353	ПРИЖИМНАЯ ПЛАСТИНА (СТАЛЬНАЯ)	1
50	821304	ПРОКЛАДКА	1
51	56654	ШПОНКА	1
52	899844	Крыльчатка водяного насоса	1
53	821541A2	Водяной насос в сборе (водяная трубка 3/4 дюйма)	1
54	30915	Вставка	1
55	55905	Сальник масляный	1
56	88397	Сальник	1
57	847685	ГИЛЬЗА	1
58	24812	ШАЙБА	7
59	54947	ГАЙКА (.312-24)	7
60	8476504	Водяная трубка	1
61	822836	Шайба (.445 x .805 x .108)	8
62	82671015	ГАЙКА (.437-20) Нержавеющая сталь	8
63	30271	КОЛЬЦО РЕЗИНОВОЕ	1

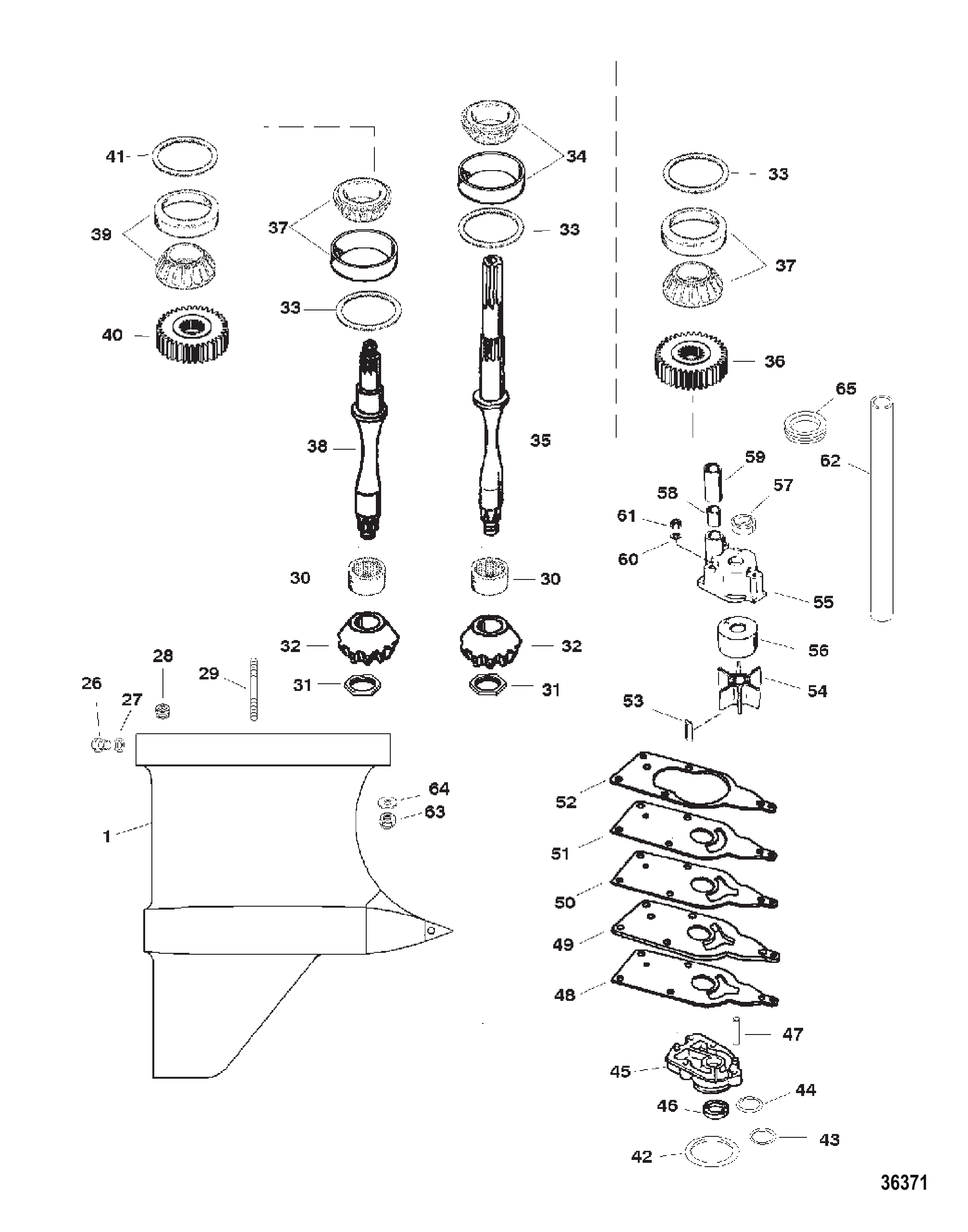

Рис. 17РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(VI SSM) GEAR HOUSING (DRIVESHAFT)(VI SSM)

REF	Номер детали	Наименование	Кол-во
-	821964A8	Редуктор в сборе (полный)	1
1	821964A9	Корпус шестерён в сборе	1
26	14834A3	Пробка сливная в сборе - магнитная	2
27	805726	Уплотнительное кольцо резиновое	2
28	32561	ПРОБКА ТРУБНАЯ - ПОД ШЕСТИГРАННИК (.250-18)	1
29	814682	Шпилька (.250 x .812) (водяной насос)	3
29	848534	ШПИЛЬКА (.250 x 3.18) (ВОДЯНОЙ НАСОС)	2
30	31524	Подшипник роликовый (гребного вала)	2
31	30932	Гайка	2
32	815488A1	Комплект шестерён (1 ведущая/1 ведомая)	2
33	38657A1	Регулировочные прокладки в сборе	3
34	38680A1	Подшипник в сборе (нижний)	1
35	87014	Вал гребной (передний)	1
36	60929	Шестерня (ведущая)	1
37	38678A1	Подшипник в сборе	2
38	87015	Вал гребной (задний)	1
39	38681A1	Подшипник в сборе	1
40	60928	Шестерня (ведомая)	1
41	38668A1	Комплект регулировочных шайб	1
42	32069	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	59386	Проставка (стяжная лента)	1
44	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
45	38631A1	Основание водяного насоса в сборе	1
46	16977	САЛЬНИК МАСЛЯНЫЙ	2
47	29596	ШТИФТ УСТАНОВОЧНЫЙ	2
48	848524	ПРОКЛАДКА	1
49	848522	ПРОСТАВКА	1
50	848528	ПРОКЛАДКА	1
51	8485211	Лицевая пластина	1
52	848525	ПРОКЛАДКА	1
53	566541	ШПОНКА	1
54	899844	Крыльчатка водяного насоса	1
55	848505A1	Водяной насос в сборе (3/4 дюйма)	1
56	8483211	Вставка	1
57	55905	Сальник масляный	1
58	88397	Сальник	1
59	8476852	Втулка	1
60	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	5
61	30506	ГАЙКА (.250-28)	5
62	8476506	Водяная трубка (3/4 дюйма)	1
63	822836	Шайба (.445 x .805 x .108)	8
64	82671015	ГАЙКА (.437-20) Нержавеющая сталь	8
65	30271	КОЛЬЦО РЕЗИНОВОЕ	1
-	821964A10	Ремкомплект VI SSM	1

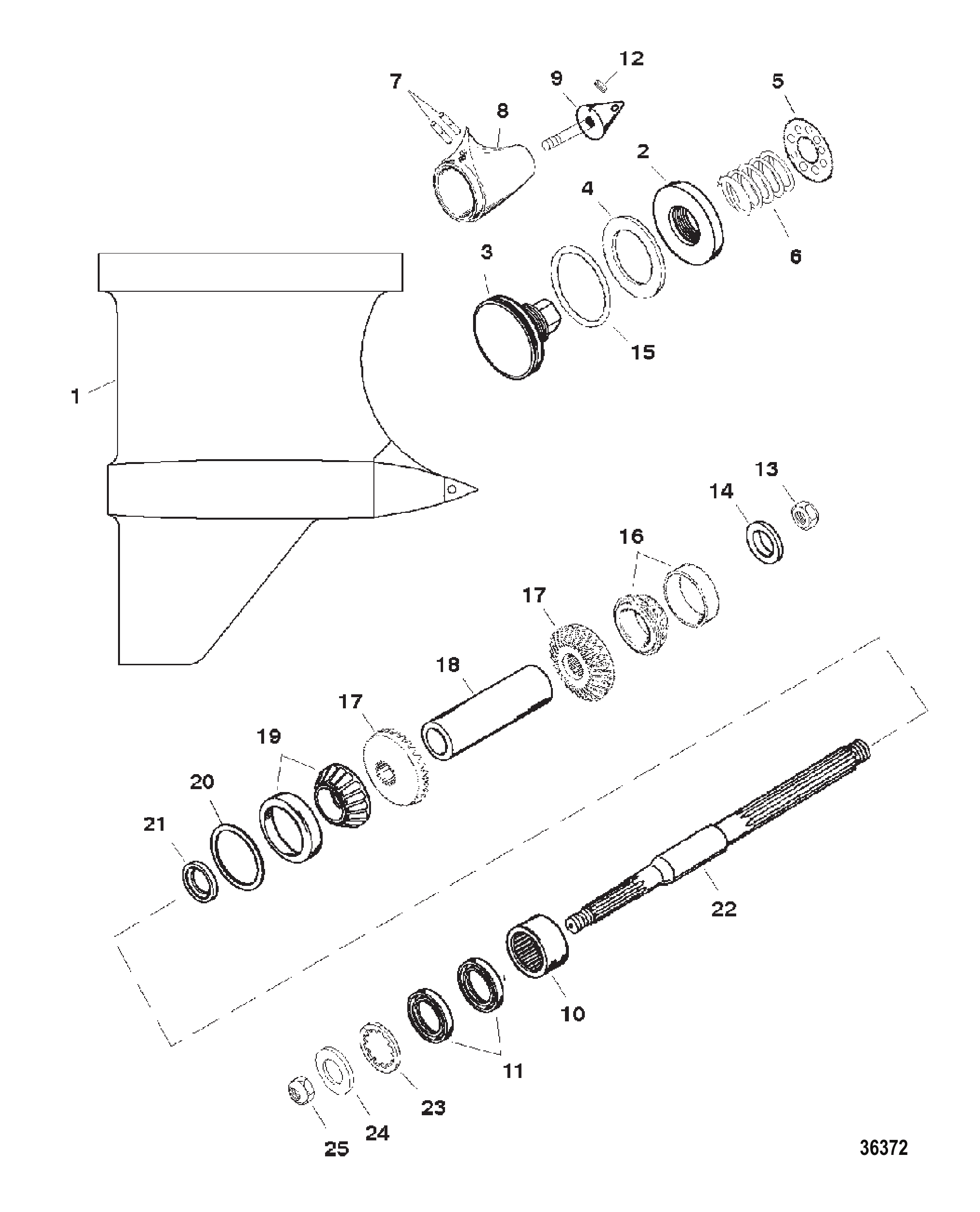

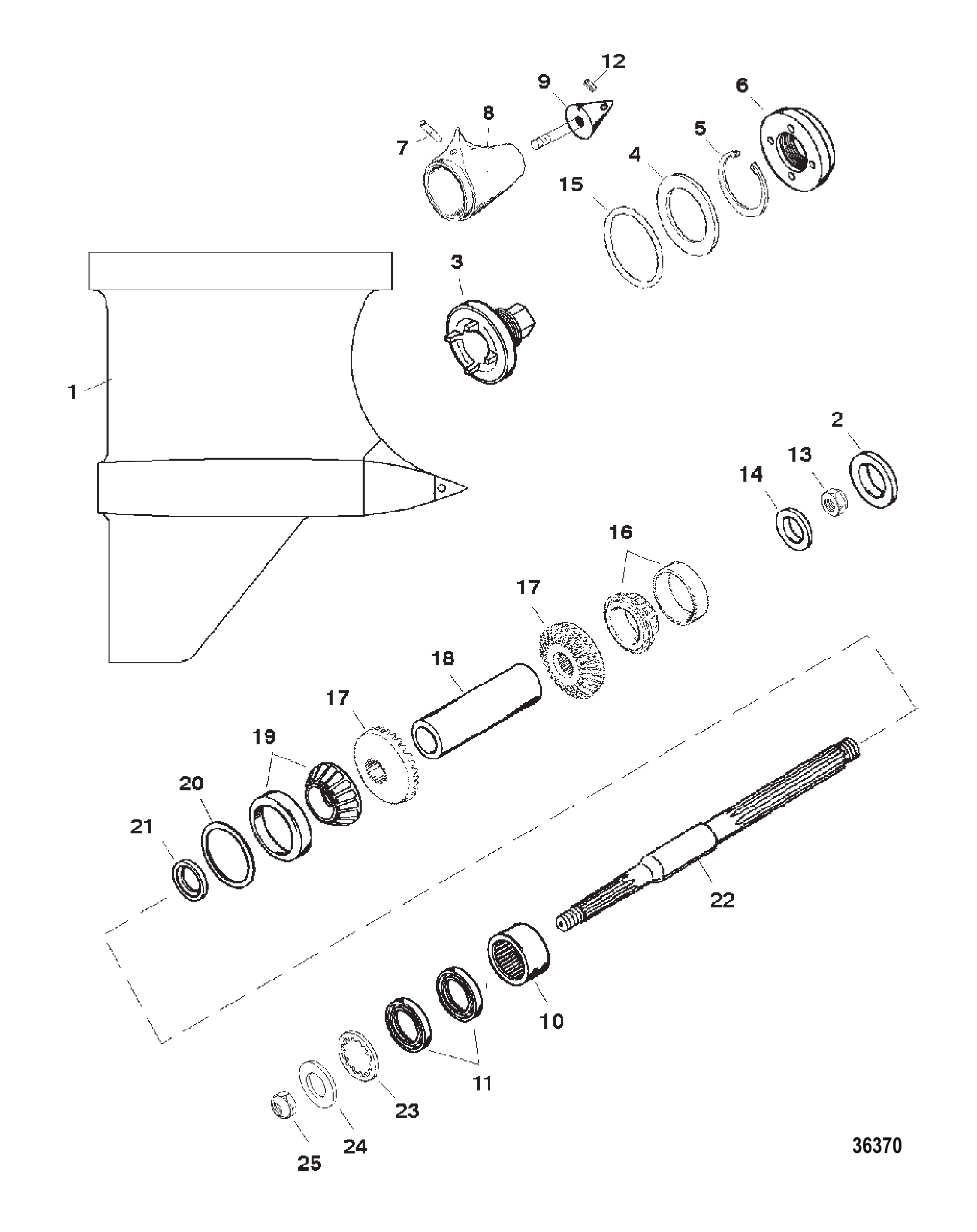

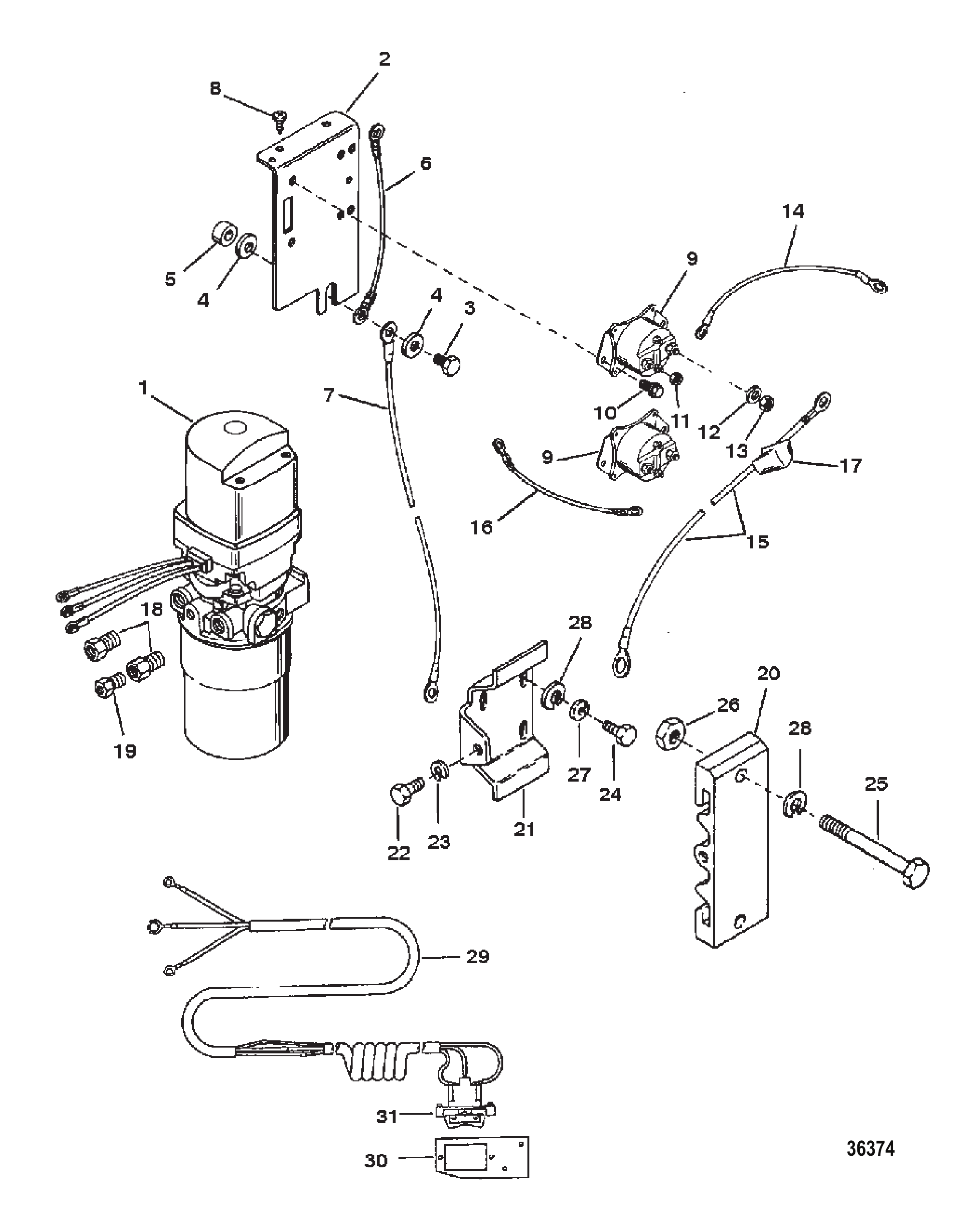

Рис. 20КОМПЛЕКТ ГИДРАВЛИЧЕСКОГО НАСОСА ТРИМА HYDRAULIC TRIM PUMP KIT

REF	Номер детали	Наименование	Кол-во
1	818611A2	КОМПЛЕКТ НАСОСА Гидравлический трим	1
1	818377A2	КОМПЛЕКТ НАСОСА Гидравлический трим	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	1
5	34948	ПРОСТАВКА	2
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	1
9	76528A1	СОЛЕНОИД	2
10	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
11	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
12	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
13	26484	Гайка (.312-18)	4
14	65999A11	ТРОС В СБОРЕ	1
15	79139A27	ТРОС В СБОРЕ Аккумулятор	1
16	79139A26	ТРОС В СБОРЕ Красный	1
17	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	3
18	77366	ШТУЦЕР	2
19	38609	ПРОБКА КЛАПАНА (3/8 ДЮЙМА)	1
-	87762A2	КОМПЛЕКТ КРОНШТЕЙНА Крепление насоса трима	1
20	87762	Кронштейн	1
21	87760	Пластина	1
22	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
23	26993	СТОПОРНАЯ ШАЙБА (.312)	1
24	90271	ВИНТ (.375-16 x .62)	2
25	63826	Винт (.375-16 x 2.50)	2
26	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
27	58643	Шайба стопорная (.375)	2
28	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	NSS	NOT SOLD SEPARATE HARNESS ASSEMBLY, TRIM	1
30	61626A1	ПЛАСТИНА В СБОРЕ Переключатель трима	1
31	61691	Выключатель	1

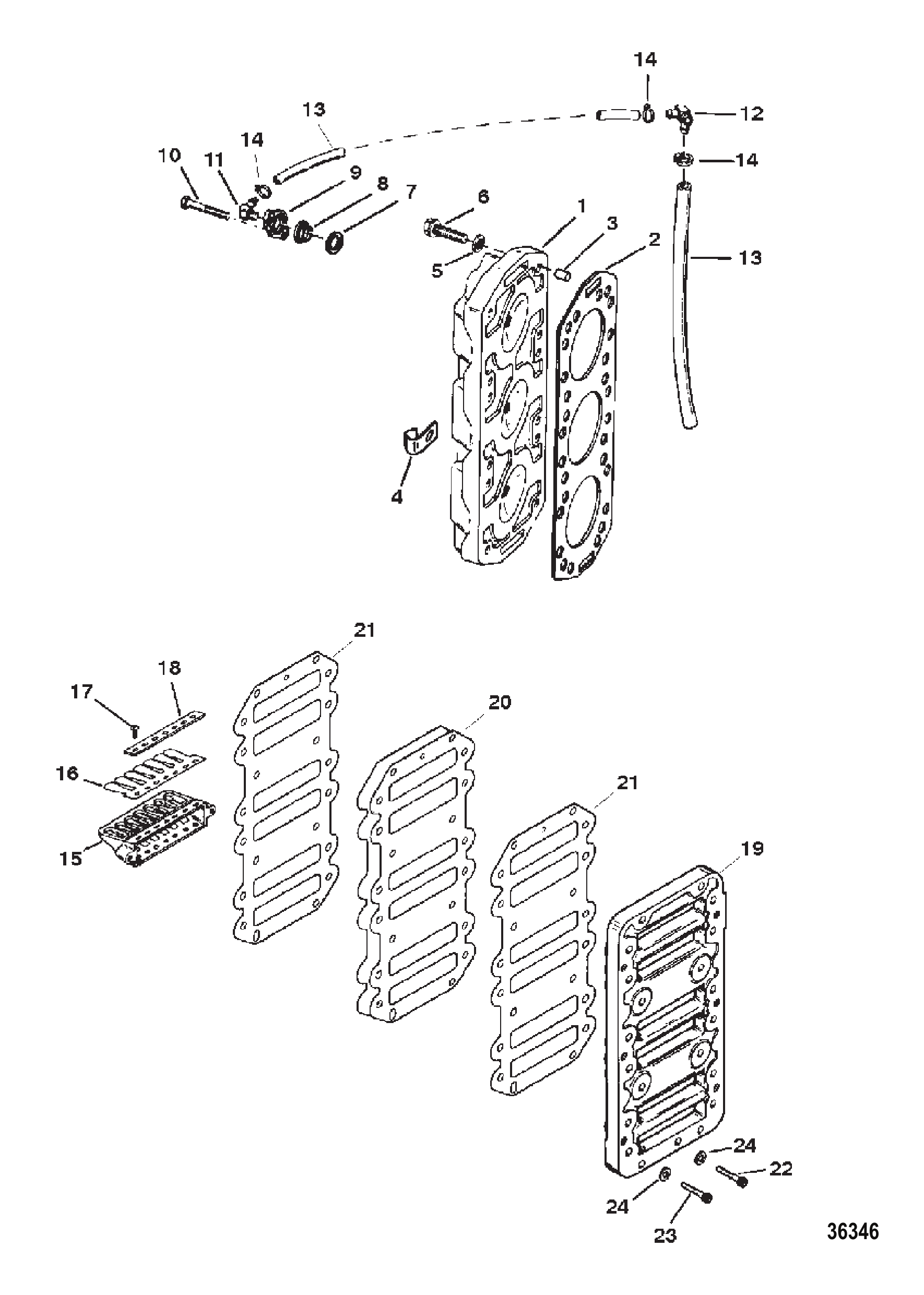

REF	Номер детали	Наименование	Кол-во
1	1878715	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (26 куб.см)	2
2	8228441	ПРОКЛАДКА	2
3	63779	Штифт установочный (.250 x .625)	4
4	789451	Хомут (левый борт - выход воды)	1
5	822838	Шайба (.401 x .745 x .097)	24
6	98534	ВИНТ (.375-16 x 2.30)	24
7	475332	ШАЙБА	2
8	62386	Прокладка термостата	2
9	90390A1	Комплект крышки	2
10	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
11	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
12	68728	ШТУЦЕР	1
13	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
14	816311	Стяжка (8.00 дюймов)	3
15	876922	Блок	6
16	815242A3	Комплект лепестковых клапанов	6
17	823588	Винт (#8-32 x .250)	14
18	903911	Хомут лепесткового клапана	12
19	987093	Пластина	1
20	NSS	NOT SOLD SEPARATE SPACER PLATE (PART OF 818451A2)	1
21	127754	Прокладка	2
22	96529	Винт (.250-20 x 2.00)	2
23	848920	ВИНТ (.250-20 x 2.50)	16
24	822837	Шайба	14
-	814658A6	Комплект прокладок двигателя	1
-	848039A44	Головка блока цилиндров в сборе	1

Номер детали	Наименование	Кол-во
849864R1	Каталог запчастей HI PERF MERC/MAR S3000	1
818451A2	Комплект проставок (воздушный впуск)	1
849006A1	КОМПЛЕКТ НАСОСА Водяной - Радиальный выброс - VI SSM	1
849021A4	Ремкомплект клапана Шредера	1
18594A10	Ремкомплект гильзы (.020) цилиндра	1
90415A23	КОМПЛЕКТ БОЛТОВ	1
840154A1	Жгут проводов в сборе переходной	1
847620A3	Тестер ЭБУ - цифровой	1
39573A1	НАБОР ИНСТРУМЕНТОВ VI SSM	1
847905A1	НАБОР ИНСТРУМЕНТОВ IV SSM	1
849963A1	Монтажный инструмент стопорного кольца (КРАСНЫЕ ЗАЖИМЫ)	1
818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
832012A2	Крышка торцевая в сборе верхняя	1
849154T1	Съёмник в сборе	1

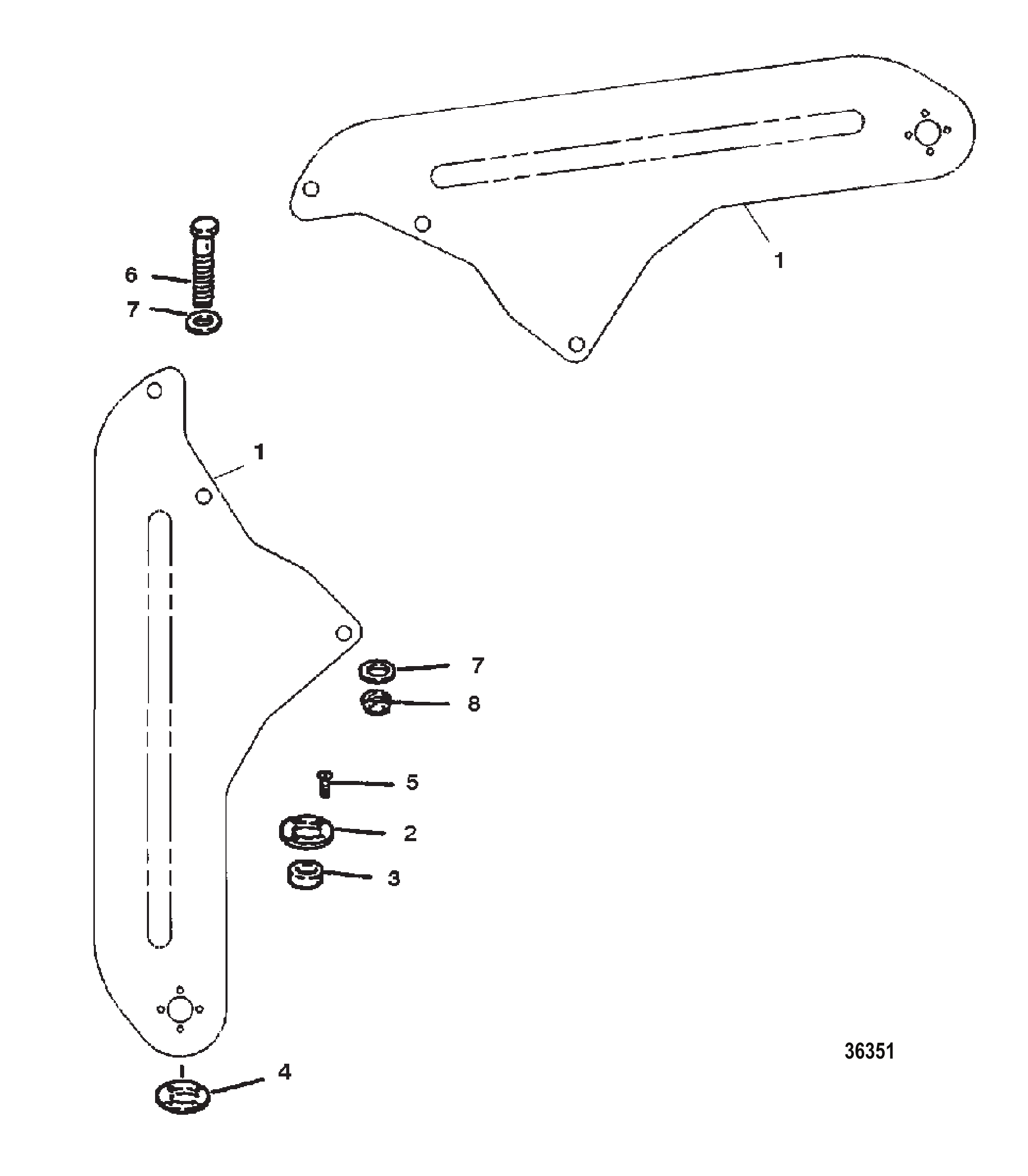

REF	Номер детали	Наименование	Кол-во
-	822112A3	КОМПЛЕКТ РЫЧАГА Рулевое управление	1
1	822112A1	РЫЧАГ В СБОРЕ Рулевое управление	1
1	822113A1	РЫЧАГ В СБОРЕ Рулевое управление	1
2	67022	ПЛАСТИНА РУЛЕВОГО УПРАВЛЕНИЯ (ВЕРХНЯЯ)	2
3	847793	ПОДШИПНИК	2
4	67024	ПЛАСТИНА РУЛЕВОГО УПРАВЛЕНИЯ (НИЖНЯЯ)	2
5	822116	Винт	8
6	56393	ВИНТ (.437-20 x 1.75)	6
7	34567	Шайба	12
8	35053	ГАЙКА (.437-20) ВИНТ ЦИЛИНДРА ТРИММА	6

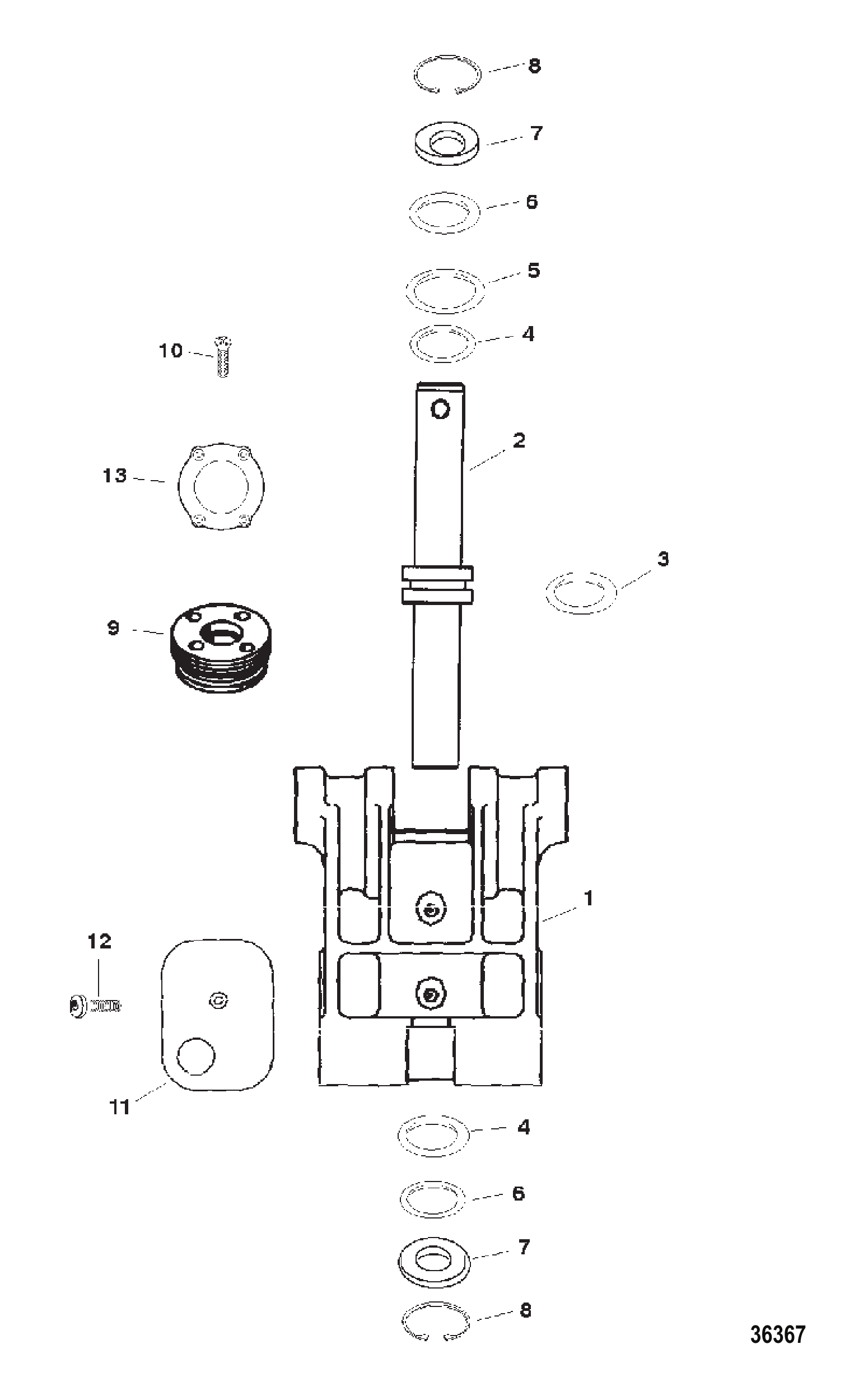

REF	Номер детали	Наименование	Кол-во
-	821921A15	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	821921A14	Кронштейн поворотный в сборе	1
2	822043	Тяга	1
-	11167A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
3	NSS	NOT SOLD SEPARATE QUAD RING	1
4	NSS	NOT SOLD SEPARATE QUAD RING	2
5	NSS	NOT SOLD SEPARATE O-RING	1
6	NSS	NOT SOLD SEPARATE SCRAPER	2
7	79869	Шайба	2
8	798701	Стопорное кольцо	2
9	NSS	NOT SOLD SEPARATE ROD GUIDE	1
10	86843	Винт (#10-24 x .500)	4
11	441321	Износостойкая накладка	2
11	441322	Износостойкая накладка	2
12	822037	Винт	2
13	848691	ПЛАСТИНА	1

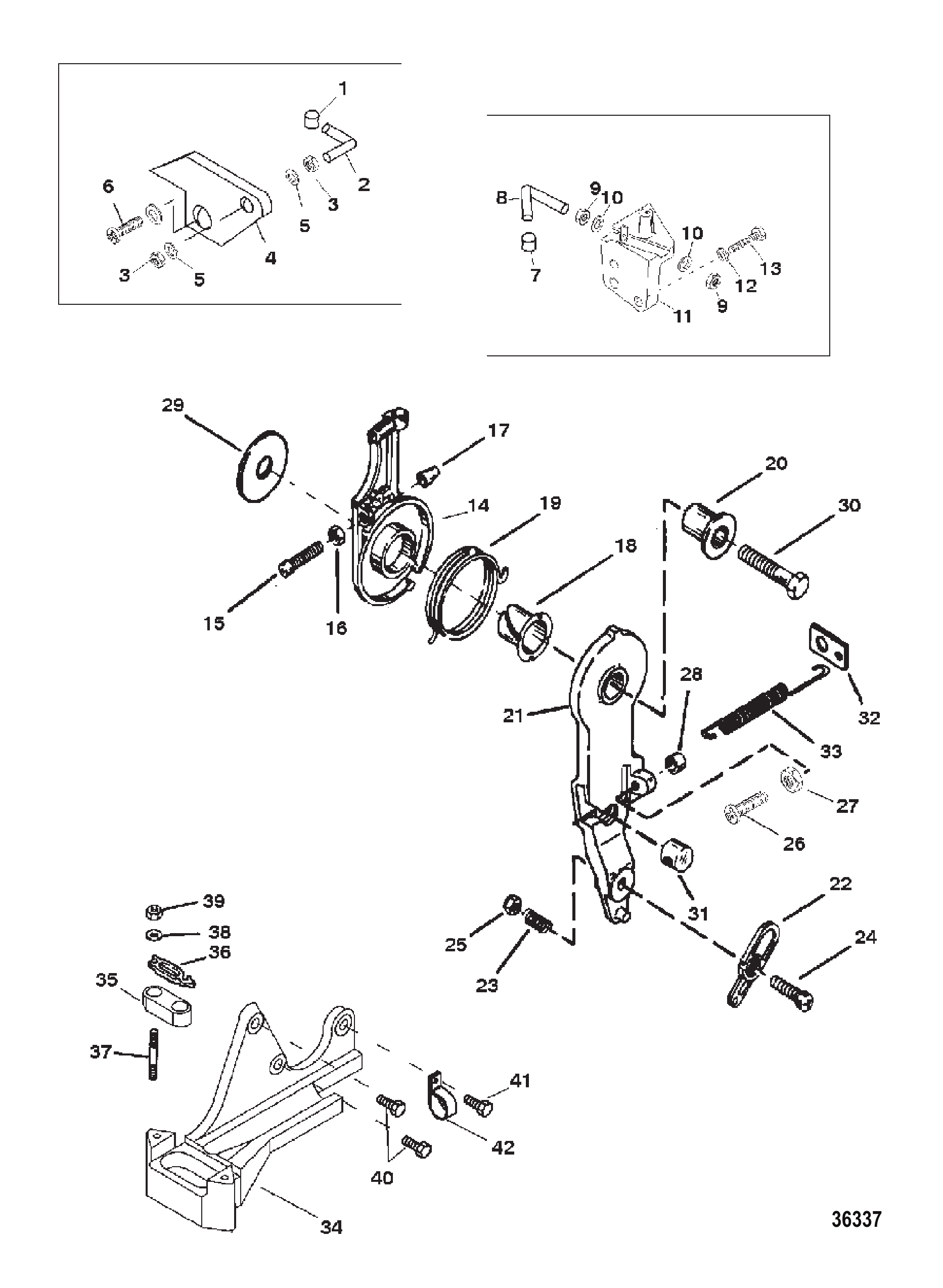

Рис. 25ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	849036	ТЯГА	1
3	68219	Гайка (#10-32) нержавеющая сталь	2
4	964561	КРОНШТЕЙН ЗАЖИГАНИЯ	1
5	822836	Шайба (.445 x .805 x .108)	2
6	72094	ВИНТ (.375-16 x 3.750)	1
7	74897	Ось поворота	1
8	849036	ТЯГА	1
9	68219	Гайка (#10-32) нержавеющая сталь	2
10	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
11	8489741	Кронштейн	1
12	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	3
13	53576	ВИНТ (.312-18 x 1.125)	3
14	78441	Рычаг опережения зажигания	1
15	64022	Винт (.250-20 x 2.125)	1
16	64015	Гайка (.250-20) клеммы стартерного соленоида	1
17	26852	ЗАГЛУШКА Нейлоновая	1
18	55171	Втулка	1
19	68784	ПРУЖИНА	1
20	55164	Втулка	1
21	77837	РЫЧАГ УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
22	39483	ЗАЩЕЛКА	1
23	20099	Пружина	1
24	69026	ВИНТ (.250-28 x .880)	1
25	35045	ГАЙКА (.250-28)	1
26	64022	Винт (.250-20 x 2.125)	1
27	64015	Гайка (.250-20) клеммы стартерного соленоида	1
28	26852	ЗАГЛУШКА Нейлоновая	1
29	46765	ШАЙБА (.390 x 1.50 x .120)	1
30	818165	ВИНТ (.375-16 x 1.75)	1
31	60572	ГИЛЬЗА	1
32	75275	Хомут жгута проводов	1
33	91821	Пружина	1
33	848470	ПРУЖИНА	1
34	146692	КРОНШТЕЙН ЯКОРЯ	1
35	16813	Стакан	1
36	16814	Защёлка	1
37	18101	ШПИЛЬКА	2
38	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
39	18102	ГАЙКА (#12-24)	2
40	62958	Винт (.312-18 x 1.00)	2
41	60147	ВИНТ (.250-20 x 1.25)	1
42	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	848039A44	Головка блока цилиндров в сборе	1

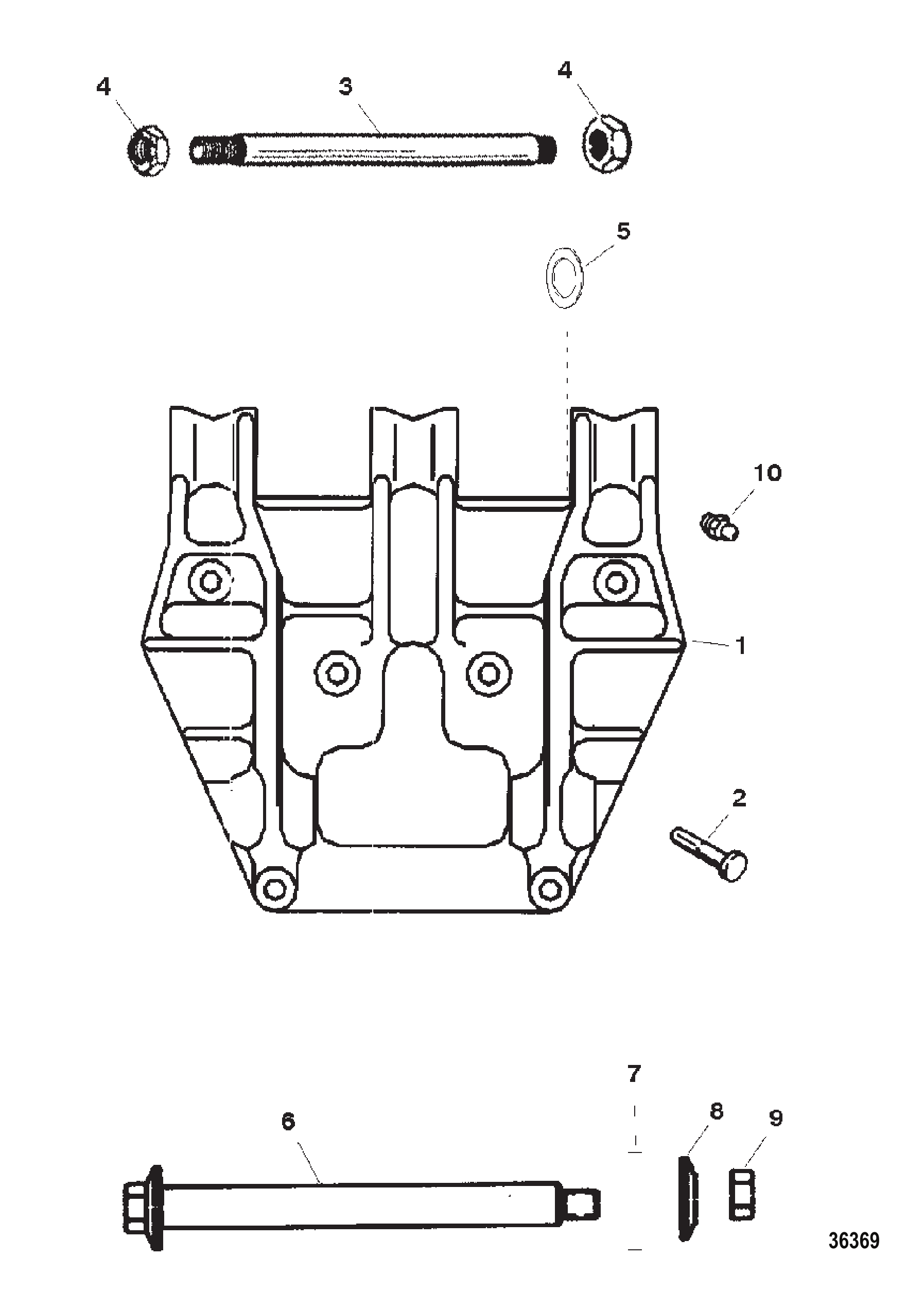

REF	Номер детали	Наименование	Кол-во
1	8476631	Кронштейн транца - чёрный	1
2	44133	Штифт	2
3	822106	Труба наклона	1
4	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	2
5	21158A2	Комплект регулировочных шайб	1
6	822075	Штифт наклона	1
7	59378	Шайба нижнего фиксатора втулки (внутренняя)	1
8	822076	Фиксатор	1
9	20220	Гайка (.500-20)	1
10	69059	ШТУЦЕР	2
-	11241A18	Крепёжный комплект транца	1
-	46196	ВИНТ (.437-20 x 4.00)	2
-	70832	Винт (.437-20 x 5.00)	4
-	44163	Шайба (.450 x 1.75 x .12)	6
-	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	12
-	82671015	ГАЙКА (.437-20) Нержавеющая сталь	6

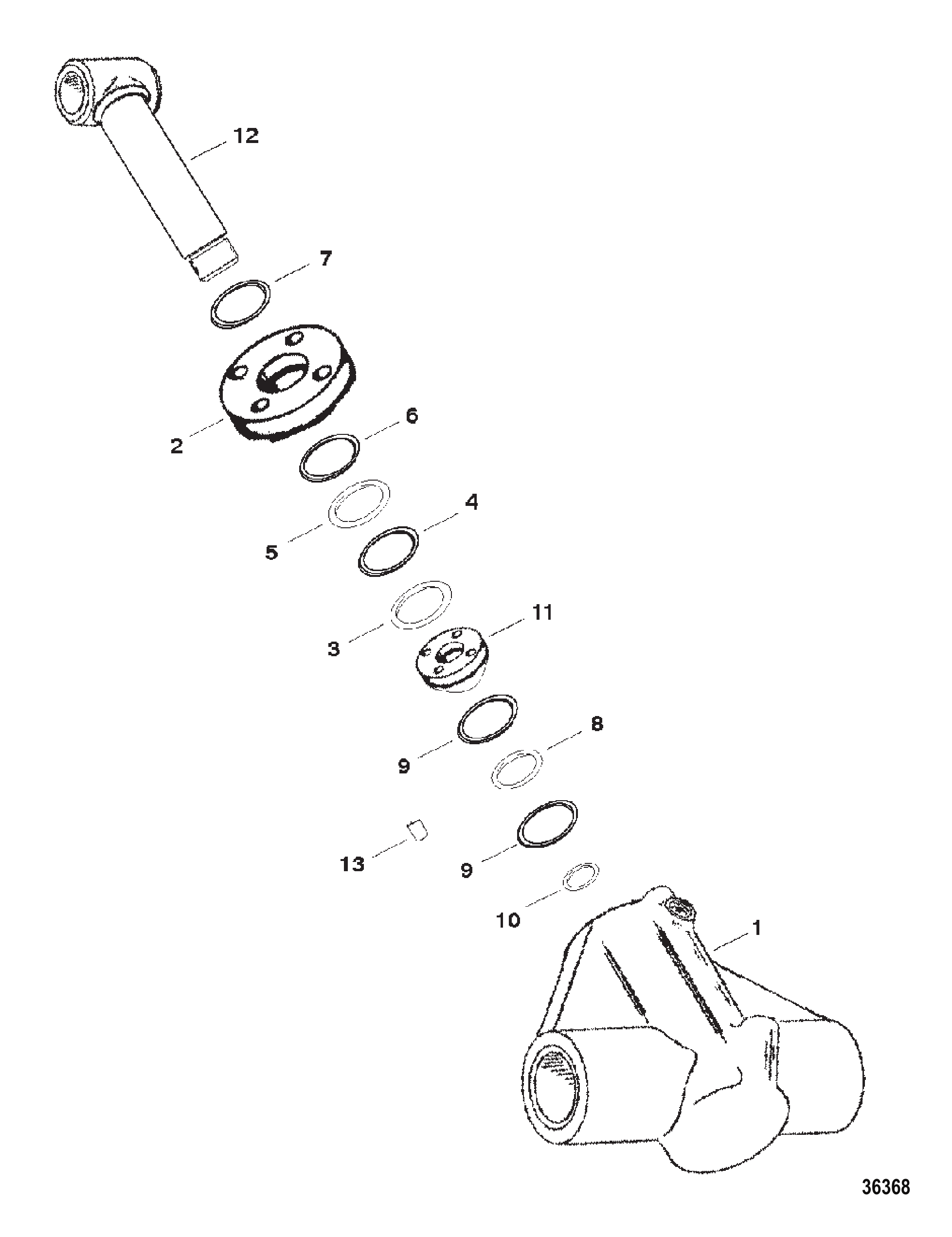

REF	Номер детали	Наименование	Кол-во
-	44120A5	Цилиндр тримма в сборе (чёрный) в комплекте	1
1	441202	Корпус цилиндра триммера	1
2	44123	Фиксатор	1
-	11163A1	Ремонтный комплект цилиндра тримма	1
3	NSS	NOT SOLD SEPARATE O-RING	1
4	NSS	NOT SOLD SEPARATE BACK UP RING	1
5	NSS	NOT SOLD SEPARATE O-RING	1
6	NSS	NOT SOLD SEPARATE BACK UP RING	1
7	NSS	NOT SOLD SEPARATE WIPER	1
8	NSS	NOT SOLD SEPARATE O-RING	1
9	NSS	NOT SOLD SEPARATE BACK UP RING	2
10	NSS	NOT SOLD SEPARATE O-RING	1
11	44125	Поршень гидроподъёма	1
12	8185162	Тяга тримма	1
13	822103	Крышка смазочного отверстия	1
