水星 Mercury V-220 Laser 1B516994 THRU 2B091896 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-15380 · 共 26 个部位 · 1101 条零件

1СИСТЕМА ПРОДУВКИ НОВОЙ КОНСТРУКЦИИ 2СИСТЕМА ПРОДУВКИ СТАРОЙ КОНСТРУКЦИИ 3КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА 4КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И КРЫШКИ 7ДЕТОНАЦИОННЫЙ КОНТРОЛЛЕР/ДАТЧИК ТЕМПЕРАТУРЫ 8КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 9БЛОК УПРАВЛЕНИЯ (E.C.U.)10ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 11МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 12СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ 13ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЙ ФИЛЬТР 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ)15РЕДУКТОР (ГРЕБНОЙ ВАЛ)16ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 17КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 18КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 19НАСОС СИСТЕМЫ POWER TRIM 20КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА 21СТАРТЕР 22ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 23ТАХОМЕТР, ДАТЧИК ТРИМА, ДАТЧИК ТЕМПЕРАТУРЫ 24РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 25КРОНШТЕЙНЫ ТРАНЦА 26ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ

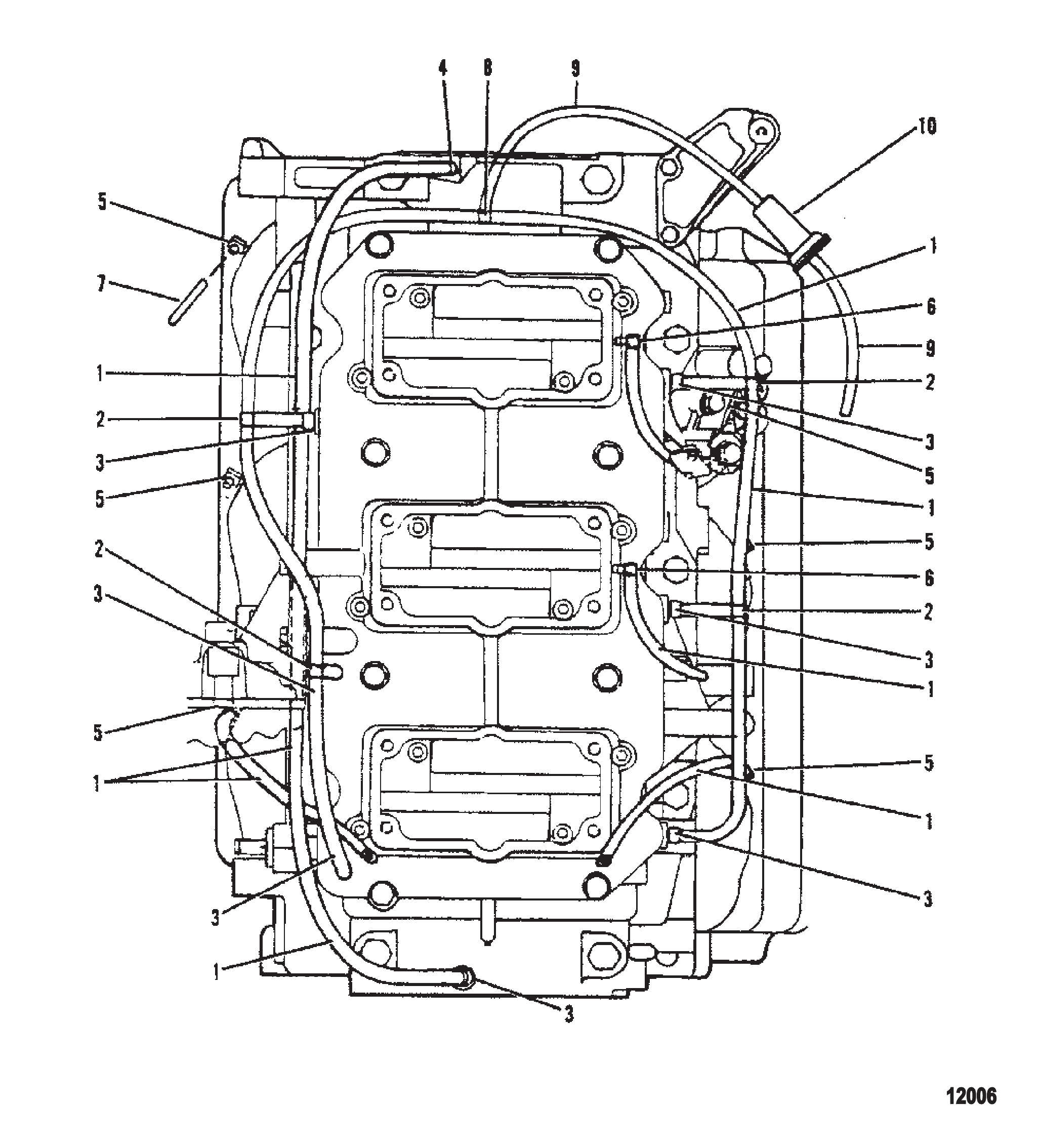

Рис. 1СИСТЕМА ПРОДУВКИ НОВОЙ КОНСТРУКЦИИ BLEED SYSTEM NEW DESIGN

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

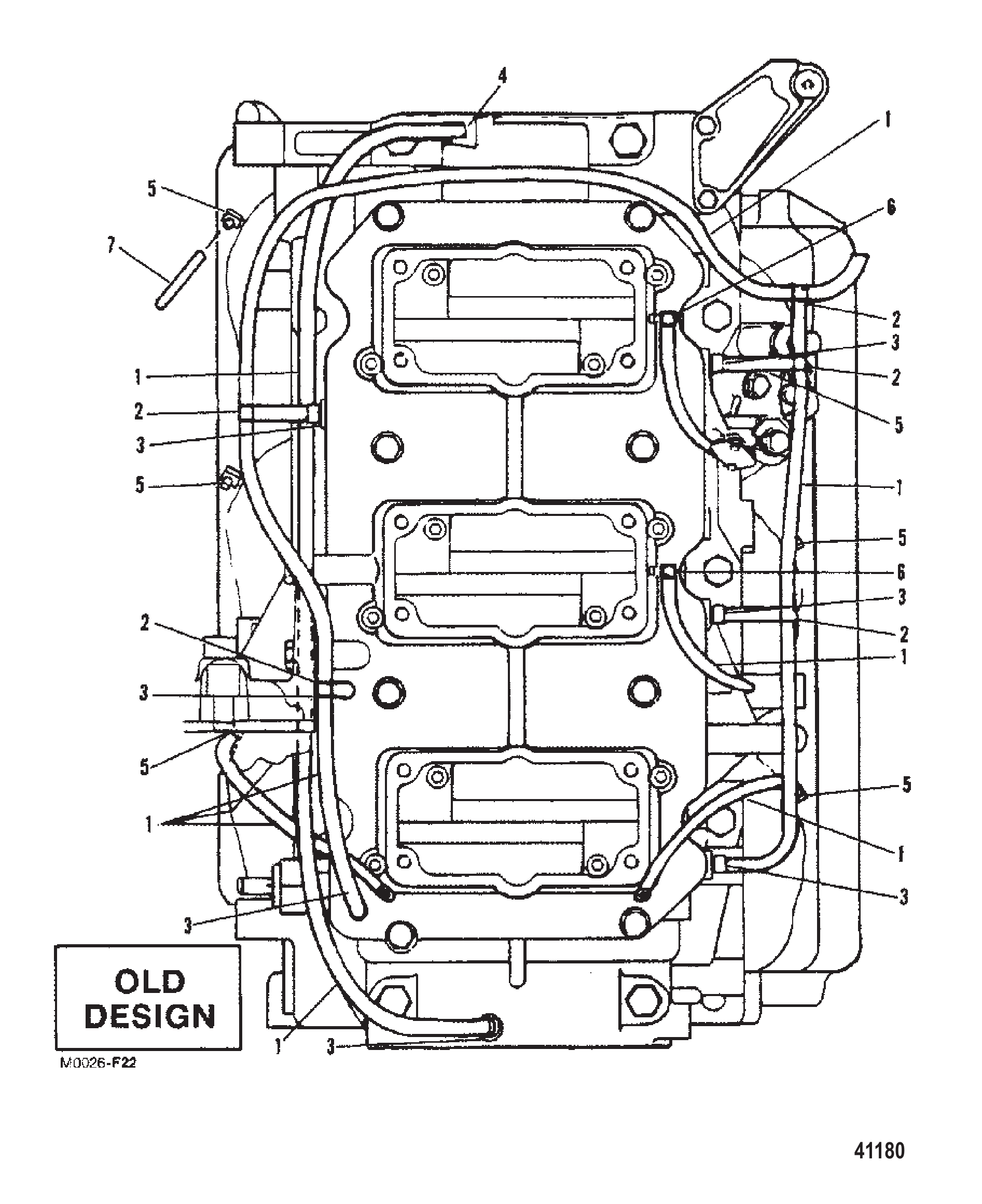

Рис. 2СИСТЕМА ПРОДУВКИ СТАРОЙ КОНСТРУКЦИИ BLEED SYSTEM OLD DESIGN

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	5
2	59169003	Фитинг тройник	5
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4

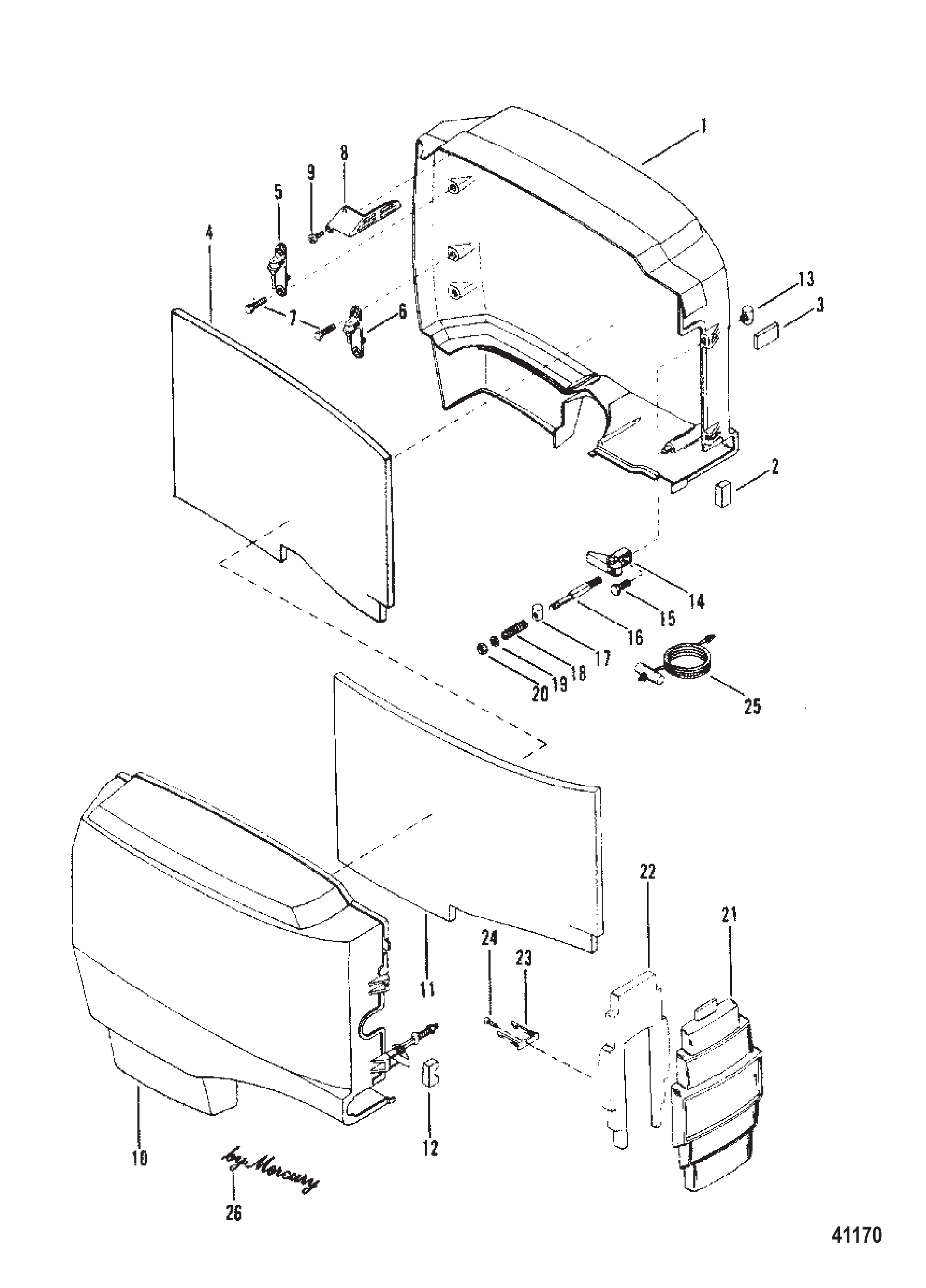

Рис. 3КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА COWLS AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	7620A4	Верхний кожух в сборе	1
1	7620A22	Верхний кожух в сборе	1
2	67260	Сальник тросов управления	1
3	67258	Подушка	1
4	88227	Теплозащитное покрытие	1
5	87987	Кронштейн (верхний)	2
5	879871	Кронштейн	2
6	87985	Кронштейн (нижний)	2
6	879851	Кронштейн	2
7	37562	Винт (.312-18 x 1.00) нержавеющая сталь	8
8	68049	Экран	1
8	68048	Экран	1
9	48409	Винт (#10-16 x .625) нержавеющая сталь	4
10	7619A1	Верхний кожух в сборе	1
10	7619A5	Верхний кожух в сборе	1
11	88227	Теплозащитное покрытие	1
12	67260	Сальник тросов управления	1
13	62628	Фиксатор капота цилиндрический	2
14	46785A5	Замок кожуха в сборе	2
15	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
16	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
17	62629	Фиксатор капота цилиндрический	2
18	62624	Пружина натяжения фиксатора капота	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
20	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
21	7532A2	Крышка в сборе кожуха передняя	1
21	7532A23	Крышка в сборе кожуха передняя	1
22	67615	Термоодеяло	1
23	87907	Крюк	1
24	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	1
24	95700	Винт (#10-16 x .50)	1
25	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	15132	ЭМБЛЕМА (3")	1
26	151321	ЭМБЛЕМА (6")	2

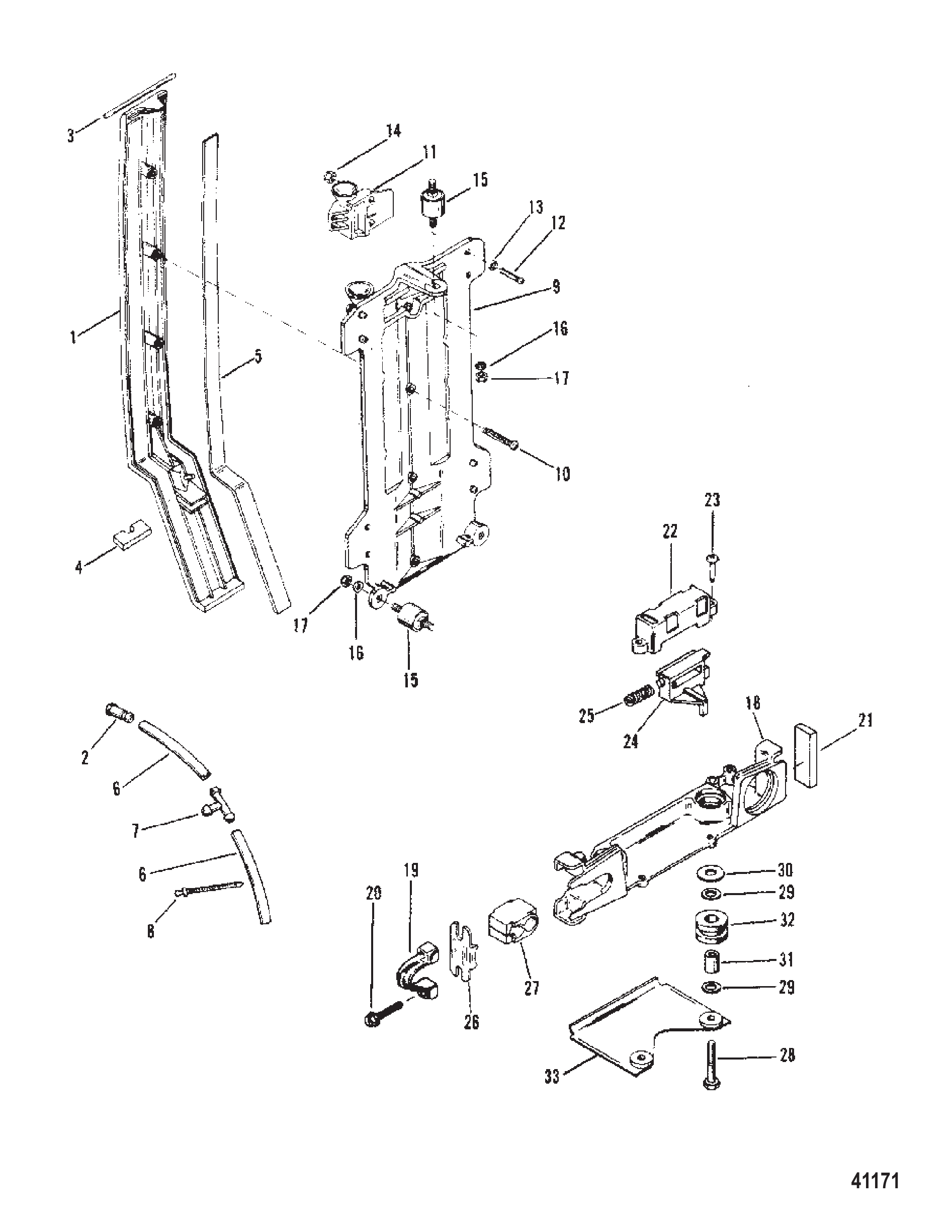

Рис. 4КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА COWL MOUNTING BRACKET

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	99127109	Шланг (57,00 дюймов, бухта)	2
6	8M0108355	Шланг (57 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
7	90824001	Тройник	1
8	73498	ХОМУТ	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	64278	Винт (.250-28 x 1.00)	8
13	20583	Шайба шпильки крепления карбюратора	8
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
15	90435	ОПОРА	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
17	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
18	99424	Кронштейн	1
19	99447T	Фиксатор тросов управления	1
19	99447	Фиксатор	1
20	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
20	68918	ВИНТ (#10-24 x 1.00)	2
21	67260	Сальник тросов управления	1
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	2
29	20346	Шайба шпильки стартера ручного	4
29	69057	ШАЙБА (.281 x .734 x .063)	4
30	57427	ШАЙБА (БОЛЬШАЯ)	2
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2
33	13719T	ПЛАСТИНА СТОПОРНАЯ	1

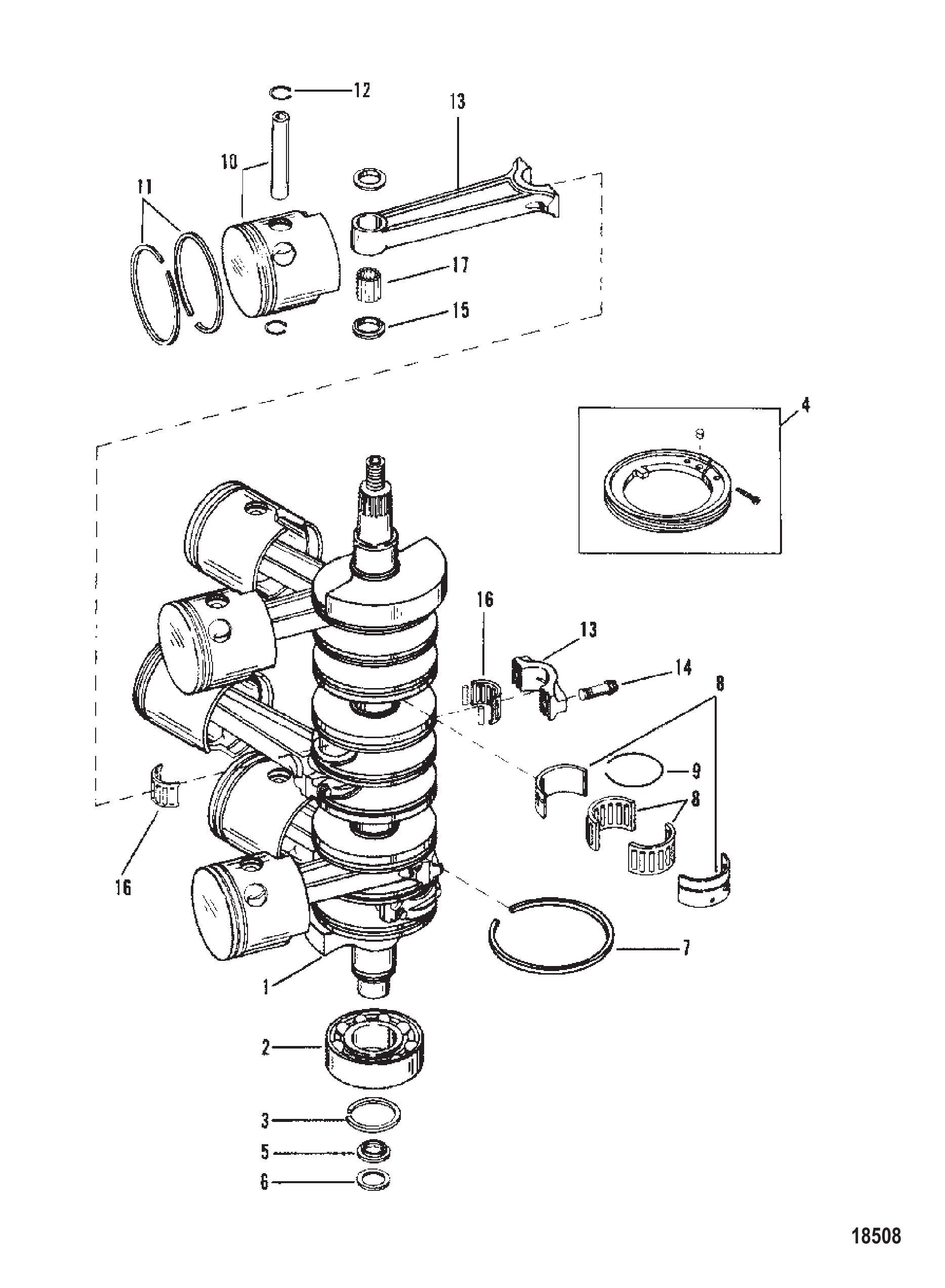

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
10	8666A3	Поршень в сборе (правый)	3
10	8666T41	Поршень в сборе	3
10	8667A3	Поршень в сборе (левый)	3
10	8667T41	Поршень в сборе	3
11	78996A12	Кольцо поршневое в сборе	1
11	813011A12	Комплект поршневых колец	1
12	52035	Стопорное кольцо	12
12	857196	Стопорное кольцо	12
13	8119A4	ШАТУН В СБОРЕ	6
13	8119A6	Комплект шатуна	6
14	93886	Винт (.312-28 x .875)	12
15	47247	ШАЙБА	12
15	8M0032839	Шайба @5	12
16	67526A2	ПОДШИПНИК В СБОРЕ РОЛИКОВЫЙ ТОРЦА КОЛЕНЧАТОГО ВАЛА	6
16	8M0234886	Подшипник в обойме	6
17	67483	Подшипник игольчатый	174
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

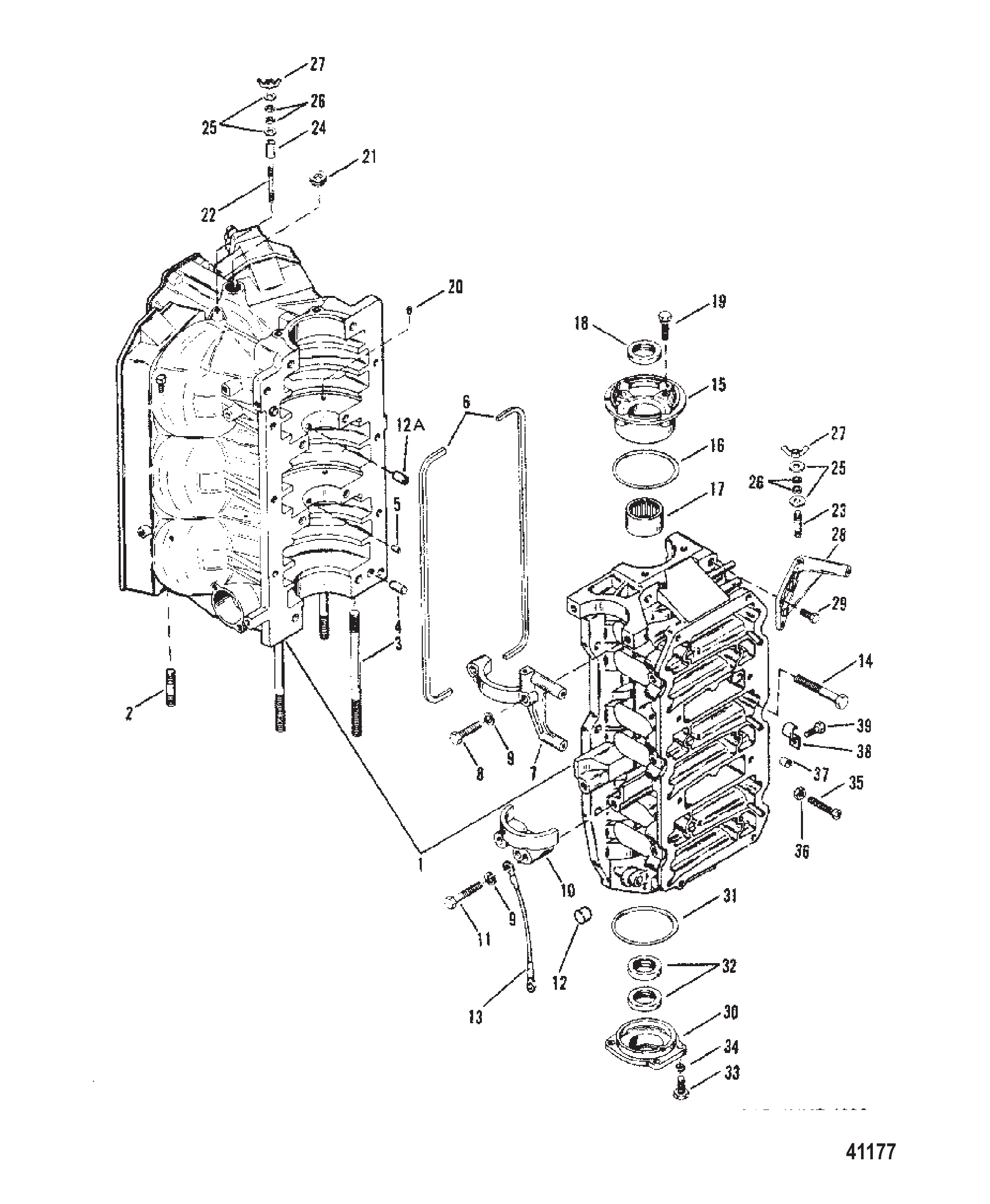

Рис. 6БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	8712A29	БЛОК ЦИЛИНДРОВ	1
1	8712A41	Блок цилиндров	1
1	8712T41	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	88801	ПРОБКА колпачковая	2
12A	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	8454A2	Концевая крышка верхняя в сборе	1
15	8454T2	Концевая крышка в сборе	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	93496	ПОДШИПНИК Роликовый	1
17	93496T	Подшипник	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
21	38407	ПРОБКА (.500-14)	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	6
27	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	16793	Хомут	1
39	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	15379A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	15379T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ ЛОДОЧНАЯ	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

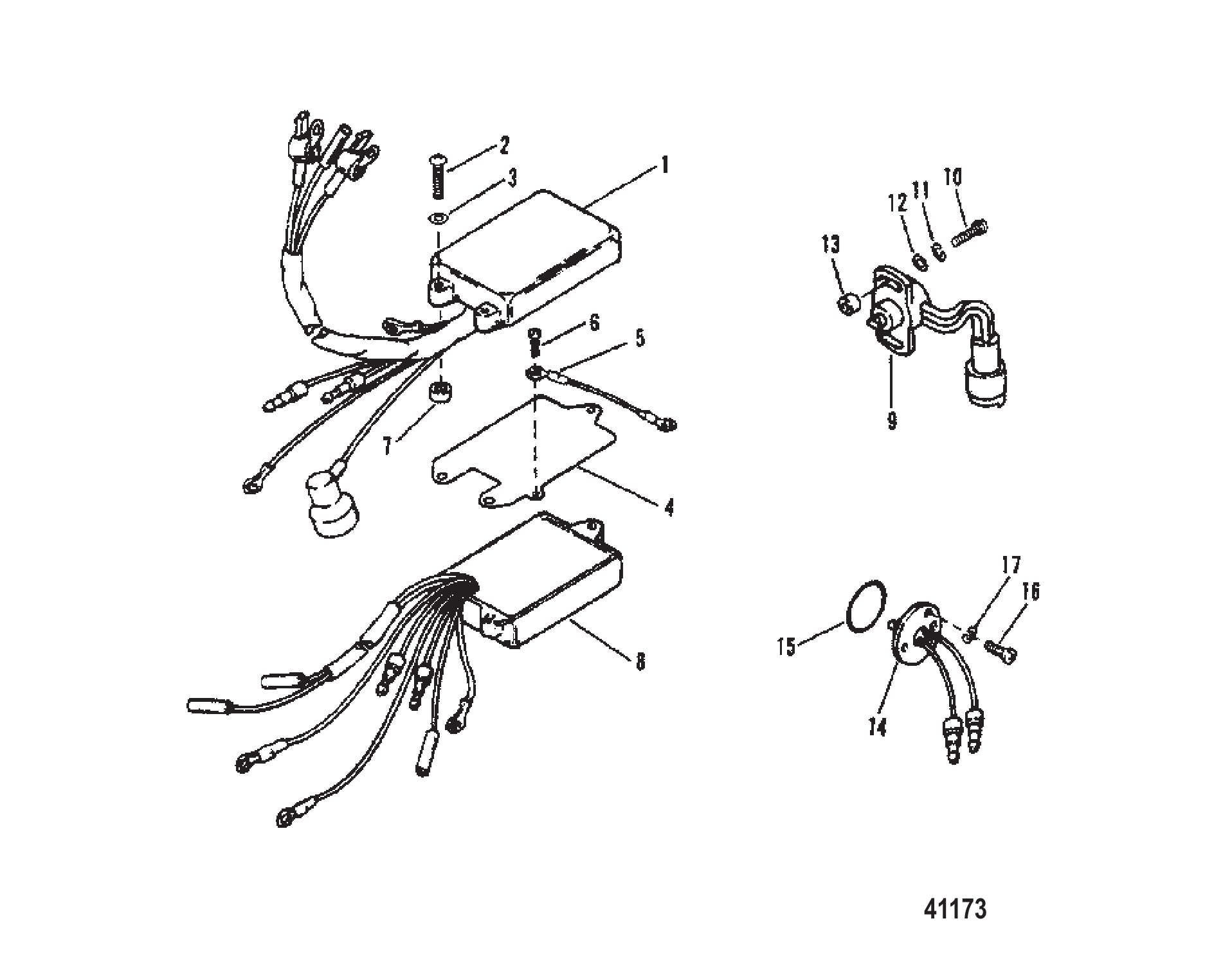

Рис. 7ДЕТОНАЦИОННЫЙ КОНТРОЛЛЕР/ДАТЧИК ТЕМПЕРАТУРЫ DETONATION CONTROLLER/TEMPERATURE SENSOR

REF	Номер детали	Наименование	Кол-во
1	14856A3	Контроллер в сборе детонации (200)	1
2	88447	Винт (.190-32 x 1.62)	3
3	38833	ШАЙБА	3
4	13381	Пластина	1
5	60466A20	Кабель в сборе	1
5	88807A10	Трос в сборе, масса	1
6	62568	Винт (#10-16 x .375)	1
7	94304	Распорная втулка винта коробки переключателей	3
8	41470A12	Модуль в сборе предупреждения о подаче масла	1
8	41470A25	Модуль в сборе, предупреждение о подаче масла	1
9	14851T	Датчик положения дроссельной заслонки	1
9	14851T03	Индикатор	1
10	15150	ВИНТ (#8-32 x .625) ДАТЧИКА	2
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
12	46101	ШАЙБА ВИНТА СЕТКИ	2
12	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	15885	Втулка	1
14	13221A1	Датчик в сборе, температура	1
14	13221T01	Датчик температуры	1
15	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
16	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	3
16	57583T	Винт #8-32x3/8	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

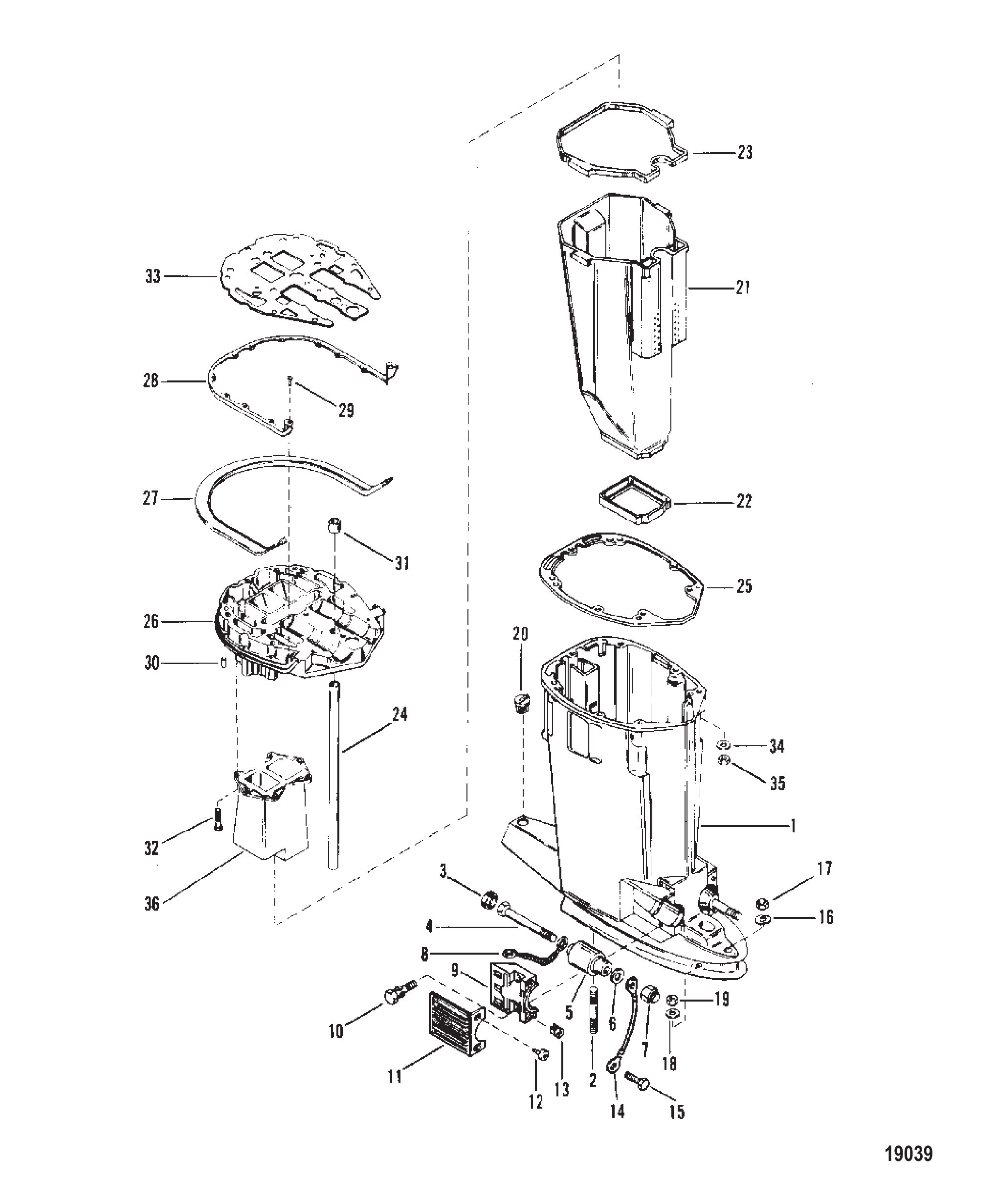

Рис. 8КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
2	56295	Шпилька (.437 x 2.69)	2
2	74732	Шпилька (7/16 X 7.11/16 дюйм.)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077	Крышка нижней опоры	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A2	Кабель заземления в сборе	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
17	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	89743	Труба выпускная	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	86027	Сальник выхлопной трубы - верхний	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	99173	Прокладка корпуса гребного вала к пластине	1
25	991734	Прокладка	1
26	41945A6	ПЛАСТИНА В СБОРЕ КОРПУСА ГРЕБНОГО ВАЛА	1
27	707482	Уплотнение кронштейна (чёрный и серый)	1
28	68011	Кронштейн	1
29	48408	Винт (#10-16 x .500) клеммной колодки	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	99177	Прокладка пластины корпуса гребного вала к выпускной пластине	1
33	991772	Прокладка	1
34	25970	Шайба маховика	10
34	20553	Шайба (.406 x .734 x .063)	10
35	69254	ГАЙКА	10
36	41941	Диффузор	1
36	41941T	Диффузор выпускной	1
--	78148A1	ПРОСТАВКА В СБОРЕ (УДЛИНЕННАЯ)	1
--	20033	Штифт направляющий установочный	2
--	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

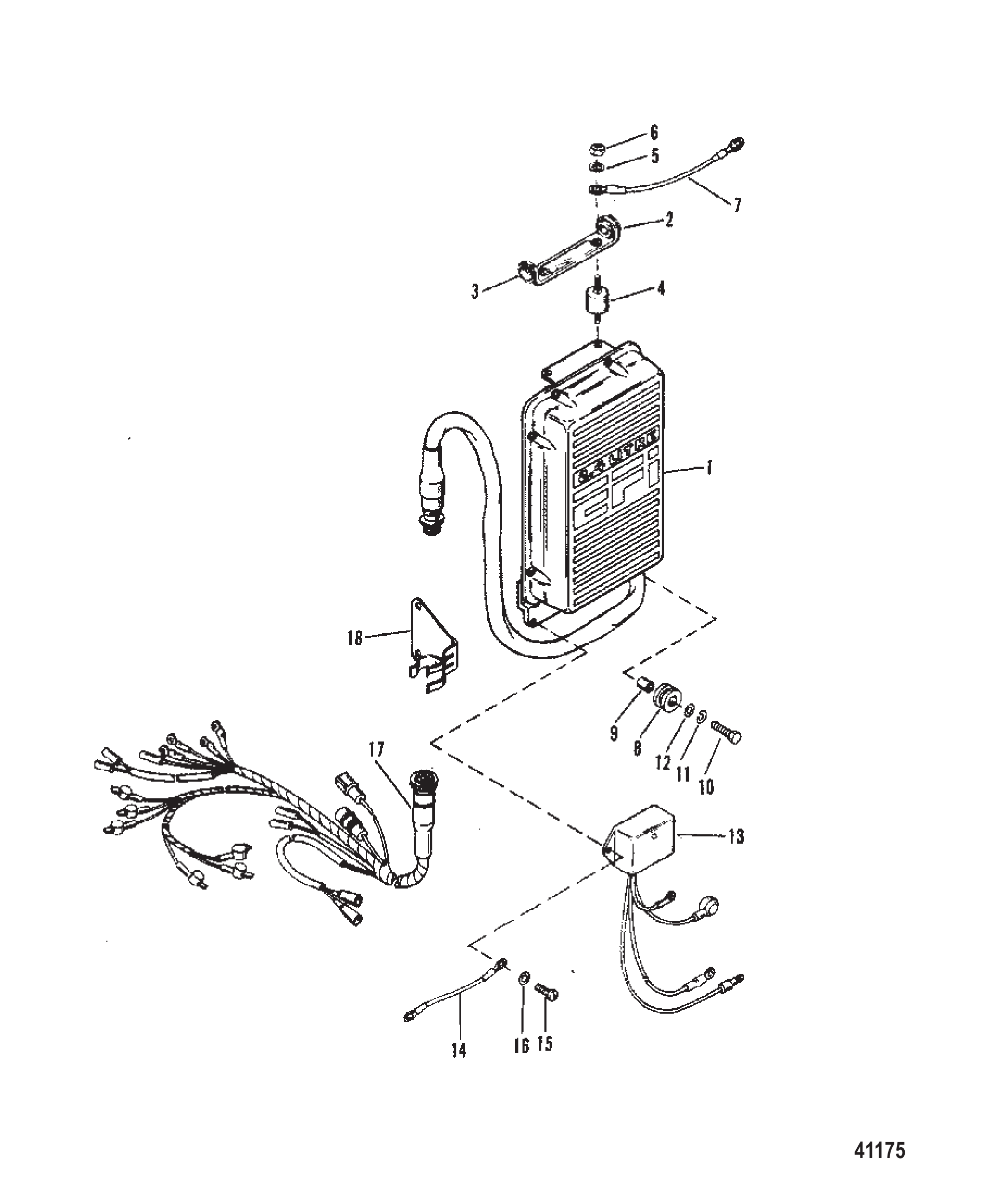

Рис. 9БЛОК УПРАВЛЕНИЯ (E.C.U.) E.C.U. ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	14632A2	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
2	67245T	Кронштейн	1
3	67272	Кронштейн втулки	2
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A2	Модуль в сборе, датчик воды	1
14	88807A18	Кабель в сборе, чёрный	1
15	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
17	98866A9	Жгут проводов ЭБУ и форсунок в сборе	1
17	98866A14	Жгут проводов в сборе, электронный блок управления и форсунки	1
18	14695	ЗАЖИМ	1

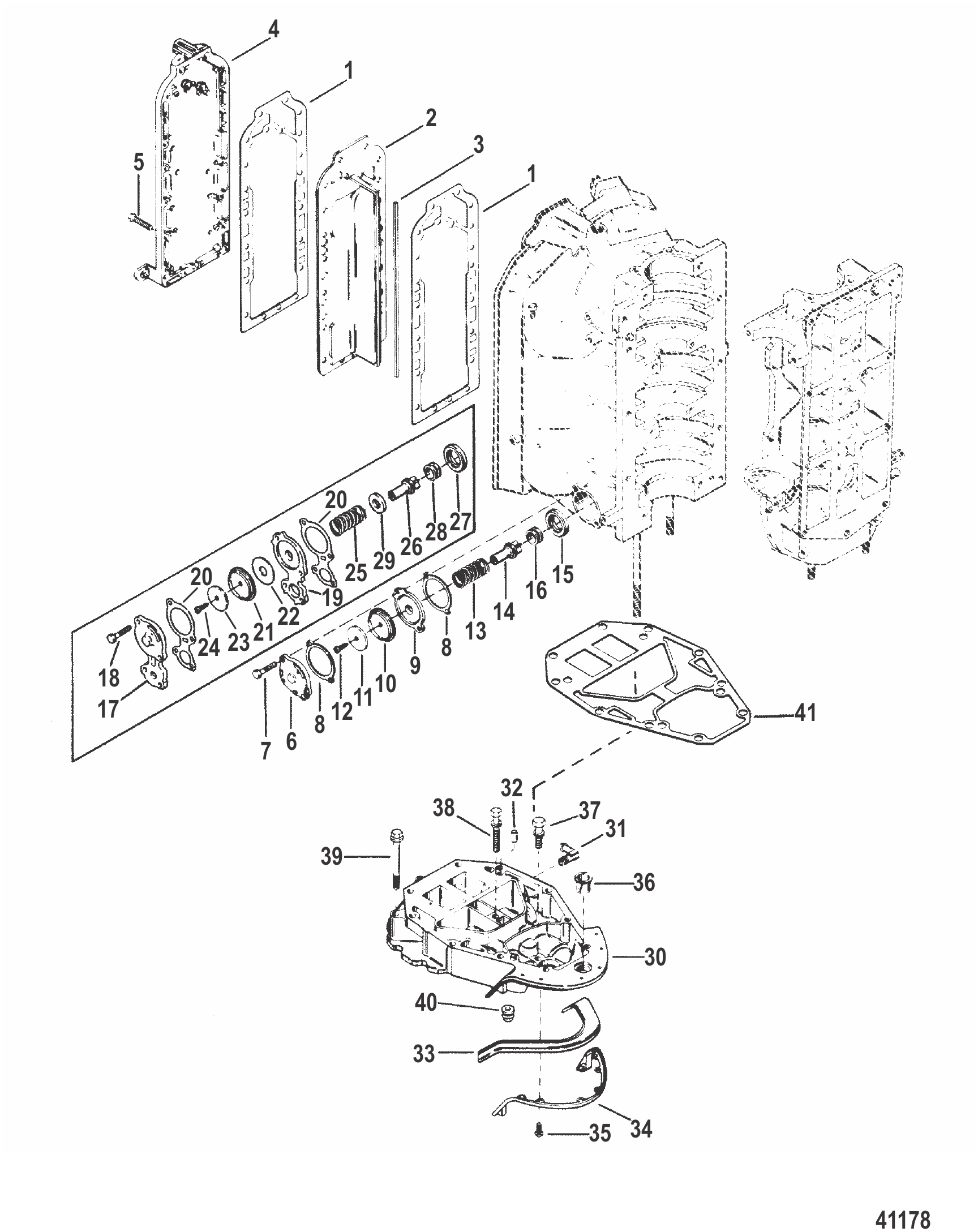

Рис. 10ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	90484	ПРОКЛАДКА разделительной пластины	2
2	99169	Разделительная пластина	1
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	95067	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
6	8M0237835	Крышка в сборе	1
7	38837	ВИНТ (.312-18 x 1.12)	2
8	88907	ПРОКЛАДКА	2
8	88907003	Прокладка	2
9	65664A1	Пластина в сборе	1
10	64877	ДИАФРАГМА	1
10	648771	ДИАФРАГМА	1
11	76451	Шайба	1
12	69570	Винт (#10-16 x .750)	1
13	64878	ПРУЖИНА (Чёрная)	1
14	86596	Тарельчатый клапан	1
15	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
18	74824	Винт (.312-18 x 1.250)	4
19	16497A1	Пластина	1
20	78690	Прокладка	2
20	78690002	Прокладка	2
21	14479	Диафрагма	1
21	144791	ДИАФРАГМА	1
22	16496	ДЕФЛЕКТОР водяной	1
23	76451	Шайба	1
24	69570	Винт (#10-16 x .750)	1
25	64878	ПРУЖИНА (Чёрная)	1
26	14480	Клапан тарельчатый	1
27	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	85303	ШАЙБА	1
30	41944A2	Пластина выпускная в сборе	1
30	41944A5	Пластина в сборе	1
31	99664	Угольник выхлопной пластины	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
32	20033	Штифт направляющий установочный	2
32	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
33	707482	Уплотнение кронштейна (чёрный и серый)	1
34	68010	Кронштейн сальника (чёрный и серый)	1
34	680101	КРОНШТЕЙН	1
35	48408	Винт (#10-16 x .500) клеммной колодки	8
36	27132	ВТУЛКА	1
37	66727	ВИНТ (.312-18 x 1.250)	1
38	68783	ВИНТ (.312-18 x 2.50)	1
39	66725	ВИНТ (.375-16 x 3.50)	3
39	898833	Винт (.375-16 x 3.500)	3
40	12602	Втулка уплотнительная	1
40	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	99176	Прокладка выпускной пластины	1
41	991764	Прокладка	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

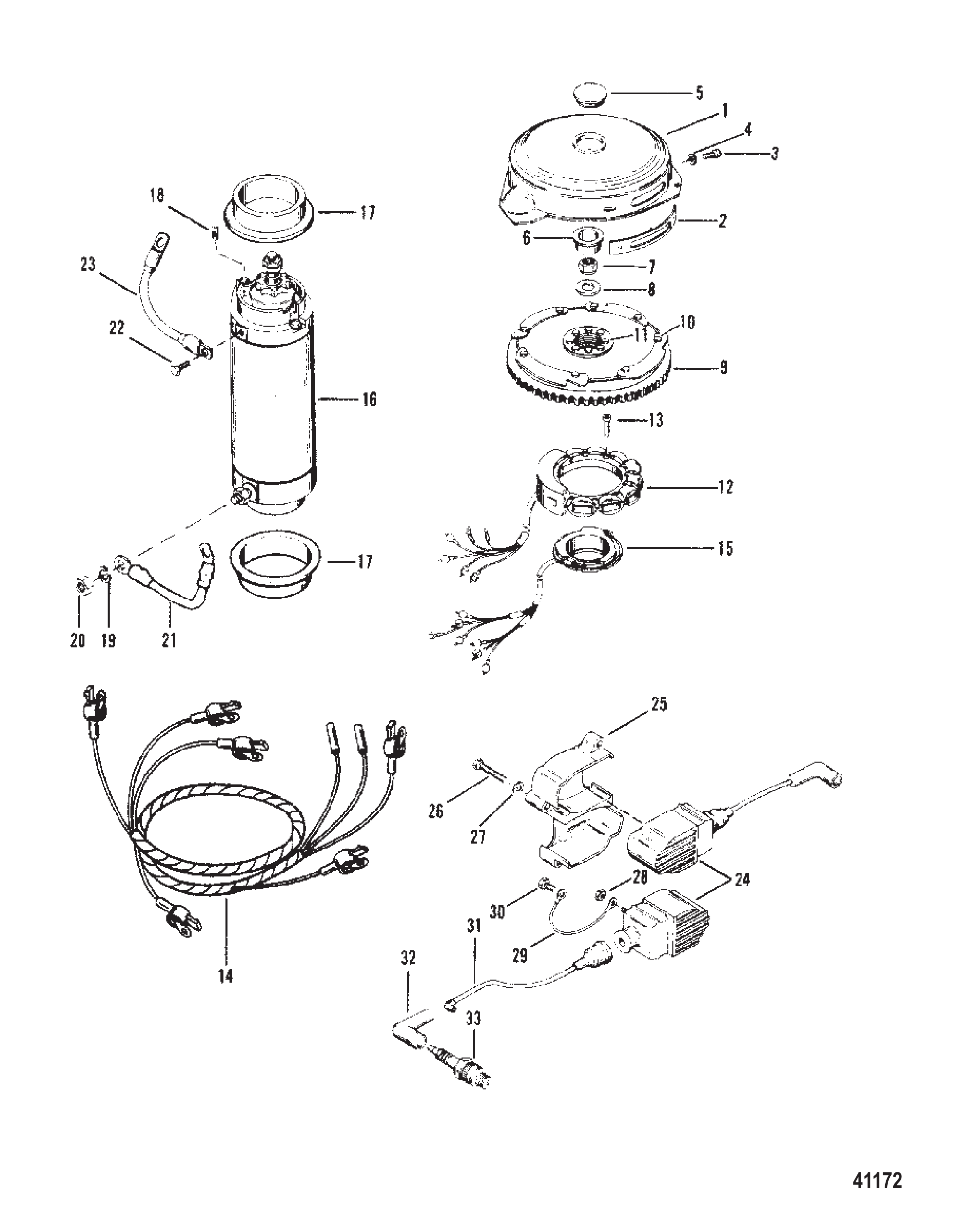

Рис. 11МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ FLYWHEEL, STARTER MOTOR AND IGNITION COILS

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	7555A17	Маховик	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
13	76566	Винт (#10-24 x 1.00)	4
13	19926100	ВИНТ (#10-24 x 1.00)	4
14	69739A3	Жгут проводов от катушки к коммутатору в сборе	1
15	96455A11	Пластина датчика зажигания в сборе	1
16	79472	Стартер в сборе	1
16	893893	Стартер	1
17	56703	ВТУЛКА СТАРТЕРА	2
17	8M0034918	Втулка	2
18	68042	Упор резиновый	2
18	8M0043376	Упор	2
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
21	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
21	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
22	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
23	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
24	7370A13	Катушка зажигания в сборе	6
24	8M0230859	Катушка зажигания в сборе	6
25	67614	Крышка	3
26	88447	Винт (.190-32 x 1.62)	12
27	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	99215A25	Провод высокого напряжения в сборе	6
31	813715A1	Провод	6
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	136862	Свеча зажигания (NGK-BU8H)	6
33	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
33	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
33	896329885	Свеча зажигания #L6VC @4	6

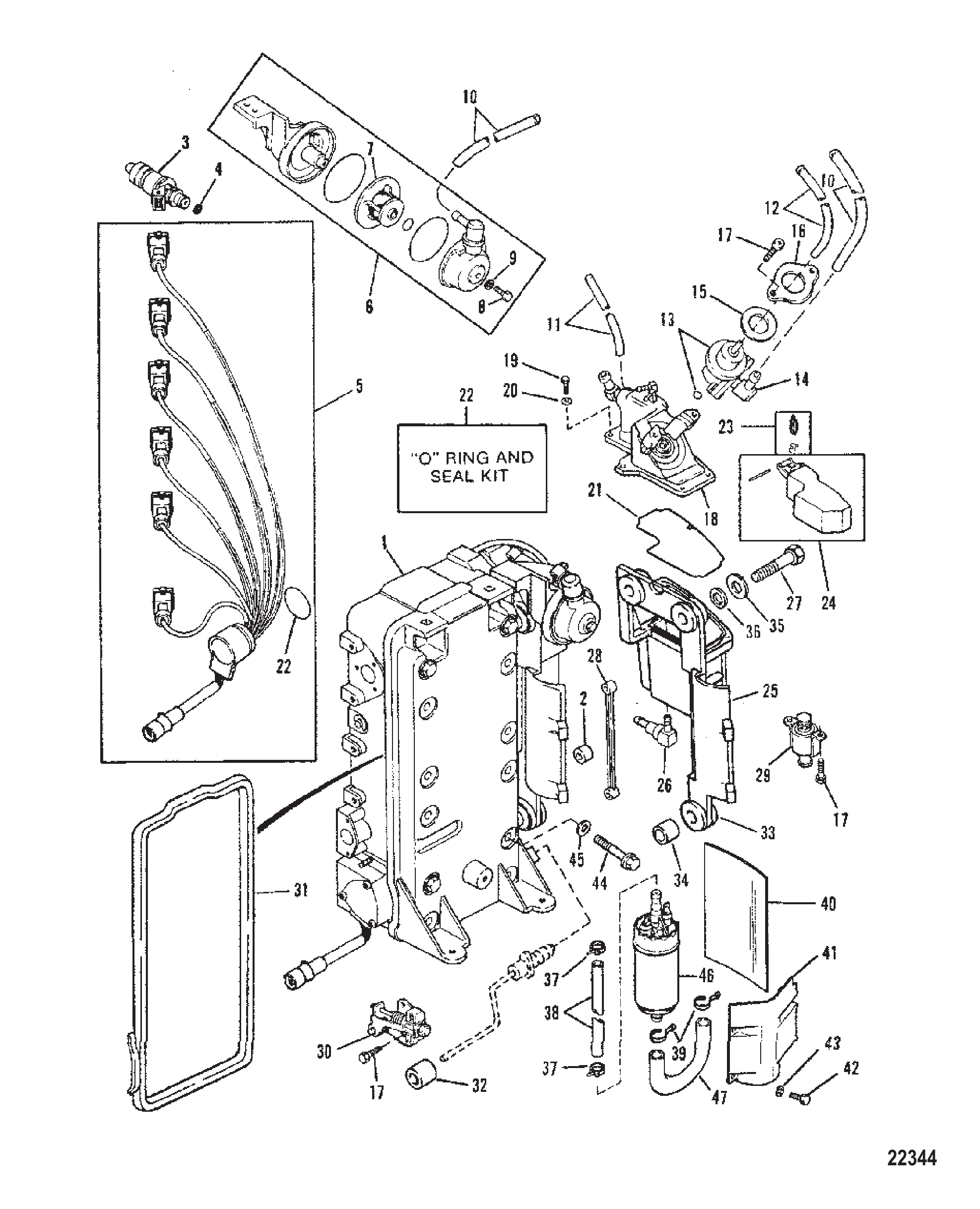

Рис. 12СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ FUEL MANAGEMENT SYSTEM

REF	Номер детали	Наименование	Кол-во
1	14817A2	Топливная система в сборе	1
2	67748	Ролик	1
3	18715	Форсунка топливная	6
3	18715T	Форсунка в сборе	6
4	17422	Фильтр форсунки	1
5	15443	Комплект жгута проводов	1
6	15442	Комплект фильтра топливного	1
7	15028	ФИЛЬТР ТОПЛИВНЫЙ	1
7	150282	ФИЛЬТР ТОПЛИВНЫЙ	1
8	400034	ВИНТ (M5 x 14) Крышка фильтра	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	1350377	Шланг (наружный диаметр 1/2")	1
10	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
11	9912688	Трубка (36.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	15027	РЕГУЛЯТОР ДАВЛЕНИЯ	1
14	814233	Комплект угольника	1
15	18791	Прокладка регулятора давления	1
16	814012	Пластина регулятора давления	1
17	814076	Винт	AR
18	814010	Комплект крышки	1
19	4001987	ВИНТ (M4 x 16)	6
20	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	6
21	18790	Сальник сепаратора паров	1
22	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
23	15446	Комплект клапана поплавка	1
24	15445	Комплект поплавка	1
25	814011	Комплект корпуса	1
26	42481	Обратный клапан	1
26	424811	Клапан	1
27	4000332	ВИНТ (M6 x 35)	3
28	15444	Тяга	1
29	18241	Обратный клапан	1
30	18348	Клапан отсечной	1
31	18792	Сальник коллектора форсунок	1
32	19275	Проставка	1
33	88033	Втулка уплотнительная винта корпуса	3
34	814913	Проставка	3
35	57427	ШАЙБА (БОЛЬШАЯ)	3
35	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
36	20346	Шайба шпильки стартера ручного	3
36	69057	ШАЙБА (.281 x .734 x .063)	3
37	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	1
37	8M0214911	Хомут @5	1
38	1350377	Шланг (наружный диаметр 1/2")	1
38	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
39	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	14639	Теплозащитный экран топливного насоса	1
41	14640T	Крышка топливного насоса	1
42	32228	ВИНТ (#10-32 x .625)	4
43	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
44	90088	ВИНТ (.250-20 x 4)	12
44	845674	Винт (.250-20 x 4.00)	12
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	12
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
46	14307T	Насос топливный	1
46	14307T01	Топливный насос	1
47	14633	Шланг	1
47	146332	ШЛАНГ	1

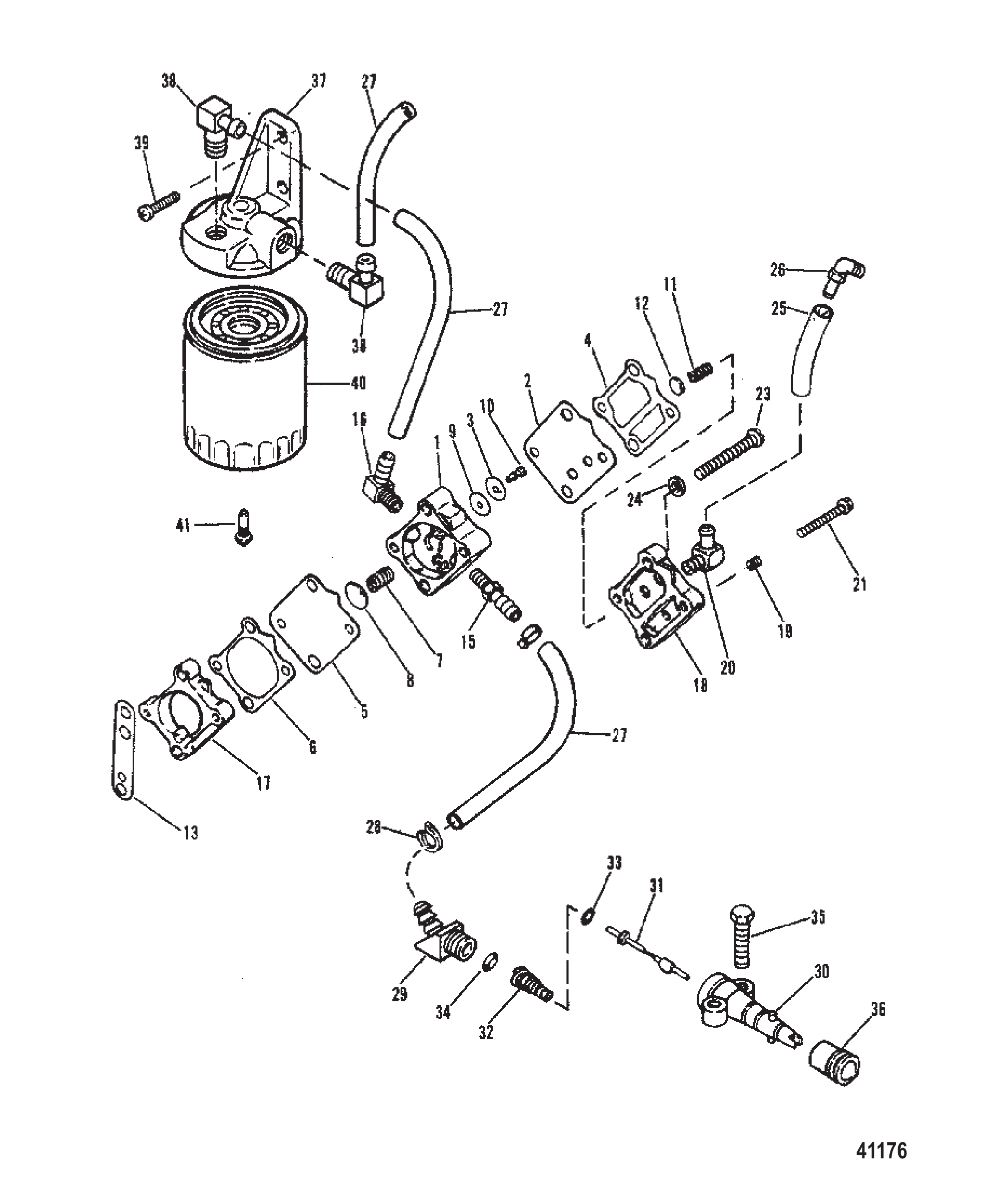

Рис. 13ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЙ ФИЛЬТР FUEL PUMP AND FUEL FILTER

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A3	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
4	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
5	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
6	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
7	NSS	NOT SOLD SEPARATE SPRING	1
8	NSS	NOT SOLD SEPARATE CAP	1
9	NSS	NOT SOLD SEPARATE CHECK VALVE	2
10	NSS	NOT SOLD SEPARATE RETAINER	2
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	98769	ПРОКЛАДКА ОСНОВАНИЯ	1
13	8M0204705	Прокладка @2	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	14868	ШТУЦЕР	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
23	4000310	ВИНТ (M5 x 40)	2
24	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
25	9072925	Шланг масляный (6-3/4")	1
26	99751	Штуцер (.0625-27) латунный импульсного шланга	1
26	997511	Угольник	1
27	1350377	Шланг (наружный диаметр 1/2")	3
27	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	3
28	73498	ХОМУТ	AR
28	816311T	СТЯЖКА (8.00 дюймов)	AR
29	14866	УГОЛЬНИК	1
30	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
31	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
31	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
32	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
33	20415	Кольцо уплотнительное стержня переходника	1
33	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
34	30188	ШАЙБА ПЕРЕХОДНИКА	1
35	69067	ВИНТ (.250-20 x 1.375)	1
36	92037	Уплотнение переходника	1
37	13170T	Основание топливного фильтра	1
37	13170A3	ОСНОВАНИЕ	1
38	13607	Штуцер основания (входит в поз. №34)	2
38	136071	Угольник	2
39	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
40	18458A1	Фильтр в сборе, топливный	1
40	18458Q3	Фильтр топливный	1
41	14570	Датчик контроля воды	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

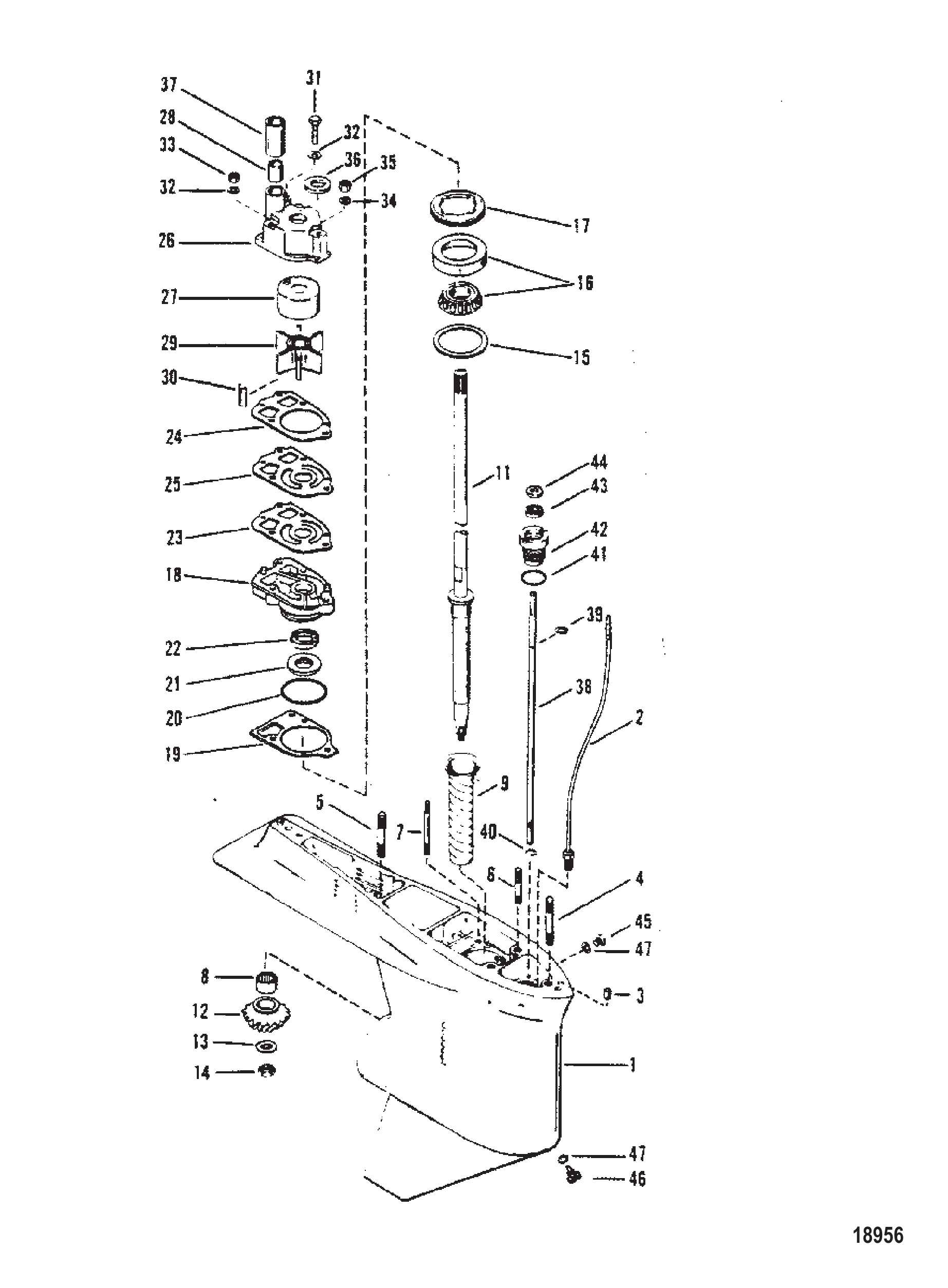

Рис. 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	78639	Шпилька	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	74730	Шпилька	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate PINION GEAR (PART OF 43-44104A2)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	42631	Прокладка водяного насоса к корпусу редуктора	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	85608	ПРОКЛАДКА НИЖНЯЯ - ВОДЯНОГО НАСОСА	1
23	8M0090319	ПРОКЛАДКА @5	1
24	85609	Прокладка верхняя - водяной насос	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	20260	Шайба сливной и заливной пробки	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

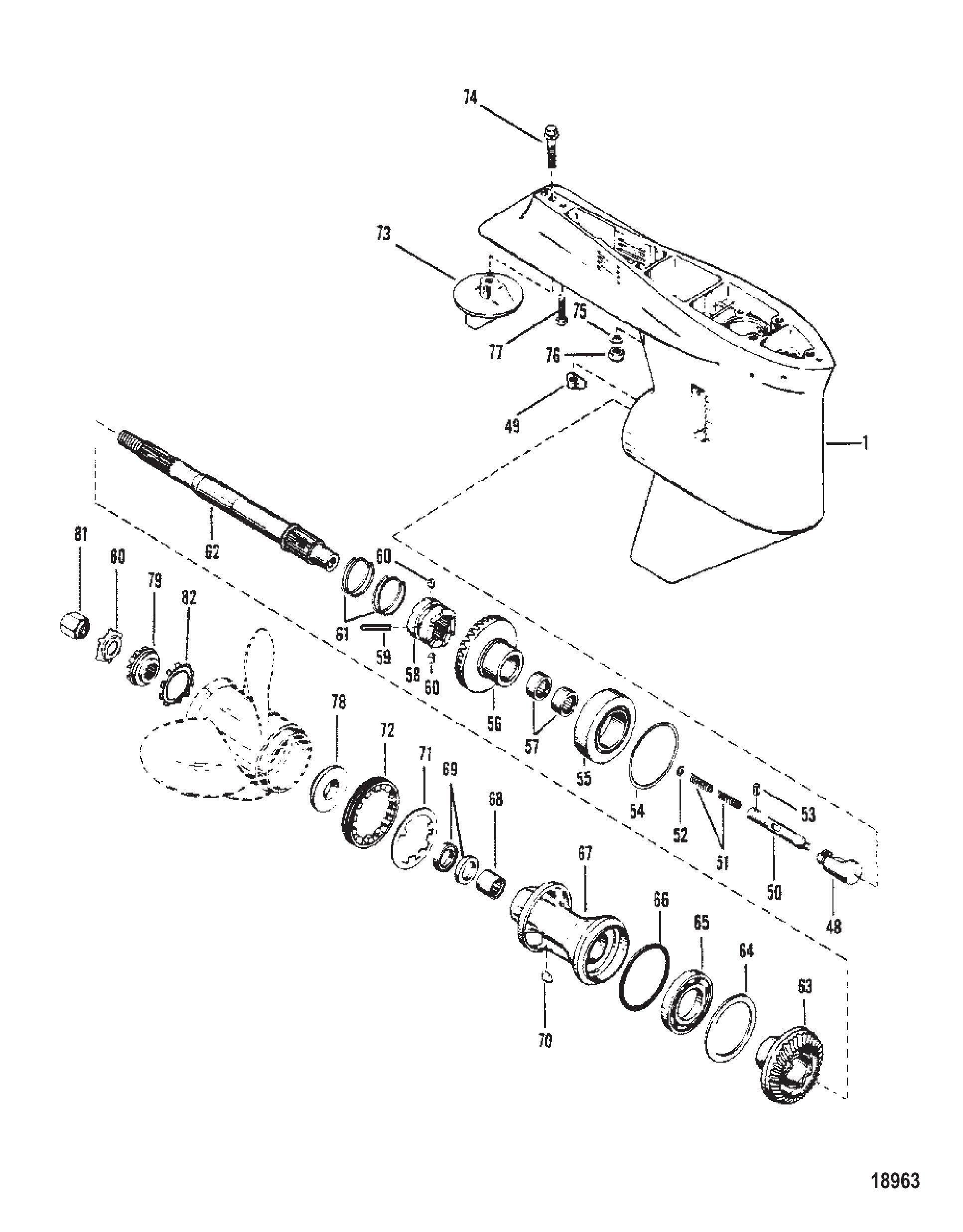

Рис. 15РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate REVERSE GEAR (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 16ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	15380	КАТАЛОГ ЗАПЧАСТЕЙ 220 Л.С. (V-6)	1
--	976583	Руководство по обслуживанию	1
--	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	15168A88	Комплект наклеек (чёрный)	1
-	13492872	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (ЧЁРНОЕ)	1
-	15241A87	Комплект наклеек (серый)	1
-	14879872	РУКОВОДСТВО ПО УСТАНОВКЕ (СЕРОЕ)	1

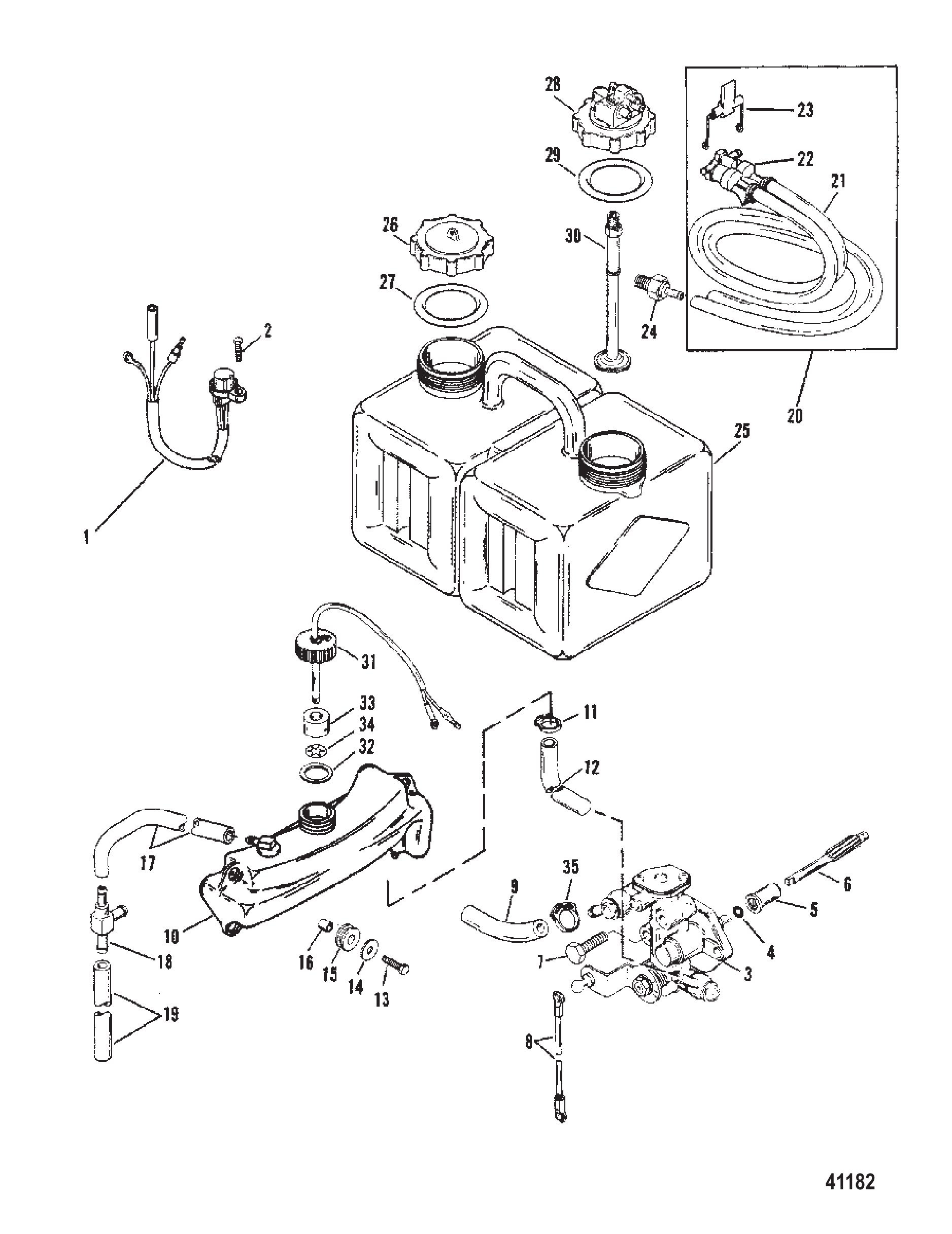

Рис. 17КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12430A1	ДАТЧИК В СБОРЕ	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	41033	НАСОС масляный	1
3	815699T	Масляный насос в сборе	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A1	Подшипниковый узел ведущей шестерни	1
5	41429A2	Подшипник в сборе	1
6	12726	Шестерня ведомая	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	9625512	Тяга рычага дросселя к масляному насосу	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	NSS	NOT SOLD SEPARATE HOUSING ASSEMBLY	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	43295A5	Корпус переходника в сборе	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415821	ХОМУТ МАСЛЯНОГО ШЛАНГА (МАЛЫЙ)	2

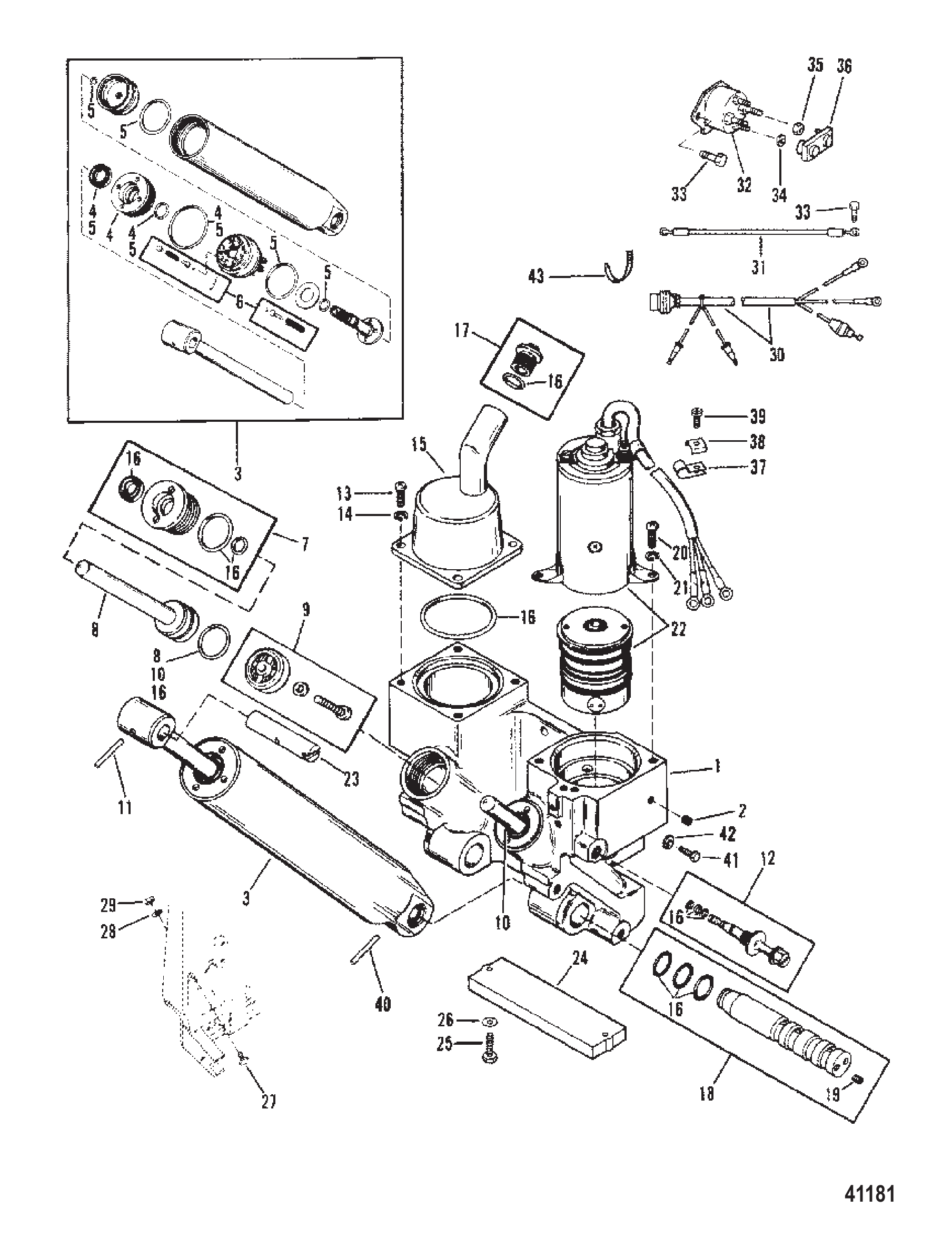

Рис. 18КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	99660A1	Сборка клапана	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A1	Сборка анода	1
24	818298Q1	Комплект анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	23
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
30	17201A2	Трос в сборе (17.00 дюймов)	1
31	79138A12	Трос в сборе	1
31	88807A21	ТРОС В СБОРЕ (ЧЁРНЫЙ - 4-1/2")	1
31	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
31	88807A8	Кабель в сборе (3.50 дюйма), черный	2
32	96158	Соленоид стартера	2
32	8M0185622	Соленоид	2
33	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
34	45076	Гайка (#10-32) латунная клемма блока выключателя	4
35	94330	Гайка (.250-20) латунная	4
36	97861	Изолятор	2
37	22875	ЗАЖИМ	2
38	69205	С-ОБРАЗНАЯ ШАЙБА	2
38	8M0084613	Пружинная шайба	2
39	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
40	44431	Штифт канавки нижний	1
40	878267	Штифт	1
41	4000377	ВИНТ (M10 x 30)	6
42	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
43	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 19НАСОС СИСТЕМЫ POWER TRIM POWER TRIM PUMP

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

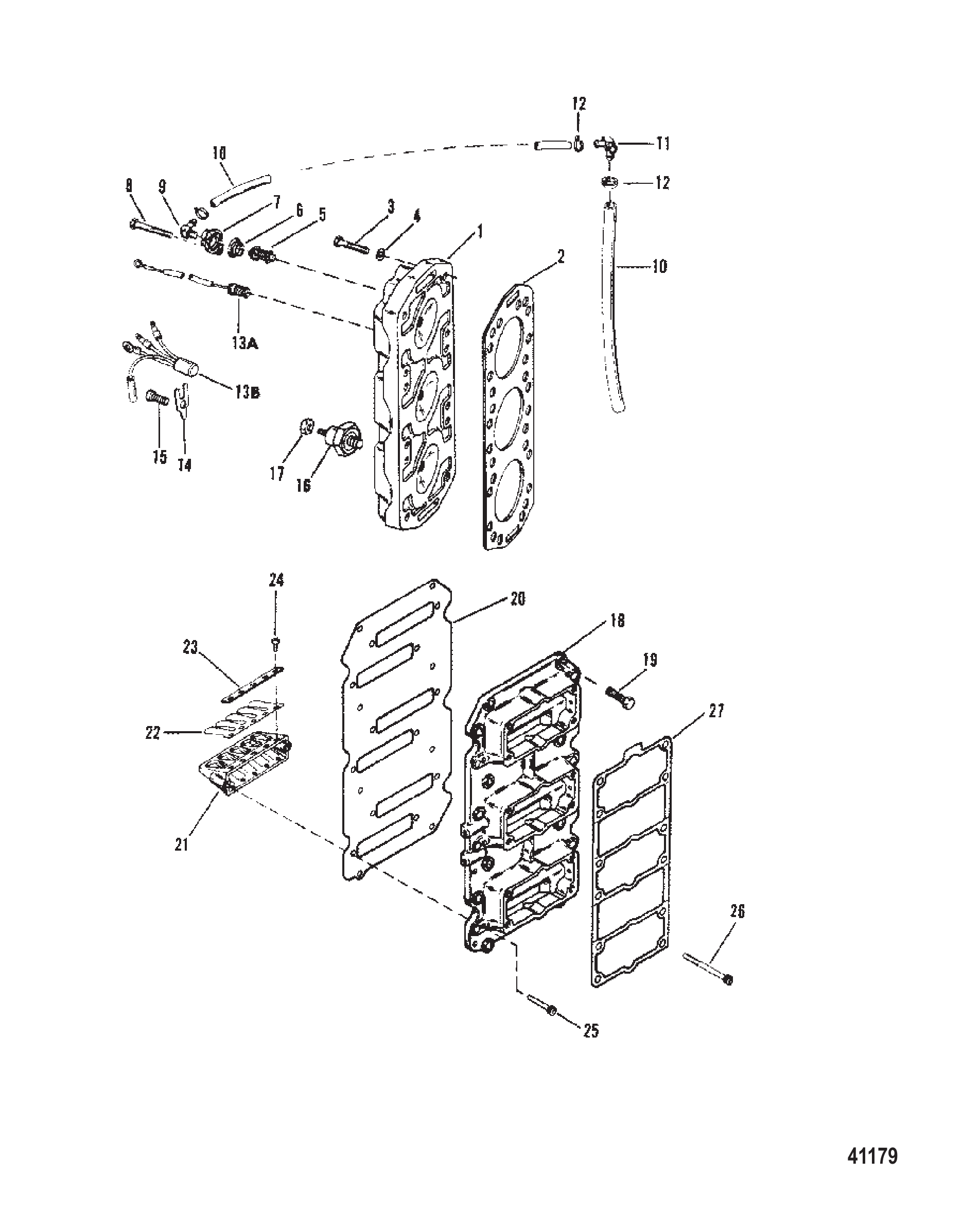

Рис. 20КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	13619A1	Головка блока цилиндров в сборе (цельная конструкция)	2
1	15221A1	Головка блока цилиндров в сборе (Mariner 135)	1
1	15221A5	Головка блока цилиндров в сборе	1
2	41246	ПРОКЛАДКА головки цилиндра	2
2	41247T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	73498	ХОМУТ	4
12	816311T	СТЯЖКА (8.00 дюймов)	4
13A	97465	Датчик температуры (правый борт)	1
13B	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
14	13715	Фиксатор	2
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	13192	Датчик детонации	1
16	825164A1	Датчик детонации в сборе	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	14593T	Переходная пластина	1
18	14593A4	Переходная пластина в сборе	1
19	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
20	14697	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
20	146971	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
22	75362A1	Лепестковый клапан в сборе	6
23	96183	Хомут лепесткового клапана	12
23	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
24	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	60
24	823588	Винт (#8-32 x .250)	60
25	21558	ВИНТ (.250-20 x .75) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО БЛОКА (3/4")	6
25	92160	Винт (.250-20 x .750) нержавеющая сталь	6
26	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
27	16737	Прокладка переходной пластины	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

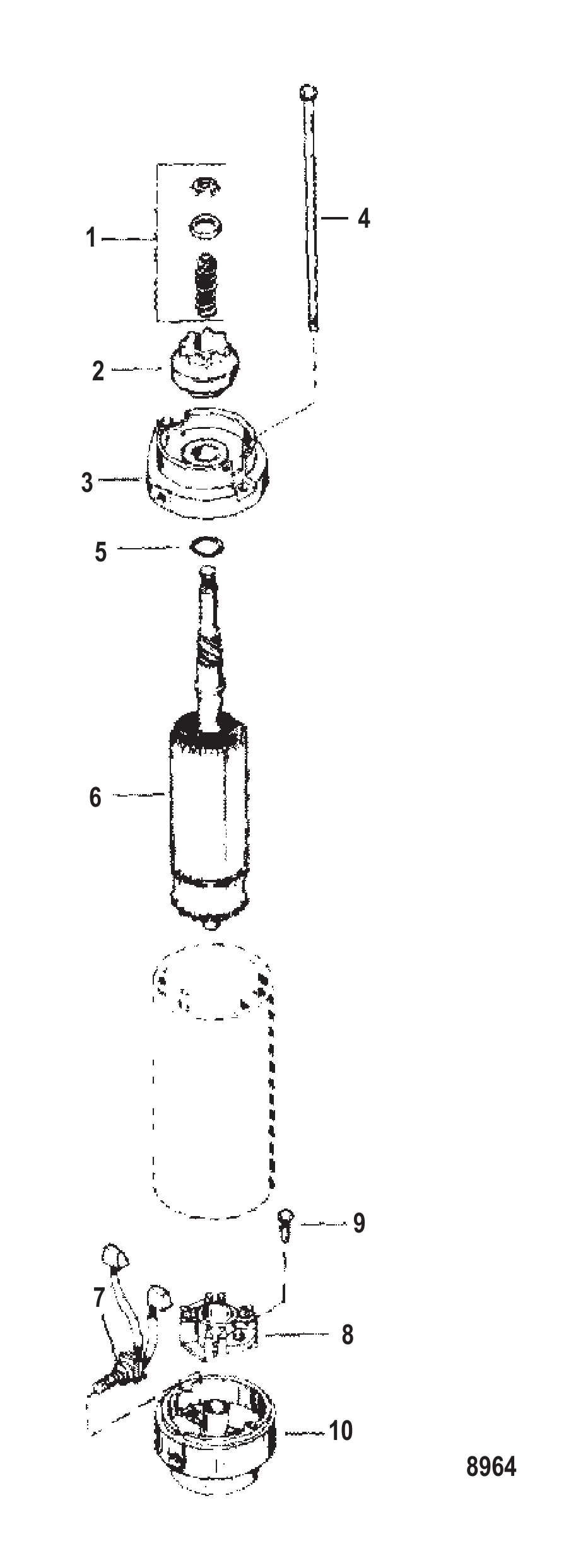

Рис. 21СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
5	NSS	NOT SOLD SEPARATE Washer (AMERICAN BOSCH #WA3122)	1
6	79216	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	2
8	898265014	Держатель щёток	2
9	NSS	NOT SOLD SEPARATE Screw (AMERICAN BOSCH #02441-22-SC-30SM)	2
10	15386	Торцевая крышка	1
10	15386001	ТОРЦЕВАЯ КРЫШКА	1

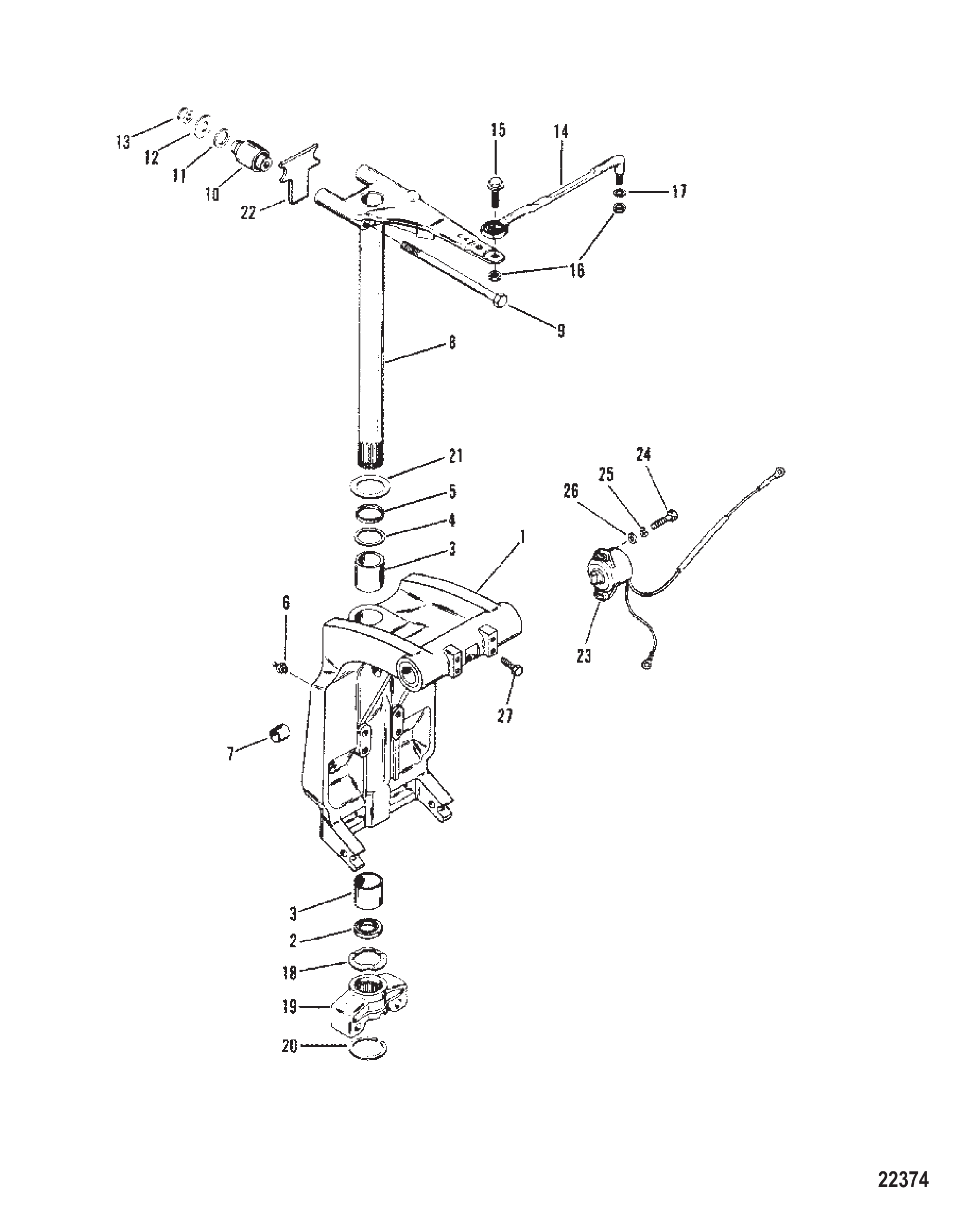

Рис. 22ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A4	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	8710A13	Сборка поворотного кронштейна	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A18	Узел поворотной цапфы с рулевым рычагом (черный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A17	Узел поворотной цапфы с рулевым рычагом (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
11	66921	ШАЙБА	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	95164A9	Сборка датчика тримма	1
23	8M0074846	Заказ 8M0098273	1
24	56682	ВИНТ (#10-24 x .750) Sea Ray	2
24	852368	Винт (#10-24 x .750)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
27	64014	Винт (.250-28 x .500)	2
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

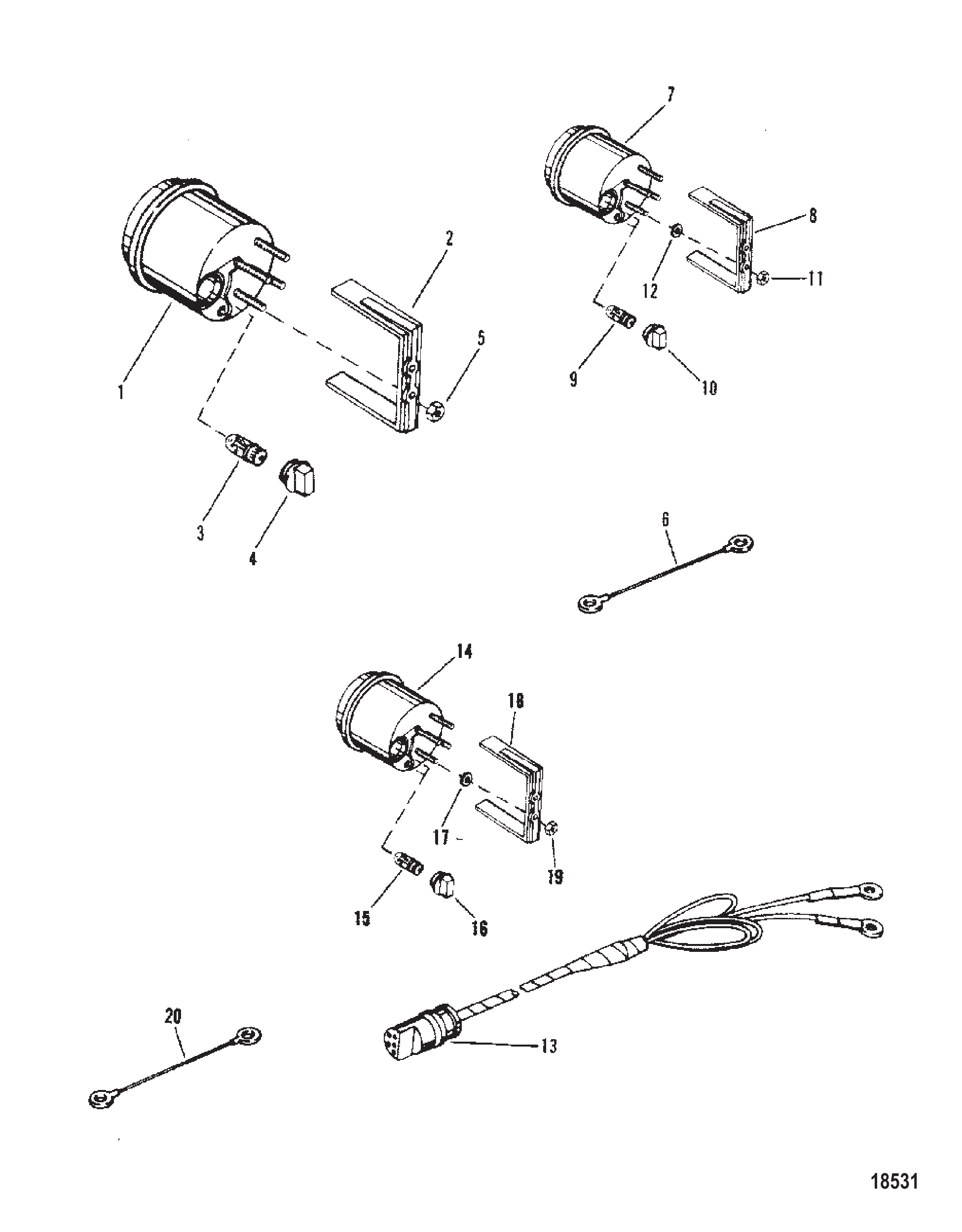

Рис. 23ТАХОМЕТР, ДАТЧИК ТРИМА, ДАТЧИК ТЕМПЕРАТУРЫ TACHOMETER, TRIM GAUGE, TEMPERATURE GAUGE

REF	Номер детали	Наименование	Кол-во
1	15112A1	ТАХОМЕТР (7K)	1
2	79101	Кронштейн крепления	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26427	Шайба	2
18	79480	Кронштейн	1
19	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
20	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
20	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
20	88032A3	ТРОС В СБОРЕ (23.00 фута) Бежево-синий	1
20	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1

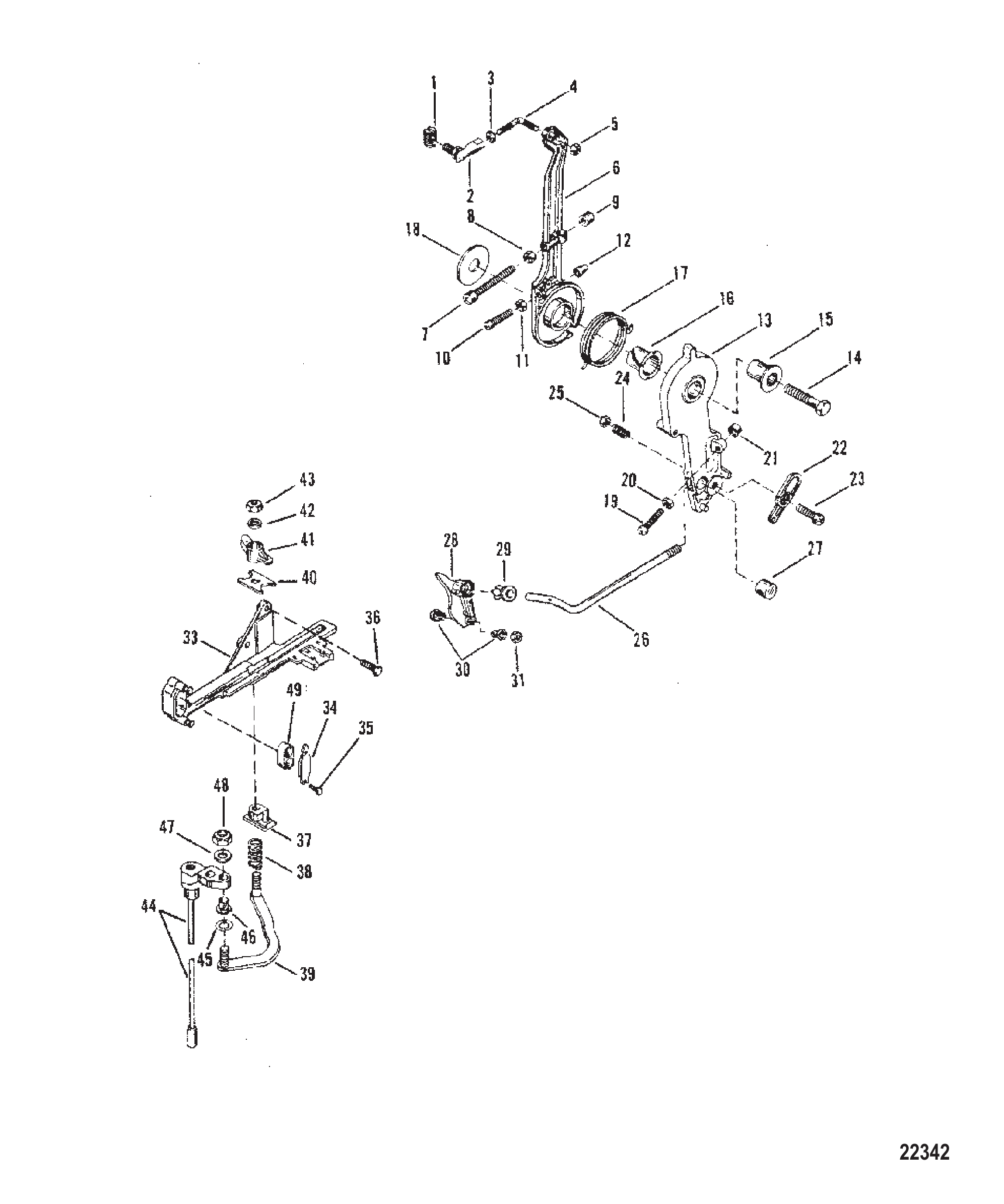

Рис. 24РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	13627	Винт (.190-32 x 1.250)	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14634	Тяга	1
27	14638	Цилиндр	1
28	146351	КУЛАЧОК ДРОССЕЛЯ	1
29	93248	ВТУЛКА Поворотного узла	1
29	8M0215006	Втулка поворотная	1
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
44	79932A7	Узел вала переключения передач (длинный)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A8	Узел вала переключения передач (удлиненный)	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
49	39519	ЧАШКА	1

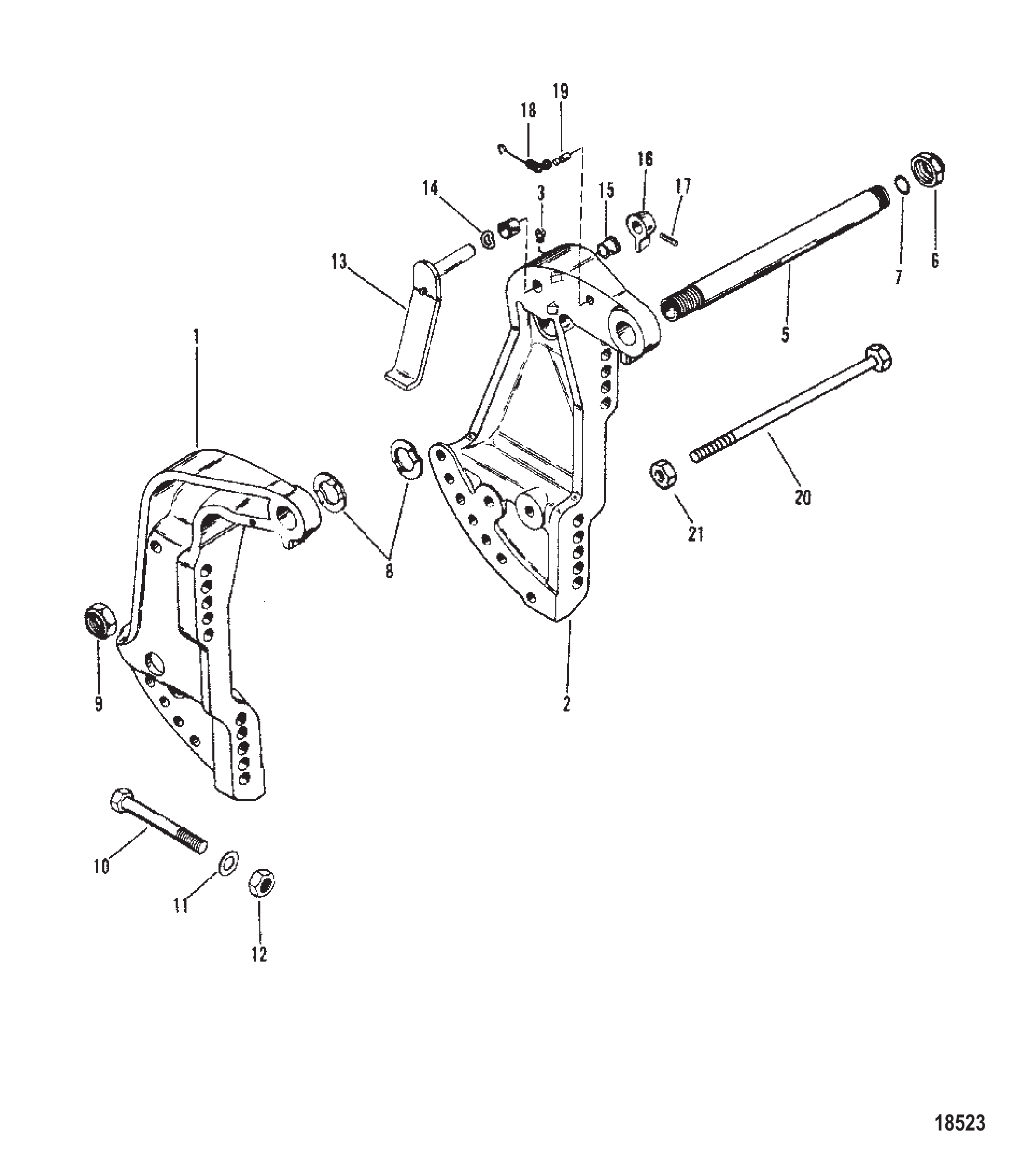

Рис. 25КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
6	90068T6	Гайка трубы откидывания	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

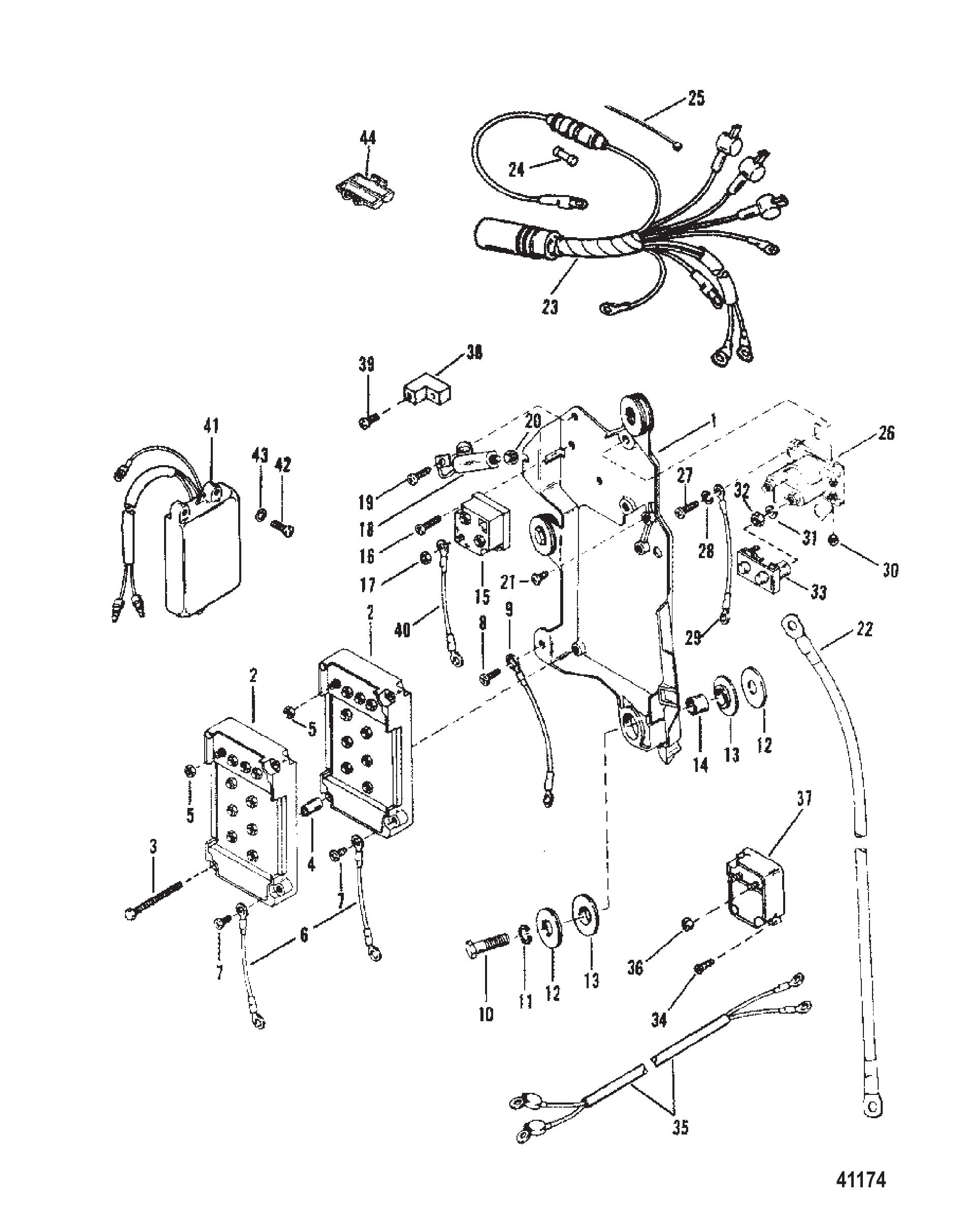

Рис. 26ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ WIRING HARNESS, STARTER SOLENOID AND RECTIFIER

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A6	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	8
6	60871A10	Провод в сборе	2
7	62568	Винт (#10-16 x .375)	2
8	87926	Винт (#10-32 x .500)	1
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	62351A1	Выпрямитель	1
15	8M0058226	Выпрямитель	1
16	38055	ВИНТ (.190-32 x .620)	2
17	45076	Гайка (#10-32) латунная клемма блока выключателя	3
18	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
19	38055	ВИНТ (.190-32 x .620)	1
20	45076	Гайка (#10-32) латунная клемма блока выключателя	1
21	42813	Винт (#10-32 X .380)	1
22	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
22	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
23	96220A6	Жгут проводов двигателя в сборе	1
24	79091	Предохранитель 20 А	1
24	8M0207796	Предохранитель 20 А	1
25	73498	ХОМУТ	AR
25	816311T	СТЯЖКА (8.00 дюймов)	AR
26	15857	Стартер соленоида	1
26	853654A1	ЭЛЕКТРОМАГНИТ	1
27	31716	ВИНТ (.250-20 x .620)	2
28	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
29	65999A2	Трос в сборе, черный	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	2
31	53166	СТОПОРНАЯ ШАЙБА (.312)	2
32	68292	Гайка (.312-18)	2
32	8M0204668	Гайка (.312-18)	2
33	97861	Изолятор	1
34	48409	Винт (#10-16 x .625) нержавеющая сталь	2
35	13397A1	Жгут проводов в сборе	1
36	45076	Гайка (#10-32) латунная клемма блока выключателя	2
37	88825A7	Регулятор напряжения	1
38	45915	КЛЕММНАЯ КОЛОДКА	2
39	48408	Винт (#10-16 x .500) клеммной колодки	4
40	88808A20	Кабель в сборе (красный)	1
41	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
41	87076A10	Регулятор холостого хода	1
42	69020	ВИНТ (#10-32 x .875)	3
42	690201	ВИНТ (#10-32 x .875)	3
43	38833	ШАЙБА	3
44	134731	Держатель предохранителя	1
