水星 Mercury 8 HP Carb BODENSEE (International) 0H000058 THRU 0H016909 - — взрыв-схемы и запчасти

四冲程化油器 · USA - Cat.# 90-80913195 · 共 24 个部位 · 1007 条零件

1АКСЕССУАРЫ 2НИЖНИЙ КОК 3РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 4КАРБЮРАТОР 5КРЕПЕЖНАЯ СКОБА 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КАРТЕР 8КОРПУС РЕДУКТОРА 9ЭЛЕКТРОКОМПОНЕНТЫ 10ТОПЛИВНЫЙ НАСОС 11РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (ПЕРЕДАЧА 2.00:1)12РЕДУКТОР (ГРЕБНОЙ ВАЛ) (ПЕРЕДАЧА 2.00:1)13ВПУСК 14ВПУСКНОЙ/ВЫПУСКНОЙ КЛАПАН 15СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 16СТАРТЕРНЫЙ УЗЕЛ (РУЧНОЙ)17СБОРКА СТАРТЕРА 18СТАТОР/РОТОР 19ПОВОРОТНЫЙ КРОНШТЕЙН 20ПОВОРОТНАЯ ГОЛОВКА И РУЛЕВАЯ РУКОЯТКА 21ДРОССЕЛЬНАЯ СВЯЗЬ (ЭЛЕКТРИЧЕСКАЯ-ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)22ДРОССЕЛЬНАЯ СВЯЗЬ (МЕХАНИЧЕСКАЯ)23ВЕРХНИЙ КОК 24КОМПЛЕКТ ВИЗУАЛЬНОГО ОПОВЕЩЕНИЯ

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	828000A12	Масляный картер	A/R
-	828030A3	Комплект румпеля	A/R
-	828030A4	Комплект румпеля	A/R
-	828003A1	Комплект переоборудования под электростартер	A/R
-	828038A1	Комплект зарядки выпрямителя аккумулятора	A/R
-	828004A1	Комплект переоборудования под румпель	A/R
-	828022A2	Жгут проводов дистанционного управления в сборе	A/R
-	831257A1	Комплект системы Co-Pilot	A/R
-	828020A1	Комплект крепления дистанционного управления	A/R
-	831259A1	Комплект переоборудования	A/R
-	828032A1	Комплект удлинителя	A/R
-	828032A2	Комплект удлинителя	A/R
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R

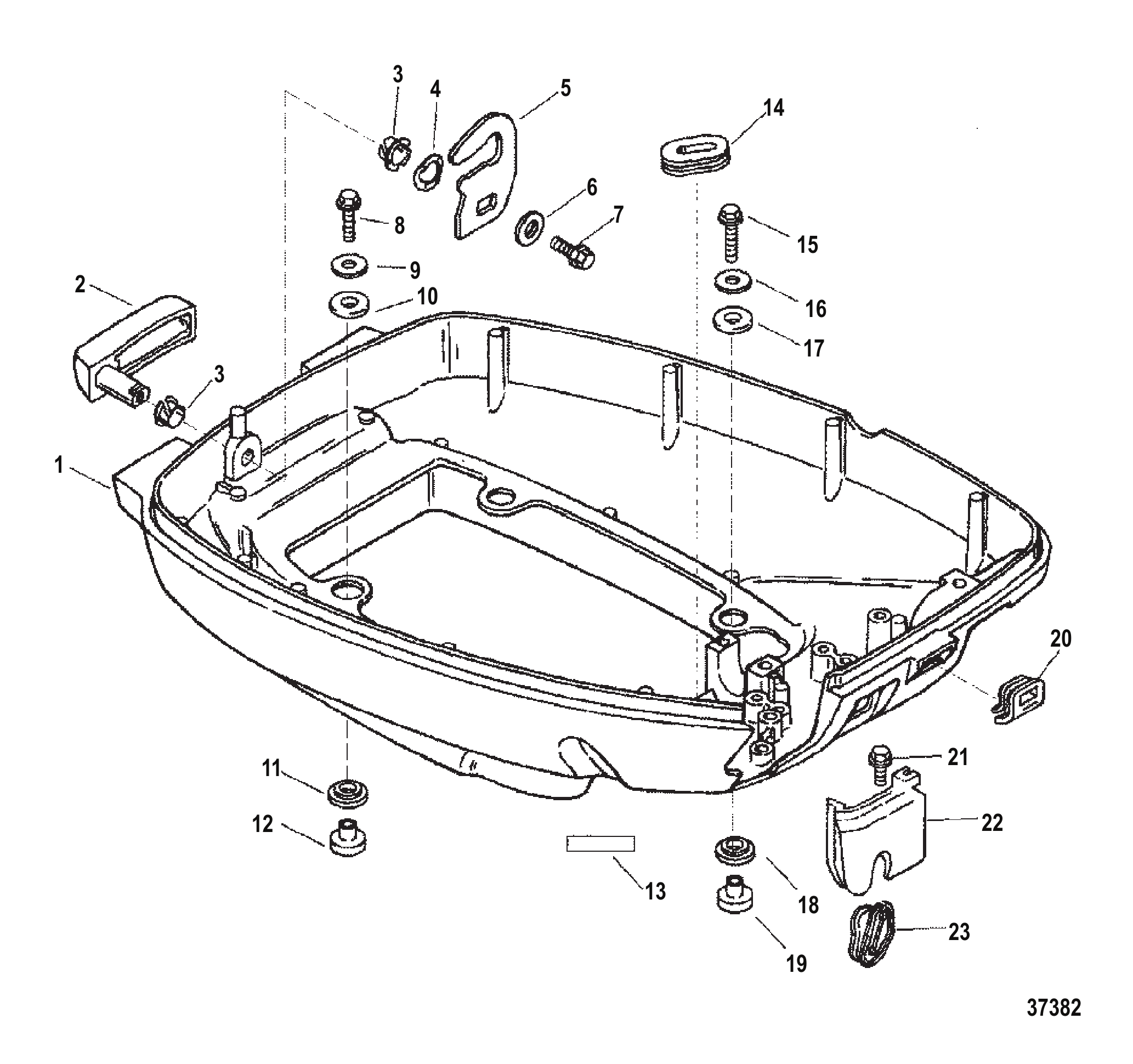

Рис. 2НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	825780F1	Нижний кожух	1
1	825780F2	НИЖНИЙ КОЖУХ	1
2	825782F1	Рычаг защёлки кожуха	1
2	825782F2	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
2	825782F1	Рычаг защёлки кожуха	1
3	812707	Втулка	2
4	12134	ШАЙБА ВОЛНОВАЯ	1
5	825783	КРЮЧОК ЗАЩЕЛКИ	1
5	893766	Крючок фиксатора	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	40011127	Винт (M6 x 16) нержавеющая сталь	1
7	4006731	ВИНТ (M6 x 16)	1
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
9	69057	ШАЙБА (.281 x .734 x .063)	2
10	828129	Втулка	2
11	828129	Втулка	2
12	826618	Втулка	2
13	111851	НАКЛЕЙКА ПЕРЕКЛЮЧЕНИЯ	1
14	826849	Втулка уплотнительная	1
15	40011129	Винт (M6 x 25) нержавеющая сталь	2
16	69057	ШАЙБА (.281 x .734 x .063)	2
17	828129	Втулка	2
18	828129	Втулка	2
19	826618	Втулка	2
20	826808	Втулка уплотнительная	1
20	857002	Крышка	1
20	827403	ПРОБКА	1
21	40011128	Винт (M6 x 20) нержавеющая сталь	1
21	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
22	825569	Крышка	1
23	825784	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

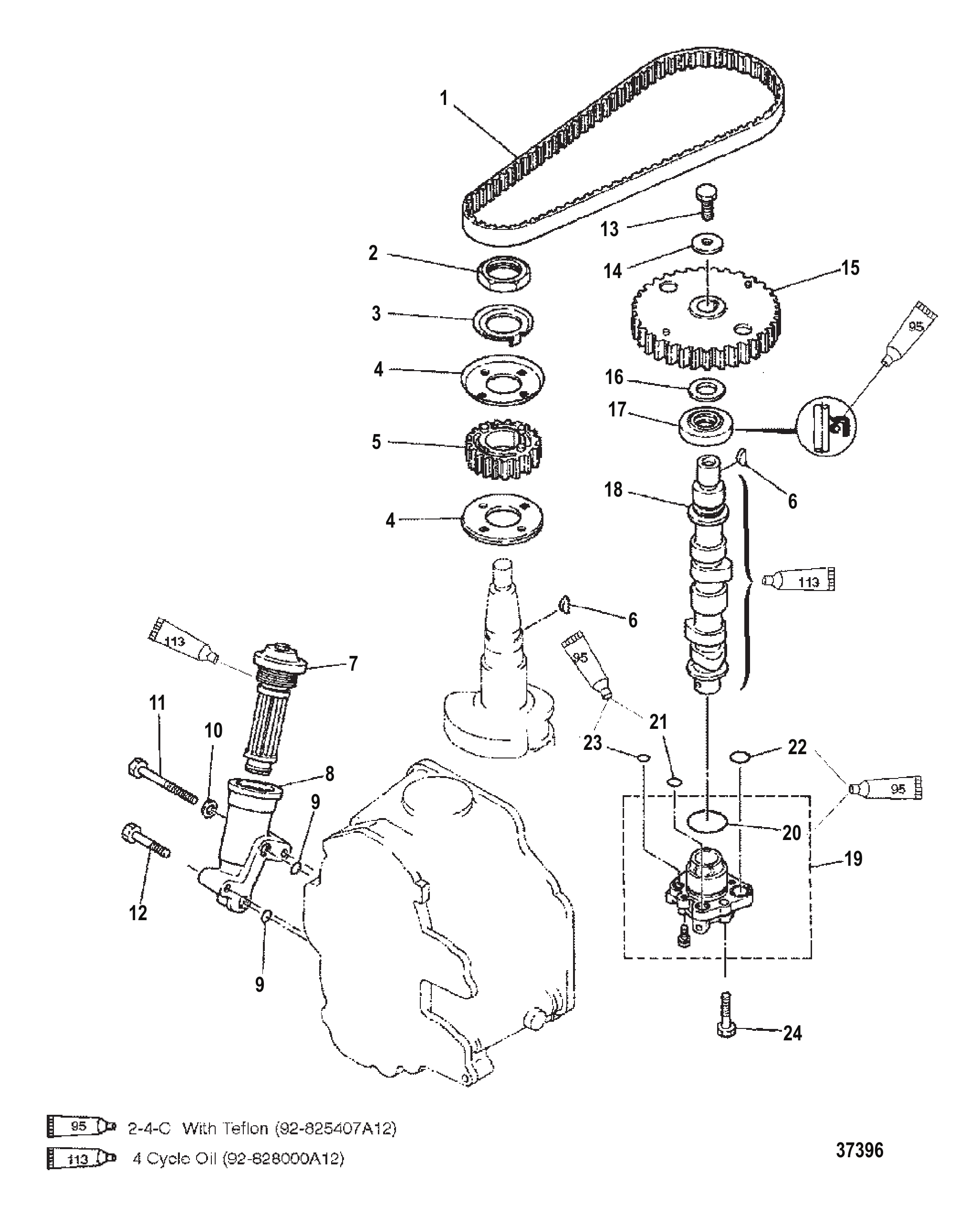

Рис. 3РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС CAMSHAFT/OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	825657	Ремень	1
2	825717	Гайка	1
3	825718	Шайба	1
4	825716	Шайба	2
5	825715	Шестерня приводная	1
6	84403M	Шпонка	2
6	8M0084803	Шпонка @2	2
7	825467A1	Масляный фильтр в сборе с сеткой	1
7	825467T02	Масляный фильтр	1
8	825499	КОРПУС	1
9	84464M	Уплотнительное кольцо	2
10	82214M	Шайба	1
11	84931M	БОЛТ	1
12	82500930	БОЛТ (M6 x 30)	1
13	826957M	Болт	1
14	825498	ШАЙБА	1
15	825494	ШЕСТЕРНЯ ВЕДОМАЯ	1
15	825494T	Шестерня привода	1
16	82710M	Шайба	1
17	825455	САЛЬНИК МАСЛЯНЫЙ РАСПРЕДВАЛА	1
18	825454	РАСПРЕДВАЛ	1
19	825456A1	Масляный насос в сборе	1
19	825456T1	Масляный насос	1
20	825462	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ РАСПРЕДВАЛА	1
21	827016	Кольцо уплотнительное	1
22	825438	Кольцо уплотнительное	2
23	84464M	Уплотнительное кольцо	1
24	825501	БОЛТ (M6 x 25)	3
24	8248326	Винт (M6 x 25 мм)	3
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

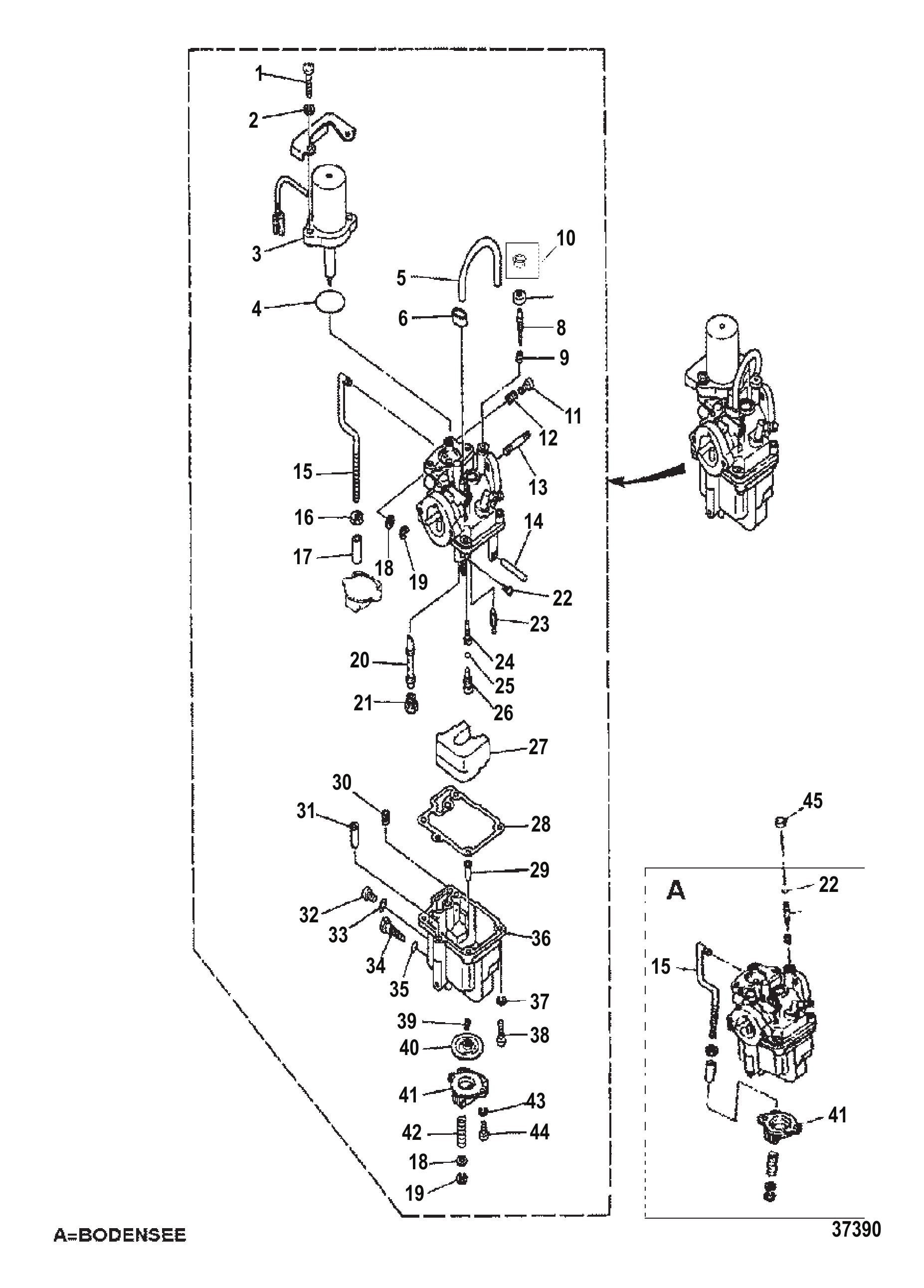

Рис. 4КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
-	825601A1	КАРБЮРАТОР	1
-	827973A1	Карбюратор	1
-	827973T1	КАРБЮРАТОР	1
-	855107A1	КАРБЮРАТОР	1
-	855107T02	КАРБЮРАТОР	1
1	82980M	ВИНТ	2
2	82212M	Стопорная шайба	2
3	827473M	Узел подкачки карбюратора	1
3	827473T	Стартер в сборе	1
4	827472M	Кольцо уплотнительное	1
4	827472T	Кольцо уплотнительное	1
5	827471M	Трубка	1
6	827482M	Хомут	1
7	827468M	Уплотнение	1
8	827469M	ВИНТ регулировки воздуха	1
8	809125M	Винт регулировки воздуха	1
9	80437M	Пружина	1
10	855237	Пробка	1
11	826931M	Винт	1
12	82596M	Пружина регулировки холостого хода	1
13	825522	ШПИЛЬКА	2
14	80451M	Штифт	1
15	827485M	ТЯГА ускорительного насоса	1
15	809127M	Тяга ускорительного насоса	1
16	82537M	Гайка	1
17	827486M	Вал воздушной заслонки	1
18	827488M	Шайба	2
19	827489M	Зажим	2
20	827467M	ГЛАВНЫЙ ЖИКЛЕР	1
21	91741M	Водомет	1
22	809128M	Винт	1
19	809123M	Главный распылитель	1
20	82625M	Главный жиклёр	1
21	809124M	Кольцо уплотнительное	1
23	14182M	Клапан	1
24	827465M	Жиклёр холостого хода	1
25	80960M	Прокладка	1
26	827466M	Пробка главного распылителя	1
27	827470M	Поплавок	1
28	827463M	Прокладка поплавковой камеры	1
29	827474M	Фильтр	1
30	827475M	Жиклёр пусковой	1
31	827483M	Клапан воздушной заслонки	1
32	827480M	Винт	1
33	827481M	Прокладка	1
34	827477M	Винт сливной	1
35	827476M	Кольцо уплотнительное	1
36	827464M	Поплавковая камера	1
37	82206M	СТОПОРНАЯ ШАЙБА	4
38	91738M	Винт	4
39	827479M	Пружина	1
40	827478M	Диафрагма	1
41	827484M	Крышка	1
41	809126M	Крышка	1
42	827487M	Пружина
43	82206M	СТОПОРНАЯ ШАЙБА	2
44	83509M	Винт (M4 x 10)	2
45	827737	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
-	828099	Упор дроссельной заслонки	1
-	821285	ПРУЖИННАЯ ГАЙКА	1
-	827493M	Ремкомплект карбюратора	1

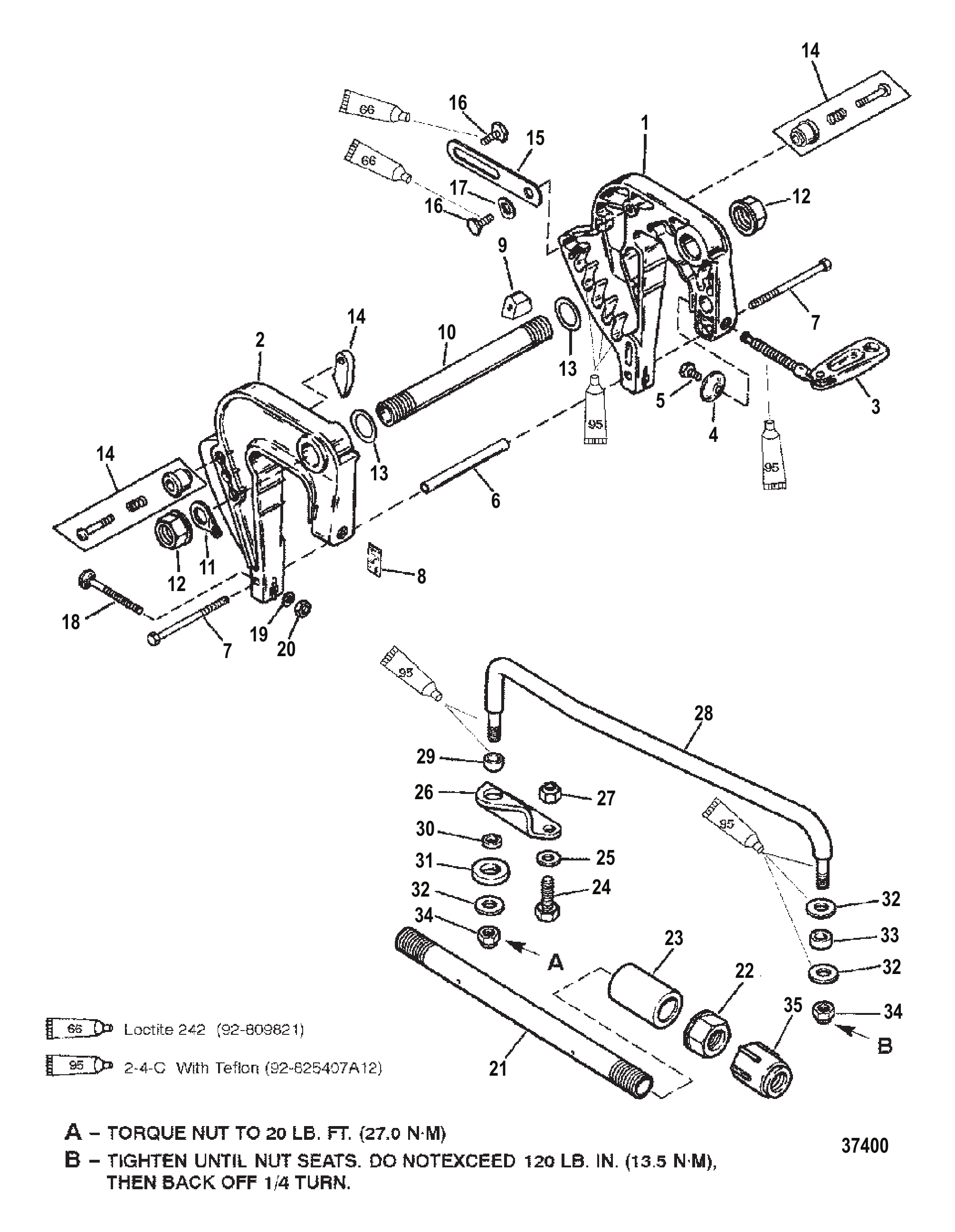

Рис. 5КРЕПЕЖНАЯ СКОБА CLAMP BRACKET

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
1	8894A9	Кронштейн струбцины в сборе	1
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
2	8892A7	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	4000333	ВИНТ (M6 x 40)	2
8	12869	Наклейка положения откидки	1
9	814427	Фиксатор наклона с золотником (новая конструкция)	1
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
20	13855	Гайка (.250-20)	2
20	8267118	Гайка (.250-20)	2
21	30664	Трубка	1
21	8M0041936	Труба наклона	1
22	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
23	113841	ПРОСТАВКА	1
24	4000354	ВИНТ (M8 x 30)	2
25	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	2
26	11607	КРОНШТЕЙН	1
27	400635	ГАЙКА (M8)	2
27	401388	ГАЙКА (M8) Нержавеющая сталь	2
28	11606	СОЕДИНИТЕЛЬНАЯ ТЯГА (ПРАВЫЙ БОРТ)	1
28	11606T	ORD 11606A 1 Mercury / Quicksilver	1
29	29698	ШАРОВОЙ ШАРНИР	1
30	71970	ШАЙБА (.390 x .546 x .12)	1
30	8M0109680	Шайба (.39 X .546 X.12)	1
31	30521	ШАЙБА (.97 x .56 x .19)	1
32	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	3
33	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
33	8M0151156	ПРОСТАВКА	1
34	34863	ГАЙКА (.375-24)	2
34	8M0204726	Гайка (.375-24) латунная	2
35	78862A2	Комплект уплотнений	1
35	19624A1	Комплект уплотнений	1

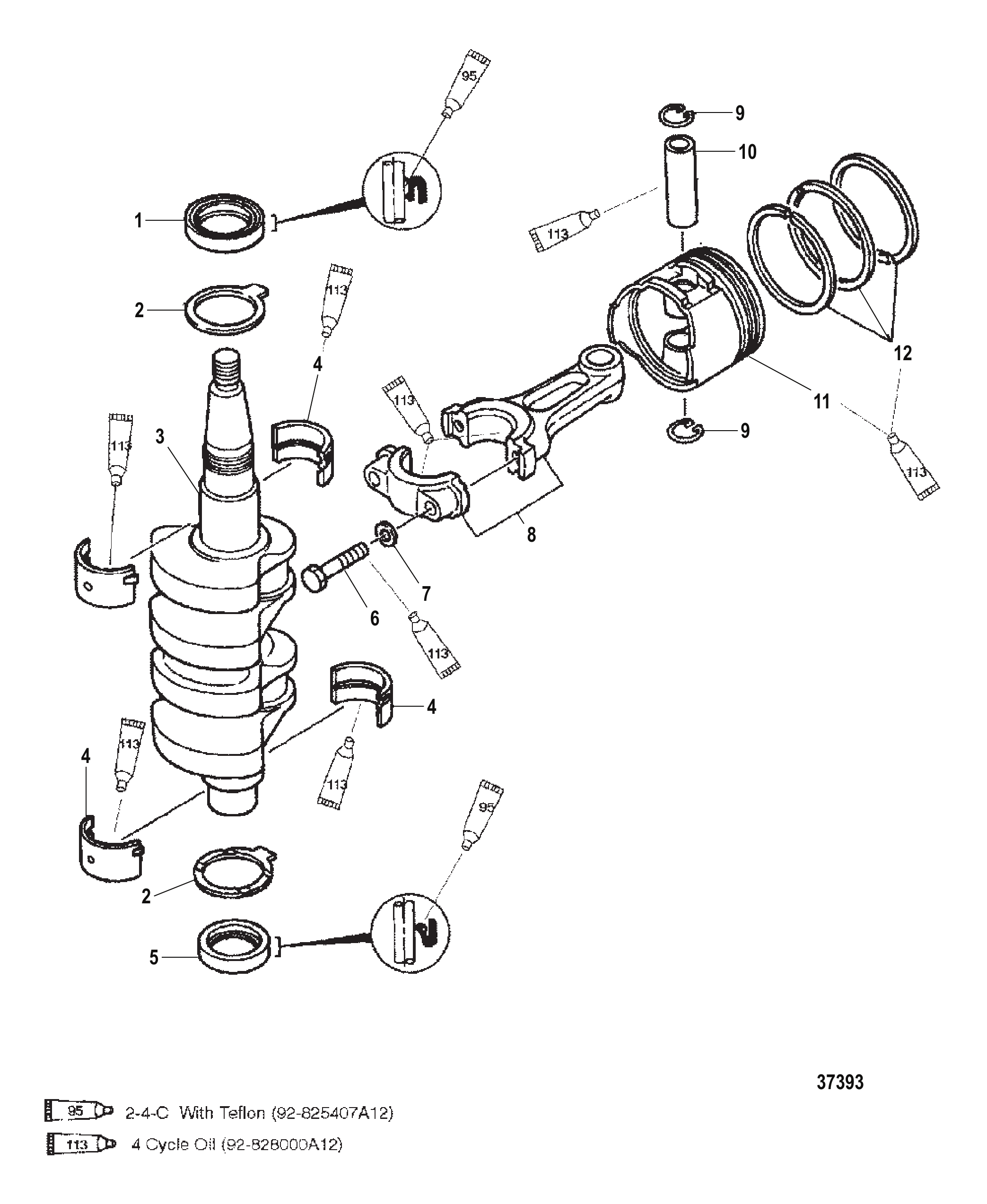

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	825704	Сальник масляный	1
2	825710	Подшипник упорный	2
3	825703	Коленчатый вал	1
4	825706	Подшипник коренной (коричневый)	AR
4	825706T	ПОДШИПНИК @2	AR
4	82570610	ПОДШИПНИК Коренной (Черный)	AR
4	825706T10	ПОДШИПНИК @2	AR
4	82570620	ПОДШИПНИК Коренной (Синий)	AR
4	825706T20	ПОДШИПНИК @2	AR
5	825705	Сальник масляный	1
6	825708	Болт	4
7	825709	Шайба	4
8	825707A2	ШАТУН	2
9	82343M	ЗАЖИМ	4
10	825713	Палец поршневой	2
11	825711	Поршень	2
11	825711T	ПОРШЕНЬ СТАНДАРТНЫЙ	2
11	8257112	Поршень	AR
11	8257111	Поршень	AR
11	825711T1	ПОРШЕНЬ РЕМОНТНЫЙ	AR
12	8257121	Кольцо поршневое	2
12	825712T1	КОЛЬЦО ПОРШНЕВОЕ СТАНДАРТНОЕ	2
12	8257123	Кольцо поршневое	AR
12	8257122	Кольцо поршневое	AR
12	825712T2	КОЛЬЦО ПОРШНЕВОЕ РЕМОНТНОЕ	AR
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

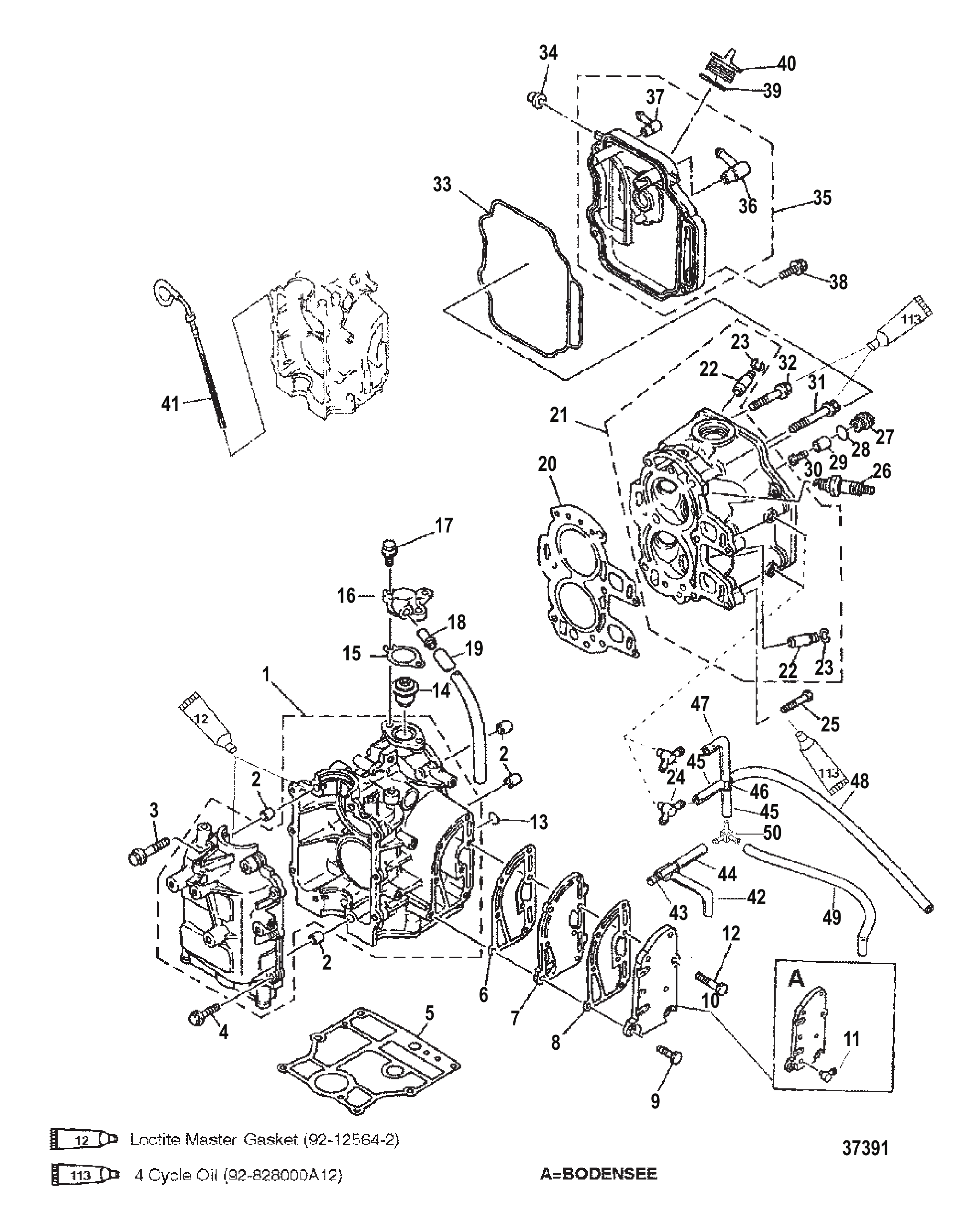

Рис. 7БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	825688A1	Картер в сборе	1
2	825689	Штифт установочный	4
3	41885M	Болт	4
4	41837M	Болт	6
5	825847	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
6	825693	Прокладка крышки внутреннего выпускного коллектора	1
7	825692	Крышка внутреннего выпускного коллектора	1
8	825694	Прокладка крышки наружного выпускного коллектора	1
9	82500925	ВИНТ (M6 x 25)	2
9	893745025	Винт (M6 x 25)	2
10	825695	Крышка наружного выпускного коллектора	1
10	827736A1	Крышка в сборе, наружный выхлоп	1
11	83326M	ШТУЦЕР	1
12	82500930	БОЛТ (M6 x 30)	5
13	825483	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
14	825212	Термостат	1
14	855676003	Термостат (60C/140F)	1
15	825701	Прокладка крышки	1
16	825700	Крышка термостата	1
17	825702	Болт (M6 x 20)	2
17	8257021	Болт (M6 x 20)	2
18	825837	СОЕДИНЕНИЕ ТРУБОПРОВОДА	1
18	8830591	СОЕДИНЕНИЕ ТРУБОК	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	825482	ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА	1
20	8254821	Прокладка головки цилиндра	1
21	825720A1	Головка цилиндра в сборе	1
22	825721	Направляющая	4
23	825038	СТОПОРНОЕ КОЛЬЦО	4
24	83326M	ШТУЦЕР	2
25	82500935	ВИНТ (M6 x 35)	2
25	8M0241960	ВИНТ	2
26	827859	СВЕЧА ЗАЖИГАНИЯ	2
27	825437	Пробка	1
28	825438	Кольцо уплотнительное	1
29	825435	Анод	1
30	825436	Винт	1
31	825480	БОЛТ	3
32	825479	БОЛТ	3
33	825488	САЛЬНИК	1
34	825485	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
35	825484	КРЫШКА ГОЛОВКИ ЦИЛИНДРА	1
36	825486	ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА	1
37	83326M	ШТУЦЕР	1
38	825702	Болт (M6 x 20)	4
38	8257021	Болт (M6 x 20)	4
39	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
39	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
40	825490	ПРОБКА	1
40	8M0240831	МАСЛЯНАЯ ПРОБКА	1
41	825795	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
42	826864	Шланг	1
43	818993	Тройник соединительный	1
44	83075780	ТРУБКА (28.00 дюймов, бухта)	1
44	8M0108349	Шланг (70 дюймов, бухта)	1
45	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
46	827335	СОЕДИНИТЕЛЬ	1
46	733181	Тройник	1
47	825434	Шланг	1
48	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
48	8M0108355	Шланг (57 дюймов, бухта)	1
49	826863	Шланг	1
50	826861	Фитинг	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

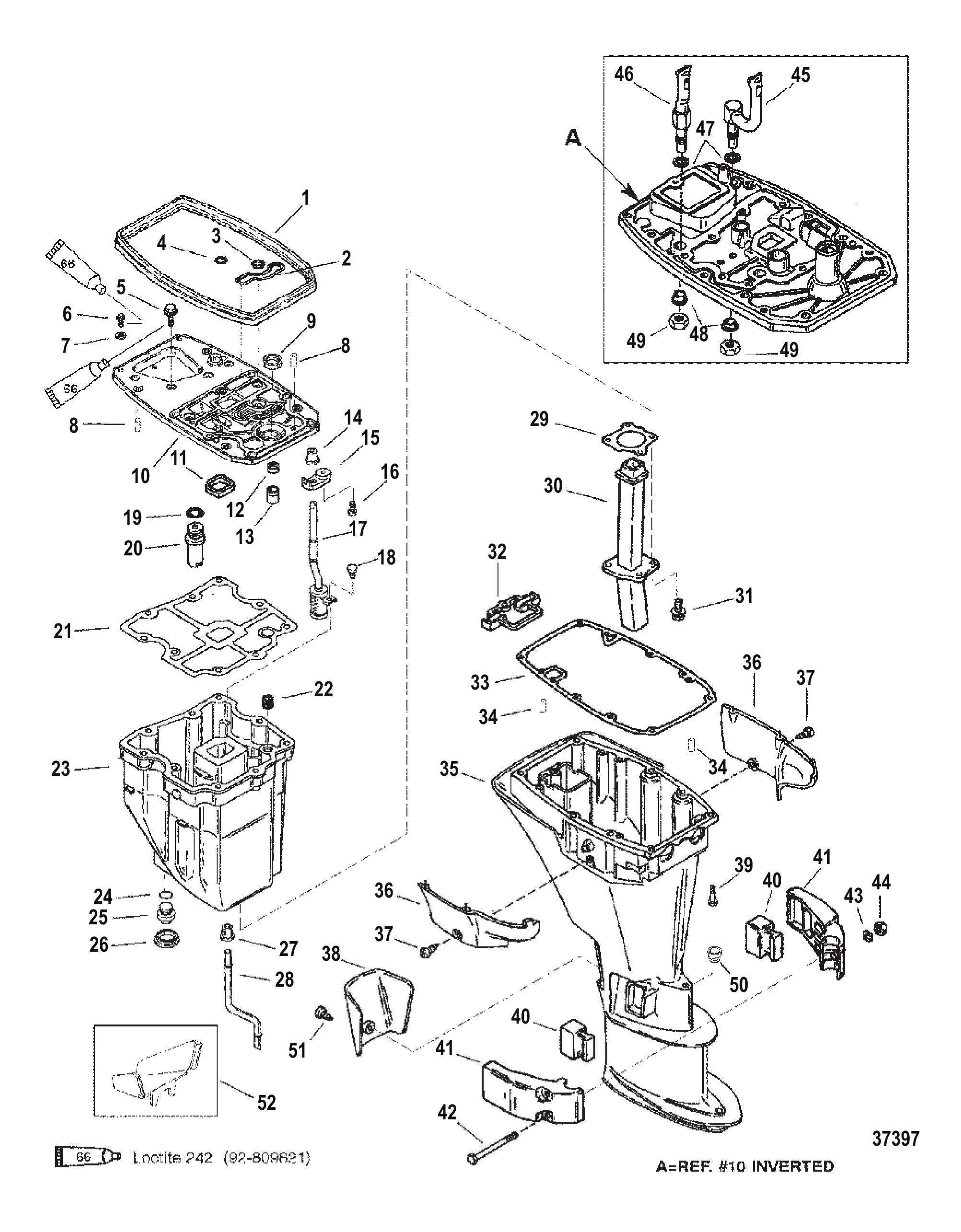

Рис. 8КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	825807	САЛЬНИК РЕЗИНОВЫЙ	1
2	825806	САЛЬНИК	1
3	825805	ДЕМПФЕР	1
4	825804	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	825773	БОЛТ	9
6	40011128	Винт (M6 x 20) нержавеющая сталь	2
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
9	827406	САЛЬНИК МАСЛЯНЫЙ	1
10	825574A2	Направляющая выхлопа в сборе	1
11	825771	Сальник	1
12	85023	Сальник масляный	2
13	827395	КОРПУС САЛЬНИКА	1
14	825580	Сальник	1
15	825581	Направляющая	1
16	825582	Винт	1
17	825766	Сетчатый фильтр	1
18	825767	Болт	1
19	825579	Кольцо уплотнительное	1
20	825578A1	Клапан сброса давления в сборе	1
21	8257741	Прокладка масляного поддона	1
22	825765	Сальник	1
23	825764	Поддон масляный	1
24	825770	Кольцо уплотнительное	1
25	825769	Пробка сливная	1
26	825768	Демпфер	1
27	827241	САЛЬНИК	1
28	825775	ТРУБКА ВОДЯНАЯ	1
28	826035	Водяная трубка	1
29	825828	ПРОКЛАДКА	1
29	8258281	Прокладка	1
30	825772	Коллектор выпускной	1
30	825772T	Коллектор выхлопной	1
31	825773	БОЛТ	4
32	825777	КРЫШКА	1
33	8257781	Прокладка	1
34	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
35	825538F1	Корпус в сборе	1
35	825835F1	Корпус в сборе	1
35	825538F2	Корпус в сборе	1
35	825835F2	Корпус в сборе	1
36	825796F1	Крышка	1
36	825797F1	Крышка	1
36	825796F2	Крышка	1
36	825797F2	Крышка	1
37	4007841	ВИНТ САМОНАРЕЗАЮЩИЙ	2
38	825798F1	Крышка слива масла	1
38	825798F2	Крышка слива масла	1
38	825798F1	Крышка слива масла	1
39	830106	Винт (M8 x 40)	6
40	421892	Опора	2
40	8M0039074	КРЕПЛЕНИЕ	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
41	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
42	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
43	400256	СТОПОРНАЯ ШАЙБА (M6)	2
44	400212	ГАЙКА (M6) Нержавеющая сталь	2
45	826682	Труба	1
46	825575	Труба	1
47	84273M	Шайба	2
48	827336	ВТУЛКА	2
49	84282M	Гайка	2
50	827947	Сальник	1
51	40056105	ВИНТ (M5 x 10)	1
52	828364	Воронка слива масла	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

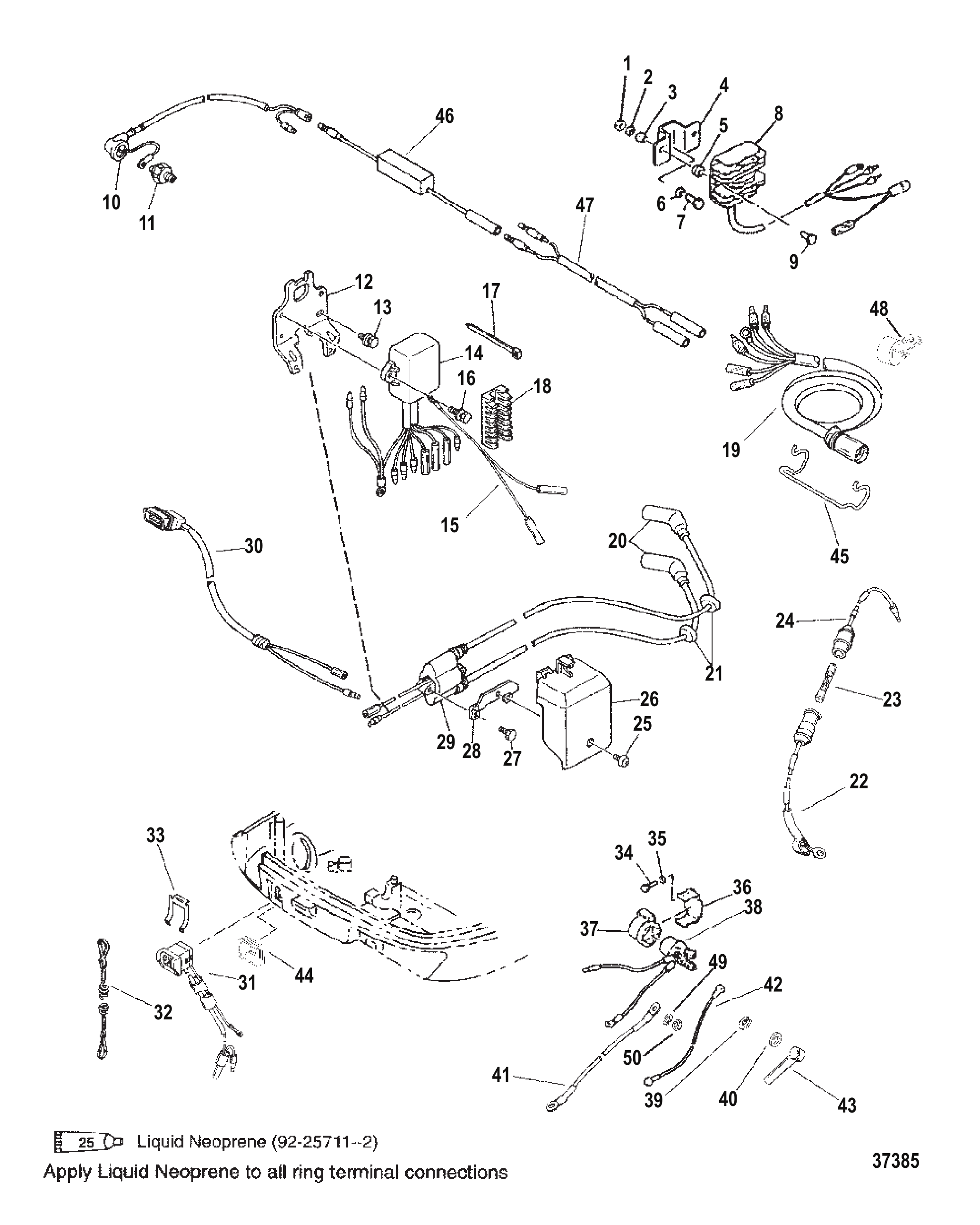

Рис. 9ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	82390M	Гайка (M6)	2
2	82214M	Шайба	2
3	17044M	ВТУЛКА	2
4	825682	Кронштейн	1
4	825682T	Кронштейн	1
5	97687M	Втулка уплотнительная	2
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
7	4000329	ВИНТ (M6 x 20)	1
7	8M0206596	ВИНТ (M6 x 20)	1
8	825680	Выпрямитель-регулятор в сборе	1
8	825680T	Выпрямитель-регулятор в сборе	1
9	8248326	Винт (M6 x 25 мм)	2
10	825679	Провод	1
11	825678	Датчик давления масла	1
12	825671	Кронштейн	1
13	84058M	Болт (M6 x 20)	2
14	825667	Блок CDI	1
14	825667T	Блок CDI	1
15	824912A6	Трос в сборе ручного запуска	1
16	84058M	Болт (M6 x 20)	2
17	816311	Стяжка (8.00 дюймов)	AR
17	816311T	СТЯЖКА (8.00 дюймов)	AR
18	825674	Хомут	1
19	827630A4	Жгут проводов двигателя (электрический)	1
20	825102A1	Высоковольтный провод	2
21	82069M	Втулка уплотнительная	2
22	95084A21	Кабель в сборе, предохранитель	1
22	859451A1	Жгут проводов, предохранитель	1
23	79091	Предохранитель 20 А	1
23	8M0207796	Предохранитель 20 А	1
24	95084A19	Кабель в сборе, предохранитель	1
25	825502	ВИНТ	1
26	825673	Крышка	1
27	825501	БОЛТ (M6 x 25)	2
27	8248326	Винт (M6 x 25 мм)	2
28	825672	Пластина	1
29	825668	Катушка зажигания в сборе (с проводами и колпачками)	1
29	825668T	Катушка зажигания в сборе	1
30	825656	Контрольная лампа ручного запуска	1
31	11083A30	Переключатель в сборе	1
32	15920A54	Шнур аварийного останова в сборе	1
32	15920Q54	ШНУР В СБОРЕ	1
33	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
33	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
34	4000326	ВИНТ (M6 x 12)	1
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	826011	КРОНШТЕЙН	1
37	95643M	КРОНШТЕЙН РЕЛЕ	1
37	8M0010250	КРОНШТЕЙН	1
38	826009A1	Реле стартера в сборе	1
38	826009T1	Реле стартера	1
39	827205	ШАЙБА	3
40	827204	ГАЙКА (M6)	3
41	88439A29	Кабель в сборе, аккумулятор - плюс	1
42	826012	ПРОВОД	1
43	826574	ЧЕХОЛ	1
43	804284001	Чехол защитный	1
44	828114	Втулка	1
45	92753	Фиксатор	1
46	42551A3	Диод в сборе	1
47	824372A1	Трос в сборе	1
48	805625	Зажим трубки масляного щупа	1
49	400256	СТОПОРНАЯ ШАЙБА (M6)	1
50	400212	ГАЙКА (M6) Нержавеющая сталь	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1

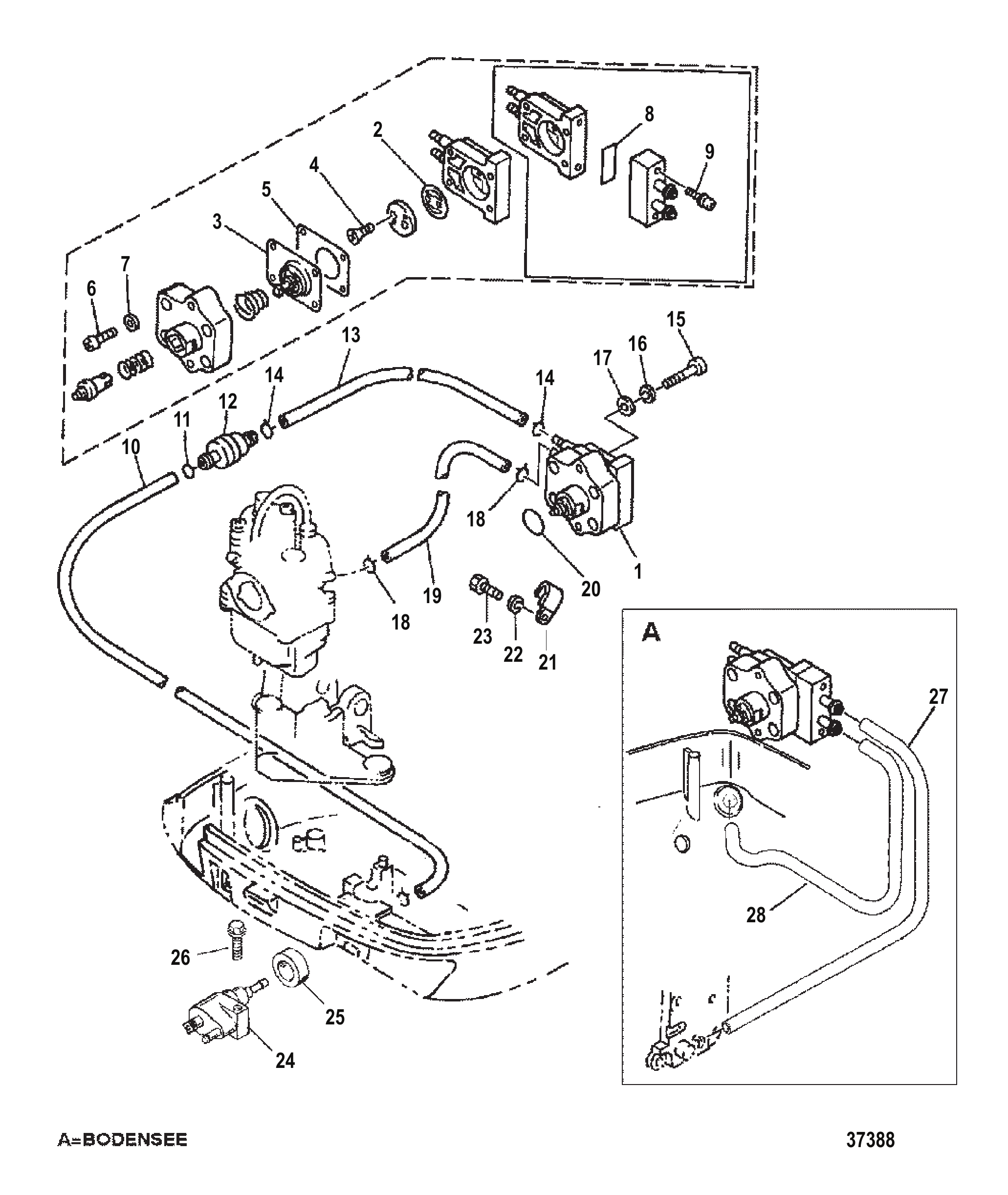

Рис. 10ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	825470	НАСОС ТОПЛИВНЫЙ	1
1	827742	ТОПЛИВНЫЙ НАСОС	1
1	825470T	Топливный насос в сборе	1
2	827441M	Обратный клапан	1
3	827442M	Диафрагма	1
4	827443M	Винт	2
5	809129M	Диафрагма	1
6	814463M	Винт холостого хода	4
6	83509M	Винт (M4 x 10)	4
7	82847M	Шайба	4
8	809130M	Сальник	1
9	80954M	Винт	2
10	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	AR
11	816311T	СТЯЖКА (8.00 дюймов)	AR
12	80365M	Топливный фильтр	1
13	825632	Шланг	1
14	82047M	Хомут	2
15	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	2
16	400256	СТОПОРНАЯ ШАЙБА (M6)	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	82047M	Хомут	2
19	82012M	Шланг	1
20	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	4000326	ВИНТ (M6 x 12)	1
24	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
24	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
25	18202	Втулка уплотнительная	1
26	40011128	Винт (M6 x 20) нержавеющая сталь	1
26	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
27	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
28	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
28	8M0108355	Шланг (57 дюймов, бухта)	1

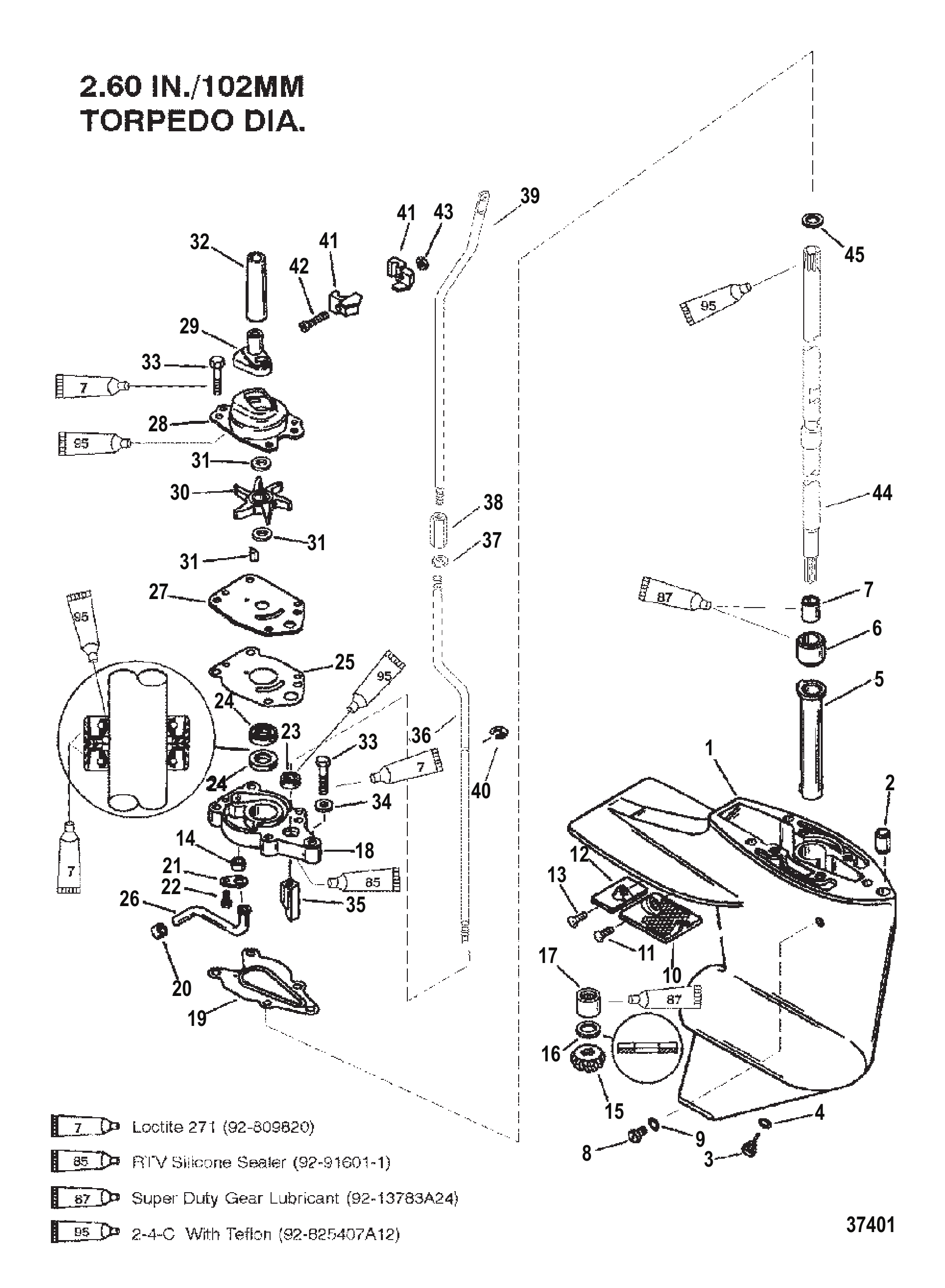

Рис. 11РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (ПЕРЕДАЧА 2.00:1) GEAR HOUSING (DRIVESHAFT)(2.00:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	8833A25	Редуктор в сборе	1
-	8833A27	Корпус редуктора в сборе	1
-	8833T27	Корпус редуктора длинный черный	1
-	8833A26	Корпус редуктора в сборе, полный	1
-	8833T26	Корпус редуктора, короткий	1
-	8833A28	Корпус редуктора в сборе, полный	1
-	8833T28	Корпус редуктора, длинный	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892	Винт магнитный	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	444671	Направляющая	1
33	82684430	ВИНТ (M6 x 30)	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	825536	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
36	826873	Вал переключения	1
37	400212	ГАЙКА (M6) Нержавеющая сталь	1
38	822419	СОЕДИНИТЕЛЬ	1
39	826875	Вал переключения верхний	1
40	42389	Стопорное кольцо E-образное	1
41	42126	НАПРАВЛЯЮЩАЯ	2
41	8M0036770	НАПРАВЛЯЮЩАЯ	2
42	40011109	Винт (M5 x 25) нержавеющая сталь	1
43	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
43	401385	ГАЙКА (M5) Нержавеющая сталь	1
44	825537	ВАЛ ПРИВОДНОЙ	1
44	825843	ВЕРТИКАЛЬНЫЙ ВАЛ	1
45	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

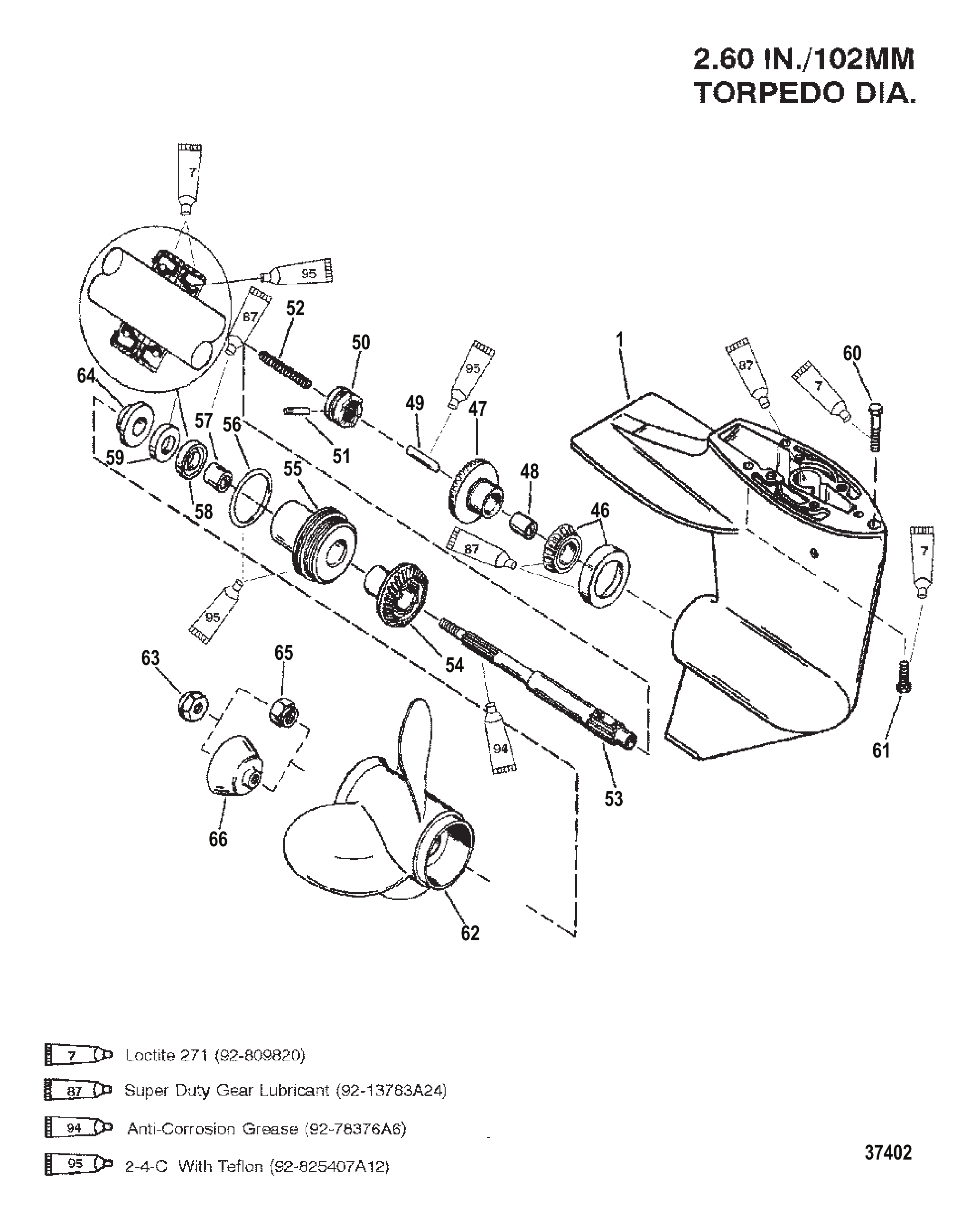

Рис. 12РЕДУКТОР (ГРЕБНОЙ ВАЛ) (ПЕРЕДАЧА 2.00:1) GEAR HOUSING (PROPELLER SHAFT)(2.00:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	8833A25	Редуктор в сборе	1
-	8833A27	Корпус редуктора в сборе	1
-	8833T27	Корпус редуктора длинный черный	1
-	8833A26	Корпус редуктора в сборе, полный	1
-	8833T26	Корпус редуктора, короткий	1
-	8833A28	Корпус редуктора в сборе, полный	1
-	8833T28	Корпус редуктора, длинный	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
46	821321A1	Подшипник роликовый в сборе	1
47	821924A1	Шестерня переднего хода в сборе	1
48	41367	ВТУЛКА	1
49	813139	Толкатель кулачка	1
50	821930A1	Муфта сцепления в сборе	1
51	823951	ШТИФТ КРЕСТОВИНЫ	1
52	42204	Пружина	1
53	821929	Вал гребной	1
54	8219261	Шестерня заднего хода - 13/26	1
54	821926T1	Шестерня заднего хода — 13/26	1
55	42144A3	Обойма подшипника в сборе	1
55	42144T3	Обойма подшипника	1
56	33145	Кольцо уплотнительное (1.984 x .139)	1
56	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
57	821927	Втулка	1
58	99325	Уплотнение	1
59	821928	Сальник масляный	1
60	82407110	ВИНТ (M8 x 50)	1
61	8240717	Винт (M8 x 30)	2
62	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
62	828154A12	Гребной винт Black Max 9 X 8 RH AL 3 BL	1
62	828148A12	Гребной винт Black Max	1
62	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
62	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
63	13914	Гайка (M10) шпильки корпуса редуктора	1
63	40140	ГАЙКА (M10)	1
64	8219321	Ступица упорная (1.510 диам.)	1
65	420911	Проставка	1
66	822559A1	Узел чашки блока отвода выхлопных газов	1
66	822559Q01	Стакан	1
-	41365A3	Ремкомплект уплотнений	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

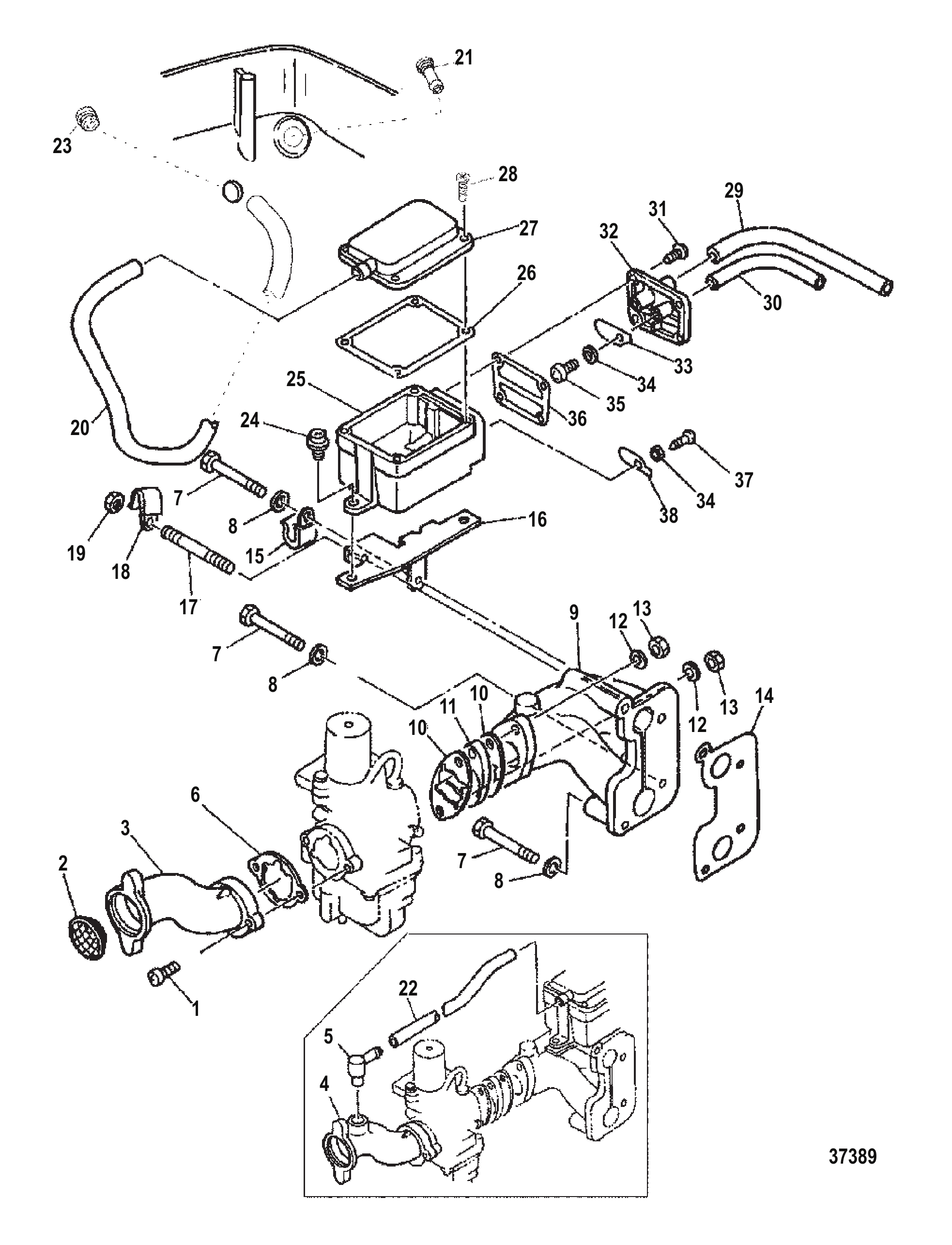

Рис. 13ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	826679	Винт	2
2	825588	Жалюзи	1
3	825826	ВОРОНКА	1
4	827739	ВОРОНКА	1
5	825486	ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА	1
6	825589	Прокладка	1
7	4000334	ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	3
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	825584	Коллектор	1
10	825586	Прокладка коллектора	2
11	825587	Прокладка коллектора	1
12	82214M	Шайба	2
13	82390M	Гайка (M6)	2
14	825585	Прокладка коллектора	1
15	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
16	825600	Держатель направляющей	1
17	827317	ШПИЛЬКА	1
18	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
18	8M0024808	J-образный зажим	1
19	400212	ГАЙКА (M6) Нержавеющая сталь	1
20	825597	Трубка сапуна	1
21	813613	Штуцер	2
21	813613	Штуцер	1
22	827734	ТРУБКА САПУНА	1
23	824473	ПРОБКА ПРЕДУПРЕЖДАЮЩЕЙ СИГНАЛИЗАЦИИ	1
24	825511	ВИНТ	2
25	825590	Маслоотделитель	1
26	825592	Прокладка корпуса сальника	1
27	825591	Маслоотделитель	1
28	84272M	Винт	4
29	825598	Шланг	1
30	825632	Шланг	1
31	84272M	Винт	4
32	825593	Сапун	1
33	825594	Сапун	1
34	82847M	Шайба	2
35	825515	ВИНТ	1
36	825596	Прокладка сапуна	1
37	84272M	Винт	1
38	825595	Сапун	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

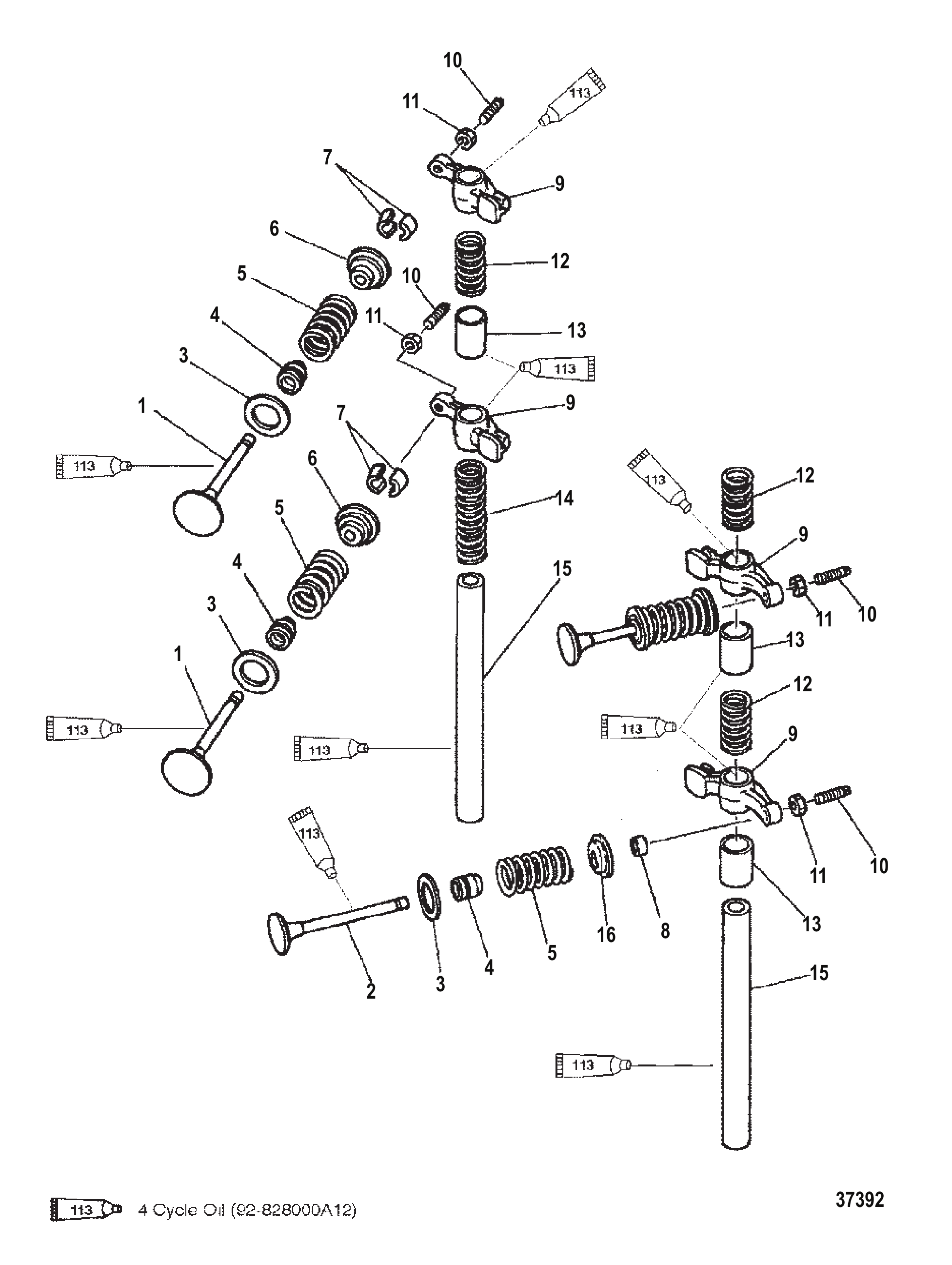

Рис. 14ВПУСКНОЙ/ВЫПУСКНОЙ КЛАПАН INTAKE/EXHAUST VALVE

REF	Номер детали	Наименование	Кол-во
1	825439	Клапан впускной	2
2	825440	Клапан выпускной	2
3	825441	Шайба	4
4	822647	Сальник стержня клапана	4
5	825442	Пружина внутренняя	4
6	827747	ФИКСАТОР	2
7	822651	Шпонка	4
7	893554	Шпонка	4
8	825445	Толкатель клапана	2
9	825447A1	Коромысло клапана в сборе	4
10	825448	Винт	4
11	825449	ГАЙКА	4
12	825452	ПРУЖИНА	3
13	825451	МУФТА	3
14	825453	ПРУЖИНА	1
15	825450	ВАЛ КОРОМЫСЛА	2
16	825443	Фиксатор	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 15СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE AND SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
80913195	Каталог запчастей 8/9.9 Bodensee 4-тактный	1
827857R1	Руководство по обслуживанию	1
826335A96	Комплект наклеек	1
826335A00	Комплект наклеек	1
809727A96	Комплект наклеек	1
809727A00	Комплект наклеек	1
826335A98	Комплект наклеек	1
826335A00	Комплект наклеек	1
809727A98	Комплект наклеек	1
809727A00	Комплект наклеек	1
826336A95	Комплект наклеек	1
826336A03	Комплект наклеек	1
809710A96	Комплект наклеек	1
809710A98	Комплект наклеек	1
826336A97	Комплект наклеек	1
826336A03	Комплект наклеек	1
809710A97	Комплект наклеек	1
809710A98	Комплект наклеек	1
826336A98	Комплект наклеек	1
826336A03	Комплект наклеек	1
809710A98	Комплект наклеек	1
853556A97	Комплект наклеек	1
10108980	Руководство владельца	1
10192980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
827857R1	Руководство по обслуживанию	1

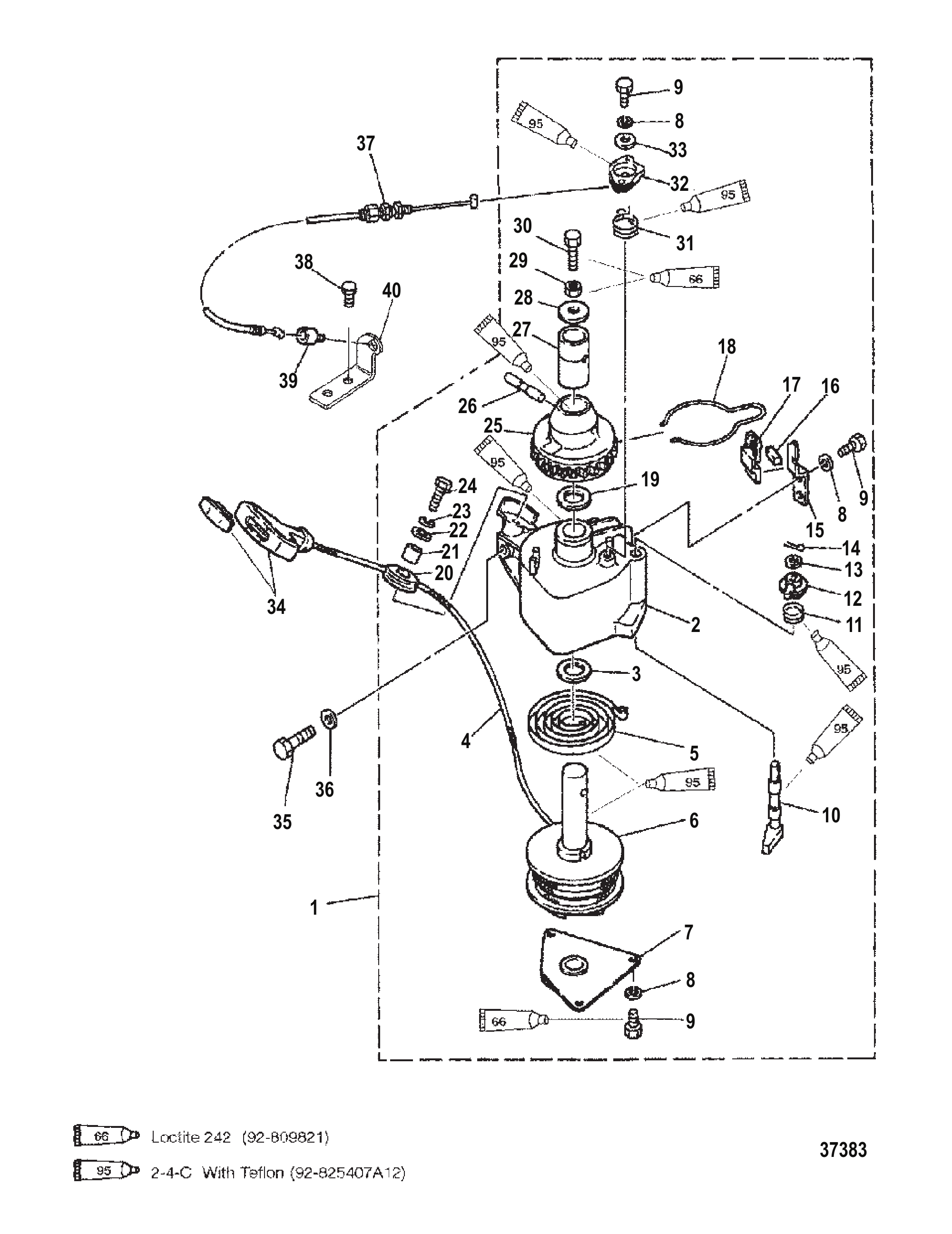

Рис. 16СТАРТЕРНЫЙ УЗЕЛ (РУЧНОЙ) STARTER ASSEMBLY (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	825635A1	Стартер в сборе с ручным запуском	1
2	827444M	Корпус	1
3	827451M	Упорная шайба	1
4	12066A9	Трос стартера	1
4	12066Q10	Трос стартера @2	1
5	827446M	Пружина стартера	1
6	827445M	Барабан шкива	1
7	827459M	Крышка корпуса стартера	1
8	82186M	Шайба	6
9	82417M	Болт	6
10	827453M	Стопор	1
11	827456M	Пружина	1
12	827457M	Тяга	1
13	82213M	Шайба	1
14	43089M	Шплинт	1
15	827458M	Пластина привода	1
16	827461M	Демпфер	1
17	827460M	Крышка	1
18	827449M	Пружина пластины привода	1
19	827447M	Упорная шайба	1
20	11704M	Ролик	1
21	11705M	Втулка	1
22	11706M	Шайба стопорная	1
23	82212M	Стопорная шайба	1
24	82405M	Болт	1
25	827448M	Шкив	1
26	825527	ШТИФТ	1
27	827450M	Втулка	1
28	827462M	Шайба собачки привода	1
29	82383M	Гайка	1
30	825528	БОЛТ	1
31	827455M	Возвратная пружина	1
32	827454M	Рычаг	1
33	827452M	Шайба	1
34	85174A1	Рукоятка троса стартера в сборе	1
35	4000354	ВИНТ (M8 x 30)	3
36	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	3
37	825650	Трос рулевого управления	1
38	82239312	ВИНТ (M5 x 12)	2
39	825651	Раскос	1
40	825801	РАСКОС	1

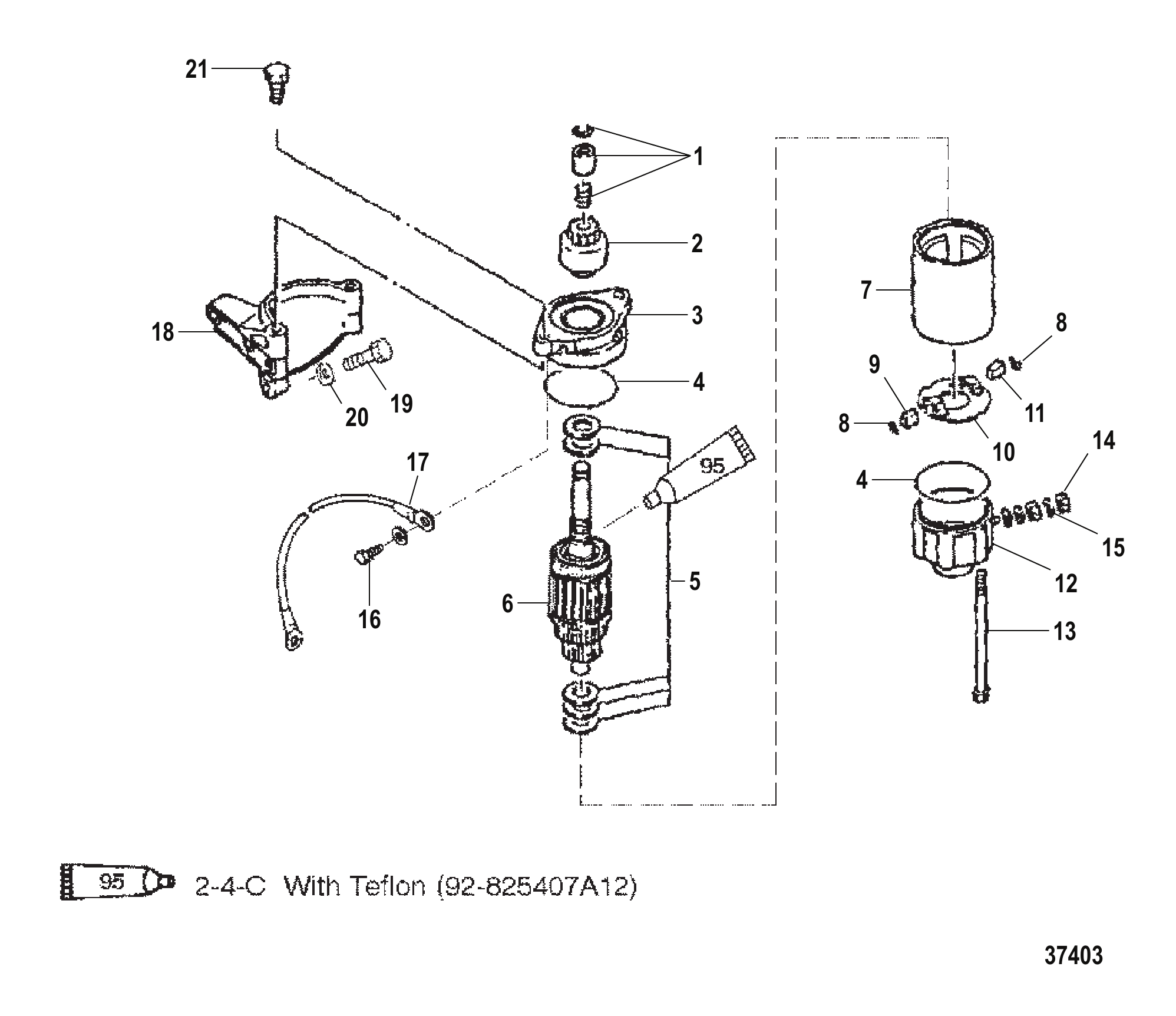

Рис. 17СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	825991A2	Стартер в сборе	1
1	96360M	КОМПЛЕКТ СТОПОРА ШЕСТЕРНИ	1
2	97694M	ШЕСТЕРНЯ	1
2	97694T	ШЕСТЕРНЯ	1
3	814981M	Кронштейн (передний)	1
4	814982M	Уплотнительное кольцо	2
5	96364M	КОМПЛЕКТ ШАЙБ	1
6	96365M	ЯКОРЬ	1
7	96366M	СТАТОР	1
8	84927M	ПРУЖИНА ЩЁТКИ	2
9	96368M	ЩЁТКА (+)	1
10	96367M	ДЕРЖАТЕЛЬ ЩЁТОК	1
11	96369M	ЩЁТКА (-)	1
12	96370M	КРЫШКА	1
13	84929M	БОЛТ	2
14	827204	ГАЙКА (M6)	1
15	827205	ШАЙБА	1
16	827208	ВИНТ	1
17	88439A30	Кабель в сборе аккумулятор - минус	1
18	826008	КРОНШТЕЙН	1
18	826008T	Кронштейн	1
19	4000354	ВИНТ (M8 x 30)	3
20	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	3
21	827207	БОЛТ (M8 x 25)	2

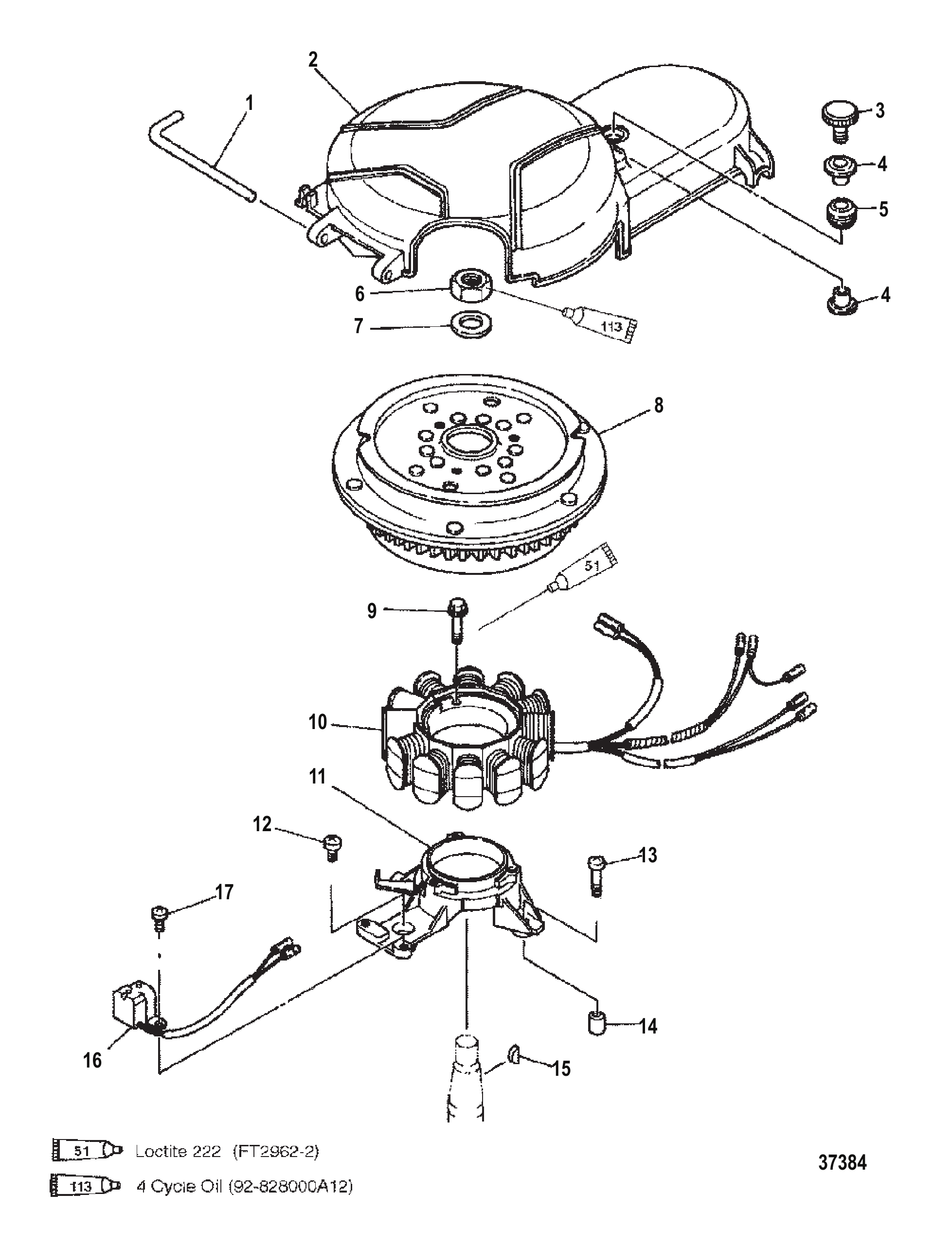

Рис. 18СТАТОР/РОТОР STATOR/ROTOR

REF	Номер детали	Наименование	Кол-во
1	825663	Вал	1
2	825662	Крышка маховика	1
2	825662T	Крышка	1
3	825510	ВИНТ	1
4	825665	Втулка	2
5	11416M	Втулка	1
5	11416T	Втулка уплотнительная	1
6	81770M	Гайка	1
7	81814M	Шайба	1
8	825658	Ротор	1
8	826016	РОТОР	1
9	827029	БОЛТ	3
10	827399	СТАТОР	1
10	825659	Статор	1
11	825660	Основание магнето	1
11	825660T	Основание магнето	1
12	827027	ВИНТ	1
13	827026	ВИНТ	2
14	825010	ШТИФТ установочный	2
15	825666	Шпонка	1
15	8M0057164	ШПОНКА @2	1
16	825661	Датчик импульсов	1
17	82104510	ВИНТ (M5 x 10)	2

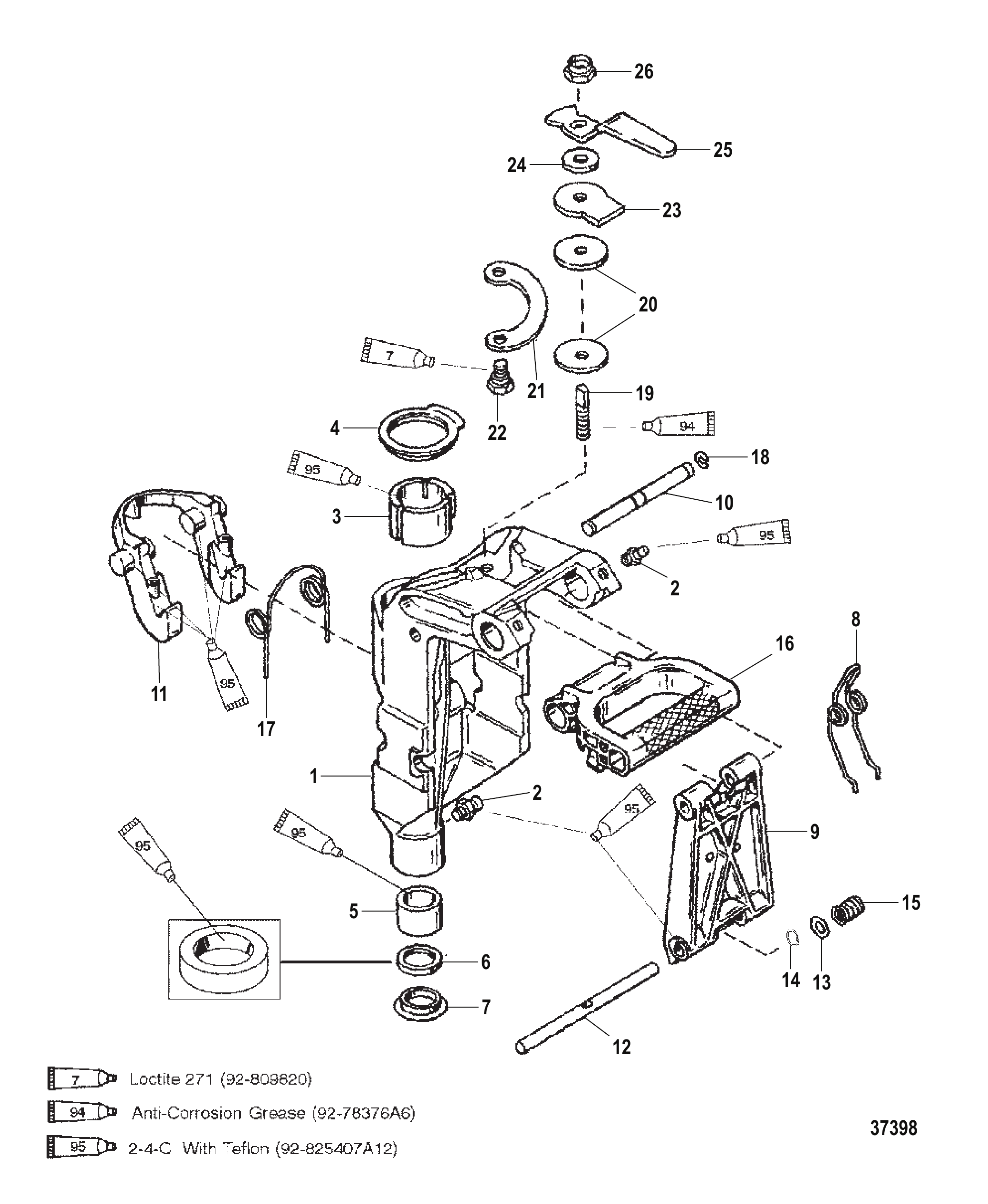

Рис. 19ПОВОРОТНЫЙ КРОНШТЕЙН SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	421402	Подшипник	1
4	420801	Подшипник упорный - верхний	1
4	42080T01	Подшипник	1
5	42139	ВТУЛКА НИЖНЯЯ	1
6	42077	Сальник	1
7	42373	Упорная шайба нижняя	1
8	421301	Пружина	1
9	420824	Кронштейн	1
9	42082T04	Кронштейн	1
10	420811	Штифт	1
11	421411	Крюк стопора реверса	1
11	8M0075731	Крюк реверса	1
12	830741A1	Палец поворотный в сборе	1
13	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
14	832720	Стопорное кольцо	1
15	42128	ПРУЖИНА	1
16	42085F1	Рукоятка для переноски	1
16	420852	Рукоятка черная	1
16	42085F2	Рукоятка для переноски	1
16	42085F5	Рукоятка для переноски	1
17	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
18	13194	Кольцо стопорное	2
19	821961	Штанга	1
20	8165621	Диск	2
21	821958A1	Комплект пластин	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	2
23	821957	Пластина тормозная	1
24	29330	ШАЙБА	1
25	821959	Рукоятка	1
26	34863	ГАЙКА (.375-24)	1
26	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

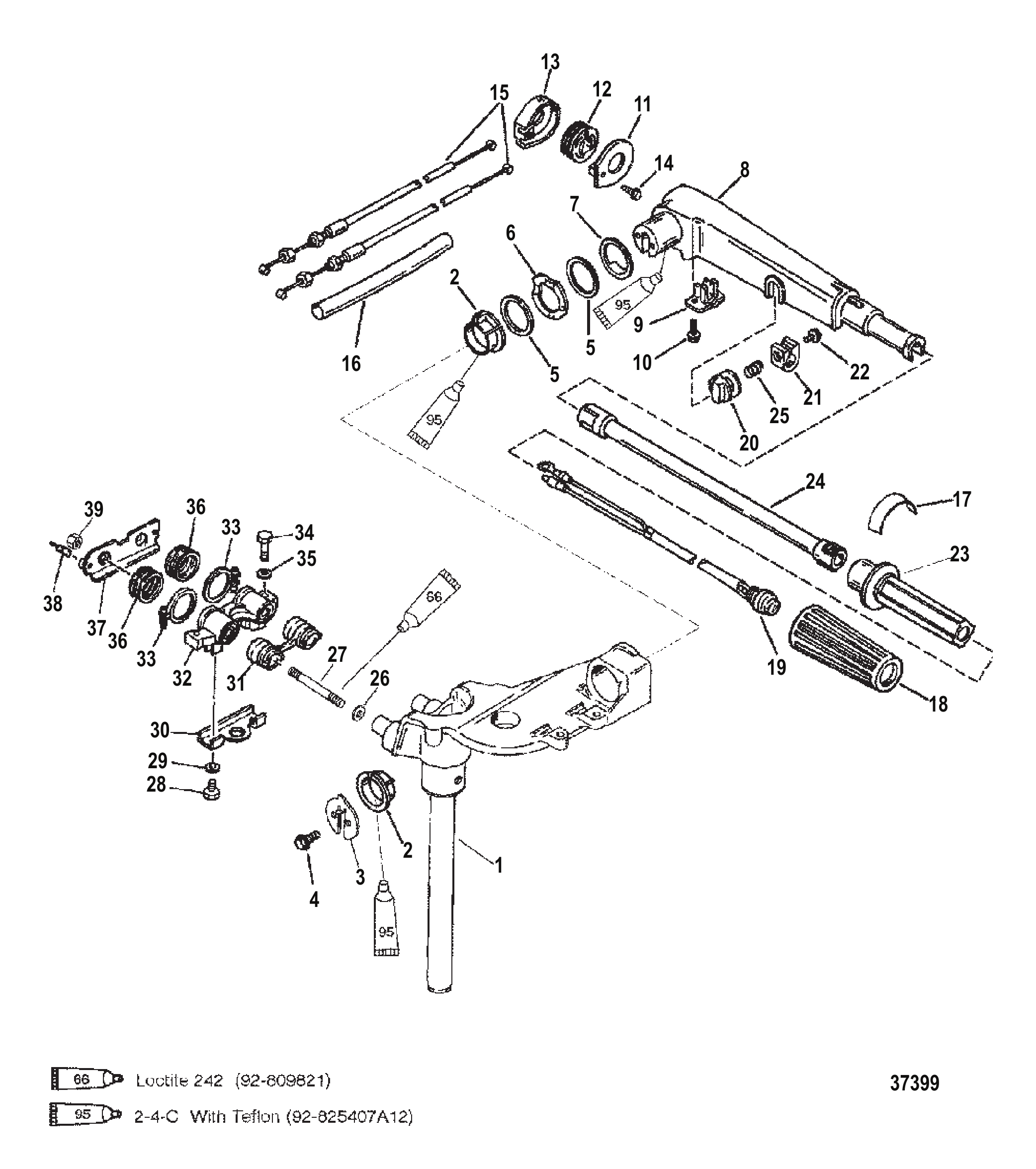

Рис. 20ПОВОРОТНАЯ ГОЛОВКА И РУЛЕВАЯ РУКОЯТКА SWIVEL HEAD AND STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	825551A2	Поворотная головка	1
1	825551A3	Поворотная головка	1
2	823939	ВТУЛКА	2
3	826648	Пластина	1
4	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
5	822145	Шайба	2
6	826792	Шайба волнистая	1
7	822146	Шайба	1
-	821468A10	Румпель в сборе	1
-	821468T65	Румпель в сборе	1
-	821468A11	Румпель в сборе	1
-	821468T11	Рукоятка румпеля - серая	1
-	821468A12	Рукоятка румпеля в сборе	1
-	821468T12	Рукоятка румпеля - чёрная	1
-	821468A13	Рукоятка румпеля в сборе	1
-	821468T13	Рукоятка румпеля - серая	1
-	821463A84	Рукоятка румпеля в сборе	1
-	821463T84	Рукоятка румпеля - чёрная	1
-	821463A85	Рукоятка румпеля в сборе	1
8	821468A8	Рычаг рулевой рукоятки в сборе	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
8	821468A9	Рычаг рулевой рукоятки в сборе	1
8	821468T9	ORD 821468A66 Mercury / Quicksilver	1
9	822441	ФИКСАТОР	1
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	822148A5	Крышка	1
11	822148A3	Комплект крышки	1
12	822150	Шкив	1
13	NSS	NOT SOLD SEPARATE PULLEY CASE (PART OF REF. #11)	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	432428	Трос дроссельной заслонки	2
15	43242T09	Трос газа	2
15	432429	Трос дроссельной заслонки	2
15	43242T09	Трос газа	2
16	9600910	Втулка	1
17	8242001	Наклейка	1
17	8242004	Наклейка	1
17	8242002	Наклейка	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A9	Выключатель в сборе стоп	1
19	8M0104613	Выключатель в сборе	1
20	821972	Рукоятка дросселя	1
20	821972T	Ручка газа	1
21	821971	Фиксатор дросселя	1
21	892995	Фиксатор дросселя	1
22	4000330	ВИНТ (M6 x 25)	1
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
23	821465	РУКОЯТКА ДРОССЕЛЯ	1
23	822429	РУКОЯТКА Дросселя	1
23	831853	Рукоятка дросселя	1
24	821463A1	Труба румпеля	1
24	821463T01	Труба румпеля	1
25	96203	Пружина	1
26	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
27	825552	Шпилька	2
28	4000326	ВИНТ (M6 x 12)	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	825541	ПЛАСТИНА	1
31	825547	САЛЬНИК	1
32	825540	ОПОРА	1
33	825544	ХОМУТ	2
34	4000354	ВИНТ (M8 x 30)	2
35	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
36	825543	САЛЬНИК	2
37	825545	КРОНШТЕЙН	1
38	825546	ДЕМПФЕР	2
39	400265	ГАЙКА (M8)	2
39	401368	ГАЙКА (M8) Нержавеющая сталь	2
-	828133	Упор	1

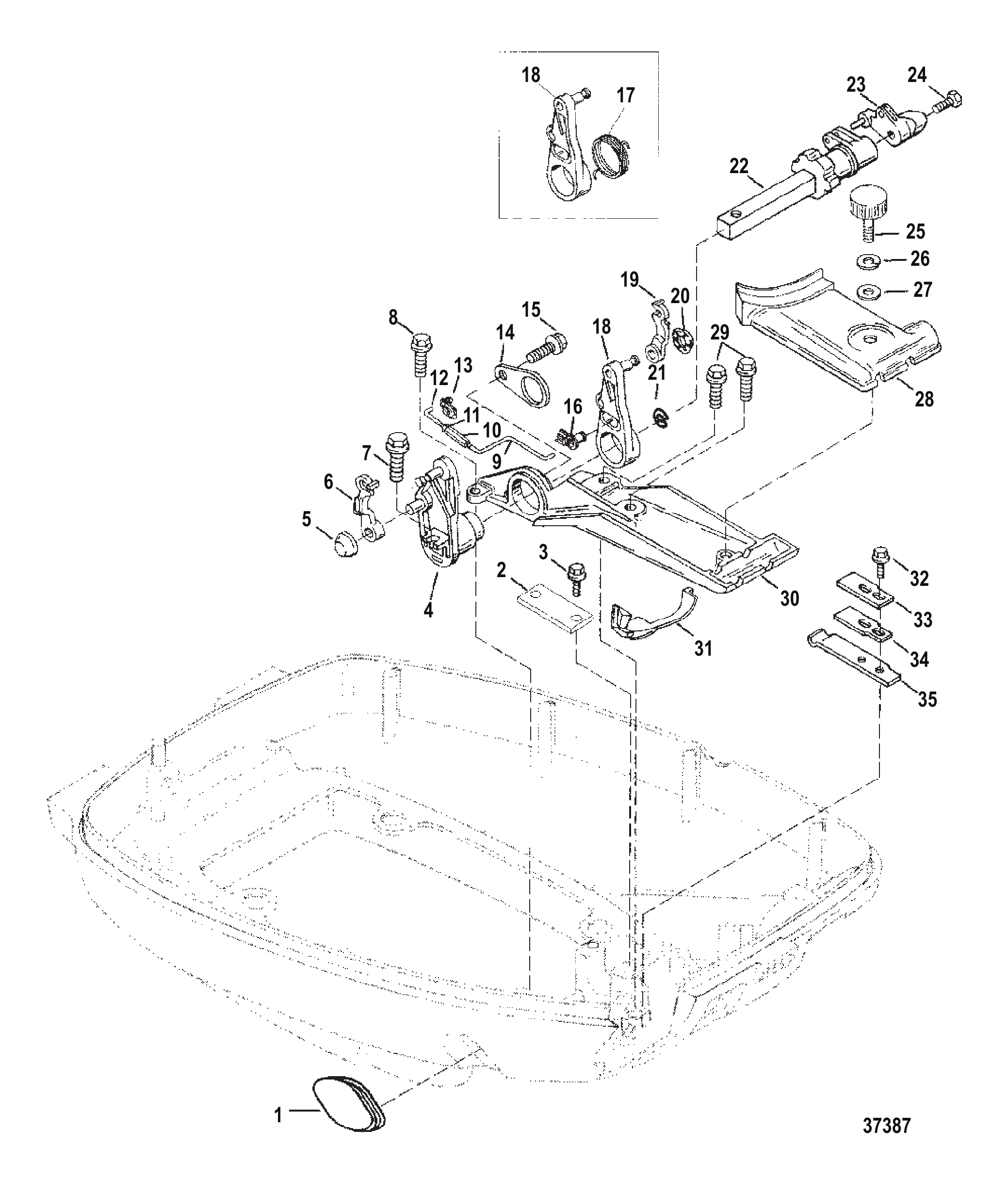

Рис. 21ДРОССЕЛЬНАЯ СВЯЗЬ (ЭЛЕКТРИЧЕСКАЯ-ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ) THROTTLE LINKAGE (ELECTRIC-REMOTE CONTROL)

REF	Номер детали	Наименование	Кол-во
1	826037	Пробка	1
2	8280471	Ремень	1
3	40011127	Винт (M6 x 16) нержавеющая сталь	2
3	4006731	ВИНТ (M6 x 16)	2
4	826025A1	Рычаг переключения	1
5	825677	Гайка пружинная	1
6	822459	ФИКСАТОР	1
7	82239312	ВИНТ (M5 x 12)	1
8	40011128	Винт (M6 x 20) нержавеющая сталь	1
8	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
9	828050	Тяга	1
9	828050001	Тяга	1
10	826065	Соединительная тяга	1
11	8237515	Гайка (M4)	1
12	825790	ТЯГА ДРОССЕЛЯ	1
13	826137	Соединительная тяга	1
14	826034	ПЛАСТИНА	1
15	40011127	Винт (M6 x 16) нержавеющая сталь	1
15	4006731	ВИНТ (M6 x 16)	1
16	828049	Ползун	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
18	826028A2	Рычаг дросселя в сборе	1
19	822459	ФИКСАТОР	1
20	825677	Гайка пружинная	1
21	8237951	Стопорное кольцо	1
22	825793A1	Сборка вала переключения передач, горизонтальная	1
22	852494A5	Вал переключения в сборе горизонтальный	1
23	826063	Рычаг блокировки	1
24	40011111	Винт (M5 x 35) нержавеющая сталь	1
25	825510	ВИНТ	1
26	400256	СТОПОРНАЯ ШАЙБА (M6)	1
27	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
27	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
28	826031	КРЫШКА	1
29	40011128	Винт (M6 x 20) нержавеющая сталь	2
29	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
30	826024	ПЛОЩАДКА	1
30	8260241	Площадка	1
31	828007	Сальник	1
32	82239312	ВИНТ (M5 x 12)	2
33	824994	ПРУЖИНА пластины	1
34	824993	ПРУЖИНА опорная	1
35	824992	ПРУЖИНА фиксатора	1

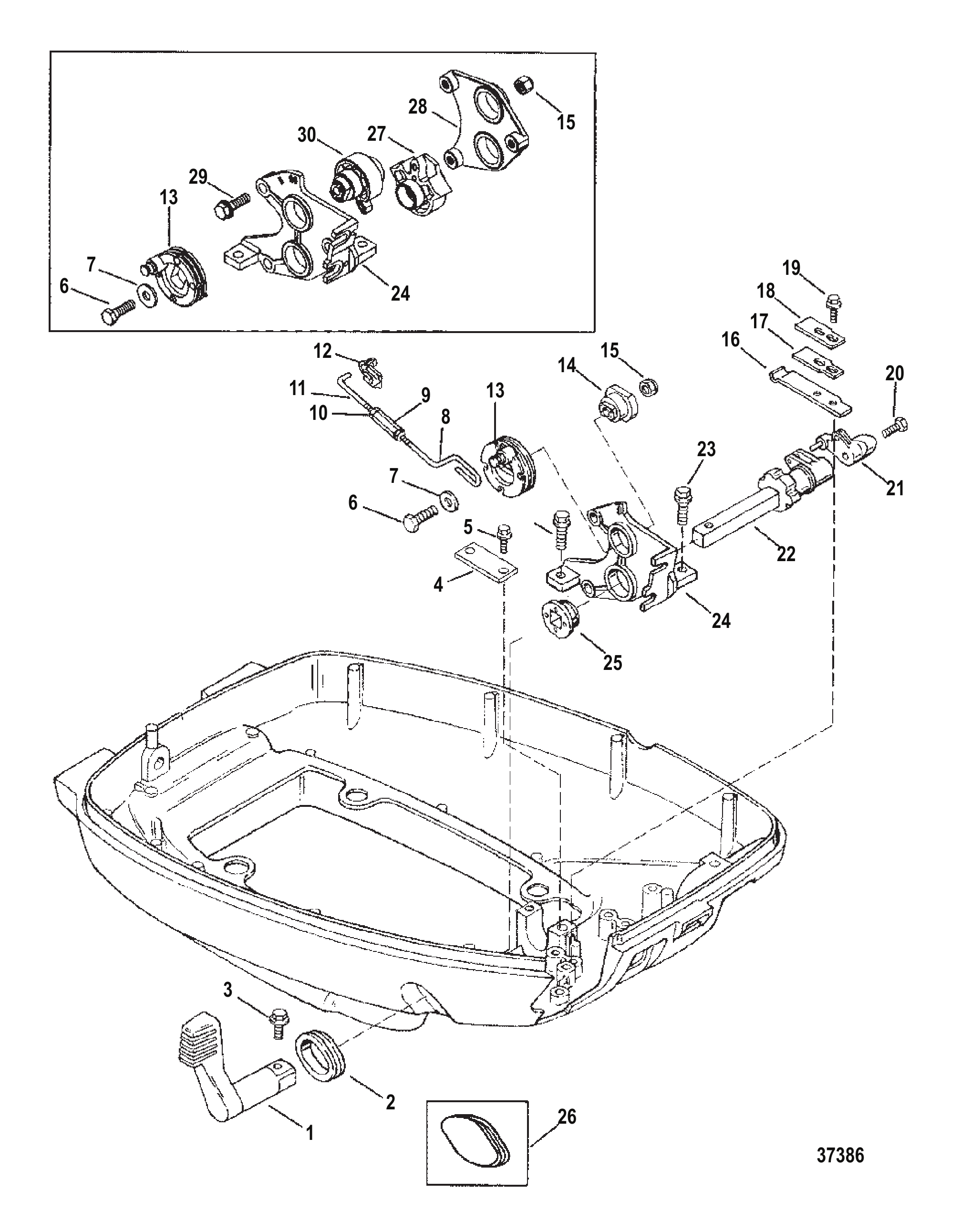

Рис. 22ДРОССЕЛЬНАЯ СВЯЗЬ (МЕХАНИЧЕСКАЯ) THROTTLE LINKAGE (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	825792	РУКОЯТКА	1
2	825781	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	82239312	ВИНТ (M5 x 12)	1
4	8280471	Ремень	1
5	40011127	Винт (M6 x 16) нержавеющая сталь	2
5	4006731	ВИНТ (M6 x 16)	2
6	40011128	Винт (M6 x 20) нержавеющая сталь	1
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
7	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
7	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
8	830880	Тяга скользящая	1
9	826065	Соединительная тяга	1
10	8237515	Гайка (M4)	1
11	825790	ТЯГА ДРОССЕЛЯ	1
12	826137	Соединительная тяга	1
13	825787A1	Шкив	1
13	825787A2	Шкив в сборе	1
14	825788	ВТУЛКА	1
15	401196	ГАЙКА (M6)	1
16	824992	ПРУЖИНА фиксатора	1
17	824993	ПРУЖИНА опорная	1
18	824994	ПРУЖИНА пластины	1
19	82239312	ВИНТ (M5 x 12)	2
20	40011111	Винт (M5 x 35) нержавеющая сталь	1
21	826063	Рычаг блокировки	1
22	825793A1	Сборка вала переключения передач, горизонтальная	1
22	852494A5	Вал переключения в сборе горизонтальный	1
23	40011128	Винт (M6 x 20) нержавеющая сталь	2
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
24	8257861	Площадка управления	1
24	8257863	Площадка	1
25	825789	ВТУЛКА	1
26	826037	Пробка	1
27	826021	ШЕСТЕРНЯ ВЕДОМАЯ	1
28	826022	КРЫШКА	1
29	40011128	Винт (M6 x 20) нержавеющая сталь	5
29	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	5
30	826019	ШЕСТЕРНЯ ВЕДУЩАЯ	1

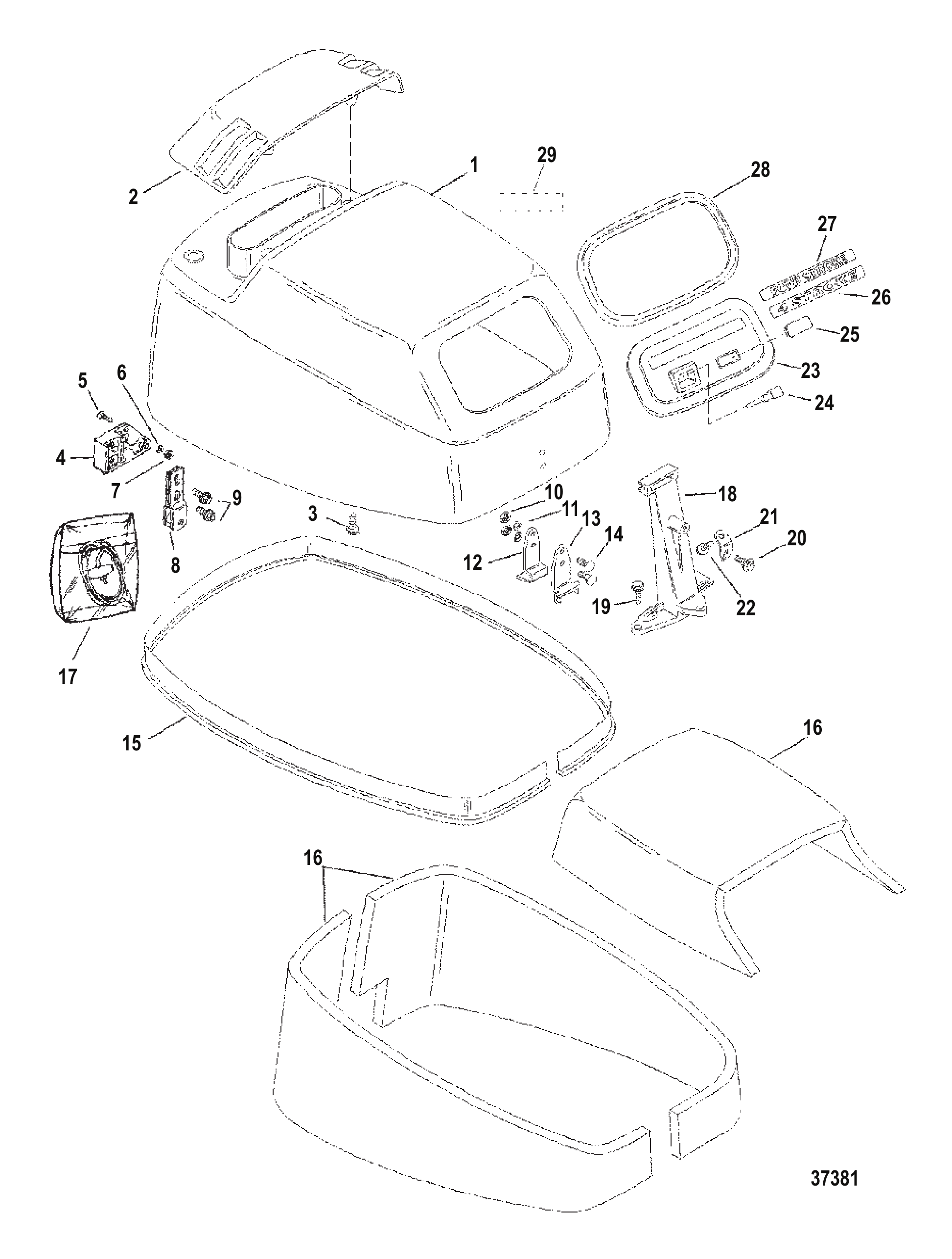

Рис. 23ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	854654A3	Верхний кожух в сборе	1
1	854654A4	Верхний кожух в сборе	1
1	854654T4	Кожух верхний серебристый	1
1	825553A4	Сборка верхнего кожуха	1
1	854654T3	Верхний кожух, чёрный	1
1	825553A5	Сборка верхнего кожуха	1
1	854654T4	Кожух верхний серебристый	1
2	825554F1	Щиток воздухозаборника	1
2	825554F2	Щиток воздухозаборника	1
3	4006731	ВИНТ (M6 x 16)	4
4	8224261	КРОНШТЕЙН	1
4	8M0038412	Кронштейн кожуха	1
5	8231871	Винт (M4 x 14.5)	3
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
7	8237515	Гайка (M4)	3
8	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
8	893763	Кронштейн фиксатора ролика	1
9	4006731	ВИНТ (M6 x 16)	2
10	8237515	Гайка (M4)	2
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
12	826649	Защёлка	1
13	827702	КРЫШКА	1
13	827702T	Крышка	1
14	8231871	Винт (M4 x 14.5)	2
15	8282371	Уплотнение кожуха	1
15	8M0043391	Уплотнение кожуха	1
16	825567A1	Шумоизоляция боковая	1
17	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
17	47341A11	Комплект шнура с рукояткой ручного запуска	1
18	8258271	Опора	1
19	40011128	Винт (M6 x 20) нержавеющая сталь	3
19	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
20	82129114	ВИНТ (M6 x 14)	1
21	827501	КРОНШТЕЙН	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	1
23	825655	Упор рукоятки	1
23	825655A5	Упор рукоятки	1
24	822513	ПРОБКА Рукоятки стартера	1
23	825655A5	Упор рукоятки	1
24	8225131	ПРОБКА	1
24	822513002	ПРОБКА	1
25	827870	ПРОБКА ФОНАРЯ (ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	1
26	8302584	Наклейка	1
27	8500534	Наклейка	1
27	8500534	Наклейка	1
27	8263367	Наклейка	1
28	8249952	Уплотнение	1
29	85557723	НАКЛЕЙКА Информация на этикетке EPA	1
29	855577A23	См. SOB 09-18	1

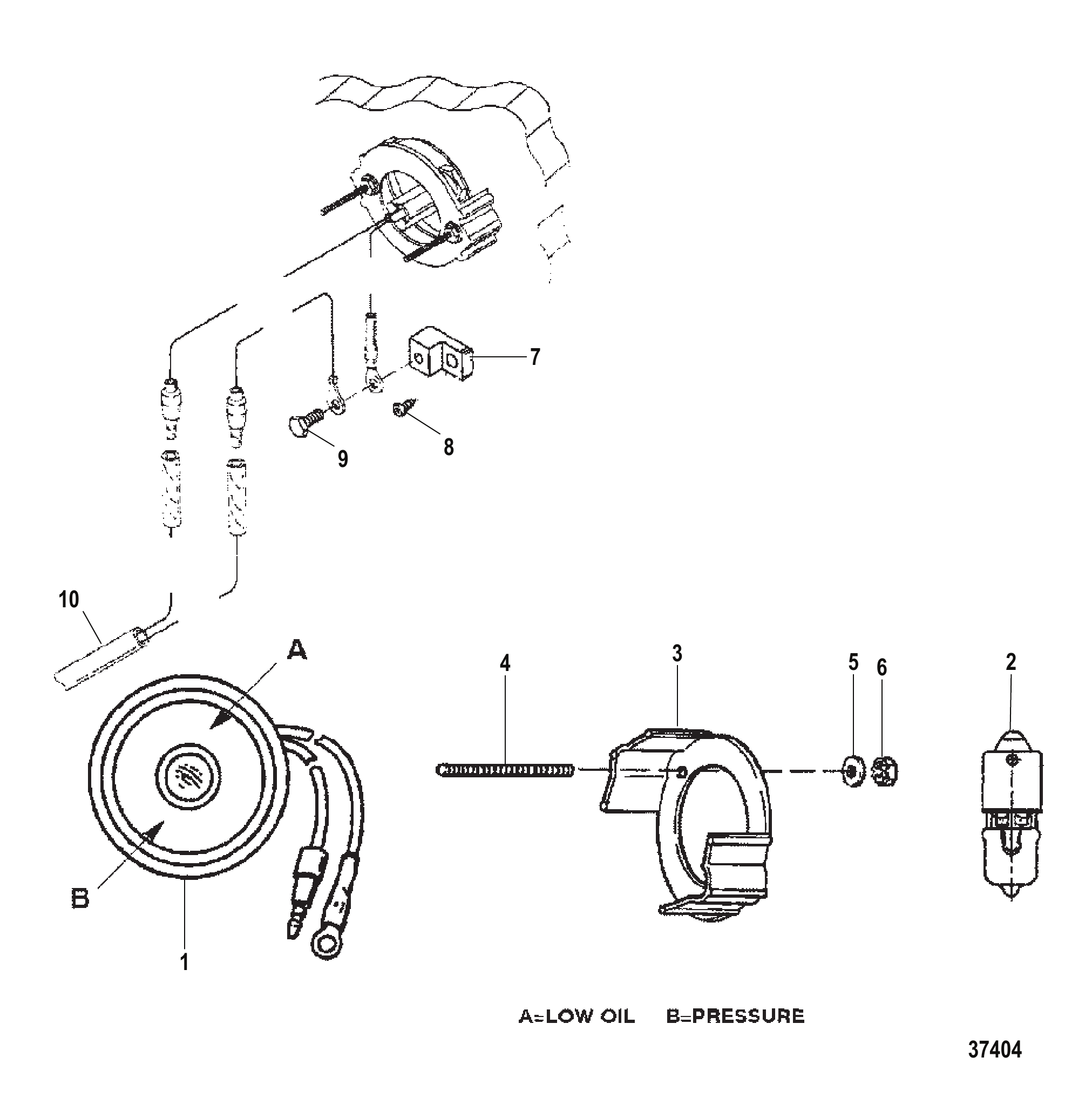

Рис. 24КОМПЛЕКТ ВИЗУАЛЬНОГО ОПОВЕЩЕНИЯ VISUAL WARNING KIT

REF	Номер детали	Наименование	Кол-во
1	17334A4	Пластина крепления лампы в сборе	1
2	17429	Лампа	1
3	76424	Кронштейн крепления переключателя	3
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	45915	КЛЕММНАЯ КОЛОДКА	1
8	16324	ВИНТ (#8 x .625)	1
9	817626	Винт (#10-16 x .380)	1
9	878607	Винт (#10-16 x .375)	1
10	11149A3	Трос в сборе	1
