水星 Mercury 8 HP Carb BODENSEE (International) 0H017100 THRU 0H017265 - — взрыв-схемы и запчасти

四冲程化油器 · USA - Cat.# 90-803014 · 共 22 个部位 · 804 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 4Карбюратор 5Кронштейн-хомут 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КАРТЕР 8Картер редуктора 9Электрические компоненты 10Топливный насос 11Редуктор гребного вала - передаточное число 2.00:1 12Редуктор вал гребного винта - передаточное число 2,00:1 13Впуск 14ВПУСКНОЙ/ВЫПУСКНОЙ КЛАПАН 15Сервисные/вспомогательные материалы 16Стартер (ручной)17СТАТОР/РОТОР 18Поворотный кронштейн 19Поворотный механизм и рулевая рукоятка 20ДРОССЕЛЬНАЯ ЗАСЛОНКА 21Специальный инструмент 22ВЕРХНИЙ КОКПИТ

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	828038A1	Комплект зарядки выпрямителя аккумулятора	A/R
-	831257A1	Комплект системы Co-Pilot	A/R
-	828003A1	Комплект переоборудования под электростартер	A/R
-	828032A1	Комплект удлинителя	A/R
-	828032A2	Комплект удлинителя	A/R
-	12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	84125M	Регулятор напряжения в сборе	A/R
-	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	A/R
-	14171A2	ЗАМОК МОТОРА	A/R
-	14171Q2	ЗАМОК МОТОРА	A/R
-	828000A12	Масляный картер	A/R
-	802833Q1	Масло	A/R
-	96086	Ключ/отвёртка свечи зажигания	A/R
-	8M0026088	Свечной ключ	A/R
-	828020A1	Комплект крепления дистанционного управления	A/R
-	828022A2	Жгут проводов дистанционного управления в сборе	A/R
-	831259A1	Комплект переоборудования	A/R
-	828030A3	Комплект румпеля	A/R
-	828030A4	Комплект румпеля	A/R
-	828004A1	Комплект переоборудования под румпель	A/R

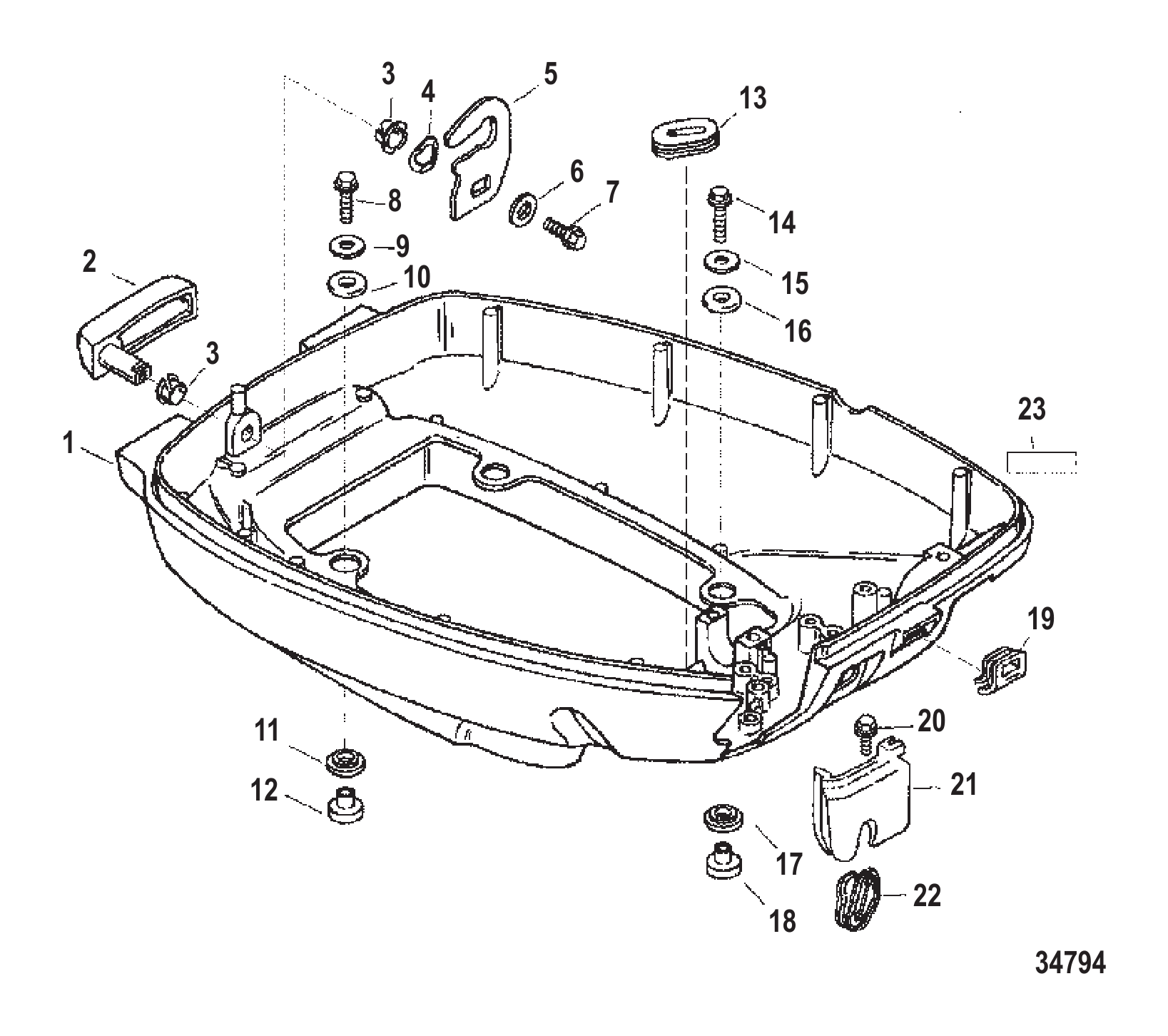

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	825780F1	Нижний кожух	1
2	825782F1	Рычаг защёлки кожуха	1
3	812707	Втулка	2
4	12134	ШАЙБА ВОЛНОВАЯ	1
5	825783	КРЮЧОК ЗАЩЕЛКИ	1
5	893766	Крючок фиксатора	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	1
7	4006731	ВИНТ (M6 x 16)	1
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
9	69057	ШАЙБА (.281 x .734 x .063)	2
10	828129	Втулка	2
11	828129	Втулка	2
12	826618	Втулка	2
13	826849	Втулка уплотнительная	1
14	40011129	Винт (M6 x 25) нержавеющая сталь	2
15	69057	ШАЙБА (.281 x .734 x .063)	2
16	828129	Втулка	2
17	828129	Втулка	2
18	826618	Втулка	2
19	857002	Крышка	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	1
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
21	825569	Крышка	1
22	825784	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	NSS	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

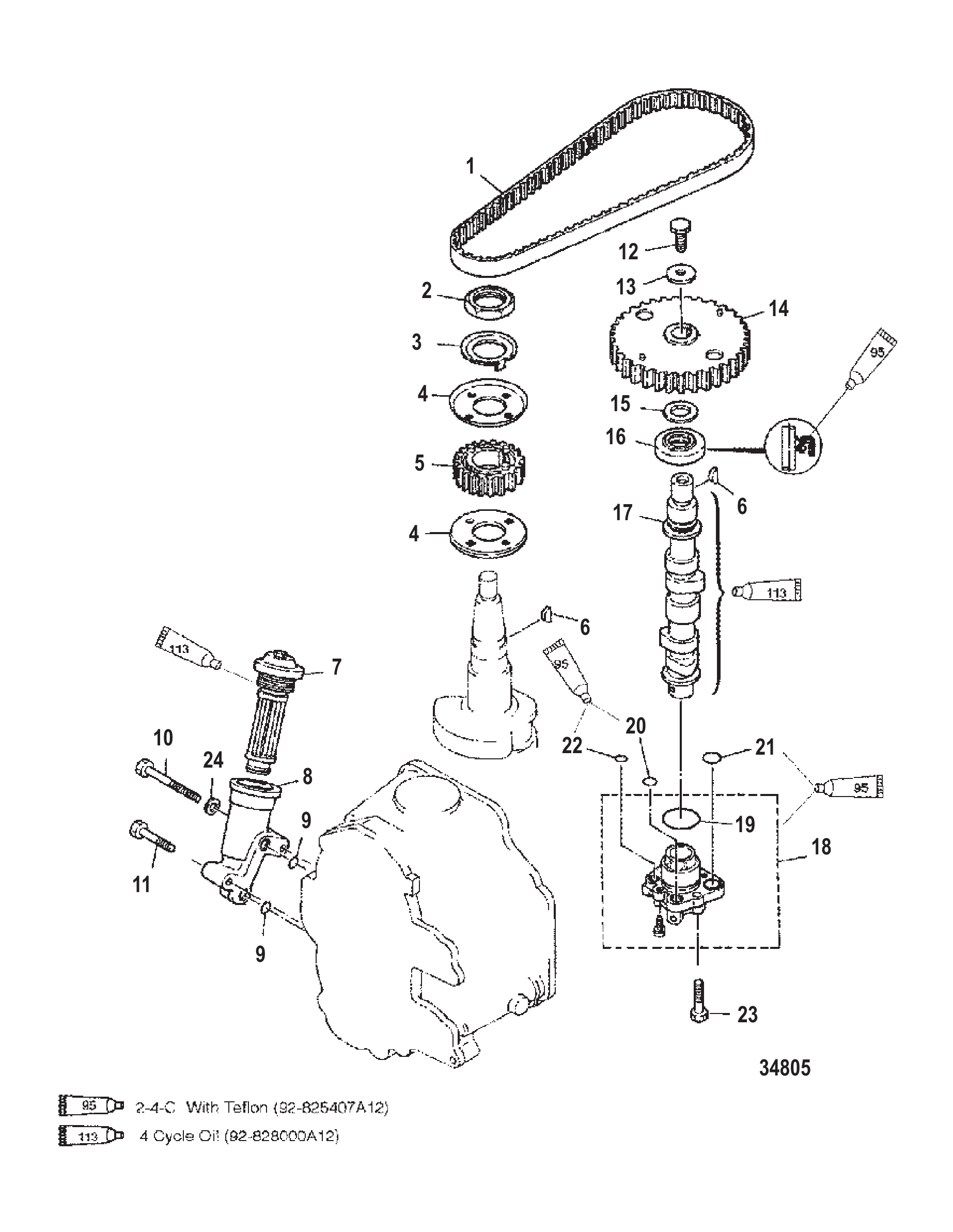

Рис. 3РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	825657	Ремень	1
2	825717	Гайка	1
3	825718	Шайба	1
4	825716	Шайба	2
5	825715	Шестерня приводная	1
6	84403M	Шпонка	2
6	8M0084803	Шпонка @2	2
7	825467A1	Масляный фильтр в сборе с сеткой	1
7	825467T02	Масляный фильтр	1
8	825499	КОРПУС	1
9	84464M	Уплотнительное кольцо	2
10	84931M	БОЛТ	1
11	82500930	БОЛТ (M6 x 30)	1
12	826957M	Болт	1
13	825498	ШАЙБА	1
14	825494	ШЕСТЕРНЯ ВЕДОМАЯ	1
14	825494T	Шестерня привода	1
15	82710M	Шайба	1
16	825455	САЛЬНИК МАСЛЯНЫЙ РАСПРЕДВАЛА	1
17	825454	РАСПРЕДВАЛ	1
18	825456A1	Масляный насос в сборе	1
18	825456T1	Масляный насос	1
19	825462	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ РАСПРЕДВАЛА	1
20	827016	Кольцо уплотнительное	1
21	825438	Кольцо уплотнительное	2
22	84464M	Уплотнительное кольцо	1
23	825501	БОЛТ (M6 x 25)	3
23	8248326	Винт (M6 x 25 мм)	3
24	82214M	Шайба	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

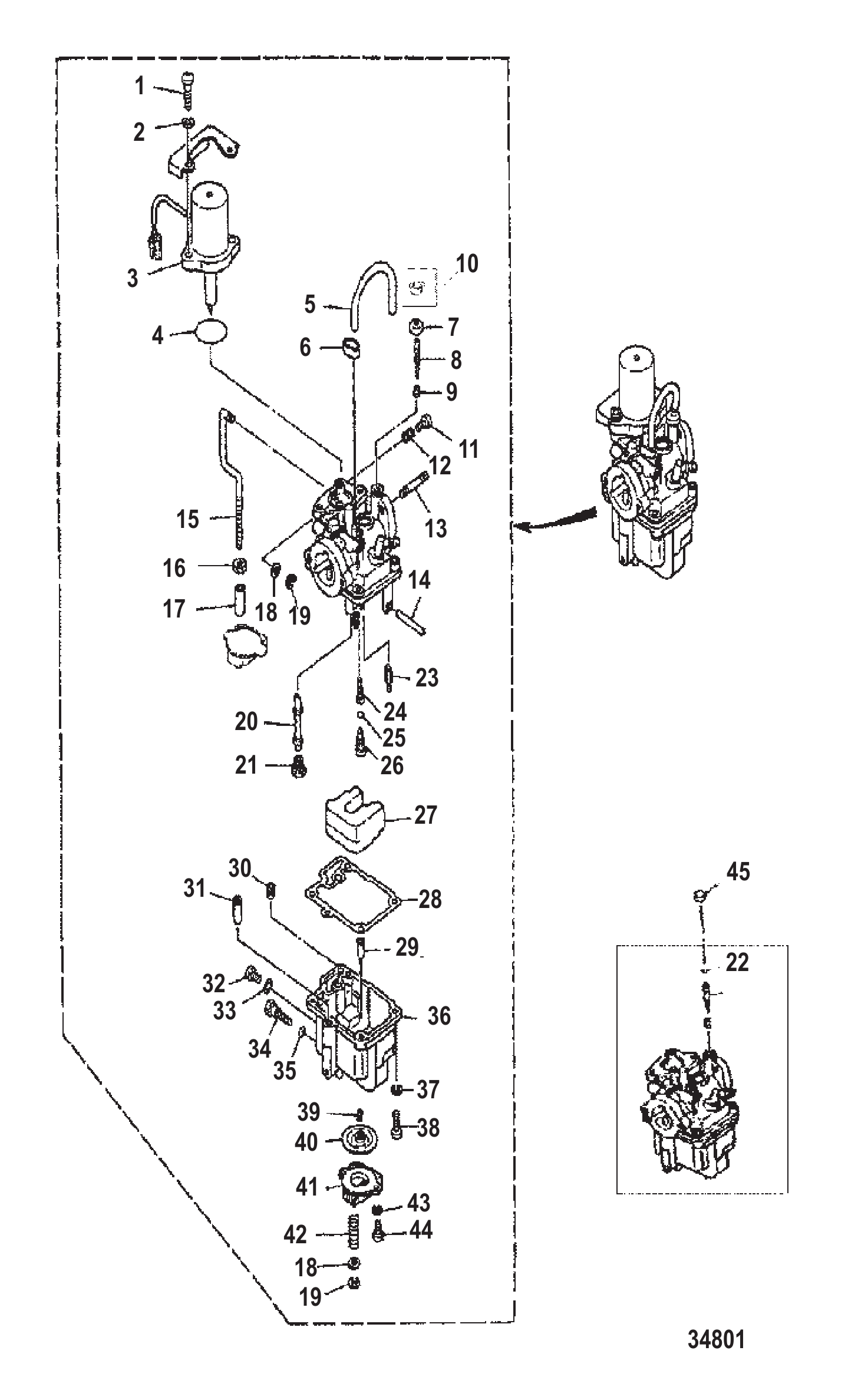

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
-	827973A1	Карбюратор	1
1	82980M	ВИНТ	2
2	82212M	Стопорная шайба	2
3	827473M	Узел подкачки карбюратора	1
3	827473T	Стартер в сборе	1
4	827472M	Кольцо уплотнительное	1
4	827472T	Кольцо уплотнительное	1
5	827471M	Трубка	1
6	827482M	Хомут	1
7	827468M	Уплотнение	1
8	809125M	Винт регулировки воздуха	1
9	80437M	Пружина	1
10	855237	Пробка	1
11	826931M	Винт	1
12	82596M	Пружина регулировки холостого хода	1
13	825522	ШПИЛЬКА	2
14	80451M	Штифт	1
15	809127M	Тяга ускорительного насоса	1
16	82537M	Гайка	1
17	827486M	Вал воздушной заслонки	1
18	827488M	Шайба	2
19	827489M	Зажим	2
20	809123M	Главный распылитель	1
21	82625M	Главный жиклёр	1
22	809124M	Кольцо уплотнительное	1
23	14182M	Клапан	1
24	827465M	Жиклёр холостого хода	1
25	80960M	Прокладка	1
26	827466M	Пробка главного распылителя	1
27	827470M	Поплавок	1
28	827463M	Прокладка поплавковой камеры	1
29	827474M	Фильтр	1
30	827475M	Жиклёр пусковой	1
31	827483M	Клапан воздушной заслонки	1
32	827480M	Винт	1
33	827481M	Прокладка	1
34	827477M	Винт сливной	1
35	827476M	Кольцо уплотнительное	1
36	827464M	Поплавковая камера	1
37	82206M	СТОПОРНАЯ ШАЙБА	4
38	91738M	Винт	4
39	827479M	Пружина	1
40	827478M	Диафрагма	1
41	809126M	Крышка	1
42	827487M	Пружина	1
43	82206M	СТОПОРНАЯ ШАЙБА	2
44	83509M	Винт (M4 x 10)	2
45	827737	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
-	828099	Упор дроссельной заслонки	1
-	821285	ПРУЖИННАЯ ГАЙКА	1
-	827493M	Ремкомплект карбюратора	1

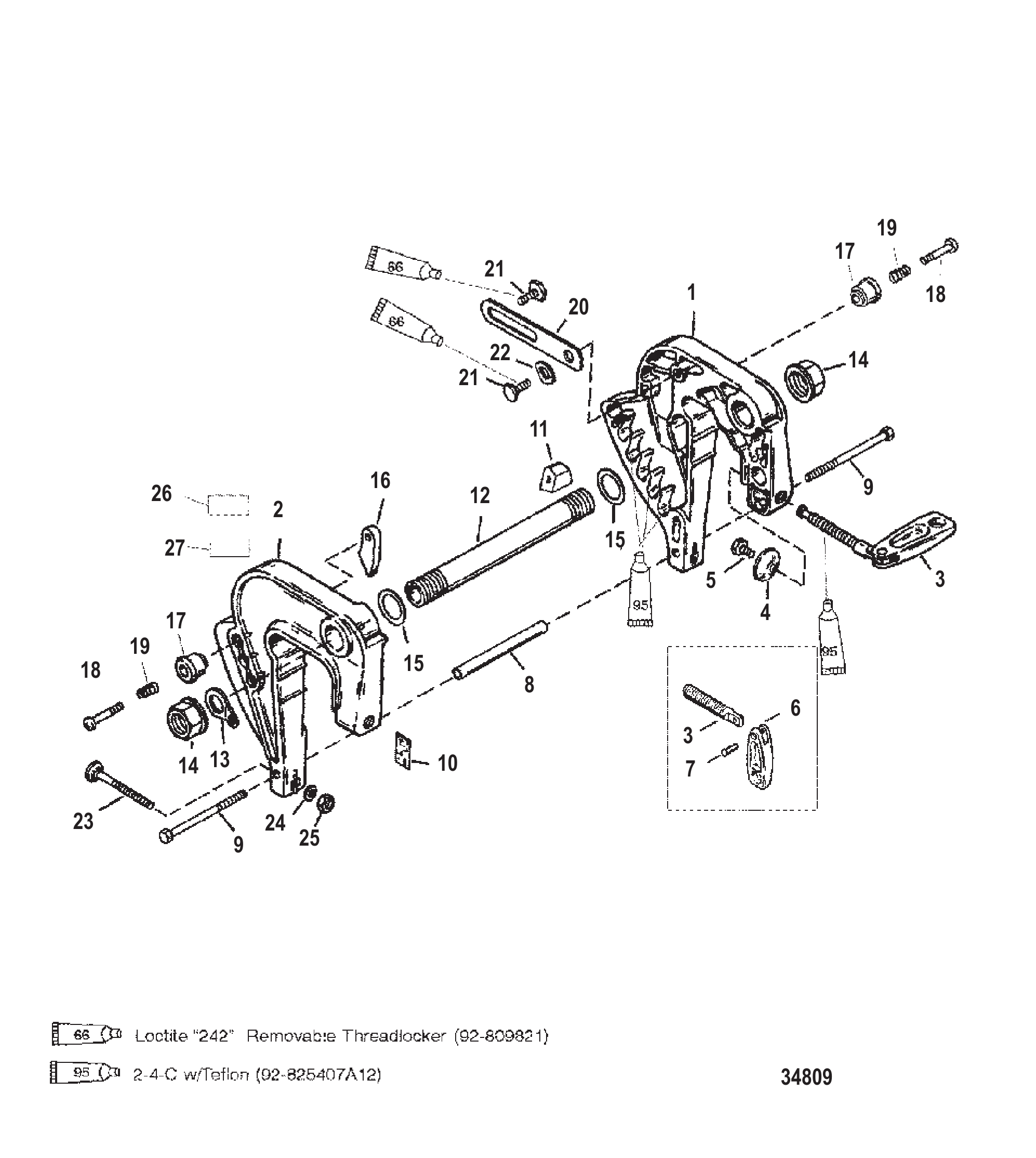

Рис. 5Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	NSS	NOT SOLD SEPARATE Handle	2
7	NSS	NOT SOLD SEPARATE Rivet	2
8	818539	ПРОСТАВКА	1
8	8M0084719	ПРОСТАВКА	1
9	4000333	ВИНТ (M6 x 40)	2
10	12869	Наклейка положения откидки	1
11	814427	Фиксатор наклона с золотником (новая конструкция)	1
12	42078	Труба наклона	1
13	30954	Стопорное кольцо	1
13	8M0085928	ЗАЖИМ	1
14	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
15	71421	Шайба нейлоновая трубы наклона	2
16	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	1
17	NSS	NOT SOLD SEPARATE Knob	2
18	NSS	NOT SOLD SEPARATE Screw	2
19	NSS	NOT SOLD SEPARATE Spring	2
20	90901	Лента упора откидывания - левый борт	1
21	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
22	31030	Шайба волнистая стопора откидывания	1
23	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
24	67983	Шайба болта струбцины	2
25	13855	Гайка (.250-20)	2
25	8267118	Гайка (.250-20)	2
26	NSS	NOT SOLD SEPARATE Decal-Tilt Lock	1
27	NSS	NOT SOLD SEPARATE Decal-Tilt Limit	1

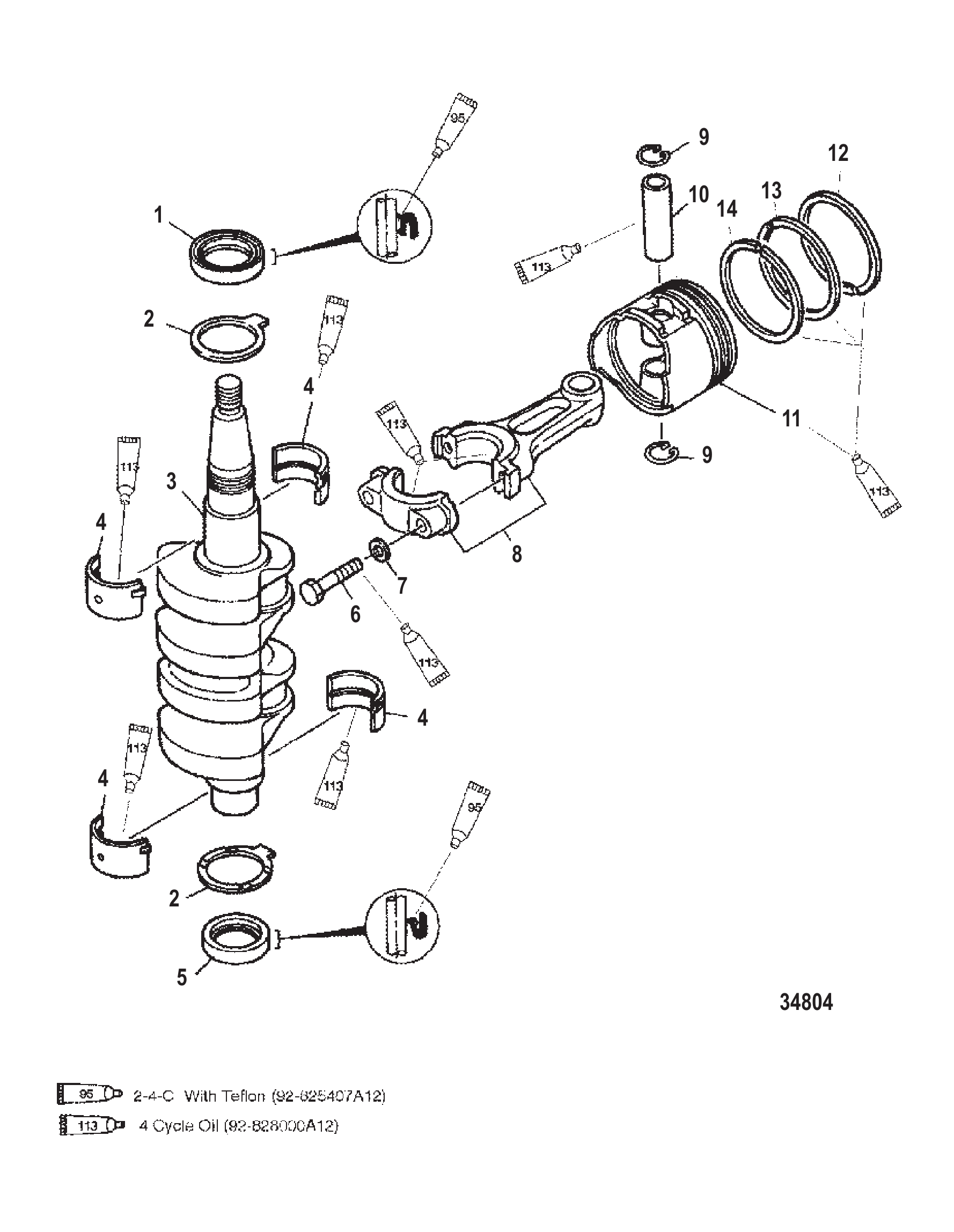

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	825704	Сальник масляный	1
2	825710	Подшипник упорный	2
3	825703	Коленчатый вал	1
4	825706	Подшипник коренной (коричневый)	AR
4	825706T	ПОДШИПНИК @2	AR
4	82570610	ПОДШИПНИК Коренной (Черный)	AR
4	825706T10	ПОДШИПНИК @2	AR
4	82570620	ПОДШИПНИК Коренной (Синий)	AR
4	825706T20	ПОДШИПНИК @2	AR
5	825705	Сальник масляный	1
6	825708	Болт	4
7	825709	Шайба	4
8	825707A2	ШАТУН	2
9	82343M	ЗАЖИМ	4
10	825713	Палец поршневой	2
11	825711	Поршень	2
11	825711T	ПОРШЕНЬ СТАНДАРТНЫЙ	2
11	8257112	Поршень	AR
11	8257111	Поршень	AR
11	825711T1	ПОРШЕНЬ РЕМОНТНЫЙ	AR
12	8257121	Кольцо поршневое	2
12	825712T1	КОЛЬЦО ПОРШНЕВОЕ СТАНДАРТНОЕ	2
12	8257123	Кольцо поршневое	AR
12	8257122	Кольцо поршневое	AR
12	825712T2	КОЛЬЦО ПОРШНЕВОЕ РЕМОНТНОЕ	AR
13	NSS	NOT SOLD SEPARATE Piston Ring	2
14	NSS	NOT SOLD SEPARATE Oil Ring	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

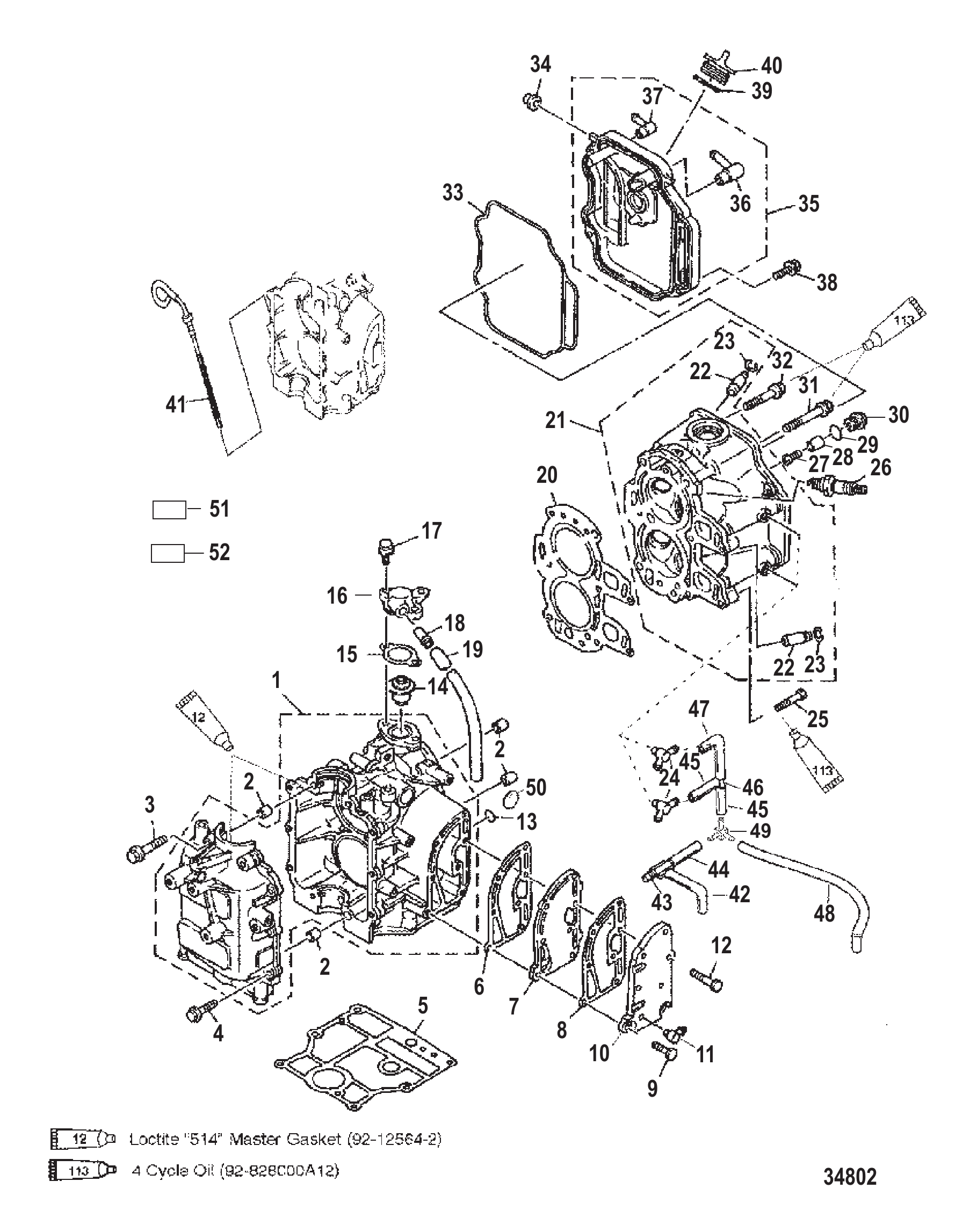

Рис. 7БЛОК ЦИЛИНДРОВ И КАРТЕР Cylinder Block and Crankcase

REF	Номер детали	Наименование	Кол-во
1	825688A1	Картер в сборе	1
2	825689	Штифт установочный	4
3	41885M	Болт	4
4	41837M	Болт	6
5	825847	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ	1
6	825693	Прокладка крышки внутреннего выпускного коллектора	1
7	825692	Крышка внутреннего выпускного коллектора	1
8	825694	Прокладка крышки наружного выпускного коллектора	1
9	82500925	ВИНТ (M6 x 25)	2
9	893745025	Винт (M6 x 25)	2
10	827736A1	Крышка в сборе, наружный выхлоп	1
11	83326M	ШТУЦЕР	1
12	82500930	БОЛТ (M6 x 30)	5
13	825483	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
14	825212	Термостат	1
14	855676003	Термостат (60C/140F)	1
15	825701	Прокладка крышки	1
16	825700	Крышка термостата	1
17	825702	Болт (M6 x 20)	2
17	8257021	Болт (M6 x 20)	2
18	825837	СОЕДИНЕНИЕ ТРУБОПРОВОДА	1
18	8830591	СОЕДИНЕНИЕ ТРУБОК	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	8254821	Прокладка головки цилиндра	1
21	825720A1	Головка цилиндра в сборе	1
22	825721	Направляющая	4
23	825038	СТОПОРНОЕ КОЛЬЦО	4
24	83326M	ШТУЦЕР	2
25	82500935	ВИНТ (M6 x 35)	2
25	8M0241960	ВИНТ	2
26	827859	СВЕЧА ЗАЖИГАНИЯ	2
27	825437	Пробка	1
28	825438	Кольцо уплотнительное	1
29	825435	Анод	1
30	825436	Винт	1
31	825480	БОЛТ	3
32	825479	БОЛТ	3
33	825488	САЛЬНИК	1
34	825485	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
35	825484	КРЫШКА ГОЛОВКИ ЦИЛИНДРА	1
36	825486	ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА	1
37	83326M	ШТУЦЕР	1
38	825702	Болт (M6 x 20)	4
38	8257021	Болт (M6 x 20)	4
39	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
39	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
40	825490	ПРОБКА	1
40	8M0240831	МАСЛЯНАЯ ПРОБКА	1
41	825795	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
42	826864	Шланг	1
43	818993	Тройник соединительный	1
44	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
44	8M0108349	Шланг (70 дюймов, бухта)	1
45	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
46	733181	Тройник	1
47	825434	Шланг	1
48	826863	Шланг	1
49	826861	Фитинг	1
50	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
51	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
52	NSS	NOT SOLD SEPARATE Decal-Bodensee Certification	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

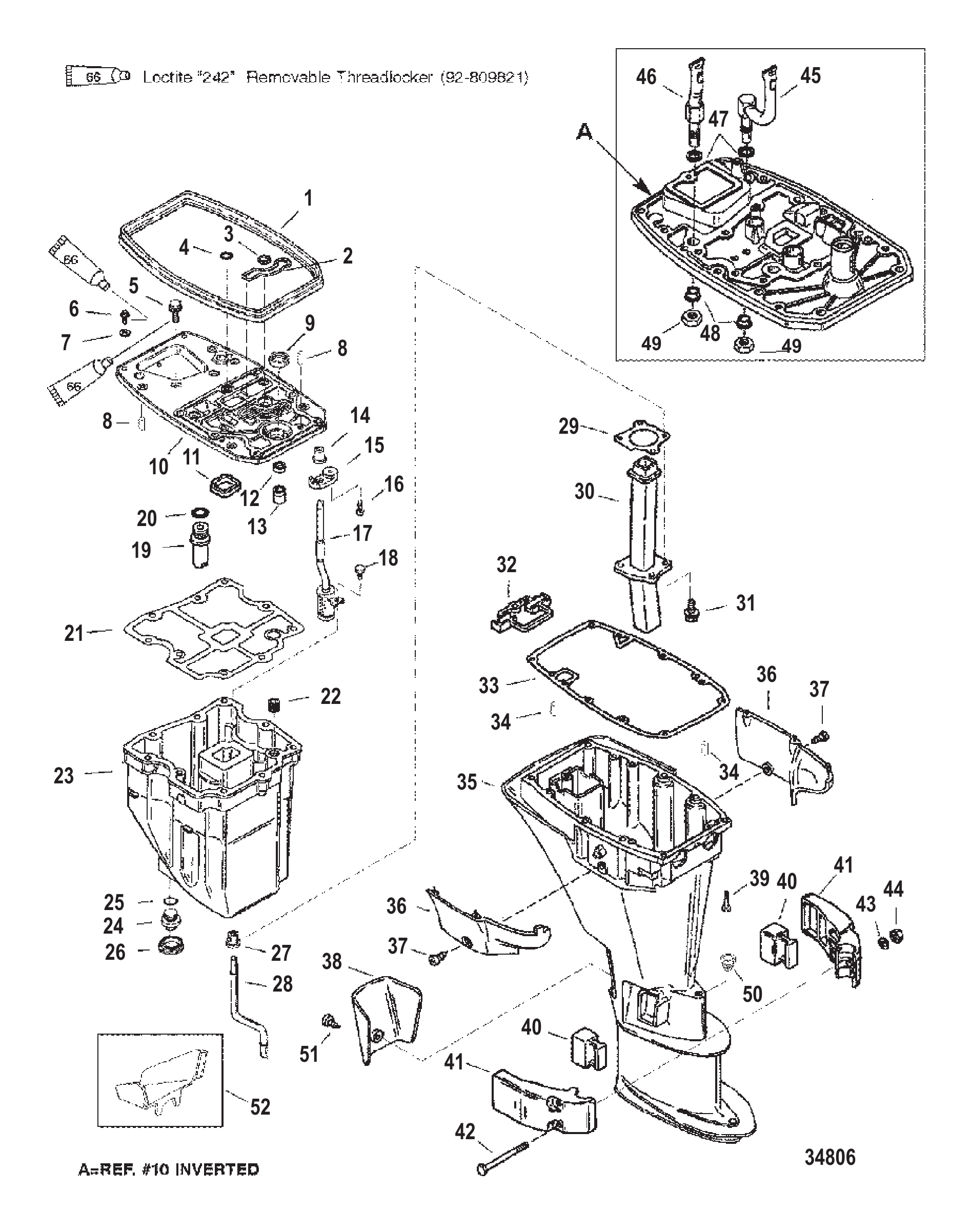

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	825807	САЛЬНИК РЕЗИНОВЫЙ	1
2	825806	САЛЬНИК	1
3	825805	ДЕМПФЕР	1
4	825804	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	825773	БОЛТ	9
6	40011128	Винт (M6 x 20) нержавеющая сталь	2
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
9	827406	САЛЬНИК МАСЛЯНЫЙ	1
10	825574A2	Направляющая выхлопа в сборе	1
11	825771	Сальник	1
12	85023	Сальник масляный	2
13	827395	КОРПУС САЛЬНИКА	1
14	825580	Сальник	1
15	825581	Направляющая	1
16	825582	Винт	1
17	825766	Сетчатый фильтр	1
18	825767	Болт	1
19	825578A1	Клапан сброса давления в сборе	1
20	825579	Кольцо уплотнительное	1
21	8257741	Прокладка масляного поддона	1
22	825765	Сальник	1
23	825764	Поддон масляный	1
24	825769	Пробка сливная	1
25	825770	Кольцо уплотнительное	1
26	825768	Демпфер	1
27	827241	САЛЬНИК	1
28	825775	ТРУБКА ВОДЯНАЯ	1
28	826035	Водяная трубка	1
29	8258281	Прокладка	1
30	825772	Коллектор выпускной	1
30	825772T	Коллектор выхлопной	1
31	825773	БОЛТ	4
32	825777	КРЫШКА	1
33	8257781	Прокладка	1
34	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
35	825538F1	Корпус в сборе	1
35	825835F1	Корпус в сборе	1
36	825796F1	Крышка	1
36	825797F1	Крышка	1
37	4007841	ВИНТ САМОНАРЕЗАЮЩИЙ	2
38	825798F1	Крышка слива масла	1
39	830106	Винт (M8 x 40)	6
40	421892	Опора	2
40	8M0039074	КРЕПЛЕНИЕ	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
42	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
43	400256	СТОПОРНАЯ ШАЙБА (M6)	2
44	400212	ГАЙКА (M6) Нержавеющая сталь	2
45	826682	Труба	1
46	825575	Труба	1
47	84273M	Шайба	2
48	827336	ВТУЛКА	2
49	84282M	Гайка	2
50	827947	Сальник	1
51	40056105	ВИНТ (M5 x 10)	1
52	828364	Воронка слива масла	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

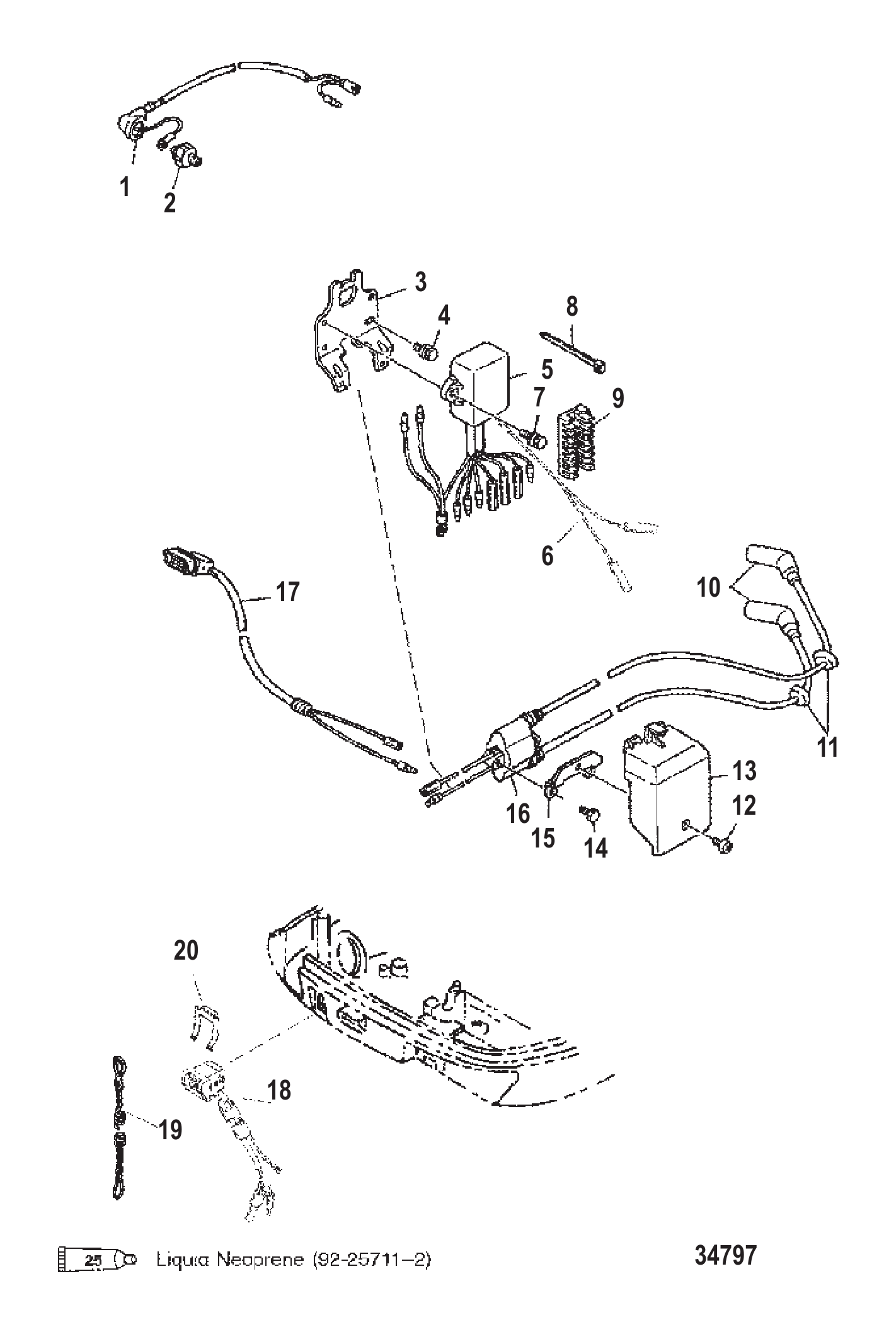

Рис. 9Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	825679	Провод	1
2	825678	Датчик давления масла	1
3	825671	Кронштейн	1
4	84058M	Болт (M6 x 20)	2
5	825667	Блок CDI	1
5	825667T	Блок CDI	1
6	824912A6	Трос в сборе ручного запуска	1
7	84058M	Болт (M6 x 20)	2
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	825674	Хомут	1
10	825102A1	Высоковольтный провод	2
11	82069M	Втулка уплотнительная	2
12	825502	ВИНТ	1
13	825673	Крышка	1
14	825501	БОЛТ (M6 x 25)	2
14	8248326	Винт (M6 x 25 мм)	2
15	825672	Пластина	1
16	825668	Катушка зажигания в сборе (с проводами и колпачками)	1
16	825668T	Катушка зажигания в сборе	1
17	825656	Контрольная лампа ручного запуска	1
18	11083A30	Переключатель в сборе	1
19	15920A54	Шнур аварийного останова в сборе	1
19	15920Q54	ШНУР В СБОРЕ	1
20	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
20	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1

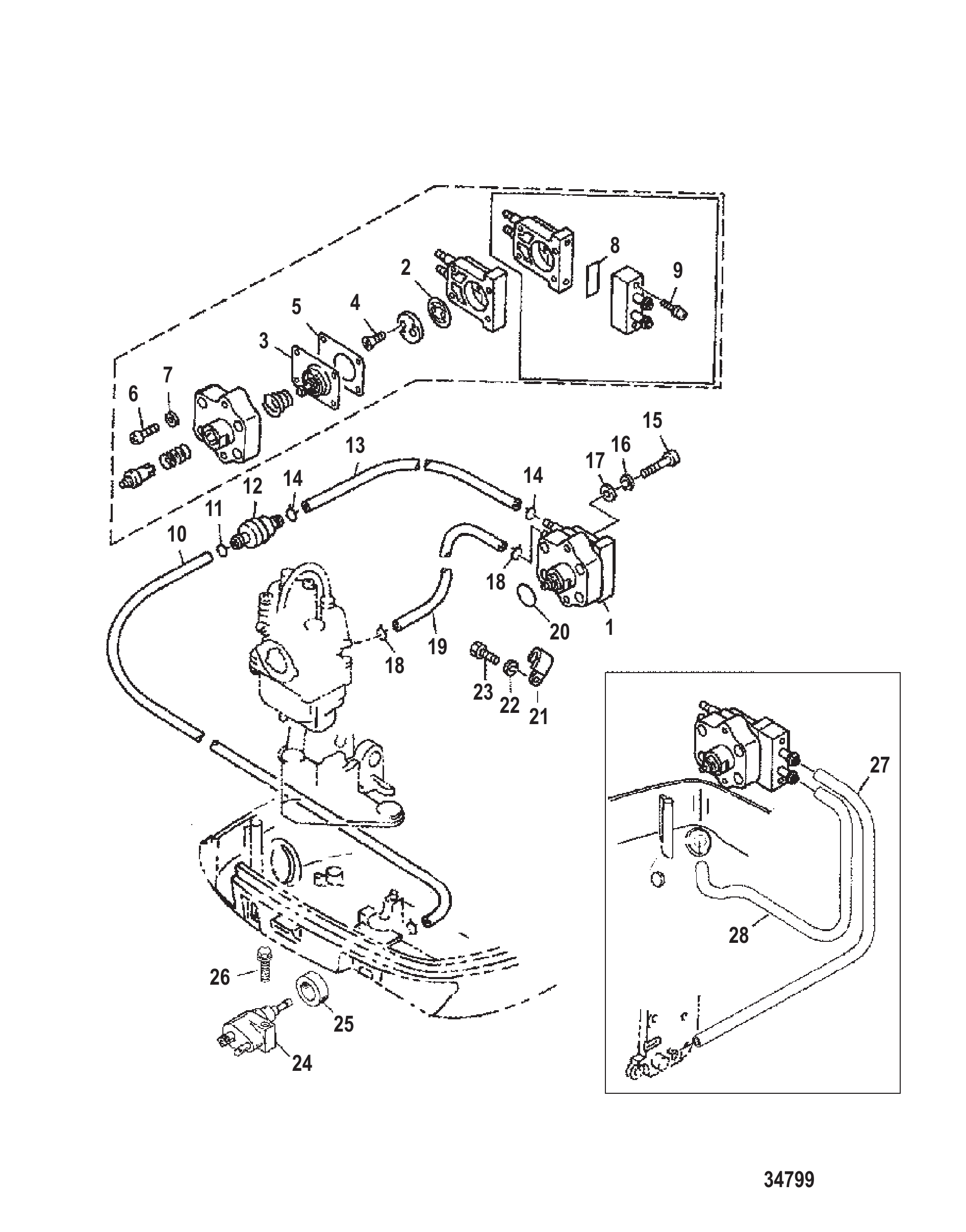

Рис. 10Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	827742	ТОПЛИВНЫЙ НАСОС	1
2	827441M	Обратный клапан	1
3	827442M	Диафрагма	1
4	827443M	Винт	2
5	809129M	Диафрагма	1
6	814463M	Винт холостого хода	4
6	83509M	Винт (M4 x 10)	4
7	82847M	Шайба	4
8	809130M	Сальник	1
9	80954M	Винт	2
10	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	AR
11	816311T	СТЯЖКА (8.00 дюймов)	AR
12	80365M	Топливный фильтр	1
13	825632	Шланг	1
14	82047M	Хомут	2
15	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	2
16	400256	СТОПОРНАЯ ШАЙБА (M6)	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	82047M	Хомут	2
19	82012M	Шланг	1
20	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	4000326	ВИНТ (M6 x 12)	1
24	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
24	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
25	18202	Втулка уплотнительная	1
26	40011128	Винт (M6 x 20) нержавеющая сталь	1
26	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
27	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
28	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
28	8M0108355	Шланг (57 дюймов, бухта)	1

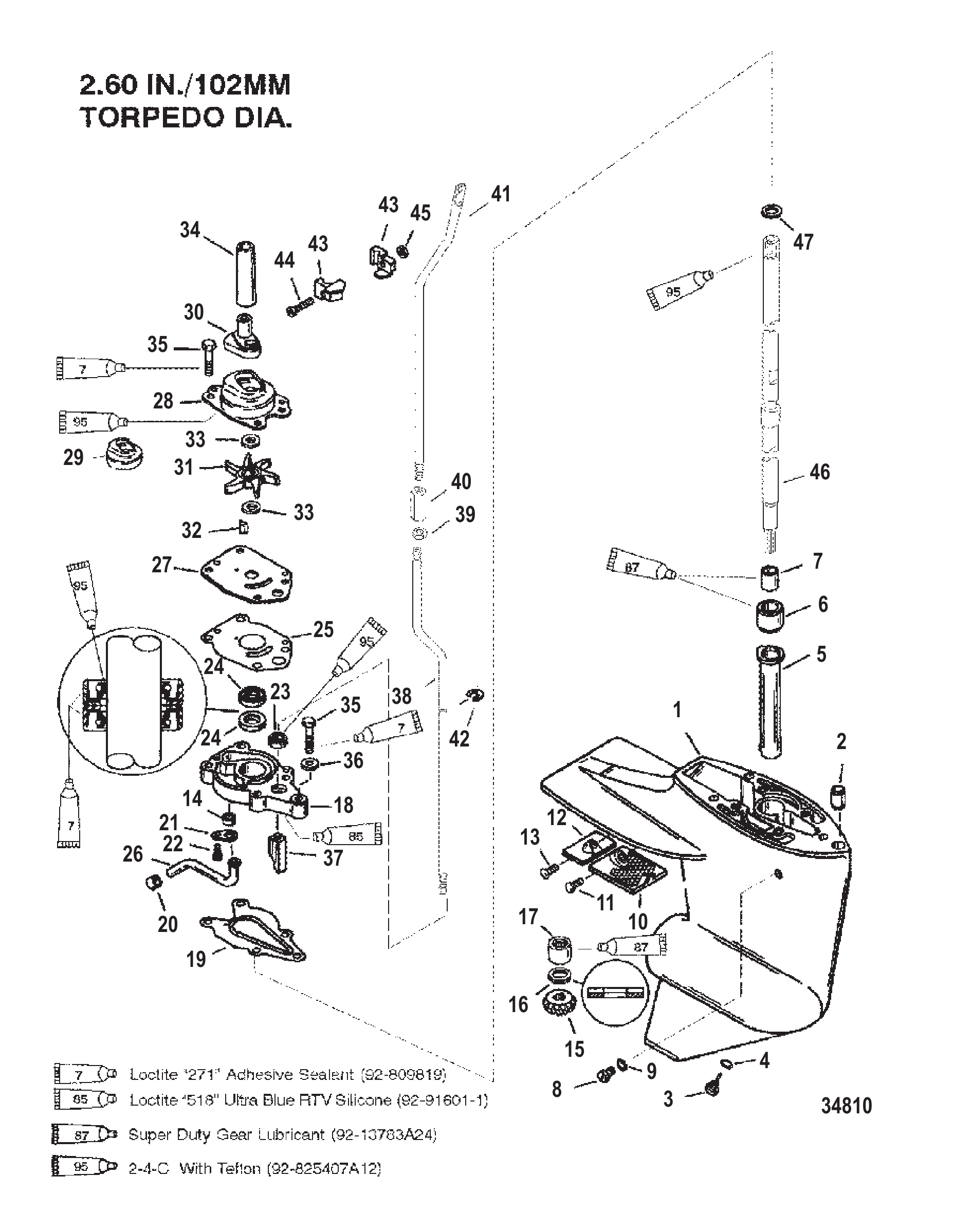

Рис. 11Редуктор гребного вала - передаточное число 2.00:1 Gear Housing Driveshaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833A25	Редуктор в сборе	1
-	8833A27	Корпус редуктора в сборе	1
-	8833T27	Корпус редуктора длинный черный	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953A2	Комплект винтов (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	NSS	NOT SOLD SEPARATE Insert	1
30	421021	Сальник	1
31	420382	Крыльчатка	1
31	42038Q02	КРЫЛЬЧАТКА	1
32	42376A2	Шпонка в сборе	1
32	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
33	16448	ШАЙБА	2
34	444671	Направляющая	1
35	82684430	ВИНТ (M6 x 30)	5
36	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
36	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
37	42039	Кулачок переключения	1
38	825536	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
38	826873	Вал переключения	1
39	400212	ГАЙКА (M6) Нержавеющая сталь	1
40	822419	СОЕДИНИТЕЛЬ	1
41	826875	Вал переключения верхний	1
42	42389	Стопорное кольцо E-образное	1
43	42126	НАПРАВЛЯЮЩАЯ	2
43	8M0036770	НАПРАВЛЯЮЩАЯ	2
44	40011109	Винт (M5 x 25) нержавеющая сталь	1
45	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
45	401385	ГАЙКА (M5) Нержавеющая сталь	1
46	825537	ВАЛ ПРИВОДНОЙ	1
46	825843	ВЕРТИКАЛЬНЫЙ ВАЛ	1
47	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

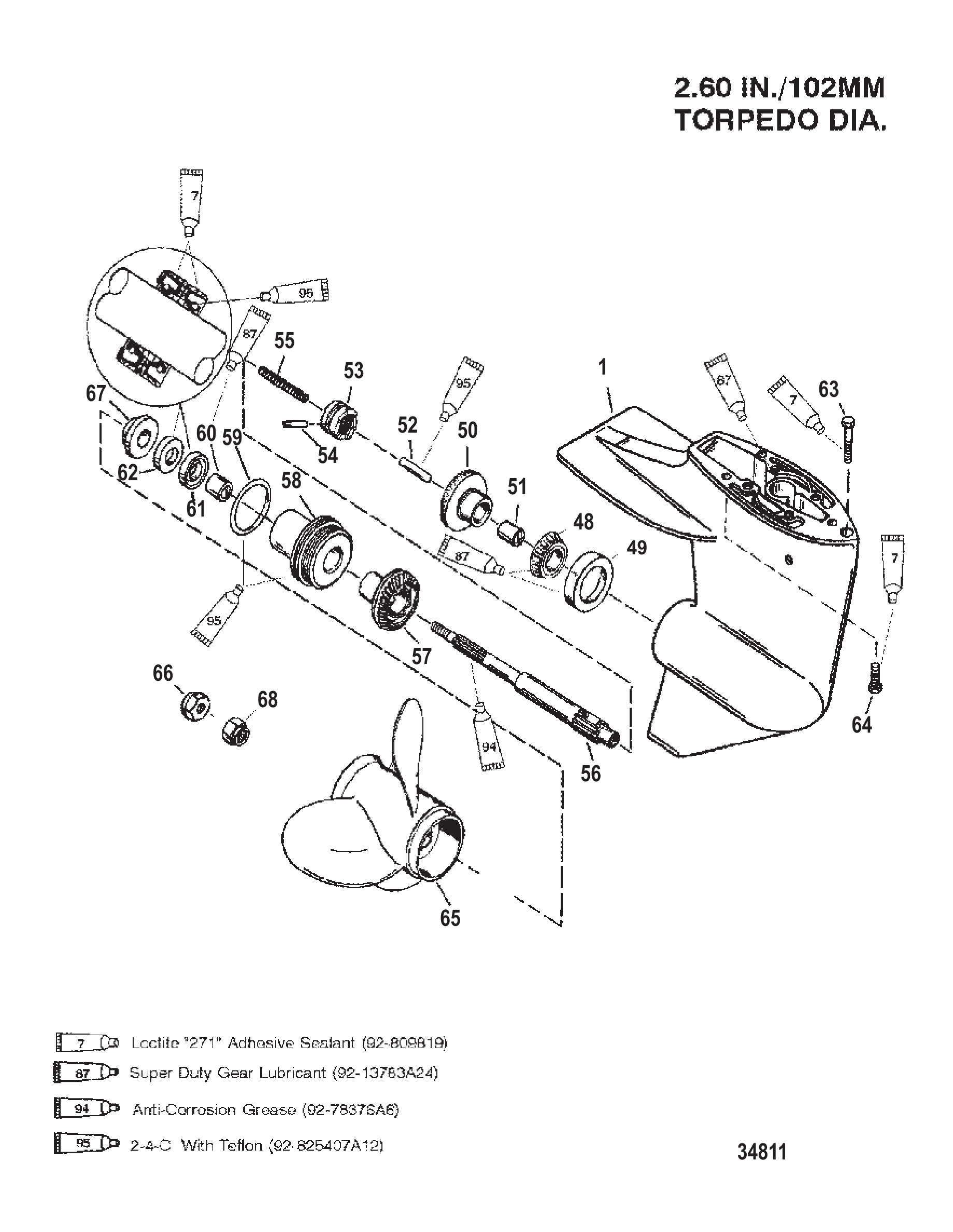

Рис. 12Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833A25	Редуктор в сборе	1
-	8833A27	Корпус редуктора в сборе	1
-	8833T27	Корпус редуктора длинный черный	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
48	821321A1	Подшипник роликовый в сборе	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	821924A1	Шестерня переднего хода в сборе	1
51	41367	ВТУЛКА	1
52	813139	Толкатель кулачка	1
53	821930A1	Муфта сцепления в сборе	1
54	823951	ШТИФТ КРЕСТОВИНЫ	1
55	42204	Пружина	1
56	821929	Вал гребной	1
57	8219261	Шестерня заднего хода - 13/26	1
57	821926T1	Шестерня заднего хода — 13/26	1
58	42144A3	Обойма подшипника в сборе	1
58	42144T3	Обойма подшипника	1
59	33145	Кольцо уплотнительное (1.984 x .139)	1
59	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
60	821927	Втулка	1
61	99325	Уплотнение	1
62	821928	Сальник масляный	1
63	82407110	ВИНТ (M8 x 50)	1
64	8240717	Винт (M8 x 30)	2
65	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
66	13914	Гайка (M10) шпильки корпуса редуктора	1
66	40140	ГАЙКА (M10)	1
67	8219321	Ступица упорная (1.510 диам.)	1
68	420911	Проставка	1
-	41365A3	Ремкомплект уплотнений	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

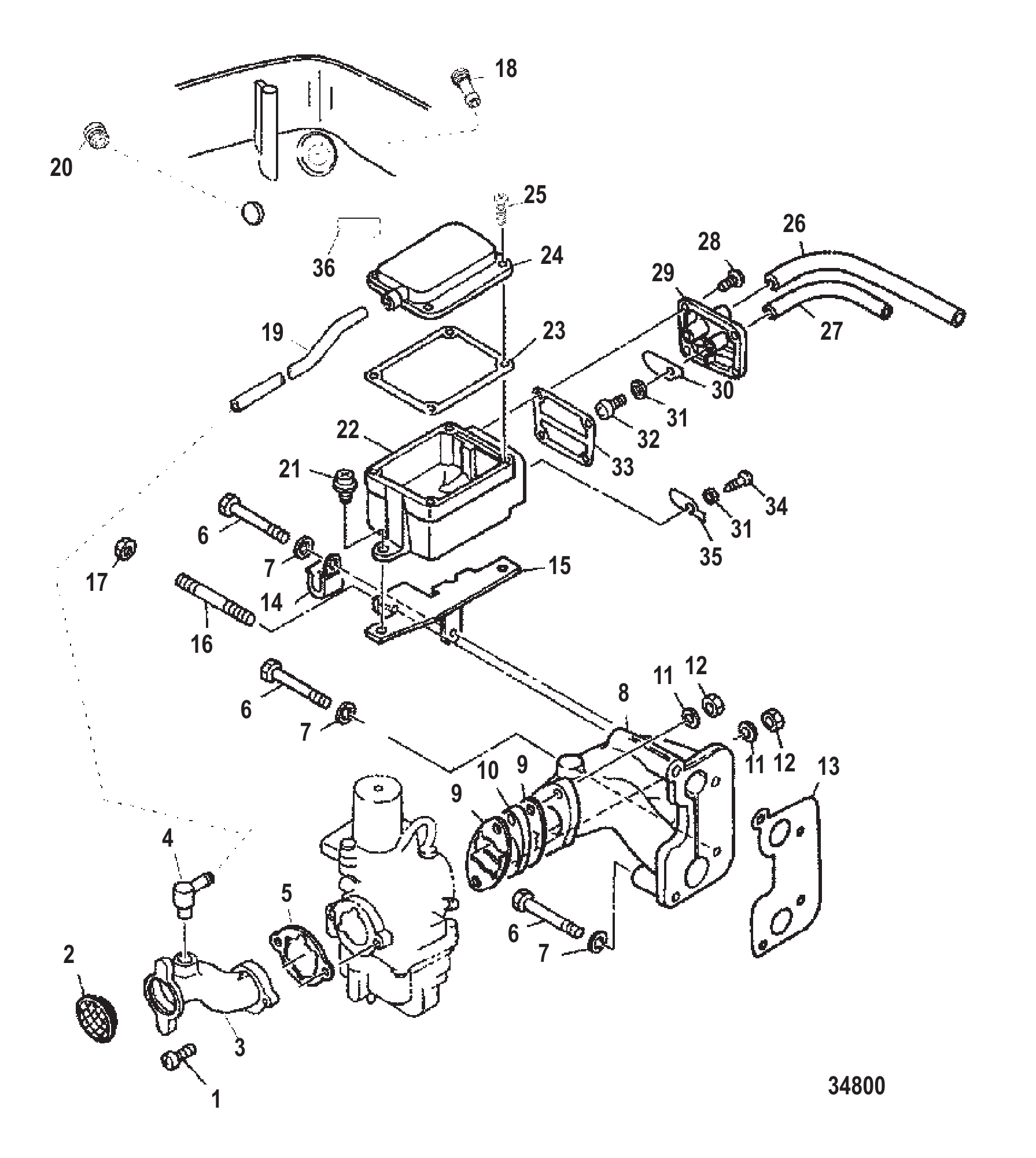

Рис. 13Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	826679	Винт	2
2	825588	Жалюзи	1
3	827739	ВОРОНКА	1
4	825486	ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА	1
5	825589	Прокладка	1
6	4000334	ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
8	825584	Коллектор	1
9	825586	Прокладка коллектора	2
10	825587	Прокладка коллектора	1
11	82214M	Шайба	2
12	82390M	Гайка (M6)	2
13	825585	Прокладка коллектора	1
14	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
15	825600	Держатель направляющей	1
16	827317	ШПИЛЬКА	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	813613	Штуцер	1
19	827734	ТРУБКА САПУНА	1
20	824473	ПРОБКА ПРЕДУПРЕЖДАЮЩЕЙ СИГНАЛИЗАЦИИ	1
21	825511	ВИНТ	2
22	825590	Маслоотделитель	1
23	825592	Прокладка корпуса сальника	1
24	825591	Маслоотделитель	1
25	84272M	Винт	4
26	825598	Шланг	1
27	825632	Шланг	1
28	84272M	Винт	4
29	825593	Сапун	1
30	825594	Сапун	1
31	82847M	Шайба	2
32	825515	ВИНТ	1
33	825596	Прокладка сапуна	1
34	84272M	Винт	1
35	825595	Сапун	1
36	8272822	Наклейка предупреждение высокое напряжение	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

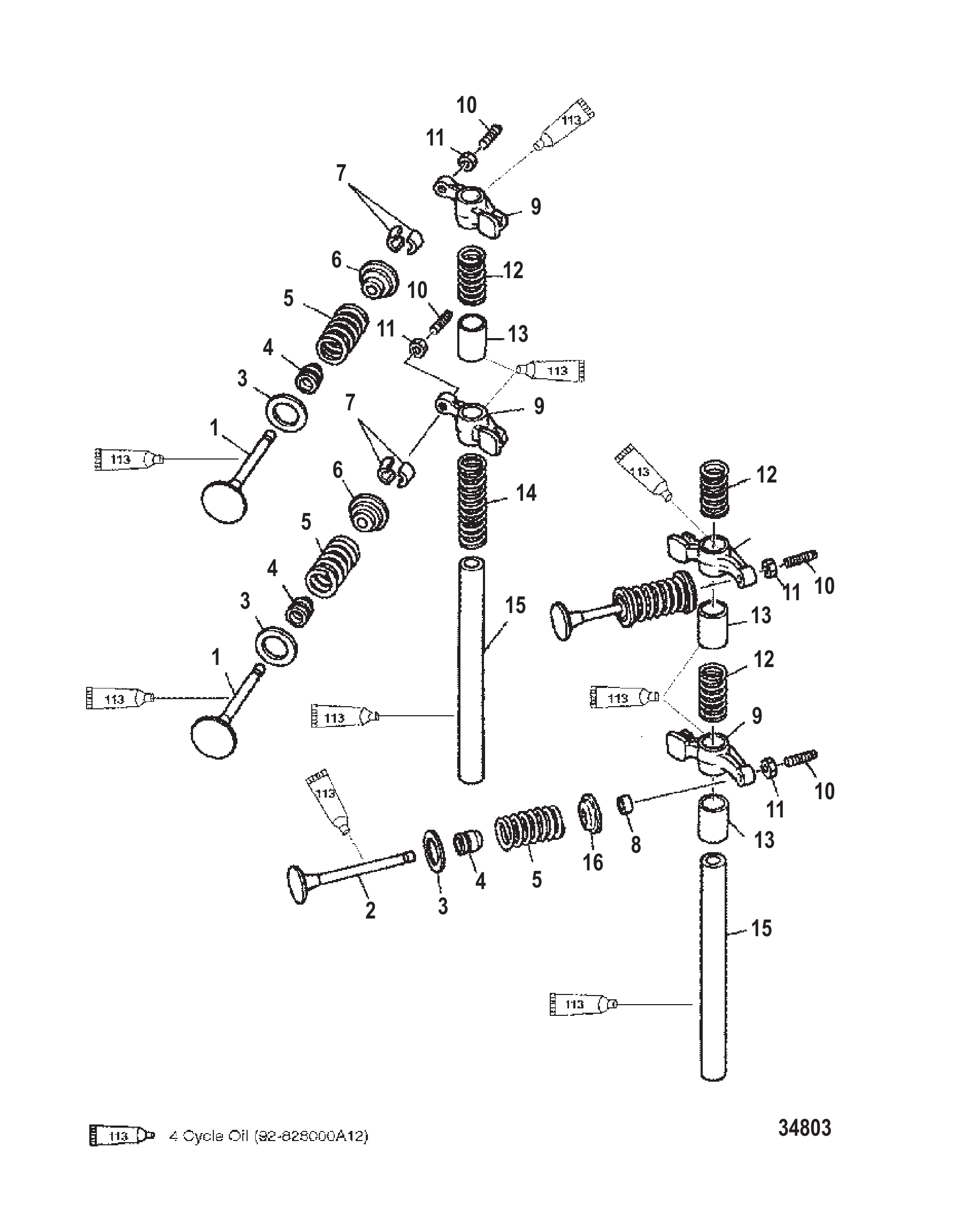

Рис. 14ВПУСКНОЙ/ВЫПУСКНОЙ КЛАПАН Intake/Exhaust Valve

REF	Номер детали	Наименование	Кол-во
1	825439	Клапан впускной	2
2	825440	Клапан выпускной	2
3	825441	Шайба	4
4	822647	Сальник стержня клапана	4
5	825442	Пружина внутренняя	4
6	827747	ФИКСАТОР	2
7	822651	Шпонка	4
7	893554	Шпонка	4
8	825445	Толкатель клапана	2
9	825447A1	Коромысло клапана в сборе	4
10	825448	Винт	4
11	825449	ГАЙКА	4
12	825452	ПРУЖИНА	3
13	825451	МУФТА	3
14	825453	ПРУЖИНА	1
15	825450	ВАЛ КОРОМЫСЛА	2
16	825443	Фиксатор	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 15Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803014	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 8 Bodensee 4-тактный	1
827857R1	Руководство по обслуживанию	1
10108980	Руководство владельца	1
809727A98	Комплект наклеек	1
809727A00	Комплект наклеек	1
809710A98	Комплект наклеек	1

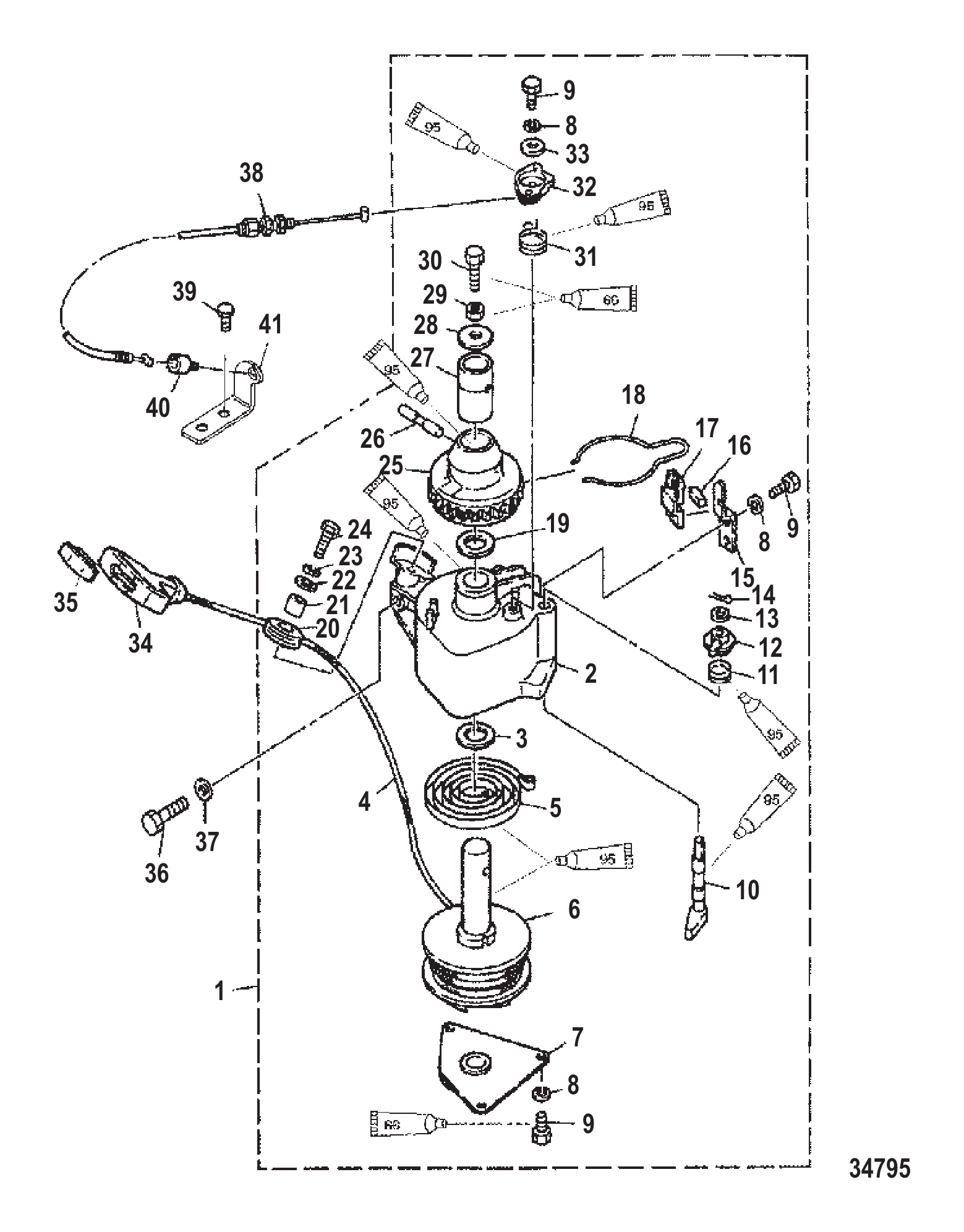

Рис. 16Стартер (ручной) Starter Assembly Manual

REF	Номер детали	Наименование	Кол-во
1	825635A1	Стартер в сборе с ручным запуском	1
2	827444M	Корпус	1
3	827451M	Упорная шайба	1
4	12066A9	Трос стартера	1
4	12066Q10	Трос стартера @2	1
5	827446M	Пружина стартера	1
6	827445M	Барабан шкива	1
7	827459M	Крышка корпуса стартера	1
8	82186M	Шайба	6
9	82417M	Болт	6
10	827453M	Стопор	1
11	827456M	Пружина	1
12	827457M	Тяга	1
13	82213M	Шайба	1
14	43089M	Шплинт	1
15	827458M	Пластина привода	1
16	827461M	Демпфер	1
17	827460M	Крышка	1
18	827449M	Пружина пластины привода	1
19	827447M	Упорная шайба	1
20	11704A1	Комплект шкива	1
21	11705M	Втулка	1
22	11706M	Шайба стопорная	1
23	82212M	Стопорная шайба	1
24	82405M	Болт	1
25	827448M	Шкив	1
26	825527	ШТИФТ	1
27	827450M	Втулка	1
28	827462M	Шайба собачки привода	1
29	82383M	Гайка	1
30	825528	БОЛТ	1
31	827455M	Возвратная пружина	1
32	827454M	Рычаг	1
33	827452M	Шайба	1
34	85174A1	Рукоятка троса стартера в сборе	1
35	NSS	NOT SOLD SEPARATE Retainer	1
36	4000354	ВИНТ (M8 x 30)	3
37	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	3
38	825650	Трос рулевого управления	1
39	82239312	ВИНТ (M5 x 12)	2
40	825651	Раскос	1
41	825801	РАСКОС	1

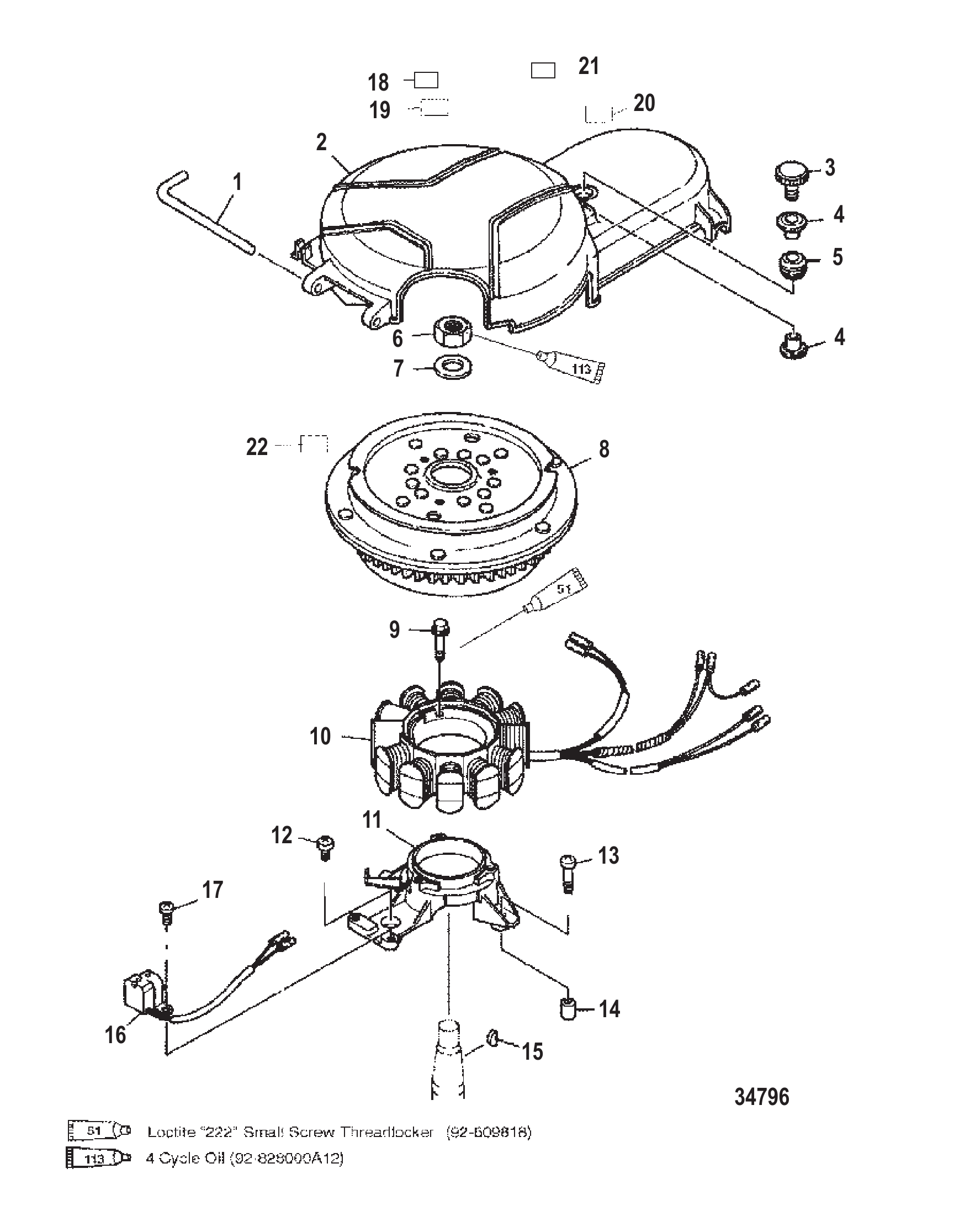

Рис. 17СТАТОР/РОТОР Stator/Rotor

REF	Номер детали	Наименование	Кол-во
1	825663	Вал	1
2	825662	Крышка маховика	1
2	825662T	Крышка	1
3	825510	ВИНТ	1
4	825665	Втулка	2
5	11416M	Втулка	1
5	11416T	Втулка уплотнительная	1
6	81770M	Гайка	1
7	81814M	Шайба	1
8	825658	Ротор	1
9	827029	БОЛТ	3
10	827399	СТАТОР	1
11	825660	Основание магнето	1
11	825660T	Основание магнето	1
12	827027	ВИНТ	1
13	827026	ВИНТ	2
14	825010	ШТИФТ установочный	2
15	825666	Шпонка	1
15	8M0057164	ШПОНКА @2	1
16	825661	Датчик импульсов	1
17	82104510	ВИНТ (M5 x 10)	2
18	NSS	NOT SOLD SEPARATE Decal-Emergency Start Procdure	1
19	NSS	NOT SOLD SEPARATE Decal-Flywheel Cover	1
20	855920	Наклейка с информацией об экологической маркировке EPA	1
21	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
22	NSS	NOT SOLD SEPARATE Decal-Warning-Neutral	1

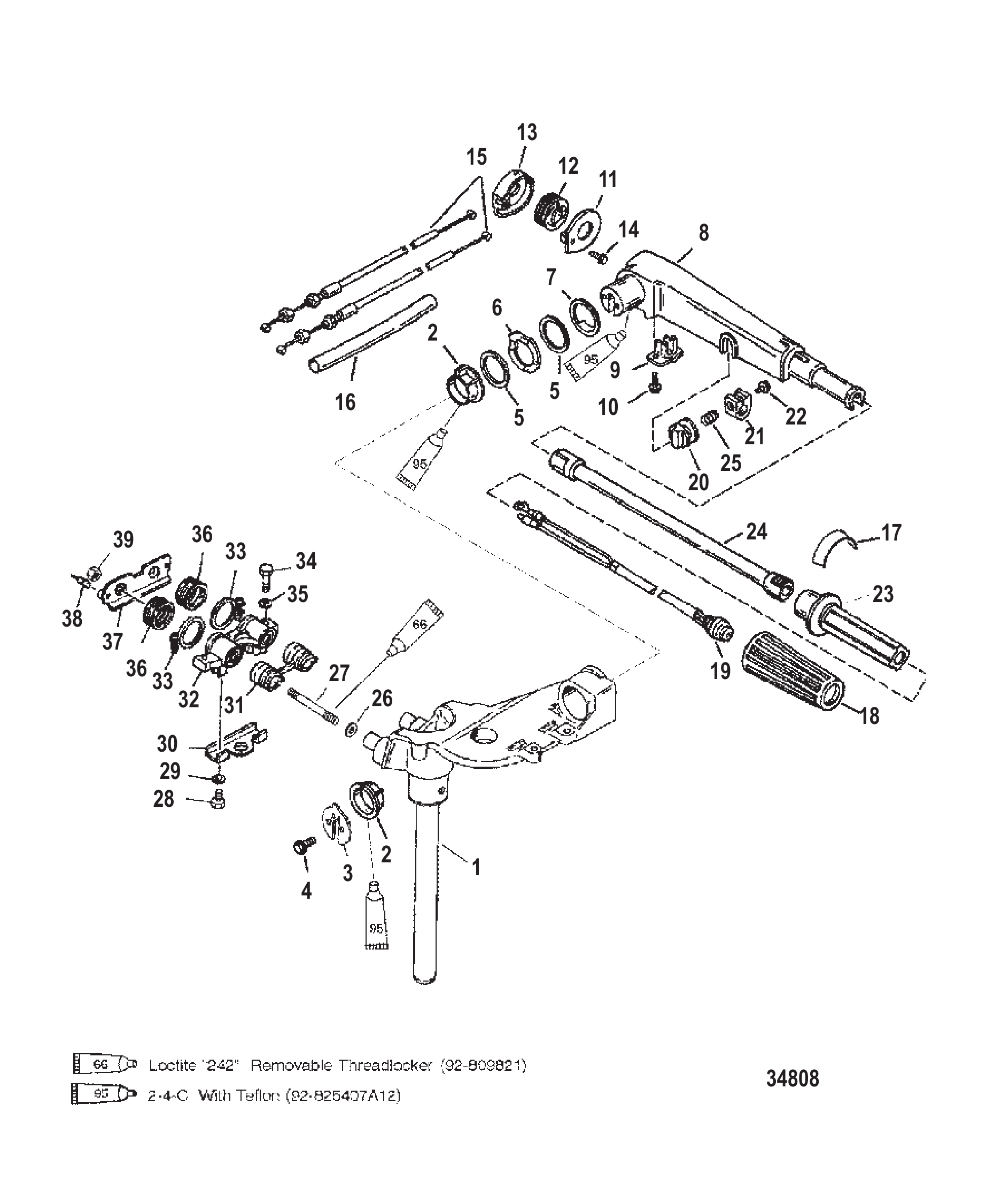

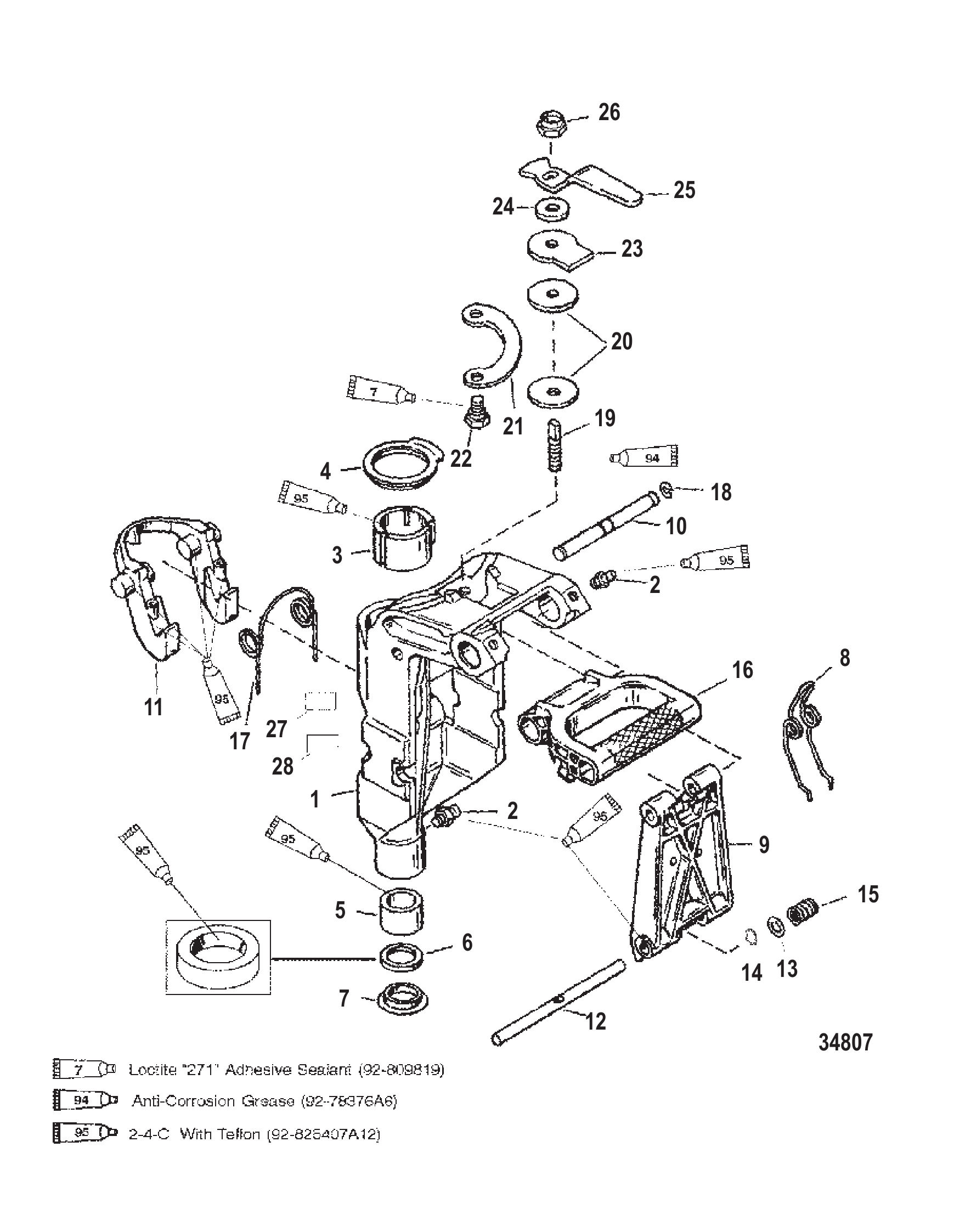

Рис. 18Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	421402	Подшипник	1
4	420801	Подшипник упорный - верхний	1
4	42080T01	Подшипник	1
5	42139	ВТУЛКА НИЖНЯЯ	1
6	42077	Сальник	1
7	42373	Упорная шайба нижняя	1
8	421301	Пружина	1
9	420824	Кронштейн	1
9	42082T04	Кронштейн	1
10	420811	Штифт	1
11	421411	Крюк стопора реверса	1
11	8M0075731	Крюк реверса	1
12	830741A1	Палец поворотный в сборе	1
13	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
14	832720	Стопорное кольцо	1
15	42128	ПРУЖИНА	1
16	42085F4	Рукоятка для переноски	1
16	420852	Рукоятка черная	1
17	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
18	13194	Кольцо стопорное	2
19	821961	Штанга	1
20	8165621	Диск	2
21	821958A1	Комплект пластин	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	2
23	821957	Пластина тормозная	1
24	29330	ШАЙБА	1
25	821959	Рукоятка	1
26	34863	ГАЙКА (.375-24)	1
26	8M0204726	Гайка (.375-24) латунная	1
27	8237011	Наклейка Co-Pilot	1
28	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

Рис. 19Поворотный механизм и рулевая рукоятка Swivel Head and Steering Handle

REF	Номер детали	Наименование	Кол-во
1	825551A2	Поворотная головка	1
2	823939	ВТУЛКА	2
3	826648	Пластина	1
4	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
5	822145	Шайба	2
6	826792	Шайба волнистая	1
7	822146	Шайба	1
-	821463A84	Рукоятка румпеля в сборе	1
-	821463T84	Рукоятка румпеля - чёрная	1
8	821468A8	Рычаг рулевой рукоятки в сборе	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
9	822441	ФИКСАТОР	1
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	822148A5	Крышка	1
11	822148A3	Комплект крышки	1
12	822150	Шкив	1
13	NSS	NOT SOLD SEPARATE Case	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	432429	Трос дроссельной заслонки	2
15	43242T09	Трос газа	2
16	9600910	Втулка	1
17	8242002	Наклейка	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A9	Выключатель в сборе стоп	1
19	8M0104613	Выключатель в сборе	1
20	821972	Рукоятка дросселя	1
20	821972T	Ручка газа	1
21	821971	Фиксатор дросселя	1
21	892995	Фиксатор дросселя	1
22	4000330	ВИНТ (M6 x 25)	1
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
23	831853	Рукоятка дросселя	1
24	821463A1	Труба румпеля	1
24	821463T01	Труба румпеля	1
25	96203	Пружина	1
26	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
27	825552	Шпилька	2
28	4000326	ВИНТ (M6 x 12)	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	825541	ПЛАСТИНА	1
31	825547	САЛЬНИК	1
32	825540	ОПОРА	1
33	825544	ХОМУТ	2
34	4000354	ВИНТ (M8 x 30)	2
35	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
36	825543	САЛЬНИК	2
37	825545	КРОНШТЕЙН	1
38	825546	ДЕМПФЕР	2
39	400265	ГАЙКА (M8)	2
39	401368	ГАЙКА (M8) Нержавеющая сталь	2

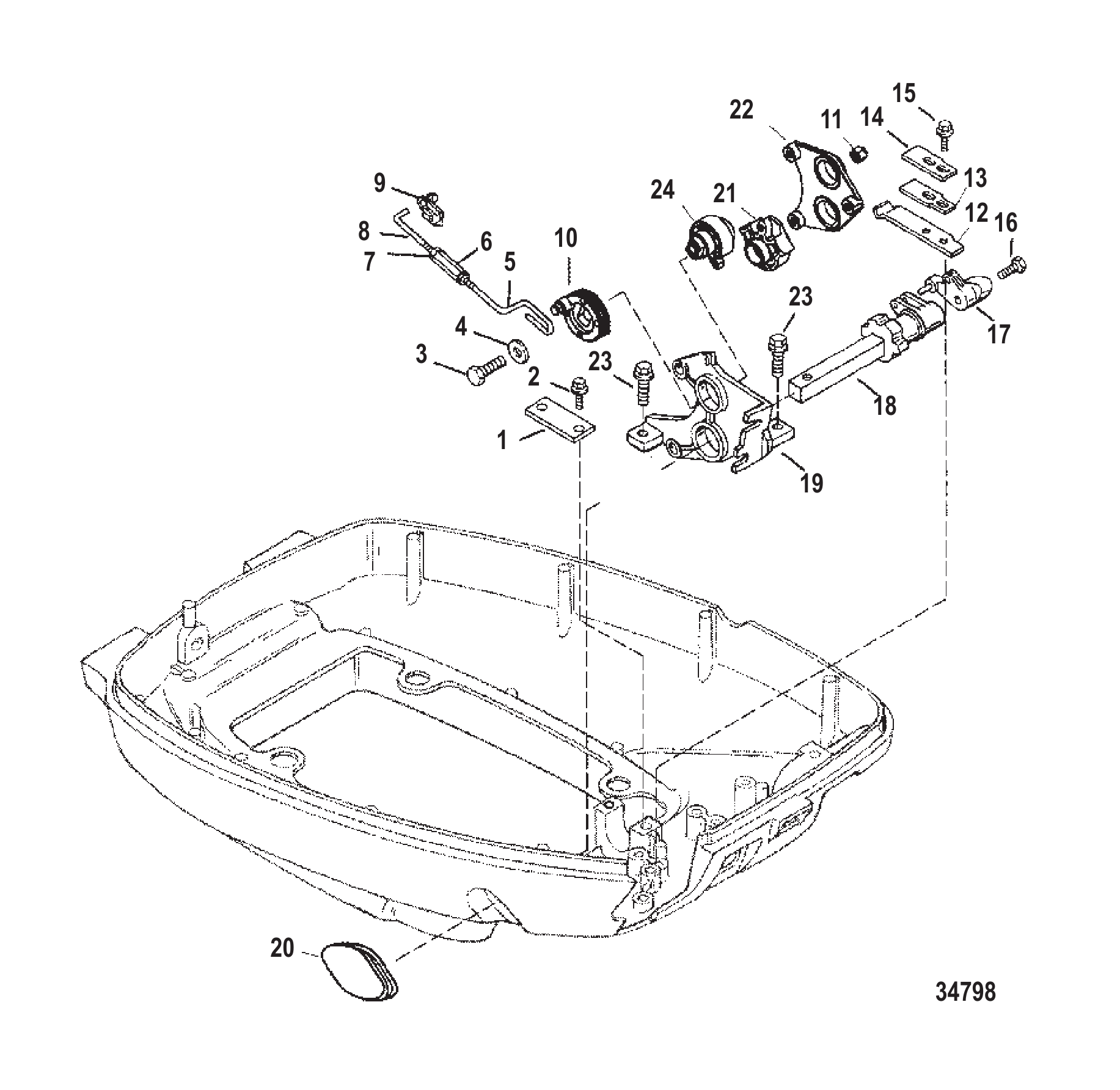

Рис. 20ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8280471	Ремень	1
2	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	2
2	4006731	ВИНТ (M6 x 16)	2
3	40011128	Винт (M6 x 20) нержавеющая сталь	1
3	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
5	830880	Тяга скользящая	1
6	826065	Соединительная тяга	1
7	8237515	Гайка (M4)	1
8	825790	ТЯГА ДРОССЕЛЯ	1
9	826137	Соединительная тяга	1
10	825787A2	Шкив в сборе	1
11	400264	ГАЙКА (M6)	1
11	401366	ГАЙКА (M6) Нержавеющая сталь	1
12	824992	ПРУЖИНА фиксатора	1
13	824993	ПРУЖИНА опорная	1
14	824994	ПРУЖИНА пластины	1
15	82239312	ВИНТ (M5 x 12)	2
16	40011111	Винт (M5 x 35) нержавеющая сталь	1
17	826063	Рычаг блокировки	1
18	852494A3	Сборка вала переключения передач, горизонтальная	1
18	852494A5	Вал переключения в сборе горизонтальный	1
19	8257863	Площадка	1
20	826037	Пробка	1
21	826021	ШЕСТЕРНЯ ВЕДОМАЯ	1
22	826022	КРЫШКА	1
23	40011128	Винт (M6 x 20) нержавеющая сталь	5
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	5
24	826019	ШЕСТЕРНЯ ВЕДУЩАЯ	1

Рис. 21Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	824785A1	Инструмент для установки втулки и сальника	1
-	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
-	83166M	Комплект оправки подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
-	824787	СЪЕМНИК ВТУЛКИ	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	824788A1	Инструмент для снятия подшипника	1
-	824790A1	Инструмент для установки втулки гребного вала	1
-	83163M	Фиксатор маховика	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	13655	Оправка	1
-	13655T	ОПРАВКА	1
-	13658	Оправка	1
-	13658T	Оправка	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	830230T	Инструмент для регулировки воздушного зазора восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	809498A1	Инструмент гаечный для регулировки клапанов	1
-	809498	Инструмент для регулировки клапана	1
-	809496A1	Инструмент для установки втулки направляющей клапана	1
-	809497A1	Развертка направляющей клапана	1
-	809495A1	Инструмент для снятия направляющей клапана	1
-	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
-	809494A1	Инструмент для сжатия пружин клапанов	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG 40-4)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1

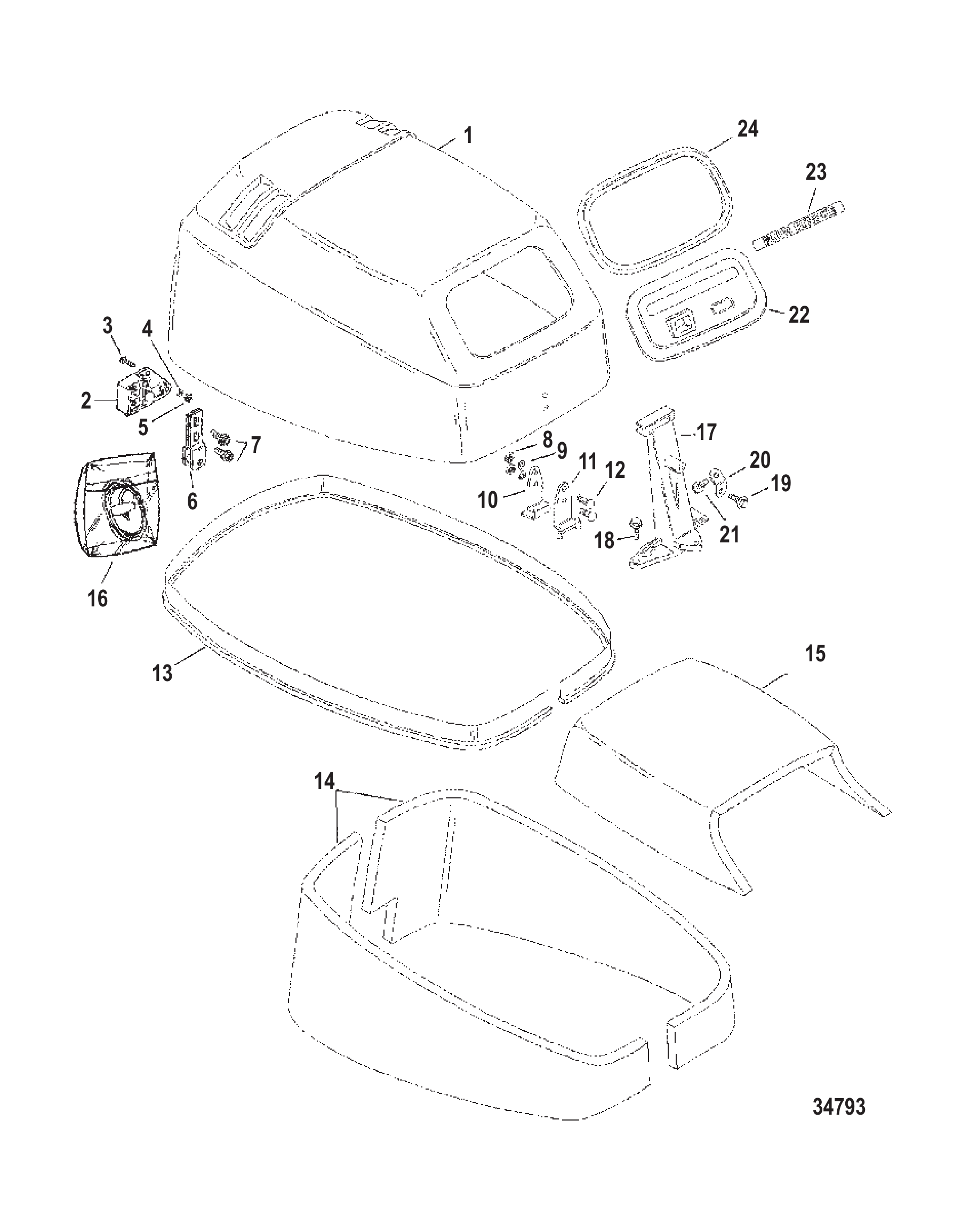

Рис. 22ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	854654A3	Верхний кожух в сборе	1
1	854654A4	Верхний кожух в сборе	1
1	854654T4	Кожух верхний серебристый	1
2	8224261	КРОНШТЕЙН	1
2	8M0038412	Кронштейн кожуха	1
3	8231871	Винт (M4 x 14.5)	3
4	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
5	8237515	Гайка (M4)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	4006731	ВИНТ (M6 x 16)	2
8	8237515	Гайка (M4)	2
9	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
10	826649	Защёлка	1
11	827702	КРЫШКА	1
11	827702T	Крышка	1
12	8231871	Винт (M4 x 14.5)	2
13	8282371	Уплотнение кожуха	1
13	8M0043391	Уплотнение кожуха	1
14	825567A1	Шумоизоляция боковая	2
15	NSS	NOT SOLD SEPARATE Sound Blacket-Top	1
16	47341A11	Комплект шнура с рукояткой ручного запуска	1
17	8258271	Опора	1
18	40011128	Винт (M6 x 20) нержавеющая сталь	3
18	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
19	82129114	ВИНТ (M6 x 14)	1
20	827501	КРОНШТЕЙН	1
21	40011126	Винт (M6 x 13) нержавеющая сталь	1
22	825655A5	Упор рукоятки	1
23	8500534	Наклейка	1
24	8249952	Уплотнение	1
