水星 Mercury 150R HP 3.4L V6 3B648748 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-8M0248251 · 共 39 个部位 · 1264 条零件

1Аксессуары 2АДАПТЕРНАЯ ПЛИТА 3Комплекты датчиков давления воды в блоке (аналоговый/цифровой)4Крышка распределительного вала 5Система зарядки/запуска генератор, стартер, маховик 6Система охлаждения 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8Блок цилиндров 9Головка цилиндров и распределительный вал 10Наклейки верхнего кожуха, декоративной панели, нижнего кожуха 11Комплекты удлинителей ведущего вала 12Картер редуктора 13ЭЛЕКТРООБОРУДОВАНИЕ 14Компоненты жгута двигателя ремонтные концы жгута - 8M0142254 15Компоненты жгута двигателя ремонтные концы жгута - 8M0245503 16Система выпуска 17Топливный фильтр с датчиком воды (крепление на лодке)18Компоненты модуля подачи топлива 8M0161584 19ТОПЛИВНАЯ СИСТЕМА 20Вал редуктора, Sport Master (передаточное число 1,75)21Вал редуктора, Torque Master (передаточное число 1,75)22Вал редуктора - 4.80 Torpedo (передаточное число 2,08)23Гребной вал редуктора - реверсивный, 4.80 Torpedo (передаточное число 2,08)24Гребной вал редуктора - стандартный, Torque Master (передаточное число 1,75)25Гребной вал редуктора - стандартный, Sport Master (передаточное число 1,75)26Гребной вал редуктора - стандартный, 4.80 Torpedo (передаточное число 2,08)27Система зажигания 28Система впуска 29Нижний кожух 30КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 31МАСЛЯНАЯ СИСТЕМА 32Компоненты гидроподъема 8M0225374 33Узел гидроподъема/транца 34Сервисные/вспомогательные материалы литература, смазки, масла, консистентная смазка 35Механическая система переключения 36Комплект прокладок 8M0076745 37Поворотный кронштейн и рулевой рычаг 38Инструменты 39ВЕРХНИЙ КОКПИТ

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	825191A03	Комплект шлангов для монтажа	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1

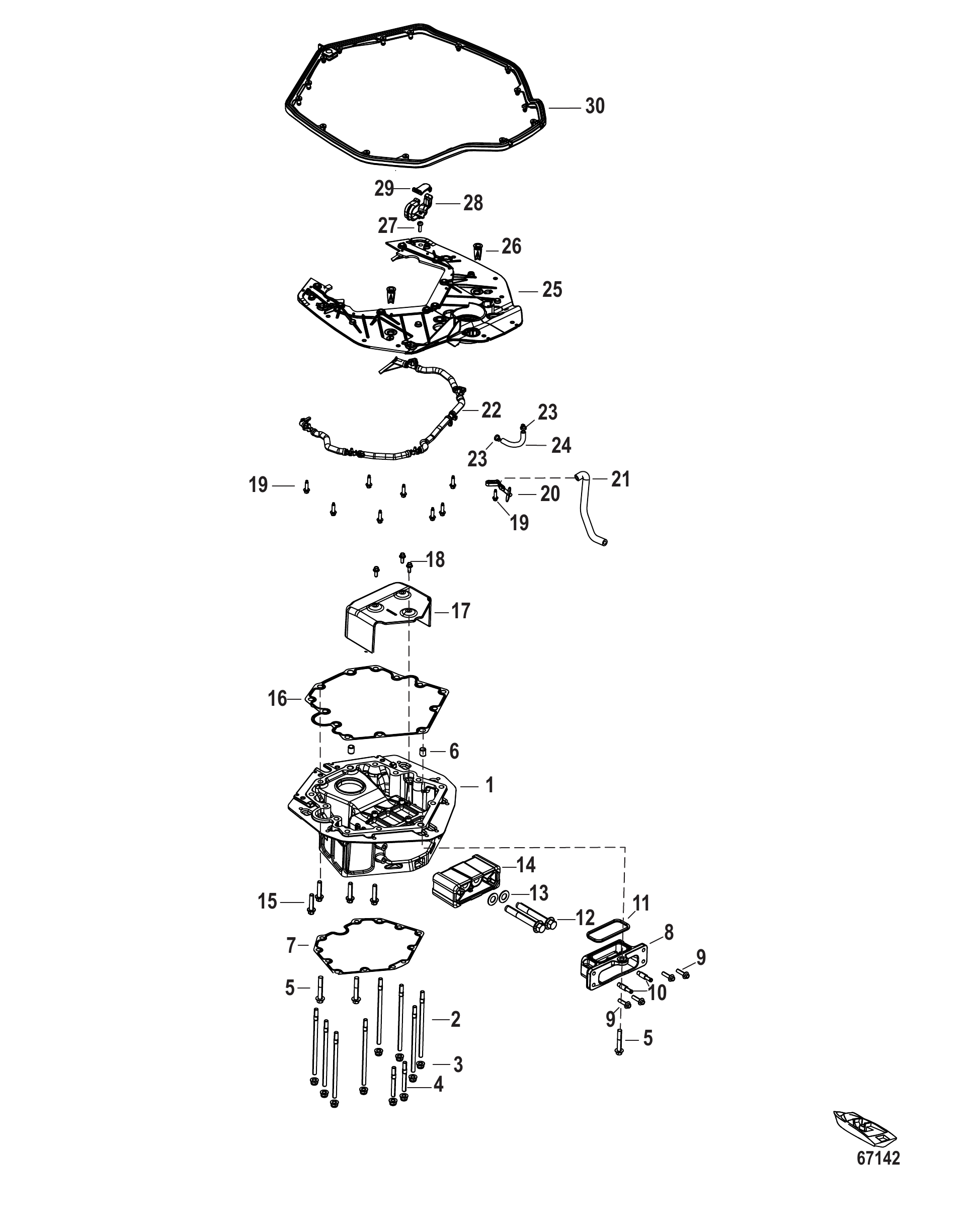

Рис. 2АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	8M0173537	Переходная пластина	1
2	8M0142744	Шпилька (M10 x 185)	8
3	8M0142743	Гайка (M10 x 1.5)	10
4	8M0158595	Шпилька (M10)	2
5	8M0069690	Винт (M10 X 1.5 X 60)	3
6	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
7	8M0142275	Прокладка	1
8	8M0142742	Кронштейн верхней опоры	1
9	4010730	ВИНТ (M8 x 30)	4
10	8M0038205	Штуцер прямой	2
11	8M0142745	Уплотнение кронштейна верхней опоры	1
12	8M0230598	Болт (M14 x 2 x 100 HX FLG)	2
13	8M0224254	Шайба (28.4 мм x 1.6 мм)	2
14	8M0142706	Опора верхняя	1
14	8M0149560	Опора верхняя жёсткая	1
15	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	4
16	8M0205773	Прокладка переходной пластины	1
17	8M0142982	Маслоотражающий щиток	1
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
19	8M0142708	Болт (M6)	9
20	8M0142748	Штуцер	1
21	8M0142619	Шланг	1
22	8M0146171	Шланг в сборе распылителя	1
23	816311T	СТЯЖКА (8.00 дюймов)	2
24	8M0142618	Шланг выхода охладителя	1
25	8M0142707	Пластина переходная	1
26	8M0142710	Дренаж кожуха	2
27	8M0142830	Винт (M6 x 20)	1
28	8M0142831	Защёлка нижняя	1
29	8M0142832	Защёлка верхняя	1
30	8M0142917	Уплотнение переходной пластины	1
-	8M0142971	Комплект прокладок головки блока	1

Рис. 3Комплекты датчиков давления воды в блоке (аналоговый/цифровой) Block Water Pressure Kits Analog/Digital

REF	Номер детали	Наименование	Кол-во
1	8M0145165	Комплект датчика давления воды аналоговый	1
2	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
3	896094A01	Штуцер в сборе	1
4	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
5	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
6	859732	ПРОБКА	1
7	8M0142696	Датчик давления DTS	1

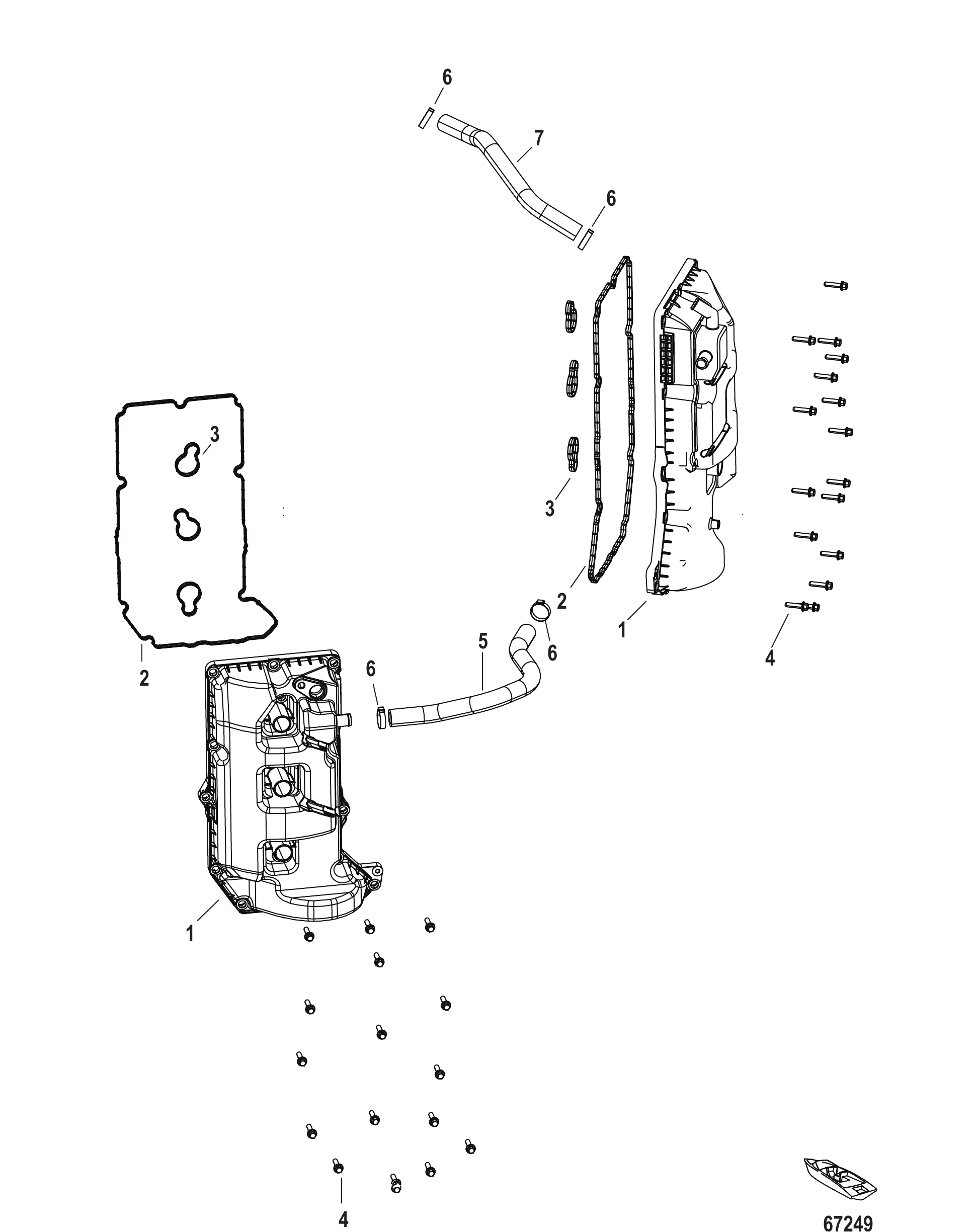

Рис. 4Крышка распределительного вала Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0142287	КРЫШКА РАСПРЕДВАЛА В СБОРЕ Правый борт	1
1	8M0142286	КРЫШКА РАСПРЕДВАЛА В СБОРЕ Левый борт	1
2	8M0142289	САЛЬНИК КРЫШКИ РАСПРЕДВАЛА, Правый борт	1
2	8M0142288	САЛЬНИК КРЫШКИ РАСПРЕДВАЛА, Левый борт	1
3	8M0142285	САЛЬНИК СВЕЧИ ЗАЖИГАНИЯ	3
4	8M0230977	ВИНТ (M6 x 25 ММ)	32
5	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
6	855228	Хомут	4
7	8M0142473	ШЛАНГ ВЕНТИЛЯЦИИ Правый борт - Впуск	1
-	8M0142971	Комплект прокладок головки блока	1
-	8M0142278	ДЛИННЫЙ БЛОК	1

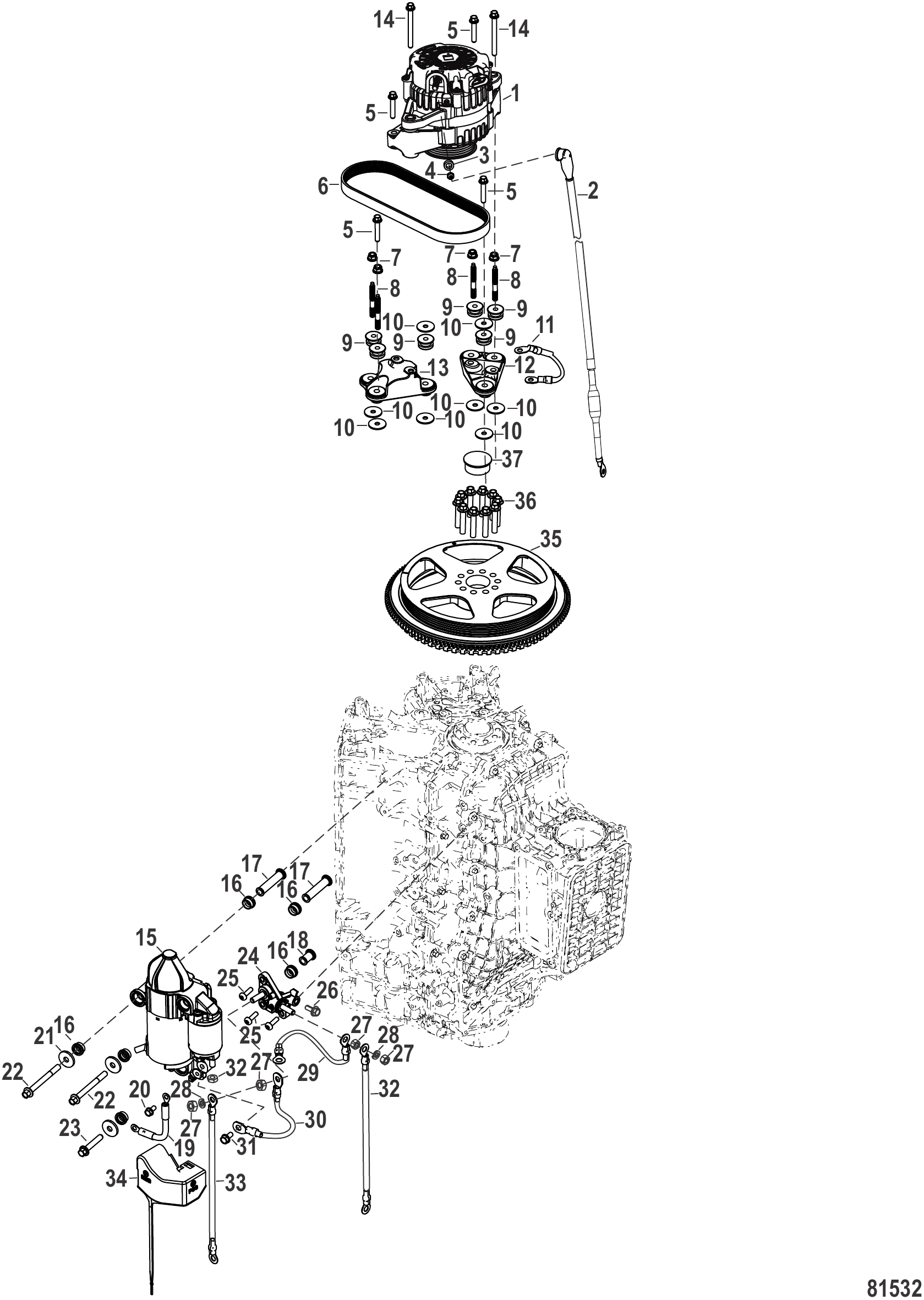

Рис. 5Система зарядки/запуска генератор, стартер, маховик Charging/Starting System Alternator, Starter, Flywheel

REF	Номер детали	Наименование	Кол-во
1	8M0205479	Генератор 85 А	1
-	8M0176702	Комплект модернизации генератора	AR
2	8M0169564	Кабельный жгут плавкая вставка	1
3	8M0151156	ПРОСТАВКА	1
4	401388	ГАЙКА (M8) Нержавеющая сталь	1
5	8M0142460	Болт (M8 x 45) Hex Flg	4
6	8M0218433	РЕМЕНЬ	1
7	826365	ГАЙКА (M8)	4
8	8M0022161	Шпилька (M8 x 71.5)	4
9	8M0183795	Опора центральная	6
10	8M0142674	Шайба плоская	8
11	8M0142678	Кабель в сборе массы	1
12	8M0142673	Кронштейн генератора	1
13	8M0245498	Кронштейн генератора	1
14	8M0142677	ВИНТ (M8 x 85)	2
15	8M0187292	Стартер	1
16	8M0154659	Опора трубчатая 8 мм	6
17	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
18	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
19	8M0056666	Стартер с заземляющей шиной	1
20	40011126	Винт (M6 x 13) нержавеющая сталь	1
21	43430	Шайба	3
22	8M0225000	Винт (M8 x 80)	2
23	88552645	Винт (M8X45)	1
24	8M0142680	Кронштейн силового вывода	1
25	8M0080651	Винт (M6 x 20)	3
26	40011145	Винт (M8 x 10) нержавеющая сталь	1
27	8M0146003	Гайка M8 x 1.25 шестигранная	4
28	400257	СТОПОРНАЯ ШАЙБА (M8)	2
29	8M0142681	Кабельный жгут стартера — положительный	1
30	8M0146902	Кабельный жгут стартера — отрицательный	1
31	8M0214929	Винт (M8 x 20)	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	AR
32	88439A25	Кабельный узел аккумулятора — положительный	1
33	88439A26	Кабельный жгут аккумулятора — отрицательный	1
34	8M0142687	Крышка силового вывода	1
35	8M0142244	МАХОВИК	1
36	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
37	8M0207687	ПРОБКА маховика	1
-	8M0142278	ДЛИННЫЙ БЛОК	1

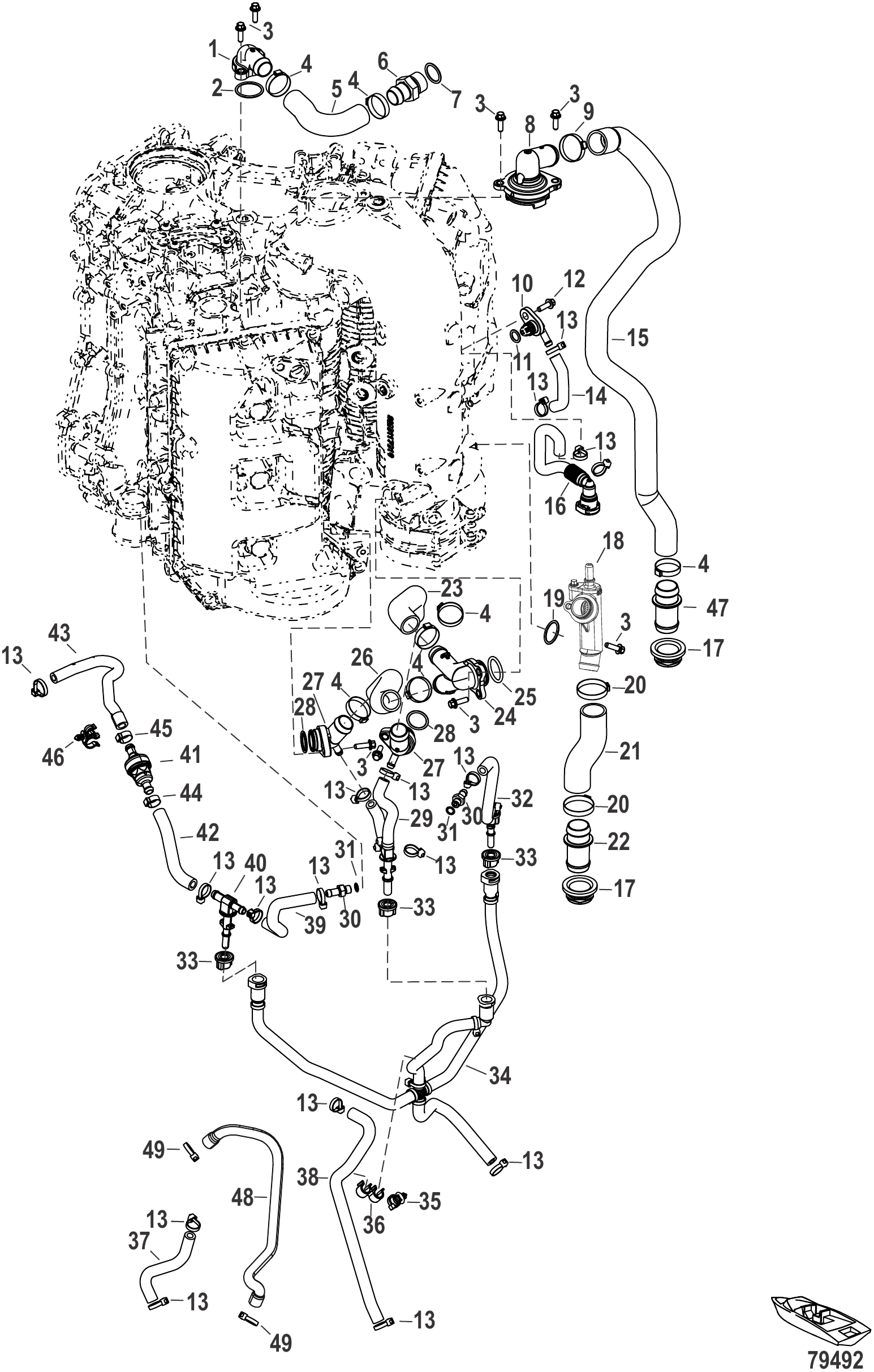

Рис. 6Система охлаждения Cooling System

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	888988008	Хомут (34,6 мм)	1
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	16
14	8M0142513	ШЛАНГ	1
15	8M0142610	ШЛАНГ ВЫХОДА ТЕРМОСТАТА	1
16	8M0142511	ШЛАНГ В СБОРЕ	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0173463	ШТУЦЕР Впускной	1
19	8M0204650	Кольцо уплотнительное	1
20	888988011	Хомут (38,1 мм)	2
21	8M0172176	ШЛАНГ	1
22	8M0142506	ШТУЦЕР Соединительный	1
23	8M0142620	ШЛАНГ	1
24	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
25	26317	Уплотнительное кольцо (1.109 x .139)	1
26	8M0142621	ШЛАНГ	1
27	8M0142510	ШТУЦЕР	2
28	8M0204650	Кольцо уплотнительное	2
29	8M0142518	ШЛАНГ В СБОРЕ	1
30	8M0203912	ШТУЦЕР M10 x 1.5	2
31	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	2
32	8M0161583	ШЛАНГ В СБОРЕ Выход воды, Правый борт	1
33	884546	Втулка уплотнительная	3
34	8M0142486	ШЛАНГ В СБОРЕ	1
35	899145	Хомут крепёжный	1
36	888523001	Зажим	1
37	8M0142524	ШЛАНГ	1
38	8M0142617	ШЛАНГ	1
39	8M0142496	ШЛАНГ В СБОРЕ Выход воды, Левый борт	1
40	8M0142497	ШТУЦЕР Промывочный сливной	1
41	8M0153722	ШЛАНГ В СБОРЕ	1
42	8M0142530	ШЛАНГ В СБОРЕ	1
43	8M0156634	ШЛАНГ	1
44	8M0157397	Хомут Oetiker, 17.5	1
45	8M0204696	Хомут	1
46	8M0142531	ЗАЖИМ	1
47	8M0142509	Соединительный фитинг	1
48	8M0183167	Шланг от фильтра-сетки к коллектору	1
49	888988019	Хомут (22,6 мм)	2

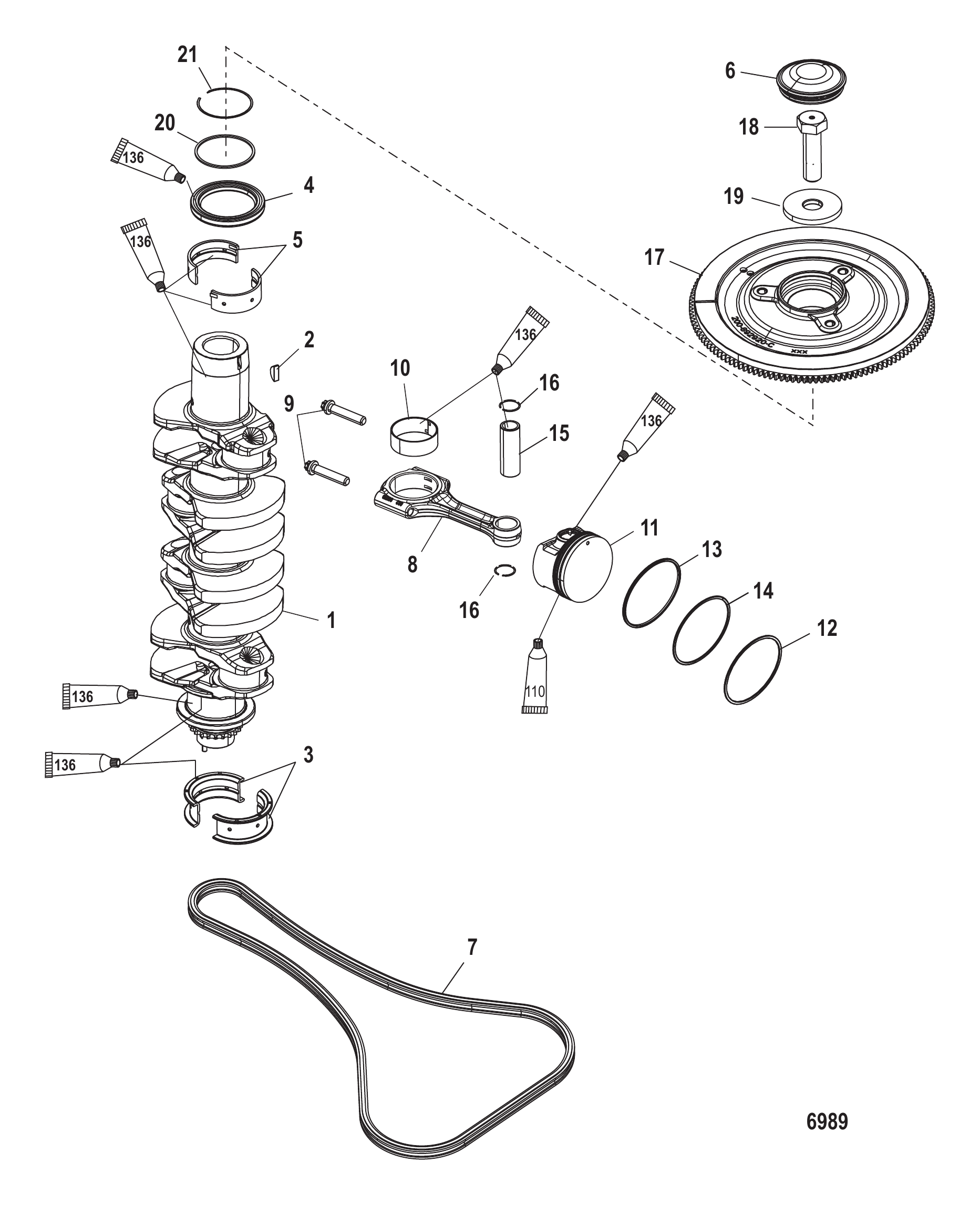

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880514A02	Коленчатый вал в сборе	1
2	91800	Шпонка	1
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
4	8805251	Сальник верхнего главного подшипника	1
5	897498T05	Коренной подшипник — зелёный, коленчатый вал, верхний	8
5	897498T06	Коренной подшипник — тёмно-синий, коленчатый вал, верхний	8
5	897498T07	Коренной подшипник — белый, коленчатый вал, верхний	8
5	897498T08	Коренной подшипник — оранжевый, коленчатый вал, верхний	8
6	885348	Колпак болта маховика	1
7	897796	ЦЕПЬ привод кулачкового вала роликовая	1
8	881210T02	Шатун в сборе	4
9	884441	Болт	8
10	892005A01	Подшипник шатуна - синий	8
10	892005A02	Подшипник шатуна - белый	8
10	892005A03	Подшипник шатуна - оранжевый	8
11	898499T02	Поршень в сборе	4
12	881180A02	Комплект поршневых колец	4
13	NSS	NOT SOLD SEPARATE Oil Ring	4
14	NSS	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	NOT SOLD SEPARATE Piston Pin	4
16	896594	СТОПОРНОЕ КОЛЬЦО	8
17	892920T03	Маховик в сборе	1
18	880515	Болт (M20 x 68)	1
19	880517	Шайба	1
20	896883	Проставка	1
21	896882	Кольцо стопорное	1
-	896142A06	Комплект прокладок головки блока	1
-	896499A08	Короткий блок в сборе	1

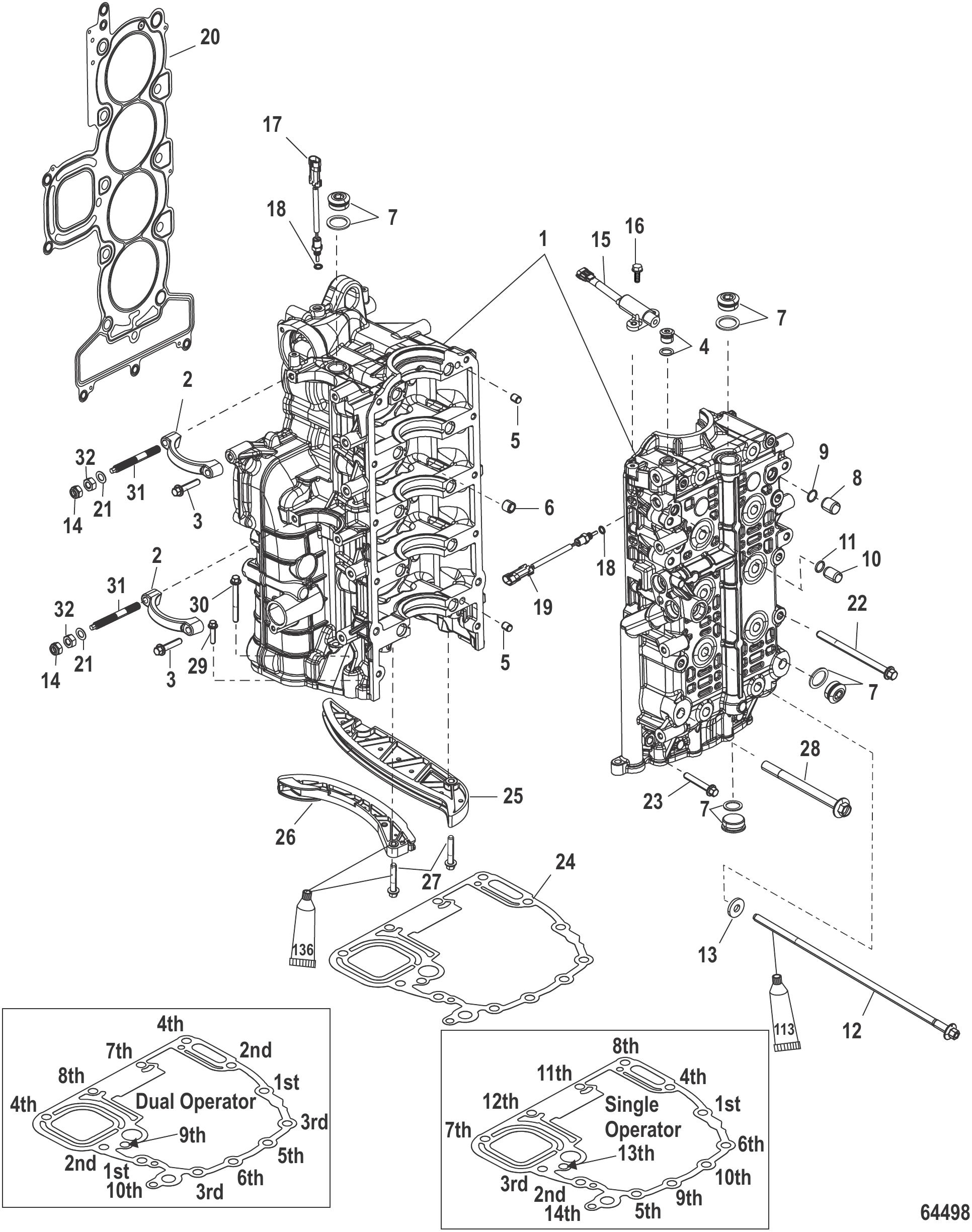

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	880504A13	Блок цилиндров в сборе	1
2	8569662	КРОНШТЕЙН	2
3	88552640	Винт (M8 x 40)	4
4	889767	ПРОБКА (12 мм)	2
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	893392001	Демпфер	10
7	896951	Пробка (24 мм)	4
7	891953	Пробка (18 мм)	4
8	880524	Штифт установочный (14 мм)	1
9	884409	Уплотнительное кольцо направляющей подачи масла блока	1
10	884424	Штифт направляющий (11 мм)	1
11	884423	Уплотнительное кольцо направляющей подачи масла блока	1
12	8M0021876	Винт (M10 x 342)	10
13	892573001	Шайба	10
14	401388	ГАЙКА (M8) Нержавеющая сталь	2
15	8283582	Датчик	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	8M0010146	Датчик	1
18	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
19	8M0010146	Датчик	1
20	8M0024565	Прокладка	1
21	36001	ШАЙБА	2
22	895810115	ВИНТ (M8 x 115)	8
23	895810050	ВИНТ (M8 x 50)	2
24	896142	Прокладка блока к переходнику	1
25	880559	Направляющая неподвижная	1
26	880557	Направляющая подвижная	1
27	892456045	Винт	2
28	892086120	Винт (M10 x 120)	2
29	88552635	Винт (M8 x 35 мм)	1
30	88552675	Винт (M8 x 75)	1
31	888849003	Шпилька (M8 x 1.5)	2
32	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
-	896142A06	Комплект прокладок головки блока	1
-	896499A08	Короткий блок в сборе	1

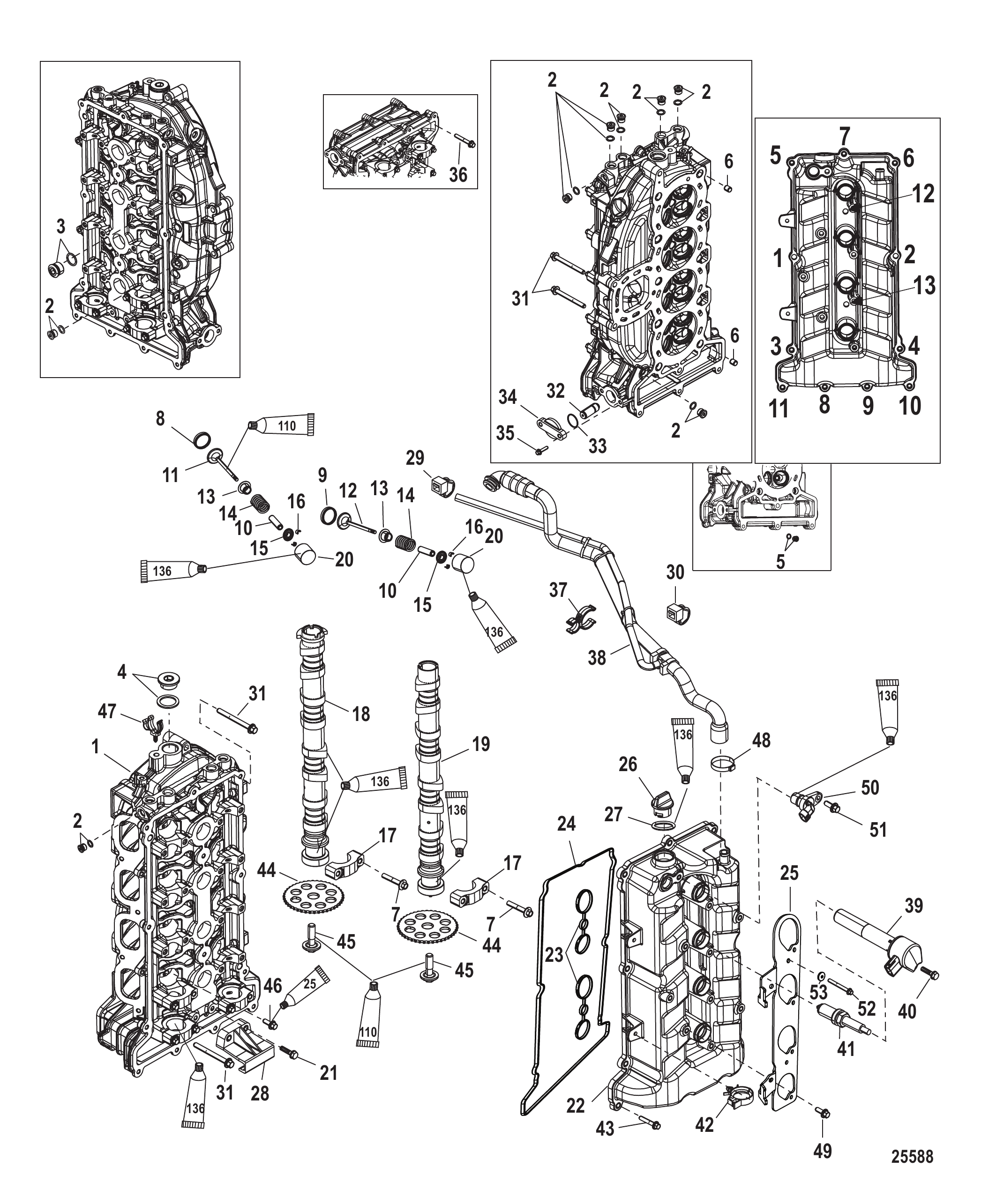

Рис. 9Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
-	880534A08	Головка блока цилиндров в сборе, комплектная	1
1	880534A06	Головка блока цилиндров в сборе	1
2	889767	ПРОБКА (12 мм)	8
3	891953	Пробка (18 мм)	1
4	896951	Пробка (24 мм)	1
5	896576	ПРОБКА (10 мм)	1
6	880524	Штифт установочный (14 мм)	2
7	892454035	Болт (M6 x 36)	20
8	880533	Седло впускного клапана	8
9	880535	Седло выпускного клапана	8
10	880537	Направляющая впускных и выпускных клапанов	16
11	898907	Клапан впускной	8
12	898908	Клапан выпускной	8
13	896880	Сальник клапана	16
14	8M0011503	Пружина	16
15	880542A1	Фиксатор клапанов в сборе	16
16	880543	Шпонка	32
17	NSS	NOT SOLD SEPARATE CAP	10
18	898397A03	Распределительный вал впускной в сборе	1
19	892862T02	Распределительный вал в сборе, выпускной	1
20	899912001	Толкатель (2.996)	16/AR
20	899912002	Толкатель (3.021)	16/AR
20	899912003	Толкатель (3.046)	16/AR
20	899912004	Толкатель (3.071)	16/AR
20	899912005	Толкатель (3.096)	16/AR
20	899912006	Толкатель (3.118)	16/AR
20	899912007	Толкатель (3.138)	16/AR
20	899912008	Толкатель (3.158)	16/AR
20	899912009	Толкатель (3.178)	16/AR
20	899912010	Толкатель (3.198)	16/AR
20	899912011	Толкатель (3.218)	16/AR
20	899912012	Толкатель (3.238)	16/AR
20	899912013	Толкатель (3.258)	16/AR
20	899912014	Толкатель (3.278)	16/AR
20	899912015	Толкатель (3.298)	16/AR
20	899912016	Толкатель (3.318)	16/AR
20	899912017	Толкатель (3.338)	16/AR
20	899912018	Толкатель (3.358)	16/AR
20	899912019	Толкатель (3.378)	16/AR
20	899912020	Толкатель (3.398)	16/AR
20	899912021	Толкатель (3.418)	16/AR
20	899912022	Толкатель (3.438)	16/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	16/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	16/AR
20	899912025	ТОЛКАТЕЛЬ (3.498)	16/AR
20	899912026	ТОЛКАТЕЛЬ (3.518)	16/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	16/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	16/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	16/AR
20	899912030	ТОЛКАТЕЛЬ (3.598)	16/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	16/AR
20	899912032	ТОЛКАТЕЛЬ (3.646)	16/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	16/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	16/AR
20	899912035	ТОЛКАТЕЛЬ (3.721)	16/AR
21	892454030	Винт (M6 x 30)	2
22	880553T04	Крышка распределительного вала в сборе	1
22	880553A07	Крышка распределительного вала в сборе	1
-	880553T06	Крышка распределительного вала	1
23	892584	Сальник	2
24	892893	Сальник	1
25	8M0010625	Пластина катушки зажигания	1
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
28	880558	Направляющая короткая	1
29	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
30	850181	СТЯЖКА (11.750 ДЮЙМОВ)	2
31	88552660	Винт (M8 x 60)	4
32	898463A01	Натяжитель в сборе	1
33	898836	Уплотнительное кольцо коричневое	1
34	893338	Торцевая крышка натяжителя	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
36	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
37	892833	Зажим	1
38	892812A03	Шланг вентиляции картера в сборе	1
39	880615T01	Катушка в сборе	4
40	88552525	Винт (M6 x 25 мм) нержавеющая сталь	4
41	8M0006614	Свеча зажигания NGK-ILFR6GE	4
42	858954	ЗАЖИМ (.625)	2
43	88552525	Винт (M6 x 25 мм) нержавеющая сталь	11
44	880550	Звёздочка привода распределительного вала	2
45	884403	Винт (M12 x 40)	2
46	88552512	Винт (M6 x 12 мм) нержавеющая сталь	2
47	889746001	Зажим	1
48	888988019	Хомут (22,6 мм)	1
49	88552512	Винт (M6 x 12 мм) нержавеющая сталь	2
50	880609	Датчик в сборе	1
51	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
52	88552585	Винт (M6 x 85 мм) нержавеющая сталь	2
53	8M0008232	Шайба	2
-	896142A06	Комплект прокладок головки блока	1
-	896499A08	Короткий блок в сборе	1

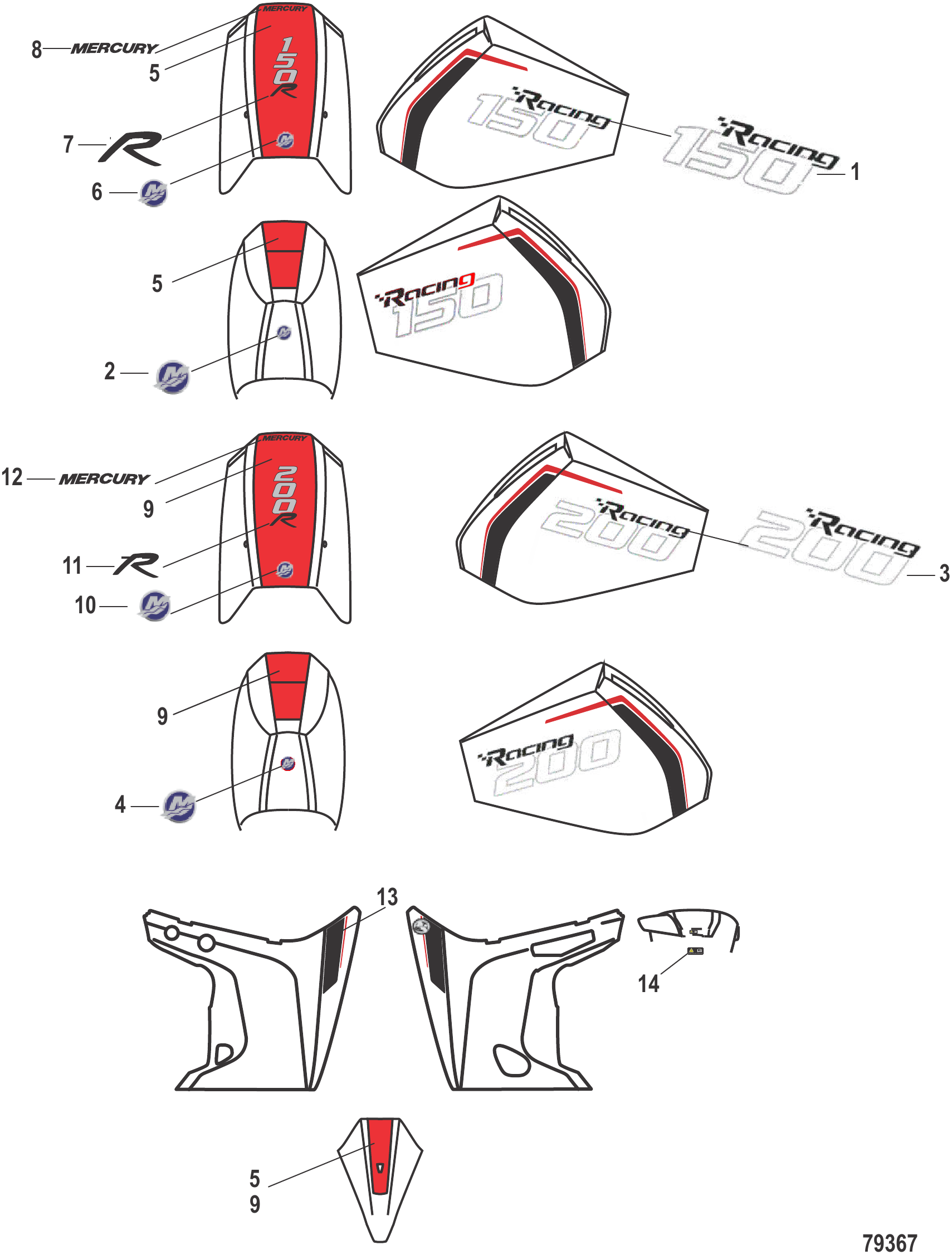

Рис. 10Наклейки верхнего кожуха, декоративной панели, нижнего кожуха Decals Top Cowl, Accent Panel, Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0231657	Комплект наклеек, верхний кожух, 150R V6	1
2	8M0151525	Наклейка M-ICON 53 мм, Racing	1
3	8M0231658	Комплект наклеек, верхний кожух, 200R V6	1
4	8M0151525	Наклейка M-ICON 53 мм, Racing	1
5	8M0232368	Комплект наклеек декоративной панели 150R	1
6	8M0080153	Наклейка M-ICON 66 мм Racing	1
7	8M0149568	Наклейка чёрная, R	1
8	8M0149565	Наклейка Mercury, чёрная	1
9	8M0232369	Комплект наклеек декоративной панели 200R	1
10	8M0080153	Наклейка M-ICON 66 мм Racing	1
11	8M0149568	Наклейка чёрная, R	1
12	8M0149565	Наклейка Mercury, чёрная	1
13	8M0143773	Комплект наклеек, нижние накладки	1
14	8M0142371	Наклейка «Read Manual», чёрная	1
14	8M0142577	Наклейка «Read Manual», прозрачная	1

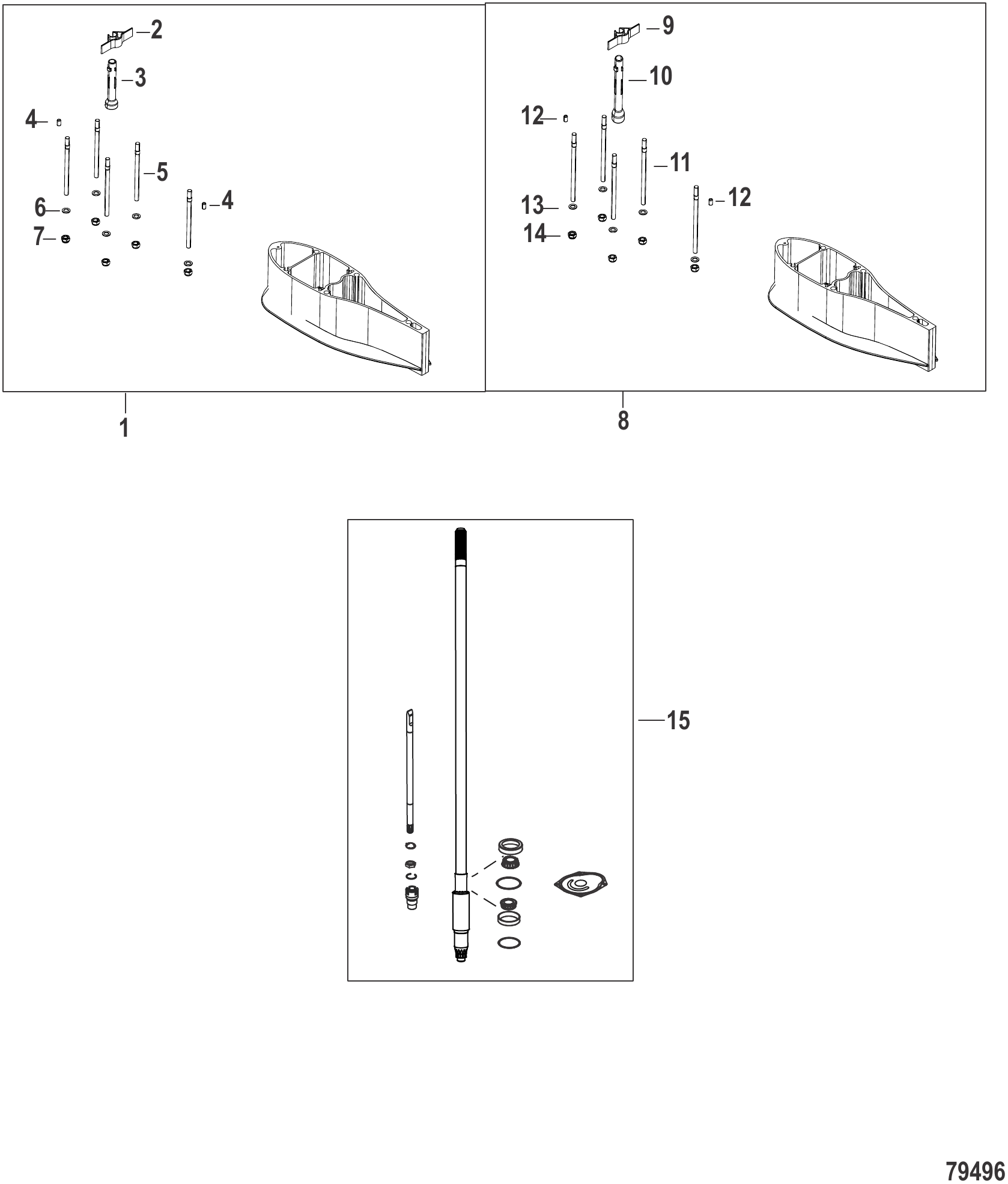

Рис. 11Комплекты удлинителей ведущего вала Driveshaft Extension Kits

REF	Номер детали	Наименование	Кол-во
1	8M0185982	Проставка в сборе, 5 дюймов, чёрная	1
1	8M0228079	Проставка в сборе, 5 дюймов, серебристая	1
2	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
3	8M0142780	Трубка водяная	1
4	8M0084244	Штифт установочный, .375 x .620	2
5	8M0142781	Шпилька (M12 x 179)	5
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	896895	Гайка (M12)	5
8	8M0142787	Проставка в сборе, 10 дюймов, чёрная	1
8	8M0230292	Комплект проставок DSH, 10 дюймов, серебристый	1
9	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
10	8M0142789	Водяная трубка	1
11	8M0142788	Шпилька (M12 x 306)	5
12	8M0084244	Штифт установочный, .375 x .620	2
13	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
14	896895	Гайка (M12)	5
15	8M0168203	Комплект гребного вала, длинный	1
15	8M0168206	Комплект гребного вала, удлинённый	1
15	8M0168209	Комплект гребного вала, особо удлинённый	1

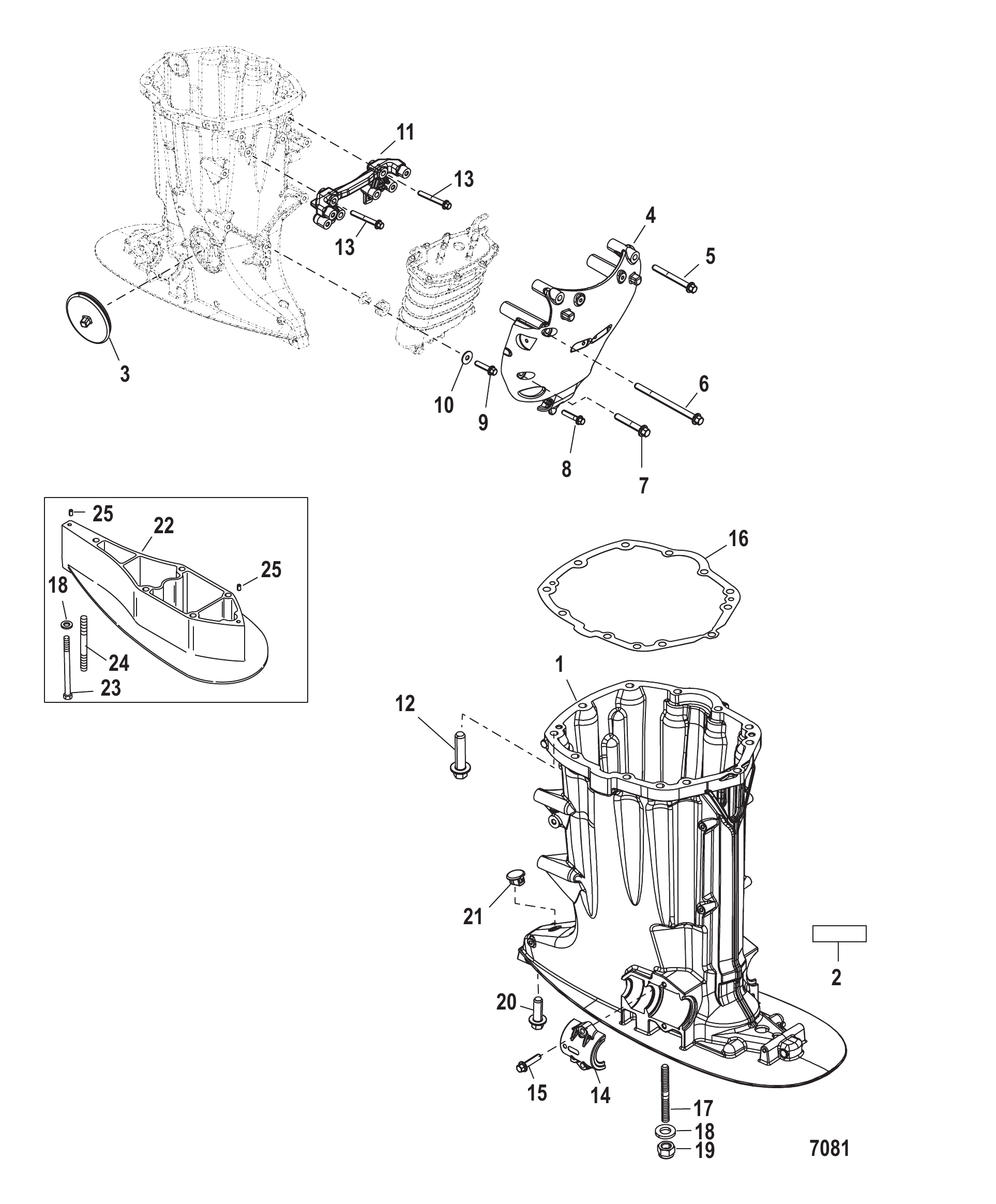

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	895305T01	Корпус гребного вала	1
2	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
3	889568001	Втулка уплотнительная	1
4	889656T01	КОЖУХ	1
5	88552675	Винт (M8 x 75)	2
6	885526120	ВИНТ (M8 x 120)	2
7	88552650	Винт (M8 x 50)	2
8	88552640	Винт (M8 x 40)	1
9	88552635	Винт (M8 x 35 мм)	3
10	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
11	896210004	КРОНШТЕЙН	1
12	88552740	Винт (M10 x 40)	5
13	88552650	Винт (M8 x 50)	4
14	896095C01	Хомут нижней опоры	2
15	88552635	Винт (M8 x 35 мм)	4
16	895827	Прокладка	1
17	856983	Шпилька (M12 x 52)	4
18	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
19	896895	Гайка (M12)	4
20	88552835	Винт (M12 x 35 мм)	1
21	824928001	ЗАГЛУШКА резиновая	1
22	880647T02	Проставка	1
23	857137	Винт (M12 x 160)	1
24	857009	Шпилька (M12 x 179)	4
25	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2

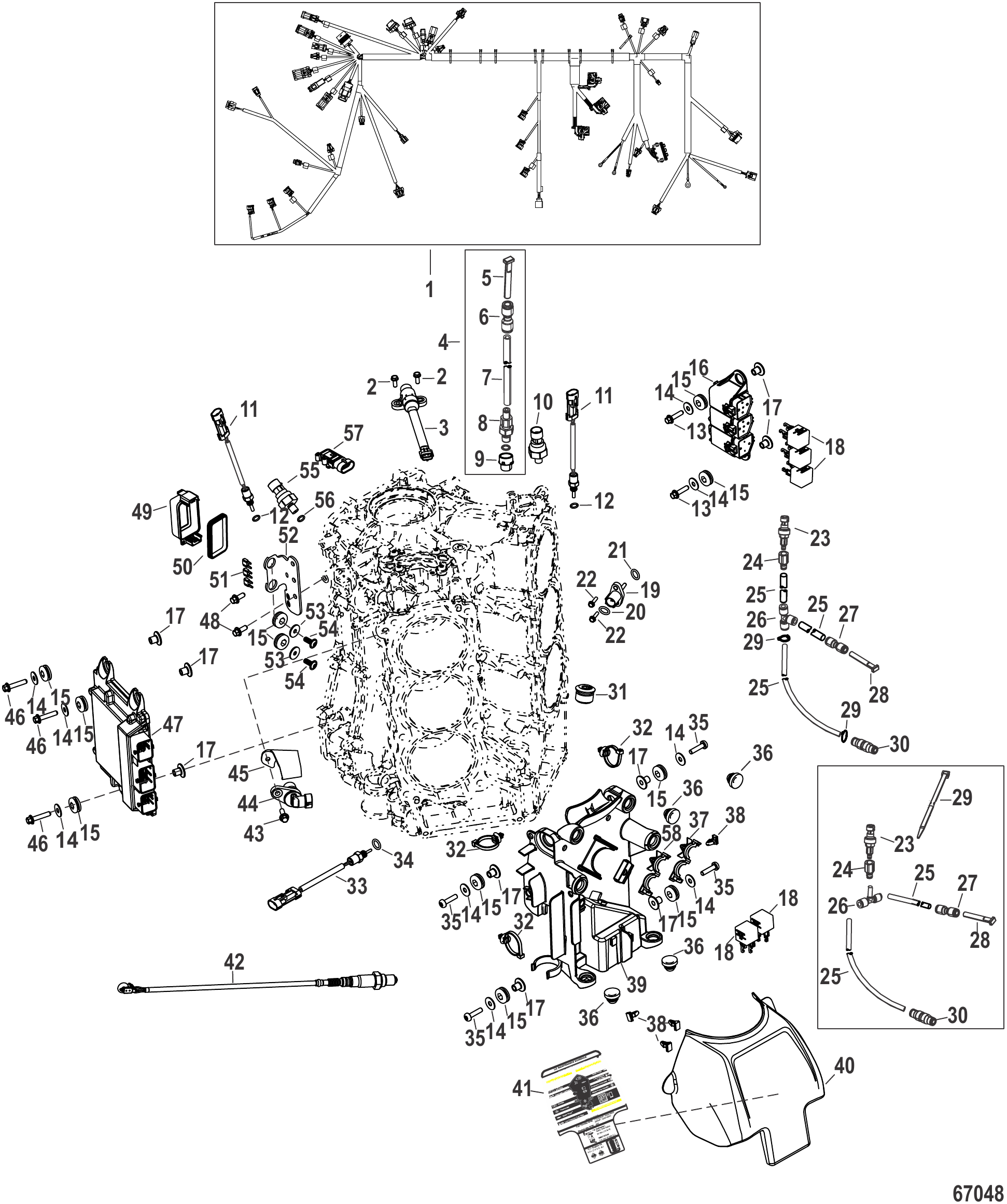

Рис. 13ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0142262	Жгут проводов двигателя DTS	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0082988	Датчик положения коленчатого вала	1
4	8M0145165	Комплект датчика давления воды аналоговый	1
5	859732	ПРОБКА	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
8	896094A01	Штуцер в сборе	1
9	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
10	8M0142696	Датчик давления DTS	1
11	8M0205787	Датчик температуры	2
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
13	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
14	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	9
15	8M0190980	ВТУЛКА	11
16	8M0142684	Корпус реле	1
17	856954	Втулка	9
18	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	5
19	891663001	Датчик температуры	1
20	892317001	Уплотнительное кольцо	1
21	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
22	895054	Винт (M4 x 16 мм)	2
23	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
24	8M0207782	ШТУЦЕР ПРЯМОЙ	1
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	2
26	8M0157114	ТРОЙНИК 4 ММ	1
27	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
28	859732	ПРОБКА	1
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	859448T	Штуцер	1
31	8M0087451	Пробка (18 мм)	1
32	899145	Хомут крепёжный	3
33	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
34	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
35	8M0142686	ВИНТ (M6 x 25)	4
36	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
37	858954	ЗАЖИМ (.625)	1
38	879962	Зажим	4
39	8M0153944	ПЛАСТИНА ЭЛЕКТРИЧЕСКАЯ	1
40	8M0142608	КРЫШКА ЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ	1
41	8M0231656	НАКЛЕЙКА ГРАФИКА ТЕХОБСЛУЖИВАНИЯ	1
42	8M0142695	ДАТЧИК КИСЛОРОДА	1
43	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
44	8M0011987	ДАТЧИК	1
45	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
46	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	3
47	8M0231669	PCM 150R V6 DTS Mercury / Quicksilver	1
47	8M0231670	PCM 200R V6 DTS Mercury / Quicksilver	1
48	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
49	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
50	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
51	8M0207797	Предохранитель Mini — серый — 2 А	1
51	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
51	832969T20	Предохранитель Mini — жёлтый — 20 А	4
52	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
53	42118	ШАЙБА	2
54	8M6003202	ВИНТ	2
55	8M0142688	Датчик давления (масло/вода)	1
56	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
57	8M0142690	ДАТЧИК MAP	1
58	883066	Зажим (.865)	1

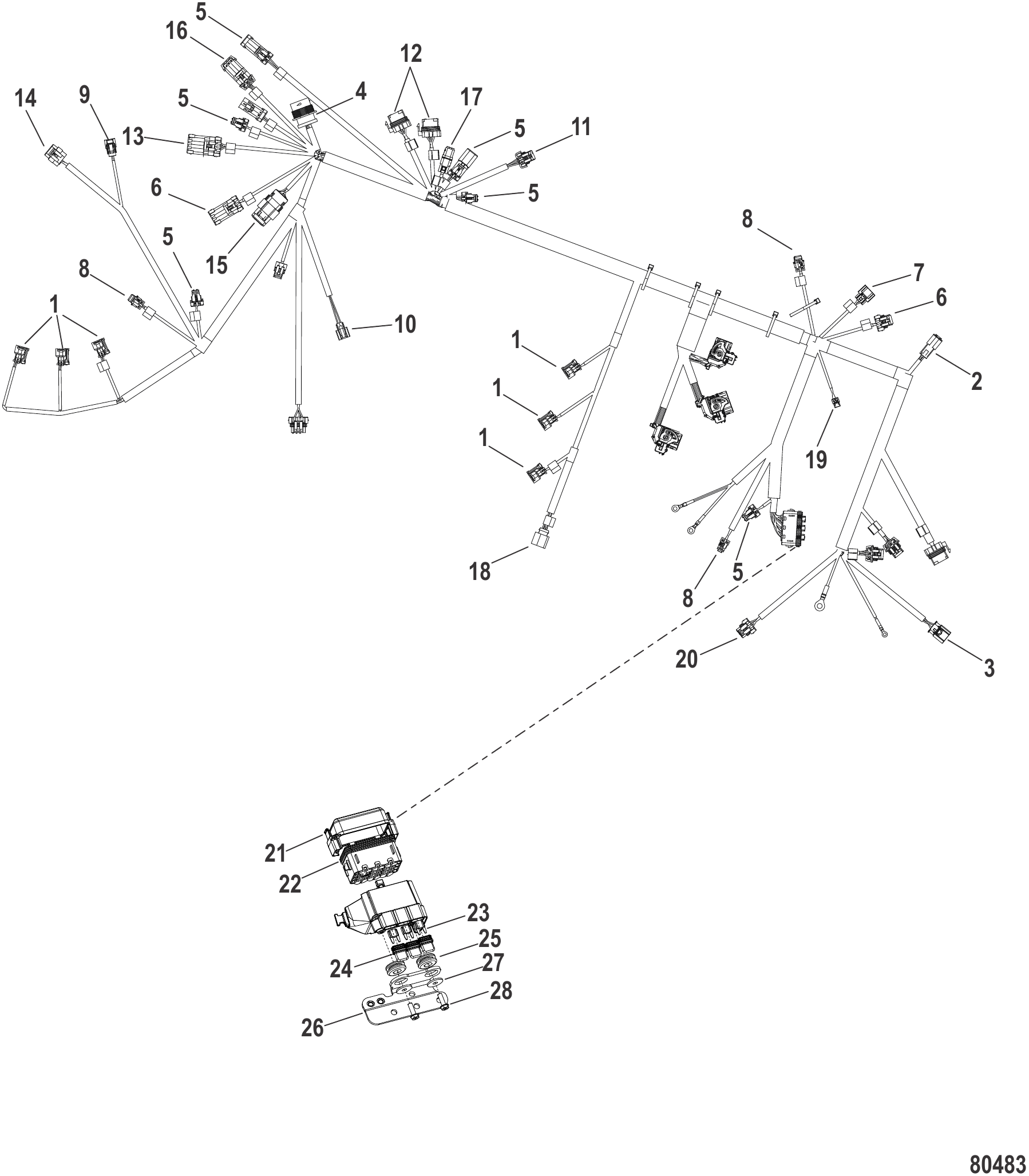

Рис. 14Компоненты жгута двигателя ремонтные концы жгута - 8M0142254 Engine Harness Components Harness Repair Ends - 8M0142254

REF	Номер детали	Наименование	Кол-во
-	8M0142254	Жгут проводов двигателя механический	1
1	8M0062019	Ремкомплект жгута проводов	6
2	8M0179594	Ремкомплект жгута проводов	1
3	8M0179595	Ремкомплект жгута проводов	1
4	8M0062009	Ремкомплект жгута проводов	1
5	879346A32	Ремкомплект жгута проводов	6
6	879346A34	Ремкомплект жгута проводов	2
7	879346A47	Ремкомплект жгута проводов	1
8	879346A39	Ремкомплект жгута проводов	3
9	879346A47	Ремкомплект жгута проводов	1
10	879346A52	Ремкомплект жгута проводов	1
11	879346A37	Ремкомплект жгута проводов	1
12	879346A48	Ремкомплект жгута проводов	2
13	879346T27	Колпачок резистора 4 контакта 220 Ом	1
14	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
15	879346A31	Ремонт жгута проводов	1
16	879346A38	Ремкомплект жгута проводов	1
17	8M0179610	Ремонт жгута проводов	1
18	879346A44	Ремкомплект жгута проводов	1
19	8M0169121	Ремкомплект жгута проводов	1
20	879346A35	Ремкомплект жгута проводов	1
21	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
22	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
23	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	2
23	8M0207797	Предохранитель Mini — серый — 2 А	1
23	832969T20	Предохранитель Mini — жёлтый — 20 А	6
24	8M0047886	Держатель запасного предохранителя	3
25	8M0190980	ВТУЛКА	2
26	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
27	42118	ШАЙБА	2
28	878609	Винт (#10-16 x .600)	2

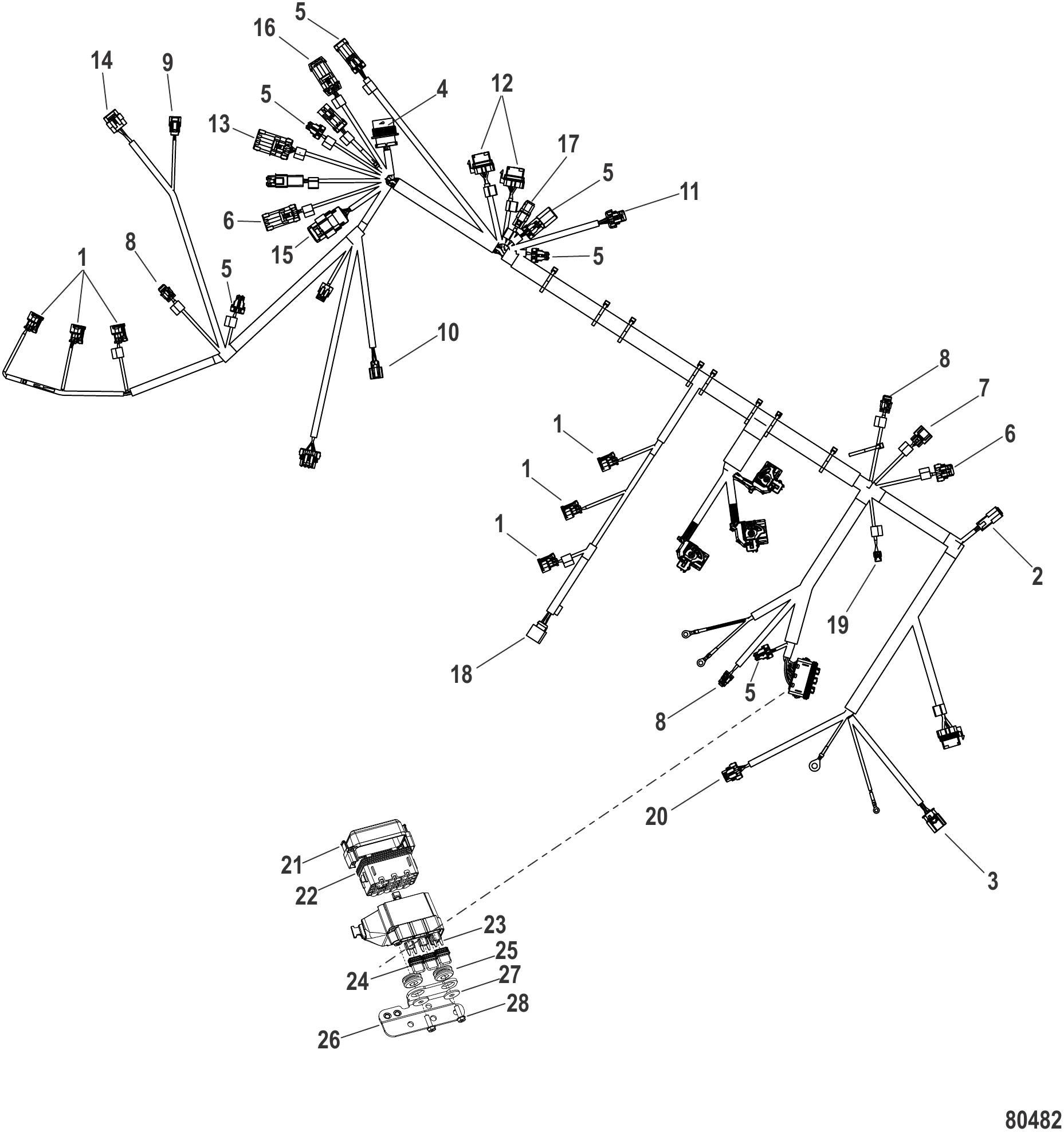

Рис. 15Компоненты жгута двигателя ремонтные концы жгута - 8M0245503 Engine Harness Components Harness Repair Ends - 8M0245503

REF	Номер детали	Наименование	Кол-во
-	8M0245503	Жгут проводов двигателя DTS	1
1	8M0062019	Ремкомплект жгута проводов	6
2	8M0179594	Ремкомплект жгута проводов	1
3	8M0179595	Ремкомплект жгута проводов	1
4	8M0062009	Ремкомплект жгута проводов	1
5	879346A32	Ремкомплект жгута проводов	6
6	879346A34	Ремкомплект жгута проводов	2
7	879346A47	Ремкомплект жгута проводов	1
8	879346A39	Ремкомплект жгута проводов	3
9	879346A47	Ремкомплект жгута проводов	1
10	879346A52	Ремкомплект жгута проводов	1
11	879346A37	Ремкомплект жгута проводов	1
12	879346A48	Ремкомплект жгута проводов	2
13	879346T27	Колпачок резистора 4 контакта 220 Ом	1
14	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
15	879346A31	Ремонт жгута проводов	1
16	879346A38	Ремкомплект жгута проводов	1
17	8M0179610	Ремонт жгута проводов	1
18	879346A44	Ремкомплект жгута проводов	1
19	8M0169121	Ремкомплект жгута проводов	1
20	879346A35	Ремкомплект жгута проводов	1
21	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
22	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
23	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	2
23	832969T15	Предохранитель Mini — синий — 15 А	1
23	8M0207797	Предохранитель Mini — серый — 2 А	1
23	832969T20	Предохранитель Mini — жёлтый — 20 А	6
23	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
24	8M0047886	Держатель запасного предохранителя	3
25	8M0190980	ВТУЛКА	2
26	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
27	42118	ШАЙБА	2
28	878609	Винт (#10-16 x .600)	2

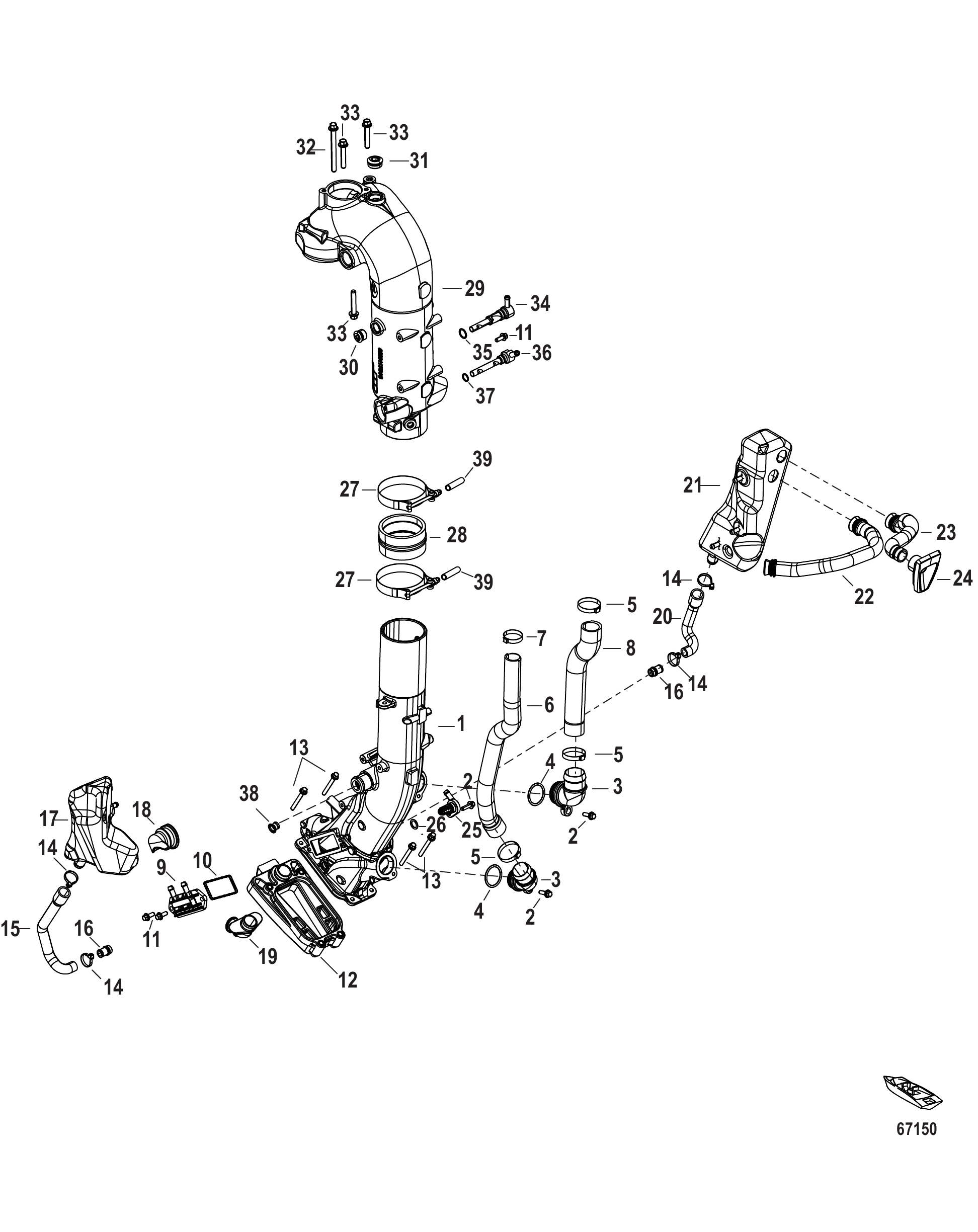

Рис. 16Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	1
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142734	ГЛУШИТЕЛЬ В СБОРЕ ЛЕВЫЙ	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
20	8M0142739	ШЛАНГ	1
21	8M0142735	ГЛУШИТЕЛЬ В СБОРЕ ПРАВЫЙ	1
22	8M0142741	ШЛАНГ ПЕРЕПУСКНОЙ, РАЗГРУЗКИ ХОЛОСТОГО ХОДА	1
23	8M0142737	ШЛАНГ РАЗГРУЗКИ ХОЛОСТОГО ХОДА	1
24	8M0142736	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
25	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
26	201951	Кольцо уплотнительное (.487 x .103)	1
27	8M0161579	ХОМУТ 93.7 ММ	2
28	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	1
29	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
30	8M0087451	Пробка (18 мм)	1
31	8M0087453	ПРОБКА (24 ММ)	1
32	8M0142533	ВИНТ (M8 x 85)	1
33	88552645	Винт (M8X45)	3
34	8M0142534	ШТУЦЕР распылителя	1
35	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
36	8M0142536	ШТУЦЕР распылителя	1
37	863006	Кольцо уплотнительное (10.82 x 1.78)	1
38	8M0142499	ПЕРЕХОДНИК нижнего глушителя сброса	1
39	8M0148727	ЗАГЛУШКА виниловая	2
-	8M0142971	Комплект прокладок головки блока	1

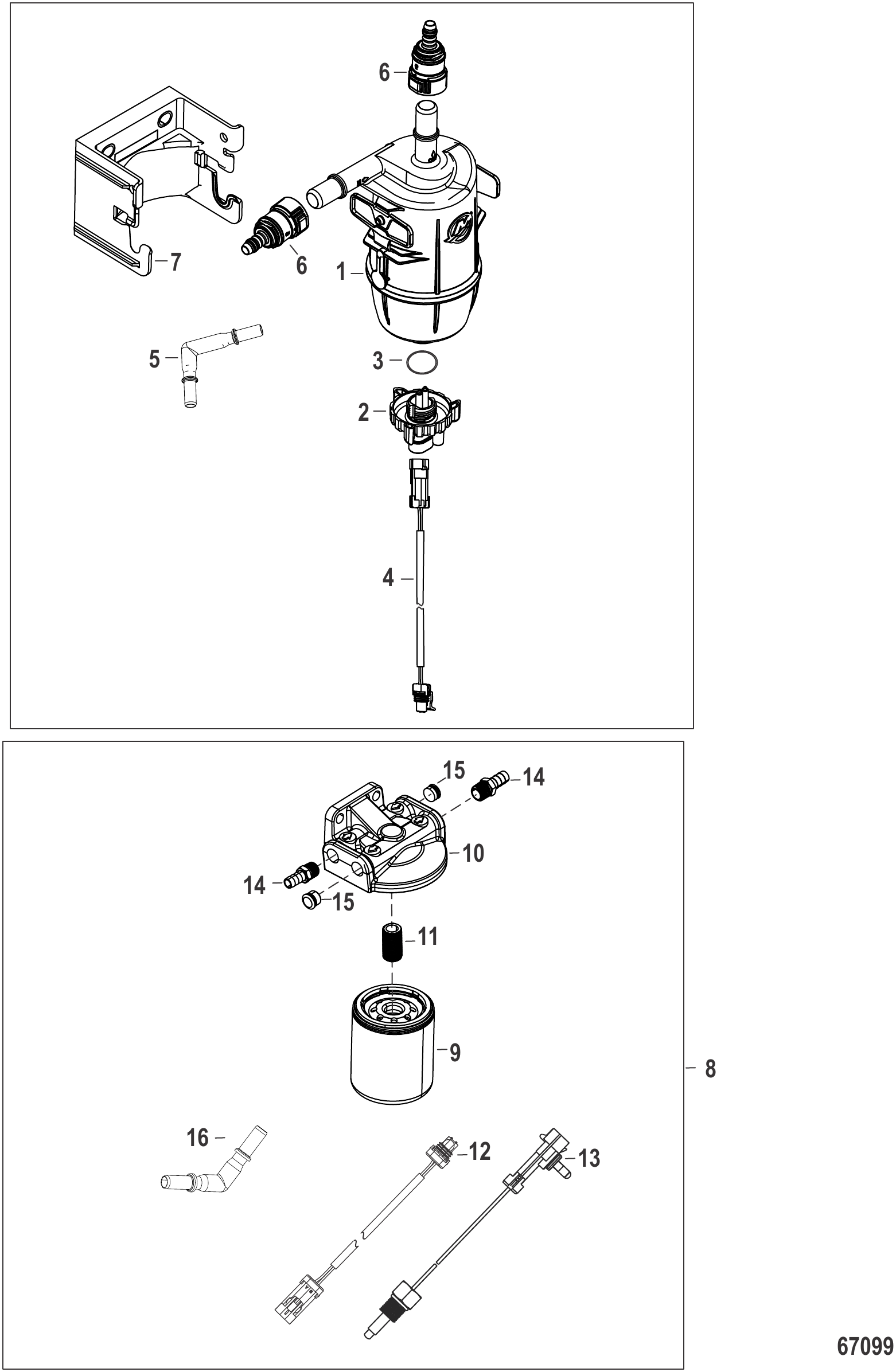

Рис. 17Топливный фильтр с датчиком воды (крепление на лодке) Fuel Filter with WIF- Boat Mounted

REF	Номер детали	Наименование	Кол-во
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
1	8M0126144	Топливный фильтр	1
2	8M0142649	ДАТЧИК WIF	1
3	8M0152436	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
5	8M0152433	ШТУЦЕР УГЛОВОЙ	1
6	8M0146934	ШТУЦЕР быстроразъёмный	2
6	8M0215873	ШТУЦЕР быстроразъёмный	2
7	8M0152423	КРОНШТЕЙН пластиковый защёлочный	1
8	8M0238774	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА на транце	1
9	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
10	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
11	816133	Штуцер	1
12	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
13	8M0243808	ДАТЧИК WIF	1
14	8M0204732	СОЕДИНИТЕЛЬ штуцерный	2
15	8M0204657	Заглушка	2
16	8M0152433	ШТУЦЕР УГЛОВОЙ	1

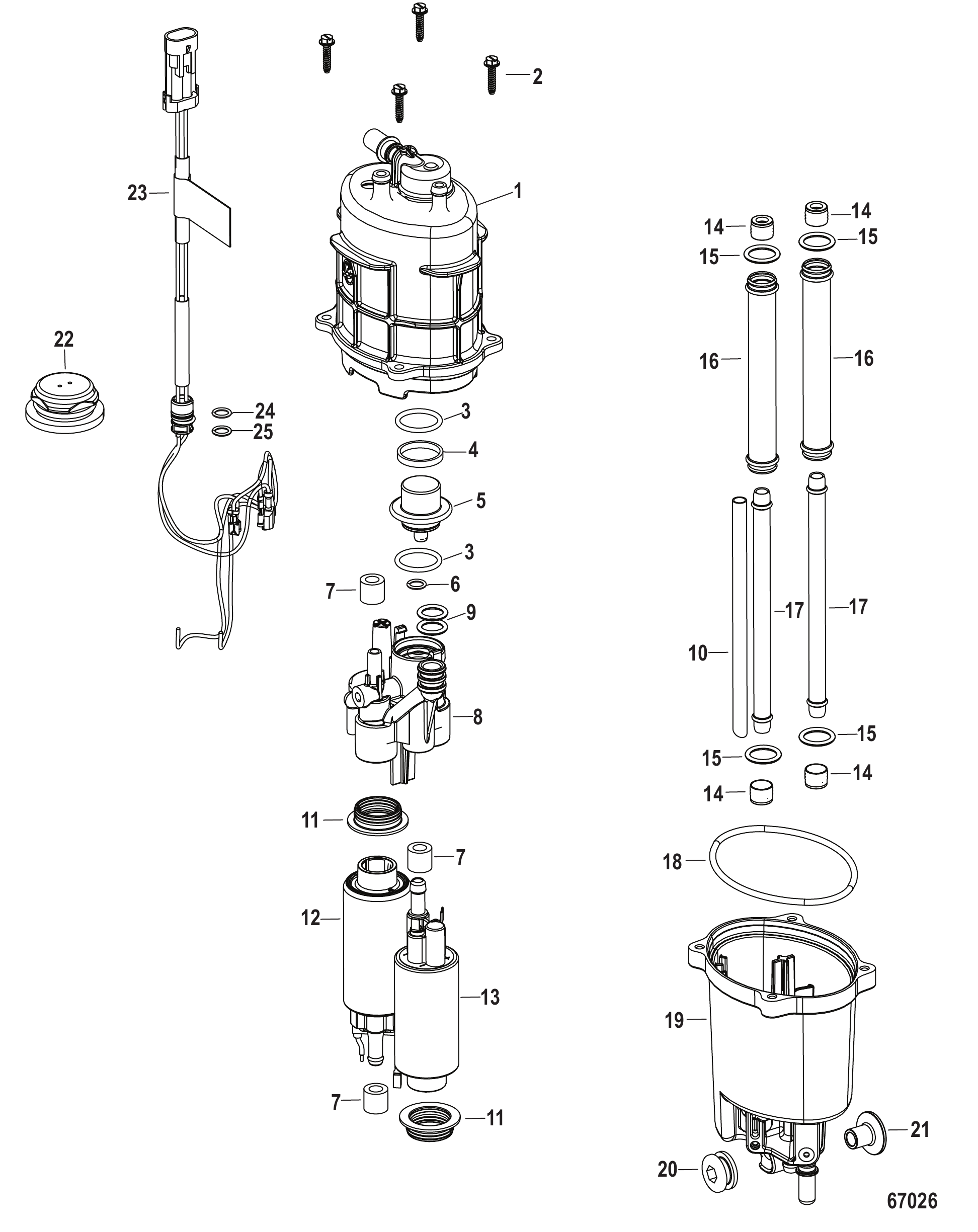

Рис. 18Компоненты модуля подачи топлива 8M0161584 Fuel Supply Module Components 8M0161584

REF	Номер детали	Наименование	Кол-во
-	8M0161584	Модуль подачи топлива	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	NSS	NOT SOLD SEPARATE FSM Cap	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	NSS	NOT SOLD SEPARATE Pump Assembly High Pressure	1
13	NSS	NOT SOLD SEPARATE Pump Assembly Low Pressure	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	NSS	NOT SOLD SEPARATE FSM Bottom Housing	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

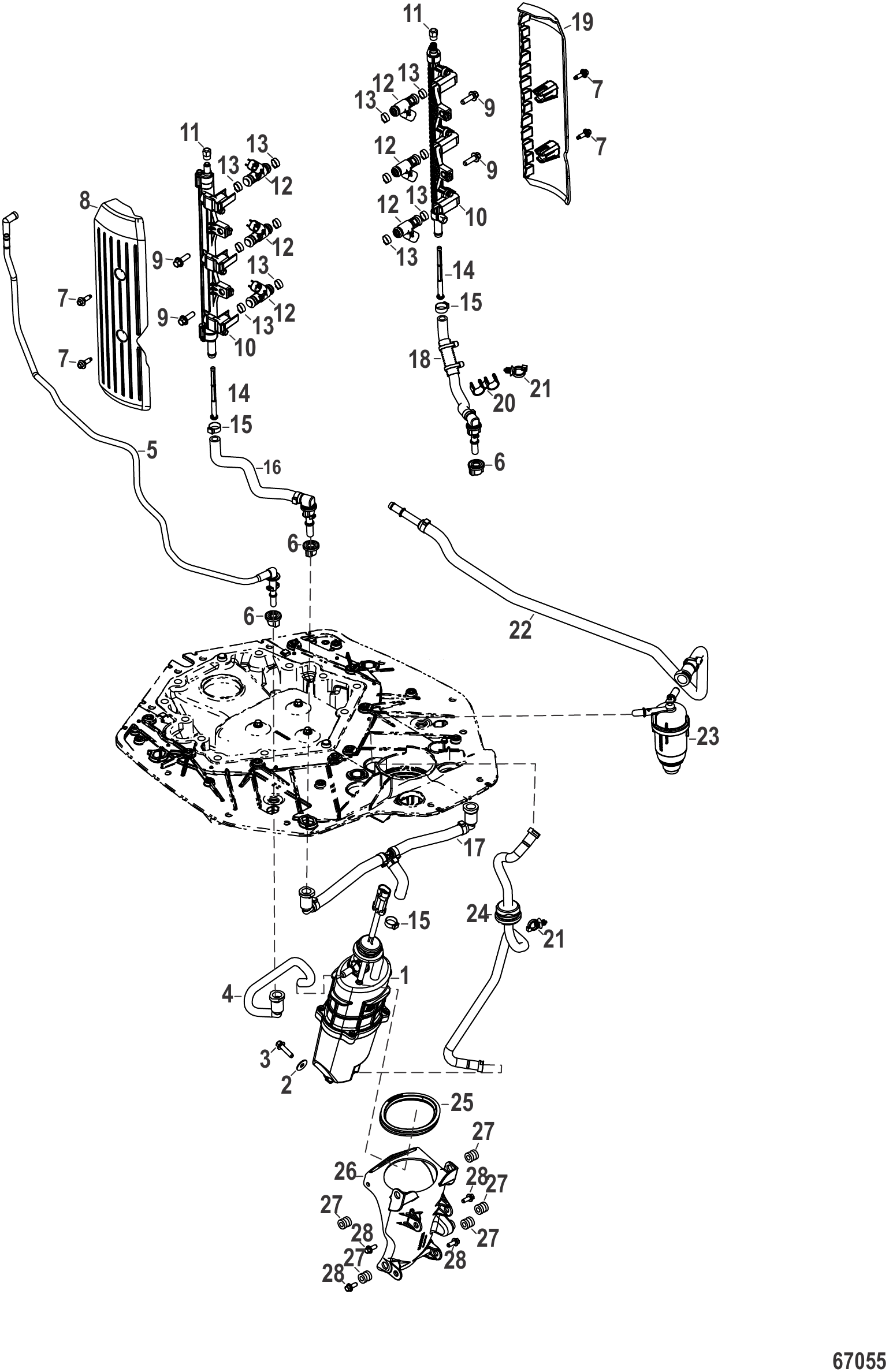

Рис. 19ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0161584	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142604	КРЫШКА топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0219775	ТОПЛИВНАЯ РАМПА В СБОРЕ, левая	1
10	8M0219770	ТОПЛИВНАЯ РАМПА В СБОРЕ, правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	6
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142605	КРЫШКА топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4

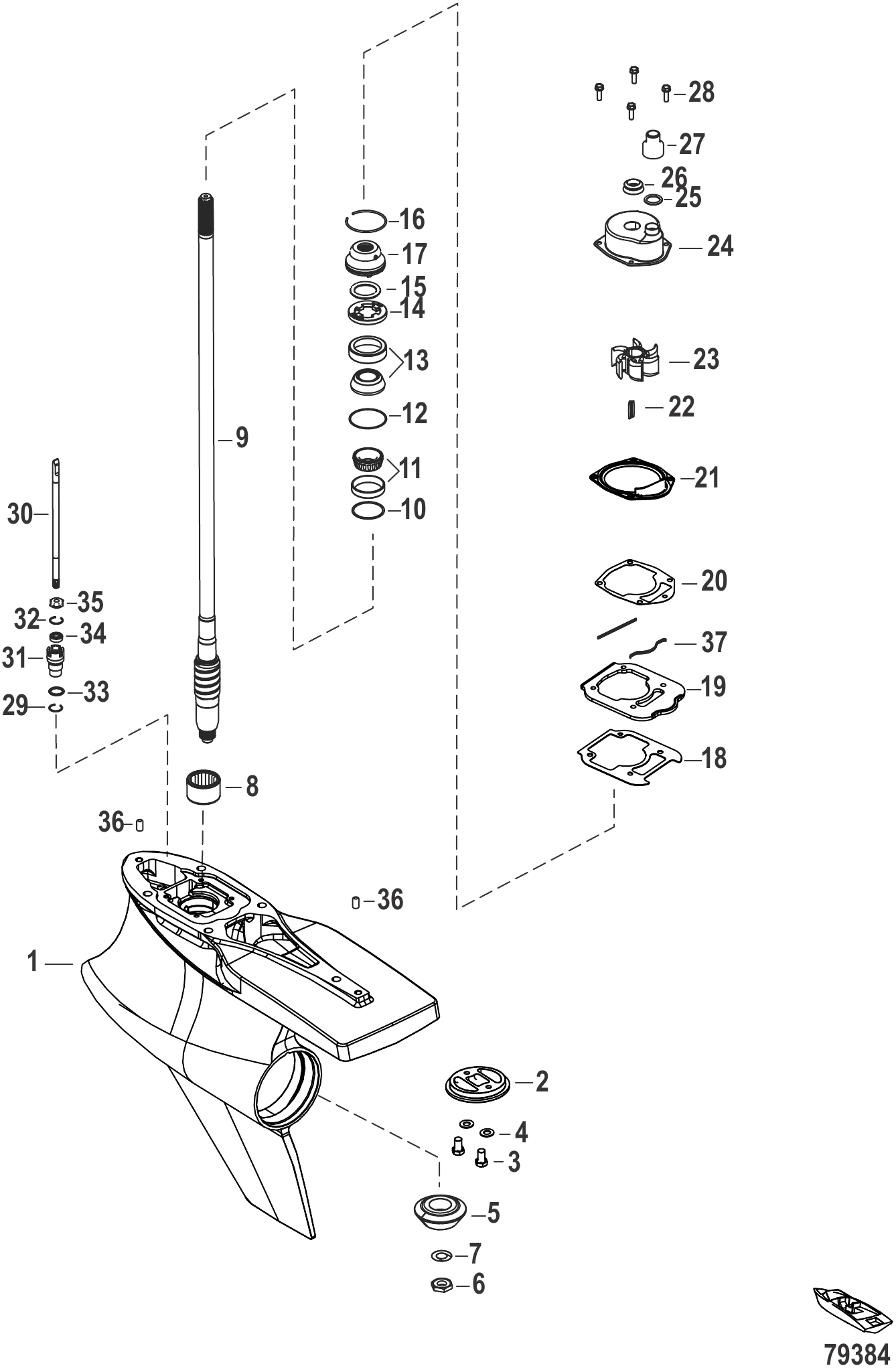

Рис. 20Вал редуктора, Sport Master (передаточное число 1,75) Gear Housing Driveshaft, Sport Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0146120	КОРПУС РЕДУКТОРА в сборе (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236306	Редуктор SM 1.75	1
-	8M0146128	КОРПУС РЕДУКТОРА в сборе (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	Редуктор SM L 1.75 Camber	1
-	8M0146121	КОРПУС РЕДУКТОРА В СБОРЕ (противовращение, длинный) (1.75) (Sport Master)	1
-	8M0236307	Редуктор SM 1.75 CL	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	847635001	Анод	1
3	8M0036047	Винт (.375 x .62)	2
4	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
-	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
-	8M0146659	КОМПЛЕКТ ШЕСТЕРЁН противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	1
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142616	Прокладка передней пластины к корпусу редуктора	1
21	8172771	Прокладка водяного насоса, верхняя	1
22	8M0204723	ШПОНКА	1
23	43026Q02	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	8M0204645	Кольцо уплотнительное (.796 x .139)	1
26	8M0142851	V-образное кольцо торцевого уплотнения	1
27	8M0142435	МУФТА водяного насоса	1
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0142866	КОЛЬЦО стопорное	1
30	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
31	8M0249400	ВТУЛКА вала переключения	1
32	8M0046563	Стопорное кольцо	1
33	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
34	8M0204708	САЛЬНИК масляный	1
34	8M0246145	САЛЬНИК	1
35	77674	ШАЙБА (.35 x .75 x .12)	1
36	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
37	8M0142659	САЛЬНИК формованный, актуатора	2
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

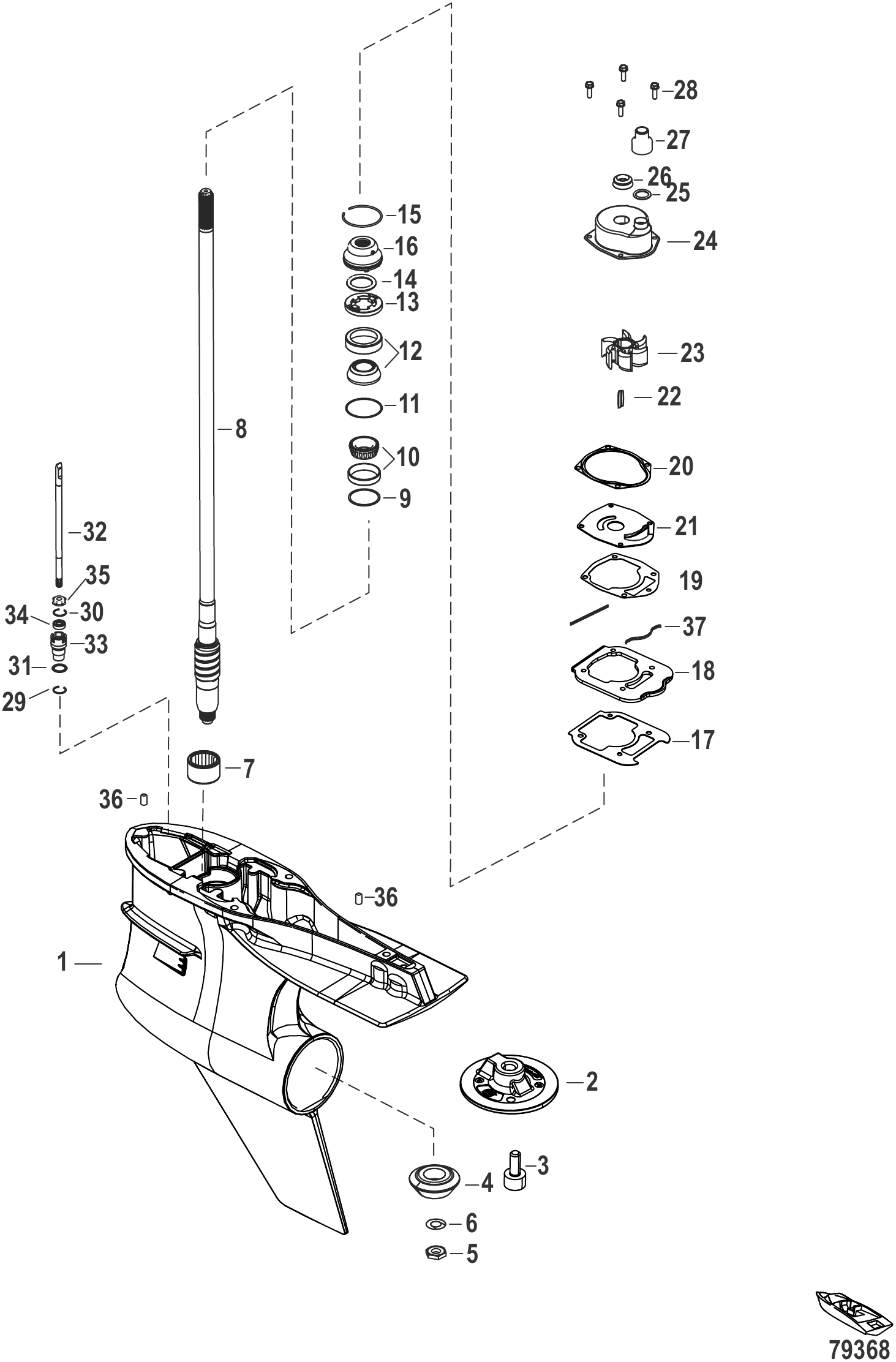

Рис. 21Вал редуктора, Torque Master (передаточное число 1,75) Gear Housing Driveshaft, Torque Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0228020	КОРПУС РЕДУКТОРА в сборе Silver (Standard Long) (1.75) (Torque Master)	1
-	8M0244527	Корпус редуктора в сборе Silver (стандартное вращение, длинный) передаточное число 1.75	1
1	8M0228039	КОРПУС РЕДУКТОРА в сборе Basic, Silver (Torque Master)	1
2	8M0142847	ПЛАСТИНА анодная	1
3	8M0142850	ВИНТ (M10 X 25)	1
-	8M0146696	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 1.75 (12/21)	1
4	NSS	NOT SOLD SEPARATE Pinion	1
5	8M0071654	Гайка (.625-18 HX)	1
6	92721	Шайба (.965 x .630)	1
7	42647A1	Подшипник роликовый в сборе	1
8	8M0146944	Вал приводной в сборе, чашка/конус	1
9	8M0063268	Комплект регулировочных прокладок	1
10	8M0146553	Подшипник в сборе (обойма/конус)	1
11	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
12	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
13	8245191	Фиксатор	1
14	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
15	880719	Кольцо стопорное	1
16	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
17	8M0146938	ПРОКЛАДКА основания водяного насоса	1
18	8M0174560	КРЫШКА корпуса редуктора	1
19	8M0142616	Прокладка передней пластины к корпусу редуктора	1
20	8172771	Прокладка водяного насоса, верхняя	1
21	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
22	8M0204723	ШПОНКА	1
23	43026T2	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	8M0204645	Кольцо уплотнительное (.796 x .139)	1
26	8M0142851	V-образное кольцо торцевого уплотнения	1
27	8M0142435	МУФТА водяного насоса	1
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0046563	Стопорное кольцо	1
30	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
31	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
32	8M0142866	КОЛЬЦО стопорное	1
33	8M0249400	ВТУЛКА вала переключения	1
34	8M0204708	САЛЬНИК масляный	1
34	8M0246145	САЛЬНИК	1
35	77674	ШАЙБА (.35 x .75 x .12)	1
36	8M0084244	Штифт установочный, .375 x .620	2
37	8M0142659	САЛЬНИК формованный, актуатора	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

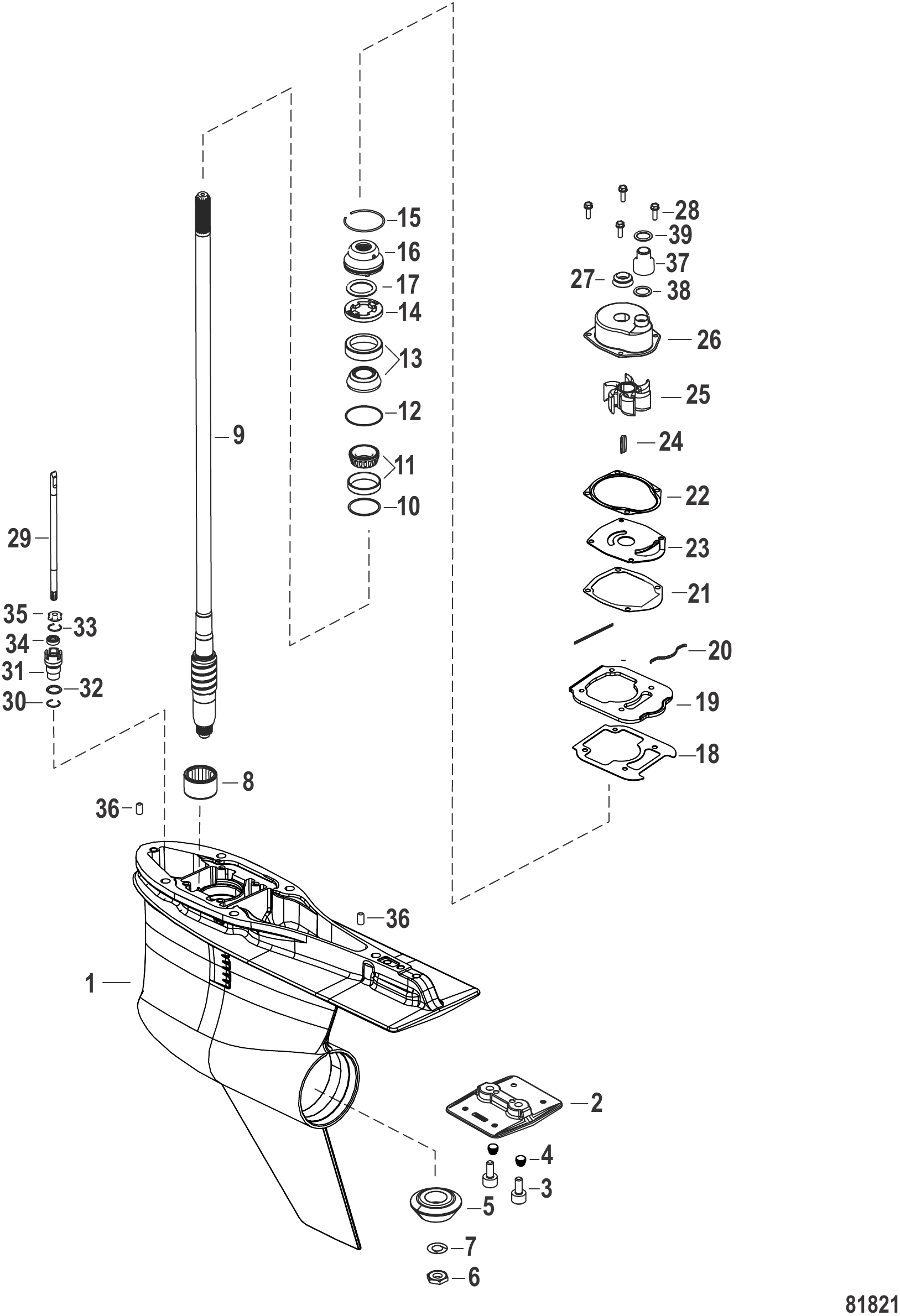

Рис. 22Вал редуктора - 4.80 Torpedo (передаточное число 2,08) Gear Housing Driveshaft - 4.80 Torpedo (2.08 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0250894	Корпус редуктора в сборе серебристый (стандартного вращения длинный) передаточное число 2.08	1
-	8M0250896	Корпус редуктора в сборе Silver (стандартное вращение, XLong) передаточное число 2.08	1
-	8M0250895	Корпус редуктора в сборе Silver (обратное вращение, Long) передаточное число 2.08	1
-	8M0250897	Корпус редуктора в сборе Silver (обратное вращение, XLong) передаточное число 2.08	1
1	8M0228041	КОРПУС РЕДУКТОРА в сборе Basic, Silver (4.8)	1
2	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
2	8M0200103	АНОД антикавитационной плиты (магний)	AR
3	8M0142850	ВИНТ (M10 X 25)	2
4	8M0142878	ВИНТ-ПРОБКА	2
-	880709A03	Комплект шестерён переднего хода/ведущей, стандартное вращение 2.08 (12/25)	1
-	8M0251463	Комплект шестерён переднего хода/шестерня привода обратного вращения 2.08 (12/25)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0071654	Гайка (.625-18 HX)	1
7	92721	Шайба (.965 x .630)	1
8	42647A1	Подшипник роликовый в сборе	1
9	8M0168203	Комплект гребного вала, длинный	1
9	8M0168206	Комплект гребного вала, удлинённый	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	880719	Кольцо стопорное	1
16	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
17	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142659	САЛЬНИК формованный, актуатора	2
21	8M0142616	Прокладка передней пластины к корпусу редуктора	1
22	8172771	Прокладка водяного насоса, верхняя	1
23	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
24	8M0204723	ШПОНКА	1
25	43026T2	КРЫЛЬЧАТКА	1
26	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
27	8M0142851	V-образное кольцо торцевого уплотнения	1
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
29	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
30	8M0142866	КОЛЬЦО стопорное	1
31	8M0249400	ВТУЛКА вала переключения	1
32	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
33	8M0046563	Стопорное кольцо	1
34	8M0246145	САЛЬНИК	1
35	77674	ШАЙБА (.35 x .75 x .12)	1
36	8M0084244	Штифт установочный, .375 x .620	2
37	8M0142435	МУФТА водяного насоса	1
38	8M0204645	Кольцо уплотнительное (.796 x .139)	1
39	8M0142712	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (0.796 x 0.139)	1
-	880709A03	Комплект шестерён переднего хода/ведущей, стандартное вращение 2.08 (12/25)	1
-	8M0251463	Комплект шестерён переднего хода/шестерня привода обратного вращения 2.08 (12/25)	1
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1
-	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1

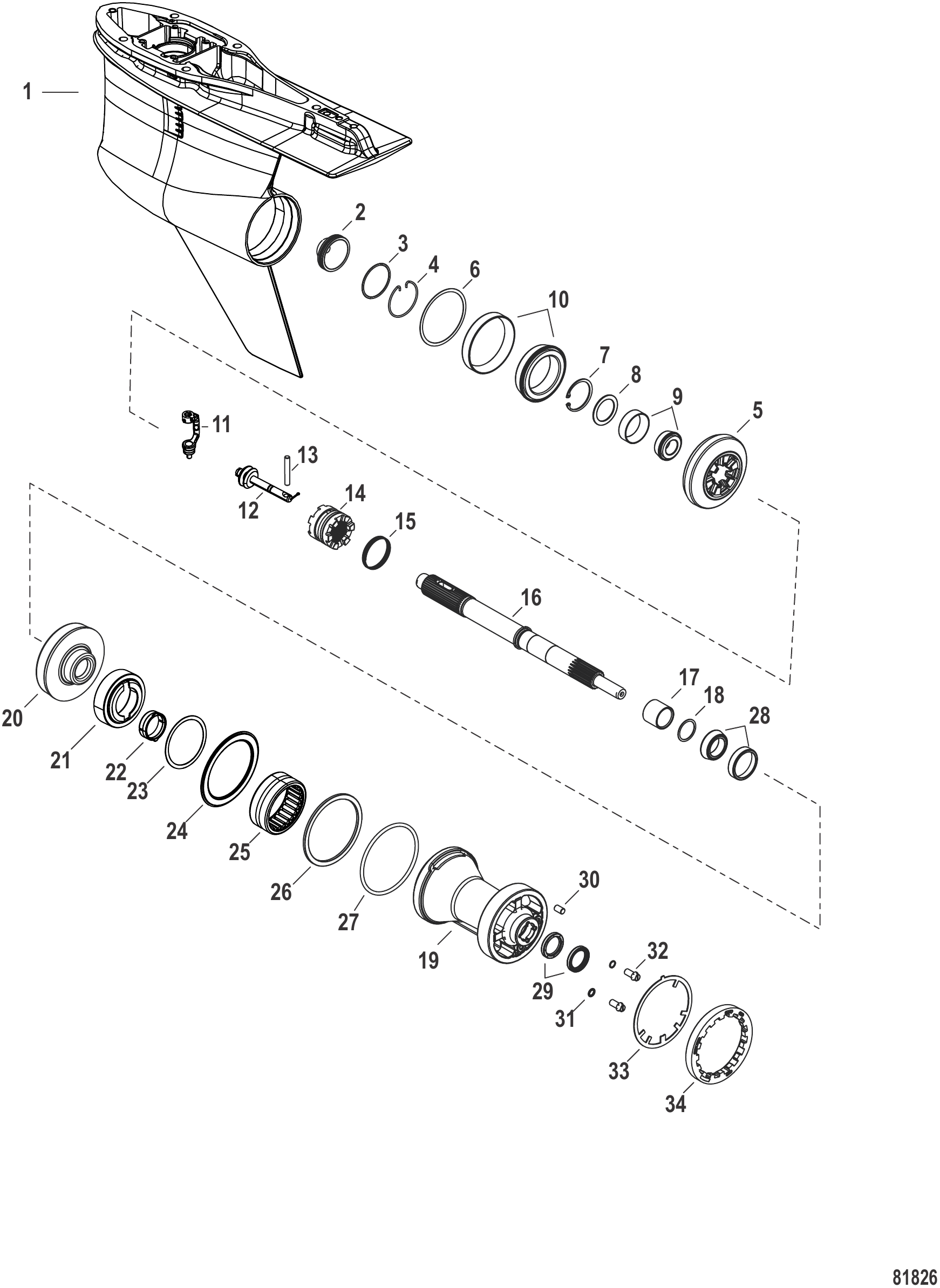

Рис. 23Гребной вал редуктора - реверсивный, 4.80 Torpedo (передаточное число 2,08) Gear Housing Prop Shaft-Counter Rotation, 4.80 Torpedo (2.08 Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0250895	Корпус редуктора в сборе Silver (обратное вращение, Long) передаточное число 2.08	1
-	8M0250897	Корпус редуктора в сборе Silver (обратное вращение, XLong) передаточное число 2.08	1
1	8M0228041	КОРПУС РЕДУКТОРА в сборе Basic, Silver (4.8)	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	884337A02	Редуктор заднего хода в сборе	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0051043	Кольцо стопорное	1
8	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142849	Муфта скользящая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142883	Вал гребной	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0250904	Корпус подшипника в сборе обратного вращения	1
20	NSS	NOT SOLD SEPARATE Forward Gear	1
21	8M0148384	Переходник подшипника шестерни переднего хода	1
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0063269	Комплект прокладок (шайб)	1
24	815480	ПОДШИПНИК Упорный	1
25	814653T	Подшипник в сборе игольчатый	1
26	880699	Упорное кольцо	1
27	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	8M0204700	Сальник масляный	2
30	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
31	8M0204693	Уплотнение сливной пробки	2
32	8M0071653	Винт специальный, .375-16 UNC	2
33	8M0142855	Шайба стопорная	1
34	8M0168577	Фиксатор подшипникового корпуса	1
-	8M0251463	Комплект шестерён переднего хода/шестерня привода обратного вращения 2.08 (12/25)	1
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

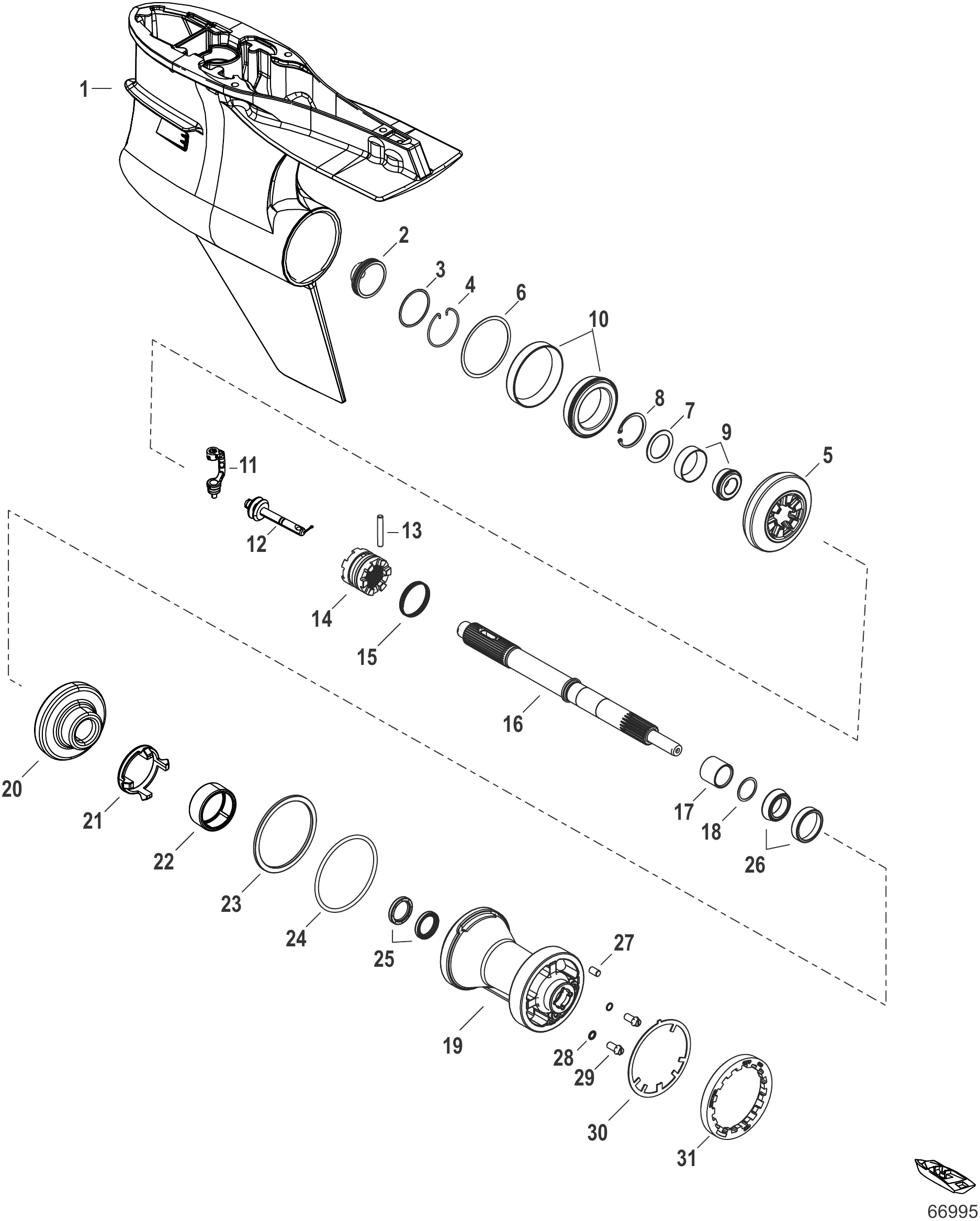

Рис. 24Гребной вал редуктора - стандартный, Torque Master (передаточное число 1,75) Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142316	Корпус редуктора в сборе, серебристый (стандартный удлинённый) (1.75) (Torque Master)	1
-	8M0244527	Корпус редуктора в сборе Silver (стандартное вращение, длинный) передаточное число 1.75	1
1	8M0142852	Корпус редуктора в сборе, базовый, серебристый (Torque Master)	1
1	8M0228039	КОРПУС РЕДУКТОРА в сборе Basic, Silver (Torque Master)	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	NSS	NOT SOLD SEPARATE Forward Gear	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142849	Муфта скользящая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142838	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0142839	Корпус подшипника	1
20	8M0142841	Шестерня заднего хода	1
21	8M0142846	Фиксатор шестерни	1
22	8M0142843	Подшипник игольчатый	1
23	880699	Упорное кольцо	1
24	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
25	8M0204700	Сальник масляный	2
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
28	8M0204693	Уплотнение сливной пробки	2
29	8M0071653	Винт специальный, .375-16 UNC	2
30	8M0142855	Шайба стопорная	1
31	8M0168577	Фиксатор подшипникового корпуса	1
-	8M0146696	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 1.75 (12/21)	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

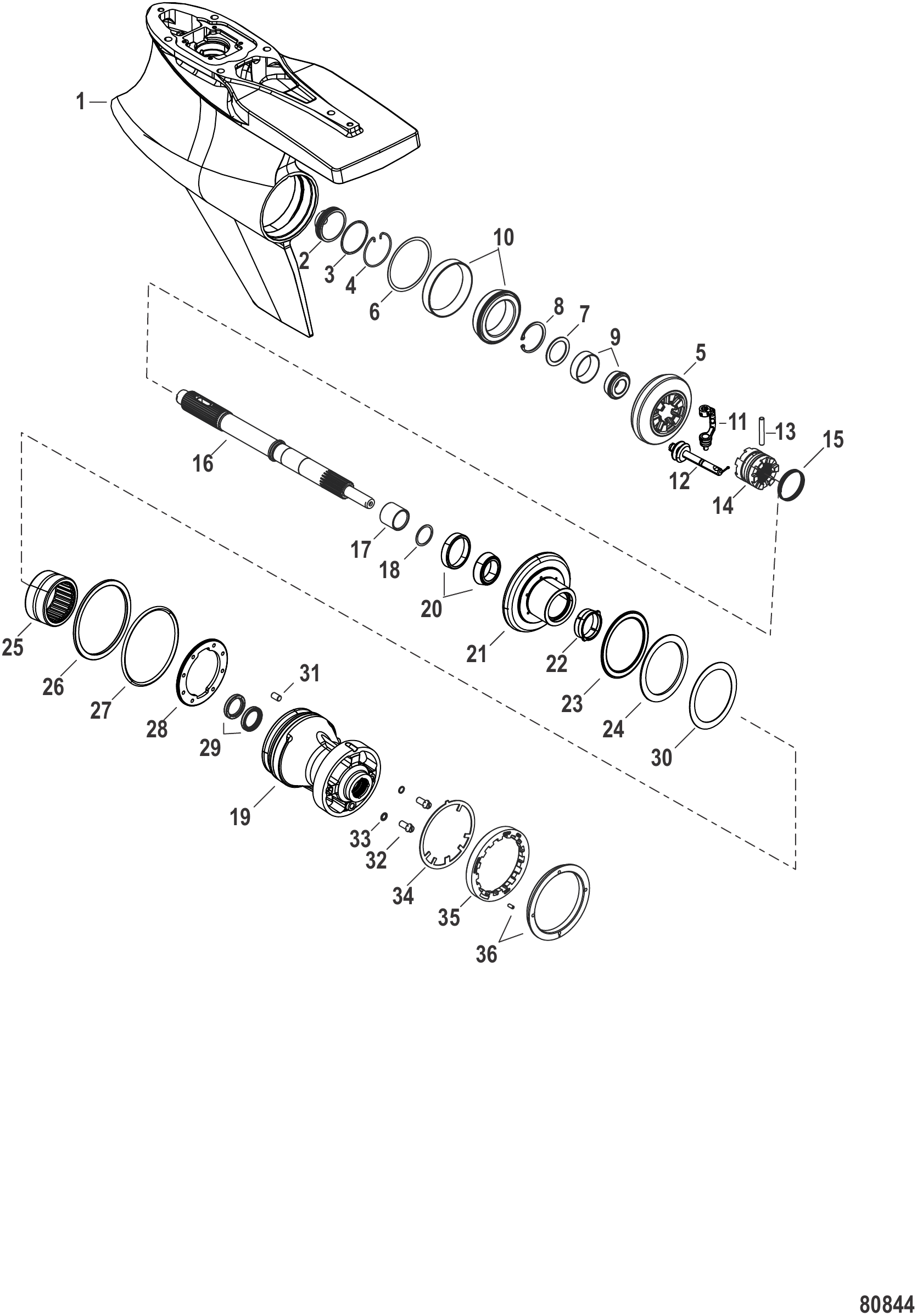

Рис. 25Гребной вал редуктора - стандартный, Sport Master (передаточное число 1,75) Gear Housing Prop Shaft-Standard Rotation, Sport Master (1.75 Gear Ratio)

Gear Housing Prop Shaft-Standard Rotation, Sport Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0146120	КОРПУС РЕДУКТОРА в сборе (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236306	Редуктор SM 1.75	1
-	8M0146128	КОРПУС РЕДУКТОРА в сборе (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	Редуктор SM L 1.75 Camber	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	8M0157111	Пробка торпедная	1
3	8M0046563	Стопорное кольцо	1
4	880719	Кольцо стопорное	1
5	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0235942	Катушка	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0117238	Корпус подшипника в сборе, стандартного вращения	1
20	8M0148319	Подшипник роликовый конический чашка/конус	1
21	NSS	NOT SOLD SEPARATE Reverse Gear	1
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0050692	ПОДШИПНИК	1
24	8M0050688	ШАЙБА	1
25	8M0050704	ПОДШИПНИК игольчатый	1
26	8M0161546	УПОРНОЕ КОЛЬЦО	1
27	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
28	8M0056639	КОЛЬЦО стопорное	1
29	8M0204700	Сальник масляный	2
30	8M0242263	Набор регулировочных прокладок	1
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
-	8M0077071	Комплект винтов/сальников .75 дюйма длиной	2
32	8M0071653	Винт специальный, .375-16 UNC	1
33	8M0204693	Уплотнение сливной пробки	1
34	8M0108527	ШАЙБА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0180308	Комплект крышки	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

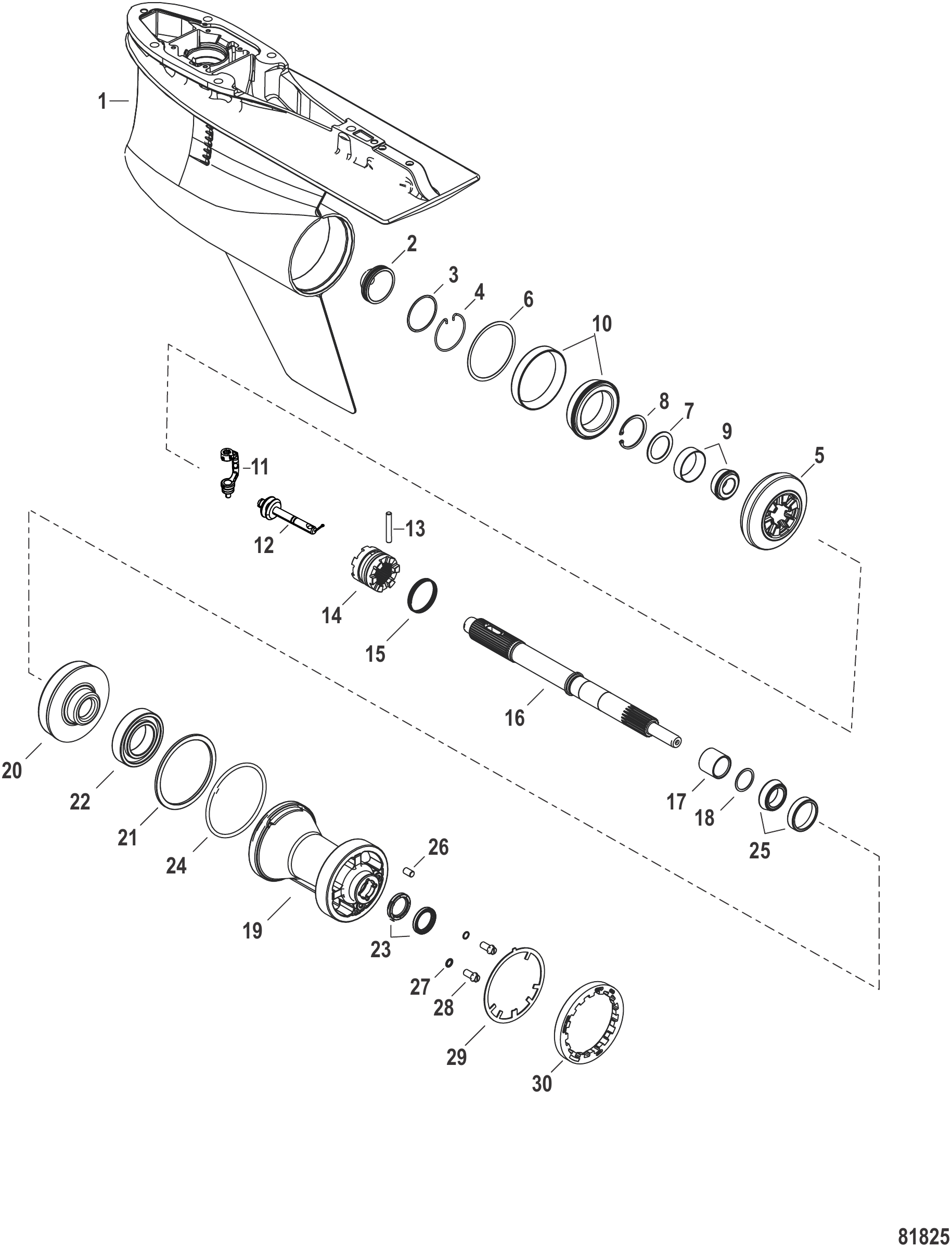

Рис. 26Гребной вал редуктора - стандартный, 4.80 Torpedo (передаточное число 2,08) Gear Housing Prop Shaft - Standard Rotation, 4.80 Torpedo (2.08 Gear Ratio)

Gear Housing Prop Shaft - Standard Rotation, 4.80 Torpedo (2.08 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0250894	Корпус редуктора в сборе серебристый (стандартного вращения длинный) передаточное число 2.08	1
-	8M0250896	Корпус редуктора в сборе Silver (стандартное вращение, XLong) передаточное число 2.08	1
1	8M0228041	КОРПУС РЕДУКТОРА в сборе Basic, Silver (4.8)	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	NSS	NOT SOLD SEPARATE Forward Gear	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142849	Муфта скользящая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142883	Вал гребной	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0250903	Корпус подшипника в сборе стандартного вращения	1
20	8M0119541	Редуктор в сборе, задний ход	1
21	880699	Упорное кольцо	1
22	8M0142873	Подшипник шариковый	1
23	8M0204700	Сальник масляный	2
24	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
25	8M0148319	Подшипник роликовый конический чашка/конус	1
26	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
27	8M0204693	Уплотнение сливной пробки	2
28	8M0071653	Винт специальный, .375-16 UNC	2
29	8M0142855	Шайба стопорная	1
30	8M0168577	Фиксатор подшипникового корпуса	1
-	880709A03	Комплект шестерён переднего хода/ведущей, стандартное вращение 2.08 (12/25)	1
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

Рис. 27Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0159116	Провода свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
5	8M0044991	Катушка зажигания сдвоенная	3
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	6
7	8M0142683	Жгут проводов, переходник катушки	1

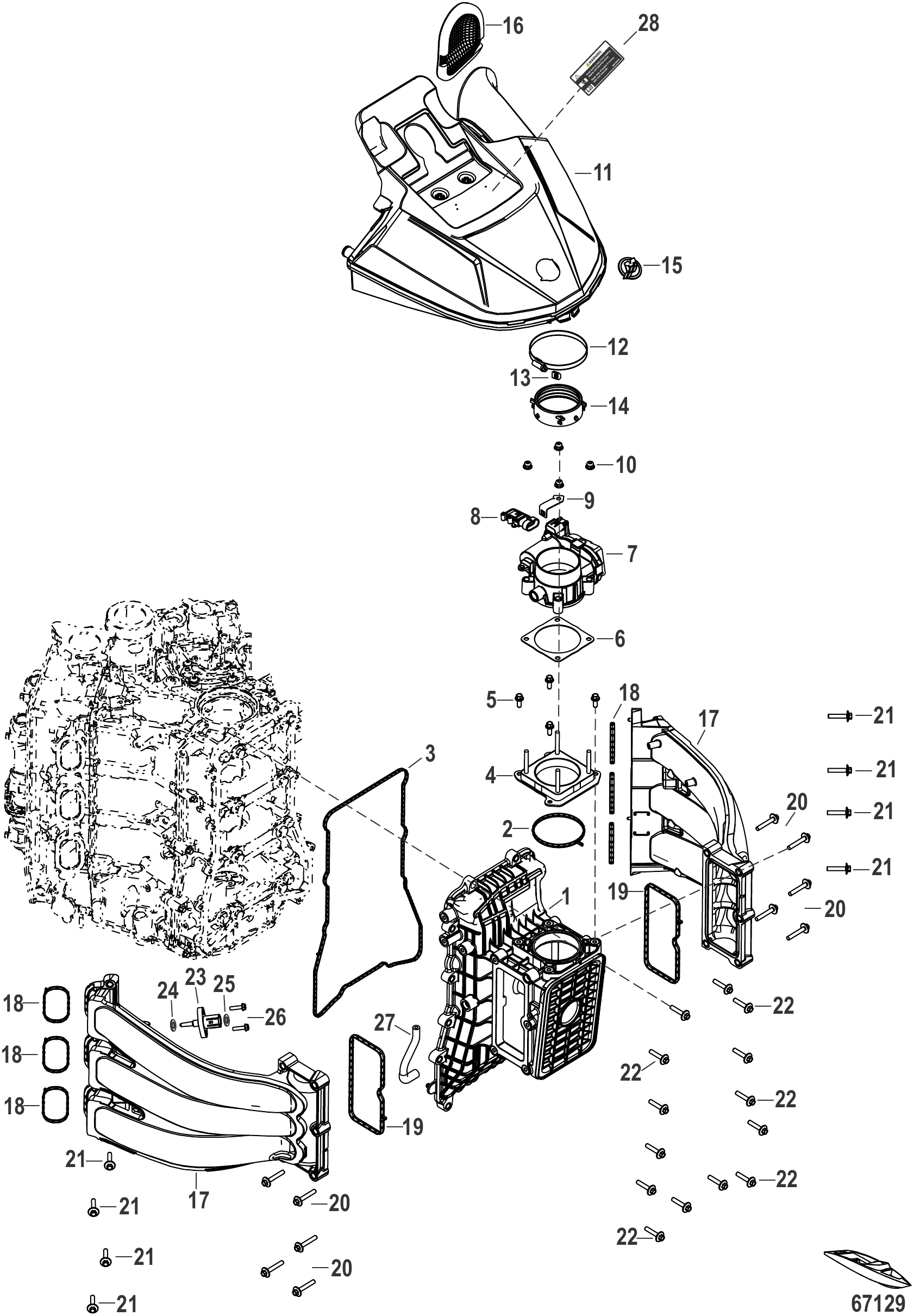

Рис. 28Система впуска Intake System

REF	Номер детали	Наименование	Кол-во
1	8M0142562	Крышка опорной плиты	1
2	8M0142564	Прокладка корпуса дроссельной заслонки	1
3	8M0142563	Прокладка крышки картера	1
4	8M0204943	Изолятор в сборе	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0142568	Прокладка корпуса дроссельной заслонки	1
7	8M0222235	Корпус дроссельной заслонки в сборе, 64 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0227376	Гайка (M6)	4
11	8M0142246	Воздухозаборник в сборе	1
12	8M0142571	Хомут (70-90 мм), ширина 9 мм	1
13	8M0074363	Колпачок	1
14	8M0146102	Уплотнение корпуса дроссельной заслонки	1
15	8M0080154	Наклейка M-ICON, синяя	1
16	8M0147749	Впускная сетка	1
17	8M0142565	Впускной коллектор, левый борт	1
17	8M0142560	Впускной коллектор, правый борт	1
18	8M0142548	Прокладка впускного коллектора	6
19	8M0142561	Прокладка канала ресивера	2
20	8M0142553	Винт (M6 x 37)	10
21	8M0142554	Винт (M6 x 30)	8
22	8M0142555	Винт (M6 x 30)	14
23	891663001	Датчик температуры	1
24	892317001	Уплотнительное кольцо	1
25	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
26	895054	Винт (M4 x 16 мм)	2
27	8M0142566	Шланг датчика MAP	1
28	8M0142569	Наклейка предупреждающая	1

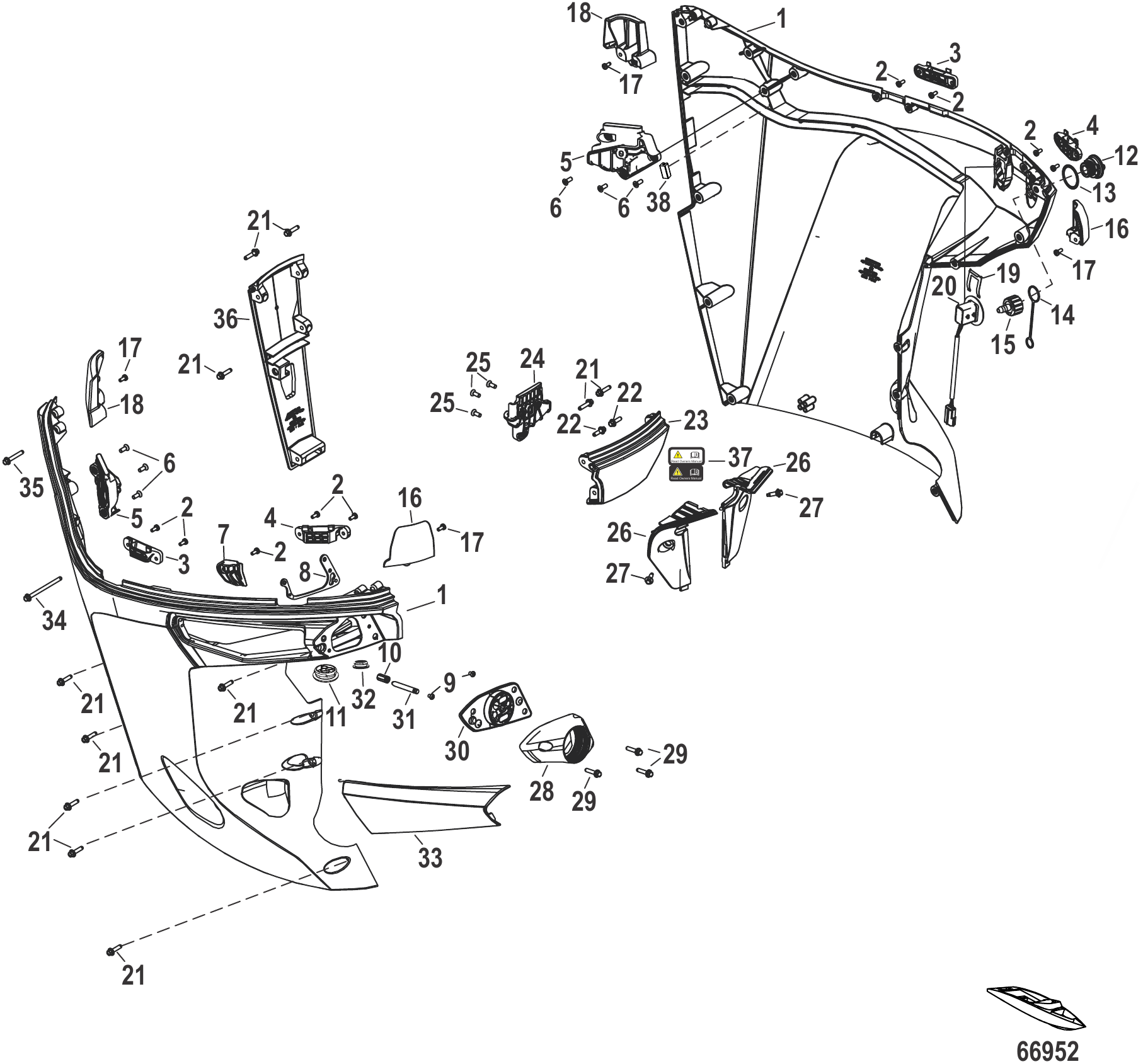

Рис. 29Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142217	Нижний кожух в сборе, чёрный, левый и правый борт	1
1	8M0142220	Нижний кожух в сборе, Cold Fusion, левый и правый борт	1
2	8M0142918	Винт (M5 x 12)	9
3	8M0142923	Фиксатор задний, левый борт	1
3	8M0142930	Фиксатор задний, правый борт	1
4	8M0142922	Фиксатор передний, левый борт	1
4	8M0142929	Фиксатор передний, правый борт	1
5	8M0142919	Ответная планка в сборе, левый борт	1
5	8M0142925	Ответная планка в сборе, правый борт	1
6	8M0142921	Винт (M6 X 16)	6
7	8M0142928	Блок	1
8	8M0142946	Пластина	1
9	8M0047718	ВИНТ (M5 X 8ММ)	2
10	8M0142927	Втулка	1
11	8M0247126	Уплотнительная втулка	1
12	8M0215105	ПРОБКА Промывочная	1
13	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
14	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
15	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
16	8M0142945	Направляющая передняя, левый борт	1
16	8M0142944	Направляющая передняя, правый борт	1
17	8M0142918	Винт (M5 x 12)	4
18	8M0142942	Направляющая задняя, правый борт	1
18	8M0142943	Направляющая задняя, левый борт	1
19	8M0032848	Держатель переключателя	1
20	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
21	8M0204721	Винт	11
22	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
23	8M0142230	Нижний передний кожух в сборе, Cold Fusion	1
24	8M0142932	Ответная планка в сборе, передняя	1
25	8M0142921	Винт (M6 X 16)	3
26	8M0142924	Крышка, левый борт	1
26	8M0142931	Крышка, правый борт	1
27	892073002	Винт с буртиком (M6)	2
28	8M0142949	Адаптер	1
29	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	3
30	8M0146954	Втулка большое отверстие, DTS CMS	1
31	8M0146710	Штифт дверцы жгута	1
32	8M0224722	Уплотнительная втулка датчика тримма	1
33	8M0142582	Дверца жгута, чёрная	1
33	8M0142586	Дверца жгута, Cold Fusion	1
34	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
35	8M0142933	Винт (M6 x 40)	1
36	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
36	8M0142225	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Cold Fusion, Белый	1
37	8M0142577	Наклейка «Read Manual», прозрачная	1
37	8M0142371	Наклейка «Read Manual», чёрная	1
38	8M0149605	ЗАЩИТНЫЙ ПРОФИЛЬ КРОМКИ	1

Рис. 30КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0130835	СЕРВИСНЫЙ КОМПЛЕКТ Verado 4 цил. (300 часов)	1
-	877767K01	Фильтр масляный	1
-	8M0122424	ТОПЛИВНЫЙ ФИЛЬТР Mercury	1
-	879885Q	Топливный фильтр линейный	1
-	888593	Сальник сливной пробки масляной трубки	1
-	8M0188614	Сальник сливной пробки	1
-	830749	Сальник	1
-	8M0204693	Уплотнение сливной пробки	1
-	892864T04	Термостат в сборе	1
-	8M0174561	Термостат в сборе	1
-	888988001	Хомут (36,1 мм)	1
-	8M0204719	Хомут 36,1 мм	1
-	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	4
-	8M0100527	Ремкомплект водяного насоса	1
-	880566Q14	РЕМЕНЬ приводной	1
-	8M0232583	РЕМЕНЬ ПОЛИКЛИНОВЫЙ	1
-	8M0107551	КОМПЛЕКТ АНОДОВ L4 Verado / OptiMax - MPP	1

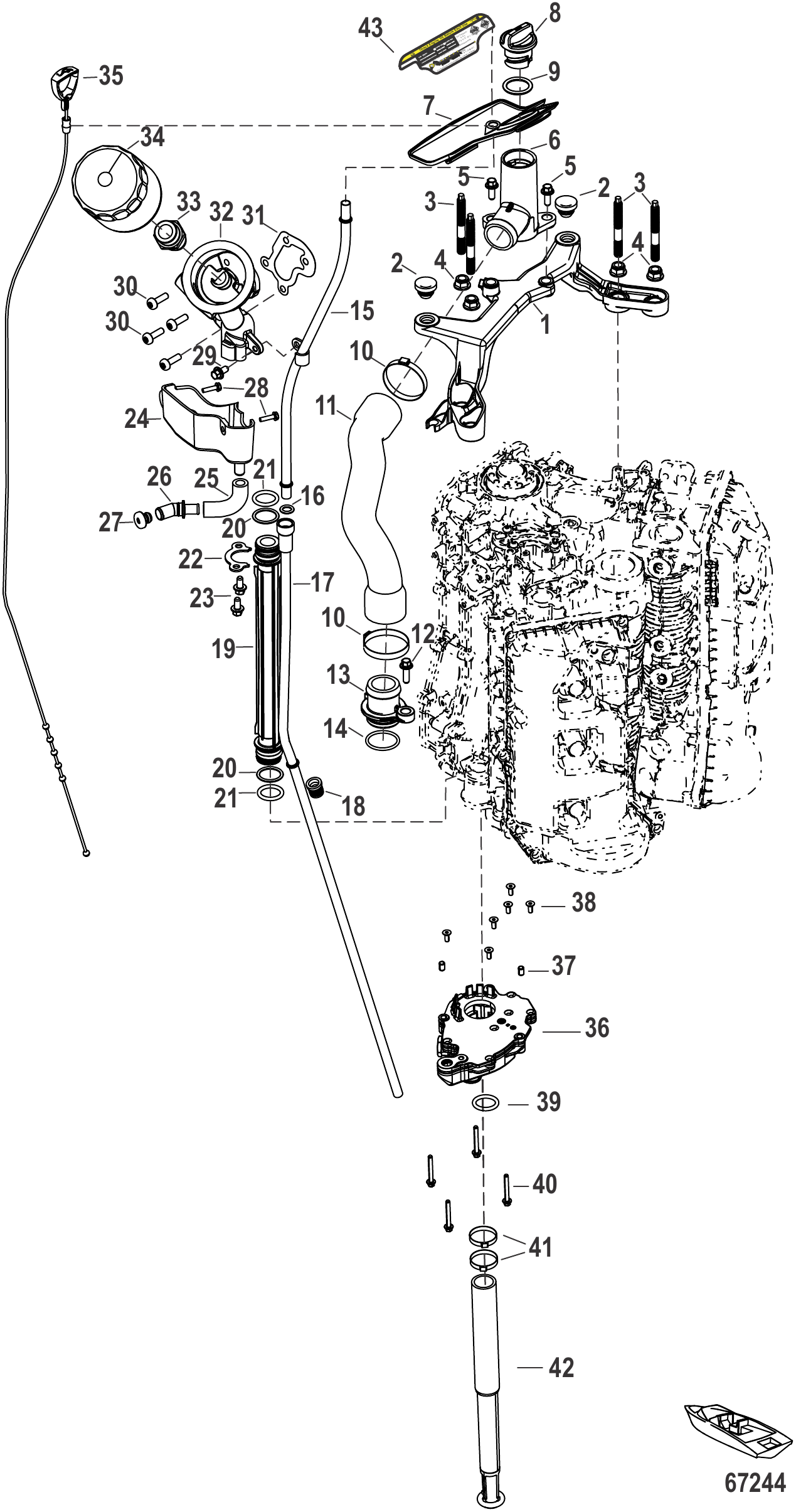

Рис. 31МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0022161	Шпилька (M8 x 71.5)	4
4	826365	ГАЙКА (M8)	4
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
6	8M0142478	ГОРЛОВИНА заливная масла	1
7	8M0142470	ВТУЛКА	1
8	8M0142290	КРЫШКА масляная	1
9	8M0204673	Кольцо уплотнительное .921 x .139	1
10	8M6001459	ХОМУТ (45.5)	2
11	8M0190557	ШЛАНГ заливной горловины масла	1
12	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
13	8M0142468	ТРУБКА заливной горловины масла	1
14	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
16	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
17	8M0142602	ТРУБКА маслоизмерительного щупа	1
18	8M0178207	ВТУЛКА	1
19	8M0158594	ТРУБКА масляная	1
20	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
21	8M0171370	САЛЬНИК масляной трубки	2
22	8M0142484	КРОНШТЕЙН масляного фильтра	1
23	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
24	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
25	8M0142457	ШЛАНГ поддона для слива масла	1
26	8M0142456	ШТУЦЕР	1
27	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
28	895054	Винт (M4 x 16 мм)	2
29	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
30	8M0080651	Винт (M6 x 20)	4
31	8M0142482	ПРОКЛАДКА переходника	1
32	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
33	8M0142453	ШТУЦЕР масляного фильтра	1
34	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
35	8M0142601	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
36	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
37	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
38	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
39	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
40	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
41	8M0187146	ХОМУТ	2
42	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
43	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0142971	Комплект прокладок головки блока	1

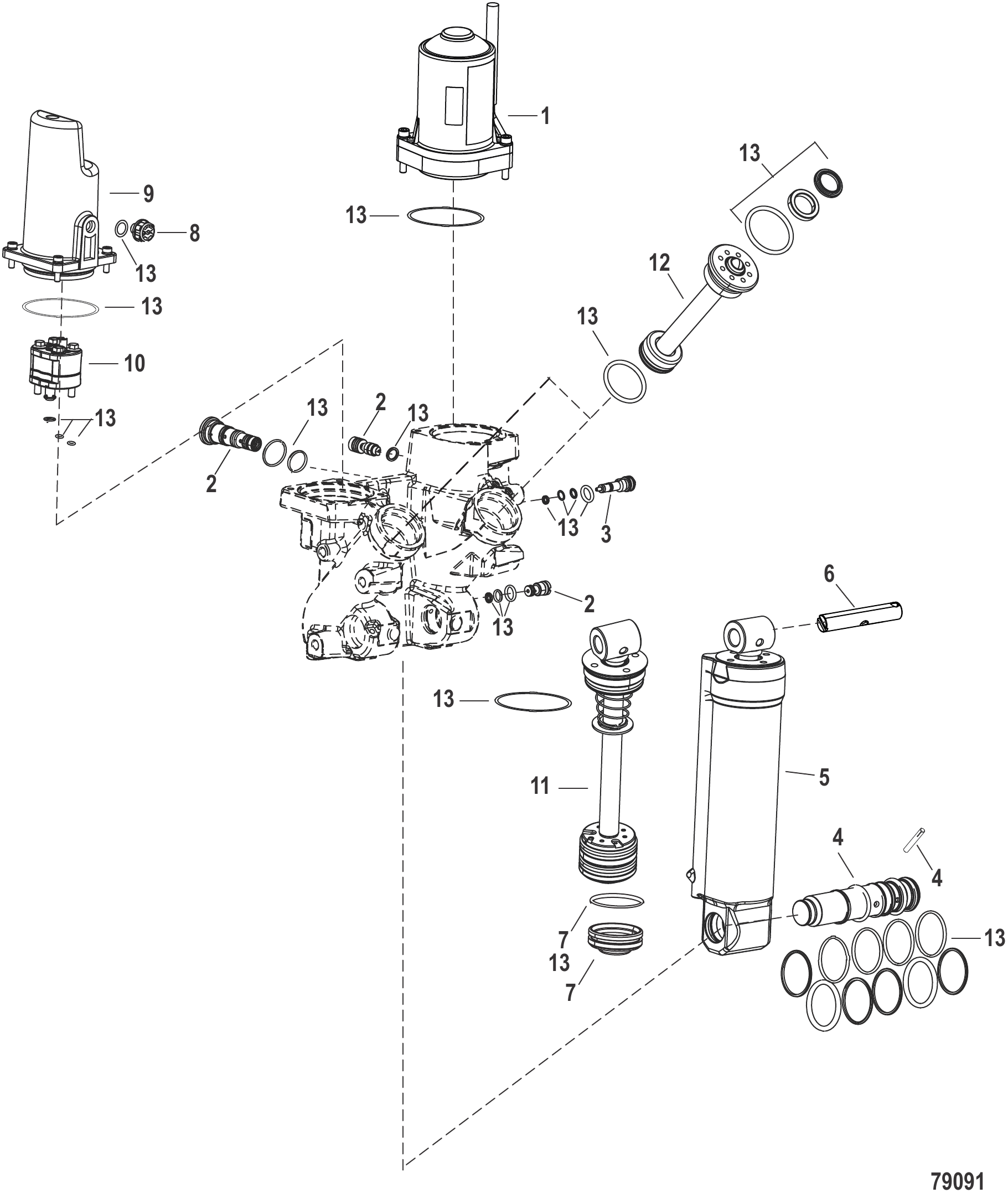

Рис. 32Компоненты гидроподъема 8M0225374 Power Trim Components 8M0225374

REF	Номер детали	Наименование	Кол-во
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0225370	Комплект поворотного пальца	1
5	8M0225364	Комплект цилиндра наклона	1
6	8M0230946	Комплект проушины штока пальца	1
7	8M0225373	Комплект поршня памяти	1
8	8M0174135	Пробка резервуара в сборе	1
9	8M0225368	Комплект резервуара	1
10	8M0237525	Комплект насоса	1
11	8M0225365	Комплект штока амортизатора	1
12	8M0225367	Комплект триммерного штока	2
13	8M0225372	Ремонтный комплект	1

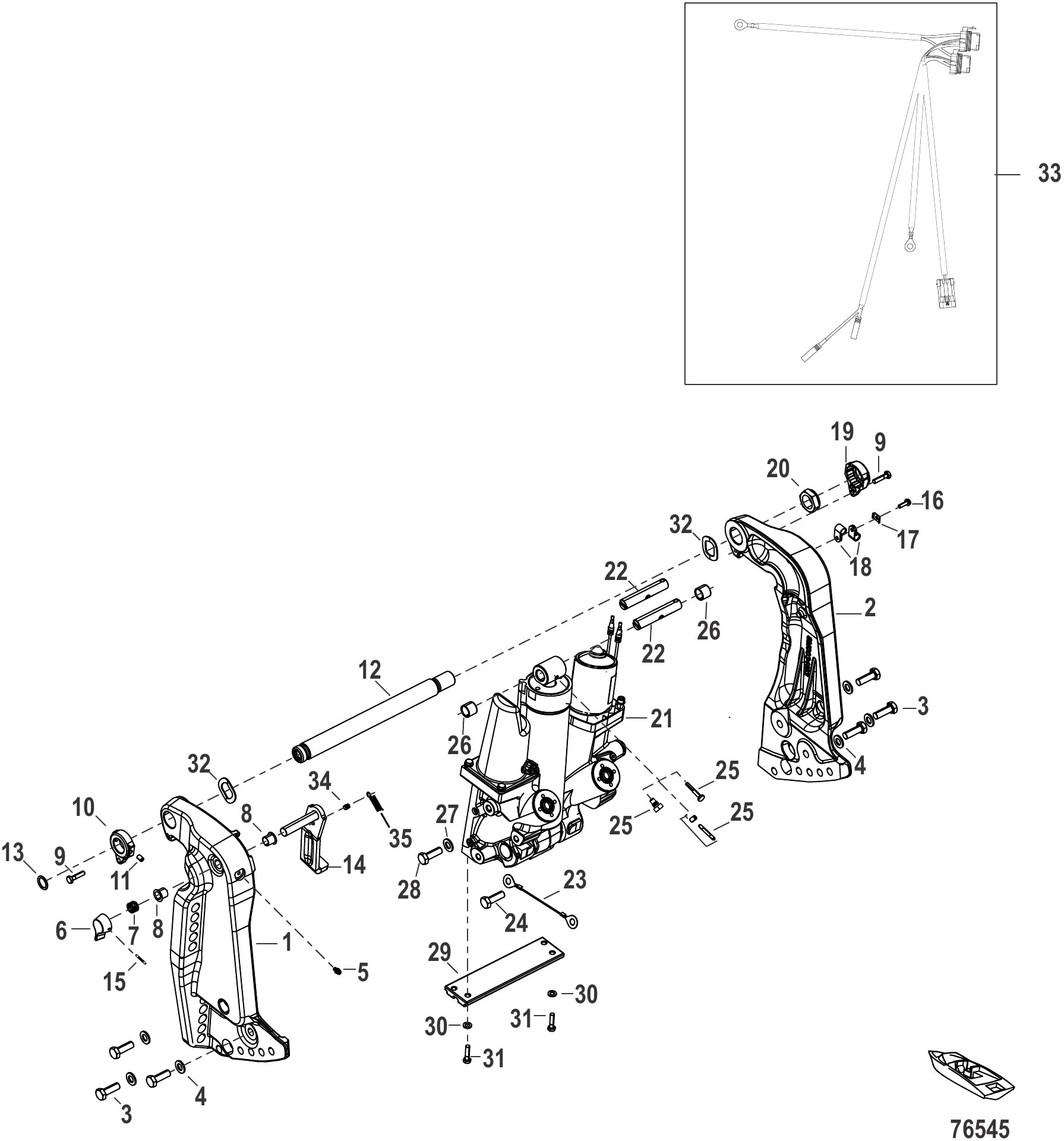

Рис. 33Узел гидроподъема/транца Power Trim/Transom Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0142800	Кронштейн транца, левый борт	1
1	8M0156255	Кронштейн транца, левый	1
2	8M0142801	Кронштейн транца, правый борт	1
2	8M0156256	Кронштейн транца, правый	1
3	858771	Винт (M10 x 30)	6
4	4002319	ШАЙБА	6
5	8M0169588	Штуцер для смазки	1
6	99633	Головка	1
7	830900	Пружина сжатия	1
8	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
9	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
10	8M0146189	Гайка фиксатора трубы наклона, чёрная	1
10	8M0146190	Гайка фиксатора трубы наклона, серебристая	1
11	8M0142811	Винт	1
12	8M0147844	Труба наклона	1
13	8M0142810	Кольцо уплотнительное (0.612 x .0103)	1
14	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
15	99615	Штифт с канавкой	1
16	878609	Винт (#10-16 x .600)	1
17	8M0084613	Пружинная шайба	1
18	22740	ЗАЖИМ	2
19	8M0142809	Кронштейн трубы наклона	1
19	8M0147678	Кронштейн трубы наклона	1
20	826164	Гайка (.875-14)	1
21	8M0164977	Узел гидроподъёма	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
22	8M0164978	Узел проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
23	8M0079640	КАБЕЛЬ В СБОРЕ	1
24	8M0113176	Винт	1
25	8M0177279	Винт 5/16-24 x .5	1
25	8M0232231	Комплект винт-гайка	1
26	821207	ВТУЛКА	2
27	4002319	ШАЙБА	1
28	858771	Винт (M10 x 30)	1
29	818298Q1	Комплект анода	1
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
32	88750	ШАЙБА волнистая (1.62 x 1.05)	2
33	8M0142682	Жгут проводов тримма	1
34	893709	Штифт	1
35	830899	Пружина натяжная	1

Рис. 34Сервисные/вспомогательные материалы литература, смазки, масла, консистентная смазка Service/Support Material Literature, Lubes, Oils, Grease

Service/Support Material Literature, Lubes, Oils, Grease

REF	Номер детали	Наименование	Кол-во
-	8M0248251	Каталог запчастей 150R/200R 3.4L V6 4-тактный	1
-	8M0246760	Руководство по ремонту V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0246759	Руководство по эксплуатации V8/V6 CMS DTS	1
-	8M0246761	Руководство по эксплуатации V8/V6 CMS механическая	1
-	8M0237508	Руководство по диагностике V6/V8 подвесной	1
-	8M0047931	QUICKLEEN MPP, 12 унций	1
-	8M0190472	Смазка EXTREME MPP, 14 унций	1
-	8M0169264	Масло 4-тактное 10w30 MRX Racing, 1 кварта	1
-	8M0169265	Масло 4-тактное 10w30 MRX Racing, 1 галлон	1
-	8M0111677	Смазка для редуктора EXTREME, 1 кварта	1
-	809821	ФИКСАТОР РЕЗЬБЫ LOCTITE 242 10 мл	1
-	898101389	ЛОКТАЙТ антизадирный состав	1
-	858074K01	Масло гидроусилителя руля MPP, 8 унций	1
-	80287855	Антикоррозионное покрытие усиленное 11 унций	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

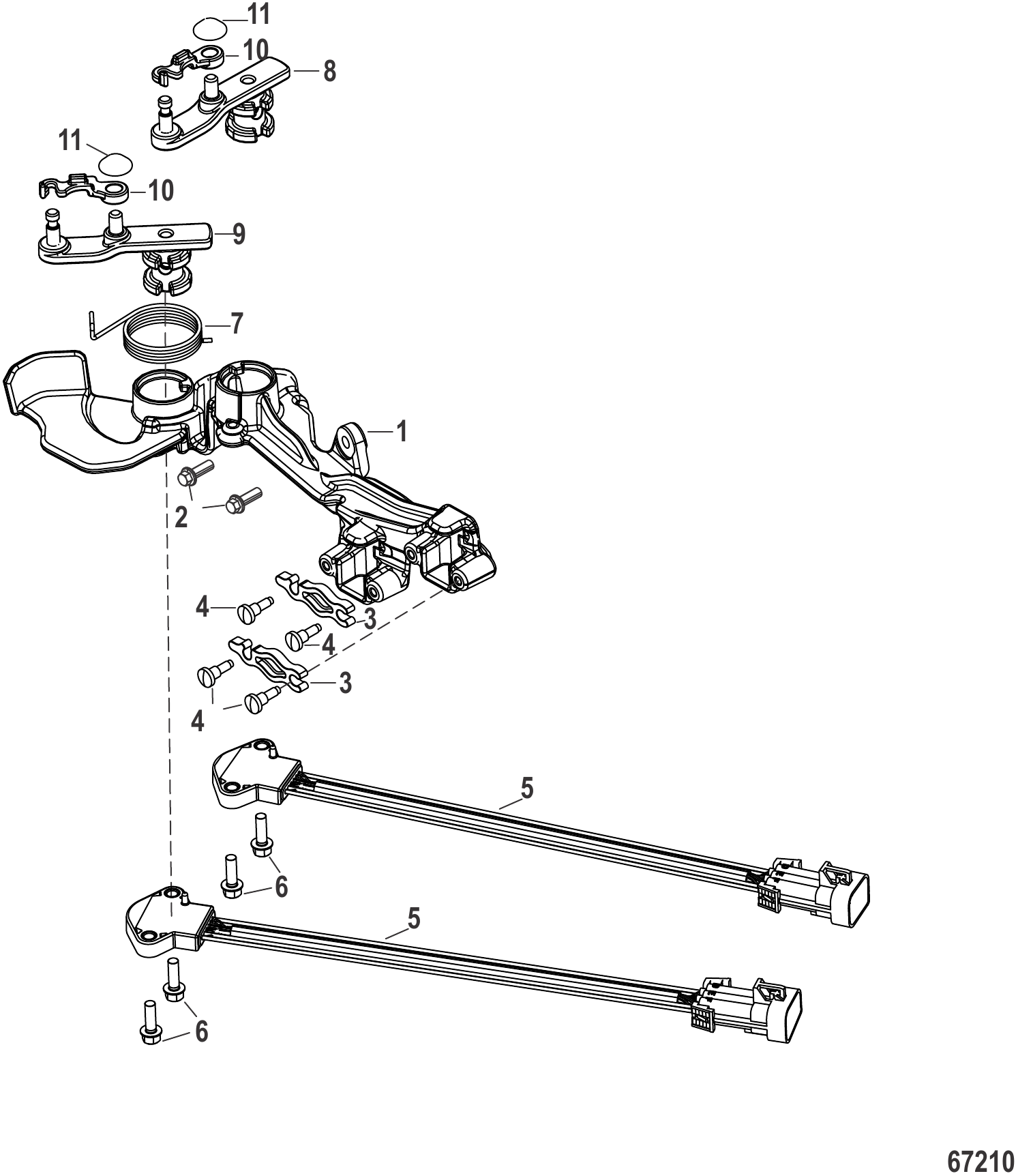

Рис. 35Механическая система переключения Shift System Mechanical

REF	Номер детали	Наименование	Кол-во
1	8M0142824	Кронштейн тяги переключения передач и дросселя	1
2	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
3	899044	Фиксатор	2
4	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
5	8M0142827	Жгут проводов датчика потребности	2
6	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
7	8M0142826	Пружина дросселя	1
8	8M0142828	Узел рычага	1
9	8M0173540	Узел рычага	1
10	8M0142825	Фиксатор	2
11	825677	Гайка пружинная	2

Рис. 36Комплект прокладок 8M0076745 Shim Set 8M0076745

REF	Номер детали	Наименование	Кол-во
-	8M0076745	Комплект регулировочных шайб	1
-	8M0050423	Шайба .020	1
-	8M0050424	Шайба .022	1
-	8M0050425	ШАЙБА .024	1
-	8M0050427	ШАЙБА .026	1
-	8M0050428	ШАЙБА .028	1
-	8M0050429	ШАЙБА .030	1
-	8M0050430	ШАЙБА .032	1
-	8M0050431	ШАЙБА .034	1
-	8M0050432	ШАЙБА .036	1
-	8M0050433	ШАЙБА .038	1
-	8M0050434	ШАЙБА .040	1
-	8M0050435	ШАЙБА .042	1
-	8M0050436	ШАЙБА .044	1
-	8M0050437	ШАЙБА .046	1
-	8M0050438	ШАЙБА .048	1
-	8M0050439	ШАЙБА .050	1

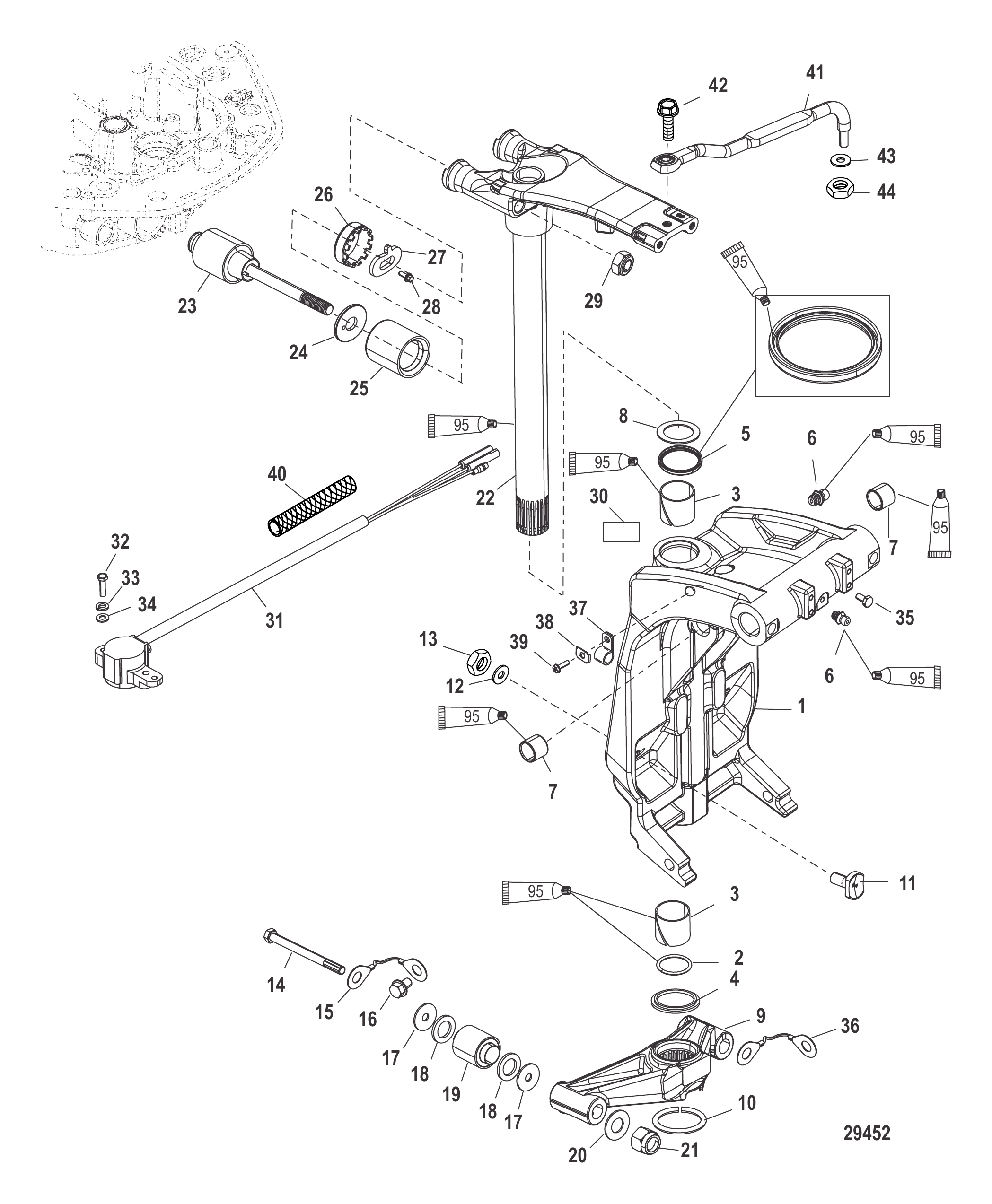

Рис. 37Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	896888T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	896217	БОЛТ (M14 x 175)	2
15	88238A10	Кабель заземления в сборе	1
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
17	815432	ШАЙБА (.562 x 2.00 x .125)	4
18	8154331	Шайба (1.25 x 2.00 x .19)	4
19	813771003	Опора нижняя	2
20	825190	ШАЙБА	2
21	896602	ГАЙКА (M14)	2
22	826432T10	Поворотный шкворень в сборе	1
23	897991A01	Опора в сборе	2
24	898443	Стопорная шайба	2
25	898444001	Втулка	2
26	897731001	Гайка гаечного ключа	2
27	897728	ФИКСАТОР	2
28	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
29	896602	ГАЙКА (M14)	2
30	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	896688001	Датчик тримма цифровой в сборе	1
32	852368	Винт (#10-24 x .750)	2
33	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	64014	Винт (.250-28 x .500)	2
36	88238T22	ТРОС В СБОРЕ	1
37	22740	ЗАЖИМ	2
38	69205	С-ОБРАЗНАЯ ШАЙБА	1
39	878609	Винт (#10-16 x .600)	1
40	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
41	92876A12	Тяга в сборе	1
42	849838	ВИНТ (.375-24 x 1.250)	1
43	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
44	8M0042636	Гайка (.375-24) латунная	1

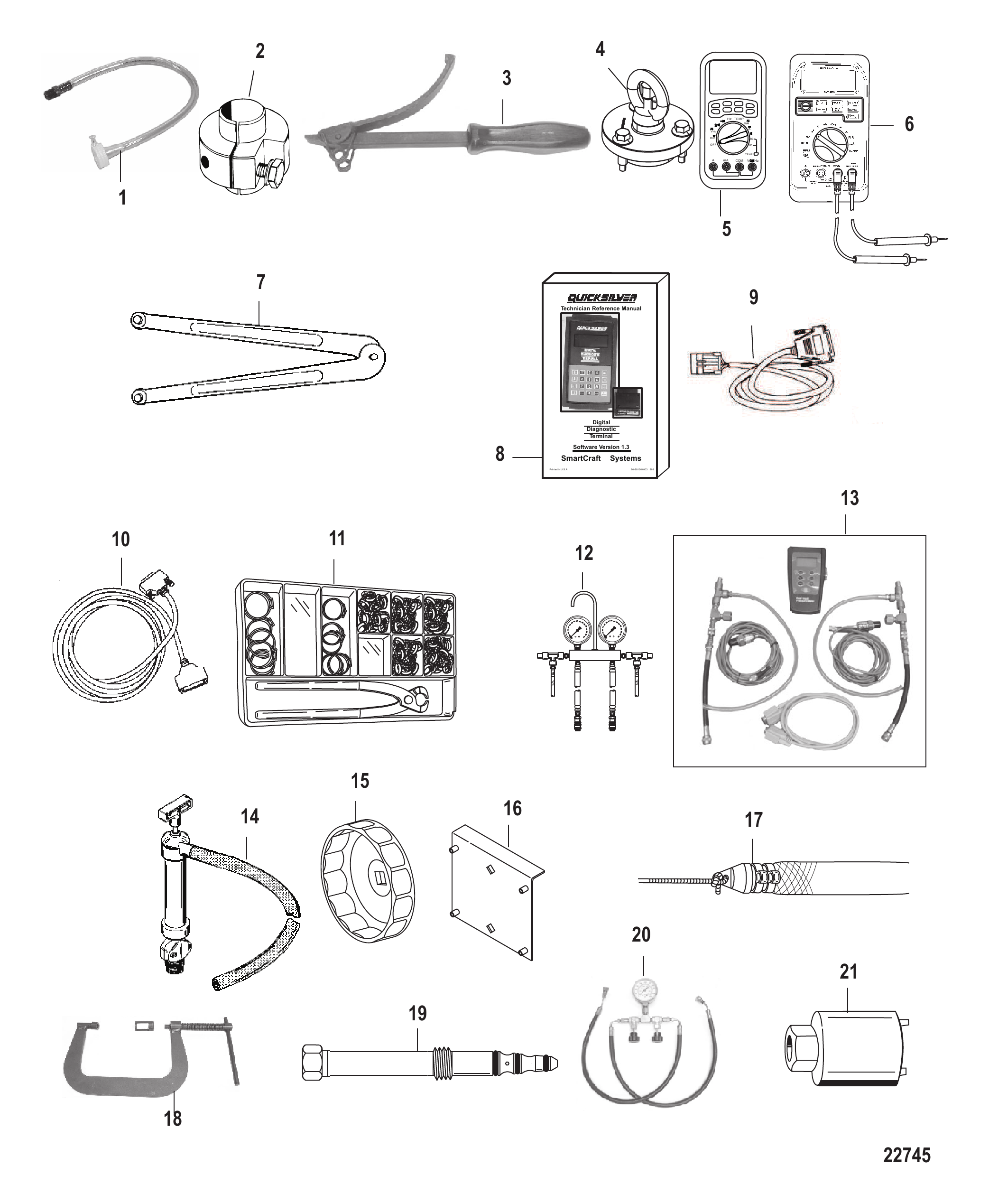

Рис. 38Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	826525A1	Комплект заливки рулевой колонки	1
2	44486A1	Съёмник штока тримма	1
3	52344	Съёмник маховика зубчатого типа	1
4	895343T02	ИНСТРУМЕНТ съёмник маховика	1
-	895346	Болт	1
5	892647A01	Комплект мультиметра DMT	1
6	892647A01	Комплект мультиметра DMT	1
-	895226	Предохранитель 5 А	1
-	895227	Предохранитель 10 А	1
-	8540111	Зонд	1
-	8540131	Модуль интерфейса	1
-	895225	Пробка	1
-	8540101	Жгут проводов в сборе	1
-	802651	Набор тестовых проводов	1
7	74951	Гаечный ключ	1
8	881204003	Техническое руководство по цифровому терминалу	1
9	822560A13	Жгут проводов диагностического тестера	1
10	825003A1	Кабель в сборе DDT, зажигание	1
11	803146A04	Комплект инструментов для хомутов	1
12	881834A1	Манометр DFI	1
13	892651A01	Манометр цифровой	1
-	899883110	Датчик давления (P1-красный)	1
-	899883111	Датчик давления (P2-чёрный)	1
14	90265A5	Узел насоса масла картера	1
15	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
16	98234A2	Набор приспособлений для сверления транца	1
17	888462A1	Узел съёмника троса	1
18	809494A1	Инструмент для сжатия пружин клапанов	1
19	822778A2	Комплект давления подъёма	1
19	822778A3	Комплект прижимного давления	1
20	52915A6	Комплект контрольного манометра	1
-	822778A1	Инструмент для измерения давления тримма	1
21	44487T1	Съёмник направляющей штока тримма	1
-	881833A03	Комплект манометров давления воздуха/топлива DFI	1
-	803803	Уплотнительное кольцо	1

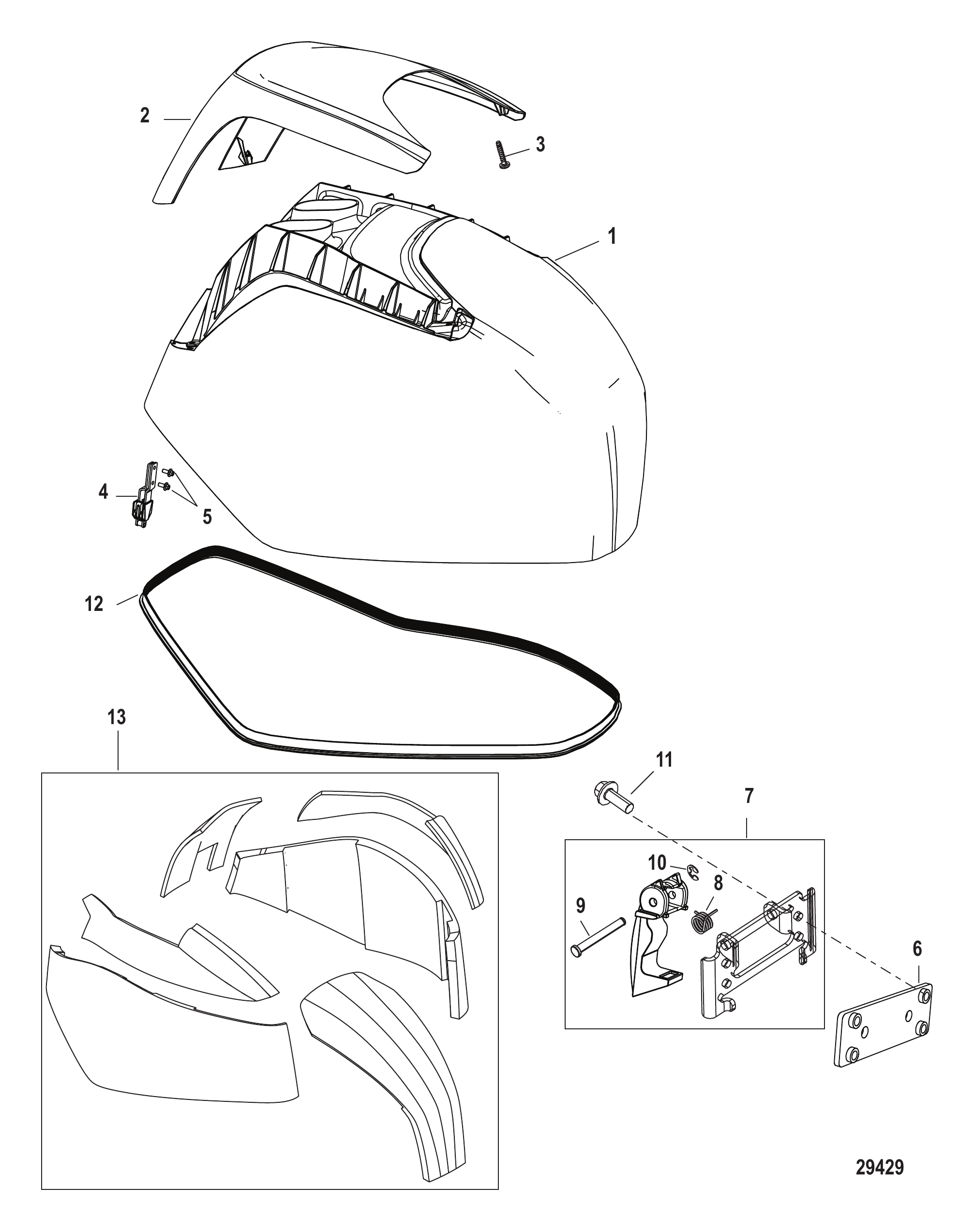

Рис. 39ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	895844T09	Узел верхнего кожуха Mercury	1
1	895844T10	Узел верхнего кожуха Mariner	1
1	8M0075362	Узел верхнего кожуха Mercury, без наклеек	1
1	8M0075363	Узел верхнего кожуха Mariner, без наклеек	1
2	895845T	Крышка воздухозаборника	1
2	895845T01	Крышка воздухозаборника	1
3	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	4
4	8M0020857	Ударник в сборе	1
5	82130014	ВИНТ (M6 x 14)	2
6	897436	КРОНШТЕЙН	1
7	897437T03	Узел передней защёлки	1
8	897440	ПРУЖИНА	1
9	897441	ПАЛЕЦ с проушиной	1
10	27290	КОЛЬЦО Стопорное	1
11	82130014	ВИНТ (M6 x 14)	4
12	8M0000712	Сальник	1
13	897431A01	Комплект звукоизоляции	1
-	892565A08	Комплект наклеек (универсальный)	1
-	892870A08	Комплект наклеек (универсальный)	1
-	892870A01	Комплект наклеек левый и правый борт	1
-	8M0024861	Наклейка виниловая Lenz	1
-	8M0024865	Наклейка задняя	1
-	892870003	Наклейка задняя	1
-	8M0024866	Наклейка задняя	1
-	8M0034096	Наклейка задняя	1
-	892870004	Наклейка задняя	1
-	8M0024867	Наклейка задняя	1
-	8M0034097	Наклейка задняя	1
-	892870005	Наклейка задняя	1
-	8M0024868	Наклейка задняя	1
-	8M0034098	Наклейка задняя	1
-	8M0024880	Наклейка задняя	1

水星 Mercury 150R HP 3.4L V6 3B648748 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 150R HP 3.4L V6 3B648748 & Up - — взрыв-схемы и запчасти
