水星 Mercury 200 HP 3.4L V6 APX 1E054353 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0181209 · 共 22 个部位 · 839 条零件

1Аксессуары 2Аксессуары: топливный модуль, крепление на лодке/компоненты - 8M0176311 3Адаптерная плита и корпус ведущего вала 4Крепление генератора/ремень 5Система охлаждения 6Кожух 7Наклейки 8ЭЛЕКТРООБОРУДОВАНИЕ 9Система выпуска 10Маховик 11ТОПЛИВНАЯ СИСТЕМА 12Редуктор, ведущий вал 13Редуктор, гребной вал 14Система зажигания 15Система впуска 16Длинный блок 17МАСЛЯНАЯ СИСТЕМА 18Овердрайв 19Сервисные/вспомогательные материалы 20СТАРТЕР 21Поворотный кронштейн и транцевая плита 22Инструменты

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0221495	Крышка для хранения 175-225 л.с.	1
-	8M0228511	Крышка вентилируемая 200 л.с.	1
-	8M0228512	Крышка вентилируемая 225 л.с.	1
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0133491	Румпель в сборе Big Tiller механический/с усилителем рулевого управления	1
-	8M0151561	Рычаг румпеля в сборе механический	1
-	8M0133492	Румпель в сборе Big Tiller - DTS с усилителем рулевого управления	1
-	8M0151560	Рычаг румпеля в сборе DTS	1
-	8M0141907	Комплект тросов - газ и реверс GEN II	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0143359	Комплект шумоизоляции Advanced	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1
-	8M0176702	Комплект модернизации генератора	1

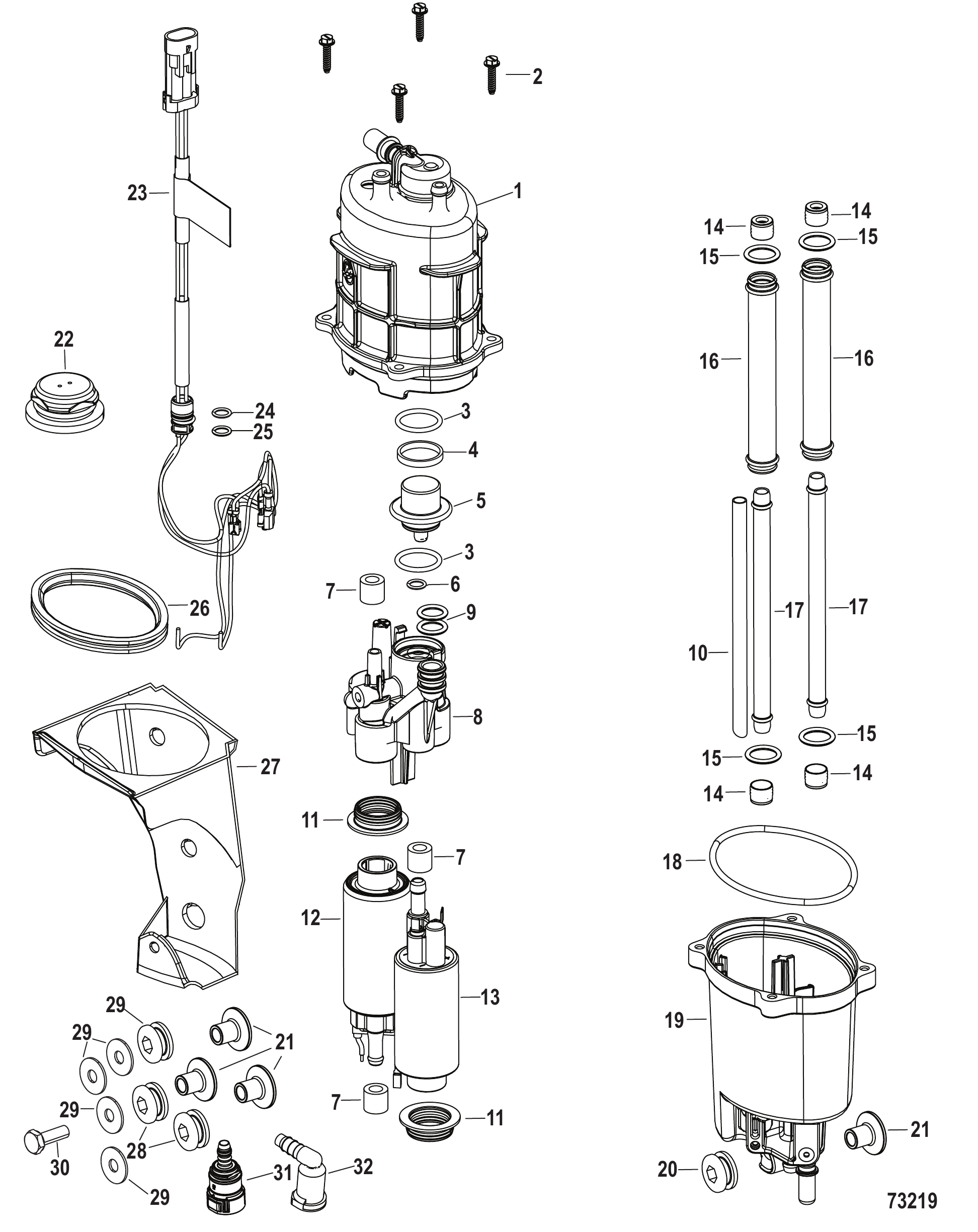

Рис. 2Аксессуары: топливный модуль, крепление на лодке/компоненты - 8M0176311 Accessories: Fuel Supply Module Boat Mounted/Components - 8M0176311

Accessories: Fuel Supply Module Boat Mounted/Components - 8M0176311

REF	Номер детали	Наименование	Кол-во
-	8M0176311	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	NSS	NOT SOLD SEPARATE Regulator Assembly	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	NSS	NOT SOLD SEPARATE FSM Cap	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0103288	Насос в сборе высокого давления	1
13	8M0103289	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	3
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
26	8M0037209	Втулка фиксатора модуля подачи топлива	1
27	8M0176581	КРОНШТЕЙН МОДУЛЯ ПОДАЧИ ТОПЛИВА	1
28	8M0190980	ВТУЛКА	4
29	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	4
30	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
31	8M0230432	ШТУЦЕР ТОПЛИВНЫЙ	1
32	8M0230431	ШТУЦЕР ТОПЛИВНЫЙ	1
-	NSS	NOT SOLD SEPARATE	1

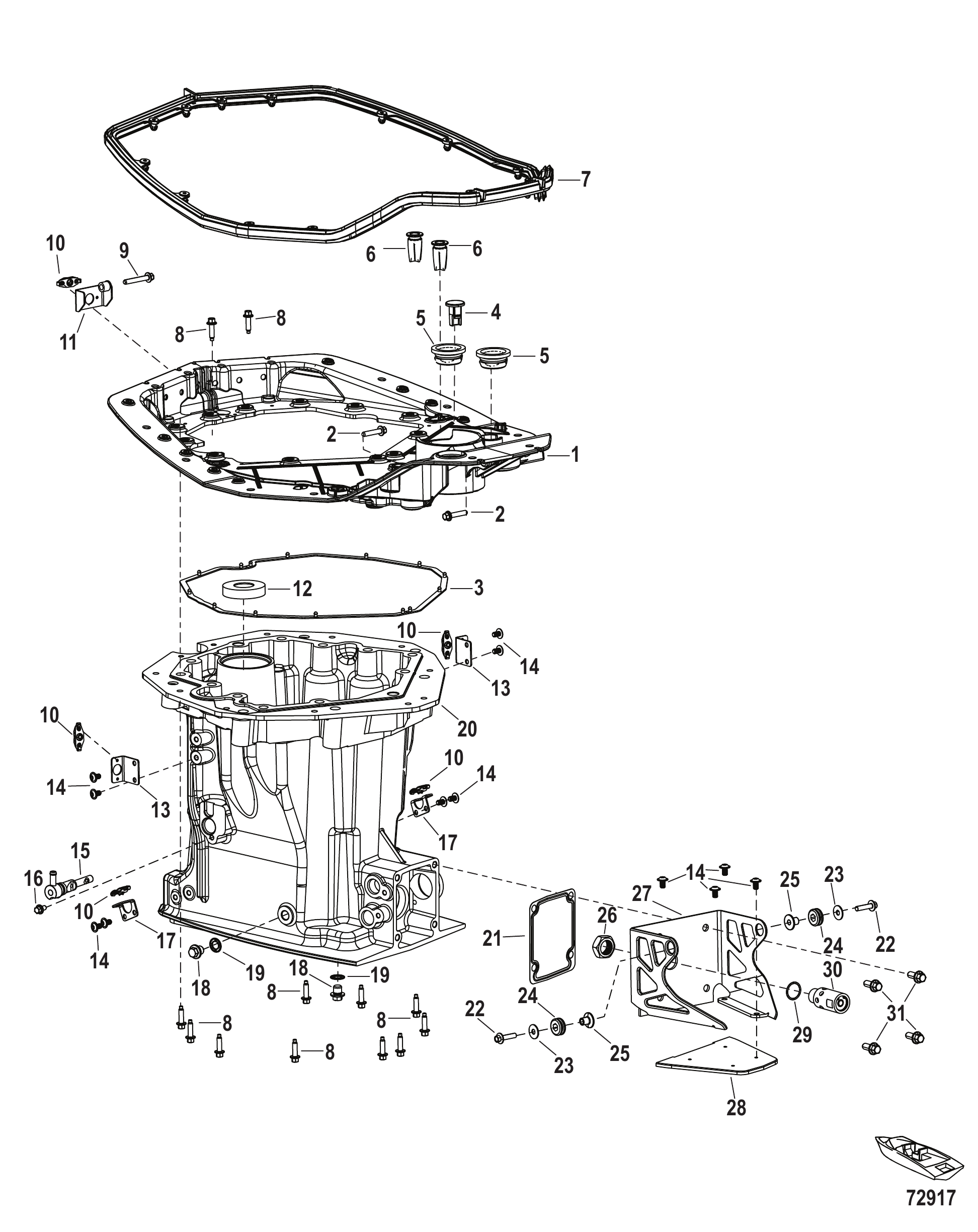

Рис. 3Адаптерная плита и корпус ведущего вала Adapter Plate and Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0176558	ПЕРЕХОДНАЯ ПЛАСТИНА	1
2	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	2
3	NSS	NOT SOLD SEPARATE	1
4	8M0088815	ЗАГЛУШКА ПАНЕЛИ	3
5	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
6	8M0142710	Дренаж кожуха	2
7	8M0142962	УПЛОТНЕНИЕ ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
8	8M0142708	Болт (M6)	12
9	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	8M0183114	ГНЕЗДО КРЕПЛЕНИЯ DZUS	5
11	8M0183077	КРОНШТЕЙН КОРПУСА ГРЕБНОГО ВАЛА	1
12	8M0183101	НАПРАВЛЯЮЩАЯ ГРЕБНОГО ВАЛА	1
13	8M0183078	КРОНШТЕЙН КОРПУСА ГРЕБНОГО ВАЛА	2
14	8M0183098	ВИНТ M6 x 1 x 10 С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОД СФЕРИЧЕСКУЮ ГОЛОВКУ	12
15	8M0142534	ШТУЦЕР распылителя	1
16	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
17	8M0183079	КРОНШТЕЙН КОРПУСА ГРЕБНОГО ВАЛА	2
18	888592005	Пробка в сборе для слива масла	2
19	888593	Сальник сливной пробки масляной трубки	2
19	8M0188614	Сальник сливной пробки	2
20	8M0176557	КОРПУС ГРЕБНОГО ВАЛА	1
21	8M0176568	ПРОКЛАДКА	1
22	82130025	ВИНТ (M6 x 25) крепление к картеру	2
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
24	834985	Втулка уплотнительная	2
24	8M0190980	ВТУЛКА	2
25	856954	Втулка	2
26	8M0207818	ГАЙКА	1
27	8M0183087	ПЛАСТИНА AVP ВЕРТИКАЛЬНАЯ	1
28	8M0183088	ПЛАСТИНА AVP ГОРИЗОНТАЛЬНАЯ	1
29	55801	Кольцо уплотнительное	1
30	8M0176569	ПЕРЕПУСКНОЙ КЛАПАН В СБОРЕ	1
30	8M0223839	СБОРКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
31	88552620	Винт (M8 x 20)	4

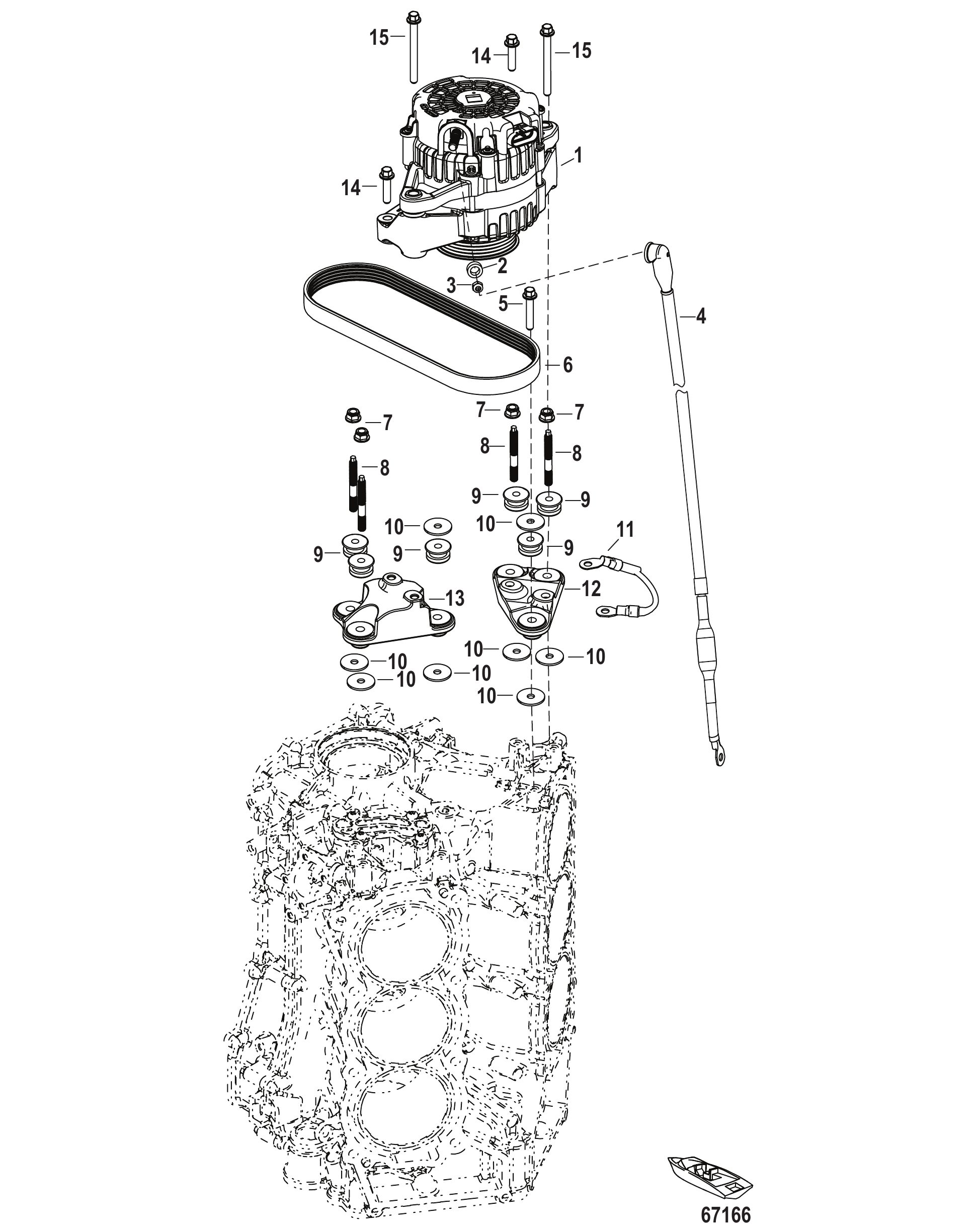

Рис. 4Крепление генератора/ремень Alternator Mounting/Belt

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
1	8M0205479	Генератор 85 А	1
1	8M0176702	Комплект модернизации генератора	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
4	8M0169564	Кабельный жгут плавкая вставка	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
6	8M0218433	РЕМЕНЬ	1
7	826365	ГАЙКА (M8)	4
8	8M0022161	Шпилька (M8 x 71.5)	4
9	8M0142676	Опора	6
9	8M0183795	Опора центральная	6
10	8M0142674	Шайба плоская	8
11	8M0142678	Кабель в сборе массы	1
12	8M0142673	Кронштейн генератора	1
13	8M0142672	Кронштейн генератора	1
14	8M0142460	Болт (M8 x 45) Hex Flg	2
15	8M0142677	ВИНТ (M8 x 85)	2

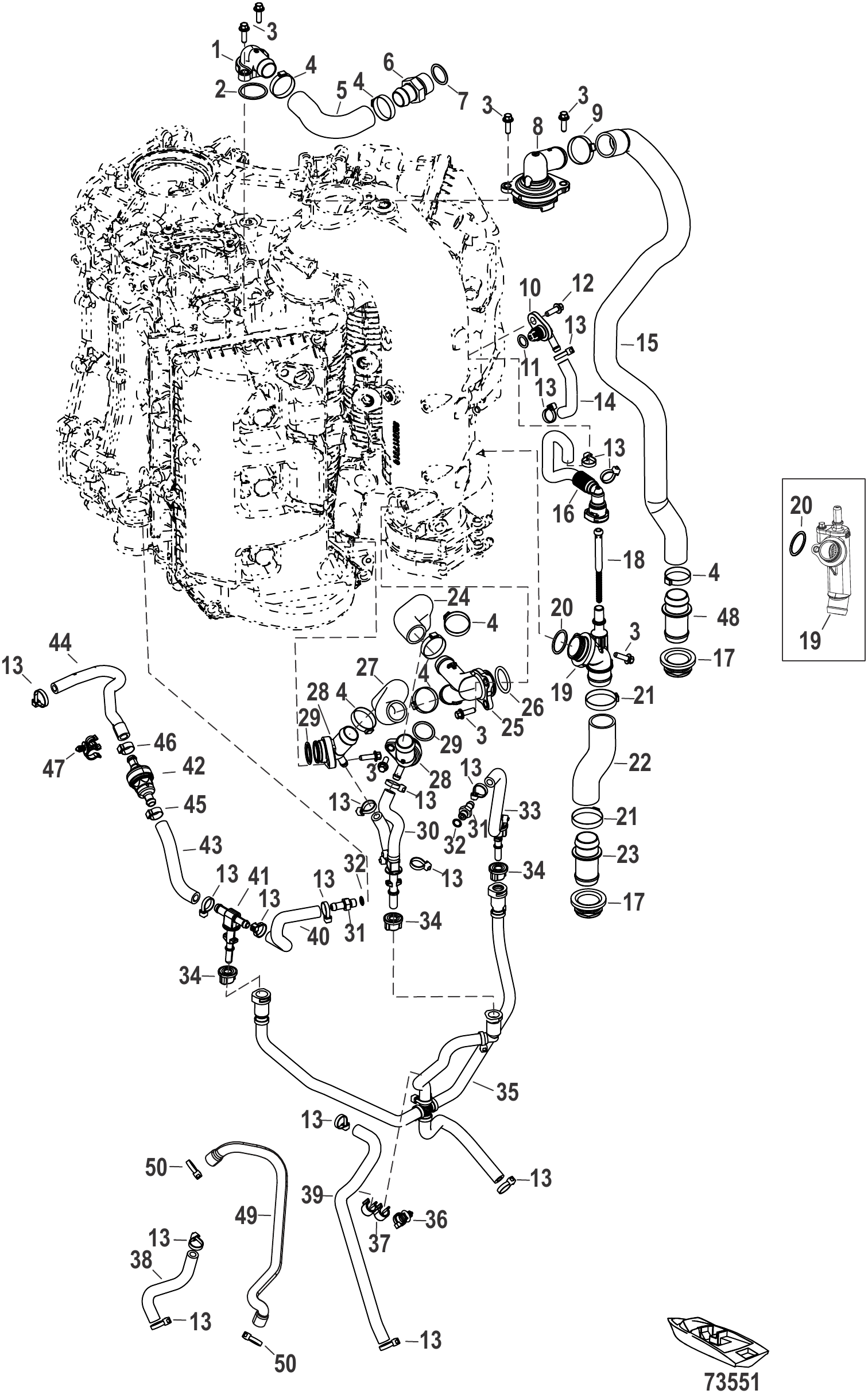

Рис. 5Система охлаждения Cooling System

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0137816	Термостат	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	888988008	Хомут (34,6 мм)	1
9	8M0187145	ХОМУТ	1
10	8M0142512	Фитинг сетчатого фильтра	1
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	16
14	8M0142513	ШЛАНГ	1
15	8M0142610	ШЛАНГ ВЫХОДА ТЕРМОСТАТА	1
16	8M0142511	ШЛАНГ В СБОРЕ	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142515	Сетчатый фильтр водяной	1
19	8M0142514	Фитинг входной	1
19	8M0173463	ШТУЦЕР Впускной	1
19	8M0173463	ШТУЦЕР Впускной	1
20	86614	Кольцо уплотнительное (1.049 x .103)	1
20	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
20	8M0204650	Кольцо уплотнительное	1
21	888988011	Хомут (38,1 мм)	2
22	8M0142612	Шланг	1
22	8M0172176	ШЛАНГ	1
23	8M0142506	ШТУЦЕР Соединительный	1
24	8M0142620	ШЛАНГ	1
25	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
26	26317	Уплотнительное кольцо (1.109 x .139)	1
27	8M0142621	ШЛАНГ	1
28	8M0142510	ШТУЦЕР	2
29	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	2
29	8M0204650	Кольцо уплотнительное	2
30	8M0142518	ШЛАНГ В СБОРЕ	1
31	8M0142522	Фитинг елочный	2
31	8M0203912	ШТУЦЕР M10 x 1.5	2
32	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	2
33	8M0142498	Шланг в сборе выпуска воды, правый борт	1
33	8M0161583	ШЛАНГ В СБОРЕ Выход воды, Правый борт	1
34	884546	Втулка уплотнительная	3
35	8M0142486	ШЛАНГ В СБОРЕ	1
36	899145	Хомут крепёжный	1
37	888523001	Зажим	1
38	8M0142524	ШЛАНГ	1
39	8M0142617	ШЛАНГ	1
40	8M0142496	ШЛАНГ В СБОРЕ Выход воды, Левый борт	1
41	8M0142497	ШТУЦЕР Промывочный сливной	1
42	8M0142528	Шланг в сборе	1
42	8M0153722	ШЛАНГ В СБОРЕ	1
43	8M0142530	ШЛАНГ В СБОРЕ	1
44	8M0142529	Шланг	1
44	8M0156634	ШЛАНГ	1
45	8M0157397	Хомут Oetiker, 17.5	1
46	8M0204696	Хомут	1
47	8M0142531	ЗАЖИМ	1
48	8M0142509	Соединительный фитинг	1
49	8M0183167	Шланг от фильтра-сетки к коллектору	1
50	888988019	Хомут (22,6 мм)	2
-	8M0184184	Комплект встроенного сетчатого фильтра	1

Рис. 6Кожух Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0176575	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE LATCH ASSEMBLY	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
4	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
5	8M0183075	РУЧКА ЗАЩЕЛКИ	1
6	8M0142904	Комплект установочной стойки	4
6	8M0240715	Комплект установочной стойки	4
7	8M0178589	Винт M6 x 12	8
8	8M0142915	Бампер правый	1
9	8M0142916	Бампер левый	1
10	8M0182085	УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА	1
10	8M0242486	Уплотнение верхнего кожуха	1
11	8M0176570	НИЖНИЙ КОЖУХ В СБОРЕ ОБРЕЗАННЫЙ	1
12	8M0142925	Ответная планка в сборе, правый борт	1
13	8M0142921	Винт (M6 X 16)	9
14	8M0142919	Ответная планка в сборе, левый борт	1
15	8M0142930	Фиксатор задний, правый борт	1
16	8M0142918	Винт (M5 x 12)	8
17	8M0142923	Фиксатор задний, левый борт	1
18	8M0142929	Фиксатор передний, правый борт	1
19	8M0142922	Фиксатор передний, левый борт	1
20	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
20	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
21	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
21	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
22	8M0142933	Винт (M6 x 40)	1
22	8M0230975	ВИНТ M6 x 40 HEX FLG	1
23	8M0022324	ВИНТ (M6 x 25 мм)	6
23	8M0230977	ВИНТ (M6 x 25 ММ)	6
24	8M0176572	ДЕКОРАТИВНАЯ ПАНЕЛЬ	1
25	8M0183089	КОМПЛЕКТ КРЫШКИ ДИСК/ПЛАСТИНА	1
26	888958001	Пробка промывочного порта	1
26	8M0215105	ПРОБКА Промывочная	1
27	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
27	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
28	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
29	8M0142932	Ответная планка в сборе, передняя	1
30	NSS	NOT SOLD SEPARATE LOWER COWL, FRONT	1
31	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	8M0176578	РУЛЕВОЙ РЫЧАГ ЛЕВЫЙ	1
33	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	6
34	8M0183113	КОМПЛЕКТ КРЕПЕЖА DZUS	1
35	8M0176574	Крышка корпуса приводного вала, правый борт	1
36	8M0176573	Крышка корпуса приводного вала, левый борт	1
37	8M0176577	Рулевой рычаг, правый борт	1

Рис. 7Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0142184	Комплект наклеек Mercury	1
1	8M0214843	Комплект наклеек Mercury	1
2	8M0153042	Наклейка Mercury, серебристая	1
3	8M0214839	Наклейка Fourstroke	1
4	8M0214843	Комплект наклеек Mercury	1
5	8M0142577	Наклейка «Read Manual», прозрачная	1
5	8M0142371	Наклейка «Read Manual», чёрная	1
6	8M0142189	КОМПЛЕКТ НАКЛЕЕК Задний, 175 HP	1
6	8M0214844	КОМПЛЕКТ НАКЛЕЕК 175 HP	1
6	8M0142190	Комплект наклеек задний, 200 л.с.	1
6	8M0214845	Комплект наклеек задний, 200 л.с.	1
6	8M0142191	Комплект наклеек 225 л.с.	1
6	8M0214846	Наклейка 225 л.с.	1
7	8M0217478	Наклейка задняя, 175	1
7	8M0217479	Наклейка задняя, 200	1
7	8M0217480	Наклейка задняя, 225	1
8	8M0153042	Наклейка Mercury, серебристая	1
9	8M0214844	КОМПЛЕКТ НАКЛЕЕК 175 HP	1
9	8M0214845	Комплект наклеек задний, 200 л.с.	1
9	8M0214846	Наклейка 225 л.с.	1
10	8M0159716	Наклейка M Icon, 53 мм чёрная	1
11	8M0153042	Наклейка Mercury, серебристая	1
12	8M0217478	Наклейка задняя, 175	1
12	8M0217479	Наклейка задняя, 200	1
12	8M0217480	Наклейка задняя, 225	1
13	8M0214841	Наклейка V6	1
14	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1
15	8M0142185	Комплект наклеек Sea Pro	1
15	8M0214847	Комплект наклеек SeaPro	1
16	8M0153042	Наклейка Mercury, серебристая	1
17	8M0214839	Наклейка Fourstroke	1
18	8M0214847	Комплект наклеек SeaPro	1
19	8M0142371	Наклейка «Read Manual», чёрная	1
20	8M0142194	Комплект наклеек задний, 200 л.с.	1
21	8M0217481	Наклейка задняя, 200 SeaPro	1
22	8M0153042	Наклейка Mercury, серебристая	1
23	8M0214848	Комплект наклеек 200 л.с.	1
24	8M0159716	Наклейка M Icon, 53 мм чёрная	1
25	8M0153042	Наклейка Mercury, серебристая	1
26	8M0217481	Наклейка задняя, 200 SeaPro	1
27	8M0214841	Наклейка V6	1
28	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1
29	8M0187221	Наклейка 3D Circles, черная	1
30	8M0187223	Наклейка 3D Circles, белая	1

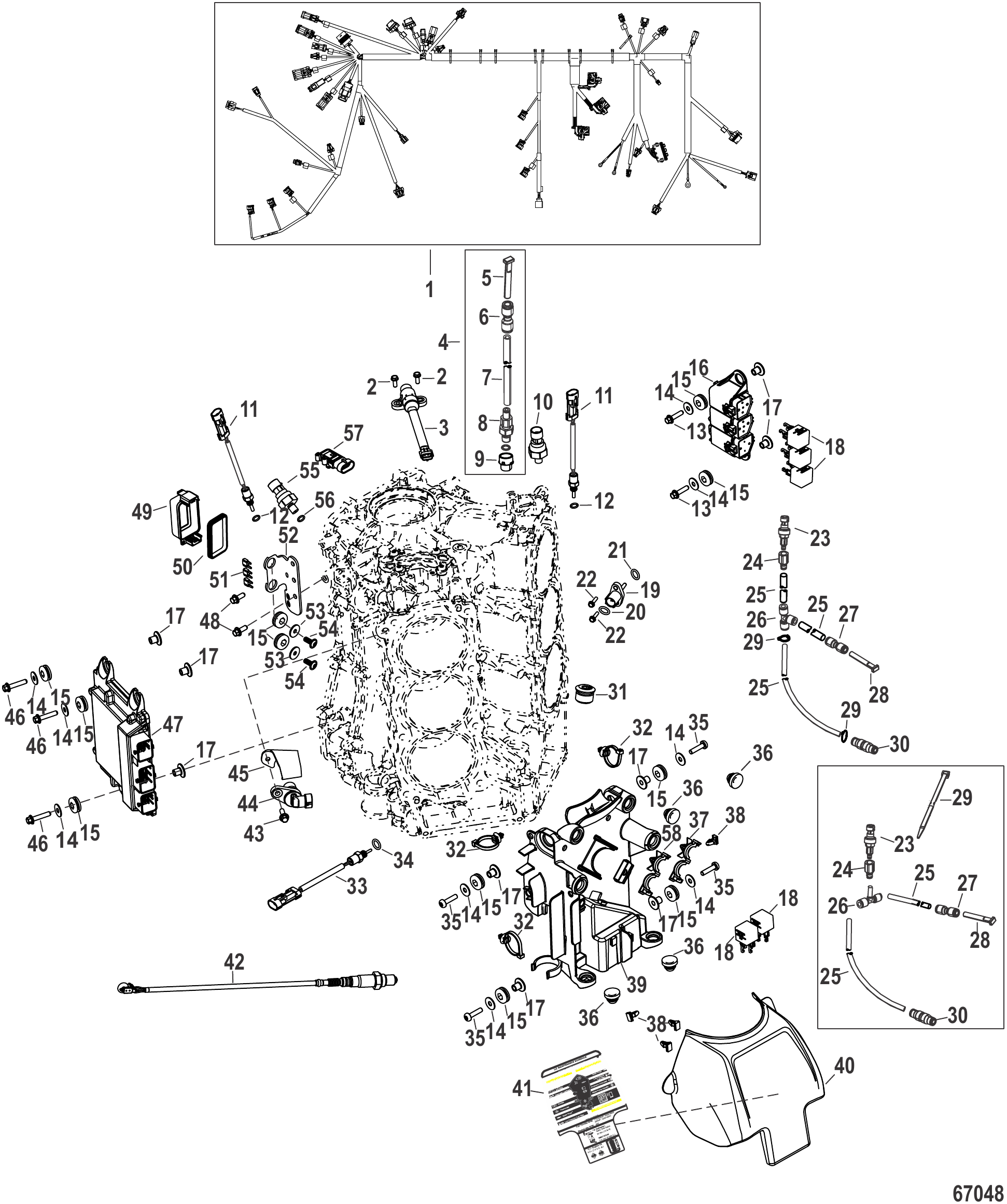

Рис. 8ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0142254	Жгут проводов двигателя механический	1
1	8M0142262	Жгут проводов двигателя DTS	1
1	8M0245503	Жгут проводов двигателя DTS	1
1	8M0245503	Жгут проводов двигателя DTS	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0082988	Датчик положения коленчатого вала	1
4	8M0145165	Комплект датчика давления воды аналоговый	1
5	859732	ПРОБКА	1
6	859747	СОЕДИНИТЕЛЬ	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
8	896094A01	Штуцер в сборе	1
9	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
10	8M0142696	Датчик давления DTS	1
11	8M0142542	Датчик температуры	2
11	8M0205787	Датчик температуры	2
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
13	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
14	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	9
15	834985	Втулка уплотнительная	11
15	8M0190980	ВТУЛКА	11
16	8M0142684	Корпус реле	1
17	856954	Втулка	9
18	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	5
18	8M0219829	Кубовое реле	5
19	891663001	Датчик температуры	1
20	892317001	Уплотнительное кольцо	1
21	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
22	895054	Винт (M4 x 16 мм)	2
23	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
24	892403	ФИТИНГ	1
24	8M0207782	ШТУЦЕР ПРЯМОЙ	1
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	3
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	2
26	875207	Тройник	1
26	8M0157114	ТРОЙНИК 4 ММ	1
27	859747	СОЕДИНИТЕЛЬ	1
27	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
28	859732	ПРОБКА	1
29	816311T	СТЯЖКА (8.00 дюймов)	2
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	859448T	Штуцер	1
31	8M0087451	Пробка (18 мм)	1
32	899145	Хомут крепёжный	3
33	8M0142689	Датчик температуры	1
33	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
34	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
35	8M0142686	ВИНТ (M6 x 25)	4
36	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
37	858954	ЗАЖИМ (.625)	1
38	879962	Зажим	4
39	8M0142685	Электрическая пластина	1
39	8M0153944	ПЛАСТИНА ЭЛЕКТРИЧЕСКАЯ	1
40	8M0142608	КРЫШКА ЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ	1
41	8M0142526	Наклейка регламента технического обслуживания	1
41	8M0148534	Наклейка регламента технического обслуживания	1
42	8M0142695	ДАТЧИК КИСЛОРОДА	1
43	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
44	8M0011987	ДАТЧИК	1
44	8M0233140	Датчик	1
45	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
46	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	3
47	8M0142641	PCM 175 V6 MECH Mercury / Quicksilver	1
47	8M0207576	PCM 175 V6 MECH Mercury / Quicksilver	1
47	8M0142640	PCM 175 V6 DTS Mercury / Quicksilver	1
47	8M0207575	PCM 175 V6 DTS Mercury / Quicksilver	1
47	8M0142644	PCM 200 V6 DTS Mercury / Quicksilver	1
47	8M0207579	PCM 200 DTS Mercury / Quicksilver	1
47	8M0142647	PCM 200 V6 SEAPRO MECH Mercury / Quicksilver	1
47	8M0207580	PCM 200 SP MECH Mercury / Quicksilver	1
47	8M0142646	PCM 200 V6 SEAPRO DTS Mercury / Quicksilver	1
47	8M0207578	PCM 200 V6 SP DTS Mercury / Quicksilver	1
47	8M0142645	PCM 200 V6 MECH Mercury / Quicksilver	1
47	8M0207581	PCM 200 V6 MECH Mercury / Quicksilver	1
47	8M0142650	PCM 225 V6 MECH Mercury / Quicksilver	1
47	8M0207583	PCM 225 V6 MECH Mercury / Quicksilver	1
47	8M0142648	PCM 225 V6 DTS Mercury / Quicksilver	1
47	8M0207582	PCM 225 V6 DTS Mercury / Quicksilver	1
48	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
49	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
50	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
51	8329692	Предохранитель мини - серый - 2 А	1
51	8M0207797	Предохранитель Mini — серый — 2 А	1
51	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
51	832969T20	Предохранитель Mini — жёлтый — 20 А	4
52	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
53	42118	ШАЙБА	2
54	8M6003202	ВИНТ	2
55	8M0142688	Датчик давления (масло/вода)	1
56	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
57	8M0142690	ДАТЧИК MAP	1
58	883066	Зажим (.865)	1

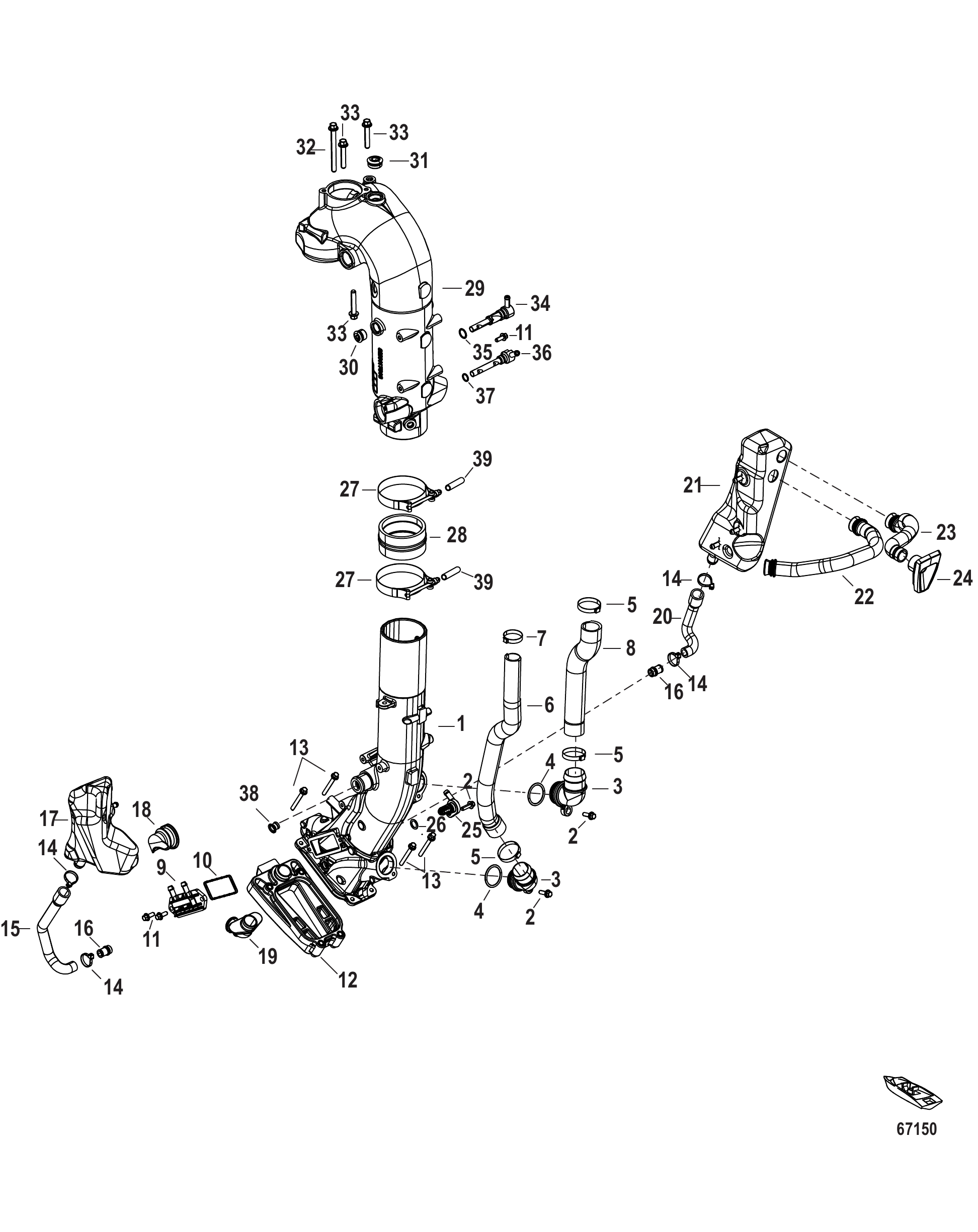

Рис. 9Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	2
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142734	ГЛУШИТЕЛЬ В СБОРЕ ЛЕВЫЙ	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
20	8M0142739	ШЛАНГ	1
21	8M0142735	ГЛУШИТЕЛЬ В СБОРЕ ПРАВЫЙ	1
22	8M0142741	ШЛАНГ ПЕРЕПУСКНОЙ, РАЗГРУЗКИ ХОЛОСТОГО ХОДА	1
23	8M0142737	ШЛАНГ РАЗГРУЗКИ ХОЛОСТОГО ХОДА	1
24	8M0142736	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
25	8M0142730	Фитинг	1
25	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
26	201951	Кольцо уплотнительное (.487 x .103)	1
27	8M0142541	Хомут (93.7 мм диаметр)	2
27	8M0161579	ХОМУТ 93.7 ММ	2
28	8M0142538	Муфта	1
28	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	1
29	8M0142535	Коллектор выпускной	1
29	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
30	8M0087451	Пробка (18 мм)	1
31	8M0087453	ПРОБКА (24 ММ)	1
32	8M0142533	ВИНТ (M8 x 85)	1
33	88552645	Винт (M8X45)	3
34	8M0142534	ШТУЦЕР распылителя	1
35	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
36	8M0142536	ШТУЦЕР распылителя	1
37	863006	Кольцо уплотнительное (10.82 x 1.78)	1
38	8M0142499	ПЕРЕХОДНИК нижнего глушителя сброса	1
39	8M0148727	ЗАГЛУШКА виниловая	2
-	8M0142971	Комплект прокладок головки блока	1

Рис. 10Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8M0142244	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1

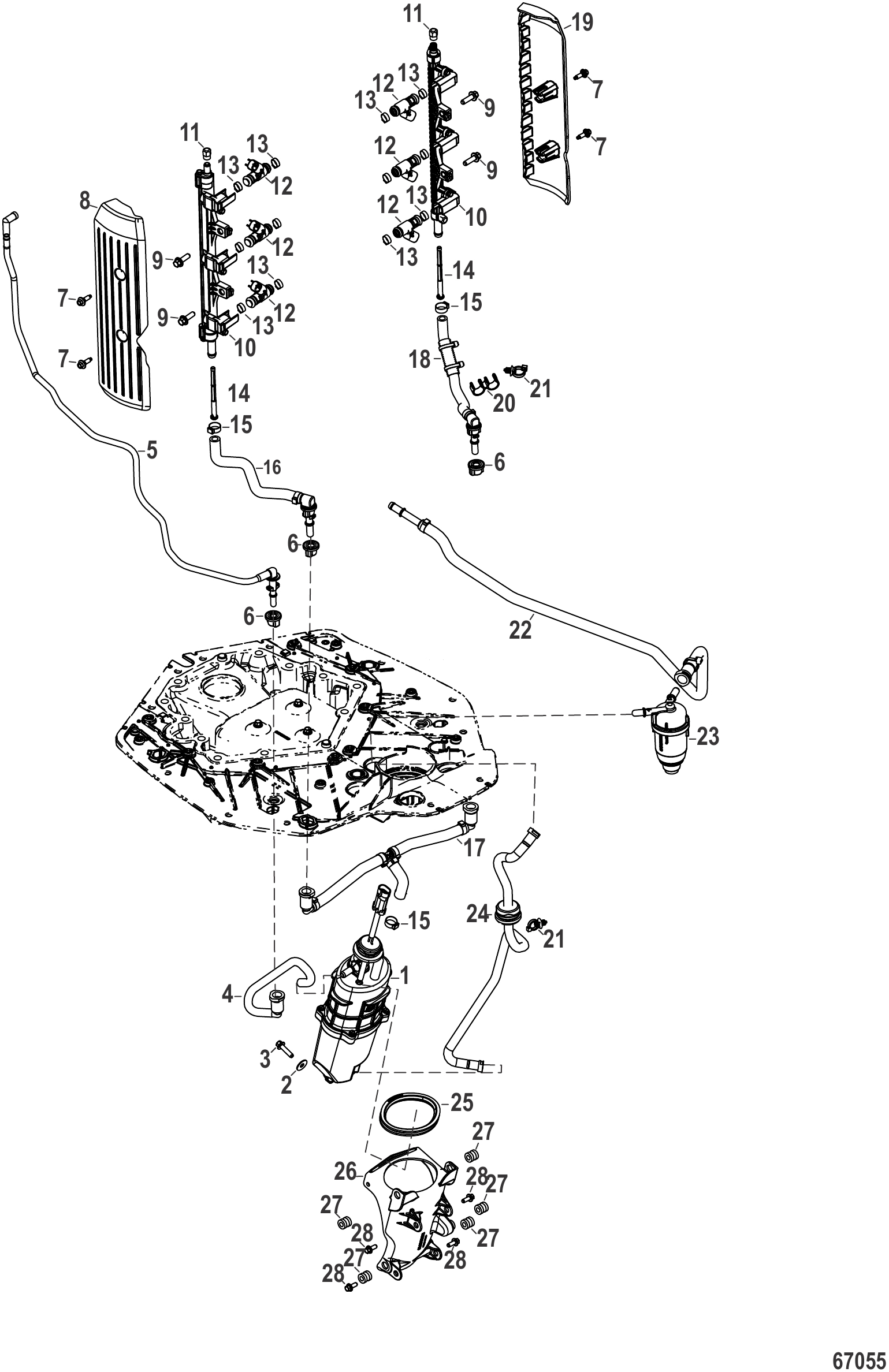

Рис. 11ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
1	8M0161584	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142604	КРЫШКА топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142557	Топливная рампа в сборе левая	1
10	8M0219775	ТОПЛИВНАЯ РАМПА В СБОРЕ, левая	1
10	8M0142558	Топливная рампа в сборе правая	1
10	8M0219770	ТОПЛИВНАЯ РАМПА В СБОРЕ, правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	6
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142605	КРЫШКА топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4

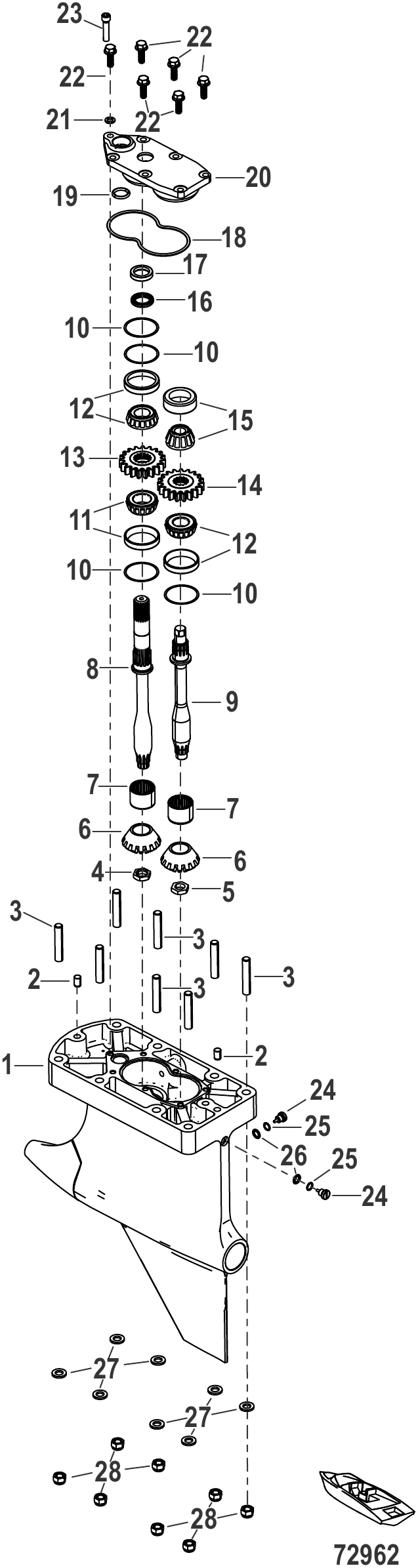

Рис. 12Редуктор, ведущий вал Gear Housing, Driveshaft

REF	Номер детали	Наименование	Кол-во
1	8M0176563	Корпус редуктора в сборе	1
2	822107	Штифт цилиндрический	2
3	57984	Шпилька (.437-14/.437-20 x 2.380)	8
4	35921	ГАЙКА (.625-18)	1
5	818932	ГАЙКА ЛЕВАЯ (ПЕРЕДНЯЯ)	1
6	818931A2	Комплект шестерён (1 ведущая/1 ведомая)	1
7	8M0051196	Подшипник роликовый	2
8	8M0183067	Вал приводной	1
9	8M0074006	Вал ведомый	1
10	8M0063268	Комплект регулировочных прокладок	AR
11	38680T01	Подшипник чашка/конус	1
12	38678T01	Подшипник чашка/конус	2
13	8M0050949	Шестерня противовращения	1
14	86640	Шестерня стандартного вращения (ведомая)	1
15	38681A1	Подшипник в сборе	1
16	16977	САЛЬНИК МАСЛЯНЫЙ	1
17	8M0176564	Сальник масляный	1
18	39695	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
19	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
20	8M0183069	Крышка опорной пластины	1
21	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	1
22	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
23	8M0183073	Винт	1
24	14834A3	Пробка сливная в сборе - магнитная	2
25	805726	Уплотнительное кольцо резиновое	2
25	8M0204684	Кольцо уплотнительное резиновое	2
26	830749	Сальник	2
26	8M0204693	Уплотнение сливной пробки	2
27	822836	Шайба (.445 x .805 x .108)	8
28	82670815	ГАЙКА (.437-20)	8
-	8M0175995	Комплект переоборудования с левого вращения на левое вращение	1
-	8M0234832	Комплект переоборудования с правого вращения на правое вращение	1

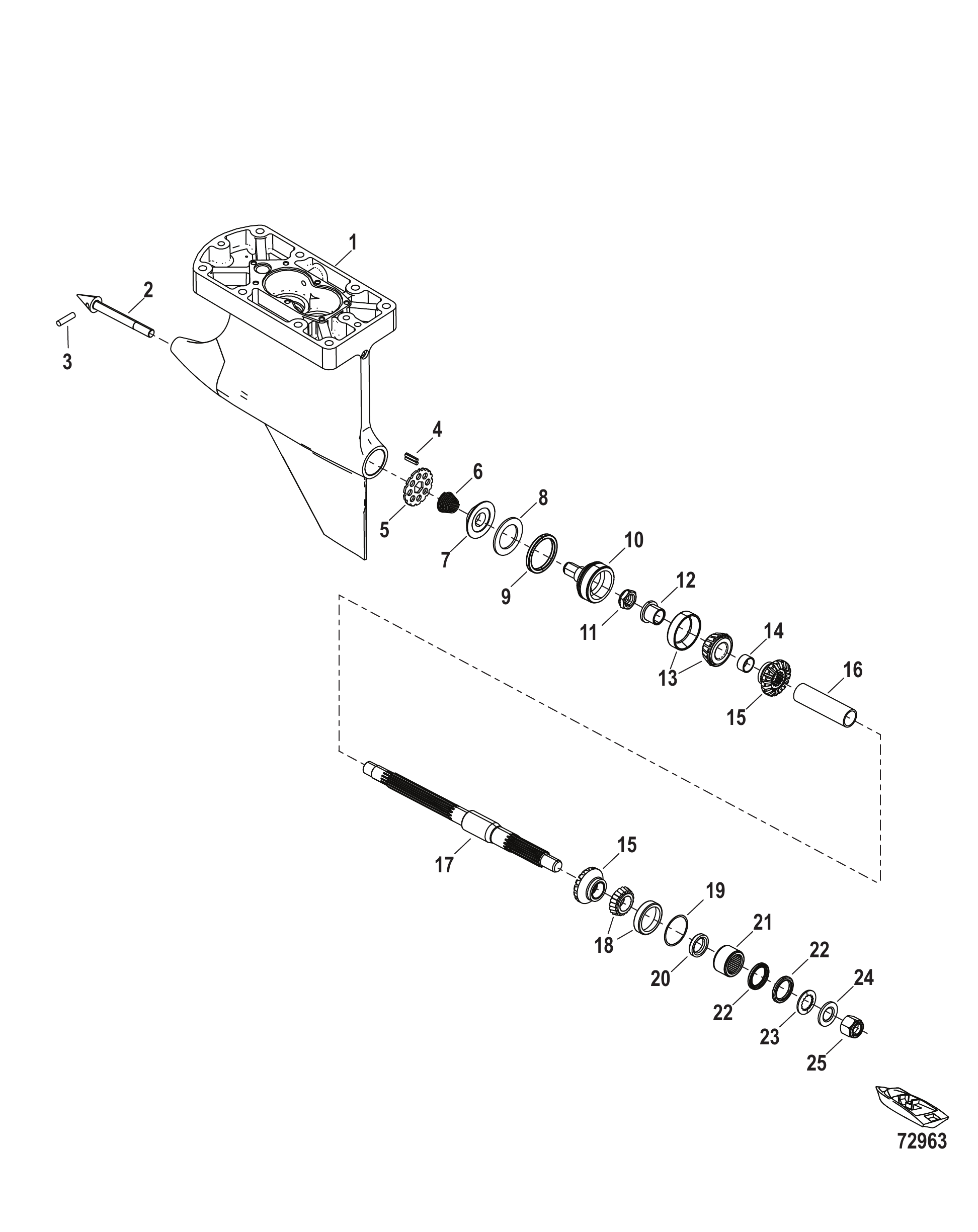

Рис. 13Редуктор, гребной вал Gear Housing, Prop Shaft

REF	Номер детали	Наименование	Кол-во
1	8M0176563	Корпус редуктора в сборе	1
2	87265	Винт	1
3	65700	ПРОБКА	1
4	NSS	NOT SOLD SEPARATE Groove Pin	2
5	65682	ДИСК	1
6	65691	ПРУЖИНА	1
7	65683	ГАЙКА	1
8	65690	ШАЙБА	1
9	85355	КОЛЬЦО QUAD	1
10	NSS	NOT SOLD SEPARATE Stud, Anchor	1
11	8M2014641	Гайка (.750-16)	1
12	85354	ВТУЛКА	1
13	35924T1	Подшипник в сборе (передний)	1
14	NSS	NOT SOLD SEPARATE Gear Sleeve, Front	1
15	818931A2	Комплект шестерён (1 ведущая/1 ведомая)	1
16	39712	ПРОСТАВКА	1
17	8M0076741	Вал гребного винта	1
18	65695A1	Подшипник в сборе (задний)	1
19	8M0063268	Комплект регулировочных прокладок	1
20	39696	ШАЙБА	1
21	8M0050403	Подшипник роликовый	1
22	16553	САЛЬНИК масляный	2
23	39701	ШАЙБА	1
24	39698	ШАЙБА	1
25	NSS	NOT SOLD SEPARATE Prop Nut	1

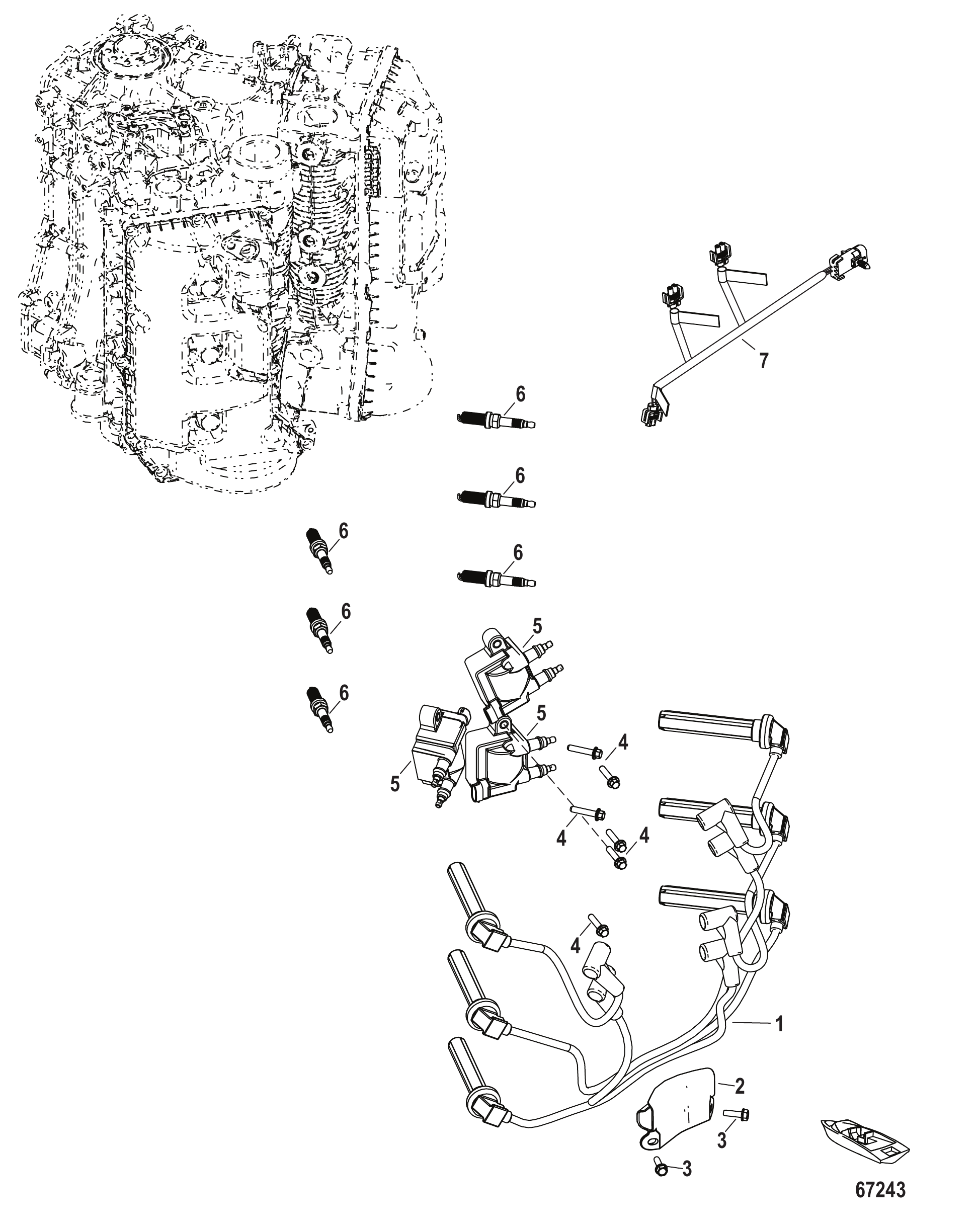

Рис. 14Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0142665	Провода свечей зажигания	1
1	8M0238525	Комплект проводов свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
5	8M0044991	Катушка зажигания сдвоенная	3
6	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	6
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	6
7	8M0142683	Жгут проводов, переходник катушки	1

Рис. 15Система впуска Intake System

REF	Номер детали	Наименование	Кол-во
1	8M0142562	Крышка опорной плиты	1
2	8M0142564	Прокладка корпуса дроссельной заслонки	1
3	8M0142563	Прокладка крышки картера	1
4	8M0142567	Изолятор в сборе	1
4	8M0204943	Изолятор в сборе	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0142568	Прокладка корпуса дроссельной заслонки	1
7	8M0142276	Корпус дроссельной заслонки в сборе 64 мм	1
7	8M0222235	Корпус дроссельной заслонки в сборе, 64 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
10	8M0227376	Гайка (M6)	4
11	8M0142246	Воздухозаборник в сборе	1
12	8M0142571	Хомут (70-90 мм), ширина 9 мм	1
13	8M0074363	Колпачок	1
14	8M0146102	Уплотнение корпуса дроссельной заслонки	1
15	8M0043701	M-ICON 39 мм - малая	1
16	8M0147749	Впускная сетка	1
17	8M0142565	Впускной коллектор, левый борт	1
17	8M0240942	Коллектор впускной, левый	1
17	8M0142560	Впускной коллектор, правый борт	1
18	8M0142548	Прокладка впускного коллектора	6
18	8M0231118	Прокладка впускного коллектора	6
19	8M0142561	Прокладка канала ресивера	2
20	8M0142553	Винт (M6 x 37)	10
21	8M0142554	Винт (M6 x 30)	8
22	8M0142555	Винт (M6 x 30)	14
23	891663001	Датчик температуры	1
24	892317001	Уплотнительное кольцо	1
25	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
26	895054	Винт (M4 x 16 мм)	2
27	8M0142566	Шланг датчика MAP	1
28	8M0142569	Наклейка предупреждающая	1

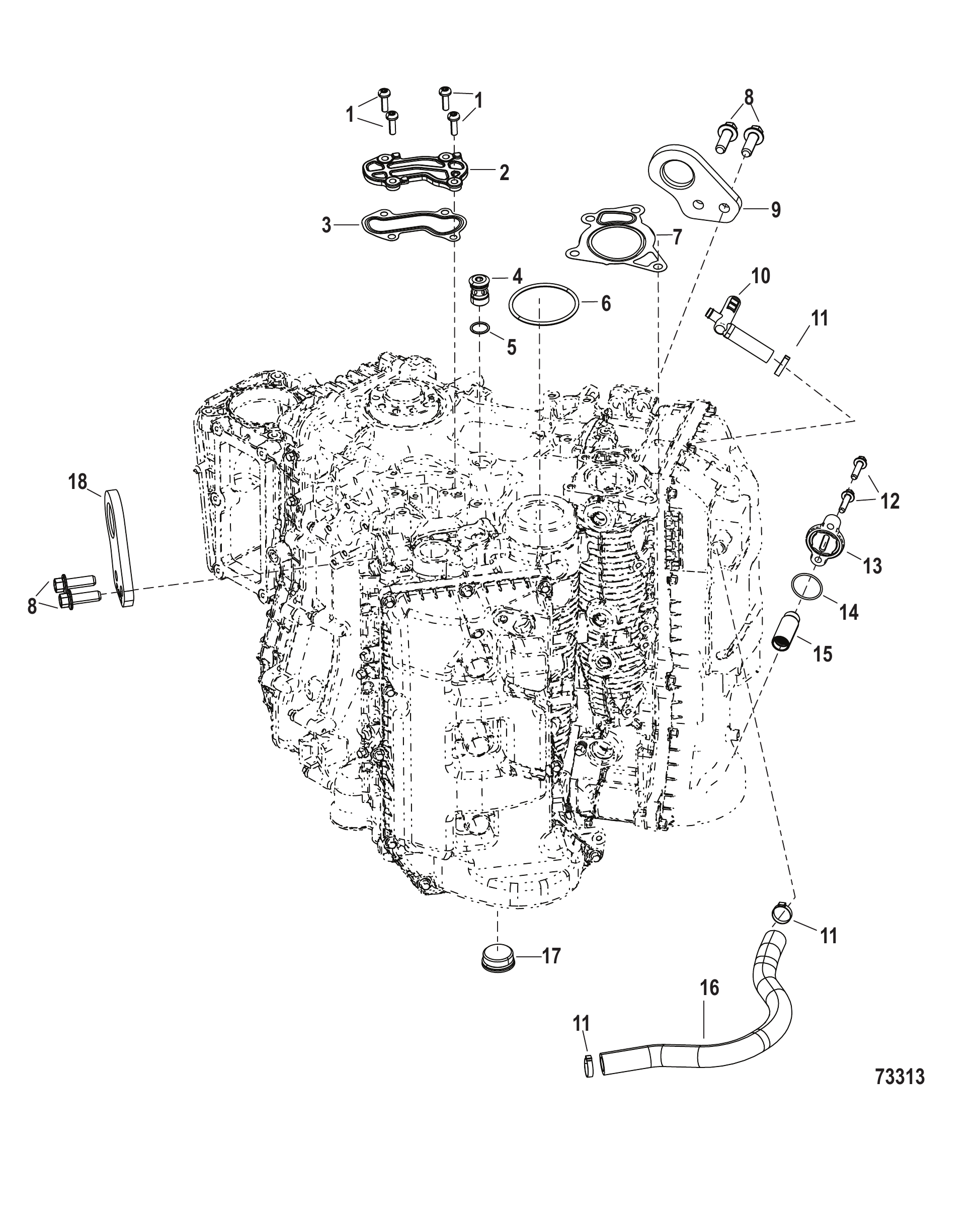

Рис. 16Длинный блок Long Block

REF	Номер детали	Наименование	Кол-во
-	8M0183061	Блок цилиндров в сборе	1
1	8M0080651	Винт (M6 x 20)	4
2	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
3	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
4	8M0142352	ПРОБКА 18 ММ	1
5	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
6	8M0142368	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (230 2.484 x .139)	1
7	8M0142537	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	8M0103821	ВИНТ	4
9	8M0183105	Рым-болт, правый борт	1
10	8M0183111	Комплект клапана опрокидывания	1
11	855228	Хомут	3
12	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
13	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
14	898836	Уплотнительное кольцо коричневое	1
14	8M0237361	Кольцо уплотнительное	1
15	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
15	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
16	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
17	8M0087454	ПРОБКА (30 мм)	1
18	8M0183104	Рым-болт, левый борт	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 17МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0022161	Шпилька (M8 x 71.5)	4
4	826365	ГАЙКА (M8)	4
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
6	8M0142478	ГОРЛОВИНА заливная масла	1
7	8M0142470	ВТУЛКА	1
8	8M0142290	КРЫШКА масляная	1
9	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
9	8M0204673	Кольцо уплотнительное .921 x .139	1
10	8M6001459	ХОМУТ (45.5)	2
11	8M0142469	ШЛАНГ заливки масла	1
11	8M0190557	ШЛАНГ заливной горловины масла	1
12	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
13	8M0142468	ТРУБКА заливной горловины масла	1
14	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
16	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
17	8M0142602	ТРУБКА маслоизмерительного щупа	1
17	8M0237365	ТРУБКА масляного щупа	1
18	8M0142471	ВТУЛКА (0.375 IN)	1
18	8M0178207	ВТУЛКА	1
19	8M0142606	ТРУБКА	1
19	8M0158594	ТРУБКА масляная	1
20	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
21	8M0142450	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 Durometer)	2
21	8M0171370	САЛЬНИК масляной трубки	2
22	8M0142484	КРОНШТЕЙН масляного фильтра	1
23	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
24	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
25	8M0142457	ШЛАНГ поддона для слива масла	1
26	8M0142456	ШТУЦЕР	1
27	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
28	895054	Винт (M4 x 16 мм)	2
29	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
30	8M0080651	Винт (M6 x 20)	4
31	8M0142482	ПРОКЛАДКА переходника	1
32	8M0142483	ПЕРЕХОДНИК масляного фильтра	1
32	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
33	8M0142453	ШТУЦЕР масляного фильтра	1
34	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
35	8M0142601	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
35	8M0235055	МАСЛЯНЫЙ ЩУП	1
36	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
37	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
38	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
39	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
40	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
41	8M6000385	ХОМУТ (39,6 ММ)	2
41	8M0187146	ХОМУТ	2
42	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
43	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0142971	Комплект прокладок головки блока	1

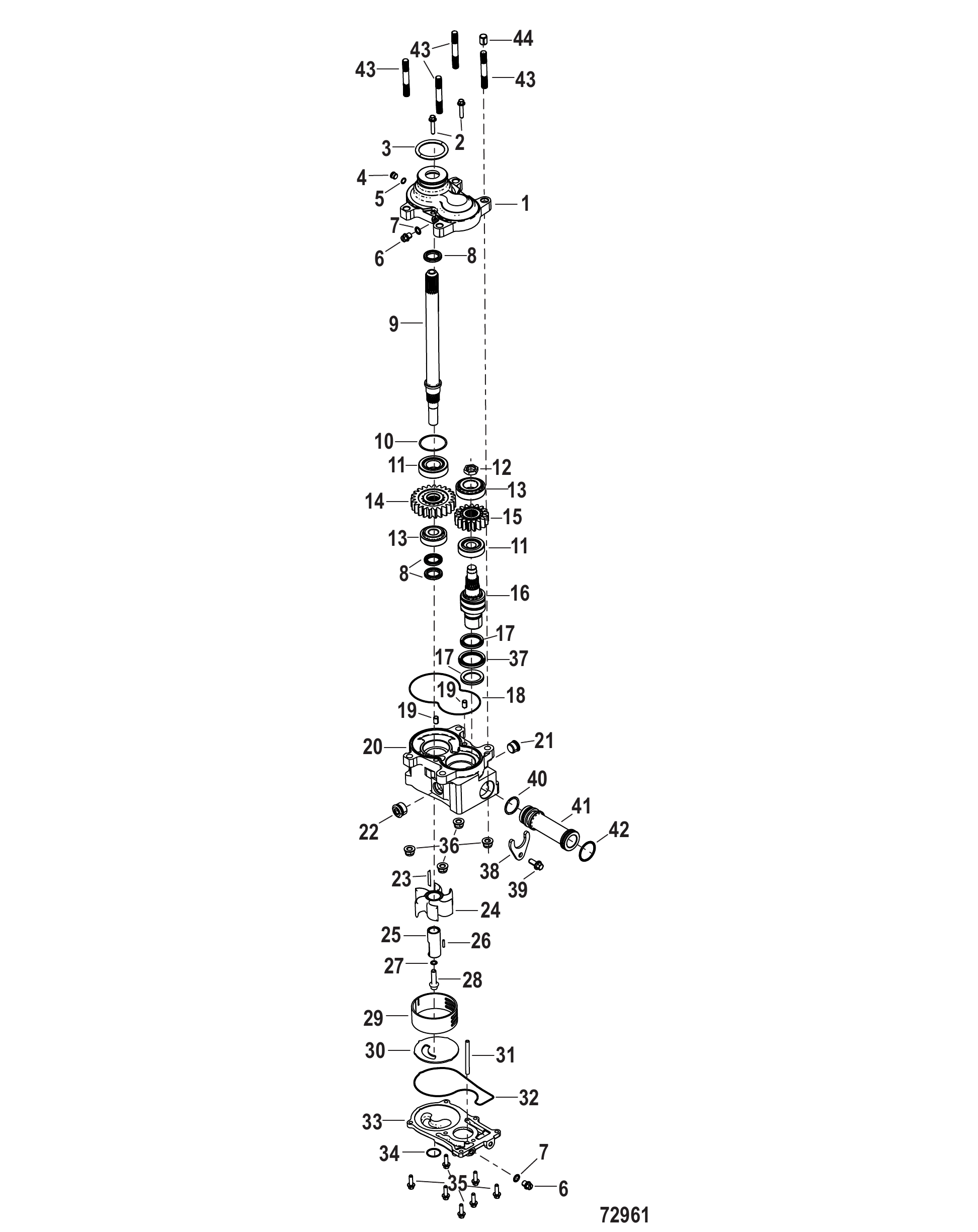

Рис. 18Овердрайв Overdrive

REF	Номер детали	Наименование	Кол-во
-	8M0183119	Редуктор повышающий в сборе 17/23	1
-	8M0183120	Редуктор повышающий в сборе 22/28	1
-	8M0183121	Редуктор повышающий в сборе 25/35	1
-	8M0187217	Редуктор повышающий в сборе 18/22	1
-	8M0187220	Редуктор повышающий в сборе 26/34	1
1	8M0176565	Корпус редуктора в сборе	1
2	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	2
3	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
4	8M0087446	Пробка (10 мм)	1
5	NSS	NOT SOLD SEPARATE	1
6	8M0240835	Винт специальный, .375-16	2
7	830749	Сальник	2
7	8M0204693	Уплотнение сливной пробки	2
8	16977	САЛЬНИК МАСЛЯНЫЙ	3
9	8M0181976	Вал приводной	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0183115	Подшипник роликовый конический	2
12	8M0071654	Гайка (.625-18 HX)	1
13	8M0183116	Подшипник	2
-	8M0174316	Комплект шестерён 17/23	1
-	8M0174317	Комплект шестерён 25/35	1
-	8M0174318	Комплект шестерён 22/28	1
-	8M0174319	Комплект шестерён 18/22	1
-	8M0187214	Комплект шестерён 26/34	1
14	NSS	NOT SOLD SEPARATE	1
15	NSS	NOT SOLD SEPARATE	1
16	8M0181977	Вал выходной	1
17	8M0240446	Сальник водяной	2
18	8M0183071	Кольцо уплотнительное	1
19	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	2
20	NSS	NOT SOLD SEPARATE	1
21	8M0087451	Пробка (18 мм)	1
22	8M0000696	Пробка в сборе магнитная	1
23	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
23	8M0204723	ШПОНКА	1
24	43026T2	КРЫЛЬЧАТКА	1
25	8M0183063	Проставка	1
26	8M0183064	Штифт установочный	1
27	805063	Уплотнительное кольцо (.301 x .070)	1
27	8M0204683	Кольцо уплотнительное (.070 x .301 внутр. диам.)	1
28	8M0076906	Винт (M8)	1
29	8M0183112	Вставка	1
30	8M0183065	Пластина	1
31	8M0183068	Трубка	1
32	8M0183072	Кольцо уплотнительное	1
33	NSS	NOT SOLD SEPARATE	1
34	62701	Кольцо уплотнительное	1
35	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	7
36	8M0142743	Гайка (M10 x 1.5)	4
37	8M0207365	ПРОСТАВКА	1
38	8M0144993	ФИКСАТОР	1
39	88552620	Винт (M8 x 20)	1
40	864701	Кольцо уплотнительное (1.112 x .103)	1
41	NSS	NOT SOLD SEPARATE	1
42	65936	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
43	854309	Шпилька (M10 x 76)	4
44	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	1

Рис. 19Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142637	Каталог запчастей 175/200/225 3.4L V6 4-тактный / 200 3.4L V6 4-тактный SEAPRO	1
-	8M0124302	Сервисное руководство 175-300 л.с. четырёхтактный	1
-	8M0227198	Сервисное руководство V6/V8 CMS	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

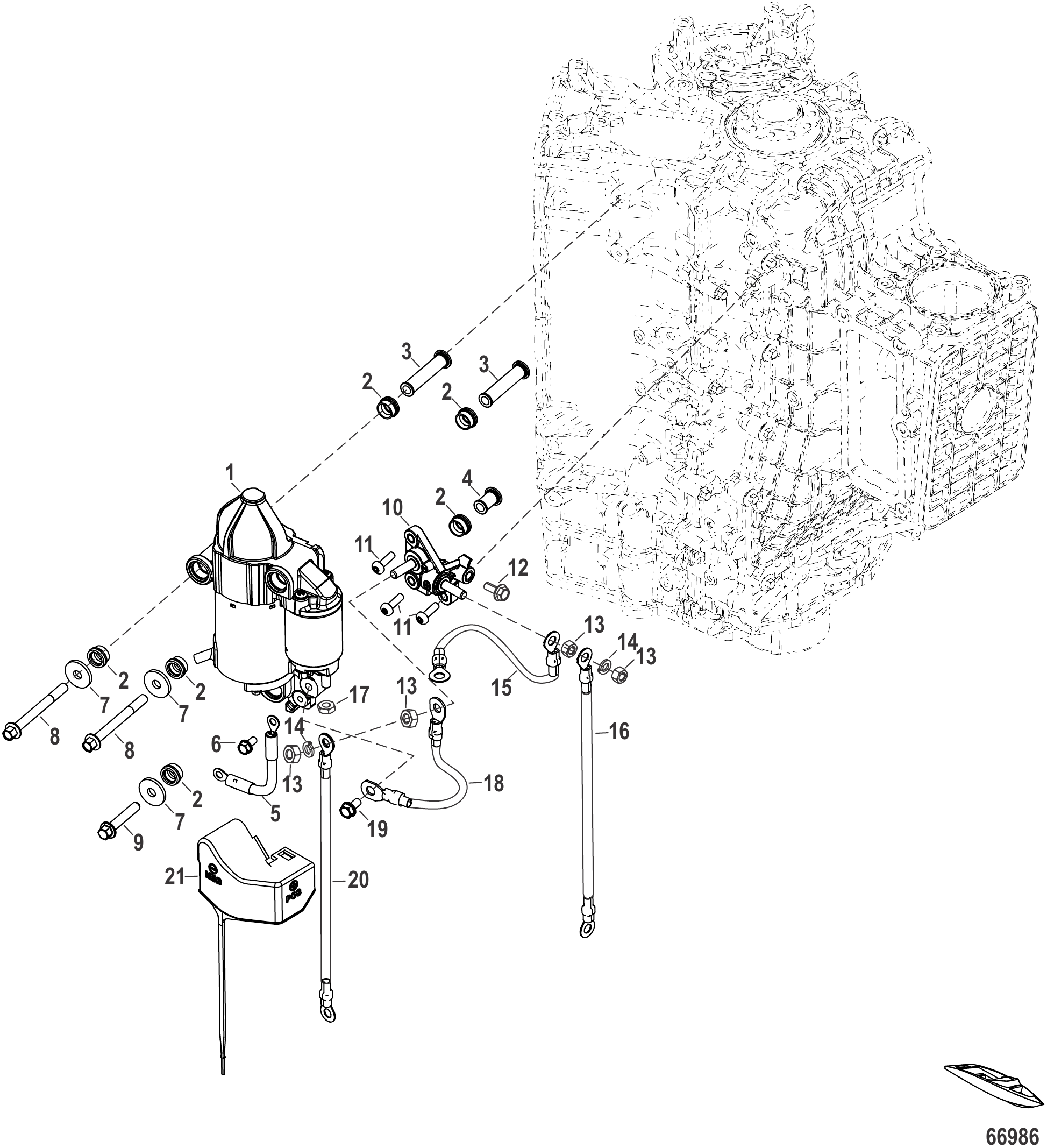

Рис. 20СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

Рис. 21Поворотный кронштейн и транцевая плита Swivel and Transom Bracket

REF	Номер детали	Наименование	Кол-во
-	8M0176554	УЗЕЛ ТРАНЦА	1
1	8M0176556	КРОНШТЕЙН ТРАНЦА	1
2	822106T01	Труба наклона в сборе	1
3	NSS	NOT SOLD SEPARATE	2
4	8M0244417	ГАЙКА стопорная (1.00-14) с нейлоновой вставкой	2
5	77137	ВИНТ (.190-16 x .620)	2
6	848050	ЗАЖИМ	4
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68512	ПРОБКА	4
9	44133	Штифт	2
10	826709117	Гайка (.500-20) нержавеющая сталь	1
11	822076	Фиксатор	1
12	59378	Шайба нижнего фиксатора втулки (внутренняя)	2
13	822075	Штифт наклона	1
14	67032A36	ШЛАНГ гидравлический	4
15	8M0183080	ВИЛКА верхняя	1
15	8M0183066	ВИЛКА нижняя	1
16	8M0183074	ШАЙБА	2
17	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	2
18	8M0176555	УЗЕЛ ПОВОРОТНОГО КРОНШТЕЙНА	1
19	8M0183100	ВИНТ	4
20	8M0183103	ВИНТ	4
21	8M0183094	ПЛАСТИНА	1
22	798701	Стопорное кольцо	2
23	79869	Шайба	2
24	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	2
25	NSS	NOT SOLD SEPARATE	2
26	NSS	NOT SOLD SEPARATE	1
27	8M0183095	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
28	NSS	NOT SOLD SEPARATE	2
29	8M0183099	ШАЙБА упорная	2
30	8M0183070	ШТОК поворотного кронштейна	1
31	NSS	NOT SOLD SEPARATE	1
32	822037	Винт	2
33	441322	Износостойкая накладка	2
34	NSS	NOT SOLD SEPARATE	2
35	822103	Крышка смазочного отверстия	2
36	8M0183090	УЗЕЛ ЦИЛИНДРА ТРИММА	1
37	8185162	Тяга тримма	1
38	NSS	NOT SOLD SEPARATE	1
39	NSS	NOT SOLD SEPARATE	1
40	NSS	NOT SOLD SEPARATE	1
41	44123	Фиксатор	1
42	NSS	NOT SOLD SEPARATE	1
43	NSS	NOT SOLD SEPARATE	1
44	44125	Поршень гидроподъёма	1
45	NSS	NOT SOLD SEPARATE	2
46	11165	Уплотнительное кольцо	1
47	822103	Крышка смазочного отверстия	2
-	11167A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	AR
-	11163A1	Ремонтный комплект цилиндра тримма	AR

Рис. 22Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
23	8M0150597	Инструмент — тройник для проверки жгута исполнительного механизма переключения	1
24	8M0160428	Съёмная пластина	1
25	8M0149526	Сверлильная колодка 2 дюйма, 5 отверстий	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

水星 Mercury 200 HP 3.4L V6 APX 1E054353 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 200 HP 3.4L V6 APX 1E054353 & Up - — взрыв-схемы и запчасти
