水星 Mercury 500 HP 7.6L V12 SeaPro 3B060047 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-8M0178083 · 共 49 个部位 · 1870 条零件

1Аксессуары 2Аксессуары Декали Mariner 3Аксессуары: комплект для промывки 4Аксессуары Гребные винты (V12)5Крепление генератора/ремень 12 В 6Крепление генератора/ремень 48 В 7Крышка распределительного вала 8Охлаждение, шланги и термостаты (серийные номера от 3B332192)9Шланги системы охлаждения (серийные номера до 3B332191)10Фильтр системы охлаждения 11Термостат системы охлаждения (серийные номера до 3B332191)12Водяной насос системы охлаждения 13КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 14Блок цилиндров (серийные номера до 3B332191)15Блок цилиндров (серийные номера от 3B332192)16Головка цилиндров и распредвал (серийные номера до 3B332191)17Головка цилиндров и распредвал (серийные номера от 3B332192)18Наклейки 19Комплекты удлинителей ведущего вала 20ЭЛЕКТРООБОРУДОВАНИЕ 21Электропроводка двигателя 22ЭЛЕКТРИЧЕСКАЯ ПЛАТА 23Датчики электрической системы 24Система выпуска 25Маховик 26Топливный фильтр 27Компоненты модуля подачи топлива - 8M0178250 28ТОПЛИВНАЯ СИСТЕМА 29Картер редуктора, ведущий вал, 6.48 Torpedo (передаточное число 1.75)30Картер редуктора, вал гребного винта, 6.48 Torpedo (передаточное число 1.75)31Система зажигания 32Система впуска 33Нижний кожух 34КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 35Средняя крышка кожуха 36Крепеж и уплотнения средней части 37МАСЛЯНАЯ СИСТЕМА 38Привод гидроусилителя руля 39Насос и шланги гидроусилителя руля 40Компоненты гидроподъема 41Компоненты крепления гидроподъема 42Сервисные/вспомогательные материалы 43СТАРТЕР 44Инструменты 45ВЕРХНИЙ КОКПИТ 46Фиксация верхнего кожуха 47Трансмиссия 48Компоненты охладителя масла трансмиссии 49Транцевая плита

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1

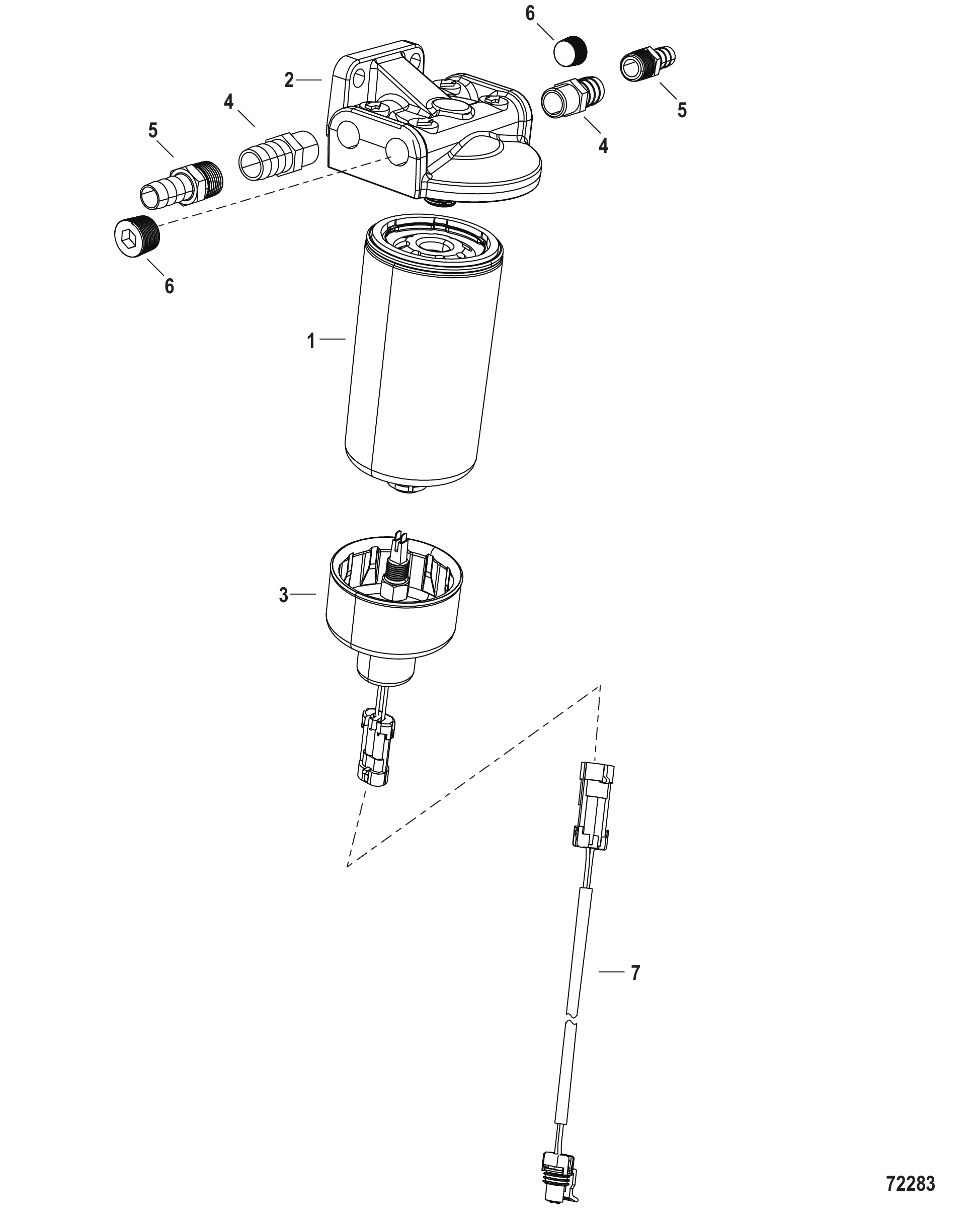

-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242344	КОМПЛЕКТ НАКЛЕЕК Mariner, 150 - 600 HP	1
2	8M0142577	Наклейка «Read Manual», прозрачная	1
3	8M0217483	Наклейка 250	1
4	8M0217484	Наклейка 300	1
5	8M0178230	НАКЛЕЙКА VERADO	1
6	8M0214842	Наклейка V8	1

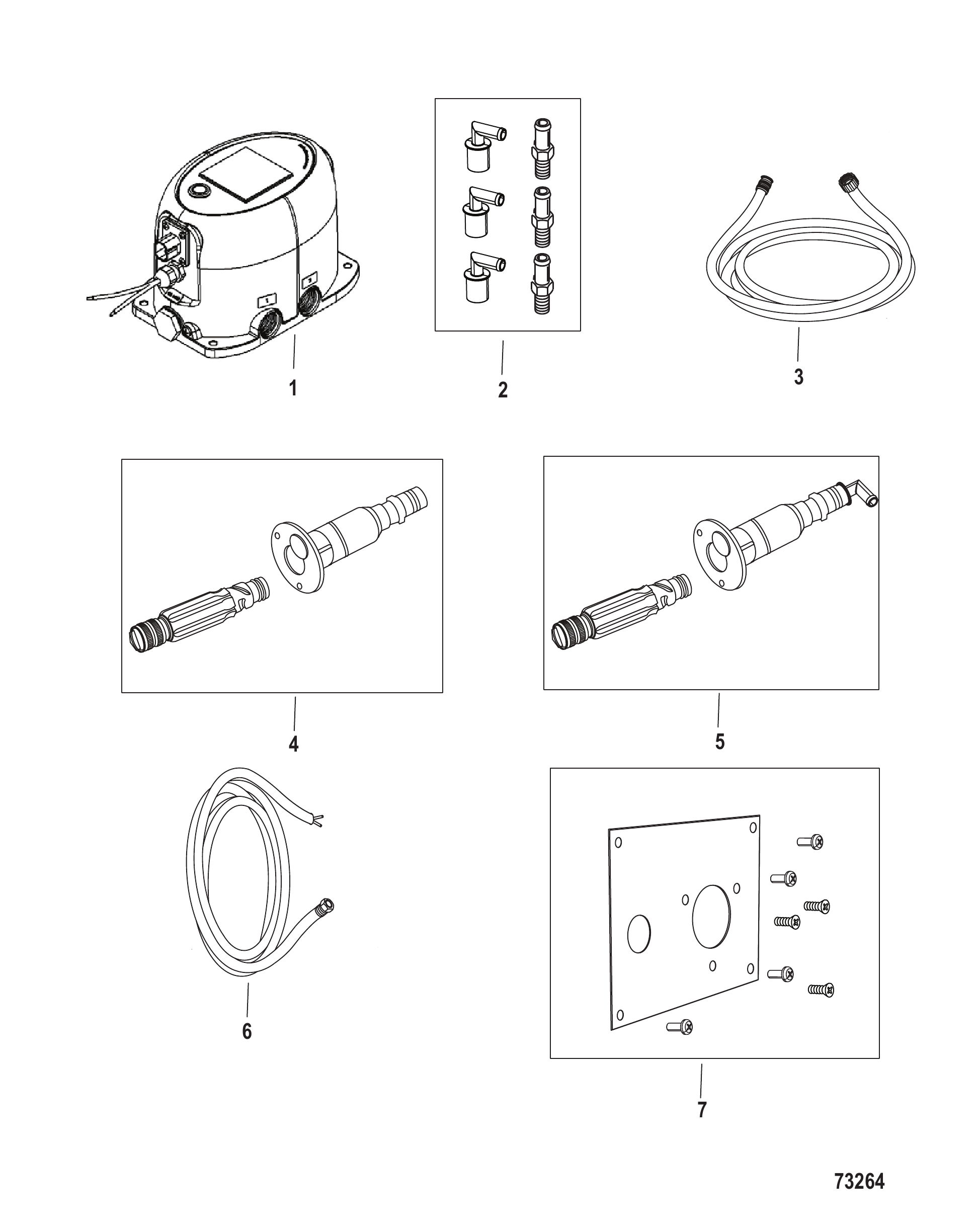

Рис. 3Аксессуары: комплект для промывки Accessories Flushing Kit

REF	Номер детали	Наименование	Кол-во
1	8M6010624	Двигатель одинарный	AR
1	8M6010623	Двигатель сдвоенный	AR
1	8M6010622	Двигатель строенный	AR
1	8M6015251	Комплект промывки строенный	AR
1	8M6010621	Двигатель счетверённый	AR
1	8M6015252	Комплект промывки счетверённый	AR
2	8M6010628	Комплект фитингов для одного двигателя	AR
2	8M6010627	Комплект фитингов для двух двигателей	AR
2	8M6010626	Комплект фитингов для трёх двигателей	AR
2	8M6010625	Комплект фитингов для четырёх двигателей	AR
2	8M6010765	Комплект фитингов для одного двигателя (5/8")	AR
2	8M6010764	Комплект фитингов для двух двигателей (5/8")	AR
2	8M6010763	Комплект фитингов для трёх двигателей (5/8")	AR
2	8M6010762	Комплект фитингов для четырёх двигателей (5/8")	AR
3	8M6010637	Установочный комплект OFS впускной шланг (3 фута)	AR
3	8M6010638	Установочный комплект OFS впускной шланг (6 футов)	AR
3	8M6010639	Установочный комплект OFS впускной шланг (9 футов)	AR
4	8M6010633	Палубный комплект OFS быстроразъёмный прямой (3/4")	AR
4	8M6010635	Фитинг прямой елочка (5/8")	AR
5	8M6010634	Комплект палубный OFS быстроразъемный, угловой (3/4")	AR
5	8M6010636	Фитинг угловой 90° елочка (5/8")	AR
6	8M6010629	Выключатель дистанционный 6 футов	AR
6	8M6010630	Выключатель дистанционный 12 футов	AR
6	8M6010631	Выключатель дистанционный 18 футов	AR
7	8M6010632	Комплект крепежный OFS быстроразъемный	AR

Рис. 4Аксессуары Гребные винты (V12) Accessories Propellers (V12)

REF	Номер детали	Наименование	Кол-во
-	8M0166979	Гребной винт 23 LH SS 4 BL- Front	AR
-	8M0166980	Гребной винт 23 RH SS 3 BL- Rear	AR
-	8M0166981	Гребной винт 24.5 LH SS 4 BL- Front	AR
-	8M0166982	Гребной винт 24.5 RH SS 3 BL- Rear	AR
-	8M0166983	Гребной винт 26 LH SS 4 BL- Front	AR
-	8M0166984	Гребной винт 26 RH SS 3 BL- Rear	AR
-	8M0166985	Гребной винт 27.5 LH SS 4 BL- Front	AR
-	8M0166986	Гребной винт 27.5 RH SS 3 BL- Rear	AR
-	8M0166987	Гребной винт 29 LH SS 4 BL- Front	AR
-	8M0166988	Гребной винт 29 RH SS 3 BL- Rear	AR
-	8M0166989	Гребной винт 31 LH SS 4 BL- Front	AR
-	8M0166990	Гребной винт 31 RH SS 3 BL- Rear	AR
-	8M0166991	Гребной винт 33 LH SS 4 BL- Front	AR
-	8M0166992	Гребной винт 33 RH SS 3 BL- Rear	AR
-	8M0166993	Гребной винт 35 LH SS 4 BL- Front	AR
-	8M0166994	ГРЕБНОЙ ВИНТ 35 ПРАВОГО ВРАЩЕНИЯ НЕРЖ. СТАЛЬ 3 ЛОПАСТИ - Задний	AR
-	8M0166995	ГРЕБНОЙ ВИНТ 37 ЛЕВОГО ВРАЩЕНИЯ НЕРЖ. СТАЛЬ 4 ЛОПАСТИ - Передний	AR
-	8M0166996	ГРЕБНОЙ ВИНТ 37 ПРАВОГО ВРАЩЕНИЯ НЕРЖ. СТАЛЬ 3 ЛОПАСТИ - Задний	AR

Рис. 5Крепление генератора/ремень 12 В Alternator Mounting/Belt 12 Volt

REF	Номер детали	Наименование	Кол-во
1	8M0178242	ГЕНЕРАТОР 150 А (12 Вольт)	1
2	401388	ГАЙКА (M8) Нержавеющая сталь	1
3	8M0145100	Винт с шестигранной фланцевой головкой M8	6
4	8M0178243	Ремень навесного оборудования 6 ручьёв (12 В)	1
5	8M0142692	КРОНШТЕЙН генератора	1
5	8M0237475	КРОНШТЕЙН генератора	1
6	8M0142693	КРОНШТЕЙН генератора	1
6	8M0237474	КРОНШТЕЙН генератора	1
7	8M0142460	Болт (M8 x 45) Hex Flg	2
8	8M0142677	ВИНТ (M8 x 85)	2
9	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1

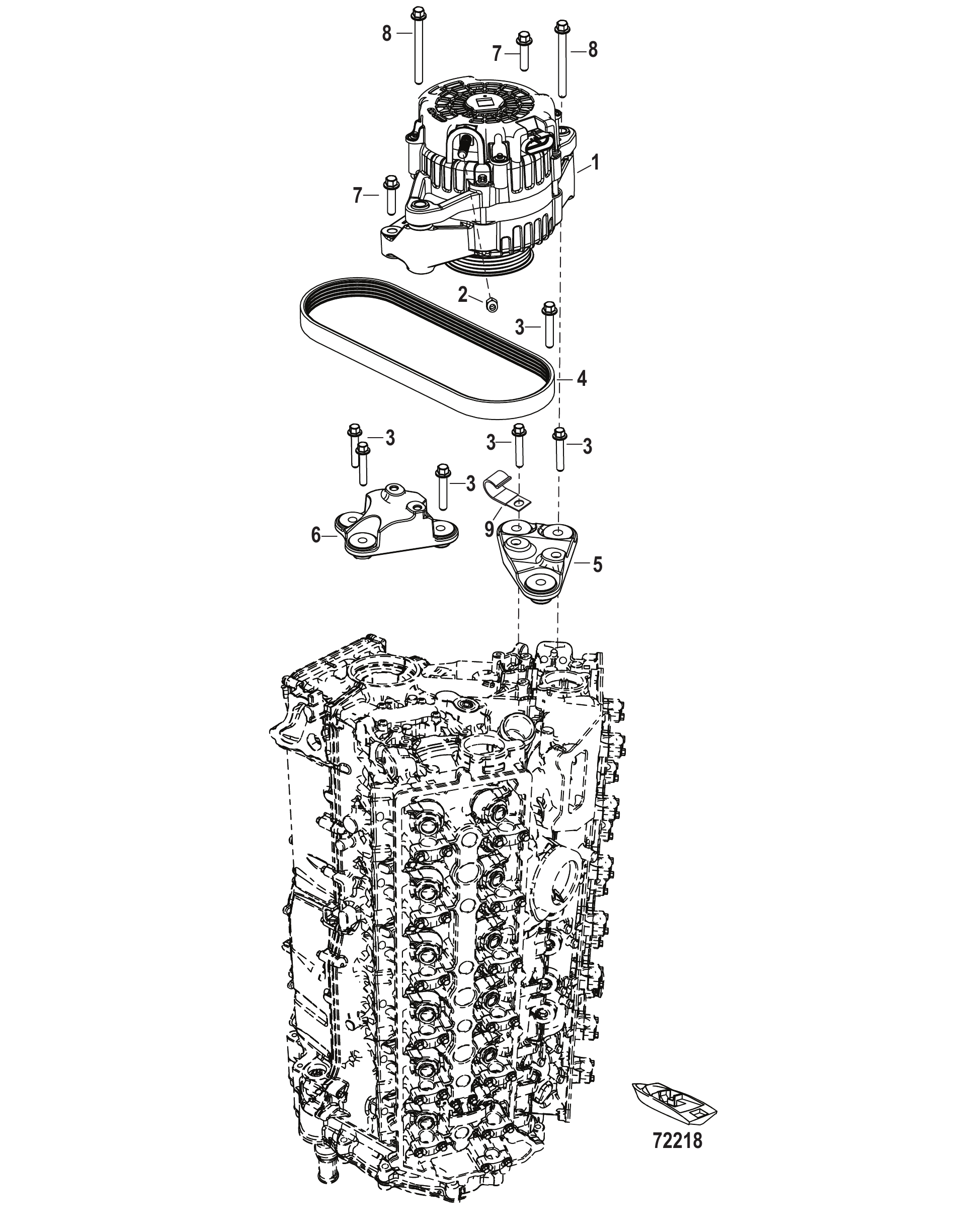

Рис. 6Крепление генератора/ремень 48 В Alternator Mounting/Belt 48 Volt

REF	Номер детали	Наименование	Кол-во
1	8M0205630	Генератор 100 А (48 В)	1
2	401388	ГАЙКА (M8) Нержавеющая сталь	1
3	8M0145100	Винт с шестигранной фланцевой головкой M8	6
4	8M0207416	Ремень навесного оборудования 6 ручьёв (48 В)	1
5	8M0207414	Кронштейн генератора (48 В)	1
6	8M0207415	Кронштейн генератора (48 В)	1
7	8M0142460	Болт (M8 x 45) Hex Flg	2
8	8M0142677	ВИНТ (M8 x 85)	2
9	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1

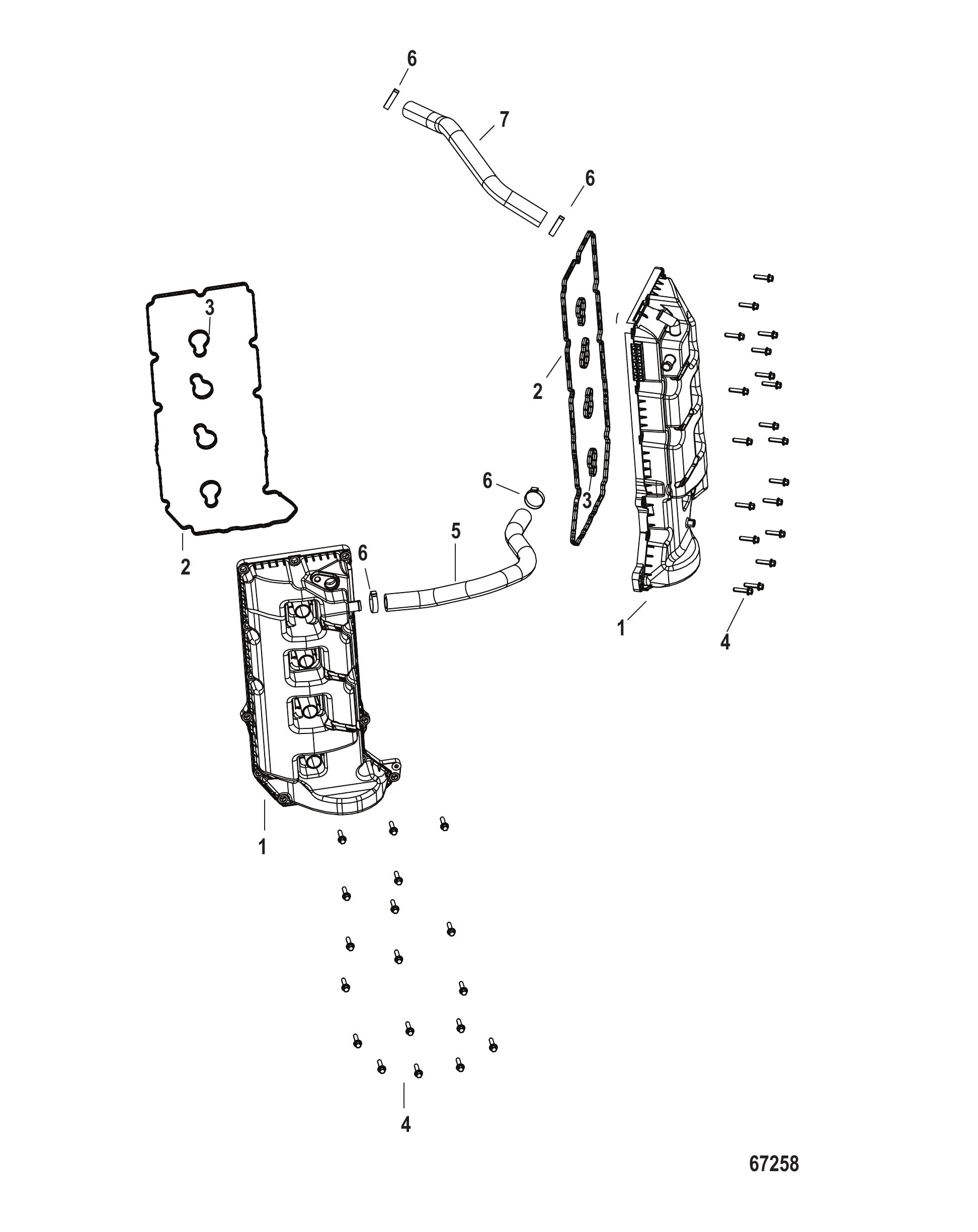

Рис. 7Крышка распределительного вала Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0142282	Крышка распредвала в сборе правого борта	1
1	8M0142281	Крышка распредвала в сборе левого борта	1
2	8M0142284	Сальник крышки распредвала, правый борт	1
2	8M0142283	Сальник крышки распредвала, левый борт	1
3	8M0142285	САЛЬНИК СВЕЧИ ЗАЖИГАНИЯ	4
4	8M0022324	ВИНТ (M6 x 25 мм)	38
4	8M0230977	ВИНТ (M6 x 25 ММ)	38
5	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
6	855228	Хомут	4
7	8M0142473	ШЛАНГ ВЕНТИЛЯЦИИ Правый борт - Впуск	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	8M0149557	Длинный блок	1

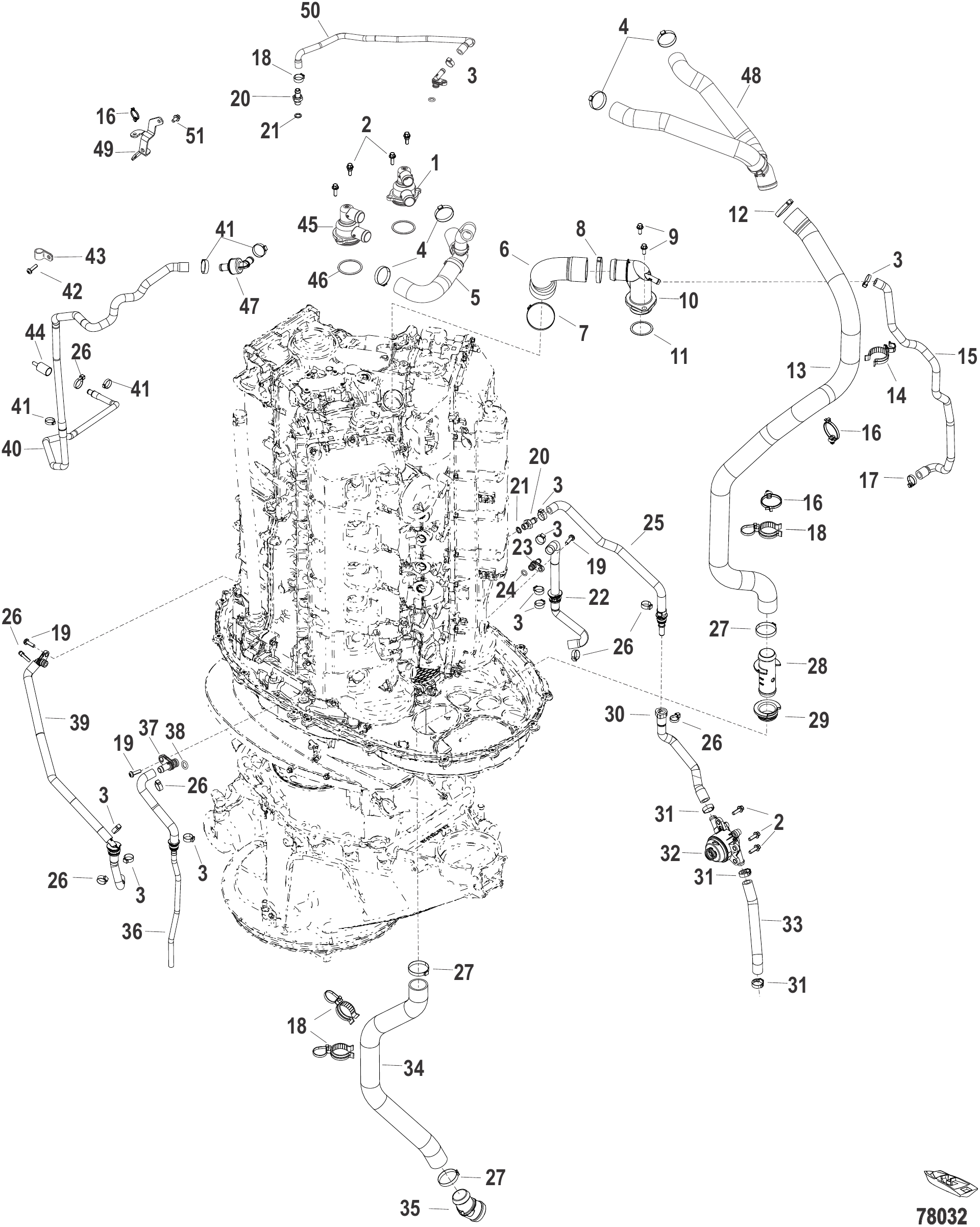

Рис. 8Охлаждение, шланги и термостаты (серийные номера от 3B332192) Cooling, Hoses and Thermostats Serial 3B332192 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0219846	ТЕРМОСТАТ В СБОРЕ 140F / 60C Правый борт, с уплотнительным кольцом	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
3	8M0157397	Хомут Oetiker, 17.5	10
4	8M0143696	Хомут	4
5	8M0219847	ШЛАНГ В СБОРЕ Термостат - Промывочный клапан	1
6	8M0219853	ШЛАНГ	1
7	8M0177665	ХОМУТ	1
8	8M0177675	ХОМУТ	1
9	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
10	8M0219844	ШЛАНГ В СБОРЕ	1
11	11165	Уплотнительное кольцо	1
12	888988007	Хомут (42,5 мм)	1
13	8M0219848	ШЛАНГ	1
14	8M0177669	ЗАЖИМ	1
15	8M0177670	ШЛАНГ Распылитель	1
16	899145	Хомут крепёжный	3
17	848763	ХОМУТ (19.8 мм)	1
18	8M0177671	ЗАЖИМ	3
19	8M0142830	Винт (M6 x 20)	3
20	8M0177680	ШТУЦЕР В СБОРЕ	2
21	8M0177681	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
22	8M0203761	ШЛАНГ В СБОРЕ Правый борт, Слив блока	1
23	8M0244885	ШТУЦЕР В СБОРЕ	1
24	62704	Кольцо уплотнительное (.362 x .103)	1
25	8M0177683	ШЛАНГ В СБОРЕ	1
26	816311T	СТЯЖКА (8.00 дюймов)	7
27	8M6000385	ХОМУТ (39,6 ММ)	3
27	8M0187146	ХОМУТ	3
28	8M0177684	ШТУЦЕР	1
29	8M0177685	ВТУЛКА	1
30	8M0177686	ШЛАНГ В СБОРЕ	1
31	848764	ХОМУТ (21 мм)	3
32	8M0177687	КЛАПАН В СБОРЕ	1
33	8M0177688	ШЛАНГ	1
34	8M0177690	ШЛАНГ	1
34	8M0177691	ШЛАНГ	1
35	8M0177692	ШТУЦЕР	1
36	8M0177694	ШЛАНГ В СБОРЕ	1
36	8M0203760	ШЛАНГ В СБОРЕ Левый борт	1
36	8M0203760	ШЛАНГ В СБОРЕ Левый борт	1
37	8M0244885	ШТУЦЕР В СБОРЕ	1
38	62704	Кольцо уплотнительное (.362 x .103)	1
39	8M0177695	ШЛАНГ В СБОРЕ	1
39	8M0185977	ШЛАНГ В СБОРЕ - ВЫХОД ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ	1
40	8M0220950	ШЛАНГ В СБОРЕ	1
41	8M0235708	ХОМУТ Oetiker, (24.1 x 7 x.6 мм)	4
42	88552620	Винт (M8 x 20)	1
43	97224	Скоба J-образная	1
44	8M0180022	ЗАГЛУШКА	1
45	8M0219845	ТЕРМОСТАТ В СБОРЕ 160F / 71.1C Левый борт, с уплотнительным кольцом	1
46	33145	Кольцо уплотнительное (1.984 x .139)	2
46	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	2
47	8M0191578	КЛАПАН Промывочный	1
48	8M0219849	ШЛАНГ В СБОРЕ Термостат - Сливной шланг	1
49	8M0179993	КРОНШТЕЙН	1
50	8M0219850	ШЛАНГ В СБОРЕ	1
51	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
-	8M0227276	БЛОК ЦИЛИНДРОВ	1

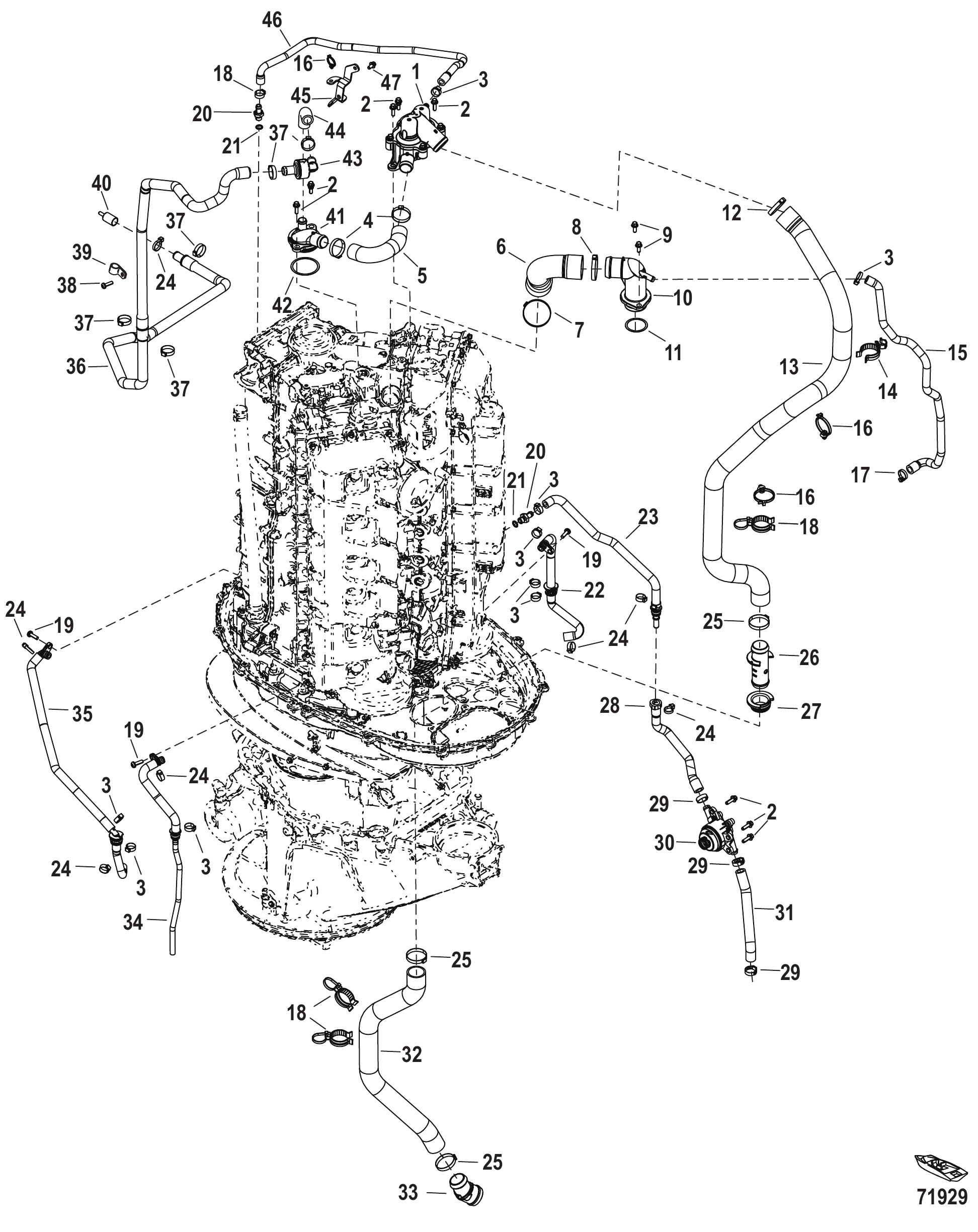

Рис. 9Шланги системы охлаждения (серийные номера до 3B332191) Cooling Hoses Serial 3B332191 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0177662	Термостат в сборе	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
3	8M0157397	Хомут Oetiker, 17.5	10
4	8M0143696	Хомут	2
5	8M0177663	Шланг	1
6	8M0177664	Шланг	1
7	8M0177665	ХОМУТ	1
8	8M0177675	ХОМУТ	1
9	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
10	8M0177667	Угольник в сборе	1
11	11165	Уплотнительное кольцо	1
12	888988007	Хомут (42,5 мм)	1
13	8M0177668	Шланг	1
14	8M0177669	ЗАЖИМ	1
15	8M0177670	ШЛАНГ Распылитель	1
16	899145	Хомут крепёжный	3
17	848763	ХОМУТ (19.8 мм)	1
18	8M0177671	ЗАЖИМ	3
19	8M0142830	Винт (M6 x 20)	3
20	8M0177680	ШТУЦЕР В СБОРЕ	2
21	8M0177681	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
22	8M0177682	Шланг в сборе	1
22	8M0203761	ШЛАНГ В СБОРЕ Правый борт, Слив блока	1
23	8M0177683	ШЛАНГ В СБОРЕ	1
24	816311T	СТЯЖКА (8.00 дюймов)	7
25	8M6000385	ХОМУТ (39,6 ММ)	3
25	8M0187146	ХОМУТ	3
26	8M0177684	ШТУЦЕР	1
27	8M0177685	ВТУЛКА	1
28	8M0177686	ШЛАНГ В СБОРЕ	1
29	848764	ХОМУТ (21 мм)	3
30	8M0177687	КЛАПАН В СБОРЕ	1
31	8M0177688	ШЛАНГ	1
32	8M0177690	ШЛАНГ	1
32	8M0177691	ШЛАНГ	1
33	8M0177692	ШТУЦЕР	1
34	8M0177694	ШЛАНГ В СБОРЕ	1
34	8M0203760	ШЛАНГ В СБОРЕ Левый борт	1
35	8M0177695	ШЛАНГ В СБОРЕ	1
35	8M0185977	ШЛАНГ В СБОРЕ - ВЫХОД ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ	1
36	8M0177696	Шланг в сборе	1
37	855228	Хомут	5
38	88552620	Винт (M8 x 20)	1
39	97224	Скоба J-образная	1
40	8M0180022	ЗАГЛУШКА	1
41	8M0177698	Фитинг	1
42	33145	Кольцо уплотнительное (1.984 x .139)	1
42	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
43	8M0180284	Клапан промывочный	1
43	8M0191578	КЛАПАН Промывочный	1
44	8M0180283	Шланг	1
45	8M0179993	КРОНШТЕЙН	1
46	8M0177699	Шланг	1
47	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
-	8M0178231	Блок цилиндров длинный	1

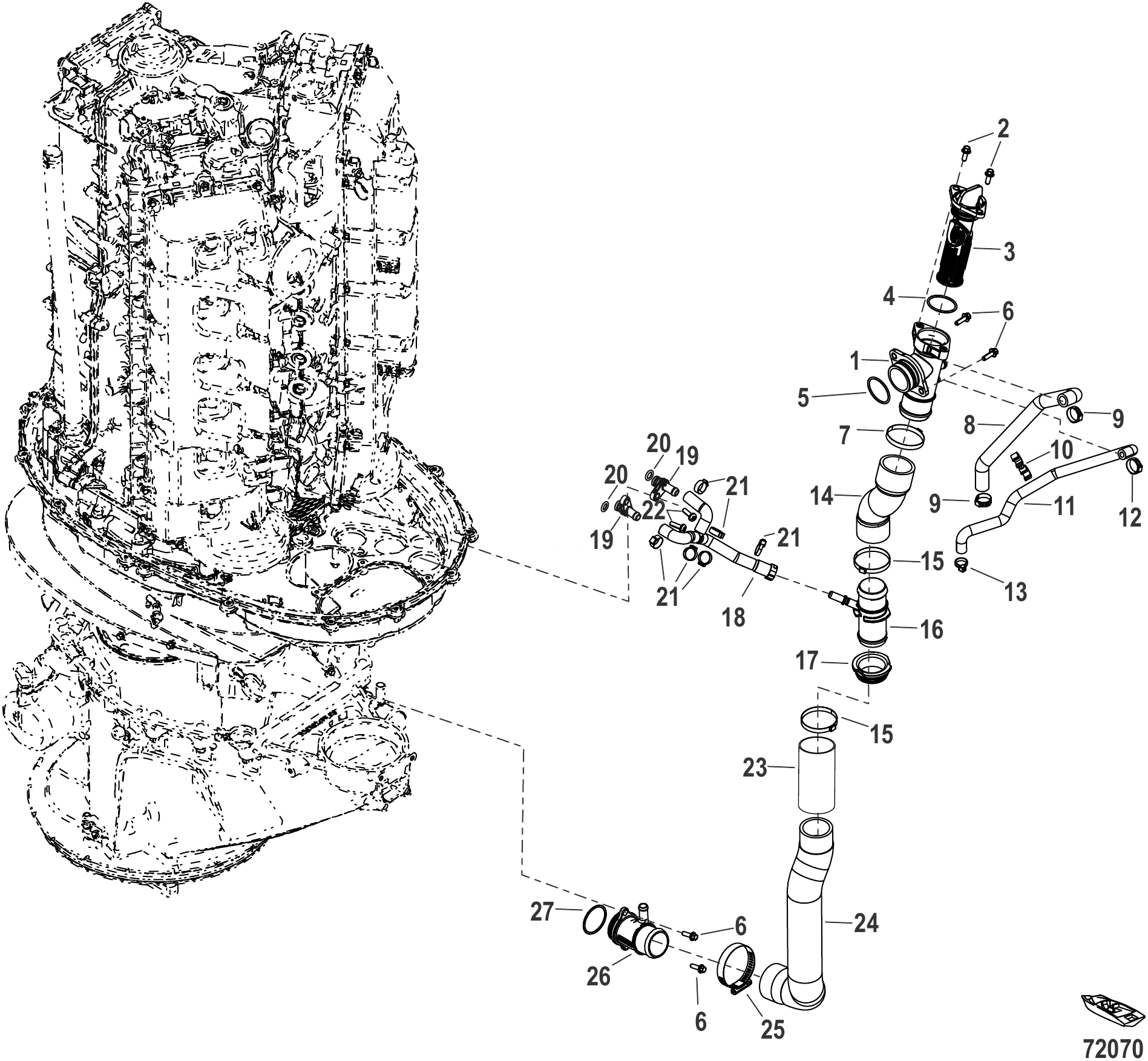

Рис. 10Фильтр системы охлаждения Cooling Strainer

REF	Номер детали	Наименование	Кол-во
1	8M0177672	Фильтр в сборе	1
2	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
3	8M0177673	Сетка в сборе	1
4	36324	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (1.549 x .103)	1
5	11165	Уплотнительное кольцо	1
6	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	4
7	8M0177665	ХОМУТ	1
8	8M0177676	Шланг	1
9	848764	ХОМУТ (21 мм)	2
10	8M0177514	Зажим	1
11	8M0177677	Шланг	1
12	855697	ХОМУТ (16.2)	1
12	8M0204696	Хомут	1
13	816311T	СТЯЖКА (8.00 дюймов)	1
14	8M0177674	Шланг	1
15	8M0177675	ХОМУТ	2
16	8M0177678	Фитинг	1
17	8M0177649	Втулка уплотнительная	1
18	8M0177679	Шланг в сборе	1
18	8M0190967	Шланг в сборе дренажа головки	1
18	8M0190967	Шланг в сборе дренажа головки	1
19	8M0244885	ШТУЦЕР В СБОРЕ	2
20	62704	Кольцо уплотнительное (.362 x .103)	1
21	8M0157397	Хомут Oetiker, 17.5	6
22	8M0080651	Винт (M6 x 20)	2
23	8M0182397	Втулка защитная	1
24	8M0177689	Шланг	1
25	8M0177711	Хомут	1
26	8M0177507	Фитинг	1
27	8M0177508	Кольцо уплотнительное	1

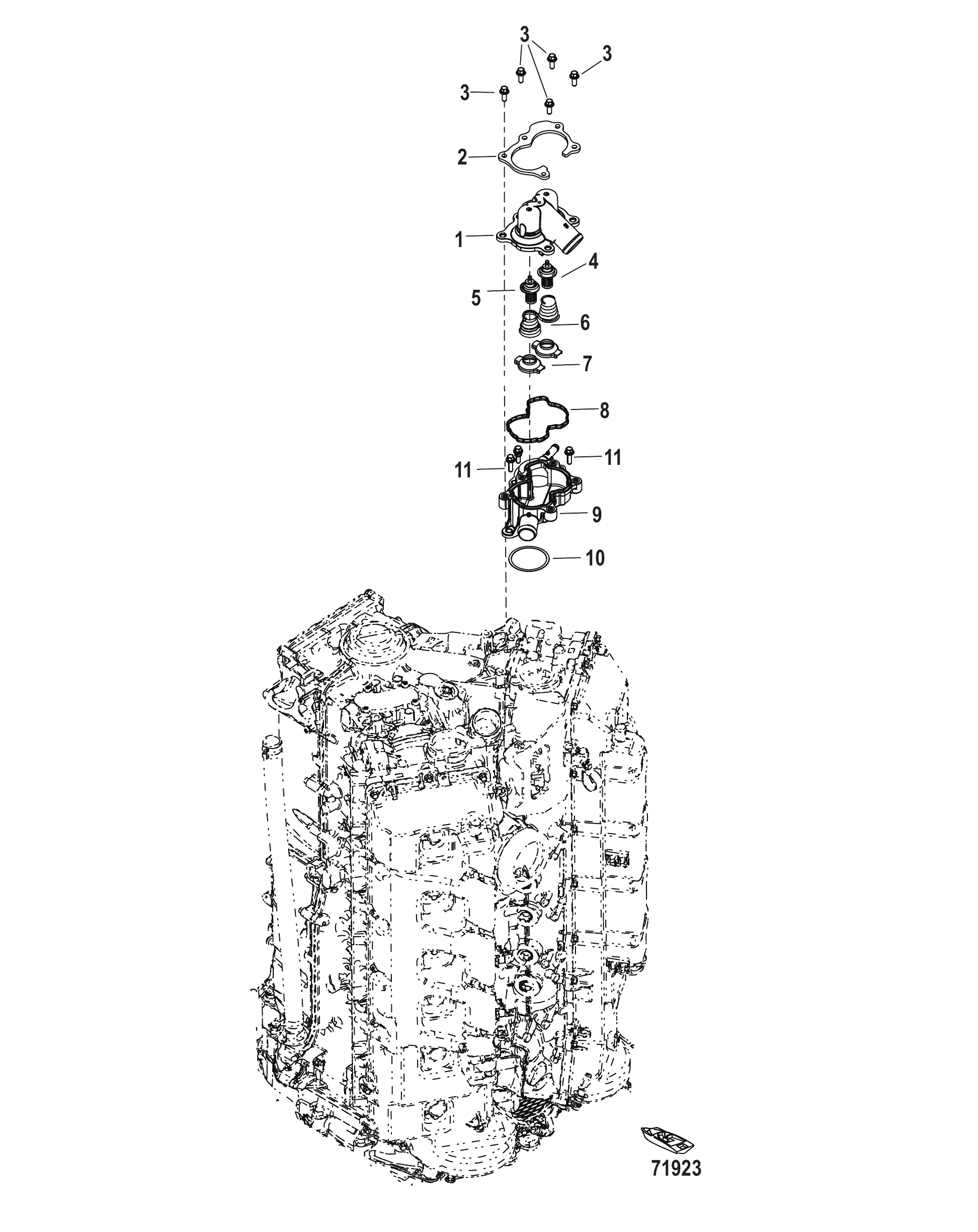

Рис. 11Термостат системы охлаждения (серийные номера до 3B332191) Cooling Thermostat, Serial 3B332191 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0177662	Термостат в сборе	1
2	8M0180926	Пластина	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	5
4	8M0177700	Термостат 71.1 Degree Celsius	1
5	8M0177701	Термостат 60 Degree Celsius	1
6	8M0177702	Пружина термостата	2
7	8M0177703	Фиксатор термостата	2
8	8M0177704	Прокладка термостата	1
9	NSS	NOT SOLD SEPARATE Housing-Bottom	1
10	33145	Кольцо уплотнительное (1.984 x .139)	1
10	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3

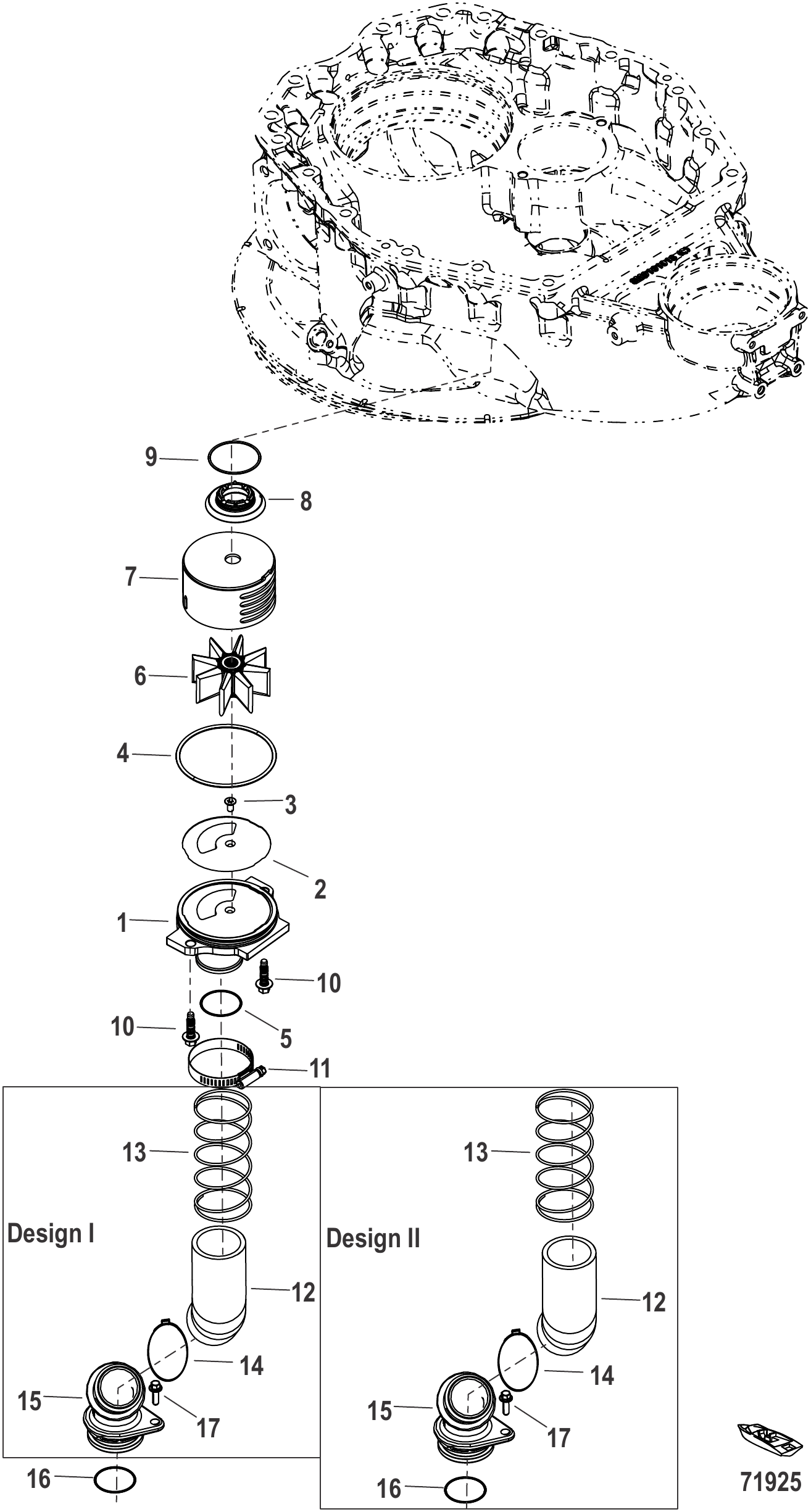

Рис. 12Водяной насос системы охлаждения Cooling Water Pump

REF	Номер детали	Наименование	Кол-во
-	8M0235099	Ремкомплект водяного насоса длинный	1
-	8M0235100	Ремкомплект водяного насоса удлинённый	1
-	8M0239303	Ремкомплект водяного насоса	1
1	8M0178586	Трубка впуска воды	1
1	8M0228710	ORD 8M0235099 Mercury / Quicksilver	1
1	8M0178587	Трубка впуска воды	1
1	8M0229565	ORD 8M0235100 Mercury / Quicksilver	1
2	8M0178588	Пластина водозаборника	1
3	8M0178589	Винт M6 x 12	1
4	8M0177705	Уплотнительное кольцо	1
5	8M0177710	Уплотнительное кольцо	1
6	8M0177706	Крыльчатка водяного насоса	1
7	8M0177707	Корпус насоса	1
8	8M0177708	Уплотнение держателя	1
9	65936	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
10	8M0177709	Винт	2
11	815504232	Хомут червячный (диаметр 2.50)	1
12	8M0177712	Шланг в сборе	1
12	8M0221285	Шланг в сборе от корпуса фильтра к водяному насосу	1
12	8M0221285	Шланг в сборе от корпуса фильтра к водяному насосу	1
13	8M0182439	Пружина	1
14	8M0177711	Хомут	1
15	NSS	NOT SOLD SEPARATE Fitting-Water inlet	1
16	8M0177710	Уплотнительное кольцо	1
17	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
-	8M0177997	Комплект водяного насоса полный	1

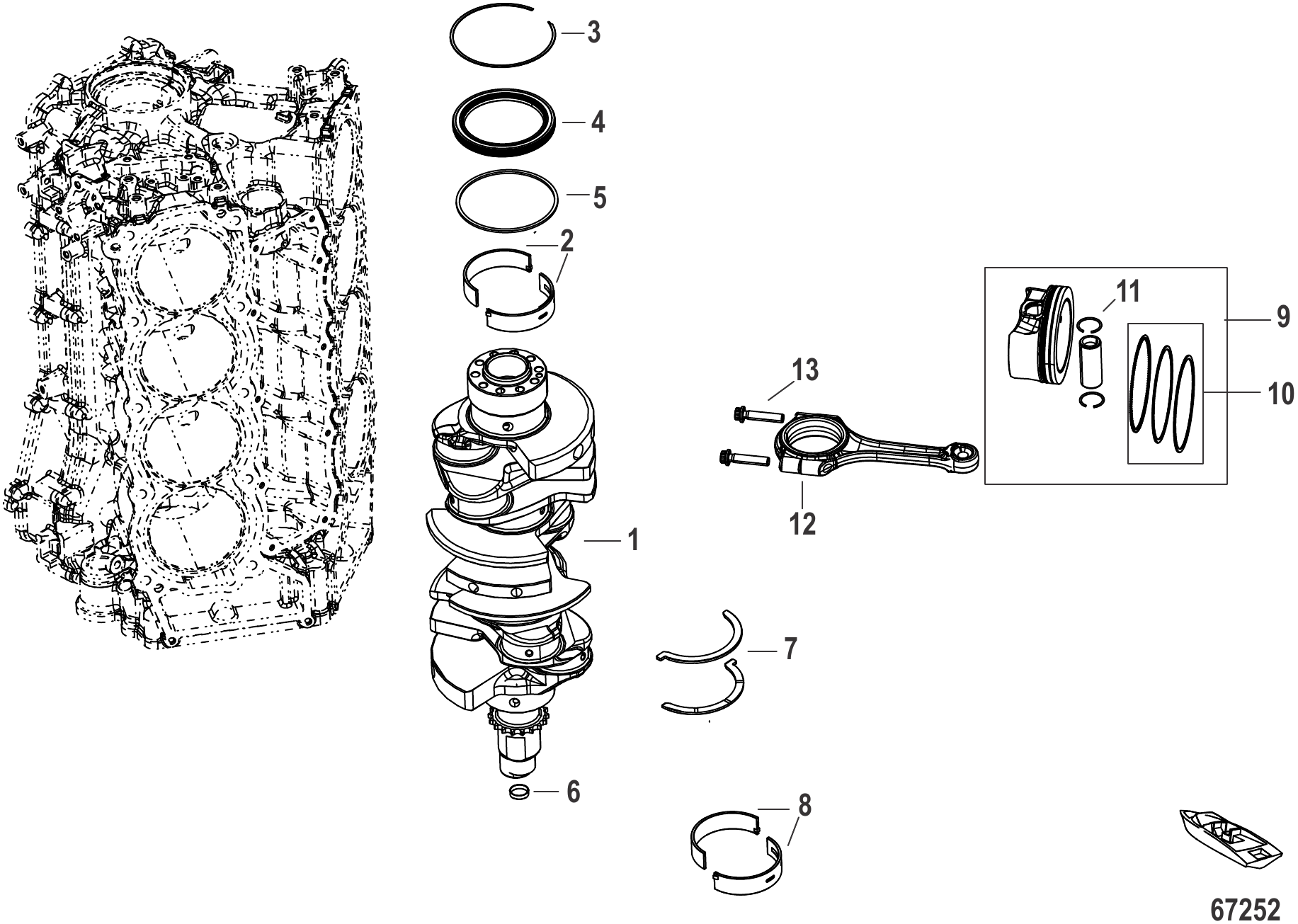

Рис. 13КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142417	Коленчатый вал	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147976	Коренной подшипник зеленый	AR
6	8M0147977	Коренной подшипник синий	AR
6	8M0147978	Коренной подшипник белый	AR
6	8M0147979	Коренной подшипник оранжевый	AR
7	8M0142424	Шайба упорная	2
8	8M0148077	Подшипник шатунный зеленый	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0148078	Подшипник шатунный синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0148079	Подшипник шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	8
9	8M0200040	Поршень в сборе	8
10	8M0142381	Поршневые кольца в сборе	8
11	8M0142383	Стопорное кольцо	16
12	8M0142418	Шатун	8
12	8M0159647	Шатун	8
13	8M6002637	Болт шатуна	16
13	8M0159648	Болт шатуна	16
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

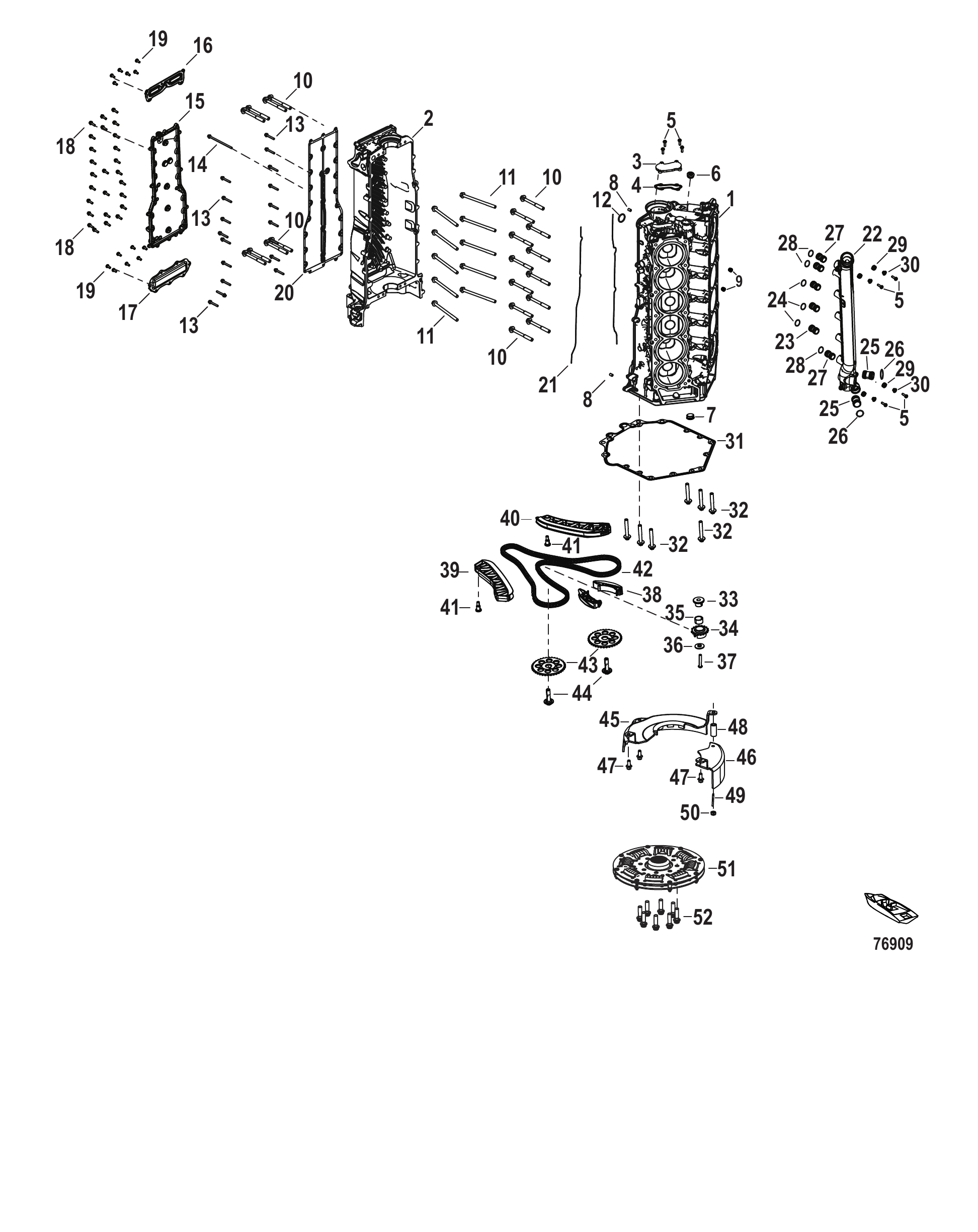

Рис. 14Блок цилиндров (серийные номера до 3B332191) Cylinder Block Serial 3B332191 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0179274	Блок цилиндров	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0179275	Крышка	1
3	8M0220614	Крышка	1
4	8M0179276	Прокладка крышки	1
5	8M0080651	Винт (M6 x 20)	8
6	8M0087453	ПРОБКА (24 ММ)	1
7	8M0087451	Пробка (18 мм)	1
8	893540	Штифт установочный, 8x12 длинный	6
9	8M0087447	ПРОБКА (10ММ)	2
10	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	18
11	8M0178218	Винт M10 x 150	10
12	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
13	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	18
14	8M0179283	Винт M6 x 120	1
14	8M0189879	Винт M6 X 120	1
15	8M0179284	Крышка маслоохладителя	1
16	8M0180224	Крышка опорной плиты	1
17	8M0180225	Крышка опорной плиты	1
18	8M0179592	Винт M6 x 20	26
19	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	13
20	8M0179286	Прокладка крышки охладителя	1
21	8M0179285	Уплотнение	1
21	8M0204793	Комплект уплотнений	1
22	8M0179249	Труба развала в сборе	1
23	8M0181166	Соединитель	3
24	8M0180223	Уплотнительное кольцо	3
25	8M0181167	Соединитель	2
26	38780	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
27	8M0181168	Соединитель	3
28	55801	Кольцо уплотнительное	3
29	8M0180222	Втулка уплотнительная	4
30	8M0180221	Втулка	4
31	8M0179251	Прокладка переходной плиты	1
32	8M0179252	Винт M10 x 65	7
32	8M0177604	Винт	7
33	8M0179281	Ось промежуточной шестерни	1
34	8M0179260	Звездочка привода масляного насоса в сборе	1
35	NSS	NOT SOLD SEPARATE	1
36	8M0179279	Шайба с буртиком	1
37	8M0179280	Винт M8 x 45	1
38	8M0179278	Направляющая короткой ветви	2
39	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
40	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
41	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
42	8M0179277	Цепь привода распредвала	1
43	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
44	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
45	8M0179253	Маслозащитный экран	1
46	8M0179254	Четвертной щиток	1
47	88552514	Винт (M6 x 14 мм) нержавеющая сталь	3
48	8M0179256	Проставка	1
49	8M0179255	Шпилька M6 x 1	1
50	401386	ГАЙКА (M6) Нержавеющая сталь	1
51	8M0179258	Соединительная муфта двигателя	1
52	8M0179259	Винт M8 x 28	1
-	8M0178231	Блок цилиндров длинный	1
-	8M0178234	Комплект прокладок головки блока цилиндров	1
-	8M0221316	Комплект прокладок головки блока цилиндров	1

Рис. 15Блок цилиндров (серийные номера от 3B332192) Cylinder Block Serial 3B332192 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0179274	Блок цилиндров	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0179275	Крышка	1
3	8M0220614	Крышка	1
4	8M0179276	Прокладка крышки	1
5	8M0080651	Винт (M6 x 20)	8
6	8M0087453	ПРОБКА (24 ММ)	1
7	8M0087451	Пробка (18 мм)	1
8	893540	Штифт установочный, 8x12 длинный	6
9	8M0087447	ПРОБКА (10ММ)	2
10	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	18
11	8M0178218	Винт M10 x 150	10
12	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
13	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	18
14	8M0179283	Винт M6 x 120	1
14	8M0189879	Винт M6 X 120	1
15	8M0179284	Крышка маслоохладителя	1
16	8M0180224	Крышка опорной плиты	1
17	8M0180225	Крышка опорной плиты	1
18	8M0179592	Винт M6 x 20	26
19	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	13
20	8M0179286	Прокладка крышки охладителя	1
21	8M0179285	Уплотнение	1
21	8M0204793	Комплект уплотнений	1
22	8M0219854	Трубопровод в развале блока в сборе	1
23	8M0181166	Соединитель	3
24	8M0180223	Уплотнительное кольцо	3
25	8M0181167	Соединитель	2
26	38780	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
27	8M0181168	Соединитель	3
28	55801	Кольцо уплотнительное	3
29	8M0180222	Втулка уплотнительная	4
30	8M0180221	Втулка	4
31	8M0179251	Прокладка переходной плиты	1
32	8M0179252	Винт M10 x 65	7
32	8M0177604	Винт	7
33	8M0179281	Ось промежуточной шестерни	1
34	8M0179260	Звездочка привода масляного насоса в сборе	1
35	NSS	NOT SOLD SEPARATE	1
36	8M0179279	Шайба с буртиком	1
37	8M0179280	Винт M8 x 45	1
38	8M0179278	Направляющая короткой ветви	2
39	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
40	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
41	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
42	8M0179277	Цепь привода распредвала	1
43	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
44	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
45	8M0179253	Маслозащитный экран	1
46	8M0179254	Четвертной щиток	1
47	88552514	Винт (M6 x 14 мм) нержавеющая сталь	3
48	8M0179256	Проставка	1
49	8M0179255	Шпилька M6 x 1	1
50	401386	ГАЙКА (M6) Нержавеющая сталь	1
51	8M0179258	Соединительная муфта двигателя	1
52	8M0179259	Винт M8 x 28	1
-	8M0227276	БЛОК ЦИЛИНДРОВ	1
-	8M0178234	Комплект прокладок головки блока цилиндров	1
-	8M0221316	Комплект прокладок головки блока цилиндров	1

Рис. 16Головка цилиндров и распредвал (серийные номера до 3B332191) Cylinder Head and Camshaft Serial 3B332191 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0178236	Головка блока цилиндров в сборе	1
1	8M0178235	Головка блока цилиндров в сборе	1
2	8M0179238	Седло клапана впускного	24
3	8M0179239	Седло клапана выпускного	24
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	48
5	NSS	NOT SOLD SEPARATE	26
6	8M0163131	Винт M6	52
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	14
9	8M0087449	Пробка (14 мм)	4
10	8M0087454	ПРОБКА (30 мм)	10
11	8M0142364	СУХАРЬ КЛАПАНА	96
12	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	48
13	8M0179240	Пружина клапана	48
14	8M0142359	САЛЬНИК КЛАПАНА	48
15	8M0179241	Клапан впускной	24
16	8M0179242	Клапан выпускной	24
17	892454030	Винт (M6 x 30)	4
18	8M0179243	Натяжитель	2
19	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
20	8M0179244	Распредвал выпускной	1
20	8M0179245	Распредвал выпускной	1
21	8M0179246	Распредвал впускной	1
21	8M0179247	Распредвал впускной	1
22	8M0142365	ТОЛКАТЕЛЬ (3.000)	AR
22	8M0142431	ТОЛКАТЕЛЬ (3.015)	AR
22	8M0142439	ТОЛКАТЕЛЬ (3.030)	AR
22	8M0142440	ТОЛКАТЕЛЬ (3.045)	AR
22	8M0142441	Толкатель (3.060)	AR
22	8M0142438	Толкатель (3.075)	AR
22	8M0142495	Толкатель (3.090)	AR
22	8M0142492	Толкатель (3.105)	AR
22	8M0142443	Толкатель (3.120)	AR
22	8M0142447	Толкатель (3.135)	AR
22	8M0142464	Толкатель (3.150)	AR
22	8M0142465	Толкатель (3.165)	AR
22	8M0142466	Толкатель (3.180)	AR
22	8M0142487	Толкатель (3.195)	AR
22	8M0142488	Толкатель (3.210)	AR
22	8M0142489	Толкатель (3.225)	AR
22	8M0142490	Толкатель (3.240)	AR
22	8M0142491	Толкатель (3.255)	AR
22	8M0142519	Толкатель (3.270)	AR
22	8M0142520	Толкатель (3.285)	AR
22	8M0142521	Толкатель (3.300)	AR
22	8M0142525	Толкатель (3.315)	AR
22	8M0142527	Толкатель (3.330)	AR
22	8M0142532	Толкатель (3.345)	AR
22	8M0142613	Толкатель (3.360)	AR
22	8M0142252	Толкатель (3.375)	AR
22	8M0142255	Толкатель (3.390)	AR
22	8M0142256	Толкатель (3.405)	AR
22	8M0142257	Толкатель (3.420)	AR
22	8M0142258	Толкатель (3.435)	AR
22	8M0142261	Толкатель (3.450)	AR
22	8M0142263	Толкатель (3.465)	AR
22	8M0142277	Толкатель (3.480)	AR
22	8M0142291	Толкатель (3.495)	AR
22	8M0142292	Толкатель (3.510)	AR
22	8M0142666	Толкатель (3.525)	AR
22	8M0142667	Толкатель (3.540)	AR
22	8M0142668	Толкатель (3.555)	AR
22	8M0142669	Толкатель (3.570)	AR
22	8M0142670	Толкатель (3.585)	AR
22	8M0142698	Толкатель (3.600)	AR
22	8M0142699	Толкатель (3.615)	AR
22	8M0142700	Толкатель (3.630)	AR
22	8M0142701	Толкатель (3.645)	AR
22	8M0142702	ТОЛКАТЕЛЬ (3.660)	AR
22	8M0142703	ТОЛКАТЕЛЬ (3.675)	AR
22	8M0142704	ТОЛКАТЕЛЬ (3.690)	AR
23	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	28
24	8M0180941	Винт (M6 x 30)	4
24	8M0199583	Винт	4
25	8M0199584	Проставка	4
26	8M0178238	Прокладка головки блока цилиндров	1
26	8M0178237	Прокладка головки блока цилиндров	1
26	8M0238527	Прокладка головки блока цилиндров	1
27	8M0179581	Наполнитель	2
28	8M0102995	ВИНТ (M12)	4
29	8M0178239	Рым-болт	1
30	8M0177653	Кронштейн	1
31	8M0178240	Рым-болт	1
32	8M0179250	Кронштейн заливки и вентиляции редуктора	1
33	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
34	898836	Уплотнительное кольцо коричневое	1
34	8M0237361	Кольцо уплотнительное	1
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
36	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
-	8M0178231	Блок цилиндров длинный	1
-	8M0178234	Комплект прокладок головки блока цилиндров	1
-	8M0221316	Комплект прокладок головки блока цилиндров	1

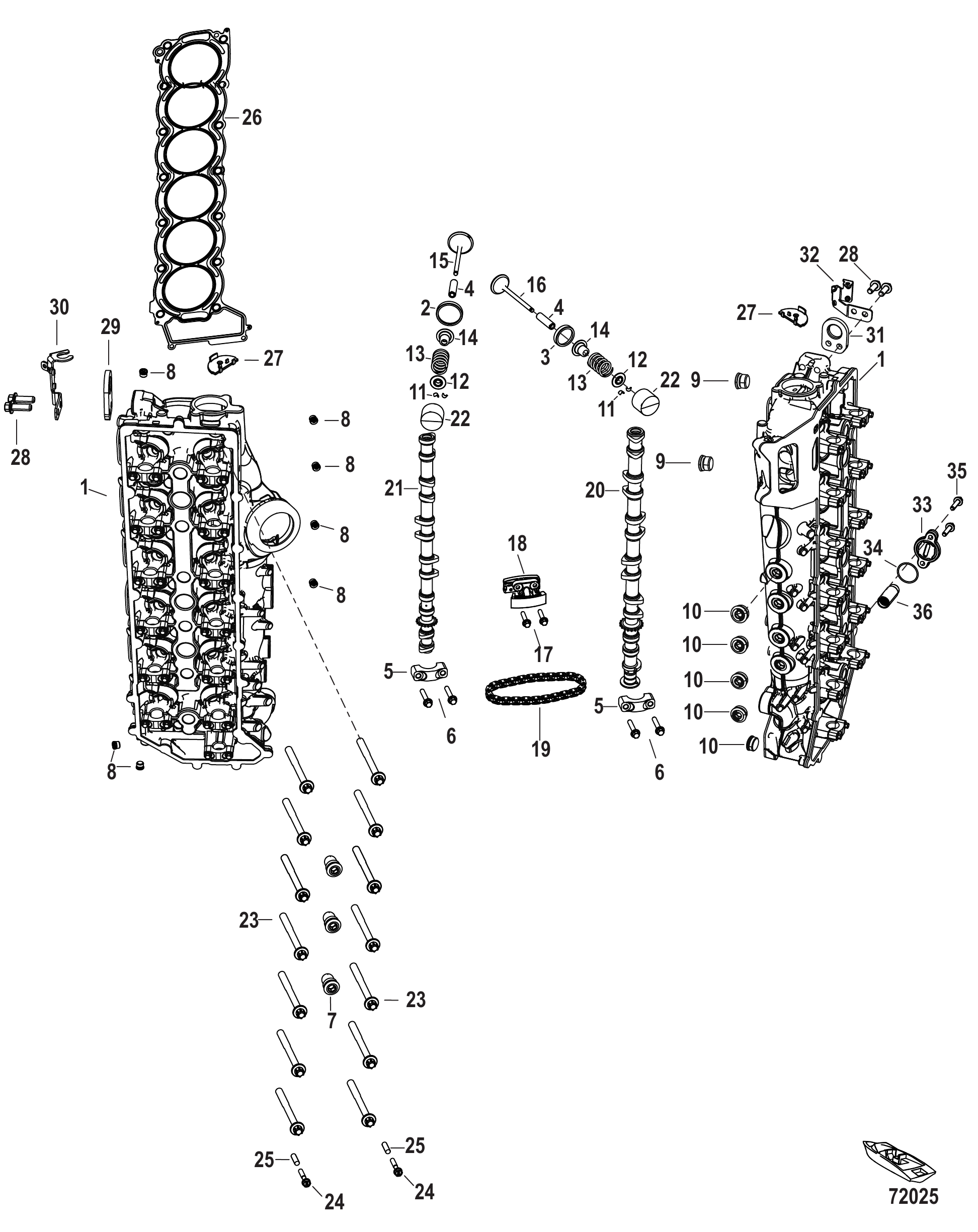

Рис. 17Головка цилиндров и распредвал (серийные номера от 3B332192) Cylinder Head and Camshaft Serial 3B332192 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0219856	Головка блока цилиндров в сборе	1
1	8M0178235	Головка блока цилиндров в сборе	1
2	8M0179238	Седло клапана впускного	24
3	8M0179239	Седло клапана выпускного	24
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	48
5	NSS	NOT SOLD SEPARATE	26
6	8M0163131	Винт M6	52
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	14
9	8M0087449	Пробка (14 мм)	4
10	8M0087454	ПРОБКА (30 мм)	10
11	8M0142364	СУХАРЬ КЛАПАНА	96
12	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	48
13	8M0179240	Пружина клапана	48
14	8M0142359	САЛЬНИК КЛАПАНА	48
15	8M0179241	Клапан впускной	24
16	8M0179242	Клапан выпускной	24
17	892454030	Винт (M6 x 30)	4
18	8M0179243	Натяжитель	2
19	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
20	8M0179244	Распредвал выпускной	1
20	8M0179245	Распредвал выпускной	1
21	8M0179246	Распредвал впускной	1
21	8M0179247	Распредвал впускной	1
22	8M0142365	ТОЛКАТЕЛЬ (3.000)	AR
22	8M0142431	ТОЛКАТЕЛЬ (3.015)	AR
22	8M0142439	ТОЛКАТЕЛЬ (3.030)	AR
22	8M0142440	ТОЛКАТЕЛЬ (3.045)	AR
22	8M0142441	Толкатель (3.060)	AR
22	8M0142438	Толкатель (3.075)	AR
22	8M0142495	Толкатель (3.090)	AR
22	8M0142492	Толкатель (3.105)	AR
22	8M0142443	Толкатель (3.120)	AR
22	8M0142447	Толкатель (3.135)	AR
22	8M0142464	Толкатель (3.150)	AR
22	8M0142465	Толкатель (3.165)	AR
22	8M0142466	Толкатель (3.180)	AR
22	8M0142487	Толкатель (3.195)	AR
22	8M0142488	Толкатель (3.210)	AR
22	8M0142489	Толкатель (3.225)	AR
22	8M0142490	Толкатель (3.240)	AR
22	8M0142491	Толкатель (3.255)	AR
22	8M0142519	Толкатель (3.270)	AR
22	8M0142520	Толкатель (3.285)	AR
22	8M0142521	Толкатель (3.300)	AR
22	8M0142525	Толкатель (3.315)	AR
22	8M0142527	Толкатель (3.330)	AR
22	8M0142532	Толкатель (3.345)	AR
22	8M0142613	Толкатель (3.360)	AR
22	8M0142252	Толкатель (3.375)	AR
22	8M0142255	Толкатель (3.390)	AR
22	8M0142256	Толкатель (3.405)	AR
22	8M0142257	Толкатель (3.420)	AR
22	8M0142258	Толкатель (3.435)	AR
22	8M0142261	Толкатель (3.450)	AR
22	8M0142263	Толкатель (3.465)	AR
22	8M0142277	Толкатель (3.480)	AR
22	8M0142291	Толкатель (3.495)	AR
22	8M0142292	Толкатель (3.510)	AR
22	8M0142666	Толкатель (3.525)	AR
22	8M0142667	Толкатель (3.540)	AR
22	8M0142668	Толкатель (3.555)	AR
22	8M0142669	Толкатель (3.570)	AR
22	8M0142670	Толкатель (3.585)	AR
22	8M0142698	Толкатель (3.600)	AR
22	8M0142699	Толкатель (3.615)	AR
22	8M0142700	Толкатель (3.630)	AR
22	8M0142701	Толкатель (3.645)	AR
22	8M0142702	ТОЛКАТЕЛЬ (3.660)	AR
22	8M0142703	ТОЛКАТЕЛЬ (3.675)	AR
22	8M0142704	ТОЛКАТЕЛЬ (3.690)	AR
23	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	28
24	8M0180941	Винт (M6 x 30)	4
24	8M0199583	Винт	4
25	8M0199584	Проставка	4
26	8M0178238	Прокладка головки блока цилиндров	1
26	8M0178237	Прокладка головки блока цилиндров	1
26	8M0238527	Прокладка головки блока цилиндров	1
27	8M0179581	Наполнитель	2
28	8M0102995	ВИНТ (M12)	4
29	8M0178239	Рым-болт	1
30	8M0177653	Кронштейн	1
31	8M0178240	Рым-болт	1
32	8M0179250	Кронштейн заливки и вентиляции редуктора	1
33	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
34	898836	Уплотнительное кольцо коричневое	1
34	8M0237361	Кольцо уплотнительное	1
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
36	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
-	8M0227276	БЛОК ЦИЛИНДРОВ	1
-	8M0178234	Комплект прокладок головки блока цилиндров	1
-	8M0221316	Комплект прокладок головки блока цилиндров	1

Рис. 18Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0143772	Комплект наклеек верхнего кожуха	1
2	8M0145974	КОМПЛЕКТ НАКЛЕЕК ВЕРХНЕГО КОЖУХА	1
3	8M0143773	Комплект наклеек, нижние накладки	1
4	8M0151525	Наклейка M-ICON 53 мм, Racing	1
5	8M0080153	Наклейка M-ICON 66 мм Racing	1

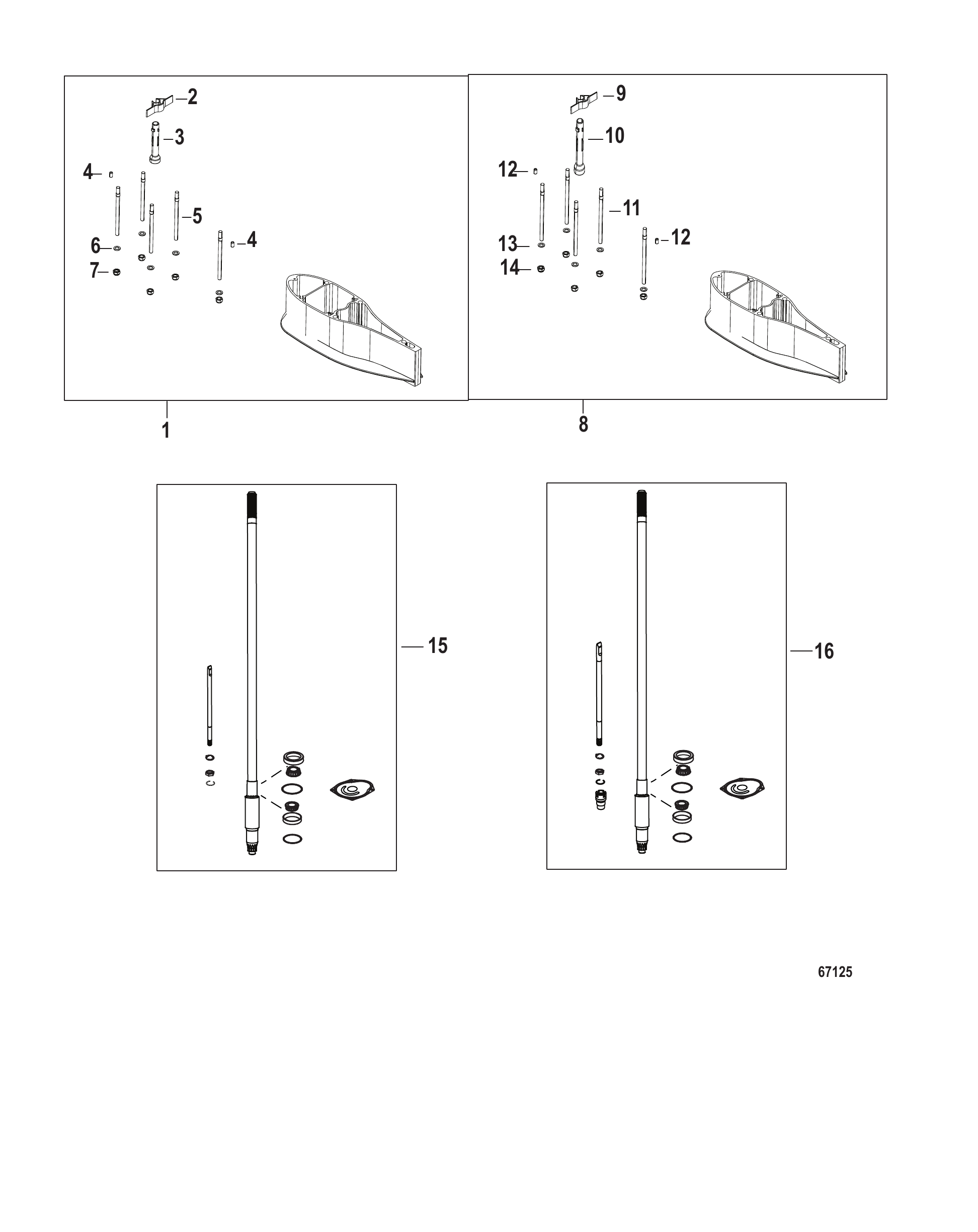

Рис. 19Комплекты удлинителей ведущего вала Driveshaft Extension Kits

REF	Номер детали	Наименование	Кол-во
1	8M0142779	Проставка в сборе 5 IN черная	1
1	8M0147047	Проставка в сборе 5 IN серебристая	1
1	8M0228079	Проставка в сборе, 5 дюймов, серебристая	1
2	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
3	8M0142780	Трубка водяная	1
4	8M0084244	Штифт установочный, .375 x .620	2
5	8M0142781	Шпилька (M12 x 179)	5
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	896895	Гайка (M12)	5
8	8M0142787	Проставка в сборе, 10 дюймов, чёрная	1
8	8M0230288	Комплект проставки DSH 10 IN черный	1
8	8M0147046	Проставка в сборе 10 IN серебристая	1
8	8M0230292	Комплект проставок DSH, 10 дюймов, серебристый	1
9	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
10	8M0142789	Водяная трубка	1
11	8M0142788	Шпилька (M12 x 306)	5
12	8M0084244	Штифт установочный, .375 x .620	2
13	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
14	896895	Гайка (M12)	5
15	8M0146065	Комплект гребного вала Long	1
15	8M0168204	Комплект гребного вала Long	1
15	8M0146066	Комплект гребного вала X-Long	1
15	8M0168208	Комплект гребного вала X-Long	1
15	8M0146067	Комплект гребного вала XX-Long	1
15	8M0168210	Комплект гребного вала XX-Long	1
16	8M0168204	Комплект гребного вала Long	1
16	8M0168208	Комплект гребного вала X-Long	1
16	8M0168210	Комплект гребного вала XX-Long	1

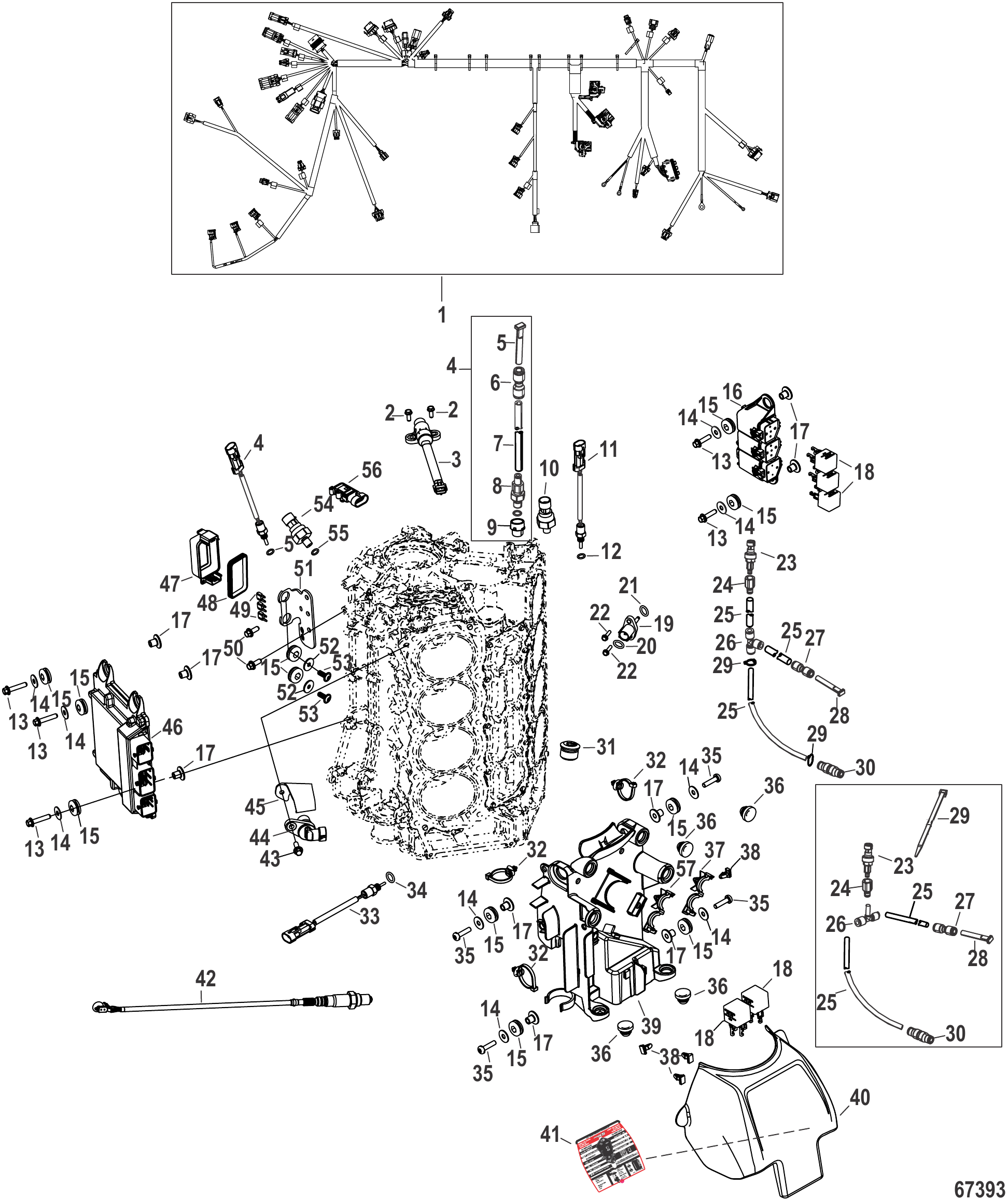

Рис. 20ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0142259	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ механический	1
1	8M0142260	Жгут проводов двигателя DTS	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0082988	Датчик положения коленчатого вала	1
4	8M0145165	Комплект датчика давления воды аналоговый	1
5	859732	ПРОБКА	1
6	859747	СОЕДИНИТЕЛЬ	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
8	896094A01	Штуцер в сборе	1
9	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
10	8M0142696	Датчик давления DTS	1
11	8M0142542	Датчик температуры	2
11	8M0205787	Датчик температуры	2
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
13	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	5
14	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	9
15	834985	Втулка уплотнительная	11
15	8M0190980	ВТУЛКА	11
16	8M0142684	Корпус реле	1
17	856954	Втулка	9
18	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	5
18	8M0219829	Кубовое реле	5
19	891663001	Датчик температуры	1
20	892317001	Уплотнительное кольцо	1
21	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
22	895054	Винт (M4 x 16 мм)	2
23	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
24	892403	ФИТИНГ	1
24	8M0207782	ШТУЦЕР ПРЯМОЙ	1
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	3
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	2
26	875207	Тройник	1
26	8M0157114	ТРОЙНИК 4 ММ	1
27	859747	СОЕДИНИТЕЛЬ	1
27	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
28	859732	ПРОБКА	1
29	816311T	СТЯЖКА (8.00 дюймов)	2
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	859448T	Штуцер	1
31	8M0087451	Пробка (18 мм)	1
32	899145	Хомут крепёжный	3
33	8M0142689	Датчик температуры	1
33	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
34	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
35	8M0142686	ВИНТ (M6 x 25)	4
36	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
37	858954	ЗАЖИМ (.625)	1
38	879962	Зажим	4
39	8M0142685	Электрическая пластина	1
39	8M0153944	ПЛАСТИНА ЭЛЕКТРИЧЕСКАЯ	1
40	8M0142479	Крышка электрической панели	1
41	8M0149571	Наклейка графика технического обслуживания	1
42	8M0142695	ДАТЧИК КИСЛОРОДА	1
43	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
44	8M0011987	ДАТЧИК	1
44	8M0233140	Датчик	1
45	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
46	8M0207597	PCM 250R механический CMS	1
46	8M0207608	PCM 300R V8 механический CMS	1
46	8M0207602	PCM 300R DTS CMS Mercury / Quicksilver	1
47	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
48	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
49	8329692	Предохранитель мини - серый - 2 А	1
49	8M0207797	Предохранитель Mini — серый — 2 А	1
49	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
49	832969T20	Предохранитель Mini — жёлтый — 20 А	4
50	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
51	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
52	42118	ШАЙБА	2
53	878609	Винт (#10-16 x .600)	2
54	8M0142688	Датчик давления (масло/вода)	1
55	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
56	8M0142690	ДАТЧИК MAP	1
57	883066	Зажим (.865)	1

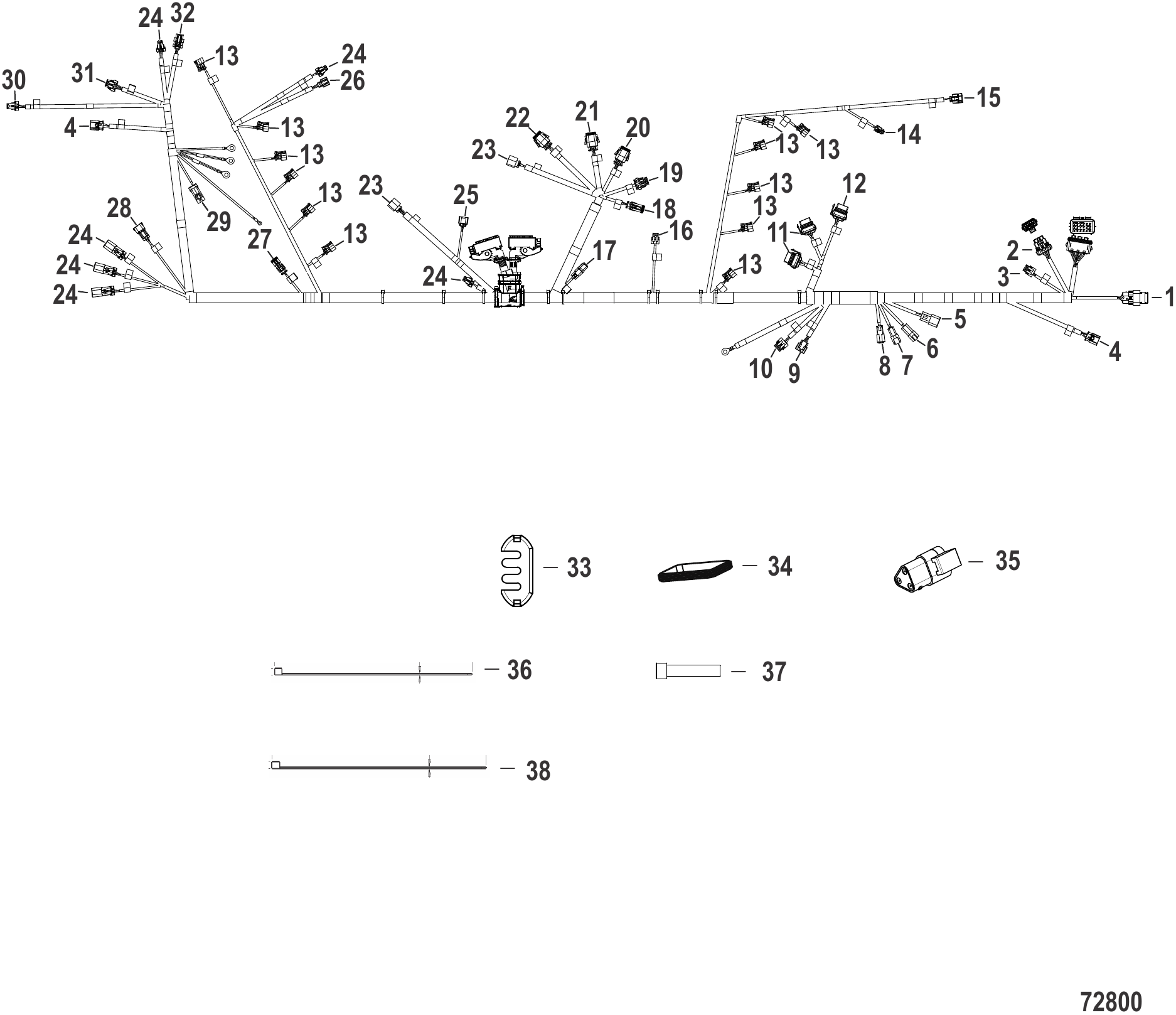

Рис. 21Электропроводка двигателя Electrical Engine Harness

REF	Номер детали	Наименование	Кол-во
-	8M0178245	Жгут проводов двигателя в сборе	1
-	8M0222357	Жгут проводов двигателя в сборе	1
-	8M0217495	Жгут проводов-адаптер генератора (12 В)	1
-	8M0207417	Жгут проводов-адаптер генератора (48 В) 48V	1
-	8M0227209	Переходник жгута проводов 2-контактный папа – 3-контактный мама, преобразует 2-контактный жгут защелки капота 8m0178245 в 3-контактный	1
1	879346A31	Ремонт жгута проводов	1
2	8M0062016	Ремонтный жгут проводов	1
3	879346A42	Ремонтный жгут проводов	1
4	8M0179595	Ремкомплект жгута проводов	1
5	8M0179609	Ремонтный жгут проводов	1
6	8M0179602	Ремкомплект жгута проводов первичной цепи двигателя	1
7	8M0179593	Ремкомплект жгута проводов функций двигателя	1
8	8M0179594	Ремкомплект жгута проводов	1
9	879346A47	Ремкомплект жгута проводов	1
10	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	8M0179605	Ремкомплект жгута проводов главного силового реле	1
12	8M0179604	Ремкомплект жгута проводов реле стартера, реле топливного насоса	1
13	8M0062019	Ремкомплект жгута проводов	1
14	879346A39	Ремкомплект жгута проводов	1
15	8M0179603	Ремонт жгута проводов	1
16	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
17	8M0179610	Ремонт жгута проводов	1
18	8M0179600	Ремонт жгута проводов	1
19	8M0179608	Ремонт жгута проводов	1
20	8M0179599	Ремонт жгута проводов	1
21	8M0179598	Ремонт жгута проводов	1
22	8M0179597	Ремонт жгута проводов	1
23	879346A44	Ремкомплект жгута проводов	1
24	879346A32	Ремкомплект жгута проводов	1
25	8M0179601	Ремонт жгута проводов	1
26	879346A52	Ремкомплект жгута проводов	1
27	8M0179606	Ремонт жгута проводов	1
28	8M0179596	Ремонт жгута проводов	1
29	8M0050324	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
30	879346A33	Ремкомплект жгута проводов	1
31	879346A35	Ремкомплект жгута проводов	1
32	8M0179607	Ремонт жгута проводов	1
33	831957	Фиксатор	1
34	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
35	8M0060394	Разъём с фиксатором 3-контактный	1
36	69355	Стяжка (5.50 дюймов)	2
36	8M0214940	Стяжка	2
37	889826	ПРОБКА полости	3
38	816311T	СТЯЖКА (8.00 дюймов)	13
39	8M0175113	Накладка перемычки	1
-	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	3

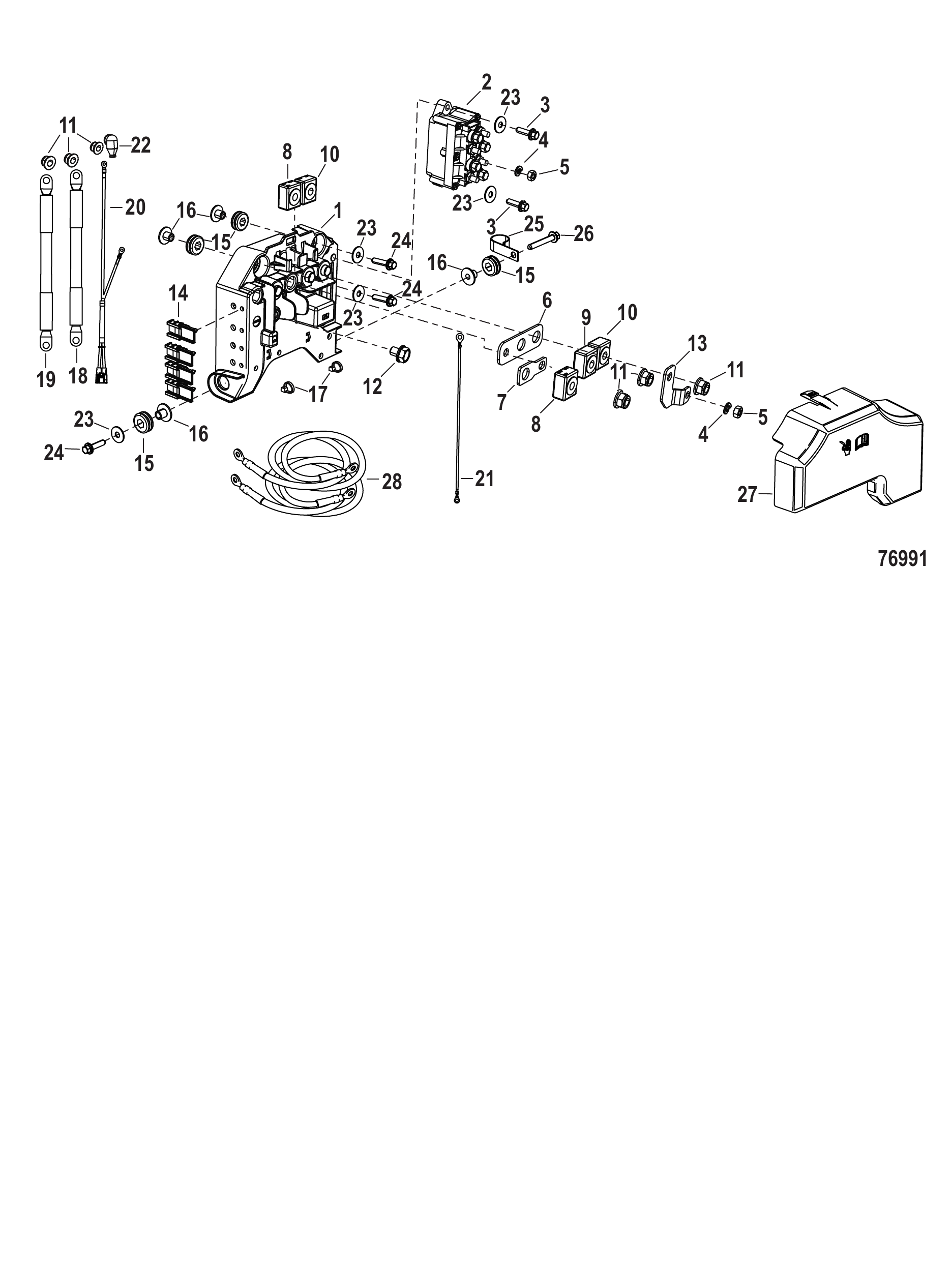

Рис. 22ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE	1
1	8M0179326	Пластина такелажная	1
1	8M0219916	Пластина такелажная	1
2	8M0178610	Реле тримма	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
4	400256	СТОПОРНАЯ ШАЙБА (M6)	2
5	400212	ГАЙКА (M6) Нержавеющая сталь	2
6	8M0179328	Шина распределительная	1
7	8M0179329	Плавкая вставка	2
8	8M0174088	Блок предохранителей 175 А	2
9	8M0129535	Блок предохранителей 80 А - салатовый	1
10	8M0179331	Блок предохранителей 125 А	2
11	826365	ГАЙКА (M8)	6
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0179332	Шина распределительная тримма	1
14	8M0179333	Зажим разъёма	4
15	834985	Втулка уплотнительная	4
15	8M0190980	ВТУЛКА	4
16	822003	Втулка	4
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
18	8M0179334	Кабель зарядки от силового вывода к генератору	1
19	8M0179335	Жгут проводов массы 25 дюймов	1
20	8M0179336	Жгут проводов питания насоса	1
21	8M0179337	Жгут проводов массы реле тримма	1
22	8M0179338	Колпачок генератора	1
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	5
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
25	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
25	8M0024808	J-образный зажим	1
26	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
27	8M0179307	Крышка электрической панели	1
28	8M0149414	Комплект кабелей аккумулятора	1

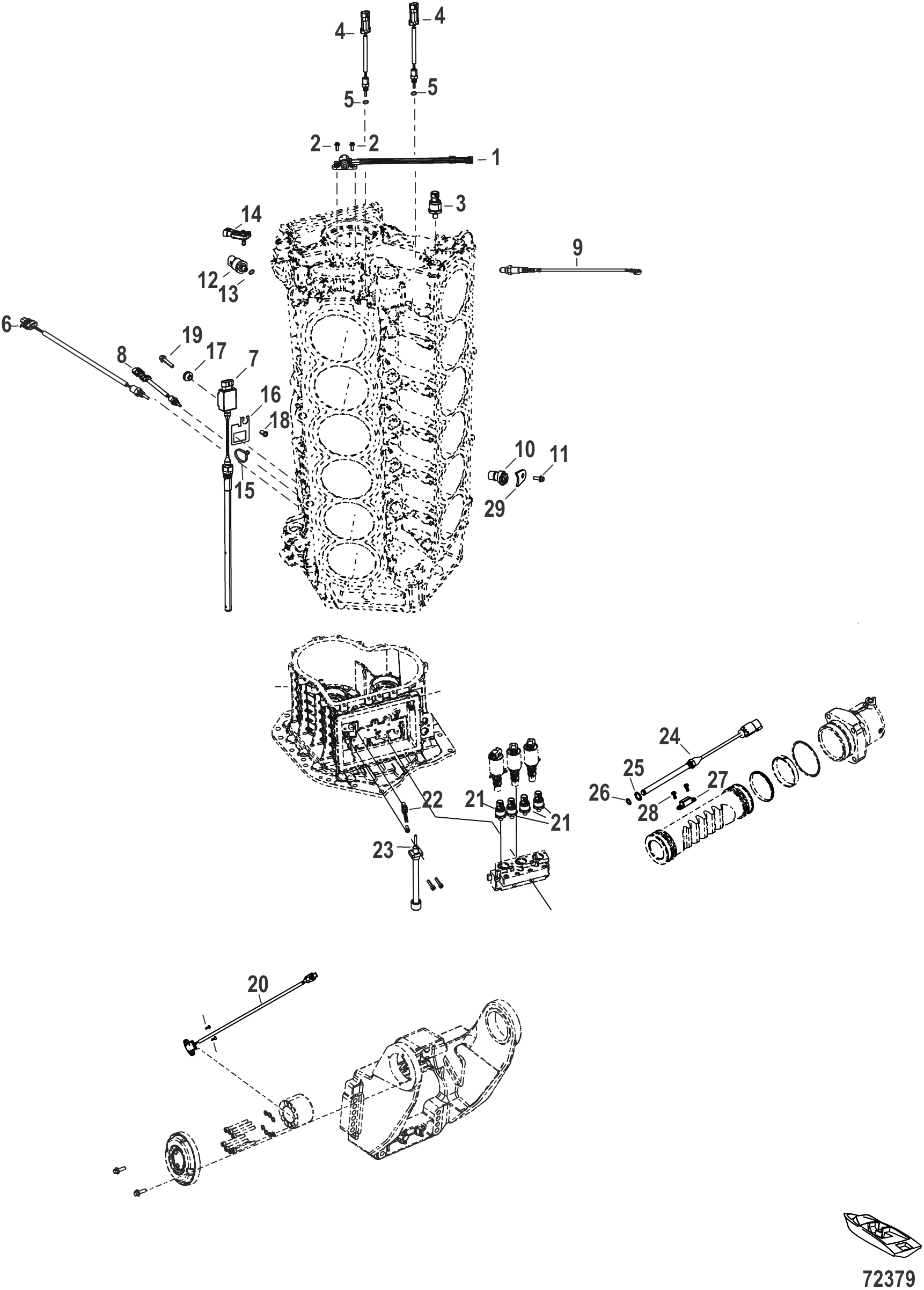

Рис. 23Датчики электрической системы Electrical Sensors

REF	Номер детали	Наименование	Кол-во
1	8M0179302	Датчик положения коленчатого вала	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0142696	Датчик давления DTS	1
4	8M0142542	Датчик температуры	2
4	8M0205787	Датчик температуры	2
5	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
6	8M0178263	Датчик температуры впускного воздуха	1
7	8M0178267	Датчик уровня масла	1
7	8M0233293	Датчик уровня масла	1
7	8M0217920	Датчик уровня масла	1
8	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
9	8M0142695	ДАТЧИК КИСЛОРОДА	2
10	8M0011987	ДАТЧИК	1
10	8M0233140	Датчик	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
12	8M0178265	Датчик давления масла	1
13	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
14	8M0178264	Датчик MAP	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	8M0179319	Кронштейн датчика масла	1
17	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	8M0207785	Втулка	1
18	818968	ВТУЛКА	1
18	8M0214955	Втулка	1
19	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
20	8M0178609	Датчик тримма в сборе	1
21	8M0177634	Датчик давления	1
22	8M0177636	Датчик скорости	1
23	8M0177637	Датчик уровня жидкости	1
24	8M0177504	Датчик положения рулевой колонки	1
24	8M0225655	ДАТЧИК РУЛЕВОГО УПРАВЛЕНИЯ	1
25	831985	Кольцо уплотнительное (.468 x .078)	1
26	48171	Кольцо уплотнительное (.364 x .070)	1
27	8M0179318	ДАТЧИК рулевого управления, магнит	1
28	8M0177505	ВИНТ	1
29	8M0203891	КРОНШТЕЙН датчика кулачка	1
-	8M0178234	Комплект прокладок головки блока цилиндров	1
-	8M0221316	Комплект прокладок головки блока цилиндров	1

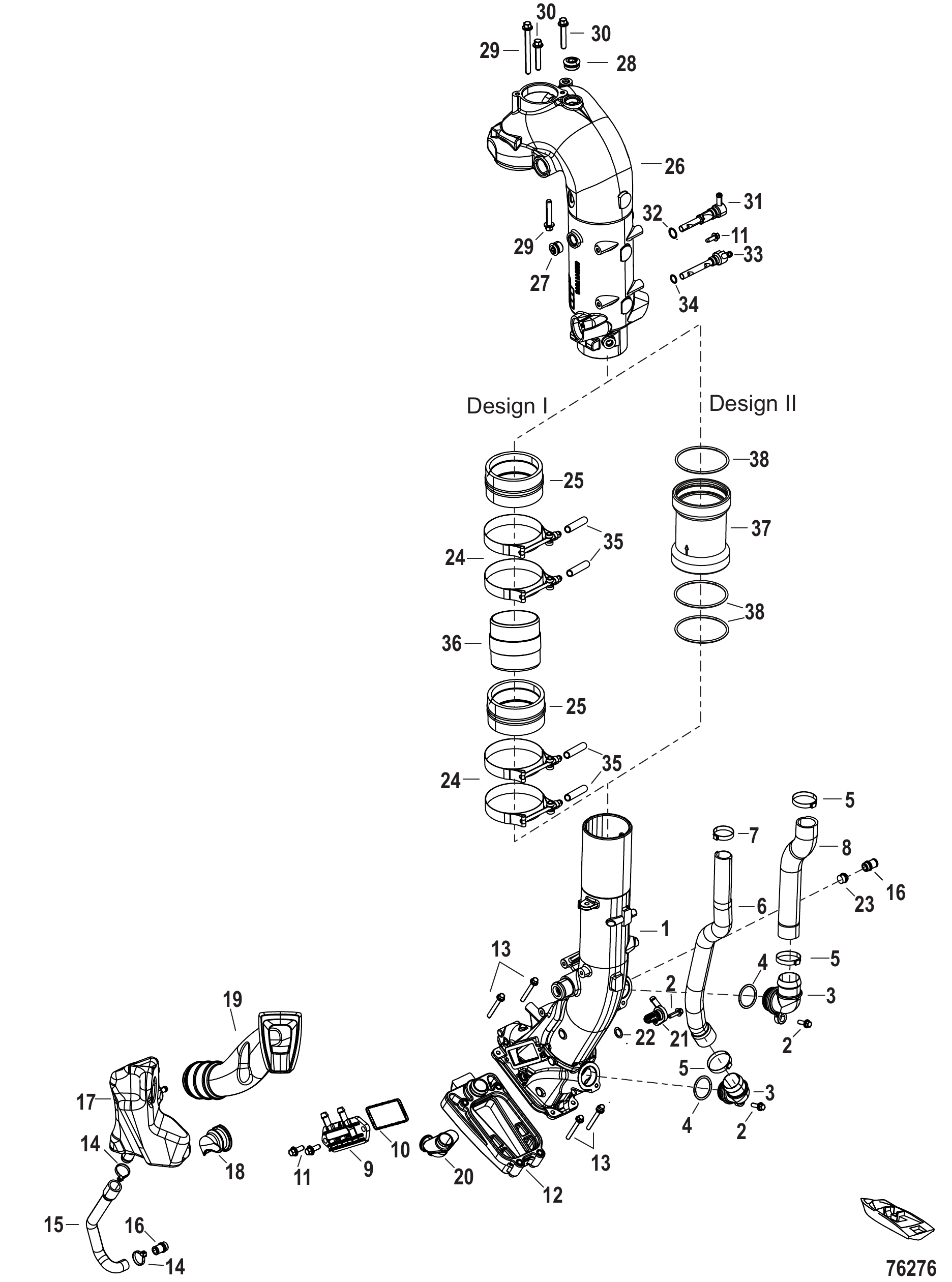

Рис. 24Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	2
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142792	ГЛУШИТЕЛЬ левый	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0155262	ВТУЛКА выпускной трубы	1
20	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
21	8M0142730	Фитинг	1
21	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
22	201951	Кольцо уплотнительное (.487 x .103)	1
23	8M0142793	ПРОБКА сливная	1
24	8M0142541	Хомут (93.7 мм диаметр)	4
24	8M0161579	ХОМУТ 93.7 ММ	4
25	8M0142538	Муфта	2
25	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	2
26	8M0142535	Коллектор выпускной	1
26	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
27	8M0087451	Пробка (18 мм)	1
28	8M0087453	ПРОБКА (24 ММ)	1
29	8M0142533	ВИНТ (M8 x 85)	1
30	88552645	Винт (M8X45)	3
31	8M0142534	ШТУЦЕР распылителя	1
32	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
33	8M0142536	ШТУЦЕР распылителя	1
34	863006	Кольцо уплотнительное (10.82 x 1.78)	1
35	8M0148727	ЗАГЛУШКА виниловая	4
36	8M0172180	ВЫПУСКНАЯ ТРУБА	1
37	8M0211273	СОЕДИНИТЕЛЬ выпускной	1
38	8M0161414	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 25Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8M0175394	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1
-	8M0149557	Длинный блок	1

Рис. 26Топливный фильтр Fuel Filter

REF	Номер детали	Наименование	Кол-во
-	8M0166540	Комплект топливного фильтра MPP	1
1	8M0166596	Топливный фильтр	1
2	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
3	8M0157779	ДАТЧИК В СБОРЕ WIF	1
4	8552141	Штуцер	2
4	8M0214961	Штуцер	2
5	47841	ШТУЦЕР (.375-18 x .500)	2
5	8M0214935	Штуцер	2
6	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	2
6	8M0204657	Заглушка	2
7	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1

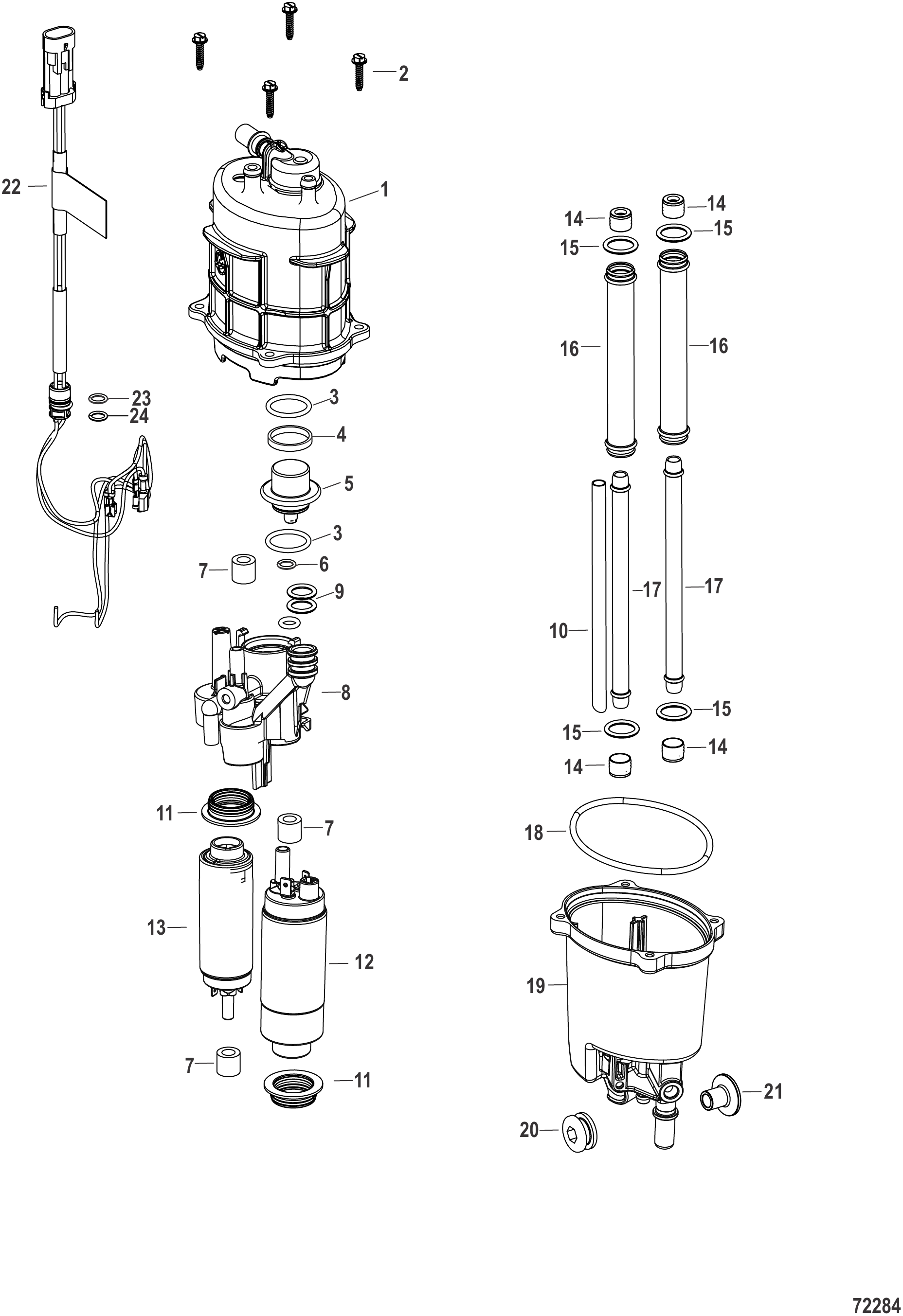

Рис. 27Компоненты модуля подачи топлива - 8M0178250 Fuel Supply Module Components - 8M0178250

REF	Номер детали	Наименование	Кол-во
-	8M0178250	МОДУЛЬ ПОДАЧИ ТОПЛИВА	1
1	8M0179356	ВЕРХНИЙ КОРПУС МОДУЛЯ ПОДАЧИ ТОПЛИВА	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE	2
4	NSS	NOT SOLD SEPARATE	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE	1
7	NSS	NOT SOLD SEPARATE	3
8	8M0179357	КРЫШКА МОДУЛЯ ПОДАЧИ ТОПЛИВА	1
9	NSS	NOT SOLD SEPARATE	2
10	8M0161398	Всасывающая трубка	1
11	NSS	NOT SOLD SEPARATE	2
12	8M0179358	НАСОС ПОДКАЧКИ ТОПЛИВА	1
13	8M0179359	НАСОС ПОДАЧИ ТОПЛИВА	1
14	NSS	NOT SOLD SEPARATE	4
15	NSS	NOT SOLD SEPARATE	4
16	8M0120073	Трубка	2
17	8M0161401	Топливная трубка	2
18	NSS	NOT SOLD SEPARATE	1
19	8M0179360	НИЖНИЙ КОРПУС МОДУЛЯ ПОДАЧИ ТОПЛИВА	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0161402	Жгут проводов в сборе	1
23	NSS	NOT SOLD SEPARATE	1
24	NSS	NOT SOLD SEPARATE	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

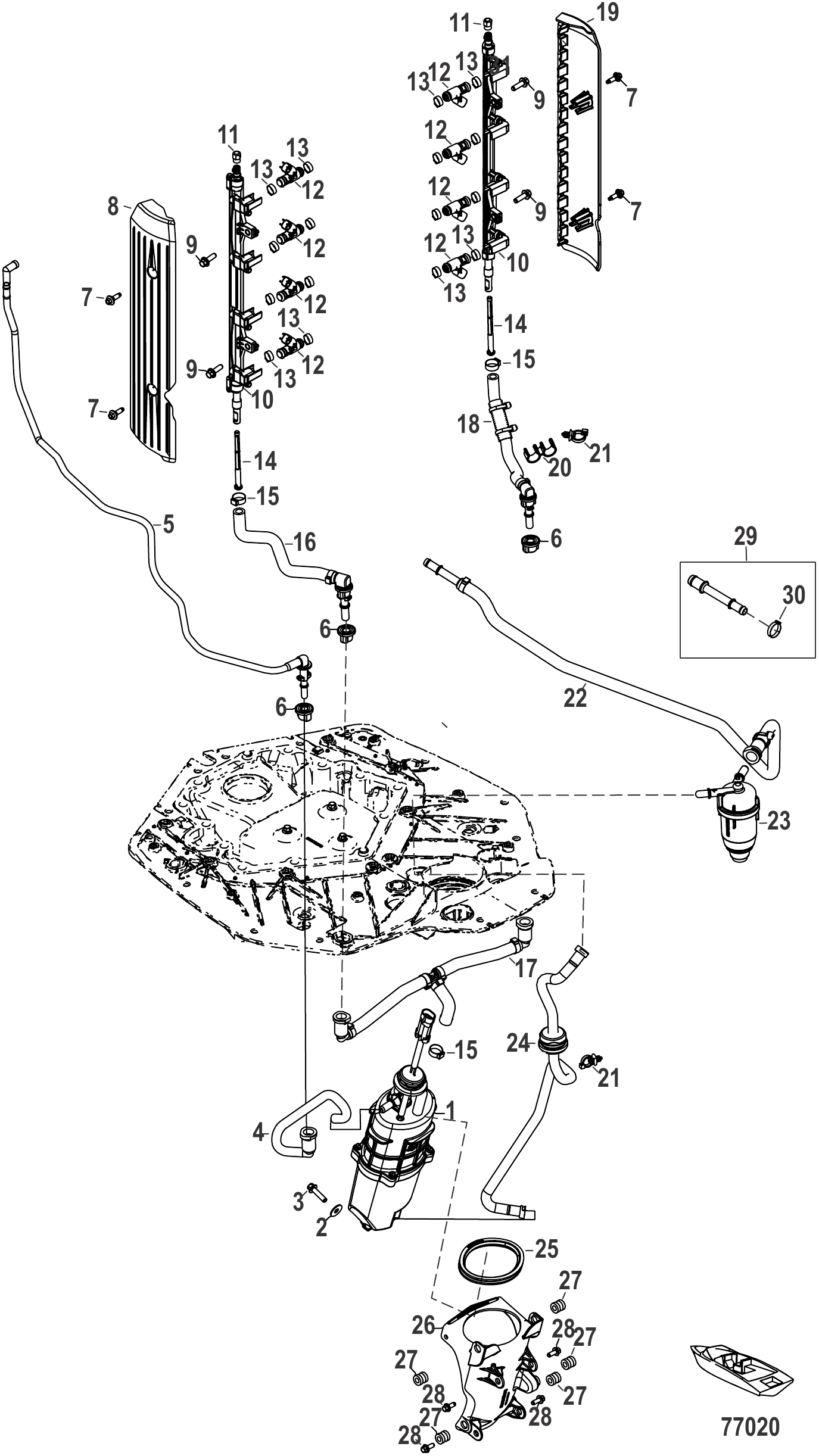

Рис. 28ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142475	Крышка топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142434	Топливная рампа левая	1
10	8M0220616	Топливная рампа левая	1
10	8M0142433	Топливная рампа правая	1
10	8M0220615	Топливная рампа правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	8
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142476	Крышка топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	8M0208431	Комплект топливного впуска 3/8 дюйма на 1/2 дюйма	1
30	8M0157397	Хомут Oetiker, 17.5	1

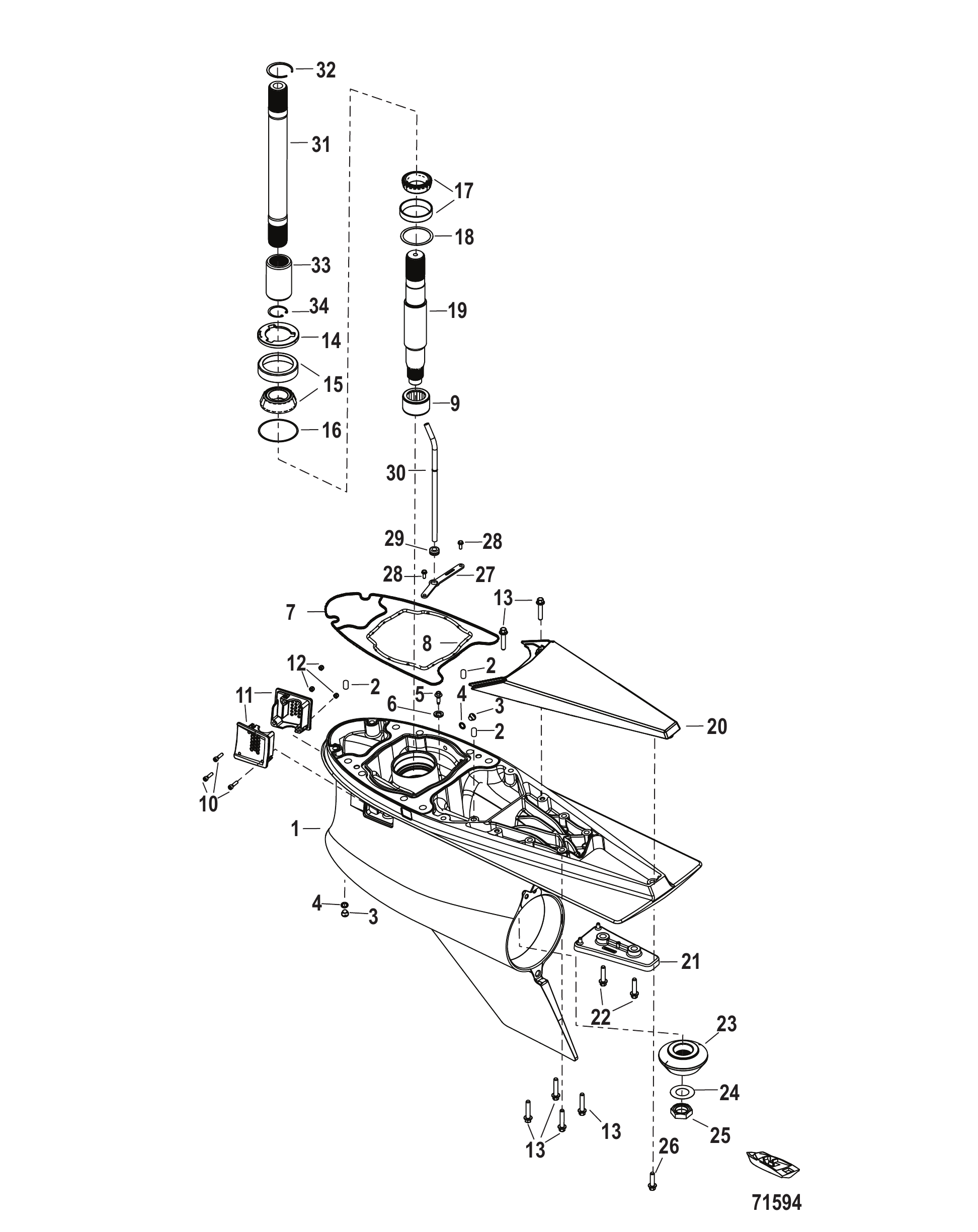

Рис. 29Картер редуктора, ведущий вал, 6.48 Torpedo (передаточное число 1.75) Gear Housing Driveshaft, 6.48 Torpedo, (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0174564	КОРПУС РЕДУКТОРА В СБОРЕ полный	1
1	8M0174565	КОРПУС РЕДУКТОРА В СБОРЕ базовый	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	3
3	8M0177436	ВИНТ (.375 x16)	2
4	830749	Сальник	2
4	8M0204693	Уплотнение сливной пробки	2
5	892073002	Винт с буртиком (M6)	1
5	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	1
6	8M0050602	Магнит	1
7	8M0177437	САЛЬНИК крышки редуктора	1
8	8M0177438	САЛЬНИК шкворня	1
9	86754T	ПОДШИПНИК В СБОРЕ роликовый	1
10	8M0177434	ВИНТ	3
11	8M0177435	ВОДОЗАБОРНОЕ ОТВЕРСТИЕ (полностью вентилируемое)	1
11	8M0207396	СЕТКИ водозаборного отверстия (сверлильные)	1
12	401365	ГАЙКА (M5) Нержавеющая сталь	3
13	8M0103814	Винт (M8 x 35 мм)	6
14	8M0177447	ФИКСАТОР	1
15	8M0177448	ПОДШИПНИК конический	1
16	8M0163601	НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
17	8M0177450	ПОДШИПНИК конический	1
18	8M0063263	Набор регулировочных шайб	1
19	8M0177451	ГРЕБНОЙ ВАЛ нижний	1
20	8M0177452	КРЫШКА анода	1
21	8M0177453	АНОД алюминиевый	1
21	8M0179229	АНОД магниевый	AR/1
22	8M0103814	Винт (M8 x 35 мм)	2
-	8M0177412	НАБОР ШЕСТЕРЕН переднего/заднего хода/ведущая, стандартное вращение, передаточное число 1.75 (16/28)	1
23	NSS	NOT SOLD SEPARATE Pinion	1
24	8M0177455	ШАЙБА	1
25	8M0177456	ГАЙКА	1
26	8M0103814	Винт (M8 x 35 мм)	1
27	8M0177439	ПЛАСТИНА вентиляционной трубки	1
28	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
29	828249	Втулка	1
30	8M0177440	ТРУБКА вентиляционная	1
31	8M0177441	ГРЕБНОЙ ВАЛ верхний	1
31	8M0177442	ГРЕБНОЙ ВАЛ верхний	1
31	8M0177443	ГРЕБНОЙ ВАЛ верхний	1
31	8M0177444	ГРЕБНОЙ ВАЛ верхний	1
32	8M0204558	СТОПОРНОЕ КОЛЬЦО	1
33	8M0177445	СОЕДИНИТЕЛЬНАЯ МУФТА	1
34	8M0177446	СТОПОРНОЕ КОЛЬЦО	1

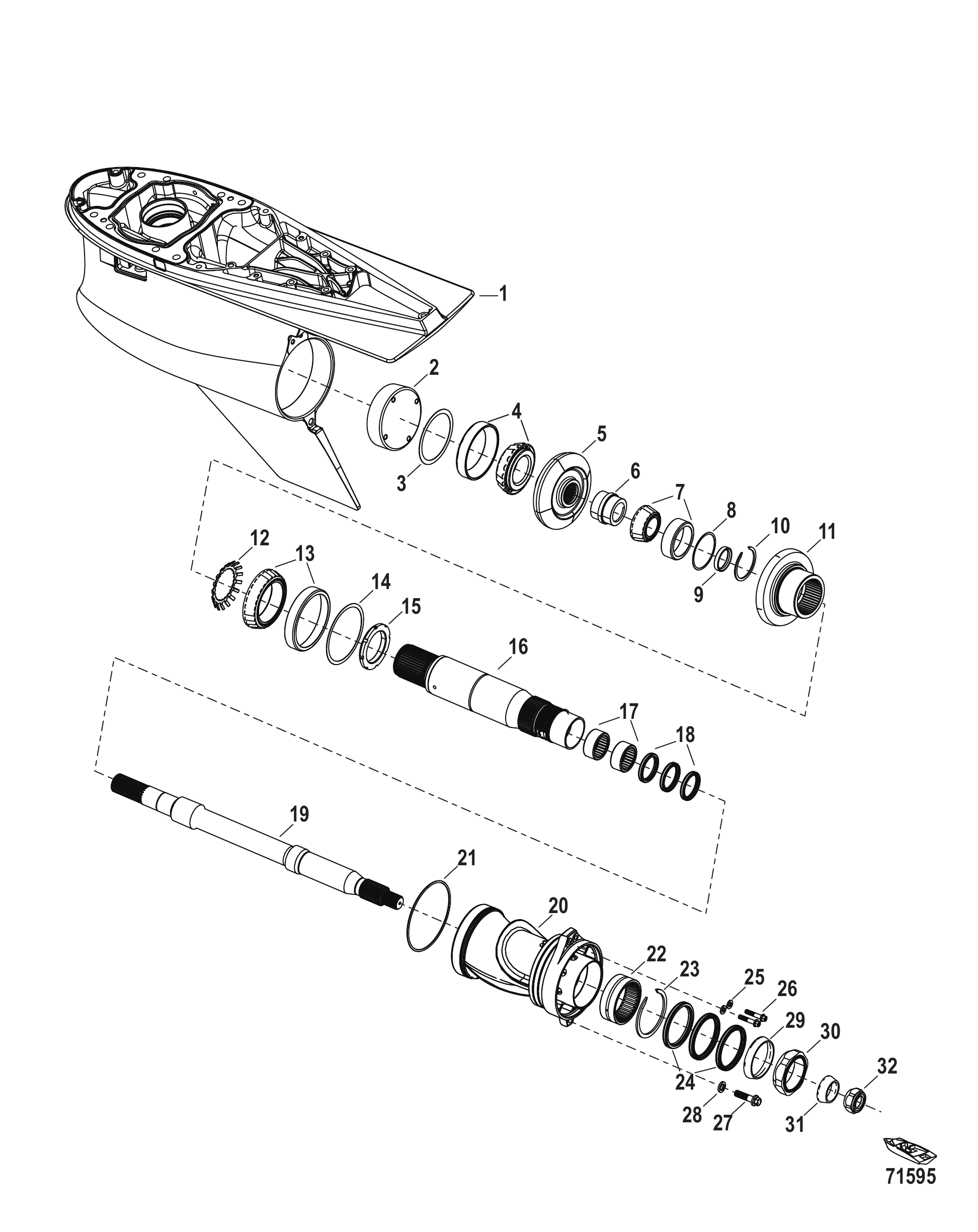

Рис. 30Картер редуктора, вал гребного винта, 6.48 Torpedo (передаточное число 1.75) Gear Housing Propeller Shaft, 6.48 Torpedo, (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0174564	КОРПУС РЕДУКТОРА В СБОРЕ полный	1
1	8M0174565	КОРПУС РЕДУКТОРА В СБОРЕ базовый	1
2	8M0177409	ПРОБКА носового обтекателя	1
3	8M0155681	НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
4	8M0177411	ПОДШИПНИК конический	1
5	8M0177412	НАБОР ШЕСТЕРЕН переднего/заднего хода/ведущая, стандартное вращение, передаточное число 1.75 (16/28)	1
6	8M0177413	ВТУЛКА	1
7	8M0177414	ПОДШИПНИК конический	1
8	8M0155671	НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
9	8M0177416	ПРОСТАВКА	1
10	8M0177417	КОЛЬЦО стопорное	1
11	8M0177412	НАБОР ШЕСТЕРЕН переднего/заднего хода/ведущая, стандартное вращение, передаточное число 1.75 (16/28)	1
12	8M0177419	Шайба	1
12	8M0182583	Шайба	1
13	8M0177420	Подшипник роликовый конический	1
14	8M0155682	Набор регулировочных шайб	1
15	8M0177422	Гайка	1
16	8M0177423	Наружная часть гребного вала	1
17	8M0177424	Подшипник игольчатый	2
18	8M0177425	Сальник	3
19	8M0177426	Внутренняя часть гребного вала	1
20	8M0177427	Корпус подшипника в сборе	1
21	8M0177428	Кольцо уплотнительное	1
21	8M0187117	Кольцо уплотнительное	1
22	8M0177429	Подшипник игольчатый	1
23	8M0185887	Кольцо стопорное	1
24	8M0177430	Сальник	3
25	8M0177431	Шайба	2
26	8M0084475	Винт (M8 x 40)	2
27	8M0177432	Винт	1
28	8M0177433	Шайба	1
29	8M0176912	Шайба упорная передняя	1
30	8M0176914	Гайка гребного винта передняя	1
31	8M0176913	Шайба упорная задняя	1
32	8M0176915	Гайка гребного винта задняя	1

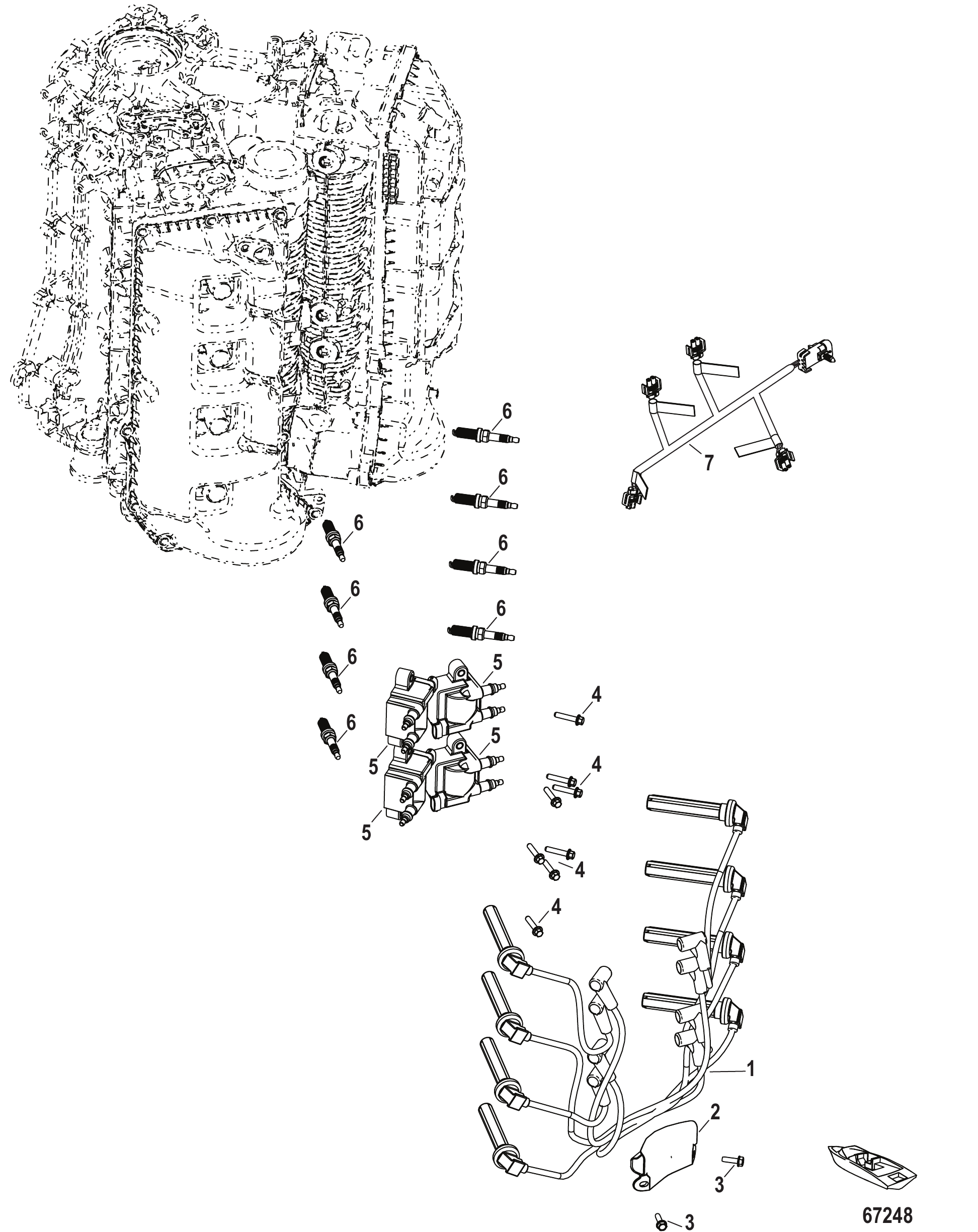

Рис. 31Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0142697	Провода свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	8
5	8M0044991	Катушка зажигания сдвоенная	4
6	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
7	8M0142694	Жгут проводов переходник катушки	1

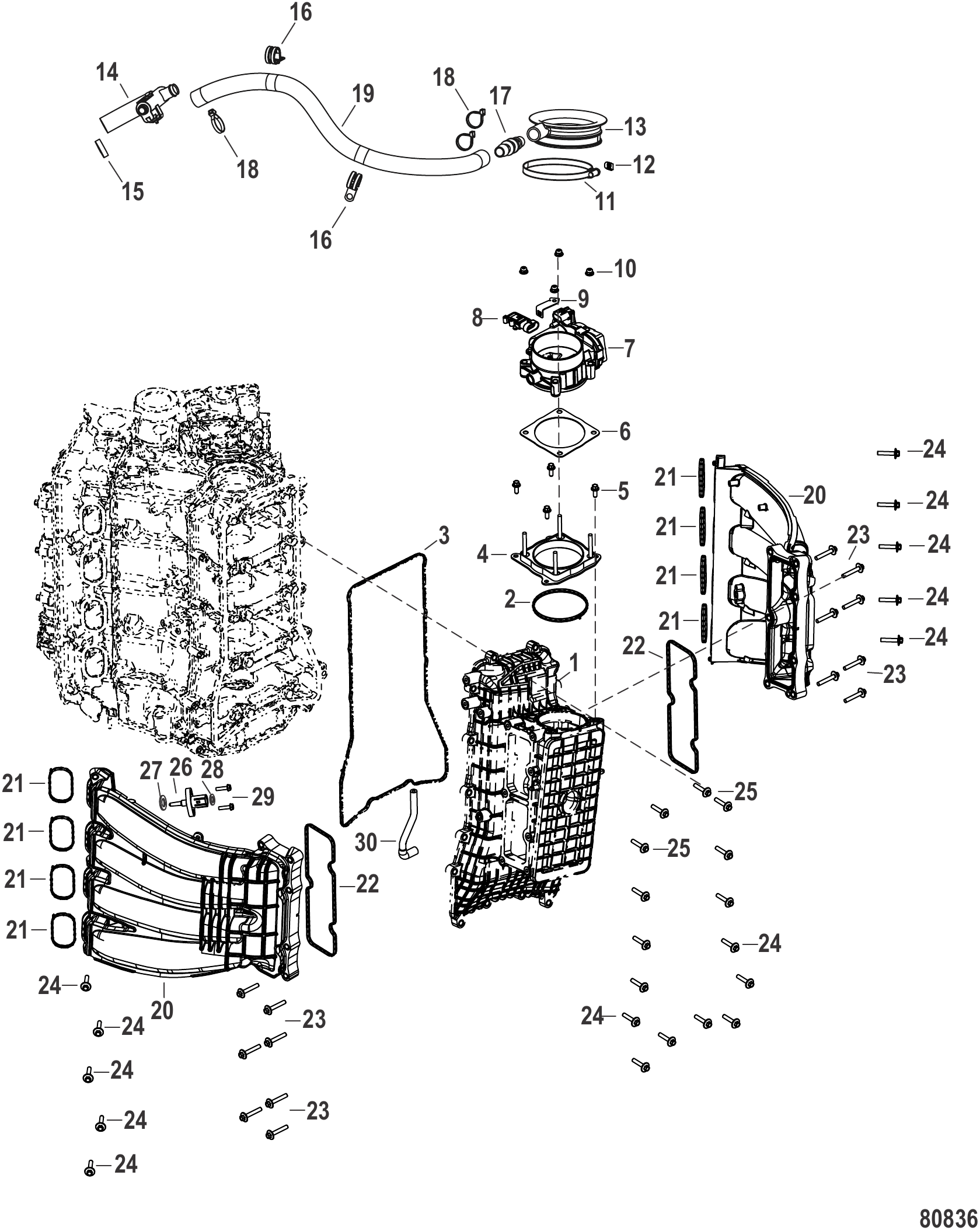

Рис. 32Система впуска Intake System

REF	Номер детали	Наименование	Кол-во
1	8M0230993	Крышка опорной плиты	1
2	8M0231119	Прокладка корпуса дросселя	1
3	8M0230994	Прокладка крышки картера	1
4	8M0204942	Изолятор	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0142568	Прокладка корпуса дроссельной заслонки	1
7	8M0222235	Корпус дроссельной заслонки в сборе, 64 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0227376	Гайка (M6)	4
11	8M0142571	Хомут (70-90 мм), ширина 9 мм	1
12	8M0074363	Колпачок	1
13	8M0183106	Втулка впускного отверстия	1
14	8M0183111	Комплект клапана опрокидывания	1
15	855228	Хомут	1
16	843943	J-образный зажим	2
17	NSS	NOT SOLD SEPARATE Coupler - Hose	1
18	816311T	СТЯЖКА (8.00 дюймов)	3
19	NSS	NOT SOLD SEPARATE Tubing	1
20	8M0230991	Впускной коллектор левого борта	1
20	8M0230992	Впускной коллектор правого борта	1
21	8M0231118	Прокладка впускного коллектора	4
22	8M0231117	Прокладка каналов к ресиверу	1
23	8M0142553	Винт (M6 x 37)	14
24	8M0142554	Винт (M6 x 30)	10
25	8M0142555	Винт (M6 x 30)	16
26	891663001	Датчик температуры	1
27	892317001	Уплотнительное кольцо	1
28	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
29	895054	Винт (M4 x 16 мм)	2
30	8M0142551	Шланг датчика MAP	1
-	NSS	NOT SOLD SEPARATE Complete Long Block Assembly	1

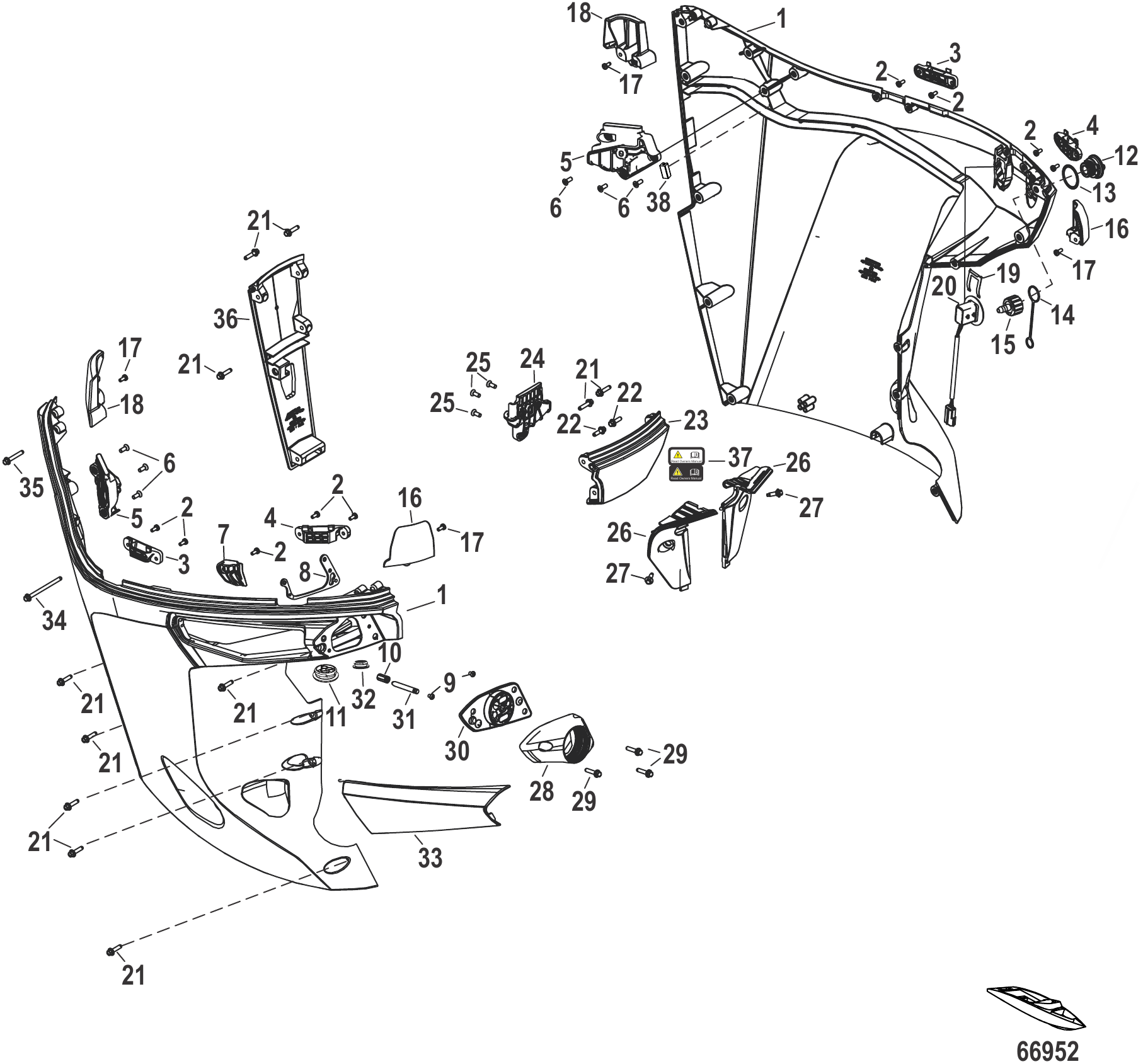

Рис. 33Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142219	Нижний кожух в сборе левого и правого борта	1
1	8M0142217	Нижний кожух в сборе, чёрный, левый и правый борт	1
1	8M0245395	Нижний кожух в сборе чёрный (левый и правый)	1
1	8M0149569	Нижний кожух в сборе черный, усиленный	1
1	8M0236687	Накладка в сборе с пазом для тяги	1
1	8M0236688	Накладка в сборе с пазом рулевого управления правого борта	1
1	8M0236689	Накладка в сборе с пазом рулевого управления левого борта	1
2	8M0142918	Винт (M5 x 12)	9
3	8M0142923	Фиксатор задний, левый борт	1
3	8M0142930	Фиксатор задний, правый борт	1
4	8M0142922	Фиксатор передний, левый борт	1
4	8M0142929	Фиксатор передний, правый борт	1
5	8M0142919	Ответная планка в сборе, левый борт	1
5	8M0142925	Ответная планка в сборе, правый борт	1
6	8M0142921	Винт (M6 X 16)	6
7	8M0142928	Блок	1
8	8M0142946	Пластина	1
9	8M0047718	ВИНТ (M5 X 8ММ)	2
10	8M0142927	Втулка	1
11	8M0247126	Уплотнительная втулка	1
12	888958001	Пробка промывочного порта	1
12	8M0215105	ПРОБКА Промывочная	1
13	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
14	889823001	Пробка сливная с фиксатором	1
14	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
15	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
16	8M0142945	Направляющая передняя, левый борт	1
16	8M0142944	Направляющая передняя, правый борт	1
17	8M0142918	Винт (M5 x 12)	4
18	8M0142943	Направляющая задняя, левый борт	1
18	8M0142942	Направляющая задняя, правый борт	1
19	8M0032848	Держатель переключателя	1
20	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
20	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
21	8M0022324	ВИНТ (M6 x 25 мм)	11
21	8M0230977	ВИНТ (M6 x 25 ММ)	11
22	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
23	8M0142229	Нижний передний кожух в сборе черный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
24	8M0142932	Ответная планка в сборе, передняя	1
25	8M0142921	Винт (M6 X 16)	3
26	8M0142924	Крышка, левый борт	1
26	8M0142931	Крышка, правый борт	1
27	892073002	Винт с буртиком (M6)	2
27	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
28	8M0142949	Адаптер	1
29	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	3
30	8M0142948	ВТУЛКА механическая	1
30	8M0142950	ВТУЛКА DTS	1
30	8M0146953	Втулка большое отверстие, механическая	1
30	8M0146954	Втулка большое отверстие, DTS CMS	1
31	8M0146710	Штифт дверцы жгута	1
32	8M0154581	Втулка датчика тримма	1
33	8M0142582	Дверца жгута, чёрная	1
34	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
34	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
35	8M0142933	Винт (M6 x 40)	1
35	8M0230975	ВИНТ M6 x 40 HEX FLG	1
36	8M0142224	Нижний задний кожух в сборе черный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
36	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
37	8M0142371	Наклейка «Read Manual», чёрная	1
38	8M0149605	ЗАЩИТНЫЙ ПРОФИЛЬ КРОМКИ	1

Рис. 34КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0149929	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 100 Ч V6 И V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	1
-	8M0204693	Уплотнение сливной пробки	1
-	8M0149932	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 300 Ч V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	2
-	8M0204693	Уплотнение сливной пробки	2
-	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
-	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
-	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
-	888988008	Хомут (34,6 мм)	1
-	8M0187145	ХОМУТ	1
-	8M0142251	РЕМЕНЬ	1
-	8M0218433	РЕМЕНЬ	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
-	8M0142850	ВИНТ (M10 X 25)	2
-	8M0142878	ВИНТ-ПРОБКА	2
-	893404	Анод	4
-	8M0220986	АНОД ТРИММА	4
-	4000327	ВИНТ (M6 x 14)	2
-	880653	Анод	1
-	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
-	889543016	Болт	4
-	8M0161430	ШАЙБА ПЛОСКАЯ	6
-	8M0205955	КОМПЛЕКТ АНОДОВ MERCURY	1
-	8M0205956	КОМПЛЕКТ АНОДОВ QUICKSILVER	1

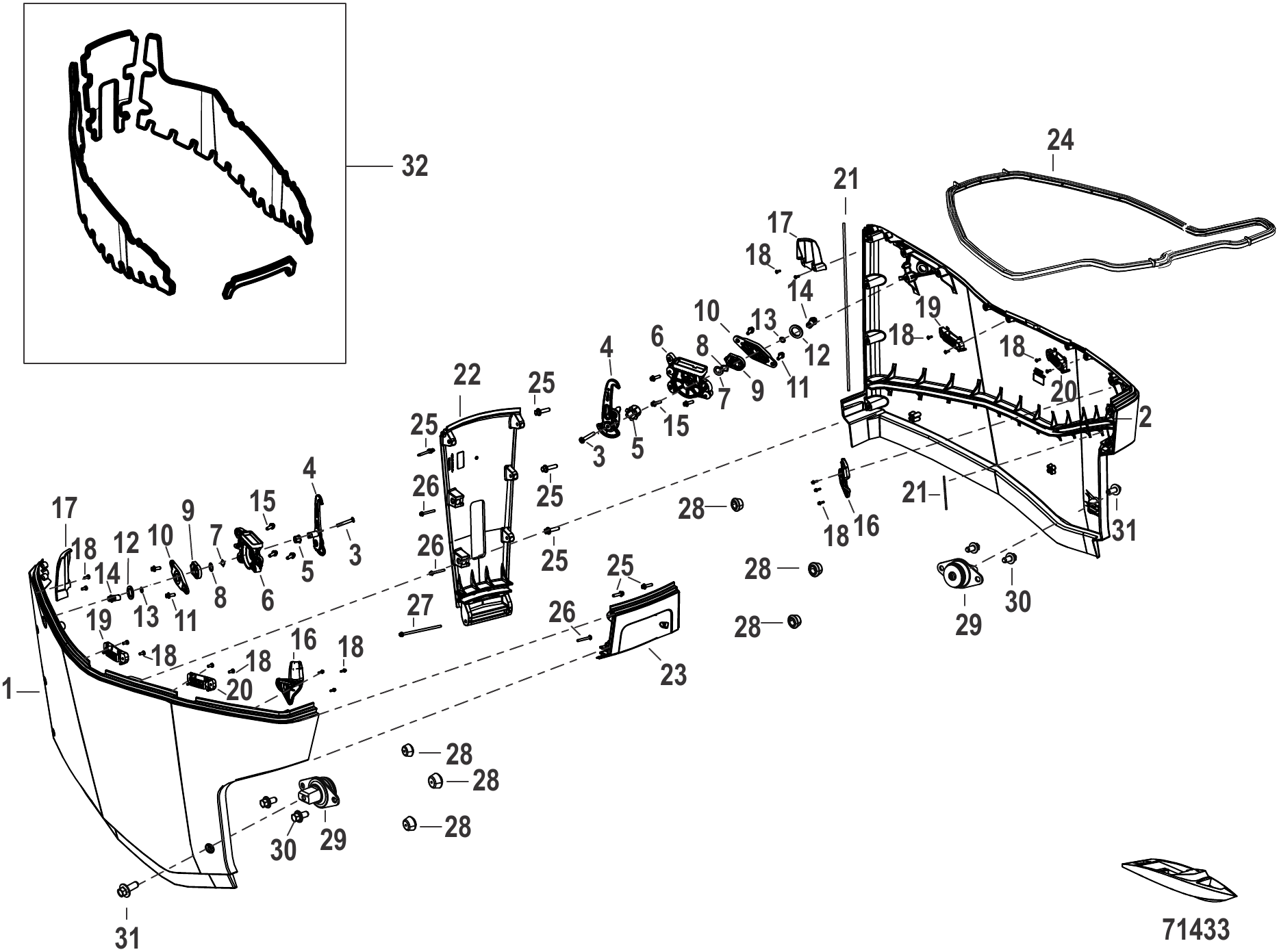

Рис. 35Средняя крышка кожуха Middle Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0178150	Кожух средний в сборе чёрный	1
1	8M0178151	Кожух средний в сборе тёплый фьюжн	1
1	8M0178152	Кожух средний в сборе холодный фьюжн	1
1	8M0178153	Кожух средний в сборе жемчужный фьюжн	1
2	8M0178154	Кожух средний в сборе чёрный	1
2	8M0178155	Кожух средний в сборе тёплый фьюжн	1
2	8M0178156	Кожух средний в сборе холодный фьюжн	1
2	8M0178157	Кожух средний в сборе жемчужный фьюжн	1
-	8M0178176	Замок в сборе	1
-	8M0178158	Замок в сборе	1
3	8M0178159	Винт (M6 x 45)	1
4	8M0178177	Крюк замка в сборе	1
4	8M0178160	Крюк замка в сборе	1
5	8M0178161	Втулка	1
6	8M0178178	Корпус замка	1
6	8M0178162	Корпус замка	1
7	49339	Шайба (.8125)	1
8	8M0178163	Шайба накладная	1
9	8M0178164	Фиксатор	1
10	8M0178165	Пластина поворотная	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
12	8M0178166	Сальник	1
13	48171	Кольцо уплотнительное (.364 x .070)	1
14	8M0178167	Штифт приводной	1
15	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
16	8M0178182	Корпус защёлки	1
16	8M0178168	Корпус защёлки	1
17	8M0178179	Направляющая кожуха	1
17	8M0178169	Направляющая кожуха	1
18	8M0142918	Винт (M5 x 12)	10
19	8M0178180	Стабилизатор приёмный	1
19	8M0178170	Стабилизатор приёмный	1
20	8M0178181	Стабилизатор приёмный	1
20	8M0178171	Стабилизатор приёмный	1
21	8M0179791	Сальник передний	2
22	8M0178172	Кожух средний в сборе чёрный	1
22	8M0178173	Кожух средний в сборе тёплый фьюжн	1
22	8M0178174	Кожух средний в сборе холодный фьюжн	1
22	8M0178175	Кожух средний в сборе жемчужный фьюжн	1
23	8M0178183	Кожух средний в сборе чёрный	1
23	8M0178184	Кожух средний в сборе тёплый фьюжн	1
23	8M0178185	Кожух средний в сборе холодный фьюжн	1
23	8M0178186	Кожух средний в сборе жемчужный фьюжн	1
24	8M0178187	Сальник опорный	1
25	8M0022324	ВИНТ (M6 x 25 мм)	6
25	8M0230977	ВИНТ (M6 x 25 ММ)	6
26	8M0075736	ВИНТ (M6 X 50) шестигранная головка с фланцем	2
26	8M0230970	ВИНТ	2
27	8M0178189	Винт (M6 X 175) шестигранный с фланцем	1
27	8M0230754	Винт	1
28	8M0142713	Крышка опоры	6
29	8M0179582	Крепление кожуха	2
30	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	4
31	8M0178217	Винт (M6 X 16) шестигранный с фланцем	2
31	8M0230969	Винт (M6 x 16)	2
32	8M0179584	Пеноматериал среднего кожуха	1

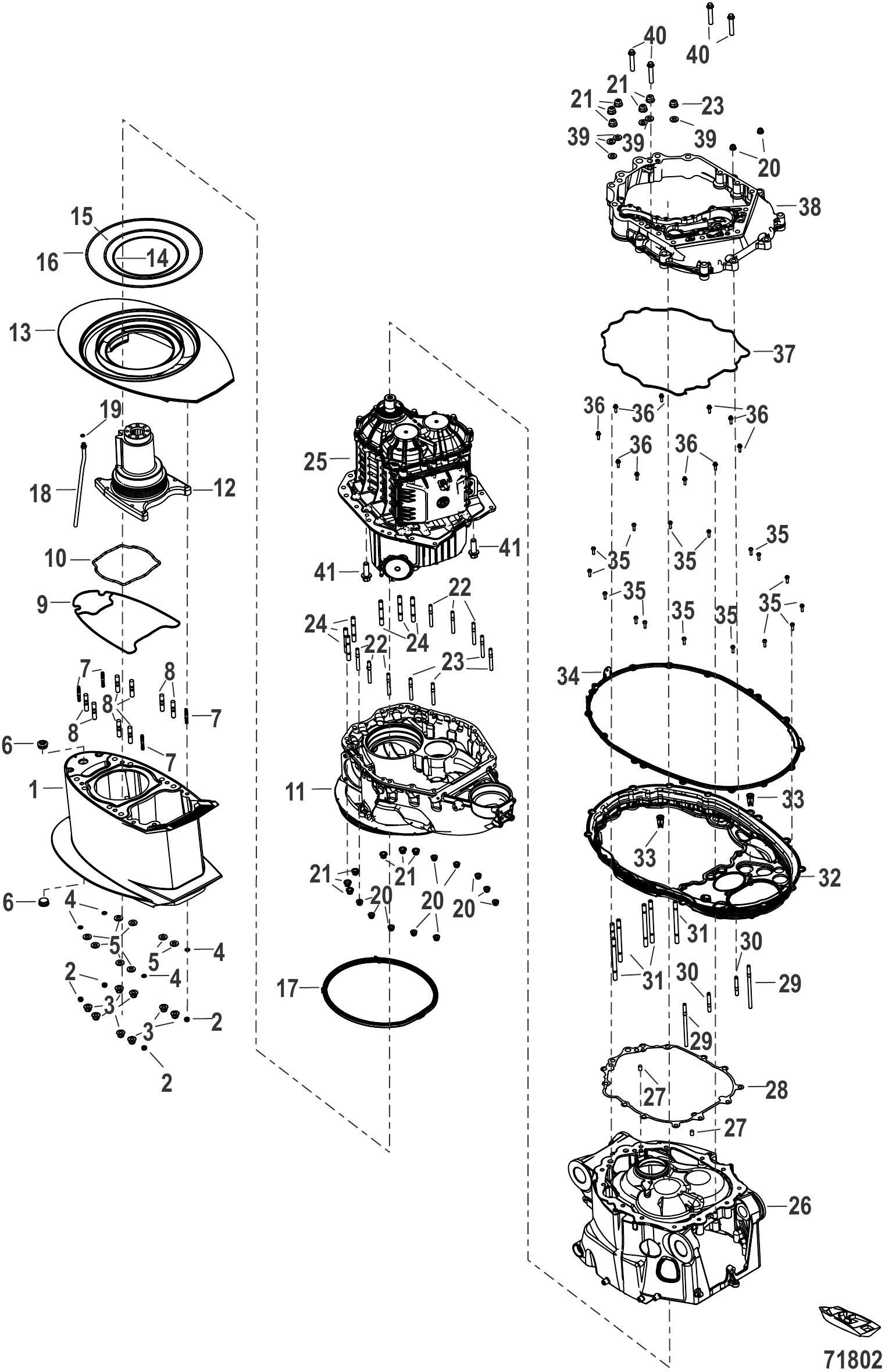

Рис. 36Крепеж и уплотнения средней части Midsection Fasteners and Seals

REF	Номер детали	Наименование	Кол-во
1	8M0177568	Проставка редуктора	1
1	8M0177569	Проставка редуктора	1
2	8M0179913	Гайка (M8)	4
3	8M0177570	Гайка	8
4	12038	ШАЙБА	4
4	8M0207778	ШАЙБА .344 x .625 x.063	4
5	8M0177571	Шайба	8
6	8M0087453	ПРОБКА (24 ММ)	2
7	8M0177572	Шпилька	4
7	8M0177573	Шпилька	4
7	8M0177574	Шпилька	4
8	8M0177575	Шпилька	8
8	8M0177576	Шпилька	8
8	8M0177577	Шпилька	8
9	8M0177437	САЛЬНИК крышки редуктора	1
10	8M0177438	САЛЬНИК шкворня	1
11	8M0177480	Корпус рулевого управления в сборе	1
11	8M0245315	Корпус рулевого управления	1
11	8M0177481	Корпус рулевого управления в сборе	1
11	8M0227847	Корпус рулевого удлинителя	1
12	8M0177578	Шкворень в сборе	1
12	8M0177579	Шкворень в сборе	1
12	8M0205590	Шкворень в сборе (XL)	1
13	8M0177487	Крышка редуктора	1
14	8M0177484	Уплотнительное кольцо (7.984 X .139)	1
14	8M0227652	Уплотнительное кольцо	1
15	8M0177485	Уплотнительное кольцо (9.975 X .210)	1
15	8M0227653	Уплотнительное кольцо	1
16	8M0177486	Уплотнительное кольцо (13.975 X .210)	1
16	8M0227654	Уплотнительное кольцо	1
17	8M0177482	Сальник нижнего кожуха	1
17	8M0177483	Сальник нижнего кожуха	1
18	8M0177583	Трубка контроля уровня масла в сборе	1
18	8M0177580	Трубка отбора масла в сборе	1
18	8M0177581	Трубка отбора масла в сборе	1
19	8M0177582	Уплотнительное кольцо	1
20	8M0142743	Гайка (M10 x 1.5)	12
21	8M0177570	Гайка	12
22	8M0158595	Шпилька (M10)	6
23	8M0182276	Шпилька	4
24	8M0177509	Шпилька	6
25	8M0177586	Трансмиссия	1
25	8M0236415	Трансмиссия	1
26	8M0177567	Масляный поддон двигателя	1
27	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
28	8M0177595	Прокладка переходной плиты	1
29	8M0177594	Шпилька	2
30	8M0177593	Шпилька	2
31	8M0177592	Шпилька	6
32	8M0177591	Пластина проходная	1
32	8M0218359	Пластина проходная в сборе	1
33	8M0142710	Дренаж кожуха	2
34	8M0177587	Стопорная пластина	1
35	8M0142830	Винт (M6 x 20)	16
36	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
37	8M0177590	Сальник проходной пластины	1
38	8M0177606	Переходная плита масляного насоса	1
38	8M0205707	Переходная плита масляная	1
39	8M0177571	Шайба	6
40	8M0177589	Винт	4
41	892086035	Винт (M10 x 35)	2

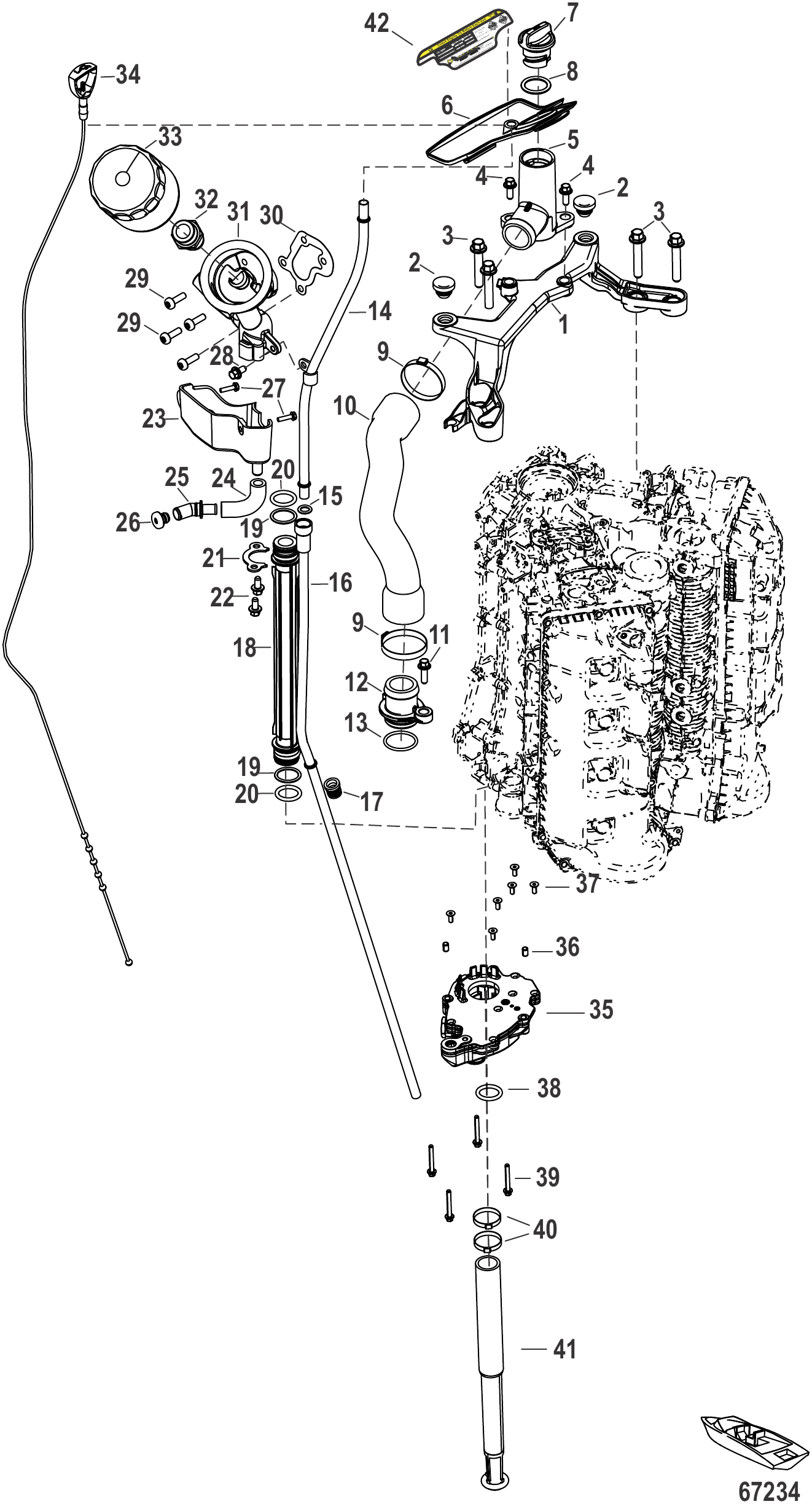

Рис. 37МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0142460	Болт (M8 x 45) Hex Flg	4
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
5	8M0142478	ГОРЛОВИНА заливная масла	1
6	8M0142470	ВТУЛКА	1
7	8M0142290	КРЫШКА масляная	1
8	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
8	8M0204673	Кольцо уплотнительное .921 x .139	1
9	8M6001459	ХОМУТ (45.5)	2
10	8M0142469	ШЛАНГ заливки масла	1
10	8M0190557	ШЛАНГ заливной горловины масла	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
12	8M0142468	ТРУБКА заливной горловины масла	1
13	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
15	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
16	8M0142463	Трубка маслоизмерительного щупа	1
16	8M0237477	Трубка масляного манометра	1
17	8M0142471	ВТУЛКА (0.375 IN)	1
17	8M0178207	ВТУЛКА	1
18	8M0142449	Трубка от масляного насоса к фильтру	1
18	8M0158591	Масляная трубка в сборе от насоса к фильтру	1
19	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
20	8M0142450	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 Durometer)	2
20	8M0171370	САЛЬНИК масляной трубки	2
21	8M0142484	КРОНШТЕЙН масляного фильтра	1
22	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
23	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
24	8M0142457	ШЛАНГ поддона для слива масла	1
25	8M0142456	ШТУЦЕР	1
26	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
27	895054	Винт (M4 x 16 мм)	2
28	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
29	8M0080651	Винт (M6 x 20)	4
30	8M0142482	ПРОКЛАДКА переходника	1
31	8M0142483	ПЕРЕХОДНИК масляного фильтра	1
31	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
32	8M0142453	ШТУЦЕР масляного фильтра	1
33	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
33	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0142576	Маслоизмерительный щуп	1
35	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
36	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
37	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
38	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
39	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
40	8M6000385	ХОМУТ (39,6 ММ)	2
40	8M0187146	ХОМУТ	2
41	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
42	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

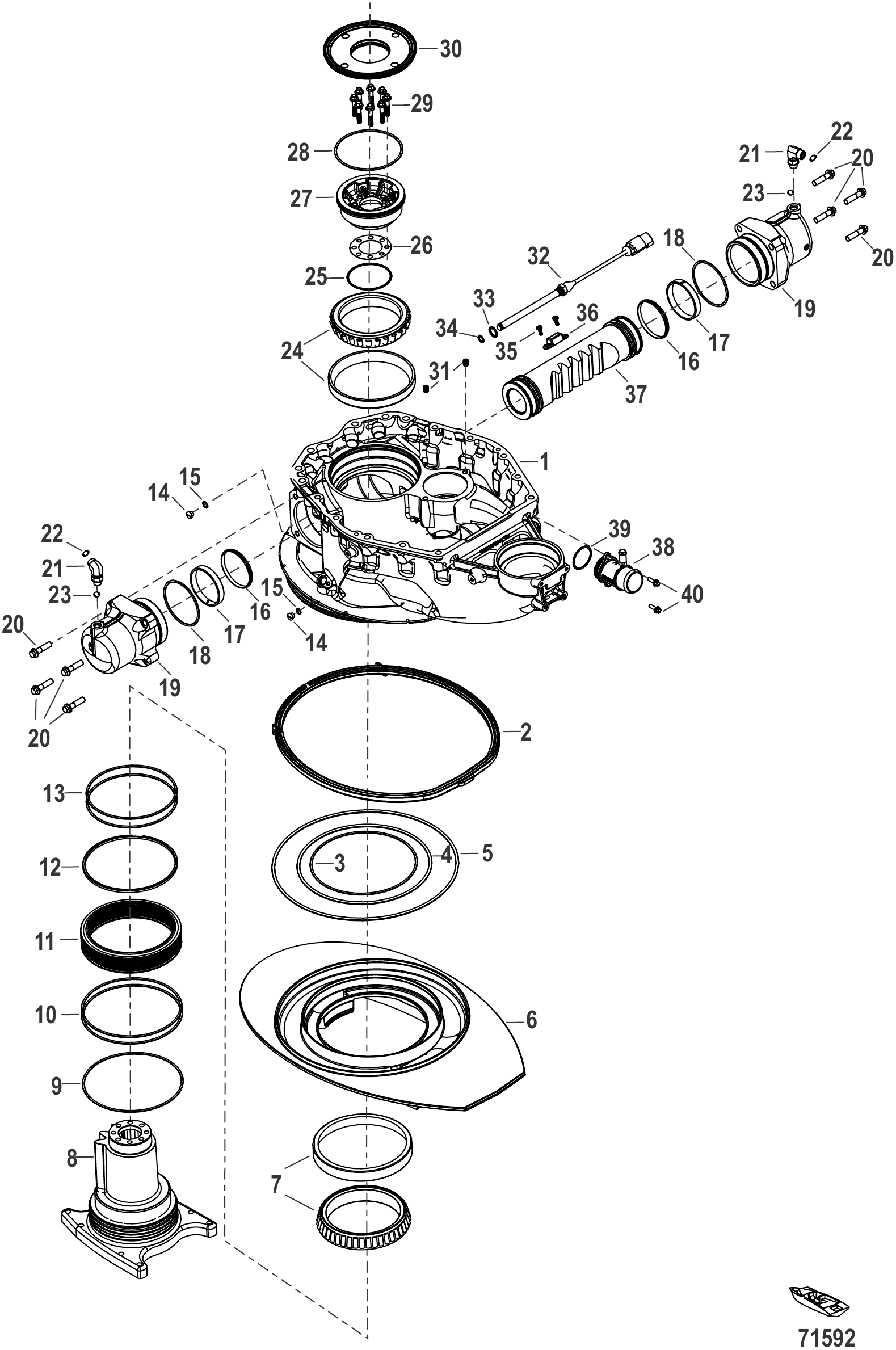

Рис. 38Привод гидроусилителя руля Power Steering Actuator Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0177480	Корпус рулевого управления в сборе	1
1	8M0177481	Корпус рулевого управления в сборе	1
1	8M0227847	Корпус рулевого удлинителя	1
2	8M0177482	Сальник нижнего кожуха	1
2	8M0177483	Сальник нижнего кожуха	1
3	8M0177484	Уплотнительное кольцо (7.984 X .139)	1
3	8M0227652	Уплотнительное кольцо	1
4	8M0177485	Уплотнительное кольцо (9.975 X .210)	1
4	8M0227653	Уплотнительное кольцо	1
5	8M0177486	Уплотнительное кольцо (13.975 X .210)	1
5	8M0227654	Уплотнительное кольцо	1
6	8M0177487	Крышка редуктора	1
7	8M0177492	Конический подшипник	1
8	8M0177578	Шкворень в сборе	1
8	8M0177579	Шкворень в сборе	1
8	8M0205590	Шкворень в сборе (XL)	1
9	8M0182817	Уплотнительное кольцо	1
10	8M0177491	Уплотнительное кольцо	2
11	8M0177490	Обойма сальника	1
12	8M0177488	Сальник полипак	1
13	8M0177489	Уплотнительное кольцо	2
14	8M0177436	ВИНТ (.375 x16)	2
15	830749	Сальник	2
15	8M0204693	Уплотнение сливной пробки	2
16	8M0177493	Сальник гидроцилиндра рулевого управления	2
17	8M0177494	Износостойкое кольцо	2
18	861844	Кольцо уплотнительное	2
18	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	2
19	8M0177495	Торцевая крышка	2
20	8M0177496	Винт гидроусилителя руля	8
21	8M0033227	Фитинг 90 градусов (нержавеющая сталь)	2
22	48171	Кольцо уплотнительное (.364 x .070)	1
23	8M0047401	Уплотнительное кольцо (.468 X .078)	1
24	8M0177497	Подшипник конический	1
25	62700	Кольцо уплотнительное (3.237 x .103)	1
26	8M0177498	Набор регулировочных шайб	1
27	8M0177499	Фиксатор	1
28	8M0177500	Уплотнительное кольцо	1
29	8M0177501	Винт	8
30	8M0177502	Сальник рулевого корпуса	1
31	8M0177503	Винт	2
32	8M0177504	Датчик положения рулевой колонки	1
32	8M0225655	ДАТЧИК РУЛЕВОГО УПРАВЛЕНИЯ	1
33	831985	Кольцо уплотнительное (.468 x .078)	1
34	48171	Кольцо уплотнительное (.364 x .070)	1
35	8M0177505	ВИНТ	2
36	8M0179318	ДАТЧИК рулевого управления, магнит	1
37	8M0181132	Поршень рулевой рейки	1
38	8M0177507	Фитинг	1
39	8M0177508	Кольцо уплотнительное	1
40	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
-	8M0177511	Ремкомплект корпуса гидроусилителя руля	1
-	8M0227849	Ремкомплект корпуса гидроусилителя руля	1
-	8M0177510	Ремкомплект гидроцилиндра рулевого управления	1

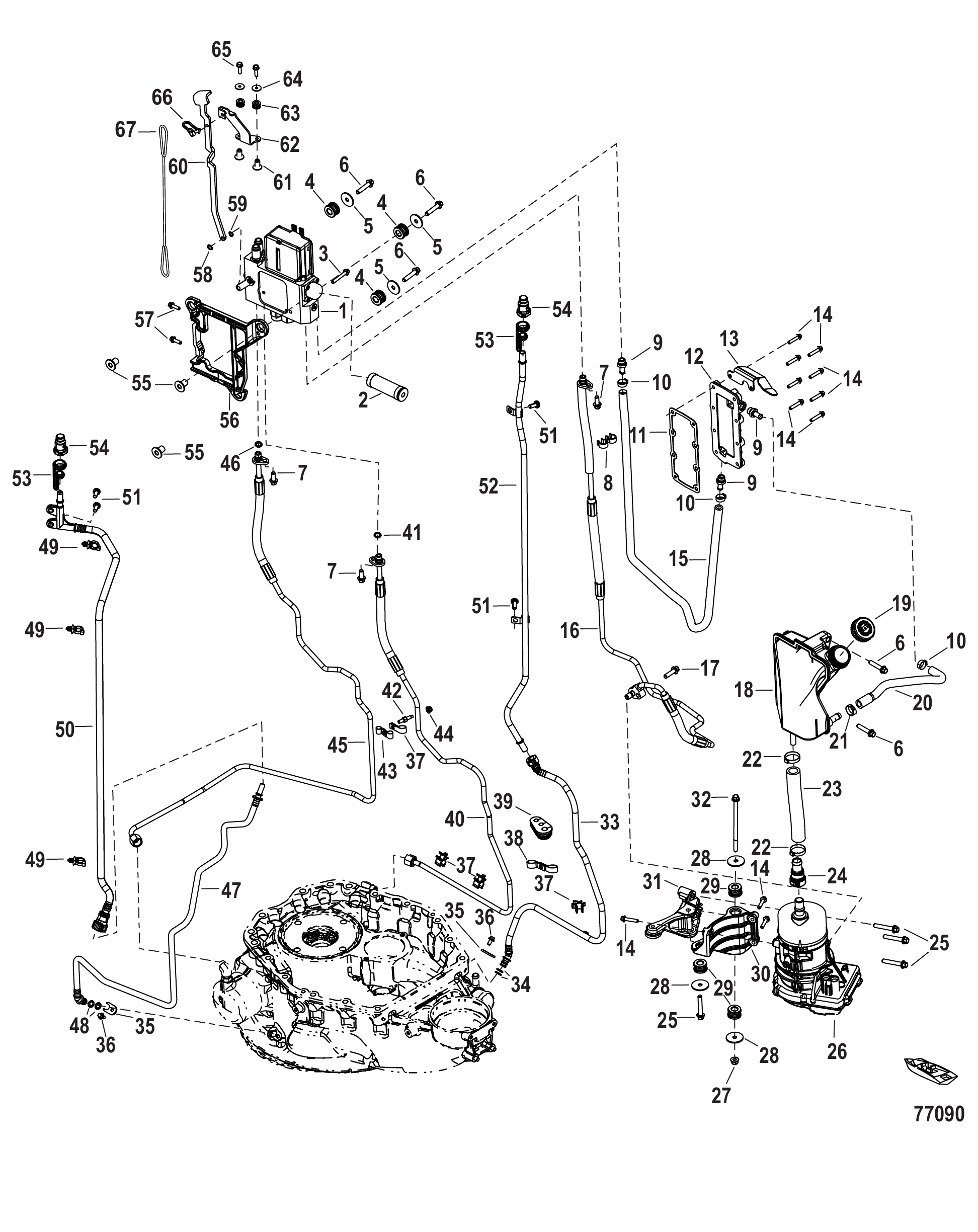

Рис. 39Насос и шланги гидроусилителя руля Power Steering Pump and Hoses

REF	Номер детали	Наименование	Кол-во
1	8M0177512	Коллектор в сборе с гидроусилителем руля	1
2	8M0182675	Комплект фильтров	1
3	8M0103810	ВИНТ (M6 x 45 ММ) Нержавеющая сталь	1
4	8M0177513	Втулка уплотнительная	3
5	8M0142674	Шайба плоская	3
6	8M0103815	ВИНТ	5
7	88552620	Винт (M8 x 20)	3
8	8M0177514	Зажим	1
9	8M0177515	Фитинг	3
10	877617	Хомут	3
10	8M0157397	Хомут Oetiker, 17.5	3
11	8M0177516	Прокладка	1
12	8M0177517	Крышка охладителя	1
13	8M0177518	Кронштейн	1
14	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	10
15	8M0177519	Шланг	1
16	8M0177520	Шланг в сборе	1
17	8M0103813	ВИНТ (M8 x 30)	1
18	8M0177521	Бачок	1
19	8M0177522	Крышка	1
20	8M0177523	Шланг	1
21	848764	ХОМУТ (21 мм)	1
22	8M6001924	Хомут	2
23	8M0180026	Шланг	1
24	8M0179994	Соединитель быстросъёмный	1
25	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	4
26	8M0177524	Насос	1
27	8M0088686	Гайка (M8 X 1.25)	1
28	8M0177525	Шайба	3
29	8M0180455	Виброизолятор	3
30	8M0177526	Кронштейн	1
31	8M0177527	Кронштейн	1
32	8M0177528	Винт	1
33	8M0177529	Трубка	1
33	8M0177530	Трубка	1
34	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	2
35	8M0177531	Фиксатор	2
36	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	2
37	8M0177532	Зажим	3
38	843023	Зажим	3
39	8M0177533	Втулка уплотнительная	1
40	8M0177534	Шланг в сборе	1
41	8M0221315	Кольцо уплотнительное	1
42	8M0099404	Шпилька	1
43	8M0177535	Зажим P-образный	2
44	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
45	8M0177536	Шланг в сборе	1
46	8M0221315	Кольцо уплотнительное	1
47	8M0177537	Трубка вентиляции	1
47	8M0177538	Трубка вентиляции	1
48	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	2
49	899145	Хомут крепёжный	3
50	8M0179257	Трубка вентиляции верхняя редуктора	1
51	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	4
52	8M0177540	Трубка	1
53	8M0177541	Тросик страховочный	2
54	8M0177542	Крышка	2
54	8M0182671	Крышка	2
55	8M0177543	Втулка	3
56	8M0177544	Кронштейн коллектора гидроусилителя руля	1
56	8M0244530	Кронштейн коллектора	1
57	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
58	8M0180029	Кольцо стопорное	1
59	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
60	8M0177545	Кронштейн перепускного клапана	1
61	822003	Втулка	2
62	8M0177546	Кронштейн перепускного клапана	1
63	834985	Втулка уплотнительная	2
63	8M0190980	ВТУЛКА	2
64	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
65	8M0178188	Винт (M6 x 28)	2
66	8M0177547	Штифт A	1
67	8M0187622	Шнур страховочный	1

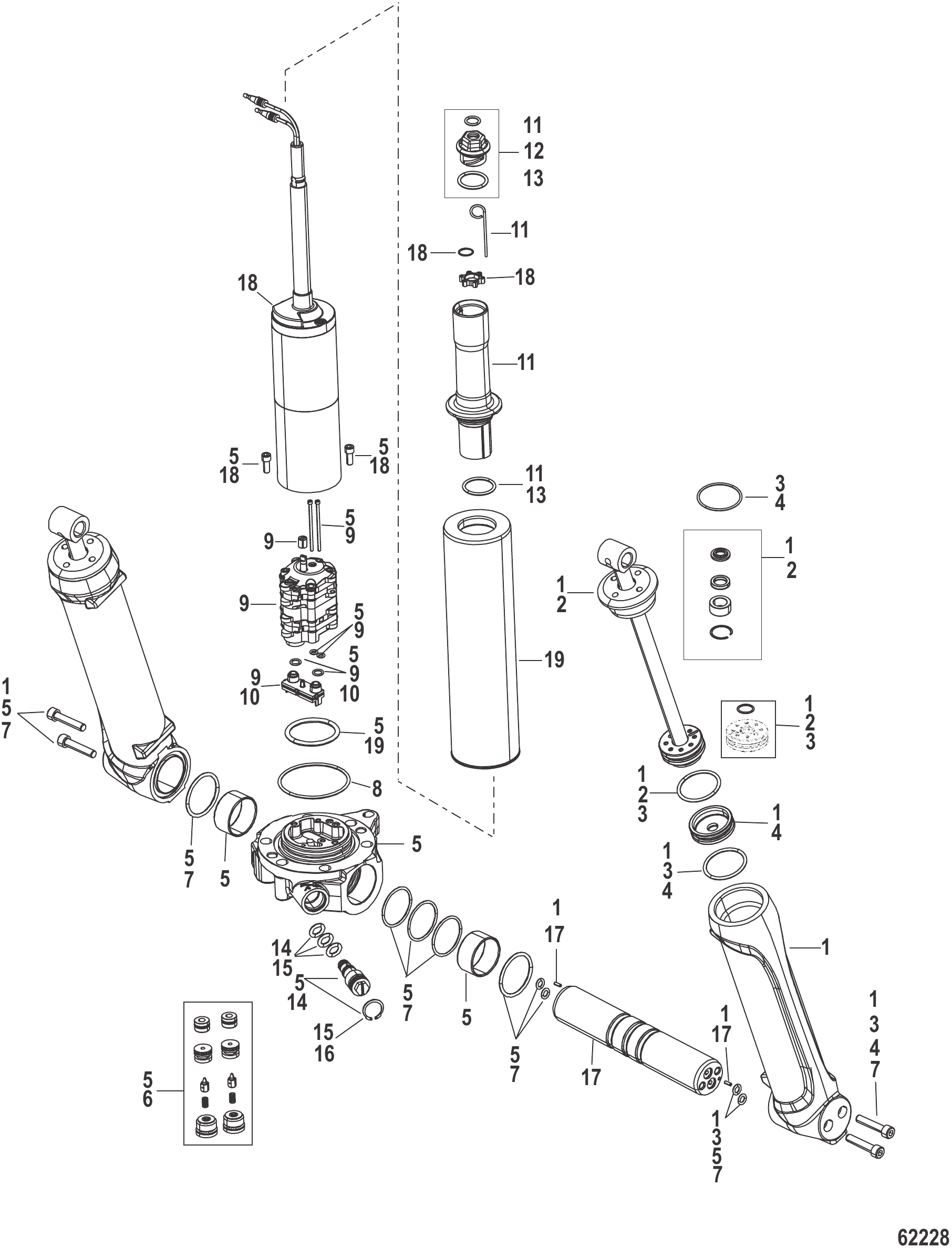

Рис. 40Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	896156A01	Комплект гидроцилиндра тримма	1
2	896157A01	Комплект штока тримма	1
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	1
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
4	896159A01	КОМПЛЕКТ ПОРШНЯ	1
5	896166A01	КОМПЛЕКТ КОЛЛЕКТОРА Тримм	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
10	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
11	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
12	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
13	893419	Комплект крышки	1
14	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
14	8M0224397	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
15	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
17	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
18	896161A01	Комплект электромотора тримма	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
19	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

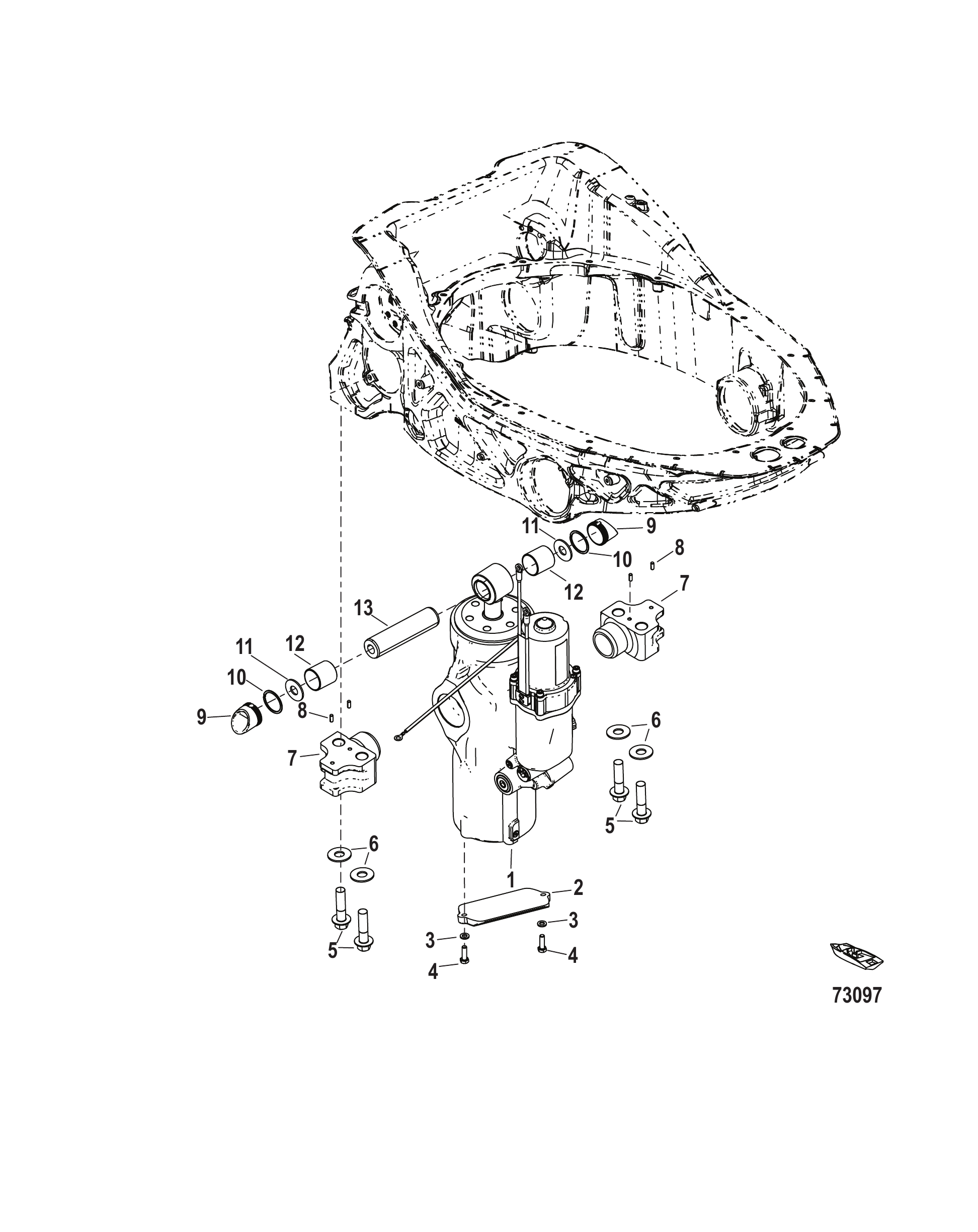

Рис. 41Компоненты крепления гидроподъема Power Trim Mounting Components

REF	Номер детали	Наименование	Кол-во
1	8M0178608	Узел гидроподъема	1
2	8M0179780	Анод алюминиевый	1
2	8M0179781	Анод магниевый	1
3	8M0161430	ШАЙБА ПЛОСКАЯ	2
4	8M0206596	ВИНТ (M6 x 20)	2
5	8M0179996	Винт (M16)	4
6	8M0179998	Шайба (31.7 мм x 17.38 мм x 1.6 мм)	4
7	8M0180021	Штифт гидроподъема	2
7	8M0215807	Штифт цапфы цилиндра	2
8	8M0084726	Штифт установочный	4
9	8M0179790	Пробка	2
10	8M0180034	Кольцо стопорное	2
11	8M0179997	Шайба	2
12	8M0180025	Подшипник	2
13	8M0178621	Штифт подъема	1

Рис. 42Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

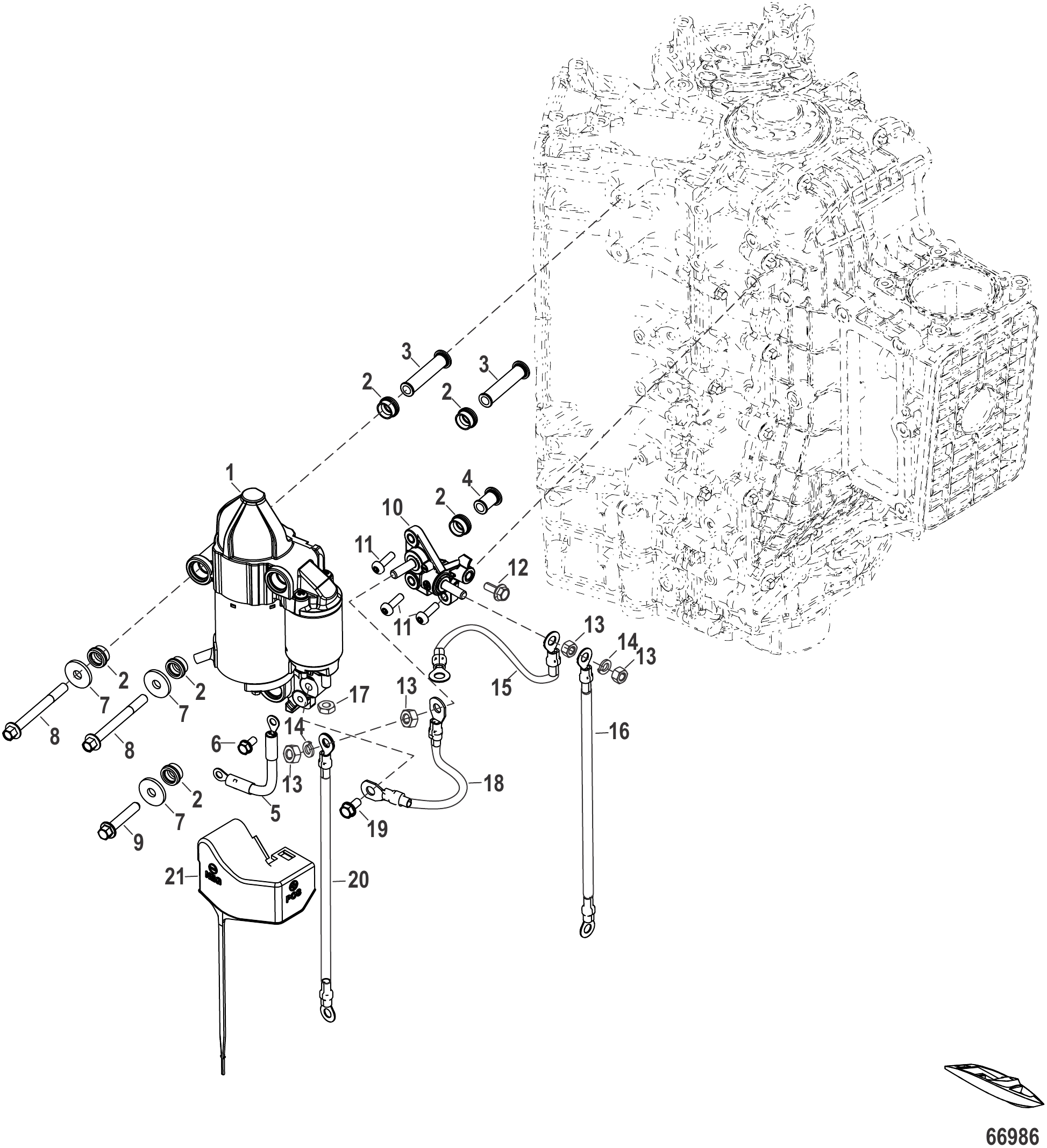

Рис. 43СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

Рис. 44Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	FT8950	Комплект тестеров	1
NS	58222A1	Индикаторный инструмент	1
NS	83155	Комплект переходника индикатора часового типа	1
NS	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
NS	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
NS	8M0039309	Инструмент установщик кольца	1
NS	8M0046632	Инструмент головка стопорной гайки водила	1
NS	46086A1	Комплект губок съёмника, корпус редуктора	1
NS	34569A1	Съёмник в сборе со скользящим молотком	1
NS	37241	Пластина съёмника универсальная	1
NS	63209	Тепловая лампа	1
NS	83165T	СЪЁМНИК В СБОРЕ	1
NS	36571T	Направляющая шайба, корпус редуктора	1
NS	888414T01	Оправка подшипника/сальника	1
NS	31229A7	Комплект съёмников для подшипника	1
NS	8M0070085	Инструмент стопорная гайка	1
NS	861792	Подшипник упорный	1
NS	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
NS	889958T	Инструмент фиксатор гребного вала	1
NS	8M0142028	Инструмент фиксатор гайки шестерни	1
NS	8M0035594	Инструмент фиксатор гребного вала	1
NS	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
NS	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
NS	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
NS	885592T	Оправка обоймы подшипника	1
NS	8M0046360	Инструмент оправка подшипника, установка шестерни	1
NS	8M0046443	Инструмент центрирование шестерни	1
NS	8M0054594	Инструмент высота шестерни	1
NS	8M0059911	Монтажный инструмент водила подшипника	1
NS	8M0053505	Инструмент-индикатор люфта	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

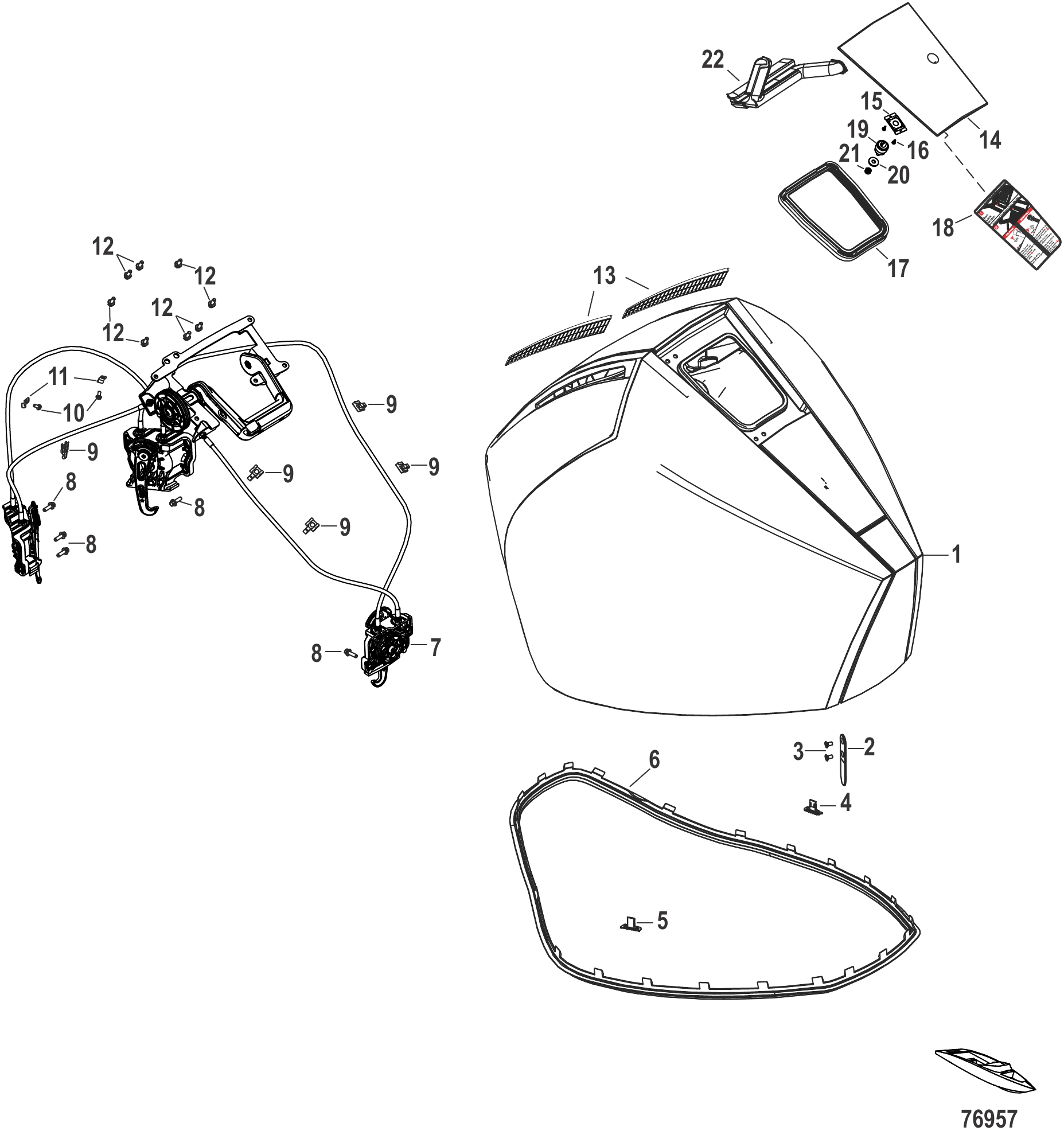

Рис. 45ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0143491	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0143492	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0231250	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	2
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0142906	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142242	Замок кожуха в сборе	1
7	8M0232582	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	8M0142955	Винт (M5 x 0.8)	2
11	8M0142954	Зажим	2
12	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
13	8M0219155	Облицовка в сборе, левый/правый борт	1
14	8M0142238	Дверца в сборе, чёрная	1
14	8M0157771	Дверца в сборе, чёрная	1
15	8M0142913	ФИКСАТОР В СБОРЕ	1
16	8M0204400	ВИНТ самонарезающий	1
17	8M0142908	УПЛОТНЕНИЕ двери	1
18	8M0148533	НАКЛЕЙКА положения защёлки	1
19	8M0142907	ЗАМОК нажимной	1
20	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	1
22	8M0187755	Водоотражатель	1

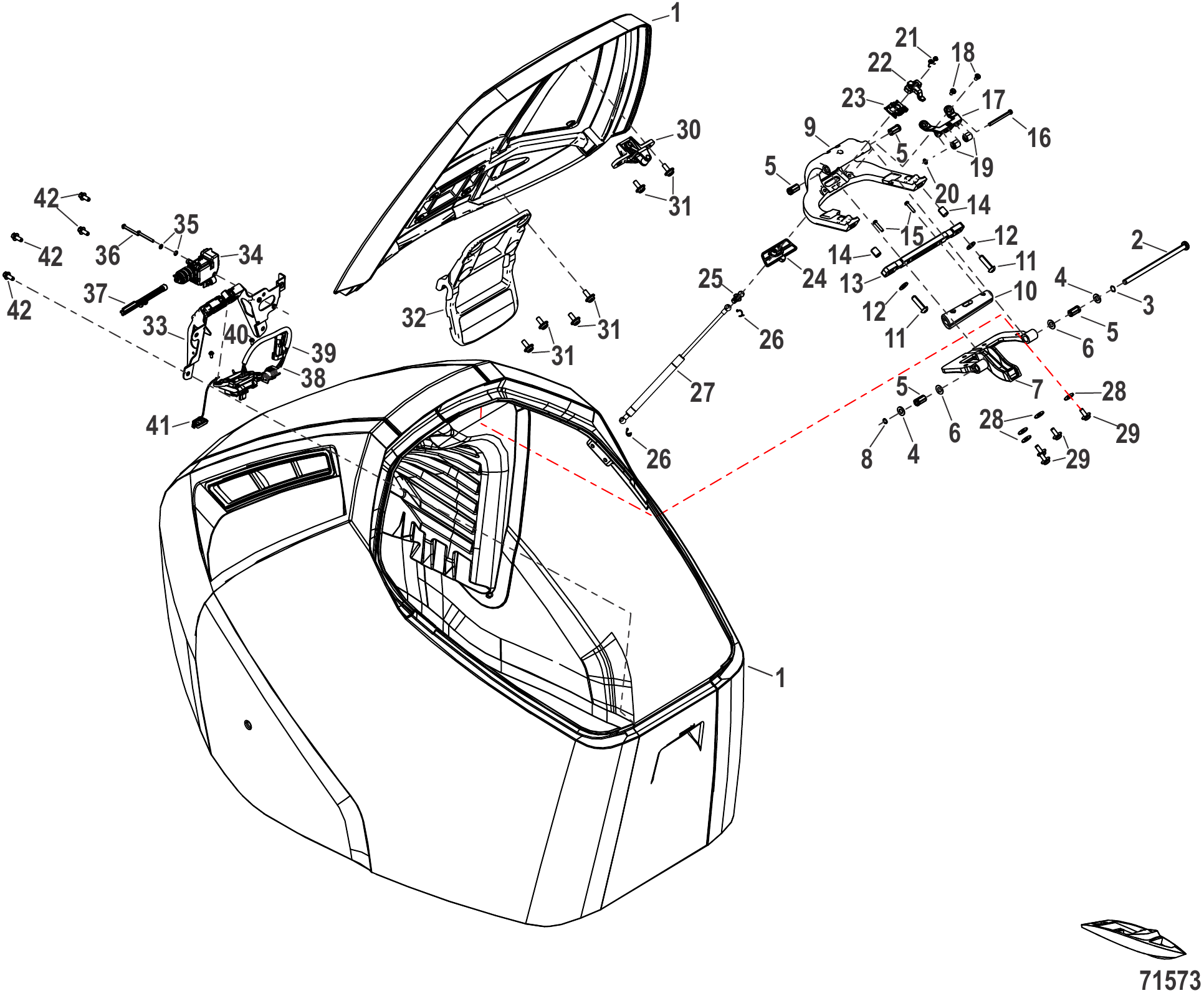

Рис. 46Фиксация верхнего кожуха Top Cowl Latching

REF	Номер детали	Наименование	Кол-во
1	8M0178084	Верхний кожух в сборе черный, с наклейками	1
1	8M0178085	Верхний кожух в сборе Cold Fusion, с наклейками	1
1	8M0217915	Верхний кожух Cold Fusion	1
1	8M0178086	Верхний кожух в сборе Warm Fusion, с наклейками	1
1	8M0217916	Верхний кожух Warm Fusion	1
1	8M0178087	Верхний кожух в сборе Pearl Fusion, с наклейками	1
1	8M0178088	Колпак верхний в сборе черный, SeaPro, с наклейками	1
1	8M0178089	Колпак верхний в сборе Cold Fusion, без наклеек	1
1	8M0217919	Колпак верхний под покраску	1
-	8M0178094	Петля в сборе	1
2	8M0178123	Палец	1
3	8M0178121	Шайба пружинная	1
4	8M0178120	Шайба	2
5	8M0142927	Втулка	4
6	8M0178125	Шайба 8.5 X 16.5 X.787	2
7	8M0178124	Петля с монтажной пластиной в сборе	1
8	8M0178122	Стопорное кольцо	1
9	8M0178126	Рукоятка петли в сборе	1
9	8M0236375	Рукоятка петли	1
10	8M0178134	Накладка рукоятки	1
11	8M0178135	Винт M8X30	2
12	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
13	8M0178136	Кронштейн направляющей колпака	1
14	8M0178137	Штифт установочный	2
15	8M0178138	Винт M4 X 20	2
16	8M0178133	Палец ролика	1
17	8M0178127	Кронштейн ролика петли	1
18	8M0178128	Винт M5 X 10	2
19	8M0179263	Ролик	2
20	8M0179264	Стопорное кольцо	1
21	8M0178129	Винт M4 X 12 с полукруглой головкой Torx	2
22	8M0178130	Задвижка замка	1
23	8M0178131	Фиксатор ползуна	1
24	8M0178132	Кнопка разблокировки	1
25	8M0179265	Шаровой палец газовой пружины	1
26	8M0178101	Клипса шарового фиксатора	2
27	8M0178100	Газовая пружина в сборе	1
28	8M0142914	НАБОР ПРОКЛАДОК защёлки	4
29	8M0178095	Винт M6X16 SEMS	4
30	8M0178148	Ответная планка в сборе	1
31	8M0178095	Винт M6X16 SEMS	6
32	8M0178096	Кронштейн	1
-	8M0178142	Замок колпака в сборе	1
-	8M0233204	Замок колпака в сборе	1
33	8M0178143	Замок в сборе без накладки	1
34	8M0178144	Привод замка в сборе	1
35	8M0178147	Шайба плоская нержавеющая	2
36	8M0178146	Винт M4x35	2
37	8M0178145	Тяга привода	1
38	8M0178139	Выключатель замка колпака в сборе	1
38	8M0233288	Переключатель в сборе защелки капота	1
39	8M0233522	Комплект переходных зажимов	1
40	8M0178140	Винт M4X8	2
41	8M0178141	Пробка в сборе	1
42	88552514	Винт (M6 x 14 мм) нержавеющая сталь	4

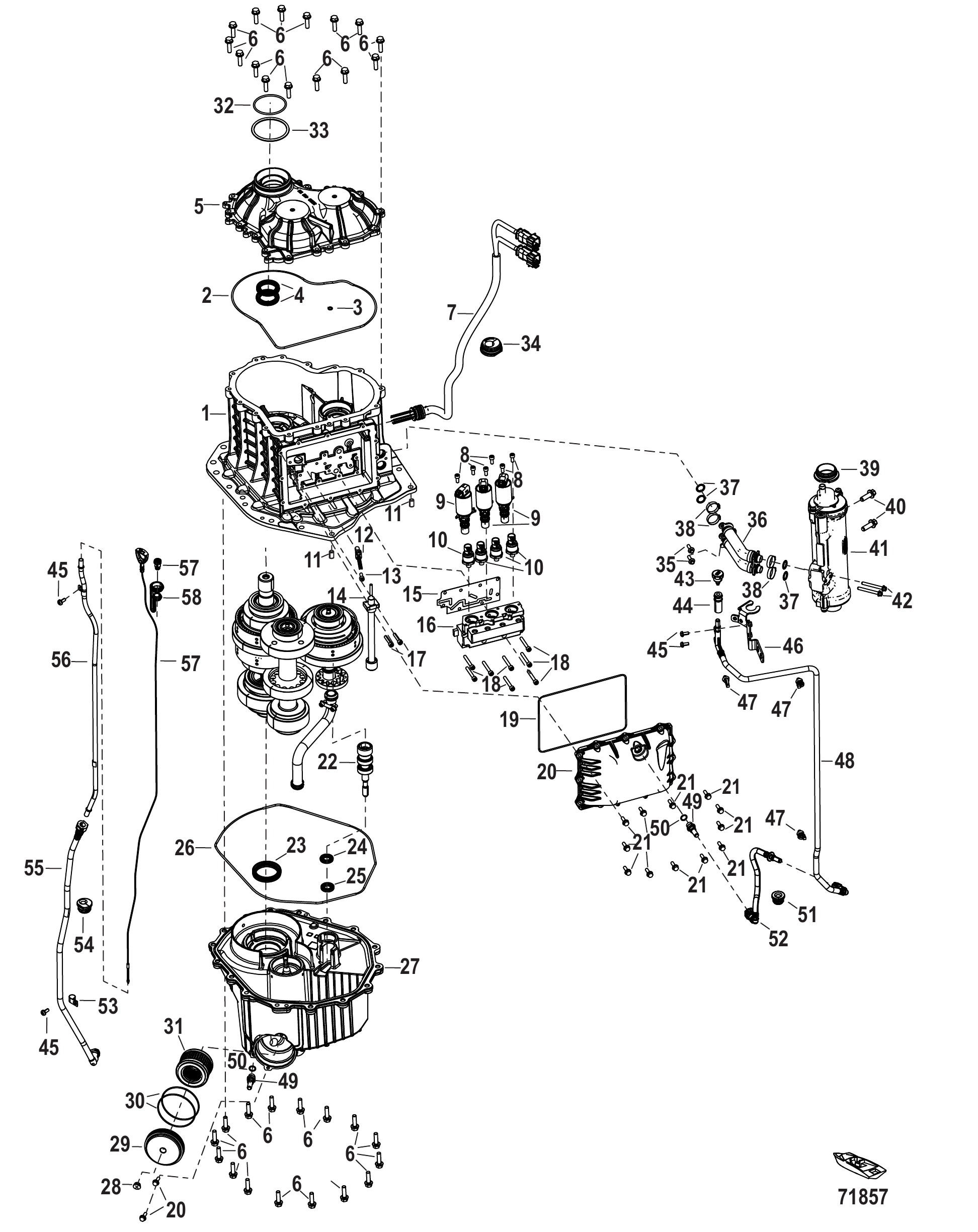

Рис. 47Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
1	8M0177586	Трансмиссия	1
2	NSS	NOT SOLD SEPARATE O-Ring, Top Cover	1
3	NSS	NOT SOLD SEPARATE O-Ring	1
4	8M0177630	Сальник входного вала	2
5	NSS	NOT SOLD SEPARATE Cover, Top Transmission	1
6	NSS	NOT SOLD SEPARATE Screw	31
7	8M0177631	Жгут проводов трансмиссии	1
8	8M0177632	Винт	6
9	8M0190117	Клапан переключения	3
10	8M0177634	Датчик давления	4
11	8M0190115	Установочный штифт	2
12	8M0177636	Датчик скорости	1
13	4010618	ВИНТ (M6 x 18) Нержавеющая сталь	1
14	8M0177637	Датчик уровня жидкости	1
15	8M0177635	Прокладка блока гидравлического управления	1
16	NSS	NOT SOLD SEPARATE Adapter Block	1
17	8M0177638	Винт	2
18	8M0177639	Винт	8
19	8M0177640	Уплотнительное кольцо блока гидравлического управления	1
20	NSS	NOT SOLD SEPARATE Cover- Hydraulic Control Unit	1
21	8M0177641	Винт	14
22	NSS	NOT SOLD SEPARATE PTO Shaft	1
23	8M0177642	Сальник выходного вала	1
24	8M0177643	Сальник верхнего вала отбора мощности	1
25	8M0199464	Сальник нижнего вала отбора мощности	1
26	NSS	NOT SOLD SEPARATE O-Ring	1
27	NSS	NOT SOLD SEPARATE Cover- Bottom Transmission	1
28	8M0190116	Пробка	1
29	8M0177644	Крышка фильтра	1
30	8M0177645	Уплотнительное кольцо фильтра	2
31	8M0177646	Фильтр трансмиссии	1
32	8M0177478	Уплотнительное кольцо внутренний диаметр 2.975 дюйма	1
33	8M0177647	Уплотнительное кольцо внутренний диаметр 3.35 дюйма	1
34	8M0177648	Втулка уплотнительная	1
35	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
36	8M0180456	Шланг в сборе	1
37	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	4
38	8M0062089	Хомут	4
39	8M0177649	Втулка уплотнительная	1
40	892086035	Винт (M10 x 35)	2
41	8M0177650	Охладитель трансмиссионного масла	1
42	8M0142726	ВИНТ (M6)	2
43	8M0177651	Сапун	1
44	8M0177652	Переходник сапуна	1
45	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	4
46	8M0177653	Кронштейн	1
47	899145	Хомут крепёжный	3
48	8M0177654	Трубка сапуна	1
49	8M0177655	Штуцер	2
50	831985	Кольцо уплотнительное (.468 x .078)	2
51	8M0177656	Втулка уплотнительная	1
52	8M0177657	Трубка сапуна	1
53	858424	Хомут	1
54	8M0177658	Втулка уплотнительная	1
55	8M0177659	Трубка	1
56	8M0177660	Трубка	1
57	8M0177661	Маслоизмерительный щуп	1
57	8M0191351	Крышка	1
57	8M0191351	Крышка	1
58	8M0177541	Тросик страховочный	1

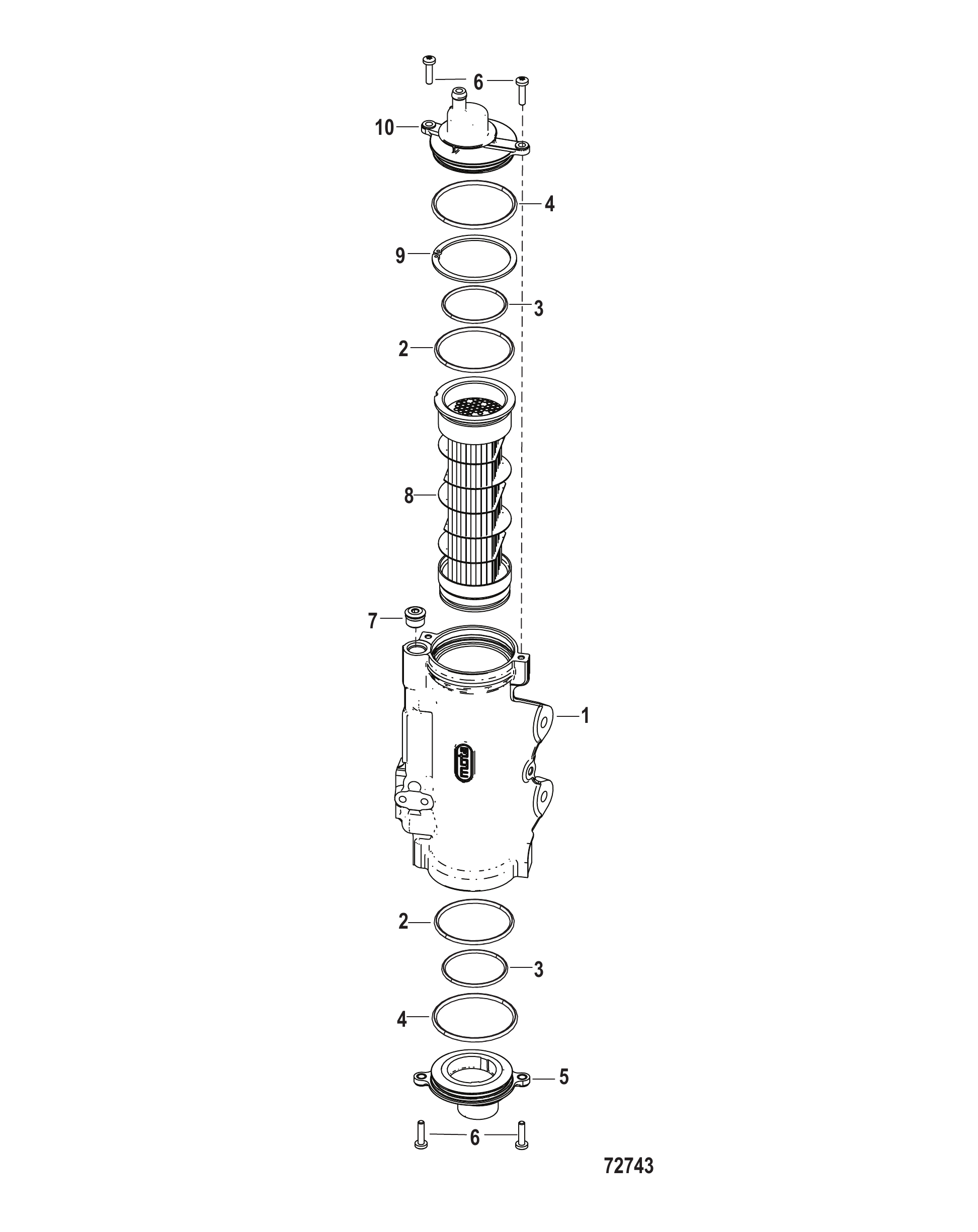

Рис. 48Компоненты охладителя масла трансмиссии Transmission Oil Cooler Components

REF	Номер детали	Наименование	Кол-во
1	8M0177650	Охладитель трансмиссионного масла	1
2	NSS	NOT SOLD SEPARATE O-ring	2
3	NSS	NOT SOLD SEPARATE O-ring	2
4	8M0181554	Уплотнительное кольцо (74.61 x 3.53)	2
5	NSS	NOT SOLD SEPARATE Cover	1
6	8M0181551	Винт	4
7	8M0087451	Пробка (18 мм)	1
8	NSS	NOT SOLD SEPARATE	1
9	8M0181555	СТОПОРНОЕ КОЛЬЦО	1
10	8M0181548	КРЫШКА Впускное отверстие	1

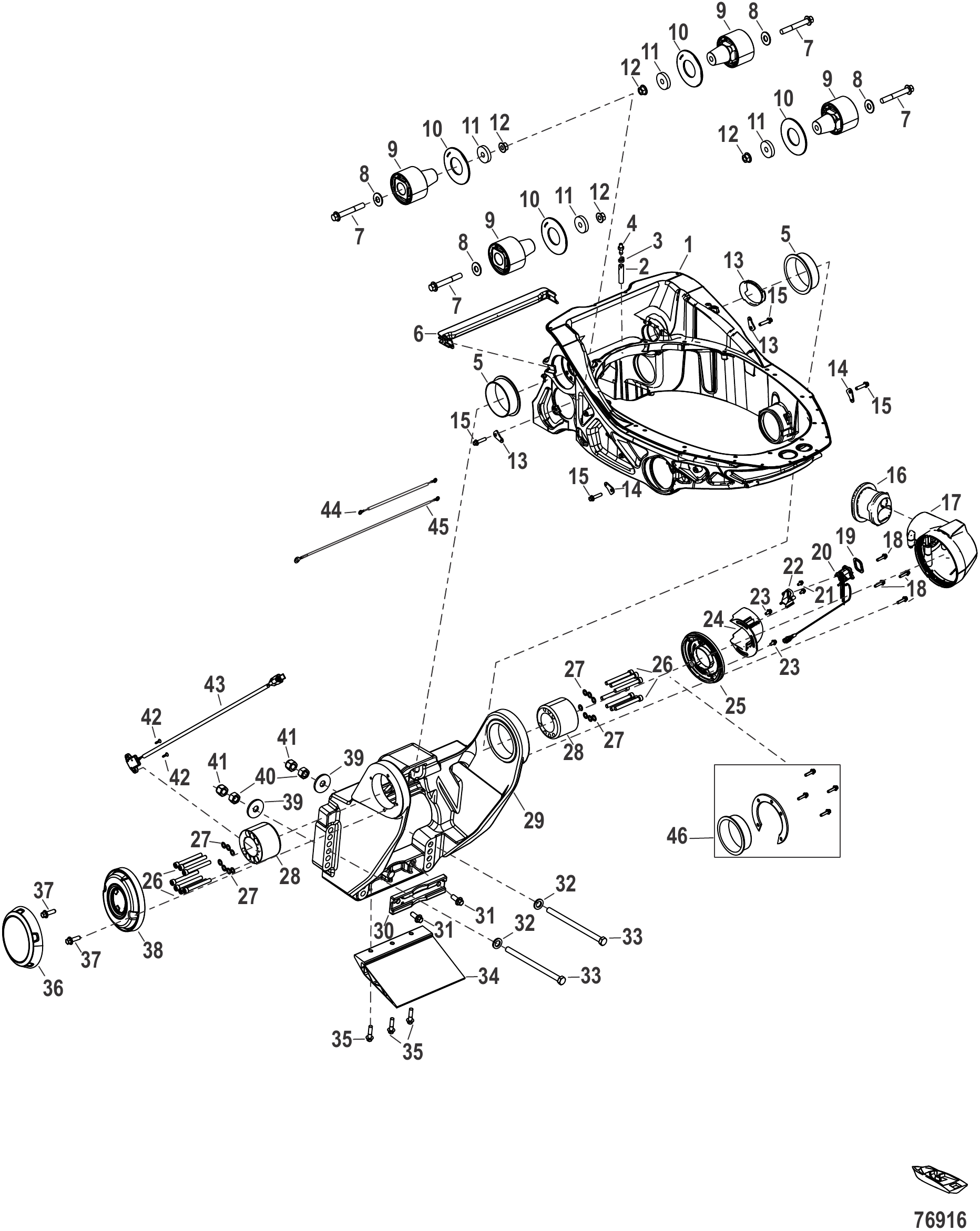

Рис. 49Транцевая плита Transom

REF	Номер детали	Наименование	Кол-во
1	8M0177548	РАМА-ЛЮЛЬКА	1
2	8M0177549	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
3	816311T	СТЯЖКА (8.00 дюймов)	1
4	291112	Фитинг	1
5	8M0177550	ВТУЛКА Ось люльки	2
6	8M0177551	САЛЬНИК Транцевой сборки	1
7	8M0154651	Винт (M14 x 2 x 100 HX FLG)	4
7	8M0230598	Болт (M14 x 2 x 100 HX FLG)	4
8	8M0142711	Шайба (28.4 мм x 1.6 мм)	4
8	8M0224254	Шайба (28.4 мм x 1.6 мм)	4
9	8M0177552	ОПОРА	4
10	8M0177553	ОПОРА С АМОРТИЗАТОРОМ	4
11	8M0177554	ШАЙБА	4
12	8M0177555	ГАЙКА	4
13	8M0180024	ВТУЛКА Провода	1
14	8M0142816	Шайба крепления	4
15	8M0103814	Винт (M8 x 35 мм)	4
16	8M0179992	ВТУЛКА Провода тримма	1
17	8M0180033	КРЫШКА Колена проводки	1
17	8M0190400	КОЛЕНО ПРОВОДКИ	1
-	8M0180471	КОЛЕНО ПРОВОДКИ	1
18	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
19	8M0180498	САЛЬНИК Корпуса переключателя	1
20	8M0178611	ПЕРЕКЛЮЧАТЕЛЬ Тримма	1
20	8M0235189	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА	1
21	87775510	ВИНТ (M4 x 10)	3
22	8M0180497	ОСНОВАНИЕ Переключателя тримма	1
23	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	2
24	8M0180499	ОБОЛОЧКА	1
25	8M0180496	ПЛАСТИНА Колена проводки	1
26	8M0177556	ВИНТ	14
27	897937	Шайба	14
28	8M0177557	ПАЛЕЦ НАКЛОНА	2
29	8M0177558	ТРАНЦЕВЫЙ КРОНШТЕЙН	1
29	8M0177559	ТРАНЦЕВЫЙ КРОНШТЕЙН	1
30	8M0177560	АНОД Алюминиевый	1
30	8M0179705	АНОД Магниевый	1
31	8M0187149	ВИНТ M12	2
32	8M0176905	ШАЙБА	AR
33	8M0171826	ВИНТ 5/8 X 5.5"	6
33	8M0171827	ВИНТ 5/8 X 5.5" (Упаковка 6 шт.)	6
33	8M0171828	ВИНТ 5/8 X 6.5"	6
33	8M0171829	ВИНТ 5/8 X 6.5" (Упаковка 6 шт.)	6
33	8M0171830	ВИНТ 5/8 X 7.5"	6
33	8M0171831	ВИНТ 5/8 X 7.5" (Упаковка 6 шт.)	6
33	8M0171832	ВИНТ 5/8 X 8.5"	6
33	8M0171833	ВИНТ 5/8 X 8.5" (Упаковка 6 шт.)	6
33	8M0171834	ВИНТ 5/8 X 9.5"	6
33	8M0171835	ВИНТ 5/8 X 9.5" (Упаковка 6 шт.)	6
33	8M0171836	ВИНТ 5/8 X 10.5"	6
33	8M0171837	ВИНТ 5/8 X 10.5" (Упаковка 6 шт.)	6
33	8M0176953	ВИНТ 5/8 X 12.0"	6
33	8M0176954	ВИНТ 5/8 X 12.0" (Упаковка 6 шт.)	6
34	8M0177561	ПЛАСТИНА брызговик	1
35	8M0069689	ВИНТ (M10x1.5x40) ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	3
36	8M0177562	КРЫШКА в сборе контрольной струи	1
37	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
38	8M0177563	КРОНШТЕЙН контрольной струи	1
39	8M0176906	ШАЙБА	AR
40	8M0176904	ГАЙКА	6
41	8M0176903	ГАЙКА	6
42	8M0179995	ВИНТ	2
43	8M0178609	Датчик тримма в сборе	1
44	8M0177565	КАБЕЛЬ заземляющий	1
45	8M0177566	КАБЕЛЬ заземляющий	1
46	8M0189105	КОМПЛЕКТ ПРОСТАВОК колено оснастки	1

水星 Mercury 500 HP 7.6L V12 SeaPro 3B060047 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 500 HP 7.6L V12 SeaPro 3B060047 & Up - — взрыв-схемы и запчасти
