水星 Mercury 110e 11kW 1Q007992 & Up - — взрыв-схемы и запчасти

电动 Electric · Cat.# 90-8M0224006 · 共 32 个部位 · 602 条零件

1Аксессуары 2Аксессуары NMEA 2K/SmartCraft Connect 3Аксессуары Дистанционное управление - DTS - Двойной подвесной мотор - Консольное крепление - 8M0230630 4Аксессуары Дистанционное управление - DTS - Консольное крепление - С тримом - 8M0189660 5Аксессуары Дистанционное управление - DTS - Центральная консоль - Панельное крепление - С тримом - 8M0189859 6Аксессуары Дистанционное управление - DTS - Панельное крепление - С тримом - 8M0189733 7Аккумулятор и компоненты питания 5400 Вт·ч модели 75e/110e 8Головка управления нижняя 9Головка управления верхняя 10Ремонтный комплект 5400 Wh, модели 75e/110e 11Кожух 12Co-Pilot (система управления)13Комплекты декалей 14ЭЛЕКТРООБОРУДОВАНИЕ 15Гарнитура рулевой колонки, два двигателя - 8M0157213 16Гарнитура рулевой колонки, один двигатель - 8M0208440 17Шнур с креплением в панель/облицовку 18Нижняя часть двигателя 19Компоненты силового центра 5400 Wh, модели 75e и 110e 20Сборка силовой стойки 5400 - 8M0224625 21Сборка силовой стойки Split Bank 5400 - 8M0224243 22Компоненты гидроподъема 23Дисплеи дистанционного управления 8M0215687/8M0215691 24Сервисные/вспомогательные материалы 25Рулевое управление - гидравлические модели с дистанционным управлением 26Рулевое управление - механические модели с дистанционным управлением 27Кронштейн поворотного механизма рулевого управления 28Тяга рулевого управления - 8M0230348 29Кронштейн рулевого управления, модели 75e 30Рукоятка рулевого управления, модели 75e 31Инструменты 32Транцевый кронштейн

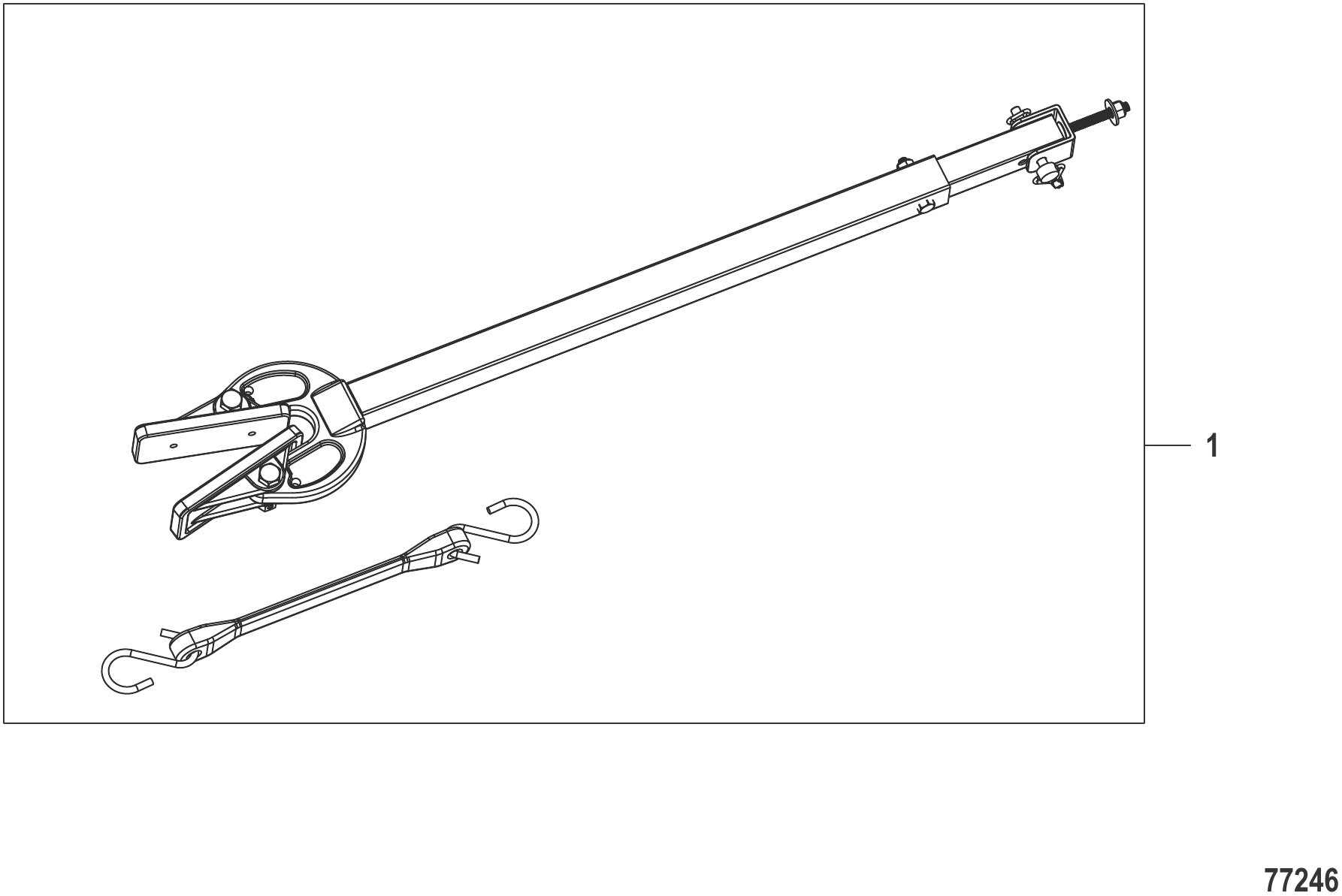

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0219903	Кронштейн для транспортировки	1
-	8M0214785	Комплект предохранителей Mini, 58В	1
-	NSS	NOT SOLD SEPARATE	1
-	NSS	NOT SOLD SEPARATE	1
-	NSS	NOT SOLD SEPARATE	1
-	8M6011383	Преобразователь N2K	1
-	8M0219605	Краска серая	1
-	8M0224318	Удлинитель жгута проводов, 1М	1
-	8M0224319	Удлинитель жгута проводов, 2М	1
-	8M0234879	Комплект блокировки рулевого управления клинового типа	1
-	8M0221374	Винт (M4 x 12) со скруглённой головкой	1
-	8M0142829	Винт (M6 x 20)	3
-	8M0240846	Комплект барашковых винтов для тонкого транца	1
-	43430	Шайба	2
-	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
-	401378	ГАЙКА (M8)	2

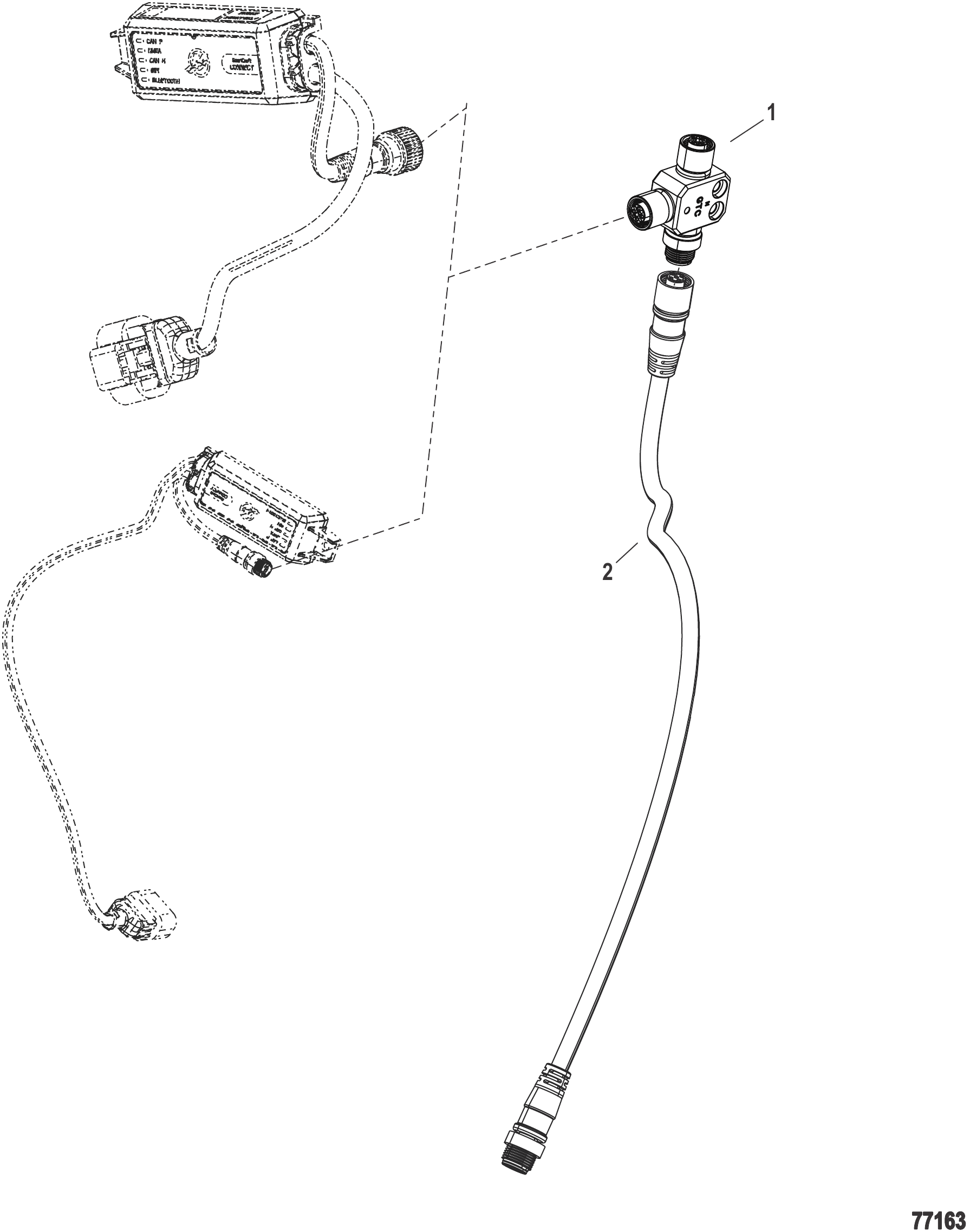

Рис. 2Аксессуары NMEA 2K/SmartCraft Connect Accessories NMEA 2K/SmartCraft Connect

REF	Номер детали	Наименование	Кол-во
1	8M0204742	Устройство NMEA T	1
2	879171T01	Жгут проводов в сборе, удлинитель (500 мм)	AR
2	879171T02	Жгут проводов в сборе, удлинитель (1000 мм)	AR
2	879171T03	Жгут проводов в сборе, удлинитель (2000 мм)	AR
2	879171T04	Жгут проводов в сборе, удлинитель (3000 мм)	AR
2	879171T05	Жгут проводов в сборе, удлинитель (4000 мм)	AR
2	879171T06	Жгут проводов в сборе, удлинитель (5000 мм)	AR
2	879171T07	Жгут проводов в сборе, удлинитель (6000 мм)	AR
2	879171T08	Жгут проводов в сборе, удлинитель (7000 мм)	AR
2	879171T09	Жгут проводов в сборе, удлинитель (8000 мм)	AR
2	879171T10	Жгут проводов в сборе, удлинитель (9000 мм)	AR
2	879171T11	Жгут проводов в сборе, удлинитель (10000 мм)	AR
-	8M0173704	Разъем SC CONNECT под колпаком, одиночный	1
-	8M0173694	Разъем SC CONNECT под консолью, одиночный	1
-	8M6011383	Преобразователь N2K	1
-	8M6004831	Колпачок резистора, гнездовой	1
-	8M6004830	Колпачок резистора, штыревой	1

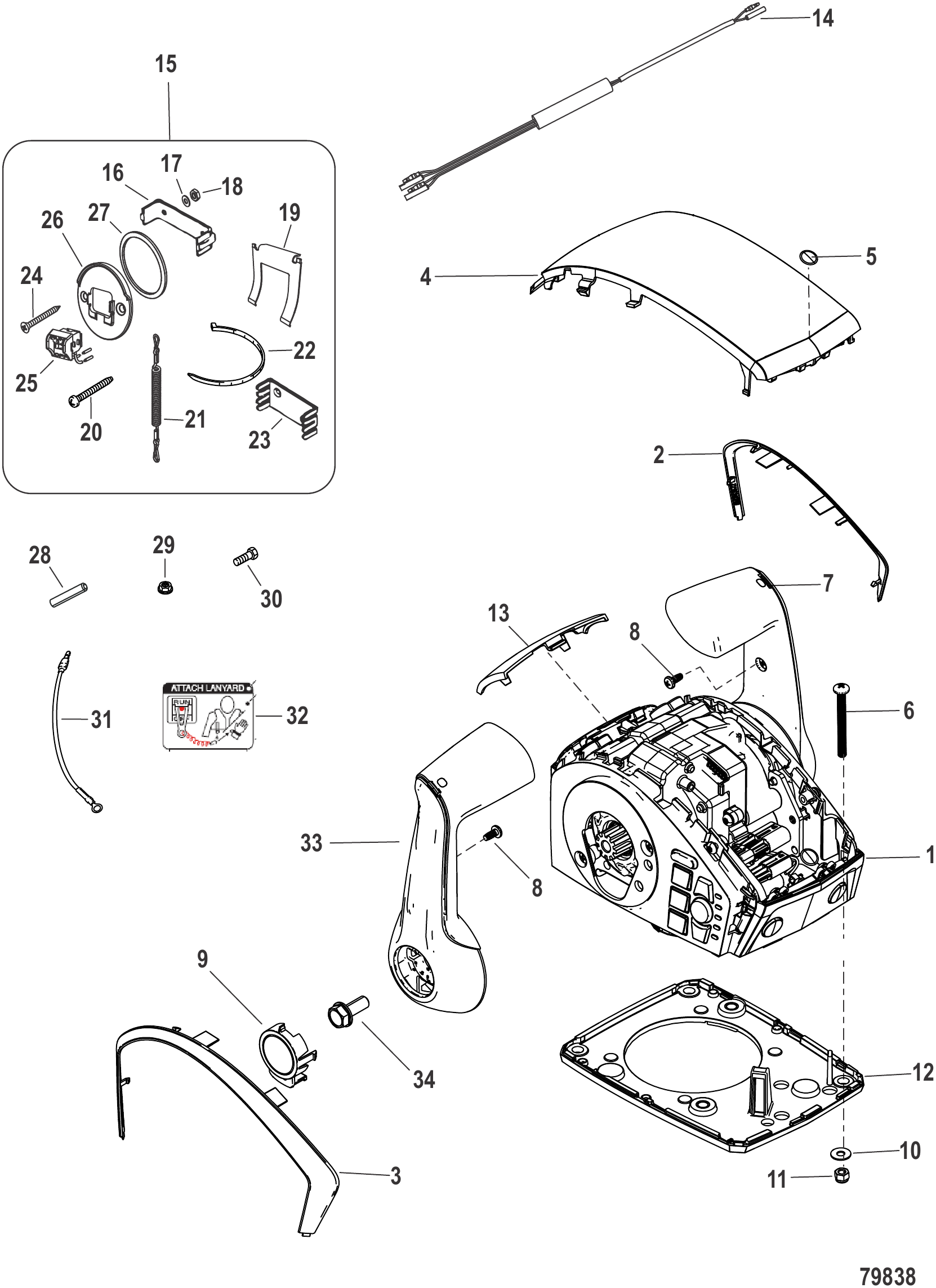

Рис. 3Аксессуары Дистанционное управление - DTS - Двойной подвесной мотор - Консольное крепление - 8M0230630 Accessories Remote Control-DTS-Dual Outboard-Console Mount-8M0230630

Accessories Remote Control-DTS-Dual Outboard-Console Mount-8M0230630

REF	Номер детали	Наименование	Кол-во
1	8M0230630	AVATOR OB ERC двойной	1
2	8M0178027	Крышка, хромированная накладка, правый борт	1
3	8M0178026	Крышка, хромированная накладка, левый борт	1
4	NSS	NOT SOLD SEPARATE Top Cover	1
5	8M6001063	Наклейка M-ICON	1
6	8M0178028	Винт M5 x 50	6
7	8M0178034	Рукоятка в сборе, правый борт	1
8	8M0080328	Винт (.164-18 x .375)	2
9	NSS	NOT SOLD SEPARATE Button Bezel	1
10	8M0204666	ШАЙБА (.203 x .500 x .032)	6
11	401365	ГАЙКА (M5) Нержавеющая сталь	6
12	NSS	NOT SOLD SEPARATE Base Plate, Standard	1
13	8M0178041	Крышка доступа Standard/Premier	1
14	898289A72	Комплект диода-шнура двойной	1
15	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
16	18321	Хомут крепёжный	1
17	24676	ШАЙБА (.200 x .440 x .032)	2
18	68219	Гайка (#10-32) нержавеющая сталь	4
19	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
20	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
21	8M0164891	Шнур аварийной остановки в сборе 54 дюйма, QS	1
22	816311T	СТЯЖКА (8.00 дюймов)	7
23	79146	Фиксатор	1
24	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
25	133982	Выключатель стоп	1
26	NSS	NOT SOLD SEPARATE	1
27	879925	Шайба (52 мм)	1
28	623594	ИЗОЛЯТОР (2.00 ДЮЙМА)	1
29	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	1
30	24231	ВИНТ (#10-32 x .250)	1
31	11149A3	Трос в сборе	1
32	8M0087765	Наклейка, шнур аварийной остановки, белая	1
33	NSS	NOT SOLD SEPARATE Handle Assembly, Port, Non Trim	1
34	8M0214929	Винт (M8 x 20)	1

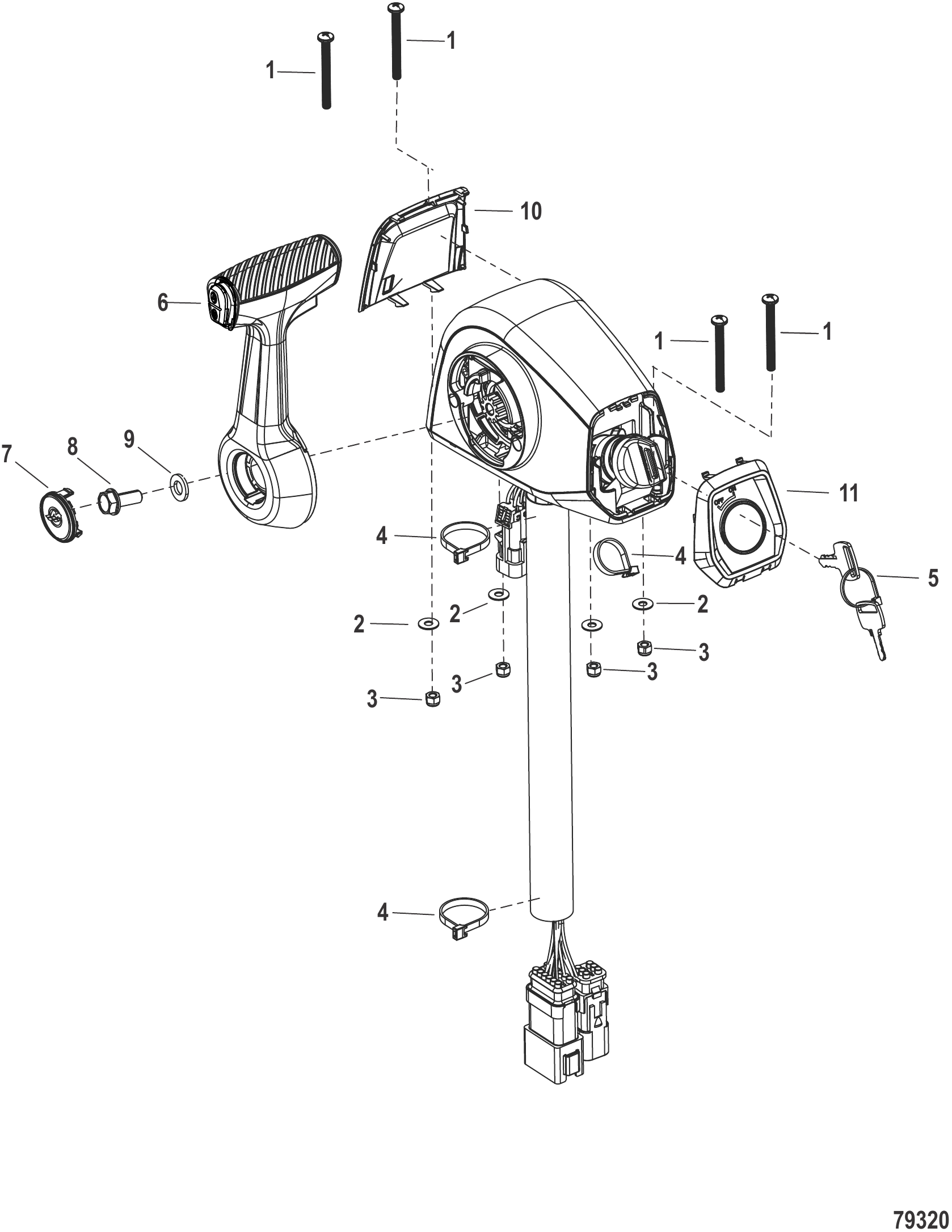

Рис. 4Аксессуары Дистанционное управление - DTS - Консольное крепление - С тримом - 8M0189660 Accessories Remote Control - DTS- Console Mount - With Trim - 8M0189660

Accessories Remote Control - DTS- Console Mount - With Trim - 8M0189660

REF	Номер детали	Наименование	Кол-во
-	8M0189660	Дистанционное управление, консольное крепление, с тримом	1
1	8M0178028	Винт M5 x 50	4
2	8M0204666	ШАЙБА (.203 x .500 x .032)	4
3	401365	ГАЙКА (M5) Нержавеющая сталь	4
4	816311T	СТЯЖКА (8.00 дюймов)	3
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	8M0231665	Рукоятка, консольное крепление, с тримом	1
7	8M0219765	Крышка ступицы, с наклейкой	1
8	8M0214929	Винт (M8 x 20)	1
9	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	1
10	8M0219762	Крышка доступа	1
11	8M0219763	Задняя крышка	1

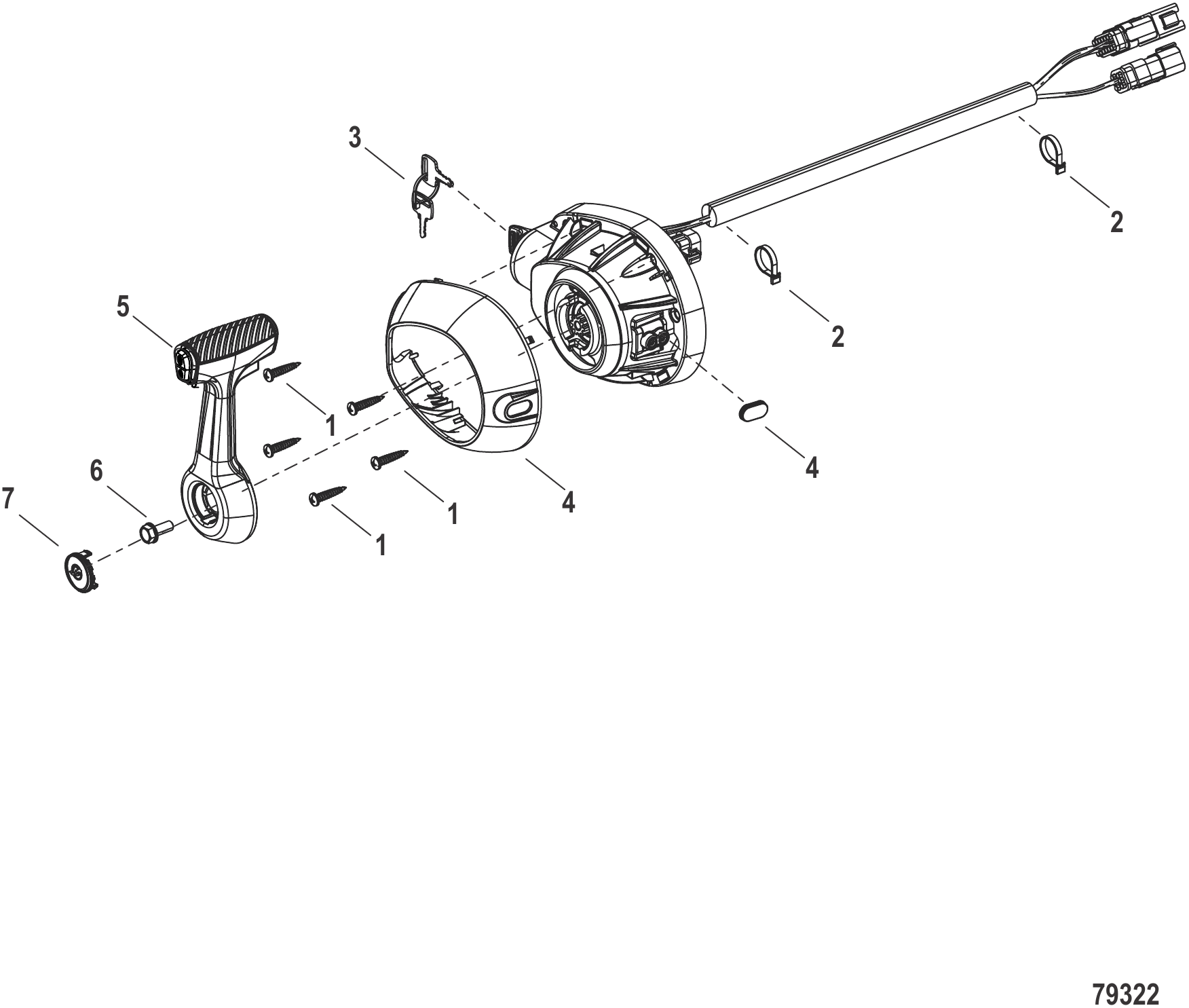

Рис. 5Аксессуары Дистанционное управление - DTS - Центральная консоль - Панельное крепление - С тримом - 8M0189859 Accessories Remote Control - DTS - Center Console - Panel Mount - With Trim - 8M0189859

Accessories Remote Control - DTS - Center Console - Panel Mount - With Trim - 8M0189859

REF	Номер детали	Наименование	Кол-во
-	8M0189859	Дистанционное управление, крепление центральной консоли, с тримом	1
1	8M0214982	Винт по дереву, #12 x 1.25	5
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
3	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
3	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
3	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
3	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
3	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
3	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
3	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
4	8M0219766	Панель доступа	1
5	8M0231667	Рукоятка, панельное крепление, с тримом	1
6	8M0214929	Винт (M8 x 20)	1
7	8M0219765	Крышка ступицы, с наклейкой	1
-	8M0208440	Жгут проводов, одиночная консоль	1

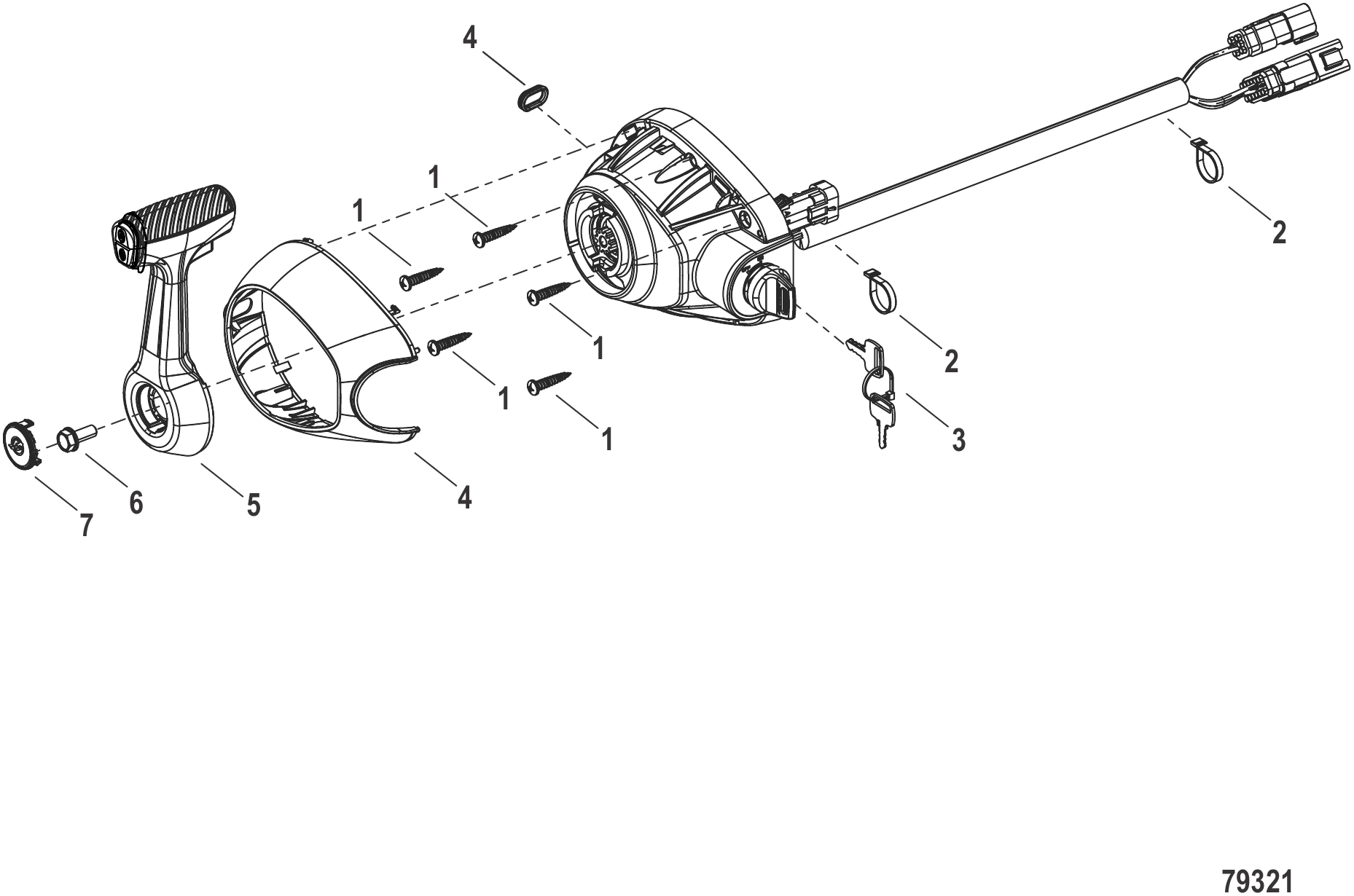

Рис. 6Аксессуары Дистанционное управление - DTS - Панельное крепление - С тримом - 8M0189733 Accessories Remote Control - DTS - Panel Mount - With Trim - 8M0189733

Accessories Remote Control - DTS - Panel Mount - With Trim - 8M0189733

REF	Номер детали	Наименование	Кол-во
-	8M0189733	Дистанционное управление, панельное крепление, с тримом	1
1	8M0214982	Винт по дереву, #12 x 1.25	5
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
3	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
3	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
3	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
3	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
3	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
3	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
3	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
4	8M0219766	Панель доступа	1
5	8M0231666	Панель рукоятки, с тримом	1
6	8M0214929	Винт (M8 x 20)	1
7	8M0219765	Крышка ступицы, с наклейкой	1

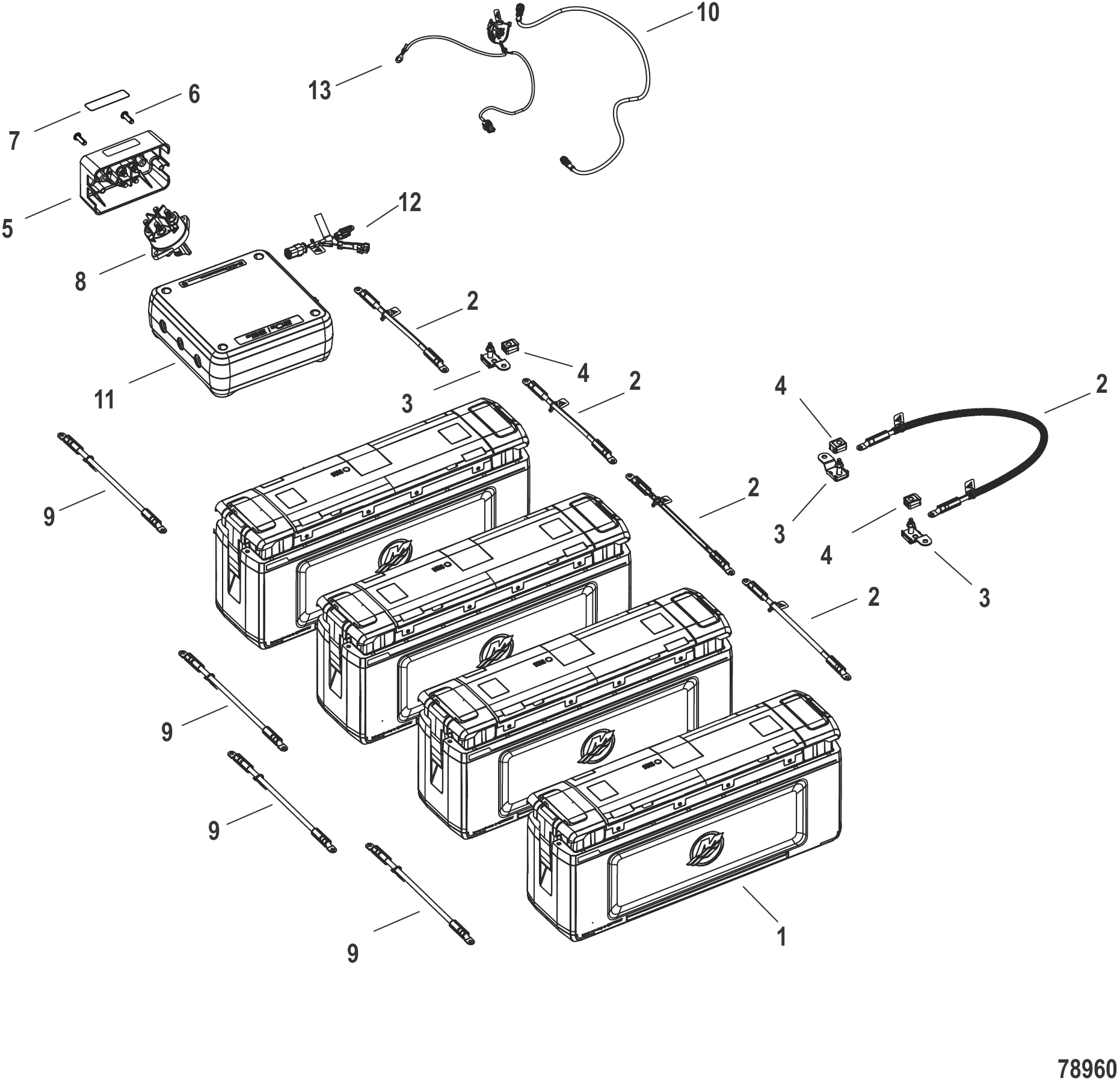

Рис. 7Аккумулятор и компоненты питания 5400 Вт·ч модели 75e/110e Battery and Power Components 5400 Wh 75e/110e Models

REF	Номер детали	Наименование	Кол-во
1	8M6011591	Аккумулятор 5400 Вт·ч	AR
2	8M0223511	Кабель положительный 3 AWG, 10 дюймов (.25м)	AR
2	8M0223512	Кабель положительный 3 AWG, 20 дюймов (.5м)	AR
2	8M0223513	Кабель положительный 3 AWG, 30 дюймов (.75м)	AR
2	8M0223514	Кабель положительный 3 AWG, 50 дюймов (1.25м)	AR
2	8M0223515	Кабель положительный 3 AWG, 70 дюймов (1.75м)	AR
2	8M0223516	Кабель положительный 3 AWG, 100 дюймов (2.5м)	AR
2	8M0223517	Кабель положительный 3 AWG, 118 дюймов (3м)	AR
2	8M0223518	Кабель положительный 3 AWG, 158 дюймов (4м)	AR
2	8M0223519	Кабель положительный 3 AWG, 196 дюймов (5м)	AR
2	8M0223520	Кабель положительный 3 AWG, 236 дюймов (6м)	AR
3	8M0224240	Держатель предохранителя ZCase	AR
4	8M0219929	Предохранитель ZCase, M10, 150 А	AR
5	8M0227048	Корпус крепления выключателя 500А	AR
6	8M0199924	Винт M8 x 25 с полукруглой головкой	2
7	8M0224193	Комплект наклеек 5400 Вт·ч силовой центр	1
8	8M0225381	Выключатель аккумулятора, 500А	1
9	8M0223708	Кабель отрицательный 3 AWG, 10 дюймов (.25м)	AR
9	8M0223709	Кабель отрицательный 3 AWG, 20 дюймов (.5м)	AR
9	8M0223710	Кабель отрицательный 3 AWG, 30 дюймов (.75м)	AR
9	8M0223711	Кабель отрицательный 3 AWG, 50 дюймов (1.25м)	AR
9	8M0223712	Кабель отрицательный 3 AWG, 70 дюймов (1.75м)	AR
9	8M0223713	Кабель отрицательный 3 AWG, 100 дюймов (2.5м)	AR
9	8M0223714	Кабель отрицательный 3 AWG, 118 дюймов (3м)	AR
9	8M0223715	Кабель отрицательный 3 AWG, 158 дюймов (4м)	AR
9	8M0223716	Кабель отрицательный 3 AWG, 196 дюймов (5м)	AR
9	8M0223717	Кабель отрицательный 3 AWG, 236 дюймов (6м)	AR
10	8M0210404	Жгут проводов удлинитель сигнальный .5М	AR
10	8M0210405	Жгут проводов удлинитель сигнальный 1М	AR
10	8M0210406	Жгут проводов удлинитель сигнальный 2М	AR
10	8M0210407	Жгут проводов удлинитель сигнальный 3М	AR
10	8M0210408	Жгут проводов удлинитель сигнальный 4М	AR
10	8M0210409	Жгут проводов удлинитель сигнальный 5М	AR
11	8M0219905	Силовой центр 5400	AR
12	8M0224537	Жгут проводов распределительный	AR
13	8M0218481	Жгут проводов удлинитель 1М	AR
13	8M0218482	Жгут проводов удлинитель 2М	AR
13	8M0218483	Жгут проводов удлинитель 3М	AR
13	8M0218484	Жгут проводов удлинитель 4М	AR
-	8M6012728	ЗАРЯДНОЕ УСТРОЙСТВО 520W для 5400 Wh	1
-	8M6013542	ЗАРЯДНОЕ УСТРОЙСТВО 1050W для 5400 Wh	1
-	8M0221527	ПЕРЕХОДНИК ВИЛКИ US/AU 520W	1
-	8M0224243	КОМПЛЕКТ ПРЕДОХРАНИТЕЛЕЙ Split Bank	1/2

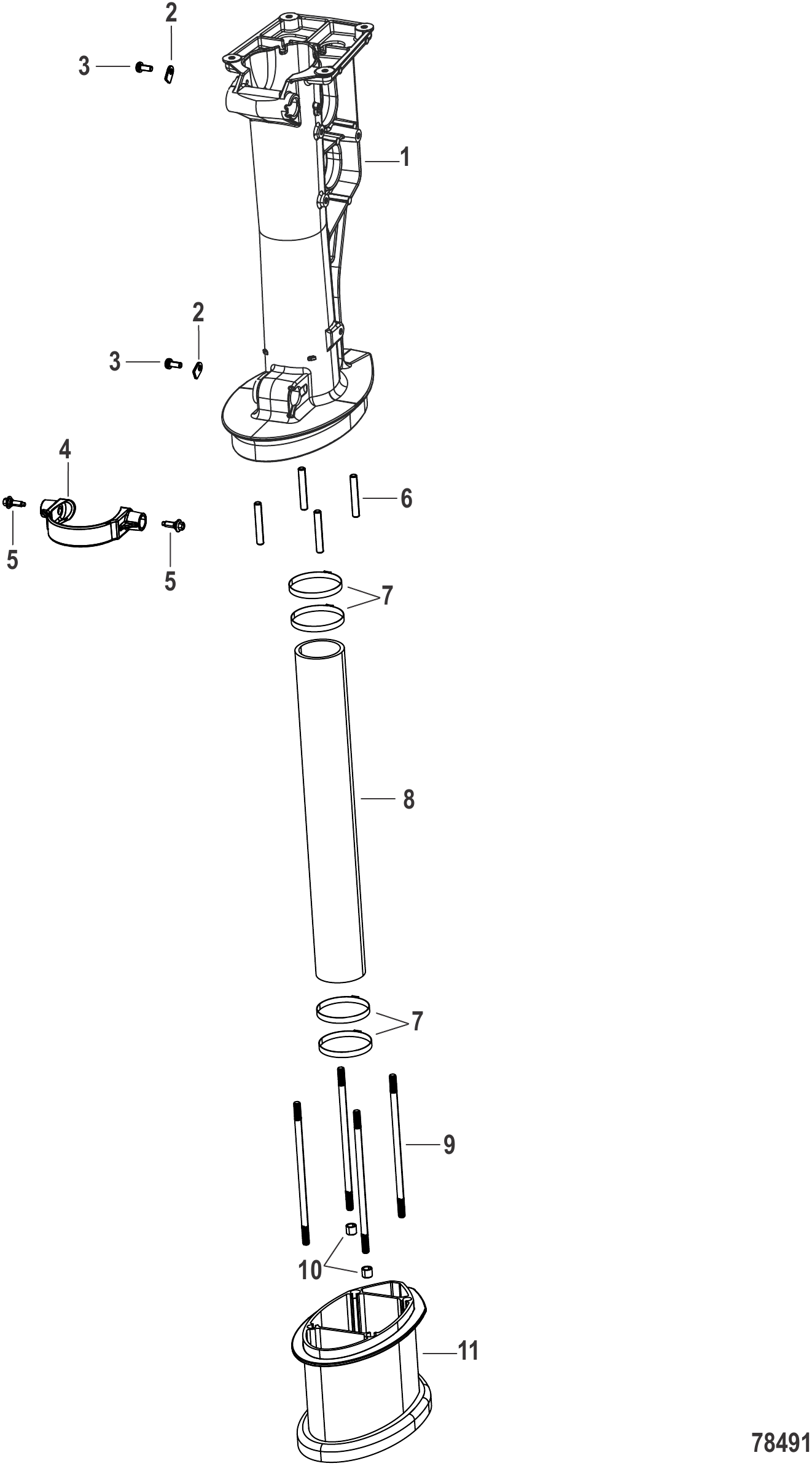

Рис. 8Головка управления нижняя Control Head Lower

REF	Номер детали	Наименование	Кол-во
1	8M0224026	ОСНОВНОЙ ОПОРНЫЙ КРОНШТЕЙН Нижний	1
1	8M0224027	ОСНОВНОЙ ОПОРНЫЙ КРОНШТЕЙН Нижний	1
2	8M0224030	ШАЙБА Крепление кожуха	2
3	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	2
4	8M0224029	ОПОРА БАМПЕРА Кожух	1
5	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
6	8M0224028	ШПИЛЬКА (M8 x 1.25 x 50) Двусторонняя	4
7	888988004	Хомут (62,0 мм) задний электронный клапан управления наддувом	4
8	NSS	NOT SOLD SEPARATE	1
9	8M0224036	ШПИЛЬКА (M8 x 1.25 x 185)	4
10	8M0224377	ВТУЛКА Распорная	2
11	8M0224035	ПРОСТАВКА	1

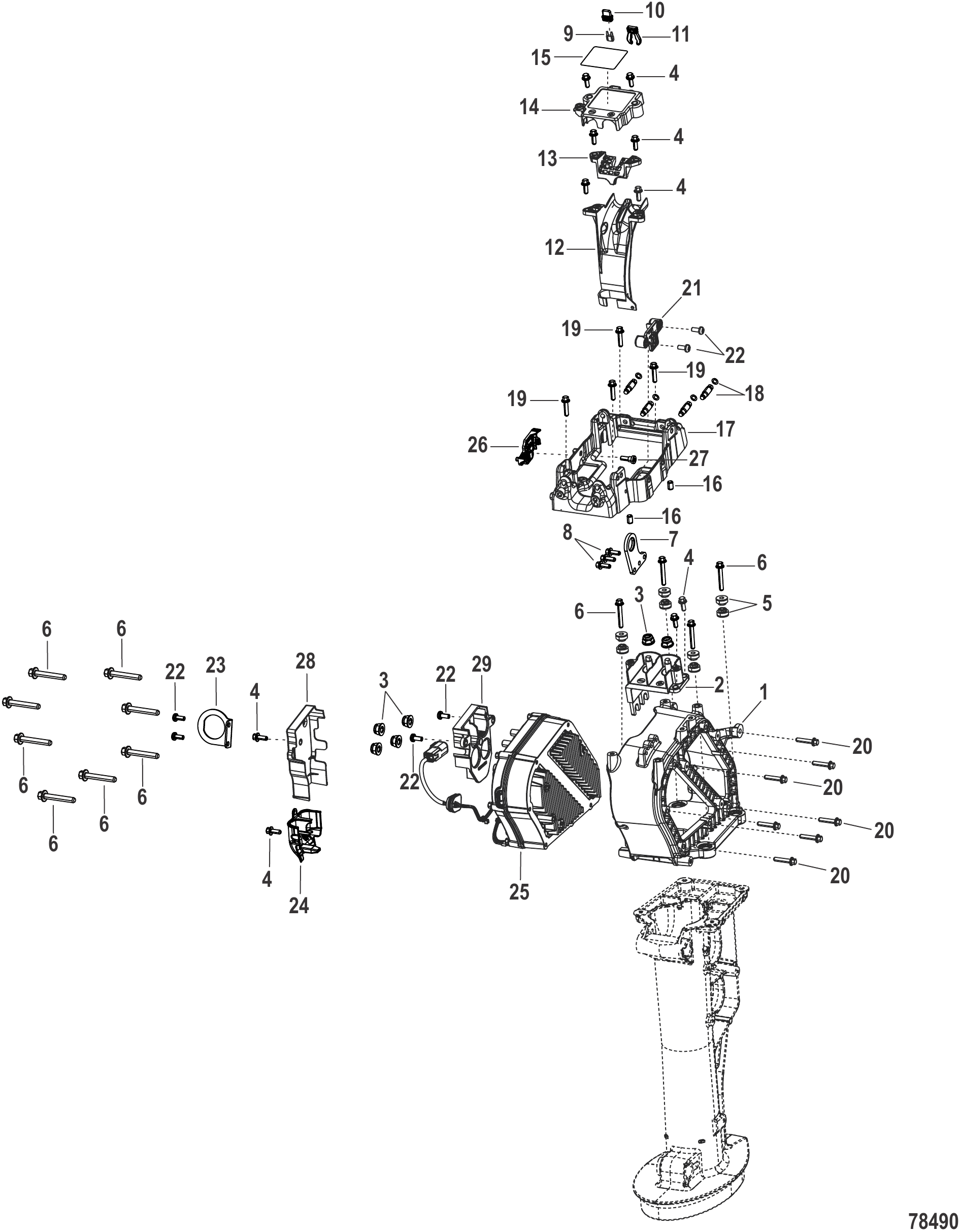

Рис. 9Головка управления верхняя Control Head Upper

REF	Номер детали	Наименование	Кол-во
1	8M0224007	КРОНШТЕЙН Опорный	1
2	8M0224013	ШИНА ТОКОПРОВОДЯЩАЯ	1
3	8M0142743	Гайка (M10 x 1.5)	6
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	10
5	8M0219672	ИЗОЛЯТОР В СБОРЕ	8
6	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
7	8M0224014	РЫМ-БОЛТ	1
8	8M0224725	ВИНТ (M6 x 16) Винт с шестигранной фланцевой головкой	3
9	832969T20	Предохранитель Mini — жёлтый — 20 А	1
10	8M0047886	Держатель запасного предохранителя	1
11	8M0138447	Запасная защелка вилки шнура безопасности	1
12	8M0224022	ЛОТОК В СБОРЕ Жгут кабелей	1
13	8M0224024	КРОНШТЕЙН	1
14	8M0224018	КРЫШКА Клеммы аккумулятора	1
15	8M0224021	НАКЛЕЙКА Крышка клеммы	1
16	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	2
17	8M0224008	КРОНШТЕЙН Основная опора верхняя	1
18	8M0224009	ШПИЛЬКА С УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ В СБОРЕ	4
19	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
20	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	7
21	8M0224017	КРОНШТЕЙН Держатель разъема	1
22	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	6
23	8M0224010	КРОНШТЕЙН Крепление 14-контактного разъема	1
24	8M0224023	КРЫШКА Кабель	1
25	8M0224012	МОДУЛЬ ВВОДА ПИТАНИЯ В СБОРЕ	1
26	8M0224016	КРОНШТЕЙН Держатель предохранителя	1
27	8M0204356	ВИНТ Ступенчатый M6	1
28	8M0224020	КРЫШКА Кабели двигателя	1
29	8M0224019	РАЗДЕЛИТЕЛЬ КЛЕММ	1

Рис. 10Ремонтный комплект 5400 Wh, модели 75e/110e Core Kit 5400 Wh 75e/110e Models

REF	Номер детали	Наименование	Кол-во
-	8M0223942	КОМПЛЕКТ СЕРДЕЧНИКА 5400, 75-110e	AR
-	8M0219905	Силовой центр 5400	1
-	8M0210361	ПЕРЕХОДНИК-ТРОЙНИК	1
-	8M0210412	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК Гнездовой	1
-	8M0225381	Выключатель аккумулятора, 500А	1
-	8M0227048	Корпус крепления выключателя 500А	1
-	8M0221409	РУКОВОДСТВО ПО УСТАНОВКЕ	1

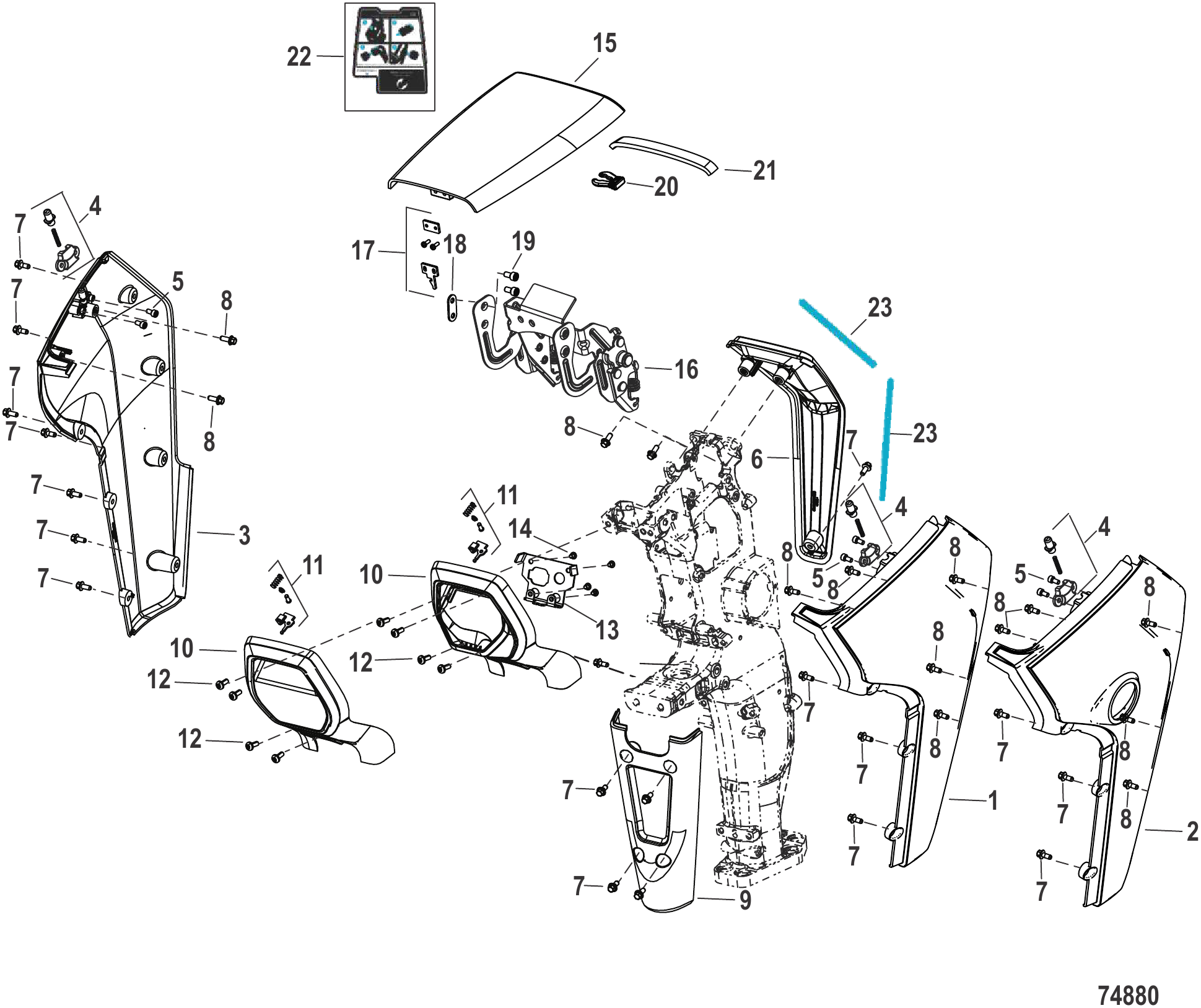

Рис. 11Кожух Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0204521	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
1	8M0219962	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
2	8M0214871	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
2	8M0219961	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
3	8M0204522	БОКОВОЙ КОЖУХ Правый, с наклейкой Mercury	1
3	8M0219960	БОКОВОЙ КОЖУХ Правый, с наклейкой Mercury	1
4	8M0204476	Комплект бампера капота	1
5	889546	Винт (M5 x 10)	2
6	8M0204518	Задняя часть капота	1
7	8M0224718	Винт (M6 x 14)	15
8	8M0224725	ВИНТ (M6 x 16) Винт с шестигранной фланцевой головкой	9
9	8M0204517	Передняя часть капота нижняя	1
10	8M0204524	Передняя часть капота верхняя	1
10	8M0204525	Передняя часть капота верхняя	1
11	8M0219963	Комплект рычага защёлки	1
12	8M0224721	Винт M6 x 12 Torx с полукруглой головкой	4
13	8M0204487	Кронштейн дисплея	1
14	8M0047718	ВИНТ (M5 X 8ММ)	4
15	8M0204519	Капот	1
16	8M0204520	Шарнирный узел	1
17	8M0204482	Комплект ответной планки	1
18	8M0219926	Комплект опорной пластины	2
19	889546	Винт (M5 x 10)	4
20	8M0138447	Запасная защелка вилки шнура безопасности	1
21	8M0192214	Пенопластовая полоса	1
22	8M0214898	Комплект наклеек с инструкцией	1
23	8M0214896	Комплект наклеек с полосами	1

Рис. 12Co-Pilot (система управления) Co Pilot

REF	Номер детали	Наименование	Кол-во
1	8M0224170	Втулка	1
1	8M0224171	Втулка рулевого вала	1
2	8M0224168	Тормоз	1
3	8M0224148	Держатель уплотнения	2
4	8M0224149	Уплотнительное кольцо Quad	2
5	8M0224169	Ручка регулировки трения рулевого управления	1
6	8M0224172	Крышка поворотного кронштейна	1
7	61319	Стопорное кольцо E-образное	1

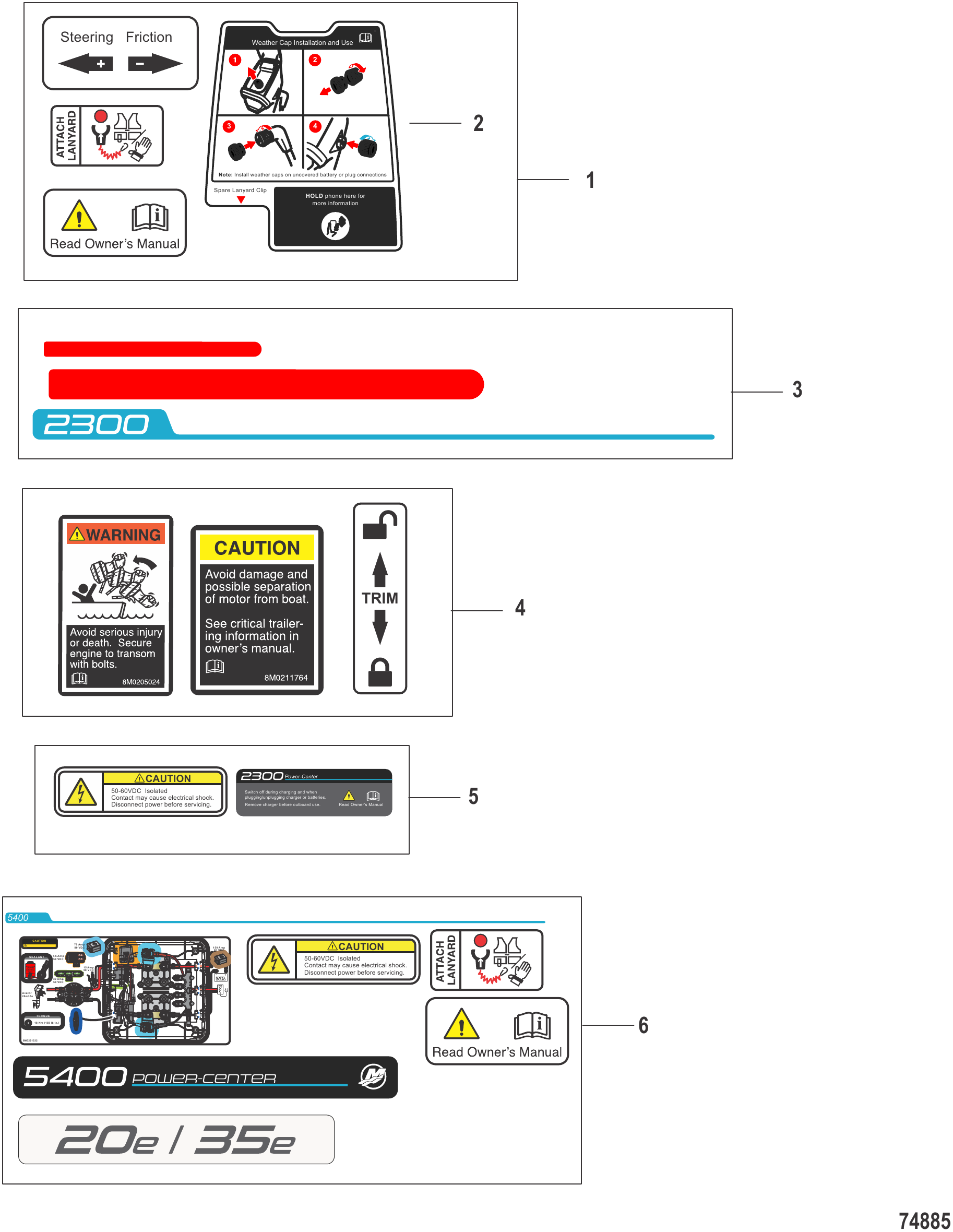

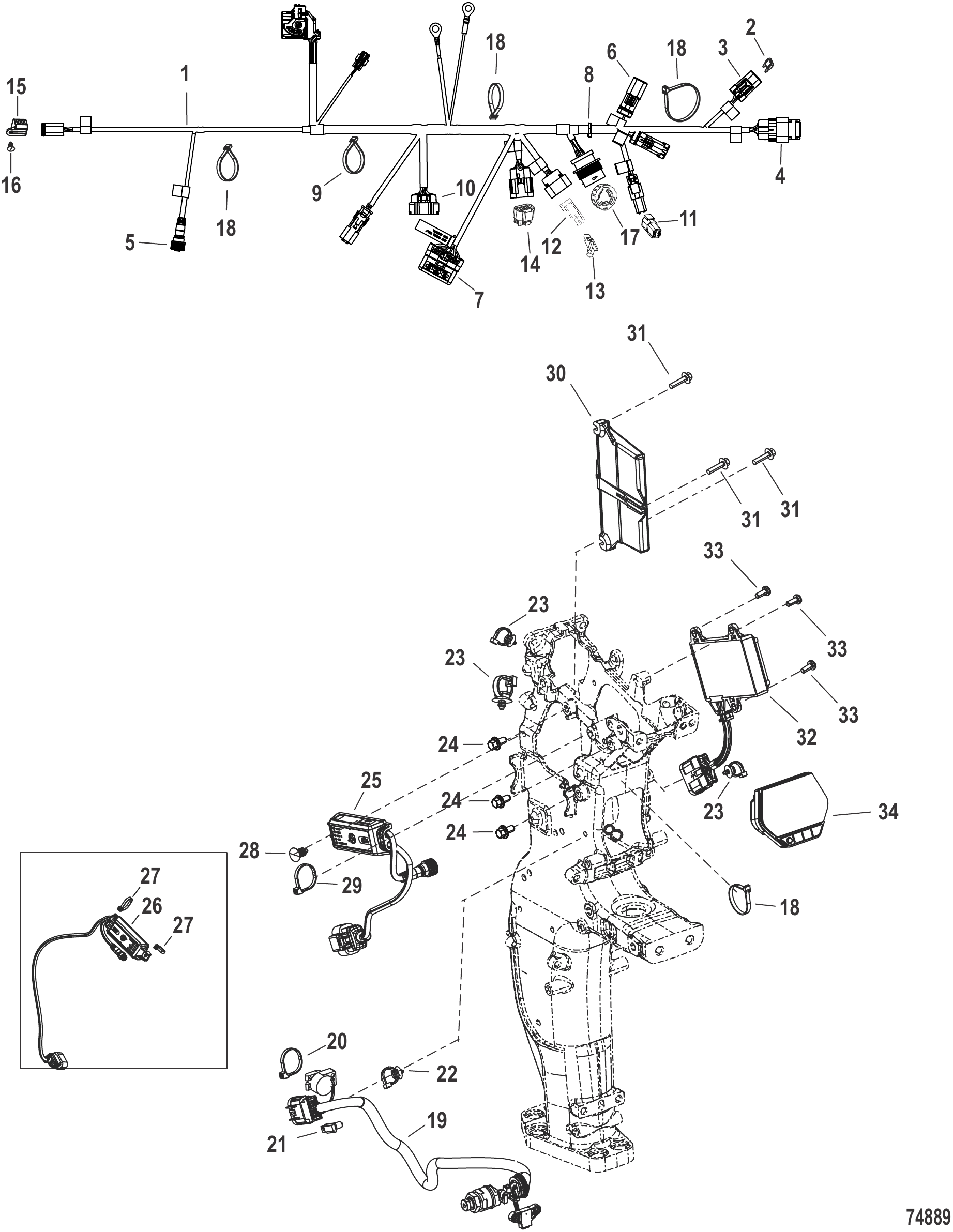

REF	Номер детали	Наименование	Кол-во
1	8M0204496	Жгут проводов подвесного мотора	1
2	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
3	8M0204388	Крышка предохранителя, 2-контактный разъём	1
4	8M0055652	Терминатор в сборе 10-контактный (CAN P и H)	1
5	8M0176362	Заглушка NMEA2K	1
6	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
6	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1
7	831960	Крышка	1
8	8M0214940	Стяжка	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1
11	8M0221597	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК 6 контактов, штыревой DTM	1
12	8M0221907	Защитный колпачок разъёма - 10 контактов	1
13	8M0180030	Клипса разъёма	1
14	8M0210754	Влагозащитная заглушка	1
15	8M0219649	Пылезащитный колпачок 6-контактный DT серии	1
16	8M0204503	Пробка	1
17	8M0219650	Защитный колпачок	1
18	816311T	СТЯЖКА (8.00 дюймов)	4
19	8M0204389	Жгут проводов румпеля	1
20	816311T	СТЯЖКА (8.00 дюймов)	1
21	8M0180030	Клипса разъёма	1
22	8M0161118	Хомут-стяжка для троса	1
23	8M0161118	Хомут-стяжка для троса	3
24	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
25	8M0173704	Разъем SC CONNECT под колпаком, одиночный	1
26	8M0173694	Разъем SC CONNECT под консолью, одиночный	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0204503	Пробка	1
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	8M0220002	Электронный блок управления 20e румпель	1
30	8M0220003	Электронный блок управления 20e дистанционное управление	1
30	8M0220004	Электронный блок управления 35e румпель	1
30	8M0220005	Электронный блок управления 35e дистанционное управление	1
31	8M0221596	ВИНТ (M4 x 0.7 x 16) с фланцем, головка с шайбой	3
32	8M0204398	МОДУЛЬ преобразователь DC-DC	1
33	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	3
34	8M0215689	ДИСПЛЕЙ ЖК, экран	1

REF	Номер детали	Наименование	Кол-во
1	8M0157213	ЖГУТ ПРОВОДОВ ШТУРВАЛА Два двигателя, одна колонка	1
2	8M0207772	РЕЛЕ	1
3	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	3
4	8M0210763	СИГНАЛИЗАТОР	1

REF	Номер детали	Наименование	Кол-во
1	8M0208440	Жгут проводов, одиночная консоль	1
2	888507T	ЗАГЛУШКА 10-контактная, SmartCraft	1
3	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	3
4	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
5	8M0207772	РЕЛЕ	1
6	8M0210763	СИГНАЛИЗАТОР	1

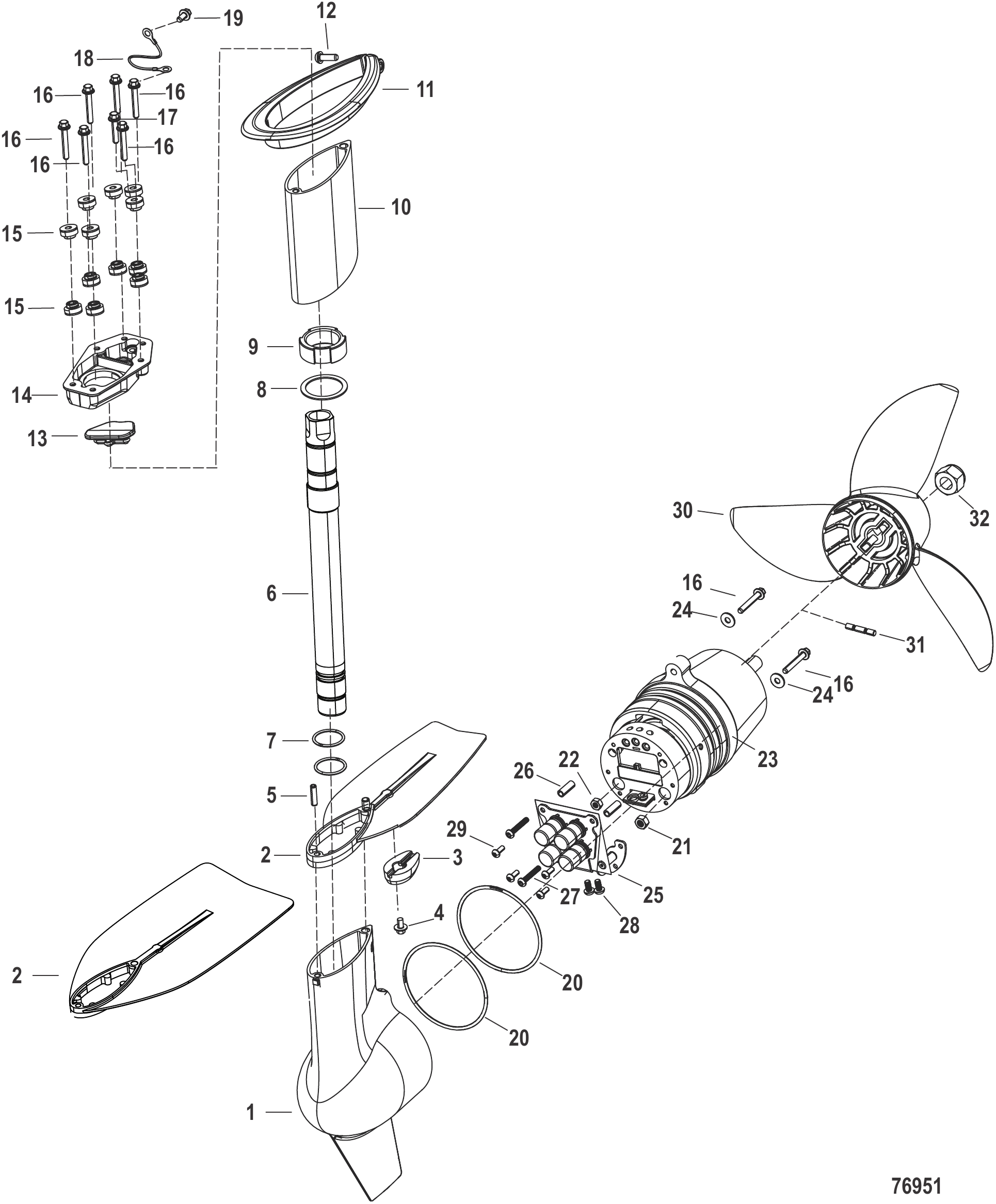

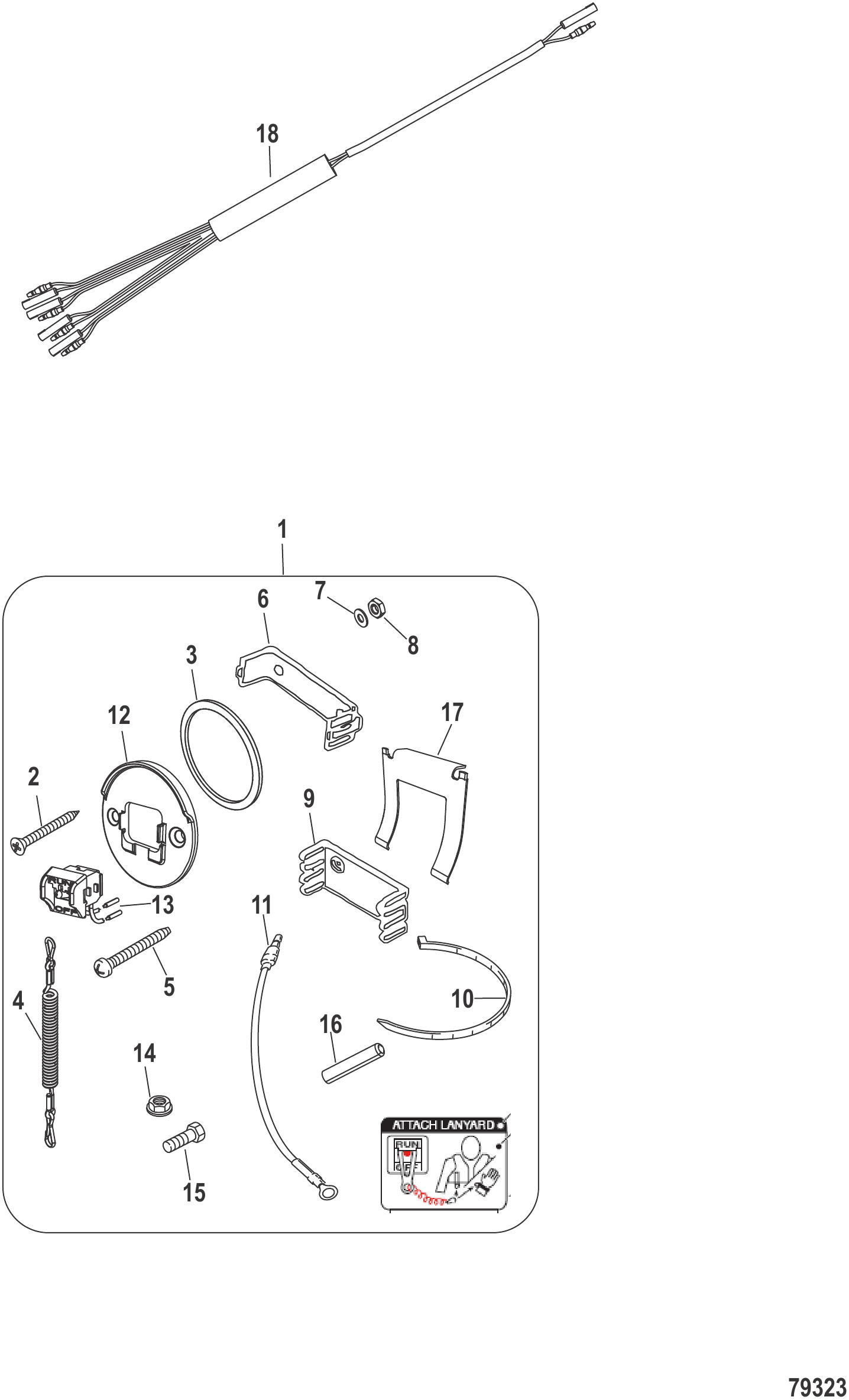

REF	Номер детали	Наименование	Кол-во
-	8M0220195	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, короткий	1
-	8M0220196	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, длинный	1
-	8M0220197	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, удлинённый	1
-	8M0220199	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, короткий	1
-	8M0220200	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, длинный	1
-	8M0220207	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, удлинённый	1
1	8M0204409	НОГА Нижний блок двигателя	1
2	8M0204414	ПЛАСТИНА противокавитационная	1
2	8M0230430	ПЛАСТИНА противокавитационная	1
3	8M0204411	АНОД	1
4	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	1
5	8M0204417	ШТИФТ шпоночный с прорезью, M6 x 24 нерж.	1
6	8M0204415	ТРУБКА ЖГУТ ПРОВОДОВ, короткая	1
6	8M0204420	ТРУБКА ЖГУТ ПРОВОДОВ, длинная	1
6	8M0204422	ТРУБКА ЖГУТ ПРОВОДОВ, удлинённая	1
7	8M0204418	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 29.82 x 2.62	2
8	8M0204406	ШАЙБА ПЛОСКАЯ 50.8 нар. x 40.5 внутр.	1
9	8M0204407	ГАЙКА ЦАПФЫ M38	1
10	8M0204416	ПРОСТАВКА короткая	1
10	8M0204421	ПРОСТАВКА длинная	1
10	8M0204423	ПРОСТАВКА удлинённая	1
11	8M0220729	БРЫЗГОВИК	1
12	8M0063490	Винт (M4 X .7 X 16 ММ)	1
13	8M0220732	ВТУЛКА переходной пластины	1
14	8M0204408	ПЕРЕХОДНАЯ ПЛАСТИНА в сборе	1
15	8M0219672	ИЗОЛЯТОР В СБОРЕ	12
16	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
17	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
18	8M0214907	ТРОС в сборе	1
19	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
20	8M0204413	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ внутр. 100.3 x 3.53	2
21	8M0204514	ГАЙКА .312-18 шестигранная бронзовая	1
22	8M0204412	ГАЙКА .250-20, шестигранная, бронзовая	1
23	8M0204512	НИЖНИЙ БЛОК ДВИГАТЕЛЯ	1
23	8M0204513	НИЖНИЙ БЛОК ДВИГАТЕЛЯ	1
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
25	NSS	NOT SOLD SEPARATE Capacitor Board	1
26	NSS	NOT SOLD SEPARATE Standoff Nylon	2
27	NSS	NOT SOLD SEPARATE Screw	2
28	NSS	NOT SOLD SEPARATE Screw	2
29	87775510	ВИНТ (M4 x 10)	4
30	8M0199620	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 7	1
30	8M0199621	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 9	AR
30	8M0199622	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 11	AR
31	8M0215660	ШТИФТ срезной 6 x 36	1
32	896602	ГАЙКА (M14)	1

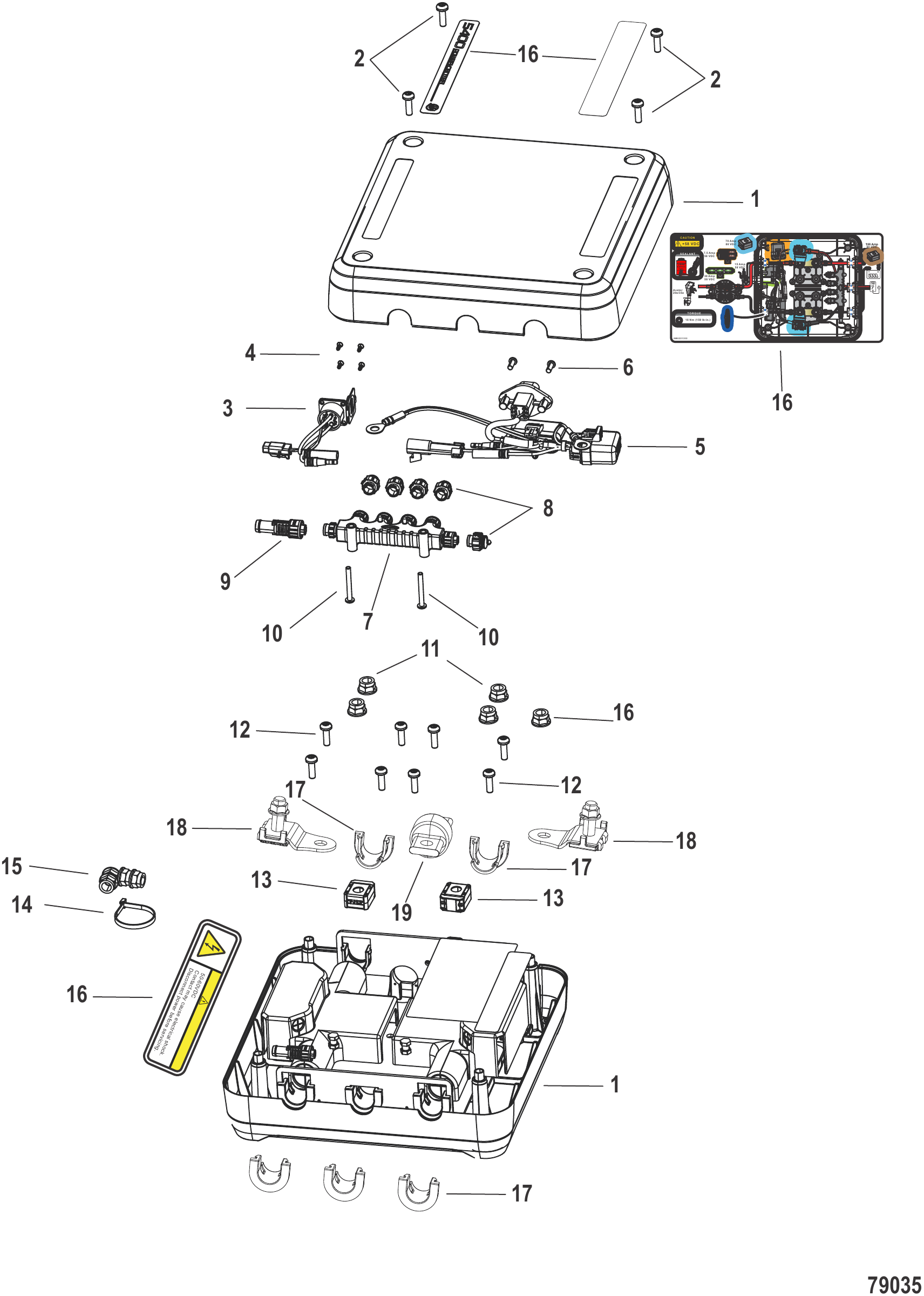

REF	Номер детали	Наименование	Кол-во
1	8M0219905	Силовой центр 5400	1
2	8M0080651	Винт (M6 x 20)	4
3	8M0219927	Жгут проводов в сборе зарядного устройства	1
4	8M0221252	Винт M3 x 10 с плоской головкой	4
5	8M0221253	Предохранитель жгута проводов	1
6	95700	Винт (#10-16 x .50)	2
7	8M0210401	Тройниковая распределительная коробка	1
8	8M0210412	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК Гнездовой	5
8	8M0210413	Влагозащитный колпачок, штыревой	AR
9	8M0210400	Терминатор 6-контактный, колпачок XLOK	1
10	66687	ВИНТ (#10-32 x 1.50)	2
11	826292	ГАЙКА (M10) Латунная/Никелированная	8
12	8M0142830	Винт (M6 x 20)	8
13	8M0224242	Предохранитель ZCase, M10 70 А	2
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	826365	ГАЙКА (M8)	2
16	8M0230987	Втулка кронштейна	5
17	8M0230990	Держатель предохранителя Z Case	2
18	8M0230989	Предохранитель класса T 125 В	1
19	8M0224193	Комплект наклеек 5400 Вт·ч силовой центр	1

REF	Номер детали	Наименование	Кол-во
1	8M0224625	Силовая клемма	AR
2	826292	ГАЙКА (M10) Латунная/Никелированная	4
3	8M0221376	Винт (M6 x 25)	1
4	8M0224760	Комплект уплотнительных втулок	1
-	8M0224193	Комплект наклеек 5400 Вт·ч силовой центр	1

REF	Номер детали	Наименование	Кол-во
-	8M0224139	Узел силового наклона	1
1	896299A01	Крышка в сборе	1
2	1613110	Уплотнительное кольцо	1
3	813442A05	Клапан ручной в сборе	1
4	812641003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	16131013	Уплотнительное кольцо	2
6	804027002	СТОПОРНОЕ КОЛЬЦО	1
7	898101245	Сальник	1

REF	Номер детали	Наименование	Кол-во
-	8M0215687	Комплект выносного дисплея	1
1	8M0215690	Крышка солнцезащитная	1
2	8M0215696	Передняя панель	1
-	8M0215691	Основание крепления выносного дисплея	1
3	8M0215694	Крепёж выносного дисплея	1
-	8M0215698	Жгут проводов удлинительный выносного дисплея	1

REF	Номер детали	Наименование	Кол-во
1	8M0214869	КАТАЛОГ ЗАПЧАСТЕЙ 20e/35e - 2300 Wh/5400 Wh	1
2	8M0188697	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ/УСТАНОВКЕ 20e/35e - 2300 Wh	1
-	8M0188698	РУКОВОДСТВО ПО РЕМОНТУ 20e/35e - 2300 Wh/5400 Wh	1
-	8M0221409	РУКОВОДСТВО ПО УСТАНОВКЕ	1
-	8M0223940	КОМПЛЕКТ CORE 5400 Wh, Одна батарея	AR
-	8M0223941	КОМПЛЕКТ CORE 5400 Wh, Две, три, четыре батареи	AR

REF	Номер детали	Наименование	Кол-во
1	8M0229882	Узел рулевого цилиндра	1
2	8M0214980	Винт 3/8-24 x 1.38 с шестигранной головкой	1
3	8M0204726	Гайка (.375-24) латунная	1
4	8M0224093	Кронштейн рулевого управления	1

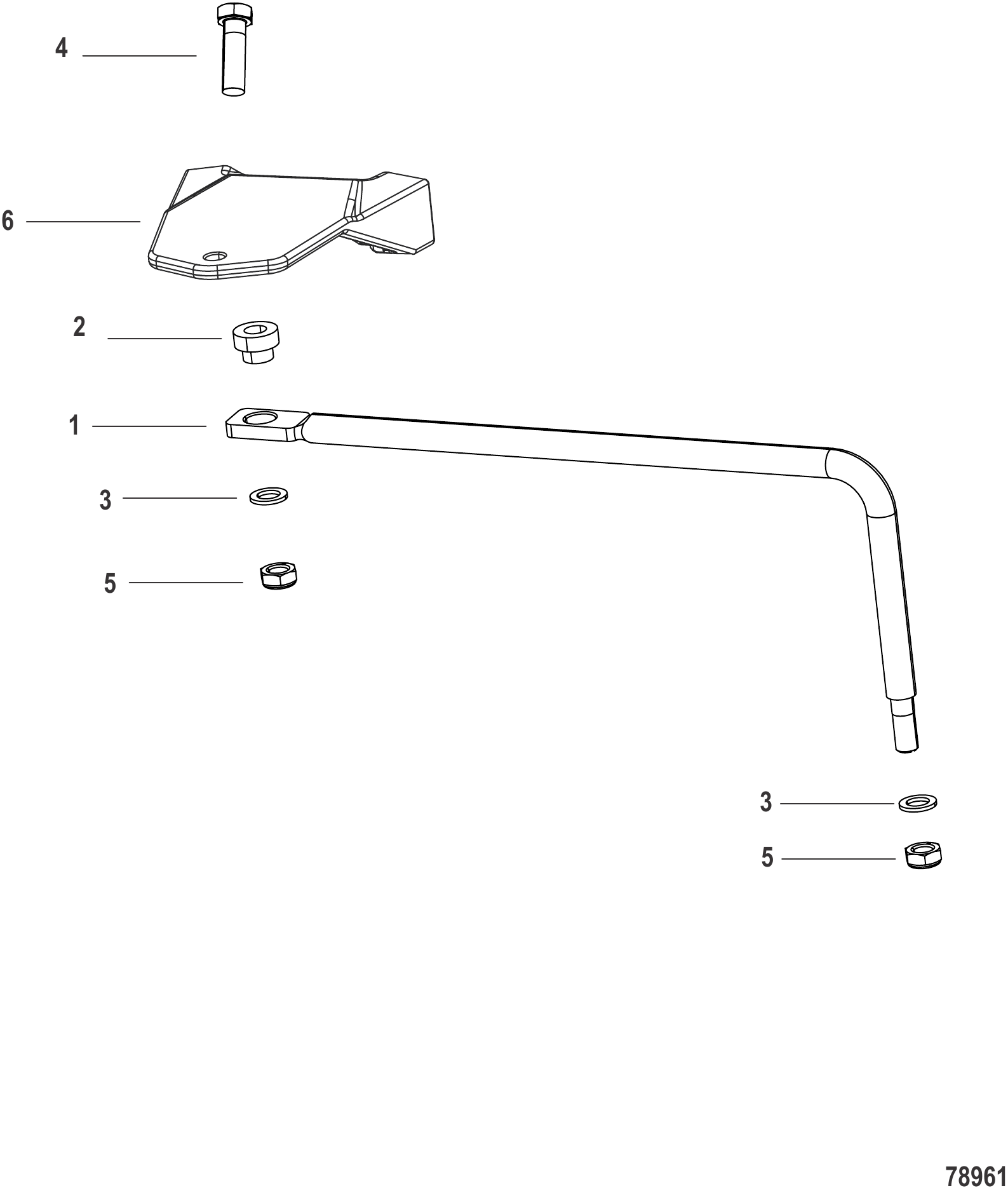

REF	Номер детали	Наименование	Кол-во
1	8M0219447	Комплект крепежа рулевого управления	1
2	8M0204384	Проставка тяги	1
3	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
4	8M0234315	Винт (.375-24 x 1.25) с шестигранной головкой	1
5	8M0204726	Гайка (.375-24) латунная	2
NS	19624A1	Комплект уплотнений	1
NS	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
NS	78861	Проставка	1
6	8M0224093	Кронштейн рулевого управления	1

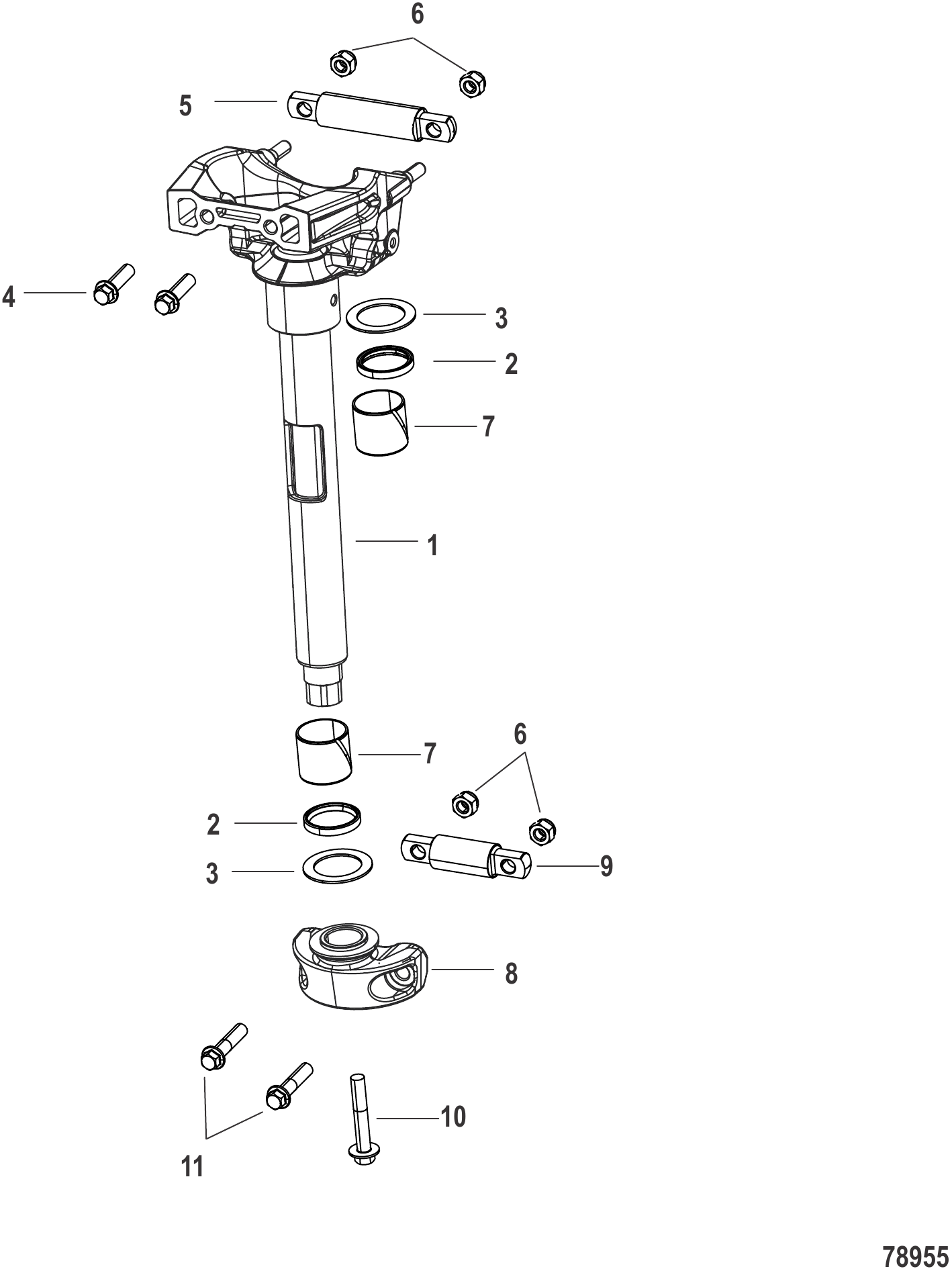

REF	Номер детали	Наименование	Кол-во
1	8M0224166	Вал рулевого управления	1
2	8M0034870	Сальник поворотной трубы	2
3	816432	Шайба упорная	2
4	8M0224163	Винт (M10 x 1.5 x 35) с шестигранной головкой и фланцем	2
5	8M0224164	Палец верхний	1
6	8M0224161	Гайка (M10 x 1.5) шестигранная с нейлоновой вставкой	4
7	8M0220988	Втулка оси поворотной трубы	2
8	8M0224160	Вилка нижняя	1
9	8M0224165	Палец нижний	1
10	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	1
11	8M0224162	Винт (M10 x 1.5 x 45) с шестигранной головкой и фланцем	2

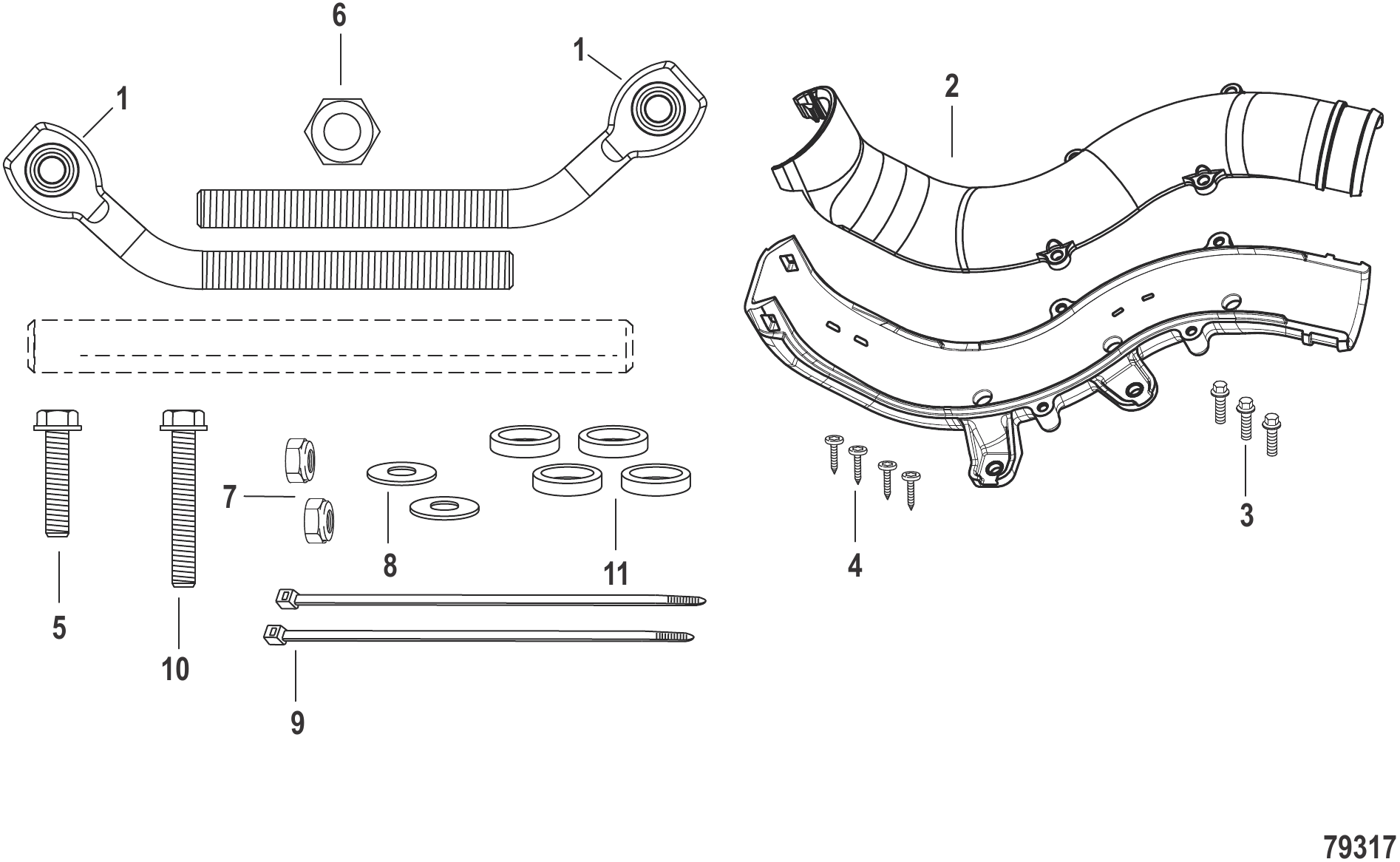

REF	Номер детали	Наименование	Кол-во
-	8M0230348	Комплект соединительной тяги	1
1	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
2	8M0219448	Фиксатор троса прямой	1
3	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
4	8M0224154	Винт (K50 x 16 мм) самонарезающий	4
5	90072	ВИНТ (.375-24 x 1.750)	1
6	42099	Гайка (.562-18)	1
7	8M0204726	Гайка (.375-24) латунная	2
8	8M0042641	Шайба (.390 x 1.00 x .06)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	8M0231820	Винт .375-24 x 2.2	1
11	8M0231821	Проставка	4

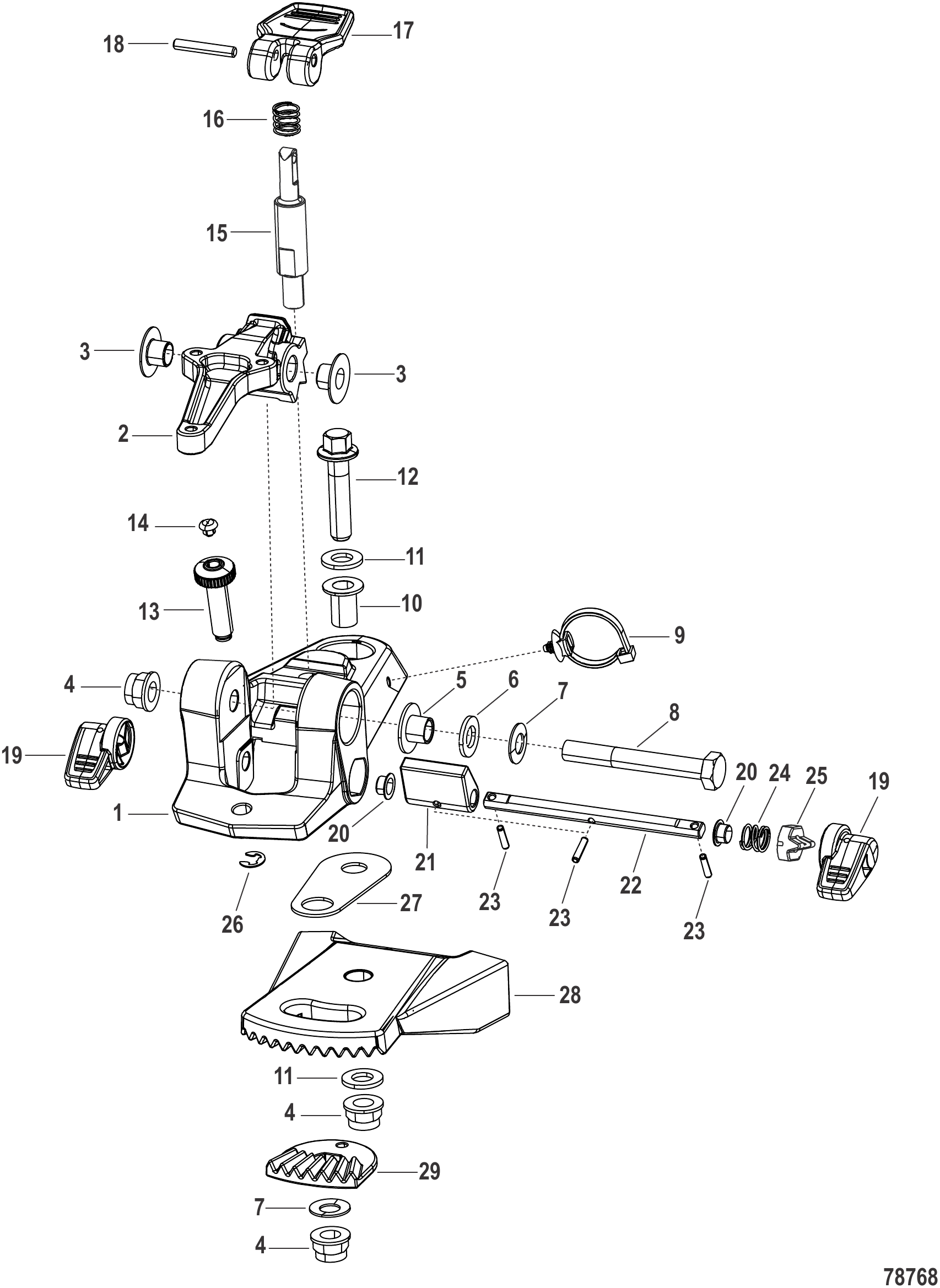

REF	Номер детали	Наименование	Кол-во
1	8M0224040	Кронштейн верхний	1
2	8M0224055	Ступица наклона	1
3	8M0224042	Втулка с фланцем	2
4	826292	ГАЙКА (M10) Латунная/Никелированная	3
5	8M0224043	Проставка	1
6	4002319	ШАЙБА	2
7	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	2
8	8M0224047	ВИНТ (M10 x 75) С ШЕСТИГРАННОЙ ГОЛОВКОЙ	1
9	8M0161118	Хомут-стяжка для троса	1
10	8M0224041	ПРОСТАВКА	1
11	8M0230038	НЕЙЛОНОВАЯ ШАЙБА	2
12	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	1
13	8M0224044	ВИНТ ОГРАНИЧИТЕЛЯ ОПУСКАНИЯ	1
14	8M0051399	Ограничитель	1
15	8M0224049	ВАЛ РЫСКАНИЯ	1
16	8M0224054	ПРУЖИНА РЫСКАНИЯ	1
17	8M0224050	РЫЧАГ РЫСКАНИЯ	1
18	8M0224052	ШТИФТ	1
19	8M0204374	РЫЧАГ НАКЛОНА ФИКСАТОРА НАКЛОНА	2
20	8M0204370	ФЛАНЕЦ ПОДШИПНИКА (8 ММ x 9 ММ)	2
21	8M0224046	СТОПОРНАЯ ПЛАСТИНА	1
22	8M0224045	ВАЛ НАКЛОНА	1
23	8M0214904	ПРУЖИННЫЙ ШТИФТ	3
24	8M0224384	КУЛАЧОК ПРУЖИНЫ	1
25	8M0204365	ТОЛКАТЕЛЬ КУЛАЧКА РЫЧАГА НАКЛОНА	1
26	8M0136060	Стопорное кольцо E-образное	1
27	8M0224053	ШАЙБА	1
28	8M0224091	КРОНШТЕЙН НИЖНИЙ	1
29	8M0224051	ОСНОВАНИЕ ШЕСТЕРНИ	1

REF	Номер детали	Наименование	Кол-во

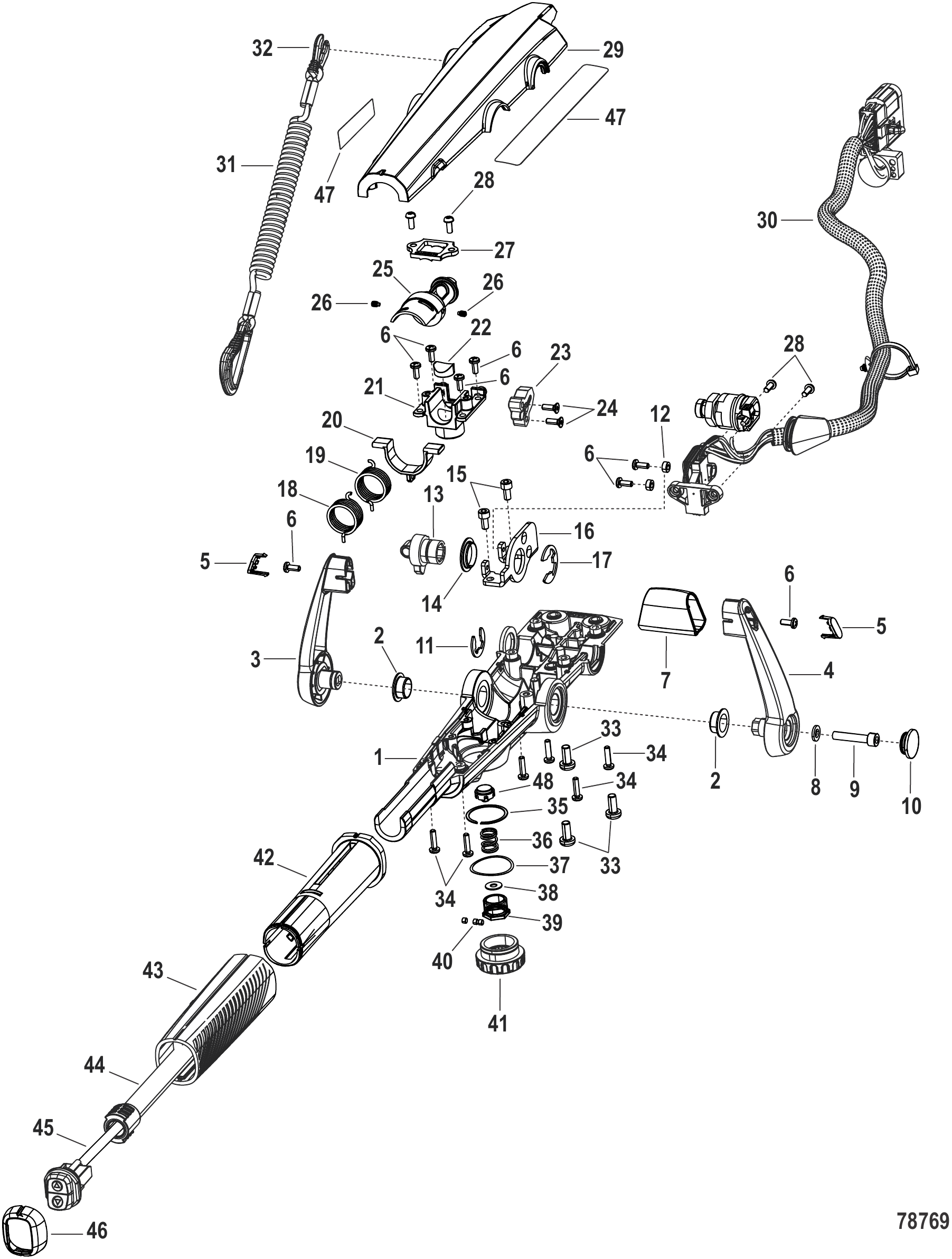

1	8M0224056	РУКОЯТКА РУМПЕЛЯ БЕЗ ОСНАСТКИ	1
2	8M0224067	ВТУЛКА	2
3	8M0224075	ЛЕВЫЙ РЫЧАГ В СБОРЕ	1
4	8M0224073	ПРАВЫЙ РЫЧАГ В СБОРЕ	1
5	8M0224088	КРЫШКА СТУПИЦЫ РУКОЯТКИ	2
6	8M0214905	ВИНТ (M4 x .7 x 10)	8
7	8M0224074	РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ВЕРХНЯЯ	1
8	8M0224085	ШАЙБА (6.6 x 12 x 1.6)	1
9	8M0224086	ВИНТ (M6 x 10 x 1.0)	1
10	8M0224078	ПРОБКА	1
11	8M0224084	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
12	8M0224090	ВТУЛКА	2
13	8M0224069	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
14	8M0224070	ВТУЛКА КРОНШТЕЙНА ПЕРЕКЛЮЧЕНИЯ	1
15	8M0224077	ВИНТ (M5 x 0.8 x 10)	2
16	8M0224072	КРОНШТЕЙН ПЕРЕКЛЮЧЕНИЯ	1
17	8M0224076	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
18	8M0224063	ПРУЖИНА КРУЧЕНИЯ ЛЕВАЯ, ДРОССЕЛЬ	1
19	8M0224062	ПРУЖИНА КРУЧЕНИЯ ПРАВАЯ, ДРОССЕЛЬ	1
20	8M0224071	ПОЛЗУН	1
21	8M0224058	ДЕРЖАТЕЛЬ МАГНИТА ОПОРЫ	1
22	8M0224061	ФРИКЦИОННАЯ НАКЛАДКА ДРОССЕЛЯ	1
23	8M0161114	Фиксатор в сборе	1
24	8M0161104	Винт (M4 x 0.7 x 12) с полукруглой головкой под ключ	2
25	8M0224089	Держатель магнита дроссельной заслонки	1
26	8M0216023	Установочный винт (M4 x 7 x 6 ММ)	2
27	8M0224060	Фиксатор стопорного штифта	1
28	87775510	ВИНТ (M4 x 10)	4
29	8M0224083	Крышка	1
30	8M0224119	Жгут проводов румпеля	1
31	8M0164892	Шнур безопасности в сборе 54 дюйма	1
32	8M0138447	Запасная защелка вилки шнура безопасности	1
33	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	3
34	4001987	ВИНТ (M4 x 16)	6
35	8M0204378	Стопорное кольцо наружное, вал 29ММ	1
36	8M0224384	КУЛАЧОК ПРУЖИНЫ	1
37	8M0221633	Шайба изогнутая, пружинная	1
38	8M0204666	ШАЙБА (.203 x .500 x .032)	1
39	8M0224066	Плунжер регулятора трения дроссельной заслонки	1
40	8M0224087	Магнит	3
41	8M0224065	Шкив дроссельной заслонки	1
42	8M0224068	Внутренняя рукоятка	1
43	8M0224064	Наружная рукоятка	1
44	8M0224057	Трубка дроссельной заслонки	1
45	8M0224080	Переключатель тримма румпеля	1
46	8M0161124	Накладка переключателя Power Trim	1
47	8M0231831	Комплект наклеек румпеля	1
48	8M0231833	Опора	1

REF	Номер детали	Наименование	Кол-во

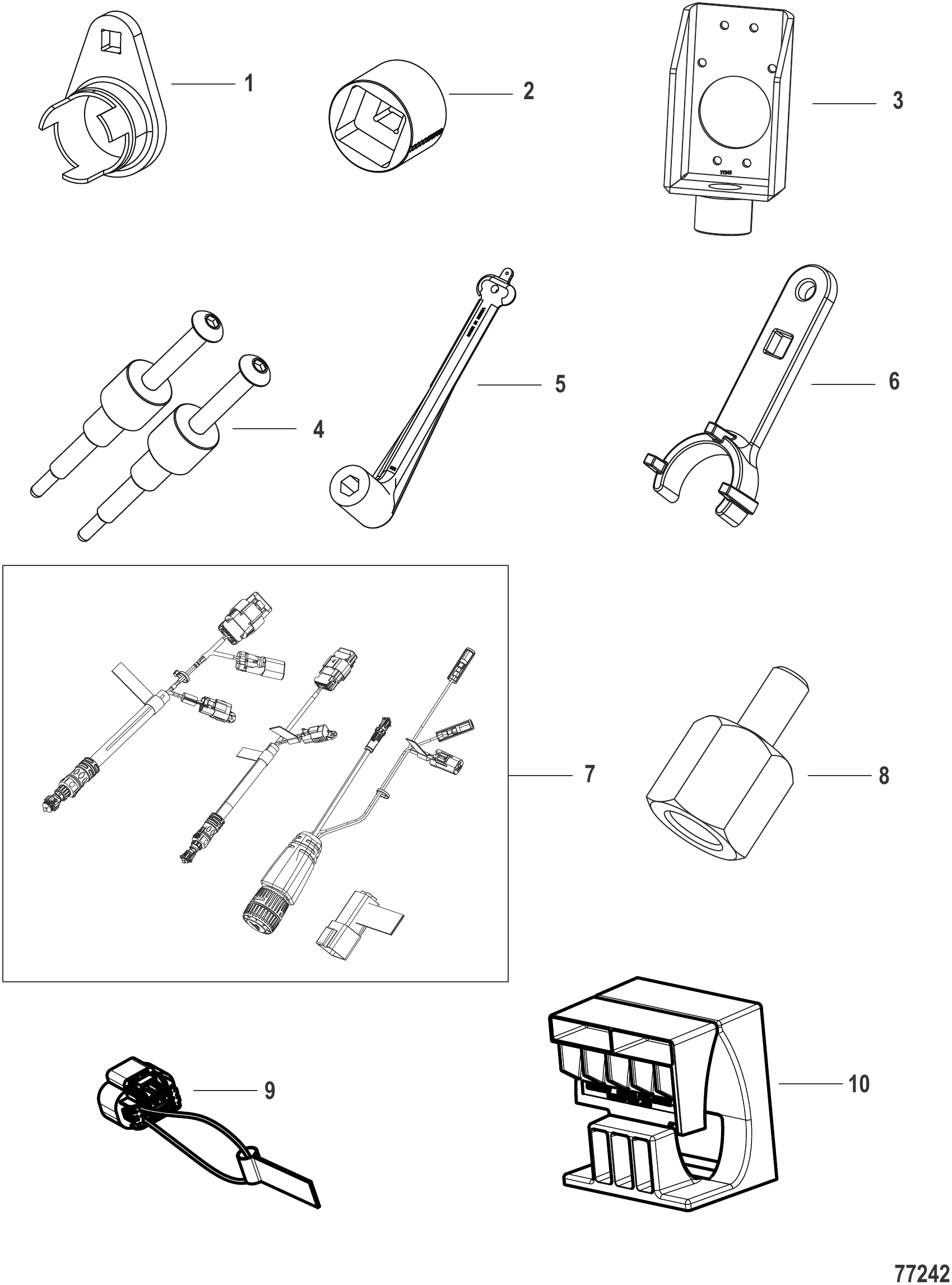

1	8M0214595	ИНСТРУМЕНТ Смещённый ключ	1
2	8M0217672	ИНСТРУМЕНТ Головка	1
3	8M0217673	ИНСТРУМЕНТ Фиксатор	1
4	8M0220538	ИНСТРУМЕНТ Съёмник винтов	2
5	8M0217669	ИНСТРУМЕНТ Ключ для гребного винта	1
6	8M0221239	ИНСТРУМЕНТ Ключ	1
7	8M0218478	ИНСТРУМЕНТ Переходники жгута, CDS-G3, Интерфейс батареи	1
8	8M0217674	ИНСТРУМЕНТ Съёмник вала датчика	1
9	8M0224235	ЖГУТ Перемычка	1
10	8M0214596	ЗАЖИМ ТИСКОВ	1

REF	Номер детали	Наименование	Кол-во

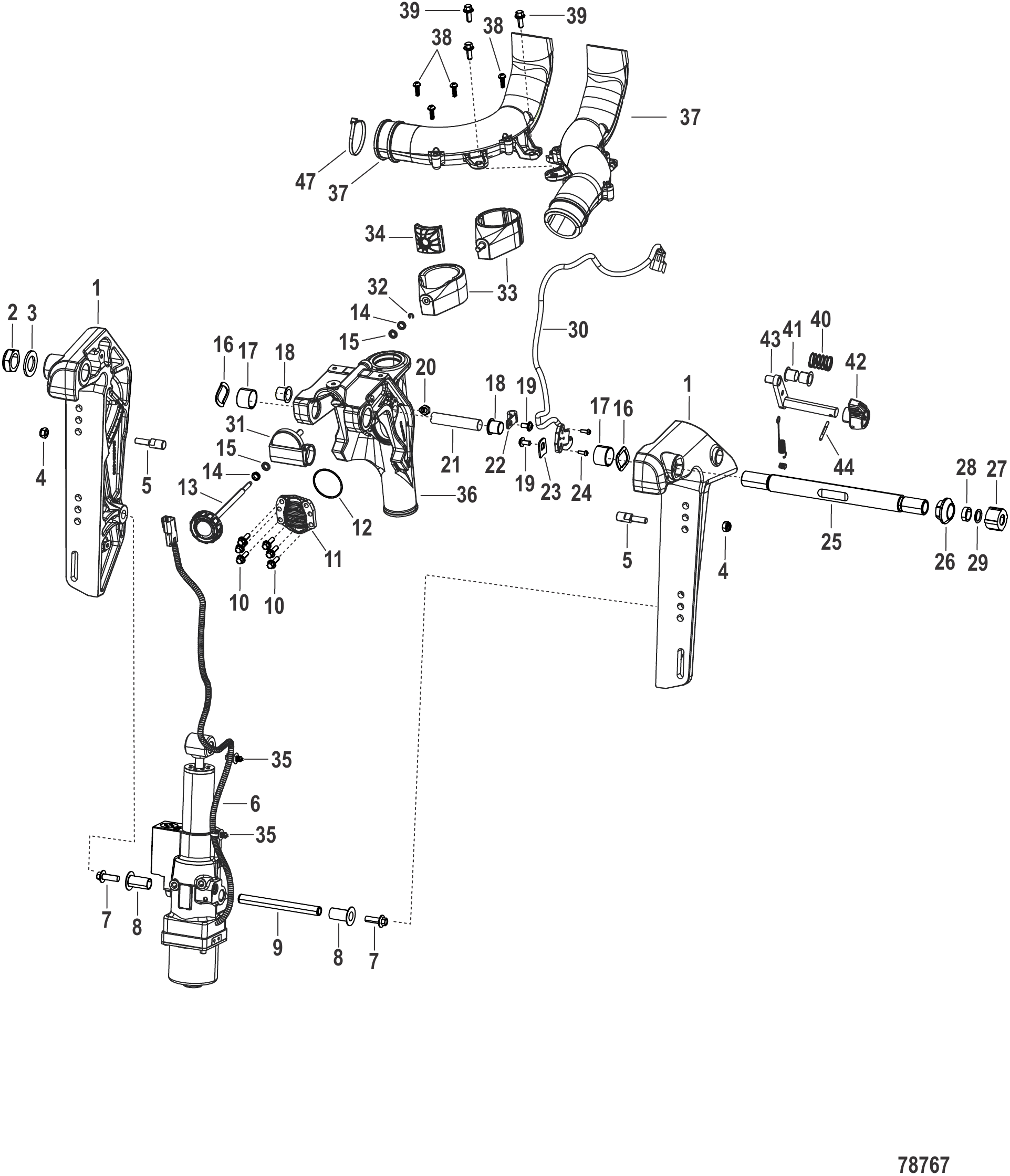

1	8M0224137	Кронштейн транца левый	1
1	8M0224138	Кронштейн транца правый	1
2	826164	Гайка (.875-14)	1
3	877799	Шайба (.900 x 1.50 x .125)	1
4	8M0179913	Гайка (M8)	2
5	8M0224140	Штифт резьбовой упора откидывания	2
6	8M0224139	Узел силового наклона	1
7	4010725	ВИНТ (M8 x 25)	2
8	8M0224141	Втулка тримма нижняя	2
9	8M0224142	Штифт тримма нижний	1
10	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	6
11	8M0224151	Шпонка ограничителя поворота	1
12	842636	Уплотнительное кольцо (1.739 x .070)	1
13	8M0224169	Ручка регулировки трения рулевого управления	1
14	8M0224148	Держатель уплотнения	2
15	8M0224149	Уплотнительное кольцо Quad	2
16	8M0224150	Шайба трехволновая	2
17	8M0224146	Втулка поворотного узла	2
18	8M0224143	Подшипник штифта тримма	2
19	8M0098784	Винт (M6 x 1 x 12)	2
20	8M0177279	Винт 5/16-24 x .5	1
21	8M0224144	Магнитный штифт тримма верхний	1
22	65653	ЗАЖИМ	1
23	8M0224147	Пластина фиксации троса	1
24	8M0221374	Винт (M4 x 12) со скруглённой головкой	2
25	8M0224157	Труба откидывания	1
26	8M0224158	Гайка трубы откидывания	1
27	19624A1	Комплект уплотнений	AR
28	78861	Проставка	AR
29	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	AR
30	8M0224159	Датчик откидывания	1
31	8M0224172	Крышка поворотного кронштейна	1
32	61319	Стопорное кольцо E-образное	1
33	8M0224170	Втулка	1
33	8M0224171	Втулка рулевого вала	1
34	8M0224168	Тормоз	1
35	899145	Хомут крепёжный	2
36	8M0224145	Поворотный кронштейн	1
37	8M0219449	Фиксатор троса 90 градусов	1
37	8M0219448	Фиксатор троса прямой	AR
38	8M0224154	Винт (K50 x 16 мм) самонарезающий	4
39	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
40	812708	Пружина	1
41	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
42	8M0007470	Ручка	1
43	8M0231824	Рычаг в сборе	1
44	8M0021914	Штифт (.125 x 30 мм)	1
45	99622	Пружина	1
46	893709	Штифт	1
47	816311T	СТЯЖКА (8.00 дюймов)	1

水星 Mercury 110e 11kW 1Q007992 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 110e 11kW 1Q007992 & Up - — взрыв-схемы и запчасти
