水星 Mercury 20e 2 kW 1Q001572 & Up - — взрыв-схемы и запчасти

电动 Electric · Cat.# 90-8M0214869 · 共 34 个部位 · 672 条零件

1Аксессуары 2Аксессуары NMEA 2K/SmartCraft Connect 3Аксессуары дистанционного управления - DTS, консольное крепление, без трима - 8M0189638 4Аксессуары Дистанционное управление - DTS - Центральная консоль - Панельное крепление - Без трима - 8M0190879 5Аксессуары Дистанционное управление - DTS - Панельное крепление - Без трима - 8M0190880 6Аккумуляторы и зарядные устройства 2300 Вт·ч 7Аккумуляторы и компоненты питания Multi 5400 Вт·ч, модели 20e/35e 8Аккумуляторы и компоненты питания Single 5400 Вт·ч - модели 20e/35e 9Кронштейны крепления Модели с дистанционным управлением 10Кронштейны крепления Модели с румпелем 11Головка управления 12Комплект Core 5400 Вт·ч Multi, модели 20e/35e 13Комплект Core 5400 Вт·ч Single, модели 20e/35e 14Кожух 15Комплекты декалей 16ЭЛЕКТРООБОРУДОВАНИЕ 17Модуль ввода электропитания 18Гарнитура рулевой колонки, один двигатель - 8M0208440 19Шнур безопасности Врезное/рамное крепление 19674A07 и 8M0182075 20Нижняя часть двигателя 21Кабели питания Без силового центра - АКБ 2300 Вт·ч - Только модели 20e 22Силовой центр АКБ 2300 Вт·ч 23Компоненты силового центра 2300 Вт·ч 24Компоненты силового центра 5400 Вт·ч, модели 20e/35e 25Дисплеи дистанционного управления 8M0215687/8M0215691 26Сервисные/вспомогательные материалы 27Кронштейн рулевого управления, модели с румпелем 28Крепление рулевого управления, модели с румпелем 29Рулевое управление Модели с дистанционным управлением 30Рулевое управление Модели с румпелем 31Поворотный кронштейн для моделей с дистанционным управлением 32Поворотный кронштейн для моделей с румпелем 33Компоненты поворотной трубы 34Инструменты

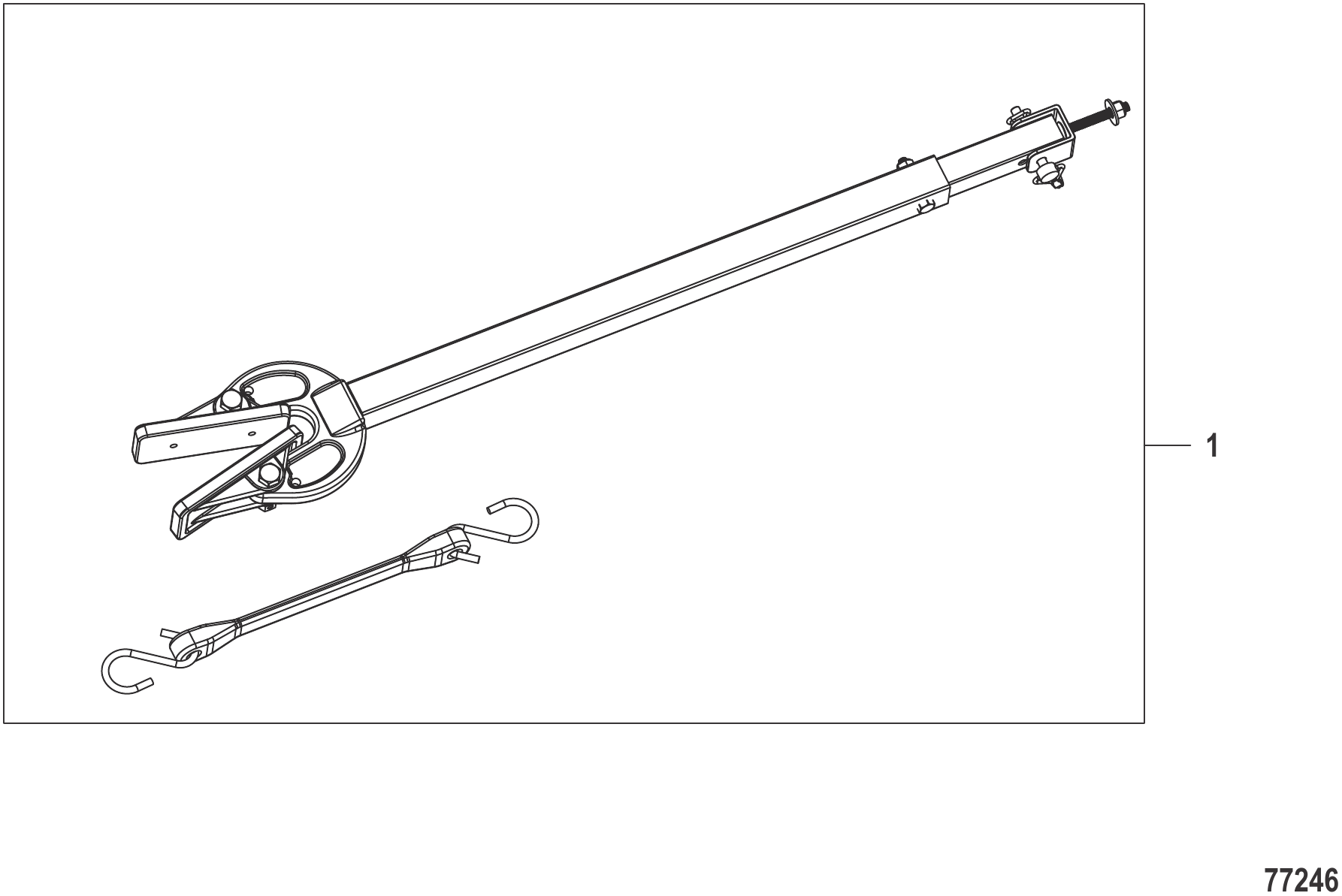

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0219903	Кронштейн для транспортировки	1
-	8M0214785	Комплект предохранителей Mini, 58В	1
-	NSS	NOT SOLD SEPARATE	1
-	NSS	NOT SOLD SEPARATE	1
-	NSS	NOT SOLD SEPARATE	1
-	8M6011383	Преобразователь N2K	1
-	8M0219605	Краска серая	1
-	8M0224318	Удлинитель жгута проводов, 1М	1
-	8M0224319	Удлинитель жгута проводов, 2М	1
-	8M0234879	Комплект блокировки рулевого управления клинового типа	1
-	8M0221374	Винт (M4 x 12) со скруглённой головкой	1
-	8M0142829	Винт (M6 x 20)	3
-	8M0240846	Комплект барашковых винтов для тонкого транца	1
-	43430	Шайба	2
-	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
-	401378	ГАЙКА (M8)	2

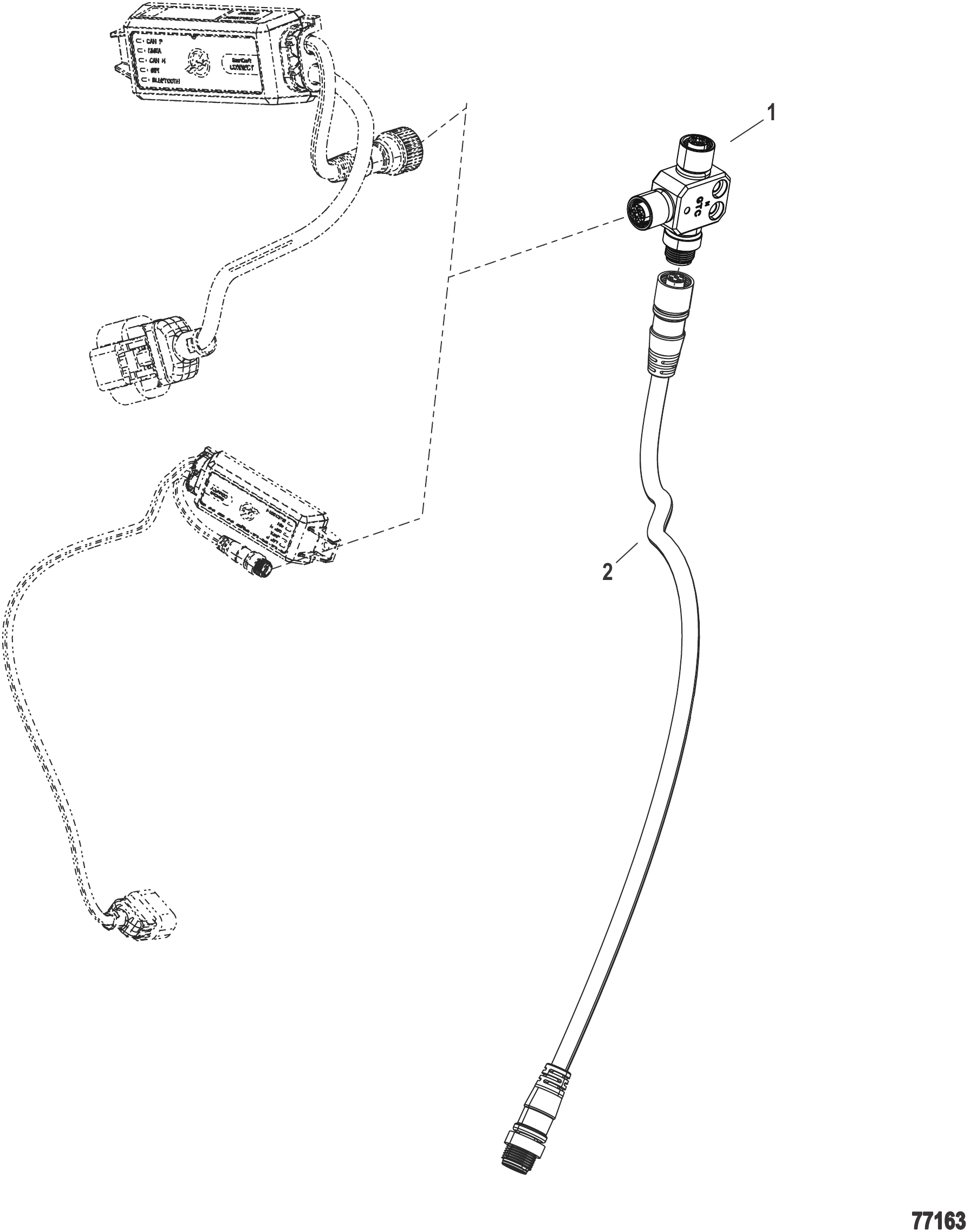

Рис. 2Аксессуары NMEA 2K/SmartCraft Connect Accessories NMEA 2K/SmartCraft Connect

REF	Номер детали	Наименование	Кол-во
1	8M0204742	Устройство NMEA T	1
2	879171T01	Жгут проводов в сборе, удлинитель (500 мм)	AR
2	879171T02	Жгут проводов в сборе, удлинитель (1000 мм)	AR
2	879171T03	Жгут проводов в сборе, удлинитель (2000 мм)	AR
2	879171T04	Жгут проводов в сборе, удлинитель (3000 мм)	AR
2	879171T05	Жгут проводов в сборе, удлинитель (4000 мм)	AR
2	879171T06	Жгут проводов в сборе, удлинитель (5000 мм)	AR
2	879171T07	Жгут проводов в сборе, удлинитель (6000 мм)	AR
2	879171T08	Жгут проводов в сборе, удлинитель (7000 мм)	AR
2	879171T09	Жгут проводов в сборе, удлинитель (8000 мм)	AR
2	879171T10	Жгут проводов в сборе, удлинитель (9000 мм)	AR
2	879171T11	Жгут проводов в сборе, удлинитель (10000 мм)	AR
-	8M0173704	Разъем SC CONNECT под колпаком, одиночный	1
-	8M0173694	Разъем SC CONNECT под консолью, одиночный	1
-	8M6011383	Преобразователь N2K	1
-	8M6004831	Колпачок резистора, гнездовой	1
-	8M6004830	Колпачок резистора, штыревой	1

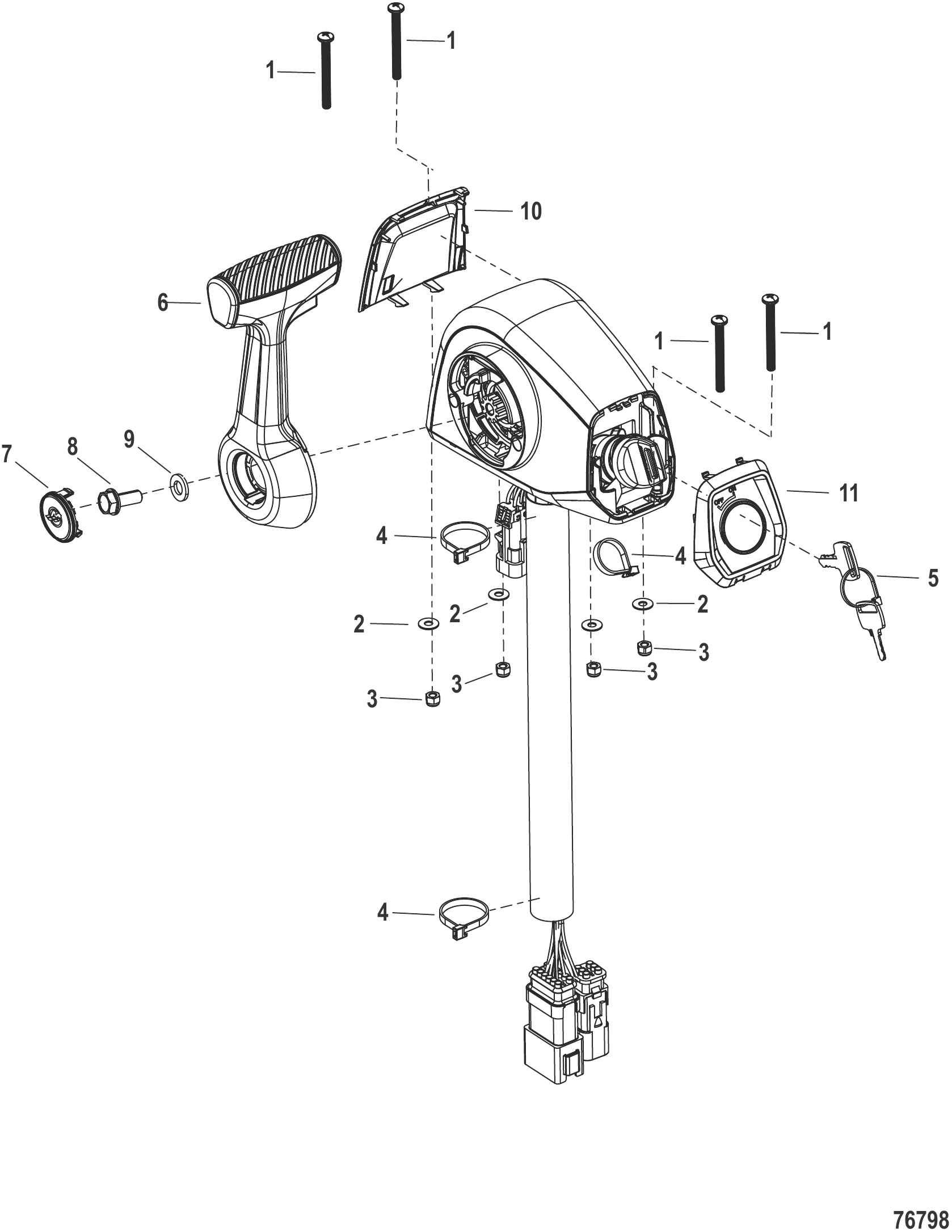

Рис. 3Аксессуары дистанционного управления - DTS, консольное крепление, без трима - 8M0189638 Accessories Remote Control - DTS- Console Mount - No Trim - 8M0189638

Accessories Remote Control - DTS- Console Mount - No Trim - 8M0189638

REF	Номер детали	Наименование	Кол-во
-	8M0189638	Крепление консоли дистанционного управления без тримма	1
1	8M0178028	Винт M5 x 50	4
2	8M0204666	ШАЙБА (.203 x .500 x .032)	4
3	401365	ГАЙКА (M5) Нержавеющая сталь	4
4	816311T	СТЯЖКА (8.00 дюймов)	3
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	8M0219764	Рукоятка консольного крепления, без тримма	1
7	8M0219765	Крышка ступицы, с наклейкой	1
8	8M0214929	Винт (M8 x 20)	1
9	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	1
10	8M0219762	Крышка доступа	1
11	8M0219763	Задняя крышка	1

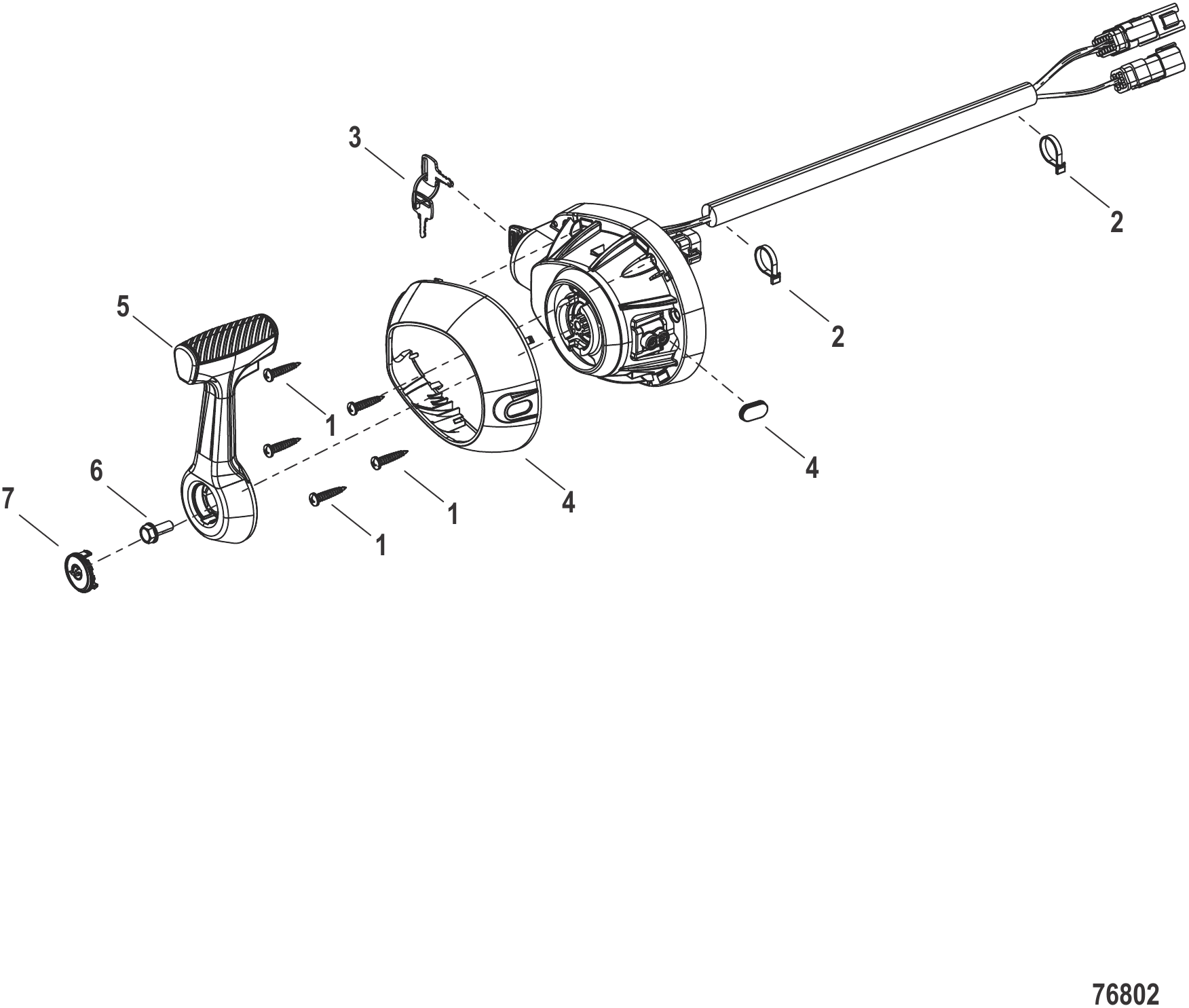

Рис. 4Аксессуары Дистанционное управление - DTS - Центральная консоль - Панельное крепление - Без трима - 8M0190879 Accessories Remote Control - DTS - Center Console - Panel Mount - No Trim - 8M0190879

Accessories Remote Control - DTS - Center Console - Panel Mount - No Trim - 8M0190879

REF	Номер детали	Наименование	Кол-во
-	8M0190879	Панельное крепление центральной консоли дистанционного управления без тримма	1
1	8M0214982	Винт по дереву, #12 x 1.25	5
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
3	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
3	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
3	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
3	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
3	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
3	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
3	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
4	8M0219766	Панель доступа	1
5	8M0219768	Рукоятка панельного крепления, без тримма	1
6	8M0214929	Винт (M8 x 20)	1
7	8M0219765	Крышка ступицы, с наклейкой	1
-	8M0208440	Жгут проводов, одиночная консоль	1

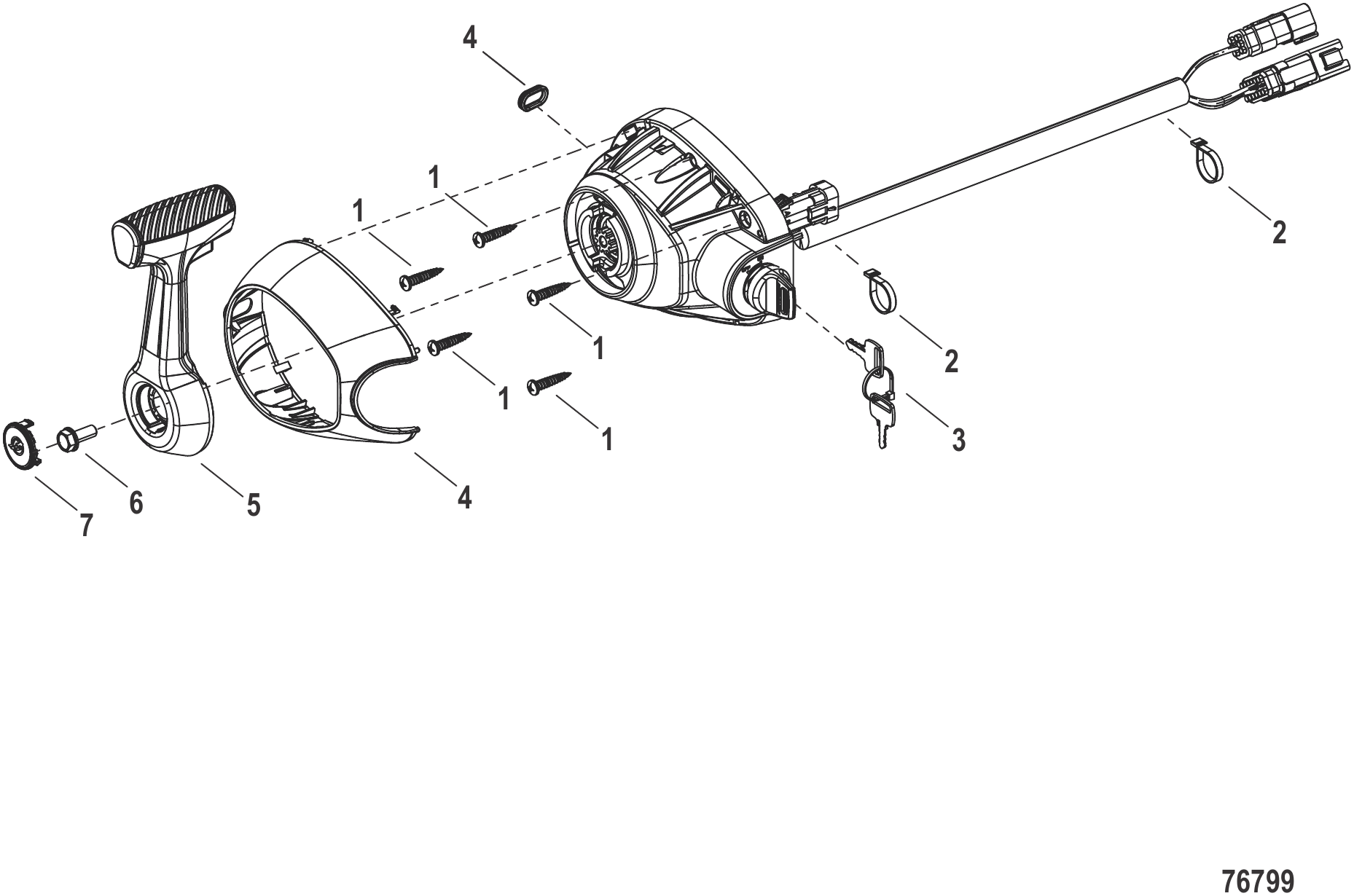

Рис. 5Аксессуары Дистанционное управление - DTS - Панельное крепление - Без трима - 8M0190880 Accessories Remote Control - DTS - Panel Mount - No Trim - 8M0190880

Accessories Remote Control - DTS - Panel Mount - No Trim - 8M0190880

REF	Номер детали	Наименование	Кол-во
-	8M0190880	Дистанционное управление панельного крепления без тримма	1
1	8M0214982	Винт по дереву, #12 x 1.25	5
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
3	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
3	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
3	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
3	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
3	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
3	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
3	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
4	8M0219766	Панель доступа	1
5	8M0219768	Рукоятка панельного крепления, без тримма	1
6	8M0214929	Винт (M8 x 20)	1
7	8M0219765	Крышка ступицы, с наклейкой	1

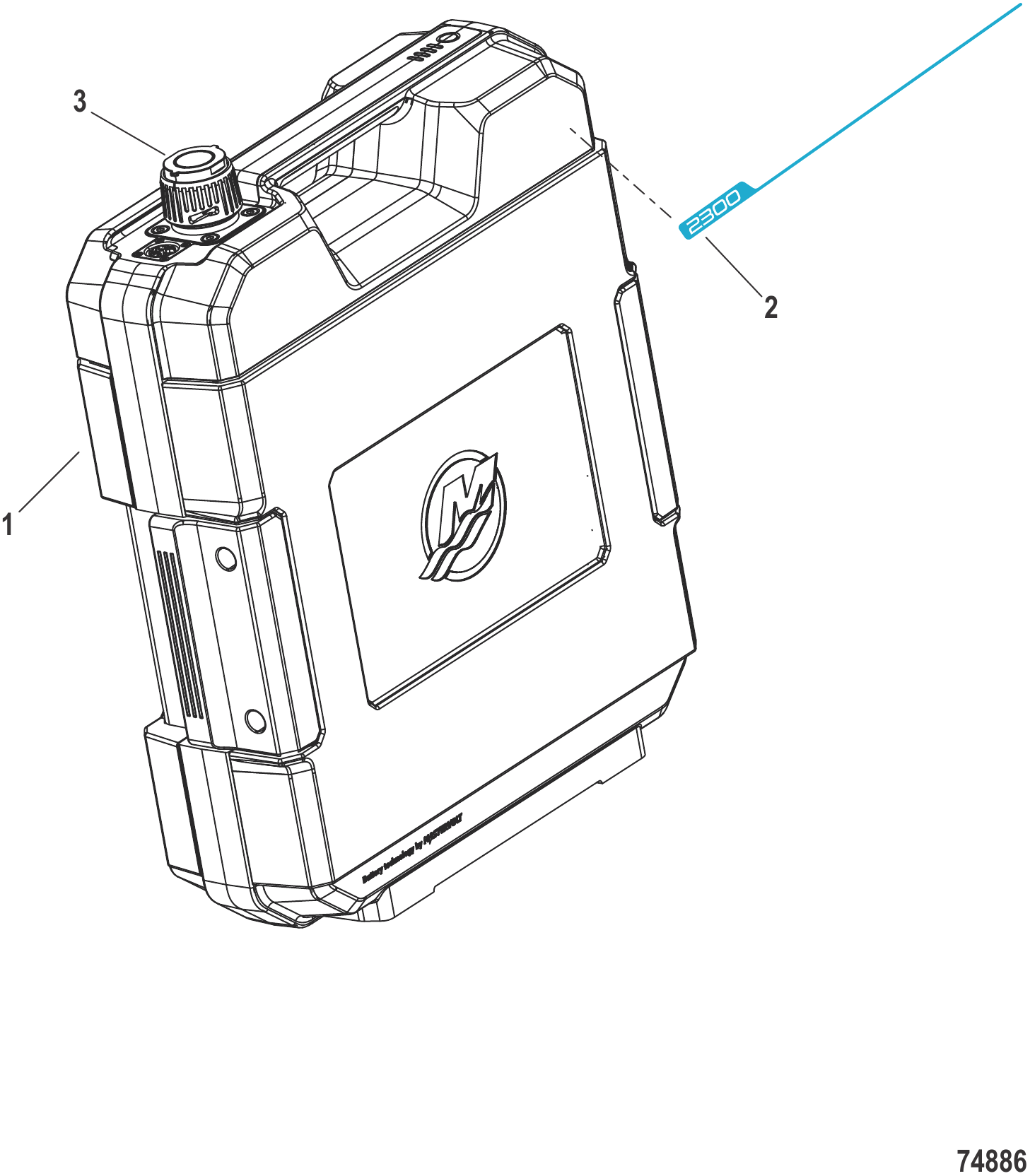

Рис. 6Аккумуляторы и зарядные устройства 2300 Вт·ч Battery and Battery Chargers 2300 Wh

REF	Номер детали	Наименование	Кол-во
1	8M6011242	Аккумулятор	AR
2	8M0214896	Комплект наклеек с полосами	1
3	8M0210410	Влагозащитный колпачок разъема жгута проводов	1
-	8M6012093	ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА 230 Вт для 2,3 кВт·ч	1
-	8M6012011	ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА 230 Вт для 2,3 кВт·ч	1
-	8M6012096	ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА 230 Вт для 2,3 кВт·ч	1
-	8M6012099	ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА 230 Вт для 2,3 кВт·ч	1
-	8M6012727	ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА 520 Вт для 2,3 кВт·ч	1
-	8M0221527	ПЕРЕХОДНИК ВИЛКИ US/AU 520W	1

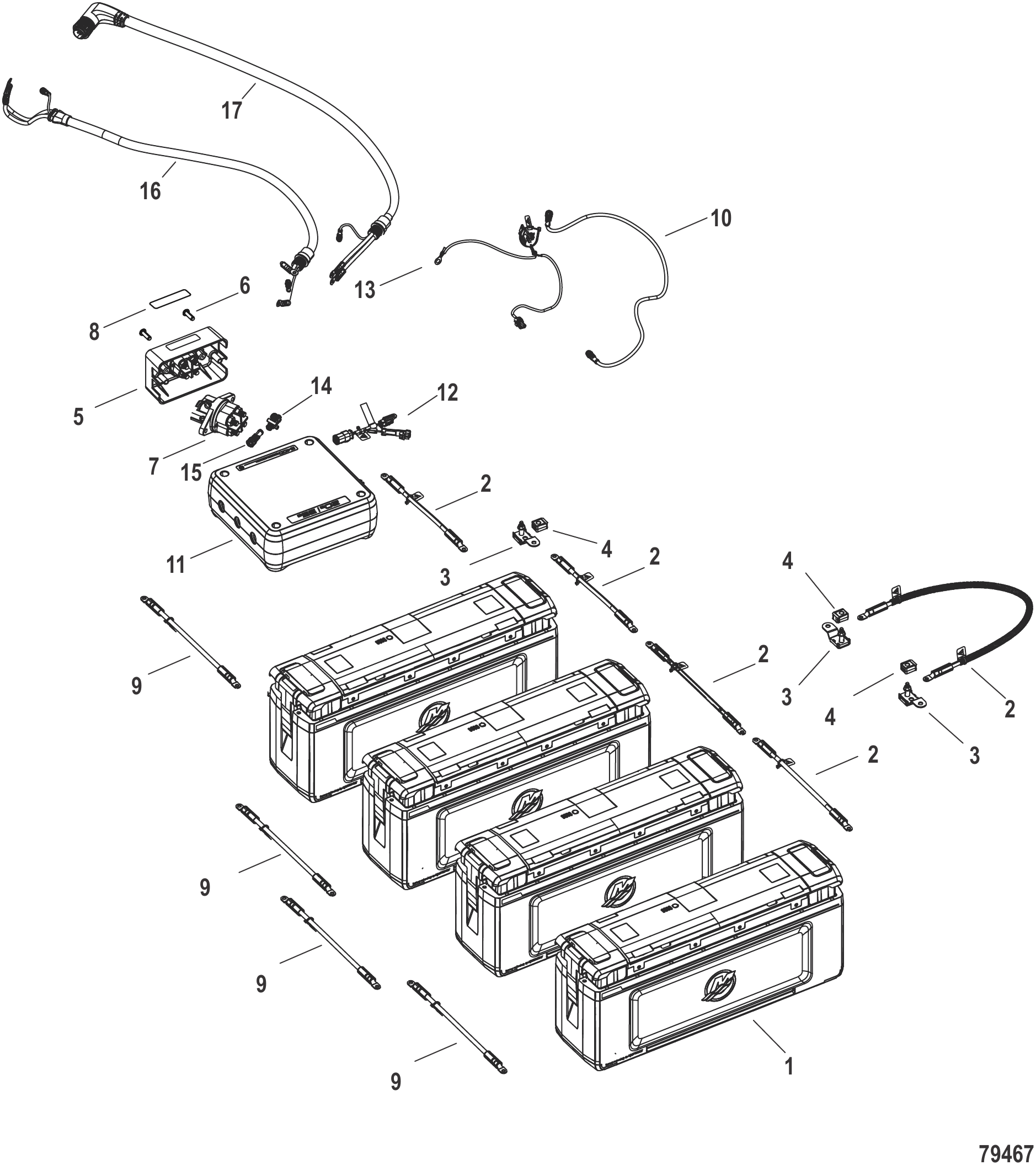

Рис. 7Аккумуляторы и компоненты питания Multi 5400 Вт·ч, модели 20e/35e Battery and Power Components Multi 5400 Wh Battery, 20e/35e Models

REF	Номер детали	Наименование	Кол-во
1	8M6011591	Аккумулятор 5400 Вт·ч	AR
2	8M0223176	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 10 дюймов (.25м)	AR
2	8M0223177	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 20 дюймов (.5м)	AR
2	8M0223178	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 30 дюймов (.75м)	AR
2	8M0223179	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 50 дюймов (1.25м)	AR
2	8M0223180	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 70 дюймов (1.75м)	AR
2	8M0223181	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 118 дюймов (3м)	AR
2	8M0223182	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 158 дюймов (4м)	AR
2	8M0223183	КАБЕЛЬ ПОЛОЖИТЕЛЬНЫЙ 2 AWG, 196 дюймов (5м)	AR
3	8M0224240	Держатель предохранителя ZCase	AR
4	8M0219929	Предохранитель ZCase, M10, 150 А	AR
5	8M0227049	КОРПУС КРЕПЛЕНИЯ ВЫКЛЮЧАТЕЛЯ 200А	1
6	8M0199924	Винт M8 x 25 с полукруглой головкой	2
7	8M0219906	ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА, 200А	1
8	8M0230988	Комплект наклеек силового блока, 5400 Вт·ч	1
9	8M0223184	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 10 дюймов (.25м)	AR
9	8M0223185	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 20 дюймов (.5м)	AR
9	8M0223186	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 30 дюймов (.75м)	AR
9	8M0223187	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 50 дюймов (1.25м)	AR
9	8M0223188	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 70 дюймов (1.75м)	AR
9	8M0223189	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 118 дюймов (3м)	AR
9	8M0223190	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 158 дюймов (4м)	AR
9	8M0223191	КАБЕЛЬ ОТРИЦАТЕЛЬНЫЙ 2 AWG, 196 дюймов (5м)	AR
10	8M0210404	Жгут проводов удлинитель сигнальный .5М	AR
10	8M0210405	Жгут проводов удлинитель сигнальный 1М	AR
10	8M0210406	Жгут проводов удлинитель сигнальный 2М	AR
10	8M0210407	Жгут проводов удлинитель сигнальный 3М	AR
10	8M0210408	Жгут проводов удлинитель сигнальный 4М	AR
10	8M0210409	Жгут проводов удлинитель сигнальный 5М	AR
11	8M0219904	СИЛОВОЙ ЦЕНТР 5400 Вт·ч	AR
12	8M0224537	Жгут проводов распределительный	AR
13	8M0218481	Жгут проводов удлинитель 1М	AR
13	8M0218482	Жгут проводов удлинитель 2М	AR
13	8M0218483	Жгут проводов удлинитель 3М	AR
13	8M0218484	Жгут проводов удлинитель 4М	AR
14	8M0210361	ПЕРЕХОДНИК-ТРОЙНИК	AR
15	8M0224239	ЗАГЛУШКА ГЕРМЕТИЧНАЯ, X-Lok	AR
16	8M0210393	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 1М	1
16	8M0210394	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 1.5М	1
16	8M0210395	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 2М	1
16	8M0210396	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 2.5М	1
16	8M0210397	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 3М	1
16	8M0210398	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 4М	1
17	8M0210362	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 1М	1
17	8M0210363	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 1.5М	1
17	8M0210364	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 2М	1
17	8M0210365	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 2.5М	1
17	8M0210366	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 3М	1
17	8M0210367	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 4М	1
-	8M0223941	КОМПЛЕКТ CORE 5400 Wh, Две, три, четыре батареи	1
-	8M6012728	ЗАРЯДНОЕ УСТРОЙСТВО 520W для 5400 Wh	AR
-	8M6013542	ЗАРЯДНОЕ УСТРОЙСТВО 1050W для 5400 Wh	AR
-	8M0221527	ПЕРЕХОДНИК ВИЛКИ US/AU 520W	1

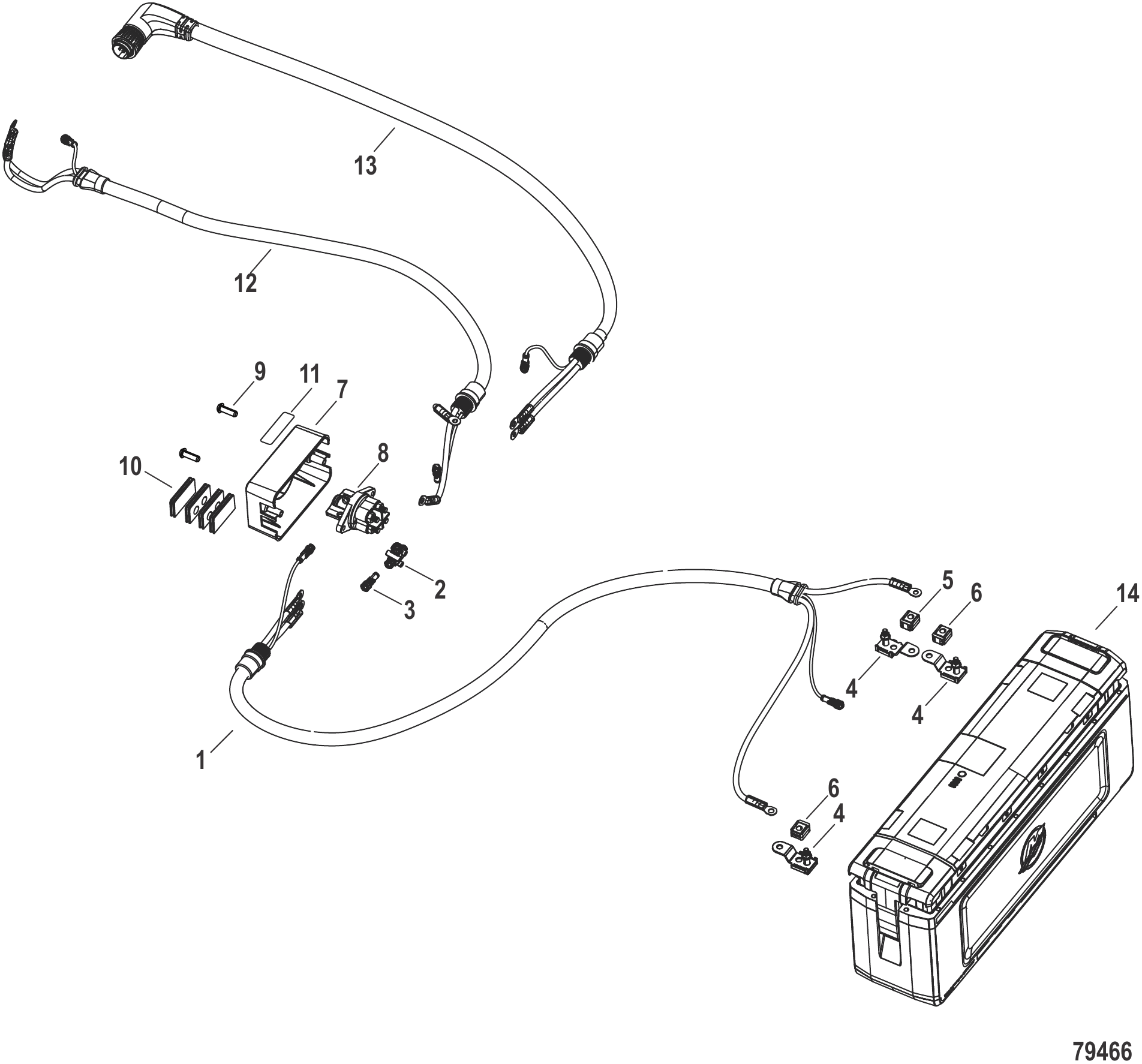

Рис. 8Аккумуляторы и компоненты питания Single 5400 Вт·ч - модели 20e/35e Battery and Power Components Single 5400 Wh Battery - 20e/35e Models

REF	Номер детали	Наименование	Кол-во
1	8M0210345	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ АККУМУЛЯТОРА ДО СИЛОВОГО ЦЕНТРА, 5400 Вт·ч .5М	1
1	8M0210346	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ АККУМУЛЯТОРА ДО СИЛОВОГО ЦЕНТРА, 5400 Вт·ч 1М	1
1	8M0210351	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ АККУМУЛЯТОРА ДО СИЛОВОГО ЦЕНТРА, 5400 Вт·ч 1.5М	1
1	8M0210352	ЖГУТ ПРОВОДОВ в оболочке, от аккумулятора к силовому центру, 5400 Вт·ч 2М	1
1	8M0210353	ЖГУТ ПРОВОДОВ в оболочке, от аккумулятора к силовому центру, 5400 Вт·ч 2.5М	1
1	8M0210354	ЖГУТ ПРОВОДОВ в оболочке, от аккумулятора к силовому центру, 5400 Вт·ч 3М	1
2	8M0210361	ПЕРЕХОДНИК-ТРОЙНИК	1
3	8M0210400	Терминатор 6-контактный, колпачок XLOK	1
4	8M0224240	Держатель предохранителя ZCase	3
5	8M0219929	Предохранитель ZCase, M10, 150 А	1
6	8M0224242	Предохранитель ZCase, M10 70 А	2
7	8M0227049	КОРПУС КРЕПЛЕНИЯ ВЫКЛЮЧАТЕЛЯ 200А	1
8	8M0219906	ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА, 200А	1
9	8M0199924	Винт M8 x 25 с полукруглой головкой	2
10	8M0227009	КОМПЛЕКТ ВТУЛОК	1
11	8M0224193	Комплект наклеек 5400 Вт·ч силовой центр	1
12	8M0210393	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 1М	1
12	8M0210394	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 1.5М	1
12	8M0210395	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 2М	1
12	8M0210396	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 2.5М	1
12	8M0210397	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 3М	1
12	8M0210398	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 4М	1
13	8M0210362	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 1М	1
13	8M0210363	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 1.5М	1
13	8M0210364	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 2М	1
13	8M0210365	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 2.5М	1
13	8M0210366	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 3М	1
13	8M0210367	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 4М	1
14	8M6011591	Аккумулятор 5400 Вт·ч	1
-	8M6012728	ЗАРЯДНОЕ УСТРОЙСТВО 520W для 5400 Wh	AR
-	8M6013542	ЗАРЯДНОЕ УСТРОЙСТВО 1050W для 5400 Wh	AR
-	8M0221527	ПЕРЕХОДНИК ВИЛКИ US/AU 520W	1
-	8M0223940	КОМПЛЕКТ CORE 5400 Wh, Одна батарея	1

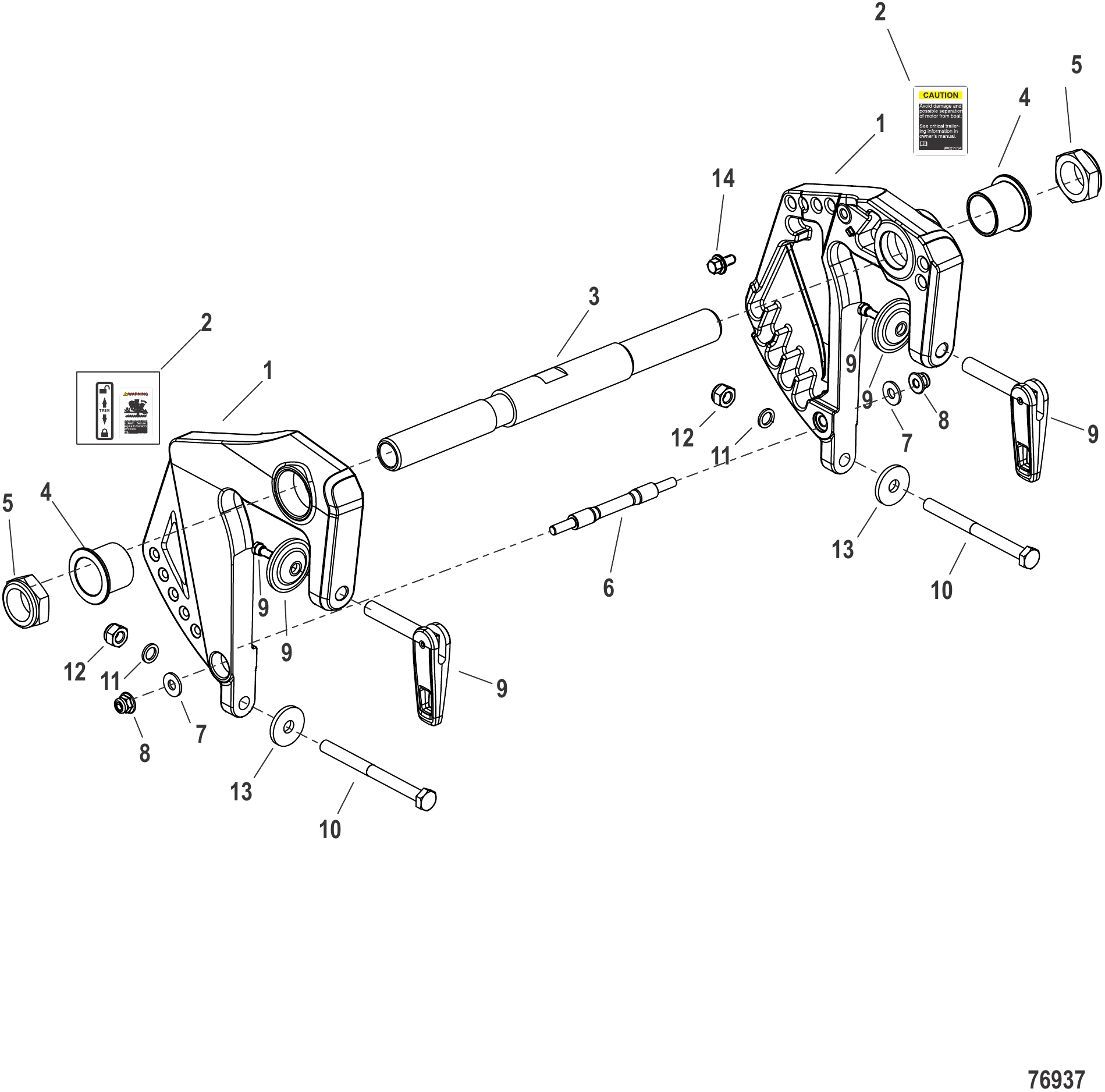

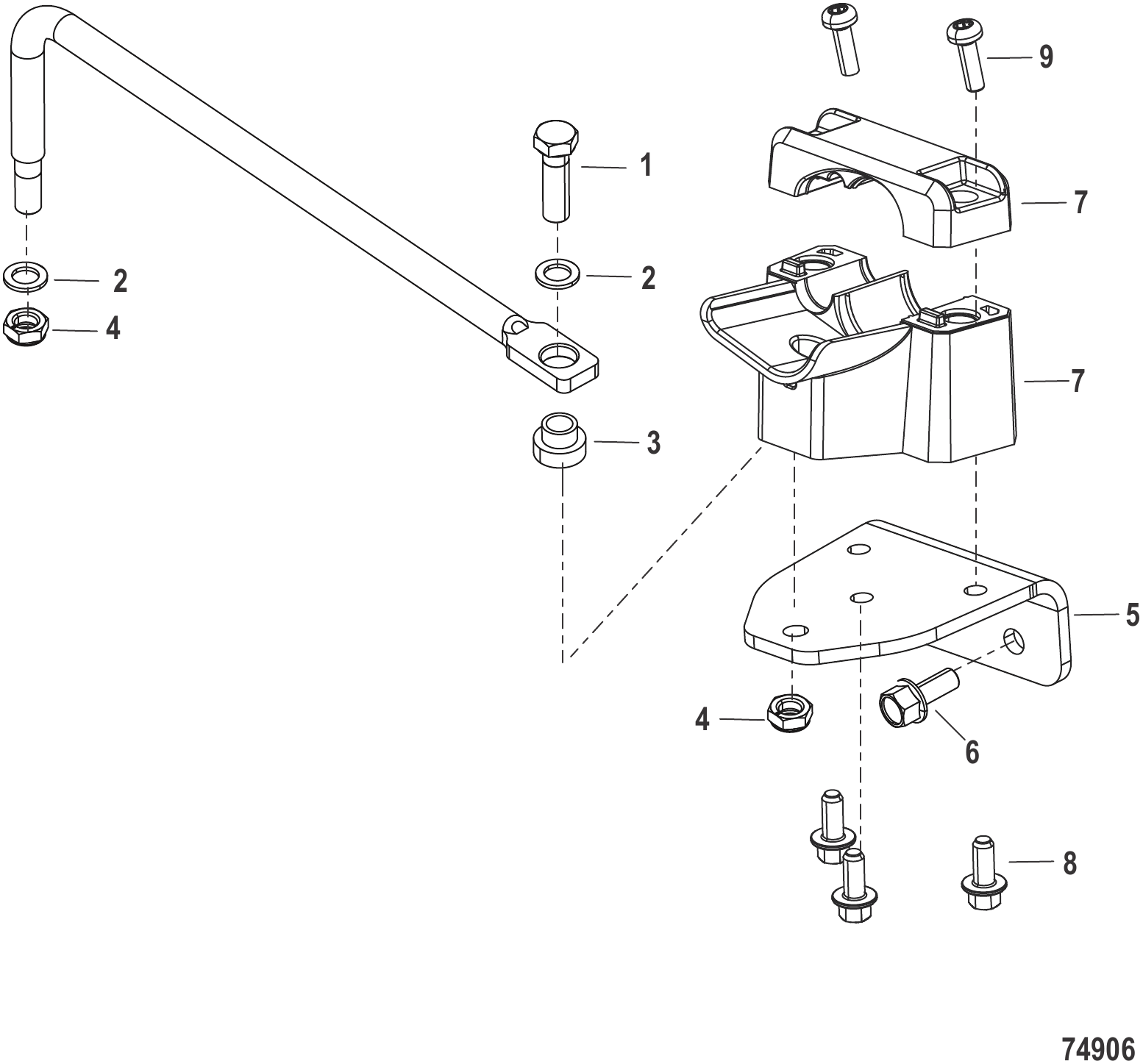

Рис. 9Кронштейны крепления Модели с дистанционным управлением Clamp Brackets Remote Control Models

REF	Номер детали	Наименование	Кол-во
1	8M0220006	КРОНШТЕЙН ЗАЖИМА левый	1
1	8M0220007	КРОНШТЕЙН ЗАЖИМА правый	1
2	8M0215980	Комплект наклеек транца	1
3	8M0204469	ТРУБА НАКЛОНА	1
4	8M0204471	ПРОСТАВКА	2
5	826164	Гайка (.875-14)	2
6	8M0204431	ШПИЛЬКА транцевая	1
7	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
8	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	8M0204426	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
9	8M0240846	Комплект барашковых винтов для тонкого транца	1
-	8M0208370	КОМПЛЕКТ КРЕПЕЖА ТРАНЦА	1
10	8M0214889	ВИНТ (M8 x 95) С ШЕСТИГРАННОЙ ГОЛОВКОЙ	2
11	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
12	401378	ГАЙКА (M8)	2
13	43430	Шайба	2
14	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1

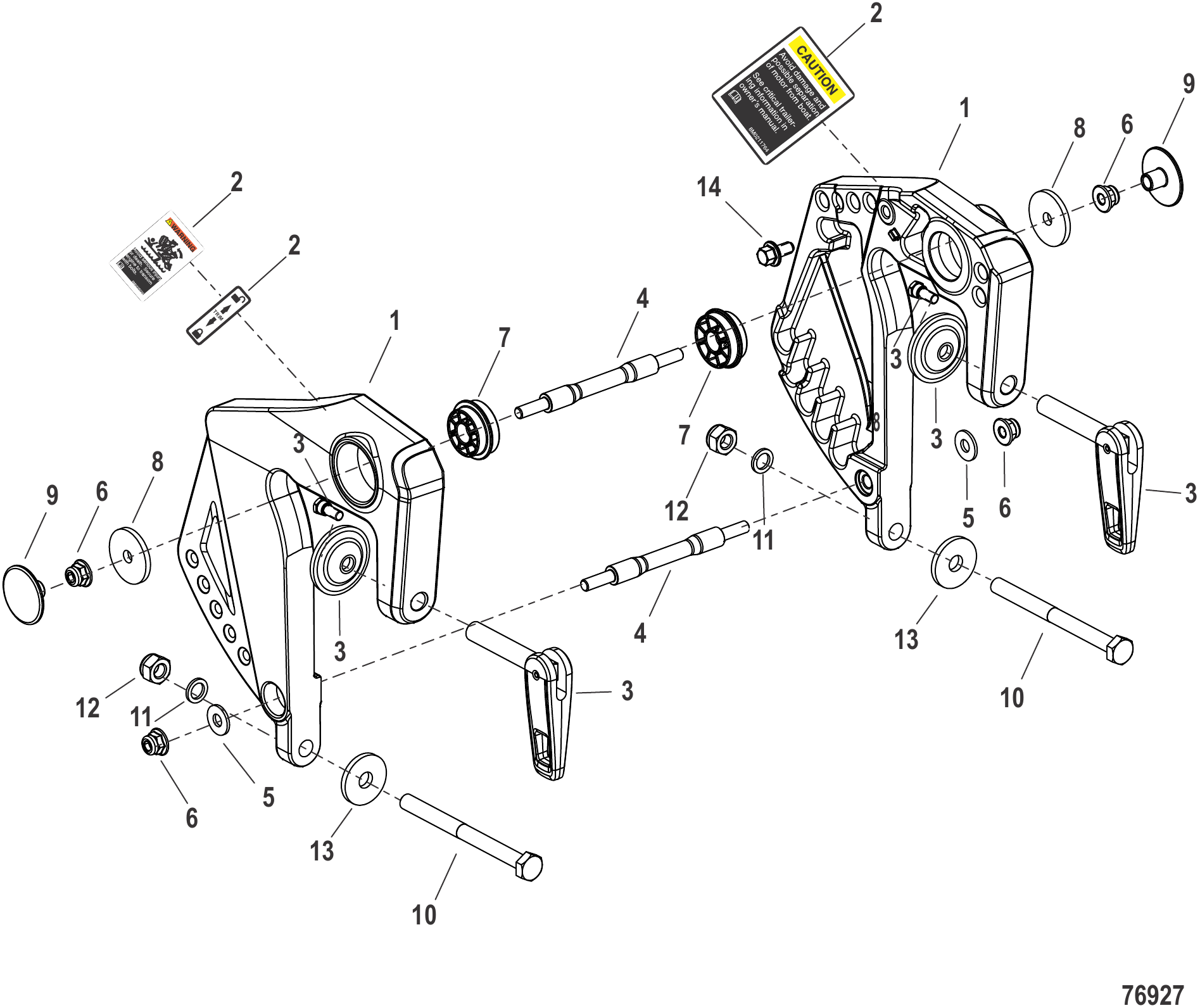

Рис. 10Кронштейны крепления Модели с румпелем Clamp Brackets Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
1	8M0220006	КРОНШТЕЙН ЗАЖИМА левый	1
1	8M0220007	КРОНШТЕЙН ЗАЖИМА правый	1
2	8M0215980	Комплект наклеек транца	1
3	8M0204426	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
3	8M0240846	Комплект барашковых винтов для тонкого транца	1
4	8M0204431	ШПИЛЬКА транцевая	2
5	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
6	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
7	8M0204435	ВТУЛКА поворотного кронштейна	2
8	8M0204433	ШАЙБА 29 нар. x 6.6 внутр. x 3	2
9	8M0204434	КРЫШКА штифта наклона	2
-	8M0208370	КОМПЛЕКТ КРЕПЕЖА ТРАНЦА	1
10	8M0214889	ВИНТ (M8 x 95) С ШЕСТИГРАННОЙ ГОЛОВКОЙ	2
11	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
12	401378	ГАЙКА (M8)	2
13	43430	Шайба	2
14	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1

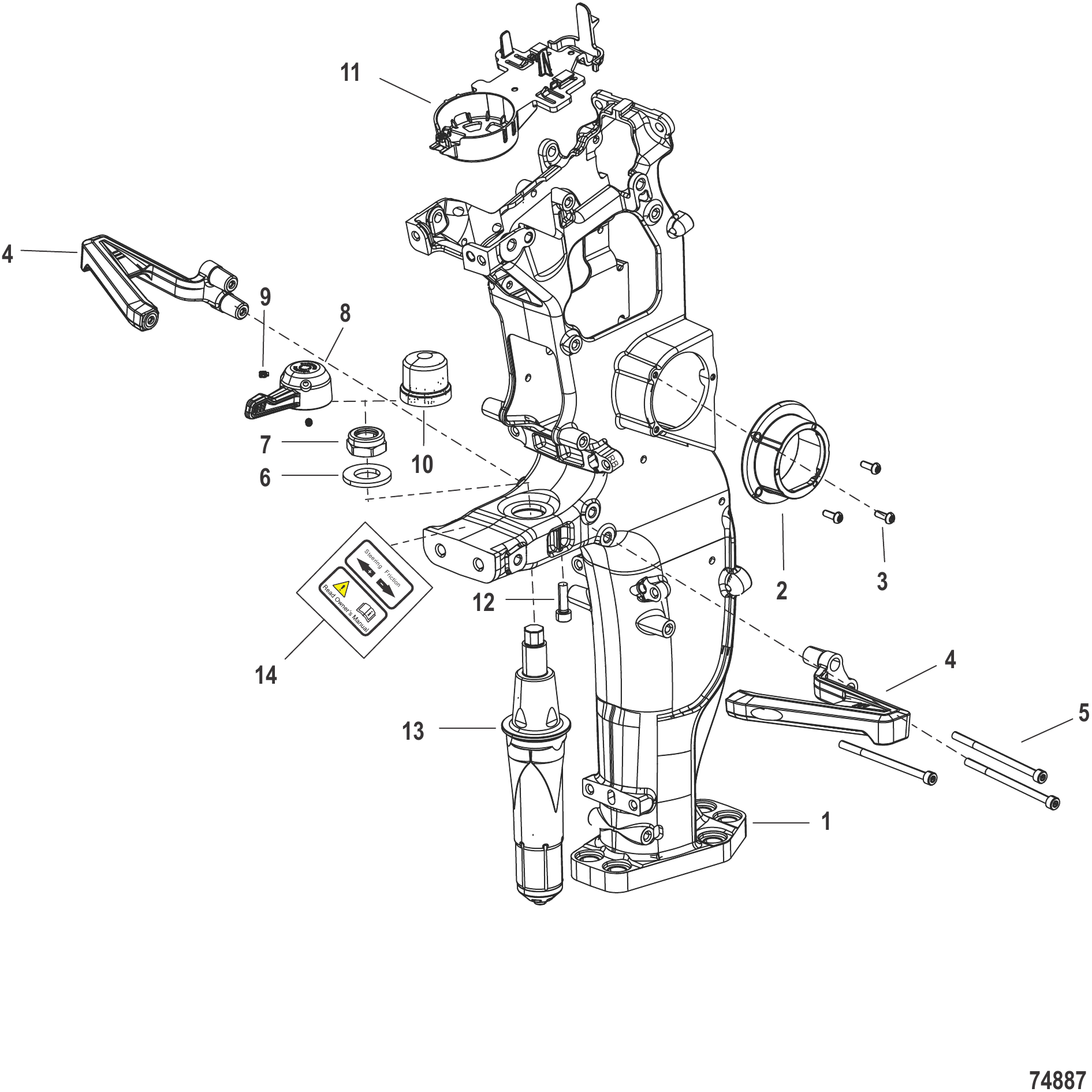

Рис. 11Головка управления Control Head

REF	Номер детали	Наименование	Кол-во
1	8M0204491	КРОНШТЕЙН основной опорный	1
2	8M0214873	КРОНШТЕЙН разъема питания	1
3	8M0221374	Винт (M4 x 12) со скруглённой головкой	3
4	8M0204353	РУЧКА подъема, левая	1
4	8M0204354	РУЧКА подъема, правая	1
5	8M0204494	ВИНТ M5 x .8 Torx с внутр. шестигранником	3
6	4002325	ШАЙБА (17.42 ВНУТР. ДИАМ. x 32 НАРУЖН. ДИАМ. 3.0)	1
7	8M0219370	КОНТРГАЙКА M16 x 2.0 с нейлоновой вставкой	1
8	8M0215999	РЫЧАГ вала датчика	1
9	8M0216023	Установочный винт (M4 x 7 x 6 ММ)	2
10	8M0216011	КРЫШКА вала датчика	1
11	8M0204495	КРОНШТЕЙН держателя разъема	1
12	8M0142829	Винт (M6 x 20)	1
13	8M0221375	ТРУБА ПОВОРОТНАЯ В СБОРЕ	1
14	8M0214898	Комплект наклеек с инструкцией	1

Рис. 12Комплект Core 5400 Вт·ч Multi, модели 20e/35e Core Kit 5400 Wh Multi Battery 20e/35e Models

REF	Номер детали	Наименование	Кол-во
-	8M0223941	КОМПЛЕКТ CORE 5400 Wh, Две, три, четыре батареи	AR
-	8M0219904	СИЛОВОЙ ЦЕНТР 5400 Вт·ч	1
-	8M0218249	МОДУЛЬ контроля изоляции	1
-	8M0210361	ПЕРЕХОДНИК-ТРОЙНИК	1
-	8M0219906	ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА, 200А	1
-	8M0224239	ЗАГЛУШКА ГЕРМЕТИЧНАЯ, X-Lok	1
-	8M0219929	Предохранитель ZCase, M10, 150 А	3
-	8M0227049	КОРПУС КРЕПЛЕНИЯ ВЫКЛЮЧАТЕЛЯ 200А	1
-	8M0224240	Держатель предохранителя ZCase	3
-	8M0221409	РУКОВОДСТВО ПО УСТАНОВКЕ	1

Рис. 13Комплект Core 5400 Вт·ч Single, модели 20e/35e Core Kit 5400 Wh Single Battery 20e/35e Models

REF	Номер детали	Наименование	Кол-во
-	8M0223940	КОМПЛЕКТ CORE 5400 Wh, Одна батарея	AR
-	8M0218249	МОДУЛЬ контроля изоляции	1
-	8M0210361	ПЕРЕХОДНИК-ТРОЙНИК	1
-	8M0210400	Терминатор 6-контактный, колпачок XLOK	1
-	8M0219929	Предохранитель ZCase, M10, 150 А	1
-	8M0219906	ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА, 200А	1
-	8M0224242	Предохранитель ZCase, M10 70 А	2
-	8M0227049	КОРПУС КРЕПЛЕНИЯ ВЫКЛЮЧАТЕЛЯ 200А	1
-	8M0224240	Держатель предохранителя ZCase	3
-	8M0221409	РУКОВОДСТВО ПО УСТАНОВКЕ	1

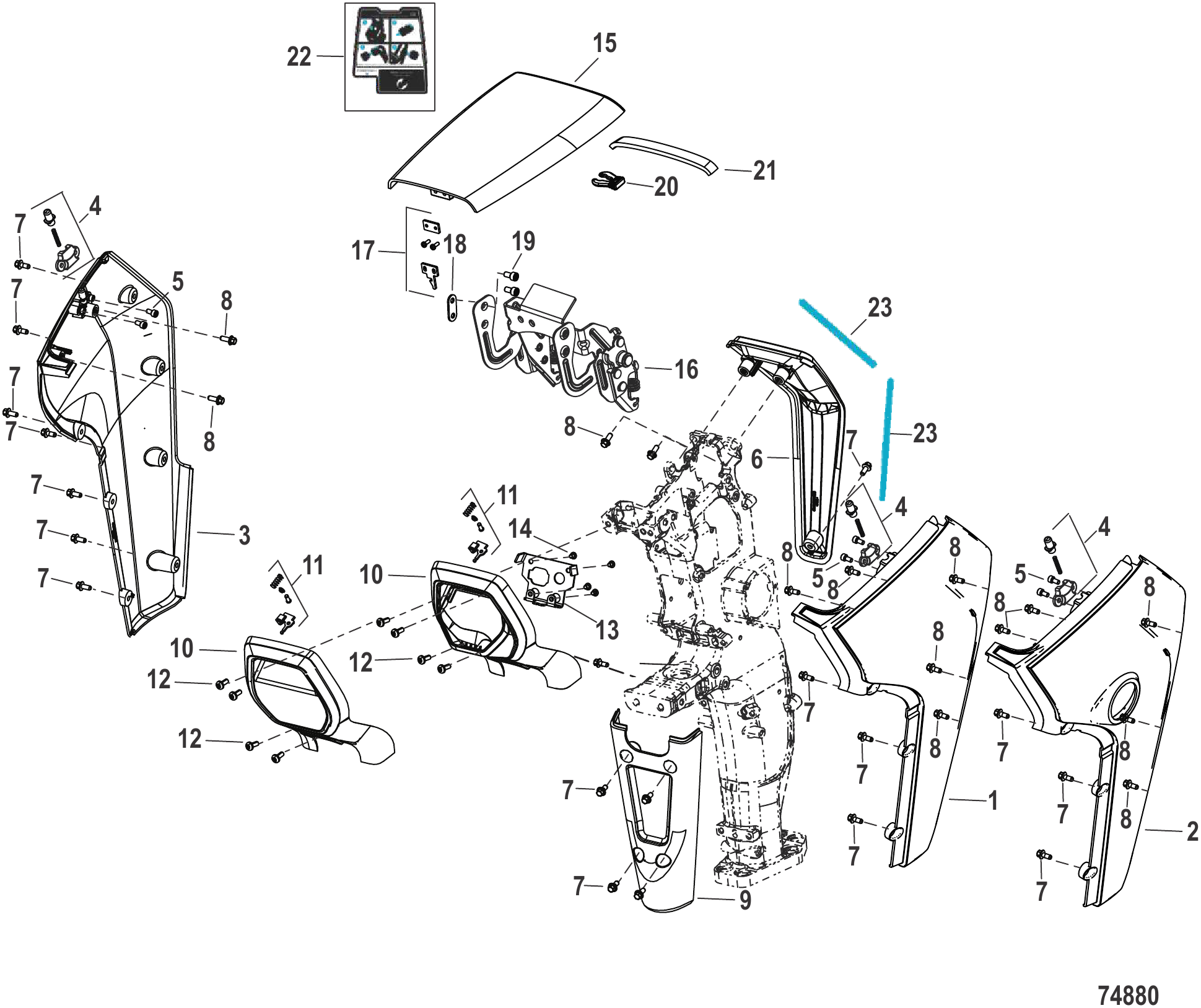

Рис. 14Кожух Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0204521	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
1	8M0219962	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
2	8M0214871	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
2	8M0219961	БОКОВОЙ КОЖУХ Левый, с наклейкой Mercury	1
3	8M0204522	БОКОВОЙ КОЖУХ Правый, с наклейкой Mercury	1
3	8M0219960	БОКОВОЙ КОЖУХ Правый, с наклейкой Mercury	1
4	8M0204476	Комплект бампера капота	1
5	889546	Винт (M5 x 10)	2
6	8M0204518	Задняя часть капота	1
7	8M0224718	Винт (M6 x 14)	15
8	8M0224725	ВИНТ (M6 x 16) Винт с шестигранной фланцевой головкой	9
9	8M0204517	Передняя часть капота нижняя	1
10	8M0204524	Передняя часть капота верхняя	1
10	8M0204525	Передняя часть капота верхняя	1
11	8M0219963	Комплект рычага защёлки	1
12	8M0224721	Винт M6 x 12 Torx с полукруглой головкой	4
13	8M0204487	Кронштейн дисплея	1
14	8M0047718	ВИНТ (M5 X 8ММ)	4
15	8M0204519	Капот	1
16	8M0204520	Шарнирный узел	1
17	8M0204482	Комплект ответной планки	1
18	8M0219926	Комплект опорной пластины	2
19	889546	Винт (M5 x 10)	4
20	8M0138447	Запасная защелка вилки шнура безопасности	1
21	8M0192214	Пенопластовая полоса	1
22	8M0214898	Комплект наклеек с инструкцией	1
23	8M0214896	Комплект наклеек с полосами	1

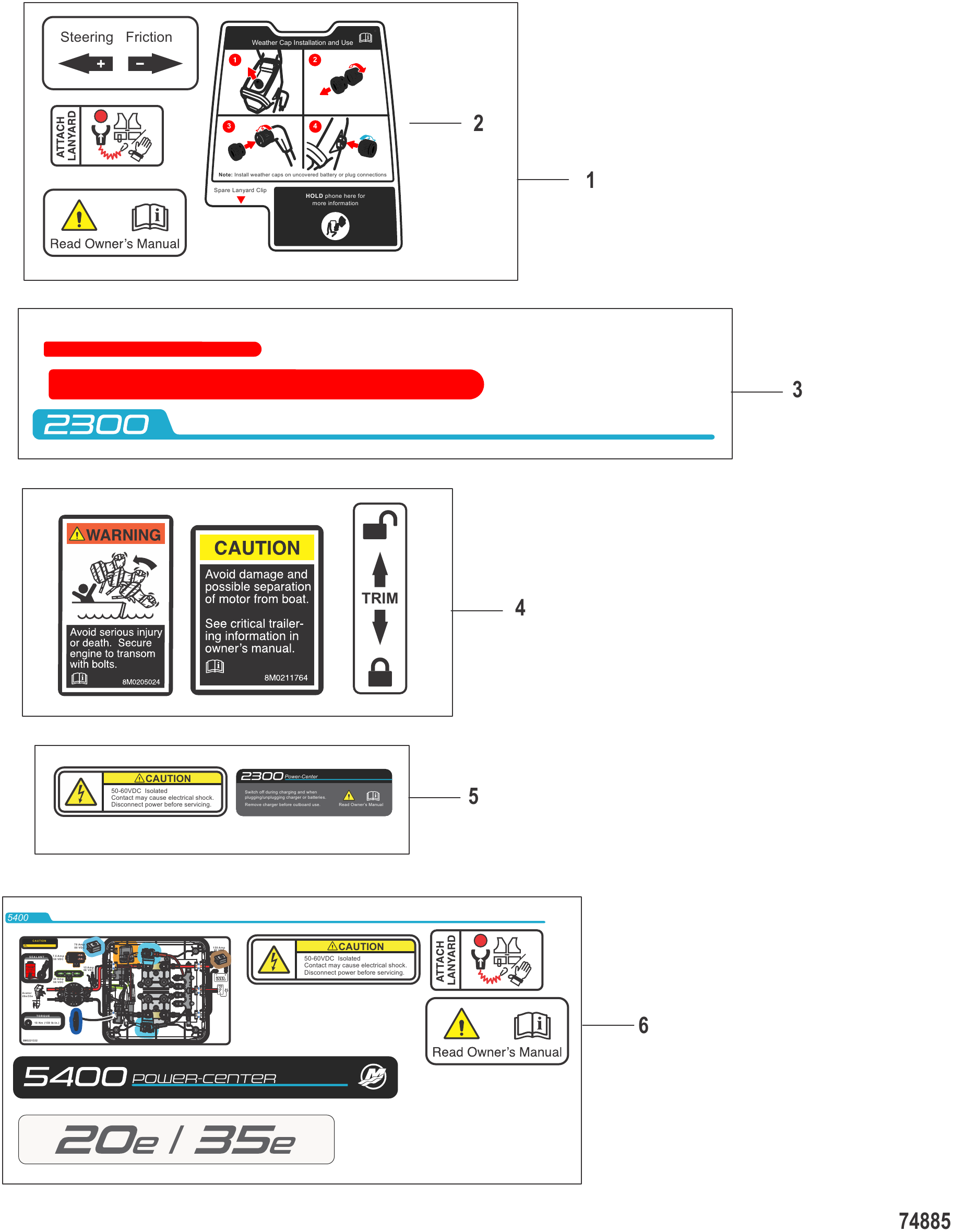

Рис. 15Комплекты декалей Decal Sets

REF	Номер детали	Наименование	Кол-во
1	8M0214898	Комплект наклеек с инструкцией	1
1	NSS	NOT SOLD SEPARATE	1
1	NSS	NOT SOLD SEPARATE	1
1	NSS	NOT SOLD SEPARATE	1
2	8M0221938	Наклейка Near Field Communication	1
3	8M0214896	Комплект наклеек с полосами	1
3	NSS	NOT SOLD SEPARATE	1
3	NSS	NOT SOLD SEPARATE	1
3	NSS	NOT SOLD SEPARATE	1
4	8M0215980	Комплект наклеек транца	1
4	NSS	NOT SOLD SEPARATE	1
4	NSS	NOT SOLD SEPARATE	1
4	NSS	NOT SOLD SEPARATE	1
5	8M0221939	Комплект наклеек силового блока, 2300 Вт·ч	1
6	8M0230988	Комплект наклеек силового блока, 5400 Вт·ч	1

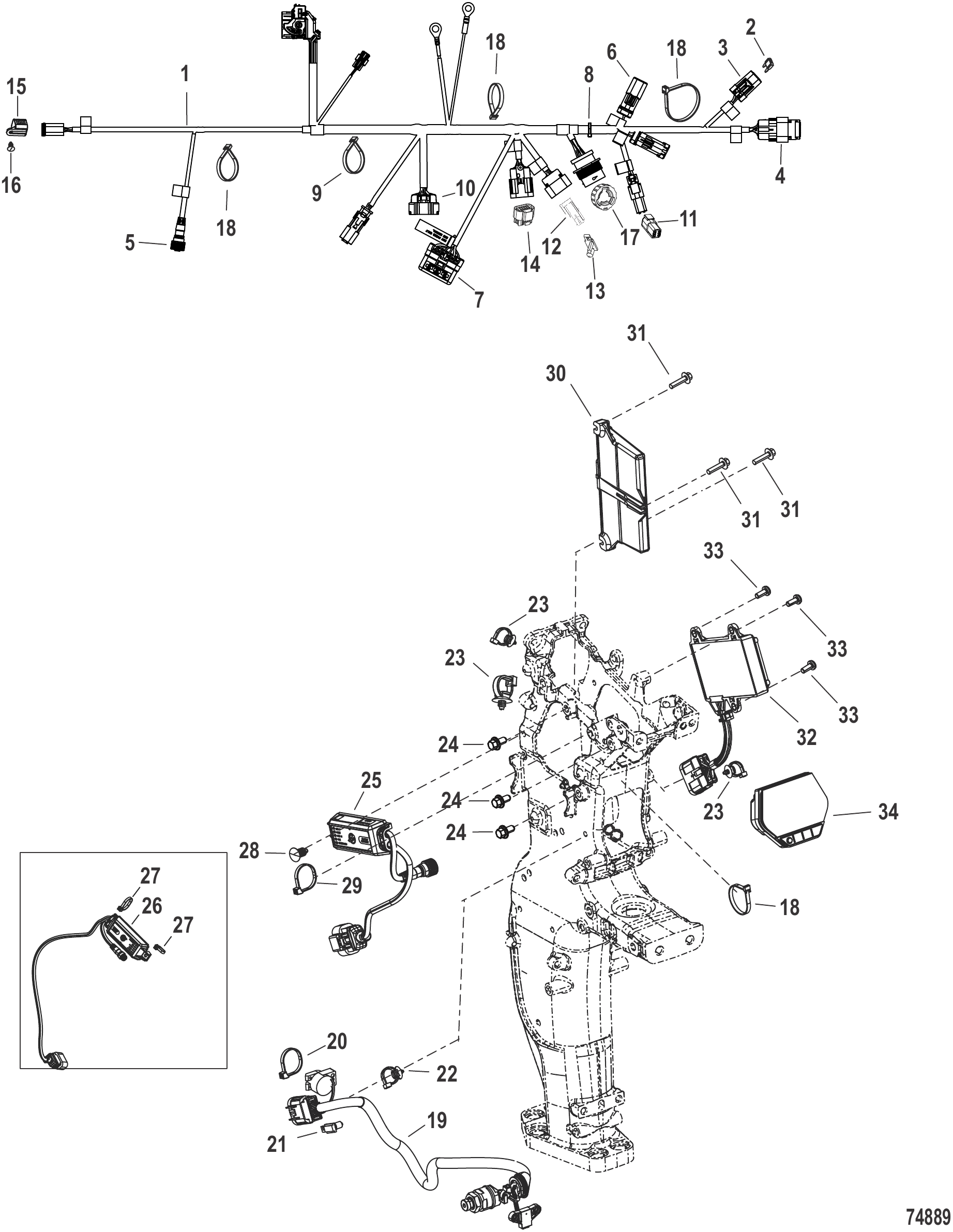

Рис. 16ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0204496	Жгут проводов подвесного мотора	1
2	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
3	8M0204388	Крышка предохранителя, 2-контактный разъём	1
4	8M0055652	Терминатор в сборе 10-контактный (CAN P и H)	1
5	8M0176362	Заглушка NMEA2K	1
6	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
6	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1
7	831960	Крышка	1
8	8M0214940	Стяжка	1
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1
11	8M0221597	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК 6 контактов, штыревой DTM	1
12	8M0221907	Защитный колпачок разъёма - 10 контактов	1
13	8M0180030	Клипса разъёма	1
14	8M0210754	Влагозащитная заглушка	1
15	8M0219649	Пылезащитный колпачок 6-контактный DT серии	1
16	8M0204503	Пробка	1
17	8M0219650	Защитный колпачок	1
18	816311T	СТЯЖКА (8.00 дюймов)	4
19	8M0204389	Жгут проводов румпеля	1
20	816311T	СТЯЖКА (8.00 дюймов)	1
21	8M0180030	Клипса разъёма	1
22	8M0161118	Хомут-стяжка для троса	1
23	8M0161118	Хомут-стяжка для троса	3
24	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
25	8M0173704	Разъем SC CONNECT под колпаком, одиночный	1
26	8M0173694	Разъем SC CONNECT под консолью, одиночный	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0204503	Пробка	1
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	8M0220002	Электронный блок управления 20e румпель	1
30	8M0220003	Электронный блок управления 20e дистанционное управление	1
30	8M0220004	Электронный блок управления 35e румпель	1
30	8M0220005	Электронный блок управления 35e дистанционное управление	1
31	8M0221596	ВИНТ (M4 x 0.7 x 16) с фланцем, головка с шайбой	3
32	8M0204398	МОДУЛЬ преобразователь DC-DC	1
33	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	3
34	8M0215689	ДИСПЛЕЙ ЖК, экран	1

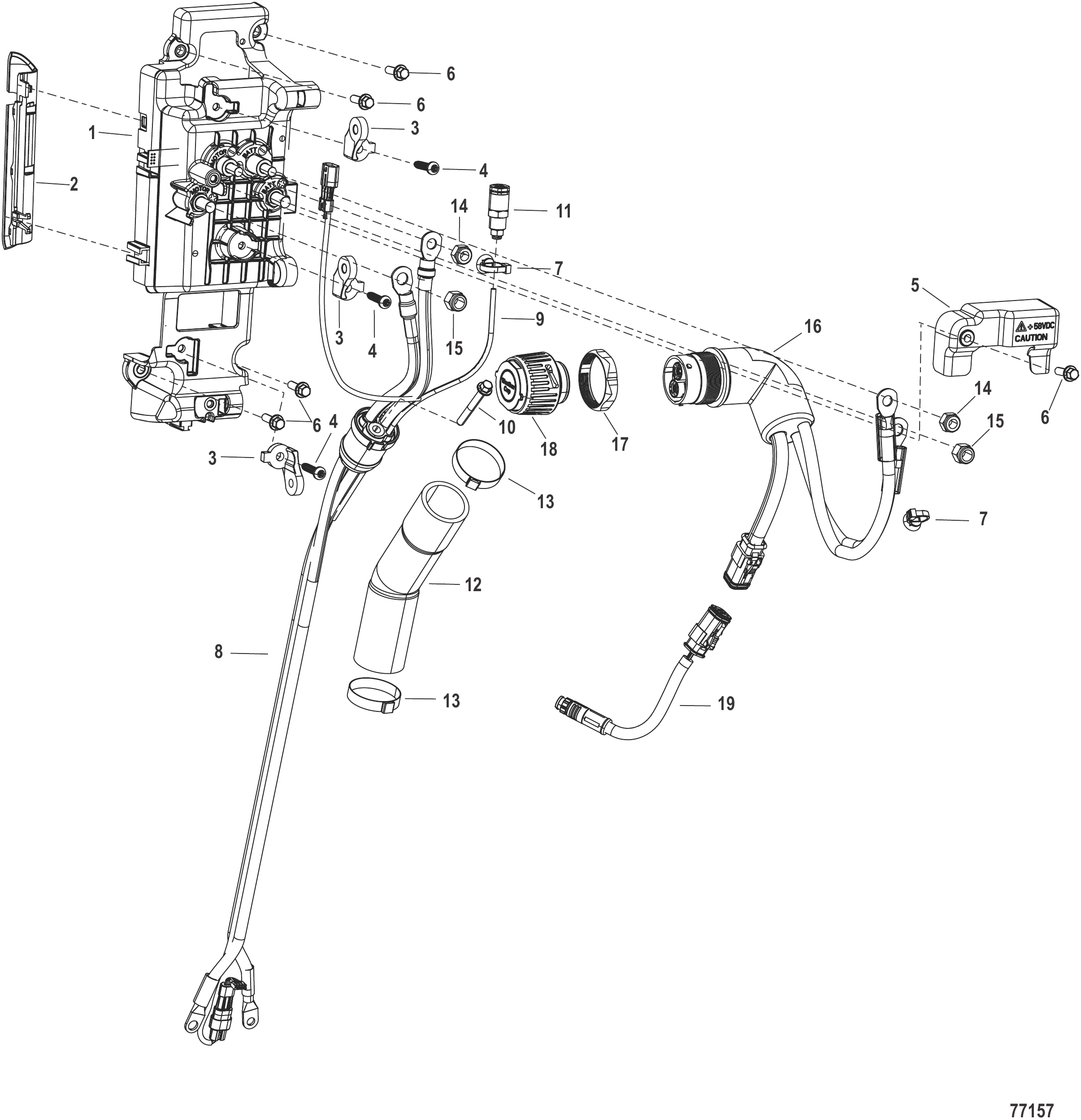

Рис. 17Модуль ввода электропитания Electrical Power Entry Module

REF	Номер детали	Наименование	Кол-во
1	8M0204492	КРОНШТЕЙН кожуха	1
2	8M0221377	КАНАЛ жгута проводов	1
3	8M0204493	КРОНШТЕЙН опорный, кожуха	3
4	8M0221376	Винт (M6 x 25)	3
5	8M0221378	КРЫШКА клеммы	1
6	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	5
7	8M0161118	Хомут-стяжка для троса	2
8	8M0204500	ЖГУТ ПРОВОДОВ двигателя, короткий	1
8	8M0204499	ЖГУТ ПРОВОДОВ двигателя, длинный	1
8	8M0204498	ЖГУТ ПРОВОДОВ двигателя, удлиненный	1
9	8M0217226	ТРУБКА	1
10	88552550	Винт (M6 x 50 мм) нержавеющая сталь	1
11	8M0204396	ШЛАНГ В СБОРЕ вентиляционный	1
12	8M0204501	ВТУЛКА шланга	1
13	8M0141781	ХОМУТ (44)	2
14	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
15	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
16	8M0210399	ЖГУТ ПРОВОДОВ разъема кожуха румпеля	1
17	8M0204508	ГАЙКА адаптера питания	1
18	8M0210410	Влагозащитный колпачок разъема жгута проводов	1
19	8M0210403	ЖГУТ ПРОВОДОВ ПЕРЕХОДНИК 6-контактный на xlok	1

Рис. 18Гарнитура рулевой колонки, один двигатель - 8M0208440 Helm Harness Single Outboard - 8M0208440

REF	Номер детали	Наименование	Кол-во
1	8M0208440	Жгут проводов, одиночная консоль	1
2	888507T	ЗАГЛУШКА 10-контактная, SmartCraft	1
3	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	3
4	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
5	8M0207772	РЕЛЕ	1
6	8M0210763	СИГНАЛИЗАТОР	1

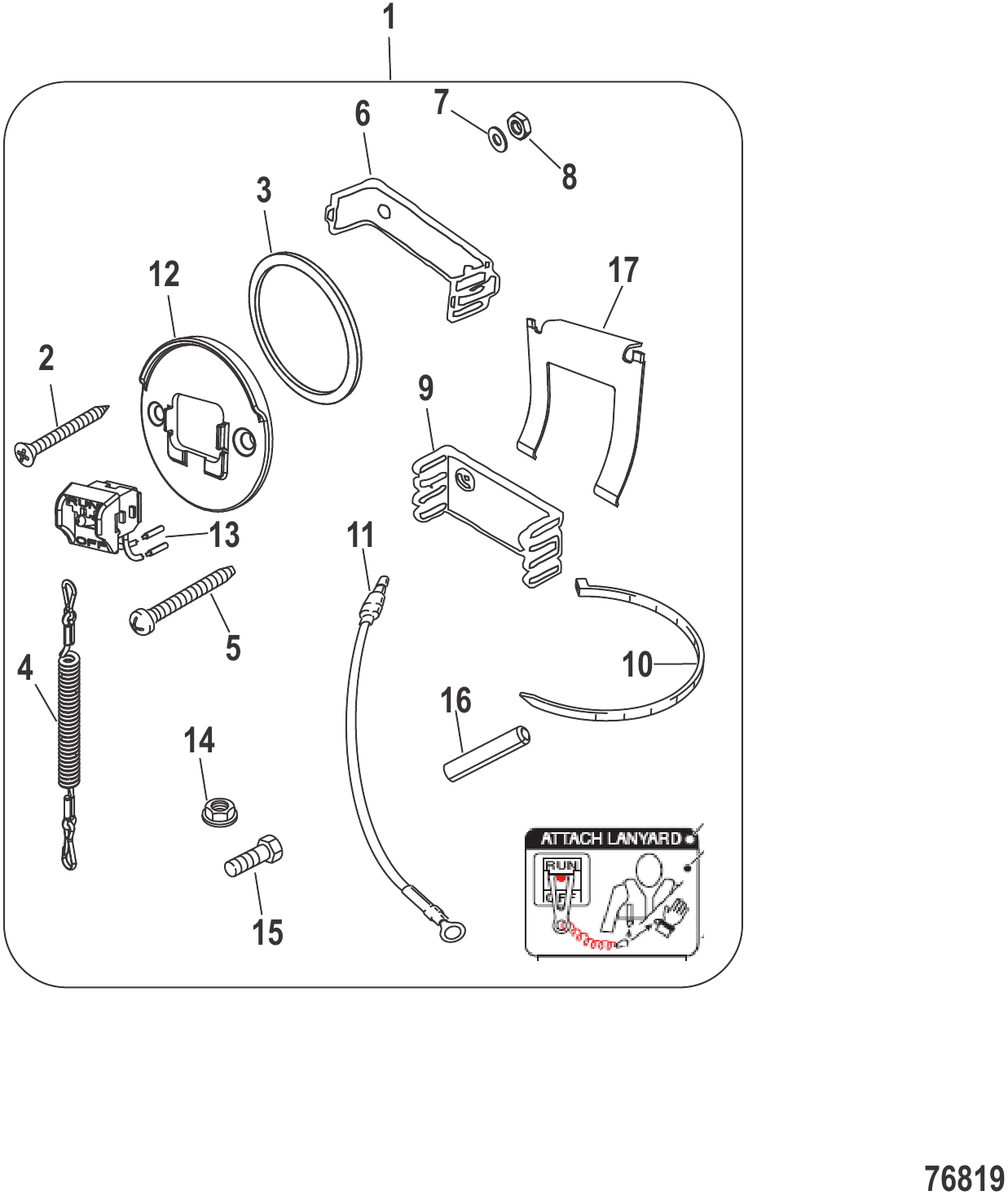

Рис. 19Шнур безопасности Врезное/рамное крепление 19674A07 и 8M0182075 Lanyard Flush/Bezel Mount 19674A07 and 8M0182075

REF	Номер детали	Наименование	Кол-во
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
NS	813679	Переходник	1
3	879925	Шайба (52 мм)	1
4	8M0164891	Шнур аварийной остановки в сборе 54 дюйма, QS	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	1
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	11149A3	Трос в сборе	1
12	NSS	NOT SOLD SEPARATE	1
13	133982	Выключатель стоп	1
14	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	1
15	24231	ВИНТ (#10-32 x .250)	1
16	623594	ИЗОЛЯТОР (2.00 ДЮЙМА)	1
17	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
-	8M0182075	ОБЛИЦОВКА	1
-	879925	Шайба (52 мм)	1
-	8M0204699	ГАЙКА 52 ММ	1
-	8798711	Окантовка (52 мм) чёрная	1
-	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1

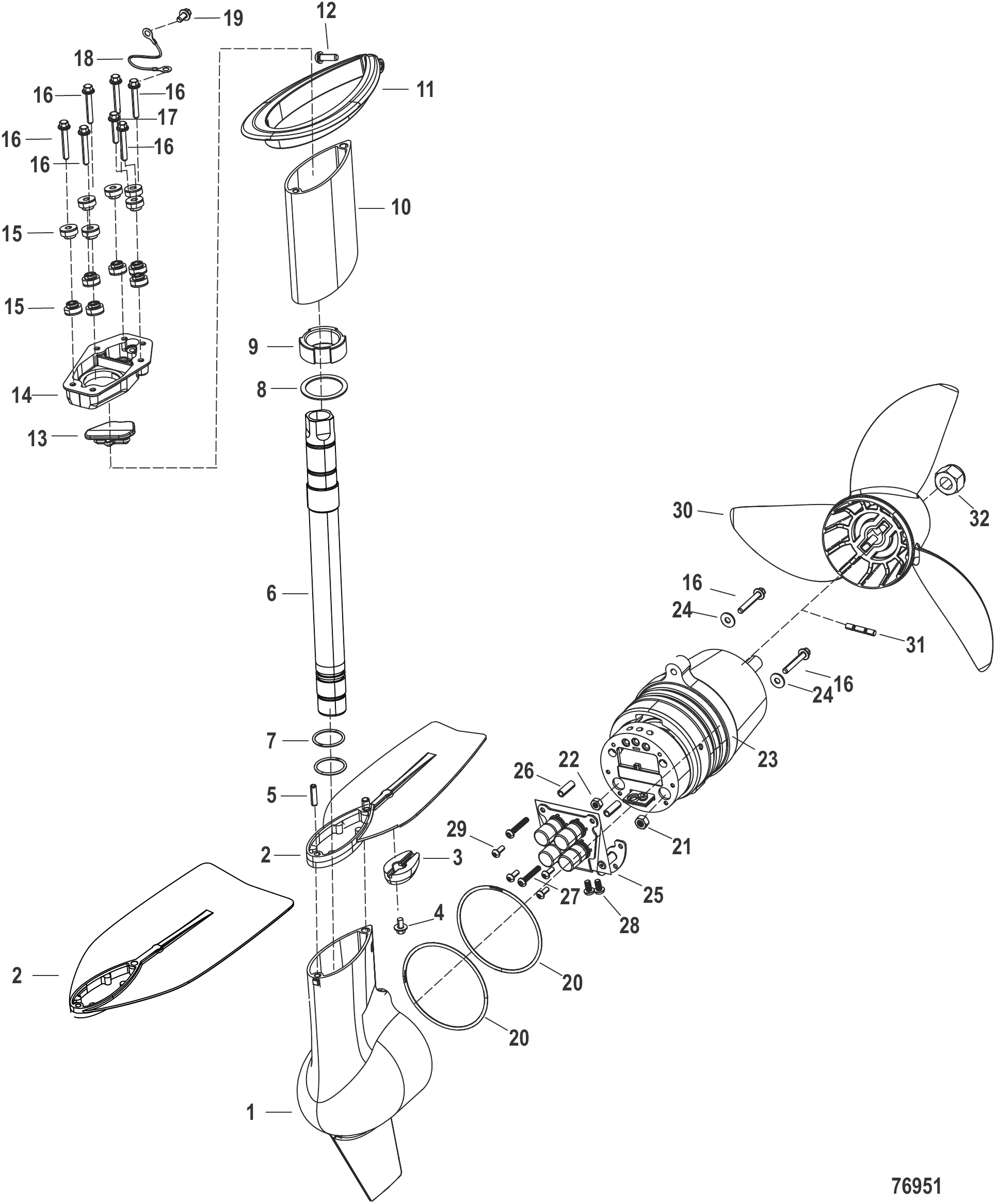

Рис. 20Нижняя часть двигателя Motor Lower Unit

REF	Номер детали	Наименование	Кол-во
-	8M0220195	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, короткий	1
-	8M0220196	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, длинный	1
-	8M0220197	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, удлинённый	1
-	8M0220199	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, короткий	1
-	8M0220200	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, длинный	1
-	8M0220207	НИЖНИЙ БЛОК ДВИГАТЕЛЯ в сборе, удлинённый	1
1	8M0204409	НОГА Нижний блок двигателя	1
2	8M0204414	ПЛАСТИНА противокавитационная	1
2	8M0230430	ПЛАСТИНА противокавитационная	1
3	8M0204411	АНОД	1
4	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	1
5	8M0204417	ШТИФТ шпоночный с прорезью, M6 x 24 нерж.	1
6	8M0204415	ТРУБКА ЖГУТ ПРОВОДОВ, короткая	1
6	8M0204420	ТРУБКА ЖГУТ ПРОВОДОВ, длинная	1
6	8M0204422	ТРУБКА ЖГУТ ПРОВОДОВ, удлинённая	1
7	8M0204418	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 29.82 x 2.62	2
8	8M0204406	ШАЙБА ПЛОСКАЯ 50.8 нар. x 40.5 внутр.	1
9	8M0204407	ГАЙКА ЦАПФЫ M38	1
10	8M0204416	ПРОСТАВКА короткая	1
10	8M0204421	ПРОСТАВКА длинная	1
10	8M0204423	ПРОСТАВКА удлинённая	1
11	8M0220729	БРЫЗГОВИК	1
12	8M0063490	Винт (M4 X .7 X 16 ММ)	1
13	8M0220732	ВТУЛКА переходной пластины	1
14	8M0204408	ПЕРЕХОДНАЯ ПЛАСТИНА в сборе	1
15	8M0219672	ИЗОЛЯТОР В СБОРЕ	12
16	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
17	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
18	8M0214907	ТРОС в сборе	1
19	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
20	8M0204413	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ внутр. 100.3 x 3.53	2
21	8M0204514	ГАЙКА .312-18 шестигранная бронзовая	1
22	8M0204412	ГАЙКА .250-20, шестигранная, бронзовая	1
23	8M0204512	НИЖНИЙ БЛОК ДВИГАТЕЛЯ	1
23	8M0204513	НИЖНИЙ БЛОК ДВИГАТЕЛЯ	1
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
25	NSS	NOT SOLD SEPARATE Capacitor Board	1
26	NSS	NOT SOLD SEPARATE Standoff Nylon	2
27	NSS	NOT SOLD SEPARATE Screw	2
28	NSS	NOT SOLD SEPARATE Screw	2
29	87775510	ВИНТ (M4 x 10)	4
30	8M0199620	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 7	1
30	8M0199621	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 9	AR
30	8M0199622	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 11	AR
31	8M0215660	ШТИФТ срезной 6 x 36	1
32	896602	ГАЙКА (M14)	1

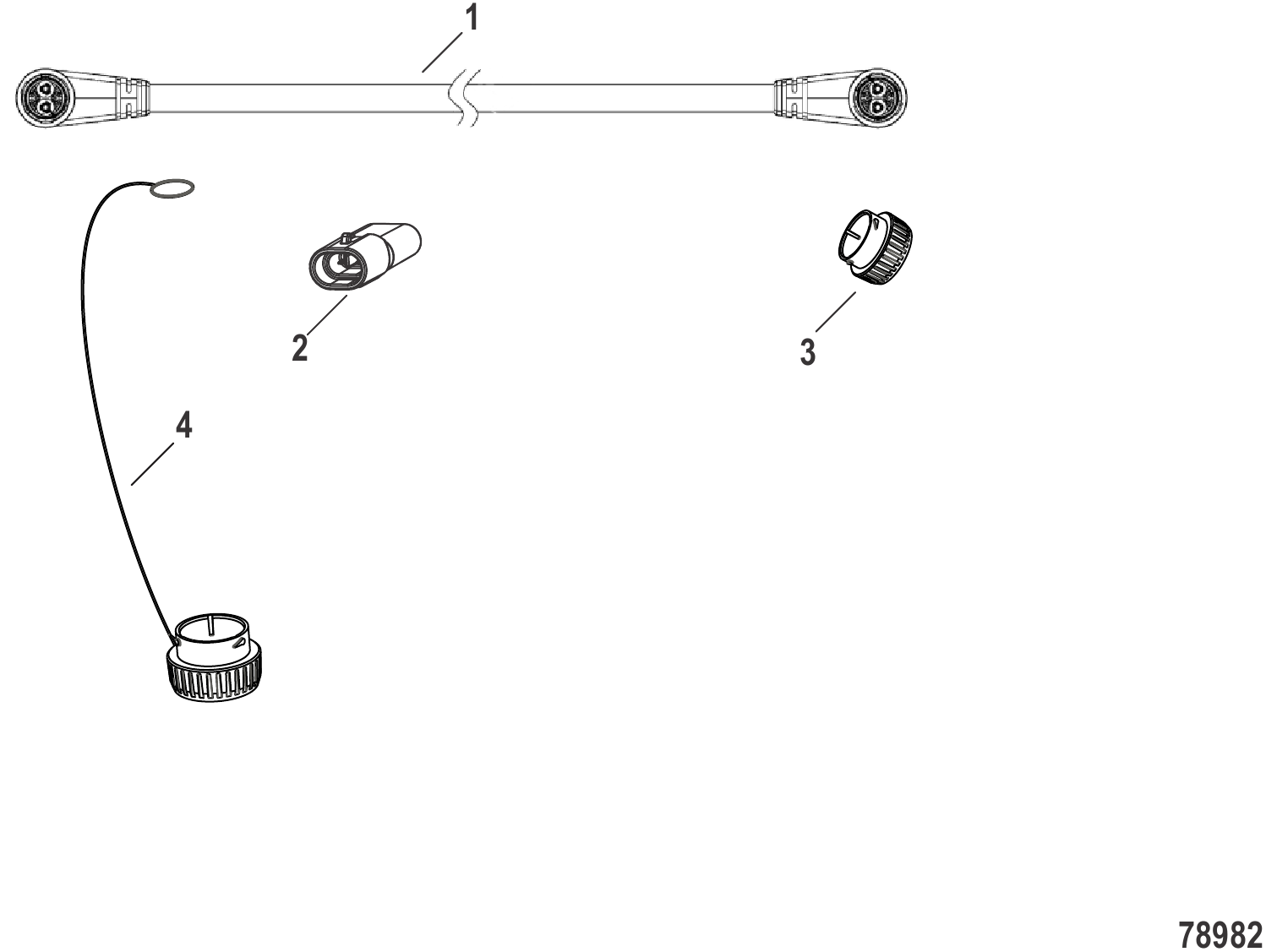

Рис. 21Кабели питания Без силового центра - АКБ 2300 Вт·ч - Только модели 20e Power Cables No Power Center - 2300 Wh Battery - 20e Models Only

REF	Номер детали	Наименование	Кол-во
1	8M0210369	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 1M	1
1	8M0210370	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 1.5M	1
1	8M0210371	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 2M	1
1	8M0210372	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 2.5M	1
1	8M0210373	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 3M	1
1	8M0210374	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 4M	1
2	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
-	8M0225088	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 1M	1
-	8M0225089	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 1.5M	1
-	8M0225090	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 2M	1
-	8M0225091	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 2.5M	1
-	8M0225092	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 3M	1
-	8M0225093	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, КОЖУХ - АККУМУЛЯТОР, 4M	1
3	8M0210411	ЗАЩИТНЫЙ КОЛПАЧОК ЖГУТА ПРОВОДОВ	1
4	8M0230717	ЗАЩИТНЫЙ КОЛПАЧОК ЖГУТА ПРОВОДОВ	1

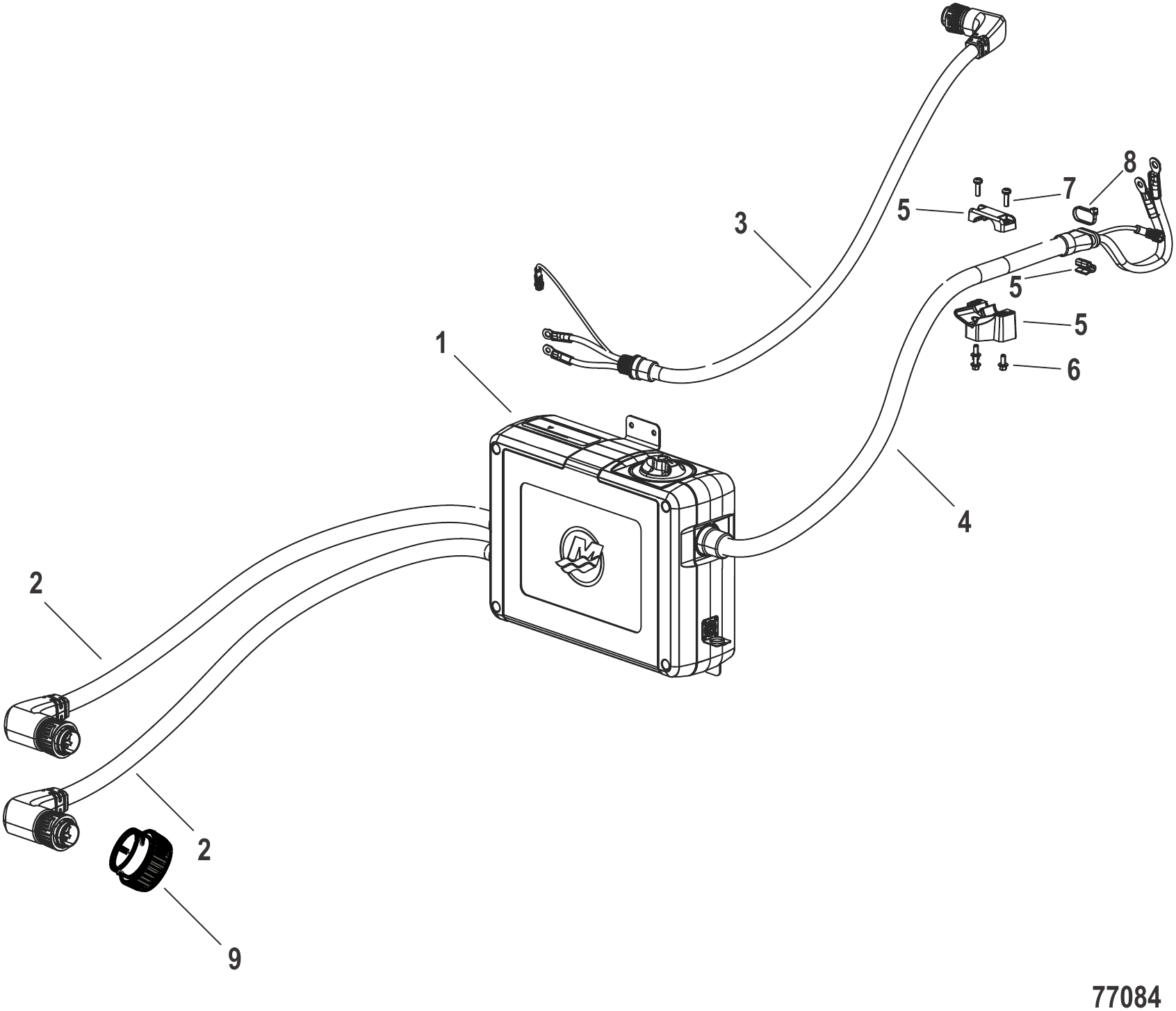

Рис. 22Силовой центр АКБ 2300 Вт·ч Power Center 2300 Wh Battery

REF	Номер детали	Наименование	Кол-во
1	8M0204291	ЦЕНТР ПИТАНИЯ 2300 Вт·ч	1
2	8M0210355	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, АККУМУЛЯТОР 2.3 кВт·ч - ЦЕНТР ПИТАНИЯ, .5M	AR
2	8M0210356	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, АККУМУЛЯТОР 2.3 кВт·ч - ЦЕНТР ПИТАНИЯ, 1M	AR
2	8M0210357	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, АККУМУЛЯТОР 2.3 кВт·ч - ЦЕНТР ПИТАНИЯ, 1.5M	AR
2	8M0210358	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, АККУМУЛЯТОР 2.3 кВт·ч - ЦЕНТР ПИТАНИЯ, 2M	AR
2	8M0210359	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, АККУМУЛЯТОР 2.3 кВт·ч - ЦЕНТР ПИТАНИЯ, 2.5M	AR
2	8M0210360	ЖГУТ ПРОВОДОВ В ОПЛЕТКЕ, АККУМУЛЯТОР 2.3 кВт·ч - ЦЕНТР ПИТАНИЯ, 3M	AR
3	8M0210362	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 1М	1
3	8M0210363	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 1.5М	1
3	8M0210364	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 2М	1
3	8M0210365	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 2.5М	1
3	8M0210366	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 3М	1
3	8M0210367	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КОЖУХА ДО СИЛОВОГО ЦЕНТРА, 4М	1
4	8M0210393	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 1М	1
4	8M0210394	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 1.5М	1
4	8M0210395	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 2М	1
4	8M0210396	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 2.5М	1
4	8M0210397	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 3М	1
4	8M0210398	ЖГУТ ПРОВОДОВ В ОБОЛОЧКЕ, ОТ КЛЕММЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДО СИЛОВОГО ЦЕНТРА, 4М	1
5	8M0218053	КОМПЛЕКТ ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ	1
6	88552514	Винт (M6 x 14 мм) нержавеющая сталь	3
7	8M0142830	Винт (M6 x 20)	2
8	816311T	СТЯЖКА (8.00 дюймов)	1
9	8M0210411	ЗАЩИТНЫЙ КОЛПАЧОК ЖГУТА ПРОВОДОВ	AR
-	8M0224318	Удлинитель жгута проводов, 1М	1
-	8M0224319	Удлинитель жгута проводов, 2М	1

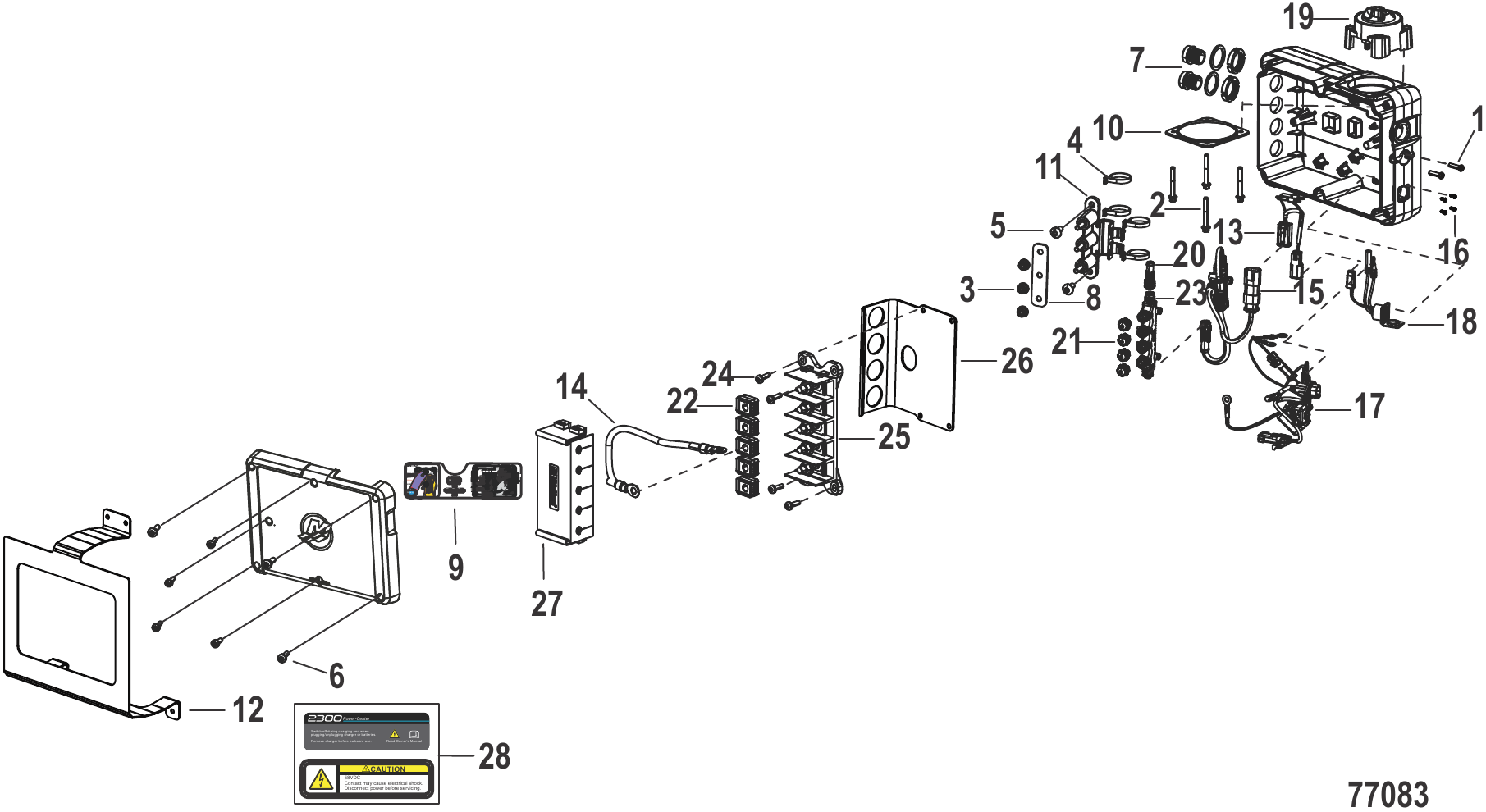

Рис. 23Компоненты силового центра 2300 Вт·ч Power Center Components 2300 Wh

REF	Номер детали	Наименование	Кол-во
-	8M0204291	ЦЕНТР ПИТАНИЯ 2300 Вт·ч	1
1	69570	Винт (#10-16 x .750)	2
2	88552550	Винт (M6 x 50 мм) нержавеющая сталь	4
3	826365	ГАЙКА (M8)	3
4	816311T	СТЯЖКА (8.00 дюймов)	4
5	8M0144417	Винт (M6 x 16)	2
6	8M0080651	Винт (M6 x 20)	7
7	8M0210415	КОМПЛЕКТ РАЗЪЕМА: РАЗЪЕМ, ПРОКЛАДКА, ГАЙКА	AR
8	8M0221246	ШИНА ЭЛЕКТРИЧЕСКАЯ	1
9	NSS	NOT SOLD SEPARATE	1
10	8M0221248	УПЛОТНЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ	1
11	8M0221249	ШПИЛЬКА ЗАЗЕМЛЕНИЯ	1
12	8M0221250	КРОНШТЕЙН КРЕПЛЕНИЯ БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
13	8M0215405	КОМПЛЕКТ ЖГУТА ПРОВОДОВ MATE DETECT	1
14	8M0221251	КАБЕЛЬ ПИТАНИЯ, 14 ДЮЙМОВ	1
15	8M0210402	ЖГУТ ПРОВОДОВ T-ОБРАЗНЫЙ АДАПТЕР	1
16	8M0221252	Винт M3 x 10 с плоской головкой	4
17	8M0221253	Предохранитель жгута проводов	1
18	8M0219927	Жгут проводов в сборе зарядного устройства	1
19	8M0219907	ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА	1
20	8M0210400	Терминатор 6-контактный, колпачок XLOK	1
21	8M0210412	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК Гнездовой	AR
21	8M0210413	Влагозащитный колпачок, штыревой	AR
22	8M0219929	Предохранитель ZCase, M10, 150 А	5
23	8M0210401	Тройниковая распределительная коробка	1
24	8M0142830	Винт (M6 x 20)	4
25	8M0221255	ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ	1
26	8M0221256	КРОНШТЕЙН КАБЕЛЯ АККУМУЛЯТОРА	1
27	8M0221257	КРЫШКА ДЕРЖАТЕЛЯ ПРЕДОХРАНИТЕЛЯ	1
28	8M0221939	Комплект наклеек силового блока, 2300 Вт·ч	1
-	8M0224239	ЗАГЛУШКА ГЕРМЕТИЧНАЯ, X-Lok	1

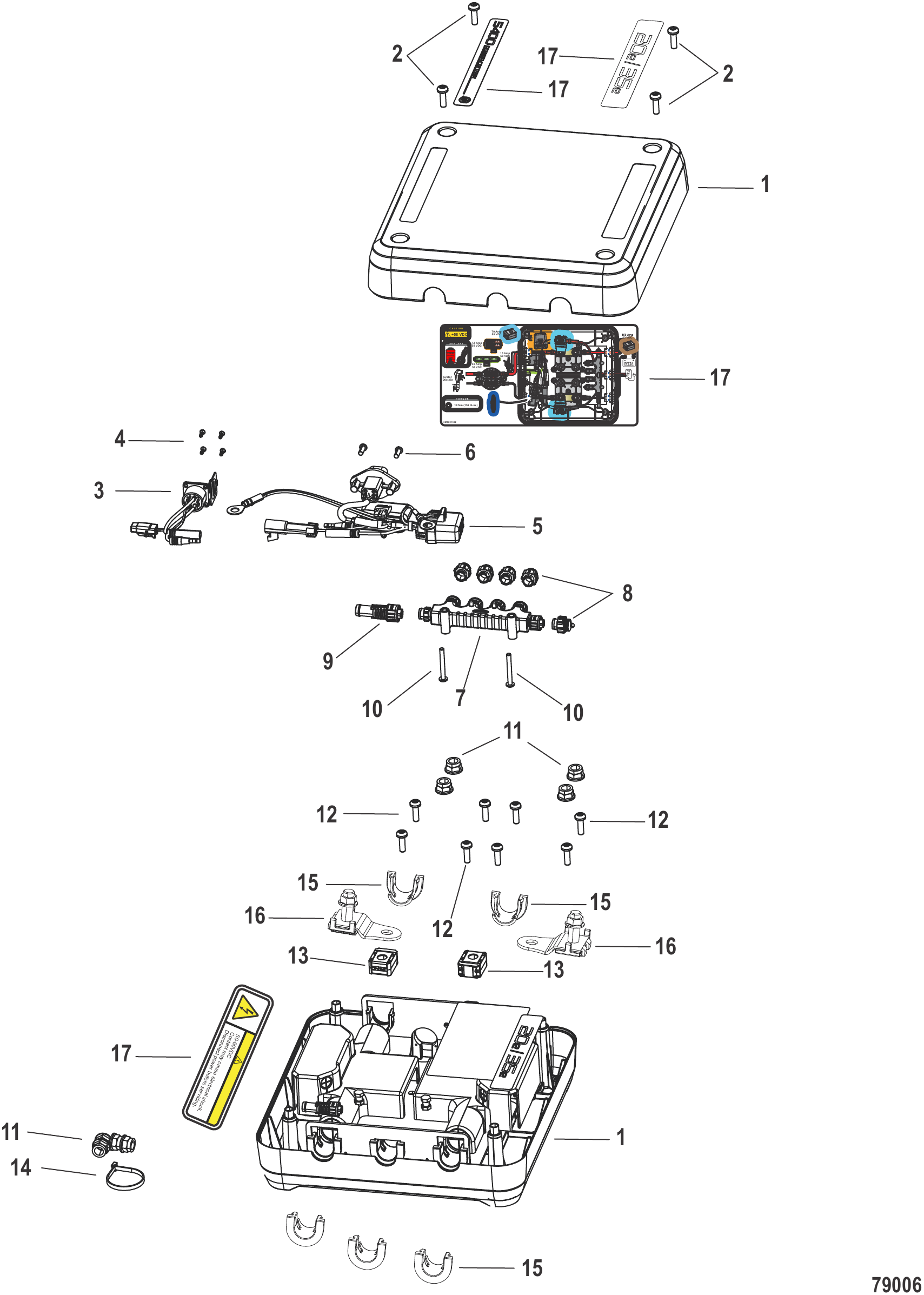

Рис. 24Компоненты силового центра 5400 Вт·ч, модели 20e/35e Power Center Components 5400 Wh, 20e/35e Models

REF	Номер детали	Наименование	Кол-во
1	8M0219904	СИЛОВОЙ ЦЕНТР 5400 Вт·ч	1
2	8M0080651	Винт (M6 x 20)	4
3	8M0219927	Жгут проводов в сборе зарядного устройства	1
4	8M0221252	Винт M3 x 10 с плоской головкой	4
5	8M0221253	Предохранитель жгута проводов	1
6	95700	Винт (#10-16 x .50)	2
7	8M0210401	Тройниковая распределительная коробка	1
8	8M0210412	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК Гнездовой	5
8	8M0224239	ЗАГЛУШКА ГЕРМЕТИЧНАЯ, X-Lok	AR
9	8M0210400	Терминатор 6-контактный, колпачок XLOK	1
10	66687	ВИНТ (#10-32 x 1.50)	2
11	826292	ГАЙКА (M10) Латунная/Никелированная	8
12	8M0142830	Винт (M6 x 20)	8
13	8M0224242	Предохранитель ZCase, M10 70 А	2
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	8M0230987	Втулка кронштейна	5
16	8M0230990	Держатель предохранителя Z Case	2
17	8M0230988	Комплект наклеек силового блока, 5400 Вт·ч	1
-	8M0223940	КОМПЛЕКТ CORE 5400 Wh, Одна батарея	1
-	8M0223941	КОМПЛЕКТ CORE 5400 Wh, Две, три, четыре батареи	1

Рис. 25Дисплеи дистанционного управления 8M0215687/8M0215691 Remote Displays 8M0215687/8M0215691

REF	Номер детали	Наименование	Кол-во
-	8M0215687	Комплект выносного дисплея	1
1	8M0215690	Крышка солнцезащитная	1
2	8M0215696	Передняя панель	1
-	8M0215691	Основание крепления выносного дисплея	1
3	8M0215694	Крепёж выносного дисплея	1
-	8M0215698	Жгут проводов удлинительный выносного дисплея	1

Рис. 26Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	8M0214869	КАТАЛОГ ЗАПЧАСТЕЙ 20e/35e - 2300 Wh/5400 Wh	1
2	8M0188697	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ/УСТАНОВКЕ 20e/35e - 2300 Wh	1
-	8M0188698	РУКОВОДСТВО ПО РЕМОНТУ 20e/35e - 2300 Wh/5400 Wh	1
-	8M0221409	РУКОВОДСТВО ПО УСТАНОВКЕ	1
-	8M0223940	КОМПЛЕКТ CORE 5400 Wh, Одна батарея	AR
-	8M0223941	КОМПЛЕКТ CORE 5400 Wh, Две, три, четыре батареи	AR

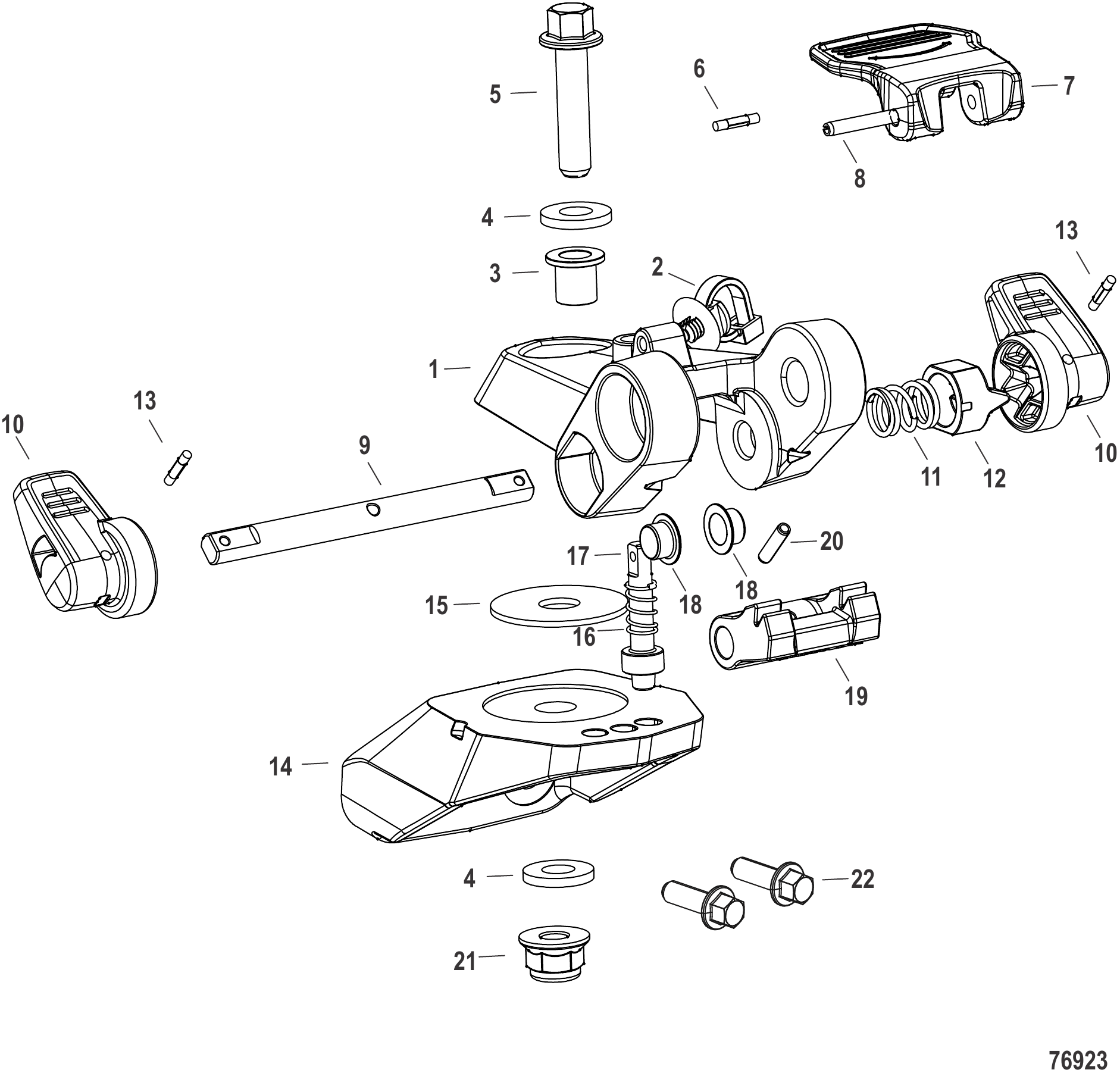

Рис. 27Кронштейн рулевого управления, модели с румпелем Steering Bracket, Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
-	8M0204358	РУМПЕЛЬ В СБОРЕ	1
1	8M0204362	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ РУМПЕЛЕМ	1
2	8M0161118	Хомут-стяжка для троса	1
3	8M0204372	ПРОСТАВКА ВНУТР. ДИАМ. 8 x НАРУЖН. ДИАМ. 10, ФЛАНЕЦ НАРУЖН. ДИАМ. 15	1
4	8M0218997	ШАЙБА НЕЙЛОНОВАЯ	2
5	8M0103814	Винт (M8 x 35 мм)	1
6	8M0219946	ШТИФТ С КАНАВКОЙ ТИП E	1
7	8M0204369	РЫЧАГ СБРОСА РЫСКАНИЯ	1
8	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	1
9	8M0204363	Вал вертикального наклона	1
10	8M0204374	РЫЧАГ НАКЛОНА ФИКСАТОРА НАКЛОНА	2
11	8M0204364	Пружина трения дросселя	1
12	8M0204365	ТОЛКАТЕЛЬ КУЛАЧКА РЫЧАГА НАКЛОНА	1
13	8M0204367	Штифт роликовый	2
14	8M0204360	Кронштейн поворота румпеля	1
15	8M0204361	Шайба упорная, наружный диаметр 35 X внутренний диаметр 10	1
16	8M0204371	Пружина сжатия	1
17	8M0204368	Вал освобождения поворота	1
18	8M0204370	ФЛАНЕЦ ПОДШИПНИКА (8 ММ x 9 ММ)	2
19	8M0204366	Стопорная пластина вертикального наклона	1
20	8M0214904	ПРУЖИННЫЙ ШТИФТ	1
21	8M0179913	Гайка (M8)	1
22	8M0159635	Винт M8 x 25 с шестигранной головкой с фланцем	2

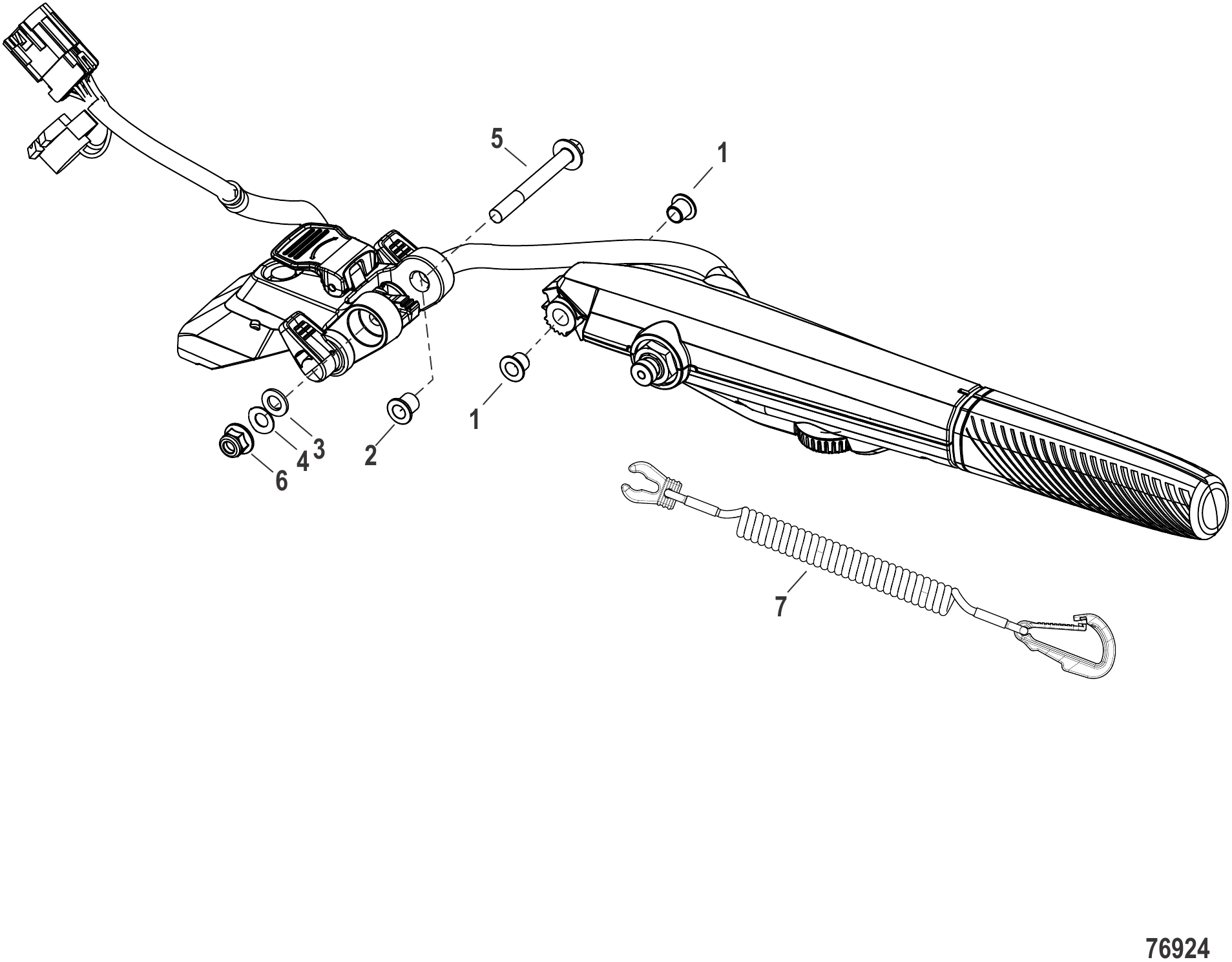

Рис. 28Крепление рулевого управления, модели с румпелем Steering Mounting, Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
-	8M0204358	РУМПЕЛЬ В СБОРЕ	1
1	8M0204381	Втулка фланцевая, 8ММ X 10ММ	2
2	8M0204372	ПРОСТАВКА ВНУТР. ДИАМ. 8 x НАРУЖН. ДИАМ. 10, ФЛАНЕЦ НАРУЖН. ДИАМ. 15	1
3	8M0207778	ШАЙБА .344 x .625 x.063	1
4	8M0204373	Шайба тарельчатая 8.2x16x1.15	1
5	8M0221651	Винт M8 x 1.25-65 с шестигранной головкой	1
6	826365	ГАЙКА (M8)	1
7	8M0164892	Шнур безопасности в сборе 54 дюйма	1

Рис. 29Рулевое управление Модели с дистанционным управлением Steering Remote Control Models

REF	Номер детали	Наименование	Кол-во
-	8M0208371	Комплект рулевого управления	1
1	73732	ВИНТ (.375-24 x 1.120)	1
2	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
3	8M0204384	Проставка тяги	1
4	8M0204726	Гайка (.375-24) латунная	2
-	19624A1	Комплект уплотнений	1
5	8M0204382	Кронштейн переходника дистанционного рулевого управления	1
6	8M0039671	Винт (M8 x 20)	2
7	8M0218053	КОМПЛЕКТ ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ	1
8	88552514	Винт (M6 x 14 мм) нержавеющая сталь	3
9	8M0142830	Винт (M6 x 20)	2

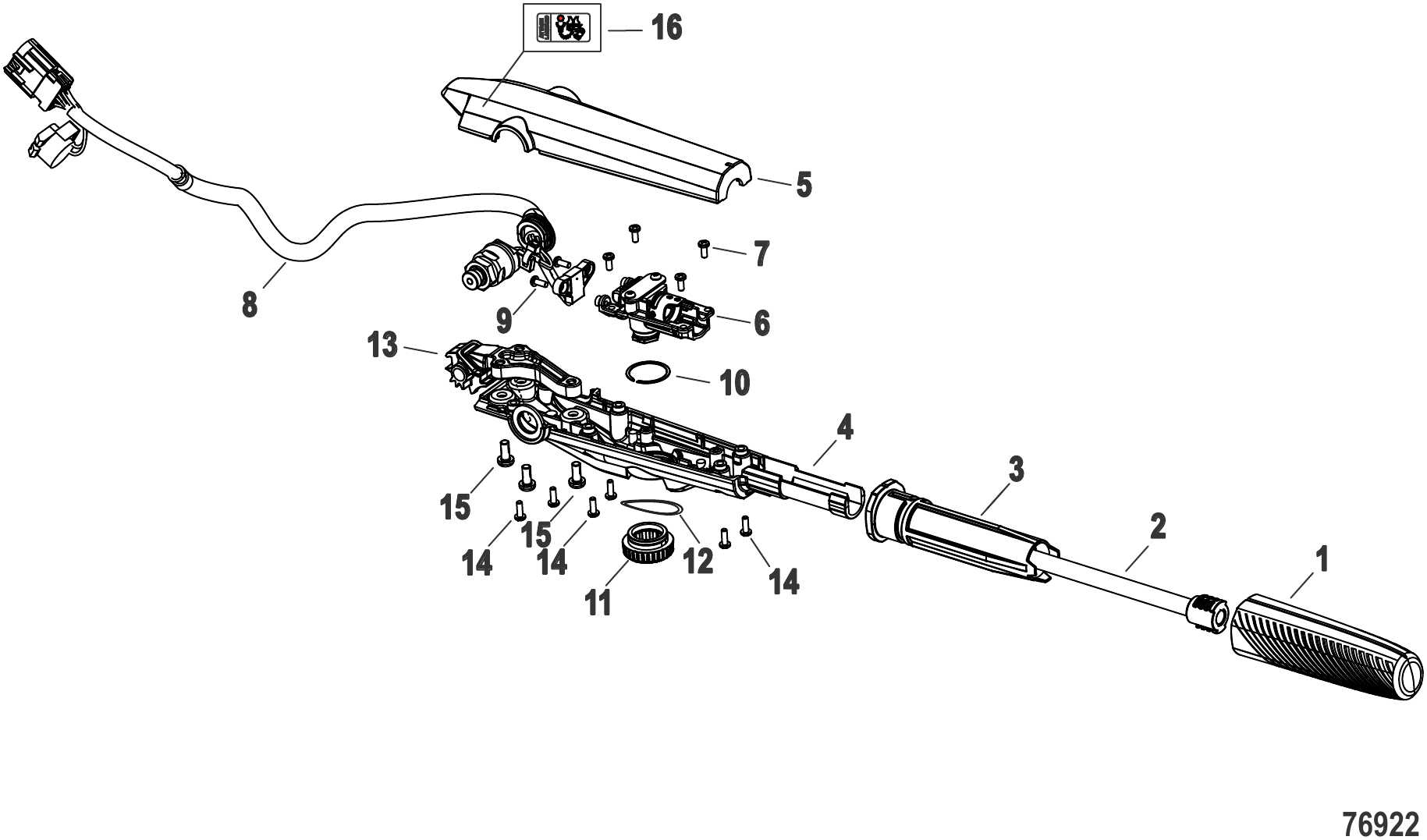

Рис. 30Рулевое управление Модели с румпелем Steering Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
-	8M0204358	РУМПЕЛЬ В СБОРЕ	1
1	8M0214872	Рукоятка наружная	1
2	8M0214875	Вал дросселя	1
3	8M0204379	Рукоятка внутренняя	1
4	8M0204376	Корпус румпеля	1
5	8M0214874	Верхняя крышка румпеля	1
6	8M0204380	Узел дросселя	1
7	8M0214905	ВИНТ (M4 x .7 x 10)	4
8	8M0204389	Жгут проводов румпеля	1
9	87775510	ВИНТ (M4 x 10)	2
10	8M0204378	Стопорное кольцо наружное, вал 29ММ	1
11	8M0204377	Колесо трения дросселя	1
12	8M0221633	Шайба изогнутая, пружинная	1
13	8M0214876	Рычаг румпеля	1
14	8M0214877	Винт M4 x 12	6
15	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	3
16	8M0214894	Комплект наклеек с инструкцией	1

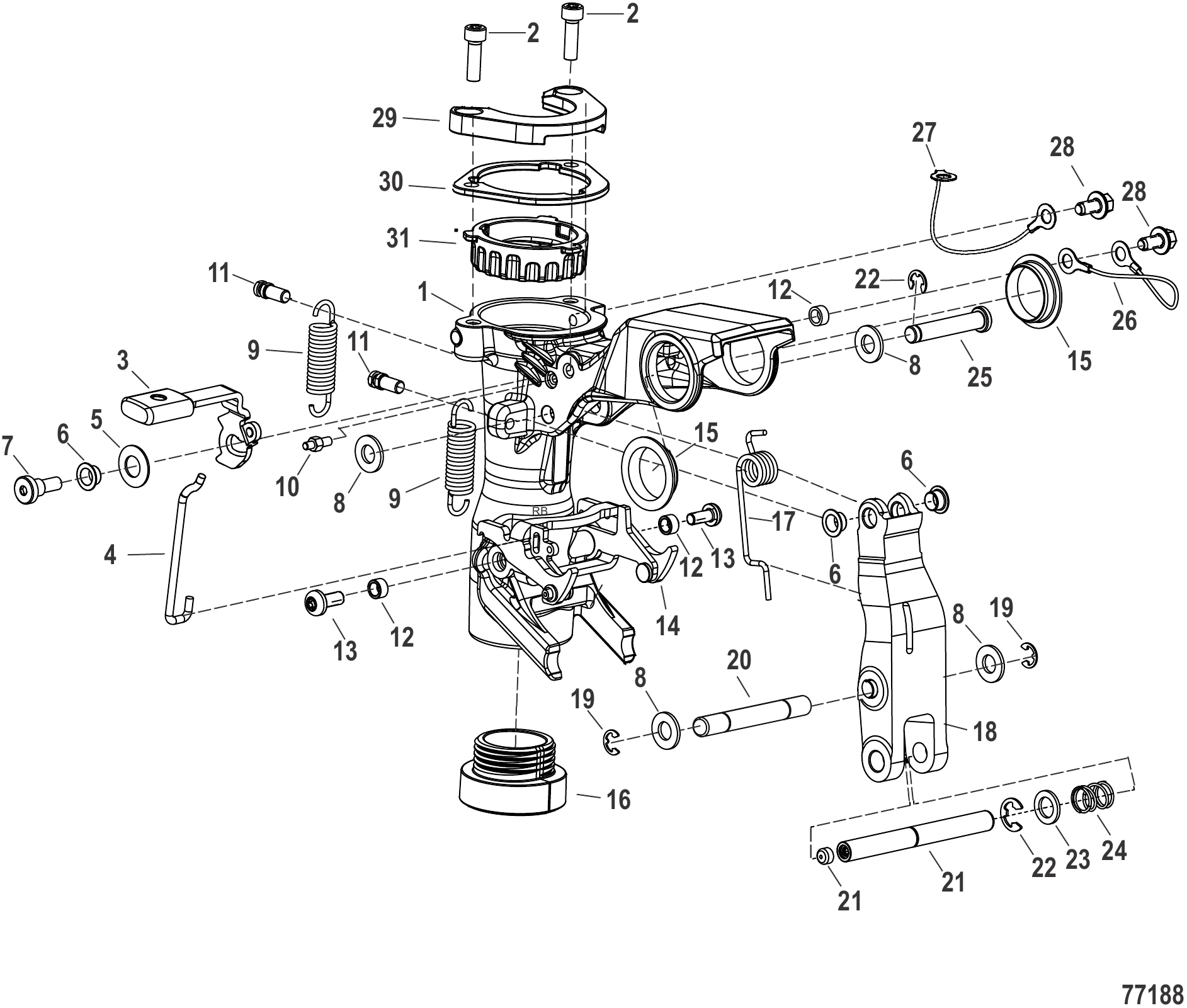

Рис. 31Поворотный кронштейн для моделей с дистанционным управлением Swivel Bracket Remote Control Models

REF	Номер детали	Наименование	Кол-во
1	8M0204457	Поворотный кронштейн	1
2	8M0142829	Винт (M6 x 20)	2
3	8M0204441	Рычаг в сборе	1
4	8M0204461	Проволочный крюк реверса	1
5	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
6	8M0204370	ФЛАНЕЦ ПОДШИПНИКА (8 ММ x 9 ММ)	3
7	8M0204446	Болт с буртиком	1
8	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
9	8M0220011	Пружина блокировки реверса	2
10	8M0204442	Штифт упора крюка реверса	1
11	8M0204445	Штифт пружины крюка реверса	2
12	8M0204462	Проставка крюка реверса	3
13	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	2
14	8M0204458	Крюк реверса в сборе	1
15	8M0204473	Втулка трубы наклона	1
16	8M0204450	Пружина фиксатора	1
17	8M0204447	Пружина торсионная кронштейна наклона	1
18	8M0221436	Кронштейн наклона	1
19	8M0204451	Стопорное кольцо	3
20	8M0204439	Штифт блокировки реверса	1
21	8M0223118	Узел крышки штифта положения наклона	1
22	8M0204443	Стопорное кольцо E-образное 9MM- 12	1
23	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
24	8M0204444	Пружина	1
25	8M0204437	Палец откидывания	1
26	8M0214907	ТРОС в сборе	1
27	8M0214908	Трос в сборе	1
28	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	2
29	8M0221443	Фиксатор	1
30	8M0221445	Пластина антиротационная	1
31	8M0221446	Подшипник антиротационный	1

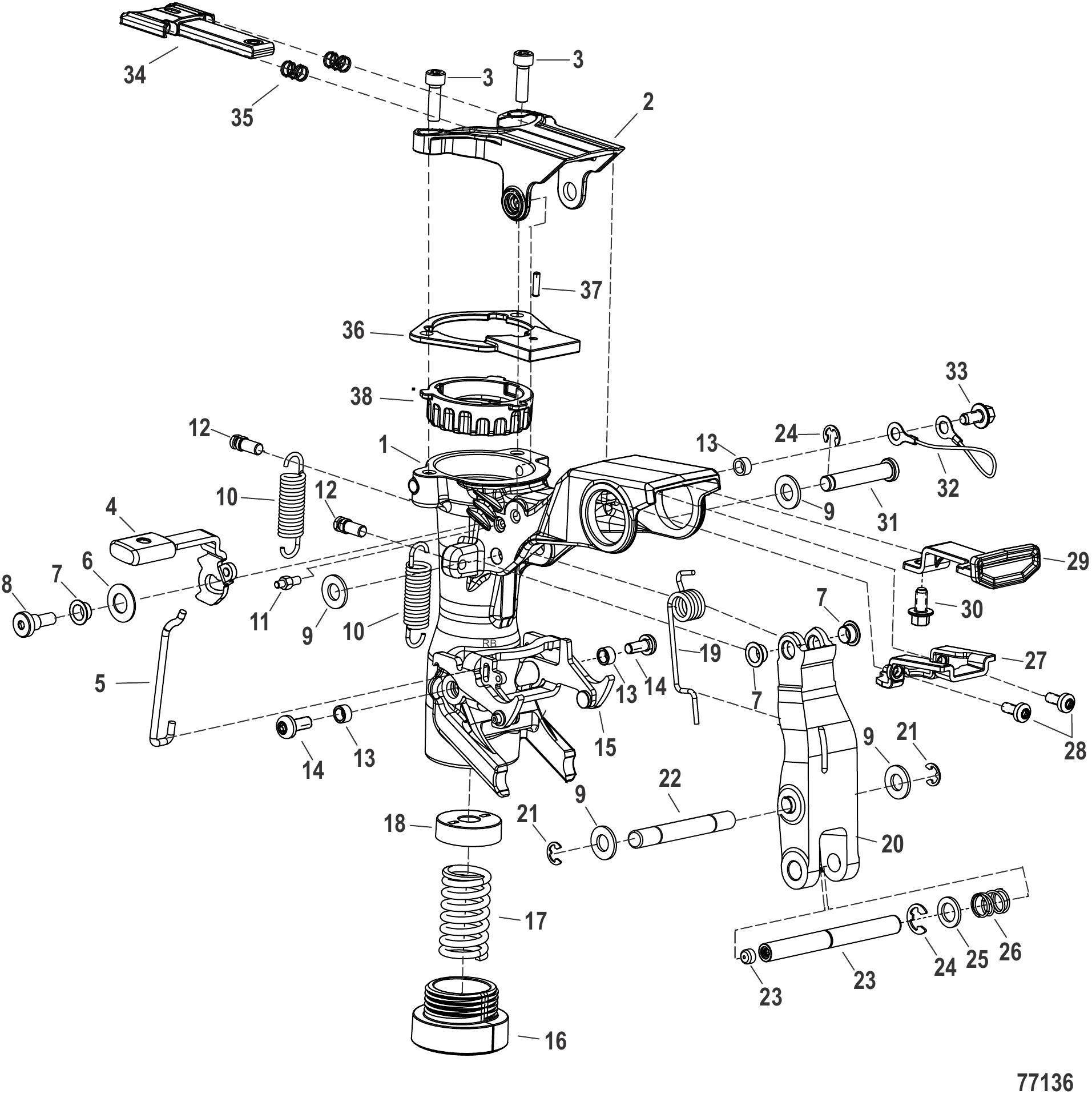

Рис. 32Поворотный кронштейн для моделей с румпелем Swivel Bracket Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
1	8M0204457	Поворотный кронштейн	1
2	8M0221435	Кронштейн быстросъёмный	1
3	8M0142829	Винт (M6 x 20)	2
4	8M0204441	Рычаг в сборе	1
5	8M0204461	Проволочный крюк реверса	1
6	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
7	8M0204370	ФЛАНЕЦ ПОДШИПНИКА (8 ММ x 9 ММ)	3
8	8M0204446	Болт с буртиком	1
9	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
10	8M0220011	Пружина блокировки реверса	2
11	8M0204442	Штифт упора крюка реверса	1
12	8M0204445	Штифт пружины крюка реверса	2
13	8M0204462	Проставка крюка реверса	3
14	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	2
15	8M0204458	Крюк реверса в сборе	1
16	8M0204450	Пружина фиксатора	1
17	8M0204465	Пружина подъёмного механизма	1
18	8M0204455	Чашка пружины подъёмного механизма	1
19	8M0204447	Пружина торсионная кронштейна наклона	1
20	8M0221436	Кронштейн наклона	1
21	8M0204451	Стопорное кольцо	3
22	8M0204439	Штифт блокировки реверса	1
23	8M0223118	Узел крышки штифта положения наклона	1
24	8M0204443	Стопорное кольцо E-образное 9MM- 12	1
25	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
26	8M0204444	Пружина	1
27	8M0204466	Кронштейн фиксатора замка	1
28	8M0142918	Винт (M5 x 12)	2
29	8M0204474	Кронштейн фиксатора датчика	1
30	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
31	8M0204437	Палец откидывания	1
32	8M0214907	ТРОС в сборе	1
33	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	1
34	8M0221439	Замок датчика	1
35	8M0221440	Пружина наружный диаметр 7.8 x 22.35	2
36	8M0221441	Пластина антиротационная	1
37	8M0221442	Штифт установочный 3 x 12 длина	1
38	8M0221446	Подшипник антиротационный	1

Рис. 33Компоненты поворотной трубы Swivel Tube Components

REF	Номер детали	Наименование	Кол-во
-	8M0221375	ТРУБА ПОВОРОТНАЯ В СБОРЕ	1
1	8M0221661	Вал рулевого датчика	1
2	8M0221662	Втулка датчика	1
3	8M0204348	Шайба упорная	1
4	8M0204347	Винт фрикционный	1
5	8M0204346	Заглушка датчика	1

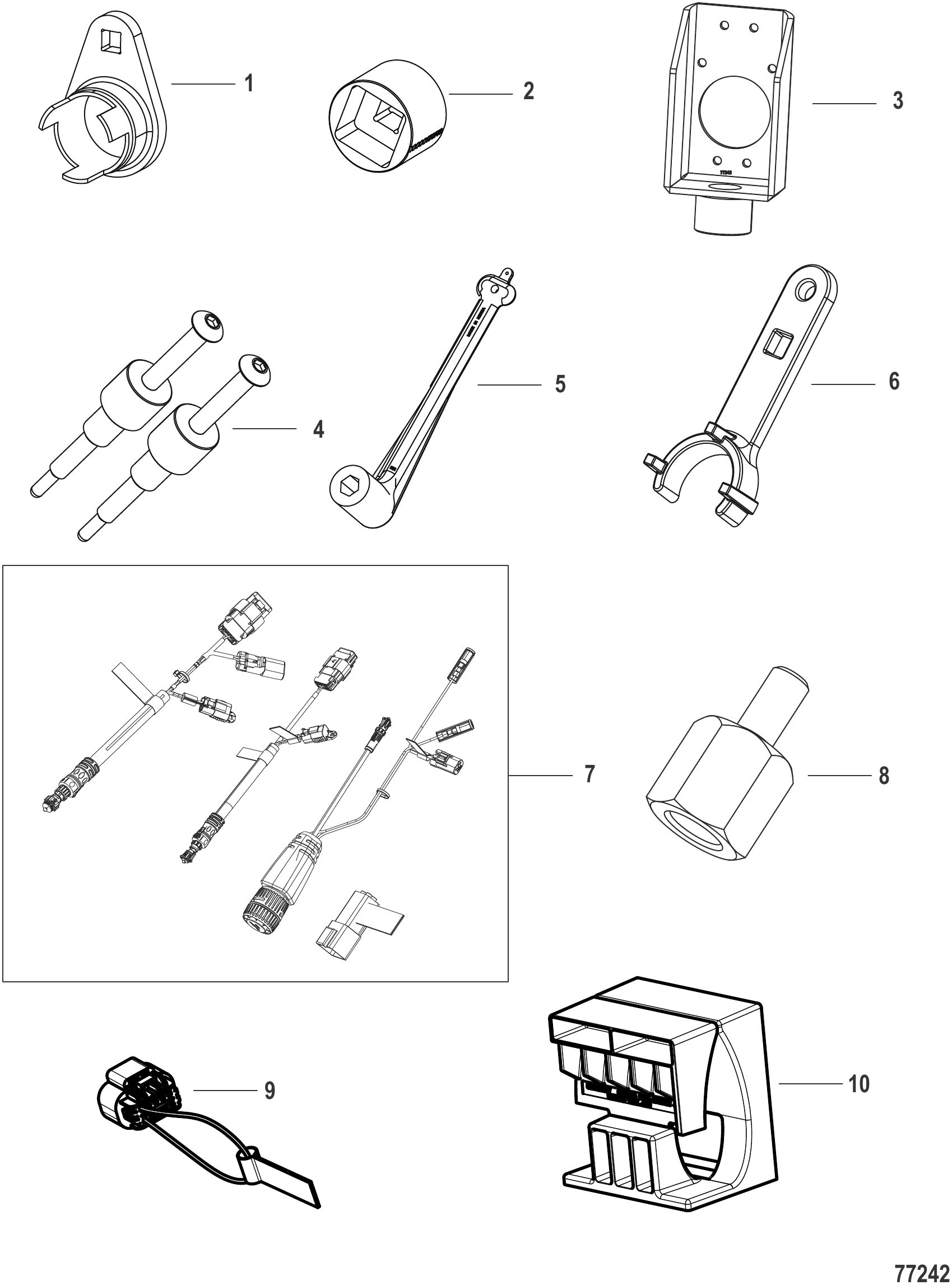

Рис. 34Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0214595	ИНСТРУМЕНТ Смещённый ключ	1
2	8M0217672	ИНСТРУМЕНТ Головка	1
3	8M0217673	ИНСТРУМЕНТ Фиксатор	1
4	8M0220538	ИНСТРУМЕНТ Съёмник винтов	2
5	8M0217669	ИНСТРУМЕНТ Ключ для гребного винта	1
6	8M0221239	ИНСТРУМЕНТ Ключ	1
7	8M0218478	ИНСТРУМЕНТ Переходники жгута, CDS-G3, Интерфейс батареи	1
8	8M0217674	ИНСТРУМЕНТ Съёмник вала датчика	1
9	8M0224235	ЖГУТ Перемычка	1
10	8M0214596	ЗАЖИМ ТИСКОВ	1

水星 Mercury 20e 2 kW 1Q001572 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 20e 2 kW 1Q001572 & Up - — взрыв-схемы и запчасти
