水星 Mercury 7.5e .75 kW 1Q000130 & Up - — взрыв-схемы и запчасти

电动 Electric · Cat.# 90-8M0204342 · 共 22 个部位 · 462 条零件

1Аксессуары 2Аксессуары NMEA 2K/SmartCraft Connect 3Аксессуары дистанционного управления - DTS, консольное крепление, без трима - 8M0189638 4Аксессуары Дистанционное управление - DTS - Центральная консоль - Панельное крепление - Без трима - 8M0190879 5Аксессуары Дистанционное управление - DTS - Панельное крепление - Без трима - 8M0190880 6Аккумулятор и зарядные устройства 7Кронштейны крепления Модели с дистанционным управлением 8Кронштейны крепления Модели с румпелем 9Головка управления 10Кожух 11Комплекты декалей 12ЭЛЕКТРООБОРУДОВАНИЕ 13Гарнитура рулевой колонки, один двигатель - 8M0208440 14Шнур безопасности Врезное/рамное крепление 19674A07 и 8M0182075 15Нижняя часть двигателя 16Дисплеи дистанционного управления 8M0215687/8M0215691 17Сервисные/вспомогательные материалы 18Рулевое управление Модели с дистанционным управлением 19Рулевое управление Модели с румпелем 20Поворотный кронштейн 21Компоненты поворотной трубы 22Инструменты

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	A/R
-	858697A4	Топливопровод в сборе (оригинальный)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	824072A5	Комплект удлинителя (22.5)	A/R
-	852387A6	Комплект генератора повышенной мощности	A/R
-	852387A11	Комплект генератора	A/R
-	828019A1	Комплект датчика давления масла	A/R
-	8M0068785	Адаптер давления масла	A/R
-	859185A1	Комплект крепления дистанционного управления	A/R
-	830150A7	Комплект гидроподъема	A/R
-	8M0055001	Комплект гидроподъема	A/R
-	830150A8	Комплект гидроподъема	A/R
-	8M0055002	Комплект гидроподъема	A/R
-	855654A5	Комплект гидроподъема	A/R
-	8M0055008	Комплект гидроподъема	A/R
-	855654A6	Комплект гидроподъема	A/R
-	821400A2	Комплект датчика Power Trim	A/R
-	8M0074845	ORD 8M0098264 Mercury / Quicksilver	A/R
-	15000A7	Комплект замка зажигания дистанционного	A/R
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	A/R
-	821455A11	Комплект румпеля 30/40 4-тактный с электростартером	A/R
-	821455A22	Комплект румпеля 30/40 4-тактный	A/R

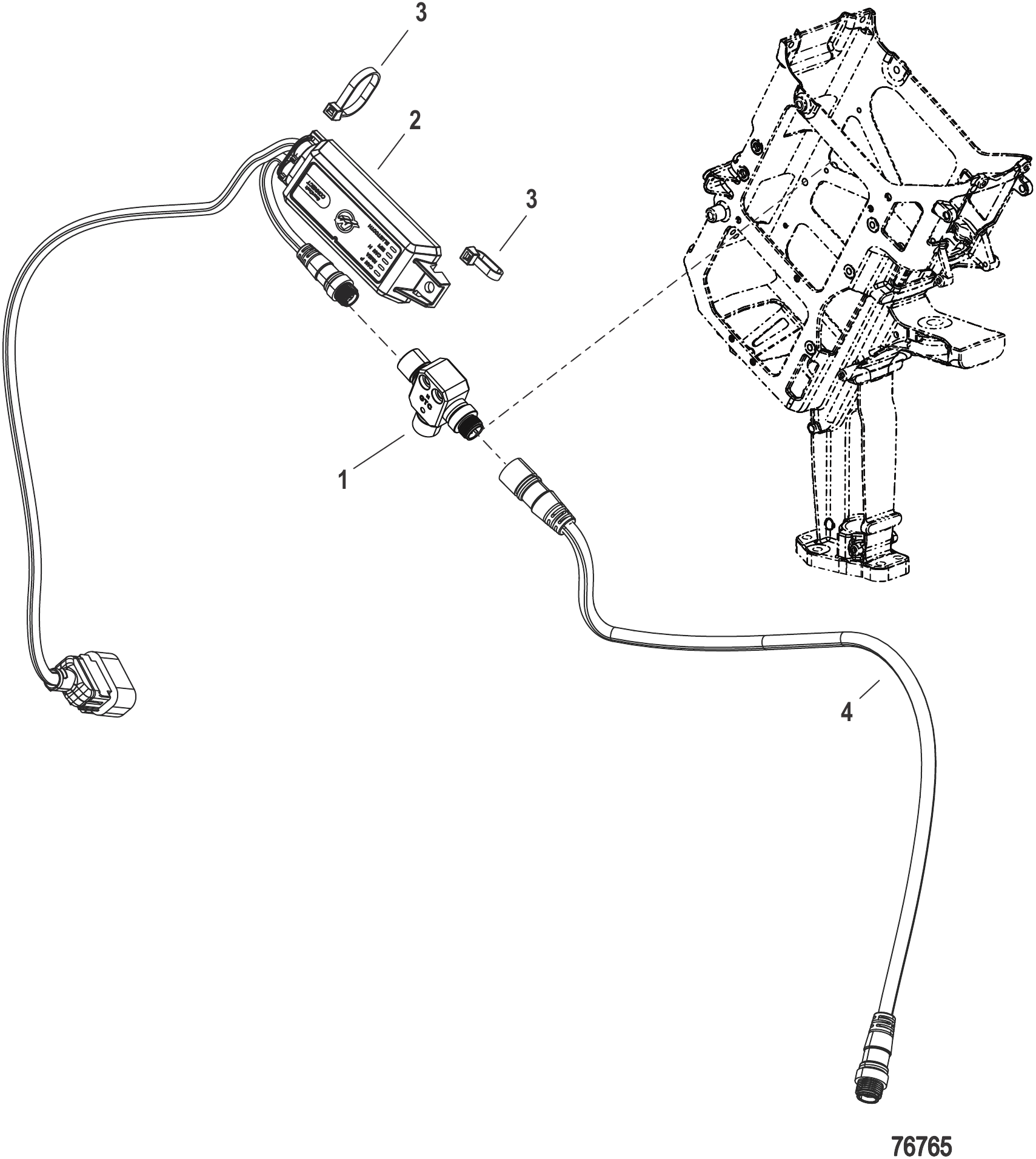

Рис. 2Аксессуары NMEA 2K/SmartCraft Connect Accessories NMEA 2K/SmartCraft Connect

REF	Номер детали	Наименование	Кол-во
1	8M0204742	Устройство NMEA T	3
1	8M0204742	Устройство NMEA T	3
2	8M0173128	Разъём SC Mobile - под кожухом, одиночный	1
2	8M0173694	Разъем SC CONNECT под консолью, одиночный	1
3	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
4	879171T01	Жгут проводов в сборе, удлинитель (500 мм)	AR
4	879171T02	Жгут проводов в сборе, удлинитель (1000 мм)	AR
4	879171T03	Жгут проводов в сборе, удлинитель (2000 мм)	AR
4	879171T04	Жгут проводов в сборе, удлинитель (3000 мм)	AR
4	879171T05	Жгут проводов в сборе, удлинитель (4000 мм)	AR
4	879171T06	Жгут проводов в сборе, удлинитель (5000 мм)	AR
4	879171T07	Жгут проводов в сборе, удлинитель (6000 мм)	AR
4	879171T08	Жгут проводов в сборе, удлинитель (7000 мм)	AR
4	879171T09	Жгут проводов в сборе, удлинитель (8000 мм)	AR
4	879171T10	Жгут проводов в сборе, удлинитель (9000 мм)	AR
4	879171T11	Жгут проводов в сборе, удлинитель (10000 мм)	AR
-	8M6011383	Преобразователь N2K	1
-	8M6004831	Колпачок резистора, гнездовой	1
-	8M6004830	Колпачок резистора, штыревой	1

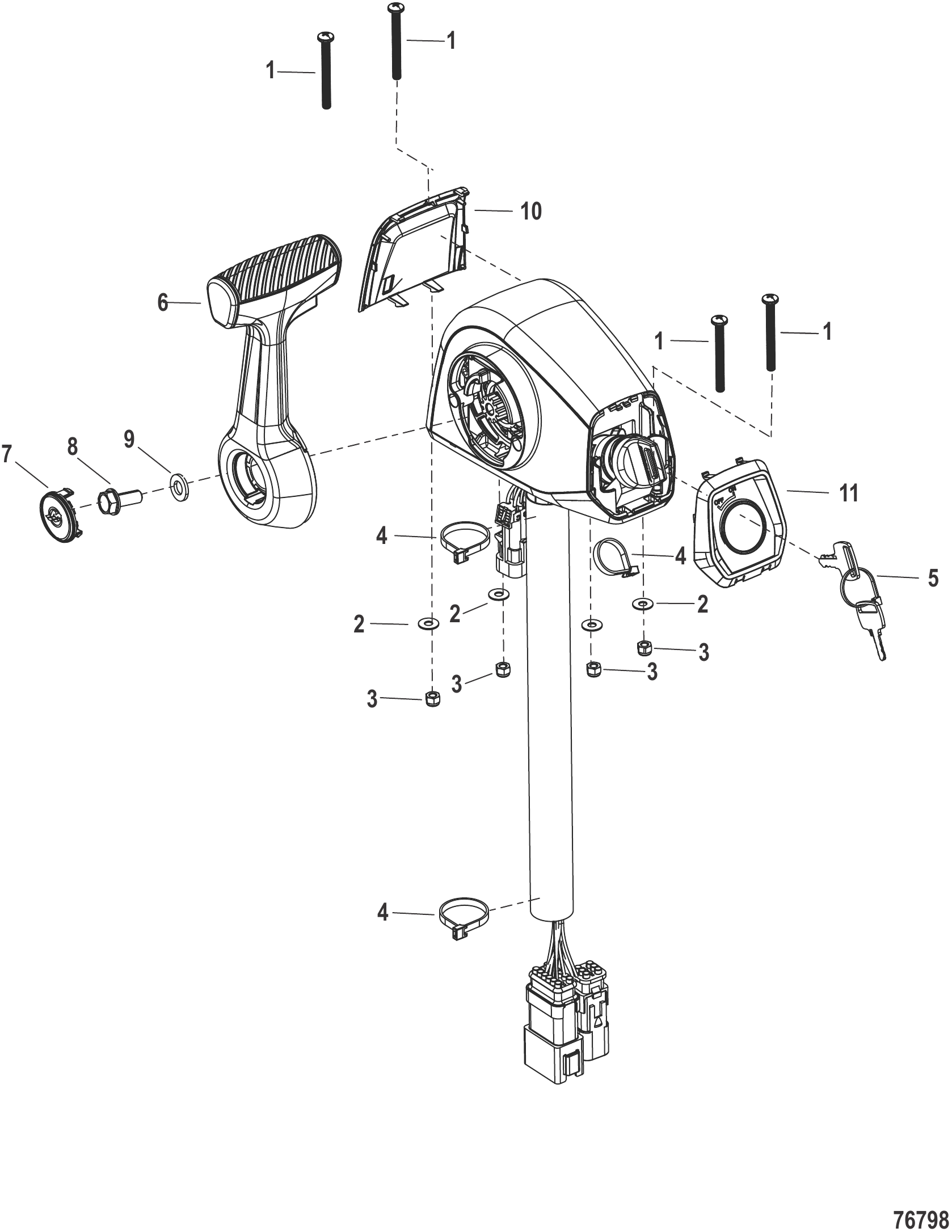

Рис. 3Аксессуары дистанционного управления - DTS, консольное крепление, без трима - 8M0189638 Accessories Remote Control - DTS- Console Mount - No Trim - 8M0189638

Accessories Remote Control - DTS- Console Mount - No Trim - 8M0189638

REF	Номер детали	Наименование	Кол-во
-	8M0189638	Крепление консоли дистанционного управления без тримма	1
1	8M0178028	Винт M5 x 50	4
2	8M0204666	ШАЙБА (.203 x .500 x .032)	4
3	401365	ГАЙКА (M5) Нержавеющая сталь	4
4	816311T	СТЯЖКА (8.00 дюймов)	3
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	8M0219764	Рукоятка консольного крепления, без тримма	1
7	8M0219765	Крышка ступицы, с наклейкой	1
8	8M0214929	Винт (M8 x 20)	1
9	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	1
10	8M0219762	Крышка доступа	1
11	8M0219763	Задняя крышка	1

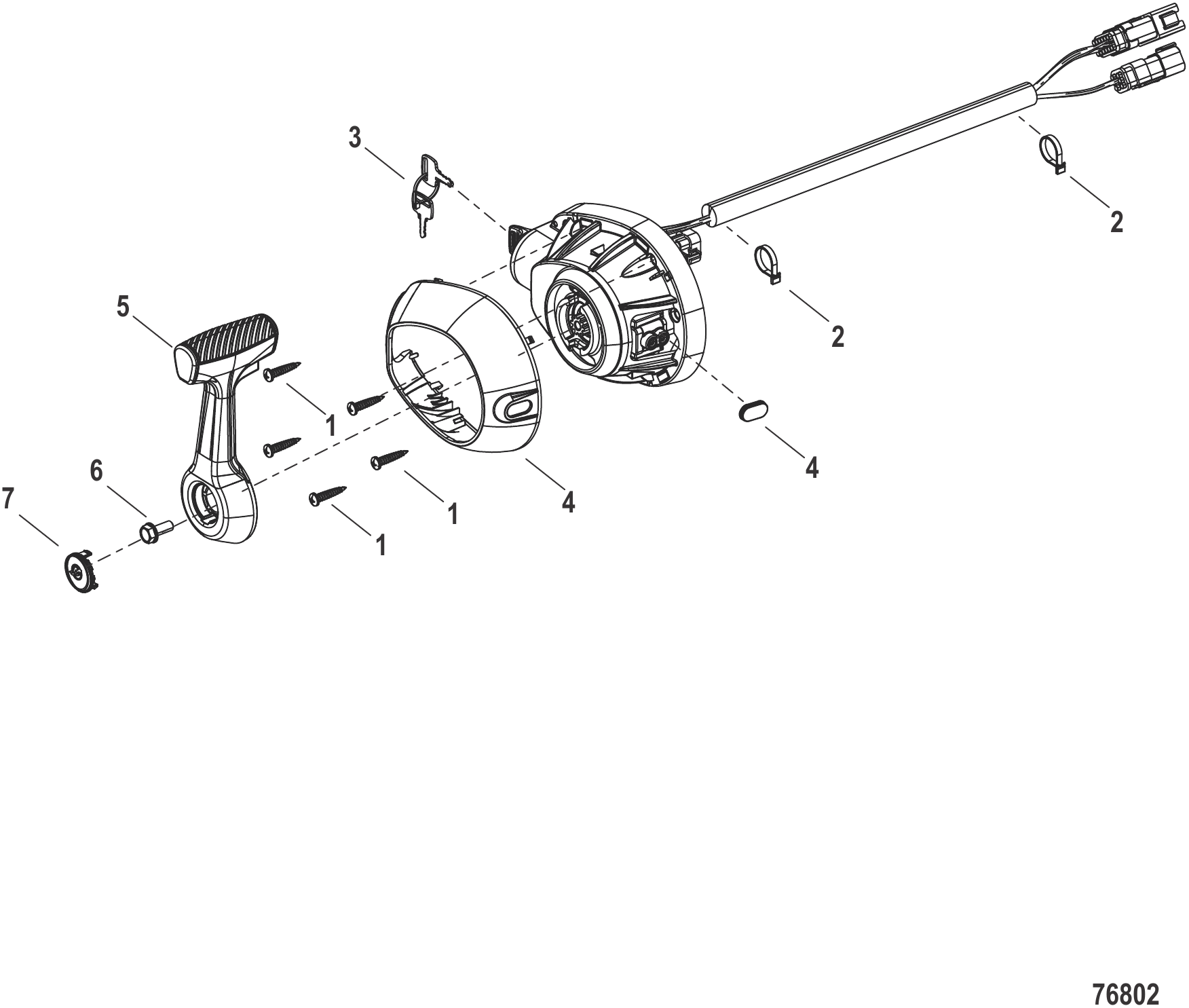

Рис. 4Аксессуары Дистанционное управление - DTS - Центральная консоль - Панельное крепление - Без трима - 8M0190879 Accessories Remote Control - DTS - Center Console - Panel Mount - No Trim - 8M0190879

Accessories Remote Control - DTS - Center Console - Panel Mount - No Trim - 8M0190879

REF	Номер детали	Наименование	Кол-во
-	8M0190879	Панельное крепление центральной консоли дистанционного управления без тримма	1
1	8M0214982	Винт по дереву, #12 x 1.25	5
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
3	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
3	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
3	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
3	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
3	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
3	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
3	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
4	8M0219766	Панель доступа	1
5	8M0219768	Рукоятка панельного крепления, без тримма	1
6	8M0214929	Винт (M8 x 20)	1
7	8M0219765	Крышка ступицы, с наклейкой	1
-	8M0208440	Жгут проводов, одиночная консоль	1

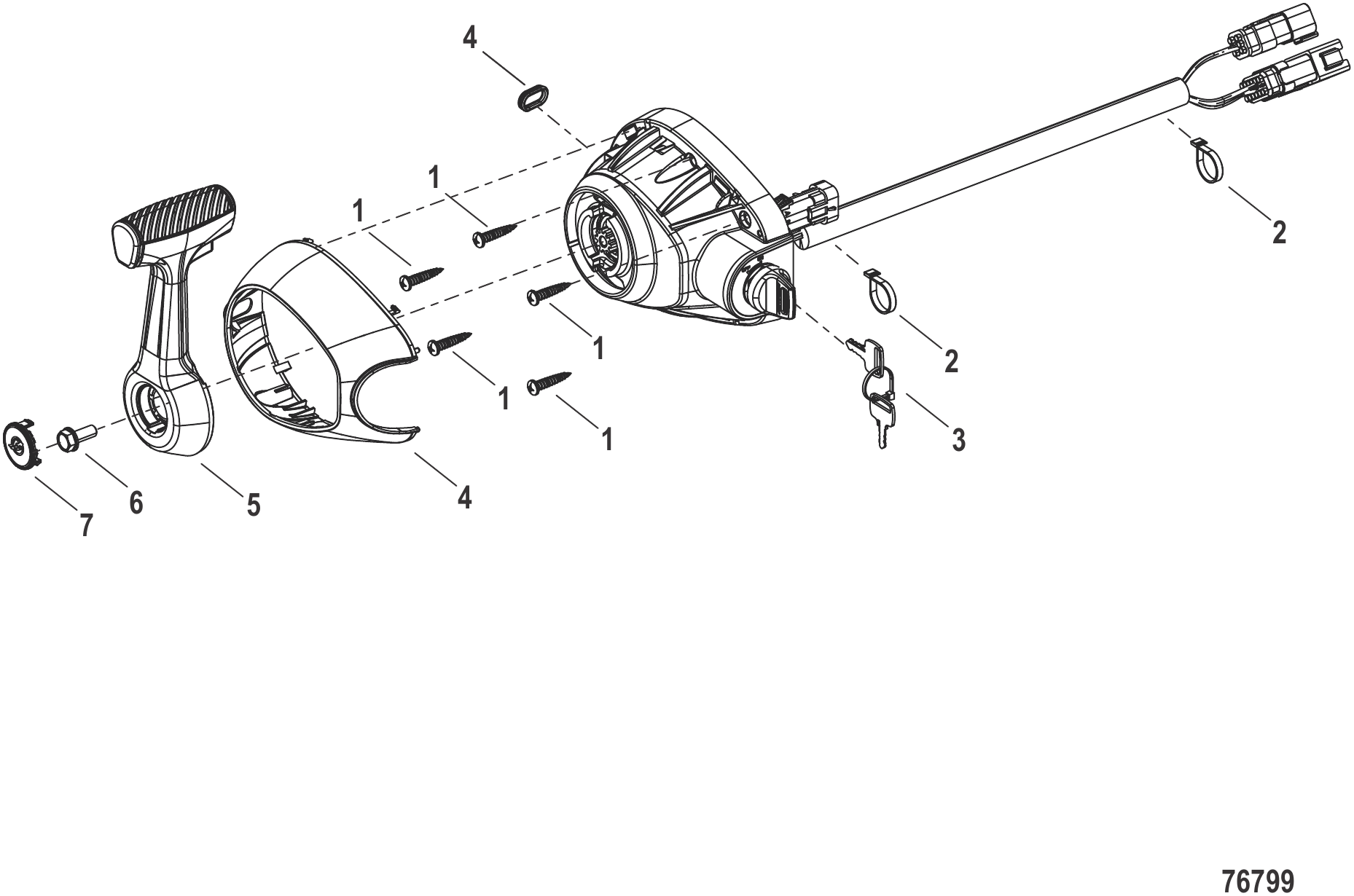

Рис. 5Аксессуары Дистанционное управление - DTS - Панельное крепление - Без трима - 8M0190880 Accessories Remote Control - DTS - Panel Mount - No Trim - 8M0190880

Accessories Remote Control - DTS - Panel Mount - No Trim - 8M0190880

REF	Номер детали	Наименование	Кол-во
-	8M0190880	Дистанционное управление панельного крепления без тримма	1
1	8M0214982	Винт по дереву, #12 x 1.25	5
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
3	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
3	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
3	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
3	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
3	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
3	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
3	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
4	8M0219766	Панель доступа	1
5	8M0219768	Рукоятка панельного крепления, без тримма	1
6	8M0214929	Винт (M8 x 20)	1
7	8M0219765	Крышка ступицы, с наклейкой	1

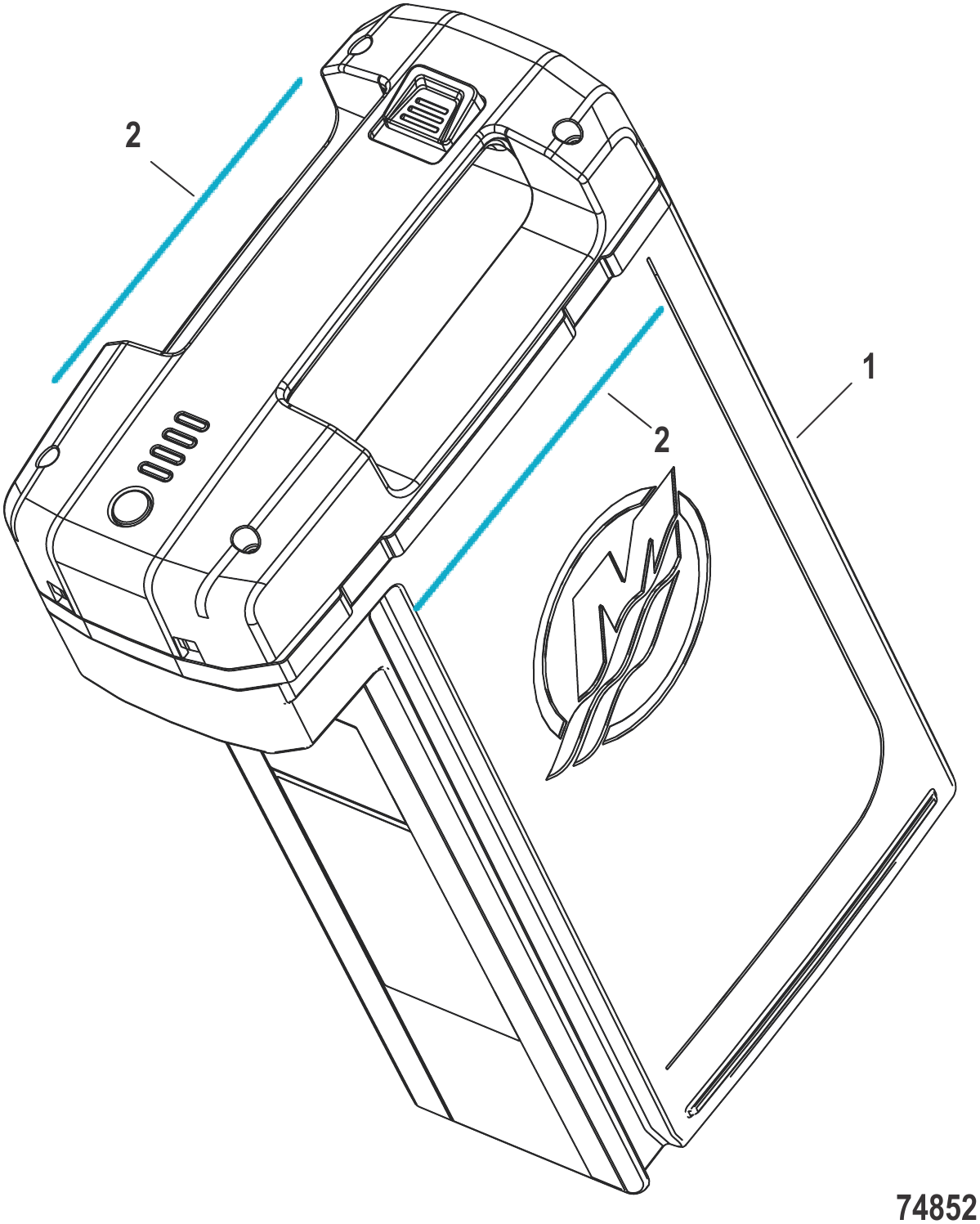

Рис. 6Аккумулятор и зарядные устройства Battery and Battery Chargers

REF	Номер детали	Наименование	Кол-во
1	8M6010612	Аккумулятор 1 кВт·ч	1
2	8M0214895	Комплект наклеек полосы	1
-	8M6012091	Зарядное устройство 110W для 1kWh	1
-	8M6012092	Зарядное устройство 230W для 1kWh	1
-	8M6012092	Зарядное устройство 230W для 1kWh	1
-	8M6012726	Зарядное устройство 520W для 1kWh	AR
-	8M0221527	ПЕРЕХОДНИК ВИЛКИ US/AU 520W	1
-	8M6012009	Зарядное устройство 110W для 1kWh	AR
-	8M6012010	Зарядное устройство 230W для 1kWh	AR
-	8M6012094	Зарядное устройство 110W для 1kWh	AR
-	8M6012095	Зарядное устройство 230W для 1kWh	AR
-	8M6012097	Зарядное устройство 110W для 1kWh	AR
-	8M6012098	Зарядное устройство 230W для 1kWh	AR
-	8M0220545	Комплект компонентов аккумулятора 1kWh	AR

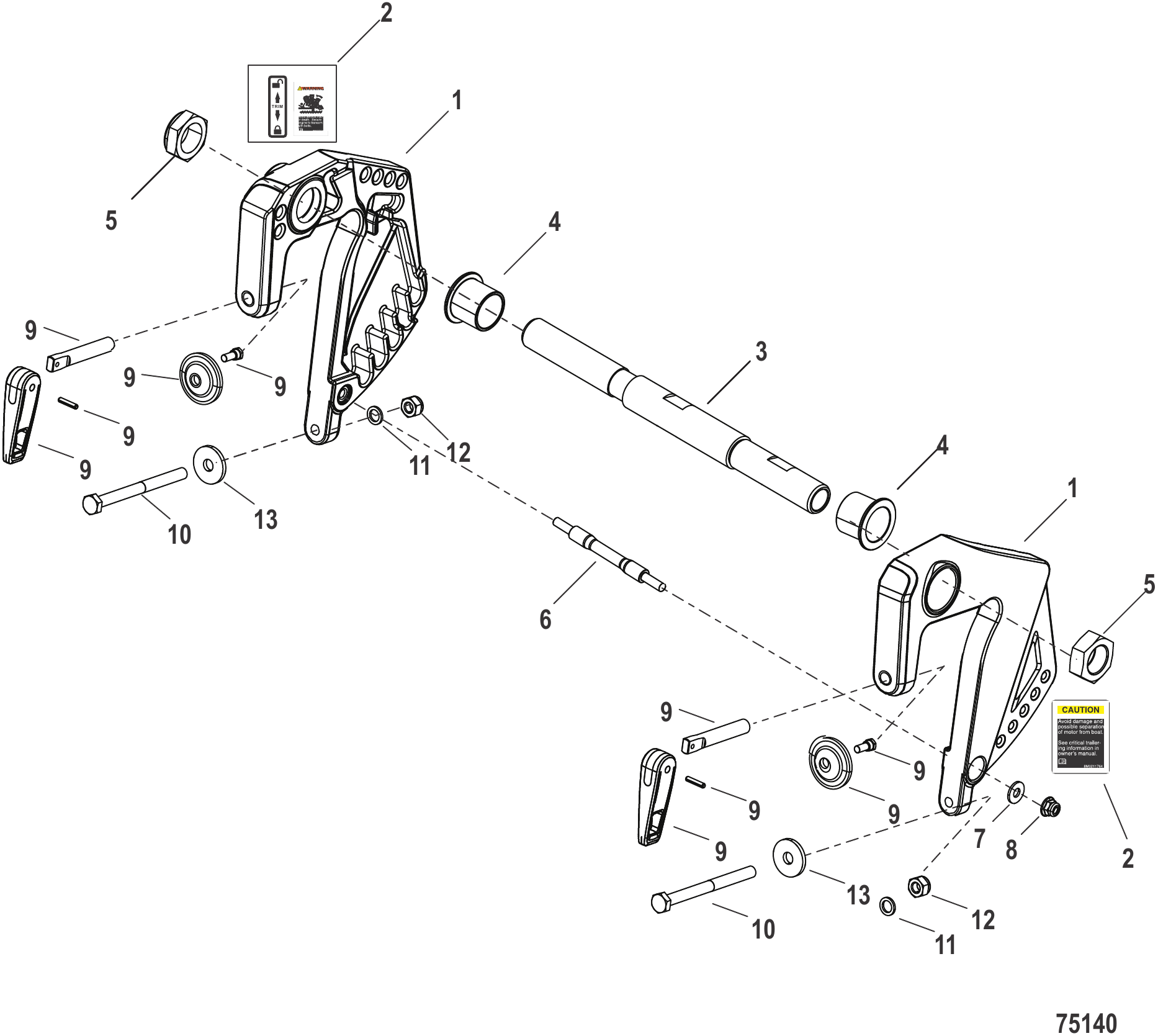

Рис. 7Кронштейны крепления Модели с дистанционным управлением Clamp Brackets Remote Control Models

REF	Номер детали	Наименование	Кол-во
1	8M0220006	КРОНШТЕЙН ЗАЖИМА левый	1
1	8M0220007	КРОНШТЕЙН ЗАЖИМА правый	1
2	8M0215980	Комплект наклеек транца	1
3	8M0204469	ТРУБА НАКЛОНА	1
4	8M0204471	ПРОСТАВКА	2
5	826164	Гайка (.875-14)	2
5	8M0231351	Контргайка	2
6	8M0204431	ШПИЛЬКА транцевая	1
7	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
8	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
-	8M0240846	Комплект барашковых винтов для тонкого транца	1
9	8M0204426	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
-	8M0208370	КОМПЛЕКТ КРЕПЕЖА ТРАНЦА	1
10	8M0214889	ВИНТ (M8 x 95) С ШЕСТИГРАННОЙ ГОЛОВКОЙ	2
11	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
12	401378	ГАЙКА (M8)	2
13	43430	Шайба	2
-	8M0204468	Транцевая сборка в сборе с дистанционным управлением	1

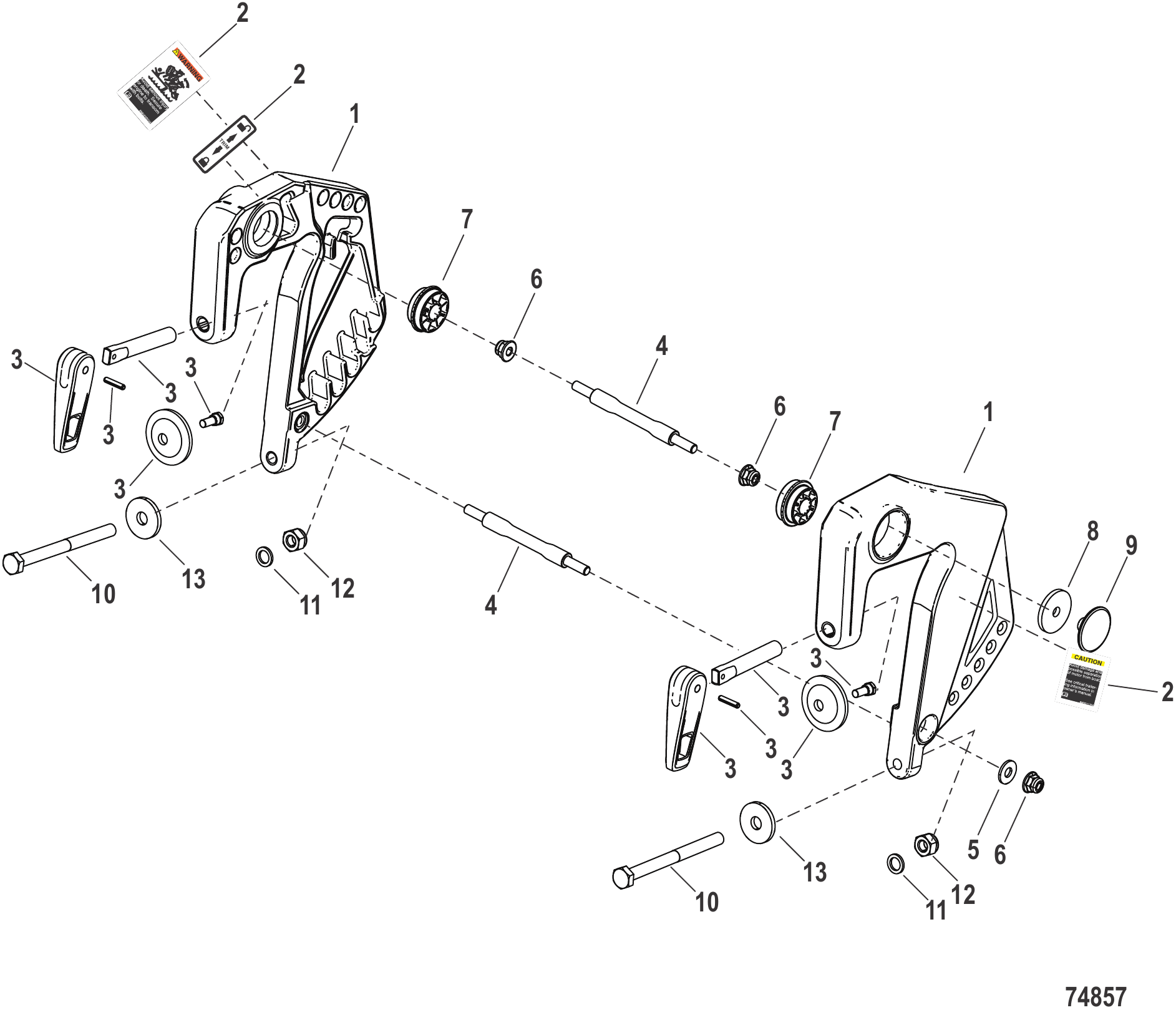

Рис. 8Кронштейны крепления Модели с румпелем Clamp Brackets Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
1	8M0220006	КРОНШТЕЙН ЗАЖИМА левый	1
1	8M0220007	КРОНШТЕЙН ЗАЖИМА правый	1
2	8M0215980	Комплект наклеек транца	1
-	8M0240846	Комплект барашковых винтов для тонкого транца	1
3	8M0204426	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
4	8M0204431	ШПИЛЬКА транцевая	2
5	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
6	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
7	8M0204435	ВТУЛКА поворотного кронштейна	2
8	8M0204433	ШАЙБА 29 нар. x 6.6 внутр. x 3	2
9	8M0204434	КРЫШКА штифта наклона	2
-	8M0208370	КОМПЛЕКТ КРЕПЕЖА ТРАНЦА	1
10	8M0214889	ВИНТ (M8 x 95) С ШЕСТИГРАННОЙ ГОЛОВКОЙ	2
11	8M0204931	Шайба (M8 x 12.80 x 1.50)	2
12	401378	ГАЙКА (M8)	2
13	43430	Шайба	2
-	8M0204424	Транцевая сборка в сборе с румпелем	1

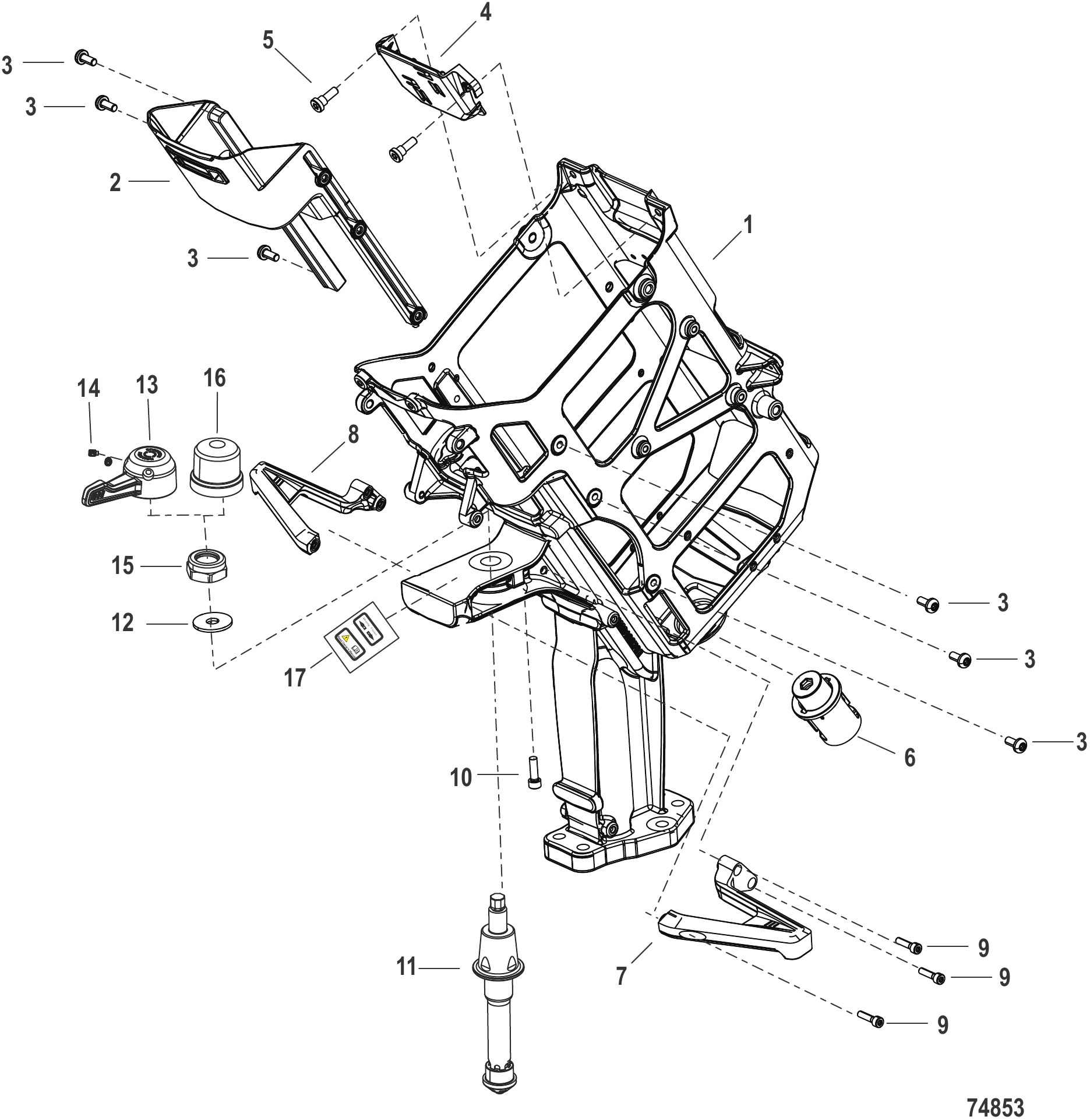

Рис. 9Головка управления Control Head

REF	Номер детали	Наименование	Кол-во
1	8M0204355	Кронштейн основной опоры	1
2	8M0204352	Кронштейн аккумулятора	1
3	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	6
4	8M0204357	Кронштейн держателя разъёма	1
5	8M0204356	ВИНТ Ступенчатый M6	2
6	8M0204343	Пружина аккумулятора	1
7	8M0204353	РУЧКА подъема, левая	1
8	8M0204354	РУЧКА подъема, правая	1
9	8M0216000	ВИНТ (M5 x 20)	3
10	8M0142829	Винт (M6 x 20)	1
11	8M0204344	ТРУБА ПОВОРОТНАЯ В СБОРЕ	1
12	4002325	ШАЙБА (17.42 ВНУТР. ДИАМ. x 32 НАРУЖН. ДИАМ. 3.0)	1
13	8M0215999	РЫЧАГ вала датчика	1
14	8M0216023	Установочный винт (M4 x 7 x 6 ММ)	2
15	8M0216009	КОНТРГАЙКА (M16 x 2)	1
16	8M0216011	КРЫШКА вала датчика	1
16	8M0216011	КРЫШКА вала датчика	1
17	8M0214894	Комплект наклеек с инструкцией	1

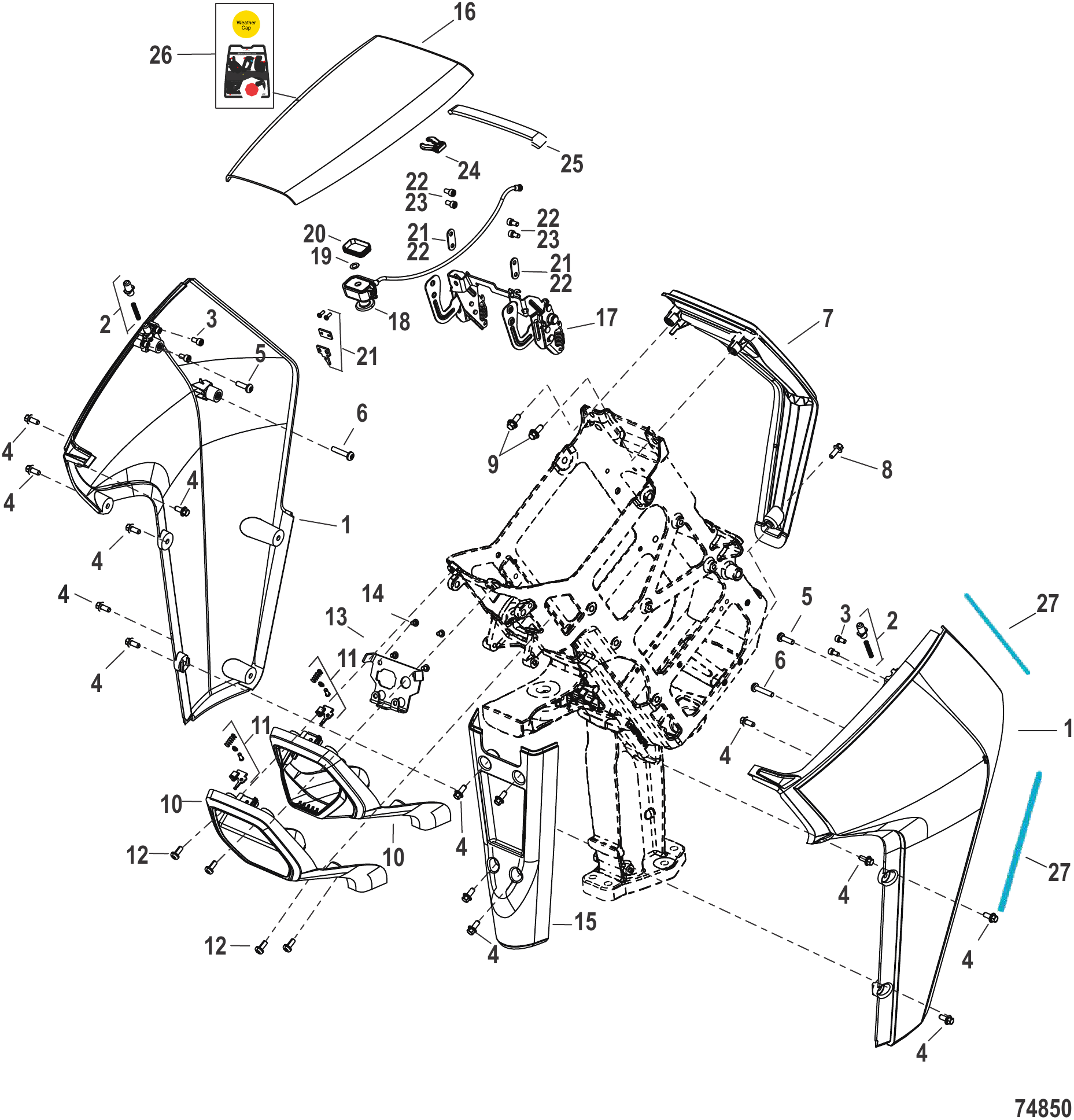

Рис. 10Кожух Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0204475	БОКОВАЯ ПАНЕЛЬ КОЖУХА Правый борт, с логотипом Mercury	1
1	8M0204477	БОКОВАЯ ПАНЕЛЬ КОЖУХА Левый борт, с логотипом Mercury	1
2	8M0204476	Комплект бампера капота	1
3	889546	Винт (M5 x 10)	2
4	8M0224718	Винт (M6 x 14)	14
5	8M0224719	ВИНТ M6 x 20 Torx с полукруглой головкой	2
6	8M0224720	ВИНТ M6 x 30 Torx с полукруглой головкой	2
7	8M0204478	ЗАДНЯЯ ПАНЕЛЬ КОЖУХА с логотипом Avator	1
8	8M0224725	ВИНТ (M6 x 16) Винт с шестигранной фланцевой головкой	1
9	8M0204356	ВИНТ Ступенчатый M6	2
10	8M0204488	ПЕРЕДНЯЯ ПАНЕЛЬ КОЖУХА Верхняя	1
10	8M0204485	ПЕРЕДНЯЯ ПАНЕЛЬ КОЖУХА Верхняя	1
11	8M0204486	КОМПЛЕКТ РЫЧАГА ЗАЩЕЛКИ	1
12	8M0224721	Винт M6 x 12 Torx с полукруглой головкой	4
13	8M0204487	Кронштейн дисплея	1
14	8M0047718	ВИНТ (M5 X 8ММ)	4
15	8M0204479	ПЕРЕДНЯЯ ПАНЕЛЬ КОЖУХА Нижняя	1
16	8M0204480	КАПОТ КОЖУХА	1
17	8M0204481	ПЕТЛЯ В СБОРЕ	1
18	8M0204484	УЗЕЛ СТРАХОВОЧНОГО ТРОСА Крышка разъема	1
19	821027	ПРИЖИМНАЯ ГАЙКА (КОНСТРУКЦИЯ I)	1
20	8M0204483	УПЛОТНЕНИЕ РАЗЪЕМА	1
21	8M0204482	Комплект ответной планки	1
22	8M0219926	Комплект опорной пластины	1
23	889546	Винт (M5 x 10)	4
24	8M0138447	Запасная защелка вилки шнура безопасности	1
25	8M0192214	Пенопластовая полоса	1
26	8M0214894	Комплект наклеек с инструкцией	1
27	8M0214895	Комплект наклеек полосы	1

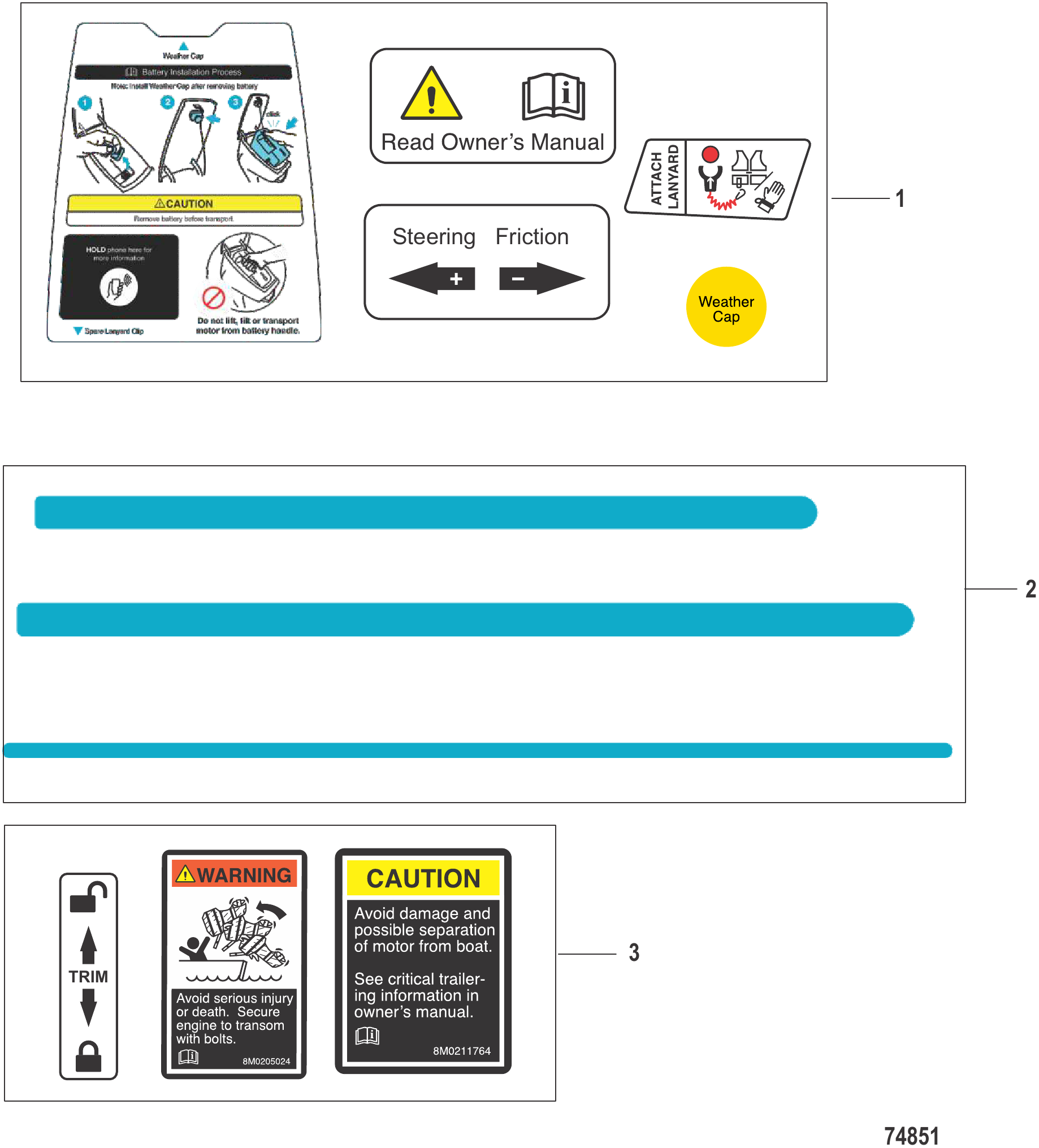

Рис. 11Комплекты декалей Decal Sets

REF	Номер детали	Наименование	Кол-во
1	8M0214894	Комплект наклеек с инструкцией	1
1	NSS	NOT SOLD SEPARATE	1
1	NSS	NOT SOLD SEPARATE	1
1	NSS	NOT SOLD SEPARATE	1
1	NSS	NOT SOLD SEPARATE	1
1	NSS	NOT SOLD SEPARATE	1
2	8M0214895	Комплект наклеек полосы	1
2	NSS	NOT SOLD SEPARATE	1
2	NSS	NOT SOLD SEPARATE	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0215980	Комплект наклеек транца	1
3	NSS	NOT SOLD SEPARATE	1
3	NSS	NOT SOLD SEPARATE	1
3	NSS	NOT SOLD SEPARATE	1
-	8M0204424	Транцевая сборка в сборе с румпелем	1
-	8M0204468	Транцевая сборка в сборе с дистанционным управлением	1

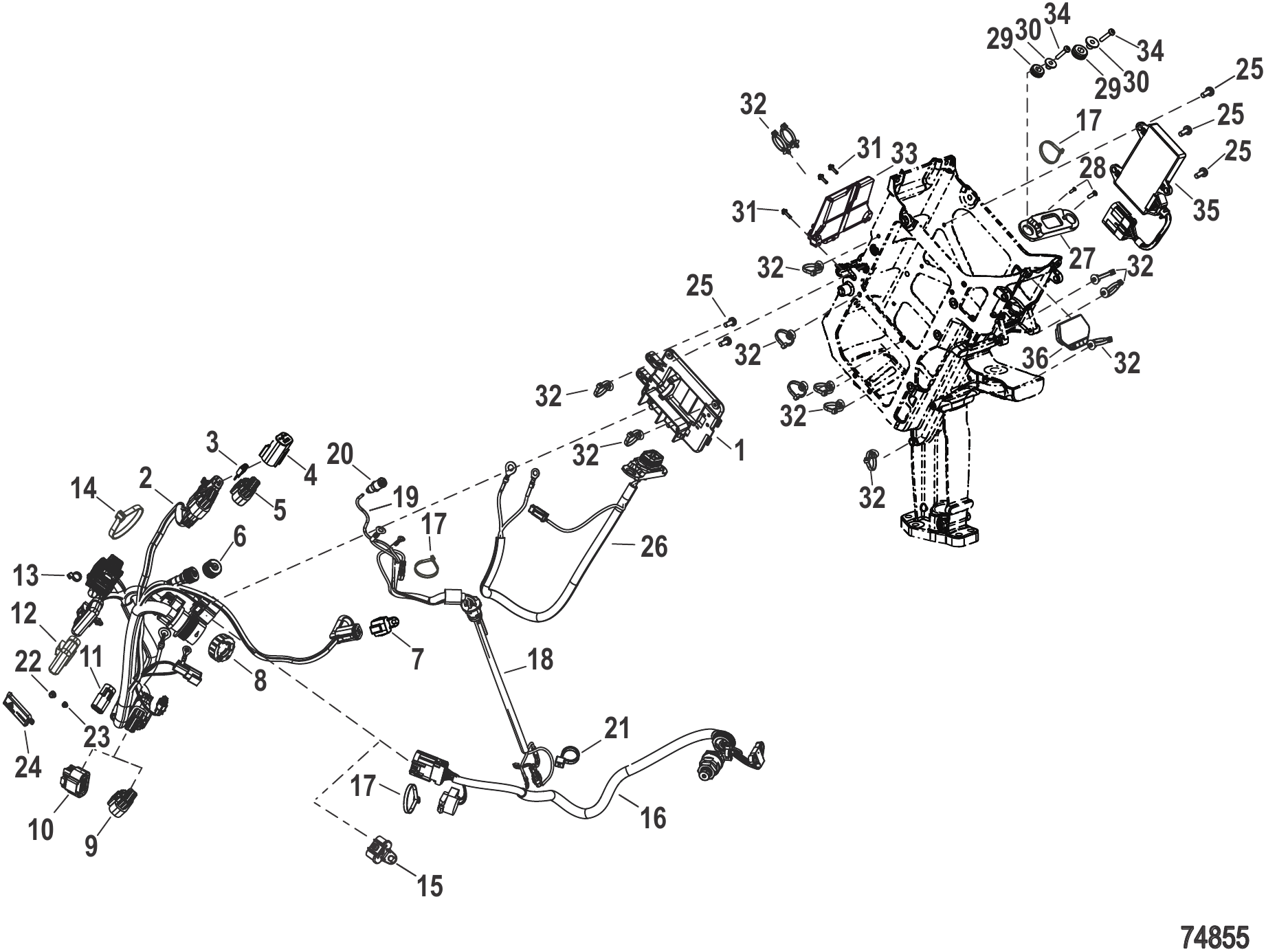

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0204403	КРОНШТЕЙН Электрическая панель	1
2	8M0204395	ЖГУТ ПРОВОДОВ Подвесной	1
3	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
4	8M0204388	Крышка предохранителя, 2-контактный разъём	1
5	8M0055652	Терминатор в сборе 10-контактный (CAN P и H)	1
6	8M0176362	Заглушка NMEA2K	1
7	8M0219649	Пылезащитный колпачок 6-контактный DT серии	1
8	8M0219650	Защитный колпачок	1
9	8M0055652	Терминатор в сборе 10-контактный (CAN P и H)	1
10	8M0210754	Влагозащитная заглушка	1
11	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
12	831960	Крышка	1
13	8M0214940	Стяжка	1
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	888507T	ЗАГЛУШКА 10-контактная, SmartCraft	1
16	8M0204389	Жгут проводов румпеля	1
17	816311T	СТЯЖКА (8.00 дюймов)	3
18	8M0204394	ЖГУТ ПРОВОДОВ Мотора, Короткий	1
18	8M0204393	ЖГУТ ПРОВОДОВ Мотора, Длинный	1
18	8M0204385	ЖГУТ ПРОВОДОВ Мотора, Удлиненный	1
19	8M0217226	ТРУБКА	AR
20	8M0204396	ШЛАНГ В СБОРЕ вентиляционный	1
21	8M0214940	Стяжка	1
22	826365	ГАЙКА (M8)	1
23	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	8M0204404	КРЫШКА Шпильки	1
25	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	5
26	8M0204386	ЖГУТ ПРОВОДОВ Интерфейс аккумулятора	1
27	8M0204391	КРОНШТЕЙН Крепление разъема	1
28	8M0204390	ВИНТ M3 x .5 x 10 SOC с плоской головкой	2
29	8M0190980	ВТУЛКА	2
30	822003	Втулка	2
31	8M0221596	ВИНТ (M4 x 0.7 x 16) с фланцем, головка с шайбой	3
32	8M0161118	Хомут-стяжка для троса	13
33	8M0214888	ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ 7.5e Румпель	1
33	8M0219438	ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ 7.5e Дистанционное управление	1
34	8M0214870	ВИНТ (M6 x 30) TORX с полукруглой головкой	2
35	8M0204398	МОДУЛЬ преобразователь DC-DC	1
36	8M0215689	ДИСПЛЕЙ ЖК, экран	1

Рис. 13Гарнитура рулевой колонки, один двигатель - 8M0208440 Helm Harness Single Outboard - 8M0208440

REF	Номер детали	Наименование	Кол-во
1	8M0208440	Жгут проводов, одиночная консоль	1
2	888507T	ЗАГЛУШКА 10-контактная, SmartCraft	1
3	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	3
4	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
5	8M0207772	РЕЛЕ	1
6	8M0210763	СИГНАЛИЗАТОР	1

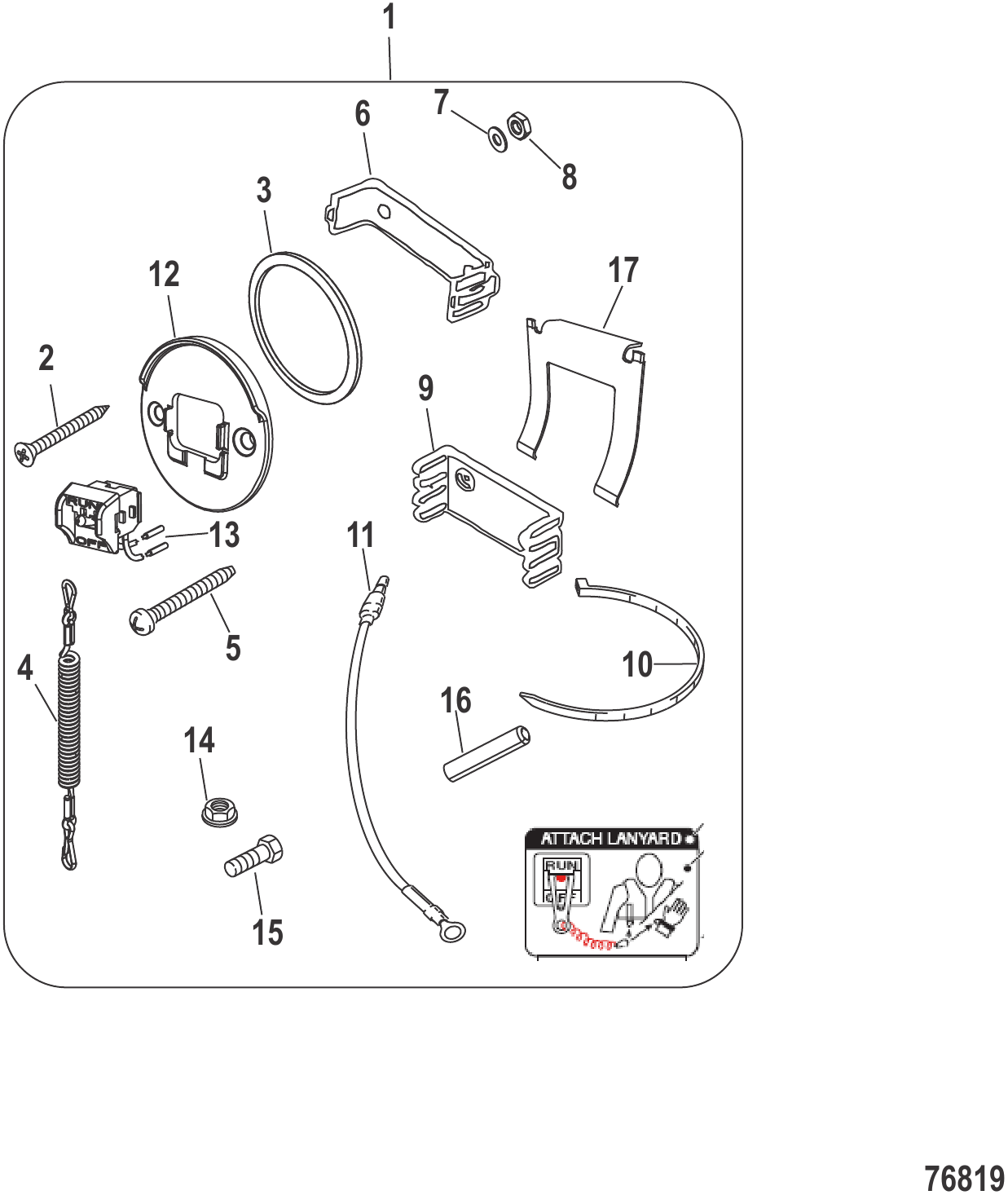

Рис. 14Шнур безопасности Врезное/рамное крепление 19674A07 и 8M0182075 Lanyard Flush/Bezel Mount 19674A07 and 8M0182075

REF	Номер детали	Наименование	Кол-во
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
NS	813679	Переходник	1
3	879925	Шайба (52 мм)	1
4	8M0164891	Шнур аварийной остановки в сборе 54 дюйма, QS	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	1
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	11149A3	Трос в сборе	1
12	NSS	NOT SOLD SEPARATE	1
13	133982	Выключатель стоп	1
14	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	1
15	24231	ВИНТ (#10-32 x .250)	1
16	623594	ИЗОЛЯТОР (2.00 ДЮЙМА)	1
17	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
-	8M0182075	ОБЛИЦОВКА	1
-	879925	Шайба (52 мм)	1
-	8M0204699	ГАЙКА 52 ММ	1
-	8798711	Окантовка (52 мм) чёрная	1
-	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1

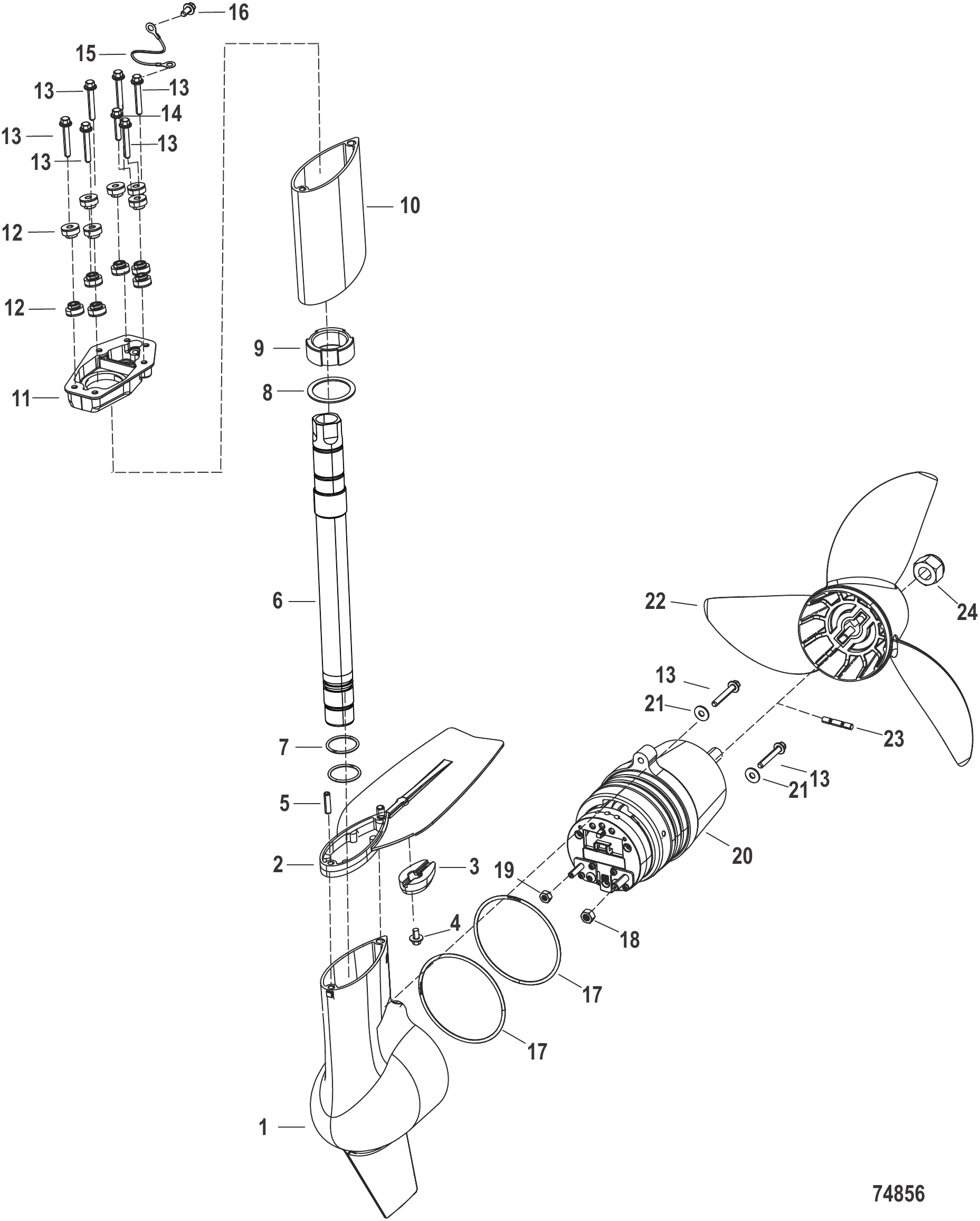

Рис. 15Нижняя часть двигателя Motor Lower Unit

REF	Номер детали	Наименование	Кол-во
-	8M0219914	НИЖНИЙ УЗЕЛ МОТОРА В сборе, Короткий	1
-	8M0219919	НИЖНИЙ УЗЕЛ МОТОРА В сборе, Длинный	1
-	8M0219920	НИЖНИЙ УЗЕЛ МОТОРА В сборе, Удлиненный	1
1	8M0204409	НОГА Нижний блок двигателя	1
2	8M0204414	ПЛАСТИНА противокавитационная	1
3	8M0204411	АНОД	1
4	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	1
5	8M0204417	ШТИФТ шпоночный с прорезью, M6 x 24 нерж.	1
6	8M0204415	ТРУБКА ЖГУТ ПРОВОДОВ, короткая	1
6	8M0204420	ТРУБКА ЖГУТ ПРОВОДОВ, длинная	1
6	8M0204422	ТРУБКА ЖГУТ ПРОВОДОВ, удлинённая	1
7	8M0204418	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 29.82 x 2.62	2
8	8M0204406	ШАЙБА ПЛОСКАЯ 50.8 нар. x 40.5 внутр.	1
9	8M0204407	ГАЙКА ЦАПФЫ M38	1
10	8M0204416	ПРОСТАВКА короткая	1
10	8M0204421	ПРОСТАВКА длинная	1
10	8M0204423	ПРОСТАВКА удлинённая	1
11	8M0204408	ПЕРЕХОДНАЯ ПЛАСТИНА в сборе	1
12	8M0219672	ИЗОЛЯТОР В СБОРЕ	12
13	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
14	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
15	8M0214907	ТРОС в сборе	1
16	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
17	8M0204413	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ внутр. 100.3 x 3.53	2
18	8M0204514	ГАЙКА .312-18 шестигранная бронзовая	1
19	8M0204412	ГАЙКА .250-20, шестигранная, бронзовая	1
20	8M0204463	НИЖНИЙ УЗЕЛ МОТОРА	1
21	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
22	8M0199620	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 7	1
22	8M0199621	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 9	AR
22	8M0199622	ГРЕБНОЙ ВИНТ 3 лопасти, шаг 11	AR
23	8M0215660	ШТИФТ срезной 6 x 36	1
24	896602	ГАЙКА (M14)	1

Рис. 16Дисплеи дистанционного управления 8M0215687/8M0215691 Remote Displays 8M0215687/8M0215691

REF	Номер детали	Наименование	Кол-во
-	8M0215687	Комплект выносного дисплея	1
1	8M0215690	Крышка солнцезащитная	1
2	8M0215696	Передняя панель	1
-	8M0215691	Основание крепления выносного дисплея	1
3	8M0215694	Крепёж выносного дисплея	1
-	8M0215698	Жгут проводов удлинительный выносного дисплея	1

Рис. 17Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80394102	Каталог запчастей 30/40 Карбюратор 4-тактный (3 цилиндра)	1
10212020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10212030	Руководство по эксплуатации	1
10212040	Руководство по эксплуатации	1
10212050	Руководство по эксплуатации	1
10214020	Руководство по эксплуатации	1
857046R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
803640A00	КОМПЛЕКТ НАКЛЕЕК	1
803640A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803641A00	КОМПЛЕКТ НАКЛЕЕК	1
803641A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803644A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803642A01	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A01	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803645A01	КОМПЛЕКТ НАКЛЕЕК	1
803946A99	КОМПЛЕКТ НАКЛЕЕК	1
803947A99	КОМПЛЕКТ НАКЛЕЕК	1
88343312	Наклейка California Ultra Low Emissions	1
804654A02	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A03	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A04	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A05	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1

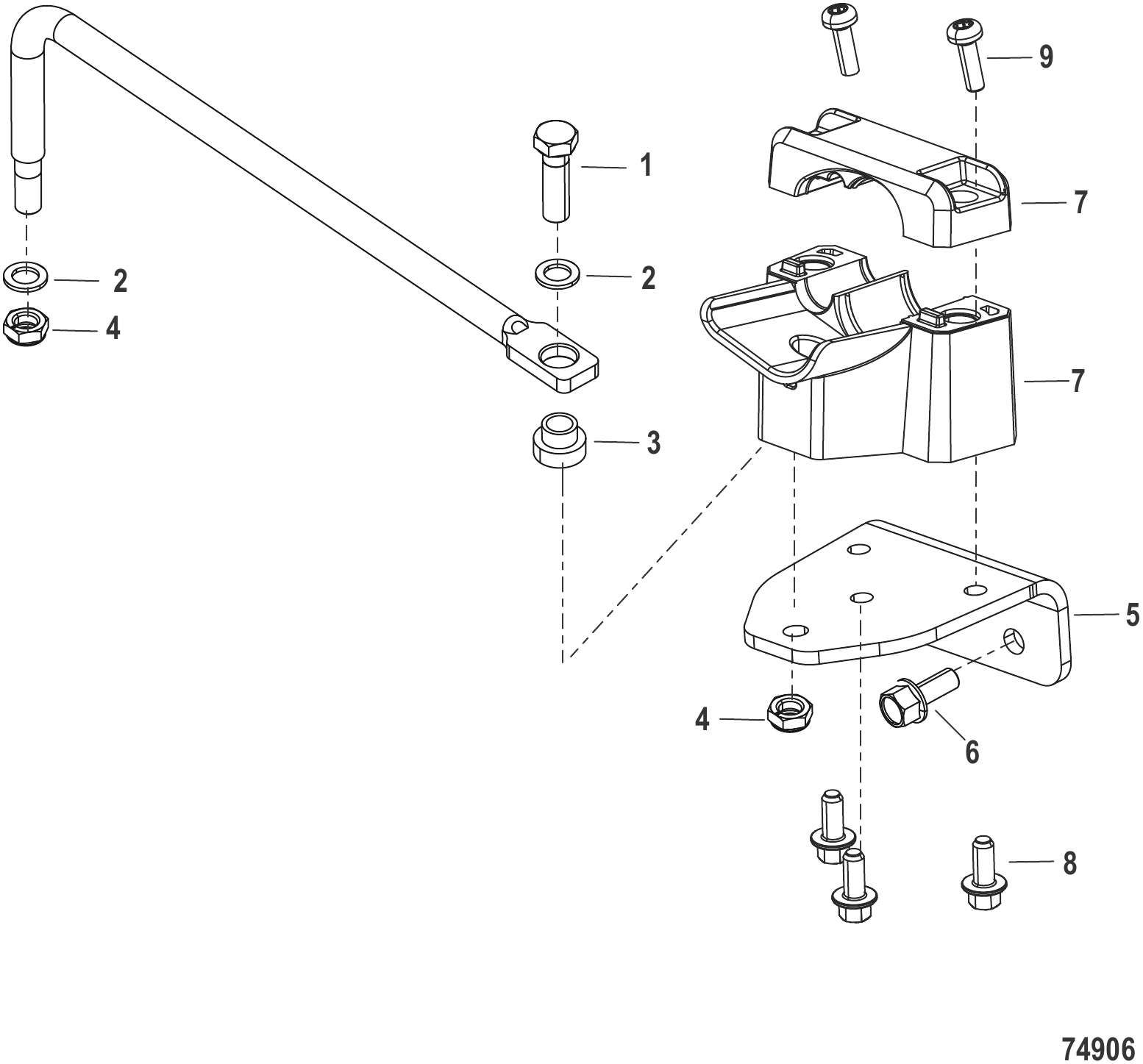

Рис. 18Рулевое управление Модели с дистанционным управлением Steering Remote Control Models

REF	Номер детали	Наименование	Кол-во
-	8M0208371	Комплект рулевого управления	1
1	73732	ВИНТ (.375-24 x 1.120)	1
2	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
3	8M0204384	Проставка тяги	1
4	8M0204726	Гайка (.375-24) латунная	2
-	19624A1	Комплект уплотнений	1
5	8M0204382	Кронштейн переходника дистанционного рулевого управления	1
6	8M0039671	Винт (M8 x 20)	2
7	8M0218052	КОМПЛЕКТ ФИКСАТОРОВ ТРОСА	1
8	88552514	Винт (M6 x 14 мм) нержавеющая сталь	3
9	8M0142830	Винт (M6 x 20)	2

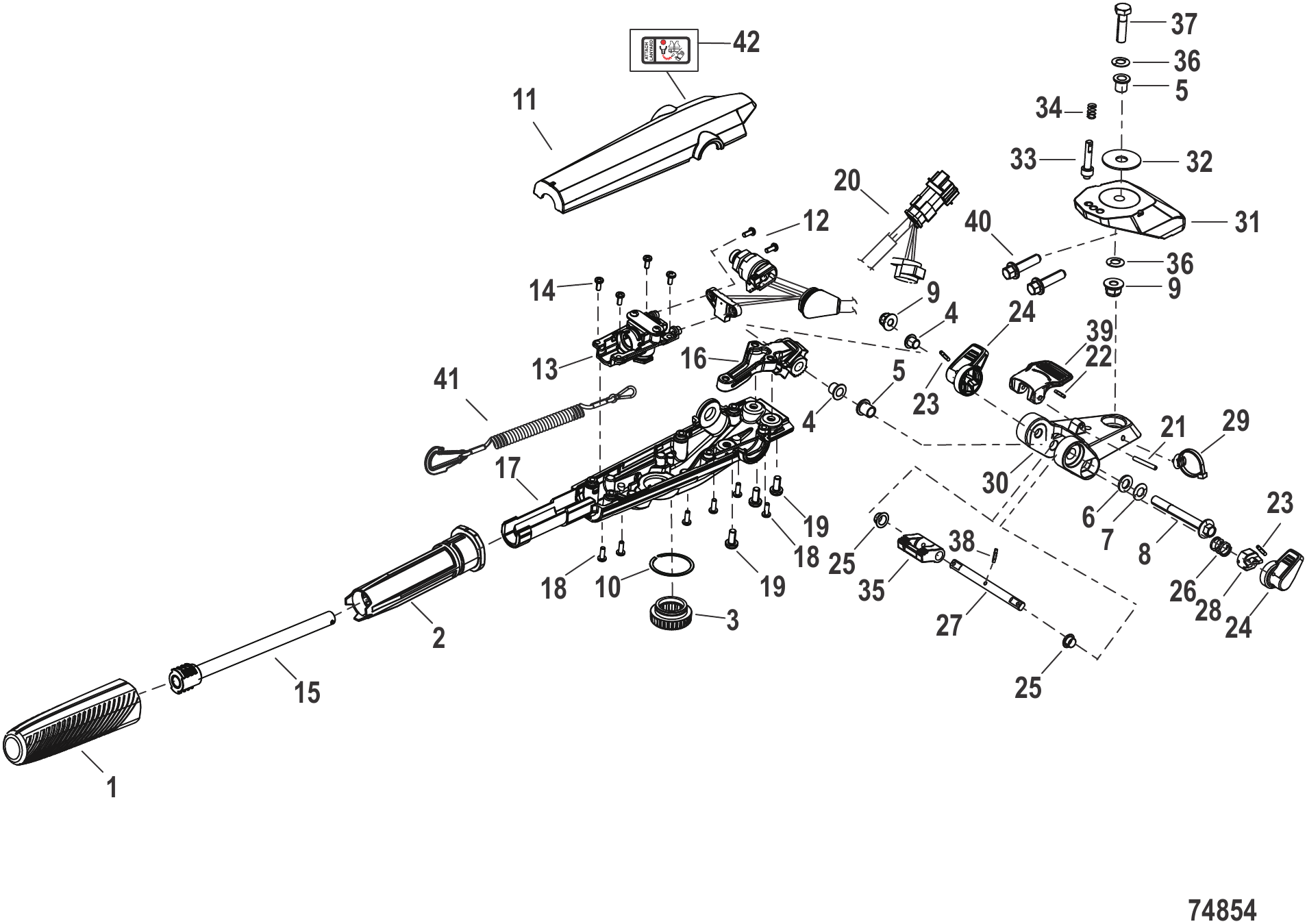

Рис. 19Рулевое управление Модели с румпелем Steering Tiller Handle Models

REF	Номер детали	Наименование	Кол-во
-	8M0204358	РУМПЕЛЬ В СБОРЕ	1
1	8M0214872	Рукоятка наружная	1
2	8M0204379	Рукоятка внутренняя	1
3	8M0204377	Колесо трения дросселя	1
4	8M0204381	Втулка фланцевая, 8ММ X 10ММ	2
5	8M0204372	ПРОСТАВКА ВНУТР. ДИАМ. 8 x НАРУЖН. ДИАМ. 10, ФЛАНЕЦ НАРУЖН. ДИАМ. 15	2
6	8M0207778	ШАЙБА .344 x .625 x.063	1
7	8M0204373	Шайба тарельчатая 8.2x16x1.15	1
8	4010770	ВИНТ (M8 x 70) ВЫХЛОПНАЯ ПЛАСТИНА	1
9	8M0179913	Гайка (M8)	2
10	8M0204378	Стопорное кольцо наружное, вал 29ММ	1
11	8M0214874	Верхняя крышка румпеля	1
12	87775510	ВИНТ (M4 x 10)	2
13	8M0204380	Узел дросселя	1
14	8M0214905	ВИНТ (M4 x .7 x 10)	4
15	8M0214875	Вал дросселя	1
16	8M0214876	Рычаг румпеля	1
17	8M0204376	Корпус румпеля	1
18	8M0214877	Винт M4 x 12	6
19	8M0177539	ВИНТ (M6 x 14) TORX С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	3
20	8M0204389	Жгут проводов румпеля	1
21	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	1
22	8M0219946	ШТИФТ С КАНАВКОЙ ТИП E	1
23	8M0204367	Штифт роликовый	2
24	8M0204374	РЫЧАГ НАКЛОНА ФИКСАТОРА НАКЛОНА	2
25	8M0204370	ФЛАНЕЦ ПОДШИПНИКА (8 ММ x 9 ММ)	2
26	8M0204364	Пружина трения дросселя	1
26	8M0224384	КУЛАЧОК ПРУЖИНЫ	1
27	8M0204363	Вал вертикального наклона	1
28	8M0204365	ТОЛКАТЕЛЬ КУЛАЧКА РЫЧАГА НАКЛОНА	1
29	8M0161118	Хомут-стяжка для троса	1
30	8M0204362	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ РУМПЕЛЕМ	1
31	8M0204360	Кронштейн поворота румпеля	1
32	8M0204361	Шайба упорная, наружный диаметр 35 X внутренний диаметр 10	1
33	8M0204368	Вал освобождения поворота	1
34	8M0204371	Пружина сжатия	1
35	8M0204366	Стопорная пластина вертикального наклона	1
36	8M0218997	ШАЙБА НЕЙЛОНОВАЯ	2
37	8M0103814	Винт (M8 x 35 мм)	1
38	8M0214904	ПРУЖИННЫЙ ШТИФТ	1
39	8M0204369	РЫЧАГ СБРОСА РЫСКАНИЯ	1
40	8M0159635	Винт M8 x 25 с шестигранной головкой с фланцем	2
41	8M0164892	Шнур безопасности в сборе 54 дюйма	1
41	8M0234460	Шнур/ремень 54 @2	1
42	8M0214894	Комплект наклеек с инструкцией	1

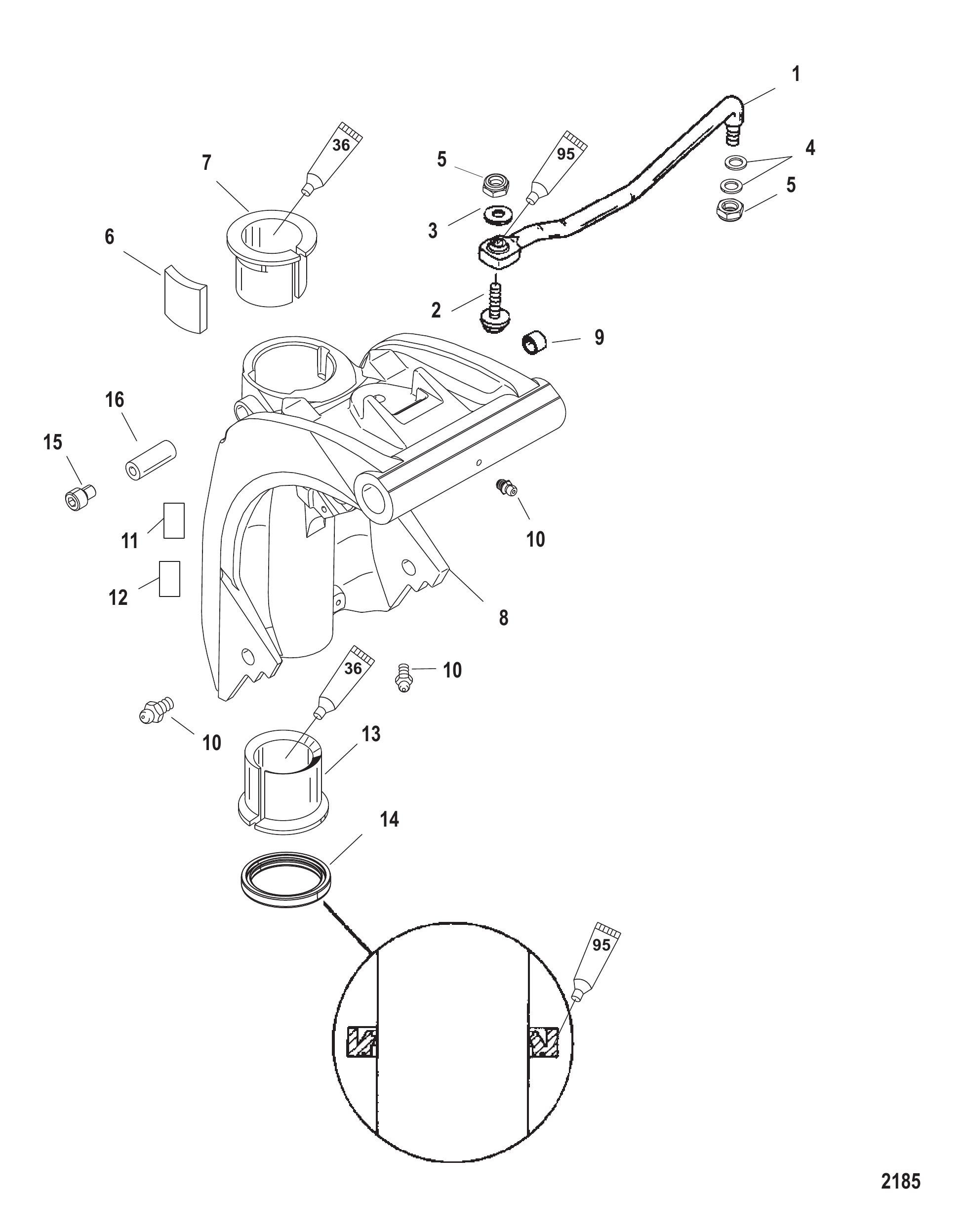

Рис. 20Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	19608A14	Комплект крепления рулевого управления двигателя	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	826709113	Гайка (.375-24) нержавеющая сталь	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	8217711	Втулка (верхняя)	1
8	850066A1	Поворотный кронштейн	1
8	850066T01	Поворотный кронштейн	1
9	19606	Подшипник	2
10	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
10	8M0169589	Штуцер для смазки	2
11	8237011	Наклейка Co-Pilot	1
12	NSS	NOT SOLD SEPARATE Decal-Serail Overlaminate	1
13	821777	Втулка (нижняя)	1
14	822404	САЛЬНИК	1
14	8M0205512	Сальник	1
15	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
15	40011149	Винт (M8 x 25) нержавеющая сталь	1
16	8282451	Уплотнение	1

Рис. 21Компоненты поворотной трубы Swivel Tube Components

REF	Номер детали	Наименование	Кол-во
-	8M0204344	ТРУБА ПОВОРОТНАЯ В СБОРЕ	1
1	8M0204345	ВАЛ Рулевой датчик	1
2	8M0204350	ФРИКЦИОННАЯ НАКЛАДКА Вала датчика	1
3	8M0204349	ВТУЛКА Датчика	1
4	8M0204348	Шайба упорная	1
5	8M0204347	Винт фрикционный	1
6	8M0204346	Заглушка датчика	1

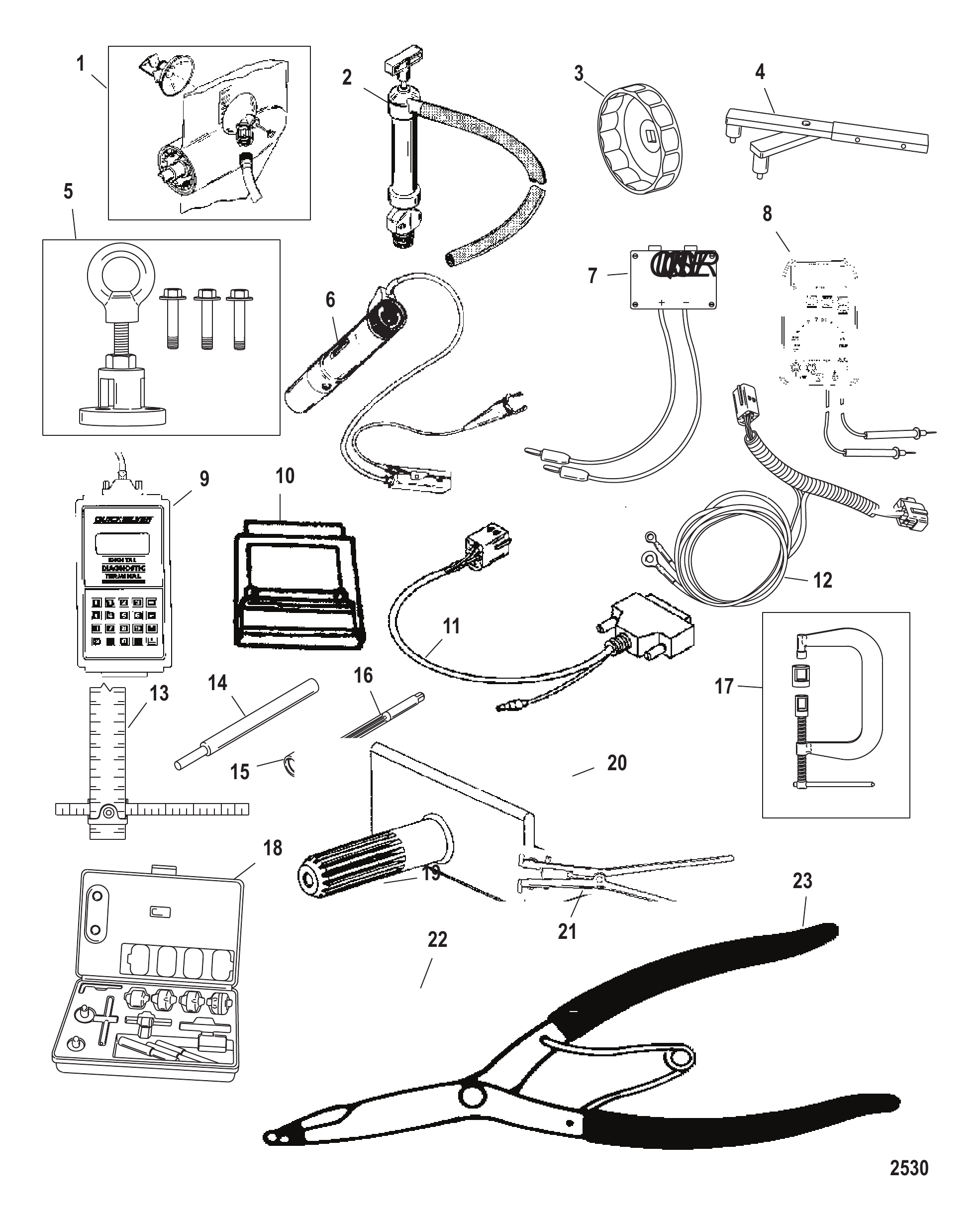

Рис. 22Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	90265A2	Насос масла картера в сборе	1
2	802889Q1	Насос масла картера	1
3	802653Q1	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	854009T1	Многофункциональный тахометр	1
8	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
9	823686A2	Цифровой диагностический тестер	1
10	8226086	КАРТРИДЖ	1
11	822560A7	Жгут проводов в сборе переходный	1
12	822560A10	Переходный жгут проводов в сборе	1
13	36392	Калибровочный инструмент карбюратора	1
14	809495A1	Инструмент для снятия направляющей клапана	1
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	809497A1	Развертка направляющей клапана	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	Инструмент для сжатия поршневых колец	1
20	827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
22	74951	Гаечный ключ	1
23	822778A3	Комплект прижимного давления	1

水星 Mercury 7.5e .75 kW 1Q000130 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 7.5e .75 kW 1Q000130 & Up - — взрыв-схемы и запчасти
