水星 Mercury 35 H.P. (1986) 357F6A & Up - — взрыв-схемы и запчасти

Force 系列 · USA - Cat.# 90-FOB4083 · 共 18 个部位 · 577 条零件

1Аксессуары 2Компоненты генератора 3Карбюратор 4Коленчатый вал и поршневая группа 5Электрические компоненты 6Электростартер 7Кожух двигателя и опорная плита 8Топливный насос 9Топливный бак и магистраль 10РЕДУКТОР 11Нога мотора 12Силовая головка 13Пластина клапана 14Специнструменты для нижнего блока 15Специнструменты, смазки и герметики 16Специнструменты для силовой головки 17Специнструменты и испытательное оборудование 18Группа поворотного кронштейна

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	F5H081	УЗЕЛ КАБЕЛЯ Аккумулятор	A/R
-	F5H019	КОМПЛЕКТ АНОДОВ Расходуемый - Антикоррозийный	A/R
-	F5H025	КОМПЛЕКТ АНОДОВ Расходуемый - Антикоррозийный	A/R
-	F5H021	УЗЕЛ КАБЕЛЯ Удлинитель	A/R
-	F71H26	КОМПЛЕКТ КЛЕММ Аккумулятор	A/R
-	493	РУКОЯТКА	A/R
-	F5H020	РУЧКА Для переноски	A/R
-	F861	УЗЕЛ ПЕРЕХОДНИКА Для промывки	A/R
-	F5H158	УЗЕЛ ДАТЧИКА Топливо - Встраиваемый	A/R
-	F5H028	УЗЕЛ ДАТЧИКА	A/R
-	F5H055	КОМПЛЕКТ НАСОСА Водяной	A/R
-	F5H134	ЛАК Лодочный белый	A/R
-	F5H026	СТАЛЬНОЙ 6 ГАЛЛОНОВ, СТАЛЬНОЙ	A/R
-	F5H040	СТАЛЬНОЙ 12 ГАЛЛОНОВ, СТАЛЬНОЙ	A/R
-	F5H029	КРЕПЛЕНИЕ Топливного бака	A/R
-	F5H082	УЗЕЛ КАБЕЛЯ Дистанционный электрический	A/R
-	F5H070	УЗЕЛ КАБЕЛЯ Электрический дистанционный	A/R
-	F762	УЗЕЛ КАБЕЛЯ Дистанционный электрический	A/R
-	F5H155	СПИДОМЕТР	A/R
-	F5H072	КОМПЛЕКТ ЗУММЕРА Перегрев	A/R
-	F5H077	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание - С ключами и винтами	A/R
-	F5H078	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание - С ключами и винтами	A/R
-	FK1026	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Длинная нога	A/R
-	F5H159	СЧЁТЧИК МОТОЧАСОВ	A/R
-	F195	CABLE SET Remote Control - Thottle/Shift	A/R
-	F5H130-1	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (ОДНОРЫЧАЖНОЕ)	A/R
-	F590	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Встраиваемое	A/R
-	F5H079	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Консольное крепление	A/R
-	F5H090	Комплект запуска, дистанционное управление, консольный монтаж (два двигателя)	A/R
-	F5H087	Комплект румпельного управления, механический	A/R
-	F5H120	Задняя пластина дистанционного управления	A/R
-	F166	Соединительная тяга, два двигателя	A/R
-	F5H059	Смазка многоцелевая - подвесной мотор Chrysler	A/R
-	F5H060	Лак морозно-белый	A/R
-	F5H102	Комплект тяги рулевого управления	A/R
-	F5H106	Комплект тяги рулевого управления	A/R
-	F5H076	Кабельный узел, удлинитель переключателя 5 футов	A/R
-	F5H075	Жгут проводов, замок зажигания 24 дюйма	A/R
-	F5H030	Комплект переключателя ходовых огней	A/R
-	F5H034	Комплект переключателя трюмного насоса	A/R
-	F5H035	Комплект переключателя звукового сигнала	A/R
-	F5H036	Комплект переключателя тахометра	A/R
-	F5H038	Комплект переключателя зажигания	A/R
-	F5H039	Комплект переключателя приборов	A/R
-	F563	Комплект клеммной колодки	A/R
-	FOB4074	Руководство по эксплуатации	A/R
-	FOB3870	Сервисное руководство	A/R

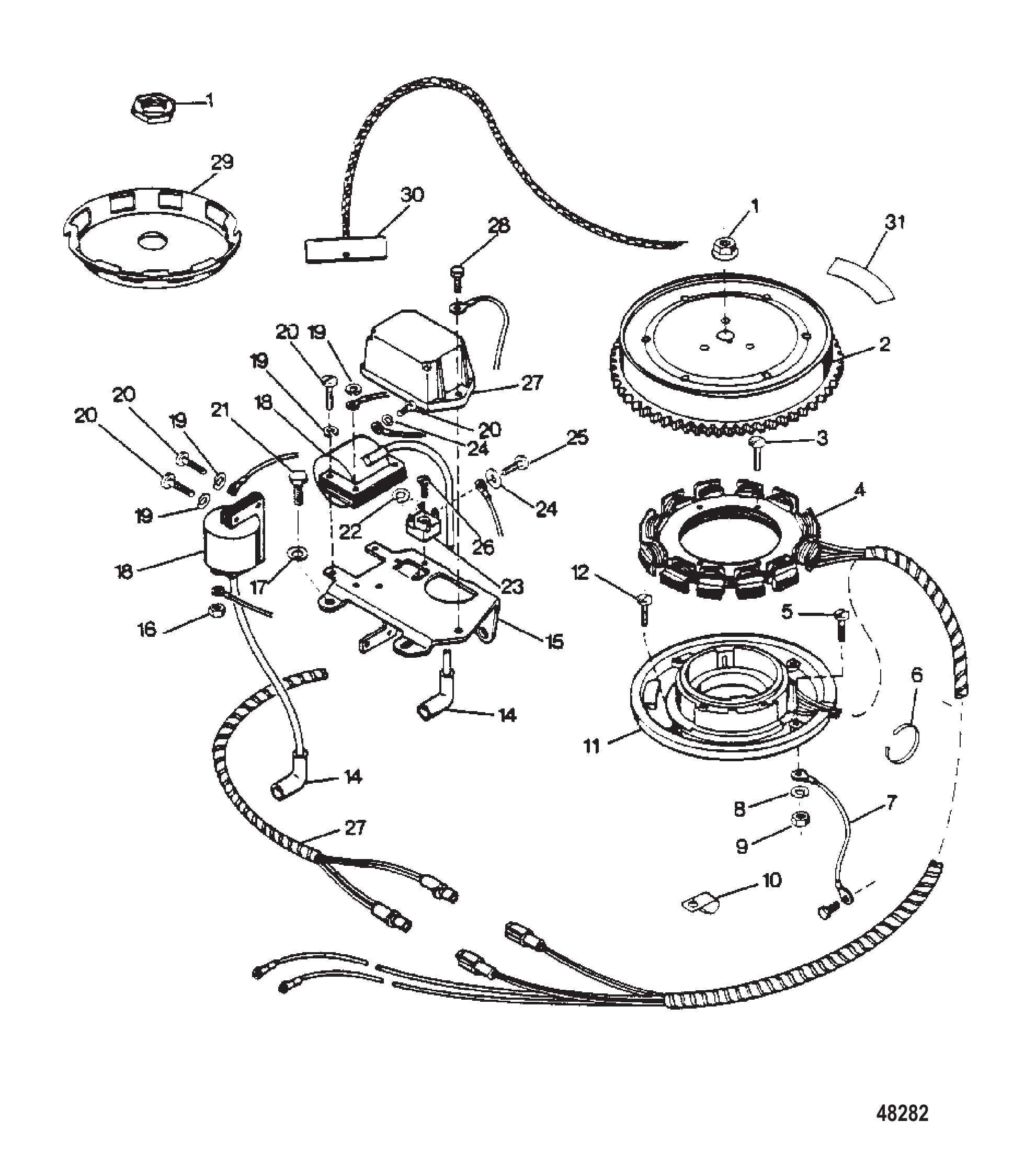

Рис. 2Компоненты генератора Alternator Components

REF	Номер детали	Наименование	Кол-во
1	F2021	Гайка маховика, (.625 - 18)	1
2	F529097	Маховик	1
3	F1995	Винт (10 - 24 X 1)	4
4	F529095	Статор	1
5	F2010	Винт (10 - 32 X .562)	3
6	F1877	Стяжка	1
7	F460664	Провод	1
8	F1975	Стопорная шайба (#10)	1
9	F1513	Гайка (#10-32)	1
10	F286772-1	Хомут	1
11	F529029	Узел статора, триггер	1
12	F1092	Винт (10 - 32 X .625)	1
14	FK1123	Комплект защитных колпачков	2
15	F529358	Кронштейн электрических компонентов	1
16	F1337	Гайка (6 - 32)	2
17	F2012	Шайба	2
18	F510475	Катушка зажигания	2
19	F1975	Стопорная шайба (#10)	8
20	F1648	Винт (#10 - 24 x .750)	8
21	F1200	Винт (.250 - 20 x .500)	2
22	F8078	Стопорная шайба	1
23	F650450	Выпрямитель	1
24	F1704	Шайба (#6 внутренняя)	2
25	F1645	Винт (#6-32 x .250) самонарезающий, нержавеющая сталь	4
26	F1552	ВИНТ (#8-32 x .500)	1
27	F529301	МОДУЛЬ CD	1
28	F1746	ВИНТ (.250 - 28 x .625)	2
29	FA458456	ВТУЛКА РУЧНОГО СТАРТЕРА	1
30	FA27232	ТРОС В СБОРЕ АВАРИЙНОГО ЗАПУСКА	1
31	FA606853	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1

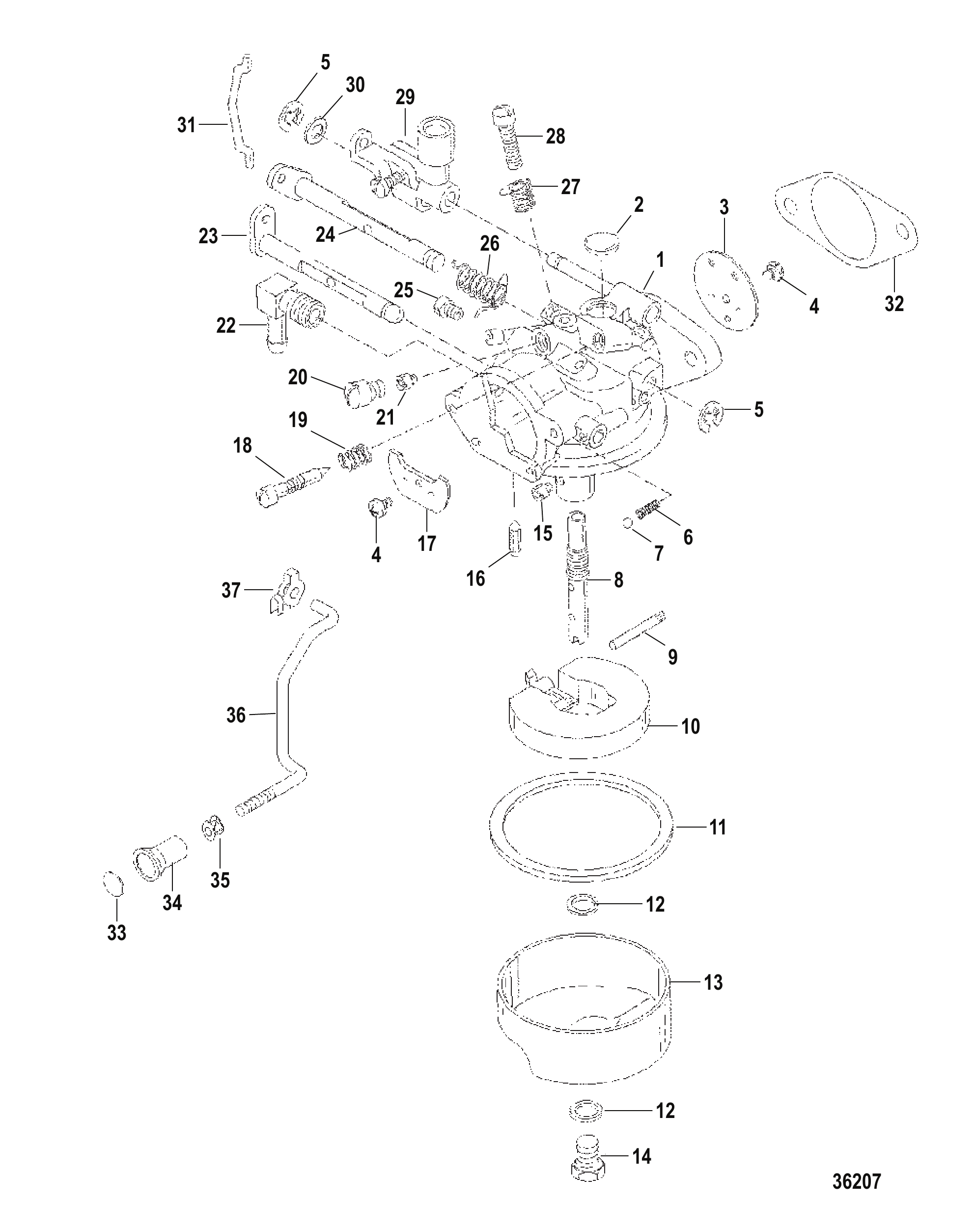

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	852551T1	КАРБЮРАТОР (FO-3D)	1
2	FO16128	ПРОБКА Уэлча	1
3	809442	Заслонка дроссельная	1
4	809441	Винт заслонок	2
5	809446	Стопорное кольцо тяги дроссельной заслонки	2
6	FO8805	Пружина фрикциона воздушной заслонки	1
7	FO4784	Шарик фрикциона воздушной заслонки	1
8	809624	ЖИКЛЁР главный	1
9	FO13944	ПАЛЕЦ ПОПЛАВКА	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
13	FO15366	Поплавковая камера топливная	1
14	5128	Винт поплавковой камеры топлива	1
15	809448	Главный жиклер (.058)	1
15	5213	Жиклёр главный (.056)	OPT
15	5225	Жиклёр главный (.054)	OPT
15	6359	ЖИКЛЁР (.052)	OPT
16	F10265	ИГЛА ВПУСКНАЯ	1
17	F10344	Заслонка воздушная	1
18	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
19	27160	ПРУЖИНА Винта регулировки холостого хода	1
20	F10275	Винт уплотнительный	1
21	809625	ЖИКЛЁР (.046)-ДРОССЕЛЬ	1
22	854005	Угольник топливный	1
23	809440	Вал и рычаг воздушной заслонки	1
24	809439	Вал и рычаг дроссельной заслонки	1
25	5225	Жиклёр главный (.054)	1
26	F10350	Пружина вала дросселя	1
27	809445	Пружина регулировки холостого хода	1
28	809444	Винт регулировки холостого хода	1
29	F10290	Тяга дросселя	1
30	F10242	Шайба вала тяги дросселя	1
31	809443	Тяга вала дроссельной заслонки	1
32	F715906	Прокладка крепления карбюратора (15)	1
33	F681677	Вставка тяги воздушной заслонки	1
34	F286547	Ручка воздушной заслонки	1
35	F197319	Втулка тяги воздушной заслонки	1
36	819154	Тяга воздушной заслонки	1
37	830569	Фиксатор тяги воздушной заслонки	1
-	FK10352	Комплект прокладок карбюратора	1
-	809449A1	РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

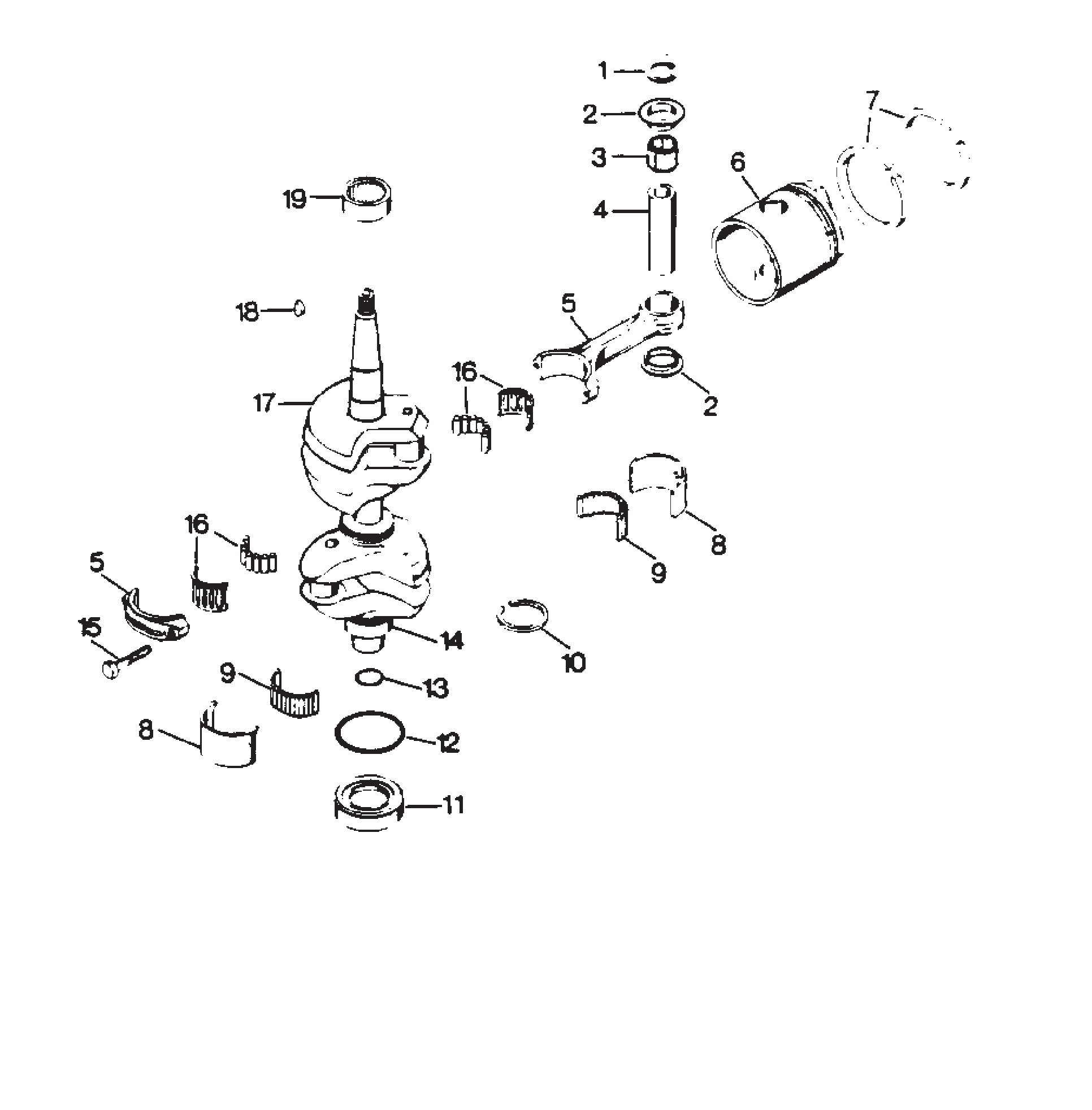

Рис. 4Коленчатый вал и поршневая группа Crankshaft and Piston Group

REF	Номер детали	Наименование	Кол-во
1	F428096	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	4
2	F366215	Проставка	4
3	F335217-1	Подшипник (26)-поршневой палец	2
4	F40017-2	ПАЛЕЦ ПОРШНЕВОЙ	2
5	818052A4	ШАТУН В СБОРЕ	2
6	F513015-1	ПОРШЕНЬ	2
7	FA463260	КОМПЛЕКТ КОЛЕЦ 4 - ПОРШНЕВЫЕ	1
8	FA458655	ВКЛАДЫШ КОРОТКОГО ОПОРНОГО ПОДШИПНИКА (1 КОМПЛЕКТ)	1
9	FA458571	РОЛИК КОРОТКОГО ОПОРНОГО ПОДШИПНИКА	1
10	F458579	САЛЬНИК КАРТЕРА	1
11	F2A458581	ВТУЛКА/САЛЬНИК В СБОРЕ	1
12	F455305	Уплотнительное кольцо	1
13	F458342	САЛЬНИК ШЛИЦЕВ КОЛЕНВАЛА	1
14	F286028	Подшипник шариковый	1
15	F85634-2	ВИНТ ШАТУНА	4
16	FK85228-1	КОМПЛЕКТ СЕПАРАТОРА И РОЛИКОВ (16 РОЛИКОВ В КОМПЛЕКТЕ)	2
17	818061A1	КОЛЕНВАЛ В СБОРЕ	1
18	F85498-1	Шпонка маховика	1
19	F458028	ПОДШИПНИК КОЛЕНВАЛА ВЕРХНИЙ КОРЕННОЙ	1

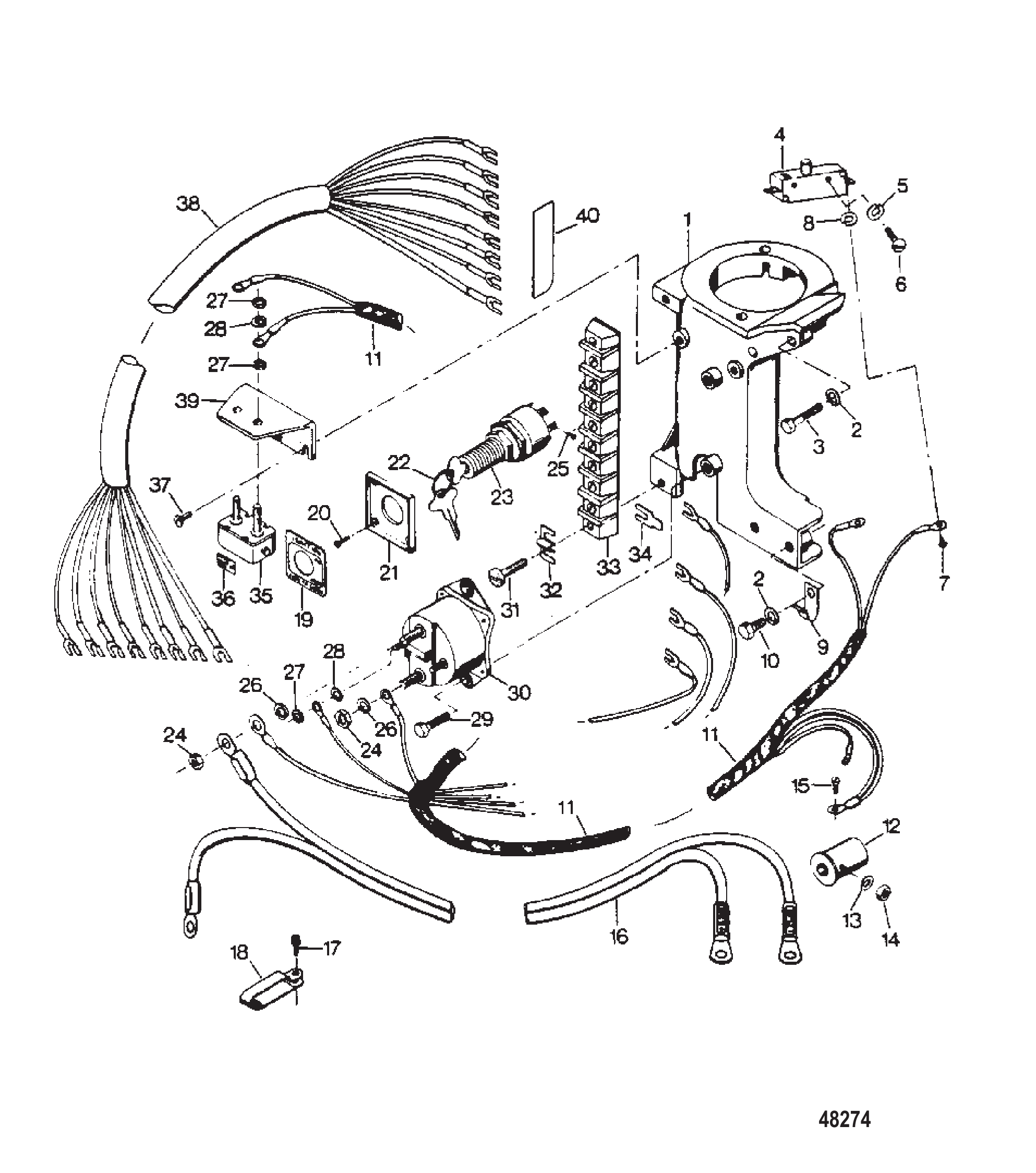

Рис. 5Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	F514427	КРОНШТЕЙН СТАРТЕРА	1
2	F8083	СТОПОРНАЯ ШАЙБА (.250)	4
3	F1699	ВИНТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ (.250-20 x 1.125)	3
4	F84449	ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТАРТЕРА	1
5	F8088	ШАЙБА	2
6	F2016	ВИНТ (#6-32 x .875)	2
7	F1645	Винт (#6-32 x .250) самонарезающий, нержавеющая сталь	2
8	F1704	Шайба (#6 внутренняя)	2
9	F286772-1	Хомут	1
10	F1100	ВИНТ (.250 - 20 X .125)	1
11	F529744	ЖГУТ ПРОВОДОВ В СБОРЕ	1
12	F85924	ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПОДСОСА	1
13	F8056	СТОПОРНАЯ ШАЙБА (#8)	1
14	F1647	ГАЙКА (#8-32)	1
15	F1077	ВИНТ (#10-24 x .500)	1
16	F381896-4	Кабельный комплект аккумулятора	1
17	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	1
18	F407446	ЗАЖИМ АККУМУЛЯТОРНОГО КАБЕЛЯ	1
19	F412181-1	ПЛАСТИНА ЗАЖИГАНИЯ - США	1
-	8178921	Пластина зажигания - Канада	1
20	F1934	ВИНТ (#6 x .500)	4
21	F411420	ФИКСАТОР ПЛАСТИНЫ ВЫКЛЮЧАТЕЛЯ	1
22	8177821	Набор шпонок, штамп A	1
-	8178831	Набор шпонок, штамп B	1
-	8178911	Набор шпонок, штамп C	1
-	8179281	Набор шпонок, штамп D	1
-	8179291	Набор шпонок, штамп E	1
23	F5H078	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание - С ключами и винтами	1
24	F1515	ГАЙКА (.312-18)	2
25	F1280	ВИНТ (#8-32 x .250)	5
26	F8096	СТОПОРНАЯ ШАЙБА (.312)	2
27	F1513	Гайка (#10-32)	6
28	F1975	Стопорная шайба (#10)	4
29	F1854	ВИНТ (.250-20 x .625)	2
30	F460917	РЕЛЕ стартера	1
31	F1648	Винт (#10 - 24 x .750)	2
32	F307317	ЗАЖИМ клеммной колодки "масса"	1
33	FA510497	КОЛОДКА В СБОРЕ клеммная	1
34	F296898	КЛЕММА	1
35	F510460	ПРЕРЫВАТЕЛЬ	1
36	F510374	НАКЛЕЙКА ПРЕРЫВАТЕЛЬ ЦЕПИ - США	1
-	FC510374	НАКЛЕЙКА ПРЕРЫВАТЕЛЬ ЦЕПИ - КАНАДА	1
37	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
38	F85843-1	КАБЕЛЬ В СБОРЕ электронного управления	1
39	F91446-1	КРОНШТЕЙН прерывателя цепи	1
40	FC529398	НАКЛЕЙКА ЭЛЕКТРОПРОВОДКИ	1

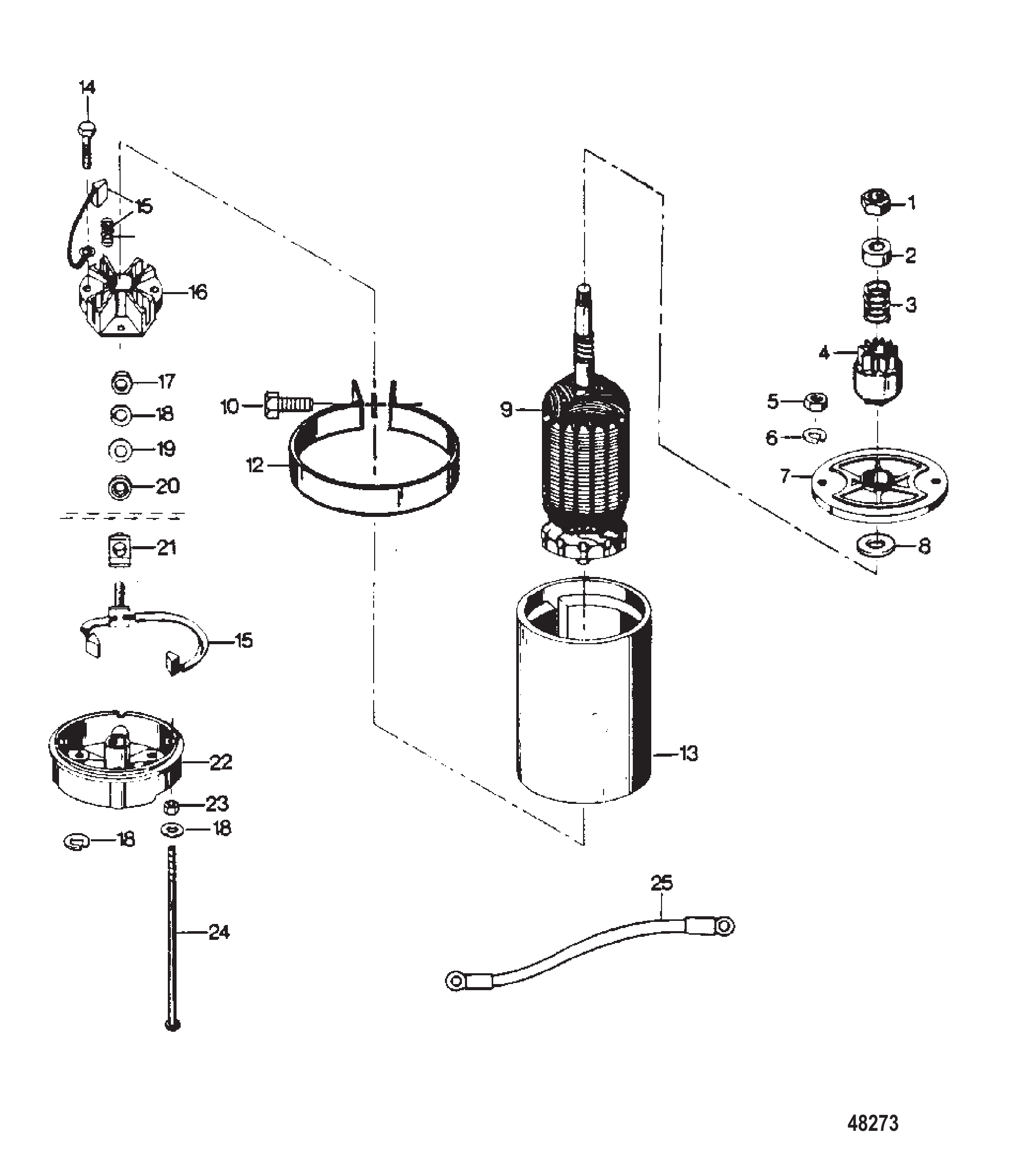

Рис. 6Электростартер Electric Starter

REF	Номер детали	Наименование	Кол-во
1	F15147	КОНТРГАЙКА шестерни привода	1
2	F15148	УПОР шестерни привода	1
3	F15149	ПРУЖИНА против ухода	1
4	F15150	ШЕСТЕРНЯ привода	1
5	F1341	ГАЙКА (.250-20) нержавеющая сталь	2
6	F8083	СТОПОРНАЯ ШАЙБА (.250)	2
7	F15154	КРЫШКА со стороны привода	1
8	F15155	ШАЙБА упорная	1
9	F15156	ЯКОРЬ	1
10	F1705	ВИНТ (.250-20 x .750)	1
11	F8028	ШАЙБА плоская	1
12	F460573	ХОМУТ стартера	1
14	F15158	Винт	2
15	F15164	КОМПЛЕКТ ЩЁТОК	1
16	F15157	ДЕРЖАТЕЛЬ ЩЁТОК	1
17	F15162	Гайка	1
18	F15152	ШАЙБА стопорная	3
19	F15161	ШАЙБА	1
20	F15160	Шайба	1
21	F15159	Изолятор	1
22	F15163	КРЫШКА со стороны коллектора	1
23	F15153	ШАЙБА ПРОСТАВОЧНАЯ СТЯЖНОГО БОЛТА	1
24	F15151	БОЛТ СТЯЖНОЙ	2
25	F85908-1	КАБЕЛЬ В СБОРЕ стартера	1
-	F514955	СТАРТЕР В СБОРЕ (НЕ ПОКАЗАН)	1

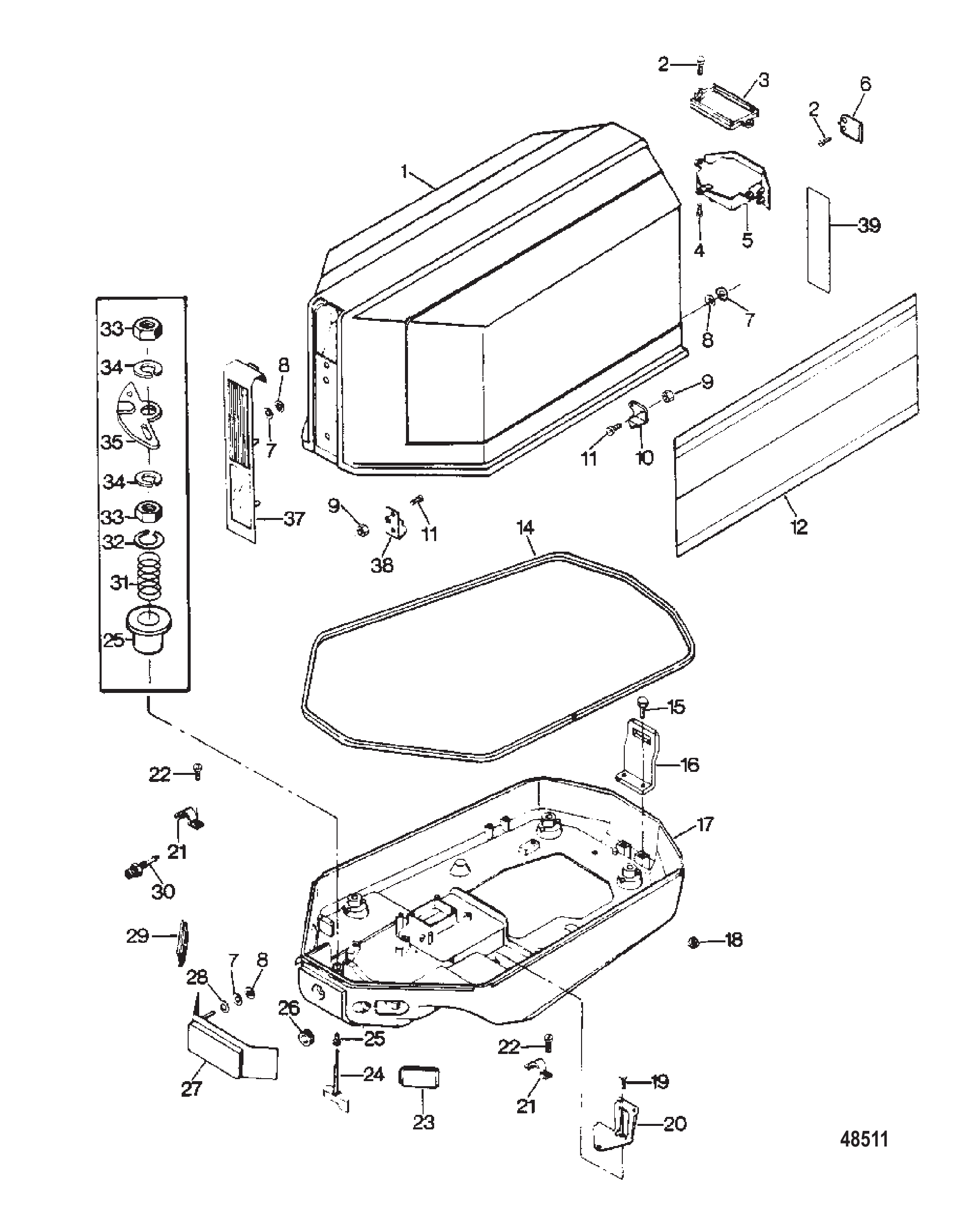

Рис. 7Кожух двигателя и опорная плита Engine Cover and Support Plate

REF	Номер детали	Наименование	Кол-во
1	818015A1	КРЫШКА ДВИГАТЕЛЯ	1
-	F2C659712	КРЫШКА В СБОРЕ	1
2	F2066	ВИНТ (10 X .437)	6
3	F458245-1	ДЕФЛЕКТОР	1
4	F2025	ВИНТ (10 x .625)	1
5	817842A1	РУКОЯТКА НАКЛОНА	1
6	F463864	ФИКСАТОР рукоятки наклона	2
7	F85735-1	САЛЬНИК	5
8	F1753	КРЕПЁЖ	5
9	F7011	ГАЙКА (10-24)	4
10	FA458480	УДЕРЖИВАЮЩИЙ УЗЕЛ КРЫШКИ ДВИГАТЕЛЯ - ЗАДНИЙ	1
11	F1475	ВИНТ (#10-24 x .500)	4
12	F659397	НАКЛЕЙКА КРЫШКИ ДВИГАТЕЛЯ - ЛЕВЫЙ БОРТ	1
-	F659396	НАКЛЕЙКА ПРАВЫЙ БОРТ	1
14	F85756	УПЛОТНЕНИЕ ОПОРНОЙ ПЛАСТИНЫ КРЫШКИ ДВИГАТЕЛЯ	1
15	F1922	Винт (.250-20 x .625)	2
16	F461774	КРОНШТЕЙН ФИКСАТОРА ЗАДНИЙ	1
17	F458038-2	ПЛАСТИНА ОПОРНАЯ	1
18	F1632	ПРОБКА	1
19	F1236	ВИНТ (.250-20 x .50)	2
20	F458371	КРОНШТЕЙН ТРОСА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
21	F154317	ХОМУТ ТРОСА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	2
22	F2107	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (10 - 24 X .625)	4
23	F462840	ВТУЛКА ТРОСА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
24	FA413469	РУКОЯТКА В СБОРЕ ЗАЩЕЛКИ КРЫШКИ	1
25	F307818	ПОДШИПНИК ВАЛИКА ЗАЩЕЛКИ	2
26	F53504	ВТУЛКА ОПОРНОЙ ПЛАСТИНЫ	1
27	817813A1	ОПОРНАЯ ПЛАСТИНА КРЫШКИ	1
28	F8011	ШАЙБА	1
29	F462840	ВТУЛКА ТРОСА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
30	F434767	ВТУЛКА ТОПЛИВНОЙ ЛИНИИ	1
31	F183300	ПРУЖИНА ВАЛИКА ЗАЩЕЛКИ	1
32	F185764	КОЛЬЦО СТОПОРНОЕ	1
33	F1515	ГАЙКА (.312-18)	2
34	F8096	СТОПОРНАЯ ШАЙБА (.312)	2
35	F89777-1	КУЛАЧОК ЗАЩЕЛКИ	1
37	FK603711	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	FA458778	УДЕРЖИВАЮЩИЙ УЗЕЛ КРЫШКИ ДВИГАТЕЛЯ ПЕРЕДНИЙ	1
39	F659528	НАКЛЕЙКА КРЫШКИ ДВИГАТЕЛЯ ЗАДНЯЯ	1

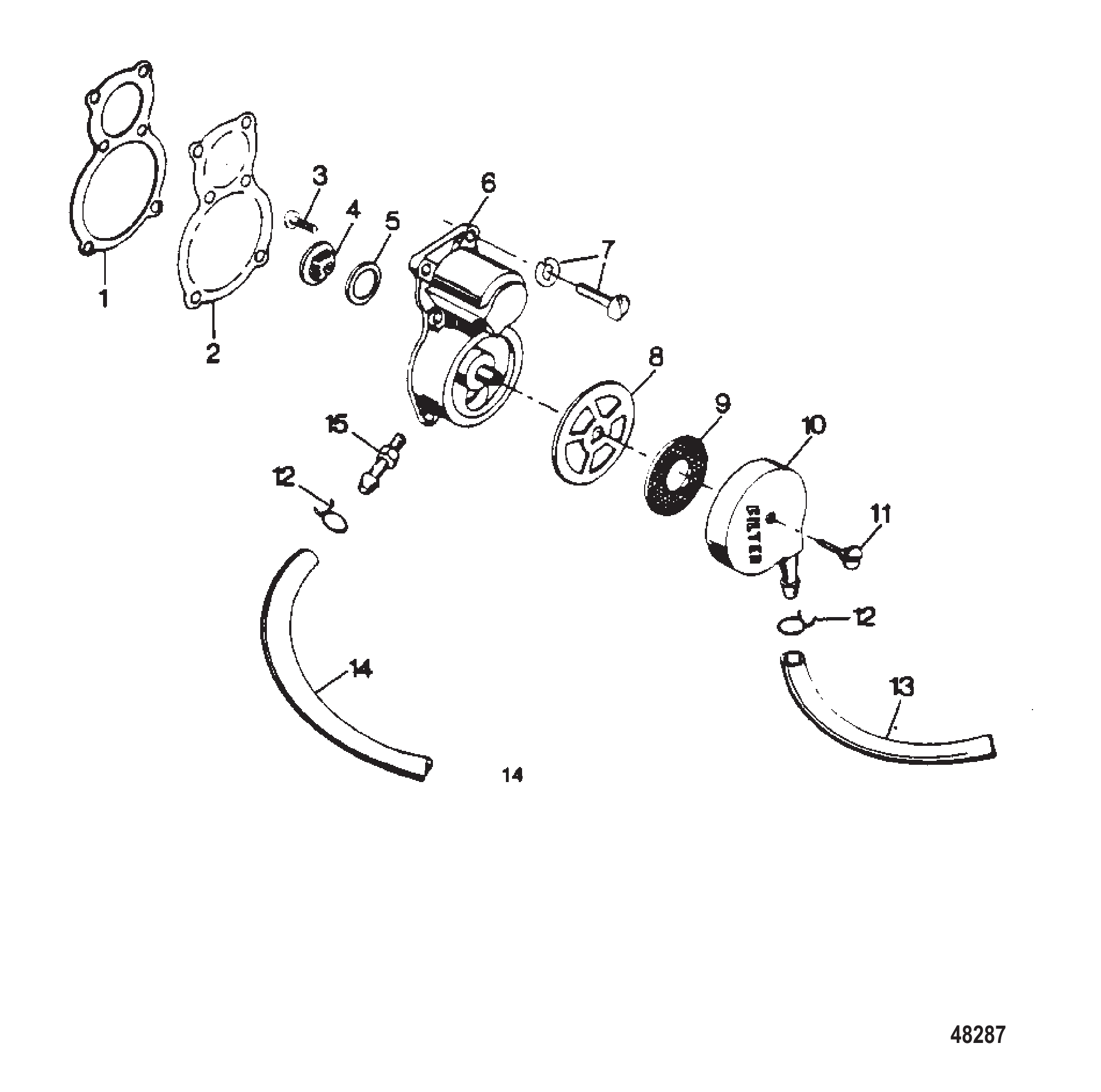

Рис. 8Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	F438760	ПРОКЛАДКА	1
2	F438747	ДИАФРАГМА	1
3	F1860	ВИНТ (#6-32 x .250)	2
4	F177330	КЛАПАН	3
5	F84792	ПРОКЛАДКА	1
6	FA438431	КОРПУС В СБОРЕ ТОПЛИВНОГО НАСОСА	1
7	F1108	ВИНТ ЗАЛИВНОЙ ГОЛОВКИ (.250-20 x .750)	6
8	F438617	ПРОКЛАДКА ЧАШИ ТОПЛИВНОГО НАСОСА	1
9	F438653	СЕТКА ТОПЛИВНОГО НАСОСА	1
10	F438500	ЧАША	1
11	F438165	ВИНТ ЧАШИ ТОПЛИВНОГО НАСОСА	1
12	F97772	ХОМУТ	4
13	FA85754-1	ШЛАНГ ОТ ТОПЛИВНОГО НАСОСА К ВТУЛКЕ	1
14	F458754	ШЛАНГ ОТ ТОПЛИВНОГО НАСОСА К КАРБЮРАТОРУ	1
15	F438801	Колено корпуса топливного насоса	1

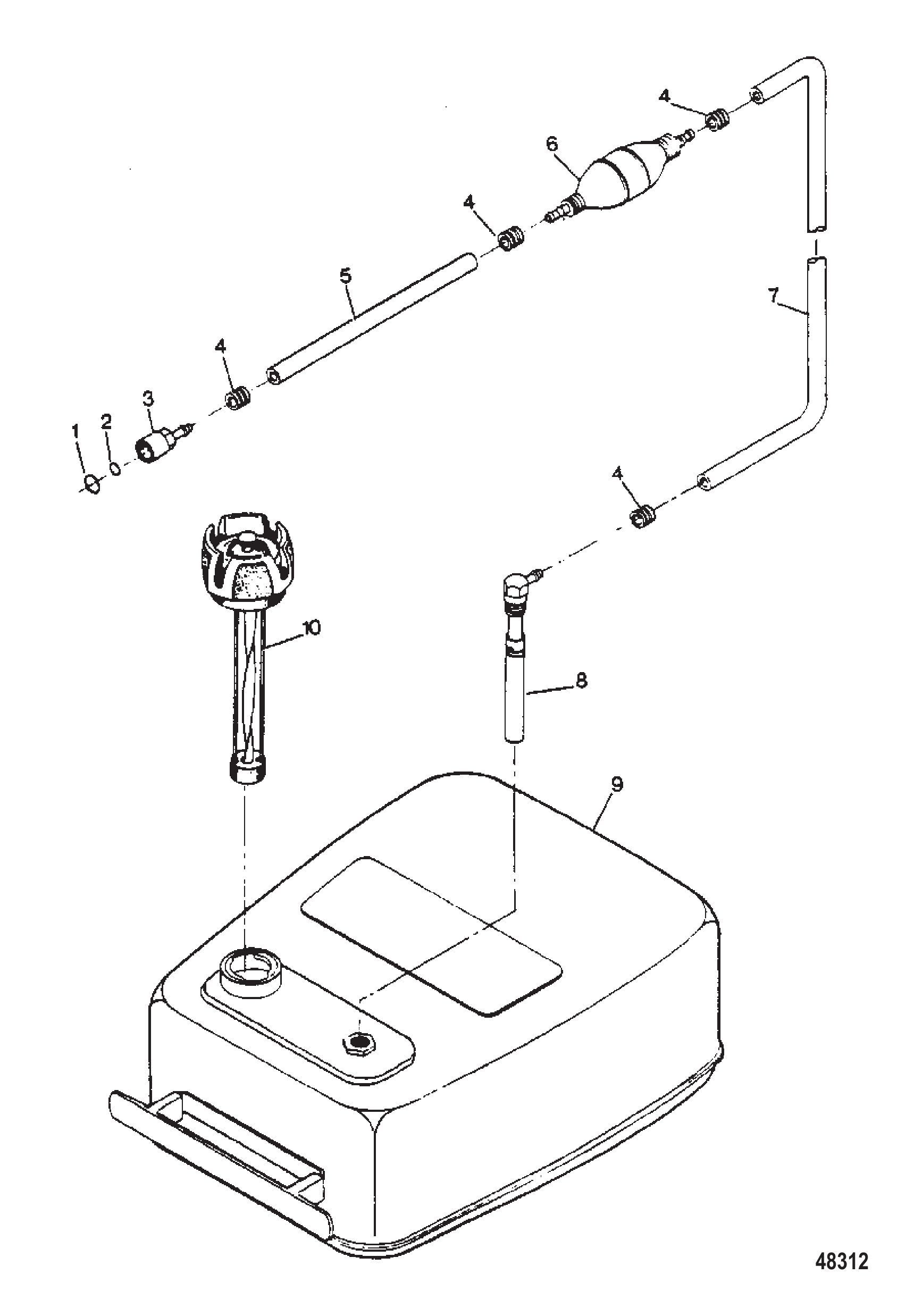

Рис. 9Топливный бак и магистраль Fuel Tank and Line

REF	Номер детали	Наименование	Кол-во
1	F17816	Уплотнение (большое)	1
2	F17815	Уплотнение (малое)	1
3	F197787-3	Топливный соединитель	2
4	F298788	Обжимное кольцо	4
5	FA84754-1	Комплект топливопровода	1
6	89396A38	Груша топливного насоса в сборе	1
7	817738A1	Топливопровод в сборе длинный	1
8	F487755	Переходник топливного бака	1
9	F5H027-1	Топливный бак в сборе	1
10	F409251-1	Крышка датчика уровня топлива в сборе	1
-	FS409752	Топливопровод в сборе - полный (не показан)	1
-	FC409398	Наклейка топливного бака - Канада (не показана)	1
-	F310398	Наклейка предупреждающая (не показана)	1
-	F17818	Прокладка (не показана)	1

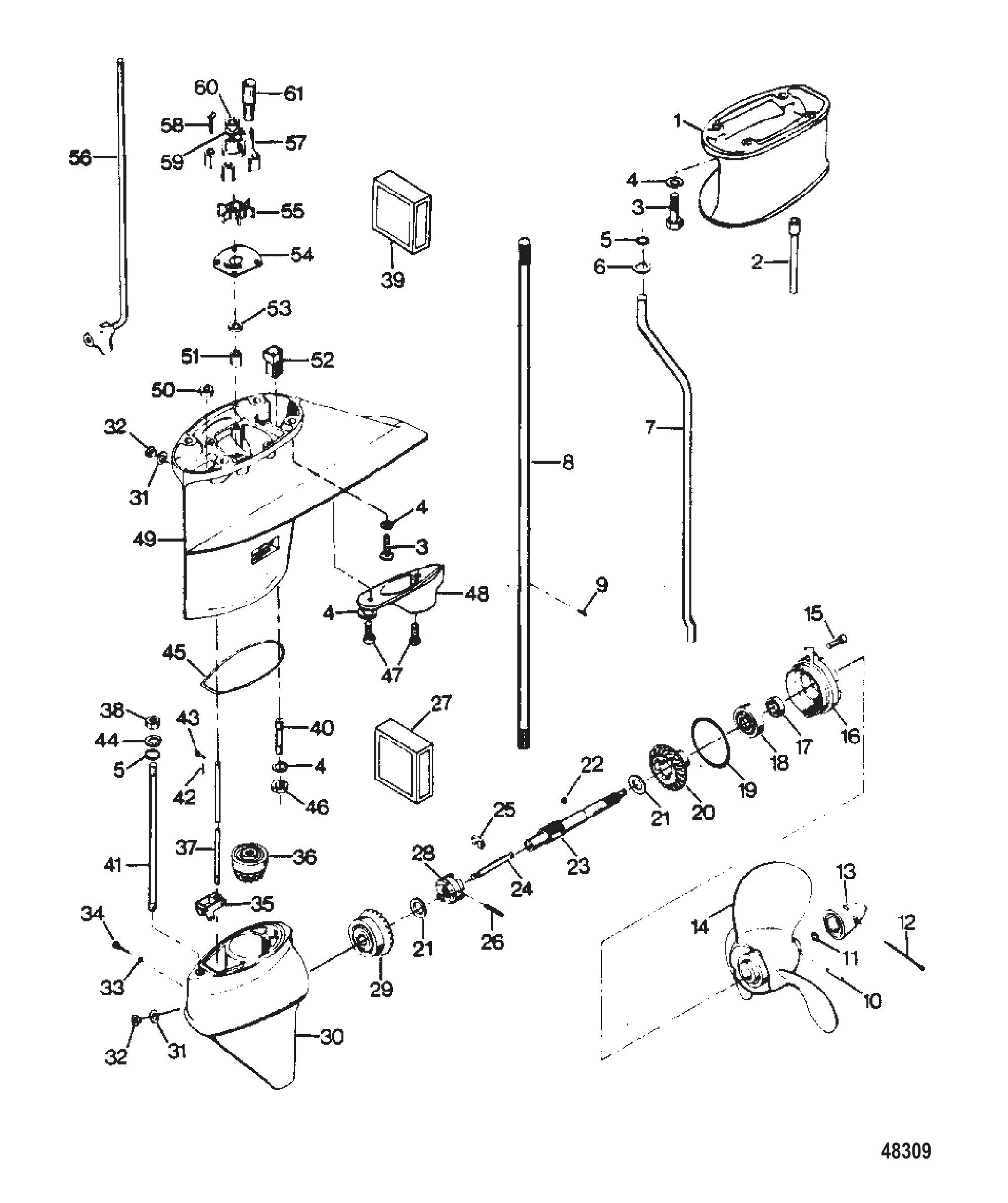

Рис. 10РЕДУКТОР Gear Housing

REF	Номер детали	Наименование	Кол-во
1	F458845	Удлинитель дейдвуда	1
2	FS901244	Шланг подачи воды - удлинитель 20 дюймов	1
3	F1929	Винт (.375 - 16 x 1.125)	8
4	F8065	Стопорная шайба (.375)	8
5	F24342	Сальник	2
6	F2014	Шайба	3
7	F458244-1	Шланг водозаборника	1
8	F462128	Гребной вал	1
9	F901563	ШТИФТ ПРИВОДА КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
10	FK247	КОМПЛЕКТ СРЕЗНЫХ ШТИФТОВ Упаковка 6 шт	1
11	F40342	САЛЬНИК	1
12	F1027	ШТИФТ (.125 x .500) SS (.125-.500)	1
13	FA94094-2	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА	1
14	FP273	Гребной винт (аксессуар)	1
15	F1263	ВИНТ (.312-18 x .562) SS	2
16	817731A5	ОБОЙМА В СБОРЕ ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
17	F141118	САЛЬНИК ГРЕБНОГО ВАЛА	1
18	F366058	ПОДШИПНИК ШАРИКОВЫЙ ГРЕБНОГО ВАЛА	1
19	F141305	САЛЬНИК ОБОЙМЫ ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
20	FA458662	Редуктор заднего хода в сборе	1
21	F40717	ШАЙБА УПОРНАЯ КОНИЧЕСКОЙ ШЕСТЕРНИ	2
22	F366727	ШАРИК ГРЕБНОГО ВАЛА	1
23	819500A3	ГРЕБНОЙ ВАЛ В СБОРЕ	1
24	F90871-3	Штифт рычага переключения передач	1
25	F90619-2	Вилка	1
26	F2097	Пружинный штифт	1
27	FK1068	Ремкомплект нижнего корпуса редуктора	1
28	F99521-1	Муфта	1
29	FS458023	Редуктор переднего хода в сборе	1
30	817804A3	Корпус редуктора в сборе нижний	1
-	817896A2	Корпус редуктора нижний в сборе (не показан)	1
31	F8077	Шайба пробки корпуса редуктора	2
32	F50109	Винт корпуса редуктора	2
33	F498618	Уплотнительное кольцо	1
34	F498891	Штифт оси рычага переключения передач	1
35	817796A2	Рычаг переключения передач в сборе	1
36	F2A458266	Шестерня ведущая в сборе	1
37	F435705	Тяга переключения передач нижняя	1
38	F7004	Гайка (.375-16)	1
39	FK1053	Ремкомплект водяного насоса	1
40	F40008	Шпилька короткая	1
41	F97008-1	Шпилька длинная	1
42	F1015	Шплинт	1
43	F85372	Штифт тяги переключения передач нижний	1
44	F2014	Шайба	1
45	F435555	Сальник	1
46	F1346	Гайка (.375-16) нерж. (.375-16)	1
47	F2008	Винт (.250-20 x .875)	2
48	FA435116	Носок редуктора	1
49	FA502554	Корпус редуктора верхний в сборе	1
50	F338618-1	Сальник тяги переключения передач нижний	1
51	F458057	Подшипник гребного вала верхний	1
52	F435077	Сетка водозаборника	1
53	F458307	Сальник гребного вала	1
54	F435562	Пластина задняя	1
55	F462065	Крыльчатка водяного насоса	1
56	FA435616	Штанга в сборе промежуточного переключения передач	1
57	FA513060	Корпус водяного насоса в сборе	1
58	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	4
59	F513388	Диск фиксирующий водяного насоса	1
60	F458736	Сальник водяного насоса	1
61	FA510914	САЛЬНИК Водяной линии	1

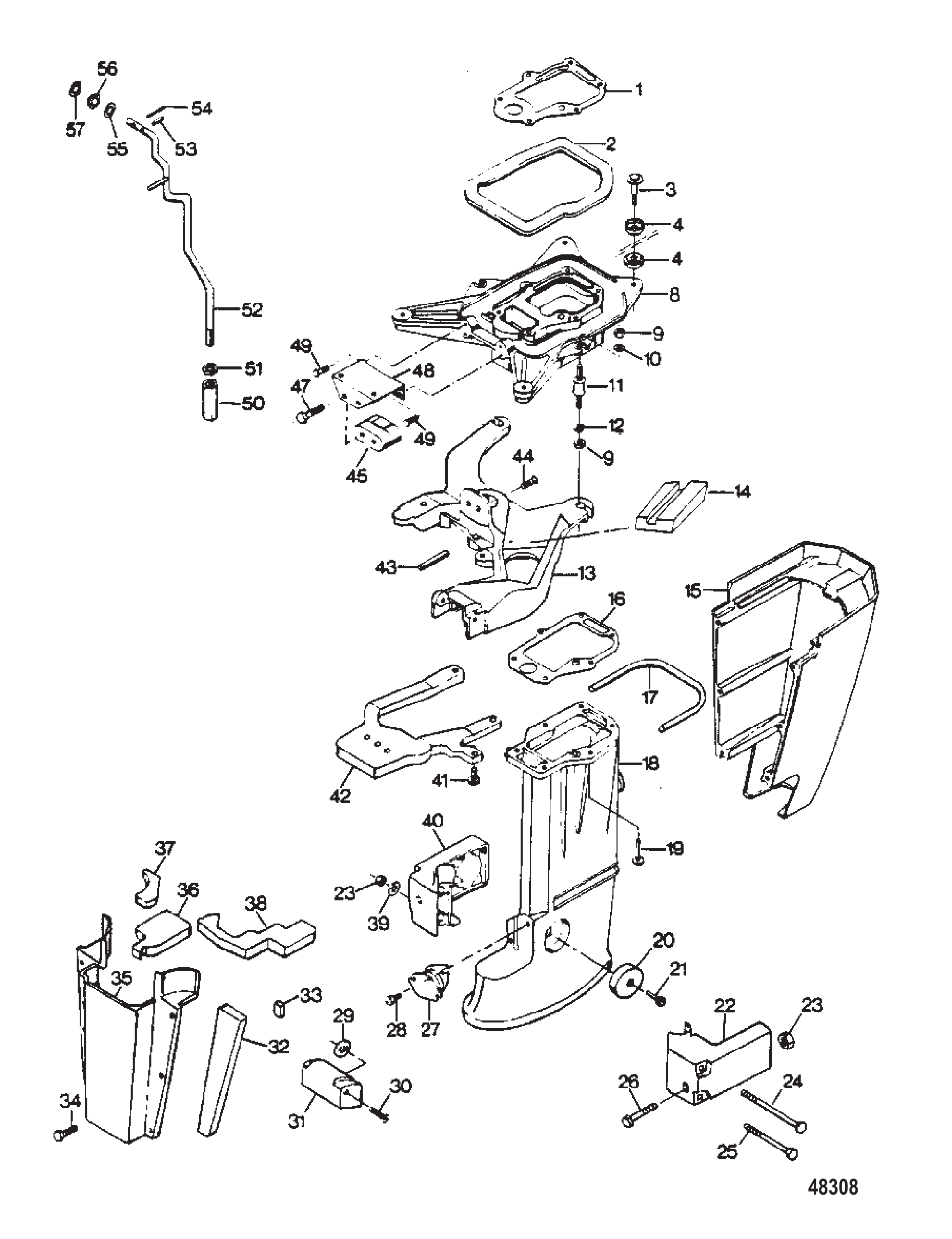

Рис. 11Нога мотора Motor Leg

REF	Номер детали	Наименование	Кол-во
1	F458279	Прокладка выпускного коллектора цилиндра	1
2	F183756-1	Опорная пластина набивки	1
3	F458887	Крепёж опорной пластины	4
4	F458347	Опорная пластина подвески	8
8	F458963	Пластина амортизатора	1
9	F1346	Гайка (.375-16) нерж. (.375-16)	4
10	F1778	Шайба	2
11	F458962	Амортизатор	2
12	F458076	Боковой амортизатор с упором	2
13	817809A1	Пластина крепления шкворня	1
14	F458345	Подушка пластины крепления шкворня	1
15	818057A1	Задняя крышка дейдвуда с уплотнением	1
16	F458453	Прокладка выхлопа дейдвуда	1
17	F458322	Уплотнение задней крышки дейдвуда	2
18	F458133	Дейдвуд	1
19	F458166-2	Винт крепления дейдвуда к цилиндру	6
20	F462962	Амортизатор боковой	2
21	F1263	ВИНТ (.312-18 x .562) SS	2
22	F458973-1	Крышка амортизатора левого борта	1
23	F1515	ГАЙКА (.312-18)	4
24	F2006	Винт (.312 - 18 x 4.750)	1
25	F2007	Винт (.312 - 18 x 4)	1
26	F1696	Винт (.312 - 18 x 1.750)	2
27	F183346-1	Опора	1
28	F1129	Винт заливной головки (.3125-18 x .500)	2
29	F2018	Гайка скоростная (.250 - 20)	2
30	F2011	Винт (.250 - 20 x 1.250)	2
31	FA460686	Крышка пластины крепления шкворня	1
32	F458312	Уплотнение боковой крышки дейдвуда	2
33	F458323-1	Уплотнение передней крышки дейдвуда	3
34	F1705	ВИНТ (.250-20 x .750)	6
35	818056A2	Передняя крышка дейдвуда с уплотнением	1
36	F458324	Уплотнение передней крышки дейдвуда верхнее правого борта	1
37	F458315	Уплотнение боковой крышки дейдвуда верхнее	2
38	F458320	Уплотнение передней крышки дейдвуда верхнее левого борта	3
39	F8096	СТОПОРНАЯ ШАЙБА (.312)	2
40	F458972-1	Крышка амортизатора правого борта	1
41	F1745	Винт с пружинной шайбой (.312 - 18 x 1)	3
42	F385647	Рукоятка для переноски	1
43	F1663	Штифт пружинный	1
44	F1160	Винт (.250-28 x .625)	2
45	F203965	Опора	1
47	F1211	Винт с пружинной шайбой (.250 - 28 x .625)	2
48	F40956	Кронштейн верхнего упора амортизатора	1
49	F1922	Винт (.250-20 x .625)	4
50	F141704	Муфта тяги переключения передач	1
51	F1349	Гайка (.312 - 18) нерж.	1
52	F458615	Тяга верхнего переключения передач	1
53	F1978	Штифт пружинный	1
54	F1020	Шплинт	1
55	F8049	Шайба пружинная	1
56	F85610	Подшипник	2
57	F1739	Шайба	1

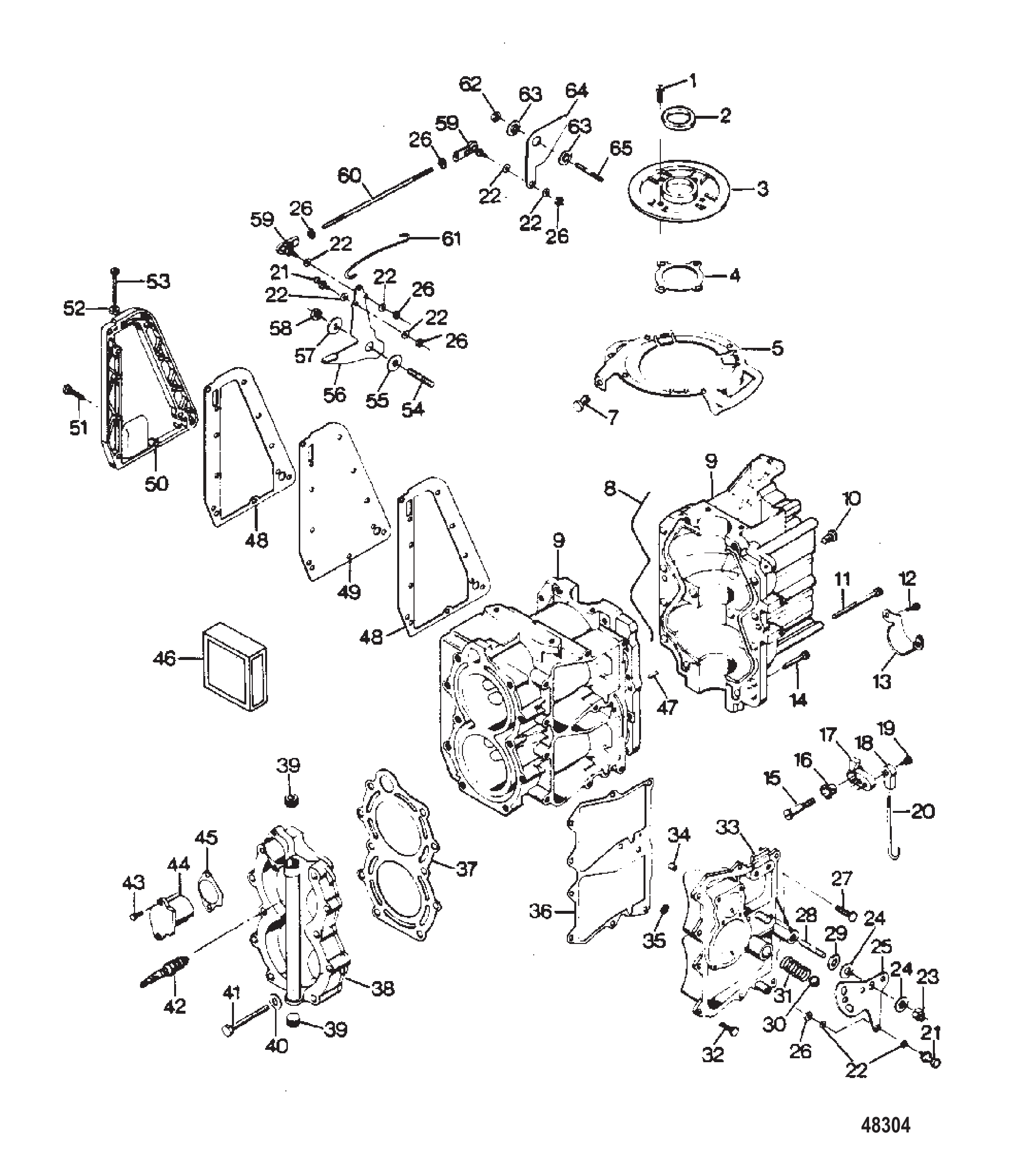

Рис. 12Силовая головка Power Head

REF	Номер детали	Наименование	Кол-во
1	F1107	Винт (.250-20 x .750)	4
2	F458146	Сальник верхней коренной опоры коленвала	1
3	FA458144	Корпус подшипника коленчатого вала в сборе	1
4	F458277	Прокладка корпуса подшипника коленчатого вала	1
5	FA504082	Кольцо статора магнето	1
7	F1727	Заклёпка (нейлоновая)	1
8	F184122-1	Сальник разъёма картера	1
9	FA573010	Цилиндр в сборе	1
-	FC573010	Короткий блок в сборе	1
10	F1864	Винт (.250-20 x .750)	8
11	F2005	Винт (.312 - 18 x 2.750)	2
12	F1689	Винт (.250 - 20 X .500)	2
13	F460317	Хомут соленоида электростартера	1
14	F2013	Винт (.312 - 18 x 1.250)	4
15	F85026	Поворотный рычаг блокировки переключения передач	1
16	F307818	ПОДШИПНИК ВАЛИКА ЗАЩЕЛКИ	1
17	F458977-3	Рычаг блокировки переключения передач	1
18	F84035-2	Подшипник	1
19	F84026	Подшипник поворотной блокировки переключения передач	1
20	817805A1	Тяга блокировки переключения передач	1
21	F98273	ШПИЛЬКА	2
22	F8058	СТОПОРНАЯ ШАЙБА	8
23	F7004	Гайка (.375-16)	1
24	F269052	Подшипник	2
25	817808A2	Рычаг переключения передач	1
26	F1513	Гайка (#10-32)	6
27	F1922	Винт (.250-20 x .625)	1
28	F440209	Шпилька рычага переключения передач	1
29	F2014	Шайба	1
30	F458727	Фиксатор рычага переключения передач	1
31	F183300	ПРУЖИНА ВАЛИКА ЗАЩЕЛКИ	9
32	F1922	Винт (.250-20 x .625)	9
33	FA659222	Крышка перепускного канала	1
34	817741A1	Комплект обратного клапана	2
35	F429811	Сетка	2
36	F458223	Прокладка крышки перепускного канала	1
37	F513529	Прокладка головки цилиндра	1
38	FA513518	Головка цилиндра в сборе	1
39	F458109	Пробка головки цилиндра	2
40	F1739	Шайба	7
41	F458936	Винт головки цилиндра	10
42	82370M	Свеча зажигания	2
-	FC503227	Свеча (CHAMPION QL-77-J4) для Канады	2
43	F1854	ВИНТ (.250-20 x .625)	2
44	F458066	Крышка термостата	1
45	F458067	Прокладка крышки термостата	1
46	FG1014	Комплект прокладок	1
-	F84792	ПРОКЛАДКА	3
-	F433168	Прокладка переходника карбюратора	1
-	F433406	Прокладка дефлекторной пластины	1
-	F438617	ПРОКЛАДКА ЧАШИ ТОПЛИВНОГО НАСОСА	1
-	F438760	ПРОКЛАДКА	1
-	F458067	Прокладка крышки термостата	1
-	F458154	Прокладка пластины выпускного канала	2
-	F458223	Прокладка крышки перепускного канала	1
-	F458277	Прокладка корпуса подшипника коленчатого вала	1
-	F458279	Прокладка выпускного коллектора цилиндра	1
-	F458453	Прокладка выхлопа дейдвуда	1
-	F513529	Прокладка головки цилиндра	1
47	F8559	ШТИФТ	2
48	F458154	Прокладка пластины выпускного канала	2
49	F458151	Пластина выпускного канала	1
50	F458152	Крышка выпускного канала	1
51	F1532	Винт (.250-20 x 1.00)	10
52	F1341	ГАЙКА (.250-20) нержавеющая сталь	1
53	F1072	Винт (.250-20 x 1.75) заливной головки	1
54	F286440	ШПИЛЬКА Управления дросселем	1
55	F183813	Подшипник рычага управления	1
56	F2A458081	Рычаг управления магнето в сборе	1
57	F286282	Шайба (специальная)	1
58	F1803	ГАЙКА (.312-24)	1
59	8177471	Подшипник с шаровым шарниром, шаровой узел	2
60	F458502	Тяга кулачка дроссельной заслонки	1
61	F458509	Тяга статора магнето	1
62	F1910	Гайка	1
63	F269319	Подшипник кулачка дроссельной заслонки	2
64	F458192	Кулачок дроссельной заслонки	1
65	F433209-1	Шпилька (.250-20 x 1.250)	1

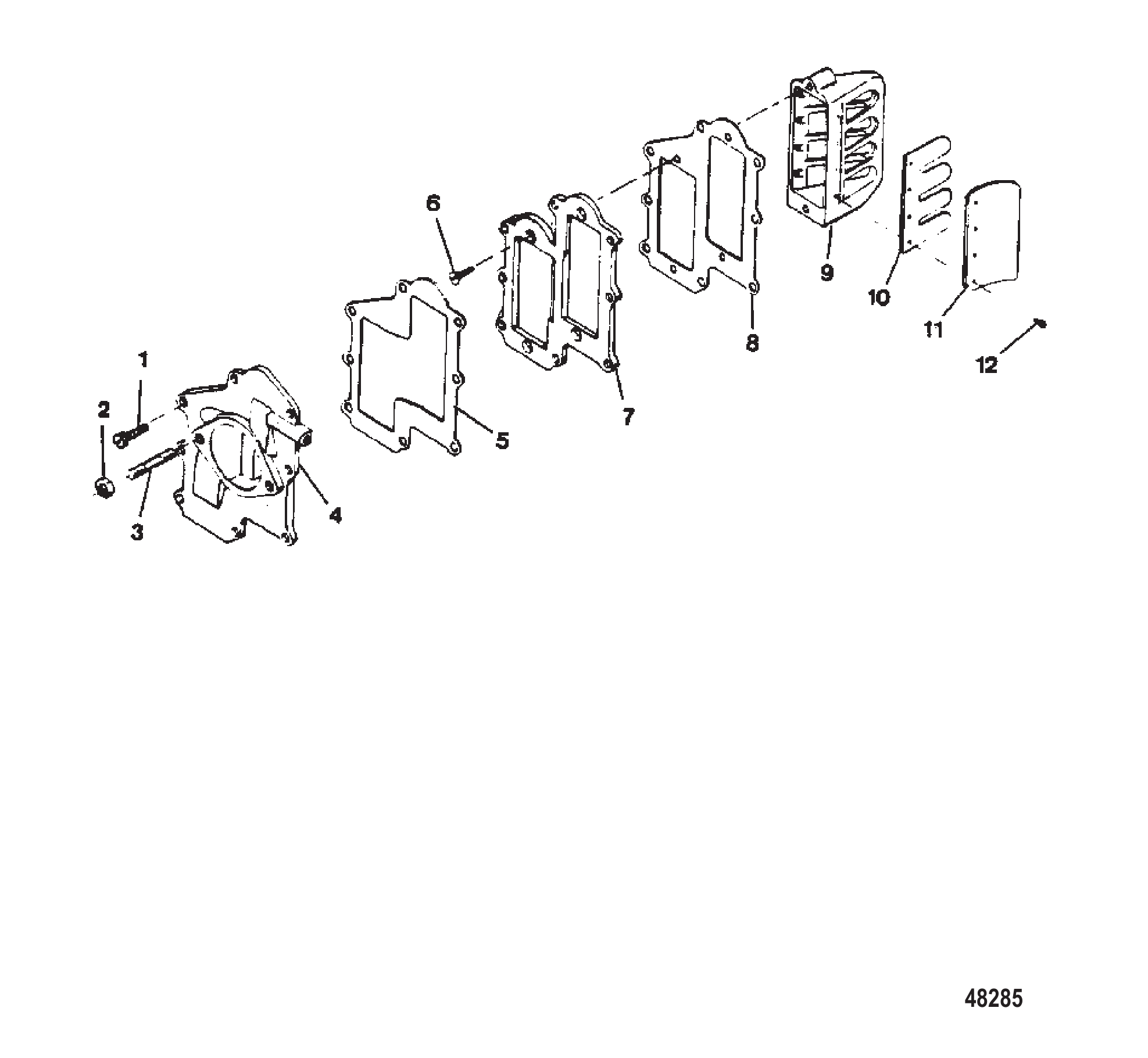

Рис. 13Пластина клапана Reed Plate

REF	Номер детали	Наименование	Кол-во
1	F2008	Винт (.250-20 x .875)	8
2	F1515	ГАЙКА (.312-18)	2
3	F40209	Шпилька	2
4	FA458167	Переходник в сборе карбюратора	1
5	F433168	Прокладка переходника карбюратора	1
6	F1141	Винт (10 - 24 x .500)	4
7	F433404	Пластина отражательная	1
8	F433406	Прокладка дефлекторной пластины	1
9	FA572158	Пластина лепестковых клапанов в сборе	2
10	F316160	Лепесток	4
11	F88161-4	Упор лепестка	4
12	F1755	Винт с пружинной шайбой, полукруглая головка, (6 - 32 x .312)	16

Рис. 14Специнструменты для нижнего блока Special Tools Lower Unit

REF	Номер детали	Наименование
-	FT8948-1	Съёмник подшипника
-	FT8919	Инструмент для выбивания пружинных штифтов, штифтов и поршневых пальцев
-	FT8907	Держатель для водила
-	FT8918	Набор направляющих втулок для инструмента
-	FT8921	Съемник передней обоймы подшипника
-	FT8904	Установщик передней обоймы подшипника
-	FT8972	Установщик сальника
-	FT8957	Инструмент для установки сальника тяги переключения
-	FT8963	Установщик подшипника
-	FT8964	Съемник подшипника
-	FT3431	Установщик сальника

Рис. 15Специнструменты, смазки и герметики Special Tools Lubricants and Sealants

REF	Номер детали	Наименование
-	FT2961	Смазка RYKON GREASE #2EP
-	FT2987-1	Смазка
-	FT8969	Смазка
-	FT8983	Герметик
-	FT8936-1	Герметик Loctite RC 609
-	FT2962-1	Герметик 50 мл LOCTITE H, ненвердеющий
-	FT2963-2	Герметик 2 унции LOCTITE 271
-	FT8935	LOC QUICK T Mercury / Quicksilver

Рис. 16Специнструменты для силовой головки Special Tools Power Head

REF	Номер детали	Наименование
-	FT8932	Рым-крюк
-	FT2989	Клиновой съёмник маховика
-	FT2910	Гайка съемная
-	FT8971	Установщик сальника
-	FT8967	Протектор сальника
-	FT2953	Головка торцевая
-	FT2990	Съемник поршневого пальца
-	FT8926	Инструмент-расширитель поршневых колец
-	FT2996	Инструмент-компрессор поршневых колец
-	FT8977	Установщик обоймы сальника
-	FT8976	Протектор сальника
-	FT2998	Динамометрический ключ ( 0 - 100 фунтов / фут )
-	FT2999	Динамометрический ключ ( 0 - 600 фунтов / дюйм )
-	FT2991	Щетка проволочная
-	FT8900	Клещи для хомутов топливных шлангов
-	FT1749	Клещи для стопорных колец поршневого пальца

Рис. 17Специнструменты и испытательное оборудование Special Tools Test Equipment

REF	Номер детали	Наименование
-	FT11260	Тестер искры
-	FT2938-1	Тестер целостности цепи
-	FT2951	Инструмент-пробник для проверки цепи
-	FT2954A	Тестовое колесо
-	FT8950	Комплект тестеров
-	FT11259	Мультиметр

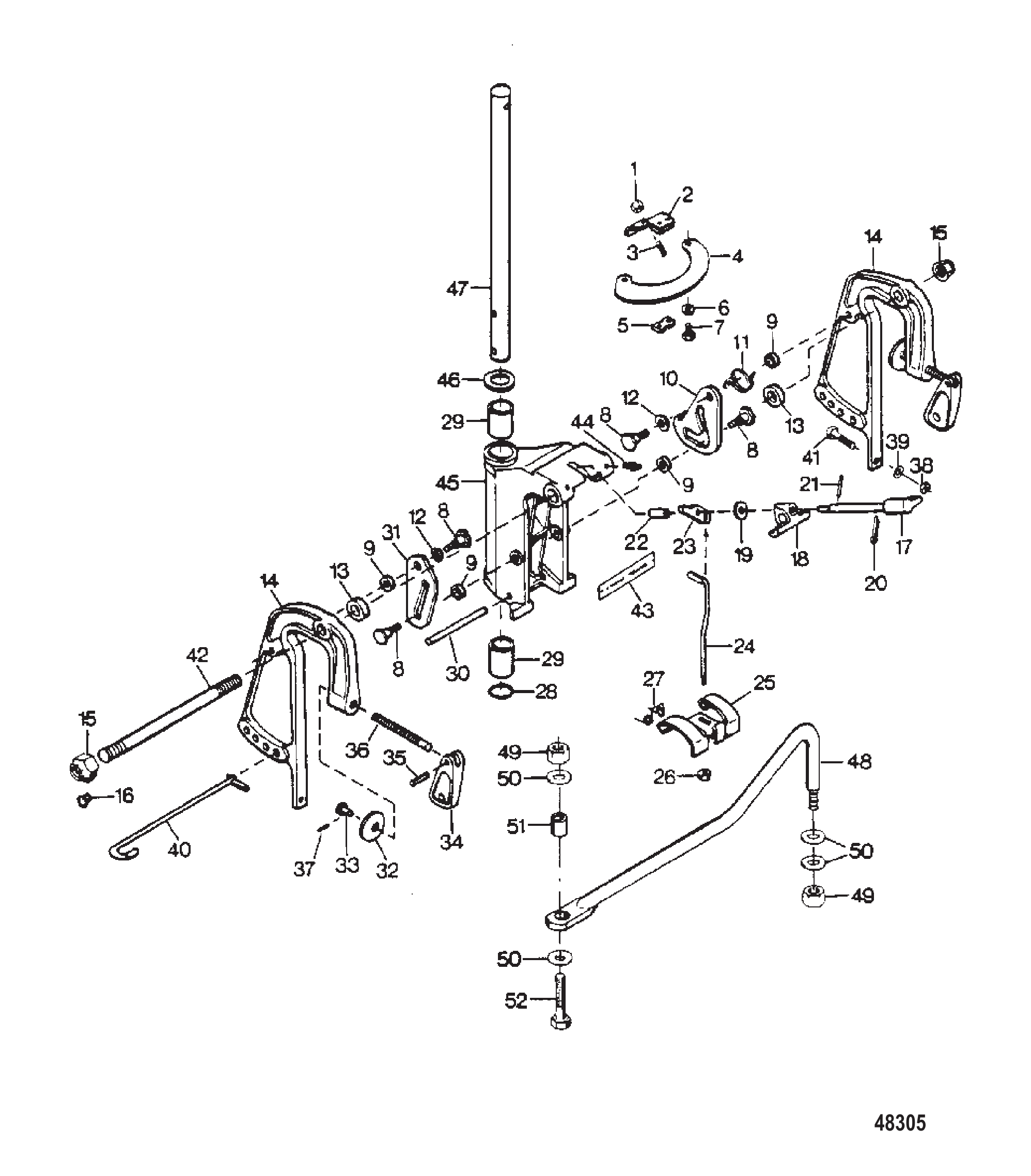

Рис. 18Группа поворотного кронштейна Swivel Bracket Group

REF	Номер детали	Наименование	Кол-во
1	F7024	Гайка (.250 - 20)	1
2	817882A1	Рычаг регулировки фрикционной колодки	1
3	F433209-1	Шпилька (.250-20 x 1.250)	1
4	F901775	Пластина фрикционной колодки	1
5	F901631-1	Колодка фрикционная	2
6	F8083	СТОПОРНАЯ ШАЙБА (.250)	2
7	F1689	Винт (.250 - 20 X .500)	2
8	F286422-1	ВИНТ (.312-18 Специальный) (.312-18)	4
9	F286451	Проставка фиксатора наклона	4
10	F436541	Фиксатор наклона	1
11	F286544-1	ПРУЖИНА Замка Наклона	1
12	F1666	Шайба пружинная тарельчатая	2
13	F529286	Шайба поворотного кронштейна фрикционная	4
14	FS602532	Кронштейн кормовой	2
15	F1600	Гайка (.875-14)	2
16	F4052	Пробка поворотной трубы рулевого управления	2
17	F483827	Рычаг стопора реверса	1
18	F529726	Подшипник стопора реверса	1
19	F8094	Шайба	1
20	F1014	Шплинт	1
21	F1836	Штифт пружинный	1
22	F483884	Подшипник стопора реверса	1
23	F366364	Рычаг стопора реверса	1
24	F483510-1	Тяга стопора реверса	1
25	F483349-1	Замок реверса	1
26	F1669	Гайка (#6-32)	1
27	F483300	Пружина	1
28	F458783	Сальник поворотного кронштейна	1
29	F901169-1	Подшипник поворотного кронштейна	2
30	F2095	Штифт пружинный	1
31	F385433	Упор откидывания	1
32	F24074	Винт опоры транцевого кронштейна	2
33	F66480	Шпилька	2
34	F288075	Рукоятка зажимного винта кормового кронштейна	2
35	F1638	Штифт пружинный	2
36	817776A3	Зажимной винт в сборе	2
37	F8537	Штифт пружинный	2
38	F1515	ГАЙКА (.312-18)	2
39	F1904	Шайба	2
40	FA324113	Стопорная планка в сборе кормового кронштейна	1
41	F2027	Винт (.312 - 18 x 3)	2
42	F529125-1	Труба поворотная рулевого управления	1
43	F529390-1	Наклейка стопора реверса - США	1
44	F213274	Штуцер	3
45	FA529072	Поворотный кронштейн в сборе	1
46	F901011	Шайба поворотного кронштейна	1
47	F458019	Шкворень	1
48	F5H102	Комплект тяги рулевого управления	1
49	F2093	Гайка (.375-24) нерж.	2
50	F8038	Шайба	4
51	F523359	Проставка	1
52	F2073	Винт (.375 - 24 x 1.75)	1

水星 Mercury 35 H.P. (1986) 357F6A &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 35 H.P. (1986) 357F6A & Up - — взрыв-схемы и запчасти
