水星 Mercury 90 H.P. (1991-1992) 1991E THRU 1992C - — взрыв-схемы и запчасти

Force 系列 · USA - Cat.# 90-823424 · 共 40 个部位 · 1691 条零件

1НИЖНИЙ КОЖУХ 2Карбюратор 0E000001–0E009499 3Карбюратор 0E009500–0E093699 4КОЛЕНВАЛ И ПОРШЕНЬ 5Блок цилиндров 6Картер редуктора 7Электрические компоненты 8Топливный насос 0E000001–0E065371 9Топливный насос 0E065372–0E093699 10Топливный бак и магистраль 11Топливный бак и магистраль (пластик – 6,6 галлона)12РЕДУКТОР 13Механизм переключения передач (серийные номера 0E000001–0E009499)14Механизм переключения передач (серийные номера 0E009500–0E093699)15Компоненты зажигания (модели 91E)16Компоненты системы зажигания (91H по 92C)17Компоненты системы зажигания серийный № 0E039024 по 0E093699 18Крышка впуска 19Звуковой сигнал перегрева 20Гидроподъемник - конструкция III с пулевыми разъемами 21Гидроподъемник - конструкция II с пулевыми разъемами 22Гидроподъемник - конструкция I с байонетными разъемами 23Гребной винт - коническая ступица 24Насос/мотор в сборе 25Ресивер и система рециркуляции 0E009500 по 0E065371 26Ресивер и система рециркуляции 0E065372 по 0E093699 27Ресивер и система рециркуляции 91E по 92C 28Дистанционное управление 29Сервисные/вспомогательные материалы 30Стартер 31Поворотные кронштейны транца (ручной подъем)32Поворотные кронштейны транца (гидроподъемник)33Термостат 34Термостат модели 91E 35Цилиндр подъема / мотор / насос (конструкция I)36Специальный инструмент 37ВЕРХНИЙ КОКПИТ 38Вал башни и тяги дросселя 0E000001 по 0E009499 39Вал башни и тяги дросселя 0E009500 по 0E093699 40Цилиндр триммера

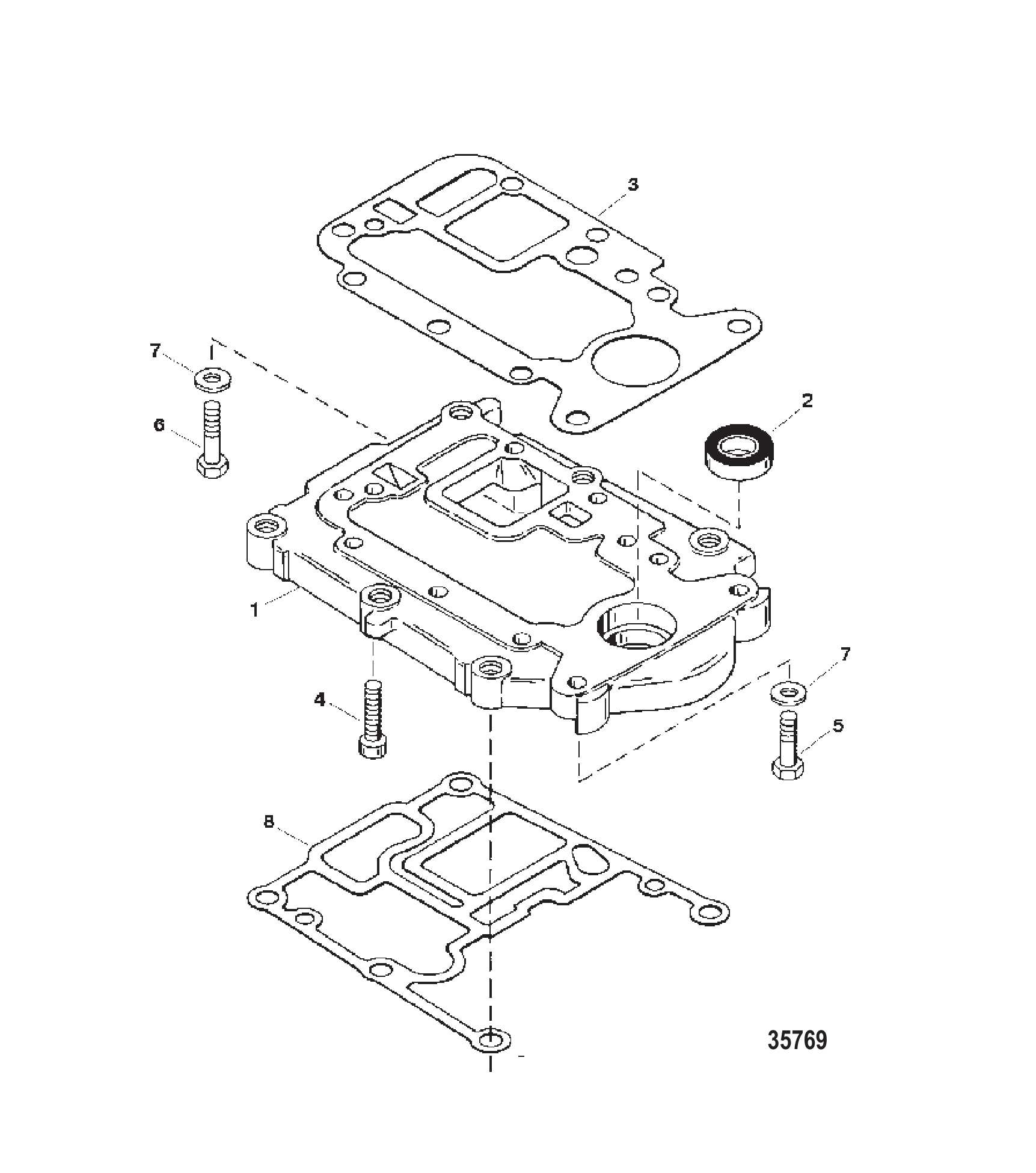

Рис. 1НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	820228A2	Пластина-адаптер в сборе верхняя	1
2	828932	Сальник масляный	1
3	8268712	Прокладка переходной пластины	1
4	19949088	ВИНТ (.250-20 x .880)	1
5	19921125	ВИНТ (.312-18 x 1.25)	6
6	19921150	ВИНТ (.312-18 x 1.500) С Dri Lok	2
7	34437	Шайба	8
8	8267381	Прокладка переходной пластины	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

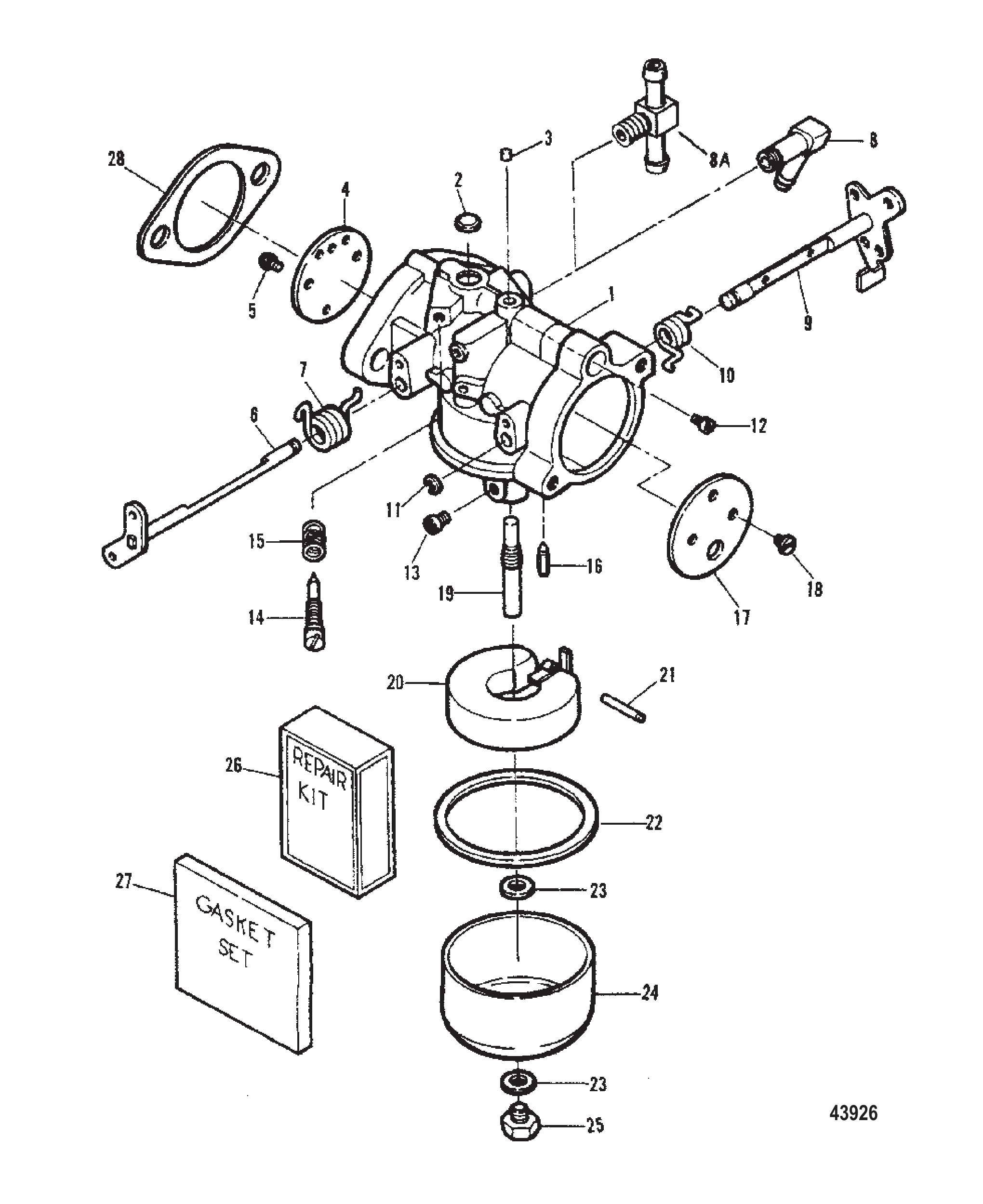

Рис. 2Карбюратор 0E000001–0E009499 Carburetor 0E000001 Thru 0E009499

REF	Номер детали	Наименование	Кол-во
1	F831061-3	КАРБЮРАТОР (ВЕРХНИЙ - WB-101C)	1
1	803920T	Карбюратор верхний	1
1	F832061-3	КАРБЮРАТОР (СРЕДНИЙ/НИЖНИЙ - WB-100C)	2
1	803921T	Карбюратор средний или нижний	2
2	FO16128	ПРОБКА Уэлча	1
3	FO10588	Заглушка чашки (верхний карбюратор)	4
4	F10315	ЗАСЛОНКА ДРОССЕЛЬНАЯ	1
5	F10328	ВИНТ ЗАСЛОНКИ	2
5	803176	ВИНТ С НАКЛЕЙКОЙ	2
6	F10305	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
7	F10334	ПРУЖИНА ВАЛА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
8	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
8	F85314-1	ШТУЦЕР (T) (T-ОБРАЗНЫЙ)	2
8	64706001	Фитинг тройник	2
9	F10299	ВАЛ ВОЗДУШНОЙ ЗАСЛОНКИ	1
10	F10300	ПРУЖИНА	1
11	F10241	Стопорное кольцо вала тяги дросселя	1
12	F10356	ЖИКЛЕР ХОЛОСТОГО ХОДА (.036)	1
13	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
13	3794	Жиклёр (.074) (правый борт)	OPT.
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	3794	Жиклёр (.074) (правый борт)	1
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FK10309	ИГЛА С СЕДЛОМ	1
16	F10265	ИГЛА ВПУСКНАЯ	1
17	F10355	ЗАСЛОНКА ВОЗДУШНАЯ	1
18	F10328	ВИНТ ЗАСЛОНКИ	2
18	803176	ВИНТ С НАКЛЕЙКОЙ	2
19	F10302	ЖИКЛЁР ГЛАВНЫЙ	1
20	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
20	891730A01	Комплект поплавка	1
21	FO13944	ПАЛЕЦ ПОПЛАВКА	1
22	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
23	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
24	F10333	КАМЕРА ПОПЛАВКОВАЯ	1
25	5128	Винт поплавковой камеры топлива	1
26	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
26	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
27	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
27	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
28	F85906	Прокладка карбюратора	3
28	828925	Прокладка карбюратора	3
-	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	AR
-	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	AR
-	FK10323	КОМПЛЕКТ ПРОКЛАДОК	AR
-	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	AR

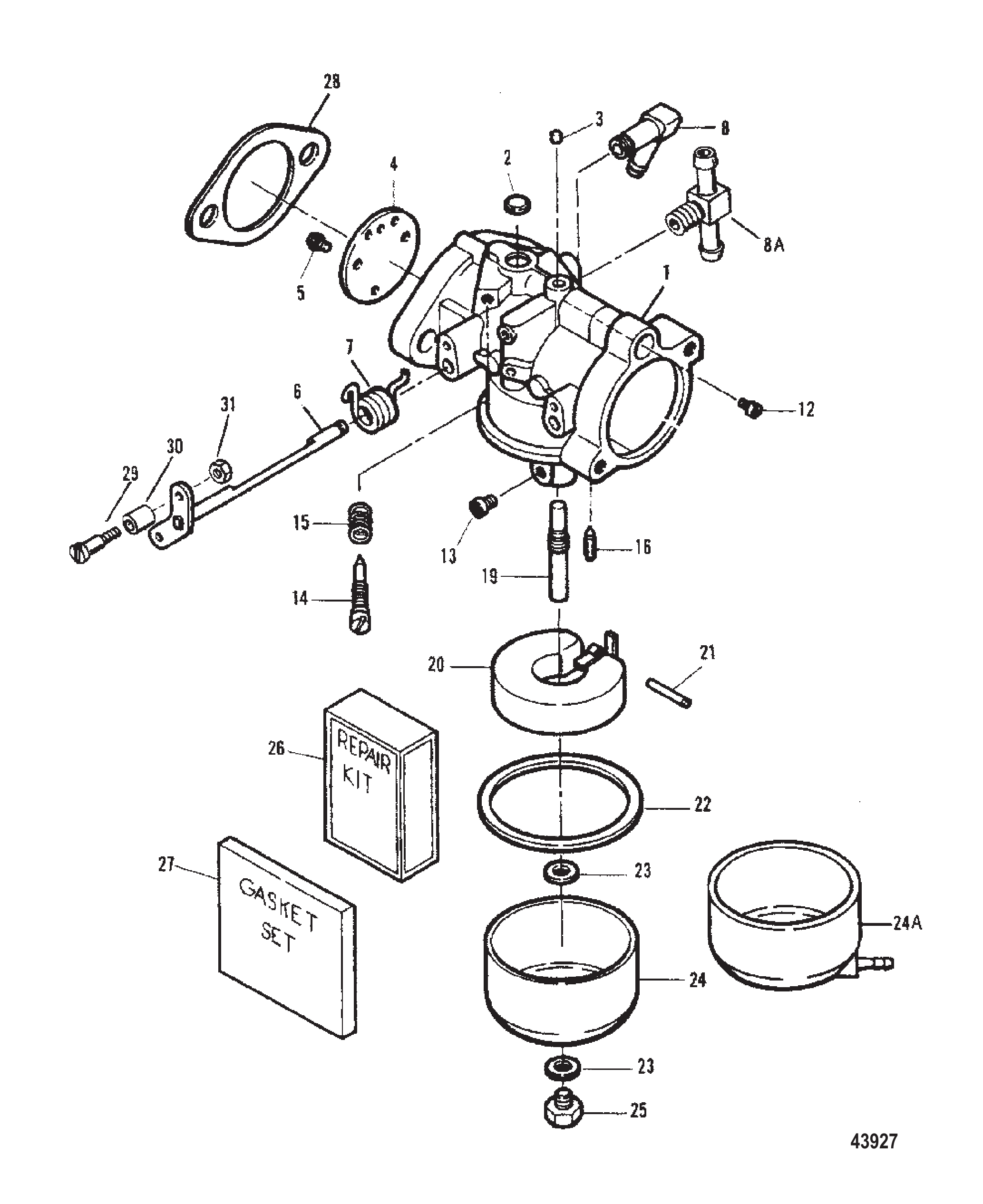

Рис. 3Карбюратор 0E009500–0E093699 Carburetor 0E009500 Thru 0E093699

REF	Номер детали	Наименование	Кол-во
1	8201991	КАРБЮРАТОР (Верхний - WB-109B)	1
1	8202021	КАРБЮРАТОР (Средний/Нижний - WB-108B)	2
2	FO16128	ПРОБКА Уэлча	1
3	FO10588	Заглушка чашки (верхний карбюратор)	4
4	F10315	ЗАСЛОНКА ДРОССЕЛЬНАЯ	1
5	F10328	ВИНТ ЗАСЛОНКИ	2
5	803176	ВИНТ С НАКЛЕЙКОЙ	2
6	F10305	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
7	F10334	ПРУЖИНА ВАЛА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
8	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
8A	F85314-1	ШТУЦЕР (T) (T-ОБРАЗНЫЙ)	2
8A	64706001	Фитинг тройник	2
12	5317	Жиклёр (.046)	1
13	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
13	3794	Жиклёр (.074) (правый борт)	OPT.
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	3794	Жиклёр (.074) (правый борт)	1
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FK10309	ИГЛА С СЕДЛОМ	1
16	F10265	ИГЛА ВПУСКНАЯ	1
19	F10302	ЖИКЛЁР ГЛАВНЫЙ	1
20	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
20	891730A01	Комплект поплавка	1
21	FO13944	ПАЛЕЦ ПОПЛАВКА	1
22	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
23	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
24A	820491	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	F10333	КАМЕРА ПОПЛАВКОВАЯ	2
25	5128	Винт поплавковой камеры топлива	1
26	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
26	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
27	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
27	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
28	F85906	Прокладка карбюратора	3
28	828925	Прокладка карбюратора	3
29	F333316	Вал	1
29	830110	Вал ролика дросселя	1
30	819225	Ролик вала дросселя	1
31	F1997	ГАЙКА (#8-32)	1
31	8267094	Гайка @5	1
-	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	AR
-	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	AR
-	FK10323	КОМПЛЕКТ ПРОКЛАДОК	AR
-	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	AR

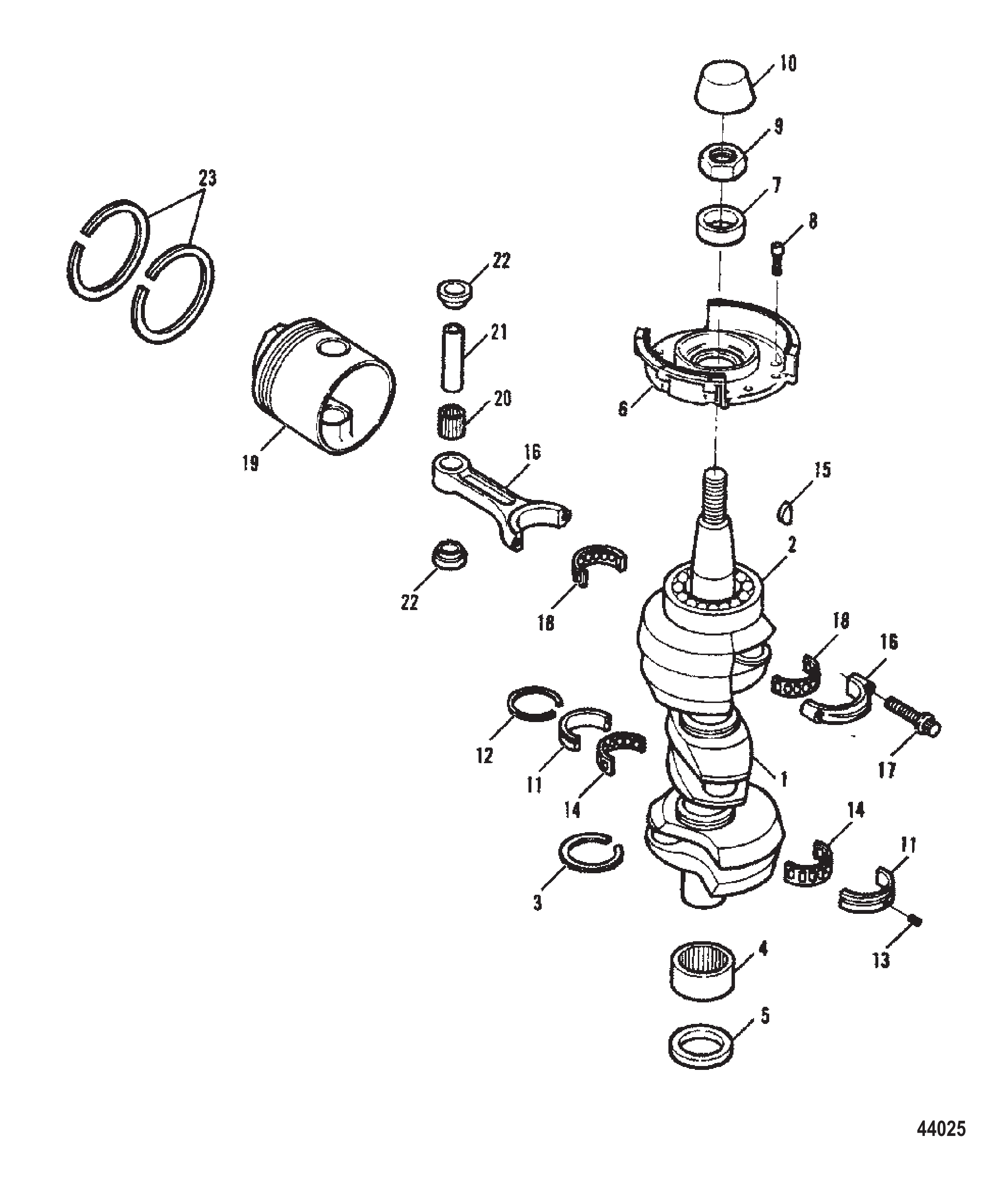

Рис. 4КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	816989A5	КОМПЛЕКТ КОЛЕНЧАТОГО ВАЛА	1
2	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
2	803893T	Подшипник шариковый	1
3	F316579	САЛЬНИК	2
4	FA523014	ПОДШИПНИК В СБОРЕ КОЛЕНВАЛА НИЖНИЙ КОРЕННОЙ	1
4	818050T4	Подшипниковый узел	1
5	F523146-1	САЛЬНИК	1
5	828627	Сальник коленчатого вала нижний	1
6	818070A1	Обойма в сборе	1
6	819312A1	ОБОЙМА В СБОРЕ	1
6	819312T4	КОРПУС В СБОРЕ - 70/150	1
7	F523146-1	САЛЬНИК	1
7	828627	Сальник коленчатого вала нижний	1
8	92160	Винт (.250-20 x .750) нержавеющая сталь	5
9	F1968	ГАЙКА (.750-16)	1
10	F2067	ЗАГЛУШКА ПЛАСТИЗОЛЕВАЯ	1
11	FA85655-1	ПОДШИПНИК В СБОРЕ	2
11	803604T	Подшипник средней коренной опоры	2
12	F85410	Кольцо	2
13	823605	Штифт (запрессованный в блок)	3
14	819193	Обойма/комплект роликов	2
15	F85498-1	Шпонка маховика	1
16	818052A6	Шатун в сборе	3
16	818052T6	Шатун в сборе	3
17	91012	Винт (.250-28 специальный)	6
18	62596A2	Сепаратор/роликовый комплект	3
19	819690A1	Комплект поршня (стандартный)	3
19	834797A4	КОМПЛЕКТ ПОРШНЯ - СТАНДАРТ	3
19	819690A2	Комплект поршня (.010 ремонтный)	OPT.
19	834797A5	КОМПЛЕКТ ПОРШНЯ - .010	OPT.
19	819690A3	Комплект поршня (.030 ремонтный)	OPT.
19	834797A6	КОМПЛЕКТ ПОРШНЯ - .030	OPT.
20	F335217-1	Подшипник (26)-поршневой палец	3
21	F85017-3	ПАЛЕЦ	3
22	826806	Проставка	6
23	820457A2	Комплект колец (2 кольца)-поршень	3
23	820641A1	Комплект колец (2 кольца)-поршень	OPT.
23	818129A2	Комплект колец (2 кольца)-поршень	OPT.
-	FG1028-2	Комплект прокладок головки блока	AR
-	809748A1	Комплект прокладок	AR
-	820725A1	Комплект прокладок	AR
-	817608A6	Короткий блок	AR
-	817608A22	Комплект головки блока	AR
-	817608A17	Головка блока в сборе	AR
-	817608A22	Комплект головки блока	AR

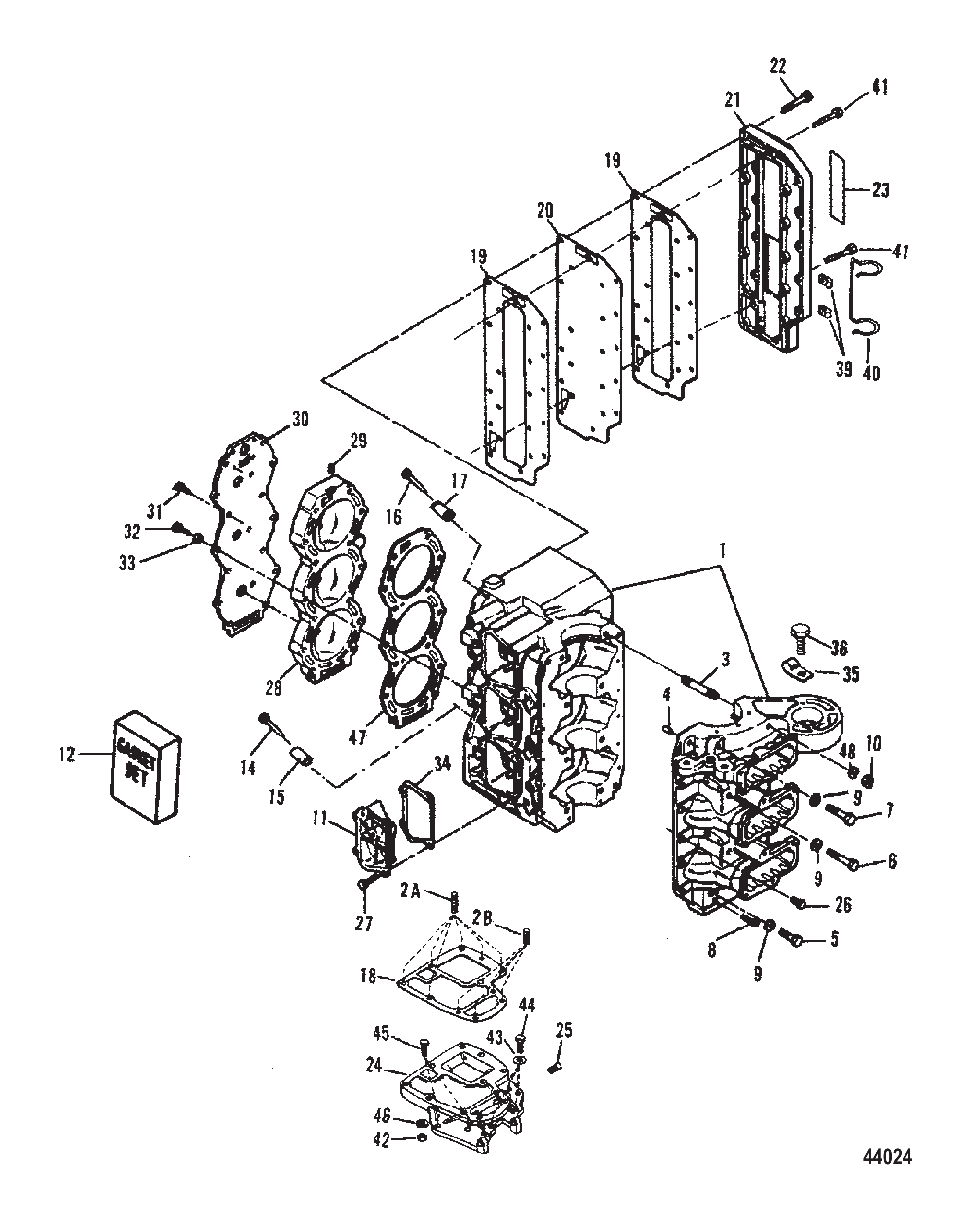

Рис. 5Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
--	817608A6	Короткий блок	1
--	817608A22	Комплект головки блока	1
1	817881A5	Цилиндр с крышкой	1
1	818153A23	Комплект блока цилиндров	1
1	817608A17	Головка блока в сборе	1
1	817608A22	Комплект головки блока	1
1	817608A18	Комплект блока цилиндров	1
1	818153A23	Комплект блока цилиндров	1
2A	826391	ШПИЛЬКА	6
2B	826395	ШПИЛЬКА (3/8-16 X 2-1/4") С DRI LOC	4
2B	F85859	ШПИЛЬКА (.375-16 x 2.25) ПЕРЕДНЯЯ	4
3	826394	ШПИЛЬКА (.375-16 x 3.843)	1
3	8263942	Шпилька	1
4	20433	Штифт установочный (.375 x 1.00)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	32132	ВИНТ (.375-16 x 1.750)	2
6	53734	ВИНТ (.375-16 x 3.00)	4
7	47688	ВИНТ (.375-16 x 2.750)	1
8	820589	ВИНТ (.250-20 x 1.250)	2
9	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	7OR8
10	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
10	8M0204671	Гайка	1
11	817790A1	Крышка перепускного окна	2
12	FG1028-2	Комплект прокладок головки блока	1
12	809748A1	Комплект прокладок	1
12	820725A1	Комплект прокладок	1
14	F719372	Штифт трубки водяной рубашки	2
15	F719418	Трубка водяной рубашки	2
16	F691372	Штифт трубки водяной рубашки (верхний)	1
17	F719943	Трубка водяной рубашки (верхняя)	1
18	819381	Прокладка	1
19	819023	Прокладка пластины выпускного окна	2
19	8190231	Прокладка пластины выхлопного окна	2
20	8192831	Пластина выхлопного окна	1
21	F692152	Крышка выпускного окна	1
21	803932T	Крышка выпускной системы	1
22	76213	Винт (.250-20 x 1.120)	21
23	F529398-1	Наклейка схемы электропроводки 3-цил.	1
24	819750A1	Комплект пластин	1
25	F695275	Штуцер (.500-14)	1
25	827976	Штуцер	1
26	28636	ВИНТ (.250-20 x .750)	10
27	98254	ВИНТ (.250-20 x .620)	6
28	819857	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
28	819857A3	Комплект головки цилиндра	1
29	F722109-1	Пробка (нейлоновая) головки цилиндра	1
30	F692995	Крышка головки цилиндра	1
31	98254	ВИНТ (.250-20 x .620)	3
32	F1883	Болт (.312-18 x 2.375)	14
33	34437	Шайба	14
34	820500	ПРОКЛАДКА Крышки Перепускного Канала	2
34	820500A3	Комплект прокладок	2
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
36	28636	ВИНТ (.250-20 x .750)	1
39	820437	ЗАЖИМ Держателя Жгута	2
40	92753	Фиксатор	1
41	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	2
42	68411	ГАЙКА (.375-16)	6
42	82670912	ГАЙКА (.375-16) Нержавеющая сталь	6
43	20553	Шайба (.406 x .734 x .063)	6
44	37612	Винт (.375-16 x 1.250)	3
45	68101	Винт (.375-16 x 1.375)	2
46	58643	Шайба стопорная (.375)	5
47	820438	ПРОКЛАДКА Головки Цилиндра	1
48	35048	СТОПОРНАЯ ШАЙБА (.375)	1
-	817608A6	Короткий блок	AR
-	817608A22	Комплект головки блока	AR
-	817608A17	Головка блока в сборе	AR
-	817608A22	Комплект головки блока	AR
-	FG1028-2	Комплект прокладок головки блока	AR
-	809748A1	Комплект прокладок	AR
-	820725A1	Комплект прокладок	AR

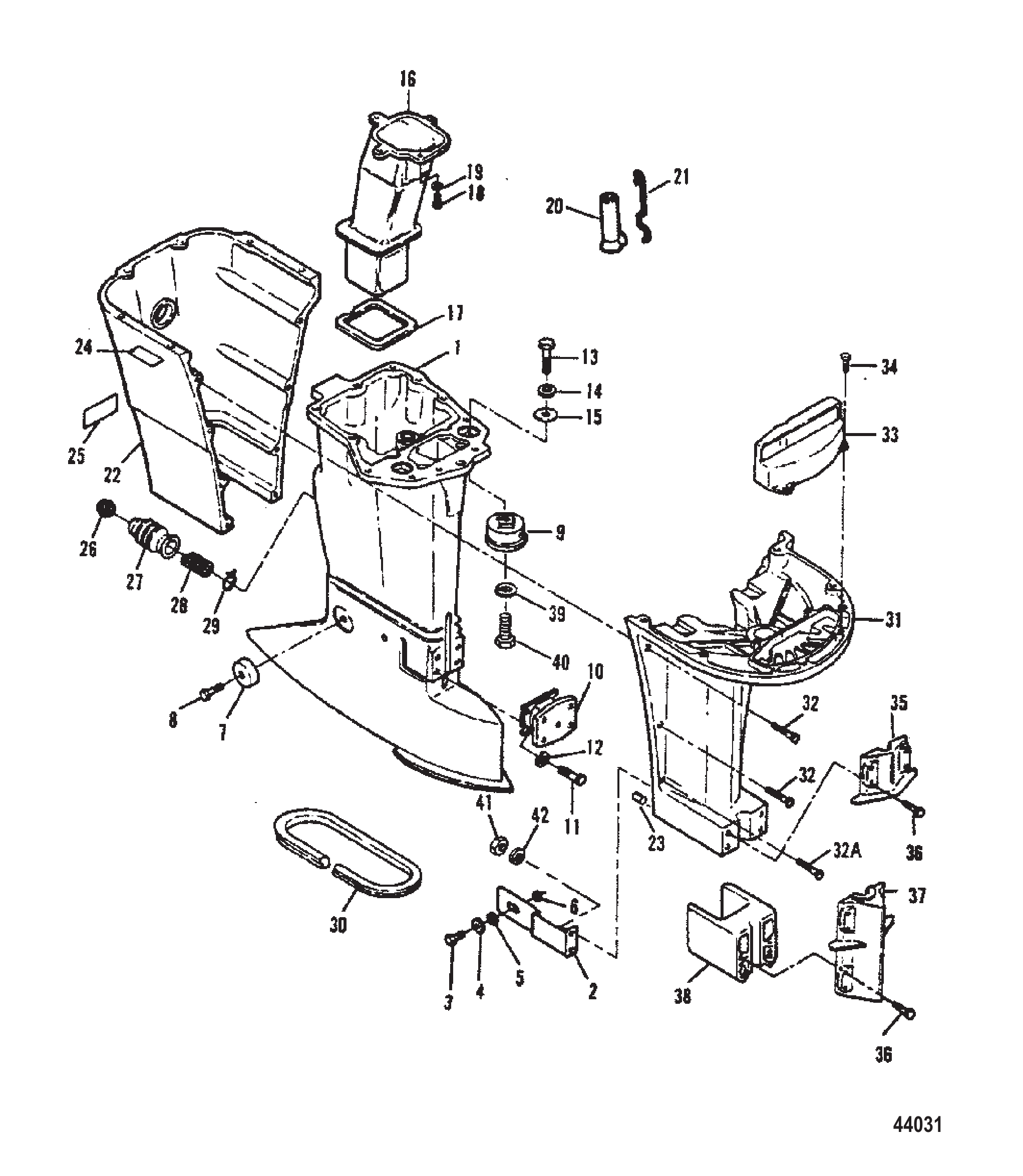

Рис. 6Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	819432A2	Комплект корпуса гребного вала - 20.00 дюймов	1
1	819433A2	Комплект корпуса гребного вала - 25.00 дюймов	1
2	F720835-1	Хомут нижней опоры амортизатора	2
3	826377	ВИНТ (.312-18X.75)	2
4	F513286	Шайба	2
5	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	2
6	F720201	Проставка	2
7	F438962	Амортизатор нижний задний боковой	2
8	F1263	ВИНТ (.312-18 x .562) SS	2
9	F699965-1	Опора верхнего амортизатора	2
9	820632T	Опора амортизатора	2
10	F438346	Амортизатор нижний	1
10	803714T	Крепление амортизатора	1
11	F1822	Винт (.312-18 x .875)	4
11	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
12	53166	СТОПОРНАЯ ШАЙБА (.312)	4
13	19922075	ВИНТ (.375-16 x .75)	2
14	20553	Шайба (.406 x .734 x .063)	2
15	FA85355-1	Комплект шайб верхнего крепления амортизатора	2
16	F85660-1	Труба выхлопная	1
17	F439736	Сальник выхлопной трубы	1
18	19934075	ВИНТ (.250-20 X.75)	4
18	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	4
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
20	816515	Трубка стояка 92A THRU 92C &	2
21	F686491	Зажим	2
22	819317F	Крышка задняя, окрашенная	1
22	819317T	Крышка ноги	1
23	F1664	Штифт пружинный	2
24	F717893	НАКЛЕЙКА (МОДЕЛИ BAYLINER И MAXUM)	2
25	F716374	НАКЛЕЙКА (МОДЕЛИ FORCE)	1
26	816513	Вставка	1
27	F85130	Чехол выхлопа холостого хода	1
27	895012A01	Комплект чехлов выхлопной системы	1
28	F85380	Пружина	1
29	F85772	Хомут	1
30	F178323	Сальник	1
31	FK719135F	КОМПЛЕКТ КРЫШЕК	1
32	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	4
32A	F2288	ВИНТ (.250-20 x 1.500)	2
33	FK692779	ДЕФЛЕКТОР	1
34	41772	Винт (#10-24 x .500)	4
35	F720606F	Колпак 20 дюймов, окрашенный	1
36	F2312	Винт (5/16-18X2.12)	4OR8
37	F721606F	Колпак 25 дюймов, окрашенный	1
38	F631707F	КРЫШКА	1
39	F8140	Пружинная шайба (.50)	2
39	38829	СТОПОРНАЯ ШАЙБА (.500)	2
40	826577	ВИНТ (.500-13X.875)	2
41	68292	Гайка (.312-18)	4
41	8M0204668	Гайка (.312-18)	4
42	53166	СТОПОРНАЯ ШАЙБА (.312)	4

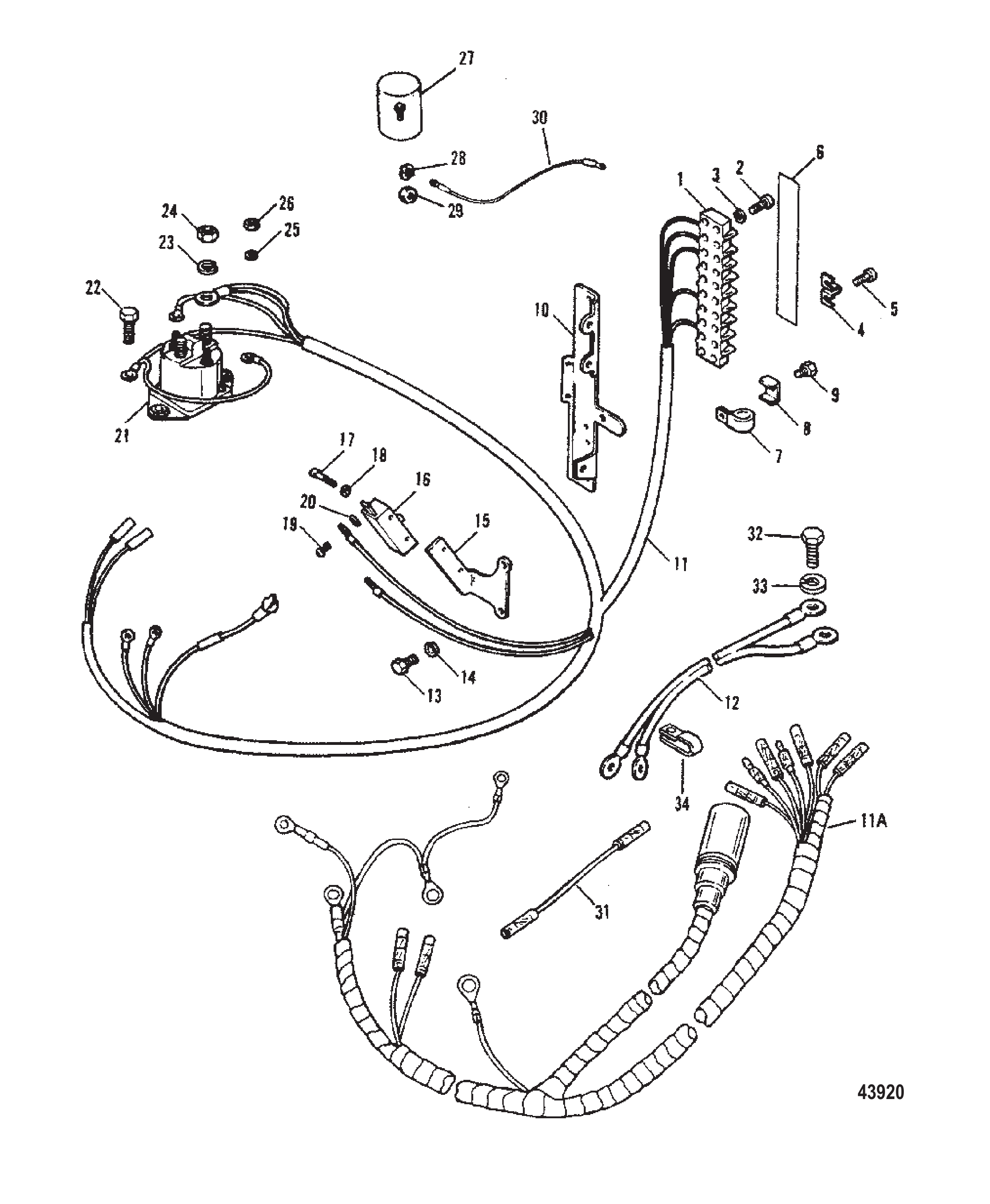

Рис. 7Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	FA616497	Клеммная колодка в сборе	1
2	41069	ВИНТ (#10-24 x .750)	2
3	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
4	F307317	ЗАЖИМ клеммной колодки "масса"	2
5	41069	ВИНТ (#10-24 x .750)	2
6	F529398-1	Наклейка схемы электропроводки 3-цил.	1
7	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1
8	F438668	Фиксатор	1
9	34939	ВИНТ (.250-20 x .500)	1
10	F438493	Кронштейн клеммной колодки	1
11	817459A1	Жгут проводов в сборе	1
11A	823392A1	Жгут проводов в сборе	1
11A	827244A1	Жгут проводов в сборе	1
12	F381896-4	Кабельный комплект аккумулятора	1
12	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
13	F1532	Винт (.250-20 x 1.00)	2
13	819110100	Винт (.250-20 x 1.00)	2
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
15	F749551-1	Кронштейн блокировочного выключателя	1
16	F84449	ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТАРТЕРА	1
17	F2193	Винт (#6-32 x .875)	2
18	27882	ШАЙБА	2
19	69080	ВИНТ (#6-32 x .250)	2
20	F1704	Шайба (#6 внутренняя)	2
21	F460917-1	Реле	1
21	817109A3	Ремкомплект стартера соленоида (стиль II)	1
22	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	2
23	53166	СТОПОРНАЯ ШАЙБА (.312)	2
24	68292	Гайка (.312-18)	2
24	8M0204668	Гайка (.312-18)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	68219	Гайка (#10-32) нержавеющая сталь	2
27	F654924-1	Электромагнитный клапан подсоса	1
27	889273	Электромагнит воздушной заслонки	1
28	F8056	СТОПОРНАЯ ШАЙБА (#8)	1
29	F1647	ГАЙКА (#8-32)	1
30	819210A1	Провод	1
31	825275A1	Трос в сборе (черный/желтый)	1
32	F2000	Винт (.312-18 x .750)	1
32	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
33	53166	СТОПОРНАЯ ШАЙБА (.312)	1
34	F407446	ЗАЖИМ АККУМУЛЯТОРНОГО КАБЕЛЯ	1
--	816311	Стяжка (8.00 дюймов)	AR
--	816311T	СТЯЖКА (8.00 дюймов)	AR
--	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR

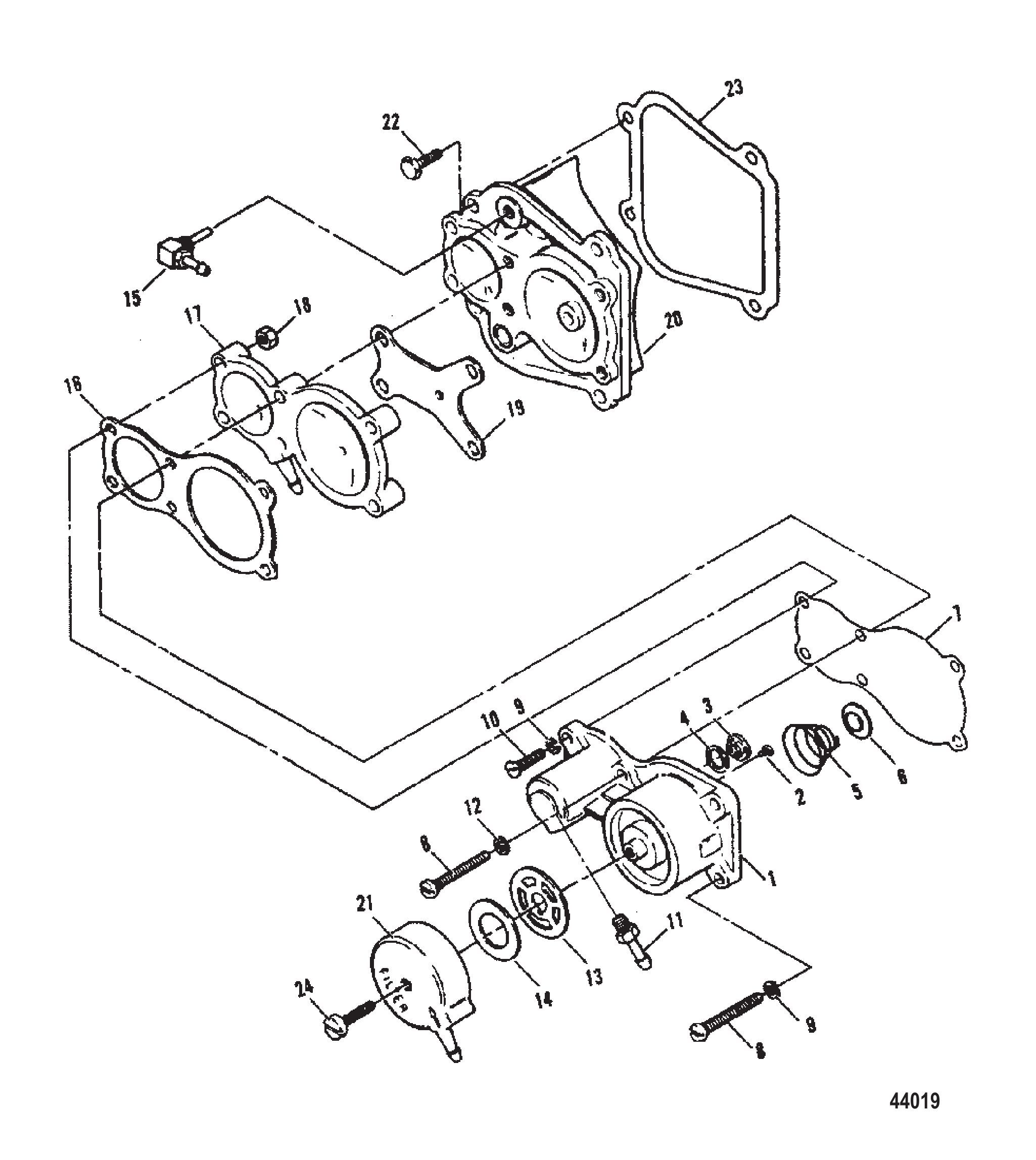

Рис. 8Топливный насос 0E000001–0E065371 Fuel Pump Assembly 0E000001 Thru 0E065371

REF	Номер детали	Наименование	Кол-во
--	817919A1	Комплект насоса	1
--	820581A1	Комплект топливного насоса	1
1	819843A1	Корпус топливного насоса в сборе	1
1	819843T1	Корпус топливного насоса в сборе	1
2	28430	ВИНТ (#6-32 x .25)	2
3	F177330	КЛАПАН	3
3	8M0082362	Обратный клапан	3
4	F84792	ПРОКЛАДКА	1
5	F686300	Пружина ускорительного насоса	1
6	F686096	Фиксатор пружины ускорительного насоса	1
7	F438747	ДИАФРАГМА	1
8	F1504	Винт (.250-20 x 1.250)	4
9	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
10	41069	ВИНТ (#10-24 x .750)	2
10	55515	Винт (#10-32 x .750)	2
11	64705	ШТУЦЕР ВПУСКА НАСОСА	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
13	823606	Прокладка	1
14	F438653	СЕТКА ТОПЛИВНОГО НАСОСА	1
15	F404314	Угольник рециркуляции	1
15	F743314	Угольник рециркуляции	1
16	820490	ПРОКЛАДКА	1
17	F658836	Проставка	1
18	79989	Гайка (#10-24) нержавеющая сталь	2
18	68219	Гайка (#10-32) нержавеющая сталь	2
19	F658803	Прокладка проставочной пластины	1
20	817870A1	Комплект крышки топливного насоса с пробкой	1
21	817066	Поплавок	1
21	F695500	Чаша	1
22	98254	ВИНТ (.250-20 x .620)	4
23	820500	ПРОКЛАДКА Крышки Перепускного Канала	1
23	820500A3	Комплект прокладок	1
24	56682	ВИНТ (#10-24 x .750) Sea Ray	1
24	852368	Винт (#10-24 x .750)	1
-	FG1028-2	Комплект прокладок головки блока	AR
-	809748A1	Комплект прокладок	AR
-	817608A6	Короткий блок	AR
-	817608A22	Комплект головки блока	AR

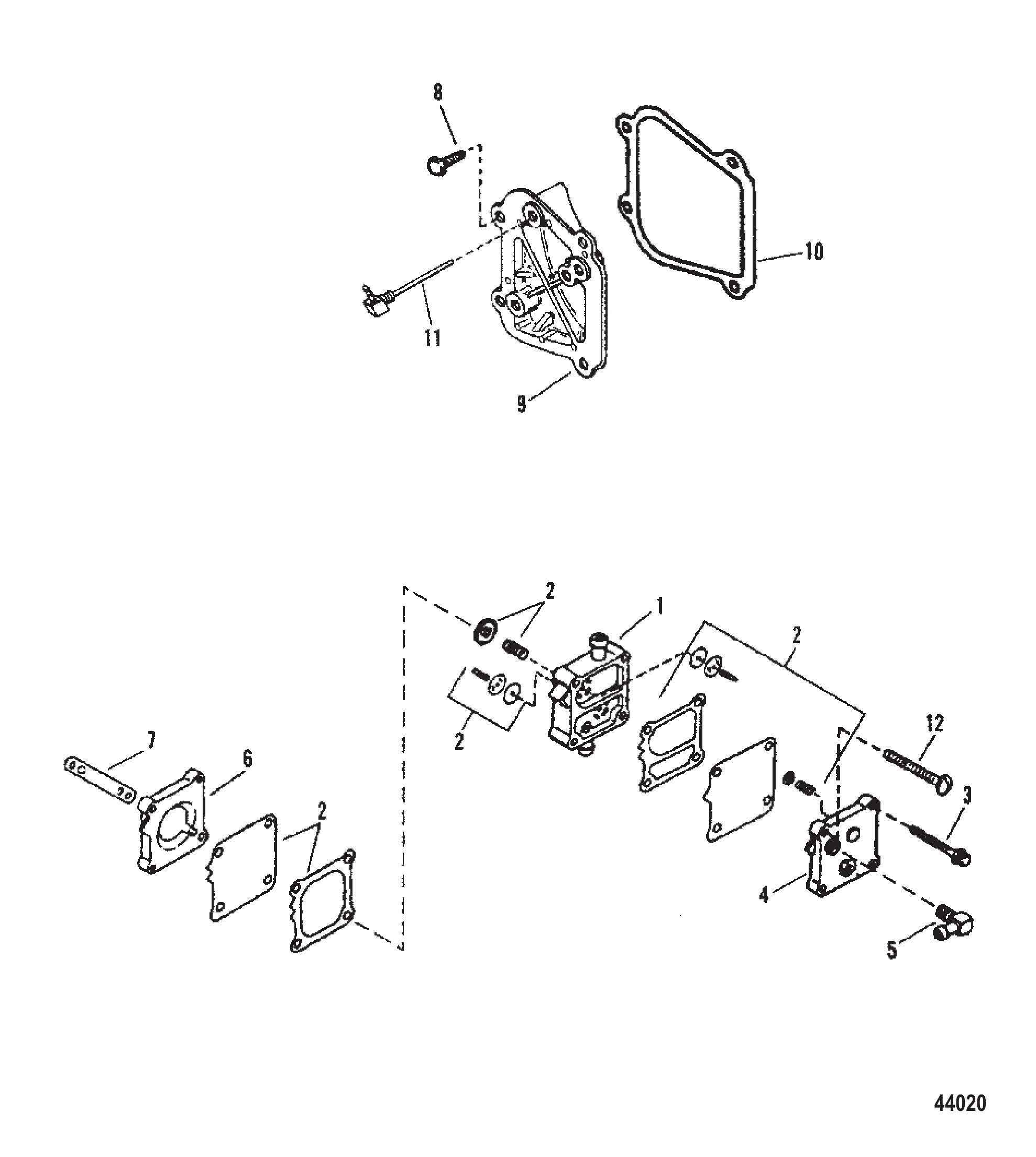

Рис. 9Топливный насос 0E065372–0E093699 Fuel Pump Assembly 0E065372 Thru 0E093699

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
1	14360A73	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	144303	ОСНОВАНИЕ	1
7	987691	Прокладка	1
7	8M0204705	Прокладка @2	1
8	98254	ВИНТ (.250-20 x .620)	4
9	8178702	Крышка топливного насоса	1
9	8178703	Крышка топливного насоса	1
10	820500	ПРОКЛАДКА Крышки Перепускного Канала	1
10	820500A3	Комплект прокладок	1
11	F743314	Угольник рециркуляции	1
12	16452	ВИНТ (#12-24 x 2.00)	2
-	820725A1	Комплект прокладок	AR
-	817608A17	Головка блока в сборе	AR
-	817608A22	Комплект головки блока	AR

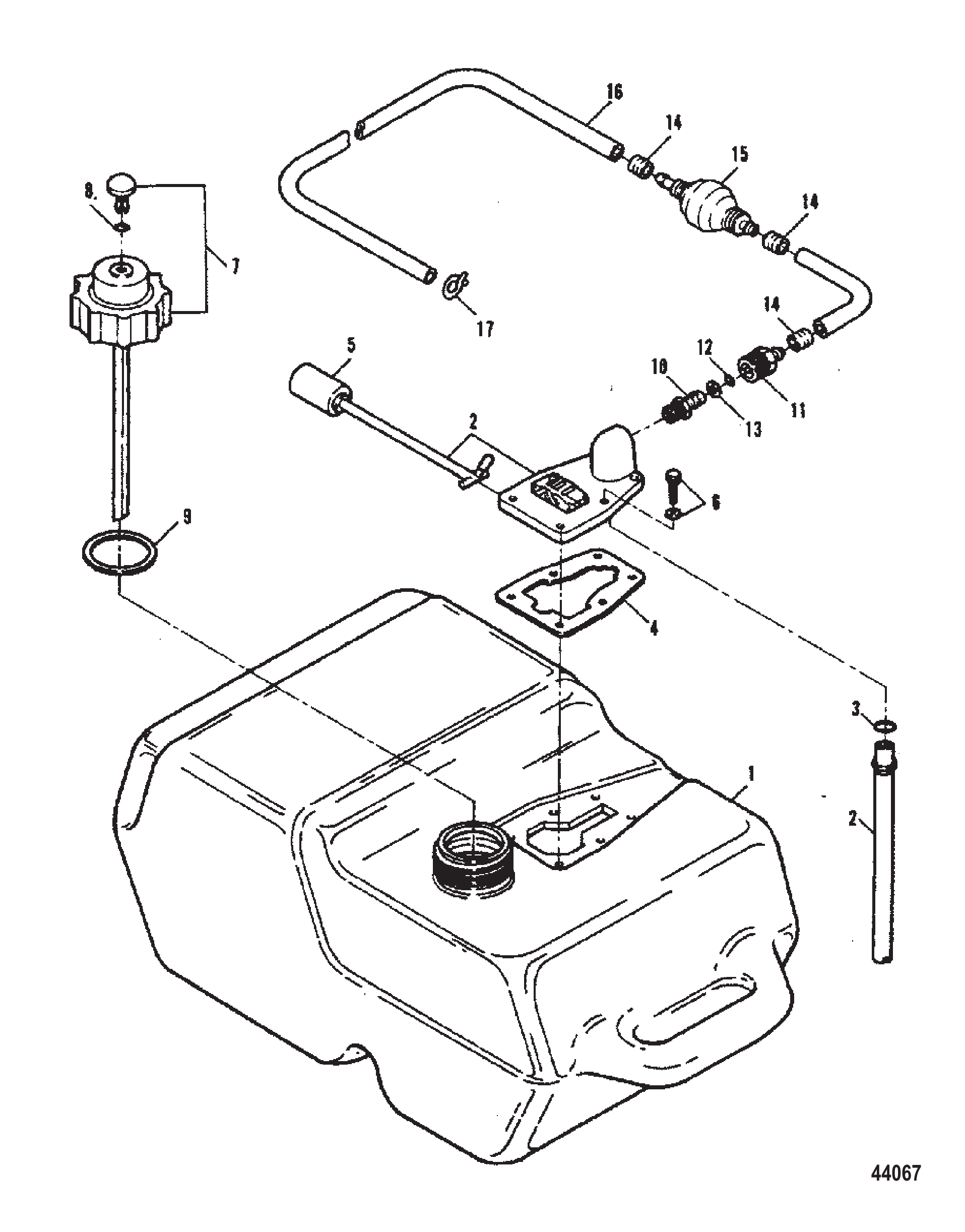

Рис. 10Топливный бак и магистраль Fuel Tank and Line

REF	Номер детали	Наименование	Кол-во
--	FS409752	Топливопровод в сборе - полный (не показан)	1
--	877683Q12	Топливный шланг в сборе (12 футов)	1
1	819039A1	Бак в сборе (полный)	1
1	823504A3	Топливный бак в сборе (комплект)	1
2	F17828	Датчик в сборе	1
3	F17827	Сальник	1
4	F17823-1	Прокладка	1
5	F17826	Поплавок	1
6	F17824	Винт	6
7	F17821	Крышка	1
8	F17825	Сальник	1
9	F17822-1	Прокладка	1
10	F213238-2	Втулка топливная	1
10	F213238Q2	Втулка @2	1
11	F197787-3	Топливный соединитель	1
11	F197787Q3	Топливный соединитель в сборе	1
12	F17815	Уплотнение (малое)	1
13	F17816	Уплотнение (большое)	1
14	415827	ХОМУТ Нейлоновый (Малый)	3
14	41582Q7	Хомут	3
15	89396A38	Груша топливного насоса в сборе	1
15	89396Q01	Груша подкачки @4	1
16	817738A1	Топливопровод в сборе длинный	1
17	63933	Хомут	1

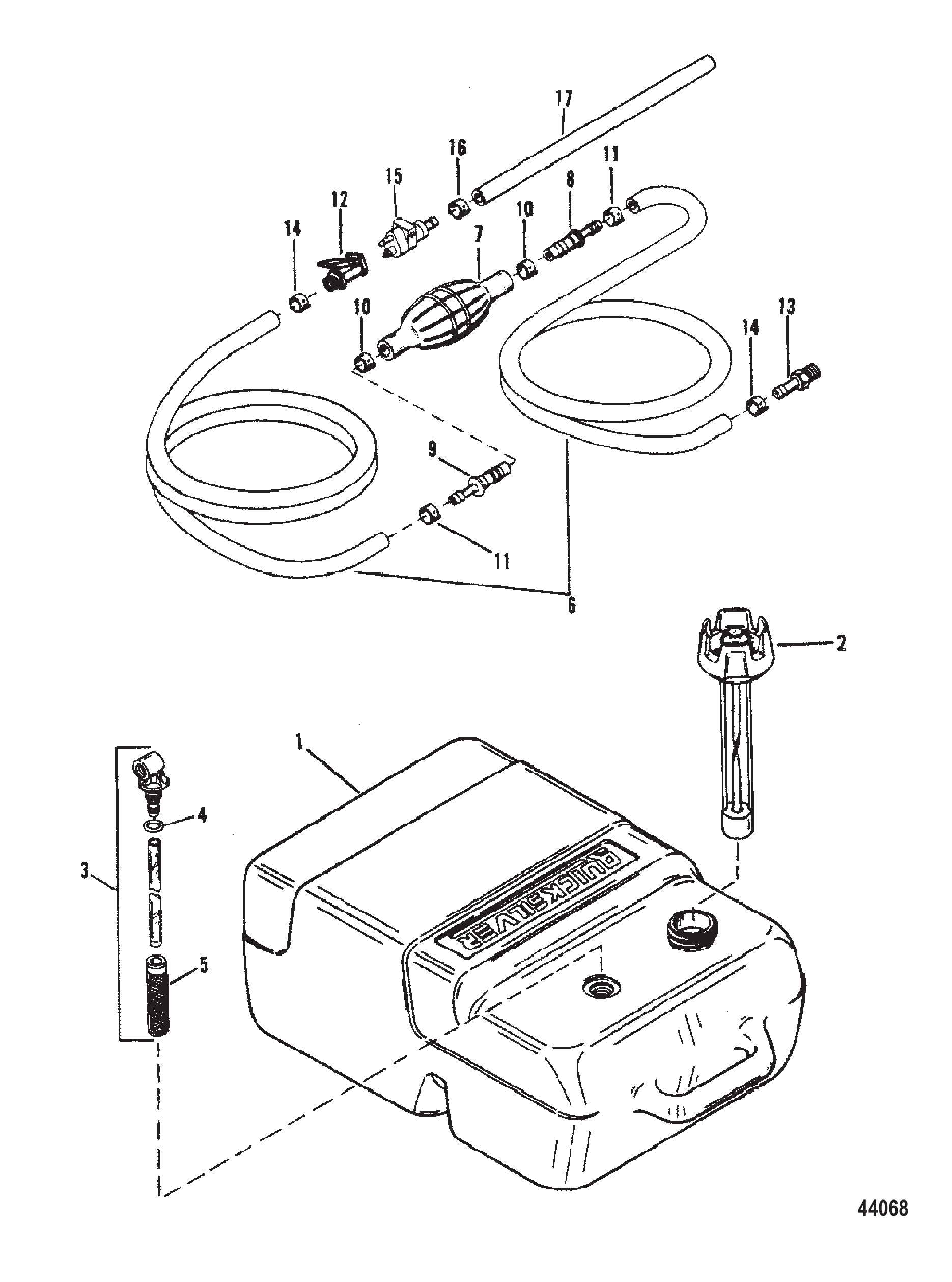

Рис. 11Топливный бак и магистраль (пластик – 6,6 галлона) Fuel Tank and Line (Plastic - 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
--	823504A2	Топливный бак в сборе	1
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
1	859063A1	ТОПЛИВНЫЙ БАК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532	Разъём в сборе	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
6	877681Q8	Топливный шланг в сборе (8 футов)	1
6	16789A26	Шланг в сборе топливный (8 футов)	1
6	858610A32	Шланг в сборе топливный	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	13563A3	Штуцер в сборе топливной линии	1
12	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
13	897711	РАЗЪЕМ (.250-18)	1
13	89771Q2	Разъем (.250-18)	1
14	415827	ХОМУТ Нейлоновый (Малый)	2
14	41582Q7	Хомут	2
13	897711	РАЗЪЕМ (.250-18)	1
13	89771Q2	Разъем (.250-18)	1
14	F698772	Хомут червячный	1
15	816856A3	Разъём в сборе, топливный - пластик	1
15	816856Q3	Разъём в сборе, топливный	1
16	415827	ХОМУТ Нейлоновый (Малый)	1
16	41582Q7	Хомут	1
17	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
17	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
--	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
--	858610100	Шланг (бухта 100.00 футов)	AR

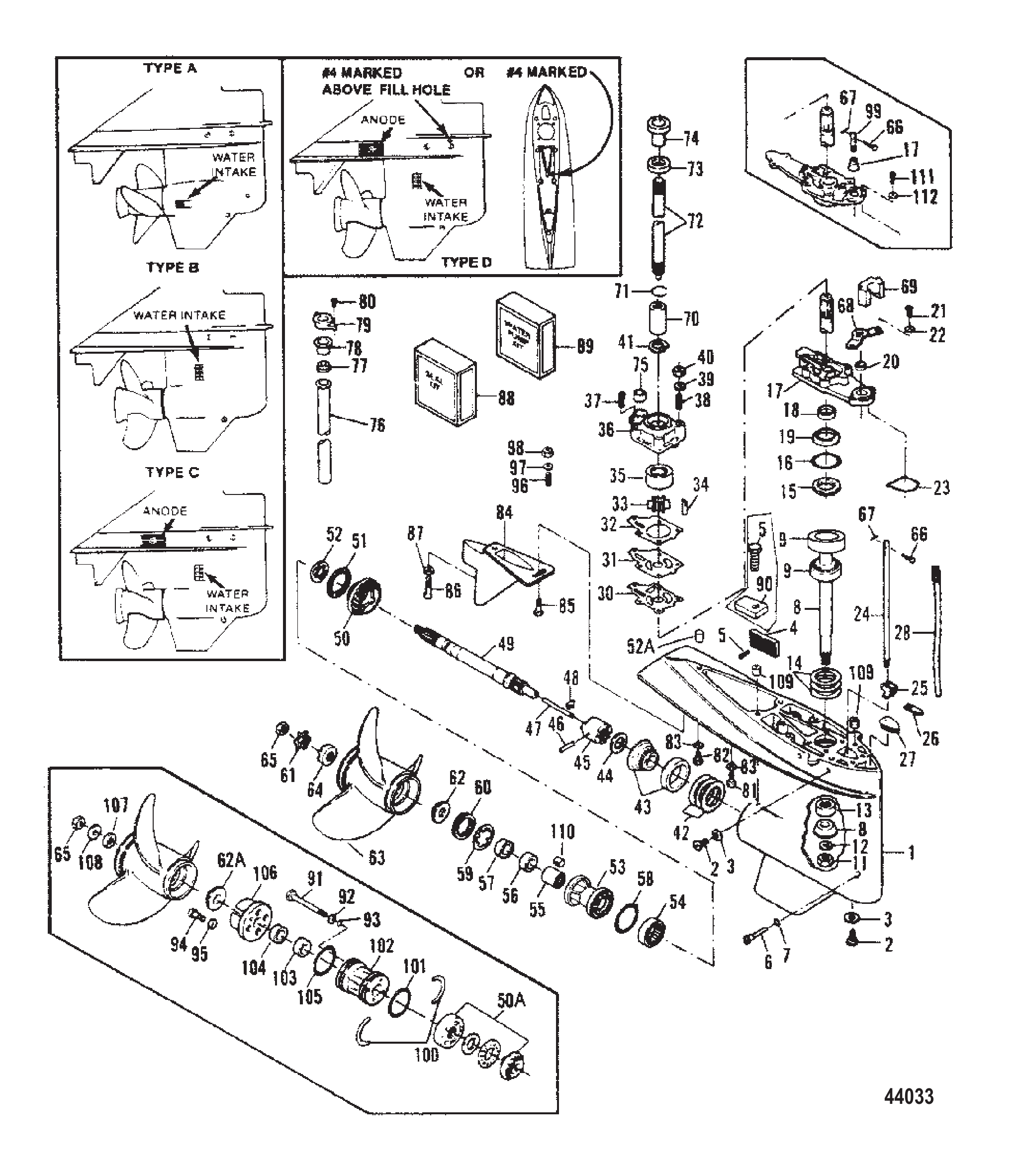

Рис. 12РЕДУКТОР Gear Housing

REF	Номер детали	Наименование	Кол-во
--	817925A5	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	819190A3	Комплект корпуса редуктора (базовый-окрашенный) тип A и B	1
1	817925A5	КОРПУС РЕДУКТОРА В СБОРЕ	1
--	820588A1	Корпус редуктора в сборе (полный-окрашенный-1.93:1) тип C	1
--	820588T1	GC 120 FORCE LG Mercury / Quicksilver	1
1	819231A13	Комплект корпуса редуктора (базовый-окрашенный) тип C	1
--	820588A1	Корпус редуктора в сборе (полный-окрашенный-1.93:1) тип C	1
--	820588T1	GC 120 FORCE LG Mercury / Quicksilver	1
--	820588A7	Корпус редуктора в сборе (высотный) (окрашенный-2.2:1) тип D	1
--	820588T7	Корпус редуктора-(2.2:1)	1
1	820588A6	Комплект корпуса редуктора (базовый-окрашенный) тип D	1
2	F50109	Винт корпуса редуктора	3
2	79953Q04	Ремкомплект сливного винта	3
3	19183	Шайба фибровая	3
3	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
4	819232	Анод (тип C и D)	2
5	F2317	Винт (.250-20 x .875)	2
6	826374	ШТИФТ	1
7	25007	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	FS694628	Нижний гребной вал с шестернёй и подшипником	1
8	FS707628	Гребной вал	1
8	FS707628	Гребной вал	1
8	819738A2	Вал приводной/шестерня в сборе нижний	1
8	820214A1	Вал приводной/шестерня в сборе нижний	1
9	35924A1	Подшипник в сборе (передний)	1
9	35924T1	Подшипник в сборе (передний)	1
11	826375	ГАЙКА (.625-18)	1
11	35921	ГАЙКА (.625-18)	1
12	92721	Шайба (.965 x .630)	1
13	42647A1	Подшипник роликовый в сборе	1
14	819415A1	Набор регулировочных шайб	AR
15	F694961-1	ФИКСАТОР	1
15	8245191	Фиксатор	1
16	90011	Кольцо уплотнительное (2.175 x .175)	1
16	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
17	FK721706	Крышка	1
17	818074A1	Крышка в сборе (тип B и C и D)	1
18	819740	САЛЬНИК ГРЕБНОГО ВАЛА	1
19	F694305	Сальник	1
19	89238	Сальник масляный	1
20	817472	Сальник	1
21	F1999	Винт (.250-20 x .875)	2
21	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
23	F707305	Уплотнительное кольцо	1
24	F694705	Нижняя тяга переключения	1
24	F523705-1	ТЯГА ПЕРЕКЛЮЧЕНИЯ НИЖНЯЯ	1
25	FA84621-1	Муфта	1
26	F707885	Фиксатор трубки Пито	1
27	F694226	Пробка приёмника давления	1
27	892827	Пробка	1
28	85822A12	Разъём в сборе	1
30	F694830	Прокладка	1
31	F699562	Пластина	1
32	F694031	Прокладка	1
33	F694065	Крыльчатка	1
33	89984T3	КРЫЛЬЧАТКА	1
34	F694498	Шпонка	1
35	F694564-1	Вставка	1
36	F694060-2	Корпус водяного насоса	1
36	803757T	Корпус водяного насоса	1
37	F2234	Винт (#10 x 1.125) (тип B и C и D)	1
38	826372	ШПИЛЬКА (.250-28X3.12) с Dri-Loc	4
38	306671	Шпилька	4
39	71055	Шайба пальца рычага переключения	4
40	13438	Гайка (.250-28)	4
40	8267119	Гайка (.250-28)	4
41	F695830	Прокладка	1
42	819416A1	Набор регулировочных шайб	AR
43	FS694023	Шестерня переднего хода с подшипником и обоймой	1
43	816434A5	Шестерённый узел	1
43	FS707023	Шестерня переднего хода (1.93:1 - тип B и C)	1
43	816434A5	Шестерённый узел	1
43	816434A5	Шестерённый узел	1
43	819287A2	Шестерня переднего хода в сборе (2.2:1 - тип C и D)	1
44	819414A1	Набор проставок (модели с 89A по 92C)	AR
45	816433	Муфта переключения	1
45	816433T	МУФТА	1
46	F2419	ПРУЖИННЫЙ ШТИФТ	1
46	8M0029889	ШТИФТ роликовый	1
47	F84871-1	ШТИФТ	1
48	F90619-2	Вилка	1
49	FA694098	ВАЛ ГРЕБНОГО ВИНТА В СБОРЕ	1
49	819284A3	Вал гребного винта в сборе (тип B и C и D)	1
50A	F2A694662	РЕДУКТОР ЗАДНЕГО ХОДА В СБОРЕ С ПОДШИПНИКОМ	1
50A	803843T	РЕДУКТОР ЗАДНИЙ В СБОРЕ	1
50	816435	Шестерня заднего хода (1.93:1 - TYPE B & C & D)	1
50	F722662	Шестерня заднего хода (2.2:1 - тип C и D)	1
51	12576	Подшипник упорный	1
52	F707902	Кольцо упорное	1
52A	F8580	Штифт установочный	1
52A	8M0084726	Штифт установочный	1
53	FA707239	Гильза вала гребного винта	1
53	803906T	Гильза в сборе	1
54	12578	Подшипник игольчатый	1
54	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	F697555	Сальник гильзы вала гребного винта	1
56	14077	Сальник внутренний	1
57	12224	Сальник режущего элемента лески	1
58	F707278	Сальник гильзы вала гребного винта	1
59	F707286	Шайба стопорная	1
60	819217	Держатель	1
61	816629	Стопорная шайба с усиком	1
61	816629Q	ШАЙБА СТОПОРНАЯ	1
62A	F523099-1	Проставка	1
62	F698099-1	Проставка (тип B и C и D)	1
62	803890T	УПОРНАЯ ШАЙБА	1
62	819057	Проставка (тип B и C и D)	1
63	PROPELLER	Гребной винт — см. таблицу применения гребных винтов в руководстве по аксессуарам — вкладка «Гребной винт»	1
64	F697299	ШАЙБА ШЛИЦЕВАЯ ГРЕБНОГО ВИНТА	1
64	F523282	Шайба шлицевая гребного вала	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	F85372	Штифт тяги переключения передач нижний	1
67	F1015	Шплинт	1
68	819176	Держатель сальника тяги переключения	1
69	F698735-1	Сальник выпускной	1
70	F694125	Муфта гребного вала	1
71	818826	КОЛЬЦО	1
72	F694128	Гребной вал 20.00 дюймов верхний	1
72	F693128	ВЕРТИКАЛЬНЫЙ ВАЛ 25.00 ДЮЙМОВ ВЕРХНИЙ	1
73	F438271	Фиксатор сальника шлицевого соединения гребного вала	1
74	819427	Сальник шлицевого соединения гребного вала	1
75	F694735-1	Сальник водяной линии	1
76	F523244	ШЛАНГ ВПУСКА ВОДЫ, 20 ДЮЙМОВ	1
76	F500244	ТРУБКА ВПУСКА ВОДЫ, 25 ДЮЙМОВ	1
77	817491	Втулка (.56 внутренний диаметр)	1
78	F84342	Сальник водяной трубки	1
79	F692117	КРОНШТЕЙН ШЛАНГА ВОДЫ	1
80	28636	ВИНТ (.250-20 x .750)	2
81	19924325	ВИНТ (.312-18 x 3.75)	6
81	F1491	Винт (.312-18 x 3.25)	6
82	19924100	ВИНТ (.312-18 x 1.00)	1
83	F506186	Шайба (.340 x .734 x .105) нержавеющая сталь	7
84	F523116-4	ПАТРУБОК	1
85	826377	ВИНТ (.312-18X.75)	1
86	19928100	ВИНТ (.312-18 x 1.00)	1
87	F1856	Шайба	1
88	FK1203-1	КОМПЛЕКТ САЛЬНИКОВ	1
89	FK1204-1	КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
90	F707485	Анод (тип B)	1
91	F1885	БОЛТ (5/16-18 X 4.25)	4
92	12038	ШАЙБА	4
92	8M0207778	ШАЙБА .344 x .625 x.063	4
93	62702	Кольцо уплотнительное (.301 x .070)	4
93	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	4
94	F1112	ВИНТ (.25-20 x .875)	2
95	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
96	F694211	Шпилька	1
97	F8143	ШАЙБА	1
98	29488	ГАЙКА (#10-32)	1
98	8M0204718	Гайка	1
99	F694615	Тяга промежуточного переключения передач	1
100	F523411	КОЛЬЦО стопорное	1
101	32507	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.359 x .139)	1
102	F2A523239	КОРПУС ВАЛА ГРЕБНОГО ВИНТА В СБОРЕ С ПОДШИПНИКОМ И САЛЬНИКАМИ	1
102	803940T	КОРПУС В СБОРЕ	1
103	30956	Подшипник игольчатый	1
103	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
104	F506118-1	САЛЬНИК	1
105	F24278	САЛЬНИК	1
106	FA523485	АНОД антикоррозионный	1
107	F523282	Шайба шлицевая гребного вала	1
108	F8167	Шайба (.750)	1
109	F694043-2	Втулка	2
110	F8586	Штифт цилиндрический	1
111	F1999	Винт (.250-20 x .875)	4
111	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
112	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
--	F719735-1	Сальник выпускной (не все модели)	1
--	892991	Сальник выпускной	1
--	FK719059	Ремонтный комплект киля корпуса редуктора	AR
--	FK1203-1	КОМПЛЕКТ САЛЬНИКОВ	AR
--	FK1204-1	КОМПЛЕКТ ВОДЯНОГО НАСОСА	AR

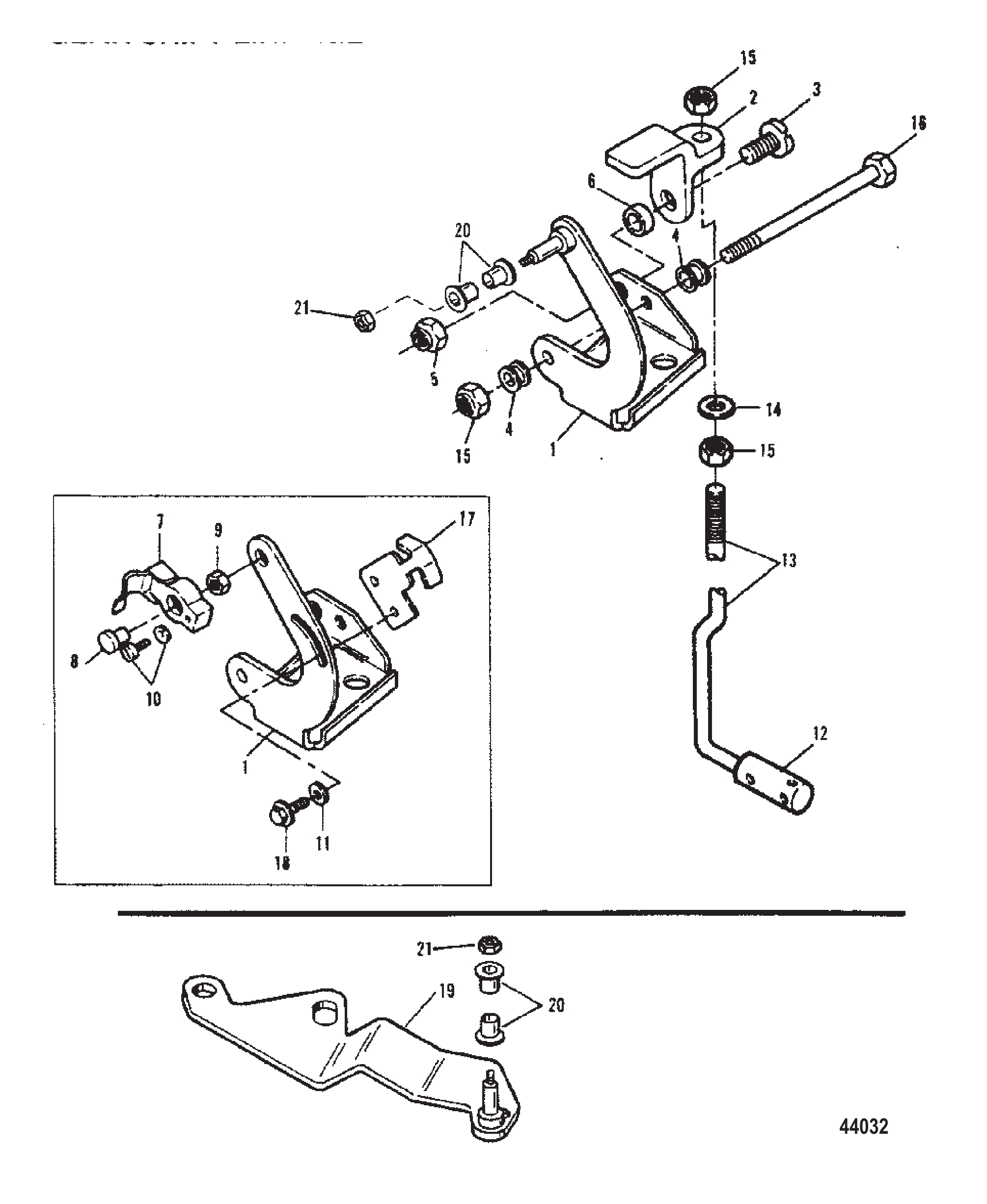

Рис. 13Механизм переключения передач (серийные номера 0E000001–0E009499) Gear Shift Linkage (Serial No. 0E000001 Thru 0E009499)

REF	Номер детали	Наименование	Кол-во
1	FA480876	Рычаг в сборе переключения передач	1
2	8199321	РЫЧАГ	1
3	F369887	ВИНТ С БУРТИКОМ	1
4	97896	Втулка	2
5	814101	Гайка (.250-20) нержавеющая сталь	1
5	8M0207776	ГАЙКА	1
6	F369610	ПОДШИПНИК	1
7	FK405020	ВЕРТЛЮГ	1
8	F405457	Винт поворотный	1
9	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
9	8267088	Гайка (.250-20)	1
10	F2217	ВИНТ (10-24 x .375)	1
10	F2217-1	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (#10-24 x .375)	1
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	F85704	Муфта тяги переключения передач	1
13	F85615-1	Тяга верхняя переключения передач (модели 20 дюймов)	1
13	F500615-2	Тяга верхняя переключения передач (25.00 дюймов)	1
14	34437	Шайба	1
15	F2108	ГАЙКА (5/16-18)	3
16	F1885	БОЛТ (5/16-18 X 4.25)	1
17	F480107-2	КУЛАЧОК	1
18	F2217	ВИНТ (10-24 x .375)	2
18	F2217-1	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (#10-24 x .375)	2

Рис. 14Механизм переключения передач (серийные номера 0E009500–0E093699) Gear Shift Linkage (Serial No. 0E009500 Thru 0E093699)

REF	Номер детали	Наименование	Кол-во
1	819469A1	Рычаг в сборе переключения передач	1
2	8199321	РЫЧАГ	1
3	F369887	ВИНТ С БУРТИКОМ	1
4	97896	Втулка	2
5	814101	Гайка (.250-20) нержавеющая сталь	1
5	8M0207776	ГАЙКА	1
6	F369610	ПОДШИПНИК	1
12	F85704	Муфта тяги переключения передач	1
13	F85615-1	Тяга верхняя переключения передач (модели 20 дюймов)	1
13	F500615-2	Тяга верхняя переключения передач (25.00 дюймов)	1
14	34437	Шайба	1
15	F2108	ГАЙКА (5/16-18)	3
16	F1885	БОЛТ (5/16-18 X 4.25)	1
19	819457A4	Кронштейн в сборе дроссельной заслонки	1
20	819452	Втулка	4
21	34059	Гайка (#10-32)	2
21	8267096	Гайка (#10-32) нержавеющая сталь	2

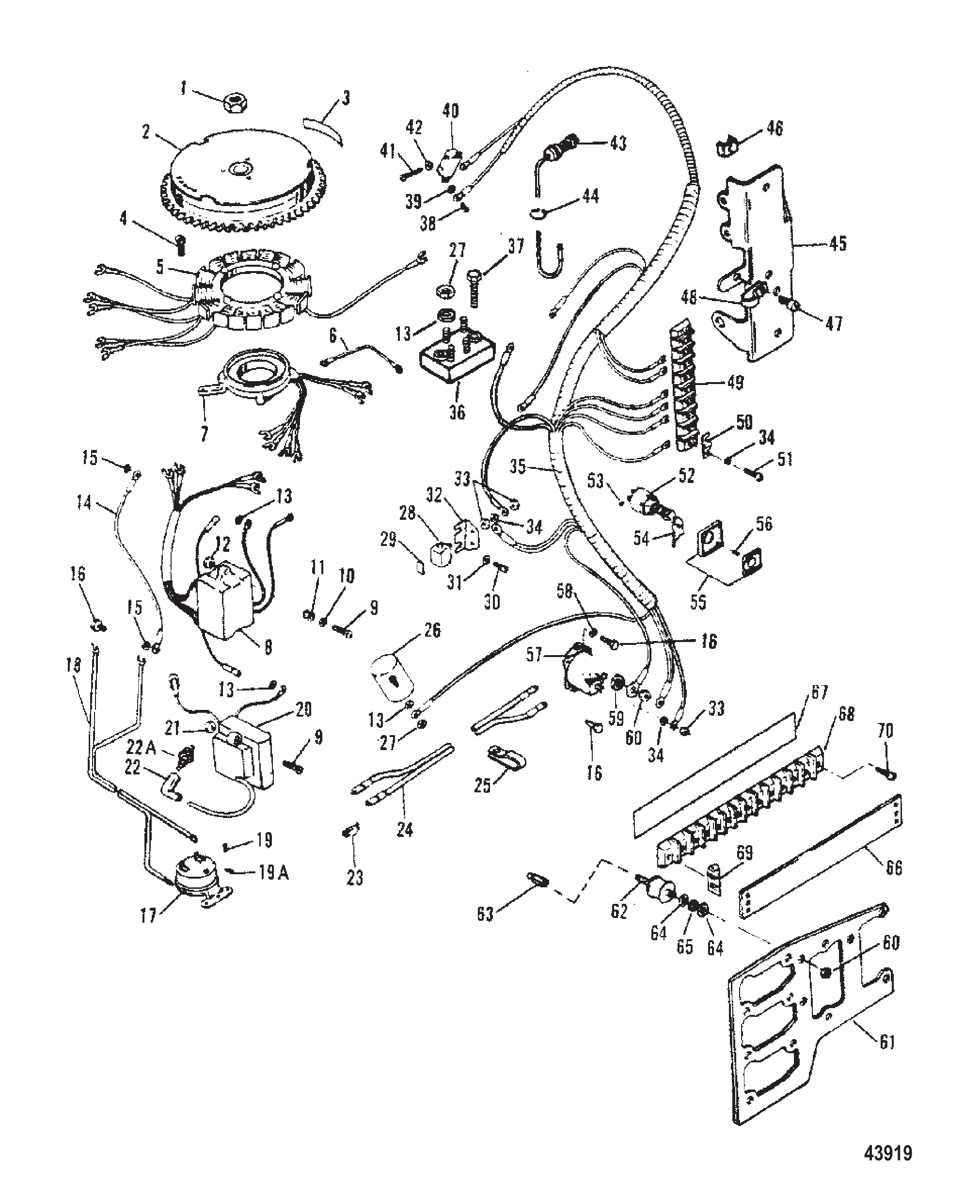

Рис. 15Компоненты зажигания (модели 91E) Ignition Components (91E Models)

REF	Номер детали	Наименование	Кол-во
1	F1968	ГАЙКА (.750-16)	1
2	817865A1	Маховик	1
2	FA694097	Комплект маховика	1
3	FA609853	Наклейка (переключение на нейтраль)	1
3	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
4	F2200	Винт (#12-24 x 1.00)	4
5	F663095-4	Статор	1
5	888793	Статор в сборе	1
6	F345683	Провод заземления (выпрямитель к болту стартера)	1
7	F653029-1	Триггер	1
7	888796	Датчик-триггер в сборе	1
8	F685301-2	Блок CD в сборе (синий)	1
8	888788	Блок CD-модуля в сборе	1
9	F2008	Винт (.250-20 x .875)	10
10	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	4
11	F475504	Втулка уплотнительная	4
12	814101	Гайка (.250-20) нержавеющая сталь	4
12	8M0207776	ГАЙКА	4
13	F8056	СТОПОРНАЯ ШАЙБА (#8)	5
14	F319908	Провод (C.D. - кронштейн катушки)	1
15	78968	Шайба стопорная внутренняя (.250)	2
16	28636	ВИНТ (.250-20 x .750)	3
17	F5H043	Комплект зуммера перегрева (аксессуар)	1
18	65017A24	Жгут проводов в сборе	1
19	F1741	ВИНТ (#8 x .750) ГОЛОВКИ ЗАПОЛНЕНИЯ, НЕРЖ.	2
19A	69080	ВИНТ (#6-32 x .250)	2
20	F684475-1	Катушка (синяя)	3
20	888791	Катушка зажигания в сборе	3
21	64015	Гайка (.250-20) клеммы стартерного соленоида	6
22	FK1123	Комплект защитных колпачков	3
22	63709A1	Комплект наконечника/клеммы свечи зажигания	3
22A	8180071	Свеча зажигания (CHAMPION # UL-18V)	3
22A	896329824	Свеча зажигания #UL18V @4	3
23	F5H041	Комплект клемм аккумулятора (аксессуар)	1
24	F381896--	Кабель аккумуляторный	1
25	F407446	ЗАЖИМ АККУМУЛЯТОРНОГО КАБЕЛЯ	1
26	F654924-1	Электромагнитный клапан подсоса	1
26	889273	Электромагнит воздушной заслонки	1
27	F1647	ГАЙКА (#8-32)	8
28	F510460	ПРЕРЫВАТЕЛЬ	1
28	898103194	Автоматический выключатель	1
29	F510374-1	Наклейка автоматического выключателя-США	1
30	F1760	Винт (#10-24 x .375)	2
31	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
32	F91446-2	Кронштейн	1
33	68219	Гайка (#10-32) нержавеющая сталь	6
34	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	6
35	F653744-1	Жгут проводов в сборе	1
36	F369450-1	Выпрямитель (прямоугольный)	1
37	F1303	Винт (#8-32 x .750)	1
37	F2016	ВИНТ (#6-32 x .875)	2
38	69080	ВИНТ (#6-32 x .250)	6
39	F1704	Шайба (#6 внутренняя)	6
40	F84449	ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТАРТЕРА	1
41	F2016	ВИНТ (#6-32 x .875)	2
42	27882	ШАЙБА	2
43	F629449-2	Термовыключатель	1
44	F428096	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	1
45	F438493	Кронштейн клеммной колодки	1
46	F438668	Фиксатор	1
47	34939	ВИНТ (.250-20 x .500)	2
48	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1
49	FA616497	Клеммная колодка в сборе	1
50	F307317	ЗАЖИМ клеммной колодки "масса"	2
51	41069	ВИНТ (#10-24 x .750)	2
52	F5H078	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание - С ключами и винтами	1
53	F1280	ВИНТ (#8-32 x .250)	6
53	8M0129582	Винт	6
54	8177821	Набор шпонок, штамп A	AR
54	8178831	Набор шпонок, штамп B	AR
54	8178911	Набор шпонок, штамп C	AR
54	8179281	Набор шпонок, штамп D	AR
54	8179291	Набор шпонок, штамп E	AR
55	F5H038	Комплект переключателя зажигания	1
56	F1934	ВИНТ (#6 x .500)	4
57	F460917-1	Реле	1
57	817109A3	Ремкомплект стартера соленоида (стиль II)	1
58	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
59	53166	СТОПОРНАЯ ШАЙБА (.312)	2
60	68292	Гайка (.312-18)	5
60	8M0204668	Гайка (.312-18)	5
61	FS663358	Кронштейн (C.D. - катушка)	1
62	819869	ОПОРА	3
63	F322273-1	Шпилька	1
64	F8124	Стопорная шайба (.312) (.312 наружная)	6
65	F8090	Шайба	3
66	F664672	Крышка клеммной колодки	1
67	F664025	Поддон изолирующий	1
68	F664497	Клеммная колодка (12 позиций)	1
69	F664384	Зажим крышки клеммной колодки	2
70	41069	ВИНТ (#10-24 x .750)	2
--	12066A9	Трос стартера	1
--	12066Q10	Трос стартера @2	1

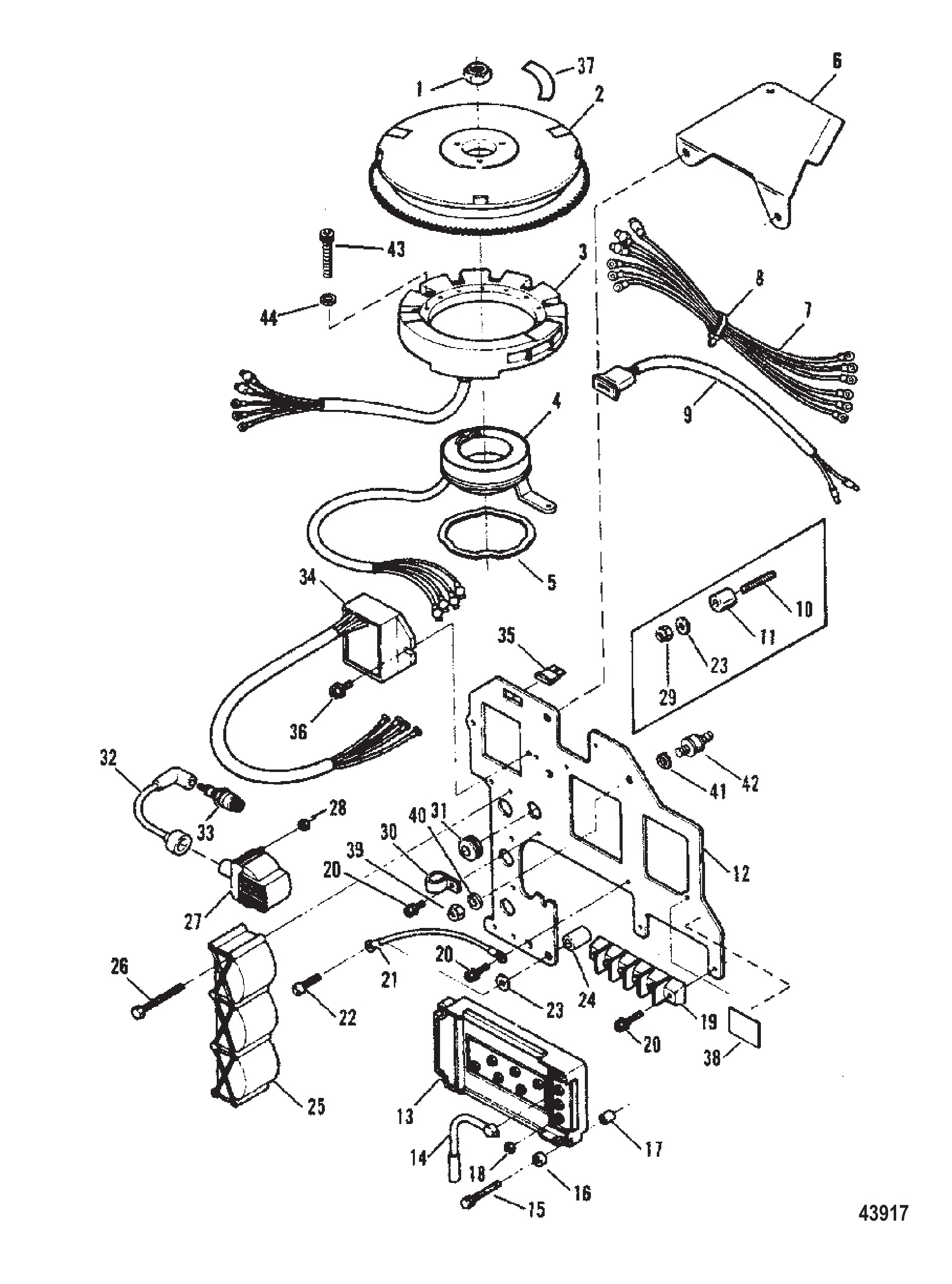

Рис. 16Компоненты системы зажигания (91H по 92C) Ignition Components (91H Thru 92C)

REF	Номер детали	Наименование	Кол-во
1	F1968	ГАЙКА (.750-16)	1
2	817494A2	Маховик в сборе	1
2	859241T10	Маховик в сборе	1
3	8778A10	Статор в сборе	1
3	8778A26	Статор в сборе	1
4	817029A3	Датчик-триггер	1
5	F2442	Шайба волнистая	1
6	819111	Защитный кожух зажигания	1
7	817441A1	Жгут проводов в сборе от катушки к коммутатору	1
8	816311	Стяжка (8.00 дюймов)	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	19637	Гнездо предохранителя	1
10	F746210	Шпилька (.312-18 x 2.25) (91H ПО 92C)	4
10	826393	ШПИЛЬКА (.312-18 x 2.250)	4
11	F722932	Проставка (.750) (91H ПО 92C)	3
12	8172685	Пластина крепления зажигания	1
12	8172686	Пластина	1
13	7778A12	Блок переключателей в сборе	1
14	88807A34	Кабель в сборе переходной	1
15	812987	Винт (#10-24 x 1.250)	2
16	94304	Распорная втулка винта коробки переключателей	2
17	91912	Втулка	2
18	45076	Гайка (#10-32) латунная клемма блока выключателя	10
19	817492	Клеммная колодка на 4 вывода	1
20	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	3/5
20	418051	ВИНТ (#10-24 x .620)	3/5
21	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
22	F2192	Винт (.250-20 x 1.750)	1
23	71055	Шайба пальца рычага переключения	1
24	F722452	Проставка (91H ПО 92C)	1
25	43542	Крышка катушки зажигания	1
26	817458	Винт (#10-24 x 2.250)	6
27	7370A23	Катушка зажигания в сборе	3
27	8M0230859	Катушка зажигания в сборе	3
28	45076	Гайка (#10-32) латунная клемма блока выключателя	6
29	F7006	Гайка (.312-18) (91H ПО 92C)	6
29	8M0204646	ГАЙКА (.312-18)	6
30	63153	J-образная защёлка	2
31	817491	Втулка (.56 внутренний диаметр)	1
32	821945A28	Кабель в сборе высоковольтный	3
32	821945T28	Кабель в сборе	3
33	827C	Свеча зажигания	3
33	896329827	Свеча зажигания #L76V @4	3
33	898	СВЕЧА ЗАЖИГАНИЯ	OPT.
33	896329898	Свеча зажигания #QL76V @4	OPT.
34	817411	Выпрямитель (91H /92C)	1
34	830179A2	Комплект регулятора напряжения кольцевой	1
34	8174111	Выпрямитель	1
34	883071A1	Комплект регулятора напряжения — BULL	1
35	812619	Предохранитель жёлтый - 20 ампер	1
36	817504	Винт (.250-20 x 1.500) нержавеющая сталь	2
36	817505	Винт (.250-20 x .620) нержавеющая сталь	2
37	FA609853	Наклейка (переключение на нейтраль)	1
37	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
38	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
39	68292	Гайка (.312-18)	3
39	8M0204668	Гайка (.312-18)	3
40	53166	СТОПОРНАЯ ШАЙБА (.312)	3
41	819869	ОПОРА	3
42	F8124	Стопорная шайба (.312) (.312 наружная)	3
43	76566	Винт (#10-24 x 1.00)	6
43	19926100	ВИНТ (#10-24 x 1.00)	6
44	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	6
--	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR

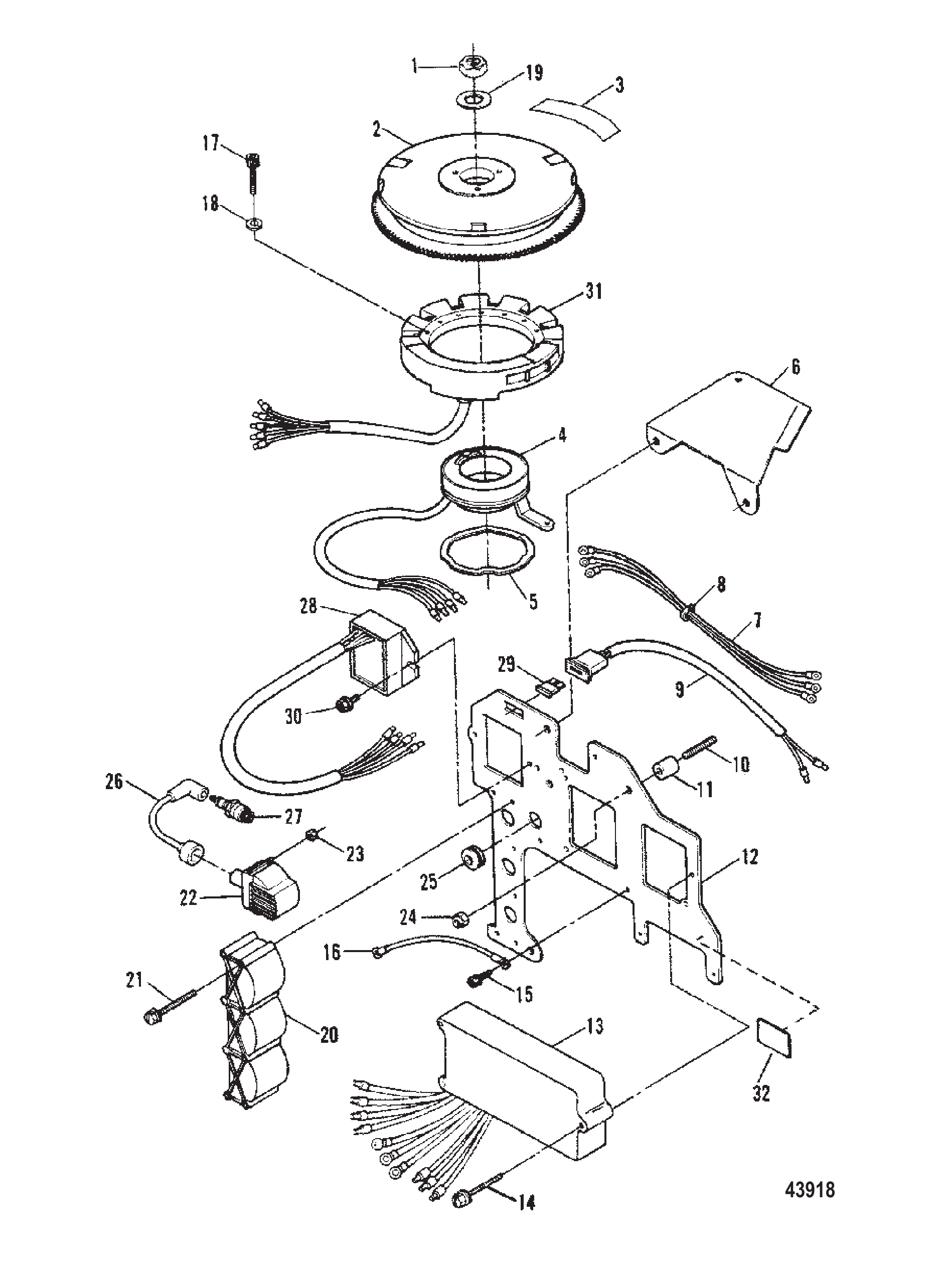

Рис. 17Компоненты системы зажигания серийный № 0E039024 по 0E093699 Ignition Components Serial No. 0E039024 thru 0E093699

REF	Номер детали	Наименование	Кол-во
1	F1968	ГАЙКА (.750-16)	1
2	817494A2	Маховик в сборе	1
2	859241T10	Маховик в сборе	1
3	FA609853	Наклейка (переключение на нейтраль)	1
3	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
4	817029A9	Датчик-триггер в сборе	1
5	F2442	Шайба волнистая	1
6	819111	Защитный кожух зажигания	1
7	817441A3	Жгут проводов в сборе заземления	1
8	816311	Стяжка (8.00 дюймов)	4
8	816311T	СТЯЖКА (8.00 дюймов)	4
9	19637	Гнездо предохранителя	1
10	826393	ШПИЛЬКА (.312-18 x 2.250)	4
10	826393	ШПИЛЬКА (.312-18 x 2.250)	3
11	F722932	Проставка (.750) (91H ПО 92C)	4
11	F722932	Проставка (.750) (91H ПО 92C)	3
12	8172685	Пластина крепления зажигания	1
12	8172686	Пластина	1
13	18495A12	Коммутатор в сборе	1
13	18495A26	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	1
14	812987	Винт (#10-24 x 1.250)	3
15	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	1
15	418051	ВИНТ (#10-24 x .620)	1
16	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
17	76566	Винт (#10-24 x 1.00)	6
17	19926100	ВИНТ (#10-24 x 1.00)	6
17	19926100	ВИНТ (#10-24 x 1.00)	6
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	6
19	31247	Шайба	1
20	43542	Крышка катушки зажигания	1
21	817458	Винт (#10-24 x 2.250)	6
22	7370A23	Катушка зажигания в сборе	3
22	8M0230859	Катушка зажигания в сборе	3
23	45076	Гайка (#10-32) латунная клемма блока выключателя	6
24	F7006	Гайка (.312-18) (91H ПО 92C)	3
24	8M0204646	ГАЙКА (.312-18)	3
25	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
26	821945A28	Кабель в сборе высоковольтный	3
26	821945T28	Кабель в сборе	3
27	827C	Свеча зажигания	3
27	896329827	Свеча зажигания #L76V @4	3
27	898	СВЕЧА ЗАЖИГАНИЯ	OPT.
27	896329898	Свеча зажигания #QL76V @4	OPT.
28	8174111	Выпрямитель	1
28	883071A1	Комплект регулятора напряжения — BULL	1
28	815279T4	Регулятор напряжения в сборе	1
28	883071A1	Комплект регулятора напряжения — BULL	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	817505	Винт (.250-20 x .620) нержавеющая сталь	2
30	817504	Винт (.250-20 x 1.500) нержавеющая сталь	2
31	8778A29	Статор в сборе	1
32	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
--	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
--	817608A6	Короткий блок	AR
--	817608A22	Комплект головки блока	AR
--	817608A17	Головка блока в сборе	AR
--	817608A22	Комплект головки блока	AR

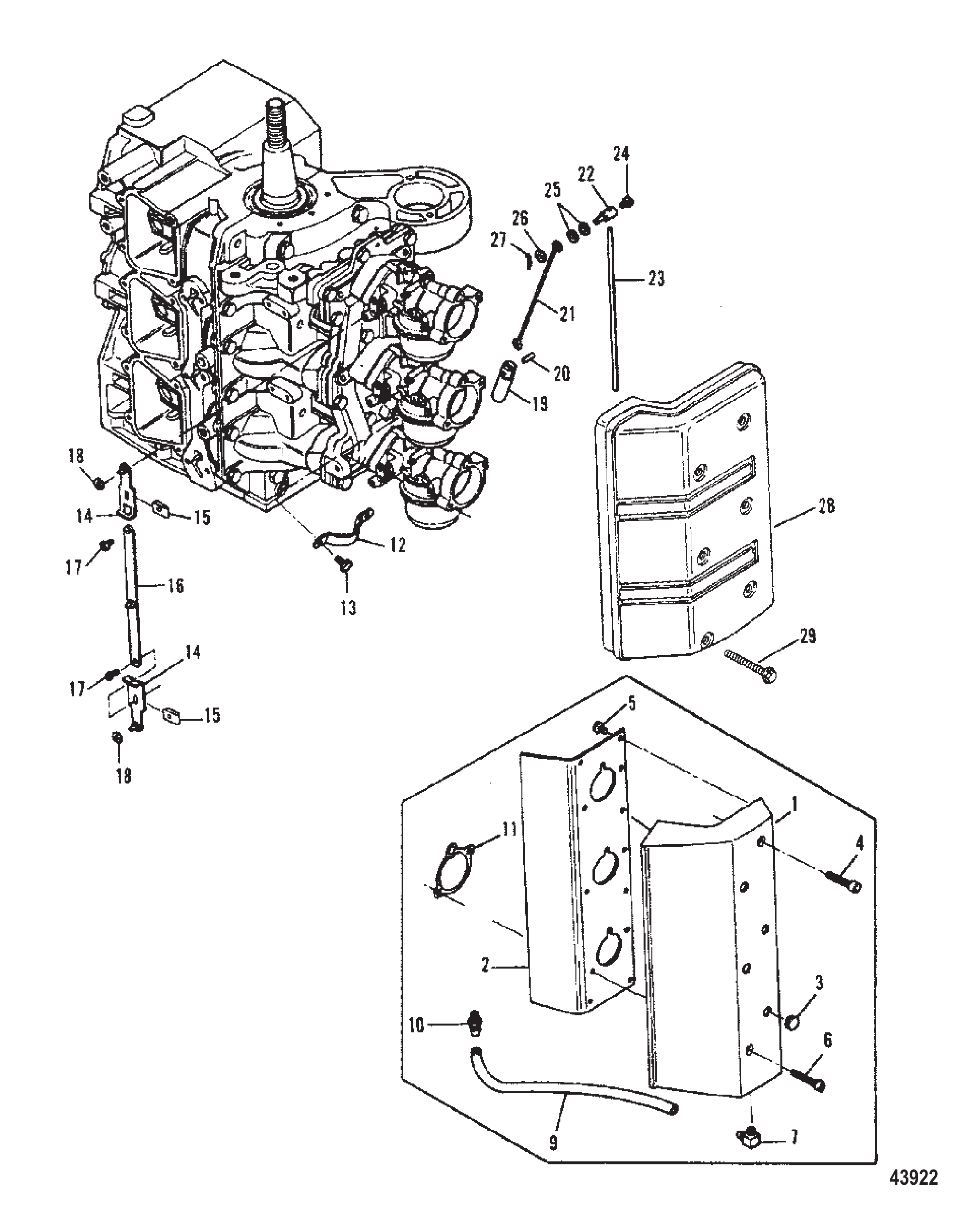

Рис. 18Крышка впуска Intake Cover

REF	Номер детали	Наименование	Кол-во
1	F695861	Крышка впускного отверстия	1
1	8197711	ВПУСКНОЙ ВОЗДУХОВОД	1
2	819772	ПЕРЕХОДНИК	1
3	F53504	ВТУЛКА ОПОРНОЙ ПЛАСТИНЫ	3
4	816742	Винт (.250-20 x 1.250)	3
5	F1760	Винт (#10-24 x .375)	6
6	F2192	Винт (.250-20 x 1.750)	3
7	8181031	Угольник	1
9	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
10	FA698801	Штуцер (с мерной чашкой)	1
11	F481836	Прокладка	3
12	F85317-3	Хомут	1
13	98253	Винт (.250-20 x .500) крепления аккумуляторного кабеля	2
14	FA85193	Наконечник в сборе тяги	2
15	F1693	Гайка (#8-32)	2
16	FA85511	Тяга дроссельной заслонки в сборе	1
17	F1064	Винт (#8-32 x .375)	2
18	21058	СТОПОРНОЕ КОЛЬЦО E-ТИПА	3
19	F391926-1	Плунжер	1
20	F2033	Штифт с канавкой	1
21	F85925	Тяга соленоида воздушной заслонки	1
22	F184033-1	Вертушка	3
23	F85509-1	Тяга воздушной заслонки	1
24	F1059	Винт (#6-32 x .250)	3
25	F184579	Сальник вертушки рычага воздушной заслонки	6
25	68211	Кольцо уплотнительное	6
26	27882	ШАЙБА	1
27	26953	ШПЛИНТ	1
28	819987	ГЛУШИТЕЛЬ В СБОРЕ	1
29	19934175	ВИНТ (.250-20 x 1.750)	6

Рис. 19Звуковой сигнал перегрева Overheat Buzzer

REF	Номер детали	Наименование	Кол-во
1	F5H043	Комплект зуммера перегрева (аксессуар)	1
2	F1741	ВИНТ (#8 x .750) ГОЛОВКИ ЗАПОЛНЕНИЯ, НЕРЖ.	2
3	69080	ВИНТ (#6-32 x .250)	2
4	65017A24	Жгут проводов в сборе	1
5	F629449-2	Термовыключатель	1
5	8190221	Термовыключатель	1
5	819022T01	Термовыключатель	1
6	F717096	Стопорное кольцо	1

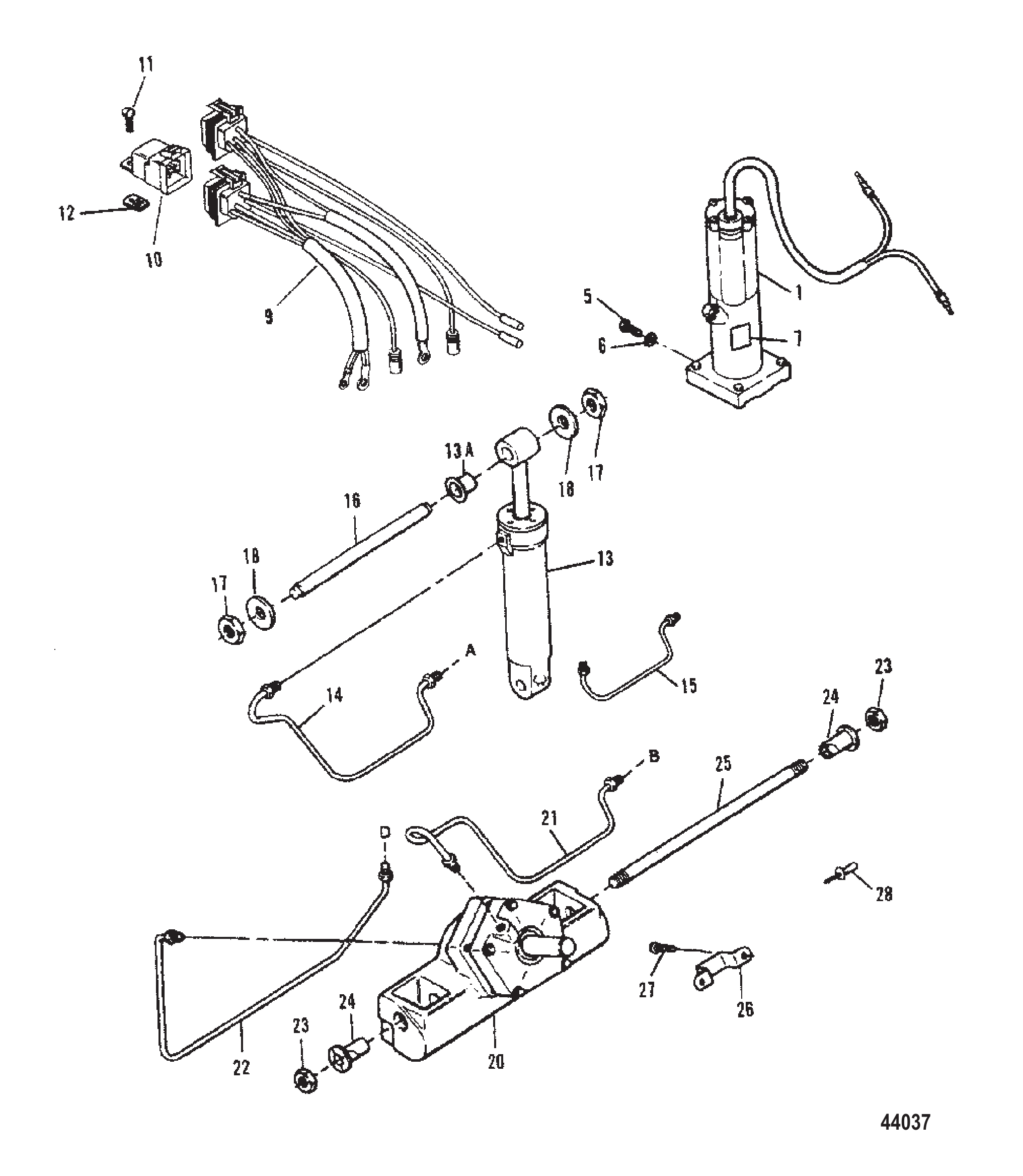

Рис. 20Гидроподъемник - конструкция III с пулевыми разъемами Power Trim-Design III With Bullet Connectors

REF	Номер детали	Наименование	Кол-во
--	819762A7	Узел тримма и наклона в сборе	1
--	819762A15	Узел тримма и наклона в сборе	1
1	819480A1	Насос/мотор в сборе	1
5	19923088	ВИНТ (.250-20 x .875)	2
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
7	435301	Наклейка «Осторожно — силовой триммер»	1
9	819514A6	Жгут проводов в сборе	1
9	819514A11	Жгут проводов тримма в сборе	1
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
11	852453	Винт (#10-24 x .560)	2
12	819485	Пластина переходная	2
13	819108F	Цилиндр наклона в сборе (окрашенный)	1
13A	F178344	Втулка амортизатора	1
14	819422	Гидравлическая магистраль (опускание)	1
15	819423	Гидравлическая магистраль (подъём)	1
16	F449889	Вал верхнего амортизатора	1
17	35778	ГАЙКА (.500-20)	2
17	826709117	Гайка (.500-20) нержавеющая сталь	2
18	F1960	Шайба	2
20	818055A3	Корпус в сборе	1
21	819421	Гидравлическая магистраль (опускание)	1
22	819420	Гидравлическая магистраль (подъём)	1
23	F7053	Гайка (.625-18) латунная	2
24	F449362	Втулка нижнего вала	2
25	F449632	Вал крепления тримма	1
26	F449354	Кронштейн упорный	1
27	34939	ВИНТ (.250-20 x .500)	2
28	F1966	Пробка пластиковая	1
--	816311	Стяжка (8.00 дюймов)	2
--	816311T	СТЯЖКА (8.00 дюймов)	2

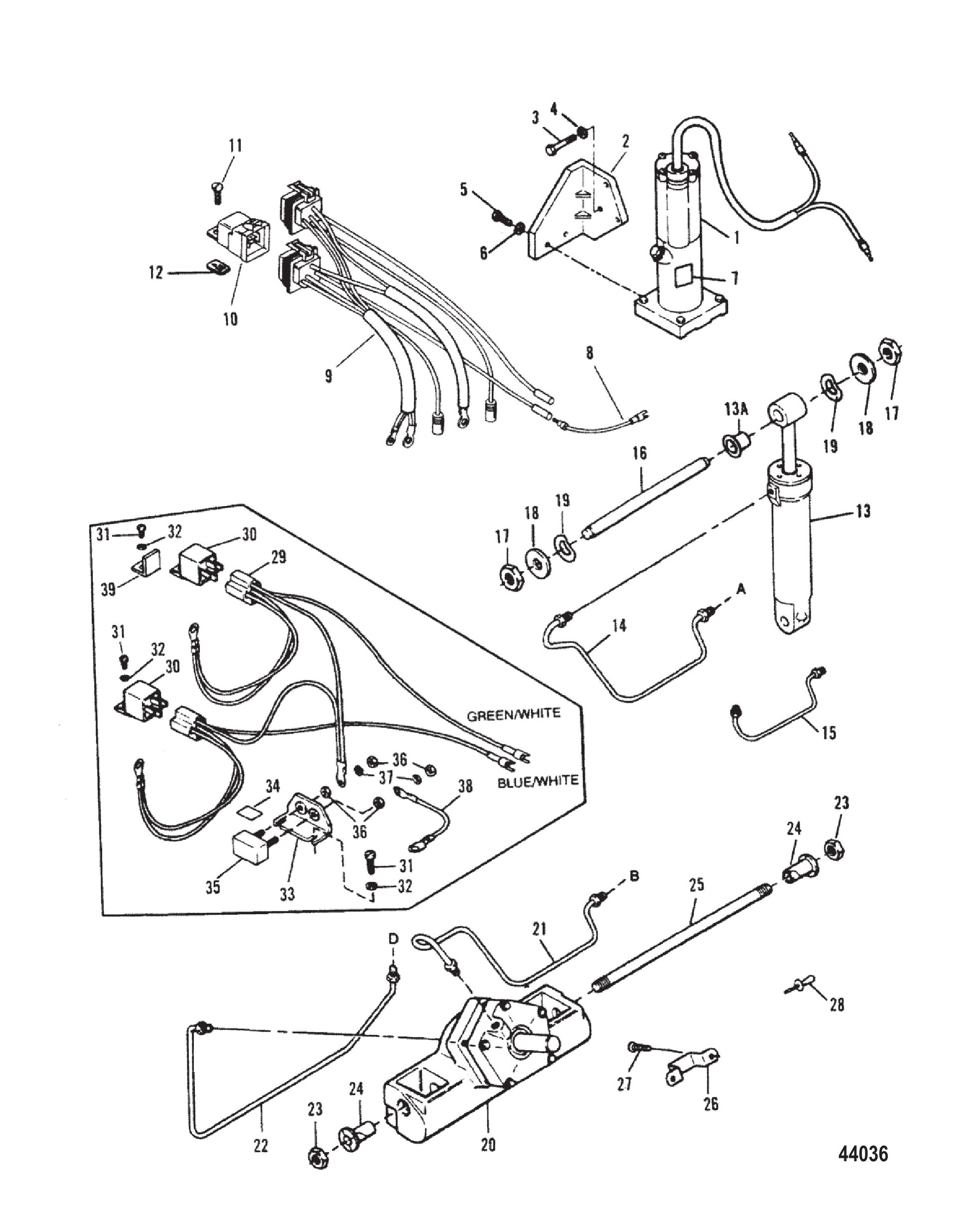

Рис. 21Гидроподъемник - конструкция II с пулевыми разъемами Power Trim-Design II With Bullet Connectors

REF	Номер детали	Наименование	Кол-во
--	819762A4	Узел тримма и наклона в сборе	1
--	819762A12	Узел тримма и подъёма	1
1	819480A1	Насос/мотор в сборе	1
1	819480A2	Насос/мотор в сборе (байонетный)	1
1	853515A1	Комплект насоса/мотора	1
2	F743454F	Кронштейн крепления (окрашенный)	1
3	90086	ВИНТ (.312-18 x 1.500)	3
3	840202	Винт (.312-18 x 1.500)	3
4	53166	СТОПОРНАЯ ШАЙБА (.312)	3
5	F1999	Винт (.250-20 x .875)	2
5	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
7	435301	Наклейка «Осторожно — силовой триммер»	1
8	88819A2	Провод в сборе (зеленый/белый)	1
8	88212A4	Провод в сборе (синий/белый)	1
9	819514A1	Жгут проводов в сборе	1
9	819514A11	Жгут проводов тримма в сборе	1
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
11	852453	Винт (#10-24 x .560)	2
12	819485	Пластина переходная	2
13	819108F	Цилиндр наклона в сборе (окрашенный)	1
13A	F178344	Втулка амортизатора	1
14	F719758	Гидравлическая линия (вниз)	1
14	855935	Магистраль гидравлическая	1
15	F719865	Гидравлическая линия (вверх)	1
16	F449889	Вал верхнего амортизатора	1
17	35778	ГАЙКА (.500-20)	2
17	826709117	Гайка (.500-20) нержавеющая сталь	2
18	F1960	Шайба	2
19	F1711	Шайба пружинная выпуклая	2
20	818055A3	Корпус в сборе	1
21	F719254	Гидравлическая линия (вниз)	1
21	855936	Магистраль гидравлическая	1
22	F719253	Гидравлическая линия (вверх)	1
23	F7053	Гайка (.625-18) латунная	2
24	F449362	Втулка нижнего вала	2
25	F449632	Вал крепления тримма	1
26	F449354	Кронштейн упорный	1
27	34939	ВИНТ (.250-20 x .500)	2
28	F1966	Пробка пластиковая	1
29	FA663744	Комплект проводов	1
30	F660917	Реле силового тримма	2
30	803632T	Реле	2
31	F1760	Винт (#10-24 x .375)	4
32	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
33	F91446-2	Кронштейн	1
34	F510374-1	Наклейка автоматического выключателя-США	1
35	F510460	ПРЕРЫВАТЕЛЬ	1
35	898103194	Автоматический выключатель	1
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
38	F660908	Провод в сборе красный	1
39	F660978	Кронштейн реле байонетных моделей	2

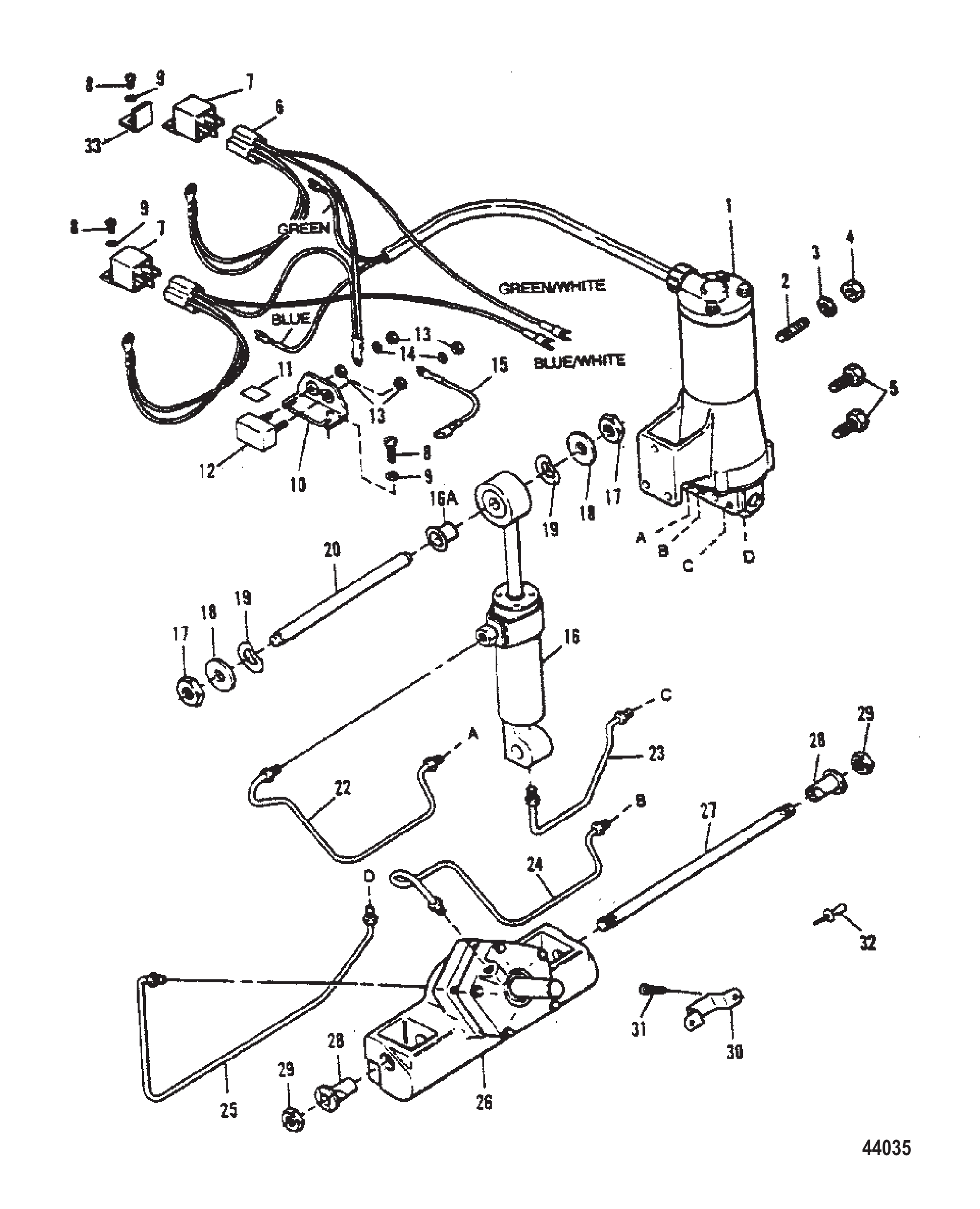

Рис. 22Гидроподъемник - конструкция I с байонетными разъемами Power Trim-Design I With Bayonet Connectors

REF	Номер детали	Наименование	Кол-во
--	F5H196	Узел тримма и подъёма	1
--	819762A12	Узел тримма и подъёма	1
1	F694541-2	Насос/мотор в сборе	1
2	F660273	Шпилька	1
2	827512	ШПИЛЬКА	1
3	53166	СТОПОРНАЯ ШАЙБА (.312)	1
4	68292	Гайка (.312-18)	1
4	8M0204668	Гайка (.312-18)	1
5	F1822	Винт (.312-18 x .875)	2
5	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	FA663744	Комплект проводов	1
7	F660917	Реле силового тримма	2
7	803632T	Реле	2
8	F1760	Винт (#10-24 x .375)	4
9	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
10	F91446-2	Кронштейн	1
11	F510374-1	Наклейка автоматического выключателя-США	1
12	F510460	ПРЕРЫВАТЕЛЬ	1
12	898103194	Автоматический выключатель	1
13	68219	Гайка (#10-32) нержавеющая сталь	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
15	F660908	Провод в сборе красный	1
16	819108F	Цилиндр наклона в сборе (окрашенный)	1
16A	F178344	Втулка амортизатора	1
17	35778	ГАЙКА (.500-20)	2
17	826709117	Гайка (.500-20) нержавеющая сталь	2
18	F1710	Шайба плоская	2
19	F1711	Шайба пружинная выпуклая	2
20	F449889	Вал верхнего амортизатора	1
22	F660758	Линия верхнего гидравлического цилиндра подъёма	1
23	F660754	Линия нижнего гидравлического цилиндра подъёма	1
24	F660254	Магистраль верхняя гидравлического цилиндра тримма	1
25	F660253	Линия нижнего гидравлического цилиндра тримма	1
26	818055A3	Корпус в сборе	1
27	F449632	Вал крепления тримма	1
28	F449362	Втулка нижнего вала	2
29	F7053	Гайка (.625-18) латунная	2
30	F449354	Кронштейн упорный	1
31	34939	ВИНТ (.250-20 x .500)	2
32	F1966	Пробка пластиковая	1
33	F660978	Кронштейн реле байонетных моделей	2

Рис. 23Гребной винт - коническая ступица Propeller-Flared Hub

REF	Номер детали	Наименование	Кол-во
1	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
1	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
2	816629	Стопорная шайба с усиком	1
2	816629Q	ШАЙБА СТОПОРНАЯ	1
3	F697299	ШАЙБА ШЛИЦЕВАЯ ГРЕБНОГО ВИНТА	1
4	F698099-1	Проставка (тип B и C и D)	1
4	803890T	УПОРНАЯ ШАЙБА	1

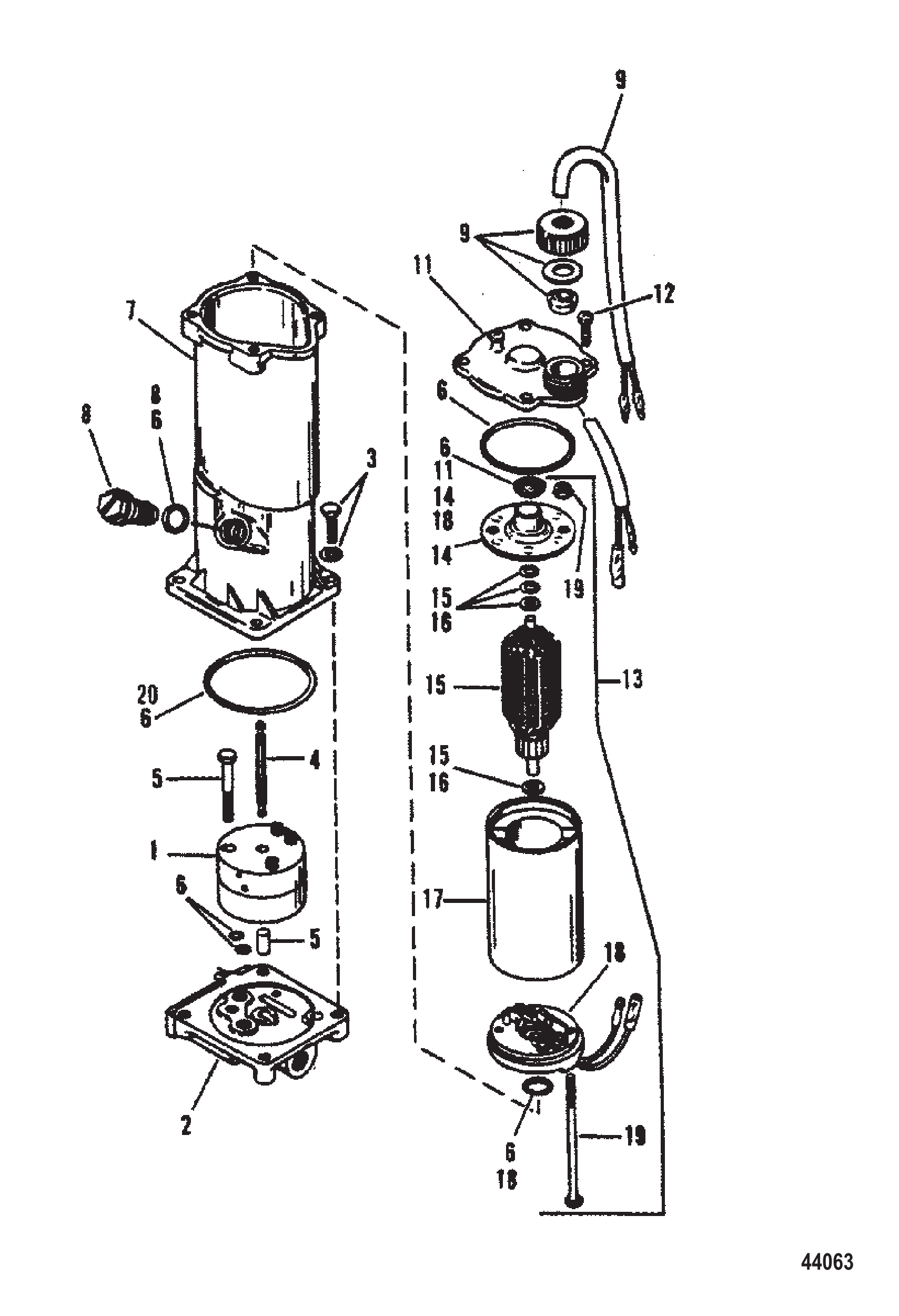

Рис. 24Насос/мотор в сборе Pump/Motor Assembly

REF	Номер детали	Наименование	Кол-во
--	819480A1	Насос/мотор в сборе	1
1	811702	КОМПЛЕКТ НАСОСА	1
2	823085	Комплект коллектора	1
2	819480A1	Насос/мотор в сборе	1
3	813436	Комплект винтов	1
4	813437	Вал приводной	1
5	811697	КОМПЛЕКТ ВИНТОВ И ШТИФТОВ	1
6	813439A2	Комплект уплотнения	1
6	813439A3	Комплект уплотнительных колец	1
7	813434A1	Резервуар	1
8	813435	Комплект пробок	1
8	8134351	Пробка	1
9	811698	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	813445	Комплект крышки бачка	1
12	813446	Винт	1
13	813447	Комплект мотора	1
14	813448	Концевая крышка	1
15	813449A1	Якорь	1
16	813450	Комплект упорной шайбы	1
17	813451	Комплект корпуса и магнита	1
18	813452	Комплект концевого каркаса	1
19	813453	Комплект болта и гайки	1
20	819638	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	813439A3	Комплект уплотнительных колец	1

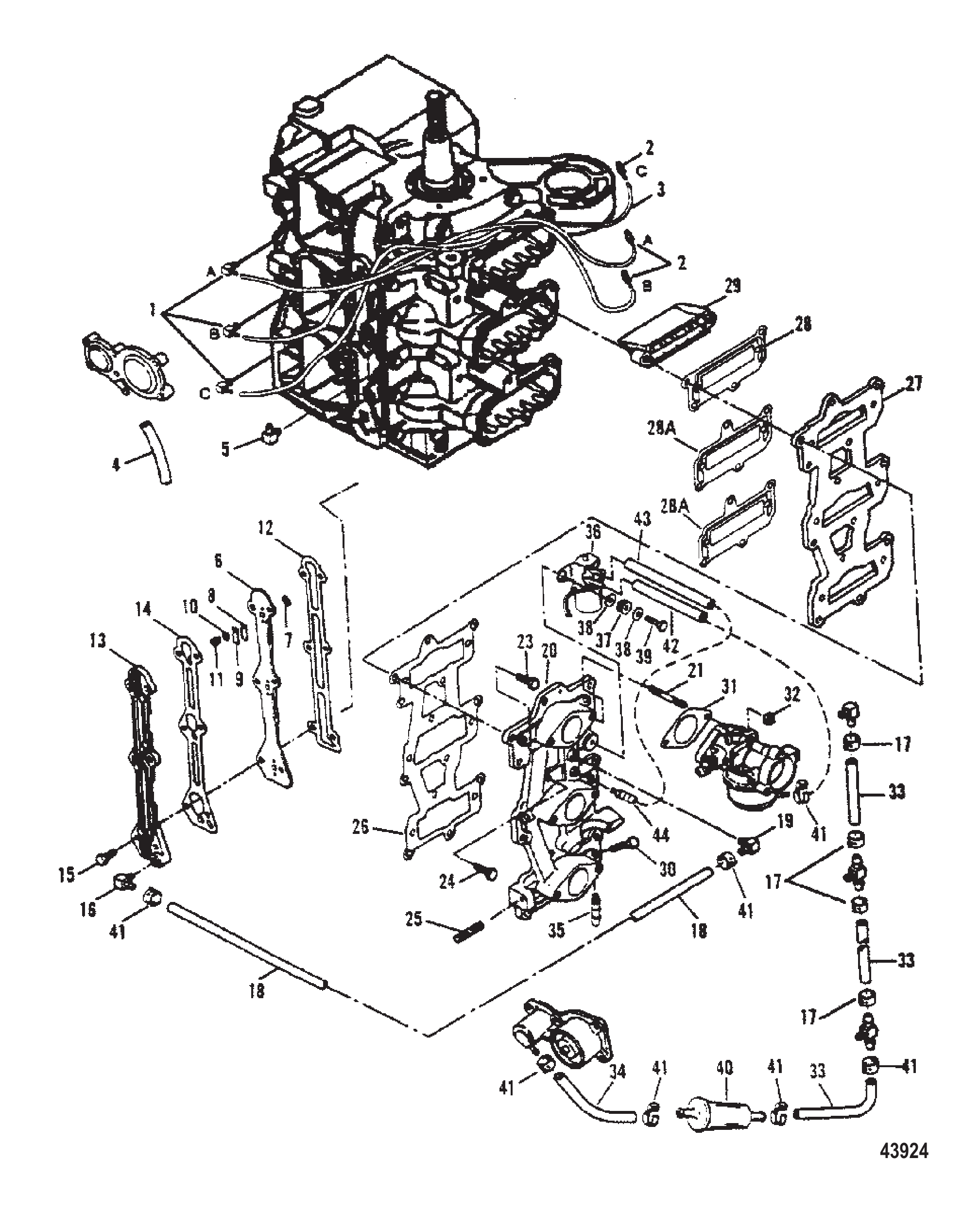

Рис. 25Ресивер и система рециркуляции 0E009500 по 0E065371 Reed Plate and Recirculation System 0E009500 Thru 0E065371

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	3
2	42658	Обратный клапан	3
2	426585	Обратный клапан	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	3
3	892024122	Шланг (240.00 дюймов, бухта)	3
4	99127109	Шланг (57,00 дюймов, бухта)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
6	F2A404757	ПЛАСТИНА ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ СЛИВ ЦИЛИНДРА	1
7	F93811	СЕТКА	3
8	F18160-3	Лепестковый клапан	3
9	F93920	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	3
10	18552	Шайба	3
11	F1286	Винт (#4-40 x .187)	3
12	F85472-2	ПРОКЛАДКА КРЫШКИ СЛИВНОГО КАНАЛА ЦИЛИНДРА	1
13	817787A1	КРЫШКА В СБОРЕ СЛИВ ЦИЛИНДРА	1
14	F85748-2	ПРОКЛАДКА СЛИВНОГО КАНАЛА ЦИЛИНДРА ПЛАСТИНЫ ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
15	76630	ВИНТ (.250-20 x 1.00)	6
15	8M0214943	Винт	6
16	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
16	887801	Угловой штуцер 90 градусов (.0625-27)	1
17	63933	Хомут	AR
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
19	887801	Угловой штуцер 90 градусов (.0625-27)	1
20	817959A5	Комплект впускного коллектора	1
21	826388	ШПИЛЬКА (.312-18 x 1.250)	6
21	8263881	Шпилька	6
23	F1532	Винт (.250-20 x 1.00)	10
23	819110100	Винт (.250-20 x 1.00)	10
24	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	2
25	F433209-1	Шпилька (.250-20 x 1.250)	1
26	F85159-1	Прокладка впускного коллектора	1
27	8197351	ПЕРЕХОДНИК Лепесткового Блока	1
28	F85168-2	Прокладка (верхняя) переходника лепесткового блока	1
28A	819733	ПРОКЛАДКА (ЦЕНТР/НИЗ) - ПЕРЕХОДНИК БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	2
29	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
29	855952T3	Блок лепестковых клапанов в сборе	3
30	F2050	Винт (.250-20 x 1.500)	6
30	819110150	Винт (.250-20 x 1.500)	6
31	F85906	Прокладка карбюратора	3
31	828925	Прокладка карбюратора	3
32	68292	Гайка (.312-18)	6
32	8M0204668	Гайка (.312-18)	6
33	99127109	Шланг (57,00 дюймов, бухта)	3
33	8M0108355	Шланг (57 дюймов, бухта)	3
34	99127109	Шланг (57,00 дюймов, бухта)	1
34	8M0108355	Шланг (57 дюймов, бухта)	1
35	FA698801	Штуцер (с мерной чашкой)	1
36	819503	СОЛЕНОИД	1
36	819503T6	Электромагнитный клапан	1
37	F694504	Втулка	1
38	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
39	28636	ВИНТ (.250-20 x .750)	1
40	816296	Фильтр топливный	1
40	816296Q03	Фильтр топливный @3	1
41	816311	Стяжка (8.00 дюймов)	AR
41	816311T	СТЯЖКА (8.00 дюймов)	AR
--	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
42	9912688	Трубка (36.00 дюймов, бухта)	1
43	9912688	Трубка (36.00 дюймов, бухта)	1
44	F695858	Штуцер	1
-	FG1028-2	Комплект прокладок головки блока
-	809748A1	Комплект прокладок
-	817608A6	Короткий блок
-	817608A22	Комплект головки блока

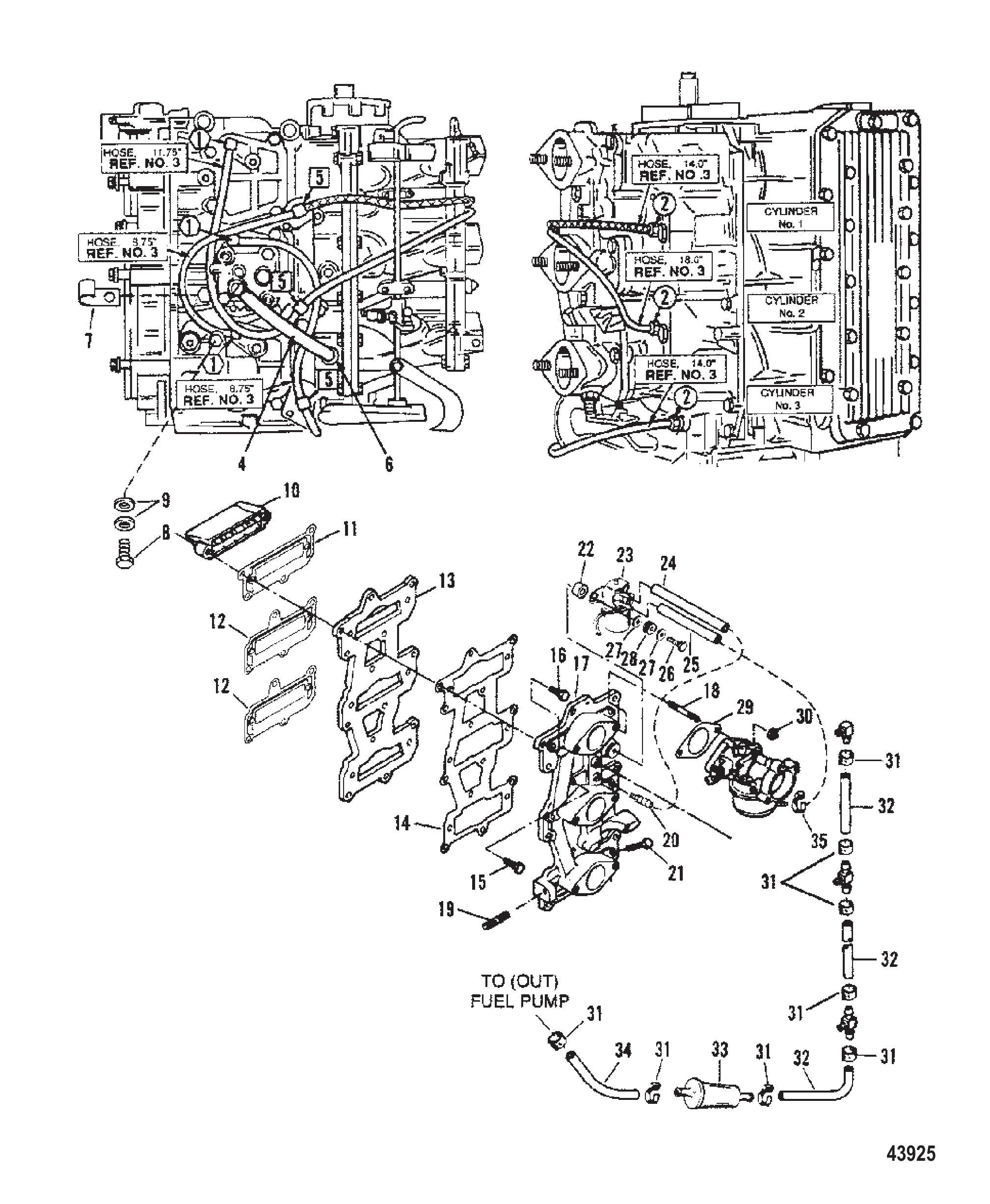

Рис. 26Ресивер и система рециркуляции 0E065372 по 0E093699 Reed Plate and Recirculation System 0E065372 Thru 0E093699

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	3
2	42658	Обратный клапан	3
2	426585	Обратный клапан	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99127109	Шланг (57,00 дюймов, бухта)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	820706	УГОЛЬНИК	3
5	8207061	ШТУЦЕР	3
6	99664	Угольник выхлопной пластины	1
6	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
7	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
7	8M0024808	J-образный зажим	1
8	28636	ВИНТ (.250-20 x .750)	1
9	78968	Шайба стопорная внутренняя (.250)	2
10	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
10	855952T3	Блок лепестковых клапанов в сборе	3
11	F85168-2	Прокладка (верхняя) переходника лепесткового блока	1
12	819733	ПРОКЛАДКА (ЦЕНТР/НИЗ) - ПЕРЕХОДНИК БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	2
13	8197351	ПЕРЕХОДНИК Лепесткового Блока	1
14	F85159-1	Прокладка впускного коллектора	1
15	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	2
16	F1532	Винт (.250-20 x 1.00)	10
16	819110100	Винт (.250-20 x 1.00)	10
17	825195A1	Комплект впускного коллектора	1
17	825195A2	Комплект впускного коллектора	1
18	826388	ШПИЛЬКА (.312-18 x 1.250)	6
18	8263881	Шпилька	6
19	826389	ШПИЛЬКА (.250-20 x 1.250)	1
19	F433209-1	Шпилька (.250-20 x 1.250)	1
20	F695858	Штуцер	1
21	F2050	Винт (.250-20 x 1.500)	6
21	819110150	Винт (.250-20 x 1.500)	6
22	F694359	Проставка	1
23	819503	СОЛЕНОИД	1
23	819503T6	Электромагнитный клапан	1
24	9912688	Трубка (36.00 дюймов, бухта)	1
25	9912688	Трубка (36.00 дюймов, бухта)	1
26	28636	ВИНТ (.250-20 x .750)	1
27	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
28	F694504	Втулка	1
29	F85906	Прокладка карбюратора	3
29	828925	Прокладка карбюратора	3
30	68292	Гайка (.312-18)	6
30	8M0204668	Гайка (.312-18)	6
31	816311	Стяжка (8.00 дюймов)	8
31	816311T	СТЯЖКА (8.00 дюймов)	8
32	99127109	Шланг (57,00 дюймов, бухта)	1
32	8M0108355	Шланг (57 дюймов, бухта)	1
33	816296	Фильтр топливный	1
33	816296Q03	Фильтр топливный @3	1
34	99127109	Шланг (57,00 дюймов, бухта)	1
34	8M0108355	Шланг (57 дюймов, бухта)	1
35	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1

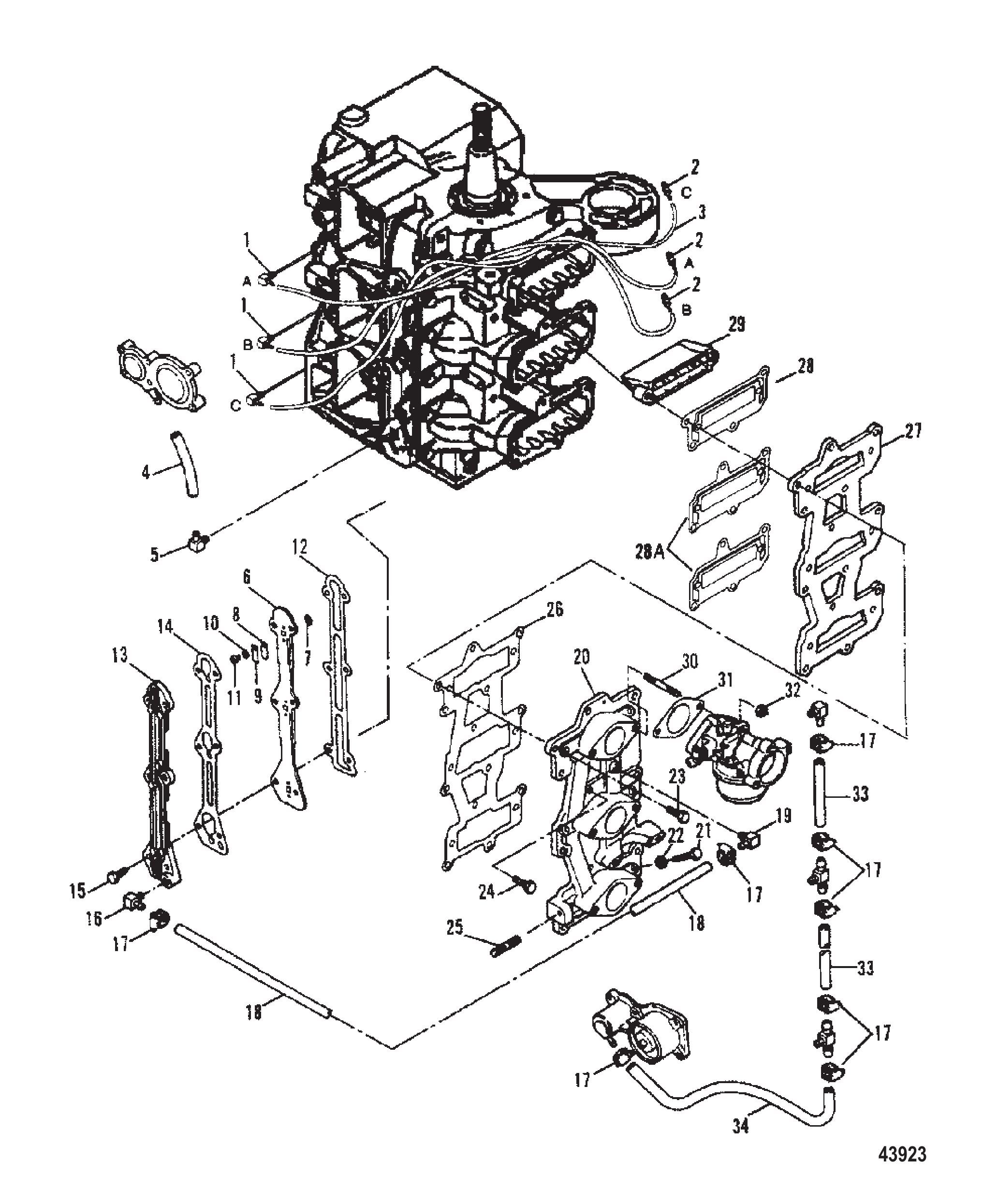

Рис. 27Ресивер и система рециркуляции 91E по 92C Reed Plate and Recirculation System 91E Thru 92C

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	3
2	42658	Обратный клапан	3
2	426585	Обратный клапан	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	3
3	892024122	Шланг (240.00 дюймов, бухта)	3
4	1940964	ШЛАНГ (36.00 дюймов, бухта) Импульсный (4.5 дюйм.) Отрезать по необходимости	1
4	8M0214996	Шланг	1
5	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
6	F2A404757	ПЛАСТИНА ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ СЛИВ ЦИЛИНДРА	1
7	F93811	СЕТКА	3
8	F18160-3	Лепестковый клапан	3
9	F93920	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	3
10	18552	Шайба	3
11	F1286	Винт (#4-40 x .187)	3
12	F85472-2	ПРОКЛАДКА КРЫШКИ СЛИВНОГО КАНАЛА ЦИЛИНДРА	1
13	817787A1	КРЫШКА В СБОРЕ СЛИВ ЦИЛИНДРА	1
14	F85748-2	ПРОКЛАДКА СЛИВНОГО КАНАЛА ЦИЛИНДРА ПЛАСТИНЫ ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
15	F1532	Винт (.250-20 x 1.00)	6
15	819110100	Винт (.250-20 x 1.00)	6
16	F404801	ШТУЦЕР	1
17	F698772	Хомут червячный	AR
18	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
19	8181031	Угольник	1
20	817959A3	Впускной коллектор в сборе	1
21	F2050	Винт (.250-20 x 1.500)	6
21	819110150	Винт (.250-20 x 1.500)	6
22	18678	Шайба	1
23	F2008	Винт (.250-20 x .875)	7
24	F1699	ВИНТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ (.250-20 x 1.125)	2
25	F433209-1	Шпилька (.250-20 x 1.250)	1
26	F85159-1	Прокладка впускного коллектора	1
27	8197351	ПЕРЕХОДНИК Лепесткового Блока	1
28	F85168-2	Прокладка (верхняя) переходника лепесткового блока	1
28	819733	ПРОКЛАДКА (ЦЕНТР/НИЗ) - ПЕРЕХОДНИК БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	2
29	819071A2	Лепестковый клапан в сборе 91E по 92A	3
29	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
29	855952T3	Блок лепестковых клапанов в сборе	3
30	826388	ШПИЛЬКА (.312-18 x 1.250)	6
30	8263881	Шпилька	6
31	F85906	Прокладка карбюратора	3
31	828925	Прокладка карбюратора	3
32	68292	Гайка (.312-18)	6
32	8M0204668	Гайка (.312-18)	6
33	99127109	Шланг (57,00 дюймов, бухта)	2
33	8M0108355	Шланг (57 дюймов, бухта)	2
34	99127109	Шланг (57,00 дюймов, бухта)	1
34	8M0108355	Шланг (57 дюймов, бухта)	1
--	FG1028-2	Комплект прокладок головки блока
--	809748A1	Комплект прокладок
-	820725A1	Комплект прокладок

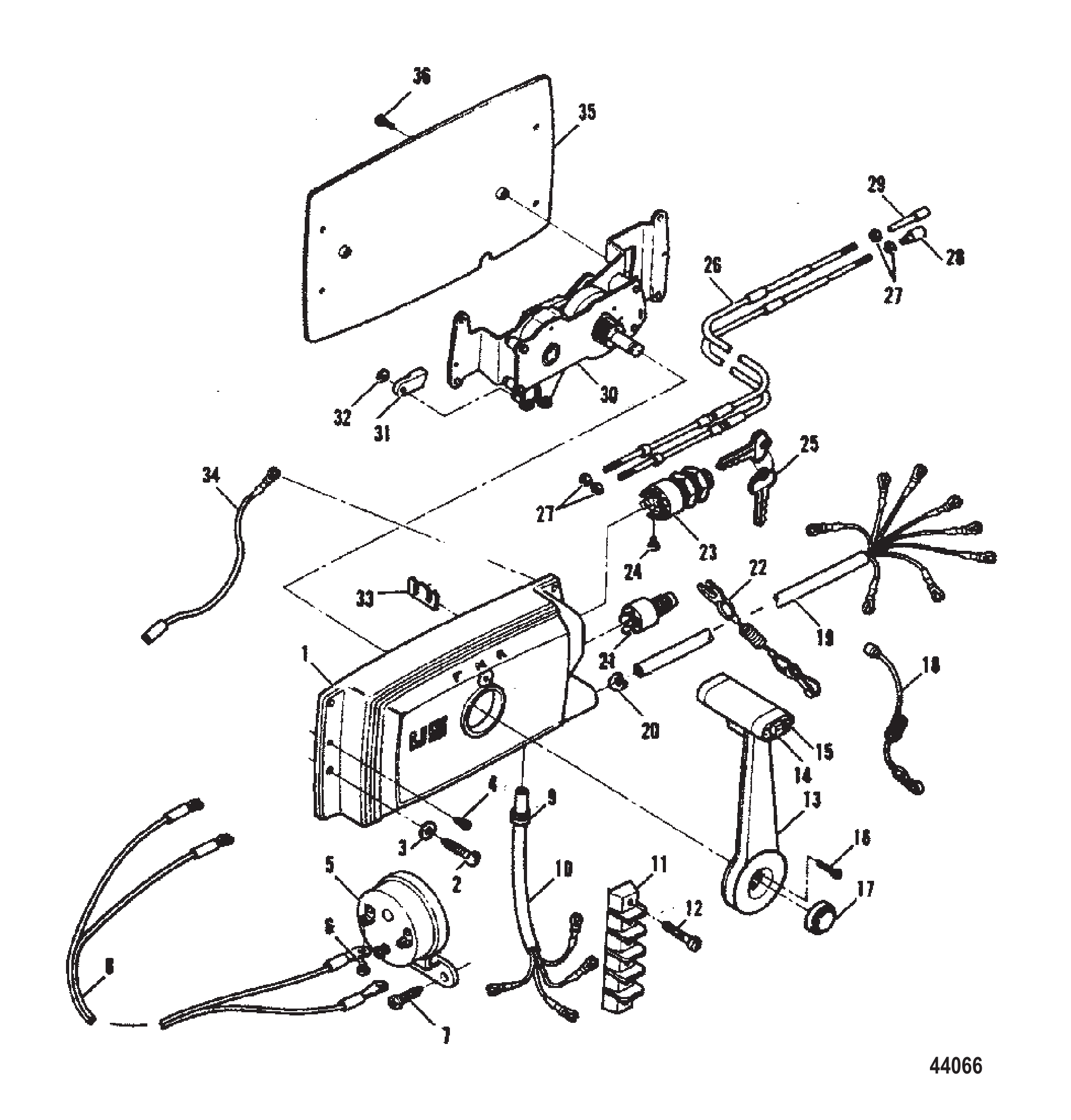

Рис. 28Дистанционное управление Remote Control

REF	Номер детали	Наименование	Кол-во
--	F5H267	Дистанционное управление	1
1	F660995	КРЫШКА В СБОРЕ (СБОРКА - ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	1
2	F660732	ВИНТ (КРЕПЛЕНИЕ УПРАВЛЕНИЯ)	4
3	F660595	ШАЙБА (ВИНТЫ КРЕПЛЕНИЯ УПРАВЛЕНИЯ)	4
4	F660480	ВИНТ (КРЫШКА К ПРИВОДУ)	2
5	F5H043	Комплект зуммера перегрева (аксессуар)	1
6	69080	ВИНТ (#6-32 x .250)	2
7	F1741	ВИНТ (#8 x .750) ГОЛОВКИ ЗАПОЛНЕНИЯ, НЕРЖ.	2
8	65017A24	Жгут проводов в сборе	1
9	F660504	ВТУЛКА (КАНАТ ДИСТАНЦИОННЫХ ПРИНАДЛЕЖНОСТЕЙ)	1
10	F660353	КАНАТ В СБОРЕ (5 футов)	1
11	817492	Клеммная колодка на 4 вывода	1
12	F1741	ВИНТ (#8 x .750) ГОЛОВКИ ЗАПОЛНЕНИЯ, НЕРЖ.	2
13	F660611	РЫЧАГ В СБОРЕ С ПЕРЕКЛЮЧАТЕЛЕМ ТРИММА	1
14	F17864	Выключатель в сборе	1
15	F17863	Комплект кнопки/панели (включает резиновый чехол)	1
16	F660165	ВИНТ (РЫЧАГ К ПРИВОДУ)	4
17	F660332	ПРОБКА (КНОПКА ПРОГРЕВА)	1
18	FK681602	Выключатель	1
19	819200A1	Трос в сборе (15.50 футов)	1
19	819200T1	Трос 15,5 футов	1
19	819203A1	Трос в сборе (19 футов)	OPT.
19	819204A1	Трос в сборе (22 фута)	OPT.
19	819205A1	Трос в сборе (25 футов)	OPT.
19	F5H193	КАНАТ В СБОРЕ (7 футов) УДЛИНИТЕЛЬ	OPT.
20	F660446	ХОМУТ (ДИСТАНЦИОННЫЙ ЭЛЕКТР. КАНАТ)	1
21	FK681602	Выключатель	1
22	819399A1	Шнур аварийного останова в сборе	1
22	879104	Шнур аварийной остановки с зажимом	1
23	F5H268	Выключатель	1
24	F1280	ВИНТ (#8-32 x .250)	6
24	8M0129582	Винт	6
25	819012	Комплект ключей с маркировкой 51	1
25	819013	Комплект ключей с маркировкой 55	1
25	819014	Комплект ключей с маркировкой 65	1
25	819015	Комплект ключей с маркировкой 66	1
25	819016	Комплект ключей с маркировкой 67	1
26	F195/__	Комплект тросов газ/реверс (указать длину - X)	1
27	68219	Гайка (#10-32) нержавеющая сталь	4
28	F58685-2	РАЗЪЕМ (ПЕРЕКЛЮЧЕНИЕ)	1
29	FA58976-1	РАЗЪЕМ (ДРОССЕЛЬ)	1
30	F660327	ПРИВОД В СБОРЕ (СБОРКА - ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	1
31	F660141-1	Разъём (трос — дистанционное управление)	2
32	F660411	КОЛЬЦО (СТОПОРНОЕ)	2
33	F660642	ФИКСАТОР (ДИСТАНЦИОННЫЙ КАНАТ)	1
34	F660664	Провод (от замка зажигания до клеммной колодки)	1
35	F660911	ПЛАСТИНА (ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	1
36	F660751	ВИНТ (ПЛАСТИНА К ПРИВОДУ)	2
-	8177821	Набор шпонок, штамп A	AR
-	8178831	Набор шпонок, штамп B	AR
-	8178911	Набор шпонок, штамп C	AR
-	8179281	Набор шпонок, штамп D
-	8179291	Набор шпонок, штамп E	AR

Рис. 29Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	819683	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	819683930	Руководство по эксплуатации 90-150 л.с.	1
-	819683941	Руководство по эксплуатации 90-150 л.с.	1
-	823424	Каталог запчастей 90 л.с. Force	1
-	FOB4642	Руководство по обслуживанию F85/90/125 (1988–1991)	1
-	823267	Руководство по обслуживанию F90/120 (1992–1994)	1
-	81910412	ЛАК	AR
-	81825212	КРАСКА Графитово-серая акриловая	AR
-	82532112	КРАСКА Графитово-серая акриловая	AR
-	82793331	КРАСКА.6-ГРАФИТОВАЯ@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR

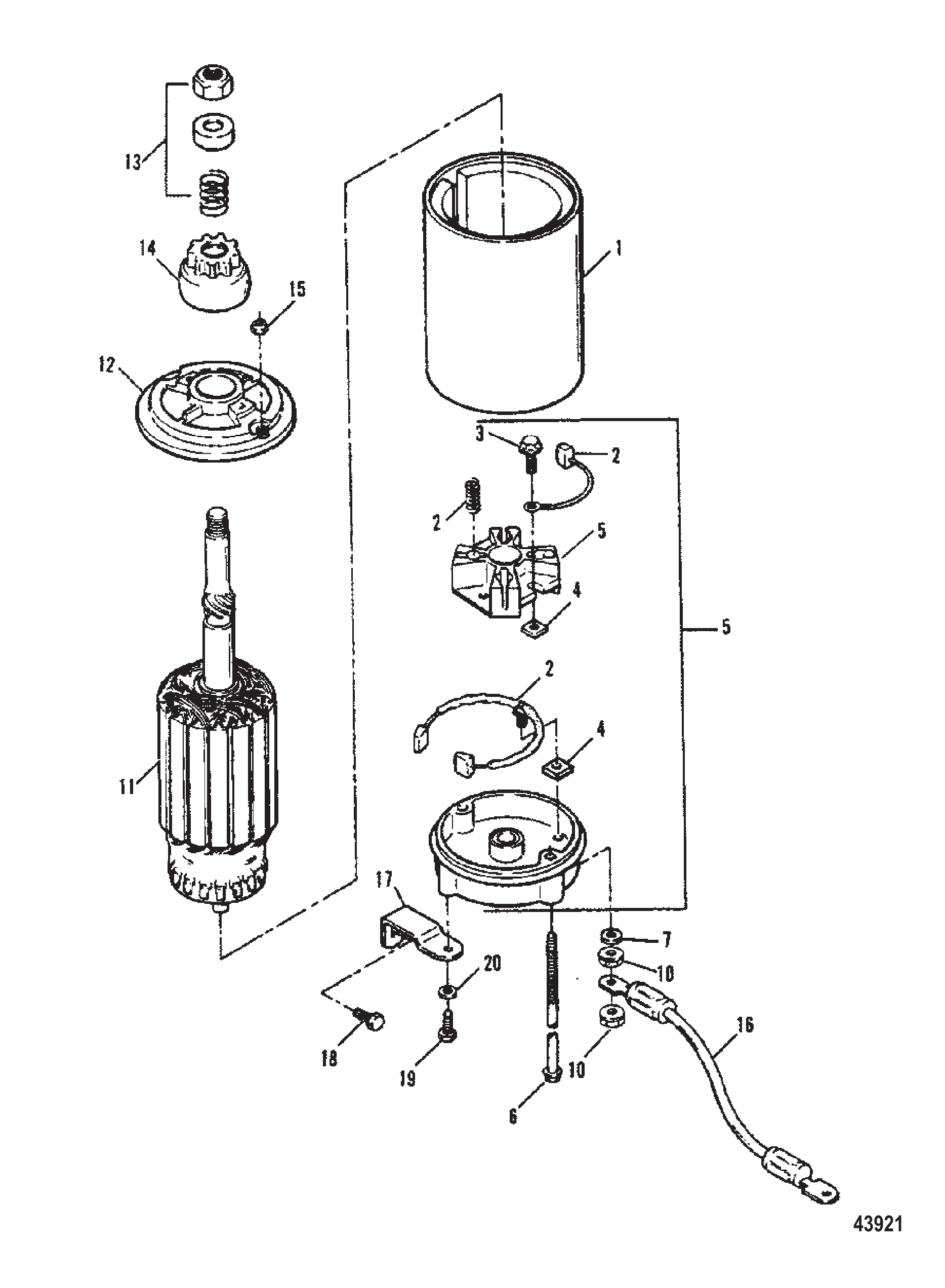

Рис. 30Стартер Starter Assembly

REF	Номер детали	Наименование	Кол-во
1	819085	Стартер в сборе	1
1	898265002	Стартер	1
2	F15190	Комплект щёток/пружин	1
3	F15158	Винт	2
4	F15159	Изолятор	2
4	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	2
5	F15189	Крышка торцевая в сборе	1
6	F15178	Стяжной болт	2
7	F15160	Шайба	1
7	804700	ШАЙБА	1
10	F15162	Гайка	2
11	F15177	Якорь	1
12	F15176	Крышка торцевая	1
12	803888T	Торцевая крышка привода	1
13	90644	КОМПЛЕКТ ПРИВОДА	1
14	819222	Привод в сборе	1
14	802587T01	Ведущая шестерня	1
15	20361	Гайка (.250-28)	2
15	8267089	Гайка (.250-28)	2
16	F85908-1	КАБЕЛЬ В СБОРЕ стартера	1
17	F616675	Кронштейн	1
18	19923062	ВИНТ (.250-20 x .625)	1
19	19923062	ВИНТ (.250-20 x .625)	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
--	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
--	881865	Наклейка предупреждающая — запуск на передаче	1
--	825066	НАКЛЕЙКА Предупреждение	1
--	8272822	Наклейка предупреждение высокое напряжение	1
--	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
--	47341A11	Комплект шнура с рукояткой ручного запуска	1

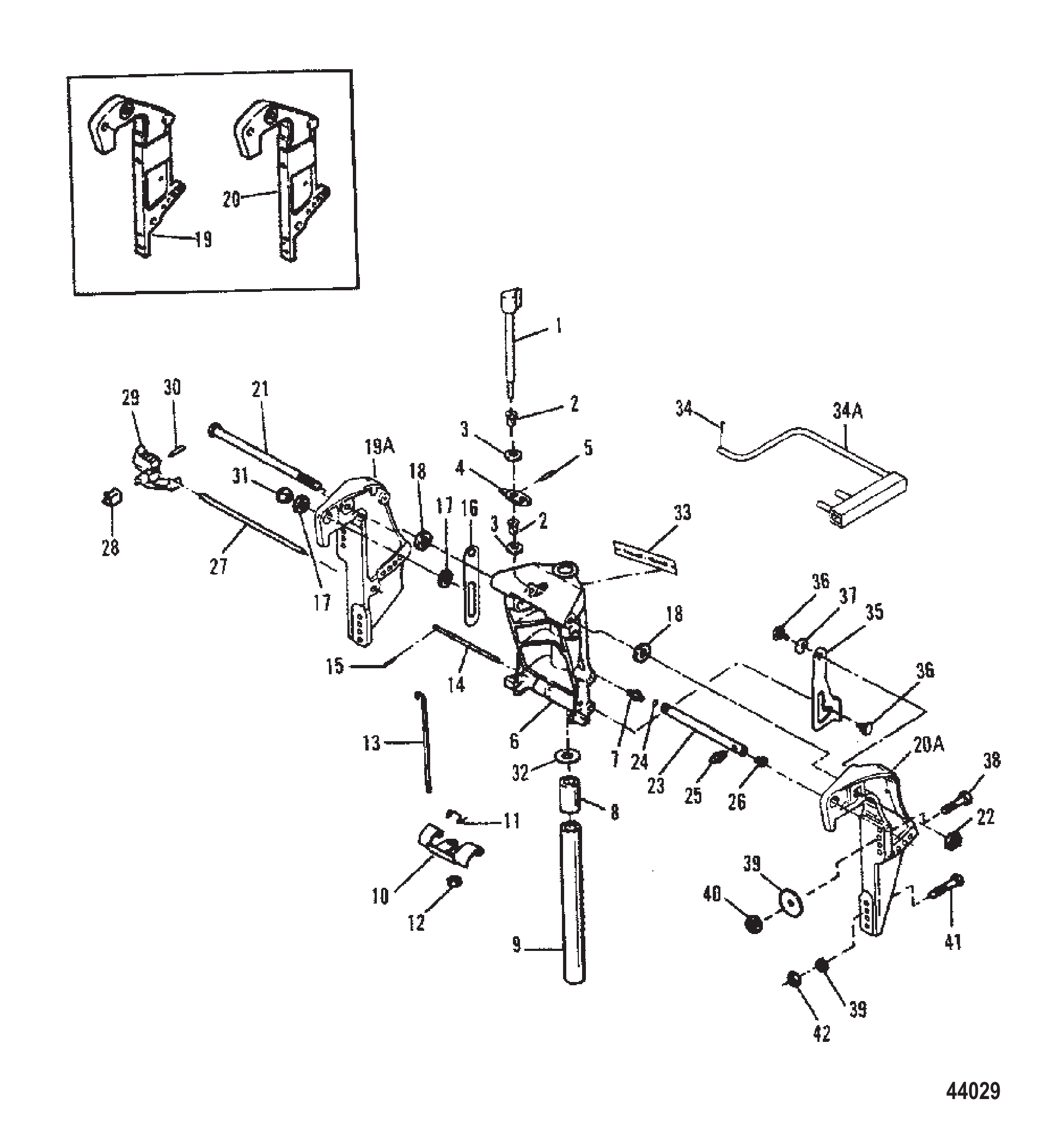

Рис. 31Поворотные кронштейны транца (ручной подъем) Swivel / Transom Brackets (Manual Tilt)

REF	Номер детали	Наименование	Кол-во
1	817946A2	Рукоятка с валом	1
2	26856	ВТУЛКА	2
3	821027	ПРИЖИМНАЯ ГАЙКА (КОНСТРУКЦИЯ I)	2
4	F369364	Рычаг замка реверса	1
5	F1836	Штифт пружинный	1
6	817783A5	Поворотный кронштейн с подшипниками и пресс-маслёнкой	1
7	F213274	Штуцер	3
8	819493	Втулка	2
9	FS85019	Шкворень (модели 20 дюймов)	1
9	FA500019	Шкворневой узел (модели 25 дюймов)	1
10	F369349	Замок реверса	1
11	F85300	Пружина замка реверса	1
12	F1669	Гайка (#6-32)	1
12	8M0207777	ГАЙКА НЕРЖ.	1
13	F369510	Тяга	1
14	F177350	Палец замка реверса	1
15	820026	ПАЛЕЦ	1
16	823785	Хомут	1
17	F523280	Гайка	2
18	F84286-1	Шайба	4
19	820445F	Кронштейн	1
20	820446F	Кронштейн	1
19A	819424F	Кронштейн транца правый 1991E по 1992C	1
19A	819424T	Кронштейн транца правый	1
20A	819425F	Кронштейн транца левый 1991E по 1992C	1
20A	819425T	Кронштейн транца левый	1
21	F85037-1	Болт оси транцевого кронштейна	1
22	28040	ГАЙКА (.500-20)	1
22	898832	Гайка (.500-20)	1
23	818066A3	Трубный узел опоры рулевого управления	1
24	F316599	Сальник поворотной трубы	1
24	48462	Кольцо уплотнительное (.614 x .070)	1
25	F523274	Штуцер для смазки	1
26	F9052	Заглушка пластиковая	1
27	FA438113	Узел стопорной планки транцевого кронштейна	1
28	F286461	ПРУЖИНА	1
29	816517	Рукоятка	1
30	25870	Штифт роликовый	1
31	F9018	Заглушка пластиковая	1
32	F84011	Шайба	1
33	819450	Наклейка	1
34	819504A1	Комплект кронштейна замка, задний	1
34	819504A2	Комплект кронштейна	1
34A	F525629	Штифт	1
35	823786	Хомут	1
36	F85350-1	Ось упора наклона	4
37	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	2
38	F685632	Болт (.50-20 x 7.00) нержавеющая сталь, длинный крепёжный	2
39	FK684201	Шайба	4
39	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
39	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
40	8M0027784	Гайка	2
40	82671117	ГАЙКА (.500-20)	2
40	8M0027784	Гайка	2
40	82671117	ГАЙКА (.500-20)	2
41	F2185	Винт с шестигранной головкой (.375-16 x 3.50) нерж.	2
41	677551	ВИНТ (.500-20 x 4.500)	2
41	8M0149747	Винт	2
42	86226	Гайка (.375-16) кабеля аккумулятора - положительного	2
42	8M0204671	Гайка	2

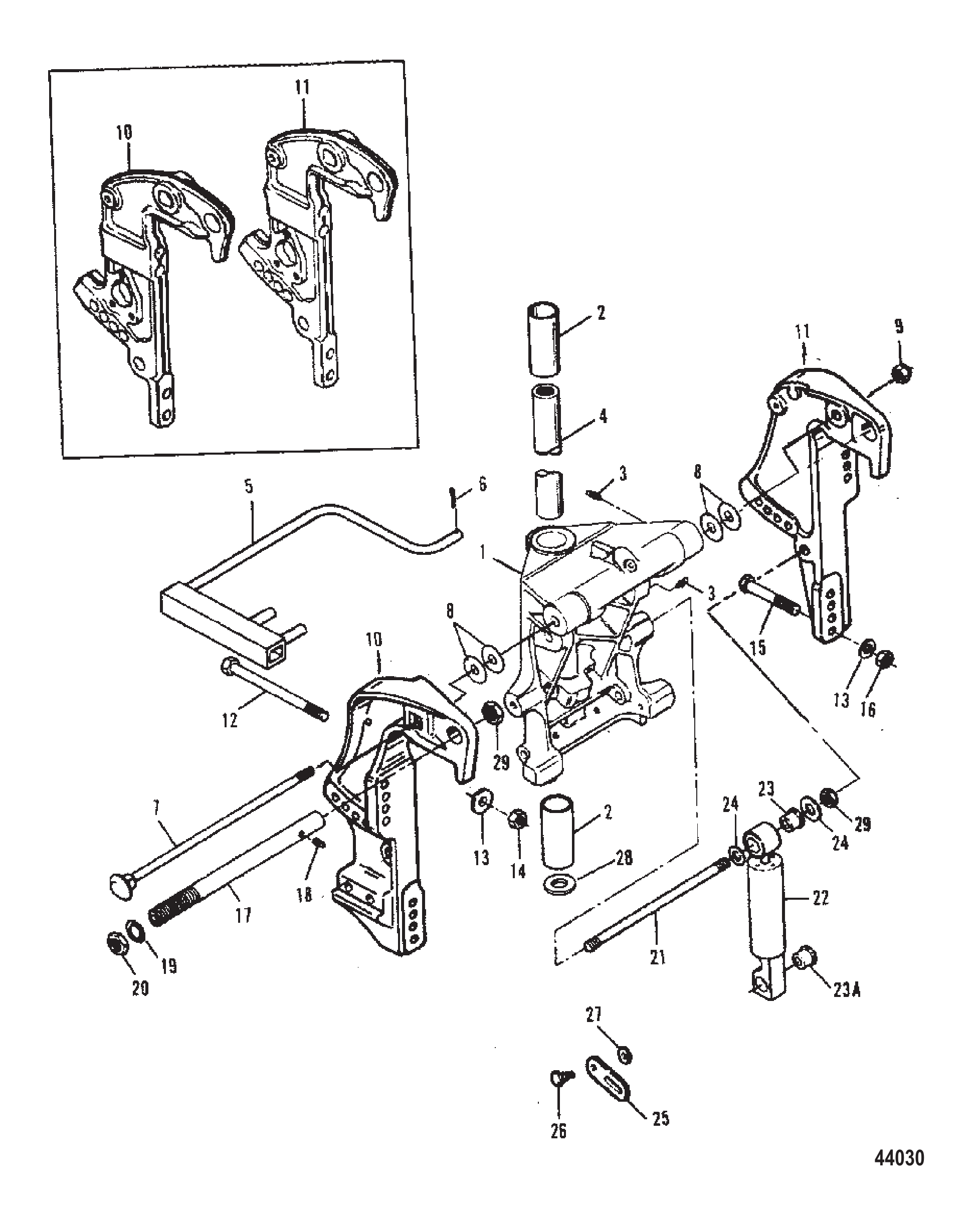

Рис. 32Поворотные кронштейны транца (гидроподъемник) Swivel / Transom Brackets (Power Trim

REF	Номер детали	Наименование	Кол-во
1	817783A5	Поворотный кронштейн с подшипниками и пресс-маслёнкой	1
2	819493	Втулка	2
3	F213274	Штуцер	3
4	FS85019	Шкворень (модели 20 дюймов)	1
4	FA500019	Шкворневой узел (модели 25 дюймов)	1
5	819504A1	Комплект кронштейна замка, задний	1
5	819504A2	Комплект кронштейна	1
6	F525629	Штифт	1
7	F85037-1	Болт оси транцевого кронштейна	1
8	F84286-1	Шайба	4
9	28040	ГАЙКА (.500-20)	1
9	898832	Гайка (.500-20)	1
10	820445F	Кронштейн	1
11	820446F	Кронштейн	1
10A	819424F	Кронштейн транца правый 1991E по 1992C	1
10A	819424T	Кронштейн транца правый	1
11A	819425F	Кронштейн транца левый 1991E по 1992C	1
11A	819425T	Кронштейн транца левый	1
12	F685632	Болт (.50-20 x 7.00) нержавеющая сталь, длинный крепёжный	2
12	677551	ВИНТ (.500-20 x 4.500)	2
12	8M0149747	Винт	2
13	FK684201	Шайба	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
14	8M0027784	Гайка	2
14	82671117	ГАЙКА (.500-20)	2
15	F2428	Винт (3/8-16 X 5)	2
16	86226	Гайка (.375-16) кабеля аккумулятора - положительного	2
16	8M0204671	Гайка	2
17	818066A3	Трубный узел опоры рулевого управления	1
18	F523274	Штуцер для смазки	1
19	F316599	Сальник поворотной трубы	1
19	48462	Кольцо уплотнительное (.614 x .070)	1
20	F523280	Гайка	2
21	F449889	Вал верхнего амортизатора	1
22	FS631962	Амортизатор в сборе	1
22	FS719962	Амортизатор в сборе	1
23	F178344	Втулка амортизатора	1
23A	F449362	Втулка нижнего вала	1
24	F1960	Шайба	2
25	F694426	Упор наклона (не на всех моделях)	2
26	F85350-1	Ось упора наклона	4
27	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	2
28	F84011	Шайба	1
29	35778	ГАЙКА (.500-20)	2
29	826709117	Гайка (.500-20) нержавеющая сталь	2

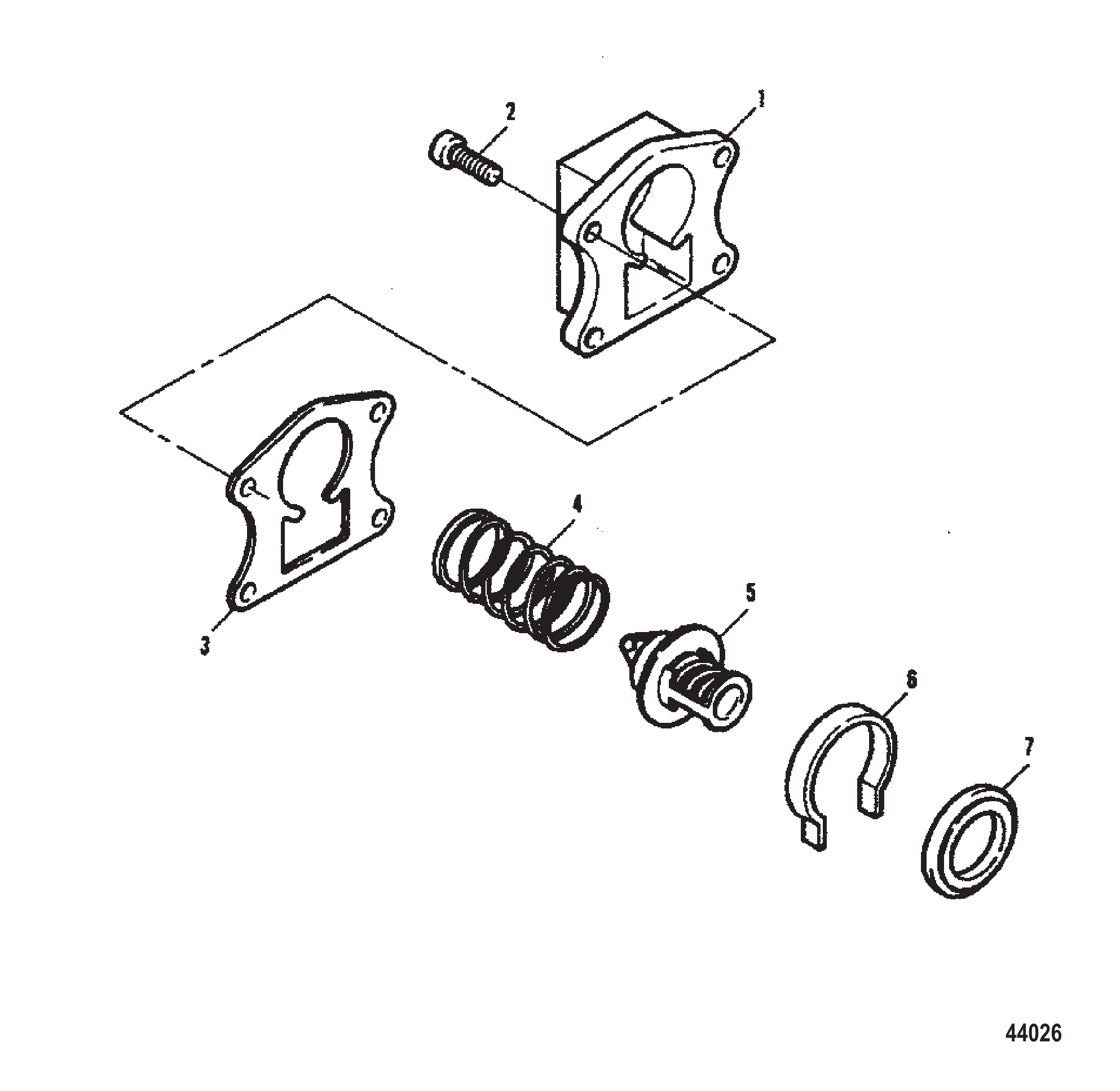

Рис. 33Термостат Thermostat

REF	Номер детали	Наименование	Кол-во
1	F476066-1	Крышка термостата	1
1	819693	КРЫШКА	1
2	19927075	ВИНТ (.250-20 x .75)	4
2	19932075	ВИНТ (.250-20 x .750)	4
3	F476067	Прокладка	1
3	828319	Прокладка крышки термостата	1
4	F692268	Пружина термостата	1
5	F664068	Термостат 54°C (130°F)	1
6	F719902	Проставка	1
6	8283111	Проставка	1
7	F664914	Уплотнение термостата	1

Рис. 34Термостат модели 91E Thermostat 91 E Models

REF	Номер детали	Наименование	Кол-во
1	819022	Термовыключатель	1
2	F428096	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	1

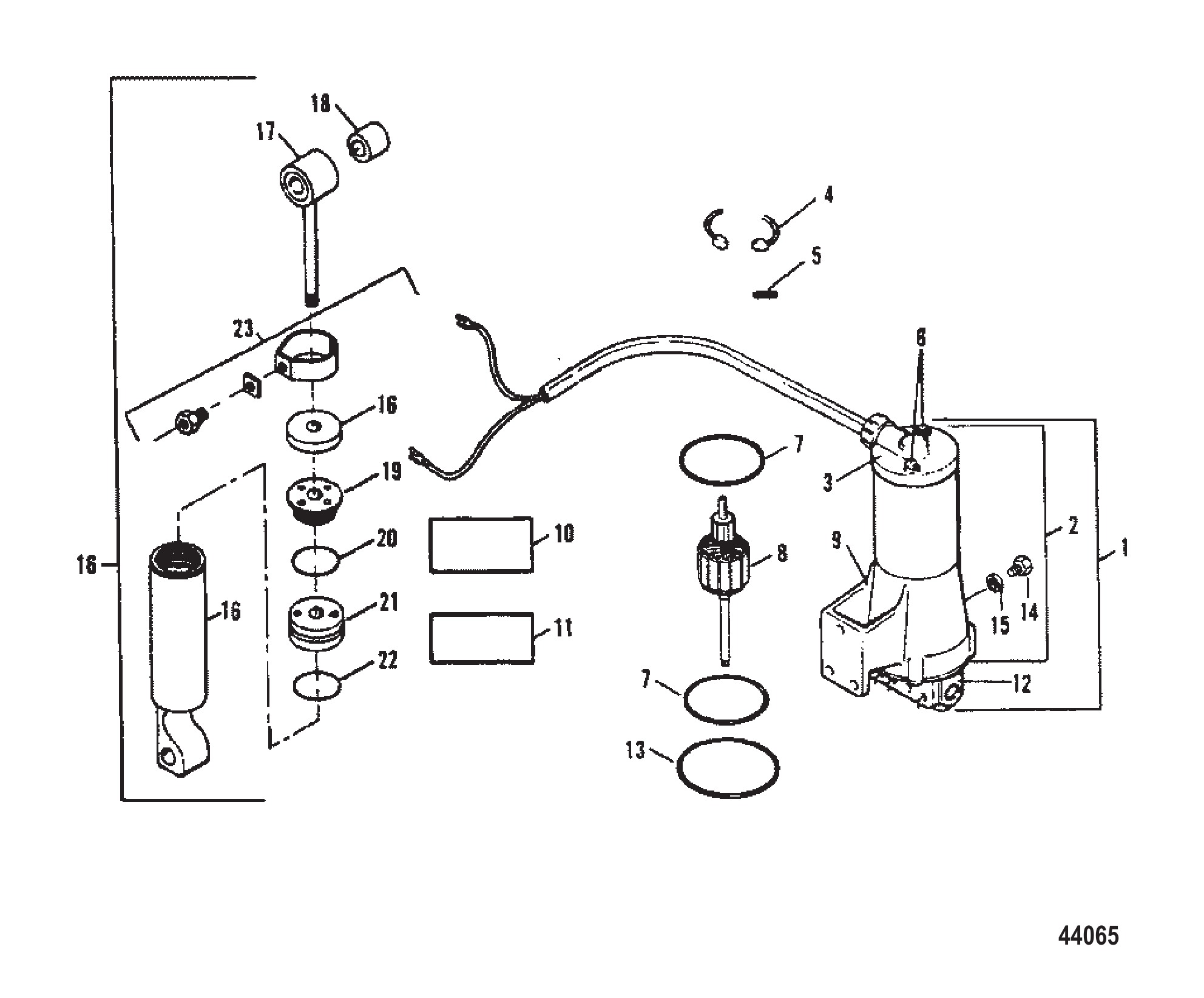

Рис. 35Цилиндр подъема / мотор / насос (конструкция I) Tilt Cylinder / Motor / Pump (Design I)

REF	Номер детали	Наименование	Кол-во
1	F694541-2	Насос/мотор в сборе	1
2	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
3	F17624	Головка в сборе	1
3	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
4	8989	Комплект щёток	1
5	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
6	820549	УЗЕЛ СКВОЗНОГО БОЛТА С УПЛОТНЕНИЯМИ	1
7	8992	Уплотнительное кольцо головки	2
8	820546	ЯКОРЬ	1
8	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
9	F17625	Бачок/кронштейн в сборе	1
9	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
10	820547	КОМПЛЕКТ ПОДШИПНИКА И ДЕРЖАТЕЛЯ	1
11	820548	КОМПЛЕКТ УПЛОТНЕНИЙ ВАЛА ЯКОРЯ	1
12	820550	УЗЕЛ КОРПУСА/КАРТЕРА КЛАПАНА	1
13	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
14	F17518	Крышка заливной горловины	1
15	62702	Кольцо уплотнительное (.301 x .070)	1
15	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
16	819108F	Цилиндр наклона в сборе (окрашенный)	1
17	F2A654017	Шток в сборе	1
17	819365A2	Цилиндр в сборе	1
18	F178344	Втулка амортизатора	1
19	FA654055	Головка в сборе	1
20	F654618	Уплотнительное кольцо	1
21	FA654015	Поршень в сборе	1
22	F654984	Уплотнительное кольцо	1
23	F2A654983	Хомут в сборе	1

Рис. 36Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	FT8948-1	Съёмник подшипника	1
-	83164M	Съёмник маховика	1
-	F1800	Болт (.250-20 x 7.00)	2
-	F1972	Винт (.250-20 x 2.500)	3
-	4000358	ВИНТ (M8 x 50)	3
-	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	3
-	F8012	Шайба (.203 x .469 x .049)	2
-	25909	Шайба (.406 x .812 x .065) (применять где применимо)	3
-	FT2991	Щетка проволочная	1
-	803504T	Щетка	1
-	FT8914	Съёмник сальника	1
-	FT8903	Оправка для установки сальника	1
-	FT8907	Держатель для водила	1
-	824892	РУКОЯТКА	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2953	Головка торцевая	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	FT8926	Инструмент-расширитель поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	FT8933	Подъёмный крюк	1
-	803505T	Крюк подъёмный	1
-	FT8900	Клещи для хомутов топливных шлангов	1
-	FT8957	Инструмент для установки сальника тяги переключения	1
-	FT8919	Инструмент для выбивания пружинных штифтов, штифтов и поршневых пальцев	1
-	FT11275	Ключ рожковый для фиксатора шпули	1
-	FT16813	Съёмник обоймы подшипника передней передачи	1
-	FT16814	Установщик обоймы подшипника передней передачи	1
-	FT16433	Съёмник подшипника нижнего гребного вала	1
-	FT16496	Установщик подшипника нижнего гребного вала	1
-	803986T	Комплект установщика	1
-	FT11293	Ключ рожковый для фиксатора верхнего вала привода	1
-	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
-	FT16536	Фиксирующий инструмент для затяжки	1
-	803887T	Переходный инструмент	1
-	FT11240	Ключ рожковый для цилиндра тримма/наклона	1
-	FT8985	Инструмент для установки сальника	1
-	FT11209	Комплект направляющих для установки/снятия обоймы подшипника шестерни	1
-	FT11292	Съёмник в сборе для снятия гребного вала	1
-	803713T	Съёмник в сборе	1
-	FT3012	Инструмент для установки сальника верхнего коленчатого вала	1
-	FT1081	Плоскогубцы для стопорных колец	1
-	FT8978-1	Стробоскоп	1
-	99379	Стробоскоп	1
-	FT2951	Инструмент-пробник для проверки цепи	1
-	FT8950	Комплект тестеров	1
-	FT11295	Тестер свечи зажигания	1
-	850439T1	Тестер восьмикамерный	1
-	FT2938-1	Тестер целостности цепи	1
-	99750A1	Мультиметр	1
-	58222A1	Индикаторный инструмент	1
-	FT2969	Ремкомплект резьбовой вставки Heli Coil (-10-24)	1
-	FT2970	Ремкомплект резьбовой вставки Heli Coil (.250-20)	1
-	FT2971	Ремкомплект резьбовой вставки Heli Coil (.312-18)	1
-	FT2948	Ремкомплект резьбовой вставки Heli Coil (.375-16)	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	802868A1	Смазка	1
-	FT2987-1	Смазка	1
-	898101390	АЭРОЗОЛЬ антизадирный состав	1
-	FT8969	Смазка	1
-	901132	Герметик RTV №1473	1
-	809825	СИЛИКОН RTV (3 унции тюбик) металлик синий	1
-	FT8936-1	Герметик Loctite RC 609	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	FT2962-2	Герметик	1
-	809818	ФИКСАТОР РЕЗЬБЫ LOCTITE 222 10 мл	1
-	8230891	Герметик	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	593271	ГЕРМЕТИК LocQuic Primer (банка 4.5 унции)	1
-	809824	ПРАЙМЕР Loctite (4.5 унции аэрозоль) зелёный	1

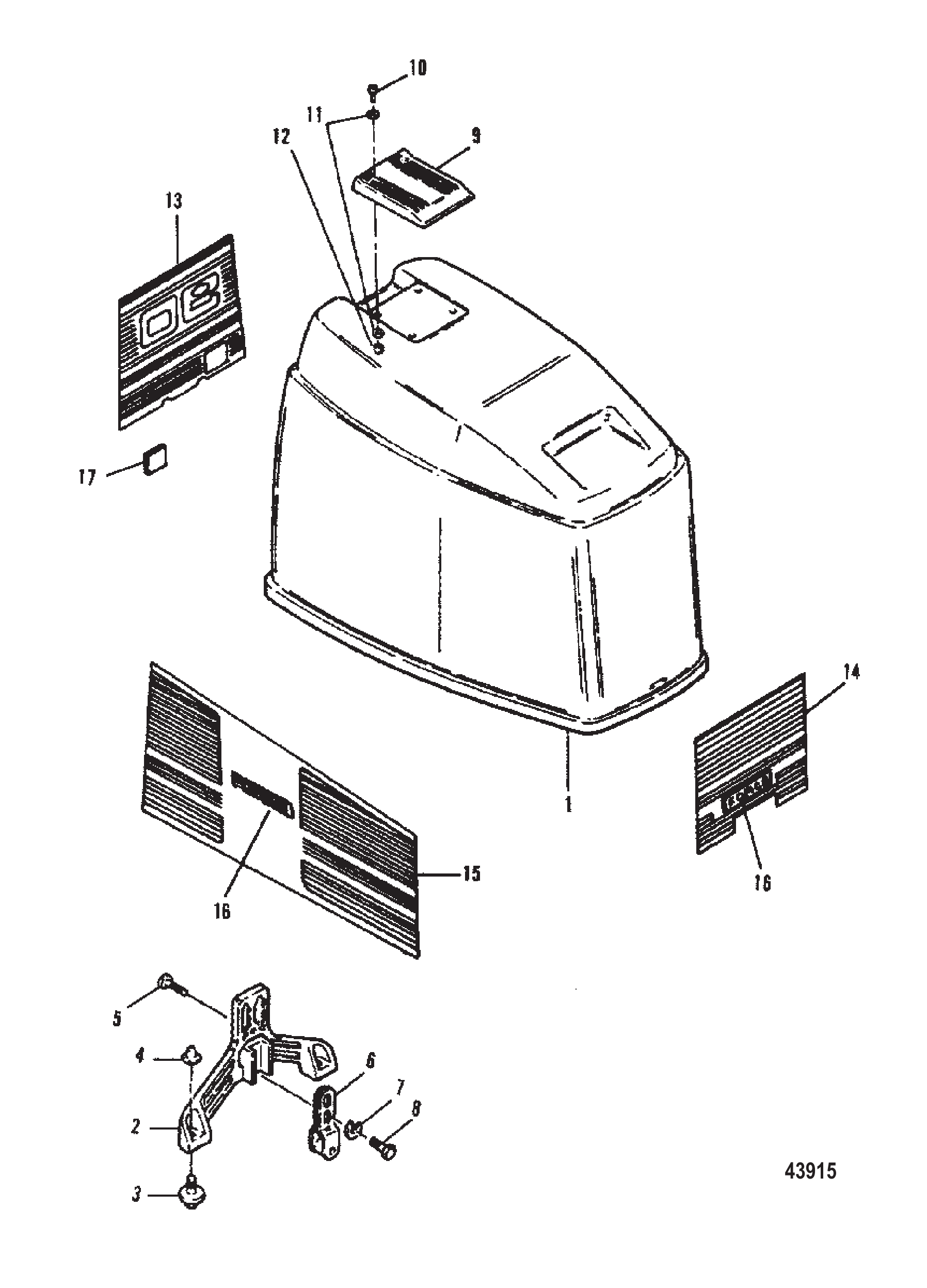

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
--	819645A1	Верхний кожух в сборе - модели Bayliner 1992	1
--	819650A1	Верхний кожух в сборе - модели Maxum 1992	1
1	819364A3	Верхний кожух верхний (без наклеек) (окрашенный)	1
1	819364T9	КОЖУХ В СБОРЕ-БАЗОВЫЙ	1
2	F663774-2	Кронштейн защёлки кожуха	1
2	8198141	КРОНШТЕЙН Защелки Капота	1
3	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
4	F2088	КРЕПЁЖ	2
4	91925	Гайка нажимная	2
5	28639	ВИНТ (.250-20 x .625)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	90285	ВИНТ (.312-18 x .625)	2
9	816518	Рукоятка	1
9	828477	Рукоятка откидывания	1
10	F2143	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	8
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
12	13855	Гайка (.250-20)	4
12	8267118	Гайка (.250-20)	4
--	F663984-1	ЧЕХОЛ ВЕРХНИЙ (НЕ ПОКАЗАН)	1
--	827291	ШУМОИЗОЛЯЦИЯ (ВЕРХНЯЯ)	1
--	F663985	ЧЕХОЛ БОКОВОЙ (НЕ ПОКАЗАН)	2
13	F743528	Наклейка задняя (модели 1991) FORCE	1
14	F743892	Наклейка передняя (модели 1991) FORCE	1
15	F743396	Наклейка правого борта (модели 1991) FORCE	1
15	F743397	Наклейка левого борта (модели 1991) FORCE	1
13	FX743528	НАКЛЕЙКА ЗАДНЯЯ (МОДЕЛИ 1991 ГОДА) BAYLINER	1
14	FX743892	НАКЛЕЙКА ПЕРЕДНЯЯ (МОДЕЛИ 1991 ГОДА) BAYLINER	1
15	FX743396	НАКЛЕЙКА ПРАВОГО БОРТА (МОДЕЛИ 1991 ГОДА) BAYLINER	1
15	FX743397	НАКЛЕЙКА ЛЕВОГО БОРТА (МОДЕЛИ 1991 ГОДА) BAYLINER	1
13	FZ743528	НАКЛЕЙКА ЗАДНЯЯ (МОДЕЛИ 1991 ГОДА) MAXUM	1
14	FZ743892	НАКЛЕЙКА ПЕРЕДНЯЯ (МОДЕЛИ 1991 ГОДА) MAXUM	1
15	FZ743396	НАКЛЕЙКА ПРАВОГО БОРТА (МОДЕЛИ 1991 ГОДА) MAXUM	1
15	FZ743397	НАКЛЕЙКА ЛЕВОГО БОРТА (МОДЕЛИ 1991 ГОДА) MAXUM	1
13	FP743528	НАКЛЕЙКА ЗАДНЯЯ (МОДЕЛИ 1992 ГОДА)	1
14	FP743892	НАКЛЕЙКА ПЕРЕДНЯЯ (МОДЕЛИ 1992 ГОДА)	1
15	FP743396	НАКЛЕЙКА ПРАВОГО БОРТА (МОДЕЛИ 1992 ГОДА)	1
15	FP743397	НАКЛЕЙКА ЛЕВОГО БОРТА (МОДЕЛИ 1992 ГОДА)	1
13	819570	НАКЛЕЙКА ЗАДНЯЯ (МОДЕЛИ 1992 ГОДА)	1
14	819571	НАКЛЕЙКА ПЕРЕДНЯЯ (МОДЕЛИ 1992 ГОДА)	1
15	819568	НАКЛЕЙКА ПРАВОГО БОРТА (МОДЕЛИ 1992 ГОДА)	1
15	819569	НАКЛЕЙКА ЛЕВОГО БОРТА (МОДЕЛИ 1992 ГОДА)	1
13	819591	НАКЛЕЙКА ЗАДНЯЯ (МОДЕЛИ 1992 ГОДА)	1
14	819592	НАКЛЕЙКА ПЕРЕДНЯЯ (МОДЕЛИ 1992 ГОДА)	1
15	819589	НАКЛЕЙКА ПРАВОГО БОРТА (МОДЕЛИ 1992 ГОДА)	1
15	819590	НАКЛЕЙКА ЛЕВОГО БОРТА (МОДЕЛИ 1992 ГОДА)	1
16	819169	Медальон	1OR2
16	FZ721366	МЕДАЛЬОН (ЗОЛОТОЙ)	2
17	8179851	Медальон	1
17	F694366-1	МЕДАЛЬОН	1
17	FZ718366	МЕДАЛЬОН US MARINE (ЗОЛОТОЙ)	1
--	820512A93	КОМПЛЕКТ НАКЛЕЕК FORCE	1
--	820513A93	КОМПЛЕКТ НАКЛЕЕК BAYLINER	1
--	820513A94	КОМПЛЕКТ НАКЛЕЕК BAYLINER	1

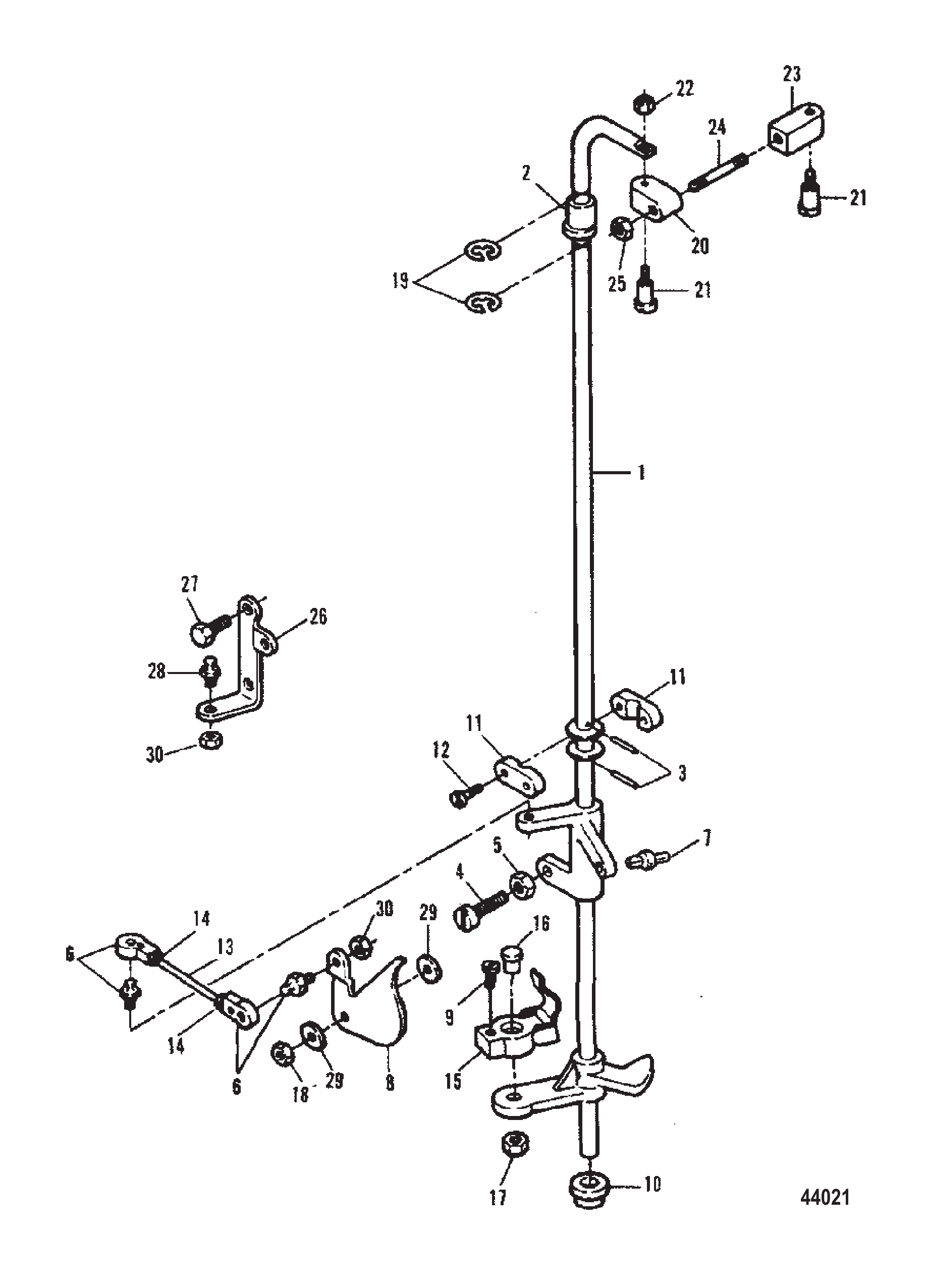

Рис. 38Вал башни и тяги дросселя 0E000001 по 0E009499 Towershaft and Throttle Linkage 0E000001 Thru 0E009499

REF	Номер детали	Наименование	Кол-во
1	819119A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	5
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	8177471	Подшипник с шаровым шарниром, шаровой узел	2
6	828514A1	Комплект шаровой опоры/гнезда	2
7	F1727	Заклёпка (нейлоновая)	1
8	8191181	Кулачок дроссельной заслонки	1
8	8191183	Кулачок дроссельной заслонки с жиклёром	1
9	F2217	ВИНТ (10-24 x .375)	1
9	F2217-1	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (#10-24 x .375)	1
10	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
11	F607689	Подшипник	2
12	F1829	Винт (#10-24 x .875)	2
13	819002	Тяга дросселя	1
14	68219	Гайка (#10-32) нержавеющая сталь	2
15	FK405020	ВЕРТЛЮГ	1
16	F405457	Винт поворотный	1
17	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
17	8267088	Гайка (.250-20)	1
18	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
18	8267088	Гайка (.250-20)	1
19	13194	Кольцо стопорное	2
20	F499035	Наконечник тяги управления (к вертикальному валу)	1
21	F499026	Шарнирный наконечник тяги управления	2
22	F7009	ГАЙКА (#10-24)	1
23	F499036-1	Наконечник тяги управления (.250-28 левая резьба) (к датчику)	1
24	F85445-1	Тяга управления опережением зажигания	1
25	F2015	Гайка (.250-28) нержавеющая сталь	1
26	F85872-2	КРОНШТЕЙН	1
27	28636	ВИНТ (.250-20 x .750)	2
28	F98273	ШПИЛЬКА	2
29	F269319	Подшипник кулачка дроссельной заслонки	2
30	20110	Гайка (#10-32) крепления стопора лепесткового клапана	2

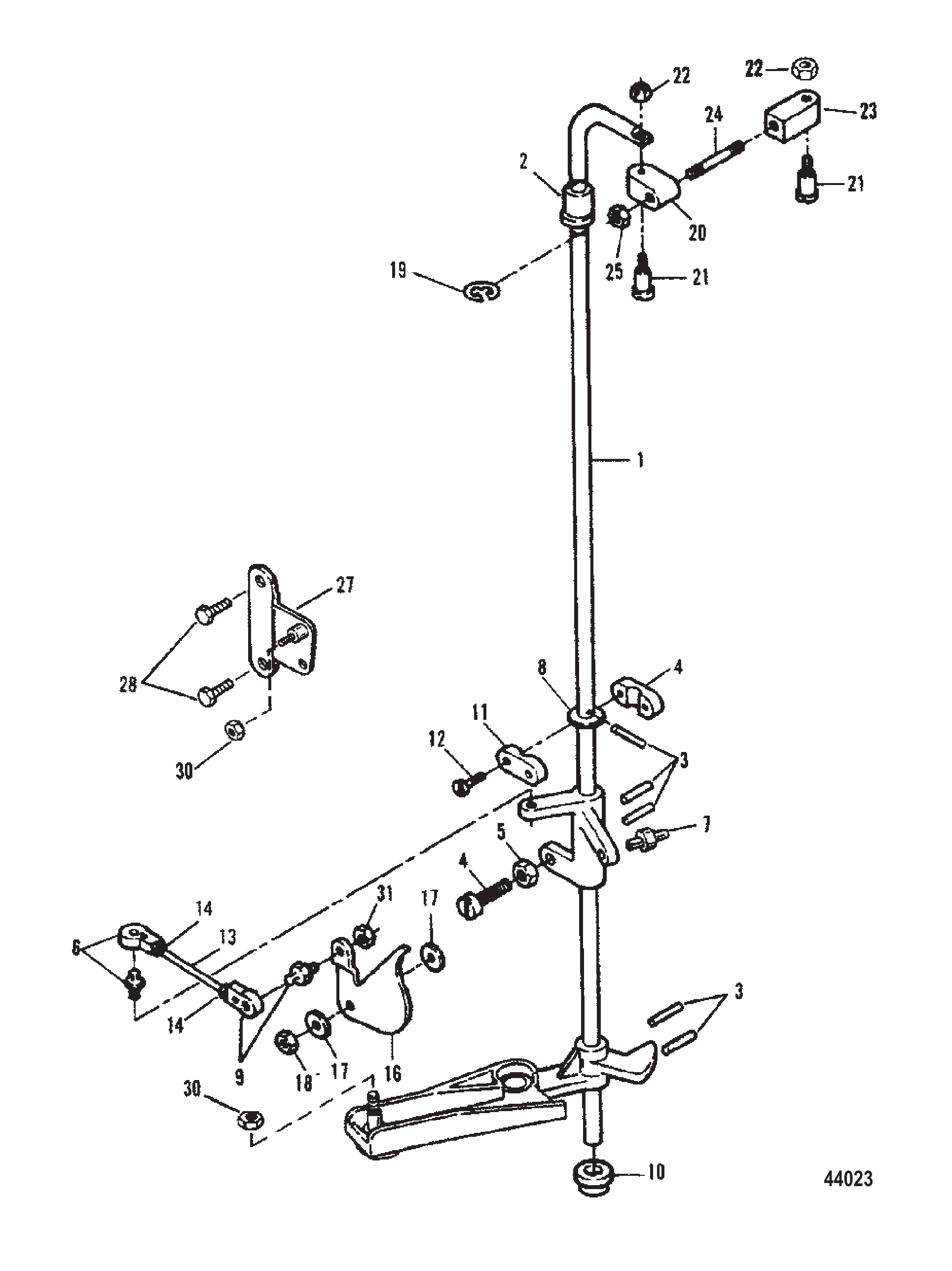

Рис. 39Вал башни и тяги дросселя 0E009500 по 0E093699 TowerShaft and Throttle Linkage 0E009500 Thru 0E093699

REF	Номер детали	Наименование	Кол-во
1	819119A2	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	5
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	8177471	Подшипник с шаровым шарниром, шаровой узел	1
6	828514A1	Комплект шаровой опоры/гнезда	1
7	F1727	Заклёпка (нейлоновая)	1
8	F1856	Шайба	1
9	8177471	Подшипник с шаровым шарниром, шаровой узел	1
9	828514A1	Комплект шаровой опоры/гнезда	1
10	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
11	F607689	Подшипник	2
12	19931088	ВИНТ (#10-24 x .875)	2
13	819002	Тяга дросселя	1
14	68219	Гайка (#10-32) нержавеющая сталь	2
16	8191182	Кулачок дроссельной заслонки	1
16	8191184	Кулачок дроссельной заслонки	1
17	F269319	Подшипник кулачка дроссельной заслонки	2
18	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
18	8267088	Гайка (.250-20)	1
19	13194	Кольцо стопорное	1
20	F499035	Наконечник тяги управления (к вертикальному валу)	1
21	F499026	Шарнирный наконечник тяги управления	2
22	F7009	ГАЙКА (#10-24)	2
23	F499036-1	Наконечник тяги управления (.250-28 левая резьба) (к датчику)	1
24	F85445-1	Тяга управления опережением зажигания	1
25	F2015	Гайка (.250-28) нержавеющая сталь	1
27	819458A1	СБОРКА КРОНШТЕЙНА ТРОСА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
28	49668	Винт (.250-20 x .750)	2
30	34059	Гайка (#10-32)	2
30	8267096	Гайка (#10-32) нержавеющая сталь	2
31	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1

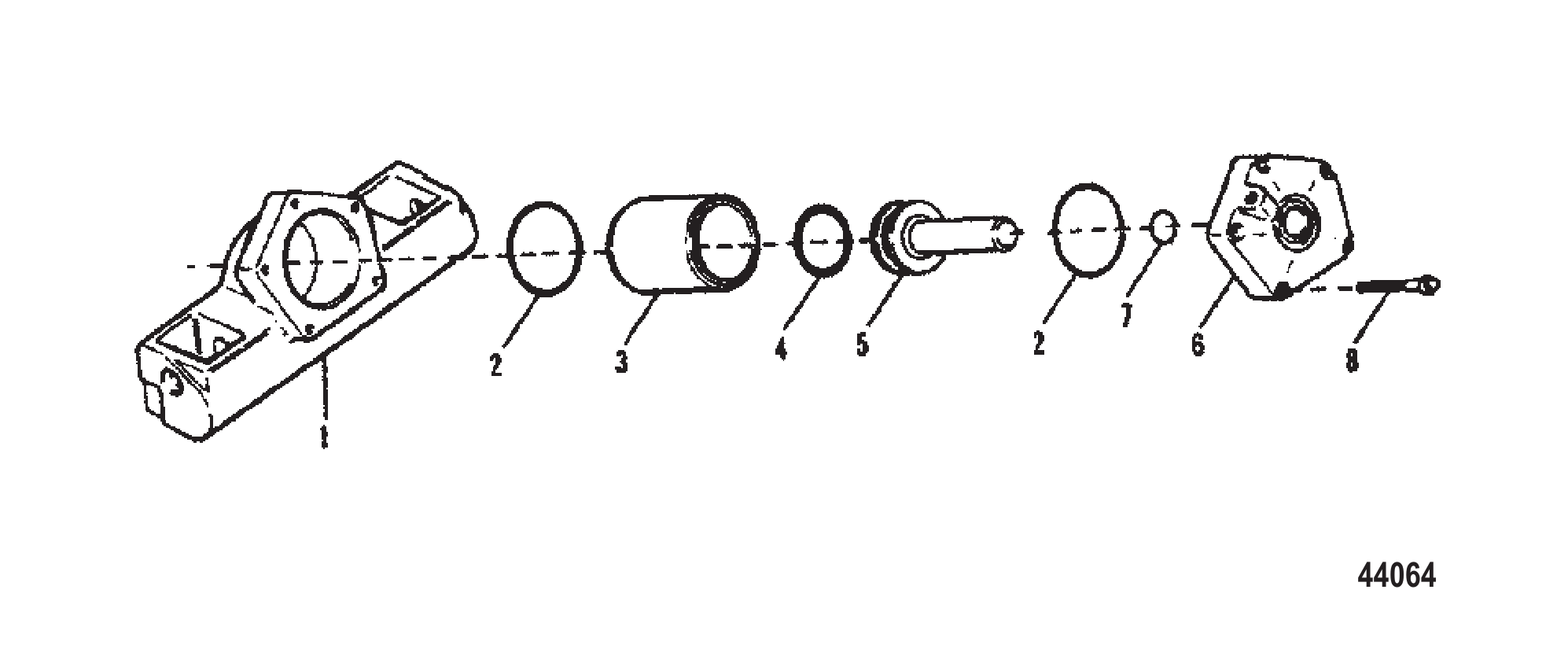

Рис. 40Цилиндр триммера Trim Cylinder

REF	Номер детали	Наименование	Кол-во
1	818055F	КОРПУС	1
2	F40278	Уплотнительное кольцо цилиндра	2
3	F449010	Цилиндр	1
3	803823T	Цилиндр гидравлический	1
4	F449278	Уплотнительное кольцо	1
5	FA449015	Поршень в сборе	1
5	803481T	Поршень гидравлический в сборе	1
6	817802A3	Крышка в сборе	1
7	F449342	Уплотнительное кольцо вала поршня	1
8	F1959	Винт (.25-20 X 1.75)	5
