水星 Mercury FORCE TRIM & TILT 35-75 HP (1984-1999) ALL & Up - — взрыв-схемы и запчасти

Force 系列 · Cat.# 90-802562 · 共 27 个部位 · 1115 条零件

1ЭЛЕКТРОКОМПОНЕНТЫ (F5H219/5FH219-1 & F5H271)2НАСОС/МОТОР В СБОРЕ (819479A1)3Насос/Двигатель в сборе (830250A3)4НАСОС/МОТОР В СБОРЕ (832021A1 ИЛИ 832021A9)5НАСОС/МОТОР В СБОРЕ (F660541) (БИРКА № HYM-5001)6НАСОС/МОТОР В СБОРЕ (F694541-2) (БИРКА № HYP-5001)7КОМПЛЕКТ НАСОС/МОТОР (832021A7)8КОМПЛЕКТ НАСОС/МОТОР (832021A8)9КОМПЛЕКТ НАСОС/МОТОР (FK654541)10УЗЕЛ НАКЛОНА (F5H143)11УЗЕЛ НАКЛОНА (F5H144)12УЗЕЛ НАКЛОНА (F5H244)13УЗЕЛ НАКЛОНА (F5H271)14УЗЕЛ ТРИММЕРА И НАКЛОНА (819177A3)15УЗЕЛ ТРИММЕРА И НАКЛОНА (819177A8)16УЗЕЛ ТРИММЕРА И НАКЛОНА (819177A9)17УЗЕЛ ТРИММЕРА И НАКЛОНА (832021A5)18УЗЕЛ ТРИММЕРА И НАКЛОНА (832021A6)19УЗЕЛ ТРИММЕРА И НАКЛОНА (F5H209)20УЗЕЛ ТРИММЕРА И НАКЛОНА (F5H219)21УЗЕЛ ПОДЪЕМА И НАКЛОНА (F5H219-1)22УЗЕЛ ПОДЪЕМА И НАКЛОНА (F5H264)23УЗЕЛ ПОДЪЕМА И НАКЛОНА (F5H147/F5H147-1 & F5H148/F5H148-1)24КОМПЛЕКТ ПОДЪЕМА (822344A4)25КОМПЛЕКТ ПОДЪЕМА (822344A7)26КОМПЛЕКТ ПОДЪЕМА С ГАЗОВЫМ УСИЛИТЕЛЕМ (828533A2)27ПРИМЕНЕНИЕ:

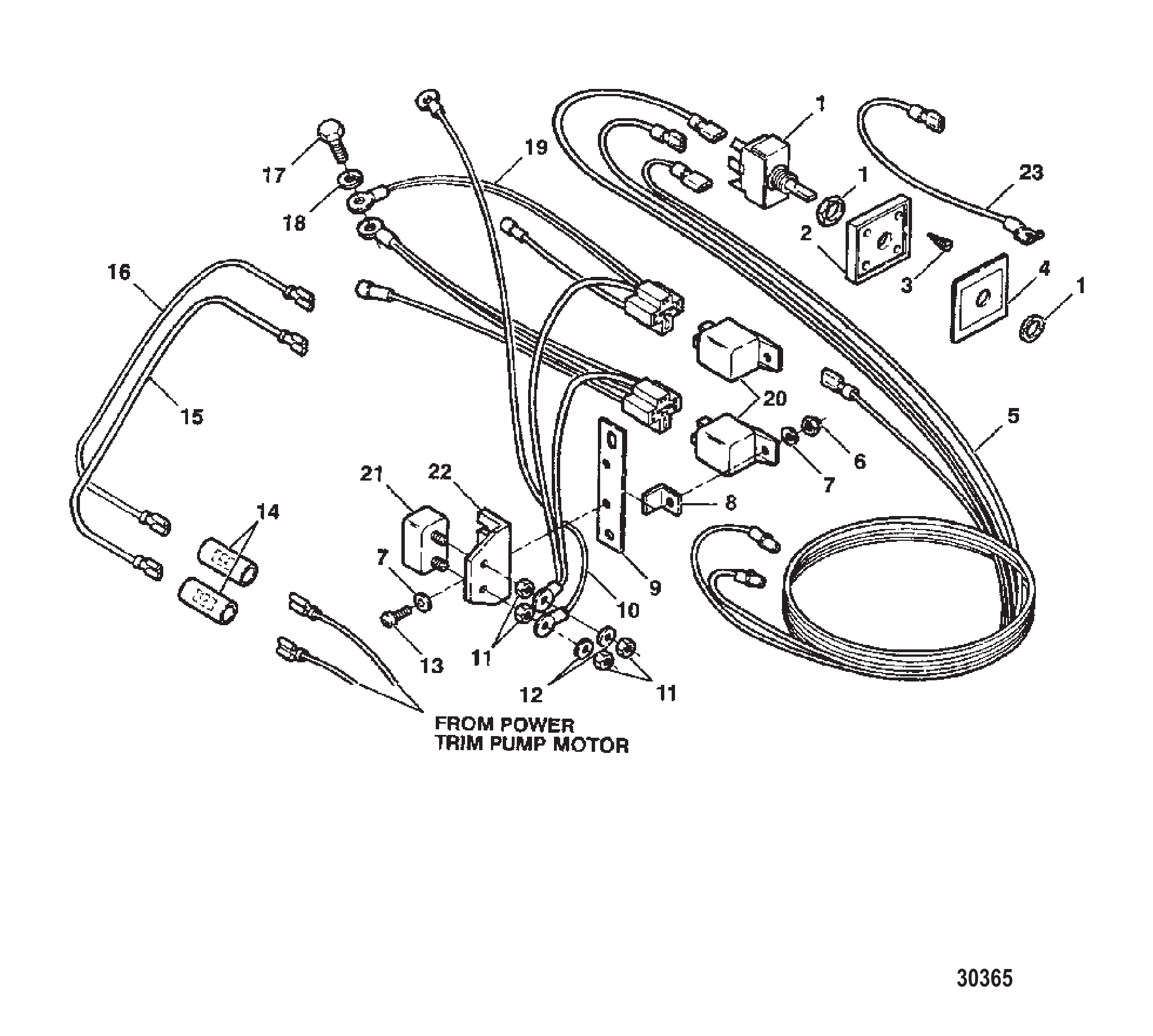

Рис. 1ЭЛЕКТРОКОМПОНЕНТЫ (F5H219/5FH219-1 & F5H271) ELECTRICAL COMPONENTS (F5H219/5FH219-1 & F5H271)

REF	Номер детали	Наименование	Кол-во
1	F664449	Переключатель тримма	1
2	F413420	Фиксатор панели переключателя	1
3	F1934	ВИНТ (#6 x .500)	4
4	F449181	Панель переключателя тримма	1
5	F691844	Жгут проводов в сборе	1
6	F7009	ГАЙКА (#10-24)	2
7	F8011	ШАЙБА	4
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
8	F660978	Кронштейн реле байонетных моделей	2
9	F685948	Кронштейн реле	1
10	F691908	Провод в сборе	1
11	F1513	Гайка (#10-32)	4
11	68219	Гайка (#10-32) нержавеющая сталь	4
12	F1975	Стопорная шайба (#10)	2
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
13	F1648	Винт (#10 - 24 x .750)	2
13	41069	ВИНТ (#10-24 x .750)	2
14	F662874	Соединитель-сращивание	2
15	F662636	Провод в сборе (зеленый)	1
16	F662908	Провод в сборе (синий)	1
17	F1822	Винт (.312-18 x .875)	3
17	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
18	F8096	СТОПОРНАЯ ШАЙБА (.312)	4
18	53166	СТОПОРНАЯ ШАЙБА (.312)	4
19	FA663744	Комплект проводов	1
20	F660917	Реле силового тримма	2
20	803632T	Реле	2
21	F510460	ПРЕРЫВАТЕЛЬ	1
21	898103194	Автоматический выключатель	1
22	F91446-2	Кронштейн	1
23	F664636	Провод в сборе	1
23	819117A1	Провод в сборе	1

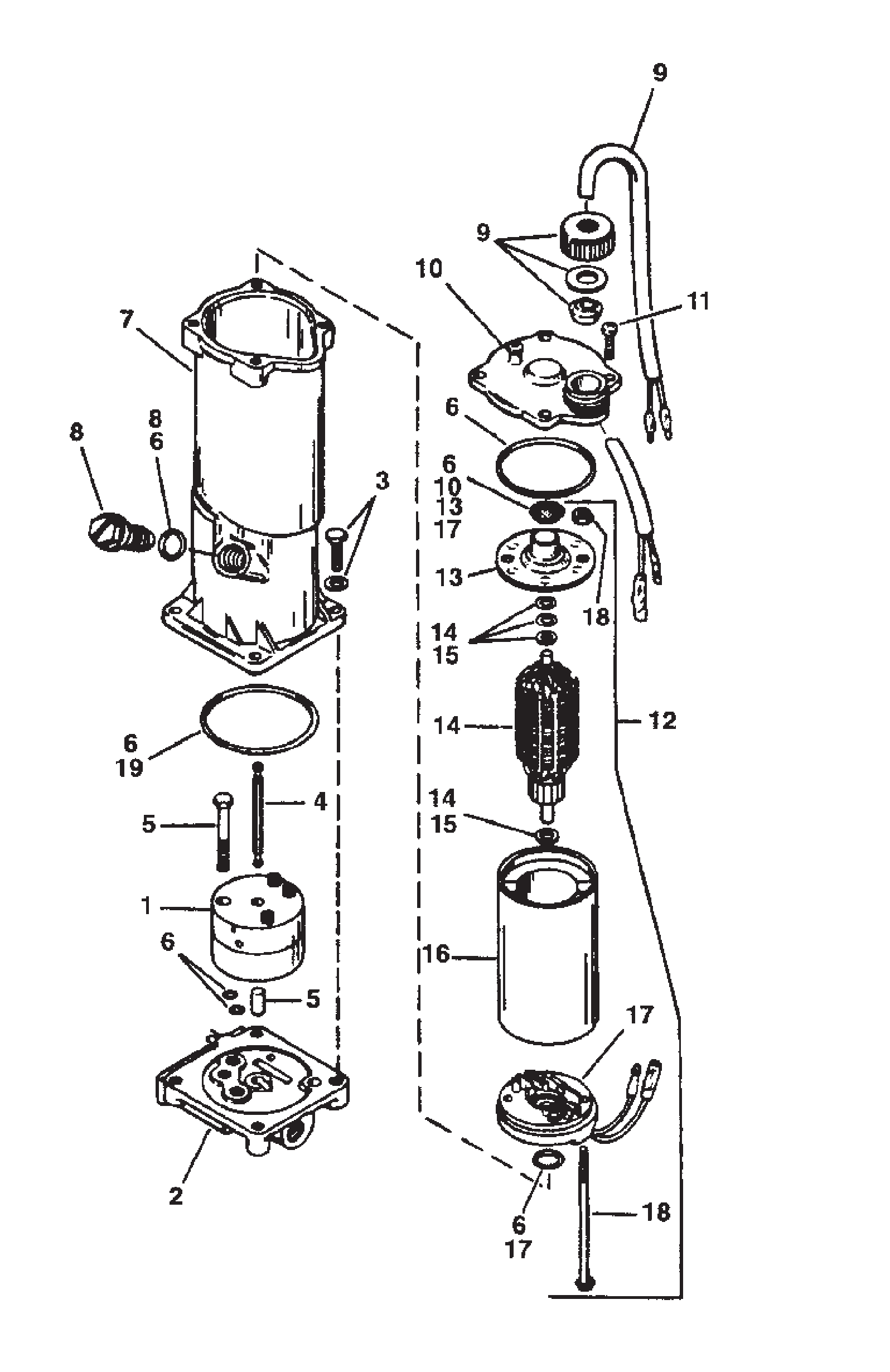

Рис. 2НАСОС/МОТОР В СБОРЕ (819479A1) PUMP/MOTOR ASSEMBLY (819479A1)

REF	Номер детали	Наименование	Кол-во
_	819479A1	Насос/мотор в сборе	1
1	823084	Комплект насоса	1
1	819479A1	Насос/мотор в сборе	1
2	823083	Комплект коллектора	1
3	813436	Комплект винтов	1
4	813437	Вал приводной	1
5	811697	КОМПЛЕКТ ВИНТОВ И ШТИФТОВ	1
6	813439A2	Комплект уплотнения	1
6	813439A3	Комплект уплотнительных колец	1
7	813434A1	Резервуар	1
8	813435	Комплект пробок	1
8	8134351	Пробка	1
9	811698	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	813445	Комплект крышки бачка	1
11	813446	Винт	1
12	811699	КОМПЛЕКТ МОТОРА	1
12	813447	Комплект мотора	1
13	813448	Концевая крышка	1
14	811700	ЯКОРЬ	1
15	813450	Комплект упорной шайбы	1
16	813451	Комплект корпуса и магнита	1
17	813452	Комплект концевого каркаса	1
18	813453	Комплект болта и гайки	1
19	819638	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
19	813439A3	Комплект уплотнительных колец	1

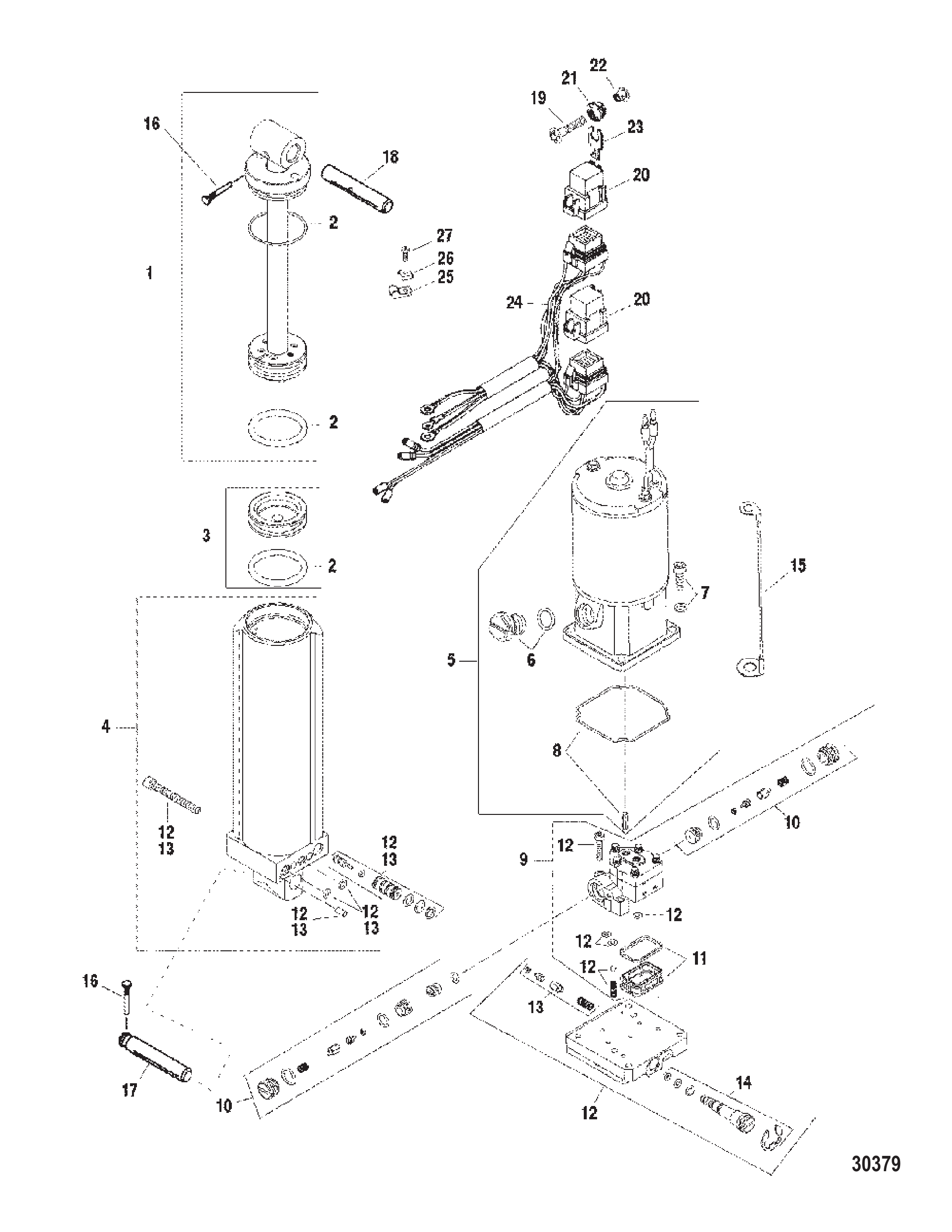

Рис. 3Насос/Двигатель в сборе (830250A3) Pump/Motor Assembly (830250A3)

REF	Номер детали	Наименование	Кол-во
_	830250A3	Насос в сборе силового тримма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809885A1	Комплект мотора	1
5	893907A02	Ремкомплект электромотора	1
6	8134351	Пробка	1
7	809876A1	Ремкомплект крепежа электромотора	1
8	809877A1	Ремкомплект вала привода/сальника	1
9	809874A1	Насос в сборе	1
9	893906A02	Насос в сборе	1
10	809879A1	Ремкомплект тарельчатого клапана	1
10	893913A02	Ремкомплект тарельчатого клапана	1
11	809878A1	Ремкомплект фильтра	1
11	893912A02	Ремкомплект фильтра	1
12	809875A1	Ремкомплект коллектора	1
12	893909A02	Ремкомплект коллектора	1
13	809873A1	Ремкомплект клапана ограничения подъёма	1
13	893905A02	Ремкомплект клапана	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	88238A18	Трос в сборе	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	19932100	ВИНТ (.250-20 x 1.00)	2
20	828151A1	Реле в сборе	2
20	8M0207773	Реле тримма в сборе	2
21	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
21	8M0207785	Втулка	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	828102	Кронштейн	2
23	8M0207771	Кронштейн крепления	2
24	819514A11	Жгут проводов тримма в сборе	1
25	22740	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1

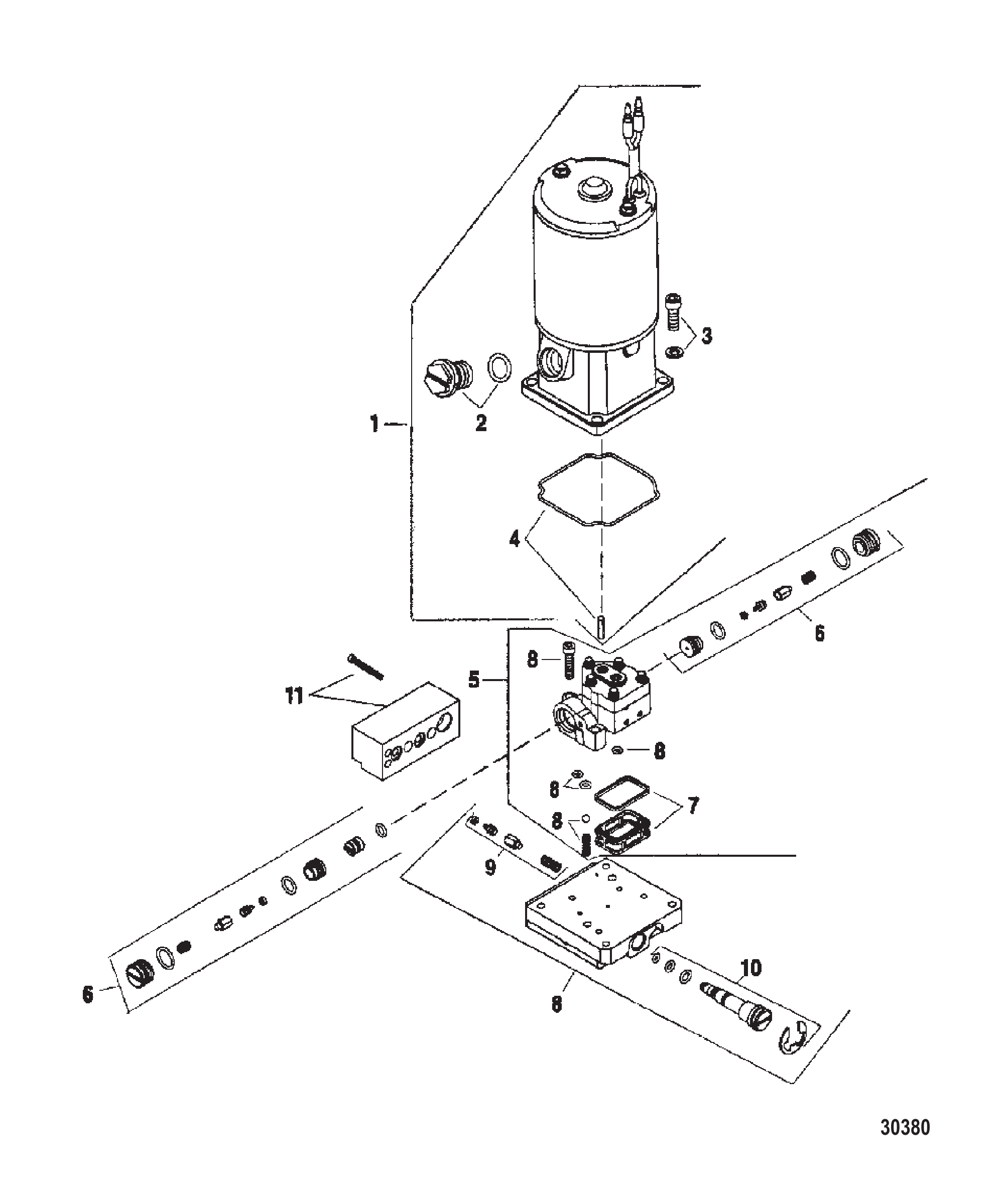

Рис. 4НАСОС/МОТОР В СБОРЕ (832021A1 ИЛИ 832021A9) PUMP/MOTOR ASSEMBLY (832021A1 OR 832021A9)

REF	Номер детали	Наименование	Кол-во
_	832021A1	Насос/мотор в сборе тримма и наклона	1
_	832021A9	Насос/мотор в сборе	1
_	832021T9	Насос/мотор в сборе	1
1	809885A1	Комплект мотора	1
1	893907A02	Ремкомплект электромотора	1
2	8134351	Пробка	1
3	809876A1	Ремкомплект крепежа электромотора	1
4	809877A1	Ремкомплект вала привода/сальника	1
5	809874A1	Насос в сборе	1
5	893906A02	Насос в сборе	1
6	809879A1	Ремкомплект тарельчатого клапана	2
6	893913A02	Ремкомплект тарельчатого клапана	2
7	809878A1	Ремкомплект фильтра	1
7	893912A02	Ремкомплект фильтра	1
8	809875A1	Ремкомплект коллектора	1
8	893909A02	Ремкомплект коллектора	1
9	809873A1	Ремкомплект клапана ограничения подъёма	1
9	893905A02	Ремкомплект клапана	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809956A1	Комплект переходника коллектора	1
11	832021T9	Насос/мотор в сборе	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1

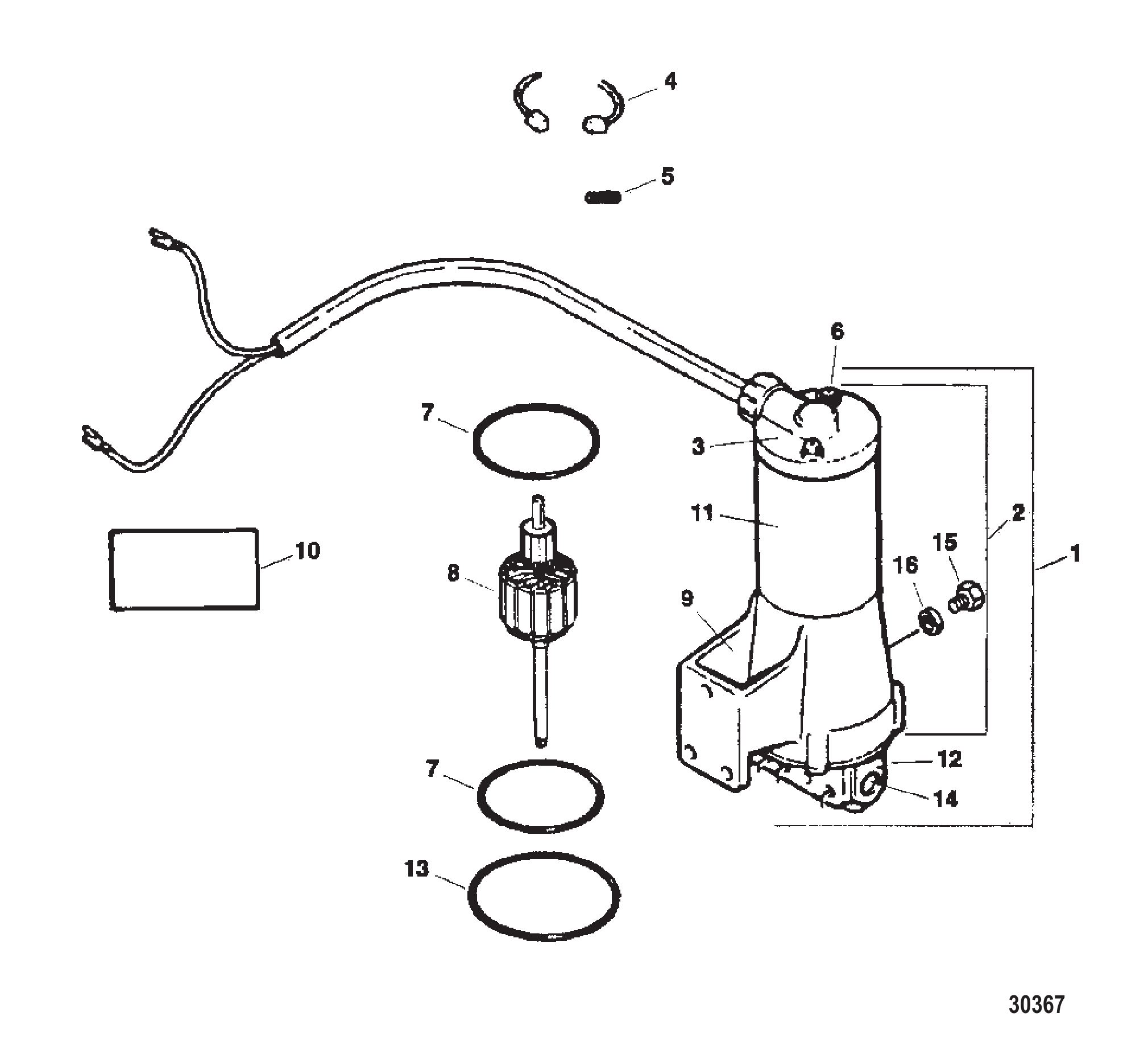

Рис. 5НАСОС/МОТОР В СБОРЕ (F660541) (БИРКА № HYM-5001) PUMP/MOTOR ASSEMBLY (F660541) (ID TAG # HYM-5001)

REF	Номер детали	Наименование	Кол-во
1	F660541	Насос/мотор в сборе	1
2	F17621	Мотор/резервуар в сборе	1
2	F694541-2	Насос/мотор в сборе	1
3	F17624	Головка в сборе	1
3	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
4	F17611	Комплект щёток	1
4	8989	Комплект щёток	1
5	F17500	Комплект пружин щёток	1
5	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
6	F17627	Комплект сквозного болта	1
6	820549	УЗЕЛ СКВОЗНОГО БОЛТА С УПЛОТНЕНИЯМИ	1
7	8992	Уплотнительное кольцо головки	1
8	F17622	Якорь	1
8	F694541-2	Насос/мотор в сборе	1
9	F17625	Бачок/кронштейн в сборе	1
9	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
10	F17626	Комплект уплотнений	1
10	F694541-2	Насос/мотор в сборе	1
11	F17623	Каркас в сборе	1
11	F694541-2	Насос/мотор в сборе	1
12	F17628	Корпус клапана/картер редуктора в сборе	1
12	F694541-2	Насос/мотор в сборе	1
13	F17522	Уплотнительное кольцо	1
13	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
14	F17620	Комплект обратного клапана	1
15	F17518	Крышка заливной горловины	1
16	F50342-1	САЛЬНИК	1
16	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1

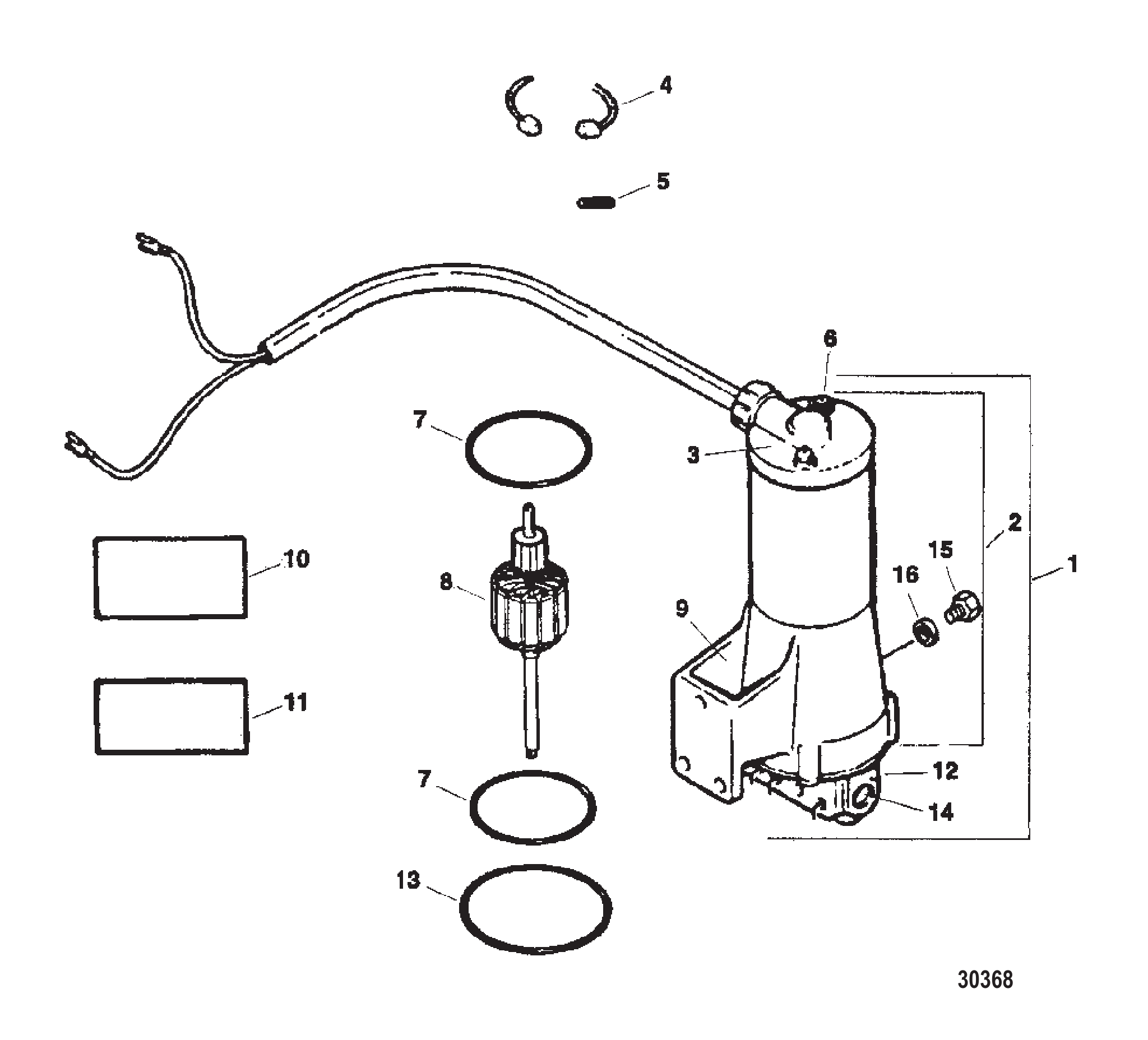

Рис. 6НАСОС/МОТОР В СБОРЕ (F694541-2) (БИРКА № HYP-5001) PUMP/MOTOR ASSEMBLY (F694541-2) (ID TAG # HYP-5001)

REF	Номер детали	Наименование	Кол-во
1	F694541-2	Насос/мотор в сборе	1
2	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
3	F17624	Головка в сборе	1
3	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
4	8989	Комплект щёток	1
5	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
6	820549	УЗЕЛ СКВОЗНОГО БОЛТА С УПЛОТНЕНИЯМИ	1
7	8992	Уплотнительное кольцо головки	2
8	820546	ЯКОРЬ	1
8	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
9	F17625	Бачок/кронштейн в сборе	1
9	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
10	820547	КОМПЛЕКТ ПОДШИПНИКА И ДЕРЖАТЕЛЯ	1
11	820548	КОМПЛЕКТ УПЛОТНЕНИЙ ВАЛА ЯКОРЯ	1
12	820550	УЗЕЛ КОРПУСА/КАРТЕРА КЛАПАНА	1
13	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
14	F17620	Комплект обратного клапана	1
15	F17518	Крышка заливной горловины	1
16	62702	Кольцо уплотнительное (.301 x .070)	1
16	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1

Рис. 7КОМПЛЕКТ НАСОС/МОТОР (832021A7) PUMP/MOTOR KIT (832021A7)

REF	Номер детали	Наименование	Кол-во
_	832021A7	Комплект насоса/мотора	1
1	832021A1	Насос/мотор в сборе тримма и наклона	1
1	832021T9	Насос/мотор в сборе	1
1	832021A9	Насос/мотор в сборе	1
1	832021T9	Насос/мотор в сборе	1
2	814127	Винт (.250-20 x 1.875)	1
3	19923088	ВИНТ (.250-20 x .875)	1
4	832989	Шланг гидравлический (нижний)	1

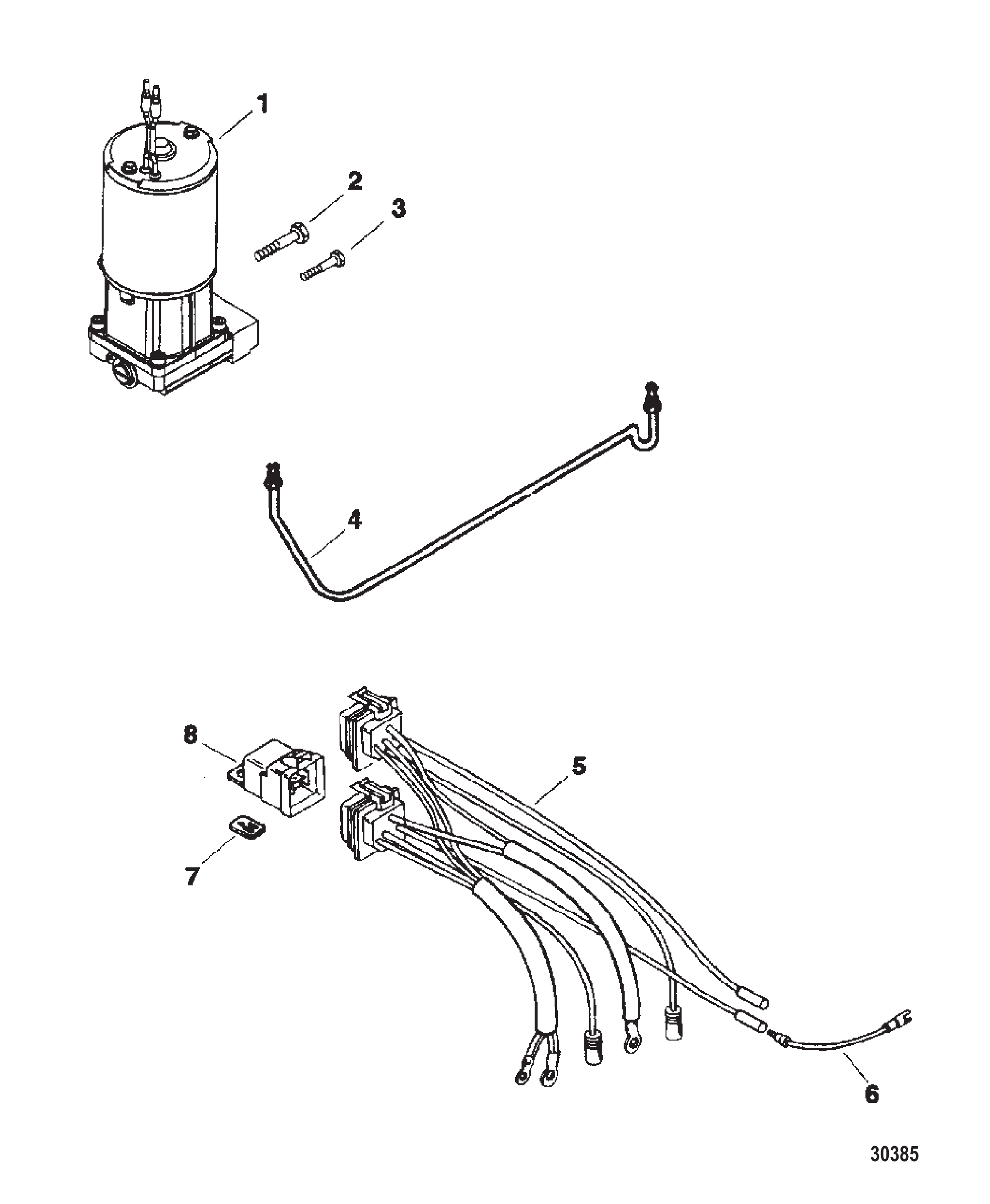

Рис. 8КОМПЛЕКТ НАСОС/МОТОР (832021A8) PUMP/MOTOR KIT (832021A8)

REF	Номер детали	Наименование	Кол-во
_	832021A8	Комплект насоса/мотора	1
1	832021A1	Насос/мотор в сборе тримма и наклона	1
1	832021T9	Насос/мотор в сборе	1
1	832021A9	Насос/мотор в сборе	1
1	832021T9	Насос/мотор в сборе	1
2	814127	Винт (.250-20 x 1.875)	1
3	19923088	ВИНТ (.250-20 x .875)	1
4	832989	Шланг гидравлический (нижний)	1
5	819514A7	Жгут проводов в сборе	1
6	88212A4	Провод в сборе (синий/белый)	1
6	88819A2	Провод в сборе (зеленый/белый)	1
7	819485	Пластина переходная	2
8	819509	РЕЛЕ	2
8	8M0052578	Реле тримма в сборе	2

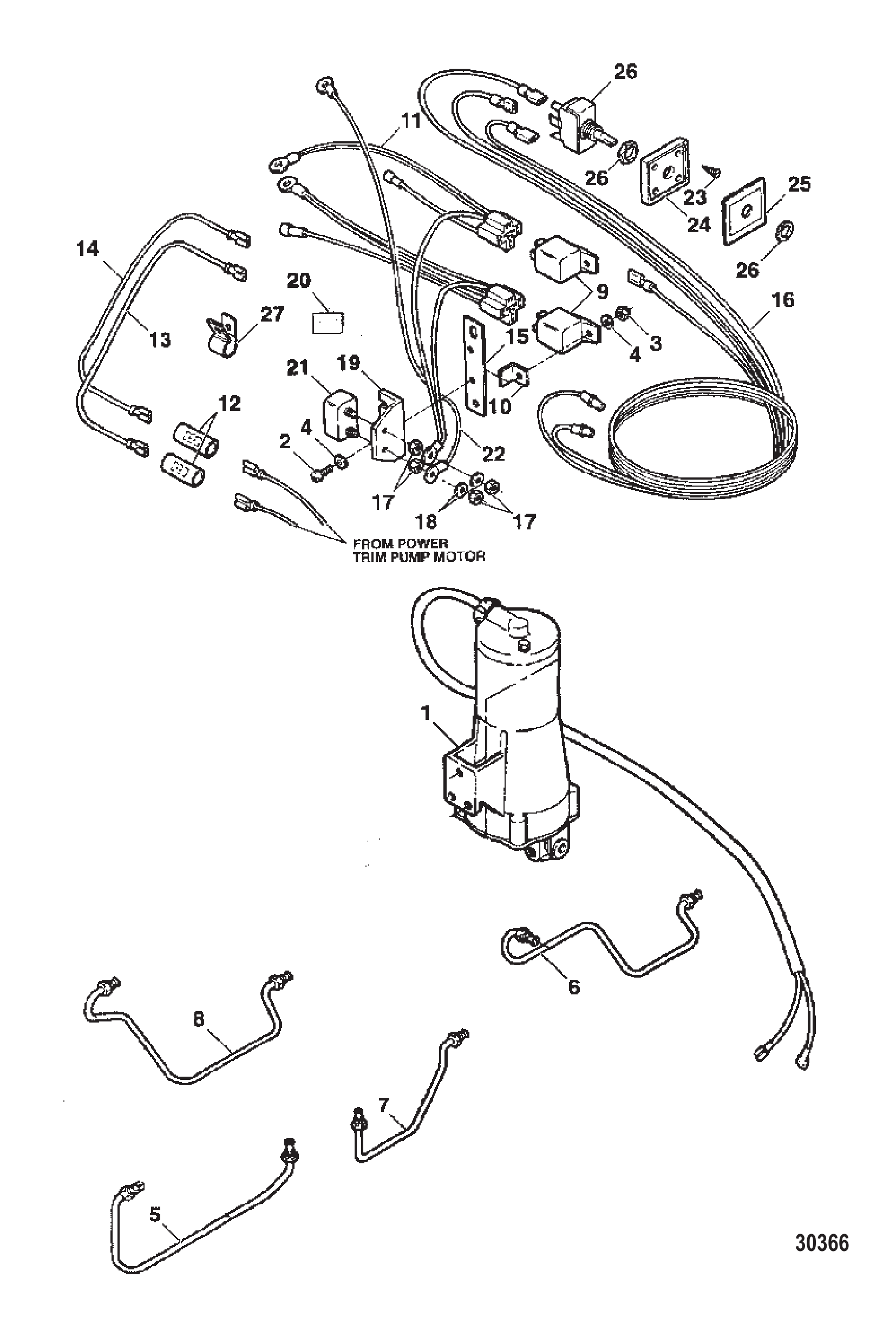

Рис. 9КОМПЛЕКТ НАСОС/МОТОР (FK654541) PUMP/MOTOR KIT (FK654541)

REF	Номер детали	Наименование	Кол-во
_	FK654541	Комплект насоса/мотора	1
1	F694541-2	Насос/мотор в сборе	1
2	41069	ВИНТ (#10-24 x .750)	2
3	F7009	ГАЙКА (#10-24)	2
4	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
5	F660253	Линия нижнего гидравлического цилиндра тримма	1
6	F660254	Магистраль верхняя гидравлического цилиндра тримма	1
7	F660754	Линия нижнего гидравлического цилиндра подъёма	1
8	F660758	Линия верхнего гидравлического цилиндра подъёма	1
9	F660917	Реле силового тримма	2
9	803632T	Реле	2
10	F660978	Кронштейн реле байонетных моделей	2
11	FA663744	Комплект проводов	1
NS	F660293	Реле пробки	2
NS	F660636	Провод в сборе	1
NS	F660683	Провод в сборе	2
NS	F660841	Провод в сборе	1
NS	F695583	Провод в сборе	1
12	F662874	Соединитель-сращивание	2
13	F662636	Провод в сборе (зеленый)	1
14	F662908	Провод в сборе (синий)	1
15	F685948	Кронштейн реле	1
16	F691844	Жгут проводов в сборе	1
17	68219	Гайка (#10-32) нержавеющая сталь	4
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	F91446-2	Кронштейн	1
20	F510374-1	Наклейка автоматического выключателя-США	1
21	F510460	ПРЕРЫВАТЕЛЬ	1
21	898103194	Автоматический выключатель	1
22	F660908	Провод в сборе красный	1
23	F1934	ВИНТ (#6 x .500)	4
24	F413420	Фиксатор панели переключателя	1
25	F449181	Панель переключателя тримма	1
26	F664449	Переключатель тримма	1
27	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1

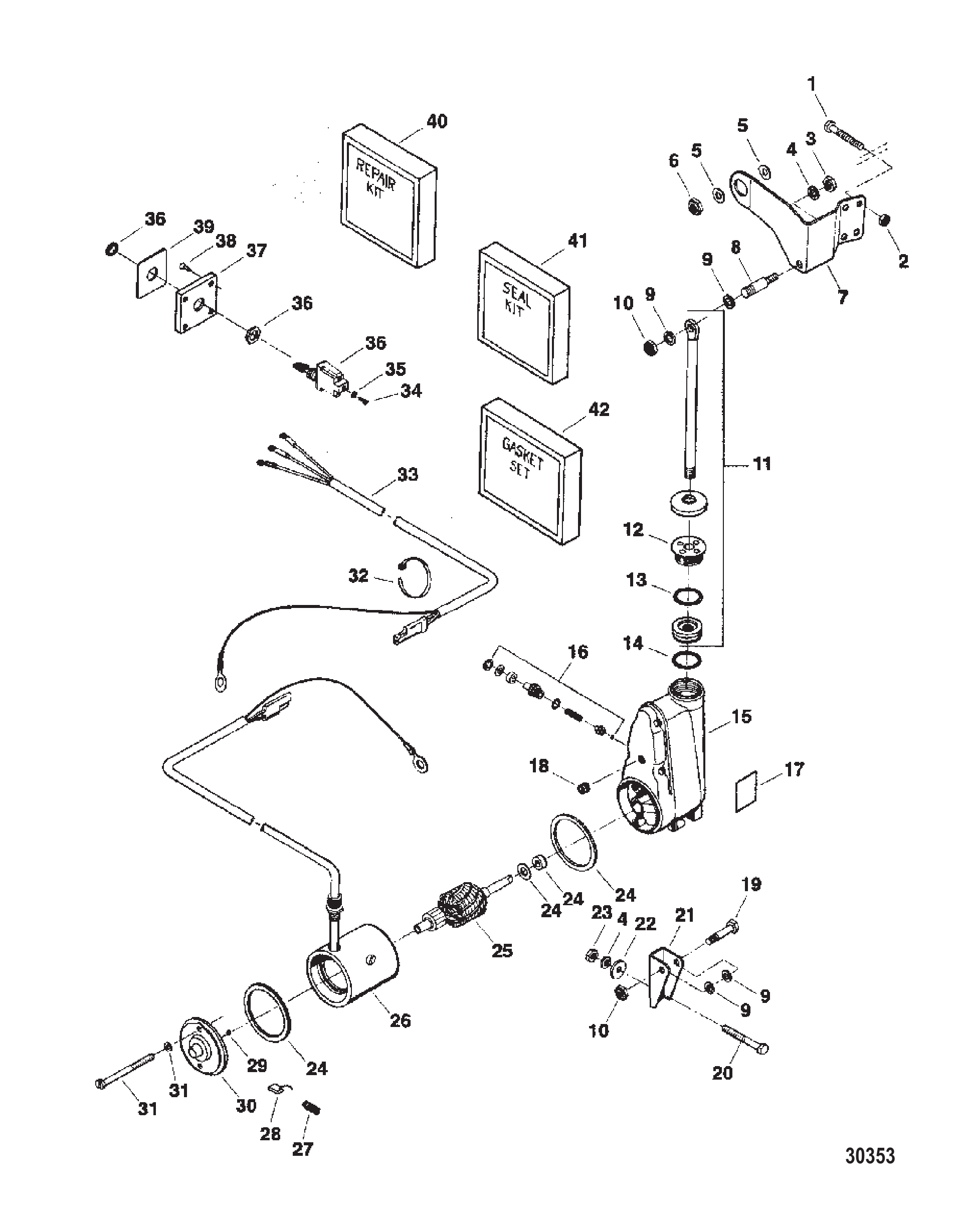

Рис. 10УЗЕЛ НАКЛОНА (F5H143) TILT ASSEMBLY (F5H143)

REF	Номер детали	Наименование	Кол-во
_	F5H143	Узел наклона в сборе	1
1	F1822	Винт (.312-18 x .875)	4
1	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
2	F1892	Гайка (.312-18)	4
2	826709110	Гайка (.312-18) нержавеющая сталь	4
3	F7025	Гайка (.375-16)	1
3	82670912	ГАЙКА (.375-16) Нержавеющая сталь	1
4	F8065	Стопорная шайба (.375)	3
4	58643	Шайба стопорная (.375)	3
5	F522286	Шайба фенольная (1.40 x .89 x .094) фрикционная	2
6	F1600	Гайка (.875-14)	1
6	858869	Гайка (.875-14)	1
7	F545442	Кронштейн верхний наклона	1
8	F413440	Шпилька верхнего кронштейна	1
9	F1930	Шайба	4
10	F1931	Гайка (.500-20)	2
10	826709117	Гайка (.500-20) нержавеющая сталь	2
11	F17600	Шток/головка в сборе	1
11	F17600-1	Шток/головка в сборе	1
12	F17549	Головка в сборе торцевая	1
12	F17600-1	Шток/головка в сборе	1
13	F17528	Уплотнительное кольцо торцевой головки	1
13	F654618	Уплотнительное кольцо	1
14	F17533	Уплотнительное кольцо поршня	1
15	F17601	Корпус/картер в сборе клапанного механизма	1
15	F5H271	Узел наклона в сборе	1
16	F17547-1	Комплект деталей ручного опускания	1
17	F413387	Наклейка Power Tilt	1
18	F17603	Пробка трубная	1
19	F1078	Винт (.250-20 x 2.00)	1
20	F1593	Винт (.375-18 x 3.00)	2
20	F2185	Винт с шестигранной головкой (.375-16 x 3.50) нерж.	2
21	F413441	Кронштейн нижний наклона	1
22	F1904	Шайба	2
23	F1346	Гайка (.375-16) нерж. (.375-16)	2
23	8M0204671	Гайка	2
NS	F17607	Мотор в сборе	1
24	F17599	Комплект прокладок/уплотнений	1
25	F17540	Якорь	1
26	F17556	Корпус/статор в сборе	1
26	FK654541	Комплект насоса/мотора	1
27	F17500	Комплект пружин щёток	1
27	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
28	F17504	Комплект щёток	1
28	8989	Комплект щёток	1
29	F17539	Шарик (.156)	1
30	F17543	Головка в сборе коллекторная	1
30	803889T	Головка в сборе	1
31	F17542	Комплект стяжных болтов	1
32	F1877	Стяжка	2
32	816311T	СТЯЖКА (8.00 дюймов)	2
33	F449843	Кабель в сборе	1
33	F449843-1	Кабель в сборе	1
34	F1280	ВИНТ (#8-32 x .250)	3
34	8M0129582	Винт	3
35	F8078	Стопорная шайба	3
35	23836	СТОПОРНАЯ ШАЙБА	3
36	F299449-4	Переключатель в сборе	1
37	F413420	Фиксатор панели переключателя	1
38	F1934	ВИНТ (#6 x .500)	4
39	F413181	Панель переключателя Power Tilt	1
40	F17605	Ремкомплект гидравлического подъема	1
41	F17604	Комплект прокладок и сальников	1
42	F17602	Комплект прокладок	1

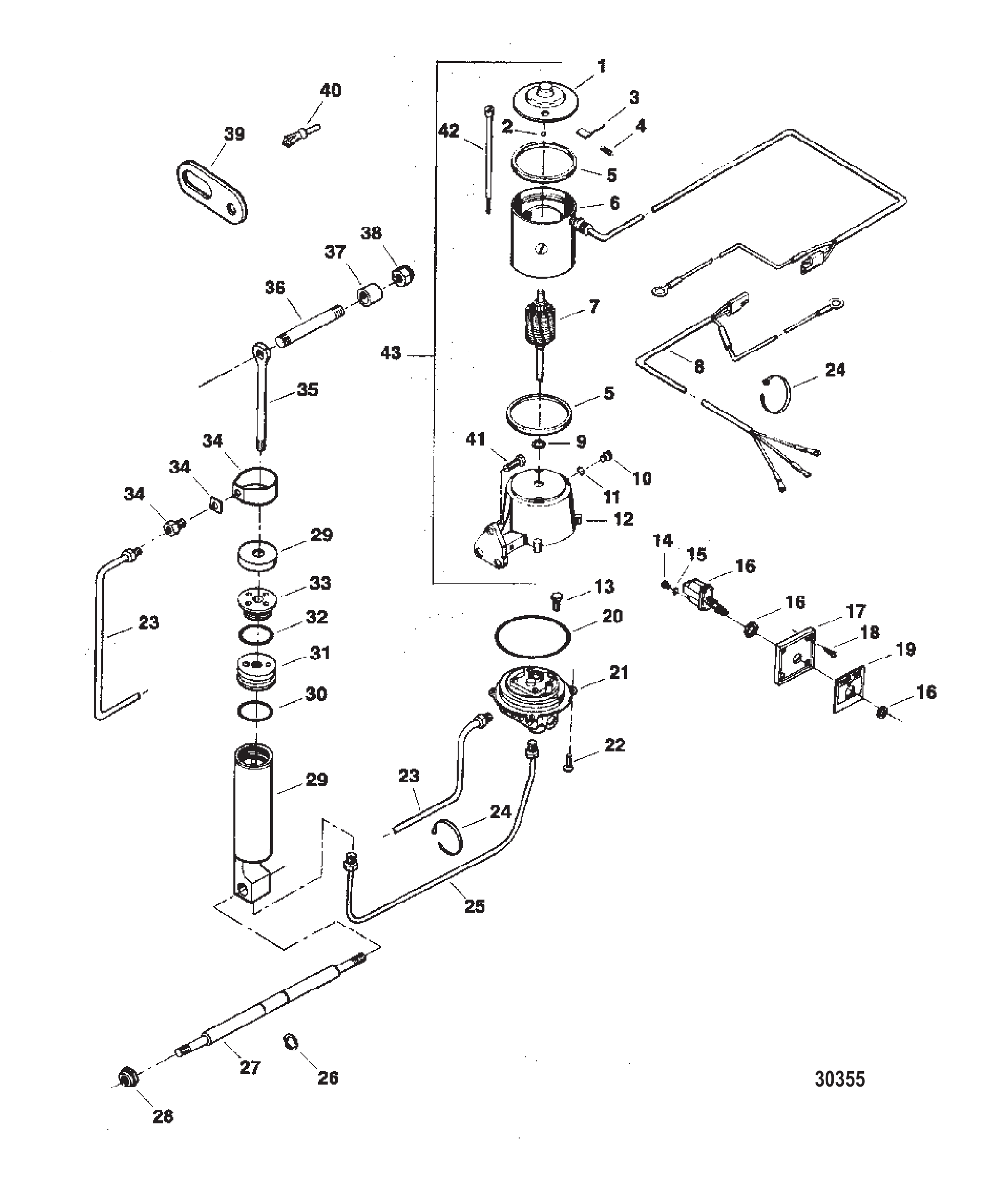

Рис. 11УЗЕЛ НАКЛОНА (F5H144) TILT ASSEMBLY (F5H144)

REF	Номер детали	Наименование	Кол-во
_	F5H144	Узел наклона	1
1	F17543	Головка в сборе коллекторная	1
1	803889T	Головка в сборе	1
2	F17539	Шарик (.156)	1
3	F17504	Комплект щёток	1
3	8989	Комплект щёток	1
4	F17500	Комплект пружин щёток	1
4	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
5	F17557	Прокладка	2
6	F17556	Корпус/статор в сборе	1
6	FK654541	Комплект насоса/мотора	1
7	F17555	Якорь	1
8	F449843	Кабель в сборе	1
8	F449843-1	Кабель в сборе	1
9	F17508	Шайба упорная	1
10	F17518	Крышка заливной горловины	1
11	F17510	Кольцо уплотнительное заливной пробки	1
11	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
12	F17505	Узел бачка и кронштейна	1
13	F1203	ВИНТ (.250-20 x .875)	4
13	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
14	F1280	ВИНТ (#8-32 x .250)	3
14	8M0129582	Винт	3
15	F8078	Стопорная шайба	3
15	23836	СТОПОРНАЯ ШАЙБА	3
16	F299449-4	Переключатель в сборе	1
17	F413420	Фиксатор панели переключателя	1
18	F1934	ВИНТ (#6 x .500)	4
19	F413181	Панель переключателя Power Tilt	1
20	F17522	Уплотнительное кольцо	1
20	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
21	F17564	Узел клапанного корпуса	1
21	FK654541	Комплект насоса/мотора	1
22	F1310	Винт (#10-24 x .625)	4
23	F17596	Магистраль гидравлическая	1
24	F1877	Стяжка	4
24	816311T	СТЯЖКА (8.00 дюймов)	4
25	F17595	Магистраль гидравлическая	1
26	F178208	Кольцо стопорное	3
27	F475632	Вал цилиндра наклона (нижний)	1
28	F7025	Гайка (.375-16)	2
28	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
29	F17597	Узел цилиндра подъема	1
30	FA17561-1	Кольцо уплотнительное	1
30	F654984	Уплотнительное кольцо	1
31	F17580	Узел поршня	1
32	F17528	Уплотнительное кольцо торцевой головки	1
32	F654618	Уплотнительное кольцо	1
33	F17560	Узел головки	1
33	FA654055	Головка в сборе	1
34	F17577	Узел хомута	1
34	F2A654983	Хомут в сборе	1
35	F17598	Шток гидравлического поршня	1
36	F475889	Вал цилиндра наклона (верхний)	1
37	F475598	Проставка	1
38	F1931	Гайка (.500-20)	2
38	826709117	Гайка (.500-20) нержавеющая сталь	2
39	F366433	Упор правый	1
39	F366433-1	Упор	1
40	F1966	Пробка пластиковая	1
41	F1822	Винт (.312-18 x .875)	3
41	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
42	F17558	Комплект сквозных болтов	1
43	F17563	Узел двигателя и бачка	1
43	FK654541	Комплект насоса/мотора	1

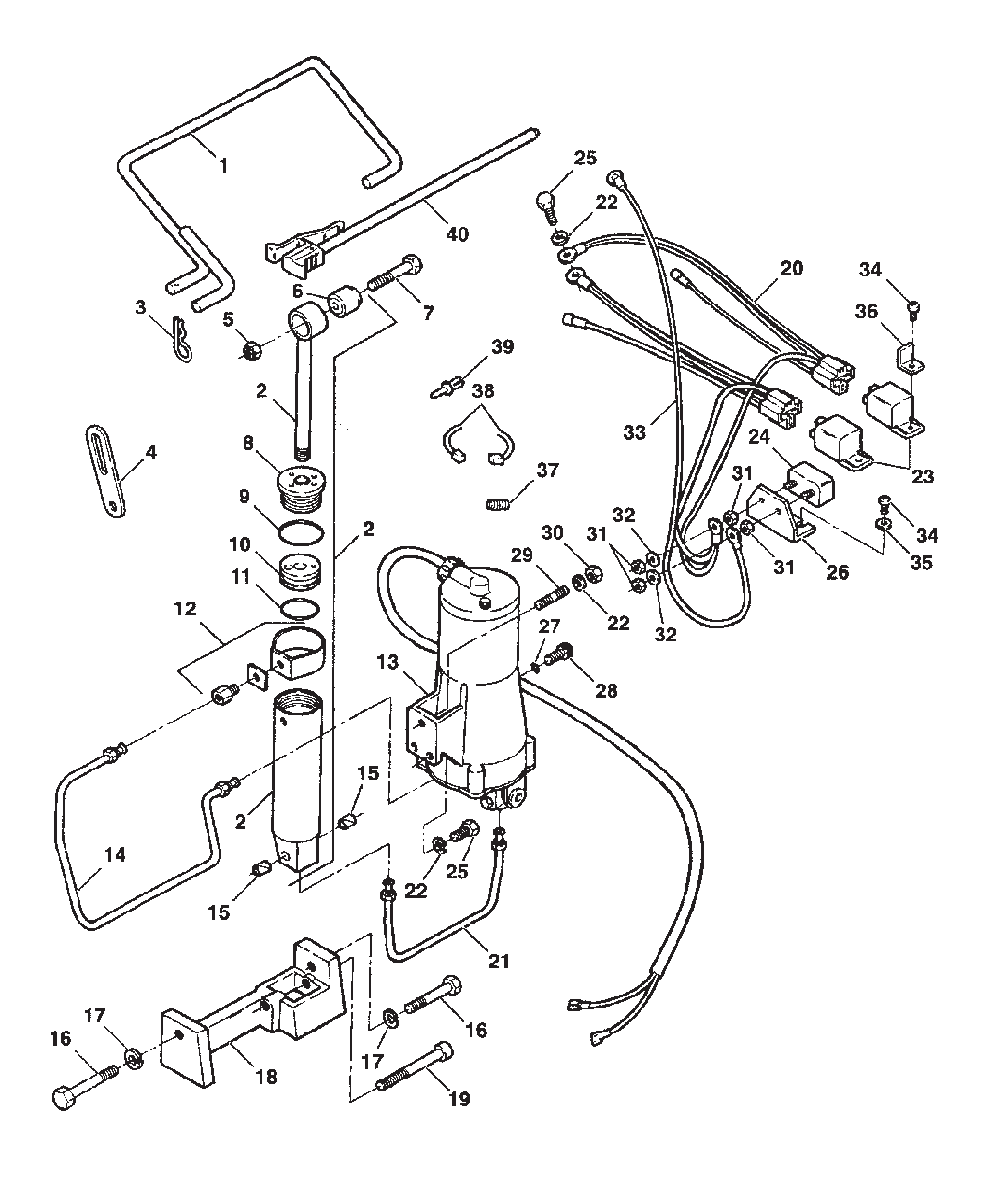

Рис. 12УЗЕЛ НАКЛОНА (F5H244) TILT ASSEMBLY (F5H244)

REF	Номер детали	Наименование	Кол-во
_	F5H244	Узел наклона	1
1	F684541	Комплект кронштейна для транспортировки	1
1	F5H216	Комплект кронштейна	1
2	819100A1	Узел цилиндра наклона (2A629381-1)	1
2	819100T1	Узел цилиндра наклона	1
3	F525629	Штифт	1
4	F366433-1	Упор	1
5	F7025	Гайка (.375-16)	1
5	82670912	ГАЙКА (.375-16) Нержавеющая сталь	1
6	F455344	Втулка	1
7	F1507	Винт (.375-16 x 2.500)	1
7	63826	Винт (.375-16 x 2.50)	1
8	FA654055	Головка в сборе	1
9	F654618	Уплотнительное кольцо	1
10	FA654015	Поршень в сборе	1
11	F654984	Уплотнительное кольцо	1
12	F2A654983	Хомут в сборе	1
13	F694541-2	Насос/мотор в сборе	1
14	F691758	Магистраль гидравлическая	1
15	F455362	Втулка	2
16	F1984	Винт (.375-16 x 1.750)	2
17	F8065	Стопорная шайба (.375)	2
17	58643	Шайба стопорная (.375)	2
18	F717545-1	Кронштейн крепления цилиндра наклона	1
18	819127	Кронштейн	1
19	F1635	Винт (.375-16 x 3.50)	1
20	FA663744	Комплект проводов	1
21	F691754	Магистраль гидравлическая	1
22	F8096	СТОПОРНАЯ ШАЙБА (.312)	4
22	53166	СТОПОРНАЯ ШАЙБА (.312)	4
23	F660917	Реле силового тримма	2
23	803632T	Реле	2
24	F510460	ПРЕРЫВАТЕЛЬ	1
24	898103194	Автоматический выключатель	1
25	F1822	Винт (.312-18 x .875)	3
25	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
26	F91446-2	Кронштейн	1
27	F50342-1	САЛЬНИК	1
27	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
28	F17518	Крышка заливной горловины	1
29	F660273	Шпилька	1
29	827512	ШПИЛЬКА	1
30	F1515	ГАЙКА (.312-18)	1
30	8M0204668	Гайка (.312-18)	1
31	F1513	Гайка (#10-32)	4
31	68219	Гайка (#10-32) нержавеющая сталь	4
32	F1975	Стопорная шайба (#10)	2
32	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
33	F691908	Провод в сборе	1
34	F1760	Винт (#10-24 x .375)	4
35	F8011	ШАЙБА	2
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
36	F660978	Кронштейн реле байонетных моделей	2
37	F17500	Комплект пружин щёток	1
37	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
38	F17611	Комплект щёток	1
38	8989	Комплект щёток	1
39	F1966	Пробка пластиковая	1
40	FA717113	Узел стопорной планки	1

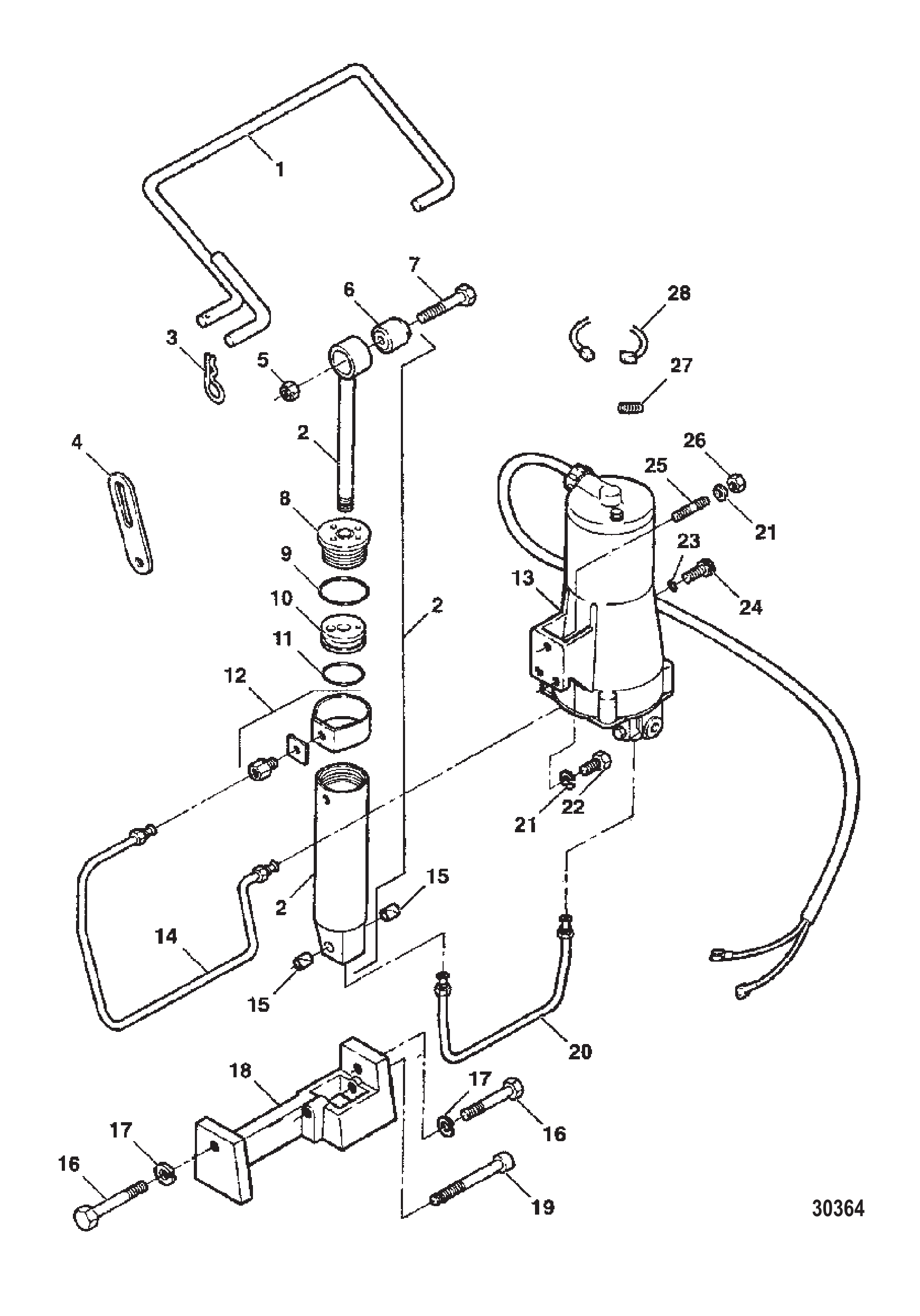

Рис. 13УЗЕЛ НАКЛОНА (F5H271) TILT ASSEMBLY (F5H271)

REF	Номер детали	Наименование	Кол-во
_	F5H271	Узел наклона в сборе	1
1	F684541	Комплект кронштейна для транспортировки	1
1	F5H216	Комплект кронштейна	1
2	819100A1	Узел цилиндра наклона (2A629381-1)	1
2	819100T1	Узел цилиндра наклона	1
3	F525629	Штифт	1
4	F366433-1	Упор	1
5	F1756	Гайка (.375-16)	1
6	F455344	Втулка	1
7	F1507	Винт (.375-16 x 2.500)	1
7	63826	Винт (.375-16 x 2.50)	1
8	FA654055	Головка в сборе	1
9	F654618	Уплотнительное кольцо	1
10	FA654015	Поршень в сборе	1
11	F654984	Уплотнительное кольцо	1
12	F2A654983	Хомут в сборе	1
13	F694541-2	Насос/мотор в сборе	1
14	F691758	Магистраль гидравлическая	1
15	F455362	Втулка	2
16	F1984	Винт (.375-16 x 1.750)	2
17	F8065	Стопорная шайба (.375)	2
17	58643	Шайба стопорная (.375)	2
18	F717545-1	Кронштейн крепления цилиндра наклона	1
18	819127	Кронштейн	1
19	F1635	Винт (.375-16 x 3.50)	1
20	F691754	Магистраль гидравлическая	1
21	F8096	СТОПОРНАЯ ШАЙБА (.312)	4
21	53166	СТОПОРНАЯ ШАЙБА (.312)	4
22	F1822	Винт (.312-18 x .875)	3
22	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	F50342-1	САЛЬНИК	1
23	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
24	F17518	Крышка заливной горловины	1
25	F660273	Шпилька	1
25	827512	ШПИЛЬКА	1
26	F1515	ГАЙКА (.312-18)	1
26	8M0204668	Гайка (.312-18)	1
27	F17500	Комплект пружин щёток	1
27	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
28	F17611	Комплект щёток	1
28	8989	Комплект щёток	1

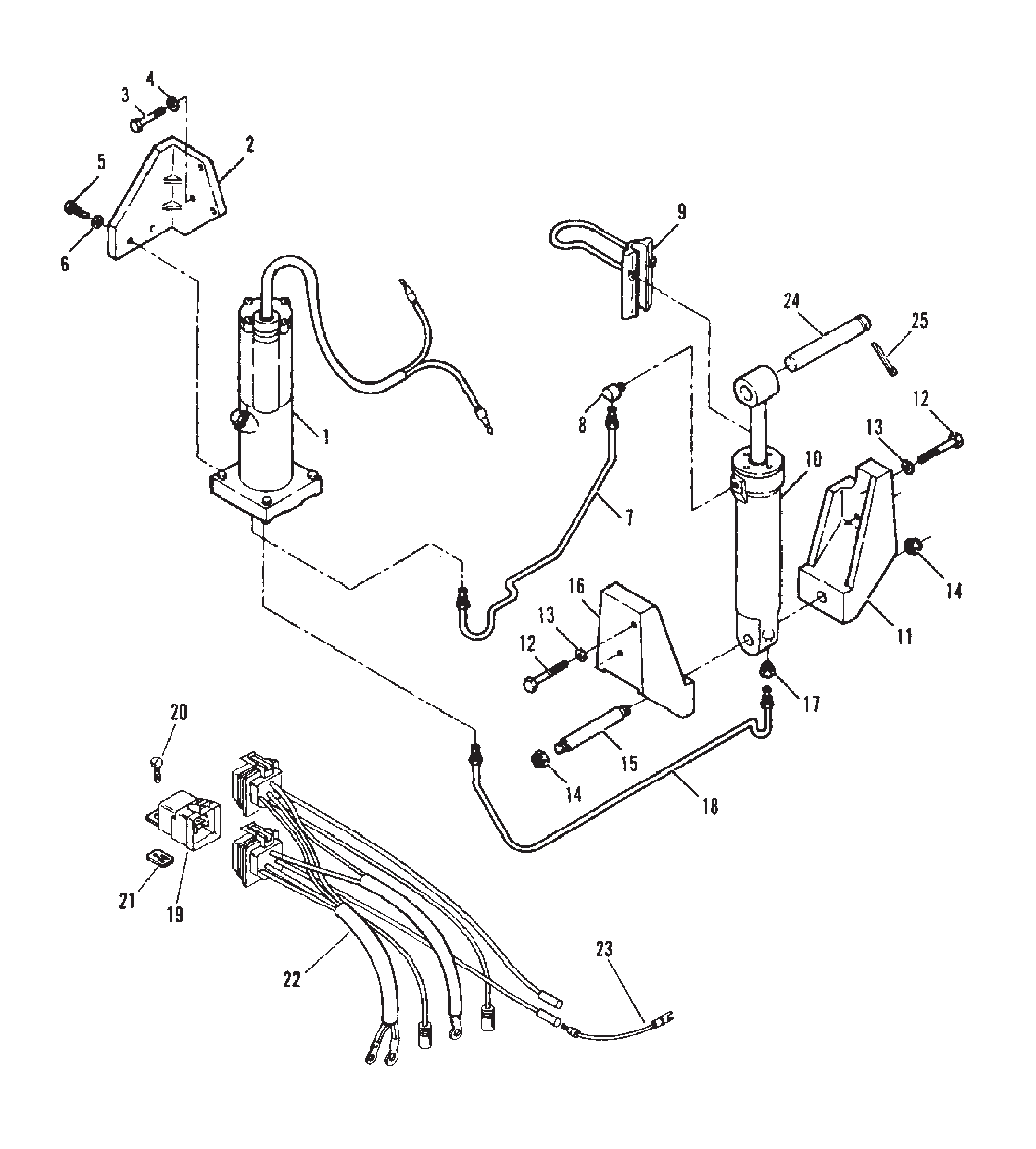

Рис. 14УЗЕЛ ТРИММЕРА И НАКЛОНА (819177A3) TRIM & TILT ASSEMBLY (819177A3)

REF	Номер детали	Наименование	Кол-во
_	819177A3	Узел тримма и наклона	1
1	819479A1	Насос/мотор в сборе	1
2	F743454F	Кронштейн крепления (окрашенный)	1
3	90086	ВИНТ (.312-18 x 1.500)	3
3	840202	Винт (.312-18 x 1.500)	3
4	53166	СТОПОРНАЯ ШАЙБА (.312)	3
5	19923088	ВИНТ (.250-20 x .875)	2
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
7	8191121	Гидравлическая магистраль	1
8	45794	УГОЛЬНИК	1
9	F5H272	Комплект проставок для транспортировки	1
10	F749381F	Узел цилиндра тримма и наклона	1
10	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
11	819171F	Кронштейн цилиндра наклона	1
11	819171T1	Кронштейн левый	1
12	19925175	ВИНТ (.375-16 x 1.75) С Dri Lok	4
13	F8015	Шайба	4
14	35778	ГАЙКА (.500-20)	2
14	826709117	Гайка (.500-20) нержавеющая сталь	2
15	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
16	819172F	Кронштейн цилиндра наклона	1
16	819172T1	Кронштейн правый	1
17	48166	Штуцер	1
18	F740754-1	Гидравлическая магистраль	1
19	819509	РЕЛЕ	2
19	8M0052578	Реле тримма в сборе	2
20	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
20	852453	Винт (#10-24 x .560)	2
21	819485	Пластина переходная	2
22	819514A2	Жгут проводов в сборе	1
22	819514A7	Жгут проводов в сборе	1
23	88819A2	Провод в сборе (зеленый/белый)	1
24	88212A4	Провод в сборе (синий/белый)	1
25	F749440	Палец проушины цилиндра (верхний)	1
26	89961	Штифт	1
26	8M0214988	ШПЛИНТ	1
NS	435301	Наклейка «Осторожно — силовой триммер»	1
NS	816311	Стяжка (8.00 дюймов)	AR
NS	816311T	СТЯЖКА (8.00 дюймов)	AR

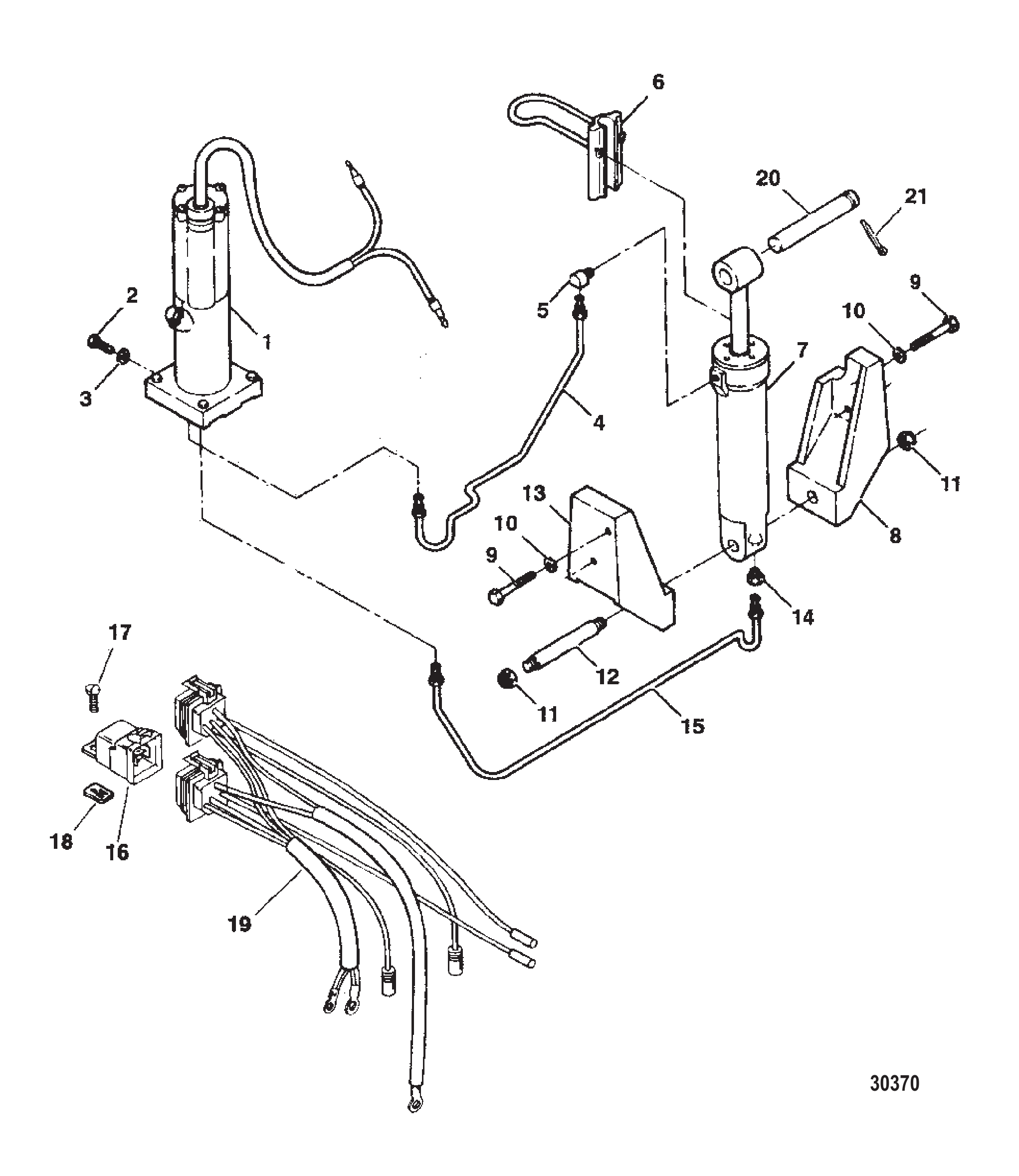

Рис. 15УЗЕЛ ТРИММЕРА И НАКЛОНА (819177A8) TRIM & TILT ASSEMBLY (819177A8)

REF	Номер детали	Наименование	Кол-во
_	819177A8	Узел тримма и наклона	1
1	819479A1	Насос/мотор в сборе	1
2	19923088	ВИНТ (.250-20 x .875)	2
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
4	819327	Гидравлическая магистраль	1
5	45794	УГОЛЬНИК	1
6	F5H272	Комплект проставок для транспортировки	1
7	F749381F	Узел цилиндра тримма и наклона	1
7	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
8	819171F	Кронштейн цилиндра наклона	1
8	819171T1	Кронштейн левый	1
9	19925175	ВИНТ (.375-16 x 1.75) С Dri Lok	4
10	F8015	Шайба	4
11	35778	ГАЙКА (.500-20)	2
11	826709117	Гайка (.500-20) нержавеющая сталь	2
12	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
13	819172F	Кронштейн цилиндра наклона	1
13	819172T1	Кронштейн правый	1
14	48166	Штуцер	1
15	819328	Гидравлическая магистраль	1
16	819509	РЕЛЕ	2
16	8M0052578	Реле тримма в сборе	2
17	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
17	852453	Винт (#10-24 x .560)	2
18	819485	Пластина переходная	2
19	819514A7	Жгут проводов в сборе	1
20	F749440	Палец проушины цилиндра (верхний)	1
21	89961	Штифт	1
21	8M0214988	ШПЛИНТ	1
NS	435301	Наклейка «Осторожно — силовой триммер»	1
NS	816311	Стяжка (8.00 дюймов)	AR
NS	816311T	СТЯЖКА (8.00 дюймов)	AR

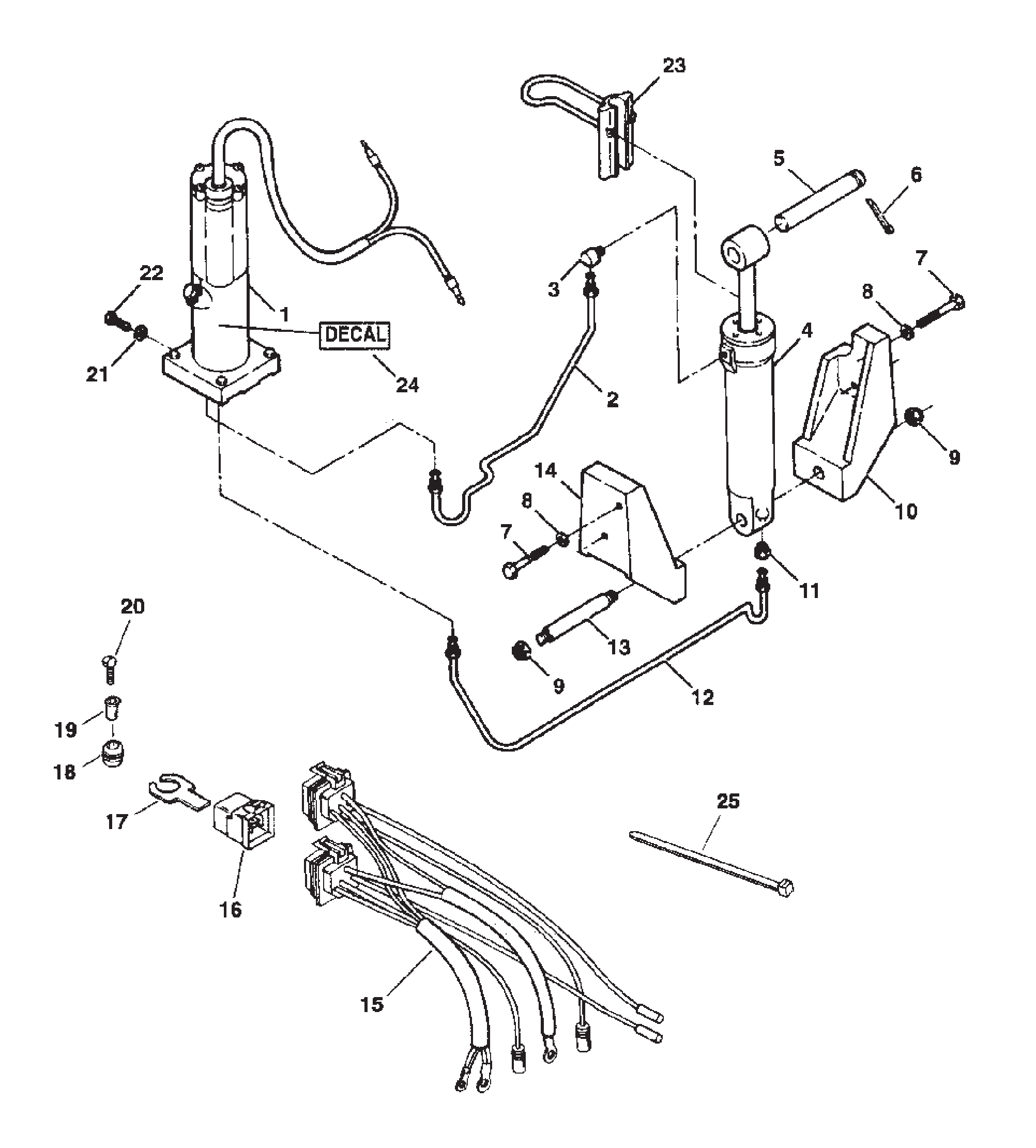

Рис. 16УЗЕЛ ТРИММЕРА И НАКЛОНА (819177A9) TRIM & TILT ASSEMBLY (819177A9)

REF	Номер детали	Наименование	Кол-во
_	819177A9	Узел тримма и наклона	1
1	819479A1	Насос/мотор в сборе	1
2	819327	Гидравлическая магистраль	1
3	45794	УГОЛЬНИК	1
4	F749381F	Узел цилиндра тримма и наклона	1
4	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
5	F749440	Палец проушины цилиндра (верхний)	1
6	89961	Штифт	1
6	8M0214988	ШПЛИНТ	1
7	19925175	ВИНТ (.375-16 x 1.75) С Dri Lok	4
8	F8015	Шайба	4
9	35778	ГАЙКА (.500-20)	2
9	826709117	Гайка (.500-20) нержавеющая сталь	2
10	819171F	Кронштейн цилиндра наклона	1
10	819171T1	Кронштейн левый	1
11	48166	Штуцер	1
12	819328	Гидравлическая магистраль	1
13	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
14	819172F	Кронштейн цилиндра наклона	1
14	819172T1	Кронштейн правый	1
15	819514A6	Жгут проводов в сборе	1
15	819514A11	Жгут проводов тримма в сборе	1
16	828151	Реле	2
16	8M0207773	Реле тримма в сборе	2
17	828102	Кронштейн	2
17	8M0207771	Кронштейн крепления	2
18	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0207785	Втулка	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	19932100	ВИНТ (.250-20 x 1.00)	2
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	19923088	ВИНТ (.250-20 x .875)	2
23	F5H272	Комплект проставок для транспортировки	1
24	435301	Наклейка «Осторожно — силовой триммер»	1
25	816311	Стяжка (8.00 дюймов)	AR
25	816311T	СТЯЖКА (8.00 дюймов)	AR

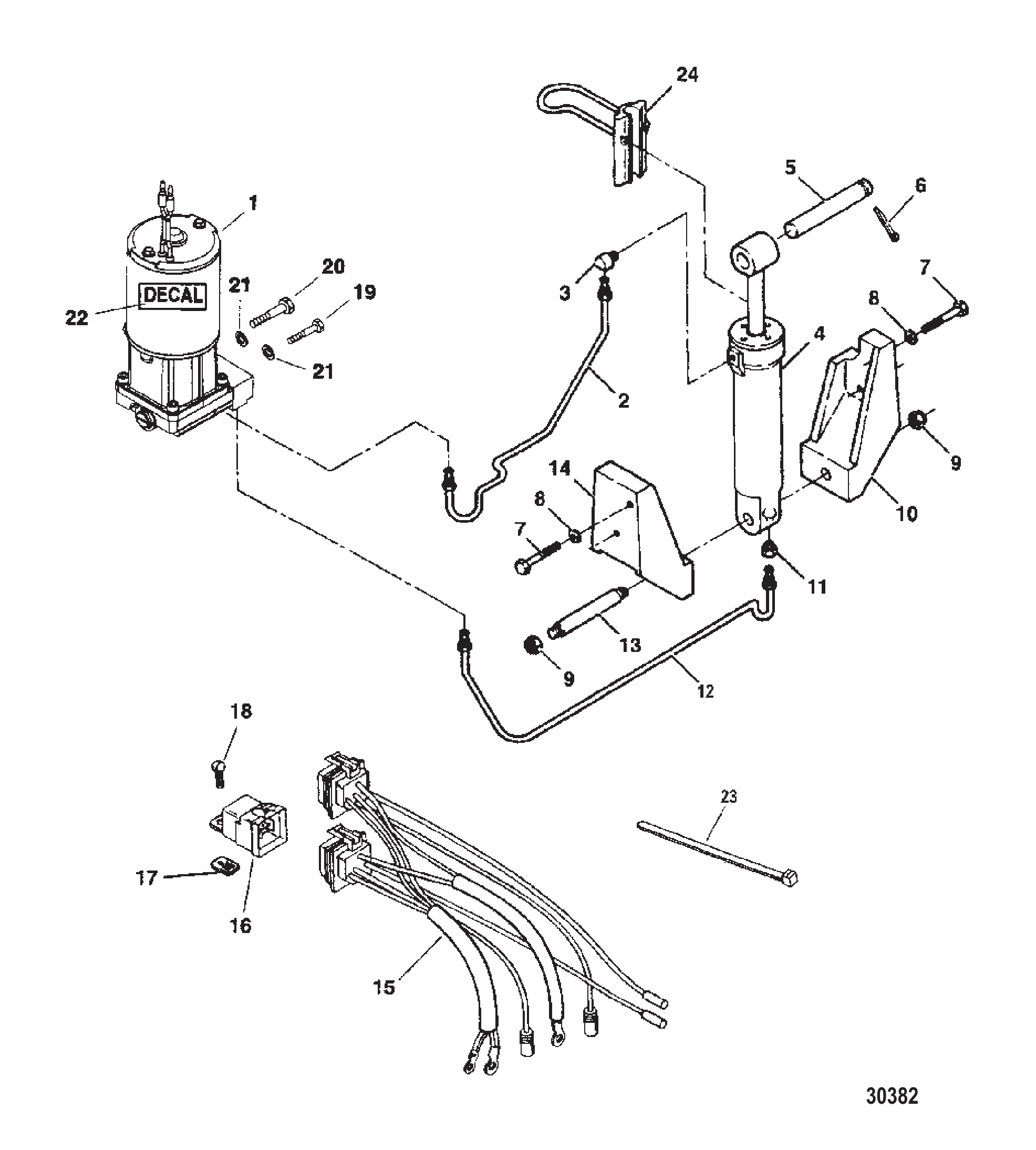

Рис. 17УЗЕЛ ТРИММЕРА И НАКЛОНА (832021A5) TRIM & TILT ASSEMBLY (832021A5)

REF	Номер детали	Наименование	Кол-во
_	832021A5	Узел тримма и наклона	1
1	832021A1	Насос/мотор в сборе тримма и наклона	1
1	832021T9	Насос/мотор в сборе	1
1	832021A9	Насос/мотор в сборе	1
1	832021T9	Насос/мотор в сборе	1
2	832989	Шланг гидравлический (нижний)	1
3	45794	УГОЛЬНИК	1
4	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
5	F749440	Палец проушины цилиндра (верхний)	1
6	89961	Штифт	1
6	8M0214988	ШПЛИНТ	1
7	19925175	ВИНТ (.375-16 x 1.75) С Dri Lok	4
8	F8015	Шайба	4
9	35778	ГАЙКА (.500-20)	2
9	826709117	Гайка (.500-20) нержавеющая сталь	2
10	819171F1	Кронштейн (окрашенный)	1
10	819171T1	Кронштейн левый	1
11	48166	Штуцер	1
12	8193281	Гидравлическая магистраль (подъём)	1
13	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
14	819172F1	Кронштейн (окрашенный)	1
14	819172T1	Кронштейн правый	1
15	819514A7	Жгут проводов в сборе	1
16	819509	РЕЛЕ	2
16	8M0052578	Реле тримма в сборе	2
17	819485	Пластина переходная	2
18	852453	Винт (#10-24 x .560)	2
19	19923088	ВИНТ (.250-20 x .875)	1
20	814127	Винт (.250-20 x 1.875)	1
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	435301	Наклейка «Осторожно — силовой триммер»	1
23	816311	Стяжка (8.00 дюймов)	2
23	816311T	СТЯЖКА (8.00 дюймов)	2
24	F5H272	Комплект проставок для транспортировки	1

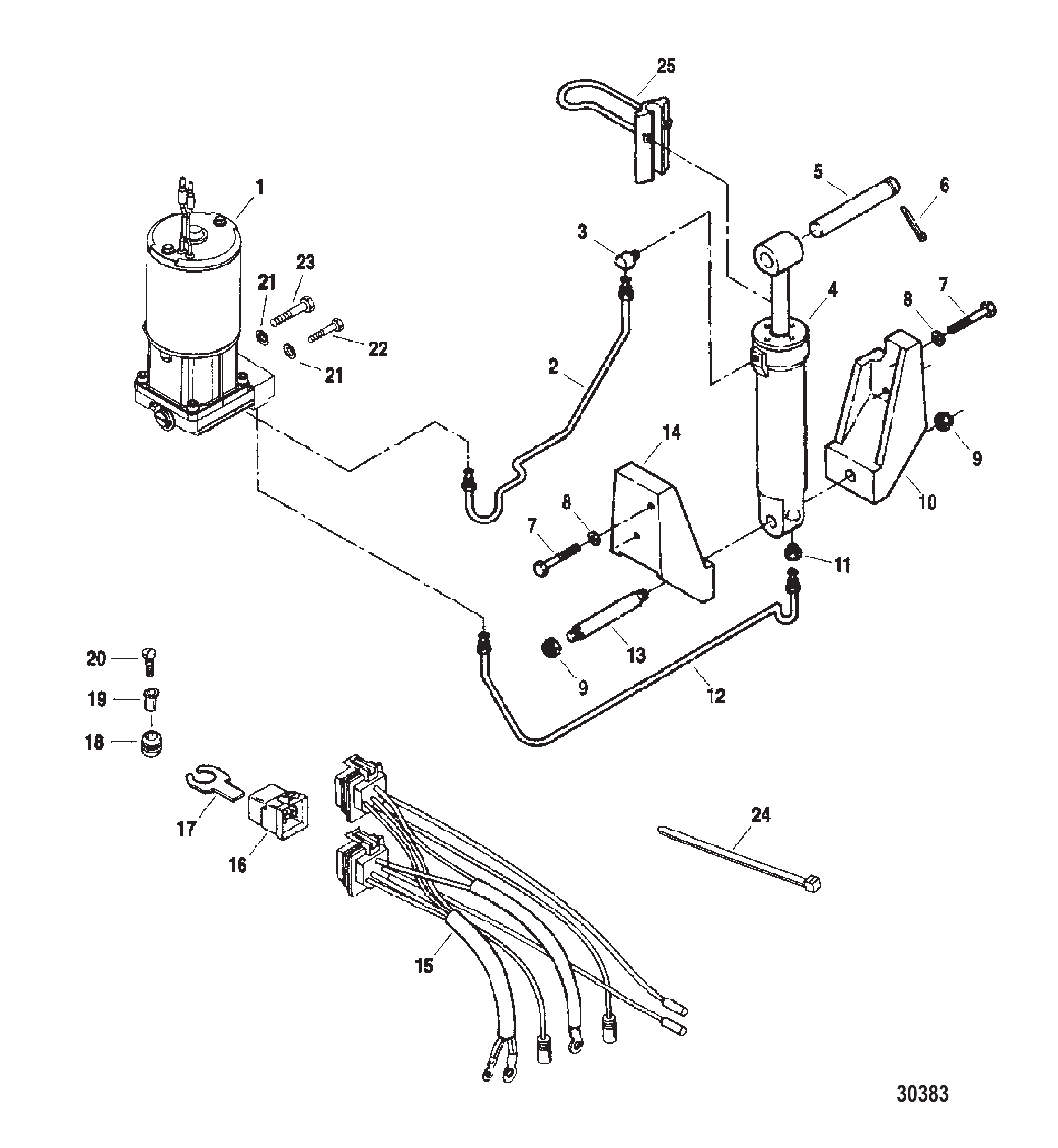

Рис. 18УЗЕЛ ТРИММЕРА И НАКЛОНА (832021A6) TRIM & TILT ASSEMBLY (832021A6)

REF	Номер детали	Наименование	Кол-во
_	832021A6	Узел тримма и наклона в сборе (окрашенный)	1
1	832021A1	Насос/мотор в сборе тримма и наклона	1
1	832021T9	Насос/мотор в сборе	1
1	832021A9	Насос/мотор в сборе	1
1	832021T9	Насос/мотор в сборе	1
2	832989	Шланг гидравлический (нижний)	1
3	45794	УГОЛЬНИК	1
4	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
5	F749440	Палец проушины цилиндра (верхний)	1
6	89961	Штифт	1
6	8M0214988	ШПЛИНТ	1
7	19925175	ВИНТ (.375-16 x 1.75) С Dri Lok	4
8	F8015	Шайба	4
9	35778	ГАЙКА (.500-20)	2
9	826709117	Гайка (.500-20) нержавеющая сталь	2
10	819171F1	Кронштейн (окрашенный)	1
10	819171T1	Кронштейн левый	1
11	48166	Штуцер	1
12	8193281	Гидравлическая магистраль (подъём)	1
13	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
14	819172F1	Кронштейн (окрашенный)	1
14	819172T1	Кронштейн правый	1
15	819514A11	Жгут проводов тримма в сборе	1
16	828151A1	Реле в сборе	2
16	8M0207773	Реле тримма в сборе	2
17	828102	Кронштейн	2
17	8M0207771	Кронштейн крепления	2
18	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0207785	Втулка	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	19932100	ВИНТ (.250-20 x 1.00)	2
21	36992	Стопорная шайба (.250)	2
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	19923088	ВИНТ (.250-20 x .875)	1
23	814127	Винт (.250-20 x 1.875)	1
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	F5H272	Комплект проставок для транспортировки	1

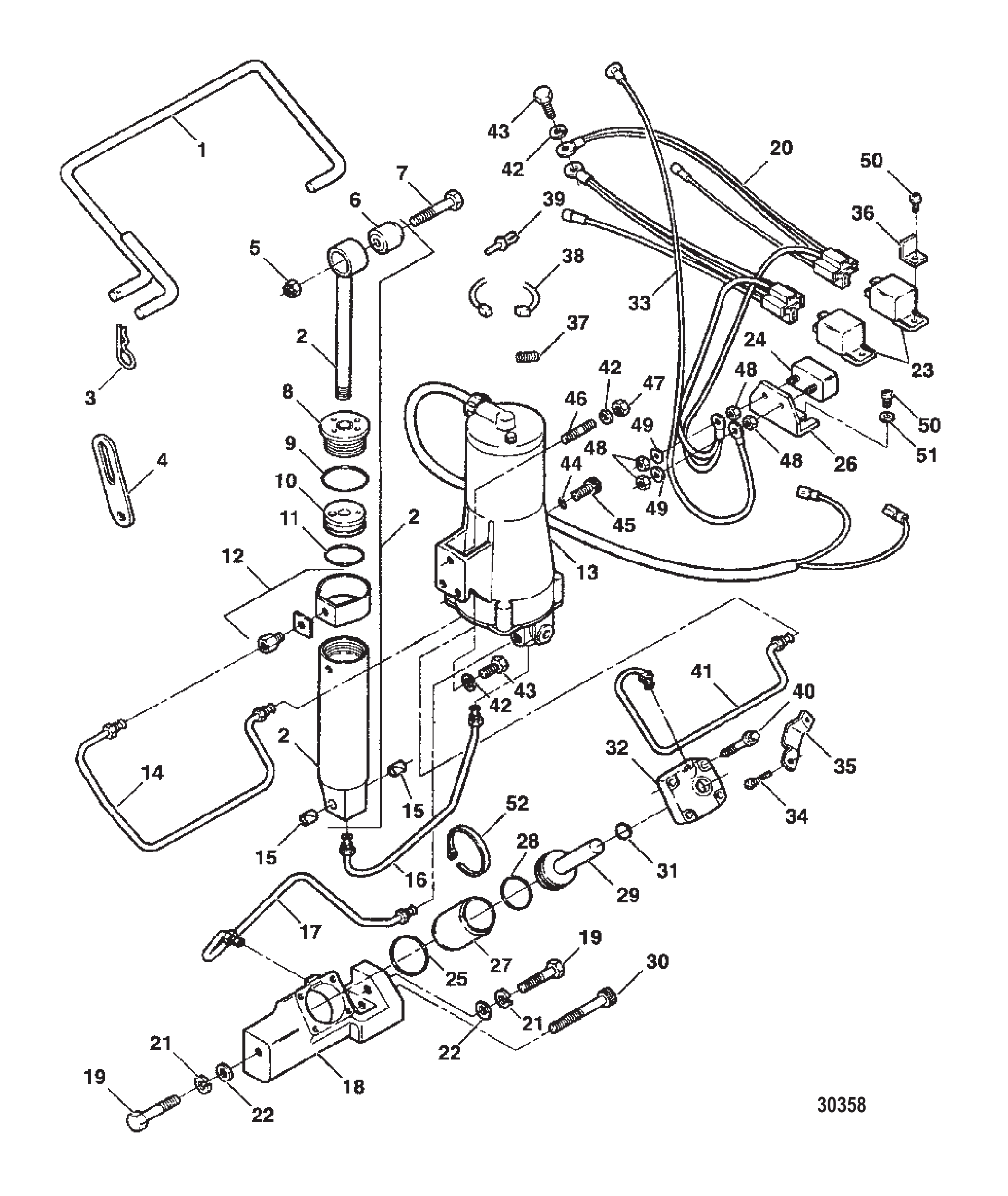

Рис. 19УЗЕЛ ТРИММЕРА И НАКЛОНА (F5H209) TRIM & TILT ASSEMBLY (F5H209)

REF	Номер детали	Наименование	Кол-во
_	F5H209	Узел тримма и наклона	1
1	F684541	Комплект кронштейна для транспортировки	1
1	F5H216	Комплект кронштейна	1
2	819100A1	Узел цилиндра наклона (2A629381-1)	1
2	819100T1	Узел цилиндра наклона	1
3	F525629	Штифт	1
4	F366433-1	Упор	1
5	F7025	Гайка (.375-16)	1
5	82670912	ГАЙКА (.375-16) Нержавеющая сталь	1
6	F455344	Втулка	1
7	F1507	Винт (.375-16 x 2.500)	1
7	63826	Винт (.375-16 x 2.50)	1
8	FA654055	Головка в сборе	1
9	F654618	Уплотнительное кольцо	1
10	FA654015	Поршень в сборе	1
11	F654984	Уплотнительное кольцо	1
12	F2A654983	Хомут в сборе	1
13	F694541-2	Насос/мотор в сборе	1
14	F691758	Магистраль гидравлическая	1
15	F455362	Втулка	2
16	F691754	Магистраль гидравлическая	1
17	F691253	Гидравлическая магистраль	1
18	F455545	Корпус	1
19	F1984	Винт (.375-16 x 1.750)	2
20	FA663744	Комплект проводов	1
21	F8065	Стопорная шайба (.375)	2
21	58643	Шайба стопорная (.375)	2
22	F1778	Шайба	2
22	8M0214963	Шайба	2
23	F660917	Реле силового тримма	2
23	803632T	Реле	2
24	F510460	ПРЕРЫВАТЕЛЬ	1
24	898103194	Автоматический выключатель	1
25	F455305	Уплотнительное кольцо	2
26	F91446-2	Кронштейн	1
27	F455010	Цилиндр	1
28	F455278	Уплотнительное кольцо	1
29	FA455015	Поршень в сборе	1
30	F1635	Винт (.375-16 x 3.50)	1
31	F455342	Уплотнительное кольцо	1
31	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
32	FA455149	Крышка в сборе	1
33	F691908	Провод в сборе	1
34	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
34	34939	ВИНТ (.250-20 x .500)	2
35	F455354	Упорный кронштейн	1
36	F660978	Кронштейн реле байонетных моделей	2
37	F17500	Комплект пружин щёток	1
37	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
38	F17611	Комплект щёток	1
38	8989	Комплект щёток	1
39	F1966	Пробка пластиковая	1
40	F1980	Винт (.250-20 x 1.250)	4
41	F691254	Гидравлическая магистраль	1
42	F8096	СТОПОРНАЯ ШАЙБА (.312)	4
42	53166	СТОПОРНАЯ ШАЙБА (.312)	4
43	F1822	Винт (.312-18 x .875)	3
43	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
44	F50342-1	САЛЬНИК	1
44	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
45	F17518	Крышка заливной горловины	1
46	F660273	Шпилька	1
46	827512	ШПИЛЬКА	1
47	F1515	ГАЙКА (.312-18)	1
47	8M0204668	Гайка (.312-18)	1
48	F1513	Гайка (#10-32)	4
48	68219	Гайка (#10-32) нержавеющая сталь	4
49	F1975	Стопорная шайба (#10)	2
49	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
50	F1760	Винт (#10-24 x .375)	4
51	F8011	ШАЙБА	2
51	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
52	F1877	Стяжка	2
52	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 20УЗЕЛ ТРИММЕРА И НАКЛОНА (F5H219) TRIM & TILT ASSEMBLY (F5H219)

REF	Номер детали	Наименование	Кол-во
_	F5H219	Узел тримма и наклона	1
_	856197A3	Тримм/наклон-35/50	1
1	F684541	Комплект кронштейна для транспортировки	1
1	F5H216	Комплект кронштейна	1
2	819100A1	Узел цилиндра наклона (2A629381-1)	1
2	819100T1	Узел цилиндра наклона	1
3	F525629	Штифт	1
4	F1756	Гайка (.375-16)	1
5	F455344	Втулка	1
6	F1507	Винт (.375-16 x 2.500)	1
6	63826	Винт (.375-16 x 2.50)	1
7	FA654055	Головка в сборе	1
8	F654618	Уплотнительное кольцо	1
9	FA654015	Поршень в сборе	1
10	F654984	Уплотнительное кольцо	1
11	F2A654983	Хомут в сборе	1
12	F691758	Магистраль гидравлическая	1
13	F660541	Насос/мотор в сборе	1
13	F694541-2	Насос/мотор в сборе	1
14	F455362	Втулка	2
15	F691754	Магистраль гидравлическая	1
16	F1877	Стяжка	2
16	816311T	СТЯЖКА (8.00 дюймов)	2
17	F691253	Гидравлическая магистраль	1
18	F455545	Корпус	1
19	F1778	Шайба	2
19	8M0214963	Шайба	2
20	F8065	Стопорная шайба (.375)	2
20	58643	Шайба стопорная (.375)	2
21	F1984	Винт (.375-16 x 1.750)	2
22	F1635	Винт (.375-16 x 3.50)	1
23	F455305	Уплотнительное кольцо	2
24	F455010	Цилиндр	1
25	F455278	Уплотнительное кольцо	1
26	FA455015	Поршень в сборе	1
27	F455342	Уплотнительное кольцо	1
27	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
28	FA455149	Крышка в сборе	1
29	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
29	34939	ВИНТ (.250-20 x .500)	2
30	F455354	Упорный кронштейн	1
31	F1980	Винт (.250-20 x 1.250)	4
32	F691254	Гидравлическая магистраль	1
33	F8096	СТОПОРНАЯ ШАЙБА (.312)	4
33	53166	СТОПОРНАЯ ШАЙБА (.312)	4
34	F1822	Винт (.312-18 x .875)	3
34	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
35	F50342-1	САЛЬНИК	1
35	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
36	F17518	Крышка заливной горловины	1
37	F660273	Шпилька	1
37	827512	ШПИЛЬКА	1
38	F1515	ГАЙКА (.312-18)	1
38	8M0204668	Гайка (.312-18)	1
39	F366433	Упор правый	1
39	F366433-1	Упор	1
40	F17500	Комплект пружин щёток	1
40	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
41	F17611	Комплект щёток	1
41	8989	Комплект щёток	1
42	F1966	Пробка пластиковая	1
43	F213274	Штуцер	3
44	817868A1	Комплект поворотного кронштейна (A658072-1)	1
44	817868A2	Комплект кронштейна	1
45	F191169-1	Подшипник поворотного кронштейна	2

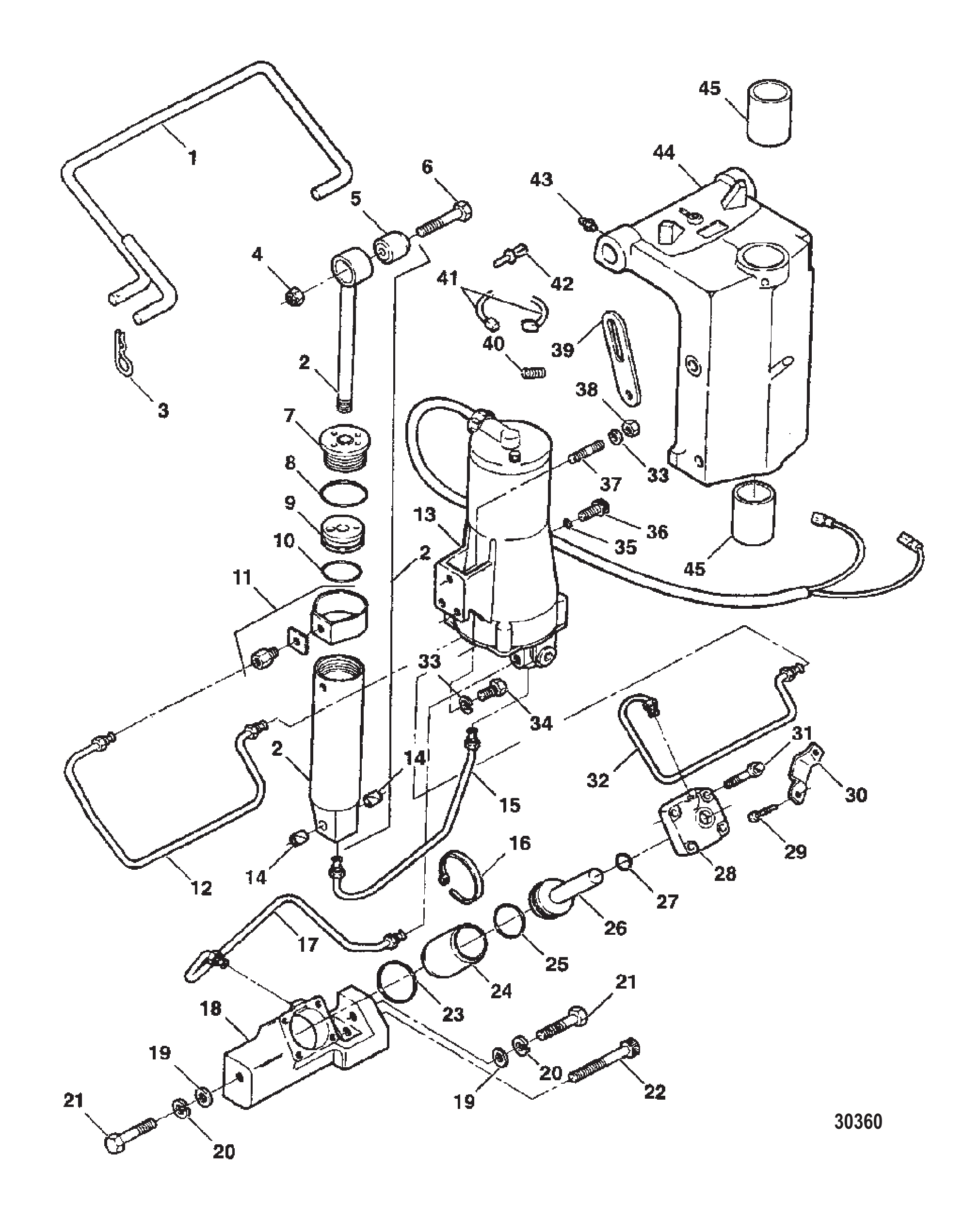

Рис. 21УЗЕЛ ПОДЪЕМА И НАКЛОНА (F5H219-1) TRIM & TILT ASSEMBLY (F5H219-1)

REF	Номер детали	Наименование	Кол-во
_	F5H219-1	Узел тримма и наклона	1
_	856197A3	Тримм/наклон-35/50	1
1	F684541	Комплект кронштейна для транспортировки	1
1	F5H216	Комплект кронштейна	1
2	819100A1	Узел цилиндра наклона (2A629381-1)	1
2	819100T1	Узел цилиндра наклона	1
3	F525629	Штифт	1
4	F1756	Гайка (.375-16)	1
5	F455344	Втулка	1
6	F1507	Винт (.375-16 x 2.500)	1
6	63826	Винт (.375-16 x 2.50)	1
7	FA654055	Головка в сборе	1
8	F654618	Уплотнительное кольцо	1
9	FA654015	Поршень в сборе	1
10	F654984	Уплотнительное кольцо	1
11	F2A654983	Хомут в сборе	1
12	F691758	Магистраль гидравлическая	1
13	F694541-2	Насос/мотор в сборе	1
14	F455362	Втулка	2
15	F691754	Магистраль гидравлическая	1
16	F1877	Стяжка	2
16	816311T	СТЯЖКА (8.00 дюймов)	2
17	F691253	Гидравлическая магистраль	1
18	F455545	Корпус	1
19	F1778	Шайба	2
19	8M0214963	Шайба	2
20	F8065	Стопорная шайба (.375)	2
20	58643	Шайба стопорная (.375)	2
21	F1984	Винт (.375-16 x 1.750)	2
22	F1635	Винт (.375-16 x 3.50)	1
23	F455305	Уплотнительное кольцо	2
24	F455010	Цилиндр	1
25	F455278	Уплотнительное кольцо	1
26	FA455015	Поршень в сборе	1
27	F455342	Уплотнительное кольцо	1
27	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
28	FA455149	Крышка в сборе	1
29	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
29	34939	ВИНТ (.250-20 x .500)	2
30	F455354	Упорный кронштейн	1
31	F1980	Винт (.250-20 x 1.250)	4
32	F691254	Гидравлическая магистраль	1
33	F8096	СТОПОРНАЯ ШАЙБА (.312)	4
33	53166	СТОПОРНАЯ ШАЙБА (.312)	4
34	F1822	Винт (.312-18 x .875)	3
34	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
35	F50342-1	САЛЬНИК	1
35	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
36	F17518	Крышка заливной горловины	1
37	F660273	Шпилька	1
37	827512	ШПИЛЬКА	1
38	F1515	ГАЙКА (.312-18)	1
38	8M0204668	Гайка (.312-18)	1
39	F366433	Упор правый	1
39	F366433-1	Упор	1
40	F17500	Комплект пружин щёток	1
40	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
41	F17611	Комплект щёток	1
41	8989	Комплект щёток	1
42	F1966	Пробка пластиковая	1
43	F213274	Штуцер	3
44	817868A1	Комплект поворотного кронштейна (A658072-1)	1
44	817868A2	Комплект кронштейна	1
45	F191169-1	Подшипник поворотного кронштейна	2

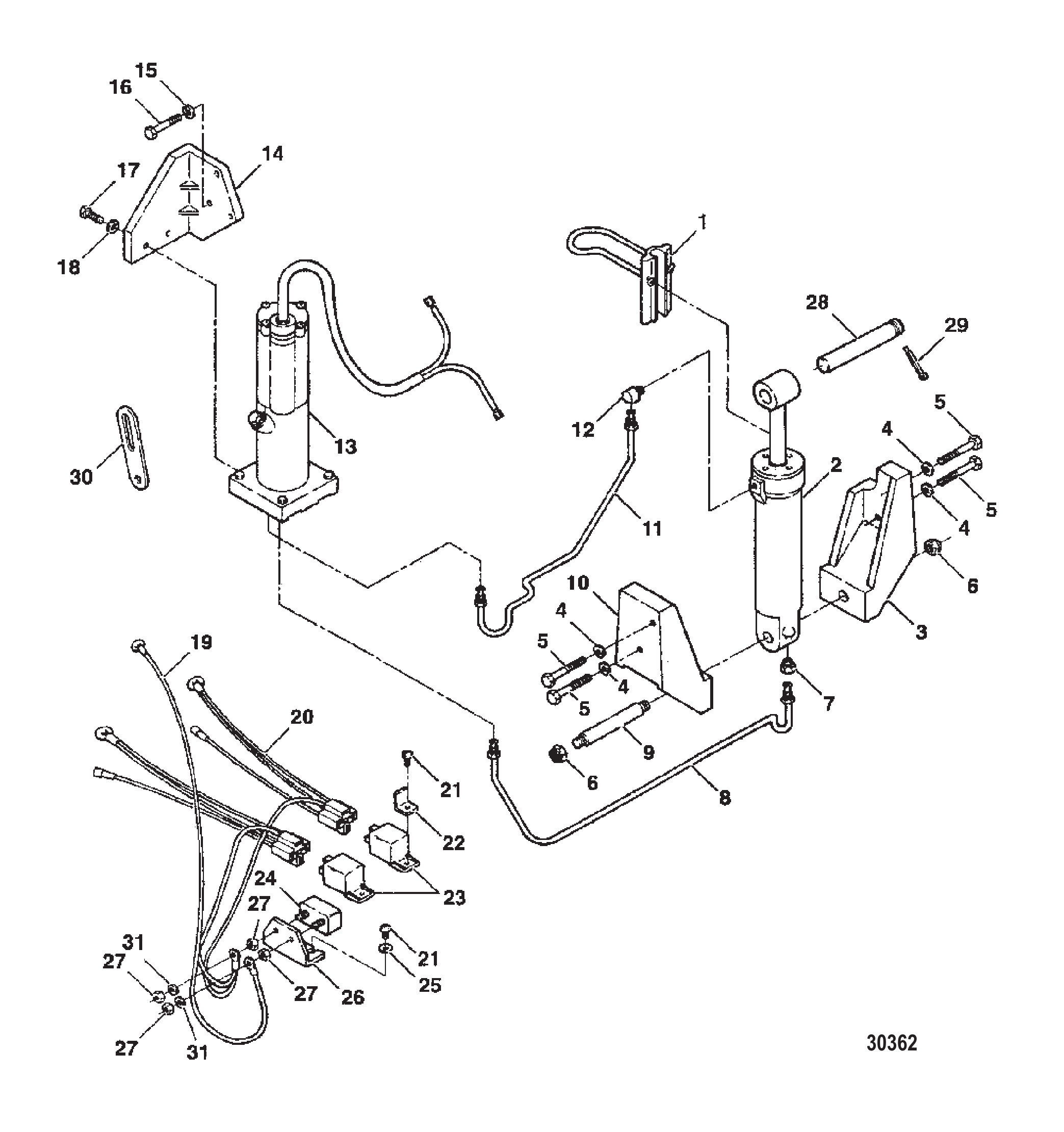

Рис. 22УЗЕЛ ПОДЪЕМА И НАКЛОНА (F5H264) TRIM & TILT ASSEMBLY (F5H264)

REF	Номер детали	Наименование	Кол-во
_	F5H264	Узел тримма и наклона	1
1	F5H272	Комплект проставок для транспортировки	1
2	F749381	Цилиндр в сборе тримма и наклона	1
2	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
3	819171	Кронштейн цилиндра наклона	1
3	819171T1	Кронштейн левый	1
4	F1778	Шайба	4
4	8M0214963	Шайба	4
5	F1984	Винт (.375-16 x 1.750)	4
6	F1931	Гайка (.500-20)	2
6	826709117	Гайка (.500-20) нержавеющая сталь	2
7	F696476	Штуцер	1
7	45794	УГОЛЬНИК	1
8	F740754	Гидравлическая магистраль	1
8	F740754-1	Гидравлическая магистраль	1
9	F742440	Палец нижнего цилиндра	1
9	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
10	819172	Кронштейн цилиндра наклона	1
10	819172T1	Кронштейн правый	1
11	F740758	Гидравлическая магистраль	1
11	8191121	Гидравлическая магистраль	1
12	819052	Штуцер	1
12	48166	Штуцер	1
13	F749541	Насос/мотор в сборе (с байонетными разъёмами)	1
13	819177A3	Узел тримма и наклона	1
14	F743454	Кронштейн крепления насоса/мотора	1
14	F743454F	Кронштейн крепления (окрашенный)	1
15	F8096	СТОПОРНАЯ ШАЙБА (.312)	3
15	53166	СТОПОРНАЯ ШАЙБА (.312)	3
16	90086	ВИНТ (.312-18 x 1.500)	3
16	840202	Винт (.312-18 x 1.500)	3
17	F1999	Винт (.250-20 x .875)	2
17	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	F8083	СТОПОРНАЯ ШАЙБА (.250)	2
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
19	F691908	Провод в сборе	1
20	FA663744	Комплект проводов	1
21	F1760	Винт (#10-24 x .375)	4
22	F660978	Кронштейн реле байонетных моделей	2
23	F660917	Реле силового тримма	2
23	803632T	Реле	2
24	F510460	ПРЕРЫВАТЕЛЬ	1
24	898103194	Автоматический выключатель	1
25	F8011	ШАЙБА	2
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
26	F91446-2	Кронштейн	1
27	F1513	Гайка (#10-32)	4
27	68219	Гайка (#10-32) нержавеющая сталь	4
28	F749440	Палец проушины цилиндра (верхний)	1
29	F1027	ШТИФТ (.125 x .500) SS (.125-.500)	1
29	8M0214988	ШПЛИНТ	1
30	F366433-1	Упор	1
31	F1915	Пружинная шайба (#10)	2
31	F2008	Винт (.250-20 x .875)	2

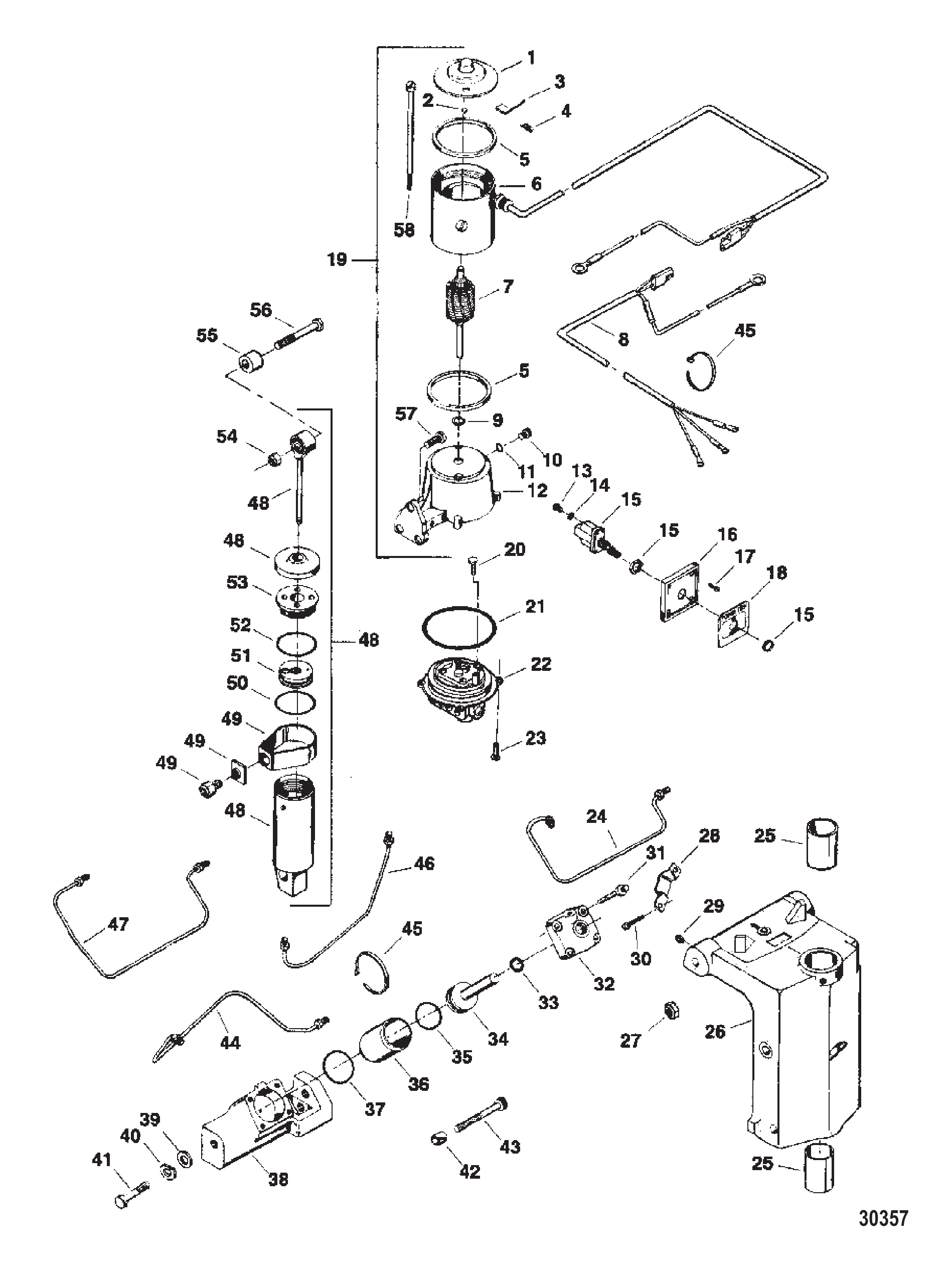

Рис. 23УЗЕЛ ПОДЪЕМА И НАКЛОНА (F5H147/F5H147-1 & F5H148/F5H148-1) TRIM & TILT ASSY (F5H147/F5H147-1 & F5H148/F5H148-1)

REF	Номер детали	Наименование	Кол-во
_	F5H147	Узел тримма и наклона	1
_	F5H147-1	Узел тримма и наклона	1
_	856197A3	Тримм/наклон-35/50	1
_	F5H148	Узел тримма и наклона	1
_	F5H148-1	Узел тримма и наклона	1
1	F17543	Головка в сборе коллекторная	1
1	803889T	Головка в сборе	1
2	F17539	Шарик (.156)	1
3	F17504	Комплект щёток	1
3	8989	Комплект щёток	1
4	F17500	Комплект пружин щёток	1
4	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
5	F17557	Прокладка	2
6	F17556	Корпус/статор в сборе	1
6	FK654541	Комплект насоса/мотора	1
7	F17555	Якорь	1
8	F449843	Кабель в сборе	1
8	F449843-1	Кабель в сборе	1
9	F17508	Шайба упорная	1
10	F17518	Крышка заливной горловины	1
11	F17510	Кольцо уплотнительное заливной пробки	1
11	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
12	F17505	Узел бачка и кронштейна	1
13	F1280	ВИНТ (#8-32 x .250)	3
13	8M0129582	Винт	3
14	F8078	Стопорная шайба	3
14	23836	СТОПОРНАЯ ШАЙБА	3
15	F299449-4	Переключатель в сборе	1
16	F413420	Фиксатор панели переключателя	1
17	F1934	ВИНТ (#6 x .500)	4
18	F449181	Панель переключателя тримма	1
19	F17563	Узел двигателя и бачка	1
19	FK654541	Комплект насоса/мотора	1
20	F1203	ВИНТ (.250-20 x .875)	4
20	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	F17522	Уплотнительное кольцо	1
21	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
22	F17564	Узел клапанного корпуса	1
22	FK654541	Комплект насоса/мотора	1
23	F1310	Винт (#10-24 x .625)	4
24	F455254	Гидравлическая магистраль	1
25	F191169-1	Подшипник поворотного кронштейна	2
26	FA575072	Поворотный кронштейн в сборе	1
26	817868A2	Комплект кронштейна	1
27	F1892	Гайка (.312-18)	1
27	826709110	Гайка (.312-18) нержавеющая сталь	1
28	F455354	Упорный кронштейн	1
29	F213274	Штуцер	3
30	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
30	34939	ВИНТ (.250-20 x .500)	2
31	F1980	Винт (.250-20 x 1.250)	4
32	FA455149	Крышка в сборе	1
33	F455342	Уплотнительное кольцо	1
33	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
34	FA455015	Поршень в сборе	1
35	F455278	Уплотнительное кольцо	1
36	F455010	Цилиндр	1
37	F455305	Уплотнительное кольцо	2
38	F455545	Корпус	1
39	F1778	Шайба	2
39	8M0214963	Шайба	2
40	F8065	Стопорная шайба (.375)	2
40	58643	Шайба стопорная (.375)	2
41	F1984	Винт (.375-16 x 1.750)	2
42	F455362	Втулка	2
43	F1635	Винт (.375-16 x 3.50)	1
44	F455253	Гидравлическая магистраль	1
45	F1877	Стяжка	2
45	816311T	СТЯЖКА (8.00 дюймов)	2
46	F17574	Гидравлическая магистраль	1
47	F17575	Гидравлическая магистраль	1
48	FA17576	ЦИЛИНДР В СБОРЕ	1
48	819100T1	Узел цилиндра наклона	1
49	F17577	Узел хомута	1
49	F2A654983	Хомут в сборе	1
50	F17561-1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
50	F654984	Уплотнительное кольцо	1
51	F17580	Узел поршня	1
52	F17528	Уплотнительное кольцо торцевой головки	1
52	F654618	Уплотнительное кольцо	1
53	F17560	Узел головки	1
53	FA654055	Головка в сборе	1
54	F7025	Гайка (.375-16)	1
54	82670912	ГАЙКА (.375-16) Нержавеющая сталь	1
55	F455344	Втулка	1
56	F1507	Винт (.375-16 x 2.500)	1
56	63826	Винт (.375-16 x 2.50)	1
57	F1822	Винт (.312-18 x .875)	3
57	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
58	F17558	Комплект сквозных болтов	1

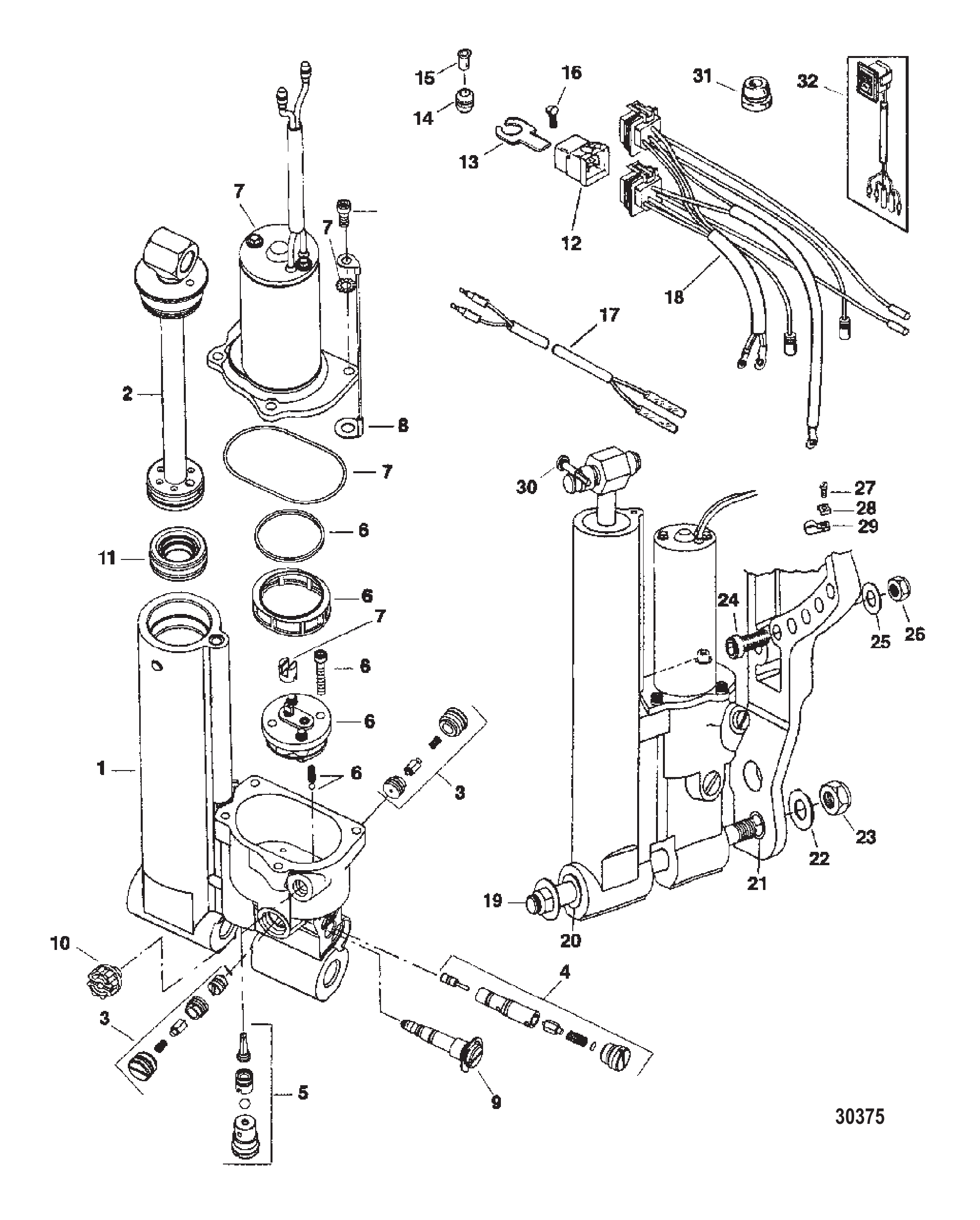

Рис. 24КОМПЛЕКТ ПОДЪЕМА (822344A4) TRIM KIT (822344A4)

REF	Номер детали	Наименование	Кол-во
_	822344A4	РЕМОНТНЫЙ КОМПЛЕКТ ТРИММА	1
1	822344A1	УЗЕЛ ТРИММА	1
1	822344T14	Электрогидравлический подъём в сборе	1
1	822344A3	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
2	827670A1	УЗЕЛ АМОРТИЗИРУЮЩЕГО ШТОКА	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	827675A1	Электродвигатель в сборе	1
8	88238A15	Кабель в сборе	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	811613	Штекер в сборе	1
11	827676	ПОРШЕНЬ ПАМЯТИ	1
NS	827668A1	Комплект уплотнительных колец	1
12	821509	РЕЛЕ	2
12	821509T01	Реле	2
13	821382	КРОНШТЕЙН	2
13	828151A1	Реле в сборе	2
14	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
14	8M0207785	Втулка	2
15	818968	ВТУЛКА	2
15	8M0214955	Втулка	2
16	40011129	Винт (M6 x 25) нержавеющая сталь	2
17	17201A7	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИММ)	1
18	819514A10	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИММ)	1
19	822481	ШТИФТ Анкерный (14 мм)	1
19	822481001	ПАЛЕЦ (14 мм)	1
20	822482	ВТУЛКА	2
21	822484	ВТУЛКА	2
22	825190	ШАЙБА	2
23	4013414	ГАЙКА (M14)	2
23	826712	Гайка	2
24	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
25	4002319	ШАЙБА	2
26	4011910	ГАЙКА (M10)	2
26	4013710	ГАЙКА (M10)	2
27	8128321	Винт (#10-16 x .600)	1
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	22740	ЗАЖИМ	2
30	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
31	19565	Люверс	1
31	19565002	ВТУЛКА	1
32	18286A40	Переключатель в сборе	1
32	8M0235192	Переключатель тримма	1

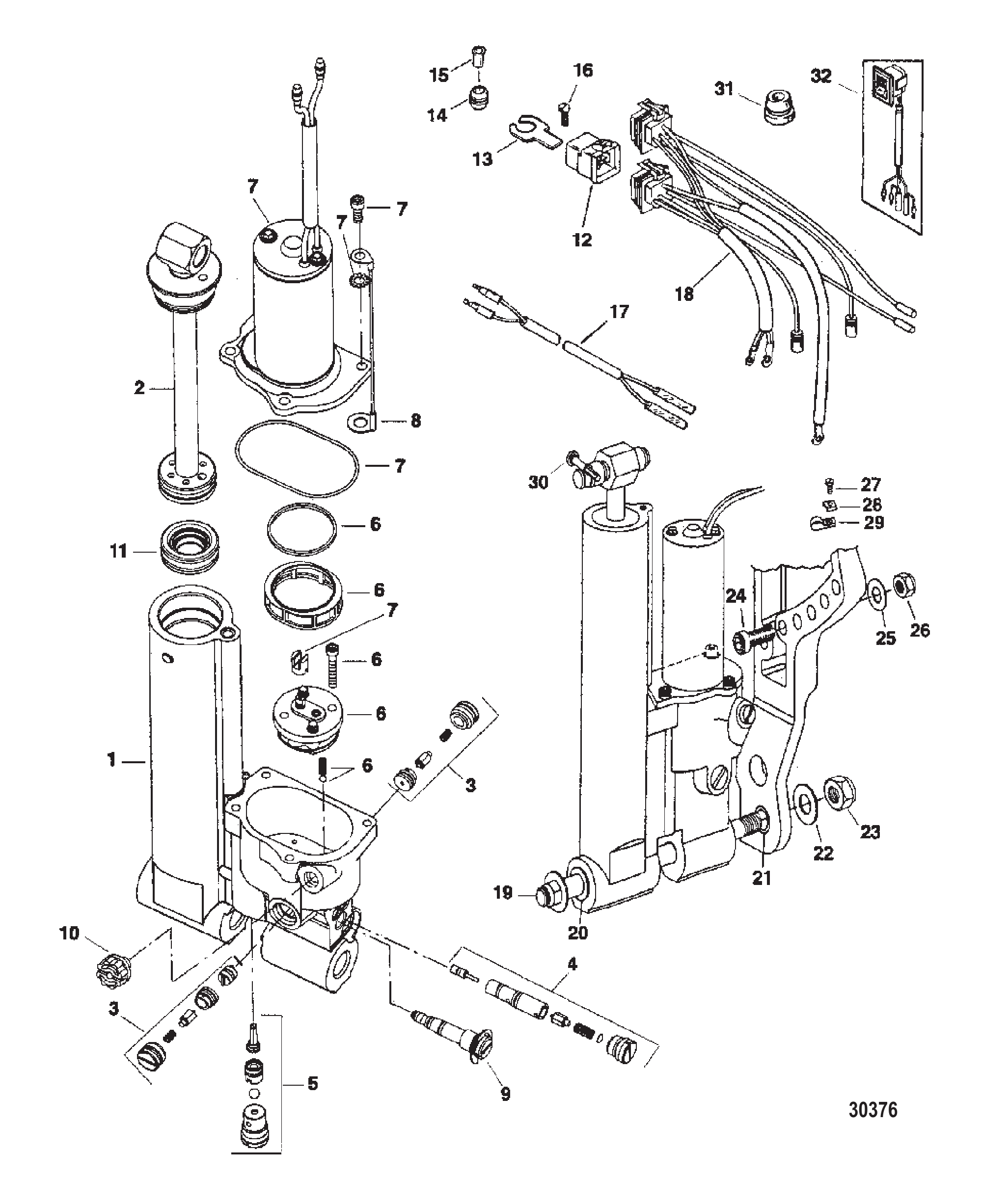

Рис. 25КОМПЛЕКТ ПОДЪЕМА (822344A7) TRIM KIT (822344A7)

REF	Номер детали	Наименование	Кол-во
_	822344A7	КОМПЛЕКТ ТРИММА ГИДРАВЛИЧЕСКИЙ (ПОЛНЫЙ)	1
1	822344A5	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	827675A1	Электродвигатель в сборе	1
8	88238A15	Кабель в сборе	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	811613	Штекер в сборе	1
11	827676	ПОРШЕНЬ ПАМЯТИ	1
NS	827668A1	Комплект уплотнительных колец	1
12	828151A1	Реле в сборе	2
12	8M0207773	Реле тримма в сборе	2
13	828102	Кронштейн	2
13	8M0207771	Кронштейн крепления	2
14	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
14	8M0207785	Втулка	2
15	818968	ВТУЛКА	2
15	8M0214955	Втулка	2
16	40011129	Винт (M6 x 25) нержавеющая сталь	2
17	17201A7	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИММ)	1
18	819514A10	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИММ)	1
19	822481	ШТИФТ Анкерный (14 мм)	1
19	822481001	ПАЛЕЦ (14 мм)	1
20	822482	ВТУЛКА	2
21	822484	ВТУЛКА	2
22	825190	ШАЙБА	2
23	4013414	ГАЙКА (M14)	2
23	826712	Гайка	2
24	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
25	4002319	ШАЙБА	2
26	4011910	ГАЙКА (M10)	2
26	4013710	ГАЙКА (M10)	2
27	8128321	Винт (#10-16 x .600)	1
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	22740	ЗАЖИМ	2
30	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
31	19565	Люверс	1
31	19565002	ВТУЛКА	1
32	18286A40	Переключатель в сборе	1
32	8M0235192	Переключатель тримма	1

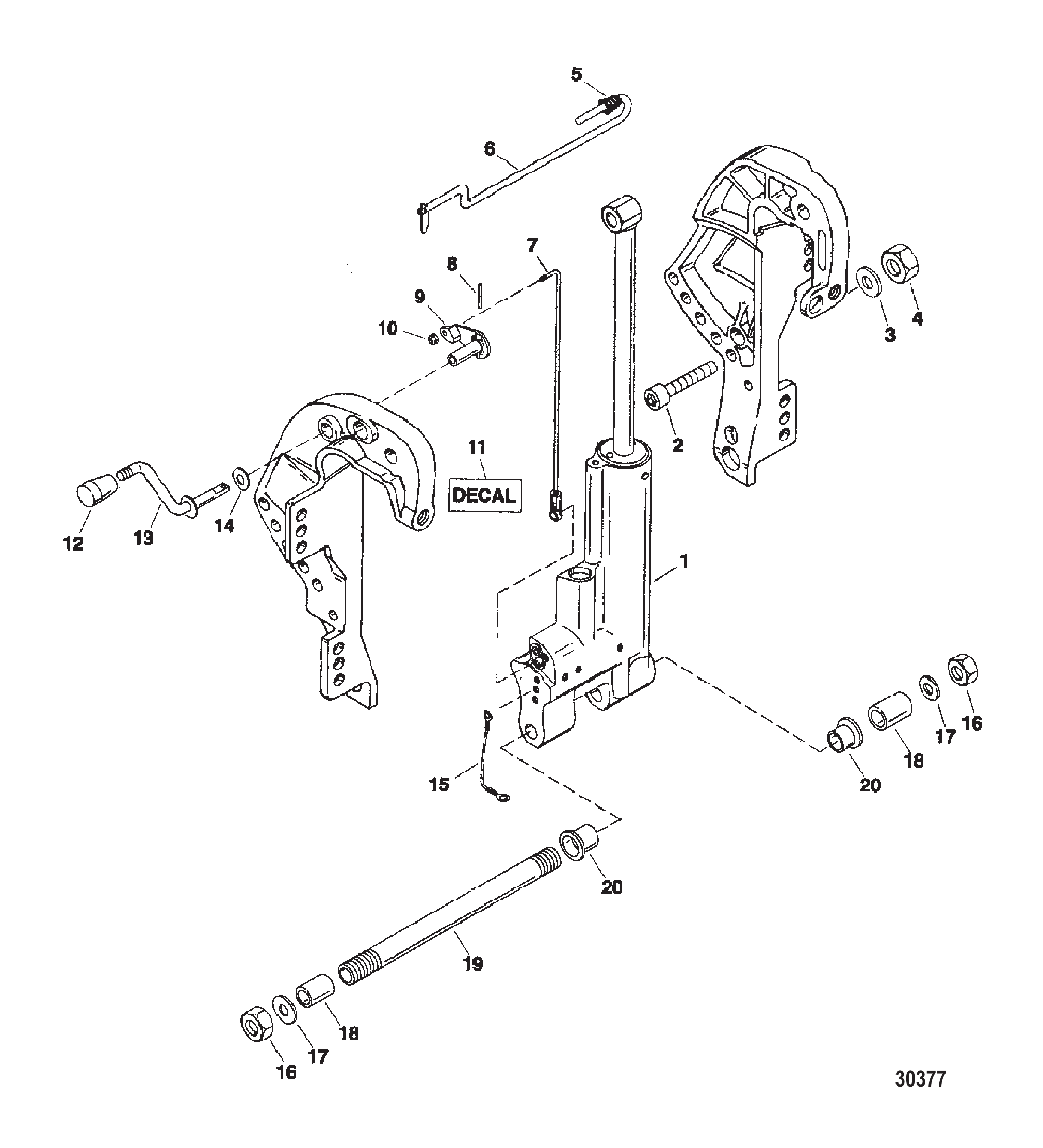

Рис. 26КОМПЛЕКТ ПОДЪЕМА С ГАЗОВЫМ УСИЛИТЕЛЕМ (828533A2) TRIM KIT GAS ASSIST (828533A2)

REF	Номер детали	Наименование	Кол-во
_	828533A2	Комплект ручного подъёма с усилителем	1
1	828533A1	Гидравлический усилитель тримма	1
1	828533T1	Тримм	1
2	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
3	4002319	ШАЙБА	2
4	13914	Гайка (M10) шпильки корпуса редуктора	2
4	40140	ГАЙКА (M10)	2
5	821461	ПРУЖИНА	1
6	853923A1	Палец	1
7	8289961	Тяга	1
8	25810	Штифт	1
9	828930	Рычаг	1
10	46438	ГАЙКА (#10-32)	1
11	830253	Наклейка фиксатора откидывания	1
12	19621	Ручка наклона	1
12	8M0007469	Ручка тримма	1
13	828924	Рычаг наклона	1
14	31030	Шайба волнистая стопора откидывания	1
15	88238A11	Трос в сборе	1
16	4013414	ГАЙКА (M14)	2
16	826712	Гайка	2
17	825190	ШАЙБА	2
18	822484	ВТУЛКА	2
19	822481	ШТИФТ Анкерный (14 мм)	1
19	822481001	ПАЛЕЦ (14 мм)	1
20	822482	ВТУЛКА	2

水星 Mercury FORCE TRIM &amp; TILT 35-75 HP (1984-1999) ALL &amp; Up - — взрыв-схемы и запчасти

水星 Mercury FORCE TRIM & TILT 35-75 HP (1984-1999) ALL & Up - — взрыв-схемы и запчасти
