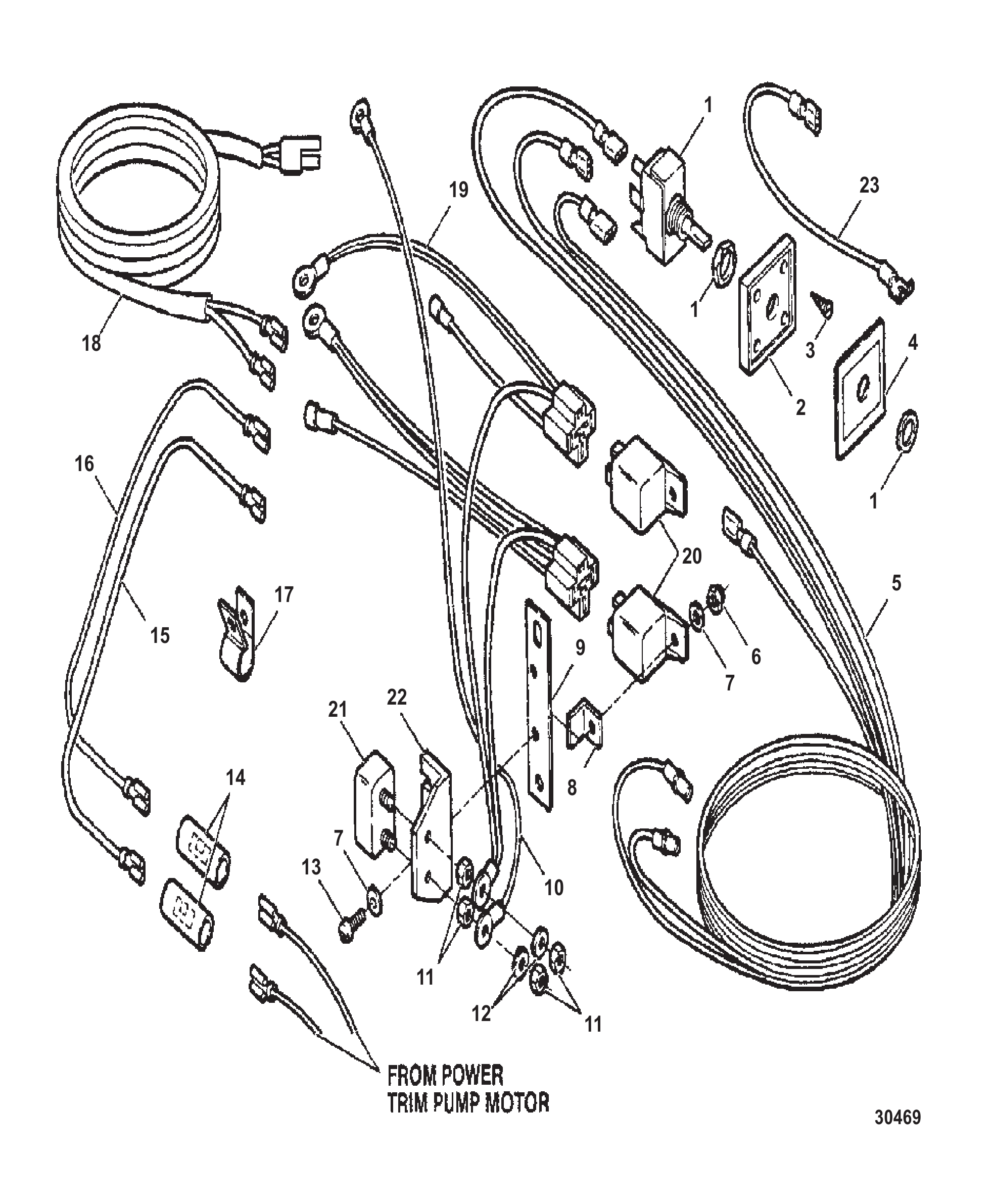

Рис. 1ЭЛЕКТРОКОМПОНЕНТЫ (F5H149-1 & F5H150-1) ELECTRICAL COMPONENTS (F5H149-1 & F5H150-1)

REF	Номер детали	Наименование	Кол-во
1	F664449	Переключатель тримма	1
2	F413420	Фиксатор панели переключателя	1
3	F1934	ВИНТ (#6 x .500)	4
4	F449181	Панель переключателя тримма	1
5	F691844	Жгут проводов в сборе	1
6	F7009	ГАЙКА (#10-24)	2
7	F8011	ШАЙБА	4
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
8	F660978	Кронштейн реле байонетных моделей	2
9	F685948	Кронштейн реле	1
10	F691908	Провод в сборе	1
11	F1513	Гайка (#10-32)	4
11	68219	Гайка (#10-32) нержавеющая сталь	4
12	F1975	Стопорная шайба (#10)	2
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
13	F1648	Винт (#10 - 24 x .750)	2
13	41069	ВИНТ (#10-24 x .750)	2
14	F662874	Соединитель-сращивание	2
15	F662636	Провод в сборе (зеленый)	1
16	F662908	Провод в сборе (синий)	1
17	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1
18	F692042	ПРОВОД В СБОРЕ	1
19	FA663744	Комплект проводов	1
20	F660917	Реле силового тримма	2
20	803632T	Реле	2
21	F510460	ПРЕРЫВАТЕЛЬ	1
21	898103194	Автоматический выключатель	1
22	F91446-2	Кронштейн	1
23	F664636	Провод в сборе	1
23	819117A1	Провод в сборе	1

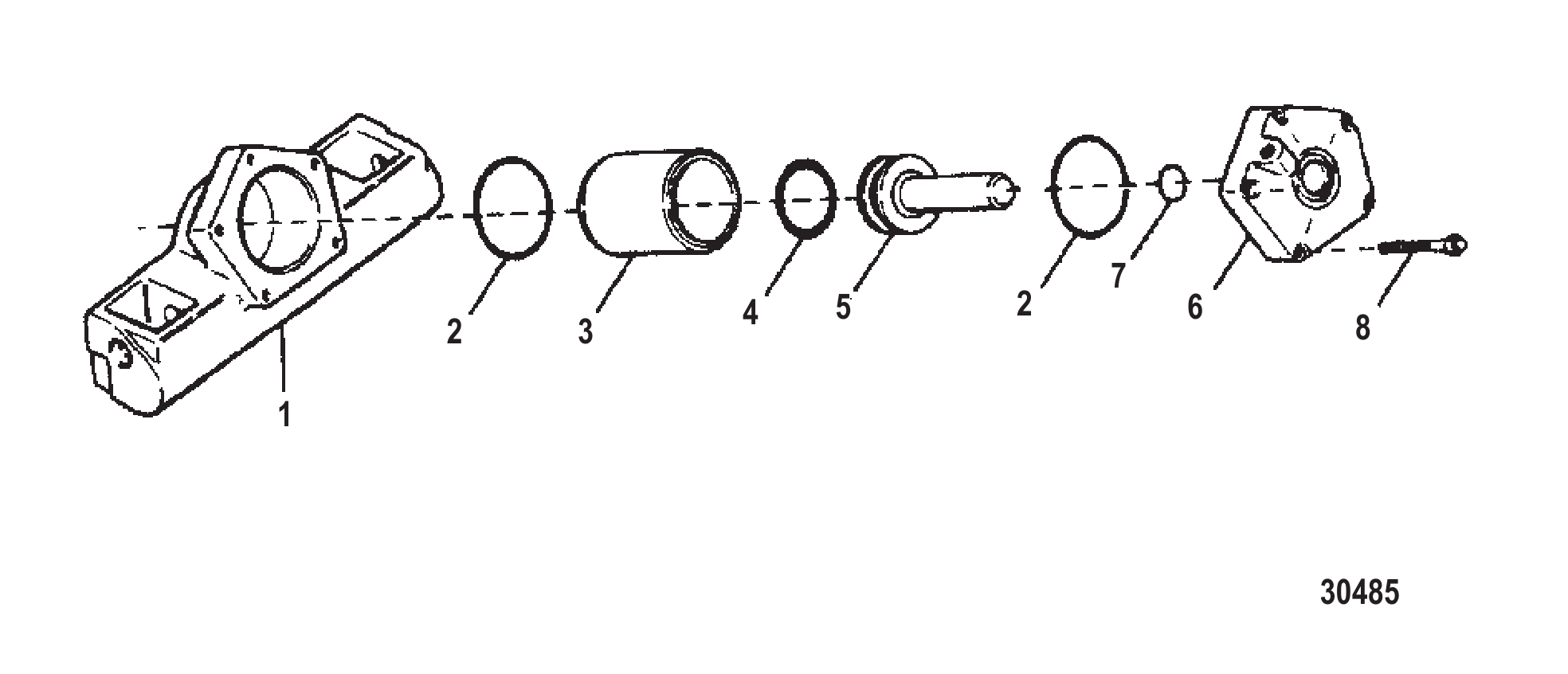

Рис. 2КОРПУС УЗЛА ЦИЛИНДРА ПОДЪЕМА (818055A3) HOUSING ASSEMBLY-TRIM CYLINDER (818055A3)

REF	Номер детали	Наименование	Кол-во
_	818055A3	Корпус в сборе	1
1	818055F	КОРПУС	1
2	F40278	Уплотнительное кольцо цилиндра	2
3	F449010	Цилиндр	1
3	803823T	Цилиндр гидравлический	1
4	F449278	Уплотнительное кольцо	1
5	FA449015	Поршень в сборе	1
5	803481T	Поршень гидравлический в сборе	1
6	817802A3	Крышка в сборе	1
7	F449342	Уплотнительное кольцо вала поршня	1
8	F1959	Винт (.25-20 X 1.75)	5

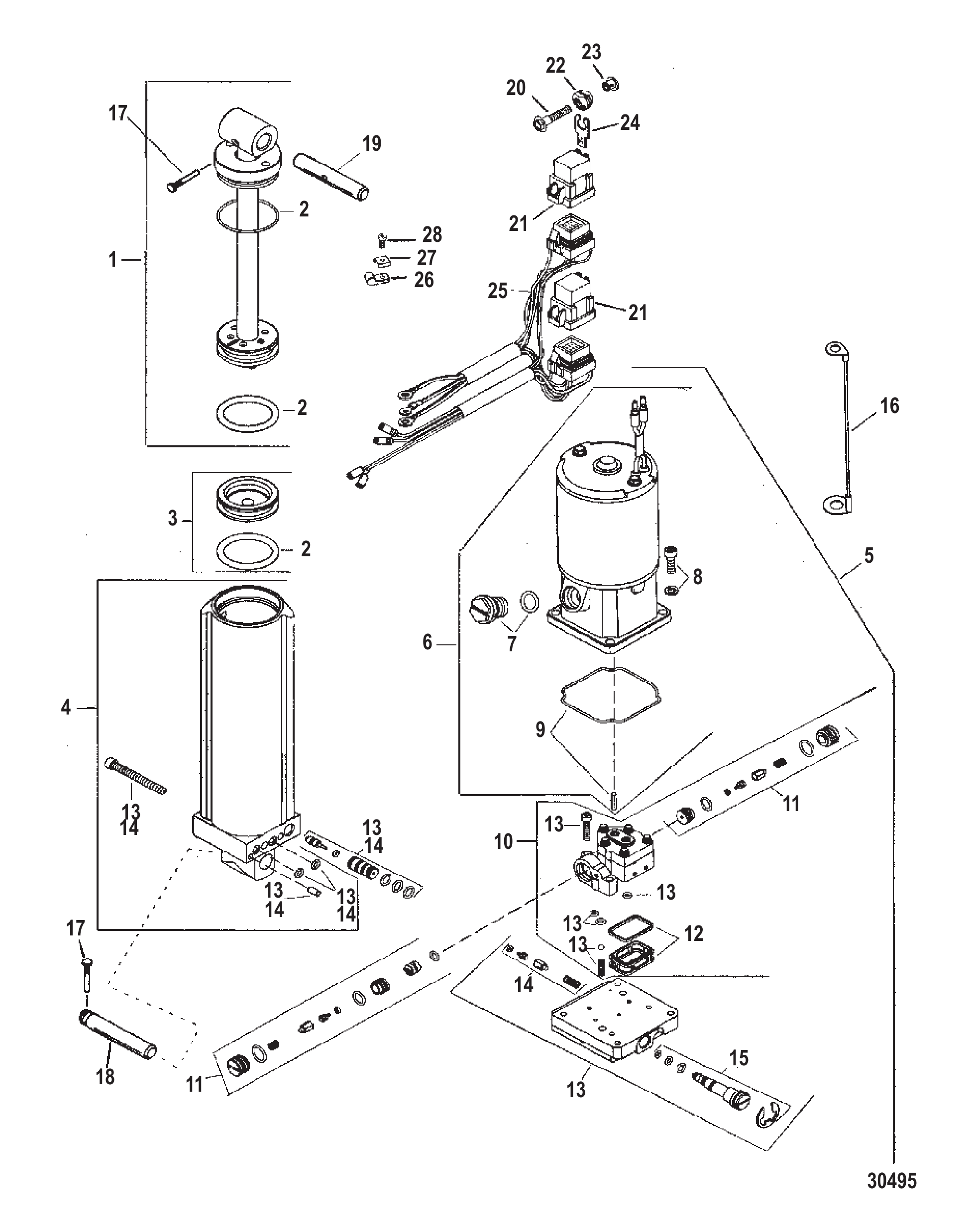

Рис. 3НАСОС УЗЛА ПОДЪЕМА (830250A1 & 830250A3) PUMP ASSEMBLY-TRIM (830250A1 & 830250A3)

REF	Номер детали	Наименование	Кол-во
_	830250A1	Насос в сборе	1
_	830250A3	Насос в сборе силового тримма	1
_	8M0171818	Узел гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809901A1	Насос/мотор в сборе	1
5	893928A02	ORD 8M0055020 Mercury / Quicksilver	1
6	809885A1	Комплект мотора	1
6	893907A02	Ремкомплект электромотора	1
7	8134351	Пробка	1
8	809876A1	Ремкомплект крепежа электромотора	1
9	809877A1	Ремкомплект вала привода/сальника	1
10	809874A1	Насос в сборе	1
10	893906A02	Насос в сборе	1
11	809879A1	Ремкомплект тарельчатого клапана	2
11	893913A02	Ремкомплект тарельчатого клапана	2
12	809878A1	Ремкомплект фильтра	1
12	893912A02	Ремкомплект фильтра	1
13	809875A1	Ремкомплект коллектора	1
13	893909A02	Ремкомплект коллектора	1
14	809873A1	Ремкомплект клапана ограничения подъёма	1
14	893905A02	Ремкомплект клапана	1
15	813442A2	Узел ручного сброса в сборе	1
15	893929A01	Комплект предохранительного клапана	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1
16	88238A18	Трос в сборе	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	818898	ШТИФТ ЯКОРНЫЙ	1
19	996251	Вал	1
19	99625002	Вал	1
20	19932100	ВИНТ (.250-20 x 1.00)	2
21	828151A1	Реле в сборе	2
21	8M0207773	Реле тримма в сборе	2
22	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
22	8M0207785	Втулка	2
23	818968	ВТУЛКА	2
23	8M0214955	Втулка	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	819514A11	Жгут проводов тримма в сборе	1
26	22740	ЗАЖИМ	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	812832	Винт (#10-16 x .500)	1
28	878608	Винт (#10-16 x .500)	1

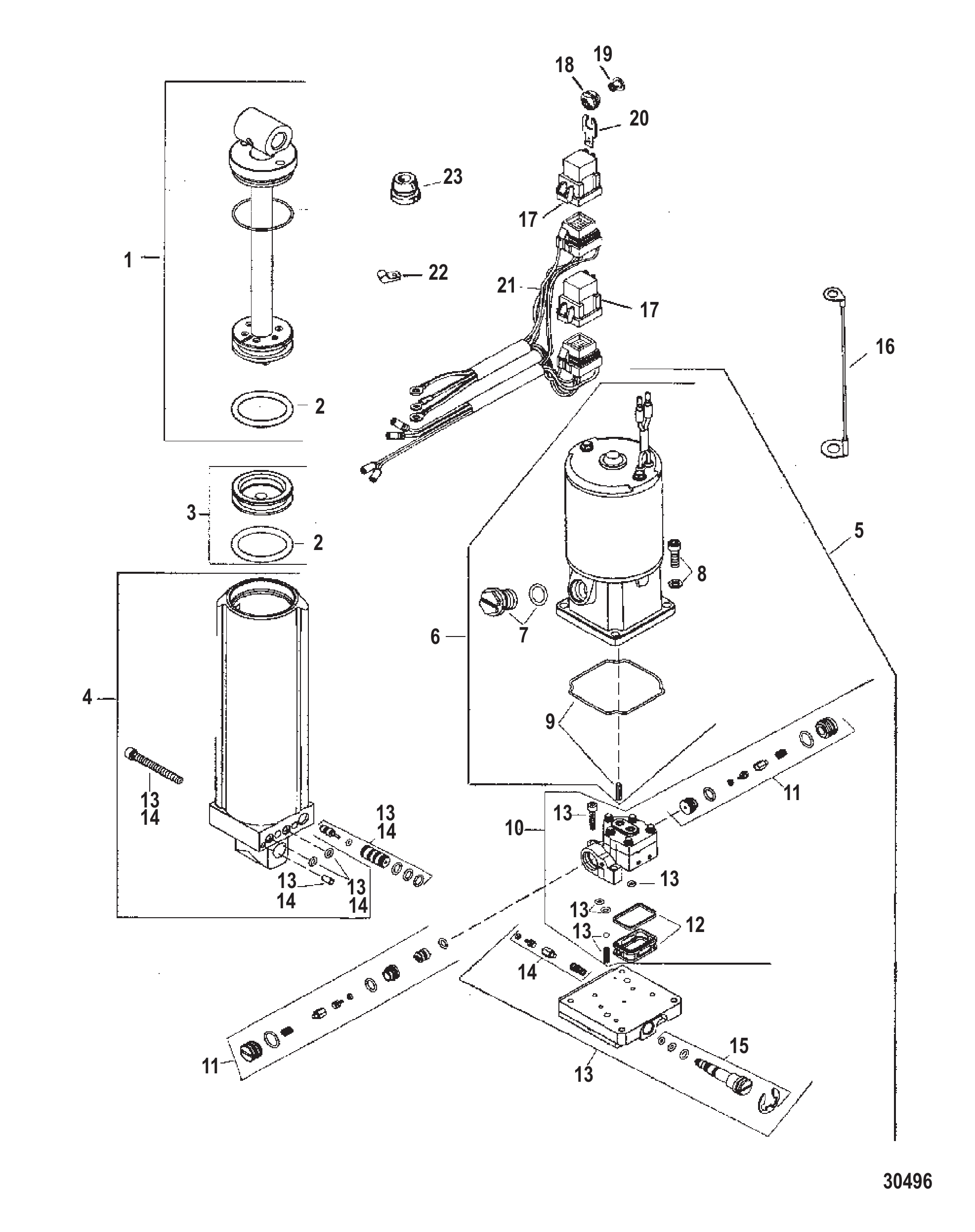

Рис. 4КОМПЛЕКТ НАСОСА ПОДЪЕМА (830250A2) PUMP KIT-TRIM (830250A2)

REF	Номер детали	Наименование	Кол-во
_	830250A2	НАСОСНЫЙ КОМПЛЕКТ ТРИММА	1
_	830250A3	Насос в сборе силового тримма	1
_	8M0171818	Узел гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809901A1	Насос/мотор в сборе	1
5	893928A02	ORD 8M0055020 Mercury / Quicksilver	1
6	809885A1	Комплект мотора	1
6	893907A02	Ремкомплект электромотора	1
7	8134351	Пробка	1
8	809876A1	Ремкомплект крепежа электромотора	1
9	809877A1	Ремкомплект вала привода/сальника	1
10	809874A1	Насос в сборе	1
10	893906A02	Насос в сборе	1
11	809879A1	Ремкомплект тарельчатого клапана	2
11	893913A02	Ремкомплект тарельчатого клапана	2
12	809878A1	Ремкомплект фильтра	1
12	893912A02	Ремкомплект фильтра	1
13	809875A1	Ремкомплект коллектора	1
13	893909A02	Ремкомплект коллектора	1
14	809873A1	Ремкомплект клапана ограничения подъёма	1
14	893905A02	Ремкомплект клапана	1
15	813442A2	Узел ручного сброса в сборе	1
15	893929A01	Комплект предохранительного клапана	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1
16	88238A18	Трос в сборе	1
17	828151A1	Реле в сборе	2
17	8M0207773	Реле тримма в сборе	2
18	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0207785	Втулка	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	828102	Кронштейн	2
20	8M0207771	Кронштейн крепления	2
21	819514A11	Жгут проводов тримма в сборе	1
22	22740	ЗАЖИМ	1
23	19565	Люверс	1
23	19565002	ВТУЛКА	1

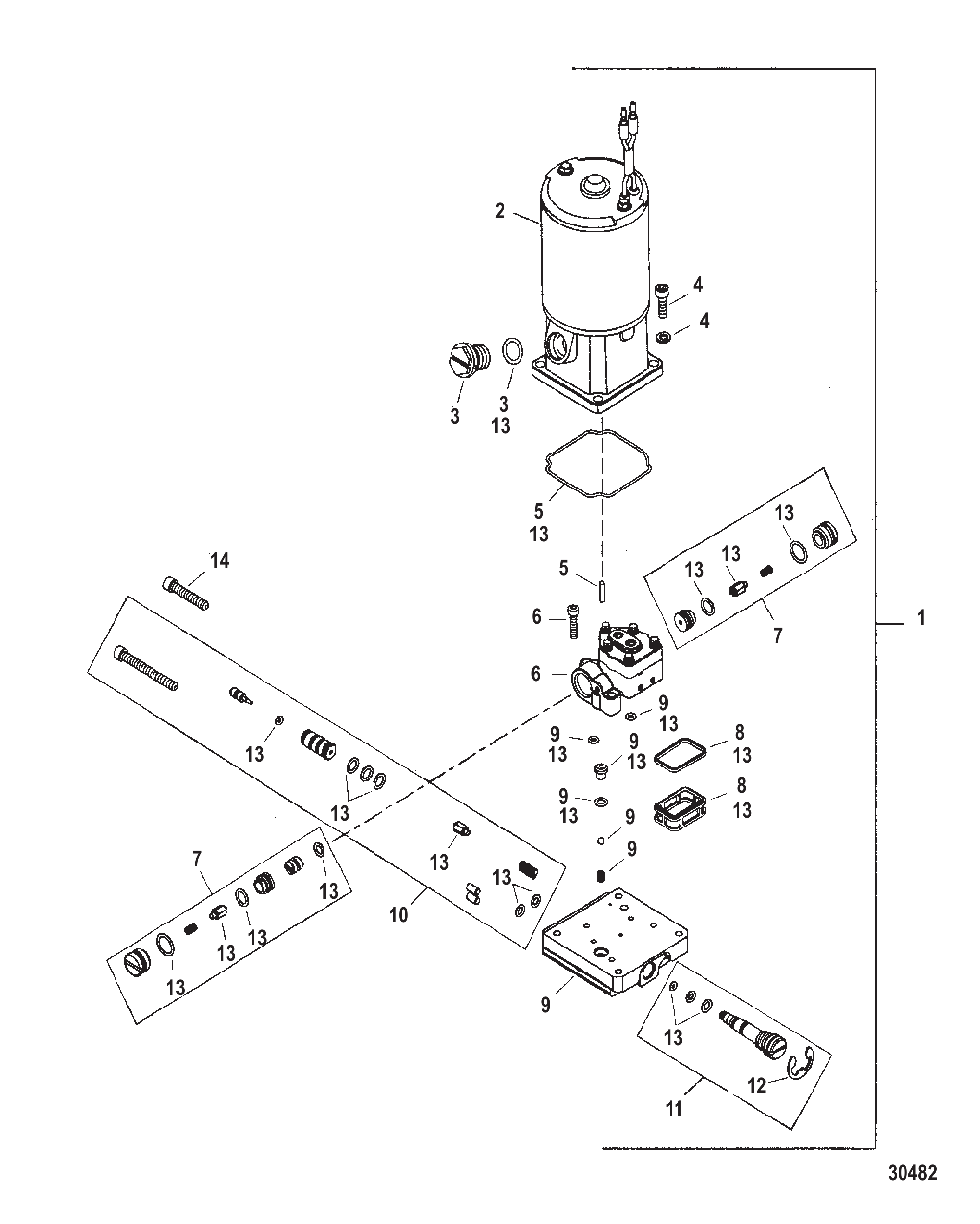

Рис. 5УЗЕЛ НАСОСА/ДВИГАТЕЛЯ (809901A1) PUMP/MOTOR ASSEMBLY (809901A1)

REF	Номер детали	Наименование	Кол-во
1	809901A1	Насос/мотор в сборе	1
2	809885A1	Комплект мотора	1
2	893907A02	Ремкомплект электромотора	1
3	8134351	Пробка	1
4	809876A1	Ремкомплект крепежа электромотора	1
5	809877A1	Ремкомплект вала привода/сальника	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809879A1	Ремкомплект тарельчатого клапана	2
7	893913A02	Ремкомплект тарельчатого клапана	2
8	809878A1	Ремкомплект фильтра	1
8	893912A02	Ремкомплект фильтра	1
9	809875A1	Ремкомплект коллектора	1
9	893909A02	Ремкомплект коллектора	1
10	809873A1	Ремкомплект клапана ограничения подъёма	1
10	893905A02	Ремкомплект клапана	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
13	893914A02	Ремкомплект уплотнительных колец	1
14	835449	Винт (.250-20 x 1.12)	1

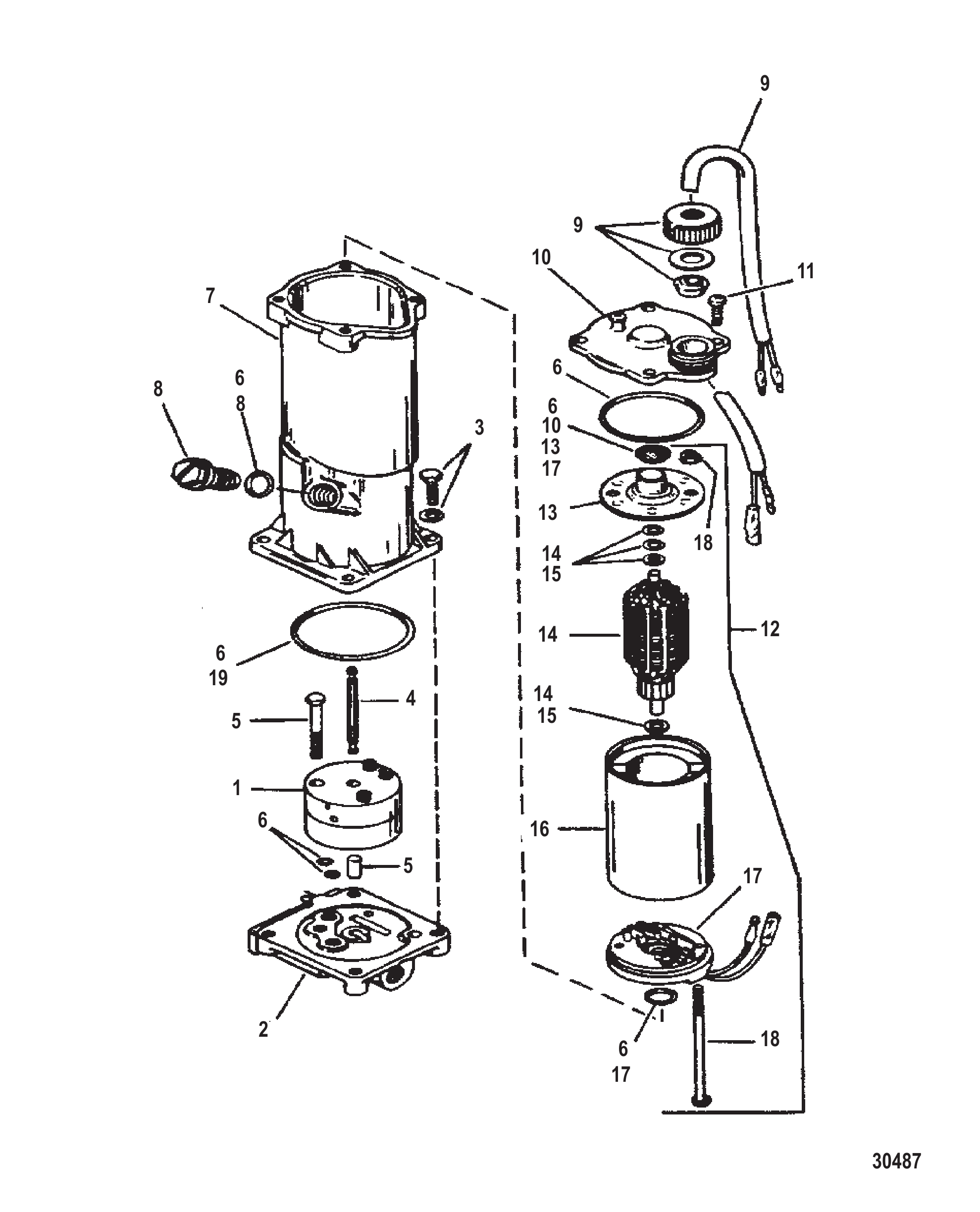

Рис. 6УЗЕЛ НАСОСА/ДВИГАТЕЛЯ (819480A1) PUMP/MOTOR ASSEMBLY (819480A1)

REF	Номер детали	Наименование	Кол-во
_	819480A1	Насос/мотор в сборе	1
1	811702	КОМПЛЕКТ НАСОСА	1
2	823085	Комплект коллектора	1
2	819480A1	Насос/мотор в сборе	1
3	813436	Комплект винтов	1
4	813437	Вал приводной	1
5	811697	КОМПЛЕКТ ВИНТОВ И ШТИФТОВ	1
6	813439A2	Комплект уплотнения	1
6	813439A3	Комплект уплотнительных колец	1
7	813434A1	Резервуар	1
8	813435	Комплект пробок	1
8	8134351	Пробка	1
9	811698	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	813445	Комплект крышки бачка	1
11	813446	Винт	1
12	813447	Комплект мотора	1
13	813448	Концевая крышка	1
14	813449A1	Якорь	1
15	813450	Комплект упорной шайбы	1
16	813451	Комплект корпуса и магнита	1
17	813452	Комплект концевого каркаса	1
18	813453	Комплект болта и гайки	1
19	819638	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
19	813439A3	Комплект уплотнительных колец	1

Рис. 7УЗЕЛ НАСОСА/ДВИГАТЕЛЯ (853520A1) PUMP/MOTOR ASSEMBLY (853520A1)

REF	Номер детали	Наименование	Кол-во
-	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	809885A2	Ремкомплект электромотора	1
1	893907A02	Ремкомплект электромотора	1
2	809876A1	Ремкомплект крепежа электромотора	1
3	435301	Наклейка «Осторожно — силовой триммер»	1
4	8134351	Пробка	1
5	809877A1	Ремкомплект вала привода/сальника	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809879A1	Ремкомплект тарельчатого клапана	1
7	893913A02	Ремкомплект тарельчатого клапана	1
8	809878A1	Ремкомплект фильтра	1
8	893912A02	Ремкомплект фильтра	1
9	856217A1	КОЛЛЕКТОРНЫЙ КОМПЛЕКТ	1
10	855243A1	КЛАПАННЫЙ КОМПЛЕКТ ПИЛОТНЫЙ	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	856485A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
14	854307A1	КОМПЛЕКТ БЛОКА ПЕРЕХОДНИКА	1
15	19949150	ВИНТ (.250-20 x 1.50)	1

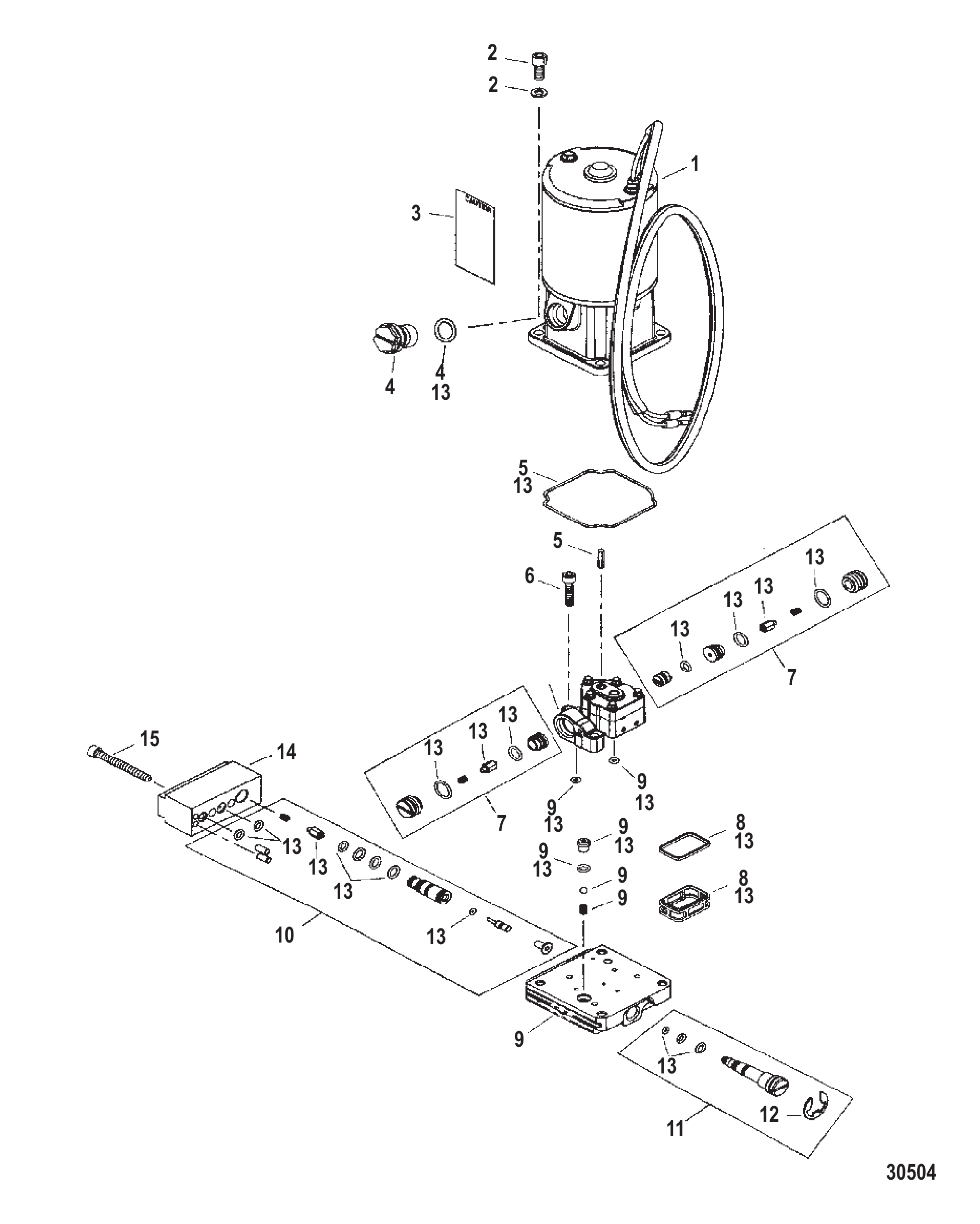

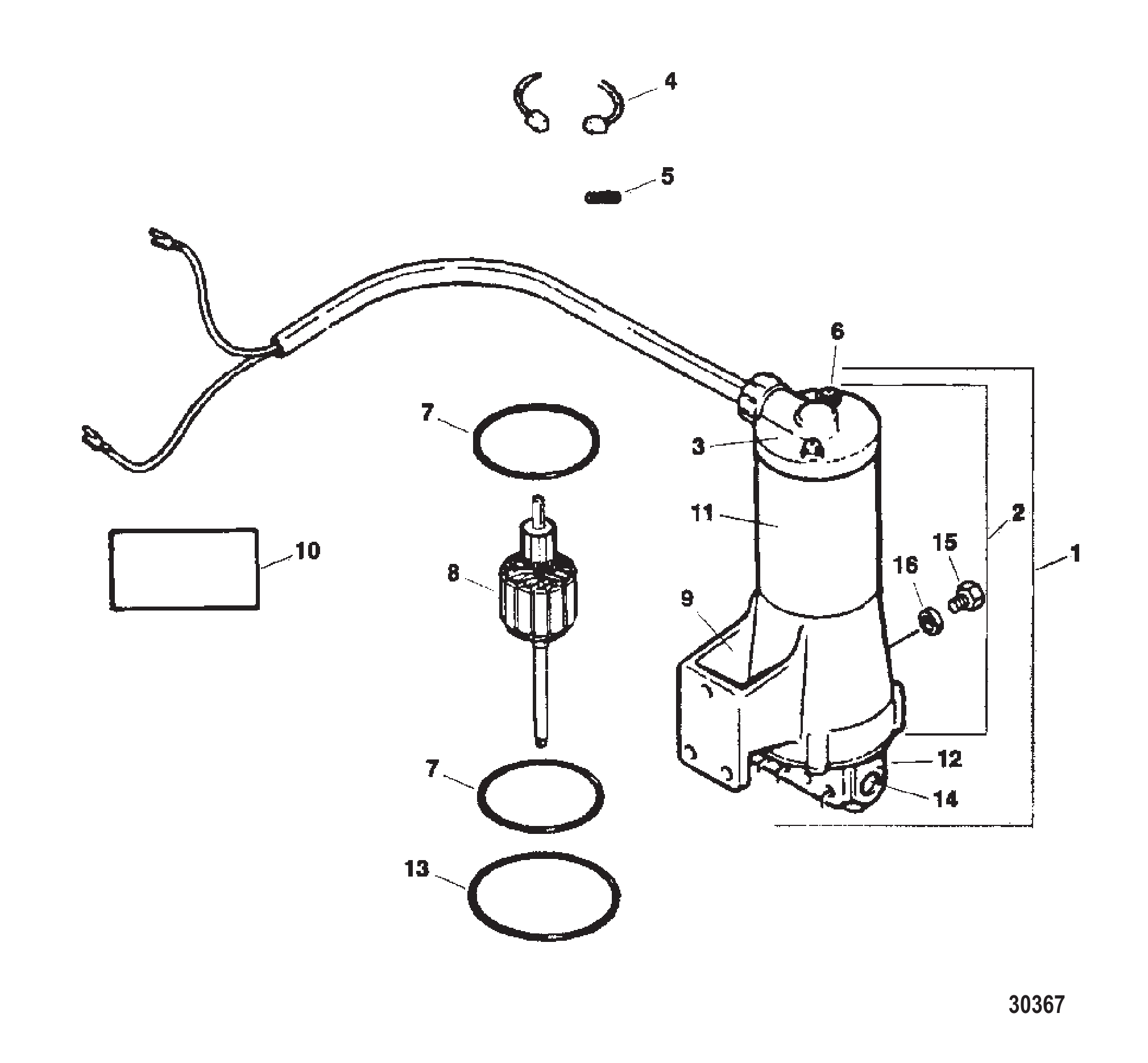

Рис. 8НАСОС/МОТОР В СБОРЕ (F660541) (БИРКА № HYM-5001) PUMP/MOTOR ASSEMBLY (F660541) (ID TAG # HYM-5001)

REF	Номер детали	Наименование	Кол-во
1	F660541	Насос/мотор в сборе	1
2	F17621	Мотор/резервуар в сборе	1
2	F694541-2	Насос/мотор в сборе	1
3	F17624	Головка в сборе	1
3	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
4	F17611	Комплект щёток	1
4	8989	Комплект щёток	1
5	F17500	Комплект пружин щёток	1
5	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
6	F17627	Комплект сквозного болта	1
6	820549	УЗЕЛ СКВОЗНОГО БОЛТА С УПЛОТНЕНИЯМИ	1
7	8992	Уплотнительное кольцо головки	1
8	F17622	Якорь	1
8	F694541-2	Насос/мотор в сборе	1
9	F17625	Бачок/кронштейн в сборе	1
9	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
10	F17626	Комплект уплотнений	1
10	F694541-2	Насос/мотор в сборе	1
11	F17623	Каркас в сборе	1
11	F694541-2	Насос/мотор в сборе	1
12	F17628	Корпус клапана/картер редуктора в сборе	1
12	F694541-2	Насос/мотор в сборе	1
13	F17522	Уплотнительное кольцо	1
13	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
14	F17620	Комплект обратного клапана	1
15	F17518	Крышка заливной горловины	1
16	F50342-1	САЛЬНИК	1
16	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1

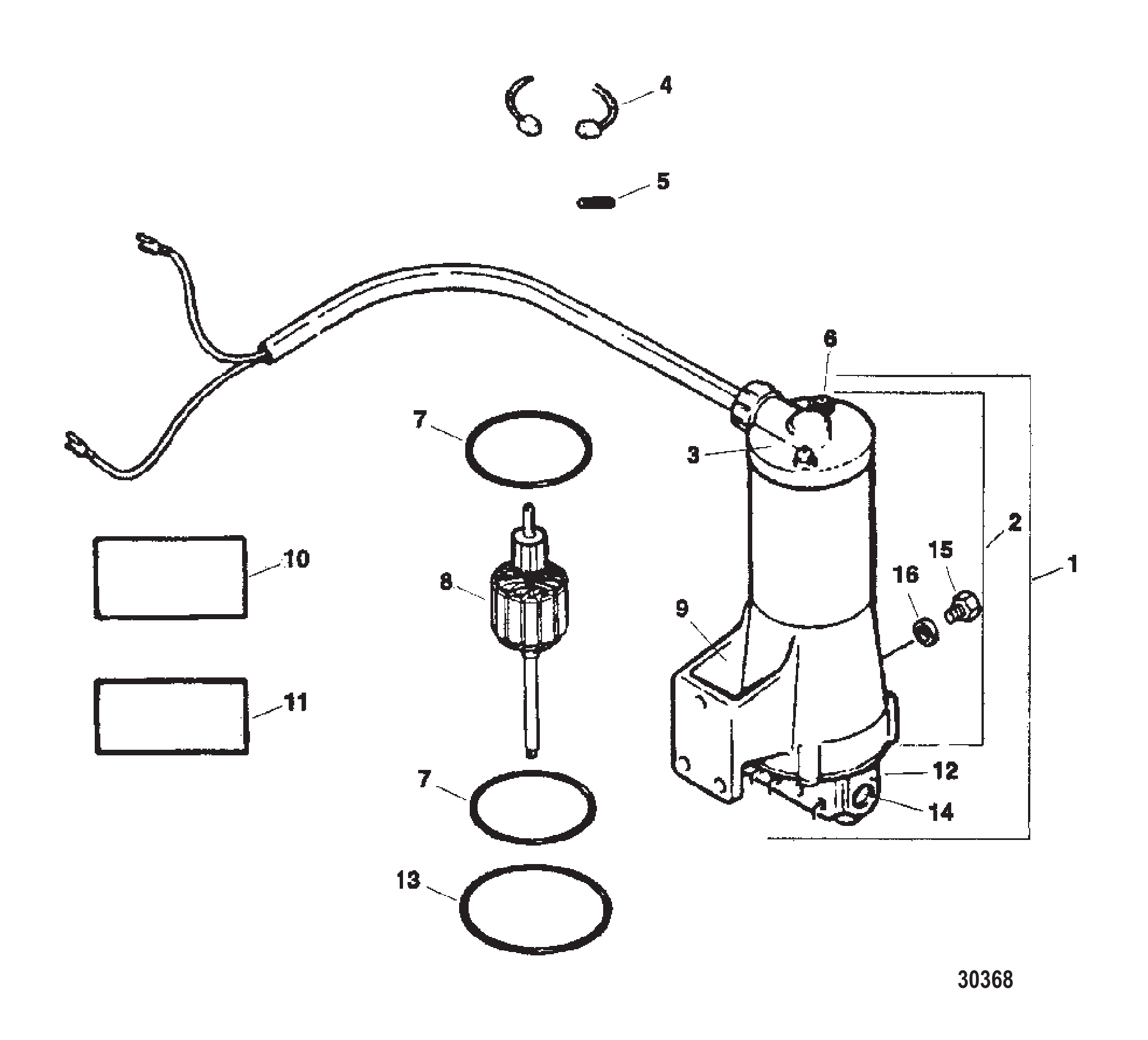

Рис. 9НАСОС/МОТОР В СБОРЕ (F694541-2) (БИРКА № HYP-5001) PUMP/MOTOR ASSEMBLY (F694541-2) (ID TAG # HYP-5001)

REF	Номер детали	Наименование	Кол-во
1	F694541-2	Насос/мотор в сборе	1
2	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
3	F17624	Головка в сборе	1
3	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
4	8989	Комплект щёток	1
5	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
6	820549	УЗЕЛ СКВОЗНОГО БОЛТА С УПЛОТНЕНИЯМИ	1
7	8992	Уплотнительное кольцо головки	2
8	820546	ЯКОРЬ	1
8	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
9	F17625	Бачок/кронштейн в сборе	1
9	820545	УЗЕЛ ДВИГАТЕЛЯ/РЕЗЕРВУАРА	1
10	820547	КОМПЛЕКТ ПОДШИПНИКА И ДЕРЖАТЕЛЯ	1
11	820548	КОМПЛЕКТ УПЛОТНЕНИЙ ВАЛА ЯКОРЯ	1
12	820550	УЗЕЛ КОРПУСА/КАРТЕРА КЛАПАНА	1
13	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
14	F17620	Комплект обратного клапана	1
15	F17518	Крышка заливной горловины	1
16	62702	Кольцо уплотнительное (.301 x .070)	1
16	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1

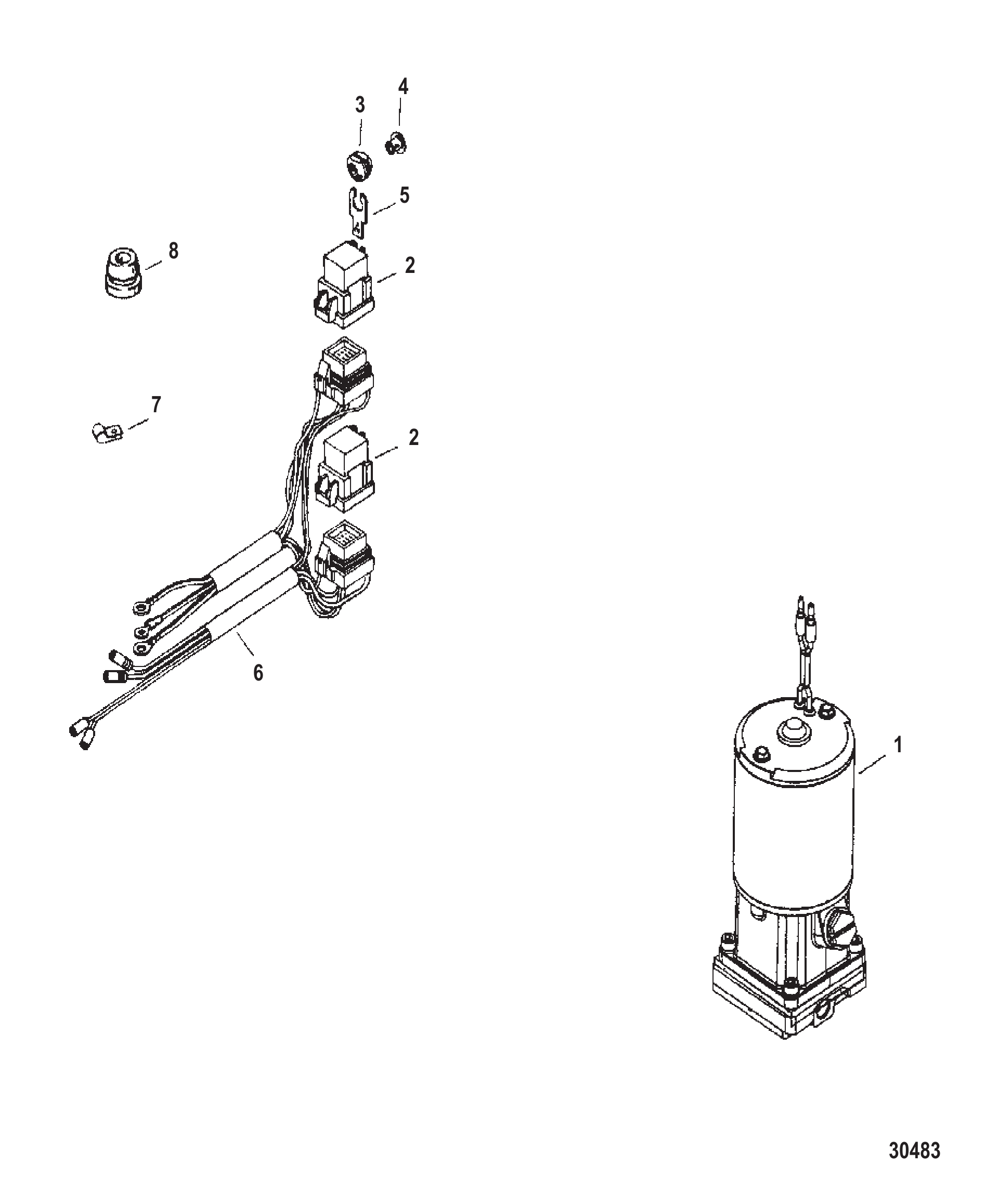

Рис. 10КОМПЛЕКТ НАСОСА/ДВИГАТЕЛЯ (809901A2) PUMP/MOTOR KIT (809901A2)

REF	Номер детали	Наименование	Кол-во
_	809901A2	Насосный блок с коллектором в сборе	1
1	809901A1	Насос/мотор в сборе	1
1	893928A02	ORD 8M0055020 Mercury / Quicksilver	1
2	828151A1	Реле в сборе	2
2	8M0207773	Реле тримма в сборе	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	818968	ВТУЛКА	2
4	8M0214955	Втулка	2
5	828102	Кронштейн	2
5	8M0207771	Кронштейн крепления	2
6	819514A11	Жгут проводов тримма в сборе	1
7	22740	ЗАЖИМ	2
8	19565	Люверс	1
8	19565002	ВТУЛКА	1

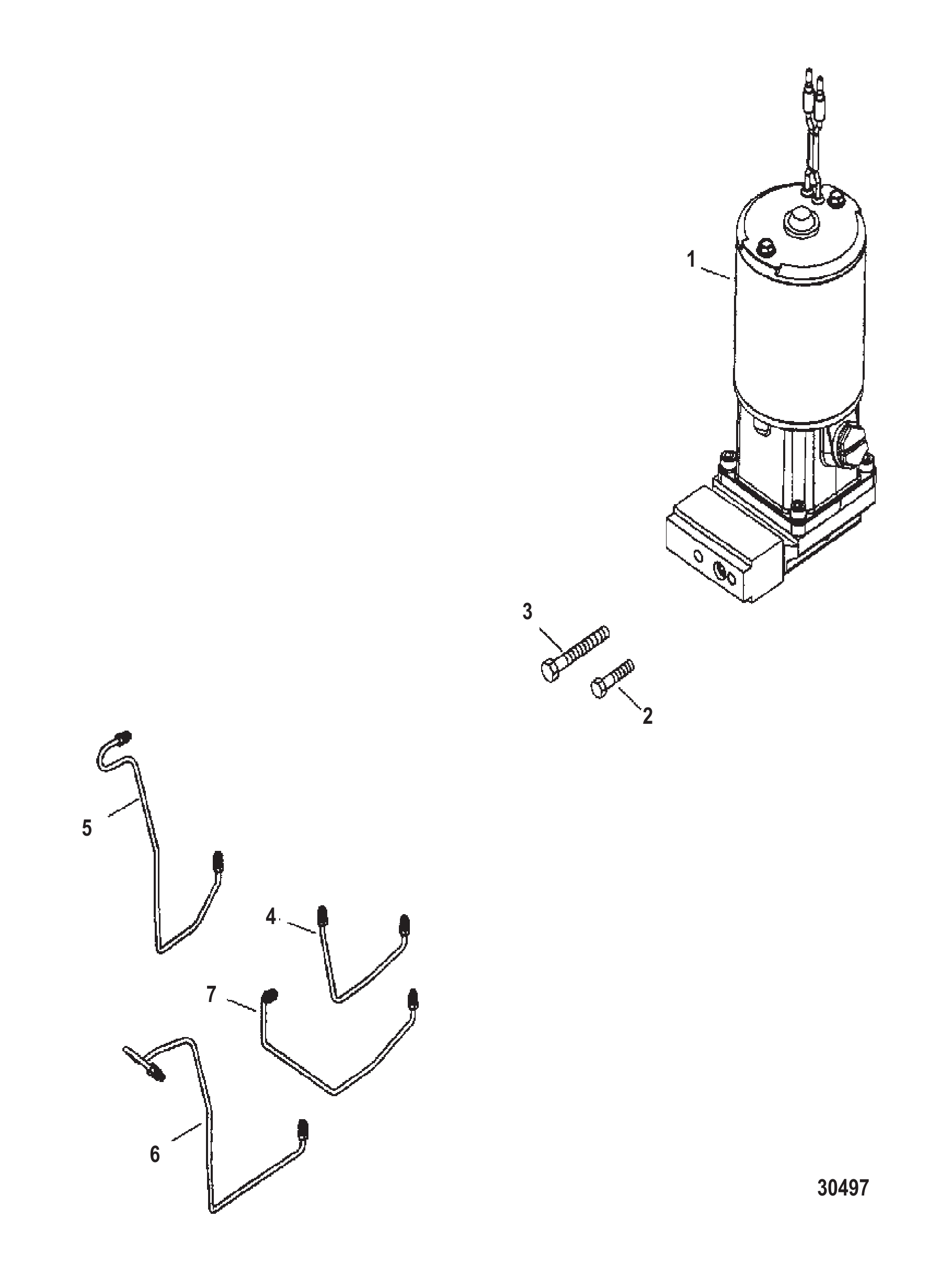

Рис. 11КОМПЛЕКТ НАСОСА/ДВИГАТЕЛЯ (832022A1) PUMP/MOTOR KIT (832022A1)

REF	Номер детали	Наименование	Кол-во
_	832022A1	КОМПЛЕКТ НАСОСА/ЭЛЕКТРОМОТОРА	1
1	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	853520T1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
2	19923088	ВИНТ (.250-20 x .875)	1
3	19923225	ВИНТ (.250-20 x 2.25)	1
4	854316	Магистраль гидравлическая	1
5	854314	Магистраль гидравлическая	1
6	854313	Магистраль гидравлическая	1
7	854315	Магистраль гидравлическая	1

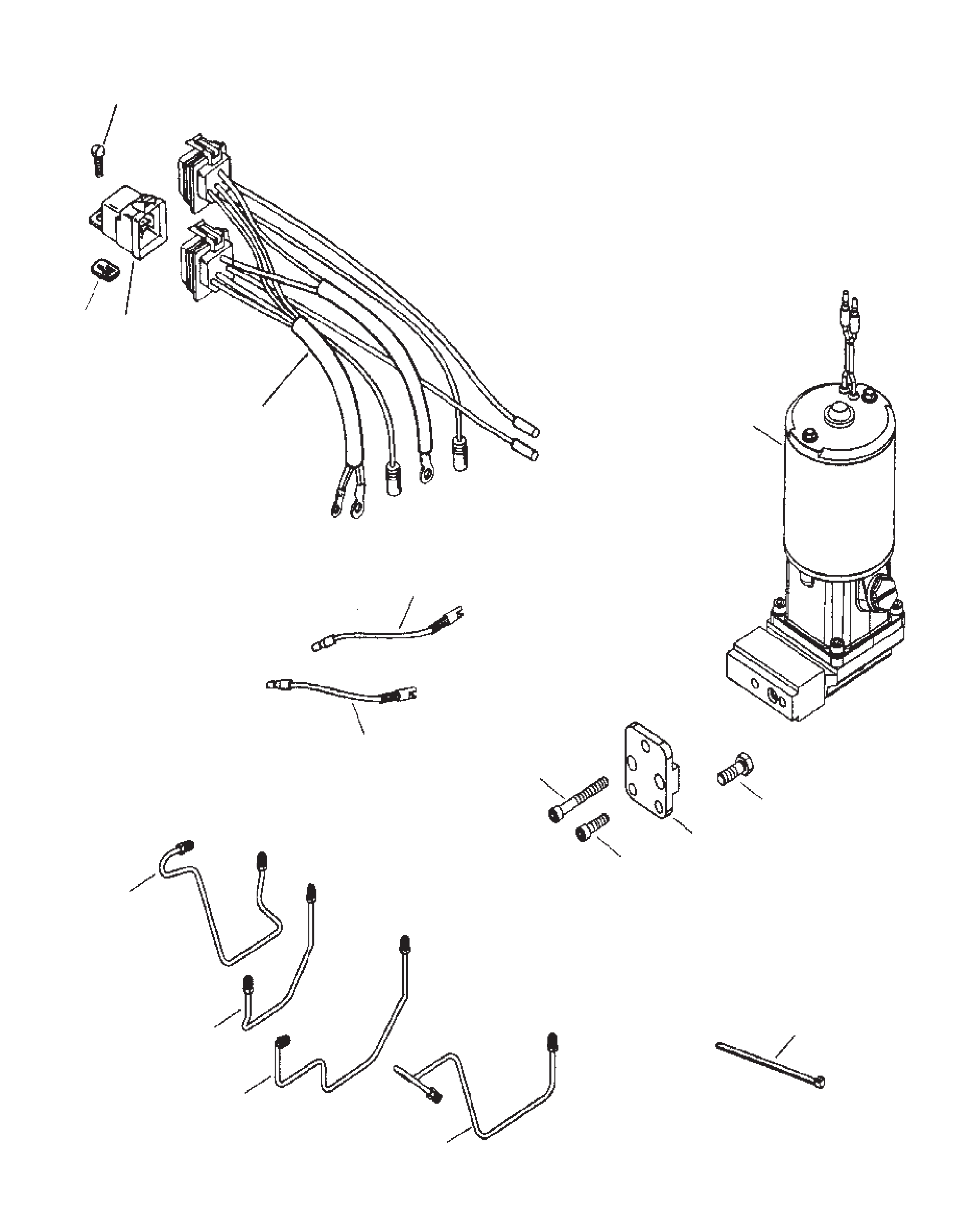

Рис. 12КОМПЛЕКТ НАСОСА/ДВИГАТЕЛЯ (853515A1) PUMP/MOTOR KIT (853515A1)

REF	Номер детали	Наименование	Кол-во
_	853515A1	Комплект насоса/мотора	1
1	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	853520T1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
2	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
3	855248	Пластина переходная	1
4	19949075	ВИНТ (.250-20 x .750)	1
5	19949200	ВИНТ (.250-20 x 2.00)	1
6	88819A2	Провод в сборе (зеленый/белый)	1
7	88212A4	Провод в сборе (синий/белый)	1
8	852453	Винт (#10-24 x .560)	2
9	819485	Пластина переходная	2
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	819514A11	Жгут проводов тримма в сборе	1
12	8354911	Гидравлическая линия	1
13	8354891	Гидравлическая линия	1
14	8354881	Гидравлическая линия	1
15	8354901	Гидравлическая линия	1
16	816311	Стяжка (8.00 дюймов)	2
16	816311T	СТЯЖКА (8.00 дюймов)	2

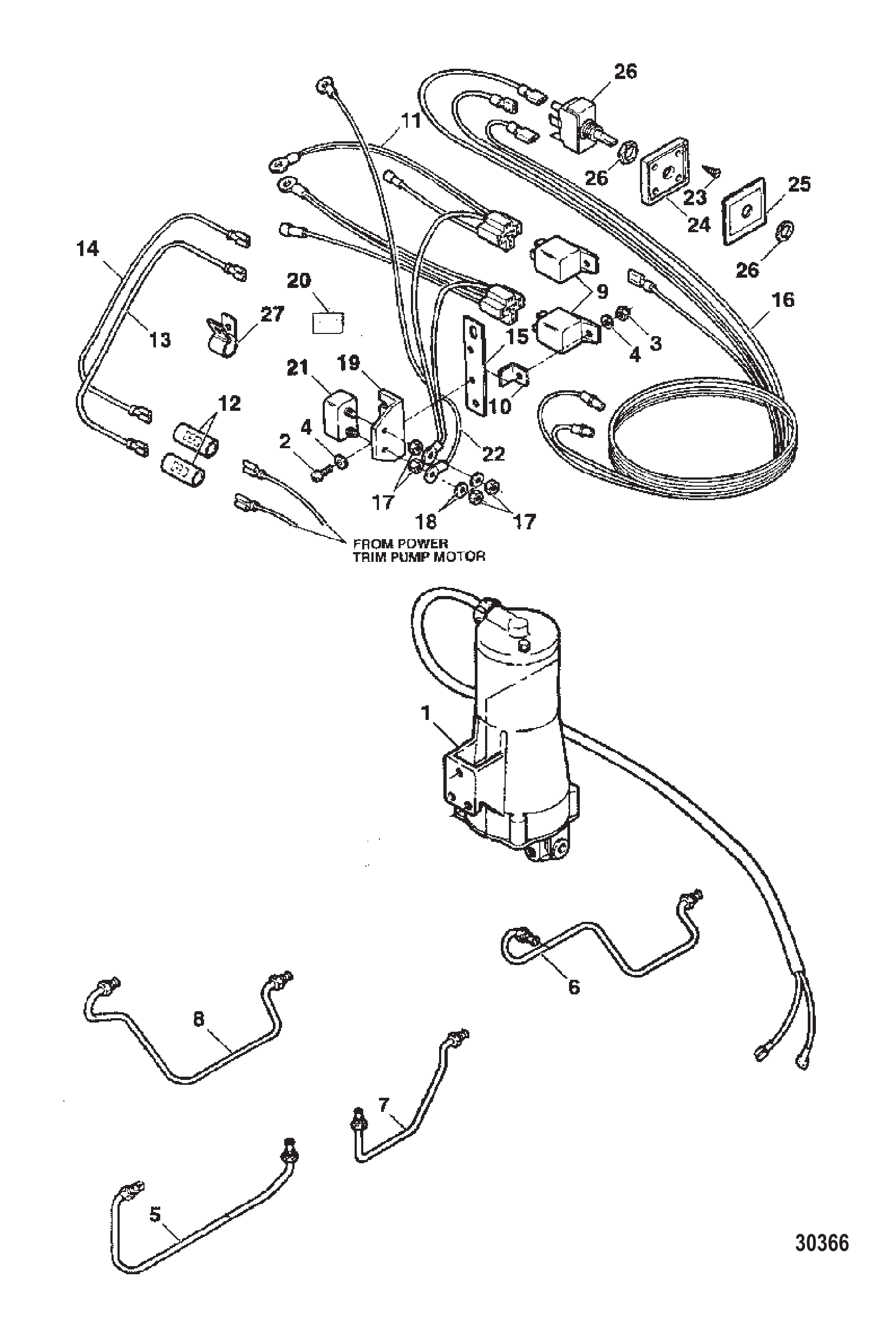

Рис. 13КОМПЛЕКТ НАСОС/МОТОР (FK654541) PUMP/MOTOR KIT (FK654541)

REF	Номер детали	Наименование	Кол-во
_	FK654541	Комплект насоса/мотора	1
1	F694541-2	Насос/мотор в сборе	1
2	41069	ВИНТ (#10-24 x .750)	2
3	F7009	ГАЙКА (#10-24)	2
4	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
5	F660253	Линия нижнего гидравлического цилиндра тримма	1
6	F660254	Магистраль верхняя гидравлического цилиндра тримма	1
7	F660754	Линия нижнего гидравлического цилиндра подъёма	1
8	F660758	Линия верхнего гидравлического цилиндра подъёма	1
9	F660917	Реле силового тримма	2
9	803632T	Реле	2
10	F660978	Кронштейн реле байонетных моделей	2
11	FA663744	Комплект проводов	1
NS	F660293	Реле пробки	2
NS	F660636	Провод в сборе	1
NS	F660683	Провод в сборе	2
NS	F660841	Провод в сборе	1
NS	F695583	Провод в сборе	1
12	F662874	Соединитель-сращивание	2
13	F662636	Провод в сборе (зеленый)	1
14	F662908	Провод в сборе (синий)	1
15	F685948	Кронштейн реле	1
16	F691844	Жгут проводов в сборе	1
17	68219	Гайка (#10-32) нержавеющая сталь	4
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	F91446-2	Кронштейн	1
20	F510374-1	Наклейка автоматического выключателя-США	1
21	F510460	ПРЕРЫВАТЕЛЬ	1
21	898103194	Автоматический выключатель	1
22	F660908	Провод в сборе красный	1
23	F1934	ВИНТ (#6 x .500)	4
24	F413420	Фиксатор панели переключателя	1
25	F449181	Панель переключателя тримма	1
26	F664449	Переключатель тримма	1
27	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1

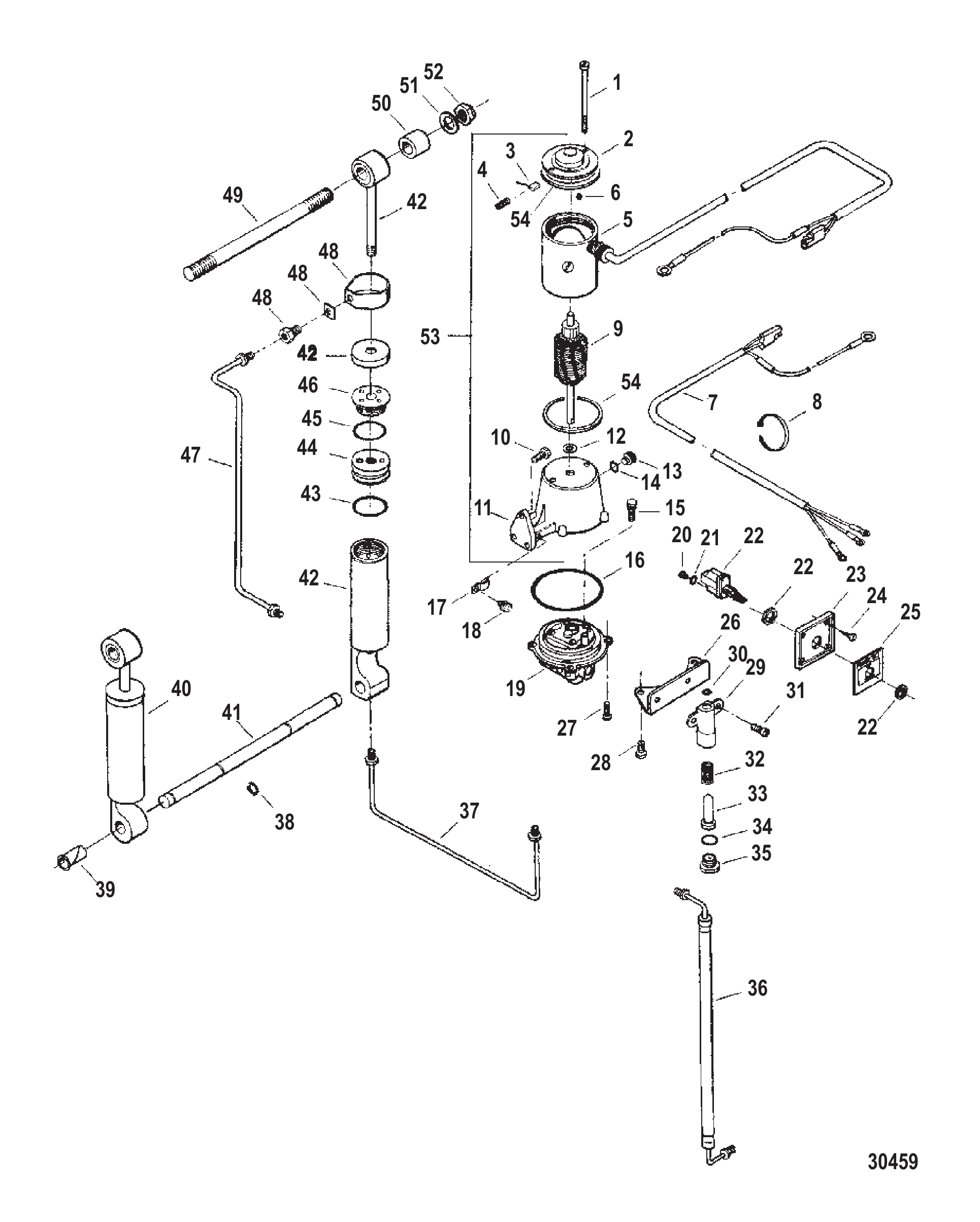

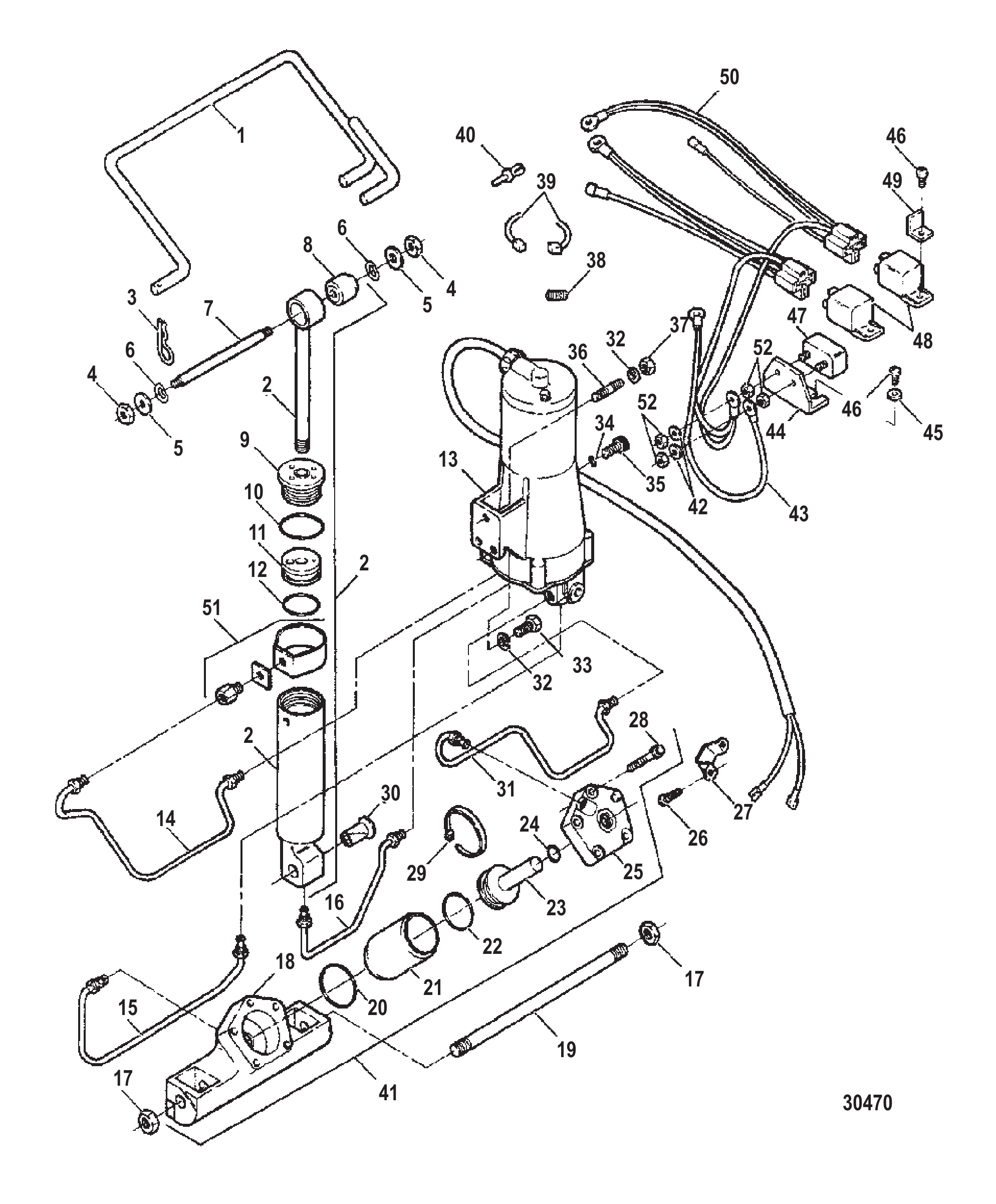

Рис. 14УЗЕЛ НАКЛОНА (F5H145/F5H145-1 & F5H146) TILT ASSEMBLY (F5H145/F5H145-1 & F5H146)

REF	Номер детали	Наименование	Кол-во
_	F5H145	УЗЕЛ НАКЛОНА	1
_	F5H145-1	УЗЕЛ НАКЛОНА	1
_	F5H146	УЗЕЛ НАКЛОНА	1
1	F17558	Комплект сквозных болтов	1
2	F17543	Головка в сборе коллекторная	1
2	803889T	Головка в сборе	1
3	F17504	Комплект щёток	1
3	8989	Комплект щёток	1
4	F17500	Комплект пружин щёток	1
4	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
5	F17556	Корпус/статор в сборе	1
5	FK654541	Комплект насоса/мотора	1
6	F17539	Шарик (.156)	1
7	F449843	Кабель в сборе	1
7	F449843-1	Кабель в сборе	1
8	F1877	Стяжка	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	F17555	Якорь	1
10	F1822	Винт (.312-18 x .875)	3
10	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
11	F17505	Узел бачка и кронштейна	1
12	F17508	Шайба упорная	1
13	F17518	Крышка заливной горловины	1
14	F17510	Кольцо уплотнительное заливной пробки	1
14	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
15	F1203	ВИНТ (.250-20 x .875)	4
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
16	F17522	Уплотнительное кольцо	1
16	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
17	F17517	ХОМУТ	1
18	F1096	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	1
19	F17551	КОРПУС КЛАПАНА/КАРТЕР РЕДУКТОРА В СБОРЕ	1
20	F1280	ВИНТ (#8-32 x .250)	3
20	8M0129582	Винт	3
21	F8078	Стопорная шайба	3
21	23836	СТОПОРНАЯ ШАЙБА	3
22	F299449-4	Переключатель в сборе	1
23	F413420	Фиксатор панели переключателя	1
24	F1934	ВИНТ (#6 x .500)	4
25	F413181	Панель переключателя Power Tilt	1
26	F449463	КРОНШТЕЙН ПЛУНЖЕРА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
27	F1310	Винт (#10-24 x .625)	4
28	F1689	Винт (.250 - 20 X .500)	2
28	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	F17511	ЗАЩЕЛКА ЗАДНЕГО ХОДА В СБОРЕ	1
30	F17512	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
31	F1475	ВИНТ (#10-24 x .500)	2
32	F17515	ПРУЖИНА РАЗБЛОКИРОВКИ ЗАЩЕЛКИ	1
33	F17514	ПЛУНЖЕР	1
34	F17516	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
35	F17513	ПЕРЕХОДНИК	1
36	F17536-1	ШЛАНГ В СБОРЕ РЕЗЕРВНОЙ ЗАЩЕЛКИ	1
37	FK17537-1	КОМПЛЕКТ ЛИНИЙ ГИДРАВЛИЧЕСКИЙ НИЖНИЙ ВПУСК	1
38	F178173	СТОПОРНОЕ КОЛЬЦО	4
39	F178362	ВТУЛКА	2
39	F449362	Втулка нижнего вала	2
40	FA178962	УЗЕЛ АМОРТИЗАТОРА	1
40	FS719962	Амортизатор в сборе	1
41	F178632	НИЖНИЙ ШТОК АМОРТИЗАТОРА	1
42	FA17573	ЦИЛИНДР В СБОРЕ	1
43	F17606	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
44	F17534	ПОРШЕНЬ В СБОРЕ	1
44	819365A2	Цилиндр в сборе	1
45	F17528	Уплотнительное кольцо торцевой головки	1
45	F654618	Уплотнительное кольцо	1
46	F17560	Узел головки	1
46	FA654055	Головка в сборе	1
47	FK17537-1	КОМПЛЕКТ ЛИНИЙ ГИДРАВЛИЧЕСКИЙ НИЖНИЙ ВПУСК	1
48	F17577	Узел хомута	1
48	F2A654983	Хомут в сборе	1
49	F449889	Вал верхнего амортизатора	1
50	F178344	Втулка амортизатора	1
51	F1960	Шайба	2
52	F1931	Гайка (.500-20)	2
52	826709117	Гайка (.500-20) нержавеющая сталь	2
53	F17563	Узел двигателя и бачка	1
53	FK654541	Комплект насоса/мотора	1
54	F17557	Прокладка	1

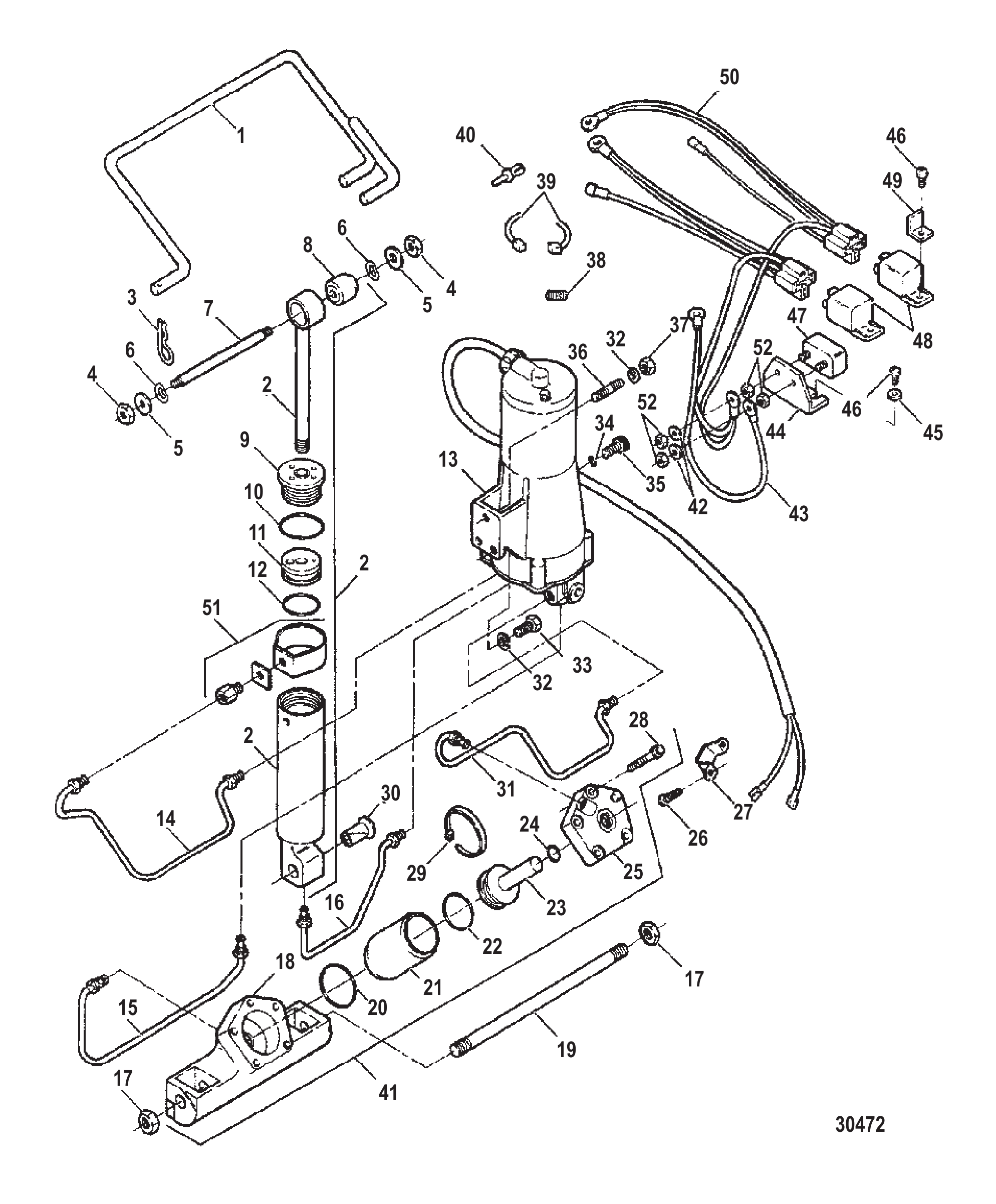

Рис. 15УЗЕЛ ЦИЛИНДРА НАКЛОНА (FS654381 & FS719381 & 819108F) TILT CYLINDER ASSEMBLY (FS654381 & FS719381 & 819108F)

REF	Номер детали	Наименование	Кол-во
1	FS654381	Цилиндр в сборе	1
1	FS719381	ЦИЛИНДР НАКЛОНА В СБОРЕ	1
1	819108F	Цилиндр наклона в сборе (окрашенный)	1
1	819108F	Цилиндр наклона в сборе (окрашенный)	1
2	F2A654017	Шток в сборе	1
2	819365A2	Цилиндр в сборе	1
3	F178344	Втулка амортизатора	1
4	F2A654983	Хомут в сборе	1
5	FA654055	Головка в сборе	1
6	F654618	Уплотнительное кольцо	1
7	FA654015	Поршень в сборе	1
8	F654984	Уплотнительное кольцо	1

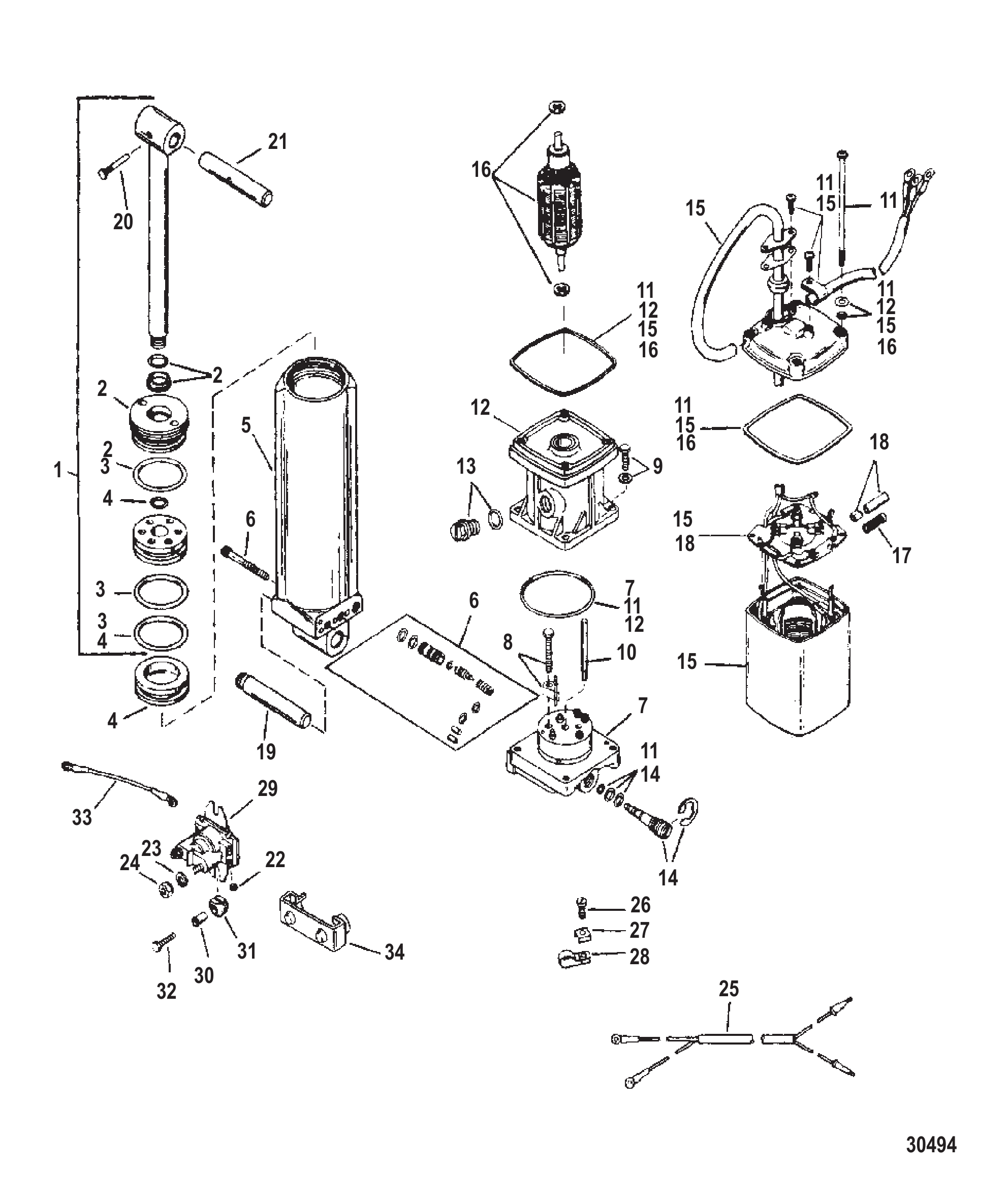

Рис. 16УЗЕЛ ПОДЪЕМА И НАСОСА (824051) TRIM & PUMP ASSEMBLY (824051)

REF	Номер детали	Наименование	Кол-во
_	824051	НАСОС В СБОРЕ ТРИММА	1
1	8116661	Узел тяги амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	8116691	Цилиндр в сборе (трим)	1
5	893916A01	Цилиндр в сборе	1
6	811678A5	Комплект винтов и сальников	1
6	811678A6	Комплект винтов и уплотнений	1
7	8116707	Ремкомплект насоса/коллектора	1
7	809901A2	Насосный блок с коллектором в сборе	1
8	823180A1	Комплект коромысла	1
8	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
11	809901A2	Насосный блок с коллектором в сборе	1
12	8116731	Ремкомплект бачка	1
12	809901A2	Насосный блок с коллектором в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	8116241	Комплект статора и катушки	1
15	809901A2	Насосный блок с коллектором в сборе	1
16	8116271	Комплект якоря	1
16	809901A2	Насосный блок с коллектором в сборе	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
21	996251	Вал	1
21	99625002	Вал	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
24	64015	Гайка (.250-20) клеммы стартерного соленоида	4
25	17201A2	Трос в сборе (17.00 дюймов)	1
26	817626	Винт (#10-16 x .380)	1
26	878607	Винт (#10-16 x .375)	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	22875	ЗАЖИМ	1
29	818997A1	Электромагнит в сборе	2
29	8M0185145	Электромагнит в сборе	2
30	818968	ВТУЛКА	3
30	8M0214955	Втулка	3
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
31	8M0207785	Втулка	3
32	19932100	ВИНТ (.250-20 x 1.00)	3
33	87379A14	Провод в сборе (2.750 дюйма)	1
33	87379A14	Провод в сборе (2.750 дюйма)	1
33	88807A16	Трос в сборе (4.00 дюйма) чёрный	2
34	97861	Изолятор	2

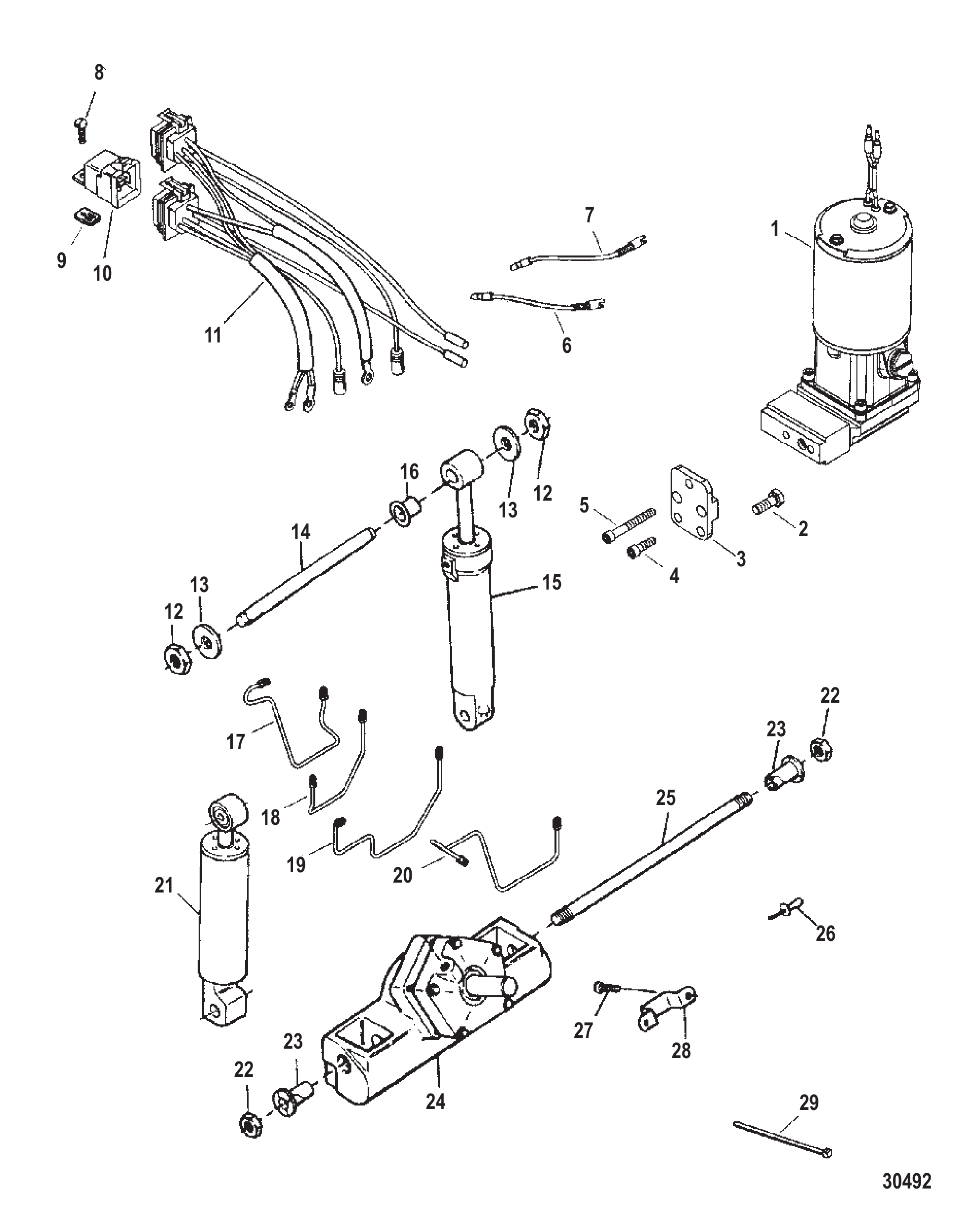

Рис. 17СБОРОКА ПОДЪЕМА И НАКЛОНА (819762A12) TRIM & TILT ASSEMBLY (819762A12)

REF	Номер детали	Наименование	Кол-во
_	819762A12	Узел тримма и подъёма	1
1	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	853520T1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
2	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
3	855248	Пластина переходная	1
4	19949075	ВИНТ (.250-20 x .750)	1
5	19949200	ВИНТ (.250-20 x 2.00)	1
6	88819A2	Провод в сборе (зеленый/белый)	1
7	88212A4	Провод в сборе (синий/белый)	1
8	852453	Винт (#10-24 x .560)	2
9	819485	Пластина переходная	2
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	819514A11	Жгут проводов тримма в сборе	1
12	35778	ГАЙКА (.500-20)	2
12	826709117	Гайка (.500-20) нержавеющая сталь	2
13	F1960	Шайба	2
14	F449889	Вал верхнего амортизатора	1
15	819108F	Цилиндр наклона в сборе (окрашенный)	1
16	F178344	Втулка амортизатора	1
17	8354911	Гидравлическая линия	1
18	8354891	Гидравлическая линия	1
19	8354881	Гидравлическая линия	1
20	8354901	Гидравлическая линия	1
21	FS719962	Амортизатор в сборе	1
22	F7053	Гайка (.625-18) латунная	2
23	F449362	Втулка нижнего вала	2
24	818055A3	Корпус в сборе	1
25	F449632	Вал крепления тримма	1
26	F1966	Пробка пластиковая	1
27	34939	ВИНТ (.250-20 x .500)	2
28	F449354	Кронштейн упорный	1
29	816311	Стяжка (8.00 дюймов)	2
29	816311T	СТЯЖКА (8.00 дюймов)	2
NS	819504A2	Комплект кронштейна	1
NS	F525629	Штифт	1

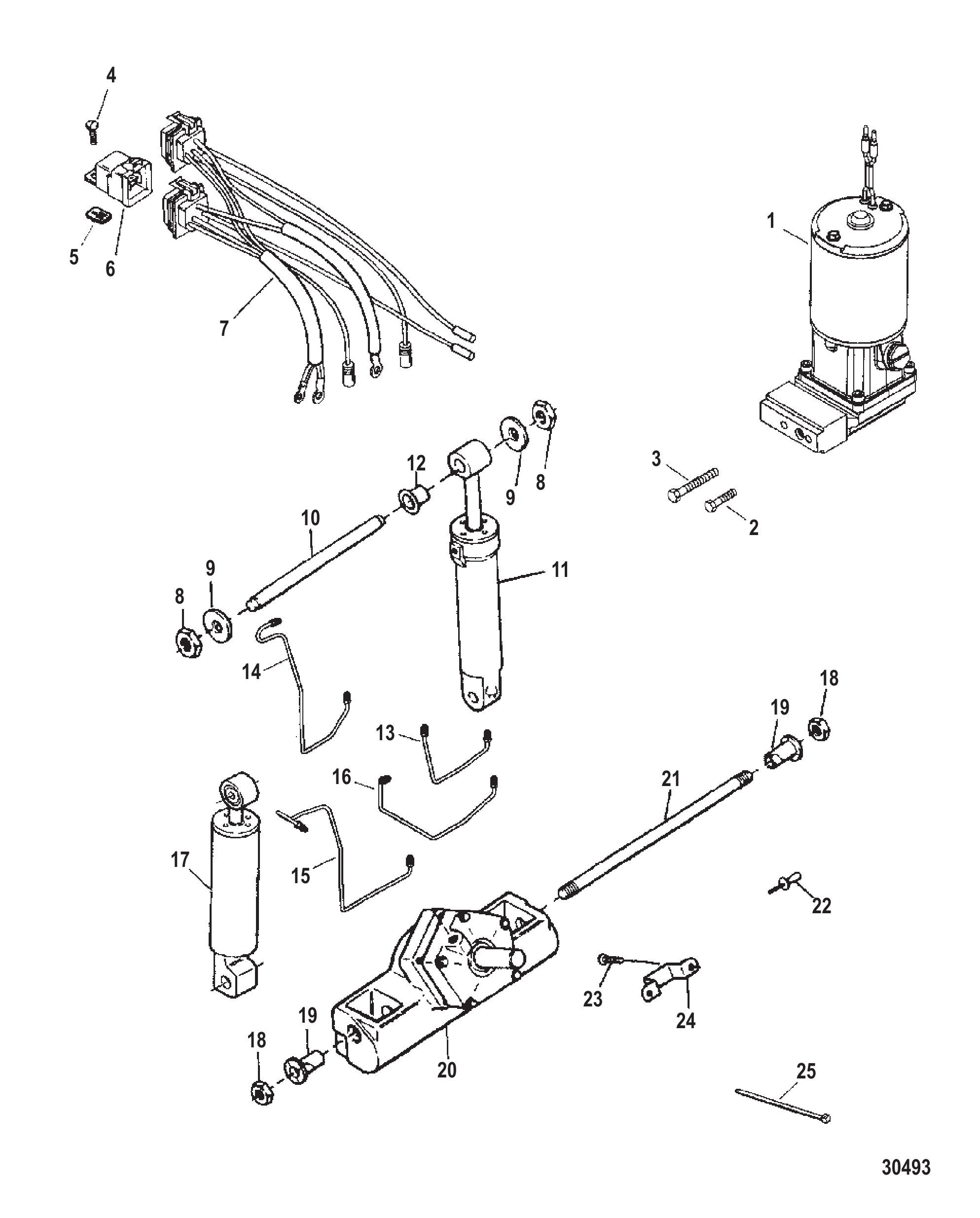

Рис. 18СБОРОКА ПОДЪЕМА И НАКЛОНА (819762A15) TRIM & TILT ASSEMBLY (819762A15)

REF	Номер детали	Наименование	Кол-во
_	819762A15	Узел тримма и наклона в сборе	1
1	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	853520T1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
2	19923088	ВИНТ (.250-20 x .875)	1
3	19923225	ВИНТ (.250-20 x 2.25)	1
4	852453	Винт (#10-24 x .560)	2
5	819485	Пластина переходная	2
6	819509	РЕЛЕ	2
6	8M0052578	Реле тримма в сборе	2
7	819514A11	Жгут проводов тримма в сборе	1
8	35778	ГАЙКА (.500-20)	2
8	826709117	Гайка (.500-20) нержавеющая сталь	2
9	F1960	Шайба	2
10	F449889	Вал верхнего амортизатора	1
11	819108F	Цилиндр наклона в сборе (окрашенный)	1
12	F178344	Втулка амортизатора	1
13	854316	Магистраль гидравлическая	1
14	854314	Магистраль гидравлическая	1
15	854313	Магистраль гидравлическая	1
16	854315	Магистраль гидравлическая	1
17	FS719962	Амортизатор в сборе	1
18	F7053	Гайка (.625-18) латунная	2
19	F449362	Втулка нижнего вала	2
20	818055A3	Корпус в сборе	1
21	F449632	Вал крепления тримма	1
22	F1966	Пробка пластиковая	1
23	34939	ВИНТ (.250-20 x .500)	2
24	F449354	Кронштейн упорный	1
25	816311	Стяжка (8.00 дюймов)	2
25	816311T	СТЯЖКА (8.00 дюймов)	2

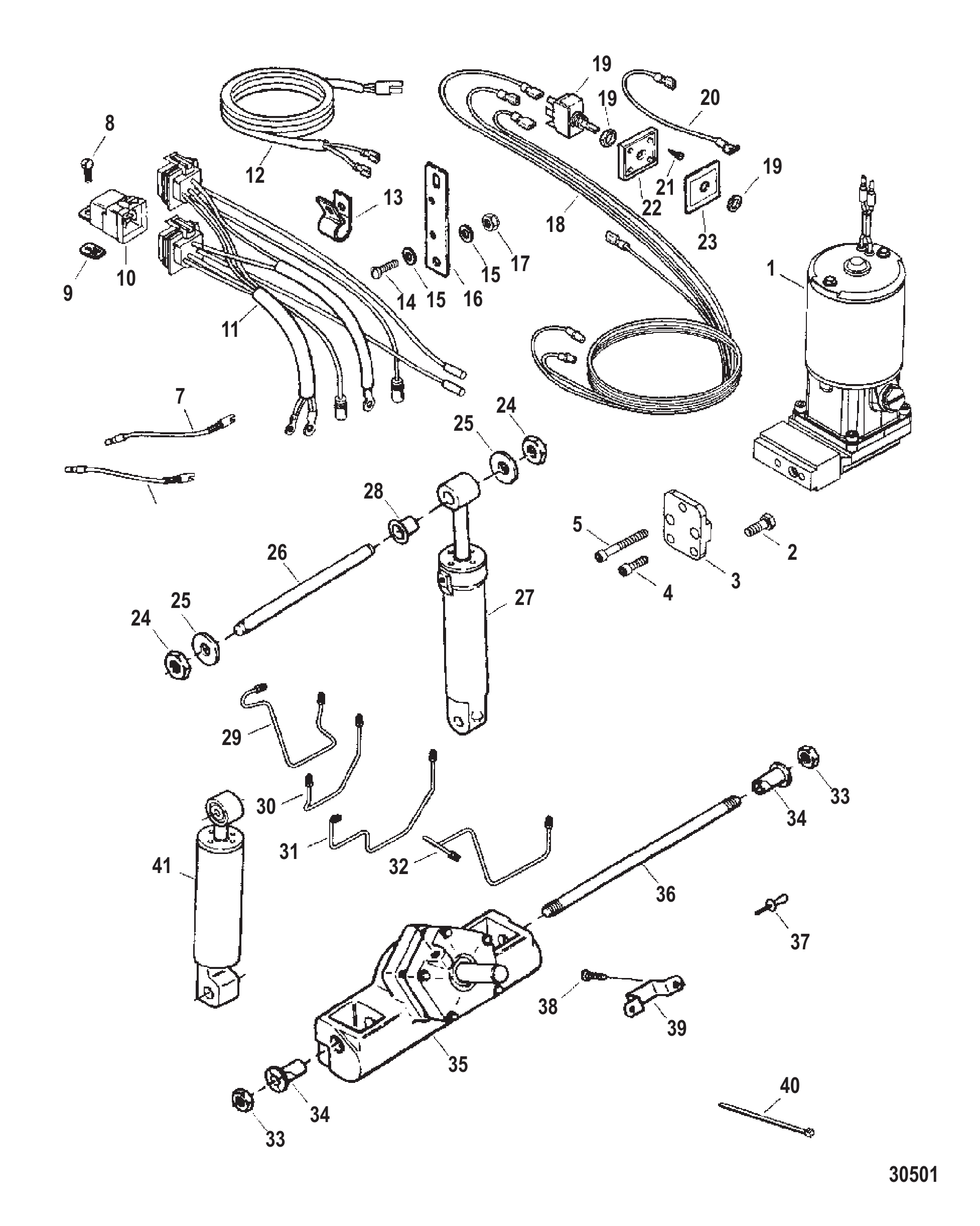

Рис. 19СБОРОКА ПОДЪЕМА И НАКЛОНА (853515A3) TRIM & TILT ASSEMBLY (853515A3)

REF	Номер детали	Наименование	Кол-во
_	853515A3	УЗЕЛ ТРИММА И НАСОСА	1
1	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	853520T1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
2	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
3	855248	Пластина переходная	1
4	19949075	ВИНТ (.250-20 x .750)	1
5	19949200	ВИНТ (.250-20 x 2.00)	1
6	88212A4	Провод в сборе (синий/белый)	1
7	88819A2	Провод в сборе (зеленый/белый)	1
8	852453	Винт (#10-24 x .560)	2
9	819485	Пластина переходная	2
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	819514A11	Жгут проводов тримма в сборе	1
12	F692042	ПРОВОД В СБОРЕ	1
13	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1
14	41069	ВИНТ (#10-24 x .750)	2
15	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
16	F685948	Кронштейн реле	1
17	F7009	ГАЙКА (#10-24)	2
18	F691844	Жгут проводов в сборе	1
19	F664449	Переключатель тримма	1
20	819117A1	Провод в сборе	1
21	F1934	ВИНТ (#6 x .500)	4
22	F413420	Фиксатор панели переключателя	1
23	F449181	Панель переключателя тримма	1
24	35778	ГАЙКА (.500-20)	2
24	826709117	Гайка (.500-20) нержавеющая сталь	2
25	F1960	Шайба	2
26	F449889	Вал верхнего амортизатора	1
27	819108F	Цилиндр наклона в сборе (окрашенный)	1
28	F178344	Втулка амортизатора	1
29	8354911	Гидравлическая линия	1
30	8354891	Гидравлическая линия	1
31	8354881	Гидравлическая линия	1
32	8354901	Гидравлическая линия	1
33	F7053	Гайка (.625-18) латунная	2
34	F449362	Втулка нижнего вала	2
35	818055A3	Корпус в сборе	1
36	F449632	Вал крепления тримма	1
37	F1966	Пробка пластиковая	1
38	34939	ВИНТ (.250-20 x .500)	2
39	F449354	Кронштейн упорный	1
40	816311	Стяжка (8.00 дюймов)	2
40	816311T	СТЯЖКА (8.00 дюймов)	2
41	FS719962	Амортизатор в сборе	1
NS	819504A2	Комплект кронштейна	1
NS	F525629	Штифт	1

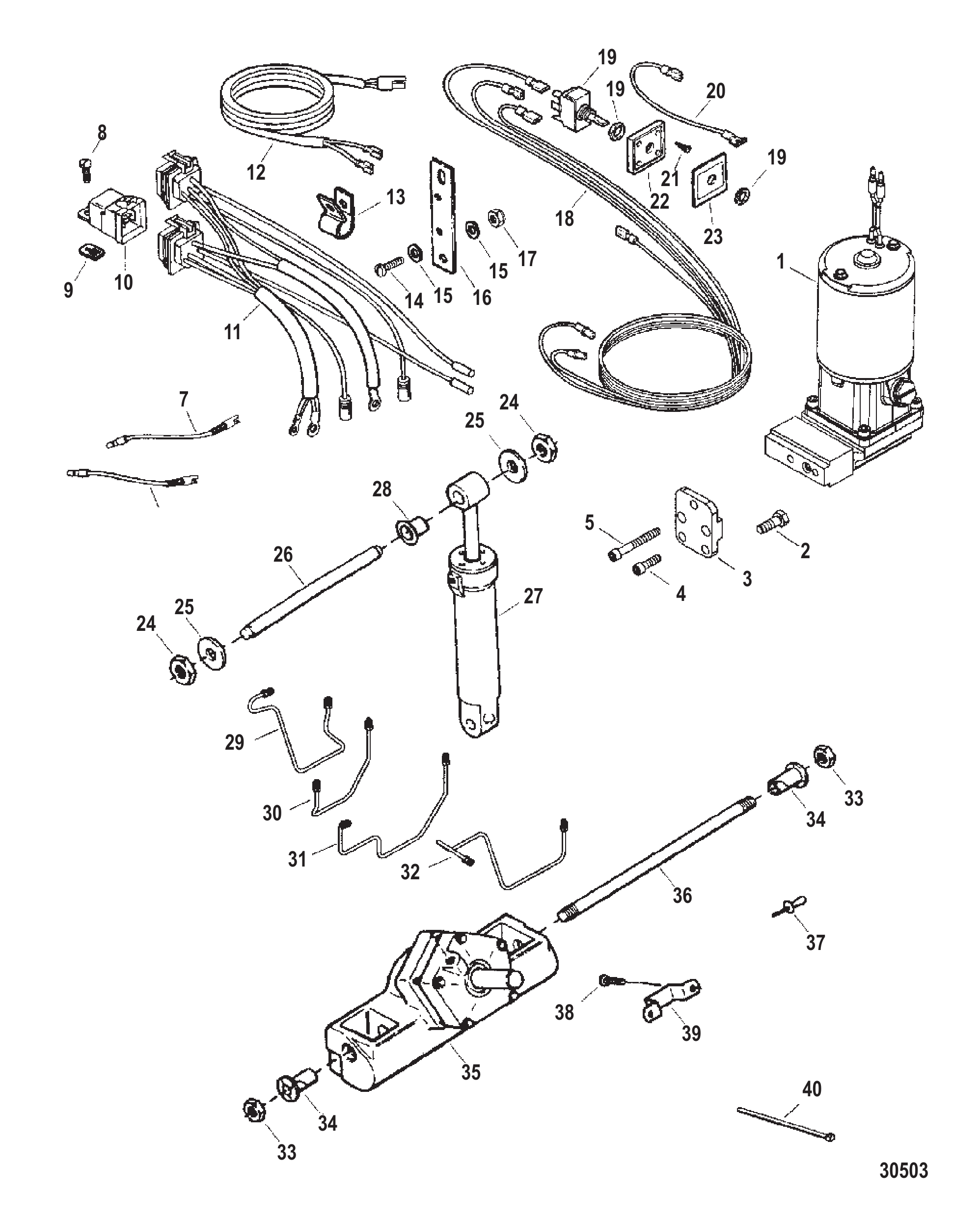

Рис. 20СБОРОКА ПОДЪЕМА И НАКЛОНА (853515A4) TRIM & TILT ASSEMBLY (853515A4)

REF	Номер детали	Наименование	Кол-во
_	853515A4	УЗЕЛ ТРИММА И НАСОСА	1
1	853520A1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
1	853520T1	НАСОС/ЭЛЕКТРОМОТОР В СБОРЕ	1
2	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
3	855248	Пластина переходная	1
4	19949075	ВИНТ (.250-20 x .750)	1
5	19949200	ВИНТ (.250-20 x 2.00)	1
6	88212A4	Провод в сборе (синий/белый)	1
7	88819A2	Провод в сборе (зеленый/белый)	1
8	852453	Винт (#10-24 x .560)	2
9	819485	Пластина переходная	2
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	819514A11	Жгут проводов тримма в сборе	1
12	F692042	ПРОВОД В СБОРЕ	1
13	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	1
14	41069	ВИНТ (#10-24 x .750)	2
15	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
16	F685948	Кронштейн реле	1
17	F7009	ГАЙКА (#10-24)	2
18	F691844	Жгут проводов в сборе	1
19	F664449	Переключатель тримма	1
20	819117A1	Провод в сборе	1
21	F1934	ВИНТ (#6 x .500)	4
22	F413420	Фиксатор панели переключателя	1
23	F449181	Панель переключателя тримма	1
24	35778	ГАЙКА (.500-20)	2
24	826709117	Гайка (.500-20) нержавеющая сталь	2
25	F1960	Шайба	2
26	F449889	Вал верхнего амортизатора	1
27	819108F	Цилиндр наклона в сборе (окрашенный)	1
28	F178344	Втулка амортизатора	1
29	8354911	Гидравлическая линия	1
30	8354891	Гидравлическая линия	1
31	8354881	Гидравлическая линия	1
32	8354901	Гидравлическая линия	1
33	F7053	Гайка (.625-18) латунная	2
34	F449362	Втулка нижнего вала	2
35	818055A3	Корпус в сборе	1
36	F449632	Вал крепления тримма	1
37	F1966	Пробка пластиковая	1
38	34939	ВИНТ (.250-20 x .500)	2
39	F449354	Кронштейн упорный	1
40	816311	Стяжка (8.00 дюймов)	2
40	816311T	СТЯЖКА (8.00 дюймов)	2
NS	819504A2	Комплект кронштейна	1
NS	F525629	Штифт	1

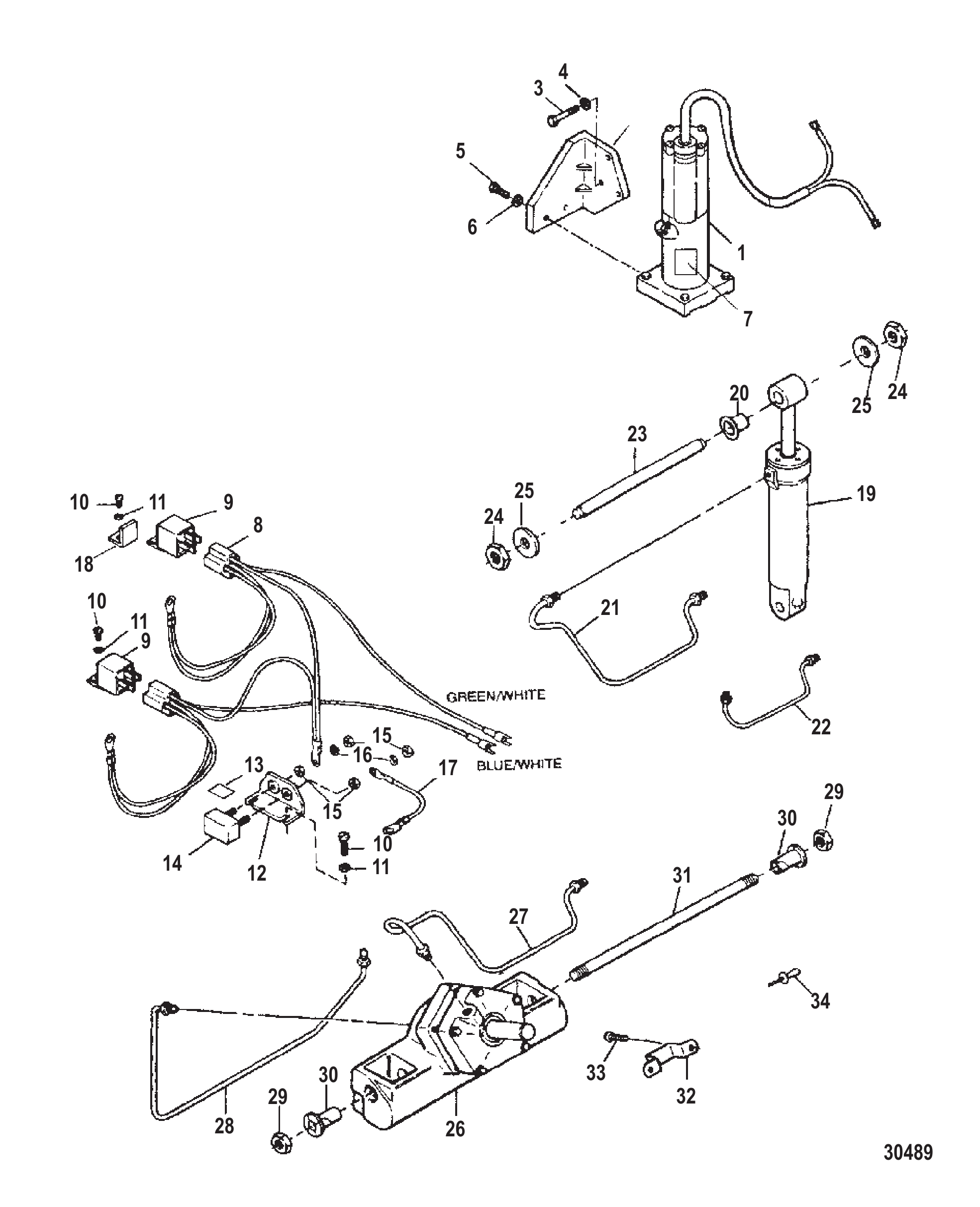

Рис. 21СБОРОКА ПОДЪЕМА И НАКЛОНА (ШТЕКЕРНЫЕ РАЗЪЕМЫ) (819762A4) TRIM & TILT ASSEMBLY (BAYONET CONNECTORS) (819762A4)

REF	Номер детали	Наименование	Кол-во
_	819762A4	Узел тримма и наклона в сборе	1
1	819480A2	Насос/мотор в сборе (байонетный)	1
1	853515A1	Комплект насоса/мотора	1
2	F743454F	Кронштейн крепления (окрашенный)	1
3	90086	ВИНТ (.312-18 x 1.500)	2
3	840202	Винт (.312-18 x 1.500)	2
4	53166	СТОПОРНАЯ ШАЙБА (.312)	3
5	F2008	Винт (.250-20 x .875)	2
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
7	435301	Наклейка «Осторожно — силовой триммер»	1
8	FA663744	Комплект проводов	1
9	F660917	Реле силового тримма	2
9	803632T	Реле	2
10	F1760	Винт (#10-24 x .375)	4
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
12	F91446-2	Кронштейн	1
13	F510374-1	Наклейка автоматического выключателя-США	1
14	F510460	ПРЕРЫВАТЕЛЬ	1
14	898103194	Автоматический выключатель	1
15	68219	Гайка (#10-32) нержавеющая сталь	4
16	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
17	F660908	Провод в сборе красный	1
18	F660978	Кронштейн реле байонетных моделей	2
19	819108F	Цилиндр наклона в сборе (окрашенный)	1
20	F178344	Втулка амортизатора	1
21	F719758	Гидравлическая линия (вниз)	1
21	855935	Магистраль гидравлическая	1
22	F719865	Гидравлическая линия (вверх)	1
23	F449889	Вал верхнего амортизатора	1
24	35778	ГАЙКА (.500-20)	2
24	826709117	Гайка (.500-20) нержавеющая сталь	2
25	F1960	Шайба	2
26	818055A3	Корпус в сборе	1
27	F719253	Гидравлическая линия (вверх)	1
28	F719253	Гидравлическая линия (вверх)	1
29	F7053	Гайка (.625-18) латунная	2
30	F449362	Втулка нижнего вала	2
31	F449632	Вал крепления тримма	1
32	F449354	Кронштейн упорный	1
33	34939	ВИНТ (.250-20 x .500)	2
34	F1966	Пробка пластиковая	1
NS	819504A1	Комплект кронштейна замка, задний	1
NS	819504A2	Комплект кронштейна	1
NS	F525629	Штифт	1
NS	FS631962	Амортизатор в сборе	1
NS	FS719962	Амортизатор в сборе	1
NS	F178344	Втулка амортизатора	1

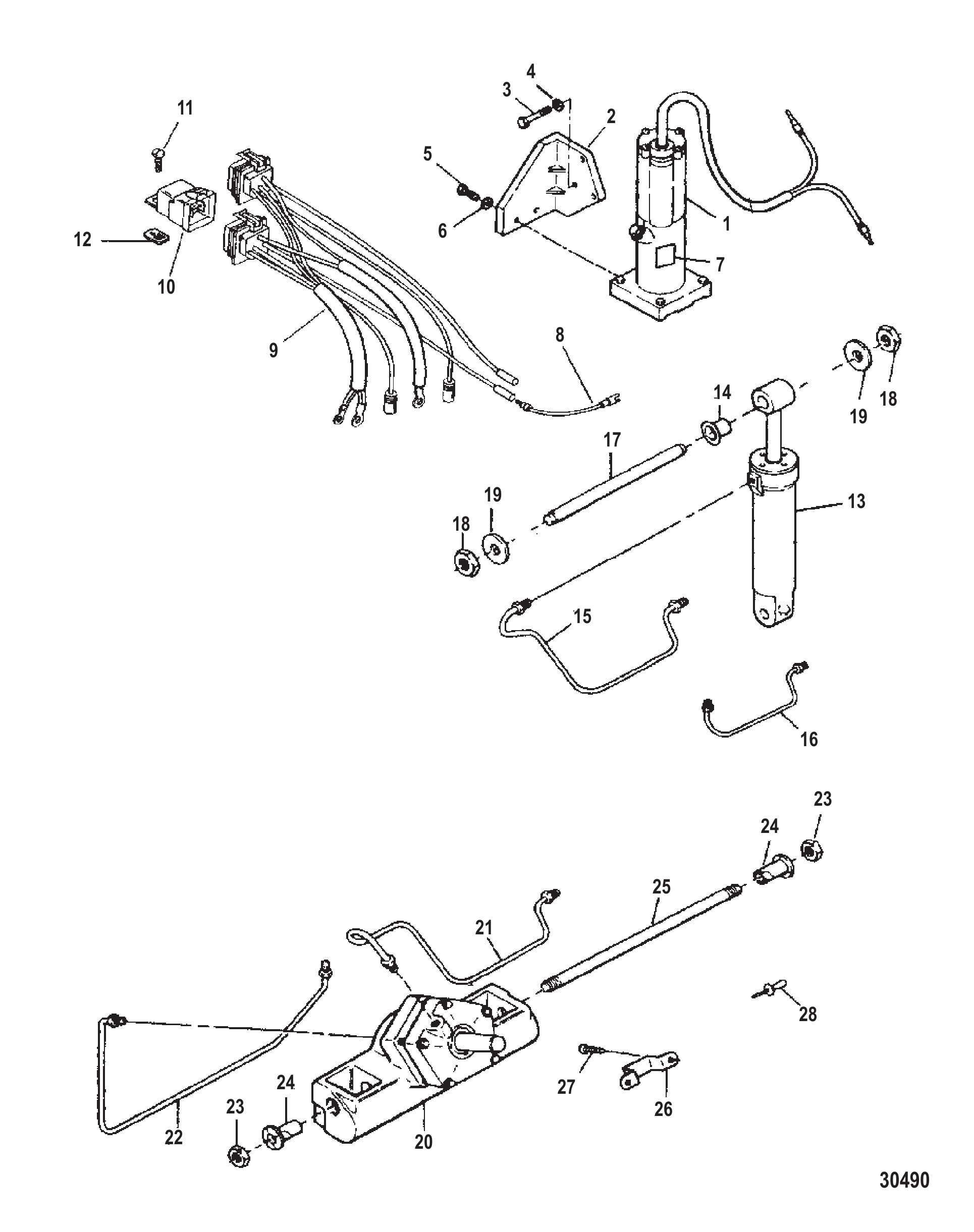

Рис. 22СБОРОКА ПОДЪЕМА И НАКЛОНА (ШТЫРЕВЫЕ РАЗЪЕМЫ) (819762A4) TRIM & TILT ASSEMBLY (BULLET CONNECTORS) (819762A4)

REF	Номер детали	Наименование	Кол-во
_	819762A4	Узел тримма и наклона в сборе	1
1	819480A1	Насос/мотор в сборе	1
2	F743454F	Кронштейн крепления (окрашенный)	1
3	90086	ВИНТ (.312-18 x 1.500)	3
3	840202	Винт (.312-18 x 1.500)	3
4	53166	СТОПОРНАЯ ШАЙБА (.312)	3
5	F2008	Винт (.250-20 x .875)	2
6	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
7	435301	Наклейка «Осторожно — силовой триммер»	1
8	88819A2	Провод в сборе (зеленый/белый)	1
8	88212A4	Провод в сборе (синий/белый)	1
9	819514A1	Жгут проводов в сборе	1
9	819514A11	Жгут проводов тримма в сборе	1
10	819509	РЕЛЕ	2
10	8M0052578	Реле тримма в сборе	2
11	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
11	852453	Винт (#10-24 x .560)	2
12	819485	Пластина переходная	2
13	819108F	Цилиндр наклона в сборе (окрашенный)	1
14	F178344	Втулка амортизатора	1
15	F719758	Гидравлическая линия (вниз)	1
15	855935	Магистраль гидравлическая	1
16	F719865	Гидравлическая линия (вверх)	1
17	F449889	Вал верхнего амортизатора	1
18	35778	ГАЙКА (.500-20)	2
18	826709117	Гайка (.500-20) нержавеющая сталь	2
19	F1960	Шайба	2
20	818055A3	Корпус в сборе	1
21	F719254	Гидравлическая линия (вниз)	1
21	855936	Магистраль гидравлическая	1
22	F719253	Гидравлическая линия (вверх)	1
23	F7053	Гайка (.625-18) латунная	2
24	F449362	Втулка нижнего вала	1
25	F449632	Вал крепления тримма	1
26	F449354	Кронштейн упорный	1
27	34939	ВИНТ (.250-20 x .500)	2
28	F1966	Пробка пластиковая	1
NS	819504A1	Комплект кронштейна замка, задний	1
NS	819504A2	Комплект кронштейна	1
NS	F525629	Штифт	1
NS	FS631962	Амортизатор в сборе	1
NS	FS719962	Амортизатор в сборе	1
NS	F178344	Втулка амортизатора	1

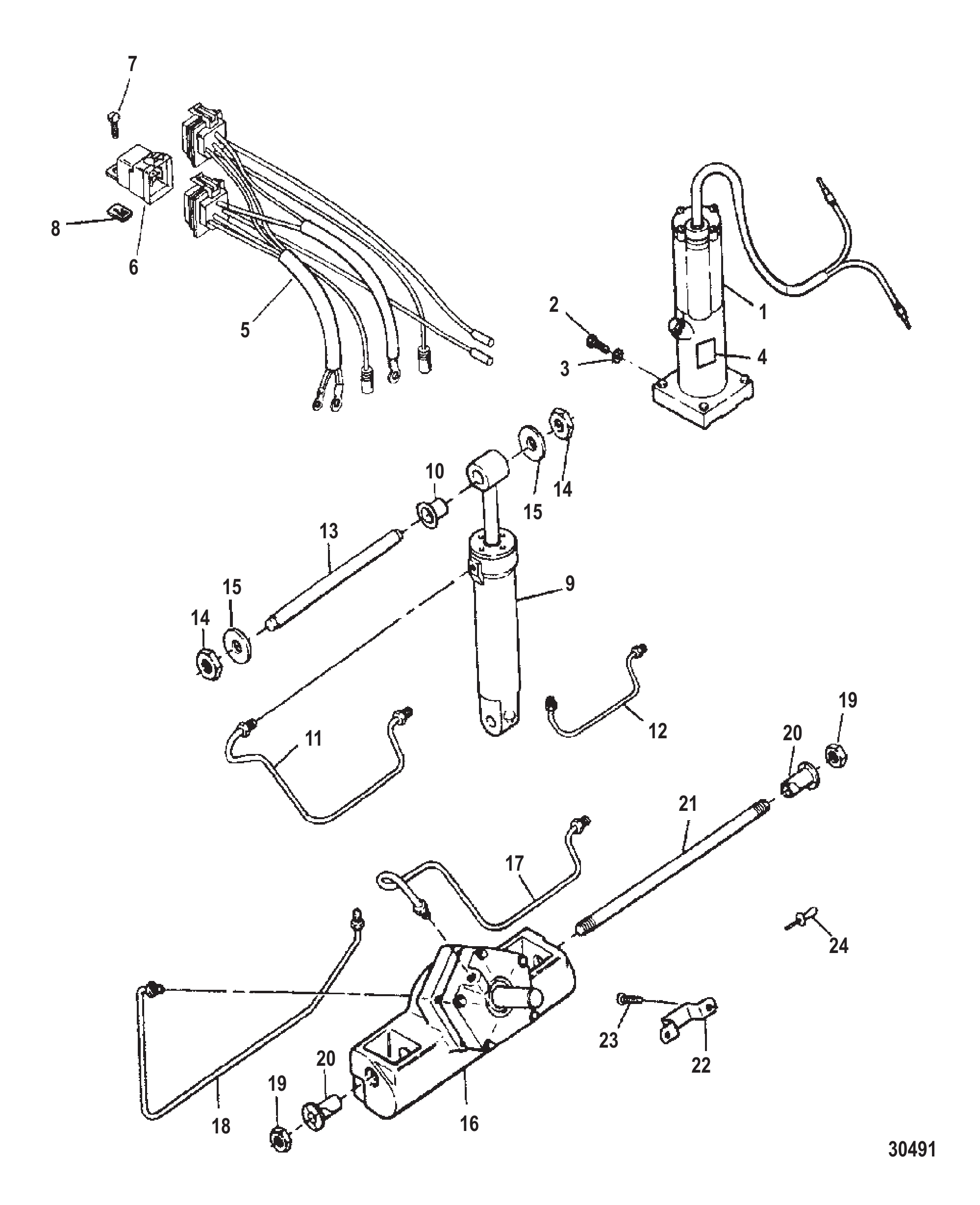

Рис. 23СБОРОКА ПОДЪЕМА И НАКЛОНА (ШТЫРЕВЫЕ РАЗЪЕМЫ) (819762A7) TRIM & TILT ASSEMBLY (BULLET CONNECTORS) (819762A7)

REF	Номер детали	Наименование	Кол-во
_	819762A7	Узел тримма и наклона в сборе	1
1	819480A1	Насос/мотор в сборе	1
2	19923088	ВИНТ (.250-20 x .875)	2
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
4	435301	Наклейка «Осторожно — силовой триммер»	1
5	819514A6	Жгут проводов в сборе	1
5	819514A11	Жгут проводов тримма в сборе	1
6	819509	РЕЛЕ	2
6	8M0052578	Реле тримма в сборе	2
7	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
7	852453	Винт (#10-24 x .560)	2
8	819485	Пластина переходная	2
9	819108F	Цилиндр наклона в сборе (окрашенный)	1
10	F178344	Втулка амортизатора	1
11	819422	Гидравлическая магистраль (опускание)	1
12	819423	Гидравлическая магистраль (подъём)	1
13	F449889	Вал верхнего амортизатора	1
14	35778	ГАЙКА (.500-20)	2
14	826709117	Гайка (.500-20) нержавеющая сталь	2
15	F1960	Шайба	2
16	818055A3	Корпус в сборе	1
17	819421	Гидравлическая магистраль (опускание)	1
18	819420	Гидравлическая магистраль (подъём)	1
19	F7053	Гайка (.625-18) латунная	2
20	F449362	Втулка нижнего вала	2
21	F449632	Вал крепления тримма	1
22	F449354	Кронштейн упорный	1
23	34939	ВИНТ (.250-20 x .500)	2
24	F1966	Пробка пластиковая	1
NS	816311	Стяжка (8.00 дюймов)	2
NS	816311T	СТЯЖКА (8.00 дюймов)	2
NS	FS631962	Амортизатор в сборе	1
NS	FS719962	Амортизатор в сборе	1
NS	F178344	Втулка амортизатора	1

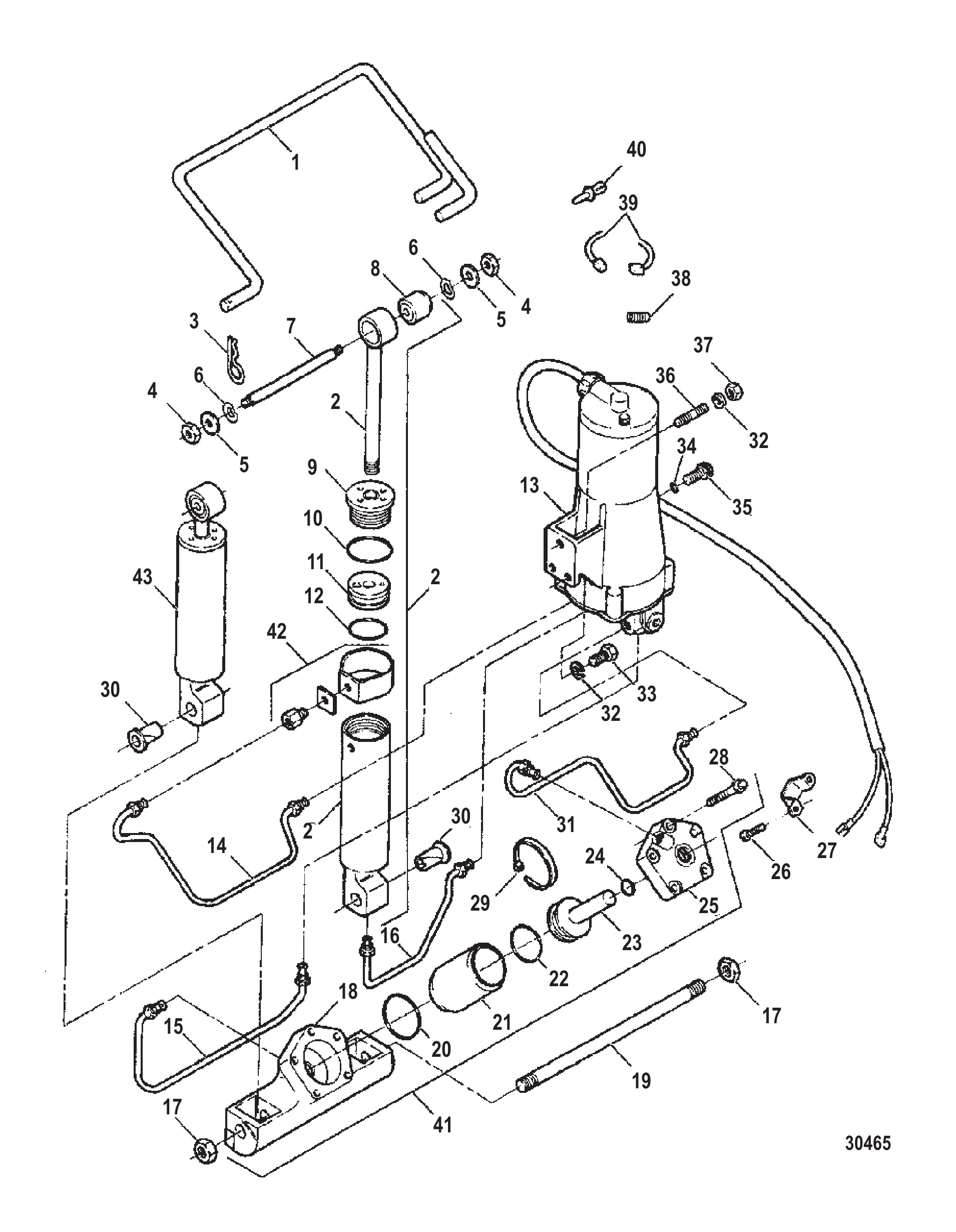

Рис. 24СБОРОКА ПОДЪЕМА И НАКЛОНА (F5H149-1) TRIM & TILT ASSEMBLY (F5H149-1)

REF	Номер детали	Наименование	Кол-во
_	F5H149-1	Узел тримма и наклона	1
_	853515A3	УЗЕЛ ТРИММА И НАСОСА	1
1	F5H179	Комплект кронштейна	1
1	819504A2	Комплект кронштейна	1
2	FS654381	Цилиндр в сборе	1
2	819365A2	Цилиндр в сборе	1
3	F525629	Штифт	1
4	F1931	Гайка (.500-20)	2
4	826709117	Гайка (.500-20) нержавеющая сталь	2
5	F1710	Шайба плоская	2
6	F1711	Шайба пружинная выпуклая	2
7	F449889	Вал верхнего амортизатора	1
8	F178344	Втулка амортизатора	1
9	FA654055	Головка в сборе	1
10	F654618	Уплотнительное кольцо	1
11	FA654015	Поршень в сборе	1
12	F654984	Уплотнительное кольцо	1
13	F694541-2	Насос/мотор в сборе	1
14	F660758	Линия верхнего гидравлического цилиндра подъёма	1
15	F660253	Линия нижнего гидравлического цилиндра тримма	1
16	F660754	Линия нижнего гидравлического цилиндра подъёма	1
17	F7053	Гайка (.625-18) латунная	2
18	F449545-2	КОРПУС	1
18	818055F	КОРПУС	1
19	F449632	Вал крепления тримма	1
20	F40278	Уплотнительное кольцо цилиндра	2
21	F449010	Цилиндр	1
21	803823T	Цилиндр гидравлический	1
22	F449278	Уплотнительное кольцо	1
23	FA449015	Поршень в сборе	1
23	803481T	Поршень гидравлический в сборе	1
24	F449342	Уплотнительное кольцо вала поршня	1
25	817802A2	Крышка в сборе (A449149-1)	1
25	817802A3	Крышка в сборе	1
26	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
26	34939	ВИНТ (.250-20 x .500)	2
27	F449354	Кронштейн упорный	1
28	F1959	Винт (.25-20 X 1.75)	5
29	F1877	Стяжка	2
29	816311T	СТЯЖКА (8.00 дюймов)	2
30	F449362	Втулка нижнего вала	2
31	F660254	Магистраль верхняя гидравлического цилиндра тримма	1
32	F8096	СТОПОРНАЯ ШАЙБА (.312)	3
32	53166	СТОПОРНАЯ ШАЙБА (.312)	3
33	F1822	Винт (.312-18 x .875)	2
33	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	F50342-1	САЛЬНИК	1
34	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
35	F17518	Крышка заливной горловины	1
36	F660273	Шпилька	1
36	827512	ШПИЛЬКА	1
37	F1515	ГАЙКА (.312-18)	1
37	8M0204668	Гайка (.312-18)	1
38	F17500	Комплект пружин щёток	1
38	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
39	F17611	Комплект щёток	1
39	8989	Комплект щёток	1
40	F1966	Пробка пластиковая	1
41	818055A3	Корпус в сборе	1
42	F2A654983	Хомут в сборе	1
43	FS631962	Амортизатор в сборе	1
43	FS719962	Амортизатор в сборе	1

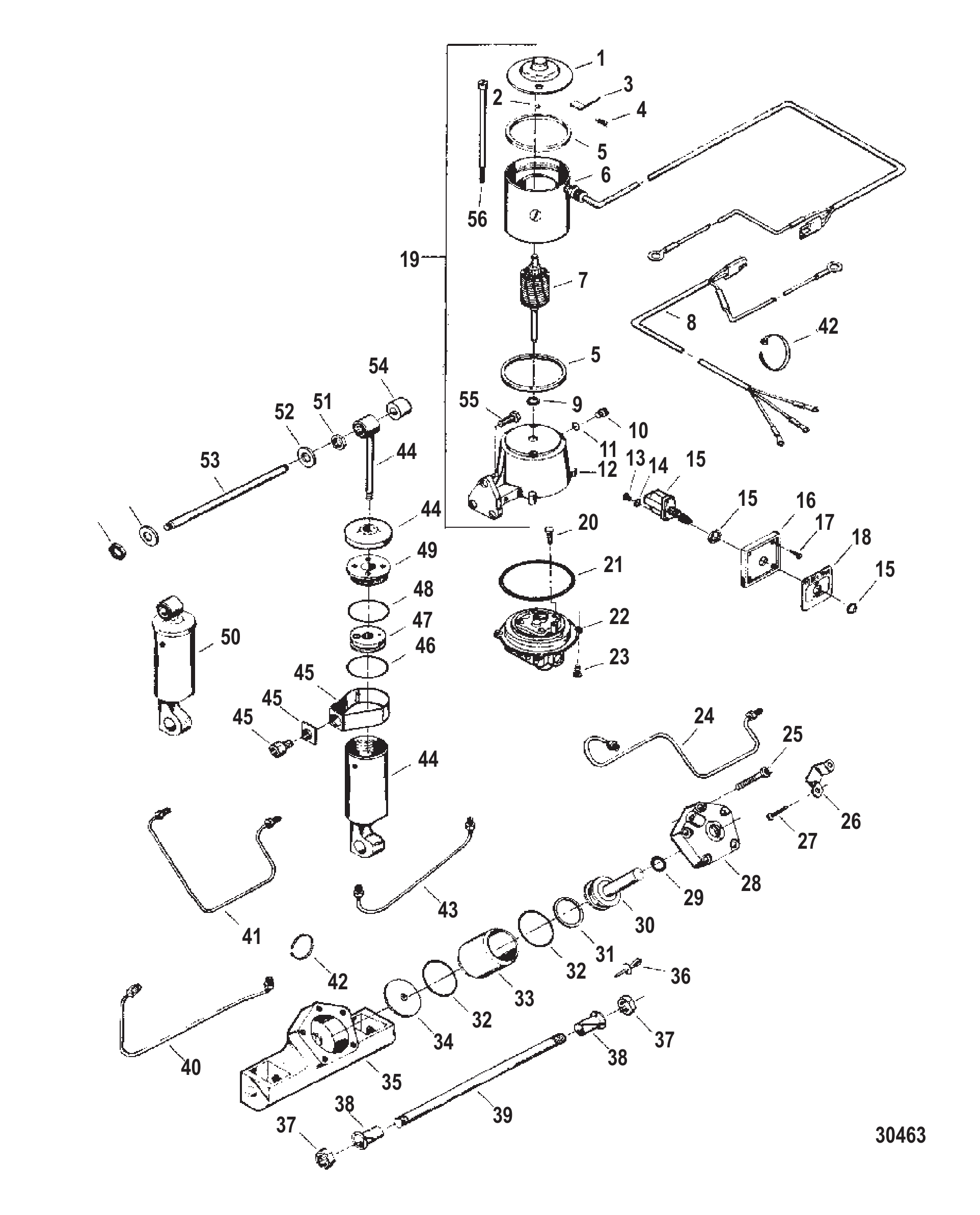

Рис. 25СБОРОКА ПОДЪЕМА И НАКЛОНА (F5H149 & F5H150) TRIM & TILT ASSEMBLY (F5H149 & F5H150)

REF	Номер детали	Наименование	Кол-во
_	F5H149	Узел тримма и наклона	1
_	F5H150	Узел тримма и наклона	1
_	853515A4	УЗЕЛ ТРИММА И НАСОСА	1
1	F17543	Головка в сборе коллекторная	1
1	803889T	Головка в сборе	1
2	F17539	Шарик (.156)	1
3	F17504	Комплект щёток	1
3	8989	Комплект щёток	1
4	F17500	Комплект пружин щёток	1
4	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
5	F17557	Прокладка	2
6	F17556	Корпус/статор в сборе	1
6	FK654541	Комплект насоса/мотора	1
7	F17555	Якорь	1
8	F449843	Кабель в сборе	1
8	F449843-1	Кабель в сборе	1
9	F17508	Шайба упорная	1
10	F17518	Крышка заливной горловины	1
11	F17510	Кольцо уплотнительное заливной пробки	1
11	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
12	F17505	Узел бачка и кронштейна	1
13	F1280	ВИНТ (#8-32 x .250)	3
13	8M0129582	Винт	3
14	F8078	Стопорная шайба	3
14	23836	СТОПОРНАЯ ШАЙБА	3
15	F299449-4	Переключатель в сборе	1
16	F413420	Фиксатор панели переключателя	1
17	F1934	ВИНТ (#6 x .500)	4
18	F449181	Панель переключателя тримма	1
19	F17563	Узел двигателя и бачка	1
19	FK654541	Комплект насоса/мотора	1
20	F1203	ВИНТ (.250-20 x .875)	1
20	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	F17564	Узел клапанного корпуса	1
21	FK654541	Комплект насоса/мотора	1
22	F17522	Уплотнительное кольцо	1
22	2525	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (3.125)	1
23	F1310	Винт (#10-24 x .625)	4
24	F449254	Магистраль гидравлическая	1
25	F1959	Винт (.25-20 X 1.75)	5
26	F449354	Кронштейн упорный	1
27	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
27	34939	ВИНТ (.250-20 x .500)	2
28	FA449149	Крышка в сборе	1
28	817802A3	Крышка в сборе	1
29	F449342	Уплотнительное кольцо вала поршня	1
30	FA449015	Поршень в сборе	1
30	803481T	Поршень гидравлический в сборе	1
31	F449278	Уплотнительное кольцо	1
32	F40278	Уплотнительное кольцо цилиндра	2
33	F449010	Цилиндр	1
33	803823T	Цилиндр гидравлический	1
34	FA449799	Пластина в сборе	1
35	F449545-2	КОРПУС	1
35	818055F	КОРПУС	1
36	F1966	Пробка пластиковая	1
37	F1963	Гайка (.625-18)	2
37	F7053	Гайка (.625-18) латунная	2
38	F178362	ВТУЛКА	2
38	F449362	Втулка нижнего вала	2
39	F449632	Вал крепления тримма	1
40	F449253-1	Магистраль гидравлическая	1
41	F449758	Магистраль гидравлическая	1
42	F1877	Стяжка	4
42	816311T	СТЯЖКА (8.00 дюймов)	4
43	F449754-1	Магистраль гидравлическая	1
44	FA17559	Цилиндр подъёма в сборе	1
44	819365A2	Цилиндр в сборе	1
45	F17577	Узел хомута	1
45	F2A654983	Хомут в сборе	1
46	F17561-1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
46	F654984	Уплотнительное кольцо	1
47	F17562-1	Поршень в сборе	1
47	FA654015	Поршень в сборе	1
48	F17528	Уплотнительное кольцо торцевой головки	1
48	F654618	Уплотнительное кольцо	1
49	F17560	Узел головки	1
49	FA654055	Головка в сборе	1
50	FA178962	УЗЕЛ АМОРТИЗАТОРА	1
50	FS719962	Амортизатор в сборе	1
51	F1931	Гайка (.500-20)	2
51	826709117	Гайка (.500-20) нержавеющая сталь	2
52	F1960	Шайба	2
53	F449889	Вал верхнего амортизатора	1
54	F178344	Втулка амортизатора	1
55	F1822	Винт (.312-18 x .875)	3
55	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
56	F17558	Комплект сквозных болтов	1

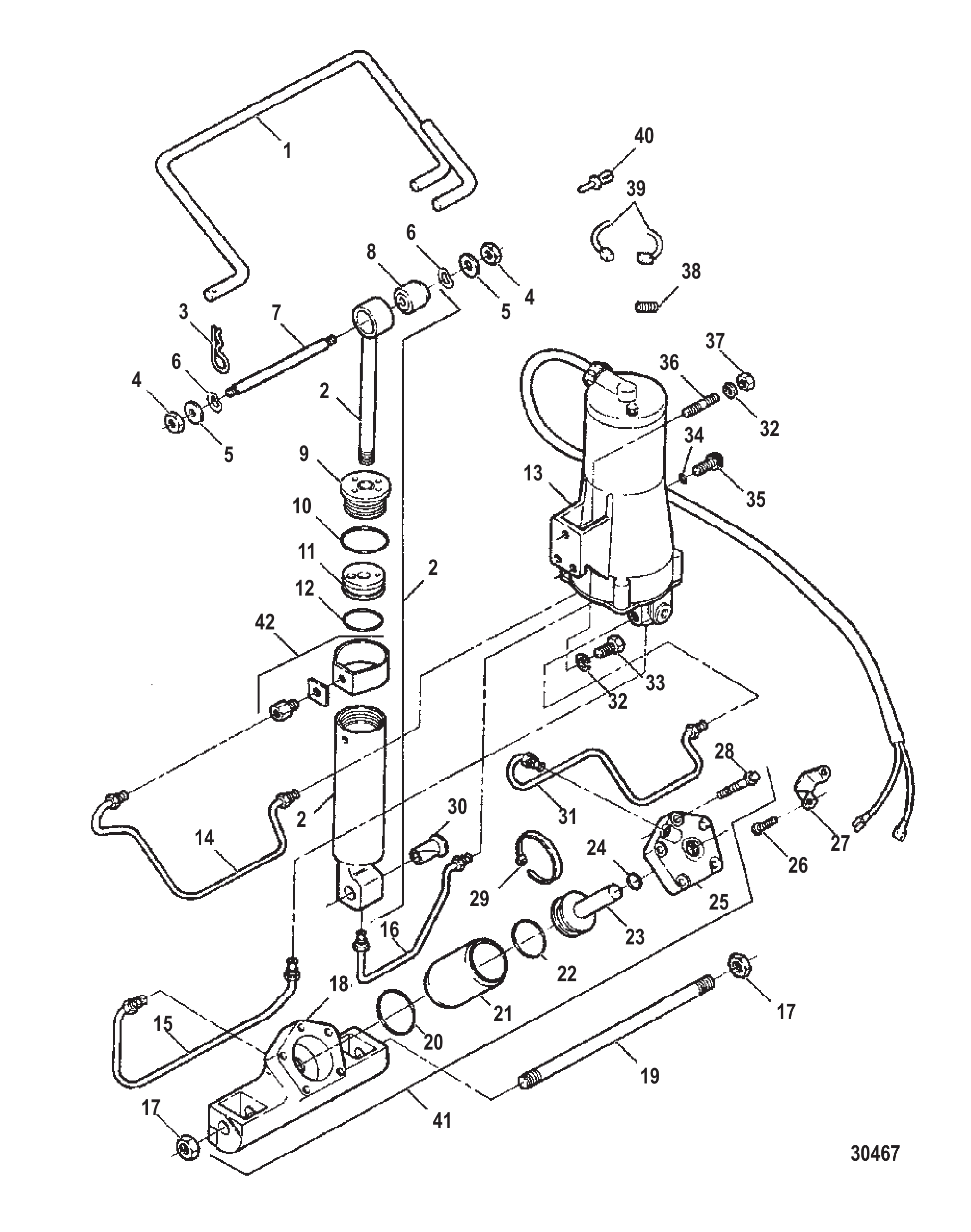

Рис. 26СБОРОКА ПОДЪЕМА И НАКЛОНА (F5H150-1) TRIM & TILT ASSEMBLY (F5H150-1)

REF	Номер детали	Наименование	Кол-во
_	F5H150-1	Узел тримма и наклона	1
_	853515A4	УЗЕЛ ТРИММА И НАСОСА	1
1	F5H179	Комплект кронштейна	1
1	819504A2	Комплект кронштейна	1
2	FS654381	Цилиндр в сборе	1
2	819365A2	Цилиндр в сборе	1
3	F525629	Штифт	1
4	F1931	Гайка (.500-20)	2
4	826709117	Гайка (.500-20) нержавеющая сталь	2
5	F1710	Шайба плоская	2
6	F1711	Шайба пружинная выпуклая	2
7	F449889	Вал верхнего амортизатора	1
8	F178344	Втулка амортизатора	1
9	FA654055	Головка в сборе	1
10	F654618	Уплотнительное кольцо	1
11	FA654015	Поршень в сборе	1
12	F654984	Уплотнительное кольцо	1
13	F694541-2	Насос/мотор в сборе	1
14	F660758	Линия верхнего гидравлического цилиндра подъёма	1
15	F660253	Линия нижнего гидравлического цилиндра тримма	1
16	F660754	Линия нижнего гидравлического цилиндра подъёма	1
17	F7053	Гайка (.625-18) латунная	2
18	F449545-2	КОРПУС	1
18	818055F	КОРПУС	1
19	F449632	Вал крепления тримма	1
20	F40278	Уплотнительное кольцо цилиндра	2
21	F449010	Цилиндр	1
21	803823T	Цилиндр гидравлический	1
22	F449278	Уплотнительное кольцо	1
23	FA449015	Поршень в сборе	1
23	803481T	Поршень гидравлический в сборе	1
24	F449342	Уплотнительное кольцо вала поршня	1
25	817802A2	Крышка в сборе (A449149-1)	1
25	817802A3	Крышка в сборе	1
26	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
26	34939	ВИНТ (.250-20 x .500)	2
27	F449354	Кронштейн упорный	1
28	F1959	Винт (.25-20 X 1.75)	5
29	F1877	Стяжка	2
29	816311T	СТЯЖКА (8.00 дюймов)	2
30	F449362	Втулка нижнего вала	2
31	F660254	Магистраль верхняя гидравлического цилиндра тримма	1
32	F8096	СТОПОРНАЯ ШАЙБА (.312)	3
32	53166	СТОПОРНАЯ ШАЙБА (.312)	3
33	F1822	Винт (.312-18 x .875)	2
33	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	F50342-1	САЛЬНИК	1
34	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
35	F17518	Крышка заливной горловины	1
36	F660273	Шпилька	1
36	827512	ШПИЛЬКА	1
37	F1515	ГАЙКА (.312-18)	1
37	8M0204668	Гайка (.312-18)	1
38	F17500	Комплект пружин щёток	1
38	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
39	F17611	Комплект щёток	1
39	8989	Комплект щёток	1
40	F1966	Пробка пластиковая	1
41	818055A3	Корпус в сборе	1
42	F2A654983	Хомут в сборе	1

Рис. 27СБОРОКА ПОДЪЕМА И НАКЛОНА (F5H196) TRIM & TILT ASSEMBLY (F5H196)

REF	Номер детали	Наименование	Кол-во
_	F5H196	Узел тримма и подъёма	1
1	F5H179	Комплект кронштейна	1
1	819504A2	Комплект кронштейна	1
2	FS654381	Цилиндр в сборе	1
2	819365A2	Цилиндр в сборе	1
3	F525629	Штифт	1
4	F1931	Гайка (.500-20)	2
4	826709117	Гайка (.500-20) нержавеющая сталь	2
5	F1710	Шайба плоская	2
6	F1711	Шайба пружинная выпуклая	2
7	F449889	Вал верхнего амортизатора	1
8	F178344	Втулка амортизатора	1
9	FA654055	Головка в сборе	1
10	F654618	Уплотнительное кольцо	1
11	FA654015	Поршень в сборе	1
12	F654984	Уплотнительное кольцо	1
13	F660541	Насос/мотор в сборе	1
13	F694541-2	Насос/мотор в сборе	1
13	F694541-2	Насос/мотор в сборе	1
14	F660758	Линия верхнего гидравлического цилиндра подъёма	1
15	F660253	Линия нижнего гидравлического цилиндра тримма	1
16	F660754	Линия нижнего гидравлического цилиндра подъёма	1
17	F7053	Гайка (.625-18) латунная	2
18	F449545-2	КОРПУС	1
18	818055F	КОРПУС	1
19	F449632	Вал крепления тримма	1
20	F40278	Уплотнительное кольцо цилиндра	2
21	F449010	Цилиндр	1
21	803823T	Цилиндр гидравлический	1
22	F449278	Уплотнительное кольцо	1
23	FA449015	Поршень в сборе	1
23	803481T	Поршень гидравлический в сборе	1
24	F449342	Уплотнительное кольцо вала поршня	1
25	817802A2	Крышка в сборе (A449149-1)	1
25	817802A3	Крышка в сборе	1
26	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
26	34939	ВИНТ (.250-20 x .500)	2
27	F449362	Втулка нижнего вала	2
28	F1959	Винт (.25-20 X 1.75)	5
29	F1877	Стяжка	2
29	816311T	СТЯЖКА (8.00 дюймов)	2
30	F449362	Втулка нижнего вала	2
31	F660254	Магистраль верхняя гидравлического цилиндра тримма	1
32	F8096	СТОПОРНАЯ ШАЙБА (.312)	3
32	53166	СТОПОРНАЯ ШАЙБА (.312)	3
33	F1822	Винт (.312-18 x .875)	2
33	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	F50342-1	САЛЬНИК	1
34	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
35	F17518	Крышка заливной горловины	1
36	F660273	Шпилька	1
36	827512	ШПИЛЬКА	1
37	F1515	ГАЙКА (.312-18)	1
37	8M0204668	Гайка (.312-18)	1
38	F17500	Комплект пружин щёток	1
38	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
39	F17611	Комплект щёток	1
39	8989	Комплект щёток	1
40	F1966	Пробка пластиковая	1
41	818055A3	Корпус в сборе	1
42	F1975	Стопорная шайба (#10)	2
42	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
43	F660908	Провод в сборе красный	1
44	F91446-2	Кронштейн	1
45	F8011	ШАЙБА	2
45	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
46	F1760	Винт (#10-24 x .375)	4
47	F510460	ПРЕРЫВАТЕЛЬ	1
47	898103194	Автоматический выключатель	1
48	F660917	Реле силового тримма	2
48	803632T	Реле	2
49	F660978	Кронштейн реле байонетных моделей	2
50	FA663744	Комплект проводов	1
51	F2A654983	Хомут в сборе	1
52	F1513	Гайка (#10-32)	4
52	68219	Гайка (#10-32) нержавеющая сталь	4

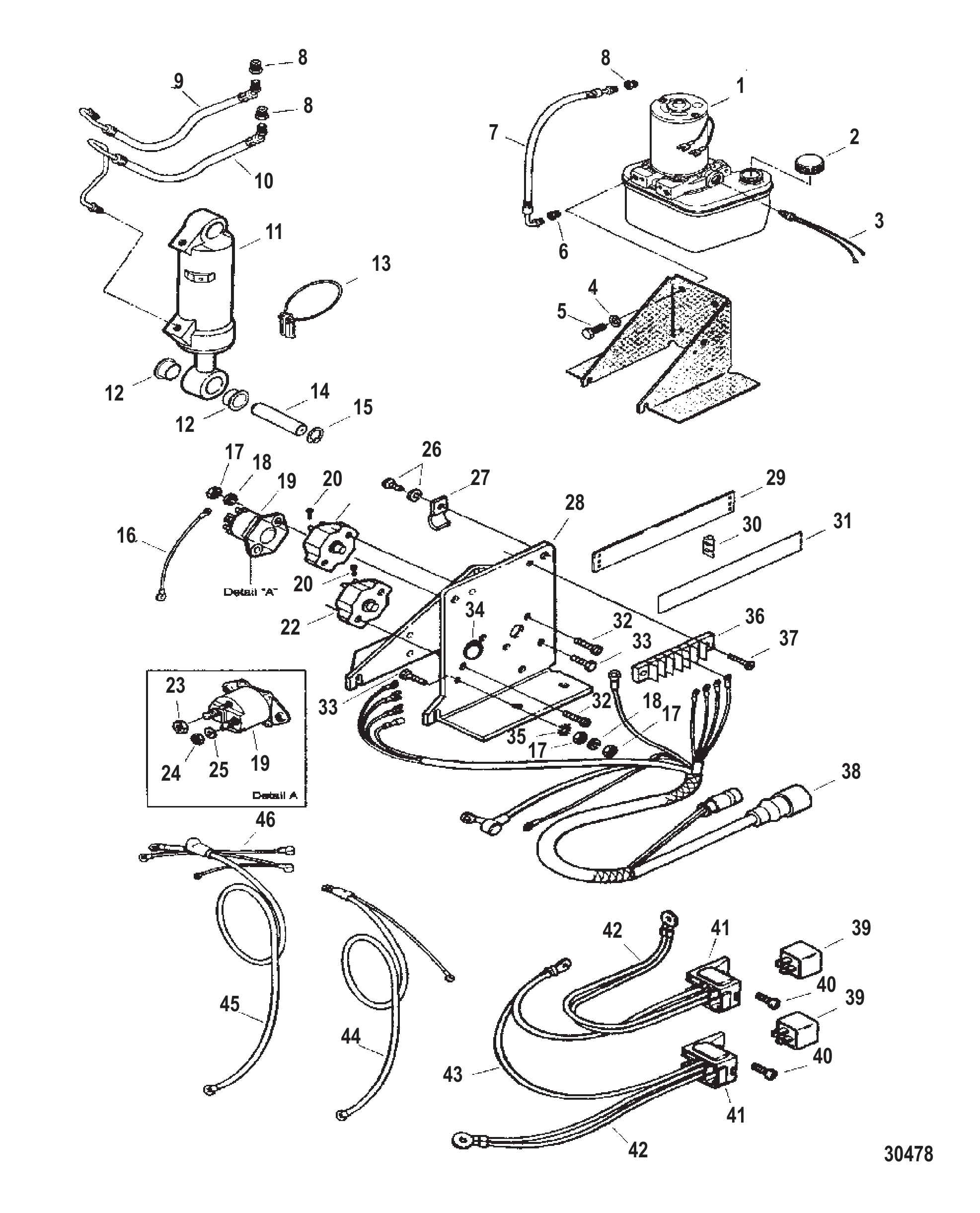

Рис. 28СБОРОКА ПОДЪЕМА (L DRIVE) TRIM ASSEMBLY (L DRIVE)

REF	Номер детали	Наименование	Кол-во
1	F695541-1	Насос в сборе	1
1	F722541	Насос в сборе	1
2	F17637	Крышка	1
2	861597	КРЫШКА	1
3	F695602	Датчик давления	1
3	819446	Выключатель	1
4	F2014	Шайба	2
4	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
5	F1871	Винт (.375-16 x .750)	2
5	98261	ВИНТ (.375-16 x .750)	2
6	F698858	Фитинг гидравлического шланга	2
6	77366	ШТУЦЕР	2
7	F698753-1	Шланг гидравлический	2
8	819052	Штуцер	4
8	48166	Штуцер	4
9	F698259	Шланг гидравлический (вверх)	1
10	F698088	Шланг гидравлический (вниз)	1
11	FA722381	Комплект гидроцилиндра тримма	1
12	F695818	Подшипник	4
13	F695451-1	Проставка стопора наклона	1
14	F695037	Палец цилиндра тримма	2
15	F695930	Стопорное кольцо	2
15	818826	КОЛЬЦО	2
16	F722664	Провод в сборе массы реле стартера	1
17	F1341	ГАЙКА (.250-20) нержавеющая сталь	4
17	64015	Гайка (.250-20) клеммы стартерного соленоида	4
18	F1975	Стопорная шайба (#10)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	F460917-1	Реле	1
19	817109A3	Ремкомплект стартера соленоида (стиль II)	1
20	F1280	ВИНТ (#8-32 x .250)	4
20	8M0129582	Винт	4
21	F695460	Выключатель автоматический (35 А)	1
22	F698460	Выключатель автоматический (25 А)	1
23	F1515	ГАЙКА (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	F1513	Гайка (#10-32)	2
24	68219	Гайка (#10-32) нержавеющая сталь	2
25	F1975	Стопорная шайба (#10)	2
25	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
26	F1734	ВИНТ СО СТОПОРНОЙ ШАЙБОЙ (.250-20 x .500)	2
26	34939	ВИНТ (.250-20 x .500)	2
27	F289446-1	Хомут крепления дистанционного электрокабеля к кронштейну	3
28	F695371-1	Кронштейн крепления тримма	1
28	F695371-3	Кронштейн насоса/электрики	1
29	F694672	Крышка клеммной колодки	1
30	F664384	Зажим крышки клеммной колодки	2
31	F691025	Прокладка изолирующая	1
32	F1303	Винт (#8-32 x .750)	4
33	F1999	Винт (.250-20 x .875)	3
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
34	F695374	Наклейка выключателя автоматического	2
35	F8158	Шайба стопорная (.250 наружная)	1
35	93702	Шайба (.250 наружная звездообразная)	1
36	F722497	Колодка клеммная	1
37	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	2
37	852453	Винт (#10-24 x .560)	2
38	F722744	Жгут проводов в сборе	1
38	819025A1	Жгут проводов в сборе	1
39	F698917	Реле силового тримма	2
40	F1760	Винт (#10-24 x .375)	2
41	F722293	Разъём реле тримма	2
41	817020	Гнездо	2
42	F722683	ЖГУТ ПРОВОДОВ (Черный)	2
43	F722583	ЖГУТ ПРОВОДОВ (Красный с фиолетовой полосой)	1
44	F722841	КАБЕЛЬ В СБОРЕ Аккумулятор отрицательный (Черный)	1
45	F722833	КАБЕЛЬ В СБОРЕ Аккумулятор положительный (Красный)	1
46	F722635	ЖГУТ ПРОВОДОВ (С колпачками) (Красный)	1

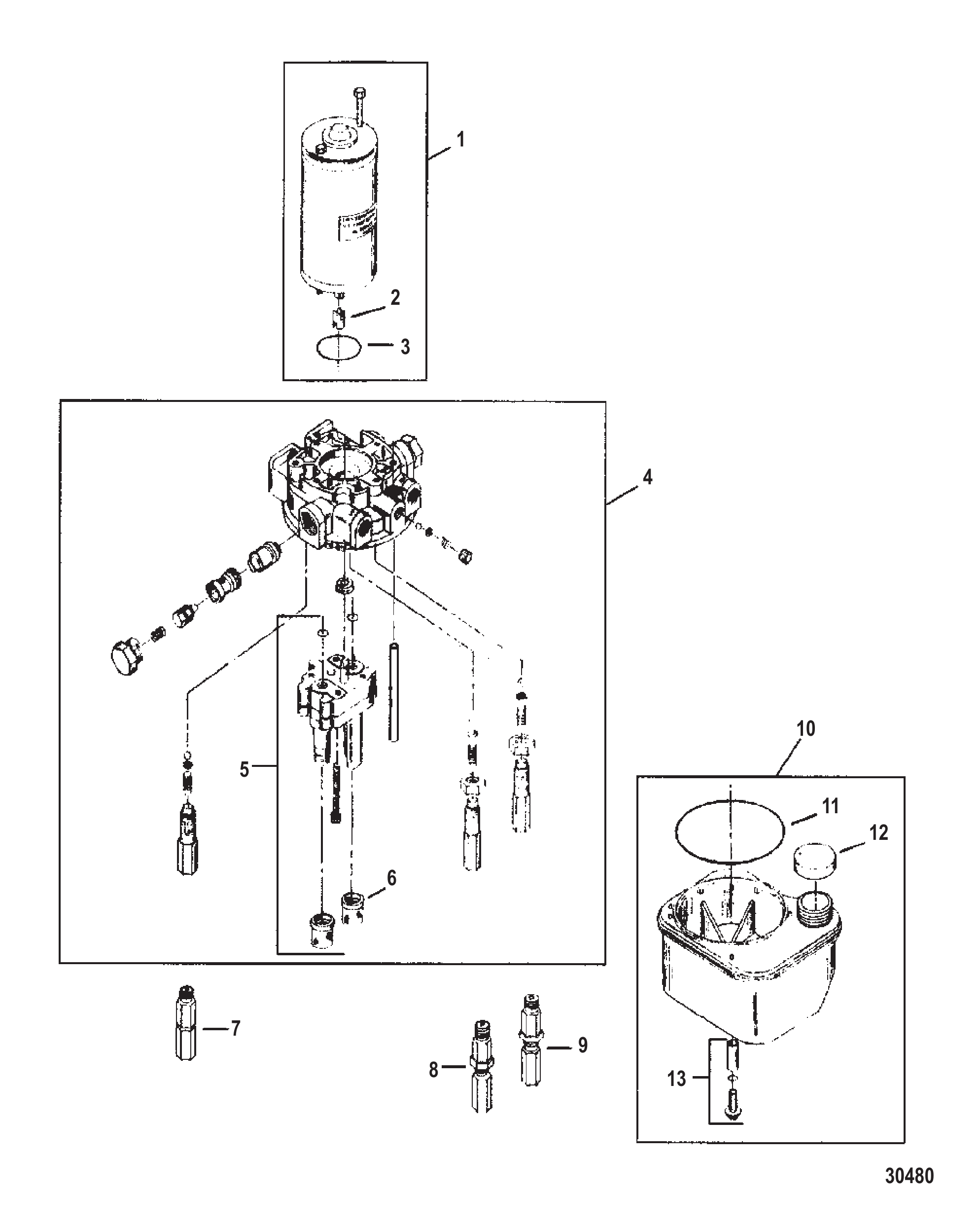

Рис. 29СБОРОКА НАСОСА/МОТОРА ПОДЪЕМА (L DRIVE) (F695541-1 & F722541) TRIM PUMP/MOTOR ASSY (L DRIVE) (F695541-1 & F722541)

REF	Номер детали	Наименование	Кол-во
1	F17629	МОТОР В СБОРЕ	1
2	89493	Муфта	1
2	803852	Соединительная муфта	1
3	F17631	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
3	89498	Уплотнительное кольцо	1
4	F17632	ПЕРЕХОДНИК В СБОРЕ	1
5	F17633	НАСОС В СБОРЕ	1
6	F17634	ФИЛЬТР	2
6	89496	Фильтр	2
7	F17639	КОМПЛЕКТ КЛАПАНОВ Термостатический	4
7	812500A1	КОМПЛЕКТ КЛАПАНОВ	4
8	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1
9	812499A1	КОМПЛЕКТ КЛАПАНОВ Перепускной низкого давления	1
10	F17635	БАЧОК В СБОРЕ	1
11	17645	Кольцо уплотнительное	1
12	18526	Крышка заливной горловины масляного резервуара	1
12	861597	КРЫШКА	1
13	F17638	КОМПЛЕКТ КРЕПЕЖА	1

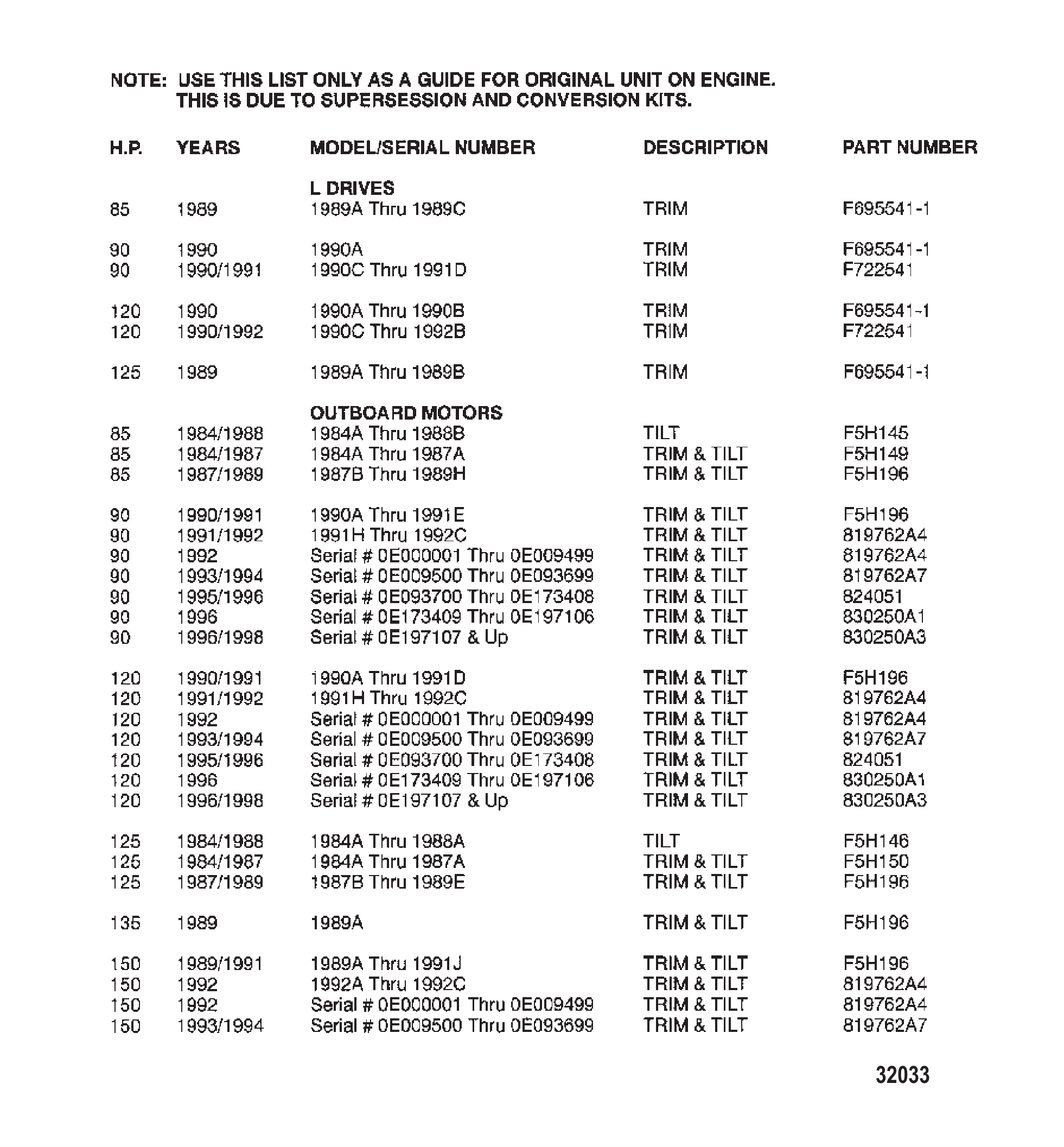

Рис. 30Область применения Where Used

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	0

水星 Mercury FORCE TRIM &amp; TILT 85-150 HP (1984-1999) ALL &amp; Up - — взрыв-схемы и запчасти

水星 Mercury FORCE TRIM & TILT 85-150 HP (1984-1999) ALL & Up - — взрыв-схемы и запчасти
