水星 Mercury 5 HP 225.597500 & Up - — взрыв-схемы и запчасти

Sears 系列 · USA - Cat.# 90-855475 · 共 16 个部位 · 352 条零件

1НИЖНИЙ КОЖУХ И ОПОРНАЯ ПЛИТА 2КАРБЮРАТОР 3КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 4СБОРКА БЛОКА ЦИЛИНДРОВ 5КОРПУС РЕДУКТОРА 6ТОПЛИВНЫЙ НАСОС 7ТОПЛИВНЫЙ БАК И МАГИСТРАЛИ (ПЛАСТИКОВЫЙ - 3.2 ГАЛЛОНА)8СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 9СИСТЕМА ЗАЖИГАНИЯ 10СИСТЕМА ВПУСКА 11КРАСКА 12МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 13УЗЕЛ СТАРТЕРА 14РУЛЕВАЯ РУКОЯТКА/ПОВОРОТНАЯ РУЧКА ГАЗА 15ПОВОРОТНЫЙ КРОНШТЕЙН/ЗАЖИМНОЙ КРОНШТЕЙН 16СБОРКА ВЕРХНЕГО КОЖУХА

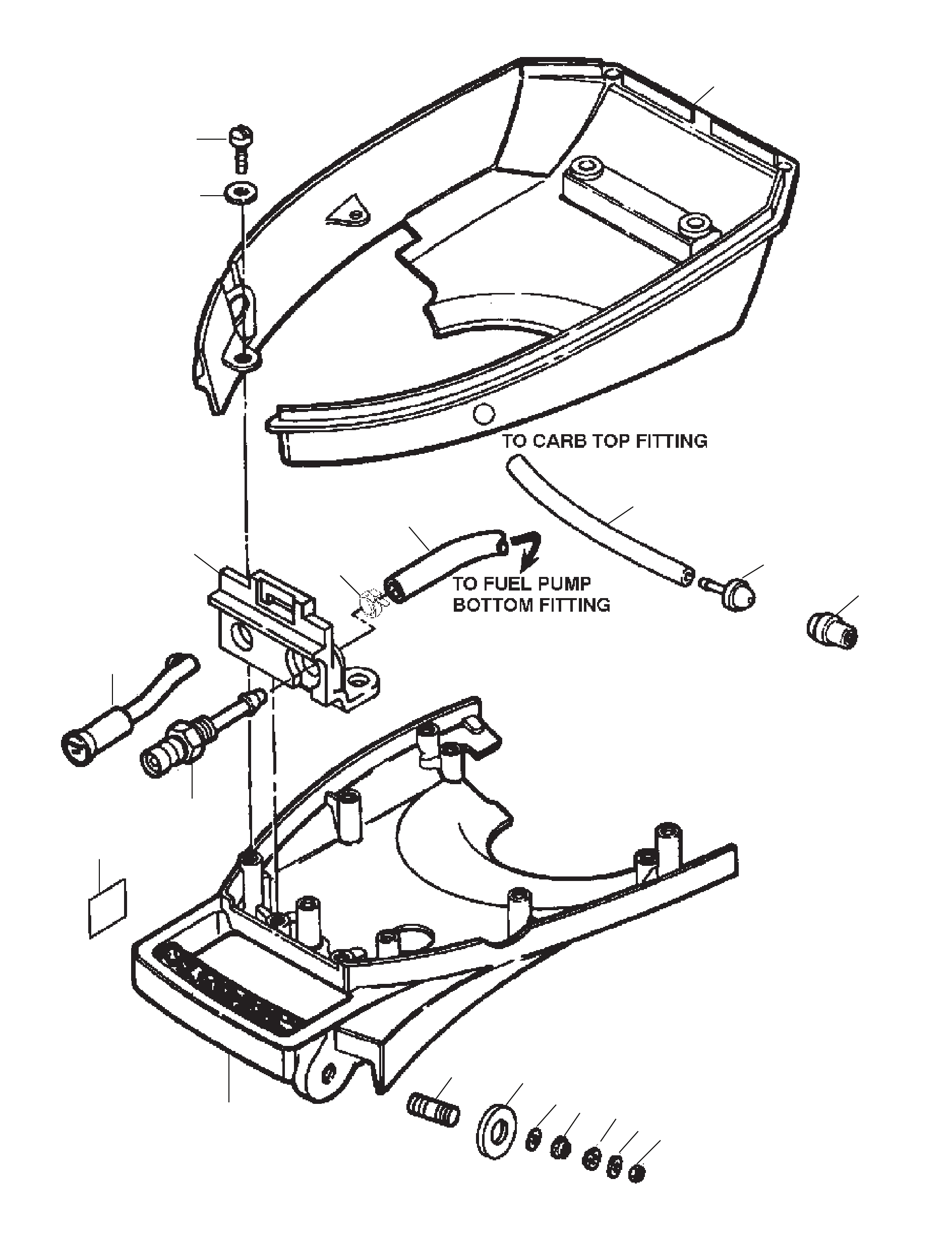

Рис. 1НИЖНИЙ КОЖУХ И ОПОРНАЯ ПЛИТА BOTTOM COWL AND SUPPORT PLATE

REF	Номер детали	Наименование	Кол-во
1	820432T1	Нижний кожух (окрашенный)	1
2	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
3	F681046	ГРУША Праймер	1
4	851934	Крышка топливного насоса	1
5	F687038T1	Опорная пластина (окрашенная)	1
6	827618	ШПИЛЬКА	1
7	F286286-1	Шайба	1
8-	F8015	Шайба	2
9-	F521319	Втулка рулевой рукоятки	2
10-	F1756	Гайка (.375-16)	1
11-	8180291	Наклейка топливной смеси	1
12	F197767-2	Втулка топливная	1
13	F6875471	Ручка воздушной заслонки	1
14	F687163T	Передняя крышка	1
15	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
16-	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
17	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	6
18	F1035	Винт 1/4	6

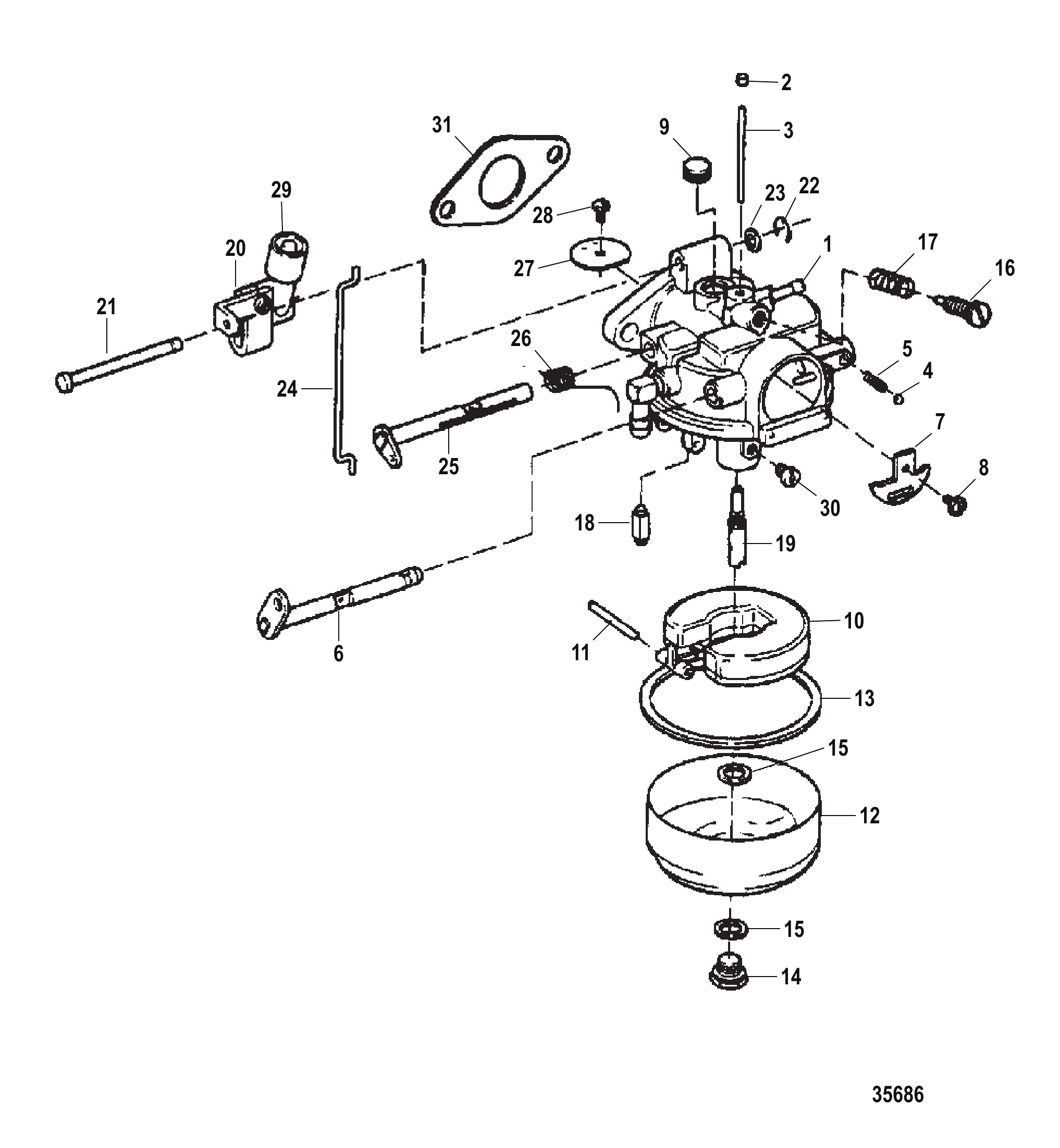

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	F712061	Карбюратор (HO-4A)	1
2	FO10588	Заглушка чашки (верхний карбюратор)	1
3	F10235	Трубка обводного канала	1
4	FO4784	Шарик фрикциона воздушной заслонки	1
5	FO8805	Пружина фрикциона воздушной заслонки	1
6	FO15736	Вал/рычаг в сборе воздушной заслонки	1
7	FO15367	Заслонка воздушная	1
8	FO10280	Винт заслонки воздушной	1
8	803176	ВИНТ С НАКЛЕЙКОЙ	1
9	FO2531	Пробка обводного канала	1
9	20011	Заглушка Велча	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
10	891730A01	Комплект поплавка	1
11	FO13944	ПАЛЕЦ ПОПЛАВКА	1
12	FO15366	Поплавковая камера топливная	1
13	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
14	5128	Винт поплавковой камеры топлива	1
15	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
16	FO15520	Игла регулировки холостого хода	1
17	27160	ПРУЖИНА Винта регулировки холостого хода	1
18	F10265	ИГЛА ВПУСКНАЯ	1
19	F10238	Главный жиклер	1
20	F10290	Тяга дросселя	1
21	F10240	Вал тяги дросселя	1
22	F10241	Стопорное кольцо вала тяги дросселя	1
23	F10242	Шайба вала тяги дросселя	1
24	F10338	Тяга дросселя	1
25	F10339	Вал/рычаг в сборе дросселя	1
26	F10246	Пружина возвратная вала дросселя	1
27	F10248	Заслонка дроссельная	1
28	F10328	ВИНТ ЗАСЛОНКИ	1
28	803176	ВИНТ С НАКЛЕЙКОЙ	1
29	FO10571	Винт регулировки холостого хода	1
30	F10337	Главный жиклёр	1
30	2407	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.039) ГЛАВНОЙ ТОПЛИВНОЙ	OPT
30	F10342	Главный жиклёр	OPT
30	F10341	Главный жиклёр	OPT
31	F18906	Прокладка карбюратора (9.9)	1
-	FK10295	Ремкомплект карбюратора	1
-	FK10294	Комплект прокладок карбюратора	1
-	FG10341	Комплект прокладок головки блока	1

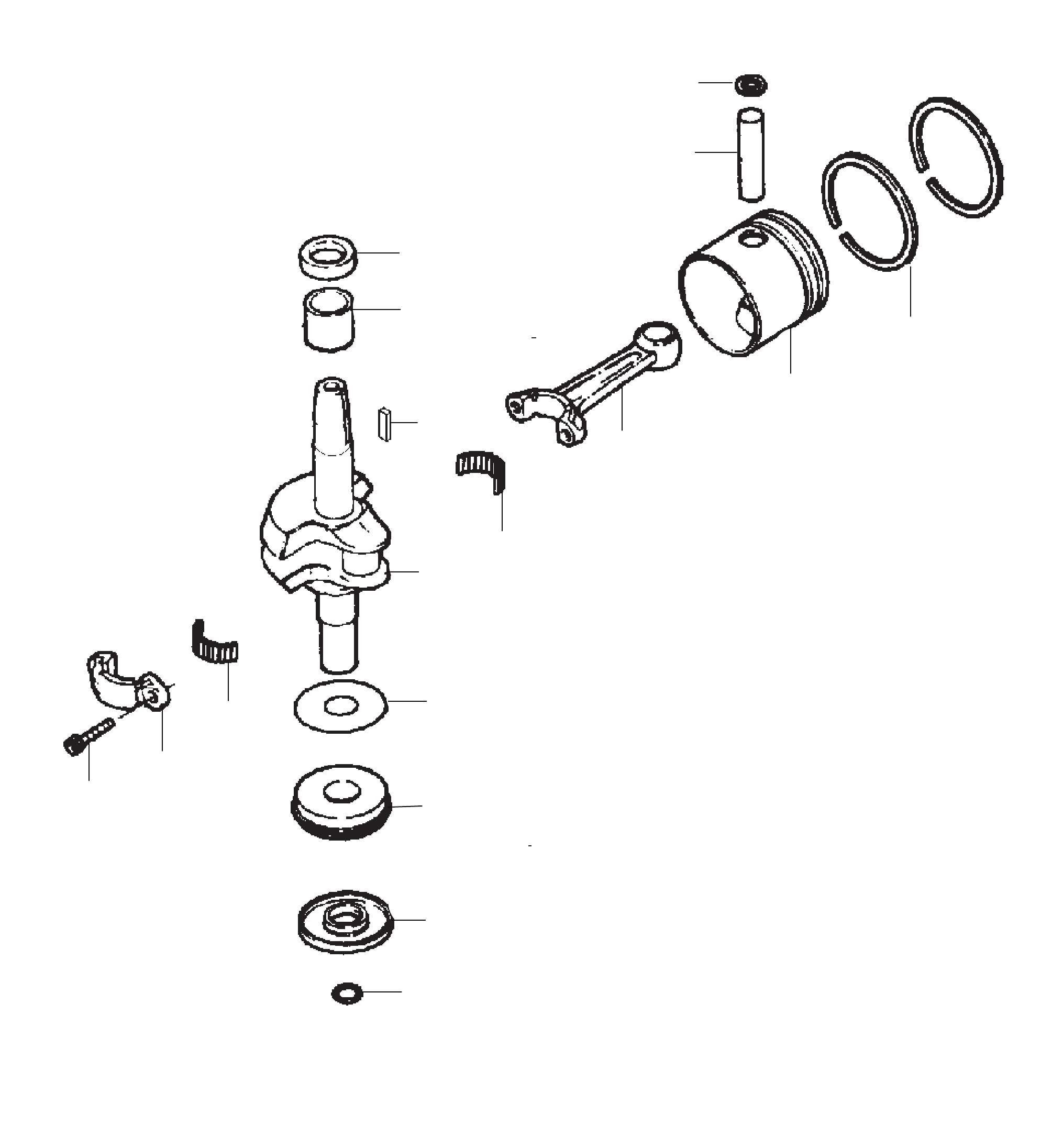

Рис. 3КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	819920A3	Комплект поршня	1
2	F712017	Палец поршневой	1
3	FA712260	Комплект поршневых колец (2 кольца)	1
4	F31410	Стопорное кольцо	2
5	FS715016	Шатун в сборе	1
6	F175634	Болт шатуна	2
7	FA712228	Комплект роликов (2 полосы по 28 шт.)	1
8	FK527018	Комплект коленчатого вала	1
8	819797A1	Коленчатый вал в сборе	1
9	F521910	Подшипник нижний коленвала	1
10	F521270	Маслоотражатель	1
11	F521579	Сальник шлицевого вала коленвала	1
12	819798	САЛЬНИК	1
13	F521013	Подшипник верхний коленвала	1
14	819799	САЛЬНИК	1
15	F687498	Шпонка коленчатого вала/маховика	1
-	FG10341	Комплект прокладок головки блока	1
-	819854A5	Головка блока в сборе	1

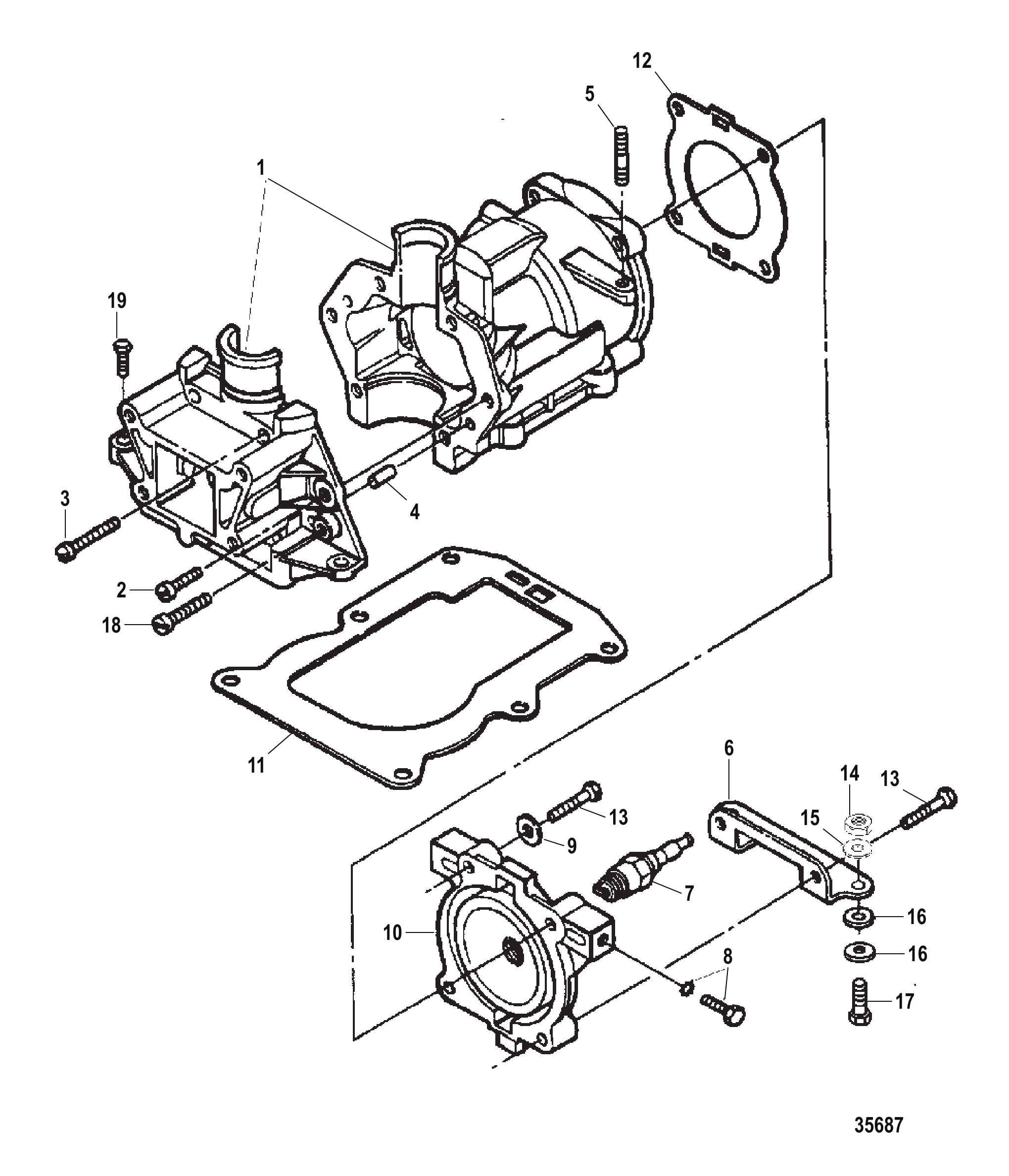

Рис. 4СБОРКА БЛОКА ЦИЛИНДРОВ CYLINDER BLOCK ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	819854A5	Головка блока в сборе	1
1	819854A1	Комплект блока цилиндров	1
2	F1107	Винт (.250-20 x .750)	2
3	F1504	Винт (.250-20 x 1.250)	4
4	F8559	ШТИФТ	2
5	827386	ШПИЛЬКА (.250 x 1.250)-Фиксатор троса	1
6	F521774	Кронштейн нижнего крепления крышки двигателя	1
6	F521774T	Кронштейн нижний	1
7	312	СВЕЧА ЗАЖИГАНИЯ (9.9) (CHAMPION # L87YC)	1
7	327	СВЕЧА ЗАЖИГАНИЯ (9.9) (RFI) (CHAMPION # RL87YC)	OPT
8	F1426	Винт с пружинной шайбой 1/4 - 20 X 7/16	2
9	22937	ШАЙБА	2
10	819367T1	Головка цилиндра (окрашенная)	1
11	F521279-1	Прокладка	1
12	F712529	Прокладка	1
13	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	4
14	64015	Гайка (.250-20) клеммы стартерного соленоида	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	4
17	28636	ВИНТ (.250-20 x .750)	2
18	F2040	Винт 1/4 - 20 X 5/8	1
19	28636	ВИНТ (.250-20 x .750)	2
-	FG10341	Комплект прокладок головки блока	1
-	819854A5	Головка блока в сборе	1

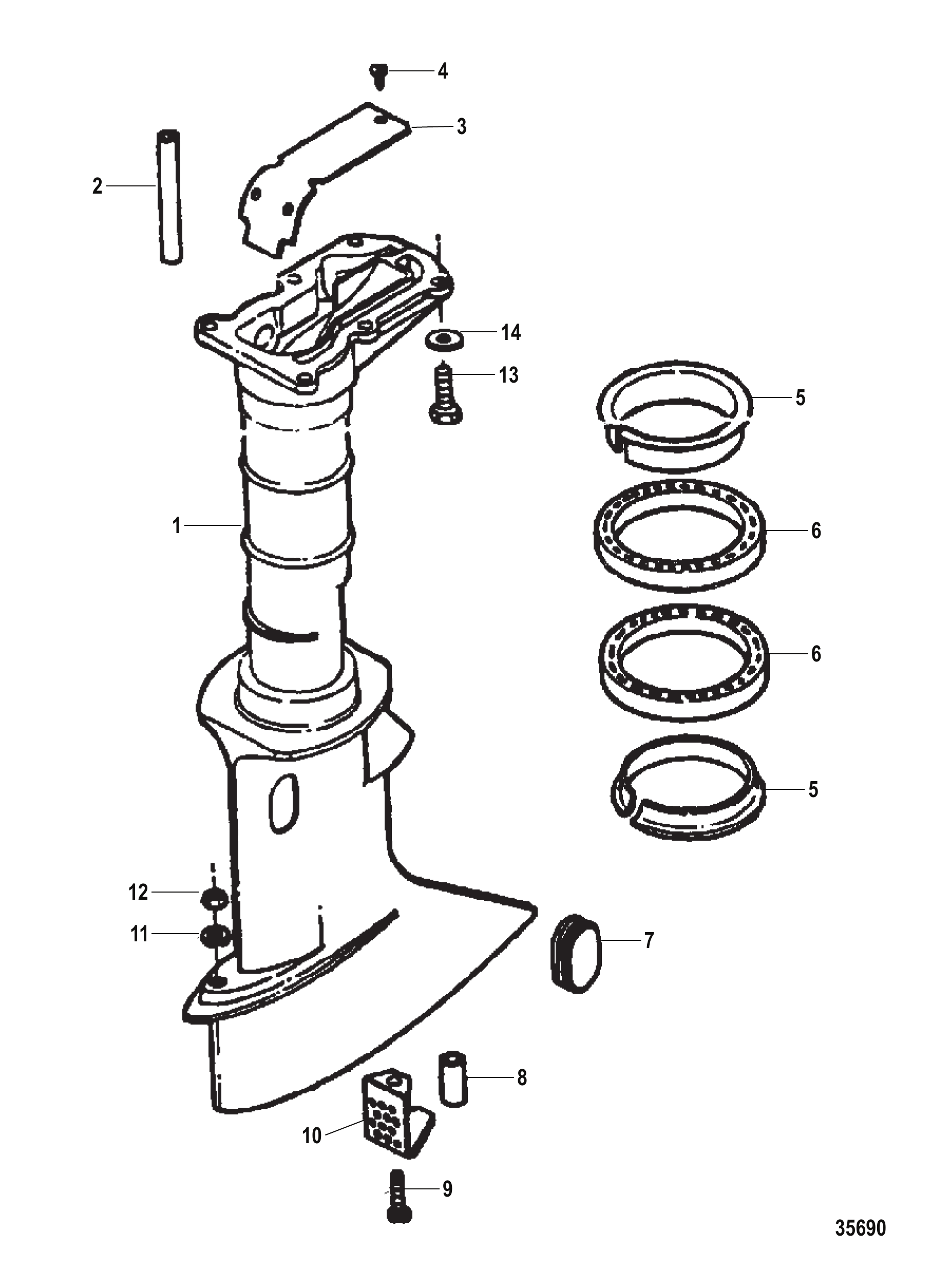

Рис. 5КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	817940A7	Корпус в сборе	1
2	F521261	Линия выпуска воды	1
3	FA341151	Комплект пластины выпуска	1
4	69080	ВИНТ (#6-32 x .250)	3
5	F468169-1	Подшипник	2
6	FA468346	Комплект крепления	2
6	820161	ОПОРА	2
7	F46899-1	Крышка	1
8	F521727	Втулка дефлектора холостого хода	1
9	F1747	Винт 10 - 24 X 1-11/16	1
10	F521779	Дефлектор разгрузки холостого хода	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	F1914	Винт (.250-20 x .750)	6
14	22937	ШАЙБА	6

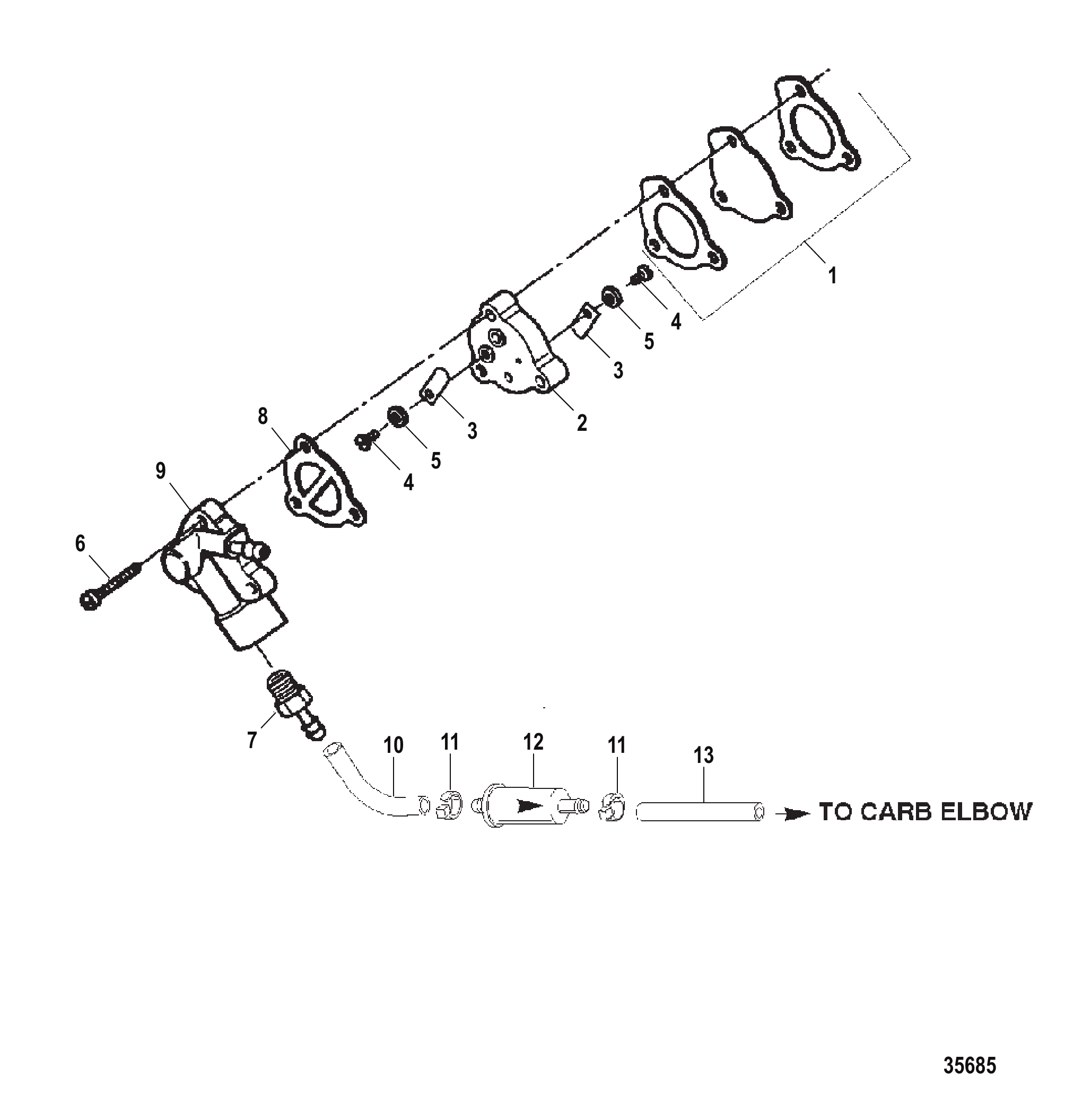

Рис. 6ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	818043A1	Комплект прокладок/диафрагм	1
2	F2A24757	Пластина топливного насоса в сборе	1
3	F18160-3	Лепестковый клапан	2
4	F1286	Винт (#4-40 x .187)	2
5	18552	Шайба	2
6	F1069	Винт (#10-24 x 1.062)	3
7	850314	Штуцер топливного насоса	1
8	F24748-2	Прокладка топливного насоса	1
9	819993T1	Крышка топливного насоса (окрашенная)	1
9	819993T2	КРЫШКА Топливный насос (ОКРАШЕННАЯ)	1
10	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
12	828998	Фильтр топливный (DESIGN II)	1
13	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
-	819854A1	Комплект блока цилиндров	1
-	819854A5	Головка блока в сборе	1

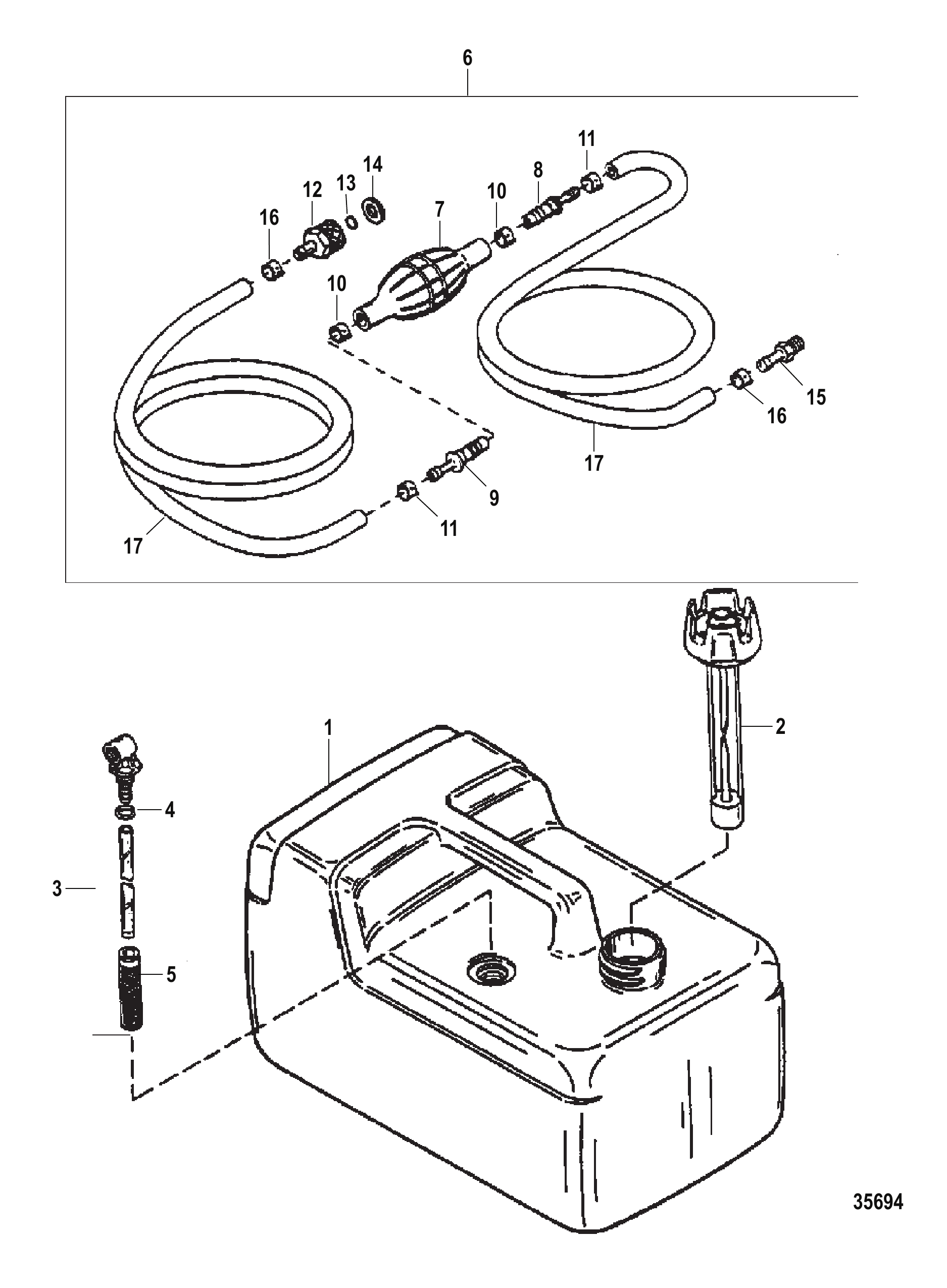

Рис. 7ТОПЛИВНЫЙ БАК И МАГИСТРАЛИ (ПЛАСТИКОВЫЙ - 3.2 ГАЛЛОНА) FUEL TANK AND LINE (PLASTIC - 3.2 GALLON)

REF	Номер детали	Наименование	Кол-во
1	823505A2	Топливный бак в сборе	1
2	823535	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823531	Разъём в сборе топливный	1
3	8M0175544	Комплект топливного разъёма 3.2	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	820572A8	Топливный трубопровод в сборе (.312 внутр. диам.) (8.00 фут.) (30.00 дюйм. и 60.00 дюйм.)	1
6	877684Q8	Топливный шланг в сборе	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	F197787-3	Топливный соединитель	1
12	F197787Q3	Топливный соединитель в сборе	1
13	F17815	Уплотнение (малое)	1
14	F17816	Уплотнение (большое)	1
15	897711	РАЗЪЕМ (.250-18)	1
15	89771Q2	Разъем (.250-18)	1
16	415827	ХОМУТ Нейлоновый (Малый)	2
16	41582Q7	Хомут	2
17	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
17	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
17	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
17	858610100	Шланг (бухта 100.00 футов)	AR

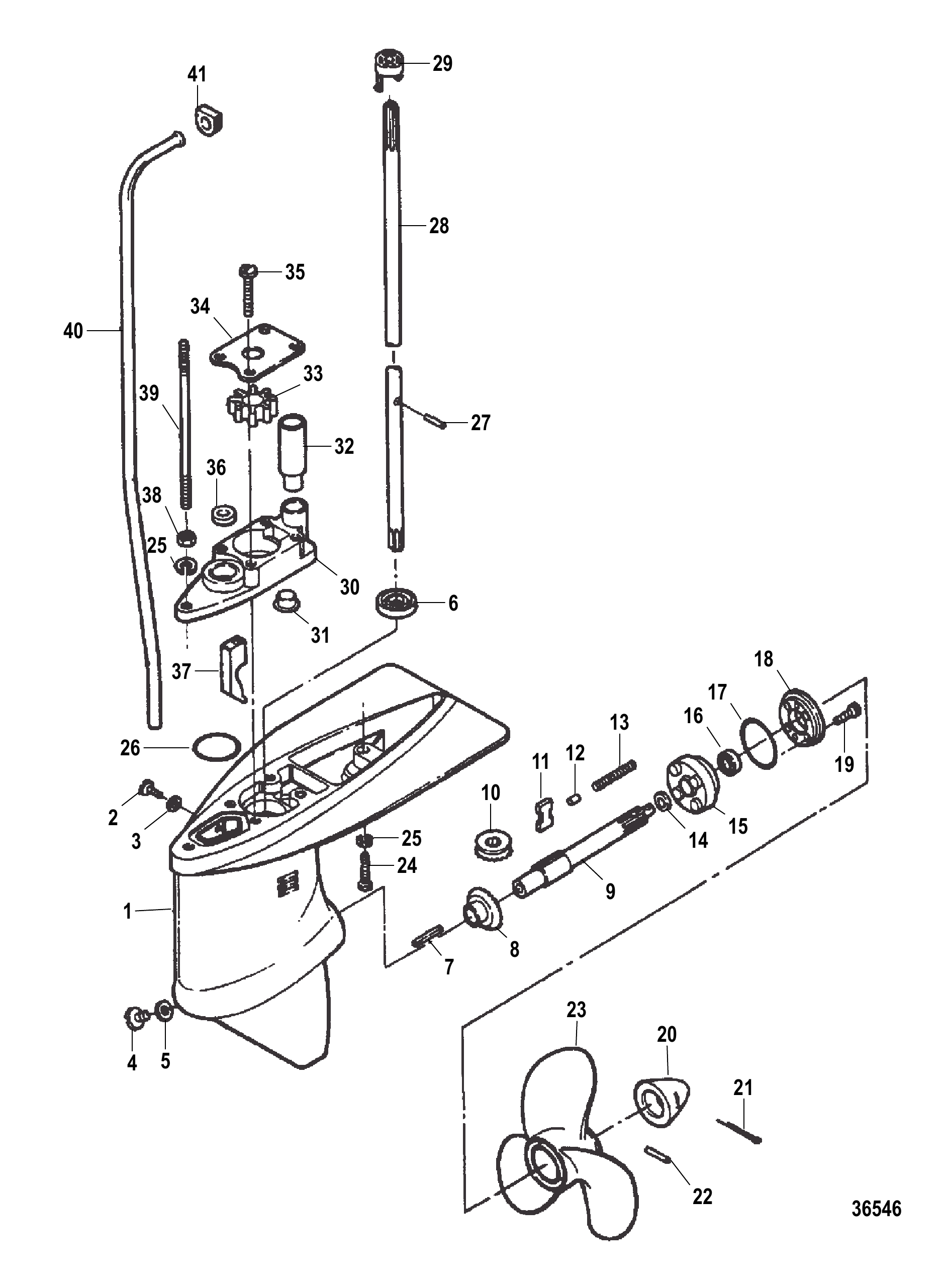

Рис. 8СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	820090A8	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	820090A7	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
2	F1077	ВИНТ (#10-24 x .500)	1
3	F8074	ШАЙБА	1
4	F50109	Винт корпуса редуктора	1
4	79953Q04	Ремкомплект сливного винта	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	F318307	САЛЬНИК ВЕРТИКАЛЬНОГО ВАЛА	1
7	F521728	Штифт	1
8	819249A1	Шестерня в сборе	1
9	F409098	Вал гребного винта	1
10	819250	Шестерня	1
11	F409521	Муфта	1
12	F318372	Штифт направляющий муфты	1
13	F409719	Пружина сцепления	1
14	F521099	Проставка	1
15	FA341298T	Обойма в сборе	1
16	F521307	Сальник вала гребного винта	1
17	F521305	Кольцо уплотнительное	1
18	F521296T1	Фиксатор	1
19	F525457	Винт 1/4 - 20 X 5/8	4
20	817752A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА	1
21	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
22	FA324101	КОМПЛЕКТ СРЕЗНОГО ШТИФТА Гребного винта (3 штифта со шплинтом)	1
23	820110A20	Гребной винт Black Diamond	1
23	FP487	ГРЕБНОЙ ВИНТ Алюминиевый (7.00 x 6.250 x 2)	OPT
23	FP488	ГРЕБНОЙ ВИНТ Алюминиевый (7.250 x 5.500 x 3)	OPT
23	FP75	ГРЕБНОЙ ВИНТ Алюминиевый (8.00 x 5.00 x 2)	OPT
23	FP652	ГРЕБНОЙ ВИНТ Алюминиевый (8.00 x 5.00 x 3)	OPT
24	14168	Винт (.250-20 x 1.00) с головкой	1
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
26	F521783	САЛЬНИК	1
27	F390563	ШТИФТ ПРИВОДА КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
28	F521128	ВЕРТИКАЛЬНЫЙ ВАЛ СТАНДАРТНАЯ НОГА	1
29	819330	Подшипник опоры гребного вала	1
30	FA735060	КОРПУС В СБОРЕ	1
31	F5212461	Пробка водяного насоса	1
32	FA521735	КОМПЛЕКТ САЛЬНИКОВ ВОДЯНОЙ ЛИНИИ	1
33	F521065-1	КРЫЛЬЧАТКА	1
34	F521537	ПЛАСТИНА ВОДЯНОГО НАСОСА	1
35	F1504	Винт (.250-20 x 1.250)	4
36	817472	Сальник	1
37	F521721	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ МУФТЫ	1
38	64015	Гайка (.250-20) клеммы стартерного соленоида	1
39	F601006	Шпилька	1
40	F521244-1	Линия впуска воды - стандартная	1
41	F521342-1	Сальник водяной линии	1
-	FK1057	Ремкомплект сальников	1
-	819026A1	Ремкомплект насоса	1

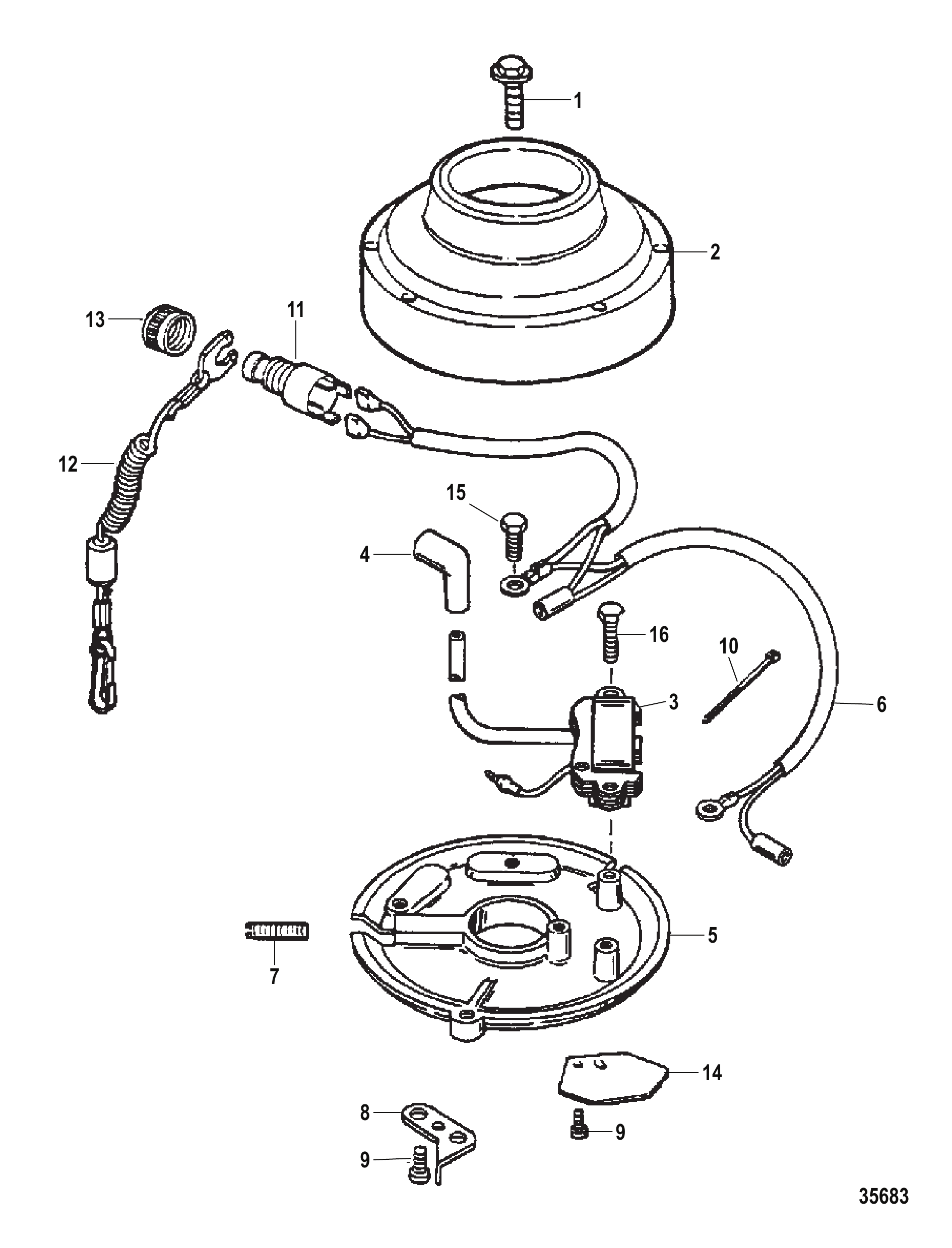

Рис. 9СИСТЕМА ЗАЖИГАНИЯ IGNITION SYSTEM

REF	Номер детали	Наименование	Кол-во
1	F521552	Винт маховика	1
2	819363T	МАХОВИК (Окрашенный)	1
2	819363T1	Маховик (окрашенный)	1
3	850899T	МОДУЛЬ Зажигание	1
4	63709A1	Комплект наконечника/клеммы свечи зажигания	1
5	819345A2	Пластина статора в сборе	1
6	824486A2	Трос в сборе	1
7	824678	ВИНТ	1
8	F702505	Упор максимальных оборотов	1
9	34939	ВИНТ (.250-20 x .500)	2
10	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
11	F687287	Выключатель аварийной остановки	1
12	819399A1	Шнур аварийного останова в сборе	1
12	879104	Шнур аварийной остановки с зажимом	1
13	855594	Гайка	1
14	F712192	Кулачок дроссельной заслонки	1
15	824352	ВИНТ (#10-24 x .375) (#10-24 x .375)-ЗАЗЕМЛЕНИЕ	1
16	824353	ВИНТ (#8-32 X .750)-КРЕПЛЕНИЕ МОДУЛЯ ЗАЖИГАНИЯ	3

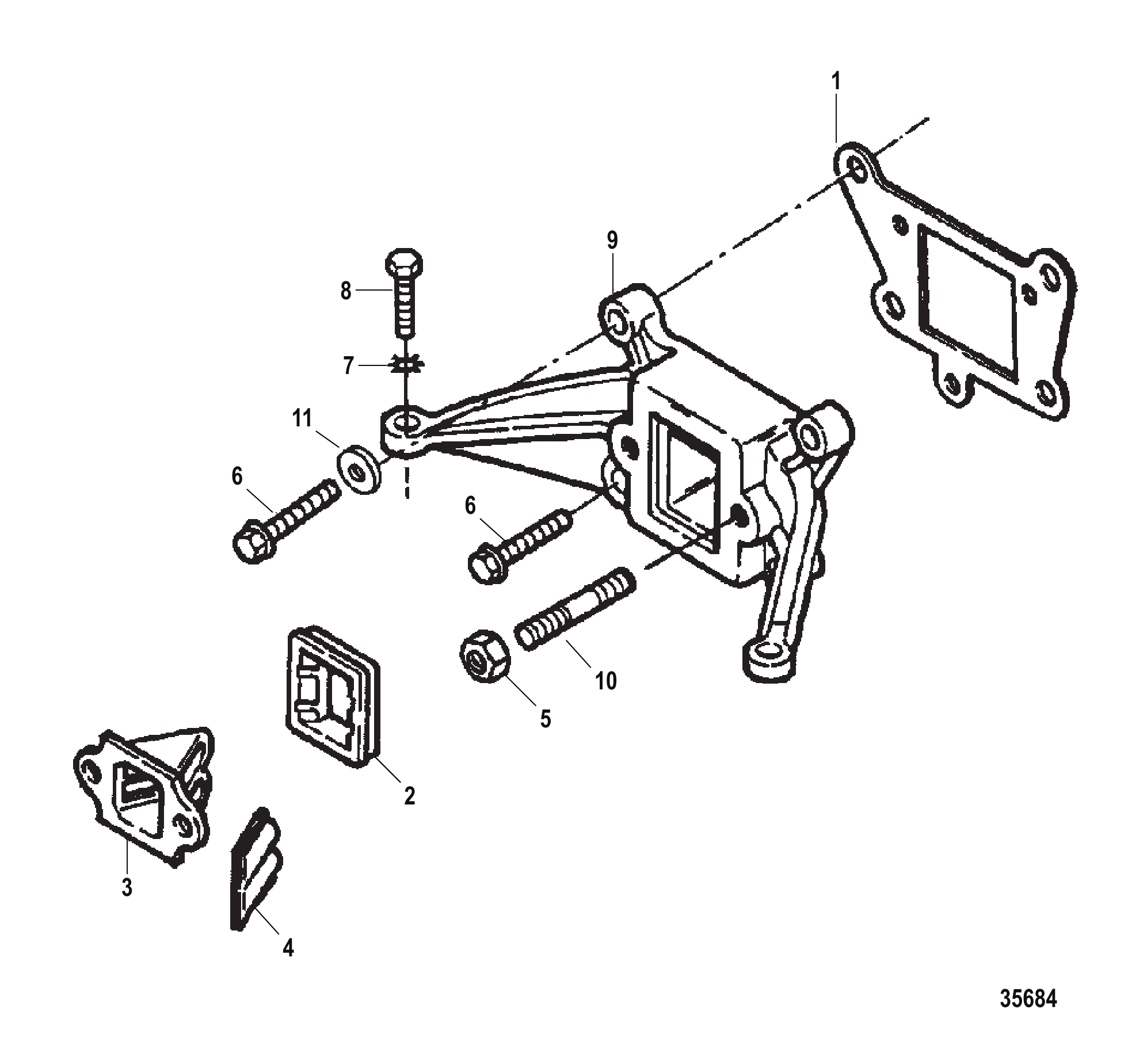

Рис. 10СИСТЕМА ВПУСКА INTAKE SYSTEM

REF	Номер детали	Наименование	Кол-во
1	F521168	ПРОКЛАДКА ПЕРЕХОДНИКА КАРБЮРАТОРА	1
2	F712504	Втулка лепесткового клапана	1
3	819677	ПЛАСТИНА ЛЕПЕСТКОВОГО КЛАПАНА	1
4	F31160-2	Лепестковый клапан	2
5	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	2
6	819110100	Винт (.250-20 x 1.00)	4
7	F8060	ПРУЖИННАЯ ШАЙБА	2
8	F2008	Винт (.250-20 x .875)	2
9	F712167T	ПЕРЕХОДНИК Карбюратор (Окрашенный)	1
9	820097A1	Переходник карбюратора в сборе (окрашенный)	1
10	826625	Шпилька (.250-20 x 1.130) с Dri Lok	2
11	18678	Шайба	2
-	FG10341	Комплект прокладок головки блока	1
-	819854A5	Головка блока в сборе	1

Рис. 11КРАСКА PAINT

REF	Номер детали	Наименование	Кол-во
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q37	Краска .6-ST/G@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR

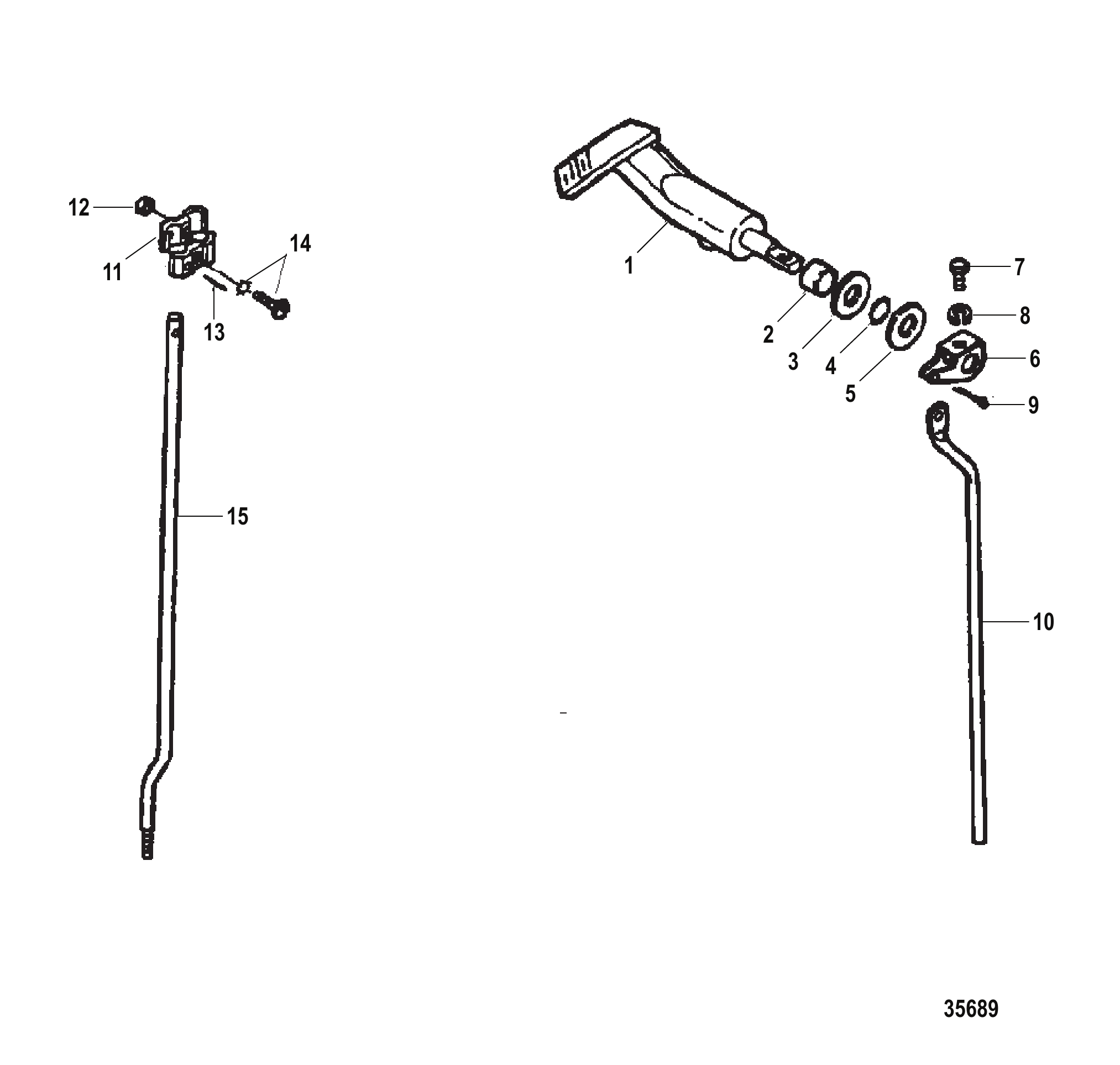

Рис. 12МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	820433T1	Рукоятка	1
2	F341610	Подшипник вала переключения передач	1
3	F269052	Подшипник	1
4	F19342	Сальник вала рычага переключения передач	1
5	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
6	F521621	Рычаг переключения передач	1
7	F2041	Винт 10 - 24 X 3/8	1
8	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
9	29908	ШТИФТ	1
10	F521615	Штанга переключения передач верхняя	1
11	FK341704	КОМПЛЕКТ МУФТЫ	1
12	F7009	ГАЙКА (#10-24)	1
13	F8538	Штифт пружинный	1
14	F1371	ВИНТ С СТОПОРНОЙ ШАЙБОЙ 10 - 24 X 5/8	1
15	F5217051	Тяга переключения передач	1

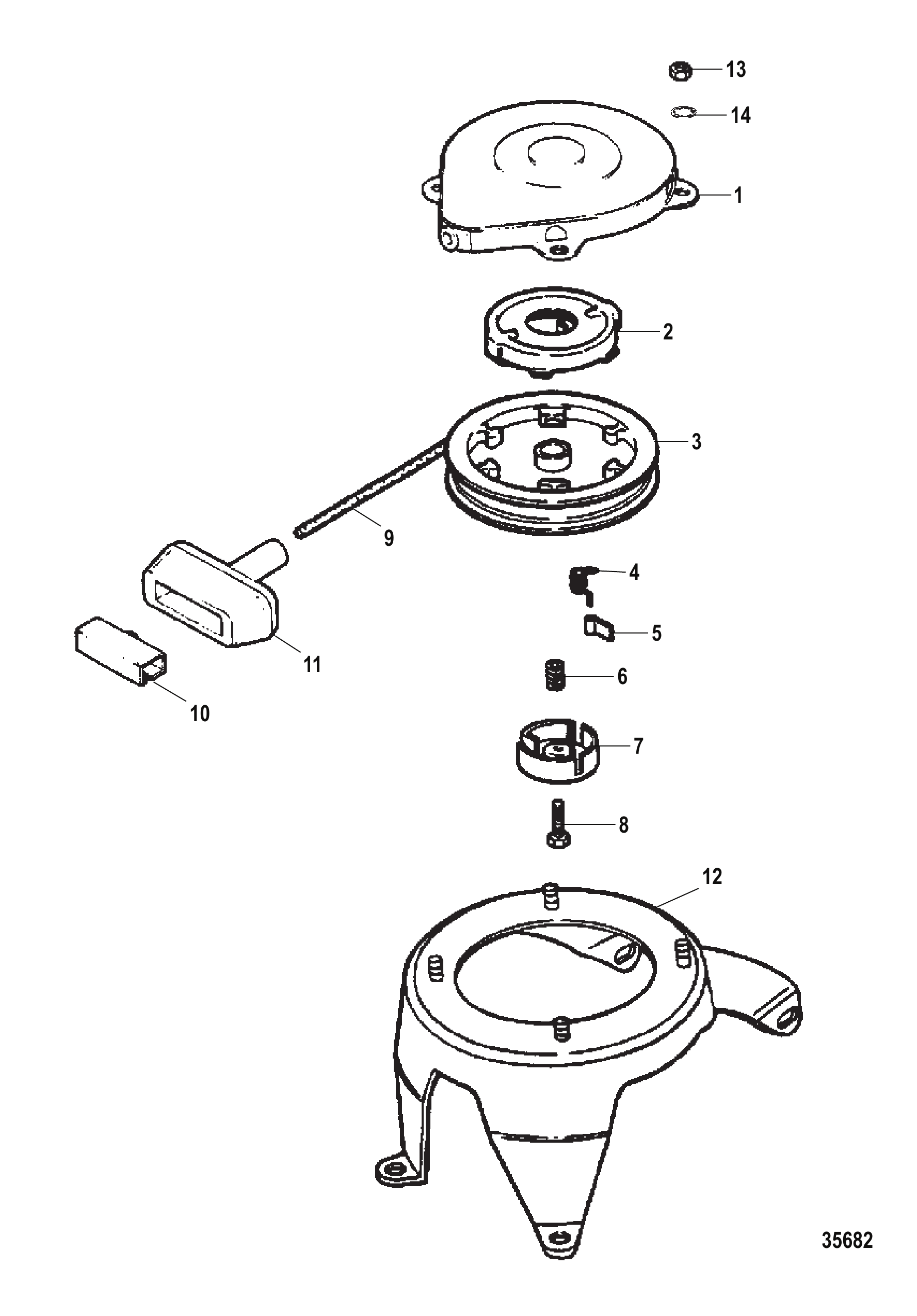

Рис. 13УЗЕЛ СТАРТЕРА STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	F687063	Стартер в сборе с возвратной пружиной	1
2	F15584	Пружина и фиксатор	1
3	F15606	Шкив в сборе (с подшипником)	1
4	F15605	Собачка пружинная	3
5	F250421	Собачка	3
6	F250003	Пружина	1
7	F15604	Фиксатор собачки	1
8	F15615	Винт	1
9	F15585	Стартер ручной	1
10	F620817	Фиксатор	1
11	F620132	Рукоятка шнура стартера	1
12	F702427	Кронштейн крепления стартера	1
12	F702427T	Кронштейн крепления стартера	1
13	64015	Гайка (.250-20) клеммы стартерного соленоида	4
14	21272	ШАЙБА СТОПОРНАЯ (.250) ВИНТА ПОДШИПНИКА	4

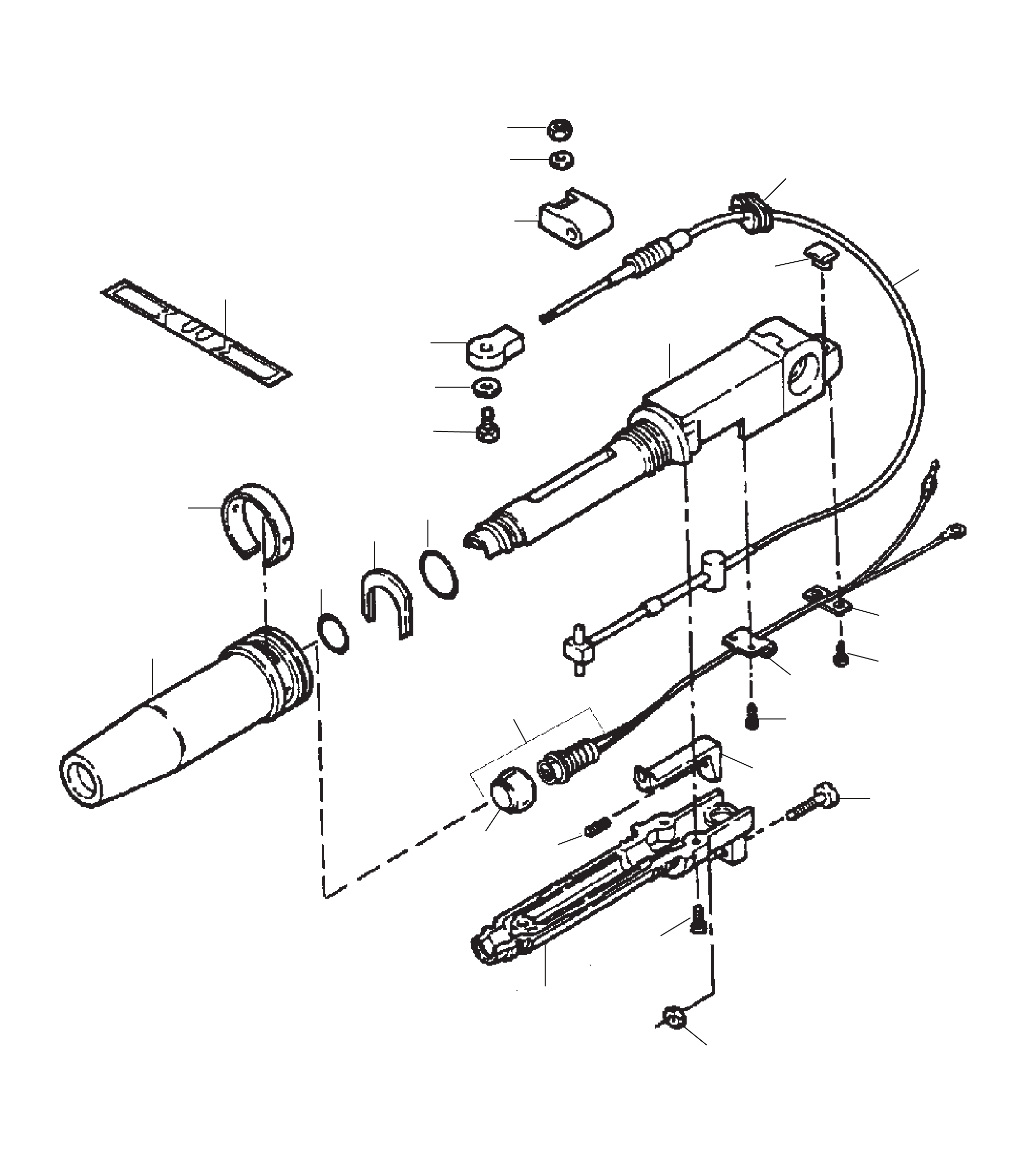

Рис. 14РУЛЕВАЯ РУКОЯТКА/ПОВОРОТНАЯ РУЧКА ГАЗА STEERING HANDLE/TWIST GRIP THROTTLE

REF	Номер детали	Наименование	Кол-во
1	814101	Гайка (.250-20) нержавеющая сталь	1
2	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
2	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
3	F702668	Фиксатор троса управления скоростью	1
4	F702035	Подшипник соединителя (#10-24 RH)	1
5	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	1
6	F702444	Трос в сборе дроссельной заслонки	1
7	F702025	Накладка буфера рукоятки	1
8	F702079T1	Рычаг рулевого управления (верхний) (окрашенный)	1
9	824440A13	Комплект выключателя стоп	1
10	824466A3	Крышка выключателя стоп в сборе	1
11	F2230	Винт (#6-32 x .375)	4
12	F521690-1	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ	1
13	F7009	ГАЙКА (#10-24)	1
14	F2219	Винт (#8-18 x .750)	3
15	827252	РЫЧАГ РУЛЕВОЙ (НИЖНИЙ)	1
15	827252T	Рычаг нижний	1
16	F521199	ПРУЖИНА РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ	1
17	F702198	Упор холостого хода	1
18	828070	Рукоятка румпеля	1
19	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
19	8M0204645	Кольцо уплотнительное (.796 x .139)	1
20	F702178	Фиксатор рукоятки	1
21	23145	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.984 x .139) (МАЛОЕ)	1
22	F702687	Втулка рукоятки	1
23	F712894	Наклейка индикатора скорости/переключения	1
24	F702384	Фиксатор	1
25	824687	ПРОСТАВКА	1
26	F702504	Втулка уплотнительная	1
27	F702212	Пластина зажима троса	1

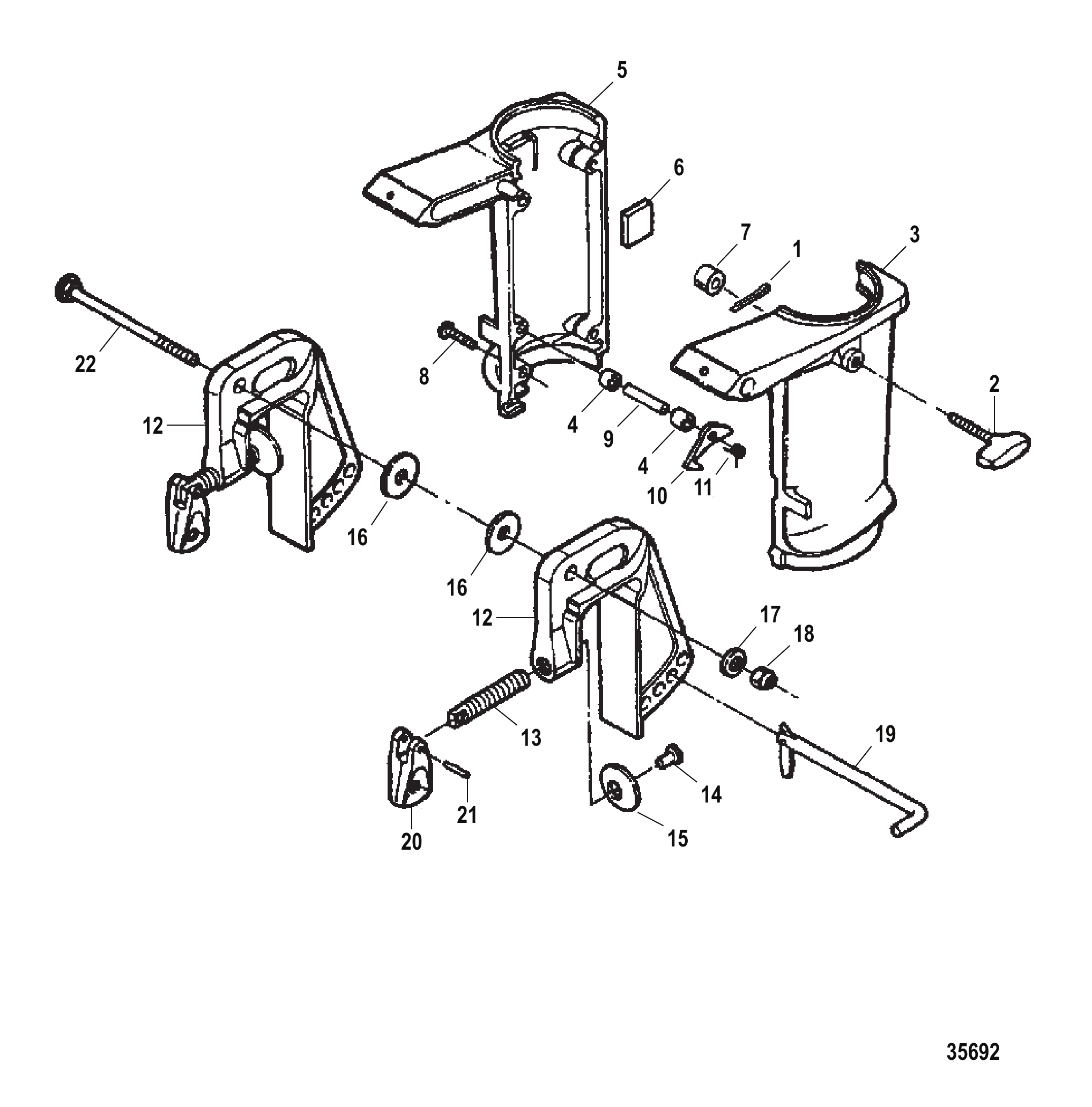

Рис. 15ПОВОРОТНЫЙ КРОНШТЕЙН/ЗАЖИМНОЙ КРОНШТЕЙН SWIVEL BRACKET/CLAMP BRACKET

REF	Номер детали	Наименование	Кол-во
1	26953	ШПЛИНТ	1
2	F521514	Ручка фрикциона рулевого управления с винтом	1
3	817815A5	Кронштейн	1
4	26856	ВТУЛКА	2
5	817816A7	Кронштейн	1
6	F5216611	Накладка фрикциона поворотного узла	1
7	F521631	Колодка фрикциона поворотного механизма	1
8	F2035	Винт 1/4 - 20 X 1	4
9	F468350	Штифт стопора реверса	1
10	F468349	Замок	1
11	F468300-1	Пружина	1
12	817850A6	Комплект кронштейна	2
13	826248	Винт кронштейна дейдвуда	2
14	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
15	F24074	Винт опоры транцевого кронштейна	2
16	F2037	Шайба	2
17	20553	Шайба (.406 x .734 x .063)	1
18	F7026	Гайка (.375-16) (.375-16)	1
19	817810A1	Комплект стопорной планки	1
20	F424075T3	Рукоятка зажимного винта (окрашенная)	2
21	24198	ШТИФТ РОЛИКОВЫЙ	2
22	F468037-1	Болт оси кронштейна транца	1

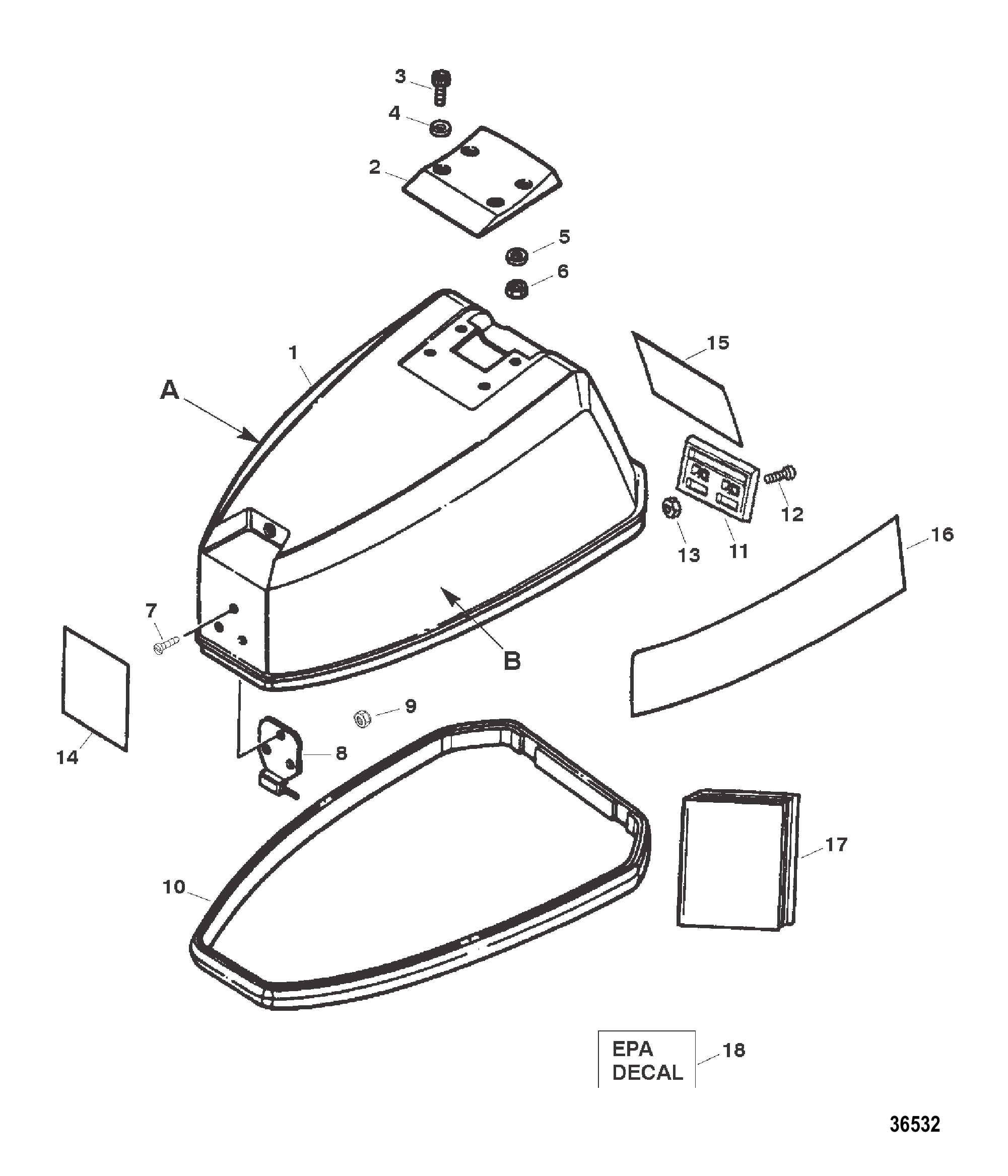

Рис. 16СБОРКА ВЕРХНЕГО КОЖУХА TOP COWL ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	820190A9	КАПОТ В СБОРЕ (Окрашенный)	1
1	820190A8	Кожух верхний в сборе (верхний) (окрашенный)	1
2	F681269	Рукоятка наклона	1
3	F2211	Винт (#10-24 x .625) нержавеющая сталь	4
4	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
5	F8143	ШАЙБА	4
6	F7009	ГАЙКА (#10-24)	4
7	41772	Винт (#10-24 x .500)	3
8	F702783	Фиксатор передний	1
9	F7011	ГАЙКА (10-24)	3
9	F7009	ГАЙКА (#10-24)	3
10	FK525713	Комплект уплотнений верхней крышки	1
11	820474A1	Комплект защёлок задний	1
12	59771	ВИНТ (#10-32 x .750)	2
13	90078	ГАЙКА (#10-32)	2
14	8263414	Наклейка (передняя) — инструкция по запуску	1
15	82634111	НАКЛЕЙКА (ЗАДНЯЯ)	1
16	82634110	НАКЛЕЙКА (ЛЕВЫЙ БОРТ)	1
16	8263419	Наклейка (правый борт)	1
17	855475	Руководство по запчастям Gamefisher 5 л.с. (1998)	1
18	85557735	НАКЛЕЙКА Информация на этикетке EPA (Наносится на внутреннюю сторону верхнего кожуха)	1

水星 Mercury 5 HP 225.597500 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 5 HP 225.597500 & Up - — взрыв-схемы и запчасти
