铃木 Suzuki DT 30 1997 - — взрыв-схемы и запчасти

1997 年 · 共 64 个部位 · 1512 条零件

1ЦИЛИНДР 2Коленчатый вал 3Впускной патрубок 4Впускной патрубок (1988–1994)5Впускной патрубок (1995–1997)6Карбюратор 7Топливный насос (1986-1994)8Топливный насос (1995–1998)9Масляный насос (1986-1994)10Масляный насос (1995–1998)11Водяной насос 12Масляный насос (1995-1997)13Стартер с ручным запуском (1986–1991)14РУЧНОЙ СТАРТЕР 15РЕГУЛЯТОР ДРОССЕЛЯ 16Сцепление 17Стартер 18Магнето 19Система зажигания (1986–1995)20Система зажигания (1996–1998)21Электрооборудование (1)22Электрооборудование (2)23ЭЛЕКТРООБОРУДОВАНИЕ 24Кронштейн крепления (1994–1997)25Поворотный кронштейн 26Кронштейн-хомут 27Кронштейн крепления (DT40C)28Поворотный кронштейн (1986–1992)29Поворотный кронштейн (1993–1998)30Поворотный кронштейн (DT40TC 1994–1995)31Поворотный кронштейн(DT40TC 1996 to 1998)32Цилиндр наклона и опора(DT40TC)33Силовой агрегат(DT40TC 1986 to 1989)34Силовой агрегат(DT40TC 1990 to 1993)35Гидроподъем и наклон(DT40TC 1994 to 1998)36Мотор гидроподъема и наклона(DT40TC 1994 to 1998)37ВЫПУСКНАЯ ТРУБА 38Корпус приводного вала 39Редуктор 40Трансмиссия 41Нижний кожух(1986 to 1996)42Нижний кожух(1997 to 1998)43Кожух двигателя(1986 to 1988)44КОЖУХ ДВИГАТЕЛЯ (1989–1993)45Кожух двигателя (1994–1996)46Кожух двигателя(1997 to 1998)47Рукоятка управления(1986 to 1992)48Рукоятка управления(1993 to 1998)49Топливный бак(1986 to 1987)50Топливный бак(1988 to 1992)51Топливный бак(1993 to 1998)52Масляный бак 53Дистанционное управление (1986–1992)54Дистанционное управление(1993 to 1998)55ЭЛЕКТРООБОРУДОВАНИЕ 56ПРИБОР 57Электрооборудование(Электростартер)58Электрооборудование(Ручной стартер)59ЭЛЕКТРООБОРУДОВАНИЕ 60Рукоятка управления(1986 to 1992)61Рукоятка управления(1993 to 1998)62Компоненты дистанционного управления 63Комплект прокладок 64Опционально

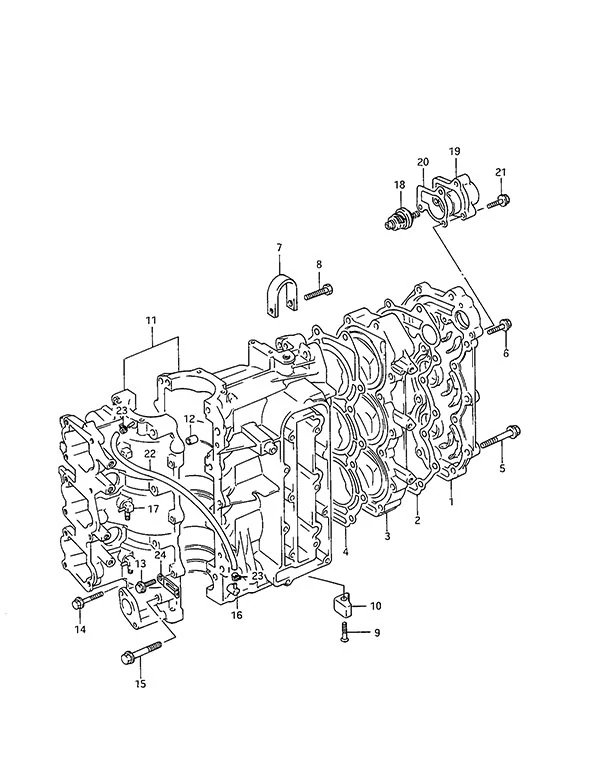

Рис. 1ЦИЛИНДР Cylinder

REF	Номер детали	Наименование	Кол-во
1	11161-94400-0ED	Крышка головки цилиндра	1
2	11162-92L00	Прокладка крышки головки цилиндра	1
3	11111-94401-0ED	Головка цилиндра (NLA)	1
4	11141-94450	Прокладка головки цилиндра	1
5	01560-08757	Болт	13
6	09103-06182	Болт (6x28)	3
7	11291-94402	Крюк двигателя (NLA)	1
8	01550-08357	БОЛТ	1
10	16710-94420	Обратный клапан масла (NLA)	2
11	04211-09109	Установочный штифт	2
12	01550-10557	БОЛТ	8
13	01560-10657	БОЛТ	2
15	09103-06183	Болт (6x38)	3
14	01550-06407	Болт	2
16	17685-94410	Прокладка термостата	1
17	17681-94401-0ED	Крышка термостата	1
18	09205-06011	Штифт (NLA)	1
19	17670-94404	Термостат (60°C)	1
20	11281-94400	Цинковый анод	2
21	09126-06005	Винт (6x30)	2
22	09351-25703-600	Шланг (2.5x7x600)	1
23	09351-25703-600	Шланг (2.5x7x600)	1
24	09401-06405	Хомут	4

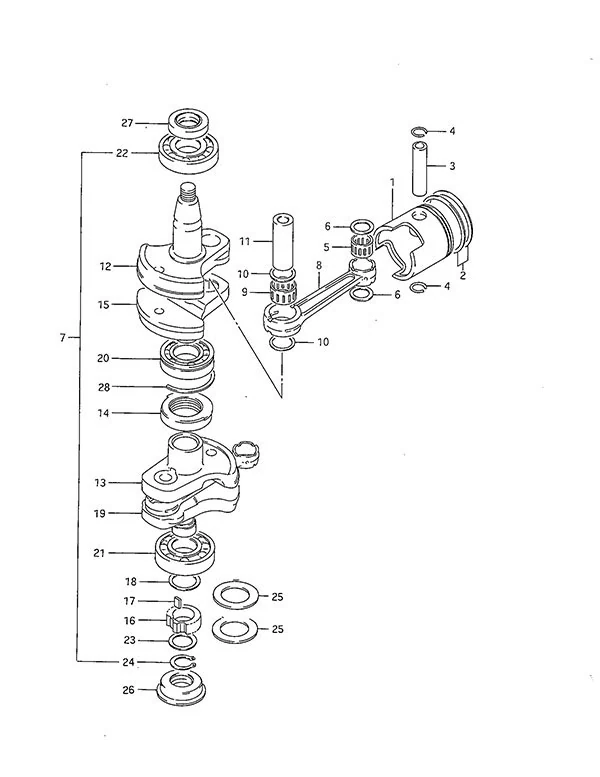

Рис. 2Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
2	12140-95D01	Комплект поршневых колец (NLA)	3
3	12151-88410	Поршневой палец	3
4	09381-16001	Стопорное кольцо поршневого пальца	6
5	09263-16030	Подшипник (16x20x20)	3
6	12200-95D01	Коленчатый вал в сборе (NLA)	1
7	12161-95D00	Шатун	3
8	09262-25098	Подшипник (25x62x17)	3
9	09262-25105	Подшипник (25x62x17)	1
10	12211-95D00	Палец коленчатого вала	3
11	12221-95D01	Верхняя часть коленчатого вала (NLA)	1
14	09160-21014	Шайба (NLA)	6
15	12240-95D02	Нижняя часть коленчатого вала (NLA)	1
16	16321-95D00	Приводная шестерня масляного насоса	1
17	09263-21009	Подшипник (21x28x17) (NLA)	3
18	09289-39001	Сальник (NLA)	2
19	09283-25107	Сальник (25x44x7)	1
20	09283-25092	Сальник коленчатого вала	1
21	09390-62009	Стопорное кольцо C	1

Рис. 3Впускной патрубок Inlet Case

REF	Номер детали	Наименование	Кол-во
1	01550-06307	БОЛТ	10
2	13111-94400-0ED	Корпус впускной (снят с производства)	1
3	13125-95210	Прокладка карбюратора	1
4	01411-08207	Шпилька (снято с производства)	2
5	13150-94402	Лепестковый клапан в сборе	1
6	13153-94400	Лепестковый клапан	4
7	13152-94401	Ограничитель лепесткового клапана (снят с производства)	4
8	02112-3306A	ВИНТ	12
10	08316-10087	Гайка	2
11	14151-94412	Прокладка крышки выпуска	2
12	14131-92L10	Выпускная пластина	1
13	14141-92L01	Крышка выпуска	1
14	01550-06307	БОЛТ	16
15	13811-92L10	Корпус глушителя	1
16	13812-92L00	Крышка глушителя	1
17	13855-95210	Прокладка глушителя	1
18	09160-06066	Шайба (6.5x20x1.6)	2
19	09180-06254	Проставка	2
20	09125-06089	Винт	2
21	03222-0520B	Винт	5
22	09280-63005	Уплотнительное кольцо	1
23	09246-04005	Пробка	1

Рис. 4Впускной патрубок (1988–1994) Inlet Case(1988 to 1994)

REF	Номер детали	Наименование	Кол-во
1	01550-06257	Болт	10
3	13121-95D01	Прокладка впускного корпуса (NLA)	1
4	09280-00001	Уплотнительное кольцо	1
6	13150-95D00	Лепестковый клапан в сборе (NLA)	3
7	13152-95D00	Ограничитель лепесткового клапана (NLA)	6
8	13153-95D00	Лепестковый клапан (NLA)	6
9	02112-3306A	ВИНТ	12
10	02112-3520B	ВИНТ	6
12	14151-95D10	Прокладка крышки выхлопа	2
13	14131-95D00	Выпускная пластина (NLA)	1
14	14141-95D00-0ED	Выпускная крышка (NLA)	1
15	01550-06307	БОЛТ	13
16	13811-95D01	Корпус глушителя (NLA)	1
17	13812-95D00	NLA Suzuki	1
18	03541-0616A	Винт	4
19	01500-06907	БОЛТ	6
20	09160-06066	Шайба (6.5x20x1.6)	6
21	09351-25703-600	Шланг (2.5x7x600)	3
22	09401-06405	Хомут	6

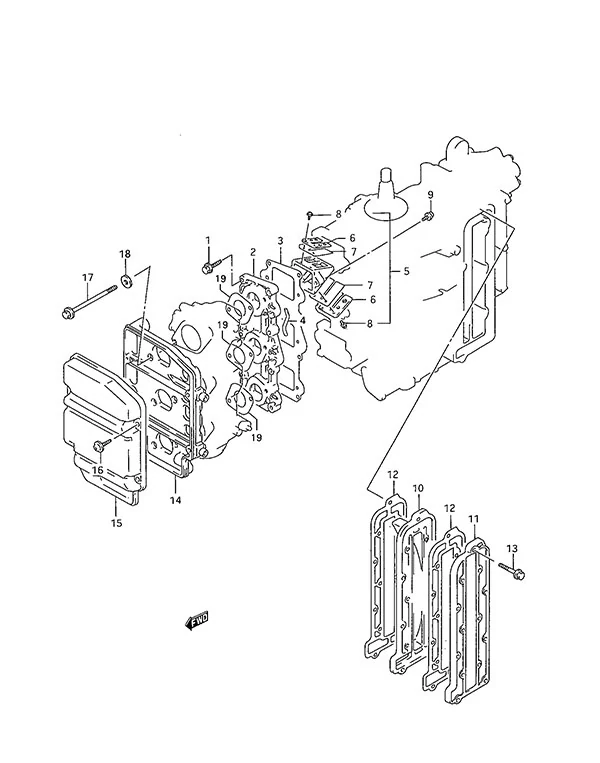

Рис. 5Впускной патрубок (1995–1997) Inlet Case(1995 to 1997)

REF	Номер детали	Наименование	Кол-во
1	02162-06257	ВИНТ	10
2	13111-95D80-0ED	Корпус впускного патрубка (NLA)	1
3	13121-95D01	Прокладка впускного корпуса (NLA)	1
5	13150-95D00	Лепестковый клапан в сборе (NLA)	3
6	13152-95D00	Ограничитель лепесткового клапана (NLA)	6
7	13153-95D00	Лепестковый клапан (NLA)	6
8	02112-3306A	ВИНТ	12
9	02112-3520B	ВИНТ	6
10	14131-95D00	Выпускная пластина (NLA)	1
11	14141-95D00-0ED	Выпускная крышка (NLA)	1
12	14151-95D10	Прокладка крышки выхлопа	2
13	01550-06307	БОЛТ	1
14	13811-95D01	Корпус глушителя (NLA)	1
15	13812-95D00	NLA Suzuki	1
16	03541-0616A	Винт	4
17	01550-06907	БОЛТ	6
18	09160-06066	Шайба (6.5x20x1.6)	6
19	13125-95D30	Прокладка карбюратора	1

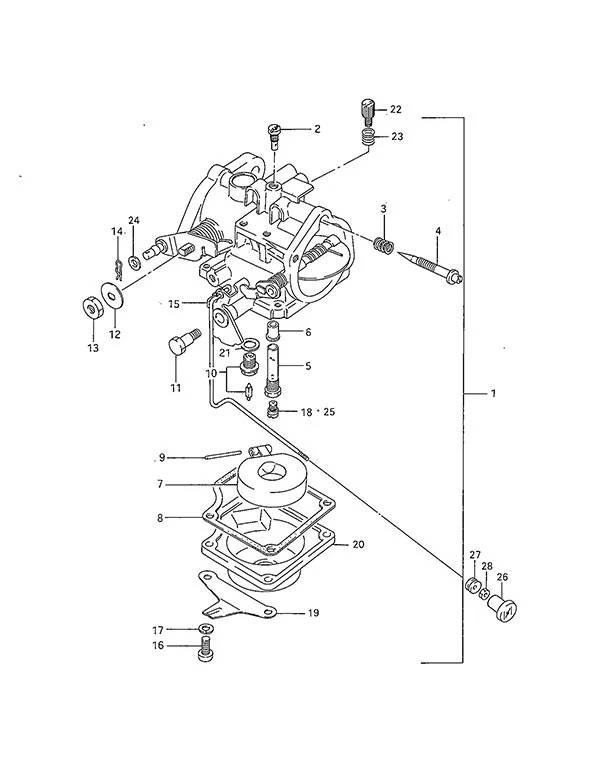

Рис. 6Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
5	13235-95D20	Главная форсунка	3
6	13239-95D00	Крышка главного жиклёра	3
7	13250-95D01	Поплавок карбюратора	3
8	13251-95D00	Прокладка поплавковой камеры	3
9	13254-98300	Ось поплавка	3
10	13616-93900	Регулятор	3
11	13268-96111	Пружина	3
14	13268-96111	Пружина	3
15	02112-05127	Винт	4
16	08321-0105A	Стопорная шайба	4
17	37810-95D05	Датчик положения дроссельной заслонки в сборе (NLA)	1
18	02112-04107	Винт	3
19	08321-0104A	Стопорная шайба	3
21	13245-95D00	Поплавковая камера	3
23	13534-95D00	Винт	1
24	13589-95210	Шайба	1
25	13268-96111	Пружина	1
26	13432-33110	Шайба	1
27	13464-96350	Пружинный штифт	1
29	13510-95D00	Тяга дроссельной заслонки в сборе (NLA)	2
30	13631-93501	Ручка стартера	1
31	09320-04013	Втулка	1
32	09367-06002	Тройник	1
33	09352-50006-600	Шланг (5x9x600)	2
34	09352-50006-600	Шланг (5x9x600)	1
35	09401-08411	Клипса	6
36	09140-04007	Гайка	1
37	13910-95D00	Ремкомплект карбюратора	3

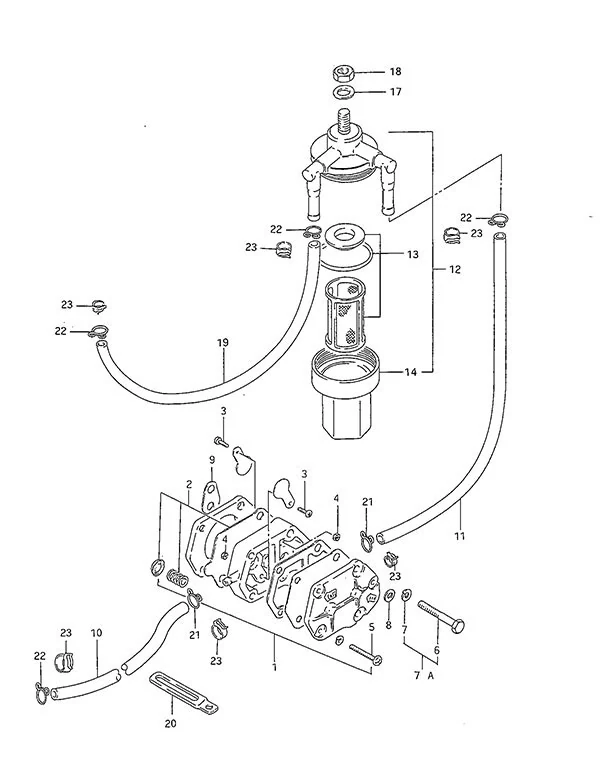

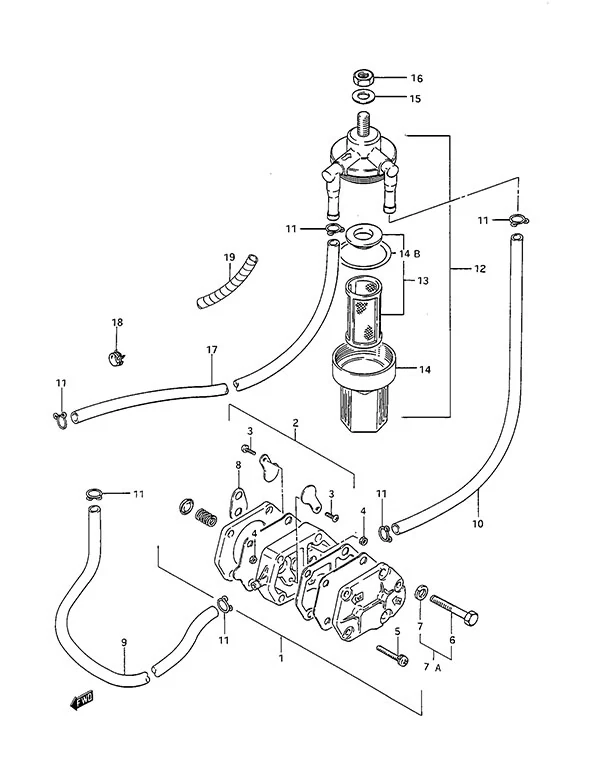

Рис. 7Топливный насос (1986-1994) Fuel Pump(1986 to 1994)

REF	Номер детали	Наименование	Кол-во
1	15100-94312	Топливный насос в сборе	1
2	15170-94312	Комплект диафрагм топливного насоса	1
3	15183-94301	Винт топливного насоса	2
4	15186-94300	Гайка	2
5	15851-94300	Сетка топливного насоса	3
6	01500-0640B	БОЛТ	2
7	08321-01067	Стопорная шайба	2
8	08322-01067	Шайба (6.5x13x1.0)	2
9	15321-99710	Прокладка топливного насоса	1
10	09352-50006-600	Шланг (5x9x600)	1
11	09352-50006-600	Шланг (5x9x600)	1
12	15410-94401	Топливный фильтр	1
14	15413-93400	Стакан топливного отстойника (снят с производства)	1
17	08322-01087	Шайба	1
18	08310-00087	Гайка (8 мм)	1
19	09352-50006-600	Шланг (5x9x600)	1
21	15331-94300	Зажим	2
22	09401-08410	Зажим	4
23	09401-08411	Клипса	6

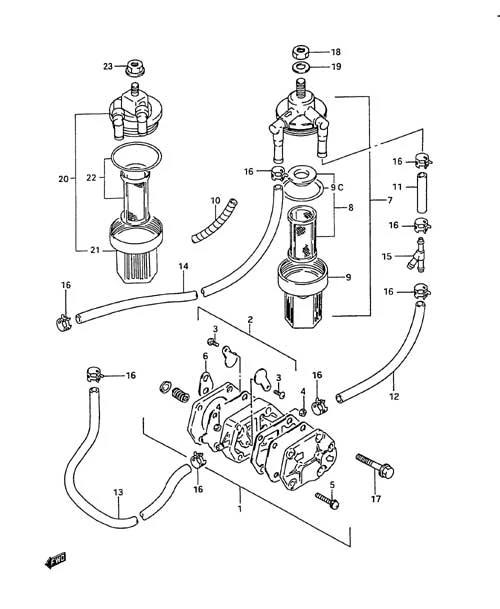

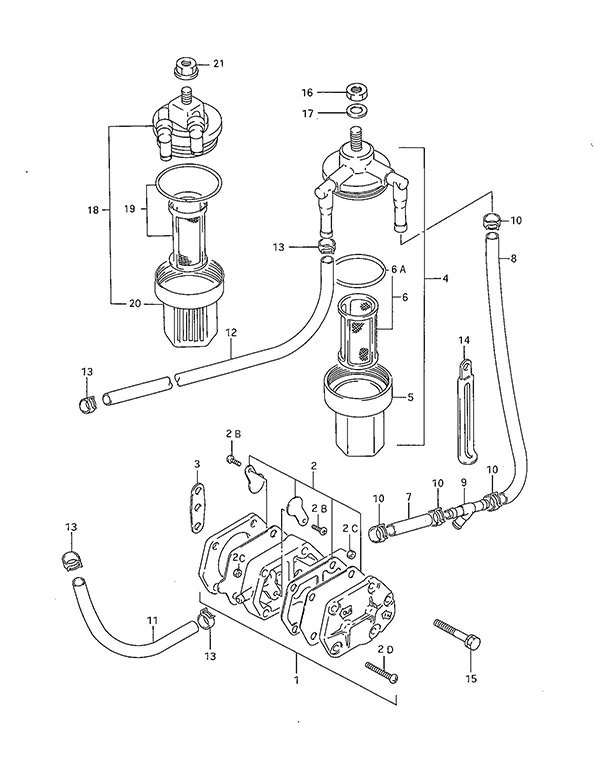

Рис. 8Топливный насос (1995–1998) Fuel Pump(1995 to 1998)

REF	Номер детали	Наименование	Кол-во
1	15100-94312	Топливный насос в сборе	1
2	15170-94320	Комплект диафрагм топливного насоса*	1
3	15321-99710	Прокладка топливного насоса	1
4	15410-94401	Топливный фильтр	1
5	15413-93400	Стакан топливного отстойника (снят с производства)	1
6	15430-93411	Комплект топливного фильтра-отстойника	1
7	09352-50006-600	Шланг (5x9x600)	1
8	09352-50006-600	Шланг (5x9x600)	1
9	09367-06005	Тройник (NLA)	1
10	09401-08411	Клипса	4
11	09352-50006-600	Шланг (5x9x600)	1
12	09352-50006-600	Шланг (5x9x600)	1
13	09401-08411	Клипса	4
15	01570-06407	Болт (NLA)	2
16	08310-00087	Гайка (8 мм)	1
17	08322-01087	Шайба	1
18	15410-94401	Топливный фильтр	1
19	15430-87D10	Комплект топливного фильтра-отстойника	1
20	15413-87D10	Стакан топливного отстойника	1
21	08316-10087	Гайка	1

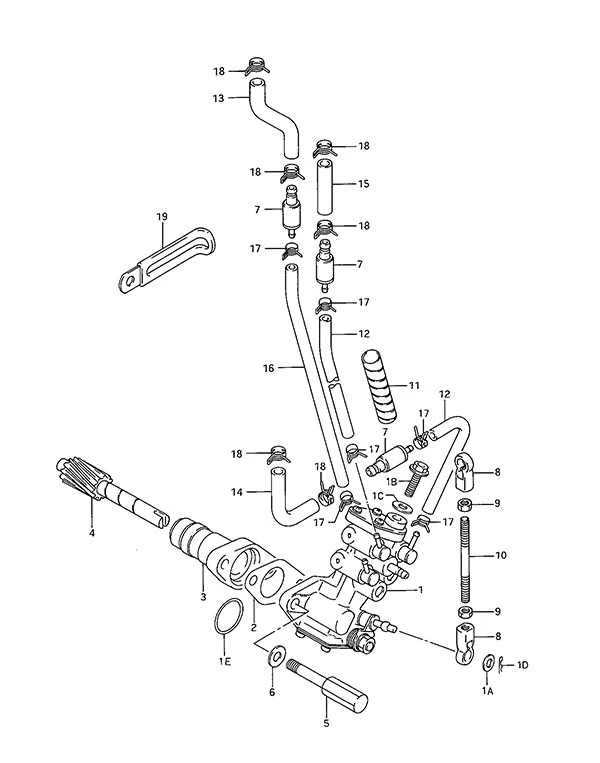

Рис. 9Масляный насос (1986-1994) Oil Pump(1986 to 1994)

REF	Номер детали	Наименование	Кол-во
1	16100-94410	Масляный насос в сборе (NLA)	1
3	16191-94400	Винт выпуска воздуха	1
4	16192-94400	Прокладка винта выпуска воздуха (NLA)	1
7	09401-06405	Хомут	4
8	16911-92E20	Защитный кожух	2
9	16731-95310	Прокладка масляного насоса (NLA)	1
10	16340-94420	Фиксатор масляного насоса (NLA)	1
11	16331-94411	Ведомая шестерня масляного насоса (NLA)	1
12	09119-05013	Болт (NLA)	1
13	01500-05307	Болт (NLA)	1
14	08322-01057	Шайба	2
15	16710-92E01	Обратный клапан масла (одинарный)	2
18	16411-94400	Штанга (NLA)	1
19	19131-95502	Разъём	2
20	09140-05005	Гайка	2

Рис. 10Масляный насос (1995–1998) Oil Pump(1995 to 1998)

REF	Номер детали	Наименование	Кол-во
1	16100-94420	Масляный насос в сборе (NLA)	1
2	16331-94411	Ведомая шестерня масляного насоса (NLA)	1
3	16340-94420	Фиксатор масляного насоса (NLA)	1
4	16411-94400	Штанга (NLA)	1
5	16731-95310	Прокладка масляного насоса (NLA)	1
6	19131-95502	Разъём	2
7	09119-05013	Болт (NLA)	1
8	09140-05005	Гайка	2
9	01550-05307	Болт (NLA)	1
10	08322-01057	Шайба	1
11	16710-92E01	Обратный клапан масла (одинарный)	1
12	09351-50803-00B	Шланг (5x8x2000)	1
13	09355-25705-600	Шланг (2.5x7x600)	1
14	09401-06405	Хомут	2
15	09401-08409	Хомут	2

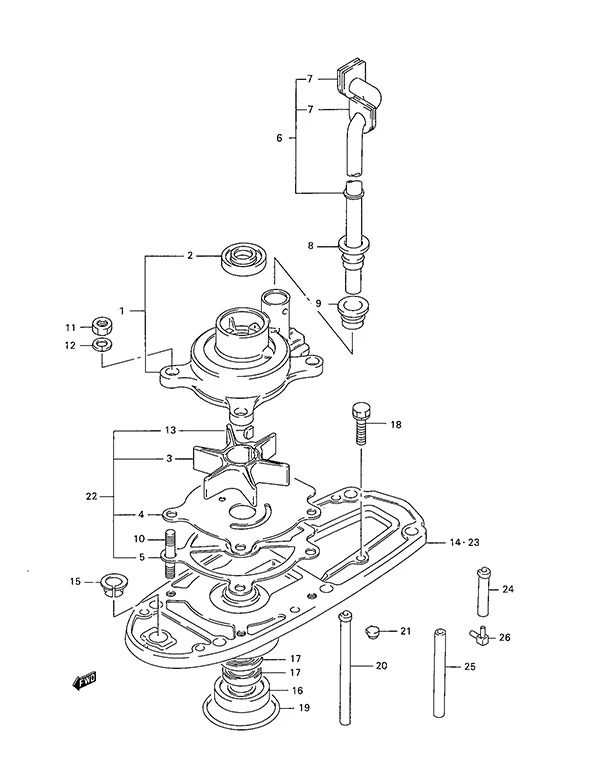

Рис. 11Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
3	17410-92L00	Корпус водяного насоса	1
4	09140-06020	Гайка (6 мм)	4
5	09162-06006	Стопорная шайба	4
6	09108-06060	Шпилька (6x18)	2
8	09420-04006	Шпонка крыльчатки	1
9	17461-96312	Крыльчатка водяного насоса	1
10	17471-94401	Пластина водяного насоса	1
11	17472-96304	Прокладка пластины водяного насоса	1
12	56130-94430-0ED	Корпус подшипника гребного вала (NLA)	1
13	09282-17005	Сальник (16x32x6)	2
14	09263-25025	Подшипник (25x33x15)	1
15	17432-96301	Втулка водяной трубки	2
16	17563-94400	Втулка водяной трубки	1
17	17565-94400	Втулка водяной трубки	1
18	17566-94401	Втулка водяной трубки	1
19	17400-96354	Ремкомплект водяного насоса DF25-50 DT20-40c	1

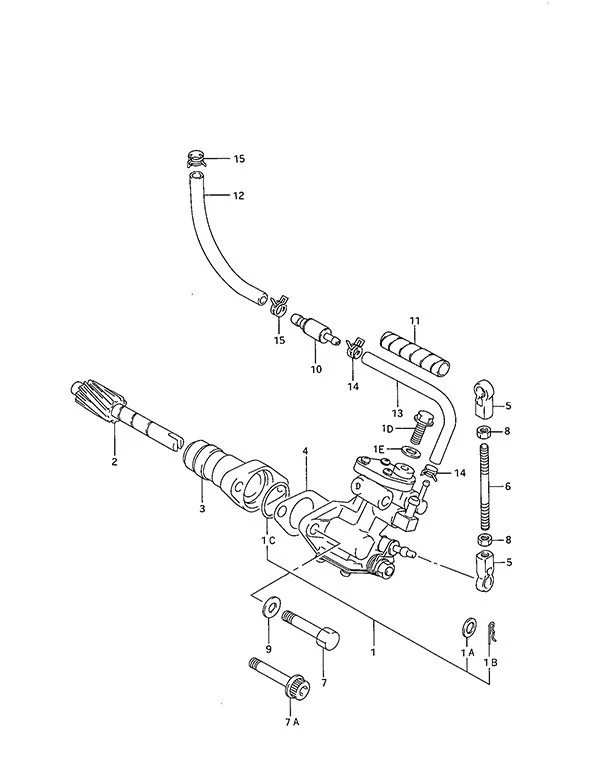

Рис. 12Масляный насос (1995-1997) Oil Pump(1995 to 1997)

REF	Номер детали	Наименование	Кол-во
1	16100-95D20	Масляный насос в сборе (NLA)	1
2	16331-95D00	Ведомая шестерня масляного насоса (NLA)	1
3	16340-95D00	Фиксатор масляного насоса (NLA)	1
4	16731-95520	Прокладка фиксатора масляного насоса (NLA)	1
5	19131-95502	Разъём	2
6	19136-94301	Тяга дросселя	1
7	09119-06067	Болт (снят с производства)	2
8	09140-05005	Гайка	2
9	08322-01067	Шайба (6.5x13x1.0)	2
10	16710-92E01	Обратный клапан масла (одинарный)	1
12	09352-50006-600	Шланг (5x9x600)	1
13	09355-25705-600	Шланг (2.5x7x600)	1
14	09401-06405	Хомут	2
15	09401-08409	Хомут	2

Рис. 13Стартер с ручным запуском (1986–1991) Recoil Starter(1986 to 1991)

REF	Номер детали	Наименование	Кол-во
2	18121-95200	Катушка (NLA)	1
3	18130-95200	Храповик (NLA)	1
4	18153-95200	Пружина трения (NLA)	1
6	18142-95210	Пружина стартера (NLA)	1
8	18335-93000	Упорная шайба (NLA)	1
9	18155-95203	Возвратная пружина (NLA)	1
10	18124-95210	Втулка (NLA)	1
12	18210-93002	Рукоятка в сборе	1
13	18281-96300	Стопорная катушка	1
14	18282-96300	Рычаг стопора (NLA)	1
15	18284-96300	Пружина стопора (NLA)	1
16	18335-96300	Шайба (NLA)	1
17	09204-01006	Шплинт	1
18	18291-96300	Держатель троса (NLA)	1
16	18290-94400	Трос NSI	1
20	18157-95200	Шайба (NLA)	1
21	18127-95200	Стопорное кольцо (NLA)	1
23	01500-06207	Болт	1
24	08321-01067	Стопорная шайба	3
25	02112-05107	Винт 5 x 10 крестовой	1
26	01580-06207	Болт (NLA)	2
27	18158-94400	Втулка пружинного стопора (NLA)	1
28	18133-95210	Втулка (NLA)	1
29	18711-94402-0ED	Правая опора ручного стартера (NLA)	1
30	18721-94402-0ED	Левая опора ручного стартера	1
31	09180-08203	Проставка (снята с производства)	3
32	09180-08169	Проставка (NLA)	3
33	09320-12059	Подушка	6
34	09320-12059	Подушка	6
36	09160-08054	Шайба	3
37	01550-06257	Болт	4
38	61622-95500	Сальник ручного стартера	1

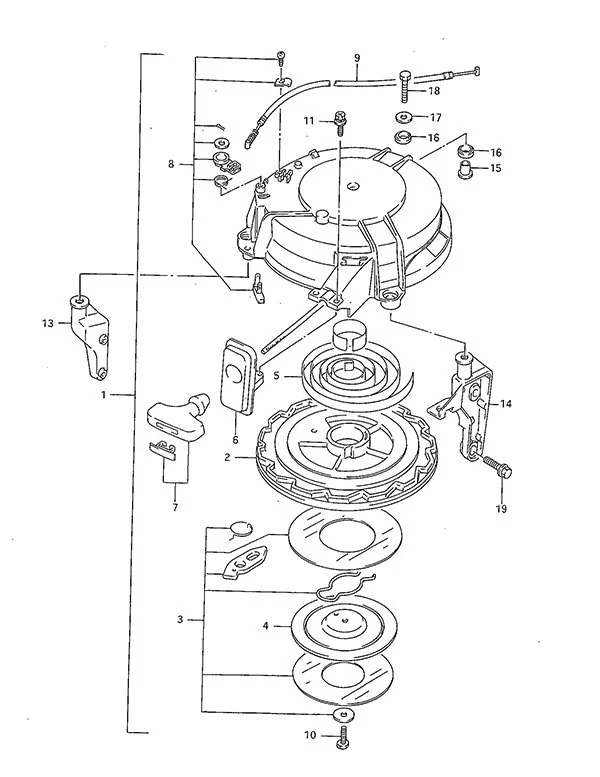

Рис. 14РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
2	18121-95D00	Катушка (снята с производства)	1
3	18130-93900	Храповой механизм в сборе	1
4	18151-93900	Пластина	1
5	18142-93900	Возвратная пружина	1
6	01550-06167	Болт	1
7	08321-01067	Стопорная шайба	1
8	18210-93002	Рукоятка в сборе	1
9	18280-95D00	Комплект NSI	1
11	18190-95D00	Комплект направляющих (снят с производства)	1
12	18290-95D01	Трос NSI (снят с производства)	1
13	01570-06167	Болт	2
14	18111-95D01	Корпус стартера (снят с производства)	1
15	18711-95D00-0ED	Кронштейн ручного стартера (снят с производства)	2
16	02162-06207	Винт	4
17	01550-06167	Болт	2
18	09160-06066	Шайба (6.5x20x1.6)	2
19	01550-08357	БОЛТ	1
21	09180-08203	Проставка (снята с производства)	1
22	09320-12059	Подушка	6
23	18411-95D00	Чашка стартера (снята с производства)	1
24	01550-08127	Болт 8 X 12	3
25	69711-93E11	Наклейка (S.I.G.P)	1
26	69712-93E10	Табличка S.I.G.P	1
27	61622-95500	Сальник ручного стартера	1

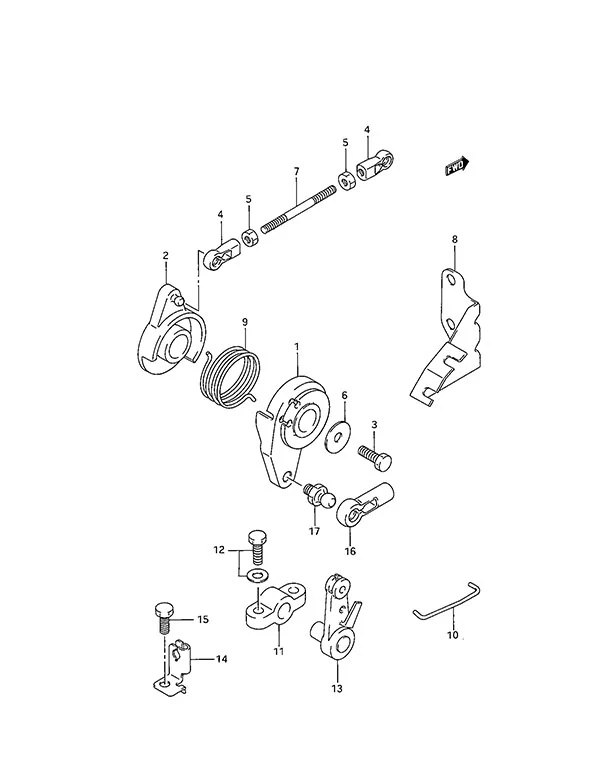

Рис. 15РЕГУЛЯТОР ДРОССЕЛЯ Throttle Control

REF	Номер детали	Наименование	Кол-во
1	19121-94400	Рычаг дросселя	1
2	19131-95502	Разъём	2
3	19132-94501	Разъём	1
5	09119-05010	Шаровой палец	1
6	19151-94400	Фиксатор статора (снят с производства)	1
7	19161-94301	Проставка статора (снята с производства)	1
8	09139-06015	Винт (снят с производства)	1
9	09140-06020	Гайка (6 мм)	1
10	09329-06002	Подушка (снята с производства)	1
11	19654-94421	Тяга блокировки	1
12	19851-94401	Рычаг NSI	1
13	19861-96301	Крепление троса NSI (снято с производства)	1
14	19141-94401	Кулачок дросселя	1
15	19521-94400	Рычаг дросселя (снят с производства)	1
16	19811-94400	Ограничитель дросселя (снят с производства)	1
17	19815-94400	Держатель (снят с производства)	2
18	09103-06048	Болт (6x20) (снят с производства)	4
19	09140-05005	Гайка	2
21	02162-06127	Болт	1
23	08322-01057	Шайба	1
24	02162-06127	Болт	1
25	02142-05207	ВИНТ	2
26	61610-94400	Ролик крепёжный (снят с производства)	1

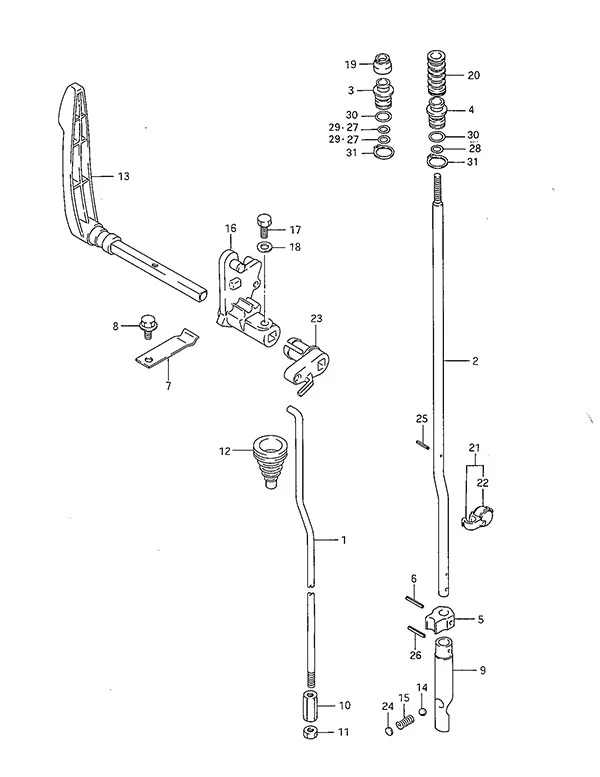

Рис. 16Сцепление Clutch

REF	Номер детали	Наименование	Кол-во
1	21110-95D01	Рычаг сцепления (снят с производства)	1
2	21121-95D01	Диск сцепления (снят с производства)	1
3	02162-05167	Болт	1
4	21313-95D00	Рычаг выключателя реверса (снят с производства)	1
5	21126-95D00	Держатель вала сцепления	1
6	02162-06127	Болт	1
7	23111-95D02	Тяга сцепления (снята с производства)	1
8	09140-06020	Гайка (6 мм)	1
10	25223-96J00	Сальник пыльника тяги переключения	1
11	09280-08005	Уплотнительное кольцо	1
12	25211-91L00	Направляющая тяги переключения	1
13	09280-13005	Уплотнительное кольцо	1
14	09205-03021	Пружинный штифт (3.5x12)	1
15	25215-96301	Стопор направляющей тяги переключения	1
16	09139-04004	Винт (4x12)	2
17	09205-02004	Пружинный штифт (2.5x12)	1
18	25311-96303	Кулачок переключения	1
19	23311-95DL0	Соединитель тяги сцепления	1
20	23131-92L00	Пыльник тяги сцепления	1
21	23211-94401	Рычаг тяги сцепления	1
22	23213-94400	Пружина сцепления	1
23	02162-06127	Болт	1
24	25231-96301	Проставка магнита (NLA)	2
25	25232-96302	Магнит редуктора	1
26	67467-94404	Соединитель троса	1

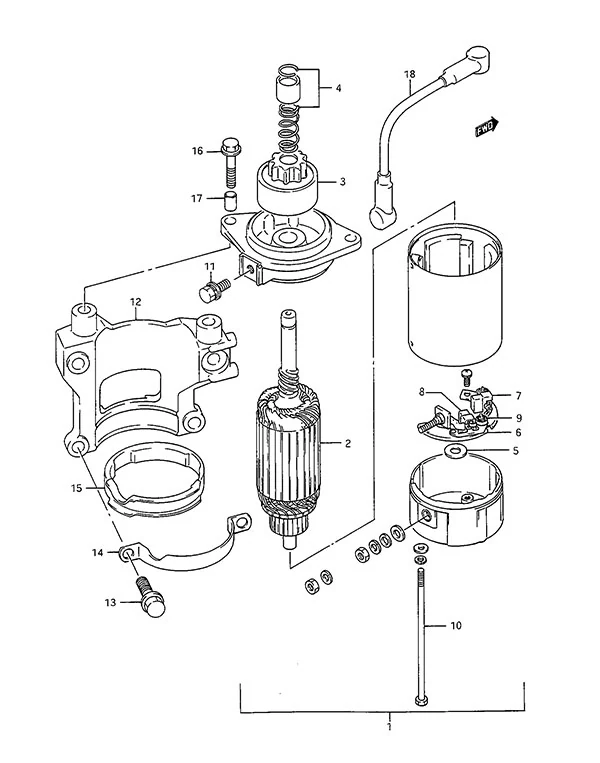

Рис. 17Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	31100-94401	Стартер в сборе	1
2	31310-96300	Якорь (NLA)	1
3	31320-94400	Шестерня стартера в сборе	1
4	31312-96300	Комплект стопора шестерни стартера	1
5	31360-96300	Комплект шайб (NLA)	1
6	31173-89J00	Щеткодержатель в сборе	1
7	31131-96300	Щетка (+)	1
8	31132-96300	Щетка (-)	1
9	31135-89J00	Пружина (NLA)	2
10	31281-93340	Стяжной болт (NLA)	2
11	01580-08257	Болт	2
12	31912-94401	Хомут стартера	1
13	31918-94402	Нижний демпфер	1
14	01550-08257	Болт	2

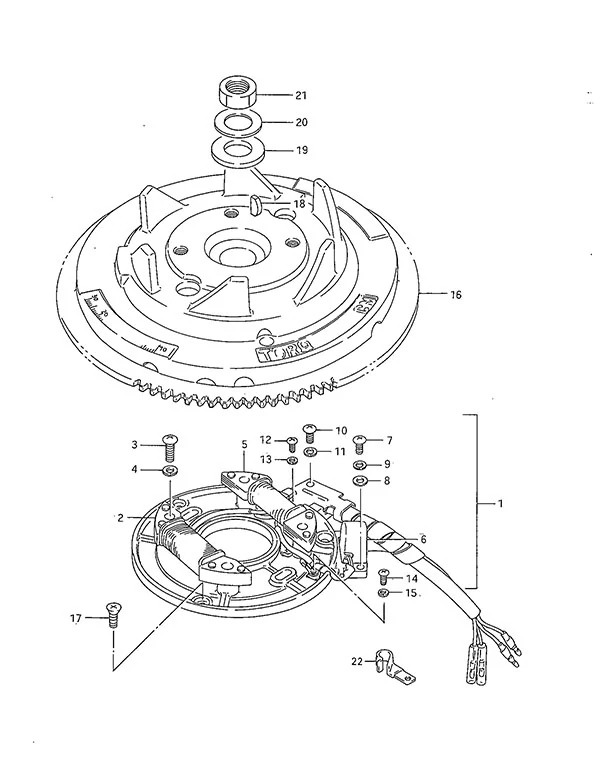

Рис. 18Магнето Magneto

REF	Номер детали	Наименование	Кол-во
3	02112-36257	ВИНТ	2
5	02112-36257	ВИНТ	2
6	32160-87D11	Катушка зажигания	3
7	02112-3510B	Винт	6
9	02112-35127	Винт 5X12	2
12	09420-04008	Шпонка	1
13	09160-16026	Шайба (16x30x3)	1
14	09140-16031	Гайка (снято с производства)	1
16	11413-95D10	Прокладка корпуса верхнего сальника	1

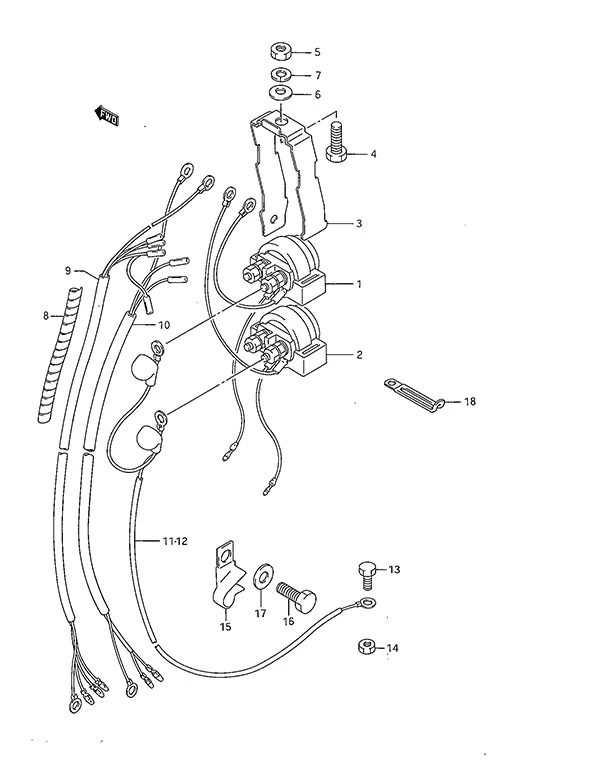

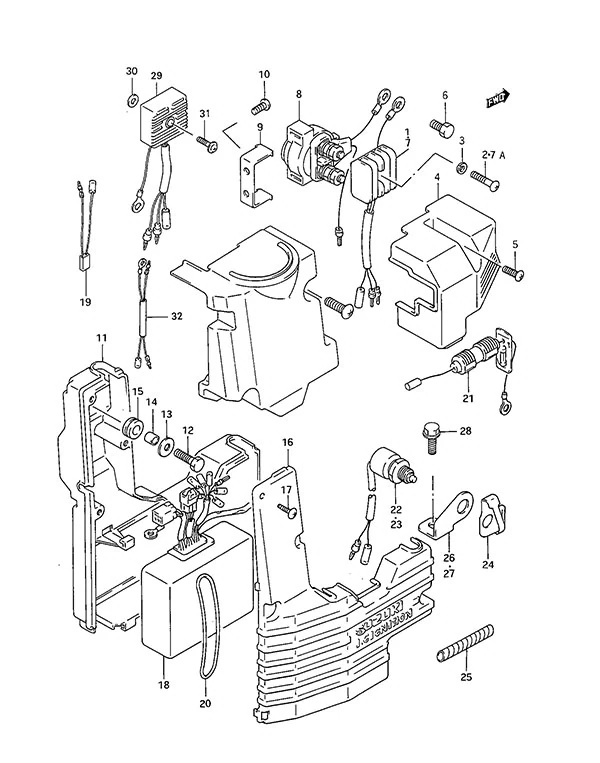

Рис. 19Система зажигания (1986–1995) Ignition(1986 to 1995)

REF	Номер детали	Наименование	Кол-во
1	32900-94422	Блок CDI в сборе (NLA)	1
2	09280-52001	Уплотнительное кольцо (NLA)	1
3	36650-94402	Крышка распределительной коробки (снята с производства)	1
4	33510-95520	Колпачок свечи зажигания	2
5	09482-00370	Свеча зажигания NGK BR8HS	2
6	32950-94410	Держатель CDI и катушки	1
7	01500-06127	Болт	2
8	09160-06054	Шайба (6.5x22.1.6)	2
9	09160-12089	Шайба	2
10	09320-12090	Подушка	2
12	32890-94401	Держатель электрических компонентов	1
13	32892-94400	Крышка держателя электрических деталей (NLA)	1
14	09103-06049	Болт (6x12) (снят с производства)	2
15	09160-06054	Шайба (6.5x22.1.6)	2
16	09160-12089	Шайба	2
17	09320-12090	Подушка	2
18	32891-94401	Крышка держателя электрических компонентов	1
19	03212-0512B	Винт	3
20	31800-94401	Реле стартера	1
21	32919-92L00	Хомут	1

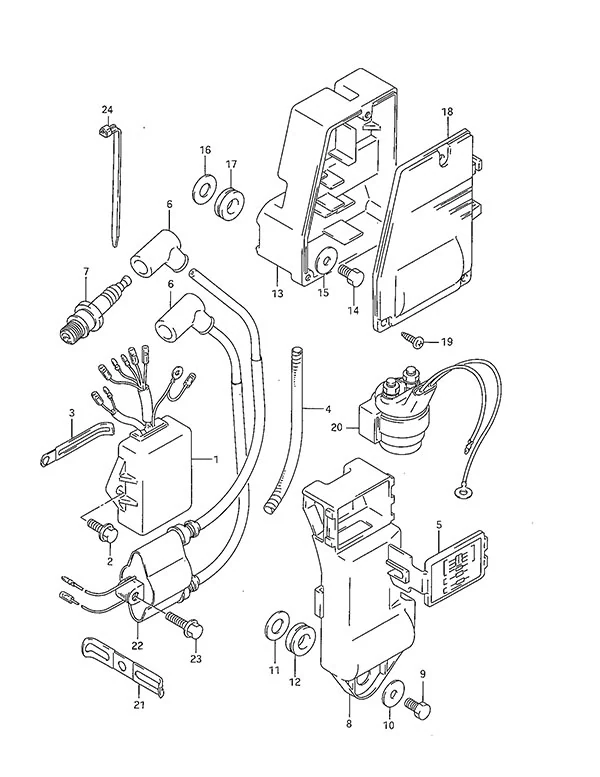

Рис. 20Система зажигания (1996–1998) Ignition(1996 to 1998)

REF	Номер детали	Наименование	Кол-во
1	32900-94460	Блок CDI в сборе	1
2	01550-06127	Болт	2
4	33833-91J00	Трубка (6x8x250)	1
5	36650-94402	Крышка распределительной коробки (снята с производства)	1
6	33510-95520	Колпачок свечи зажигания	2
7	09482-00370	Свеча зажигания NGK BR8HS	2
8	32950-94420	Держатель блока CDI/управления (снят с производства)	1
9	01550-06127	Болт	2
10	09160-08084	Шайба	2
11	09160-12089	Шайба	2
12	09320-12090	Подушка	2
13	32890-94401	Держатель электрических компонентов	1
14	09103-06049	Болт (6x12) (снят с производства)	2
15	09160-06084	Шайба (6.5x18x1.6)	2
16	09160-12089	Шайба	2
17	09320-12090	Подушка	2
18	32891-94401	Крышка держателя электрических компонентов	1
19	03212-0512B	Винт	3
20	31800-94401	Реле стартера	1
21	32919-92L00	Хомут	1
22	33410-92L11	Катушка зажигания в сборе	1
23	01550-06207	Болт	2
24	09407-14407	Хомут (L:140)	2

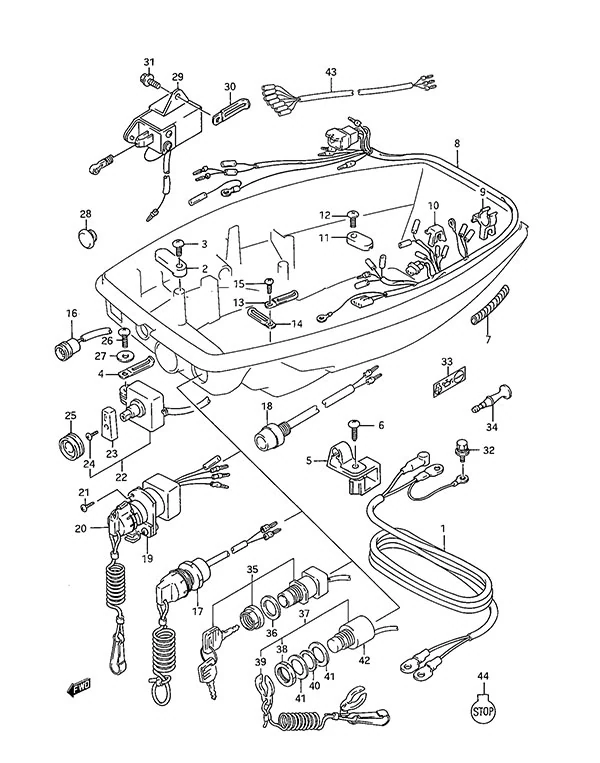

Рис. 21Электрооборудование (1) Electrical (1)

REF	Номер детали	Наименование	Кол-во
1	36740-95253	Корпус держателя предохранителя в сборе	1
2	32800-95D02	Выпрямитель и регулятор в сборе	1
3	02142-0525B	ВИНТ	1
4	08310-0005A	Гайка	1
5	08321-0105A	Стопорная шайба	1
6	36740-93901	Корпус предохранителя в сборе	1
7	09481-20001	Предохранитель 20 А	1
8	37132-93700	Разъём проводов	1
9	33810-94411	Кабель стартера (NLA)	1
10	09407-25402	Хомут (L:248)	1
11	09403-14204	Хомут (NLA)	1
12	02142-06127	ВИНТ 6X12	1
14	03241-0625A	Винт	1
16	02142-06127	ВИНТ 6X12	1
20	01550-06167	Болт	1
21	34850-94700	Термовыключатель с смазкой	1
22	34853-94400	Кронштейн термовыключателя (NLA)	1
23	36791-94504	Держатель жгута проводов (NLA)	1
24	08322-01087	Шайба	1
25	32815-94400	Диод термовыключателя (NLA)	1
26	34853-94700	Кронштейн датчика температуры	1
27	34850-94610	Датчик температуры в сборе	1
28	33833-91J00	Трубка (6x8x250)	1
29	37801-98300	Провод (снят с производства)	1
30	09125-06069	Винт (6x12)	1

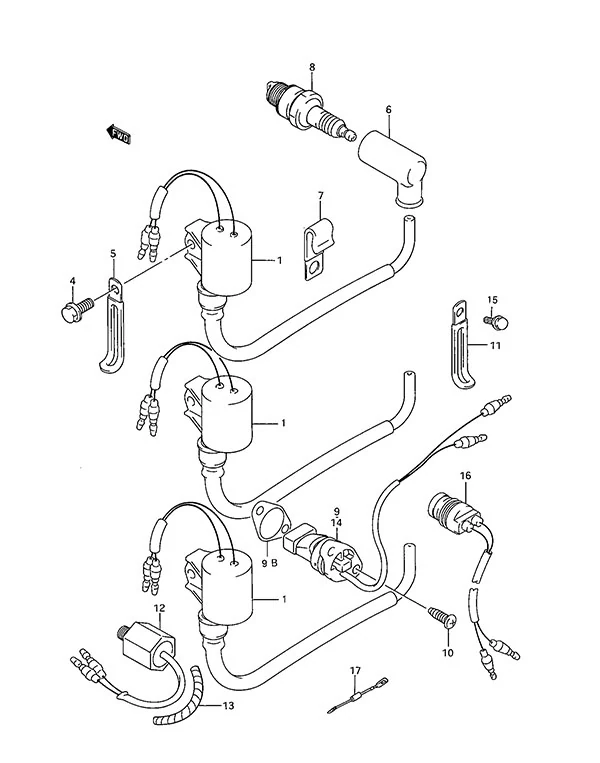

Рис. 22Электрооборудование (2) Electrical (2)

REF	Номер детали	Наименование	Кол-во
1	37721-94406	Выключатель нейтрали в сборе	1
2	37725-94302	Привод выключателя нейтрали	1
3	37726-94402	Кронштейн выключателя	1
4	01580-06167	Болт	1
5	36895-94400	Провод (снято с производства)	1
6	37110-94X50	Выключатель зажигания в сборе (NLA)	1
7	38600-94400	Электромагнитный клапан обогатителя в сборе	1
9	09162-05002	Стопорная шайба	2
10	39600-93910	Комплект разъема (NLA)	1
11	09407-25402	Хомут (L:248)	1
12	39601-95D00	Разъём освещения в сборе	1
13	39603-94400	Втулка разъёма (NLA)	1
14	39602-93900	Штекер лампы в сборе	1
15	37800-93955	Выключатель остановки двигателя в сборе	1
16	36365-94401	Индикатор (NLA)	1
17	36360-94400	Лампа предупреждения уровня масла в сборе (NLA)	1
18	37820-94461	Аварийный выключатель остановки в сборе	1
19	36367-95D10-064	Наклейка лампы масла/воды (NLA)	1
20	09320-11004	Прокладка лампы масла (NLA)	1
21	36850-95500	Провод датчика потока масла и зуммера (NLA)	1

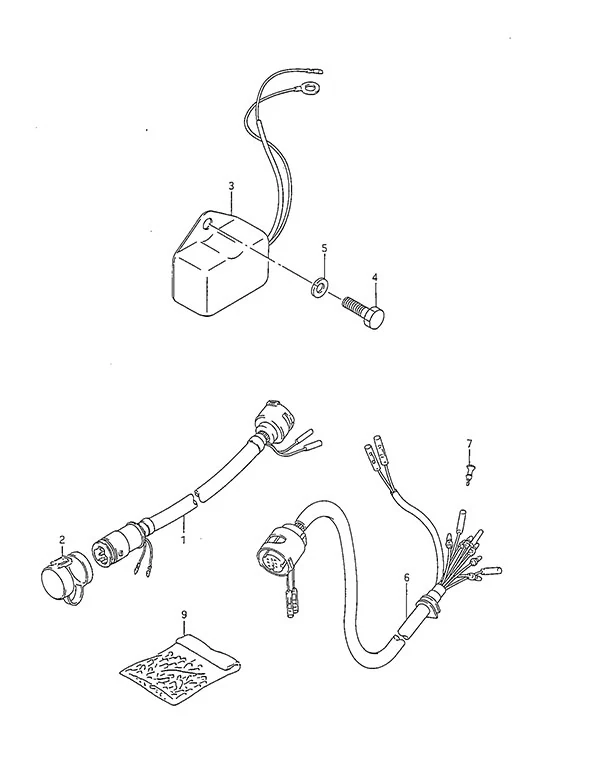

Рис. 23ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	37110-94471	Выключатель зажигания в сборе	1
2	36615-96300	Смоляной терминал	2
4	02142-06127	ВИНТ 6X12	1
5	37820-92E05	Выключатель аварийной остановки в сборе	1
6	09160-12067	Шайба (12.5x23x1.0)	1
7	33833-91J00	Трубка (6x8x250)	1
8	37830-95D03	Выключатель аварийной остановки в сборе	1
9	09160-12067	Шайба (12.5x23x1.0)	1
10	39601-95D00	Разъём освещения в сборе	1
11	36634-93910	Заглушка разъёма	1
12	39603-94400	Втулка разъёма (NLA)	1
13	09407-25402	Хомут (L:248)	1
14	36610-94400	Жгут проводов в сборе (NLA)	1
15	36612-94421	Втулка дистанционного управления	1
16	36891-94400	Провод ограничителя оборотов (NLA)	1
17	36630-92E00	Жгут проводов приборов	1
18	09407-12402	Хомут	1
19	33834-87E00	Защитный кожух (NLA)	1
20	09407-18402	Хомут (L:165)	1
21	36893-94410	Удлинительный провод выключателя зажигания (NLA)	1
22	37835-91J00-YAY	Наклейка «Стоп»	1

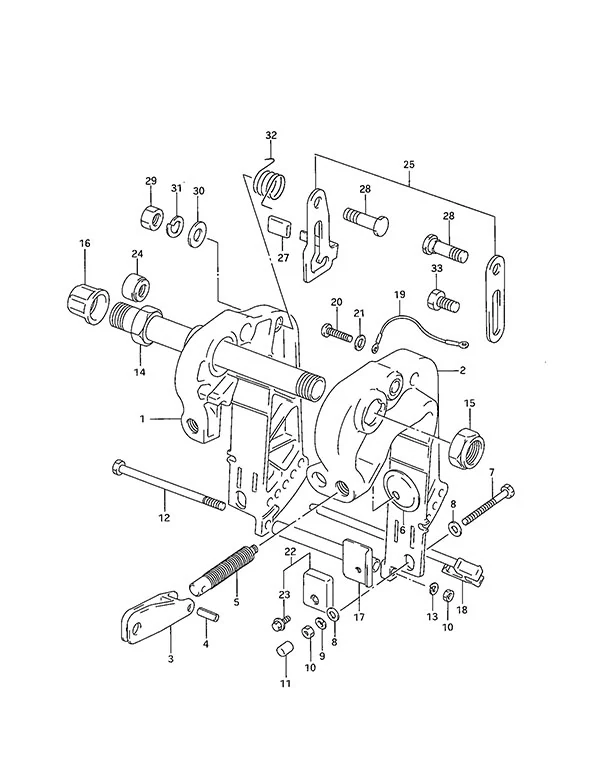

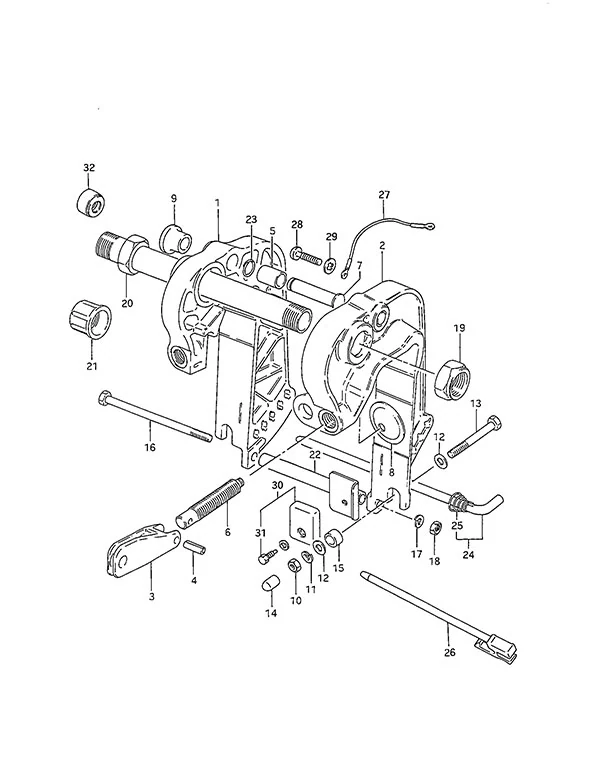

Рис. 24Кронштейн крепления (1994–1997) Clamp Bracket(1994 to 1997)

REF	Номер детали	Наименование	Кол-во
1	41111-95D90-0ED	Кронштейн струбцины правого борта (снят с производства)	1
2	41121-95D12-0ED	Кронштейн струбцины левого борта (снят с производства)	1
3	41212-93001-0ED	Рукоятка струбцины (снята с производства)	2
4	09205-06007	Пружинный штифт (6x25)	2
6	41213-94J01	Пластина хомута	2
7	09100-08239	Болт (8x90)	2
8	09160-08081	Шайба (8.5x23x1.5)	4
9	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
10	09140-08023-XC0	Гайка (8mm)	3
11	41153-96300	Колпачок болта транца (NLA)	2
12	09100-08295	Болт (8x165) (снят с производства)	1
13	09162-08007	Стопорная шайба (8.2x15.4x2.0)	1
14	41130-91L01	Ось кронштейна струбцины	1
15	09159-22006	Гайка	1
16	41151-94500	Крышка оси кронштейна струбцины	2
17	41310-96310	Нижний стержень кронштейна струбцины	1
18	45420-95D04	Штифт фиксатора откидывания	1
19	36894-95201	Провод (L:165)	1
20	09125-05050	Винт (5x8)	2
21	09161-05114	Шайба (5.2x11x1.0)	2
22	55320-95311	Цинковый анод	1
23	09116-06094	Болт (6x15)	1
24	41161-94400	Сальник троса рулевого управления	1
25	41200-91L00	Рычаг откидывания в сборе	1
27	41225-94401	Резина фиксатора наклона	1
28	09111-10068	Болт (10x48.5)	2
29	09140-10031	Гайка (10 мм)	2
30	09160-10082	Шайба (10.5x19x2.0)	2
31	09162-10005	Стопорная шайба	2
32	09448-29015	Пружина	1
33	09111-10067	Болт (10x20.4)	2

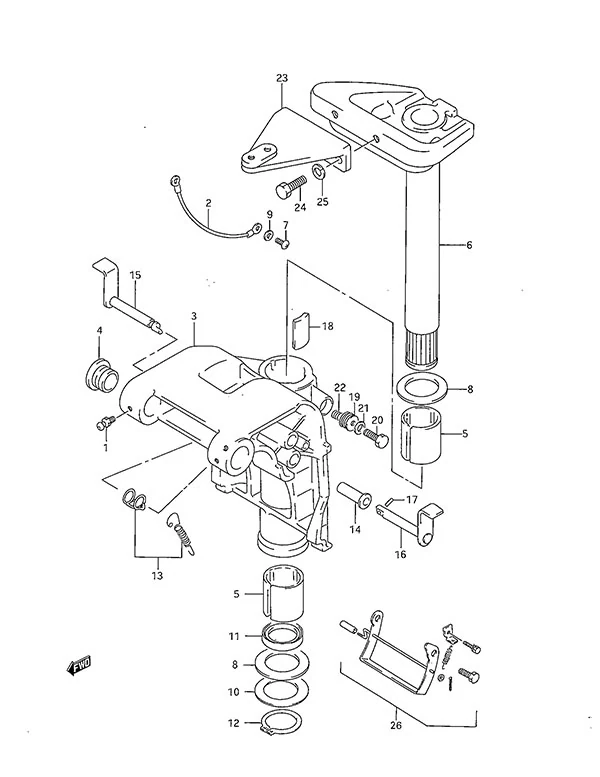

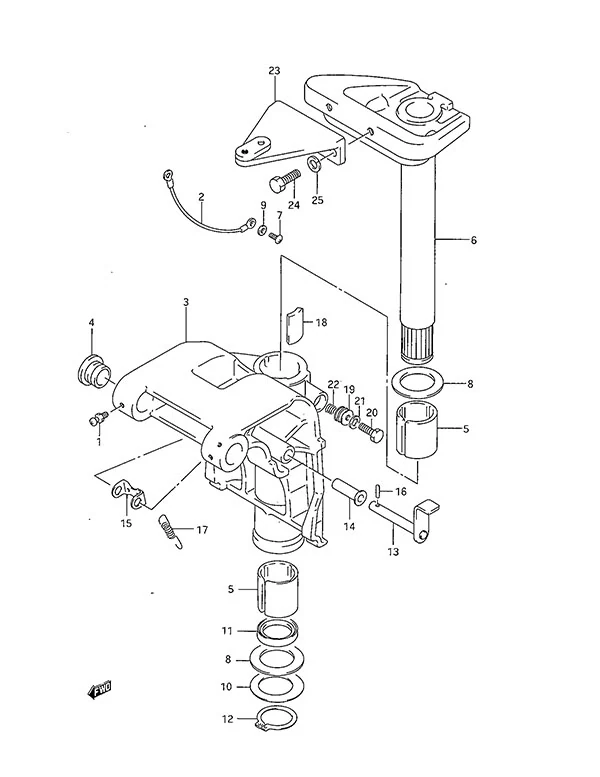

Рис. 25Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
2	22511-99011	Пресс-масленка	4
3	43710-91L00	Комплект втулок рулевого управления	1
4	43710-91L00	Комплект втулок рулевого управления	1
5	43721-96302	Верхняя опорная пластина втулки (снята с производства)	1
8	09160-40005	Шайба (40x58x2)	1
9	09284-40001	Сальник	1
10	09306-22004	Втулка поворотного кронштейна	2
12	09117-08074	Болт (8x22) (снято с производства)	4
13	43411-96300	Регулятор рулевого управления (NLA)	1
14	43421-96302	Втулка регулятора	1
15	09119-08044	Болт (8x23) (NLA)	1
17	45231-96302	Рычаг блокировки заднего хода (NLA)	1
18	45246-96302	Проставка (NLA)	1
19	45241-96303	Тяга рычага блокировки заднего хода (NLA)	1
20	45252-96303	Тяга рычага расцепления	1
21	45255-96302	Ручка рычага расцепления	1
22	45257-96300	Втулка рычага расцепления	1
23	45260-96300	Рычаг расцепления	1
24	45311-96303-0ED	Кронштейн рычага расцепления	1
25	09116-05010	Болт (5x12)	2
26	09111-10034	Болт (10x16.5) (NLA)	2
27	09140-10032	Гайка	2
28	43753-94400	Втулка рулевого кронштейна (NLA)	1
29	09160-04012	Шайба (4.2x10x1)	1
30	09200-05011	Штифт (NLA)	1
31	09204-01002	Шплинт	1
32	09319-04001	Втулка	1
33	09440-04021	Пружина расцепления (NLA)	1
34	09443-05013	Пружина	1
35	09443-09036	Пружина (NLA)	1
36	67100-96300	Комплект крепления рулевого кронштейна (NLA)	1
37	43755-96320	Крепление рулевого кронштейна (NLA)	1
38	09100-08224-XC0	Болт (8x35)	2
39	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
40	09140-08023-XC0	Гайка (8mm)	2
41	43754-94301-0ED	Крышка рулевого управления (NLA)	1
42	03142-05103	Винт (NLA)	2
43	67100-99700	Крепление дистанционного управления (NLA)	1
44	45700-96313	Узел привода мелководья	1
45	45255-95500	Ручка (NLA)	1
46	45731-96312	Кронштейн пружины	1
47	09117-06038	Болт (6x16) (снят с производства)	1
48	09443-08031	Пружина	1
49	09111-10045	Болт (10x20.8) (NLA)	2
50	09205-06013	Штифт	1
51	41130-91L01	Ось кронштейна струбцины	1
52	41310-96310	Нижний стержень кронштейна струбцины	1
53	45420-95D04	Штифт фиксатора откидывания	1
54	09100-08295	Болт (8x165) (снят с производства)	1

Рис. 26Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	41110-94421-0ED	Кронштейн струбцины правый (NLA)	1
2	41120-94442-0ED	Кронштейн струбцины левый (NLA)	1
3	41212-93001-0ED	Рукоятка струбцины (снята с производства)	2
4	09205-06007	Пружинный штифт (6x25)	2
5	41211-95250	Винт струбцины (NLA)	2
6	41213-94J01	Пластина хомута	2
7	41151-94500	Крышка оси кронштейна струбцины	2
8	09117-08071	Болт (8x35)	2
9	41130-94341	Ось кронштейна струбцины	1
10	41153-96300	Колпачок болта транца (NLA)	2
11	45420-92L00	Штифт фиксатора откидывания	1
12	09441-17002	Пружина (NLA)	1
13	45420-94401	Штифт фиксатора откидывания (NLA)	1
14	09441-17003	Пружина (NLA)	1
15	41310-94400	Нижний стержень кронштейна струбцины	1
16	55320-95311	Цинковый анод	1
17	09116-06094	Болт (6x15)	1
18	09100-08239	Болт (8x90)	2
19	09140-08023-XC0	Гайка (8mm)	2
20	09160-08081	Шайба (8.5x23x1.5)	4
21	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
22	09159-22006	Гайка	1
23	41200-92L00	Узел откидного рычага	1
24	41223-94400	Упорный рычаг откидывания (NLA)	1
25	09111-10067	Болт (10x20.4)	2
26	09111-10069	Болт (10X54.5)	2
27	09140-10031	Гайка (10 мм)	2
28	09160-10082	Шайба (10.5x19x2.0)	2
29	09162-10005	Стопорная шайба	2
30	09448-29009	Пружина	1
31	41141-94300	Крепление троса рулевого управления (NLA)	1
32	41225-94401	Резина фиксатора наклона	1
33	36894-95201	Провод (L:165)	1
34	09125-05050	Винт (5x8)	2
35	09161-05114	Шайба (5.2x11x1.0)	2
36	09160-22033	Шайба (22.5x38x1.0)	1
38	48211-94400	Нижний штифт фиксатора откидывания (NLA)	2
39	09160-10098	Шайба (10x18x1.0)	4
40	09162-10005	Стопорная шайба	2
41	09140-10032	Гайка	2

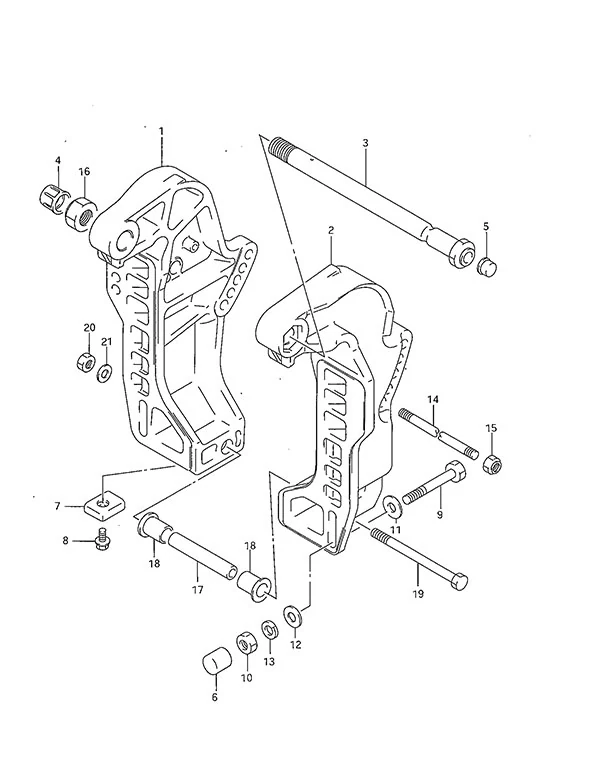

Рис. 27Кронштейн крепления (DT40C) Clamp Bracket(DT40C)

REF	Номер детали	Наименование	Кол-во
1	41111-97E01-0ED	Кронштейн струбцины правый (NLA)	1
2	41121-97E01-0ED	Кронштейн струбцины левый (NLA)	1
3	41130-95292	Ось кронштейна струбцины	1
4	41151-94500	Крышка оси кронштейна струбцины	1
5	41152-94500	Заглушка оси кронштейна струбцины	1
6	41153-94500	Заглушка болта транца	4
7	55320-95311	Цинковый анод	1
8	09116-06094	Болт (6x15)	1
9	09100-12093	Болт транца (12x100)	4
10	09140-12028	Гайка	4
11	09160-12044	Шайба (12.5x35x3.2)	4
12	09160-12066	Шайба (12.5x22x2.5)	4
13	09162-12005	Стопорная шайба	4
14	45421-97E00	Штифт фиксатора откидывания (NLA)	1
15	09159-10050	Гайка	2
16	09159-22006	Гайка	1
17	48121-97E00	Ось цилиндра откидывания (NLA)	1
18	09307-18002	Втулка	2
19	09100-10190-XC0	Болт (10x145)	1
20	09159-10050	Гайка	1
21	09160-10082	Шайба (10.5x19x2.0)	1
22	09159-12014	Гайка (12x17)	4

Рис. 28Поворотный кронштейн (1986–1992) Swivel Bracket(1986 to 1992)

REF	Номер детали	Наименование	Кол-во
1	43751-94450-0ED	Кронштейн рулевого управления (NLA)	1
2	09117-08073	Болт (8x35) (NLA)	2
3	09117-08047	Болт (8x30)	2
4	09443-15031	Пружина (NLA)	2
5	09448-29018	Пружина	1
6	45231-94401	Рычаг блокировки заднего хода	1
7	43411-94400	Регулятор рулевого управления (NLA)	1
8	43421-96302	Втулка регулятора	1
9	09119-08044	Болт (8x23) (NLA)	1
10	09306-22006	Втулка	2
11	09440-13045	Пружина (NLA)	1
12	43111-94490-0ED	Поворотный кронштейн (NLA)	1
13	22511-99011	Пресс-масленка	3
14	43211-87JL0	Втулка поворотного кронштейна	2
15	45255-93001	Резиновая накладка рычага расфиксации	1
16	45261-92L00	Рычаг расфиксации	1
17	41225-94502	Палец рычага расцепления	1
18	45250-94400	Тяга расфиксации (NLA)	1
19	09200-05015	Штифт (NLA)	1
20	09200-08043	Штифт (NLA)	1
21	45241-94400	Тяга рычага блокировки заднего хода	1
22	45700-94401	Узел привода мелководья (NLA)	1
23	45720-94401	Вал привода мелководья (NLA)	1
24	45730-94401	Пластина привода мелководья (NLA)	1
26	09441-17002	Пружина (NLA)	1
27	09443-08045	Пружина (NLA)	1
28	45725-94400	Ручка (NLA)	1
29	09204-01002	Шплинт	2
30	09160-08082	Шайба (8.5x16x1.2)	1
31	43711-94400	Верхняя втулка рулевого управления (NLA)	1
32	43712-94410	Нижняя втулка рулевого управления (NLA)	1
33	43713-94400	Проставка втулки рулевого управления (NLA)	1
34	43741-94400-0ED	Пилотный вал (NLA)	1
35	43753-94400	Втулка рулевого кронштейна (NLA)	1
36	09161-47001	Шайба (NLA)	1
37	09206-09001	Штифт	2
38	09285-47001	Сальник (NLA)	1
39	43755-96320	Крепление рулевого кронштейна (NLA)	1
40	09100-08224-XC0	Болт (8x35)	2
41	09140-08023-XC0	Гайка (8mm)	2
42	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
43	43754-94301-0ED	Крышка рулевого управления (NLA)	1
44	03142-05103	Винт (NLA)	2
45	45700-94412	Узел привода мелководья	1
47	45713-94420	Стопор (NLA)	1
48	09111-10045	Болт (10x20.8) (NLA)	2
49	09117-06038	Болт (6x16) (снят с производства)	1
50	09443-12039	Пружина (NLA)	1
51	45255-95500	Ручка (NLA)	1
52	09160-05032	Шайба (NLA)	1
53	09204-01002	Шплинт	1
54	45331-94610	Палец привода мелководья (NLA)	1

Рис. 29Поворотный кронштейн (1993–1998) Swivel Bracket(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	3
2	36894-94401	Провод (L:195)	1
3	43111-97E00-0ED	Поворотный кронштейн (NLA)	1
4	43211-87JL0	Втулка поворотного кронштейна	2
5	43711-97E11	Втулка рулевого управления	2
6	43750-97E03-0ED	Кронштейн рулевого управления (NLA)	1
8	09125-05050	Винт (5x8)	2
9	09160-39001	Шайба (39.5x64x1.0)	3
10	09161-05114	Шайба (5.2x11x1.0)	2
11	09181-39001	Прокладка (39.5x64x0.3)	2
12	09282-39001	Сальник (38x51x5)	1
13	09380-38003	Стопорное кольцо	1
14	41225-94502	Палец рычага расцепления	1
15	45231-94401	Рычаг блокировки заднего хода	1
16	45241-94400	Тяга рычага блокировки заднего хода	1
17	45250-94400	Тяга расфиксации (NLA)	1
18	45255-93001	Резиновая накладка рычага расфиксации	1
19	45261-92L00	Рычаг расфиксации	1
20	09160-08082	Шайба (8.5x16x1.2)	1
21	09200-05015	Штифт (NLA)	1
22	09200-08043	Штифт (NLA)	1
23	09204-01002	Шплинт	2
24	09306-22006	Втулка	2
25	09443-15031	Пружина (NLA)	2
26	09448-29018	Пружина	1
27	43755-97E01	Крепление рулевого управления (NLA)	1
28	09100-10270	Болт (10x25)	2
29	09162-10005	Стопорная шайба	2
30	43411-97E00	Регулятор рулевого управления (NLA)	1
31	43412-93901	Крышка рулевого управления	1
32	09100-08224-XC0	Болт (8x35)	1
33	09160-08082	Шайба (8.5x16x1.2)	1
34	09440-11022	Пружина	1
35	45700-94412	Узел привода мелководья	1
37	45713-94420	Стопор (NLA)	1
38	09111-10045	Болт (10x20.8) (NLA)	2
39	09117-06038	Болт (6x16) (снят с производства)	1
40	09443-12039	Пружина (NLA)	1
41	45255-95500	Ручка (NLA)	1
43	09204-01002	Шплинт	1
44	09205-08002	Палец (NLA)	1

Рис. 30Поворотный кронштейн (DT40TC 1994–1995) Swivel Bracket(DT40TC 1994 to 1995)

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	4
2	36894-95201	Провод (L:165)	1
3	43111-87J20-0ED	Поворотный кронштейн (L)	1
4	43211-95250	Втулка (NLA)	2
5	43711-97E11	Втулка рулевого управления	2
6	43750-97E03-0ED	Кронштейн рулевого управления (NLA)	1
7	09125-05050	Винт (5x8)	2
8	09160-39001	Шайба (39.5x64x1.0)	3
9	09161-05114	Шайба (5.2x11x1.0)	2
10	09181-39001	Прокладка (39.5x64x0.3)	2
11	09282-39001	Сальник (38x51x5)	1
12	09380-38003	Стопорное кольцо	1
13	41220-97E00-0ED	Рычаг фиксатора наклона (NLA)	2
14	41226-97E00	Втулка	2
15	41231-97E00	Соединительная пластина (NLA)	1
16	09205-03012	Пружинный штифт (3x16)	2
17	09443-09047	Пружина соединительной пластины фиксатора наклона (NLA)	1
18	43411-97E00	Регулятор рулевого управления (NLA)	1
19	43412-93901	Крышка рулевого управления	1
20	09100-08224-XC0	Болт (8x35)	1
21	09160-08082	Шайба (8.5x16x1.2)	1
22	09440-11022	Пружина	1
23	43755-97E50	Крепление рулевого управления (NLA)	1
24	09100-10270	Болт (10x25)	2
25	09162-10005	Стопорная шайба	2

Рис. 31Поворотный кронштейн(DT40TC 1996 to 1998) Swivel Bracket(DT40TC 1996 to 1998)

REF	Номер детали	Наименование	Кол-во
1	22511-99011	Пресс-масленка	4
2	36894-95201	Провод (L:165)	1
3	43111-87J20-0ED	Поворотный кронштейн (L)	1
4	43211-95250	Втулка (NLA)	2
5	43711-97E11	Втулка рулевого управления	2
6	43750-97E03-0ED	Кронштейн рулевого управления (NLA)	1
7	09125-05050	Винт (5x8)	2
8	09160-39001	Шайба (39.5x64x1.0)	3
9	09161-05114	Шайба (5.2x11x1.0)	2
10	09181-39001	Прокладка (39.5x64x0.3)	2
11	09282-39001	Сальник (38x51x5)	1
12	09380-38003	Стопорное кольцо	1
13	41230-97E10	Пружина фиксатора откидывания	1
14	41226-97E00	Втулка	2
15	41270-97E00	Рычаг фиксатора наклона правого борта (NLA)	1
16	41280-97E00	Рычаг фиксатора наклона левого борта (NLA)	1
17	09205-03012	Пружинный штифт (3x16)	1
18	43411-97E00	Регулятор рулевого управления (NLA)	1
19	43412-93901	Крышка рулевого управления	1
20	09100-08224-XC0	Болт (8x35)	1
21	09160-08082	Шайба (8.5x16x1.2)	1
22	09440-11022	Пружина	1
23	43755-97E50	Крепление рулевого управления (NLA)	1
24	09100-10270	Болт (10x25)	2
25	09162-10005	Стопорная шайба	2
26	45700-94412	Узел привода мелководья	1

Рис. 32Цилиндр наклона и опора(DT40TC) Tilt Cylinder & Support(DT40TC)

REF	Номер детали	Наименование	Кол-во
2	48112-94402-0ED	Кронштейн гидроцилиндра наклона левого борта (NLA)	1
3	48135-94400	Штанга кронштейна гидроцилиндра наклона (NLA)	1
4	09117-08047	Болт (8x30)	2
5	09117-08110	Болт (8x25)	4
6	55320-95311	Цинковый анод	1
7	48600-94401-0ED	Гидроцилиндр PTT в сборе (NLA)	1
8	48601-94400	Поршень с поршневым штоком в сборе (NLA)	1
9	48627-95510	Уплотнительное кольцо (NLA)	1
11	48641-94400	Гильза цилиндра (NLA)	1
12	48710-94400	Впускная трубка № 1 (NLA)	1
13	48720-94401	Впускная трубка № 2 (NLA)	1
14	09407-25402	Хомут (L:248)	2
15	09380-12002	Стопорное кольцо	2
16	48321-94400	Верхний вал гидроцилиндра наклона (NLA)	1
17	09319-12041	Втулка	2
18	48121-94401	Нижний вал гидроцилиндра наклона (NLA)	1
19	48163-94400	Нижняя проставка гидроцилиндра наклона (NLA)	2
20	09117-08110	Болт (8x25)	2

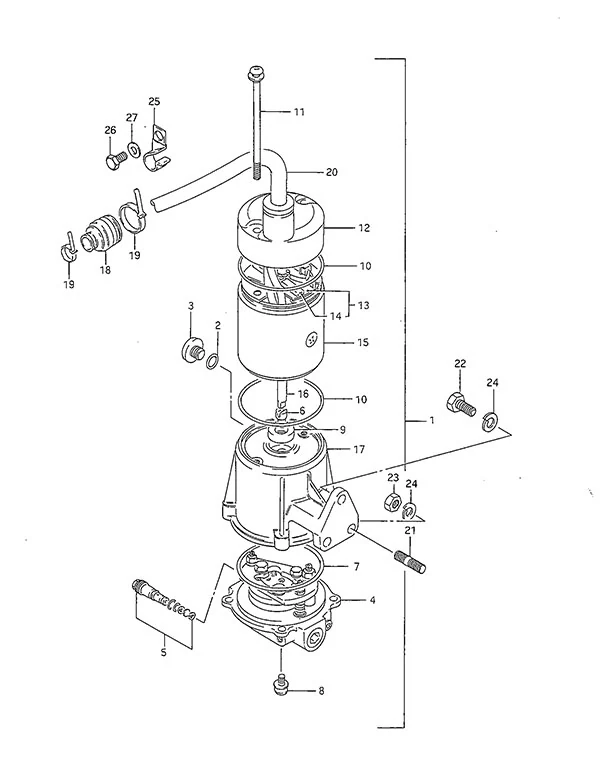

Рис. 33Силовой агрегат(DT40TC 1986 to 1989) Power Unit(DT40TC 1986 to 1989)

REF	Номер детали	Наименование	Кол-во
1	48500-94420-0ED	Узел силового агрегата	1
2	09168-10022	Прокладка сливной пробки	1
3	09248-10008	Сливная пробка	1
4	48502-94410	Корпус насоса и клапанов	1
5	48550-94600	Ручной клапан сброса	1
6	48583-94520	Соединительная муфта привода	1
7	48585-94520	Уплотнительное кольцо корпуса клапана	1
8	09136-05041	Винт (5x20)	4
9	09282-08003	Сальник (снято с производства)	1
10	09280-70005	Уплотнительное кольцо	1
11	31281-94510	Стяжной болт	2
12	31170-94520-0ED	Верхняя крышка (снято с производства)	1
13	31173-94521	Щёткодержатель в сборе (снято с производства)	1
14	31133-94521	Щётка (снято с производства)	2
15	31110-94520-0ED	Ярмо в сборе (снято с производства)	1
18	33899-95500	Уплотнение кабеля PTT (снято с производства)	1
19	09407-25402	Хомут (L:248)	2
20	33861-95600	Кабель PTT (снято с производства)	1
21	09108-08130	Шпилька (8x20)	2
22	09100-08219	Болт (8x20) (снято с производства)	1
23	09140-08023-XC0	Гайка (8mm)	2
24	09162-08007	Стопорная шайба (8.2x15.4x2.0)	3
25	09403-12308	Хомут (снято с производства)	1
26	09100-06106	Болт (6x9)	1
27	09160-06082	Шайба (6.5x13x1.0)	1
28	38410-94552	Реле PTT в сборе	2
29	33832-94400	Кабельный узел реле PTT (снято с производства)	1

Рис. 34Силовой агрегат(DT40TC 1990 to 1993) Power Unit(DT40TC 1990 to 1993)

REF	Номер детали	Наименование	Кол-во
1	48500-94420-0ED	Узел силового агрегата	1
2	48511-95500	Пробка маслозаливной горловины (снято с производства)	1
3	09280-09005	Уплотнительное кольцо	1
4	48502-94410	Корпус насоса и клапанов	1
5	48550-94600	Ручной клапан сброса	1
6	48581-94500	Фильтр насоса PTT (снято с производства)	1
7	48583-94520	Соединительная муфта привода	1
8	48585-94520	Уплотнительное кольцо корпуса клапана	1
9	48586-94500	Пробка	2
10	09136-05041	Винт (5x20)	4
11	31123-87D60	Уплотнительное кольцо	2
12	31281-94610	Стяжной болт (снято с производства)	2
13	31170-94610-0ED	Крышка электромотора PTT (снято с производства)	1
14	31173-94620	Щёткодержатель	1
15	31133-94610	Щётка	2
16	31110-94610-0ED	Ярмо в сборе (снято с производства)	1
17	31311-94610	Якорь (снято с производства)	1
18	48570-94610-0ED	Бачок в сборе (снято с производства)	1
19	33799-94610	Сальник	1
20	09108-08130	Шпилька (8x20)	2
21	09140-08023-XC0	Гайка (8mm)	2
22	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
23	09117-08046	Болт (снято с производства)	1

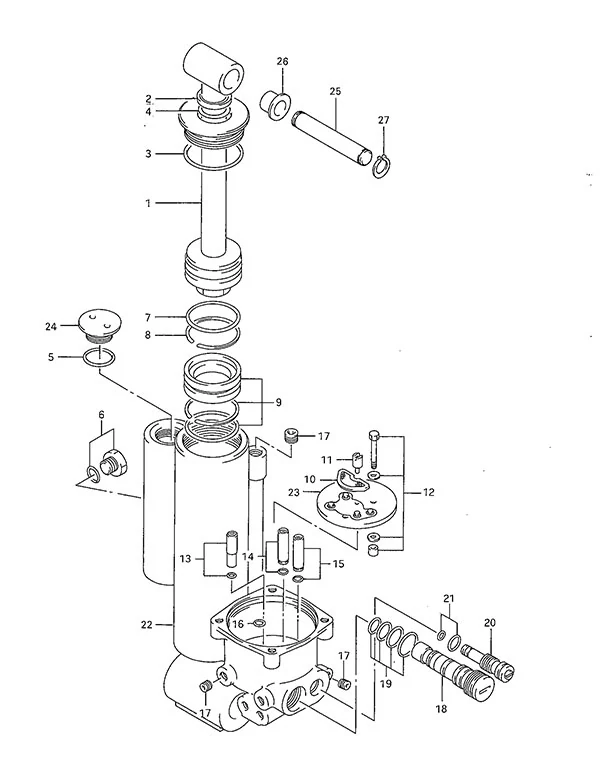

Рис. 35Гидроподъем и наклон(DT40TC 1994 to 1998) Power Trim & Tilt(DT40TC 1994 to 1998)

Power Trim &amp; Tilt(DT40TC 1994 to 1998)

REF	Номер детали	Наименование	Кол-во
1	48601-97E00	Шток поршня (снято с производства)	1
2	48632-97E00	Сальник головки цилиндра (снято с производства)	1
3	48633-97E00	Кольцо уплотнительное головки цилиндра	1
4	48634-97E00	Кольцо уплотнительное головки цилиндра (снято с производства)	1
5	09280-22020	Уплотнительное кольцо	1
6	48572-97E00	Комплект пробки резервуара	1
7	48405-87D00	Комплект уплотнительных колец наклона	1
8	48615-97E00	Комплект поршневых колец	1
9	48650-97E00	Свободный поршень (снято с производства)	1
10	48582-97E00	Фильтр насоса (снят с производства)	1
11	48583-97E00	Соединение привода	1
12	48541-97E00	Комплект болтов насоса (снято с производства)	1
13	48870-97E00	Термоклапан (снято с производства)	1
14	48820-97E00	Клапан давления подъёма (снято с производства)	1
15	48830-97E00	Клапан давления опускания	1
16	48518-87D00	Уплотнительное кольцо	2
17	48690-97E00	Комплект пробок коллектора (снято с производства)	1
18	48530-97E00	Комплект главного клапана (снято с производства)	1
19	48536-97E01	Комплект уплотнительных колец	1
20	48550-97E00	Комплект ручного клапана (снято с производства)	1
21	48557-97E00	Комплект уплотнительных колец	1
22	48641-97E00-0ED	Коллектор PTT (снято с производства)	1
23	48519-97E00	Держатель насоса (снято с производства)	1
24	48575-97E00	Пробка резервуара (снято с производства)	1
25	48321-97E01	Верхний вал цилиндра наклона	1
26	48325-97E00	Верхняя втулка цилиндра наклона	2
27	09380-12002	Стопорное кольцо	2

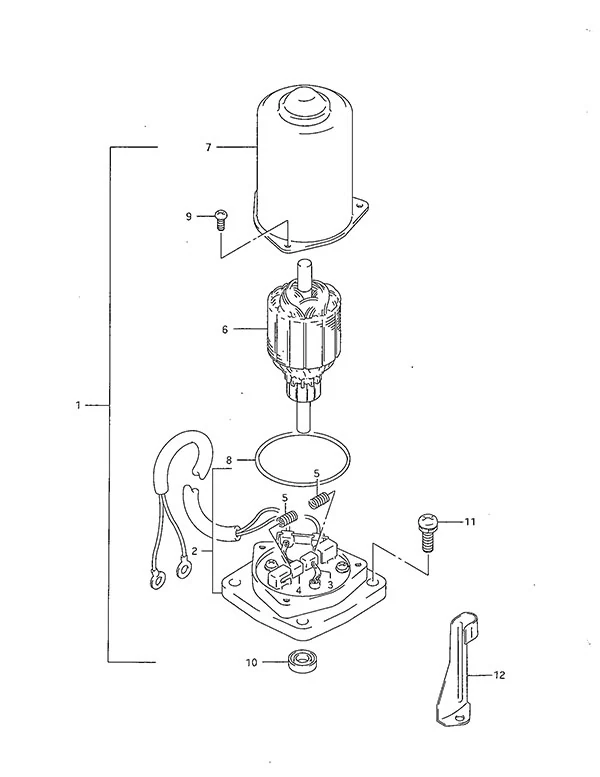

Рис. 36Мотор гидроподъема и наклона(DT40TC 1994 to 1998) Power Trim & Tilt Motor(DT40TC 1994 to 1998)

Power Trim &amp; Tilt Motor(DT40TC 1994 to 1998)

REF	Номер детали	Наименование	Кол-во
1	38100-97E00-0ED	Узел электродвигателя PTT	1
2	31173-97E00	Держатель щёток (снято с производства)	1
3	31133-97E00	Щётка	1
4	31136-97E00	Прерыватель (снято с производства)	1
5	31135-97E00	Пружина	2
6	31311-97E00	Якорь (снято с производства)	1
7	31110-97E00-0ED	Узел ярма (снято с производства)	1
8	31123-97E10	Уплотнительное кольцо	1
9	09136-05041	Винт (5x20)	3
10	33799-97E00	Сальник	1
11	48862-97E00	Винт электродвигателя	4
12	38111-97E00	Держатель кабеля PTT (снято с производства)	1

Рис. 37ВЫПУСКНАЯ ТРУБА Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	11433-94412	Прокладка корпуса сальника	1
2	11431-94406	Корпус сальника	1
3	11434-94411	Прокладка корпуса сальника	1
4	14211-94451	Выхлопная труба	1
5	14212-94413	Прокладка выхлопной трубы	1
6	29103-94400	Болт (6x35)	6
7	54121-94400	Верхний упор осевой нагрузки	2
8	09160-10080	Шайба (снято с производства)	2
9	09117-08038	Болт (8x45)	4
11	09202-07006	Штифт (7X10)	2
12	54100-94800	Комплект верхней опоры (снято с производства)	2
13	09100-10217	Болт (10x150)	2
14	09160-10081	Шайба (10x20x3.0)	2
15	09160-10082	Шайба (10.5x19x2.0)	2
16	09159-10050	Гайка	2
17	09280-50008	Уплотнительное кольцо	1
18	09282-17009	Сальник (17x28x6)	2
19	09116-06204	Болт (6x20)	2
20	54146-94400	Направляющая корпуса верхней опоры	1

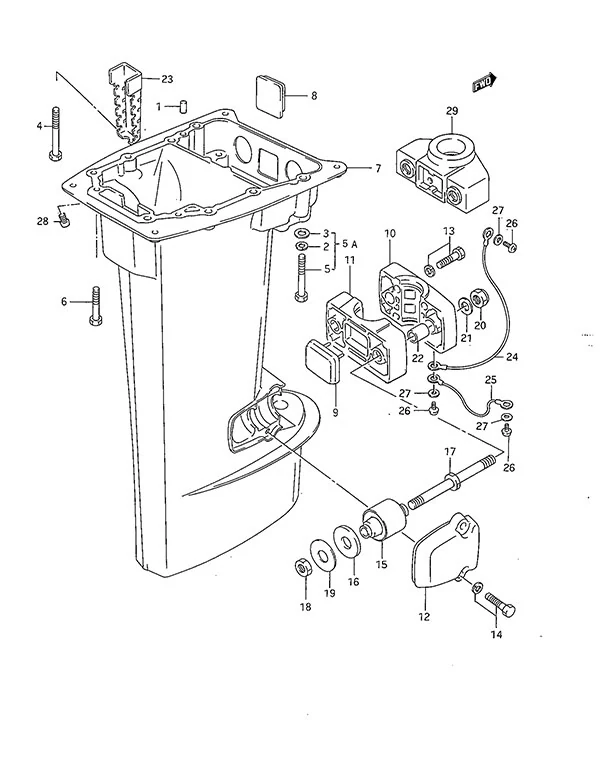

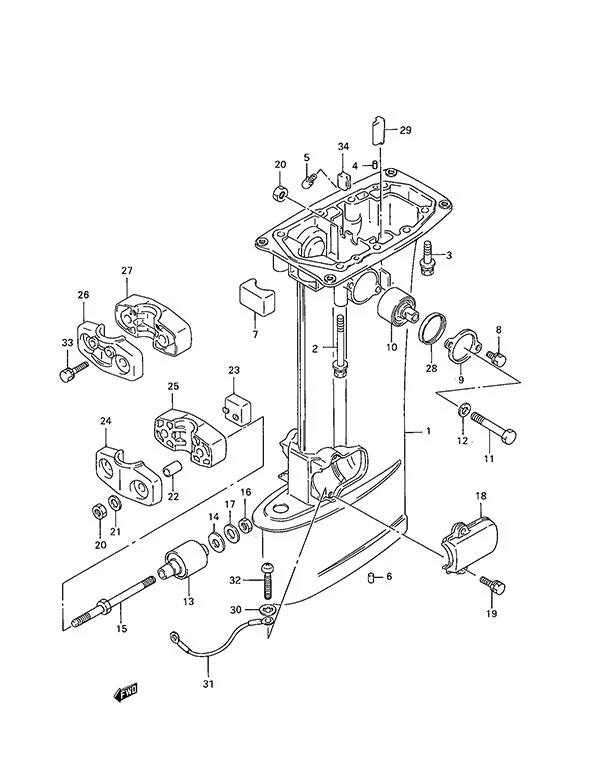

Рис. 38Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
1	09202-06031	Штифт установочный (6x12)	2
2	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
3	09160-08082	Шайба (8.5x16x1.2)	2
4	09118-08172	Болт (8x85)	1
5	09118-08171	Болт (8x75)	2
6	09118-08106	Болт (8x50)	6
8	54125-94400	Верхняя упорная опора реверса (снято с производства)	1
9	54151-94400	Нижняя упорная опора (снято с производства)	1
10	54211-94410-0ED	Передний боковой кронштейн (снято с производства)	1
11	54212-94400-0ED	Задний боковой кронштейн (снято с производства)	1
12	54221-94400-0ED	Крышка нижней опоры (снято с производства)	2
13	09117-08038	Болт (8x45)	4
14	09117-08071	Болт (8x35)	4
15	54160-94400	Нижняя опора (снято с производства)	2
16	54165-94400	Нижний демпфер	2
17	54166-94410	Болт нижней опоры (снято с производства)	2
18	09140-12029	Гайка	2
19	09160-12066	Шайба (12.5x22x2.5)	2
20	09159-12014	Гайка (12x17)	2
21	09160-12066	Шайба (12.5x22x2.5)	2
22	09180-12104	Проставка (снято с производства)	2
23	11435-94400	Пластина выпуска отработавших газов	1
24	36894-94401	Провод (L:195)	1
25	36894-95201	Провод (L:165)	1
26	09125-05050	Винт (5x8)	3
27	09161-05114	Шайба (5.2x11x1.0)	3
28	52117-94400	Трубка контроля воды	1
29	54200-87852-0ED	Комплект кронштейна нижней опоры	1

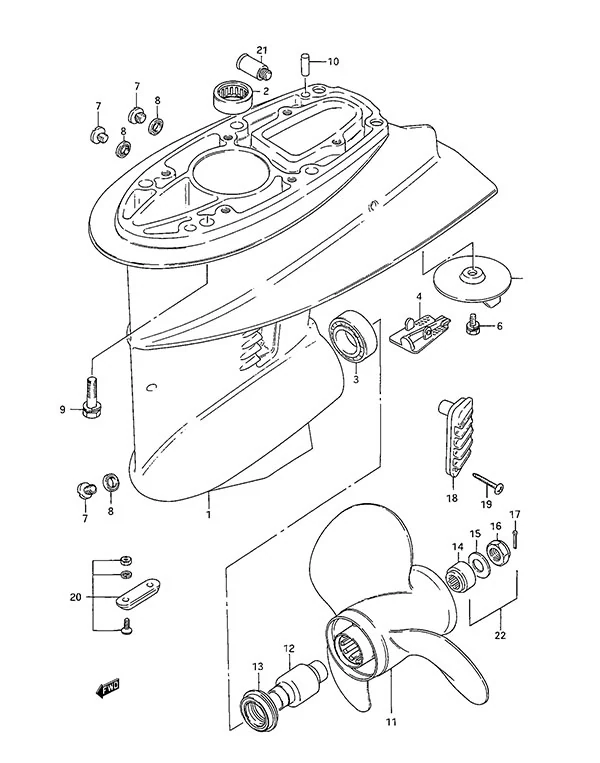

Рис. 39Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
2	09263-22039	Подшипник (22x30x30)	1
3	09265-30004	Подшипник (30x62x17.25)	1
4	17631-96320	Водяной фильтр	2
5	03142-04309	Винт 4 X 30	2
6	17635-95501	Дополнительный водяной фильтр (снято с производства)	1
7	17635-95510	Пластина дополнительного водяного уплотнения	1
8	09125-06053	Винт (6x16)	1
9	55122-88L00	Уплотнительное кольцо редуктора	1
10	55125-95500	Цинковый анод триммера	1
11	09117-08109	Болт (8x16)	1
12	55117-94401	Крышка корпуса редуктора правого борта (снято с производства)	1
13	03141-0420A	ВИНТ	2
14	55112-94401	Крышка корпуса редуктора (снято с производства)	1
15	09248-10008	Сливная пробка	3
16	09168-10022	Прокладка сливной пробки	3
17	09116-08131	Болт (8x45)	6
18	09202-06027	Штифт (6x23)	1
19	09202-06025	Штифт (6x17)	1
20	57632-95330	Стопор гребного винта	1
22	58120-88L01	Втулка гребного винта	1
23	57633-94301	Проставка гайки гребного винта	1
24	57635-95300	Шайба гайки гребного винта	1
25	09160-18028	Шайба (18.5x31x1.0)	1
26	09159-18004	Гайка	1
27	09141-18005	Гайка (18 мм)	1
32	25700-88L03	Комплект сальников редуктора DT40c - DF40 / DF50 / 60A	1
28	09204-03003	Шплинт гайки гребного винта	1
29	55300-95500	Цинковый анод	1
31	57630-94301	Комплект крепежа гребного винта DT40/DT55/DT65/ DF40/DF50/DF60A	1

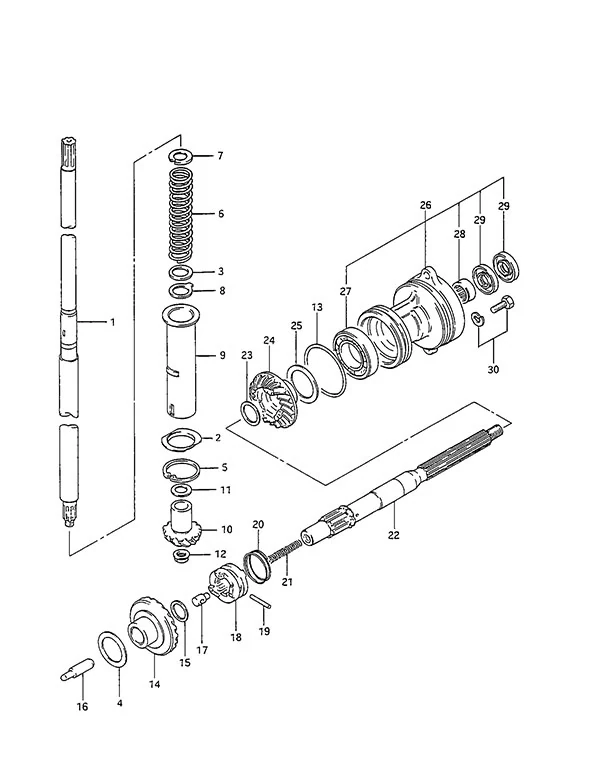

Рис. 40Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	57130-94301	Втулка гребного вала	1
3	09205-03019	Пружинный штифт (3x10)	1
5	09160-26015	Шайба (26.2x42x4.0)	1
6	09263-25062	Подшипник BT 25x42x5	1
7	09440-30005	Пружина	1
8	09160-24020	Шайба (24x33x2.5)	1
8	09166-25006	Шайба	1
10	57133-94400	Пружинная втулка вала гребного	1
11	57311-94410	Шестерня привода	1
12	09140-12034	Гайка ведущей шестерни	1
14	57510-94410	Шестерня переднего хода	1
16	57631-95303	Толкающий стержень	1
17	57634-88L00	Толкающий штифт	1
19	09202-05022	Штифт кулачковой муфты переключения	1
21	09440-08034	Возвратная пружина	1
24	57521-94401	Шестерня заднего хода	1
26	09280-75001	Уплотнительное кольцо	1
27	56120-94321-0ED	Корпус подшипника гребного вала (снято с производства)	1
28	09262-35021-0A0	Подшипник (35x62x14)	1
39	09263-22020	Подшипник (22.225x28.575.19.05)	2
30	09289-22007	Сальник (21.2x35x5)	2
31	09117-08047	Болт (8x30)	2
32	09141-18005	Гайка (18 мм)	1

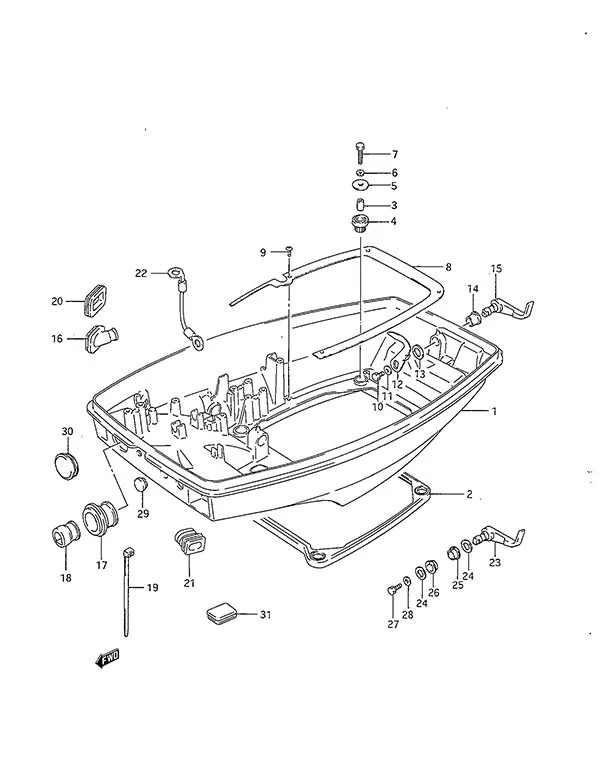

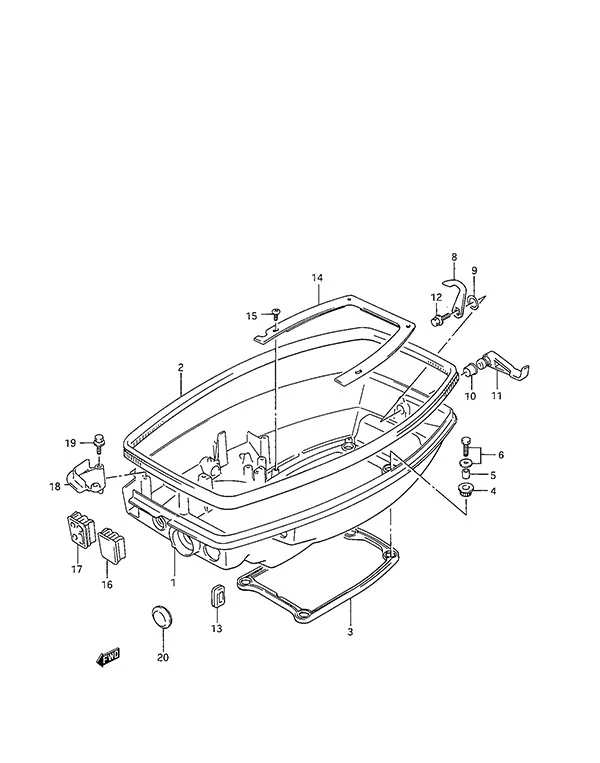

Рис. 41Нижний кожух(1986 to 1996) Lower Cover(1986 to 1996)

REF	Номер детали	Наименование	Кол-во
1	61111-94432-0ED	Нижняя крышка двигателя (NLA)	1
2	61113-92L00	Нижнее уплотнение крышки двигателя	1
3	09180-06295	Проставка	4
4	09320-10035	Подушка (NLA)	4
5	09160-06104	Шайба (6.5x24x2)	4
6	09162-06006	Стопорная шайба	4
7	09100-06121	Болт (6x30) (NLA)	4
8	61138-94402	Крышка водяного контура (NLA)	1
9	03241-0510A	Винт	4
10	01500-06127	Болт	1
11	09160-06084	Шайба (6.5x18x1.6)	1
12	61631-94410	Крючок нижней крышки двигателя (NLA)	1
13	09164-13005	Волнистая шайба	1
14	09306-13007	Втулка	1
15	61633-93930-0ED	Рычаг крючка	1
16	33811-94400	Втулка троса стартера	1
17	36612-94421	Втулка дистанционного управления	1
18	36612-94421	Втулка дистанционного управления	1
19	09407-25402	Хомут (L:248)	1
20	63625-94300	Колпачок троса дросселя	1
21	63625-96300	Втулка троса дросселя	1
22	36895-94400	Провод (снято с производства)	1
23	61633-93930-0ED	Рычаг крючка	1
24	09164-13005	Волнистая шайба	2
25	09306-13005	Втулка	1
26	09306-13006	Втулка (NLA)	1
27	01550-06127	Болт	1
28	09160-06084	Шайба (6.5x18x1.6)	1
29	09250-13005	Пробка (NLA)	2
30	09250-33001	Крышка	1
31	39669-94400	Пробка нижней крышки	1
32	09250-08001	КРЫШКА	1

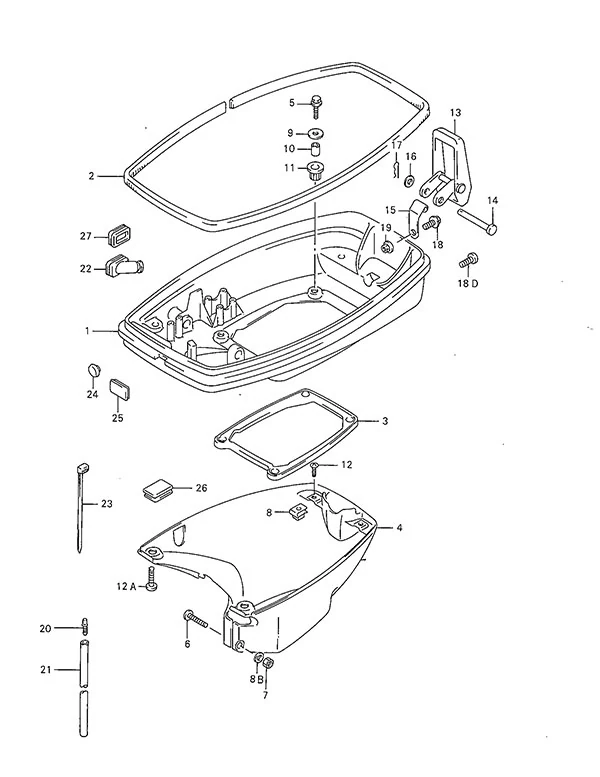

Рис. 42Нижний кожух(1997 to 1998) Lower Cover(1997 to 1998)

REF	Номер детали	Наименование	Кол-во
1	61111-94452-0ED	Нижняя крышка двигателя (снято с производства)	1
2	61112-94420	Резиновый уплотнитель нижней крышки двигателя — снято с производства	1
3	61113-92L00	Нижнее уплотнение крышки двигателя	1
4	61131-94402-0ED	Крышка держателя двигателя	1
5	09100-06121	Болт (6x30) (NLA)	4
6	09125-05126	Винт (5x45) (NLA)	1
7	09140-05005	Гайка	1
8	09148-06015	Гайка	2
9	09160-06104	Шайба (6.5x24x2)	4
10	09180-06295	Проставка	4
11	09320-10035	Подушка (NLA)	4
12	02142-06207	Винт 6X20	2
13	61610-90L00	Крепёж	1
14	61616-93EL0	Палец рычага	1
15	61642-93902	Держатель рычага крепления (NLA)	1
16	09161-04012	Шайба (4.2x11x1)	1
17	09385-04004	Пружинный шплинт	1
18	01550-06167	Болт	1
20	61155-94500	Трубка контроля воды	1
21	09352-50006-600	Шланг (5x9x600)	1
22	33811-94400	Втулка троса стартера	1
23	09407-25402	Хомут (L:248)	1
26	09250-33001	Крышка	1
27	63625-94300	Колпачок троса дросселя	1

Рис. 43Кожух двигателя(1986 to 1988) Engine Cover(1986 to 1988)

REF	Номер детали	Наименование	Кол-во
2	61421-94421-019	Передняя эмблема	1
3	61422-95570-8EF	Маркировка передней эмблемы (NLA)	1
5	68112-43400-019	Эмблема Suzuki	2
6	61442-94600-019	Знак системы подачи масла (NLA)	2
7	09160-05024	Шайба (5.5x16x1.5)	4
8	61443-94450-70G	Наклейка крышки двигателя правого борта (NLA)	1
9	61453-94450-70G	Наклейка крышки двигателя левого борта (NLA)	1
10	61435-94450-70G	Маркировка задней эмблемы (NLA)	1
11	61481-94410-0ED	Крышка заливной горловины масляного бака (NLA)	1
12	61482-94400	Петля крышки заливной горловины масла	1
13	61485-94400	Пружина крышки масляной горловины	1
14	09125-05046	Винт (5x12)	2
15	09160-05024	Шайба (5.5x16x1.5)	2
16	09140-05005	Гайка	2
17	09321-05019	Подушка	2
18	61610-94420	Крепёж	1
19	01550-06127	Болт	1
20	61622-94400	Сальник ручного стартера (NLA)	1
21	61491-94400	Уплотнение крышки заливной горловины масляного бака (NLA)	1
22	21131-94J00-YAY	Метка переключения сцепления	1
23	61112-94303	Резиновый уплотнитель нижней крышки двигателя (NLA)	1
24	09800-01016	Набор инструментов	1
25	61631-94410	Крючок нижней крышки двигателя (NLA)	1

Рис. 44КОЖУХ ДВИГАТЕЛЯ (1989–1993) Engine Cover(1989 to 1993)

REF	Номер детали	Наименование	Кол-во
1	61410-94452-0ED	Крышка двигателя	1
2	61421-94421-019	Передняя эмблема	1
3	61422-95570-12R	Передняя эмблема (NLA)	1
4	03241-0510A	Винт	4
5	61441-95560-764	Эмблема Suzuki	2
6	61442-94600-764	Наклейка системы смазки	2
7	09160-05029	Шайба (5.5x10x0.8)	4
8	61443-94450-70G	Наклейка крышки двигателя правого борта (NLA)	1
9	61453-94450-70G	Наклейка крышки двигателя левого борта (NLA)	1
10	61435-94450-70G	Маркировка задней эмблемы (NLA)	1
11	61481-94410-0ED	Крышка заливной горловины масляного бака (NLA)	1
12	61482-94400	Петля крышки заливной горловины масла	1
13	61485-94400	Пружина крышки масляной горловины	1
14	09125-05046	Винт (5x12)	2
15	09160-05024	Шайба (5.5x16x1.5)	2
16	09140-05005	Гайка	2
17	09321-05019	Подушка	2
18	61610-94420	Крепёж	1
19	01550-06127	Болт	1
20	61621-96303	Кронштейн крепежа (NLA)	1
21	09229-04025	Заклепка	3
22	61412-96300	Крючок крышки (NLA)	1
23	09229-04018	Заклёпка	2
25	61491-94400	Уплотнение крышки заливной горловины масляного бака (NLA)	1
26	21131-94J00-YAY	Метка переключения сцепления	1
27	61433-94422	Внутренняя крышка воздухозаборника (NLA)	1
28	03242-0412B	Винт	4
29	61112-94303	Резиновый уплотнитель нижней крышки двигателя (NLA)	1
30	09800-01016	Набор инструментов	1

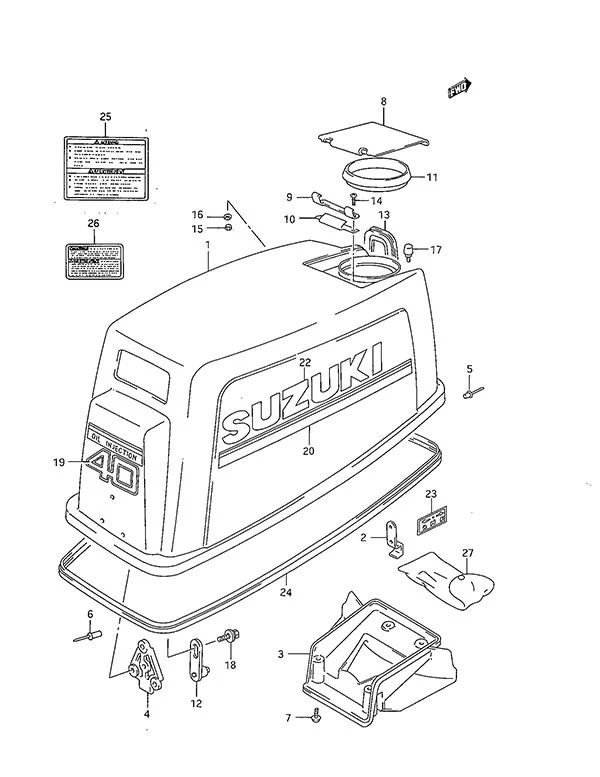

Рис. 45Кожух двигателя (1994–1996) Engine Cover(1994 to 1996)

REF	Номер детали	Наименование	Кол-во
1	61410-94452-0ED	Крышка двигателя	1
2	61412-96300	Крючок крышки (NLA)	1
3	61433-94422	Внутренняя крышка воздухозаборника (NLA)	1
4	61621-96303	Кронштейн крепежа (NLA)	1
5	09229-04018	Заклёпка	2
6	09229-04025	Заклепка	3
7	03242-0412B	Винт	4
8	61481-94410-0ED	Крышка заливной горловины масляного бака (NLA)	1
9	61482-94400	Петля крышки заливной горловины масла	1
10	61485-94400	Пружина крышки масляной горловины	1
11	61491-94400	Уплотнение крышки заливной горловины масляного бака (NLA)	1
12	61610-94420	Крепёж	1
13	61622-95500	Сальник ручного стартера	1
14	09125-05046	Винт (5x12)	2
15	09140-05005	Гайка	2
16	09160-05024	Шайба (5.5x16x1.5)	2
17	09321-05019	Подушка	2
18	01580-06127	БОЛТ	1
19	61435-97E01	Маркировка задней эмблемы (NLA)	1
20	61440-91D00	Комплект полос крышки двигателя	1
22	68181-33C20-1RR	Эмблема Suzuki (NLA)	2
23	21131-94J00-YAY	Метка переключения сцепления	1
24	61112-94303	Резиновый уплотнитель нижней крышки двигателя (NLA)	1
25	61581-98620	Наклейка крышки двигателя	1
26	61582-98100	Предупреждающая наклейка (NLA)	1
27	09800-01016	Набор инструментов	1

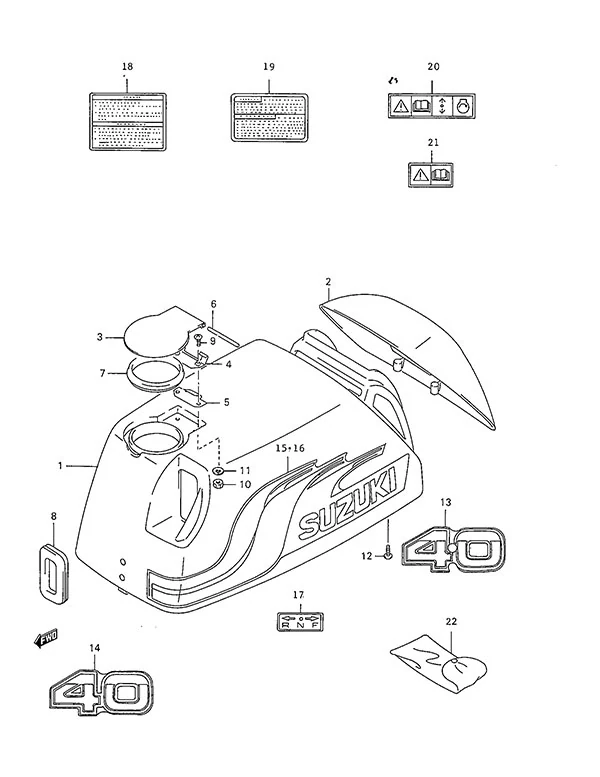

Рис. 46Кожух двигателя(1997 to 1998) Engine Cover(1997 to 1998)

REF	Номер детали	Наименование	Кол-во
1	61420-94853-0ED	Комплект крышки двигателя (NLA)	1
2	61431-94400-019	Рукоятка подъёма (NLA)	1
3	61481-94420-0ED	Крышка заливной горловины масляного бака (NLA)	1
4	61482-94411	Петля крышки заливной горловины масла (NLA)	1
5	61485-94411	Пружина крышки заливной горловины масла (NLA)	1
6	61488-94400	Штифт крышки заливной горловины масла (NLA)	1
7	61491-94400	Уплотнение крышки заливной горловины масляного бака (NLA)	1
8	61622-95500	Сальник ручного стартера	1
9	09125-05046	Винт (5x12)	2
10	09140-05005	Гайка	2
11	09160-05024	Шайба (5.5x16x1.5)	2
12	03541-0616A	Винт	4
13	61435-97E20	Маркировка задней эмблемы (NLA)	1
14	61435-97E40	Маркировка передней эмблемы	1
15	61440-97E00	Комплект полос на кожухе двигателя (NLA)	1
17	21131-94J00-YAY	Метка переключения сцепления	1
18	61581-98620	Наклейка крышки двигателя	1
19	61582-98100	Предупреждающая наклейка (NLA)	1
20	69711-93E11	Наклейка (S.I.G.P)	1
21	69712-93E10	Табличка S.I.G.P	1

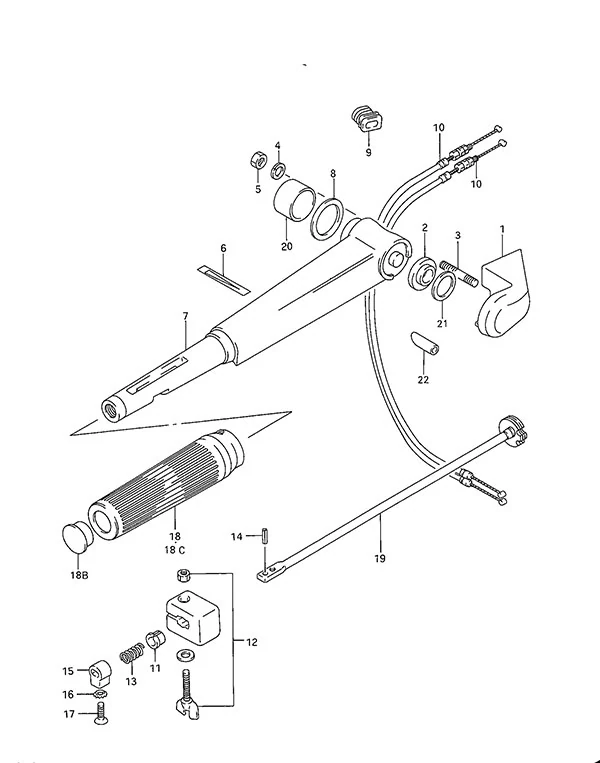

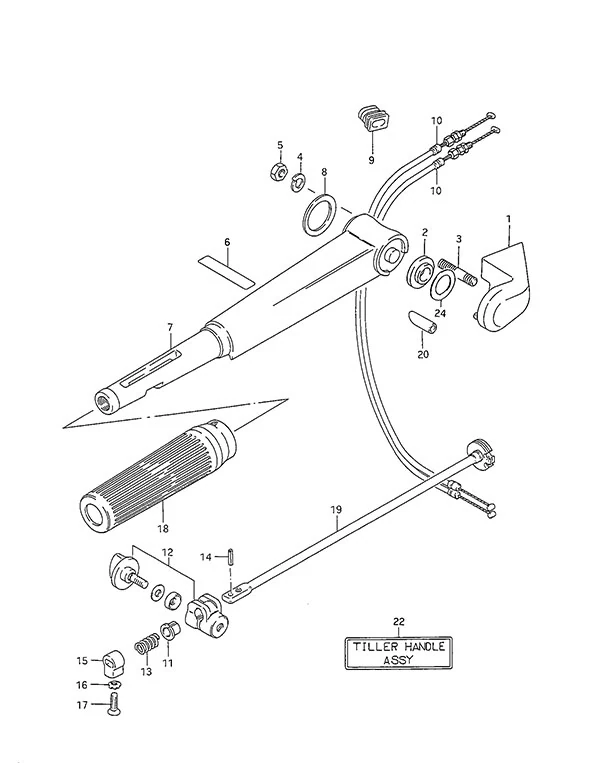

Рис. 47Рукоятка управления(1986 to 1992) Tiller Handle(1986 to 1992)

REF	Номер детали	Наименование	Кол-во
1	63121-96302-0ED	Крышка румпеля (NLA)	1
2	63114-95L00	Проставка крышки рукоятки	1
3	63115-96310	Внутренняя проставка крышки рукоятки	1
4	63117-96301	Крышка провода стоп-выключателя	1
5	09108-08147	Шпилька (8x61)	2
6	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
7	09140-08023-XC0	Гайка (8mm)	2
8	63215-93400	Метка рукоятки	1
9	63111-96332-0ED	Румпель	1
10	63610-92L00	Трос управления газом в сборе	2
11	63627-94400	Направляющая троса газа (NLA)	1
12	63225-93200	Втулка тяги рукоятки	1
13	63240-96300	Регулятор рукоятки	1
14	09440-12027	Пружина	1
15	63227-93200	Палец тяги рукоятки	1
16	63223-92D00	Стопор тяги рукоятки	1
17	09163-06001	Стопорная шайба (6.4x12x0.5)	1
18	09126-06006	Винт (6x20)	1
19	63210-93E30	Рукоятка	1
20	09250-25001	Крышка	1
21	63220-96302	Тяга рукоятки	1
24	63001-94411-02M	Румпель в сборе (NLA)	1

Рис. 48Рукоятка управления(1993 to 1998) Tiller Handle(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
1	63127-97E00	Шпилька (NLA)	1
2	63111-97E05-0ED	Румпель	1
3	63115-97E00	Втулка румпеля (NLA)	1
4	63116-97E00	Шайба румпеля (NLA)	1
5	63117-96301	Крышка провода стоп-выключателя	1
6	63117-97E01	Шайба румпеля (NLA)	1
7	63125-97E01	Пластина румпеля (NLA)	1
8	63126-97E01	Пружина шпильки рукоятки	1
9	63131-97E03-0ED	Кронштейн румпеля	1
10	63210-93E30	Рукоятка	1
11	63220-96302	Тяга рукоятки	1
12	63223-92D00	Стопор тяги рукоятки	1
13	63225-93200	Втулка тяги рукоятки	1
14	63227-93200	Палец тяги рукоятки	1
15	63240-97E20	Регулятор рукоятки	1
16	63241-92D00	Опора тяги рукоятки (NLA)	1
17	63610-92L00	Трос управления газом в сборе	2
18	63625-96300	Втулка троса дросселя	1
19	63627-94400	Направляющая троса газа (NLA)	1
20	09100-10155	Болт (10x50)	2
21	09125-05046	Винт (5x12)	2
22	09126-06015	Винт (6x23)	1
23	09159-10050	Гайка	1
24	09160-10082	Шайба (10.5x19x2.0)	2
25	09162-10005	Стопорная шайба	2
26	09163-06001	Стопорная шайба (6.4x12x0.5)	1
27	09440-12027	Пружина	1
28	09404-06036	Хомут (L:80)	1
29	63128-97E00	Крышка гайки рукоятки	1
30	09204-01002	Шплинт	1
31	63215-93400	Метка рукоятки	1

Рис. 49Топливный бак(1986 to 1987) Fuel Tank(1986 to 1987)

REF	Номер детали	Наименование	Кол-во
2	65510-92D00	Крышка топливного бака в сборе	1
3	65561-92D00	Прокладка крышки бака	1
4	65871-93010	Прокладка датчика уровня топлива	1
5	02112-06167	Винт 6X16	3
6	02112-06407	Винт	1
7	09168-06004	Шайба	4
8	65850-95506	Датчик уровня топлива в сборе (NLA)	1
9	65740-95501	Разъем топливного бака (13мм)	1
10	65854-93001	Прокладка (NLA)	1
11	65853-93001	Топливный фильтр	1
12	02112-04107	Винт	2
13	65864-95200	Поплавок (NLA)	1
14	65830-95500	Выходной топливный фильтр	1
15	09168-12001	Прокладка	1
16	65700-87D85	Топливный шланг	1
17	65750-98506	Разъём топливного шланга (11 мм)	1
18	65750-93000	Разъем топливного шланга (13мм)(NLA)	1
19	65781-98500	Хомут шланга	4
20	65770-99703	Груша подкачки (NLA)	1
21	65720-985L1	Топливный разъём (11 мм)	1
22	08321-01107	Стопорная шайба	1
23	08310-00107	Гайка	1
24	65700-95271	Соединение топливного шланга (NLA)	1
25	65720-98590	Разъем топливного бака	1

Рис. 50Топливный бак(1988 to 1992) Fuel Tank(1988 to 1992)

REF	Номер детали	Наименование	Кол-во
1	65800-92823	Комплект топливного бака (NLA)	1
2	65510-92D00	Крышка топливного бака в сборе	1
3	65561-92D00	Прокладка крышки бака	1
4	02112-16167	ВИНТ	4
5	09168-06026	Прокладка	4
7	09168-12015-XC0	Прокладка (12.2x21x0.8)	1
8	65850-92D01	Топливный датчик в сборе (NLA)	1
11	65853-92D00	Линза (NLA)	1
13	03221-04083	Винт (NLA)	2
14	65864-92D00	Поплавок (NLA)	1
15	65866-92D00	Пружинная гайка (NLA)	1
16	65871-92D00	Прокладка (NLA)	1
17	65700-87D16	Топливный шланг (NLA)	1
18	65750-94404	Соединитель топливного шланга	2
20	65781-98500	Хомут шланга	4
21	65720-94403	Топливный разъем	1
22	08310-00107	Гайка	1
23	08321-01107	Стопорная шайба	1
24	65316-93331	Предупреждающая метка топлива (NLA)	1
25	65317-95260	Метка емкости топлива (NLA)	1
26	65720-985L1	Топливный разъём (11 мм)	1
27	09140-10032	Гайка	1
28	08321-01107	Стопорная шайба	1
29	65700-87D85	Топливный шланг	1
30	65750-95501	Соединитель топливного шланга (13 мм)	1
31	65750-98506	Разъём топливного шланга (11 мм)	1
32	65770-95540	Груша подкачки (NLA)	1
33	65781-98500	Хомут шланга	4

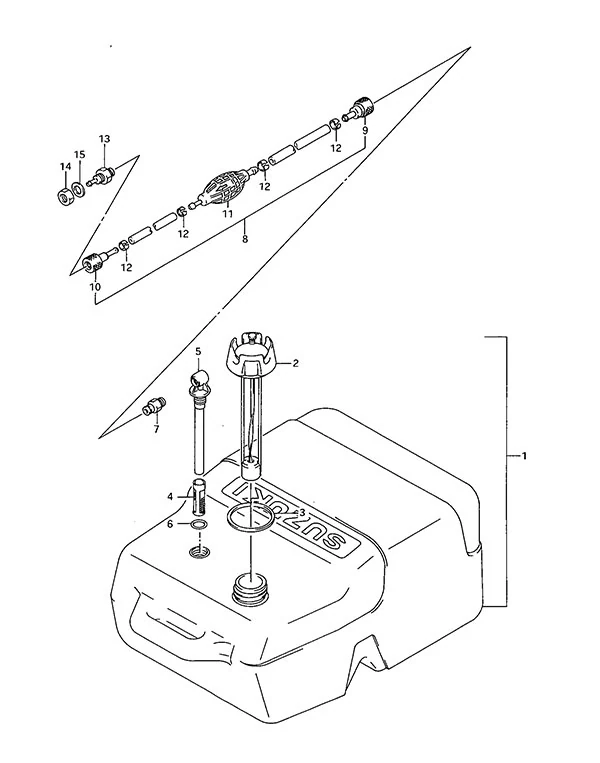

Рис. 51Топливный бак(1993 to 1998) Fuel Tank(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
1	65000-95D01	Топливный бак Suzuki 6 галлонов (снят с производства)	1
2	65520-95D00	Крышка топливного бака в сборе (снята с производства)	1
3	65561-95D00	Прокладка крышки топливного бака	1
4	65831-95D00	Фильтр топливного выхода	1
5	65890-95D00	Выпускной узел в сборе	1
6	65892-95D00	Кольцо топливного выхода	1
7	65740-95D01	Соединитель топливного бака (13 мм)	1
8	65720-985L1	Топливный разъём (11 мм)	1
9	09140-10032	Гайка	1
10	08321-01107	Стопорная шайба	1
11	65700-87D85	Топливный шланг	1
12	65750-95501	Соединитель топливного шланга (13 мм)	1
13	65750-98506	Разъём топливного шланга (11 мм)	1
14	65770-95540	Груша подкачки (NLA)	1
15	65781-98500	Хомут шланга	4

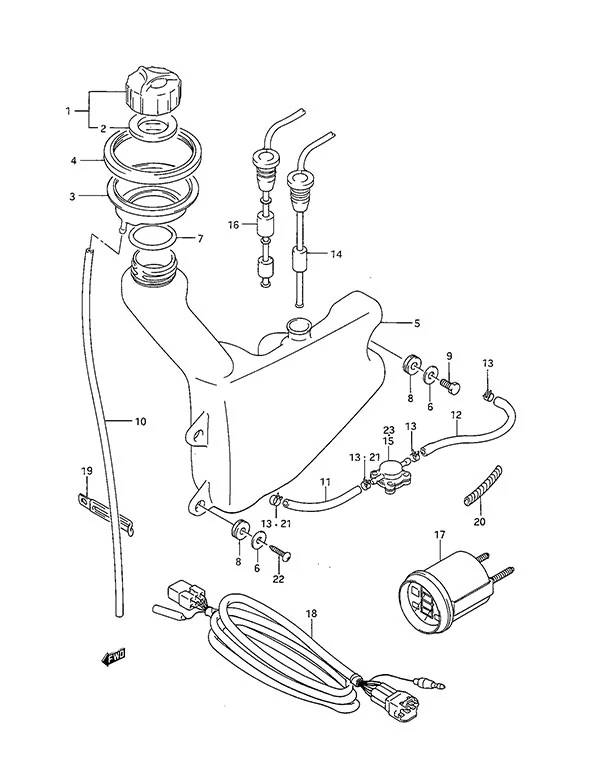

Рис. 52Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	69200-94510	Крышка масляного бака Suzuki	1
2	69241-94500	Прокладка крышки масляного бака	1
3	69251-94401	Датчик уровня масла (NLA)	1
4	69351-94400	Впускная трубка масляного бака (NLA)	1
5	09280-40008	Уплотнительное кольцо (снято с производства)	1
6	69355-94400	Масляный бак, поддон	1
7	09352-50006-600	Шланг (5x9x600)	1
8	69110-94400	Масляный бак (снят с производства)	1
9	09160-06084	Шайба (6.5x18x1.6)	2
10	09180-06310	Проставка (6.5x10x10)	2
11	09320-10075	Подушка	2
12	02162-06257	ВИНТ	2
13	09329-12006	Подушка	1
16	09408-00033	Хомут	1
17	34860-94402	Датчик уровня масла в сборе	1
19	36615-96300	Смоляной терминал	1
20	33833-91J00	Трубка (6x8x250)	1
21	09403-12308	Хомут (снято с производства)	1
25	16250-94710	Масляный фильтр/датчик потока	1
27	09407-12402	Хомут	2

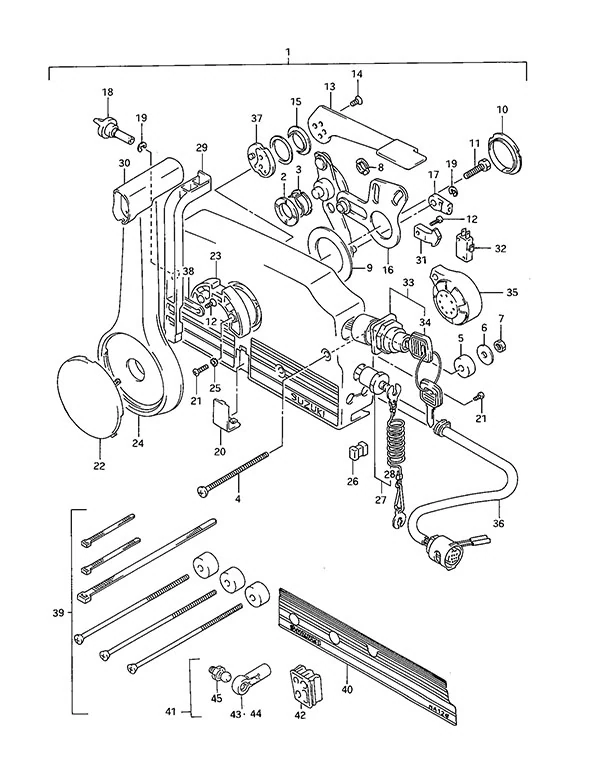

Рис. 53Дистанционное управление (1986–1992) Remote Control(1986 to 1992)

REF	Номер детали	Наименование	Кол-во
2	67232-95600	Втулка	1
3	67232-95620	Втулка (снято с производства)	1
4	67296-95600	Винт	3
5	67294-95600	Проставка	3
6	09160-06104	Шайба (6.5x24x2)	3
7	09140-06020	Гайка (6 мм)	3
8	67232-95610	Втулка (NLA)	1
9	67253-95600	Шайба (снято с производства)	1
10	67252-95600	Втулка	1
11	09100-08232	Болт (8x30)	1
12	67296-94300	Винт (4x10)	3
14	09126-05003	Винт (5x12)	2
15	67243-95600	Втулка (снята с производства)	1
16	67220-95620	Пластина в сборе	1
17	67275-95600	Наконечник троса	2
18	67223-95600	Регулировочная ручка тормоза	1
19	67292-94300	Стопорное кольцо E-типа	3
21	67296-95610	Винт	7
23	67256-95600	Держатель блокировки нейтрали	1
24	67251-95680	Рычаг рукоятки (серый) (NLA)	1
25	67297-95600	Шайба	2
26	67273-95600	Проставка	1
27	37820-92E05	Выключатель аварийной остановки в сборе	1
28	37823-94401	Колпачок выключателя аварийной остановки	1
29	67255-95600	Рычаг блокировки нейтрали	1
31	67238-87D00	Ведущая шестерня	1
32	37721-94601	Выключатель нейтрали в сборе	1
33	37110-99E02	Замок зажигания в сборе	1
35	38500-92X50	Зуммер предупреждения	1
36	36620-92E00	Главный жгут проводов 21' (NLA)	1
37	37860-94610	Выключатель тримма в сборе	1
38	09139-02003	Винт (2x6)	2
39	67263-95600	Колпачок рукоятки	1
40	37869-95590	Колпачок выключателя тримма	1
41	67245-95600	Барабан свободного газа (снят с производства)	1
42	67258-87D00	Кронштейн рычага нейтрали	1
43	67259-87D00	Пружина рычага нейтрали (снята с производства)	1
44	67140-95600	Заменено на 67140-95601	1
45	67282-95610	Наклейка левого борта (чёрная) (снята с производства)	1

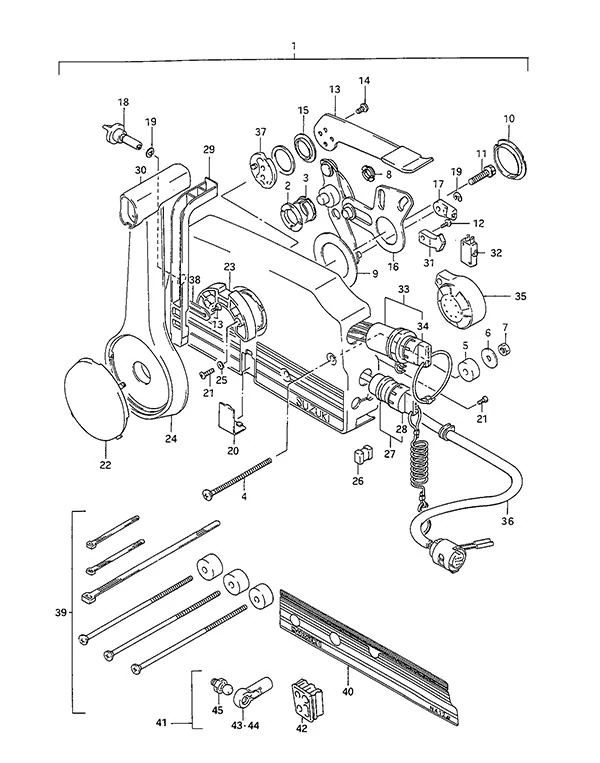

Рис. 54Дистанционное управление(1993 to 1998) Remote Control(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
1	67200-87D61	Боковой пульт управления (NLA)	1
2	67232-95600	Втулка	1
3	67232-95620	Втулка (снято с производства)	1
4	67296-95600	Винт	3
5	67294-95600	Проставка	3
6	09160-06104	Шайба (6.5x24x2)	3
7	09140-06020	Гайка (6 мм)	3
8	67232-95610	Втулка (NLA)	1
9	67253-95600	Шайба (снято с производства)	1
10	67252-95600	Втулка	1
11	09100-08232	Болт (8x30)	1
12	67296-94300	Винт (4x10)	3
13	67241-95680	Рычаг свободного газа (серый) (NLA)	1
14	09126-05003	Винт (5x12)	2
15	67243-95600	Втулка (снята с производства)	1
16	67220-95620	Пластина в сборе	1
17	67275-95600	Наконечник троса	2
18	67223-95600	Регулировочная ручка тормоза	1
19	67292-94300	Стопорное кольцо E-типа	1
20	67267-95610	Крышка проводов (чёрная)	1
21	67296-95610	Винт	1
22	67257-95610	Колпачок рычага (черный)	1
23	67256-95600	Держатель блокировки нейтрали	1
24	67251-95680	Рычаг рукоятки (серый) (NLA)	1
25	67297-95600	Шайба	2
26	67273-95600	Проставка	1
27	37820-92E05	Выключатель аварийной остановки в сборе	1
28	37823-92E02	Шнур аварийного выключателя	1
29	67255-95600	Рычаг блокировки нейтрали	1
31	67238-87D00	Ведущая шестерня	1
32	37721-94601	Выключатель нейтрали в сборе	1
33	37110-99E02	Замок зажигания в сборе	1
35	38500-92X50	Зуммер предупреждения	1
36	36620-92E00	Главный жгут проводов 21' (NLA)	1
37	37860-94610	Выключатель тримма в сборе	1
38	09139-02003	Винт (2x6)	2
39	67263-95600	Колпачок рукоятки	1
40	37869-95590	Колпачок выключателя тримма	1
41	67245-95600	Барабан свободного газа (снят с производства)	1
42	67258-87D00	Кронштейн рычага нейтрали	1
43	67259-87D00	Пружина рычага нейтрали (снята с производства)	1
44	67140-95600	Заменено на 67140-95601	1
45	67282-95610	Наклейка левого борта (чёрная) (снята с производства)	1

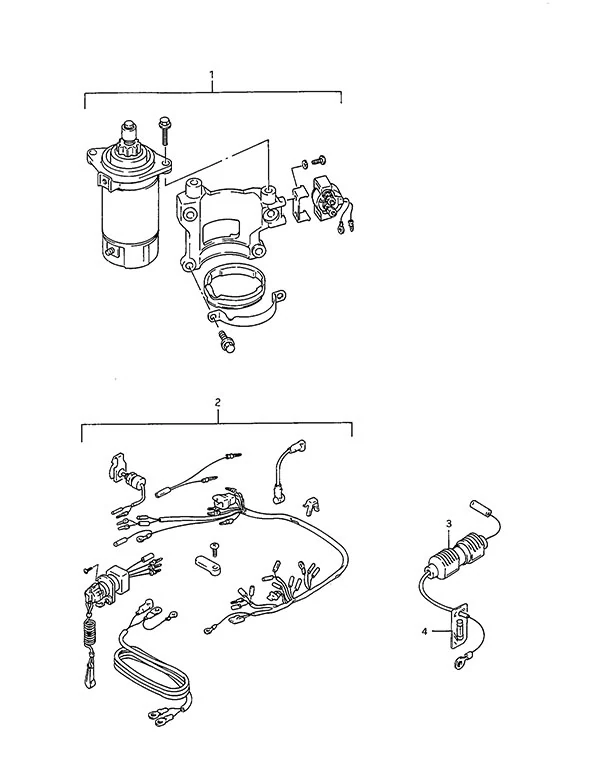

Рис. 55ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	31101-94402	Стартер в сборе (снят с производства)	1
2	33800-94431	Комплект троса/выключателя стартера (снят с производства)	1
3	32102-94412	Маховик (снят с производства)	1
4	37820-94461	Аварийный выключатель остановки в сборе	1
5	37823-94401	Колпачок выключателя аварийной остановки	1
6	36740-93901	Корпус предохранителя в сборе	1
7	09481-20001	Предохранитель 20 А	1

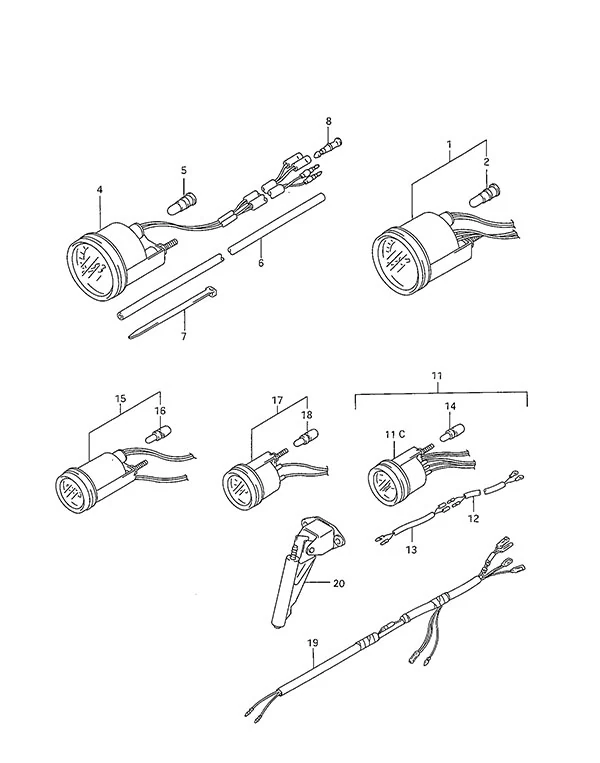

Рис. 56ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	34100-92E00	Спидометр (80 миль/ч) (снят с производства)	1
2	34191-92E00	Трубка датчика давления воды	1
3	09407-14407	Хомут (L:140)	2
4	09471-12179	Лампочка (красная)	1
5	34190-87D00	Датчик спидометра	1
6	03112-06303	Винт (снят с производства)	2
7	34100-92E10	Спидометр (50 миль/ч) (снят с производства)	1
8	34200-92E02	Тахометр (NLA)	1
9	09471-12179	Лампочка (красная)	1
10	34500-92E00	Счётчик моточасов (NLA)	1
11	09471-12180	Лампа (NLA)	1
12	34600-92E00	Вольтметр (NLA)	1
13	09471-12180	Лампа (NLA)	1
14	34800-92E00	Указатель тримма в сборе (NLA)	1
15	09471-12180	Лампа (NLA)	1
16	34109-94500	Удлинительный провод (NLA)	1

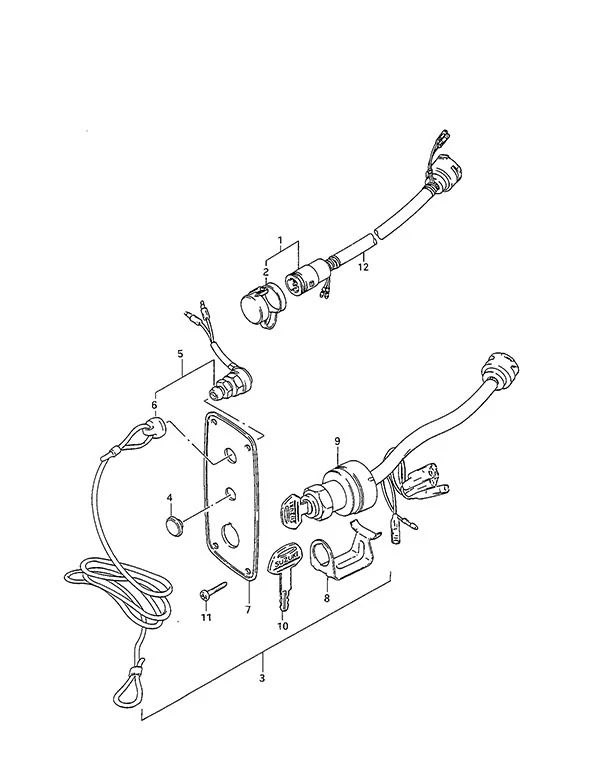

Рис. 57Электрооборудование(Электростартер) Electrical(Electric Starter)

REF	Номер детали	Наименование	Кол-во
1	37802-95D20	Комплект аварийного выключателя (снят с производства)	1
2	37830-95D03	Выключатель аварийной остановки в сборе	1
3	37823-92E02	Шнур аварийного выключателя	1
5	33833-91J00	Трубка (6x8x250)	1
6	36660-94400	Жгут проводов удлинителя приборов (снят с производства)	1
7	36660-94480	Жгут проводов тримма (6 футов) (снят с производства)	1
8	34850-94610	Датчик температуры в сборе	1
9	34853-94700	Кронштейн датчика температуры	1
10	09125-06069	Винт (6x12)	1
12	33833-91J00	Трубка (6x8x250)	1
13	32815-94400	Диод термовыключателя (NLA)	1
14	37801-98300	Провод (снят с производства)	1
15	34804-94701	Комплект датчика тримма (снят с производства)	1
16	34801-94700	Датчик тримма (снят с производства)	1
17	34802-95301	Крепление PTT (снят с производства)	1
18	34803-94500	Уплотнительная втулка датчика тримма (снят с производства)	1
19	36658-95600	Втулка троса (NLA)	1
20	36680-92E00	Жгут проводов датчика тримма (NLA)	1
21	36682-92E00	Жгут проводов	1
22	09100-06113	Болт (6x16)	2
23	09100-06131	Болт (6x12)	2
24	09160-06082	Шайба (6.5x13x1.0)	2
25	09162-06006	Стопорная шайба	2
27	09407-14407	Хомут (L:140)	6
28	09407-14403	Хомут (L:125)	1

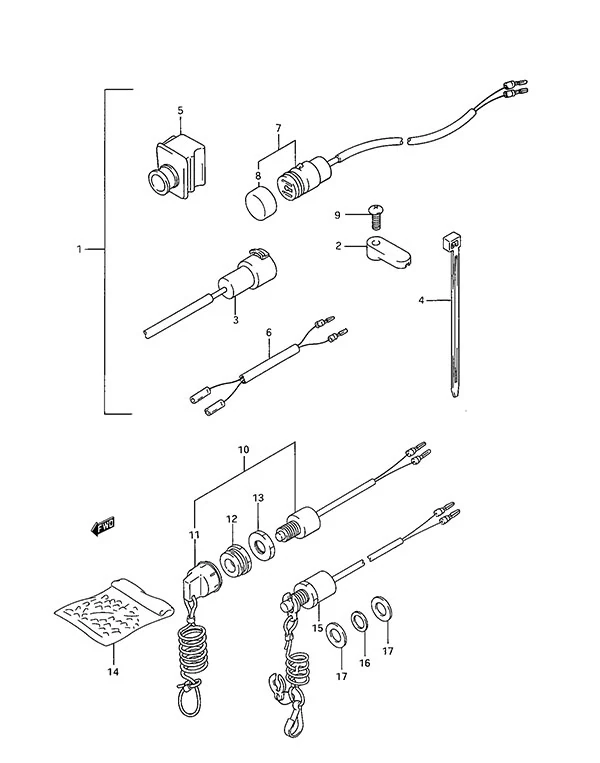

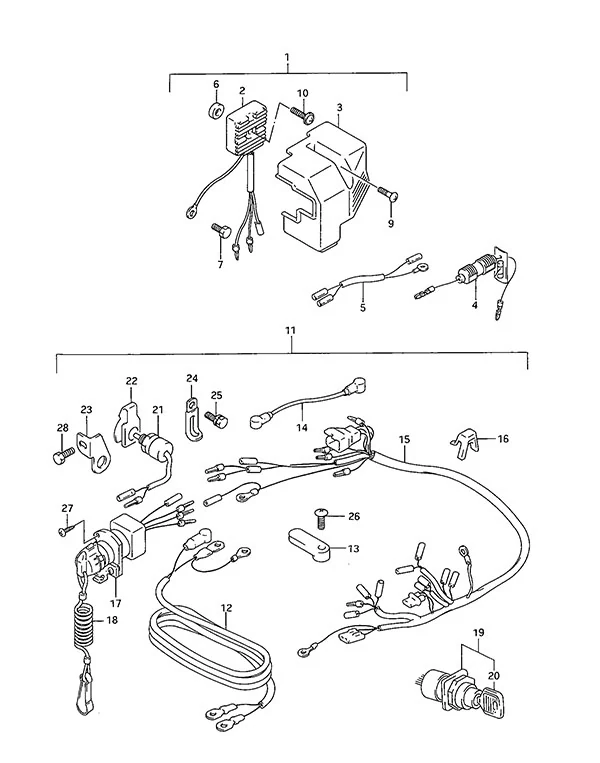

Рис. 58Электрооборудование(Ручной стартер) Electrical(Manual Starter)

REF	Номер детали	Наименование	Кол-во
1	39600-93910	Комплект разъема (NLA)	1
2	09407-25402	Хомут (L:248)	1
3	39601-95D00	Разъём освещения в сборе	1
4	36634-93910	Заглушка разъёма	1
5	39602-93900	Штекер лампы в сборе	1
6	39603-94400	Втулка разъёма (NLA)	1
7	32801-94402	Комплект выпрямителя (снят с производства)	1
8	32800-95D02	Выпрямитель и регулятор в сборе	1
9	36740-95253	Корпус держателя предохранителя в сборе	1
10	37132-93700	Разъём проводов	1
11	02142-0525B	ВИНТ	1
12	08310-00057	Гайка	1
13	08321-0105A	Стопорная шайба	1
14	37802-95D20	Комплект аварийного выключателя (снят с производства)	1
15	37830-95D03	Выключатель аварийной остановки в сборе	1
16	37823-92E02	Шнур аварийного выключателя	1
17	33833-91J00	Трубка (6x8x250)	1
18	09160-12067	Шайба (12.5x23x1.0)	1

Рис. 59ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
2	36631-94300	Колпачок	1
3	32500-95722	Регулятор напряжения в сборе (снят с производства)	1
4	01550-06167	Болт	2
5	08321-01067	Стопорная шайба	2
6	36620-92E00	Главный жгут проводов 21' (NLA)	1
7	36615-96300	Смоляной терминал	9
9	36990-87D00	Комплект клемм и гильз	1

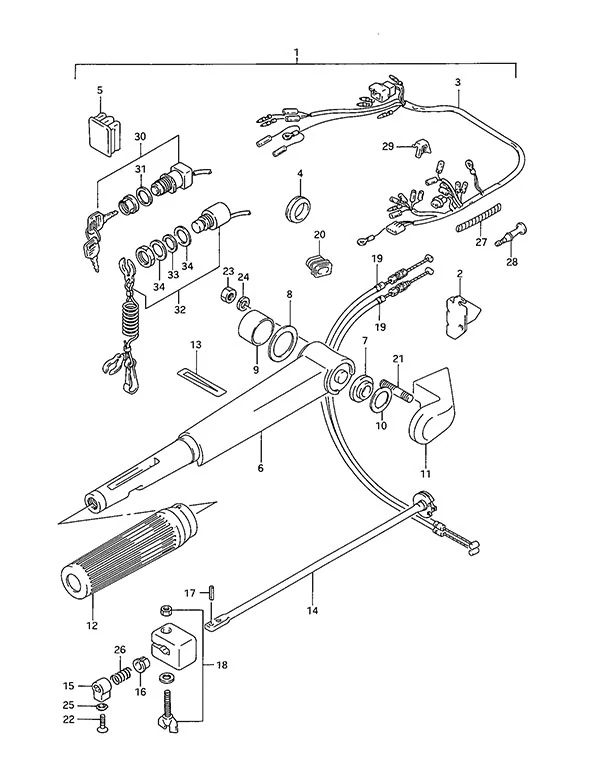

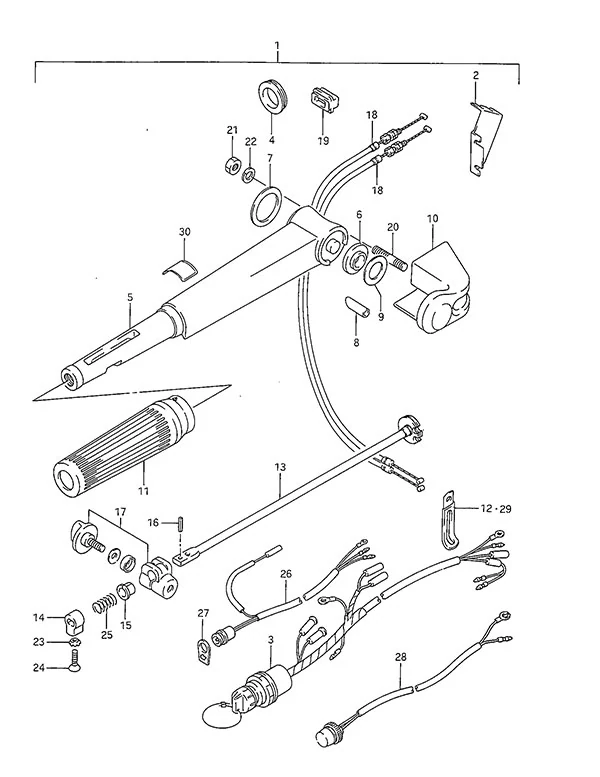

Рис. 60Рукоятка управления(1986 to 1992) Tiller Handle(1986 to 1992)

REF	Номер детали	Наименование	Кол-во
1	63001-94431-0ED	Румпель в сборе (снят с производства)	1
2	19184-94301	Кронштейн троса дросселя (снят с производства)	1
3	37110-94X50	Выключатель зажигания в сборе (NLA)	1
4	43753-94400	Втулка рулевого кронштейна (NLA)	1
5	63111-96332-0ED	Румпель	1
6	63114-95L00	Проставка крышки рукоятки	1
7	63115-96310	Внутренняя проставка крышки рукоятки	1
8	63117-96301	Крышка провода стоп-выключателя	1
10	63121-96302-0ED	Крышка румпеля (NLA)	1
11	63210-93E30	Рукоятка	1
12	09404-06036	Хомут (L:80)	1
13	63220-96302	Тяга рукоятки	1
14	63223-92D00	Стопор тяги рукоятки	1
15	63225-93200	Втулка тяги рукоятки	1
16	63227-93200	Палец тяги рукоятки	1
17	63240-96300	Регулятор рукоятки	1
18	63610-92L00	Трос управления газом в сборе	2
19	63625-96300	Втулка троса дросселя	1
20	09100-08147	Болт (снят с производства)	2
21	09140-08023-XC0	Гайка (8mm)	2
22	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
23	09163-06001	Стопорная шайба (6.4x12x0.5)	1
24	09126-06006	Винт (6x20)	1
25	09440-12027	Пружина	1
26	36360-94400	Лампа предупреждения уровня масла в сборе (NLA)	1
27	36365-94401	Индикатор (NLA)	1
28	37800-93955	Выключатель остановки двигателя в сборе	1
30	63215-93401	Метка рукоятки румпеля (снят с производства)	1

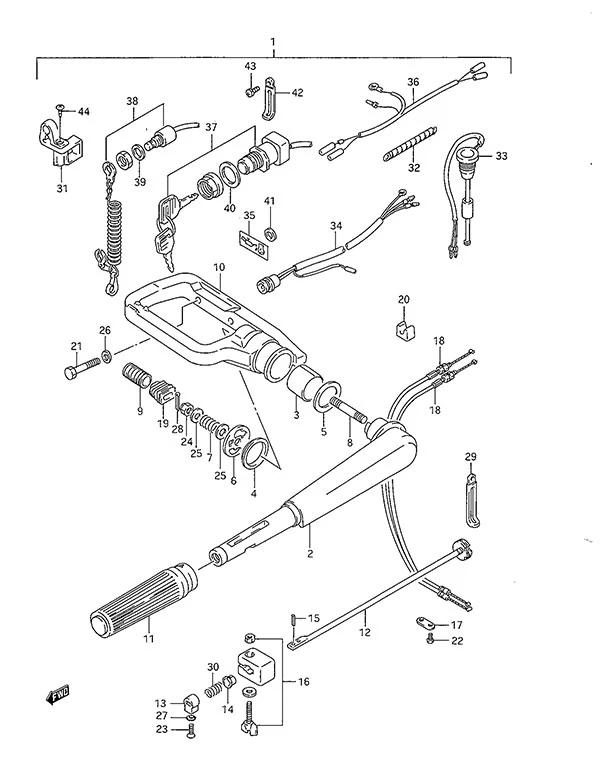

Рис. 61Рукоятка управления(1993 to 1998) Tiller Handle(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
1	63001-97E02-0ED	Румпель в сборе (снят с производства)	1
2	63111-97E05-0ED	Румпель	1
3	63115-97E00	Втулка румпеля (NLA)	1
4	63116-97E00	Шайба румпеля (NLA)	1
5	63117-97E01	Шайба румпеля (NLA)	1
6	63125-97E01	Пластина румпеля (NLA)	1
7	63126-97E01	Пружина шпильки рукоятки	1
8	63127-97E00	Шпилька (NLA)	1
9	63128-97E00	Крышка гайки рукоятки	1
10	63131-97E03-0ED	Кронштейн румпеля	1
11	63210-93E30	Рукоятка	1
12	63220-96302	Тяга рукоятки	1
13	63223-92D00	Стопор тяги рукоятки	1
14	63225-93200	Втулка тяги рукоятки	1
15	63227-93200	Палец тяги рукоятки	1
16	63240-97E20	Регулятор рукоятки	1
17	63241-92D00	Опора тяги рукоятки (NLA)	1
18	63610-92L00	Трос управления газом в сборе	2
19	63625-96300	Втулка троса дросселя	1
20	63627-94400	Направляющая троса газа (NLA)	1
21	09100-10155	Болт (10x50)	2
22	09125-05046	Винт (5x12)	2
23	09126-06015	Винт (6x23)	1
24	09159-10050	Гайка	1
25	09160-10082	Шайба (10.5x19x2.0)	2
26	09162-10005	Стопорная шайба	2
27	09163-06001	Стопорная шайба (6.4x12x0.5)	1
28	09204-01002	Шплинт	1
29	09404-06036	Хомут (L:80)	1
30	09440-12027	Пружина	1
32	33833-91J00	Трубка (6x8x250)	1
33	34860-94402	Датчик уровня масла в сборе	1
34	36360-94400	Лампа предупреждения уровня масла в сборе (NLA)	1
35	36367-95D10-064	Наклейка лампы масла/воды (NLA)	1
36	36893-94410	Удлинительный провод выключателя зажигания (NLA)	1
37	37110-94471	Выключатель зажигания в сборе	1
38	37820-92E05	Выключатель аварийной остановки в сборе	1
39	09160-12067	Шайба (12.5x23x1.0)	1
40	09160-25069	Шайба	1
41	09320-11004	Прокладка лампы масла (NLA)	1
43	02142-06127	ВИНТ 6X12	1
44	03241-0625A	Винт	1

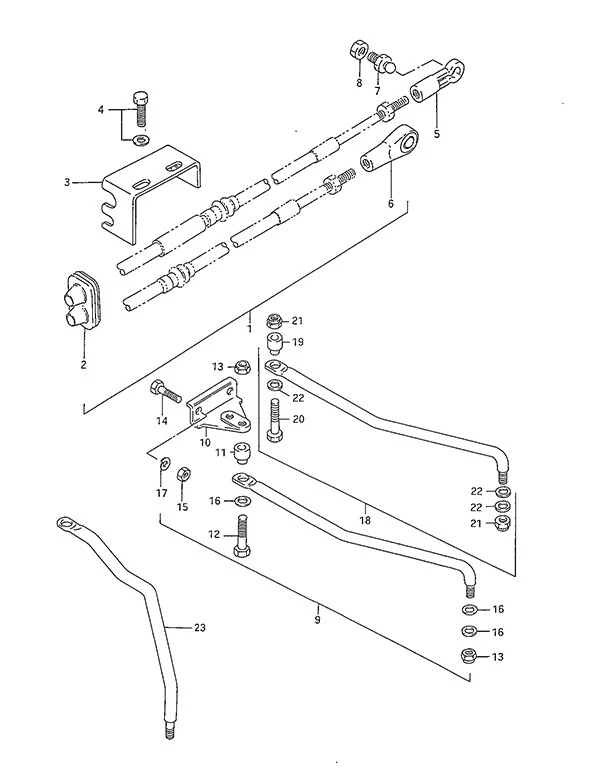

Рис. 62Компоненты дистанционного управления Remocon Parts

REF	Номер детали	Наименование	Кол-во
1	67130-94810	Комплект деталей дистанционного управления (снят с производства)	1
2	67331-94400	Уплотнительная втулка троса	1
3	67341-94400	Держатель троса дистанционного управления	1
4	09116-06094	Болт (6x15)	2
5	67466-95200	Соединитель троса	1
6	67467-94404	Соединитель троса	1
7	09119-06047	Шаровой шарнир	1
8	09140-06020	Гайка (6 мм)	1
9	67701-94420	Тяга поворотная в сборе	1
10	43755-96320	Крепление рулевого кронштейна (NLA)	1
11	67721-94310	Проставка тяги управления	1
12	67725-99E10	Заменён на 67725-99E20	1
13	67726-99E00	Контргайка	2
14	09100-08224-XC0	Болт (8x35)	2
15	09140-08023-XC0	Гайка (8mm)	2
16	67728-99E00	Шайба	3
17	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
18	67701-94430	Тяга соединительная в сборе (NLA)	1
19	67721-94310	Проставка тяги управления	1
20	67725-99E10	Заменён на 67725-99E20	1
21	67726-99E00	Контргайка	2
22	67728-99E00	Шайба	3
23	67711-97E50	Тяга управления (лев.) (NLA)	1

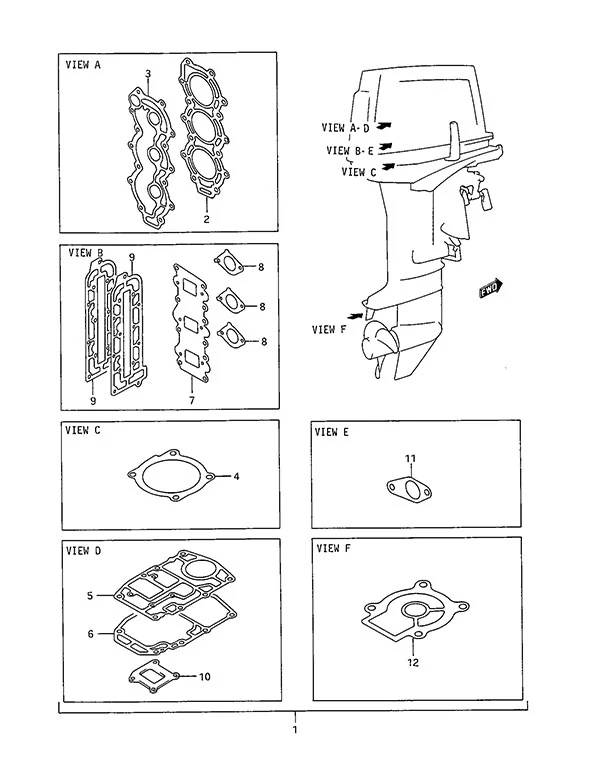

Рис. 63Комплект прокладок Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11410-94827	Комплект прокладок	1
2	11141-94450	Прокладка головки цилиндра	1
3	11162-92L00	Прокладка крышки головки цилиндра	1
4	11413-94411	Прокладка корпуса верхнего сальника	1
5	11433-94412	Прокладка корпуса сальника	1
6	11434-94411	Прокладка корпуса сальника	1
7	14212-94413	Прокладка выхлопной трубы	1
8	13855-95210	Прокладка глушителя	1
9	14151-94412	Прокладка крышки выпуска	2
10	16731-95310	Прокладка масляного насоса (NLA)	1
11	17472-96304	Прокладка пластины водяного насоса	1

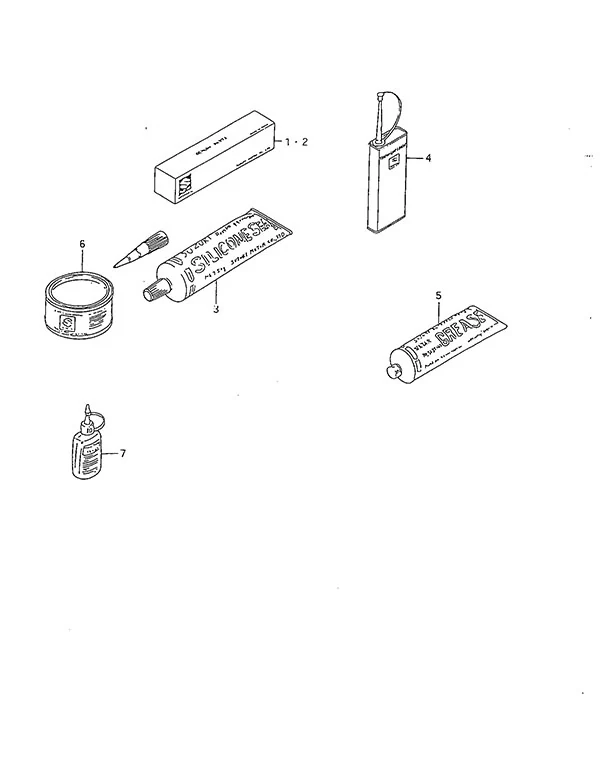

Рис. 64Опционально Optional

REF	Номер детали	Наименование	Кол-во
1	99000-31030	Жидкая прокладка (снято с производства)	1
2	93691-80030	Силиконовый герметик Suzuki	1
5	99000-25520	Водостойкая смазка	1
6	99000-25490	Смазка Suzuki Ecstar Super Grease C	1
