铃木 Suzuki DT 4 1998 - — взрыв-схемы и запчасти

1998 年 · 共 35 个部位 · 613 条零件

1Головка цилиндра 2Коленчатый вал 3Карбюратор 4Топливный насос 5Водяной насос 6РУЧНОЙ СТАРТЕР 7Сцепление 8Магнето(1988 to 1996)9Магнето (1997–1998)10Кронштейн-хомут 11Поворотный кронштейн 12Корпус приводного вала 13Редуктор 14Трансмиссия 15Нижняя крышка (1988–1996)16Нижний кожух(1997 to 1998)17Крышка двигателя (1988–1993)18Кожух двигателя (1994–1996)19Кожух двигателя(1997 to 1998)20Топливный бак (1988–1993)21Топливный бак (1994–1998)22Топливный Бак 23Румпель (1988–1992)24Рукоятка управления(1993 to 1998)25ОПЦИЯ: ЭЛЕКТРООБОРУДОВАНИЕ 26ОПЦИЯ: ЭЛЕКТРООБОРУДОВАНИЕ 27Опция: Топливный бак (1988–1992)28Опция: Топливный бак (1988–1992)29Опция: Топливный бак (1993–1998)30Опция: Дистанционное управление (1988–1992)31Опция: Дистанционное управление (1993–1998)32Опция: ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ 33Опция: Детали Дистанционного Управления 34Опц: Комплект прокладок 35Опционально

Рис. 1Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	09103-06048	Болт (6x20) (снят с производства)	5
2	11161-98603-0ED	Крышка головки цилиндра (снята с производства)	1
3	11162-98610	Прокладка крышки головки цилиндра	1
5	16710-95D10	Обратный клапан масла	1
6	04211-09109	Установочный штифт	2
7	01550-06357	Болт	4
8	01550-06307	БОЛТ	2
10	11251-98600-0ED	Крышка правого борта (снято с производства)	1
11	11252-98600-0ED	Крышка левого борта (снято с производства)	1
12	09103-06172	Болт (6x12)	4
13	09280-32006	Уплотнительное кольцо	2
14	11218-98601	Крышка водяной рубашки (снято с производства)	1
15	09126-05003	Винт (5x12)	2
16	11219-98610	Прокладка водяной рубашки	1
17	13152-98300	Ограничитель лепесткового клапана (снято с производства)	1
18	13153-98600	Лепестковый клапан	1
19	02112-3308A	Винт	2
20	61181-98600	Крышка нижнего сливного отверстия (снято с производства)	1
21	09355-25705-600	Шланг (2.5x7x600)	1
22	09401-06101	Хомут	2

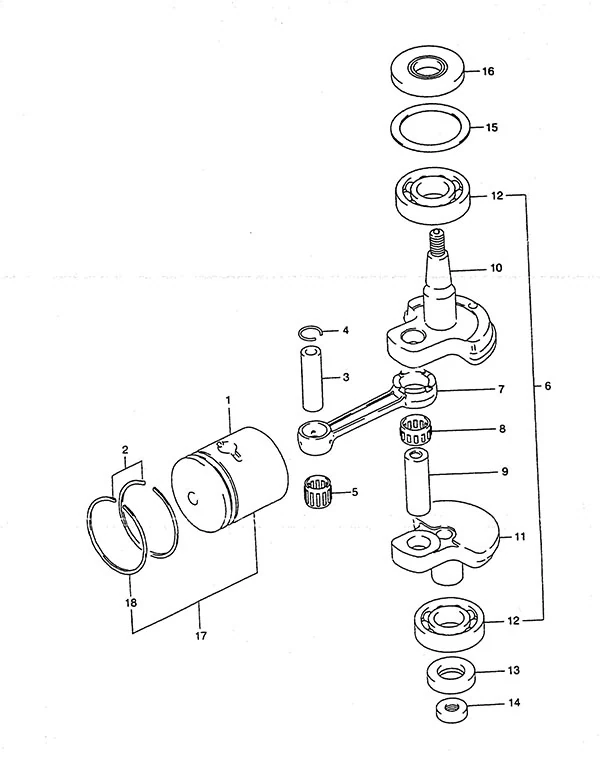

Рис. 2Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
1	12110-98601	Поршень	1
2	12140-99604	Комплект поршневых колец	1
3	12151-35400	Поршневой палец	1
4	09381-12001	Стопорное кольцо поршневого пальца	2
5	09263-12023	Подшипник (12x16x16)	1
6	12200-98604	Коленчатый вал в сборе (NLA)	1
7	12161-98602	Шатун	1
8	09263-17022	Подшипник (17x23x13.8)	1
9	12211-96001	Палец коленчатого вала (NLA)	1
10	12221-98600	Верхняя часть коленчатого вала (NLA)	1
11	12240-98602	Нижняя часть коленчатого вала (NLA)	1
12	09262-20069	Подшипник (20x47x44)	2
13	09283-20018	Сальник (20x37x9)	1
14	09283-10003	Сальник	1
15	09160-38001	Шайба	1
16	09283-20045	Сальник коленчатого вала	1

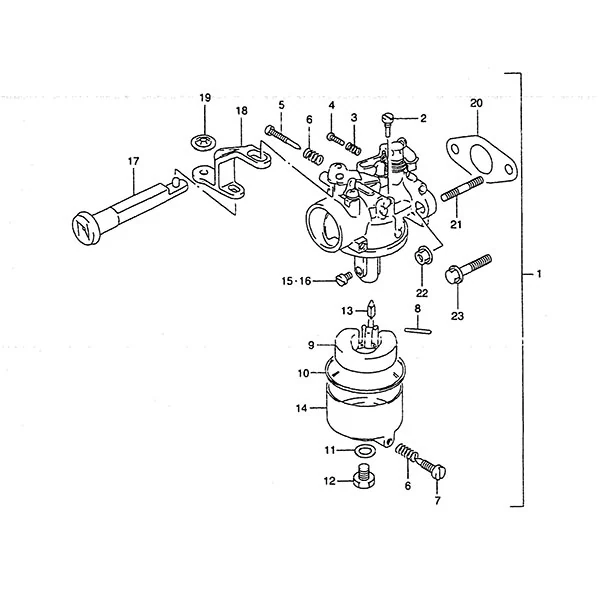

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
2	09492-45035	Жиклёр холостого хода #45	1
3	13268-92910	Пружина	1
4	13534-98900	Винт	1
5	13269-98300	Винт регулировки холостого хода (снят с производства)	1
6	13268-96111	Пружина	2
7	13616-93900	Регулятор	1
8	13254-98300	Ось поплавка	1
9	13250-98310	Поплавок карбюратора	1
10	13251-98300	Прокладка поплавковой камеры	1
11	13343-98520	Прокладка камеры болта	1
12	13613-98300	Болт (снят с производства)	1
13	13371-98300	Игольчатый клапан	1
14	13245-98900	Поплавковая камера	1
15	09491-97004	Главный жиклёр #97.5	1
17	13631-98610	Ручка рычага воздушной заслонки (снята с производства)	1
18	13633-98601	Рычаг воздушной заслонки (снят с производства)	1
19	09148-06008	Гайка	1
20	13125-98310	Прокладка карбюратора	1
23	01570-06207	Болт	1

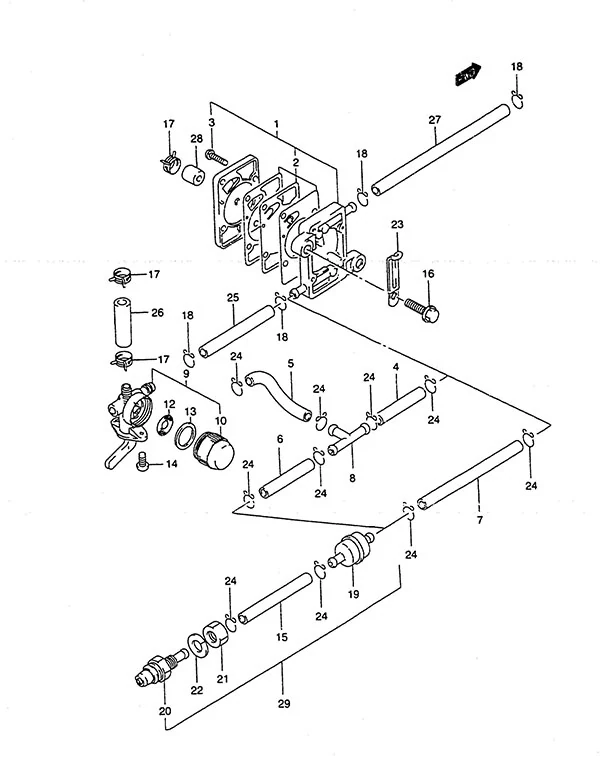

Рис. 4Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	15100-98610	Топливный насос в сборе	1
2	15170-98110	Комплект диафрагм топливного насоса	1
3	15251-98101	Винт (снят с производства)	4
4	09352-50006-600	Шланг (5x9x600)	1
5	09352-50006-600	Шланг (5x9x600)	1
6	09352-50006-600	Шланг (5x9x600)	1
7	09352-50006-600	Шланг (5x9x600)	1
8	09367-06002	Тройник	1
9	66100-98601	Топливный кран в сборе	1
10	66171-98301	Стакан топливного фильтра	1
12	66152-98300	Фильтр топливного крана	1
13	66273-98301	Прокладка топливного крана	1
14	02142-04127	ВИНТ 4X12 КРЕСТОВОЙ	2
15	09352-50006-600	Шланг (5x9x600)	1
16	09103-06048	Болт (6x20) (снят с производства)	2
17	09401-10411	Скоба	3
18	09401-08410	Зажим	4
19	15410-98500	Топливный фильтр	1
21	09140-10032	Гайка	1
22	08321-01107	Стопорная шайба	1
24	09401-08410	Зажим	10
25	09352-50006-600	Шланг (5x9x600)	1
27	09352-50006-600	Шланг (5x9x600)	1
29	65700-98680	Комплект шлангов выносного топливного бака (снят с производства)	1

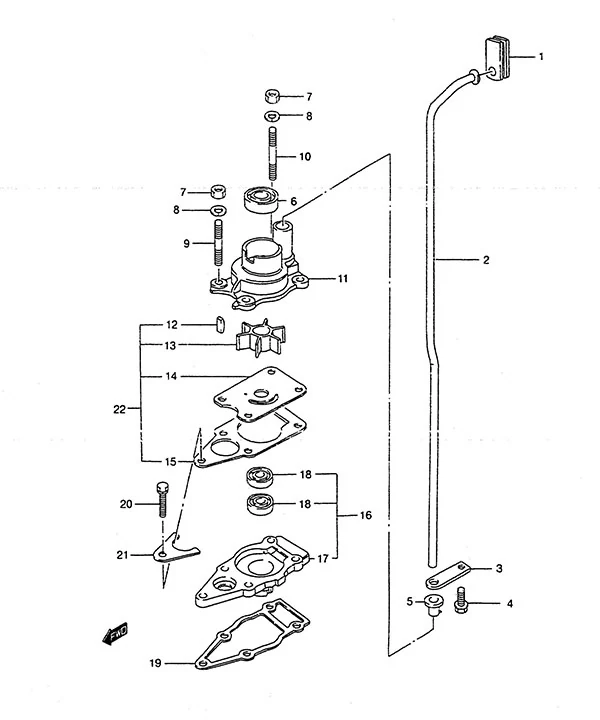

Рис. 5Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17563-98500	Уплотнительная втулка водяной трубки	1
3	17564-98600	Направляющая водяной трубки	1
4	09117-06038	Болт (6x16) (снят с производства)	1
5	17415-98501	Втулка корпуса водяного насоса	1
6	09289-10002	Сальник	1
7	09140-06020	Гайка (6 мм)	4
8	09162-06006	Стопорная шайба	4
9	09108-06068	Шпилька (6x25)	3
12	09420-03002	Шпонка	1
13	17461-985M0	Крыльчатка водяного насоса	1
14	17471-98601	Пластина водяного насоса	1
15	17472-98611	Прокладка пластины водяного насоса	1
16	56130-98602	Корпус гребного вала	1
17	56134-98600	Корпус гребного вала (снят с производства)	1
18	09282-10008	Сальник (10x21x4.5)	2
19	56132-98610	Прокладка корпуса гребного вала	1
20	09117-06049	Болт (6x25)	1
21	25215-98601	Стопор направляющей тяги переключения	1
22	17400-98652	Ремкомплект водяного насоса DT4 / DT5	1

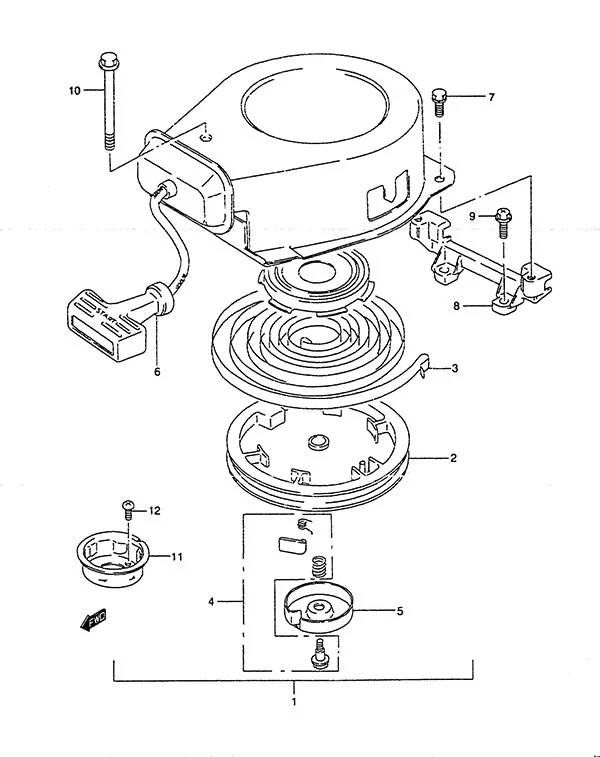

Рис. 6РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	18100-98602	Ручной стартер в сборе	1
2	18121-90604	Барабан стартера	1
3	18142-98600	Пружина стартера	1
4	18130-98600	Храповой механизм (NLA)	1
5	18151-90600	Пластина (NLA)	1
6	18210-98600	Рукоятка в сборе (NLA)	1
8	18711-986A0-0ED	Опора ручного стартера (NLA)	1
9	02162-06207	Винт	2
10	09103-06159	Болт (6x75) (NLA)	1
11	18411-98601	Чашка стартера (NLA)	1
12	02112-06127	Винт	3

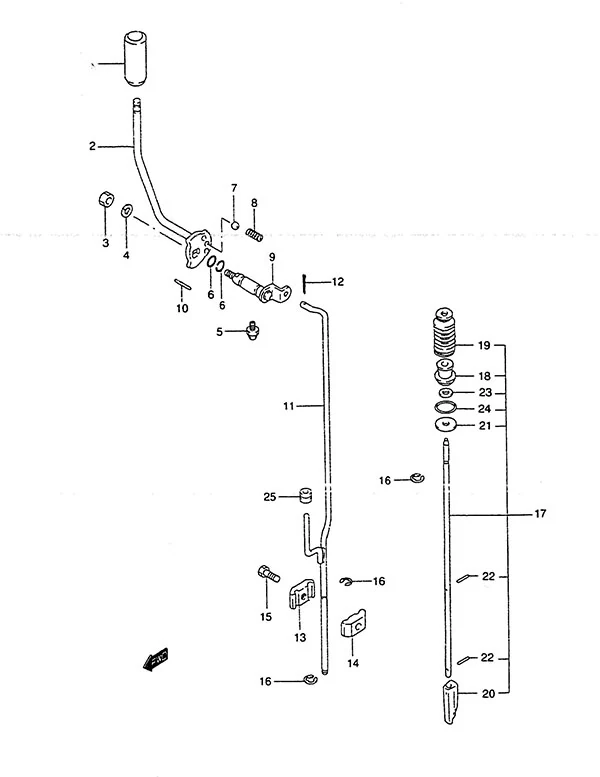

Рис. 7Сцепление Clutch

REF	Номер детали	Наименование	Кол-во
1	21141-98500	Ручка рычага сцепления	1
2	21110-98503	Рычаг сцепления	1
3	09140-08023-XC0	Гайка (8mm)	1
4	09162-08007	Стопорная шайба (8.2x15.4x2.0)	1
5	22511-99011	Пресс-масленка	1
6	09280-09005	Уплотнительное кольцо	2
7	09260-10005	Шарик	1
8	09440-07021	Пружина	1
9	21210-98601	Вал рычага сцепления (NLA)	1
10	09205-05014	Штифт	1
12	09204-01002	Шплинт	1
13	23311-99001	Соединитель тяги сцепления	1
14	23321-99001	Соединитель тяги сцепления	1
15	09138-06037	Болт (6x20)	1
16	09383-04002	Стопорное кольцо E	3
17	25100-98603	Тяга переключения передач в сборе (NLA)	1
18	25211-98601	Направляющая тяги переключения	1
19	25222-93902	Пыльник тяги переключения передач	1
20	25311-93910	Кулачок переключения передач	1
21	09160-05501	Шайба (5.5x20x1.2)	1
22	09205-02006	Пружинный штифт (2x12)	2
23	09280-05008	Уплотнительное кольцо	1
24	09280-15007	Уплотнительное кольцо	1
25	09320-04010	Втулка	1

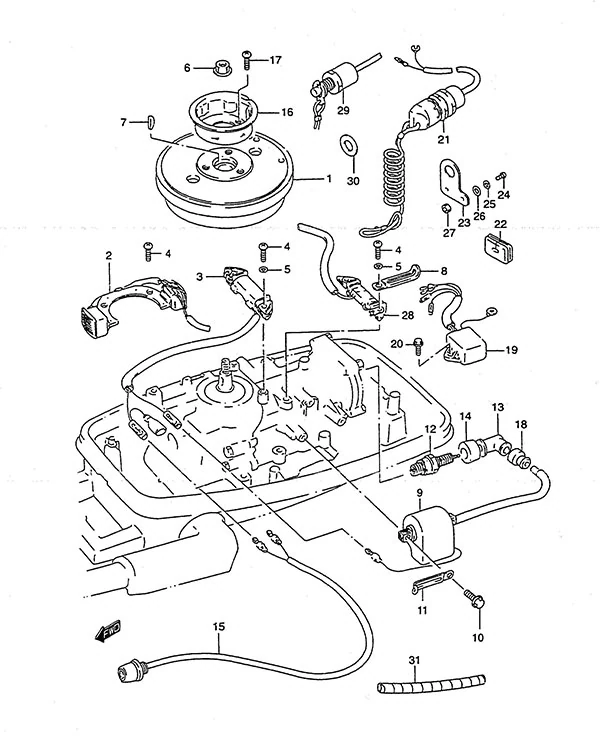

Рис. 8Магнето(1988 to 1996) Magneto(1988 to 1996)

REF	Номер детали	Наименование	Кол-во
1	32102-98611	Маховик (NLA)	1
2	32200-98610	Катушка освещения (NLA)	1
3	32140-98611	Катушка зажигания	1
4	02112-05257	Винт 5X25	4
5	08321-0105A	Стопорная шайба	4
6	08316-1010B	Гайка	1
7	08341-31039	Шпонка	1
9	33410-98610	Катушка зажигания в сборе (NLA)	1
10	09103-06048	Болт (6x20) (снят с производства)	2
11	09404-06036	Хомут (L:80)	1
14	33541-93950	Уплотнение свечи зажигания	1
15	37800-98572	Выключатель остановки двигателя в сборе (NLA)	1
16	18411-98601	Чашка стартера (NLA)	1
17	02112-06127	Винт	3
18	33542-38B00	Уплотнение колпачка свечи зажигания	1
19	32900-98601	Блок CDI в сборе (NLA)	1
20	01550-06167	Болт	1
21	37830-89X51	Аварийный выключатель в сборе (NLA)	1
22	37824-92D00	Втулка уплотнительная (NLA)	1
23	37950-93901	Кронштейн выключателя (NLA)	1
24	02112-0416A	Винт	2
25	08321-0104A	Стопорная шайба	2
26	08322-01047	Шайба	2
27	08310-0004A	Гайка	2
28	32150-98600	Катушка зажигания (снята с производства)	1
29	37830-89E04	Выключатель стоп	1
30	09160-12067	Шайба (12.5x23x1.0)	1
31	33446-98E20	Защитная трубка высокого напряжения (снята с производства)	1

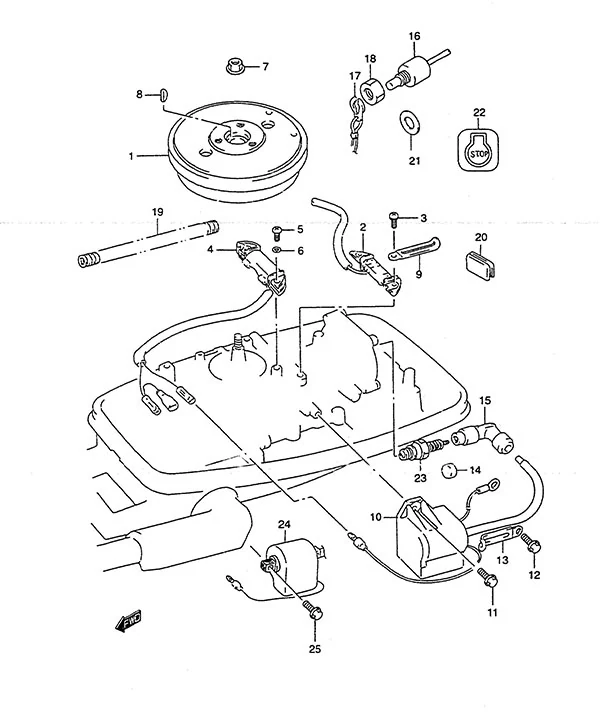

Рис. 9Магнето (1997–1998) Magneto(1997 to 1998)

REF	Номер детали	Наименование	Кол-во
2	32140-98611	Катушка зажигания	1
3	02112-3520B	ВИНТ	2
4	32200-98600	Катушка освещения	1
5	02112-0520B	Винт	2
6	08321-0105A	Стопорная шайба	2
7	08316-1010B	Гайка	1
8	08341-31039	Шпонка	1
10	33410-98620	Катушка зажигания в сборе (снята с производства)	1
11	09103-06050	Болт (6x16) (снят с производства)	1
12	09103-06049	Болт (6x12) (снят с производства)	1
13	09404-06036	Хомут (L:80)	1
14	09329-06002	Подушка (снята с производства)	1
15	33510-98601	Колпачок свечи зажигания	1
16	37830-89E04	Выключатель стоп	1
17	37823-92E02	Шнур аварийного выключателя	1
18	37826-92E00	Гайка	1
19	33446-98E20	Защитная трубка высокого напряжения (снята с производства)	1
20	39669-94400	Пробка нижней крышки	1
21	09160-12067	Шайба (12.5x23x1.0)	1
22	37835-91J00-YAY	Наклейка «Стоп»	1
23	09482-00359	Свеча зажигания NGK BPR5HS	1
24	33410-98600	Катушка зажигания в сборе (снята с производства)	1
25	09103-06048	Болт (6x20) (снят с производства)	2

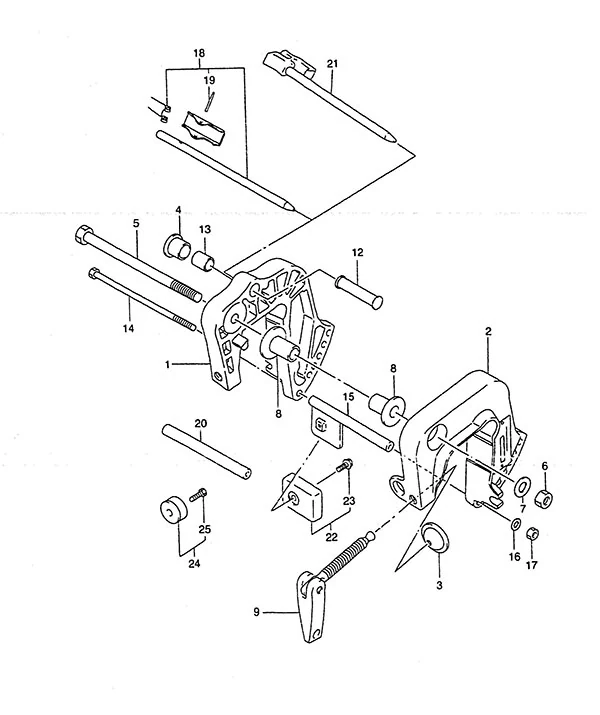

Рис. 10Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	41111-98620-0ED	Кронштейн струбцины правого борта	1
2	41121-98610-0ED	Кронштейн струбцины левого борта (снят с производства)	1
3	41213-94J01	Пластина хомута	2
4	41221-96301	Ручка ограничителя откидывания	1
5	09100-10217	Болт (10x150)	1
6	09159-10050	Гайка	1
7	09160-10082	Шайба (10.5x19x2.0)	1
8	09306-10011	Втулка поворотного кронштейна	2
9	41210-986L1	Винтовой зажим в сборе	2
12	41222-93910	Палец упора откидывания	1
13	09303-14003	Втулка	1
14	09100-06177	Болт (6x140)	1
15	41310-93901	Стержень кронштейна струбцины	1
16	09162-06006	Стопорная шайба	1
17	09140-06020	Гайка (6 мм)	1
18	45420-92DL0	Палец фиксатора откидывания	1
19	09205-03020	Палец (снят с производства)	1
20	09180-06163	Проставка	1
21	45420-92DL0	Палец фиксатора откидывания	1
22	55320-95311	Цинковый анод	1
23	09116-06094	Болт (6x15)	1
24	11130-94600	Цинковый анод	1
25	09128-06021	Болт (6x14)	1

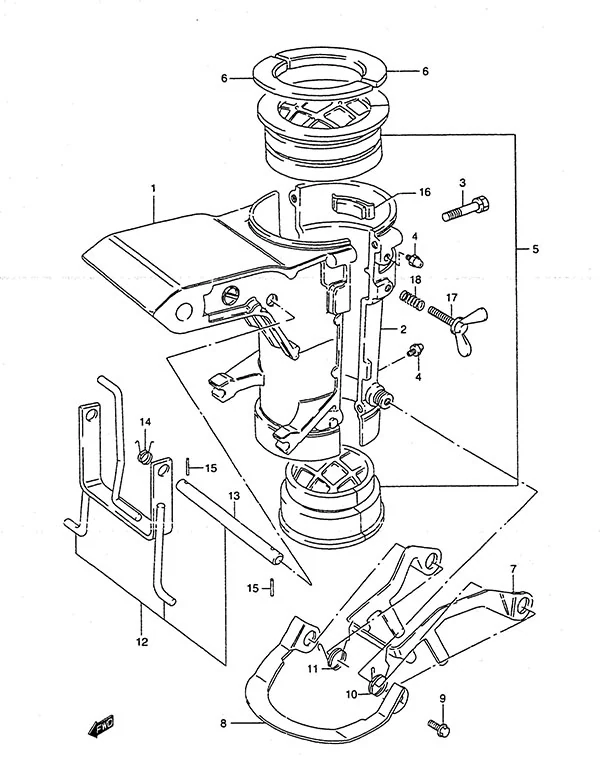

Рис. 11Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	43111-98620-0ED	Поворотный кронштейн (снят с производства)	1
2	43121-98620-0ED	Крышка поворотного кронштейна (снята с производства)	1
3	09117-06043	Болт (6x40)	4
4	22511-99011	Пресс-масленка	4
5	43710-98601	Комплект втулок рулевого управления	1
6	43712-98601	Верхняя пластина втулки	2
7	45231-98601	Рычаг блокировки реверса (снят с производства)	1
8	45232-98600	Пластина блокировки реверса (снята с производства)	1
9	09116-06094	Болт (6x15)	2
10	45211-98601	Пружина правого борта (снята с производства)	1
11	45212-98601	Пружина левого борта (снята с производства)	1
12	45700-98600-0ED	Привод мелководного режима в сборе	1
13	09200-08045	Вал привода мелководного режима (снят с производства)	1
14	45722-98600	Пружина (снята с производства)	1
15	09204-01002	Шплинт	2
16	43410-98600	Регулятор рулевого управления (снят с производства)	1
17	09119-06060	Болт (6x23)	1
18	09440-09042	Пружина	1

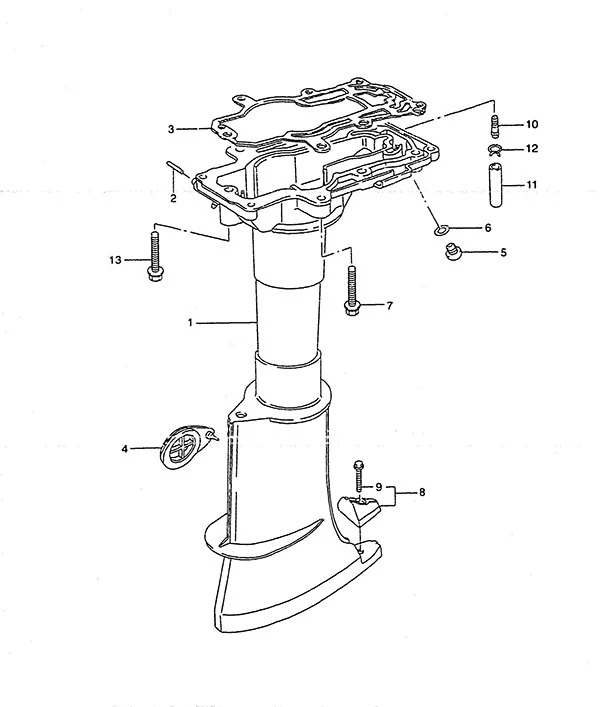

Рис. 12Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
2	09205-10006	Штифт (10.2x10)	1
3	52113-98610	Прокладка корпуса гребного вала	1
4	52115-98600	Крышка отверстия регулировки сцепления	1
5	09248-10008	Сливная пробка	1
7	09118-08116	Болт (8x40)	6
6	09168-10022	Прокладка сливной пробки	1
8	55320-98600	Цинковый анод	1
9	09116-06204	Болт (6x20)	1
10	61155-94500	Трубка контроля воды	1
11	09352-50006-600	Шланг (5x9x600)	1
12	09401-08410	Зажим	1
13	09118-08125	Болт (8x55) (снят с производства)	1

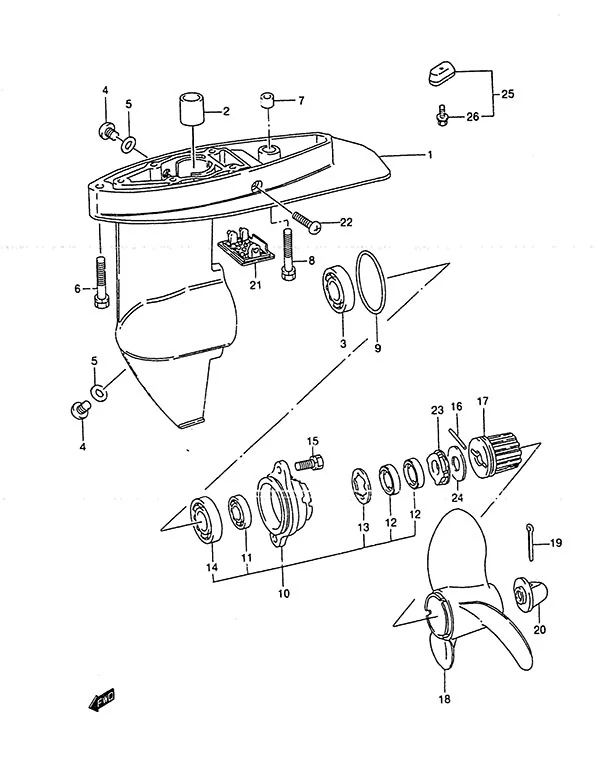

Рис. 13Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
1	55110-98630-0ED	Корпус редуктора (снято с производства)	1
2	59311-91J00	Втулка шестерни	1
4	09248-10008	Сливная пробка	2
5	09168-10022	Прокладка сливной пробки	2
6	09117-08038	Болт (8x45)	1
7	09206-11006	Штифт (8.4x11x8) (NLA)	1
8	09117-08056-XC0	Болт (8x40)	1
9	09280-49002	Уплотнительное кольцо	1
10	56120-91J10-0ED	Корпус подшипника гребного вала (снято с производства)	1
11	09262-12001	Подшипник (12x28x8)	1
12	09282-12008	Сальник (12x24x4.5)	2
13	09167-23001	Шайба	1
15	09117-06030	Болт (6x16)	2
16	09202-04002	Срезной штифт	1
17	58120-98600	Втулка гребного винта типа C	1
19	09204-03003	Шплинт гайки гребного винта	1
20	58130-91JL0	Гайка гребного винта	1
21	17631-98600	Топливный фильтр	1
22	03212-0516B	Винт	1
23	56122-98602	Протектор сальника	1
24	56123-986L0	Шайба	1
25	55320-98400	Цинковый анод	1
26	09116-06094	Болт (6x15)	1

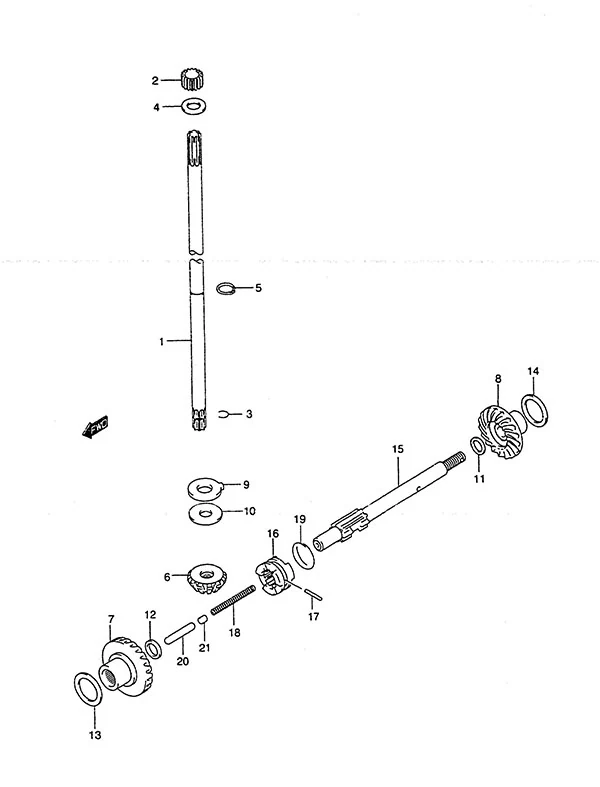

Рис. 14Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	09320-11018	Втулка	1
3	09380-10002	Стопорное кольцо (снято с производства)	1
4	09181-10167	Упорная шайба	1
5	08331-31109	Стопорное кольцо	1
6	57311-98600	Ведущая шестерня (снято с производства)	1
7	57510-98611	Шестерня переднего хода (снято с производства)	1
8	57521-98601	Шестерня заднего хода (снято с производства)	1
9	09169-12002	Шайба (снято с производства)	1
12	09181-12111	Упорная шайба (1.00)	1
15	57611-98602	Гребной вал в сборе (снято с производства)	1
16	57621-98600	Кулачковая муфта переключения (снято с производства)	1
17	09202-04016	Палец	1
18	09440-05039	Пружина	1
19	09440-24007	Пружина кулачковой муфты (NLA)	1
20	57631-98601	Толкающий шток	1
21	57632-97L00	Толкающий штифт	1

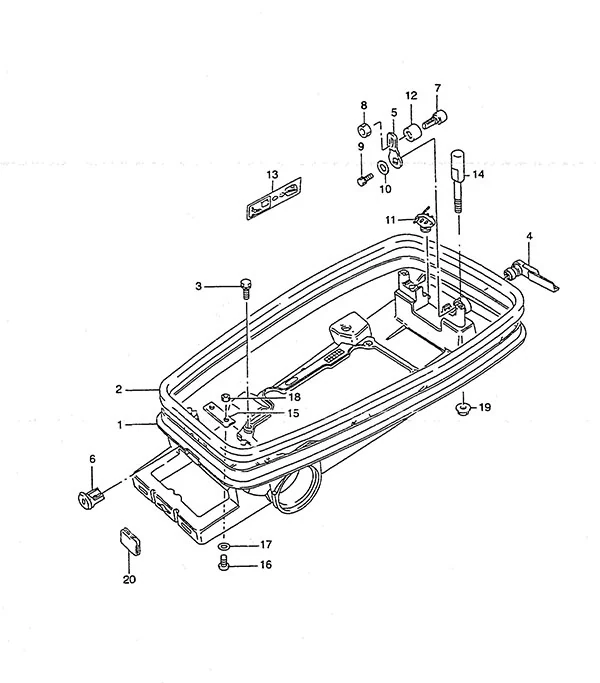

Рис. 15Нижняя крышка (1988–1996) Lower Cover(1988 to 1996)

REF	Номер детали	Наименование	Кол-во
2	61112-98602	Резиновый уплотнитель нижнего кожуха двигателя (снято с производства)	1
3	09117-06040-XC0	Болт (6x15)	4
4	61633-98600	Рычаг крюка (снято с производства)	1
5	61631-98602	Крюк нижнего кожуха (снято с производства)	1
6	13632-93900	Втулка уплотнительная	1
7	61635-98602	Палец нижнего крюка	1
9	09117-06040-XC0	Болт (6x15)	1
10	09160-06052	Шайба	1
11	61521-98400	Держатель срезного штифта (NLA)	1
12	61636-98600	Ролик нижнего крюка	1
13	61211-98302-064	Метка топливного крана (снято с производства)	1
14	65196-98601	Болт топливного бака (снято с производства)	2
15	61182-98601	Пластина нижнего кожуха (снято с производства)	1
16	02112-04087	Винт 4X8	2
17	08321-0104A	Стопорная шайба	2
18	08310-00047	Гайка	2
19	08316-10067	Гайка	2
20	39669-94400	Пробка нижней крышки	1

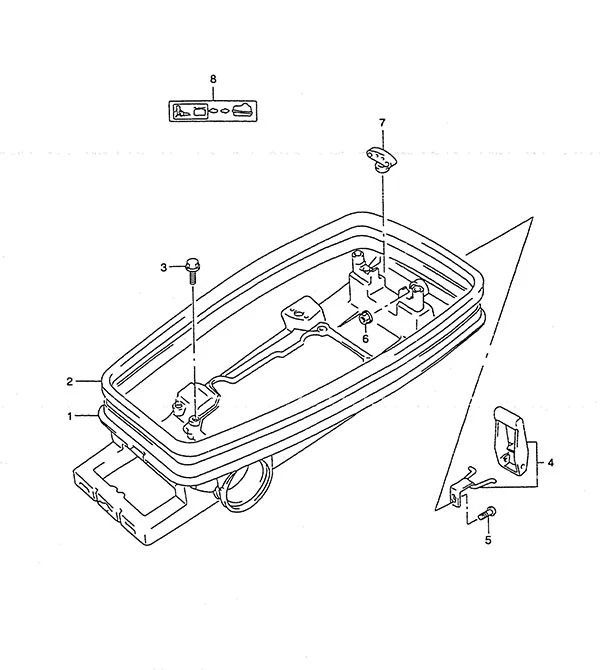

Рис. 16Нижний кожух(1997 to 1998) Lower Cover(1997 to 1998)

REF	Номер детали	Наименование	Кол-во
1	61111-986V0-0ED	Нижний кожух двигателя (снято с производства)	1
2	61112-98612	Резиновый уплотнитель нижнего кожуха двигателя	1
3	09117-06040-XC0	Болт (6x15)	4
4	61600-98800	Комплект крепежа (снято с производства)	1
5	02112-05167	Винт	1
6	08310-00057	Гайка	1
7	61521-98400	Держатель срезного штифта (NLA)	1
8	61211-98302-064	Метка топливного крана (снято с производства)	1

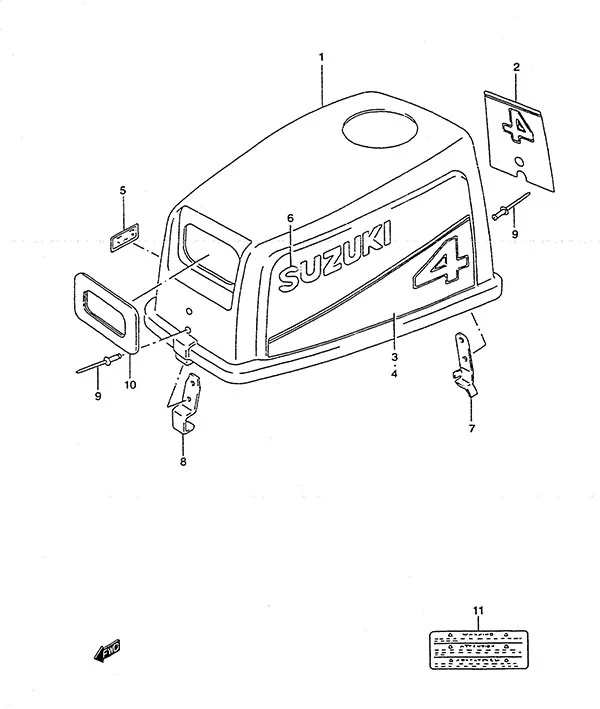

Рис. 17Крышка двигателя (1988–1993) Engine Cover(1988 to 1993)

REF	Номер детали	Наименование	Кол-во
1	61410-98620-0EM	Крышка двигателя в сборе (NLA)	1
2	61435-98640-70G	Маркировка задней крышки двигателя (NLA)	1
3	61443-98640-70G	Наклейка крышки двигателя правого борта (NLA)	1
4	61453-98640-70G	Наклейка крышки двигателя левого борта (NLA)	1
5	21131-94J00-YAY	Метка переключения сцепления	1
6	68111-47C10-019	Эмблема Suzuki	2
7	61611-98610	Крепёж верхней крышки (NLA)	1
8	61412-98601	Крючок верхней крышки (NLA)	1
9	09229-04020	Заклёпка	4
10	61622-98600	Уплотнение ручного стартера (NLA)	1
11	61581-98620	Наклейка крышки двигателя	1

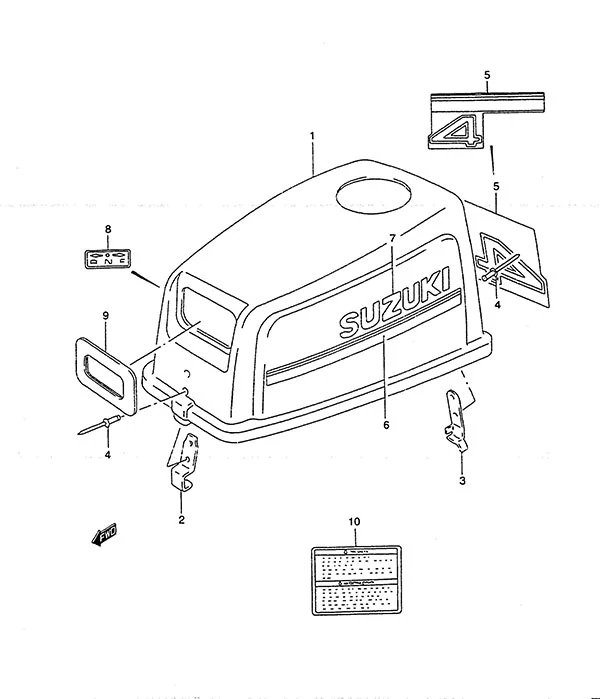

Рис. 18Кожух двигателя (1994–1996) Engine Cover(1994 to 1996)

REF	Номер детали	Наименование	Кол-во
1	61410-98891-0EM	Комплект крышки двигателя (NLA)	1
2	61412-98601	Крючок верхней крышки (NLA)	1
3	61611-98610	Крепёж верхней крышки (NLA)	1
4	09229-04020	Заклёпка	4
5	61435-98670	Маркировка задней крышки двигателя (NLA)	1
6	61440-98600	Комплект полос крышки двигателя (NLA)	1
7	68111-01C20-C4Z	Эмблема Suzuki (NLA)	2
8	21131-94J00-YAY	Метка переключения сцепления	1
9	61622-98600	Уплотнение ручного стартера (NLA)	1
10	61581-98620	Наклейка крышки двигателя	1

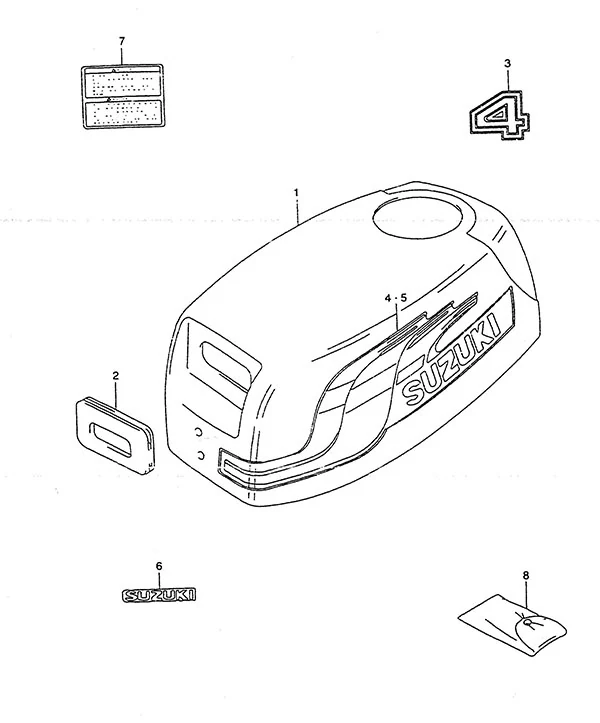

Рис. 19Кожух двигателя(1997 to 1998) Engine Cover(1997 to 1998)

REF	Номер детали	Наименование	Кол-во
1	61400-98800-0EM	Комплект крышки двигателя (NLA)	1
2	61622-98600	Уплотнение ручного стартера (NLA)	1
3	61435-98680	Маркировка задней крышки двигателя (NLA)	1
4	61443-986A0	Полоса крышки двигателя правого борта	1
5	61453-986A0	Полоса крышки двигателя левого борта	1
6	68166-98600-0JW	Эмблема Suzuki (NLA)	1
7	61581-98620	Наклейка крышки двигателя	1
8	09800-01016	Набор инструментов	1

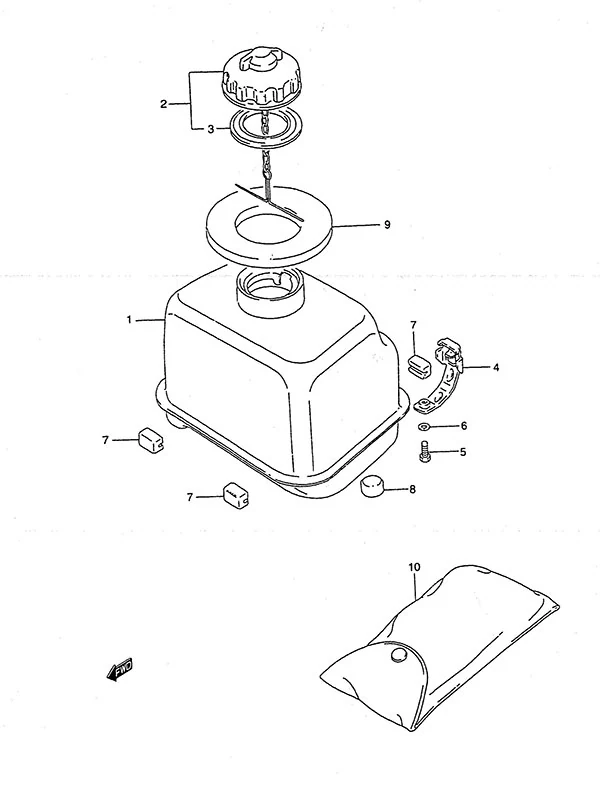

Рис. 20Топливный бак (1988–1993) Fuel Tank(1988 to 1993)

REF	Номер детали	Наименование	Кол-во
2	65510-98900	Крышка топливного бака в сборе (NLA)	1
3	65561-98600	Прокладка крышки бака	1
4	65261-98601	Кронштейн топливного бака	2
5	09117-06049	Болт (6x25)	2
6	09162-06006	Стопорная шайба	2
7	65283-98600	Подушка (NLA)	4
8	09329-12006	Подушка	3
9	65281-98601	Втулка топливного бака (NLA)	1
10	09800-01016	Набор инструментов	1

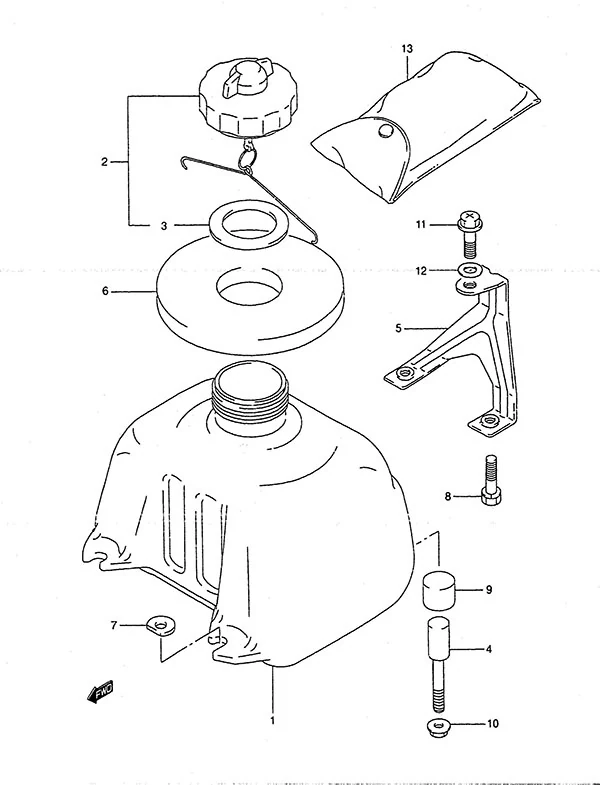

Рис. 21Топливный бак (1994–1998) Fuel Tank(1994 to 1998)

REF	Номер детали	Наименование	Кол-во
1	65111-98624	Топливный бак	1
2	65510-91J02	Крышка топливного бака в сборе	1
3	09168-32003	Прокладка крышки бака	1
4	09119-06097	Болт	2
5	65260-98610	Кронштейн топливного бака (NLA)	1
6	65281-98610	Втулка топливного бака (NLA)	1
7	65284-98600	Шайба топливного бака (NLA)	2
8	01570-06257	Болт	2
9	09329-12006	Подушка	3
10	08316-10067	Гайка	2
11	02162-06207	Винт	1
12	09160-06084	Шайба (6.5x18x1.6)	1
13	09800-01016	Набор инструментов	1

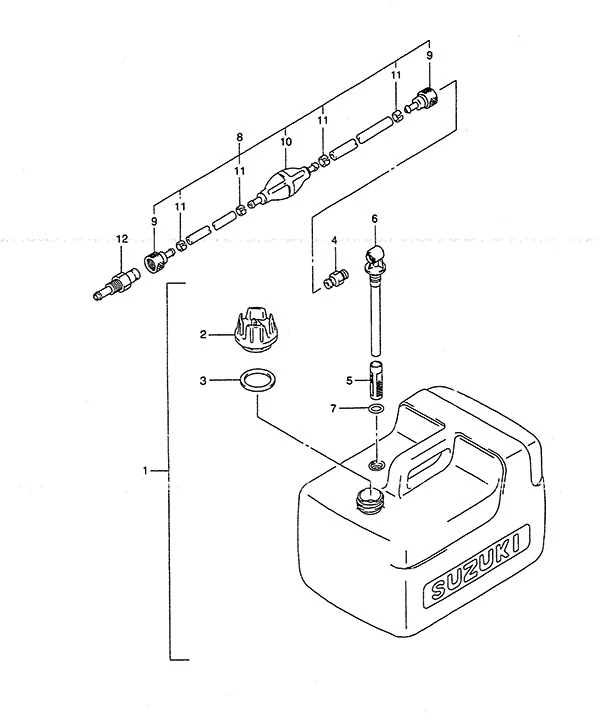

Рис. 22Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	65000-99J01	Топливный бак 3 галлона	1
2	65520-99100	Крышка топливного бака (снято с производства)	1
3	65561-95D00	Прокладка крышки топливного бака	1
4	99105-00192	Соединитель топливного бака (11 мм)	1
5	65831-95D00	Фильтр топливного выхода	1
6	65890-99100	Выпускной узел в сборе	1
7	65892-95D00	Кольцо топливного выхода	1
8	65700-95D18	Топливный шланг	1
9	65750-98506	Разъём топливного шланга (11 мм)	2
10	65770-99703	Груша подкачки (NLA)	1
11	65781-98500	Хомут шланга	4
12	65720-985L1	Топливный разъём (11 мм)	1

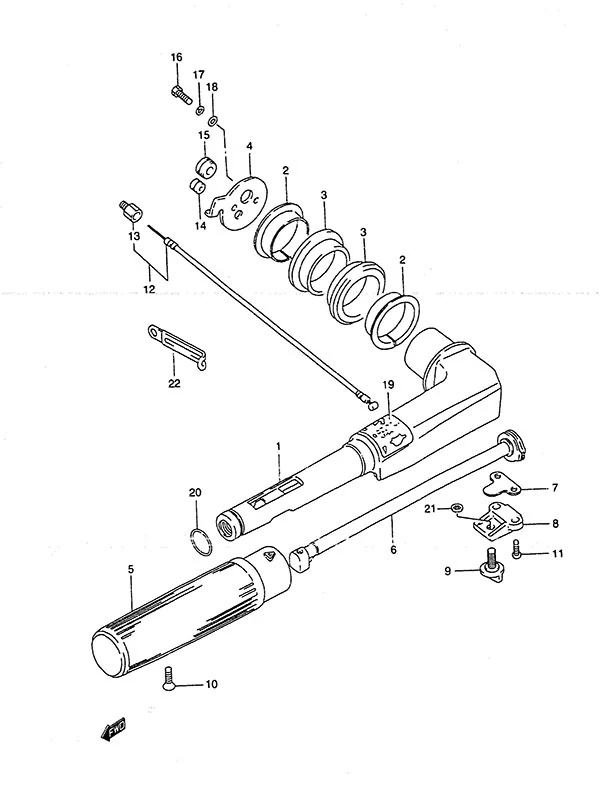

Рис. 23Румпель (1988–1992) Tiller Handle(1988 to 1992)

REF	Номер детали	Наименование	Кол-во
1	63111-98620-0ED	Рукоятка румпеля	1
2	63115-98600	Втулка рукоятки румпеля	2
3	63116-98603	Крепление рукоятки румпеля	2
4	63125-98610	Ограничитель рукоятки румпеля (NLA)	1
5	63210-93E30	Рукоятка	1
6	63221-98600	Тяга рукоятки (NLA)	1
7	63225-98601	Пластина регулировки дросселя	1
8	63241-986B0	Опора тяги рукоятки	1
9	63244-986A0	Регулировочная головка дросселя	1
10	09126-06006	Винт (6x20)	1
11	09136-05041	Винт (5x20)	2
12	63610-986A0	Трос дросселя в сборе	1
13	63621-98600	Направляющая троса дросселя	1
14	09308-05015	Втулка	1
15	09308-05018	Втулка (NLA)	1
16	01500-05127	Болт	2
17	08321-0105A	Стопорная шайба	2
18	08322-01057	Шайба	2
19	63215-93400	Метка рукоятки	1
20	09280-20004	Уплотнительное кольцо	1
21	09148-06008	Гайка	1
22	09404-06036	Хомут (L:80)	1
23	63125-98611	Стопор румпеля (NLA)	1
24	09250-13005	Пробка (NLA)	1
25	01570-06167	Болт	2

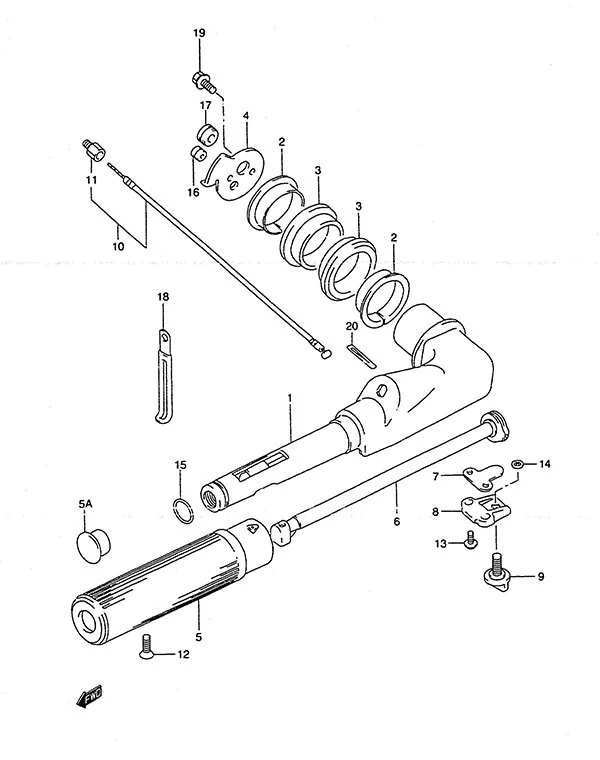

Рис. 24Рукоятка управления(1993 to 1998) Tiller Handle(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
2	63115-98600	Втулка рукоятки румпеля	2
3	63116-98603	Крепление рукоятки румпеля	2
5	63210-93E30	Рукоятка	1
6	63221-98600	Тяга рукоятки (NLA)	1
7	63225-98601	Пластина регулировки дросселя	1
8	63241-986B0	Опора тяги рукоятки	1
9	63244-986A0	Регулировочная головка дросселя	1
10	63610-986A0	Трос дросселя в сборе	1
11	63621-98600	Направляющая троса дросселя	1
12	09126-06015	Винт (6x23)	1
13	09136-05041	Винт (5x20)	2
14	09148-06008	Гайка	1
15	09280-20004	Уплотнительное кольцо	1
15	09308-05015	Втулка	1
17	09308-05018	Втулка (NLA)	1
18	09404-06036	Хомут (L:80)	1
20	63215-93110	Метка рукоятки	1
21	63125-98611	Стопор румпеля (NLA)	1
22	01570-06167	Болт	2

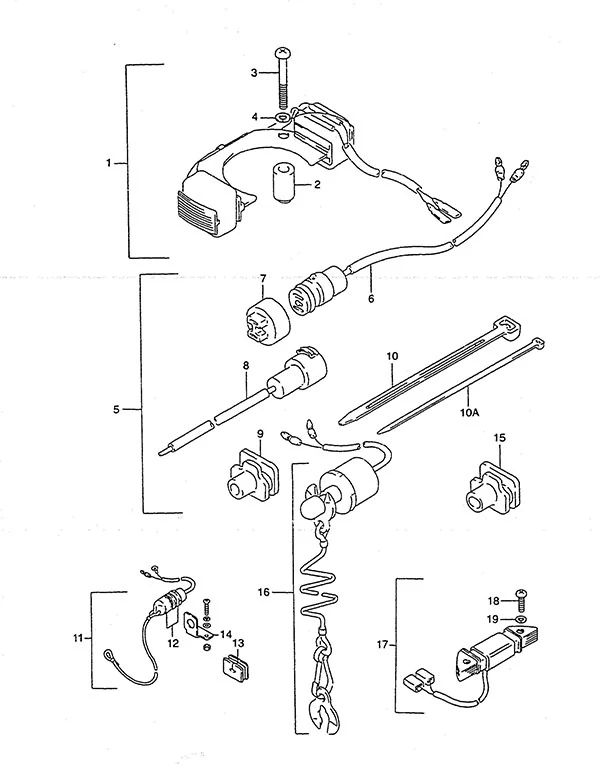

Рис. 25ОПЦИЯ: ЭЛЕКТРООБОРУДОВАНИЕ Opt: Electrical

REF	Номер детали	Наименование	Кол-во
1	32200-98610	Катушка освещения (NLA)	1
2	09180-05022	Проставка (NLA)	1
3	02112-0530A	Винт	2
4	08321-0105A	Стопорная шайба	2
5	39600-93910	Комплект разъема (NLA)	1
6	39601-95D00	Разъём освещения в сборе	1
7	36634-93910	Заглушка разъёма	1
8	39602-93900	Штекер лампы в сборе	1
9	39603-94400	Втулка разъёма (NLA)	1
11	37802-98600	Комплект аварийного выключателя (NLA)	1
12	37830-89X51	Аварийный выключатель в сборе (NLA)	1
13	37824-92D00	Втулка уплотнительная (NLA)	1
14	37950-93901	Кронштейн выключателя (NLA)	1
15	37824-98100	Втулка (NLA)	1
16	37802-93931	Комплект аварийного выключателя	1
17	32200-98600	Катушка освещения	1
18	02112-0520B	Винт	2
19	08321-0105A	Стопорная шайба	2

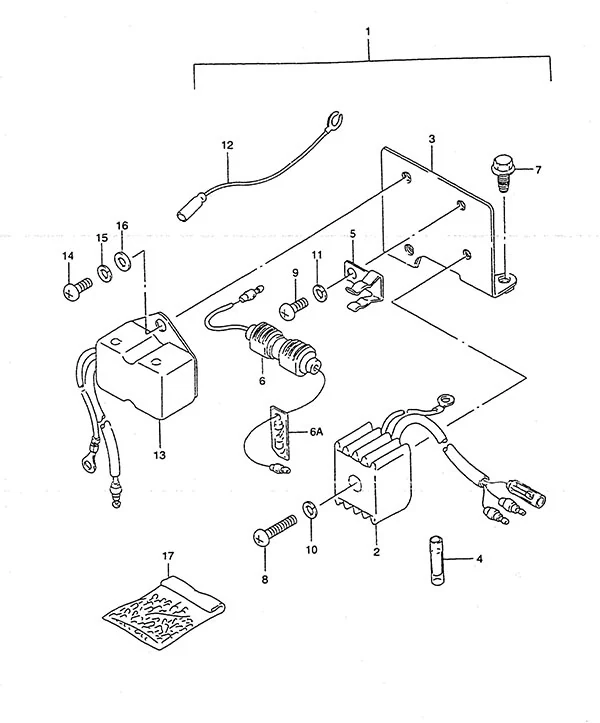

Рис. 26ОПЦИЯ: ЭЛЕКТРООБОРУДОВАНИЕ Opt: Electrical

REF	Номер детали	Наименование	Кол-во
1	32801-98602	Комплект выпрямителя (NLA)	1
2	32800-95D02	Выпрямитель и регулятор в сборе	1
3	32890-98600	Кронштейн выпрямителя (NLA)	1
4	37132-93700	Разъём проводов	1
5	36791-95200	Держатель корпуса предохранителя (NLA)	1
6	36740-95253	Корпус держателя предохранителя в сборе	1
7	09103-06049	Болт (6x12) (снят с производства)	2
8	02142-05257	Винт 5 X 20	1
9	02112-06087	Крестовой винт 6X8	1
10	08321-0105A	Стопорная шайба	1
11	08321-01067	Стопорная шайба	1
12	37801-98300	Провод (снят с производства)	1
13	32500-95722	Регулятор напряжения в сборе (снят с производства)	1
14	02112-06107	Винт	2
15	08321-01067	Стопорная шайба	2
16	08322-01067	Шайба (6.5x13x1.0)	2
17	36990-87D00	Комплект клемм и гильз	1

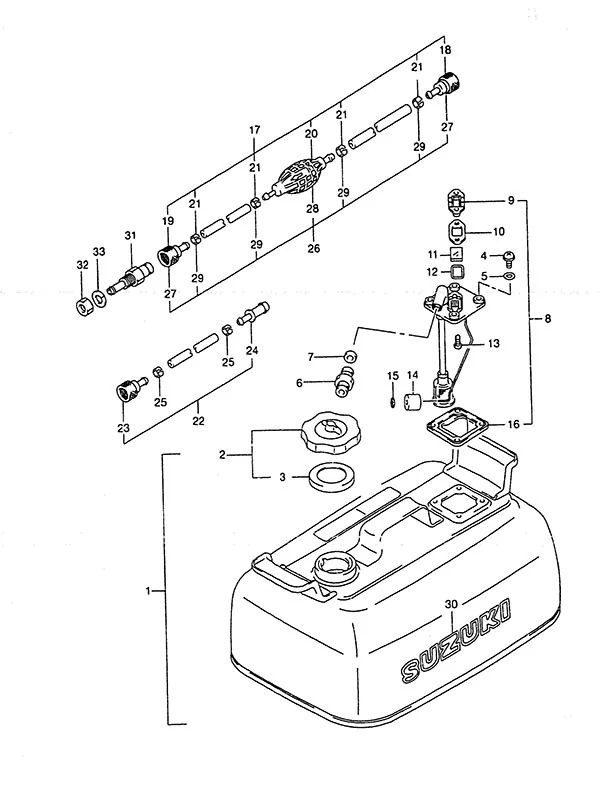

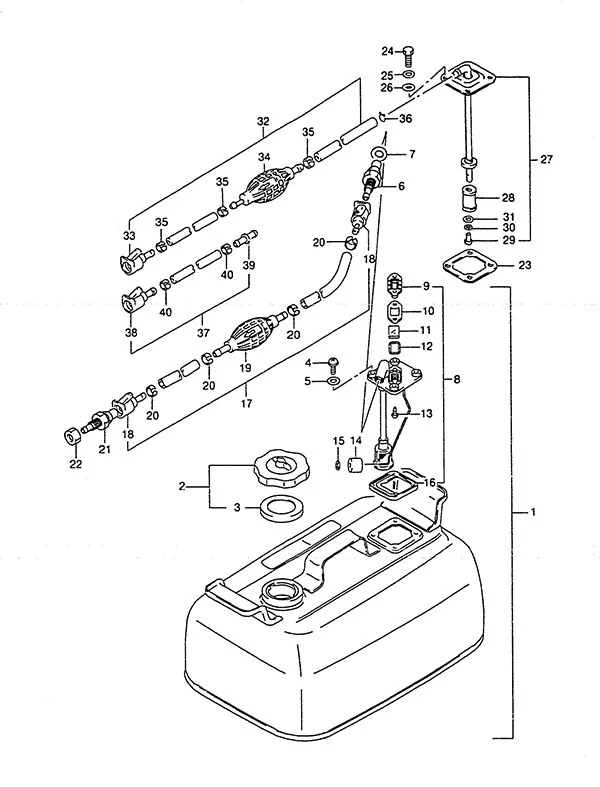

Рис. 27Опция: Топливный бак (1988–1992) Opt: Fuel Tank(1988 to 1992)

REF	Номер детали	Наименование	Кол-во
1	65800-92813	Комплект топливного бака (NLA)	1
2	65510-92D00	Крышка топливного бака в сборе	1
3	65561-92D00	Прокладка крышки бака	1
4	02112-16167	ВИНТ	4
6	65720-94411	Топливный разъем (NLA)	1
8	65850-92D51	Датчик уровня топлива в сборе (NLA)	1
11	65853-92D00	Линза (NLA)	1
13	03222-04083	Винт (NLA)	2
14	65864-92D00	Поплавок (NLA)	1
15	65866-92D00	Пружинная гайка (NLA)	1
16	65871-92D00	Прокладка (NLA)	1
17	65700-87D16	Топливный шланг (NLA)	1
18	65750-94404	Соединитель топливного шланга	2
20	65781-98500	Хомут шланга	4
21	65720-94403	Топливный разъем	1
22	08310-00107	Гайка	1
23	65871-93010	Прокладка датчика уровня топлива	1
24	01500-06107	Болт	4
25	08322-01067	Шайба (6.5x13x1.0)	4
27	65880-98500	Выпускной узел топливного бака (NLA)	1
28	65830-93301	Топливный фильтр на выходе (NLA)	1
29	02112-05087	Винт	1
30	08321-0105A	Стопорная шайба	1
31	08322-01057	Шайба	1
32	65700-98583	Топливный шланг (NLA)	1
33	65750-94404	Соединитель топливного шланга	1
35	65781-98500	Хомут шланга	3
36	09401-11403	Хомут топливного шланга	1
37	65700-92D20	Соединение топливного шланга (NLA)	1
38	65750-94404	Соединитель топливного шланга	1
39	65779-93900	Штуцер топливного шланга (NLA)	1
40	65781-98500	Хомут шланга	2

Рис. 28Опция: Топливный бак (1988–1992) Opt: Fuel Tank(1988 to 1992)

REF	Номер детали	Наименование	Кол-во
1	65800-92813	Комплект топливного бака (NLA)	1
2	65510-92D00	Крышка топливного бака в сборе	1
3	65561-92D00	Прокладка крышки бака	1
4	02142-06167	Винт крестовой 6 X 16	4
5	09168-06026	Прокладка	4
6	65740-95501	Разъем топливного бака (13мм)	1
7	09168-12015-XC0	Прокладка (12.2x21x0.8)	1
8	65850-92D51	Датчик уровня топлива в сборе (NLA)	1
9	65855-92D10	Крышка датчика (NLA)	1
10	65854-92D20	Прокладка стекла (NLA)	1
11	65853-92D00	Линза (NLA)	1
12	65854-92D30	Прокладка стекла (NLA)	1
13	03222-04083	Винт (NLA)	2
14	65864-92D00	Поплавок (NLA)	1
15	65866-92D00	Пружинная гайка (NLA)	1
16	65871-92D00	Прокладка (NLA)	1
17	65700-87D85	Топливный шланг	1
18	65750-95501	Соединитель топливного шланга (13 мм)	1
19	65750-98506	Разъём топливного шланга (11 мм)	1
20	65770-95540	Груша подкачки (NLA)	1
21	65781-98500	Хомут шланга	4
22	65700-92D30	Соединение топливного шланга (NLA)	1
23	65750-98506	Разъём топливного шланга (11 мм)	1
24	65779-93900	Штуцер топливного шланга (NLA)	1
25	65781-98500	Хомут шланга	2
26	65700-95D18	Топливный шланг	1
27	65750-98506	Разъём топливного шланга (11 мм)	2
28	65770-99703	Груша подкачки (NLA)	1
29	65781-98500	Хомут шланга	1
30	61441-98500	Эмблема Suzuki (NLA)	1
31	65720-985L1	Топливный разъём (11 мм)	1
32	09140-10032	Гайка	1
33	08321-01107	Стопорная шайба	1

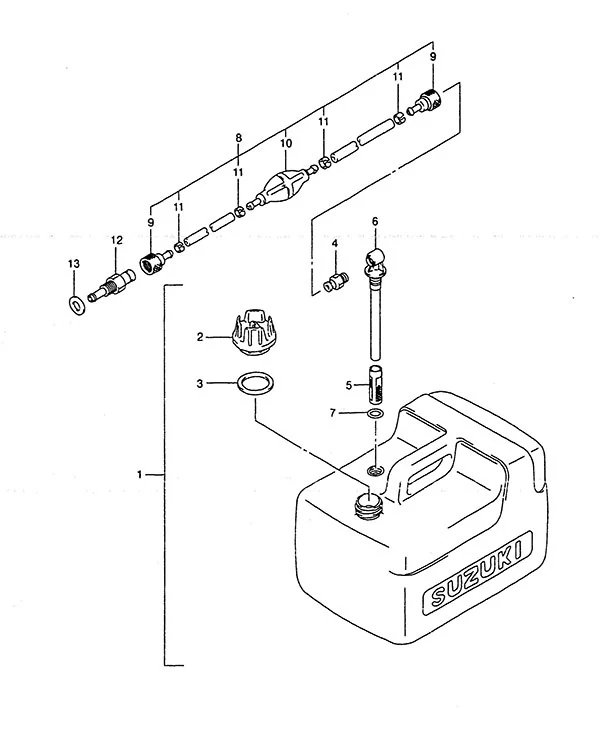

Рис. 29Опция: Топливный бак (1993–1998) Opt: Fuel Tank(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
1	65000-99J01	Топливный бак 3 галлона	1
2	65520-99100	Крышка топливного бака (снято с производства)	1
3	65561-95D00	Прокладка крышки топливного бака	1
4	99105-00192	Соединитель топливного бака (11 мм)	1
5	65831-95D00	Фильтр топливного выхода	1
6	65890-99100	Выпускной узел в сборе	1
7	65892-95D00	Кольцо топливного выхода	1
8	65700-95D18	Топливный шланг	1
9	65750-98506	Разъём топливного шланга (11 мм)	2
10	65770-99703	Груша подкачки (NLA)	1
11	65781-98500	Хомут шланга	4
12	65720-985L1	Топливный разъём (11 мм)	1
13	09168-12015-XC0	Прокладка (12.2x21x0.8)	1

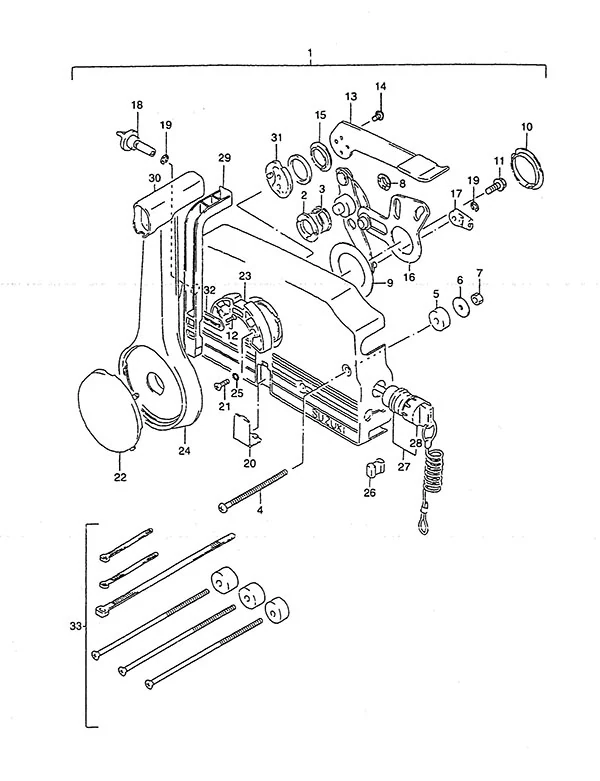

Рис. 30Опция: Дистанционное управление (1988–1992) Opt: Remote Control(1988 to 1992)

REF	Номер детали	Наименование	Кол-во
2	67232-95600	Втулка	1
3	67232-95620	Втулка (снято с производства)	1
4	67296-95600	Винт	3
5	67294-95600	Проставка	3
6	09160-06104	Шайба (6.5x24x2)	3
7	09140-06020	Гайка (6 мм)	3
8	67232-95610	Втулка (NLA)	2
9	67253-95600	Шайба (снято с производства)	1
10	67252-95600	Втулка	2
11	09100-08232	Болт (8x30)	1
12	67296-94300	Винт (4x10)	2
14	09126-05003	Винт (5x12)	2
15	67243-95600	Втулка (снята с производства)	1
16	67220-95620	Пластина в сборе	1
17	67275-95600	Наконечник троса	2
18	67223-95600	Регулировочная ручка тормоза	1
19	67292-94300	Стопорное кольцо E-типа	3
21	67296-95610	Винт	7
23	67256-95600	Держатель блокировки нейтрали	1
25	67297-95600	Шайба	2
26	67273-95600	Проставка	1
27	37820-92E05	Выключатель аварийной остановки в сборе	1
28	37823-94401	Колпачок выключателя аварийной остановки	1
29	67255-95600	Рычаг блокировки нейтрали	1
30	67261-95610	Рукоятка без PTT	1
31	67245-95600	Барабан свободного газа (снят с производства)	1
32	67258-87D00	Кронштейн рычага нейтрали	1
33	67140-95600	Заменено на 67140-95601	1

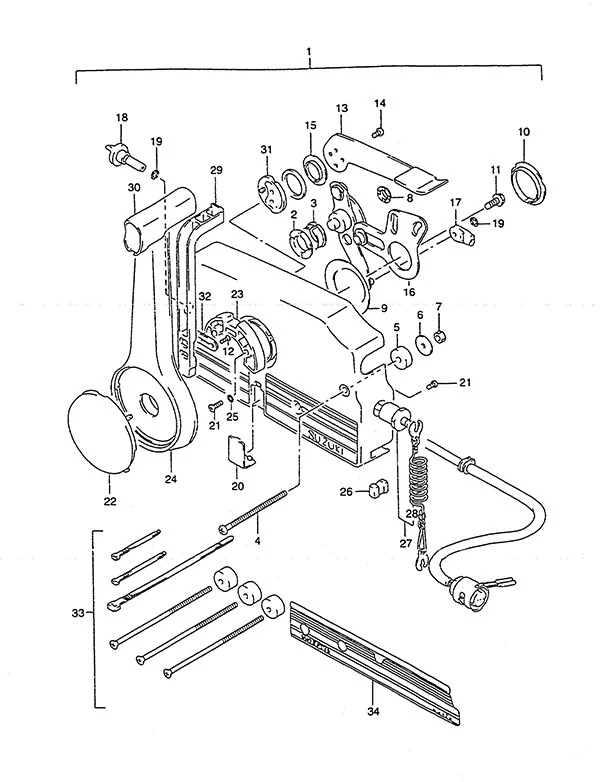

Рис. 31Опция: Дистанционное управление (1993–1998) Opt: Remote Control(1993 to 1998)

REF	Номер детали	Наименование	Кол-во
2	67232-95600	Втулка	1
3	67232-95620	Втулка (снято с производства)	1
4	67296-95600	Винт	3
5	67294-95600	Проставка	3
6	09160-06104	Шайба (6.5x24x2)	3
7	09140-06020	Гайка (6 мм)	3
8	67232-95610	Втулка (NLA)	2
9	67253-95600	Шайба (снято с производства)	1
10	67252-95600	Втулка	2
11	09100-08232	Болт (8x30)	1
12	67296-94300	Винт (4x10)	2
13	67241-95680	Рычаг свободного газа (серый) (NLA)	1
14	09126-05003	Винт (5x12)	2
15	67243-95600	Втулка (снята с производства)	1
16	67220-95620	Пластина в сборе	1
17	67275-95600	Наконечник троса	2
18	67223-95600	Регулировочная ручка тормоза	1
19	67292-94300	Стопорное кольцо E-типа	3
20	67267-95610	Крышка проводов (чёрная)	1
21	67296-95610	Винт	7
22	67257-95610	Колпачок рычага (черный)	1
23	67256-95600	Держатель блокировки нейтрали	1
24	67251-95680	Рычаг рукоятки (серый) (NLA)	1
25	67297-95600	Шайба	2
26	67273-95600	Проставка	1
28	37823-92E02	Шнур аварийного выключателя	1
29	67255-95600	Рычаг блокировки нейтрали	1
30	67261-95610	Рукоятка без PTT	1
31	67245-95600	Барабан свободного газа (снят с производства)	1
32	67258-87D00	Кронштейн рычага нейтрали	1
33	67140-95600	Заменено на 67140-95601	1
34	67282-95610	Наклейка левого борта (чёрная) (снята с производства)	1

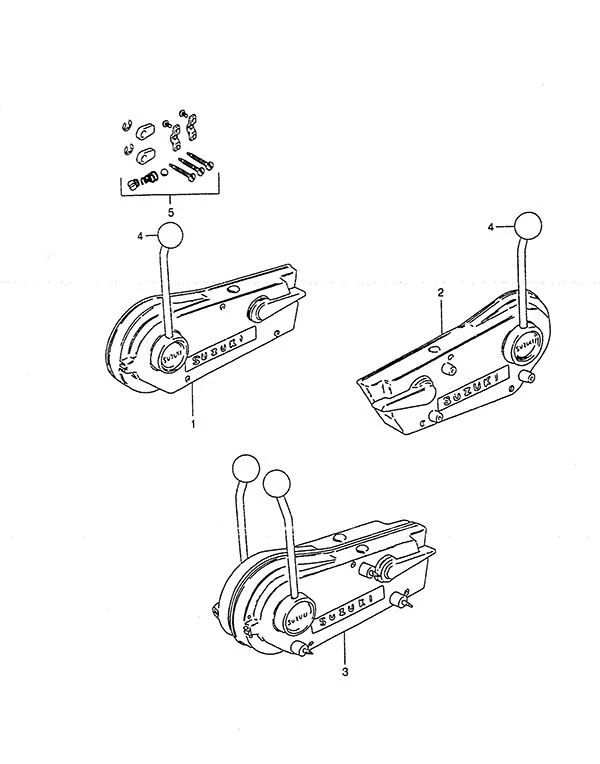

Рис. 32Опция: ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ Opt: Remote Control

REF	Номер детали	Наименование	Кол-во
1	67200-95203	Пульт дистанционного управления с боковым креплением (NLA)	1
2	67200-95213	Боковой пульт дистанционного управления (снят с производства)	1
3	67200-95871	Боковой пульт дистанционного управления (снят с производства)	1
4	67214-95200	Ручка пульта управления (снята с производства)	1
5	67300-95810	Комплект держателей троса	1

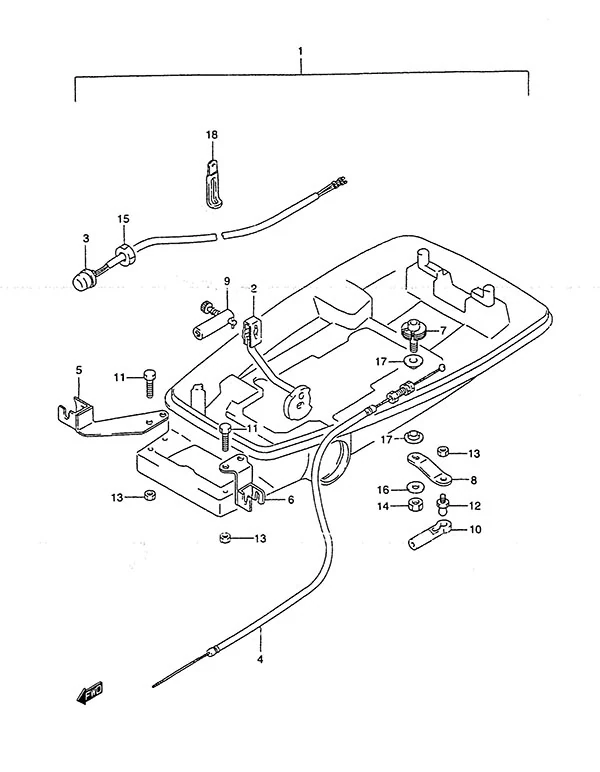

Рис. 33Опция: Детали Дистанционного Управления Opt: Remote Control Parts

REF	Номер детали	Наименование	Кол-во
1	67130-98820	Комплект деталей дистанционного управления (снят с производства)	1
2	21110-98650	Рычаг сцепления (снят с производства)	1
3	37800-93714	Выключатель остановки двигателя в сборе (снят с производства)	1
4	63610-98610	Трос дроссельной заслонки в сборе (снят с производства)	1
5	67340-98600	Держатель троса дистанционного управления (снят с производства)	1
6	67340-98610	Держатель троса дистанционного управления (снят с производства)	1
7	67410-98600	Вал дроссельной заслонки дистанционного управления (снят с производства)	1
8	67412-98600	Рычаг дроссельной заслонки дистанционного управления (снят с производства)	1
9	67440-93701	Направляющая троса сцепления	1
10	67466-95200	Соединитель троса	1
11	09100-06131	Болт (6x12)	4
12	09119-06047	Шаровой шарнир	1
13	09140-06020	Гайка (6 мм)	5
14	09140-08023-XC0	Гайка (8mm)	1
15	09140-14030	Гайка (снята с производства)	1
16	09160-08082	Шайба (8.5x16x1.2)	1
17	09306-08002	Втулка (снята с производства)	2

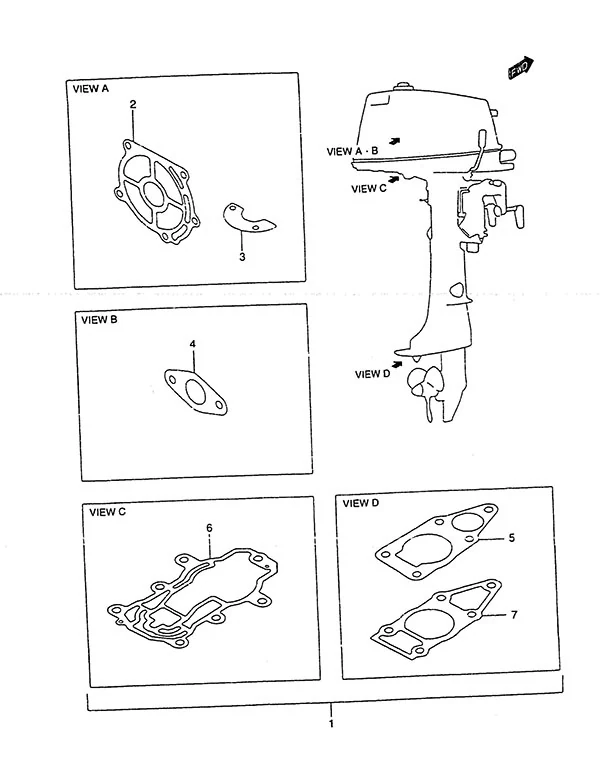

Рис. 34Опц: Комплект прокладок Opt: Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11400-98884	Комплект прокладок двигателя	1
2	11162-98610	Прокладка крышки головки цилиндра	1
3	11219-98610	Прокладка водяной рубашки	1
4	13125-98310	Прокладка карбюратора	1
5	17472-98611	Прокладка пластины водяного насоса	1
6	52113-98610	Прокладка корпуса гребного вала	1
7	56132-98610	Прокладка корпуса гребного вала	1

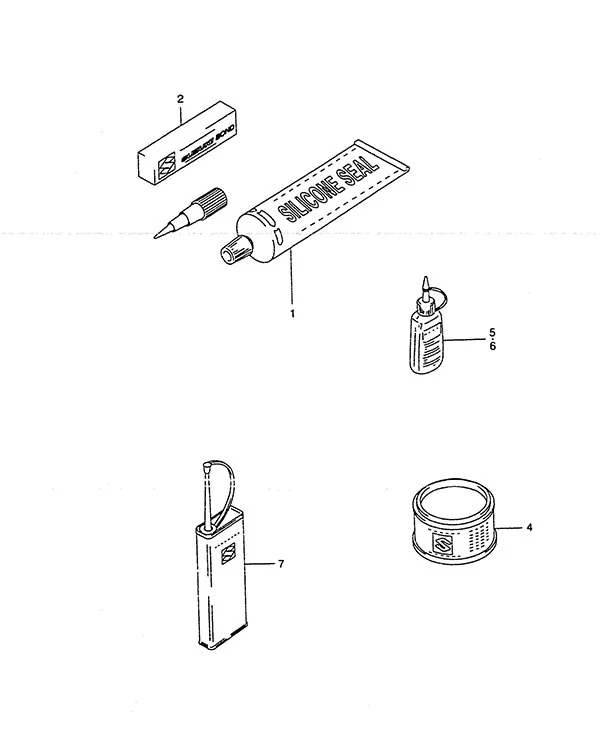

Рис. 35Опционально Optional

REF	Номер детали	Наименование	Кол-во
1	93691-80030	Силиконовый герметик Suzuki	1
4	99000-25490	Смазка Suzuki Ecstar Super Grease C	1
