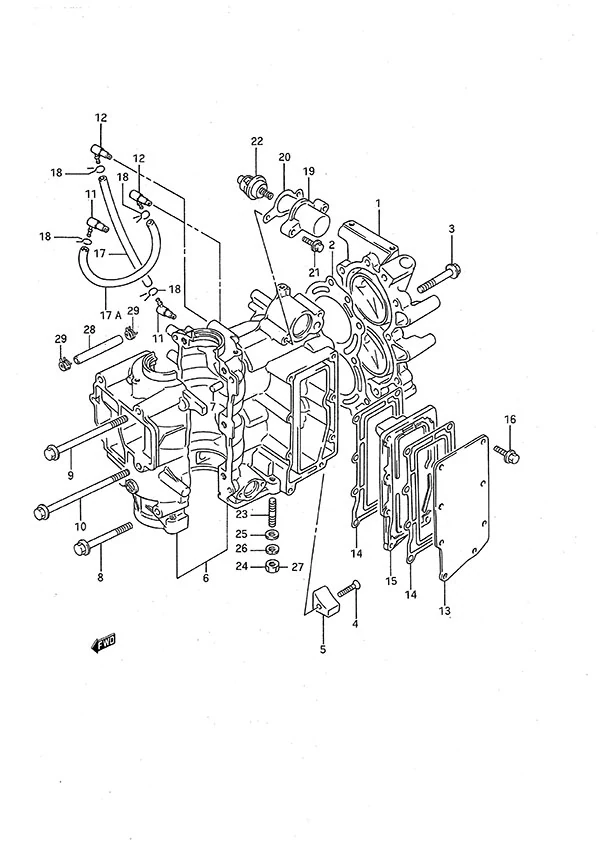

Рис. 1ЦИЛИНДР Cylinder

REF	Номер детали	Наименование	Кол-во
1	11110-92D00-0ED	Головка цилиндра	1
2	11141-92D20	Прокладка головки цилиндра (NLA)	1
3	01560-08357	БОЛТ	8
4	09126-06005	Винт (6x30)	1
5	11281-94400	Цинковый анод	1
7	04221-06129	Палец 6X12	2
8	01550-08507	Болт	2
9	01550-08857	Болт	2
10	09103-08258	Болт (8x95) (NLA)	2
11	16710-95D10	Обратный клапан масла	2
13	14141-92D01-0ED	Крышка выпускного коллектора (NLA)	1
14	14151-92D10	Прокладка крышки выпускного коллектора (NLA)	2
15	14131-92D00	Пластина выпускного коллектора	1
16	02162-06257	ВИНТ	8
17	09355-25705-600	Шланг (2.5x7x600)	1
18	09401-06101	Хомут	4
19	17681-92D00-0ED	Крышка термостата (NLA)	1
20	17685-92D10	Прокладка термостата (NLA)	1
21	02162-06257	ВИНТ	2
22	17670-92D11	Термостат (50c)	1
23	09108-08219	Шпилька (8x25)	2
24	09140-08023-XC0	Гайка (8mm)	2
25	09160-08082	Шайба (8.5x16x1.2)	2
26	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
27	09159-08104	Гайка	2
28	09354-53103-600	Шланг (5.3x10x600)	1
29	09401-10411	Скоба	2

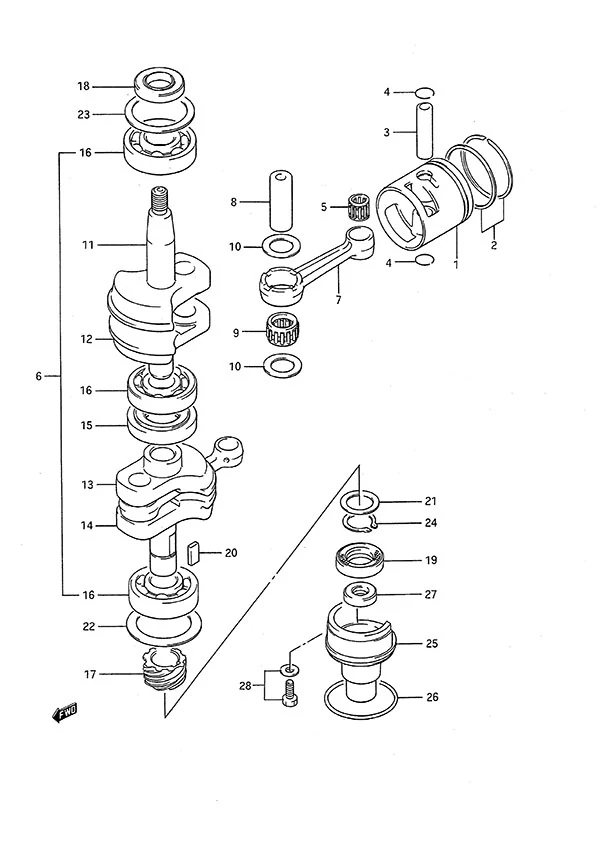

Рис. 2Коленчатый вал Crankshaft

REF	Номер детали	Наименование	Кол-во
3	12151-90600	Поршневой палец	2
4	09381-12001	Стопорное кольцо поршневого пальца	4
5	09263-12023	Подшипник (12x16x16)	2
7	12161-92D00	Шатун	2
8	12211-92D00	Палец коленчатого вала	2
9	09263-17035	Подшипник (17x24x14 )	2
10	09181-17223	Упорная шайба (1.00)	4
11	12221-92D02	Верхняя часть коленчатого вала (NLA)	1
17	12231-92D02	Среднее верхнее колесо (NLA)	1
13	12232-92D01	Среднее нижнее колесо (NLA)	1
14	12240-92D11	Нижняя часть коленчатого вала (NLA)	1
17	16321-92D00	Ведущая шестерня масляного насоса	1
18	09283-20006	Сальник коленчатого вала	1
19	09283-20018	Сальник (20x37x9)	1
20	09421-08001	Шпонка	1
22	08211-40552	Упорная шайба	1
23	09181-40186	Прокладка (0.50)	1
24	08331-3120A	Стопорное кольцо	1
25	11431-92D00	Корпус нижнего сальника (NLA)	1
26	09280-48006	Уплотнительное кольцо	1
27	09282-12008	Сальник (12x24x4.5)	1
28	09116-06094	Болт (6x15)	1

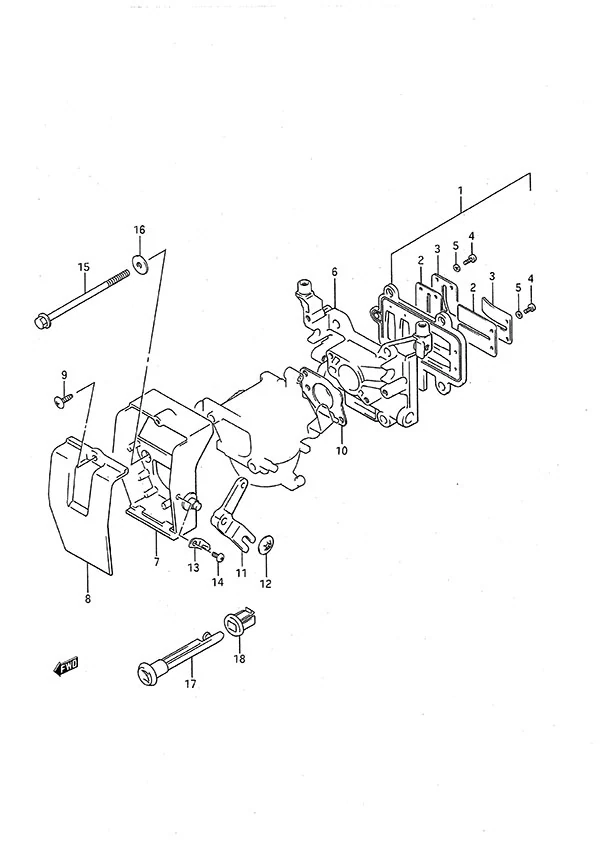

Рис. 3Впускной патрубок Inlet Case

REF	Номер детали	Наименование	Кол-во
1	13150-92D00	Лепестковый клапан в сборе (NLA)	1
2	13153-92D00	Лепестковый клапан (NLA)	2
3	13152-92D00	Ограничитель лепесткового клапана (NLA)	2
4	02112-0306B	Винт	4
5	08321-01067	Стопорная шайба	4
6	12481-92D02-0ED	Корпус впускного патрубка (NLA)	1
7	13811-92D00	Корпус глушителя (NLA)	1
8	13812-92D00	Крышка глушителя (NLA)	1
9	03241-0512A	Винт	1
10	13125-91D00	Прокладка карбюратора	1
11	13633-92D01	Рычаг воздушной заслонки (NLA)	1
12	09148-06008	Гайка	1
13	13694-92D00	Пружинная пластина воздушной заслонки	1
14	02112-04087	Винт 4X8	1
15	01550-06907	БОЛТ	2
16	09160-06066	Шайба (6.5x20x1.6)	2
17	13631-93910	Ручка рычага воздушной заслонки	1
18	13632-93900	Втулка уплотнительная	1

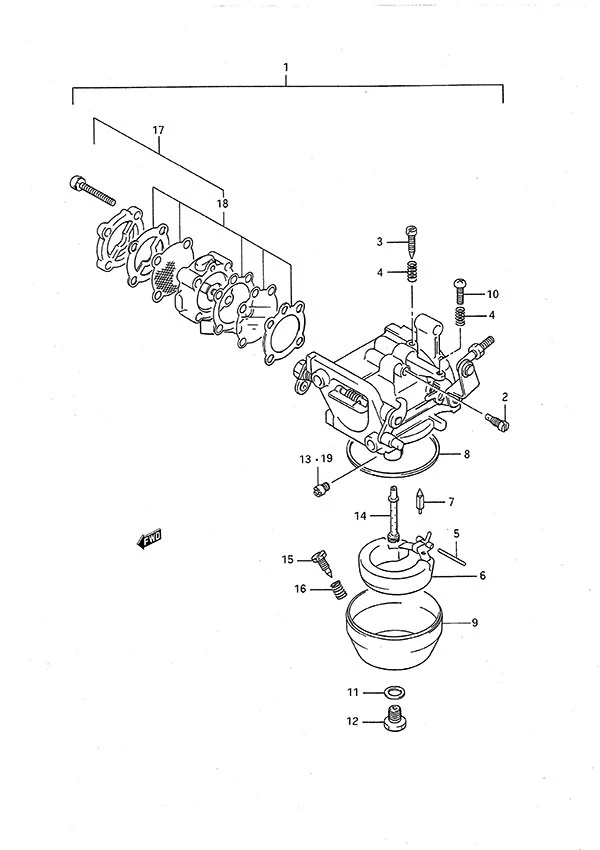

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
4	13268-96111	Пружина	1
5	13254-98100	Ось поплавка	1
6	13250-98110	Поплавок карбюратора	1
7	13371-98100	Игольчатый клапан	1
8	13251-98100	Прокладка поплавковой камеры	1
9	13245-98110	Поплавковая камера	1
10	13267-93900	Винт	1
11	13343-98100	Прокладка болта поплавковой камеры	1
12	13613-98100	Болт поплавковой камеры	1
14	13235-91D00	Главная форсунка	1
15	13616-93900	Регулятор	1
16	13268-96111	Пружина	1
18	15170-93911	Комплект диафрагм топливного насоса	1

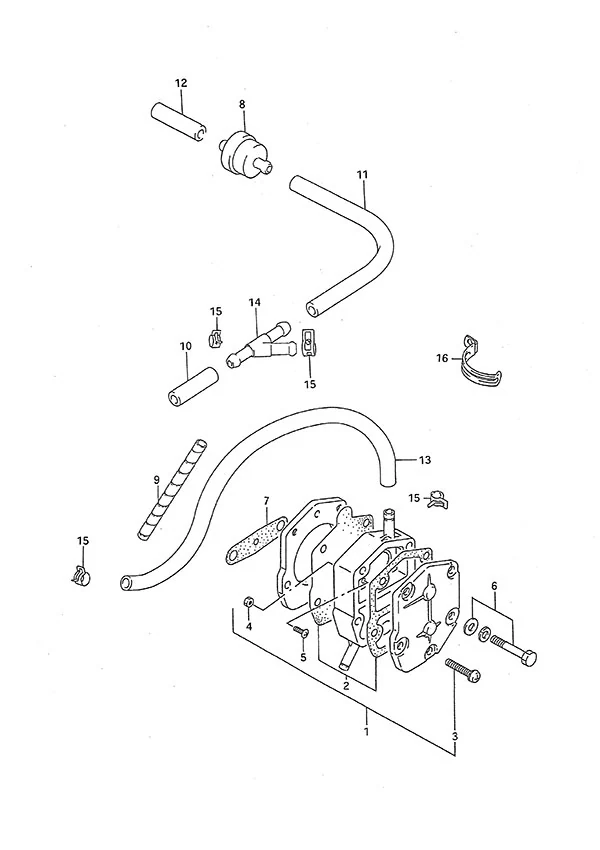

Рис. 5Топливный насос (Sail) Fuel Pump(Sail)

REF	Номер детали	Наименование	Кол-во
1	15100-94312	Топливный насос в сборе	1
2	15170-94312	Комплект диафрагм топливного насоса	1
3	15183-94301	Винт топливного насоса	2
4	15186-94300	Гайка	2
5	15851-94300	Сетка топливного насоса	3
6	01570-06457	Болт (NLA)	2
7	15321-99710	Прокладка топливного насоса	1
8	15410-98500	Топливный фильтр	1
10	09352-50006-600	Шланг (5x9x600)	1
11	09352-50006-600	Шланг (5x9x600)	1
13	09352-50006-600	Шланг (5x9x600)	1
14	09367-06005	Тройник (NLA)	1
15	09401-08411	Клипса	8
16	09404-08206	Хомут (L:82)	1

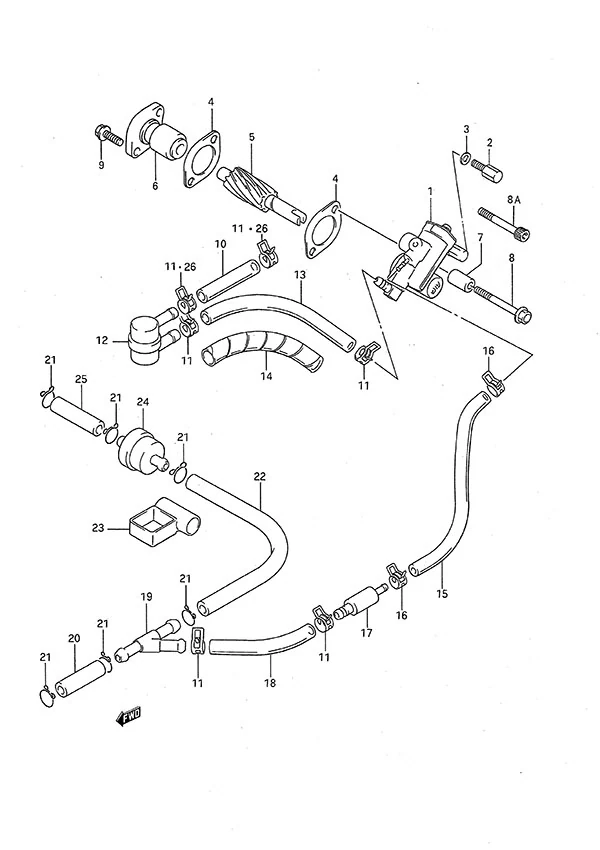

Рис. 6Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	16100-92D11	Масляный насос в сборе	1
2	16191-94400	Винт выпуска воздуха	1
3	16192-94400	Прокладка винта выпуска воздуха (NLA)	1
4	16731-92D10	Прокладка масляного насоса	2
5	16331-92D00	Ведомая шестерня масляного насоса (NLA)	1
6	16340-92D00	Фиксатор масляного насоса (NLA)	1
7	09180-05056	Проставка масляного насоса (NLA)	2
8	01580-05357	Болт (NLA)	2
9	02162-05167	Болт	2
12	16810-92D00	Масляный фильтр	1
13	16921-92D00	Масляный шланг (NLA)	1
16	09401-06405	Хомут	2
17	16710-92E01	Обратный клапан масла (одинарный)	1
19	09367-06005	Тройник (NLA)	1
20	09352-50006-600	Шланг (5x9x600)	1
21	09401-08410	Зажим	6
22	09352-50006-600	Шланг (5x9x600)	1
23	15811-92D00	Протектор (NLA)	1
24	15410-98500	Топливный фильтр	1
25	09352-50006-600	Шланг (5x9x600)	1
26	09401-08411	Клипса	2

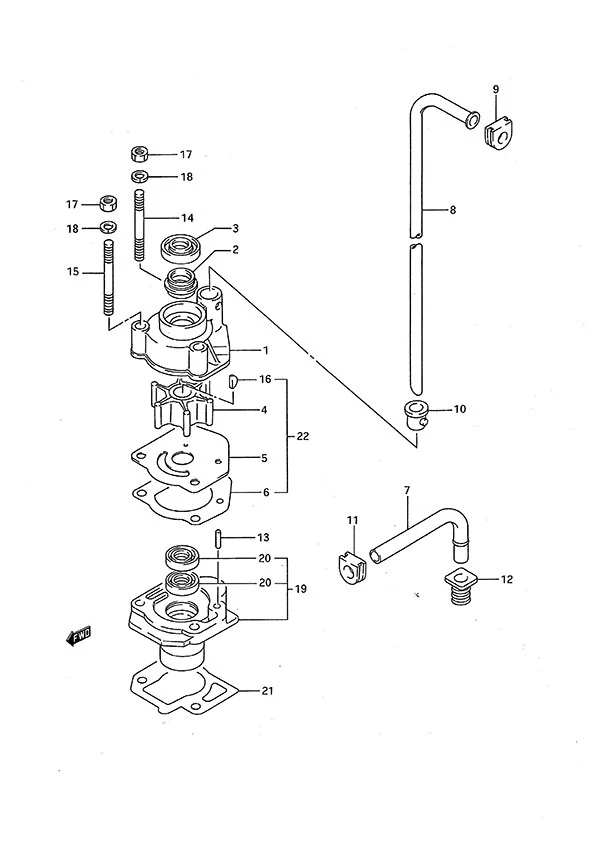

Рис. 7Водяной насос Water Pump

REF	Номер детали	Наименование	Кол-во
1	17410-92D00	Корпус водяного насоса (NLA)	1
2	17417-92D00	Водяное уплотнение (NLA)	1
3	09282-12008	Сальник (12x24x4.5)	1
4	17461-92D02	Крыльчатка водяного насоса	1
5	17471-92D10	Пластина водяного насоса	1
6	17472-92D10	Прокладка пластины водяного насоса	1
7	17521-92D02	Трубка подвода воды	1
9	17563-92D01	Втулка водяной трубки	1
10	17564-93901	Втулка водяного насоса	1
11	17566-92D01	Втулка водозаборника	1
12	17568-92D00	Втулка водяного насоса	1
13	09202-04008	Установочный штифт (4x9)	1
14	09108-06146	Шпилька (6x52)	1
15	09108-06101	Шпилька (6x57)	2
16	09420-03009	Шпонка	1
17	09140-06020	Гайка (6 мм)	3
18	09162-06006	Стопорная шайба	3
19	56130-92D02	Корпус подшипника гребного вала	1
20	09282-12005	Сальник	2
21	56132-92D10	Прокладка корпуса подшипника гребного вала	1
22	17400-92D01	Ремкомплект водяного насоса DT8c / DT9.9c	1

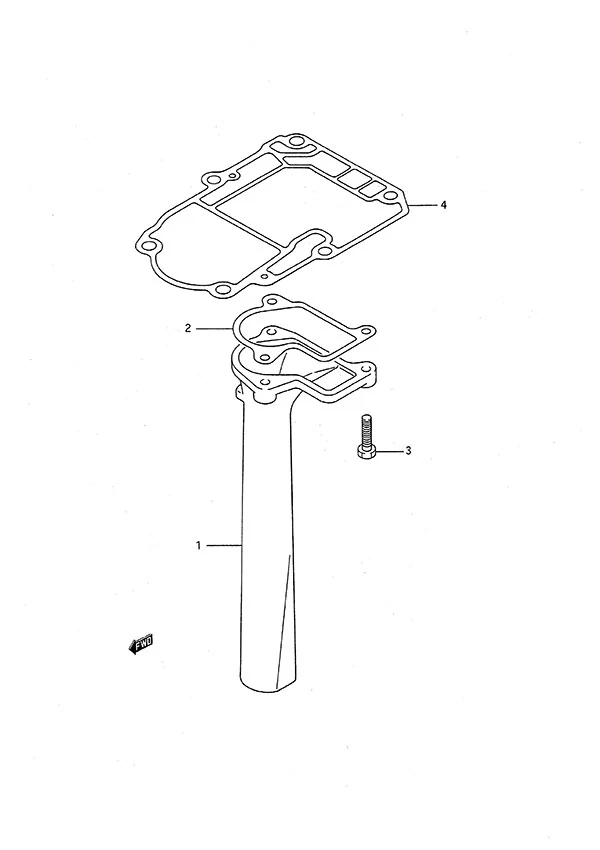

Рис. 8ВЫПУСКНАЯ ТРУБА Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	14211-92D01	Выхлопная труба	1
2	14213-92D10	Прокладка выхлопной трубы	1
3	09117-06049	Болт (6x25)	3
4	52113-92D20	Прокладка корпуса гребного вала (NLA)	1

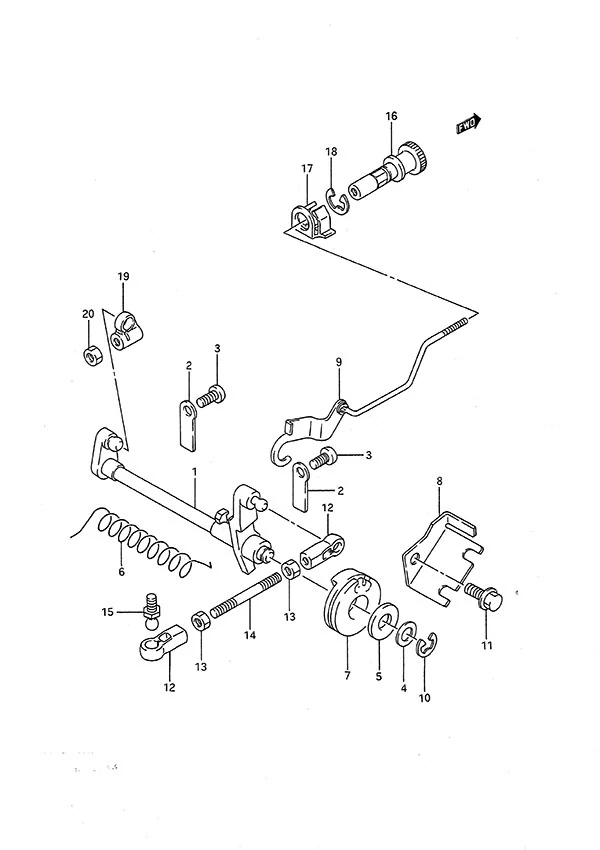

Рис. 9Дроссельный вал Throttle Shaft

REF	Номер детали	Наименование	Кол-во
2	19115-92D00	Держатель вала дроссельной заслонки (NLA)	2
3	02112-06107	Винт	2
4	09160-08082	Шайба (8.5x16x1.2)	1
5	09161-08009	Шайба	1
6	19117-92D00	Пружина вала дроссельной заслонки (NLA)	1
7	19148-92D00	Барабан дроссельной заслонки (NLA)	1
8	19184-92D01	Кронштейн троса дроссельной заслонки (NLA)	1
9	19830-92D00	Тяга регулировки холостого хода (NLA)	1
10	09383-07001	Стопорное кольцо E-типа (NLA)	1
11	02162-06127	Болт	1
12	19131-95502	Разъём	2
13	09140-05005	Гайка	2
14	19171-92D10	Тяга управления масляного насоса (снято с производства)	1
15	09119-05010	Шаровой палец	1
16	19841-92D00	Ручка регулировки холостого хода (NLA)	1
17	19845-92D01	Фиксатор регулировки холостого хода (NLA)	1
18	09383-08005	Стопорное кольцо E	1
19	67467-92D00	Соединитель тяги карбюратора (NLA)	1
20	09140-05005	Гайка	1

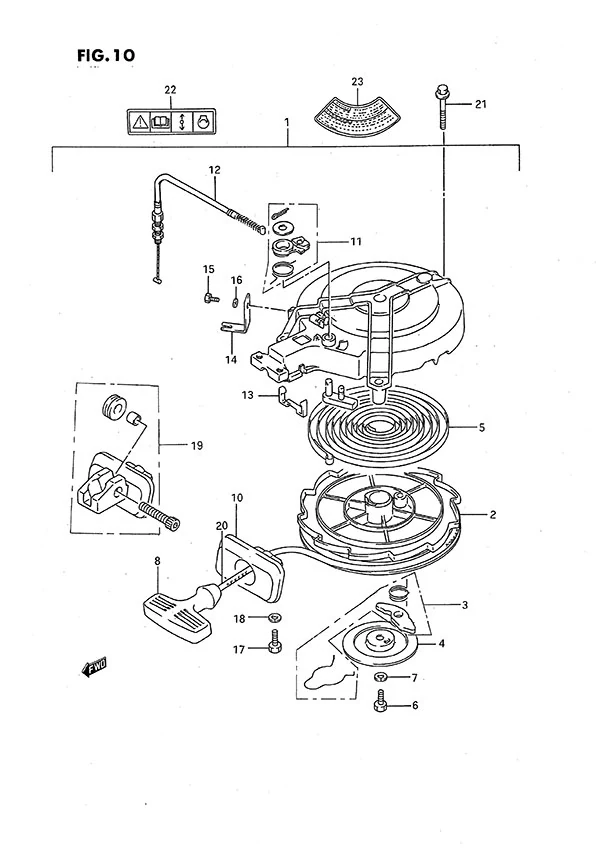

Рис. 10Стартер Starter

REF	Номер детали	Наименование	Кол-во
2	18120-93900	Барабан шкива	1
3	18130-93900	Храповой механизм в сборе	1
4	18151-93900	Пластина	1
5	18142-93900	Возвратная пружина	1
6	01500-06167	Болт	1
7	08321-01067	Стопорная шайба	1
8	18210-93002	Рукоятка в сборе	1
10	18181-93900	Направляющая троса (NLA)	1
11	18280-93900	Комплект NSI	1
12	18292-92D00	Трос (NLA)	1
13	18186-92D00	Направляющая держателя (NLA)	1
14	18295-92D00	Держатель троса (NLA)	1
15	01500-06127	Болт	1
16	08321-01067	Стопорная шайба	1
17	01500-06167	Болт	1
18	08321-01067	Стопорная шайба	1
19	18190-92D00	Комплект направляющих (NLA)	1
20	99000-81159-50M	Стартерный шнур 6mm Diameter (NLA)	1
21	29103-94400	Болт (6x35)	3
22	69711-93E11	Наклейка (S.I.G.P)	1
23	61582-98110	Предупреждающая маркировка (NLA)	1

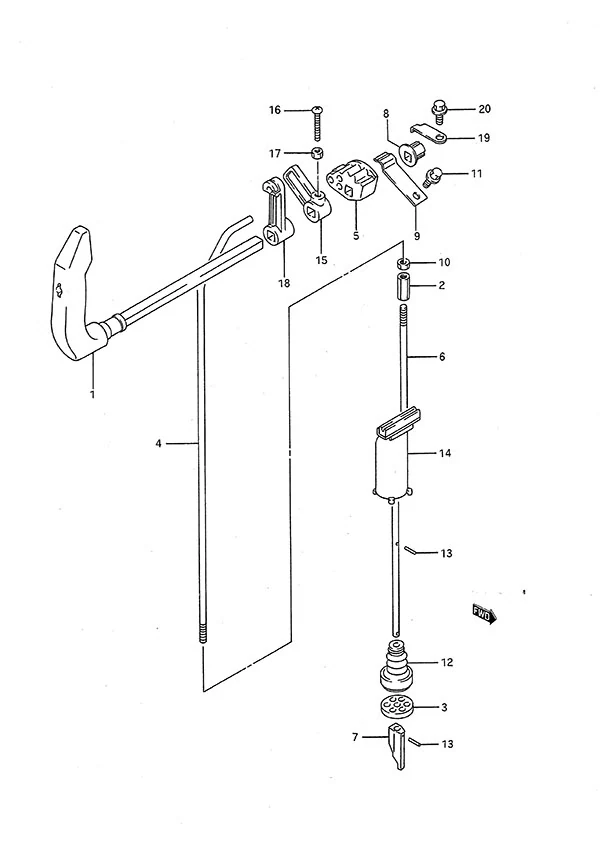

Рис. 11Сцепление Clutch

REF	Номер детали	Наименование	Кол-во
1	21110-90L00	Рычаг сцепления	1
2	23311-95DL0	Соединитель тяги сцепления	1
3	25211-92D00	Направляющая тяги переключения (NLA)	1
4	23111-92D00	Тяга сцепления (NLA)	1
5	23211-93900	Рычаг тяги сцепления	1
7	25311-93910	Кулачок переключения передач	1
8	21221-95L00	Втулка вала сцепления	1
9	23213-93900	Пружина	1
10	09140-06020	Гайка (6 мм)	1
11	09103-06120	Болт (6x12) (NLA)	1
12	25222-92D00	Пыльник тяги переключения (NLA)	1
13	09205-02006	Пружинный штифт (2x12)	2
14	25205-92D00	Стопор тяги переключения (NLA)	1
15	21313-93900	Рычаг NSI	1
16	02112-05167	Винт	1
17	08310-00057	Гайка	1
18	19851-92D00	Рычаг NSI (NLA)	1
19	21126-92D00	Держатель вала сцепления	1
20	09103-06120	Болт (6x12) (NLA)	1

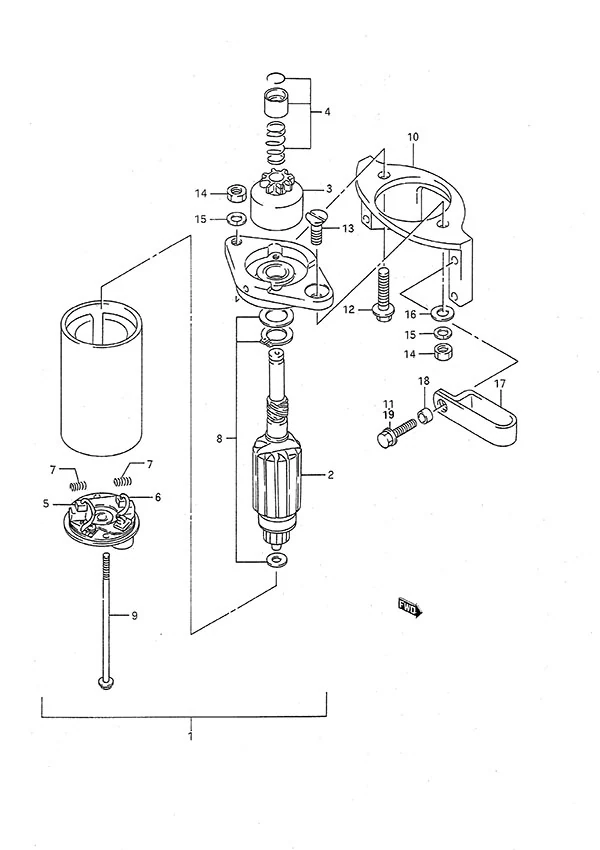

Рис. 12Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	31100-92D11	Стартер в сборе (NLA)	1
2	31310-92D10	Якорь (NLA)	1
3	31320-92D10	Шестерня привода (NLA)	1
4	31312-92D10	Комплект стопора шестерни привода (NLA)	1
5	31131-89E00	Щётка (+) (NLA)	1
6	31132-89E00	Щётка (-) (NLA)	1
7	31135-92D10	Пружина (NLA)	2
8	31360-92D10	Комплект шайб (NLA)	1
9	31281-92D10	Стяжной болт (NLA)	2
10	31911-92D01-0ED	Кронштейн стартера (NLA)	1
11	02162-06257	ВИНТ	4
12	01550-08307	Болт	1
13	09126-08008	Винт (снят с производства)	1
14	08310-00087	Гайка (8 мм)	2
15	08321-01087	Стопорная шайба	2
16	08322-01087	Шайба	2
17	33816-92D00	Направляющая проводов магнето (снята с производства)	1
18	09180-06309	Проставка	1
19	01550-06167	Болт	1

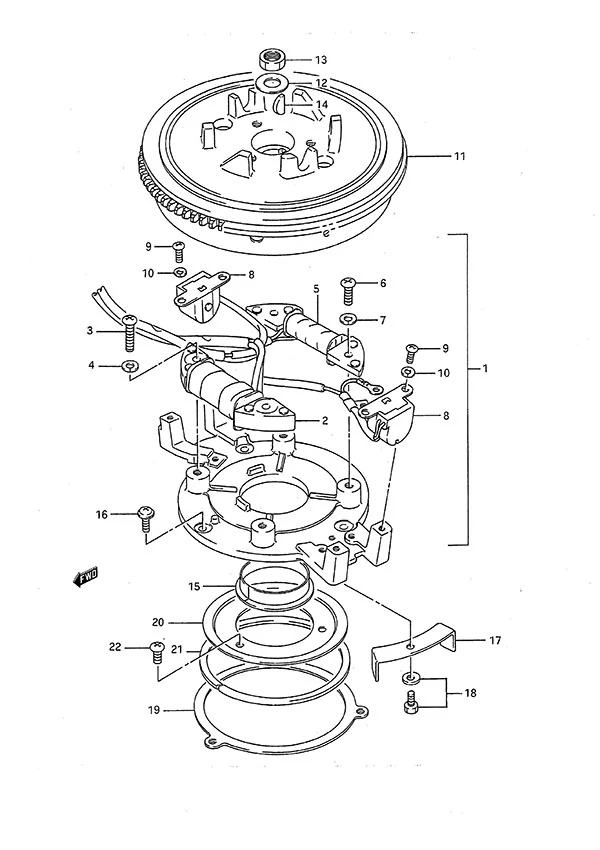

Рис. 13Магнето Magneto

REF	Номер детали	Наименование	Кол-во
2	32200-92D20	Катушка освещения (снята с производства)	1
3	02112-06257	Винт крестовой 6X25	2
4	08321-01067	Стопорная шайба	2
5	32140-92D20	Катушка зажигания в сборе (снята с производства)	1
6	02112-06207	Винт крестовой 6X2	2
7	08321-01067	Стопорная шайба	2
8	32160-92D10	Датчик таймера (снят с производства)	2
9	02112-0510A	Винт	4
10	08322-01057	Шайба	4
11	32102-92D02	Маховик (снят с производства)	1
12	09160-12080	Шайба	1
13	09140-12038	Гайка	1
14	08341-31039	Шпонка	1
15	32390-92D00	Фиксатор основания магнето (снят с производства)	1
16	02142-0512A	ВИНТ	3
19	19181-92D00	Фрикцион статора (снят с производства)	1
20	19151-92D00	Фиксатор статора (снят с производства)	1
21	19161-92D00	Проставка статора (снята с производства)	1

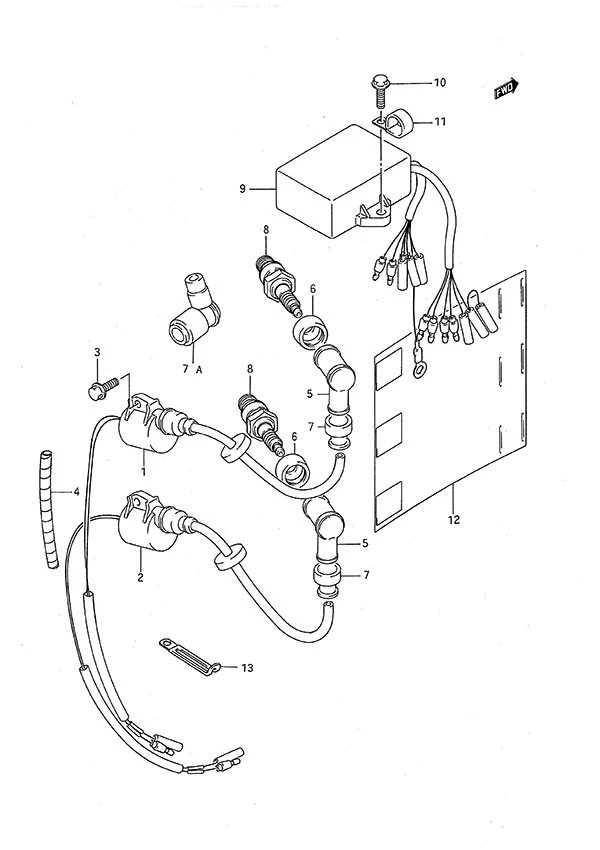

Рис. 14Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
3	01550-06167	Болт	2
4	33833-91J00	Трубка (6x8x250)	1
6	33541-93950	Уплотнение свечи зажигания	2
7	33542-38B00	Уплотнение колпачка свечи зажигания	2
9	32900-92D20	Блок CDI в сборе	1
10	01550-06207	Болт	2
11	09403-14204	Хомут (NLA)	1
12	32916-92D00	Обмотка проводов (снята с производства)	1
13	09404-08206	Хомут (L:82)	1

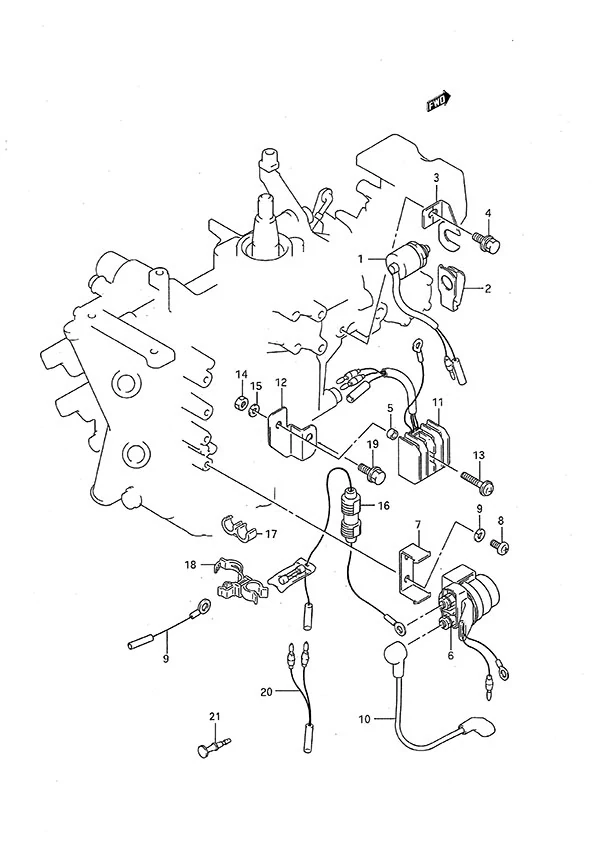

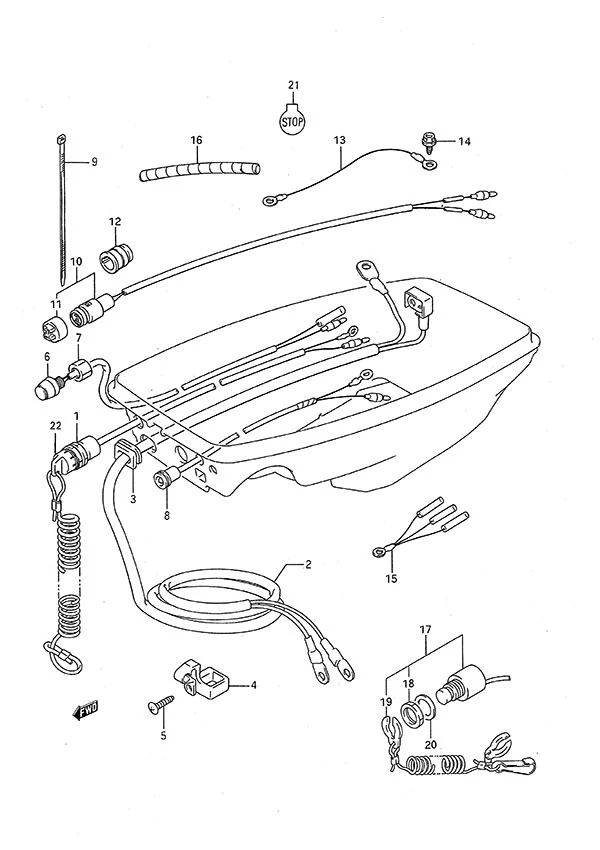

Рис. 15Электрооборудование(Электростартер) Electrical(Electric Starter)

REF	Номер детали	Наименование	Кол-во
1	37721-94406	Выключатель нейтрали в сборе	1
2	37725-94302	Привод выключателя нейтрали	1
3	37726-94402	Кронштейн выключателя	1
4	09118-06038	Болт (6x12) (снят с производства)	1
5	09180-06309	Проставка	1
6	31800-94401	Реле стартера	1
7	31805-95501	Кронштейн реле	1
8	02112-35087	Винт (снят с производства)	2
9	37801-98300	Провод (снят с производства)	1
10	33820-89E01	Кабель стартера в сборе (NLA)	1
11	32800-95D02	Выпрямитель и регулятор в сборе	1
12	32815-92D00	Кронштейн выпрямителя (снят с производства)	1
13	02142-05257	Винт 5 X 20	1
14	08310-00057	Гайка	1
15	08321-0105A	Стопорная шайба	1
17	09408-00043	Хомут	1
18	09408-00168	Хомут (снят с производства)	1
19	01550-06167	Болт	2
20	36610-92D00	Жгут проводов в сборе (снят с производства)	1
21	36615-96300	Смоляной терминал	1

Рис. 16ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
2	33810-92D00	Трос стартера (снят с производства)	1
3	33811-96300	Втулка уплотнительная (снята с производства)	1
4	33816-96300	Зажим троса	1
5	03241-0625A	Винт	1
6	37161-89E13	Переключатель пуска в сборе	1
7	09159-14014	Гайка (10 мм)	1
9	09407-25402	Хомут (L:248)	1
10	39601-95D00	Разъём освещения в сборе	1
11	36634-93910	Заглушка разъёма	1
12	39603-92D00	Уплотнительная втулка разъёма (снята с производства)	1
13	36895-92D10	Провод (снят с производства)	1
14	09103-06049	Болт (6x12) (снят с производства)	1
17	37830-89E04	Выключатель стоп	1
18	37826-92E00	Гайка	1
19	37823-92E02	Шнур аварийного выключателя	1
20	09160-12067	Шайба (12.5x23x1.0)	1
21	37835-91J00-YAY	Наклейка «Стоп»	1
22	37823-94401	Колпачок выключателя аварийной остановки	1

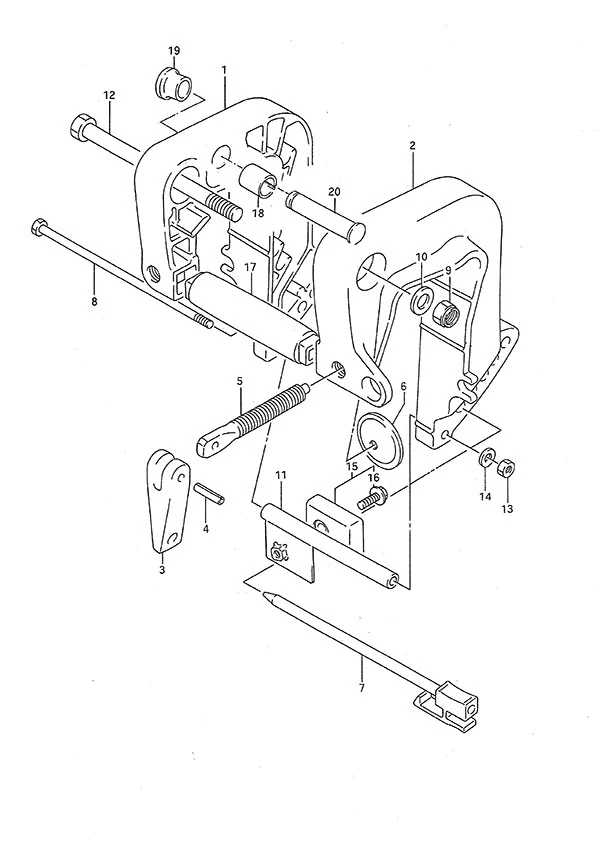

Рис. 17Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
2	41121-92D11-0ED	Кронштейн зажима левого борта (снят с производства)	1
3	41210-986L1	Винтовой зажим в сборе	2
4	09205-05013	Штифт рукоятки зажима	2
5	41210-986L1	Винтовой зажим в сборе	2
6	41213-94J01	Пластина хомута	2
7	45420-92DL0	Палец фиксатора откидывания	1
8	09100-06177	Болт (6x140)	1
9	09140-06020	Гайка (6 мм)	1
10	09162-06006	Стопорная шайба	1
11	41310-93901	Стержень кронштейна струбцины	1
12	09100-10188	Болт (10x155)	1
13	09159-10050	Гайка	1
14	09160-10082	Шайба (10.5x19x2.0)	1
15	55320-95311	Цинковый анод	1
16	09116-06094	Болт (6x15)	1
18	09303-14003	Втулка	1
19	41221-96301	Ручка ограничителя откидывания	1
20	41222-93910	Палец упора откидывания	1

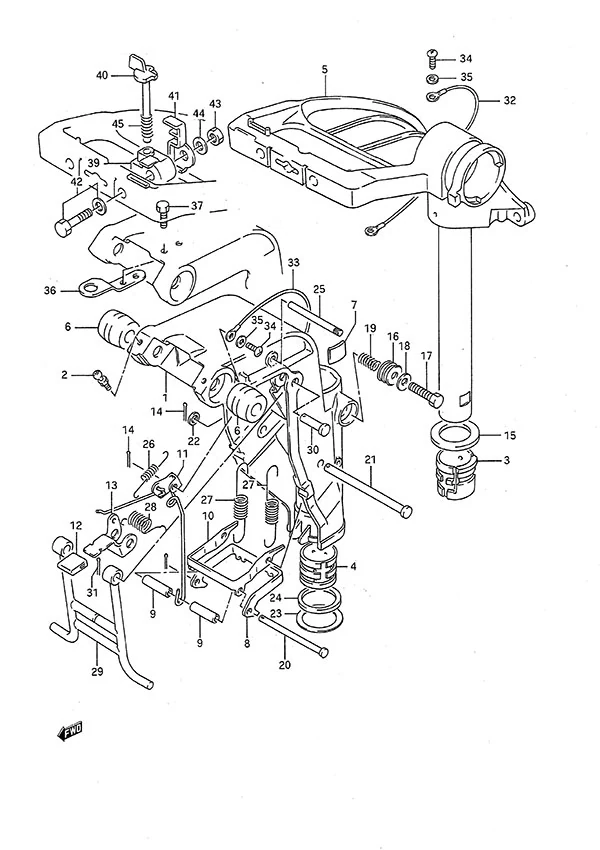

Рис. 18Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	43111-92D30-0ED	Поворотный кронштейн (снят с производства)	1
2	22511-99011	Пресс-масленка	3
3	43710-92D00	Комплект втулок рулевого управления (снят с производства)	1
4	43712-92D00	Нижняя втулка рулевого управления (снята с производства)	1
5	43750-92D03-0ED	Кронштейн рулевого управления (снят с производства)	1
6	09306-10016	Втулка (снята с производства)	2
7	43411-92D00	Пластина регулировки рулевого управления (снята с производства)	1
8	45231-92D00	Рычаг блокировки реверса (снят с производства)	1
9	09180-05060	Проставка	2
10	45241-92D00	Тяга рычага блокировки реверса (снята с производства)	1
11	45250-92D00	Тяга расцепления (снята с производства)	1
12	45255-92D10	Резина рычага расцепления (снята с производства)	1
14	09204-01002	Шплинт	3
15	43721-92D00	Пластина верхней втулки (снята с производства)	1
16	43412-93901	Крышка рулевого управления	1
17	09100-08232	Болт (8x30)	1
18	09160-08082	Шайба (8.5x16x1.2)	1
19	09440-11022	Пружина	1
20	09200-05014	Штифт	1
21	09200-06061	Штифт	1
22	09160-06082	Шайба (6.5x13x1.0)	1
23	09160-30046	Шайба (снята с производства)	1
24	09284-30001	Сальник (NLA)	1
25	45254-92D00	Палец рычага расцепления (NLA)	1
26	09443-08048	Пружина (NLA)	1
27	09443-13027	Пружина (NLA)	2
28	09448-13011	Пружина (NLA)	1
30	09200-08065	Палец (NLA)	2
31	09204-01002	Шплинт	2
32	36894-95201	Провод (L:165)	2
33	36894-95201	Провод (L:165)	1
34	09125-05050	Винт (5x8)	5
35	09161-05114	Шайба (5.2x11x1.0)	5
36	43514-92D02	Пластина стопора рулевого управления (NLA)	1
37	09117-05001	Болт (NLA)	2
39	43511-92D02-0ED	Кронштейн рулевого управления (NLA)	1
40	43512-92D01	Вал стопора рулевого управления	1
41	43515-92D01	Упор вала стопора рулевого управления (NLA)	1
42	09116-08159	Болт (8x55)	1
43	09140-08019	Гайка (8 мм)	1
44	09160-08081	Шайба (8.5x23x1.5)	1
45	09440-11008	Пружина (NLA)	1

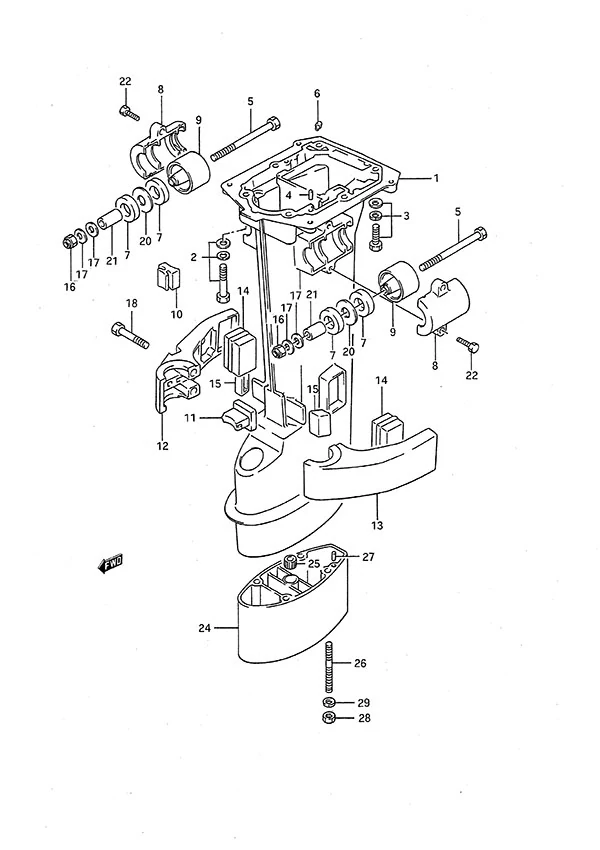

Рис. 19Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
2	09118-08090	Болт (8x52)	2
3	09117-08047	Болт (8x30)	2
4	09205-04019	Штифт	2
5	09100-08213	Болт (8x100)	2
6	52117-92D00	Трубка контроля воды	1
7	54121-92D00	Верхняя упорная шайба (NLA)	4
8	54137-92D00-0ED	Верхняя крышка крепления (NLA)	2
10	54145-92D01	Верхняя подушка крепления (NLA)	1
11	54151-92D01	Нижняя упорная опора (NLA)	1
12	54211-92D01-0ED	Нижняя крышка крепления правого борта	1
13	54221-92D01-0ED	Нижняя крышка крепления левого борта (NLA)	1
15	54171-92D00	Нижняя боковая подушка (NLA)	2
17	09160-08082	Шайба (8.5x16x1.2)	4
18	09117-08063-XC0	Болт (8x50)	2
20	09160-08084	Шайба	2
21	09180-08148	Проставка (NLA)	2
22	09117-06049	Болт (6x25)	4
24	52131-92D01-0ED	Удлинитель дейдвуда (NLA)	1
25	52211-92D00	Втулка удлинителя (NLA)	1
26	09108-08104	Шпилька (NLA)	4
27	09202-06023	Штифт установочный (6x10)	2
28	09140-08023-XC0	Гайка (8mm)	4
29	09162-08007	Стопорная шайба (8.2x15.4x2.0)	4

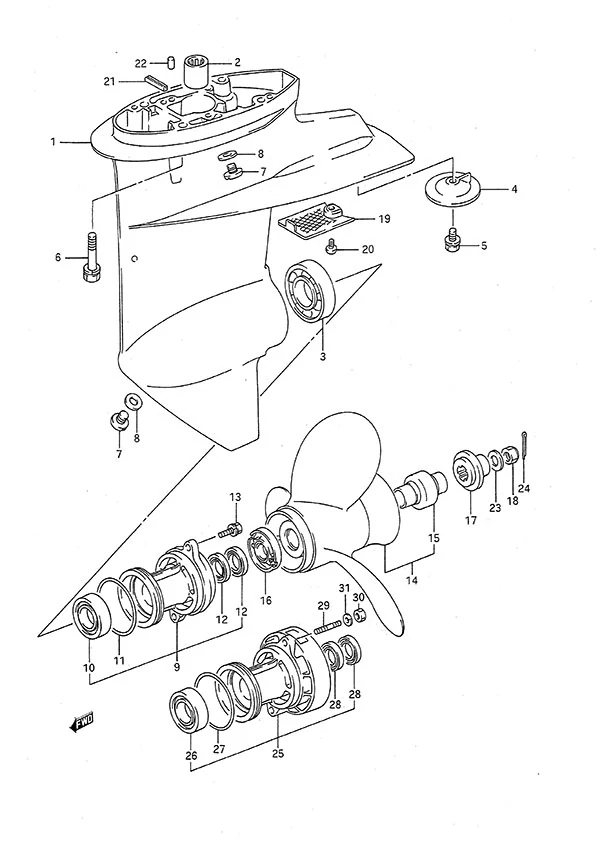

Рис. 20Редуктор Gear Case

REF	Номер детали	Наименование	Кол-во
1	55100-92D01-0ED	Корпус редуктора (NLA)	1
2	09263-12025	Подшипник (12x19x20) (NLA)	1
3	09262-20069	Подшипник (20x47x44)	1
4	55321-939L0	Цинковый анод	1
5	09116-06094	Болт (6x15)	1
6	09117-08071	Болт (8x35)	4
7	09248-10008	Сливная пробка	3
8	09168-10022	Прокладка сливной пробки	3
9	56120-92D00-0ED	Корпус гребного вала (NLA)	1
10	09262-22021	Подшипник (22x44x12) (NLA)	1
11	09280-52004	Уплотнительное кольцо (NLA)	1
12	09282-16003	Сальник (NLA)	2
13	09117-06031	Болт (6x20)	2
15	58120-92D01	Втулка гребного винта тип E (NLA)	1
16	57632-92D00	Стопор гребного винта	1
17	57633-92D00	Проставка гайки гребного винта (NLA)	1
19	17631-92D01	Водяной фильтр	1
20	09125-06063	Винт (6x10)	1
21	55332-92D01	Резиновое уплотнение выхлопа	1
22	09202-06023	Штифт установочный (6x10)	2
23	09160-10082	Шайба (10.5x19x2.0)	1
24	09204-02004	Шплинт	1
25	56120-92D20-0ED	Корпус гребного вала (NLA)	1
26	09262-22021	Подшипник (22x44x12) (NLA)	1
27	09280-52004	Уплотнительное кольцо (NLA)	1
28	09282-16003	Сальник (NLA)	2
29	09108-06106	Шпилька (NLA)	2
30	09140-06020	Гайка (6 мм)	2
31	09162-06006	Стопорная шайба	2

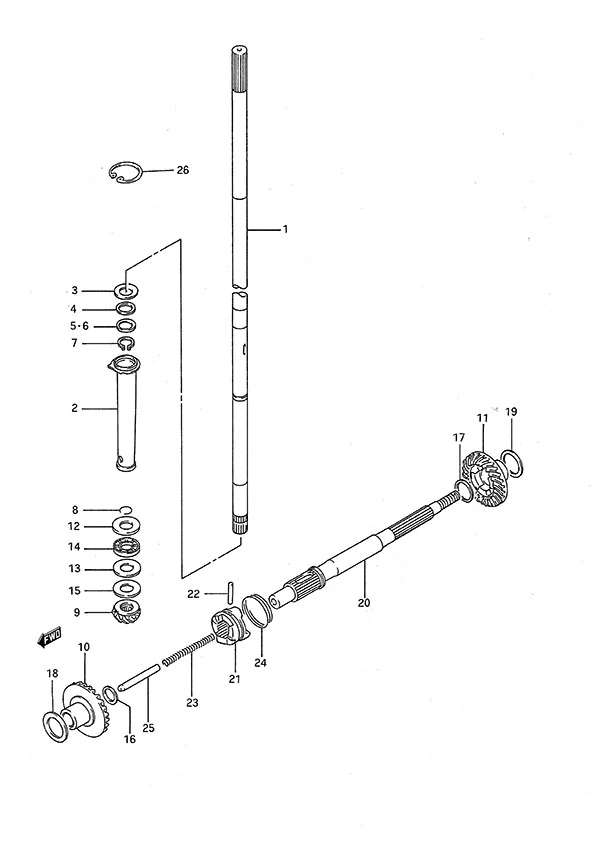

Рис. 21Трансмиссия Transmission

REF	Номер детали	Наименование	Кол-во
2	57133-92D02	Пружинное кольцо гребного вала (NLA)	1
3	09181-14167	Шайба (1.00)	1
5	09181-12139	Шайба (1.00) (NLA)	1
6	09181-14162	Шайба (0.80) (NLA)	2
7	08331-3112A	Стопорное кольцо	1
8	09380-12006	Стопорное кольцо (NLA)	1
9	57311-92D03	Шестерня привода (NLA)	1
10	57510-92D00	Шестерня переднего хода (NLA)	1
11	57521-92D00	Шестерня заднего хода (NLA)	1
12	09160-18024	Шайба (NLA)	1
13	09160-17044	Шайба (NLA)	1
14	09263-17040	Подшипник шестерни привода (NLA)	1
16	09160-13012	Шайба (NLA)	1
20	57610-92D01	Гребной вал в сборе (NLA)	1
21	57621-92D01	Кулачковая муфта переключения (NLA)	1
22	09202-04018	Штифт (NLA)	1
23	09440-05027	Возвратная пружина	1
24	09440-27011	Пружина кулачковой муфты (NLA)	1
25	57631-92D00	Толкающий шток (NLA)	1
26	08331-41229	Стопорное кольцо	1

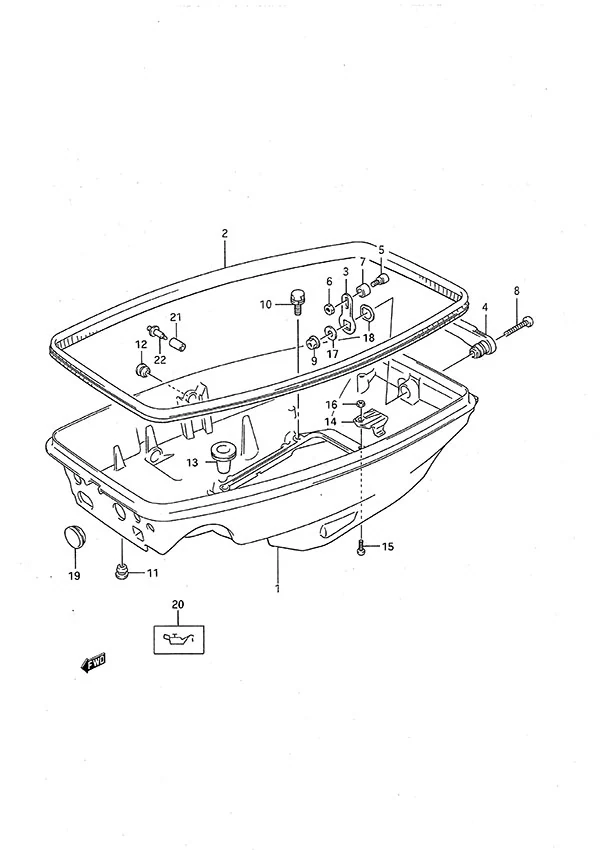

Рис. 22Нижняя крышка Lower Cover

REF	Номер детали	Наименование	Кол-во
1	61111-92D10-0ED	Нижняя крышка двигателя (NLA)	1
2	61112-92D00	Уплотнение нижней крышки (NLA)	1
3	61631-92D00	Крюк нижней крышки двигателя (NLA)	1
4	61633-92D01	Рычаг крюка (NLA)	1
5	61635-98602	Палец нижнего крюка	1
6	08310-00067	Гайка	1
7	61636-98600	Ролик нижнего крюка	1
8	09125-06094	Винт (NLA)	1
9	09140-06020	Гайка (6 мм)	1
11	09250-08007	Крышка	1
12	09250-10012	Колпачок (NLA)	1
13	23131-94300	Пыльник тяги сцепления (NLA)	1
14	61138-92D00	Крышка водяного контура (NLA)	1
15	02112-04107	Винт	1
16	08310-00047	Гайка	1
17	09160-06085	Шайба (6.5x15x1.0)	1
18	09164-14008	Волнистая шайба	1
19	09250-18003	Пробка	1
21	09354-53103-600	Шланг (5.3x10x600)	1

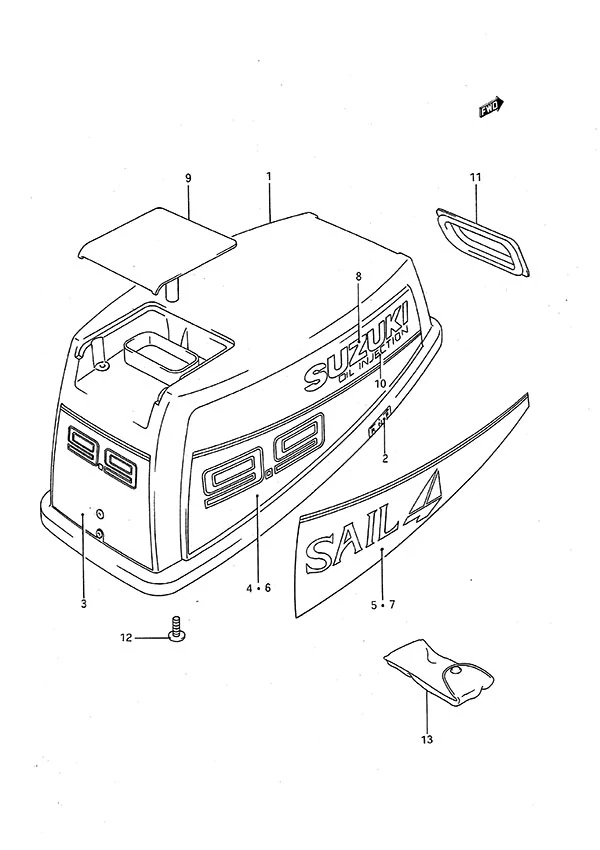

Рис. 23Кожух двигателя (1988) Engine Cover(1988)

REF	Номер детали	Наименование	Кол-во
1	61410-92D00-0ED	Крышка двигателя в сборе (NLA)	1
2	21131-94J00-YAY	Метка переключения сцепления	1
4	61443-92D50-70G	Наклейка крышки правого борта (NLA)	1
8	68111-47C10-019	Эмблема Suzuki	2
9	61431-92D00-0ED	Рукоятка подъёма (NLA)	1
10	61442-92D00-019	Метка системы подачи масла (NLA)	2
11	61622-93901	Сальник ручного стартера (NLA)	1
12	03241-0616C	Винт	3
13	09800-01016	Набор инструментов	1

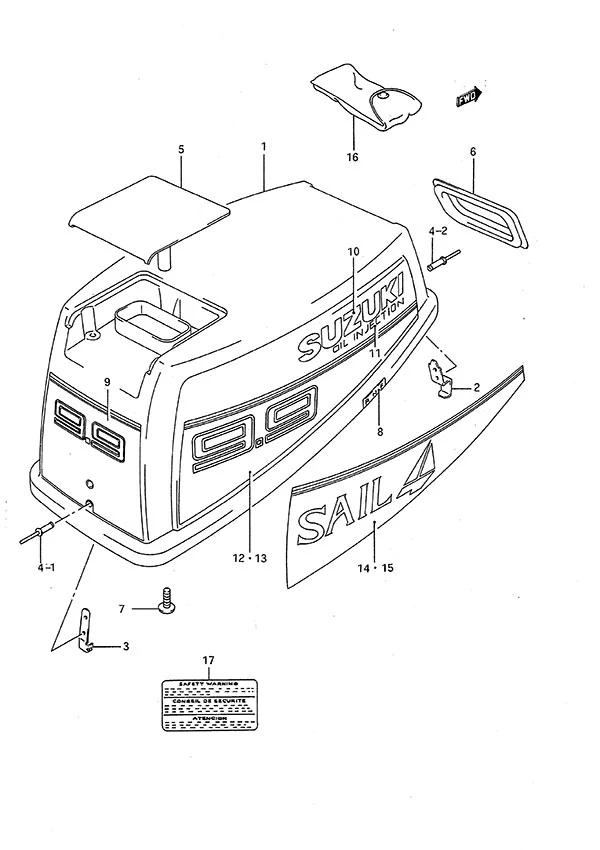

Рис. 24КОЖУХ ДВИГАТЕЛЯ (1989–1993) Engine Cover(1989 to 1993)

REF	Номер детали	Наименование	Кол-во
2	61412-92D00	Верхний крюк крышки двигателя (NLA)	1
3	61611-92D00	Крепёж (NLA)	1
5	61431-92D00-0ED	Рукоятка подъёма (NLA)	1
6	61622-93901	Сальник ручного стартера (NLA)	1
7	03241-0616C	Винт	3
8	21131-94J00-YAY	Метка переключения сцепления	1
12	61443-92D50-70G	Наклейка крышки правого борта (NLA)	1
16	09800-01016	Набор инструментов	1
17	61581-98620	Наклейка крышки двигателя	1

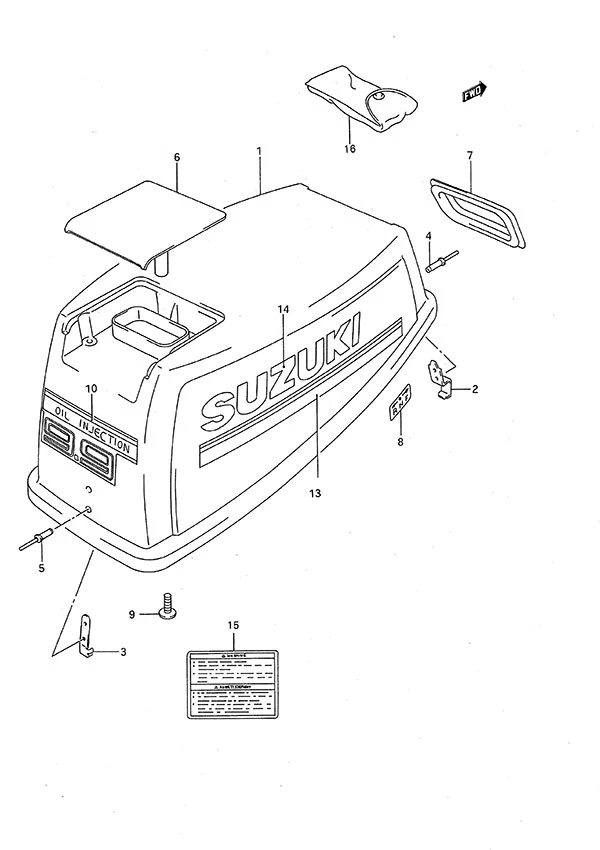

Рис. 25КОЖУХ ДВИГАТЕЛЯ (1994–1997) Engine Cover(1994 to 1997)

REF	Номер детали	Наименование	Кол-во
1	61410-92830-0ED	Комплект крышки двигателя (NLA)	1
2	61412-92D00	Верхний крюк крышки двигателя (NLA)	1
3	61611-92D00	Крепёж (NLA)	1
4	09229-04007	Заклёпка (NLA)	2
5	09229-04020	Заклёпка	2
6	61431-92D00-0ED	Рукоятка подъёма (NLA)	1
7	61622-93901	Сальник ручного стартера (NLA)	1
8	21131-94J00-YAY	Метка переключения сцепления	1
9	03241-0616C	Винт	3
10	61435-92D81	Задняя эмблема (NLA)	1
13	61440-98100	Комплект полос крышки двигателя (NLA)	1
14	68111-43400-1RR	Эмблема Suzuki (NLA)	2
15	61581-98620	Наклейка крышки двигателя	1
16	09800-01016	Набор инструментов	1

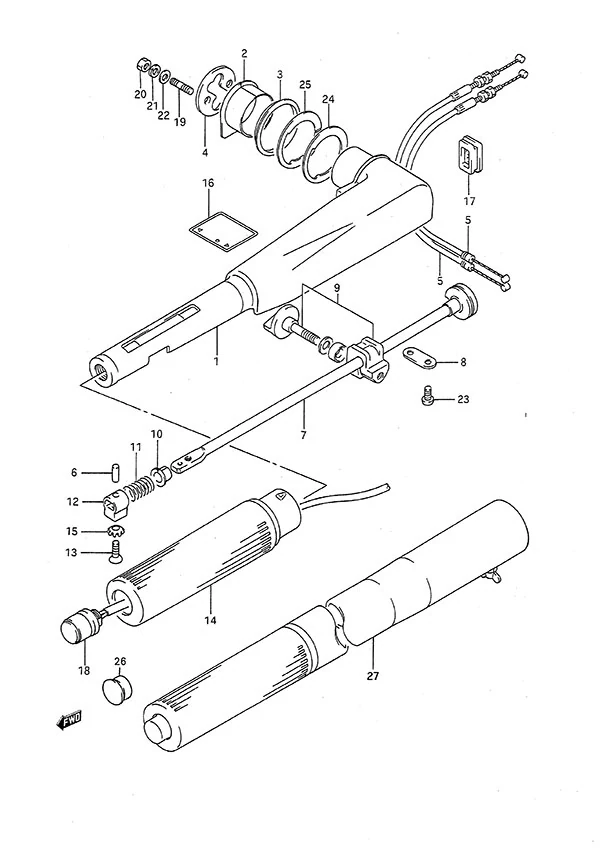

Рис. 26Ручка Handle

REF	Номер детали	Наименование	Кол-во
1	63111-92D10-0ED	Румпель (NLA)	1
2	63115-92D01	Втулка румпеля	1
3	63116-92D01	Втулка румпеля	1
4	63125-92D01	Пластина румпеля (NLA)	1
5	63610-92D01	Трос газа в сборе	2
6	63227-93200	Палец тяги рукоятки	1
7	63220-92D03	Тяга рукоятки (NLA)	1
8	63241-92D00	Опора тяги рукоятки (NLA)	1
9	63240-96300	Регулятор рукоятки	1
10	63225-93200	Втулка тяги рукоятки	1
11	09440-12027	Пружина	1
12	63223-92D00	Стопор тяги рукоятки	1
13	09126-06015	Винт (6x23)	1
14	63210-93E30	Рукоятка	1
15	09163-06001	Стопорная шайба (6.4x12x0.5)	1
16	63215-93400	Метка рукоятки	1
17	63625-96300	Втулка троса дросселя	1
21	09162-06006	Стопорная шайба	2
22	09160-06055	Шайба (7x12x1.0)	2
23	09125-05046	Винт (5x12)	2
24	63117-92D00	Прокладка румпеля	1
25	63118-92D00	Прокладка румпеля (NLA)	1
26	63213-94400	Колпачок стоп-выключателя	1
27	63300-93900	Удлинитель в сборе (NLA)	1

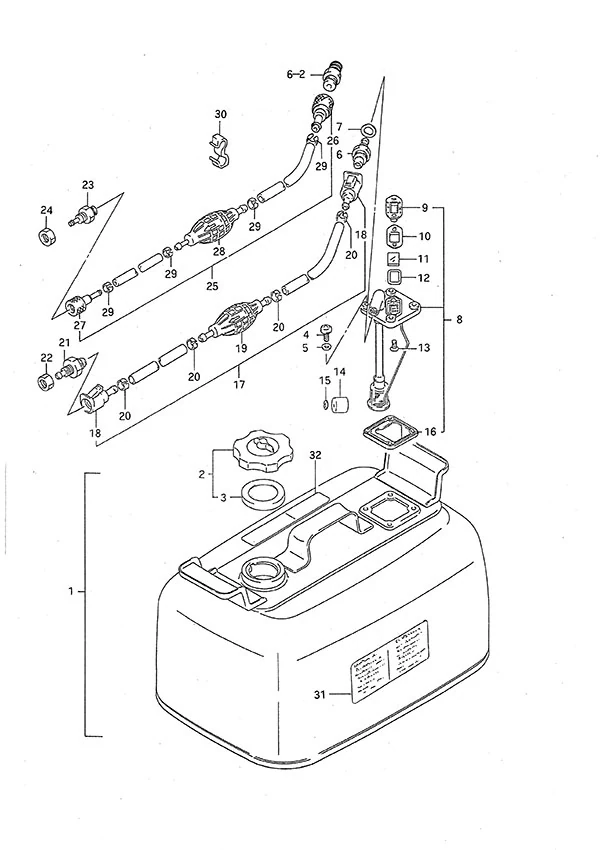

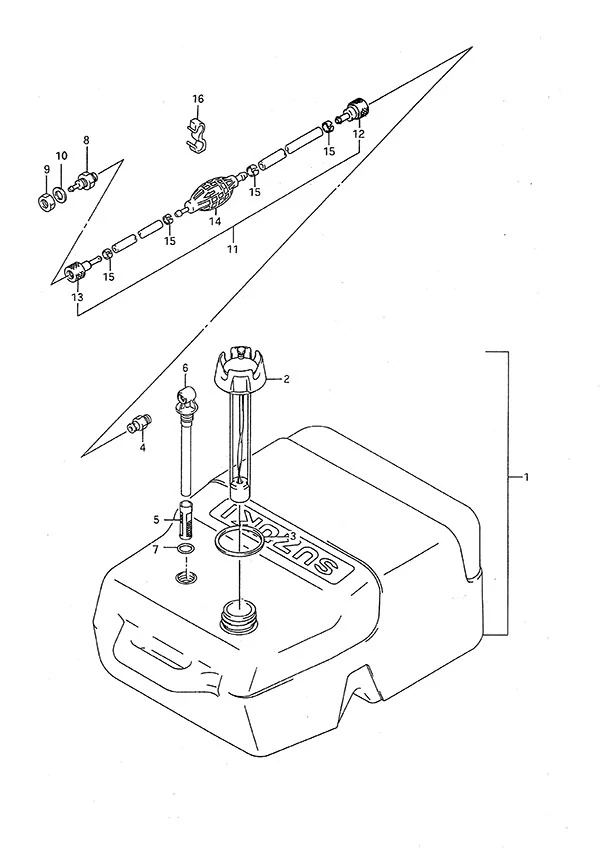

Рис. 27Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	65800-92823	Комплект топливного бака (NLA)	1
2	65510-92D00	Крышка топливного бака в сборе	1
3	65561-92D00	Прокладка крышки бака	1
4	02142-06167	Винт крестовой 6 X 16	4
5	09168-06026	Прокладка	4
7	09168-12015-XC0	Прокладка (12.2x21x0.8)	1
8	65850-92D01	Топливный датчик в сборе (NLA)	1
9	65855-92D10	Крышка датчика (NLA)	1
10	65854-92D00	Прокладка рассеивателя (NLA)	1
11	65853-92D00	Линза (NLA)	1
12	65854-92D30	Прокладка стекла (NLA)	1
13	03221-04083	Винт (NLA)	2
14	65864-92D00	Поплавок (NLA)	1
15	65866-92D00	Пружинная гайка (NLA)	1
16	65871-92D00	Прокладка (NLA)	1
17	65700-87D16	Топливный шланг (NLA)	1
18	65750-94404	Соединитель топливного шланга	2
20	65781-98500	Хомут шланга	4
21	65720-94403	Топливный разъем	1
22	08310-00107	Гайка	1
23	65720-985L1	Топливный разъём (11 мм)	1
24	09140-10032	Гайка	1
25	65700-87D85	Топливный шланг	1
26	65750-95501	Соединитель топливного шланга (13 мм)	1
27	65750-98506	Разъём топливного шланга (11 мм)	1
28	65770-95540	Груша подкачки (NLA)	1
29	65781-98500	Хомут шланга	4
30	09408-00056	Зажим	1
31	65316-93331	Предупреждающая метка топлива (NLA)	1
32	65317-95260	Метка емкости топлива (NLA)	1

Рис. 28Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	65000-95D01	Топливный бак Suzuki 6 галлонов (снят с производства)	1
2	65520-95D00	Крышка топливного бака в сборе (снята с производства)	1
3	65561-95D00	Прокладка крышки топливного бака	1
4	99105-00193	Соединитель топливного бака (13mm)	1
5	65831-95D00	Фильтр топливного выхода	1
6	65890-95D00	Выпускной узел в сборе	1
7	65892-95D00	Кольцо топливного выхода	1
8	65720-985L1	Топливный разъём (11 мм)	1
10	08321-01107	Стопорная шайба	1
11	65700-87D85	Топливный шланг	1
12	65750-95501	Соединитель топливного шланга (13 мм)	1
13	65750-98506	Разъём топливного шланга (11 мм)	1
14	65770-95540	Груша подкачки (NLA)	1
15	65781-98500	Хомут шланга	4
16	09408-00056	Зажим	1

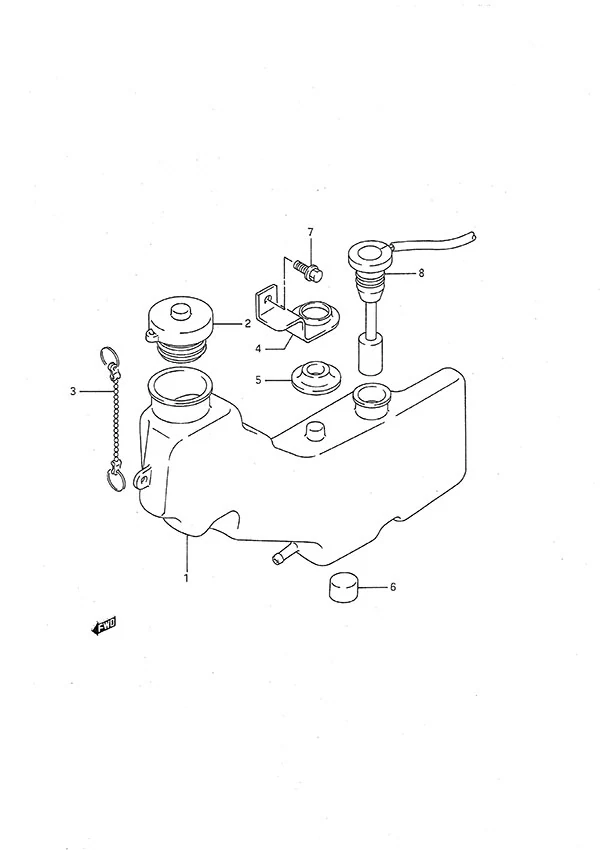

Рис. 29Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	69111-92D00	Масляный бак (NLA)	1
2	69200-92D02	Крышка масляного бака Suzuki (NLA)	1
3	69250-92D00	Цепь масляного бака в сборе (NLA)	1
4	69311-92D00	Опора масляного бака (NLA)	1
5	09320-12044	Подушка (NLA)	1
6	09329-12006	Подушка	3
7	02162-06127	Болт	1
8	34860-92D11	Датчик уровня масла (NLA)	1

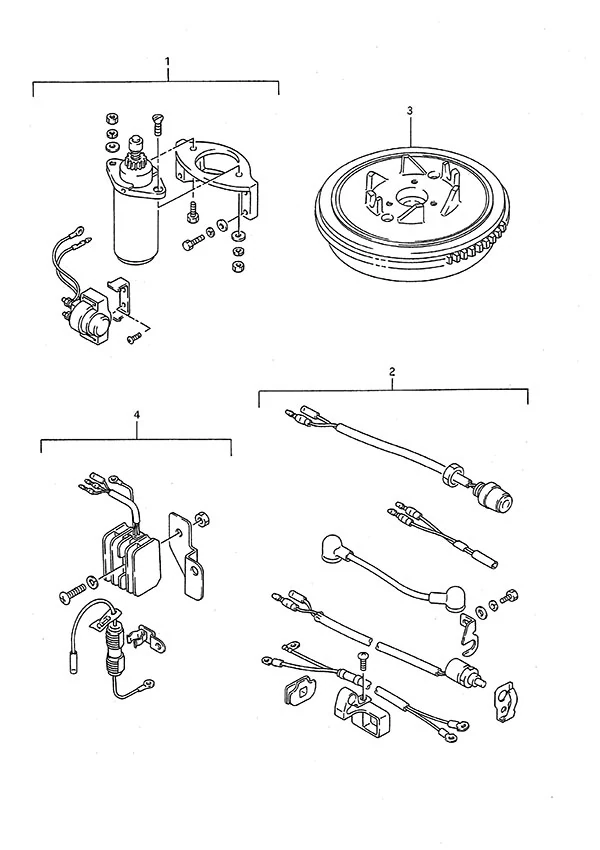

Рис. 30Опция: Электрооборудование (1) Opt: Electrical (1)

REF	Номер детали	Наименование	Кол-во
1	31101-92D01	Стартер в сборе (NLA)	1
2	33800-92D03	Выключатель стартерного троса в сборе (NLA)	1
3	32102-92D02	Маховик (снят с производства)	1
4	32801-92D12	Выпрямитель в сборе (NLA)	1

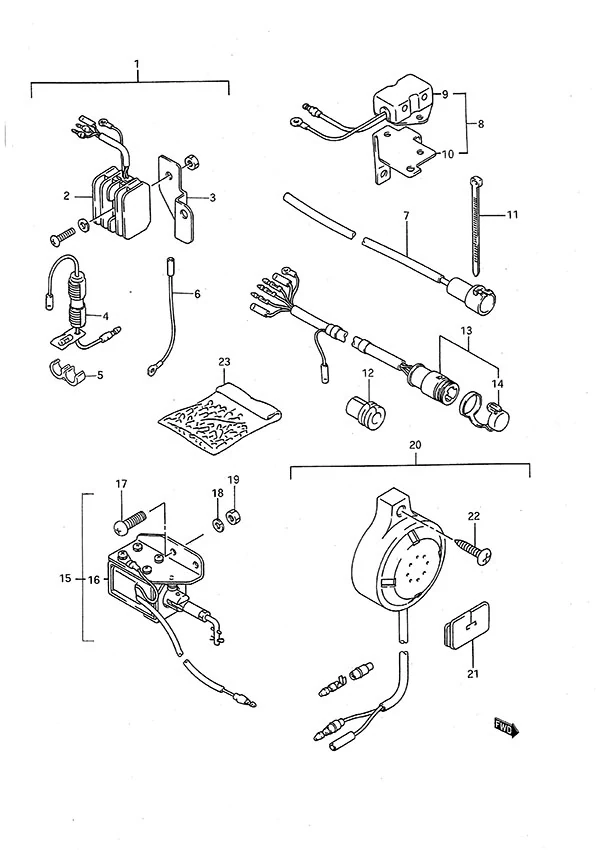

Рис. 31Опция: Электрооборудование (2) Opt: Electrical (2)

REF	Номер детали	Наименование	Кол-во
1	32801-92D01	Выпрямитель в сборе (NLA)	1
2	32800-95D02	Выпрямитель и регулятор в сборе	1
3	32815-92D00	Кронштейн выпрямителя (снят с производства)	1
4	36740-92D52	Корпус предохранителя в сборе (NLA)	1
5	09408-00043	Хомут	1
6	37801-98300	Провод (снят с производства)	1
7	39602-93900	Штекер лампы в сборе	1
8	32501-92D00	Регулятор напряжения в сборе (NLA)	1
9	32500-95722	Регулятор напряжения в сборе (снят с производства)	1
10	32590-92D00	Кронштейн регулятора напряжения (NLA)	1
12	36612-92D00	Уплотнительная втулка жгута проводов дистанционного управления (NLA)	1
13	36630-89E02	Жгут проводов дистанционного управления	1
14	36631-94300	Колпачок	1
15	38600-92D02	Электромагнит воздушной заслонки в сборе (NLA)	1
16	38610-92D01	Электромагнит воздушной заслонки (NLA)	1
17	02112-05127	Винт	2
18	08321-0105A	Стопорная шайба	2
19	08310-00057	Гайка	2
21	37824-92D00	Втулка уплотнительная (NLA)	1
22	03142-05253	Винт (NLA)	1
23	36990-87D00	Комплект клемм и гильз	1

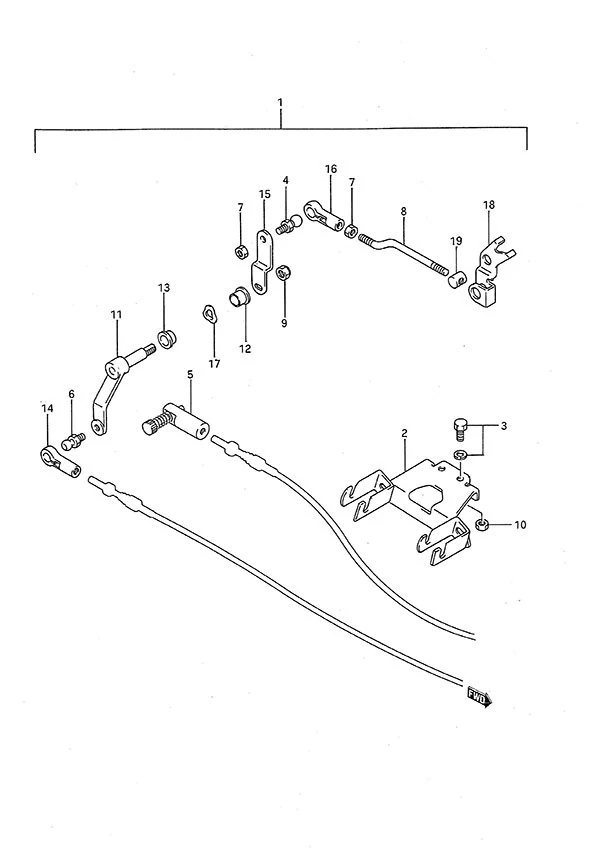

Рис. 32Опция: Детали Дистанционного Управления Opt: Remote Control Parts

REF	Номер детали	Наименование	Кол-во
1	67130-92810	Комплект деталей дистанционного управления (NLA)	1
2	67340-92D00	Держатель троса дистанционного управления (NLA)	1
3	09116-06094	Болт (6x15)	2
4	09119-05010	Шаровой палец	1
5	67440-93701	Направляющая троса сцепления	1
6	09119-06047	Шаровой шарнир	1
7	09140-05005	Гайка	2
8	67413-92D00	Тяга дросселя дистанционного управления (NLA)	1
9	09159-08059	Гайка	1
10	09140-06020	Гайка (6 мм)	2
11	67410-92D01	Рычаг дросселя дистанционного управления (NLA)	1
12	09306-08016	Втулка	1
13	09306-08014	Втулка	1
14	67466-95200	Соединитель троса	1
15	67417-92D00	Рычаг дросселя дистанционного управления (NLA)	1
16	19131-95502	Разъём	1
17	09164-10009	Шайба	1
18	67418-92D00	Рычаг дросселя дистанционного управления (NLA)	1
19	67419-92D00	Гайка рычага дросселя (NLA)	1

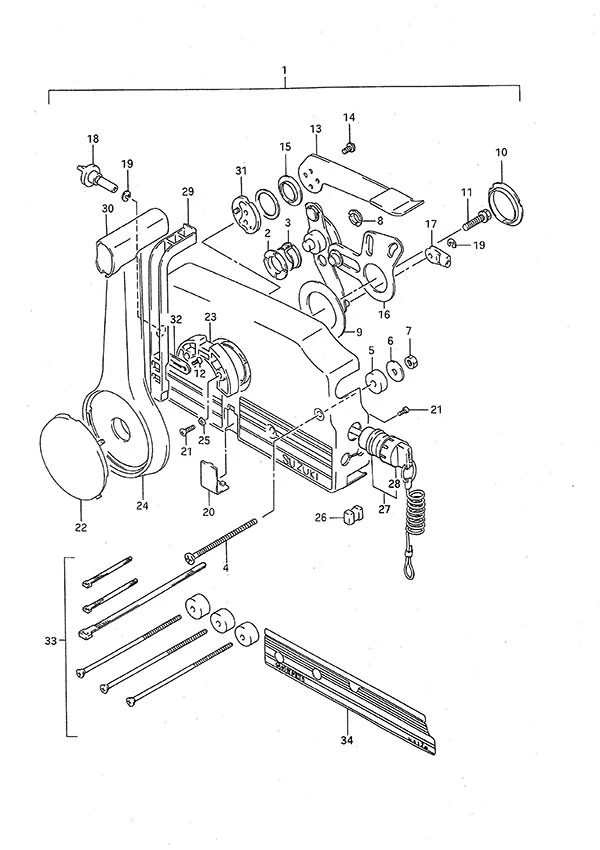

Рис. 33Опция: Дистанционное управление (1988–1992) Opt: Remote Control(1988 to 1992)

REF	Номер детали	Наименование	Кол-во
2	67232-95600	Втулка	1
3	67232-95620	Втулка (снято с производства)	1
4	67296-95600	Винт	3
5	67294-95600	Проставка	3
6	09160-06104	Шайба (6.5x24x2)	3
7	09140-06020	Гайка (6 мм)	3
8	67232-95610	Втулка (NLA)	2
9	67253-95600	Шайба (снято с производства)	1
10	67252-95600	Втулка	2
11	09100-08232	Болт (8x30)	1
12	67296-94300	Винт (4x10)	2
14	09126-05003	Винт (5x12)	2
15	67243-95600	Втулка (снята с производства)	1
16	67220-95620	Пластина в сборе	1
17	67275-95600	Наконечник троса	2
18	67223-95600	Регулировочная ручка тормоза	1
19	67292-94300	Стопорное кольцо E-типа	3
21	67296-95610	Винт	7
23	67256-95600	Держатель блокировки нейтрали	1
25	67297-95600	Шайба	2
26	67273-95600	Проставка	1
27	37820-92E05	Выключатель аварийной остановки в сборе	1
28	37823-94401	Колпачок выключателя аварийной остановки	1
29	67255-95600	Рычаг блокировки нейтрали	1
30	67261-95610	Рукоятка без PTT	1
31	67245-95600	Барабан свободного газа (снят с производства)	1
32	67258-87D00	Кронштейн рычага нейтрали	1
33	67140-95600	Заменено на 67140-95601	1
34	67282-95610	Наклейка левого борта (чёрная) (снята с производства)	1

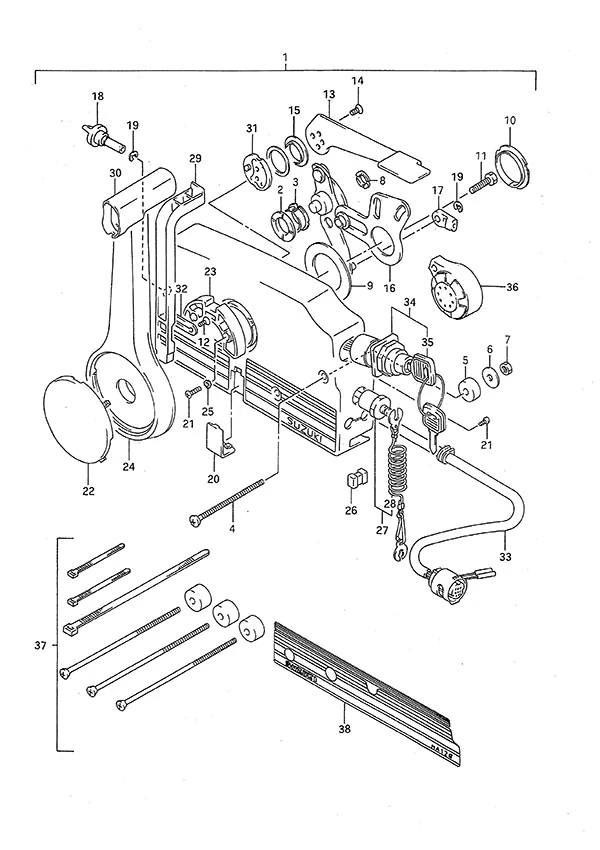

Рис. 34Опция: Дистанционное управление (1993–1997) Opt: Remote Control(1993 to 1997)

REF	Номер детали	Наименование	Кол-во
2	67232-95600	Втулка	1
3	67232-95620	Втулка (снято с производства)	1
4	67296-95600	Винт	3
5	67294-95600	Проставка	3
6	09160-06104	Шайба (6.5x24x2)	3
7	09140-06020	Гайка (6 мм)	3
8	67232-95610	Втулка (NLA)	2
9	67253-95600	Шайба (снято с производства)	1
10	67252-95600	Втулка	2
11	09100-08232	Болт (8x30)	1
12	67296-94300	Винт (4x10)	2
13	67241-95680	Рычаг свободного газа (серый) (NLA)	1
14	09126-05003	Винт (5x12)	2
15	67243-95600	Втулка (снята с производства)	1
16	67220-95620	Пластина в сборе	1
17	67275-95600	Наконечник троса	2
18	67223-95600	Регулировочная ручка тормоза	1
19	67292-94300	Стопорное кольцо E-типа	3
20	67267-95610	Крышка проводов (чёрная)	1
21	67296-95610	Винт	7
22	67257-95610	Колпачок рычага (черный)	1
23	67256-95600	Держатель блокировки нейтрали	1
24	67251-95680	Рычаг рукоятки (серый) (NLA)	1
25	67297-95600	Шайба	2
26	67273-95600	Проставка	1
28	37823-92E02	Шнур аварийного выключателя	1
29	67255-95600	Рычаг блокировки нейтрали	1
30	67261-95610	Рукоятка без PTT	1
31	67245-95600	Барабан свободного газа (снят с производства)	1
32	67258-87D00	Кронштейн рычага нейтрали	1
33	36620-95D00	Жгут проводов (снято с производства)	1
34	37110-99E02	Замок зажигания в сборе	1
36	38500-92X50	Зуммер предупреждения	1
37	67140-95600	Заменено на 67140-95601	1
38	67282-95610	Наклейка левого борта (чёрная) (снята с производства)	1

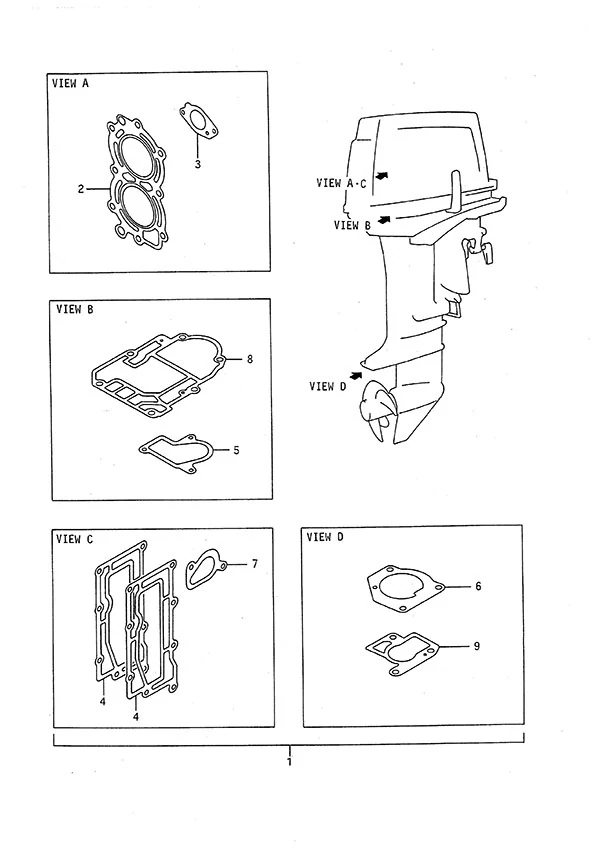

Рис. 35Опц: Комплект прокладок Opt: Gasket Set

REF	Номер детали	Наименование	Кол-во
1	11400-92840	Комплект прокладок двигателя	1
2	11141-92D20	Прокладка головки цилиндра (NLA)	1
3	13125-91D00	Прокладка карбюратора	1
4	14151-92D10	Прокладка крышки выпускного коллектора (NLA)	2
5	14213-92D10	Прокладка выхлопной трубы	1
6	17472-92D10	Прокладка пластины водяного насоса	1
7	17685-92D10	Прокладка термостата (NLA)	1
8	52113-92D20	Прокладка корпуса гребного вала (NLA)	1
9	56132-92D10	Прокладка корпуса подшипника гребного вала	1

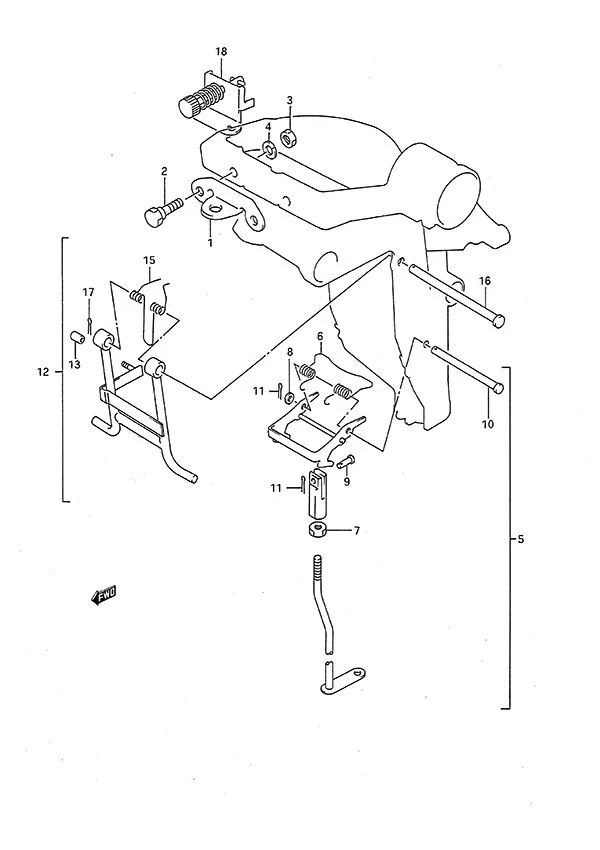

Рис. 36Опция: Комплект блокировки реверса Opt: Reverse Lock Set

REF	Номер детали	Наименование	Кол-во
1	43755-93900	Кронштейн крепления (NLA)	1
2	09100-08224-XC0	Болт (8x35)	2
3	09140-08023-XC0	Гайка (8mm)	2
4	09162-08007	Стопорная шайба (8.2x15.4x2.0)	2
5	45200-92D01	Комплект стопора реверса (NLA)	1
6	45211-92D00	Пружина стопора реверса (NLA)	1
7	09140-06020	Гайка (6 мм)	1
8	09160-06082	Шайба (6.5x13x1.0)	1
9	09200-05007	Штифт (NLA)	1
10	09200-06061	Штифт	1
11	09204-01002	Шплинт	2
12	45700-92D01	Привод мелководья в сборе	1
13	45255-95500	Ручка (NLA)	1
15	45722-92D00	Пружина (NLA)	1
16	09200-08066	Штифт (NLA)	1
17	09204-01002	Шплинт	1
18	67100-99700	Крепление дистанционного управления (NLA)	1

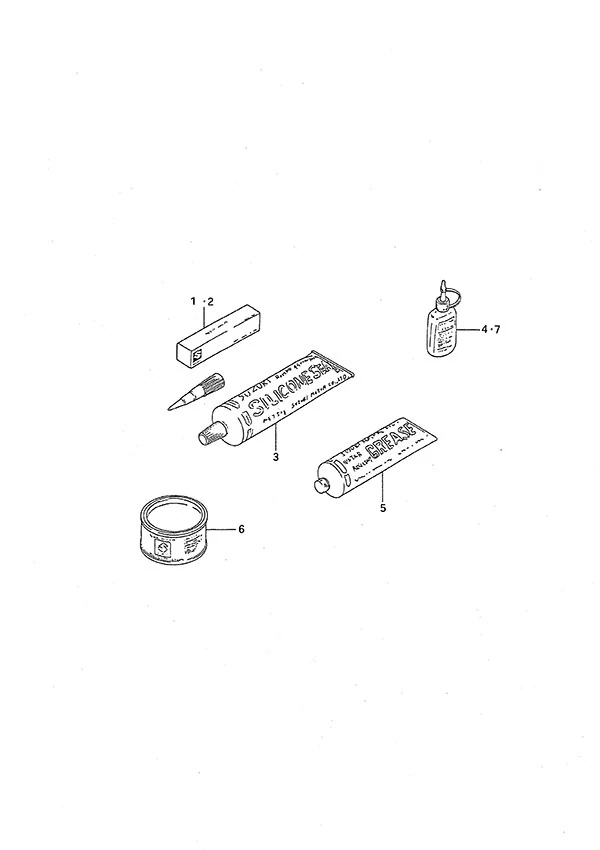

Рис. 37Опционально Optional

REF	Номер детали	Наименование	Кол-во
1	990A0-06E70-03Z	Suzuki Ecstar Силиконовый герметик 1207B	1
3	93691-80030	Силиконовый герметик Suzuki	1
5	99000-25520	Водостойкая смазка	1
6	99000-25490	Смазка Suzuki Ecstar Super Grease C	1
