东发 Tohatsu M25/30H/JET 2023 - — взрыв-схемы и запчасти

两冲程 2-Stroke · 2023 年 · 手册号 002-21025-0BC · 共 21 个部位 · 828 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВПУСКНОЙ КОЛЛЕКТОР · ТОПЛИВНЫЙ НАСОС 4КАРБЮРАТОР 5РУЧНОЙ СТАРТЕР 6МАГНЕТО 7ЭЛЕКТРООБОРУДОВАНИЕ 8КОРПУС ВЕДУЩЕГО ВАЛА 9РЕДУКТОР (ВЕДУЩИЙ ВАЛ)10ВОДОМЁТНЫЙ ДВИГАТЕЛЬ 11КРОНШТЕЙН 12РУЛЕВАЯ РУКОЯТКА 13НИЖНИЙ КОК 14ПЕРЕКЛЮЧЕНИЕ 15КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 16ВЕРХНИЙ КОК 17ТОПЛИВНЫЙ БАК 18КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 19КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)20ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ (АКСЕССУАРЫ) (1)21СБОРОЧНЫЕ КОМПЛЕКТЫ

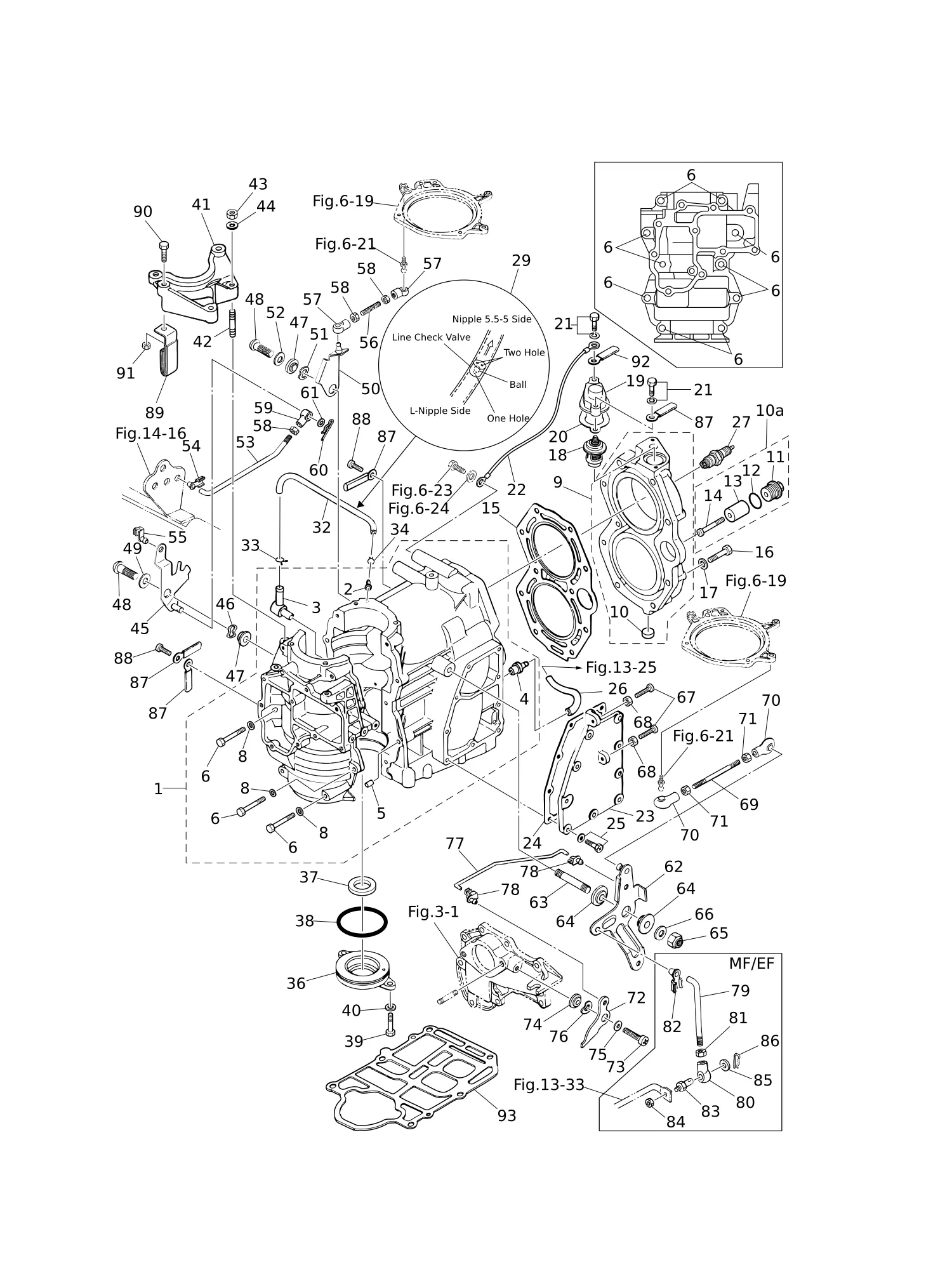

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	346B01100-7	Блок цилиндров и картер в сборе	1
2	393-01131-0	* Ниппель 5.5-5	1
3	393-01137-0	* Ниппель	1
4	346-01137-0	* Ниппель 7-7	1
5	336-01111-0	* Установочный штифт 8.7-11.5-12.7	2
6	916124-0850	* Болт	10
9	3A1B01001-2	Головка цилиндра в сборе	1
10	350-01093-0	* Заглушка	1
10a	3KM-01142-0	Свечной колпак в сборе	1
11	3P0-01143-0	* Пробка анода	1
12	3T5-10046-0	* Кольцо уплотнительное 1.9-13	1
13	3P0-60218-0	* Анод	1
14	921503-0530	* Винт	1
15	346-01005-3	* Прокладка головки блока цилиндров	1
16	3KM-01012-0	Болт головки цилиндра	10
17	3C8-01015-0	Шайба	10
18	345-01030-0	Термостат	1
19	3H6B01031-0	Крышка термостата	1
20	346-01032-0	* Прокладка крышки термостата	1
21	910103-5630	* Болт	2
22	3B7-76142-1	КАБЕЛЬ ЗАЗЕМЛЕНИЯ L=120	1
23	346B02301-0	Крышка выпускная (наружная)	1
24	346-02305-2	Прокладка крышки выхлопа	1
25	9101E3-5518	Болт	9
26	98AB-50-250	Шланг φ5-φ10	1
27	9701-1-1015	Свеча зажигания (BR7HS10)	2
29	393-01160-0	Обратный клапан	1
32	98AL-40-230	Шланг	1
33	3T5-01133-0	Хомут φ8	1
34	338-01133-0	Хомут φ7	1
36	346-01210-0	Головка картера	1
37	346-01215-0	Сальник 16-28-6	1
38	346-01216-0	Кольцо уплотнительное 1.7-59	1
39	910114-0616	Болт	2
40	941303-0600	* Пружинная шайба	2
41	346B05101-1	Кронштейн	1
42	9153F4-0825	Шпилька	2
43	930121-0800	Гайка	2
44	940121-0800	** Шайба	2
45	346-05211-2	Рычаг блокировки стартера	1
45	3FG-05211-0	Рычаг блокировки стартера	1
47	346-05212-0	Втулка 6.2-16-7	2
48	921503-0620	Винт	2
50	346-05213-1	Рычаг ограничителя дросселя	1
52	940103-0600	* ШАЙБА	1
53	346-05222-0	Тяга блокировки стартера	1
54	345-05224-0	Фиксатор тяги 5-2.5	1
55	345-05223-1	ЗАЩЁЛКА ТЯГИ 3.5-2	1
56	346-05221-1	Тяга ограничителя дросселя 5-27L	1
62	3P0-63701-1	Рычаг опережения зажигания в сборе	1
63	3KM-63104-0	Шпилька	1
64	345-63713-0	Втулка 8-14-4	2
65	930403-0800	* Нейлоновая гайка 8-P1.25	1
66	940203-0800	** Шайба 8.4-15.5-1.6	1
67	921503-0525	Винт	2
69	350-63717-1	Тяга L=50	1
70	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	2
72	3P0-63718-0	Кулачок дросселя	1
73	921503-0616	Винт	1
74	346-63721-0	Втулка 6.2-16-5	1
75	3C8-66308-0	ШАЙБА 6-16-1.5	1
76	941403-1000	ПРУЖИННАЯ ШАЙБА d=10	1
77	346-63716-1	Тяга дросселя	1
78	3P0-05223-0	Фиксатор тяги 3.5-2	2
79	348-63715-1	Тяга 5-75L	1
80	346-05234-0	Наконечник тяги φ5	1
81	930103-0500	* ГАЙКА	1
82	3B7-63733-0	Фиксатор тяги 5-2.5	1
83	353-83728-1	ШТИФТ	1
84	930103-0600	* Гайка	1
85	3AA-83719-0	* Шайба 8.5-18-1.6	1
86	951603-0800	* Шплинт d=8	1
87	3PR-06972-0	Хомут 6.5-47.5P	4
88	921521-0610	Винт	2
89	345-06917-1	Хомут 9-20U	1
90	910114-0825	Болт	1
91	930103-0800	Гайка	1
92	398-06972-1	Хомут 6.5-67P	1
93	346-01303-1	Прокладка основания двигателя	1

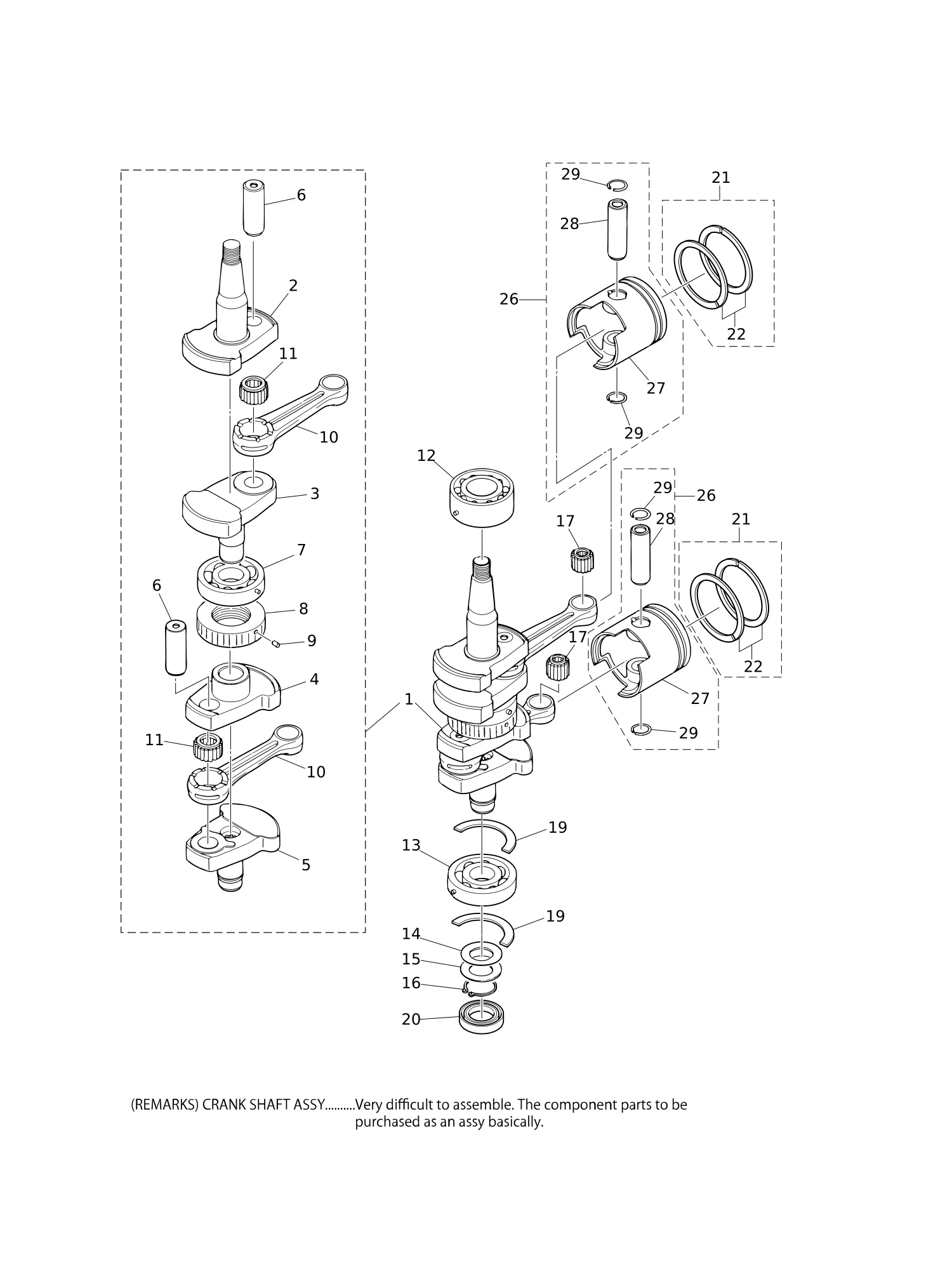

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3P1-00069-1	Коленчатый вал в сборе	1
2	3P1-00031-0	Коленчатый вал A	1
3	346-00032-0	Коленчатый вал B	1
4	346-00033-0	* КОЛЕНВАЛ C	1
5	346-00034-0	* КОЛЕНВАЛ D	1
6	334-00061-1	* ШАТУННАЯ ШЕЙКА	2
8	346-00051-1	* ЛАБИРИНТНОЕ УПЛОТНЕНИЕ	1
9	951407-0308	* Штифт пружинный 3-8	1
10	336-00040-1	* ШАТУН	2
11	356-00043-0	* РОЛИКОВЫЙ ПОДШИПНИК 20-28-18	2
12	3KM-00113-0	Главный подшипник 5206	1
13	3J2-00114-0	* ГЛАВНЫЙ ПОДШИПНИК 6305	1
14	332-00143-0	РЕГУЛИРОВОЧНАЯ ШАЙБА	1
15	346-00116-0	ПРОСТАВКА 25.2-34-1.6	1
16	945107-2500	* СТОПОРНОЕ КОЛЬЦО d=25	1
17	345-00042-0	РОЛИКОВЫЙ ПОДШИПНИК 17-21-27	2
19	346-00115-0	УПОРНАЯ ПЛАСТИНА	2
20	346-00122-0	* САЛЬНИК 24-40-8	1
21	3MV-87123-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
21	3MV-87124-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ (0.5 O/S)	2
22	346-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	2
22	346-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 O/S)	2
26	3P1-87130-0	РЕМКОМПЛЕКТ ПОРШНЯ	2
26	3P1-87131-0	РЕМКОМПЛЕКТ ПОРШНЯ (0.5 O/S)	2
27	346-00001-3	* ПОРШЕНЬ	1
27	346-00004-3	* ПОРШЕНЬ (0.5 O/S)	1
28	3C8-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
29	334-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2

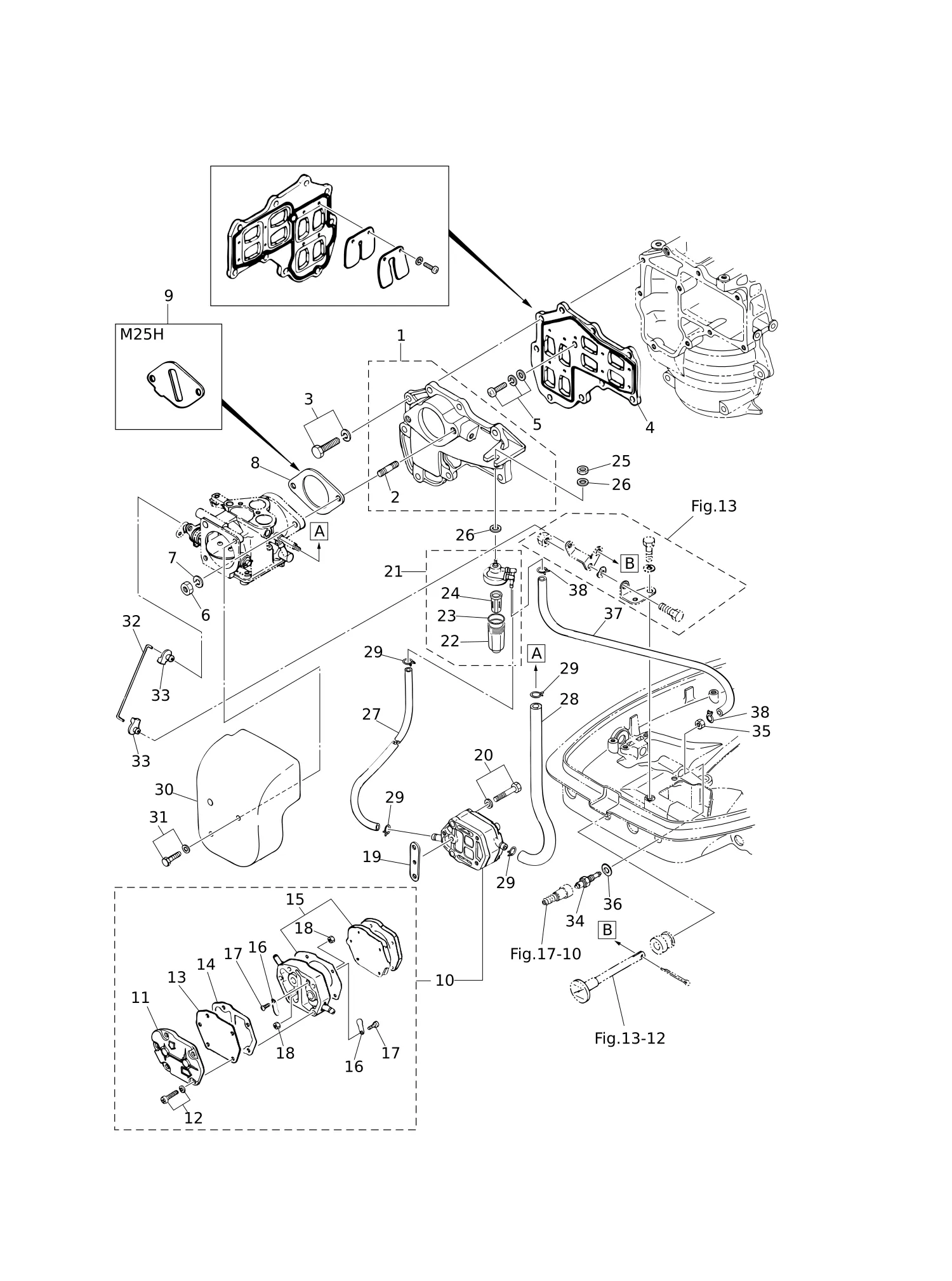

Рис. 3ВПУСКНОЙ КОЛЛЕКТОР · ТОПЛИВНЫЙ НАСОС INTAKE MANIFOLD · FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	346B02010-3	Впускной коллектор в сборе	1
2	3KM-02332-0	* Шпилька с резьбой	2
3	910121-6625	БОЛТ	9
4	346-02100-2	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
5	921521-7616	ВИНТ	1
6	930103-0600	* Гайка	2
7	941303-0600	* Пружинная шайба	2
8	346-02011-1	* ПРОКЛАДКА КАРБЮРАТОРА	1
9	3P1-03536-0	ОГРАНИЧИТЕЛЬ	1
10	356-04000-1	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
11	334-04004-0	* КРЫШКА НАСОСА	1
12	922512-6530	* Винт	3
13	334-04005-0	* ДИАФРАГМА НАСОСА	1
14	334-04007-0	* ПРОКЛАДКА ДИАФРАГМЫ	1
15	356-04030-0	* КОМПЛЕКТ ПРОКЛАДОК ДИАФРАГМЫ	1
16	356-04044-0	* ОБРАТНЫЙ КЛАПАН	2
17	921722-0306	* ВИНТ	2
18	930222-0300	* ГАЙКА	2
19	346-04901-2	* ПРОКЛАДКА	1
20	921503-6640	ВИНТ	2
21	3AD-02230-0	Топливный фильтр в сборе	1
22	3AD-02237-0	* Чашка	1
23	3AD-02235-0	* Уплотнительное кольцо	1
24	3AD-02234-0	* Фильтр	1
25	930103-0800	Гайка	1
26	940203-0800	** Шайба 8.4-15.5-1.6	2
27	98AB-50-160	Шланг	1
28	98AB-50-230	Шланг	1
30	346-02411-1	Глушитель впуска	1
31	910103-5614	* Болт	2
32	346-67191-2	Тяга воздушной заслонки	1
33	346-67196-1	Фиксатор тяги 3-B	2
34	3B2-70260-1	Топливный разъем (папа)	1
35	332-70261-0	Гайка 10-P1.25	1
36	336-70112-0	Прокладка 10.2-16-0.5	1
37	98AB-50-110	Шланг	1
38	338-02215-0	Хомут φ10	2

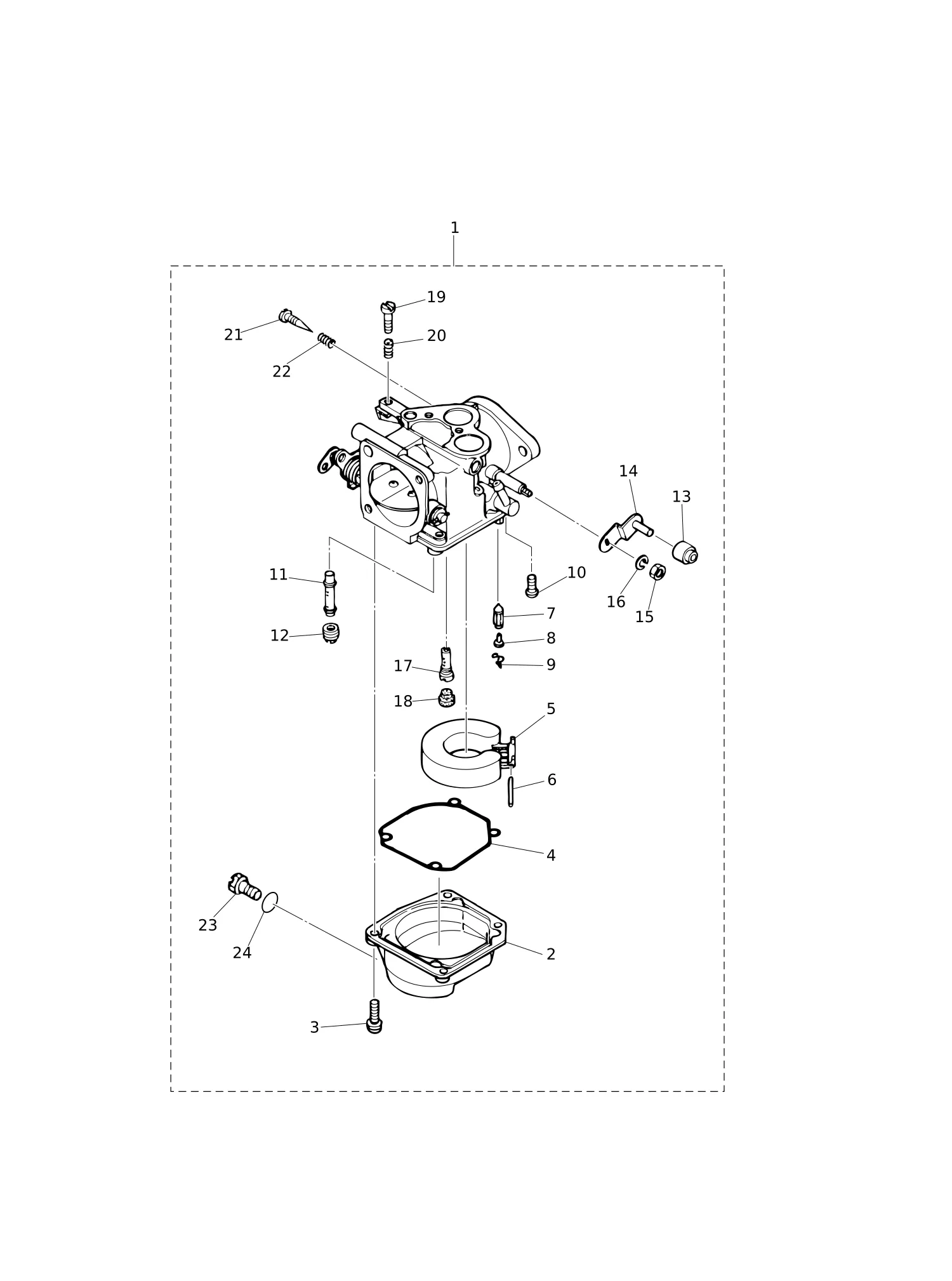

Рис. 4КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	3P0-03200-0	Карбюратор в сборе	1
2	353-03221-0	* ПОПЛАВКОВАЯ КАМЕРА	1
3	922503-6414	* ВИНТ	4
4	346-03222-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОПЛАВКОВОЙ КАМЕРЫ	1
5	346-03231-0	* ПОПЛАВОК	1
6	346-03232-0	* ОСЬ РЫЧАГА ПОПЛАВКА	1
7	3B7-03240-0	* ИГЛА ПОПЛАВКА	1
8	334-03242-0	* ИГЛА КЛАПАНА	1
9	344-03244-0	* СТОПОР	1
10	3F3-03234-0	* ВИНТ	1
11	3A1-03252-0	* Главный жиклер	1
12	3A1-03251-0	* Главный жиклер (#155)	1
13	346-03174-0	* Втулка рычага дроссельной заслонки	1
14	346-03272-0	* Рычаг дроссельной заслонки	1
15	930131-0500	* Гайка	1
16	941332-0500	* Пружинная шайба	1
17	3A1-03276-0	* Жиклер холостого хода (#85)	1
18	346-03256-0	* РЕЗИНОВЫЙ КОЛПАЧОК	1
19	346-03265-0	* СТОПОРНЫЙ ВИНТ	1
20	346-03267-0	* ПРУЖИНА	1
21	346-03266-0	* ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
22	346-03268-0	* Пружина	1
23	345-03292-0	* СЛИВНОЙ ВИНТ	1
24	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1

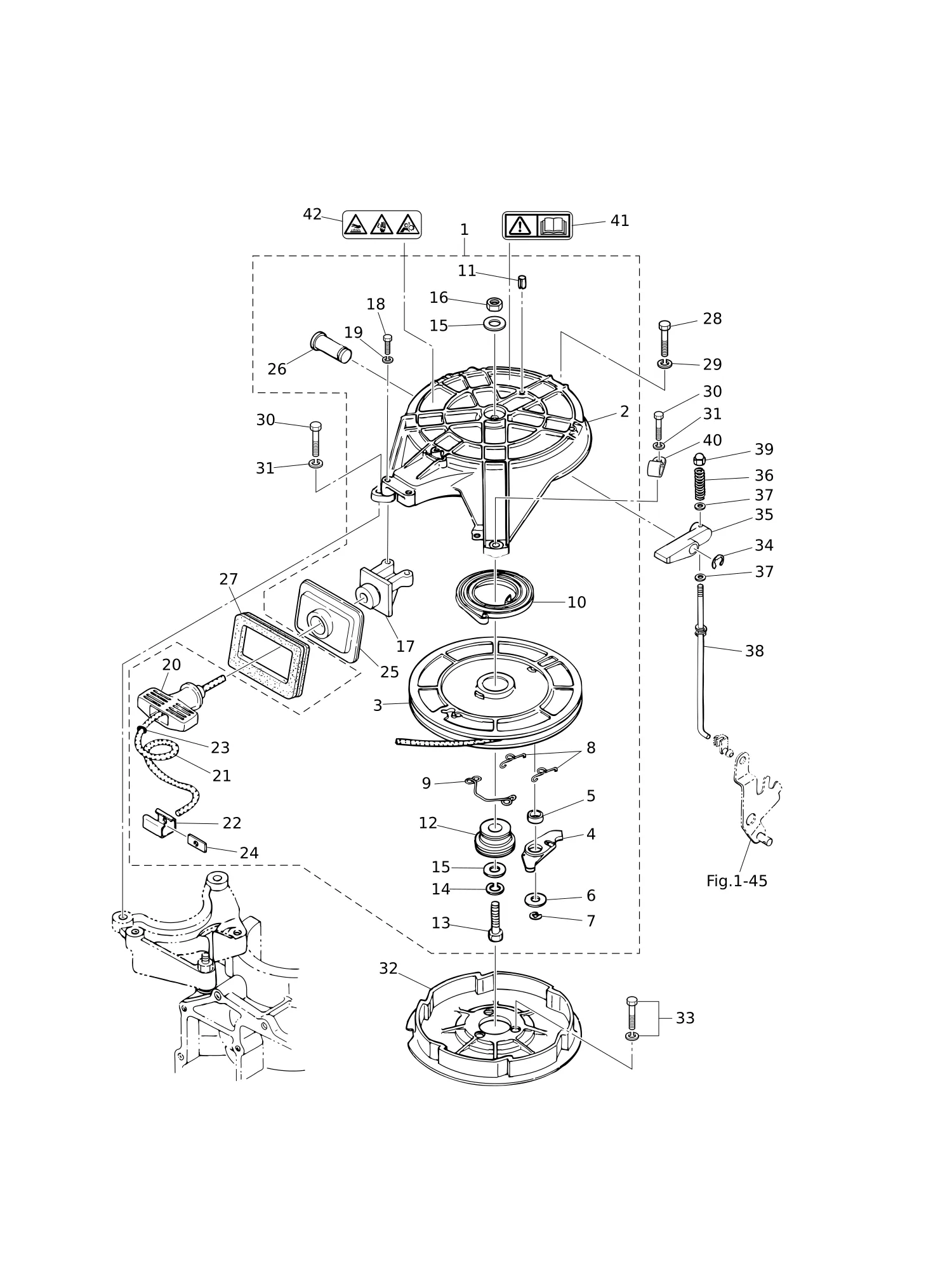

Рис. 5РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	346-05000-4	Стартер ручной в сборе	1
2	345-05105-1	* Корпус стартера	1
3	345-05104-1	* Катушка в сборе	1
4	345-05003-1	* Храповик	1
5	345-05135-1	* Втулка 14.7-15.9-6	1
6	345-05122-1	Шайба 6.5-23-1.5	1
7	945303-0500	Стопорное кольцо E d=5	1
8	345-05123-1	* Возвратная пружина	2
9	345-05124-0	* Возвратная пружина	1
10	345-05004-1	* Пружина стартера	1
11	951403-0316	* Пружинный штифт 3-16	1
12	345-05132-0	* Вал стартера	1
14	941322-0800	Пружинная шайба	1
15	940121-0800	** Шайба	2
16	930103-0800	Гайка	1
17	336-05014-0	* Направляющая троса	1
20	338-05019-0	* Рукоятка стартера	1
21	345-05013-1	* Трос стартера φ5-2000	1
22	338-05131-0	* Анкер троса	1
23	350-05136-0	* Уплотнительное кольцо 2.5-4.5	1
24	345-05134-0	* Пластина крепления троса	1
25	346-05116-1	* Уплотнительная пластина	1
26	345-05225-1	* Вал рычага блокировки стартера	1
27	3KM-67503-0	Сальник стартера	1
28	910114-0830	Болт	1
29	941303-0800	* Пружинная шайба	1
30	3KK-02319-0	Болт 6-1.0-25	2
31	940103-0600	* ШАЙБА	2
32	345-05901-1	Шкив стартера	1
33	910121-6625	БОЛТ	3
34	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	1
35	345-05226-0	Рычаг блокировки стартера	1
36	345-05216-0	Пружина блокировки стартера	1
37	940103-0400	ШАЙБА	2
38	3P0-05218-1	Тяга блокировки стартера в сборе	1
39	346-05209-0	Колпачковая гайка	1
40	345-06915-0	Хомут 6.5-14L	1
41	3F0-72185-0	Наклейка предупреждения	1
42	314-72185-0	Наклейка предупреждения	1

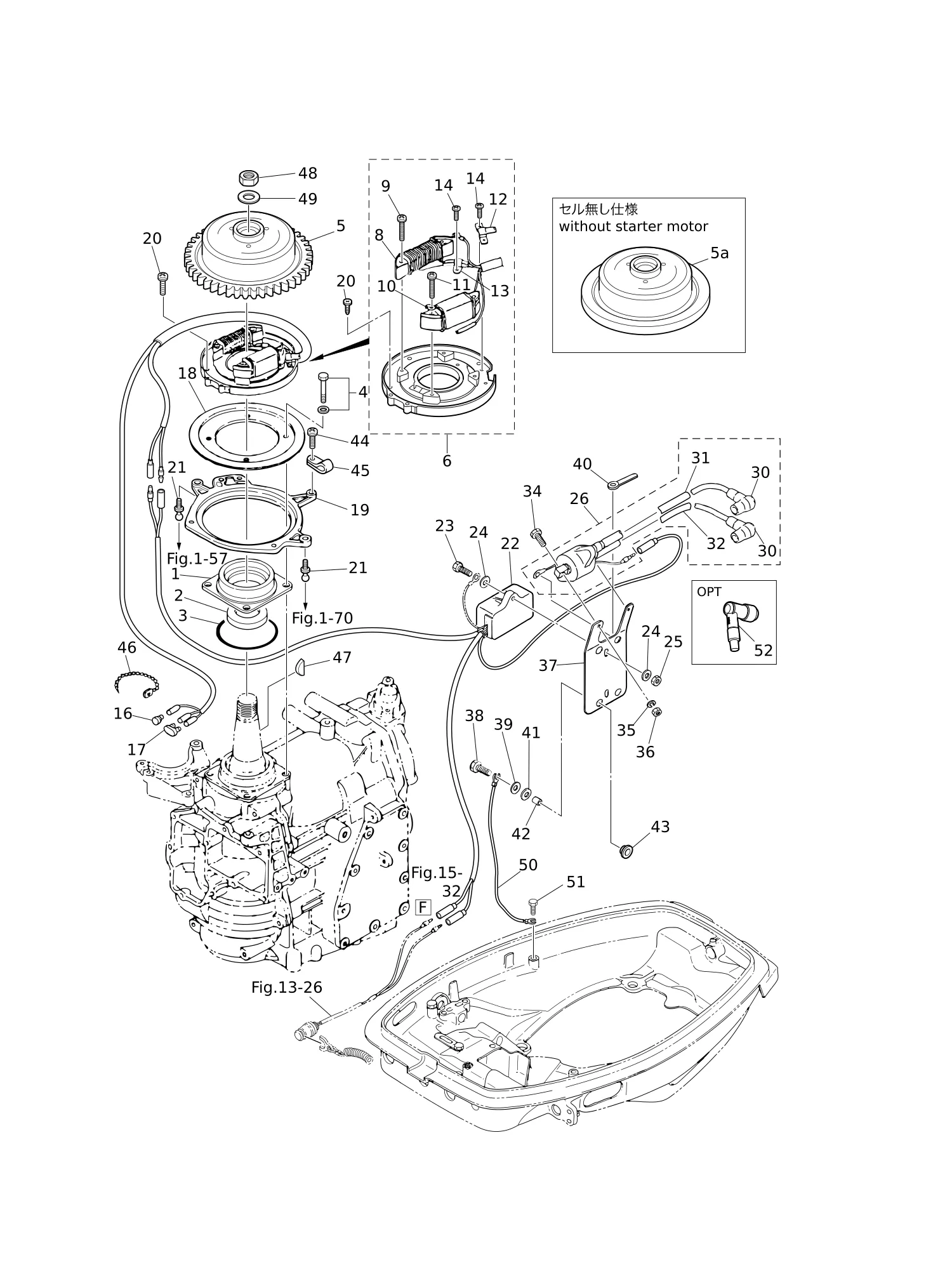

Рис. 6МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	345-01401-0	Основание магнето	1
2	126-00121-0	Сальник 30-45-8	1
3	338-01403-0	* Уплотнительное кольцо 2-55.5	1
4	910121-6620	Болт	4
5a	3KM-06189-0	Маховик с кольцом	1
5	3P0-06091-1	Маховик с шестернёй	1
6	3P0-06002-1	Пластина катушки в сборе с генератором	1
8	3P0-06023-0	* Генератор в сборе	1
9	921521-6528	* Винт	2
10	3G3-06021-1	* Катушка возбуждения	1
11	921521-6525	* Винт	2
12	350-06025-0	* Держатель	1
13	3G2-06025-1	* Держатель	1
14	921521-6406	* Винт	3
16	3A3-76037-0	* Разъём кабельного наконечника	1
17	353-76037-0	* Разъём кабельного наконечника	1
18	346-63722-2	Направляющая пластина	1
19	353-63723-1	Установочное кольцо	1
20	921521-6510	Винт	4
21	346-05228-1	Шаровой шарнир	2
22	3P0-06060-2	Блок CD	1
23	910103-6620	* Болт	1
26	3A0-06040-2	Катушка зажигания с колпаком	1
31	3Y9-06157-0	* Протектор	1
32	3P0-06157-0	* Протектор	1
34	910103-5625	БОЛТ	2
35	941303-0600	* Пружинная шайба	2
36	930103-0600	* Гайка	2
37	3A0-06322-1	Пластина	1
38	910103-6625	БОЛТ	3
39	3C8-66308-0	ШАЙБА 6-16-1.5	3
40	3T4-06972-1	Хомут 6.5-87P	1
41	3B7-06305-0	* Резиновая опора 9-16-4.3	3
42	3A0-76079-0	* Втулка 6.2-9-7.4	3
43	3F3-06920-0	Резиновая подушка 8.5-12-2	3
44	921503-5510	Винт	1
45	3P0-06915-0	Хомут 6.5-11L	1
46	336-76091-0	Провод с хомутом 100	1
47	334-00131-0	Шпонка 19-7-5	1
48	931121-1600	Гайка	1
49	334-00133-0	Шайба 17-30-1.6	1
50	3C7-76142-1	Трос заземления L=170	1
51	910103-0612	Болт	1
52	346-06999-0	* КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	2

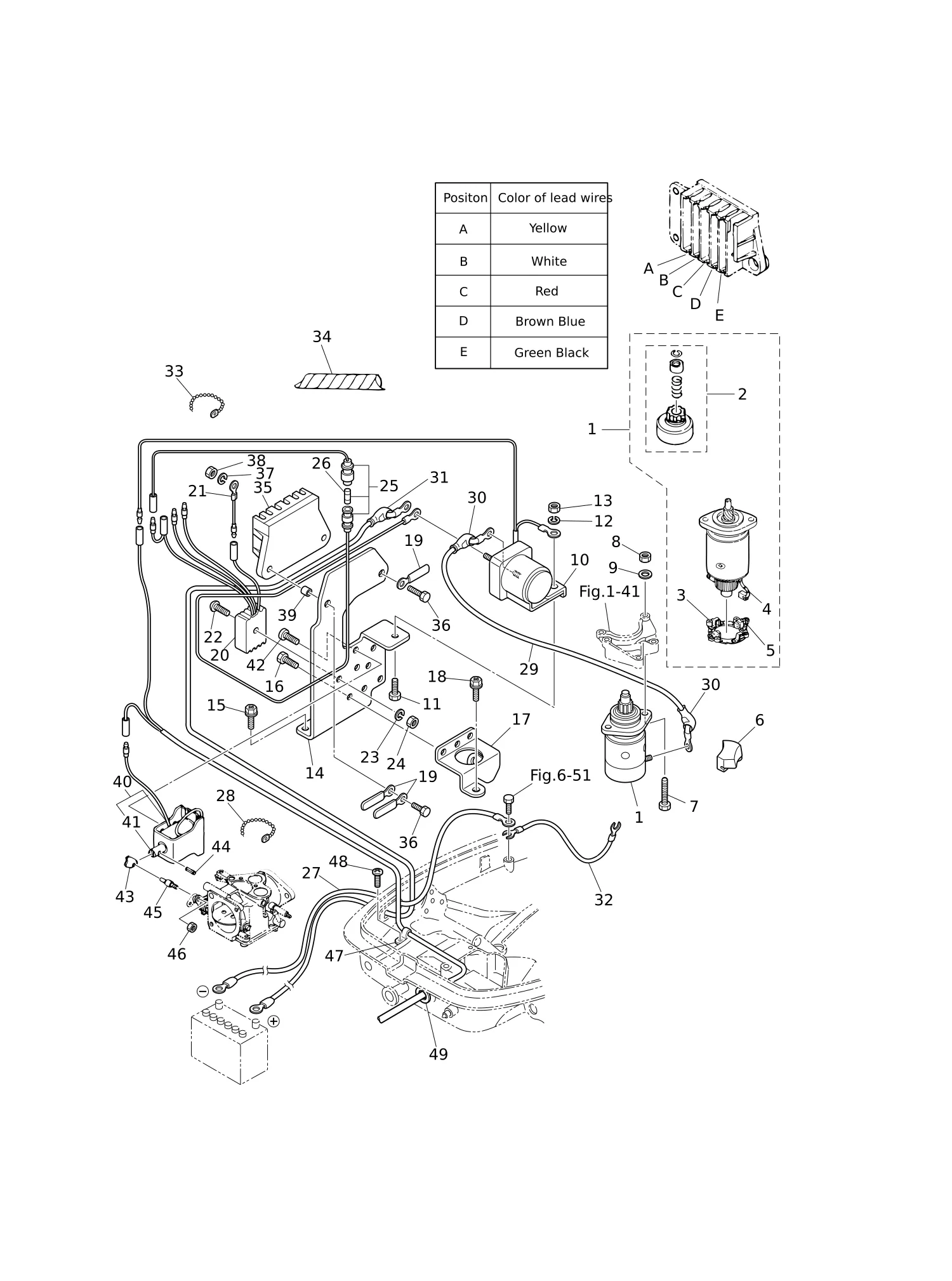

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ ELECTRIC PARTS

REF	Номер детали	Наименование	Кол-во
1	346-76010-0	* Стартер в сборе	1
2	346-76015-0	* Шестерня привода	1
3	346-76014-0	* Щеткодержатель	1
4	346-76012-0	* Положительная щетка	1
5	346-76013-0	* Отрицательная щетка	1
6	346-76007-0	* Демпфер	1
7	916103-0835	* Болт	2
8	930103-0800	Гайка	2
9	941303-0800	* Пружинная шайба	2
10	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
11	910103-0616	БОЛТ	1
14	346-76043-2	* Кронштейн стартерного реле	1
16	910903-6508	* Болт	3
17	346-76081-1	* Кронштейн выключателя нейтрали	1
18	910903-6616	* Болт	1
19	3PR-06972-0	Хомут 6.5-47.5P	3
20	3G2-76060-0	* Выпрямитель в сборе	1
21	3G2-76142-0	* Кабель заземления	1
22	921503-0525	Винт	1
23	941303-0500	* ПРУЖИННАЯ ШАЙБА	1
24	930103-0500	* ГАЙКА	1
25	3B2-76062-0	* Провод предохранителя L=355	1
26	346-76212-0	* Предохранитель 15A	1
27	3B2-76120-1	* Кабель аккумулятора L=2000	1
29	3B2-76147-2	* Кабель стартера L=200	1
30	3A3-76145-0	Колпачок клеммы 8-13-28	2
31	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
32	334-76141-1	Кабель стартера L=150	1
33	336-76091-0	Провод с хомутом 100	2
34	361-76149-0	* Спиральная защитная трубка	1
35	353-06281-0	* Держатель клеммы кабеля	1
36	910103-0620	Болт	2
37	941303-0600	* Пружинная шайба	2
38	930103-0600	* Гайка	2
39	353-06283-0	Втулка 6.4-10-4.7	2
40	361-76050-0	* Соленоид воздушной заслонки	1
41	361-76073-0	* Плунжер	1
42	921503-6408	Винт	3
43	346-76057-0	Крючок соленоида воздушной заслонки	1
44	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
45	345-76072-1	* Тяга	1
46	930403-0400	Нейлоновая гайка 4-P0.7	1
47	336-06973-0	Хомут 6-9.5L	1
48	921503-0612	Винт	1
49	345-76023-0	* Втулка 22-2.5	1

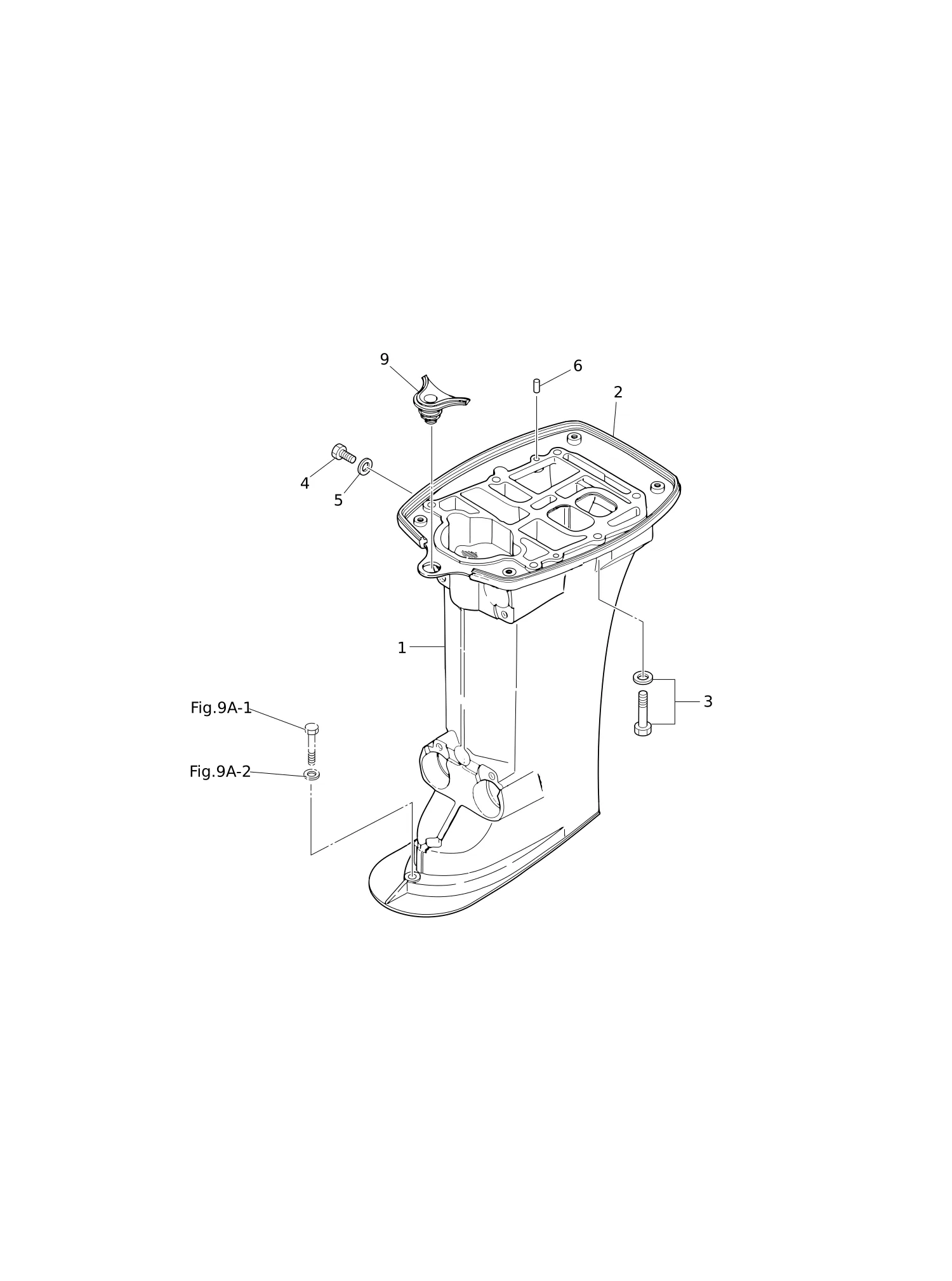

Рис. 8КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	346Q61191-3	Корпус гребного вала (S)	1
1	346Q61192-3	Корпус гребного вала (L)	1
2	346-67116-0	Уплотнение поддона двигателя L=630	1
3	9101E3-5840	Болт	6
4	9106E3-0808	БОЛТ	1
5	332-60006-1	* Прокладка 8.1-15-1	1
6	345-01111-0	Установочный штифт 6-12	2
9	346-66226-0	Втулка уплотнительная	1

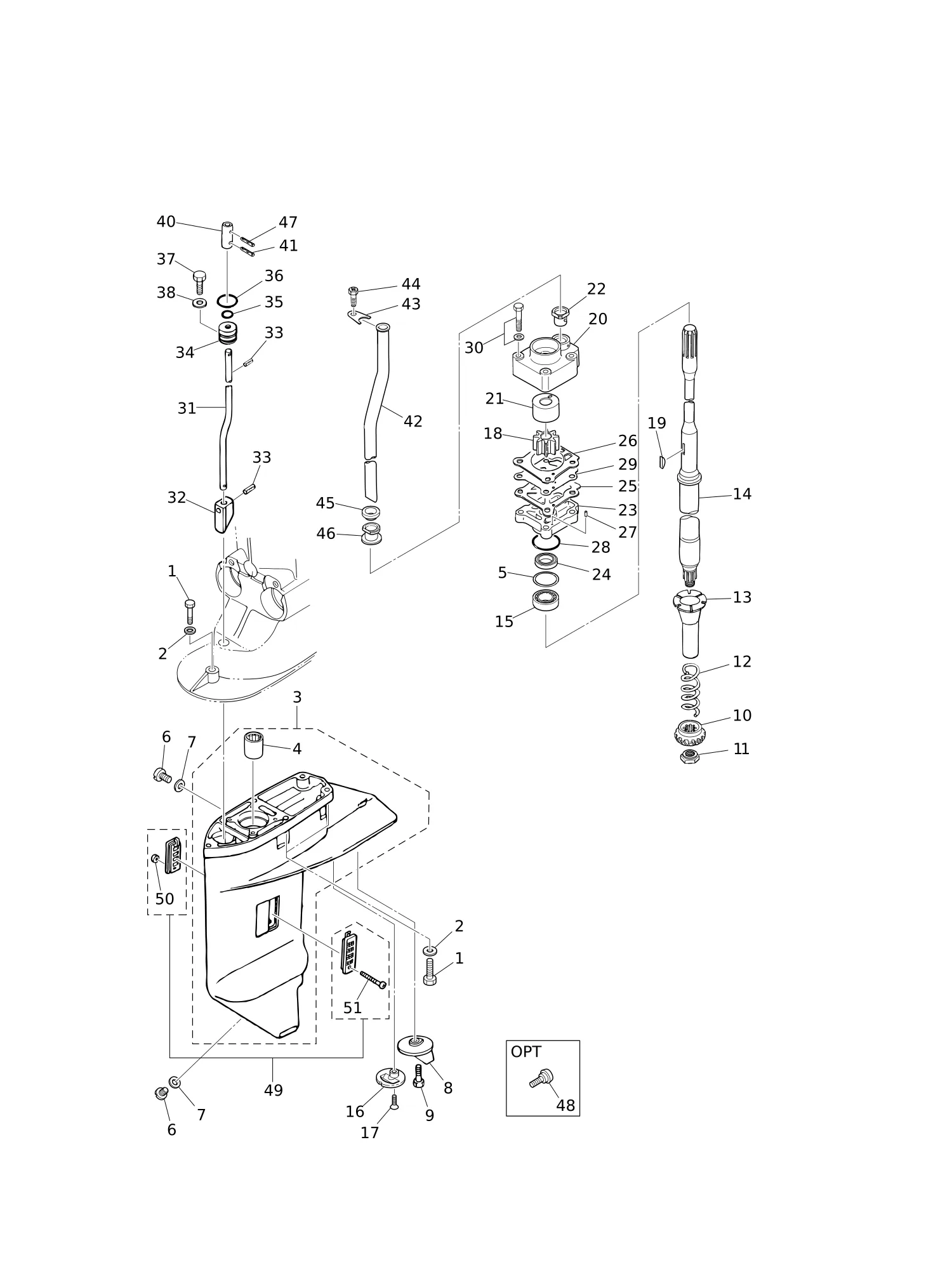

Рис. 9РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR CASE (DRIVE SHAFT)

REF	Номер детали	Наименование	Кол-во
1	9161E3-0840	* Болт	4
1	9161E3-0845	* Болт	1
2	3P0-66233-0	Шайба 8.1-16-1.5	5
3	3AEQ60000-2	Редуктор в сборе	1
4	3AE-60211-0	* Роликовый подшипник 20-27-30	1
5	346-64081-0	Регулировочная шайба 35-41.9-0.1	1
5	346-64082-0	Регулировочная шайба 35-41.9-0.15	1
5	346-64083-0	Регулировочная шайба 35-41.9-0.3	1
5	346-64084-0	Регулировочная шайба 35-41.9-0.5	1
6	332-60005-3	Заглушка 8-8	2
7	332-60006-1	* Прокладка 8.1-15-1	2
8	3C8-60217-1	* Трим-таб	1
9	910103-5620	Болт	1
10	346-64020-1	Коническая шестерня B	1
11	346-64027-1	Гайка	1
12	346-64327-0	Пружина гребного вала	1
13	346-64328-0	Направляющая пружины гребного вала	1
14	346-64301-5	Гребной вал (S)	1
14	346-64302-5	Гребной вал (L)	1
15	346-60213-0	Конический роликовый подшипник 32004	1
16	369-60206-0	Водозаборник	1
17	9218E3-0620	Винт	1
18	345-65021-0	* Крыльчатка водяного насоса	1
19	332-65022-0	* Шпонка 20-4.6-2	1
20	348-65016-1	Корпус насоса (верхний)	1
21	348-65011-0	* Вкладыш корпуса насоса	1
22	3B7-65014-0	Уплотнение водяной трубы (нижнее)	1
23	346-65017-2	Корпус насоса (нижний)	1
24	346-65013-0	* Сальник 17-30-9	1
25	348-65029-1	* Прокладка направляющей пластины	1
26	348-65018-0	* Прокладка корпуса насоса	1
27	334-65012-0	Установочный штифт 4-10	2
28	336-62415-0	* Уплотнительное кольцо 3.5-36	1
29	348-65025-0	* Направляющая пластина водяного насоса	1
30	9101E3-5652	Болт	4
31	346-66012-1	Тяга кулачка (S)	1
31	346-66013-1	Тяга кулачка (L)	1
32	3C8-66011-0	Кулачок сцепления	1
33	951407-0312	* Пружинный штифт 3-12	2
34	3C8-66031-1	Втулка тяги кулачка	1
35	332-66021-0	* Уплотнительное кольцо 2.4-5.8	1
36	3C8-66032-0	* Уплотнительное кольцо 3.5-21.7	1
37	9101E3-5612	* Болт	1
38	3R0-66308-0	* Шайба 6-16-1.5	1
40	346-66241-1	Соединение тяги переключения	1
42	346-65100-0	Водяная труба (S)	1
42	346-65110-0	Водяная труба (L)	1
43	346-65203-0	Стопорная пластина	1
44	910103-0610	* БОЛТ	1
45	346-65206-0	Уплотнение водяной трубы (верхнее)	1
46	346-65204-0	* Вспомогательное крепление водяной трубы	1
47	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
48	346-60984-0	Пробка шланга нижнего водозаборника	1
49	3A1-60235-0	Комплект водозаборной решётки	1
50	930403-0400	Нейлоновая гайка 4-P0.7	1
51	921503-0430	Винт	1

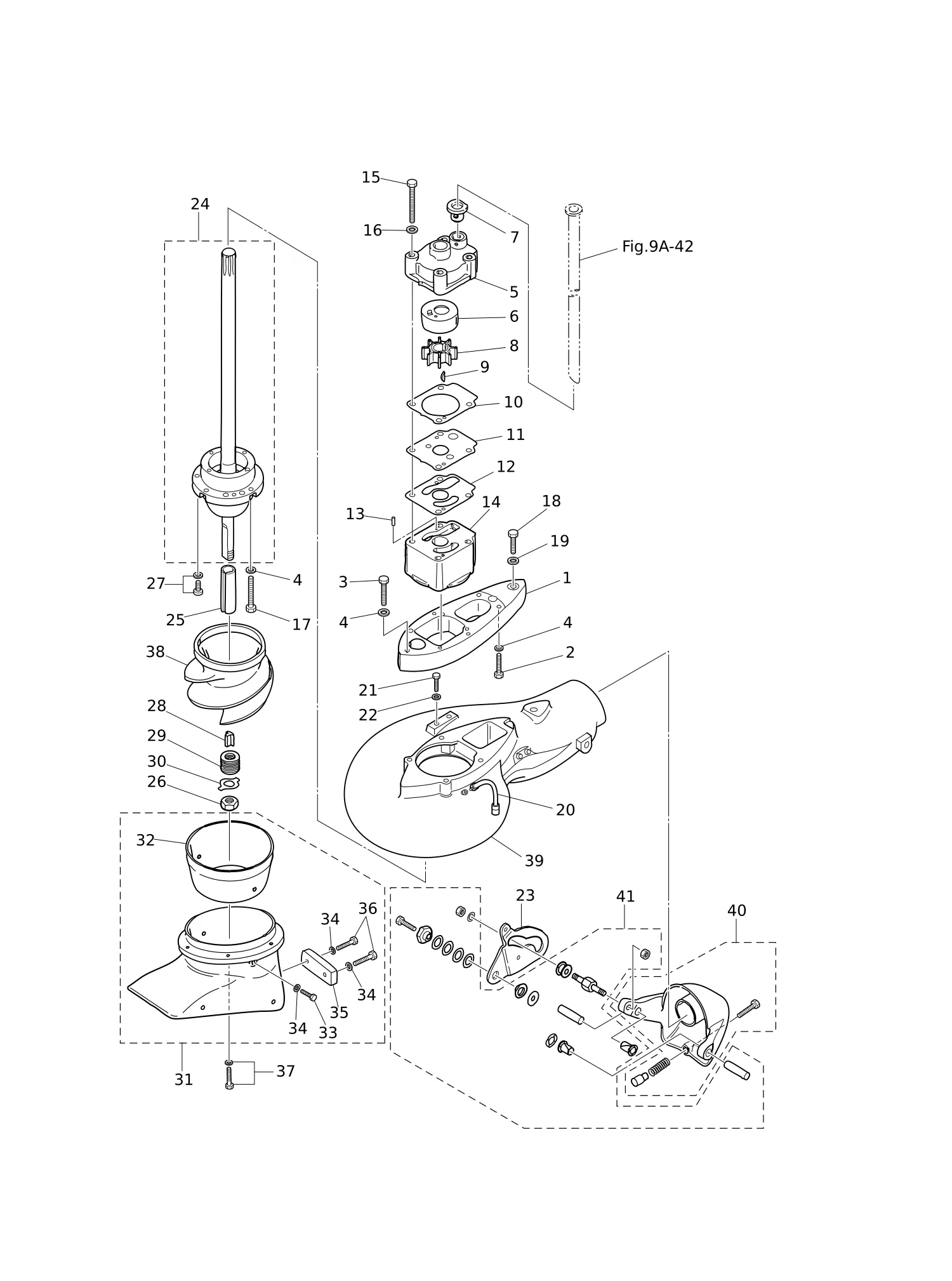

Рис. 10ВОДОМЁТНЫЙ ДВИГАТЕЛЬ JET DRIVE

REF	Номер детали	Наименование	Кол-во
1	3FG-04308-0	Переходник корпуса спирали	1
2	910103-0830	* Болт	4
3	9161E3-0840	* Болт	1
4	940203-0800	** Шайба 8.4-15.5-1.6	9
5	348-65016-1	Корпус насоса (верхний)	1
6	348-65011-0	* Вкладыш корпуса насоса	1
7	3B7-65014-0	Уплотнение водяной трубы (нижнее)	1
8	345-65021-0	* Крыльчатка водяного насоса	1
9	332-65022-0	* Шпонка 20-4.6-2	1
10	348-65018-0	* Прокладка корпуса насоса	1
11	3FG-65025-0	Направляющая пластина водяного насоса	1
12	3EF-65029-0	Прокладка направляющей пластины	1
13	334-65012-0	Установочный штифт 4-10	2
14	3EF-65017-0	Корпус насоса (нижний)	1
15	910103-0670	Болт	4
17	9101E3-0850	Болт	4
18	3EF-60001-0	Болт	1
19	940103-1000	Шайба	1
20	3EF-65304-0	Шланг в сборе	1
22	940103-0600	* ШАЙБА	2
23	3EF-65306-0	Кулачок переключения	1
24	3FG-65310-0	Гребной вал с корпусом подшипника в сборе	1
25	3HT-64236-0	Ведущая втулка	1
26	3EF-62139-1	Гайка	1
27	921503-6516	Винт	2
28	3HT-65022-0	Шпонка	1
29	3EF-61309-0	Регулировочная шайба	8
30	3EF-10069-0	Стопорная шайба	1
31	3EF-65315-0	Корпус водозаборника в сборе	1
32	3EF-65317-0	* Вкладыш крыльчатки	1
33	910103-0616	БОЛТ	2
34	941303-0600	* Пружинная шайба	4
35	3EF-60218-0	* Анод	1
36	910103-0625	Болт	2
37	910103-5620	Болт	6
38	3HT-65313-0	Крыльчатка	1
39	3FG-65321-0	Корпус спирали в сборе	1
40	3EF-65322-0	Узел реверсной заслонки	1
41	3EF-65323-0	Комплект тяг переключения	1

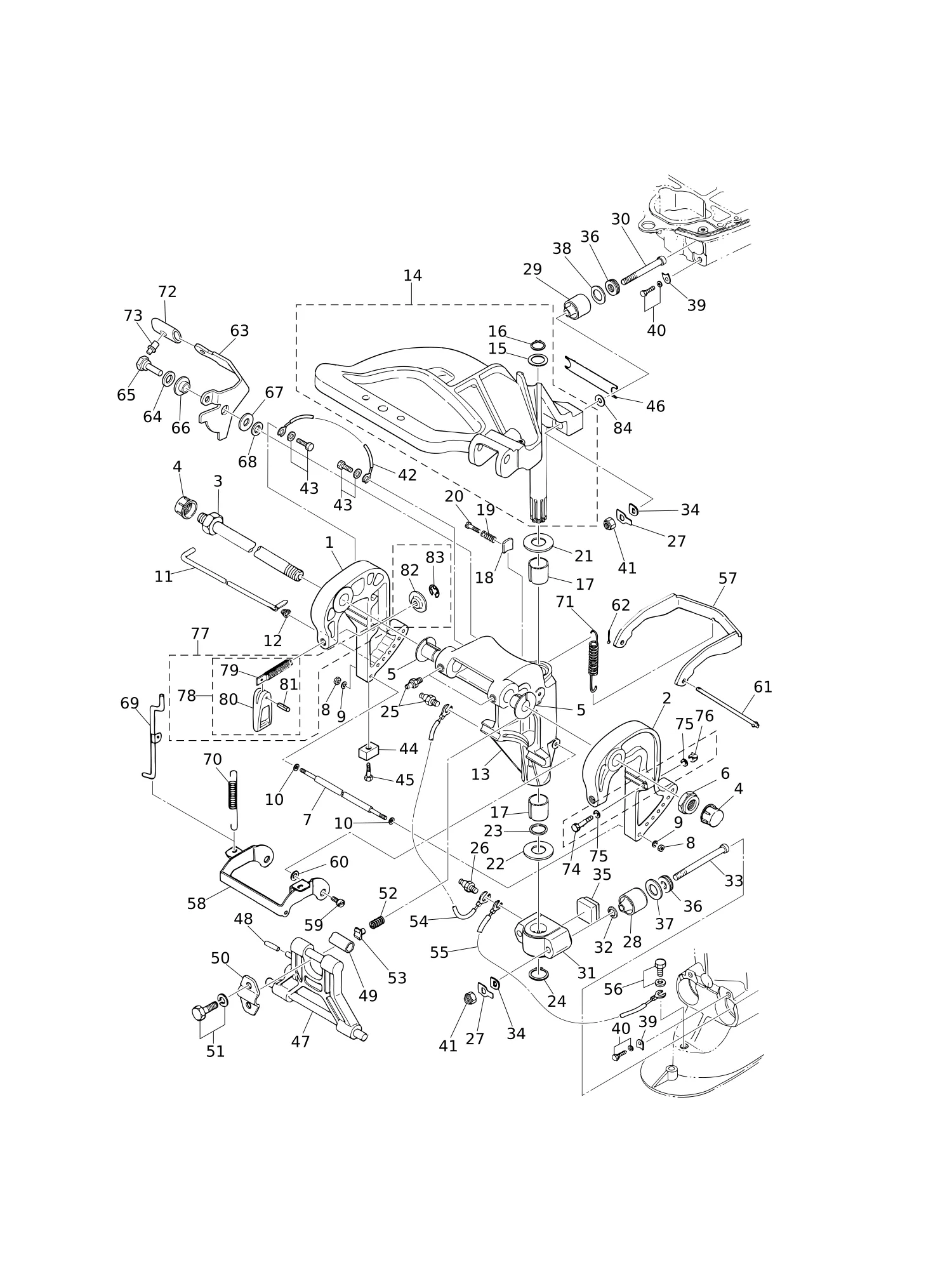

Рис. 11КРОНШТЕЙН BRACKET

REF	Номер детали	Наименование	Кол-во
1	3AEQ62112-3	Кронштейн струбцины (правый)	1
2	3AEQ62113-3	Кронштейн струбцины (левый)	1
3	3AC-62191-0	Поворотный вал в сборе	1
4	346-62127-0	* Колпачковая гайка	2
5	349-62126-0	Втулка	2
6	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
7	346-62117-1	Дистанционная втулка	1
8	930103-0600	* Гайка	2
10	9401E3-0600	Шайба	2
11	345-62121-1	Упорный стержень	1
12	345-62122-2	Пружина упорного стержня	1
13	349Q62310-4	Поворотный кронштейн	1
14	346Q62010-1	Рулевой вал в сборе	1
15	346-62412-1	Шайба 22.6-30-2	1
16	945103-2200	Стопорное кольцо d=22	1
17	345-62417-0	Втулка 26-32	2
18	345-62441-0	Фрикционная шайба	1
19	346-62421-1	Фрикционная пружина	1
20	9101E3-0830	Болт	1
21	3A0-62423-2	Упорная пластина (верхняя) 27-50-1	1
22	346-62424-1	Упорная пластина (нижняя) 26.5-46-1	1
23	3H8-62415-0	* Уплотнительное кольцо 3.5-25.7	1
24	945103-2500	Стопорное кольцо d=25	1
26	344-67177-1	ПРЕСС-МАСЛЕНКА	2
27	346-61323-0	Стопорная пластина	4
28	346-61302-1	Резиновая подушка (нижняя)	2
29	346-61301-1	Резиновая подушка (верхняя)	2
30	346-61307-2	Болт	2
31	346Q61411-2	Кронштейн крепления	1
32	9401E3-1000	Шайба	2
33	346-61321-2	Болт	2
34	345-61322-2	Шайба	4
35	346-61336-0	Демпфер (нижний)	1
36	346-61333-0	Демпфер (верхний)	4
37	346-61334-0	Шайба 21-35.7-3	2
38	346-61335-0	Стопорная пластина 20-31.7-3	2
39	346-61312-1	Держатель резиновой подушки	4
41	930103-1000	Гайка 10-P1.5	4
42	398-62396-1	Провод заземления L=130	1
44	3B7-60218-1	* Анод	1
45	910103-5630	* Болт	1
46	346-61337-0	Демпфер (верхний)	1
47	349Q62993-3	Ограничитель наклона	1
48	951403-0640	Пружинный штифт	1
49	346-62437-0	Втулка 10.2-12-29.5	1
50	346-62439-1	Установочная пластина	1
51	9101E3-5820	Болт	2
52	3C8-62421-1	Фрикционная пружина	1
53	346-62438-0	Установочная шайба	1
55	3A3-62396-1	Провод заземления L=110	1
56	910103-5612	Болт	1
57	346-66322-0	Замок реверса	1
58	349-66313-0	Рычаг замка реверса	1
59	336-66319-1	Поворотный болт	2
61	346-66321-0	Тяга замка реверса	1
62	951503-0212	ШПЛИНТ 2-12	1
63	3P0-66311-0	Рычаг замка реверса	1
65	3AL-05254-0	Болт с буртиком 6-8	1
66	3AL-05212-0	Втулка 8.1-20	1
67	3AA-83719-0	* Шайба 8.5-18-1.6	1
68	3R0-66308-0	* Шайба 6-16-1.5	1
69	349-66312-0	Тяга замка реверса	1
70	346-66323-1	Пружина рычага замка реверса	1
71	346-66331-0	ПРУЖИНА ФИКСАТОРА ЗАДНЕГО ХОДА (S)	1
71	3R0-66332-0	ПРУЖИНА ФИКСАТОРА ЗАДНЕГО ХОДА (L)	1
72	3AL-66333-0	РУКОЯТКА РЫЧАГА ФИКСАТОРА ЗАДНЕГО ХОДА	1
73	346-66334-0	* УПОР	1
74	916103-0885	БОЛТ	2
75	940103-0800	* Шайба	4
76	930103-0800	Гайка	2
77	3RSQ62105-1	Комплект струбцины	2
78	3RSQ62108-0	* Струбцина в сборе	1
79	3RS-62106-0	** Струбцина	1
80	3RSQ62102-0	** Ручка струбцины	1
81	951403-0622	** Пружинный штифт	1
82	332-62101-1	Подушка винтового зажима	1
83	945303-0500	Стопорное кольцо E d=5	1
84	3KM-61322-0	Шайба 10.1-22-1.5	2

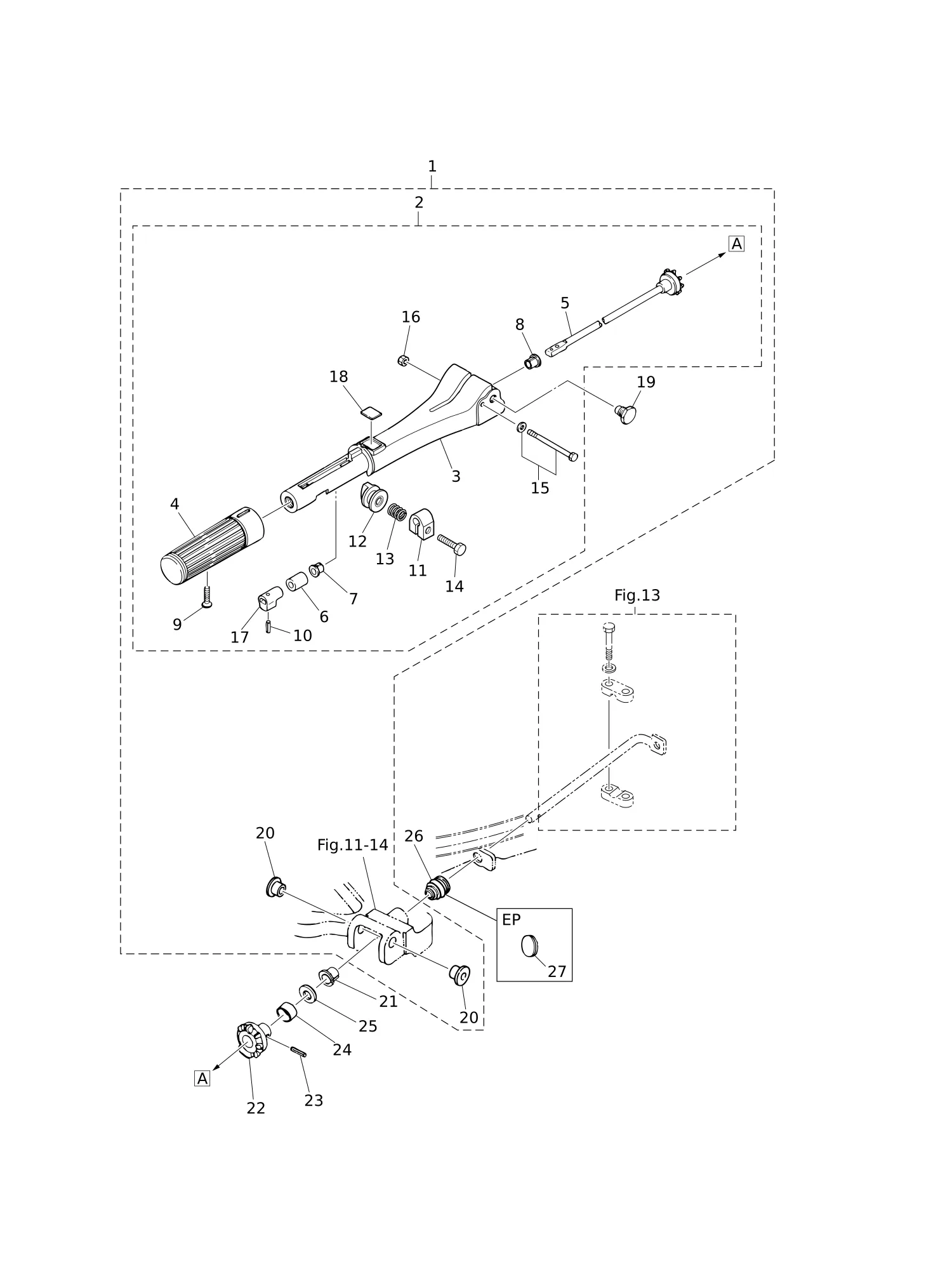

Рис. 12РУЛЕВАЯ РУКОЯТКА TILLER HANDLE

REF	Номер детали	Наименование	Кол-во
1	398Q63003-4	* Румпель в сборе	1
2	3M3Q63005-3	* Румпель в сборе (подузел)	1
3	3NTQ63011-0	** Румпель	1
4	398-63012-0	* РУКОЯТКА	1
5	398-63041-0	** ВАЛ ДРОССЕЛЯ	1
6	345-63048-0	* ДЕМПФЕР ВАЛА ДРОССЕЛЯ	1
8	3NT-63046-0	** Втулка	1
9	921803-0525	* ВИНТ	1
10	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	1
11	3V1-63035-1	** ФРИКЦИОННАЯ НАКЛАДКА	1
12	3V1-63077-0	** РЕГУЛИРОВОЧНАЯ ГАЙКА	1
13	3V1-63036-0	** ПРУЖИНА	1
14	910103-0625	Болт	1
15	9101E3-5675	** БОЛТ	1
16	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	1
17	398-63053-0	* ПРОСТАВКА	1
18	369-72019-2	** Наклейка дросселя	1
19	346-63201-3	* Болт 9.7-11-12-8.5	2
20	3NT-63207-0	* Втулка	2
21	350-63046-0	* ВТУЛКА 8.4-10-11	1
22	346-63064-0	* УНИВЕРСАЛЬНАЯ ШЕСТЕРНЯ	1
23	951403-0414	* ПРУЖИННЫЙ ШТИФТ 4-14	1
24	346-63066-1	* ВТУЛКА 15.9-17-9	1
25	940103-0800	* Шайба	1
26	345-66226-0	Втулка 17-3	1
27	345-67117-0	ВТУЛКА 17-2.7	1

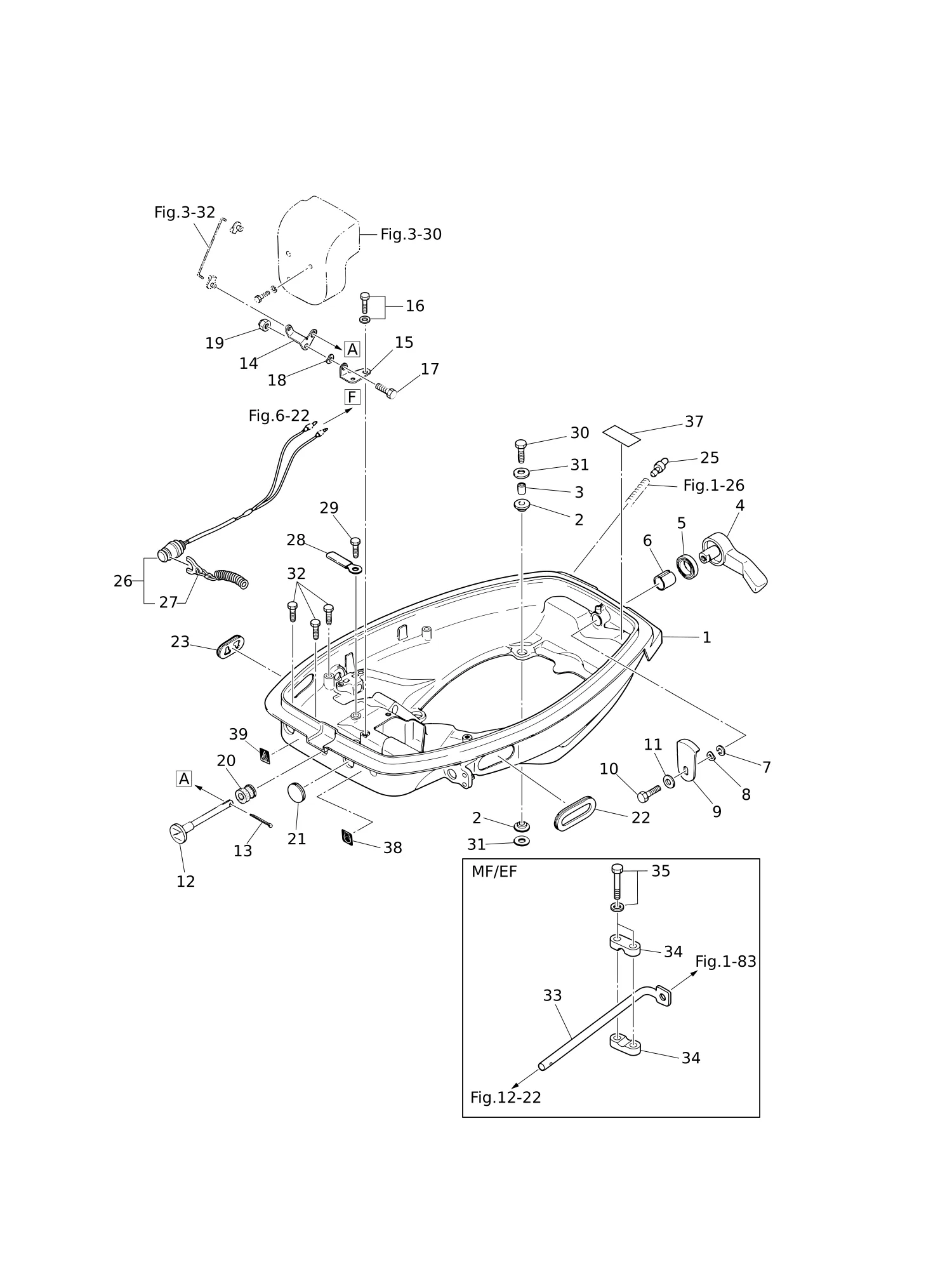

Рис. 13НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	3KMQ67100-0	Поддон	1
2	346-67113-0	Опора 8.5-14-2.5	8
3	346-67114-1	Проставка 6.2-9-15.7	4
4	338Q67141-0	РЫЧАГ КРЮКА	1
5	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
6	350-67105-0	ВТУЛКА РЫЧАГА КРЮКА 14-16.5-17.7	1
7	3C8-67146-0	ШАЙБА 14-22-1	1
8	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
9	345-67142-1	КРЫШКА КРЮКА	1
10	910103-0612	Болт	1
11	3C8-66308-0	ШАЙБА 6-16-1.5	1
12	346-67151-1	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
13	951503-0212	ШПЛИНТ 2-12	1
14	346-67152-0	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
15	346-67153-0	Кронштейн рычага подсоса	1
16	910103-5612	Болт	2
17	910103-0614	** Болт	1
18	941403-0600	Пружинная шайба d=6	1
19	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	1
20	346-67104-0	Втулка тяги подсоса	1
21	345-67161-0	* Втулка 22-3	1
22	346-67165-0	* Втулка	1
22	346-83732-0	* Втулка	1
23	353-67162-0	Втулка	1
25	3BA-01138-0	Штуцер	1
26	398-06830-0	Выключатель стоп-сигнала в сборе	1
27	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
28	336-06973-0	Хомут 6-9.5L	1
29	921503-5612	Винт	1
30	9101E3-0630	Болт	4
31	346-67115-0	* ШАЙБА 6.5-21-1	8
32	910121-0612	БОЛТ	3
33	346-63061-2	* Ось дроссельной заслонки	1
34	345-63063-0	* Опора оси дроссельной заслонки	2
35	910103-7630	Болт	2
37	361-72026-1	Наклейка свечи зажигания (BR7HS10)	1
38	3VS-67587-0	* Наклейка запуска	1
39	3AC-72200-0	* Наклейка выключателя стоп	1

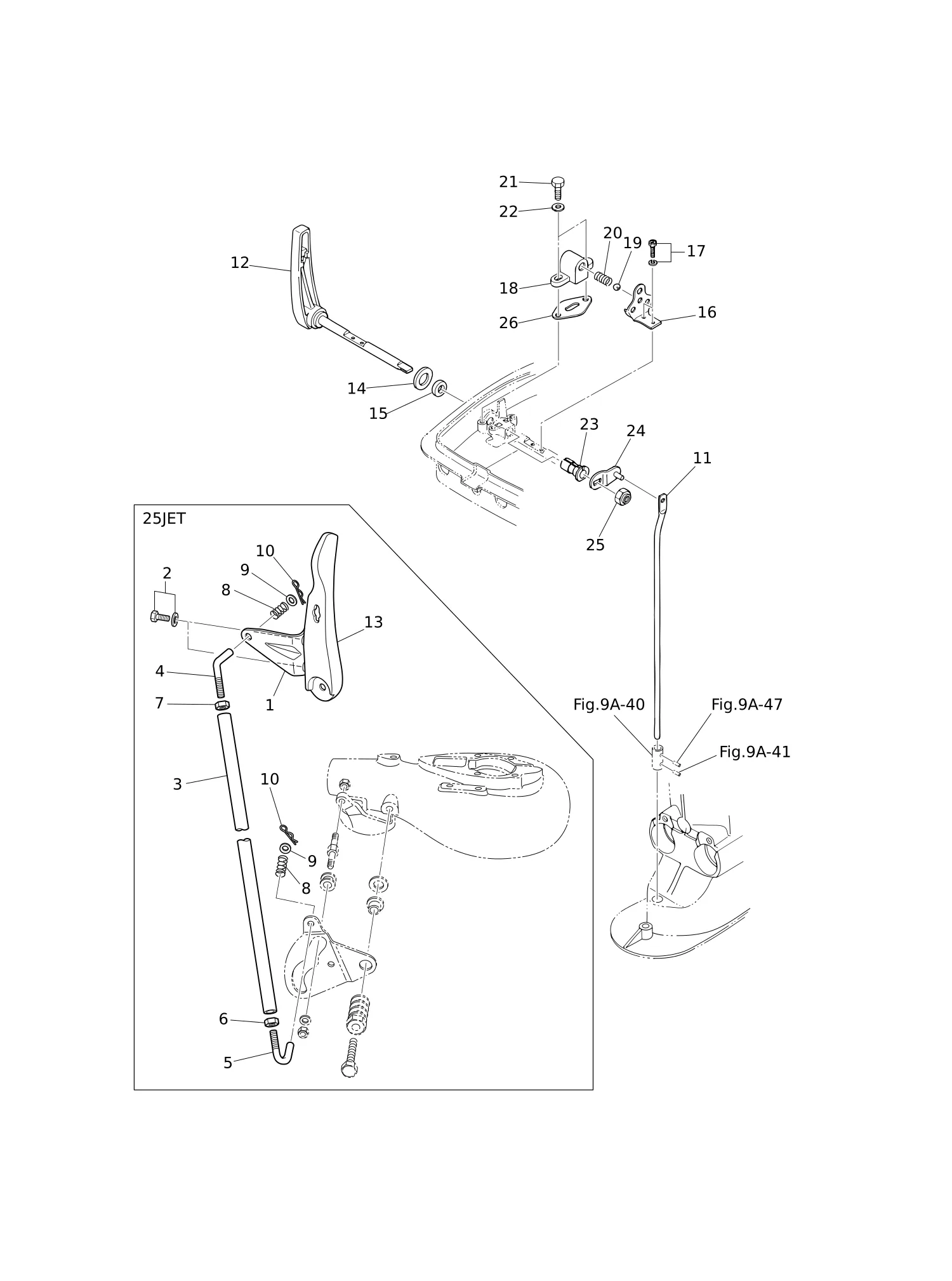

Рис. 14ПЕРЕКЛЮЧЕНИЕ SHIFT

REF	Номер детали	Наименование	Кол-во
1	3FG-64293-0	Пластина	1
2	9101E3-5616	* Болт	2
3	3EF-66211-0	Тяга переключения	1
4	3EF-76076-0	Соединительная тяга	1
5	3EG-76076-0	Соединительная тяга	1
6	3EF-61114-0	Гайка	1
7	930103-0600	* Гайка	1
8	3EF-66336-0	Пружина	2
10	3EF-65307-1	Пружинный штифт	2
11	346-66211-1	Тяга переключения	1
12	346Q66110-2	Рычаг переключения	1
13	3FGQ66110-2	Рычаг переключения	1
14	346-66138-0	Проставка 18.2-26-3	1
15	345-66137-0	Сальник 10-20-4	1
16	346-66121-0	Упор рычага переключения	1
17	910903-6512	Болт	2
18	345-66115-0	Держатель упора рычага переключения	1
19	965002-1605	Шарик 5/16	1
20	332-66112-0	Пружина	1
21	910103-0616	БОЛТ	2
21	910114-0616	Болт	2
22	940103-0600	* ШАЙБА	2
23	346-67101-0	Втулка 10-12.8-28.5	1
24	346-66225-1	Рычаг тяги переключения	1
25	930403-1000	* ГАЙКА НЕЙЛОНОВАЯ 10-P1.5	1
26	345-66119-0	Прокладка t=0.2	1

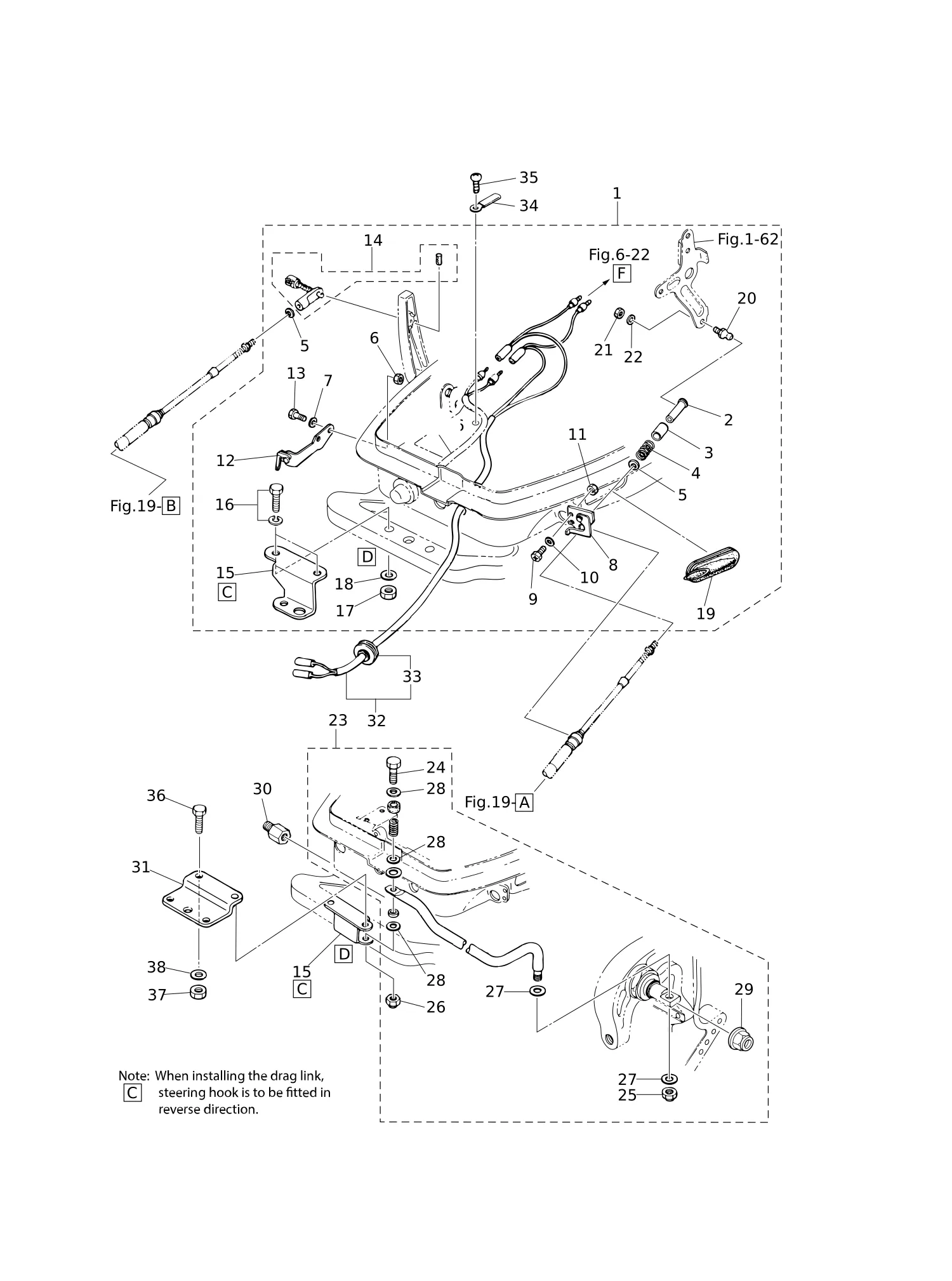

Рис. 15КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL PARTS

REF	Номер детали	Наименование	Кол-во
1	3A1-83880-1	Фитинг дистанционного управления в сборе	1
2	3A1-83722-0	* Держатель шарового шарнира	1
3	332-83723-0	* Крышка держателя	1
4	332-83724-0	* Пружина	1
5	332-83725-0	* Шайба 5.5-14-1.2	2
8	345-83820-0	* Зажим троса в сборе	1
9	910403-0518	* БОЛТ	2
10	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
11	930103-0500	* ГАЙКА	2
12	346-83870-0	* КРОНШТЕЙН ТРОСА СЦЕПЛЕНИЯ В СБОРЕ	1
13	910103-0620	Болт	2
14	3A1-83710-1	* СОЕДИНИТЕЛЬ ТРОСА В СБОРЕ	1
15	346-84830-1	* КРЮК РУЛЕВОГО УПРАВЛЕНИЯ	1
16	910103-6830	БОЛТ	2
19	346-83732-0	* Втулка	1
20	345-83721-0	* ШАРОВОЕ СОЕДИНЕНИЕ	1
21	930103-0600	* Гайка	1
22	941303-0600	* Пружинная шайба	1
23	346-84905-1	РУЛЕВАЯ ТЯГА В СБОРЕ	1
24	910103-0835	БОЛТ	1
25	353-84918-0	* Гайка нейлоновая 3/8-24UNF	1
26	930403-0800	* Нейлоновая гайка 8-P1.25	1
27	353-84916-0	* Шайба 9.6-18-2	2
29	3F3-84908-0	* Кольцо уплотнительное	1
30	353-84904-0	ПРОСТАВКА ТЯГИ УПРАВЛЕНИЯ	1
31	346-84901-0	ПЛАСТИНА РЕГУЛИРОВОЧНОЙ МУФТЫ	2
32	361-83857-0	ТРОС АВАРИЙНОЙ ОСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ	1
32	3P0-83857-0	ТРОС АВАРИЙНОЙ ОСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ	1
33	345-76023-0	* Втулка 22-2.5	1
34	336-06973-0	Хомут 6-9.5L	1
35	921503-0612	Винт	1
36	910103-0830	* Болт	4
37	930103-0800	Гайка	4
38	940103-0800	* Шайба	4

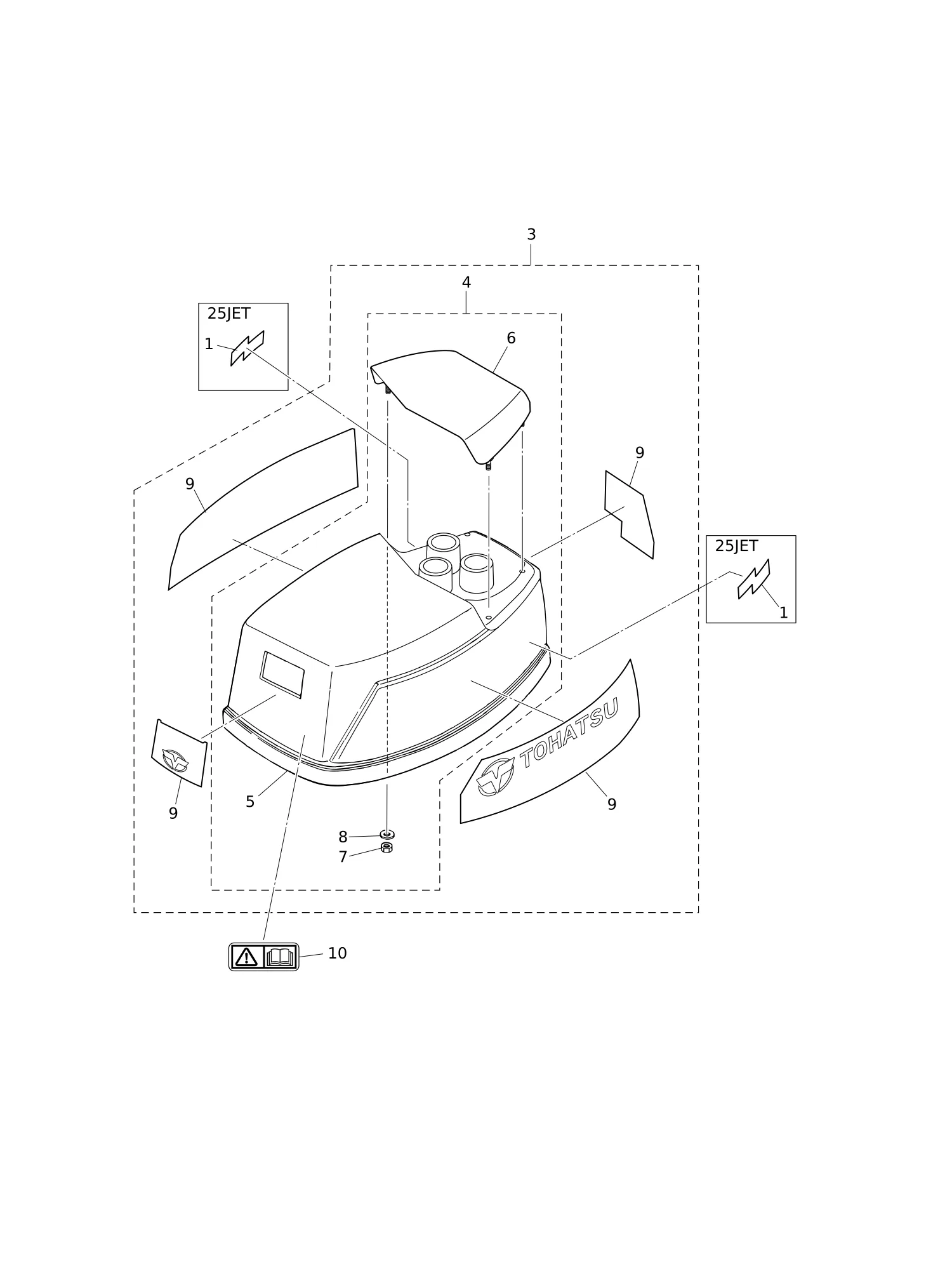

Рис. 16ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3HT-67564-1	Наклейка водомёта	2
3	3KMQ67645-3	Кожух верхний в сборе	1
4	3KMQ67640-1	* Кожух верхний (подузел)	1
5	3KL-67501-0	** Уплотнение верхнего кожуха	1
6	3KMQ67521-0	** РУКОЯТКА НАКЛОНА	1
7	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	4
8	3C8-66308-0	ШАЙБА 6-16-1.5	4
9	3KM-87801-2	* Комплект наклеек (M30H)	1
9	3MV-87801-2	* Комплект наклеек (M25H)	1
10	3F0-72185-0	Наклейка предупреждения	1

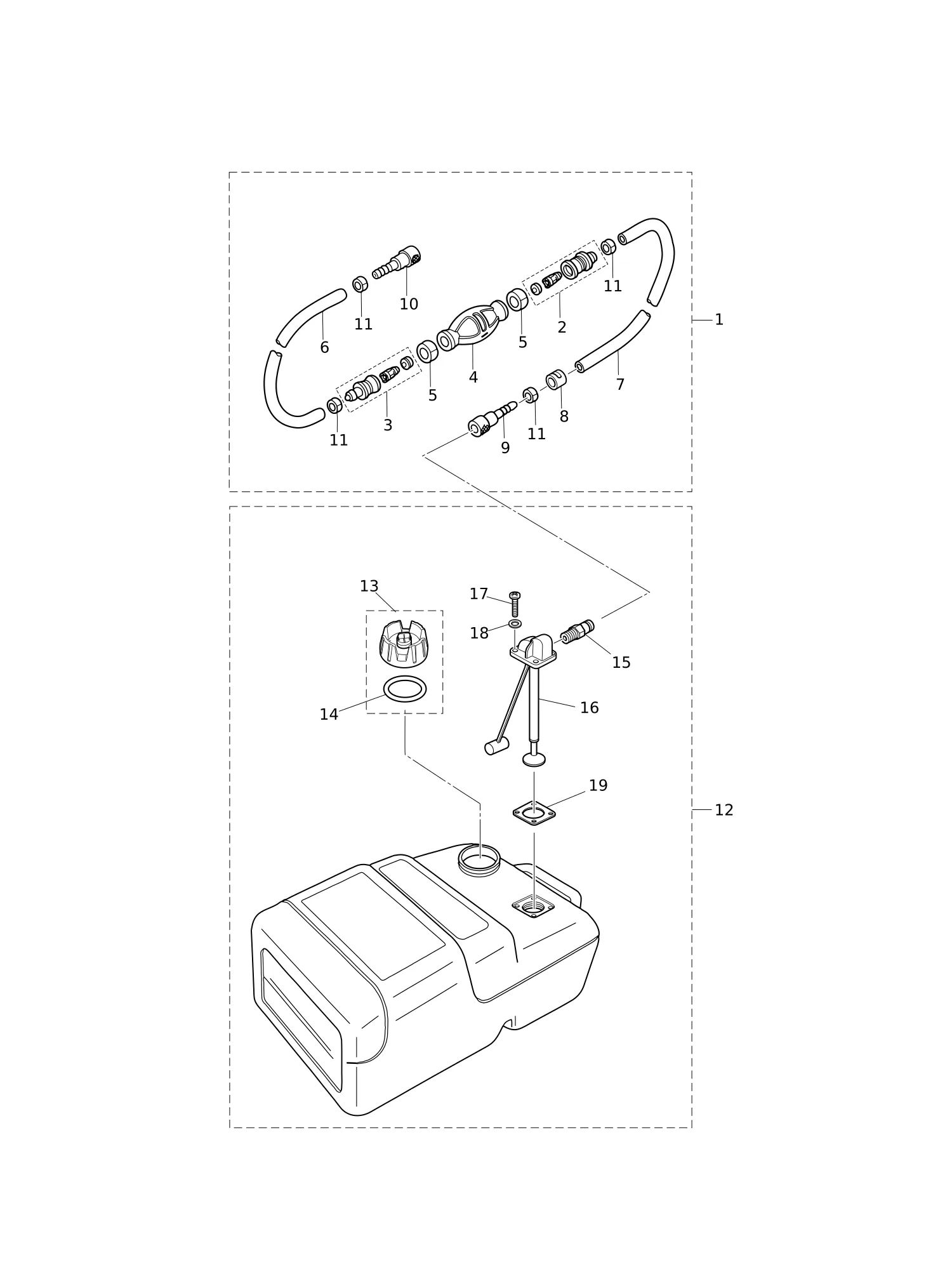

Рис. 17ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	3B7-70200-5	Груша топливная в сборе	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
5	3C7-70217-0	* ХОМУТ	2
6	98AB-70-700	* ШЛАНГ	1
7	98AB-701600	* ШЛАНГ	1
8	3B7-70280-1	МЕТКА ТОПЛИВНОГО РАЗЪЕМА	1
9	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
10	3GF-70250-1	Топливный разъем	1
11	332-70201-0	* ХОМУТ	4
12	3KZ-70177-0	Топливный бак в сборе 25Л	1
13	3RS-70020-0	* Крышка топливного бака в сборе	1
14	3RS-70021-0	** ПРОКЛАДКА КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ БАКА	1
15	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)	1
16	3AC-70157-0	* ЗАБОРНИК ТОПЛИВА В СБОРЕ С ДАТЧИКОМ УРОВНЯ	1
17	3AC-70140-0	* ВИНТ	4
18	3AC-70145-0	* ШАЙБА	4
19	3AC-70150-0	* ПРОКЛАДКА	1

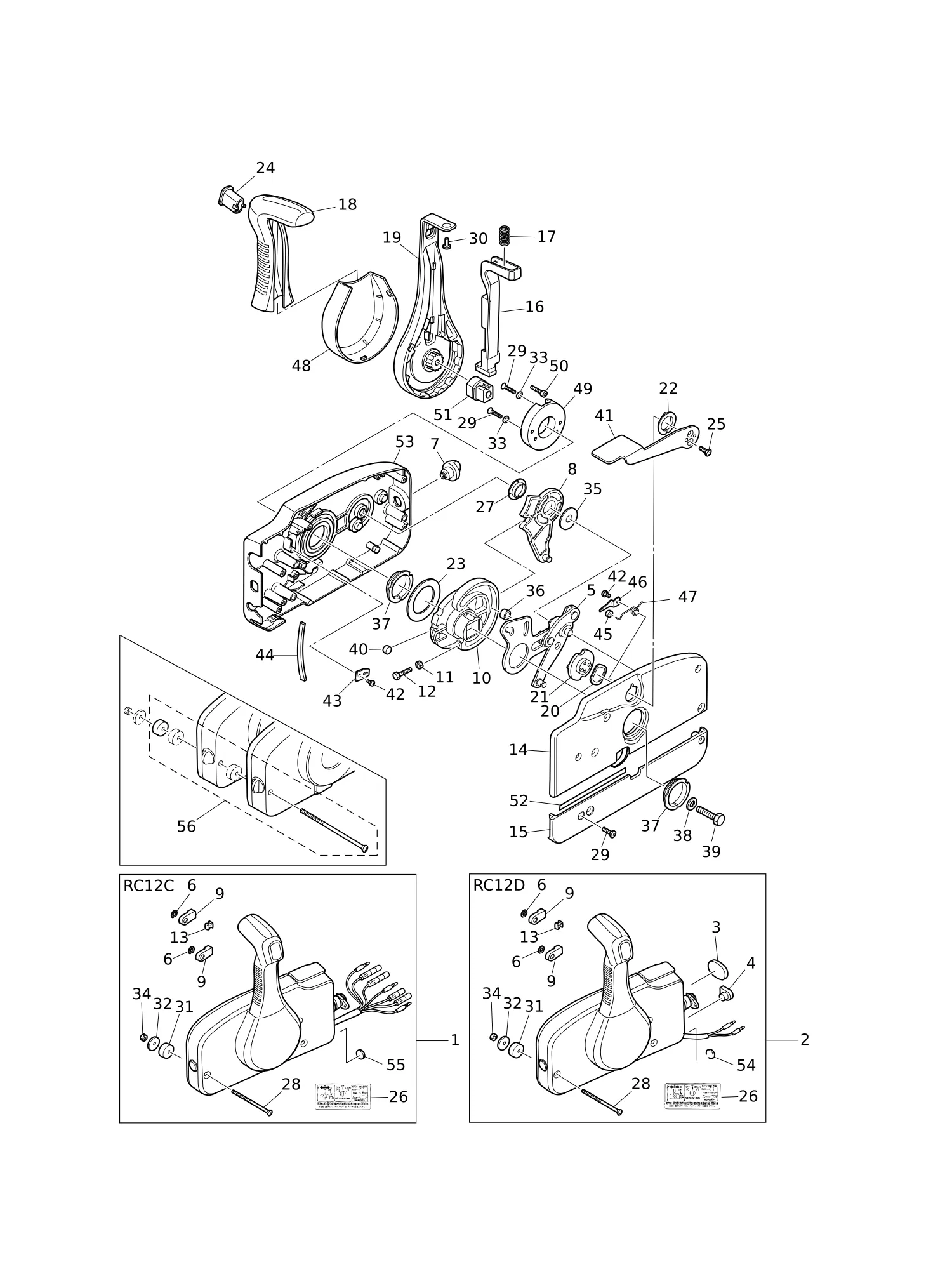

Рис. 18КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3U2B84350-1	Головка дистанционного управления в сборе (RC12C)	1
2	3U2B84360-1	Головка дистанционного управления в сборе (RC12D)	1
3	3U2-84416-0	* Втулка	1
4	353-84321-0	* ВТУЛКА	1
5	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
6	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
7	3U2-84414-0	* Втулка	1
8	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
9	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
10	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
11	930103-0500	* ГАЙКА	1
12	910103-0525	* БОЛТ	1
13	3A3-84376-0	* ВТУЛКА	1
14	3U2B84441-0	* ЗАДНИЙ КОРПУС	1
15	3U2B84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
16	3U2-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
17	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
18	3U2-84404-0	* РУКОЯТКА	1
19	3U2-84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
20	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
21	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
22	3A3-84435-0	* ВТУЛКА	1
23	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
24	3U2-84452-0	* Заглушка переключателя наклона	1
25	921603-0512	* ВИНТ	2
26	3U2-84339-1	* Наклейка инструкции	1
27	3A3-84432-0	* ВТУЛКА	1
28	3U2-84375-0	* ВИНТ	3
29	3VK-84375-0	* ВИНТ	7
30	3VL-84375-0	* ВИНТ	1
31	3A3-84374-0	* ПРОСТАВКА	3
32	353-84371-0	* ШАЙБА	3
33	3U2-84371-0	* ШАЙБА	2
34	930103-0600	* Гайка	3
35	3A3-84383-0	* ШАЙБА	1
36	3A3-84421-0	* РОЛИК	1
37	3U2-84431-0	* ВТУЛКА	2
38	940103-0800	* Шайба	1
39	3U2-84442-0	* БОЛТ	1
40	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
41	3U2B84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
42	921503-0406	* ВИНТ	3
43	3A3-84423-0	* ФИКСАТОР	1
44	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	6
45	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
46	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
47	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
48	3VK-63107-0	* КРЫШКА	1
49	3U2-63506-0	* ДЕРЖАТЕЛЬ	1
50	3U2-84917-0	* БОЛТ	1
51	3U2-77367-0	* СОЕДИНЕНИЕ	1
52	3U2-72187-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (SIGP)	1
53	3U2B84440-0	* ПЕРЕДНИЙ КОРПУС	1
54	369-84418-0	* ВТУЛКА	1
55	361-84415-0	* ВТУЛКА	1
56	3A3-81301-0	КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ДВУХ ДВИГАТЕЛЕЙ	1

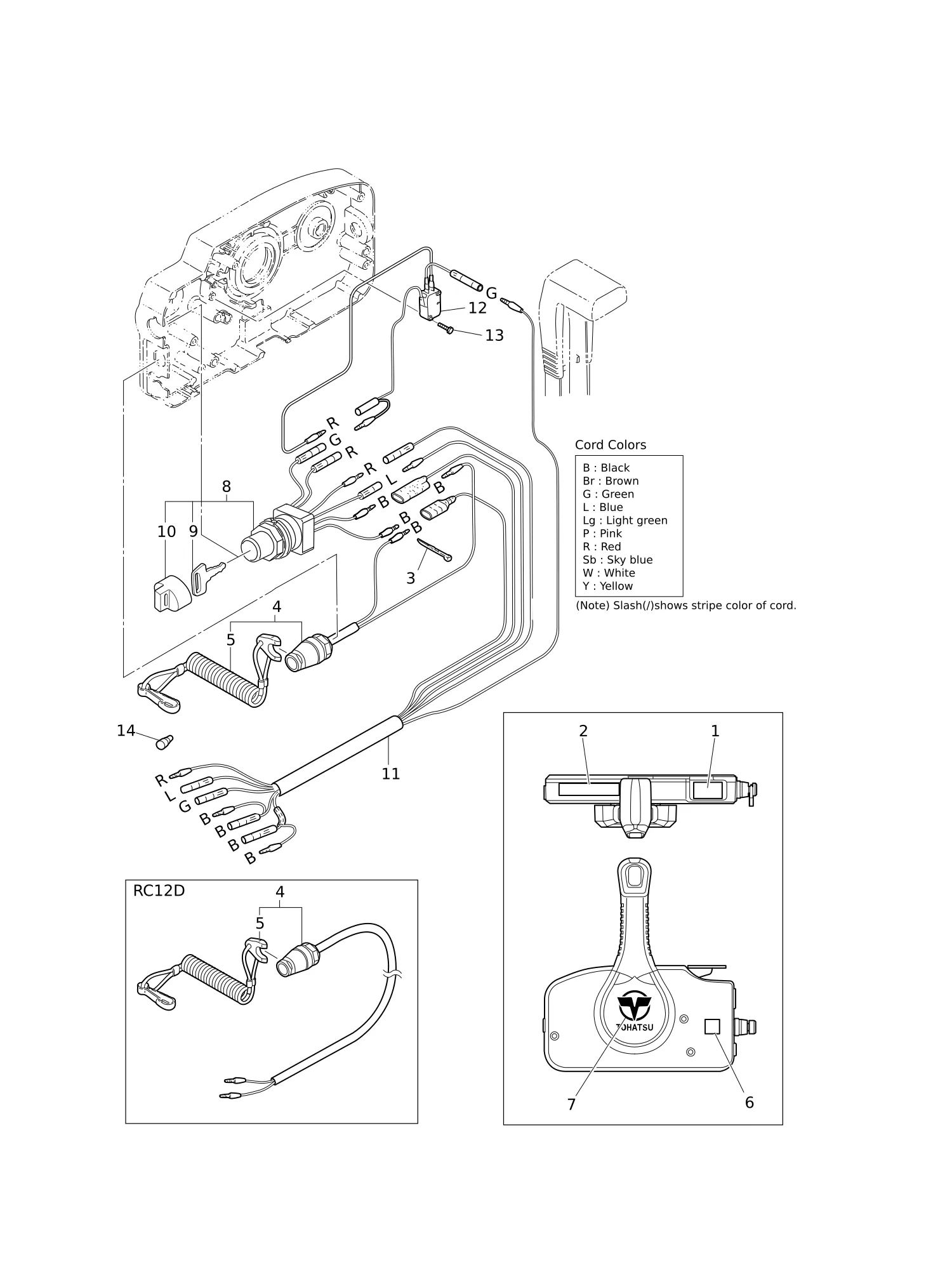

Рис. 19КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	3U2-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
2	3U2-84336-1	Наклейка положения переключения	1
3	3U2-84398-0	ХОМУТ	3
4	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
5	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
6	3U2-72200-0	НАКЛЕЙКА СТОП-ПЕРЕКЛЮЧАТЕЛЯ	2
7	3U2-84334-0	НАКЛЕЙКА ЛОГОТИПА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
8	3GF-76020-0	ЗАМОК ЗАЖИГАНИЯ В СБОРЕ	1
9	3GF-76217-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76218-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76219-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
10	3GF-76205-0	* ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ	1
11	361-76110-1	ТРОС В СБОРЕ	1
12	3A3-76086-1	ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
13	921503-5316	Винт	2
14	3A3-76037-0	* Разъём кабельного наконечника	1

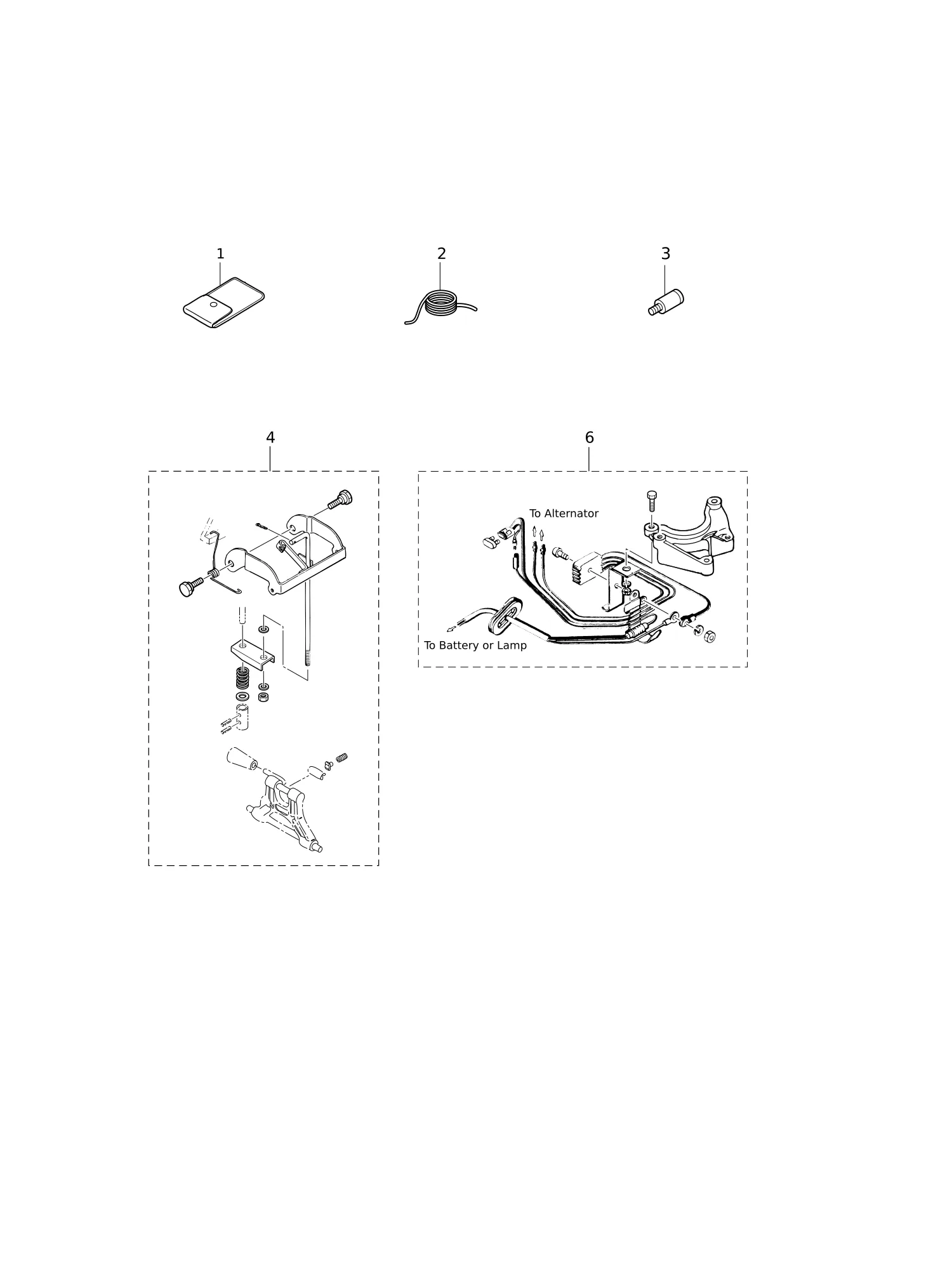

Рис. 20ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ (АКСЕССУАРЫ) (1) OPTIONAL PARTS (ACCESSORIES) (1)

REF	Номер детали	Наименование	Кол-во
1	3C8-72100-1	НАБОР ИНСТРУМЕНТОВ	1
2	3B7-72201-0	СТРАХОВОЧНЫЙ ТРОС φ6-1600	1
3	336-60007-0	Пробка для промывки	1
4	3P0-66901-0	КОМПЛЕКТ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
6	346-76160-2	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1

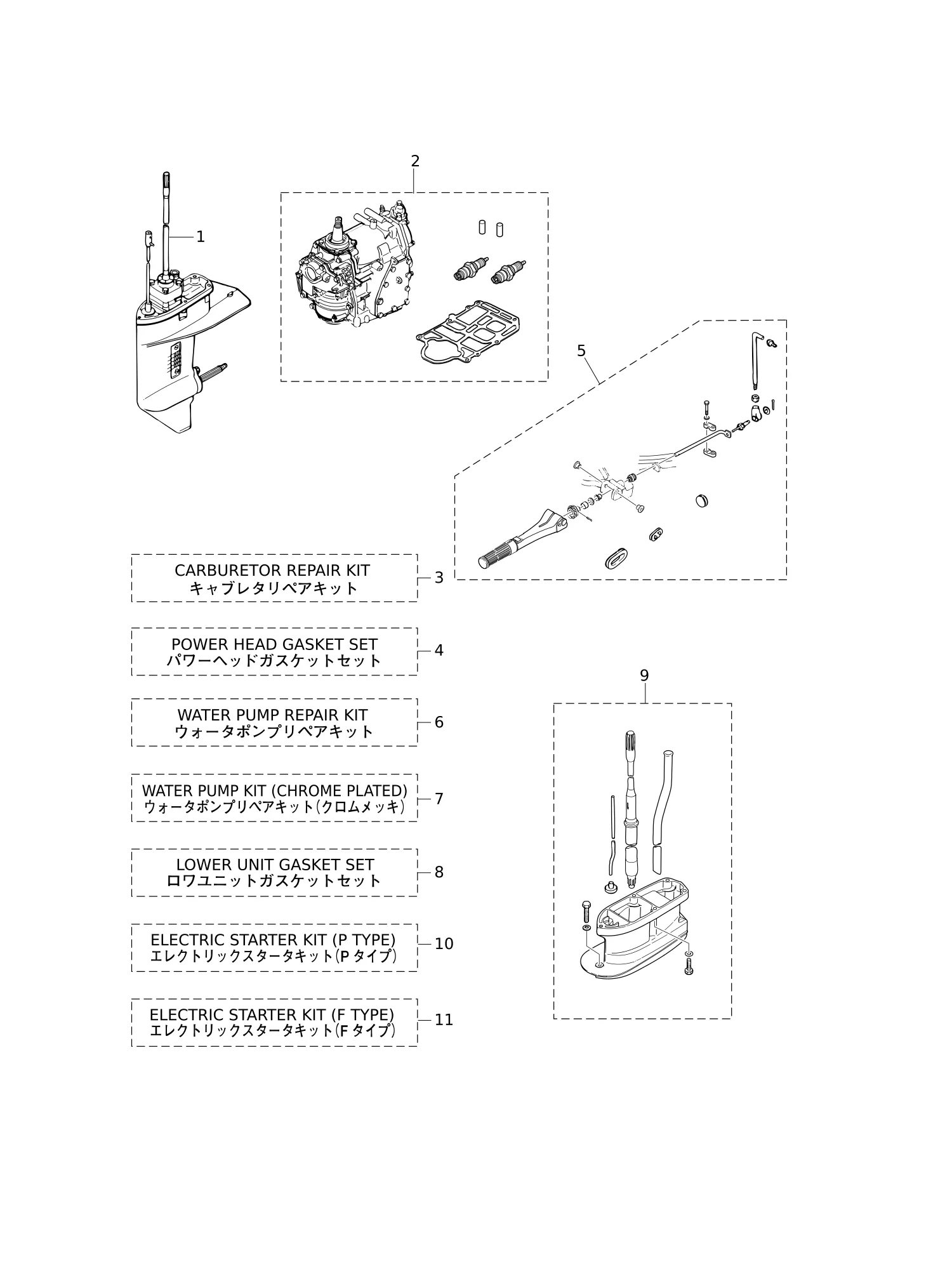

Рис. 21СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	346Q87301-C	НИЖНИЙ УЗЕЛ В СБОРЕ (S)	1
1	346Q87302-C	НИЖНИЙ УЗЕЛ В СБОРЕ (L)	1
2	3P1B87090-D	Комплект короткого блока двигателя	1
3	334-03242-0	* ИГЛА КЛАПАНА	1
3	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
3	344-03244-0	* СТОПОР	1
3	346-03222-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОПЛАВКОВОЙ КАМЕРЫ	1
3	346-03231-0	* ПОПЛАВОК	1
3	346-03232-0	* ОСЬ РЫЧАГА ПОПЛАВКА	1
3	346-03256-0	* РЕЗИНОВЫЙ КОЛПАЧОК	1
3	346-03265-0	* СТОПОРНЫЙ ВИНТ	1
3	346-03266-0	* ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
3	346-87122-0	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
3	3B7-03240-0	* ИГЛА ПОПЛАВКА	1
3	922503-6414	* ВИНТ	4
4	126-00121-0	Сальник 30-45-8	1
4	338-01403-0	* Уплотнительное кольцо 2-55.5	1
4	346-00122-0	* САЛЬНИК 24-40-8	1
4	346-01005-3	* Прокладка головки блока цилиндров	1
4	346-01032-0	* Прокладка крышки термостата	1
4	346-01215-0	Сальник 16-28-6	1
4	346-01216-0	Кольцо уплотнительное 1.7-59	1
4	346-01303-1	Прокладка основания двигателя	1
4	346-02011-1	* ПРОКЛАДКА КАРБЮРАТОРА	1
4	346-02305-2	Прокладка крышки выхлопа	1
4	346-04901-2	* ПРОКЛАДКА	1
4	3A1-87121-6	Комплект прокладок головки блока цилиндров	1
5	345-63063-0	* Опора оси дроссельной заслонки	1
5	345-66226-0	Втулка 17-3	1
5	346-05234-0	Наконечник тяги φ5	1
5	346-63061-2	* Ось дроссельной заслонки	1
5	346-63064-0	* УНИВЕРСАЛЬНАЯ ШЕСТЕРНЯ	1
5	346-63066-1	* ВТУЛКА 15.9-17-9	1
5	346-67165-0	* Втулка	1
5	348-63715-1	Тяга 5-75L	1
5	350-63046-0	* ВТУЛКА 8.4-10-11	1
5	353-67162-0	Втулка	1
5	353-83728-1	ШТИФТ	1
5	398Q63003-4	* Румпель в сборе	1
5	3AA-83719-0	* Шайба 8.5-18-1.6	1
5	3B7-63733-0	Фиксатор тяги 5-2.5	1
5	3KKQ63000-3	Комплект румпеля	1
5	910103-7630	Болт	2
5	940103-0800	* Шайба	1
5	951403-0414	* ПРУЖИННЫЙ ШТИФТ 4-14	1
5	951603-0800	* Шплинт d=8	1
6	332-65022-0	* Шпонка 20-4.6-2	1
6	348-65011-0	* Вкладыш корпуса насоса	1
6	348-65025-0	* Направляющая пластина водяного насоса	1
6	361-87322-0	Ремкомплект водяного насоса	1
6	9101E3-5652	Болт	4
7	345-65021-0	* Крыльчатка водяного насоса	1
7	361-65231-0	Комплект водяного насоса (хромированный)	1
7	361-65238-0	* Втулка корпуса насоса	1
7	361-65239-0	* Направляющая пластина водяного насоса	1
8	332-60006-1	* Прокладка 8.1-15-1	3
8	332-60103-0	* Уплотнительное кольцо 3-62.5	1
8	332-66021-0	* Уплотнительное кольцо 2.4-5.8	1
8	336-62415-0	* Уплотнительное кольцо 3.5-36	1
8	346-65013-0	* Сальник 17-30-9	1
8	346-87321-7	Комплект прокладок редуктора	1
8	348-65018-0	* Прокладка корпуса насоса	1
8	348-65029-1	* Прокладка направляющей пластины	1
8	3AC-60111-0	* Сальник 18-28-5	2
8	3C8-66032-0	* Уплотнительное кольцо 3.5-21.7	1
9	346-64303-5	* Гребной вал (UL)	1
9	346-65120-0	* Водяная труба (UL)	1
9	346-66014-1	* Тяга кулачка (UL)	1
9	346-66037-0	* Держатель тяги кулачка	1
9	346Q61110-5	* Корпус удлинителя	1
9	346Q87314-6	Комплект удлинительного корпуса (UL)	1
9	3P0-66233-0	Шайба 8.1-16-1.5	5
9	9161E3-0835	Болт	4
9	9161E3-0845	* Болт	1
10	336-06973-0	Хомут 6-9.5L	1
10	345-76023-0	* Втулка 22-2.5	1
10	345-76072-1	* Тяга	1
10	361-76050-0	* Соленоид воздушной заслонки	1
10	361-76149-0	* Спиральная защитная трубка	1
10	3KM-76100-0	Комплект электростартера (P)	1
10	921503-0612	Винт	1
10	921503-6408	Винт	3
10	930403-0400	Нейлоновая гайка 4-P0.7	1
10	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
11	334-76141-1	Кабель стартера L=150	1
11	336-76091-0	Провод с хомутом 100	2
11	346-76007-0	* Демпфер	1
11	346-76010-0	* Стартер в сборе	1
11	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
11	346-76043-2	* Кронштейн стартерного реле	1
11	346-76081-1	* Кронштейн выключателя нейтрали	1
11	353-06281-0	* Держатель клеммы кабеля	1
11	353-06283-0	Втулка 6.4-10-4.7	2
11	361-76026-0	* Главный выключатель в сборе	1
11	3A1-76082-0	* Рычаг выключателя нейтрали	1
11	3A3-76145-0	Колпачок клеммы 8-13-28	2
11	3B2-76062-0	* Провод предохранителя L=355	1
11	3B2-76120-1	* Кабель аккумулятора L=2000	1
11	3B2-76147-2	* Кабель стартера L=200	1
11	3B7-63731-0	Шайба 12.5-24-1	1
11	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
11	3G2-76060-0	* Выпрямитель в сборе	1
11	3G2-76142-0	* Кабель заземления	1
11	3KM-76300-0	Комплект электростартера (F)	1
11	3M4-76084-0	* Проставка 12-14-2.2	1
11	3NV-76080-0	Выключатель нейтрали	1
11	3P0-06091-1	Маховик с шестернёй	1
11	3PR-06972-0	Хомут 6.5-47.5P	3
11	910103-0612	Болт	1
11	910103-0616	БОЛТ	1
11	910103-0620	Болт	2
11	910903-6508	* Болт	3
11	910903-6616	* Болт	3
11	916103-0835	* Болт	2
11	921503-0525	Винт	1
11	930103-0500	* ГАЙКА	1
11	930103-0600	* Гайка	3
11	930103-0800	Гайка	2
11	941303-0500	* ПРУЖИННАЯ ШАЙБА	1
11	941303-0600	* Пружинная шайба	3
11	941303-0800	* Пружинная шайба	2
