东发 Tohatsu M40/50D2/MW50D2 2014 - — взрыв-схемы и запчасти

两冲程 2-Stroke · 2014 年 · 手册号 002-21038-A · 共 20 个部位 · 677 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВПУСКНОЙ КОЛЛЕКТОР · ЛЕПЕСТКОВЫЙ КЛАПАН 4ВПУСКНОЙ ГЛУШИТЕЛЬ · КАРБЮРАТОР 5ТОПЛИВНАЯ МАГИСТРАЛЬ 6ДРОССЕЛЬ 7РУЧНОЙ СТАРТЕР 8МАГНЕТО 9ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР)10ЭЛЕКТРОКОМПОНЕНТЫ (C.D. БЛОК)11ЭЛЕКТРОКОМПОНЕНТЫ (СХЕМА)12МАСЛЯНЫЙ НАСОС (МОДЕЛЬ С АВТОСМЕШИВАНИЕМ)13КОРПУС ВЕДУЩЕГО ВАЛА 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ) M40/50D2 15РЕДУКТОР (ГРЕБНОЙ ВАЛ) M40/50D2 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ) MW50D2 17РЕДУКТОР (ГРЕБНОЙ ВАЛ) MW50D2 18КОРПУС (РУЧНОЙ НАКЛОН)19РУЧНОЙ НАКЛОН 20КОРПУС (ПОДЪЕМ И НАКЛОН)

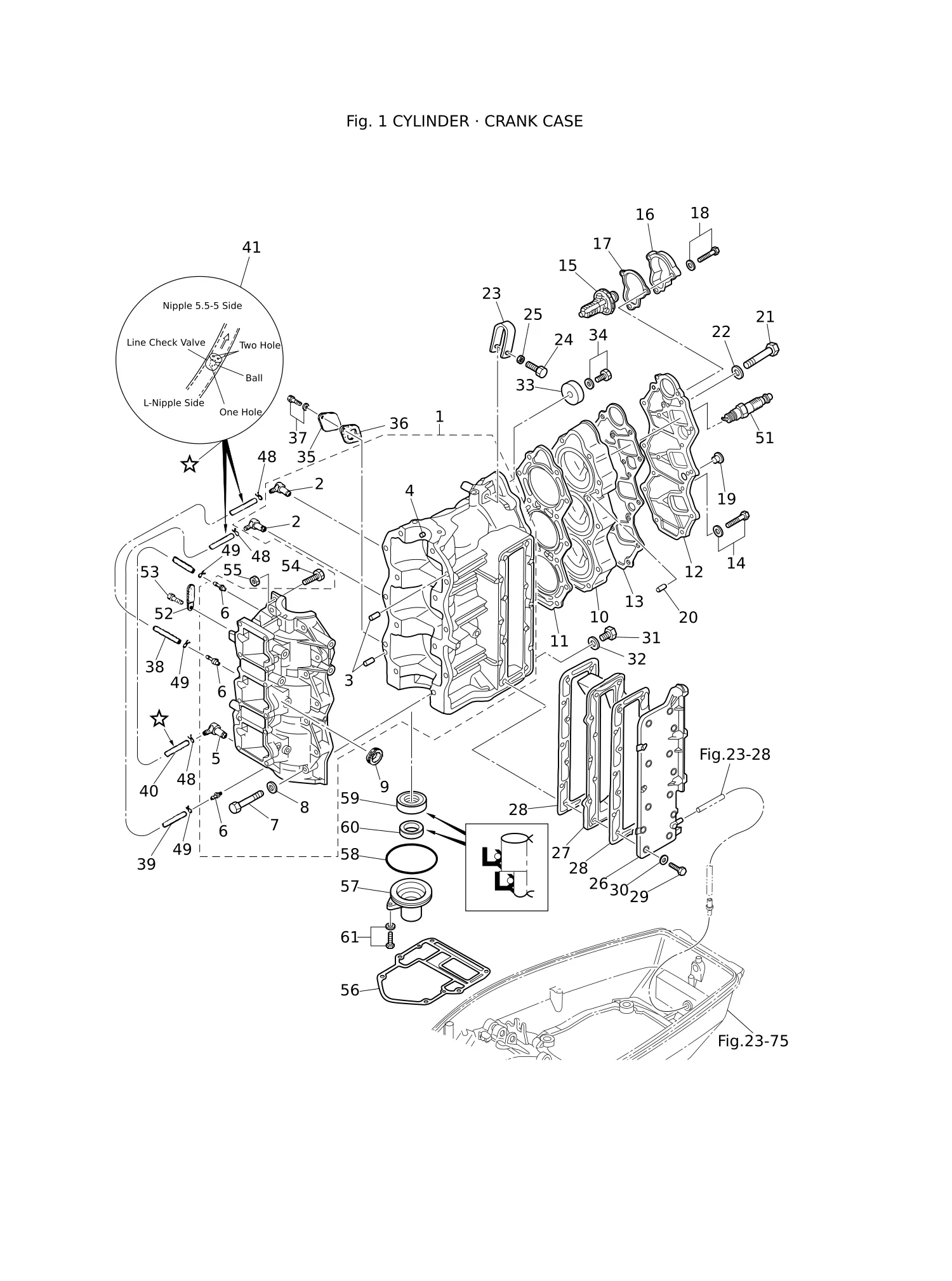

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	3C8B01105-1	Блок цилиндров с картером в сборе	1
1	3E3B01105-1	Блок цилиндров с картером в сборе	1
4	345-00117-0	* Установочный штифт	1
5	393-01137-0	* Ниппель	1
6	393-01131-0	* Ниппель 5.5-5	3
7	916124-0845	* Болт	14
8	940103-0800	* Шайба	14
9	3B7-76093-0	Втулка 25-5	1
10	3C8B01001-2	Головка цилиндра	1
11	3C8-01005-5	* Прокладка головки цилиндра	1
12	3C8B01021-0	Крышка головки цилиндра	1
13	3C8-01024-1	* Прокладка крышки головки цилиндра	1
14	3C8-01113-0	Болт	4
15	353-01030-0	Термостат	1
15	3S7-01030-0	Термостат	1
16	353B01031-0	Крышка термостата	1
16	3B7B01031-0	Крышка термостата	1
17	353-01032-0	* Прокладка крышки термостата	1
18	9101E3-5625	* БОЛТ	3
19	3B7-01046-0	* Пробка	1
20	345-01111-0	Установочный штифт 6-12	2
21	3C8-01012-0	Болт головки цилиндра	14
22	3C8-01015-0	Шайба	14
23	3C8-01513-1	Подвеска	1
24	9101F4-0835	Болт	1
25	940121-0800	** Шайба	1
26	3C8B02301-1	Крышка выхлопа (наружная)	1
27	3C8-02302-0	Крышка выхлопа (внутренняя)	1
28	3C8-02305-2	* Прокладка крышки выхлопа	2
29	9161F9-0630	Болт	14
30	9401E3-0600	Шайба	14
31	9106E3-0808	БОЛТ	1
32	332-60006-0	* Прокладка 8.1-15-1	1
33	338-60218-2	* АНОД	1
35	3C8-09081-1	Крышка	1
36	3C8-09082-2	* Прокладка	1
37	910103-6616	БОЛТ	2
38	98AL-40-160	Шланг	1
39	98AL-40-220	Шланг	1
40	98AL-40-330	Шланг	1
41	393-01160-0	Обратный клапан	3
48	3T5-01133-0	Хомут φ8	3
49	338-01133-0	Хомут φ7	3
51	9701-1-1015	Свеча зажигания (BR7HS10)	3
51	9701-1-1016	Свеча зажигания (BR8HS10)	3
52	309-06972-0	Хомут 6.5-47.5P	1
53	910103-0610	* БОЛТ	1
54	910103-0630	** Болт	1
55	930103-0600	* Гайка	1
56	3C8-01303-4	* Прокладка основания двигателя	1
57	3C8-01291-0	Головка картера	1
58	346-01216-0	Кольцо уплотнительное 1.7-59	1
59	334-00122-0	* Сальник 25-40-8	1
60	3C8-01215-0	* Сальник 16-28-7	1
61	910103-5620	Болт	2

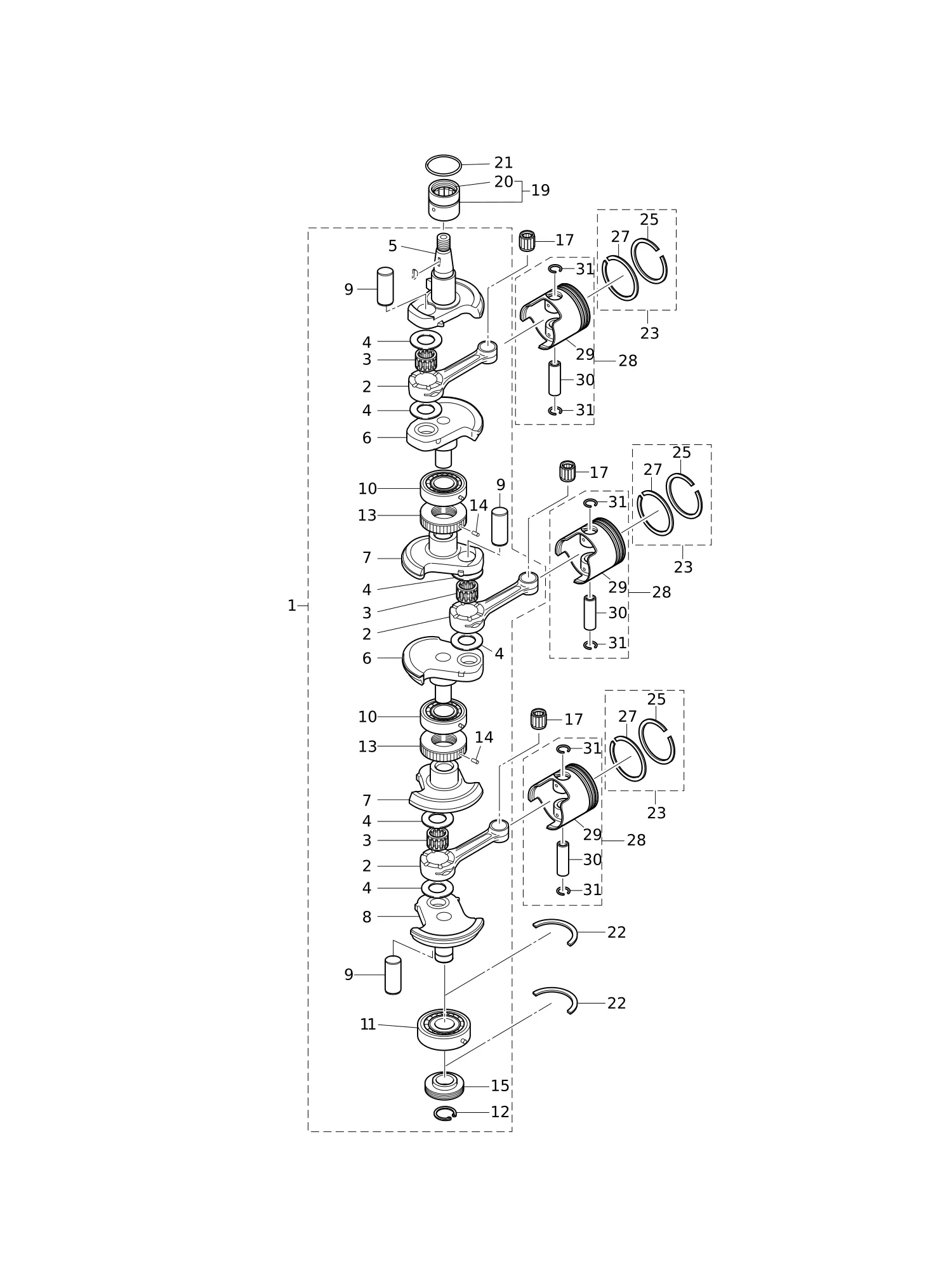

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3E5-00050-1	Коленчатый вал в сборе с шестернёй	1
2	345-00040-1	* Шатун	3
3	345-00043-0	* Роликовый подшипник 25-32-20	3
4	345-00045-0	* Шайба подшипника нижней головки шатуна	6
5	3C8-00031-1	* Коленчатый вал A	1
6	3C8-00032-0	* Коленчатый вал B	2
7	3C8-00033-0	* Коленчатый вал C	2
8	3C8-00034-0	* Коленчатый вал D	1
9	348-00061-1	* Шатунная шейка	3
10	3C8-00114-0	* Коренной подшипник 6305R	2
11	3J2-00114-0	* ГЛАВНЫЙ ПОДШИПНИК 6305	1
12	945107-2500	* СТОПОРНОЕ КОЛЬЦО d=25	1
13	3C8-00051-2	* Лабиринтное уплотнение	2
14	951407-0308	* Штифт пружинный 3-8	2
15	3C8-09060-0	* Приводная шестерня масляного насоса	1
17	345-00042-0	РОЛИКОВЫЙ ПОДШИПНИК 17-21-27	3
19	3C8-00113-0	Коренной подшипник	1
20	3C8-00121-0	* Сальник 32-42-6	1
21	3C8-00108-0	* Кольцо уплотнительное 2.4-39.7	1
22	346-00115-0	УПОРНАЯ ПЛАСТИНА	2
23	3E3-87123-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	3
23	3E3-87124-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ (0.5 O/S)	3
25	356-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	1
25	356-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 O/S)	1
27	346-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	1
27	346-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 O/S)	1
28	3E3-87130-0	Ремкомплект поршня	3
28	3E3-87131-0	Ремкомплект поршня (0.5 O/S)	3
29	3C8-00001-4	* Поршень	1
29	3C8-00004-4	* ПОРШЕНЬ (0.5 O/S)	1
30	3C8-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
31	334-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2

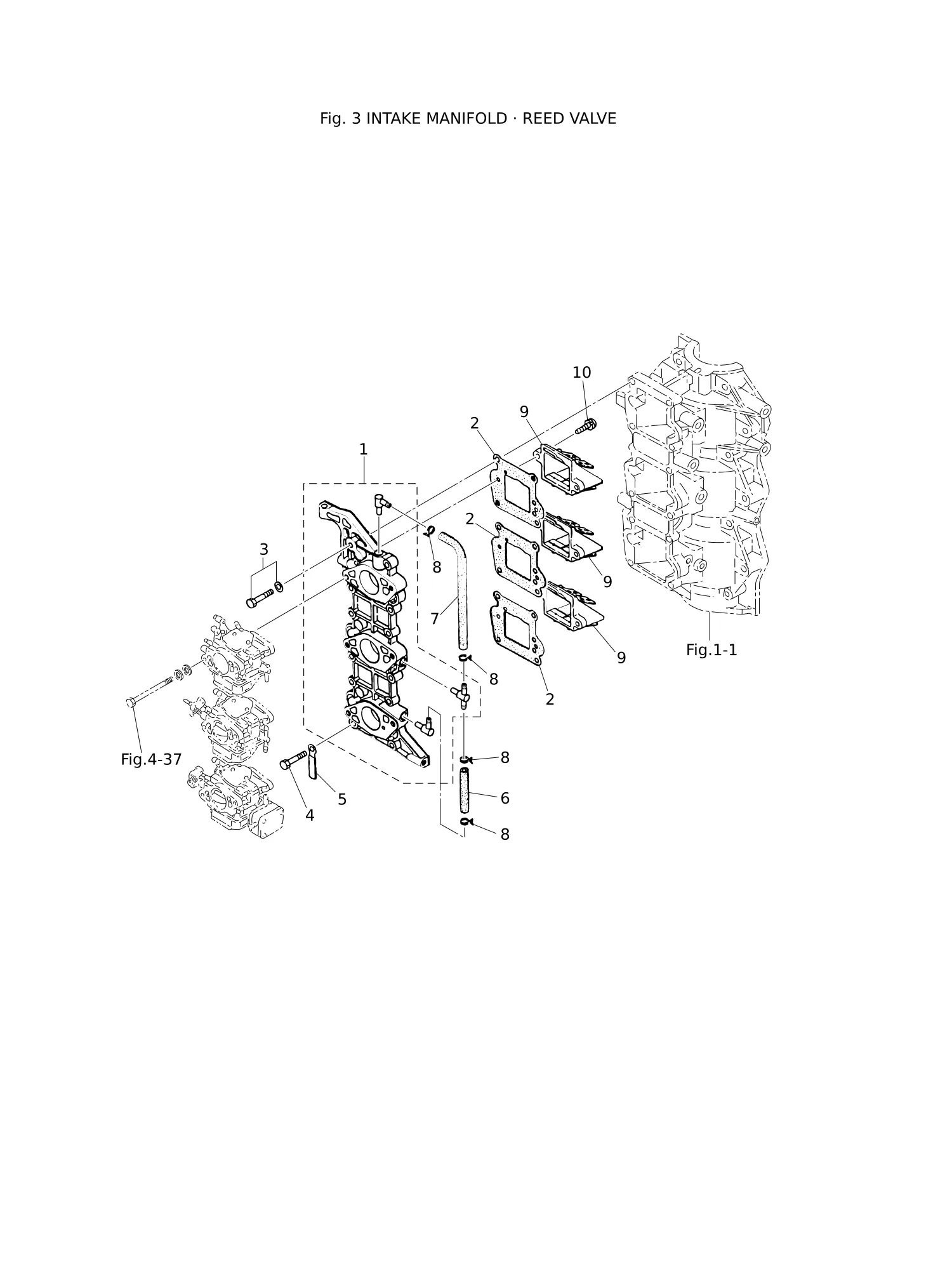

Рис. 3ВПУСКНОЙ КОЛЛЕКТОР · ЛЕПЕСТКОВЫЙ КЛАПАН INTAKE MANIFOLD · REED VALVE

REF	Номер детали	Наименование	Кол-во
1	3C8B02020-0	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
1	3E3B02020-0	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
2	3C8-02104-2	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА	3
3	910103-5625	БОЛТ	11
4	910103-0625	Болт	1
5	309-06972-0	Хомут 6.5-47.5P	1
6	98AB-50-065	ШЛАНГ	1
7	98AB-50-155	ШЛАНГ	1
8	338-02215-0	Хомут φ10	4
9	3C8-02100-1	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	3
9	3T5-02100-1	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	3
10	921521-6516	ВИНТ	6

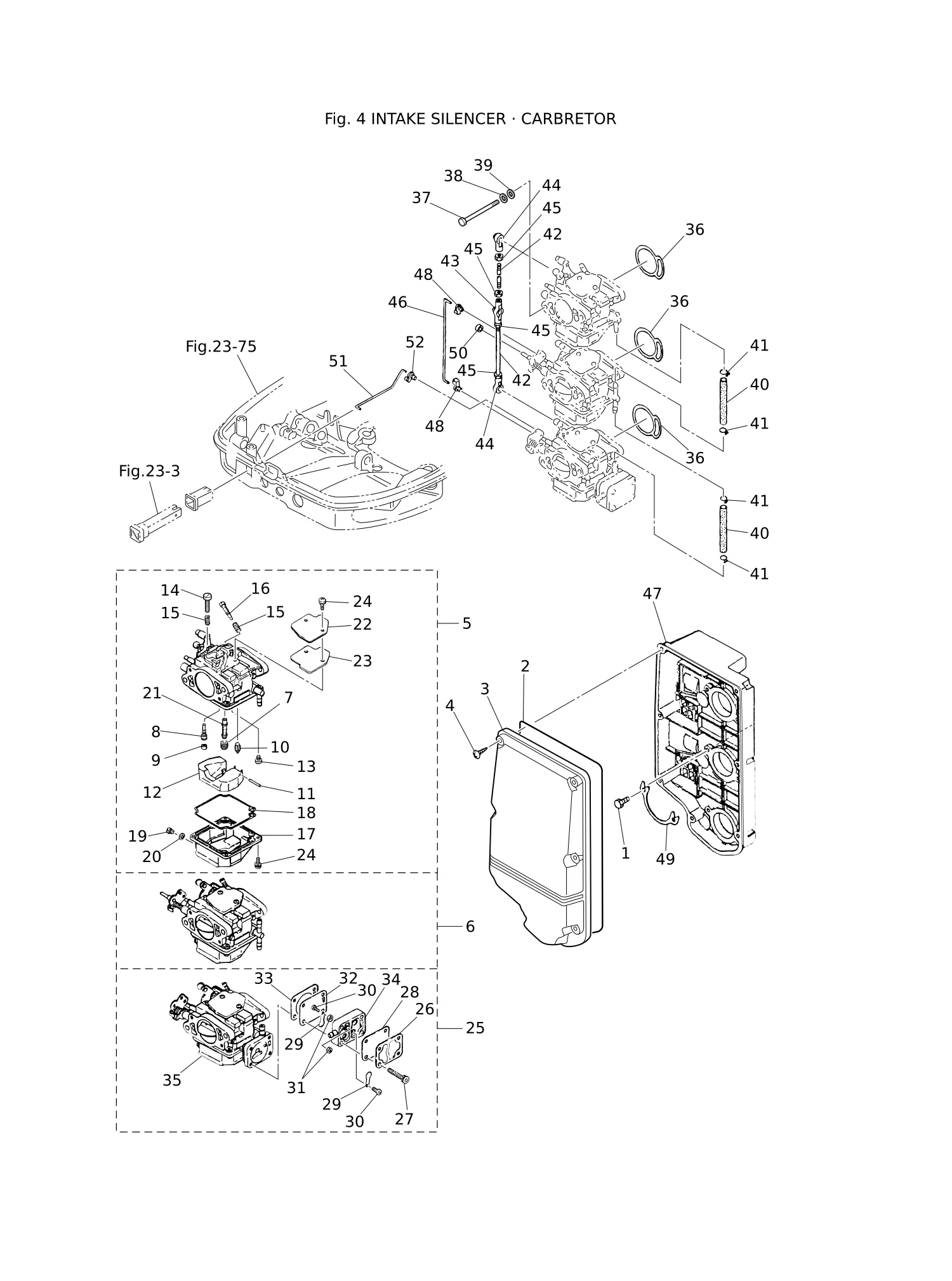

Рис. 4ВПУСКНОЙ ГЛУШИТЕЛЬ · КАРБЮРАТОР INTAKE SILENCER · CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	3C8-02420-0	БОЛТ 5-16	6
2	3C8-02418-0	ПРОКЛАДКА	1
3	3C8-02415-0	КРЫШКА ВПУСКНОГО ГЛУШИТЕЛЯ	1
4	3F3-02423-0	САМОРЕЗ 5-30	7
5	3C8-03200-5	КАРБЮРАТОР В СБОРЕ	1
5	3E3-03200-4	КАРБЮРАТОР В СБОРЕ	1
6	3C8-03207-5	КАРБЮРАТОР В СБОРЕ (ВТОРОЙ)	1
6	3E3-03207-4	КАРБЮРАТОР В СБОРЕ (ВТОРОЙ)	1
7	3C8-03441-0	* ГЛАВНЫЙ ЖИКЛЕР (#122)	1
7	3E3-03151-1	* ГЛАВНЫЙ ЖИКЛЕР (#135)	1
7	3E3-03445-0	* ГЛАВНЫЙ ЖИКЛЕР (#132)	1
8	3C8-03152-1	* ЖИКЛЕР ХОЛОСТОГО ХОДА (#66)	1
8	3M2-03152-0	* ЖИКЛЕР ХОЛОСТОГО ХОДА (#80)	1
9	3C8-03169-0	* ПРОБКА	1
10	3E3-03147-0	* ИГЛА ПОПЛАВКОВОГО КЛАПАНА	1
11	3C8-03126-0	* ОСЬ ПОПЛАВКА	1
12	3C8-03125-0	* ПОПЛАВОК	1
13	921722-0410	* ВИНТ	1
14	3C8-03179-1	* СТОПОРНЫЙ ВИНТ	1
15	3C8-03157-0	* ПРУЖИНА	2
16	3G2-03156-0	* Регулировочный винт	1
17	3C8-03120-0	* ПОПЛАВКОВАЯ КАМЕРА	1
18	3C8-03121-0	* ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
19	910306-0405	* БОЛТ	1
20	3C8-03193-0	* ПРОКЛАДКА	1
21	3C8-03141-0	* ГЛАВНЫЙ РАСПЫЛИТЕЛЬ	1
21	3E3-03141-0	* ГЛАВНЫЙ РАСПЫЛИТЕЛЬ	1
22	3C8-03181-0	* КРЫШКА КАРБЮРАТОРА	1
23	3C8-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
24	922503-6410	* ВИНТ	6
25	3C8-03210-5	КАРБЮРАТОР В СБОРЕ (ТРЕТИЙ)	1
25	3E3-03210-4	Карбюратор в сборе (третий)	1
26	3C8-04004-0	* Крышка насоса	1
27	3E3-64333-0	* Винт с предварительным покрытием	4
28	3C8-04018-0	* Прокладка крышки насоса	1
29	350-04014-0	* Обратный клапан	2
30	921703-0305	* Винт	2
31	930203-0300	* Гайка	2
32	350-04005-0	* Диафрагма насоса	1
33	3C8-04028-0	* Прокладка корпуса насоса	1
34	3C8-04002-0	* Корпус насоса	1
35	3C8-03123-0	* Нижняя поплавковая камера	1
36	3C8-02011-0	* Прокладка карбюратора	3
36	3E3-02011-0	* Прокладка карбюратора	3
37	916103-0685	Болт	6
38	941303-0600	* Пружинная шайба	6
39	940103-0600	* ШАЙБА	6
40	98AB-50-080	Шланг	2
41	338-02215-0	Хомут φ10	4
42	348-63717-1	Тяга 5-68	2
43	3B7-05229-0	ШАРОВОЙ НАКОНЕЧНИК	1
44	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	2
45	930103-0500	* ГАЙКА	4
46	3C8-67191-1	Тяга воздушной заслонки 3-90	1
47	3C8-02411-0	Глушитель впуска	1
47	3E3-02411-0	Глушитель впуска	1
49	3C8-02417-0	Стопорная пластина глушителя впуска	3
50	353-03271-0	Упор	1
51	3C8-67192-0	Тяга воздушной заслонки	1
52	346-67196-1	Фиксатор тяги 3-B	1

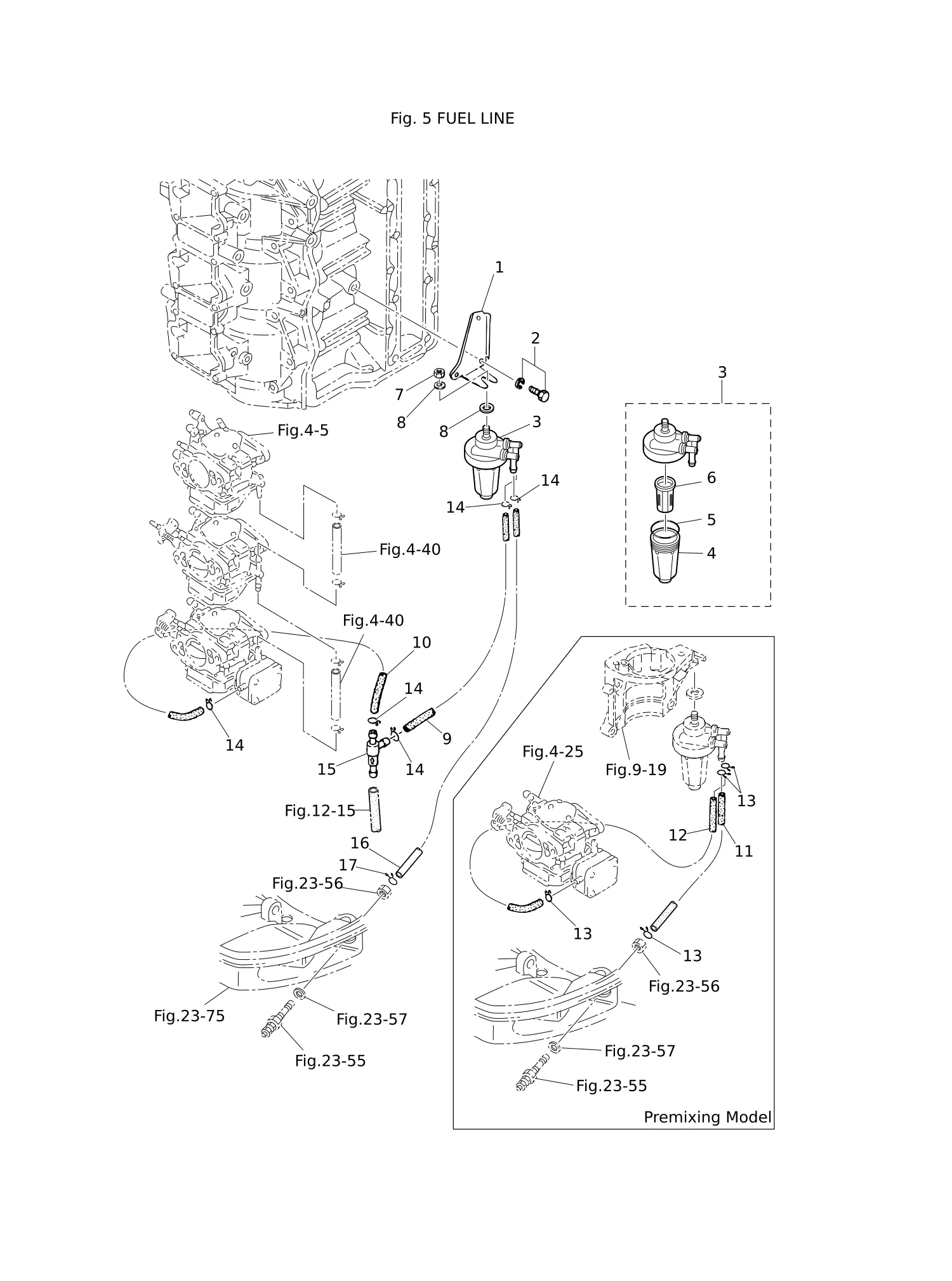

Рис. 5ТОПЛИВНАЯ МАГИСТРАЛЬ FUEL LINE

REF	Номер детали	Наименование	Кол-во
1	3C8-71035-0	* Кронштейн масляного фильтра	1
2	910103-5610	* Болт	1
2	910103-6614	БОЛТ	2
3	3AD-02230-0	Топливный фильтр в сборе	1
4	3AD-02237-0	* Чашка	1
5	3AD-02235-0	* Уплотнительное кольцо	1
6	3AD-02234-0	* Фильтр	1
7	930103-0800	Гайка	1
8	940103-0800	* Шайба	2
9	98AB-50-300	Шланг	1
10	98AB-50-200	Шланг	1
11	98AB-50-350	Шланг	1
12	98AB-50-530	Шланг	1
15	3C8-09075-0	Обратный клапан в сборе	1
16	98AB-50-215	Шланг	1
17	338-02215-0	Хомут φ10	1

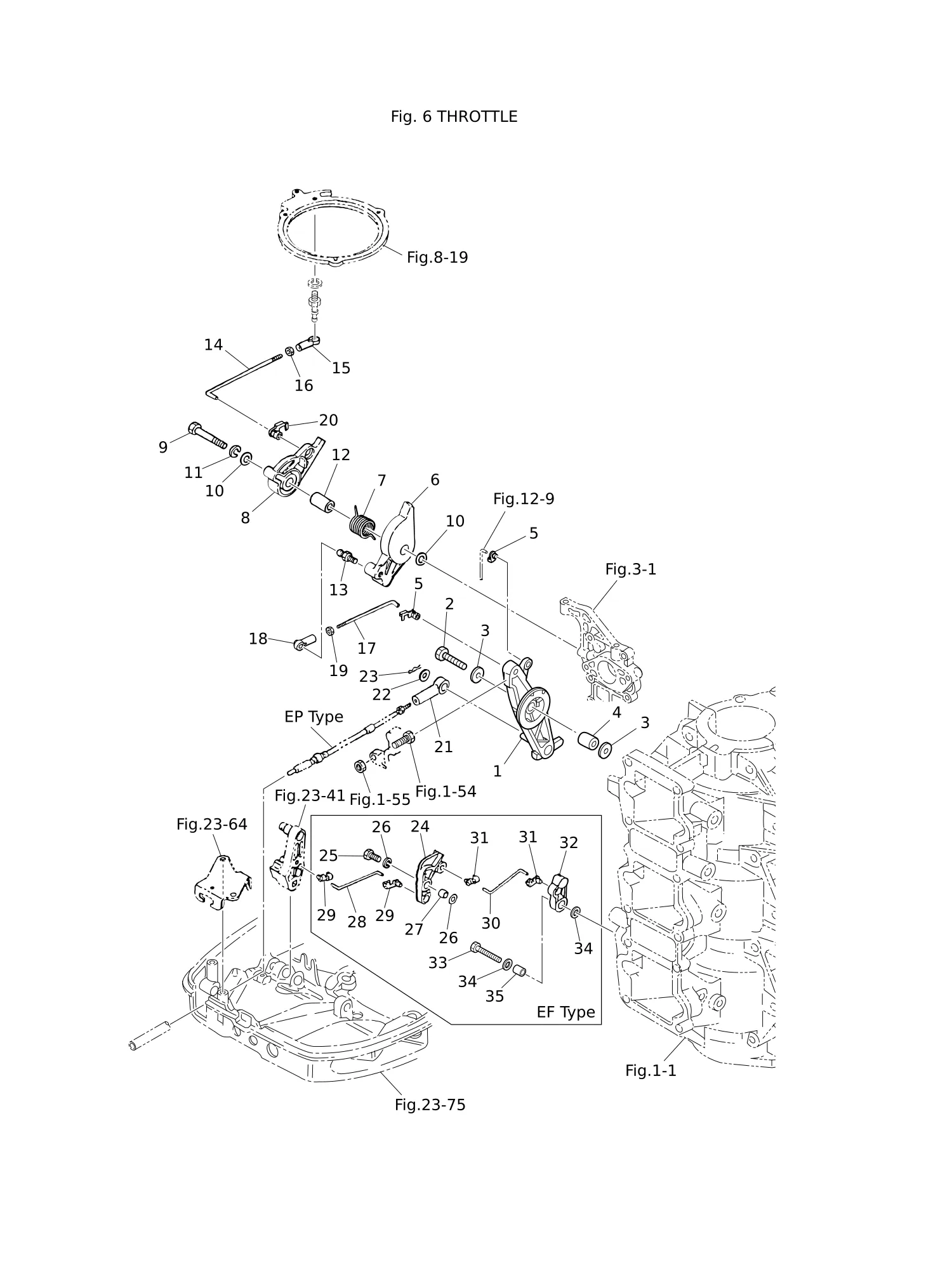

Рис. 6ДРОССЕЛЬ THROTTLE

REF	Номер детали	Наименование	Кол-во
1	3C8-63711-1	Рычаг опережения зажигания	1
2	910103-0635	Болт	1
3	346-67115-0	* ШАЙБА 6.5-21-1	2
4	3C8-63732-0	Втулка 6.2-12-17	1
6	3C8-63704-0	Кулачок дроссельной заслонки	1
6	3E3-63718-1	Кулачок дроссельной заслонки	1
7	3E3-63727-0	Пружина	1
8	3E3-63712-0	Рычаг опережения зажигания	1
9	910103-0640	Болт	1
10	3C8-66308-0	ШАЙБА 6-16-1.5	2
11	941303-0600	* Пружинная шайба	1
12	3E3-63721-0	Втулка 6.5-10.5-26.3	1
13	346-05228-1	Шаровой шарнир	1
14	3E5-63715-1	Тяга 5-90	1
17	3E3-63709-1	Тяга дроссельной заслонки 5-105	1
18	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	1
19	930103-0500	* ГАЙКА	1
20	3C8-63733-0	Фиксатор тяги 5-3	1
21	3B7-83715-2	* Соединитель троса	1
22	3AA-83719-0	* Шайба 8.5-18-1.6	1
23	951603-0800	* Шплинт d=8	1
24	3C8-05213-0	Рычаг ограничителя дросселя	1
30	3C8-05221-0	Тяга ограничителя дросселя 3.5-56	1
31	3C8-05223-0	Фиксатор тяги 3.5-4	2
32	3C8-05211-0	Рычаг блокировки стартера	1
33	910103-0625	Болт	1
34	940103-0600	* ШАЙБА	2
35	353-76079-0	* ВТУЛКА 6.2-9-9.3	1

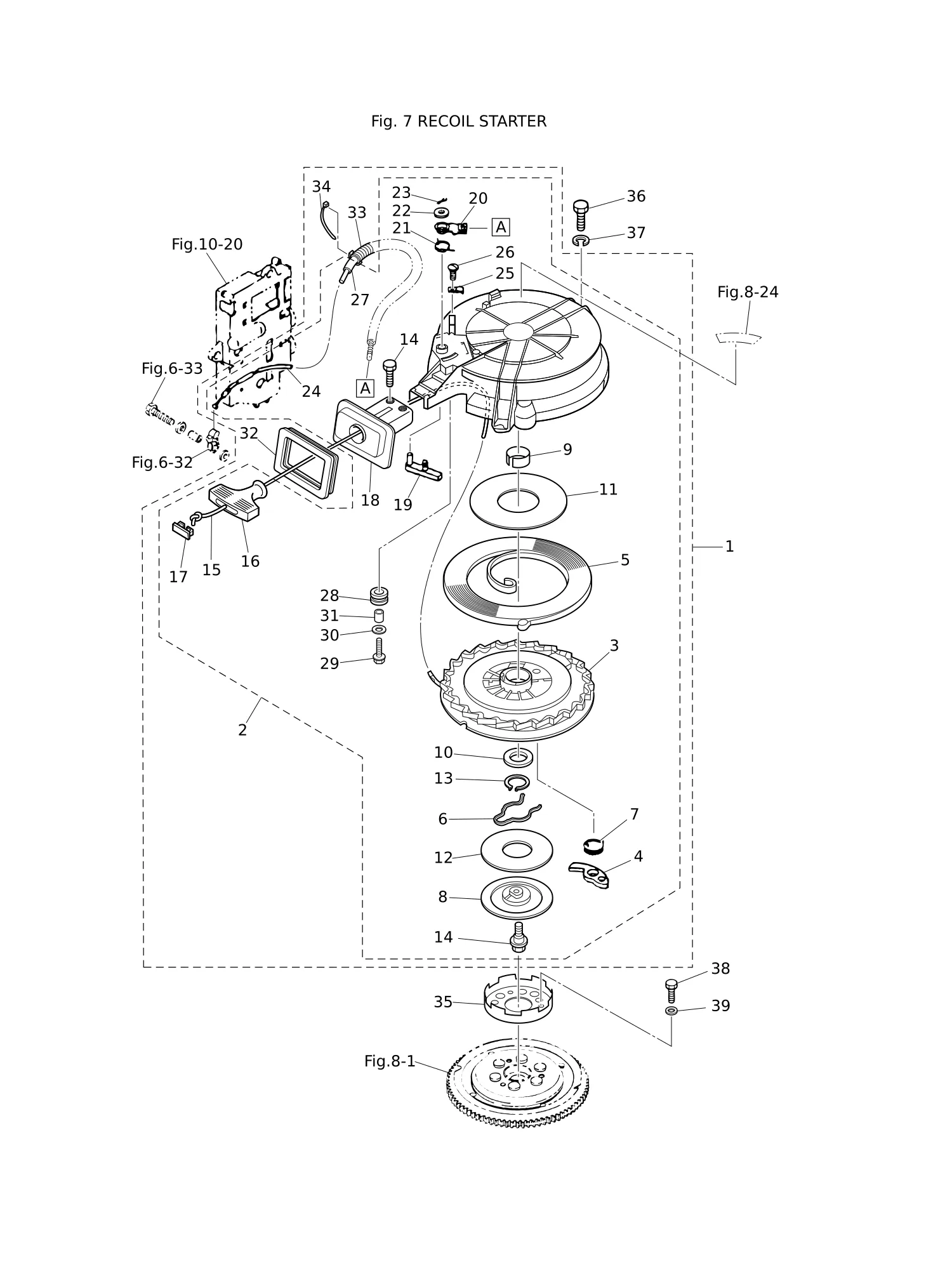

Рис. 7РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	3MC-05090-0	Ручной стартер в сборе	1
2	3C8-05090-2	* Ручной стартер в сборе	1
3	3C8-05106-0	** Катушка в сборе	1
4	3C8-05003-0	** Храповик	1
5	3C8-05004-0	** Пружина стартера	1
6	3C8-05007-0	** Фрикционная пружина	1
7	3C8-05012-0	** Возвратная пружина	1
8	3C8-05006-0	** Фрикционная пластина	1
9	3C8-05107-0	** Втулка	1
10	3C8-05108-0	** Шайба	1
11	3C8-05023-0	** Скользящая пластина	1
12	3C8-05029-0	** Скользящая пластина	1
13	945127-2800	** Стопорное кольцо C-образное	1
14	3C8-05138-0	** Болт	3
15	3C8-05013-0	** Шнур стартера φ6-2250	1
16	3C8-05019-0	** Рукоятка стартера	1
17	3R3-05131-0	** Анкер шнура	1
18	3C8-05014-1	** Направляющая шнура	1
19	3C8-05252-0	** Блокировка стартера	1
20	3C8-05253-0	** Кулачок блокировки стартера	1
21	3C8-05216-0	** Пружина блокировки стартера	1
22	3C8-05237-0	** Шайба	1
23	951503-1520	** Шплинт	1
24	3C8-05217-0	** Тросик блокировки стартера	1
25	3C8-05257-0	** Держатель троса	1
26	922432-0510	** Винт	1
27	3C8-05238-0	** Трубка	1
28	3C8-05030-0	** Ролик стартера	1
29	3C8-05031-0	** Болт	1
30	3C8-05032-0	** Шайба	1
31	3C8-05033-0	** Втулка-кольцо	1
32	3C8-67503-0	Сальник стартера	1
33	3C8-06133-0	* Защитный кожух	1
34	369-84398-0	Хомут 158	1
35	3C8-05901-1	Шкив стартера	1
36	3LD-02319-0	Болт	3
37	940103-0600	* ШАЙБА	3
38	9101F4-0818	Болт	3
39	940103-0800	* Шайба	3

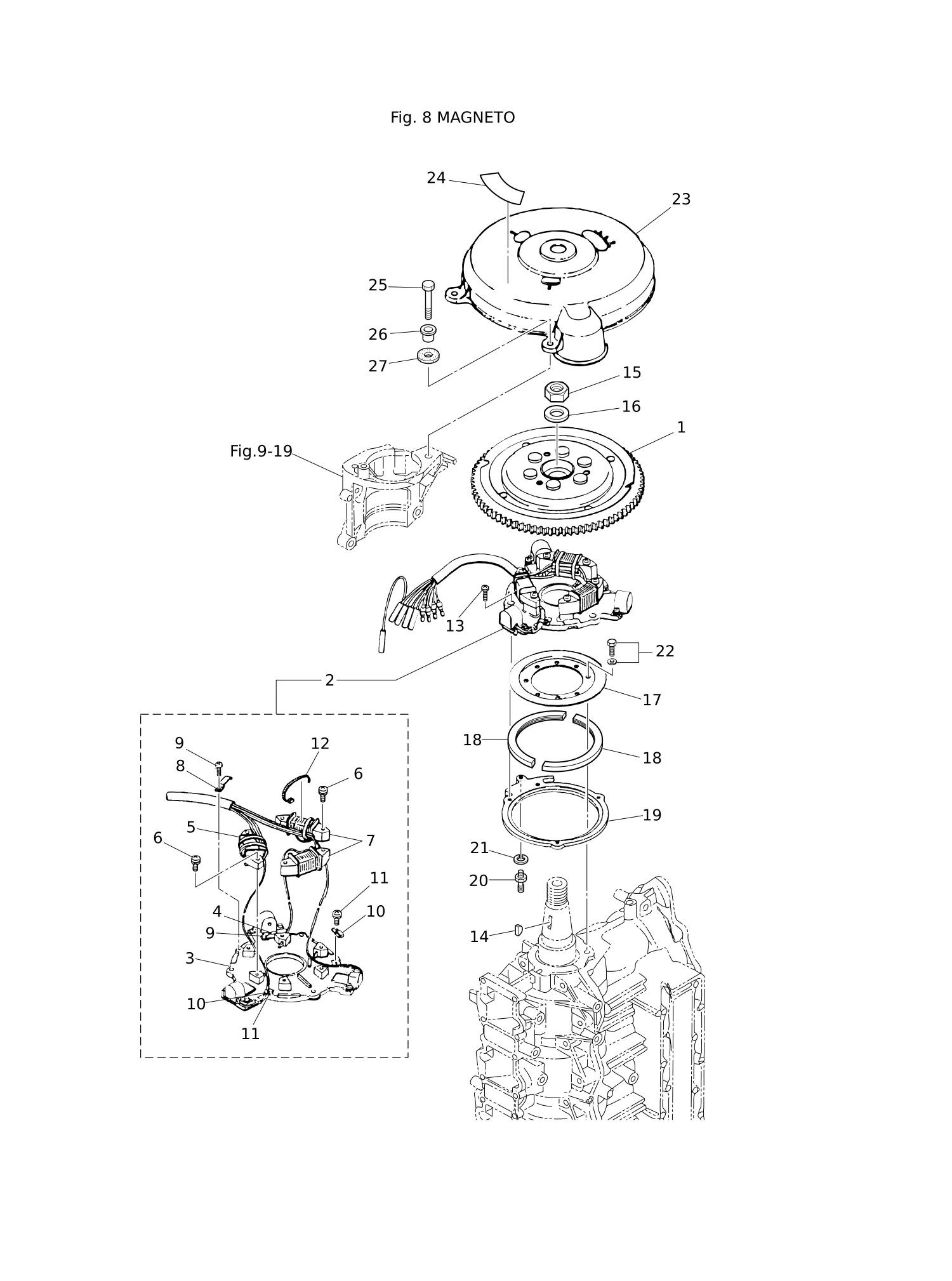

Рис. 8МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	3C8-06101-1	Маховик с зубчатым венцом	1
2	3C8-06103-3	Пластина катушки в сборе с генератором	1
3	3C8-06130-2	* Катушка пульсара с пластиной в сборе	1
4	3B7-06131-0	* Держатель пульсара	1
5	3C8-06120-1	* Катушка возбуждения	1
6	921521-6630	* Винт	6
7	3C8-06123-1	* Генератор в сборе	1
8	3B7-06135-0	Держатель	1
9	921521-0406	Винт	2
10	3B7-06132-0	Хомут	2
11	921521-6406	* Винт	2
12	3B7-06133-0	Лента	3
13	921503-6510	Винт	3
14	334-00131-0	Шпонка 19-7-5	1
15	353-00132-0	Гайка 18-P1.5	1
16	353-00133-0	Шайба 19-34-3	1
17	3C8-63722-0	Направляющая пластина	1
18	3C8-63725-0	Направляющая пластина	2
19	3C8-63723-0	Установочное кольцо	1
20	346-05228-1	Шаровой шарнир	1
21	941303-0600	* Пружинная шайба	1
22	910121-6616	Болт	3
23	3C8-06301-0	Крышка зубчатого венца	1
24	3C7-72182-2	Наклейка предупреждающая (C)	1
25	910103-0625	Болт	3
26	3GF-06304-0	Втулка 9.1-16-10.8	3
27	3B7-06305-0	* Резиновая опора 9-16-4.3	3

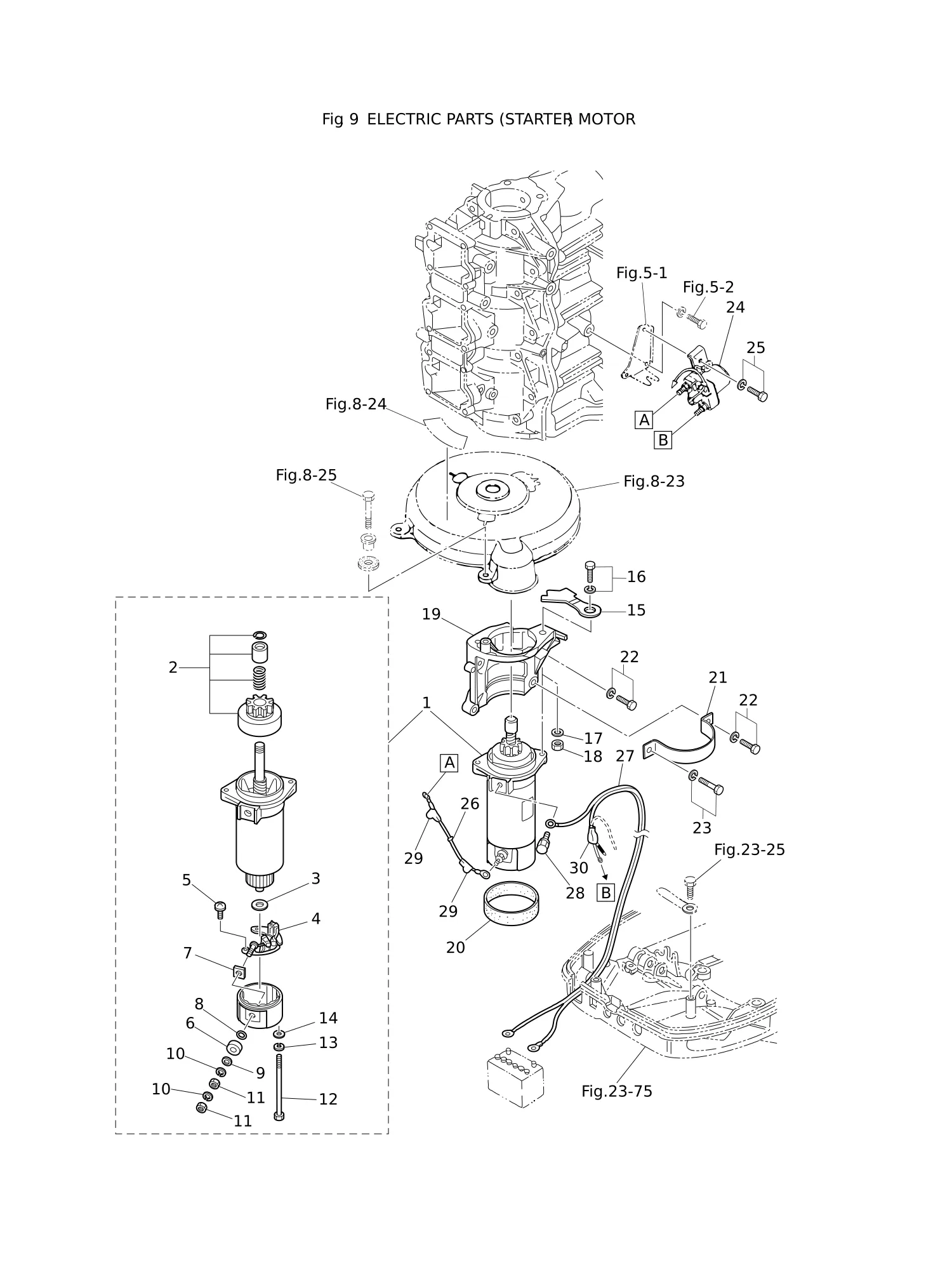

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР) ELECTRIC PARTS (STARTER MOTOR)

REF	Номер детали	Наименование	Кол-во
1	3C8-76010-1	* Стартер в сборе	1
2	3C8-76015-0	* Шестерня привода в сборе	1
3	3C8-75015-0	* Шайба	1
4	3C8-75014-0	* Держатель щёток в сборе	1
5	921521-6408	* ВИНТ	2
6	3C8-75016-0	* Втулка	1
7	3C8-75017-0	* Втулка	1
8	3C8-75018-0	* Уплотнительное кольцо	1
9	940103-0600	* ШАЙБА	1
10	941303-0600	* Пружинная шайба	2
11	930203-0600	Гайка	2
12	3C8-75019-0	* Болт	2
13	941321-0500	Пружинная шайба	2
14	940221-0500	Шайба	2
15	3C8-06105-0	Стопор пластины катушки	1
17	940103-0800	* Шайба	1
18	930103-0800	Гайка	1
19	3C8B05101-0	Кронштейн	1
20	3C8-76007-0	Демпфер	1
21	3C8-76009-0	Лента стартера	1
22	910103-6825	Болт	4
23	910103-6820	Болт	1
24	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
25	910103-6616	БОЛТ	1
26	3C8-76141-1	Кабель стартера L=160	1
27	3B7-76120-2	АККУМУЛЯТОРНЫЙ КАБЕЛЬ L=3000	1
28	910103-6612	Болт	1
29	3A3-76145-0	Колпачок клеммы 8-13-28	2
30	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1

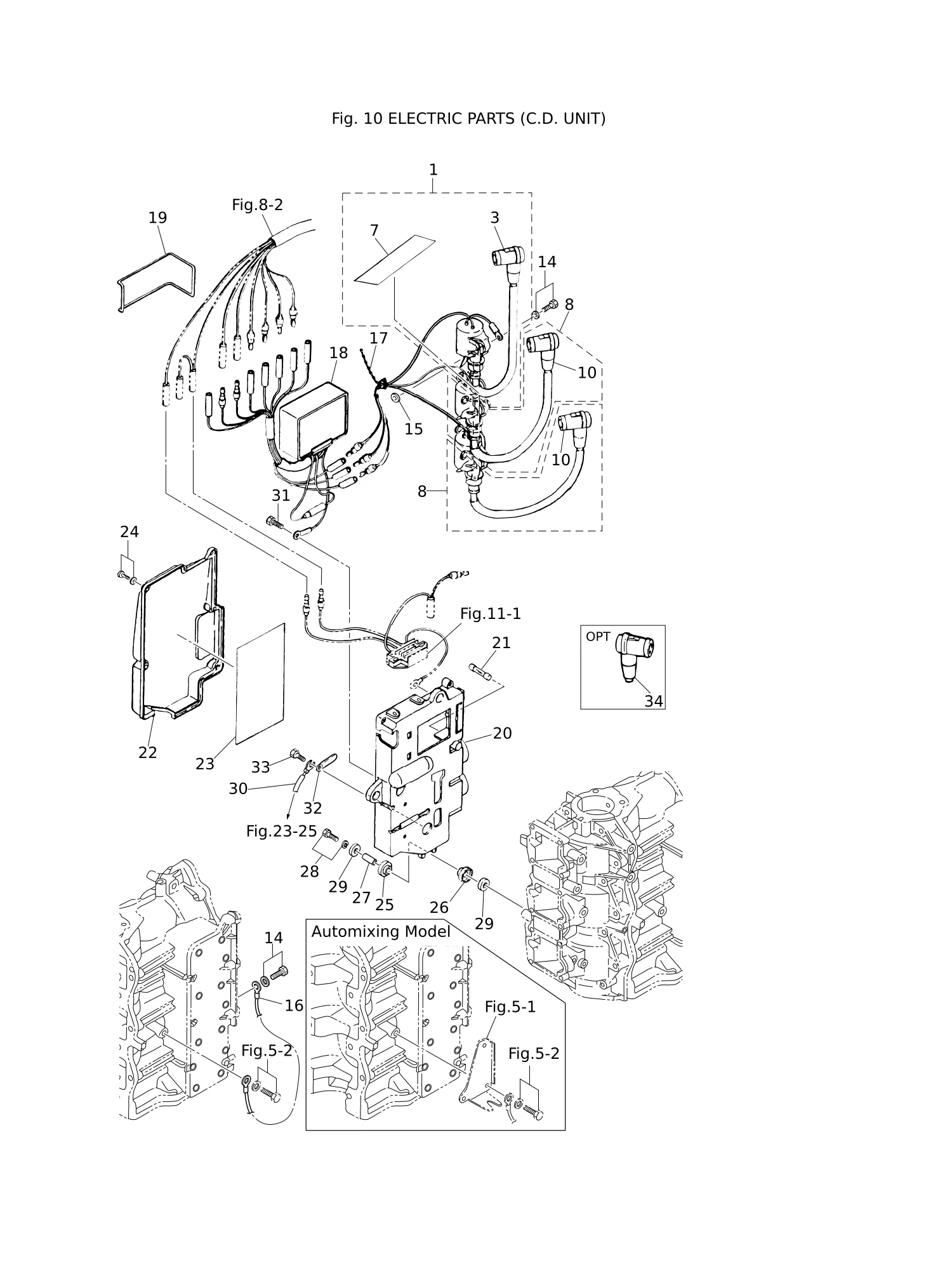

Рис. 10ЭЛЕКТРОКОМПОНЕНТЫ (C.D. БЛОК) ELECTRIC PARTS (C.D. UNIT)

REF	Номер детали	Наименование	Кол-во
1	3C8-06048-0	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ С ЭТИКЕТКОЙ	1
7	3C8-72181-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (B)	1
8	3C7-06040-0	КАТУШКА ЗАЖИГАНИЯ С КОЛПАЧКОМ С СОПРОТИВЛЕНИЕМ	2
10	346-06999-0	* КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	1
14	910103-5620	Болт	3
15	151-33159-0	Прокладка 6.2-11-1	3
16	3C7-76142-1	Трос заземления L=170	1
17	336-76091-0	Провод с хомутом 100	1
18	3C8-06160-1	Блок CD	1
19	3B7-60103-0	* O-кольцо 3.1-94.4	1
20	3C8B06901-1	Кронштейн	1
21	353-76213-0	ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ 20A	1
22	3C8-06902-0	Крышка	1
23	3C8-72028-0	Наклейка схемы электропроводки	1
24	921503-5514	Винт	5
25	346-67113-0	Опора 8.5-14-2.5	3
26	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
27	346-67114-1	Проставка 6.2-9-15.7	3
28	910103-6630	БОЛТ	3
29	346-67115-0	* ШАЙБА 6.5-21-1	6
30	3N4-76142-1	Кабель заземления L=270	1
31	910103-0612	Болт	1
32	353-06972-0	Хомут 7-80P	2
33	910403-0612	* Болт	2
34	3C7-06921-0	КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	3

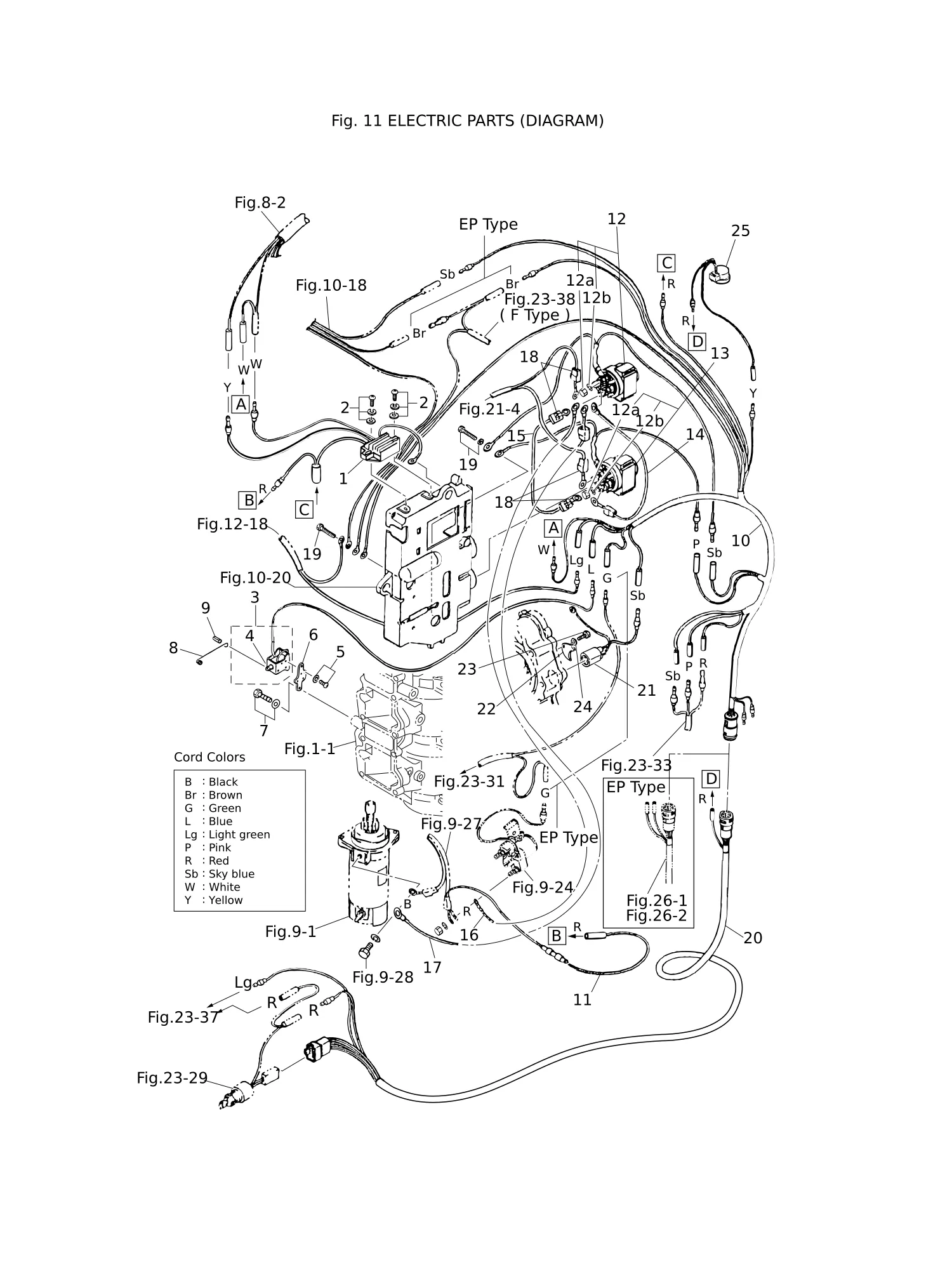

Рис. 11ЭЛЕКТРОКОМПОНЕНТЫ (СХЕМА) ELECTRIC PARTS (DIAGRAM)

REF	Номер детали	Наименование	Кол-во
1	3B7-76065-5	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
2	921503-7625	ВИНТ	2
3	361-76050-0	* Соленоид воздушной заслонки	1
4	361-76073-0	* Плунжер	1
5	921503-6408	Винт	3
6	3C8-76055-1	КРОНШТЕЙН ЭЛЕКТРОМАГНИТА ОБОГАТИТЕЛЯ	1
7	910103-6616	БОЛТ	2
8	3C8-76057-0	КРЮК ЭЛЕКТРОМАГНИТА ОБОГАТИТЕЛЯ	1
9	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
10	3C8-76110-0	* ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	353-76062-1	ЖГУТ ПРОВОДОВ ПРЕДОХРАНИТЕЛЯ L=900 20A	1
12	3C8-72580-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (A)	1
12a	930103-0600	* Гайка	3
13	3C8-72581-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (B)	1
14	3C8-72582-0	ЖГУТ ПРОВОДОВ ЭЛЕКТРОМАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ (A) L=80	1
15	3C8-72583-1	ШНУР ПЕРЕКЛЮЧАТЕЛЯ СОЛЕНОИДА (B) L=150	1
16	3C8-72588-0	ЖГУТ ПРОВОДОВ ЭЛЕКТРОМАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ (C) L=900	1
17	3C8-72589-0	ЖГУТ ПРОВОДОВ ЭЛЕКТРОМАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ (C) L=1100	1
18	3A3-76145-0	Колпачок клеммы 8-13-28	4
19	910403-0612	* Болт	2
20	3C8-76119-0	* ЖГУТ ПРОВОДОВ В СБОРЕ	1
21	3C8-76172-1	Датчик перегрева в сборе	1
22	353-66024-0	Стопор	1
23	910103-0620	Болт	1
24	941303-0600	* Пружинная шайба	1
25	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1

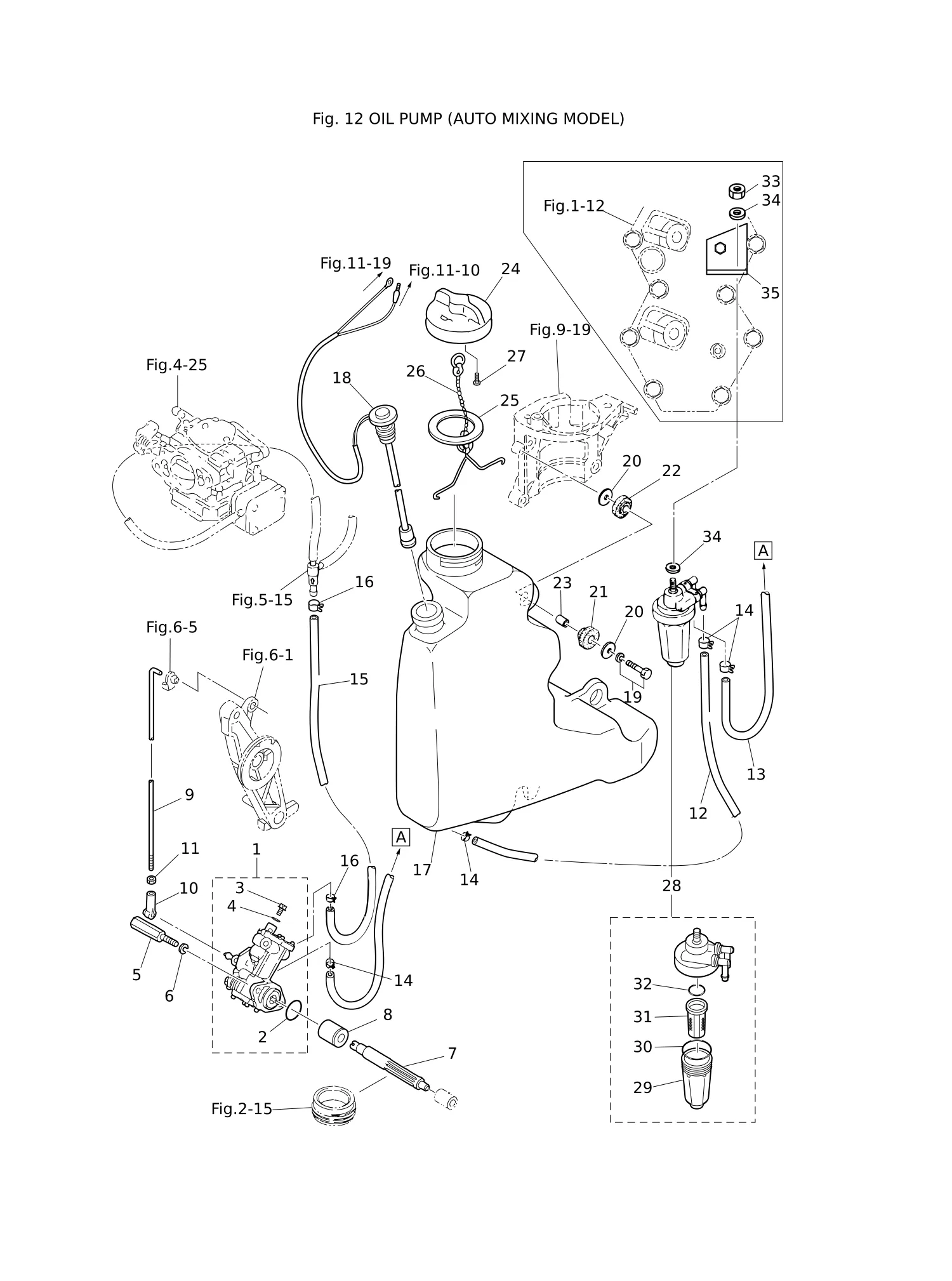

Рис. 12МАСЛЯНЫЙ НАСОС (МОДЕЛЬ С АВТОСМЕШИВАНИЕМ) OIL PUMP (AUTO MIXING MODEL)

REF	Номер детали	Наименование	Кол-во
1	3C8-09000-1	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
2	3B7-09002-0	* КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.6-19.2	1
3	3B7-09004-0	* БОЛТ ВЕНТИЛЯЦИИ	1
4	3B7-09006-0	* ШАЙБА	1
5	3C8-09050-1	БОЛТ МАСЛЯНОГО НАСОСА	2
6	941303-0600	* Пружинная шайба	2
7	3C8-09065-0	ВЕДОМАЯ ШЕСТЕРНЯ МАСЛЯНОГО НАСОСА	1
8	3C8-09069-0	ВТУЛКА 9-20-20.8	1
9	3C8-09053-1	ШТОК МАСЛЯНОГО НАСОСА	1
10	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	1
11	930103-0500	* ГАЙКА	1
12	99AA-6-0700	ТРУБКА	1
13	99AA-6-0400	ТРУБКА	1
14	3AB-35143-0	Хомут φ9.4	4
15	99AA-4-0230	ТРУБКА	1
16	3C7-09056-1	Хомут φ8.5	2
17	3C8-71010-1	МАСЛЯНЫЙ БАК	1
18	3C8-71020-1	ДАТЧИК УРОВНЯ МАСЛА	1
19	910103-6630	БОЛТ	3
20	346-67115-0	* ШАЙБА 6.5-21-1	6
21	346-67113-0	Опора 8.5-14-2.5	3
22	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
23	346-67114-1	Проставка 6.2-9-15.7	3
24	3C8-71015-0	Крышка маслозаливной горловины	1
25	3C8-71016-0	* Прокладка 36-52-2	1
26	3C8-71017-0	* Крючок крышки	1
27	3C8-71018-0	Обратный клапан крышки масляного бака	1
28	3C7-71030-0	Масляный фильтр в сборе	1
29	3B7-02237-0	* Стакан	1
30	3B7-02235-0	* Уплотнительное кольцо	1
31	3C7-71033-0	* Фильтр	1
32	3B7-02236-0	* Уплотнительное кольцо	1
33	930103-0800	Гайка	1
34	940103-0800	* Шайба	2
35	3E3-71035-0	КРОНШТЕЙН МАСЛЯНОГО ФИЛЬТРА	1

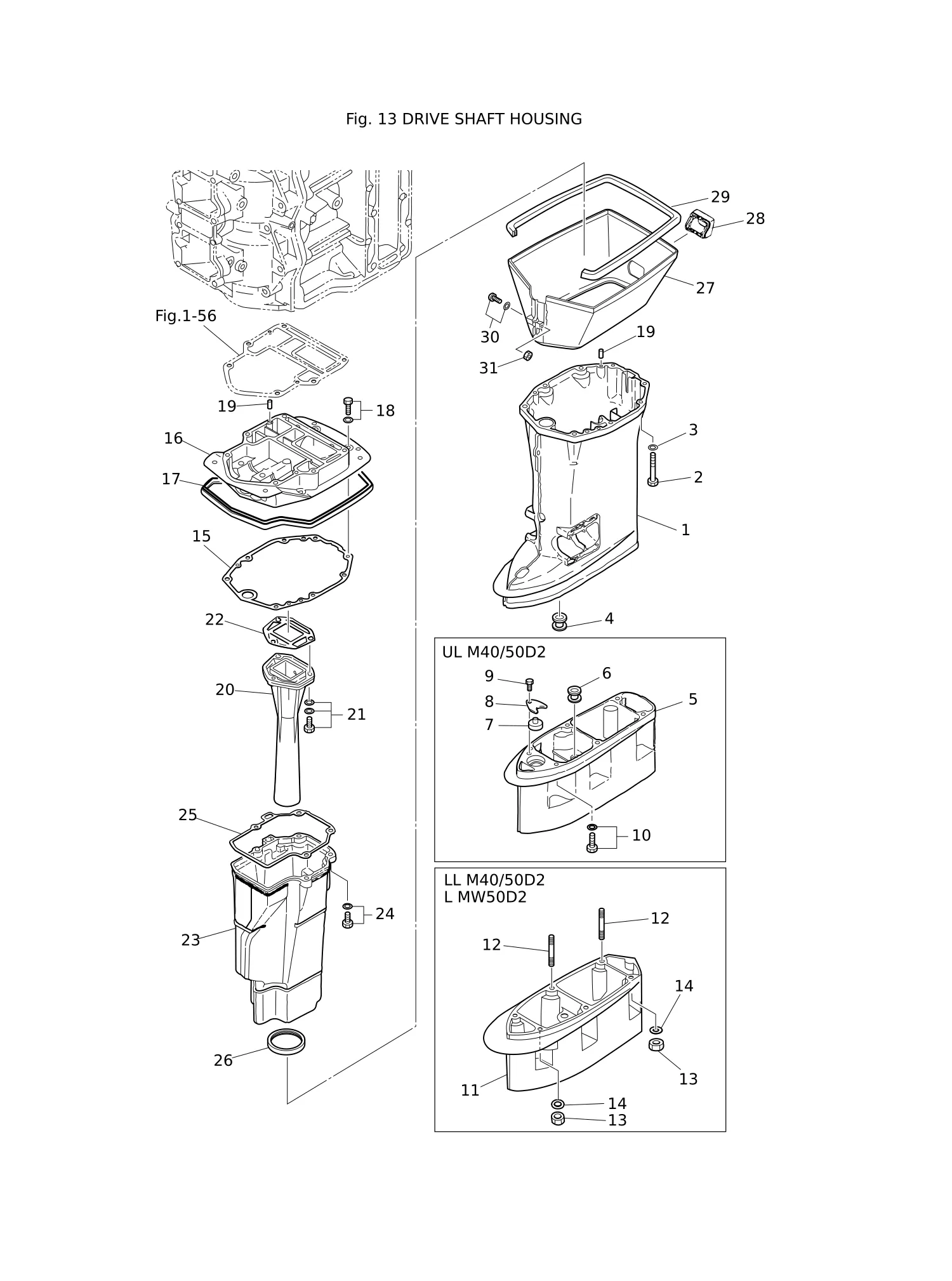

Рис. 13КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	3C8Q61191-3	КОРПУС ГРЕБНОГО ВАЛА (S)	1
1	3C8Q61192-4	КОРПУС ГРЕБНОГО ВАЛА (L)	1
2	3MC-61017-0	БОЛТ	6
5	3C8Q61110-0	* Удлинительный корпус	1
6	346-65204-0	* Вспомогательное крепление водяной трубы	1
7	346-66037-0	* Держатель тяги кулачка	1
8	353-66024-0	Стопор	1
9	910103-6612	Болт	1
10	9101E3-5835	Болт	6
11	3C8Q61120-0	Удлинитель корпуса (LL)	1
11	3S7Q61110-0	Удлинитель корпуса	1
12	346-61111-1	Шпилька	6
12	9153E3-0825	Шпилька	6
13	930103-0800	Гайка	6
14	9401E3-0800	* Шайба	6
14	9402E3-0800	Шайба	6
15	3C8-61012-2	* ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
16	3C8Q01301-0	ПОДДОН ДВИГАТЕЛЯ	1
17	3C8-67116-0	УПЛОТНЕНИЕ ПОДДОНА ДВИГАТЕЛЯ L=805	1
18	910103-5625	БОЛТ	4
19	345-01111-0	Установочный штифт 6-12	4
20	3C8-02311-1	ВЫХЛОПНАЯ ТРУБА	1
21	3C8-02319-0	БОЛТ 8-30	3
22	3C8-02312-2	* ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ	1
23	3C8-61180-0	КОРПУС ВЫХЛОПА	1
24	3C8-61184-0	БОЛТ 8-30	4
25	3C8-61181-2	* ПРОКЛАДКА КОРПУСА ВЫХЛОПА	1
26	3C8-61182-0	ВТУЛКА	1
27	3C8Q61210-1	Фартук	1
28	3C8-61212-0	ВТУЛКА	1
29	3C8-61213-0	Сальник	1
30	9215E3-5540	Винт	1
31	930403-0500	Гайка нейлоновая 5-P0.8	1

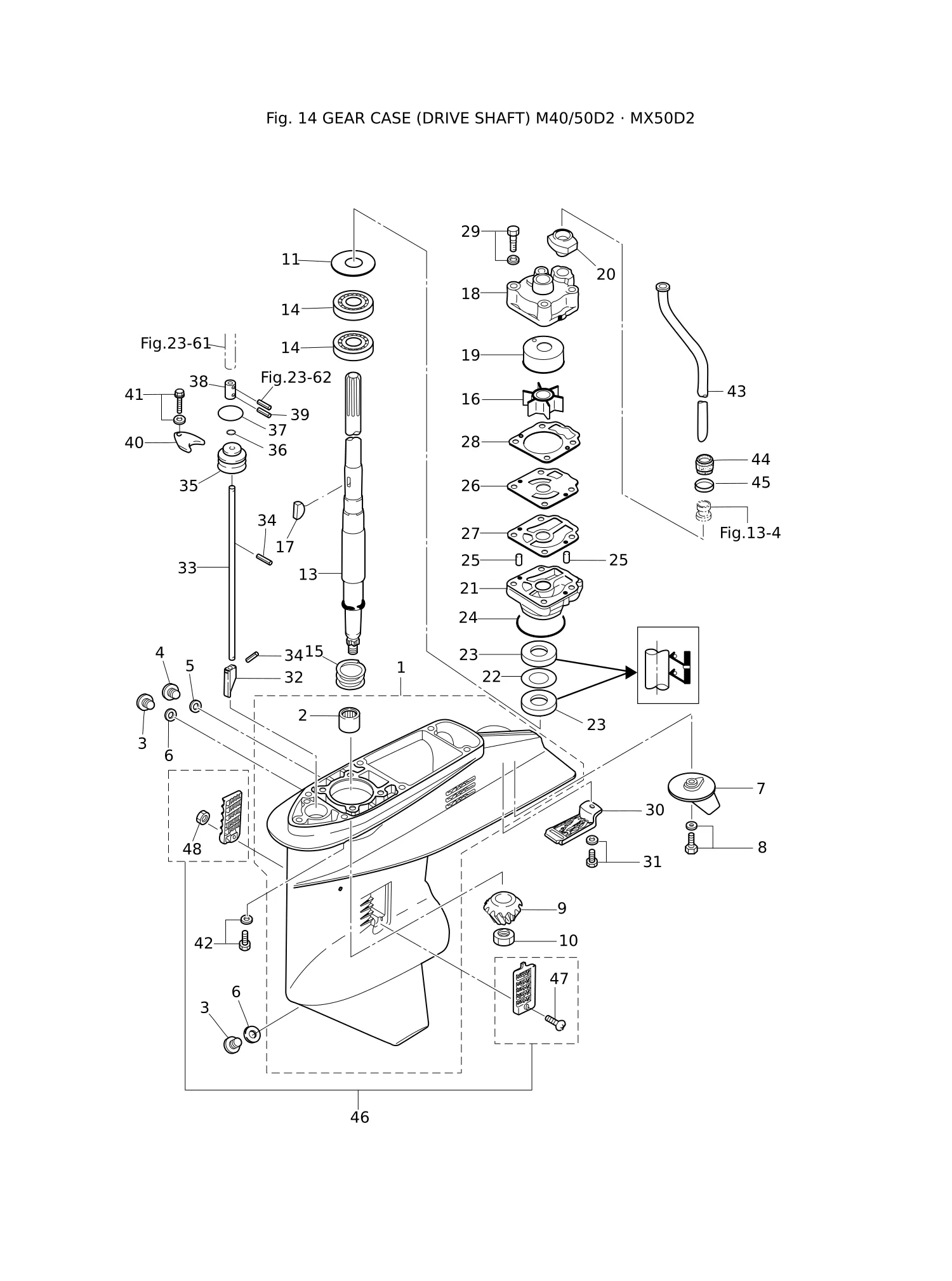

Рис. 14РЕДУКТОР (ВЕДУЩИЙ ВАЛ) M40/50D2 GEAR CASE (DRIVE SHAFT) M40/50D2

REF	Номер детали	Наименование	Кол-во
1	3C8Q60000-0	Корпус редуктора в сборе	1
1	3C8Q60090-0	* Корпус редуктора в сборе	1
2	345-60211-0	* Роликовый подшипник 22-30-30	1
3	332-60005-2	Пробка 8-8	2
4	3B7-60015-1	Пробка	1
5	3B7-60016-1	* Прокладка 10.1-15-1	1
6	332-60006-0	* Прокладка 8.1-15-1	2
7	3C8-60217-1	* Трим-таб	1
8	910103-5620	Болт	1
9	3C8-64020-2	Коническая шестерня B	1
10	3C8-64027-0	Гайка	1
11	345-64081-0	Регулировочная шайба 41-51.5-0.1	1
11	345-64082-0	Регулировочная шайба 41-51.5-0.15	1
11	345-64083-0	Регулировочная шайба 41-51.5-0.3	1
11	345-64084-0	Регулировочная шайба 41-51.5-0.5	1
13	3C8-64301-0	Вал приводной (S)	1
13	3C8-64302-0	Вал приводной (L)	1
13	3C8-64303-0	* Гребной вал (UL)	1
13	3C8-64304-0	Вал гребной (LL)	1
14	3C8-60213-0	Подшипник шариковый 6304	2
15	3C8-64327-0	Пружина приводного вала	1
16	3C8-65021-2	* Крыльчатка водяного насоса	1
17	332-65022-0	* Шпонка 20-4.6-2	1
18	3T5-65016-0	Корпус насоса (верхний)	1
19	3T5-65011-0	* Втулка корпуса насоса	1
20	3C8-65014-0	Уплотнение водяной трубы (нижнее)	1
21	3C8-65017-1	Корпус насоса (нижний)	1
22	3C8-64084-0	* Регулировочная шайба 32.9-26-0.5	1
23	3C8-60223-0	* Сальник 17-33-6	2
24	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
25	334-65012-0	Установочный штифт 4-10	2
26	3C8-65025-0	* Направляющая пластина водяного насоса	1
27	3C8-65029-2	* Прокладка направляющей пластины	1
28	3T5-65018-2	* Прокладка корпуса насоса	1
29	9101E3-5855	* Болт	4
30	3C8-60204-0	Подводящий водозаборник	1
31	910103-5616	* Болт	1
32	3C8-66011-0	Кулачок сцепления	1
33	3C8-66012-0	Тяга кулачка (S)	1
33	3C8-66013-0	Тяга кулачка (L)	1
33	3C8-66014-0	* Штанга кулачка (UL)	1
33	3C8-66015-0	Штанга кулачковая (LL)	1
34	951407-0312	* Пружинный штифт 3-12	2
35	3C8-66031-1	Втулка тяги кулачка	1
36	332-66021-0	* Уплотнительное кольцо 2.4-5.8	1
37	3C8-66032-0	* Уплотнительное кольцо 3.5-21.7	1
38	3C8-66241-0	Соединение тяги переключения	1
39	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
40	353-66024-0	Стопор	1
41	910103-6612	Болт	1
42	9101E3-5835	Болт	6
43	3C8-65100-0	Водяная труба (S)	1
43	3C8-65110-0	Водяная труба (L)	1
43	3C8-65120-0	* Водяная трубка (UL)	1
43	3C8-65130-0	Водяная трубка (LL)	1
44	345-65206-0	Уплотнение водяной трубы (верхнее)	1
45	345-65205-0	Втулка 18-20-4.5	1
46	3C8-60205-1	Комплект водозаборника	1
47	921503-0438	* Винт	1
48	930403-0400	Нейлоновая гайка 4-P0.7	1

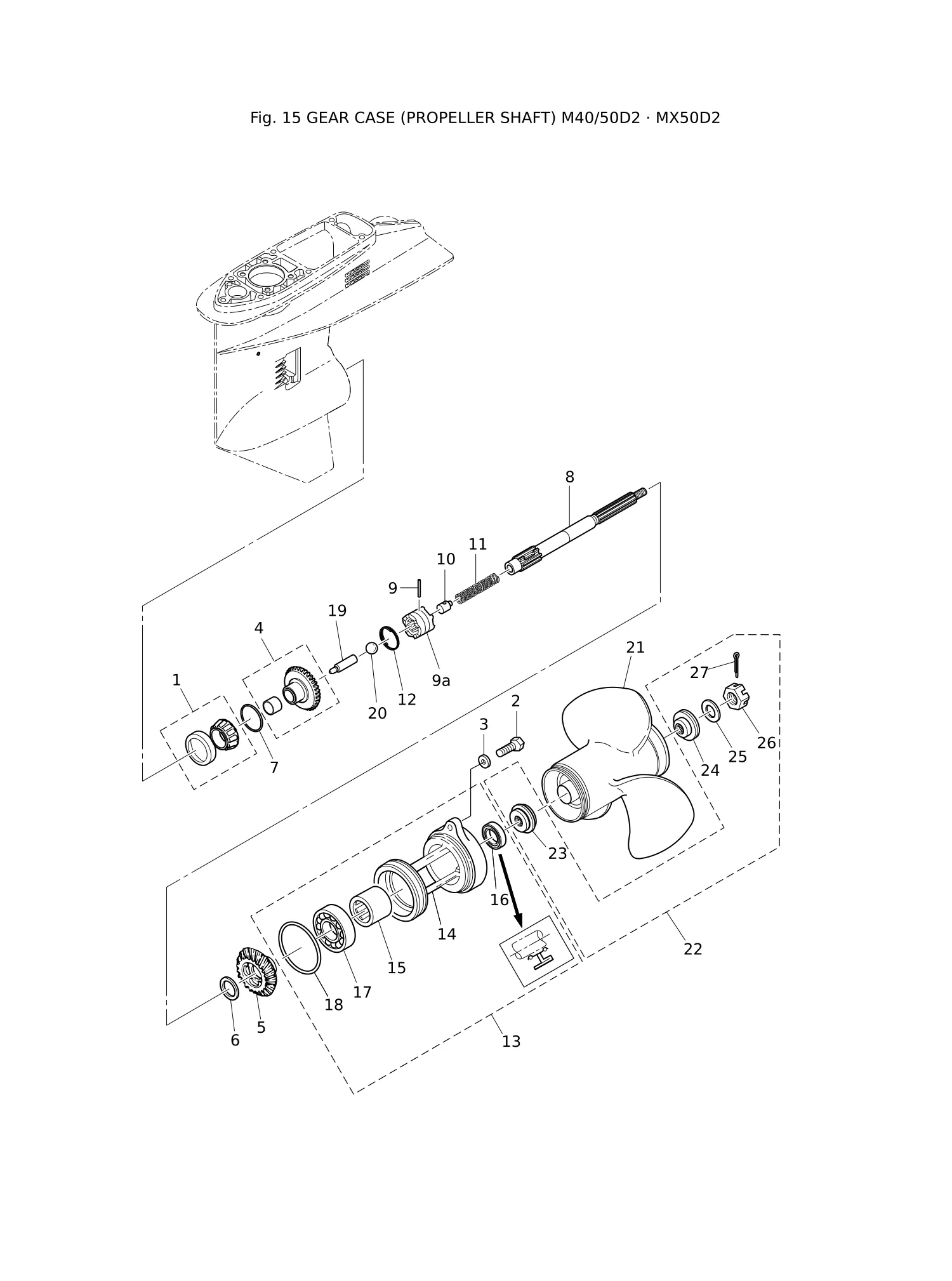

Рис. 15РЕДУКТОР (ГРЕБНОЙ ВАЛ) M40/50D2 GEAR CASE (PROPELLER SHAFT) M40/50D2

REF	Номер детали	Наименование	Кол-во
1	345-60215-0	Подшипник роликовый конический 32007	1
2	3C8-60108-2	Болт с покрытием 6-25 6-25	2
3	9401E3-0600	Шайба	2
4	3C8-64010-1	Коническая шестерня в сборе (A)	1
5	3C8-64030-0	Коническая шестерня C	1
6	345-64032-0	Шайба 22.1-28-3	1
7	353-64036-0	Шайба регулировочная 36-44-0.3	1
7	353-64037-0	Шайба регулировочная 36-44-0.15	1
7	353-64038-0	Шайба регулировочная 36-44-0.1	1
8	3C8-64211-0	Вал гребного винта	1
9a	3C8-64215-2	Сцепление	1
9	3C8-64217-0	Штифт	1
10	3C8-64222-0	Фиксатор пружины	1
11	3C8-64221-0	Пружина	1
12	3C8-64219-1	Стопорное кольцо	1
13	3C8Q60100-0	Корпус гребного вала в сборе	1
14	3C8Q60101-0	* Корпус гребного вала	1
15	345-60211-0	* Роликовый подшипник 22-30-30	1
16	334-60223-0	* Сальник 22-36-10	1
17	9601-0-6007	* Подшипник шариковый 6007	1
18	345-60103-0	* Уплотнительное кольцо 3.5-69.4	1
19	3C8-64223-1	Толкающий стержень	1
20	965002-0803	Шарик 3/8	1
21	348B64108-1	Гребной винт в сборе (7")	1
21	3T5B64518-0	Гребной винт в сборе (9")	1
21	3T5B64523-0	Гребной винт в сборе (11")	1
21	3T5B64525-0	Гребной винт в сборе (12")	1
21	3T5B64527-0	Гребной винт в сборе (13")	1
21	3T5B64529-0	Гребной винт в сборе (14")	1
21	3T5B64532-0	Гребной винт в сборе (15")	1
22	3T5-87326-0	Комплект крепёжных деталей гребного винта	1
23	3C8-64231-0	* Упорный держатель	1
24	348-64232-0	* Стопор	1
25	345-64124-0	ШАЙБА 17-32-3	1
26	353-64121-0	ГАЙКА ГРЕБНОГО ВИНТА M16P1.5	1
27	951503-0325	* ШПЛИНТ 3-25	1

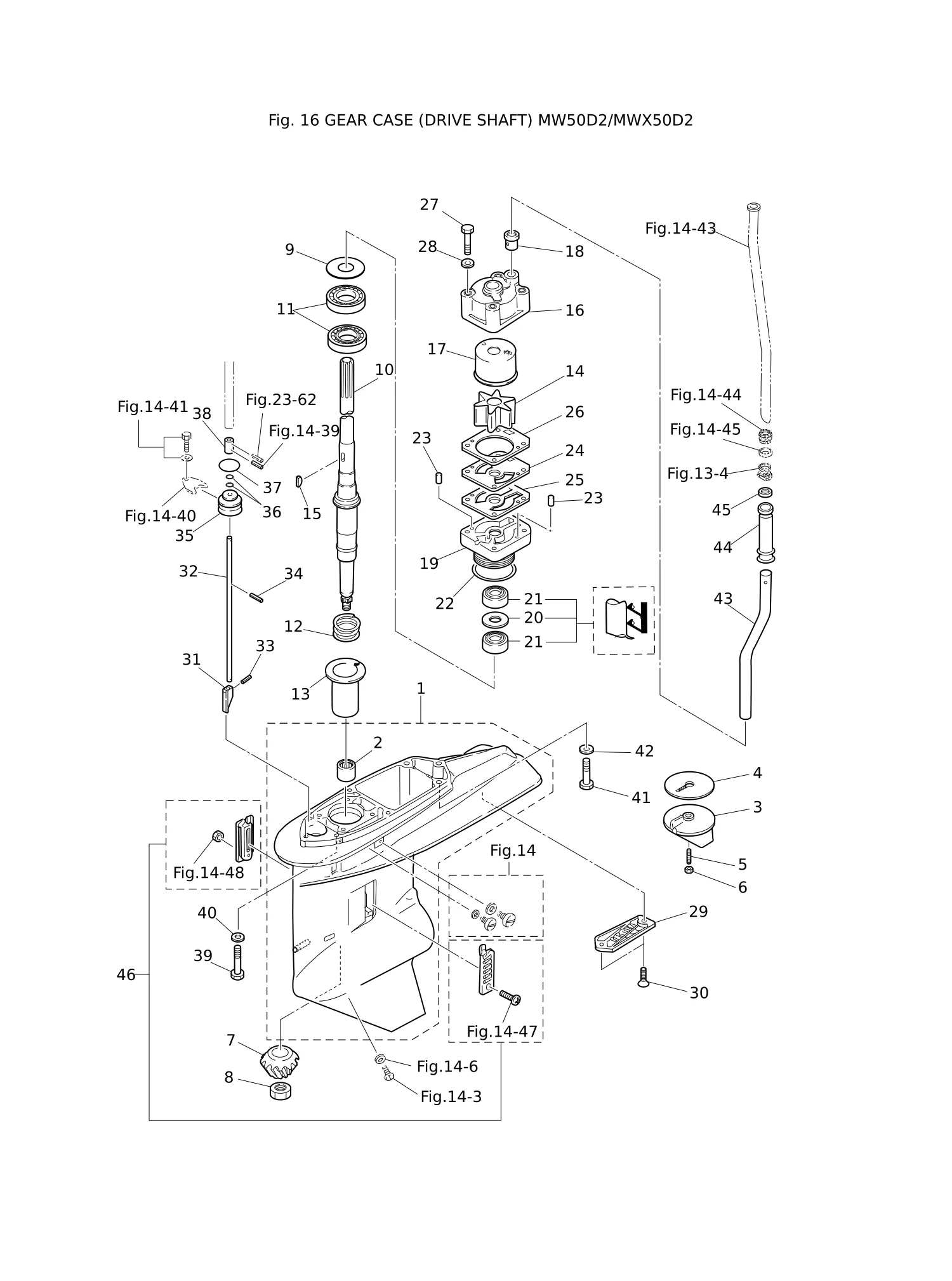

Рис. 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ) MW50D2 GEAR CASE (DRIVE SHAFT) MW50D2

REF	Номер детали	Наименование	Кол-во
1	3S7Q60090-1	Корпус редуктора в сборе	1
2	353-60211-0	* Роликовый подшипник 25-33-30	1
3	3B7-60217-1	Трим-таб	1
4	3B7-60219-0	* Прокладка трим-таба	1
5	915303-0825	Шпилька	1
6	930403-0800	* Нейлоновая гайка 8-P1.25	1
7	3F3-64020-0	Коническая шестерня B	1
8	353-64027-0	Гайка	1
9	353-64081-0	Регулировочная шайба 44-50.5-0.1	1
9	353-64082-0	Регулировочная шайба 44-50.5-0.15	1
9	353-64083-0	Регулировочная шайба 44-50.5-0.3	1
10	3S7-64302-0	Вал гребной (L)	1
11	3S7-60213-0	Шарикоподшипник 6205R	2
12	353-64327-0	Пружина гребного вала	1
13	3A3-64328-0	Направляющая пружины гребного вала	1
14	3B7-65021-2	Крыльчатка водяного насоса	1
15	3B7-65022-1	* Шпонка 28-5.7-4	1
16	3B7-65016-0	Корпус насоса в сборе (верхний)	1
17	3B7-65238-0	Вкладыш корпуса насоса	1
18	3B7-65014-0	Уплотнение водяной трубы (нижнее)	1
19	3F3-65017-1	Корпус насоса (нижний)	1
20	3F3-64084-0	Шайба регулировочная 36.9-30-0.5	1
21	3F3-60223-0	* Сальник 22-37-8	2
22	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
23	334-65012-0	Установочный штифт 4-10	2
24	3F3-65239-2	Направляющая пластина водяного насоса	1
25	3B7-65029-0	Прокладка направляющей пластины	1
26	3B7-65018-0	Прокладка корпуса насоса	1
27	9161E3-0880	Болт	4
28	940103-0800	* Шайба	4
29	3F3-60204-0	Подводный водозаборник	1
30	921503-0608	Винт	2
31	3S7-66011-0	Кулачок сцепления	1
32	3S7-66013-0	Штанга кулачка (L)	1
33	951403-3514	Пружинный штифт 3.5-14	1
34	951403-3510	* Пружинный штифт 3.5-10	1
35	3B7-66031-1	Втулка штанги кулачка	1
36	345-66021-0	* O-кольцо 1.9-6.8	2
37	3B7-66023-0	* O-кольцо 3.5-27.7	1
38	3S7-66241-0	Соединение тяги переключения	1
39	3T1-60001-1	* Болт 8-35	4
40	9402E3-0800	Шайба	4
41	3B7-60001-5	* Болт 10-40	2
42	9402E3-1000	* Шайба	2
43	3S7-60252-0	Удлинительная труба	1
44	3S7-60251-0	Соединительный шланг	1
45	345-65205-0	Втулка 18-20-4.5	1
46	3B7-60205-0	Комплект водозаборника	1

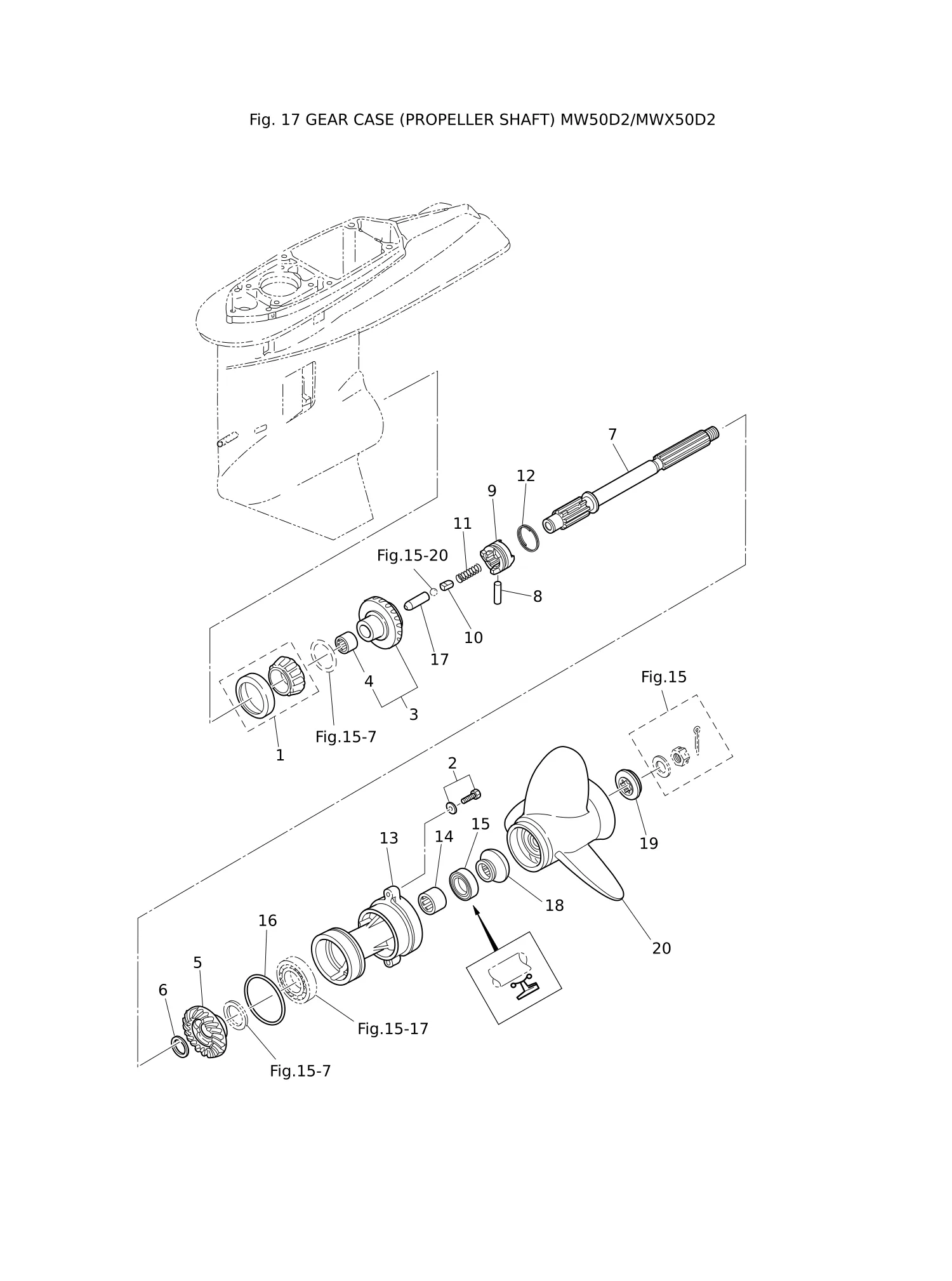

Рис. 17РЕДУКТОР (ГРЕБНОЙ ВАЛ) MW50D2 GEAR CASE (PROPELLER SHAFT) MW50D2

REF	Номер детали	Наименование	Кол-во
1	3F3-60215-0	Конический роликоподшипник 32007JR	1
2	3C7-60108-2	Болт с покрытием 8-30	2
3	3F3-64010-3	Коническая шестерня в сборе (A)	1
4	345-64011-0	* Роликоподшипник 202720	1
5	3F3-64030-0	Коническая шестерня C	1
6	353-64032-0	Шайба t=3.0	1
6	353-64034-0	Шайба t=2.75	1
6	353-64035-0	Шайба t=2.5	1
7	3A3-64211-0	Гребной вал	1
8	353-64218-1	Штифт	1
9	3F3-64215-0	Сцепление	1
10	3A3-64222-0	Фиксатор пружины	1
11	346-64221-0	ПРУЖИНА	1
12	353-64219-2	Стопорное кольцо	1
13	3A3Q60101-0	* Корпус гребного вала	1
14	353-60211-0	* Роликовый подшипник 25-33-30	1
15	353-60111-0	* Сальник 25-38-10	1
16	353-60103-0	* Уплотнительное кольцо 3.5-74.6	1
17	353-64223-1	Толкающая штанга	1
18	353-64231-0	Упорный держатель	1
19	353-64233-0	Стопор	1
20	353B64101-0	Гребной винт в сборе (9")	1
20	353B64102-0	Винт в сборе (10")	1
20	353B64103-0	Винт в сборе (11")	1
20	353B64104-0	Винт в сборе (12")	1
20	353B64105-0	Винт в сборе (13")	1
20	353B64106-0	Винт в сборе (14")	1
20	353B64107-0	Винт в сборе (15")	1
20	353B64108-0	Винт в сборе (16.5")	1
20	353B64109-0	Винт в сборе (17.5")	1

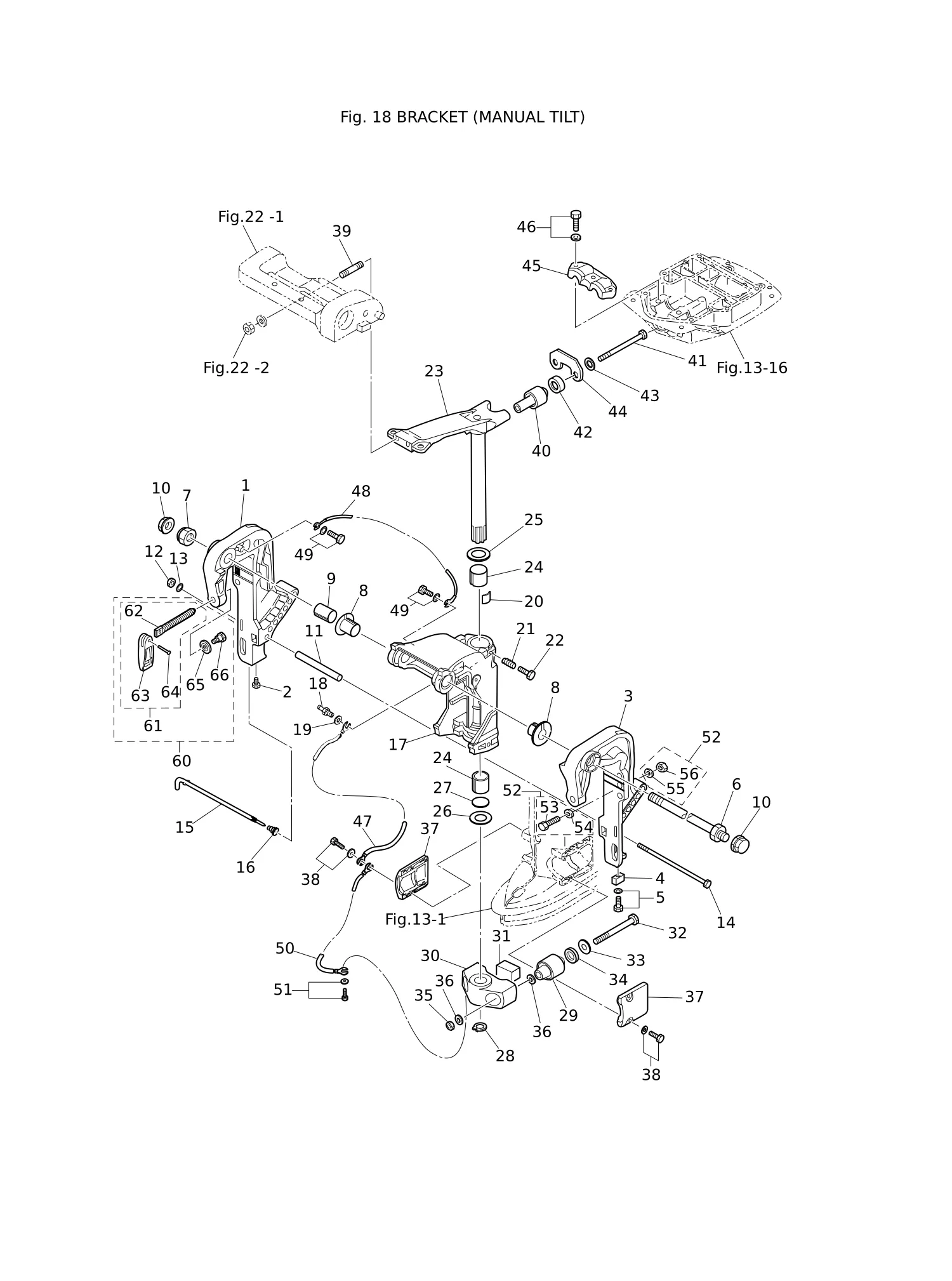

Рис. 18КОРПУС (РУЧНОЙ НАКЛОН) BRACKET (MANUAL TILT)

REF	Номер детали	Наименование	Кол-во
1	3C8Q62112-1	Кронштейн струбцины (прав.)	1
2	9101E3-0612	* Болт	1
3	3C8Q62113-1	Кронштейн струбцины (лев.)	1
4	3B7-60218-1	* Анод	1
5	910103-5630	* Болт	1
6	3AC-62191-0	Поворотный вал в сборе	1
7	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
8	349-62126-0	Втулка	2
9	3C8-62132-0	Втулка 22-25-35.5	1
10	346-62127-0	* Колпачковая гайка	2
11	3C8-62117-1	Распорная втулка 9.4-13.8-116	1
12	930103-0800	Гайка	1
13	9401E3-0800	* Шайба	1
14	3C8-62120-1	* Болт 8-170	1
15	3C8-62121-1	Упорный стержень	1
16	345-62122-2	Пружина упорного стержня	1
17	3C8Q62310-3	Поворотный кронштейн	1
18	344-67177-1	ПРЕСС-МАСЛЕНКА	1
19	940103-0600	* ШАЙБА	1
20	345-62441-0	Фрикционная шайба	1
21	346-62421-1	Фрикционная пружина	1
22	9101E3-0830	Болт	1
23	3E3Q62010-0	Вал рулевого управления в сборе	1
24	345-62417-0	Втулка 26-32	2
25	3A0-62423-2	Упорная пластина (верхняя) 27-50-1	1
26	346-62424-1	Упорная пластина (нижняя) 26.5-46-1	1
27	3H8-62415-0	* Уплотнительное кольцо 3.5-25.7	1
28	945103-2500	Стопорное кольцо d=25	1
29	3C8-61302-1	Резиновая подушка (нижняя)	2
30	3C8Q61411-3	Кронштейн крепления	1
31	3C8-61336-0	Демпфер (нижний)	1
32	3C8-61321-1	Болт 12-114.5	2
34	3C7-61338-0	Демпфер 21-36-5	2
35	930403-1200	Гайка нейлоновая 12-P1.75	2
36	9402E3-1200	Шайба	4
37	3C8Q61342-0	Пластина крепления подушки (нижняя)	2
38	9101E3-5620	Болт	4
39	3C8-62097-0	Шпилька 10-50 P1.25	2
40	3E3-61301-2	Резиновая подушка (верхняя)	2
41	353-61307-1	Болт 3/8-100	2
42	3E3-61333-0	Демпфер (верхний)	2
43	353-61335-0	Шайба 10-29-3	2
44	3E3-61335-0	Стопорная пластина	1
45	3C8-61341-0	Пластина крепления (верхняя)	1
46	9101E3-5835	Болт	3
47	3C8-62396-1	Провод заземления L=210	1
48	398-62396-1	Провод заземления L=130	1
50	3A3-62396-1	Провод заземления L=110	1
51	910103-5612	Болт	1
52	3C8-72120-0	Комплект болтов крепления	1
53	3C7-62133-2	* Болт 12-105 P1.25	4
54	353-61334-0	* Шайба 13-34-3	4
55	940103-1200	Шайба	4
56	3C7-62139-1	* Гайка 12-P1.25	4
60	3E3Q62105-0	Комплект зажимного винта	2
61	3E3Q62108-0	* Зажимной винт в сборе	1
62	3E3-62106-0	** Зажимной винт	1
63	332Q62102-1	** РУКОЯТКА СТЯЖНОГО ВИНТА	1
64	3C8-62104-2	Заклепка 3-22	1
65	332-62101-1	Подушка винтового зажима	1
66	3C8-62107-0	Болт с буртиком	1

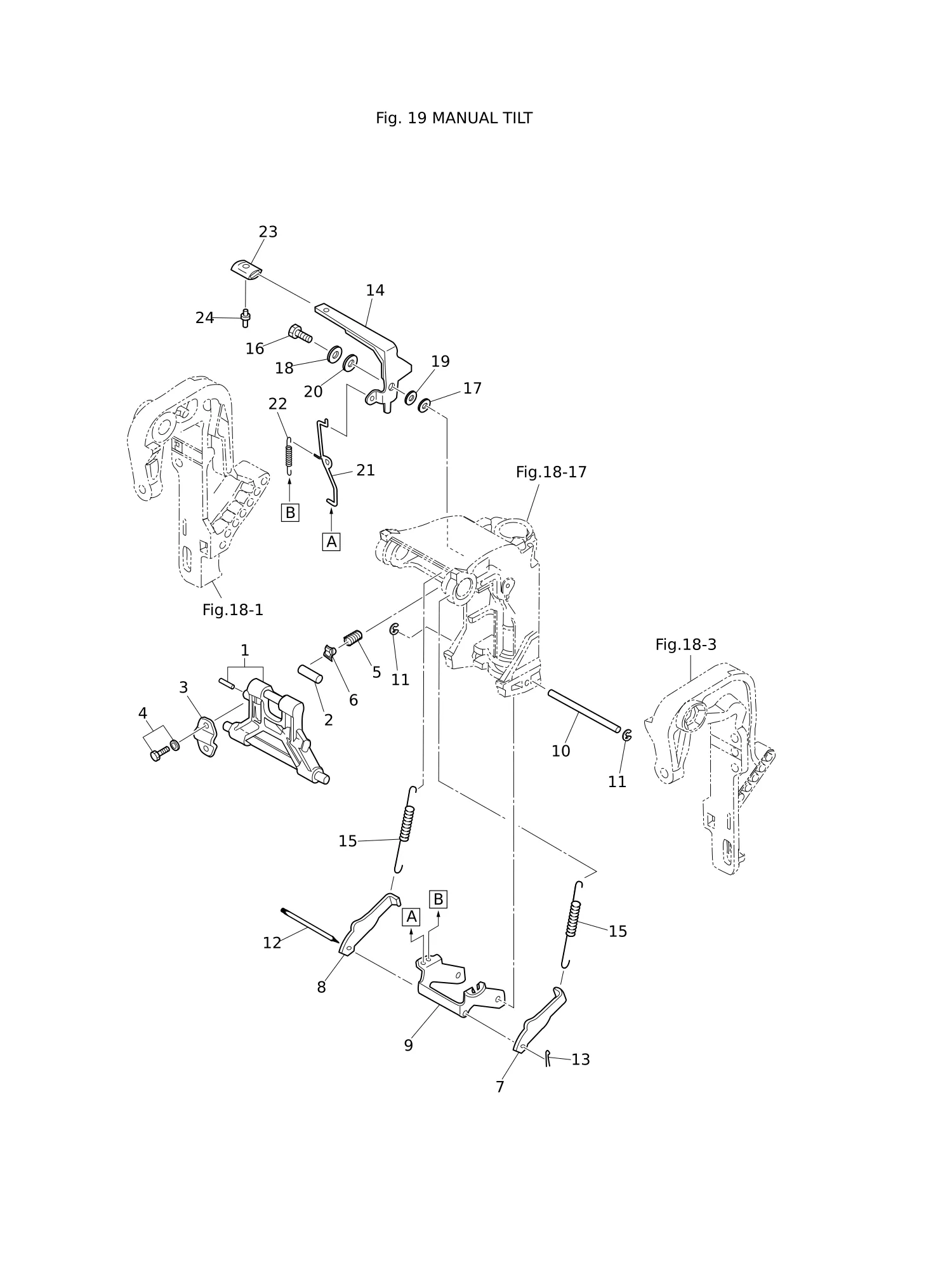

Рис. 19РУЧНОЙ НАКЛОН MANUAL TILT

REF	Номер детали	Наименование	Кол-во
1	3C8Q62431-0	Упор откидывания в сборе	1
2	346-62437-0	Втулка 10.2-12-29.5	1
3	346-62439-1	Установочная пластина	1
4	9101E3-5820	Болт	2
5	3C8-62421-1	Фрикционная пружина	1
6	346-62438-0	Установочная шайба	1
7	3C8-66352-2	Замок реверса (Л)	1
8	3C8-66351-2	Замок реверса (П)	1
9	3C8-66313-4	Рычаг замка реверса	1
10	3C8-66319-1	Вал замка реверса	1
11	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
12	3C8-66321-0	Тяга замка реверса	1
13	951503-0212	ШПЛИНТ 2-12	1
14	3E3-62436-1	Рычаг упора наклона	1
15	3C8-66331-2	Пружина замка реверса (S)	2
15	3C8-66332-2	Пружина замка реверса (L)	2
16	3AL-05254-0	Болт с буртиком 6-8	1
17	3R0-66308-0	* Шайба 6-16-1.5	1
18	940103-0800	* Шайба	1
19	3AL-05212-0	Втулка 8.1-20	1
20	3AA-83719-0	* Шайба 8.5-18-1.6	1
21	3C8-66318-1	Тяга	1
22	3C8-66336-0	Пружина	1
23	346-66333-0	Рукоятка рычага блокировки реверса	1
24	346-66334-0	* УПОР	1
