东发 Tohatsu M6/8/9.8B 2020 - — взрыв-схемы и запчасти

两冲程 2-Stroke · 2020 年 · 手册号 002-21030-0BX · 共 19 个部位 · 672 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВПУСКНОЙ КОЛЛЕКТОР · ЛЕПЕСТКОВЫЙ КЛАПАН · ДРОССЕЛЬ 4КАРБЮРАТОР · ТОПЛИВНЫЙ НАСОС 5РУЧНОЙ СТАРТЕР · БЛОКИРОВКА СТАРТЕРА 6МАГНЕТО · ЭЛЕКТРООБОРУДОВАНИЕ 7КОРПУС ВЕДУЩЕГО ВАЛА 8РЕДУКТОР 9КРОНШТЕЙН · ЗАЩИТА ОТ ЗАДНЕГО ХОДА 10РУКОЯТЬ УПРАВЛЕНИЯ (MF · EF МОДЕЛЬ)11НИЖНИЙ КОК 12ПЕРЕКЛЮЧЕНИЕ 13ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ 14ВЕРХНИЙ КОК 15ТОПЛИВНЫЙ БАК 16КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 17КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)18ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (АКСЕССУАРЫ)19СБОРОЧНЫЕ КОМПЛЕКТЫ

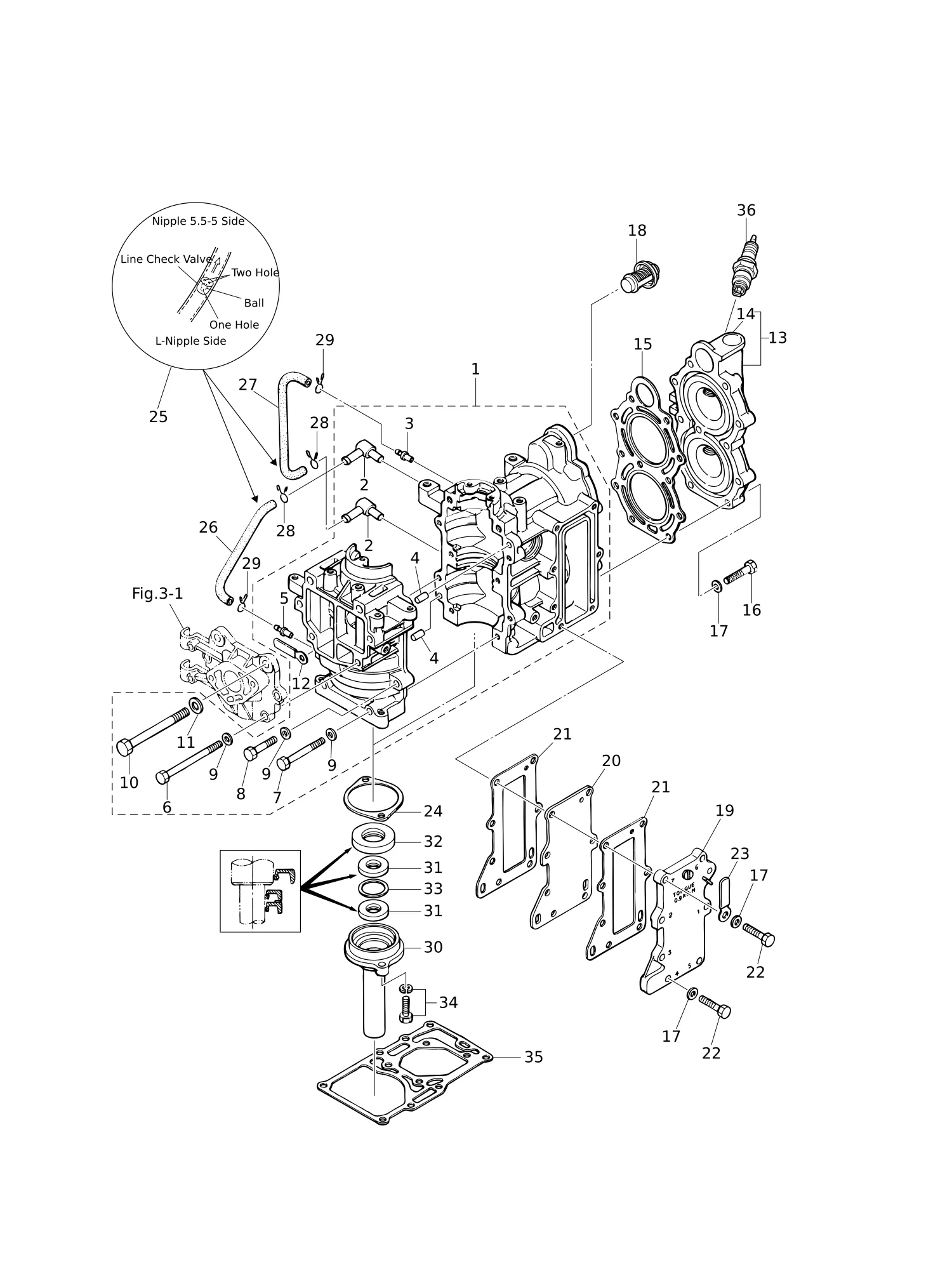

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	3B2B01100-2	Блок цилиндров и картер в сборе	1
1	3K9B01100-1	Блок цилиндров и картер в сборе	1
2	393-01137-0	* Ниппель	2
4	345-01111-0	Установочный штифт 6-12	2
5	393-01131-0	* Ниппель 5.5-5	1
6	916129-0675	* Болт	4
7	916129-0650	* БОЛТ	2
8	916129-0630	* БОЛТ	2
10	910124-0880	* БОЛТ	2
11	940121-0800	** Шайба	2
13	3B2B01001-1	ГОЛОВКА ЦИЛИНДРА В СБОРЕ	1
13	3K9B01001-0	ГОЛОВКА ЦИЛИНДРА В СБОРЕ	1
14	350-01093-0	* Заглушка	2
15	3B2-01005-2	* ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА	1
16	9161F9-0630	Болт	11
17	940121-0600	Шайба	18
18	350-01030-1	ТЕРМОСТАТ	1
19	3B2B02300-0	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА В СБОРЕ	1
20	3B2B02302-0	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	1
20	3K9B02302-0	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	1
21	3B2-02305-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	2
21	3K9-02305-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	2
22	9101F4-0625	Болт	7
23	3PR-06972-0	Хомут 6.5-47.5P	1
24	3B2-01214-2	* ПРОКЛАДКА ГОЛОВКИ КАРТЕРА	1
25	393-01160-0	Обратный клапан	2
26	98AL-40-120	Шланг	1
27	98AL-40-230	Шланг	1
28	3T5-01133-0	Хомут φ8	2
29	338-01133-0	Хомут φ7	2
30	3B2-01210-0	ГОЛОВКА КАРТЕРА	1
31	3B2-01215-0	* САЛЬНИК 12-28-5	2
32	3B2-00122-1	* САЛЬНИК 20-40-7	1
33	3B2-01217-0	ПРОСТАВКА 22-27.5-1	1
34	910103-5620	Болт	2
35	3B2-01303-3	* ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
36	9701-1-1014	СВЕЧА ЗАЖИГАНИЯ (BPR7HS10)	2

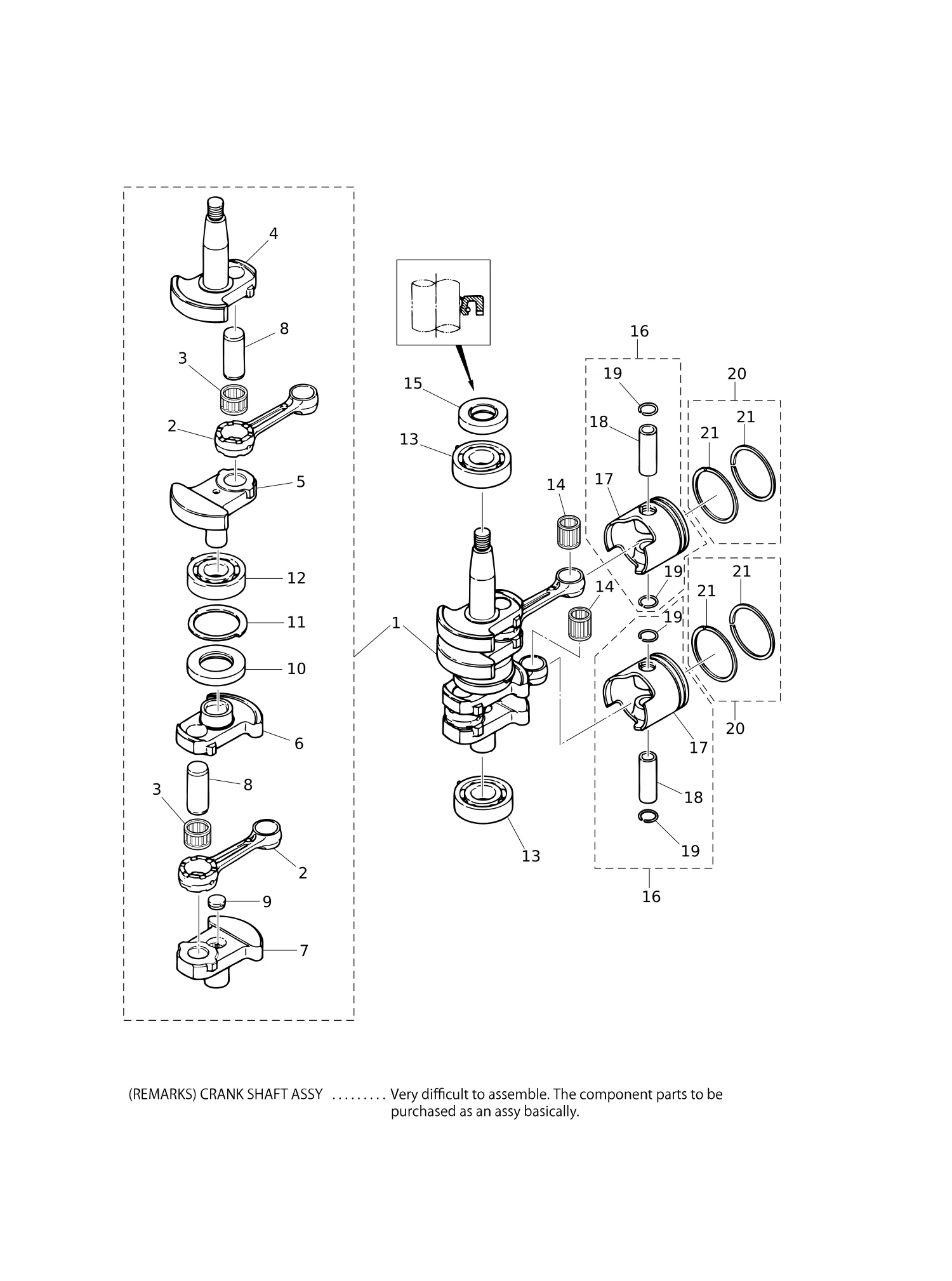

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3B2-00069-0	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	3B2-00040-0	* ШАТУН	2
3	3B2-00043-0	* РОЛИКОВЫЙ ПОДШИПНИК 17-23-14	2
4	3B2-00031-0	* КОЛЕНЧАТЫЙ ВАЛ A	1
5	3B2-00032-0	* КОЛЕНЧАТЫЙ ВАЛ B	1
6	3B2-00033-0	* КОЛЕНЧАТЫЙ ВАЛ C	1
7	3B2-00034-0	* КОЛЕНЧАТЫЙ ВАЛ D	1
8	3B2-00061-2	* ШЕЙКА КОЛЕНЧАТОГО ВАЛА	2
9	350-00062-0	* УПЛОТНИТЕЛЬНАЯ ПРОБКА	1
10	3B2-00051-0	* САЛЬНИК 25-47-7	1
11	369-00115-0	* УПОРНАЯ ПЛАСТИНА	1
13	9603-3-6204	* ШАРИКОВЫЙ ПОДШИПНИК 6204	2
14	338-00042-0	РОЛИКОВЫЙ ПОДШИПНИК 14-18-19	2
15	101-00121-0	* САЛЬНИК 20-35-7	1
16	3B2-87130-0	РЕМОНТНЫЙ КОМПЛЕКТ ПОРШНЯ	2
16	3B2-87131-0	РЕМОНТНЫЙ КОМПЛЕКТ ПОРШНЯ (0.5 O/S)	2
17	3B2-00001-1	* ПОРШЕНЬ	1
17	3B2-00004-1	* ПОРШЕНЬ (0.5 O/S)	1
18	3B2-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
19	350-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
20	3G0-87123-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
20	3G0-87124-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ (0.5 O/S)	2
21	3B2-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	2
21	3B2-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 O/S)	2

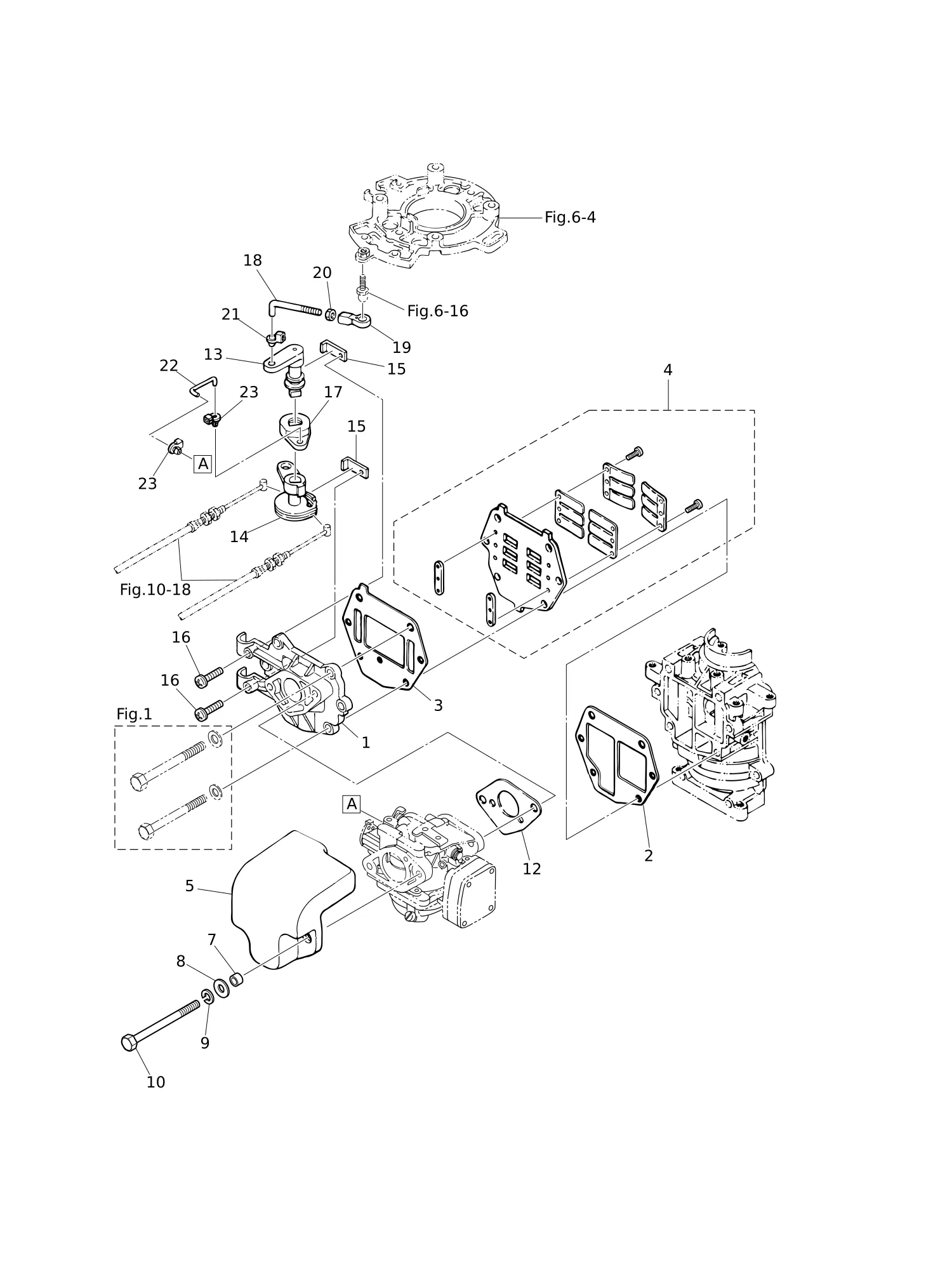

Рис. 3ВПУСКНОЙ КОЛЛЕКТОР · ЛЕПЕСТКОВЫЙ КЛАПАН · ДРОССЕЛЬ INTAKE MANIFOLD · REED VALVE · THROTTLE

REF	Номер детали	Наименование	Кол-во
1	3B2B02010-0	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
2	3B2-02104-1	* Прокладка впускного коллектора	1
3	3B2-02105-1	* Прокладка впускного коллектора	1
4	3B2-02100-0	Лепестковый клапан в сборе	1
5	3B2-02411-0	Впускной глушитель	1
7	3B2-02416-0	Проставка	2
8	3C8-66308-0	ШАЙБА 6-16-1.5	2
9	941303-0600	* Пружинная шайба	2
10	9161F1-0685	БОЛТ	2
12	369-02011-0	* ПРОКЛАДКА КАРБЮРАТОРА	1
13	3B2-63711-0	Рычаг опережения зажигания	1
14	3B2-63611-0	Барабан дросселя	1
15	3B2-63506-1	Держатель	2
16	921521-6520	ВИНТ	2
17	3B2-63751-0	Рычаг дросселя	1
18	3B2-63715-2	Тяга 5-45	1
19	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	1
20	930103-0500	* ГАЙКА	1
21	345-05224-0	Фиксатор тяги 5-2.5	1
22	3B2-63716-1	Тяга дросселя	1
23	346-67196-1	Фиксатор тяги 3-B	2

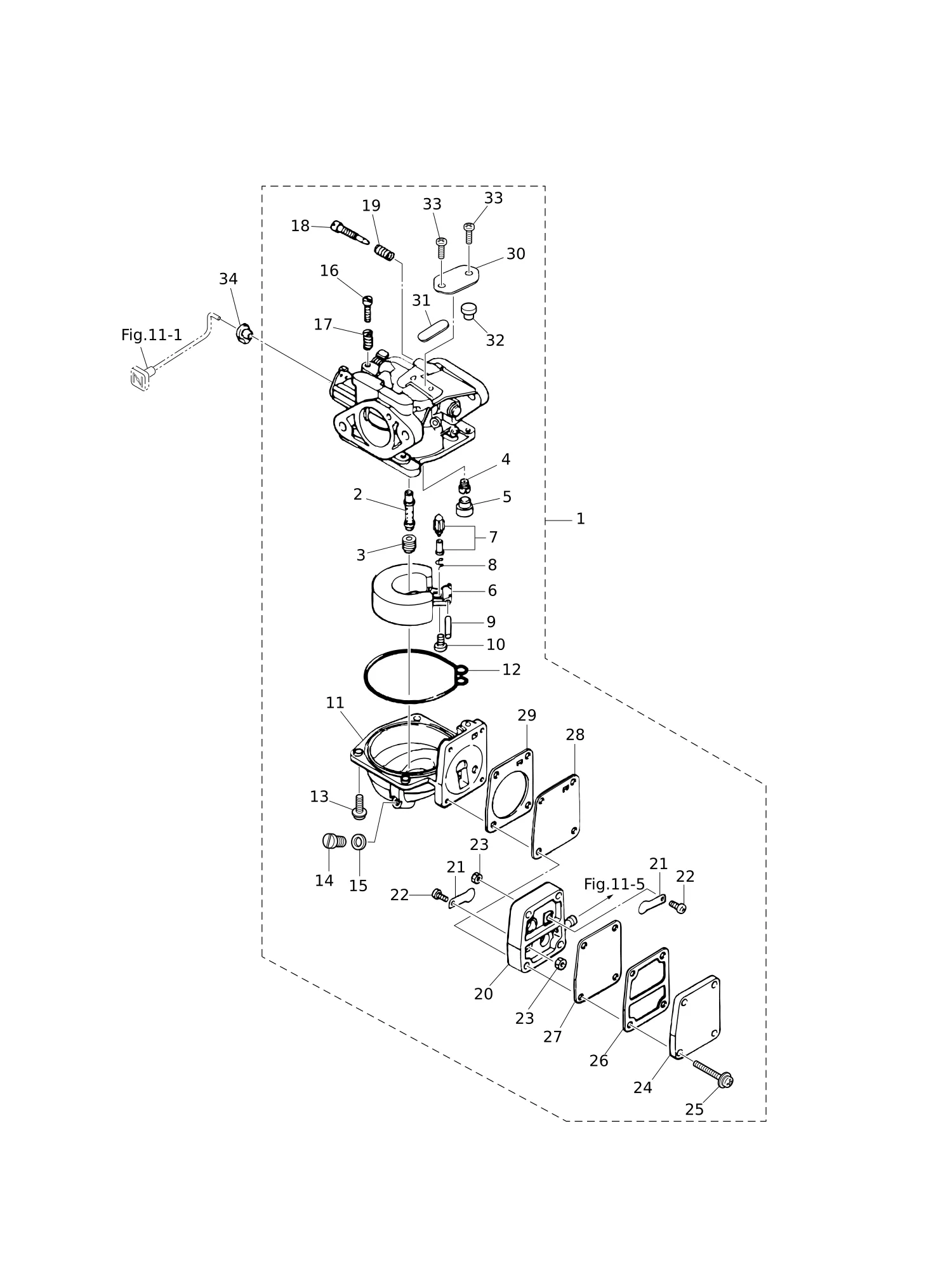

Рис. 4КАРБЮРАТОР · ТОПЛИВНЫЙ НАСОС CARBURETOR · FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	3B2-03200-1	Карбюратор в сборе	1
1	3G0-03200-0	Карбюратор в сборе	1
1	3K9-03200-0	Карбюратор в сборе	1
2	3B2-03252-0	* Главный жиклёр	1
2	3G0-03252-0	* Главный жиклёр	1
2	3K9-03252-0	* Главный жиклёр	1
3	3B2-03251-0	* Главный жиклёр (#98)	1
3	3G0-03251-0	* Главный жиклёр (#80)	1
3	3K9-03251-0	* Главный жиклёр (#95)	1
4	3B2-03254-0	* Жиклёр холостого хода (#48)	1
4	3K9-03254-0	* Жиклёр холостого хода (#50)	1
5	346-03256-0	* РЕЗИНОВЫЙ КОЛПАЧОК	1
6	369-03231-0	* ПОПЛАВОК	1
7	3R3-03239-0	* Игольчатый клапан в сборе	1
8	344-03244-0	* СТОПОР	1
9	346-03232-0	* ОСЬ РЫЧАГА ПОПЛАВКА	1
10	3F3-03234-0	* ВИНТ	1
11	3B2-03221-0	* Поплавковая камера	1
12	369-03222-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОПЛАВКОВОЙ КАМЕРЫ	1
13	922503-6414	* ВИНТ	4
14	369-03292-0	* СЛИВНОЙ ВИНТ	1
15	369-03293-1	* ПРОКЛАДКА	1
16	346-03265-0	* СТОПОРНЫЙ ВИНТ	1
17	346-03267-0	* ПРУЖИНА	1
18	346-03266-0	* ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
19	356-03268-0	* ПРУЖИНА*	1
20	369-03304-0	* КОРПУС НАСОСА	1
21	369-03305-0	* ОБРАТНЫЙ КЛАПАН	2
22	921522-0306	* Винт	2
23	930121-0300	* ГАЙКА	2
24	369-03301-0	* КРЫШКА НАСОСА	1
25	922553-6423	* ВИНТ	4
26	369-03302-0	* ПРОКЛАДКА КРЫШКИ НАСОСА	1
27	369-03303-0	* ДИАФРАГМА A	1
28	369-03306-0	* ДИАФРАГМА B	1
29	369-03307-0	* ПРОКЛАДКА КОРПУСА НАСОСА	1
30	369-03181-0	* КРЫШКА КАРБЮРАТОРА	1
31	369-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
32	369-03183-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
33	369-03186-0	* ВИНТ	2
34	346-67196-1	Фиксатор тяги 3-B	1

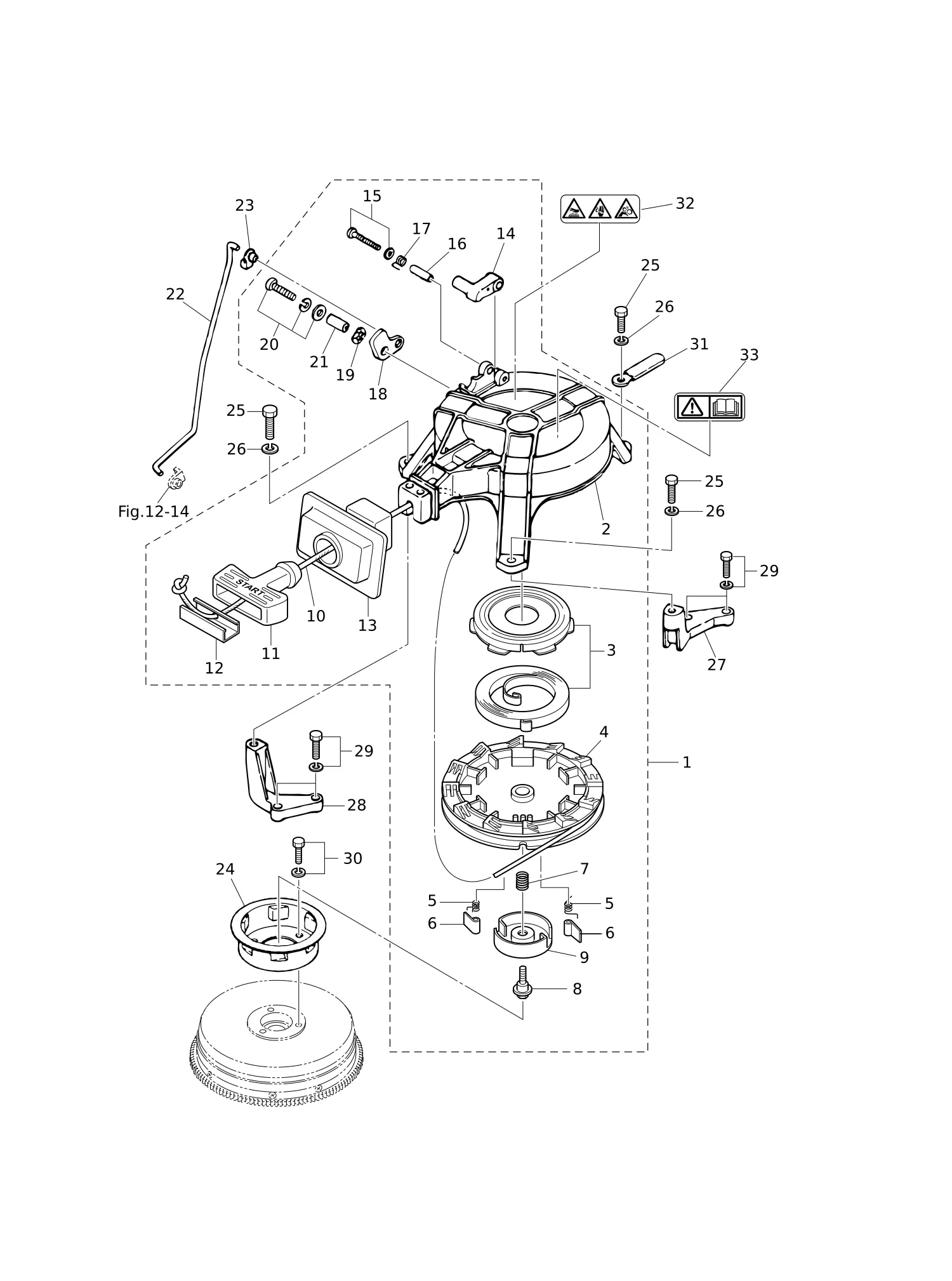

Рис. 5РУЧНОЙ СТАРТЕР · БЛОКИРОВКА СТАРТЕРА RECOIL STARTER · STARTER LOCK

REF	Номер детали	Наименование	Кол-во
1	3B2-05000-1	Ручной стартер в сборе	1
2	3B2-05105-0	* Корпус стартера	1
3	3B2-05010-1	* Комплект пружины стартера	1
4	3B2-05104-0	* Катушка	1
5	369-05012-0	* Возвратная пружина	2
6	3B2-05003-1	* Храповик	2
7	369-05007-0	* Фрикционная пружина	1
8	3B2-05138-1	* Болт	1
9	3B2-05006-1	* Фрикционная пластина	1
10	3B2-05013-0	* Шнур стартера φ4.5-1620	1
11	3B2-05019-0	* Рукоятка стартера	1
12	3B2-05131-1	* Анкер шнура	1
13	3B2-05116-0	УПЛОТНИТЕЛЬНАЯ ПЛАСТИНА	1
14	338-05252-0	ЗАМОК СТАРТЕРА	1
15	921503-5430	* ВИНТ	1
16	338-05255-0	ВТУЛКА 4-6-21	1
17	338-05216-0	ПРУЖИНА ЗАМКА СТАРТЕРА	1
18	3B2-05253-0	КУЛАЧОК ЗАМКА СТАРТЕРА	1
19	941403-0800	ВОЛНОВАЯ ШАЙБА d=8	1
20	921503-7616	* ВИНТ	1
21	3M2-05215-0	ВТУЛКА 6.1-8-4	1
22	3B2-05217-1	ТЯГА ЗАМКА СТАРТЕРА	1
23	3K9-05223-0	ФИКСАТОР ТЯГИ 4-2	1
24	3B2-05901-1	ШКИВ СТАРТЕРА	1
25	9101F4-0620	Болт	3
26	940103-0600	* ШАЙБА	3
27	3B2B05101-0	КРОНШТЕЙН	1
28	3B2B05102-0	КРОНШТЕЙН	1
29	910121-6623	БОЛТ	4
30	910121-6612	БОЛТ	3
31	3PR-06972-0	Хомут 6.5-47.5P	1
32	314-72185-0	Наклейка предупреждения	1
33	3F0-72185-0	Наклейка предупреждения	1

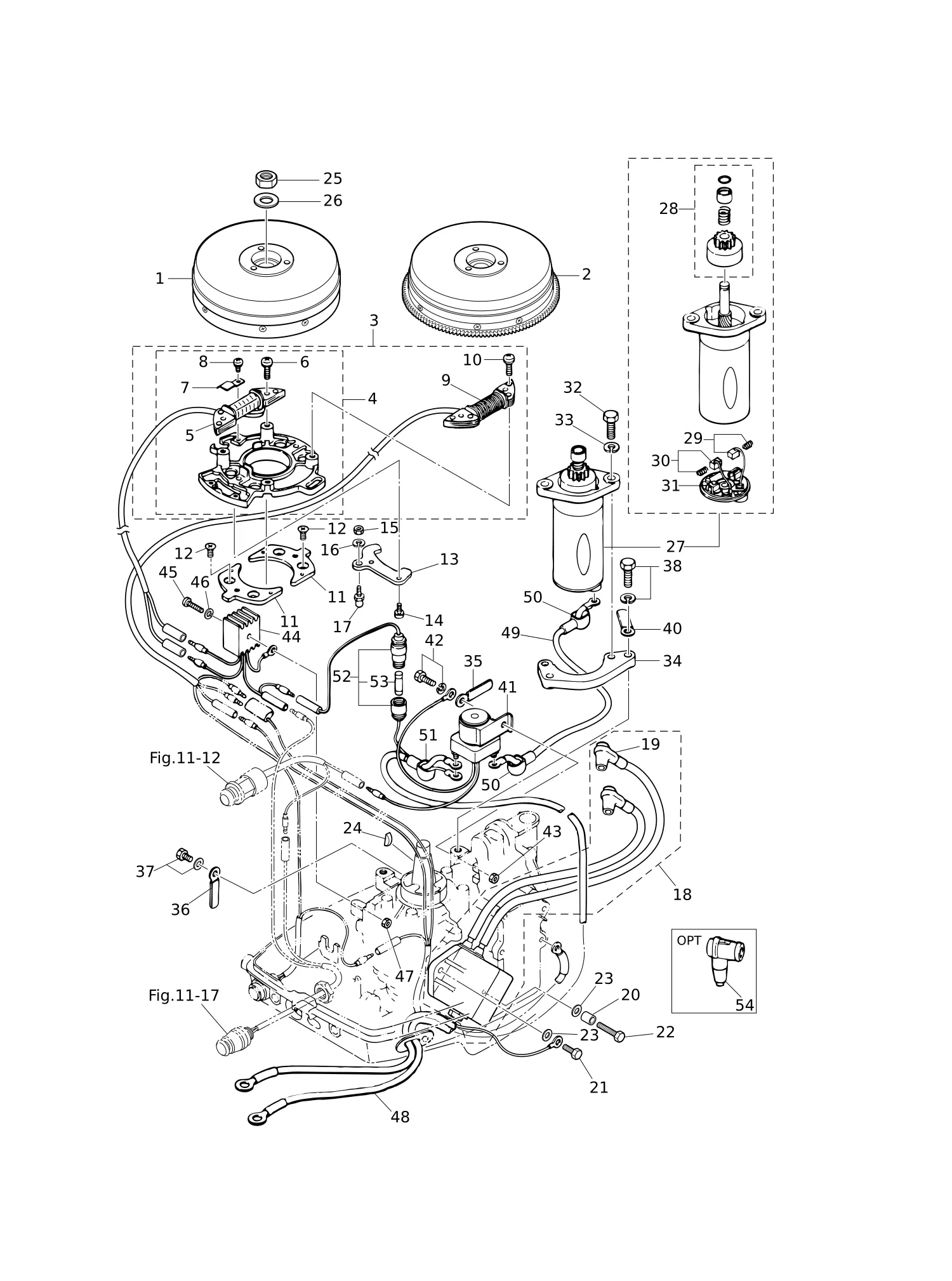

Рис. 6МАГНЕТО · ЭЛЕКТРООБОРУДОВАНИЕ MAGNETO · ELECTRIC PARTS

REF	Номер детали	Наименование	Кол-во
1	3B2-06101-0	МАХОВИК В СБОРЕ	1
2	3B2-06194-1	МАХОВИК В СБОРЕ С ШЕСТЕРНЕЙ	1
3	3B2-06103-3	ПЛАСТИНА КАТУШКИ В СБОРЕ С ГЕНЕРАТОРОМ	1
4	3B2-06102-2	ПЛАСТИНА КАТУШКИ В СБОРЕ	1
5	3B2-06120-0	КАТУШКА ВОЗБУЖДЕНИЯ	1
7	3B2-06135-0	ДЕРЖАТЕЛЬ	1
8	921521-6406	* Винт	1
9	3B2-06123-1	ГЕНЕРАТОР В СБОРЕ (80 ВТ)	1
10	921521-6625	ВИНТ	4
11	3B2-63724-0	УСТАНОВОЧНАЯ ПЛАСТИНА	2
12	921621-0612	ВИНТ	4
13	3B2-05233-1	УПОР ПЛАСТИНЫ КАТУШКИ	1
13	3K9-05233-0	УПОР ПЛАСТИНЫ КАТУШКИ	1
14	921503-6510	Винт	2
16	941303-0600	* Пружинная шайба	1
17	346-05228-1	Шаровой шарнир	1
18	3K9-06170-0	БЛОК CD В СБОРЕ	1
19	346-06999-0	* КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	2
20	3B2-06162-0	ПРОСТАВКА 6.2-9-27	1
21	9101F4-0620	Болт	1
22	9101F4-0645	* Болт	1
23	940103-0600	* ШАЙБА	2
24	338-00131-0	ШПОНКА	1
25	369-00132-0	ГАЙКА 12-P1.25	1
26	940121-1200	ШАЙБА	1
27	350-76010-0	СТАРТЕР В СБОРЕ	1
28	350-76015-0	ШЕСТЕРНЯ В СБОРЕ	1
29	350-76012-0	ПОЛОЖИТЕЛЬНАЯ ЩЕТКА	1
30	350-76013-0	ОТРИЦАТЕЛЬНАЯ ЩЕТКА	1
31	350-76014-0	ЩЕТКОДЕРЖАТЕЛЬ	1
32	916103-0830	БОЛТ	2
33	941303-0800	* Пружинная шайба	2
34	350-76011-0	КРОНШТЕЙН СТАРТЕРА	1
35	398-06972-0	ХОМУТ 6.5-67P	1
36	3PR-06972-0	Хомут 6.5-47.5P	1
37	910103-5610	* Болт	1
38	910103-5825	Болт	2
40	345-06917-1	Хомут 9-20U	1
41	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
42	910103-6620	* Болт	1
43	930103-0600	* Гайка	1
44	3B2-76060-0	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
45	921503-0525	Винт	1
46	941303-0500	* ПРУЖИННАЯ ШАЙБА	1
47	930103-0500	* ГАЙКА	1
48	3B2-76120-1	* Кабель аккумулятора L=2000	1
49	3B2-76147-2	* Кабель стартера L=200	1
50	3A3-76145-0	Колпачок клеммы 8-13-28	2
51	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
52	3B2-76062-0	* Провод предохранителя L=355	1
53	346-76212-0	* Предохранитель 15A	1
54	3C7-06921-0	КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	2

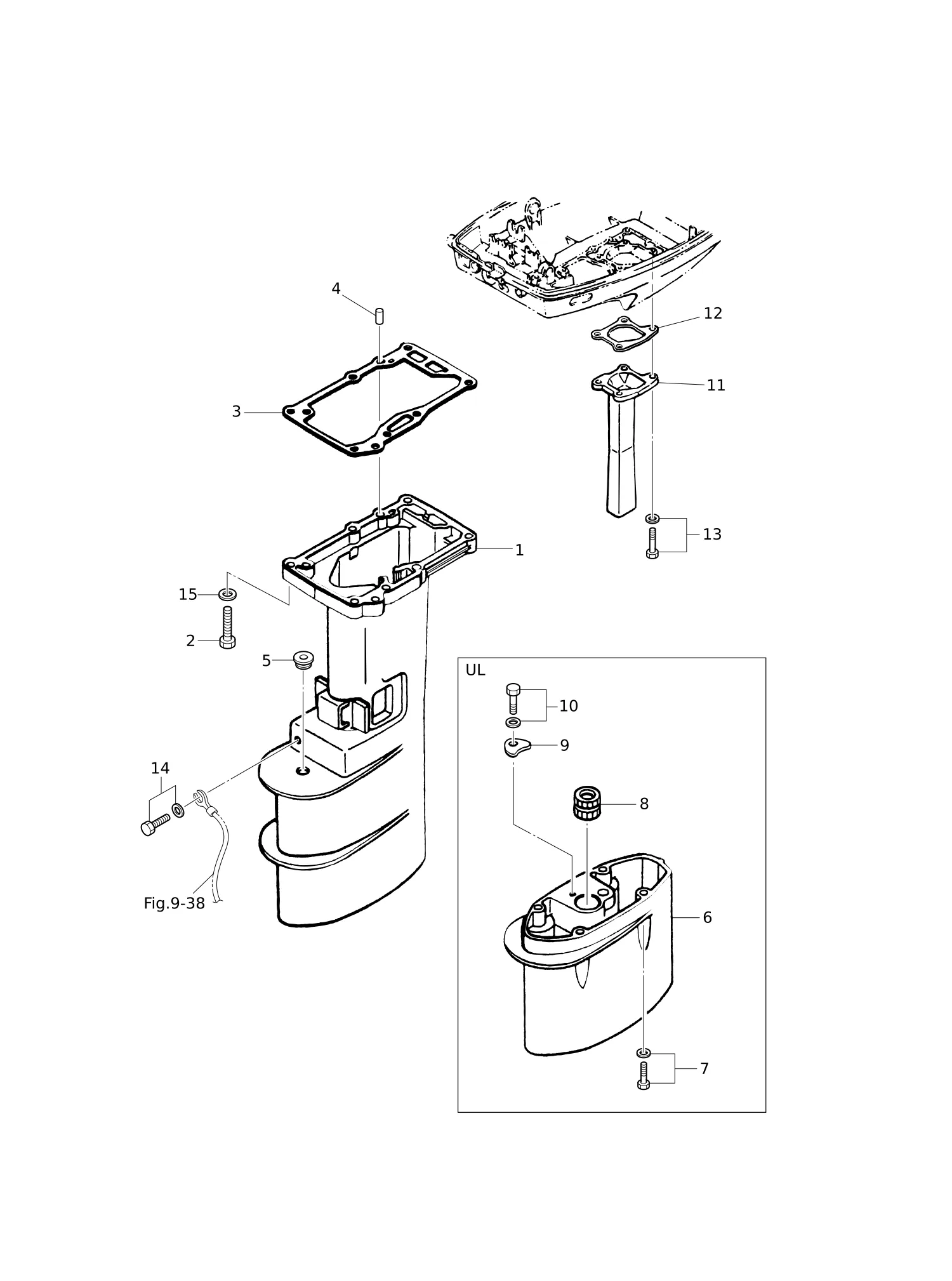

Рис. 7КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	3B2Q61191-1	КОРПУС ГРЕБНОГО ВАЛА (S)	1
1	3B2Q61192-1	КОРПУС ГРЕБНОГО ВАЛА (L)	1
2	3B2-61018-0	БОЛТ 35mm	6
3	3B2-61012-2	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
4	3B2-01111-0	УСТАНОВОЧНЫЙ ШТИФТ 6-16	2
5	369-66043-1	ВТУЛКА	1
6	3B2Q61110-2	* КОРПУС УДЛИНИТЕЛЯ	1
7	9101E3-5635	Болт	4
8	3B2-60003-1	* ВТУЛКА ГРЕБНОГО ВАЛА	1
9	3V1-64332-0	* УПОР	1
10	9101E3-5612	* Болт	1
11	3B2-02311-0	ВЫХЛОПНАЯ ТРУБА	1
12	3B2-02312-2	* ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ	1
13	910103-5618	Болт	4
14	910103-5612	Болт	1
15	9401E3-0600	Шайба	6

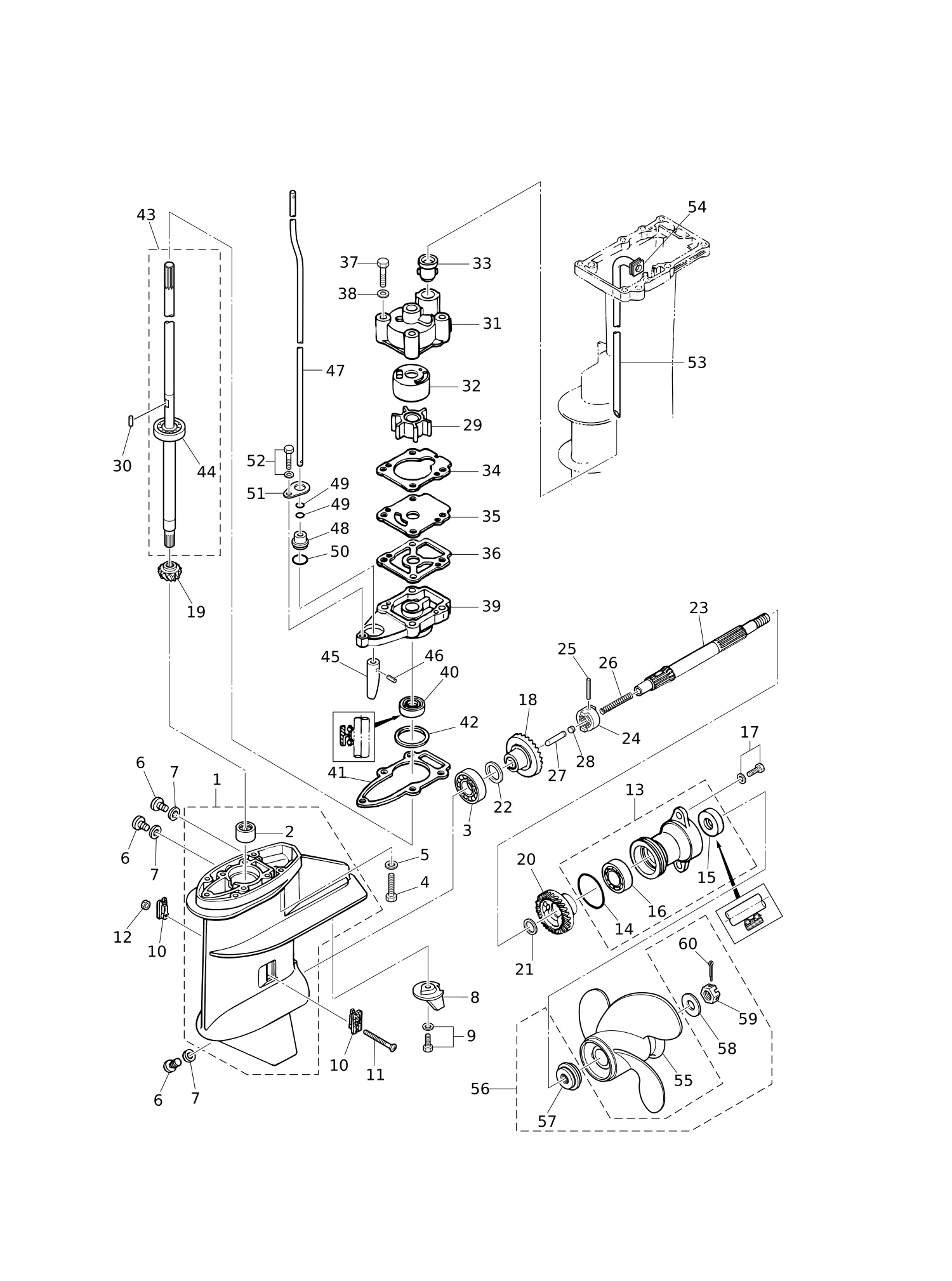

Рис. 8РЕДУКТОР GEAR CASE

REF	Номер детали	Наименование	Кол-во
1	3B2Q60000-2	РЕДУКТОР В СБОРЕ	1
2	3B2-60211-0	* РОЛИКОВЫЙ ПОДШИПНИК 15-21-16	1
3	9601-0-6204	ШАРИКОВЫЙ ПОДШИПНИК 6204	1
4	9161E3-0635	БОЛТ	4
5	9401E3-0600	Шайба	4
6	332-60005-2	Пробка 8-8	3
7	332-60006-1	* Прокладка 8.1-15-1	3
8	3V1-60217-0	ТРИММЕР	1
9	910103-5620	Болт	1
10	3AA-60206-0	ВОДОЗАБОРНИК W=17	2
11	921503-0430	Винт	1
12	930403-0400	Нейлоновая гайка 4-P0.7	1
13	3B2Q60100-1	КОРПУС ГРЕБНОГО ВАЛА В СБОРЕ	1
14	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
15	369-60111-0	* Сальник 15-28-10	1
16	9601-0-6004	* ПОДШИПНИК ШАРИКОВЫЙ 6004	1
17	9101E3-5620	Болт	2
18	3B2-64010-1	Редуктор в сборе (A)	1
19	3B2-64020-1	Коническая шестерня B	1
20	3B2-64030-1	Коническая шестерня C	1
21	369-64032-0	Шайба 15.2-19-1.9	1
22	369-64014-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.1	1
22	369-64015-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.15	1
23	3V1-64211-1	ГРЕБНОЙ ВАЛ	1
24	3B2-64215-0	МУФТА	1
25	301-64217-0	Штифт 3.5-28	1
26	3V1-64221-0	ПРУЖИНА	1
27	369-64223-0	Толкающий шток	1
28	3B2-64222-0	ДЕРЖАТЕЛЬ ПРУЖИНЫ	1
29	3B2-65021-1	* КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА	1
30	3B2-65022-0	* Шпонка φ3-11	1
31	3B2-65016-0	КОРПУС НАСОСА (ВЕРХНИЙ)	1
32	3B2-65011-0	* ВКЛАДЫШ КОРПУСА НАСОСА	1
33	331-65014-0	УПЛОТНЕНИЕ ВОДЯНОЙ ТРУБЫ (НИЖНЕЕ)	1
34	3B2-65018-2	* ПРОКЛАДКА КОРПУСА НАСОСА	1
35	3B2-65025-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
36	3B2-65029-2	* ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
37	9161E3-0650	* БОЛТ	4
38	940103-0600	* ШАЙБА	4
39	3V1-65017-0	КОРПУС НАСОСА (НИЖНИЙ)	1
40	309-60111-0	* САЛЬНИК 12-24-8	1
41	3B2-65020-1	* ПРОКЛАДКА КОРПУСА НАСОСА (НИЖНЯЯ)	1
42	3B2-64081-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.1	1
42	3B2-64082-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.15	1
42	3B2-64083-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.3	1
43	3B2-64306-1	ГРЕБНОЙ ВАЛ В СБОРЕ (S)	1
43	3B2-64307-1	ГРЕБНОЙ ВАЛ В СБОРЕ (L)	1
43	3B2-64309-1	* ГРЕБНОЙ ВАЛ В СБОРЕ (UL)	1
44	9601-0-6301	* ШАРИКОВЫЙ ПОДШИПНИК 6301	1
45	369-66011-0	Кулачок муфты	1
46	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	1
47	3B2-66012-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ (S)	1
47	3B2-66013-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ (L)	1
47	3B2-66014-0	* ТЯГА ПЕРЕКЛЮЧЕНИЯ (UL)	1
48	3UA-66031-0	Втулка тяги кулачка	1
49	369-66021-1	* Кольцо уплотнительное 2.5-4.9	2
50	332-66032-0	* Уплотнительное кольцо 2.4-15.4	1
51	369-66033-0	Стопор	1
52	910103-5625	БОЛТ	1
53	3B2-65100-0	ВОДЯНАЯ ТРУБА (S)	1
53	3B2-65110-0	Водяная труба (L)	1
53	3B2-65120-0	* Водяная труба (UL)	1
54	3B2-65195-0	Втулка уплотнительная 14-2	1
55	3B2B64513-1	Гребной винт в сборе (6.5")	1
55	3B2B64514-1	Гребной винт в сборе (7")	1
55	3B2B64515-1	Гребной винт в сборе (7.5")	1
55	3B2B64517-1	Гребной винт в сборе (8.5")	1
55	3B2B64519-1	Гребной винт в сборе (9.5")	1
56	3UA-87326-0	КОМПЛЕКТ КРЕПЕЖА ГРЕБНОГО ВИНТА	1
57	3UA-64231-0	* УПОРНЫЙ ДЕРЖАТЕЛЬ	1
58	369-64124-0	* Шайба 10.5-28-2	1
59	369-64121-0	* Гайка гребного винта	1
60	951503-0318	* ШПЛИНТ 3-18	1

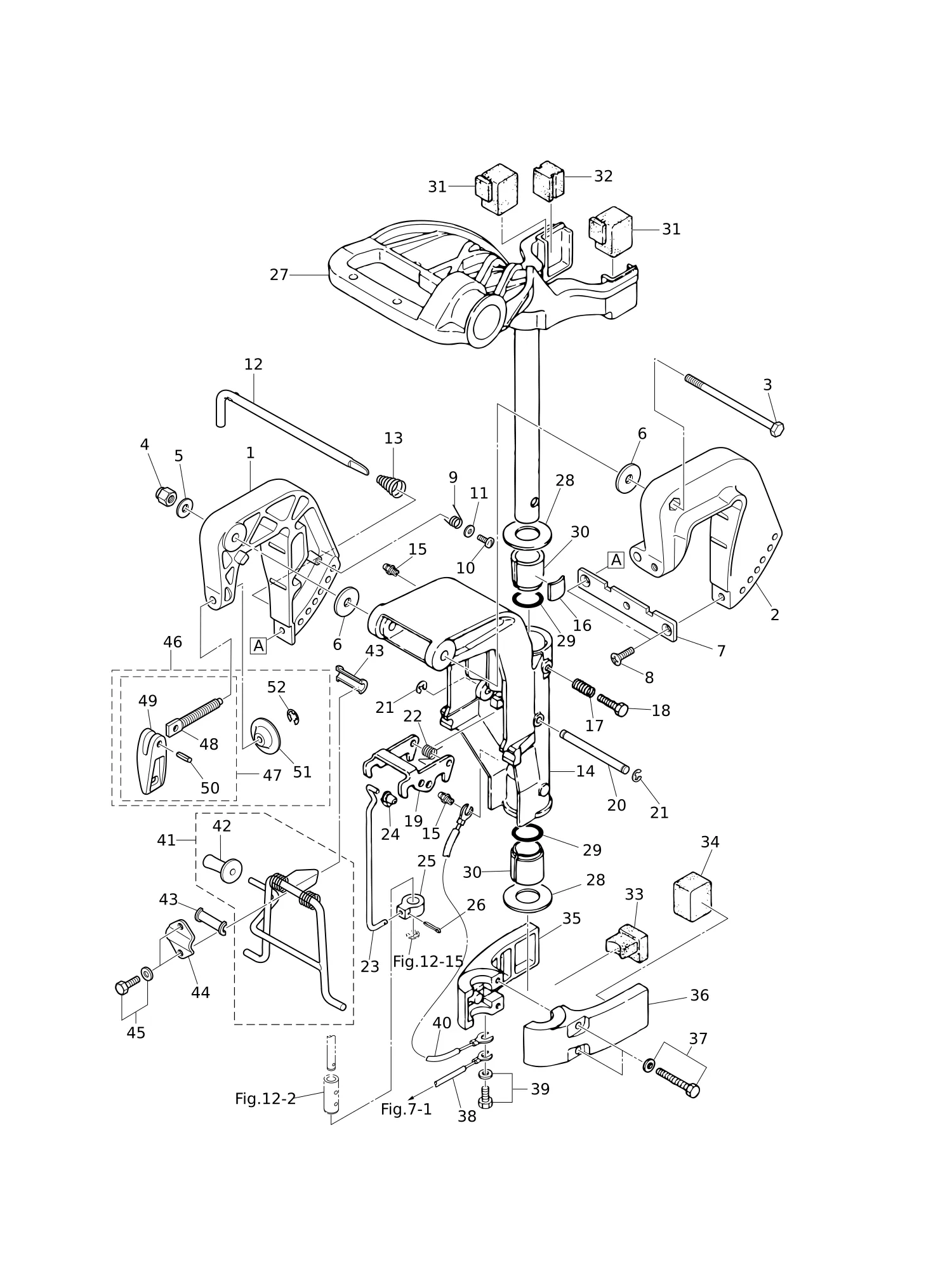

Рис. 9КРОНШТЕЙН · ЗАЩИТА ОТ ЗАДНЕГО ХОДА BRACKET · REVERSE LOCK

REF	Номер детали	Наименование	Кол-во
1	3V1Q62112-2	Кронштейн струбцины (R)	1
2	3V1Q62113-2	Кронштейн струбцины (L)	1
3	309-62115-2	Болт 8-122	1
4	930403-0800	* Нейлоновая гайка 8-P1.25	1
5	9401E3-0800	* Шайба	1
6	307-62116-1	Шайба 8.5-28-1	2
7	3B2-62118-0	Дистанционная пластина	1
8	9216E3-0612	Винт	2
9	369-62146-1	Пружина транцевого кронштейна	1
10	921703-0406	* Винт	1
11	369-62147-0	Шайба 4.3-16-1.5	1
12	350-62121-2	Упорный стержень	1
13	369-62122-2	Пружина упорного стержня	1
14	3B2Q62310-0	Поворотный кронштейн	1
15	344-67177-1	ПРЕСС-МАСЛЕНКА	2
16	345-62441-0	Фрикционная шайба	1
17	346-62421-1	Фрикционная пружина	1
18	9101E3-0830	Болт	1
19	3B2-66322-1	* Замок реверса	1
20	3B2-66321-1	Тяга замка реверса	1
22	3B2-66315-0	Пружина замка реверса	1
23	3B2-66305-0	Тяга замка реверса	1
24	345-05224-0	Фиксатор тяги 5-2.5	1
25	3B2-66302-0	Шарнир тяги замка реверса	1
26	951503-0214	Шплинт	1
27	3B2Q62010-0	Рулевой вал в сборе	1
28	3B2-62422-0	Упорная пластина (верхняя) 22-44-2	2
29	3B2-62415-0	Кольцо уплотнительное 4.25-19.5	2
30	3B2-62417-0	Втулка	2
31	3B2-61301-0	Резиновая подушка (верхняя)	2
32	3B2-61337-0	Демпфер (верхний)	1
33	3B2-61336-0	Демпфер (нижний)	1
34	3B2-61302-0	Резиновая подушка (нижняя)	2
35	3K9Q61401-0	Кронштейн крепления (R)	1
36	3K9Q61402-0	Кронштейн крепления (L)	1
37	9101E3-5640	Болт	2
39	910103-5612	Болт	1
40	3A3-62396-1	Провод заземления L=110	1
41	3V1-62431-1	Упор наклона в сборе	1
42	3AS-62433-0	* Рукоятка упора откидывания	1
43	393-62437-1	Втулка	2
44	369-62439-1	Установочная пластина	1
45	9101E3-5612	* Болт	2
46	3V1Q62105-2	Комплект зажимного винта	2
47	3V1Q62108-1	* СТРУБЦИННЫЙ ВИНТ В СБОРЕ	1
48	3M3-62106-0	** СТРУБЦИННЫЙ ВИНТ	1
49	3RSQ62102-0	** Ручка струбцины	1
50	951403-0622	** Пружинный штифт	1
51	332-62101-1	Подушка винтового зажима	1
52	945303-0500	Стопорное кольцо E d=5	1

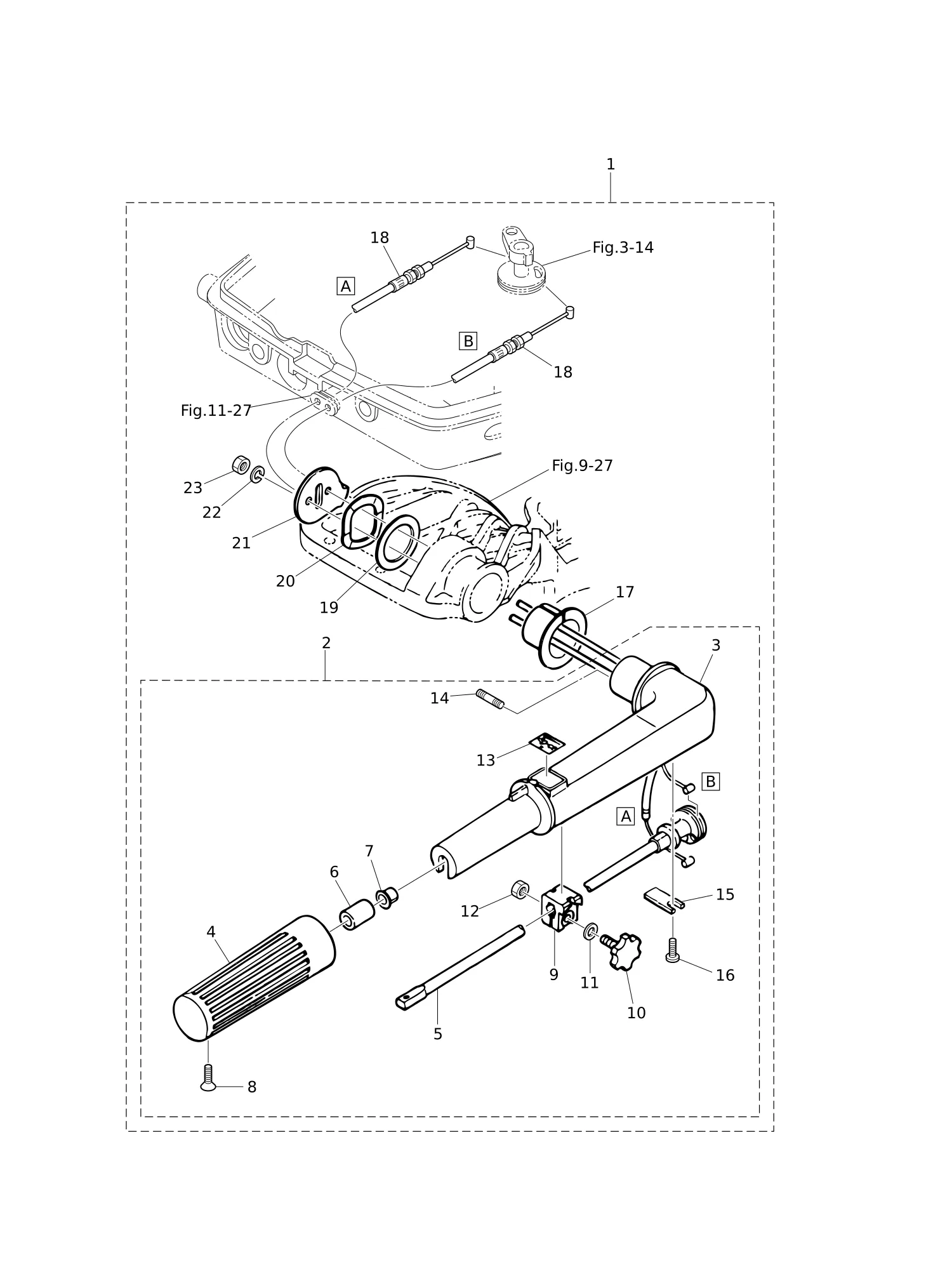

Рис. 10РУКОЯТЬ УПРАВЛЕНИЯ (MF · EF МОДЕЛЬ) TILLER HANDLE (MF · EF MODEL)

REF	Номер детали	Наименование	Кол-во
1	3B2Q63003-2	* Румпель в сборе	1
2	3B2Q63005-2	* Румпель (подузел в сборе)	1
3	3B2Q63011-1	** Рукоятка румпеля	1
4	350-63012-2	** Рукоятка	1
5	3B2-63041-0	** Вал дроссельной заслонки	1
6	345-63048-0	* ДЕМПФЕР ВАЛА ДРОССЕЛЯ	1
7	350-63046-0	* ВТУЛКА 8.4-10-11	1
8	920803-0518	** Винт	1
9	3B2-63035-1	* Фрикционная шайба	1
10	3B2-63034-0	* Регулировочный винт	1
13	369-72019-1	** НАКЛЕЙКА ДРОССЕЛЯ	1
14	3B2-63104-1	* Шпилька	2
15	3B2-63063-0	** Опора вала дроссельной заслонки	1
16	9215E3-0612	Винт	1
17	3B2-63102-0	* Втулка	1
18	3B2-63600-1	* Трос дроссельной заслонки	2
19	3B2-63108-0	ШАЙБА 30-45-1	1
20	3B2-63109-0	ВОЛНОВАЯ ШАЙБА 30-45-1.2	1
21	3B2-63103-0	* УПОР РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
22	940103-0600	* ШАЙБА	2
23	930103-0600	* Гайка	2

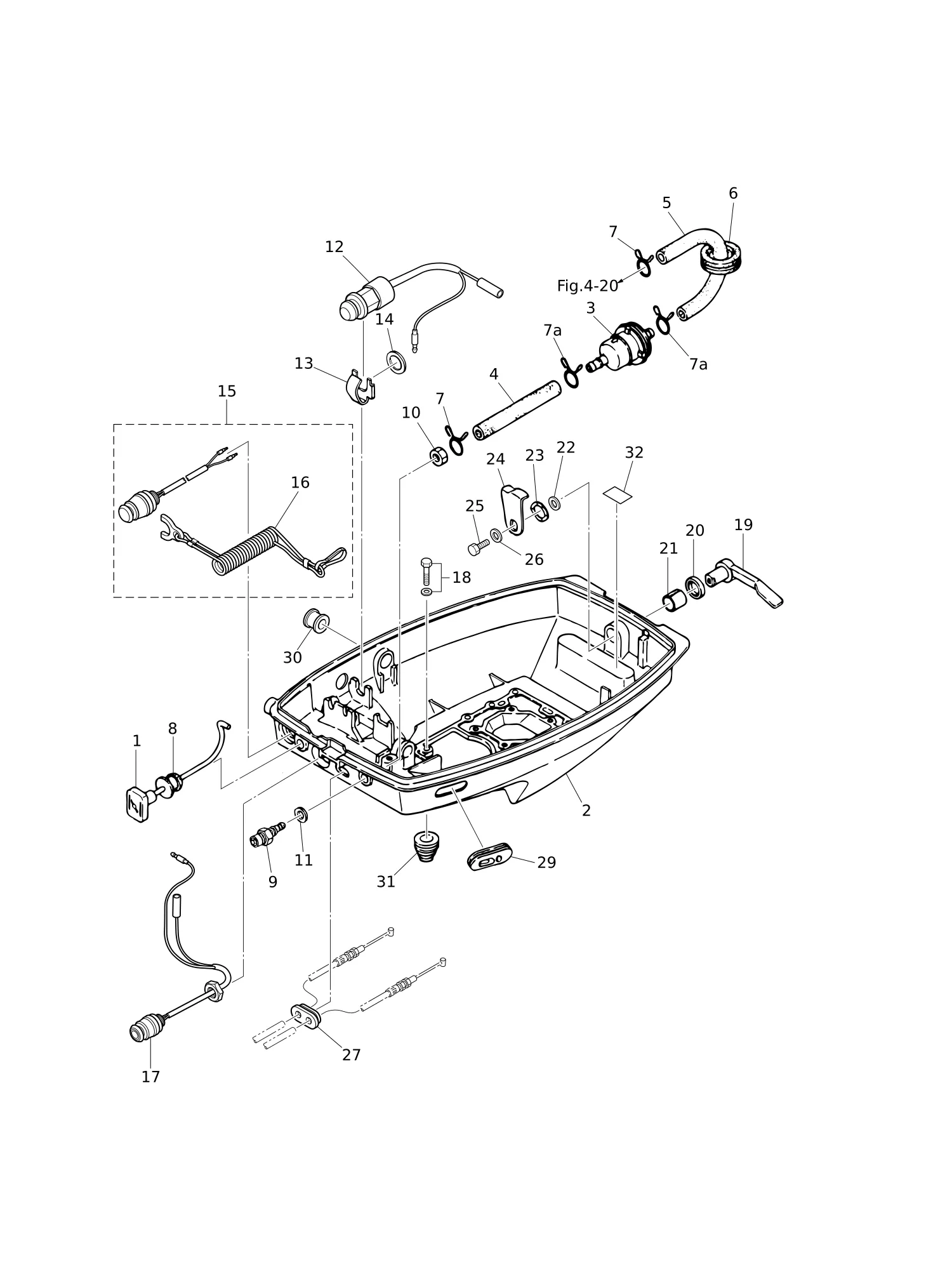

Рис. 11НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	3B2-67151-1	Тяга воздушной заслонки	1
2	3B2Q67100-1	НИЖНИЙ КОЖУХ	1
3	369-02230-1	* Топливный фильтр в сборе	1
4	98AB-50-075	ШЛАНГ	1
5	3B2-02212-0	ТОПЛИВНЫЙ ШЛАНГ	1
6	345-76023-0	* Втулка 22-2.5	1
7	338-02215-0	Хомут φ10	2
7a	3GT-35143-0	Зажим φ9.4	2
8	369-67104-0	ВТУЛКА ТЯГИ ВОЗДУШНОЙ ЗАСЛОНКИ	1
9	3B2-70260-1	Топливный разъем (папа)	1
10	332-70261-0	Гайка 10-P1.25	1
11	336-70112-0	Прокладка 10.2-16-0.5	1
12	398-76080-1	* ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
13	398-76083-0	* Привод выключателя нейтрали	1
14	3B7-63731-0	Шайба 12.5-24-1	1
15	398-06830-0	Выключатель стоп-сигнала в сборе	1
16	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
17	3B2-76026-1	* ВЫКЛЮЧАТЕЛЬ ГЛАВНЫЙ В СБОРЕ	1
18	9101E3-5620	Болт	4
19	369Q67141-1	Рычаг крюка	1
20	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
21	369-67105-0	* Втулка рычага крюка	1
22	3C8-67146-0	ШАЙБА 14-22-1	1
23	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
24	369-67142-0	Крюк крышки	1
25	910103-6612	Болт	1
26	3C8-66308-0	ШАЙБА 6-16-1.5	1
27	3B2-63621-0	* ВТУЛКА 19.8-2	1
29	353-67162-0	Втулка	1
30	3B2-67187-0	Втулка уплотнительная	1
31	345-66226-0	Втулка 17-3	1
32	369-72026-0	Наклейка свечи зажигания (BPR7HS10)	1

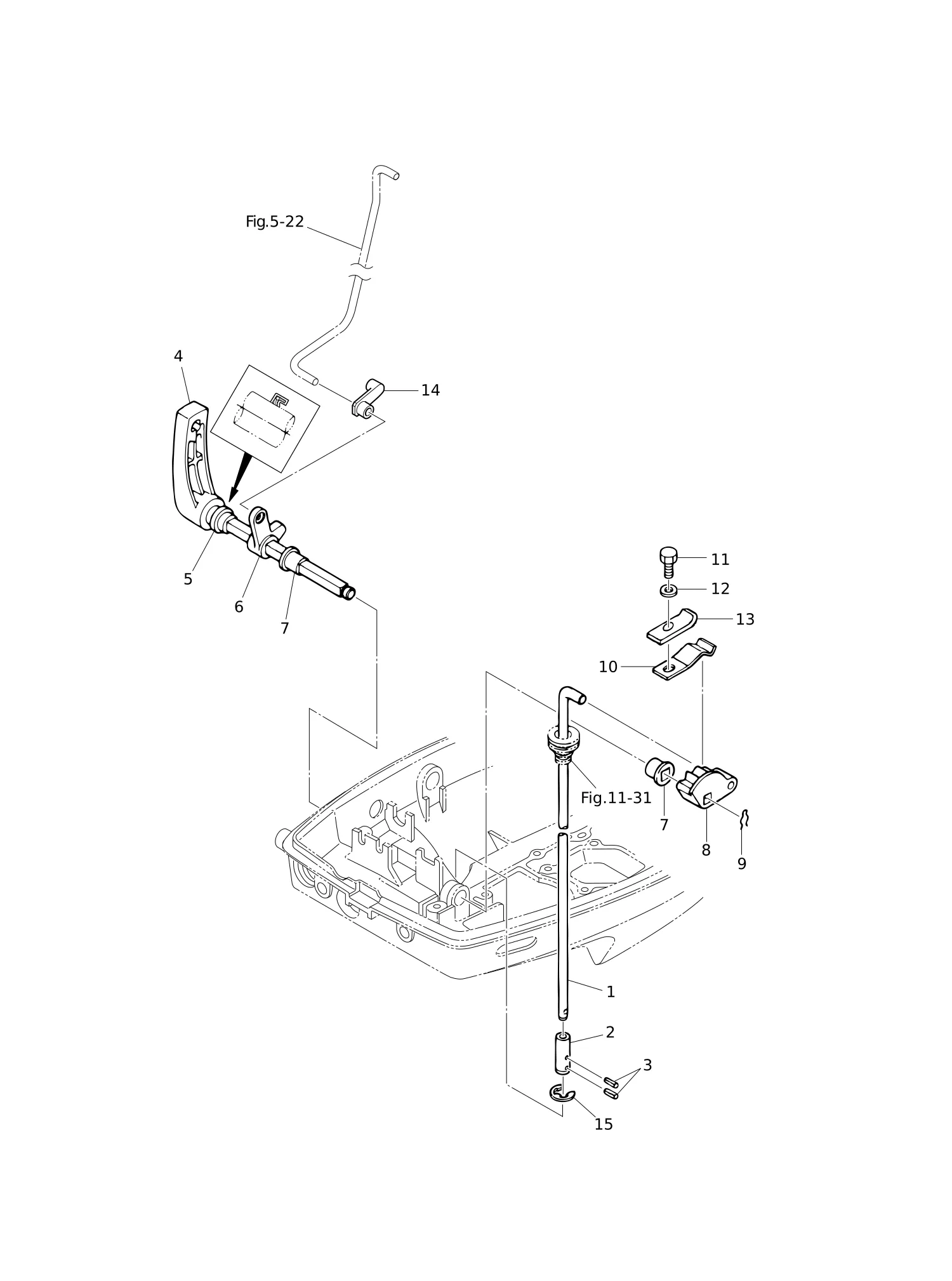

Рис. 12ПЕРЕКЛЮЧЕНИЕ SHIFT

REF	Номер детали	Наименование	Кол-во
1	3B2-66211-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
2	3B2-66241-0	СОЕДИНЕНИЕ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
3	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	2
4	3B2-66110-0	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
5	3K9-66137-0	САЛЬНИК 14-20-4.5	1
6	3B2-05211-1	РЫЧАГ БЛОКИРОВКИ СТАРТЕРА	1
7	350-67101-0	Втулка	2
8	3B2-66225-0	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
9	951703-0800	Стопорное кольцо d=8	1
10	3C8-66113-1	Пружина фиксатора переключения	1
11	9101F4-0610	* Болт	1
12	940103-0600	* ШАЙБА	1
13	3C8-66117-0	Опора фиксатора переключения	1
14	3K9-05223-0	ФИКСАТОР ТЯГИ 4-2	1
15	945303-1000	СТОПОРНОЕ КОЛЬЦО E d=10	1

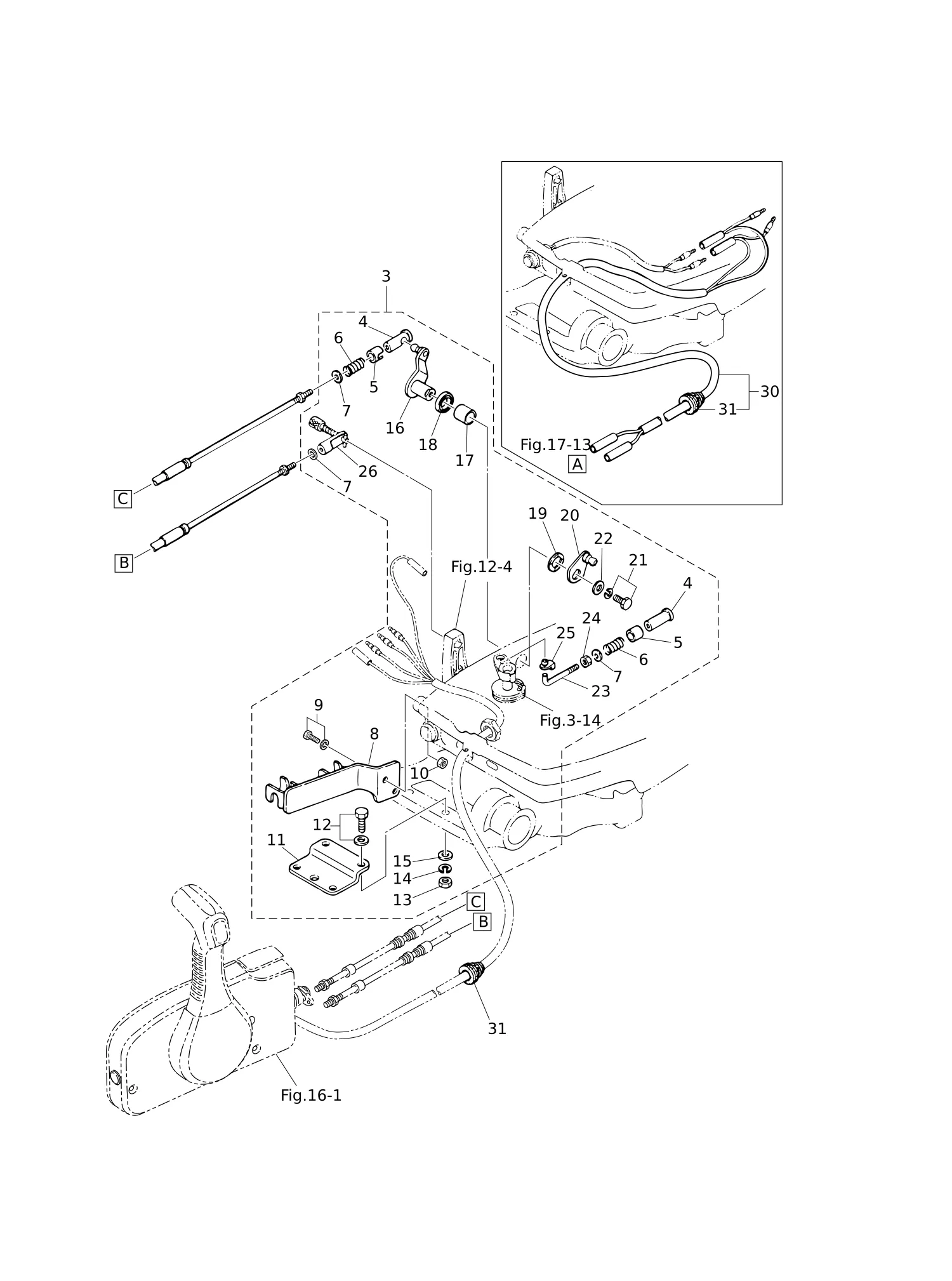

Рис. 13ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
3	3B2-83880-3	СОЕДИНИТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ	1
4	3A1-83722-0	* Держатель шарового шарнира	2
5	332-83723-0	* Крышка держателя	2
6	332-83724-0	* Пружина	2
7	332-83725-0	* Шайба 5.5-14-1.2	3
8	3B2-83820-0	* ЗАЖИМ ТРОСА В СБОРЕ	1
9	910103-6616	БОЛТ	2
10	930103-0600	* Гайка	2
11	369-83830-2	* Пластина крюка рулевого управления	1
12	910103-5830	БОЛТ	2
13	930103-0800	Гайка	2
14	941303-0800	* Пружинная шайба	2
15	940103-0800	* Шайба	2
16	369-83726-0	* Рычаг дросселя	1
17	369-67105-0	* Втулка рычага крюка	1
18	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
19	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
20	3B2-83887-1	* РЫЧАГ ДРОССЕЛЯ	1
21	910103-6612	Болт	1
22	3C8-66308-0	ШАЙБА 6-16-1.5	1
23	3B2-83863-1	* ТЯГА РЫЧАГА ДРОССЕЛЯ	1
24	3B2-83865-0	ГАЙКА 10-32UNF	1
25	345-05224-0	Фиксатор тяги 5-2.5	1
26	3A1-83710-1	* СОЕДИНИТЕЛЬ ТРОСА В СБОРЕ	1
30	3B2-83857-0	ТРОС ОСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ L=3900	1
30	3K9-83857-0	ТРОС ОСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ L=5900	1
31	345-66226-0	Втулка 17-3	1

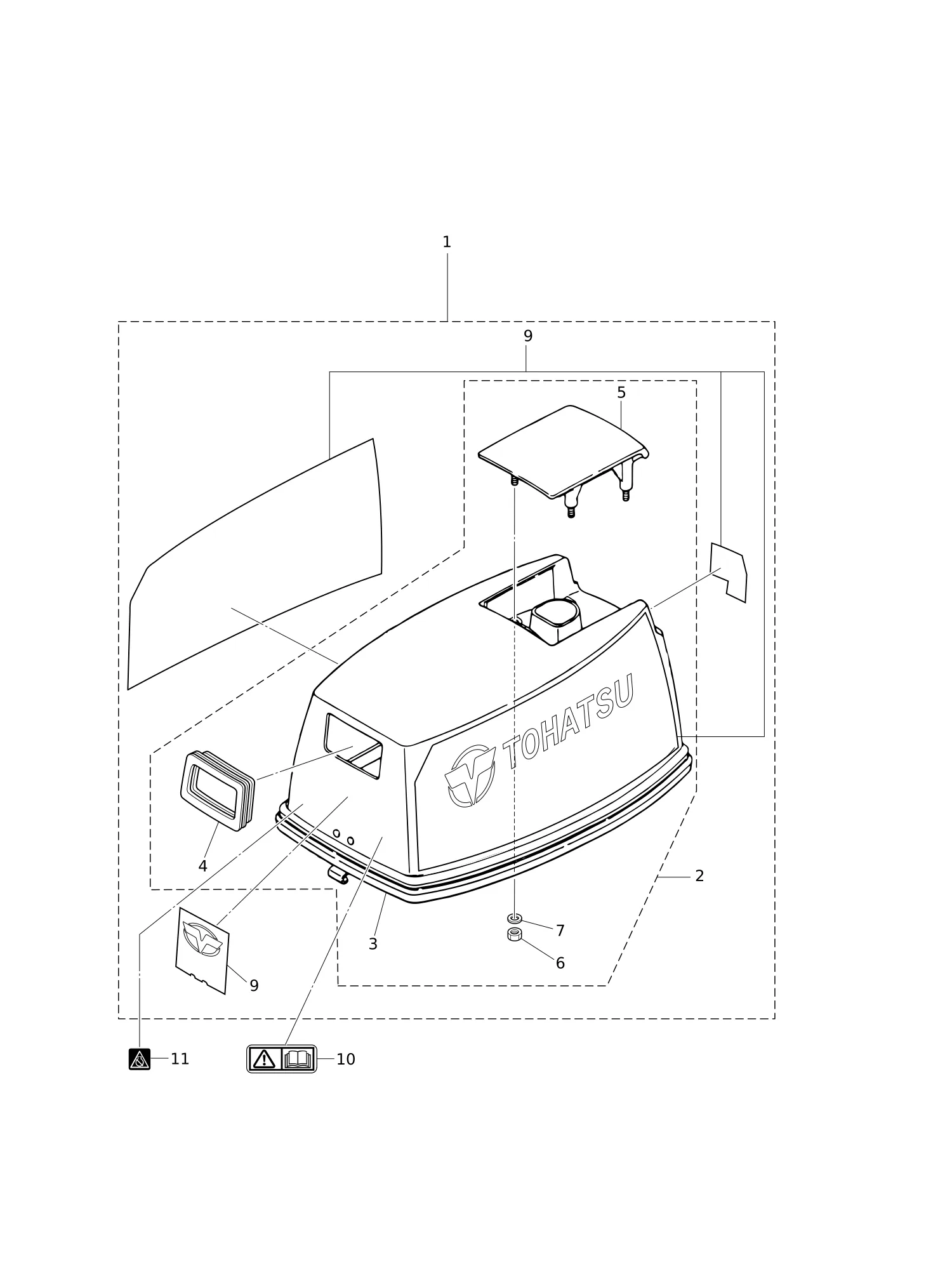

Рис. 14ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3B2Q67645-9	Верхний кожух в сборе	1
2	3B2Q67640-1	* ВЕРХНИЙ КОЖУХ ПОДСБОРКА	1
3	3B2-67501-1	** УПЛОТНЕНИЕ ВЕРХНЕГО КОЖУХА L=1700	1
4	3B2-67503-0	** Уплотнение стартера	1
5	3B2Q67521-1	** РУКОЯТКА ОТКИДЫВАНИЯ	1
6	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	4
7	940103-0600	* ШАЙБА	4
9	3B2-87801-4	* Комплект наклеек (M8B)	1
9	3G0-87801-4	* Комплект наклеек (M6B)	1
9	3K9-87801-3	* Комплект наклеек (M9.8B)	1
10	3F0-72185-0	Наклейка предупреждения	1
11	3AC-72200-0	* Наклейка выключателя стоп	1

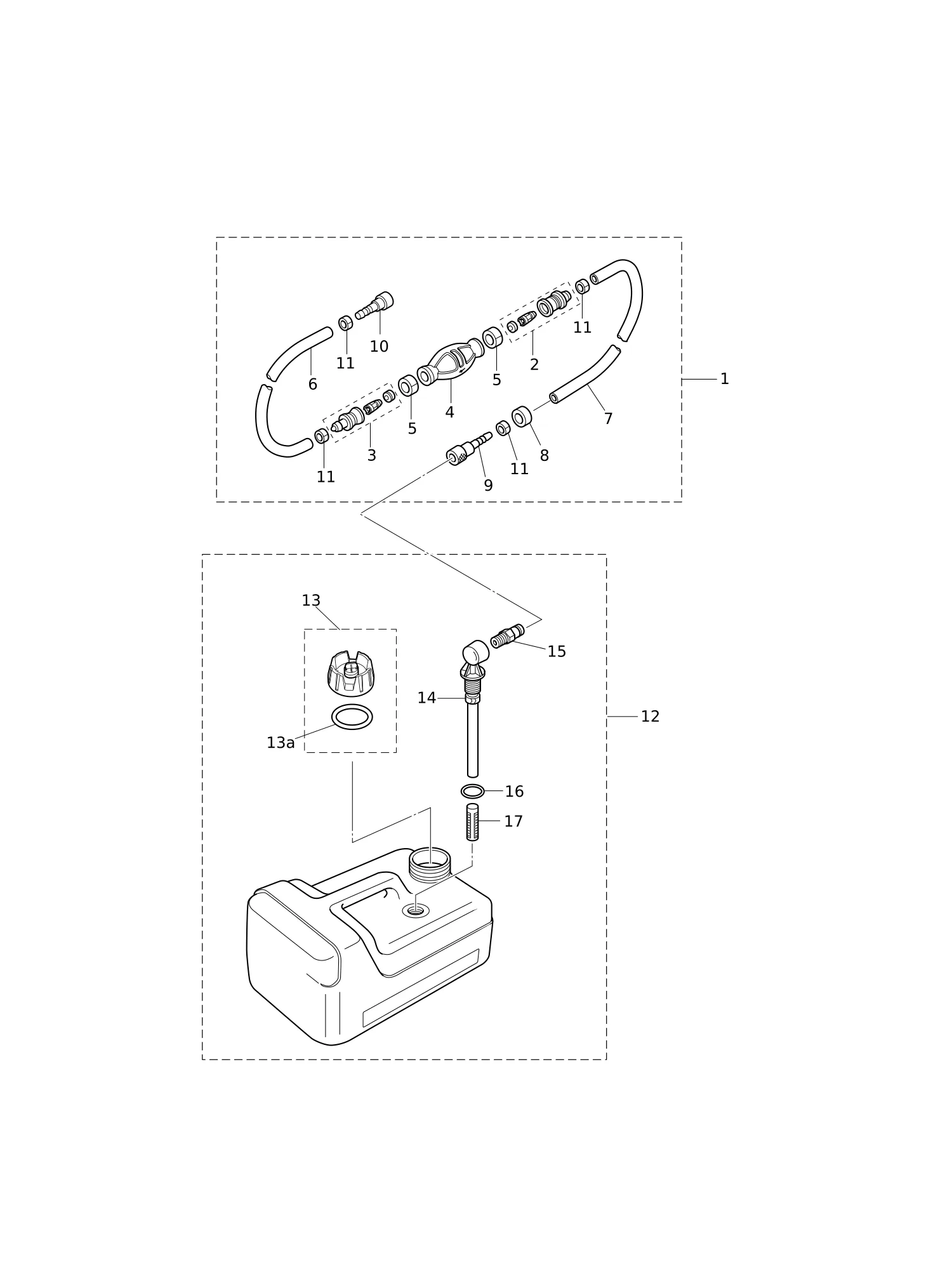

Рис. 15ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	3B7-70200-5	Груша топливная в сборе	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
5	3C7-70217-0	* ХОМУТ	2
6	98AB-70-700	* ШЛАНГ	1
7	98AB-701600	* ШЛАНГ	1
8	3B7-70280-1	МЕТКА ТОПЛИВНОГО РАЗЪЕМА	1
9	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
10	3GF-70250-1	Топливный разъем	1
11	332-70201-0	* ХОМУТ	4
12	3RS-70167-0	ТОПЛИВНЫЙ БАК В СБОРЕ 12L	1
13	3RS-70020-0	* Крышка топливного бака в сборе	1
13a	3RS-70021-0	** ПРОКЛАДКА КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ БАКА	1
14	3B2-70155-0	* Заборный угольник в сборе (12L)	1
15	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)	1
16	3C7-70199-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
17	3C7-70113-0	* ФИЛЬТР	1

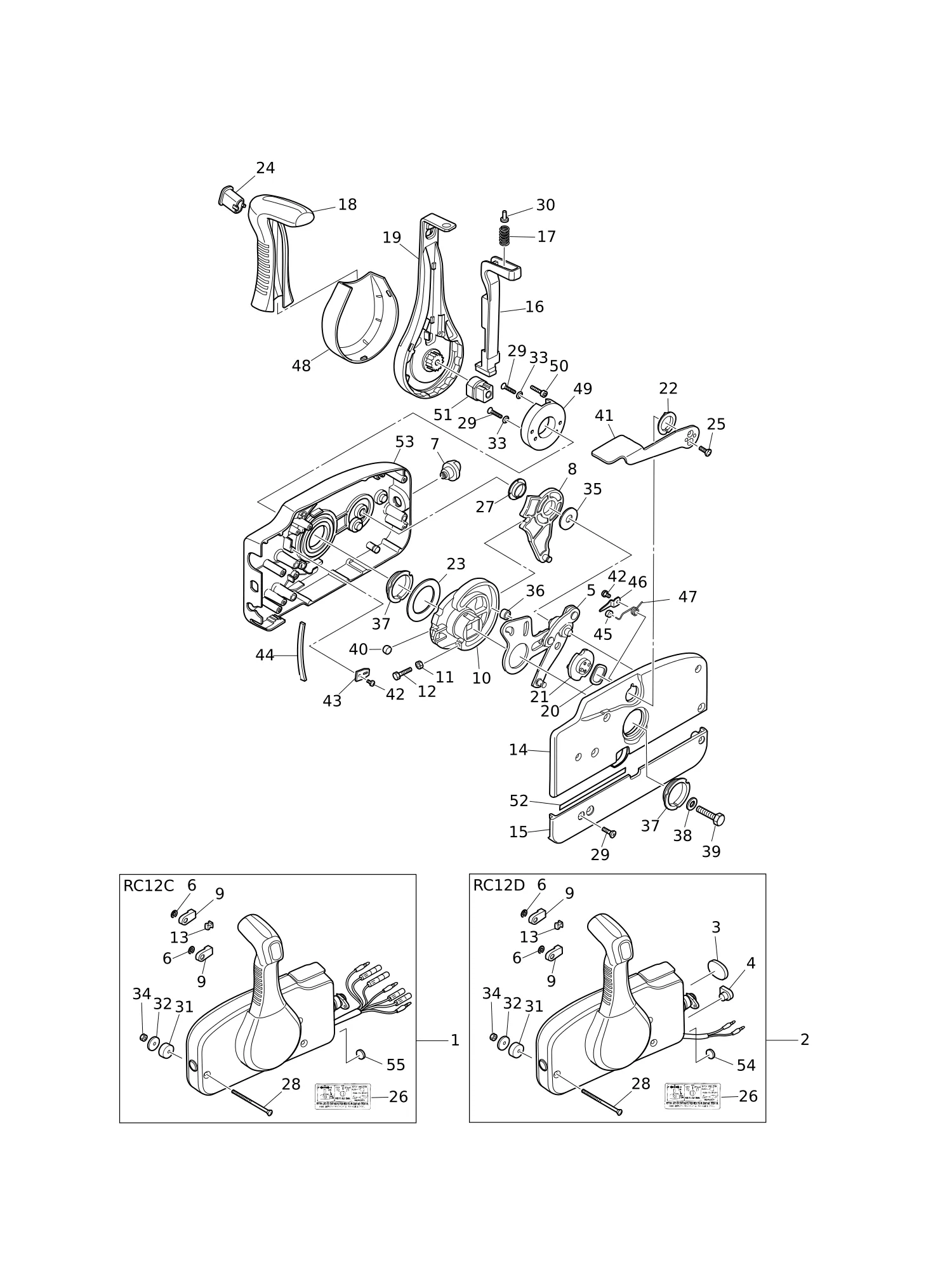

Рис. 16КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3U2B84350-0	Головка дистанционного управления в сборе	1
2	3U2B84360-0	Головка дистанционного управления в сборе (RC12D)	1
3	3U2-84416-0	* Втулка	1
4	353-84321-0	* ВТУЛКА	1
5	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
6	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
7	3U2-84414-0	* Втулка	1
8	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
9	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
10	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
11	930103-0500	* ГАЙКА	1
12	910103-0525	* БОЛТ	1
13	3A3-84376-0	* ВТУЛКА	1
14	3U2B84441-0	* ЗАДНИЙ КОРПУС	1
15	3U2B84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
16	3U2-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
17	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
18	3U2-84404-0	* РУКОЯТКА	1
19	3U2-84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
20	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
21	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
22	3A3-84435-0	* ВТУЛКА	1
23	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
24	3U2-84452-0	* Заглушка переключателя наклона	1
25	921603-0512	* ВИНТ	2
26	3U2-84339-0	* НАКЛЕЙКА С ИНСТРУКЦИЕЙ	1
27	3A3-84432-0	* ВТУЛКА	1
28	3U2-84375-0	* ВИНТ	3
29	3VK-84375-0	* ВИНТ	7
30	3VL-84375-0	* ВИНТ	1
31	3A3-84374-0	* ПРОСТАВКА	3
32	353-84371-0	* ШАЙБА	3
33	3U2-84371-0	* ШАЙБА	2
34	930103-0600	* Гайка	3
35	3A3-84383-0	* ШАЙБА	1
36	3A3-84421-0	* РОЛИК	1
37	3U2-84431-0	* ВТУЛКА	2
38	940103-0800	* Шайба	1
39	3U2-84442-0	* БОЛТ	1
40	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
41	3U2B84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
42	921503-0406	* ВИНТ	3
43	3A3-84423-0	* ФИКСАТОР	1
44	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	6
45	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
46	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
47	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
48	3VK-63107-0	* КРЫШКА	1
49	3U2-63506-0	* ДЕРЖАТЕЛЬ	1
50	3U2-84917-0	* БОЛТ	1
51	3U2-77367-0	* СОЕДИНЕНИЕ	1
52	3U2-72187-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (SIGP)	1
53	3U2B84440-0	* ПЕРЕДНИЙ КОРПУС	1
54	369-84418-0	* ВТУЛКА	1
55	361-84415-0	* ВТУЛКА	1

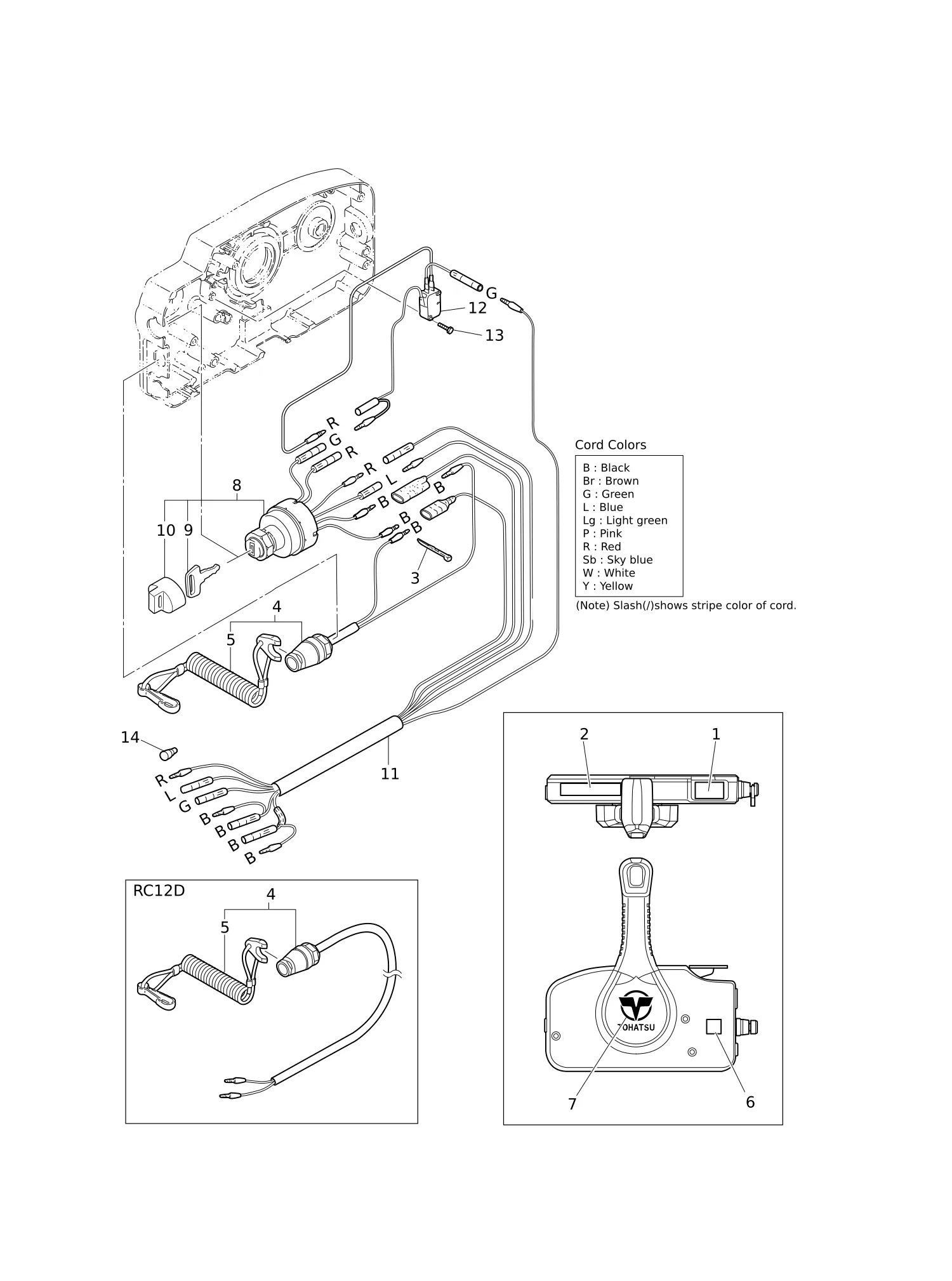

Рис. 17КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	3U2-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
2	3U2-84336-0	НАКЛЕЙКА ПОЛОЖЕНИЙ ПЕРЕКЛЮЧЕНИЯ	1
3	3U2-84398-0	ХОМУТ	3
4	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
5	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
6	3U2-72200-0	НАКЛЕЙКА СТОП-ПЕРЕКЛЮЧАТЕЛЯ	2
7	3U2-84334-0	НАКЛЕЙКА ЛОГОТИПА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
8	3GF-76020-0	ЗАМОК ЗАЖИГАНИЯ В СБОРЕ	1
9	3GF-76217-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76218-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76219-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
10	3GF-76205-0	* ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ	1
11	361-76110-1	ТРОС В СБОРЕ	1
12	3A3-76086-1	ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
13	921503-5316	Винт	2
14	3A3-76037-0	* Разъём кабельного наконечника	1

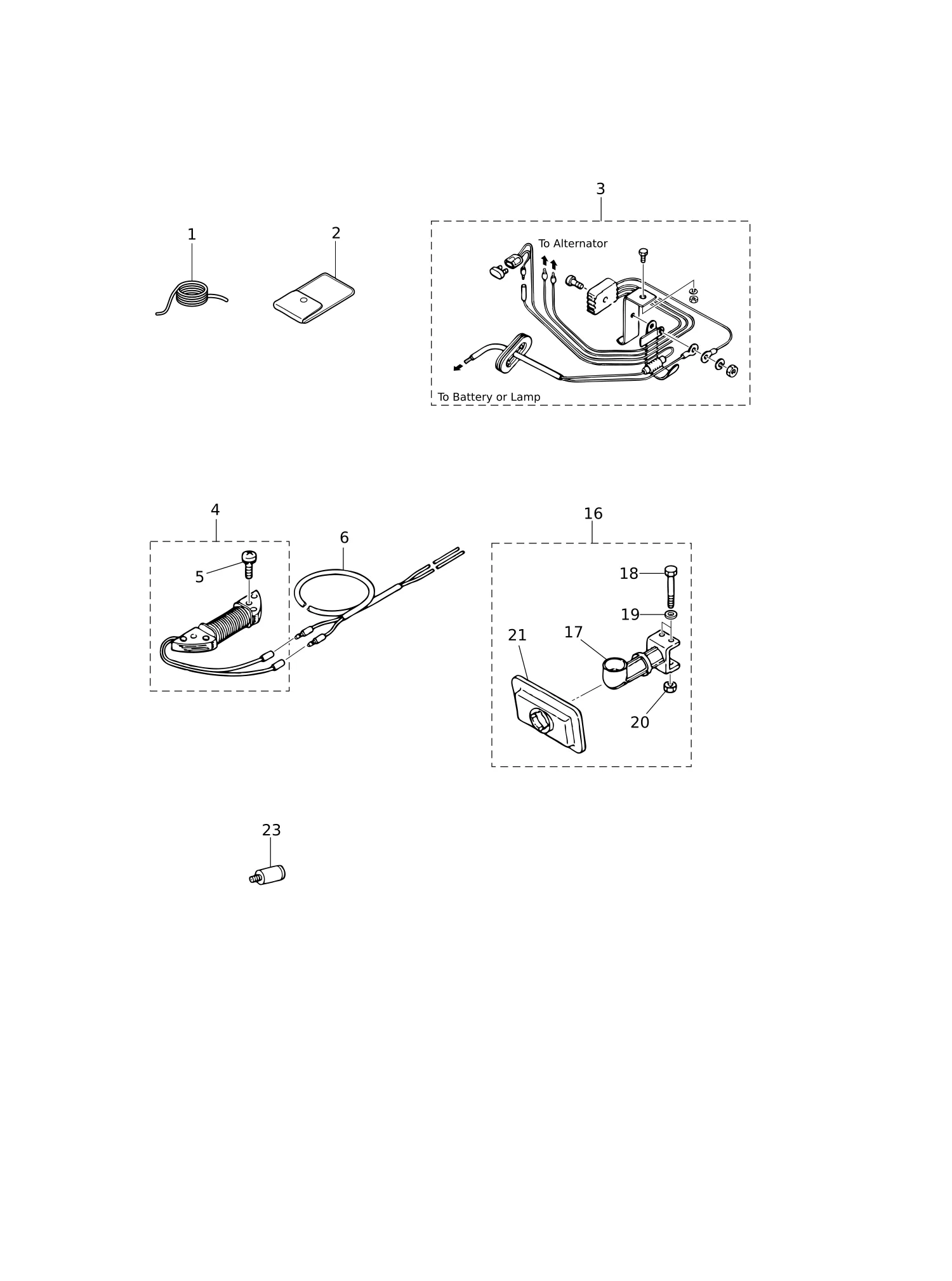

Рис. 18ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (АКСЕССУАРЫ) OPTIONAL PARTS (ACCESSORIES)

REF	Номер детали	Наименование	Кол-во
1	312-72201-0	Страховочный трос φ4-1000	1
2	369-72100-0	Набор инструментов	1
3	346-76160-2	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
4	3B2-06128-0	КОМПЛЕКТ ГЕНЕРАТОРА	1
5	921521-6625	ВИНТ	2
6	369-76167-0	Удлинительный кабель (освещение) L=2000	1
16	3B2B05180-0	КОМПЛЕКТ ВЕРТИКАЛЬНОГО СТАРТЕРА	1
17	3B2B05911-0	* НАПРАВЛЯЮЩАЯ ВЕРТИКАЛЬНОГО СТАРТЕРА	1
18	9101F4-0654	* БОЛТ	2
19	940103-0600	* ШАЙБА	2
20	930103-0600	* Гайка	2
21	3B2-05912-0	* САЛЬНИК	1
23	336-60007-0	Пробка для промывки	1

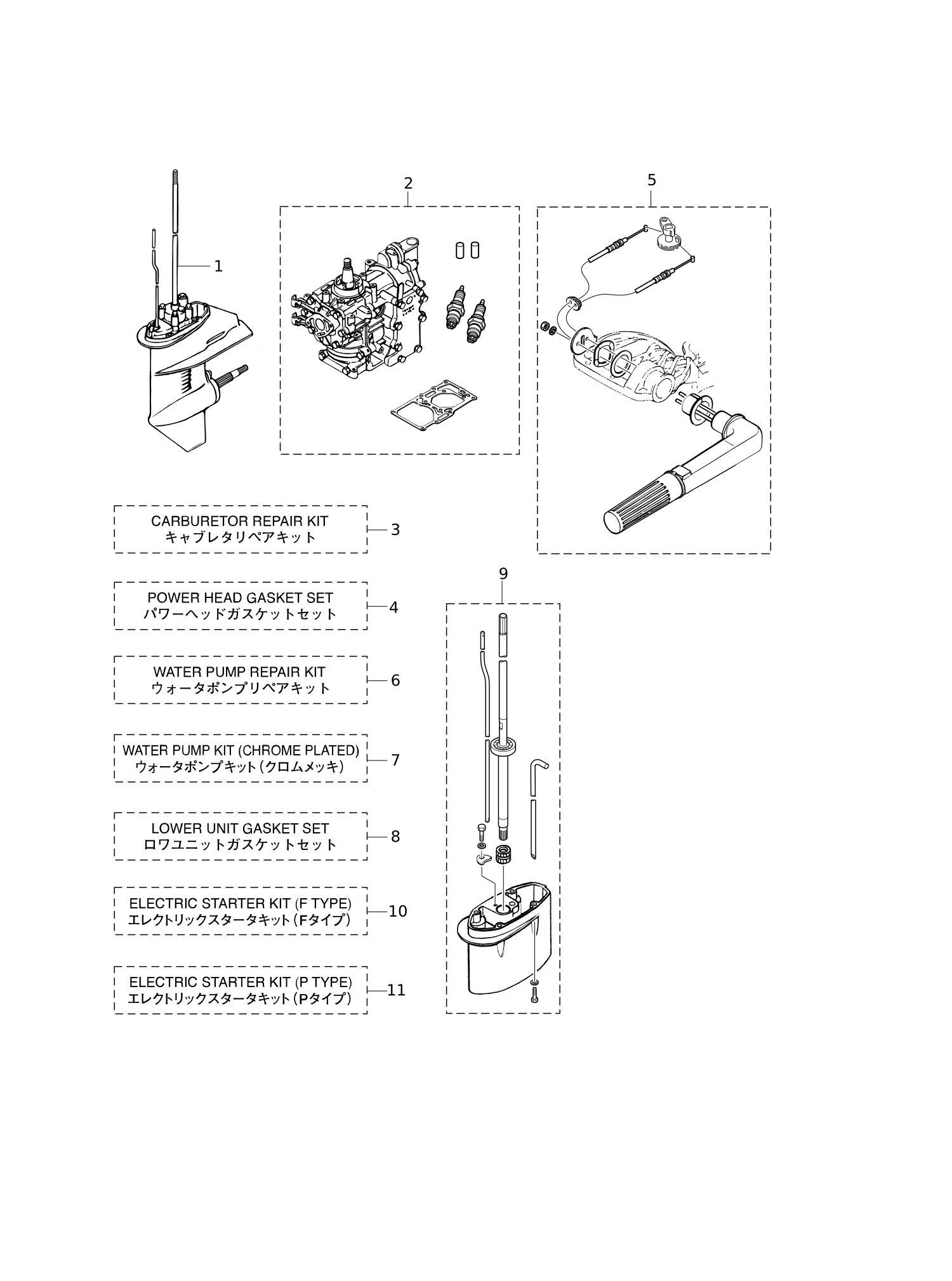

Рис. 19СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	3B2Q87301-8	РЕДУКТОР В СБОРЕ (S)	1
1	3B2Q87302-8	РЕДУКТОР В СБОРЕ (L)	1
1	3B2Q87304-8	РЕДУКТОР В СБОРЕ (UL)	1
2	3B2B87090-A	КОМПЛЕКТ КОРОТКОГО БЛОКА ДВИГАТЕЛЯ	1
2	3K9B87090-9	Комплект короткого блока двигателя	1
3	344-03244-0	* СТОПОР	1
3	346-03232-0	* ОСЬ РЫЧАГА ПОПЛАВКА	1
3	346-03256-0	* РЕЗИНОВЫЙ КОЛПАЧОК	1
3	369-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
3	369-03183-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
3	369-03186-0	* ВИНТ	2
3	369-03222-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОПЛАВКОВОЙ КАМЕРЫ	1
3	369-03231-0	* ПОПЛАВОК	1
3	369-03293-1	* ПРОКЛАДКА	1
3	369-03302-0	* ПРОКЛАДКА КРЫШКИ НАСОСА	1
3	369-03303-0	* ДИАФРАГМА A	1
3	369-03306-0	* ДИАФРАГМА B	1
3	369-03307-0	* ПРОКЛАДКА КОРПУСА НАСОСА	1
3	3B2-87122-0	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
3	3F3-03234-0	* ВИНТ	1
3	3R3-03239-0	* Игольчатый клапан в сборе	1
3	922503-6414	* ВИНТ	4
3	922553-6423	* ВИНТ	4
4	101-00121-0	* САЛЬНИК 20-35-7	1
4	369-02011-0	* ПРОКЛАДКА КАРБЮРАТОРА	1
4	3B2-00122-1	* САЛЬНИК 20-40-7	1
4	3B2-01005-2	* ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА	1
4	3B2-01214-2	* ПРОКЛАДКА ГОЛОВКИ КАРТЕРА	1
4	3B2-01215-0	* САЛЬНИК 12-28-5	2
4	3B2-01303-3	* ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
4	3B2-02104-1	* Прокладка впускного коллектора	1
4	3B2-02105-1	* Прокладка впускного коллектора	1
4	3B2-02305-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	2
4	3B2-87121-6	Комплект прокладок головки блока	1
4	3K9-02305-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	2
4	3K9-87121-6	Комплект прокладок головки блока	1
5	353-67162-0	Втулка	1
5	3B2-63621-0	* ВТУЛКА 19.8-2	1
5	3B2-67187-0	Втулка уплотнительная	1
5	3B2Q63000-2	КОМПЛЕКТ РУМПЕЛЯ	1
5	3B2Q63003-2	* Румпель в сборе	1
6	3B2-65011-0	* ВКЛАДЫШ КОРПУСА НАСОСА	1
6	3B2-65022-0	* Шпонка φ3-11	1
6	3B2-65025-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
6	3B2-87322-2	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
6	9161E3-0650	* БОЛТ	4
6	940103-0600	* ШАЙБА	4
7	3B2-65021-1	* КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА	1
7	3B2-65231-2	КОМПЛЕКТ ВОДЯНОГО НАСОСА (ХРОМИРОВАННЫЙ)	1
7	3B2-65238-0	* ГИЛЬЗА КОРПУСА НАСОСА	1
7	3B2-65239-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
8	309-60111-0	* САЛЬНИК 12-24-8	1
8	332-60006-1	* Прокладка 8.1-15-1	3
8	332-66032-0	* Уплотнительное кольцо 2.4-15.4	1
8	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
8	369-60111-0	* Сальник 15-28-10	1
8	369-66021-1	* Кольцо уплотнительное 2.5-4.9	2
8	3B2-02312-2	* ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ	1
8	3B2-61012-2	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
8	3B2-65018-2	* ПРОКЛАДКА КОРПУСА НАСОСА	1
8	3B2-65020-1	* ПРОКЛАДКА КОРПУСА НАСОСА (НИЖНЯЯ)	1
8	3B2-65029-2	* ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
8	3B2-87321-5	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
9	3B2-60003-1	* ВТУЛКА ГРЕБНОГО ВАЛА	1
9	3B2-64309-1	* ГРЕБНОЙ ВАЛ В СБОРЕ (UL)	1
9	3B2-65120-0	* Водяная труба (UL)	1
9	3B2-66014-0	* ТЯГА ПЕРЕКЛЮЧЕНИЯ (UL)	1
9	3B2Q61110-2	* КОРПУС УДЛИНИТЕЛЯ	1
9	3B2Q87314-3	КОМПЛЕКТ УДЛИНИТЕЛЬНОГО КОРПУСА (UL)	1
9	3V1-64332-0	* УПОР	1
9	9101E3-5612	* Болт	2
9	9101E3-5635	Болт	4
10	398-76080-1	* ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
10	398-76083-0	* Привод выключателя нейтрали	1
10	3B2-76026-1	* ВЫКЛЮЧАТЕЛЬ ГЛАВНЫЙ В СБОРЕ	1
10	3B2-76300-4	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА (F)	1
10	3B7-63731-0	Шайба 12.5-24-1	1
11	345-06917-1	Хомут 9-20U	1
11	345-67117-0	ВТУЛКА 17-2.7	1
11	345-67193-0	* ВТУЛКА 16-2.5	1
11	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
11	346-76057-0	Крючок соленоида воздушной заслонки	1
11	350-76010-0	СТАРТЕР В СБОРЕ	1
11	350-76011-0	КРОНШТЕЙН СТАРТЕРА	1
11	361-76050-0	* Соленоид воздушной заслонки	1
11	398-06972-0	ХОМУТ 6.5-67P	1
11	3A3-76145-0	Колпачок клеммы 8-13-28	2
11	3B2-02412-0	* Впускной глушитель	1
11	3B2-03202-1	* КАРБЮРАТОР В СБОРЕ (EP)	1
11	3B2-06123-1	ГЕНЕРАТОР В СБОРЕ (80 ВТ)	1
11	3B2-06194-1	МАХОВИК В СБОРЕ С ШЕСТЕРНЕЙ	1
11	3B2-63624-0	* ВТУЛКА 19.8-2	1
11	3B2-76055-1	* Кронштейн электромагнитного клапана воздушной заслонки	1
11	3B2-76060-0	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
11	3B2-76062-0	* Провод предохранителя L=355	1
11	3B2-76100-2	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА (P)	1
11	3B2-76120-1	* Кабель аккумулятора L=2000	1
11	3B2-76147-2	* Кабель стартера L=200	1
11	3B2-76166-0	* ТРОС ПОДСОСА В СБОРЕ	1
11	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
11	3K9-03202-0	* Карбюратор в сборе (EP)	1
11	3K9-76100-0	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА (P)	1
11	3PR-06972-0	Хомут 6.5-47.5P	2
11	3T5-84398-0	Хомут 104	2
11	910103-5610	* Болт	1
11	910103-5825	Болт	2
11	910103-6620	* Болт	1
11	916103-0830	БОЛТ	2
11	921503-0525	Винт	1
11	921503-6408	Винт	3
11	9215E3-0510	Винт	2
11	930103-0500	* ГАЙКА	1
11	930103-0600	* Гайка	1
11	941303-0500	* ПРУЖИННАЯ ШАЙБА	1
11	941303-0800	* Пружинная шайба	4
11	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
