东发 Tohatsu M9.9/15D2/18E2 2023 - — взрыв-схемы и запчасти

两冲程 2-Stroke · 2023 年 · 手册号 002-21043-0BC · 共 20 个部位 · 789 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВПУСКНОЙ КОЛЛЕКТОР 4КАРБЮРАТОР 5РУЧНОЙ СТАРТЕР 6МАГНЕТО · ЭЛЕКТРООБОРУДОВАНИЕ 7ЭЛЕКТРОСТАРТЕР (EF · EP МОДЕЛЬ)8КОРПУС ВЕДУЩЕГО ВАЛА 9РЕДУКТОР 10КРОНШТЕЙН 11РУЛЕВАЯ РУКОЯТКА 12НИЖНИЙ КОК 13ПЕРЕКЛЮЧЕНИЕ 14КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 15ВЕРХНИЙ КОК 16ТОПЛИВНЫЙ БАК 17КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 18КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)19ДОПОЛНИТЕЛЬНЫЕ ЗАПЧАСТИ · АКСЕССУАРЫ 20СБОРОЧНЫЕ КОМПЛЕКТЫ

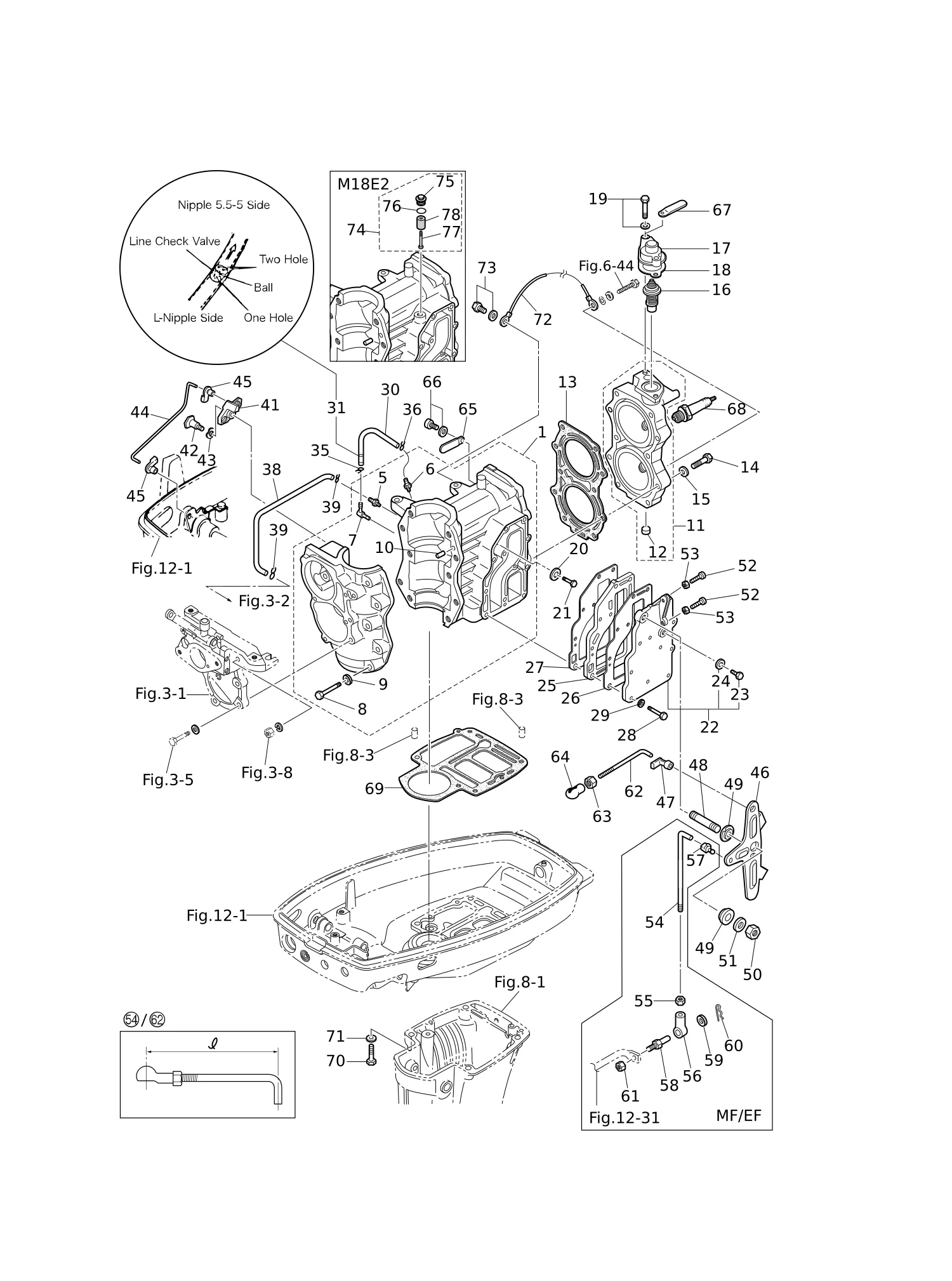

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	362B01100-5	БЛОК ЦИЛИНДРОВ И КАРТЕР В СБОРЕ	1
1	3G2B01100-2	БЛОК ЦИЛИНДРОВ И КАРТЕР В СБОРЕ	1
5	338-01131-1	* Ниппель 4.8-5	1
6	393-01131-0	* Ниппель 5.5-5	1
7	393-01137-0	* Ниппель	1
8	916124-0845	* Болт	10
9	940121-0800	** Шайба	10
10	345-01111-0	Установочный штифт 6-12	2
11	397B01001-0	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
11	398B01001-1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
12	350-01093-0	* Заглушка	1
13	351-01005-1	* ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
13	3M4-01005-0	* ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ	1
14	3M3-01012-0	БОЛТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	10
15	940103-0800	* Шайба	10
16	350-01030-1	ТЕРМОСТАТ	1
17	3H6B01031-0	Крышка термостата	1
18	346-01032-0	* Прокладка крышки термостата	1
19	910114-5630	БОЛТ	2
20	338-60218-2	* АНОД	1
21	910103-0616	БОЛТ	1
22	350B02300-1	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА В СБОРЕ	1
23	9106E3-0808	БОЛТ	1
24	332-60006-1	* Прокладка 8.1-15-1	1
25	350B02302-1	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА (ВНУТРЕННЯЯ)	1
26	350-02305-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
27	350-02306-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
28	3NT-02319-0	Болт 25 мм	11
29	940103-0600	* ШАЙБА	11
30	98AL-40-270	Шланг	1
31	393-01160-0	Обратный клапан	1
35	3T5-01133-0	Хомут φ8	1
38	98AB-30-270	ШЛАНГ	1
39	338-01133-0	Хомут φ7	2
41	350-05211-0	РЫЧАГ ОГРАНИЧИТЕЛЯ ДРОССЕЛЯ	1
42	3M3-05227-0	ВАЛ ОГРАНИЧИТЕЛЯ ДРОССЕЛЯ	1
43	941403-0800	ВОЛНОВАЯ ШАЙБА d=8	1
44	350-05222-0	ТЯГА БЛОКИРОВКИ СТАРТЕРА	1
45	345-05223-1	ЗАЩЁЛКА ТЯГИ 3.5-2	2
46	350-63711-2	РЫЧАГ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
48	3KM-63104-0	Шпилька	1
49	345-63713-0	Втулка 8-14-4	2
50	930403-0800	* Нейлоновая гайка 8-P1.25	1
51	940203-0800	** Шайба 8.4-15.5-1.6	1
52	921503-0525	Винт	2
54	398-63717-1	* ТЯГА 5-65L	1
56	346-05234-0	Наконечник тяги φ5	1
57	3B7-63733-0	Фиксатор тяги 5-2.5	1
58	353-83728-1	ШТИФТ	1
59	3AA-83719-0	* Шайба 8.5-18-1.6	1
60	951603-0800	* Шплинт d=8	1
61	930103-0600	* Гайка	1
62	350-63715-1	ТЯГА 5-60L	1
63	930103-0500	* ГАЙКА	1
64	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	1
67	398-06972-1	Хомут 6.5-67P	1
68	9701-1-1015	Свеча зажигания (BR7HS10)	2
69	3M3-01303-0	* ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
70	3KK-01012-0	БОЛТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	4
71	9401E3-0800	* Шайба	4
72	3B7-76142-1	КАБЕЛЬ ЗАЗЕМЛЕНИЯ L=120	1
73	910103-5612	Болт	1
74	3KM-01142-0	Свечной колпак в сборе	1
75	3P0-01143-0	* Пробка анода	1
76	3T5-10046-0	* Кольцо уплотнительное 1.9-13	1
77	921503-0530	* Винт	1
78	3P0-60218-0	* Анод	1

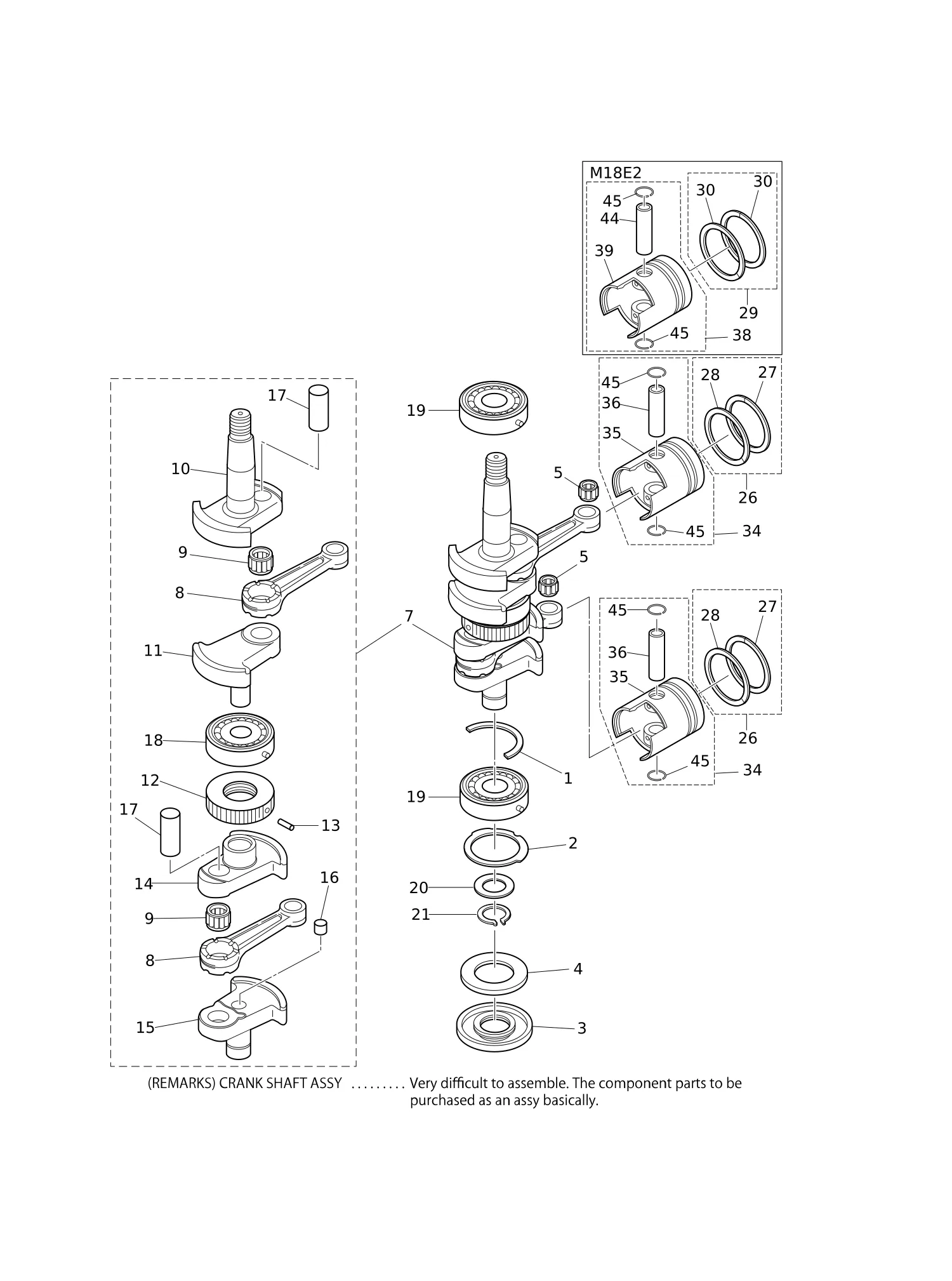

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	350-00115-0	УПОРНАЯ ПЛАСТИНА	1
2	350-00107-0	УПОРНАЯ ПЛАСТИНА	1
3	3M2-00122-0	* САЛЬНИК 25-62-9.5	1
4	362-00128-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	3M3-00042-0	РОЛИКОВЫЙ ПОДШИПНИК 14-18-20	2
7	3M2-00069-1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
8	350-00040-0	* ШАТУН	2
9	3G4-00043-0	* РОЛИКОВЫЙ ПОДШИПНИК 20-26-16	2
10	3M2-00031-1	* КОЛЕНЧАТЫЙ ВАЛ A	1
11	350-00032-1	* КОЛЕНЧАТЫЙ ВАЛ B	1
12	350-00051-1	* ЛАБИРИНТНОЕ УПЛОТНЕНИЕ	1
13	951407-0308	* Штифт пружинный 3-8	1
14	350-00033-1	* КОЛЕНЧАТЫЙ ВАЛ C	1
15	350-00034-2	* КОЛЕНЧАТЫЙ ВАЛ D	1
16	350-00062-0	* УПЛОТНИТЕЛЬНАЯ ПРОБКА	1
17	350-00061-1	* ПАЛЕЦ КРИВОШИПА	2
19	9603-3-6305	ШАРИКОВЫЙ ПОДШИПНИК	2
20	346-00116-0	ПРОСТАВКА 25.2-34-1.6	1
21	945102-2500	C-ОБРАЗНОЕ КОЛЬЦО	1
26	3M2-87123-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
26	3M2-87124-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ (0.5 O/S)	2
27	3G2-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	1
27	3G2-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 O/S)	1
28	351-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	1
28	351-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 Р/Р)	1
29	3M4-87123-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
29	3M4-87124-0	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ (0.5 O/S)	2
30	350-00011-0	* ПОРШНЕВОЕ КОЛЬЦО	2
30	350-00014-0	* ПОРШНЕВОЕ КОЛЬЦО (0.5 Р/Р)	2
34	3M2-87130-0	РЕМКОМПЛЕКТ ПОРШНЯ	2
34	3M2-87131-0	РЕМКОМПЛЕКТ ПОРШНЯ (0.5 Р/Р)	2
35	351-00001-2	* ПОРШЕНЬ	1
35	351-00004-2	* ПОРШЕНЬ (0.5 Р/Р)	1
36	332-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
38	3M4-87130-0	РЕМКОМПЛЕКТ ПОРШНЯ	2
38	3M4-87131-0	РЕМКОМПЛЕКТ ПОРШНЯ (0.5 Р/Р)	2
39	350-00001-1	* ПОРШЕНЬ	1
39	350-00004-1	* ПОРШЕНЬ (0.5 Р/Р)	1
44	350-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
45	350-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2

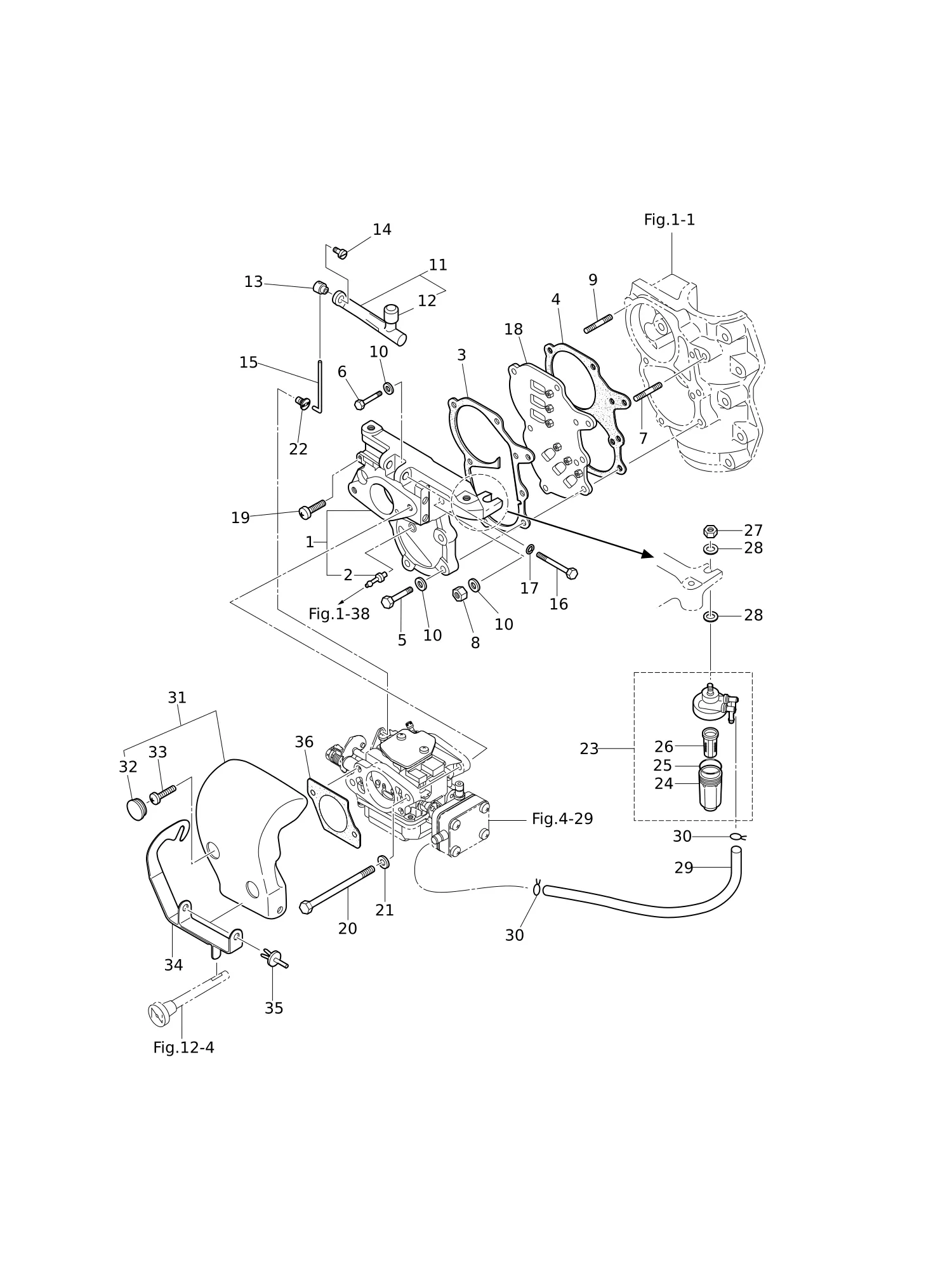

Рис. 3ВПУСКНОЙ КОЛЛЕКТОР INTAKE MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	3M2B02010-1	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
2	338-01131-1	* Ниппель 4.8-5	1
3	350-02104-2	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА	1
4	350-02105-3	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА	1
5	916124-0628	Болт	4
6	916124-0635	БОЛТ	1
7	915324-0625	ШПИЛЬКА	1
8	930121-0600	ГАЙКА	2
9	915324-0630	ШПИЛЬКА	1
10	940121-0600	Шайба	7
11	3M2-03167-0	РЫЧАГ ДРОССЕЛЯ В СБОРЕ	1
12	3M2-03171-0	* РОЛИК ДРОССЕЛЯ	1
13	350-03176-0	НАКОНЕЧНИК РЫЧАГА ДРОССЕЛЯ	1
14	910903-0506	БОЛТ	1
15	350-03174-0	ТЯГА	1
16	916103-0550	БОЛТ	1
17	940103-0500	ШАЙБА	1
18	362-02100-1	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	1
19	921503-0620	Винт	1
20	916103-0680	БОЛТ	2
21	940103-0600	* ШАЙБА	2
22	3G2-67196-0	ФИКСАТОР ТЯГИ 3.4-1.6	1
23	3AD-02230-0	Топливный фильтр в сборе	1
24	3AD-02237-0	* Чашка	1
25	3AD-02235-0	* Уплотнительное кольцо	1
26	3AD-02234-0	* Фильтр	1
27	930103-0800	Гайка	1
28	940203-0800	** Шайба 8.4-15.5-1.6	2
29	98AB-50-220	ШЛАНГ	1
30	338-02215-0	Хомут φ10	2
31	3G2-02411-0	ГЛУШИТЕЛЬ ВПУСКА	1
32	345-67117-0	ВТУЛКА 17-2.7	2
33	922553-0512	ВИНТ	2
34	3G2-67152-0	РЫЧАГ ПОДСОСА	1
35	350-67154-0	** Пластиковая заклёпка 6.5	2
36	3G2-02414-1	* ПРОКЛАДКА ГЛУШИТЕЛЯ ВПУСКА	1

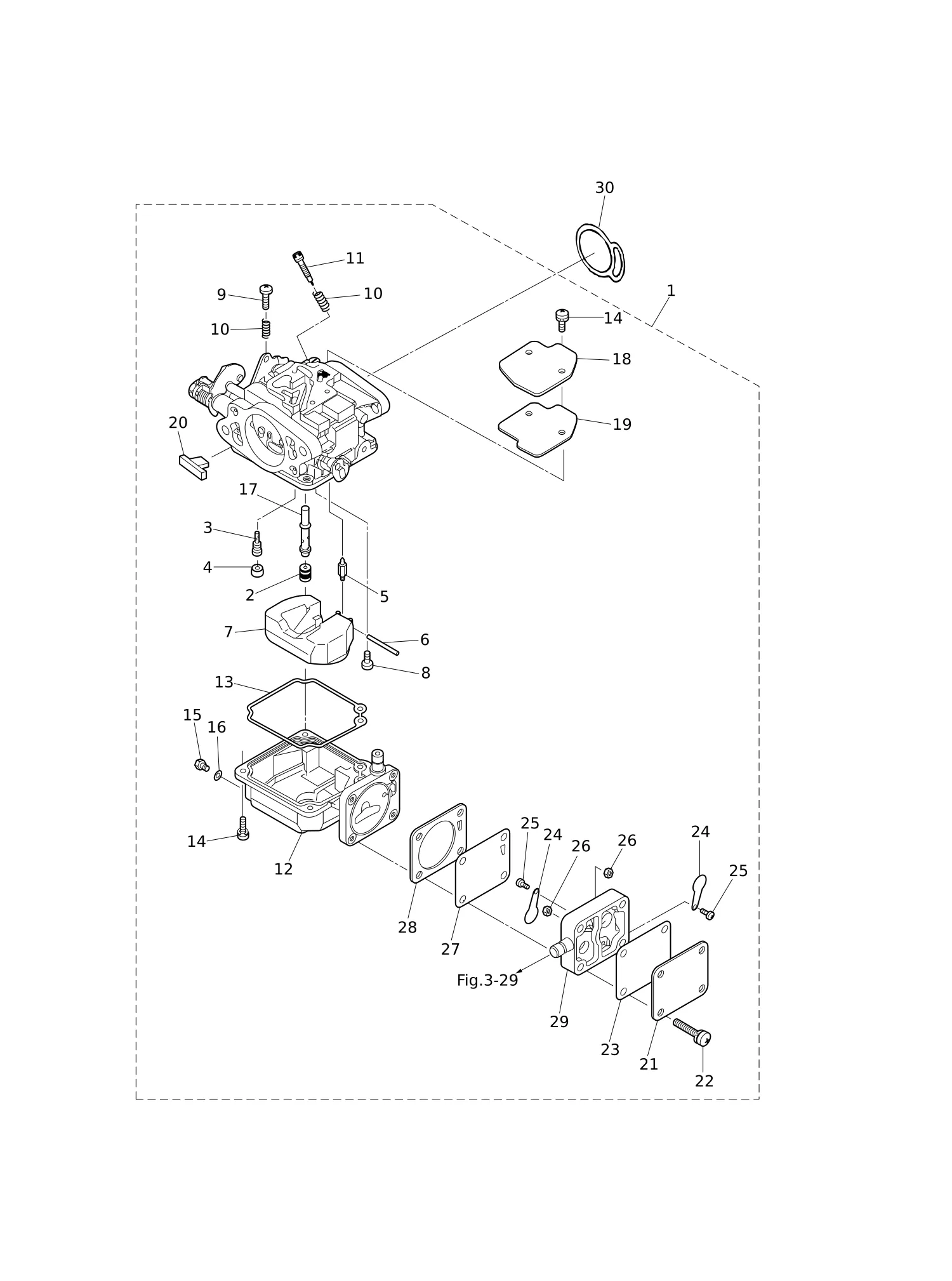

Рис. 4КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	3G2-03100-5	КАРБЮРАТОР В СБОРЕ	1
1	3M2-03100-2	КАРБЮРАТОР В СБОРЕ	1
2	3M2-03151-0	* ГЛАВНЫЙ ЖИКЛЕР (#110)	1
2	3M2-04616-0	* ГЛАВНЫЙ ЖИКЛЕР (#116)	1
3	3M2-03152-0	* ЖИКЛЕР ХОЛОСТОГО ХОДА (#80)	1
3	3M2-04560-0	* ЖИКЛЕР ХОЛОСТОГО ХОДА (#60)	1
4	3C8-03169-0	* ПРОБКА	1
5	3E3-03147-0	* ИГЛА ПОПЛАВКОВОГО КЛАПАНА	1
6	3C8-03126-0	* ОСЬ ПОПЛАВКА	1
7	3C8-03125-0	* ПОПЛАВОК	1
8	921722-0410	* ВИНТ	1
9	3C8-03179-1	* СТОПОРНЫЙ ВИНТ	1
10	3C8-03157-0	* ПРУЖИНА	2
11	3G2-03156-0	* Регулировочный винт	1
12	3G2-03120-0	* ПОПЛАВКОВАЯ КАМЕРА	1
13	3C8-03121-0	* ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
14	922503-0410	* ВИНТ	6
15	910306-0405	* БОЛТ	1
16	3C8-03193-0	* ПРОКЛАДКА	1
17	3G2-03141-0	* ГЛАВНЫЙ ЖИКЛЁР	1
17	3M2-03141-0	* ГЛАВНЫЙ ЖИКЛЁР	1
18	3C8-03181-0	* КРЫШКА КАРБЮРАТОРА	1
19	3C8-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
20	3C8-03180-0	* РЕЗИНОВАЯ ПРОБКА	1
21	3C8-04004-0	* Крышка насоса	1
22	3E3-64333-0	* Винт с предварительным покрытием	4
23	3C8-04018-0	* Прокладка крышки насоса	1
24	350-04014-0	* Обратный клапан	2
25	921703-0305	* Винт	2
26	930203-0300	* Гайка	2
27	350-04005-0	* Диафрагма насоса	1
28	3C8-04028-0	* Прокладка корпуса насоса	1
29	3C8-04002-0	* Корпус насоса	1
30	3C8-02011-0	* Прокладка карбюратора	1

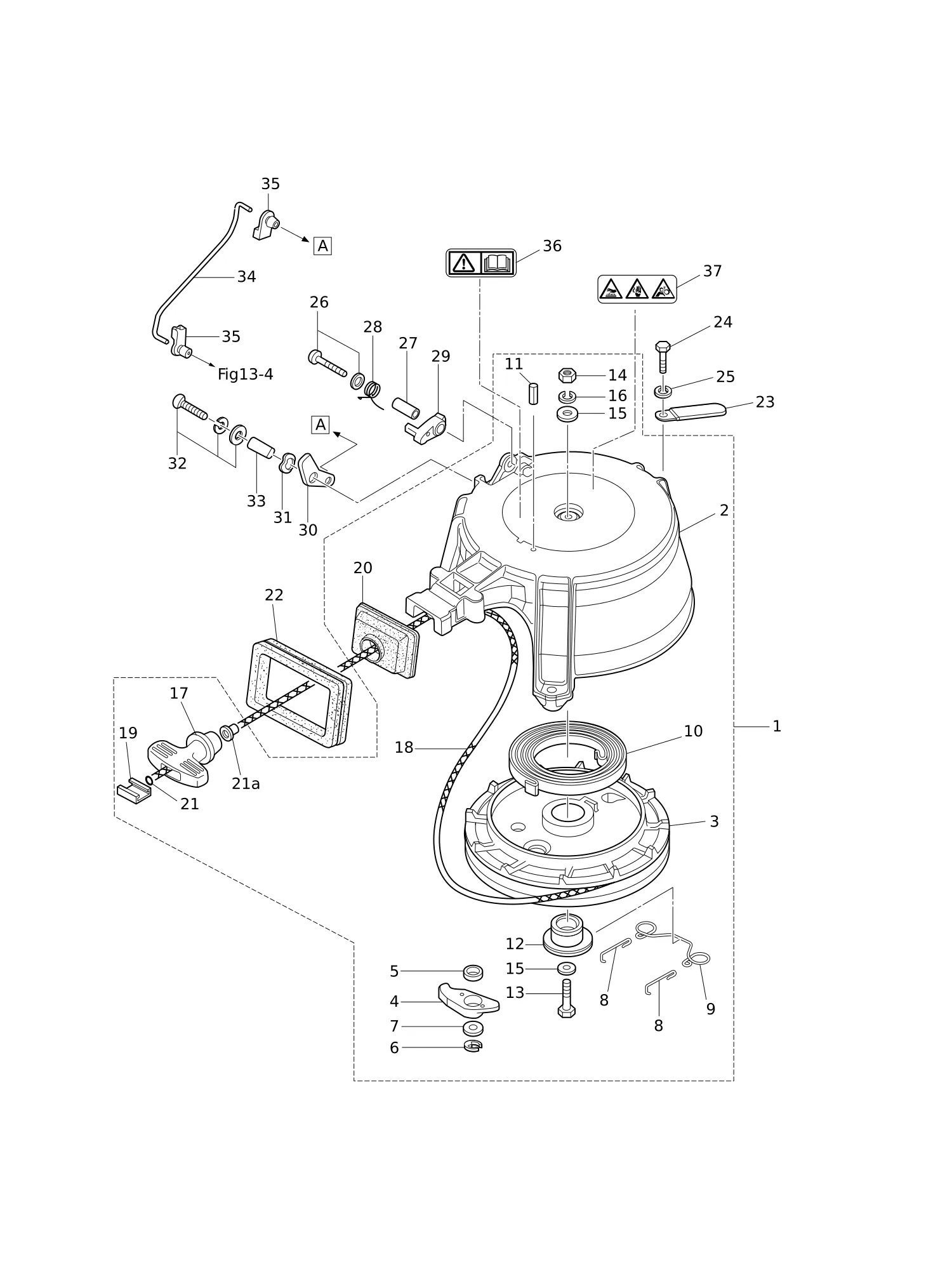

Рис. 5РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	350-05000-3	Стартер с ручным запуском в сборе	1
2	350-05105-1	* Корпус стартера	1
3	350-05104-1	* КАТУШКА В СБОРЕ	1
4	345-05003-1	* Храповик	1
5	345-05135-1	* Втулка 14.7-15.9-6	1
6	945303-0500	Стопорное кольцо E d=5	1
7	346-67115-0	* ШАЙБА 6.5-21-1	1
8	350-05123-0	* ВОЗВРАТНАЯ ПРУЖИНА	2
9	350-05124-0	* ВОЗВРАТНАЯ ПРУЖИНА	1
10	345-05004-1	* Пружина стартера	1
11	951403-0316	* Пружинный штифт 3-16	1
12	350-05132-0	* ВАЛ СТАРТЕРА	1
13	910114-0635	* БОЛТ	1
14	930103-0600	* Гайка	1
15	940121-0600	Шайба	2
16	941322-0600	Пружинная шайба	1
17	338-05019-0	* Рукоятка стартера	1
18	350-05013-1	* ШНУР СТАРТЕРА φ5-1600	1
19	338-05131-0	* Анкер троса	1
20	350-05116-1	* УПЛОТНИТЕЛЬНАЯ ПЛАСТИНА	1
21	350-05136-0	* Уплотнительное кольцо 2.5-4.5	1
22	3KM-67503-0	Сальник стартера	1
23	3PR-06972-0	Хомут 6.5-47.5P	1
24	3M3-02319-0	Болт 30 мм	3
25	940103-0600	* ШАЙБА	3
26	921503-5430	* ВИНТ	1
27	338-05255-0	ВТУЛКА 4-6-21	1
28	338-05216-0	ПРУЖИНА ЗАМКА СТАРТЕРА	1
29	338-05252-0	ЗАМОК СТАРТЕРА	1
30	350-05253-0	КУЛАЧОК БЛОКИРОВКИ СТАРТЕРА	1
31	941403-0800	ВОЛНОВАЯ ШАЙБА d=8	1
32	921503-7616	* ВИНТ	1
33	3M2-05215-0	ВТУЛКА 6.1-8-4	1
34	350-05217-0	ТЯГА БЛОКИРОВКИ СТАРТЕРА	1
35	345-05223-1	ЗАЩЁЛКА ТЯГИ 3.5-2	2
36	3F0-72185-0	Наклейка предупреждения	1
37	314-72185-0	Наклейка предупреждения	1

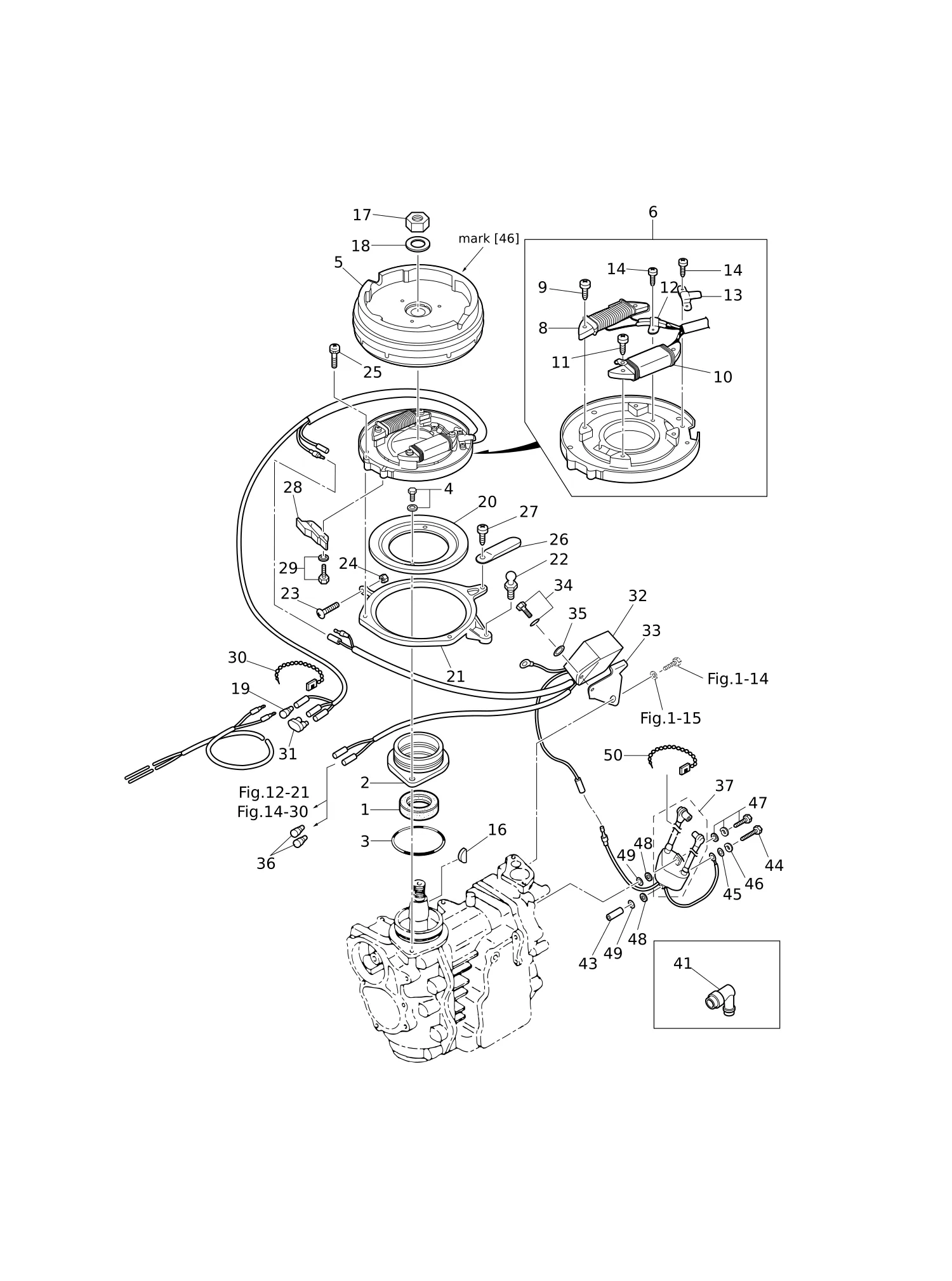

Рис. 6МАГНЕТО · ЭЛЕКТРООБОРУДОВАНИЕ MAGNETO · ELECTRIC PARTS

REF	Номер детали	Наименование	Кол-во
1	350-00121-0	* САЛЬНИК 25-45-8	1
2	350-01401-0	ОСНОВАНИЕ МАГНЕТО	1
3	338-01403-0	* Уплотнительное кольцо 2-55.5	1
4	910121-6620	Болт	2
5	3M3-06001-1	МАХОВИК	1
6	3G2-06002-1	ПЛИТА КАТУШЕК В СБОРЕ С ГЕНЕРАТОРОМ	1
8	3G2-06023-1	* ГЕНЕРАТОР В СБОРЕ	1
9	921521-6530	* ВИНТ	2
10	3G3-06021-1	* Катушка возбуждения	1
11	921521-6525	* Винт	2
12	3G2-06025-1	* Держатель	1
13	350-06025-0	* Держатель	1
14	921521-6406	* Винт	3
16	334-00131-0	Шпонка 19-7-5	1
17	931121-1600	Гайка	1
18	334-00133-0	Шайба 17-30-1.6	1
20	346-63722-2	Направляющая пластина	1
21	350-63723-0	УСТАНОВОЧНОЕ КОЛЬЦО	1
22	346-05228-1	Шаровой шарнир	1
23	921503-0525	Винт	1
24	930103-0500	* ГАЙКА	1
25	921521-6510	Винт	4
26	3PR-06972-0	Хомут 6.5-47.5P	1
27	921503-5510	Винт	1
28	364-63718-0	КУЛАЧОК ДРОССЕЛЯ	1
28	3M3-63718-0	КУЛАЧОК ДРОССЕЛЯ	1
29	910103-5514	БОЛТ	2
31	353-76037-0	* Разъём кабельного наконечника	1
32	3G2-06060-4	БЛОК CD	1
33	3G2-06061-1	КРОНШТЕЙН БЛОКА CD	1
34	910103-6616	БОЛТ	1
35	3C8-66308-0	ШАЙБА 6-16-1.5	1
36	3A3-76037-0	* Разъём кабельного наконечника	2
37	3G2-06040-4	Катушка зажигания с колпачком сопротивления	1
41	346-06999-0	* КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	2
43	128-02605-1	Проставка 6-8-28.5	1
44	910103-0660	* БОЛТ	1
46	941303-0600	* Пружинная шайба	1
47	910103-7630	Болт	2
48	151-33159-0	Прокладка 6.2-11-1	2
49	940103-0600	* ШАЙБА	2
50	336-76091-0	Провод с хомутом 100	1

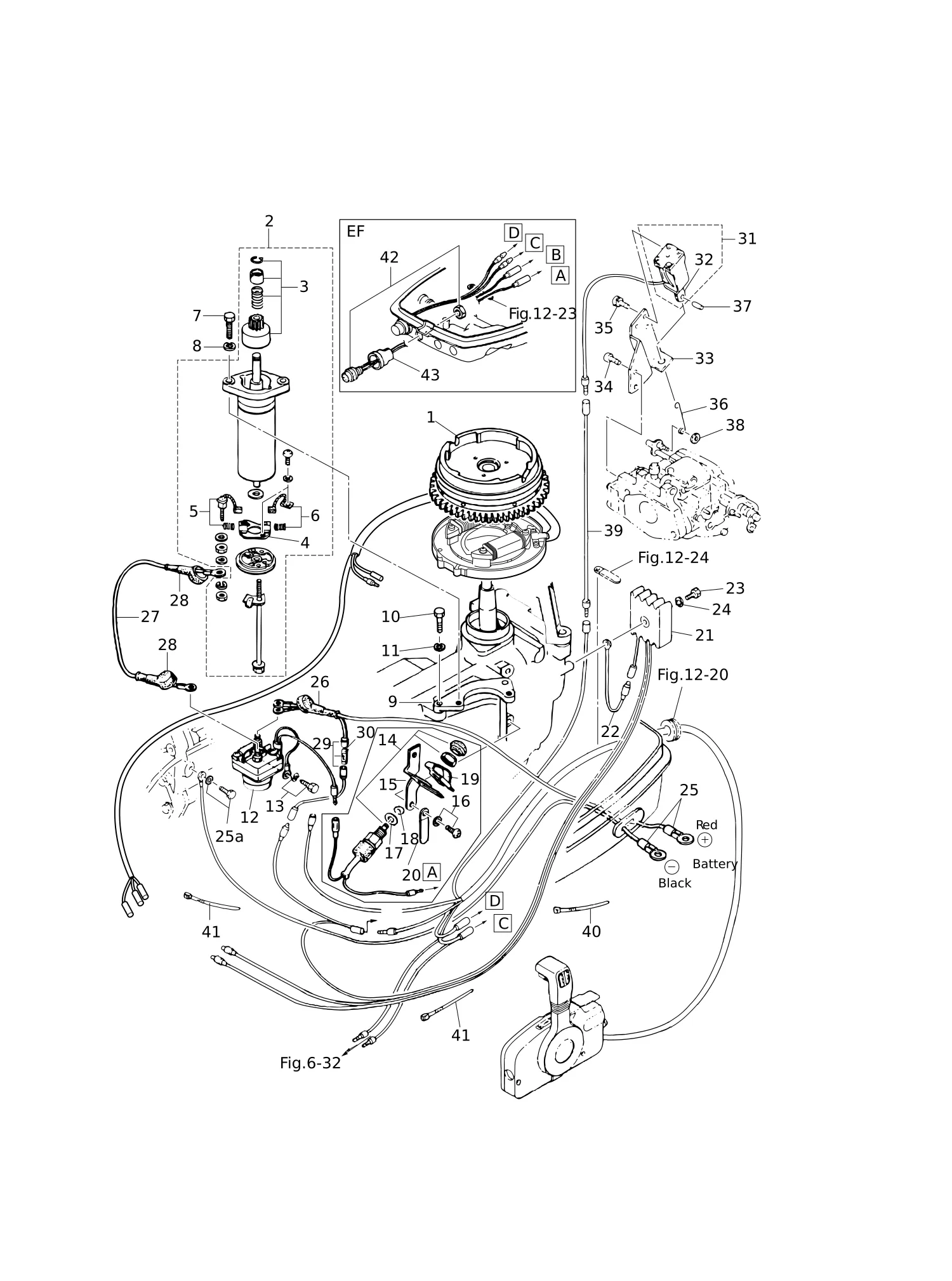

Рис. 7ЭЛЕКТРОСТАРТЕР (EF · EP МОДЕЛЬ) ELECTRIC STARTER (EF · EP MODEL)

REF	Номер детали	Наименование	Кол-во
1	3M3-06091-1	* МАХОВИК С ШЕСТЕРНЁЙ	1
2	350-76010-0	СТАРТЕР В СБОРЕ	1
3	350-76015-0	ШЕСТЕРНЯ В СБОРЕ	1
4	350-76014-0	ЩЕТКОДЕРЖАТЕЛЬ	1
5	350-76012-0	ПОЛОЖИТЕЛЬНАЯ ЩЕТКА	1
6	350-76013-0	ОТРИЦАТЕЛЬНАЯ ЩЕТКА	1
9	350-76011-0	КРОНШТЕЙН СТАРТЕРА	1
10	916103-0830	БОЛТ	2
11	941303-0800	* Пружинная шайба	2
12	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
13	910103-6618	БОЛТ	1
14	398-76080-1	* ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
15	350-76081-0	* КРОНШТЕЙН ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
16	921503-6612	* ВИНТ	2
17	3M4-76084-0	* Проставка 12-14-2.2	1
18	3B7-63731-0	Шайба 12.5-24-1	1
19	398-76083-0	* Привод выключателя нейтрали	1
20	398-06972-1	Хомут 6.5-67P	1
21	3G2-76060-0	* Выпрямитель в сборе	1
22	3G2-76142-0	* Кабель заземления	1
23	921503-0525	Винт	1
24	941303-0500	* ПРУЖИННАЯ ШАЙБА	1
25	3B2-76120-1	* Кабель аккумулятора L=2000	1
25a	910103-5612	Болт	2
26	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
27	3B2-76147-2	* Кабель стартера L=200	1
28	3A3-76145-0	Колпачок клеммы 8-13-28	2
29	3B2-76062-0	* Провод предохранителя L=355	1
30	346-76212-0	* Предохранитель 15A	1
31	361-76050-0	* Соленоид воздушной заслонки	1
32	361-76073-0	* Плунжер	1
33	3G2-76055-2	* КРОНШТЕЙН ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
34	921503-6512	* ВИНТ	2
35	921503-6408	Винт	3
36	3G2-76057-1	* КРЮК ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
37	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
38	3C7-03271-2	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-2.5	1
39	398-76049-0	* ПРОВОД	1
41	3T5-84398-0	Хомут 104	2
42	361-76026-0	* Главный выключатель в сборе	1
43	346-76039-1	* Защитный чехол выключателя	1

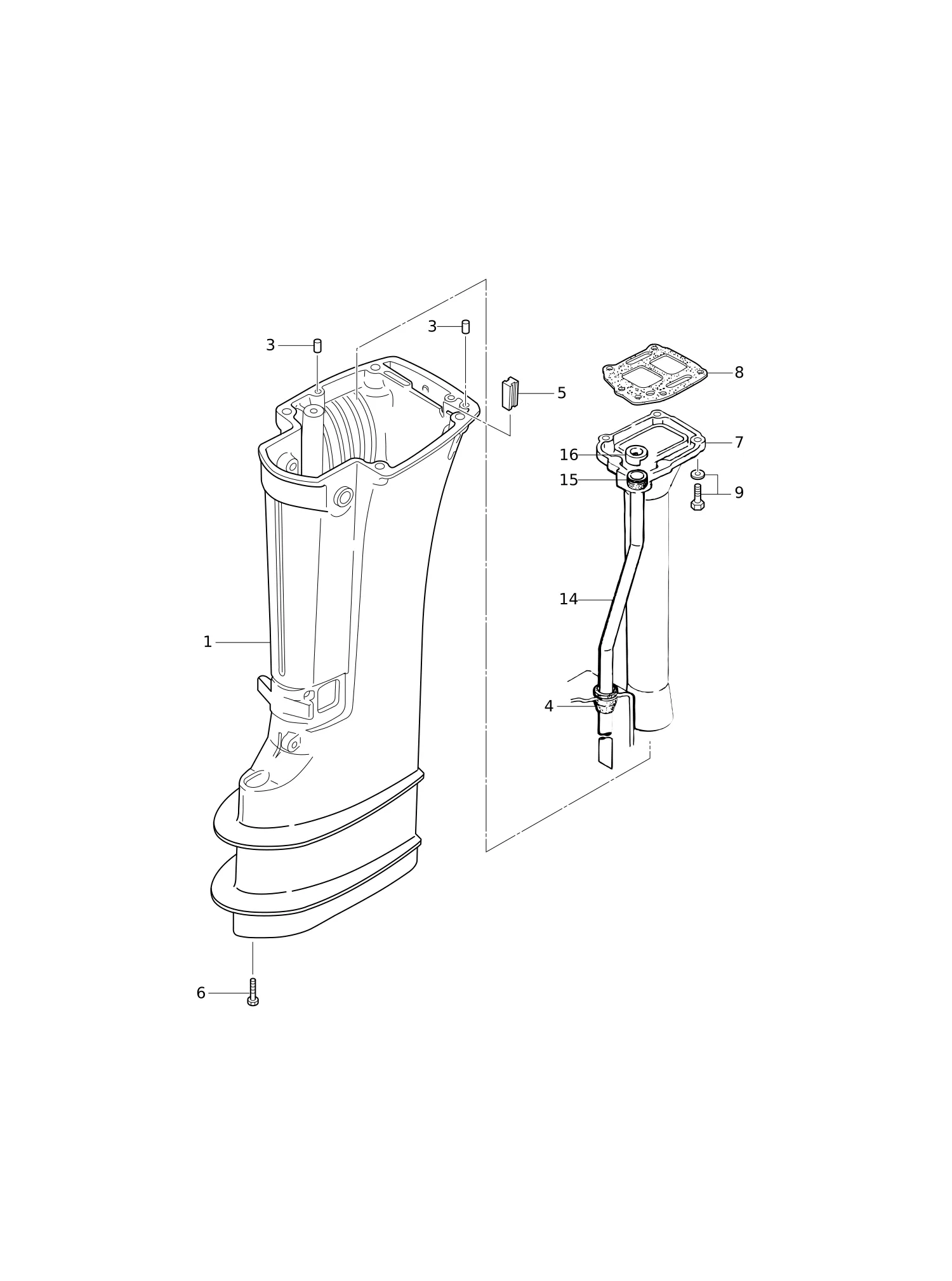

Рис. 8КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	350Q61191-3	КОРПУС ГРЕБНОГО ВАЛА (S)	1
1	350Q61192-4	КОРПУС ГРЕБНОГО ВАЛА (L)	1
3	345-01111-0	Установочный штифт 6-12	4
4	350-65204-0	КРЕПЛЕНИЕ ВСПОМОГАТЕЛЬНОЙ ВОДЯНОЙ ТРУБКИ	1
5	398-61207-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВЫПУСКНОГО ОТВЕРСТИЯ ХОЛОСТОГО ХОДА	1
6	3BJ-60001-0	* Болт 8-31	4
7	362-02311-0	ВЫПУСКНАЯ ТРУБА	1
8	362-02312-2	* Прокладка выхлопной трубы	1
9	910103-5625	БОЛТ	5
14	350-65100-0	Водяная труба (S)	1
14	350-65110-0	Водяная труба (L)	1
15	350-65206-0	Уплотнение водяной трубы (верхнее)	1
16	350-65205-0	Втулка	1

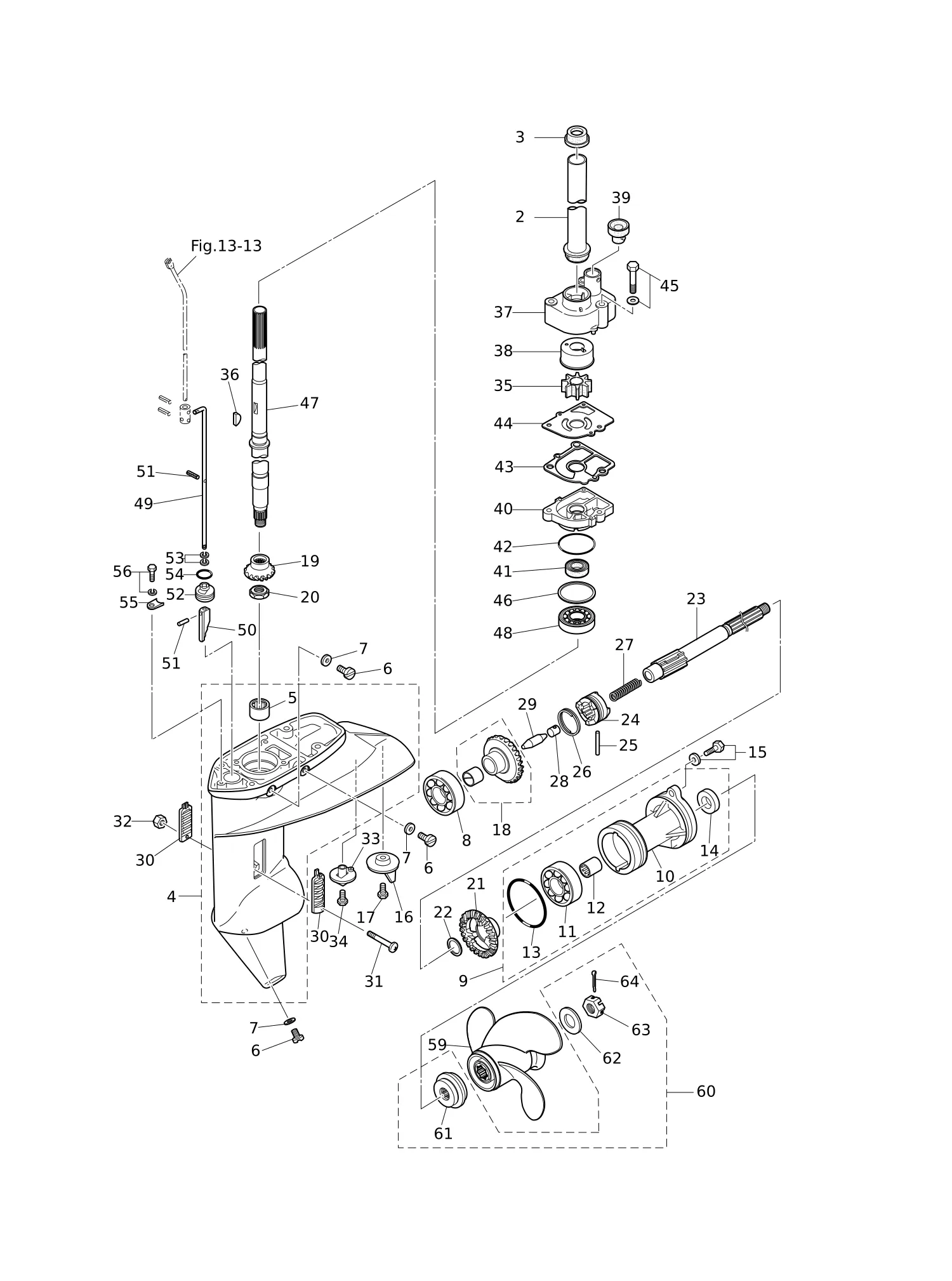

Рис. 9РЕДУКТОР GEAR CASE

REF	Номер детали	Наименование	Кол-во
2	350-64322-0	Труба кожуха	1
3	350-64326-1	Втулка уплотнительная	1
4	3V9Q60000-1	Редуктор в сборе	1
5	350-60211-0	* Роликовый подшипник 16-24-20	1
6	332-60005-3	Заглушка 8-8	3
7	332-60006-1	* Прокладка 8.1-15-1	3
9	398Q60100-2	Корпус гребного вала в сборе	1
10	3BKQ60101-2	* КОРПУС ГРЕБНОГО ВАЛА	1
11	9601-0-6205	* Шариковый подшипник 6205	1
12	362-60211-0	* Роликовый подшипник 17-24-20	1
13	121-32071-0	* Кольцо уплотнительное 2.4-59.6	1
14	346-65013-0	* Сальник 17-30-9	1
15	3BJ-60108-0	Болт с покрытием	2
16	3V1-60217-0	ТРИММЕР	1
17	910103-5620	Болт	1
18	350-64010-2	КОНИЧЕСКАЯ ШЕСТЕРНЯ В СБОРЕ (A)	1
19	350-64020-1	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
20	346-64027-1	Гайка	1
21	362-64030-1	КОНИЧЕСКАЯ ШЕСТЕРНЯ C	1
22	350-64032-0	Шайба 17.1-22-1.5	1
23	362-64211-3	Гребной вал	1
24	362-64215-0	Муфта	1
25	350-64218-0	Штифт φ5-30	1
26	350-64219-0	Стопорное кольцо	1
27	332-64221-0	Пружина	1
28	350-64222-1	Фиксатор пружины	1
29	350-64223-1	Толкающий стержень	1
30	362-60206-1	Водозаборник	2
31	921503-0430	Винт	1
32	930403-0400	Нейлоновая гайка 4-P0.7	1
33	369-60206-0	Водозаборник	1
34	921803-0620	Винт	1
35	334-65021-0	* Крыльчатка водяного насоса	1
36	3RS-65022-1	* ШПОНКА	1
37	350-65016-1	Корпус насоса (верхний)	1
38	350-65011-1	* Вкладыш корпуса насоса	1
39	350-65014-0	Уплотнение водяной трубы (нижнее)	1
40	3BJ-65017-0	Корпус насоса (нижний)	1
41	332-60223-0	* Сальник 13.8-26-9.5	1
43	3FS-65029-0	* Прокладка направляющей пластины	1
44	350-65025-0	* Направляющая пластина водяного насоса	1
45	9101E3-5652	Болт	3
46	346-64081-0	Регулировочная шайба 35-41.9-0.1	1
46	346-64082-0	Регулировочная шайба 35-41.9-0.15	1
46	346-64083-0	Регулировочная шайба 35-41.9-0.3	1
46	346-64084-0	Регулировочная шайба 35-41.9-0.5	1
47	350-64301-0	Приводной вал (S)	1
47	350-64302-0	Приводной вал (L)	1
48	9601-0-6302	Шарикоподшипник 6302	1
49	398-66012-0	Тяга кулачка (S)	1
49	398-66013-0	Тяга кулачка (L)	1
50	3C8-66011-0	Кулачок сцепления	1
51	951407-0312	* Пружинный штифт 3-12	2
52	398-66031-0	Втулка тяги кулачка	1
53	332-66021-0	* Уплотнительное кольцо 2.4-5.8	2
54	336-62415-0	* Уплотнительное кольцо 3.5-36	1
55	332-66033-0	Стопор	1
56	910103-6512	Болт	1
59	362B64107-1	Винт в сборе (6")	1
59	3BAB64516-1	Винт в сборе (8")	1
59	3BAB64518-1	Винт в сборе (9")	1
59	3BAB64521-1	Винт в сборе (10")	1
59	3BAB64524-1	Винт в сборе (11.5")	1
60	3V9-87326-0	Комплект крепежа винта	1
61	362-64231-0	* Упорный держатель	1
62	346-64124-5	* Шайба 12.5-32-2.5	1
63	346-64121-5	* Гайка гребного винта	1
64	951503-0322	* Шплинт 3-22	1

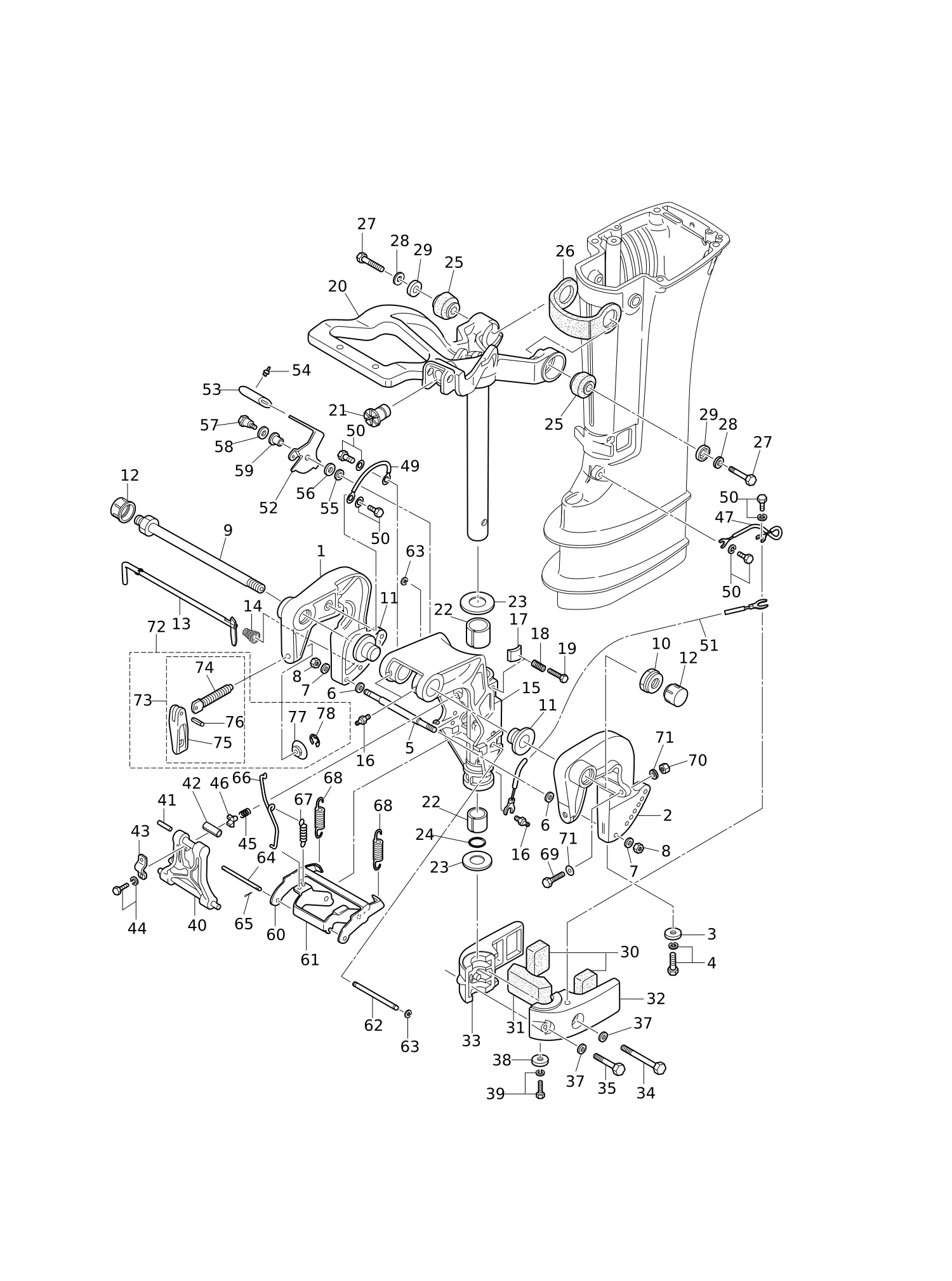

Рис. 10КРОНШТЕЙН BRACKET

REF	Номер детали	Наименование	Кол-во
1	3V6Q62112-2	Кронштейн струбцины (П)	1
2	3V6Q62113-1	Кронштейн струбцины (Л)	1
5	3V6-62117-0	Дистанционная втулка	1
7	9401E3-0600	Шайба	2
8	930103-0600	* Гайка	2
9	3AC-62191-0	Поворотный вал в сборе	1
10	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
11	349-62126-0	Втулка	2
12	346-62127-0	* Колпачковая гайка	2
13	350-62121-2	Упорный стержень	1
14	369-62122-2	Пружина упорного стержня	1
15	3G2Q62310-1	Поворотный кронштейн	1
16	344-67177-1	ПРЕСС-МАСЛЕНКА	3
17	345-62441-0	Фрикционная шайба	1
18	346-62421-1	Фрикционная пружина	1
19	9101E3-0830	Болт	1
20	350Q62010-3	ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ	1
21	350-63064-1	* УНИВЕРСАЛЬНАЯ ШЕСТЕРНЯ	1
22	350-62417-0	Втулка 24-30-30	2
23	350-62423-0	Упорная пластина (верхняя)	2
24	350-62415-0	Кольцо уплотнительное 3.5-22	1
25	350-61301-1	РЕЗИНОВАЯ ОПОРА (ВЕРХНЯЯ)	2
26	350-61337-0	Демпфер (верхний)	1
27	398-61307-0	Болт 10-45	2
28	940103-1000	Шайба	2
29	398-61308-2	Шайба	2
30	350-61302-0	Резиновая подушка (нижняя)	2
31	350-61336-0	Демпфер (нижний)	1
32	350Q61402-2	КРОНШТЕЙН КРЕПЛЕНИЯ (Л)	1
33	3M3Q61401-0	КРОНШТЕЙН КРЕПЛЕНИЯ (П)	1
34	3M3-61343-0	БОЛТ M8-80	1
35	3M4-61343-0	БОЛТ M8-50	1
37	3P0-66233-0	Шайба 8.1-16-1.5	2
38	338-60218-2	* АНОД	1
39	910103-5620	Болт	1
40	3G2Q62993-1	Стопор откидывания	1
41	951403-0540	Пружинный штифт	1
42	350-62437-0	Втулка 8.2-10-26.5	1
43	350-62439-1	Установочная пластина	1
44	9101E3-5818	Болт	2
45	3C8-62421-1	Фрикционная пружина	1
46	346-62438-0	Установочная шайба	1
49	398-62396-1	Провод заземления L=130	1
50	910103-5612	Болт	4
51	3A3-62396-1	Провод заземления L=110	1
52	3G2-66311-1	Рычаг стопора реверса	1
53	3AL-66333-0	РУКОЯТКА РЫЧАГА ФИКСАТОРА ЗАДНЕГО ХОДА	1
54	346-66334-0	* УПОР	1
55	3R0-66308-0	* Шайба 6-16-1.5	1
56	3AA-83719-0	* Шайба 8.5-18-1.6	1
57	3AL-05254-0	Болт с буртиком 6-8	1
59	3AL-05212-0	Втулка 8.1-20	1
60	3G2-66351-0	Стопор реверса (П)	1
61	3G2-66313-1	Рычаг стопора реверса	1
62	3G2-66319-1	Вал стопора реверса	1
63	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
64	3G2-66321-0	Тяга стопора реверса	1
65	951503-0212	ШПЛИНТ 2-12	1
66	3G2-66312-2	ТЯГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
67	350-66315-0	Пружина стопора реверса	1
68	3G2-66331-0	Пружина стопора реверса (S)	2
69	910103-0885	Болт	2
70	930103-0800	Гайка	2
71	940103-0800	* Шайба	4
72	3V1Q62105-2	Комплект зажимного винта	2
73	3V1Q62108-1	* СТРУБЦИННЫЙ ВИНТ В СБОРЕ	1
74	3M3-62106-0	** СТРУБЦИННЫЙ ВИНТ	1
75	3RSQ62102-0	** Ручка струбцины	1
76	951403-0622	** Пружинный штифт	1
77	332-62101-1	Подушка винтового зажима	1
78	945303-0500	Стопорное кольцо E d=5	1

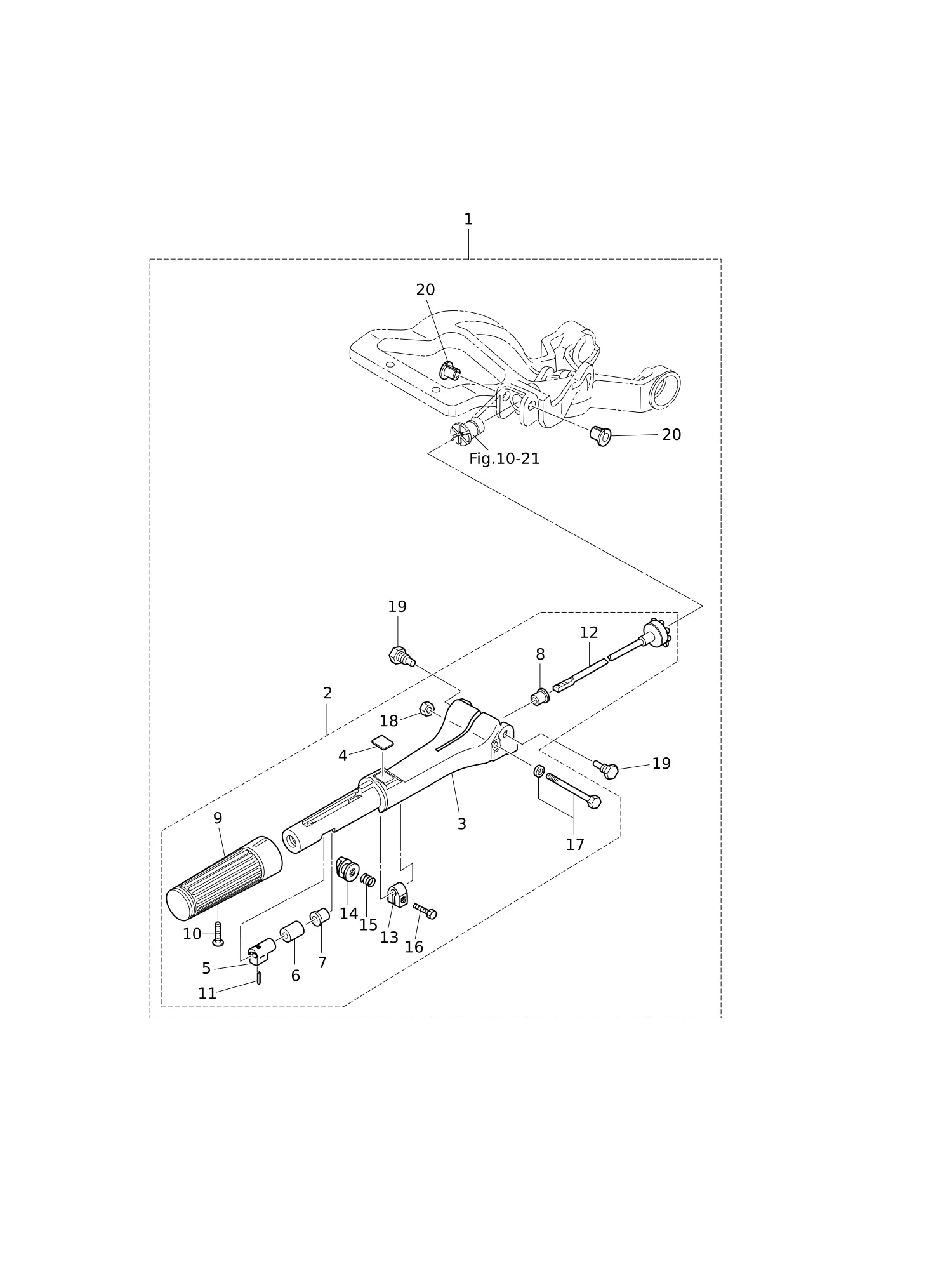

Рис. 11РУЛЕВАЯ РУКОЯТКА TILLER HANDLE

REF	Номер детали	Наименование	Кол-во
1	398Q63003-4	* Румпель в сборе	1
2	3M3Q63005-3	* Румпель в сборе (подузел)	1
3	3NTQ63011-0	** Румпель	1
4	369-72019-2	** Наклейка дросселя	1
5	398-63053-0	* ПРОСТАВКА	1
6	345-63048-0	* ДЕМПФЕР ВАЛА ДРОССЕЛЯ	1
7	350-63046-0	* ВТУЛКА 8.4-10-11	1
8	3NT-63046-0	** Втулка	1
9	398-63012-0	* РУКОЯТКА	1
10	921803-0525	* ВИНТ	1
11	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	1
12	398-63041-0	** ВАЛ ДРОССЕЛЯ	1
13	3V1-63035-1	** ФРИКЦИОННАЯ НАКЛАДКА	1
14	3V1-63077-0	** РЕГУЛИРОВОЧНАЯ ГАЙКА	1
15	3V1-63036-0	** ПРУЖИНА	1
16	910103-0625	Болт	1
17	9101E3-5675	** БОЛТ	1
18	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	1
19	346-63201-3	* Болт 9.7-11-12-8.5	2
20	3NT-63207-0	* Втулка	2

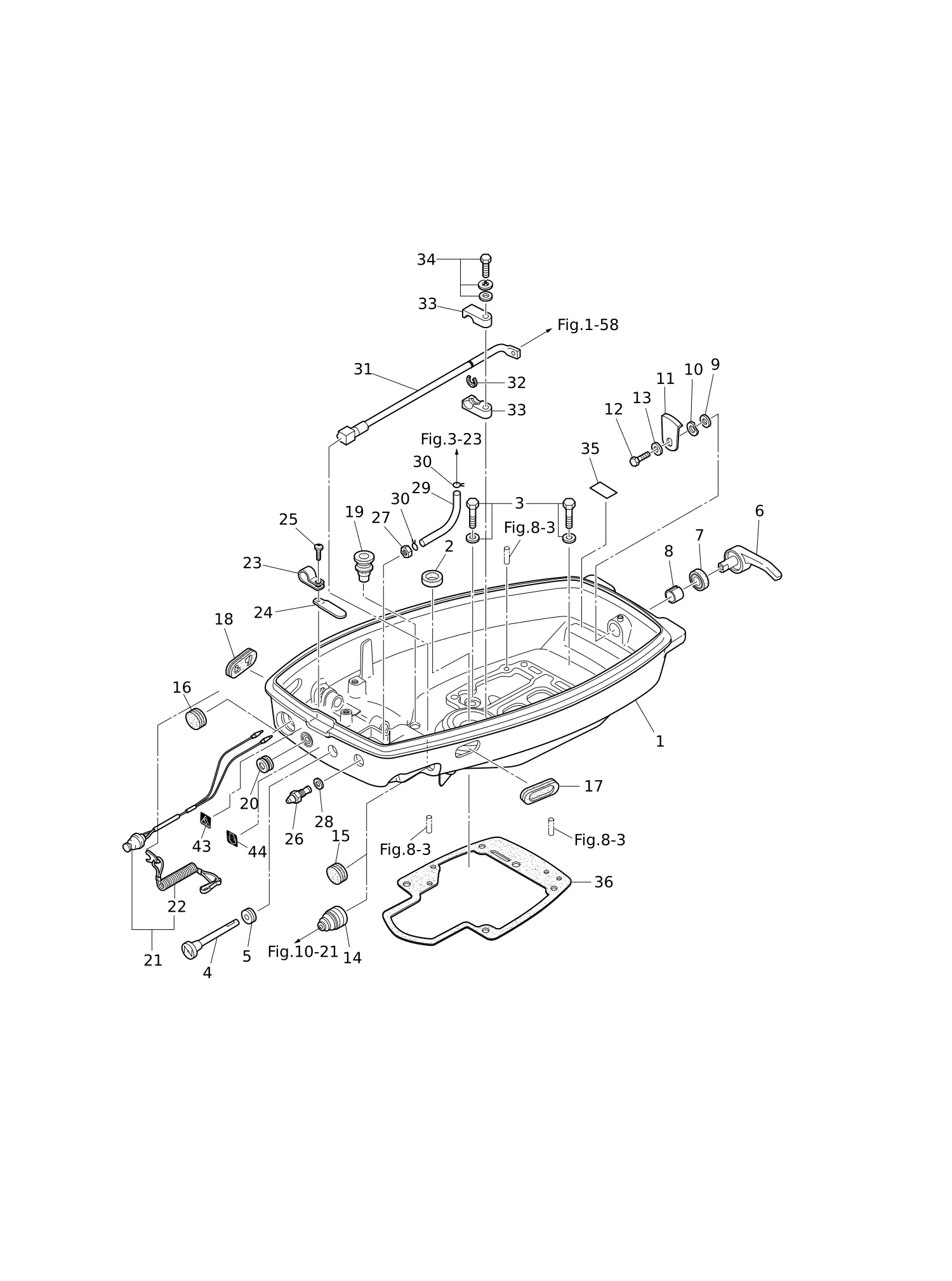

Рис. 12НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	3M3Q67100-0	Нижний кожух	1
2	350-01215-1	* Сальник 12.8-25-7	1
3	3M4-60108-0	БОЛТ	2
4	3G2-67151-2	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
5	350-67104-0	Втулка тяги воздушной заслонки	1
6	338Q67141-0	РЫЧАГ КРЮКА	1
7	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
8	350-67105-0	ВТУЛКА РЫЧАГА КРЮКА 14-16.5-17.7	1
9	3C8-67146-0	ШАЙБА 14-22-1	1
10	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
11	345-67142-1	КРЫШКА КРЮКА	1
12	910103-0612	Болт	1
13	3C8-66308-0	ШАЙБА 6-16-1.5	1
14	345-66226-0	Втулка 17-3	1
16	345-67117-0	ВТУЛКА 17-2.7	1
17	346-67165-0	* Втулка	1
18	353-67162-0	Втулка	1
19	3M2-66226-0	Втулка уплотнительная 17-3	1
20	345-76023-0	* Втулка 22-2.5	1
21	398-06830-0	Выключатель стоп-сигнала в сборе	1
22	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
23	336-06973-0	Хомут 6-9.5L	1
23	3PR-06972-0	Хомут 6.5-47.5P	1
24	398-06972-1	Хомут 6.5-67P	2
25	921503-5612	Винт	1
26	3B2-70260-1	Топливный разъем (папа)	1
27	332-70261-0	Гайка 10-P1.25	1
28	336-70112-0	Прокладка 10.2-16-0.5	1
29	98AB-50-185	Шланг	1
30	338-02215-0	Хомут φ10	2
31	350-63061-1	* Вал дроссельной заслонки	1
32	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	1
33	350-63063-0	* Опора вала дроссельной заслонки	2
34	910103-7630	Болт	1
35	361-72026-1	Наклейка свечи зажигания (BR7HS10)	1
36	350-61012-2	* Прокладка корпуса гребного вала	1
43	3AC-72200-0	* Наклейка выключателя стоп	1
44	3VS-67587-0	* Наклейка запуска	1

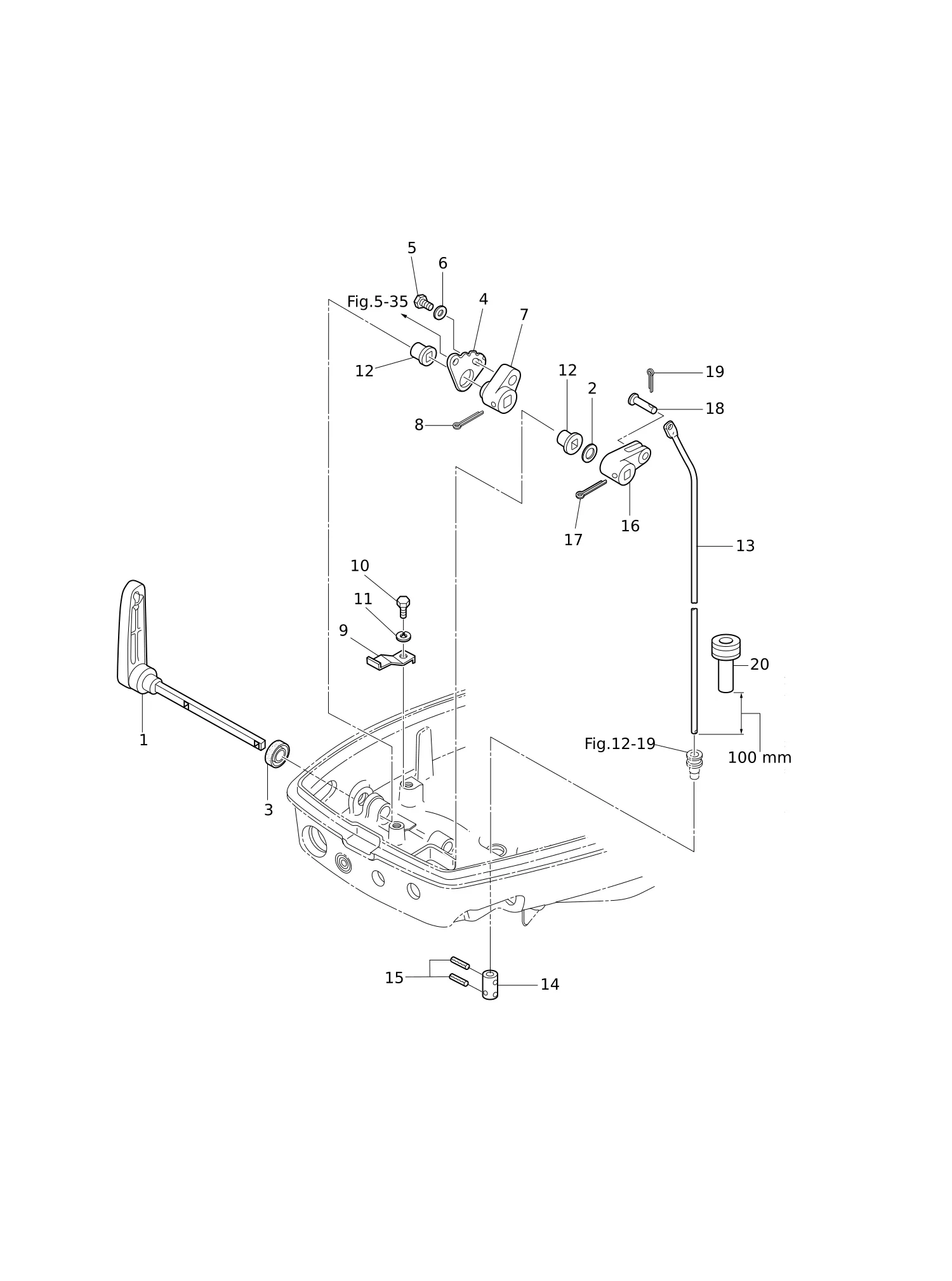

Рис. 13ПЕРЕКЛЮЧЕНИЕ SHIFT

REF	Номер детали	Наименование	Кол-во
1	350-66110-0	Рычаг переключения передач	1
2	941403-1200	Шайба пружинная d=12	1
3	3K9-66137-0	САЛЬНИК 14-20-4.5	1
4	350-66121-0	Ограничитель рычага переключения передач	1
6	940103-0600	* ШАЙБА	1
7	350-66115-0	Регулировка ограничителя рычага переключения передач	1
8	951503-2522	Шплинт 2.5-22	1
9	3M4-66113-0	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
10	910114-0616	Болт	1
11	941303-0600	* Пружинная шайба	1
12	350-67101-0	Втулка	2
13	350-66214-0	Тяга переключения передач (S)	1
13	350-66215-0	Тяга переключения передач (L)	1
14	350-66241-0	Соединение тяги переключения передач	1
15	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	2
16	350-66225-0	Рычаг тяги переключения передач	1
17	951503-2520	Шплинт 2.5-20	1
18	350-66223-0	* Штифт	1
19	951503-1610	* Шплинт 1.6-10	1
20	3B7-67179-0	Сливная пробка (поддон двигателя)	1

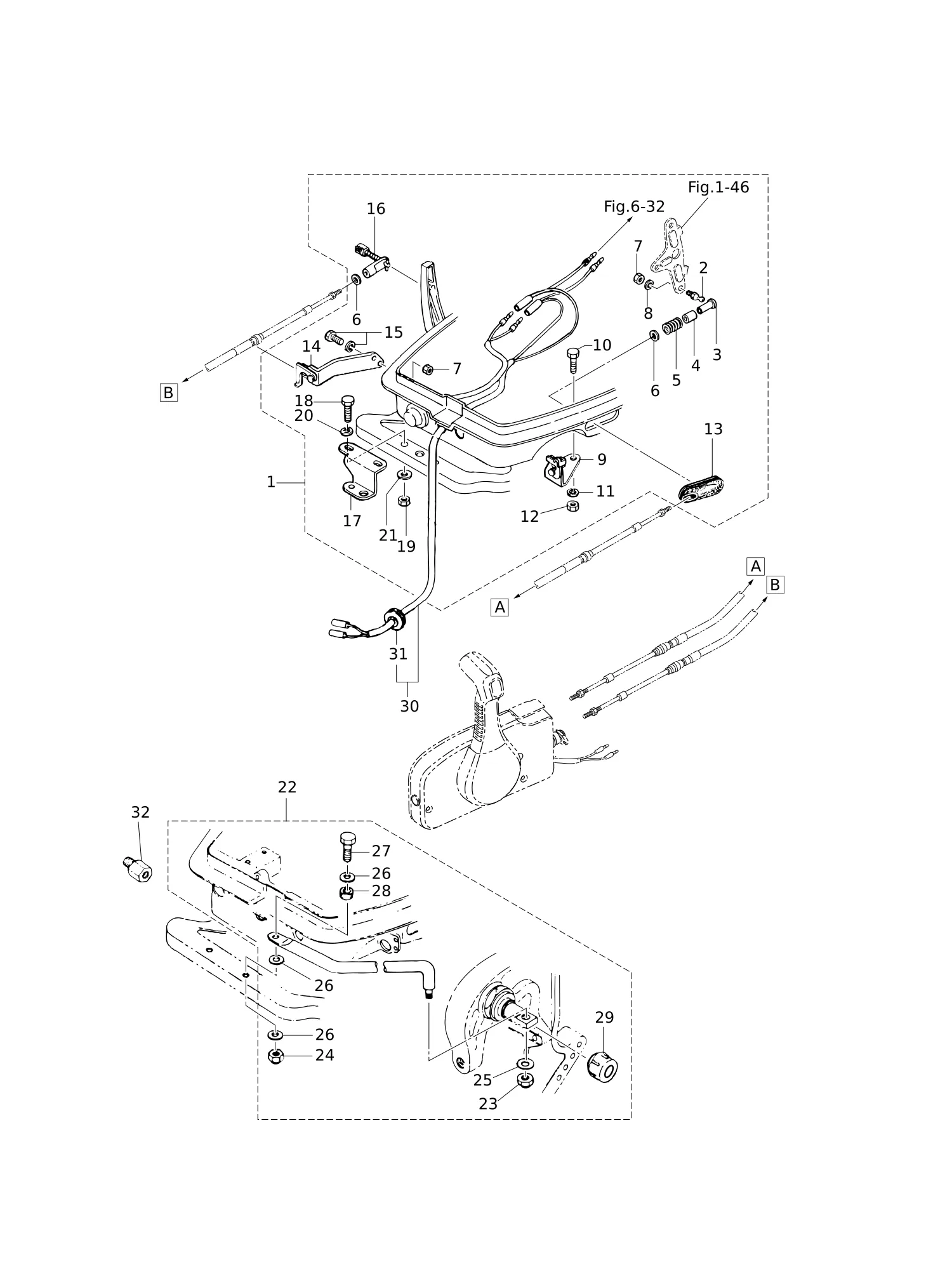

Рис. 14КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL PARTS

REF	Номер детали	Наименование	Кол-во
1	398-83880-1	Узел дистанционного управления	1
2	345-83721-0	* ШАРОВОЕ СОЕДИНЕНИЕ	1
3	3A1-83722-0	* Держатель шарового шарнира	1
4	332-83723-0	* Крышка держателя	1
5	332-83724-0	* Пружина	1
6	332-83725-0	* Шайба 5.5-14-1.2	2
7	930103-0600	* Гайка	3
8	941303-0600	* Пружинная шайба	1
9	350-83820-0	* Узел фиксатора троса	1
10	910403-0518	* БОЛТ	2
11	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
12	930103-0500	* ГАЙКА	2
13	346-83732-0	* Втулка	1
14	350-83870-0	* Узел кронштейна троса сцепления	1
15	910103-6616	БОЛТ	2
16	3A1-83710-1	* СОЕДИНИТЕЛЬ ТРОСА В СБОРЕ	1
17	346-84830-1	* КРЮК РУЛЕВОГО УПРАВЛЕНИЯ	1
18	910103-0830	* Болт	2
19	930103-0800	Гайка	2
20	941303-0800	* Пружинная шайба	2
22	3G2-84905-0	Узел соединительной тяги	1
23	353-84918-0	* Гайка нейлоновая 3/8-24UNF	1
24	930403-0800	* Нейлоновая гайка 8-P1.25	1
25	353-84916-0	* Шайба 9.6-18-2	1
26	940103-0800	* Шайба	3
27	910103-0840	Болт	1
28	3G2-84914-0	* Втулка 8.1-10.5-6.5	1
29	3F3-84908-0	* Кольцо уплотнительное	1
30	361-83857-0	ТРОС АВАРИЙНОЙ ОСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ	1
30	3P0-83857-0	ТРОС АВАРИЙНОЙ ОСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ	1
31	345-76023-0	* Втулка 22-2.5	1
32	353-84904-0	ПРОСТАВКА ТЯГИ УПРАВЛЕНИЯ	1

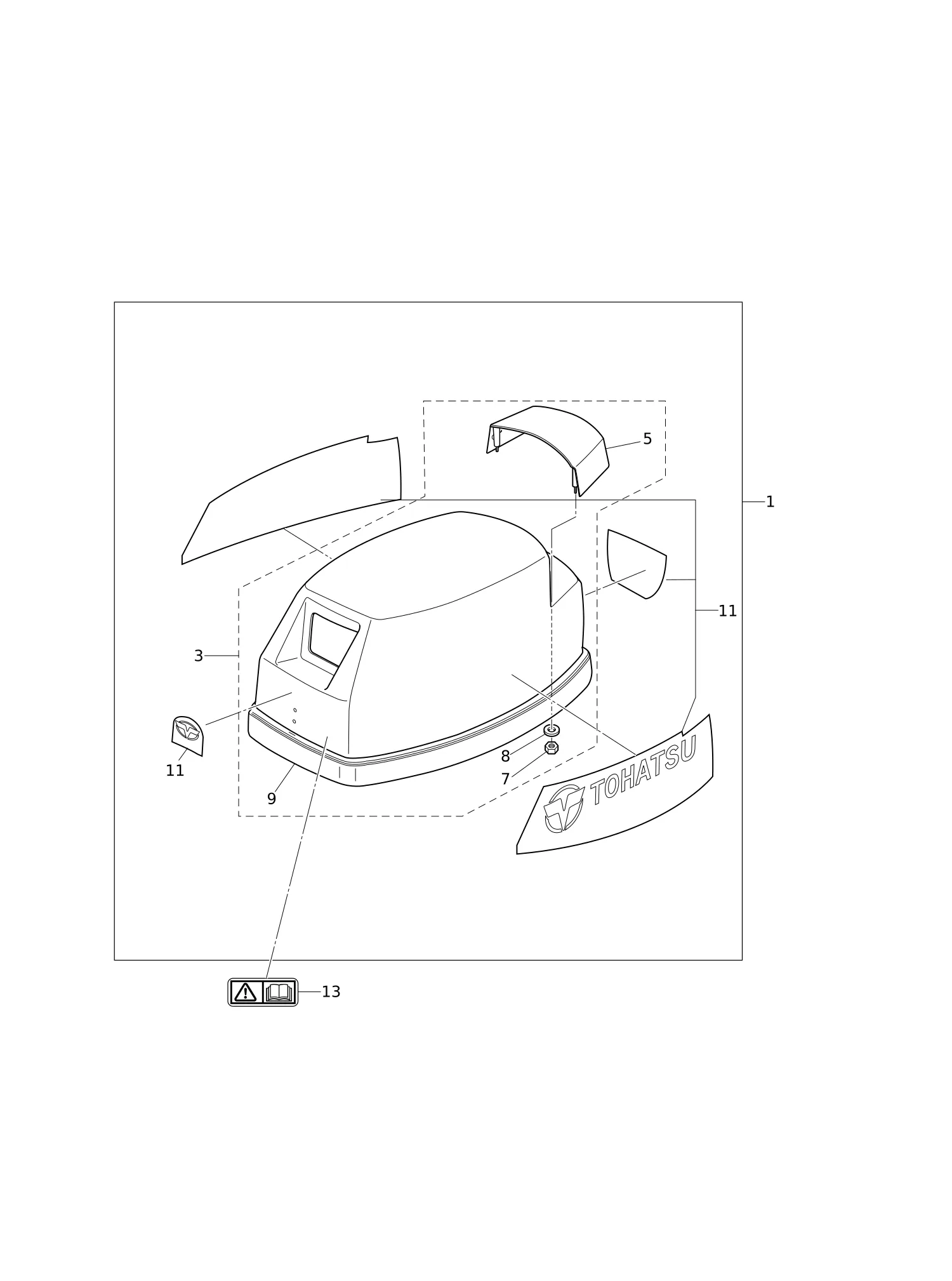

Рис. 15ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3M3Q67645-8	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	3TGQ67640-0	* Верхний кожух, подсборка	1
5	3NTQ67521-0	** Рукоятка наклона	1
7	930403-0600	ГАЙКА НЕЙЛОНОВАЯ 6-P1.0	4
8	3C8-66308-0	ШАЙБА 6-16-1.5	4
9	3LD-67501-0	** Уплотнение верхнего кожуха	1
11	3M2-87801-4	* КОМПЛЕКТ НАКЛЕЕК (M9.9D2)	1
11	3M3-87801-4	* КОМПЛЕКТ НАКЛЕЕК (M15D2)	1
11	3M4-87801-4	* КОМПЛЕКТ НАКЛЕЕК (M18E2)	1
13	3F0-72185-0	Наклейка предупреждения	1

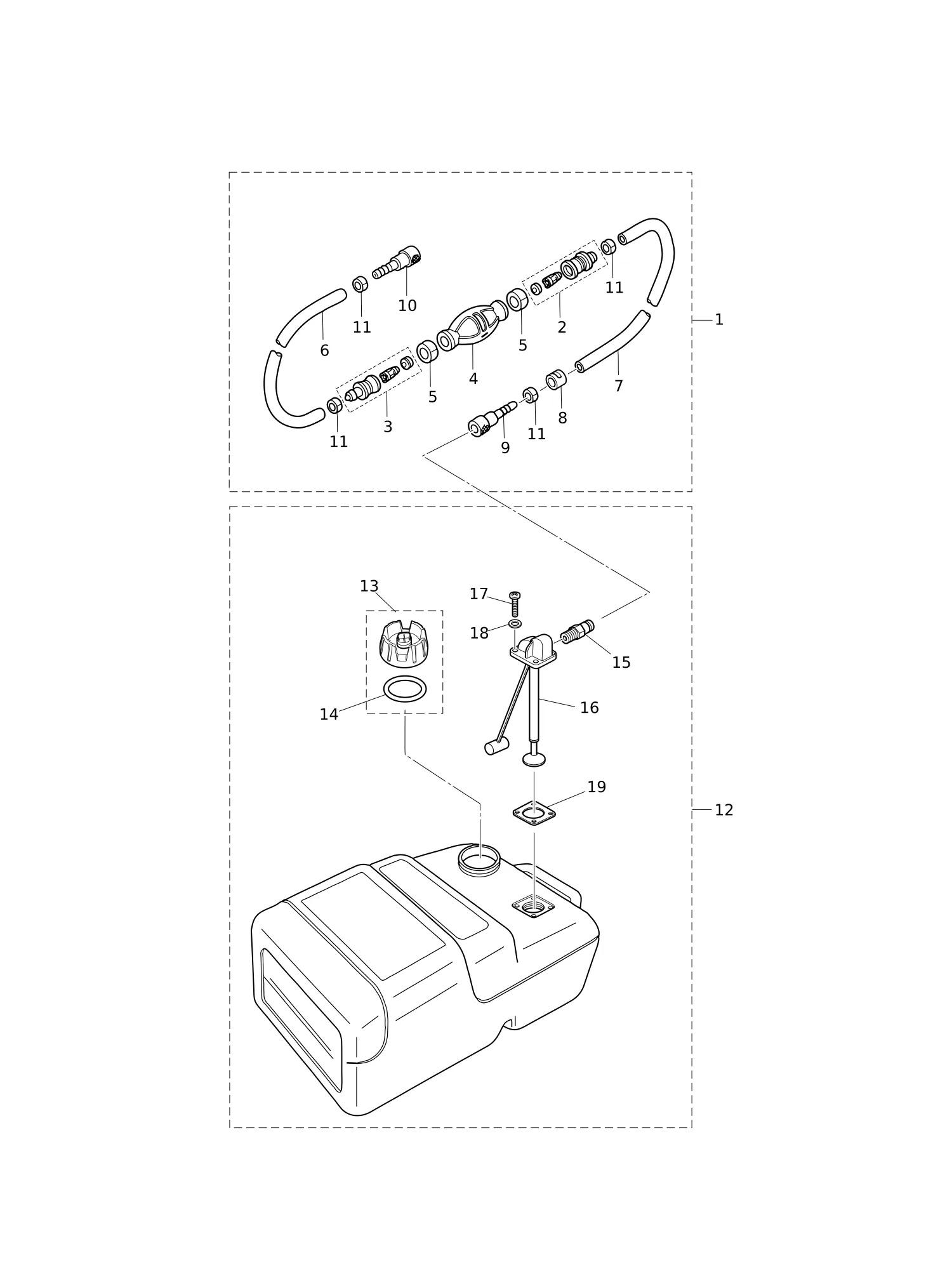

Рис. 16ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	3B7-70200-5	Груша топливная в сборе	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
5	3C7-70217-0	* ХОМУТ	2
6	98AB-70-700	* ШЛАНГ	1
7	98AB-701600	* ШЛАНГ	1
8	3B7-70280-1	МЕТКА ТОПЛИВНОГО РАЗЪЕМА	1
9	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
10	3GF-70250-1	Топливный разъем	1
11	332-70201-0	* ХОМУТ	4
12	3KZ-70177-0	Топливный бак в сборе 25Л	1
13	3RS-70020-0	* Крышка топливного бака в сборе	1
14	3RS-70021-0	** ПРОКЛАДКА КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ БАКА	1
15	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)	1
16	3AC-70157-0	* ЗАБОРНИК ТОПЛИВА В СБОРЕ С ДАТЧИКОМ УРОВНЯ	1
17	3AC-70140-0	* ВИНТ	4
18	3AC-70145-0	* ШАЙБА	4
19	3AC-70150-0	* ПРОКЛАДКА	1

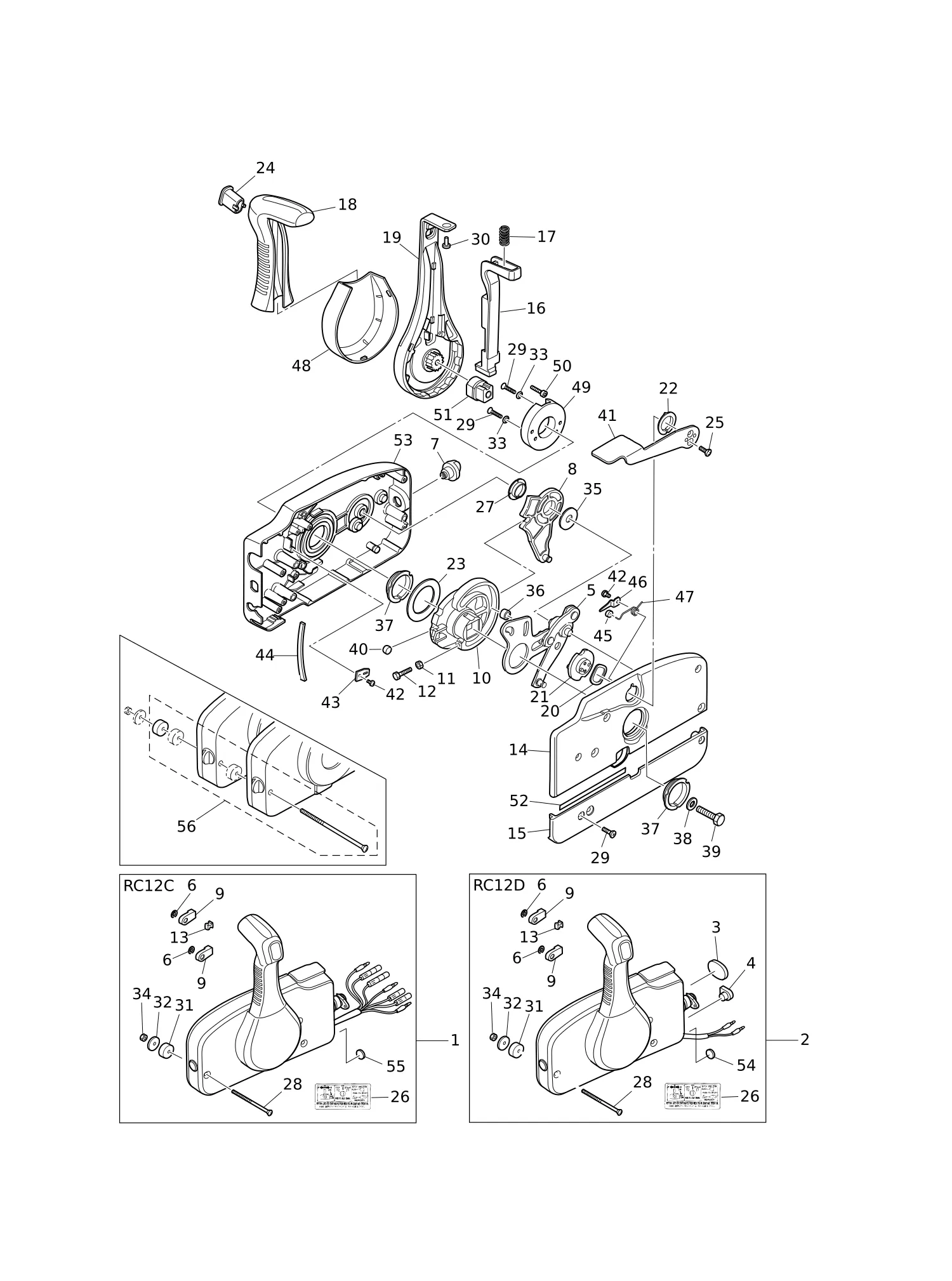

Рис. 17КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3U2B84350-1	Головка дистанционного управления в сборе (RC12C)	1
2	3U2B84360-1	Головка дистанционного управления в сборе (RC12D)	1
3	3U2-84416-0	* Втулка	1
4	353-84321-0	* ВТУЛКА	1
5	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
6	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
7	3U2-84414-0	* Втулка	1
8	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
9	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
10	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
11	930103-0500	* ГАЙКА	1
12	910103-0525	* БОЛТ	1
13	3A3-84376-0	* ВТУЛКА	1
14	3U2B84441-0	* ЗАДНИЙ КОРПУС	1
15	3U2B84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
16	3U2-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
17	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
18	3U2-84404-0	* РУКОЯТКА	1
19	3U2-84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
20	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
21	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
22	3A3-84435-0	* ВТУЛКА	1
23	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
24	3U2-84452-0	* Заглушка переключателя наклона	1
25	921603-0512	* ВИНТ	2
26	3U2-84339-0	* НАКЛЕЙКА С ИНСТРУКЦИЕЙ	1
27	3A3-84432-0	* ВТУЛКА	1
28	3U2-84375-0	* ВИНТ	3
29	3VK-84375-0	* ВИНТ	7
30	3VL-84375-0	* ВИНТ	1
31	3A3-84374-0	* ПРОСТАВКА	3
32	353-84371-0	* ШАЙБА	3
33	3U2-84371-0	* ШАЙБА	2
34	930103-0600	* Гайка	3
35	3A3-84383-0	* ШАЙБА	1
36	3A3-84421-0	* РОЛИК	1
37	3U2-84431-0	* ВТУЛКА	2
38	940103-0800	* Шайба	1
39	3U2-84442-0	* БОЛТ	1
40	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
41	3U2B84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
42	921503-0406	* ВИНТ	3
43	3A3-84423-0	* ФИКСАТОР	1
44	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	6
45	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
46	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
47	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
48	3VK-63107-0	* КРЫШКА	1
49	3U2-63506-0	* ДЕРЖАТЕЛЬ	1
50	3U2-84917-0	* БОЛТ	1
51	3U2-77367-0	* СОЕДИНЕНИЕ	1
52	3U2-72187-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (SIGP)	1
53	3U2B84440-0	* ПЕРЕДНИЙ КОРПУС	1
54	369-84418-0	* ВТУЛКА	1
55	361-84415-0	* ВТУЛКА	1
56	3A3-81301-0	КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ДВУХ ДВИГАТЕЛЕЙ	1

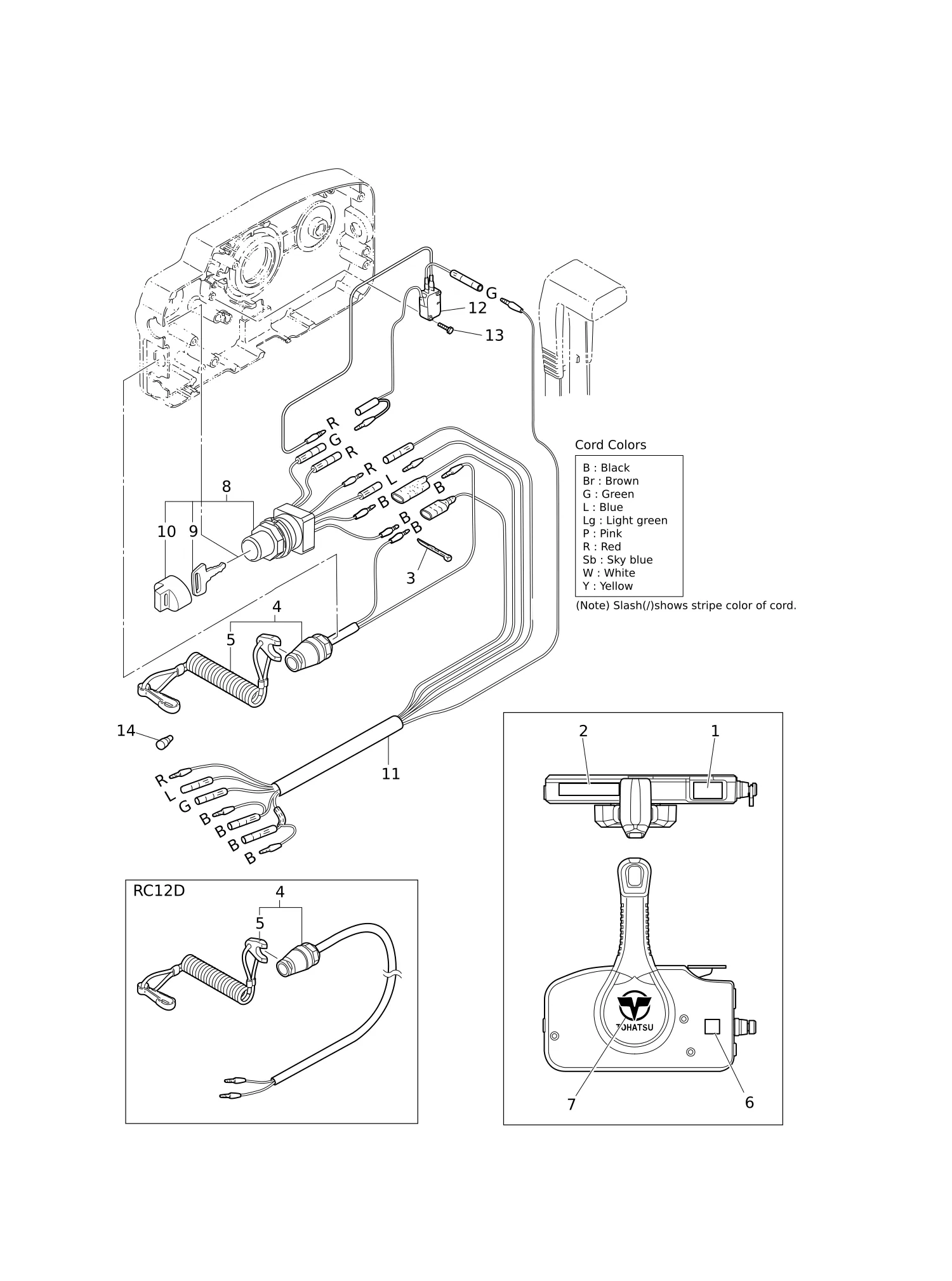

Рис. 18КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	3U2-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
2	3U2-84336-0	НАКЛЕЙКА ПОЛОЖЕНИЙ ПЕРЕКЛЮЧЕНИЯ	1
3	3U2-84398-0	ХОМУТ	3
4	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
5	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
6	3U2-72200-0	НАКЛЕЙКА СТОП-ПЕРЕКЛЮЧАТЕЛЯ	2
7	3U2-84334-0	НАКЛЕЙКА ЛОГОТИПА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
8	3GF-76020-0	ЗАМОК ЗАЖИГАНИЯ В СБОРЕ	1
9	3GF-76217-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76218-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
9	3GF-76219-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
10	3GF-76205-0	* ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ	1
11	361-76110-1	ТРОС В СБОРЕ	1
12	3A3-76086-1	ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
13	921503-5316	Винт	2
14	3A3-76037-0	* Разъём кабельного наконечника	1

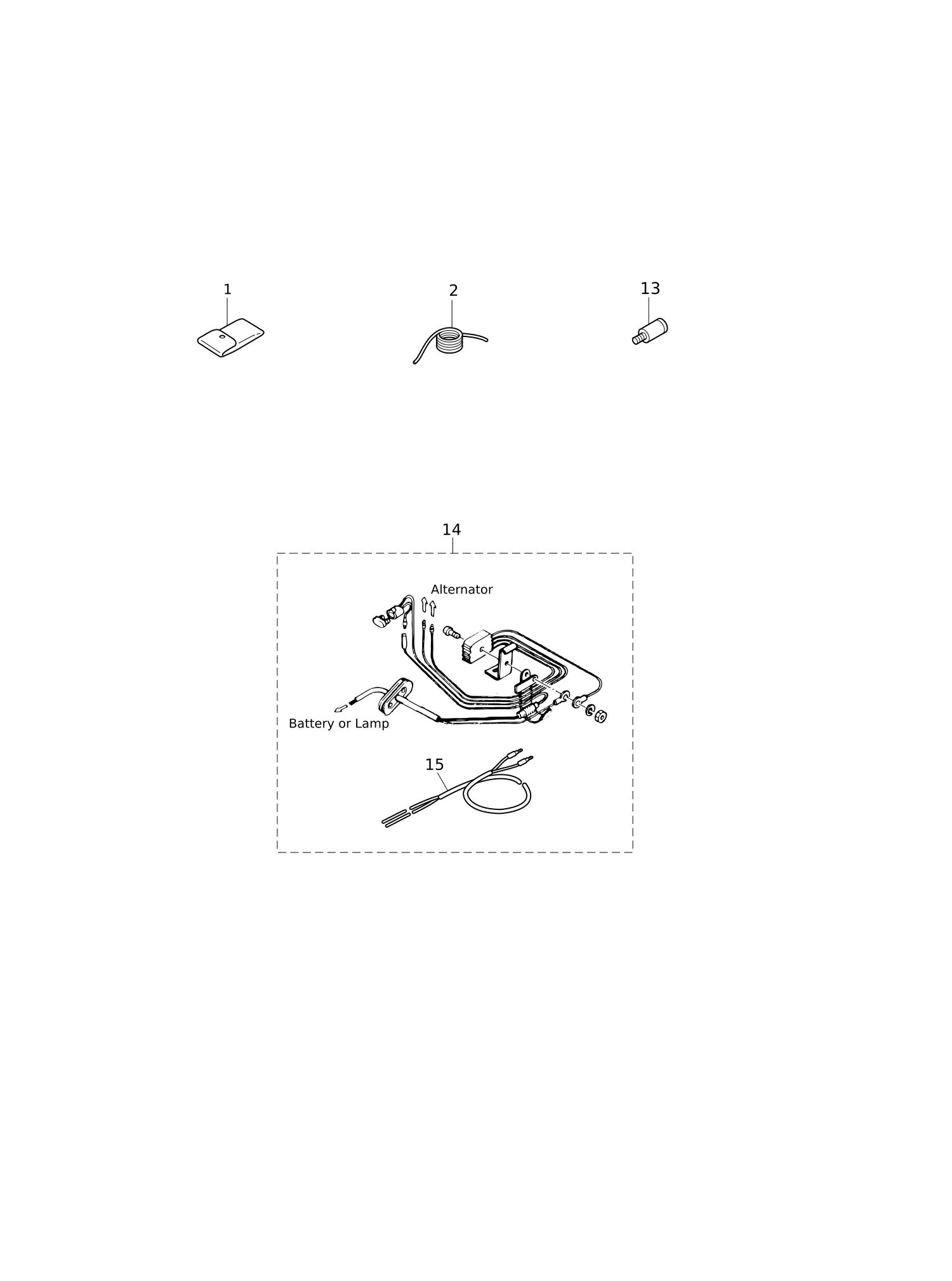

Рис. 19ДОПОЛНИТЕЛЬНЫЕ ЗАПЧАСТИ · АКСЕССУАРЫ OPTIONAL PARTS · ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	3C8-72100-1	НАБОР ИНСТРУМЕНТОВ	1
2	3B7-72201-0	СТРАХОВОЧНЫЙ ТРОС φ6-1600	1
13	336-60007-0	Пробка для промывки	1
14	346-76160-2	КОМПЛЕКТ ВЫПРЯМИТЕЛЯ	1
15	361-76161-0	* Удлинительный трос	1

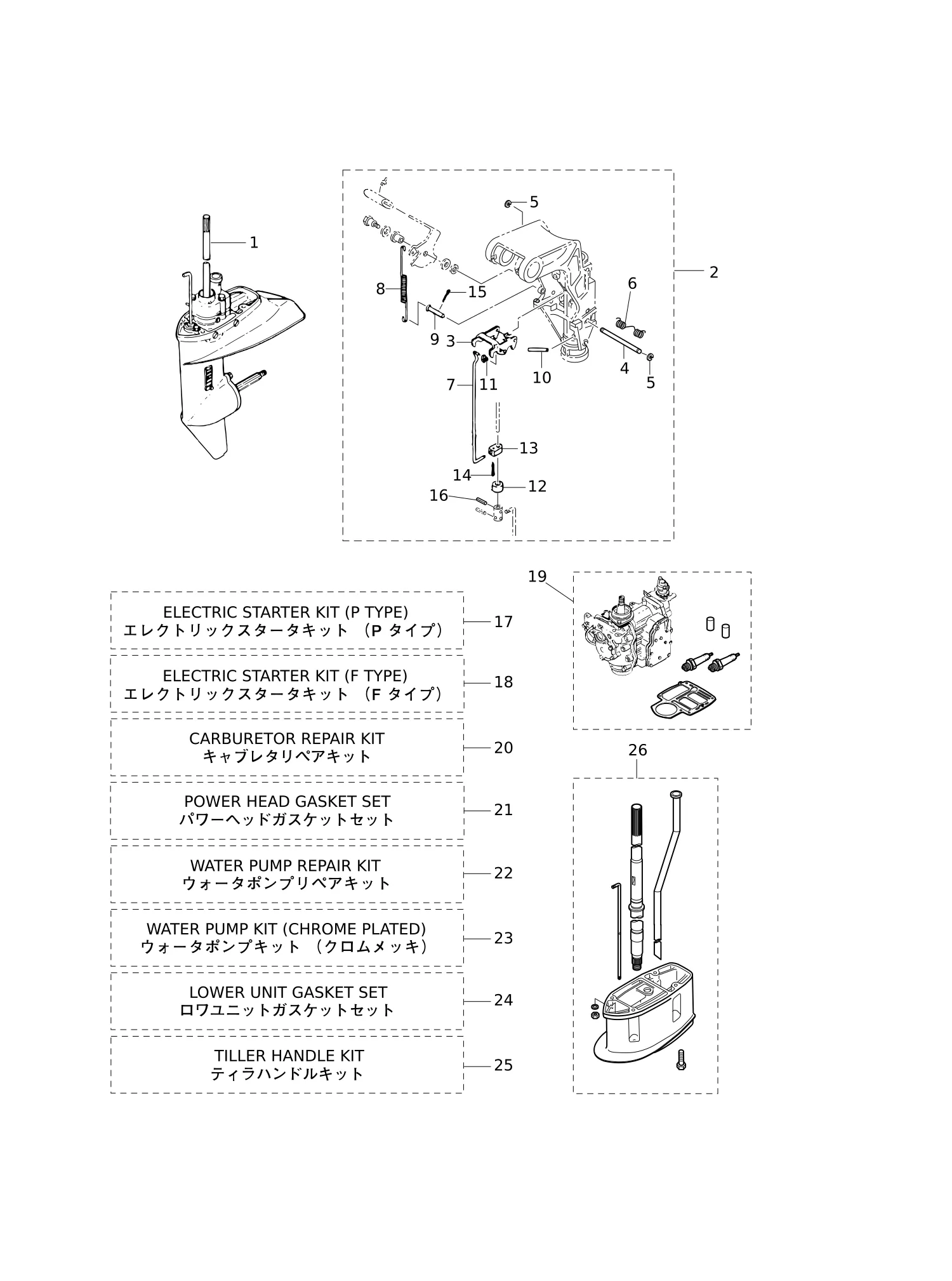

Рис. 20СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	398Q87301-4	Узел нижнего блока (S)	1
1	398Q87302-4	Узел нижнего блока (L)	1
2	3G2-66901-0	Комплект рычага блокировки заднего хода	1
3	3B2-66322-1	* Замок реверса	1
4	3G2-66324-0	* Вал блокировки заднего хода	1
5	945303-0500	Стопорное кольцо E d=5	2
6	369-62434-0	* Пружина	1
7	3G2-66305-0	* Тяга блокировки заднего хода	1
8	3G2-62434-0	* Пружина	1
9	350-66223-0	* Штифт	1
10	951403-0535	* Пружинный штифт	1
11	345-05224-0	Фиксатор тяги 5-2.5	1
12	350-66337-0	* Проставка 6.1-12-12	1
13	350-66302-0	* Соединительный шарнир тяги блокировки заднего хода	1
14	951503-0212	ШПЛИНТ 2-12	1
15	951503-1610	* Шплинт 1.6-10	1
17	345-76023-0	* Втулка 22-2.5	1
17	361-76050-0	* Соленоид воздушной заслонки	1
17	398-76049-0	* ПРОВОД	1
17	3C7-03271-2	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-2.5	1
17	3G2-76055-2	* КРОНШТЕЙН ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	3G2-76057-1	* КРЮК ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	3G2-76100-6	Комплект электростартера (P)	1
17	921503-6408	Винт	3
17	921503-6512	* ВИНТ	2
17	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
18	346-76039-1	* Защитный чехол выключателя	1
18	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
18	350-76010-0	СТАРТЕР В СБОРЕ	1
18	350-76011-0	КРОНШТЕЙН СТАРТЕРА	1
18	350-76081-0	* КРОНШТЕЙН ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
18	361-76026-0	* Главный выключатель в сборе	1
18	398-06972-1	Хомут 6.5-67P	2
18	398-76080-1	* ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
18	398-76083-0	* Привод выключателя нейтрали	1
18	3A3-76145-0	Колпачок клеммы 8-13-28	2
18	3B2-76062-0	* Провод предохранителя L=355	1
18	3B2-76120-1	* Кабель аккумулятора L=2000	1
18	3B2-76147-2	* Кабель стартера L=200	1
18	3B7-63731-0	Шайба 12.5-24-1	1
18	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
18	3G2-76060-0	* Выпрямитель в сборе	1
18	3G2-76142-0	* Кабель заземления	1
18	3G2-76300-5	Комплект электростартера (F)	1
18	3M3-06091-1	* МАХОВИК С ШЕСТЕРНЁЙ	1
18	3M4-76084-0	* Проставка 12-14-2.2	1
18	3PR-06972-0	Хомут 6.5-47.5P	1
18	3T5-84398-0	Хомут 104	1
18	910103-5612	Болт	1
18	910103-6618	БОЛТ	1
18	916103-0830	БОЛТ	4
18	921503-0525	Винт	1
18	921503-6612	* ВИНТ	2
18	941303-0500	* ПРУЖИННАЯ ШАЙБА	1
18	941303-0800	* Пружинная шайба	4
19	3M5B87090-C	КОМПЛЕКТ КОРОТКОГО БЛОКА ДВИГАТЕЛЯ	1
19	3M7B87090-F	КОМПЛЕКТ КОРОТКОГО БЛОКА ДВИГАТЕЛЯ	1
20	3C8-03125-0	* ПОПЛАВОК	1
20	3C8-03126-0	* ОСЬ ПОПЛАВКА	1
20	3C8-03169-0	* ПРОБКА	1
20	3C8-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
20	3G2-87122-2	Ремкомплект карбюратора	1
20	3LD-03147-0	* Игольчатый клапан	1
20	922503-0410	* ВИНТ	6
21	338-01403-0	* Уплотнительное кольцо 2-55.5	1
21	346-01032-0	* Прокладка крышки термостата	1
21	350-00121-0	* САЛЬНИК 25-45-8	1
21	350-01215-1	* Сальник 12.8-25-7	1
21	350-02104-2	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА	1
21	350-02105-3	* ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА	1
21	350-02305-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
21	350-02306-2	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
21	350-61012-2	* Прокладка корпуса гребного вала	1
21	351-01005-1	* ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
21	3C8-02011-0	* Прокладка карбюратора	1
21	3C8-03121-0	* ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
21	3C8-03193-0	* ПРОКЛАДКА	1
21	3G2-02414-1	* ПРОКЛАДКА ГЛУШИТЕЛЯ ВПУСКА	1
21	3G2-87121-7	Комплект прокладок головки блока цилиндров	1
21	3G4-87121-8	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
21	3M2-00122-0	* САЛЬНИК 25-62-9.5	1
21	3M3-01303-0	* ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
21	3M4-01005-0	* ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ	1
22	350-65011-1	* Вкладыш корпуса насоса	1
22	350-65025-0	* Направляющая пластина водяного насоса	1
22	362-87322-1	Ремкомплект водяного насоса	1
22	3RS-65022-1	* ШПОНКА	1
22	9101E3-5652	Болт	3
23	334-65021-0	* Крыльчатка водяного насоса	1
23	362-65231-1	Комплект водяного насоса (хромированный)	1
23	362-65238-0	* Втулка корпуса насоса	1
23	362-65239-0	* Направляющая пластина водяного насоса	1
24	121-32071-0	* Кольцо уплотнительное 2.4-59.6	1
24	332-60006-1	* Прокладка 8.1-15-1	3
24	332-60223-0	* Сальник 13.8-26-9.5	1
24	332-66021-0	* Уплотнительное кольцо 2.4-5.8	2
24	336-62415-0	* Уплотнительное кольцо 3.5-36	2
24	346-65013-0	* Сальник 17-30-9	1
24	398-87321-3	Комплект прокладок нижнего узла	1
24	3FS-65029-0	* Прокладка направляющей пластины	1
25	345-66226-0	Втулка 17-3	1
25	346-05234-0	Наконечник тяги φ5	1
25	346-67165-0	* Втулка	1
25	350-63061-1	* Вал дроссельной заслонки	1
25	350-63063-0	* Опора вала дроссельной заслонки	2
25	350-63064-1	* УНИВЕРСАЛЬНАЯ ШЕСТЕРНЯ	1
25	353-67162-0	Втулка	1
25	353-83728-1	ШТИФТ	1
25	398-63717-1	* ТЯГА 5-65L	1
25	398Q63000-6	КОМПЛЕКТ РУМПЕЛЯ	1
25	398Q63003-4	* Румпель в сборе	1
25	3AA-83719-0	* Шайба 8.5-18-1.6	1
25	3B7-63733-0	Фиксатор тяги 5-2.5	1
25	910103-7630	Болт	1
25	930103-0500	* ГАЙКА	1
25	930103-0600	* Гайка	1
25	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	1
25	951603-0800	* Шплинт d=8	1
26	350-64303-0	* Гребной вал (UL)	1
26	350-65120-0	* Водяная трубка (UL)	1
26	350Q61110-0	* Удлинительный корпус	1
26	398-66014-0	* Тяга кулачка (UL)	1
26	398Q87314-1	Комплект удлинительного корпуса (UL)	1
26	3BJ-60001-0	* Болт 8-31	4
