东发 Tohatsu M90A2 2013 - — взрыв-схемы и запчасти

两冲程 2-Stroke · 2013 年 · 手册号 002-21031-6 · 共 25 个部位 · 918 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВПУСКНОЙ КОЛЛЕКТОР · ЛЕПЕСТКОВЫЙ КЛАПАН 4ВПУСКНОЙ ГЛУШИТЕЛЬ · КАРБЮРАТОР 5ТОПЛИВНАЯ МАГИСТРАЛЬ 6ДРОССЕЛЬ 7МАГНЕТО 8ЭЛЕКТРОКОМПОНЕНТЫ (C.D. БЛОК)9ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР)10МАСЛЯНЫЙ НАСОС (АВТОСМЕШИВАНИЕ)11КОРПУС ВЕДУЩЕГО ВАЛА 12РЕДУКТОР (ВЕДУЩИЙ ВАЛ)13РЕДУКТОР (ГРЕБНОЙ ВАЛ)14КРОНШТЕЙН 15СИСТЕМА POWER TRIM & TILT (PTT)16НИЖНИЙ КОК 17ПЕРЕКЛЮЧЕНИЕ 18ВЕРХНИЙ КОК 19ТОПЛИВНЫЙ БАК 20КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 21КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)22АКСЕССУАРЫ 23ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (1)24ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (2)25СБОРОЧНЫЕ КОМПЛЕКТЫ

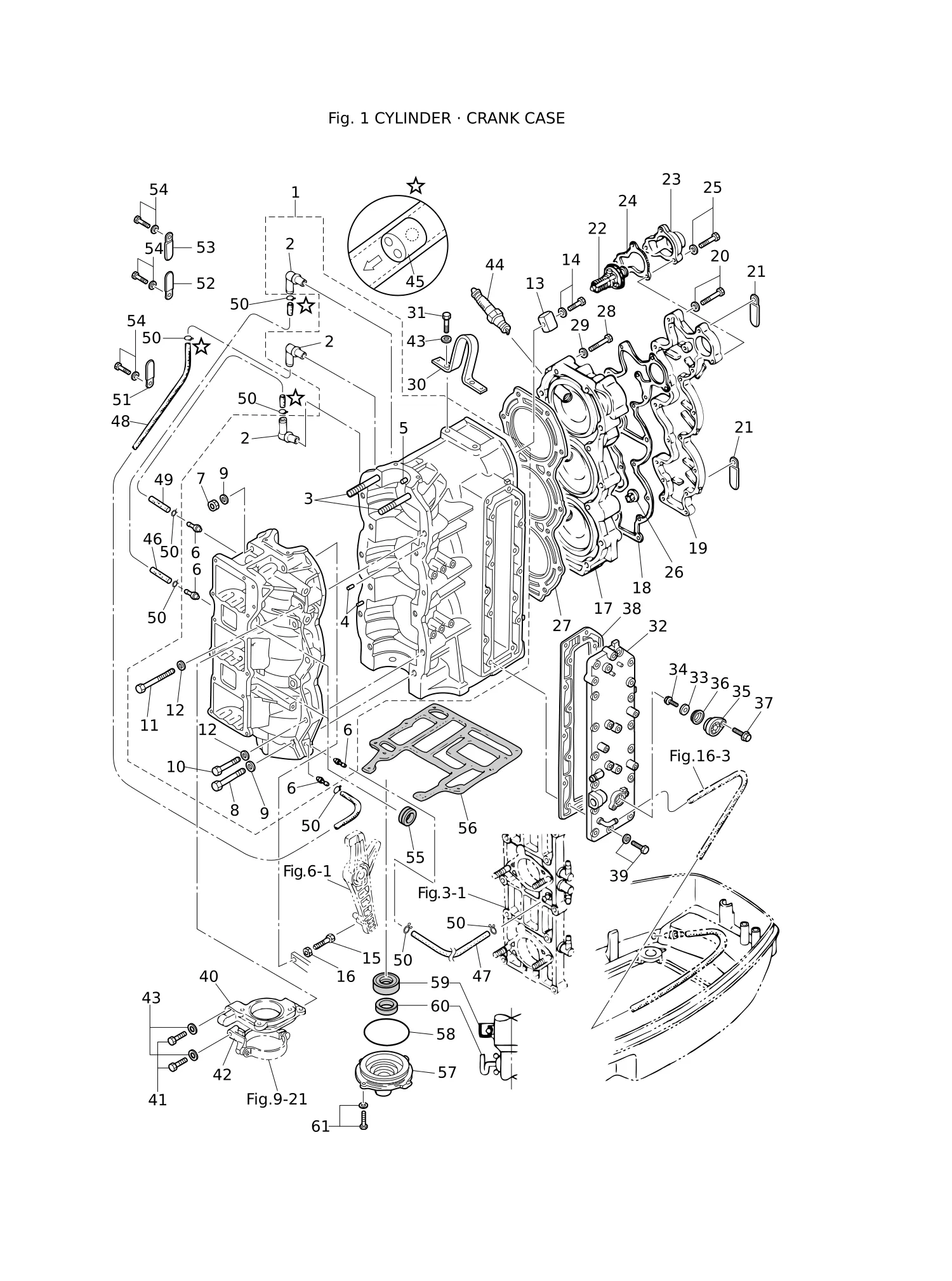

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	3MRB01100-0	Блок цилиндров и картер в сборе	1
2	393-01137-0	* Ниппель	3
3	915324-1065	* Шпилька	2
4	345-01111-0	Установочный штифт 6-12	2
5	345-00117-0	* Установочный штифт	1
6	393-01131-0	* Ниппель 5.5-5	4
7	931121-1000	* Гайка 10-P1.25	2
8	916129-1065	* Болт	6
9	3B7-01116-0	Шайба 10.5-20-3.2	8
10	916124-0850	* Болт	5
11	916124-0865	* Болт	1
13	3B7-60218-1	* Анод	1
14	910103-5630	* Болт	1
15	910103-0630	** Болт	1
16	930103-0600	* Гайка	1
17	3B7B01001-0	Головка блока цилиндров	1
18	3B7-01024-2	* Прокладка крышки головки блока цилиндров	1
19	3B7B01021-0	Крышка головки блока цилиндров	1
20	910121-6630	Болт	15
22	3C7-01030-0	Термостат	1
23	3B7B01031-0	Крышка термостата	1
24	353-01032-0	* Прокладка крышки термостата	1
25	9101E3-5640	Болт	3
26	3B7-01046-0	* Пробка	1
27	3B7-01005-1	* Прокладка головки блока цилиндров	1
28	9161F9-0860	Болт	14
29	345-01015-0	Шайба 8.5-19.5-3.2	14
30	3B7-01513-0	Подвес	1
31	9101F4-0820	Болт	2
32	3MRB02300-1	Крышка выпускного коллектора в сборе	1
33	369-60218-1	Анод	1
34	910103-0616	БОЛТ	1
35	3FW-01143-0	Пробка анода	1
36	3FW-01146-0	Уплотнительное кольцо	1
38	3FW-02305-0	* Прокладка крышки выпускного коллектора	1
39	9101E3-5625	* БОЛТ	16
40	3B7B05101-0	Кронштейн	1
41	9161F4-0845	Болт	3
42	353B76006-2	Кронштейн стартера	1
43	941322-0800	Пружинная шайба	5
44	9701-1-1016	Свеча зажигания (BR8HS10)	3
45	393-01160-0	Обратный клапан	3
46	98AL-40-280	Шланг	1
47	98AL-40-325	Шланг	1
48	98AL-40-420	Шланг	1
49	98AL-40-440	Шланг	1
50	338-01133-0	Хомут φ7	8
52	309-06972-0	Хомут 6.5-47.5P	1
53	353-06972-0	Хомут 7-80P	1
54	910103-6612	Болт	3
55	3B7-76093-0	Втулка 25-5	2
56	3B7-01303-4	* Прокладка основания двигателя	1
57	3B7-01291-2	Головка картера	1
58	171-00053-0	* Уплотнительное кольцо 2-74.5	1
59	3B7-00121-0	* Сальник 35-58-9	1
60	3C7-01215-0	* Сальник 19.6-35-10	1
61	910103-5620	Болт	2

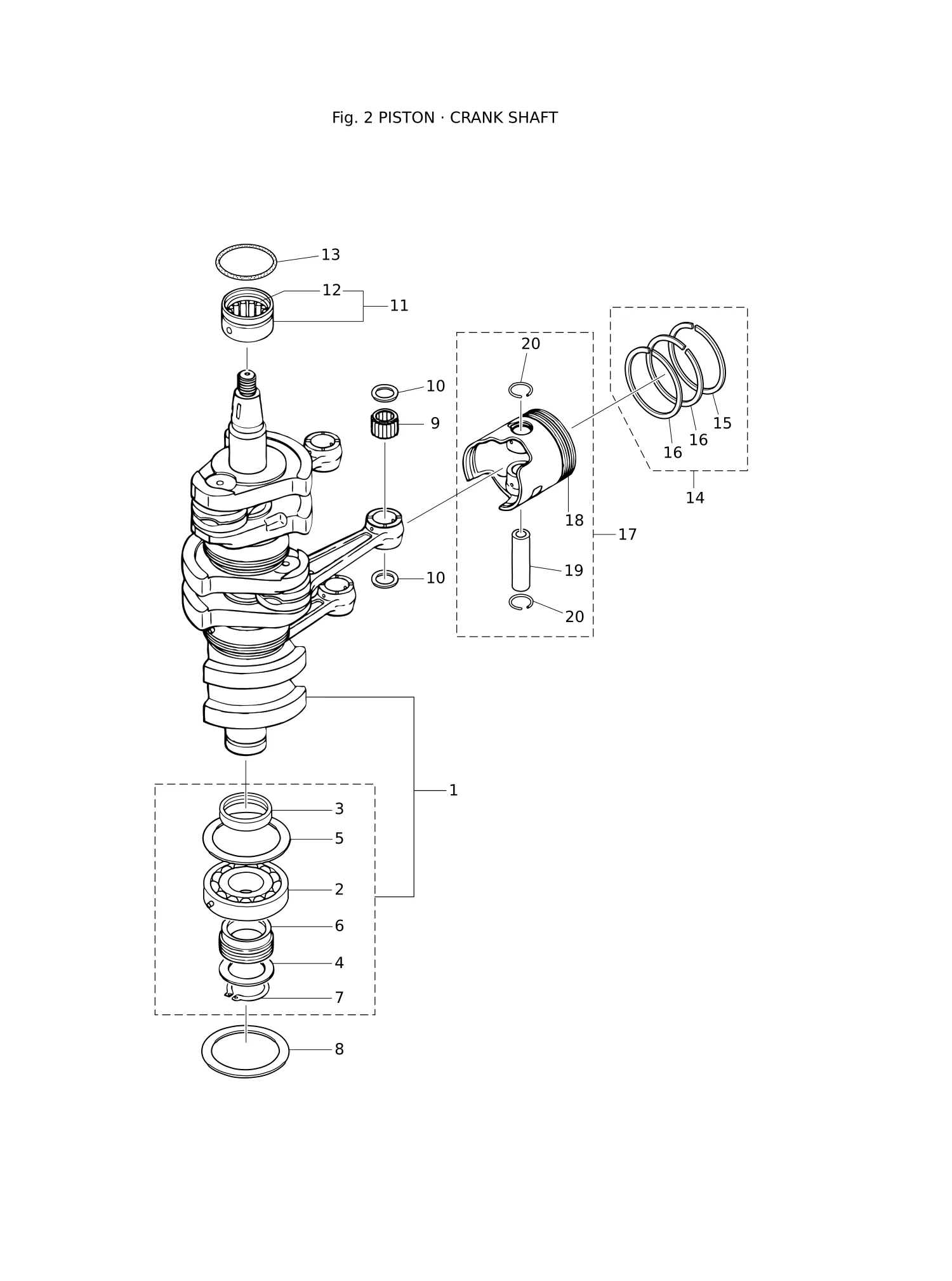

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3B7-00050-1	Коленчатый вал в сборе с шестерней	1
2	9603-3-6208	* Подшипник шариковый 6208	1
3	3B7-00116-0	* Проставка 40-52-7	1
4	353-64036-0	Шайба регулировочная 36-44-0.3	1
4	353-64037-0	Шайба регулировочная 36-44-0.15	1
4	353-64038-0	Шайба регулировочная 36-44-0.1	1
6	3B7-09060-0	* Шестерня привода масляного насоса	1
7	945107-3500	* Стопорное кольцо d=35	1
8	3B7-00115-0	Упорная пластина 66-85-2	1
9	3C7-00042-0	Роликовый подшипник 20-25-28	3
10	353-00046-0	Шайба подшипника малой головки	6
11	353-00113-0	Коренной подшипник	1
12	353-00121-0	* Сальник 36.5-46-8	1
13	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
14	3MR-87123-0	Комплект поршневых колец	3
14	3MR-87124-0	Комплект поршневых колец (0.5 O/S)	3
15	3B7-00011-0	* Поршневое кольцо	1
15	3B7-00014-0	* Поршневое кольцо (0.5 O/S)	1
16	3B7-00012-0	* Поршневое кольцо	2
16	3B7-00015-0	* Поршневое кольцо (0.5 O/S)	2
17	3MR-87130-0	Ремкомплект поршня	3
17	3MR-87131-0	Ремкомплект поршня (0.5 O/S)	3
18	3B7-00001-2	* Поршень	1
18	3B7-00004-2	* Поршень (0.5 O/S)	1
19	360-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
20	353-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2

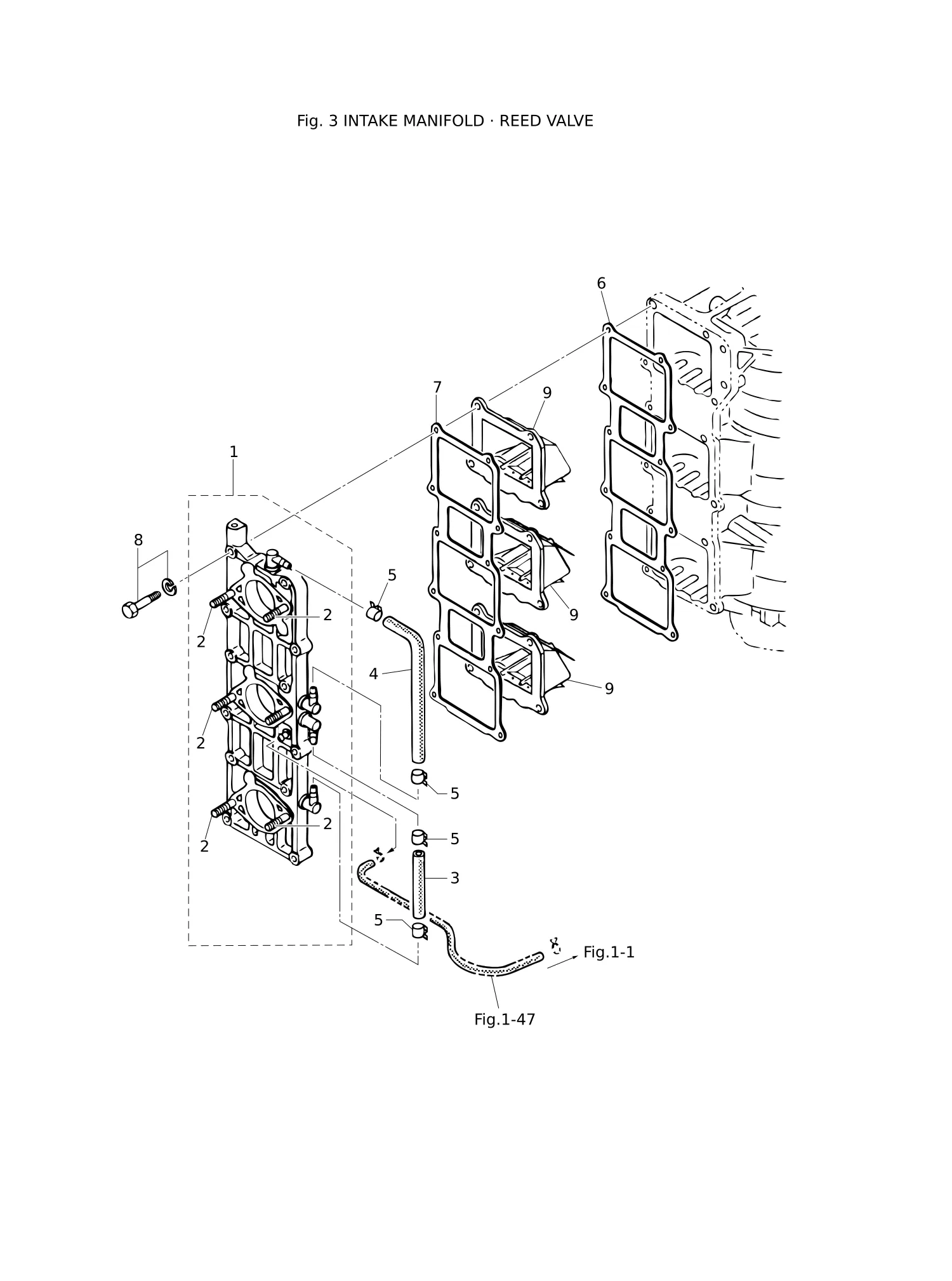

Рис. 3ВПУСКНОЙ КОЛЛЕКТОР · ЛЕПЕСТКОВЫЙ КЛАПАН INTAKE MANIFOLD · REED VALVE

REF	Номер детали	Наименование	Кол-во
1	3B7B02010-3	Впускной коллектор в сборе	1
2	915321-0618	* ШПИЛЬКА	6
3	98AB-70-080	ШЛАНГ	1
4	98AB-70-180	ШЛАНГ	1
5	345-70114-1	ХОМУТ φ11.3	4
6	3T9-02104-0	* Прокладка впускного коллектора	1
7	3T9-02242-0	* Прокладка воздушной камеры	1
8	910121-7635	БОЛТ	12
9	3A3-02100-0	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	3

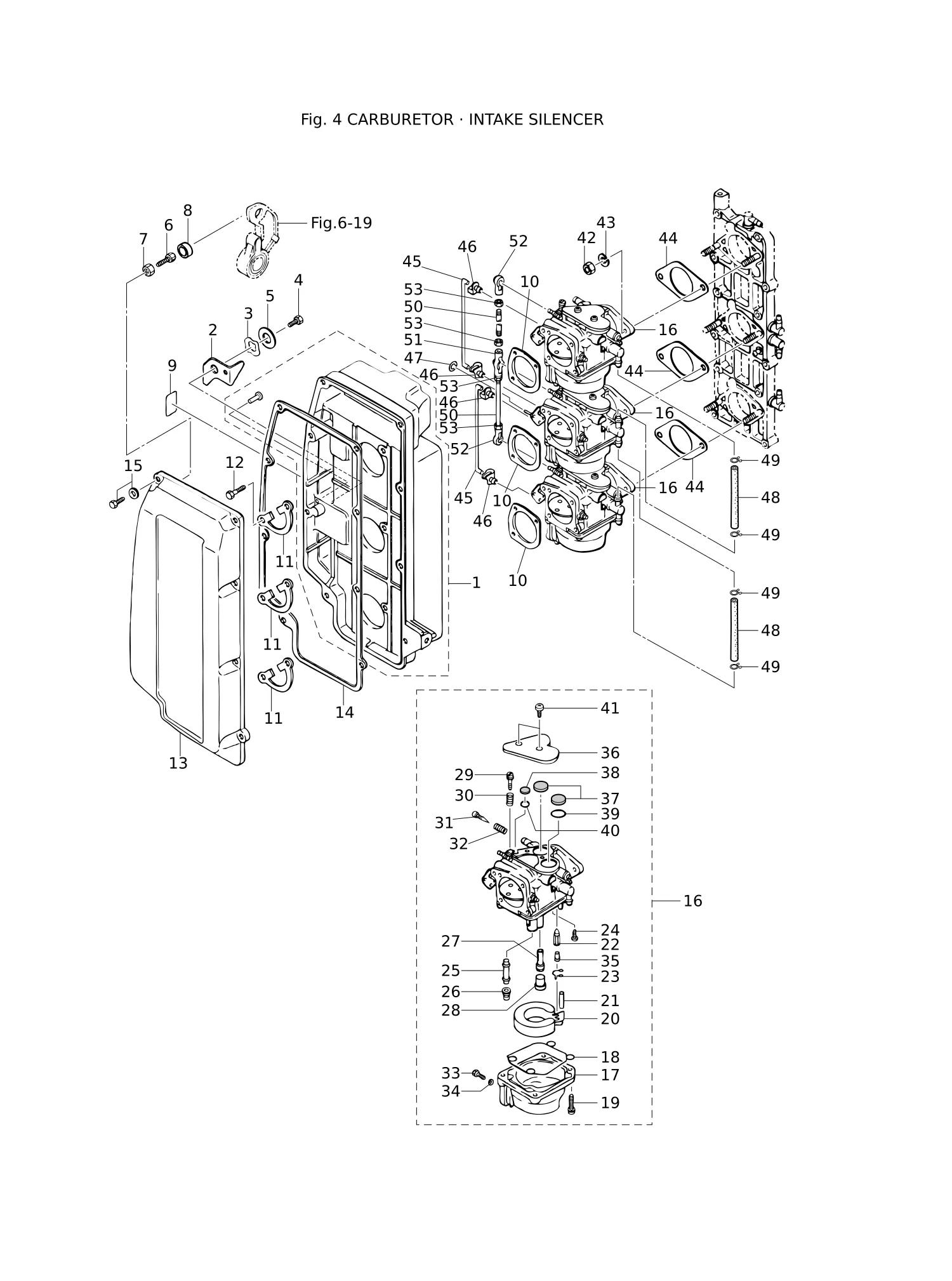

Рис. 4ВПУСКНОЙ ГЛУШИТЕЛЬ · КАРБЮРАТОР INTAKE SILENCER · CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	3B7-02410-0	Впускной глушитель в сборе	1
2	3B7-67152-0	РЫЧАГ ПОДСОСА	1
3	941403-1000	ПРУЖИННАЯ ШАЙБА d=10	1
4	910103-0610	* БОЛТ	1
5	346-67115-0	* ШАЙБА 6.5-21-1	1
6	910103-0630	** Болт	1
8	3B7-63734-0	ДЕМПФЕР-ОГРАНИЧИТЕЛЬ	1
9	3B7-72015-0	НАКЛЕЙКА ПОДСОСА	1
10	346-02414-2	* Прокладка впускного глушителя	3
11	345-02417-1	Стопорная пластина глушителя впуска	3
12	910121-0618	Болт	6
13	3B7-02415-0	Крышка впускного глушителя	1
14	3B7-02418-1	* Прокладка	1
15	910103-5620	Болт	8
16	3L9-03200-0	Карбюратор в сборе	1
16	3L9-03207-0	Карбюратор в сборе (второй)	1
16	3L9-03210-0	Карбюратор в сборе (третий)	1
17	353-03221-0	* ПОПЛАВКОВАЯ КАМЕРА	1
18	346-03222-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОПЛАВКОВОЙ КАМЕРЫ	1
19	922503-6414	* ВИНТ	4
20	346-03231-0	* ПОПЛАВОК	1
21	346-03232-0	* ОСЬ РЫЧАГА ПОПЛАВКА	1
22	3B7-03240-0	* ИГЛА ПОПЛАВКА	1
23	344-03244-0	* СТОПОР	1
24	3F3-03234-0	* ВИНТ	1
25	3L9-03252-0	* Главный жиклёр	1
26	3B7-03251-0	* Главный жиклёр (#150)	1
27	3C7-03255-0	* ЖИКЛЁР ХОЛОСТОГО ХОДА (#75)	1
28	346-03256-0	* РЕЗИНОВЫЙ КОЛПАЧОК	1
29	346-03265-0	* СТОПОРНЫЙ ВИНТ	1
30	346-03267-0	* ПРУЖИНА	1
31	346-03266-0	* ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
32	353-03268-0	* ПРУЖИНА	1
33	345-03292-0	* СЛИВНОЙ ВИНТ	1
34	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
35	334-03242-0	* ИГЛА КЛАПАНА	1
36	3C7-03181-0	* КРЫШКА КАРБЮРАТОРА	1
37	3C7-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	2
38	3C7-03183-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	1
39	3C7-03184-0	* ПЛАСТИНА ПРОКЛАДКИ КРЫШКИ	1
40	3C7-03185-0	* ПЛАСТИНА ПРОКЛАДКИ КРЫШКИ	1
41	3C7-03186-0	* ВИНТ	2
42	930103-0600	* Гайка	6
43	941303-0600	* Пружинная шайба	6
44	346-02011-1	* ПРОКЛАДКА КАРБЮРАТОРА	3
45	353-67191-1	Тяга воздушной заслонки	2
46	345-05223-1	ЗАЩЁЛКА ТЯГИ 3.5-2	4
47	3C7-03271-1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-2.5	1
48	98AB-50-100	Шланг	2
49	338-02215-0	Хомут φ10	4
50	353-63709-1	ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	2
51	3B7-05229-0	ШАРОВОЙ НАКОНЕЧНИК	1
52	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	2
53	930103-0500	* ГАЙКА	4

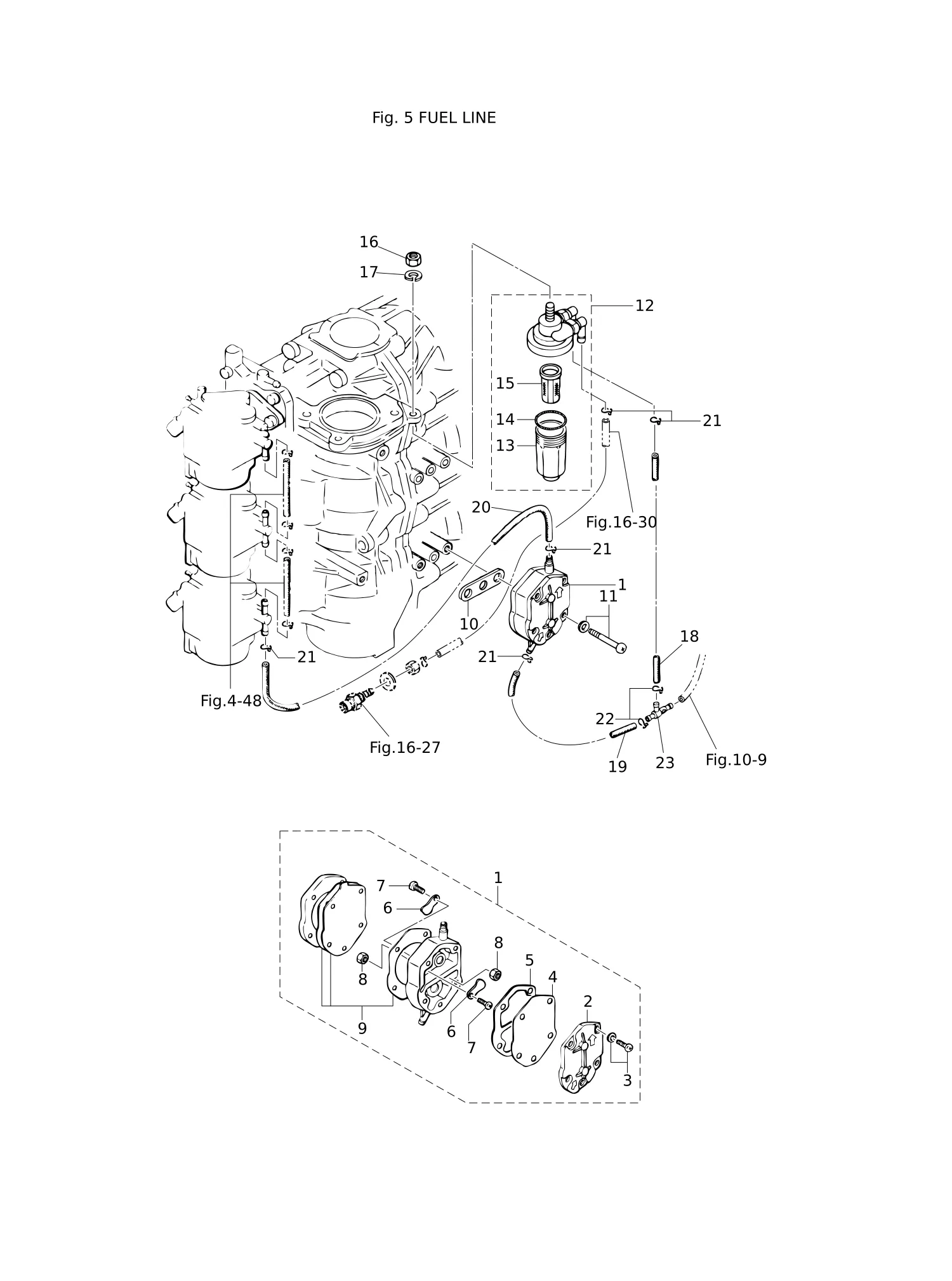

Рис. 5ТОПЛИВНАЯ МАГИСТРАЛЬ FUEL LINE

REF	Номер детали	Наименование	Кол-во
1	356-04000-1	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
2	334-04004-0	* КРЫШКА НАСОСА	1
3	9225F2-6528	* ВИНТ	3
4	334-04005-0	* ДИАФРАГМА НАСОСА	1
5	334-04007-0	* ПРОКЛАДКА ДИАФРАГМЫ	1
6	356-04044-0	* ОБРАТНЫЙ КЛАПАН	2
7	921722-0306	* ВИНТ	2
8	930222-0300	* ГАЙКА	2
9	356-04030-0	* КОМПЛЕКТ ПРОКЛАДОК ДИАФРАГМЫ	1
10	346-04901-2	* ПРОКЛАДКА	1
11	921503-6640	ВИНТ	2
12	3AD-02230-0	Топливный фильтр в сборе	1
13	3AD-02237-0	* Чашка	1
14	3AD-02235-0	* Уплотнительное кольцо	1
15	3AD-02234-0	* Фильтр	1
16	930103-0800	Гайка	1
17	941303-0800	* Пружинная шайба	1
18	98AB-50-270	ШЛАНГ	1
19	98AB-50-150	Шланг	1
20	98AB-50-440	Шланг	1
22	338-02215-0	Хомут φ10	2
23	3C8-09075-0	Обратный клапан в сборе	1

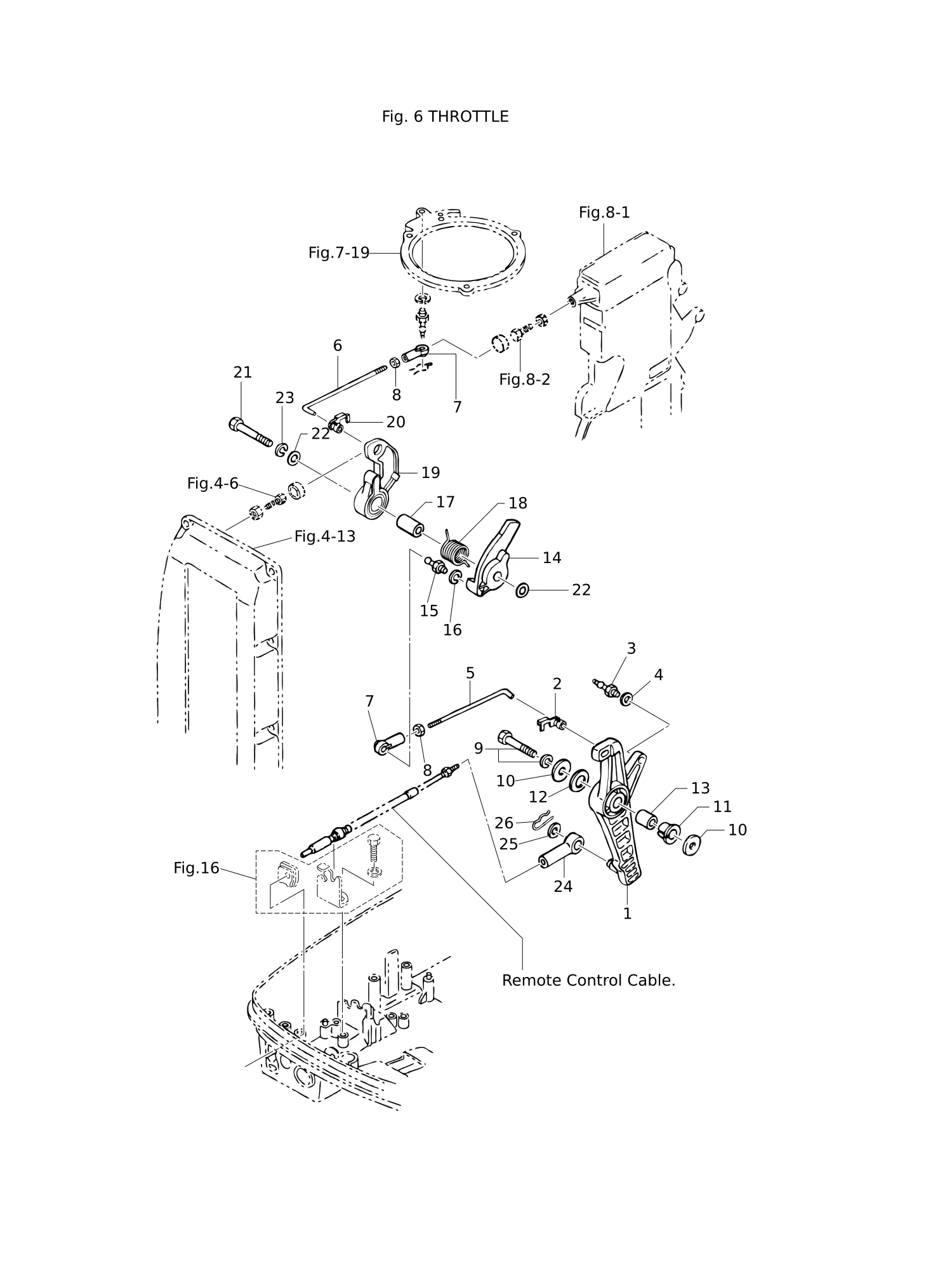

Рис. 6ДРОССЕЛЬ THROTTLE

REF	Номер детали	Наименование	Кол-во
1	3B7B63711-3	Рычаг опережения зажигания	1
3	3B7-05244-0	Шаровой шарнир	1
5	3B7-63716-1	Тяга дроссельной заслонки 5-120	1
6	3B7-63715-1	Тяга 5-113	1
7	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	2
8	930103-0500	* ГАЙКА	2
9	910103-6835	Болт	1
10	3B7-63730-0	* Шайба 8.5-24-1.5	2
11	3B7-63713-0	Втулка 12-14-15.5	1
12	3B7-63731-0	Шайба 12.5-24-1	1
13	3B7-63732-1	Втулка 8.4-12-17	1
14	3B7-63718-0	Кулачок дросселя	1
15	346-05228-1	Шаровой шарнир	1
16	941303-0600	* Пружинная шайба	1
17	3B7-63721-0	Втулка 8.4-12-26.3	1
18	3B7-63727-0	Пружина	1
19	3B7-63712-0	Рычаг опережения зажигания	1
20	3B7-63733-0	Фиксатор тяги 5-2.5	1
21	910103-0845	Болт	1
22	940103-0800	* Шайба	2
23	941303-0800	* Пружинная шайба	1
24	3B7-83715-2	* Соединитель троса	1
25	3AA-83719-0	* Шайба 8.5-18-1.6	1
26	951603-0800	* Шплинт d=8	1

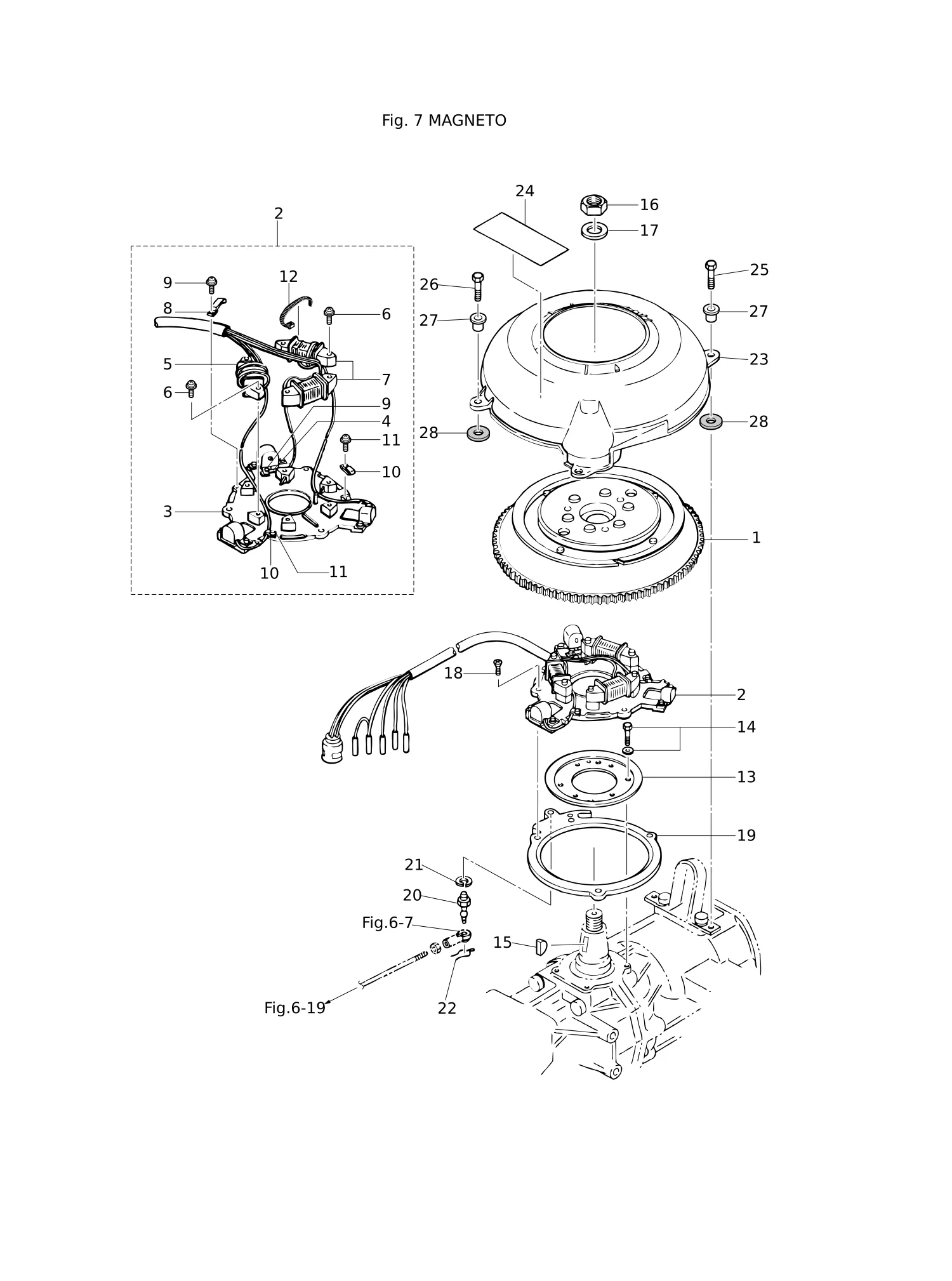

Рис. 7МАГНЕТО MAGNETO

REF	Номер детали	Наименование	Кол-во
1	3B7-06101-1	Маховик с зубчатым венцом	1
2	3B7-06103-3	Плата катушек в сборе с генератором	1
3	3B7-06130-2	* Катушка пульсара с платой в сборе	1
4	3B7-06131-0	* Держатель пульсара	1
5	3B7-06120-1	* Катушка возбуждения	1
6	921521-6630	* Винт	6
7	3B7-06123-1	* Генератор в сборе	1
8	3B7-06135-0	Держатель	1
9	921521-0406	Винт	2
10	3B7-06132-0	Хомут	2
11	921521-6406	* Винт	2
12	3B7-06133-0	Лента	4
13	346-63722-2	Направляющая пластина	1
14	910121-6616	Болт	4
15	334-00131-0	Шпонка 19-7-5	1
16	353-00132-0	Гайка 18-P1.5	1
17	353-00133-0	Шайба 19-34-3	1
18	921503-6510	Винт	3
19	3B7-63723-0	Установочное кольцо	1
20	3B7-05244-0	Шаровой шарнир	1
21	941303-0600	* Пружинная шайба	1
22	951703-0500	Стопорное кольцо d=5	1
23	3C7-06301-0	Крышка зубчатого венца	1
24	3C7-72182-2	Наклейка предупреждающая (C)	1
25	910103-0616	БОЛТ	2
26	910103-0625	Болт	2
27	3GF-06304-0	Втулка 9.1-16-10.8	4
28	3B7-06305-0	* Резиновая опора 9-16-4.3	4

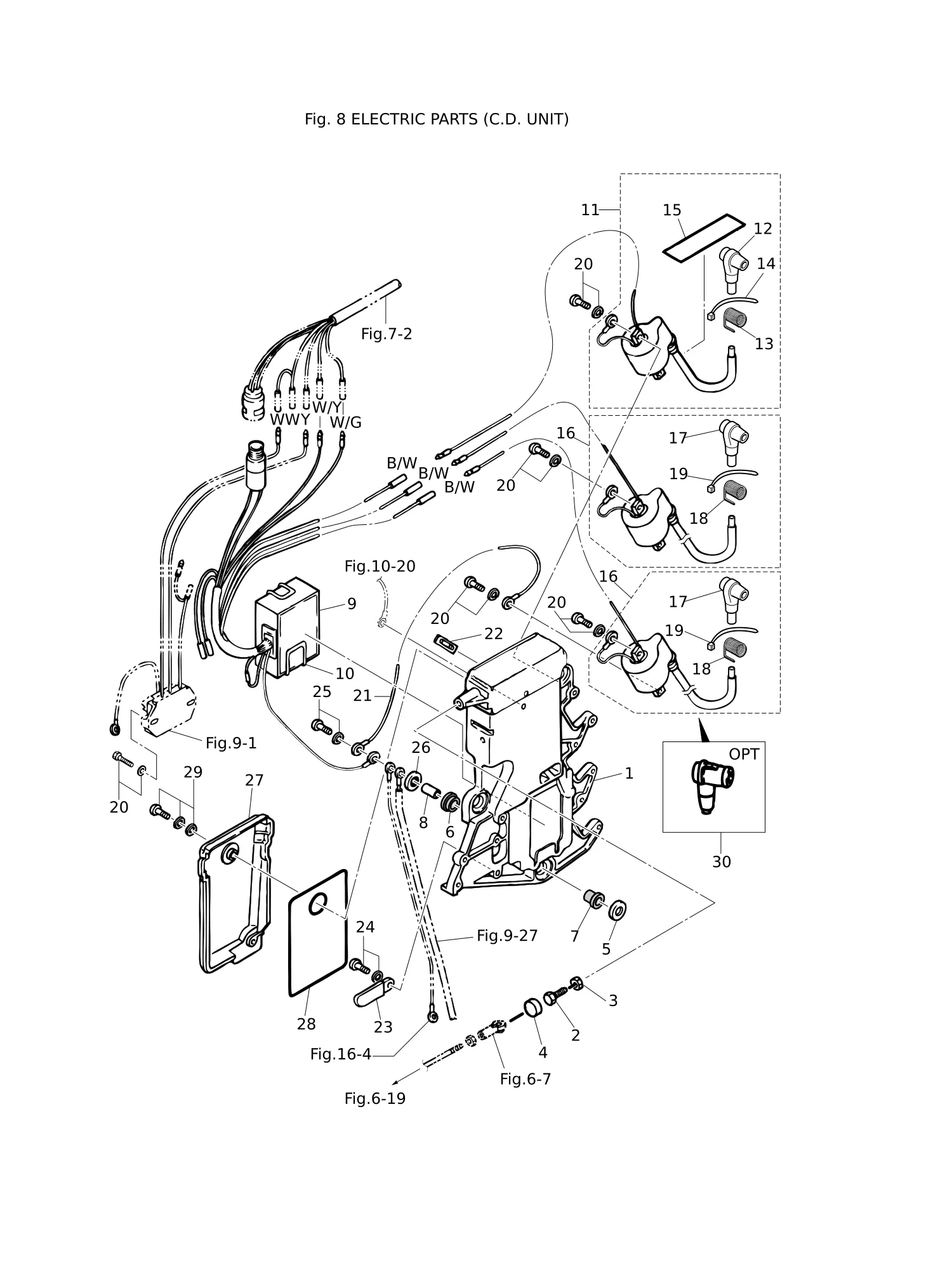

Рис. 8ЭЛЕКТРОКОМПОНЕНТЫ (C.D. БЛОК) ELECTRIC PARTS (C.D. UNIT)

REF	Номер детали	Наименование	Кол-во
1	3B7-06901-2	Кронштейн	1
2	910103-0625	Болт	1
3	930103-0600	* Гайка	1
4	3B7-63734-0	ДЕМПФЕР-ОГРАНИЧИТЕЛЬ	1
6	346-67113-0	Опора 8.5-14-2.5	3
7	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
8	346-67114-1	Проставка 6.2-9-15.7	3
9	3B7-06160-2	Блок CD	1
10	3B7-06165-0	Хомут блока CD	1
11	3MR-06049-0	Катушка зажигания в сборе с наклейкой	1
15	3C8-72181-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (B)	1
16	3MR-06050-0	Катушка зажигания с колпачком	2
17	3M2-06921-0	* СВЕЧНОЙ КОЛПАЧОК	1
18	3M2-06926-0	* НАКОНЕЧНИК СВЕЧНОГО КОЛПАЧКА	1
19	3T5-84398-0	Хомут 104	1
20	910103-5620	Болт	7
21	3B7-76142-1	КАБЕЛЬ ЗАЗЕМЛЕНИЯ L=120	1
22	353-76213-0	ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ 20A	1
23	353-06972-0	Хомут 7-80P	1
24	910103-6612	Болт	1
25	910103-6630	БОЛТ	3
26	346-67115-0	* ШАЙБА 6.5-21-1	3
27	3B7-06902-1	Крышка	1
28	3B7-72028-1	Наклейка схемы электропроводки	1
29	910103-7620	Болт	2
30	3C7-06921-0	КОЛПАЧОК СВЕЧИ С СОПРОТИВЛЕНИЕМ	3

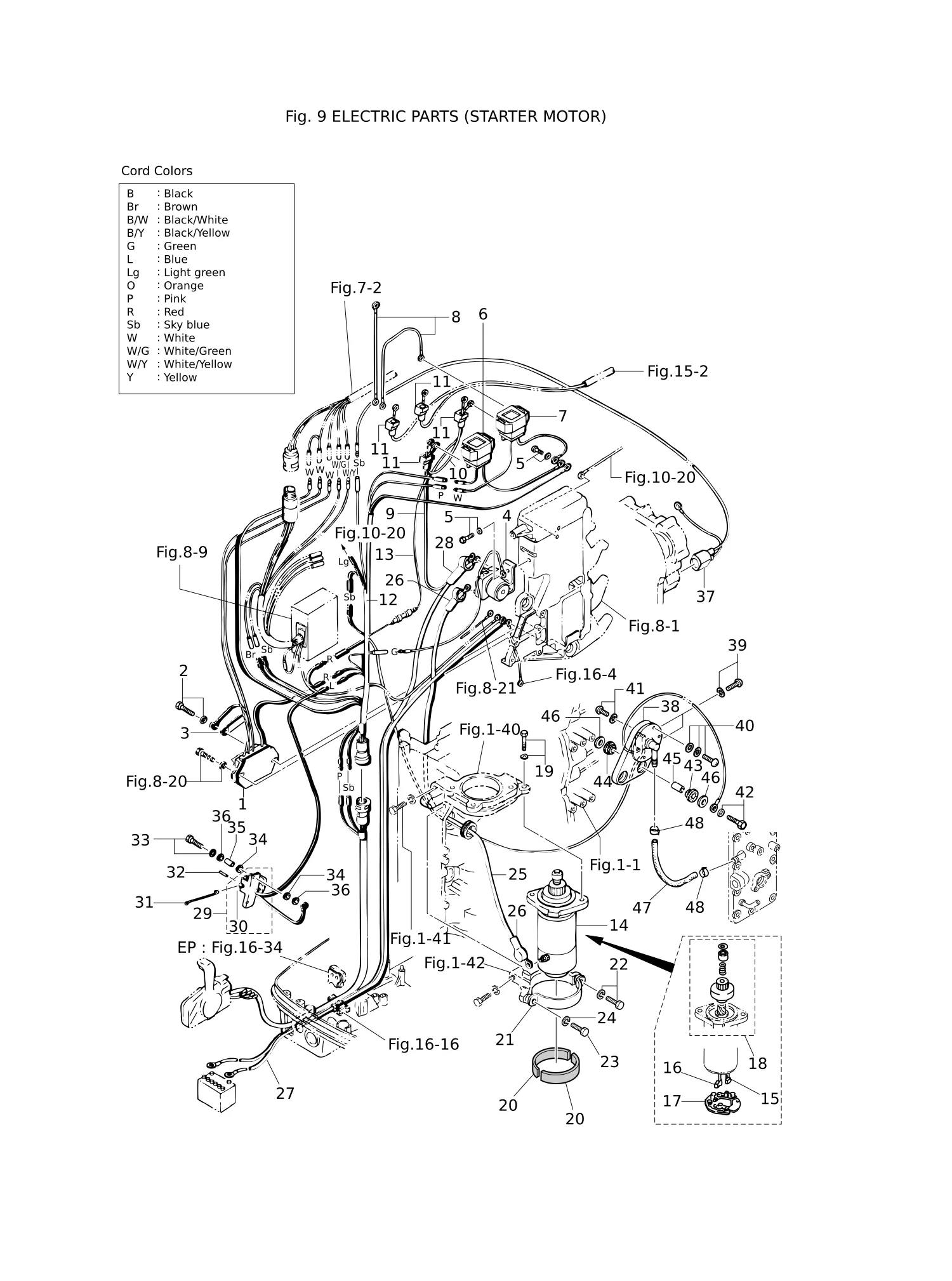

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ (СТАРТЕР) ELECTRIC PARTS (STARTER MOTOR)

REF	Номер детали	Наименование	Кол-во
1	3B7-76065-5	ВЫПРЯМИТЕЛЬ В СБОРЕ	1
2	910103-5625	БОЛТ	1
3	309-06972-0	Хомут 6.5-47.5P	1
4	346-76040-0	СОЛЕНОИД СТАРТЕРА	1
5	910103-6616	БОЛТ	2
6	3C8-72580-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (A)	1
7	3C8-72581-0	ПЕРЕКЛЮЧАТЕЛЬ СОЛЕНОИДА PTT (B)	1
8	3C8-72583-1	ШНУР ПЕРЕКЛЮЧАТЕЛЯ СОЛЕНОИДА (B) L=150	2
9	3B7-72582-1	Шнур выключателя соленоида (A) L=150	1
10	3C7-72583-0	ШНУР ПЕРЕКЛЮЧАТЕЛЯ СОЛЕНОИДА (B) L=150	1
12	3B7-76110-0	Шнур в сборе	1
13	3C7-76062-1	ПРОВОД ПРЕДОХРАНИТЕЛЯ В СБОРЕ L=450	1
14	353-76010-4	Стартер в сборе	1
15	353-76012-3	* Щётка положительная	1
16	353-76013-3	* Щётка отрицательная	2
17	353-76017-1	* Пружина щётки	4
18	353-76015-1	* Шестерня привода в сборе	1
19	910103-6835	Болт	2
20	353-76007-1	Демпфер	2
21	353B76009-2	Хомут стартера	1
22	9101E3-5840	Болт	1
23	910103-0820	Болт	1
24	940103-0800	* Шайба	1
25	3B7-76141-1	Кабель стартера L=400	1
26	3A3-76145-0	Колпачок клеммы 8-13-28	2
27	3B7-76120-2	АККУМУЛЯТОРНЫЙ КАБЕЛЬ L=3000	1
28	3B7-76145-0	КОЛПАЧОК КЛЕММЫ 8-13-30	1
29	353-76050-2	Соленоид обогатителя	1
30	353-76073-0	* ПЛУНЖЕР	1
31	353-76057-2	КРЮК СОЛЕНОИДА ВОЗДУШНОЙ ЗАСЛОНКИ	1
32	951403-0312	ПРУЖИННЫЙ ШТИФТ 3-12	1
33	910103-6625	БОЛТ	2
34	122-35083-0	РЕЗИНОВАЯ ОПОРА 9-23-4	4
35	353-76079-0	* ВТУЛКА 6.2-9-9.3	2
37	3B7-76172-1	Датчик перегрева в сборе	1
38	3B7-76180-3	Датчик давления в сборе	1
39	921503-6314	Винт	2
40	921503-7414	Винт	7
41	921503-6410	* Винт	2
42	910103-6630	БОЛТ	2
43	346-67113-0	Опора 8.5-14-2.5	2
44	3B7-06920-0	Резиновая опора 8.5-14-2.5	2
45	346-67114-1	Проставка 6.2-9-15.7	2
46	346-67115-0	* ШАЙБА 6.5-21-1	2
47	98AB-70-250	Шланг	1
48	345-70114-1	ХОМУТ φ11.3	2

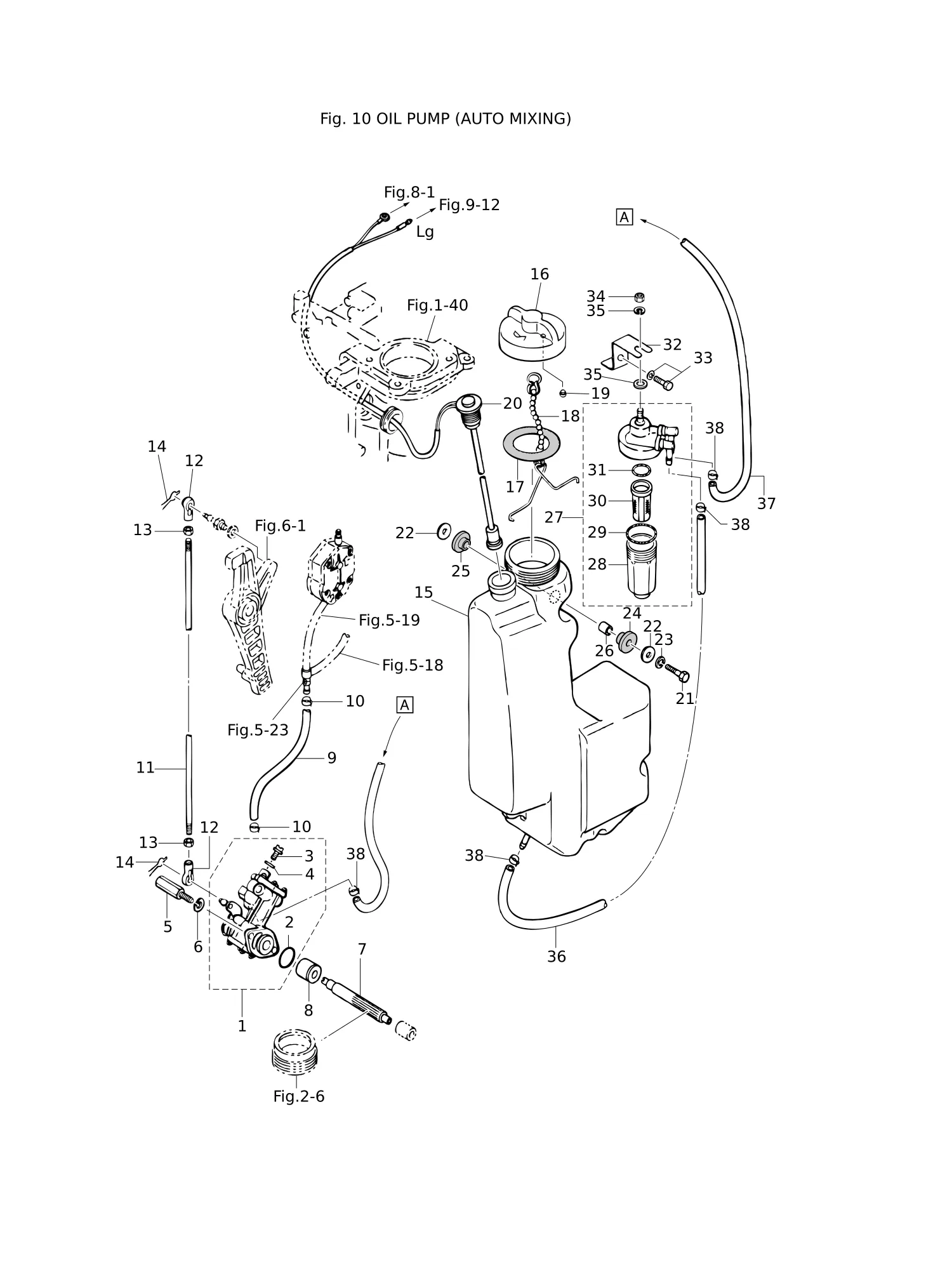

Рис. 10МАСЛЯНЫЙ НАСОС (АВТОСМЕШИВАНИЕ) OIL PUMP (AUTO MIXING)

REF	Номер детали	Наименование	Кол-во
1	3B7-09000-1	Масляный насос в сборе	1
2	3B7-09002-0	* КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.6-19.2	1
3	3B7-09004-0	* БОЛТ ВЕНТИЛЯЦИИ	1
4	3B7-09006-0	* ШАЙБА	1
5	3B7-09050-0	Болт масляного насоса	2
7	3B7-09065-0	Ведомая шестерня масляного насоса	1
8	3B7-09069-0	Втулка 9-20-20.8	1
9	99AA-4-0480	Трубка	1
10	3C7-09056-1	Хомут φ8.5	2
11	3B7-09053-1	Тяга масляного насоса	1
12	3B7-05243-0	ШАРОВОЙ НАКОНЕЧНИК	2
13	930103-0500	* ГАЙКА	2
14	951703-0500	Стопорное кольцо d=5	2
15	3B7-71010-2	Масляный бак	1
16	3C8-71015-0	Крышка маслозаливной горловины	1
17	3C8-71016-0	* Прокладка 36-52-2	1
18	3C8-71017-0	* Крючок крышки	1
19	3C8-71018-0	Обратный клапан крышки масляного бака	1
20	3B7-71020-1	Датчик уровня масла	1
21	910103-0630	** Болт	3
22	346-67115-0	* ШАЙБА 6.5-21-1	6
23	941303-0600	* Пружинная шайба	3
24	346-67113-0	Опора 8.5-14-2.5	3
25	3B7-06920-0	Резиновая опора 8.5-14-2.5	3
26	346-67114-1	Проставка 6.2-9-15.7	3
27	3C7-71030-0	Масляный фильтр в сборе	1
28	3B7-02237-0	* Стакан	1
29	3B7-02235-0	* Уплотнительное кольцо	1
30	3C7-71033-0	* Фильтр	1
31	3B7-02236-0	* Уплотнительное кольцо	1
32	3T5-02239-0	Пластина	1
33	910103-6614	БОЛТ	1
34	930103-0800	Гайка	1
35	940103-0800	* Шайба	2
36	99AA-6-0540	Трубка	1
37	99AA-6-0735	Трубка	1
38	3AB-35143-0	Хомут φ9.4	4

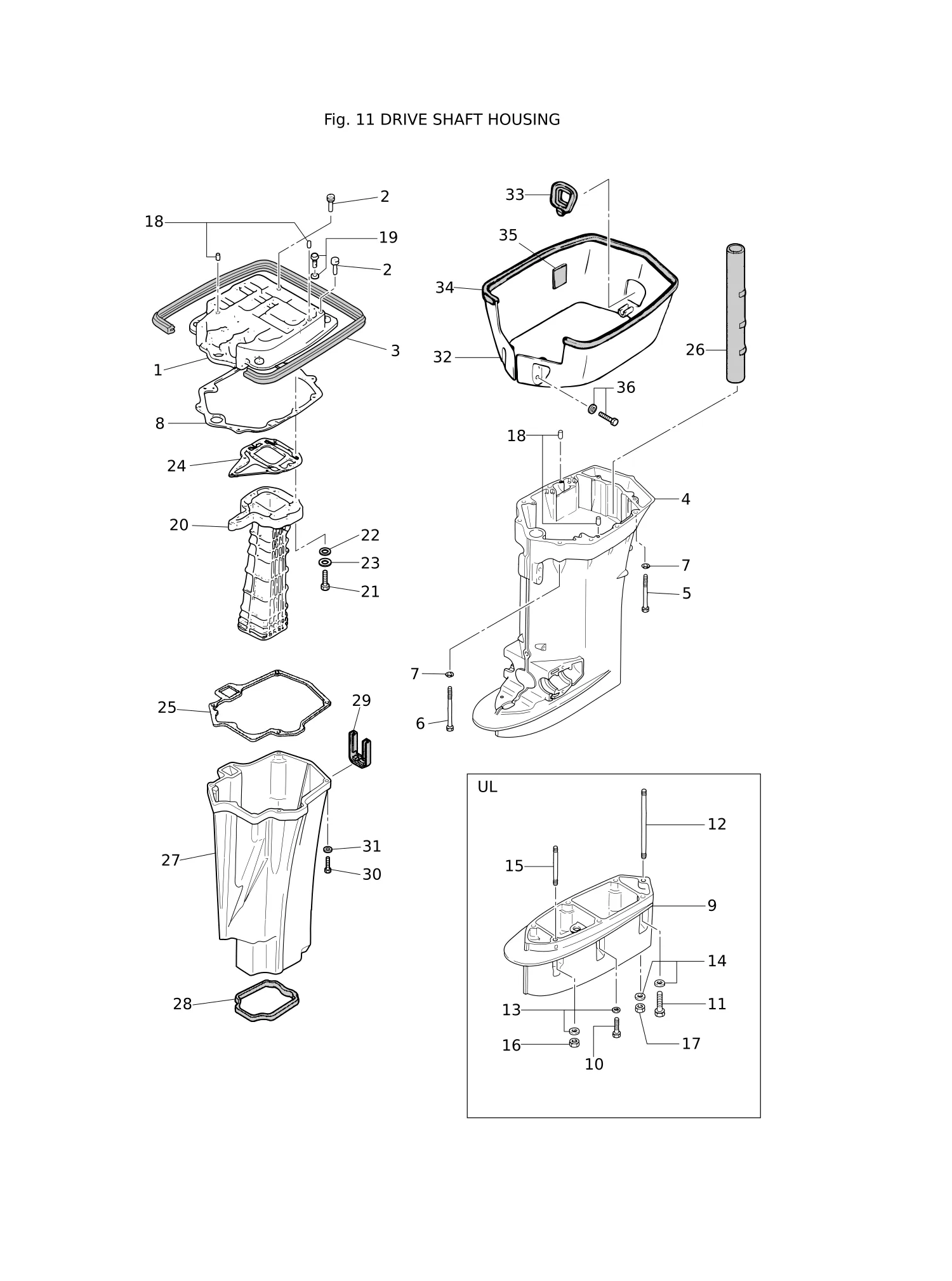

Рис. 11КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	3B7Q01301-0	Поддон двигателя	1
2	3B7-67179-0	Сливная пробка (поддон двигателя)	2
3	3B7-67116-0	Уплотнение поддона двигателя L=690	1
4	3B7Q61192-4	Корпус гребного вала (L)	1
5	3B7-61017-3	Болт 8-105	6
6	3B7-61018-2	Болт 8-115	2
8	3B7-61012-2	* Прокладка корпуса гребного вала	1
9	3B7Q61110-0	* Удлинительный корпус	1
10	3T1-60001-1	* Болт 8-35	3
11	3B7-60001-5	* Болт 10-40	2
12	3B7-61112-1	* Шпилька 10-165	1
13	9401E3-0800	* Шайба	4
14	9402E3-1000	* Шайба	3
15	9153E3-0825	Шпилька	1
16	930103-0800	Гайка	1
17	3B7-61114-0	* Гайка 10-P1.25	1
18	345-01111-0	Установочный штифт 6-12	4
19	910103-5635	БОЛТ	2
20	3B7-02311-0	Выхлопная труба	1
21	9101F4-0635	БОЛТ	7
22	940103-0600	* ШАЙБА	7
23	941303-0600	* Пружинная шайба	7
24	3B7-02312-2	* Прокладка выхлопной трубы	1
25	3B7-61181-2	* Прокладка выхлопного корпуса	1
26	3B7-61186-0	Труба обратного газового канала	1
27	3D8-61180-0	Корпус выхлопа	1
28	3B7-61182-1	Втулка уплотнительная	1
29	3B7-61207-0	Уплотнительная втулка отверстия холостого выхлопа	1
30	910103-0830	* Болт	4
31	940203-0800	** Шайба 8.4-15.5-1.6	4
32	3C7Q61210-1	Фартук	1
33	3C7-61212-0	Втулка уплотнительная	1
34	3E0-61213-0	Сальник	1
35	3C7-61216-0	Подушка	2
36	9101E3-5612	* Болт	4

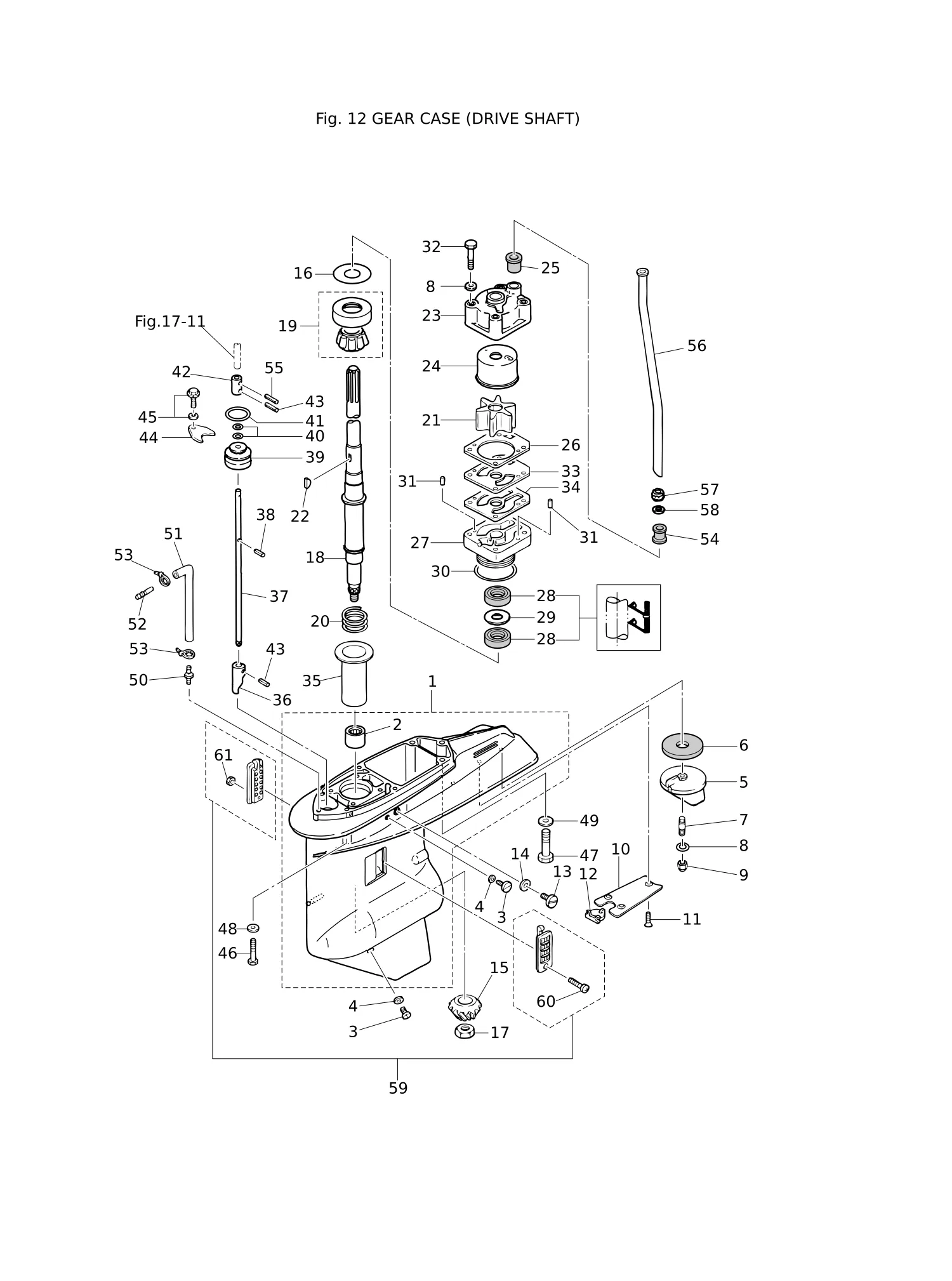

Рис. 12РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR CASE (DRIVE SHAFT)

REF	Номер детали	Наименование	Кол-во
1	3B7Q60000-4	Редуктор в сборе	1
2	3B7-60102-0	* Роликовый подшипник 25.4-33.3-31.8	1
3	332-60005-2	Пробка 8-8	2
4	332-60006-0	* Прокладка 8.1-15-1	2
5	3B7-60217-1	Трим-таб	1
6	3B7-60219-0	* Прокладка трим-таба	1
7	915303-0825	Шпилька	1
8	940103-0800	* Шайба	5
9	930403-0800	* Нейлоновая гайка 8-P1.25	1
10	3B7-60012-1	Пластина редуктора	1
11	9216E3-0614	Винт	3
12	3B7-60013-0	Пробка пластины редуктора	1
13	3B7-60015-1	Пробка	1
14	3B7-60016-1	* Прокладка 10.1-15-1	1
15	3B7-64020-0	Коническая шестерня B	1
16	353-64014-0	Регулировочная шайба 52-60.5-0.3	1
16	353-64015-0	Регулировочная шайба 52-60.5-0.15	1
16	353-64016-0	Регулировочная шайба 52-60.5-0.1	1
17	3B7-64027-0	Гайка	1
18	3B7-64302-1	Гребной вал (L)	1
18	3B7-64303-1	* Гребной вал (UL)	1
19	3B7-60213-0	Конический роликовый подшипник 32305	1
20	353-64327-0	Пружина гребного вала	1
21	3B7-65021-2	Крыльчатка водяного насоса	1
22	3B7-65022-1	* Шпонка 28-5.7-4	1
23	3B7-65016-0	Корпус насоса в сборе (верхний)	1
24	3B7-65238-0	Вкладыш корпуса насоса	1
25	3B7-65014-0	Уплотнение водяной трубы (нижнее)	1
26	3B7-65018-0	Прокладка корпуса насоса	1
27	3B7-65017-2	Корпус насоса (нижний)	1
28	3C7-60223-1	* Сальник 22-42-7	2
29	346-64084-0	Регулировочная шайба 35-41.9-0.5	1
30	3B7-65015-0	* Уплотнительное кольцо 3.1-54.4	1
31	334-65012-0	Установочный штифт 4-10	2
32	9161E3-0880	Болт	4
33	3B7-65239-1	* Направляющая пластина водяного насоса	1
34	3B7-65029-0	Прокладка направляющей пластины	1
35	3B7-64328-0	Направляющая пружины гребного вала	1
36	3B7-66011-1	Кулачок сцепления	1
37	3B7-66013-1	Штанга кулачка (L)	1
37	3B7-66014-1	* Штанга кулачка (UL)	1
38	951403-3510	* Пружинный штифт 3.5-10	1
39	3B7-66031-1	Втулка штанги кулачка	1
40	345-66021-0	* O-кольцо 1.9-6.8	2
41	3B7-66023-0	* O-кольцо 3.5-27.7	1
42	353-66241-1	Соединение штанги переключения	1
44	353-66024-0	Стопор	1
45	910103-6612	Болт	1
46	3T1-60001-1	* Болт 8-35	4
47	3B7-60001-5	* Болт 10-40	3
48	9401E3-0800	* Шайба	4
49	9402E3-1000	* Шайба	3
50	3C7-60017-0	Ниппель 6-1/8	1
51	98AL-40-800	Шланг	1
51	98AL-40-920	Шланг	1
52	3C7-60018-0	Ниппель 6-6	1
53	353-84398-0	* Хомут 100	2
54	346-65204-0	* Вспомогательное крепление водяной трубы	1
55	951403-3516	Пружинный штифт 3.5-16	1
56	3B7-65110-0	Водяная трубка (L)	1
56	3B7-65120-0	* Водяная трубка (UL)	1
57	345-65206-0	Уплотнение водяной трубы (верхнее)	1
58	345-65205-0	Втулка 18-20-4.5	1
59	3C7-60205-1	Комплект водозаборной сетки	1
60	921503-0445	* Винт	1
61	930403-0400	Нейлоновая гайка 4-P0.7	1

Рис. 13РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR CASE (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
1	3C7-60215-0	Конический роликовый подшипник 30209	1
2	3B7Q87323-1	Корпус гребного вала в сборе	1
3	3B7Q60101-1	* Корпус гребного вала	1
4	3B7-60211-0	* Роликовый подшипник 30-40-30	1
5	3B7-60111-0	* Сальник 30-50-12	1
6	9601-0-6208	* Шариковый подшипник 6208	1
7	3B7-60103-0	* O-кольцо 3.1-94.4	1
8	3C7-60108-2	Болт с покрытием 8-30	2
9	3D8-64010-0	Коническая шестерня в сборе (A)	1
10	3B7-64011-0	* Роликовый подшипник 25-32-26	1
11	3T1-64093-0	Коническая шестерня C	1
12	3B7-64015-0	Регулировочная шайба 47-57-0.15	1
12	3B7-64016-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 47-57-0.1	1
13	3B7-64032-0	ШАЙБА t=3.2	1
13	3B7-64034-0	ШАЙБА t=3.0	1
13	3B7-64035-0	ШАЙБА t=2.8	1
14	3B7-64036-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 42-50-0.15	1
14	3B7-64037-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 42-50-0.1	1
15	3B7-64211-0	ВАЛ ГРЕБНОГО ВИНТА	1
16	3T1-64215-2	МУФТА	1
17	3B7-64218-0	ШТИФТ	1
18	3B7-64219-1	СТОПОРНОЕ КОЛЬЦО	1
19	3T1-64222-0	ФИКСАТОР ПРУЖИНЫ L=30.5	1
20	346-64221-0	ПРУЖИНА	1
21	3T1-64223-0	ТОЛКАТЕЛЬ	1
22	3T1-64224-0	ШАРИК	3
23	353-64121-0	ГАЙКА ГРЕБНОГО ВИНТА M16P1.5	1
24	345-64124-0	ШАЙБА 17-32-3	1
25	951503-0325	* ШПЛИНТ 3-25	1
26	3HKB64518-0	ГРЕБНОЙ ВИНТ В СБОРЕ (9")	1
26	3HKB64523-0	ГРЕБНОЙ ВИНТ В СБОРЕ (11")	1
26	3HKB64527-0	ГРЕБНОЙ ВИНТ В СБОРЕ (13")	1
26	3HKB64532-0	ГРЕБНОЙ ВИНТ В СБОРЕ (15")	1
26	3HKB64536-0	ГРЕБНОЙ ВИНТ В СБОРЕ (17")	1
26	3HKB64541-0	ГРЕБНОЙ ВИНТ В СБОРЕ (19")	1
26	3HKB64545-0	ГРЕБНОЙ ВИНТ В СБОРЕ (21")	1
27	3HK-64238-0	КОМПЛЕКТ СТУПИЦЫ ГРЕБНОГО ВИНТА	1
28	3HK-64235-0	* УПОРНАЯ ШАЙБА ПЕРЕДНЕГО ХОДА	1

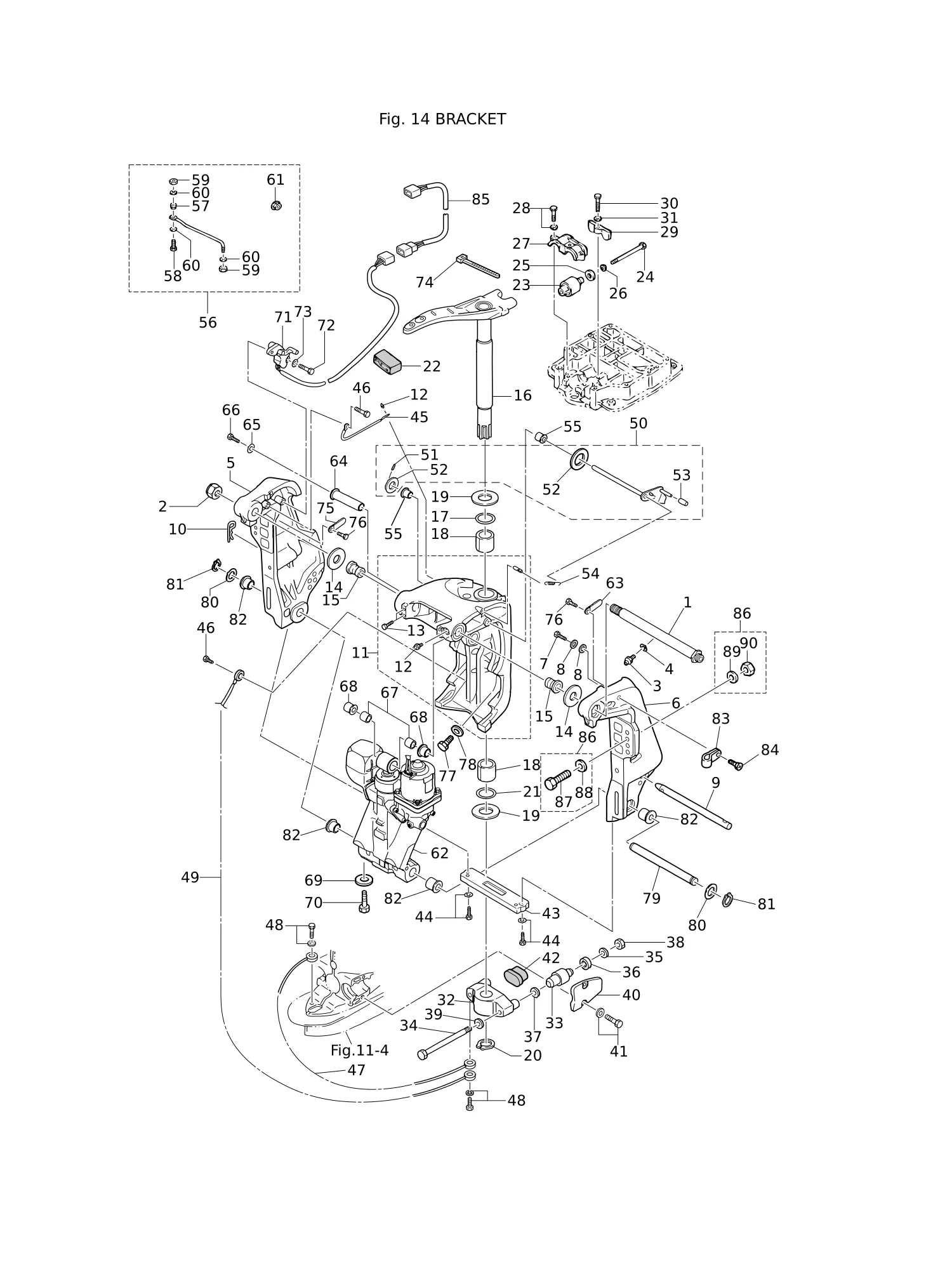

Рис. 14КРОНШТЕЙН BRACKET

REF	Номер детали	Наименование	Кол-во
1	3E0-62191-1	ВАЛ ПОВОРОТНОГО КРОНШТЕЙНА В СБОРЕ	1
2	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
4	940103-0600	* ШАЙБА	1
5	3E0Q62112-0	СТРУБЦИНА (ПРАВ)	1
6	3E0Q62113-1	СТРУБЦИНА (ЛЕВ)	1
7	9102E3-1020	БОЛТ	1
8	9402E3-1000	* Шайба	2
9	3E0-62121-1	УПОРНЫЙ СТЕРЖЕНЬ	1
10	3B7-62129-1	ШТИФТ	1
11	3E0Q62313-3	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
12	344-67177-1	ПРЕСС-МАСЛЕНКА	4
14	3E0-62116-1	ШАЙБА 25.7-50-1	2
15	3E0-62126-0	ВТУЛКА 25.6-28.6-40	2
16	3B7Q62010-2	Рулевой вал в сборе	1
17	3B7-62414-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	3B7-62417-0	ВТУЛКА 32-40-45	2
19	3B7-62423-1	Упорная пластина (верхняя)	2
20	945103-3200	Стопорное кольцо C-образное	1
21	3B7-62415-0	Кольцо уплотнительное 4.5-32	1
22	3B7-62095-0	Демпфер рулевого рычага L=20	1
22	3B7-62096-0	Демпфер рулевого рычага L=40	1
23	3B7-61301-0	Резиновая подушка (верхняя)	2
24	3B7-61307-2	Болт 7/16-115	2
26	3B7-61335-0	Шайба 11.5-32-3	2
27	3B7-61341-1	Пластина крепления подушки (верхняя)	1
28	9101E3-5835	Болт	3
29	3B7-61339-0	Демпфер (верхний)	1
30	910103-0625	Болт	1
31	3C8-66308-0	ШАЙБА 6-16-1.5	1
32	3B7Q61411-2	Кронштейн крепления	1
33	353-61302-2	Резиновая подушка (нижняя)	2
34	353-61321-3	Болт	2
36	3C7-61338-0	Демпфер 21-36-5	2
37	353-61315-1	Шайба 12.2-25-2	2
38	3B7-61324-0	Гайка 12-P1.5	2
39	9402E3-1200	Шайба	2
40	3B7Q61342-0	Пластина крепления подушки (нижняя)	2
41	3N4-61343-0	Болт 8-25	4
42	353-61336-0	Демпфер (нижний)	1
43	3C7-60218-2	* Анод	1
44	910103-6630	БОЛТ	2
45	398-62396-1	Провод заземления L=130	1
46	910103-5612	Болт	2
47	3A3-62396-1	Провод заземления L=110	1
48	9101E3-5612	* Болт	2
49	3C8-62396-1	Провод заземления L=210	1
50	3Y9-62431-1	Упор откидывания в сборе	1
51	951403-3516	Пружинный штифт 3.5-16	1
52	3T1-61315-0	* Шайба 10.5-18-2	2
53	3Y9-62433-0	* Рукоятка упора откидывания	1
54	3E0-62473-1	Пружина упора откидывания	1
55	353-63207-0	Втулка 10.2-12-12	2
56	3E0-84905-0	Тяга поворотная в сборе	1
57	3E0-84914-0	* Проставка	1
58	3E0-84917-0	* Болт 3/8-50	1
59	353-84918-0	* Гайка нейлоновая 3/8-24UNF	2
60	353-84916-0	* Шайба 9.6-18-2	3
61	3F3-84908-0	* Кольцо уплотнительное	1
62	3E0-77150-1	Система гидроподъёма в сборе	1
64	3C8-77071-1	Палец цилиндра (верхний)	1
65	345-05122-1	Шайба 6.5-23-1.5	1
66	9101E3-0612	* Болт	1
67	3C8-77075-0	Втулка 18-24-19	2
68	3E0-77076-0	Втулка 18-20-20.5	2
69	369-60218-1	Анод	1
70	910103-5616	* Болт	1
71	3T1-72574-0	Датчик тримма L=1700	1
72	9101E3-0620	* Болт	2
73	3R0-66308-0	* Шайба 6-16-1.5	2
74	353-84398-0	* Хомут 100	2
75	309-06972-0	Хомут 6.5-47.5P	1
76	910103-0612	Болт	1
77	3B7-77085-1	Болт 12-20 P1.75	2
79	3E0-77101-1	Палец цилиндра (нижний)	1
80	346-62412-1	Шайба 22.6-30-2	2
81	945103-2200	Стопорное кольцо d=22	2
82	3E0-77103-0	Втулка 22-25.4-23.5	4
83	345-06915-0	Хомут 6.5-14L	1
84	9215E3-5612	Винт	1
85	3T1-72573-0	** Удлинительный кабель (датчик тримма) L=6000	1
86	3C8-72120-0	Комплект болтов крепления	1
87	3C7-62133-2	* Болт 12-105 P1.25	4
88	353-61334-0	* Шайба 13-34-3	4
89	940103-1200	Шайба	4
90	3C7-62139-1	* Гайка 12-P1.25	4

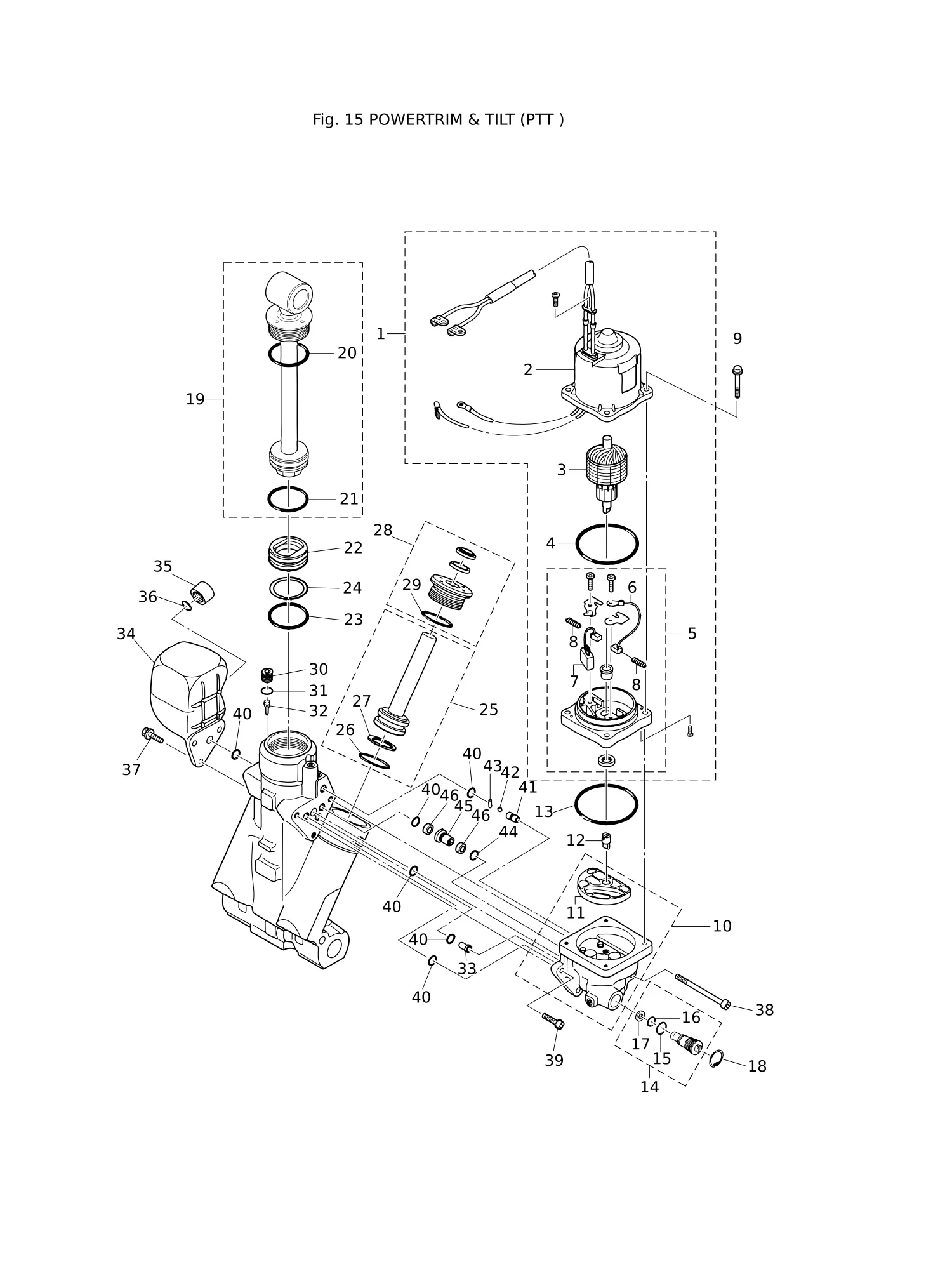

Рис. 15СИСТЕМА POWER TRIM & TILT (PTT) POWER TRIM & TILT (PTT)

REF	Номер детали	Наименование	Кол-во
1	3E0-77180-2	Мотор в сборе	1
2	3E0-77195-0	* Якорь в сборе	1
3	3E0-77190-0	* Якорь в сборе	1
4	353-77182-1	* Уплотнительное кольцо	1
5	3E0-77192-0	* Кронштейн мотора в сборе	1
6	3E0-77183-0	** Щётка	1
7	353-77191-0	** Прерыватель	1
8	3E0-77184-0	** Пружина щётки	2
9	3E0-77199-1	Болт	4
10	3E0-77430-1	Насос	1
11	3E0-77434-0	* Фильтр	1
12	3E0-77163-0	Муфта	1
13	3B7-77167-0	Уплотнительное кольцо 1.8-69.6	1
14	3E0-77176-1	Ручной клапан	1
15	3B7-77411-0	* Уплотнительное кольцо	1
16	3E0-77407-0	* Уплотнительное кольцо	1
17	3E0-77408-0	* Опорное кольцо	1
18	9450E3-1800	Стопорное кольцо d=18	1
19	3E0-77365-1	Шток поршня в сборе	1
20	3E0-77383-0	* Уплотнительное кольцо	1
22	3B7-77377-1	Свободный поршень	1
23	3B7-77375-0	Уплотнительное кольцо	1
24	3B7-77376-0	Опорное кольцо	1
25	3E0-77388-0	Поршень тримма в сборе	2
26	3B7-77392-0	* Уплотнительное кольцо	2
27	3B7-77393-0	* Опорное кольцо	2
28	3E0-77395-0	Направляющая штока в сборе	2
29	3E0-77398-0	* Уплотнительное кольцо	2
30	3E0-77472-1	Пробка	1
31	3B7-77179-0	Уплотнительное кольцо	1
32	3E0-77475-0	Фильтр	1
33	3E0-77479-0	Жиклёр	1
34	3E0-77165-0	Резервный бачок	1
35	3E0-77168-0	Крышка	1
36	3E0-77169-0	Уплотнительное кольцо	1
37	3E0-77159-1	Болт	3
38	3E0-77431-1	Болт	1
39	3E0-77432-1	Болт	2
40	3E0-77167-0	Уплотнительное кольцо	6
41	3E0-77557-0	Жиклёр	1
42	3E0-77558-0	Шарик	1
43	3E0-77559-0	Штифт	1
44	3B7-77169-0	Уплотнительное кольцо	1
45	3E0-77453-0	Седло клапана	1
46	3E0-77456-0	Фильтр	2

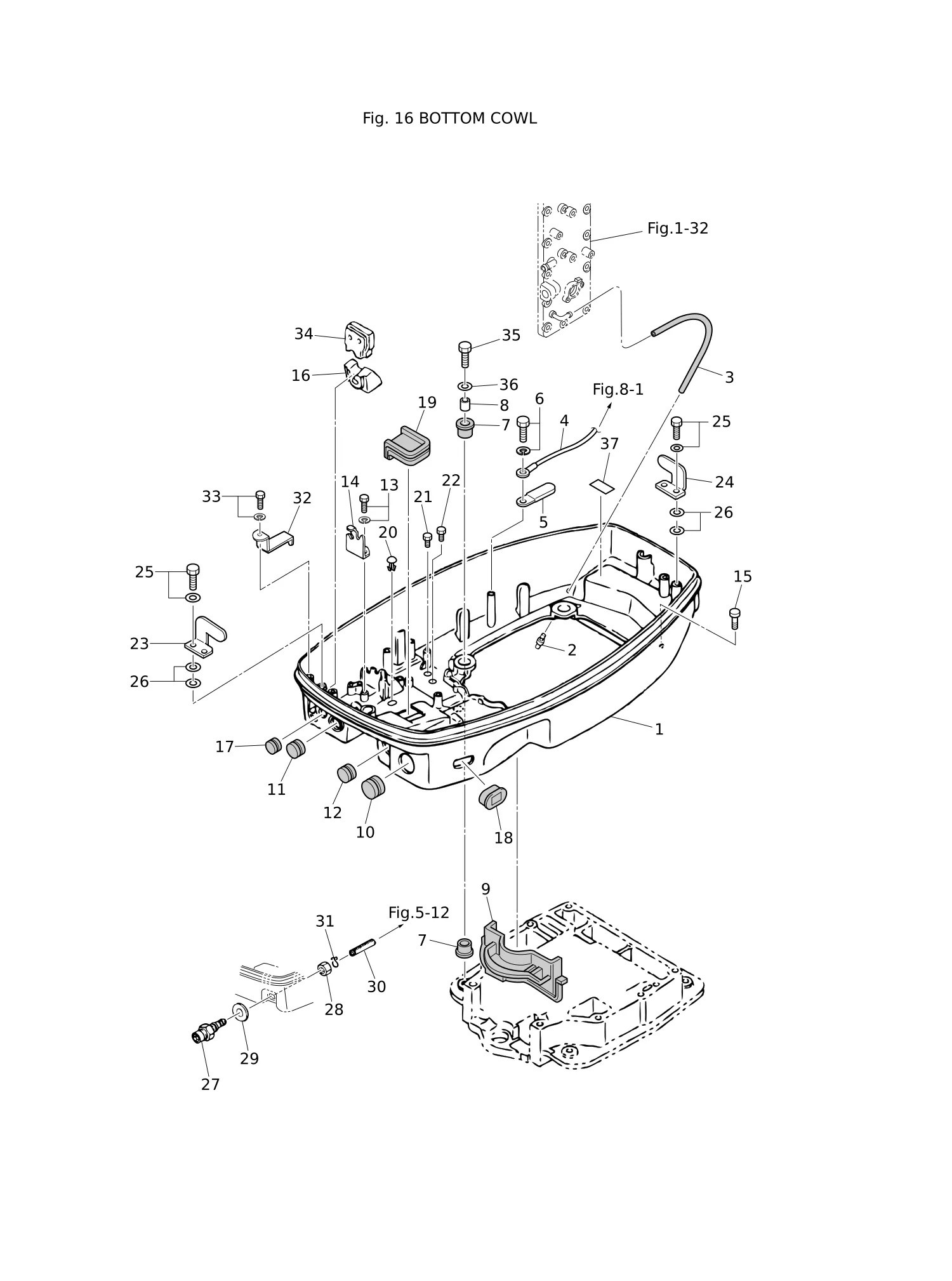

Рис. 16НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	353Q67100-6	Нижний кожух	1
2	3BA-01138-0	Штуцер	1
3	98AB-50-450	Шланг	1
4	3B7-76142-1	КАБЕЛЬ ЗАЗЕМЛЕНИЯ L=120	1
5	309-06972-0	Хомут 6.5-47.5P	2
6	910103-6612	Болт	1
7	345-67113-0	Подушка 12-18-2.5	8
8	346-67114-1	Проставка 6.2-9-15.7	4
9	3B7-67164-0	Втулка	1
10	353-67165-0	Втулка	1
11	353-67166-0	Втулка 20-7.2	1
12	345-67161-0	* Втулка 22-3	1
13	910103-6616	БОЛТ	2
14	3B7-83720-0	ЗАЖИМ	1
15	338-67179-0	Сливная пробка (поддон двигателя)	1
16	3B7-76116-0	Втулка	1
17	345-66226-0	Втулка 17-3	2
18	3B7-77156-0	Втулка	1
19	3B7-67083-0	Втулка	1
20	350-67154-0	** Пластиковая заклёпка 6.5	3
21	910121-0610	Болт	7
22	910121-0812	Болт	1
23	353-67512-0	КРЫШКА КРЕПЛЕНИЯ (ПЕРЕДНЯЯ)	1
24	353-67513-0	КРЫШКА КРЕПЛЕНИЯ (ЗАДНЯЯ)	1
25	910103-6618	БОЛТ	4
26	940103-0600	* ШАЙБА	8
27	3B2-70260-1	Топливный разъем (папа)	1
28	931103-1000	Гайка	1
29	336-70112-0	Прокладка 10.2-16-0.5	1
30	98AB-50-380	Шланг	1
31	338-02215-0	Хомут φ10	1
32	3B7-76117-0	Хомут	1
33	910103-6614	БОЛТ	1
34	3B7-83732-0	Втулка	1
35	9101E3-0630	Болт	4
36	346-67115-0	* ШАЙБА 6.5-21-1	4
37	3A3-72026-0	НАКЛЕЙКА СВЕЧИ ЗАЖИГАНИЯ (BR8HS10)	1

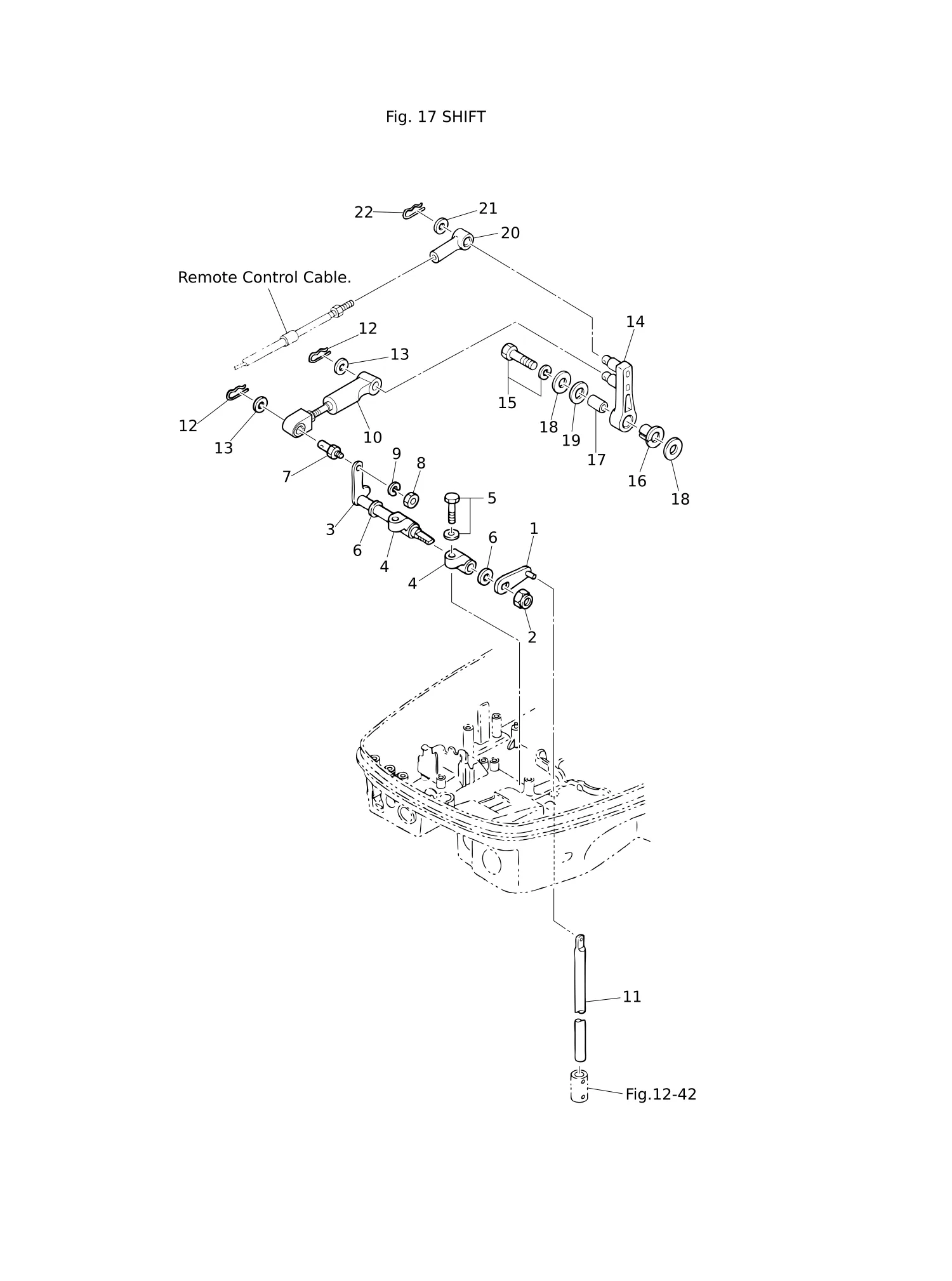

Рис. 17ПЕРЕКЛЮЧЕНИЕ SHIFT

REF	Номер детали	Наименование	Кол-во
1	3T9-66110-0	Рычаг тяги переключения передач	1
2	930403-1000	* ГАЙКА НЕЙЛОНОВАЯ 10-P1.5	1
3	3B7-66225-0	Вал рычага переключения передач	1
4	353-66145-1	ДЕРЖАТЕЛЬ	2
5	3T1-60108-0	БОЛТ С ПОКРЫТИЕМ 8-25	2
6	332-61315-0	ШАЙБА 10.5-18-1.5	2
7	353-83728-1	ШТИФТ	1
8	930103-0600	* Гайка	1
9	941303-0600	* Пружинная шайба	1
10	3B7-66150-3	Усилитель переключения в сборе	1
11	353-66215-1	ТЯГА ПЕРЕКЛЮЧЕНИЯ (L)	1
14	3B7-66122-2	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
15	910103-6835	Болт	1
16	3B7-63713-0	Втулка 12-14-15.5	1
17	3B7-63732-1	Втулка 8.4-12-17	1
18	3B7-63730-0	* Шайба 8.5-24-1.5	2
19	3B7-63731-0	Шайба 12.5-24-1	1
20	3B7-83715-2	* Соединитель троса	1
21	3AA-83719-0	* Шайба 8.5-18-1.6	1
22	951603-0800	* Шплинт d=8	1

Рис. 18ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	3T1-72043-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЕ О МАСЛЕ	1
2	3B7Q67645-2	Верхний кожух в сборе	1
3	3MRQ67640-0	Крышка верхняя в сборе	1
4	353-67501-0	Уплотнение верхней крышки L=1780	1
5	353-67517-1	** ФИКСИРУЮЩИЙ КРОНШТЕЙН	2
6	921703-5520	** ВИНТ	8
7	9301F1-0500	** ГАЙКА	8
8	941303-0500	* ПРУЖИННАЯ ШАЙБА	8
9	353Q67141-0	** РЫЧАГ КРЮЧКА	2
10	353-67147-1	** УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
11	353-67105-0	** ВТУЛКА РЫЧАГА КРЮЧКА 12-14-12	2
12	338-62435-0	** КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.5-9.5	2
13	353-67142-1	** КРЮЧОК КРЫШКИ	2
14	910103-6616	БОЛТ	2
15	3C8-66308-0	ШАЙБА 6-16-1.5	6
16	3B7Q67521-0	** Ручка откидывания	1
17	910103-0616	БОЛТ	2
18	910103-0630	** Болт	2
19	3B7Q67210-0	** КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ	1
20	3B7-67211-0	** ПЕТЛЯ КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ	1
21	3B7-67212-0	** ПРУЖИНА	1
22	941303-0600	* Пружинная шайба	2
23	910103-0614	** Болт	2
24	930103-0600	* Гайка	2
25	3B7-67213-0	** УПЛОТНЕНИЕ	1
26	3C7-72180-3	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (A)	1
27	3B7-87802-2	* Комплект наклеек (M90A/A2)	1

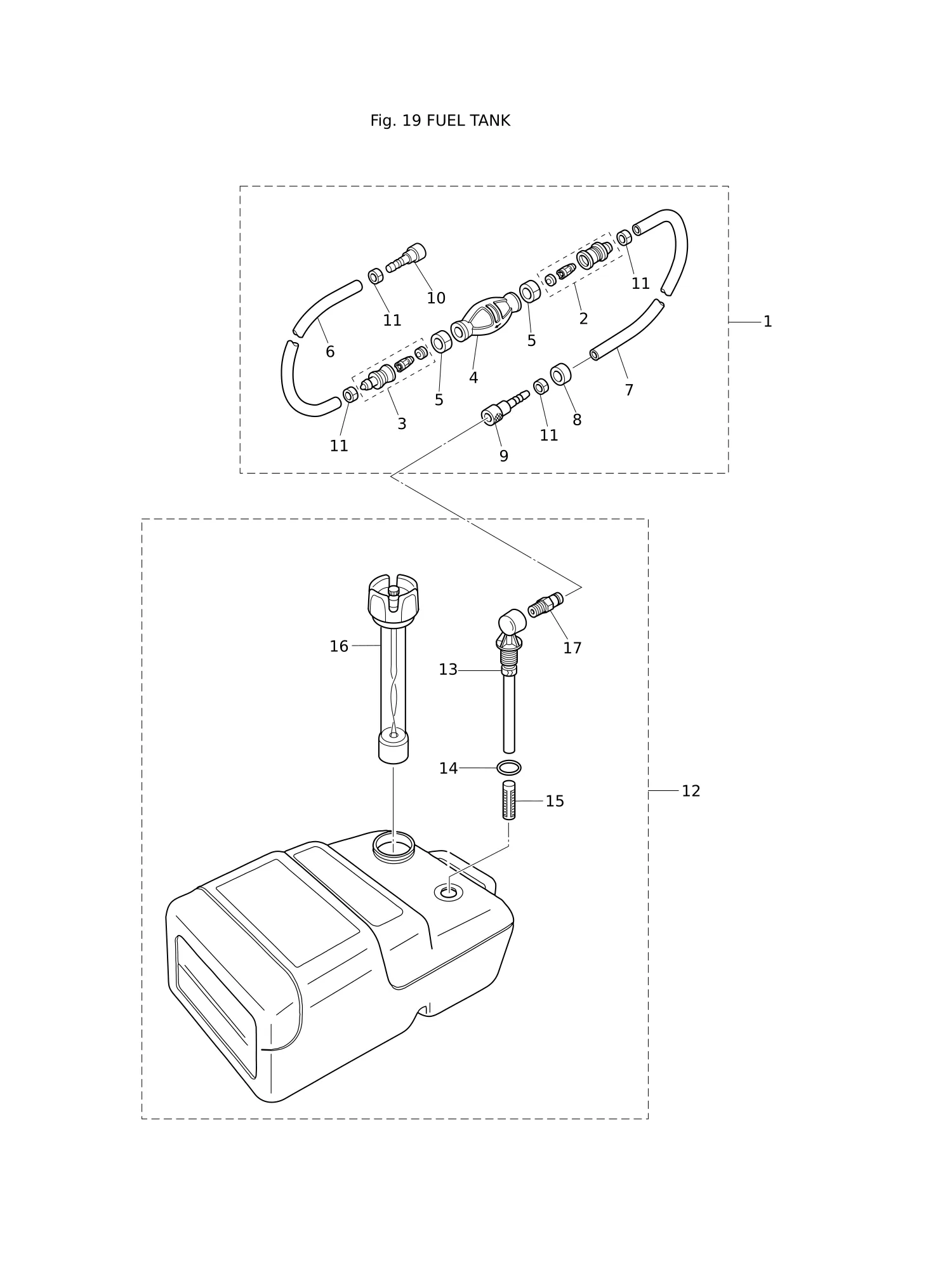

Рис. 19ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	3B7-70200-4	ГРУША РУЧНОГО ПОДКАЧИВАЮЩЕГО НАСОСА В СБОРЕ	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
5	3C7-70217-0	* ХОМУТ	2
6	98AB-70-700	* ШЛАНГ	1
7	98AB-701600	* ШЛАНГ	1
8	3B7-70280-1	МЕТКА ТОПЛИВНОГО РАЗЪЕМА	1
9	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
10	3GF-70250-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
11	332-70201-0	* ХОМУТ	4
12	3C7-70177-1	ТОПЛИВНЫЙ БАК В СБОРЕ 25Л	1
13	3C7-70155-0	* ЗАБОРНЫЙ УГОЛЬНИК В СБОРЕ (25Л)	1
14	3C7-70199-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	3C7-70113-0	* ФИЛЬТР	1
16	3C7-70050-1	* КРЫШКА ТОПЛИВНОГО БАКА С ДАТЧИКОМ УРОВНЯ И ВЕНТИЛЯЦИЕЙ В СБОРЕ (25Л)	1
17	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)	1

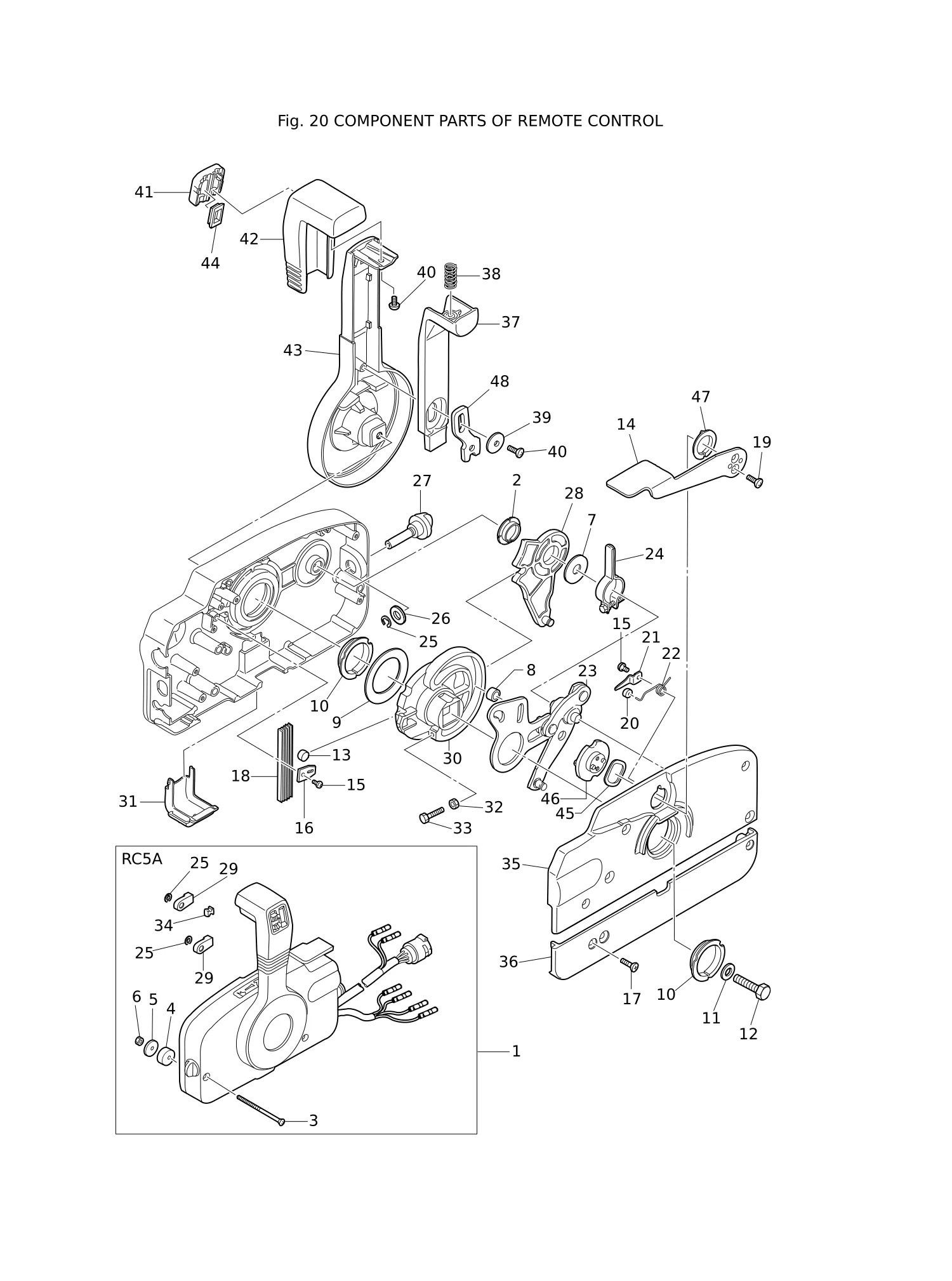

Рис. 20КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3ACQ84330-0	Головка дистанционного управления в сборе (RC5A)	1
2	3A3-84432-0	* ВТУЛКА	1
3	3A3-84375-0	* ВИНТ	3
4	3A3-84374-0	* ПРОСТАВКА	3
5	353-84371-0	* ШАЙБА	3
6	930103-0600	* Гайка	3
7	3A3-84383-0	* ШАЙБА	1
8	3A3-84421-0	* РОЛИК	1
9	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
10	3A3-84431-0	* ВТУЛКА	2
11	940103-0800	* Шайба	1
12	3A3-84442-0	* БОЛТ	1
13	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
14	3B7Q84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
15	921503-0406	* ВИНТ	2
16	3A3-84423-0	* ФИКСАТОР	1
17	921603-0518	* ВИНТ	5
18	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	5
19	921603-0512	* ВИНТ	2
20	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
21	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
22	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
23	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
24	3A3-84428-0	* РЫЧАГ ФРИКЦИОНА ДРОССЕЛЯ	1
25	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	3
26	353-84394-0	* ШАЙБА	1
27	3A3-84427-0	* РЕГУЛИРОВОЧНЫЙ ВИНТ	1
28	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
29	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
30	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
31	3A3-84429-0	* КОЖУХ ПРОВОДА	1
32	930103-0500	* ГАЙКА	1
33	910103-0525	* БОЛТ	1
34	3A3-84376-0	* ВТУЛКА	1
35	3B7Q84441-0	* ЗАДНИЙ КОРПУС	1
36	3B7Q84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
37	3A3-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
38	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
39	3A3-84407-0	* ШАЙБА	1
40	921503-0510	* ВИНТ	2
41	3A3-84451-0	* КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
42	3A3-84404-0	* РУКОЯТКА	1
43	3B7Q84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
44	3A3-84452-0	* ЗАГЛУШКА ПЕРЕКЛЮЧАТЕЛЯ НАКЛОНА	1
45	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
46	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
47	3A3-84435-0	* ВТУЛКА	1
48	3A3-84406-0	* ПЛАСТИНА	1

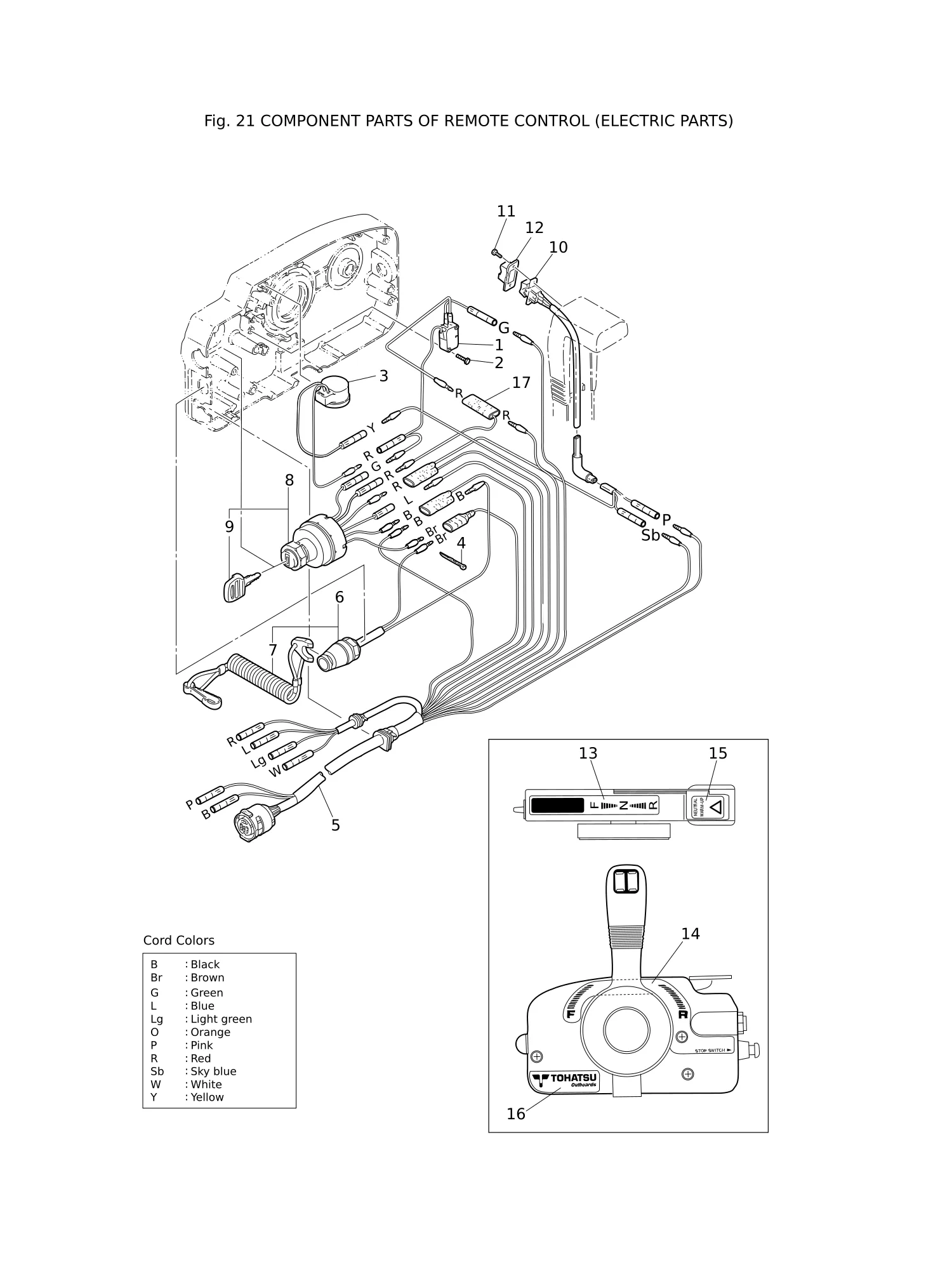

Рис. 21КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	3A3-76086-1	ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
2	921503-0315	ВИНТ	2
3	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
4	3A3-84398-0	ХОМУТ	2
5	3A3-76115-1	ТРОС В СБОРЕ L=6200	1
6	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
7	353-06821-0	* ШНУР ВЫКЛЮЧАТЕЛЯ СТОП В СБОРЕ	1
8	353-76020-3	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
9	3F3-76217-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №301	1
9	3F3-76218-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №302	1
9	3F3-76219-0	* КЛЮЧ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ №303	1
10	3A3-72560-0	ВЫКЛЮЧАТЕЛЬ PTT В СБОРЕ	1
11	921503-0206	ВИНТ	2
12	3A3-72591-0	КРЫШКА ВЫКЛЮЧАТЕЛЯ PTT	1
13	3N5-84336-0	НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
14	3N5-84465-0	БОКОВАЯ НАКЛЕЙКА ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
15	3N5-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
16	3N5-84333-0	НАКЛЕЙКА (TOHATSU)	1
17	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1

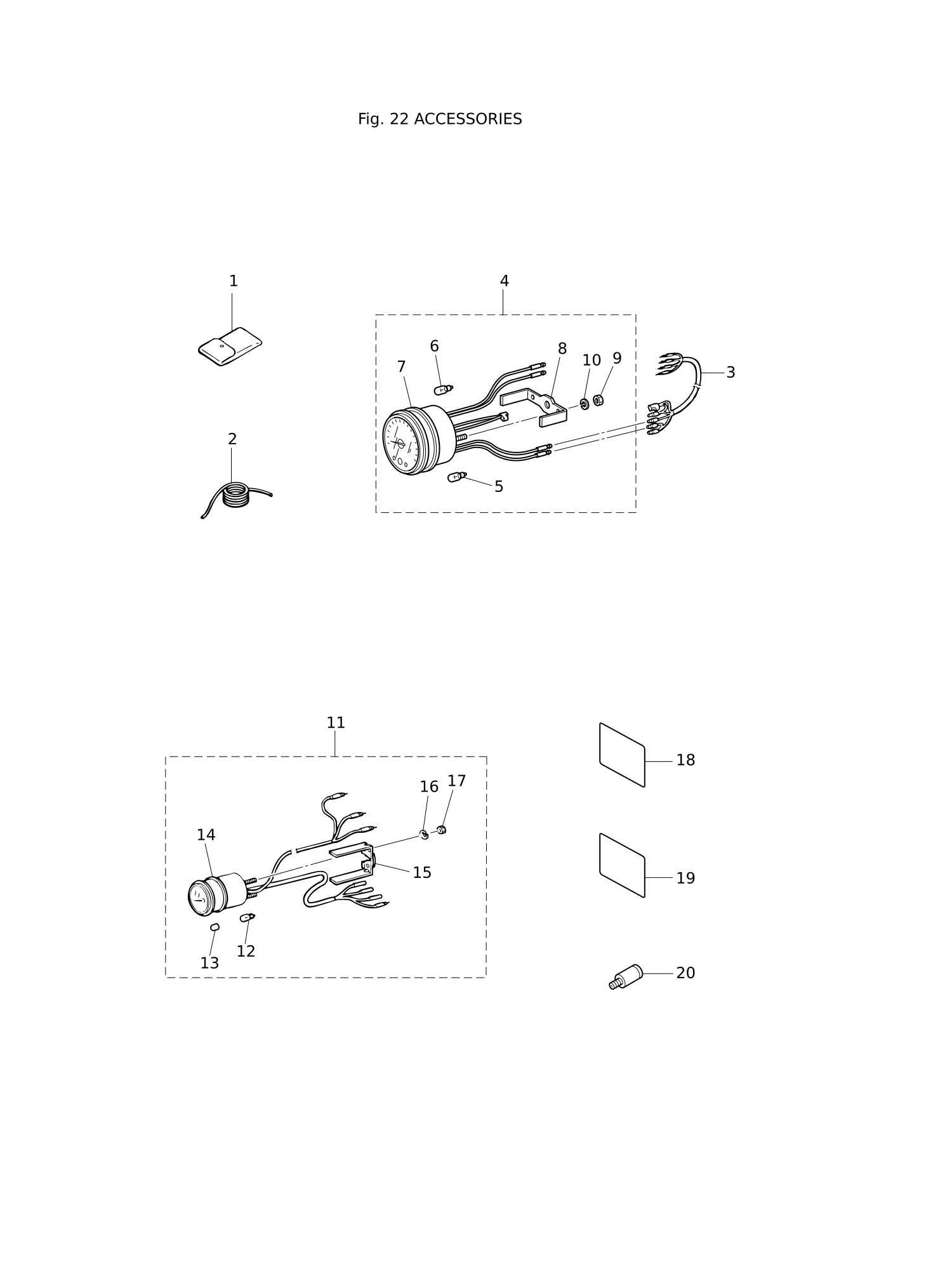

Рис. 22АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	3C8-72100-1	НАБОР ИНСТРУМЕНТОВ	1
2	3B7-72201-0	СТРАХОВОЧНЫЙ ТРОС φ6-1600	1
3	3A3-72537-1	Провод измерительного прибора L=2000	1
4	3N8-72640-1	Тахометр с лампой давления масла	1
5	3B7-72658-0	* ЛАМПА МАСЛА 12V-1.7W	1
6	3B7-72659-0	* ЛАМПА ПРИБОРА 12V-1.8W	1
7	3B7-72656-0	* ДЕМПФЕР ПРИБОРА	1
8	3B7-72661-0	* МОНТАЖНАЯ ПЛАСТИНА	1
9	930103-0500	* ГАЙКА	2
10	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
11	3T1-72571-0	* Тримметр в сборе	1
12	3T1-72659-0	** Лампа измерительного прибора 12V-1.7W	1
13	3T1-72653-0	** Патрон лампы измерительного прибора	1
14	3B7-72655-0	* ДЕМПФЕР СЧЁТЧИКА	1
15	3T1-72665-0	** Монтажная пластина	1
16	941303-0400	* ПРУЖИННАЯ ШАЙБА	2
17	930203-0400	* ГАЙКА	2
18	3B7-72043-0	НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ О МАСЛЕ	1
19	3B7-72051-0	Наклейка предупреждения о зуммере	1
20	3B7-60007-0	ПРОБКА ПРОМЫВКИ	1

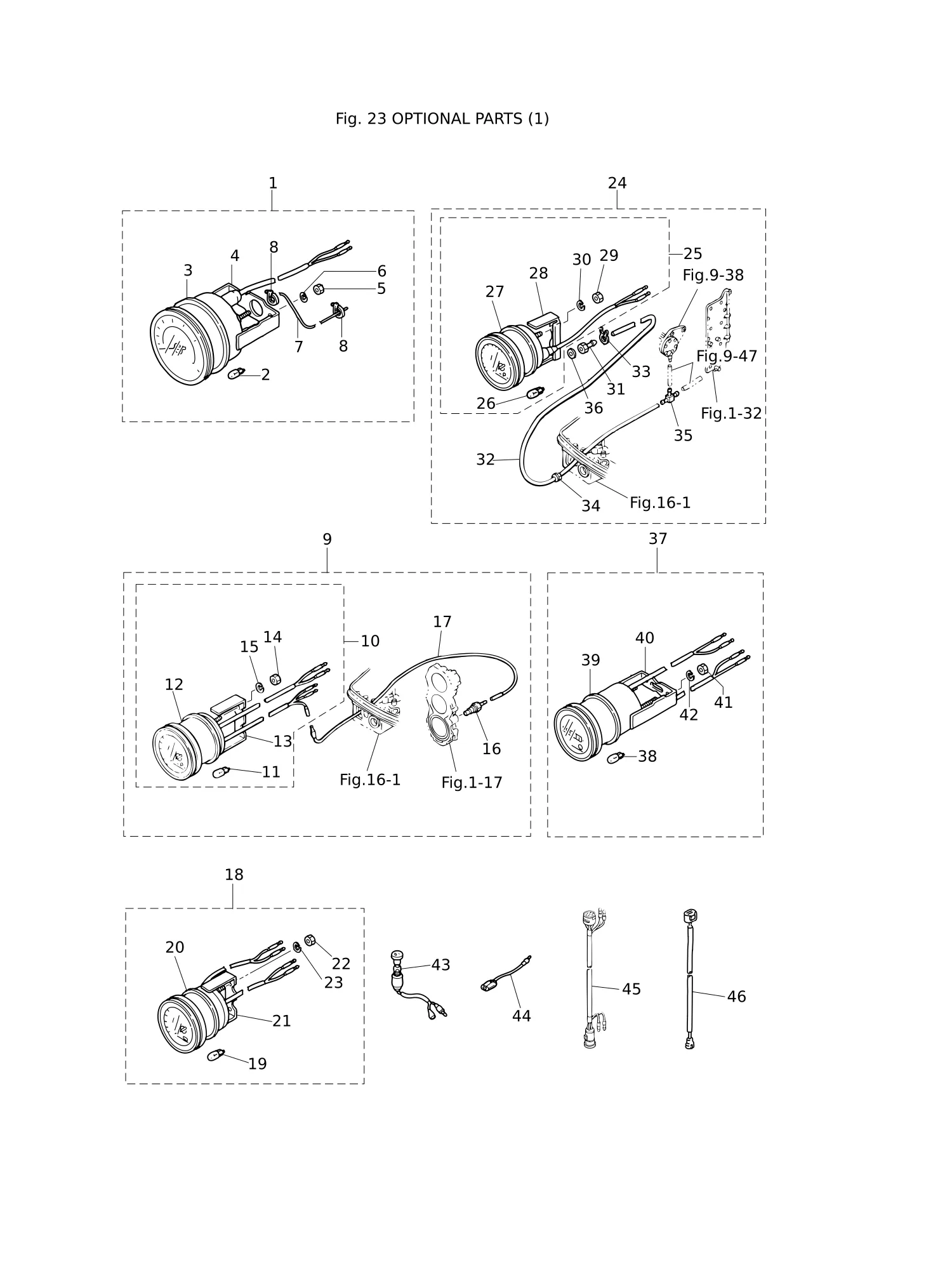

Рис. 23ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (1) OPTIONAL PARTS (1)

REF	Номер детали	Наименование	Кол-во
1	3E0-72648-0	* СПИДОМЕТР В СБОРЕ (50MPH)	1
1	3E0-72649-0	* СПИДОМЕТР В СБОРЕ (75MPH)	1
2	3B7-72659-0	* ЛАМПА ПРИБОРА 12V-1.8W	1
3	3B7-72656-0	* ДЕМПФЕР ПРИБОРА	1
4	3B7-72661-0	* МОНТАЖНАЯ ПЛАСТИНА	1
7	3B7-72650-0	** ТРУБКА СПИДОМЕТРА L=6000	1
8	3B7-72651-0	** ХОМУТ СПИДОМЕТРА	2
9	3E0-72526-0	КОМПЛЕКТ ТЕРМОМЕТРА ВОДЫ	1
10	3E0-72597-0	* ТЕРМОМЕТР ВОДЫ В СБОРЕ	1
16	3B7-72514-0	* ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ	1
17	3B7-72518-0	* ПРОВОД L=7700	1
18	3E0-72529-0	ВОЛЬТМЕТР В СБОРЕ	1
21	3B7-72662-0	* МОНТАЖНАЯ ПЛАСТИНА	1
24	3E0-72527-0	КОМПЛЕКТ МАНОМЕТРА ВОДЫ	1
25	3E0-72598-0	* МАНОМЕТР ВОДЫ В СБОРЕ	1
28	3B7-72663-0	** МОНТАЖНАЯ ПЛАСТИНА	1
29	930203-0500	** ГАЙКА	2
30	941303-0500	* ПРУЖИННАЯ ШАЙБА	2
31	3B7-72641-0	* НИППЕЛЬ МАНОМЕТРА ВОДЫ	1
32	98AB-506000	* ШЛАНГ	1
33	338-02215-0	Хомут φ10	1
34	345-67193-0	* ВТУЛКА 16-2.5	1
35	394-70013-0	СОЕДИНИТЕЛЬ ТРУБОК 4-4	1
36	121-33159-0	* ПРОКЛАДКА 2-8-1	1
37	3E0-72524-0	СЧЁТЧИК МОТОЧАСОВ В СБОРЕ	1
38	3B7-72657-0	* ЛАМПА СЧЁТЧИКА 12V-1.7W	1
39	3B7-72655-0	* ДЕМПФЕР СЧЁТЧИКА	1
40	3B7-72664-0	* МОНТАЖНАЯ ПЛАСТИНА	1
41	930203-0400	* ГАЙКА	2
42	941303-0400	* ПРУЖИННАЯ ШАЙБА	2
43	353-72521-1	ПЕРЕКЛЮЧАТЕЛЬ ЛАМПЫ СЧЁТЧИКА	1
44	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
44	353-72547-0	ТРОС ПОДДЕРЖКИ (СИНИЙ) L=200	1
44	353-72548-0	** ТРОС ПОДДЕРЖКИ (ЧЁРНЫЙ) L=200	1
45	3A3-76114-0	Удлинительный кабель L=2000	1
46	3Z4-72573-0	Удлинительный кабель (датчик тримма) L=2000	1

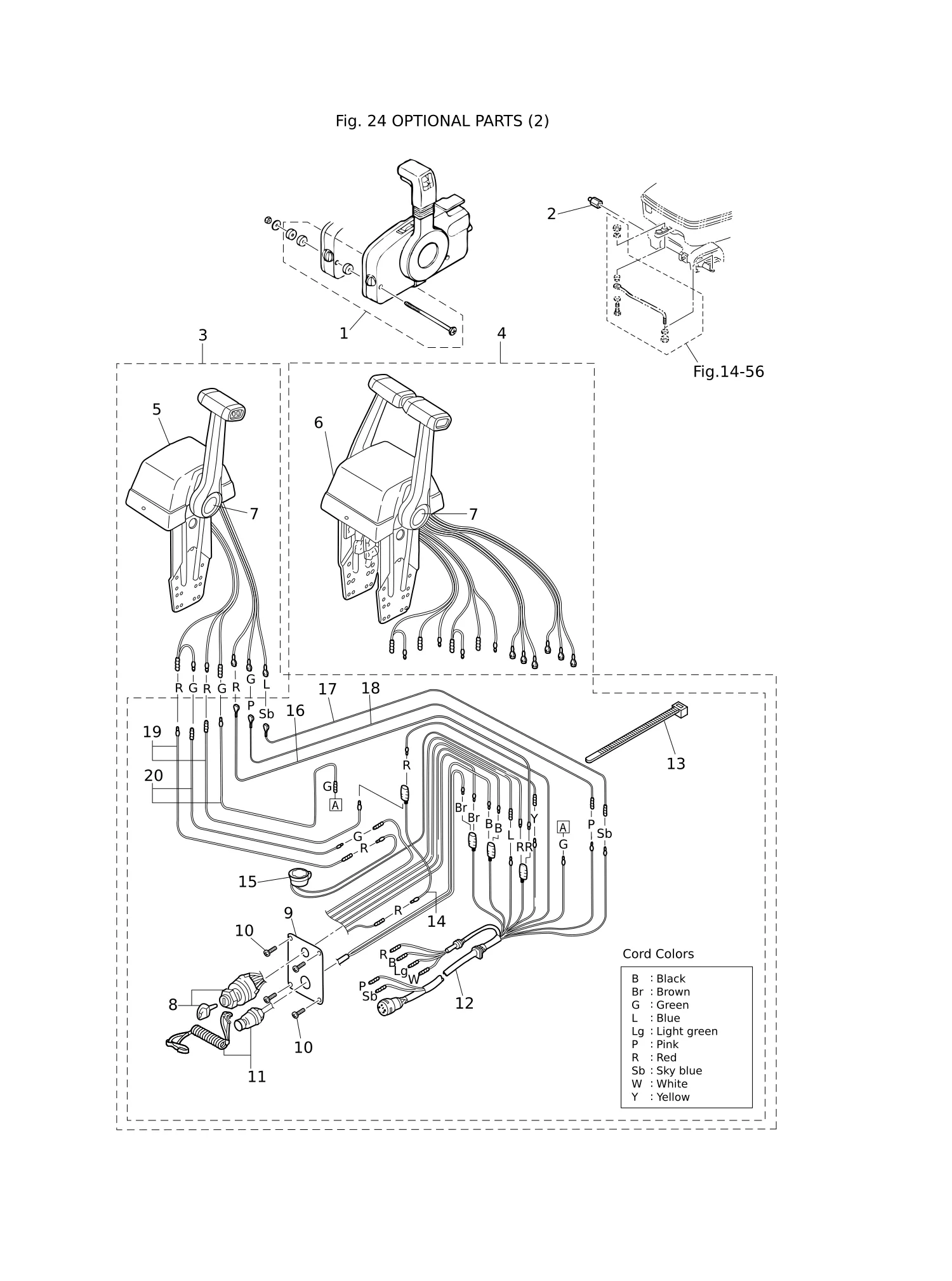

Рис. 24ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ (2) OPTIONAL PARTS (2)

REF	Номер детали	Наименование	Кол-во
1	3A3-81301-0	КОМПЛЕКТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ДВУХ ДВИГАТЕЛЕЙ	1
2	353-84904-0	ПРОСТАВКА ТЯГИ УПРАВЛЕНИЯ	1
3	3B7-84490-3	Головка управления в сборе (TOP-SINGLE)	1
4	3B7-84540-3	Головка управления в сборе (TOP-TWIN)	1
5	3C7-84480-1	* ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ВЕРХНЯЯ-ОДИНОЧНАЯ)	1
6	3C7-84520-1	* ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ВЕРХНЯЯ-СДВОЕННАЯ)	1
7	3Z5-84462-0	** НАКЛЕЙКА (TOHATSU)	2
8	353-76020-3	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
9	805-76201-1	* ПАНЕЛЬ ГЛАВНОГО ПЕРЕКЛЮЧАТЕЛЯ	1
10	921146-4516	* ВИНТ	4
11	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
12	3A3-76115-1	ТРОС В СБОРЕ L=6200	1
13	178-34147-0	* ХОМУТ 200	1
14	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
15	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
16	3C7-84475-0	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ PTT	1
17	3C7-84476-0	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ PTT	1
18	3C7-84477-0	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ PTT	1
19	3C7-84470-1	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ НЕЙТРАЛИ	2
20	3C7-84471-1	* ТРОС ПЕРЕКЛЮЧАТЕЛЯ НЕЙТРАЛИ	2

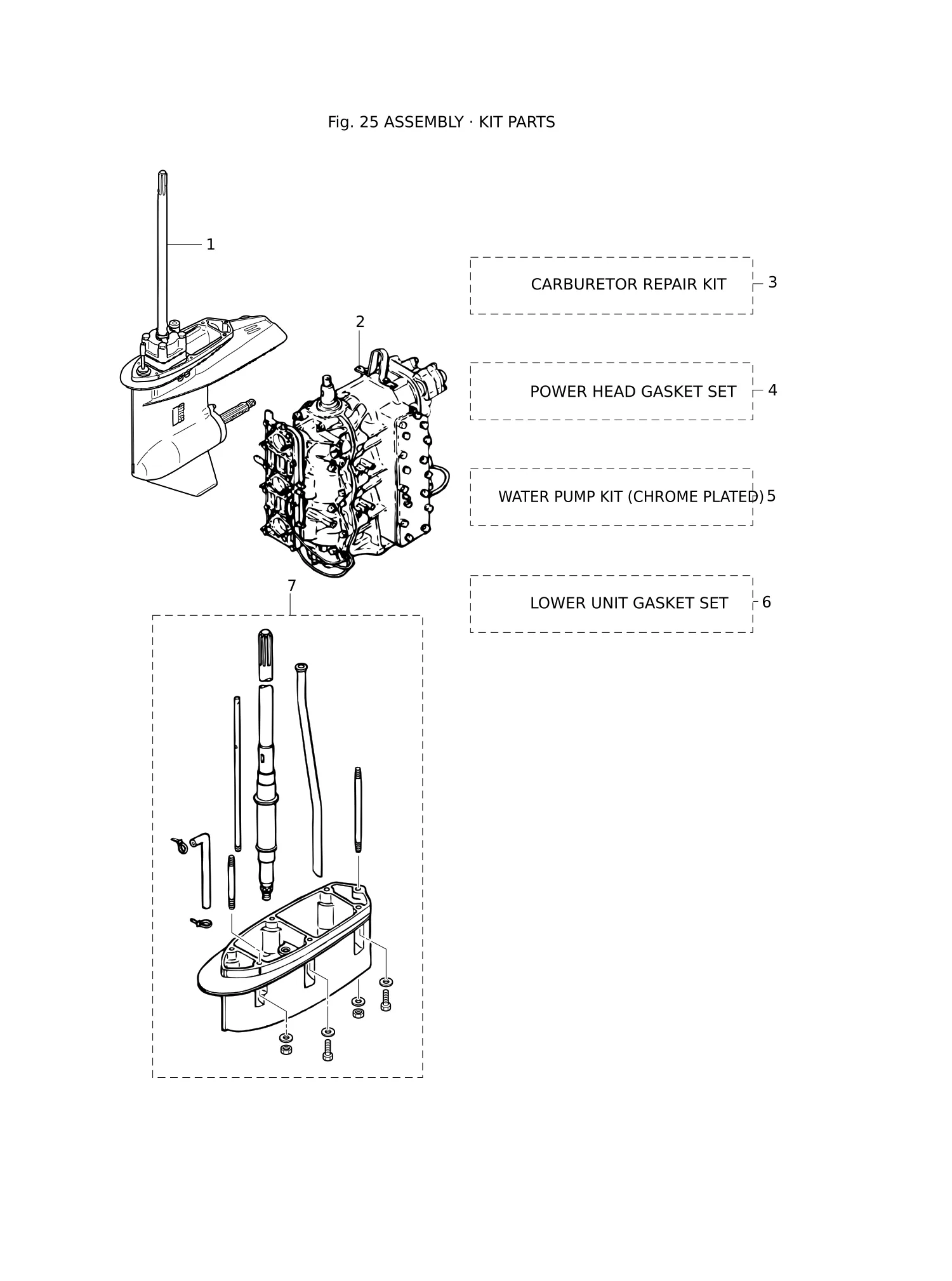

Рис. 25СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	3B7Q87302-C	Редуктор в сборе (L)	1
1	3B7Q87304-C	Редуктор в сборе (UL)	1
2	3MRB87090-0	Комплект короткого блока двигателя	1
3	334-03242-0	* ИГЛА КЛАПАНА	3
3	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
3	344-03244-0	* СТОПОР	3
3	346-03222-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПОПЛАВКОВОЙ КАМЕРЫ	3
3	346-03231-0	* ПОПЛАВОК	3
3	346-03232-0	* ОСЬ РЫЧАГА ПОПЛАВКА	3
3	346-03256-0	* РЕЗИНОВЫЙ КОЛПАЧОК	3
3	3B7-03240-0	* ИГЛА ПОПЛАВКА	3
3	3B7-87122-1	Ремкомплект карбюратора	1
3	3C7-03182-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	6
3	3C7-03183-0	* ПРОКЛАДКА КРЫШКИ КАРБЮРАТОРА	3
3	3C7-03184-0	* ПЛАСТИНА ПРОКЛАДКИ КРЫШКИ	3
3	3C7-03185-0	* ПЛАСТИНА ПРОКЛАДКИ КРЫШКИ	3
3	3C7-03186-0	* ВИНТ	6
3	3F3-03234-0	* ВИНТ	3
3	922503-6414	* ВИНТ	12
4	171-00053-0	* Уплотнительное кольцо 2-74.5	1
4	346-02011-1	* ПРОКЛАДКА КАРБЮРАТОРА	3
4	346-02414-2	* Прокладка впускного глушителя	3
4	346-04901-2	* ПРОКЛАДКА	1
4	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
4	353-00121-0	* Сальник 36.5-46-8	1
4	353-01032-0	* Прокладка крышки термостата	1
4	3B7-00121-0	* Сальник 35-58-9	1
4	3B7-01005-1	* Прокладка головки блока цилиндров	1
4	3B7-01024-2	* Прокладка крышки головки блока цилиндров	1
4	3B7-01303-4	* Прокладка основания двигателя	1
4	3B7-02235-0	* Уплотнительное кольцо	2
4	3B7-02236-0	* Уплотнительное кольцо	2
4	3B7-02418-1	* Прокладка	1
4	3B7-09002-0	* КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.6-19.2	1
4	3C7-01215-0	* Сальник 19.6-35-10	1
4	3C8-71016-0	* Прокладка 36-52-2	1
4	3FW-02305-0	* Прокладка крышки выпускного коллектора	1
4	3MR-87121-1	Комплект прокладок головки блока	1
4	3T9-02104-0	* Прокладка впускного коллектора	1
4	3T9-02242-0	* Прокладка воздушной камеры	1
5	3B7-65021-2	Крыльчатка водяного насоса	1
5	3B7-65231-1	Комплект водяного насоса (хромированный)	1
5	3B7-65238-0	Вкладыш корпуса насоса	1
5	3B7-65239-1	* Направляющая пластина водяного насоса	1
6	332-60006-0	* Прокладка 8.1-15-1	2
6	345-66021-0	* O-кольцо 1.9-6.8	2
6	3B7-02312-2	* Прокладка выхлопной трубы	1
6	3B7-60016-1	* Прокладка 10.1-15-1	1
6	3B7-60103-0	* O-кольцо 3.1-94.4	1
6	3B7-60111-0	* Сальник 30-50-12	1
6	3B7-60219-0	* Прокладка трим-таба	1
6	3B7-61012-2	* Прокладка корпуса гребного вала	1
6	3B7-61181-2	* Прокладка выхлопного корпуса	1
6	3B7-65015-0	* Уплотнительное кольцо 3.1-54.4	1
6	3B7-65018-0	Прокладка корпуса насоса	1
6	3B7-65029-0	Прокладка направляющей пластины	1
6	3B7-66023-0	* O-кольцо 3.5-27.7	1
6	3B7-87321-2	Комплект прокладок редуктора	1
6	3C7-60223-1	* Сальник 22-42-7	2
7	353-84398-0	* Хомут 100	2
7	3B7-60001-5	* Болт 10-40	2
7	3B7-61112-1	* Шпилька 10-165	1
7	3B7-61114-0	* Гайка 10-P1.25	1
7	3B7-64303-1	* Гребной вал (UL)	1
7	3B7-65120-0	* Водяная трубка (UL)	1
7	3B7-66014-1	* Штанга кулачка (UL)	1
7	3B7Q61110-0	* Удлинительный корпус	1
7	3B7Q87314-4	Комплект удлинителя дейдвуда (UL)	1
7	3T1-60001-1	* Болт 8-35	3
7	9153E3-0825	Шпилька	1
7	930103-0800	Гайка	1
7	9401E3-0800	* Шайба	4
7	9402E3-1000	* Шайба	3
7	951403-3510	* Пружинный штифт 3.5-10	1
7	951403-3516	Пружинный штифт 3.5-16	2
7	98AL-40-920	Шланг	1
