东发 Tohatsu MD30/40/50B2 2014 - — взрыв-схемы и запчасти

两冲程 TLDI · 2014 年 · 手册号 002-21048-6 · 共 9 个部位 · 276 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ВОЗДУШНАЯ КАМЕРА 4ВОЗДУШНАЯ МАГИСТРАЛЬ 5КОМПРЕССОР 6ТОПЛИВНЫЙ НАСОС 7ДРОССЕЛЬ 8ПАРООТДЕЛИТЕЛЬ · ТОПЛИВНАЯ МАГИСТРАЛЬ 9МАГНЕТО

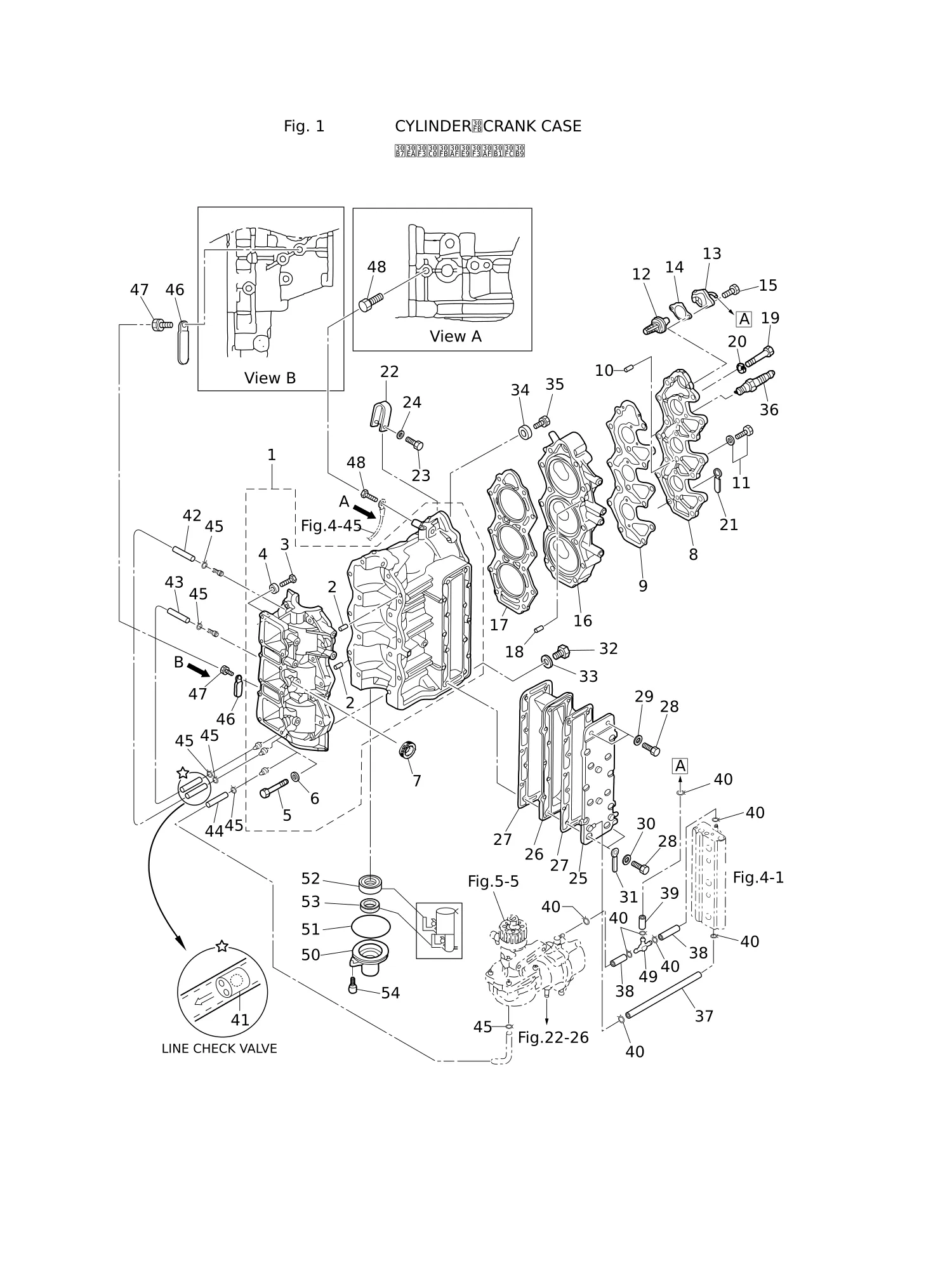

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	3T5B01100-0	Блок цилиндров с картером в сборе	1
3	910103-0618	* Болт	1
4	353-76079-0	* ВТУЛКА 6.2-9-9.3	1
5	916124-0845	* Болт	14
7	3B7-76093-0	Втулка 25-5	1
8	3T5B01021-0	Крышка головки цилиндра	1
9	3T5-01024-0	* Прокладка крышки головки цилиндра	1
10	334-65012-0	Установочный штифт 4-10	2
11	910121-5620	Болт	4
12	345-01030-0	Термостат	1
13	3T5B01031-1	Крышка термостата в сборе	1
14	3T5-01032-0	* Прокладка крышки термостата	1
15	9101E3-5625	* БОЛТ	2
16	3GFB01091-0	Головка цилиндра	1
17	3T5-01005-0	* Прокладка головки цилиндра	1
18	345-01111-0	Установочный штифт 6-12	2
19	916189-0865	Болт	14
20	345-01015-0	Шайба 8.5-19.5-3.2	14
21	3T5-06971-1	Хомут 8.5-85P	1
22	3C8-01513-1	Подвеска	1
23	9101F4-0835	Болт	1
24	940121-0800	** Шайба	1
25	3Z5B02300-1	Крышка выпускного коллектора в сборе	1
26	3C8-02302-0	Крышка выхлопа (внутренняя)	1
27	3C8-02305-2	* Прокладка крышки выхлопа	2
28	9161F9-0630	Болт	14
29	940103-0600	* ШАЙБА	2
30	940121-0600	Шайба	12
31	3T4-06972-1	Хомут 6.5-87P	1
32	9106E3-0808	БОЛТ	1
33	332-60006-0	* Прокладка 8.1-15-1	1
34	338-60218-2	* АНОД	1
36	9701-1-1111	Свеча зажигания (IZFR6Q)	3
37	98AB-50-250	Шланг φ5-φ10	1
38	98AB-50-075	ШЛАНГ	2
39	98AB-50-115	Шланг	1
40	338-02215-0	Хомут φ10	8
41	393-01160-0	Обратный клапан	2
42	98AL-40-355	Шланг	1
43	98AL-40-205	Шланг	1
44	98AL-40-335	Шланг	1
45	338-01133-0	Хомут φ7	6
46	309-06972-0	Хомут 6.5-47.5P	1
47	910103-0610	* БОЛТ	1
48	910103-5610	* Болт	1
49	3T7-01175-0	Штуцер в сборе (обратный клапан)	1
50	3C8-01291-0	Головка картера	1
51	346-01216-0	Кольцо уплотнительное 1.7-59	1
52	3T5-00122-0	* Сальник 25-40-8	1
53	3C8-01215-0	* Сальник 16-28-7	1
54	910103-5620	Болт	2

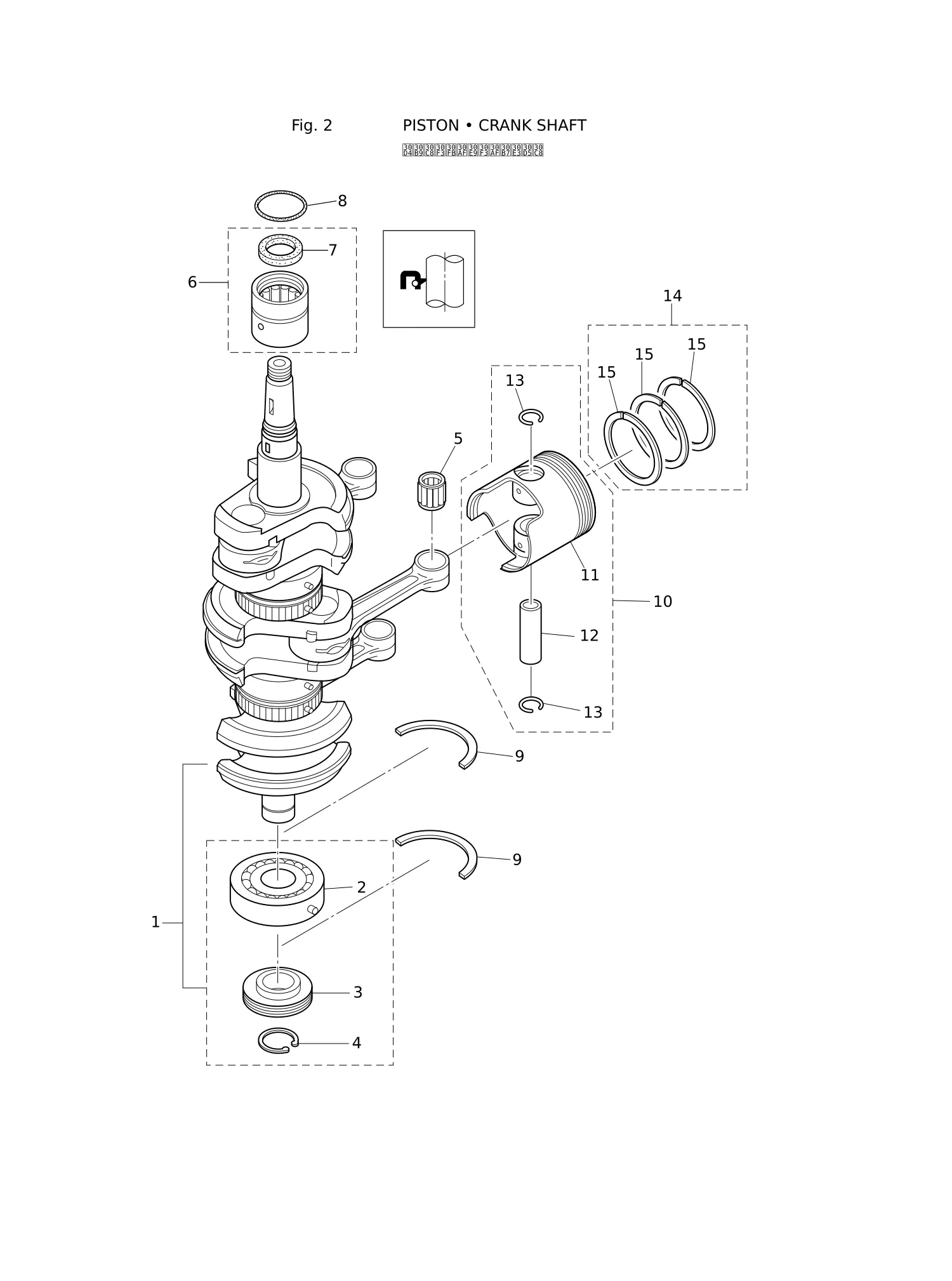

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3T5-00050-1	Коленчатый вал с шестерней в сборе	1
2	3J2-00114-0	* ГЛАВНЫЙ ПОДШИПНИК 6305	1
3	3C8-09060-0	* Приводная шестерня масляного насоса	1
4	945107-2500	* СТОПОРНОЕ КОЛЬЦО d=25	1
5	345-00042-0	РОЛИКОВЫЙ ПОДШИПНИК 17-21-27	3
6	3T5-00113-0	Коренной подшипник	1
7	3T5-00121-0	* Сальник 36-46-6	1
8	353-00108-0	Уплотнительное кольцо 2.4-44.7	1
9	346-00115-0	УПОРНАЯ ПЛАСТИНА	2
10	3GF-87130-0	Ремкомплект поршня	3
10	3GF-87131-0	Ремкомплект поршня (0.5 O/S)	3
11	3GF-00001-1	* Поршень	1
11	3GF-00004-1	* Поршень (0.5 O/S)	1
12	3C8-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
13	334-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
14	3GF-87123-0	Комплект поршневых колец	3
14	3GF-87124-0	Комплект поршневых колец (0.5 O/S)	3
15	3T5-00011-0	* Поршневое кольцо	3
15	3T5-00014-0	* Поршневое кольцо (0.5 O/S)	3

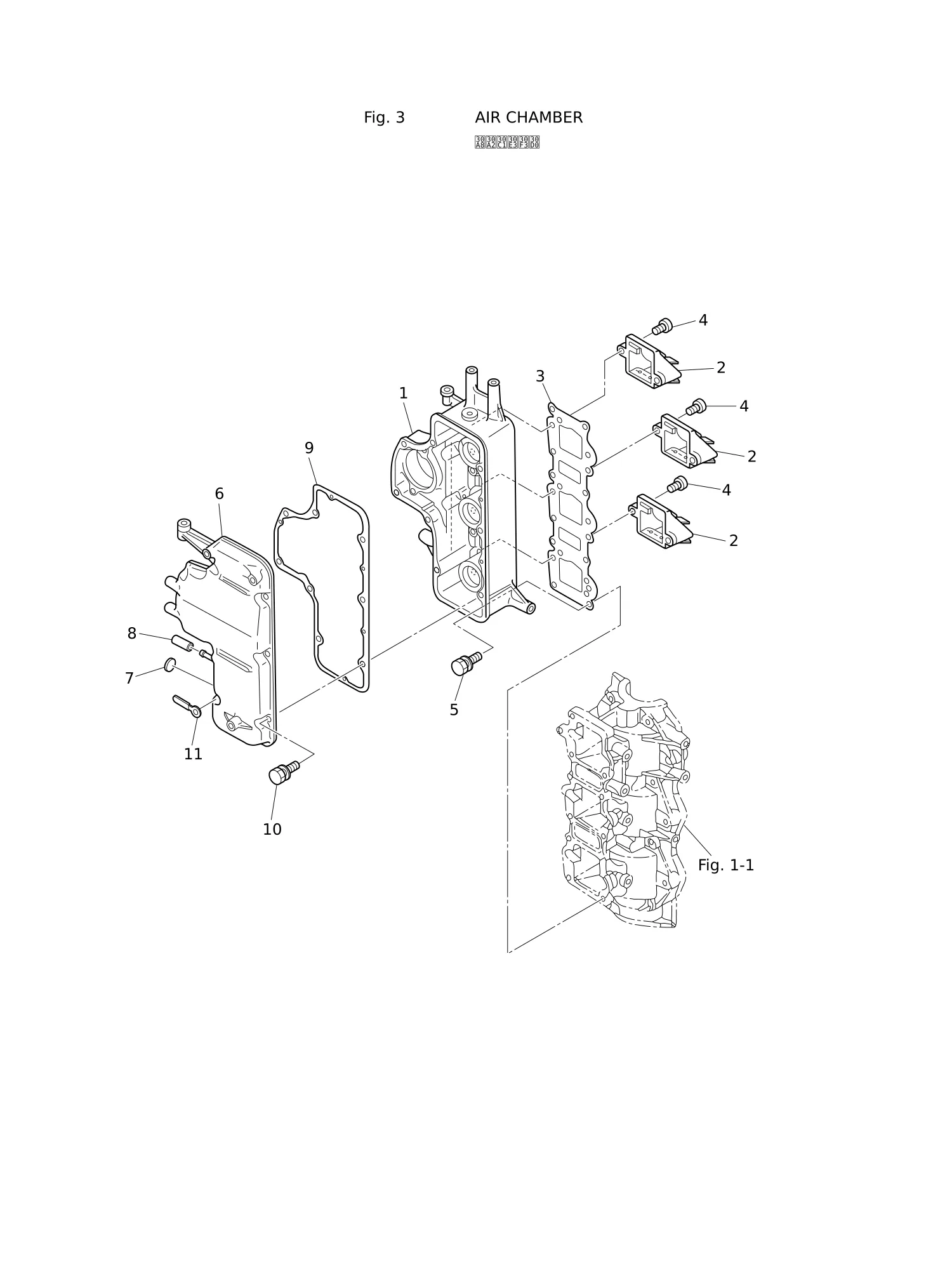

Рис. 3ВОЗДУШНАЯ КАМЕРА AIR CHAMBER

REF	Номер детали	Наименование	Кол-во
1	3T5B02240-0	Воздушная камера в сборе	1
2	3T5-02100-1	ЛЕПЕСТКОВЫЙ КЛАПАН В СБОРЕ	3
3	3T5-02104-2	* Прокладка впускного коллектора	1
4	921521-6516	ВИНТ	6
5	3T5-02241-0	Болт 6-25	12
6	3GFB02246-0	Крышка воздушной камеры в сборе	1
7	345-76092-0	Втулка уплотнительная	1
8	3GF-01139-0	УПЛОТНИТЕЛЬНАЯ КРЫШКА	1
9	3T5-02245-0	* Прокладка крышки воздушной камеры	1
10	910103-5625	БОЛТ	8
11	3Z5-06972-1	Хомут 7-120P	1

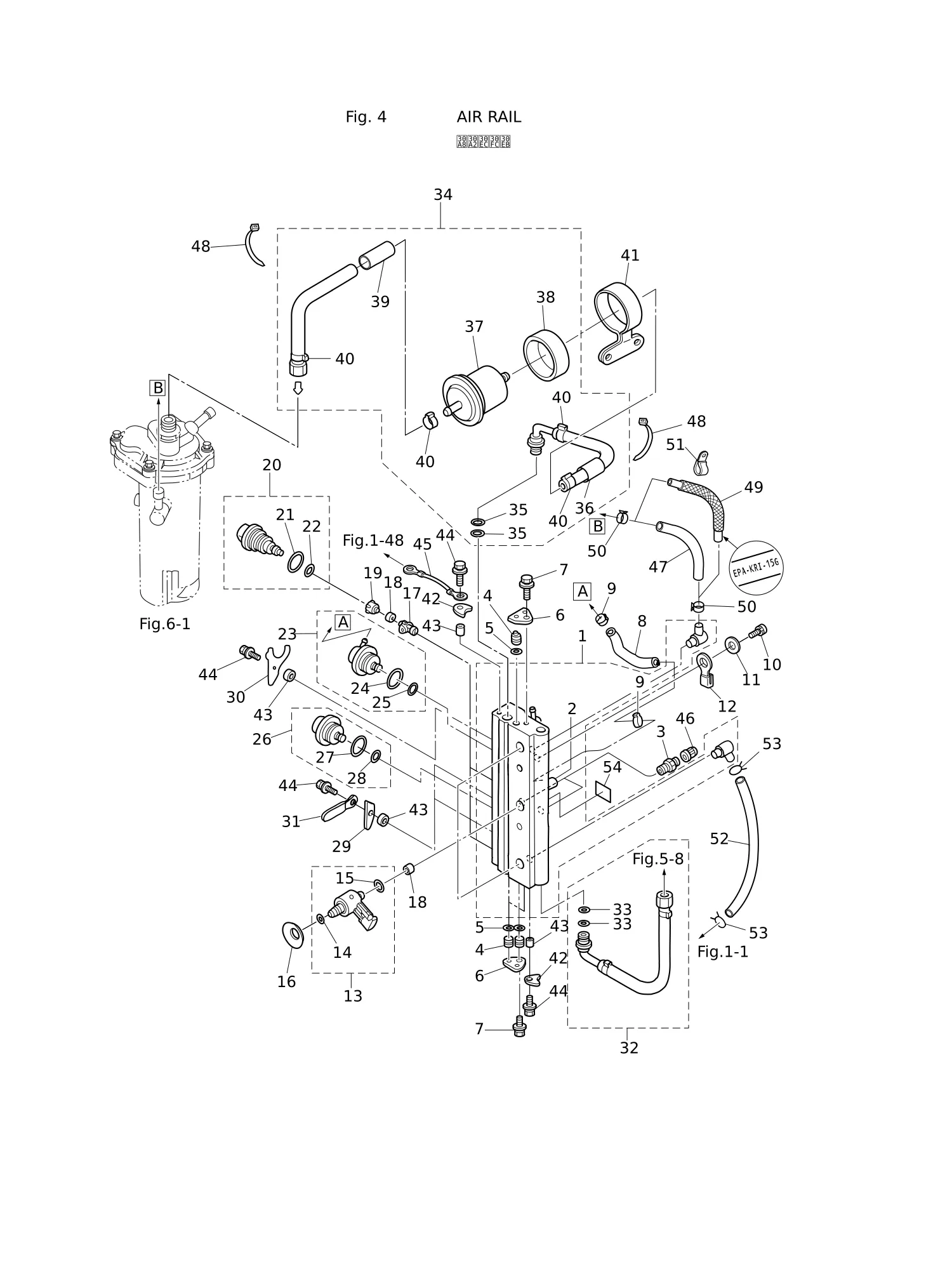

Рис. 4ВОЗДУШНАЯ МАГИСТРАЛЬ AIR RAIL

REF	Номер детали	Наименование	Кол-во
1	3T5-10080-1	Воздушная рампа в сборе	1
2	3T5-10166-0	* Ниппель	1
3	3T5-10098-0	КЛАПАН В СБОРЕ (ПРОВЕРКА ДАВЛЕНИЯ)	2
4	3T5-10167-0	ПРОБКА 10.5	3
5	3T5-10164-1	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-6.8	3
6	3T5-10165-0	СТОПОРНАЯ ПРОБКА	2
7	910103-6612	Болт	2
8	98AY-45-105	Шланг	1
9	3T5-10091-0	ХОМУТ 29/64	2
10	910103-0865	БОЛТ	2
11	940103-0800	* Шайба	2
12	3T5-06972-1	Хомут 8.5-70P	1
13	3GF-10310-0	ВОЗДУШНАЯ ФОРСУНКА В СБОРЕ	3
14	3T5-10317-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 5-52	1
15	3Y9-10311-1	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-9.6	1
16	3Y9-10312-0	ТАРЕЛЬЧАТАЯ ПРУЖИНА	3
17	3T5-10314-0	ВСТАВКА ТОПЛИВНОЙ ФОРСУНКИ	3
18	3T5-10316-0	САЛЬНИК	6
19	3T5-10315-0	ПЕРЕХОДНИК ТОПЛИВНОЙ ФОРСУНКИ	3
20	3T5-10300-0	Топливная форсунка в сборе	3
21	3T5-10304-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.8-20.2	1
22	3T5-10303-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.5-7.5	1
23	3T5-10148-0	РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА В СБОРЕ	1
26	3GF-10090-0	ВОЗДУШНЫЙ РЕГУЛЯТОР В СБОРЕ	1
27	3T5-10095-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.5-20	1
28	3T5-10094-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.5-5	1
29	3T5-10302-0	ПРИЖИМНАЯ ПЛАСТИНА	2
30	3Y9-10302-0	ПРИЖИМНАЯ ПЛАСТИНА	1
31	309-06972-0	Хомут 6.5-47.5P	1
32	3T5-10088-0	Воздушный шланг в сборе	1
34	3GF-10089-0	Топливный шланг в сборе	1
35	3T5-10162-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8	2
36	3Z4-06157-0	* Протектор φ18-135	1
37	3T5B10143-0	* ТОПЛИВНЫЙ ФИЛЬТР ВЫСОКОГО ДАВЛЕНИЯ	1
38	3T5-10145-0	РЕЗИНОВАЯ ОПОРА ТОПЛИВНОГО ФИЛЬТРА	1
39	3U1-06157-0	* Защита φ18-150	1
40	3T5-10086-0	ХОМУТ 21/32	4
41	3Z5-10144-0	Лента топливного фильтра	1
42	3T5-10169-0	Фиксирующая пластина	2
43	3T5-10153-0	Втулка 6.7-12.7-3	5
44	910103-6616	БОЛТ	5
45	3A3-62396-1	Провод заземления L=110	1
46	3T5-10099-0	Крышка	2
47	98AB-50-530	Шланг	1
48	3Z0-84398-0	Лента 203	4
49	3GJ-02165-1	Топливный шланг с протектором	1
50	3AB-35143-0	Хомут φ9.4	2
51	345-06915-0	Хомут 6.5-14L	1
52	98AB-50-280	Шланг	1
53	338-02215-0	Хомут φ10	2
54	3T5-72196-0	Наклейка воздушной рампы	1

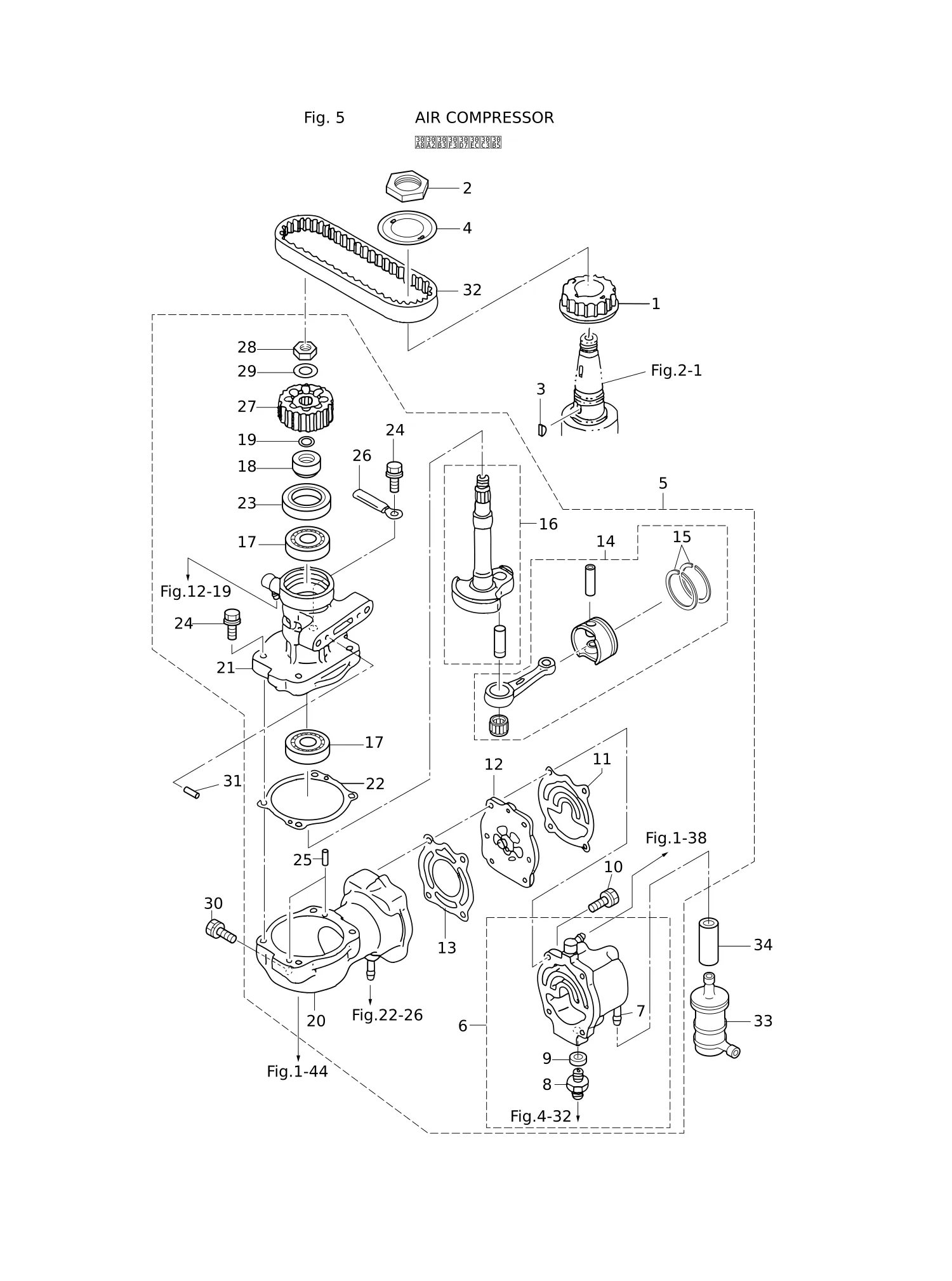

Рис. 5КОМПРЕССОР AIR COMPRESSOR

REF	Номер детали	Наименование	Кол-во
1	3T5-10060-0	Ведущий шкив	1
2	3T5-10068-2	Гайка	1
3	3T5-10131-0	Шпонка t=4	1
4	3T5-10063-0	Направляющая ремня	1
5	3GFB10000-0	Воздушный компрессор в сборе	1
6	3GFB10009-0	* Головка компрессора в сборе	1
7	3T1-02093-1	** Ниппель 15-14 прямой тип (L37)	1
8	3T5-04308-0	* Адаптер	1
9	3T5-04309-0	* Шайба 10.2-17-2	1
10	910124-7630	* Болт	4
11	3T5-10012-1	* Прокладка	1
12	3T5-10010-0	* Лепестковый клапан в сборе	1
13	3T5-10019-0	* Прокладка	1
14	3GF-87330-0	* Поршень с шатуном в сборе	1
15	3T5-10025-0	* Поршневое кольцо воздушного компрессора	2
16	3GF-87331-0	* Коленчатый вал компрессора в сборе	1
17	9601-0-6203	* Шарикоподшипник 6203	2
18	3T1-10042-0	* Втулка 13.5-25-13	1
19	3T5-10046-0	* Кольцо уплотнительное 1.9-13	1
20	3GFB10048-0	* Цилиндр воздушного компрессора в сборе	1
21	3T5B10051-0	* Корпус воздушного компрессора в сборе	1
22	3T5-10054-0	* Прокладка	1
23	3T5-10041-0	* Сальник 25-45-8	1
24	910103-5625	БОЛТ	4
26	309-06972-0	Хомут 6.5-47.5P	1
27	3T5-10062-0	* Ведомый шкив	1
28	309-00132-0	ГАЙКА 10-P1.25	1
29	3B7-01116-0	Шайба 10.5-20-3.2	1
30	910103-7835	Болт	3
31	334-65012-0	Установочный штифт 4-10	2
32	3T5-10061-0	Приводной ремень	1
33	3GF-10130-0	Воздушный фильтр в сборе	1
34	98AT130-060	Шланг	1

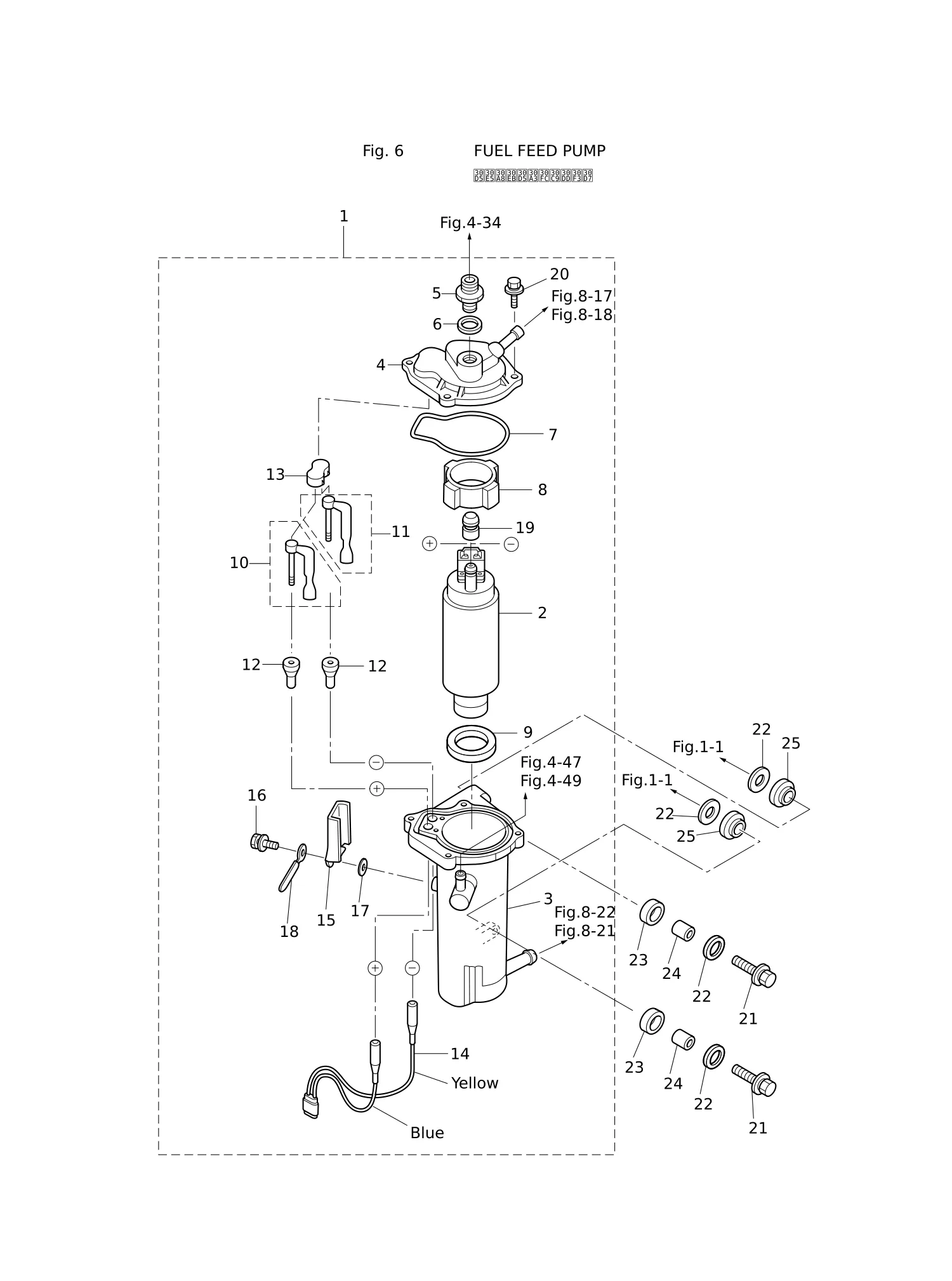

Рис. 6ТОПЛИВНЫЙ НАСОС FUEL FEED PUMP

REF	Номер детали	Наименование	Кол-во
1	3T5-04310-0	Топливный насос низкого давления в сборе	1
2	3T5-04302-0	* Топливный насос низкого давления	1
3	3T5-04311-0	* Корпус в сборе	1
4	3T5-04312-0	* Верхний корпус в сборе	1
5	3T5-04308-0	* Адаптер	1
6	3T5-04309-0	* Шайба 10.2-17-2	1
7	3T5-04116-0	* Прокладка	1
8	3T5-04313-0	* Уплотнительная втулка	1
9	3T5-04314-0	* Уплотнительная втулка	1
10	3T5-04236-0	* Клемма кабеля в сборе (положительная)	1
11	3T5-04237-0	Клемма в сборе (минусовая)	1
12	3T5-04317-0	Втулка резиновая	2
13	3T5-04318-0	Втулка резиновая	1
14	3T5-04238-0	Шнур	1
15	3T5-04239-0	Кожух шнура	1
16	910103-5512	Болт	1
17	940103-0500	ШАЙБА	1
18	309-06972-0	Хомут 6.5-47.5P	1
19	3T5-04319-0	Втулка резиновая	1
20	910103-6518	Болт	4
21	910103-6630	БОЛТ	2
22	3C8-66308-0	ШАЙБА 6-16-1.5	4
23	3F3-06920-0	Резиновая подушка 8.5-12-2	2
24	346-67114-1	Проставка 6.2-9-15.7	2
25	3T5-06920-0	Подушка резиновая 8.5-18-7	2

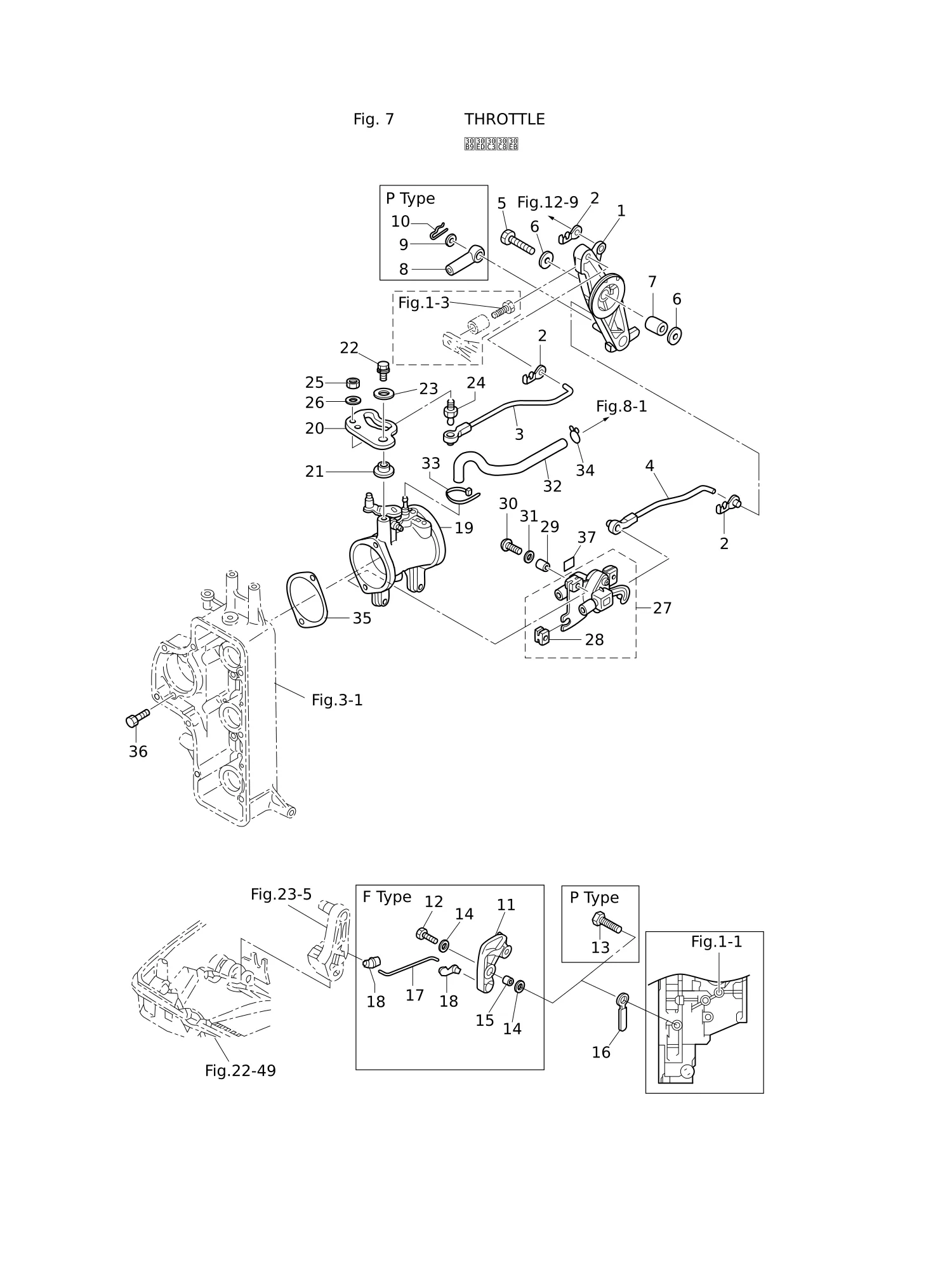

Рис. 7ДРОССЕЛЬ THROTTLE

REF	Номер детали	Наименование	Кол-во
1	3C8-63711-1	Рычаг опережения зажигания	1
2	3C8-63733-0	Фиксатор тяги 5-3	3
3	3T5-63702-1	Тяга привода дроссельной заслонки в сборе	1
4	3T5-10109-1	Тяга привода датчика положения дроссельной заслонки в сборе	1
5	910103-0635	Болт	1
7	3C8-63732-0	Втулка 6.2-12-17	1
8	3B7-83715-2	* Соединитель троса	1
9	3AA-83719-0	* Шайба 8.5-18-1.6	1
10	951603-0800	* Шплинт d=8	1
11	3C8-05213-0	Рычаг ограничителя дросселя	1
12	9101F4-0625	Болт	1
13	910103-0610	* БОЛТ	1
15	353-76079-0	* ВТУЛКА 6.2-9-9.3	1
16	398-06972-0	ХОМУТ 6.5-67P	1
17	3C8-05221-0	Тяга ограничителя дросселя 3.5-56	1
18	3C8-05223-0	Фиксатор тяги 3.5-4	2
19	3GF-10100-0	Корпус дроссельной заслонки в сборе	1
19	3GG-10100-0	Корпус дроссельной заслонки в сборе	1
19	3GM-10100-0	Корпус дроссельной заслонки в сборе	1
20	3T5-63718-0	Кулачок дроссельной заслонки	1
21	3T5-63721-0	Втулка 6-24-7	1
22	910103-6618	БОЛТ	1
23	346-67115-0	* ШАЙБА 6.5-21-1	1
24	346-05228-1	Шаровой шарнир	1
25	930203-0600	Гайка	1
26	940103-0600	* ШАЙБА	1
27	3T5-10110-0	Датчик положения дроссельной заслонки в сборе	1
28	3T5-10107-0	Подушка резиновая	3
29	3T5-10128-0	Втулка 4.2-6-10.5	3
30	921503-6420	Винт	3
31	3T5-10129-0	Шайба 4.2-12.5-0.8	3
32	98AB-30-310	Шланг	1
33	3T5-84398-0	Хомут 104	1
34	338-01133-0	Хомут φ7	1
35	3T5-10104-0	Прокладка	1
36	3T5-02241-0	Болт 6-25	2
37	3T5-72195-0	Наклейка TPS	1

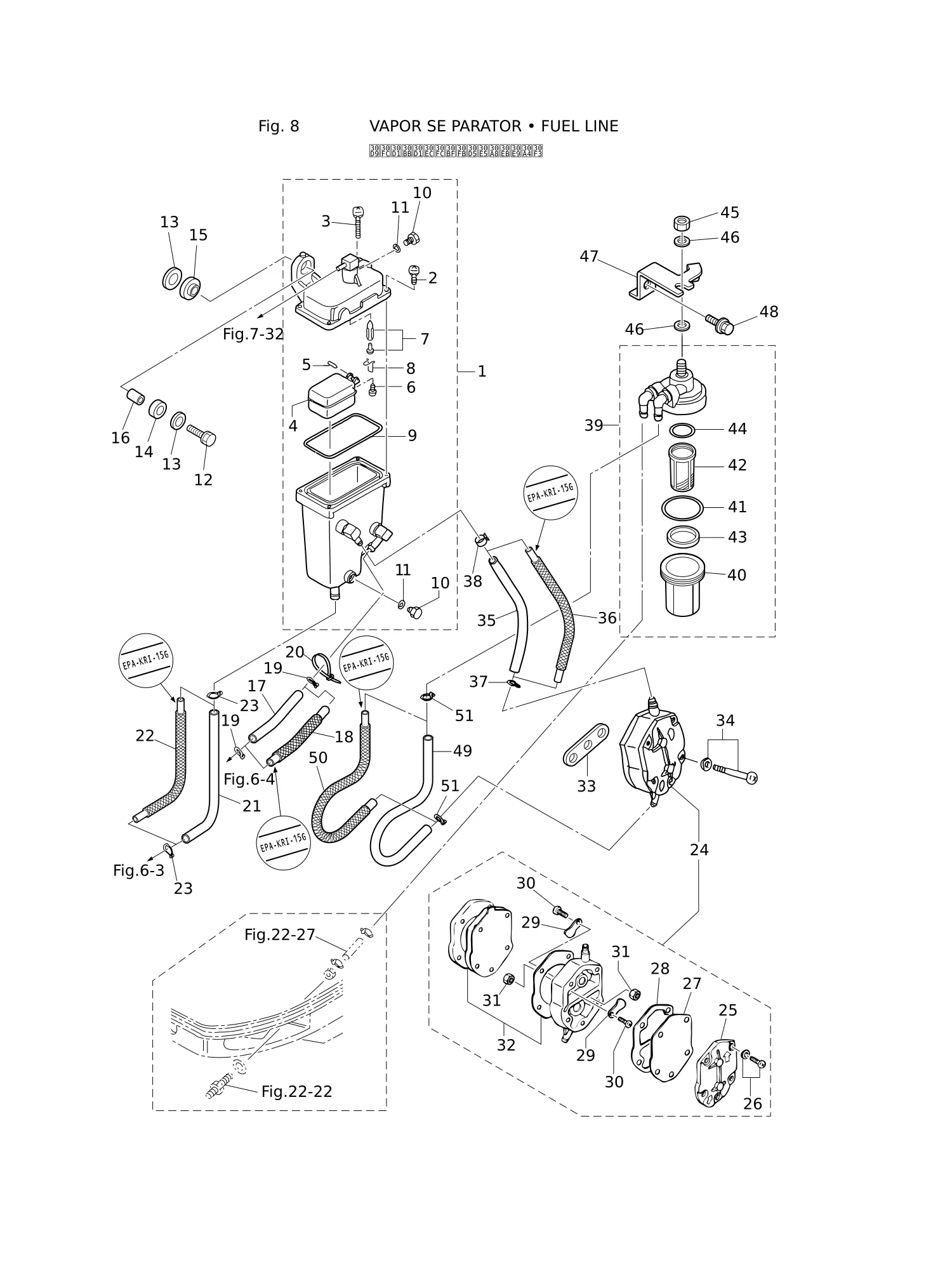

Рис. 8ПАРООТДЕЛИТЕЛЬ · ТОПЛИВНАЯ МАГИСТРАЛЬ VAPOR SEPARATOR · FUEL LINE

REF	Номер детали	Наименование	Кол-во
1	3T5-10150-1	Влагоотделитель топлива в сборе	1
2	922531-6414	Винт	3
3	921503-6430	Винт	1
4	3T5-03230-0	Поплавок	1
5	3F3-03232-0	* Ось рычага поплавка	1
6	921503-0408	ВИНТ	1
7	3R3-03239-0	* Игольчатый клапан в сборе	1
8	344-03244-0	* СТОПОР	1
9	3T5-03235-0	Кольцо уплотнительное	1
10	345-03292-0	* СЛИВНОЙ ВИНТ	2
11	336-03293-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
12	910103-6630	БОЛТ	2
13	346-67115-0	* ШАЙБА 6.5-21-1	4
14	346-67113-0	Опора 8.5-14-2.5	2
15	3B7-06920-0	Резиновая опора 8.5-14-2.5	2
16	346-67114-1	Проставка 6.2-9-15.7	2
17	98AB-50-075	ШЛАНГ	1
18	3GA-02165-0	Топливный шланг с протектором L=75	1
20	3T5-84398-0	Хомут 104	1
21	98AB-70-180	ШЛАНГ	1
22	3GF-02170-1	Топливный шланг с протектором L=180	1
23	3C7-02215-0	Хомут φ12	2
24	356-04000-1	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
25	334-04004-0	* КРЫШКА НАСОСА	1
26	9225F2-6528	* ВИНТ	3
27	334-04005-0	* ДИАФРАГМА НАСОСА	1
28	334-04007-0	* ПРОКЛАДКА ДИАФРАГМЫ	1
29	356-04044-0	* ОБРАТНЫЙ КЛАПАН	2
30	921722-0306	* ВИНТ	2
31	930222-0300	* ГАЙКА	2
32	356-04030-0	* КОМПЛЕКТ ПРОКЛАДОК ДИАФРАГМЫ	1
33	346-04901-2	* ПРОКЛАДКА	1
34	910103-6640	Болт	2
35	98AB-50-190	Шланг	1
36	3GG-02165-1	Топливный шланг с протектором L=190	1
38	3AB-35143-0	Хомут φ9.4	1
39	3T5-02230-0	Топливный фильтр в сборе	1
40	3B7-02237-0	* Стакан	1
41	3B7-02235-0	* Уплотнительное кольцо	1
42	3B7-02234-0	* Фильтрующий элемент	1
43	3T5-02229-0	Поплавок	1
44	3B7-02236-0	* Уплотнительное кольцо	1
45	930103-0800	Гайка	1
46	940103-0800	* Шайба	2
47	3GF-02239-0	Пластина	1
48	910103-6614	БОЛТ	1
49	98AB-50-260	Шланг	1
50	3GF-02165-0	Топливный шланг с протектором L=260	1
51	338-02215-0	Хомут φ10	2
