四冲程 4-Stroke · 2024 年 · 手册号 002-21061-0BD · 共 22 个部位 · 979 条零件

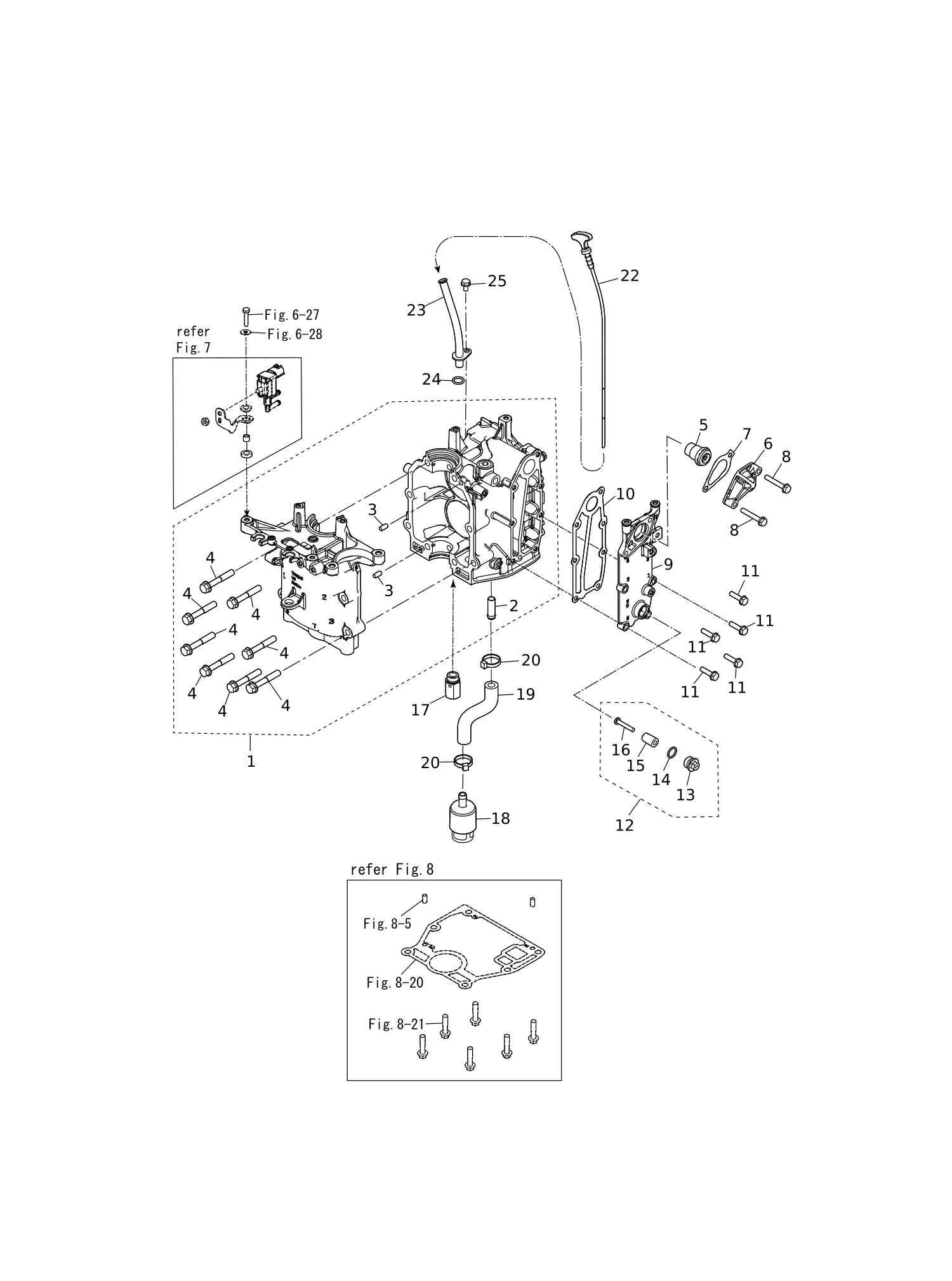

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 31HB01100-0 | БЛОК ЦИЛИНДРОВ И КАРТЕР В СБОРЕ | 1 |
| 2 | 31H-02093-0 | * ШТУЦЕР 10-11.5-32 | 1 |
| 3 | 345-01111-0 | Установочный штифт 6-12 | 2 |
| 4 | 31H-01114-0 | * БОЛТ M8-50-P1.25 | 8 |
| 5 | 3NV-01030-0 | Термостат | 1 |
| 6 | 3H6B01031-0 | Крышка термостата | 1 |
| 7 | 346-01032-0 | * Прокладка крышки термостата | 1 |
| 8 | 9101E3-5640 | Болт | 2 |
| 9 | 31HB02301-0 | КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА (НАРУЖНАЯ) | 1 |
| 10 | 31H-02305-0 | * ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА | 1 |
| 11 | 9101E3-5625 | * БОЛТ | 5 |
| 12 | 3KM-01142-0 | Свечной колпак в сборе | 1 |
| 13 | 3P0-01143-0 | * Пробка анода | 1 |
| 14 | 3T5-10046-0 | * Кольцо уплотнительное 1.9-13 | 1 |
| 15 | 3P0-60218-0 | * Анод | 1 |
| 16 | 921503-0530 | * Винт | 1 |
| 17 | 3V2-07620-0 | Плунжер в сборе | 1 |
| 18 | 31H-07710-0 | МАСЛОПРИЕМНИК В СБОРЕ | 1 |
| 19 | 3UA-07715-0 | ТРУБКА L=120 | 1 |
| 20 | 369-84398-1 | Стяжка 202 | 2 |
| 22 | 31H-07721-0 | МАСЛОМЕР | 1 |
| 23 | 31H-07720-0 | НАПРАВЛЯЮЩАЯ МАСЛОМЕРА | 1 |
| 24 | 3T5-10162-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8 | 1 |
| 25 | 910103-5612 | Болт | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

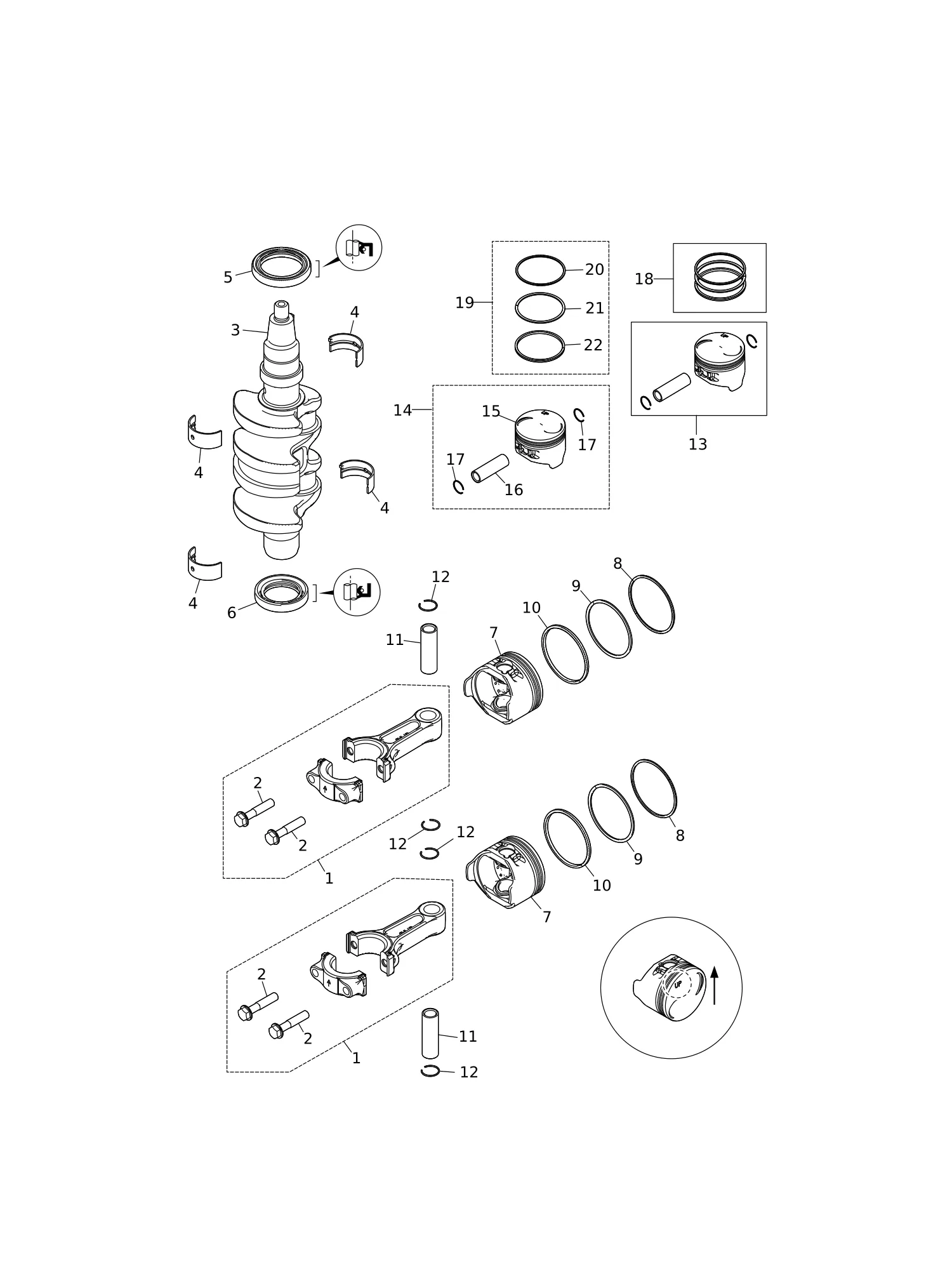

| 1 | 3V1-00040-1 | ШАТУН В СБОРЕ | 2 |
| 2 | 3H6-00059-0 | * Болт шатуна | 2 |
| 3 | 31H-00030-0 | КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ | 1 |
| 4 | 3V1-07407-0 | Подшипник скольжения 30-33-15 | 1 |
| 4 | 3V1-07408-0 | Подшипник скольжения 30-33-15 | 1 |
| 5 | 3BJ-00121-0 | * Сальник 36-50-7 | 1 |
| 6 | 3V1-00121-0 | * Сальник 30-45-8 | 1 |
| 7 | 3V1-00001-1 | * Поршень | 2 |
| 8 | 3V1-00011-0 | * Поршневое кольцо | 2 |
| 9 | 3V1-00012-0 | * Поршневое кольцо | 2 |
| 10 | 3V1-00013-0 | * Маслосъёмное поршневое кольцо | 2 |
| 13 | 3FK-87130-0 | Ремкомплект поршня | 2 |
| 14 | 3FK-87131-0 | Ремкомплект поршня (0.5 O/S) | 2 |
| 15 | 3V1-00004-1 | * Поршень (0.5 O/S) | 1 |
| 16 | 332-00021-1 | * ПОРШНЕВОЙ ПАЛЕЦ | 1 |
| 17 | 350-00024-1 | * СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА | 2 |
| 18 | 3FK-87123-0 | Комплект поршневых колец | 2 |
| 19 | 3FK-87124-0 | Комплект поршневых колец (0.5 O/S) | 2 |
| 20 | 3V1-00014-0 | * Поршневое кольцо (0.5 O/S) | 1 |
| 21 | 3V1-00015-0 | * Поршневое кольцо (0.5 O/S) | 1 |
| 22 | 3V1-00016-0 | * Поршневое кольцо маслосъемное (0.5 O/S) | 1 |

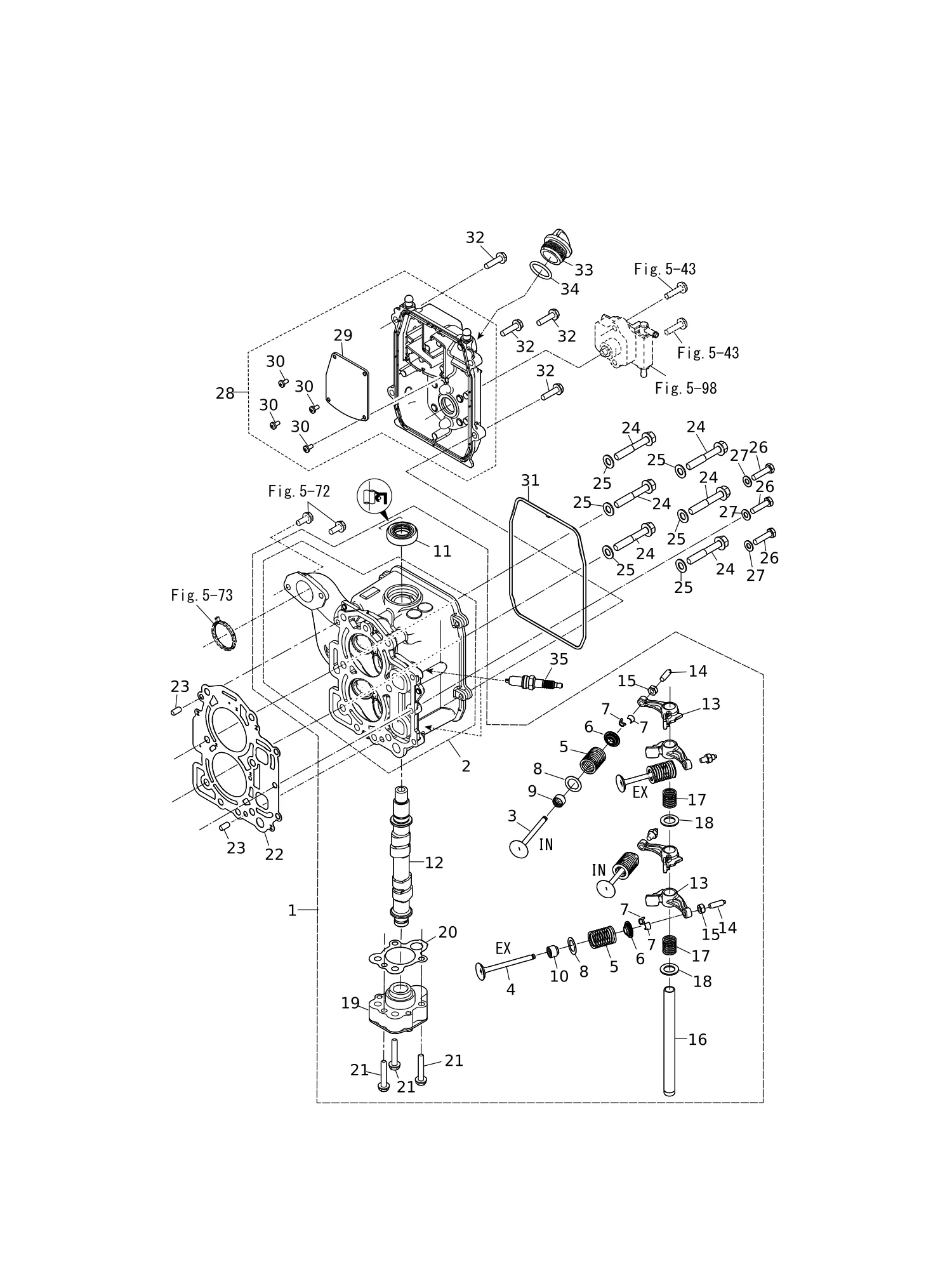

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 31HB01000-0 | ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ | 1 |
| 1 | 31PB01000-0 | ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ | 1 |
| 2 | 31HB01001-0 | * ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ | 1 |
| 3 | 3V1-07201-0 | * Клапан впускной | 2 |
| 4 | 3V1-07202-0 | * Выпускной клапан | 2 |
| 5 | 3AA-07203-0 | * Пружина клапана L=38.3 | 4 |
| 6 | 3GT-07921-0 | * Фиксатор | 4 |
| 7 | 3KY-07923-0 | * Шплинт | 8 |
| 8 | 3V1-07205-0 | * Тарелка пружины клапана | 4 |
| 9 | 3R3-07204-0 | * Маслосъёмный колпачок впускного клапана | 2 |
| 10 | 3R3-07206-0 | * Маслосъёмный колпачок выпускного клапана | 2 |
| 11 | 3H8-07025-0 | * Сальник 18-35-8 | 1 |
| 12 | 31H-07810-0 | * РАСПРЕДВАЛ В СБОРЕ | 1 |
| 12 | 31P-07810-0 | * РАСПРЕДВАЛ В СБОРЕ | 1 |
| 13 | 3VS-07935-0 | * Коромысло | 4 |
| 14 | 3R0-07238-0 | * Регулировочный винт | 4 |
| 15 | 3H8-07237-0 | * Регулировочная гайка | 4 |
| 16 | 3RS-07920-0 | * ОСЬ КОРОМЫСЕЛ | 1 |
| 17 | 3AA-07225-0 | * Пружина оси коромысел L=25 | 2 |
| 18 | 3R3-07227-0 | * Шайба 13.2-21.8-2 | 2 |
| 19 | 3V1-07600-0 | * Масляный насос в сборе | 1 |
| 20 | 31H-07653-0 | * ПРОКЛАДКА МАСЛЯНОГО НАСОСА | 1 |
| 21 | 910103-5635 | БОЛТ | 3 |
| 22 | 31H-01005-0 | * ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ | 1 |
| 23 | 345-01111-0 | Установочный штифт 6-12 | 2 |
| 24 | 31N-01012-0 | БОЛТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ 8-1.25-50-12.9 | 6 |
| 25 | 940221-0800 | Шайба | 6 |
| 26 | 3KK-02319-0 | Болт 6-1.0-25 | 3 |
| 27 | 940103-0600 | * ШАЙБА | 3 |
| 28 | 31HB01020-0 | КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ | 1 |
| 29 | 31H-07731-0 | * КРЫШКА ВЕНТИЛЯЦИОННОЙ КАМЕРЫ | 1 |
| 30 | 921521-0408 | ВИНТ | 4 |
| 31 | 3V1-01024-0 | * Прокладка крышки головки цилиндра | 1 |
| 32 | 910103-5625 | БОЛТ | 4 |
| 33 | 3R0-71015-1 | Крышка маслозаливной горловины | 1 |
| 34 | 3R0-07422-0 | * Кольцо O-RING 3.1-24.4 | 1 |
| 35 | 9701-1-1103 | Свеча зажигания (DCPR6E) | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

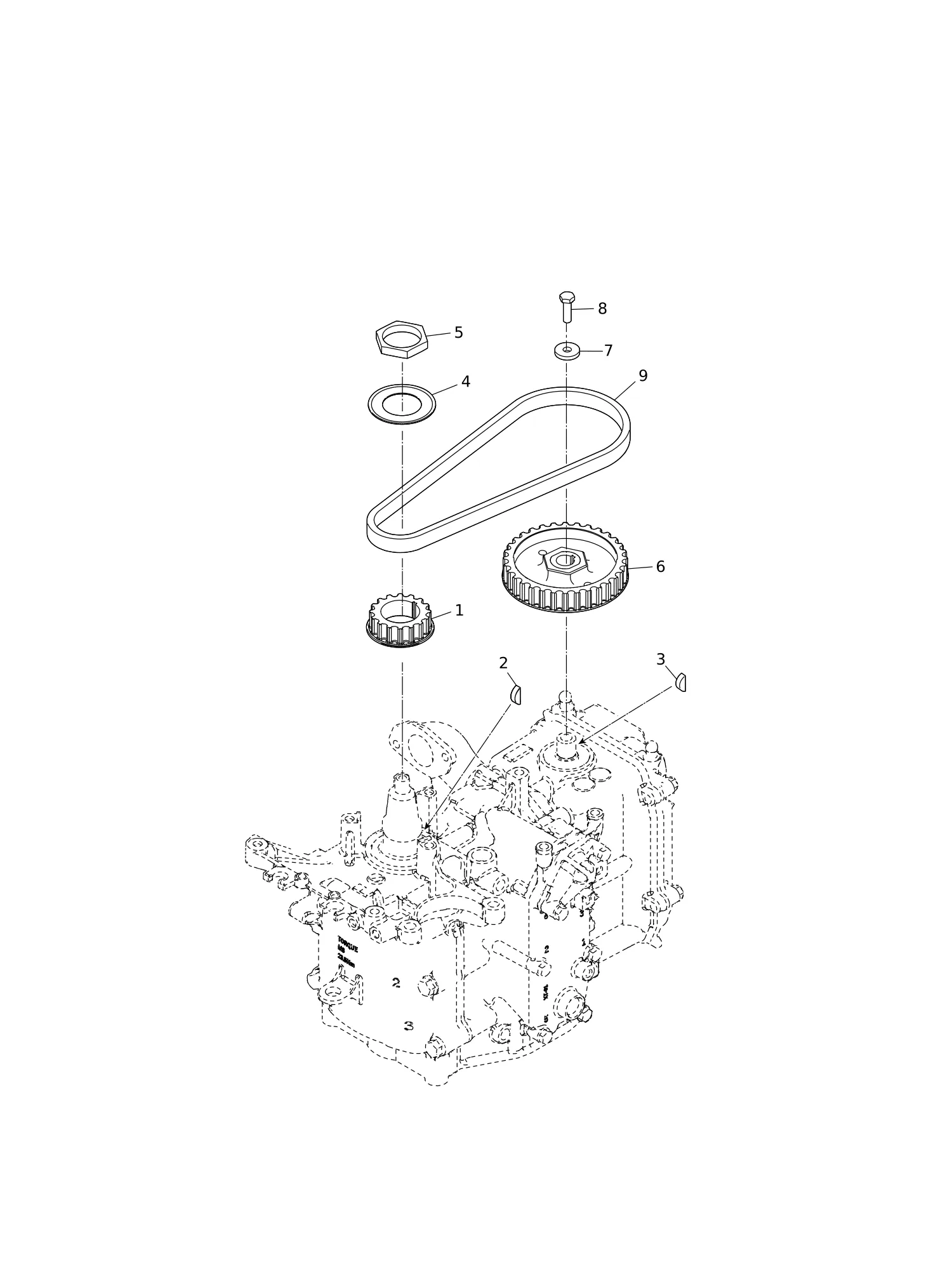

| 1 | 3VS-10060-0 | Ведущий шкив | 1 |
| 3 | 309-00131-0 | КЛЮЧ | 1 |
| 4 | 31H-10063-0 | НАПРАВЛЯЮЩАЯ РЕМНЯ 30-52-1 | 1 |
| 5 | 3T5-10068-2 | Гайка | 1 |
| 6 | 3VS-10062-0 | Ведомый шкив | 1 |
| 7 | 3H8-10066-0 | Шайба 6.5-19-3.2 | 1 |
| 8 | 3AA-60108-0 | Болт с покрытием 6-20 | 1 |
| 9 | 31H-10045-0 | РЕМЕНЬ ГРМ | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

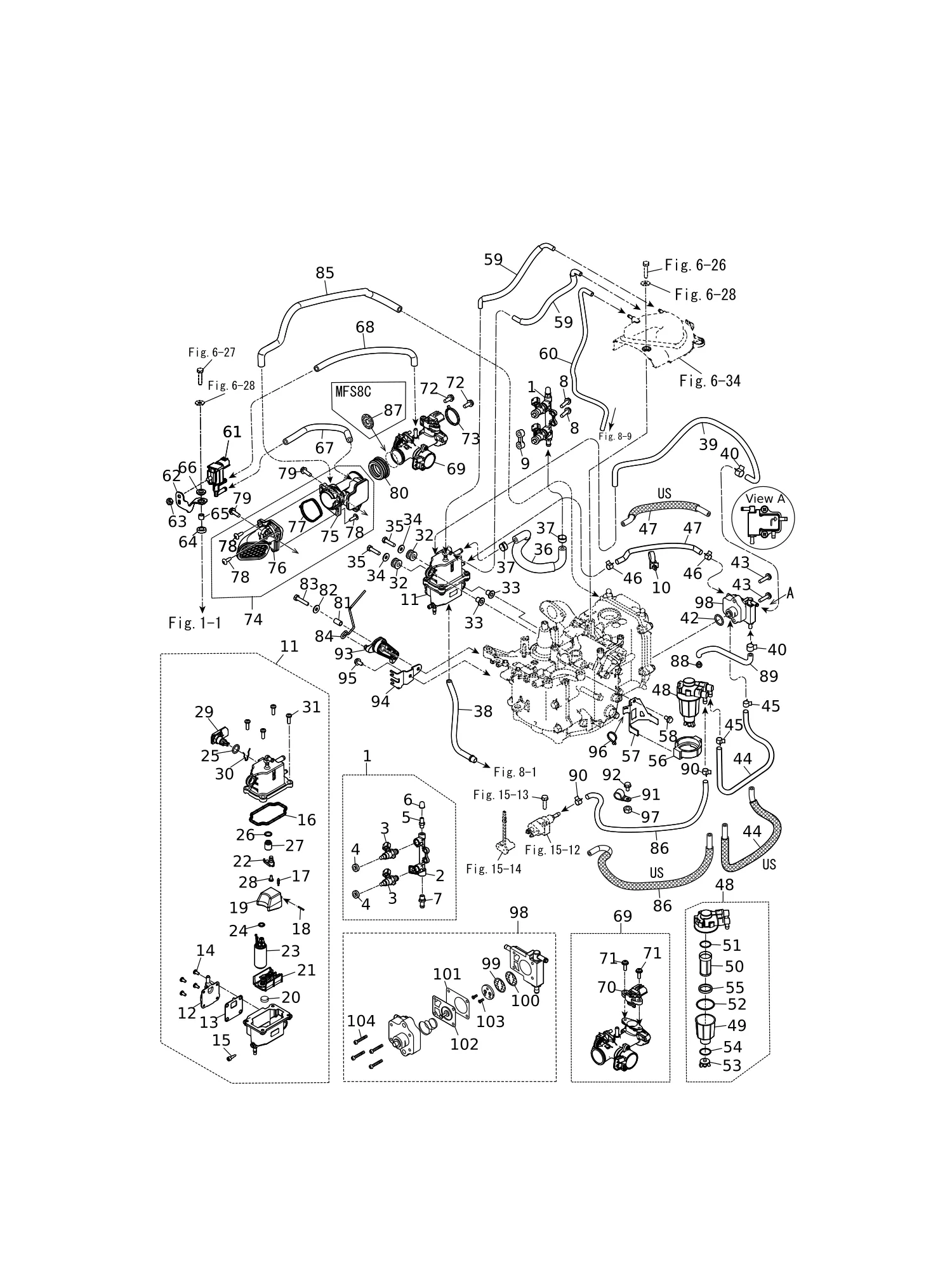

| 1 | 31H-10200-0 | ТОПЛИВНАЯ РАМПА В СБОРЕ | 1 |
| 2 | 31H-10201-0 | * ТОПЛИВНАЯ РАМПА | 1 |
| 3 | 3VS-10300-0 | * ФОРСУНКА В СБОРЕ | 2 |
| 4 | 3VS-10323-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Φ8.5-5.5 | 2 |
| 5 | 3T5-10098-1 | Клапан в сборе (проверка давления) | 1 |
| 6 | 3T5-10099-0 | Крышка | 1 |
| 7 | 31H-01615-0 | * ШТУЦЕР 6-8-R1/8 | 1 |
| 8 | 910103-5625 | БОЛТ | 2 |
| 9 | 3RS-03952-0 | ИЗОЛЯТОР | 1 |
| 10 | 3KY-84398-0 | ХОМУТ | 1 |
| 11 | 31H-10150-0 | ПАРООТДЕЛИТЕЛЬ В СБОРЕ | 1 |
| 12 | 31H-10179-0 | * КРЫШКА | 1 |
| 13 | 31H-10180-0 | * Сальник | 1 |
| 15 | 3RS-03292-0 | * СЛИВНОЙ ВИНТ | 1 |
| 16 | 3RS-04116-0 | * ПРОКЛАДКА | 1 |
| 17 | 3RS-03239-0 | * ПОПЛАВКОВЫЙ КЛАПАН В СБОРЕ | 1 |
| 18 | 3RS-03232-0 | * ОСЬ ПОПЛАВКА | 1 |
| 19 | 3RS-03230-0 | * ПОПЛАВОК | 1 |
| 20 | 3RS-04314-0 | * ВТУЛКА | 1 |
| 21 | 3RS-04322-0 | * ФИЛЬТР (ВПУСКНОЙ) | 1 |
| 22 | 3RS-10157-0 | * ДЕРЖАТЕЛЬ | 1 |
| 23 | 3RS-04302-0 | * ТОПЛИВНЫЙ НАСОС ПОДКАЧКИ | 1 |
| 24 | 3RS-03116-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 |
| 25 | 3RT-03116-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 |
| 26 | 3RS-10095-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 |
| 27 | 3RS-10154-0 | * РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА | 1 |
| 28 | 921503-0408 | ВИНТ | 1 |
| 29 | 3RS-10172-0 | Разъем VST | 1 |
| 30 | 3RS-03244-0 | Зажим | 1 |
| 32 | 3KY-06920-0 | Резиновая подушка | 2 |
| 33 | 3RS-76079-0 | Втулка 6.1-16-12.2 | 2 |
| 35 | 910103-0625 | Болт | 2 |
| 36 | 31H-02168-0 | ТОПЛИВНЫЙ ШЛАНГ С ЗАЩИТОЙ | 1 |
| 37 | 3AC-10087-0 | Хомут φ16.8 | 2 |
| 38 | 98AB-50-190 | Шланг | 1 |
| 39 | 31H-65212-0 | ВОДЯНОЙ ШЛАНГ 5-10-450-30 | 1 |
| 42 | 3H6-07422-0 | * Кольцо уплотнительное 2.6-18.7 | 1 |
| 43 | 921503-5625 | * Винт | 2 |
| 44 | 31N-02160-0 | ТОПЛИВНЫЙ ШЛАНГ С ЗАЩИТОЙ | 1 |
| 44 | 98AB-50-415 | Шланг | 1 |
| 47 | 32A-02160-0 | Топливный шланг с защитой | 1 |
| 47 | 98AB-50-230 | Шланг | 1 |
| 48 | 3RS-02230-0 | Топливный фильтр в сборе | 1 |
| 49 | 3RS-02237-0 | Стакан | 1 |
| 50 | 3B7-02234-0 | * Фильтрующий элемент | 1 |
| 51 | 3B7-02236-0 | * Уплотнительное кольцо | 1 |
| 52 | 3RS-02235-0 | Уплотнительное кольцо | 1 |
| 53 | 3RS-02253-0 | Сливной клапан | 1 |
| 54 | 3RS-02258-0 | Сальник | 1 |
| 55 | 3RS-02229-0 | Поплавок | 1 |
| 56 | 31H-02232-0 | Держатель топливного фильтра | 1 |
| 57 | 31H-02228-0 | Кронштейн топливного фильтра | 1 |
| 59 | 31H-10185-0 | Вентиляционный шланг с защитой | 2 |
| 60 | 31N-02203-0 | Топливный шланг 4-8-400-30.5 | 1 |
| 61 | 31H-10211-0 | Клапан ISC | 1 |
| 62 | 31H-02107-0 | Кронштейн клапана ISC | 1 |
| 63 | 930103-0600 | * Гайка | 1 |
| 64 | 3B7-06305-0 | * Резиновая опора 9-16-4.3 | 1 |
| 65 | 3A0-76079-0 | * Втулка 6.2-9-7.4 | 1 |
| 66 | 3F3-06920-0 | Резиновая подушка 8.5-12-2 | 1 |
| 67 | 31H-10212-0 | Шланг 5.5-10.5-140-50 | 1 |
| 68 | 31N-10212-0 | Шланг 5.5-10.5-205-30 | 1 |
| 69 | 31H-10100-0 | Корпус дроссельной заслонки в сборе φ24 | 1 |
| 70 | 3RS-10214-0 | ДАТЧИК MAP | 1 |
| 71 | 921503-0516 | Винт | 2 |
| 72 | 910103-5616 | * Болт | 2 |
| 73 | 31H-10104-0 | * Прокладка | 1 |
| 74 | 31H-02409-0 | Глушитель впуска в сборе | 1 |
| 75 | 31H-02410-0 | * Глушитель впуска, подсборка | 1 |
| 76 | 31N-02410-0 | * Глушитель впуска, подсборка | 1 |
| 77 | 31N-02418-0 | * Прокладка | 1 |
| 78 | 3SS-06437-0 | Саморез M5-16 | 3 |
| 79 | 910103-5620 | Болт | 2 |
| 80 | 31H-02418-0 | * Прокладка | 1 |
| 81 | 3SY-76079-0 | ** Втулка | 1 |
| 82 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 1 |
| 83 | 910103-0630 | ** Болт | 1 |
| 84 | 31H-63617-0 | Тяга дроссельной заслонки | 1 |
| 85 | 31H-07735-0 | Шланг сапуна 7-12-370-49 | 1 |
| 86 | 31H-02160-0 | * Топливный шланг с защитой | 1 |
| 86 | 31H-02203-0 | Топливный шланг 5-10-380-30-35 | 1 |
| 86 | 31S-02160-0 | Топливный шланг с защитой | 1 |
| 86 | 31S-04080-0 | Топливный шланг с защитой | 1 |
| 87 | 31N-03536-0 | Ограничитель | 1 |
| 88 | 3T1-01138-0 | Штуцер 6-8-11 | 1 |
| 89 | 98AB-50-160 | Шланг | 1 |
| 90 | 3GT-35143-0 | Зажим φ9.4 | 2 |
| 91 | 345-06915-0 | Хомут 6.5-14L | 1 |
| 92 | 9101E3-5616 | * Болт | 1 |
| 93 | 31H-63622-0 | Барабан дроссельной заслонки в сборе | 1 |
| 94 | 31H-63508-0 | Кронштейн троса дроссельной заслонки | 1 |
| 95 | 910103-5612 | Болт | 1 |
| 96 | 3VS-84398-0 | ХОМУТ | 1 |
| 97 | 9301E3-0600 | * ГАЙКА | 1 |
| 98 | 3AA-04000-2 | Топливный насос в сборе | 1 |
| 99 | 3H6-04044-0 | * ОБРАТНЫЙ КЛАПАН | 1 |
| 100 | 3H6-04014-1 | * ОБРАТНЫЙ КЛАПАН | 1 |
| 101 | 3H6-04028-0 | * ПРОКЛАДКА КОРПУСА НАСОСА | 1 |
| 102 | 3H6-04005-0 | * ДИАФРАГМА НАСОСА | 1 |
| 103 | 921603-0308 | * ВИНТ | 2 |
| 104 | 922503-6418 | * ВИНТ | 4 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

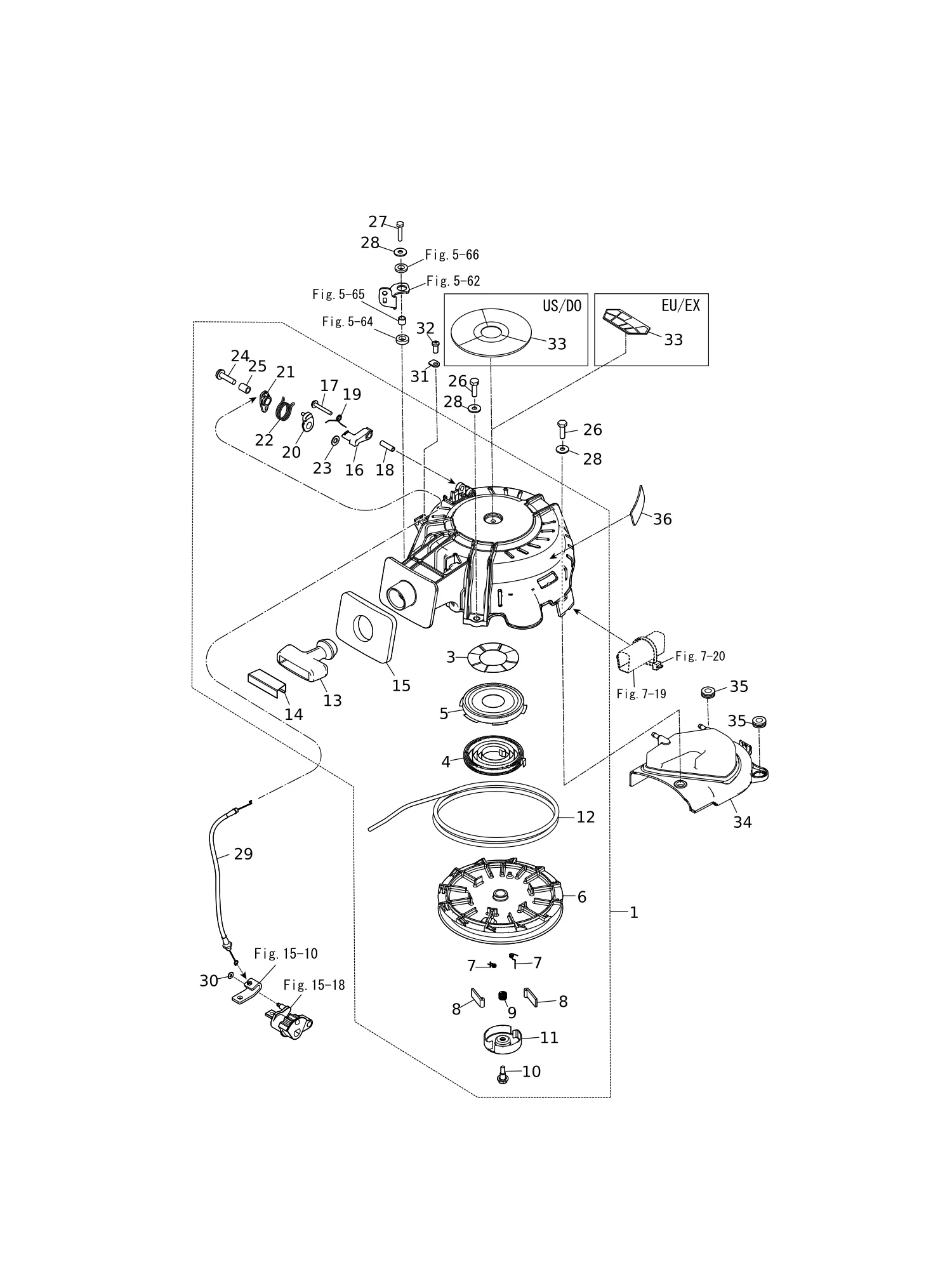

| 1 | 31H-05090-0 | Ручной стартер в сборе | 1 |
| 3 | 3V1-05259-0 | * Пружинная шайба | 1 |
| 4 | 3AA-05004-0 | * Пружина стартера | 1 |
| 5 | 3R1-05125-0 | * КОРПУС ПРУЖИНЫ СТАРТЕРА | 1 |
| 6 | 3V1-05104-1 | * Катушка φ140 | 1 |
| 7 | 3R1-05012-0 | * ВОЗВРАТНАЯ ПРУЖИНА | 2 |
| 8 | 3R1-05003-2 | * ХРАПОВИК | 2 |
| 9 | 3R1-05007-0 | * ФРИКЦИОННАЯ ПРУЖИНА | 1 |
| 10 | 3R1-05138-1 | * БОЛТ | 1 |
| 11 | 3R1-05006-2 | * ФРИКЦИОННАЯ ПЛАСТИНА | 1 |
| 12 | 3AA-05013-0 | * Шнур стартера φ4.5-1600 | 1 |
| 13 | 31H-05019-0 | * Ручка стартера | 1 |
| 14 | 3R1-05131-1 | * АНКЕР ШНУРА | 1 |
| 15 | 3UA-67503-0 | * САЛЬНИК СТАРТЕРА | 1 |
| 16 | 3AA-05252-0 | * Фиксатор стартера | 1 |
| 17 | 921503-5430 | * ВИНТ | 1 |
| 18 | 3R1-05255-0 | * ВТУЛКА 4-6-21 | 1 |
| 19 | 3R1-05216-0 | * ПРУЖИНА ФИКСАТОРА СТАРТЕРА | 1 |
| 20 | 3Y0-05253-0 | * Кулачок фиксатора стартера | 1 |
| 21 | 3Y0-05226-0 | * Рычаг фиксатора стартера | 1 |
| 22 | 3Y0-05258-0 | * Пружина кулачка фиксатора стартера | 1 |
| 23 | 940103-0600 | * ШАЙБА | 1 |
| 24 | 921503-5625 | * Винт | 1 |
| 25 | 3R0-06303-1 | * Втулка 6.2-9-12.3 | 1 |
| 26 | 3AL-60108-0 | Болт с покрытием 6-1.0-20-50 | 2 |
| 27 | 31H-60108-0 | Болт с покрытием 6-1.0-30 | 1 |
| 28 | 3C8-66308-0 | ШАЙБА 6-16-1.5 | 3 |
| 29 | 3Y0-05207-0 | Трос фиксатора стартера | 1 |
| 30 | 3C7-03271-2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-2.5 | 1 |
| 31 | 332-66033-0 | Стопор | 1 |
| 32 | 3V1-05913-0 | Самонарезающий винт 5-12 | 1 |
| 33 | 3NV-72181-1 | Наклейка предупреждения (B) | 1 |
| 33 | 3PA-72181-1 | Предупреждающая наклейка (B) | 1 |
| 34 | 31H-06308-0 | Крышка ремня | 1 |
| 35 | 172-36008-0 | ВТУЛКА 13-2 | 2 |
| 36 | 3UR-72187-1 | Наклейка предупреждения (SIGP) | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

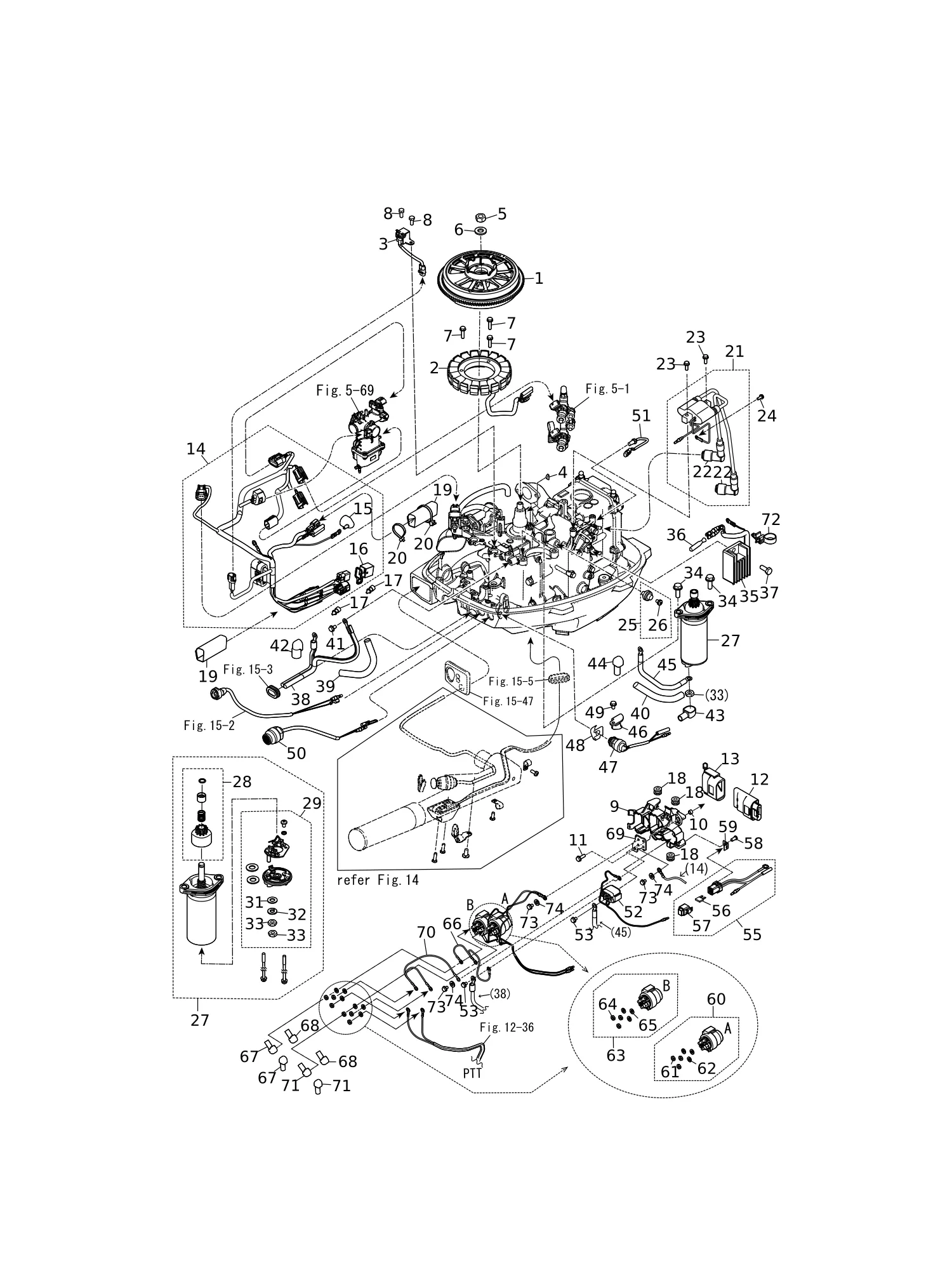

| 1 | 31H-06101-0 | Маховик в сборе | 1 |
| 1 | 31H-06191-0 | * Маховик с зубчатым венцом | 1 |
| 2 | 31H-06023-0 | * Генератор в сборе | 1 |
| 2 | 3RS-06023-0 | Генератор в сборе | 1 |
| 3 | 3RS-06071-0 | Катушка пульсатора | 1 |
| 4 | 3T5-10131-0 | Шпонка t=4 | 1 |
| 5 | 369-00132-0 | ГАЙКА 12-P1.25 | 1 |
| 6 | 3SS-01116-0 | Шайба 13-26-3.2 | 1 |
| 8 | 910103-5512 | Болт | 2 |
| 9 | 31H-06903-0 | Электрический кронштейн | 1 |
| 10 | 31H-76079-0 | Втулка 6.2-9-6 | 1 |
| 11 | 910103-5620 | Болт | 1 |
| 12 | 31H-06401-0 | Блок ЭБУ (9.8/9.9) | 1 |
| 12 | 31N-06401-0 | Блок ЭБУ (8) | 1 |
| 12 | 31P-06401-0 | Блок ЭБУ (6) | 1 |
| 12 | 31S-06401-0 | Блок ЭБУ (9.8) | 1 |
| 12 | 31T-06401-0 | Блок ЭБУ (8) | 1 |
| 13 | 31H-06410-0 | Держатель ЭБУ | 1 |
| 14 | 31H-76110-0 | Жгут проводов в сборе | 1 |
| 14 | 31N-76110-0 | Жгут проводов в сборе | 1 |
| 14 | 31T-76110-0 | Жгут проводов в сборе | 1 |
| 14 | 31U-76110-0 | Жгут проводов в сборе | 1 |
| 15 | 3KY-07612-0 | * Втулка | 1 |
| 16 | 3KY-76037-0 | * Разъём клеммы троса | 1 |
| 17 | 3A3-76037-0 | * Разъём кабельного наконечника | 2 |
| 18 | 3KY-06920-0 | Резиновая подушка | 3 |
| 19 | 31H-06157-0 | Протектор | 2 |
| 20 | 369-84398-1 | Стяжка 202 | 2 |
| 21 | 31H-06040-0 | Катушка зажигания с колпачком | 1 |
| 22 | 31H-06999-0 | Колпачок свечи с сопротивлением | 2 |
| 23 | 910103-5625 | БОЛТ | 2 |
| 25 | 3H6-07611-1 | Датчик давления масла | 1 |
| 26 | 921503-6406 | * Винт | 1 |
| 27 | 31H-76010-0 | * СТАРТЕР В СБОРЕ | 1 |
| 28 | 31H-76015-0 | * ШЕСТЕРНЯ В СБОРЕ | 1 |
| 29 | 31H-75014-0 | * ДЕРЖАТЕЛЬ ЩЁТОК В СБОРЕ | 1 |
| 33 | 930203-0600 | Гайка | 2 |
| 34 | 910103-5825 | Болт | 2 |
| 35 | 3AA-76065-0 | * Выпрямитель в сборе | 1 |
| 36 | 3SY-01047-0 | * Свеча | 2 |
| 37 | 910103-5616 | * Болт | 1 |
| 38 | 3AC-76120-0 | * Кабель аккумулятора L=2500 | 1 |
| 40 | 3RS-06133-0 | * Протектор | 1 |
| 42 | 3BJ-76145-0 | * Колпачок клеммы 15.5-20-28 | 1 |
| 43 | 3Y0-76145-0 | * Колпачок клеммы | 1 |
| 45 | 3B2-76147-2 | * Кабель стартера L=200 | 1 |
| 46 | 31H-76081-0 | * Кронштейн выключателя нейтрали | 1 |
| 47 | 3NV-76080-0 | Выключатель нейтрали | 1 |
| 48 | 3RS-76083-0 | * Привод выключателя нейтрали | 1 |
| 49 | 910103-5612 | Болт | 1 |
| 50 | 3AA-76026-0 | * Главный переключатель в сборе | 1 |
| 51 | 31H-72510-0 | Датчик температуры двигателя | 1 |
| 52 | 31H-76040-0 | * Реле стартера | 1 |
| 53 | 910103-5610 | * Болт | 2 |
| 55 | 31H-76066-0 | * Жгут проводов с предохранителем в сборе | 1 |
| 56 | 3T5-76247-0 | * Предохранитель 20A | 2 |
| 57 | 1E0-34093-0 | * Крышка (Y) | 1 |
| 58 | 3V1-05913-0 | Самонарезающий винт 5-12 | 1 |
| 59 | 3R0-76064-0 | * Кронштейн держателя предохранителя | 1 |
| 60 | 31H-72580-0 | Выключатель реле гидроподъёма (A) | 1 |
| 63 | 31H-72581-0 | Выключатель реле гидроподъёма (B) | 1 |
| 64 | 930103-0600 | * Гайка | 3 |
| 65 | 941303-0600 | * Пружинная шайба | 3 |
| 66 | 31H-72582-0 | Жгут проводов выключателя реле (A) | 1 |
| 68 | 3A3-76145-0 | Колпачок клеммы 8-13-28 | 2 |
| 69 | 31H-06869-0 | * Кронштейн | 1 |
| 70 | 31H-72583-0 | Жгут проводов выключателя реле (B) | 1 |
| 71 | 3Y1-76145-0 | * Колпачок клеммы | 2 |
| 72 | 3KY-84398-0 | ХОМУТ | 1 |
| 73 | 910103-0610 | * БОЛТ | 3 |
| 74 | 940103-0600 | * ШАЙБА | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

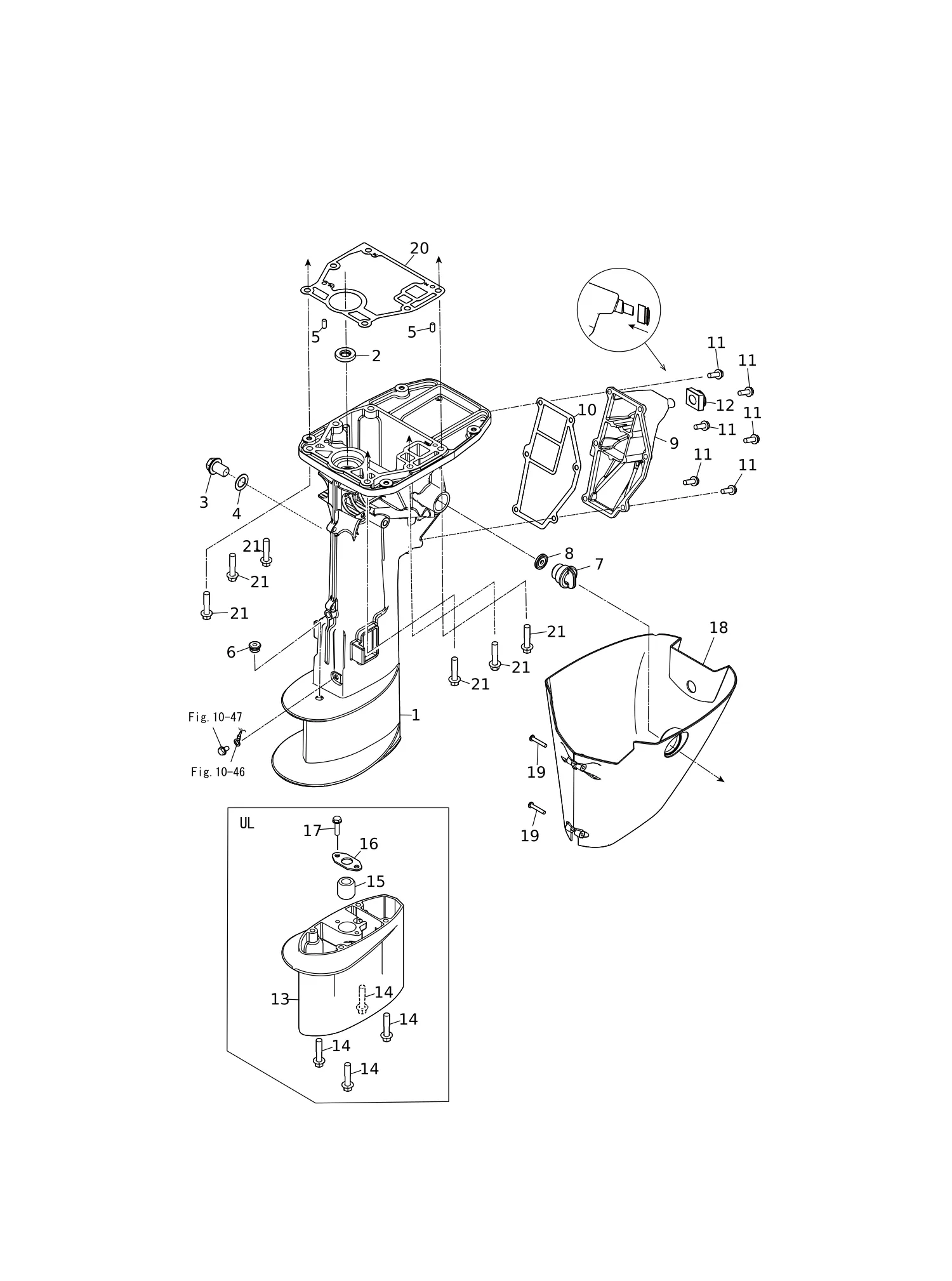

| 1 | 31HQ61020-0 | Корпус гребного вала в сборе (S) | 1 |
| 1 | 31HQ61030-0 | Корпус гребного вала в сборе (L) | 1 |
| 1 | 31HW61020-0 | Корпус гребного вала в сборе (S) | 1 |
| 1 | 31HW61030-0 | Корпус гребного вала в сборе (L) | 1 |
| 2 | 3B2-01215-0 | * САЛЬНИК 12-28-5 | 1 |
| 3 | 3R3-07705-1 | Сливная пробка 14-14 | 1 |
| 4 | 3R3-07406-0 | Шайба 14.5-24-1 | 1 |
| 5 | 345-01111-0 | Установочный штифт 6-12 | 2 |
| 6 | 369-66043-1 | ВТУЛКА | 1 |
| 7 | 3RS-72404-0 | Крышка промывочного разъёма | 1 |
| 8 | 3RS-67147-0 | Уплотнительное кольцо | 1 |
| 9 | 31HQ61208-0 | Крышка отверстия холостого выхлопа | 1 |
| 9 | 31HW61208-0 | Крышка отверстия холостого выхлопа | 1 |
| 10 | 3V1-61220-0 | ПРОКЛАДКА ВЫПУСКНОГО ОТВЕРСТИЯ ХОЛОСТОГО ХОДА | 1 |
| 11 | 9101E3-5620 | Болт | 6 |
| 12 | 3V1-61212-0 | ВТУЛКА | 1 |
| 13 | 3B2Q61110-2 | * КОРПУС УДЛИНИТЕЛЯ | 1 |
| 13 | 3B2W61110-2 | Удлинитель корпуса | 1 |
| 14 | 3V2-60001-0 | * Болт 6-35 | 4 |
| 15 | 3B2-60003-1 | * ВТУЛКА ГРЕБНОГО ВАЛА | 1 |
| 16 | 3V1-64332-0 | * УПОР | 1 |
| 17 | 9101E3-5612 | * Болт | 2 |
| 18 | 31HQ61210-0 | Фартук | 1 |
| 18 | 31HW61210-0 | Фартук | 1 |
| 19 | 3F3-02423-0 | САМОРЕЗ 5-30 | 2 |
| 20 | 31H-01303-0 | * Прокладка основания двигателя | 1 |
| 21 | 3VS-61017-0 | Болт 8-P1.25 | 6 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

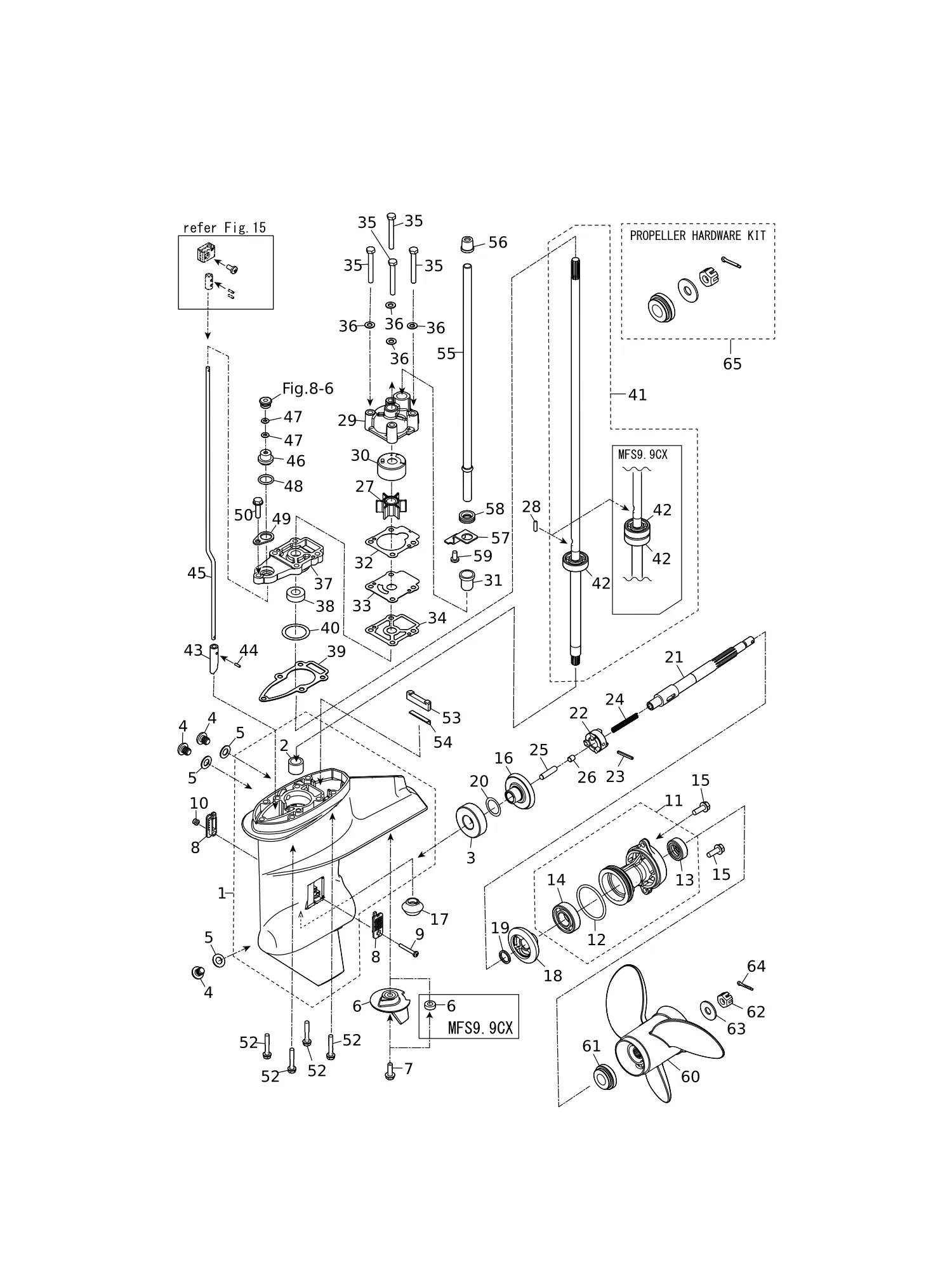

| 1 | 3AAQ60000-1 | РЕДУКТОР В СБОРЕ | 1 |
| 1 | 3AAW60000-1 | Редуктор в сборе | 1 |
| 1 | 3WBQ60000-0 | РЕДУКТОР В СБОРЕ | 1 |
| 2 | 3WB-60211-0 | * РОЛИКОВЫЙ ПОДШИПНИК 15-21-16 | 1 |
| 3 | 9601-0-6204 | ШАРИКОВЫЙ ПОДШИПНИК 6204 | 1 |
| 4 | 332-60005-3 | Заглушка 8-8 | 3 |
| 5 | 332-60006-1 | * Прокладка 8.1-15-1 | 3 |
| 6 | 338-60218-2 | * АНОД | 1 |
| 6 | 3V1-60217-0 | ТРИММЕР | 1 |
| 7 | 910103-5620 | Болт | 1 |
| 8 | 3AA-60206-0 | ВОДОЗАБОРНИК W=17 | 2 |
| 9 | 921503-0430 | Винт | 1 |
| 10 | 930403-0400 | Нейлоновая гайка 4-P0.7 | 1 |
| 11 | 3B2Q60100-1 | КОРПУС ГРЕБНОГО ВАЛА В СБОРЕ | 1 |
| 11 | 3B2W60100-1 | Корпус гребного вала в сборе | 1 |
| 11 | 3WBQ60100-0 | КОРПУС ГРЕБНОГО ВАЛА В СБОРЕ | 1 |
| 12 | 345-65015-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47 | 1 |
| 13 | 369-60111-0 | * Сальник 15-28-10 | 1 |
| 14 | 9601-0-6004 | * ПОДШИПНИК ШАРИКОВЫЙ 6004 | 1 |
| 15 | 9101E3-5620 | Болт | 2 |
| 16 | 3B2-64010-1 | Редуктор в сборе (A) | 1 |
| 17 | 3B2-64020-1 | Коническая шестерня B | 1 |
| 17 | 3WB-64020-0 | КОНИЧЕСКАЯ ШЕСТЕРНЯ B | 1 |
| 18 | 3B2-64030-1 | Коническая шестерня C | 1 |
| 19 | 369-64032-0 | Шайба 15.2-19-1.9 | 1 |
| 20 | 369-64014-0 | ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.1 | 1 |
| 20 | 369-64015-0 | ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.15 | 1 |
| 21 | 3V1-64211-1 | ГРЕБНОЙ ВАЛ | 1 |
| 22 | 3B2-64215-0 | МУФТА | 1 |
| 23 | 301-64217-0 | Штифт 3.5-28 | 1 |
| 24 | 3V1-64221-0 | ПРУЖИНА | 1 |
| 25 | 369-64223-0 | Толкающий шток | 1 |
| 26 | 3B2-64222-0 | ДЕРЖАТЕЛЬ ПРУЖИНЫ | 1 |
| 27 | 3B2-65021-1 | * КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА | 1 |
| 28 | 3B2-65022-0 | * Шпонка φ3-11 | 1 |
| 29 | 3B2-65016-0 | КОРПУС НАСОСА (ВЕРХНИЙ) | 1 |
| 30 | 3B2-65011-0 | * ВКЛАДЫШ КОРПУСА НАСОСА | 1 |
| 31 | 331-65014-0 | УПЛОТНЕНИЕ ВОДЯНОЙ ТРУБЫ (НИЖНЕЕ) | 1 |
| 32 | 3B2-65018-2 | * ПРОКЛАДКА КОРПУСА НАСОСА | 1 |
| 33 | 3B2-65025-0 | * НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА | 1 |
| 34 | 3B2-65029-2 | * ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ | 1 |
| 35 | 9161E3-0650 | * БОЛТ | 4 |
| 36 | 9401E3-0600 | Шайба | 4 |
| 37 | 3UA-65017-0 | КОРПУС НАСОСА (НИЖНИЙ) | 1 |
| 38 | 309-60111-0 | * САЛЬНИК 12-24-8 | 1 |
| 39 | 3B2-65020-1 | * ПРОКЛАДКА КОРПУСА НАСОСА (НИЖНЯЯ) | 1 |
| 40 | 3B2-64081-0 | ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.1 | 1 |
| 40 | 3B2-64082-0 | ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.15 | 1 |
| 40 | 3B2-64083-0 | ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.3 | 1 |
| 41 | 3B2-64306-1 | ГРЕБНОЙ ВАЛ В СБОРЕ (S) | 1 |
| 41 | 3B2-64307-1 | ГРЕБНОЙ ВАЛ В СБОРЕ (L) | 1 |
| 41 | 3V1-64309-2 | * ПРИВОДНОЙ ВАЛ В СБОРЕ (UL) | 1 |
| 41 | 3WB-64307-0 | ПРИВОДНОЙ ВАЛ В СБОРЕ (L) | 1 |
| 41 | 3WB-64309-0 | ПРИВОДНОЙ ВАЛ В СБОРЕ (UL) | 1 |
| 42 | 9601-0-6301 | * ШАРИКОВЫЙ ПОДШИПНИК 6301 | 2 |
| 43 | 369-66011-0 | Кулачок муфты | 1 |
| 44 | 951407-0310 | Пружинный штифт 3-10 | 1 |
| 45 | 3V1-66012-0 | ТЯГА ПЕРЕКЛЮЧЕНИЯ (S) | 1 |
| 45 | 3V1-66013-0 | ТЯГА ПЕРЕКЛЮЧЕНИЯ (L) | 1 |
| 45 | 3V1-66014-0 | * ТЯГА ПЕРЕКЛЮЧЕНИЯ (UL) | 1 |
| 46 | 3UA-66031-0 | Втулка тяги кулачка | 1 |
| 47 | 369-66021-1 | * Кольцо уплотнительное 2.5-4.9 | 2 |
| 48 | 332-66032-0 | * Уплотнительное кольцо 2.4-15.4 | 1 |
| 49 | 369-66033-0 | Стопор | 1 |
| 50 | 9101E3-5625 | * БОЛТ | 1 |
| 52 | 3V2-60001-0 | * Болт 6-35 | 4 |
| 53 | 3V1-60041-0 | РЕЗИНОВОЕ УПЛОТНЕНИЕ ВОДЫ | 1 |
| 54 | 3V1-60042-0 | ПЛАСТИНА УПЛОТНЕНИЯ ВОДЫ | 1 |
| 55 | 3V1-65100-0 | ВОДЯНАЯ ТРУБКА (S) | 1 |
| 55 | 3V1-65110-0 | ВОДЯНАЯ ТРУБКА (L) | 1 |
| 55 | 3V1-65120-0 | * ВОДЯНАЯ ТРУБКА (UL) | 1 |
| 56 | 3V1-65206-0 | УПЛОТНЕНИЕ ВОДЯНОЙ ТРУБКИ (ВЕРХНЕЕ) | 1 |
| 57 | 3V1-65203-0 | СТОПОРНАЯ ПЛАСТИНА | 1 |
| 58 | 3V1-65204-0 | КРЕПЛЕНИЕ ВОДЯНОЙ ТРУБКИ 13-2.5 | 1 |
| 59 | 9215E3-0510 | Винт | 1 |
| 60 | 3B2B64513-1 | Гребной винт в сборе (6.5") | 1 |
| 60 | 3B2B64514-1 | Гребной винт в сборе (7") | 1 |
| 60 | 3B2B64515-1 | Гребной винт в сборе (7.5") | 1 |
| 60 | 3B2B64517-1 | Гребной винт в сборе (8.5") | 1 |
| 60 | 3V1B64510-1 | ГРЕБНОЙ ВИНТ В СБОРЕ (5") | 1 |
| 60 | 3V1B64514-1 | ГРЕБНОЙ ВИНТ В СБОРЕ (7") | 1 |
| 61 | 3UB-64231-0 | УПОРНЫЙ ДЕРЖАТЕЛЬ | 1 |
| 62 | 369-64121-0 | * Гайка гребного винта | 1 |
| 63 | 369-64124-0 | * Шайба 10.5-28-2 | 1 |
| 64 | 951503-0318 | * ШПЛИНТ 3-18 | 1 |
| 65 | 3UB-87326-0 | КОМПЛЕКТ КРЕПЕЖА ГРЕБНОГО ВИНТА | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

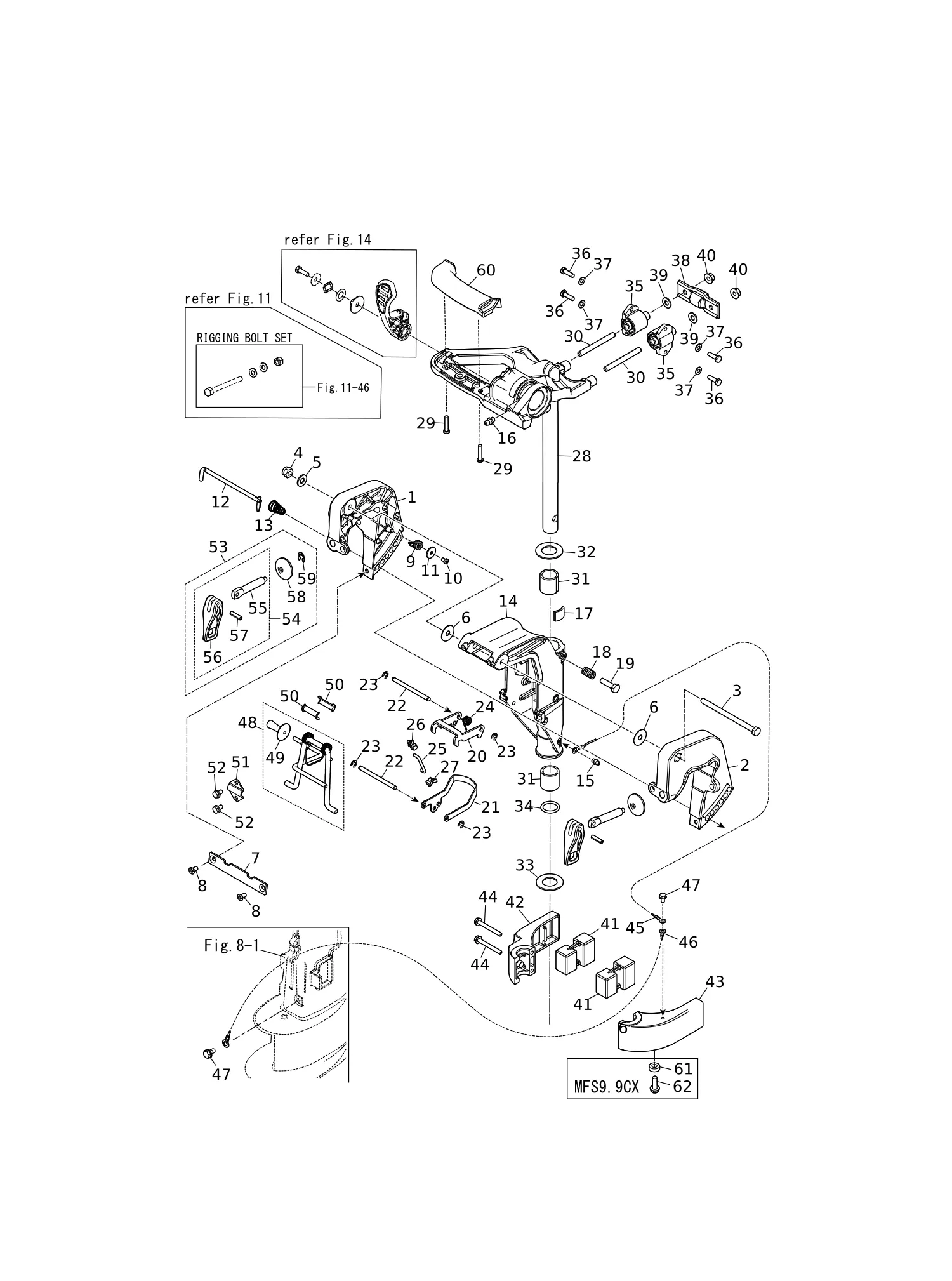

| 1 | 3V1Q62112-2 | Кронштейн струбцины (R) | 1 |
| 1 | 3V1W62112-2 | Кронштейн струбцины (R) | 1 |
| 2 | 3V1Q62113-2 | Кронштейн струбцины (L) | 1 |
| 2 | 3V1W62113-2 | Кронштейн струбцины (L) | 1 |
| 3 | 309-62115-2 | Болт 8-122 | 1 |
| 4 | 930403-0800 | * Нейлоновая гайка 8-P1.25 | 1 |
| 6 | 307-62116-1 | Шайба 8.5-28-1 | 2 |
| 7 | 3B2-62118-0 | Дистанционная пластина | 1 |
| 8 | 9216E3-0612 | Винт | 2 |
| 9 | 369-62146-1 | Пружина транцевого кронштейна | 1 |
| 10 | 921703-0406 | * Винт | 1 |
| 11 | 369-62147-0 | Шайба 4.3-16-1.5 | 1 |
| 12 | 350-62121-2 | Упорный стержень | 1 |
| 13 | 369-62122-2 | Пружина упорного стержня | 1 |
| 14 | 3V1Q62310-0 | ПОВОРОТНЫЙ КРОНШТЕЙН | 1 |
| 14 | 3V1W62310-0 | Поворотный кронштейн | 1 |
| 16 | 344-67177-1 | ПРЕСС-МАСЛЕНКА | 1 |
| 17 | 345-62441-0 | Фрикционная шайба | 1 |
| 18 | 346-62421-1 | Фрикционная пружина | 1 |
| 19 | 9101E3-0830 | Болт | 1 |
| 20 | 3V1-66322-0 | ЗАМОК РЕВЕРСА | 1 |
| 21 | 3V1-66313-0 | РЫЧАГ ЗАМКА РЕВЕРСА | 1 |
| 22 | 3B2-66321-1 | Тяга замка реверса | 2 |
| 24 | 3B2-66315-0 | Пружина замка реверса | 1 |
| 25 | 3V1-66305-1 | ТЯГА ЗАМКА РЕВЕРСА | 1 |
| 26 | 3C8-63733-0 | Фиксатор тяги 5-3 | 1 |
| 27 | 3K9-05223-0 | ФИКСАТОР ТЯГИ 4-2 | 1 |
| 28 | 31HQ62010-0 | Рулевой вал в сборе | 1 |
| 28 | 31HW62010-0 | Рулевой вал в сборе | 1 |
| 28 | 31PQ62010-0 | Рулевой вал в сборе | 1 |
| 29 | 3F0-66227-0 | САМОРЕЗ 4-20 | 2 |
| 30 | 31H-61313-0 | Шпилька M8-P1.25-65 | 2 |
| 31 | 350-62417-0 | Втулка 24-30-30 | 2 |
| 32 | 31H-62423-0 | Упорная пластина (верхняя) 25-44-2 | 1 |
| 33 | 350-62423-0 | Упорная пластина (верхняя) | 1 |
| 34 | 350-62415-0 | Кольцо уплотнительное 3.5-22 | 1 |
| 35 | 3V1B61301-1 | РЕЗИНОВАЯ ПОДУШКА (ВЕРХНЯЯ) | 2 |
| 35 | 3Z0-61301-0 | РЕЗИНОВАЯ ПОДУШКА (ВЕРХНЯЯ) | 2 |
| 36 | 3UA-61343-0 | БОЛТ M6-20 | 4 |
| 37 | 9401E3-0600 | Шайба | 4 |
| 38 | 3V1-61333-1 | ДЕМПФЕР (ВЕРХНИЙ) | 1 |
| 39 | 9401E3-0800 | * Шайба | 2 |
| 40 | 3V1-61324-0 | ГАЙКА | 2 |
| 41 | 3V1-61302-0 | РЕЗИНОВАЯ ПОДУШКА (НИЖНЯЯ) | 2 |
| 42 | 3V1Q61401-0 | КРОНШТЕЙН КРЕПЛЕНИЯ (R) | 1 |
| 42 | 3V1W61401-0 | Кронштейн крепления (правый) | 1 |
| 43 | 3V1Q61402-0 | КРОНШТЕЙН КРЕПЛЕНИЯ (L) | 1 |
| 43 | 3V1W61402-0 | Кронштейн крепления (левый) | 1 |
| 43 | 3WBQ61402-0 | КРОНШТЕЙН КРЕПЛЕНИЯ (L) | 1 |
| 44 | 9101E3-5652 | Болт | 2 |
| 46 | 3A3-62396-1 | Провод заземления L=110 | 1 |
| 47 | 910103-5612 | Болт | 2 |
| 48 | 3V1-62431-1 | Упор наклона в сборе | 1 |
| 49 | 3AS-62433-0 | * Рукоятка упора откидывания | 1 |
| 50 | 393-62437-1 | Втулка | 2 |
| 51 | 369-62439-1 | Установочная пластина | 1 |
| 52 | 9101E3-5612 | * Болт | 2 |
| 53 | 3RSQ62105-1 | Комплект струбцины | 2 |
| 53 | 3RSW62105-1 | Комплект зажимных винтов | 2 |
| 53 | 3V1Q62105-2 | Комплект зажимного винта | 2 |
| 53 | 3V1W62105-2 | Комплект зажимных винтов | 2 |
| 54 | 3RSQ62108-0 | * Струбцина в сборе | 1 |
| 54 | 3RSW62108-0 | * Зажимной винт в сборе | 1 |
| 54 | 3V1Q62108-1 | * СТРУБЦИННЫЙ ВИНТ В СБОРЕ | 1 |
| 54 | 3V1W62108-1 | * Зажимной винт в сборе | 1 |
| 55 | 3M3-62106-0 | ** СТРУБЦИННЫЙ ВИНТ | 1 |
| 55 | 3RS-62106-0 | ** Струбцина | 1 |
| 56 | 3RSQ62102-0 | ** Ручка струбцины | 1 |
| 56 | 3RSW62102-0 | ** Ручка зажимного винта | 1 |
| 57 | 951403-0622 | ** Пружинный штифт | 1 |
| 58 | 332-62101-1 | Подушка винтового зажима | 1 |
| 59 | 945303-0500 | Стопорное кольцо E d=5 | 1 |
| 60 | 31H-62004-0 | Держатель троса | 1 |
| 61 | 338-60218-2 | * АНОД | 1 |
| 62 | 910103-5620 | Болт | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

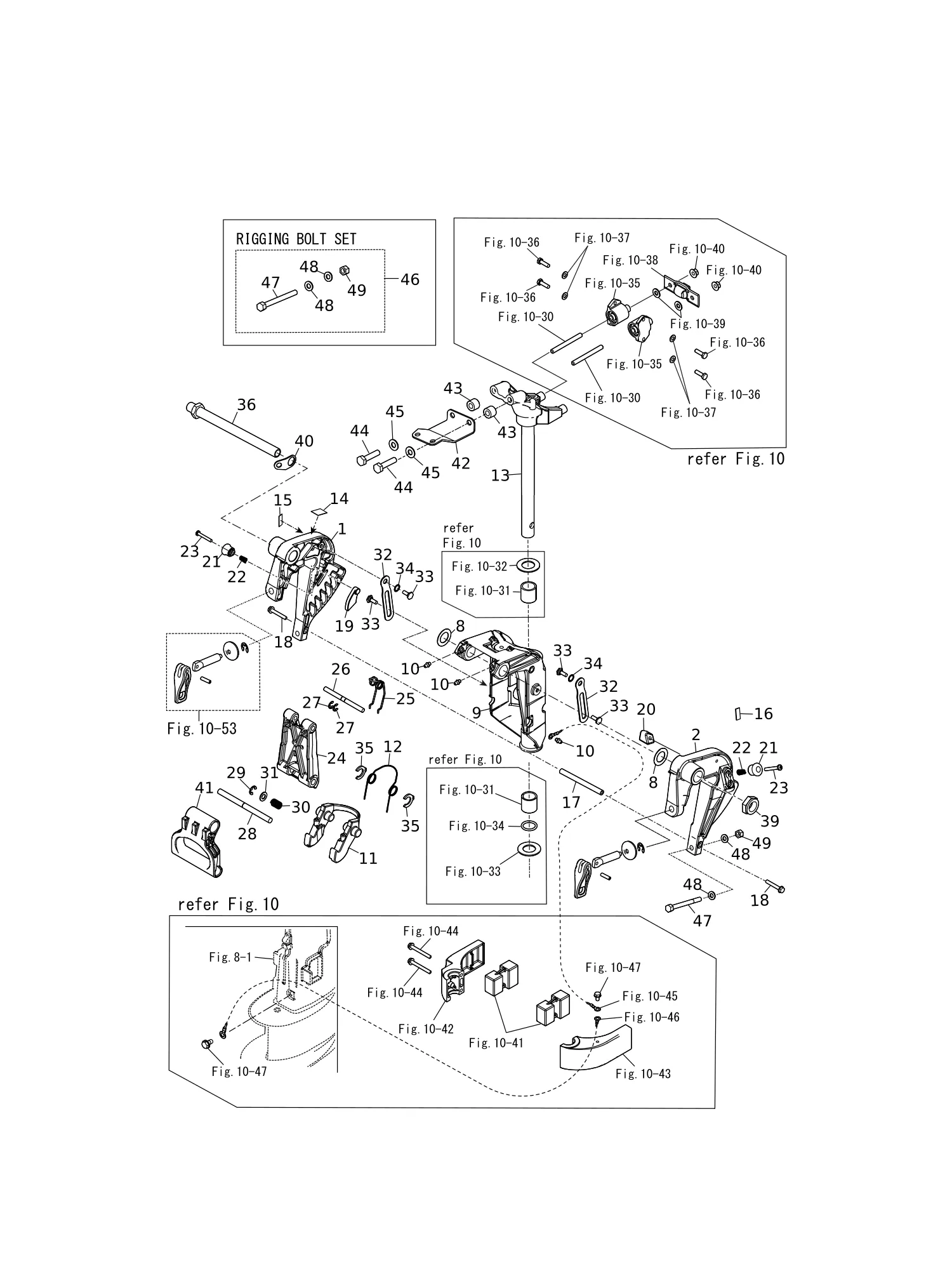

| 1 | 3AAQ62112-1 | СТРУБЦИНА (R) | 1 |
| 1 | 3AAW62112-1 | Зажимной кронштейн (правый) | 1 |
| 2 | 3AAQ62113-1 | Кронштейн струбцины (L) | 1 |
| 2 | 3AAW62113-1 | Зажимной кронштейн (левый) | 1 |
| 8 | 3AA-62116-0 | Шайба 22-36-1 | 2 |
| 9 | 3AAQ62310-1 | Поворотный кронштейн | 1 |
| 9 | 3AAW62310-1 | Поворотный кронштейн | 1 |
| 10 | 344-67177-1 | ПРЕСС-МАСЛЕНКА | 3 |
| 11 | 3AA-66322-1 | Замок реверса | 1 |
| 12 | 3AA-66315-0 | Пружина замка реверса | 1 |
| 13 | 3AAQ62010-0 | Рулевой вал в сборе | 1 |
| 13 | 3AAW62010-0 | Рулевой вал в сборе | 1 |
| 14 | 3AA-84461-0 | НАКЛЕЙКА ПОЛОЖЕНИЯ ТРИММА | 1 |
| 15 | 3AA-67589-0 | Наклейка ограничения наклона вниз | 1 |
| 16 | 3AA-67584-0 | Наклейка фиксатора наклона | 1 |
| 17 | 3AA-62117-0 | Дистанционная втулка | 1 |
| 18 | 9101E3-5640 | Болт | 2 |
| 19 | 3AA-62163-0 | Пластина регулировки тримма | 1 |
| 20 | 3AA-62164-0 | Фиксатор наклона | 1 |
| 21 | 3AA-62463-0 | Ручка | 2 |
| 22 | 3Y0-66112-0 | Пружина | 2 |
| 23 | 921503-0535 | ВИНТ | 2 |
| 24 | 3AA-62994-0 | Корпус упора наклона | 1 |
| 25 | 3AA-62434-0 | Пружина | 1 |
| 26 | 3AA-62995-0 | Вал упора наклона (верхний) | 1 |
| 27 | 945303-0600 | * СТОПОРНОЕ КОЛЬЦО E d=6 | 2 |
| 28 | 3AA-62996-1 | Вал упора наклона (нижний) | 1 |
| 29 | 945303-0900 | Стопорное кольцо E d=9 | 1 |
| 30 | 3AA-63727-0 | Пружина | 1 |
| 31 | 332-61315-0 | ШАЙБА 10.5-18-1.5 | 1 |
| 32 | 3AA-62454-0 | Упор наклона (L) | 2 |
| 33 | 3AA-62452-0 | Болт | 4 |
| 34 | 941403-1000 | ПРУЖИННАЯ ШАЙБА d=10 | 2 |
| 35 | 3DN-66316-0 | Зажим замка реверса | 2 |
| 36 | 3AC-62191-0 | Поворотный вал в сборе | 1 |
| 39 | 346-62124-1 | ГАЙКА НЕЙЛОНОВАЯ 7/8-14 | 1 |
| 40 | 3AA-62114-1 | Пластина | 1 |
| 41 | 3AA-61199-0 | Рукоятка для переноски | 1 |
| 42 | 3AA-83830-0 | ПЛАСТИНА КРЮКА РУЛЕВОГО УПРАВЛЕНИЯ | 1 |
| 43 | 3AA-83913-0 | ВТУЛКА 10.1-20-15 | 2 |
| 44 | 9161E3-1045 | БОЛТ | 2 |
| 45 | 940103-1000 | Шайба | 2 |
| 46 | 3BA-72120-0 | КРЕПЕЖНЫЙ КОМПЛЕКТ БОЛТОВ | 1 |
| 46 | 3BJ-72120-1 | КОМПЛЕКТ МОНТАЖНЫХ БОЛТОВ | 1 |
| 47 | 9101E3-0885 | * Болт | 4 |
| 48 | 9401E3-0800 | * Шайба | 8 |
| 49 | 930403-0800 | * Нейлоновая гайка 8-P1.25 | 4 |

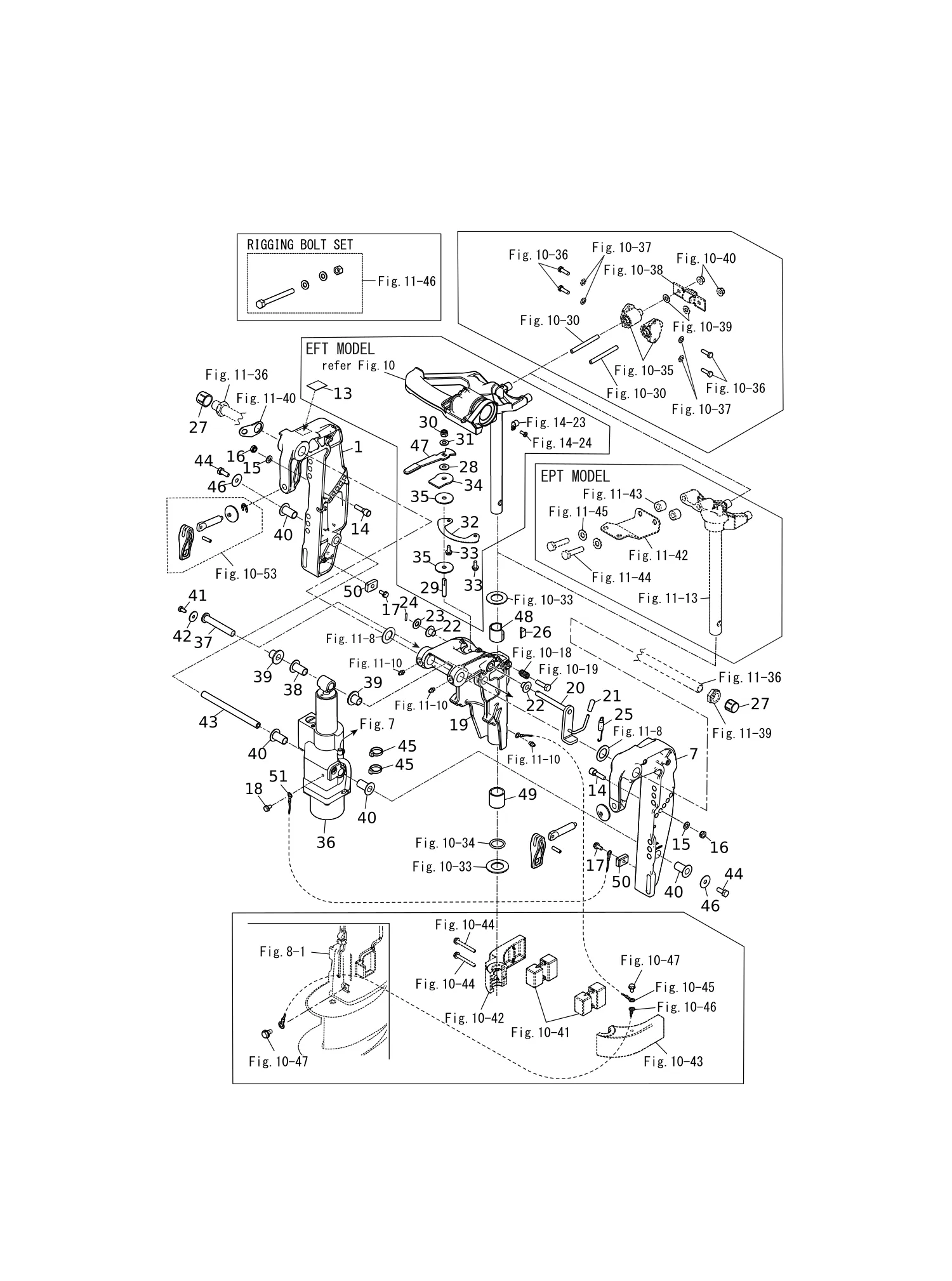

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3Z0Q77211-2 | Кронштейн струбцины (PTT-R) | 1 |
| 7 | 3Z0Q77212-0 | Кронштейн струбцины (PTT-L) | 1 |
| 13 | 3AA-72049-0 | Наклейка Co-Pilot | 1 |
| 14 | 3Z0-77115-0 | Палец фиксатора тримма | 2 |
| 15 | 3P0-66233-0 | Шайба 8.1-16-1.5 | 2 |
| 16 | 3V5-62442-0 | ГАЙКА НЕЙЛОНОВАЯ 8-P1.25 | 2 |
| 17 | 910103-5616 | * Болт | 2 |
| 18 | 910103-5612 | Болт | 1 |
| 19 | 3V1Q77208-0 | Поворотный кронштейн в сборе | 1 |
| 20 | 3Z0-62476-2 | Упор наклона | 1 |
| 21 | 369-62433-1 | РУКОЯТКА УПОРА НАКЛОНА | 1 |
| 22 | 353-63207-0 | Втулка 10.2-12-12 | 2 |
| 23 | 940103-1000 | Шайба | 1 |
| 24 | 951403-3516 | Пружинный штифт 3.5-16 | 1 |
| 25 | 3R0-62473-0 | Пружина упора наклона | 1 |
| 26 | 3Z0-63035-0 | Фрикционная шайба | 1 |
| 27 | 346-62127-0 | * Колпачковая гайка | 2 |
| 28 | 3R3-62443-0 | ШАЙБА 8.1-20-0.8 | 1 |
| 29 | 3R3-62445-0 | Болт | 1 |
| 30 | 930403-0800 | * Нейлоновая гайка 8-P1.25 | 1 |
| 31 | 940103-0800 | * Шайба | 1 |
| 32 | 3AA-62447-0 | Пластина | 1 |
| 33 | 9101E3-5616 | * Болт | 2 |
| 34 | 3R3-62448-1 | Шайба | 1 |
| 35 | 3R3-62449-0 | Диск | 2 |
| 36 | 31HQ77151-0 | Узел наклона-подъёма в сборе | 1 |
| 37 | 3KY-77071-0 | Палец цилиндра (верхний) | 1 |
| 39 | 3R0-77076-0 | Втулка 13-17-19.5 | 2 |
| 40 | 3Z0-77076-0 | Втулка 13-16-31 | 4 |
| 41 | 9101E3-0612 | * Болт | 1 |
| 42 | 345-05122-1 | Шайба 6.5-23-1.5 | 1 |
| 43 | 3Z0-77101-1 | Палец цилиндра (нижний) | 1 |
| 44 | 910103-0820 | Болт | 2 |
| 45 | 3Z0-84398-0 | Лента 203 | 2 |
| 46 | 307-62116-1 | Шайба 8.5-28-1 | 2 |
| 47 | 3AA-62441-0 | Рычаг фрикциона | 1 |
| 48 | 3Z0-62417-0 | Втулка 24-30-30 | 1 |
| 49 | 350-62417-0 | Втулка 24-30-30 | 1 |
| 50 | 3H6-60218-0 | Анод | 2 |
| 51 | 398-62396-1 | Провод заземления L=130 | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

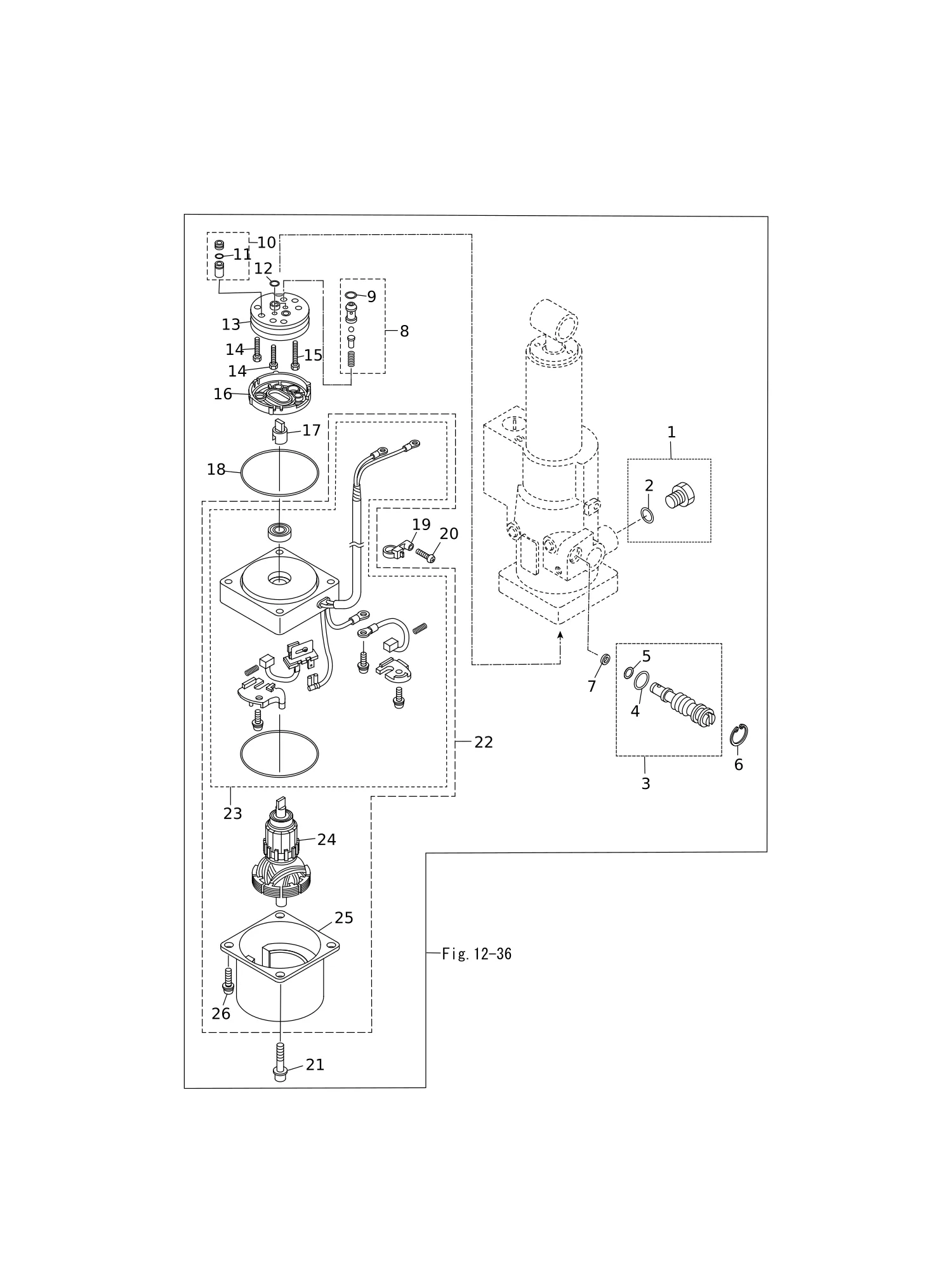

| 1 | 3Z0-77221-0 | Крышка в сборе | 1 |
| 3 | 3Z0-77175-0 | Клапан ручного управления в сборе | 1 |
| 4 | 3R0-77177-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-9.8 | 1 |
| 6 | 3R0-77171-0 | C-ОБРАЗНОЕ КОЛЬЦО | 1 |
| 7 | 3AC-77173-0 | УПЛОТНИТЕЛЬНАЯ ШАЙБА | 1 |
| 8 | 3Z0-77450-0 | Предохранительный клапан в сборе | 1 |
| 9 | 3Z0-77179-0 | * Уплотнительное кольцо | 1 |
| 10 | 3Z0-77460-0 | Клапан в сборе | 1 |
| 11 | 3R0-77451-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-3.5 | 1 |
| 12 | 3B7-77169-0 | Уплотнительное кольцо | 2 |
| 13 | 3B7-77430-0 | НАСОС | 1 |
| 14 | 3B7-77432-1 | БОЛТ | 2 |
| 15 | 3B7-77431-1 | БОЛТ | 1 |
| 16 | 3B7-77434-1 | ФИЛЬТР | 1 |
| 17 | 3E0-77163-0 | Муфта | 1 |
| 18 | 3R0-77167-0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-62.5 | 1 |
| 19 | 3Z1-84398-1 | Хомут | 1 |
| 20 | 3V1-64333-0 | Винт с предварительным покрытием 5-12 | 1 |
| 21 | 3Z0-77431-0 | Болт | 2 |
| 22 | 31H-77180-0 | Мотор в сборе | 1 |
| 23 | 31H-77192-0 | * Кронштейн мотора в сборе | 1 |
| 24 | 3Z0-77190-0 | * Якорь в сборе | 1 |
| 25 | 3Z0-77195-0 | * Статор в сборе | 1 |
| 26 | 9215E3-5512 | * Винт | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

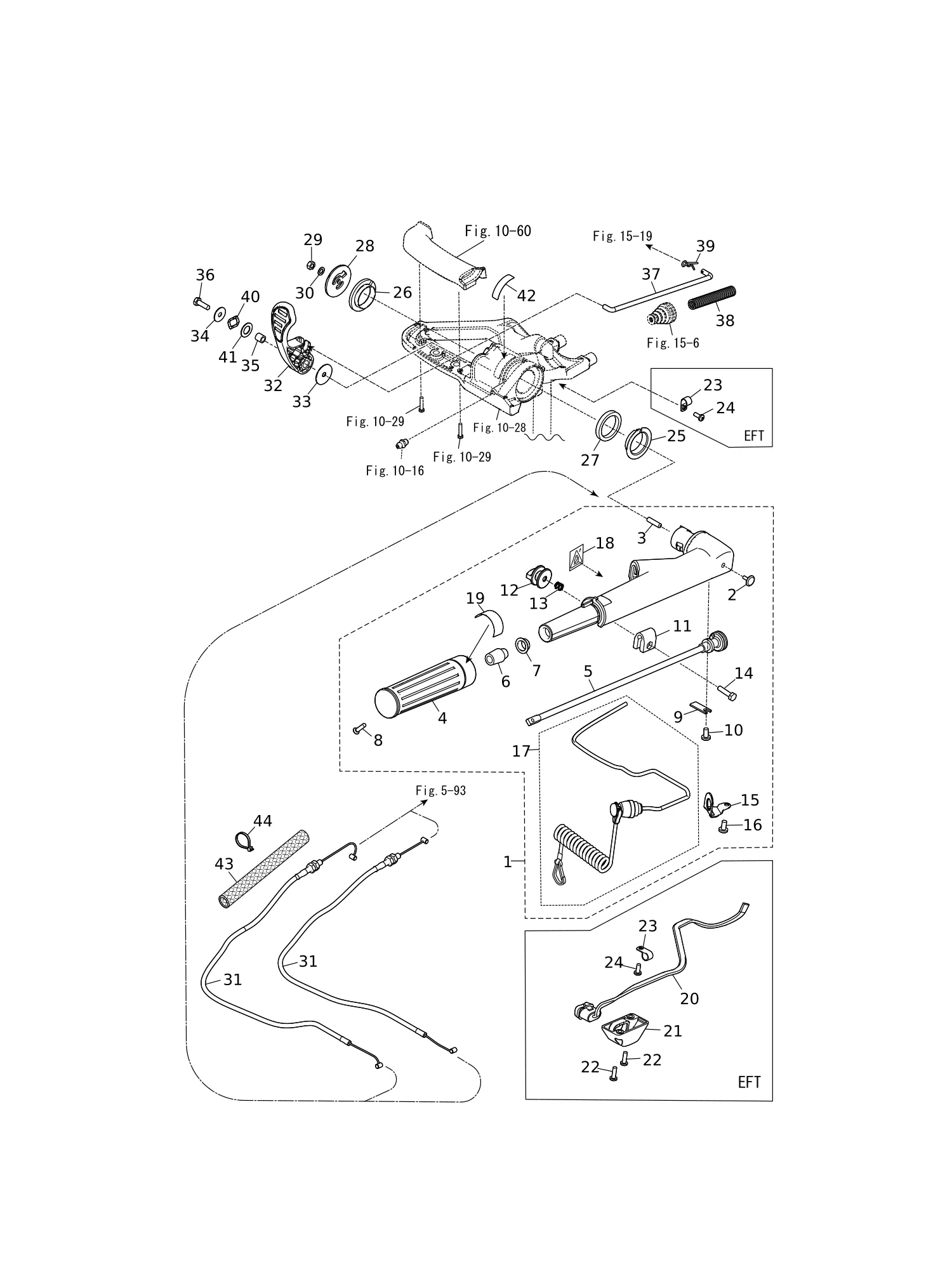

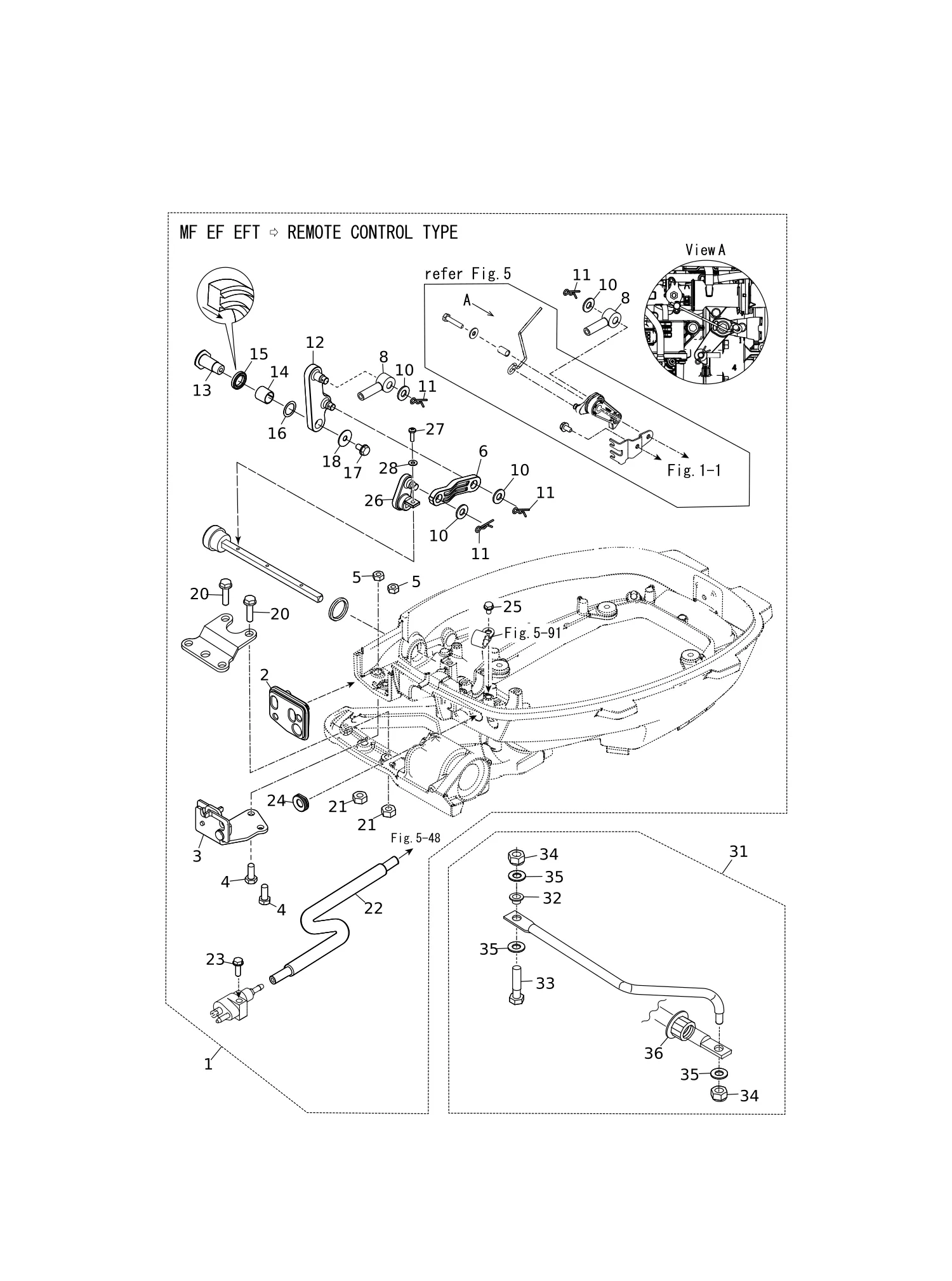

| 1 | 31HQ63003-0 | Румпель в сборе | 1 |
| 1 | 31HW63003-0 | Румпель в сборе | 1 |
| 2 | 350-67154-0 | ** Пластиковая заклёпка 6.5 | 1 |
| 3 | 3B2-63104-1 | * Шпилька | 1 |
| 4 | 3R3-63012-0 | ** РУКОЯТКА | 1 |
| 5 | 3V1-63041-0 | ** ВАЛ ДРОССЕЛЯ | 1 |
| 6 | 3H6-63048-0 | ** ДЕМПФЕР ВАЛА ДРОССЕЛЯ | 1 |
| 7 | 3H6-63510-0 | ** ВТУЛКА 14-15.8-7 | 1 |
| 8 | 921803-0520 | * Винт | 1 |
| 9 | 3B2-63063-0 | ** Опора вала дроссельной заслонки | 1 |
| 11 | 3V1-63035-1 | ** ФРИКЦИОННАЯ НАКЛАДКА | 1 |
| 12 | 3V1-63077-0 | ** РЕГУЛИРОВОЧНАЯ ГАЙКА | 1 |
| 13 | 3V1-63036-0 | ** ПРУЖИНА | 1 |
| 14 | 910103-0625 | Болт | 1 |
| 15 | 3RS-06869-0 | * Кронштейн | 1 |
| 16 | 9215E3-0612 | Винт | 1 |
| 17 | 31H-06830-0 | * Выключатель стоп в сборе | 1 |
| 18 | 3AC-72200-0 | * Наклейка выключателя стоп | 1 |
| 19 | 3NV-72019-0 | * Наклейка дросселя | 1 |
| 20 | 3RS-72615-0 | Выключатель наклона-подъёма в сборе | 1 |
| 21 | 3V1-76032-0 | * Блок переключателей | 1 |
| 22 | 9215E3-0516 | * Винт | 2 |
| 23 | 336-06973-0 | Хомут 6-9.5L | 2 |
| 24 | 9215E3-0512 | * Винт | 2 |
| 25 | 3V1-63102-0 | Втулка | 1 |
| 26 | 3RS-63102-0 | Втулка | 1 |
| 27 | 3RS-63108-0 | Шайба | 1 |
| 28 | 3RS-63107-1 | Крышка | 1 |
| 29 | 930103-0600 | * Гайка | 1 |
| 30 | 940203-0600 | Шайба | 1 |
| 31 | 31H-63600-0 | Трос дроссельной заслонки | 2 |
| 32 | 3RS-66110-1 | Рычаг переключения | 1 |
| 33 | 3RS-67115-0 | Шайба 6.5-30-1 | 1 |
| 34 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 1 |
| 35 | 3H6-63619-1 | Втулка 6.5-10.5-10 | 1 |
| 36 | 9101E3-0620 | * Болт | 1 |
| 37 | 31N-66134-0 | Тяга рычага переключения | 1 |
| 38 | 31N-06133-0 | Протектор 6.4-10-.2-60 | 1 |
| 39 | 951603-0600 | ПРУЖИННЫЙ ШТИФТ d=6 | 1 |
| 40 | 3RS-05259-0 | Волнистая шайба 13-20-0.3 | 1 |
| 41 | 3RS-61315-0 | Шайба | 1 |
| 42 | 3WL-67578-0 | Наклейка переключения | 1 |
| 42 | 3YG-67578-0 | Наклейка переключения передач | 1 |
| 43 | 31H-63609-0 | Гибкая плетёная оплётка | 1 |
| 44 | 369-84398-1 | Стяжка 202 | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

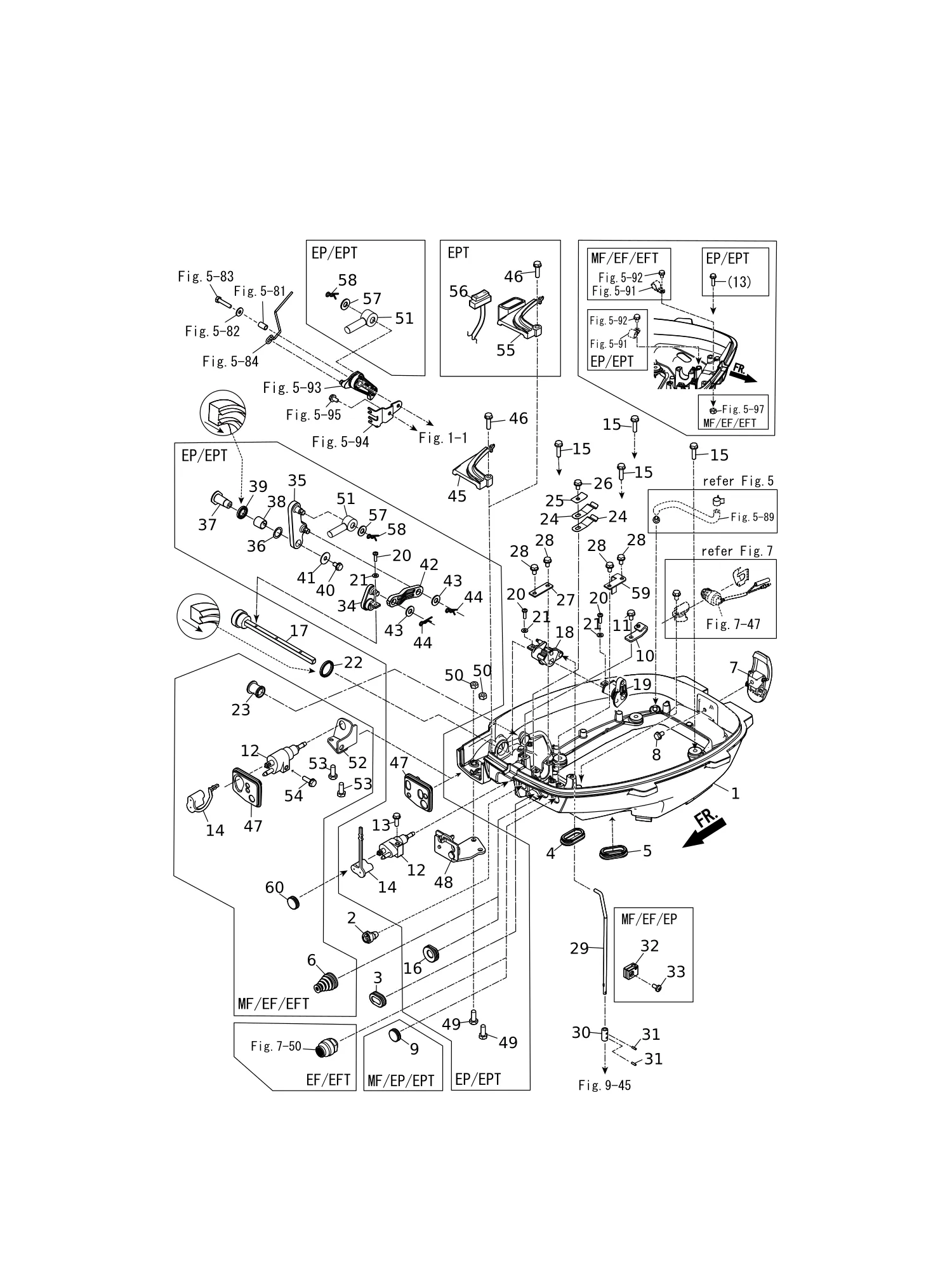

| 1 | 31HQ67100-1 | Нижний кожух | 1 |
| 1 | 31HW67100-1 | Нижний кожух | 1 |
| 2 | 3R3-71040-0 | Контрольная лампа в сборе | 1 |
| 3 | 3R3-67162-0 | УПЛОТНИТЕЛЬНАЯ ВТУЛКА | 1 |
| 5 | 3R3-66226-0 | Втулка | 1 |
| 6 | 3RS-66260-1 | Втулка | 1 |
| 7 | 3AA-67120-1 | Узел защелки кожуха | 1 |
| 10 | 3V1-69000-0 | Кронштейн троса блокировки стартера | 1 |
| 12 | 394-70260-1 | Топливный разъём (папа) | 1 |
| 14 | 3H6-70262-0 | Защитный колпачок топливного разъёма | 1 |
| 15 | 9101E3-5625 | * БОЛТ | 4 |
| 16 | 345-67161-0 | * Втулка 22-3 | 1 |
| 17 | 31H-66135-0 | Вал рычага переключения | 1 |
| 18 | 3V1-66225-0 | Рычаг тяги переключения передач | 1 |
| 19 | 31H-66155-0 | Рычаг | 1 |
| 20 | 921503-0414 | Винт | 3 |
| 21 | 940103-0400 | ШАЙБА | 3 |
| 22 | 3V1-66187-0 | Уплотнительное кольцо 23-29-3.7 | 1 |
| 23 | 3B2-67187-0 | Втулка уплотнительная | 1 |
| 24 | 3UA-66113-0 | ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ t=0.8 | 2 |
| 25 | 3Y1-66117-0 | Упор рычага переключения t=0.8 | 1 |
| 27 | 3V1-66145-0 | Держатель | 1 |
| 29 | 3V1-66211-1 | ТЯГА ПЕРЕКЛЮЧЕНИЯ | 1 |
| 30 | 3V1-66241-0 | СОЕДИНЕНИЕ ТЯГИ ПЕРЕКЛЮЧЕНИЯ | 1 |
| 31 | 951403-0310 | ПРУЖИННЫЙ ШТИФТ 3-10 | 2 |
| 32 | 3V1-66302-1 | СОЕДИНЕНИЕ ТЯГИ БЛОКИРОВКИ ЗАДНЕГО ХОДА | 1 |
| 33 | 921503-0612 | Винт | 1 |
| 34 | 31H-66129-0 | * Рычаг переключения (дистанционное управление) | 1 |
| 35 | 31H-66128-0 | * Рычаг переключения (дистанционное управление) | 1 |
| 36 | 941403-1400 | * ПРУЖИННАЯ ШАЙБА d=14 | 1 |
| 37 | 3V1-66142-0 | * ОСЬ | 1 |
| 38 | 369-67105-0 | * Втулка рычага крюка | 1 |
| 39 | 338-67147-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7 | 1 |
| 40 | 910103-5612 | Болт | 1 |
| 41 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 1 |
| 42 | 31H-66134-0 | * Тяга рычага переключения | 1 |
| 45 | 31HQ67481-0 | Крышка кронштейна рычага переключения | 1 |
| 45 | 31HW67481-0 | Крышка кронштейна рычага переключения | 1 |
| 46 | 910103-5625 | БОЛТ | 1 |
| 47 | 31H-63621-0 | Втулка | 1 |
| 47 | 31H-83732-0 | * Втулка | 1 |
| 48 | 3AA-83820-0 | * Зажим троса в сборе | 1 |
| 49 | 9101E3-0616 | * БОЛТ | 2 |
| 50 | 930103-0600 | * Гайка | 2 |
| 51 | 3B7-83715-2 | * Соединитель троса | 2 |
| 52 | 31H-70251-0 | Кронштейн топливного разъема | 1 |
| 53 | 9101E3-5616 | * Болт | 2 |
| 54 | 910103-5616 | * Болт | 1 |
| 55 | 31HQ67483-0 | Крышка кронштейна троса дистанционного управления | 1 |
| 56 | 3RS-72615-0 | Выключатель наклона-подъёма в сборе | 1 |
| 57 | 3AA-83719-0 | * Шайба 8.5-18-1.6 | 2 |
| 58 | 951603-0800 | * Шплинт d=8 | 2 |
| 59 | 31H-66145-0 | Держатель | 1 |
| 60 | 345-67117-0 | ВТУЛКА 17-2.7 | 1 |

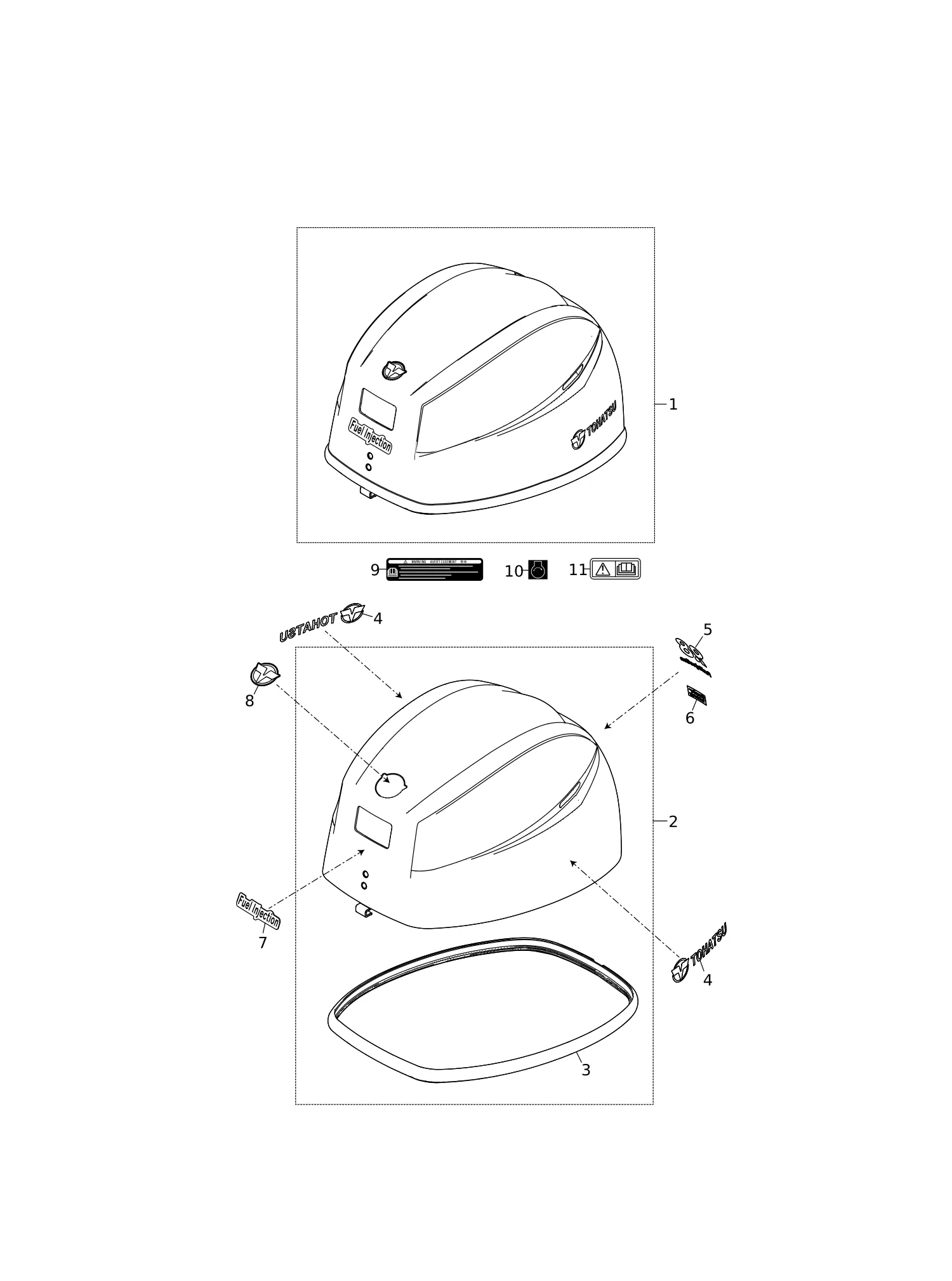

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 31HQ67645-0 | Верхний кожух в сборе | 1 |
| 1 | 31WW67645-0 | Верхний кожух в сборе | 1 |
| 2 | 31HQ67640-0 | Верхний кожух, подсборка | 1 |
| 2 | 31HW67640-0 | Верхний кожух, подсборка | 1 |
| 3 | 31H-67501-0 | * Уплотнение верхнего кожуха | 1 |
| 4 | 3VS-67541-0 | Боковая наклейка | 2 |
| 4 | 3ZB-67541-0 | Боковая наклейка | 2 |
| 5 | 31H-67536-0 | Задняя наклейка (9.8) | 1 |
| 5 | 31N-67536-0 | Задняя наклейка (8) | 1 |
| 5 | 31W-67536-0 | Задняя наклейка (9.8) | 1 |
| 5 | 32H-67536-0 | Задняя наклейка (9.9) | 1 |
| 5 | 3RU-67536-2 | Задняя наклейка (9.9) | 1 |
| 5 | 3WL-67536-0 | ЗАДНЯЯ НАКЛЕЙКА (6) | 1 |
| 6 | 3VS-67538-0 | * НАКЛЕЙКА SIMPLIQ | 1 |
| 6 | 3ZB-67538-0 | * НАКЛЕЙКА SIMPLIQ | 1 |
| 7 | 3RS-67545-0 | Наклейка «Fuel Injection» | 1 |
| 7 | 3WF-67545-0 | Наклейка «Fuel Injection» | 1 |
| 8 | 3RT-67580-0 | Наклейка с логотипом | 1 |
| 9 | 3WL-72180-0 | Наклейка предупреждения (A) | 1 |
| 9 | 3YG-72180-0 | Наклейка предупреждения (A) | 1 |
| 10 | 3VS-67587-0 | * Наклейка запуска | 1 |
| 11 | 3F0-72185-0 | Наклейка предупреждения | 1 |

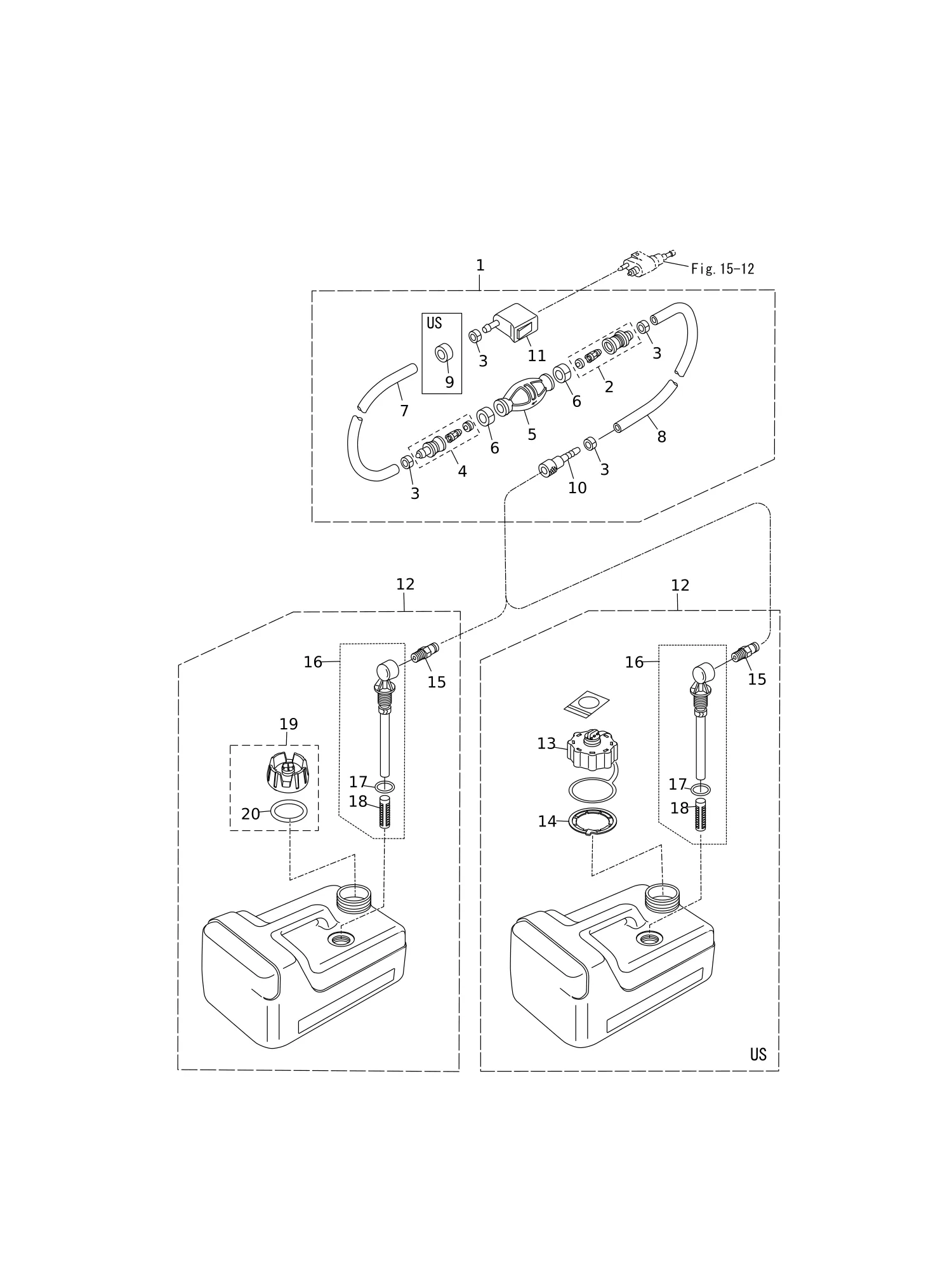

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3AD-70200-2 | Груша топливная в сборе | 1 |
| 1 | 3H6-70200-2 | Груша топливная в сборе | 1 |
| 2 | 3C7-70220-1 | * СОЕДИНЕНИЕ В СБОРЕ (ВХОД) | 1 |
| 3 | 332-70201-0 | * ХОМУТ | 4 |
| 4 | 3C7-70224-1 | * СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД) | 1 |
| 5 | 3C7-70211-1 | * ГРУША РУЧНОГО ПОДКАЧИВАНИЯ | 1 |
| 5 | 3GF-70211-1 | * ГРУША ПОДКАЧКИ | 1 |
| 6 | 3C7-70217-0 | * ХОМУТ | 2 |
| 7 | 3GF-70241-1 | * ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=700 | 1 |
| 7 | 98AB-70-700 | * ШЛАНГ | 1 |
| 8 | 3GF-70240-1 | * ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=1600 | 1 |
| 8 | 98AB-701600 | * ШЛАНГ | 1 |
| 9 | 3GR-70280-0 | * Метка топливного разъема | 1 |
| 10 | 3GF-70281-0 | * ТОПЛИВНЫЙ РАЗЪЕМ | 1 |
| 11 | 3GR-70250-0 | * Топливный разъем | 1 |
| 12 | 3RS-70167-0 | ТОПЛИВНЫЙ БАК В СБОРЕ 12L | 1 |
| 12 | 3UA-70167-0 | ТОПЛИВНЫЙ БАК В СБОРЕ 12L | 1 |
| 13 | 3AC-70052-1 | * Крышка топливного бака в сборе | 1 |
| 14 | 3AC-70055-0 | * Стопорное кольцо | 1 |
| 15 | 3E0-70270-0 | * БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА) | 1 |
| 16 | 3B2-70155-1 | * Уголок заборника в сборе (12L) | 1 |
| 17 | 3C7-70199-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 |
| 18 | 3C7-70113-0 | * ФИЛЬТР | 1 |
| 19 | 3RS-70020-0 | * Крышка топливного бака в сборе | 1 |
| 20 | 3RS-70021-0 | ** ПРОКЛАДКА КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ БАКА | 1 |

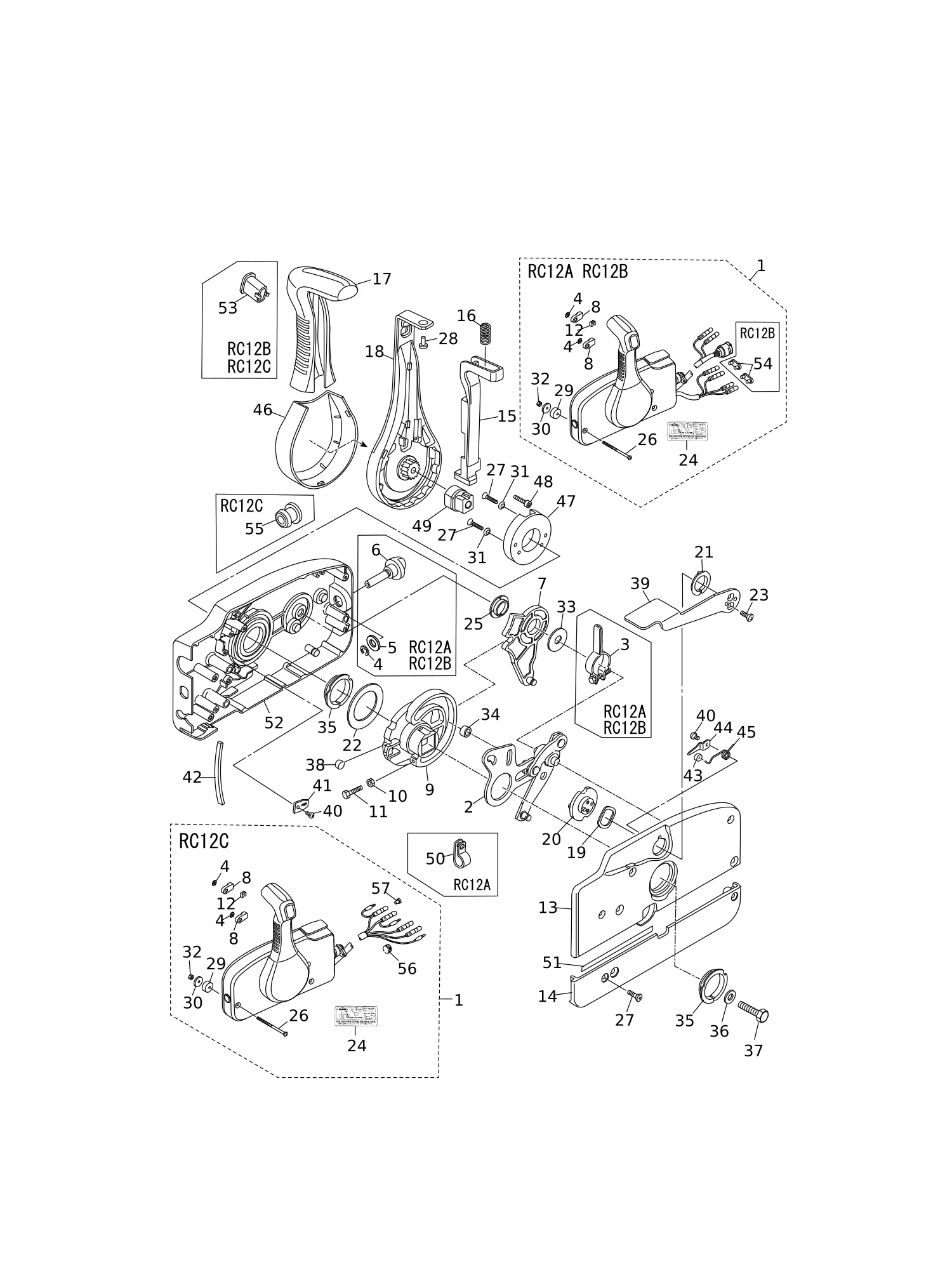

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3U2B84330-1 | ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC12A) | 1 |
| 1 | 3U2B84340-1 | ГОЛОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В СБОРЕ (RC12B) | 1 |
| 1 | 3U2B84350-1 | Головка дистанционного управления в сборе (RC12C) | 1 |
| 2 | 3A3-84365-1 | * РЫЧАГ ДРОССЕЛЯ | 1 |
| 3 | 3A3-84428-0 | * РЫЧАГ ФРИКЦИОНА ДРОССЕЛЯ | 1 |
| 4 | 945303-0600 | * СТОПОРНОЕ КОЛЬЦО E d=6 | 2 |
| 5 | 353-84394-0 | * ШАЙБА | 1 |
| 6 | 3U2-84427-0 | * РЕГУЛИРОВОЧНЫЙ ВИНТ | 1 |
| 7 | 3A3-84381-0 | * ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ | 1 |
| 8 | 3A3-83314-2 | * НАКОНЕЧНИК ТРОСА | 2 |
| 9 | 3A3-84364-2 | * ВЕДУЩАЯ ШЕСТЕРНЯ | 1 |
| 10 | 930103-0500 | * ГАЙКА | 1 |
| 11 | 910103-0525 | * БОЛТ | 1 |
| 12 | 3A3-84376-0 | * ВТУЛКА | 1 |
| 13 | 3U2B84441-0 | * ЗАДНИЙ КОРПУС | 1 |
| 14 | 3U2B84366-0 | * ЗАДНЯЯ ПАНЕЛЬ | 1 |
| 15 | 3U2-84401-0 | * РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ | 1 |
| 16 | 3A3-84403-0 | * ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ | 1 |
| 17 | 3U2-84404-0 | * РУКОЯТКА | 1 |
| 18 | 3U2-84343-0 | * РЫЧАГ УПРАВЛЕНИЯ | 1 |
| 19 | 3A3-84368-0 | * ВОЛНОВАЯ ШАЙБА | 1 |
| 20 | 3A3-84391-0 | * БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ | 1 |
| 21 | 3A3-84435-0 | * ВТУЛКА | 1 |
| 22 | 3A3-84422-0 | * ОПОРНАЯ ПЛАСТИНА | 1 |
| 23 | 921603-0512 | * ВИНТ | 2 |
| 24 | 3U2-84339-1 | * Наклейка инструкции | 1 |
| 25 | 3A3-84432-0 | * ВТУЛКА | 1 |
| 26 | 3U2-84375-0 | * ВИНТ | 3 |
| 27 | 3VK-84375-0 | * ВИНТ | 7 |
| 28 | 3VL-84375-0 | * ВИНТ | 1 |
| 29 | 3A3-84374-0 | * ПРОСТАВКА | 3 |
| 30 | 353-84371-0 | * ШАЙБА | 3 |
| 31 | 3U2-84371-0 | * ШАЙБА | 2 |
| 32 | 930103-0600 | * Гайка | 3 |
| 33 | 3A3-84383-0 | * ШАЙБА | 1 |
| 34 | 3A3-84421-0 | * РОЛИК | 1 |
| 35 | 3U2-84431-0 | * ВТУЛКА | 2 |
| 36 | 940103-0800 | * Шайба | 1 |
| 37 | 3U2-84442-0 | * БОЛТ | 1 |
| 38 | 353-84388-0 | * ФИКСИРУЮЩИЙ РОЛИК | 1 |
| 39 | 3U2B84312-0 | * РЫЧАГ СВОБОДНОГО ГАЗА | 1 |
| 40 | 921503-0406 | * ВИНТ | 3 |
| 41 | 3A3-84423-0 | * ФИКСАТОР | 1 |
| 42 | 3A3-84307-0 | * ПРУЖИНА ФИКСАТОРА | 6 |
| 43 | 3A3-84424-0 | * РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ | 1 |
| 44 | 3A3-84426-0 | * ДЕРЖАТЕЛЬ РОЛИКА | 1 |
| 45 | 3A3-84425-0 | * ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ | 1 |
| 46 | 3VK-63107-0 | * КРЫШКА | 1 |
| 47 | 3U2-63506-0 | * ДЕРЖАТЕЛЬ | 1 |
| 48 | 3U2-84917-0 | * БОЛТ | 1 |
| 49 | 3U2-77367-0 | * СОЕДИНЕНИЕ | 1 |
| 50 | 3U2-06973-0 | * ХОМУТ | 1 |
| 51 | 3U2-72187-0 | * НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (SIGP) | 1 |
| 52 | 3U2B84440-0 | * ПЕРЕДНИЙ КОРПУС | 1 |
| 53 | 3U2-84452-0 | * Заглушка переключателя наклона | 1 |
| 54 | 353-76037-0 | * Разъём кабельного наконечника | 2 |
| 55 | 3U2-84414-0 | * Втулка | 1 |
| 56 | 361-84415-0 | * ВТУЛКА | 1 |
| 57 | 3A3-76037-0 | * Разъём кабельного наконечника | 1 |

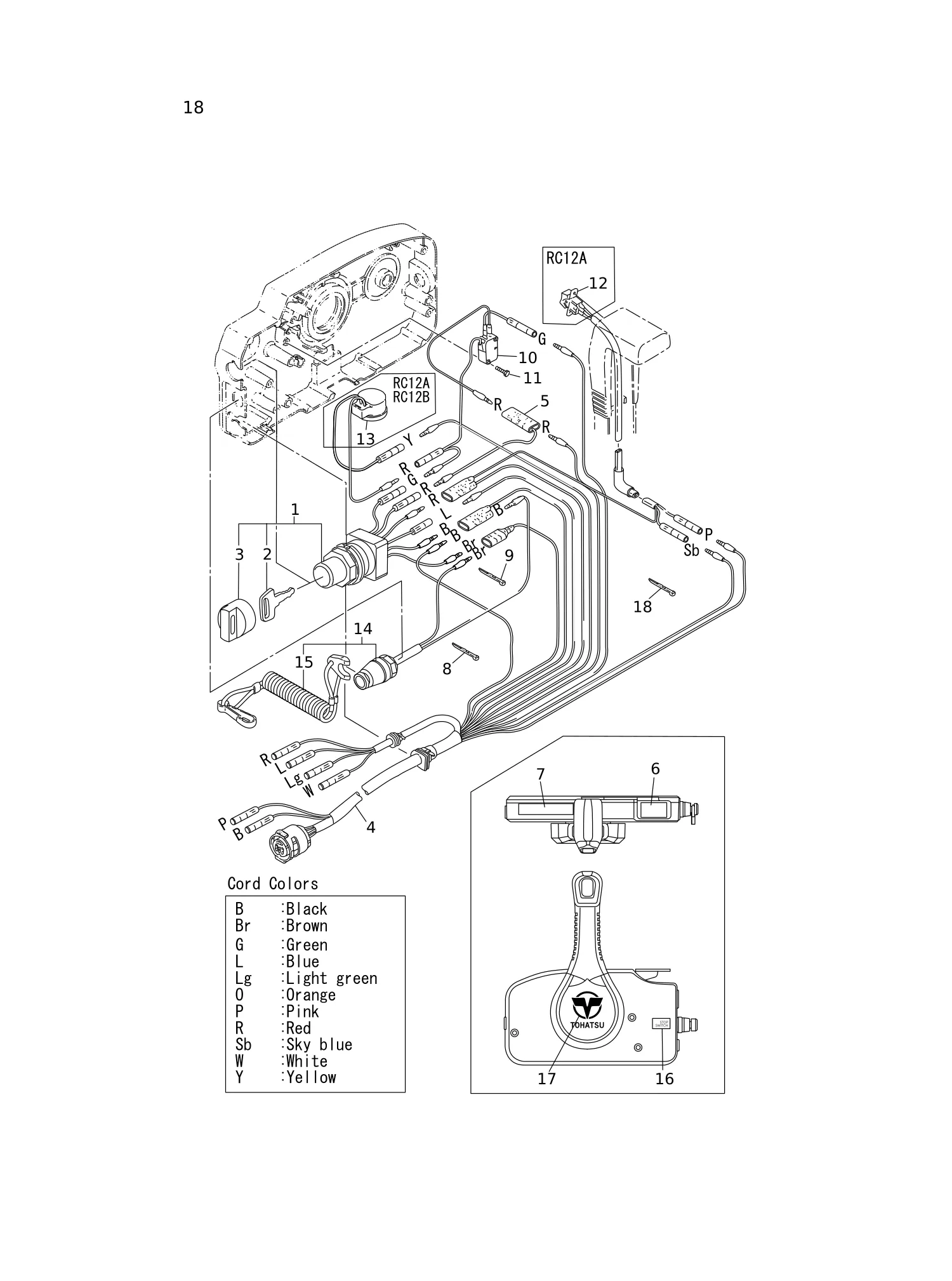

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3GF-76020-0 | ЗАМОК ЗАЖИГАНИЯ В СБОРЕ | 1 |
| 2 | 3GF-76217-0 | * КЛЮЧ ЗАМКА ЗАЖИГАНИЯ | 1 |
| 2 | 3GF-76218-0 | * КЛЮЧ ЗАМКА ЗАЖИГАНИЯ | 1 |
| 2 | 3GF-76219-0 | * КЛЮЧ ЗАМКА ЗАЖИГАНИЯ | 1 |
| 3 | 3GF-76205-0 | * ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ | 1 |
| 4 | 361-76110-1 | ТРОС В СБОРЕ | 1 |
| 4 | 3A3-76115-1 | ТРОС В СБОРЕ L=6200 | 1 |
| 5 | 353-72546-0 | ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200 | 1 |
| 6 | 3U2-84331-0 | НАКЛЕЙКА (РЫЧАГ) | 1 |
| 7 | 3U2-84336-1 | Наклейка положения переключения | 1 |
| 10 | 3A3-76086-1 | ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ) | 1 |
| 11 | 921503-5316 | Винт | 2 |
| 12 | 3U2-72615-0 | ПЕРЕКЛЮЧАТЕЛЬ PTT В СБОРЕ | 1 |
| 13 | 3C8-76171-0 | ЗУММЕР ПЕРЕГРЕВА | 1 |
| 14 | 3A3-06830-0 | ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ | 1 |
| 15 | 31H-06848-0 | * Аварийный выключатель с чека-шнуром в сборе | 1 |
| 16 | 3U2-72200-0 | НАКЛЕЙКА СТОП-ПЕРЕКЛЮЧАТЕЛЯ | 2 |
| 17 | 3U2-84334-0 | НАКЛЕЙКА ЛОГОТИПА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ | 1 |
| 18 | 3U2-84398-0 | ХОМУТ | 3 |

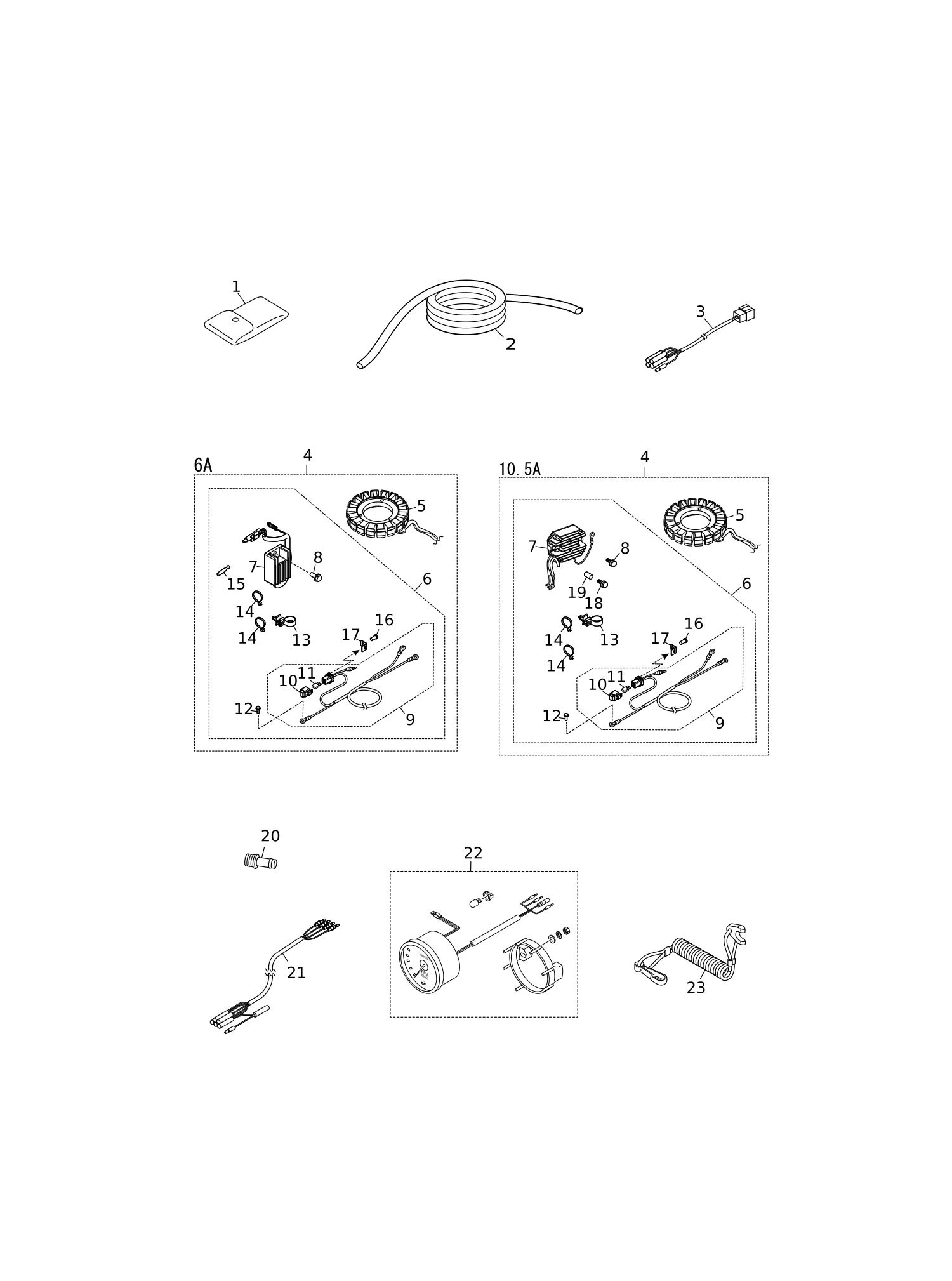

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 3BJ-72100-1 | Набор инструментов | 1 |
| 2 | 3B7-72201-0 | СТРАХОВОЧНЫЙ ТРОС φ6-1600 | 1 |
| 3 | 3KY-72539-0 | * ПРОВОД ТАХОМЕТРА L=2000 | 1 |
| 4 | 31H-06128-0 | Комплект генератора | 1 |
| 4 | 31N-06128-0 | Комплект генератора | 1 |
| 5 | 31H-06023-0 | * Генератор в сборе | 1 |
| 5 | 3RT-06023-0 | * Генератор в сборе | 1 |
| 6 | 31H-76160-0 | * Комплект выпрямителя | 1 |
| 6 | 31N-76160-0 | * Комплект выпрямителя | 1 |
| 7 | 3AA-76065-0 | * Выпрямитель в сборе | 1 |
| 7 | 3RS-76060-0 | ** Выпрямитель в сборе | 1 |
| 8 | 910103-5616 | * Болт | 1 |
| 8 | 910103-5620 | Болт | 1 |
| 9 | 31H-76161-0 | ** Удлинительный шнур | 1 |
| 10 | 1E0-34093-0 | * Крышка (Y) | 1 |
| 11 | 3T5-76247-0 | * Предохранитель 20A | 2 |
| 12 | 910103-5612 | Болт | 1 |
| 13 | 3KY-84398-0 | ХОМУТ | 1 |
| 14 | 369-84398-1 | Стяжка 202 | 2 |
| 15 | 3SY-01047-0 | * Свеча | 1 |
| 16 | 3V1-05913-0 | Самонарезающий винт 5-12 | 1 |
| 17 | 3R0-76064-0 | * Кронштейн держателя предохранителя | 1 |
| 18 | 910103-5630 | * Болт | 1 |
| 19 | 3H6-63619-1 | Втулка 6.5-10.5-10 | 1 |
| 20 | 3T1-72405-0 | СОЕДИНИТЕЛЬ ШЛАНГА (ВОДЯНОЙ) | 1 |
| 21 | 3UA-72537-0 | ПРОВОД ИЗМЕРИТЕЛЬНОГО ПРИБОРА L=2000 | 1 |
| 22 | 3PA-72638-2 | * КОМПЛЕКТ ТАХОМЕТРА | 1 |
| 22 | 3PB-72638-2 | КОМПЛЕКТ ТАХОМЕТРА | 1 |
| 23 | 3GR-06821-0 | Шнур | 1 |

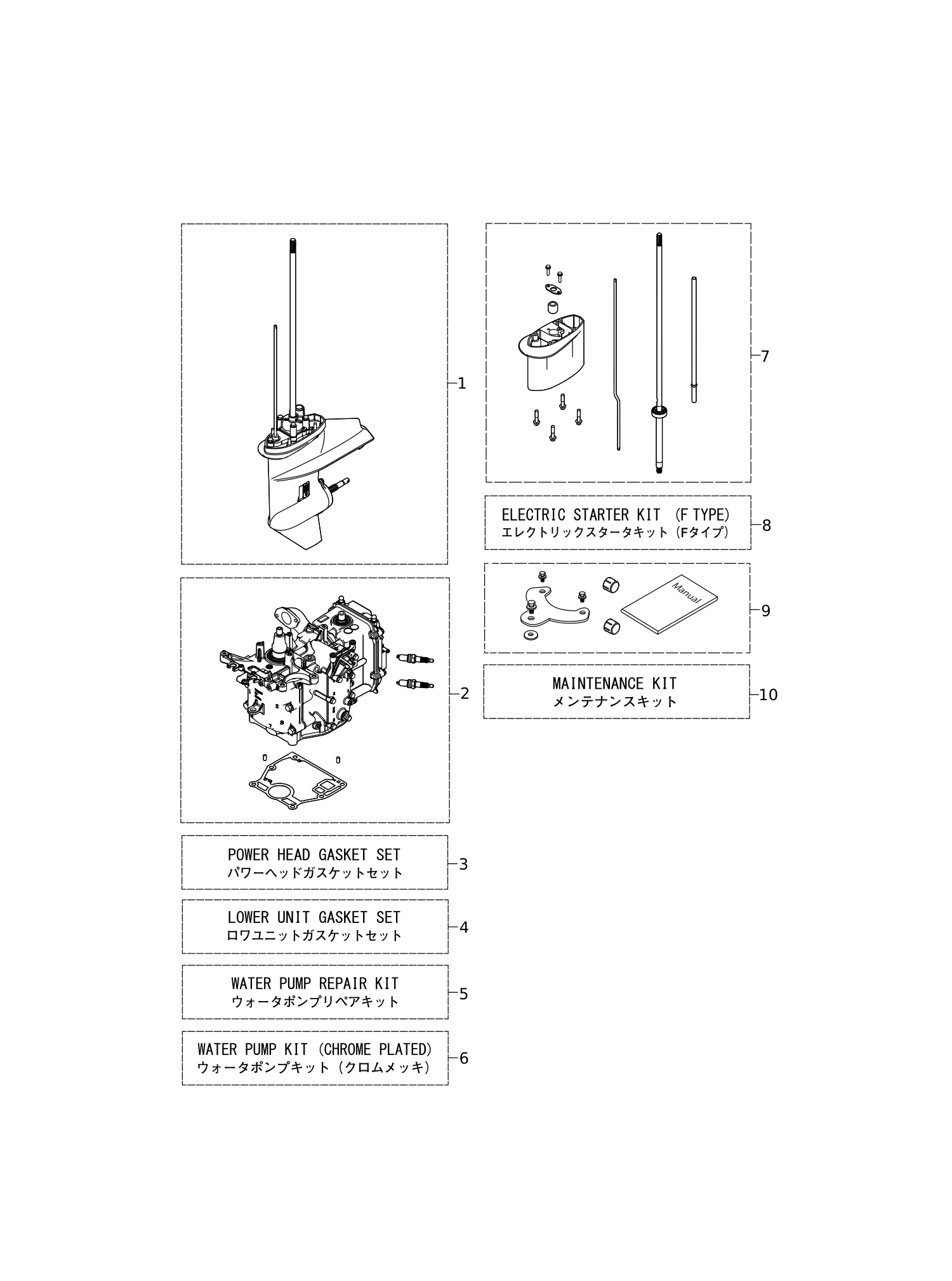

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 31HQ87301-0 | Нижний узел в сборе (S) | 1 |
| 1 | 31HQ87302-0 | Нижний узел в сборе (L) | 1 |
| 1 | 31HW87301-0 | Нижний узел в сборе (S) | 1 |
| 1 | 31HW87302-0 | Нижний узел в сборе (L) | 1 |
| 1 | 3V1Q87304-8 | УЗЕЛ НИЖНИЙ (UL) | 1 |
| 1 | 3V1W87304-8 | Нижний узел в сборе (UL) | 1 |
| 1 | 3WBQ87302-0 | УЗЕЛ НИЖНИЙ (L) | 1 |
| 1 | 3WBQ87304-0 | УЗЕЛ НИЖНИЙ (UL) | 1 |
| 2 | 31HB87090-0 | Комплект короткого блока двигателя | 1 |
| 2 | 31PB87090-0 | Комплект короткого блока двигателя | 1 |
| 3 | 31H-01005-0 | * ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ | 1 |
| 3 | 31H-01303-0 | * Прокладка основания двигателя | 1 |
| 3 | 31H-02305-0 | * ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА | 1 |
| 3 | 31H-02418-0 | * Прокладка | 1 |
| 3 | 31H-07653-0 | * ПРОКЛАДКА МАСЛЯНОГО НАСОСА | 1 |
| 3 | 31H-10104-0 | * Прокладка | 1 |
| 3 | 31H-87121-0 | Комплект прокладок головки блока | 1 |
| 3 | 346-01032-0 | * Прокладка крышки термостата | 1 |
| 3 | 3B2-01215-0 | * САЛЬНИК 12-28-5 | 1 |
| 3 | 3BJ-00121-0 | * Сальник 36-50-7 | 1 |
| 3 | 3H6-07422-0 | * Кольцо уплотнительное 2.6-18.7 | 1 |
| 3 | 3H8-07025-0 | * Сальник 18-35-8 | 1 |
| 3 | 3R0-07422-0 | * Кольцо O-RING 3.1-24.4 | 1 |
| 3 | 3V1-00121-0 | * Сальник 30-45-8 | 1 |
| 3 | 3V1-01024-0 | * Прокладка крышки головки цилиндра | 1 |
| 4 | 309-60111-0 | * САЛЬНИК 12-24-8 | 1 |
| 4 | 332-66032-0 | * Уплотнительное кольцо 2.4-15.4 | 1 |
| 4 | 345-65015-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47 | 1 |
| 4 | 369-60111-0 | * Сальник 15-28-10 | 1 |
| 4 | 369-66021-1 | * Кольцо уплотнительное 2.5-4.9 | 2 |
| 4 | 3B2-02312-2 | * ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ | 1 |
| 4 | 3B2-61012-2 | ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА | 1 |
| 4 | 3B2-87321-5 | КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА | 1 |
| 5 | 3B2-65020-1 | * ПРОКЛАДКА КОРПУСА НАСОСА (НИЖНЯЯ) | 1 |
| 5 | 3B2-87322-2 | РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА | 1 |
| 5 | 9161E3-0650 | * БОЛТ | 4 |
| 6 | 3B2-65231-2 | КОМПЛЕКТ ВОДЯНОГО НАСОСА (ХРОМИРОВАННЫЙ) | 1 |
| 6 | 3B2-65238-0 | * ГИЛЬЗА КОРПУСА НАСОСА | 1 |
| 6 | 3B2-65239-0 | * НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА | 1 |
| 7 | 3B2-60003-1 | * ВТУЛКА ГРЕБНОГО ВАЛА | 1 |
| 7 | 3B2Q61110-2 | * КОРПУС УДЛИНИТЕЛЯ | 1 |
| 7 | 3V1-64309-2 | * ПРИВОДНОЙ ВАЛ В СБОРЕ (UL) | 1 |
| 7 | 3V1-64332-0 | * УПОР | 1 |
| 7 | 3V1-65120-0 | * ВОДЯНАЯ ТРУБКА (UL) | 1 |
| 7 | 3V1-66014-0 | * ТЯГА ПЕРЕКЛЮЧЕНИЯ (UL) | 1 |
| 7 | 3V1Q87314-5 | КОМПЛЕКТ УДЛИНИТЕЛЬНОГО КОРПУСА (UL) | 1 |
| 7 | 3V2-60001-0 | * Болт 6-35 | 1 |
| 7 | 9101E3-5612 | * Болт | 1 |
| 8 | 1E0-34093-0 | * Крышка (Y) | 1 |
| 8 | 31H-06023-0 | * Генератор в сборе | 1 |
| 8 | 31H-06191-0 | * Маховик с зубчатым венцом | 1 |
| 8 | 31H-06869-0 | * Кронштейн | 1 |
| 8 | 31H-76010-0 | * СТАРТЕР В СБОРЕ | 1 |
| 8 | 31H-76040-0 | * Реле стартера | 1 |
| 8 | 31H-76066-0 | * Жгут проводов с предохранителем в сборе | 1 |
| 8 | 31H-76081-0 | * Кронштейн выключателя нейтрали | 1 |
| 8 | 31H-76300-0 | Комплект электростартера (F) | 1 |
| 8 | 3AA-76026-0 | * Главный переключатель в сборе | 1 |
| 8 | 3AA-76065-0 | * Выпрямитель в сборе | 1 |
| 8 | 3AC-76120-0 | * Кабель аккумулятора L=2500 | 1 |
| 8 | 3B2-76147-2 | * Кабель стартера L=200 | 1 |
| 8 | 3BJ-76145-0 | * Колпачок клеммы 15.5-20-28 | 1 |
| 8 | 3NV-76080-0 | Выключатель нейтрали | 1 |
| 8 | 3R0-76064-0 | * Кронштейн держателя предохранителя | 1 |
| 8 | 3RS-06133-0 | * Протектор | 1 |
| 8 | 3RS-76083-0 | * Привод выключателя нейтрали | 1 |
| 8 | 3SY-01047-0 | * Свеча | 1 |
| 8 | 3T5-76247-0 | * Предохранитель 20A | 2 |
| 8 | 3V1-05913-0 | Самонарезающий винт 5-12 | 1 |
| 8 | 3VS-67587-0 | * Наклейка запуска | 1 |
| 8 | 3Y0-76145-0 | * Колпачок клеммы | 1 |
| 8 | 3Y1-76145-0 | * Колпачок клеммы | 1 |
| 8 | 910103-0610 | * БОЛТ | 1 |
| 8 | 910103-5610 | * Болт | 2 |
| 8 | 910103-5612 | Болт | 1 |
| 8 | 910103-5616 | * Болт | 1 |
| 8 | 910103-5825 | Болт | 2 |
| 8 | 940103-0600 | * ШАЙБА | 1 |
| 9 | 346-62127-0 | * Колпачковая гайка | 2 |
| 9 | 3V1-62500-1 | КОМПЛЕКТ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | 1 |
| 9 | 3V1-62510-0 | * ПЛАСТИНА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | 1 |
| 9 | 3Y3-60108-0 | * БОЛТ С ПОКРЫТИЕМ 6-12 | 2 |
| 9 | 3Y4-60108-0 | * БОЛТ С ПОКРЫТИЕМ 8-20 | 1 |
| 9 | 3Z0-61334-0 | * Шайба | 1 |
| 10 | 31H-87500-0 | Комплект для технического обслуживания | 1 |
| 10 | 332-60006-1 | * Прокладка 8.1-15-1 | 2 |
| 10 | 3B2-65011-0 | * ВКЛАДЫШ КОРПУСА НАСОСА | 1 |
| 10 | 3B2-65018-2 | * ПРОКЛАДКА КОРПУСА НАСОСА | 1 |
| 10 | 3B2-65021-1 | * КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА | 1 |
| 10 | 3B2-65022-0 | * Шпонка φ3-11 | 1 |
| 10 | 3B2-65025-0 | * НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА | 1 |
| 10 | 3B2-65029-2 | * ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ | 1 |
| 10 | 3KM-01142-0 | Свечной колпак в сборе | 1 |
| 10 | 3R3-07406-0 | Шайба 14.5-24-1 | 1 |
| 10 | 3V1-60217-0 | ТРИММЕР | 1 |
| 10 | 951403-0310 | ПРУЖИННЫЙ ШТИФТ 3-10 | 2 |
| 10 | 951503-0318 | * ШПЛИНТ 3-18 | 1 |
| 10 | 9701-1-1103 | Свеча зажигания (DCPR6E) | 2 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 31H-83880-0 | Узел крепления дистанционного управления | 1 |
| 2 | 31H-83732-0 | * Втулка | 1 |
| 3 | 3AA-83820-0 | * Зажим троса в сборе | 1 |
| 4 | 9101E3-0616 | * БОЛТ | 2 |
| 5 | 9301E3-0600 | * ГАЙКА | 2 |
| 6 | 31H-66134-0 | * Тяга рычага переключения | 1 |
| 8 | 3B7-83715-2 | * Соединитель троса | 2 |
| 10 | 3AA-83719-0 | * Шайба 8.5-18-1.6 | 4 |
| 11 | 951603-0800 | * Шплинт d=8 | 4 |
| 12 | 31H-66128-0 | * Рычаг переключения (дистанционное управление) | 1 |
| 13 | 3V1-66142-0 | * ОСЬ | 1 |
| 14 | 369-67105-0 | * Втулка рычага крюка | 1 |
| 15 | 338-67147-0 | * УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7 | 1 |
| 16 | 941403-1400 | * ПРУЖИННАЯ ШАЙБА d=14 | 1 |
| 17 | 910103-0612 | Болт | 1 |
| 18 | 346-67115-0 | * ШАЙБА 6.5-21-1 | 1 |
| 20 | 9101E3-5825 | Болт | 2 |
| 21 | 9301E3-0800 | * Гайка | 2 |
| 22 | 31H-02160-0 | * Топливный шланг с защитой | 1 |
| 23 | 9101E3-5625 | * БОЛТ | 1 |
| 24 | 345-67161-0 | * Втулка 22-3 | 1 |
| 25 | 910103-5612 | Болт | 1 |
| 26 | 31H-66129-0 | * Рычаг переключения (дистанционное управление) | 1 |
| 27 | 921503-0414 | Винт | 1 |
| 28 | 940103-0400 | ШАЙБА | 1 |
| 31 | 3AA-84905-0 | ТЯГА РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ | 1 |
| 32 | 3E0-84914-0 | * Проставка | 1 |
| 33 | 3C8-84964-0 | * БОЛТ 3/8-35 | 1 |
| 34 | 353-84918-0 | * Гайка нейлоновая 3/8-24UNF | 2 |
| 35 | 353-84916-0 | * Шайба 9.6-18-2 | 3 |
| 36 | 3F3-84908-0 | * Кольцо уплотнительное | 1 |
