东发 Tohatsu MFS6CZ/8C/9.8C/9.9CY 2026 - — взрыв-схемы и запчасти

四冲程 4-Stroke · 2026 年 · 手册号 002-21061-0BF · 共 22 个部位 · 996 条零件

1ЦИЛИНДР · КАРТЕР 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ 3ГОЛОВКА ЦИЛИНДРА · МАСЛЯНЫЙ НАСОС 4ШКИВ · РЕМЕНЬ ГРМ 5ВПУСКНОЙ КОЛЛЕКТОР · ТОПЛИВНЫЙ НАСОС 6РУЧНОЙ СТАРТЕР 7МАГНЕТО · ЭЛЕКТРООБОРУДОВАНИЕ 8КОРПУС ВЕДУЩЕГО ВАЛА 9РЕДУКТОР 10КРОНШТЕЙН (MF/EF МОДЕЛЬ)11КРОНШТЕЙН (EP МОДЕЛЬ)12КРОНШТЕЙН (PTT)(МОДЕЛЬ EFT/EPT)13СИСТЕМА ТИЛТА 14РУЛЕВАЯ РУКОЯТКА/РЫЧАГ ПЕРЕКЛЮЧЕНИЯ 15НИЖНИЙ КОЖУХ/ПЕРЕКЛЮЧЕНИЕ 16ВЕРХНИЙ КОК 17ОТДЕЛЬНЫЙ ТОПЛИВНЫЙ БАК 18КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 19КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ)20ДОПОЛНИТЕЛЬНЫЕ ЗАПЧАСТИ · АКСЕССУАРЫ 21СБОРОЧНЫЕ КОМПЛЕКТЫ 22КОМПЛЕКТ ДЛЯ УСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ/ТЯГА

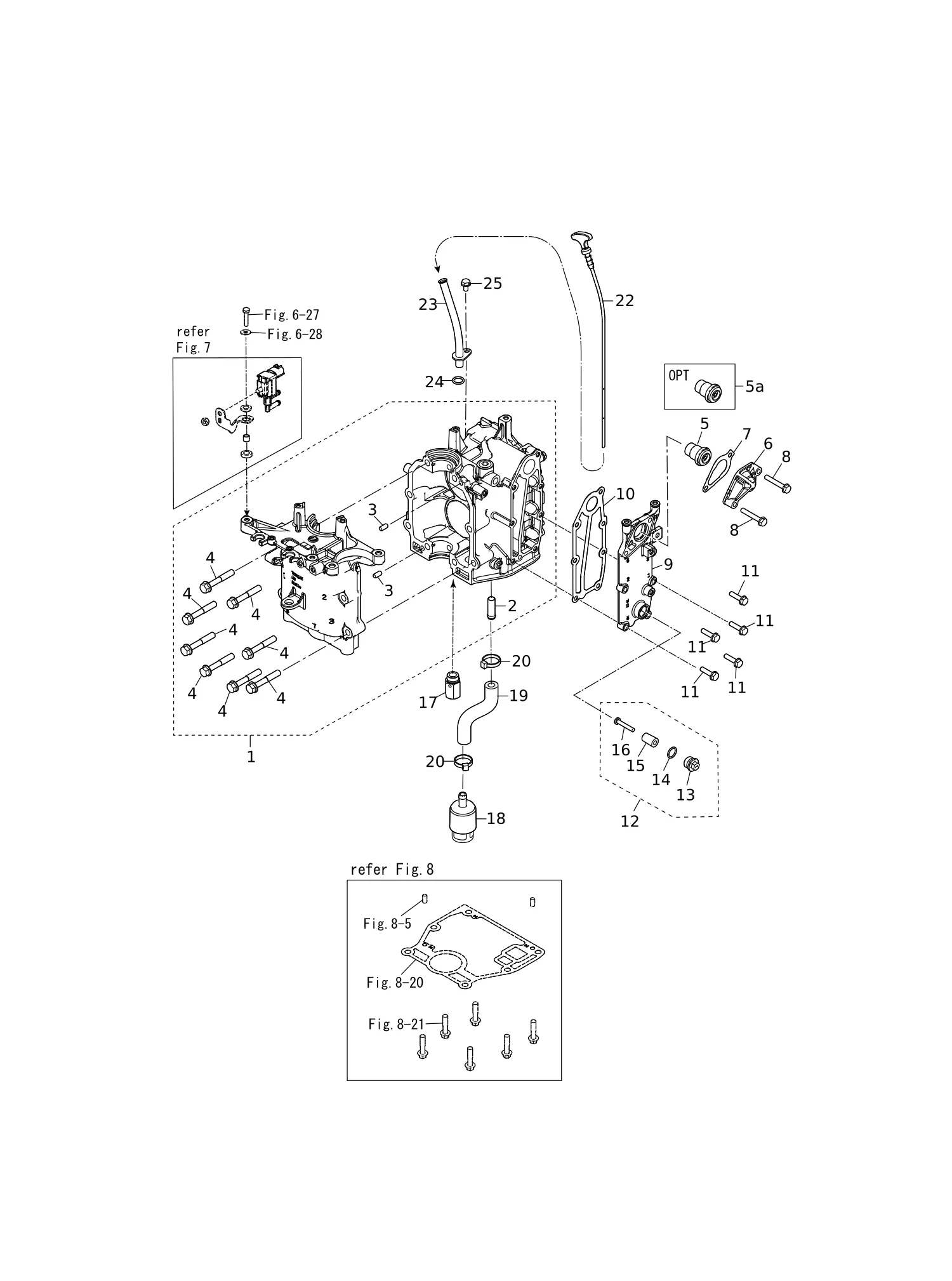

Рис. 1ЦИЛИНДР · КАРТЕР CYLINDER · CRANK CASE

REF	Номер детали	Наименование	Кол-во
1	31HB01100-0	БЛОК ЦИЛИНДРОВ И КАРТЕР В СБОРЕ	1
2	31H-02093-0	* ШТУЦЕР 10-11.5-32	1
3	345-01111-0	Установочный штифт 6-12	2
4	31H-01114-0	* БОЛТ M8-50-P1.25	8
5a	3AA-01030-0	ТЕРМОСТАТ	1
5	3NV-01030-0	Термостат	1
6	3H6B01031-0	Крышка термостата	1
7	346-01032-0	* Прокладка крышки термостата	1
8	9101E3-5640	Болт	2
9	31HB02301-0	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА (НАРУЖНАЯ)	1
10	31H-02305-0	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
11	9101E3-5625	* БОЛТ	5
12	3KM-01142-0	Свечной колпак в сборе	1
13	3P0-01143-0	* Пробка анода	1
14	3T5-10046-0	* Кольцо уплотнительное 1.9-13	1
15	3P0-60218-0	* Анод	1
16	921503-0530	* Винт	1
17	3V2-07620-0	Плунжер в сборе	1
18	31H-07710-0	МАСЛОПРИЕМНИК В СБОРЕ	1
19	3UA-07715-0	ТРУБКА L=120	1
20	369-84398-1	Стяжка 202	2
22	31H-07721-0	МАСЛОМЕР	1
23	31H-07720-0	НАПРАВЛЯЮЩАЯ МАСЛОМЕРА	1
24	3T5-10162-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.9-9.8	1
25	910103-5612	Болт	1

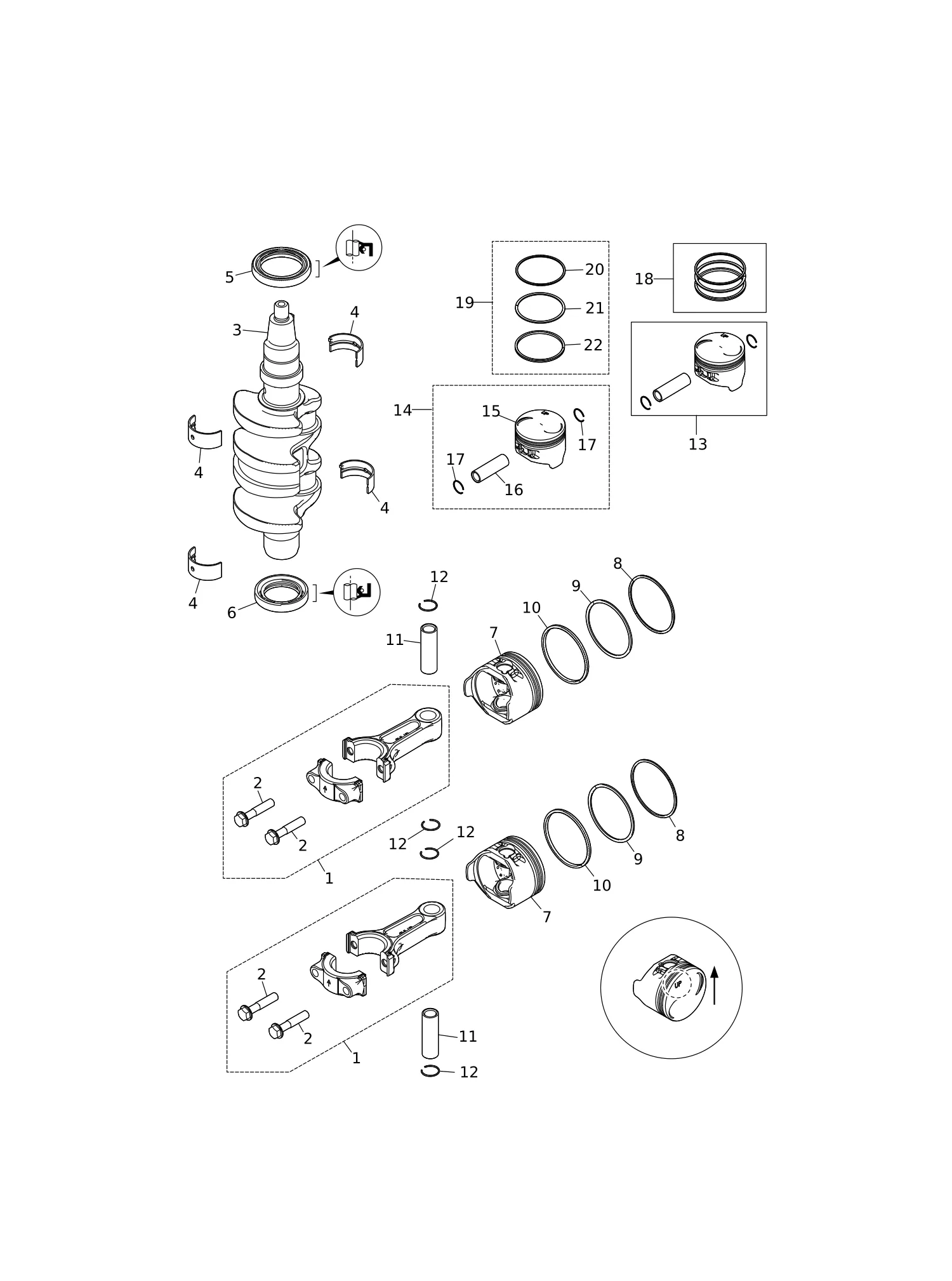

Рис. 2ПОРШЕНЬ · КОЛЕНЧАТЫЙ ВАЛ PISTON · CRANK SHAFT

REF	Номер детали	Наименование	Кол-во
1	3V1-00040-1	ШАТУН В СБОРЕ	2
2	3H6-00059-0	* Болт шатуна	2
3	31H-00030-0	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
4	3V1-07407-0	Подшипник скольжения 30-33-15	1
4	3V1-07408-0	Подшипник скольжения 30-33-15	1
5	3BJ-00121-0	* Сальник 36-50-7	1
6	3V1-00121-0	* Сальник 30-45-8	1
7	3V1-00001-1	* Поршень	2
8	3V1-00011-0	* Поршневое кольцо	2
9	3V1-00012-0	* Поршневое кольцо	2
10	3V1-00013-0	* Маслосъёмное поршневое кольцо	2
13	3FK-87130-0	Ремкомплект поршня	2
14	3FK-87131-0	Ремкомплект поршня (0.5 O/S)	2
15	3V1-00004-1	* Поршень (0.5 O/S)	1
16	332-00021-1	* ПОРШНЕВОЙ ПАЛЕЦ	1
17	350-00024-1	* СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
18	3FK-87123-0	Комплект поршневых колец	2
19	3FK-87124-0	Комплект поршневых колец (0.5 O/S)	2
20	3V1-00014-0	* Поршневое кольцо (0.5 O/S)	1
21	3V1-00015-0	* Поршневое кольцо (0.5 O/S)	1
22	3V1-00016-0	* Поршневое кольцо маслосъемное (0.5 O/S)	1

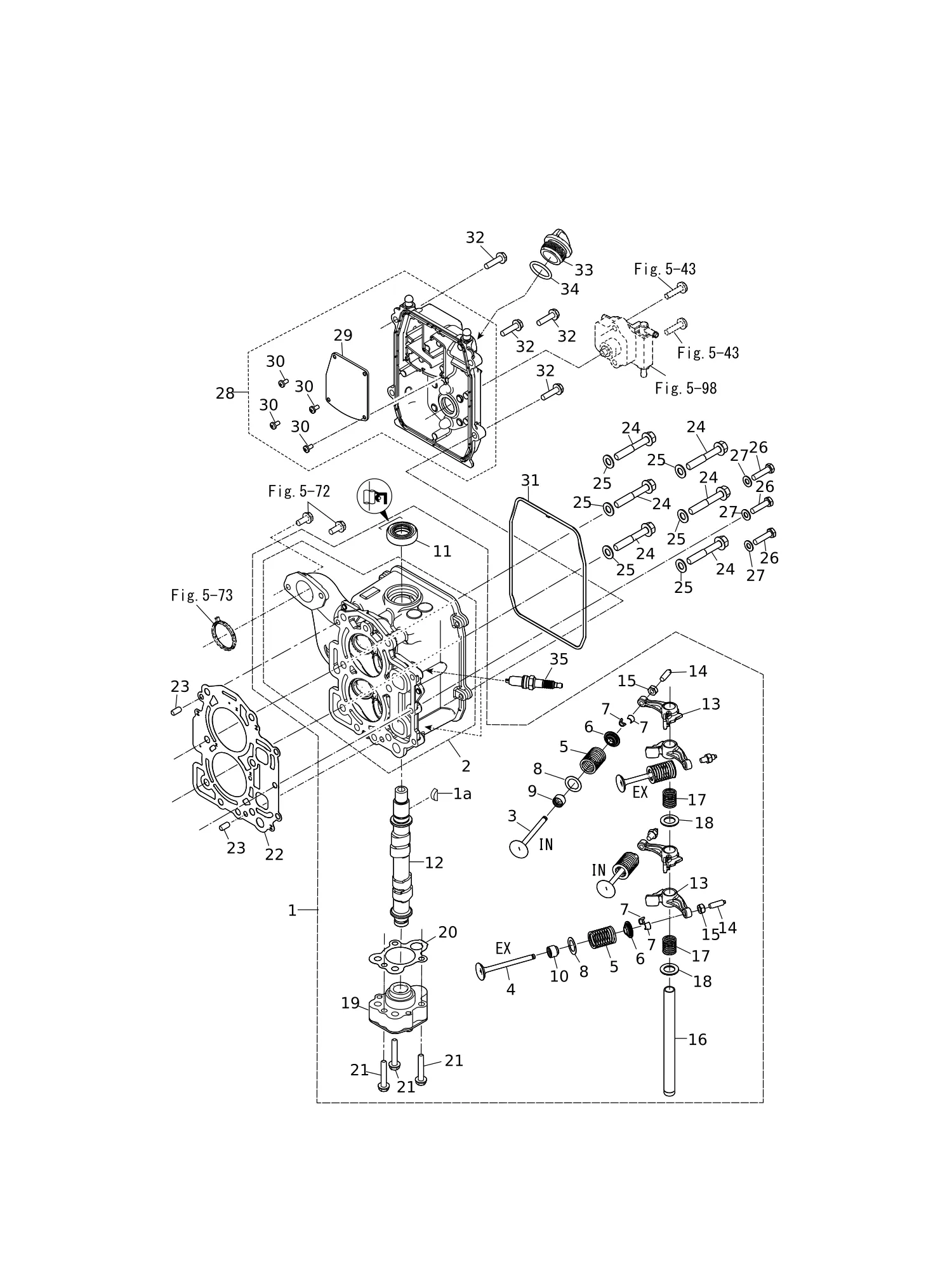

Рис. 3ГОЛОВКА ЦИЛИНДРА · МАСЛЯНЫЙ НАСОС CYLINDER HEAD · OIL PUMP

REF	Номер детали	Наименование	Кол-во
1a	309-00131-0	КЛЮЧ	1
1	31HB01000-1	Головка блока цилиндров в сборе	1
1	31PB01000-1	Головка блока цилиндров в сборе	1
2	31HB01001-0	* ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
3	3V1-07201-0	* Клапан впускной	2
4	3V1-07202-0	* Выпускной клапан	2
5	3AA-07203-0	* Пружина клапана L=38.3	4
6	3GT-07921-0	* Фиксатор	4
7	3KY-07923-0	* Шплинт	8
8	3V1-07205-0	* Тарелка пружины клапана	4
9	3R3-07204-0	* Маслосъёмный колпачок впускного клапана	2
10	3R3-07206-0	* Маслосъёмный колпачок выпускного клапана	2
11	3H8-07025-0	* Сальник 18-35-8	1
12	31H-07810-0	* РАСПРЕДВАЛ В СБОРЕ	1
12	31P-07810-0	* РАСПРЕДВАЛ В СБОРЕ	1
13	3VS-07935-0	* Коромысло	4
14	3R0-07238-0	* Регулировочный винт	4
15	3H8-07237-0	* Регулировочная гайка	4
16	3RS-07920-0	* ОСЬ КОРОМЫСЕЛ	1
17	3AA-07225-0	* Пружина оси коромысел L=25	2
18	3R3-07227-0	* Шайба 13.2-21.8-2	2
19	3V1-07600-0	* Масляный насос в сборе	1
20	31H-07653-0	* ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
21	910103-5635	БОЛТ	3
22	31H-01005-0	* ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
23	345-01111-0	Установочный штифт 6-12	2
24	31N-01012-0	БОЛТ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ 8-1.25-50-12.9	6
25	940221-0800	Шайба	6
26	3KK-02319-0	Болт 6-1.0-25	3
27	940103-0600	* ШАЙБА	3
28	31HB01020-0	КРЫШКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
29	31H-07731-0	* КРЫШКА ВЕНТИЛЯЦИОННОЙ КАМЕРЫ	1
30	921521-0408	ВИНТ	4
31	3V1-01024-0	* Прокладка крышки головки цилиндра	1
32	910103-5625	БОЛТ	4
33	3R0-71015-1	Крышка маслозаливной горловины	1
34	3R0-07422-0	* Кольцо O-RING 3.1-24.4	1
35	9701-1-1103	Свеча зажигания (DCPR6E)	2

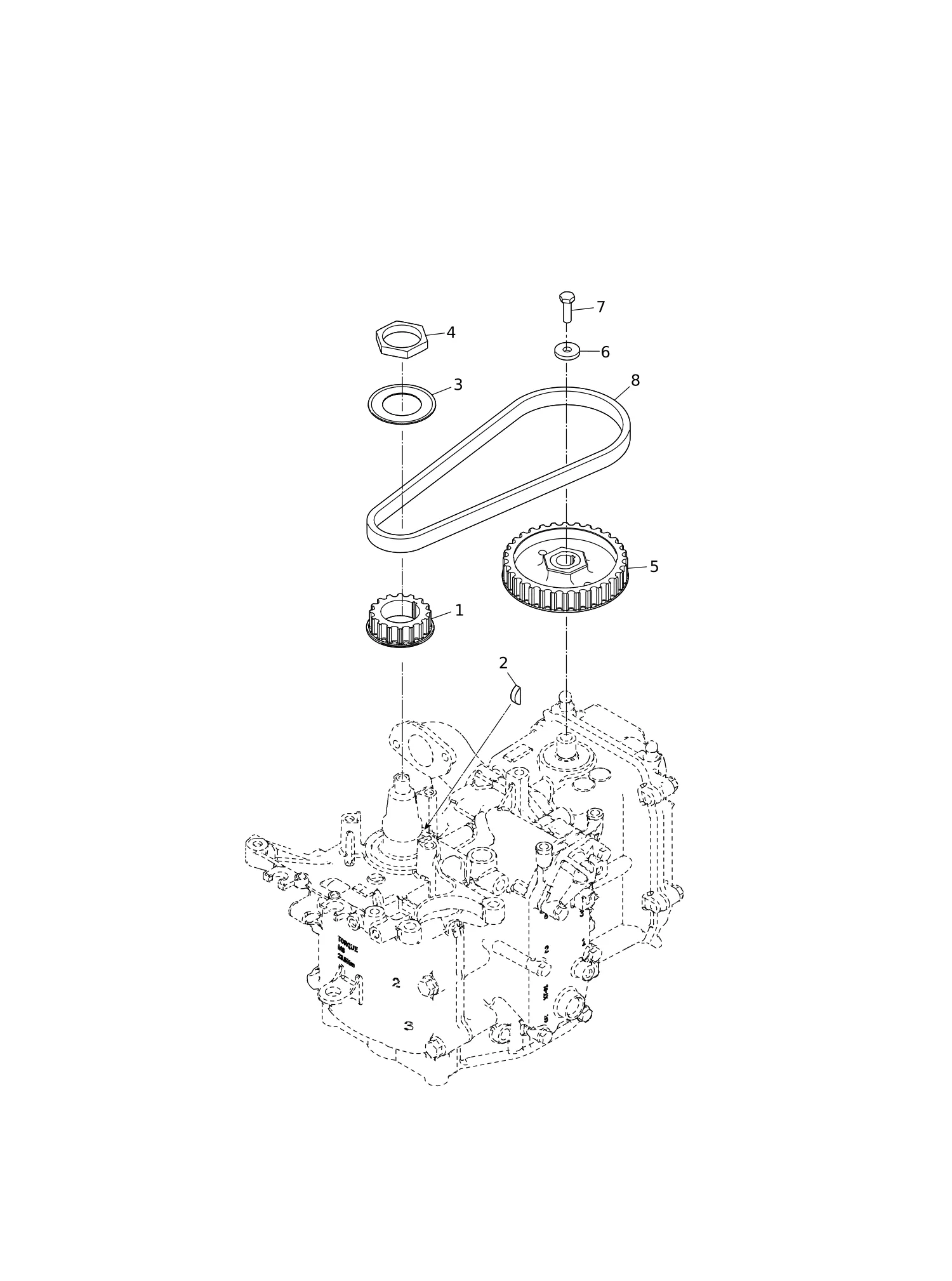

Рис. 4ШКИВ · РЕМЕНЬ ГРМ PULLEY · TIMING BELT

REF	Номер детали	Наименование	Кол-во
1	3VS-10060-0	Ведущий шкив	1
2	309-00131-0	КЛЮЧ	1
3	31H-10063-0	НАПРАВЛЯЮЩАЯ РЕМНЯ 30-52-1	1
4	3T5-10068-2	Гайка	1
5	3VS-10062-0	Ведомый шкив	1
6	3H8-10066-0	Шайба 6.5-19-3.2	1
7	3AA-60108-0	Болт с покрытием 6-20	1
8	31H-10045-0	РЕМЕНЬ ГРМ	1

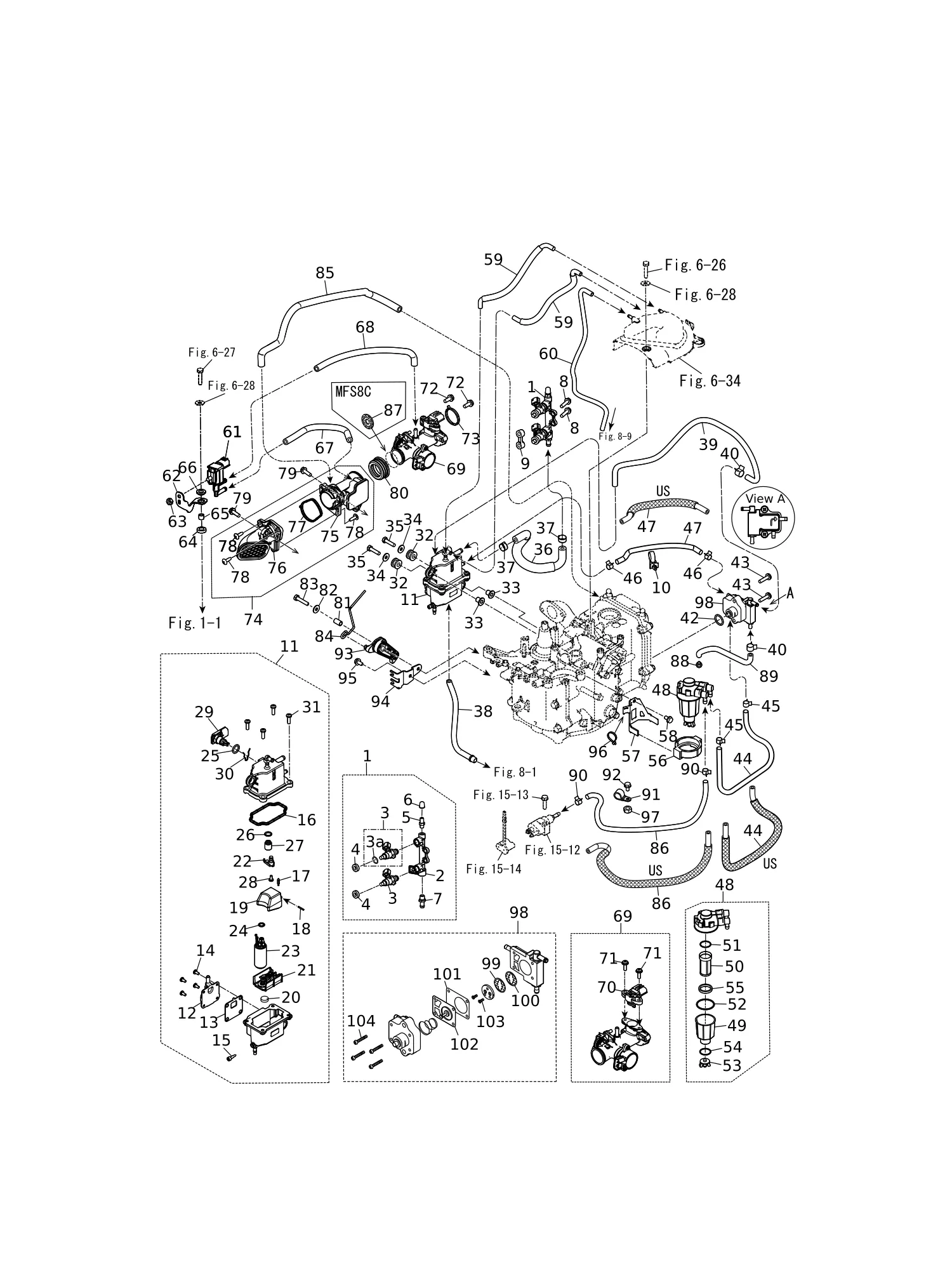

Рис. 5ВПУСКНОЙ КОЛЛЕКТОР · ТОПЛИВНЫЙ НАСОС INTAKE MANIFOLD · FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	31H-10200-0	ТОПЛИВНАЯ РАМПА В СБОРЕ	1
2	31H-10201-0	* ТОПЛИВНАЯ РАМПА	1
3a	3SS-10303-0	* Кольцо уплотнительное	1
3	3VS-10300-1	* Форсунка в сборе	2
4	3VS-10323-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Φ8.5-5.5	2
5	3T5-10098-1	Клапан в сборе (проверка давления)	1
6	3T5-10099-0	Крышка	1
7	31H-01615-0	* ШТУЦЕР 6-8-R1/8	1
8	910103-5625	БОЛТ	2
9	3RS-03952-0	ИЗОЛЯТОР	1
10	3KY-84398-0	ХОМУТ	1
11	31H-10150-0	ПАРООТДЕЛИТЕЛЬ В СБОРЕ	1
12	31H-10179-0	* КРЫШКА	1
13	31H-10180-0	* Сальник	1
15	3RS-03292-0	* СЛИВНОЙ ВИНТ	1
16	3RS-04116-0	* ПРОКЛАДКА	1
17	3RS-03239-0	* ПОПЛАВКОВЫЙ КЛАПАН В СБОРЕ	1
18	3RS-03232-0	* ОСЬ ПОПЛАВКА	1
19	3RS-03230-0	* ПОПЛАВОК	1
20	3RS-04314-0	* ВТУЛКА	1
21	3RS-04322-0	* ФИЛЬТР (ВПУСКНОЙ)	1
22	3RS-10157-0	* ДЕРЖАТЕЛЬ	1
23	3RS-04302-0	* ТОПЛИВНЫЙ НАСОС ПОДКАЧКИ	1
24	3RS-03116-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
25	3RT-03116-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
26	3RS-10095-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
27	3RS-10154-0	* РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА	1
28	921503-0408	ВИНТ	1
29	3RS-10172-0	Разъем VST	1
30	3RS-03244-0	Зажим	1
32	3KY-06920-0	Резиновая подушка	2
33	3RS-76079-0	Втулка 6.1-16-12.2	2
35	910103-0625	Болт	2
36	31H-02168-0	ТОПЛИВНЫЙ ШЛАНГ С ЗАЩИТОЙ	1
37	3AC-10087-0	Хомут φ16.8	2
38	98AB-50-190	Шланг	1
39	31H-65212-0	ВОДЯНОЙ ШЛАНГ 5-10-450-30	1
42	3H6-07422-0	* Кольцо уплотнительное 2.6-18.7	1
43	921503-5625	* Винт	2
44	31N-02160-0	ТОПЛИВНЫЙ ШЛАНГ С ЗАЩИТОЙ	1
44	98AB-50-415	Шланг	1
47	32A-02160-0	Топливный шланг с защитой	1
47	98AB-50-230	Шланг	1
48	3RS-02230-0	Топливный фильтр в сборе	1
49	3RS-02237-0	Стакан	1
50	3B7-02234-0	* Фильтрующий элемент	1
51	3B7-02236-0	* Уплотнительное кольцо	1
52	3RS-02235-0	Уплотнительное кольцо	1
53	3RS-02253-0	Сливной клапан	1
54	3RS-02258-0	Сальник	1
55	3RS-02229-0	Поплавок	1
56	31H-02232-0	Держатель топливного фильтра	1
57	31H-02228-0	Кронштейн топливного фильтра	1
59	31H-10185-0	Вентиляционный шланг с защитой	2
60	31N-02203-0	Топливный шланг 4-8-400-30.5	1
61	31H-10211-0	Клапан ISC	1
62	31H-02107-0	Кронштейн клапана ISC	1
63	930103-0600	* Гайка	1
64	3B7-06305-0	* Резиновая опора 9-16-4.3	1
65	3A0-76079-0	* Втулка 6.2-9-7.4	1
66	3F3-06920-0	Резиновая подушка 8.5-12-2	1
67	31H-10212-0	Шланг 5.5-10.5-140-50	1
68	31N-10212-0	Шланг 5.5-10.5-205-30	1
69	31H-10100-0	Корпус дроссельной заслонки в сборе φ24	1
70	3RS-10214-0	ДАТЧИК MAP	1
71	921503-0516	Винт	2
72	910103-5616	* Болт	2
73	31H-10104-0	* Прокладка	1
74	31H-02409-0	Глушитель впуска в сборе	1
75	31H-02410-0	* Глушитель впуска, подсборка	1
76	31N-02410-0	* Глушитель впуска, подсборка	1
77	31N-02418-0	* Прокладка	1
78	3SS-06437-0	Саморез M5-16	3
79	910103-5620	Болт	2
80	31H-02418-0	* Прокладка	1
81	3SY-76079-0	** Втулка	1
82	3C8-66308-0	ШАЙБА 6-16-1.5	1
83	910103-0630	** Болт	1
84	31H-63617-0	Тяга дроссельной заслонки	1
85	31H-07735-0	Шланг сапуна 7-12-370-49	1
86	31H-02160-0	* Топливный шланг с защитой	1
86	31H-02203-0	Топливный шланг 5-10-380-30-35	1
86	31S-02160-0	Топливный шланг с защитой	1
86	31S-04080-0	Топливный шланг с защитой	1
87	31N-03536-0	Ограничитель	1
88	3T1-01138-0	Штуцер 6-8-11	1
89	98AB-50-160	Шланг	1
90	3GT-35143-0	Зажим φ9.4	2
91	345-06915-0	Хомут 6.5-14L	1
92	9101E3-5616	* Болт	1
93	31H-63622-0	Барабан дроссельной заслонки в сборе	1
94	31H-63508-0	Кронштейн троса дроссельной заслонки	1
95	910103-5612	Болт	1
96	3VS-84398-0	ХОМУТ	1
97	9301E3-0600	* ГАЙКА	1
98	3AA-04000-2	Топливный насос в сборе	1
99	3H6-04044-0	* ОБРАТНЫЙ КЛАПАН	1
100	3H6-04014-1	* ОБРАТНЫЙ КЛАПАН	1
101	3H6-04028-0	* ПРОКЛАДКА КОРПУСА НАСОСА	1
102	3H6-04005-0	* ДИАФРАГМА НАСОСА	1
103	921603-0308	* ВИНТ	2
104	922503-6418	* ВИНТ	4

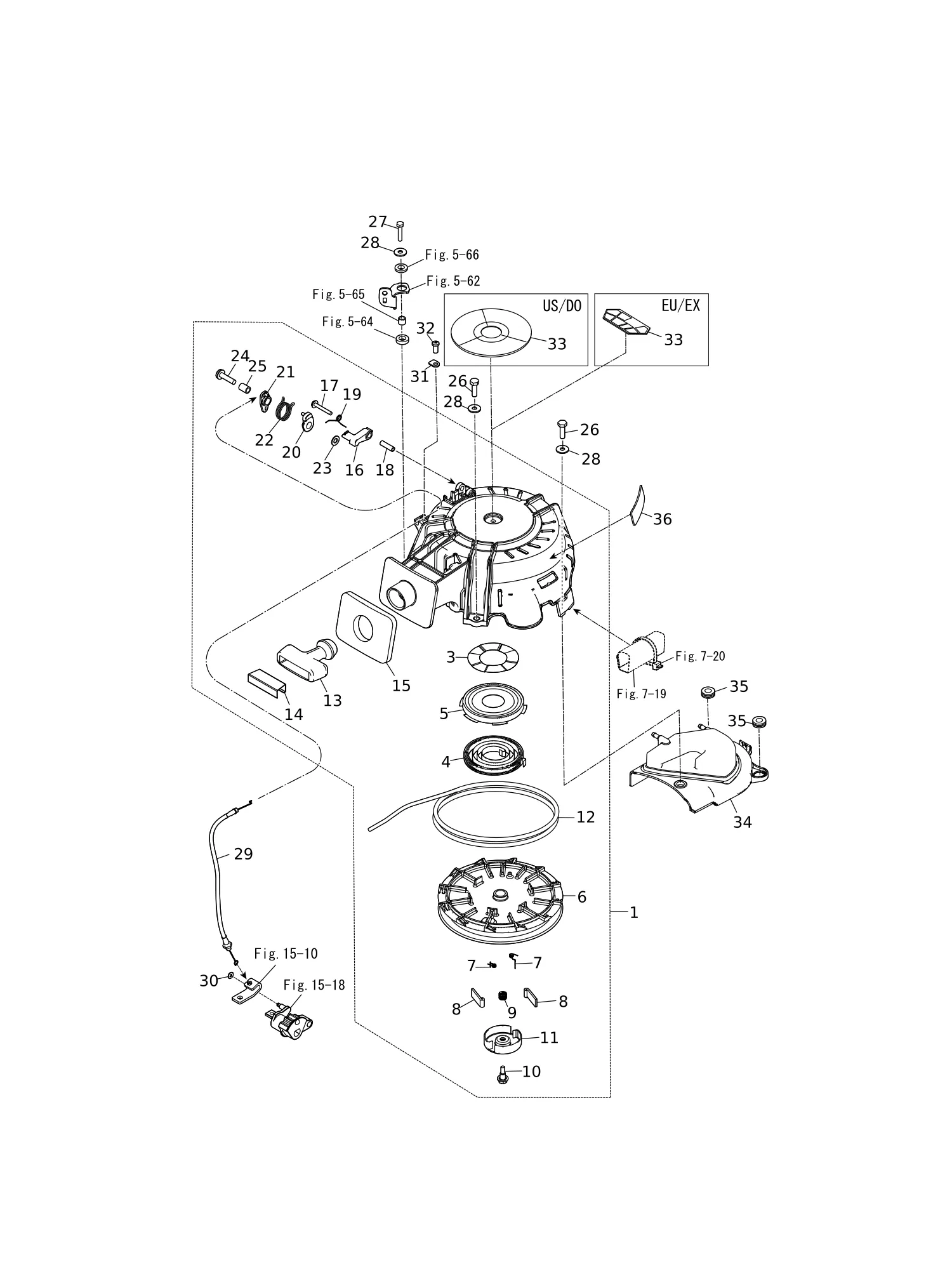

Рис. 6РУЧНОЙ СТАРТЕР RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	31H-05090-0	Ручной стартер в сборе	1
3	3V1-05259-0	* Пружинная шайба	1
4	3AA-05004-0	* Пружина стартера	1
5	3R1-05125-0	* КОРПУС ПРУЖИНЫ СТАРТЕРА	1
6	3V1-05104-1	* Катушка φ140	1
7	3R1-05012-0	* ВОЗВРАТНАЯ ПРУЖИНА	2
8	3R1-05003-2	* ХРАПОВИК	2
9	3R1-05007-0	* ФРИКЦИОННАЯ ПРУЖИНА	1
10	3R1-05138-1	* БОЛТ	1
11	3R1-05006-2	* ФРИКЦИОННАЯ ПЛАСТИНА	1
12	3AA-05013-0	* Шнур стартера φ4.5-1600	1
13	31H-05019-0	* Ручка стартера	1
14	3R1-05131-1	* АНКЕР ШНУРА	1
15	3UA-67503-1	* Сальник стартера	1
16	3AA-05252-0	* Фиксатор стартера	1
17	921503-5430	* ВИНТ	1
18	3R1-05255-0	* ВТУЛКА 4-6-21	1
19	3R1-05216-0	* ПРУЖИНА ФИКСАТОРА СТАРТЕРА	1
20	3Y0-05253-0	* Кулачок фиксатора стартера	1
21	3Y0-05226-0	* Рычаг фиксатора стартера	1
22	3Y0-05258-0	* Пружина кулачка фиксатора стартера	1
23	940103-0600	* ШАЙБА	1
24	921503-5625	* Винт	1
25	3R0-06303-1	* Втулка 6.2-9-12.3	1
26	3AL-60108-0	Болт с покрытием 6-1.0-20-50	2
27	31H-60108-0	Болт с покрытием 6-1.0-30	1
28	3C8-66308-0	ШАЙБА 6-16-1.5	3
29	3Y0-05207-0	Трос фиксатора стартера	1
30	3C7-03271-2	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-2.5	1
31	332-66033-0	Стопор	1
32	3V1-05913-0	Самонарезающий винт 5-12	1
33	3NV-72181-1	Наклейка предупреждения (B)	1
33	3PA-72181-1	Предупреждающая наклейка (B)	1
34	31H-06308-0	Крышка ремня	1
35	172-36008-0	ВТУЛКА 13-2	2
36	3UR-72187-1	Наклейка предупреждения (SIGP)	1

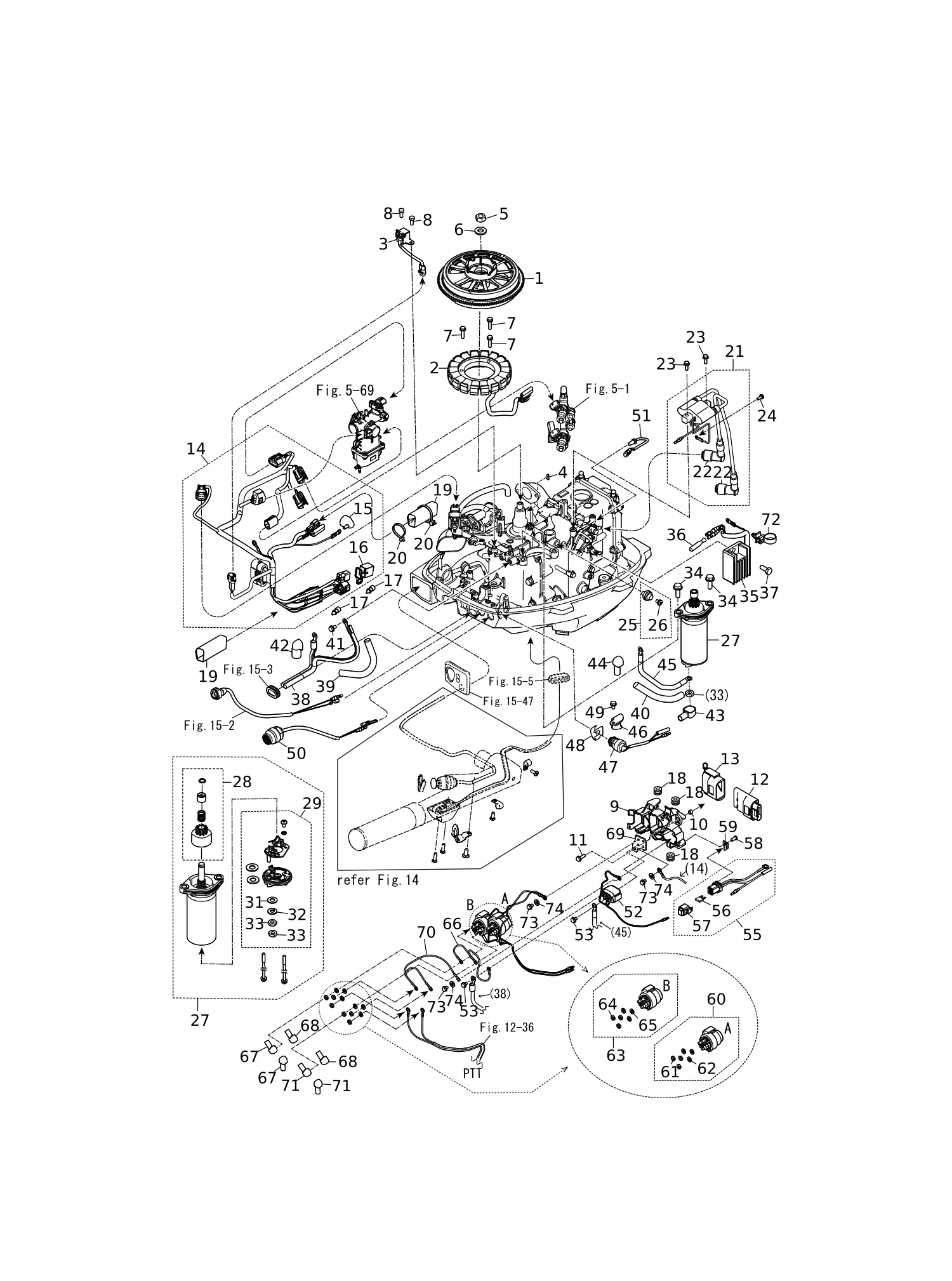

Рис. 7МАГНЕТО · ЭЛЕКТРООБОРУДОВАНИЕ MAGNETO · ELECTRIC PARTS

REF	Номер детали	Наименование	Кол-во
1	31H-06101-0	Маховик в сборе	1
1	31H-06191-0	* Маховик с зубчатым венцом	1
2	31H-06023-0	* Генератор в сборе	1
2	3RS-06023-0	Генератор в сборе	1
3	3RS-06071-0	Катушка пульсатора	1
4	3T5-10131-0	Шпонка t=4	1
5	369-00132-0	ГАЙКА 12-P1.25	1
6	3SS-01116-0	Шайба 13-26-3.2	1
8	910103-5512	Болт	2
9	31H-06903-0	Электрический кронштейн	1
10	31H-76079-0	Втулка 6.2-9-6	1
11	910103-5620	Болт	1
12	31H-06401-0	Блок ЭБУ (9.8/9.9)	1
12	31N-06401-0	Блок ЭБУ (8)	1
12	31P-06401-0	Блок ЭБУ (6)	1
12	31S-06401-0	Блок ЭБУ (9.8)	1
12	31T-06401-0	Блок ЭБУ (8)	1
13	31H-06410-0	Держатель ЭБУ	1
14	31H-76110-0	Жгут проводов в сборе	1
14	31N-76110-0	Жгут проводов в сборе	1
14	31T-76110-0	Жгут проводов в сборе	1
14	31U-76110-0	Жгут проводов в сборе	1
15	3KY-07612-0	* Втулка	1
16	3KY-76037-0	* Разъём клеммы троса	1
17	3A3-76037-0	* Разъём кабельного наконечника	2
18	3KY-06920-0	Резиновая подушка	3
19	31H-06157-0	Протектор	2
20	369-84398-1	Стяжка 202	2
21	31H-06040-0	Катушка зажигания с колпачком	1
22	31H-06999-0	Колпачок свечи с сопротивлением	2
23	910103-5625	БОЛТ	2
25	3H6-07611-1	Датчик давления масла	1
26	921503-6406	* Винт	1
27	31H-76010-0	* СТАРТЕР В СБОРЕ	1
28	31H-76015-0	* ШЕСТЕРНЯ В СБОРЕ	1
29	31H-75014-0	* ДЕРЖАТЕЛЬ ЩЁТОК В СБОРЕ	1
33	930203-0600	Гайка	2
34	910103-5825	Болт	2
35	3AA-76065-0	* Выпрямитель в сборе	1
36	3SY-01047-0	* Свеча	2
37	910103-5616	* Болт	1
38	3B2-76120-1	* Кабель аккумулятора L=2000	1
40	3RS-06133-0	* Протектор	1
42	3BJ-76145-0	* Колпачок клеммы 15.5-20-28	1
43	3Y0-76145-0	* Колпачок клеммы	1
45	3B2-76147-2	* Кабель стартера L=200	1
46	31H-76081-0	* Кронштейн выключателя нейтрали	1
47	3NV-76080-0	Выключатель нейтрали	1
48	3RS-76083-0	* Привод выключателя нейтрали	1
49	910103-5612	Болт	1
50	3AA-76026-0	* Главный переключатель в сборе	1
51	31H-72510-0	Датчик температуры двигателя	1
52	31H-76040-0	* Реле стартера	1
53	910103-5610	* Болт	2
55	31H-76066-0	* Жгут проводов с предохранителем в сборе	1
56	3T5-76247-0	* Предохранитель 20A	2
57	1E0-34093-0	* Крышка (Y)	1
58	3V1-05913-0	Самонарезающий винт 5-12	1
59	3R0-76064-0	* Кронштейн держателя предохранителя	1
60	31H-72580-0	Выключатель реле гидроподъёма (A)	1
63	31H-72581-0	Выключатель реле гидроподъёма (B)	1
64	930103-0600	* Гайка	3
65	941303-0600	* Пружинная шайба	3
66	31H-72582-0	Жгут проводов выключателя реле (A)	1
68	3A3-76145-0	Колпачок клеммы 8-13-28	2
69	31H-06869-0	* Кронштейн	1
70	31H-72583-0	Жгут проводов выключателя реле (B)	1
71	3Y1-76145-0	* Колпачок клеммы	2
72	3KY-84398-0	ХОМУТ	1
73	910103-0610	* БОЛТ	3
74	940103-0600	* ШАЙБА	3

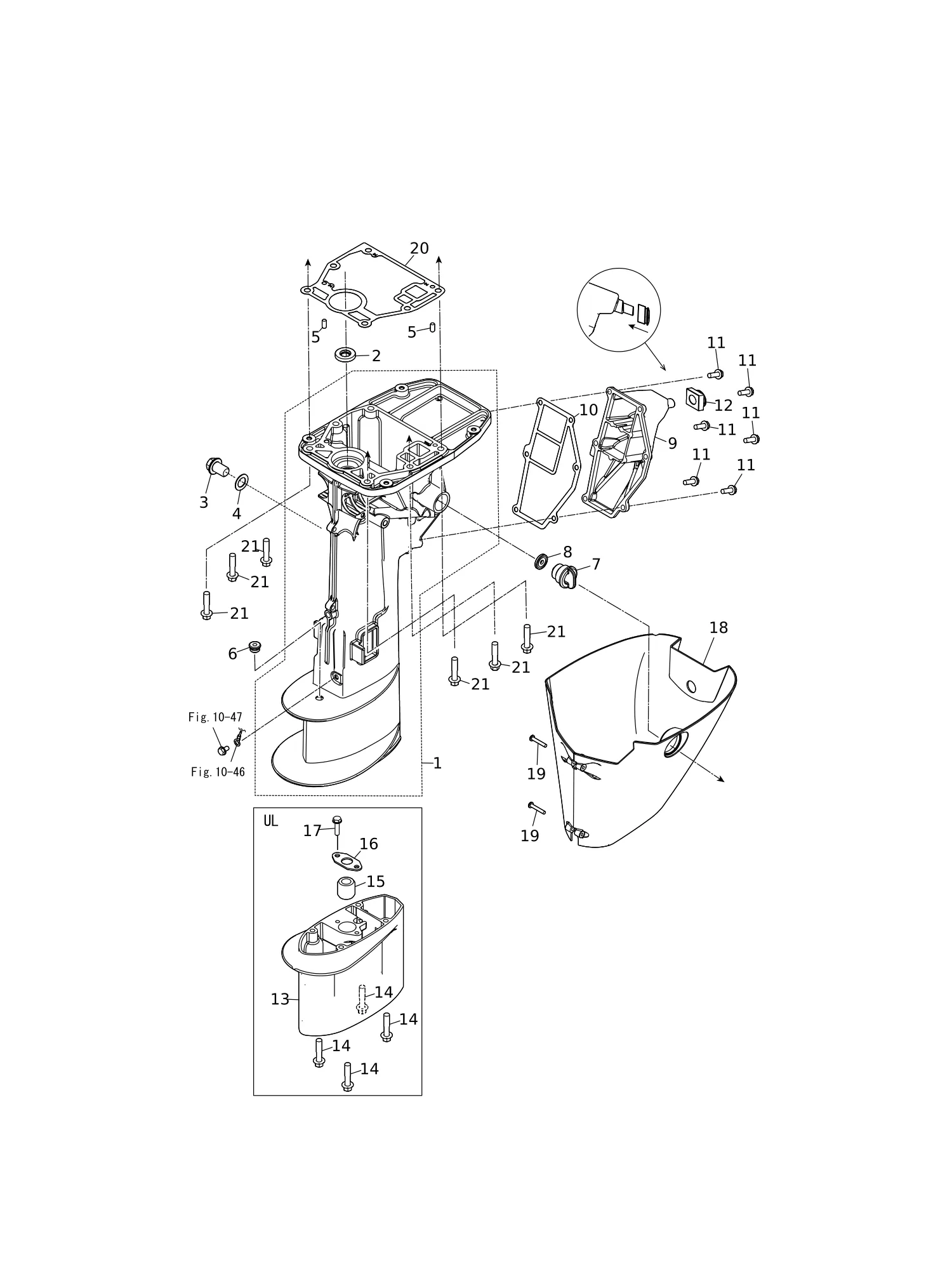

Рис. 8КОРПУС ВЕДУЩЕГО ВАЛА DRIVE SHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	31HQ61020-0	Корпус гребного вала в сборе (S)	1
1	31HQ61030-0	Корпус гребного вала в сборе (L)	1
1	31HW61020-0	Корпус гребного вала в сборе (S)	1
1	31HW61030-0	Корпус гребного вала в сборе (L)	1
2	3B2-01215-0	* САЛЬНИК 12-28-5	1
3	3R3-07705-1	Сливная пробка 14-14	1
4	3R3-07406-0	Шайба 14.5-24-1	1
5	345-01111-0	Установочный штифт 6-12	2
6	369-66043-1	ВТУЛКА	1
7	3RS-72404-0	Крышка промывочного разъёма	1
8	3RS-67147-0	Уплотнительное кольцо	1
9	31HQ61208-0	Крышка отверстия холостого выхлопа	1
9	31HW61208-0	Крышка отверстия холостого выхлопа	1
10	3V1-61220-0	ПРОКЛАДКА ВЫПУСКНОГО ОТВЕРСТИЯ ХОЛОСТОГО ХОДА	1
11	9101E3-5620	Болт	6
12	3V1-61212-0	ВТУЛКА	1
13	3B2Q61110-2	* КОРПУС УДЛИНИТЕЛЯ	1
13	3B2W61110-2	Удлинитель корпуса	1
14	3V2-60001-0	* Болт 6-35	4
15	3B2-60003-1	* ВТУЛКА ГРЕБНОГО ВАЛА	1
16	3V1-64332-0	* УПОР	1
17	9101E3-5612	* Болт	2
18	31HQ61210-0	Фартук	1
18	31HW61210-0	Фартук	1
19	3F3-02423-0	САМОРЕЗ 5-30	2
20	31H-01303-0	* Прокладка основания двигателя	1
21	3VS-61017-0	Болт 8-P1.25	6

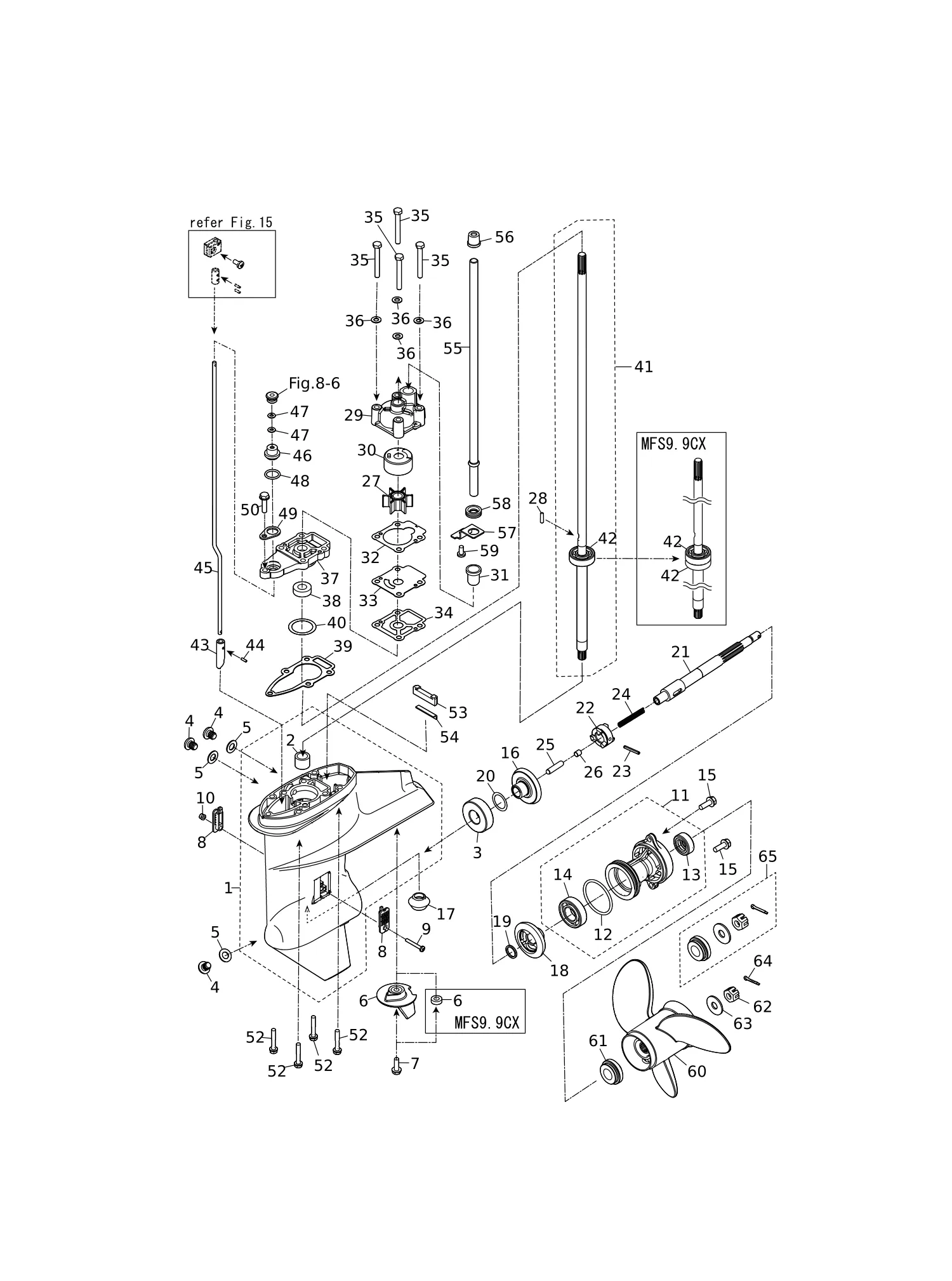

Рис. 9РЕДУКТОР GEAR CASE

REF	Номер детали	Наименование	Кол-во
1	3AAQ60000-1	РЕДУКТОР В СБОРЕ	1
1	3AAW60000-1	Редуктор в сборе	1
1	3WBQ60000-0	РЕДУКТОР В СБОРЕ	1
2	3WB-60211-0	* РОЛИКОВЫЙ ПОДШИПНИК 15-21-16	1
3	9601-0-6204	ШАРИКОВЫЙ ПОДШИПНИК 6204	1
4	332-60005-3	Заглушка 8-8	3
5	332-60006-1	* Прокладка 8.1-15-1	3
6	338-60218-2	* АНОД	1
6	3V1-60217-0	ТРИММЕР	1
7	910103-5620	Болт	1
8	3AA-60206-0	ВОДОЗАБОРНИК W=17	2
9	921503-0430	Винт	1
10	930403-0400	Нейлоновая гайка 4-P0.7	1
11	3B2Q60100-1	КОРПУС ГРЕБНОГО ВАЛА В СБОРЕ	1
11	3B2W60100-1	Корпус гребного вала в сборе	1
11	3WBQ60100-0	КОРПУС ГРЕБНОГО ВАЛА В СБОРЕ	1
12	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
13	369-60111-0	* Сальник 15-28-10	1
14	9601-0-6004	* ПОДШИПНИК ШАРИКОВЫЙ 6004	1
15	9101E3-5620	Болт	2
16	3B2-64010-1	Редуктор в сборе (A)	1
17	3B2-64020-1	Коническая шестерня B	1
17	3WB-64020-0	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
18	3B2-64030-1	Коническая шестерня C	1
19	369-64032-0	Шайба 15.2-19-1.9	1
20	369-64014-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.1	1
20	369-64015-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 21-28-0.15	1
21	3V1-64211-1	ГРЕБНОЙ ВАЛ	1
22	3B2-64215-0	МУФТА	1
23	301-64217-0	Штифт 3.5-28	1
24	3V1-64221-0	ПРУЖИНА	1
25	369-64223-0	Толкающий шток	1
26	3B2-64222-0	ДЕРЖАТЕЛЬ ПРУЖИНЫ	1
27	3B2-65021-1	* КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА	1
28	3B2-65022-0	* Шпонка φ3-11	1
29	3B2-65016-0	КОРПУС НАСОСА (ВЕРХНИЙ)	1
30	3B2-65011-0	* ВКЛАДЫШ КОРПУСА НАСОСА	1
31	331-65014-0	УПЛОТНЕНИЕ ВОДЯНОЙ ТРУБЫ (НИЖНЕЕ)	1
32	3B2-65018-2	* ПРОКЛАДКА КОРПУСА НАСОСА	1
33	3B2-65025-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
34	3B2-65029-2	* ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
35	9161E3-0650	* БОЛТ	4
36	9401E3-0600	Шайба	4
37	3UA-65017-0	КОРПУС НАСОСА (НИЖНИЙ)	1
38	309-60111-0	* САЛЬНИК 12-24-8	1
39	3B2-65020-1	* ПРОКЛАДКА КОРПУСА НАСОСА (НИЖНЯЯ)	1
40	3B2-64081-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.1	1
40	3B2-64082-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.15	1
40	3B2-64083-0	ШАЙБА РЕГУЛИРОВОЧНАЯ 28-36.8-0.3	1
41	3B2-64306-1	ГРЕБНОЙ ВАЛ В СБОРЕ (S)	1
41	3B2-64307-1	ГРЕБНОЙ ВАЛ В СБОРЕ (L)	1
41	3V1-64309-2	* ПРИВОДНОЙ ВАЛ В СБОРЕ (UL)	1
41	3WB-64307-0	ПРИВОДНОЙ ВАЛ В СБОРЕ (L)	1
41	3WB-64309-0	ПРИВОДНОЙ ВАЛ В СБОРЕ (UL)	1
42	9601-0-6301	* ШАРИКОВЫЙ ПОДШИПНИК 6301	2
43	369-66011-0	Кулачок муфты	1
44	951407-0310	Пружинный штифт 3-10	1
45	3V1-66012-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ (S)	1
45	3V1-66013-0	ТЯГА ПЕРЕКЛЮЧЕНИЯ (L)	1
45	3V1-66014-0	* ТЯГА ПЕРЕКЛЮЧЕНИЯ (UL)	1
46	3UA-66031-0	Втулка тяги кулачка	1
47	369-66021-1	* Кольцо уплотнительное 2.5-4.9	2
48	332-66032-0	* Уплотнительное кольцо 2.4-15.4	1
49	369-66033-0	Стопор	1
50	9101E3-5625	* БОЛТ	1
52	3V2-60001-0	* Болт 6-35	4
53	3V1-60041-0	РЕЗИНОВОЕ УПЛОТНЕНИЕ ВОДЫ	1
54	3V1-60042-0	ПЛАСТИНА УПЛОТНЕНИЯ ВОДЫ	1
55	3V1-65100-0	ВОДЯНАЯ ТРУБКА (S)	1
55	3V1-65110-0	ВОДЯНАЯ ТРУБКА (L)	1
55	3V1-65120-0	* ВОДЯНАЯ ТРУБКА (UL)	1
56	3V1-65206-0	УПЛОТНЕНИЕ ВОДЯНОЙ ТРУБКИ (ВЕРХНЕЕ)	1
57	3V1-65203-0	СТОПОРНАЯ ПЛАСТИНА	1
58	3V1-65204-0	КРЕПЛЕНИЕ ВОДЯНОЙ ТРУБКИ 13-2.5	1
59	9215E3-0510	Винт	1
60	3B2B64513-1	Гребной винт в сборе (6.5")	1
60	3B2B64514-1	Гребной винт в сборе (7")	1
60	3B2B64515-1	Гребной винт в сборе (7.5")	1
60	3B2B64517-1	Гребной винт в сборе (8.5")	1
60	3B2B64519-1	Гребной винт в сборе (9.5")	1
60	3V1B64510-1	ГРЕБНОЙ ВИНТ В СБОРЕ (5")	1
60	3V1B64514-1	ГРЕБНОЙ ВИНТ В СБОРЕ (7")	1
61	3UB-64231-0	УПОРНЫЙ ДЕРЖАТЕЛЬ	1
62	369-64121-0	* Гайка гребного винта	1
63	369-64124-0	* Шайба 10.5-28-2	1
64	951503-0318	* ШПЛИНТ 3-18	1
65	3UB-87326-0	КОМПЛЕКТ КРЕПЕЖА ГРЕБНОГО ВИНТА	1

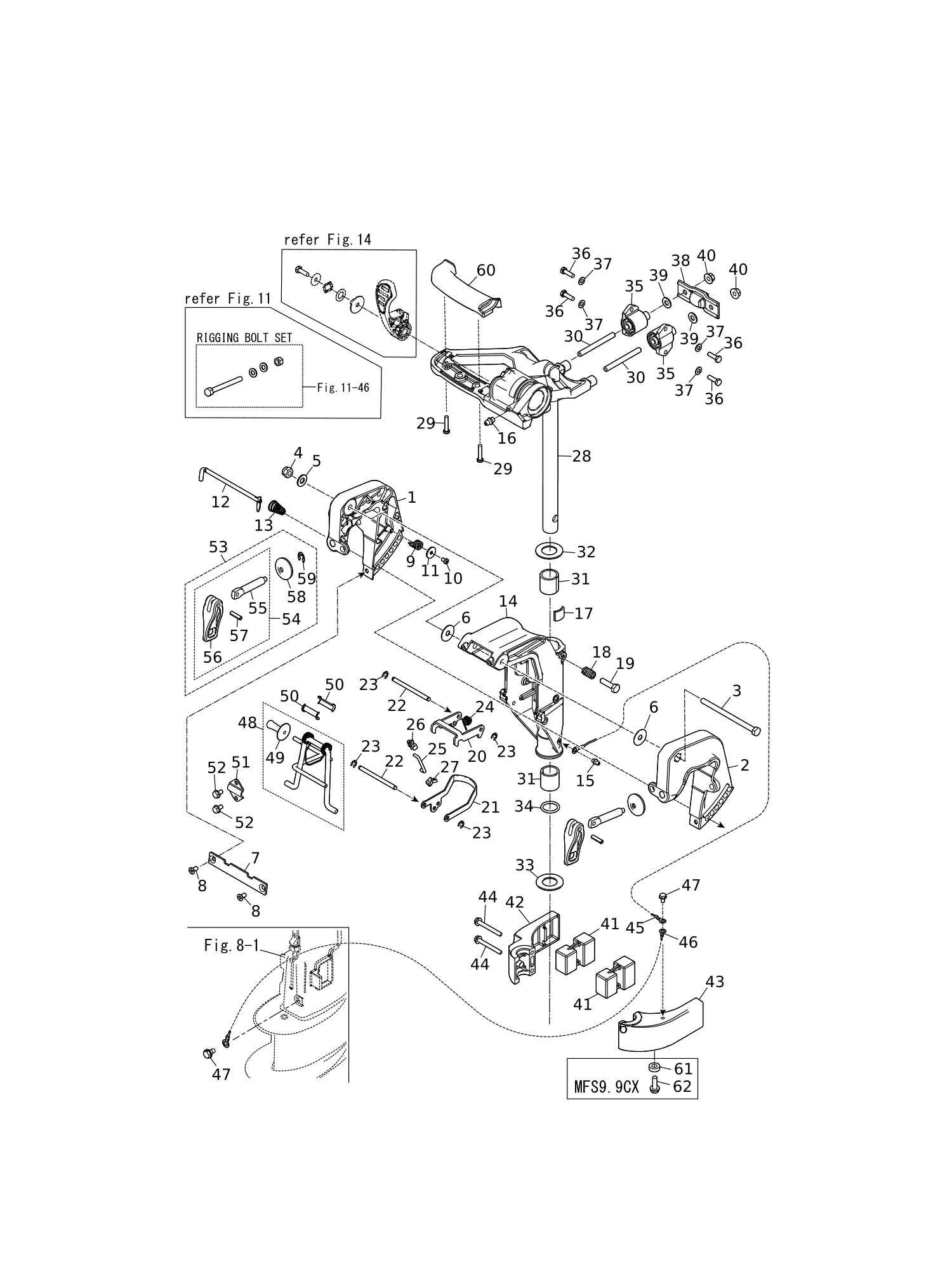

Рис. 10КРОНШТЕЙН (MF/EF МОДЕЛЬ) BRACKET (MF/EF MODEL)

REF	Номер детали	Наименование	Кол-во
1	3V1Q62112-2	Кронштейн струбцины (R)	1
1	3V1W62112-2	Кронштейн струбцины (R)	1
2	3V1Q62113-2	Кронштейн струбцины (L)	1
2	3V1W62113-2	Кронштейн струбцины (L)	1
3	309-62115-2	Болт 8-122	1
4	930403-0800	* Нейлоновая гайка 8-P1.25	1
6	307-62116-1	Шайба 8.5-28-1	2
7	3B2-62118-0	Дистанционная пластина	1
8	9216E3-0612	Винт	2
9	369-62146-1	Пружина транцевого кронштейна	1
10	921703-0406	* Винт	1
11	369-62147-0	Шайба 4.3-16-1.5	1
12	350-62121-2	Упорный стержень	1
13	369-62122-2	Пружина упорного стержня	1
14	3V1Q62310-0	ПОВОРОТНЫЙ КРОНШТЕЙН	1
14	3V1W62310-0	Поворотный кронштейн	1
16	344-67177-1	ПРЕСС-МАСЛЕНКА	1
17	345-62441-0	Фрикционная шайба	1
18	346-62421-1	Фрикционная пружина	1
19	9101E3-0830	Болт	1
20	3V1-66322-0	ЗАМОК РЕВЕРСА	1
21	3V1-66313-0	РЫЧАГ ЗАМКА РЕВЕРСА	1
22	3B2-66321-1	Тяга замка реверса	2
24	3B2-66315-0	Пружина замка реверса	1
25	3V1-66305-1	ТЯГА ЗАМКА РЕВЕРСА	1
26	3C8-63733-0	Фиксатор тяги 5-3	1
27	3K9-05223-0	ФИКСАТОР ТЯГИ 4-2	1
28	31HQ62010-0	Рулевой вал в сборе	1
28	31HW62010-0	Рулевой вал в сборе	1
28	31PQ62010-0	Рулевой вал в сборе	1
29	3F0-66227-0	САМОРЕЗ 4-20	2
30	31H-61313-0	Шпилька M8-P1.25-65	2
31	350-62417-0	Втулка 24-30-30	2
32	31H-62423-0	Упорная пластина (верхняя) 25-44-2	1
33	350-62423-0	Упорная пластина (верхняя)	1
34	350-62415-0	Кольцо уплотнительное 3.5-22	1
35	3V1B61301-1	РЕЗИНОВАЯ ПОДУШКА (ВЕРХНЯЯ)	2
35	3Z0-61301-0	РЕЗИНОВАЯ ПОДУШКА (ВЕРХНЯЯ)	2
36	3UA-61343-0	БОЛТ M6-20	4
37	9401E3-0600	Шайба	4
38	3V1-61333-1	ДЕМПФЕР (ВЕРХНИЙ)	1
39	9401E3-0800	* Шайба	2
40	3V1-61324-0	ГАЙКА	2
41	3V1-61302-0	РЕЗИНОВАЯ ПОДУШКА (НИЖНЯЯ)	2
42	3V1Q61401-0	КРОНШТЕЙН КРЕПЛЕНИЯ (R)	1
42	3V1W61401-0	Кронштейн крепления (правый)	1
43	3V1Q61402-0	КРОНШТЕЙН КРЕПЛЕНИЯ (L)	1
43	3V1W61402-0	Кронштейн крепления (левый)	1
43	3WBQ61402-0	КРОНШТЕЙН КРЕПЛЕНИЯ (L)	1
44	9101E3-5652	Болт	2
46	3A3-62396-1	Провод заземления L=110	1
47	910103-5612	Болт	2
48	3V1-62431-1	Упор наклона в сборе	1
49	3AS-62433-0	* Рукоятка упора откидывания	1
50	393-62437-1	Втулка	2
51	369-62439-1	Установочная пластина	1
52	9101E3-5612	* Болт	2
53	3RSQ62105-1	Комплект струбцины	2
53	3RSW62105-1	Комплект зажимных винтов	2
53	3V1Q62105-2	Комплект зажимного винта	2
53	3V1W62105-2	Комплект зажимных винтов	2
54	3RSQ62108-0	* Струбцина в сборе	1
54	3RSW62108-0	* Зажимной винт в сборе	1
54	3V1Q62108-1	* СТРУБЦИННЫЙ ВИНТ В СБОРЕ	1
54	3V1W62108-1	* Зажимной винт в сборе	1
55	3M3-62106-0	** СТРУБЦИННЫЙ ВИНТ	1
55	3RS-62106-0	** Струбцина	1
56	3RSQ62102-0	** Ручка струбцины	1
56	3RSW62102-0	** Ручка зажимного винта	1
57	951403-0622	** Пружинный штифт	1
58	332-62101-1	Подушка винтового зажима	1
59	945303-0500	Стопорное кольцо E d=5	1
60	31H-62004-0	Держатель троса	1
61	338-60218-2	* АНОД	1
62	910103-5620	Болт	1

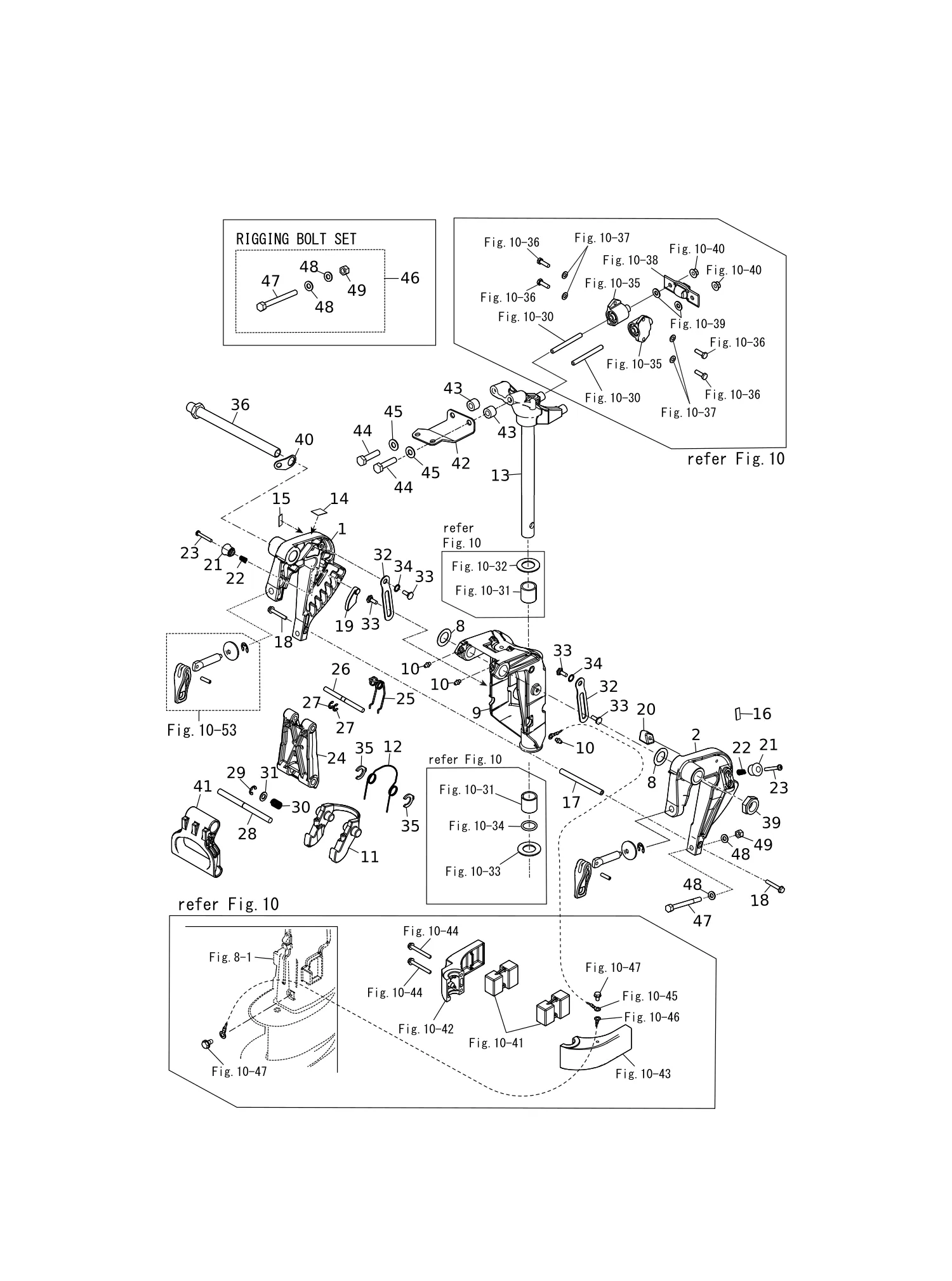

Рис. 11КРОНШТЕЙН (EP МОДЕЛЬ) BRACKET (EP MODEL)

REF	Номер детали	Наименование	Кол-во
1	3AAQ62112-1	СТРУБЦИНА (R)	1
1	3AAW62112-1	Зажимной кронштейн (правый)	1
2	3AAQ62113-1	Кронштейн струбцины (L)	1
2	3AAW62113-1	Зажимной кронштейн (левый)	1
8	3AA-62116-0	Шайба 22-36-1	2
9	3AAQ62310-1	Поворотный кронштейн	1
9	3AAW62310-1	Поворотный кронштейн	1
10	344-67177-1	ПРЕСС-МАСЛЕНКА	3
11	3AA-66322-1	Замок реверса	1
12	3AA-66315-0	Пружина замка реверса	1
13	3AAQ62010-0	Рулевой вал в сборе	1
13	3AAW62010-0	Рулевой вал в сборе	1
14	3AA-84461-0	НАКЛЕЙКА ПОЛОЖЕНИЯ ТРИММА	1
15	3AA-67589-0	Наклейка ограничения наклона вниз	1
16	31H-67584-0	Наклейка блокировки откидывания	1
17	3AA-62117-0	Дистанционная втулка	1
18	9101E3-5640	Болт	2
19	3AA-62163-0	Пластина регулировки тримма	1
20	3AA-62164-0	Фиксатор наклона	1
21	3AA-62463-0	Ручка	2
22	3Y0-66112-0	Пружина	2
23	921503-0535	ВИНТ	2
24	3AA-62994-0	Корпус упора наклона	1
25	3AA-62434-0	Пружина	1
26	3AA-62995-0	Вал упора наклона (верхний)	1
27	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
28	3AA-62996-1	Вал упора наклона (нижний)	1
29	945303-0900	Стопорное кольцо E d=9	1
30	3AA-63727-0	Пружина	1
31	332-61315-0	ШАЙБА 10.5-18-1.5	1
32	3AA-62454-0	Упор наклона (L)	2
33	3AA-62452-0	Болт	4
34	941403-1000	ПРУЖИННАЯ ШАЙБА d=10	2
35	3DN-66316-0	Зажим замка реверса	2
36	3AC-62191-0	Поворотный вал в сборе	1
39	346-62124-1	ГАЙКА НЕЙЛОНОВАЯ 7/8-14	1
40	3AA-62114-1	Пластина	1
41	3AA-61199-0	Рукоятка для переноски	1
42	3AA-83830-0	ПЛАСТИНА КРЮКА РУЛЕВОГО УПРАВЛЕНИЯ	1
43	3AA-83913-0	ВТУЛКА 10.1-20-15	2
44	9161E3-1045	БОЛТ	2
45	940103-1000	Шайба	2
46	3BA-72120-0	КРЕПЕЖНЫЙ КОМПЛЕКТ БОЛТОВ	1
46	3BJ-72120-1	КОМПЛЕКТ МОНТАЖНЫХ БОЛТОВ	1
47	9101E3-0885	* Болт	4
48	9401E3-0800	* Шайба	8
49	930403-0800	* Нейлоновая гайка 8-P1.25	4

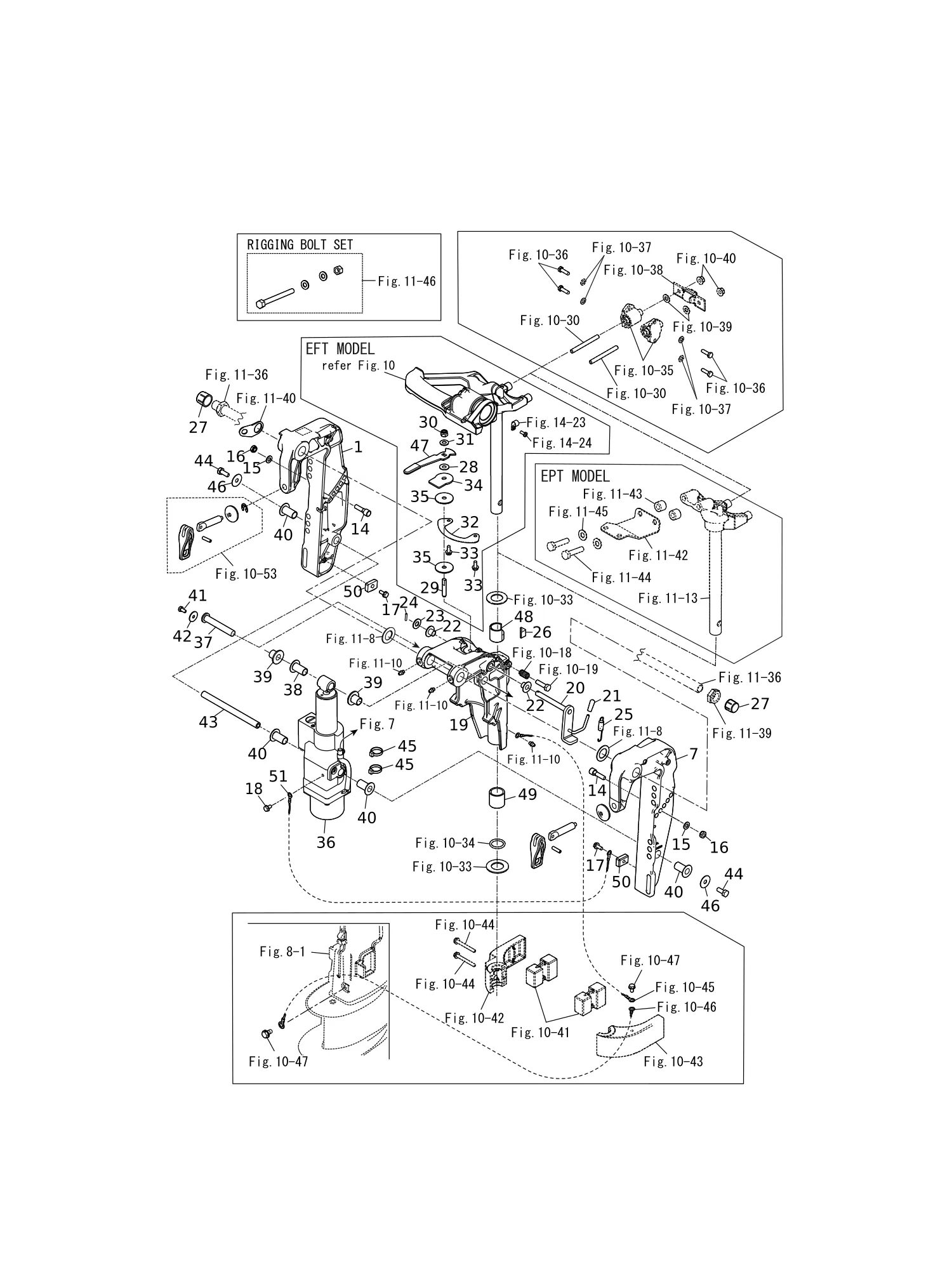

Рис. 12КРОНШТЕЙН (PTT)(МОДЕЛЬ EFT/EPT) BRACKET (PTT)(EFT/EPT MODEL)

REF	Номер детали	Наименование	Кол-во
1	3Z0Q77211-2	Кронштейн струбцины (PTT-R)	1
7	3Z0Q77212-0	Кронштейн струбцины (PTT-L)	1
14	3Z0-77115-0	Палец фиксатора тримма	2
15	3P0-66233-0	Шайба 8.1-16-1.5	2
16	3V5-62442-0	ГАЙКА НЕЙЛОНОВАЯ 8-P1.25	2
17	910103-5616	* Болт	2
18	910103-5612	Болт	1
19	3V1Q77208-0	Поворотный кронштейн в сборе	1
20	3Z0-62476-2	Упор наклона	1
21	369-62433-1	РУКОЯТКА УПОРА НАКЛОНА	1
22	353-63207-0	Втулка 10.2-12-12	2
23	940103-1000	Шайба	1
24	951403-3516	Пружинный штифт 3.5-16	1
25	3R0-62473-0	Пружина упора наклона	1
26	3Z0-63035-0	Фрикционная шайба	1
27	346-62127-0	* Колпачковая гайка	2
28	3R3-62443-0	ШАЙБА 8.1-20-0.8	1
29	3R3-62445-0	Болт	1
30	930403-0800	* Нейлоновая гайка 8-P1.25	1
31	940103-0800	* Шайба	1
32	3AA-62447-0	Пластина	1
33	9101E3-5616	* Болт	2
34	3R3-62448-1	Шайба	1
35	3R3-62449-0	Диск	2
36	31HQ77151-1	Узел наклона-подъема	1
37	3KY-77071-0	Палец цилиндра (верхний)	1
39	3R0-77076-0	Втулка 13-17-19.5	2
40	3Z0-77076-0	Втулка 13-16-31	4
41	9101E3-0612	* Болт	1
42	345-05122-1	Шайба 6.5-23-1.5	1
43	3Z0-77101-1	Палец цилиндра (нижний)	1
44	910103-0820	Болт	2
45	3Z0-84398-0	Лента 203	2
46	307-62116-1	Шайба 8.5-28-1	2
47	3AA-62441-0	Рычаг фрикциона	1
48	3Z0-62417-0	Втулка 24-30-30	1
49	350-62417-0	Втулка 24-30-30	1
50	3H6-60218-0	Анод	2
51	398-62396-1	Провод заземления L=130	1

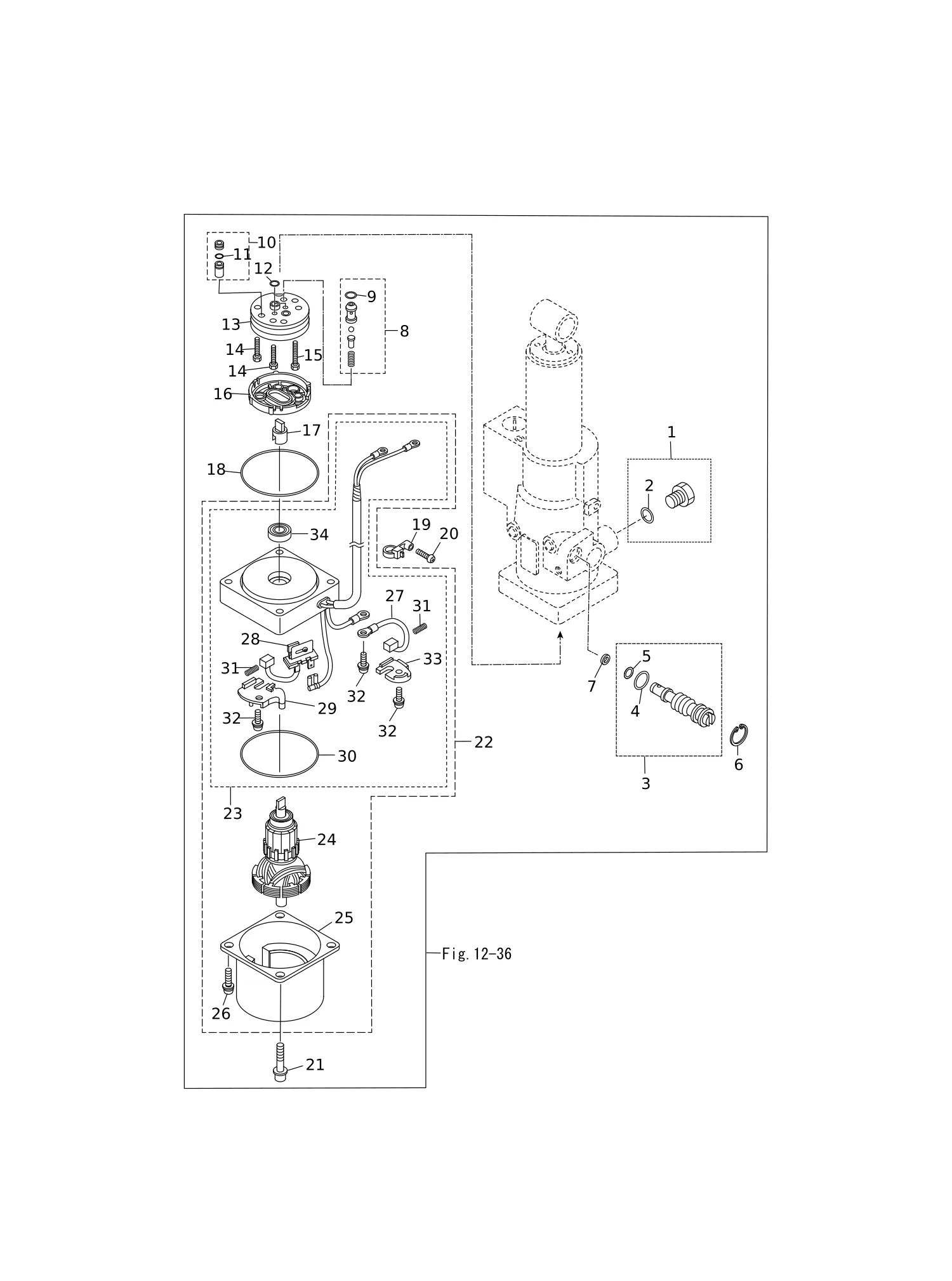

Рис. 13СИСТЕМА ТИЛТА POWER TILT

REF	Номер детали	Наименование	Кол-во
1	3Z0-77221-0	Крышка в сборе	1
3	3Z0-77175-0	Клапан ручного управления в сборе	1
4	3R0-77177-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2.4-9.8	1
6	3R0-77171-0	C-ОБРАЗНОЕ КОЛЬЦО	1
7	3AC-77173-0	УПЛОТНИТЕЛЬНАЯ ШАЙБА	1
8	3Z0-77450-0	Предохранительный клапан в сборе	1
9	3Z0-77179-0	* Уплотнительное кольцо	1
10	3Z0-77460-0	Клапан в сборе	1
11	3R0-77451-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.5-3.5	1
12	3B7-77169-0	Уплотнительное кольцо	2
13	3B7-77430-0	НАСОС	1
14	3B7-77432-1	БОЛТ	2
15	3B7-77431-1	БОЛТ	1
16	3B7-77434-1	ФИЛЬТР	1
17	3E0-77163-0	Муфта	1
18	3R0-77167-0	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2-62.5	1
19	3Z1-84398-1	Хомут	1
20	3V1-64333-0	Винт с предварительным покрытием 5-12	1
21	3Z0-77431-0	Болт	2
22	31H-77180-1	Мотор в сборе	1
23	31H-77192-1	* Кронштейн мотора в сборе	1
24	3Z0-77190-0	* Якорь в сборе	1
25	3Z0-77195-0	* Статор в сборе	1
26	9215E3-5512	* Винт	2
27	3SS-77183-1	** ЩЕТКА	1
28	3RS-77191-0	** Прерыватель	1
29	3Z0-77187-0	** Держатель прерывателя	1
30	3Z0-77167-0	** Уплотнительное кольцо	1
31	3E0-77184-0	** Пружина щётки	2
32	921521-5512	** Винт	3
33	3Z0-77186-0	** Держатель щёток	1
34	3E0-77193-0	** Сальник	1

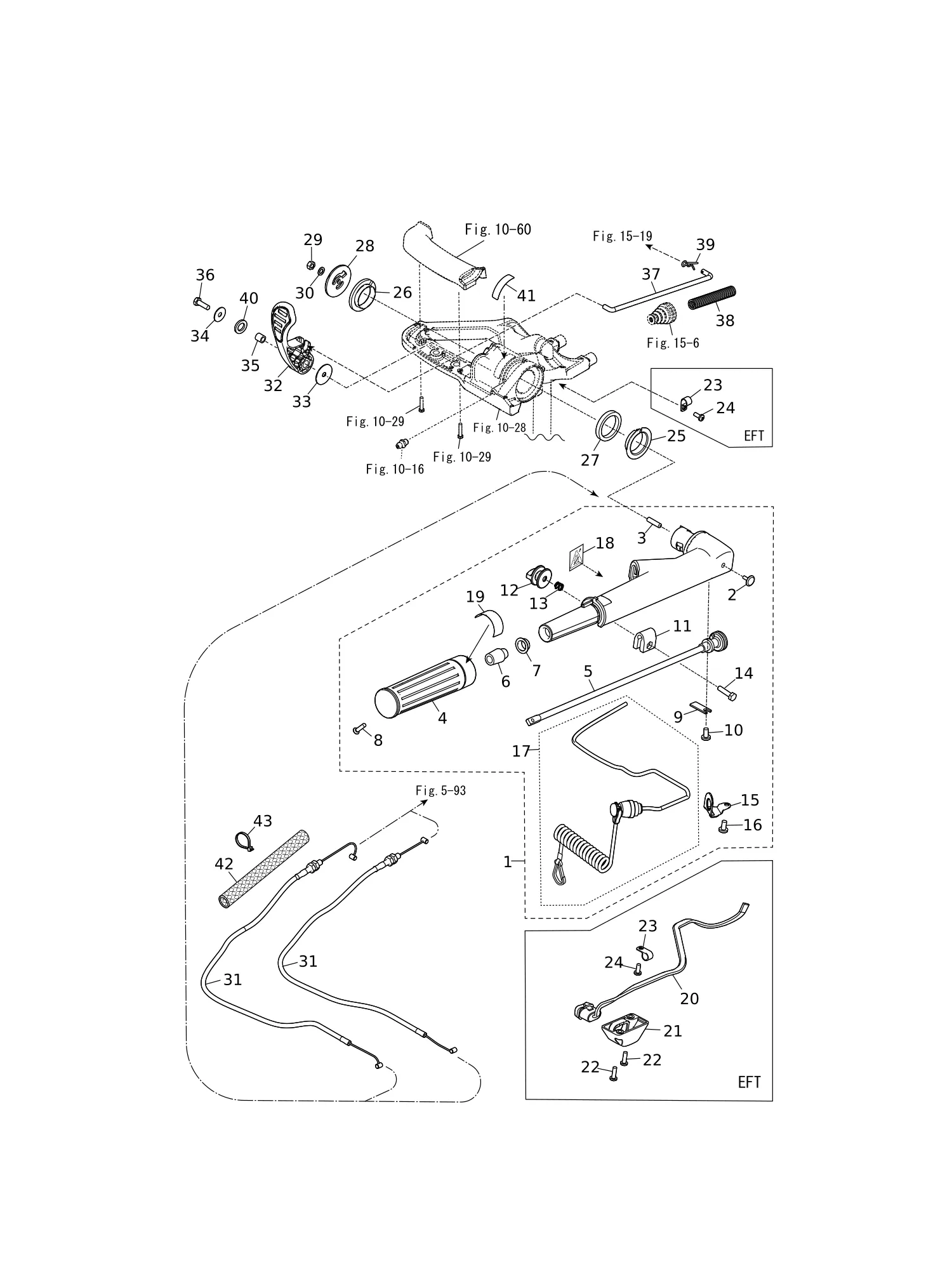

Рис. 14РУЛЕВАЯ РУКОЯТКА/РЫЧАГ ПЕРЕКЛЮЧЕНИЯ TILLER HANDLE/SHIFT LEVER

REF	Номер детали	Наименование	Кол-во
1	31HQ63003-0	Румпель в сборе	1
1	31HW63003-0	Румпель в сборе	1
2	350-67154-0	** Пластиковая заклёпка 6.5	1
3	3B2-63104-1	* Шпилька	1
4	3R3-63012-0	** РУКОЯТКА	1
5	3V1-63041-0	** ВАЛ ДРОССЕЛЯ	1
6	3H6-63048-0	** ДЕМПФЕР ВАЛА ДРОССЕЛЯ	1
7	3H6-63510-0	** ВТУЛКА 14-15.8-7	1
8	921803-0520	* Винт	1
9	3B2-63063-0	** Опора вала дроссельной заслонки	1
11	3V1-63035-1	** ФРИКЦИОННАЯ НАКЛАДКА	1
12	3V1-63077-0	** РЕГУЛИРОВОЧНАЯ ГАЙКА	1
13	3V1-63036-0	** ПРУЖИНА	1
14	910103-0625	Болт	1
15	3RS-06869-0	* Кронштейн	1
16	9215E3-0612	Винт	1
17	31H-06830-0	* Выключатель стоп в сборе	1
18	3AC-72200-0	* Наклейка выключателя стоп	1
19	3NV-72019-0	* Наклейка дросселя	1
20	3RS-72615-0	Выключатель наклона-подъёма в сборе	1
21	3V1-76032-0	* Блок переключателей	1
22	9215E3-0516	* Винт	2
23	336-06973-0	Хомут 6-9.5L	2
24	9215E3-0512	* Винт	2
25	3V1-63102-0	Втулка	1
26	3RS-63102-0	Втулка	1
27	3RS-63108-0	Шайба	1
28	3RS-63107-1	Крышка	1
29	930103-0600	* Гайка	1
30	940203-0600	Шайба	1
31	31H-63600-0	Трос дроссельной заслонки	2
32	3RS-66110-2	Рычаг переключения	1
33	3RS-67115-0	Шайба 6.5-30-1	1
34	345-05122-1	Шайба 6.5-23-1.5	1
35	3GR-63066-0	Втулка 15.9-17-9	1
36	9101E3-5635	Болт	1
37	31N-66134-0	Тяга рычага переключения	1
38	31N-06133-0	Протектор 6.4-10-.2-60	1
39	951603-0600	ПРУЖИННЫЙ ШТИФТ d=6	1
40	3GR-63108-0	Шайба 30-45-1	1
41	3WL-67578-0	Наклейка переключения	1
41	3YG-67578-0	Наклейка переключения передач	1
42	31H-63609-0	Гибкая плетёная оплётка	1
43	369-84398-1	Стяжка 202	1

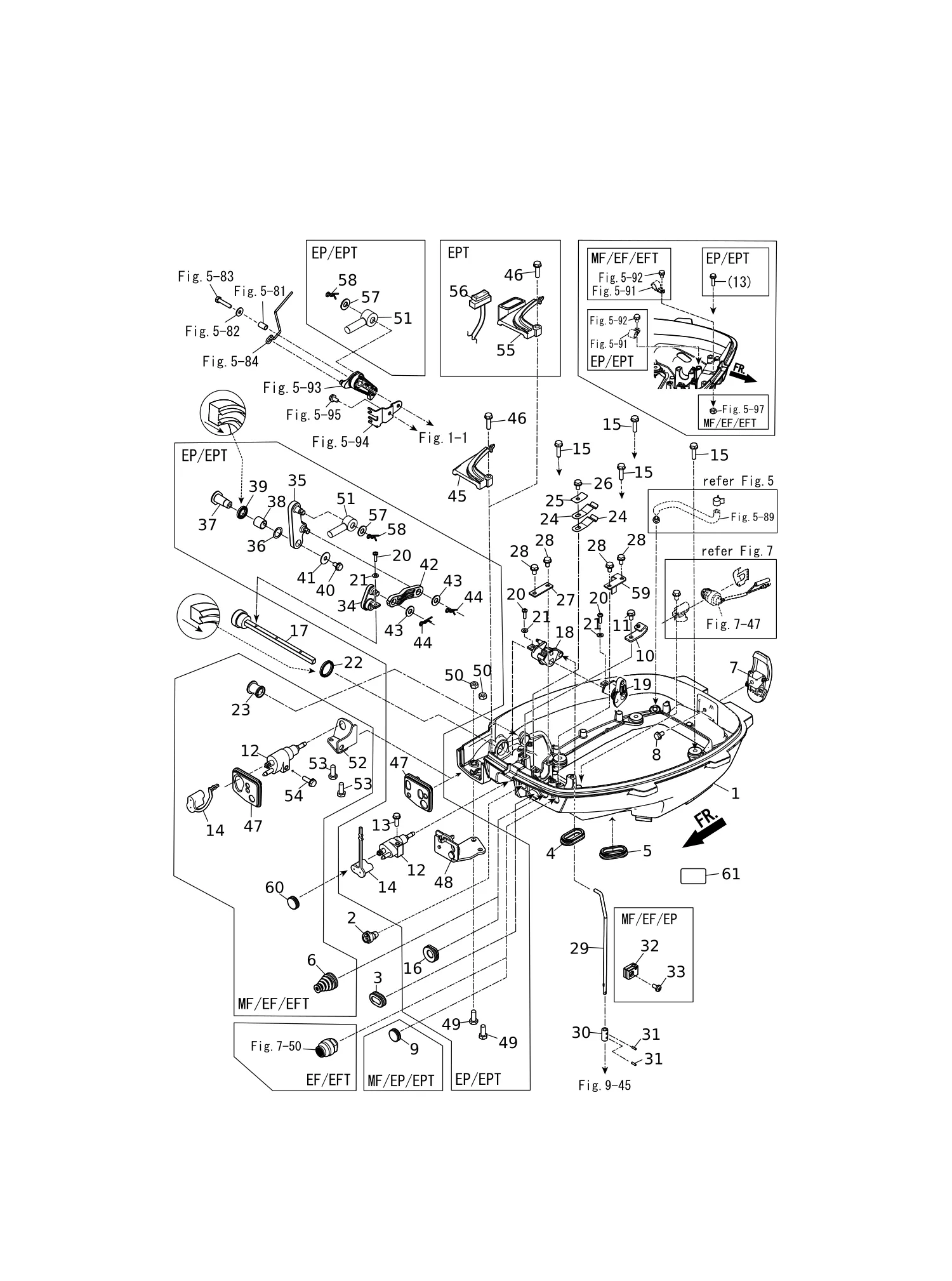

Рис. 15НИЖНИЙ КОЖУХ/ПЕРЕКЛЮЧЕНИЕ BOTTOM COWL/SHIFT

REF	Номер детали	Наименование	Кол-во
1	31HQ67100-1	Нижний кожух	1
1	31HW67100-1	Нижний кожух	1
2	3R3-71040-0	Контрольная лампа в сборе	1
3	3R3-67162-0	УПЛОТНИТЕЛЬНАЯ ВТУЛКА	1
5	3R3-66226-0	Втулка	1
6	3RS-66260-1	Втулка	1
7	3AA-67120-1	Узел защелки кожуха	1
10	3V1-69000-0	Кронштейн троса блокировки стартера	1
12	394-70260-1	Топливный разъём (папа)	1
14	3H6-70262-0	Защитный колпачок топливного разъёма	1
15	9101E3-5625	* БОЛТ	4
16	345-67161-0	* Втулка 22-3	1
17	31H-66135-0	Вал рычага переключения	1
18	3V1-66225-0	Рычаг тяги переключения передач	1
19	31H-66155-0	Рычаг	1
20	921503-0414	Винт	3
21	940103-0400	ШАЙБА	3
22	3V1-66187-0	Уплотнительное кольцо 23-29-3.7	1
23	3B2-67187-0	Втулка уплотнительная	1
24	3UA-66113-0	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ t=0.8	2
25	3Y1-66117-0	Упор рычага переключения t=0.8	1
27	3V1-66145-0	Держатель	1
29	3V1-66211-1	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
30	3V1-66241-0	СОЕДИНЕНИЕ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
31	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	2
32	3V1-66302-1	СОЕДИНЕНИЕ ТЯГИ БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
33	921503-0612	Винт	1
34	31H-66129-0	* Рычаг переключения (дистанционное управление)	1
35	31H-66128-0	* Рычаг переключения (дистанционное управление)	1
36	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
37	3V1-66142-0	* ОСЬ	1
38	369-67105-0	* Втулка рычага крюка	1
39	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
40	910103-5612	Болт	1
41	346-67115-0	* ШАЙБА 6.5-21-1	1
42	31H-66134-0	* Тяга рычага переключения	1
45	31HQ67481-0	Крышка кронштейна рычага переключения	1
45	31HW67481-0	Крышка кронштейна рычага переключения	1
46	910103-5625	БОЛТ	1
47	31H-63621-0	Втулка	1
47	31H-83732-0	* Втулка	1
48	3AA-83820-0	* Зажим троса в сборе	1
49	9101E3-0616	* БОЛТ	2
50	930103-0600	* Гайка	2
51	3B7-83715-2	* Соединитель троса	2
52	31H-70251-0	Кронштейн топливного разъема	1
53	9101E3-5616	* Болт	2
54	910103-5616	* Болт	1
55	31HQ67483-0	Крышка кронштейна троса дистанционного управления	1
56	3RS-72615-0	Выключатель наклона-подъёма в сборе	1
57	3AA-83719-0	* Шайба 8.5-18-1.6	2
58	951603-0800	* Шплинт d=8	2
59	31H-66145-0	Держатель	1
60	345-67117-0	ВТУЛКА 17-2.7	1
61	31H-67572-0	Наклейка о хранении	1

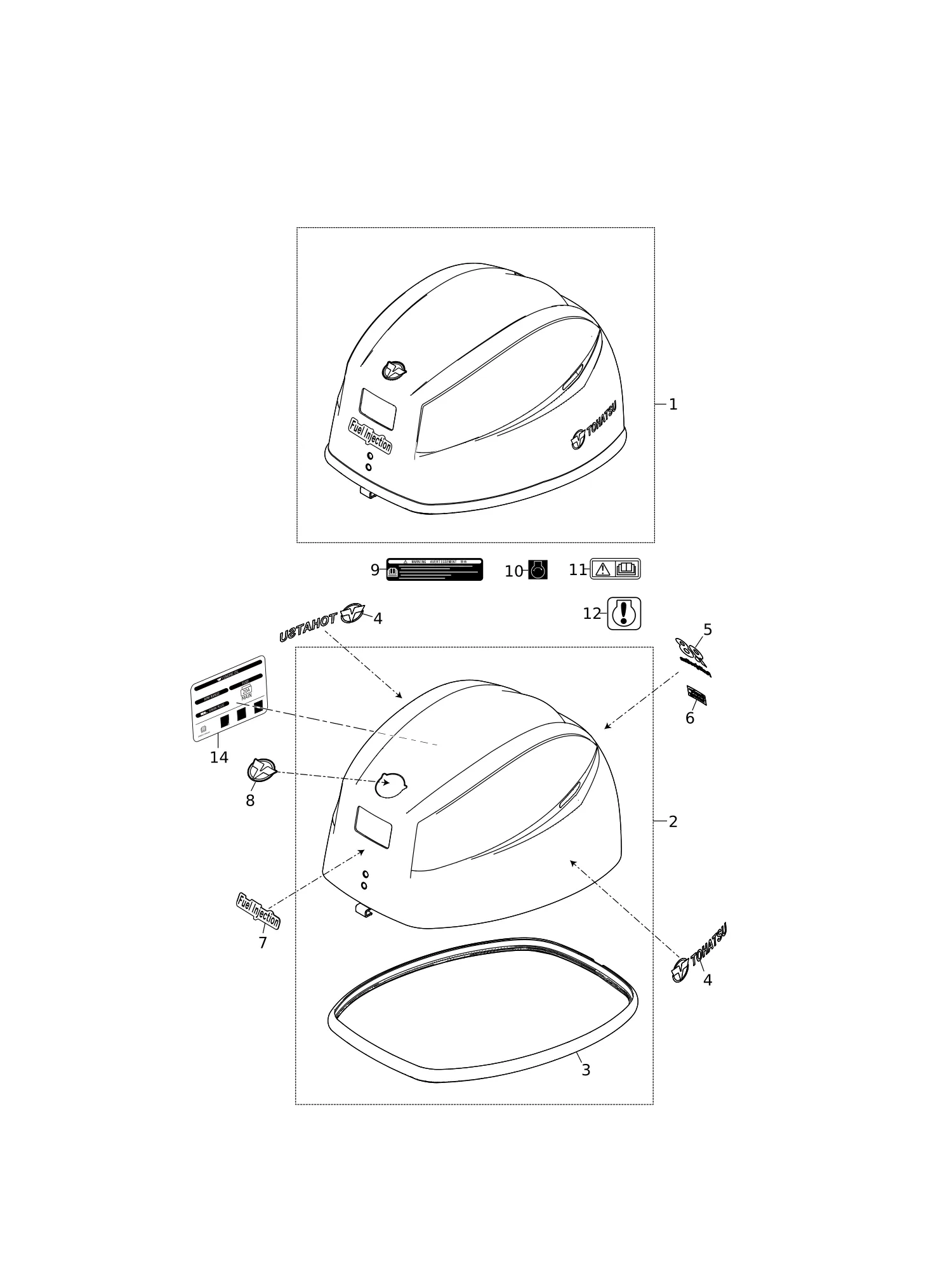

Рис. 16ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	31HQ67645-0	Верхний кожух в сборе	1
1	31WW67645-0	Верхний кожух в сборе	1
2	31HQ67640-0	Верхний кожух, подсборка	1
2	31HW67640-0	Верхний кожух, подсборка	1
3	31H-67501-0	* Уплотнение верхнего кожуха	1
4	3VS-67541-0	Боковая наклейка	2
4	3ZB-67541-0	Боковая наклейка	2
5	31H-67536-0	Задняя наклейка (9.8)	1
5	31N-67536-0	Задняя наклейка (8)	1
5	31W-67536-0	Задняя наклейка (9.8)	1
5	32H-67536-0	Задняя наклейка (9.9)	1
5	3RU-67536-2	Задняя наклейка (9.9)	1
5	3WL-67536-0	ЗАДНЯЯ НАКЛЕЙКА (6)	1
6	3VS-67538-0	* НАКЛЕЙКА SIMPLIQ	1
6	3ZB-67538-0	* НАКЛЕЙКА SIMPLIQ	1
7	3RS-67545-0	Наклейка «Fuel Injection»	1
7	3WF-67545-0	Наклейка «Fuel Injection»	1
8	3RT-67580-0	Наклейка с логотипом	1
9	3WL-72180-0	Наклейка предупреждения (A)	1
9	3YG-72180-0	Наклейка предупреждения (A)	1
10	3VS-67587-0	* Наклейка запуска	1
11	3F0-72185-0	Наклейка предупреждения	1
12	3AC-76190-0	Предупреждающая наклейка	1
14	31H-38136-1	Наклейка ТО	1

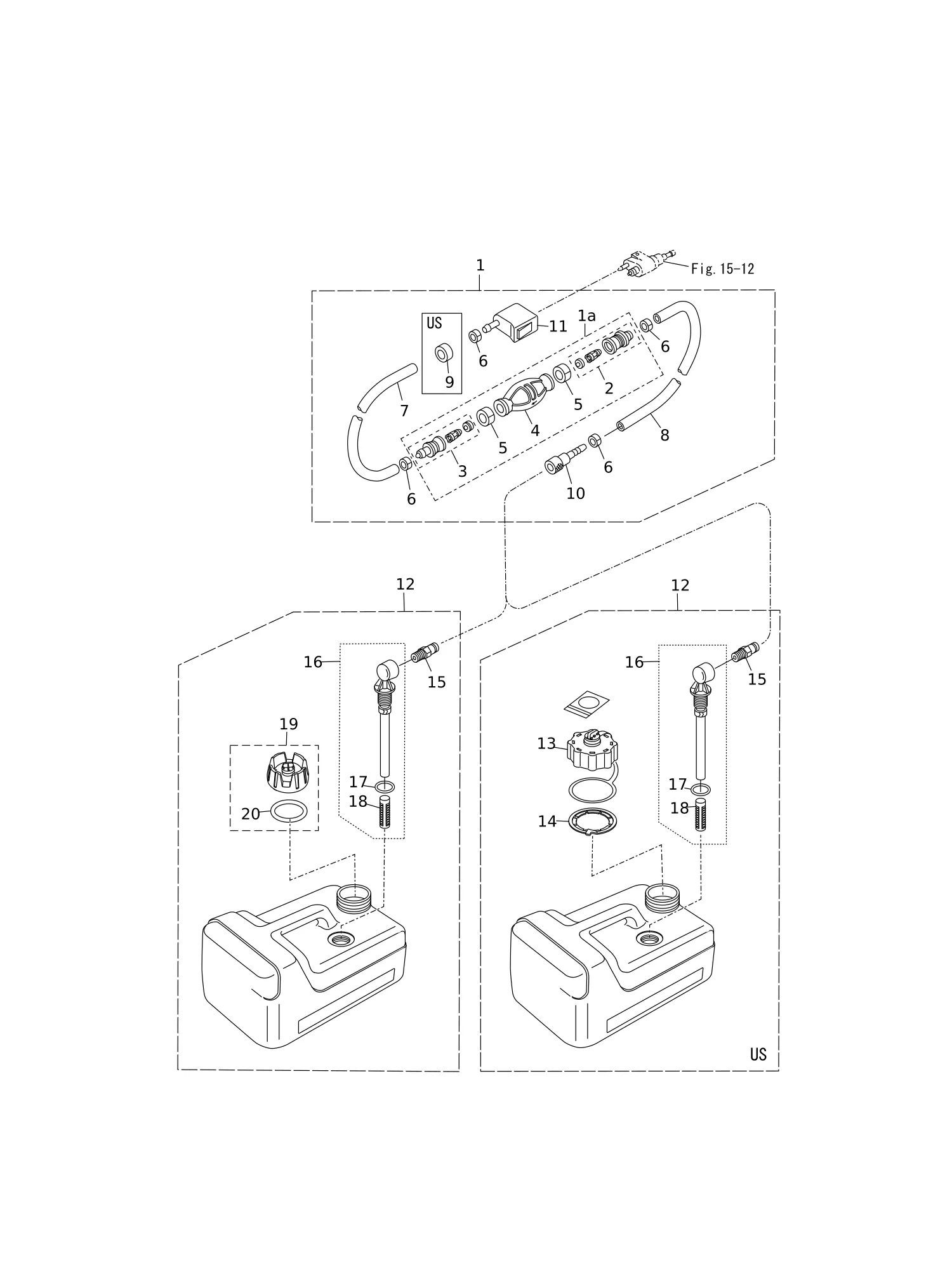

Рис. 17ОТДЕЛЬНЫЙ ТОПЛИВНЫЙ БАК SEPARATE FUEL TANK

REF	Номер детали	Наименование	Кол-во
1a	1D8-70225-0	* Груша подкачки в сборе (подузел)	1
1	3AD-70200-2	Груша топливная в сборе	1
1	3H6-70200-2	Груша топливная в сборе	1
2	3C7-70220-1	* СОЕДИНЕНИЕ В СБОРЕ (ВХОД)	1
3	3C7-70224-1	* СОЕДИНЕНИЕ В СБОРЕ (ВЫХОД)	1
4	3C7-70211-1	* ГРУША РУЧНОГО ПОДКАЧИВАНИЯ	1
4	3GF-70211-1	* ГРУША ПОДКАЧКИ	1
5	3C7-70217-0	* ХОМУТ	2
6	332-70201-0	* ХОМУТ	4
7	3GF-70241-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=700	1
7	98AB-70-700	* ШЛАНГ	1
8	3GF-70240-1	* ШЛАНГ НИЗКОЙ ПРОНИЦАЕМОСТИ L=1600	1
8	98AB-701600	* ШЛАНГ	1
9	3GR-70280-0	* Метка топливного разъема	1
10	3GF-70281-0	* ТОПЛИВНЫЙ РАЗЪЕМ	1
11	3GR-70250-0	* Топливный разъем	1
12	3RS-70167-0	ТОПЛИВНЫЙ БАК В СБОРЕ 12L	1
12	3UA-70167-0	ТОПЛИВНЫЙ БАК В СБОРЕ 12L	1
13	3AC-70052-1	* Крышка топливного бака в сборе	1
14	3AC-70055-0	* Стопорное кольцо	1
15	3E0-70270-0	* БЫСТРОСЪЕМНЫЙ РАЗЪЕМ (ПАПА)	1
16	3B2-70155-1	* Уголок заборника в сборе (12L)	1
17	3C7-70199-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	3C7-70113-0	* ФИЛЬТР	1
19	3RS-70020-0	* Крышка топливного бака в сборе	1
20	3RS-70021-0	** ПРОКЛАДКА КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ БАКА	1

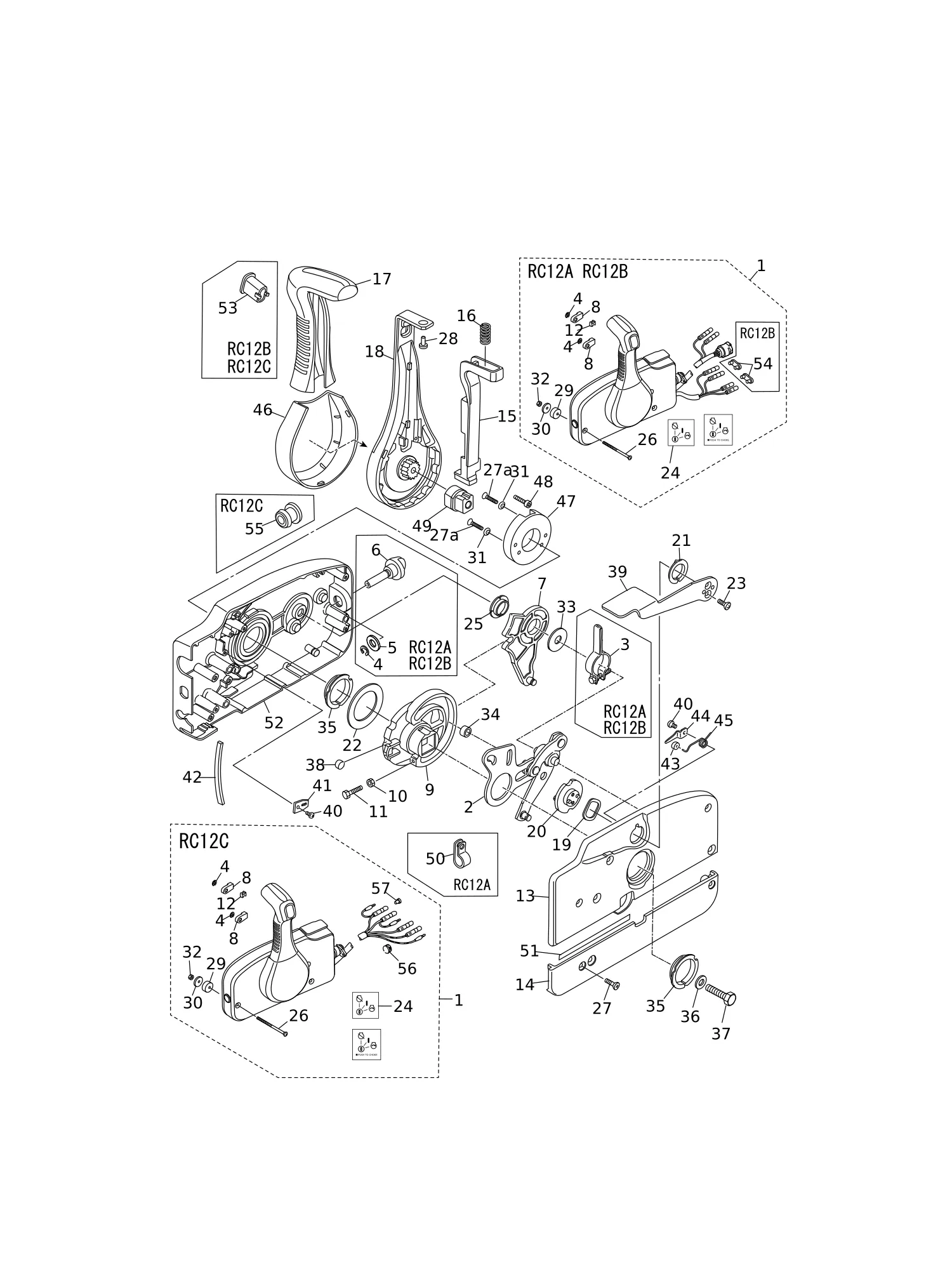

Рис. 18КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ COMPONENT PARTS OF REMOTE CONTROL

REF	Номер детали	Наименование	Кол-во
1	3U2B84330-2	Головка дистанционного управления в сборе (RC12A)	1
1	3U2B84340-2	Головка дистанционного управления в сборе (RC12B)	1
1	3U2B84350-2	Головка дистанционного управления в сборе (RC12C)	1
2	3A3-84365-1	* РЫЧАГ ДРОССЕЛЯ	1
3	3A3-84428-0	* РЫЧАГ ФРИКЦИОНА ДРОССЕЛЯ	1
4	945303-0600	* СТОПОРНОЕ КОЛЬЦО E d=6	2
5	353-84394-0	* ШАЙБА	1
6	3U2-84427-0	* РЕГУЛИРОВОЧНЫЙ ВИНТ	1
7	3A3-84381-0	* ШЕСТЕРНЯ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
8	3A3-83314-2	* НАКОНЕЧНИК ТРОСА	2
9	3A3-84364-2	* ВЕДУЩАЯ ШЕСТЕРНЯ	1
10	930103-0500	* ГАЙКА	1
11	910103-0525	* БОЛТ	1
12	3A3-84376-0	* ВТУЛКА	1
13	3U2B84441-0	* ЗАДНИЙ КОРПУС	1
14	3U2B84366-0	* ЗАДНЯЯ ПАНЕЛЬ	1
15	3U2-84401-0	* РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
16	3A3-84403-0	* ПРУЖИНА БЛОКИРОВКИ НЕЙТРАЛИ	1
17	3U2-84404-0	* РУКОЯТКА	1
18	3U2-84343-0	* РЫЧАГ УПРАВЛЕНИЯ	1
19	3A3-84368-0	* ВОЛНОВАЯ ШАЙБА	1
20	3A3-84391-0	* БАРАБАН СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
21	3A3-84435-0	* ВТУЛКА	1
22	3A3-84422-0	* ОПОРНАЯ ПЛАСТИНА	1
23	921603-0512	* ВИНТ	2
24	31H-84339-0	* Наклейка с инструкцией	1
25	3A3-84432-0	* ВТУЛКА	1
26	3U2-84375-0	* ВИНТ	3
27a	3U2-64333-0	* ВИНТ С ПРЕДНАНЕСЁННЫМ ПОКРЫТИЕМ	2
27	3VK-84375-0	* ВИНТ	5
28	3VL-84375-0	* ВИНТ	1
29	3A3-84374-0	* ПРОСТАВКА	3
30	353-84371-0	* ШАЙБА	3
31	3U2-84371-0	* ШАЙБА	2
32	930103-0600	* Гайка	3
33	3A3-84383-0	* ШАЙБА	1
34	3A3-84421-0	* РОЛИК	1
35	3U2-84431-0	* ВТУЛКА	2
36	940103-0800	* Шайба	1
37	3U2-84442-0	* БОЛТ	1
38	353-84388-0	* ФИКСИРУЮЩИЙ РОЛИК	1
39	3U2B84312-0	* РЫЧАГ СВОБОДНОГО ГАЗА	1
40	921503-0406	* ВИНТ	3
41	3A3-84423-0	* ФИКСАТОР	1
42	3A3-84307-0	* ПРУЖИНА ФИКСАТОРА	6
43	3A3-84424-0	* РОЛИК СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
44	3A3-84426-0	* ДЕРЖАТЕЛЬ РОЛИКА	1
45	3A3-84425-0	* ПРУЖИНА СВОБОДНОГО ХОДА ДРОССЕЛЯ	1
46	3VK-63107-0	* КРЫШКА	1
47	3U2-63506-0	* ДЕРЖАТЕЛЬ	1
48	3U2-84917-0	* БОЛТ	1
49	3U2-77367-0	* СОЕДИНЕНИЕ	1
50	3U2-06973-0	* ХОМУТ	1
51	3U2-72187-0	* НАКЛЕЙКА ПРЕДУПРЕЖДЕНИЯ (SIGP)	1
52	3U2B84440-0	* ПЕРЕДНИЙ КОРПУС	1
53	3U2-84452-0	* Заглушка переключателя наклона	1
54	353-76037-0	* Разъём кабельного наконечника	2
55	3U2-84414-0	* Втулка	1
56	361-84415-0	* ВТУЛКА	1
57	3A3-76037-0	* Разъём кабельного наконечника	1

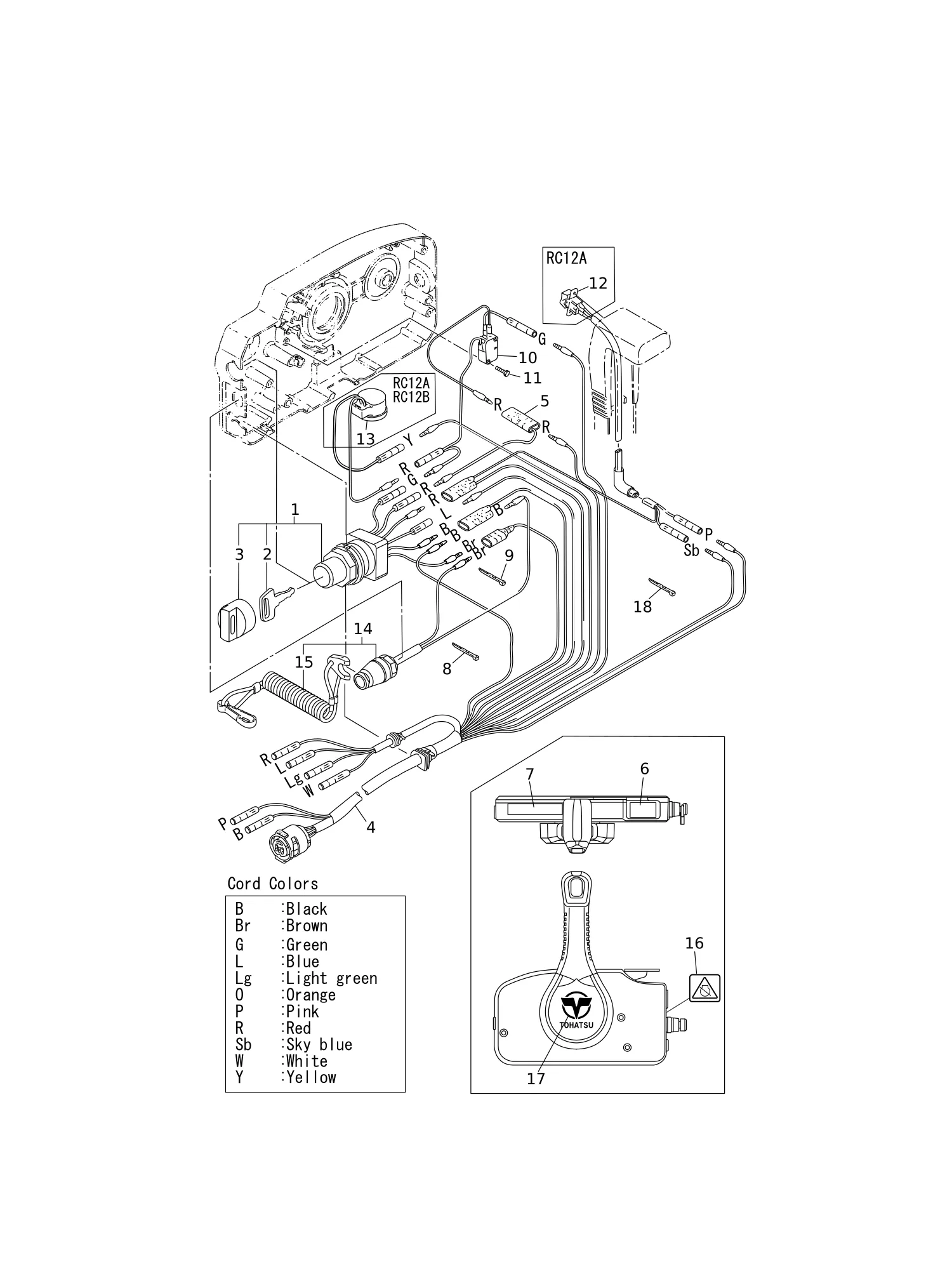

Рис. 19КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ ЧАСТИ) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	Номер детали	Наименование	Кол-во
1	3GF-76020-0	ЗАМОК ЗАЖИГАНИЯ В СБОРЕ	1
2	3GF-76217-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
2	3GF-76218-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
2	3GF-76219-0	* КЛЮЧ ЗАМКА ЗАЖИГАНИЯ	1
3	3GF-76205-0	* ЗАЩИТНАЯ КРЫШКА КЛЮЧА ЗАМКА ЗАЖИГАНИЯ	1
4	361-76110-1	ТРОС В СБОРЕ	1
4	3A3-76115-1	ТРОС В СБОРЕ L=6200	1
5	353-72546-0	ВСПОМОГАТЕЛЬНЫЙ ШНУР (КРАСНЫЙ) L=200	1
6	3VS-84331-0	НАКЛЕЙКА (РЫЧАГ)	1
7	3U2-84336-1	Наклейка положения переключения	1
10	3A3-76086-1	ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ (ДИСТ. УПРАВЛЕНИЕ)	1
11	921503-5316	Винт	2
12	3U2-72615-0	ПЕРЕКЛЮЧАТЕЛЬ PTT В СБОРЕ	1
13	3C8-76171-0	ЗУММЕР ПЕРЕГРЕВА	1
14	3A3-06830-0	ВЫКЛЮЧАТЕЛЬ СТОП В СБОРЕ	1
15	31H-06848-0	* Аварийный выключатель с чека-шнуром в сборе	1
16	3VS-72200-0	НАКЛЕЙКА СТОП-ПЕРЕКЛЮЧАТЕЛЯ	1
17	3U2-84334-0	НАКЛЕЙКА ЛОГОТИПА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
18	3U2-84398-0	ХОМУТ	3

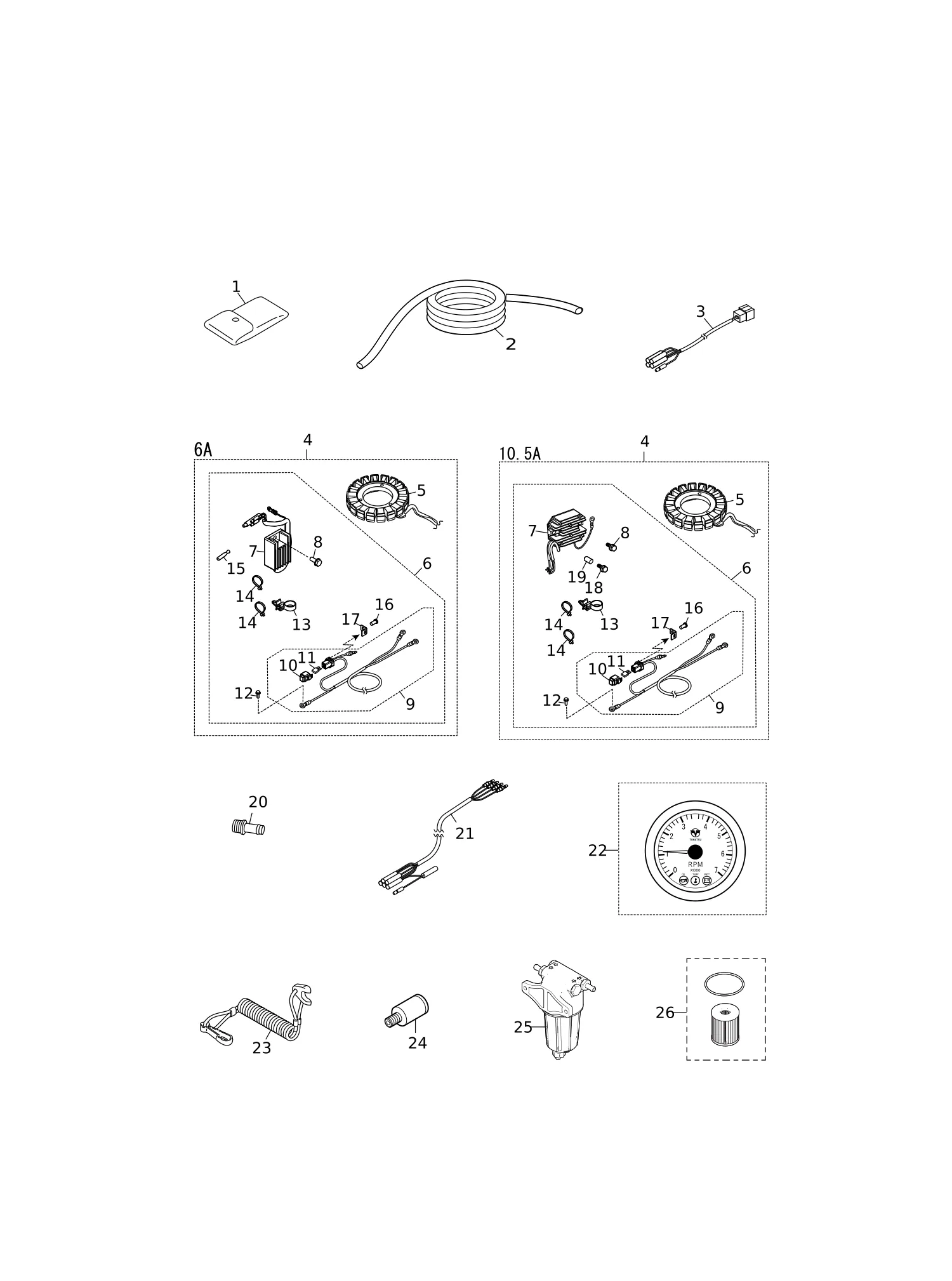

Рис. 20ДОПОЛНИТЕЛЬНЫЕ ЗАПЧАСТИ · АКСЕССУАРЫ OPTIONAL PARTS · ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	3BJ-72100-1	Набор инструментов	1
2	3B7-72201-0	СТРАХОВОЧНЫЙ ТРОС φ6-1600	1
3	3KY-72539-0	* ПРОВОД ТАХОМЕТРА L=2000	1
4	31H-06128-0	Комплект генератора	1
4	31N-06128-0	Комплект генератора	1
5	31H-06023-0	* Генератор в сборе	1
5	3RT-06023-0	* Генератор в сборе	1
6	31H-76160-0	* Комплект выпрямителя	1
6	31N-76160-0	* Комплект выпрямителя	1
7	3AA-76065-0	* Выпрямитель в сборе	1
7	3RS-76060-0	** Выпрямитель в сборе	1
8	910103-5616	* Болт	1
8	910103-5620	Болт	1
9	31H-76161-0	** Удлинительный шнур	1
10	1E0-34093-0	* Крышка (Y)	1
11	3T5-76247-0	* Предохранитель 20A	2
12	910103-5612	Болт	1
13	3KY-84398-0	ХОМУТ	1
14	369-84398-1	Стяжка 202	2
15	3SY-01047-0	* Свеча	1
16	3V1-05913-0	Самонарезающий винт 5-12	1
17	3R0-76064-0	* Кронштейн держателя предохранителя	1
18	910103-5630	* Болт	1
19	3H6-63619-1	Втулка 6.5-10.5-10	1
20	3T1-72405-1	Соединение шланга (водяной контур)	1
21	3UA-72537-0	ПРОВОД ИЗМЕРИТЕЛЬНОГО ПРИБОРА L=2000	1
22	3PA-72638-2	* КОМПЛЕКТ ТАХОМЕТРА	1
22	3PB-72638-2	КОМПЛЕКТ ТАХОМЕТРА	1
23	3GR-06821-0	Шнур	1
24	336-60007-0	Пробка для промывки	1
25	3RT-02230-0	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
26	3RT-02259-0	РЕМКОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1

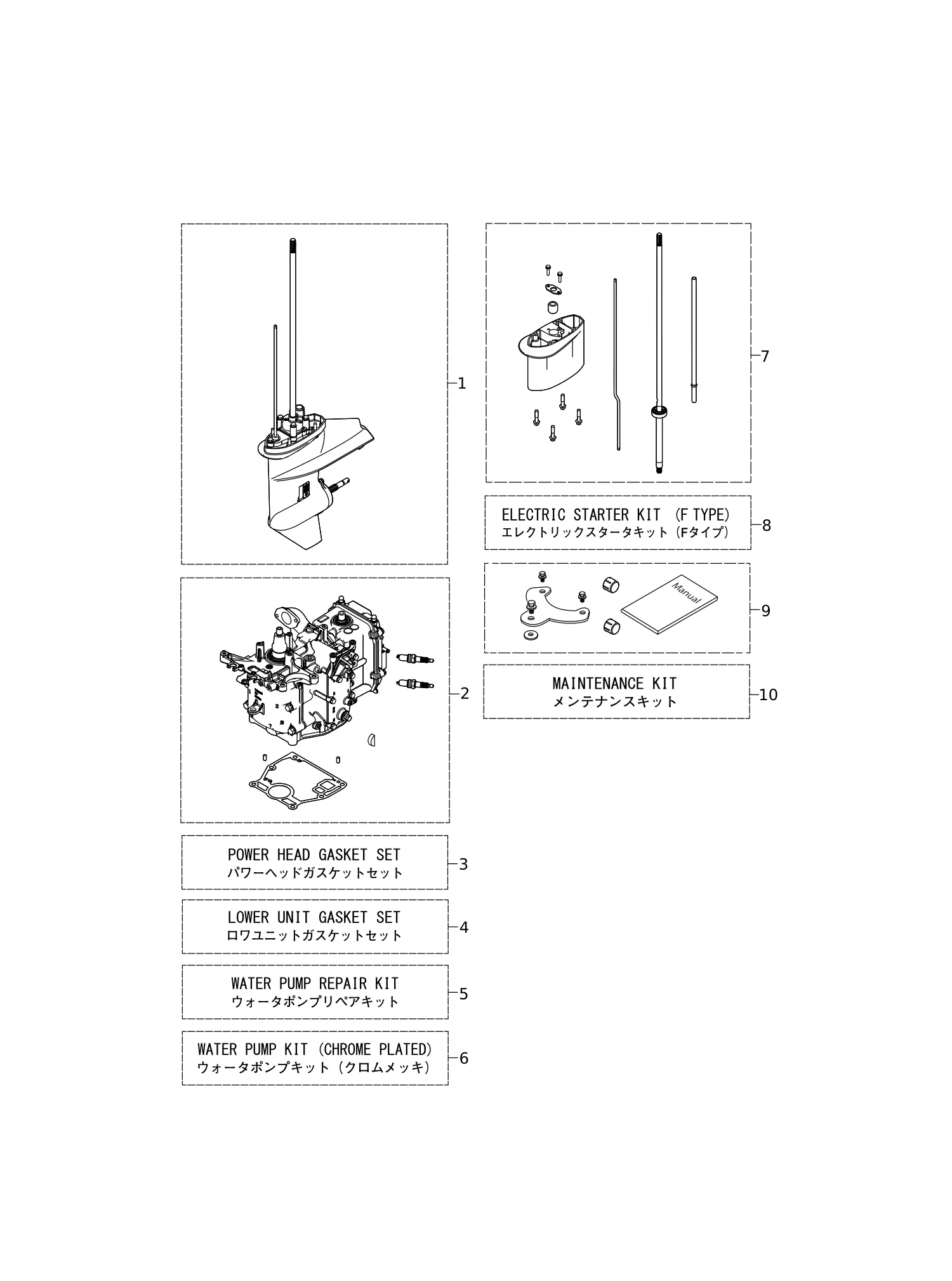

Рис. 21СБОРОЧНЫЕ КОМПЛЕКТЫ ASSEMBLY · KIT PARTS

REF	Номер детали	Наименование	Кол-во
1	31HQ87301-0	Нижний узел в сборе (S)	1
1	31HQ87302-0	Нижний узел в сборе (L)	1
1	31HW87301-0	Нижний узел в сборе (S)	1
1	31HW87302-0	Нижний узел в сборе (L)	1
1	3V1Q87304-8	УЗЕЛ НИЖНИЙ (UL)	1
1	3V1W87304-8	Нижний узел в сборе (UL)	1
1	3WBQ87302-0	УЗЕЛ НИЖНИЙ (L)	1
1	3WBQ87304-0	УЗЕЛ НИЖНИЙ (UL)	1
2	31HB87090-1	Комплект короткого блока двигателя	1
2	31PB87090-1	Комплект короткого блока двигателя	1
3	31H-01005-0	* ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
3	31H-01303-0	* Прокладка основания двигателя	1
3	31H-02305-0	* ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
3	31H-02418-0	* Прокладка	1
3	31H-07653-0	* ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
3	31H-10104-0	* Прокладка	1
3	31H-87121-0	Комплект прокладок головки блока	1
3	346-01032-0	* Прокладка крышки термостата	1
3	3B2-01215-0	* САЛЬНИК 12-28-5	1
3	3BJ-00121-0	* Сальник 36-50-7	1
3	3H6-07422-0	* Кольцо уплотнительное 2.6-18.7	1
3	3H8-07025-0	* Сальник 18-35-8	1
3	3R0-07422-0	* Кольцо O-RING 3.1-24.4	1
3	3V1-00121-0	* Сальник 30-45-8	1
3	3V1-01024-0	* Прокладка крышки головки цилиндра	1
4	309-60111-0	* САЛЬНИК 12-24-8	1
4	332-66032-0	* Уплотнительное кольцо 2.4-15.4	1
4	345-65015-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3.2-47	1
4	369-60111-0	* Сальник 15-28-10	1
4	369-66021-1	* Кольцо уплотнительное 2.5-4.9	2
4	3B2-02312-2	* ПРОКЛАДКА ВЫХЛОПНОЙ ТРУБЫ	1
4	3B2-61012-2	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
4	3B2-87321-5	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
5	3B2-65020-1	* ПРОКЛАДКА КОРПУСА НАСОСА (НИЖНЯЯ)	1
5	3B2-87322-2	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
5	9161E3-0650	* БОЛТ	4
6	3B2-65231-2	КОМПЛЕКТ ВОДЯНОГО НАСОСА (ХРОМИРОВАННЫЙ)	1
6	3B2-65238-0	* ГИЛЬЗА КОРПУСА НАСОСА	1
6	3B2-65239-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
7	3B2-60003-1	* ВТУЛКА ГРЕБНОГО ВАЛА	1
7	3B2Q61110-2	* КОРПУС УДЛИНИТЕЛЯ	1
7	3V1-64309-2	* ПРИВОДНОЙ ВАЛ В СБОРЕ (UL)	1
7	3V1-64332-0	* УПОР	1
7	3V1-65120-0	* ВОДЯНАЯ ТРУБКА (UL)	1
7	3V1-66014-0	* ТЯГА ПЕРЕКЛЮЧЕНИЯ (UL)	1
7	3V1Q87314-5	КОМПЛЕКТ УДЛИНИТЕЛЬНОГО КОРПУСА (UL)	1
7	3V2-60001-0	* Болт 6-35	4
7	9101E3-5612	* Болт	2
8	1E0-34093-0	* Крышка (Y)	1
8	31H-06023-0	* Генератор в сборе	1
8	31H-06191-0	* Маховик с зубчатым венцом	1
8	31H-06869-0	* Кронштейн	1
8	31H-76010-0	* СТАРТЕР В СБОРЕ	1
8	31H-76040-0	* Реле стартера	1
8	31H-76066-0	* Жгут проводов с предохранителем в сборе	1
8	31H-76081-0	* Кронштейн выключателя нейтрали	1
8	31H-76300-1	Комплект электростартера (F)	1
8	3AA-76026-0	* Главный переключатель в сборе	1
8	3AA-76065-0	* Выпрямитель в сборе	1
8	3B2-76120-1	* Кабель аккумулятора L=2000	1
8	3B2-76147-2	* Кабель стартера L=200	1
8	3BJ-76145-0	* Колпачок клеммы 15.5-20-28	1
8	3NV-76080-0	Выключатель нейтрали	1
8	3R0-76064-0	* Кронштейн держателя предохранителя	1
8	3RS-06133-0	* Протектор	1
8	3RS-76083-0	* Привод выключателя нейтрали	1
8	3SY-01047-0	* Свеча	1
8	3T5-76247-0	* Предохранитель 20A	2
8	3V1-05913-0	Самонарезающий винт 5-12	1
8	3VS-67587-0	* Наклейка запуска	1
8	3Y0-76145-0	* Колпачок клеммы	1
8	3Y1-76145-0	* Колпачок клеммы	1
8	910103-0610	* БОЛТ	1
8	910103-5610	* Болт	2
8	910103-5612	Болт	1
8	910103-5616	* Болт	1
8	910103-5825	Болт	2
8	940103-0600	* ШАЙБА	1
9	346-62127-0	* Колпачковая гайка	2
9	3V1-62500-1	КОМПЛЕКТ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
9	3V1-62510-0	* ПЛАСТИНА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
9	3Y3-60108-0	* БОЛТ С ПОКРЫТИЕМ 6-12	2
9	3Y4-60108-0	* БОЛТ С ПОКРЫТИЕМ 8-20	1
9	3Z0-61334-0	* Шайба	1
10	31H-87500-0	Комплект для технического обслуживания	1
10	332-60006-1	* Прокладка 8.1-15-1	2
10	3B2-65011-0	* ВКЛАДЫШ КОРПУСА НАСОСА	1
10	3B2-65018-2	* ПРОКЛАДКА КОРПУСА НАСОСА	1
10	3B2-65021-1	* КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА	1
10	3B2-65022-0	* Шпонка φ3-11	1
10	3B2-65025-0	* НАПРАВЛЯЮЩАЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
10	3B2-65029-2	* ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
10	3KM-01142-0	Свечной колпак в сборе	1
10	3R3-07406-0	Шайба 14.5-24-1	1
10	3V1-60217-0	ТРИММЕР	1
10	951403-0310	ПРУЖИННЫЙ ШТИФТ 3-10	2
10	951503-0318	* ШПЛИНТ 3-18	1
10	9701-1-1103	Свеча зажигания (DCPR6E)	2

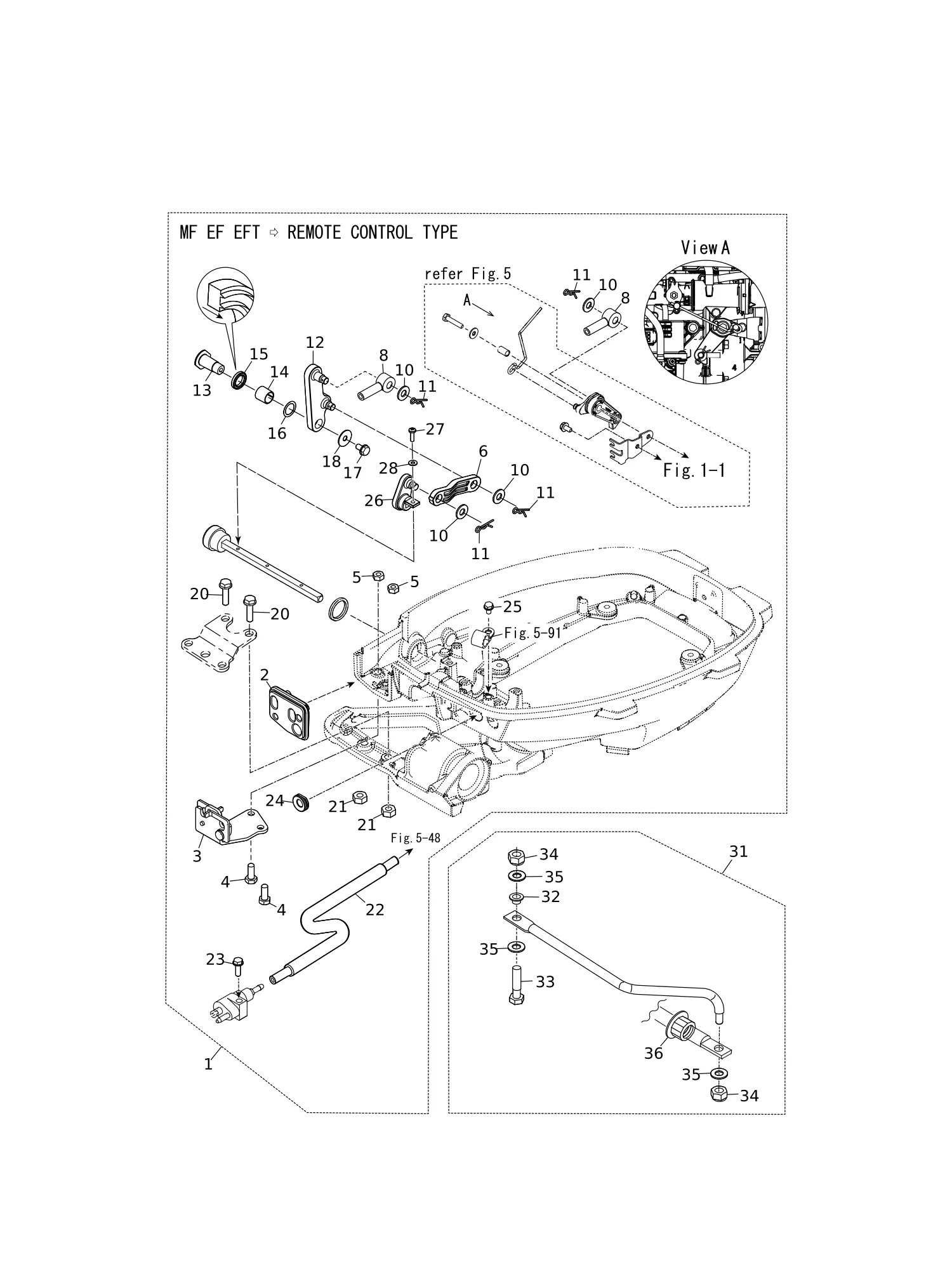

Рис. 22КОМПЛЕКТ ДЛЯ УСТАНОВКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ/ТЯГА REMOTE CONTROL FITTING KIT/DRAG LINK

REF	Номер детали	Наименование	Кол-во
1	31H-83880-1	Узел дистанционного управления в сборе	1
2	31H-83732-0	* Втулка	1
3	3AA-83820-0	* Зажим троса в сборе	1
4	9101E3-0616	* БОЛТ	2
5	9301E3-0600	* ГАЙКА	2
6	31H-66134-0	* Тяга рычага переключения	1
8	3B7-83715-2	* Соединитель троса	2
10	3AA-83719-0	* Шайба 8.5-18-1.6	4
11	951603-0800	* Шплинт d=8	4
12	31H-66128-0	* Рычаг переключения (дистанционное управление)	1
13	3V1-66142-0	* ОСЬ	1
14	369-67105-0	* Втулка рычага крюка	1
15	338-67147-0	* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 13.8-22-3.7	1
16	941403-1400	* ПРУЖИННАЯ ШАЙБА d=14	1
18	346-67115-0	* ШАЙБА 6.5-21-1	1
20	9101E3-5825	Болт	2
21	9301E3-0800	* Гайка	2
22	31H-02160-0	* Топливный шланг с защитой	1
23	9101E3-5625	* БОЛТ	1
24	345-67161-0	* Втулка 22-3	1
25	910103-5612	Болт	1
26	31H-66129-0	* Рычаг переключения (дистанционное управление)	1
27	921503-0414	Винт	1
28	940103-0400	ШАЙБА	1
31	3AA-84905-0	ТЯГА РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ	1
32	3E0-84914-0	* Проставка	1
33	3C8-84964-0	* БОЛТ 3/8-35	1
34	353-84918-0	* Гайка нейлоновая 3/8-24UNF	2
35	353-84916-0	* Шайба 9.6-18-2	3
36	3F3-84908-0	* Кольцо уплотнительное	1
