1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5Масляный бак 6Масляный насос 7Карбюратор 8КОЛЕНВАЛ И ПОРШЕНЬ 9УПРАВЛЕНИЕ 10ЦИЛИНДР И КАРТЕР 1 11ЦИЛИНДР И КАРТЕР 2 12Стартер 13НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 14ГЕНЕРАТОР 15ВЕРХНИЙ КАПОТ 16Узел гидроподъема и наклона 1 17Узел гидроподъема и наклона 2 18ТОПЛИВНАЯ СИСТЕМА 19Топливный Бак 20КРОНШТЕЙН 1 21КРОНШТЕЙН 2 22НИЖНИЙ КОЖУХ 23ПРИБОР 24РЕМКОМПЛЕКТ 1 25РЕМКОМПЛЕКТ 2 26Узел дистанционного управления 27ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 28НИЖНИЙ КАРТЕР И ПРИВОД 1 29НИЖНИЙ КАРТЕР И ПРИВОД 2

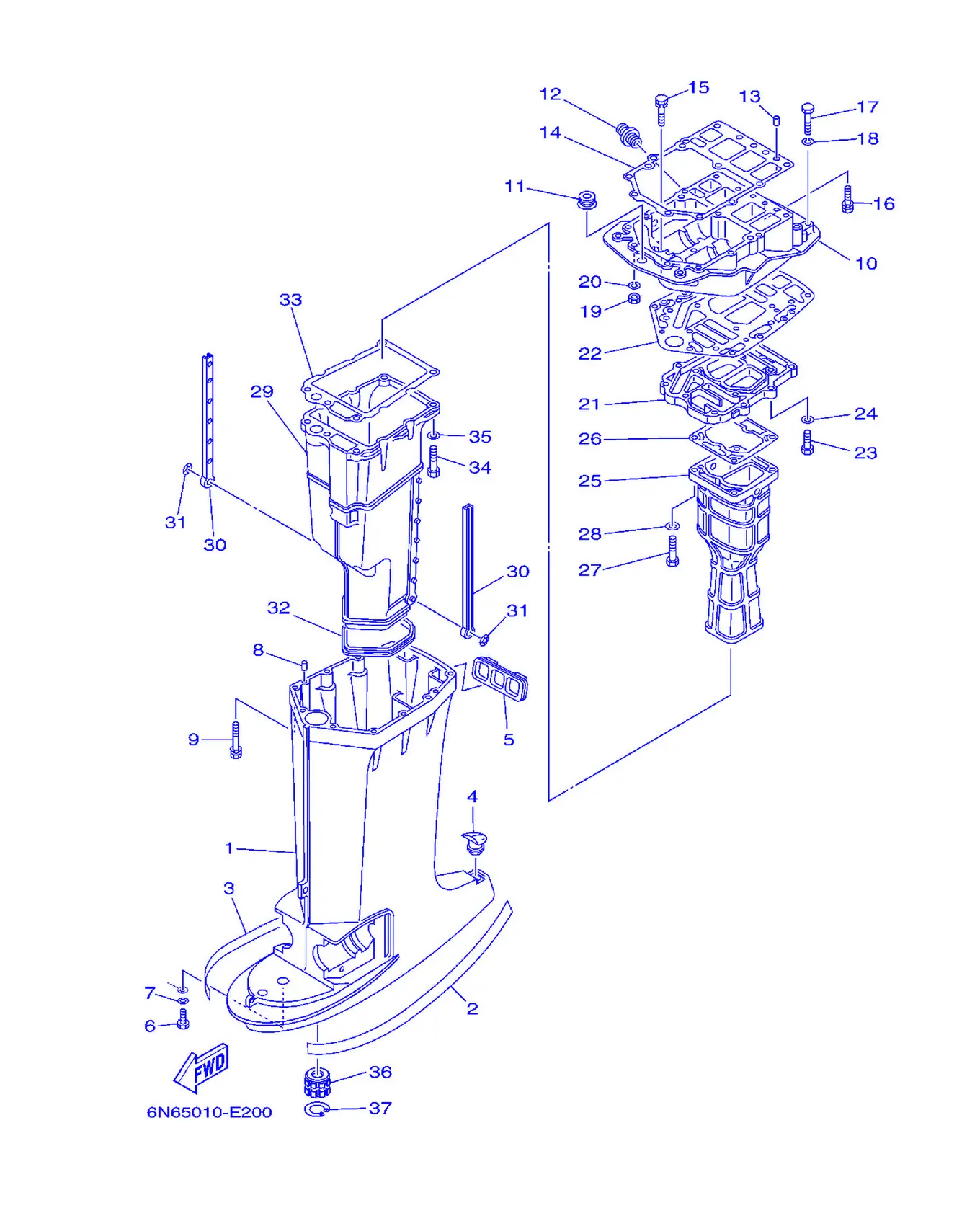

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6E5-45111-23-8D	Корпус верхний	1
2	6R3-42791-41	Метка 1	1
3	6R3-42792-41	Метка	1
4	6E5-45155-00	Крышка	1
5	6E5-42769-00	Уплотнение резиновое	1
6	97095-06010	. Болт	1
7	92995-06600	. . Шайба	1
8	93608-12M05	Заглушка	2
9	90119-08078	Болт с шайбой	6
10	6G5-41137-02-94	Направляющая выхлопа	1
11	6E5-42724-00	Втулка уплотнительная	1
12	6G5-12581-00	Соединение шланга 1	1
13	93608-12M05	Заглушка	2
14	6G5-45113-A1	. Прокладка верхнего корпуса	1
15	90119-08M79	Болт с шайбой	2
16	90119-08077	Болт с шайбой	4
17	97095-08045	. Болт	2
18	92995-08100	Шайба пружинная	2
19	95380-08700	Гайка	2
20	92995-08100	Шайба пружинная	2
21	6G5-41131-01-5B	Коллектор выпускной 1	1
22	6G5-45114-A1	. Прокладка верхнего корпуса	1
23	97095-08030	. Болт	4
24	92995-08600	. . Шайба	4
25	6E5-41132-10-5B	Коллектор выпускной	1
26	6E5-41134-A0	. Прокладка выпускного коллектора	1
27	97095-08045	. Болт	4
28	92995-08600	. . Шайба	4
29	6E5-14711-01-5B	Глушитель 1	1
30	6E5-14737-00	Демпфер глушителя	2
31	90183-05M02	Гайка пружинная	2
32	6E5-45123-00	. Прокладка глушителя	1
33	6E5-41135-A0	. Прокладка выпускного коллектора	1
34	97095-08045	. Болт	5
35	92995-08600	. . Шайба	5
36	6E5-45318-00	Прокладка	1
37	93420-36M01	Прокладка	1

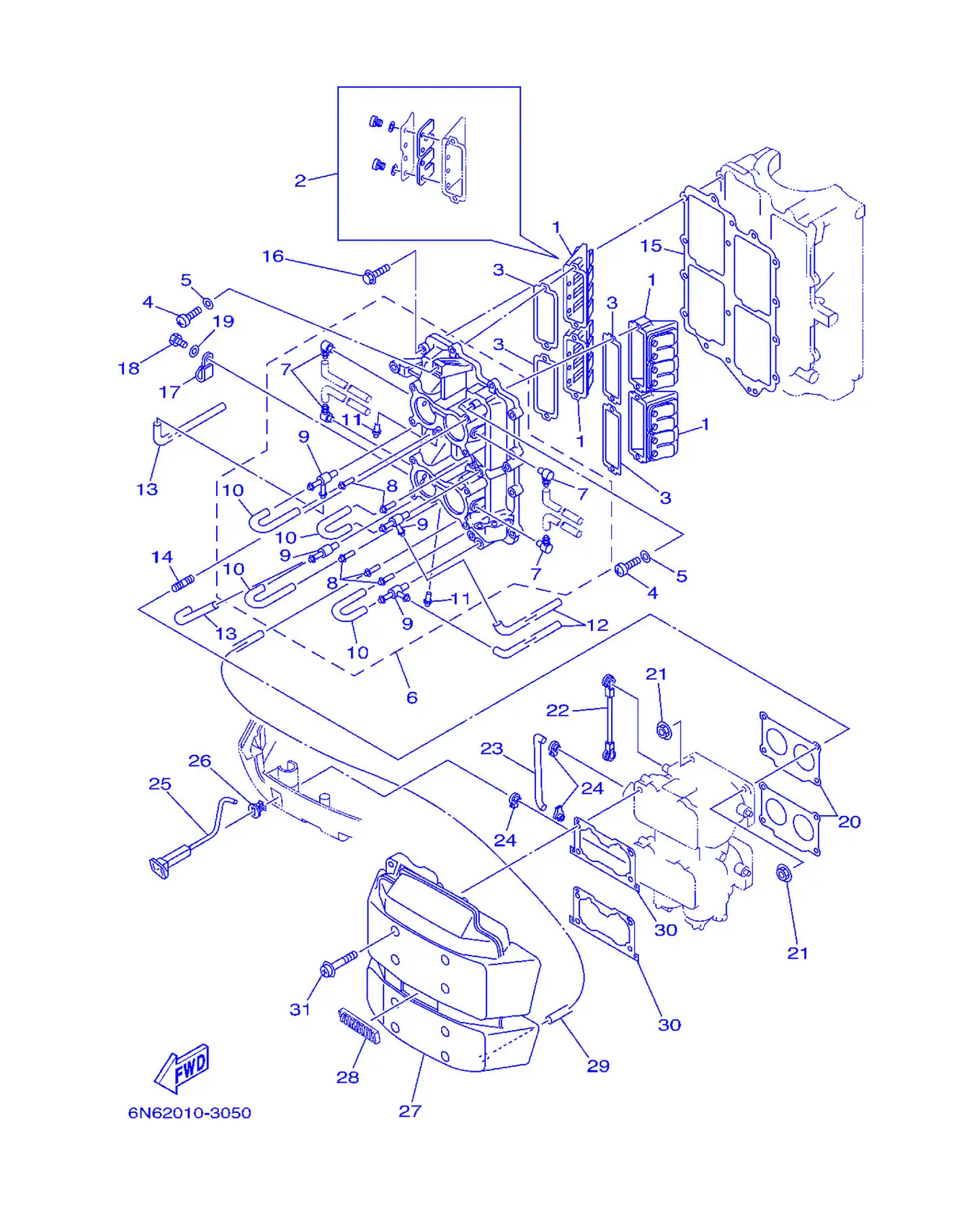

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6E5-13610-00	Лепестковый клапан в сборе	4
2	6E5-W0004-00	. Комплект лепестков	1
3	6E5-13621-A1	. Прокладка седла клапана	4
4	97880-05025	Винт с полукруглой головкой	8
5	92990-05600	. Шайба пластины	8
6	6N7-13641-10-1S	Коллектор 1	1
7	6E5-13552-01	. Форсунка	4
8	624-14485-00	. Трубка соединительная	5
9	6E5-11370-01	. Клапан обратный в сборе	4
10	90445-07M28	. Шланг (L70)	4
11	6N6-14485-00	. Трубка соединительная	2
12	90445-07M24	Шланг (L240)	2
13	90445-07M46	Шланг (L360)	2
14	90116-06M30	Болт, шпилька	8
15	6E5-13645-A1	Прокладка, коллектор 1	1
16	90119-06MA3	Табличка, идентификационная	12
17	90465-06M86	Крышка	1
18	97095-06012	Болт	1
19	92995-06600	. . Шайба	1
20	6E5-14198-A2	Прокладка	2
21	90179-06M28	Крышка	8
22	6E5-41217-01	Тяга, рычаг акселератора	1
23	6E5-41256-01	Тяга, рычаг подсоса 1	1
24	661-41262-02	Соединение, рычаг подсоса	3
25	6N7-41271-00	Ручка, подсоса	1
26	689-41273-00	Крышка	1
27	6N7-14440-01	Глушитель в сборе, впускной	1
28	6E5-1441K-00	Эмблема	1
29	90445-07258	Шланг (L200)	1
30	6K7-14483-00	. Прокладка	2
31	90159-06M14	Пружина, регулятора давления	8

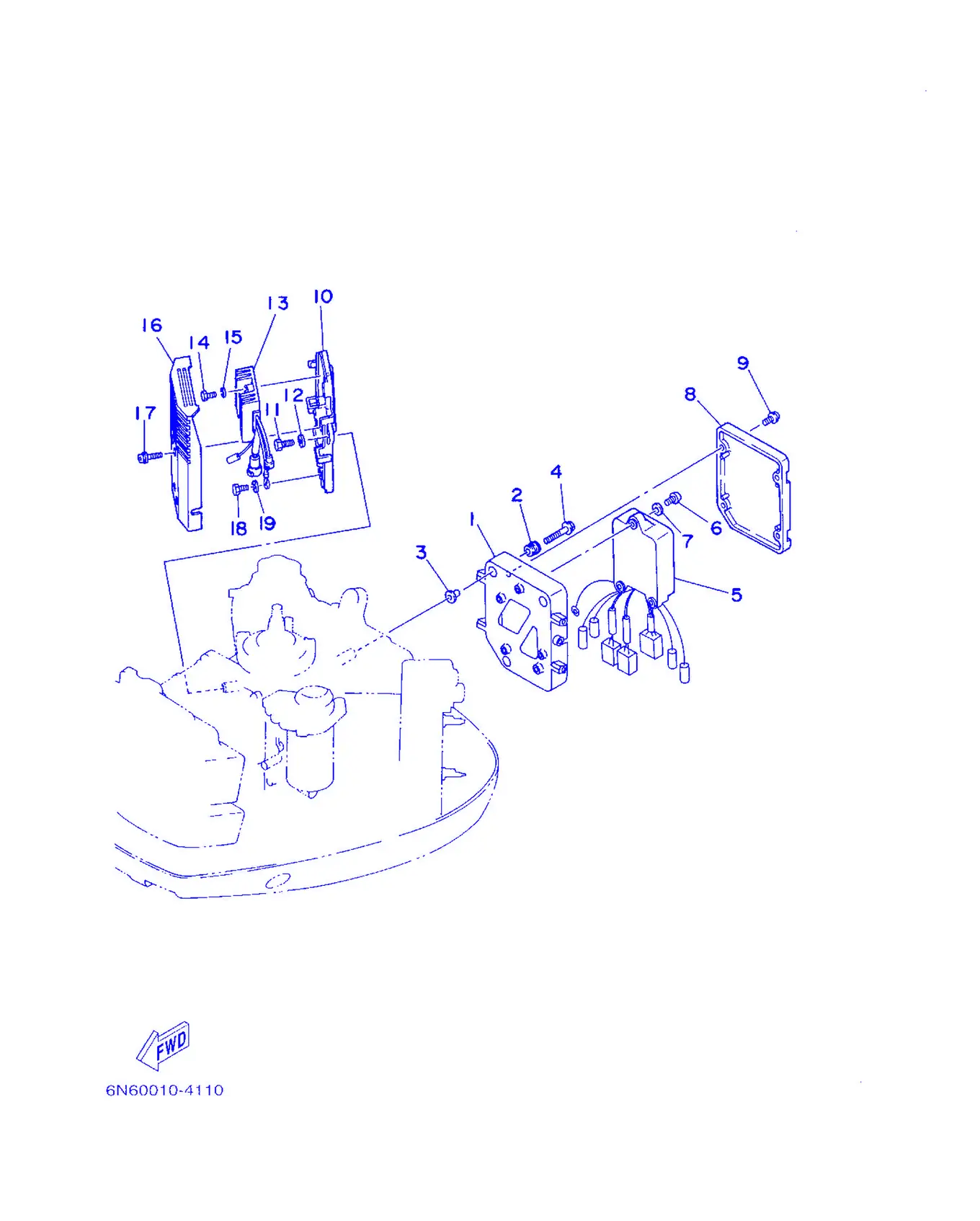

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6N7-85542-01-1S	Кронштейн	1
2	6A0-82317-00	Держатель, идентификационная табличка	3
3	90387-06119	Втулка	3
4	90119-06M59	Табличка, идентификационная	3
5	6N7-85540-01	Блок C.D.I. в сборе	1
6	97880-06020	Винт, с полукруглой головкой	3
7	92990-06600	Прокладка, дроссель	3
8	6N7-85537-00	Крышка	1
9	90159-06M11	Пружина, идентификационная табличка	4
10	6N7-81948-00-94	Кронштейн	1
11	97013-06016	Болт	3
12	92903-06600	Шайба, пластина	3
13	6R3-81960-00	Выпрямитель-регулятор	1
14	97013-06025	. Болт	2
15	92903-06600	Шайба, пластина	2
16	6R3-81942-00	Крышка	1
17	90159-06M08	Винт с шайбой	4
18	97095-06012	Болт	1
19	92995-06600	. . Шайба	1

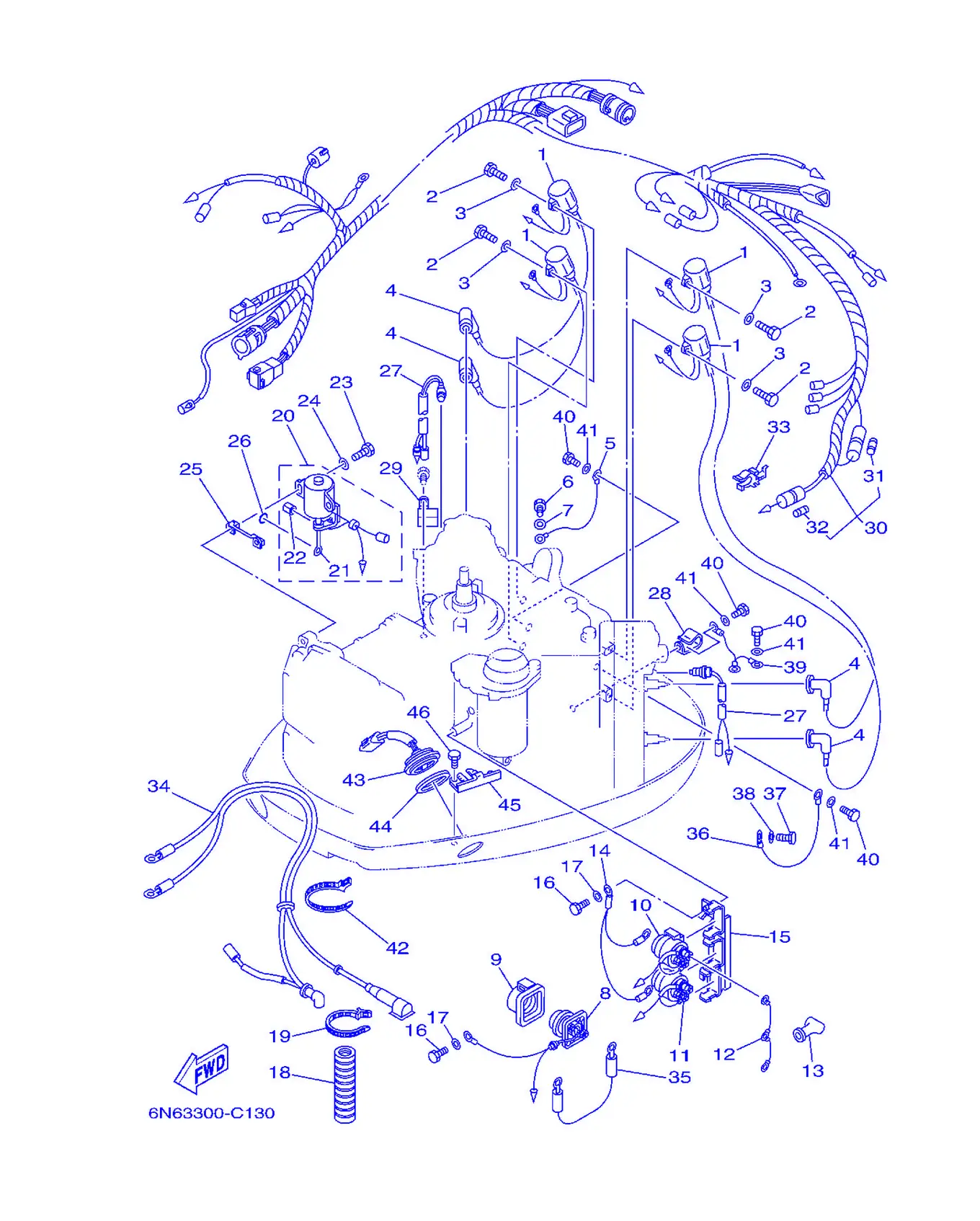

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6R3-85570-01	Катушка зажигания в сборе	4
2	97095-06020	Болт с шайбой	4
3	92995-06600	. . Шайба	4
4	6G1-82370-21	Свечной колпачок в сборе	4
5	662-82519-00	Провод, масса	1
6	97095-06012	Болт	1
7	92995-06600	. . Шайба	1
8	61A-81941-00	Реле стартера в сборе	1
9	689-81952-10	Держатель реле	1
10	6E5-81950-00	Реле в сборе	1
11	6E5-8195A-00	Реле в сборе	1
12	6G5-87149-10	Разъем	1
13	6G5-82119-00	Держатель, трос	2
14	6E5-82116-00	Провод, минусовой	1
15	6E5-81948-22	Кронштейн	1
16	97095-06016	Болт	2
17	92995-06600	. . Шайба	2
18	6N7-83557-00	Трубка (внутр. диам. 22 мм)	1
19	90465-13M18	Хомут	1
20	6N7-86110-00	Соленоид	1
21	6N7-86116-00	. Трос, тяговый	1
22	91609-30010	Штифт, пружинный	1
23	97095-06030	Болт	2
24	92995-06600	. . Шайба	2
25	6N7-86112-00	Кронштейн соленоида	1
26	93210-03261	Кольцо O-ring	1
27	688-82560-10	Термовыключатель в сборе	2
28	90465-05M87	Хомут	1
29	90465-08M89	Крышка	1
30	6N7-82590-20	Жгут проводов в сборе	1
31	663-82151-00	Предохранитель (12В-20А)	1
32	705-82151-00	. Предохранитель (30A)	1
33	6G5-82152-00	Держатель, предохранитель	2
34	6N7-82105-J1	Жгут проводов	1
35	6E5-82117-01	Провод, соединительный	1
36	6R3-82519-00	Провод, масса	1
37	97095-06012	Болт	1
38	92995-06600	. . Шайба	1
39	6E5-82531-10	Провод, соединительный	1
40	97095-06012	Болт	4
41	92995-06600	. . Шайба	4
42	90465-13M18	Хомут	1
43	6R3-82563-00	Переключатель тримма и наклона в сборе	1
44	6E5-82587-00	Прокладка	1
45	6R3-83614-00	Кронштейн	1
46	97095-06012	Болт	2

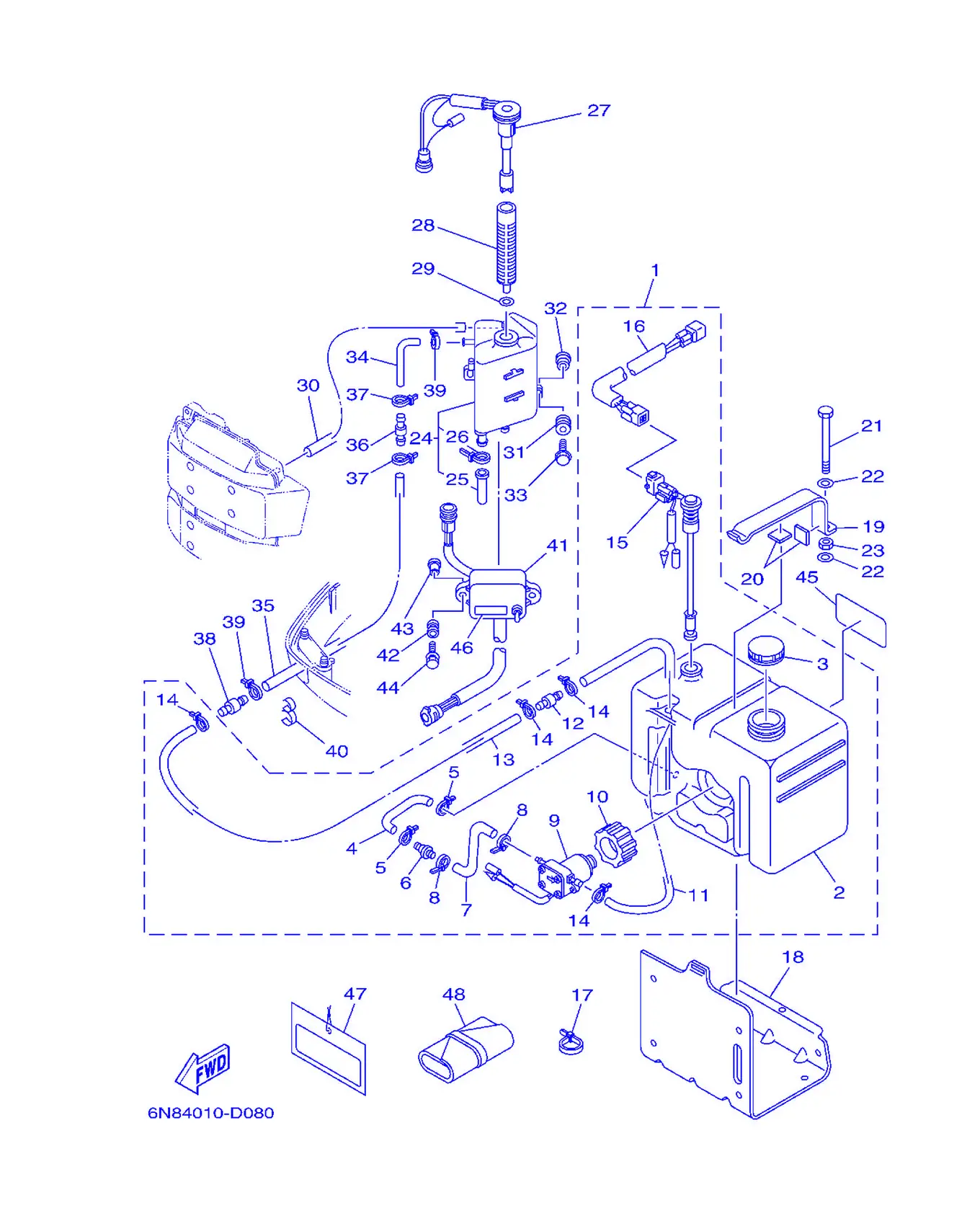

Рис. 5Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	61A-21708-20	Дополнительный масляный бак в сборе	1
2	6E5-21733-20	. Дополнительный бак, масляный (10.5L)	1
3	6E5-21770-03	. Крышка масляного бака в сборе	1
4	6E5-24322-00	. Трубка 11	1
5	90465-11M10	Хомут	2
6	646-24251-02	. Сетчатый фильтр 1	1
7	6E5-24319-01	. Трубка, масляная	1
8	90465-11M10	Хомут	2
9	6E5-81900-01	. Маслоподающий насос в сборе	1
10	6E5-81922-00	. Втулка	1
11	6E5-24321-01	. Трубка 10	1
12	6E5-24379-00	Прокладка, 4	1
13	90445-11M26	. Шланг (L:6500)	1
14	90465-11M10	Хомут	4
15	6E5-85720-05	. Маслоизмерительный щуп в сборе	1
16	6R3-85721-80	. Провод, выводной (L=8.0M)	1
17	90465-13M11	. Хомут	1
18	6E5-21734-01-33	Держатель дополнительного масляного бака	1
19	6E5-21798-01-33	Кронштейн демпфера	1
20	6E5-21746-00	Демпфер	2
21	97080-06100	Болт	1
22	92990-06600	Прокладка, дроссель	2
23	95380-06600	Тяга, соединительная	1
24	6E5-21750-05	Масляный бак в сборе	1
25	6E5-13448-00	. Крышка	1
26	90465-13M11	. Хомут	1
27	6G7-85730-04	Маслоизмерительный щуп в сборе	1
28	6E5-13411-00	Сетчатый фильтр, масляный	1
29	6E5-13414-00	Прокладка крышки сетчатого фильтра	1
30	90445-05M02	Шланг (L380)	1
31	6A0-82317-00	Держатель, идентификационная табличка	3
32	90387-06119	Втулка	3
33	90119-06M65	Болт с шайбой	3
34	64E-24323-00	Трубка 12	1
35	90445-12M12	Шланг (L940)	1
36	6E5-24379-00	Прокладка, 4	1
37	90465-11M10	Хомут	2
38	6E5-24379-00	Прокладка, 4	1
39	90465-11M10	Хомут	2
40	90464-13M34	Прокладка	1
41	6N7-85740-00	Блок управления в сборе	1
42	6A0-82317-00	Держатель, идентификационная табличка	2
43	90387-06119	Втулка	2
44	90119-06M65	Болт с шайбой	2
45	6E5-13437-02	Метка, коррозия	1
46	6R3-85711-00	Метка, коррозия	1
47	61H-2819R-01	Ярлык, предупреждение	1
48	656-W2810-02	Набор инструментов	1

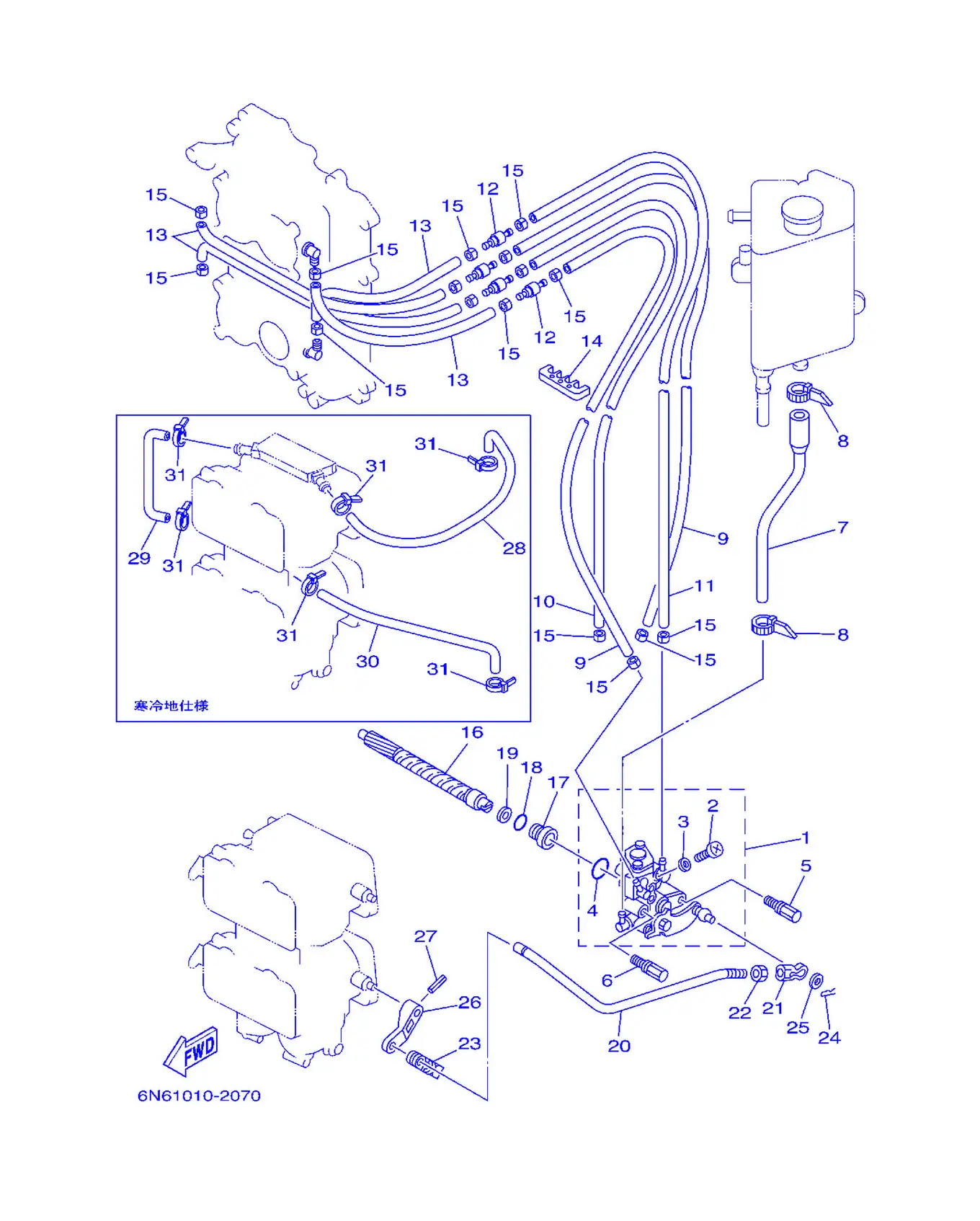

Рис. 6Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6N6-13200-00	Насос впрыска масла в сборе	1
2	6R3-13471-00	Пробка сливная	1
3	6L2-13475-00	Прокладка	1
4	93210-19MA7	Кольцо уплотнительное	1
5	90109-06M40	Болт	1
6	90109-06M39	Болт	1
7	6N7-13416-00	Трубка масляная 1	1
8	90465-11M10	Хомут	2
9	90445-07M89	Шланг (L310)	2
10	90445-07196	Шланг (L160)	1
11	90445-07M72	Шланг (L250)	1
12	6R3-13183-10	Клапан обратный	4
13	90445-07M87	Шланг (L110)	4
14	90464-07M06	Хомут	1
15	90468-07M02	Хомут	16
16	6R3-11537-00	Шестерня ведомая	1
17	6R3-13117-00	Втулка дистанционная	1
18	93210-13M04	Кольцо уплотнительное	1
19	90202-08M44	Шайба пластина	1
20	6R3-41241-00	Тяга соединительная	1
21	6H1-41237-00	Жиклер	1
22	95380-05600	. Гайка	1
23	6R5-41237-00	Соединение тяги	1
24	90468-05M03	Зажим	1
25	90202-05088	Шайба пластина	1
26	6E5-14276-01	Рычаг	1
27	91690-30016	Штифт пружинный	1
28	6E5-12481-00	Трубка 1	1
29	6E5-12482-10	Трубка 2	1
30	6E5-12483-00	Трубка 3	1
31	90465-11M10	Хомут	6

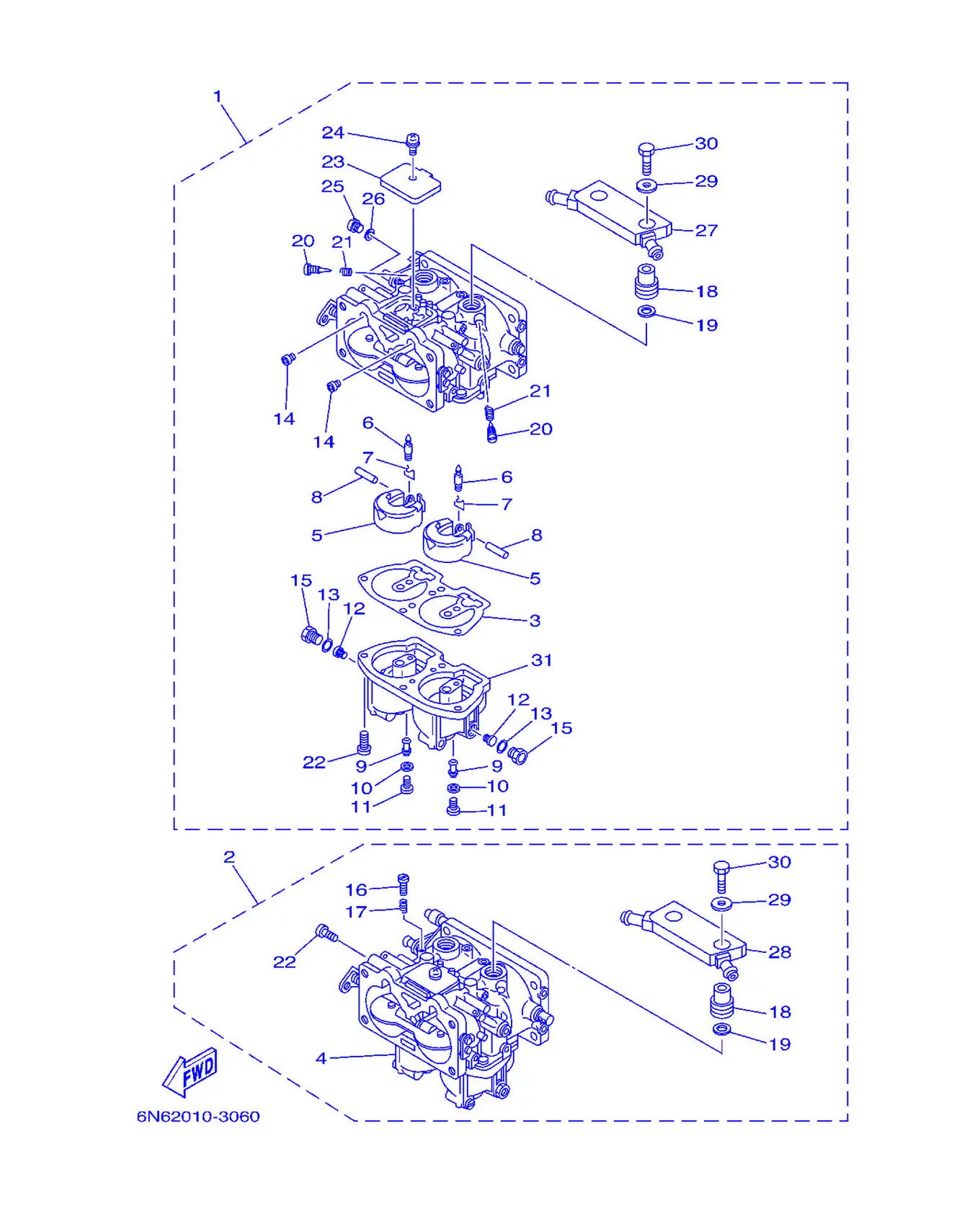

Рис. 7Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6N6-14301-61	Карбюратор в сборе 1	1
2	6N6-14302-61	Карбюратор в сборе 2	1
3	64D-14384-01	Прокладка, поплавковая камера	2
4	64D-14381-00	Корпус, поплавковая камера	1
5	6E5-14385-02	Поплавок	4
6	6E5-14546-00	Клапан, игольчатый	4
7	6E5-14159-00	. Клипса	4
8	6E5-14386-02	. Штифт поплавка	4
9	64D-1492F-39	. Жиклёр воздушного канала (#78)	4
10	61U-14959-00	. Прокладка	4
11	64D-14394-00	. Клапан сливной	4
12	64D-1492E-88	. Жиклёр главный (#176)	4
13	6E5-14398-01	. Прокладка	4
14	61A-1492H-12	. Жиклёр воздушного канала холостого хода	4
15	61A-14383-01	. Винт сливной	4
16	6E5-14321-00	. Винт дроссельной заслонки	1
17	6J8-14334-00	. Пружина регулировки воздуха	1
18	6E5-14328-51	. Винт стопора пилотного жиклёра	4
19	6E5-14979-00	. Прокладка	4
20	6E5-14323-03	. Винт регулировки воздуха	4
21	6E5-14223-00	. Пружина регулировки воздуха	4
22	97980-05116	. Винт с шайбой	9
23	6E5-14527-01	. Пластина	2
24	97980-05108	. Винт с шайбой	2
25	6E5-14324-00	. Винт с плоской головкой	2
26	6J8-14995-00	. Прокладка	2
27	6E5-12466-C0	. Теплообменник	1
28	6E5-12466-D0	. Теплообменник	1
29	90201-06M62	. Шланг топливный	4
30	90101-06031	. Болт шестигранный	4
31	64D-14381-20	. Корпус поплавковой камеры	1

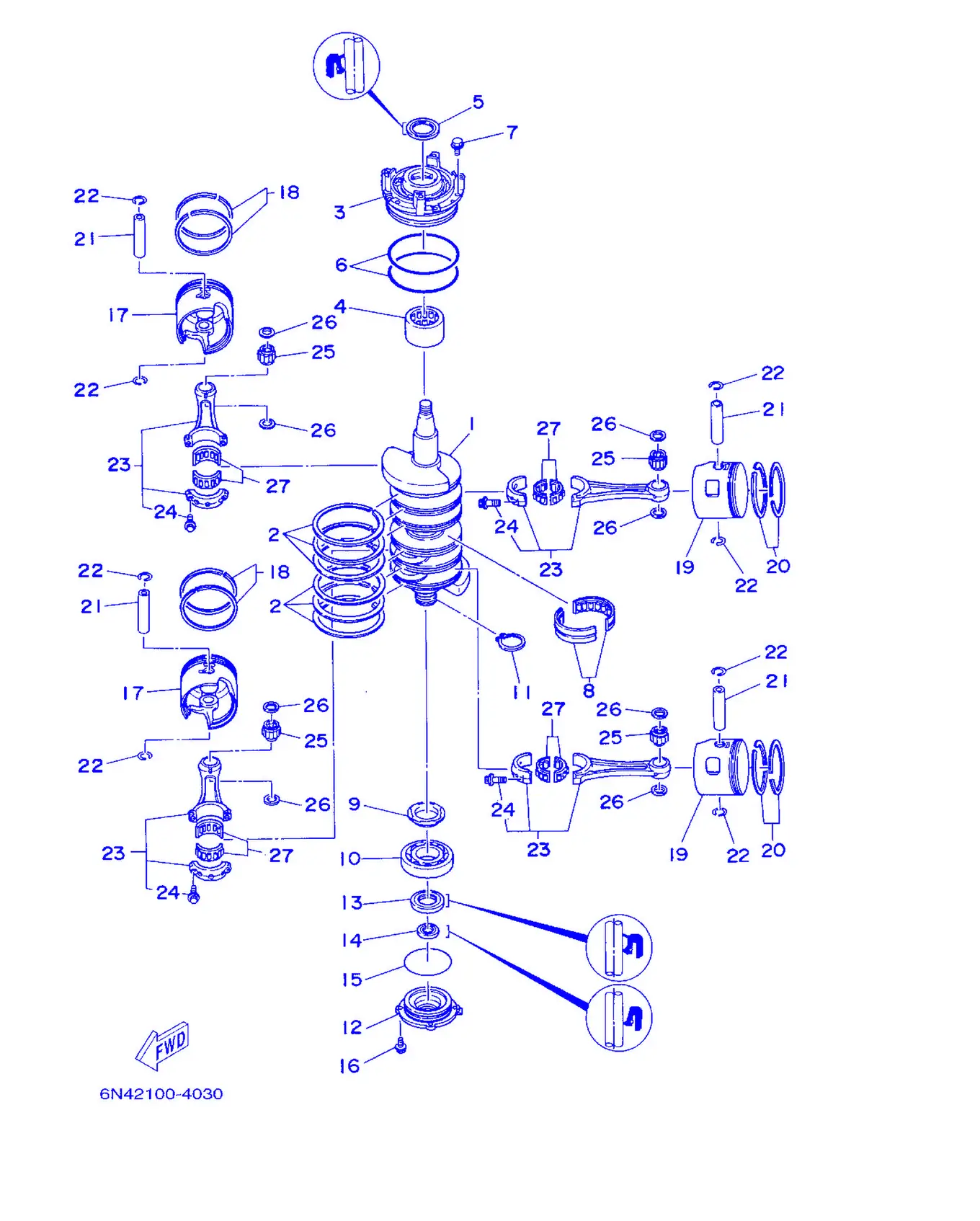

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6N7-11411-01	Коленчатый вал	1
2	6E5-11447-00	Сальник коленчатого вала	6
3	6R3-15163-00-1S	Корпус подшипника 1	1
4	93311-940U3	Подшипник	1
5	93102-40M14	. Сальник	1
6	93211-04001	. Кольцо уплотнительное	2
7	90119-06MA2	Табличка с номером	3
8	93310-954U1	Подшипник	1
9	6R3-11536-00	Шестерня ведущая	1
10	93306-208U0	Держатель штифта	1
11	93410-40M03	Стопорное кольцо	1
12	6G5-15359-00-94	Корпус сальника	1
13	93102-35M13	. Сальник	1
14	93101-22M15	. Сальник	1
15	93210-74M35	. Кольцо уплотнительное	1
16	90119-06MA2	Табличка с номером	4
17	6R5-11631-11-93	Поршень (STD)	2
17	6R5-11635-11	Поршень (0.25MM O/S)	2
17	6R5-11636-11	Поршень (0.50MM O/S)	2
18	64D-11603-02	Комплект поршневых колец (STD)	2
18	64D-11604-02	Комплект поршневых колец (0.25MM O/S)	2
18	64D-11605-02	Комплект поршневых колец (0.50MM O/S)	2
19	6R5-11642-11-93	Поршень 2 (STD)	2
19	6R5-11645-11	Поршень 2 (0.25MM O/S)	2
19	6R5-11646-11	Поршень 2 (0.50MM O/S)	2
20	64D-11603-02	Комплект поршневых колец (STD)	2
20	64D-11604-02	Комплект поршневых колец (0.25MM O/S)	2
20	64D-11605-02	Комплект поршневых колец (0.50MM O/S)	2
21	6R5-11633-10	Палец поршневой	4
22	6R5-11634-10	Стопорное кольцо поршневого пальца	8
23	6R5-11650-10	Шатун в сборе	4
24	90109-08022	. Болт	2
25	93310-32337	Подшипник	4
26	90201-23M01	Шайба, пластина	8
27	93310-836U0	Подшипник	4

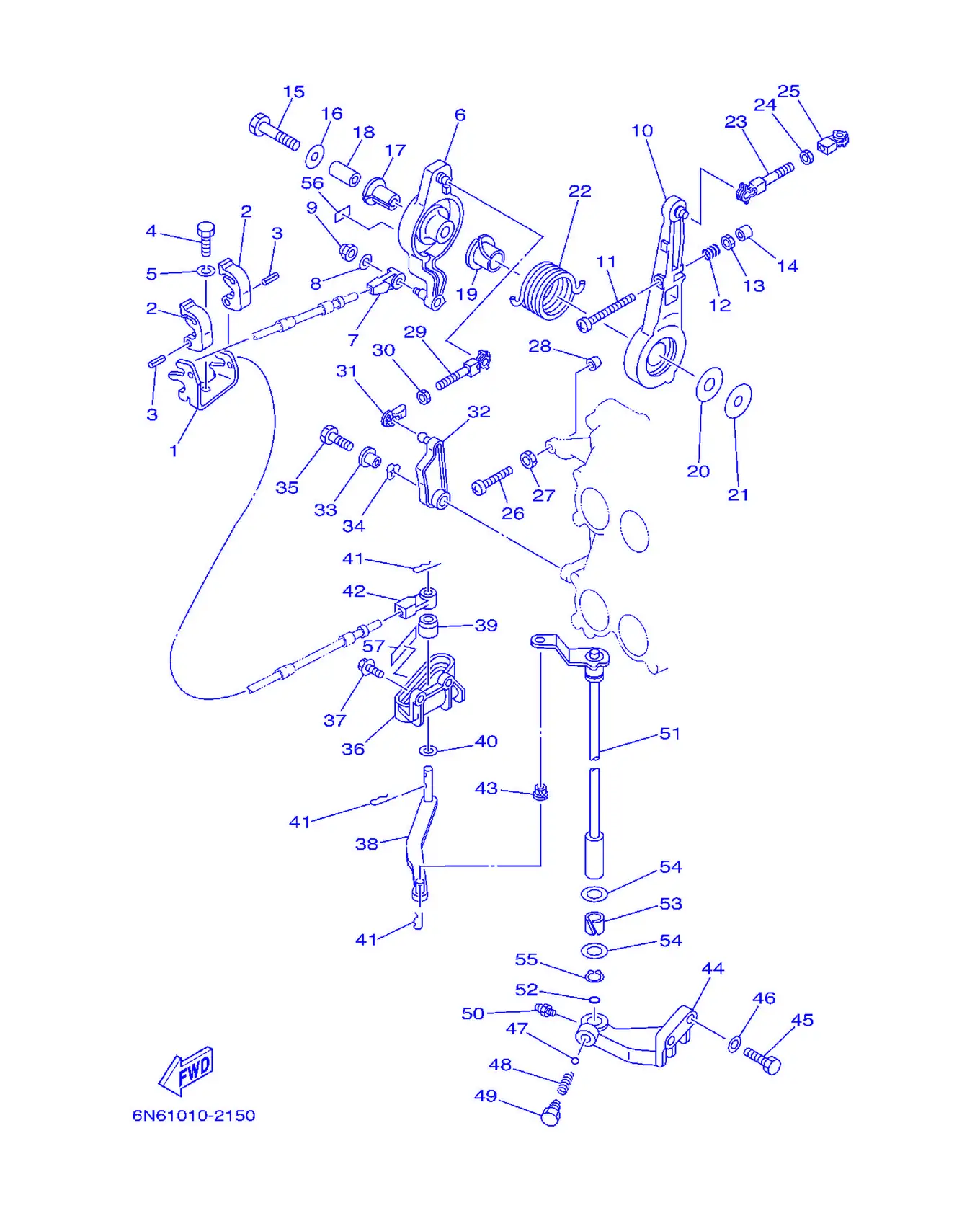

Рис. 9УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6E5-48531-00	Кронштейн дистанционного управления 1	1
2	6E5-48538-00	Головка блока цилиндров 1	2
3	91690-30012	. Крышка головки блока	2
4	97095-08020	Прокладка	1
5	92995-08100	Шайба пружинная	1
6	6E5-41632-02-1S	Рычаг управления магнитом	1
7	6E5-48344-00	Прокладка головки блока цилиндров	1
8	92990-06200	. . Пружина, толкатель	1
9	90185-06M07	. Штанга толкателя	1
10	6E5-41631-01-1S	Рычаг управления магнитом	1
11	90157-06013	Винт с полукруглой головкой	1
12	90501-16M12	Пружина сжатия	1
13	95303-06600	. Гайка	1
14	688-44194-00	Колпачок	1
15	97013-08045	Болт	1
16	90201-08M23	Шайба, пластина	1
17	90386-12089	Втулка	1
18	90387-08M16	Втулка	1
19	90386-22M13	Втулка	1
20	90202-12092	Шайба, пластина	1
21	90201-08M13	Шайба, пластина	1
22	90508-29M12	Пружина кручения	1
23	6E5-41636-01	Тяга управления магнитом	1
24	95380-05600	. Гайка	1
25	662-41237-01	Соединительное звено	1
26	90157-06013	Винт с полукруглой головкой	1
27	95303-06600	. Гайка	1
28	688-44194-00	Колпачок	1
29	688-41636-00	Тяга управления магнитом	1
30	95380-05600	. Гайка	1
31	662-41237-01	Соединительное звено	1
32	6E5-41213-00	Кулачок акселератора	1
33	90387-06M29	Втулка	1
34	90206-10M04	Шайба волнистая	1
35	97095-06025	Болт	1
36	6E5-44117-00-1S	Кронштейн	1
37	90119-06MA2	Табличка с номером	2
38	68F-44121-00	Рычаг тяги переключения	1
39	6E5-44122-00	Втулка рычага тяги переключения	1
40	90202-08M20	Пружина толкателя	1
41	90468-18008	Стопор	3
42	6E5-48344-00	Прокладка головки блока цилиндров	1
43	90386-06M12	Пружина	1
44	6E5-44118-01-94	Кронштейн	1
45	97013-08030	Болт	2
46	92903-08600	Шайба пластины	2
47	93501-04M02	Гайка	1
48	90501-12082	Стопорная пружина тяги	1
49	648-42715-00	Пружина 2	1
50	93700-06M03	Пластина стопорная	1
51	6E5-44120-23	Узел ручного переключения передач	1
52	93210-09165	Кольцо уплотнительное	1
53	90386-16M66	Пружина	1
54	90202-16061	Пружина толкателя	2
55	93410-16006	Пружина	1
56	6E5-42137-10	Указатель дроссельной заслонки	1
57	6E0-44191-11	Указатель переключения передач	1

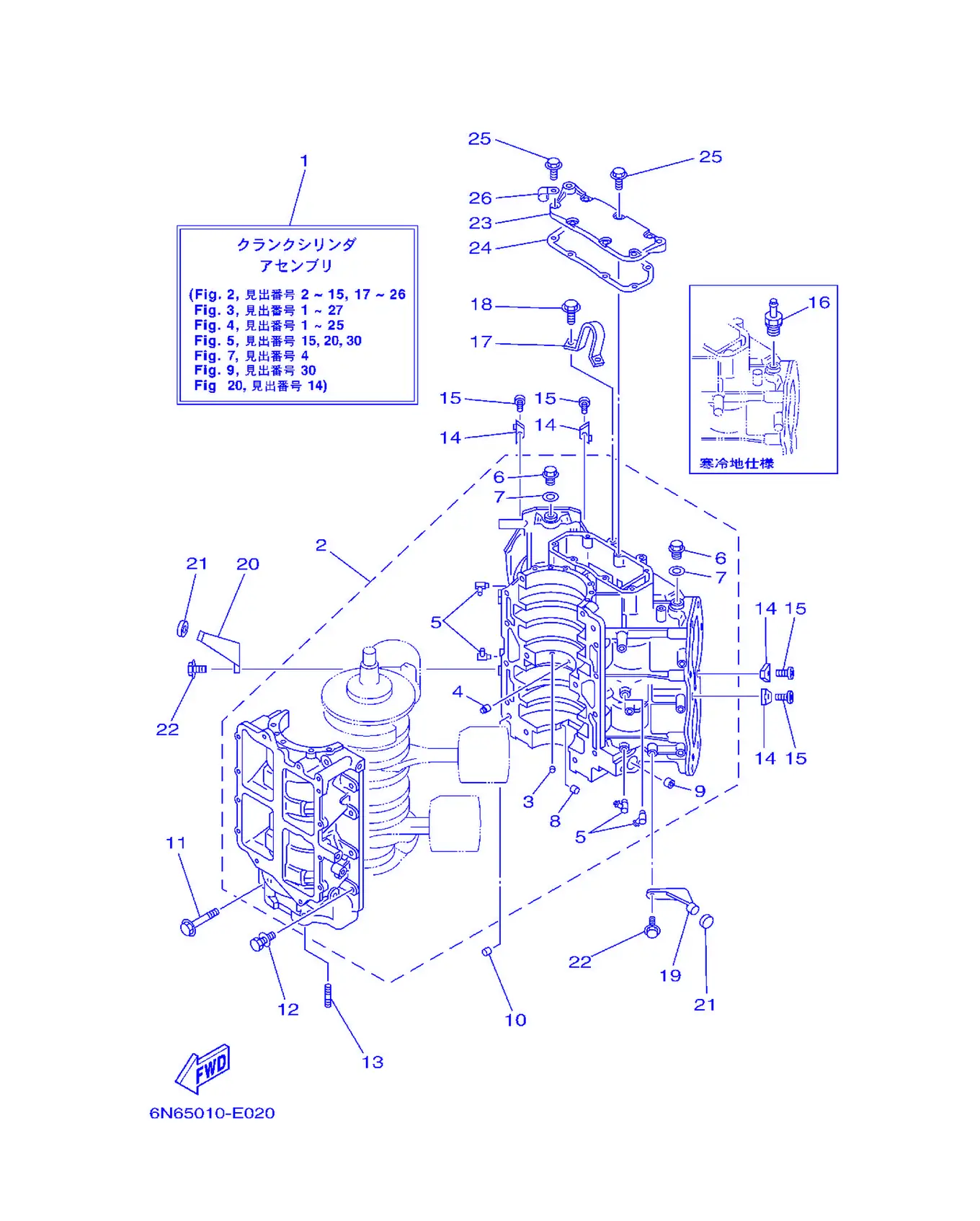

Рис. 10ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6N6-W0090-17-1S	Блок цилиндра в сборе	1
2	6N6-15100-01-1S	Узел картера	1
3	624-11379-00	Клапан обратный	1
4	663-11518-01	Фиксатор подшипника	1
5	6E5-11372-01	Штуцер шланга	4
6	90340-14M00	Пробка прямая под отвертку	2
7	90430-14115	Прокладка	2
8	90384-06M07	Втулка биметаллическая	1
9	90384-14M09	Втулка биметаллическая	1
10	93608-12063	Штифт установочный	2
11	90105-10M20	Болт с шайбой	6
12	90119-08M94	Болт с шайбой	8
13	90116-08026	Болт шпилька	2
14	6E5-11325-00	Шпонка	4
15	98780-04015	Пружина толкателя	4
16	6E5-12469-10	Соединение 1	1
17	6E5-11119-01	Подвеска двигателя	1
18	90119-08MA3	Болт с шайбой	2
19	6E5-42761-00-1S	Стопор	1
20	6E5-42762-00-1S	Стопор	1
21	68F-44533-00	Демпфер, резиновая подушка верхнего крепления	2
22	90119-06MA2	Табличка с номером	4
23	6K7-11371-01-1S	Крышка	1
24	6E5-11381-A2	. Прокладка 1	1
25	90119-06MA2	Табличка с номером	7
26	90465-06M86	Крышка	1

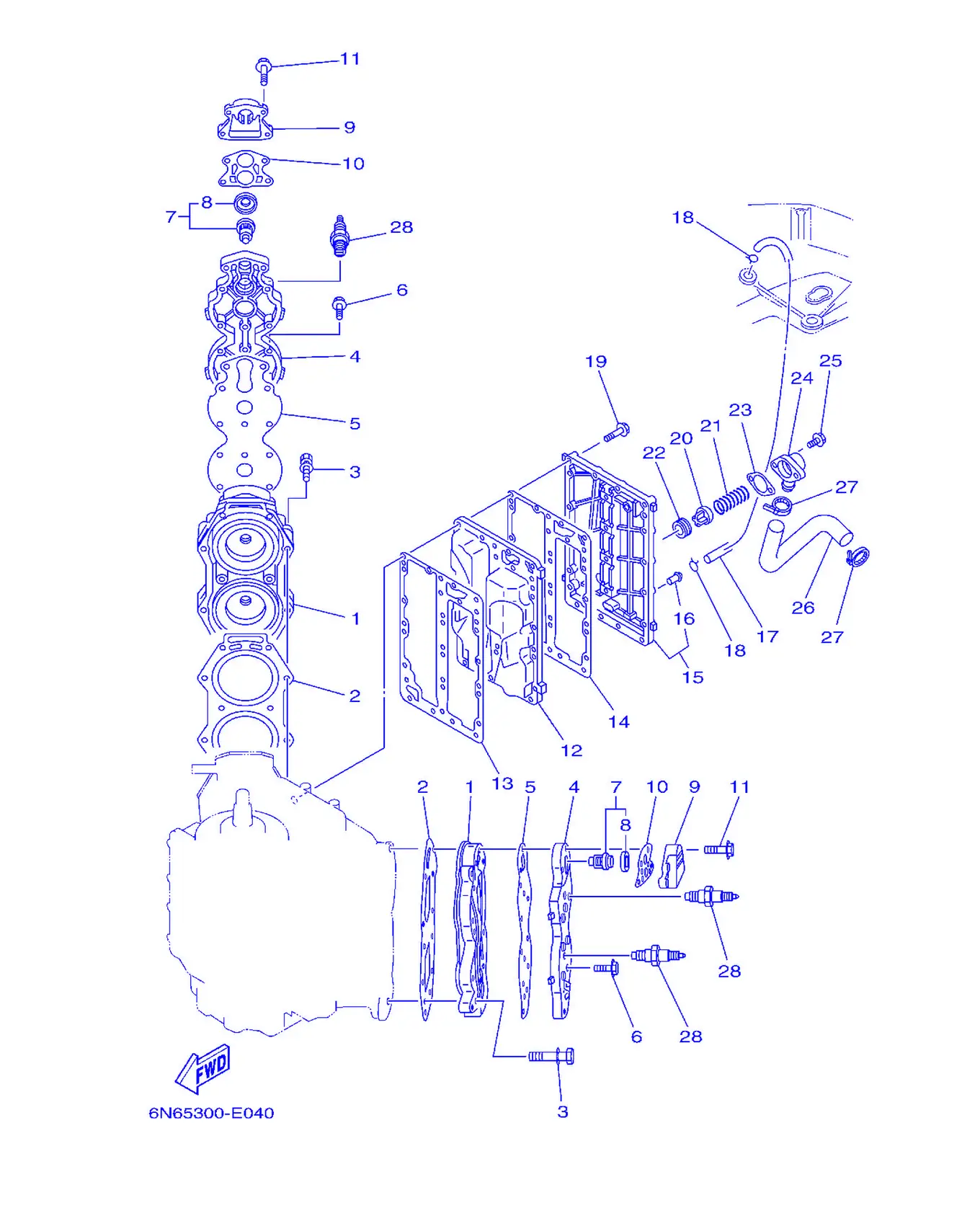

Рис. 11ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6E5-11111-10-1S	Головка, цилиндр 1	2
2	6E5-11181-A1	. Прокладка, головка цилиндра 1	2
3	90119-08MA8	Болт с шайбой	20
4	6E5-11191-01-1S	Крышка, головка цилиндра 1	2
5	6E5-11193-A0	. Прокладка, крышка головки 1	2
6	90119-06MA4	Табличка, предупреждающая	24
7	6E5-12411-30	Термостат	2
8	688-12412-00	. Уплотнение, термостат	1
9	6G5-12413-00-1S	Крышка, термостат	2
10	688-12414-A1	. Прокладка, крышка	2
11	90119-06MA6	Табличка, предупреждающая	8
12	6E5-41111-00-1S	Внутренняя крышка, выпуск	1
13	6E5-41112-A1	. Прокладка, внутренняя крышка выпуска	1
14	6E5-41114-A0	. Прокладка, наружная крышка выпуска	1
15	6N7-41113-00-1S	Наружная крышка, выпуск	1
16	650-24378-00	. Заглушка, 4	1
17	6E5-24312-00	Труба 2	1
18	90467-08004	Зажим	2
19	90119-06MA5	Табличка, предупреждающая	23
20	60H-12416-00	Заглушка, глушитель	1
21	90501-16M11	Стопор, глушитель	1
22	90480-20M05	Прокладка	1
23	6G5-11382-A1	. Прокладка 2	1
24	6G5-11372-00-1S	Крышка, байпас 2	1
25	90119-06MA2	Табличка с номером	2
26	6E5-12576-00	Шланг 1	1
27	90465-13M18	Хомут	2
28	94709-00247	Свеча зажигания (NGK BR8HS-10)	4

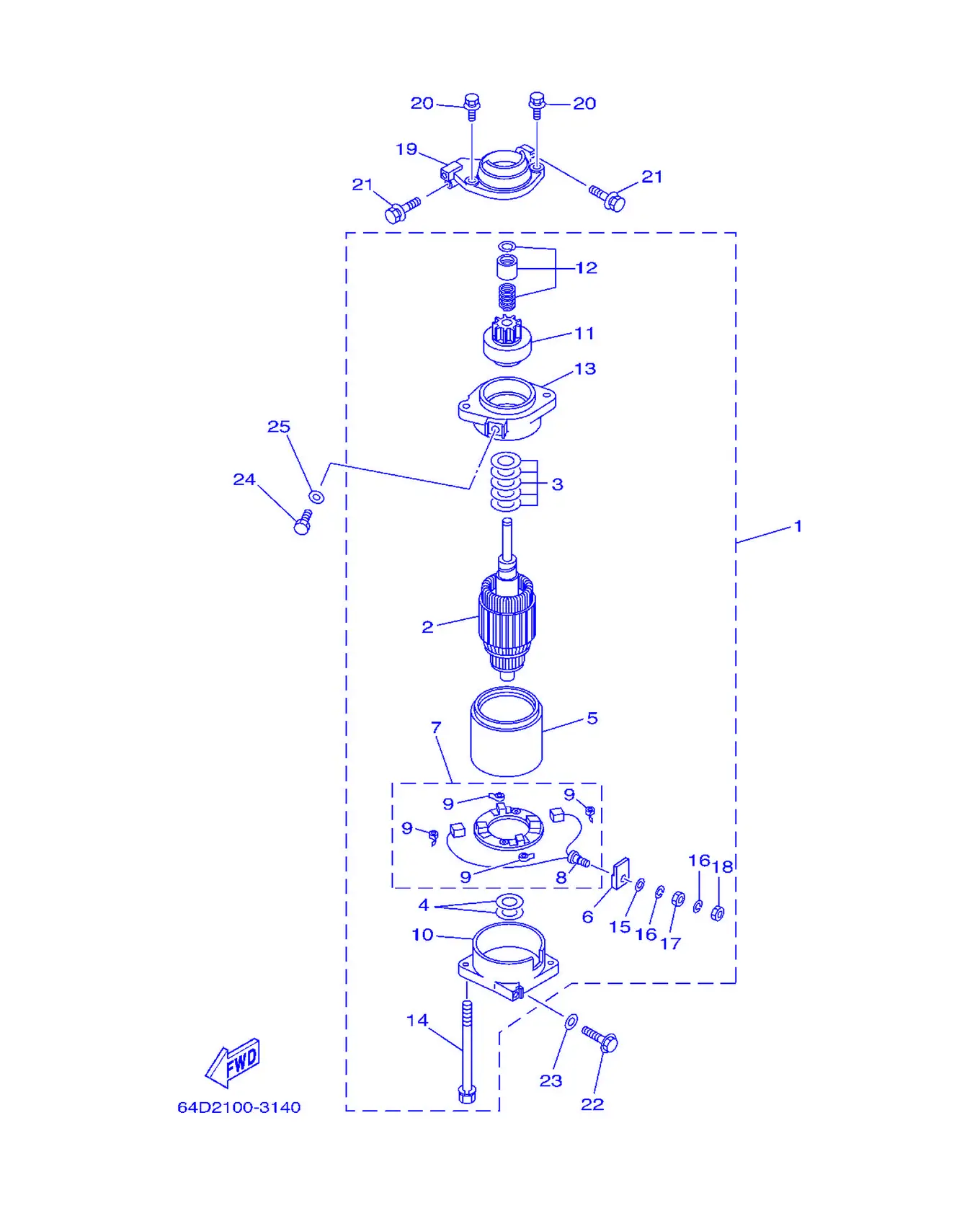

Рис. 12Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6N7-81800-10	Стартер в сборе	1
2	6N7-81850-10	. Якорь в сборе	1
3	61A-81809-00	. Комплект шайб	1
4	61A-81824-00	. . Шайба 2	2
5	6N7-81810-00	. Статор в сборе	1
6	6K7-8182G-10	. Втулка, клемма	1
7	6N7-81840-00	. Держатель щёток в сборе	1
8	6N7-81801-00	. . Комплект щёток	1
9	6N7-81813-00	. . Пружина щётки	4
10	6N7-81820-10	. Задний кронштейн в сборе	1
11	6N7-81807-00	. Редуктор стартера в сборе	1
12	6N7-81857-00	. Фиксатор	1
13	6N7-81830-00	. Передний кронштейн в сборе	1
14	6K7-81826-10	. Болт	2
15	6E5-8182E-10	. Шайба	1
16	6E5-8182F-10	. Шайба	2
17	6E5-8182A-10	. Гайка	1
18	6E5-8182K-10	. Гайка	1
19	6R3-81822-00-94	Кронштейн стартера	1
20	90119-08M76	Табличка, предупреждающая	2
21	90119-08M77	Болт с шайбой	2
22	90119-08M57	Болт с шайбой	1
23	92990-08600	. . Прокладка, крышка	1
24	97095-08016	Болт	1
25	92995-08600	. . Шайба	1

Рис. 13НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

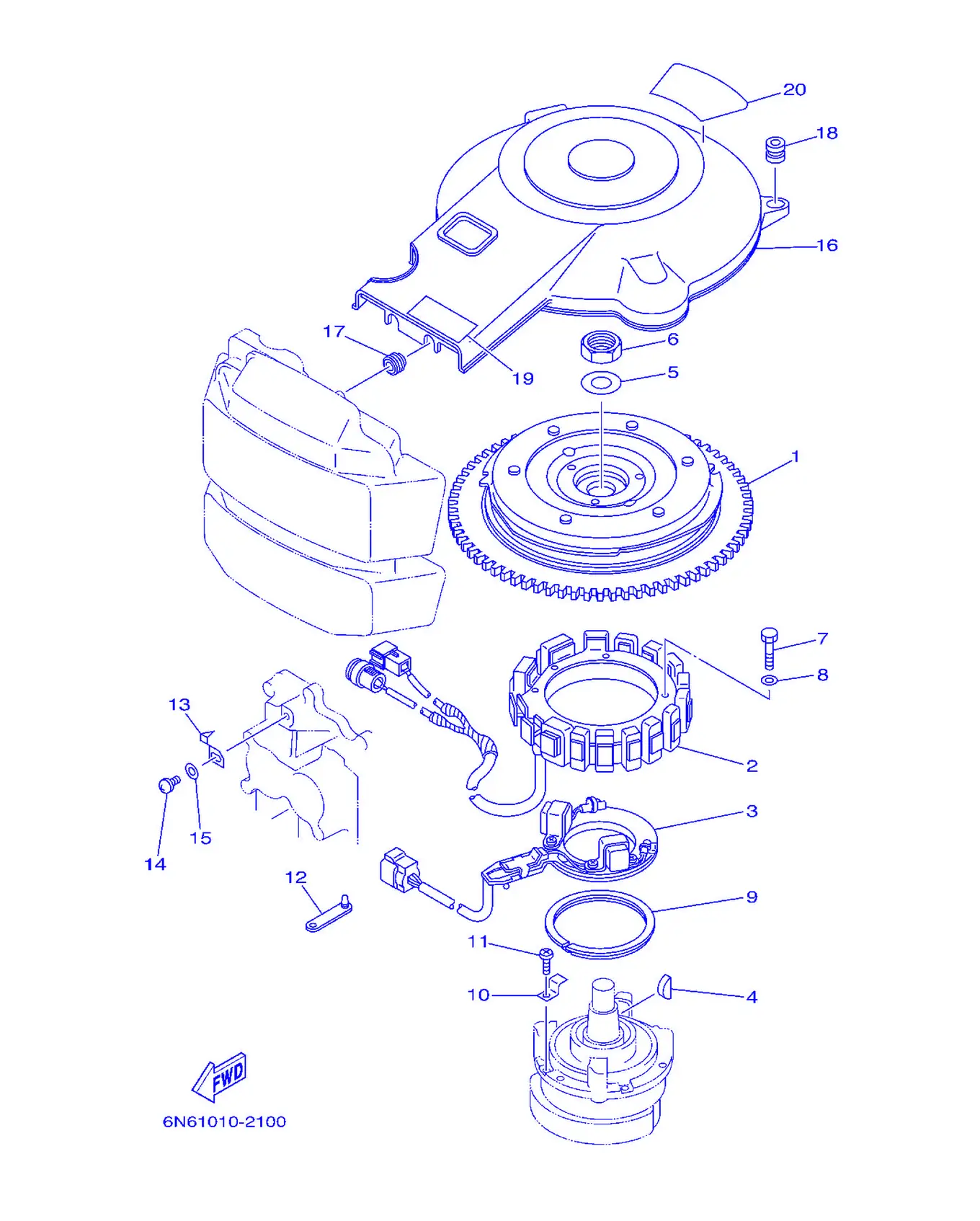

Рис. 14ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6N7-85550-01	Ротор в сборе	1
2	6N7-85510-00	Статор в сборе	1
3	6N7-85580-10	Катушка импульсная	1
4	90280-05015	Крышка, катушка	1
5	90201-21M18	Прокладка, крышка	1
6	90170-20137	Гайка	1
7	97013-06065	Болт	4
8	92903-06600	Шайба, пластина	4
9	688-41611-00	Фиксатор, основание магнита	1
10	688-41612-00	Фиксатор, основание магнита	4
11	97880-06018	Винт с полукруглой головкой	4
12	90464-12M00	Зажим	1
13	6E5-81332-00	Пластина, зажигания	1
14	97885-06010	Запчасть лодочного мотора	1
15	92995-06600	. . Шайба	1
16	6N7-81337-00	Крышка маховика	1
17	90480-12M11	Втулка уплотнительная	2
18	663-82317-01	Заглушка, топливный шланг	2
19	6A1-83625-01	Метка 5	1
20	6E5-14488-00	Этикетка, подушка	1

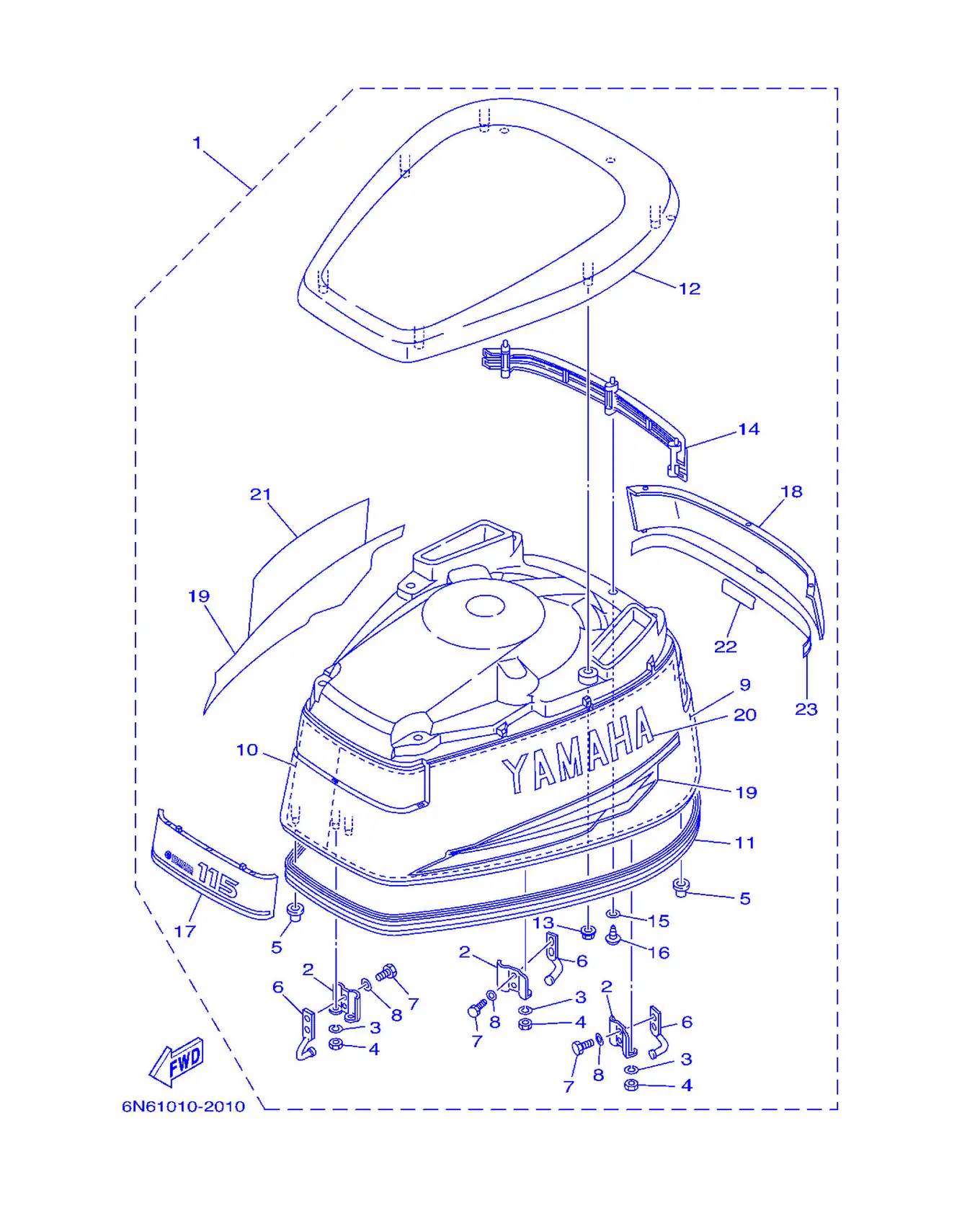

Рис. 15ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6N6-42610-60-4D	Верхний кожух в сборе	1
2	6R3-42647-00	Держатель стяжного хомута	3
3	92990-06100	Прокладка, стопор	6
4	95380-06600	Тяга, соединительная	6
5	6R3-42662-00	Демпфер	3
6	6R3-42814-00	Крюк, зажим	3
7	97095-06012	Болт	6
8	92995-06600	. . Шайба	6
9	6N7-42619-00	Демпфер, поролон	1
10	6N7-42627-00	Демпфер, поролон	1
11	6R3-42615-01	Сальник	1
12	6N7-42613-00-4D	Молдинг, воздуховод	1
13	90179-06M24	Гайка	6
14	6N7-42636-00	Жалюзи 2	1
15	92990-04600	Шайба, пластина	3
16	97780-40520	Саморез	3
17	6N6-42686-40	Эмблема, передняя	1
18	6N6-42687-30	Эмблема, задняя	1
19	6N7-W0070-30	Графический набор	1
20	6N7-42681-30	Метка, капот	1
21	6N7-42682-30	Метка, капот	1
22	6N7-42678-30	График, задний	1
23	6N7-4267A-30	Графика, задняя 2	1

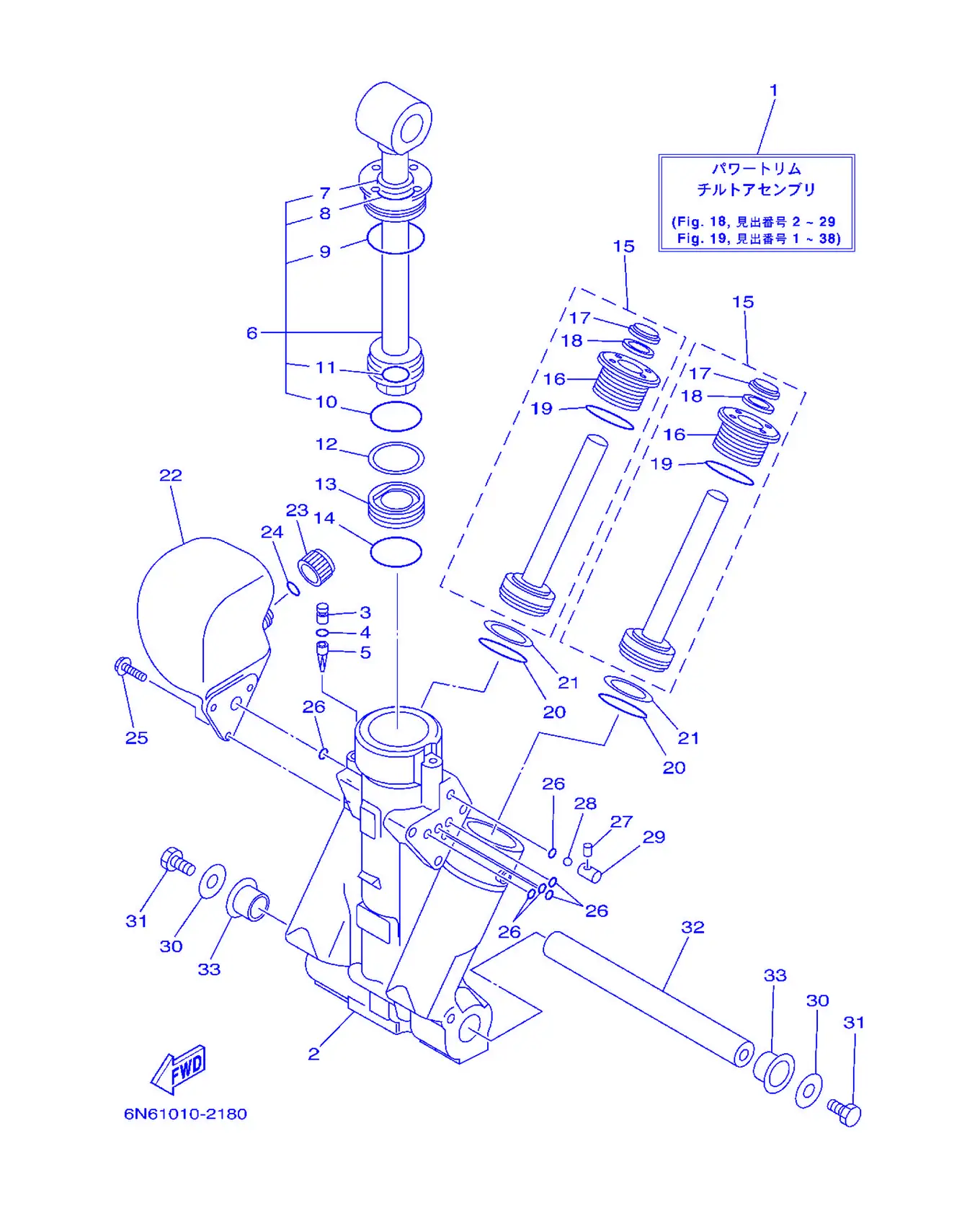

Рис. 16Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	64E-43800-02-4D	Сборка силового тримма и наклона	1
2	64E-43825-01	Корпус, трим-тилт	1
3	64E-4388J-00	Пробка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	64E-43810-00	Поршень наклона в сборе	1
7	64E-43898-00	Зиф, зе-сда 2	1
8	64E-43867-00	Уплотнительное кольцо	1
9	64E-43866-00	Уплотнительное кольцо	1
10	6E5-43862-00	Уплотнительное кольцо	1
11	64E-43883-00	Уплотнительное кольцо	1
12	6E5-43872-00	Кольцо, подкладное	1
13	6E5-43814-02	Поршень, свободный	1
14	6E5-43862-00	Уплотнительное кольцо	1
15	64E-43820-00	Трим-поршень в сборе	2
16	64E-43821-00	. Винт, конец трим-цилиндра	1
17	64E-43822-00	. Шайба, уплотнительная	1
18	64E-4384J-00	. Шайба, уплотнительная	1
19	6G5-43864-00	. O-кольцо	1
20	6E5-43864-00	O-кольцо	2
21	6E5-43874-01	Кольцо, уплотнительное	2
22	64E-43828-00	Корпус, резервуар	1
23	64E-43829-00	Пробка, резервуар	1
24	64E-43897-00	O-кольцо	1
25	64E-4388E-00	Болт-винт (L:14MM)	3
26	64E-43869-00	O-кольцо	6
27	64E-4381G-00	Штифт 1	1
28	6E5-43858-00	Гайка	1
29	64E-4382G-00	Уплотнение вала	1
30	90201-08M14	Шайба, пластина	2
31	97080-08016	Гайка	2
32	64E-43818-01	Штифт, нижнее крепление амортизатора	1
33	90386-22M98	Прокладка	2

Рис. 17Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-10	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	64E-43830-00	Масляный насос в сборе	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	64E-43841-00	. Поршень, челночный	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	64E-43851-00	. Седло, предохранительный клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	64E-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	64E-43858-00	. Гайка	2
19	64E-43817-10	Фильтр 2	1
20	64E-43860-00	Ручной клапан в сборе	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	64E-43875-00	Стопорное кольцо	1
26	64E-43879-10	Винт с шайбой	1
27	64E-43879-00	Винт с шайбой	2
28	64E-43880-01	Мотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	97607-04310	Винт с полукруглой головкой и шайбой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-00	Уплотнительное кольцо	1
36	93102-08M43	Сальник	1
37	64E-43805-00	Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

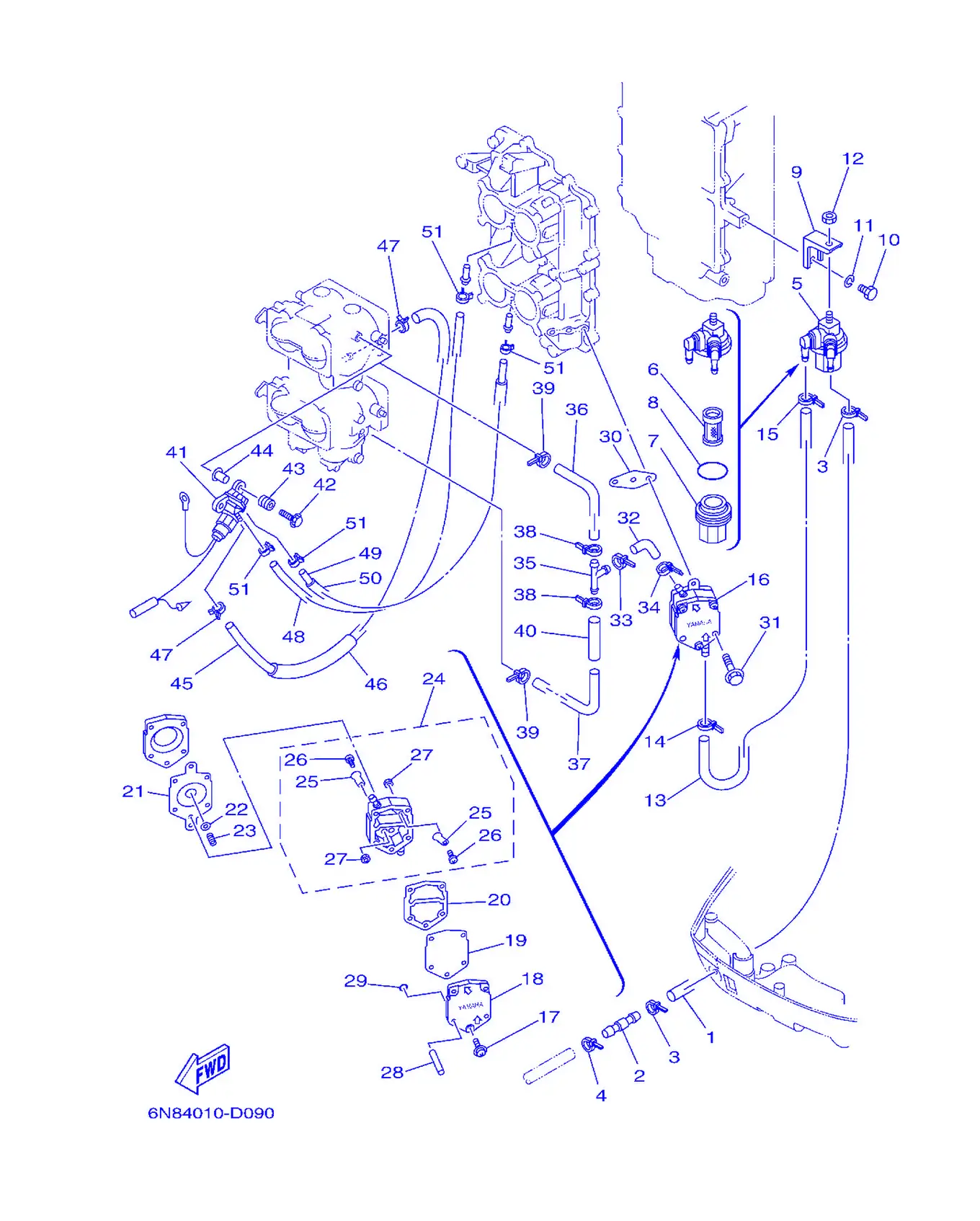

Рис. 18ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6N7-24313-00	Труба 3 (L900)	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	2
4	90465-11M10	Хомут	1
5	6R3-24560-00	Фильтр в сборе	1
6	6R3-24563-00	Элемент, фильтр	1
7	61N-24521-00	Держатель, трос газа	1
8	93210-32738	Кольцо O-ring	1
9	6E5-24566-00	Кронштейн, фильтр	1
10	97013-06014	Болт	1
11	92903-06100	Шайба, пружинная	1
12	95380-08600	Гайка	1
13	6E5-24314-00	Труба 4	1
14	90465-11M10	Хомут	1
15	90465-11M10	Хомут	1
16	6E5-24410-04	Топливный насос в сборе	1
17	6E5-24444-01	Винт	3
18	6E5-24413-01	Корпус 2	1
19	6E5-24471-01	Диафрагма	1
20	6E5-24435-01	Прокладка корпуса 2	1
21	6E5-24411-01	Диафрагма	1
22	648-24424-00	Седло пружины	1
23	6E5-24423-00	Пружина диафрагмы	1
24	6E5-24412-11	Корпус 1	1
25	6A0-24421-01	. . Клапан обратный	4
26	6A0-14325-00	. . Винт с полукруглой головкой	4
27	95380-03600	. . Гайка	4
28	6E5-24492-00	. Втулка топливного насоса	2
29	6E5-24486-00	. Кольцо O-ring	2
30	650-24431-A0	. Прокладка топливного насоса 1	1
31	97595-06550	Табличка, предупреждающая	2
32	6G5-24316-10	Труба 6	1
33	90465-11M10	Хомут	1
34	90465-11M10	Хомут	1
35	6E5-24376-10	Труба, соединитель 1	1
36	6G5-24318-10	Труба, перелив	1
37	6G5-24319-10	Труба, масло	1
38	90465-11M10	Хомут	2
39	90465-11M10	Хомут	2
40	90446-15M07	Шланг (L60)	1
41	6N7-13921-00	Праймер	1
42	90119-05M00	Болт с шайбой	3
43	663-82317-01	Заглушка, топливный шланг	3
44	90387-05M04	Втулка	3
45	6N7-24312-00	Труба 2	1
46	90446-13M11	Шланг (L65)	1
47	90465-11M10	Хомут	2
48	90445-07M29	Шланг (L135)	1
49	90445-07M44	Шланг (L250)	1
50	90446-09M42	. Шланг (L160)	1
51	90468-07M02	Хомут	4

Рис. 19Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

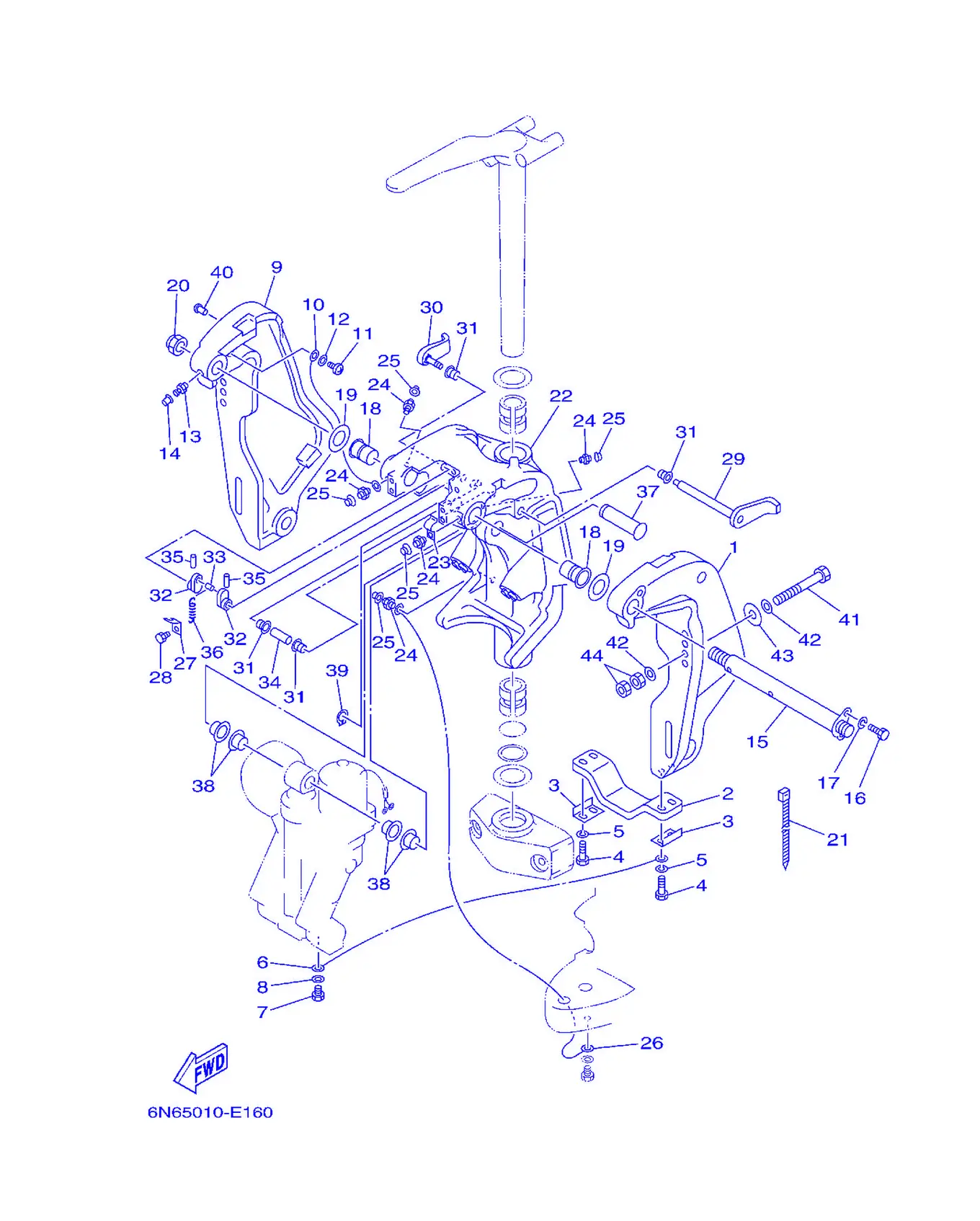

Рис. 20КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06100	Пружинная шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	64E-43112-02-8D	Прокладка, головка 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97880-06012	Сальник, коленвал	1
12	92990-06600	Прокладка, дроссель	1
13	93700-06M03	Пластина стопорная	1
14	663-45119-00	Колпачок, пресс-масленка	1
15	64E-43131-01	Болт, кронштейн зажима	1
16	97095-08020	Прокладка	1
17	92995-08100	Шайба пружинная	1
18	90386-25M31	Шайба	2
19	90201-26M59	Пружина, крышка	2
20	90185-22M11	Штифт, шпонка	1
21	90465-11M10	Хомут	1
22	64E-43311-20-8D	Прокладка, выхлоп 1	1
23	90465-08M63	Головка	1
24	93700-06M03	Пластина стопорная	5
25	663-45119-00	Колпачок, пресс-масленка	5
26	6E5-82147-20	Провод, вывод 4	1
27	6G5-43144-00	Втулка, ступица	1
28	97095-06010	. Болт	1
29	6G5-43181-02	Пластина, анод 1	1
30	6G5-43185-02	Пластина, анод 2	1
31	90386-10M16	Шайба	4
32	6G5-43148-00	Ручка, регулировка	2
33	90249-06M19	Крыльчатка	1
34	90387-10M05	Втулка	1
35	91690-30020	Крыльчатка, ступица	2
36	90506-14M24	Ступица, втулка	1
37	64E-43126-00	Штифт, крепление верхнее	1
38	90386-22M98	Прокладка	4
39	93410-22M11	Уплотнение	1
40	90269-02M08	Шайба	2
41	90101-12M03	Накладка (L:115MM)	4
42	90201-13M01	Пружина, крышка	8
43	90201-12M05	Пружина, крышка	4
44	95380-12600	Гайка	8

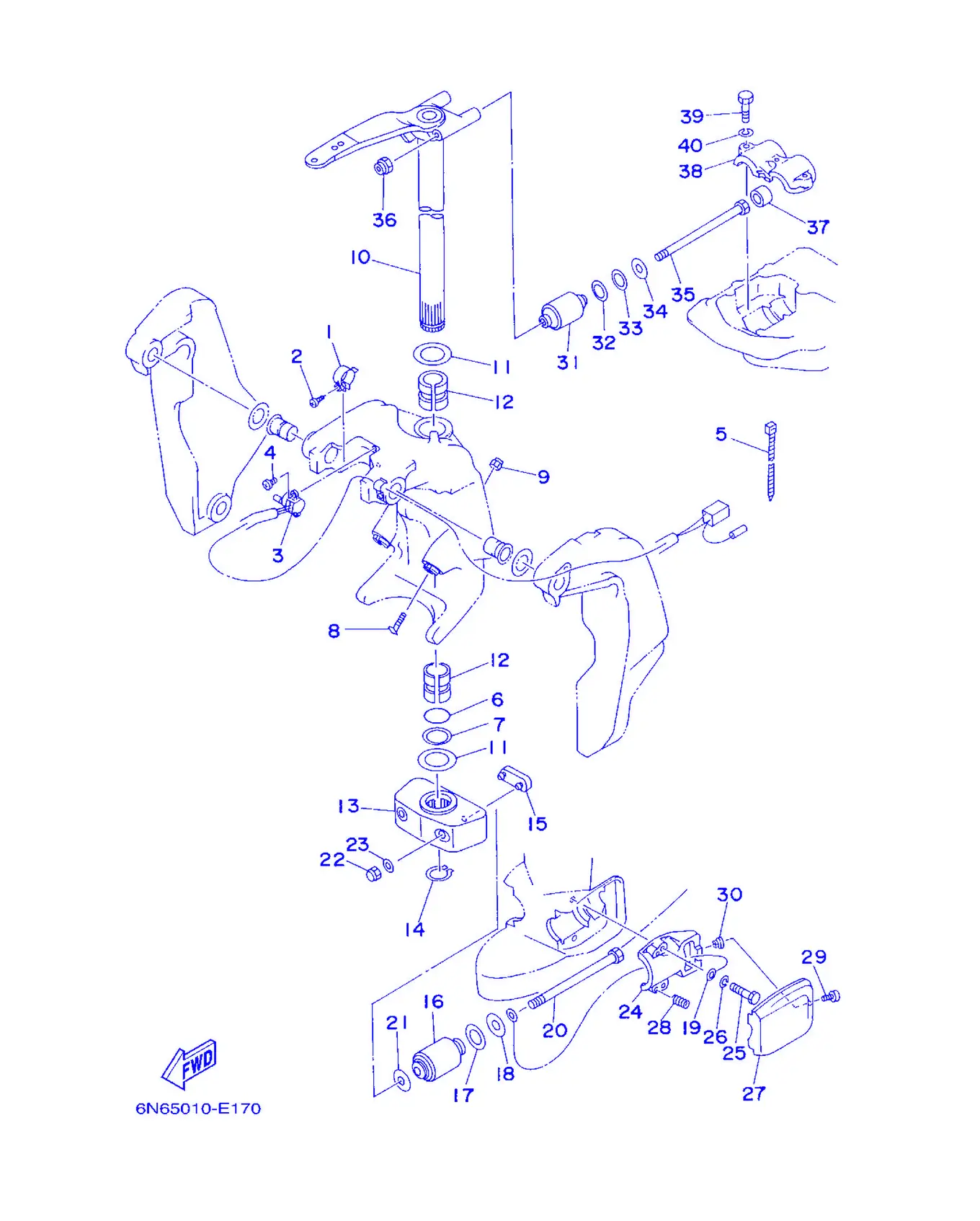

Рис. 21КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-02	Кулачок, датчик трима	1
2	97780-60525	Винт, саморез	1
3	64E-83672-02	Датчик трима	1
4	97885-06016	Сальник, коленвал	2
5	90465-11M10	Хомут	3
6	93210-37MH7	Кольцо O	1
7	90202-40M47	Пружина, крышка	1
8	61A-43376-00	Накладка, распорная	2
9	95780-10300	Гнездо, втулка	2
10	6E5-42510-B1-8D	Кронштейн рулевого управления в сборе	1
11	90201-38M60	Гнездо, втулка	2
12	90386-38M32	Втулка	2
13	6G5-44551-01-8D	Корпус, нижняя опора	1
14	93410-37M04	Штифт	1
15	6E5-44575-00	Держатель, кронштейн	1
16	6E5-44555-00-94	Демпфер опоры, нижняя сторона	2
17	90202-32M19	Гнездо, втулка	2
18	90201-16M55	Гнездо, втулка	2
19	6E5-82149-00	Винт, фиксатор 3	1
20	90109-14M34	Болт	2
21	90201-15M58	Гнездо, втулка	2
22	95380-14800	Гайка	2
23	92995-14600	Шайба	2
24	6E5-44552-01-94	Корпус, нижняя опора	2
25	97095-10045	Болт	4
26	92995-10100	Шайба	4
27	6E5-44553-01-8D	Крышка, нижняя опора	2
28	90501-16M28	Пружина, нажимная	4
29	97885-06016	Сальник, коленвал	2
30	90179-06066	Гайка	2
31	6E5-44514-00-94	Демпфер опоры, верхняя сторона	2
32	90201-26M57	Шайба, пластина	2
33	90202-26M18	Шайба, пластина	2
34	90201-14M56	Шайба, пластина	2
35	90109-12007	Наклейка	2
36	90185-12M12	Гнездо, втулка	2
37	663-44575-00	Демпфер, нижняя опора	2
38	6E5-44511-00-5B	Крышка, верхняя опора	1
39	97095-10045	Болт	3
40	92995-10100	Шайба	3

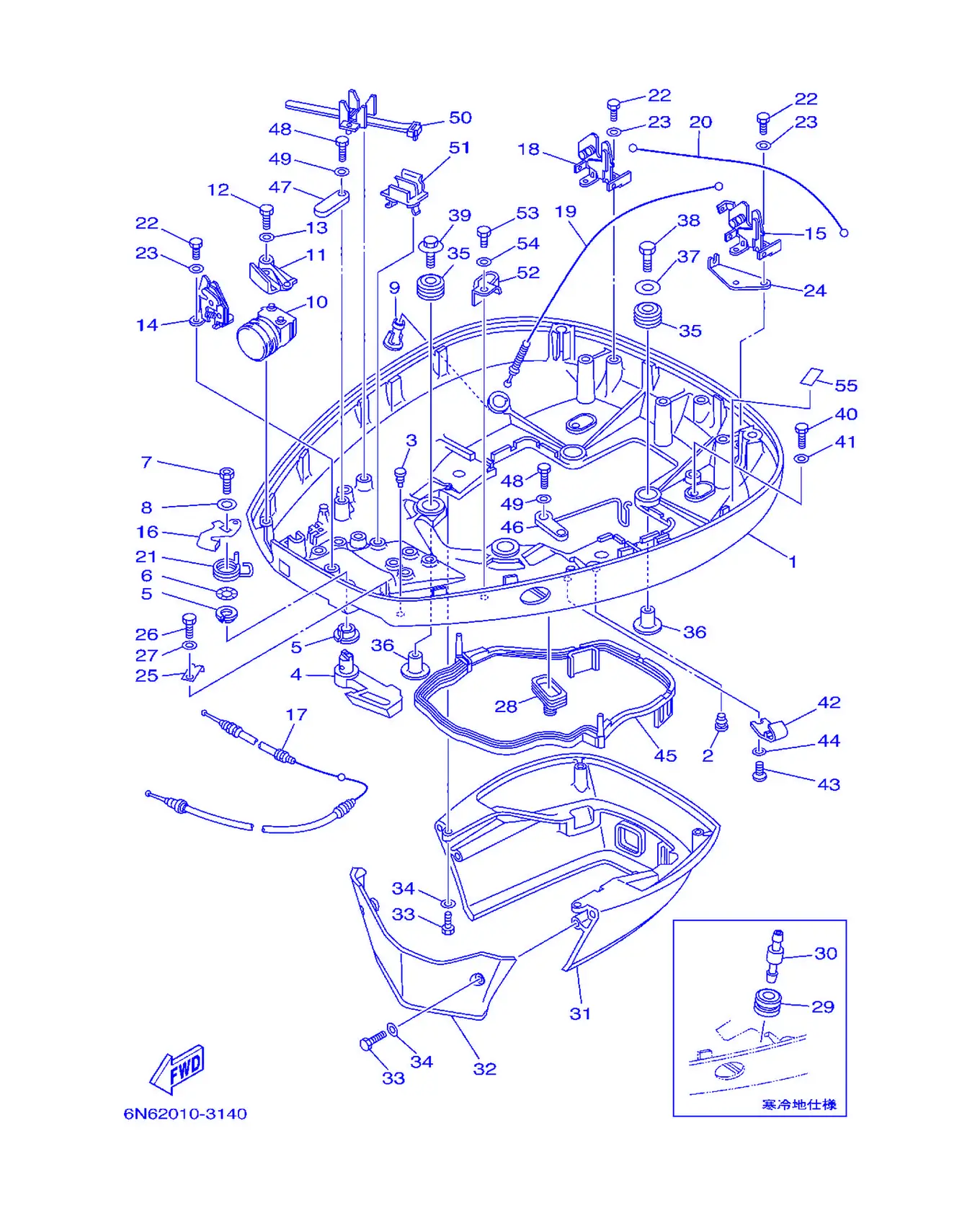

Рис. 22НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6N6-42711-53-8D	Кожух, нижний 1	1
2	90480-06M19	Глушитель	1
3	6H4-42748-00	. Люверс	1
4	6N7-42815-01-8D	Рычаг, зажим	1
5	90386-13M88	Втулка	2
6	90206-13M10	Шайба, волнистая	1
7	90109-08M45	Болт	1
8	92990-08200	Шайба, плоская	1
9	6E5-44391-00	Ниппель, шланг	1
10	6N7-42725-20	Люверс	1
11	6N7-42738-02-5B	Пластина, крепление	1
12	97095-06016	Болт	2
13	92995-06600	. . Шайба	2
14	6R3-42824-00	Основание, рычаг зажима	1
15	6R3-42811-01	Стойка	1
16	6R3-42816-00	Рычаг, зажим	1
17	6N7-42850-00	Трос в сборе	1
18	6R3-42811-10	Стойка	1
19	6N7-42850-10	Трос, в сборе	1
20	6N7-42850-20	Трос, в сборе	1
21	6R3-42813-00	Пружина	1
22	97095-06016	Болт	6
23	92995-06600	. . Шайба	6
24	6N7-42828-00	Пластина, зажим	1
25	6R3-42828-00	Пластина, зажим	1
26	97095-06010	. Болт	1
27	92995-06600	. . Шайба	1
28	688-42726-10	Громет	1
29	90480-13M24	. . Прокладка	1
30	6E5-24379-00	Прокладка, 4	1
31	6N7-42741-01-8D	Кожух	1
32	6R3-42771-01-8D	Кожух	1
33	97095-06020	Болт с шайбой	4
34	92995-06600	. . Шайба	4
35	90480-22M15	Прокладка	4
36	90387-08M37	Втулка	4
37	90201-08M54	Прокладка, трубка	1
38	97075-08035	Болт	1
39	90119-08M22	Прокладка, гвоздь	3
40	97095-06020	Болт с шайбой	2
41	92995-06600	. . Шайба	2
42	6E5-24367-10	Хомут, топливная труба 2	1
43	90157-06M01	Винт, с полукруглой головкой	1
44	92990-06600	Прокладка, дроссель	1
45	6E5-42716-00	Резина, уплотнение 1	1
46	6K7-82588-00	Пластина	1
47	6E5-82588-00	. Пластина	1
48	97095-06020	Болт с шайбой	2
49	92995-06600	. . Шайба	2
50	688-82594-00	Прокладка	1
51	6E5-82594-00	Хомут	4
52	90465-12M25	Хомут	1
53	97095-06012	Болт	1
54	92995-06600	. . Шайба	1
55	6G5-42791-10	Метка 1	1

Рис. 23ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	68F-82553-70	Удлинитель, провод	1
19	6Y5-83557-10	Трубка (6M)	1
20	90465-13M39	. Прокладка	2

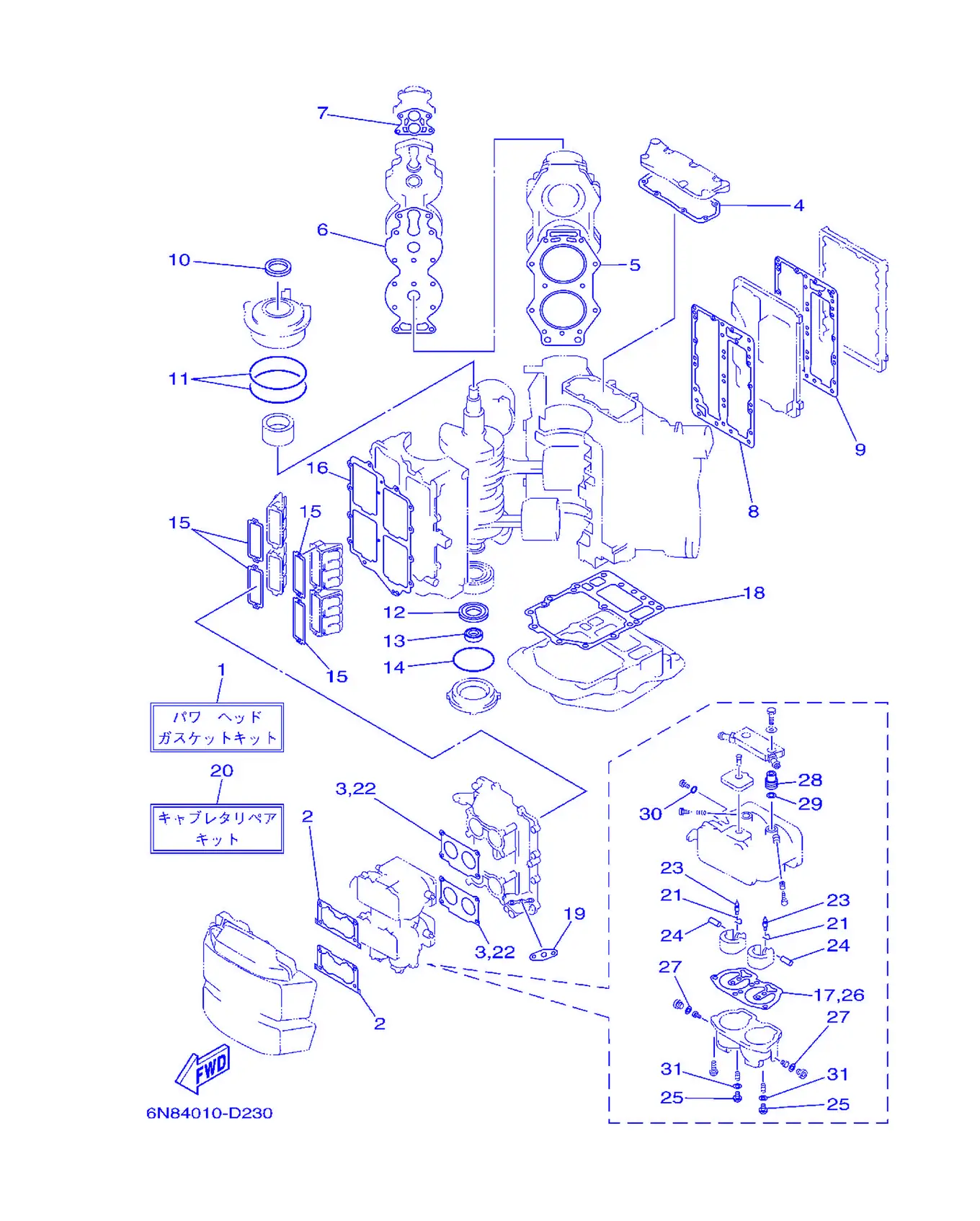

Рис. 24РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6N6-W0001-A5	Комплект прокладок головки блока цилиндров	1
2	6K7-14483-00	. Прокладка	2
3	6E5-14198-A2	Прокладка	2
4	6E5-11381-A2	. Прокладка 1	1
5	6E5-11181-A1	. Прокладка, головка цилиндра 1	2
6	6E5-11193-A0	. Прокладка, крышка головки 1	2
7	688-12414-A1	. Прокладка, крышка	2
8	6E5-41112-A1	. Прокладка, внутренняя крышка выпуска	1
9	6E5-41114-A0	. Прокладка, наружная крышка выпуска	1
10	93102-40M14	. Сальник	1
11	93211-04001	. Кольцо уплотнительное	2
12	93102-35M13	. Сальник	1
13	93101-22M15	. Сальник	1
14	93210-74M35	. Кольцо уплотнительное	1
15	6E5-13621-A1	. Прокладка седла клапана	4
16	6E5-13645-A1	Прокладка, коллектор 1	1
17	64D-14384-01	Прокладка, поплавковая камера	2
18	6G5-45113-A1	. Прокладка верхнего корпуса	1
19	650-24431-A0	. Прокладка топливного насоса 1	1
20	6N6-W0093-60	Ремкомплект карбюратора	1
21	6E5-14159-00	. Клипса	2
22	6E5-14198-A2	Прокладка	1
23	6E5-14546-00	Клапан, игольчатый	2
24	6E5-14386-02	. Штифт поплавка	2
25	64D-14394-00	. Клапан сливной	2
26	64D-14384-01	Прокладка, поплавковая камера	1
27	6E5-14398-01	. Прокладка	2
28	6E5-14328-51	. Винт стопора пилотного жиклёра	2
29	6E5-14979-00	. Прокладка	2
30	6J8-14995-00	. Прокладка	1
31	61U-14959-00	. Прокладка	2

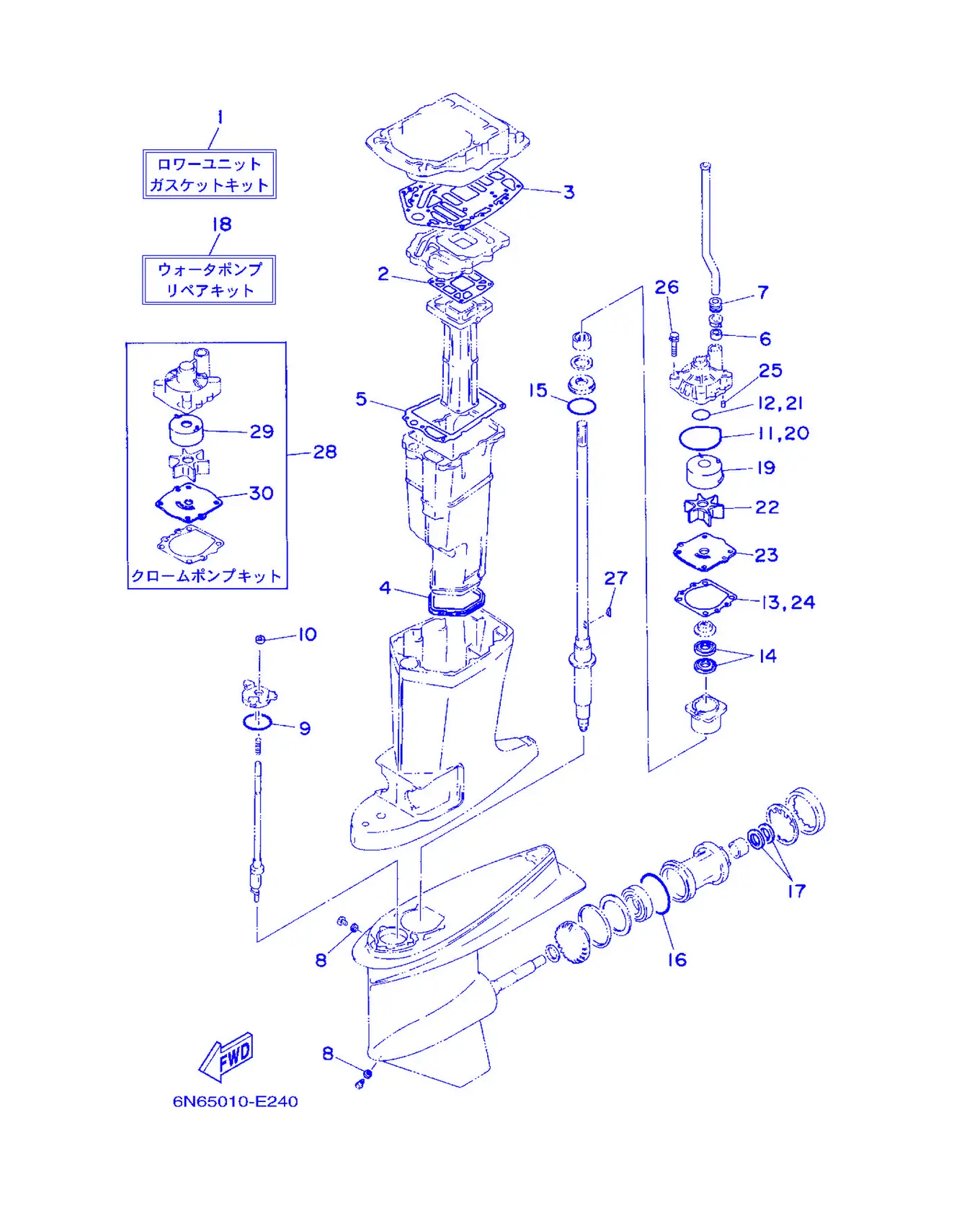

Рис. 25РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6E5-W0001-F1	Комплект прокладок нижнего узла	1
2	6E5-41134-A0	. Прокладка выпускного коллектора	1
3	6G5-45114-A1	. Прокладка верхнего корпуса	1
4	6E5-45123-00	. Прокладка глушителя	1
5	6E5-41135-A0	. Прокладка выпускного коллектора	1
6	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
7	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
8	90430-08020	. Прокладка	2
9	93210-58144	. Уплотнительное кольцо	1
10	93106-09014	. Сальник	1
11	93210-86M38	. Уплотнительное кольцо	1
12	93210-37160	. Уплотнительное кольцо	1
13	6E5-44315-A0	. Прокладка, корпус насоса	1
14	93101-28M16	. Сальник	2
15	93210-55M14	. Уплотнительное кольцо	1
16	93210-86M39	. Уплотнительное кольцо	1
17	93101-30M17	. Сальник	2
18	6N6-W0078-02	Ремкомплект водяного насоса	1
19	61A-44322-02	. Направляющая, пластина насоса	1
20	93210-86M38	. Уплотнительное кольцо	1
21	93210-37160	. Уплотнительное кольцо	1
22	6E5-44352-01	. Крыльчатка	1
23	6E5-44323-00	. Наружная пластина, картридж	1
24	6E5-44315-A0	. Прокладка, корпус насоса	1
25	93606-12019	. Пластина, корпус насоса	2
26	90119-08M14	. Крышка, корпус насоса	4
27	90280-04M05	. Корпус, картридж	1
28	6E5-W0078-3A	Комплект хромированного насоса	1
29	6R3-44322-42	. Вставка, картридж	1
30	6E5-44323-40	. Наружная пластина, картридж	1

Рис. 26Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 27ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48350-00	Шланг, топливный L=21F	2
2	701-48350-20	Шланг, топливный L=23F	2

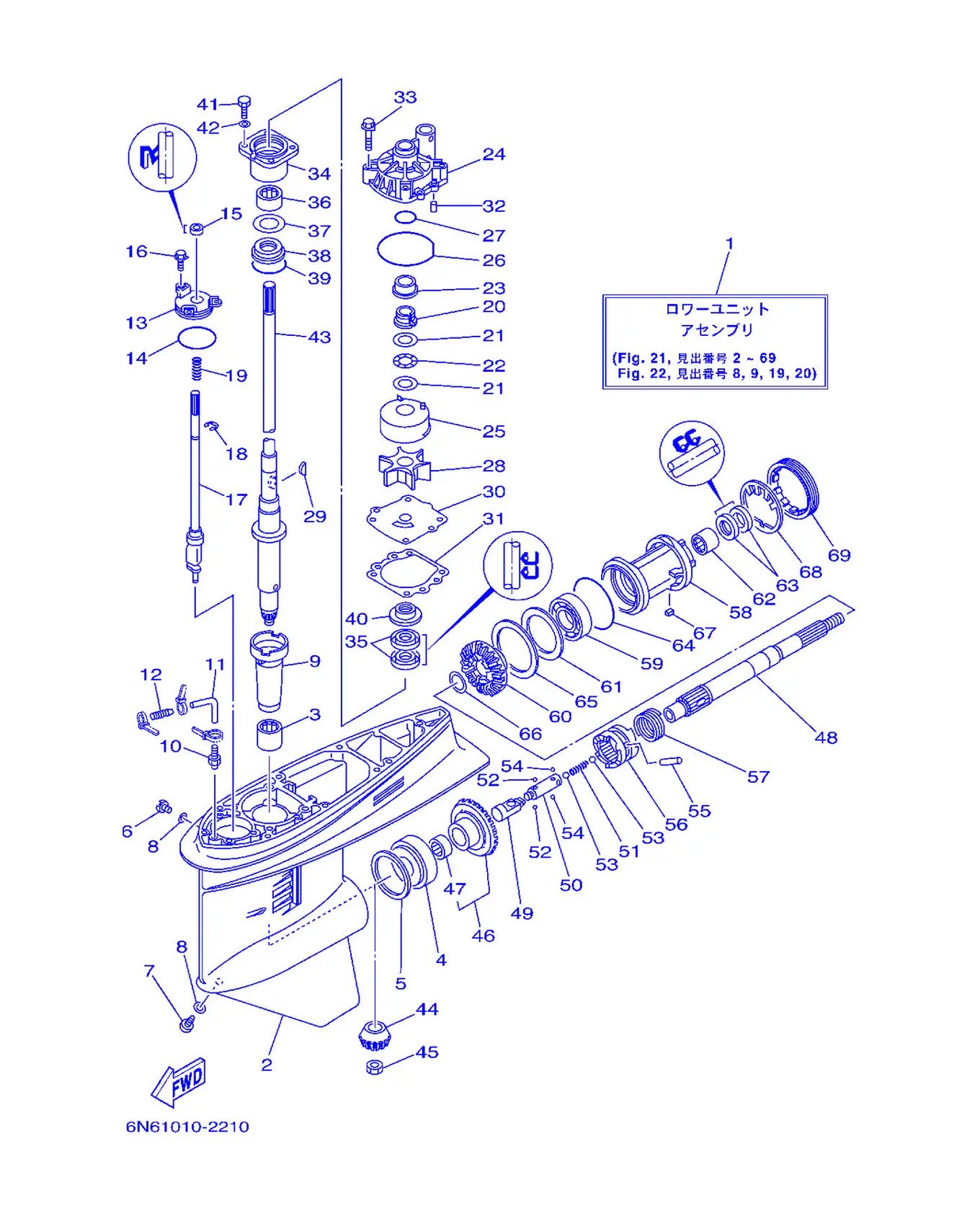

Рис. 28НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6E5-45300-27-8D	Нижний узел в сборе	1
2	6E5-45301-05-8D	Корпус нижнего узла	1
3	93315-628U9	Уплотнительное кольцо	1
4	93332-000U7	Уплотнительное кольцо	1
5	6E5-45567-01	Прокладка (T:0.10MM)	1
5	6E5-45567-10	Прокладка (T:0.12MM)	1
5	6E5-45567-20	Прокладка (T:0.15MM)	1
5	6E5-45567-30	Прокладка (T:0.18MM)	1
5	6E5-45567-40	Прокладка (T:0.30MM)	1
5	6E5-45567-50	Прокладка (T:0.40MM)	1
5	6E5-45567-60	Прокладка (T:0.50MM)	1
6	90340-08002	Прокладка, пластина	1
7	688-45341-10	Прокладка, верхняя	1
8	90430-08020	. Прокладка	2
9	6E5-45536-00	Сальник, вал гребного винта	1
10	6E5-45378-00	Уплотнение, вал	1
11	90445-07ME9	Шланг (L120)	1
12	6E5-83558-10	Ниппель	1
13	6E5-45321-00	Шланг	1
14	93210-58144	. Уплотнительное кольцо	1
15	93106-09014	. Сальник	1
16	90119-06M10	Втулка, шарнир	3
17	6E5-44150-02	Кулачок переключения в сборе	1
18	99001-08600	Стопорное кольцо	1
19	90501-11M10	Прокладка, пластина	1
20	61A-45538-00	Шестерня 1	1
21	90201-22M01	Шланг, топливный	2
22	90206-22M19	Шланг, масляный	1
23	61A-45527-00	Шестерня, вал гребного винта	1
24	61A-44311-01	Крышка, корпус	1
25	61A-44322-02	. Направляющая, пластина насоса	1
26	93210-86M38	. Уплотнительное кольцо	1
27	93210-37160	. Уплотнительное кольцо	1
28	6E5-44352-01	. Крыльчатка	1
29	90280-04M05	. Корпус, картридж	1
30	6E5-44323-00	. Наружная пластина, картридж	1
31	6E5-44315-A0	. Прокладка, корпус насоса	1
32	93606-12019	. Пластина, корпус насоса	2
33	90119-08M14	. Крышка, корпус насоса	4
34	6E5-45331-00-94	Корпус подшипника	1
35	93101-28M16	. Сальник	2
36	93317-330U2	Уплотнительное кольцо	1
37	6E5-45587-01	Прокладка (T:0.10MM)	1
37	6E5-45587-10	Шайба (T:0.12ММ)	1
37	6E5-45587-20	Шайба (T:0.15ММ)	1
38	93341-930V2	Прокладка	1
39	93210-55M14	. Уплотнительное кольцо	1
40	6E5-45344-00	Прокладка, крышка	1
41	97095-08025	. Болт	4
42	92995-08600	. . Шайба	4
43	6E5-45501-21	Вал приводной в сборе	1
44	6E5-45551-02	Шестерня ведущая (13T)	1
45	90170-16M01	Гайка	1
46	6E5-45560-01	Шестерня 1 (26T)	1
47	93315-425U7	. Прокладка	1
48	6E5-45611-01	Прокладка, пластина	1
49	6E5-45641-03	Переключатель	1
50	6E5-45634-01	Муфта скользящая	1
51	90501-16M37	Прокладка, корпус насоса	1
52	93507-32009	Вал	2
53	93511-32017	Вал	2
54	93503-16003	. . Шарик	2
55	90250-08M07	Крышка, пластина	1
56	6E5-45631-01	Муфта, собачка	1
57	6E5-45633-01	Прокладка, крышка	1
58	6E5-45332-00-94	Корпус подшипника	1
59	93306-208U0	Держатель штифта	1
60	6E5-45571-01	Шестерня 2 (26T)	1
61	6E5-45576-00	Шайба упорная 2	1
62	93315-43061	Прокладка	1
63	93101-30M17	. Сальник	2
64	93210-86M39	. Уплотнительное кольцо	1
65	6L6-45577-00	Шайба регулировочная (T:0.10MM)	1
65	6L6-45577-10	Шайба регулировочная (T:0.12MM)	1
65	6L6-45577-20	Шайба регулировочная (T:0.15MM)	1
65	6L6-45577-30	Шайба регулировочная (T:0.18MM)	1
65	6L6-45577-40	Шайба регулировочная (T:0.30MM)	1
65	6L6-45577-50	Шайба регулировочная (T:0.40MM)	1
65	6L6-45577-60	Шайба регулировочная (T:0.50MM)	1
66	90201-30M92	Крышка, пластина	1
67	90282-04010	Шпонка	1
68	688-45383-02	Шайба, храповая	1
69	688-45384-00	Гайка	1

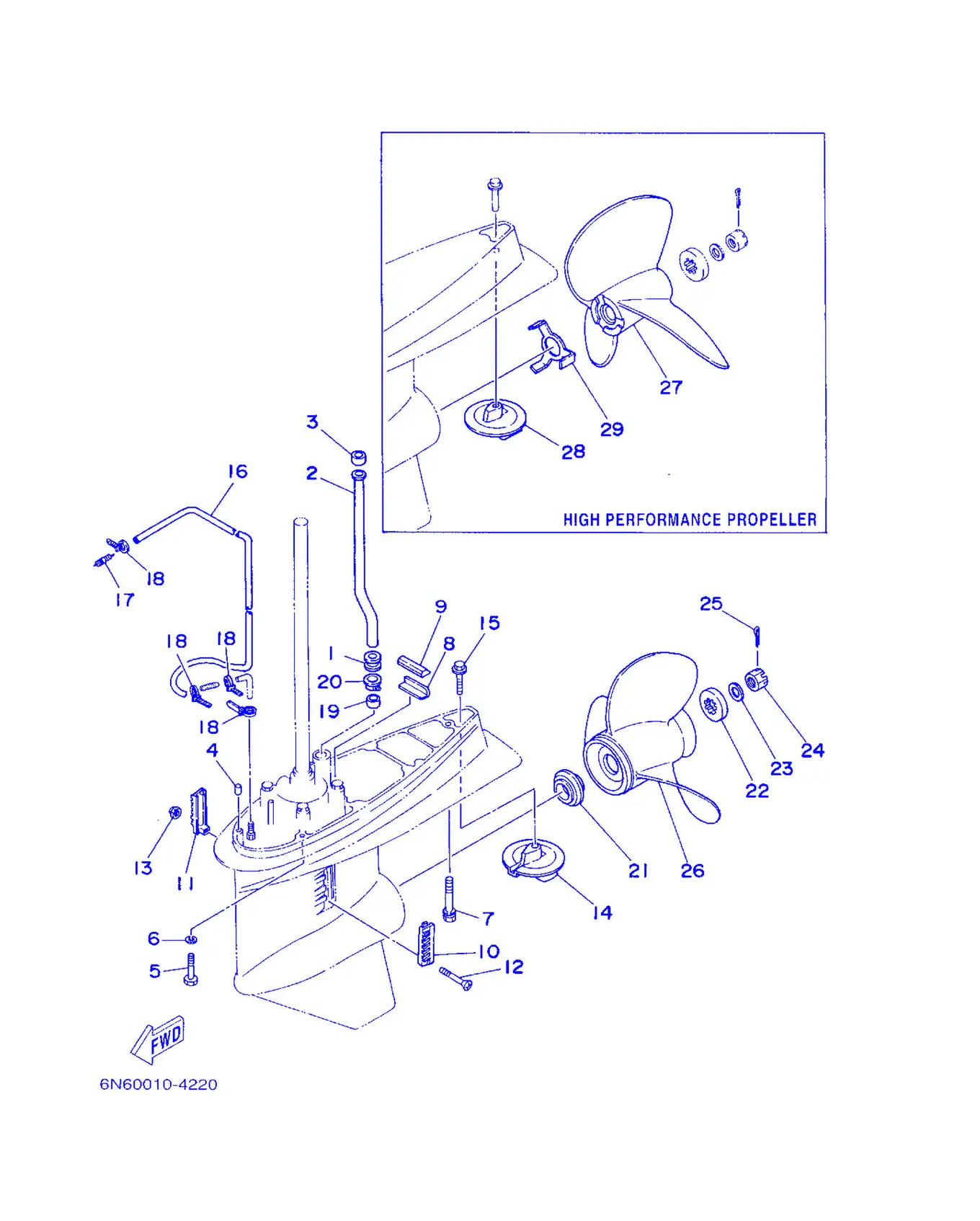

Рис. 29НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	6E5-44361-20	Трубка водяная	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	93608-12M05	Заглушка	2
5	97075-10045	Болт	6
6	92995-10100	Шайба	6
7	90119-10M89	Крышка, пластина	1
8	663-45376-00-94	Направляющая, демпфер уплотнения	1
9	688-45375-00	Крышка, шестерня	1
10	688-45214-02	Прокладка, крышка цилиндра 1	1
11	688-45215-02	Прокладка, крышка цилиндра 2	1
12	90152-05M07	Винт, с потайной головкой	1
13	90185-05002	Гайка, самоконтрящаяся	1
14	6E5-45371-01	Штифт	1
15	90105-10M00	Болт, с фланцевой головкой	1
16	90445-07MF0	Шланг (L1030)	1
17	6E5-83558-00	Крышка, топливного насоса	1
18	90465-11M10	Хомут	4
19	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
20	6E5-44312-00	Прокладка, крышка топливного насоса	1
21	6E5-45987-01	Пружина 1	1
22	688-45997-01	Пружина 2	1
23	92990-18200	Шайба	1
24	90171-18M04	Гайка, колпачковая	1
25	91490-40030	Крышка, масляного насоса	1
26	6E5-45941-00-EL	Гребной винт (3X13 X19 -K)	1
26	6E5-45943-00-EL	Гребной винт (3X12-5/8 X21 -K)	1
26	6E5-45945-01-EL	Гребной винт (3X13-1/4 X17 -K)	1
26	6E5-45947-00-EL	Гребной винт (3X13-1/2 X15 -K)	1
26	6E5-45949-00-EL	Гребной винт (3X13-5/8 X13 -K)	1
27	6E5-45970-10	Гребной винт (3X14 X20 -P)	1
27	6E5-45972-10	Гребной винт (3X14 X24 -P)	1
27	6E5-45974-10	Гребной винт (3X14 X28 -P)	1
27	6E5-45976-10	Гребной винт (3X14 X22 -P)	1
27	6E5-45978-10	Гребной винт (3X14 X26 -P)	1
28	6E5-45371-10	Пластина триммера	1
29	6E5-45994-10	Пластина, упорная	1
