雅马哈 150G - 150GETOL

共 30 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5Масляный бак 6Масляный насос 7Карбюратор 8КОЛЕНВАЛ И ПОРШЕНЬ 9УПРАВЛЕНИЕ 10ЦИЛИНДР И КАРТЕР 1 11ЦИЛИНДР И КАРТЕР 2 12Стартер 13НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 14ГЕНЕРАТОР 15ВЕРХНИЙ КАПОТ 16Узел гидроподъема и наклона 1 17Узел гидроподъема и наклона 2 18ТОПЛИВНАЯ СИСТЕМА 19Топливный бак (пластиковый)20КРОНШТЕЙН 1 21КРОНШТЕЙН 2 22НИЖНИЙ КОЖУХ 23Датчик (цифровой тип)24РЕМКОМПЛЕКТ 1 25РЕМКОМПЛЕКТ 2 26Узел дистанционного управления 1 27Узел дистанционного управления 2 28ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 29НИЖНИЙ КАРТЕР И ПРИВОД 1 30НИЖНИЙ КАРТЕР И ПРИВОД 2

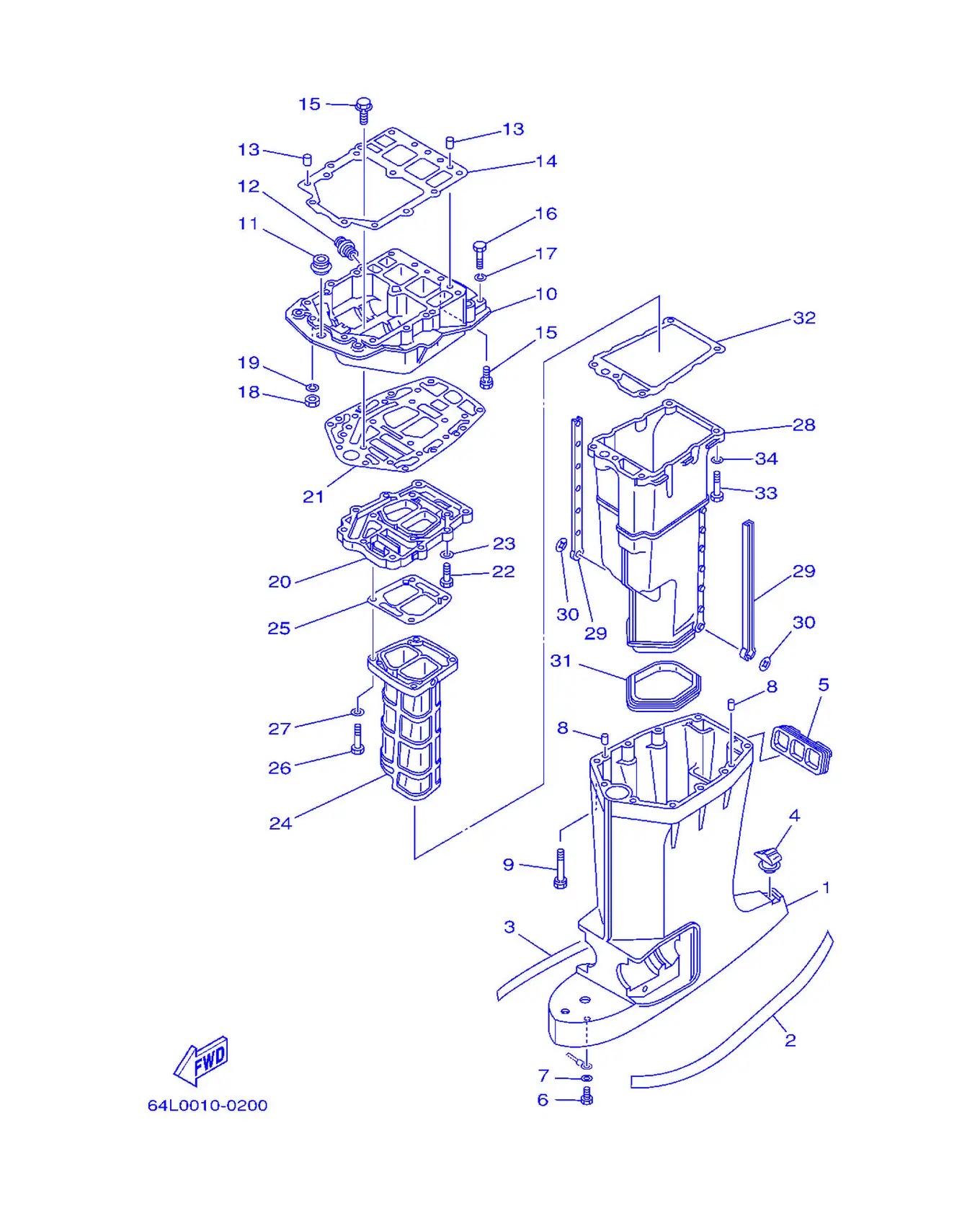

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6E5-45111-02-8D	Корпус верхний	1
2	6N9-42791-40	Метка 1	1
3	6N9-42792-40	Метка 2	1
4	6E5-45155-00	Крышка	1
5	6E5-42769-00	Уплотнение резиновое	1
6	97095-06010	. Болт	1
7	92995-06600	. . Шайба	1
8	93608-12M05	Заглушка	2
9	90119-08027	Болт с шайбой	6
10	6G5-41137-02-94	Направляющая выхлопа	1
11	6E5-42724-00	Втулка уплотнительная	1
12	6G5-12581-00	Соединение шланга 1	1
13	93608-12M05	Заглушка	2
14	6G5-45113-A1	. Прокладка верхнего корпуса	1
15	90119-08M79	Болт с шайбой	6
16	97095-08045	. Болт	2
17	92995-08100	Шайба пружинная	2
18	95380-08700	Гайка	2
19	92995-08100	Шайба пружинная	2
20	6G5-41131-01-5B	Коллектор выпускной 1	1
21	6G5-45114-A0	. Прокладка, верхнего корпуса	1
22	97095-08030	. Болт	4
23	92995-08600	. . Шайба	4
24	64D-41132-00-5B	Коллектор выхлопной	1
25	6G5-41134-A0	. Прокладка выхлопного коллектора	1
26	97095-08045	. Болт	4
27	92995-08600	. . Шайба	4
28	6E5-14711-01-5B	Глушитель 1	1
29	6E5-14737-00	Демпфер глушителя	2
30	90183-05M02	Гайка пружинная	2
31	6E5-45123-00	. Прокладка глушителя	1
32	6E5-41135-A0	. Прокладка выпускного коллектора	1
33	97095-08045	. Болт	5
34	92995-08600	. . Шайба	5

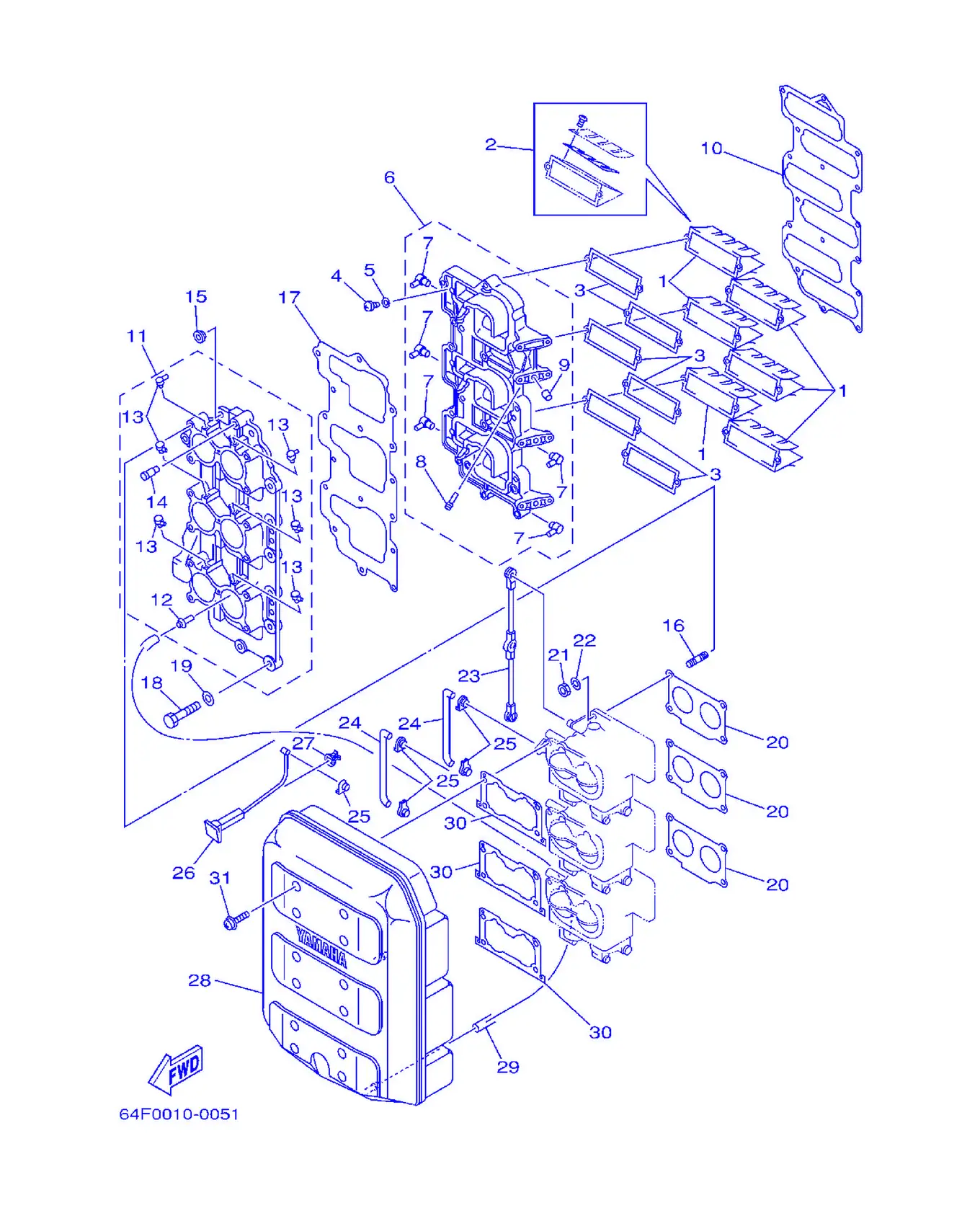

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6K7-13610-00	Клапанный узел	6
2	6E5-W0004-00	. Комплект лепестков	1
3	6K7-13621-A1	. Прокладка, седло клапана	6
4	97880-05016	Винт с полукруглой головкой	12
5	92990-05600	. Шайба пластины	12
6	64E-13624-00-1S	Пластина, лепестковый клапан	1
7	688-11372-00	. Ниппель, шланг	5
8	6R5-14485-00	. Трубка, соединение	1
9	90336-08M06	. Пробка, коническая	1
10	6K7-13646-A2	. Прокладка, коллектор 2	1
11	64E-13641-00-1S	Коллектор 1	1
12	624-14485-00	. Трубка соединительная	1
13	6E5-13552-00	. Форсунка	6
14	6K7-81338-01	. Хомут, лепестковый	1
15	90480-10M28	Головка	6
16	90116-06M30	Болт, шпилька	12
17	64E-13645-A0	. Прокладка, коллектор 1	1
18	97013-06050	Табличка	16
19	92903-06600	Шайба, пластина	16
20	6E5-14198-A2	Прокладка	3
21	95380-06600	Тяга, соединительная	12
22	92995-06100	Пружинная шайба	12
23	6G5-41217-01	Тяга рычага дросселя	1
24	6E5-41256-01	Тяга, рычаг подсоса 1	2
25	661-41262-02	Соединение, рычаг подсоса	5
26	61H-41271-10	Ручка, воздушная заслонка	1
27	689-41273-00	Крышка	1
28	64D-14440-00	Узел глушителя, впускной	1
29	90445-07MA3	Шланг (L200)	1
30	6K7-14483-00	. Прокладка	3
31	90159-06M08	Винт с шайбой	12

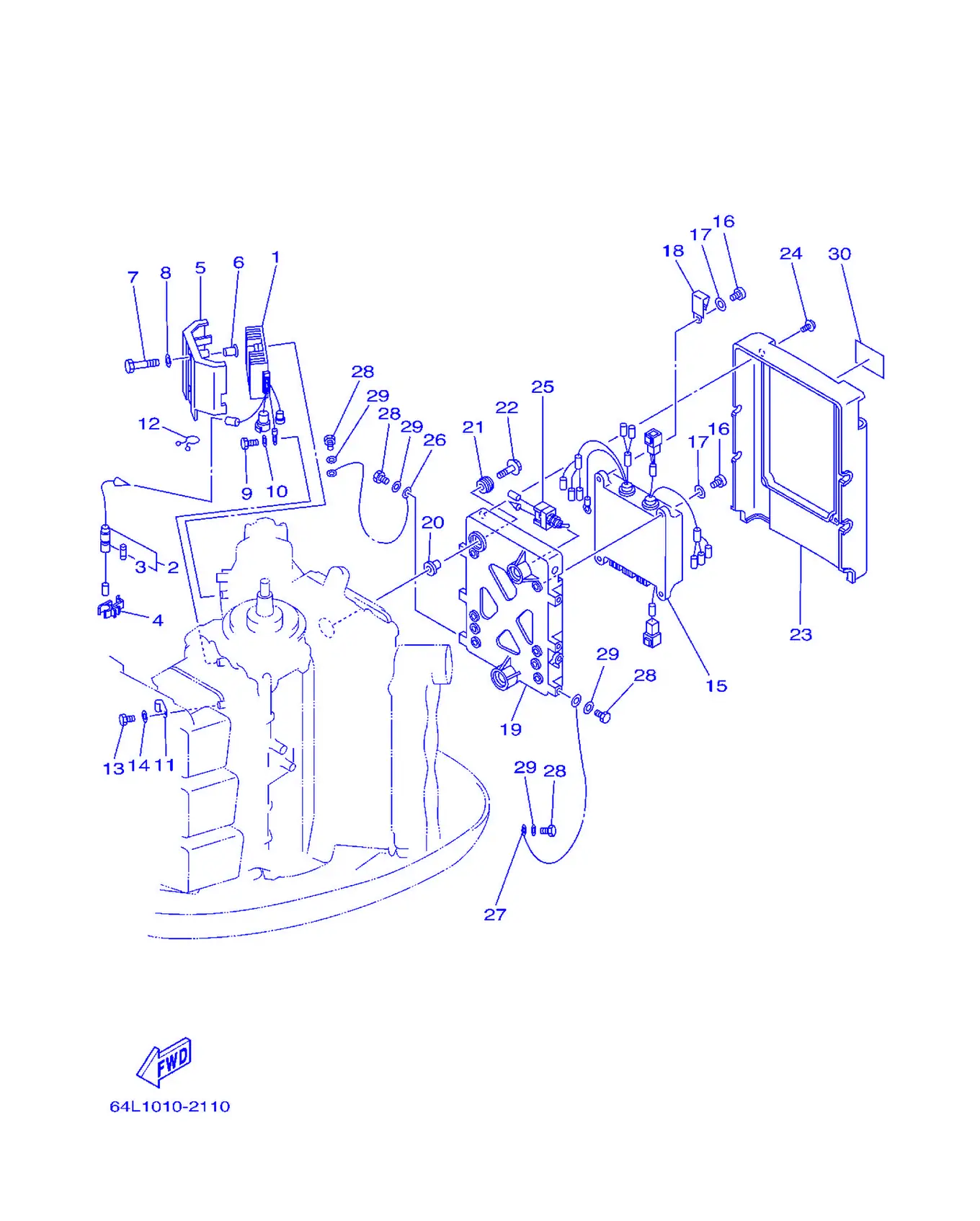

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6R3-81960-10	Выпрямитель-регулятор	1
2	6R3-82150-00	Держатель предохранителя в сборе	1
3	705-82151-00	. Предохранитель (30A)	1
4	6G5-82152-00	Держатель, предохранитель	1
5	64D-81942-00	Крышка	1
6	90387-06M66	Втулка	2
7	97013-06055	Болт	2
8	92903-06600	Шайба, пластина	2
9	97095-06012	Болт	1
10	92995-06600	. . Шайба	1
11	90465-06M88	Хомут	1
12	90464-15M11	Хомут	1
13	97095-06012	Болт	1
14	92995-06600	. . Шайба	1
15	64D-85540-10	Узел C.D.I.	1
16	97880-06020	Винт, с полукруглой головкой	4
17	92990-06600	Прокладка, дроссель	4
18	90465-05M87	Хомут	1
19	6R3-85542-03-1S	Кронштейн	1
20	90387-06M03	Втулка	3
21	90480-09M12	. Люверс	3
22	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	3
23	64D-85537-00	Крышка	1
24	90159-06M11	Пружина, идентификационная табличка	4
25	6R3-8259E-00	Выключатель в сборе	1
26	662-82519-00	Провод, масса	1
27	6R3-82519-00	Провод, масса	1
28	97095-06012	Болт	5
29	92995-06600	. . Шайба	5
30	6R3-85711-00	Метка, коррозия	1

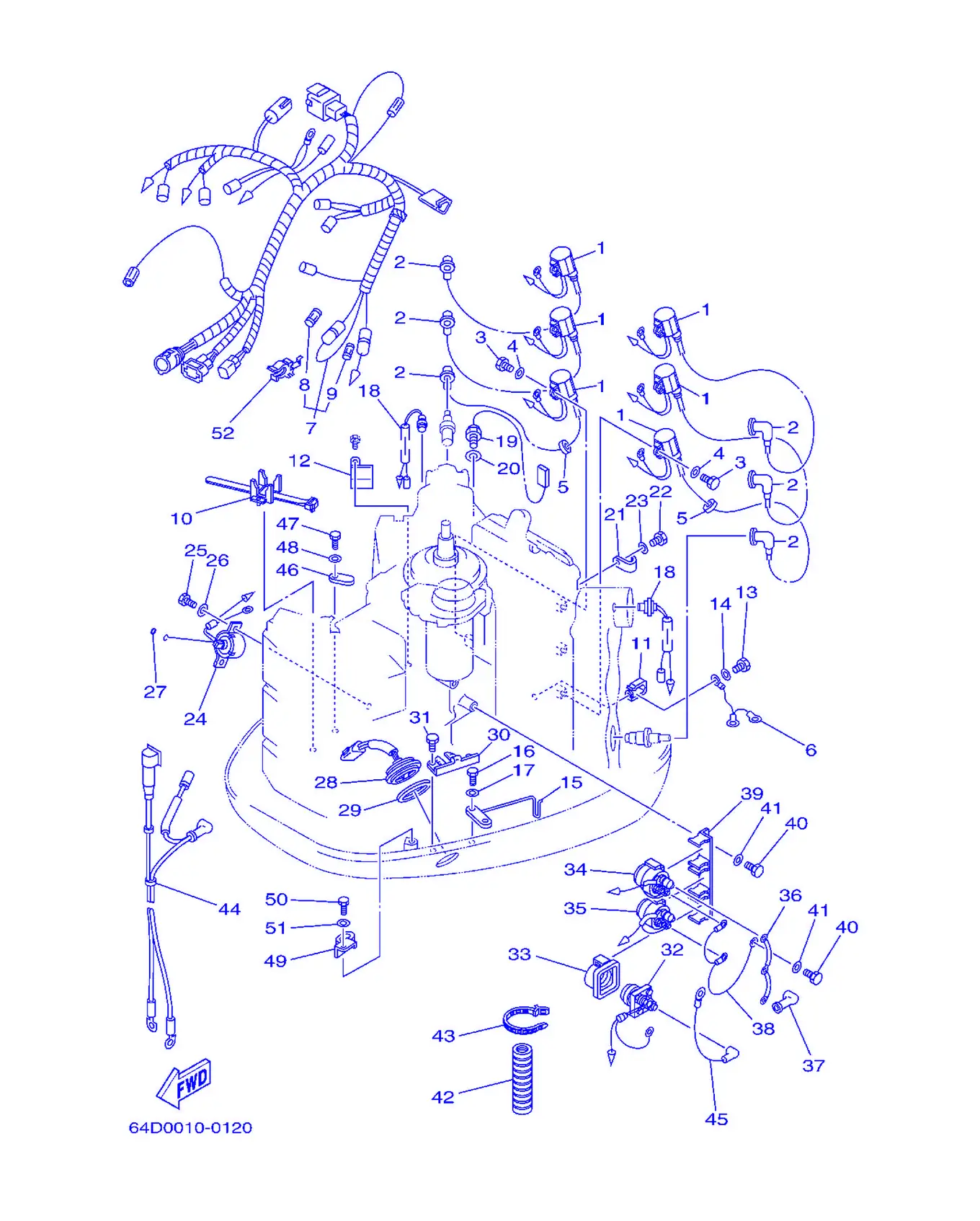

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6R3-85570-01	Катушка зажигания в сборе	6
2	6E3-82370-21	Прокладка топливного насоса	6
3	97095-06020	Болт с шайбой	6
4	92995-06600	. . Шайба	6
5	90480-25161	Прокладка	2
6	6E5-82531-10	Провод, соединительный	1
7	64D-82590-00	Жгут проводов в сборе	1
8	663-82151-00	Предохранитель (12В-20А)	1
9	705-82151-00	. Предохранитель (30A)	1
10	688-82594-00	Прокладка	1
11	90465-05M87	Хомут	1
12	90465-08M89	Крышка	1
13	97095-06012	Болт	1
14	92995-06600	. . Шайба	1
15	6K7-82588-00	Пластина	1
16	97095-06020	Болт с шайбой	1
17	92995-06600	. . Шайба	1
18	688-82560-10	Термовыключатель в сборе	2
19	61A-85790-00	Прокладка карбюратора	1
20	92990-10600	Шайба, пластина	1
21	90465-06M86	Крышка	1
22	97095-06012	Болт	1
23	92995-06600	. . Шайба	1
24	64E-86110-00	Соленоид	1
25	97095-06016	Болт	2
26	92995-06600	. . Шайба	2
27	93210-03261	Кольцо O-ring	1
28	6R3-82563-00	Переключатель тримма и наклона в сборе	1
29	6E5-82587-00	Прокладка	1
30	6R3-83614-00	Кронштейн	1
31	97095-06012	Болт	2
32	61A-81941-00	Реле стартера в сборе	1
33	689-81952-10	Держатель реле	1
34	6E5-81950-00	Реле в сборе	1
35	6E5-8195A-00	Реле в сборе	1
36	6G5-87149-10	Разъем	1
37	6G5-82119-00	Держатель, трос	2
38	6E5-82116-00	Провод, минусовой	1
39	6G5-81948-11	Кронштейн	1
40	97095-06016	Болт	2
41	92995-06600	. . Шайба	2
42	6E9-83557-70	Трубка	1
43	90465-13M18	Хомут	1
44	6R3-82105-J1	Жгут проводов	1
45	6E5-82117-01	Провод, соединительный	1
46	6E5-82588-00	. Пластина	1
47	97095-06020	Болт с шайбой	1
48	92995-06600	. . Шайба	1
49	90465-12M25	Хомут	1
50	97095-06012	Болт	1
51	92995-06600	. . Шайба	1
52	6G5-82152-00	Держатель, предохранитель	2

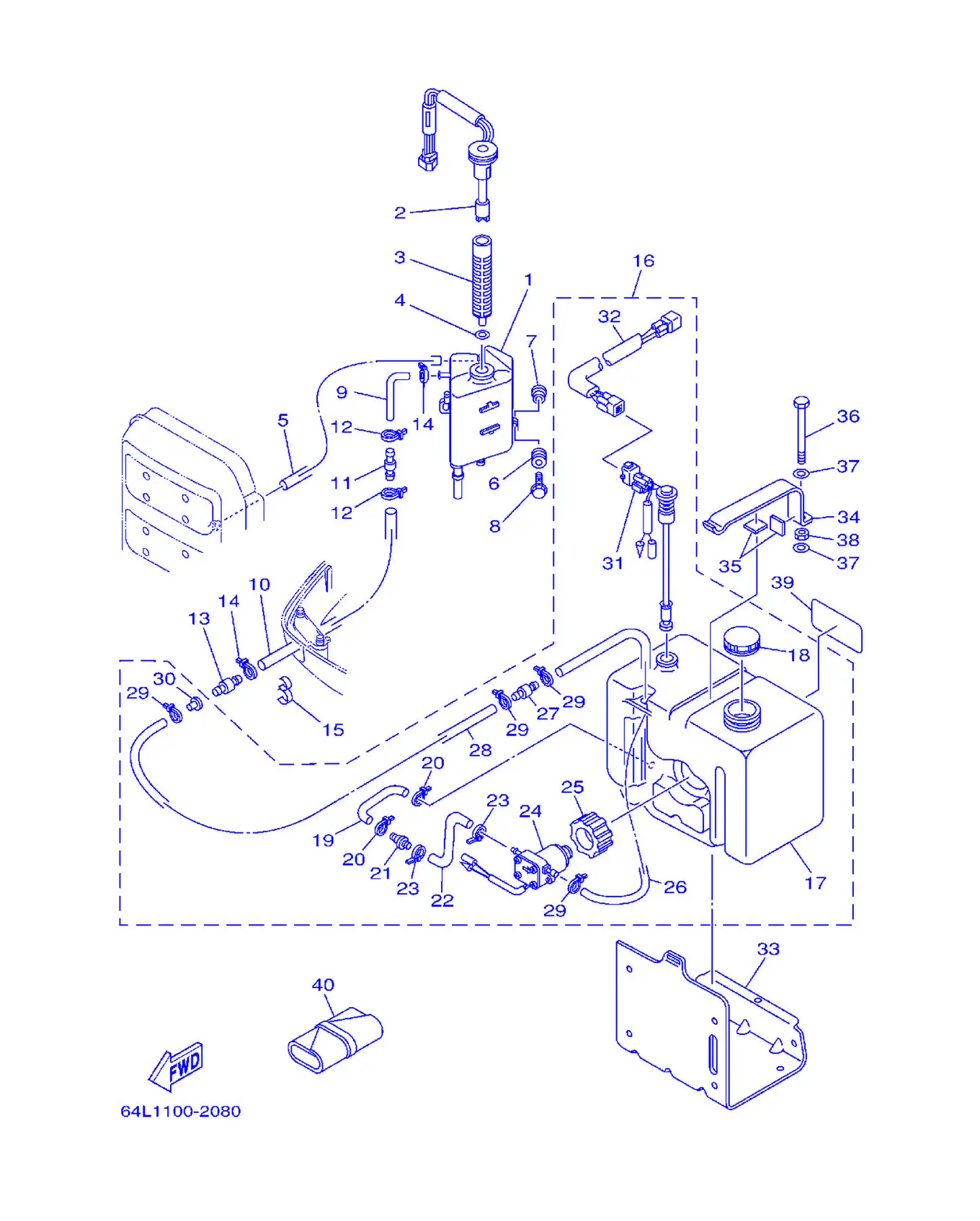

Рис. 5Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	6E5-21750-05	Масляный бак в сборе	1
2	6R3-85730-03	Маслоизмерительный щуп в сборе	1
3	6E5-13411-00	Сетчатый фильтр, масляный	1
4	6E5-13414-00	Прокладка крышки сетчатого фильтра	1
5	90445-05M02	Шланг (L380)	1
6	6A0-82317-00	Держатель, идентификационная табличка	3
7	624-42542-00	Труба	3
8	90119-06M65	Болт с шайбой	3
9	64E-24323-00	Трубка 12	1
10	90445-12M13	Шланг (L880)	1
11	6E5-24379-00	Прокладка, 4	1
12	90465-11M10	Хомут	2
13	6E5-24379-00	Прокладка, 4	1
14	90465-11M10	Хомут	2
15	90464-13M34	Прокладка	1
16	6E5-21708-08	Масляный бак в сборе	1
17	6E5-21733-02	. Дополнительный бак, масло (10.5L)	1
18	6E5-21770-03	. Крышка масляного бака в сборе	1
19	6E5-24322-00	. Трубка 11	1
20	90465-11M10	Хомут	2
21	646-24251-02	. Сетчатый фильтр 1	1
22	6E5-24319-01	. Трубка, масляная	1
23	90465-11M10	Хомут	2
24	6E5-81900-01	. Маслоподающий насос в сборе	1
25	6E5-81922-00	. Втулка	1
26	6E5-24321-01	. Трубка 10	1
27	6E5-24379-00	Прокладка, 4	1
28	90445-11M81	. Шланг (L:3000MM)	1
29	90465-11M10	Хомут	4
30	90480-06M19	Глушитель	1
31	6E5-85720-04	. Маслоизмерительный щуп в сборе	1
32	6R3-85721-30	. Провод, вывод (3M)	1
33	6E5-21734-01-33	Держатель дополнительного масляного бака	1
34	6E5-21798-01-33	Кронштейн демпфера	1
35	6E5-21746-00	Демпфер	2
36	97080-06100	Болт	1
37	92990-06600	Прокладка, дроссель	2
38	95380-06600	Тяга, соединительная	1
39	6E5-13437-02	Метка, коррозия	1
40	656-W2810-02	Набор инструментов	1

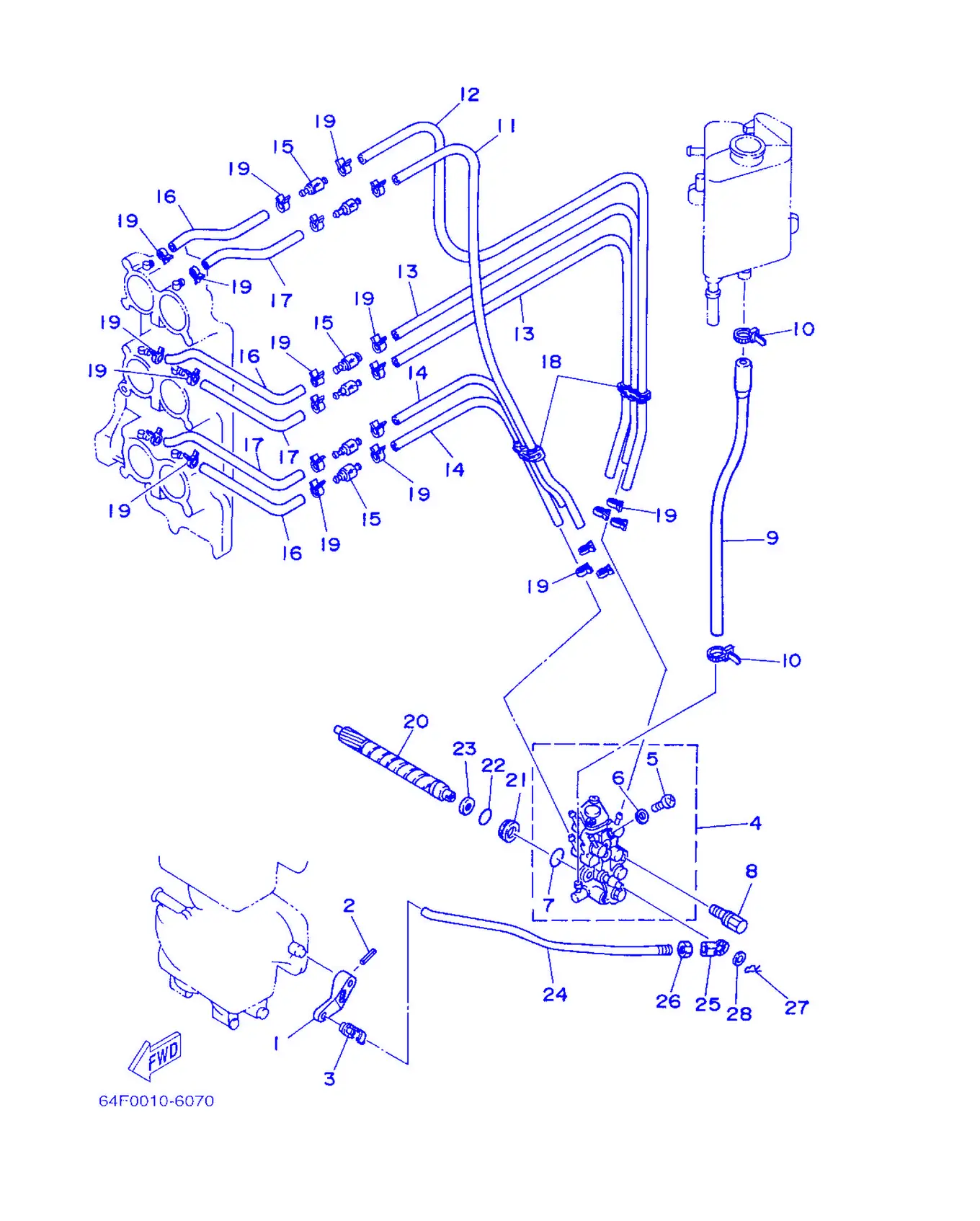

Рис. 6Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6E5-14276-01	Рычаг	1
2	91690-30016	Штифт пружинный	1
3	6R5-41237-00	Соединение тяги	1
4	6R4-13200-00	Масляный насос в сборе	1
4	6R5-13200-10	Узел масляного насоса	1
5	6R3-13471-00	Пробка сливная	1
6	6L2-13475-00	Прокладка	1
7	93210-19MA7	Кольцо уплотнительное	1
8	90109-06M40	Болт	2
9	6R3-13416-00	Трубка масляная 1	1
10	90465-11M10	Хомут	2
11	90445-07M77	Шланг (L350)	1
12	90445-07M85	Шланг (L330)	1
13	90445-07M72	Шланг (L250)	2
14	90445-07196	Шланг (L160)	2
15	6R3-13183-10	Клапан обратный	6
16	90445-07M87	Шланг (L110)	3
17	90445-07M07	Шланг (L180)	3
18	90464-07M05	Головка блока	2
19	90468-07M02	Хомут	24
20	6R3-11537-00	Шестерня ведомая	1
21	6R3-13117-00	Втулка дистанционная	1
22	93210-13M04	Кольцо уплотнительное	1
23	90202-08M44	Шайба пластина	1
24	6R5-41241-00	Тяга, связь	1
25	6H1-41237-00	Жиклер	1
26	95380-05600	. Гайка	1
27	90468-05M03	Зажим	1
28	90202-05088	Шайба пластина	1

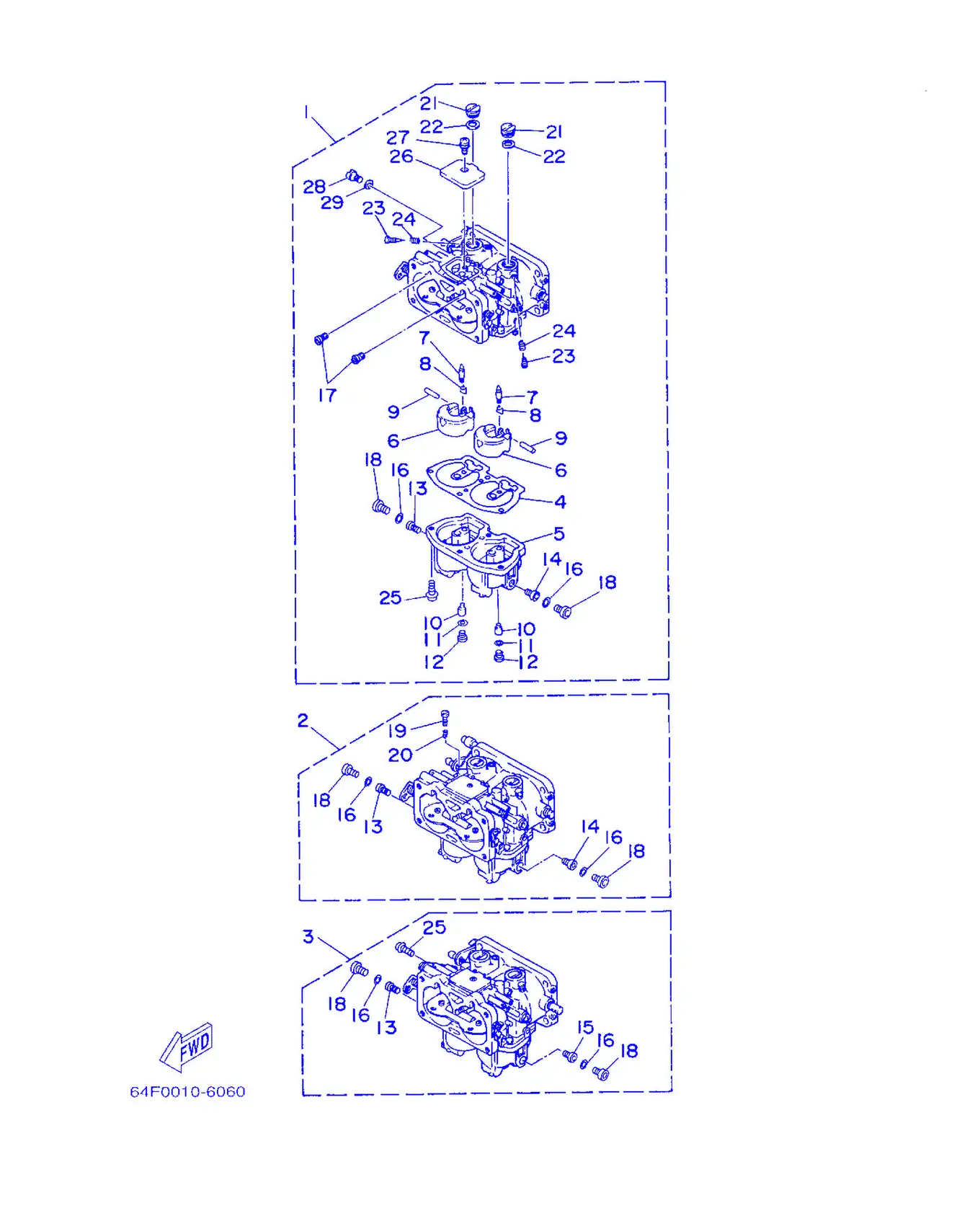

Рис. 7Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	64K-14301-01	Карбюратор в сборе 1	1
1	64L-14301-01	Карбюратор в сборе 1	1
1	64F-14301-01	Карбюратор в сборе 1	1
2	64K-14302-01	Карбюратор в сборе 2	1
2	64L-14302-01	Карбюратор в сборе 2	1
2	64F-14302-01	Карбюратор в сборе 2	1
3	64K-14303-01	Карбюратор в сборе 3	1
3	64L-14303-01	Карбюратор в сборе 3	1
3	64F-14303-01	Карбюратор в сборе 3	1
4	64D-14384-01	Прокладка, поплавковая камера	3
5	64D-14381-00	Корпус, поплавковая камера	3
6	6E5-14385-02	Поплавок	6
7	6E5-14546-00	Клапан, игольчатый	6
8	6E5-14159-00	. Клипса	6
9	6E5-14386-02	. Штифт поплавка	6
10	64D-1492F-42	. Жиклер холостого хода (#84)	6
10	64D-1492F-40	. Жиклер, воздушный (#80)	6
11	61U-14959-00	. Прокладка	6
12	64D-14394-00	. Клапан сливной	6
13	64D-1492E-76	. Главный жиклер (#152)	3
13	64D-1492E-75	. Главный жиклер (#150)	3
14	64D-1492E-77	. Главный жиклер (#154)	2
15	64D-1492E-79	. Главный жиклер (#158)	1
16	6E5-14398-01	. Прокладка	6
17	61A-1492H-12	. Жиклёр воздушного канала холостого хода	6
18	61A-14383-01	. Винт сливной	6
19	6E5-14321-00	. Винт дроссельной заслонки	1
20	6J8-14334-00	. Пружина регулировки воздуха	1
21	6E5-14328-01	. Пробка	6
22	6E5-14979-00	. Прокладка	6
23	6E5-14323-03	. Винт регулировки воздуха	6
24	6E5-14223-00	. Пружина регулировки воздуха	6
25	97980-05116	. Винт с шайбой	13
26	6E5-14527-01	. Пластина	3
27	97980-05108	. Винт с шайбой	3
28	6E5-14324-00	. Винт с плоской головкой	3
29	6J8-14959-00	. . Прокладка	3

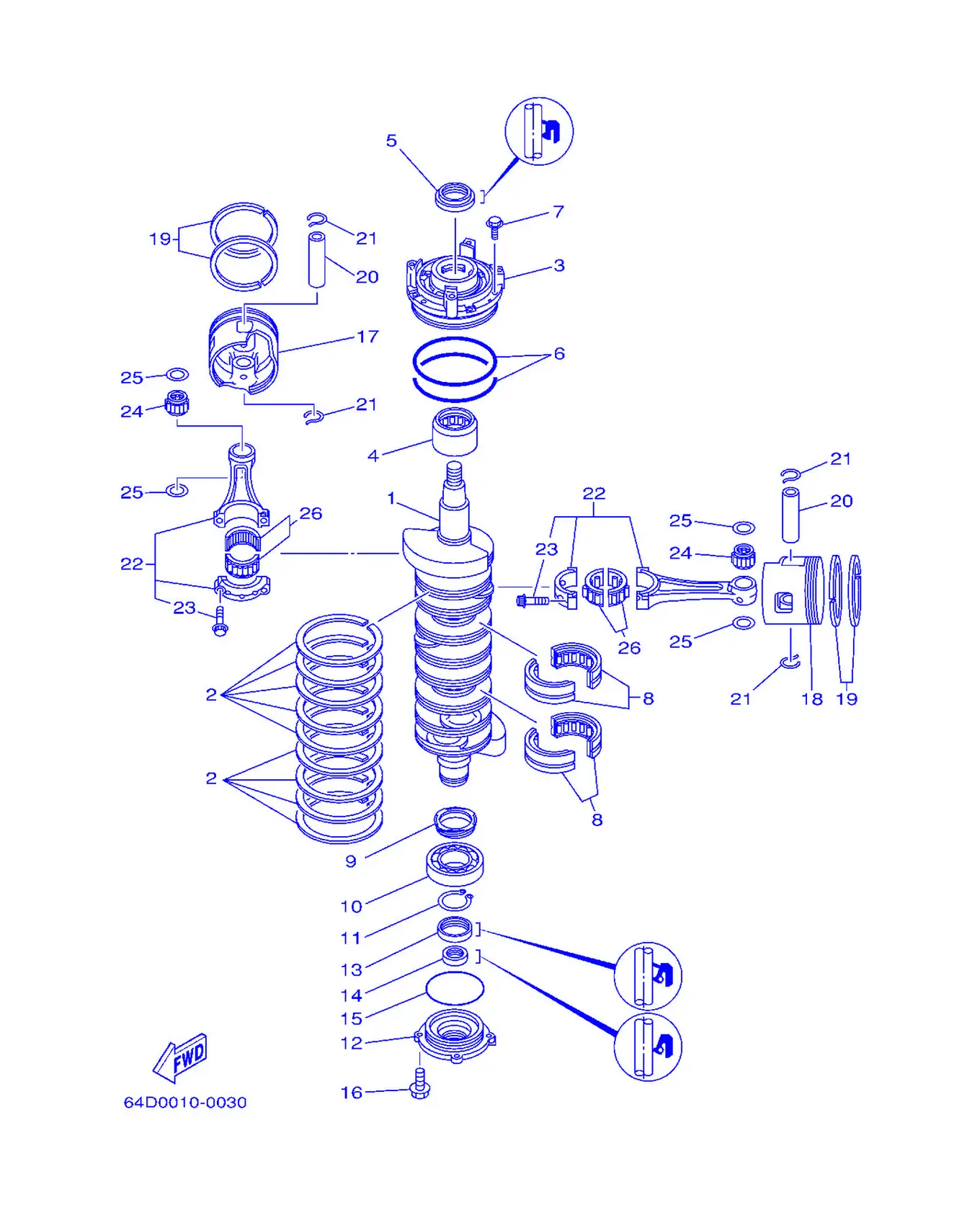

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6G5-11411-02	Коленчатый вал	1
2	6E5-11447-00	Сальник коленчатого вала	9
3	6R3-15163-00-1S	Корпус подшипника 1	1
4	93311-940U3	Подшипник	1
5	93102-40M14	. Сальник	1
6	93211-04001	. Кольцо уплотнительное	2
7	90119-06MA2	Табличка с номером	3
8	93310-954U1	Подшипник	2
9	6R3-11536-00	Шестерня ведущая	1
10	93306-208U0	Держатель штифта	1
11	93410-40M03	Стопорное кольцо	1
12	6G5-15359-00-94	Корпус сальника	1
13	93102-35M13	. Сальник	1
14	93101-22M15	. Сальник	1
15	93210-74M35	. Кольцо уплотнительное	1
16	90119-06MA2	Табличка с номером	4
17	64D-11631-02-90	Поршень (STD)	3
17	64D-11635-02	Поршень (0.25MM O/S)	3
17	64D-11636-02	Поршень (0.50MM O/S)	3
18	64D-11642-02-90	Поршень 2 (STD)	3
18	64D-11645-02	Поршень 2 (0.25MM O/S)	3
18	64D-11646-02	Поршень 2 (0.50MM O/S)	3
19	64D-11603-01	Комплект поршневых колец (STD)	6
19	64D-11604-01	Комплект поршневых колец (0.25MM O/S)	6
19	64D-11605-01	Комплект поршневых колец (0.50MM O/S)	6
20	6R5-11633-10	Палец поршневой	6
21	6R5-11634-10	Стопорное кольцо поршневого пальца	12
22	6R5-11650-10	Шатун в сборе	6
23	90109-08022	. Болт	2
24	93310-323V6	Подшипник	6
25	90201-23M01	Шайба, пластина	12
26	93310-836V2	Подшипник	6

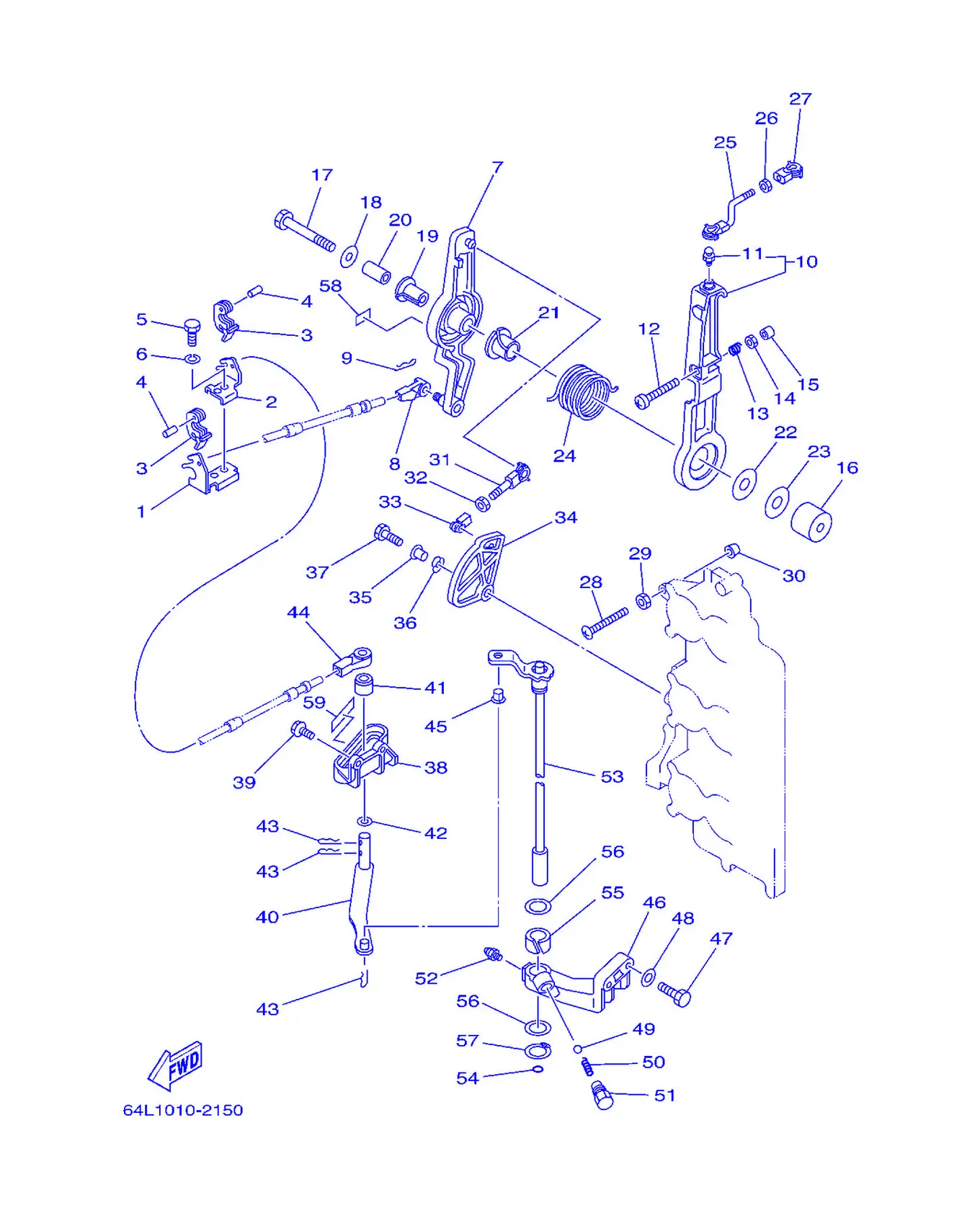

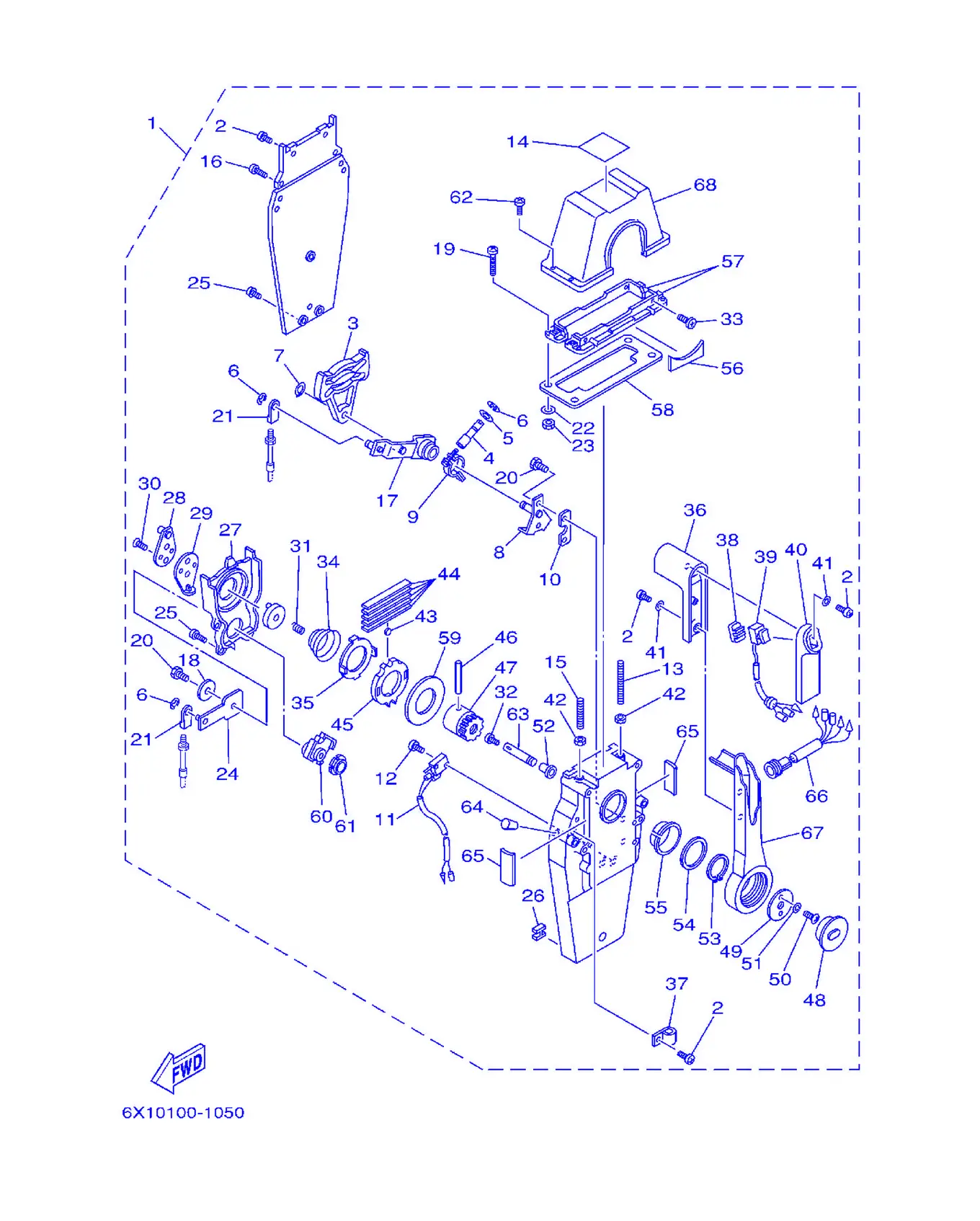

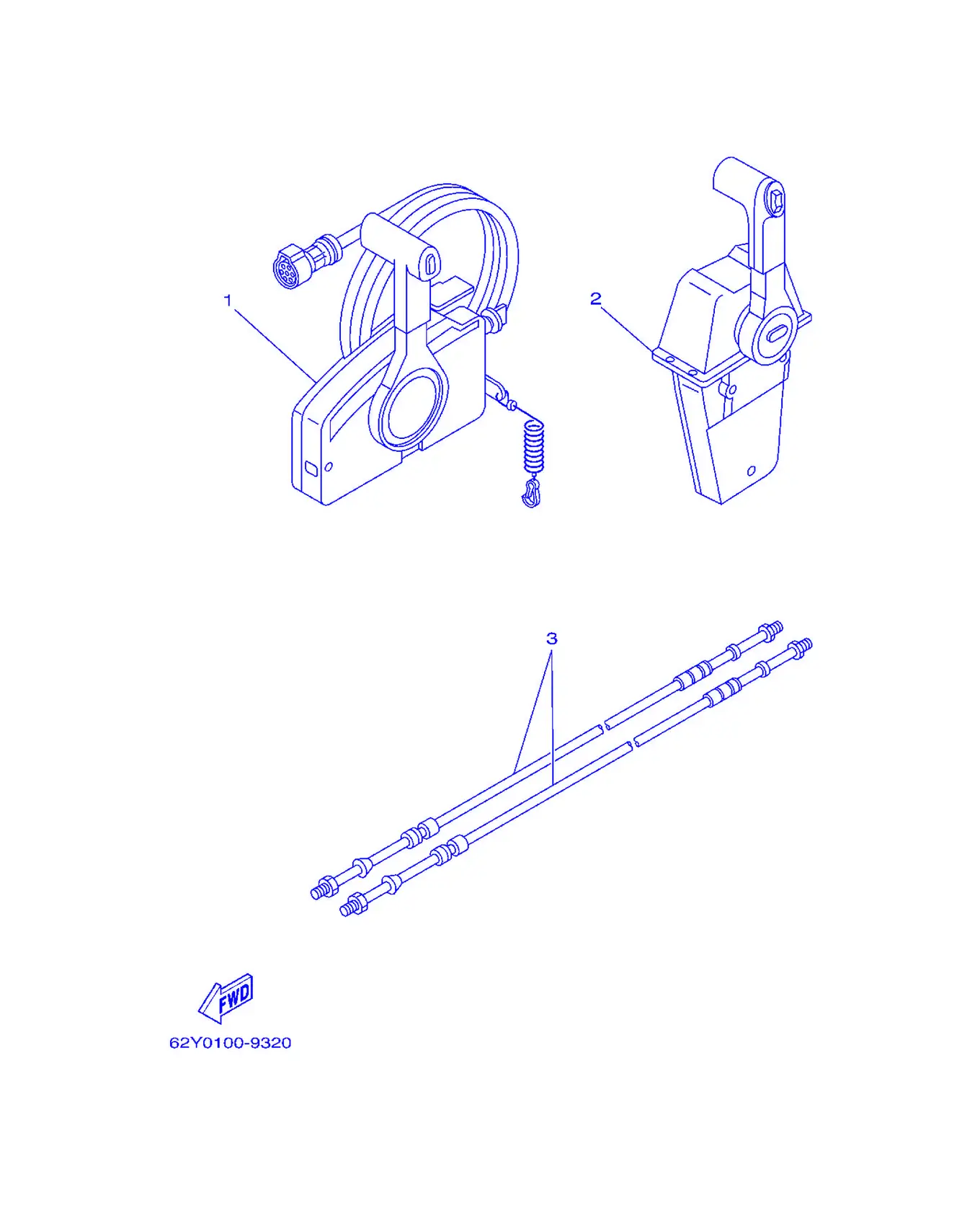

Рис. 9УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	64D-48531-00	Кронштейн дистанционного управления 1	1
2	64D-48532-00	Кронштейн дистанционного управления 2	1
3	6E5-48538-00	Головка блока цилиндров 1	2
4	91690-30012	. Крышка головки блока	2
5	97095-08020	Прокладка	1
6	92995-08100	Шайба пружинная	1
7	61H-41632-02-1S	Рычаг управления магнето	1
8	6E5-48344-00	Прокладка головки блока цилиндров	1
9	90468-18008	Стопор	1
10	6G5-41631-01-1S	Рычаг управления магнето	1
11	663-85518-00	. Шаровой шарнир	1
12	90157-06013	Винт с полукруглой головкой	1
13	90501-16M12	Пружина сжатия	1
14	95303-06600	. Гайка	1
15	688-44194-00	Колпачок	1
16	90387-08M17	Втулка	1
17	90101-08M14	Болт, шестигранный	1
18	90201-08M23	Шайба, пластина	1
19	90386-12089	Втулка	1
20	90387-08M16	Втулка	1
21	90386-22M13	Втулка	1
22	90202-12092	Шайба, пластина	1
23	90201-08M13	Шайба, пластина	1
24	90508-29M12	Пружина кручения	1
25	6G5-41636-01	Тяга управления магнето	1
26	95380-05600	. Гайка	1
27	662-41237-01	Соединительное звено	1
28	90157-06014	Винт, с полукруглой головкой	1
28	90157-06M07	Винт, с полукруглой головкой	1
29	95303-06600	. Гайка	1
30	688-44194-00	Колпачок	1
31	682-41237-50	. Шестерня, привод	1
32	95380-05600	. Гайка	1
33	662-41237-01	Соединительное звено	1
34	61H-41213-00	Кулачок, дроссельная заслонка	1
35	90387-06M29	Втулка	1
36	90206-10M04	Шайба волнистая	1
37	97095-06025	Болт	1
38	6E5-44117-00-1S	Кронштейн	1
39	90119-06MA2	Табличка с номером	2
40	68F-44121-00	Рычаг тяги переключения	1
41	6E5-44122-00	Втулка рычага тяги переключения	1
42	90202-08M20	Пружина толкателя	1
43	90468-18008	Стопор	3
44	6E5-48344-00	Прокладка головки блока цилиндров	1
45	90386-06M12	Пружина	1
46	6E5-44118-01-94	Кронштейн	1
47	97013-08030	Болт	2
48	92903-08600	Шайба пластины	2
49	93501-04M02	Гайка	1
50	90501-12082	Стопорная пружина тяги	1
51	648-42715-00	Пружина 2	1
52	93700-06M03	Пластина стопорная	1
53	6E5-44120-03	Узел ручного переключения передач	1
54	93210-09165	Кольцо уплотнительное	1
55	90386-16M66	Пружина	1
56	90202-16061	Пружина толкателя	2
57	93410-16006	Пружина	1
58	6E5-42137-10	Указатель дроссельной заслонки	1
59	6E0-44191-11	Указатель переключения передач	1

Рис. 10ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во

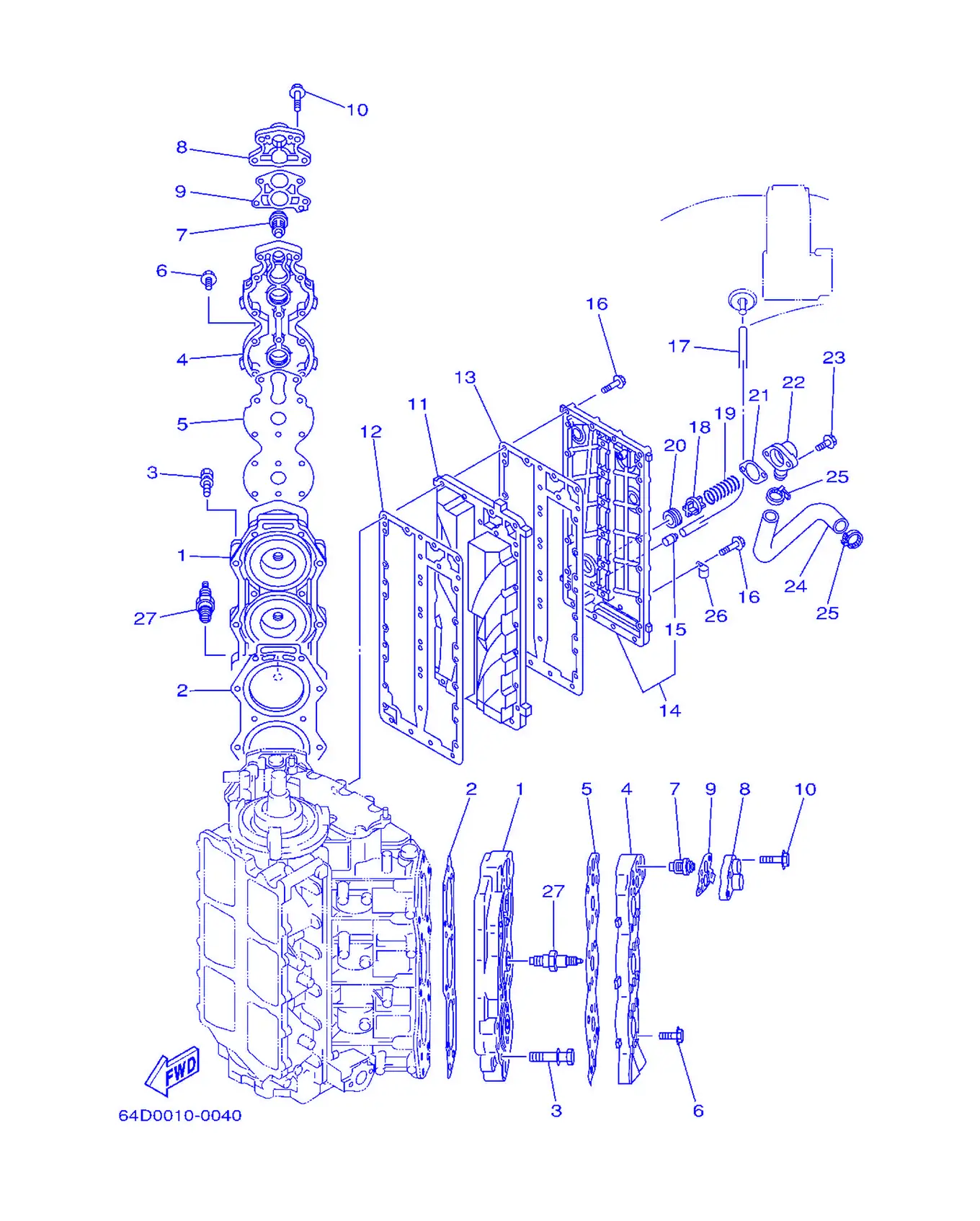

1	6G4-11111-02-1S	Головка, цилиндр 1	2
1	6G5-11111-04-1S	Головка цилиндра 1	2
1	64E-11111-00-1S	Головка, цилиндр 1	2
2	6G5-11181-A1	. Прокладка головки цилиндра 1	2
3	90119-08MA8	Болт с шайбой	28
4	6G5-11191-00-1S	Крышка головки цилиндра 1	2
5	6G5-11193-A0	. Прокладка крышки головки 1	2
6	90119-06MA4	Табличка, предупреждающая	36
7	6E5-12411-20	Термостат	2
8	688-12413-00-1S	Крышка термостата	2
9	688-12414-A1	. Прокладка, крышка	2
10	90119-06MA6	Табличка, предупреждающая	8
11	64D-41111-00-1S	Внутренняя крышка выхлопа	1
12	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
13	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
14	6R3-41113-00-1S	Наружная крышка выхлопа	1
15	650-24378-00	. Заглушка, 4	1
16	90119-06MA5	Табличка, предупреждающая	29
17	90445-09097	Шланг (L250)	1
18	6G5-12416-00	Вал гребной	1
19	90501-16M11	Стопор, глушитель	1
20	90480-20M05	Прокладка	1
21	6G5-11382-A1	. Прокладка 2	1
22	6G5-11372-00-1S	Крышка, байпас 2	1
23	90119-06MA2	Табличка с номером	2
24	6G5-12576-00	Шланг 1	1
25	90465-13M18	Хомут	2
26	90465-06M86	Крышка	2
27	94709-00271	Свеча зажигания (NGK BR7HS-10)	6
27	94709-00247	Свеча зажигания (NGK BR8HS-10)	6

Рис. 11ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во

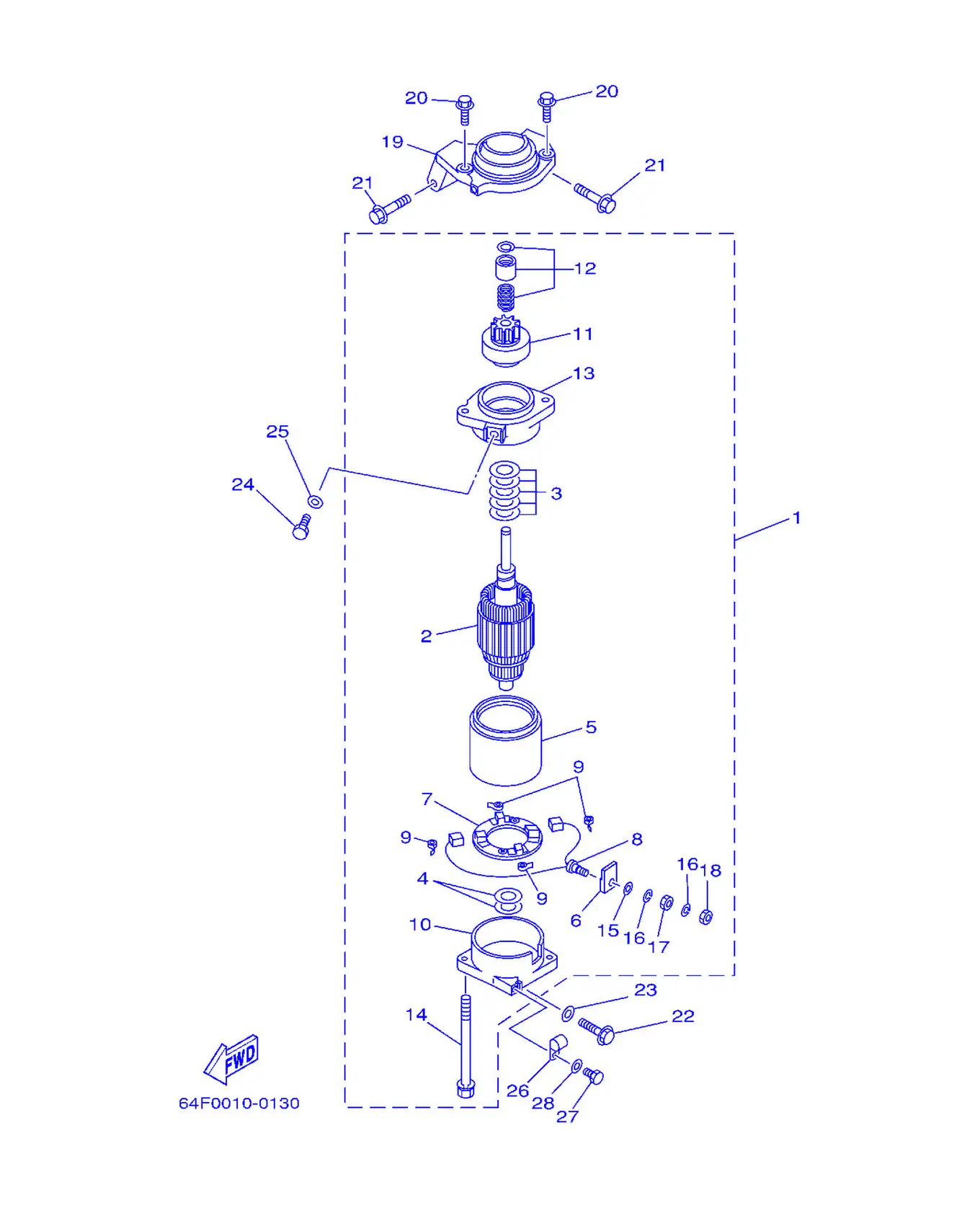

1	6N7-81800-10	Стартер в сборе	1
2	6N7-81850-10	. Якорь в сборе	1
3	61A-81809-00	. Комплект шайб	1
4	61A-81824-00	. . Шайба 2	2
5	6N7-81810-00	. Статор в сборе	1
6	6K7-8182G-10	. Втулка, клемма	1
7	6N7-81840-00	. Держатель щёток в сборе	1
8	6N7-81801-00	. . Комплект щёток	1
9	6N7-81813-00	. . Пружина щётки	4
10	6N7-81820-10	. Задний кронштейн в сборе	1
11	6N7-81807-00	. Редуктор стартера в сборе	1
12	6N7-81857-00	. Фиксатор	1
13	6N7-81830-00	. Передний кронштейн в сборе	1
14	6K7-81826-10	. Болт	2
15	6E5-8182E-10	. Шайба	1
16	6E5-8182F-10	. Шайба	2
17	6E5-8182A-10	. Гайка	1
18	6E5-8182K-10	. Гайка	1
19	6K7-81822-00-94	Кронштейн, стартер	1
20	90119-08M76	Табличка, предупреждающая	2
21	90119-08M77	Болт с шайбой	2
22	90119-08M57	Болт с шайбой	1
23	92990-08600	. . Прокладка, крышка	1
24	97095-08016	Болт	1
25	92995-08600	. . Шайба	1
26	90465-06M86	Крышка	1
27	97095-06012	Болт	1
28	92995-06600	. . Шайба	1

Рис. 12Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

Рис. 13НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во

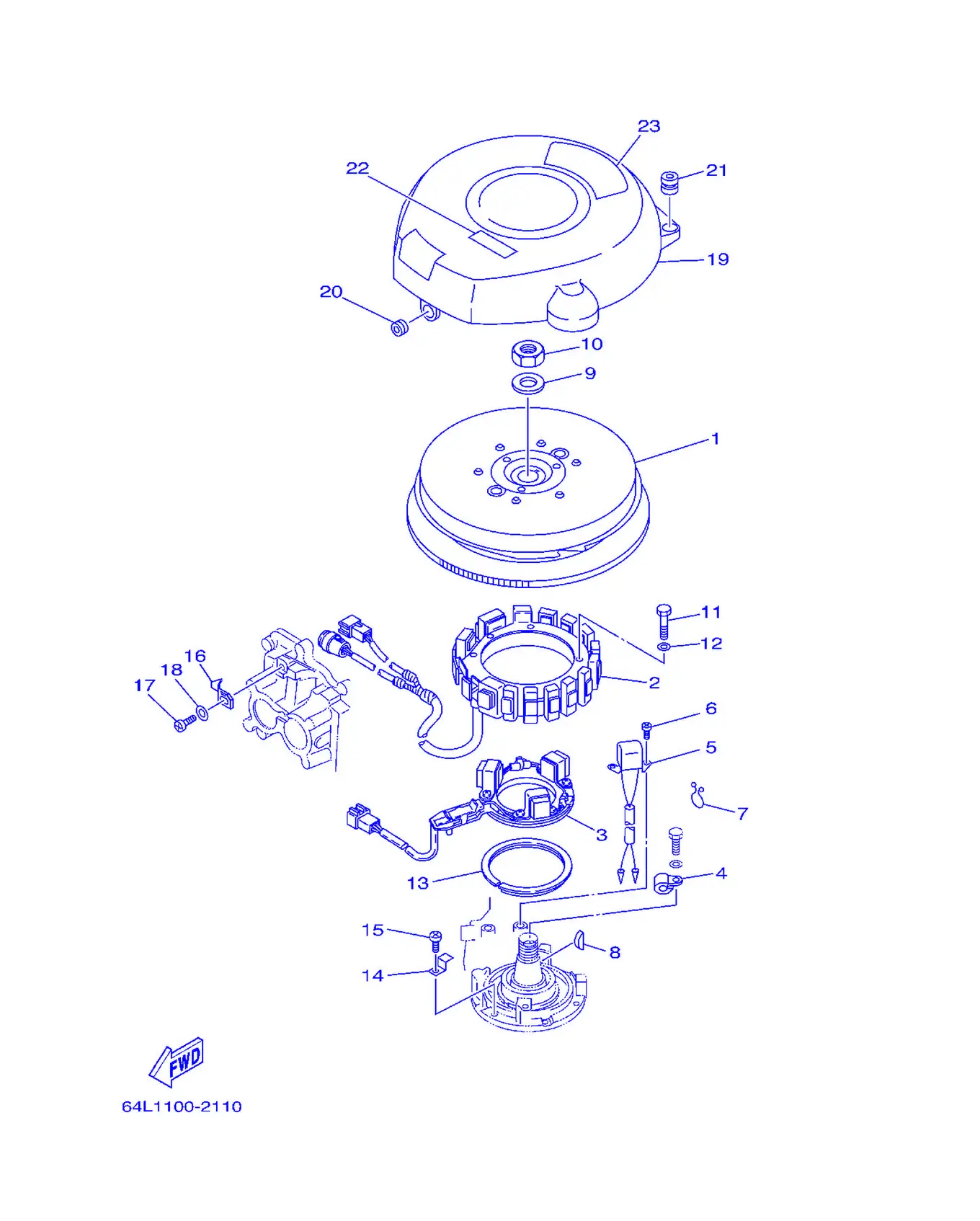

1	64D-85550-02	Ротор в сборе	1
2	6R3-85510-00	Статор в сборе	1
3	64D-85580-00	Катушка импульсного датчика	1
4	90465-06M86	Крышка	1
5	6R5-85895-01	Датчик положения коленвала	1
6	97885-05012	Прокладка пластины	2
7	90464-15M11	Хомут	1
8	90280-05015	Крышка, катушка	1
9	90201-21M18	Прокладка, крышка	1
10	90170-20137	Гайка	1
11	97013-06070	Болт	4
12	92903-06600	Шайба, пластина	4
13	688-41611-00	Фиксатор, основание магнита	1
14	688-41612-00	Фиксатор, основание магнита	4
15	97880-06018	Винт с полукруглой головкой	4
16	6E5-81332-00	Пластина, зажигания	1
17	97885-06010	Запчасть лодочного мотора	1
18	92995-06600	. . Шайба	1
19	64D-81337-01	Крышка, маховик	1
20	90480-13M24	. . Прокладка	1
21	663-82317-01	Заглушка, топливный шланг	2
22	6A1-83625-01	Метка 5	1
23	64E-14488-00	Этикетка, предупреждение	1

Рис. 14ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во

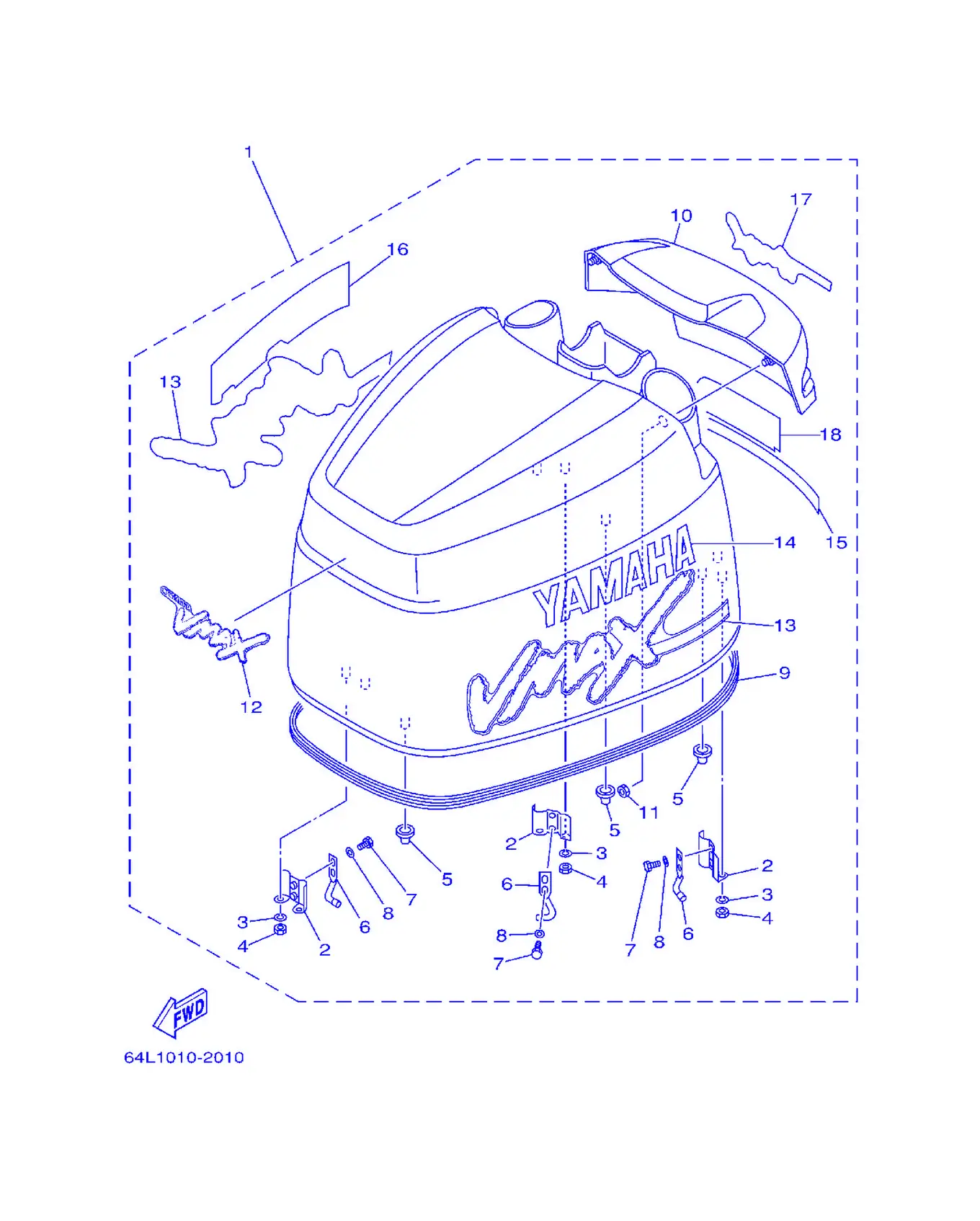

1	64K-42610-P0-NA	Верхний кожух в сборе	1
1	64L-42610-P0-NA	Верхний кожух в сборе	1
1	64M-42610-P0-NA	Верхний кожух в сборе	1
2	6R3-42647-00	Держатель стяжного хомута	3
3	92990-06100	Прокладка, стопор	6
4	95380-06600	Тяга, соединительная	6
5	64D-42662-00	. Демпфер	3
6	64D-42814-00	. Крючок защелки	3
7	97095-06012	Болт	6
8	92995-06600	. . Шайба	6
9	64D-42615-00	. Уплотнение	1
10	64L-42613-00-NA	. Формовка, воздуховод	1
11	90179-06M24	Гайка	4
12	65N-42677-P0	. Наклейка, передняя	1
13	65N-W0070-N1	. Комплект наклеек	1
14	65N-42681-N0	. Знак, кожух	1
15	65N-4267A-N0	. Наклейка, задняя 2	1
16	65N-42682-N0	. Знак, кожух	1
17	64L-42678-N0	. Наклейка, задняя	1
18	64K-42683-N0	. Знак, кожух	1
18	64L-42683-N0	. Знак, кожух	1
18	64M-42683-N0	. Знак, кожух	1

Рис. 15ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во

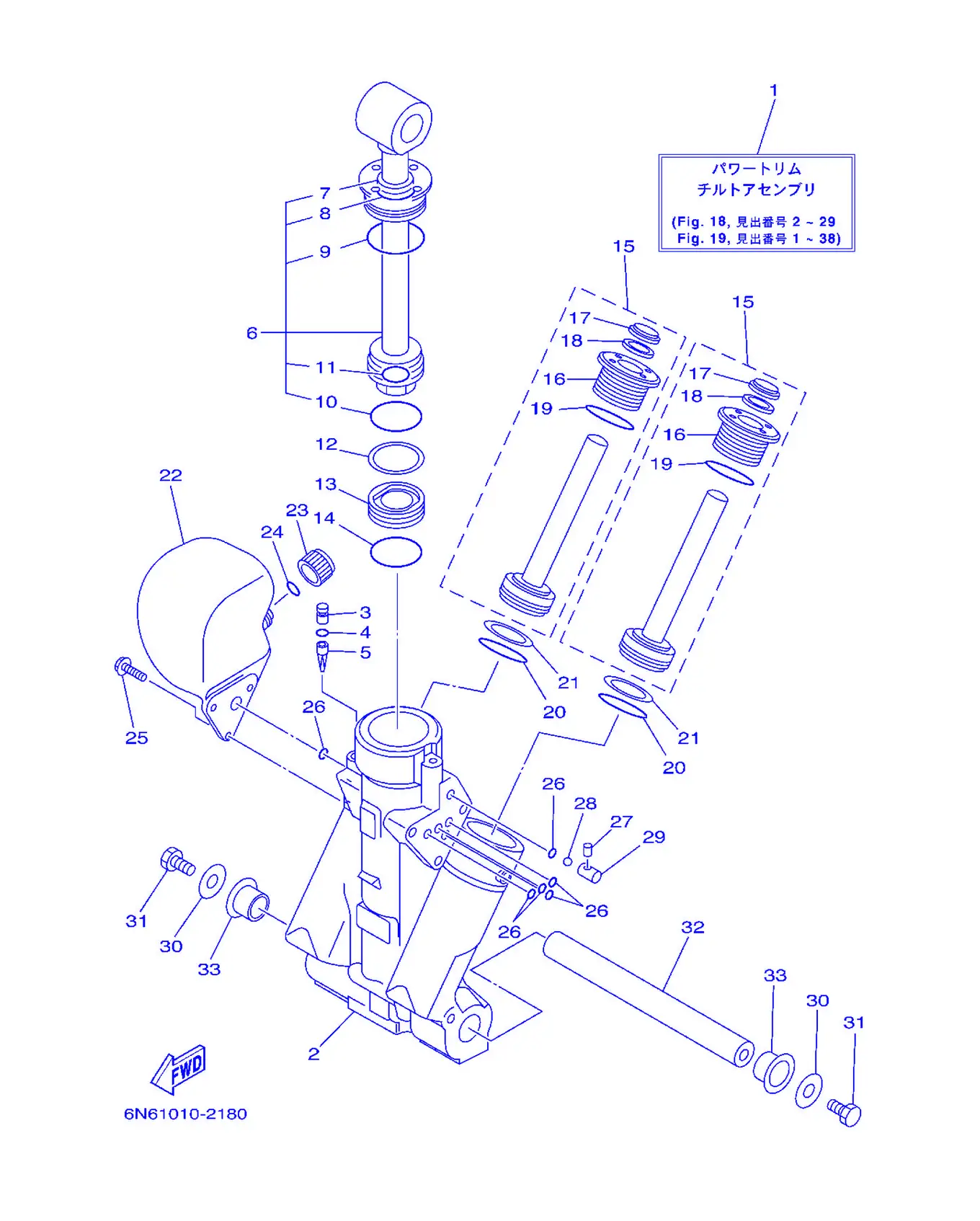

1	64E-43800-02-4D	Сборка силового тримма и наклона	1
2	64E-43825-01	Корпус, трим-тилт	1
3	64E-4388J-00	Пробка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	64E-43810-00	Поршень наклона в сборе	1
7	64E-43898-00	Зиф, зе-сда 2	1
8	64E-43867-00	Уплотнительное кольцо	1
9	64E-43866-00	Уплотнительное кольцо	1
10	6E5-43862-00	Уплотнительное кольцо	1
11	64E-43883-00	Уплотнительное кольцо	1
12	6E5-43872-00	Кольцо, подкладное	1
13	6E5-43814-02	Поршень, свободный	1
14	6E5-43862-00	Уплотнительное кольцо	1
15	64E-43820-00	Трим-поршень в сборе	2
16	64E-43821-00	. Винт, конец трим-цилиндра	1
17	64E-43822-00	. Шайба, уплотнительная	1
18	64E-4384J-00	. Шайба, уплотнительная	1
19	6G5-43864-00	. O-кольцо	1
20	6E5-43864-00	O-кольцо	2
21	6E5-43874-01	Кольцо, уплотнительное	2
22	64E-43828-00	Корпус, резервуар	1
23	64E-43829-00	Пробка, резервуар	1
24	64E-43897-00	O-кольцо	1
25	64E-4388E-00	Болт-винт (L:14MM)	3
26	64E-43869-00	O-кольцо	6
27	64E-4381G-00	Штифт 1	1
28	6E5-43858-00	Гайка	1
29	64E-4382G-00	Уплотнение вала	1
30	90201-08M14	Шайба, пластина	2
31	97080-08016	Гайка	2
32	64E-43818-01	Штифт, нижнее крепление амортизатора	1
33	90386-22M98	Прокладка	2

Рис. 16Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-10	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	64E-43830-00	Масляный насос в сборе	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	64E-43841-00	. Поршень, челночный	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	64E-43851-00	. Седло, предохранительный клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	64E-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	64E-43858-00	. Гайка	2
19	64E-43817-10	Фильтр 2	1
20	64E-43860-00	Ручной клапан в сборе	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	64E-43875-00	Стопорное кольцо	1
26	64E-43879-10	Винт с шайбой	1
27	64E-43879-00	Винт с шайбой	2
28	64E-43880-00	Мотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	98507-04010	Винт с полукруглой головкой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-00	Уплотнительное кольцо	1
36	93102-08M43	Сальник	1
37	64E-43805-00	Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

Рис. 17Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во

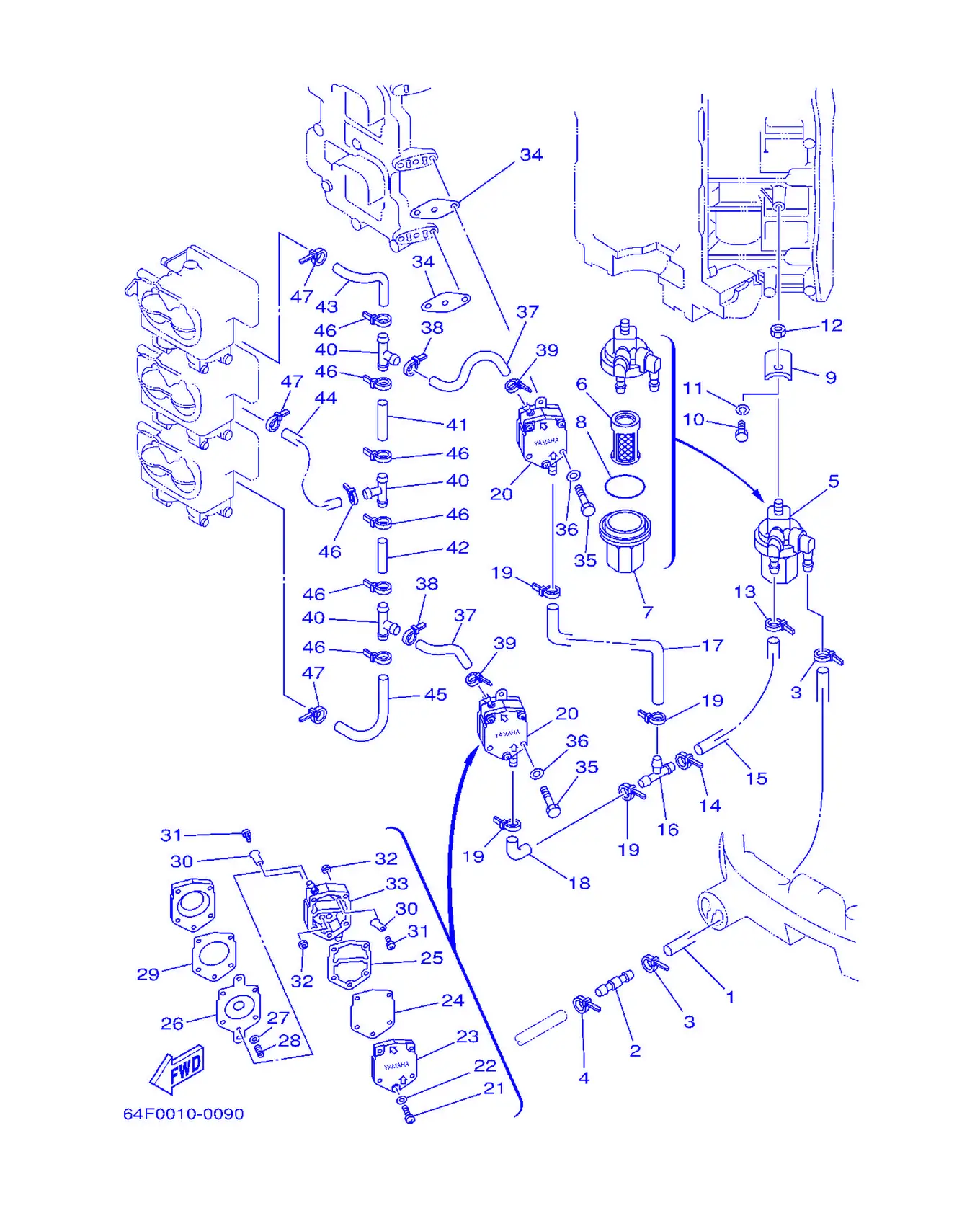

1	6R3-24313-01	Труба 3 (L880)	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	2
4	90465-11M10	Хомут	1
5	6R3-24560-00	Фильтр в сборе	1
6	61N-24563-00	Элемент фильтра	1
7	61N-24521-00	Держатель, трос газа	1
8	93210-32738	Кольцо O-ring	1
9	648-24566-02	Кронштейн фильтра	1
10	97013-06014	Болт	1
11	92903-06100	Шайба, пружинная	1
12	95380-08600	Гайка	1
13	90465-11M10	Хомут	1
14	90465-11M10	Хомут	1
15	6G5-24314-00	Труба 4	1
16	6E5-24378-00	Ручка, прижимная пластина 3	1
17	6K7-24315-00	Труба 5	1
18	6E5-24315-00	. Труба 5	1
19	90465-11M10	Хомут	4
20	6E5-24410-03	Топливный насос в сборе	2
21	98503-05035	. Винт с полукруглой головкой	3
22	92903-05600	. Шайба, пластина	3
23	6E5-24413-00	Корпус 2	1
24	6E5-24471-00	Диафрагма	1
25	6E5-24435-00	Прокладка корпуса 2	1
26	6E5-24411-00	Диафрагма	1
27	648-24424-00	Седло пружины	1
28	6E5-24423-00	Пружина диафрагмы	1
29	6E5-24434-02	Прокладка корпуса	1
30	6A0-24421-01	. . Клапан обратный	4
31	6A0-14325-00	. . Винт с полукруглой головкой	4
32	95380-03600	. . Гайка	4
33	6E5-24412-10	. Корпус 1	1
34	650-24431-A0	. Прокладка топливного насоса 1	2
35	97095-06050	Болт	4
36	92995-06600	. . Шайба	4
37	6G5-24316-10	Труба 6	2
38	90465-11M10	Хомут	2
39	90465-11M10	Хомут	2
40	6E5-24378-00	Ручка, прижимная пластина 3	3
41	90445-13M03	Шланг (L50)	1
42	90445-13M02	Шланг (L40)	1
43	6K7-24317-00	Труба 7	1
44	6K7-24318-00	Патрубок переливной	1
45	6K7-24319-00	Патрубок масляный	1
46	90465-11M10	Хомут	7
47	90465-11M10	Хомут	3

Рис. 18ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во

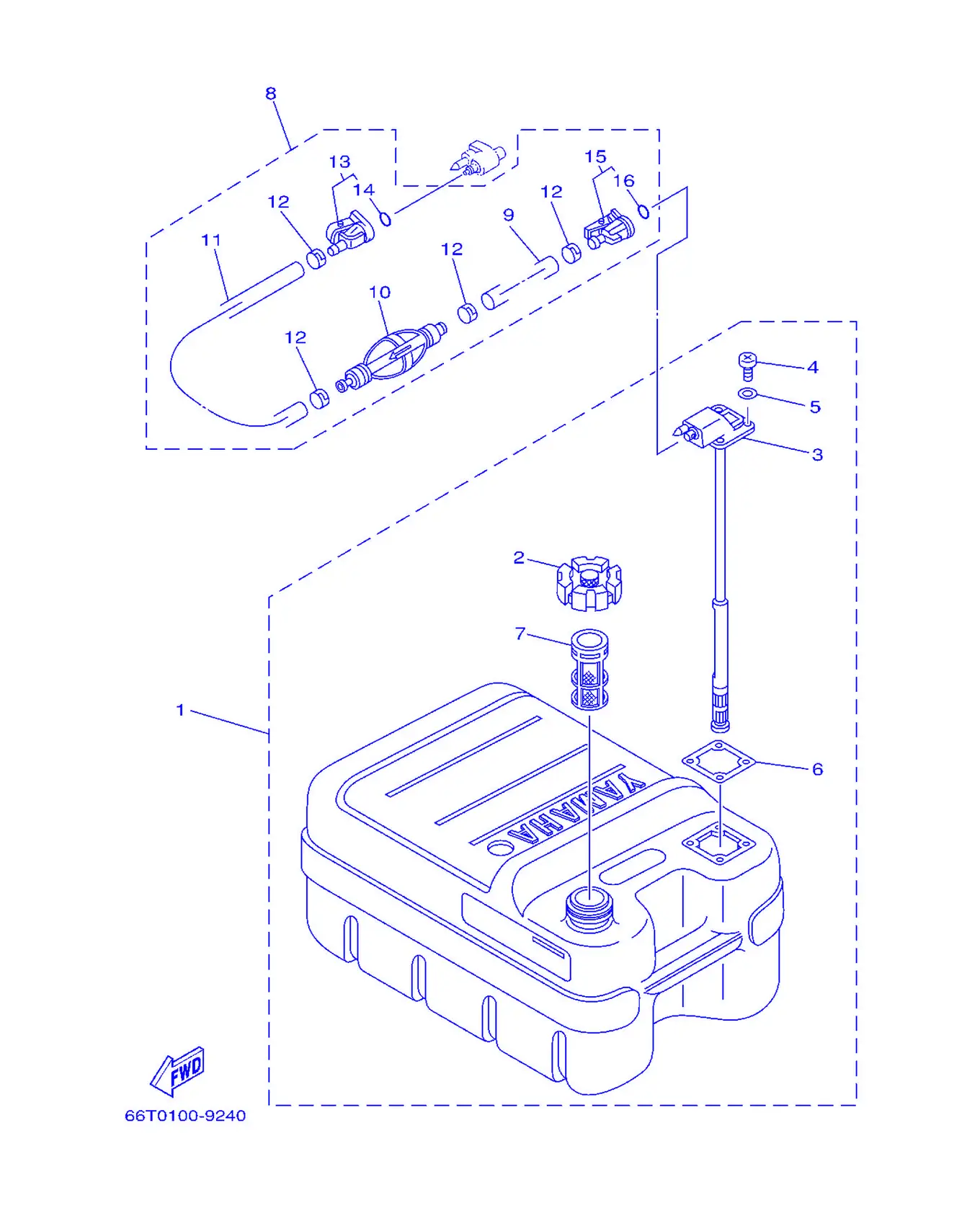

1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-53	Топливная труба в сборе 1	1
9	90445-13M01	. Шланг (L:2050MM)	1
10	6Y2-24360-52	. Узел ручного насоса	1
11	90445-13M00	. Шланг (L:850MM)	1
12	6E5-24351-51	. Заглушка 1	4
13	6E5-24305-04	. Соединение топливной трубы в сборе	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y2-24305-04	. Соединение топливной трубы в сборе	1
16	93210-08287	. . Кольцо O-ring	1

Рис. 19Топливный бак (пластиковый) Fuel Tank (PlasticType)

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06100	Пружинная шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	64E-43112-02-8D	Прокладка, головка 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97880-06012	Сальник, коленвал	1
12	92990-06600	Прокладка, дроссель	1
13	93700-06M03	Пластина стопорная	1
14	663-45119-00	Колпачок, пресс-масленка	1
15	64E-43131-01	Болт, кронштейн зажима	1
16	97095-08020	Прокладка	1
17	92995-08100	Шайба пружинная	1
18	90386-25M31	Шайба	2
19	90201-26M59	Пружина, крышка	2
20	90185-22M11	Штифт, шпонка	1
21	90465-11M10	Хомут	1
22	64E-43311-10-8D	Прокладка, выхлоп 1	1
23	90465-08M63	Головка	1
24	93700-06M03	Пластина стопорная	5
25	663-45119-00	Колпачок, пресс-масленка	5
26	6E5-82147-00	Пружина, подача 5	1
27	6G5-43144-00	Втулка, ступица	1
28	97095-06010	. Болт	1
29	6G5-43181-02	Пластина, анод 1	1
30	6G5-43185-02	Пластина, анод 2	1
31	90386-10M16	Шайба	4
32	6G5-43148-00	Ручка, регулировка	2
33	90249-06M19	Крыльчатка	1
34	90387-10M05	Втулка	1
35	91690-30020	Крыльчатка, ступица	2
36	90506-14M24	Ступица, втулка	1
37	64E-43126-00	Штифт, крепление верхнее	1
38	90386-22M98	Прокладка	4
39	93410-22M11	Уплотнение	1
40	90101-12M03	Накладка (L:115MM)	6
41	90201-13M01	Пружина, крышка	12
42	90201-12M05	Пружина, крышка	4
43	6G5-43119-00	Держатель, датчик	2
44	95380-12600	Гайка	12

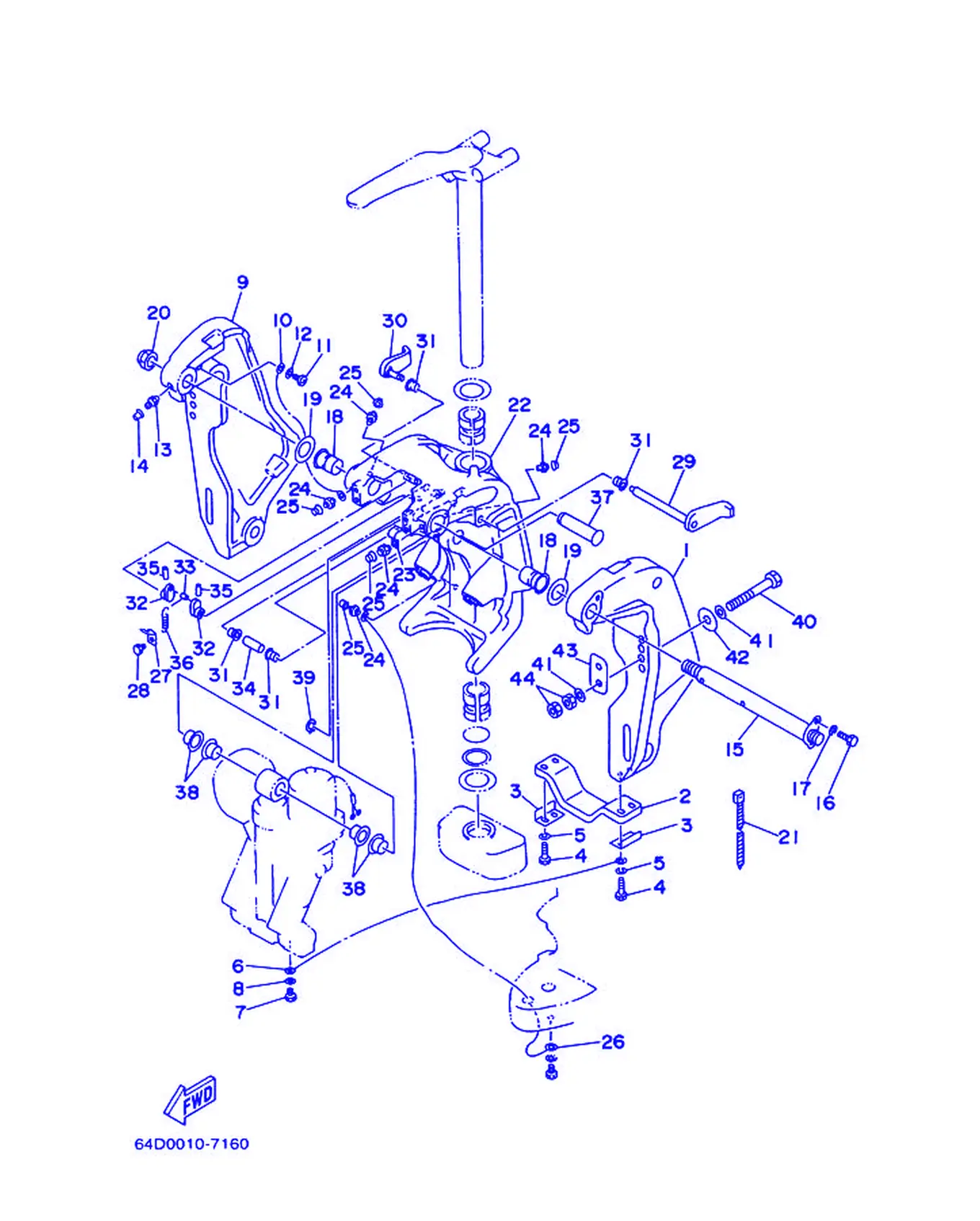

Рис. 20КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	64E-43139-02	Кулачок, датчик трима	1
2	97780-60525	Винт, саморез	1
3	64E-83672-02	Датчик трима	1
4	97885-06016	Сальник, коленвал	2
5	90465-11M10	Хомут	3
6	93210-37MH7	Кольцо O	1
7	90202-40M47	Пружина, крышка	1
8	61A-43376-00	Накладка, распорная	2
9	95780-10300	Гнездо, втулка	2
10	6E5-42510-A1-8D	Кронштейн рулевого управления в сборе	1
11	90201-38M60	Гнездо, втулка	2
12	90386-38M32	Втулка	2
13	6G5-44551-01-8D	Корпус, нижняя опора	1
14	93410-37M04	Штифт	1
15	6E5-44575-00	Держатель, кронштейн	1
16	6J9-44555-00-94	Демпфер крепления, нижняя сторона	2
17	90202-32M19	Гнездо, втулка	2
18	90201-16M55	Гнездо, втулка	2
19	6E5-82149-00	Винт, фиксатор 3	1
20	90109-14M34	Болт	2
21	90201-15M58	Гнездо, втулка	2
22	95380-14800	Гайка	2
23	92995-14600	Шайба	2
24	6E5-44552-01-94	Корпус, нижняя опора	2
25	97095-10045	Болт	4
26	92995-10100	Шайба	4
27	6J9-44553-01-NA	Крышка нижнего крепления	2
28	65N-43155-N0	Метка 1	1
29	65N-43156-N0	Метка 2	1
30	90501-16M28	Пружина, нажимная	4
31	90157-06M05	Винт с полукруглой головкой	2
32	90179-06066	Гайка	2
33	6J9-44514-00-94	Демпфер крепления, верхняя сторона	2
34	90201-26M57	Шайба, пластина	2
35	90202-26M18	Шайба, пластина	2
36	90201-14M56	Шайба, пластина	2
37	90109-12M37	Болт	2
38	90185-12M12	Гнездо, втулка	2
39	663-44575-00	Демпфер, нижняя опора	2
40	6E5-44511-00-5B	Крышка, верхняя опора	1
41	97095-10045	Болт	3
42	92995-10100	Шайба	3

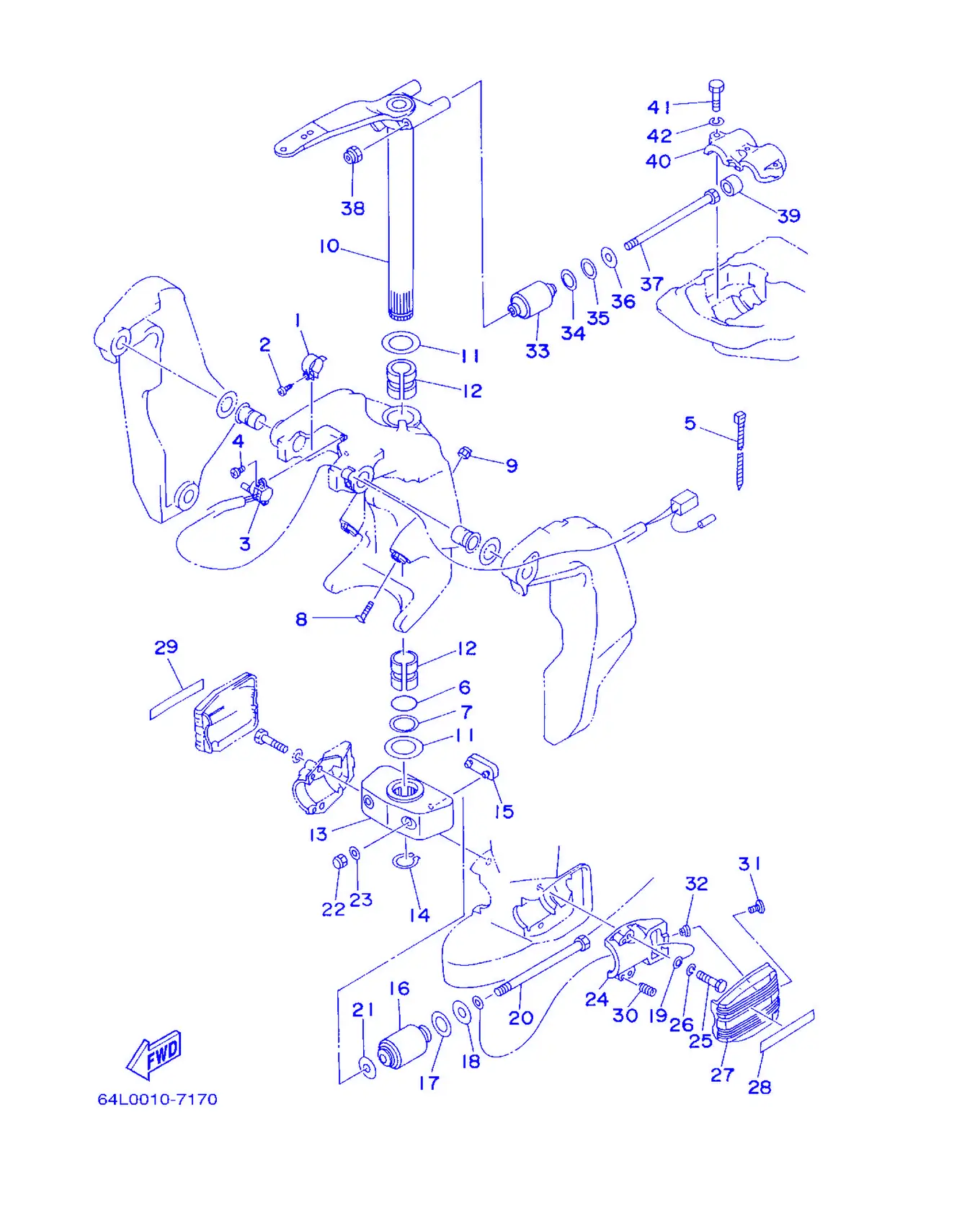

Рис. 21КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64D-42711-01-8D	Кожух, нижний 1	1
2	90480-06M19	Глушитель	1
3	61A-42727-00	Втулка	1
4	6H4-42748-00	. Люверс	1
5	64D-42815-00-4D	Рычаг, зажим	2
6	64D-42816-00-4D	Рычаг, зажим	1
7	64D-42835-00	Штифт, комплект 1	3
8	97095-06040	Болт	3
9	90201-06068	Головка блока цилиндров	3
10	90386-15M73	Прокладка	6
11	90206-15M18	Прокладка, головка	3
12	64D-42818-20	Рычаг, зажим	1
13	64D-42818-30	Рычаг, зажим	2
14	64D-43144-00	Кольцо, стопорное	3
15	97090-06012	Болт	3
16	92990-06600	Прокладка, дроссель	3
17	90506-16M34	Стопорное кольцо, подшипник	3
18	6E5-44391-00	Ниппель, шланг	1
19	64D-42725-20	Втулка	1
20	64D-42738-00-5B	Пластина, крепление	1
21	64D-42738-10-5B	Пластина, крепление	1
22	97095-06016	Болт	3
23	92995-06600	. . Шайба	3
24	90480-22M15	Прокладка	4
25	90387-08M37	Втулка	4
26	90201-08M54	Прокладка, трубка	1
27	97075-08035	Болт	1
28	90119-08M22	Прокладка, гвоздь	3
29	688-42726-10	Громет	1
30	6E5-82588-00	. Пластина	1
31	97095-06020	Болт с шайбой	1
32	92995-06600	. . Шайба	1
33	6R3-42741-02-8D	Фартук	1
34	97095-06020	Болт с шайбой	2
35	92995-06600	. . Шайба	2
36	64D-42717-00	Резина, уплотнение 2	2
37	6R3-42771-01-8D	Кожух	1
38	97095-06020	Болт с шайбой	4
39	92995-06600	. . Шайба	4
40	6E5-42716-10	Резина, уплотнение 1	1
41	6E7-42791-10	Метка 1	1
41	6G5-42791-10	Метка 1	1

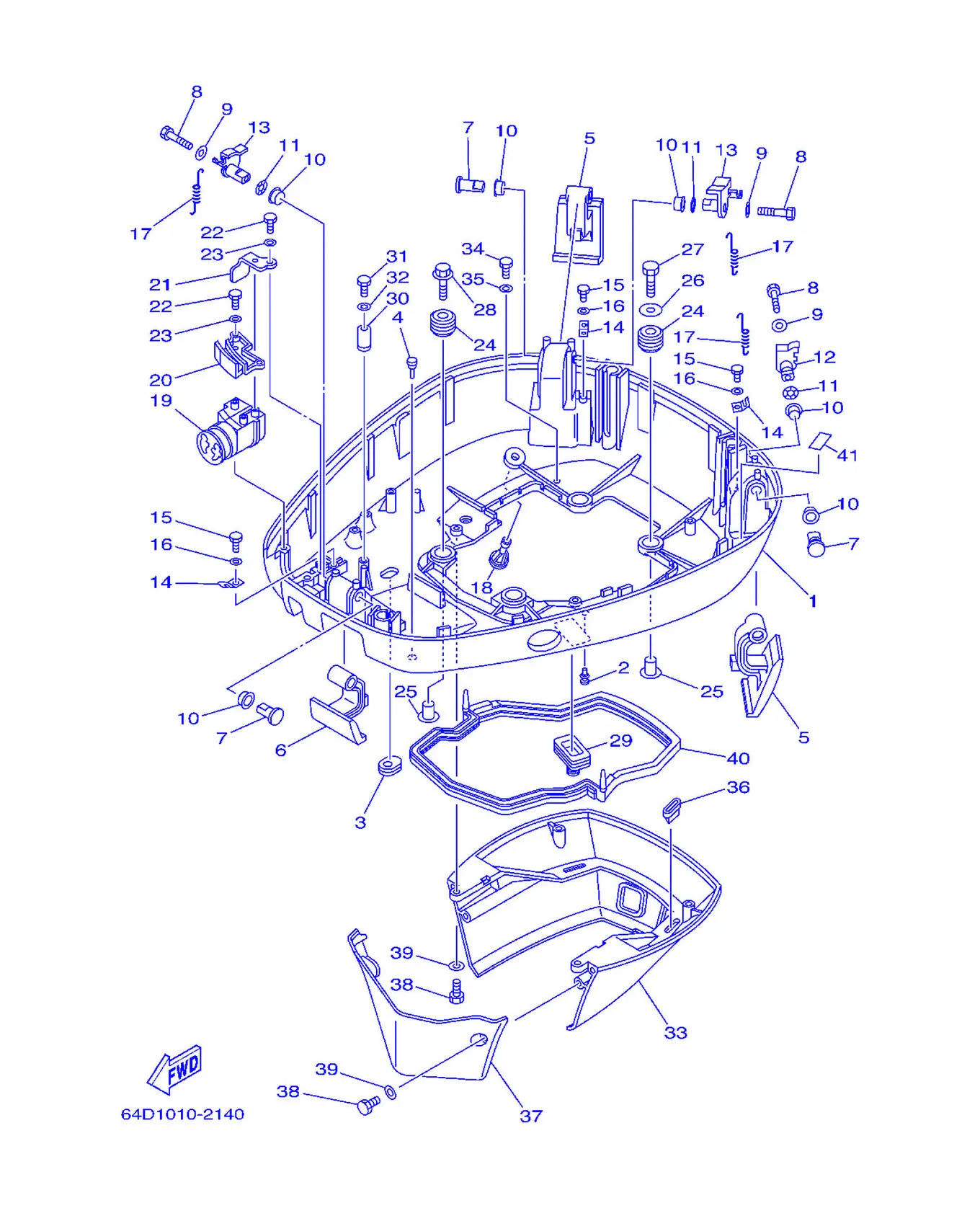

Рис. 22НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-01	Узел цифрового тахометра	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	6R3-82521-70	Провод, выводной	1
19	6R3-82553-70	Удлинитель, выводной провод	1
20	6Y5-83557-10	Трубка (6M)	1
21	90465-11M10	Хомут	2

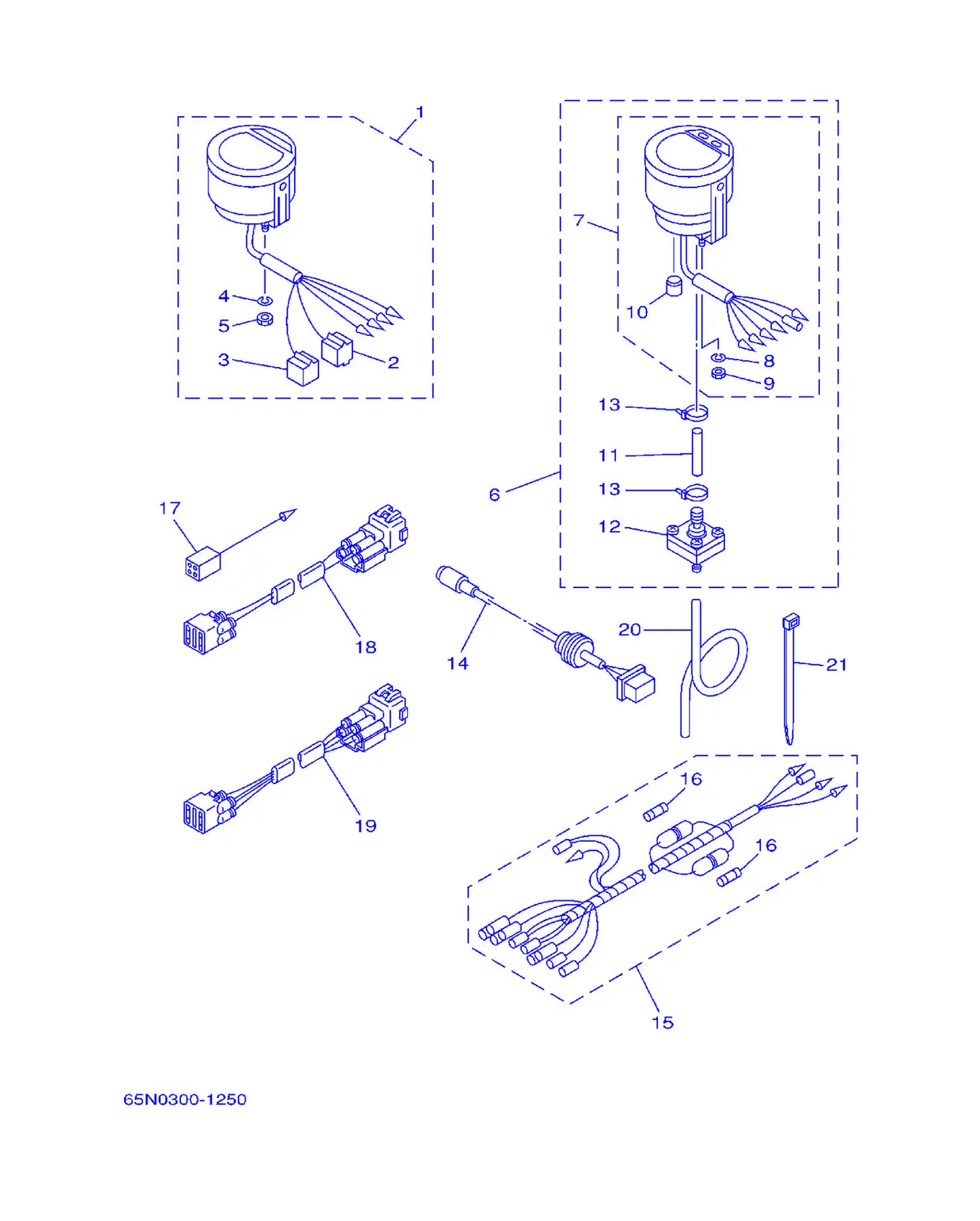

Рис. 23Датчик (цифровой тип) Meter (DigitalType)

REF	Номер детали	Наименование	Кол-во
1	64F-W0001-00	Комплект прокладок головки блока	1
2	6E5-11381-A2	. Прокладка 1	1
3	6G5-11181-A1	. Прокладка головки цилиндра 1	2
4	6G5-11193-A0	. Прокладка крышки головки 1	2
5	688-12414-A1	. Прокладка, крышка	2
6	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
7	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
8	6G5-11382-A1	. Прокладка 2	1
9	93102-40M14	. Сальник	1
10	93211-04001	. Кольцо уплотнительное	2
11	93102-35M13	. Сальник	1
12	93101-22M15	. Сальник	1
13	93210-74M35	. Кольцо уплотнительное	1
14	6K7-13621-A1	. Прокладка, седло клапана	6
15	6K7-13646-A2	. Прокладка, коллектор 2	1
16	64E-13645-A0	. Прокладка, коллектор 1	1
17	6E5-14198-A2	Прокладка	3
18	6K7-14483-00	. Прокладка	3
19	650-24431-A0	. Прокладка топливного насоса 1	2
20	6G5-45113-A1	. Прокладка верхнего корпуса	1
21	64D-W0093-01	Ремкомплект карбюратора	1
22	64D-14384-01	Прокладка, поплавковая камера	1
23	6E5-14546-00	Клапан, игольчатый	2
24	6E5-14159-00	. Клипса	2
25	6E5-14386-02	. Штифт поплавка	2
26	61U-14959-00	. Прокладка	2
27	64D-14394-00	. Клапан сливной	2
28	6E5-14398-01	. Прокладка	2
29	6E5-14328-01	. Пробка	2
30	6E5-14979-00	. Прокладка	2
31	6J8-14959-00	. . Прокладка	1
32	6E5-14198-A2	Прокладка	1

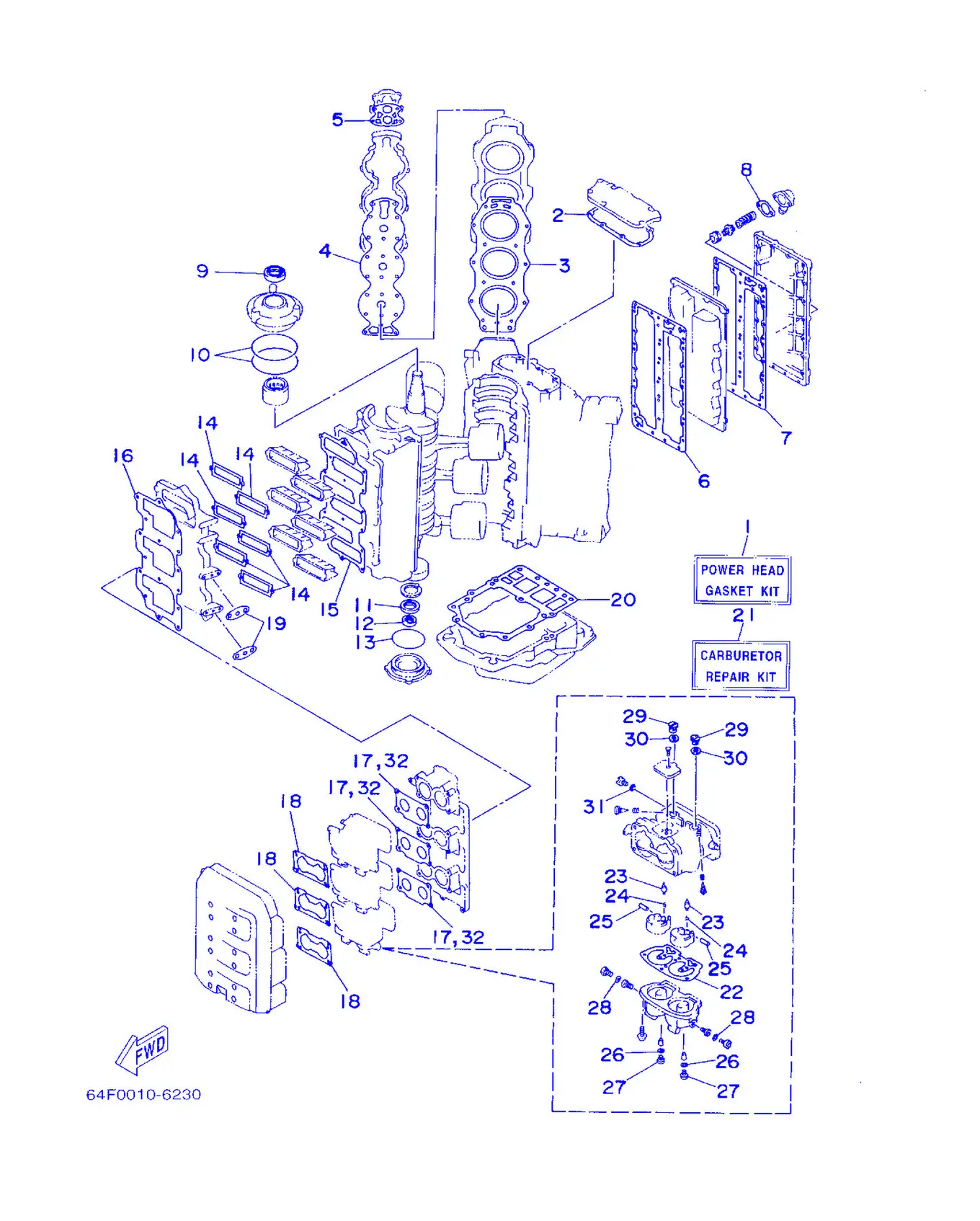

Рис. 24РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6G5-W0001-C1	Комплект прокладок нижнего узла	1
2	6G5-41134-A0	. Прокладка выхлопного коллектора	1
3	6G5-45114-A0	. Прокладка, верхнего корпуса	1
4	6E5-41135-A0	. Прокладка выпускного коллектора	1
5	90430-08020	. Прокладка	2
6	6E5-45123-00	. Прокладка глушителя	1
7	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
8	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
9	93210-58144	. Уплотнительное кольцо	1
10	93106-09014	. Сальник	1
11	93210-86M38	. Уплотнительное кольцо	1
12	93210-37160	. Уплотнительное кольцо	1
13	6E5-44315-A0	. Прокладка, корпус насоса	1
14	93101-28M16	. Сальник	2
15	93210-55M14	. Уплотнительное кольцо	1
16	93210-97M55	Кольцо уплотнительное	1
17	93101-30M17	. Сальник	2
18	64L-W0078-00	Ремкомплект водяного насоса	1
19	61A-44322-02	. Направляющая, пластина насоса	1
20	93210-86M38	. Уплотнительное кольцо	1
21	93210-37160	. Уплотнительное кольцо	1
22	6E5-44352-01	. Крыльчатка	1
23	6G5-44323-00	Наружная пластина, картриджа	1
24	6E5-44315-A0	. Прокладка, корпус насоса	1
25	93606-12019	. Пластина, корпус насоса	2
26	90119-08M14	. Крышка, корпус насоса	4
27	90280-04M05	. Корпус, картридж	1

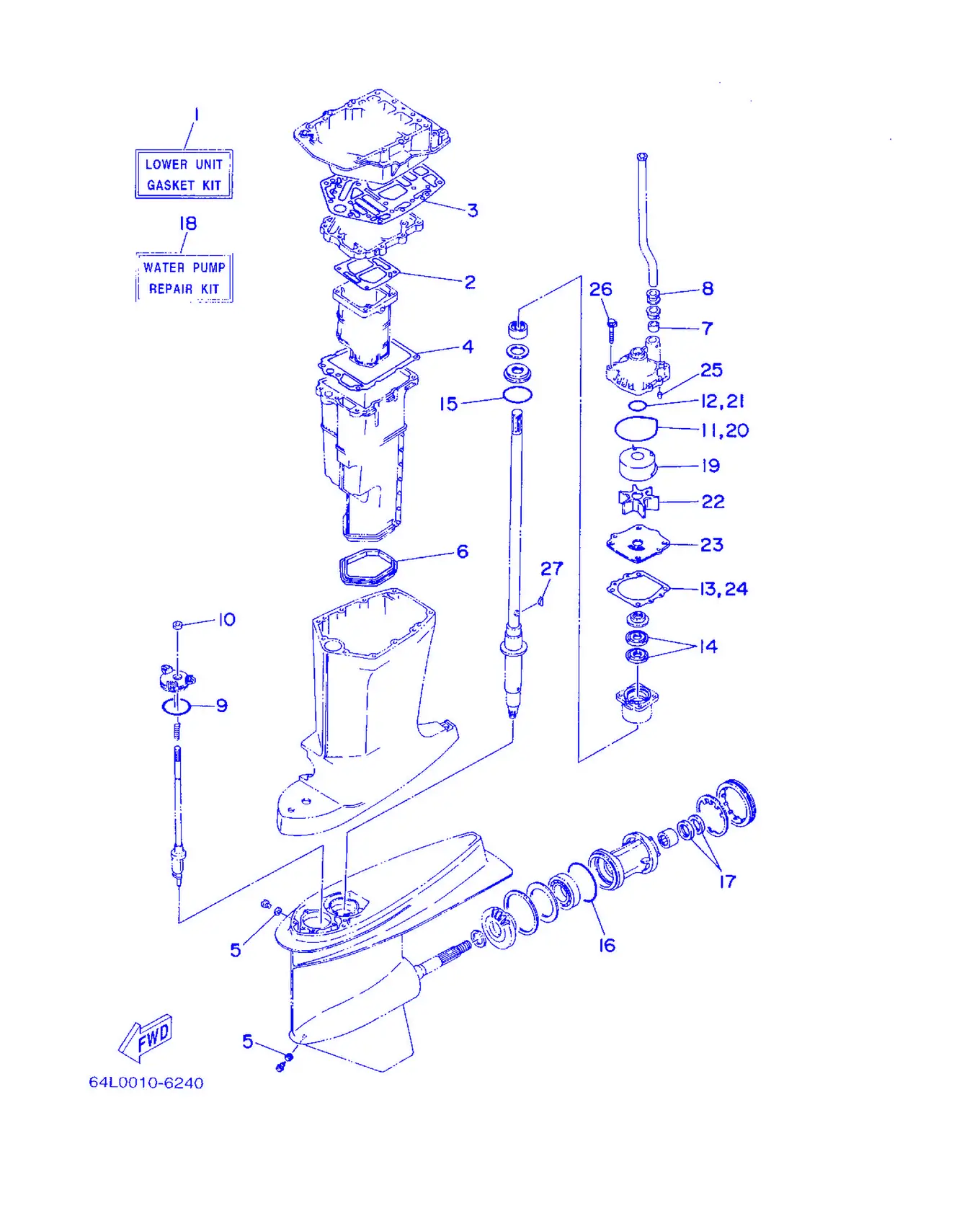

Рис. 25РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 26Узел дистанционного управления 1 Remote Control Assembly 1

REF	Номер детали	Наименование	Кол-во
1	704-48205-14	Узел дистанционного управления	1
2	97890-05016	. Пружина, педаль	6
3	EL8-48251-00	. Трос, ...	1
4	704-48265-00	. Вал, фрикционный	1
5	701-48246-00	. Проставка 1	1
6	93430-06024	. Уплотнительное кольцо	4
7	EL8-48259-00	. ...	1
8	704-48262-00	. Вал, дроссельной заслонки	1
9	704-48264-00	. Дроссель, фрикционный	1
10	704-48266-00	. Проставка 2	1
11	704-82540-00	. Узел выключателя нейтрали	1
12	6A5-48129-10	. Винт 3	2
13	EL8-48281-00	. Винт 1	1
14	704-48215-00	. График	1
15	704-48281-00	. Винт 1	1
16	97890-05025	. Пружина, педаль	2
17	704-48261-00	. Рычаг, дроссельной заслонки	1
18	EL8-48191-00	. Шайба 1	1
19	704-48283-00	. Винт	4
20	97380-06018	. ...	3
21	703-48345-01	Трос газа, внутренний 2	2
22	704-48287-00	. Шайба 1	4
23	95380-05600	. Гайка	4
24	EL8-48271-00	. Рычаг, переключения передач	1
25	EL8-48127-00	. Винт 1	9
26	703-48358-00	Якорь, трос 2	1
27	EL8-48231-00	. Корпус, шестерни	1
28	EL8-48241-00	. ...	1
29	EL8-48254-00	. ...	1
30	92780-06020	. Пружина, ...	2
31	EL8-48158-00	. Пружина 1	1
32	98580-04006	Пружина, тяга	1
33	98780-05018	. Пружина, ...	4
34	EL8-48244-00	. ...	1
35	EL8-48245-00	. Трос, ...	1
36	704-48222-00	. Рукоятка рычага управления	1
37	704-82594-00	. Корпус	1
38	704-48228-00	. Держатель переключателя	1
39	704-82563-01	. Переключатель тримма и наклона в сборе	1
40	704-48229-00	. Рукоятка рычага управления 2	1
41	92990-05300	. Шайба с внутренними зубьями	3
42	95380-06600	Тяга, соединительная	2
43	701-48248-00	. Ролик, свободный дроссель	1
44	703-48238-00	Стопор, дроссельная заслонка	5
45	EL8-48232-00	. Шестерня 1	1
46	EL8-48164-00	. Заглушка 2	1
47	704-48242-00	. Вал приводной	1
48	704-48225-00	. Крышка	1
49	704-48192-00	. Шайба 2	1
50	97890-06018	. Заглушка	2
51	92990-06300	. Шайба с внутренними зубьями	2
52	702-48263-00	. Втулка 4	1
53	EL8-48279-00	. Заглушка 2	1
54	704-48193-00	. Шайба 3	1
55	EL8-48234-00	. Втулка 1	1
56	704-48219-00	. Крышка лепесткового клапана	1
57	704-48144-00	. Пластина стопорная 2	2
58	704-48176-00	. Заглушка	1
59	703-48192-00	. Шайба 2	1
60	EL8-48233-00	. Шестерня 2	1
61	702-48235-00	. Втулка 2	1
62	704-48282-00	. Винт 2	4
63	EL8-48153-10	. Вал свободного хода дросселя	1
64	704-48166-00	. Заглушка	1
65	704-48284-00	. Втулка уплотнительная	2
66	704-82541-10	. Удлинитель провода	1
67	704-48221-00	. Рычаг управления	1
68	704-48119-00	. Крышка	1

Рис. 27Узел дистанционного управления 2 Remote Control Assembly 2

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	704-48205-14	Узел дистанционного управления	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

Рис. 28ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

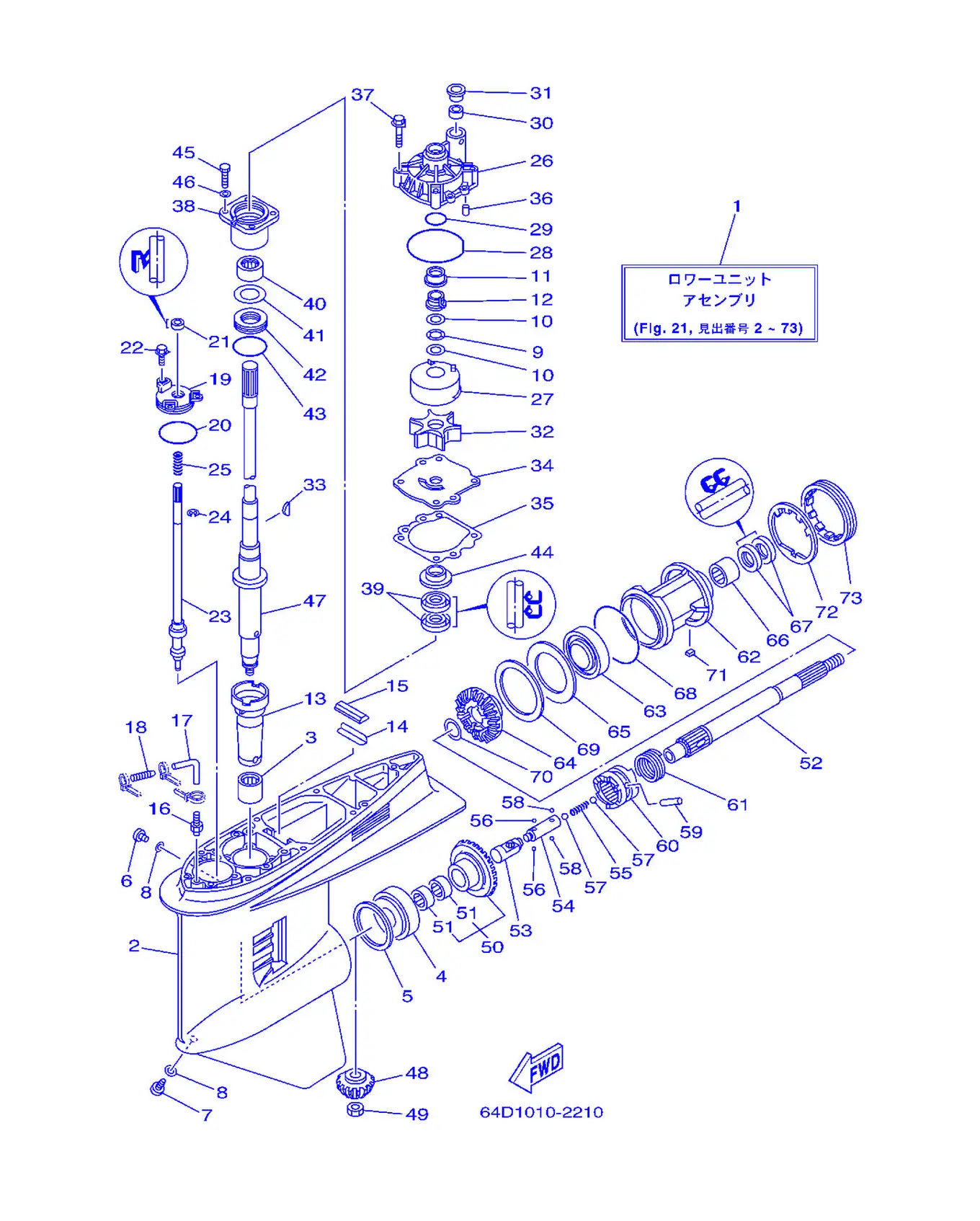

REF	Номер детали	Наименование	Кол-во
1	64K-45300-01-NA	. Редуктор нижний в сборе	1
1	64L-45300-01-NA	. Редуктор нижний в сборе	1
1	64M-45300-01-NA	. Редуктор нижний в сборе	1
2	6J9-45301-04-NA	. Корпус нижний	1
3	93311-928U5	Кольцо уплотнительное	1
4	93332-000V3	Кольцо уплотнительное	1
5	6G5-45567-01-10	Шайба регулировочная (T:0.10MM)	1
5	6G5-45567-01-12	Шайба регулировочная (T:0.12MM)	1
5	6G5-45567-01-15	Шайба регулировочная (T:0.15MM)	1
5	6G5-45567-01-18	Шайба регулировочная (T:0.18MM)	1
5	6G5-45567-01-30	Шайба регулировочная (T:0.30MM)	1
5	6G5-45567-01-40	Шайба регулировочная (T:0.40MM)	1
5	6G5-45567-01-50	Шайба (T:0.50MM)	1
6	90340-08002	Прокладка, пластина	1
7	688-45341-10	Прокладка, верхняя	1
8	90430-08020	. Прокладка	2
9	90206-22M19	Шланг, масляный	1
10	90201-22M01	Шланг, топливный	2
11	61A-45527-00	Шестерня, вал гребного винта	1
12	61A-45538-00	Шестерня 1	1
13	6G5-45536-01	Прокладка, водяной насос	1
14	663-45376-00-94	Направляющая, демпфер уплотнения	1
15	688-45375-00	Крышка, шестерня	1
16	6E5-45378-00	Уплотнение, вал	1
17	90445-07ME8	Шланг (L80)	1
18	6E5-83558-10	Ниппель	1
19	6E5-45321-00	Шланг	1
20	93210-58144	. Уплотнительное кольцо	1
21	93106-09014	. Сальник	1
22	90119-06M10	Втулка, шарнир	3
23	6G5-44150-02	Кулачок переключения в сборе	1
24	99001-08600	Стопорное кольцо	1
25	90501-11M10	Прокладка, пластина	1
26	61A-44311-01	Крышка, корпус	1
27	61A-44322-02	. Направляющая, пластина насоса	1
28	93210-86M38	. Уплотнительное кольцо	1
29	93210-37160	. Уплотнительное кольцо	1
30	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
31	6E5-44312-00	Прокладка, крышка топливного насоса	1
32	6E5-44352-01	. Крыльчатка	1
33	90280-04M05	. Корпус, картридж	1
34	6G5-44323-00	Наружная пластина, картриджа	1
35	6E5-44315-A0	. Прокладка, корпус насоса	1
36	93606-12019	. Пластина, корпус насоса	2
37	90119-08M14	. Крышка, корпус насоса	4
38	6E5-45331-00-94	Корпус подшипника	1
39	93101-28M16	. Сальник	2
40	93317-330U2	Уплотнительное кольцо	1
41	6E5-45587-01-10	Шайба (T:0.10MM)	1
41	6E5-45587-01-12	Шайба (T:0.12MM)	1
41	6E5-45587-01-15	Шайба (T:0.15MM)	1
41	6E5-45587-01-18	Шайба (T:0.18MM)	1
41	6E5-45587-01-30	Шайба (T:0.30MM)	1
41	6E5-45587-01-40	Шайба (T:0.40MM)	1
41	6E5-45587-01-50	Шайба (T:0.50MM)	1
42	93341-930V2	Прокладка	1
43	93210-55M14	. Уплотнительное кольцо	1
44	6E5-45344-00	Прокладка, крышка	1
45	97095-08025	. Болт	4
46	92995-08600	. . Шайба	4
47	6G5-45501-01	Гребной вал в сборе	1
48	6J9-45551-01	. Шестерня ведущая (14 зубьев)	1
48	6G5-45551-01	Ведущая шестерня	1
48	61H-45551-00	. Шестерня ведущая (14 зубьев)	1
49	90170-16M01	Гайка	1
50	6J9-45560-03	. Шестерня 1 (28 зубьев)	1
50	6G5-45560-01	Шестерня	1
50	61H-45560-00	. Шестерня 1 (26 зубьев)	1
51	93315-425V3	. Подшипник	2
52	6J9-45611-01	Прокладка, верхняя крышка	1
53	6E5-45641-02	Механизм переключения	1
54	6E5-45634-01	Муфта скользящая	1
55	90501-16M37	Прокладка, корпус насоса	1
56	93507-32009	Вал	2
57	93511-32017	Вал	2
58	93503-16003	. . Шарик	2
59	90250-08M07	Крышка, пластина	1
60	6G5-45631-10	. Муфта кулачковая	1
61	6E5-45633-01	Прокладка, крышка	1
62	6J9-45332-00-94	Корпус, подшипник	1
63	93306-209U0	Прокладка	1
64	6J9-45571-02	. Шестерня 2 (28 зубьев)	1
64	6G5-45571-02	Шестерня 2 (26T)	1
64	61H-45571-01	Шестерня 2 (26T)	1
65	6G5-45576-00	Шайба, упорная	1
66	93315-430U8	Шпилька	1
67	93101-30M17	. Сальник	2
68	93210-97M55	Кольцо уплотнительное	1
69	6G5-45577-02-10	Шайба (T:0.10MM)	1
69	6G5-45577-02-12	Шайба (T:0.12MM)	1
70	90201-30M92	Крышка, пластина	1
71	90282-04M00	Шпонка, прямая	1
72	6G5-45383-01	Шайба, храповая	1
73	6G5-45384-00	Гайка	1

Рис. 29НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

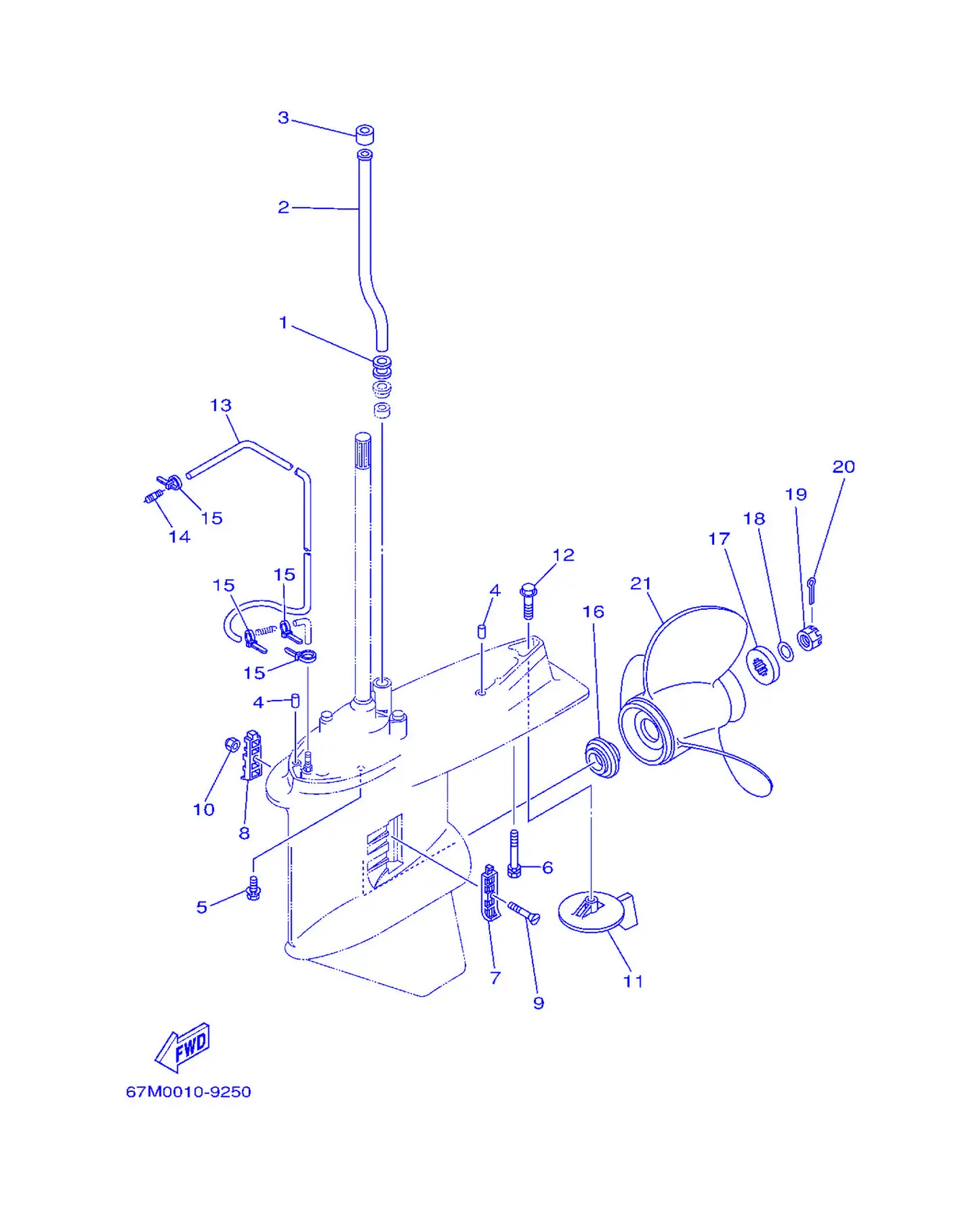

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	6E5-44361-00	Трубка водяная 1	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	93608-12M05	Заглушка	2
5	90101-10M70	Болт, шестигранный	6
6	90119-10M89	Крышка, пластина	1
7	6J9-45214-00	Прокладка, крышка водяного насоса 1	1
8	6J9-45215-00	Прокладка, крышка водяного насоса 2	1
9	90152-05M08	Винт, потайной	1
10	90185-05002	Гайка, самоконтрящаяся	1
11	6J9-45371-01	Прокладка	1
12	90105-10M00	Болт, с фланцевой головкой	1
13	90445-07M33	Шланг (L1080)	1
14	6E5-83558-00	Крышка, топливного насоса	1
15	90465-11M10	Хомут	4
16	6E5-45987-01	Пружина 1	1
17	688-45997-01	Пружина 2	1
18	92990-18200	Шайба	1
19	90171-18M04	Гайка, колпачковая	1
20	91490-40030	Крышка, масляного насоса	1
21	6J9-45970-10	Гребной винт (3X14-1/2 X25 -M)	1
21	6J9-45972-10	Гребной винт (3X14-1/2 X23 -M)	1
21	6J9-45974-10	Гребной винт (3X14-1/2 X27 -M)	1
21	6J9-45976-10	Гребной винт (3X14-1/2X21-M1)	1
