雅马哈 20D - 20DWHL

共 25 个部位，点击零件编码查看详情，或搜索本页零件。

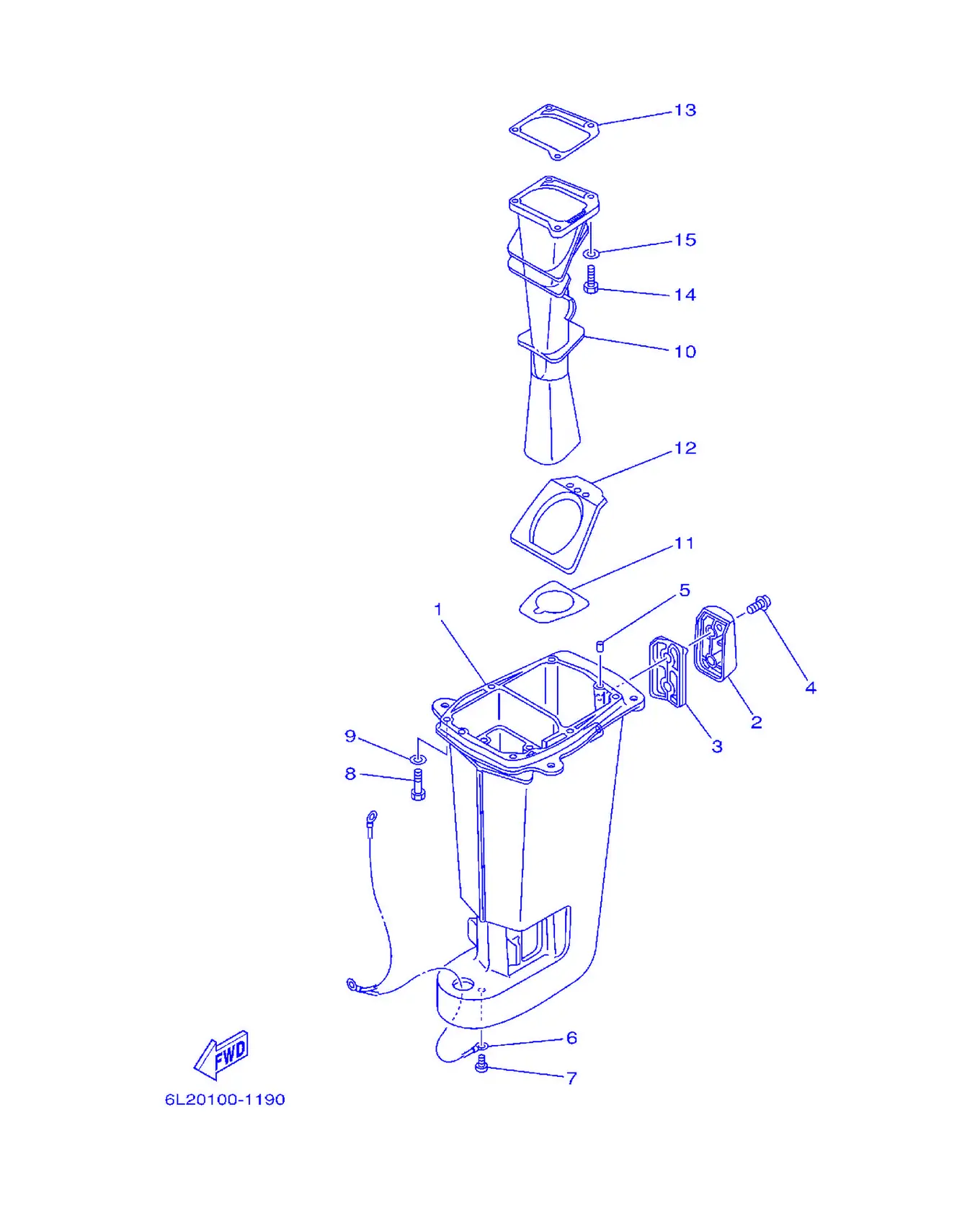

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6L2-45111-12-4D	Корпус, верхний	1
2	6L2-45151-01-4D	Крышка верхнего корпуса	1
3	6L2-45115-00	Прокладка верхнего корпуса	1
4	90159-06M11	Пружина, идентификационная табличка	2
5	93604-12M07	Крышка, головки	2
6	6L2-82127-00	Провод, 2	1
7	90157-06M06	Винт, с полукруглой головкой	1
8	97075-08030	Болт	6
9	92995-08600	. . Шайба	6
10	6L3-41131-00-5B	Коллектор выпускной, 1	1
11	6L2-41134-00	. Прокладка выпускного коллектора	1
12	6L2-45123-01	Прокладка глушителя	1
13	6L2-41133-A2	Прокладка, выпускной коллектор	1
14	97095-06020	Болт с шайбой	4
15	92995-06600	. . Шайба	4

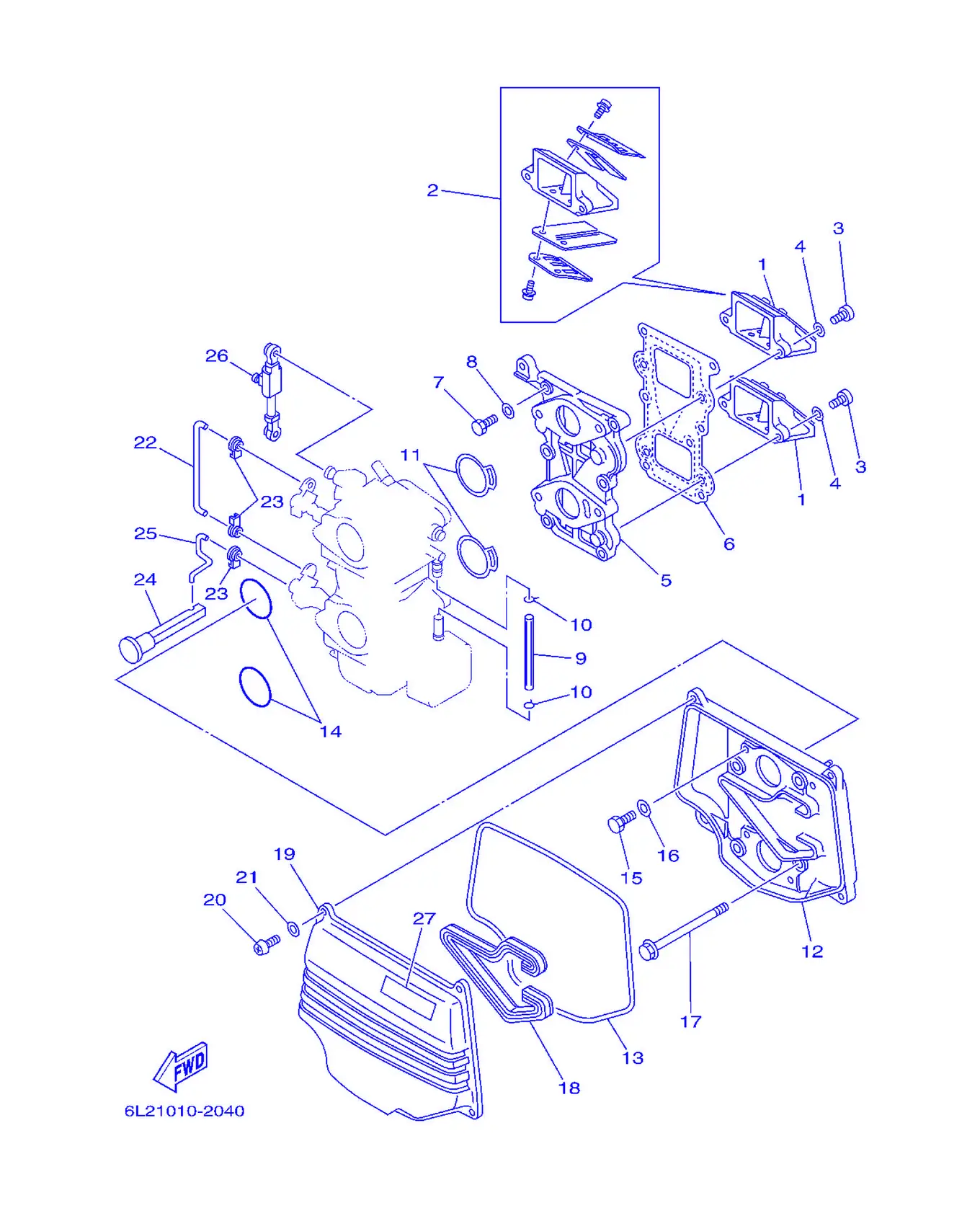

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6L2-13610-00	Лепестковый клапан в сборе	2
2	6L2-W0004-00	. Комплект лепестков	1
3	97880-05016	Винт с полукруглой головкой	4
4	92990-05600	. Шайба пластины	4
5	6L2-13641-00-94	Коллектор, 1	1
6	6L2-13621-00	. Прокладка седла клапана	1
7	97013-06025	. Болт	6
8	92903-06600	Шайба, пластина	6
9	90445-09012	Шланг (L70)	1
10	90467-08004	Зажим	2
11	6L2-14198-00	. Прокладка	2
12	6L2-14417-00-94	Крышка, 1	1
13	6L2-14476-00	Сальник	1
14	93210-35M86	. Уплотнительное кольцо	2
15	97013-05012	Болт	4
16	92903-05600	. Шайба, пластина	4
17	97513-06585	Болт, с шайбой	4
18	6L2-14476-11	Сальник	1
19	6L2-14418-00	Крышка 2	1
20	97880-05016	Винт с полукруглой головкой	4
21	92990-05600	. Шайба пластины	4
22	6J8-41259-00	Тяга, дроссель 3	1
23	661-41262-02	Соединение, рычаг подсоса	3
24	6J8-41271-01	Ручка, дроссель	1
25	6L2-41257-00	Тяга, дроссель 2	1
26	6L2-41217-00	Тяга, рычаг акселератора	1
27	6A1-83625-01	Метка 5	1

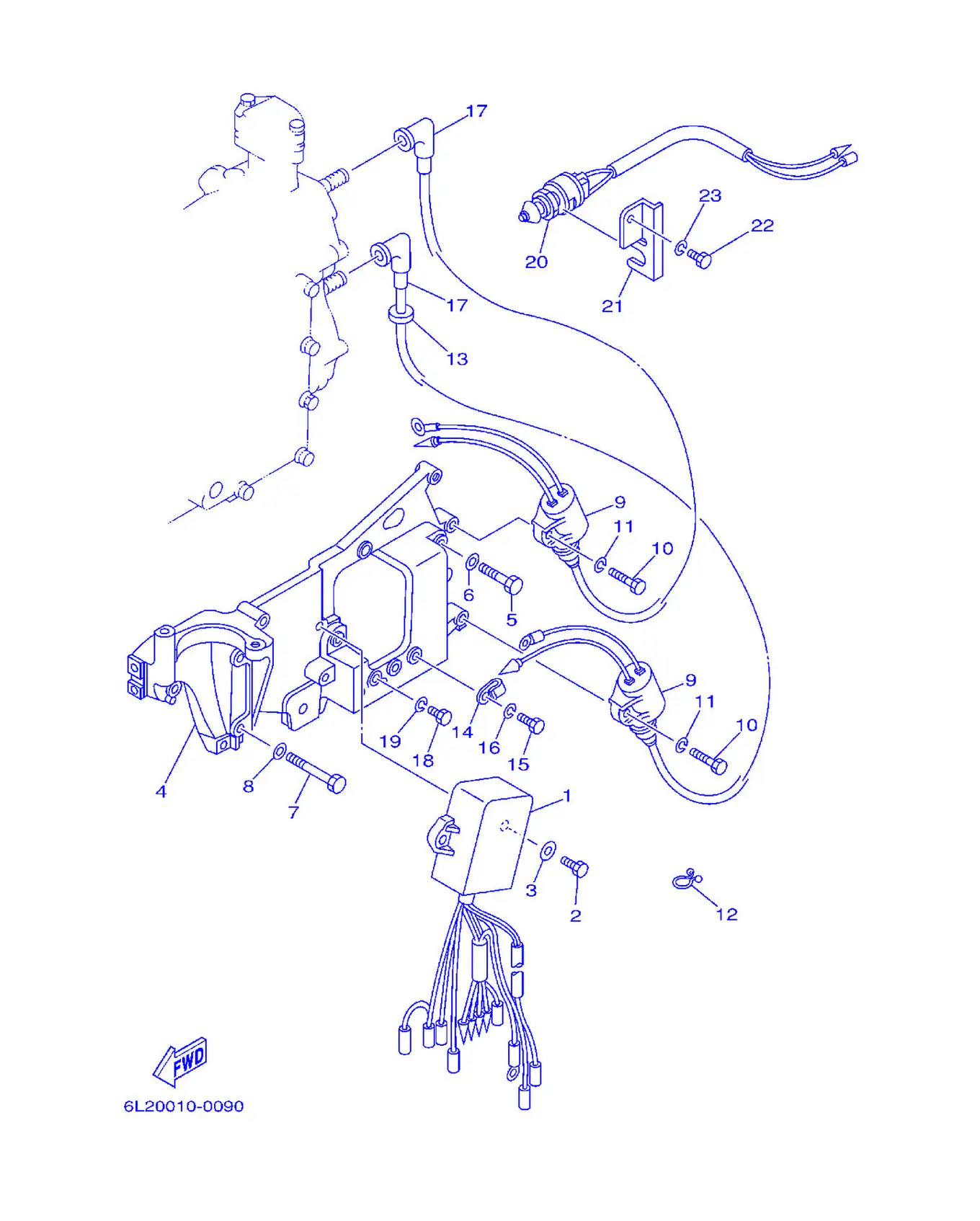

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6L2-85540-23	Блок C.D.I. в сборе	1
2	97095-06020	Болт с шайбой	2
3	92995-06600	. . Шайба	2
4	6L2-85542-02-94	Кронштейн	1
5	97075-06030	Болт	3
6	92995-06600	. . Шайба	3
7	90101-06M16	Болт, шестигранный	2
8	92903-06600	Шайба, пластина	2
9	61N-85570-00	Катушка зажигания в сборе	2
10	97095-06020	Болт с шайбой	2
11	92995-06100	Пружинная шайба	2
12	90464-05M16	Зажим	1
13	90480-25161	Прокладка	1
14	90465-06M90	Хомут	1
15	97095-06012	Болт	1
16	92995-06100	Пружинная шайба	1
17	663-82370-01	Колпачок свечи в сборе	2
18	97095-06012	Болт	2
19	92995-06100	Пружинная шайба	2
20	6H3-82540-00	Выключатель нейтрали в сборе	1
21	6L2-82554-00	Кронштейн выключателя нейтрали	1
22	97095-06012	Болт	1
23	92995-06100	Пружинная шайба	1

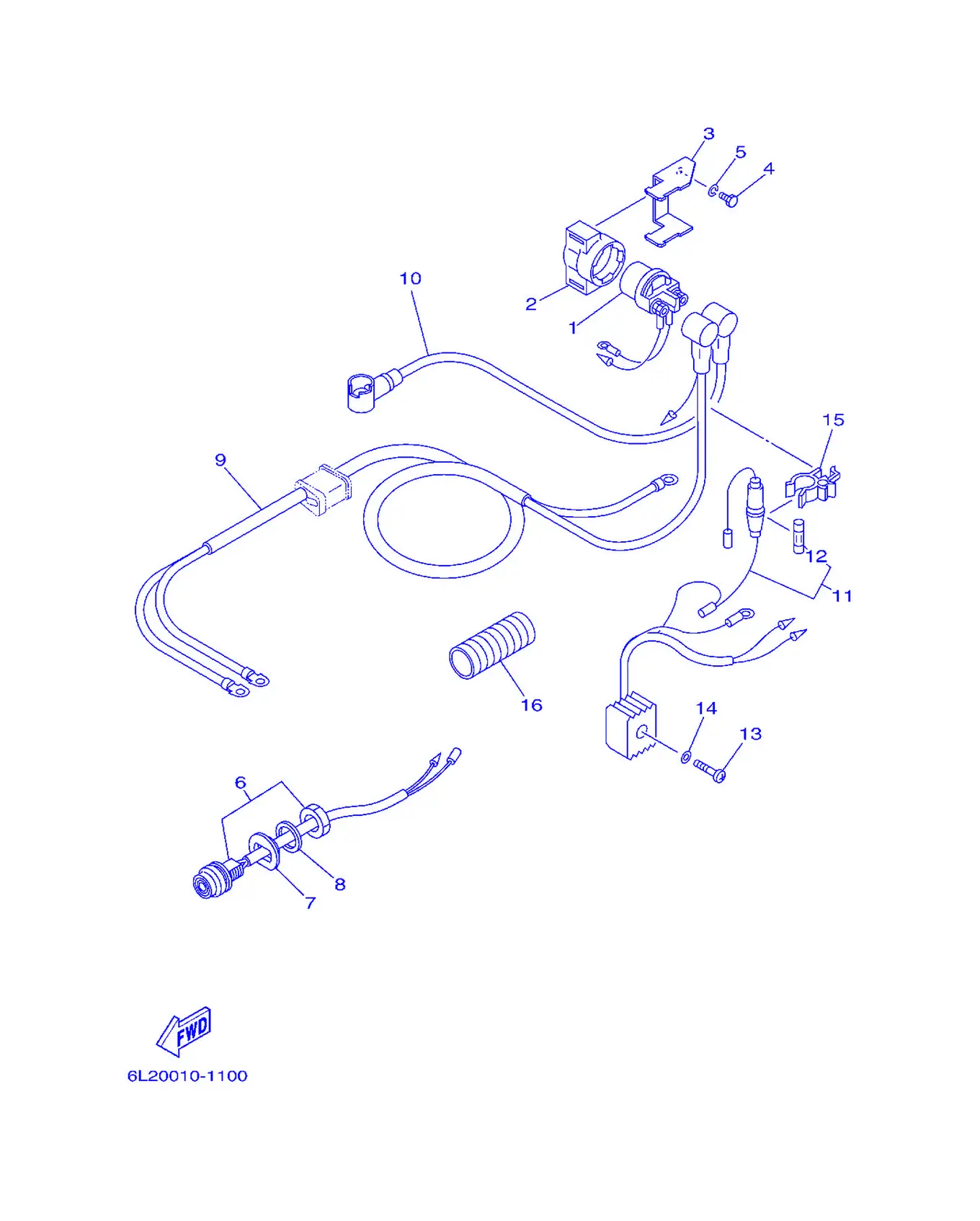

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6G1-81941-10	Реле стартера в сборе	1
2	6G1-81952-00	Держатель реле	1
3	6L2-81945-00	Пластина крепления выключателя	1
4	97095-06012	Болт	1
5	92995-06100	Пружинная шайба	1
6	689-81870-00	Выключатель стартера в сборе	1
7	6L2-84387-00	Держатель	1
8	90202-17M35	Шайба, пластина	1
9	6G1-82105-01	Жгут проводов	1
10	6G1-82117-00	Провод, вывод	1
11	6G1-81970-61	Выпрямитель в сборе	1
12	6G1-82151-00	. Предохранитель (10A)	1
13	97880-05025	Винт с полукруглой головкой	1
14	92990-05600	. Шайба пластины	1
15	6G5-82152-00	Держатель, предохранитель	1
16	6K3-83557-00	Подпорка	1

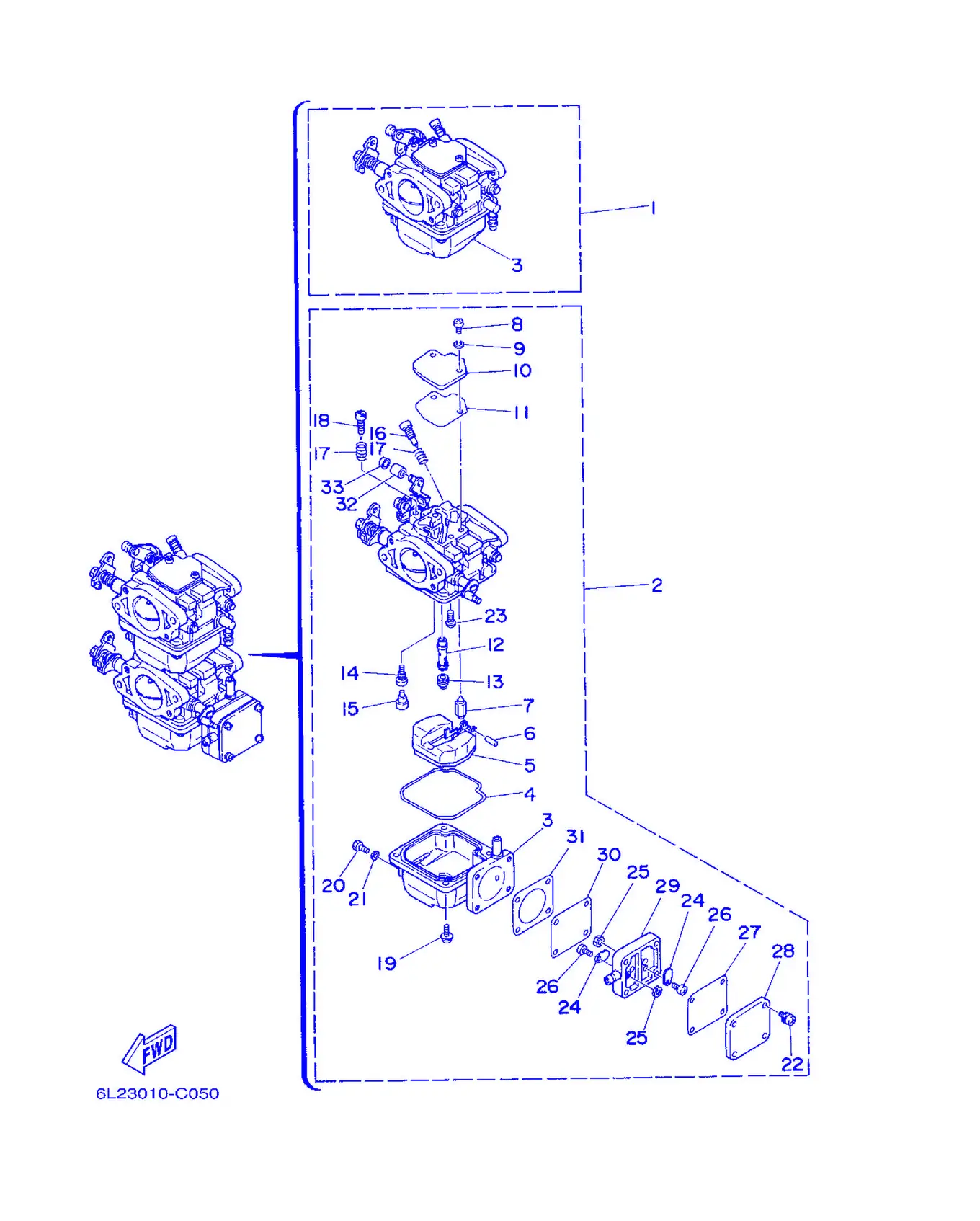

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6L3-14301-01	Карбюратор в сборе 1	1
2	6L3-14302-01	Карбюратор в сборе 2	1
3	6L2-14381-00	. Корпус поплавковой камеры 1	1
3	6L2-14383-00	. Корпус поплавковой камеры 2	1
4	6L2-14384-00	. Прокладка поплавковой камеры	2
5	6L2-14385-00	. Поплавок	2
6	6E5-14386-01	. Ось поплавка	2
7	6L2-14392-00	. Игла клапана	2
8	97880-04010	. Винт с полукруглой головкой	4
9	92900-04100	. Шайба	4
10	6L2-14157-00	. Крышка смесительной камеры	2
11	6L2-14399-00	. Прокладка	2
12	6L2-14341-00	. Жиклер главный	2
13	30X-14343-63	. Жиклер главный (#125)	2
14	6L2-14342-30	. Жиклер холостого хода (# 60)	2
15	50M-14355-00	. Пробка	2
16	6L2-14323-00	. Винт регулировки воздуха	2
17	646-14212-01	. Пружина винта регулировки холостого хода	4
18	664-14321-01	. Винт дроссельной заслонки	2
19	97980-04112	Винт с шайбой	8
20	677-14383-01	. . Винт сливной	2
21	6L2-14398-00	. . Прокладка	2
22	677-24444-01	Винт	4
23	98980-04006	. Винт крепежный	2
24	6A0-24421-01	. . Клапан обратный	2
25	95380-03600	. . Гайка	2
26	6E7-14325-00	Прокладка, топливная	2
27	6L2-24435-00	. Прокладка корпуса 2	1
28	6L2-24413-00	. Корпус 2	1
29	682-24412-01	. Корпус 1	1
30	677-24411-02	Диафрагма	1
31	677-24434-02	Прокладка, корпус	1
32	6L2-14578-01	. Втулка	1
33	6L2-14584-00	. Стопор	1

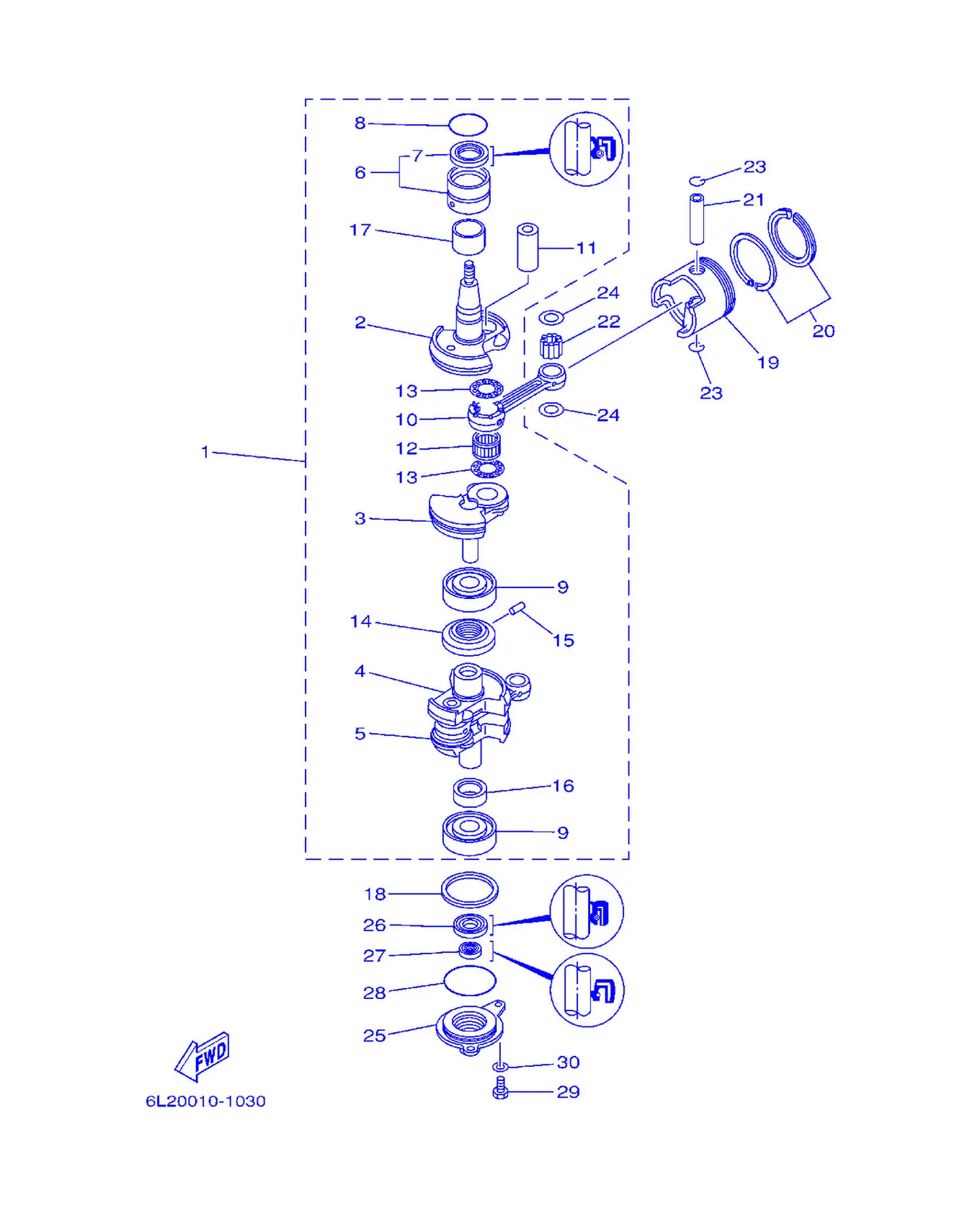

Рис. 6КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6L2-11400-00	Коленчатый вал в сборе	1
2	6L2-11412-00	. Кривошип 1	1
3	6L2-11422-00	. Кривошип 2	1
4	6L2-11432-00	. Кривошип 3	1
5	6L2-11442-00	. Кривошип 4	1
6	93311-632U7	. Подшипник	1
7	93102-26M27	. . Сальник	1
8	93210-42159	. . Кольцо уплотнительное	1
9	93306-305U3	. Подшипник	2
10	6L2-11651-00	. Шатун	2
11	6L2-11681-00	. Палец кривошипа 1	2
12	93310-424W9	. Подшипник	2
13	90209-24M15	. Шайба	4
14	6L2-11515-00	. Уплотнение лабиринтное 1	1
15	91690-30010	Не поддается однозначному прочтению	1
16	6J8-11445-00	. Проставка	1
17	90387-28M00	. Втулка	1
18	90201-50306	Шайба упорная	1
19	6L2-11631-00-97	Поршень (STD)	2
19	6L2-11635-00	Поршень (0.25MM O/S)	2
19	6L2-11636-00	Поршень (0.50MM O/S)	2
20	6L2-11610-00	Комплект поршневых колец (STD)	2
20	6L2-11610-10	Комплект поршневых колец (0.25MM O/S)	2
20	6L2-11610-20	Комплект поршневых колец (0.50MM O/S)	2
21	648-11633-00	Палец поршневой	2
22	93602-18M12	Штифт установочный	62
23	93450-20026	Стопорное кольцо	4
24	90201-18522	Шайба опорная	4
25	6L2-15396-00-1S	Корпус сальника	1
26	93102-25142	. Сальник	1
27	93101-13M37	. Сальник	1
28	93210-56M80	Кольцо O-ring	1
29	97095-06016	Болт	2
30	92995-06600	. . Шайба	2

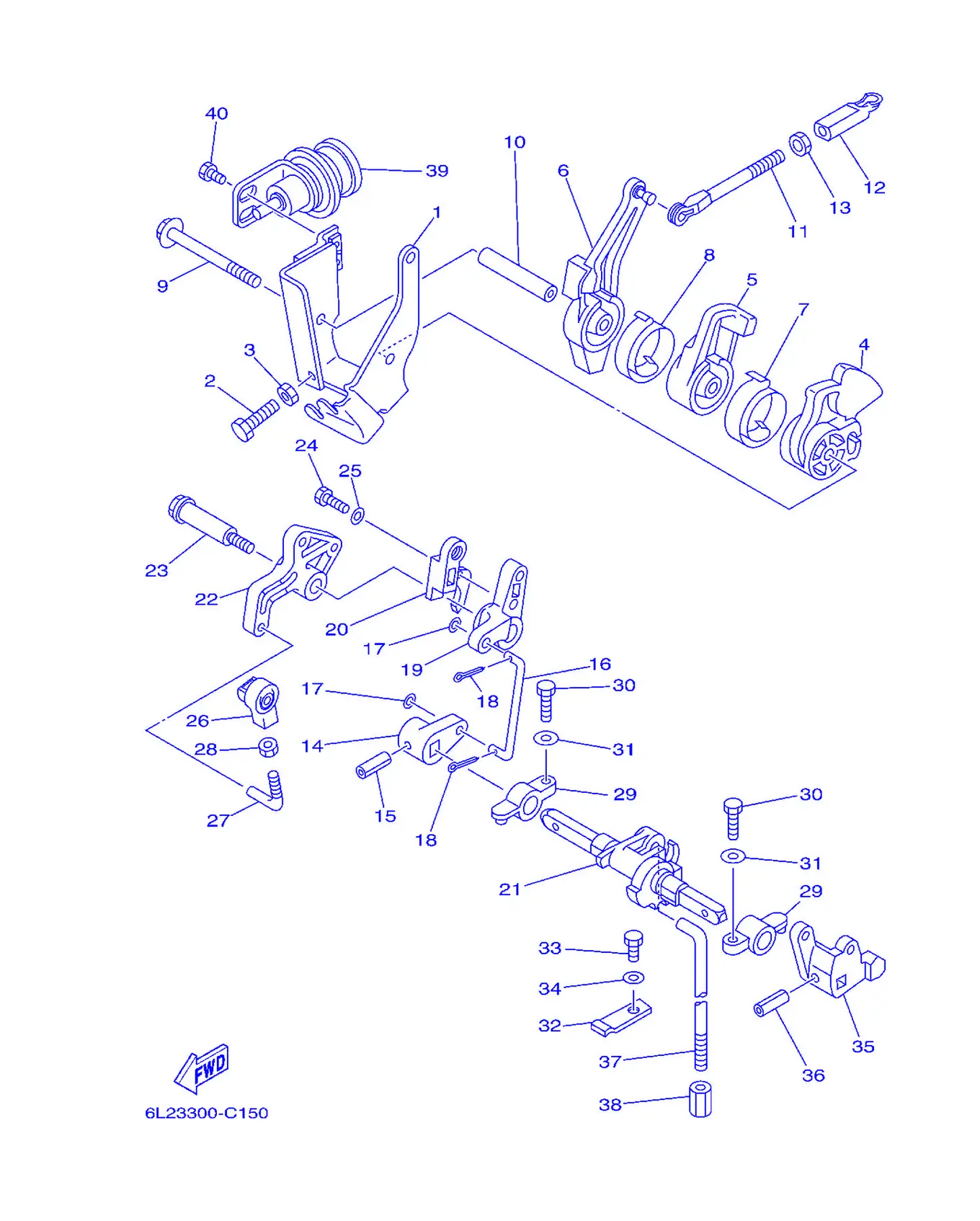

Рис. 7УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6L2-14497-00	Кронштейн троса дросселя	1
2	97095-06020	Болт с шайбой	1
3	95380-06700	Гайка	1
4	6L2-41213-00	Кулачок акселератора	1
5	6L2-41283-00	Рычаг свободного хода акселератора	1
6	6L2-41631-00	Рычаг управления магнето	1
7	6J8-42167-00	Пружина 1	1
8	6L2-42167-00	Пружина 1	1
9	97595-06575	Болт с шайбой	1
10	90387-06M18	Втулка	1
11	689-42169-01	Соединение	1
12	662-41237-01	Соединительное звено	1
13	95380-05600	. Гайка	1
14	6L2-44122-00	Втулка рычага тяги переключения	1
15	90254-03M04	. Штифт пружинный	1
16	6L2-42192-00	Тяга 2	1
17	90202-05088	Шайба пластина	2
18	91490-20010	Шплинт	2
19	6L2-44141-02	Тяга переключения передач	1
20	6L2-44141-10-94	Тяга переключения	1
21	6L2-44121-00	Рычаг тяги переключения	1
22	6L2-41212-00	Рычаг акселератора	1
23	90109-06M28	Болт	1
24	97013-05016	Болт	1
25	92903-05600	. Шайба, пластина	1
26	6L2-41237-00	Соединение тяги	1
27	6L2-41238-00	Соединение тяги	1
28	95380-05700	Гайка	1
29	6G1-41662-01-94	Шпилька 2	2
30	97013-06020	Болт	2
31	92903-06600	Шайба, пластина	2
32	6J8-44116-00	Пружина	1
33	97095-06012	Болт	1
34	92995-06600	. . Шайба	1
35	6L2-44123-00	Рычаг тяги переключения	1
36	90254-03M04	. Штифт пружинный	1
37	6L2-44143-00	Тяга переключения	1
38	90170-06015	Гайка	1
39	6L2-14368-00	Диафрагма в сборе 1	1
40	97095-06008	Заглушка	2

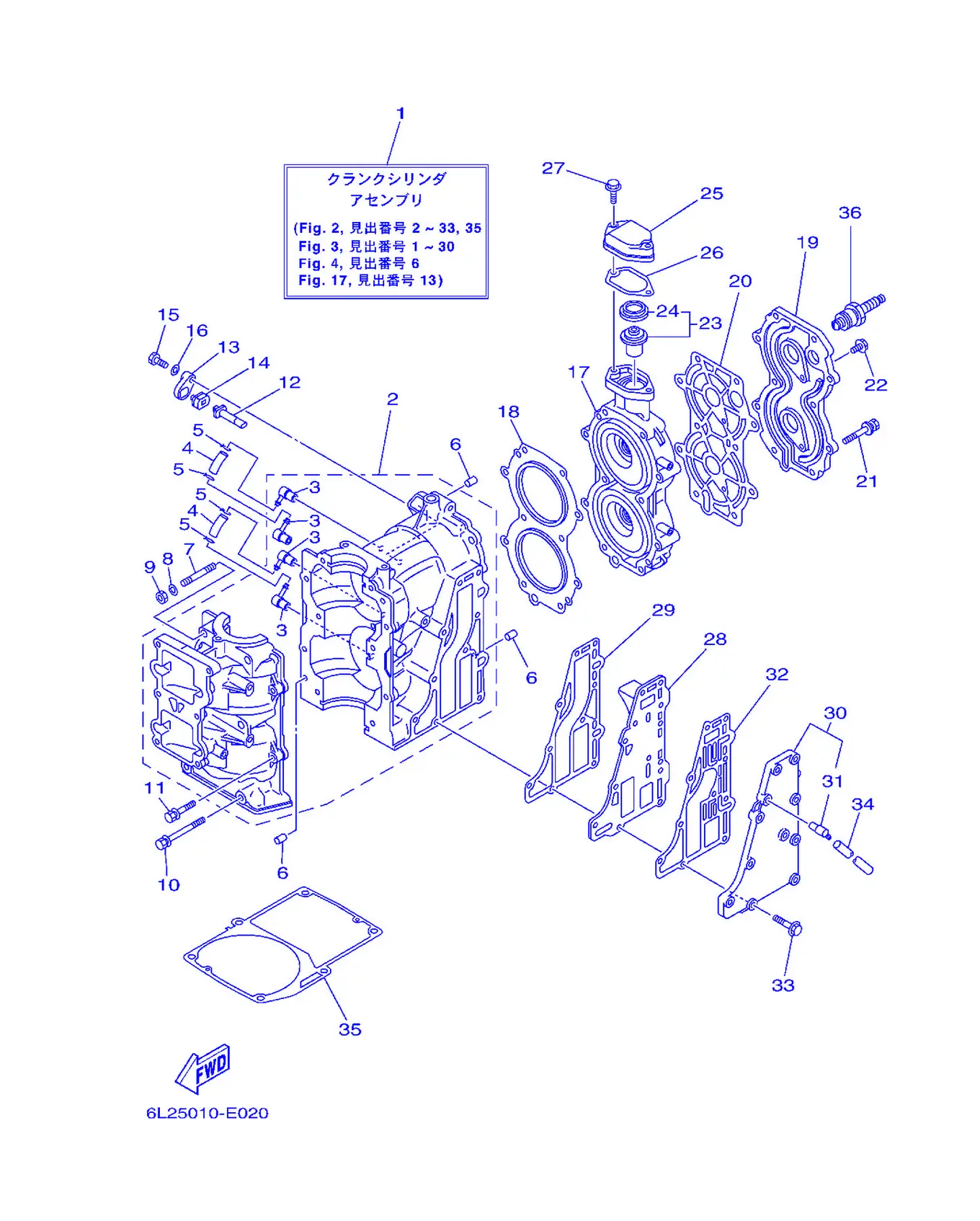

Рис. 8ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6L2-W0090-04-1S	Блок цилиндра в сборе	1
2	6L2-15100-00-1S	Картер в сборе	1
3	6E5-11372-01	Штуцер шланга	4
4	90445-07M15	Шланг (L40)	2
5	90467-06016	Зажим	4
6	93604-12M07	Крышка, головки	4
7	95617-08645	Болт, шпилька	2
8	90201-08086	Шайба, пластина	2
9	95333-08600	Гайка	2
10	90119-08M65	Болт с шайбой	4
11	90119-06M14	. Болт с шайбой	4
12	6J8-11325-00	Анод	1
13	6H3-11327-00-1S	Крышка анода	1
14	6H3-11328-00	Втулка	1
15	97013-06016	Болт	1
16	92903-06600	Шайба, пластина	1
17	6L2-11111-01-1S	Головка цилиндра 1	1
18	6L2-11181-A2	. Прокладка головки цилиндра 1	1
19	6L2-11191-00-1S	Крышка головки цилиндра 1	1
20	6L2-11193-A1	. Прокладка крышки головки 1	1
21	90119-08M91	Накидная гайка, шпилька	10
22	90119-06023	Болт с шайбой	2
23	6E5-12411-30	Термостат	1
24	688-12412-00	. Уплотнение, термостат	1
25	6H4-12413-00-1S	Крышка термостата	1
26	6J8-12414-A0	. Прокладка крышки	1
27	90119-06MA3	Табличка, идентификационная	2
28	6L2-41111-00-1S	Внутренняя крышка выхлопа	1
29	6L2-41112-A2	. Прокладка внутренней крышки выхлопа	1
30	6L2-41113-00-1S	Наружная крышка выхлопа	1
31	676-11372-00	Прокладка, насос	1
32	6L2-41114-A1	. Прокладка наружной крышки выхлопа	1
33	90119-06MA4	Табличка, предупреждающая	10
34	90445-10M40	Шланг (L330)	1
35	6L2-45113-A2	. Прокладка верхнего корпуса	1
36	94703-00217	Свеча зажигания (NGK B7HS-10)	2

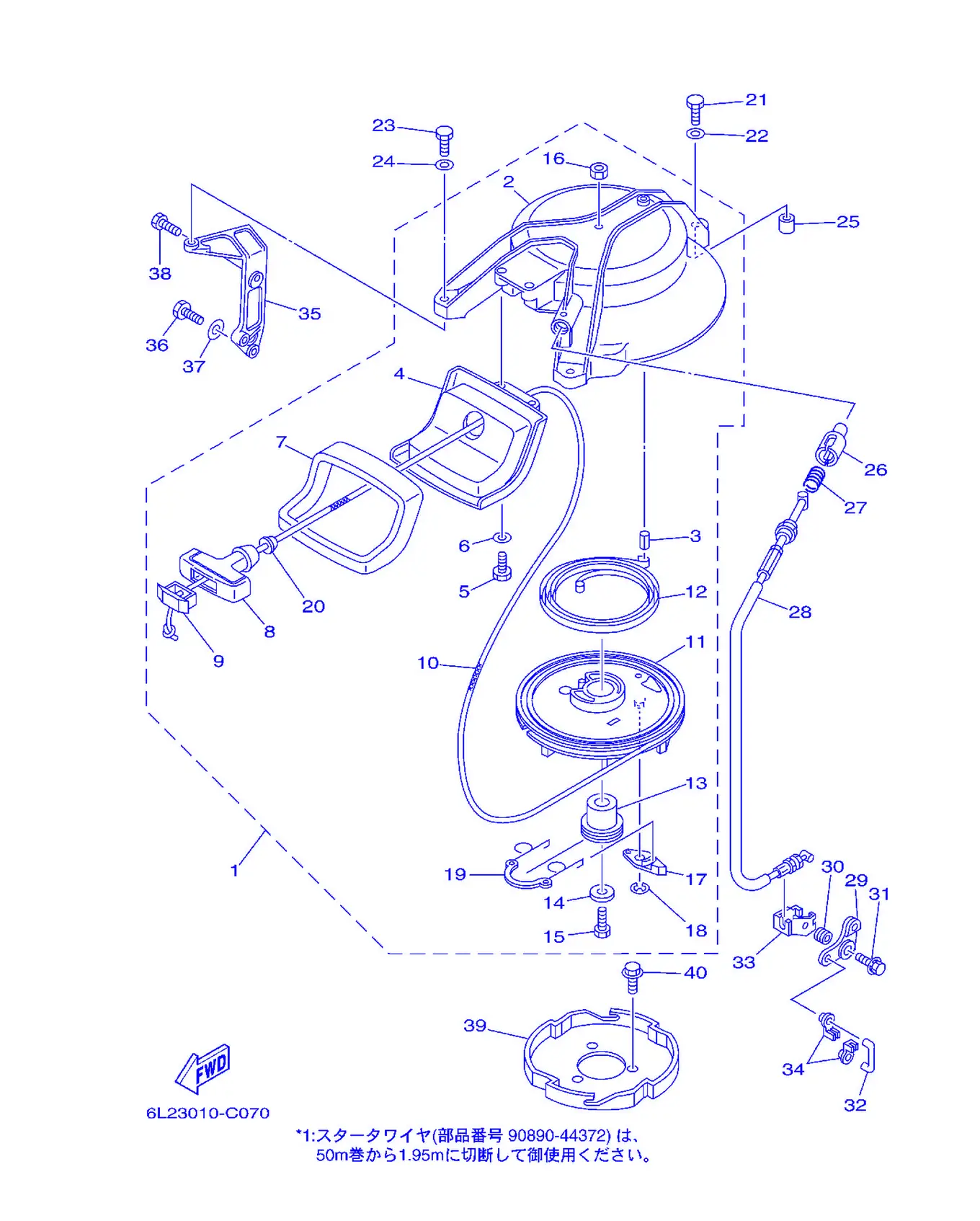

Рис. 9Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6L2-15710-02	Стартер в сборе	1
2	6L2-15711-00-94	. Корпус стартера	1
3	91690-40014	. Штифт пружинный	1
4	6L2-15758-01-94	. Направляющая троса	1
5	97095-06016	Болт	2
6	92995-06600	. . Шайба	2
7	6L2-15762-00	. Сальник резиновый 2	1
8	689-15755-01	Рукоятка стартера	1
9	6F5-15779-02	Направляющая	1
11	6J8-15714-00	. Барабан шкива	1
12	90510-08M04	Спиральная пружина	1
13	677-15717-01	Вал стартера	1
14	90201-06060	. Шайба пластины	1
15	97013-06025	. Болт	1
16	95303-06700	. Гайка	1
17	676-15741-03	. Собачка привода	1
18	93430-06M02	Стопорное кольцо	1
19	6J8-15705-00	. Пружина собачки привода	1
20	6A0-15789-00	. Демпфер	1
21	97095-06035	Болт	1
22	92995-06600	. . Шайба	1
23	97095-06025	Болт	2
24	92995-06600	. . Шайба	2
25	99530-10014	Установочный штифт	1
26	656-15748-00	Плунжер стопора стартера	1
27	90501-10227	Пружина сжатия	1
28	6L2-15770-00	Трос стартера в сборе	1
29	6L2-15746-00	Рычаг	1
30	90387-06M51	Втулка	1
31	90119-06M53	Болт с шайбой	1
32	6L2-15747-00	Звено	1
33	6L2-15774-00	Кронштейн 4	1
34	661-41262-02	Соединение, рычаг подсоса	2
35	6L2-15772-00-94	Кронштейн 2	1
36	97013-06020	Болт	1
37	92903-06600	Шайба, пластина	1
38	97095-06020	Болт с шайбой	1
39	6L2-15723-01	Шкив стартера	1
40	90105-08M10	Болт с шайбой головки	3

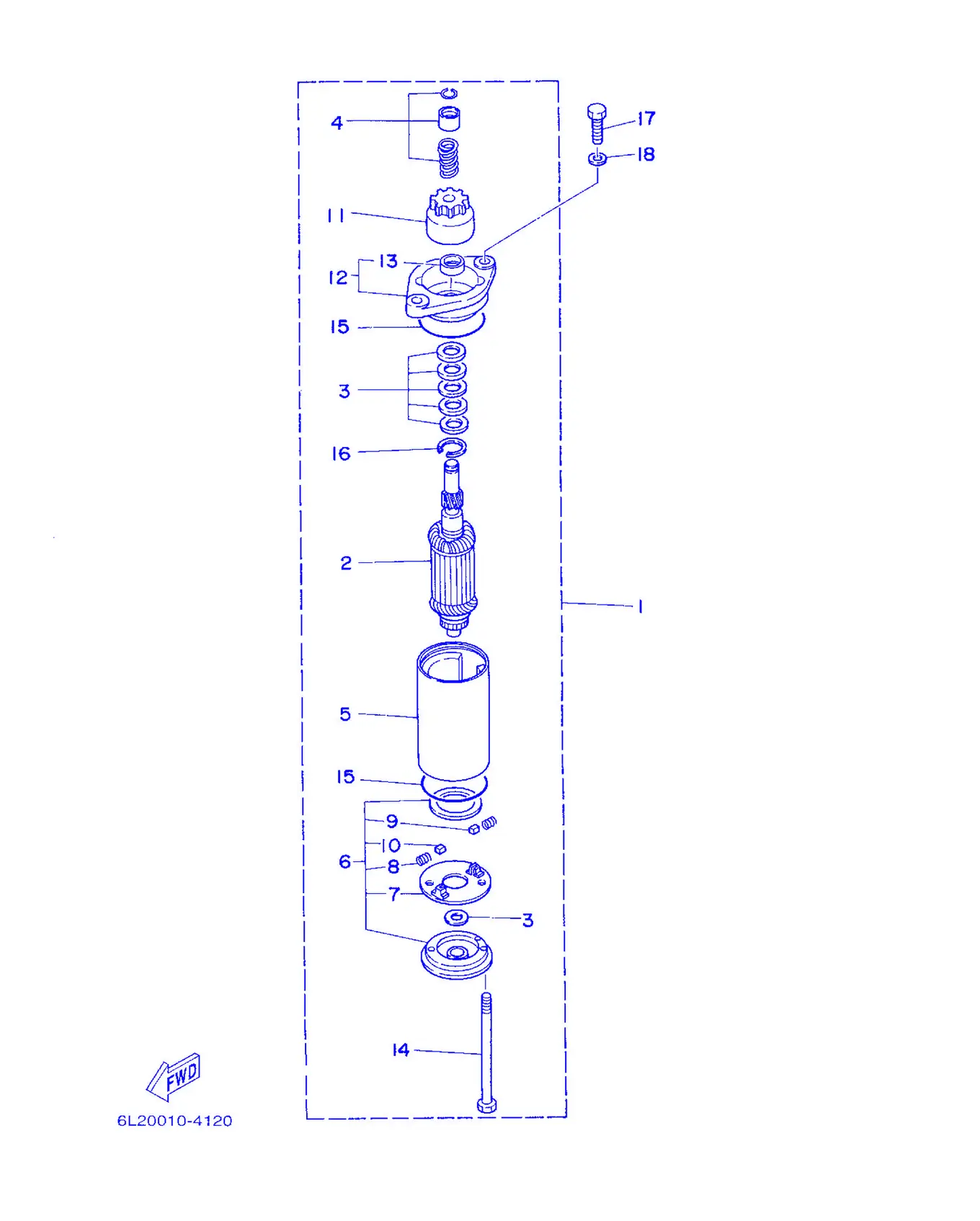

Рис. 10Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6L2-81800-20	Стартер в сборе	1
2	6L2-81850-20	. Якорь в сборе	1
3	682-81809-10	Комплект шайб	1
4	6L2-81833-10	Кольцо, стопорное	1
5	682-81810-11	Статор в сборе	1
6	6L2-81820-20	. Задняя крышка в сборе	1
7	6L2-81840-20	. . Щеткодержатель в сборе	1
8	682-81813-10	Пружина, щетка	2
9	6L2-81811-20	. . Щетка 1	1
10	6L2-81812-20	. . Щетка 2	1
11	682-81832-20	. Муфта обгонная	1
12	682-81830-11	. Передняя крышка в сборе	1
13	682-81831-00	Вкладыш, передний	1
14	682-81826-10	Болт	2
15	682-81847-10	Кольцо O-ring	2
16	682-81834-10	Кольцо	1
17	97013-08025	Болт	2
18	92903-08600	Шайба пластины	2

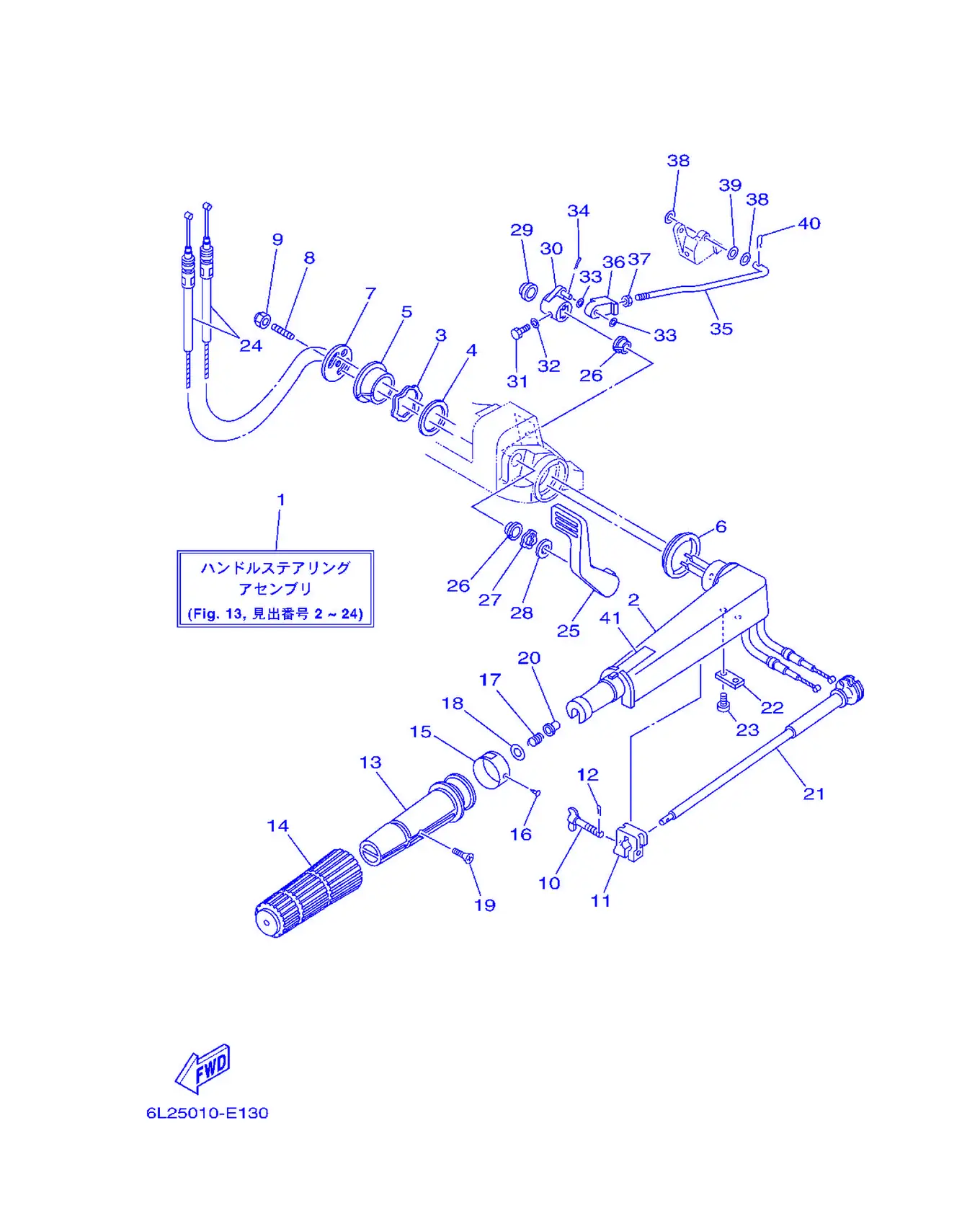

Рис. 11РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	6L2-W0084-11-4D	Рулевое управление в сборе	1
2	6G1-42111-12-4D	Рукоятка рулевого управления	1
3	90206-36M21	Шайба, волновая	1
4	90202-36M55	Шайба, пластина	1
5	90386-33M96	Втулка	1
6	90386-34M97	Втулка	1
7	6G1-42131-02	Крышка, рукоятка рулевого управления	1
8	90116-08016	Болт, шпилька	1
9	90185-08057	Крышка, топливный фильтр	1
10	6G1-42125-01	Крышка, топливный бак	1
11	6G1-42126-00	Топливный шланг, крышка топливного бака	1
12	91490-16010	Заглушка, поворотный	1
13	664-42119-00	Рукоятка рулевого управления	1
14	6F6-42177-A0	Резиновая рукоятка	1
15	6L2-42137-00	Указатель дросселя	1
16	90269-02M09	Заклепка	1
17	90501-23215	Стопорное устройство	1
18	92903-10600	Шайба, пластина	1
19	90149-05M13	Винт	1
20	90386-08032	Проставка	1
21	6G1-42138-01	Провод, датчик	1
22	6E0-42159-02	Кронштейн	1
23	97885-05012	Прокладка пластины	2
24	6L2-26301-00	Трос дросселя в сборе	2
25	6L2-44111-01-94	Рукоятка переключения передач	1
26	90386-15M73	Прокладка	2
27	90206-15M18	Прокладка, головка	1
28	90202-15M37	Заглушка	1
29	90386-12M72	Втулка	1
30	6L2-44125-00-94	Рычаг тяги переключения передач	1
31	97095-06020	Болт с шайбой	1
32	92995-06600	. . Шайба	1
33	90202-06009	Шайба, пластина	2
34	91490-20010	Шплинт	1
35	6L2-44124-00	Тяга переключения передач	1
36	6L2-26363-00	Наконечник троса	1
37	95380-06700	Гайка	1
38	90202-05088	Шайба пластина	2
39	90202-05M38	. Шайба, пластина	1
40	90468-05M03	Зажим	1
41	6E0-83627-01	Этикетка, предупреждение 7	1

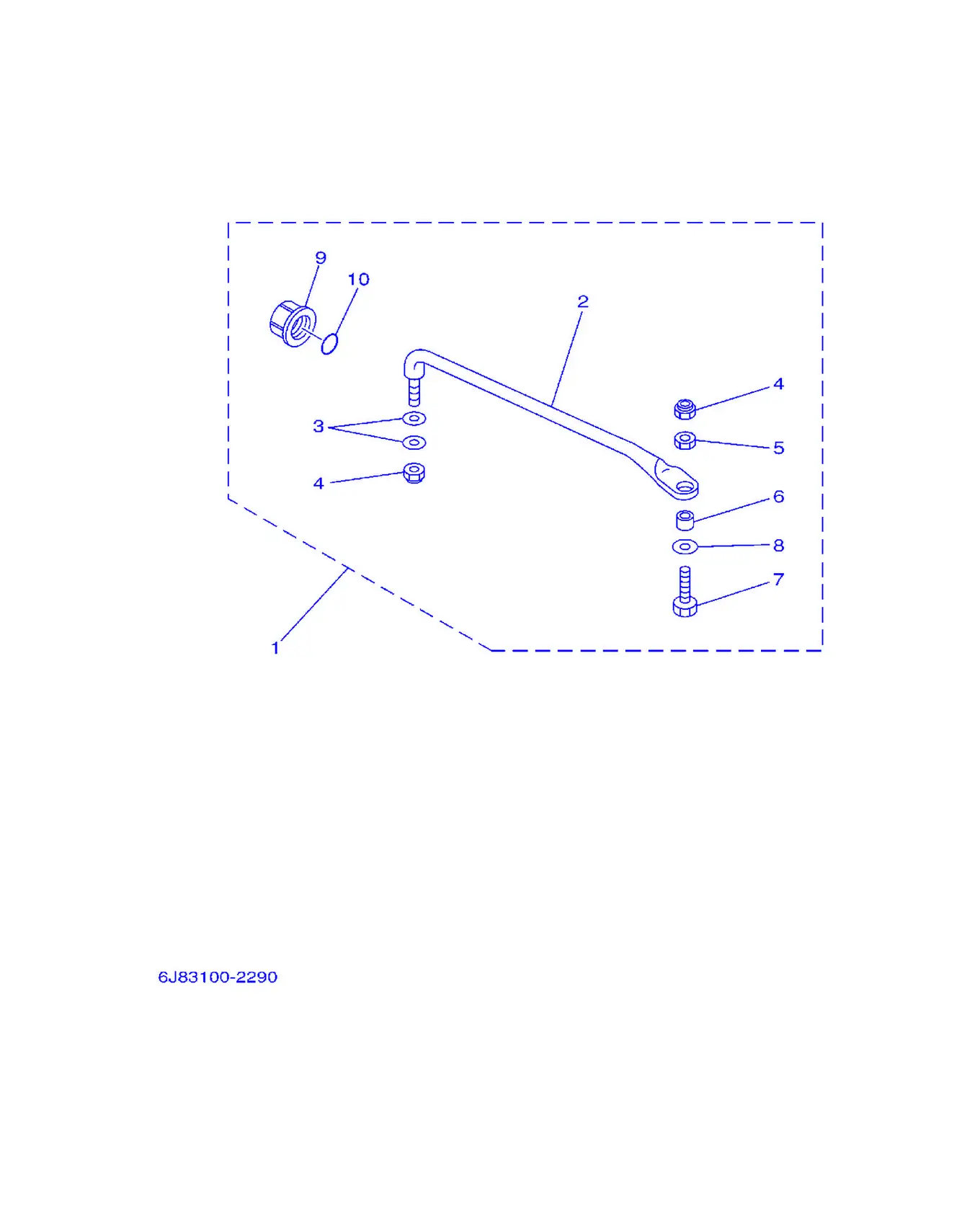

Рис. 12НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	689-61350-02	Направляющая рулевого управления в сборе	1
2	689-61351-01	Тяга рулевой тяги	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	6E5-61355-00	. Табличка	1
8	90201-10M63	Пружина, крышка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

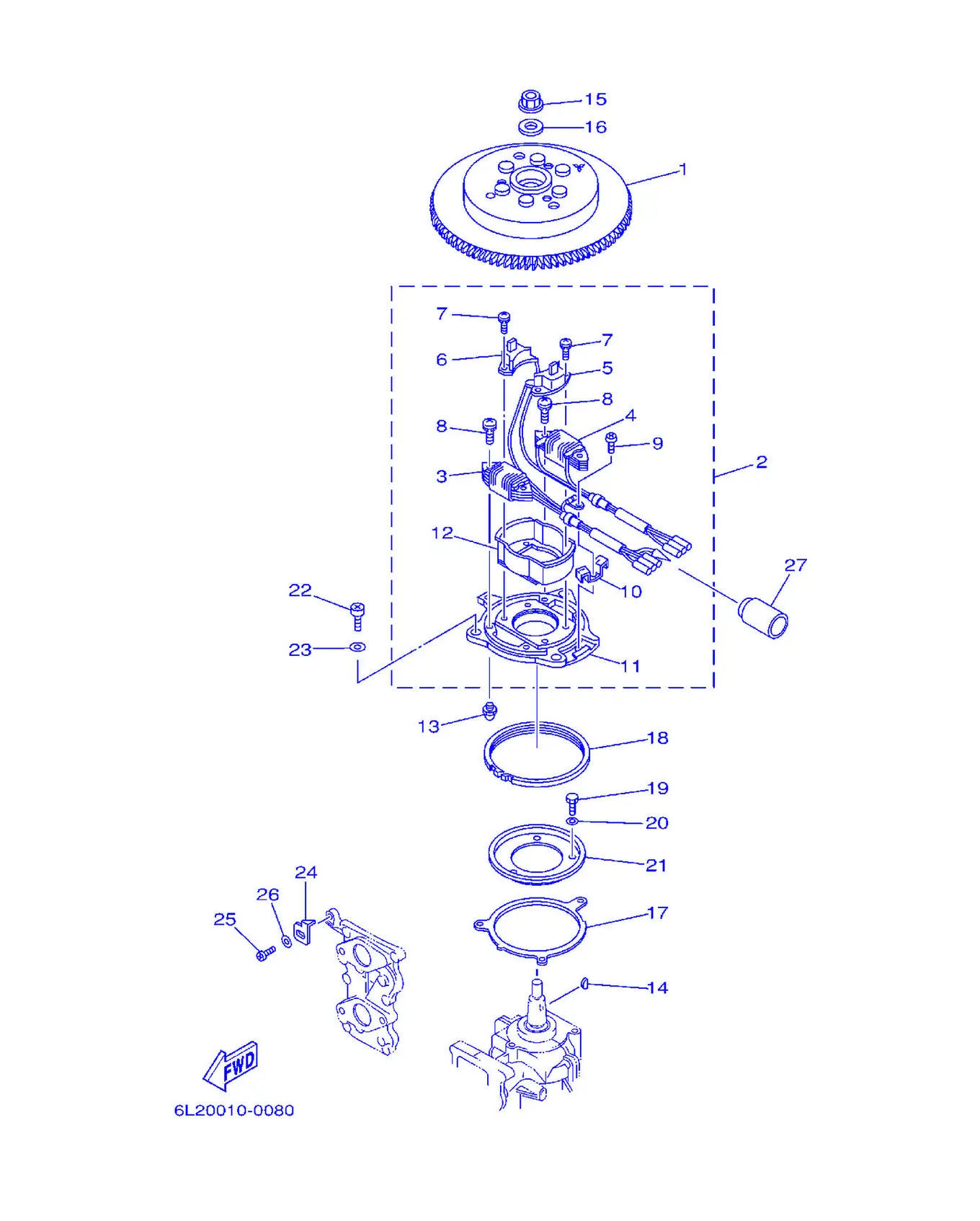

Рис. 13ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6L2-85550-10	Ротор в сборе	1
2	6L2-85560-10	Основание в сборе	1
3	6L2-85520-11	Катушка зарядки	1
4	6L2-85533-10	. Катушка освещения в сборе	1
5	6L2-85580-10	. Катушка пульсара	1
6	6L2-85580-20	. Катушка пульсара	1
7	97607-04110	Заглушка, поводковая заглушка	4
8	97607-06125	. Винт с полукруглой головкой и шайбой	4
9	97802-04006	Винт с полукруглой головкой	1
10	6E9-81328-70	. Хомут	1
11	6L2-85561-10	. Основание магнето	1
12	61N-85537-00	. Крышка	1
13	663-85518-00	. Шаровой шарнир	1
14	90280-05013	Провод, катушка	1
15	90179-12M04	Гайка	1
16	90201-13M42	Шайба плоская	1
17	6G1-41611-00	Фиксатор основания магнето	1
18	695-41613-00	Пластина основания фрикциона	1
19	97095-06012	Болт	3
20	92995-06600	. . Шайба	3
21	6G1-41612-00	Фиксатор основания магнето	1
22	97885-05010	Винт, полукруглая головка	3
23	92995-05600	. Шайба	3
24	6L2-81332-00	Пластина установки зажигания	1
25	97885-05010	Винт, полукруглая головка	1
26	92995-05600	. Шайба	1
27	6L2-82599-01	Крышка разъема	1

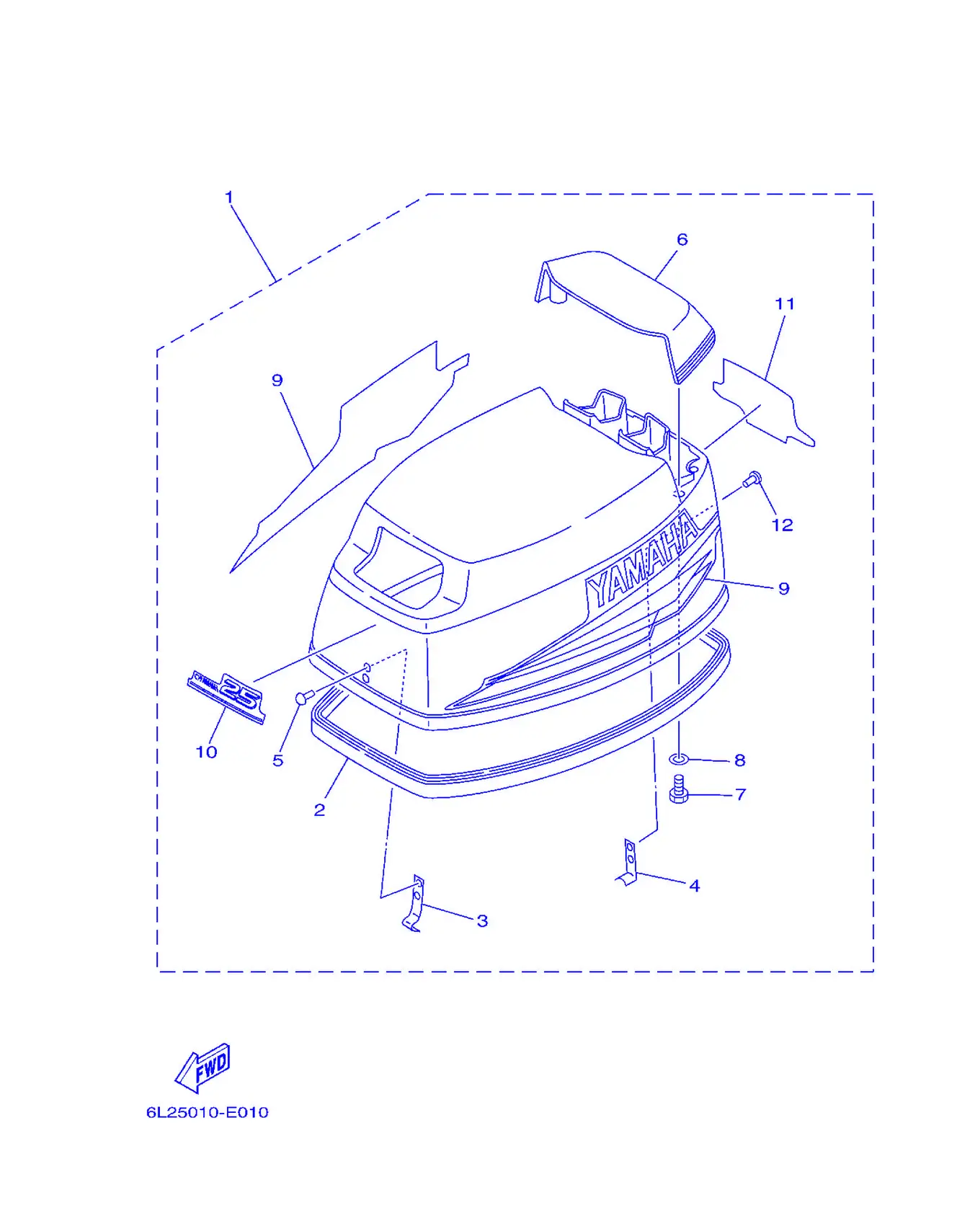

Рис. 14ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6L3-42610-70-4D	Верхний кожух в сборе	1
2	6L2-42615-00	. Сальник	1
3	6G1-42651-71	. Крючок	1
4	6L2-42647-00	Держатель, хомут	1
5	90266-04M00	Заклепка	2
6	6L2-42613-01-4D	Молдинг воздуховода	1
7	97095-06016	Болт	4
8	92995-06600	. . Шайба	4
9	6L2-W0070-13	Комплект наклеек	1
10	6L3-42677-20	Наклейка передняя	1
11	6L3-42678-11	Наклейка задняя	1
12	90266-04M04	Шланг топливный	2

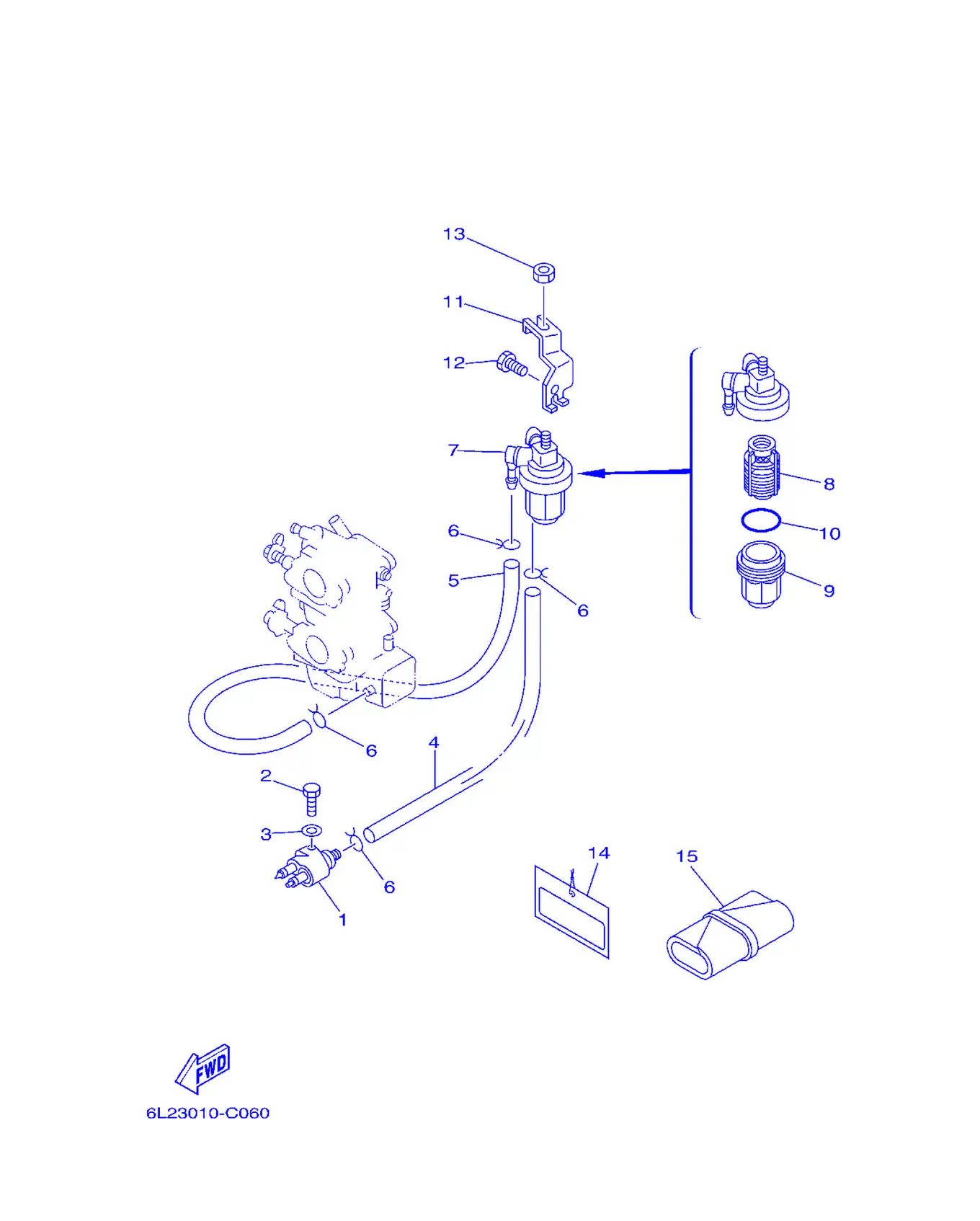

Рис. 15ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06020	Болт с шайбой	1
3	92995-06600	. . Шайба	1
4	6H4-24311-00	Ручка, трос 1	1
5	6L2-24311-00	Топливная трубка 1	1
6	90467-08004	Зажим	4
7	61N-24560-00	Фильтр в сборе	1
8	61N-24563-00	Элемент фильтра	1
9	61N-24521-00	Держатель, трос газа	1
10	93210-32738	Кольцо O-ring	1
11	6L2-24566-00	Кронштейн фильтра	1
12	97013-06014	Болт	1
13	95380-08600	Гайка	1
14	61H-2819R-01	Ярлык, предупреждение	1
15	656-W2810-02	Набор инструментов	1

Рис. 16Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-05	Заглушка топливной магистрали 2	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-06	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1

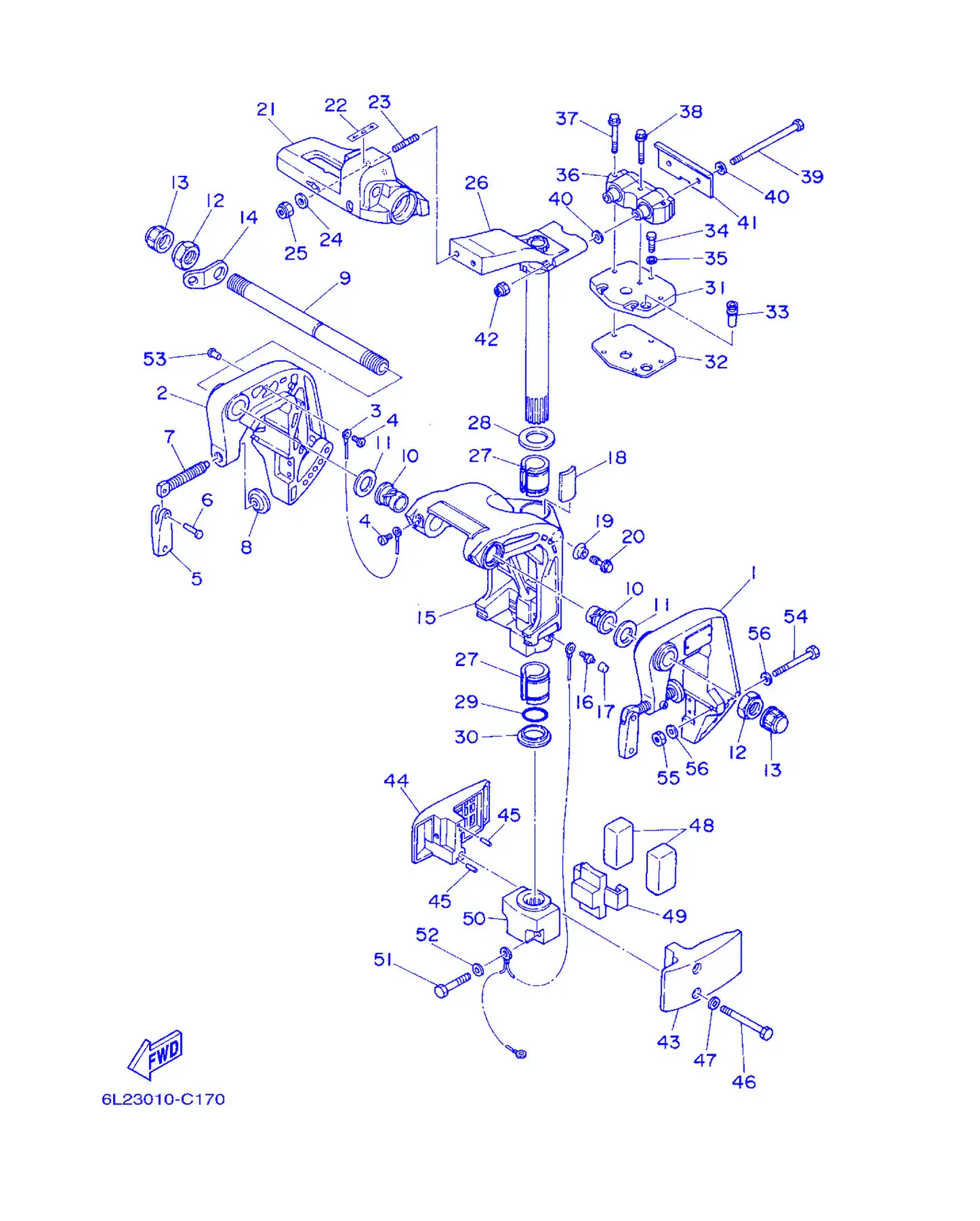

Рис. 17КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6L2-43111-05-4D	Кронштейн хомута 1	1
2	6L2-43112-06-4D	Кронштейн хомута 2	1
3	6E5-82148-00	Пружина, подача 4	1
4	97885-06008	Пружина, педаль	2
5	6E0-43118-01	Держатель, трос управления	2
6	90243-04M01	Педаль	2
7	6L2-43116-00	Винт зажима транца	2
8	648-43114-01	Крышка, водяной насос	2
9	6J8-43131-01	Болт кронштейна зажима	1
10	90386-22M67	Втулка	2
11	90201-22M03	Шпилька, трос	2
12	90185-22043	Крышка, корпус насоса	2
13	6G5-43145-01	Крышка, поводковая крышка	2
14	6J8-43113-01	Прокладка, трос управления	1
15	6L2-43311-05-4D	Кронштейн поворотный 1	1
16	93700-06M03	Пластина стопорная	1
17	663-45119-00	Колпачок, пресс-масленка	1
18	6H4-42528-00	Пластина фрикционная	1
19	689-43373-01	Сальник, демпфер	1
20	90105-06M18	Болт с фланцевой головкой	1
21	6L2-42121-03-4D	Кронштейн крепления	1
22	6E0-44191-11	Указатель переключения передач	1
23	90116-10M28	Болт шпилька	2
24	92995-10600	Шайба	2
25	90185-10051	. Гайка самоконтрящаяся	2
26	6L2-42510-01-4D	Кронштейн рулевого управления в сборе	1
27	90386-30M75	Втулка	2
28	90201-30M00	Шпилька, трос	1
29	93210-29375	. . . Кольцо уплотнительное	1
30	90386-30M60	Прокладка	1
31	6L2-44512-00-4D	Крышка	1
32	6L2-45114-A1	Прокладка верхнего корпуса	1
33	6L2-44365-00	Демпфер водяного уплотнения	1
34	97095-06020	Болт с шайбой	3
35	92995-06600	. . Шайба	3
36	6L2-44514-01	Демпфер крепления верхний	1
37	90119-06M04	Болт с шайбой	2
38	90119-06M05	Заглушка, свеча зажигания	1
39	90101-08M09	Болт шестигранный	2
40	90201-08M01	Шайба, пластина	4
41	6L2-44526-00	Пластина	1
42	90185-08057	Крышка, топливный фильтр	2
43	6L2-44551-01-4D	Корпус, нижняя опора	1
44	6L2-44552-01-4D	Корпус, нижняя опора	1
45	93604-12M07	Крышка, головки	2
46	97095-08085	Болт	2
47	92995-08600	. . Шайба	2
48	6L2-44555-00	Демпфер опоры, нижняя сторона	2
49	6L2-44557-00	Демпфер опоры, нижняя передняя	1
50	6L2-44553-01-4D	Крышка, нижняя опора	1
51	97095-08045	. Болт	2
52	92995-08600	. . Шайба	2
53	90269-02M08	Шайба	2
54	97095-08070	Болт	2
55	95380-08600	Гайка	4
56	92995-08600	. . Шайба	4

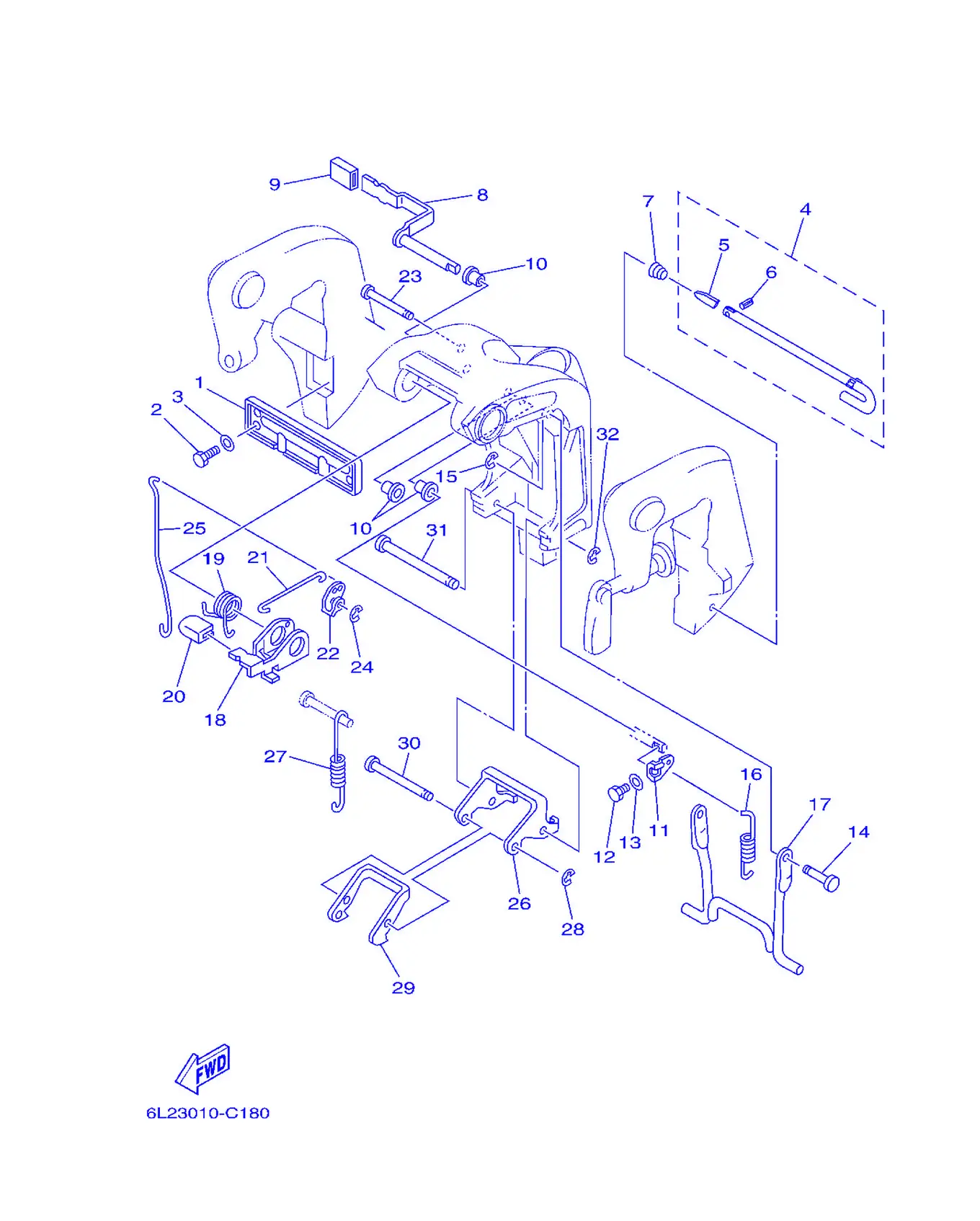

Рис. 18КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6L2-43165-01	Пластина, стопор откидывания	1
2	97090-06010	Болт	4
3	92990-06600	Прокладка, дроссель	4
4	6L2-43160-01	Заглушка поводковая	1
5	689-43165-00	Трубка, направляющая	1
6	91690-30008	Крышка, стопорная	1
7	90502-10M07	Стопор, фиксатор	1
8	6L2-43630-01	Узел рычага откидывания	1
9	682-43318-01	Крышка	1
10	90386-08032	Проставка	3
11	6L2-43682-01	Рычаг, привод мелководья 2	1
12	97095-05010	Табличка	1
13	92995-05600	. Шайба	1
14	6L2-43191-01	Вал, стопор	1
15	99080-05600	Стопорное кольцо	1
16	90506-20M27	Пружина, натяжная	1
17	6L2-43350-02	Узел приемника	1
18	6L2-43631-00	Рычаг, откидывание	1
19	6L2-43188-00	Пружина	1
20	6L2-43633-10	Крышка, рычаг откидывания	1
21	6L2-43611-00	Вал, стопор откидывания	1
22	6L2-43641-00	Рычаг, откидывание	1
23	6L2-43659-00	Вал, стопор реверса	1
24	99080-05600	Стопорное кольцо	1
25	6L2-43617-00	Тяга, стопор откидывания	1
26	6L2-43613-10	Рычаг, стопор откидывания	1
27	90506-23M33	Пружина, натяжная	1
28	99080-05600	Стопорное кольцо	1
29	6L2-43624-10	Пластина, стопор откидывания	1
30	6L2-43336-10	Заглушка	1
31	6J8-43611-01	Вал, стопор откидывания	1
32	99080-05600	Стопорное кольцо	1

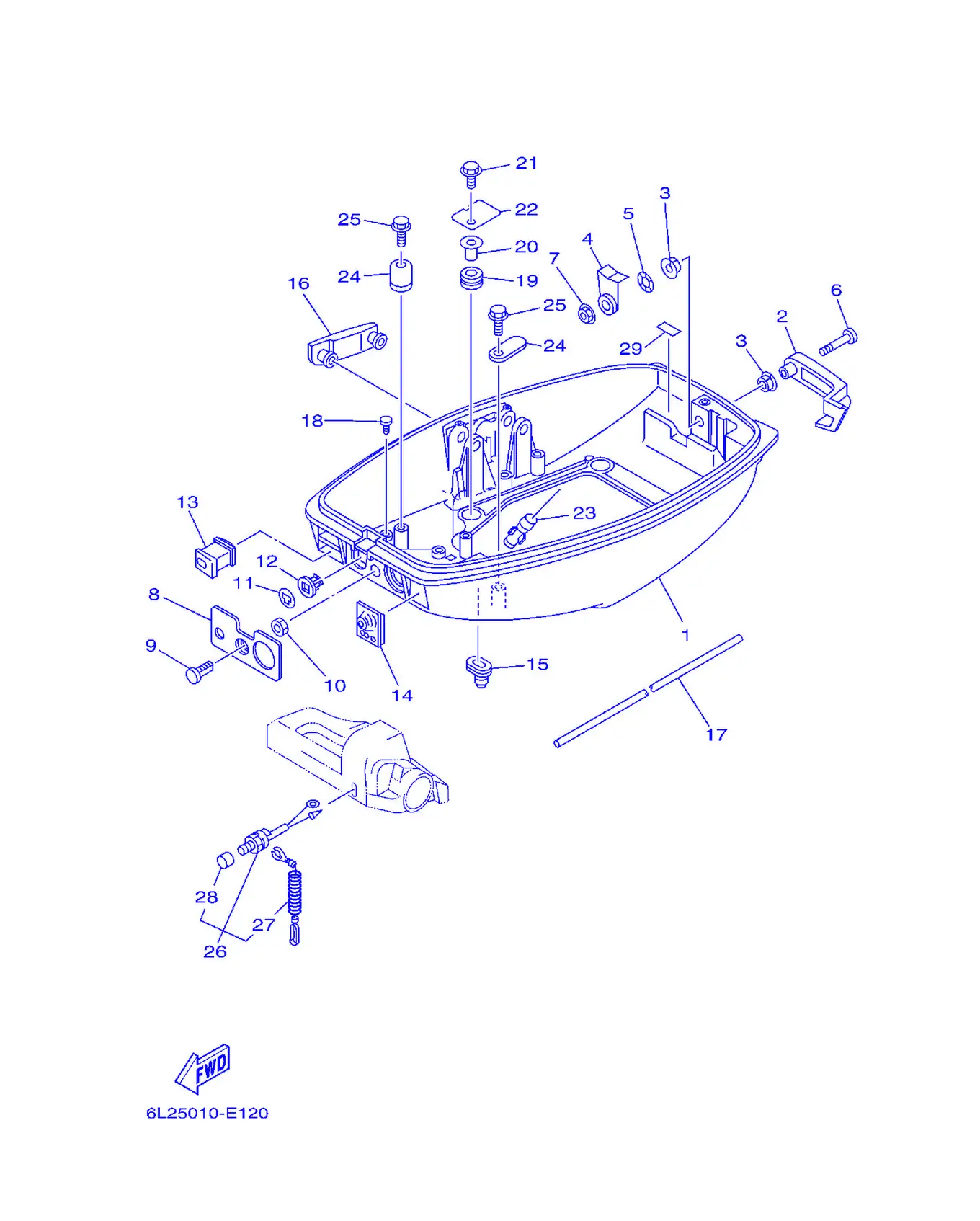

Рис. 19НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6L2-42711-03-4D	Кожух, нижний 1	1
2	6L2-42815-01-4D	Рычаг, зажим	1
3	90386-12M45	Втулка	2
4	6L2-42816-00	Рычаг, зажим	1
5	90206-12052	Прокладка, головка	1
6	97880-06035	Заглушка, поводковая	1
7	95780-06300	Заглушка, топливный бак	1
8	6L2-42719-10	Панель, передняя нижняя	1
9	6L2-42724-00	Втулка	1
10	90170-12M13	Гайка	1
11	689-41273-00	Крышка	1
12	6J8-41274-00	Втулка 2	1
13	6L2-42725-40	Втулка	1
14	6L2-42726-01	Втулка	1
15	6G1-42727-00	Гайка	1
16	6L2-42748-01	Втулка	1
17	6L2-42716-00	Резиновый сальник 1	1
18	90338-05M03	. Заглушка	2
19	90480-15M31	Прокладка	4
20	90387-06M52	Втулка	4
21	95895-06020	Накладка, дефлектор	4
22	6L2-42738-01	Пластина крепления	2
23	6H3-44391-01	Ниппель, шланг	1
24	6E5-82588-00	. Пластина	2
25	95895-06016	. Болт с фланцем	2
26	6L2-82575-00	Выключатель стоп-двигателя в сборе	1
27	682-82556-00	Рычаг, стопор	1
28	689-8257Y-00	Крышка	1
29	6E7-42791-00	Метка 1	1

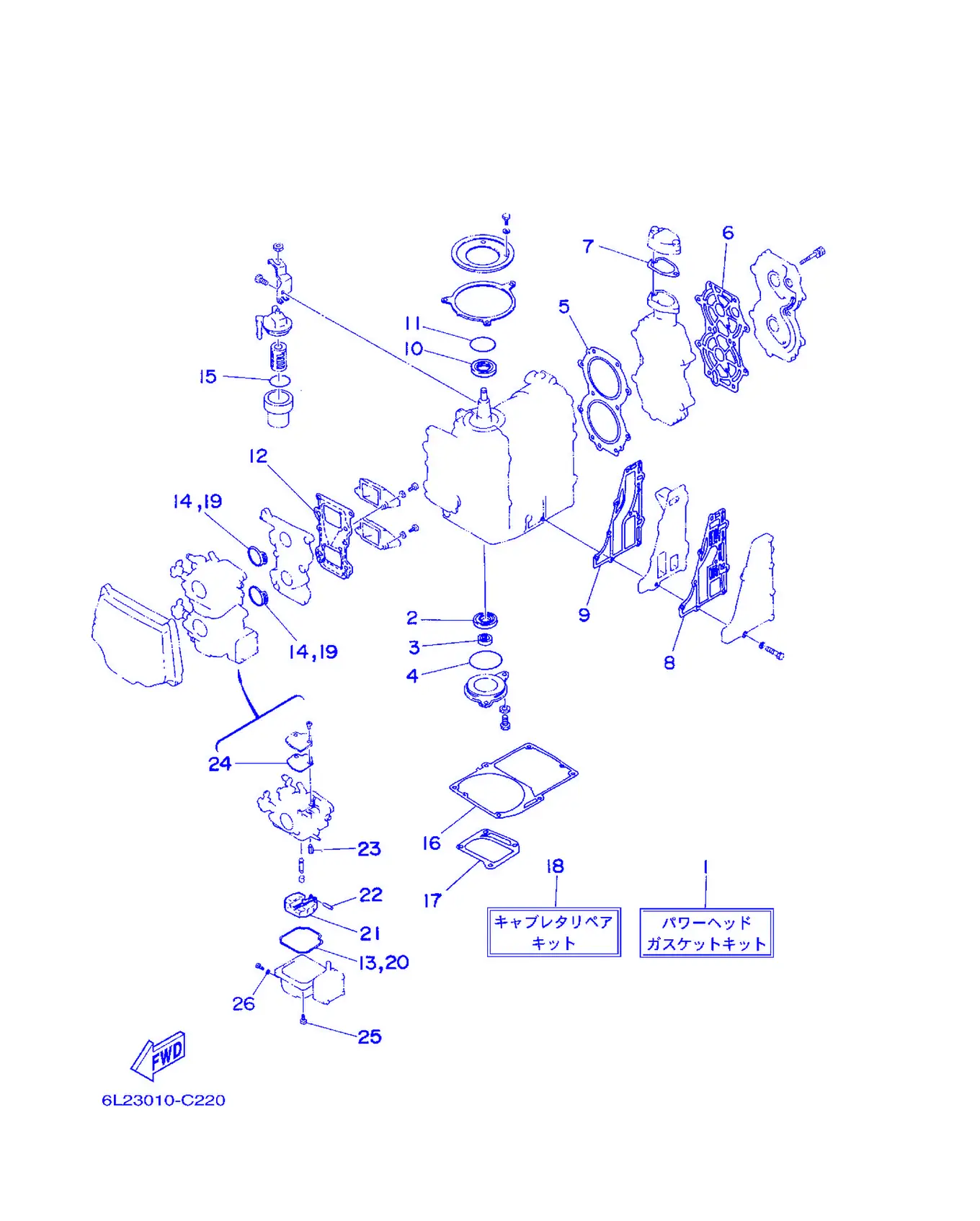

Рис. 20РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6L2-W0001-03	Комплект прокладок головки блока	1
2	93102-25142	. Сальник	1
3	93101-13M37	. Сальник	1
4	93210-56M80	Кольцо O-ring	1
5	6L2-11181-A2	. Прокладка головки цилиндра 1	1
6	6L2-11193-A1	. Прокладка крышки головки 1	1
7	6J8-12414-A0	. Прокладка крышки	1
8	6L2-41114-A1	. Прокладка наружной крышки выхлопа	1
9	6L2-41112-A2	. Прокладка внутренней крышки выхлопа	1
10	93102-26M27	. . Сальник	1
11	93210-42159	. . Кольцо уплотнительное	1
12	6L2-13621-00	. Прокладка седла клапана	1
13	6L2-14384-00	. Прокладка поплавковой камеры	2
14	6L2-14198-00	. Прокладка	2
15	93210-32738	Кольцо O-ring	1
16	6L2-45113-A2	. Прокладка верхнего корпуса	1
17	6L2-41133-A2	Прокладка, выпускной коллектор	1
18	6L2-W0093-00	Ремкомплект карбюратора	1
19	6L2-14198-00	. Прокладка	2
20	6L2-14384-00	. Прокладка поплавковой камеры	2
21	6L2-14385-00	. Поплавок	2
22	6E5-14386-01	. Ось поплавка	2
23	6L2-14392-00	. Игла клапана	2
24	6L2-14399-00	. Прокладка	2
25	97980-04112	Винт с шайбой	2
26	6L2-14398-00	. . Прокладка	2

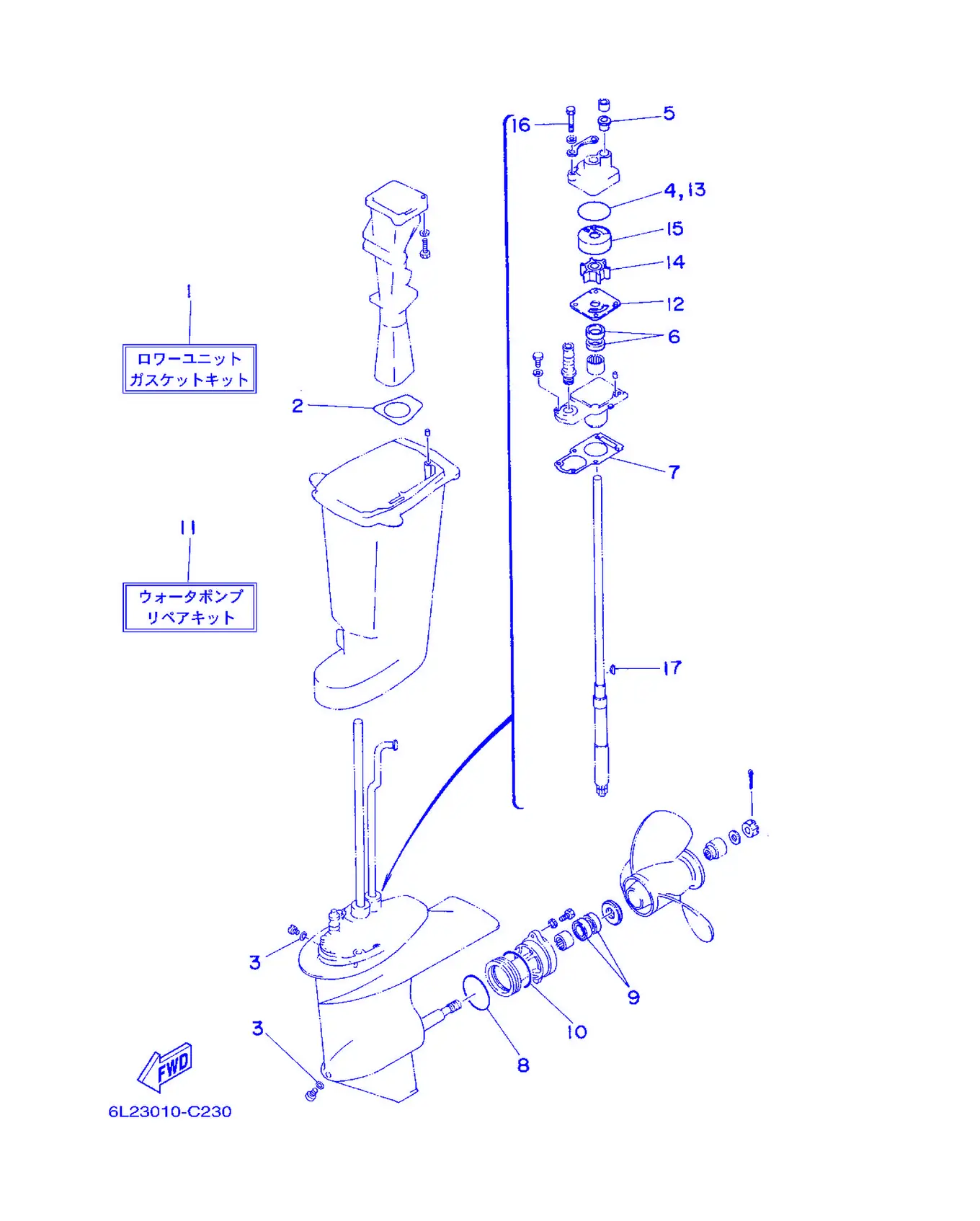

Рис. 21РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6L2-W0001-C3	Комплект прокладок нижнего узла	1
2	6L2-41134-00	. Прокладка выпускного коллектора	1
3	90430-08020	. Прокладка	2
4	93210-45161	. Уплотнительное кольцо	1
5	6L2-44367-00	. Демпфер водяного сальника	1
6	93101-20048	Сальник	2
7	6L2-45315-A0	Прокладка, пластина	1
8	93210-60MA3	Уплотнительное кольцо	1
9	93101-20M07	Сальник	2
10	93210-60M99	Уплотнительное кольцо	1
11	6L2-W0078-00	Ремкомплект водяного насоса	1
12	6L2-44323-00	Наружная пластина, картридж	1
13	93210-45161	. Уплотнительное кольцо	1
14	6L2-44352-00	Ведущая шестерня	1
15	6L2-44322-00	Ведущий вал, шестерня	1
16	97095-06040	Болт	4
17	90280-03024	Корпус, картридж	1

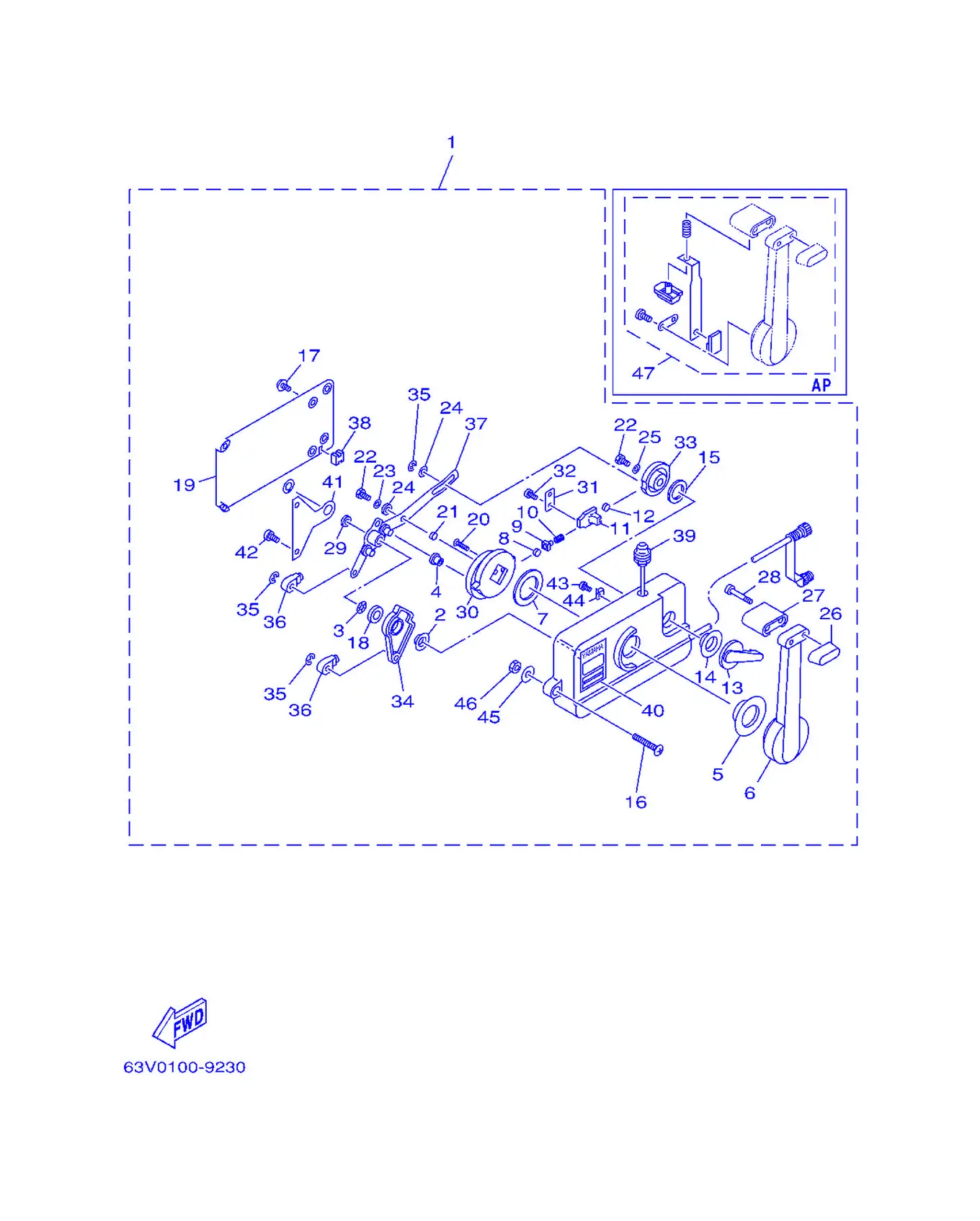

Рис. 22Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	701-48101-11	Пульт дистанционного управления в сборе (л	1
2	701-48235-00	Втулка	1
3	701-48197-10	Шайба, волнистая	1
4	701-48252-00	Ролик, кулачок	1
5	701-48234-00	Втулка 1	1
6	701-48221-00	Рычаг, управление	1
7	701-48196-11	Шайба, волнистая	1
8	701-48236-00	Ролик, фиксатор	1
9	702-48237-00	Адаптер	1
10	702-48238-00	Пружина, фиксатор	1
11	701-48249-00	Адаптер, пружина	1
12	701-48248-00	. Ролик, свободный дроссель	1
13	701-48152-11	Ручка, свободный газ (светлая)	1
14	701-48243-00	Втулка	1
15	701-48198-10	Шайба, волнистая	1
16	701-48281-10	Винт (M6X40)	3
17	701-48289-00	Винт	4
18	701-48268-00	Проставка	1
19	701-48213-00	Задняя пластина 2	1
20	92780-06025	Винт, с плоской головкой	2
21	701-48255-00	Втулка	1
22	97390-06018	Болт	2
23	702-48288-00	Шайба, плоская	1
24	701-48246-00	. Проставка 1	2
25	92990-06300	. Шайба с внутренними зубьями	1
26	701-48229-00	. Рукоятка, рычаг управления	1
27	701-48222-00	. Рукоятка, рычаг управления	1
28	701-48282-00	. Винт	2
29	701-48266-00	. Проставка	1
30	701-48232-00	. Шестерня	1
31	701-48189-11	. Фиксатор	1
32	98580-05010	Винт с полукруглой головкой	2
33	701-48153-12	. Вал, свободный акселератор	1
34	701-48271-00	. Рычаг, переключения (правый)	1
35	93430-06024	. Уплотнительное кольцо	3
36	703-48345-01	Трос газа, внутренний 2	2
37	701-48261-00	Рычаг дросселя (правый)	1
38	701-48358-00	. Анкер, троса	1
39	701-82550-51	. Выключатель стоп-двигателя в сборе	1
40	701-48126-00	. График	1
41	701-48133-00	. Пластина, тяги	1
42	98580-05020	. Винт, с полукруглой головкой	2
43	701-48283-00	. Винт	1
44	701-82594-00	. Хомут	1
45	701-48287-00	Шайба	3
46	95380-06600	Тяга, соединительная	3
47	701-48280-00	Комплект блокировки нейтрали	1

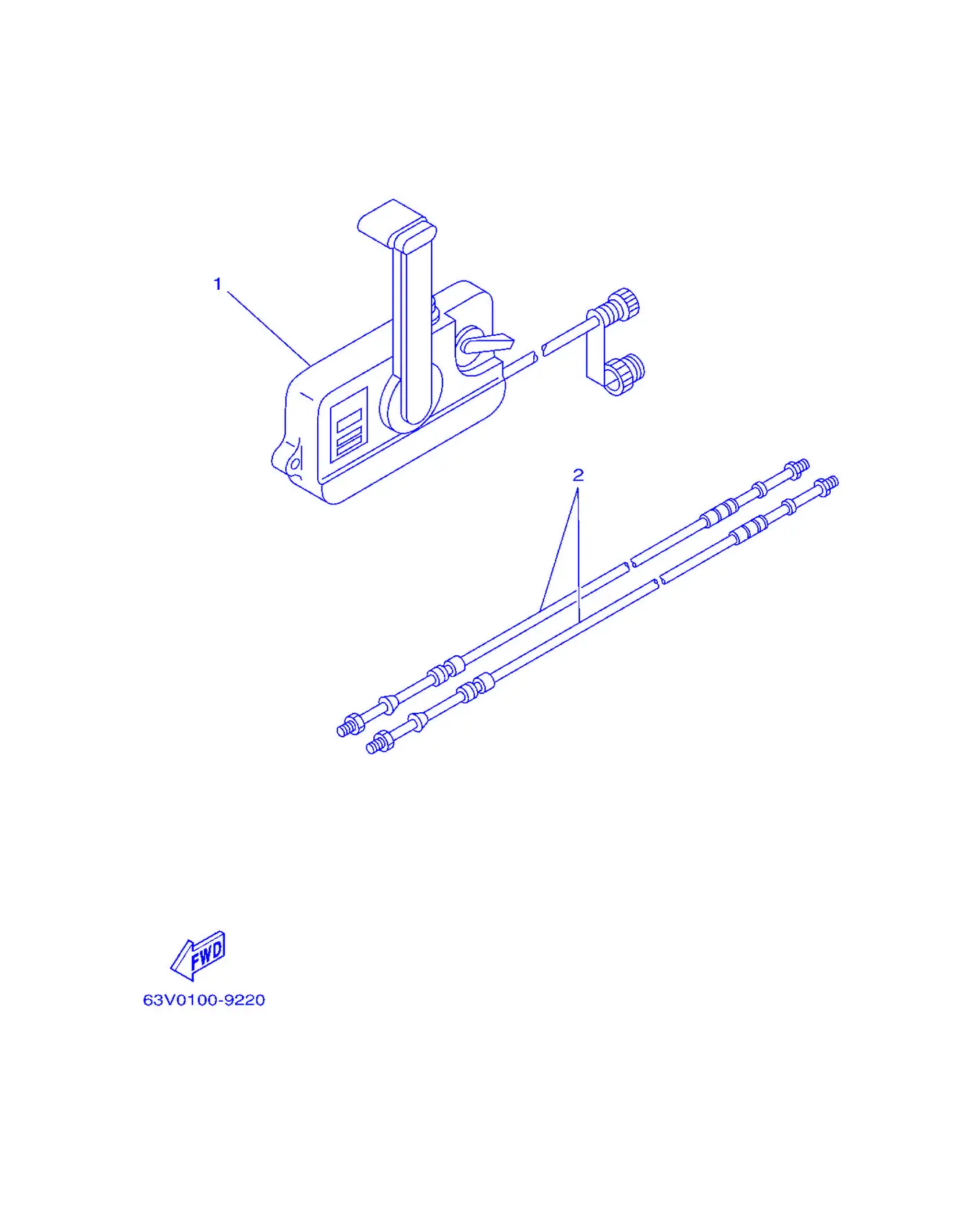

Рис. 23ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	701-48101-11	Пульт дистанционного управления в сборе (л	1
2	701-48310-90	Вал, приводной L=11F	2
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-20	Вал, приводной L=13F	2
2	701-48320-50	Трос газа, внутренний L=15F	2

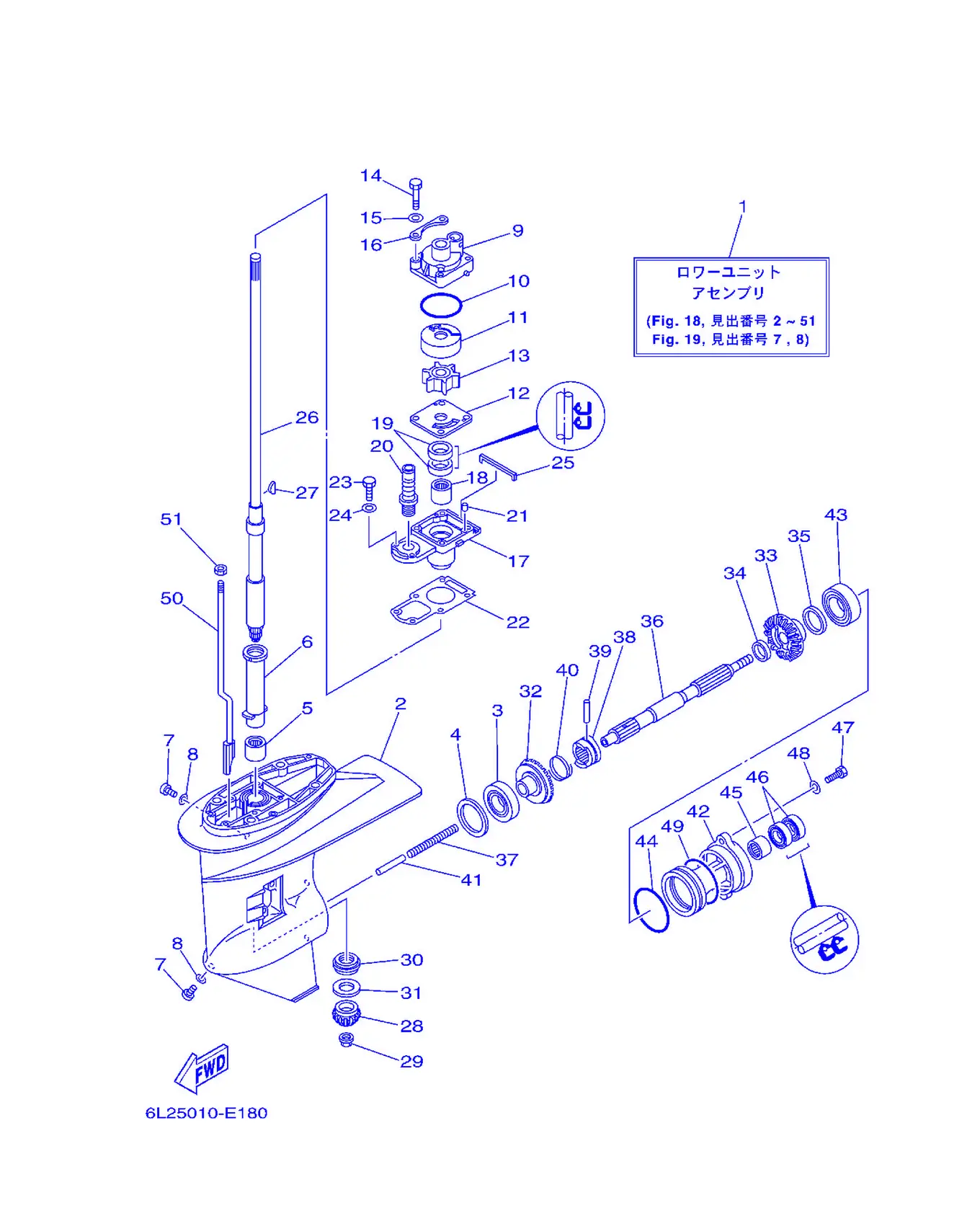

Рис. 24НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6L2-45300-13-4D	Нижний узел в сборе	1
2	6L2-45311-02-4D	Корпус, нижний	1
3	93332-00005	Кольцо O-ring	1
4	6L2-45567-00	Регулировочная шайба (T:1.0MM)	1
4	6L2-45567-10	Регулировочная шайба (T:1.1MM)	1
4	6L2-45567-20	Регулировочная шайба (T:1.2MM)	1
4	6L2-45567-30	Регулировочная шайба (T:1.3MM)	1
4	6L2-45567-40	Регулировочная шайба (T:1.4MM)	1
5	93315-220V9	Прокладка	1
6	6L2-45536-00	Вал, приводной	1
7	90340-08002	Прокладка, пластина	2
8	90430-08020	. Прокладка	2
9	6L2-44311-00	Корпус водяного насоса	1
10	93210-45161	. Уплотнительное кольцо	1
11	6L2-44322-00	Ведущий вал, шестерня	1
12	6L2-44323-00	Наружная пластина, картридж	1
13	6L2-44352-00	Ведущая шестерня	1
14	97095-06040	Болт	4
15	92995-06600	. . Шайба	4
16	6L2-44328-00	Крышка	2
17	6L2-45331-00-5B	Корпус подшипника	1
18	93315-22004	Прокладка	1
19	93101-20048	Сальник	2
20	6L2-44147-00	Крышка, картридж	1
21	93604-12M07	Крышка, головки	2
22	6L2-45315-A0	Прокладка, пластина	1
23	97095-06020	Болт с шайбой	2
24	92995-06600	. . Шайба	2
25	6L2-45375-00	Прокладка, крышка	1
26	6L2-45510-10	Узел приводного вала	1
27	90280-03024	Корпус, картридж	1
28	6L2-45551-01	Шестерня (13T)	1
29	90179-10M14	Гайка	1
30	93341-320U0	Подшипник упорный	1
31	6L2-45587-00	Регулировочная шайба (T:1.5MM)	1
31	6L2-45587-10	Регулировочная шайба (T:1.6MM)	1
32	6L2-45560-10	Шестерня 1 (27T)	1
33	6L2-45571-00	Шестерня 2 (27T)	1
34	90201-20417	Прокладка, крышка	1
35	6L2-45577-00	Регулировочная шайба (T:1.0MM)	1
35	6L2-45577-10	Регулировочная шайба (T:1.1MM)	1
35	6L2-45577-20	Регулировочная шайба (T:1.2MM)	1
35	6L2-45577-30	Регулировочная шайба (T:1.3MM)	1
36	65W-45611-00	Заглушка, поводковая	1
37	90501-10065	Прокладка, топливный насос	1
38	6L2-45631-00	Сцепление, дог	1
39	90250-05010	Пластина	1
40	648-45633-00	Кольцо крестовины	1
41	648-45635-00	Крышка, нижний корпус	1
42	6L2-45361-03-4D	Крышка, нижний корпус	1
43	93306-00612	Прокладка	1
44	93210-60MA3	Уплотнительное кольцо	1
45	93315-22004	Прокладка	1
46	93101-20M07	Сальник	2
47	97095-06020	Болт с шайбой	2
48	92995-06600	. . Шайба	2
49	93210-60M99	Уплотнительное кольцо	1
50	6L2-44150-10	Сборка кулачка переключения	1
51	95380-06600	Тяга, соединительная	1

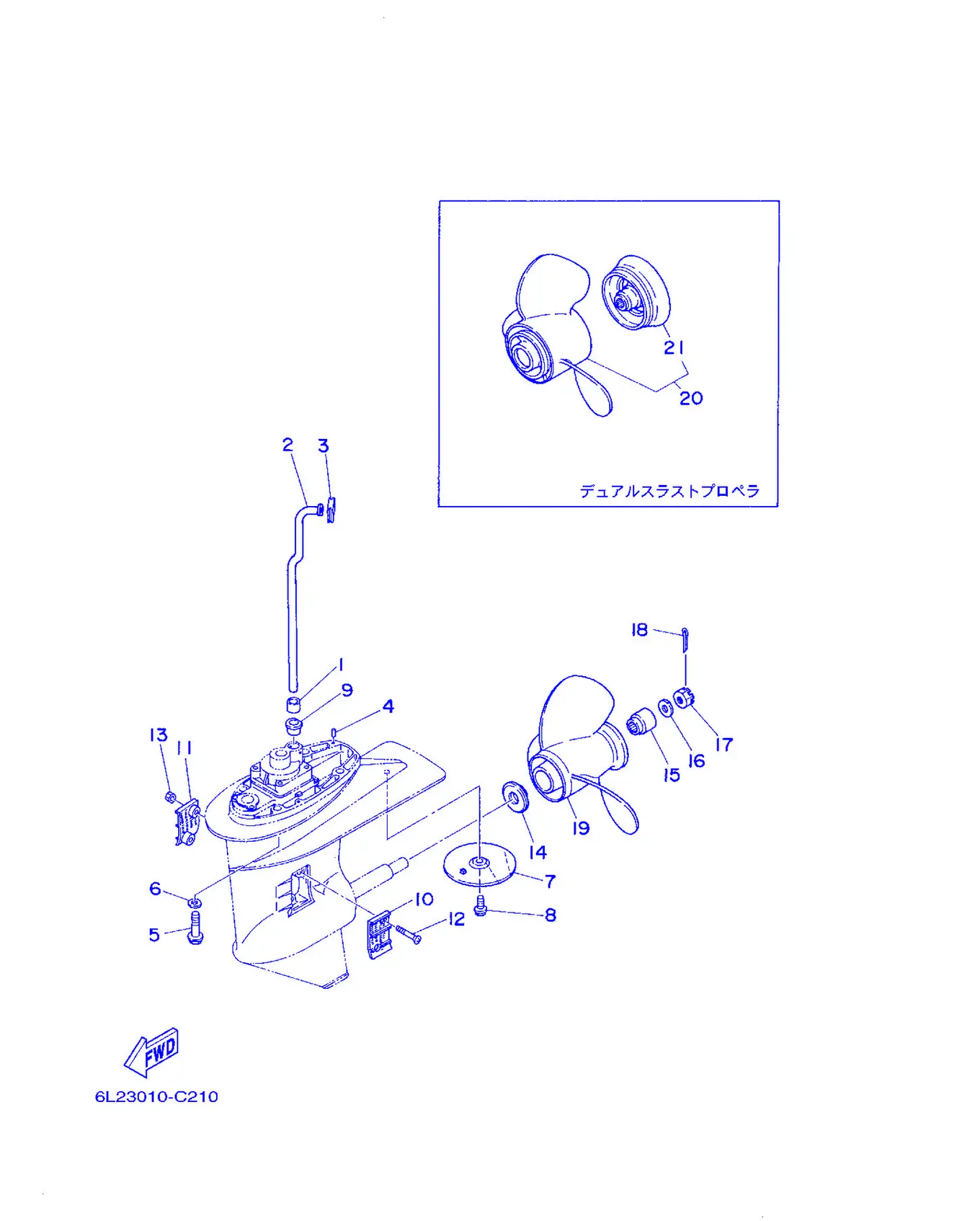

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6L2-44368-00	Пластина, направляющая вода 4	1
2	6L2-44361-10	Трубка, вода	1
3	6L2-44366-00	Демпфер, сальник воды	1
4	93604-12M07	Крышка, головки	2
5	90105-10M12	Болт, с шайбой	4
6	92995-10600	Шайба	4
7	664-45371-01	Прокладка	1
8	90105-08M02	Болт, с шайбой	1
9	6L2-44367-00	. Демпфер водяного сальника	1
10	6L2-45214-00	Пластина, направляющая вода 1	1
11	6L2-45215-00	Пластина, направляющая вода 2	1
12	90151-05M05	Винт с потайной головкой	2
13	90185-05002	Гайка, самоконтрящаяся	2
14	6L2-45987-01	Прокладка 1	1
15	689-45997-00	Прокладка 2	1
16	92990-14200	Крышка, корпус	1
17	90171-14013	Гайка, колпачковая	1
18	91490-30022	Заглушка, поводковая	1
19	664-45941-01-EL	Гребной винт (3X9-7/8 X9 -F)	1
19	664-45943-01-EL	Гребной винт (3X9-7/8 X8 -F)	1
19	664-45945-00-EL	Гребной винт (3X9-7/8 X10-1/2 -F)	1
19	664-45947-01-EL	Гребной винт (3X9-7/8 X11-1/4 -F)	1
19	664-45949-02-EL	Гребной винт (3X9-7/8 X13 -F)	1
19	664-45952-00-EL	Гребной винт (3X9-7/8 X14 -F)	1
19	664-45954-01-EL	Гребной винт (3X9-7/8X12-F)	1
19	664-45970-00-98	Гребной винт (3X9-1/8 X13 -F)	1
19	664-45972-00-98	Гребной винт (3X9-1/8 X12 -F)	1
20	6J8-W4591-00-EL	Гребной винт (3X10-5/8 X8-1/4 -F)	1
21	6J8-45986-10-98	Кольцо, дефлектор	1
