雅马哈 2B - 2BMHS

共 9 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Кожух и топливная система 3Карбюратор 4ЦИЛИНДР И КАРТЕР 5Стартер 6ГЕНЕРАТОР 7КРОНШТЕЙН 8Ремонтный комплект 9НИЖНИЙ КАРТЕР И ПРИВОД

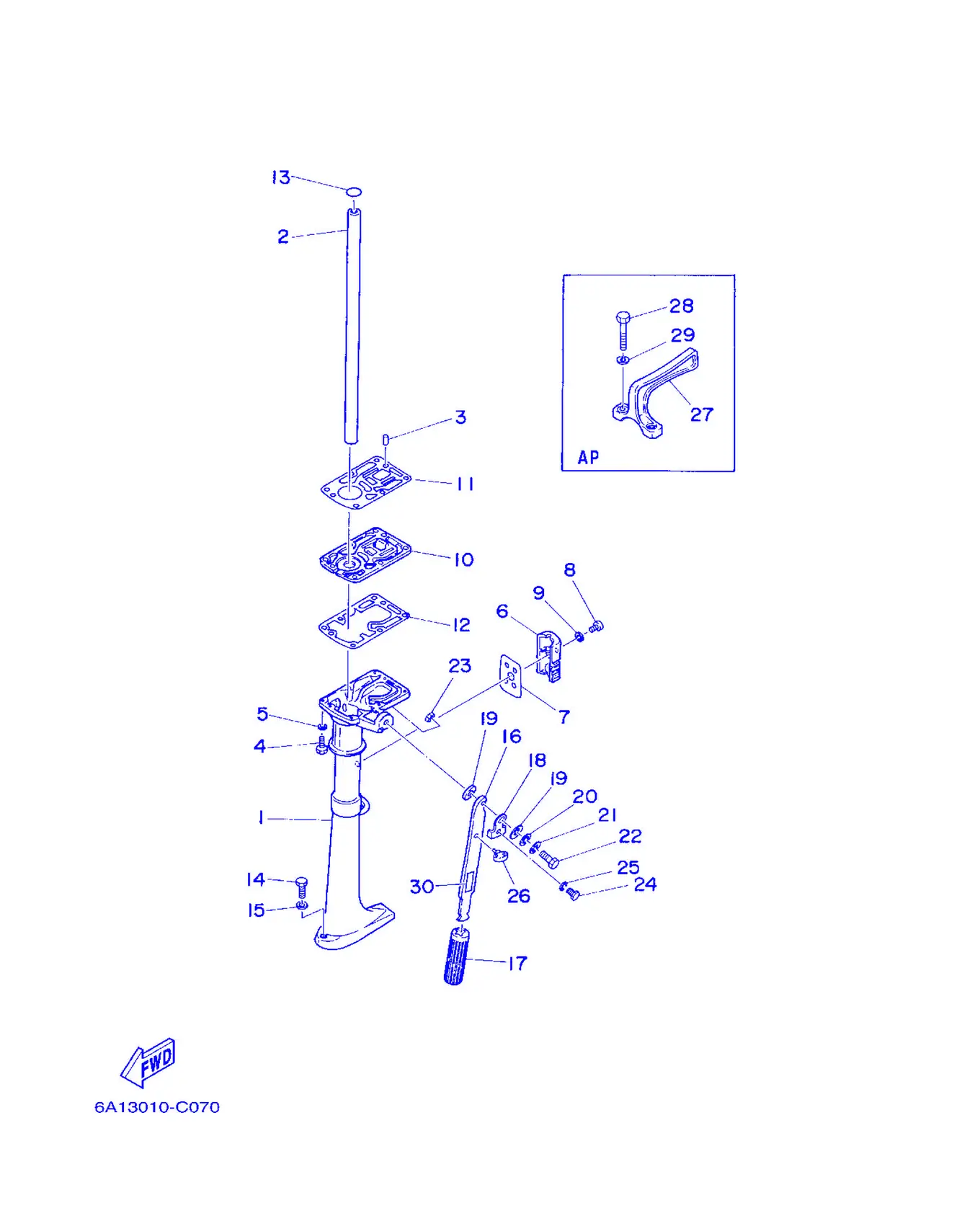

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6A1-45111-03-4D	Корпус, верхний	1
2	6A1-45113-00	Прокладка верхнего корпуса	1
3	93605-15065	Штифт установочный	2
4	97095-06025	Болт	6
5	92995-06600	. . Шайба	6
6	6A1-45151-00	Крышка верхнего корпуса	1
7	6A1-45115-00	Прокладка верхнего корпуса	1
8	97880-06016	Винт, полукруглая головка	1
9	92990-06600	Прокладка, дроссель	1
10	6A1-41137-00-5B	Направляющая выхлопа	1
11	6A1-14613-A0	. Прокладка выхлопной трубы	1
12	646-14623-A1	. Прокладка выхлопной трубы	1
13	93210-19123	. Кольцо уплотнительное	1
14	97095-06030	Болт	1
15	92995-06600	. . Шайба	1
16	6A1-42111-01-4D	Рулевое колесо	1
17	646-42119-02	Рукоятка, рулевое управление	1
18	6A1-42181-00	Шайба	1
19	90201-09117	Шайба, пластина	2
20	92990-08200	Шайба, плоская	1
21	92990-08100	Шайба пружинная	1
22	90101-08M11	Болт шестигранный	1
23	95380-08600	Гайка	1
24	97095-06010	. Болт	1
25	92995-06100	Пружинная шайба	1
26	646-42591-00	Держатель шплинта	1
27	646-42121-00-94	Кронштейн, крепление	1
28	97095-06055	Болт	2
29	92990-06100	Прокладка, стопор	2
30	6A1-2415A-01	Этикетка, предупреждение	1

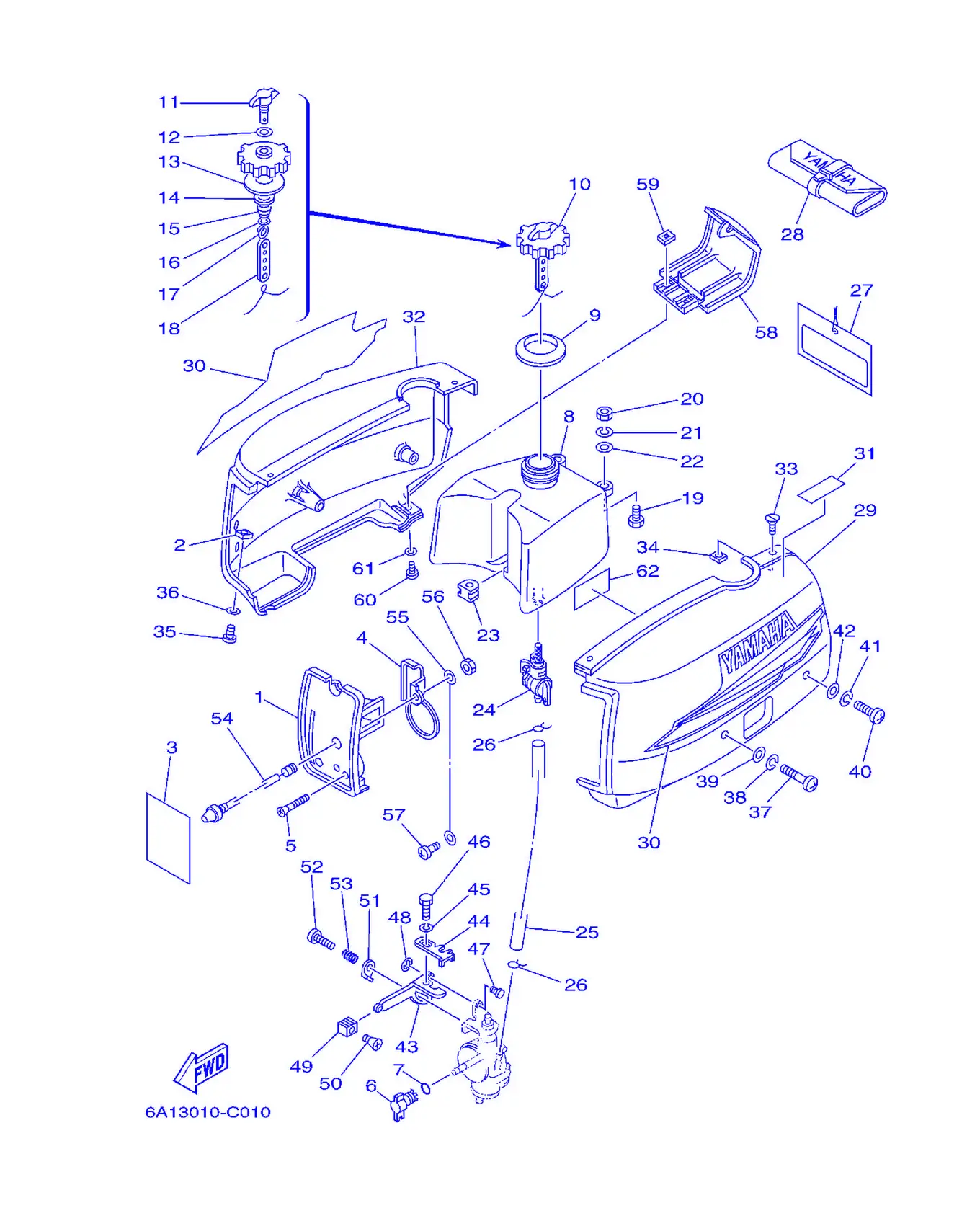

Рис. 2Кожух и топливная система & 燃油 Cowling & amp; Fuel

REF	Номер детали	Наименование	Кол-во
1	6A1-14441-02	Глушитель, впуск 2	1
2	90173-05M00	Гайка, квадратная	2
3	6A1-42677-10	Графика, передняя	1
4	6A1-14442-00	Проставка	1
5	90151-04M04	Винт, с потайной головкой	2
6	6A1-41271-00	Ручка, воздушной заслонки	1
7	93210-08M29	. Уплотнительное кольцо	1
8	6A1-24110-01	Топливный бак в сборе	1
9	6A1-24198-00	Прокладка, резиновая	1
10	6A1-24610-01	Крышка в сборе	1
11	6A1-24631-00	. Винт, воздушный	1
12	90430-04005	. Прокладка	1
13	90430-14117	. Прокладка	1
14	646-24615-01	. Прокладка, пластина 1	1
15	90501-10374	. Пружина, сжатия	1
16	92907-04200	. Шайба	1
17	90501-10260	. Пружина, сжатия	1
18	646-24241-00	. Индикатор 1	1
19	97095-06018	. Болт	2
20	95380-06600	Тяга, соединительная	2
21	92995-06100	Пружинная шайба	2
22	90201-06M30	Шайба, пластина	2
23	6A1-24181-00	Демпфер, фиксирующий 1	1
24	6A1-24500-02	Топливный кран в сборе 1	1
25	6A1-24311-00	Трубка, топливная 1	1
26	90467-08004	Зажим	2
27	61H-2819R-01	Ярлык, предупреждение	1
28	656-W2810-02	Набор инструментов	1
29	6A1-42741-12	Кожух	1
30	6A1-W0070-14	Комплект графики	1
31	6Y1-2415A-00	. Этикетка, предупреждение	1
32	6A1-42771-12	Кожух	1
33	98780-05012	Винт с плоской головкой	2
34	90183-05M00	Гайка, пружинная	2
35	97880-05012	Винт, с полукруглой головкой	2
36	92990-05600	. Шайба пластины	2
37	97880-06040	Винт, с полукруглой головкой	2
38	92990-06100	Прокладка, стопор	2
39	92990-06600	Прокладка, дроссель	2
40	97880-06025	Винт, с полукруглой головкой	2
41	92990-06100	Прокладка, стопор	2
42	92990-06600	Прокладка, дроссель	2
43	6A1-41212-01	Рычаг, дросселя	1
44	6A1-41211-00	Тяга, дросселя	1
45	92990-05100	. Хомут шланга	1
46	97095-05010	Табличка	1
47	6A1-14365-00	Палец, вильчатый	1
48	99001-04600	Стопорное кольцо	1
49	6A1-41637-00	Ручка, управления магнитом	1
50	98780-03010	Винт, с плоской головкой	1
51	6A1-41223-00	Шайба, стопорная 1	1
52	97885-05025	Винт с полукруглой головкой	1
53	90501-12M16	Пружина сжатия	1
54	6A1-82550-02	Выключатель стоп-двигателя в сборе	1
55	6A1-82541-00	Провод, выводной	1
56	95380-08700	Гайка	1
57	97880-05008	Винт, с полукруглой головкой	1
58	6A1-82375-12	Крышка, колпака свечи	1
59	90183-05M00	Гайка, пружинная	2
60	97880-05012	Винт, с полукруглой головкой	2
61	92990-05600	. Шайба пластины	2
62	6A1-83625-01	Метка 5	1

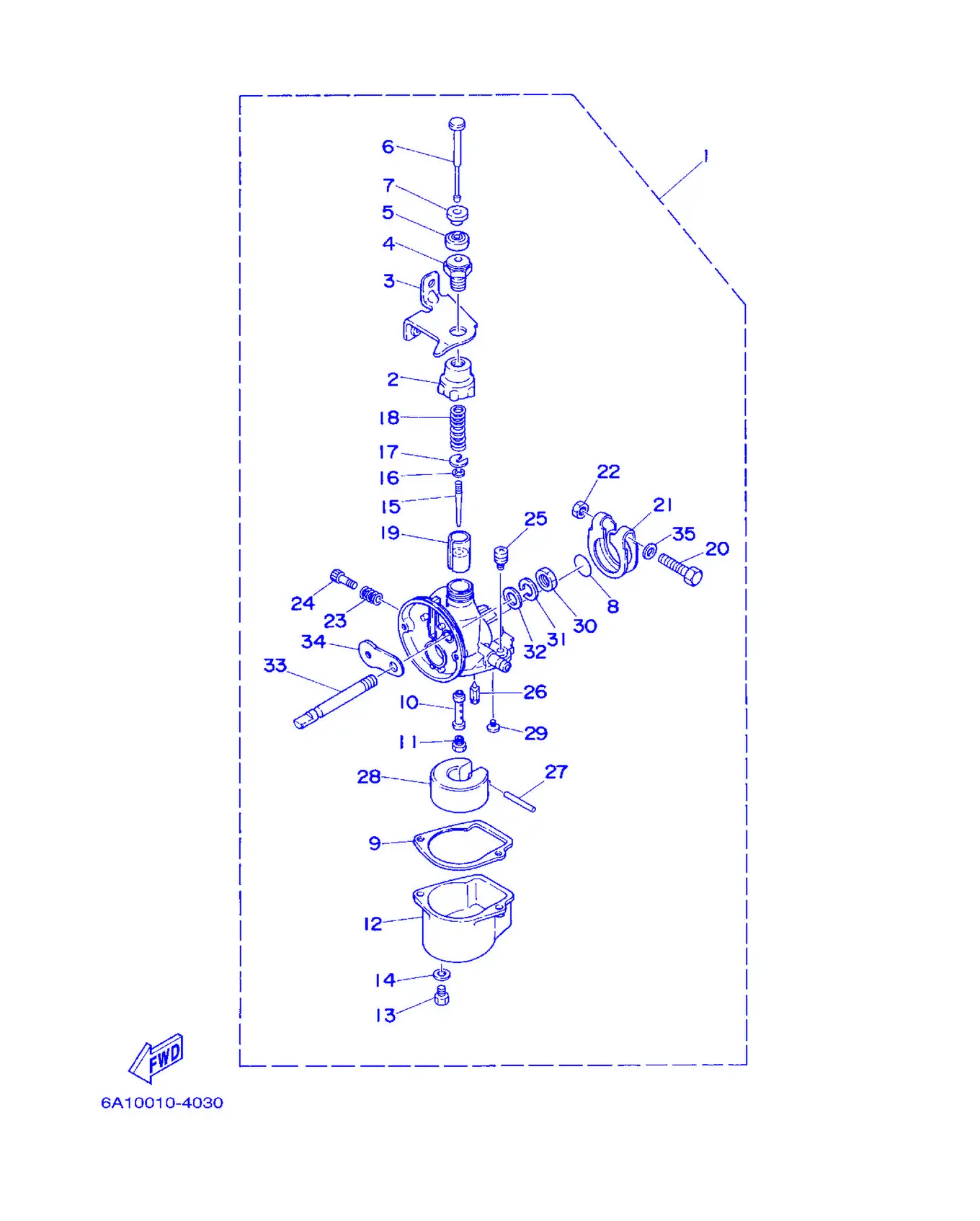

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6A1-14301-03	Карбюратор в сборе 1	1
2	646-14158-00	. Крышка, смесительная камера	1
3	6A1-14497-00	. Кронштейн, трос дроссельной заслонки	1
4	646-14321-00	. Винт, дроссельная заслонка	1
5	646-14169-00	. Заглушка	1
6	6A1-14314-00	. Штанга, дроссельная заслонка	1
7	6A1-14163-00	. Проставка	1
8	646-14229-01	O-кольцо	1
9	6A1-14384-00	. Прокладка, поплавковая камера	1
10	6A1-14341-01	. Жиклер, главный	1
11	6A1-14343-48	. Жиклер, главный (# 96)	1
12	6A1-14381-02	. Корпус, поплавковая камера	1
13	97890-05006	Винт с полукруглой головкой	1
14	646-14198-01	. . Прокладка	1
15	6A1-14116-10	. Игла	1
16	646-14137-00	. Зажим	1
17	646-14136-00	. Седло, пружина	1
18	646-14331-01	. Пружина, дроссельная заслонка	1
19	646-14312-08	. Клапан, дроссельная заслонка 1	1
20	6A1-14125-01	. Винт	1
21	6A1-14127-01	. Зажим	1
22	6A1-14358-01	. Гайка	1
23	6A1-14212-00	. Пружина, регулировочный винт холостого хода	1
24	646-14211-02	. Винт, регулировочный винт холостого хода	1
25	97980-04110	Винт с шайбой	2
26	6A1-14392-00	. Клапан, игольчатый	1
27	6A1-14386-00	. Поплавок, крышка	1
28	6A1-14385-00	. Поплавок	1
29	98580-03005	. Пружина, поплавок	1
30	646-14358-00	. Гайка	1
31	6A1-14356-00	. Шайба, пружинная	1
32	646-14357-00	. Шайба, плоская	1
33	6A1-14448-00	. Рычаг, клапан воздушной заслонки	1
34	6A1-14217-01	. Клапан, воздушная заслонка	1
35	92990-05600	. Шайба пластины	1

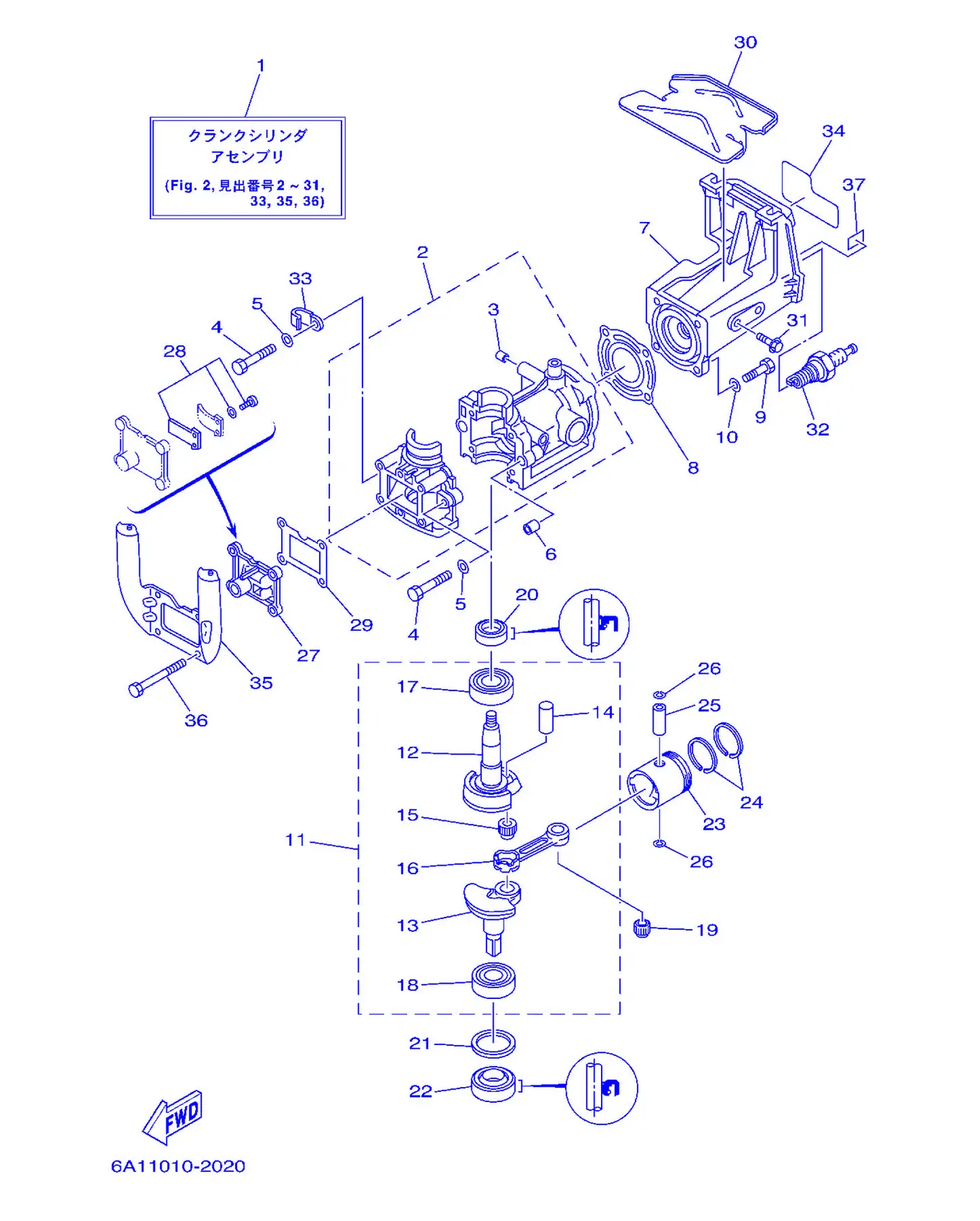

Рис. 4ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6A1-W0090-05-1S	Цилиндр коленчатого вала в сборе	1
2	6A1-15100-01-1S	Картер в сборе	1
3	90336-06001	. Пробка, коническая	1
4	97013-06040	Болт	2
5	92903-06600	Шайба, пластина	2
6	99530-10014	Установочный штифт	2
7	6A1-11111-02-1S	Головка, цилиндр 1	1
8	6A1-11181-A1	. Прокладка, головка цилиндра 1	1
9	97095-06025	Болт	4
10	92995-06600	. . Шайба	4
11	6A1-11400-00	Коленчатый вал в сборе	1
12	646-11412-01	. Коленчатый вал 1	1
13	6A1-11422-00	Коленчатый вал 2	1
14	646-11681-00	Штифт коленчатого вала 1	1
15	93310-31439	Подшипник	1
16	646-11651-02	Шатун	1
17	93306-00409	Подшипник	1
18	93306-30204	Подшипник	1
19	93310-210V1	Подшипник	1
20	93102-20070	Сальник	1
21	90201-35300	Шайба, пластина	1
22	93102-15M32	Сальник	1
23	646-11631-01-98	Поршень (STD)	1
23	646-11635-01	Поршень (0.25MM O/S)	1
23	646-11636-01	Поршень (0.50MM O/S)	1
24	646-11601-01	Комплект поршневых колец (STD)	1
24	646-11601-11	Комплект поршневых колец (0.25MM O/S)	1
24	646-11601-21	Комплект поршневых колец (0.50MM O/S)	1
25	646-11633-00	Палец поршневой	1
26	93450-11021	Стопорное кольцо	2
27	6A1-13610-00	Лепестковый клапан в сборе	1
28	6A1-W0004-00	Комплект лепестков	1
29	6A1-13621-A0	Прокладка седла клапана	1
30	6A1-24141-00	Защита топливного бака	1
31	95895-06010	Наклейка	2
32	94703-00069	Свеча зажигания (NGK B5HS)	1
33	90465-06M86	Крышка	1
34	6A1-42678-12	Графика, задняя	1
35	6A1-15771-01	Кронштейн 1	1
36	97013-06060	Болт	4
37	678-42791-00	Метка 1	1

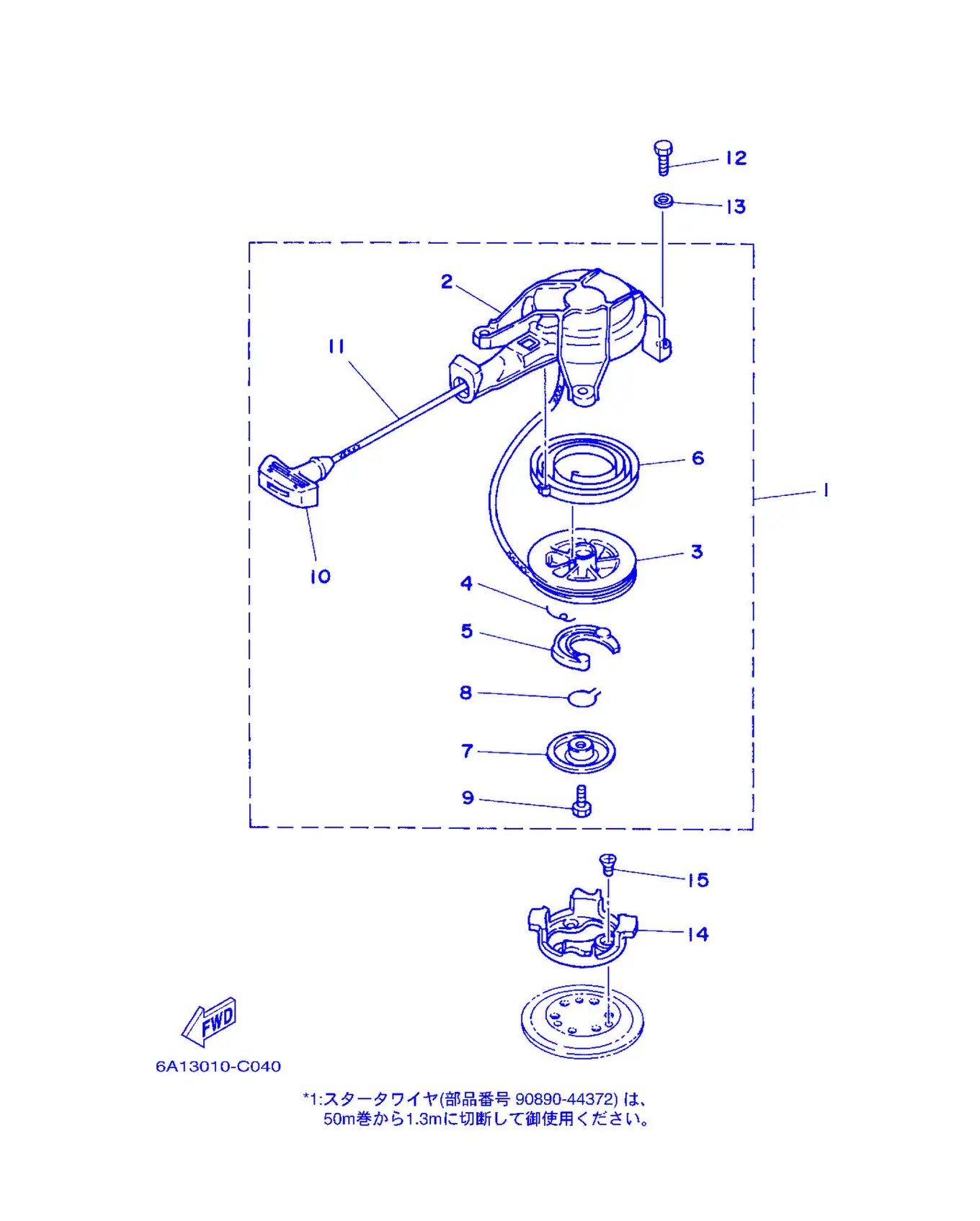

Рис. 5Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6A1-15710-00	Стартер в сборе	1
2	6A1-15711-00	Корпус стартера	1
3	6A1-15714-00	Барабан шкива	1
4	6A1-15767-00	Пружина	1
5	6A1-15741-00	Собачка привода	1
6	6A1-15713-00	Пружина стартера	1
7	6A1-15717-00	Вал стартера	1
8	6A1-15705-00	Пружина собачки привода	1
9	97322-06012	Болт	1
10	6A1-15755-02	Рукоятка стартера	1
12	97095-06016	Болт	3
13	92995-06600	. . Шайба	3
14	6A1-15723-00-94	Шкив стартера	1
15	98703-06012	Винт с плоской головкой	3

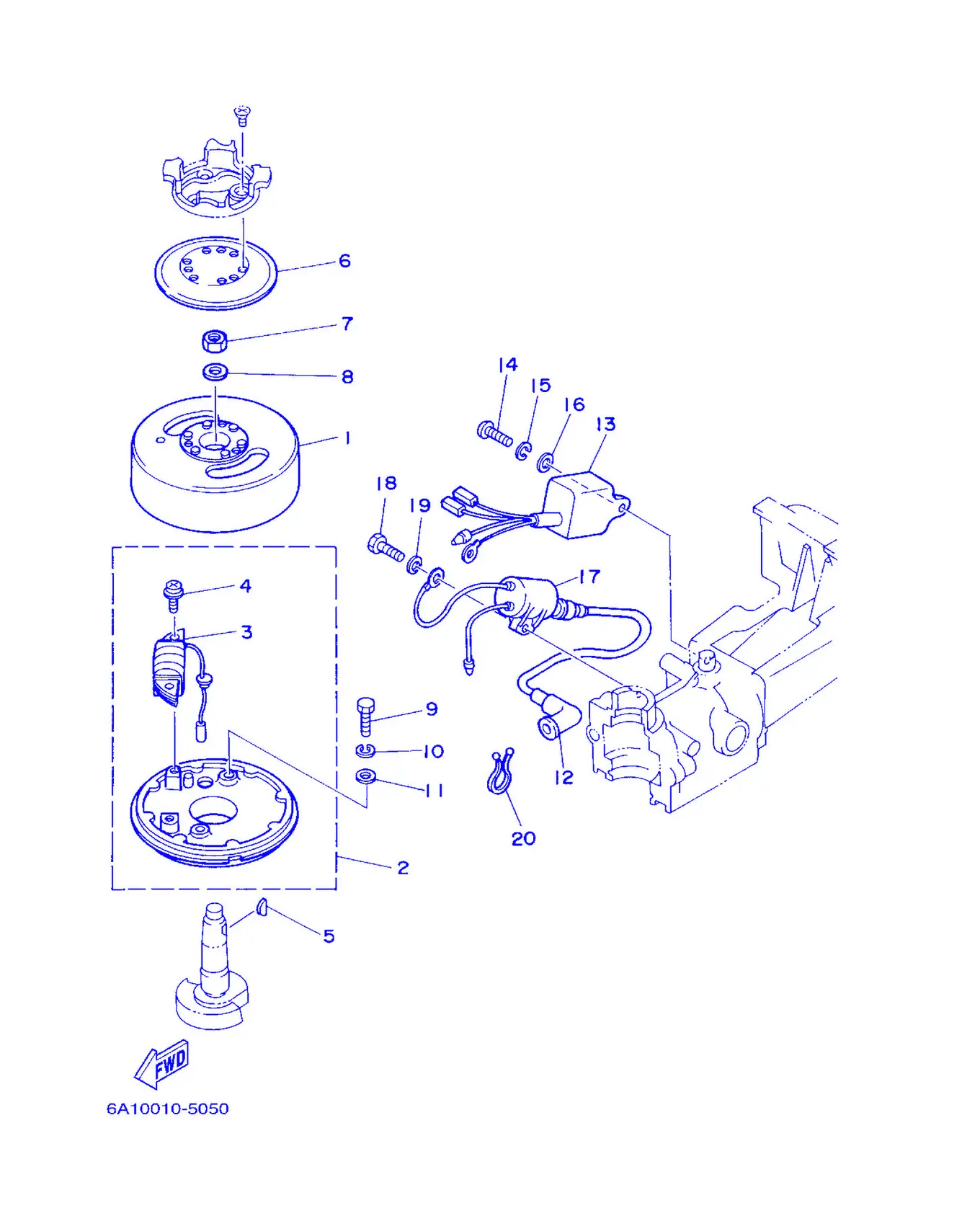

Рис. 6ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6A1-85550-00	Ротор в сборе	1
2	6A1-85560-00	Основание в сборе	1
3	6A1-85520-00	Катушка зарядки	1
4	97885-05020	Винт с полукруглой головкой	2
5	90280-04M06	Шпонка	1
6	6A1-81362-00	Крышка отверстия	1
7	90170-10M33	Гайка	1
8	92903-10100	Пружинная шайба	1
9	97013-06030	. Болт	2
10	92903-06100	Шайба, пружинная	2
11	92903-06600	Шайба, пластина	2
12	663-82370-01	Колпачок свечи в сборе	1
13	6A1-85540-01	Блок C.D.I. в сборе	1
14	97885-06016	Сальник, коленвал	1
15	92995-06100	Пружинная шайба	1
16	92995-06600	. . Шайба	1
17	6A1-85570-00	Катушка зажигания в сборе	1
18	97095-06020	Болт с шайбой	1
19	92995-06600	. . Шайба	1
20	90464-08M07	Покрытие	1

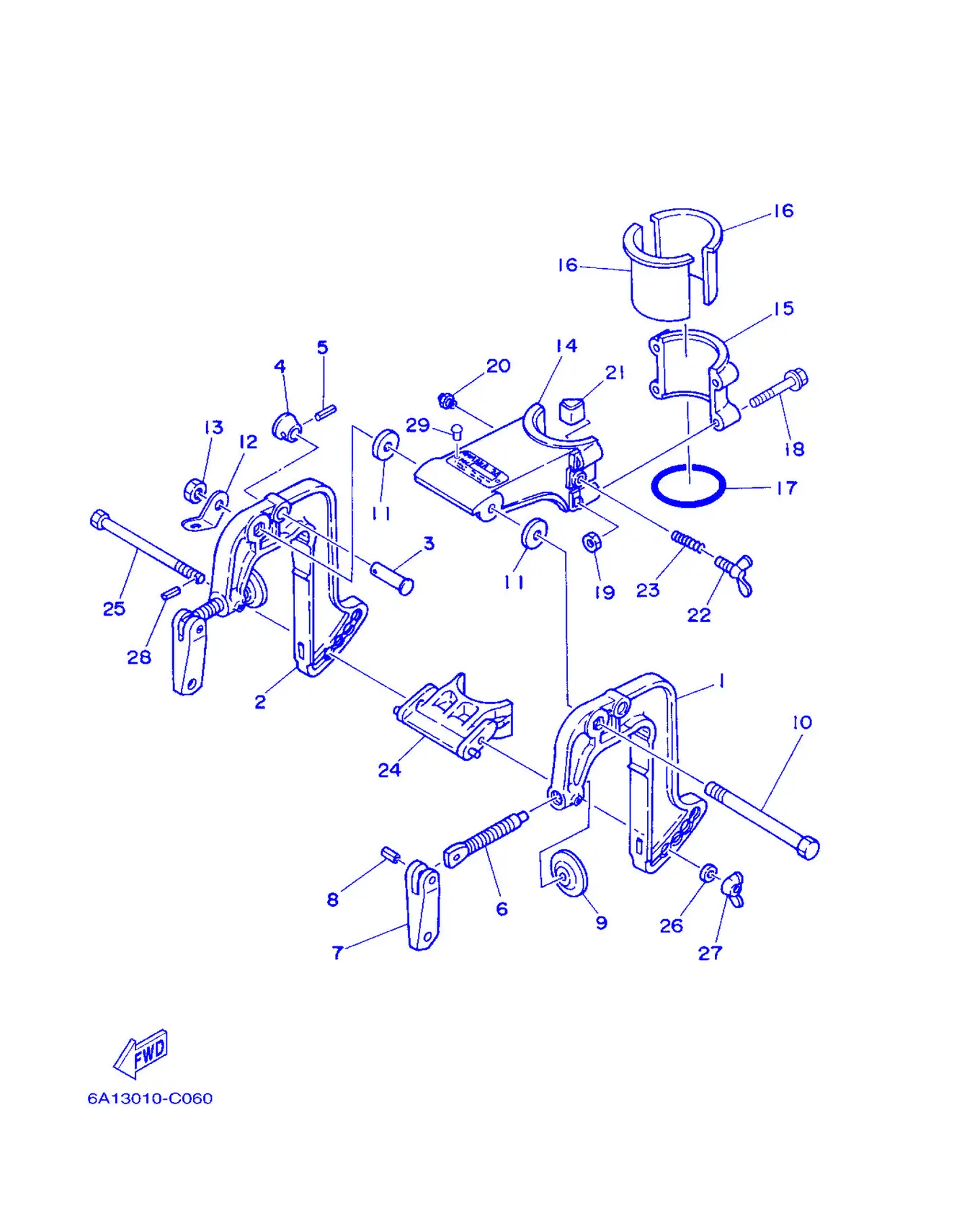

Рис. 7КРОНШТЕЙН Bracket

REF	Номер детали	Наименование	Кол-во
1	6A1-43111-03-4D	Кронштейн зажима 1	1
2	6A1-43112-00-4D	Кронштейн зажима 2	1
3	6A1-43191-00	Вал стопора	1
4	6A1-43192-00	Ручка стопора	1
5	91690-30014	Заглушка	1
6	6E0-43116-01	Заглушка	2
7	6E0-43118-01	Держатель, трос управления	2
8	90243-04M01	Педаль	2
9	620-43114-00	Подушка зажима транца	2
10	90101-08217	Болт с шестигранной головкой	1
11	90202-08022	Шланг топливный	2
12	6A1-43113-01	Топливный шланг	1
13	95380-08600	Гайка	1
14	6A1-43311-02-4D	Кронштейн поворотный 1	1
15	6A1-43312-00-4D	Кронштейн поворотный 2	1
16	646-42537-01	Втулка оси поворота	2
17	93210-46044	Уплотнительное кольцо	1
18	90119-06M98	Болт с шайбой	4
19	95380-06600	Тяга, соединительная	4
20	93700-06M03	Пластина стопорная	1
21	646-42528-00	Фрикционная пластина	1
22	90122-06004	Барашковый болт	1
23	90501-12272	Пружина сжатия	1
24	6A1-43351-00	Упорный стакан	1
25	6A1-43371-00	Болт стакана	1
26	90201-06040	Шланг топливный	1
27	90175-06008	Барашковая гайка	1
28	91690-20006	Пружинный штифт	1
29	90269-02M08	Шайба	2

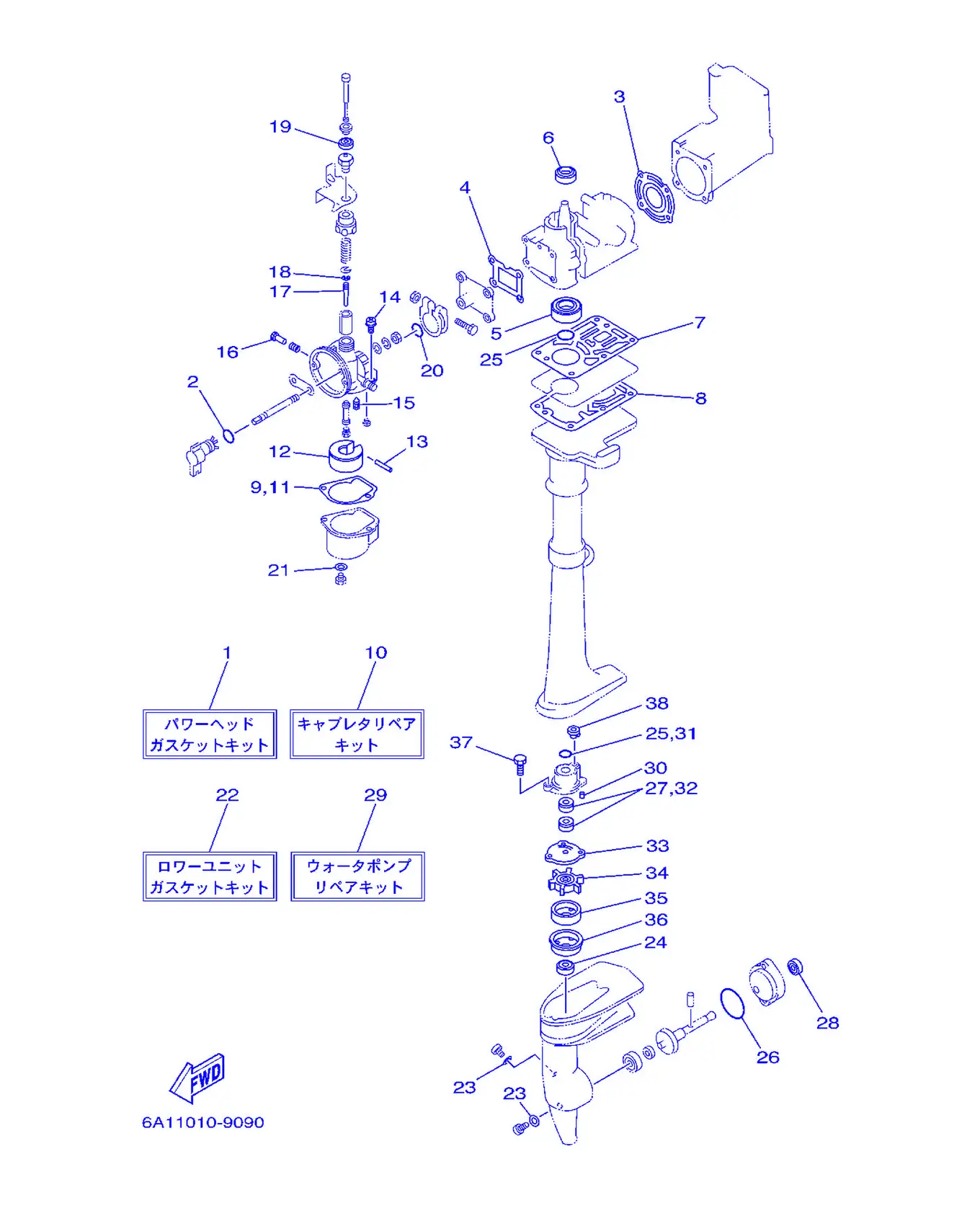

Рис. 8Ремонтный комплект Repair Kit

REF	Номер детали	Наименование	Кол-во
1	6A1-W0001-A2	Комплект прокладок головки блока	1
2	93210-08M29	. Уплотнительное кольцо	1
3	6A1-11181-A1	. Прокладка, головка цилиндра 1	1
4	6A1-13621-A0	Прокладка седла клапана	1
5	93102-15M32	Сальник	1
6	93102-20070	Сальник	1
7	6A1-14613-A0	. Прокладка выхлопной трубы	1
8	646-14623-A1	. Прокладка выхлопной трубы	1
9	6A1-14384-00	. Прокладка, поплавковая камера	1
10	6A1-W0093-03	Ремкомплект карбюратора	1
11	6A1-14384-00	. Прокладка, поплавковая камера	1
12	6A1-14385-00	. Поплавок	1
13	6A1-14386-00	. Поплавок, крышка	1
14	97980-04110	Винт с шайбой	2
15	6A1-14392-00	. Клапан, игольчатый	1
16	646-14211-02	. Винт, регулировочный винт холостого хода	1
17	6A1-14116-10	. Игла	1
18	646-14137-00	. Зажим	1
19	646-14169-00	. Заглушка	1
20	646-14229-01	O-кольцо	1
21	646-14198-01	. . Прокладка	1
22	6A1-W0001-23	Комплект прокладок нижнего узла	1
23	90430-08020	. Прокладка	2
24	93103-11051	Сальник	1
25	93210-19123	. Кольцо уплотнительное	1
26	93210-42101	Уплотнительное кольцо	1
27	93101-11M44	Сальник	2
28	93103-10052	Сальник	1
29	6A1-W0078-02	Ремкомплект водяного насоса	1
30	93604-09068	. Штифт, установочный	2
31	93210-19123	. Кольцо уплотнительное	1
32	93101-11M44	Сальник	2
33	646-44323-00	. Наружная пластина, картридж	1
34	646-44352-01	. Крыльчатка	1
35	646-44322-00	. Вставка, картридж	1
36	6A1-44325-00	. Протектор, сальник	1
37	97095-05016	. Болт	2
38	646-44366-01	. Демпфер, водяное уплотнение	1

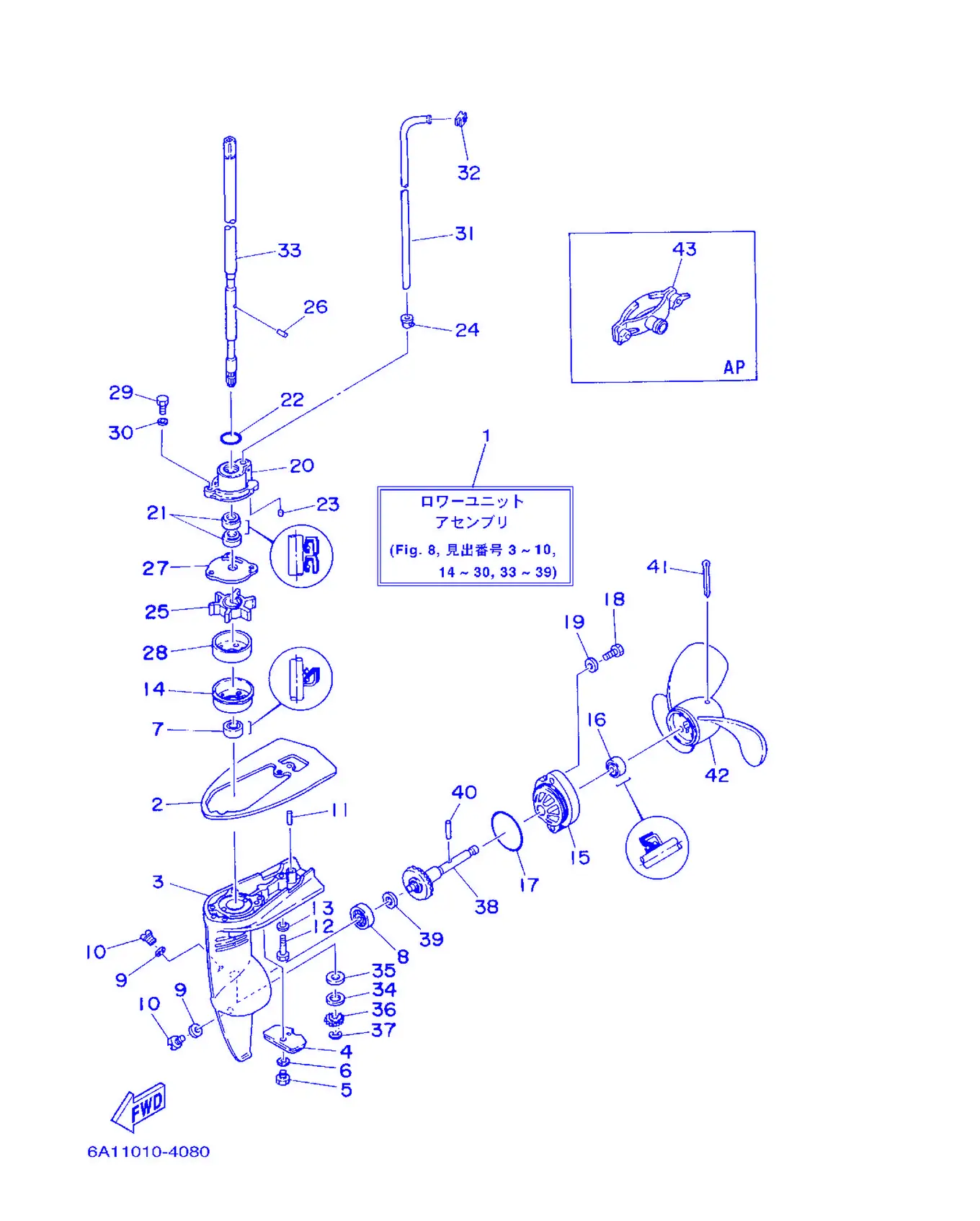

Рис. 9НИЖНИЙ КАРТЕР И ПРИВОД Lower Casing & Drive

REF	Номер детали	Наименование	Кол-во
1	6A1-45300-03-4D	Узел нижнего редуктора	1
2	6A1-45181-00-4D	Пластина	1
3	6A1-45311-02-4D	Корпус, нижний	1
4	6L5-45251-03	Крышка	1
5	95895-06012	Табличка, предупреждающая	1
6	92990-06300	. Шайба с внутренними зубьями	1
7	93103-11051	Сальник	1
8	93306-00001	. . Подшипник	1
9	90430-08020	. Прокладка	2
10	90340-08002	Прокладка, пластина	2
11	93605-18M04	Штифт, установочный	2
12	97095-06030	Болт	1
13	92995-06600	. . Шайба	1
14	6A1-44325-00	. Протектор, сальник	1
15	6A1-45361-01-4D	Крышка, корпус нижнего редуктора	1
16	93103-10052	Сальник	1
17	93210-42101	Уплотнительное кольцо	1
18	97090-06014	Болт	2
19	92990-06600	Прокладка, дроссель	2
20	6A1-44312-01-94	Крышка, корпус водяного насоса	1
21	93101-11M44	Сальник	2
22	93210-19123	. Кольцо уплотнительное	1
23	93604-09068	. Штифт, установочный	2
24	646-44366-01	. Демпфер, водяное уплотнение	1
25	646-44352-01	. Крыльчатка	1
26	93604-09066	Заглушка, декомпрессионное отверстие	1
27	646-44323-00	. Наружная пластина, картридж	1
28	646-44322-00	. Вставка, картридж	1
29	97095-05016	. Болт	2
30	92995-05600	. Шайба	2
31	6A1-44361-00	Трубка, водяная	1
32	646-44365-00	. Демпфер, водяное уплотнение	1
33	6A1-45510-01	Узел приводного вала	1
34	90201-11M49	Шестерня, приводная	1
35	646-45534-00-03	Шайба регулировочная (T:0.30MM)	1
35	646-45534-00-04	Шайба регулировочная (T:0.40MM)	1
35	646-45534-00-05	Шайба регулировочная (T:0.50MM)	1
36	646-45551-00	Шестерня ведущая (13T)	1
37	99001-06600	Стопорное кольцо	1
38	646-45560-00	Шестерня 1 (27T)	1
39	646-45567-00	Шайба регулировочная (T:0.30MM)	1
39	646-45567-10	Шайба регулировочная (T:0.40MM)	1
39	646-45567-20	Шайба регулировочная (T:0.50MM)	1
40	90250-03M10	Штифт, прямой	1
41	91490-30040	Штифт, шплинт	1
42	6A1-45943-00	Гребной винт (3X7-1/4X4-A)	1
42	646-45942-01-EL	Гребной винт (3X7-1/4X5-1/2-A)	1
42	646-45944-01-EL	Гребной винт (3X7-1/4X4-1/2-A)	1
43	646-28193-00	Пробка, контрольная водяная	1
